UPDATE 27.01.2023: Das Nivea fällt ins Bodenlose
UPDATE 28.03.2023: 0.5mm Arctic TP3 Wärmeleitpad, Pad-Stacking, Pads mit WLP, MX6 Wärmeleitpaste und Kupferblech hinzugefügt
UPDATE: Tests mit 1.2mm Kühlerabstand (auch Thermal Putty mit 8W/mk und 13.5W/mk)
Servus, da ich mitlerweile schon recht viele verschiedene Wärmeleitpads von verschiedenen Herstellern hier rumliegen habe, dachte ich mir - kann man ja mal alle gegeneinander vergleichen bzw. Testen, welche wirklich gut sind und welche weniger...Dazu als Referenz auch noch ein paar Wärmeleitpasten und entsprechenden Wärmeleitpasten-Ersatz hergenommen ;-)

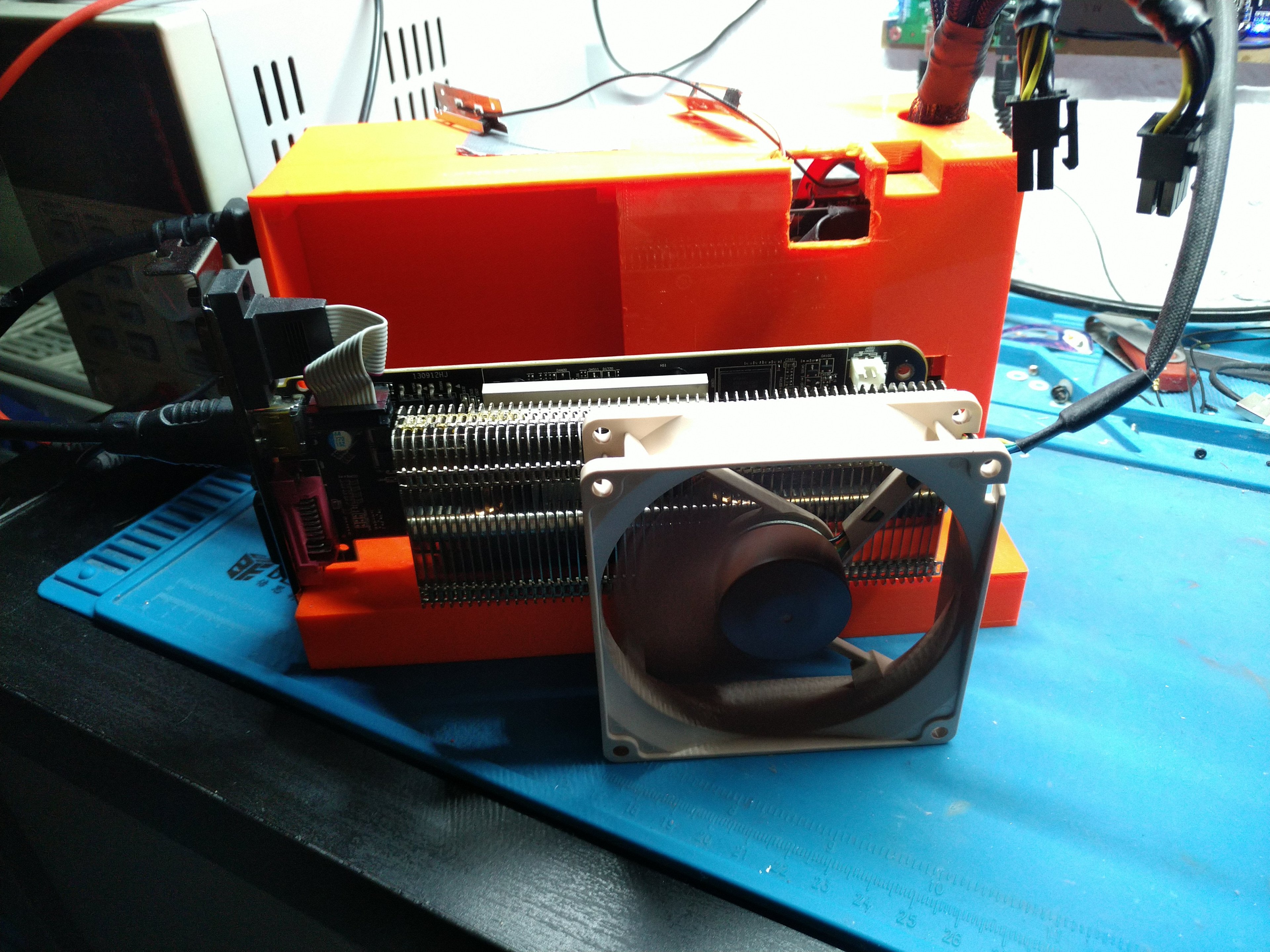

Testobjekt war eine Raden R7-240 mit 30W TDP, getestet wurde immer nur die GPU Temperatur bei 5 minuten Furmark test.

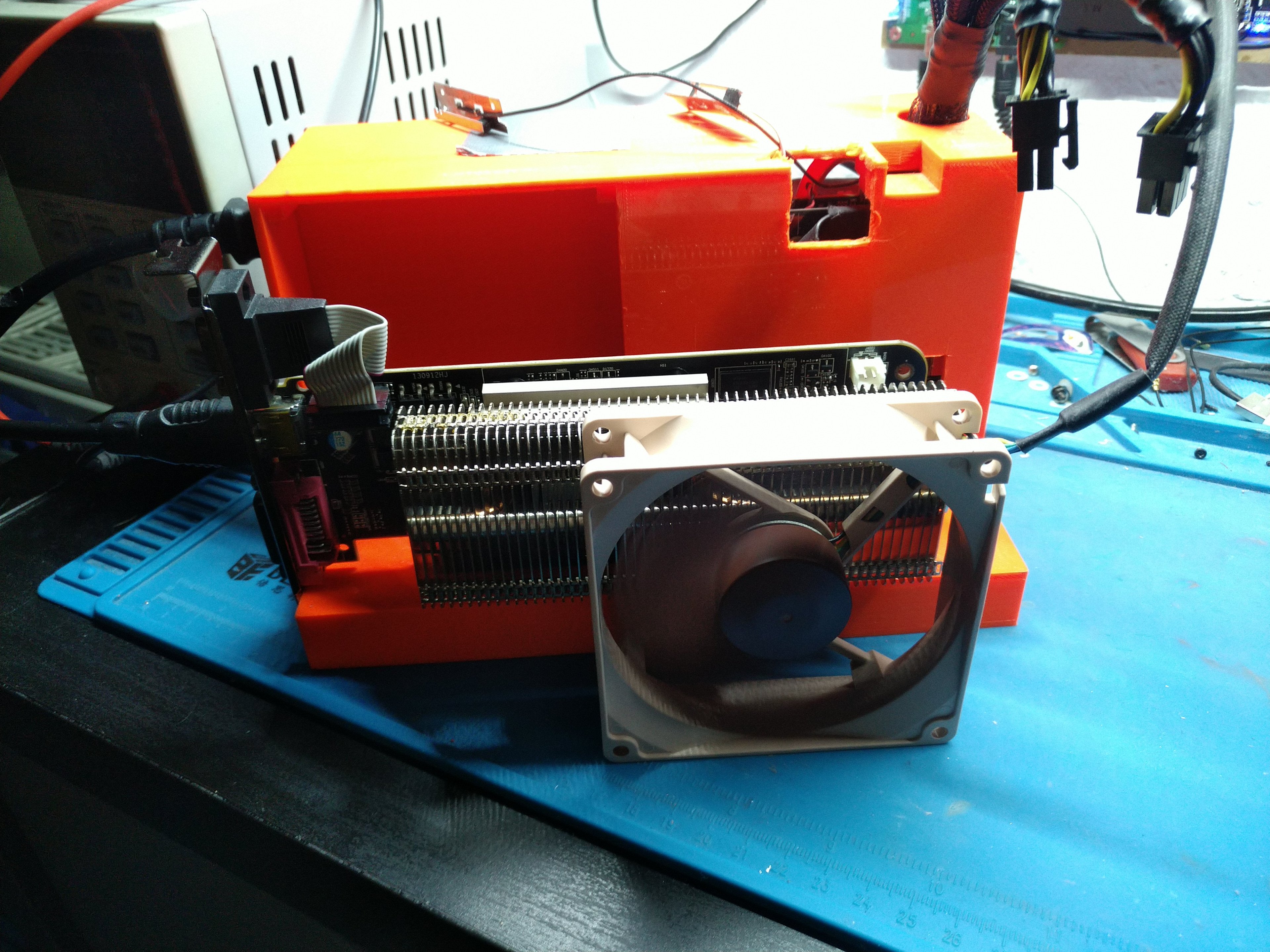

Die Karte ist eigentlich passiv gekühlt, damit die Tests aber nicht zulange dauern eb der Kühler wärmetechnisch "gesättigt" ist, habe ich immer an der gleichen stelle ein Lüfter mit fester Drehzahl davor gestellt, damit der Kühler immer die selbe Kühlleistung erbringt.
Die Federschrauben habe ich zudem immer nur gerade soweit eingedreht, dass der erste Gewindegang hält, damit die 1.5mm Pads nicht zu stark gequetscht werden.

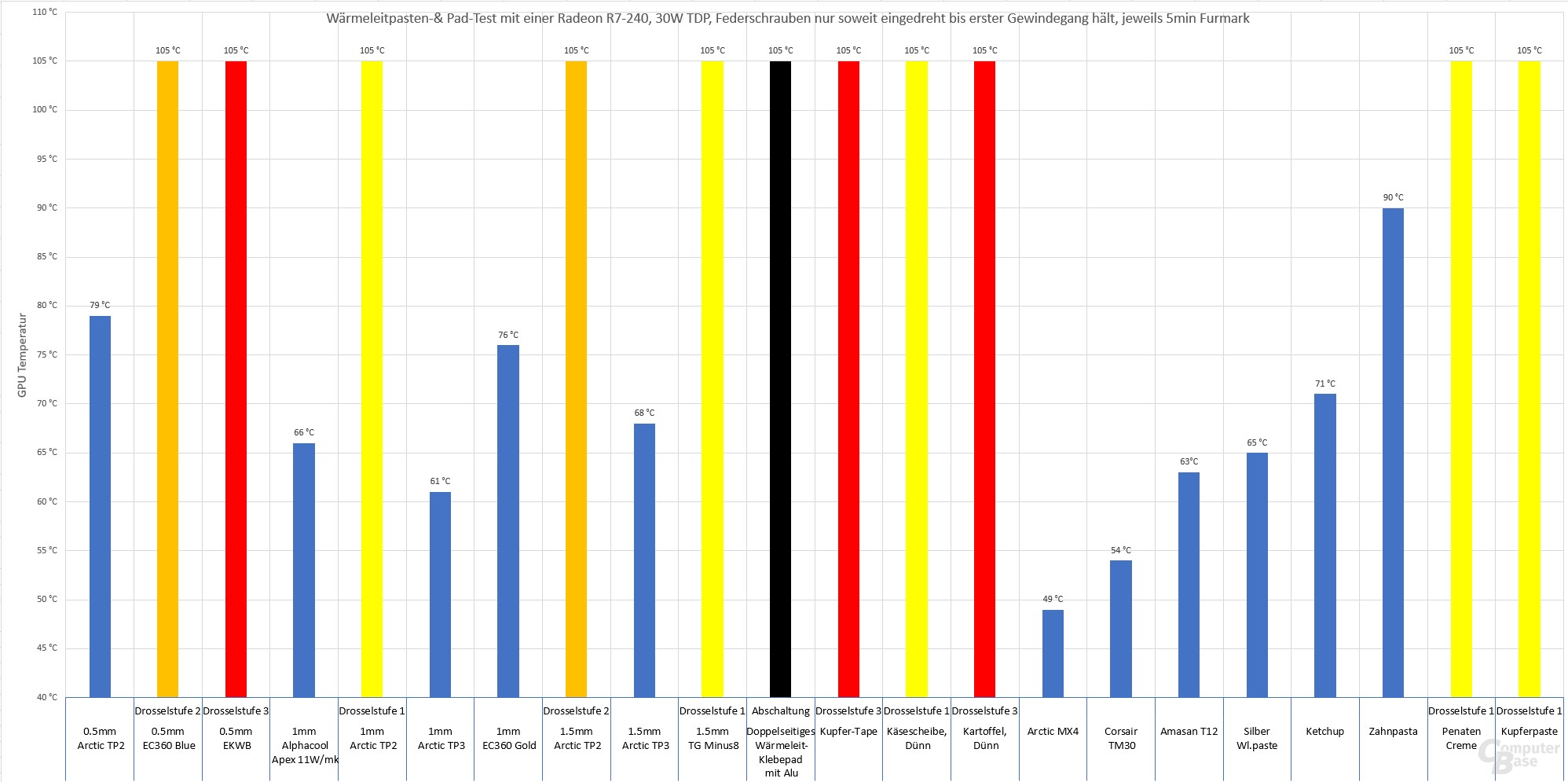

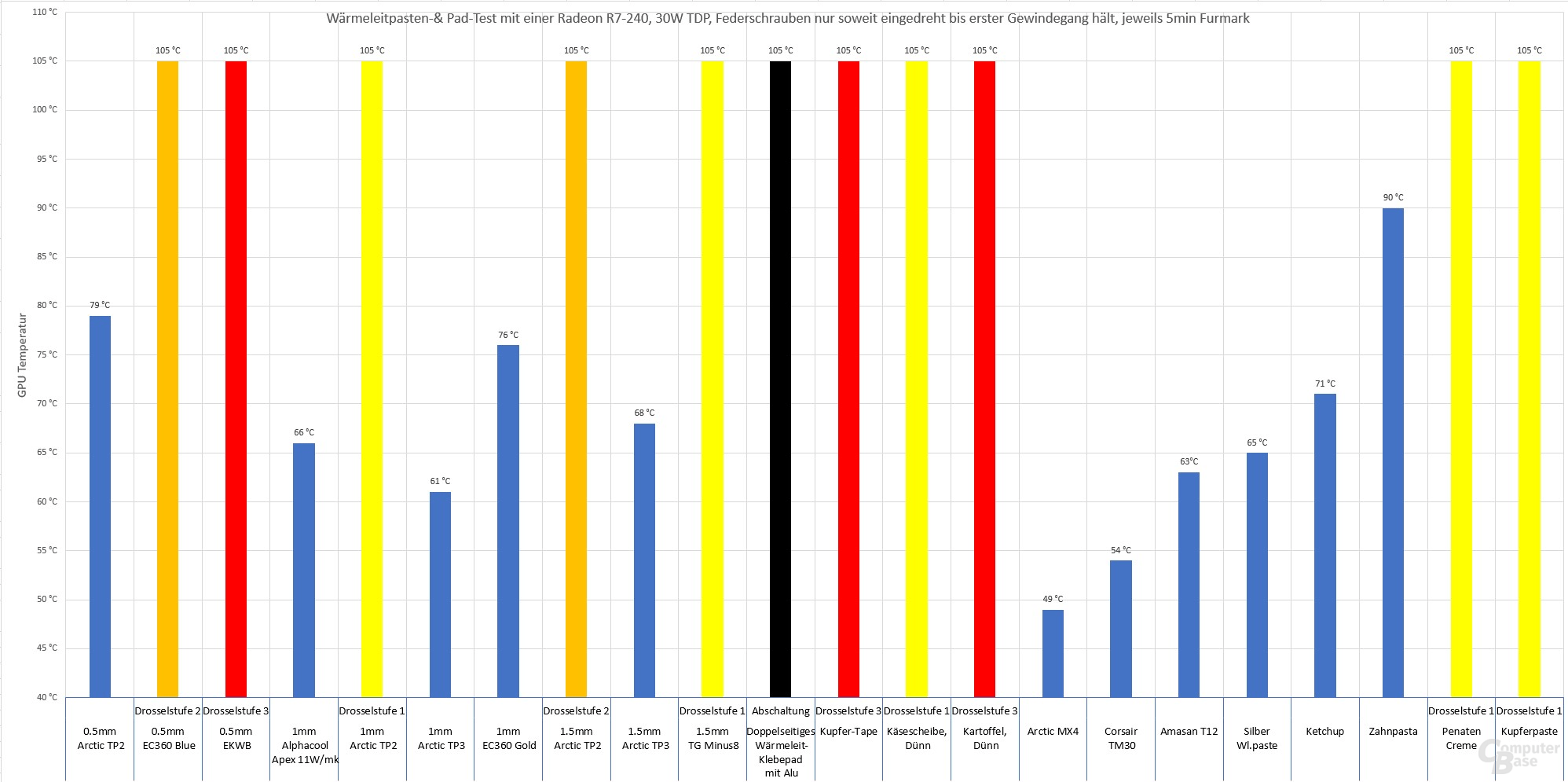

Hab das ganze mal als Tabelle versucht zusammen zu fassen (Aktualisiert: 27.01.2023)
Das mit den Drosselstufen ist bei der kleinen R7-240 so, das sie selber sich im Takt reduziert und weniger kernspannung frei gibt. Ungedrosselt hat taktet sie mit 780Mhz bei 1.150V
Drosselstufe 1 = 730Mhz bei 1.050V
Drosselstufe 2 = 400Mhz bei 1.050V
Drosselstufe 3 = 300Mhz bei 1.050V
und wenn das immer noch nicht reicht und wieder auf 105°C hochgeht schaltet sie sich ab.
Bilder zu den ganzen gibts auch, musste die aber auf mein GoogleDrive mit hochladen, da es zuviele wären um hier alle mit einzustellen
https://drive.google.com/drive/folders/1berDK6deetOh0okFdu6Yn4Ly34p85vvW?usp=share_link

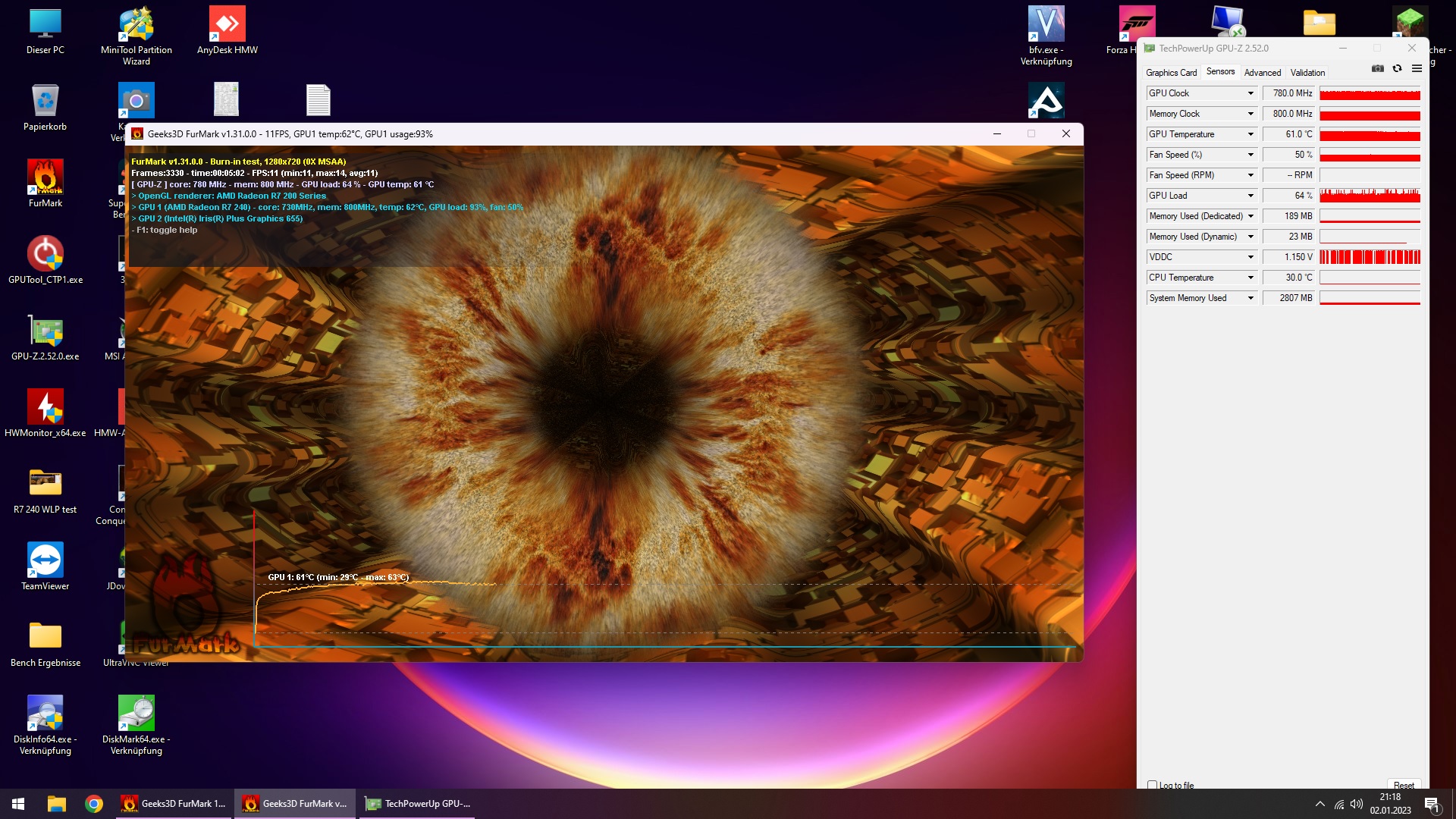

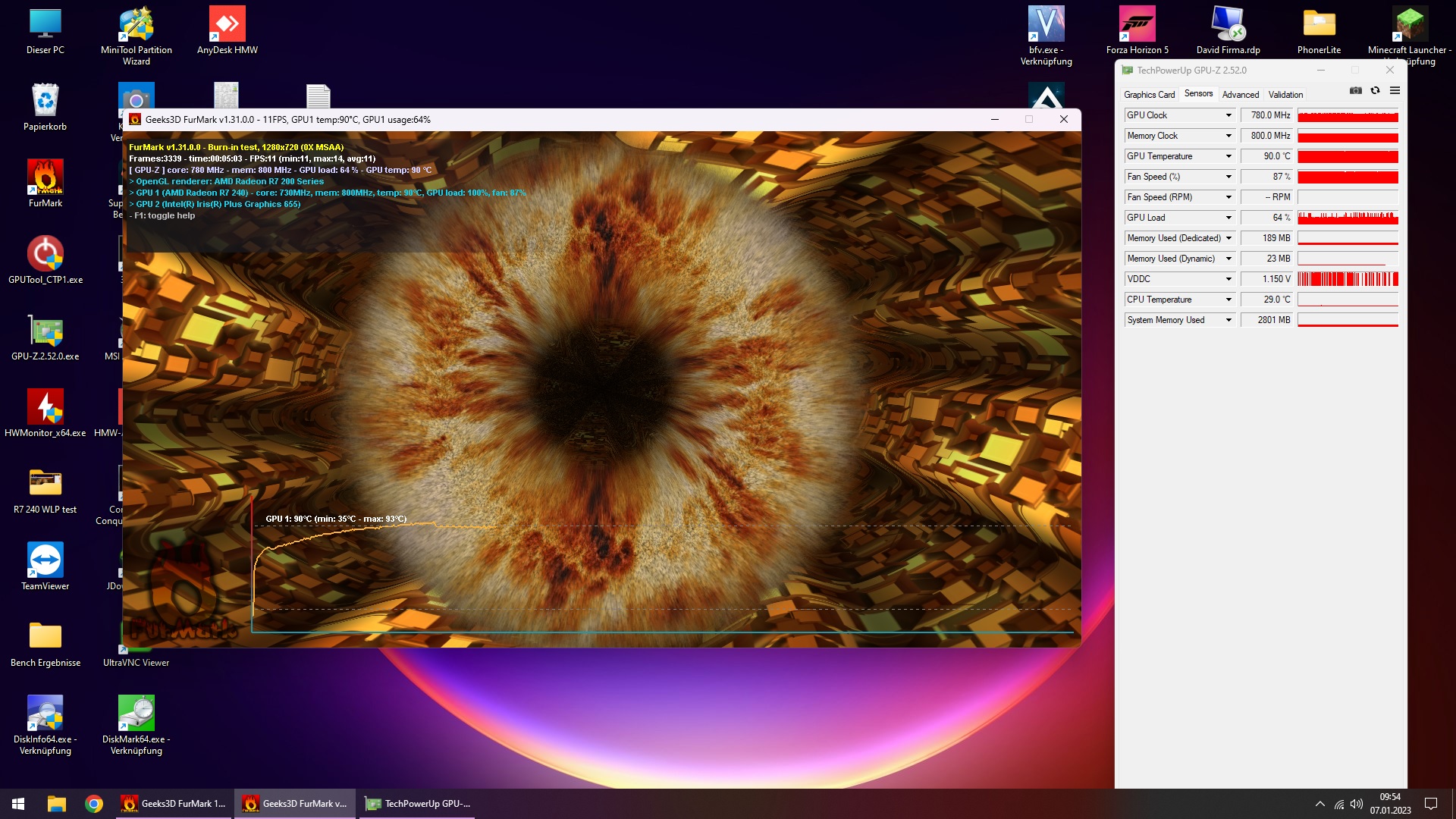

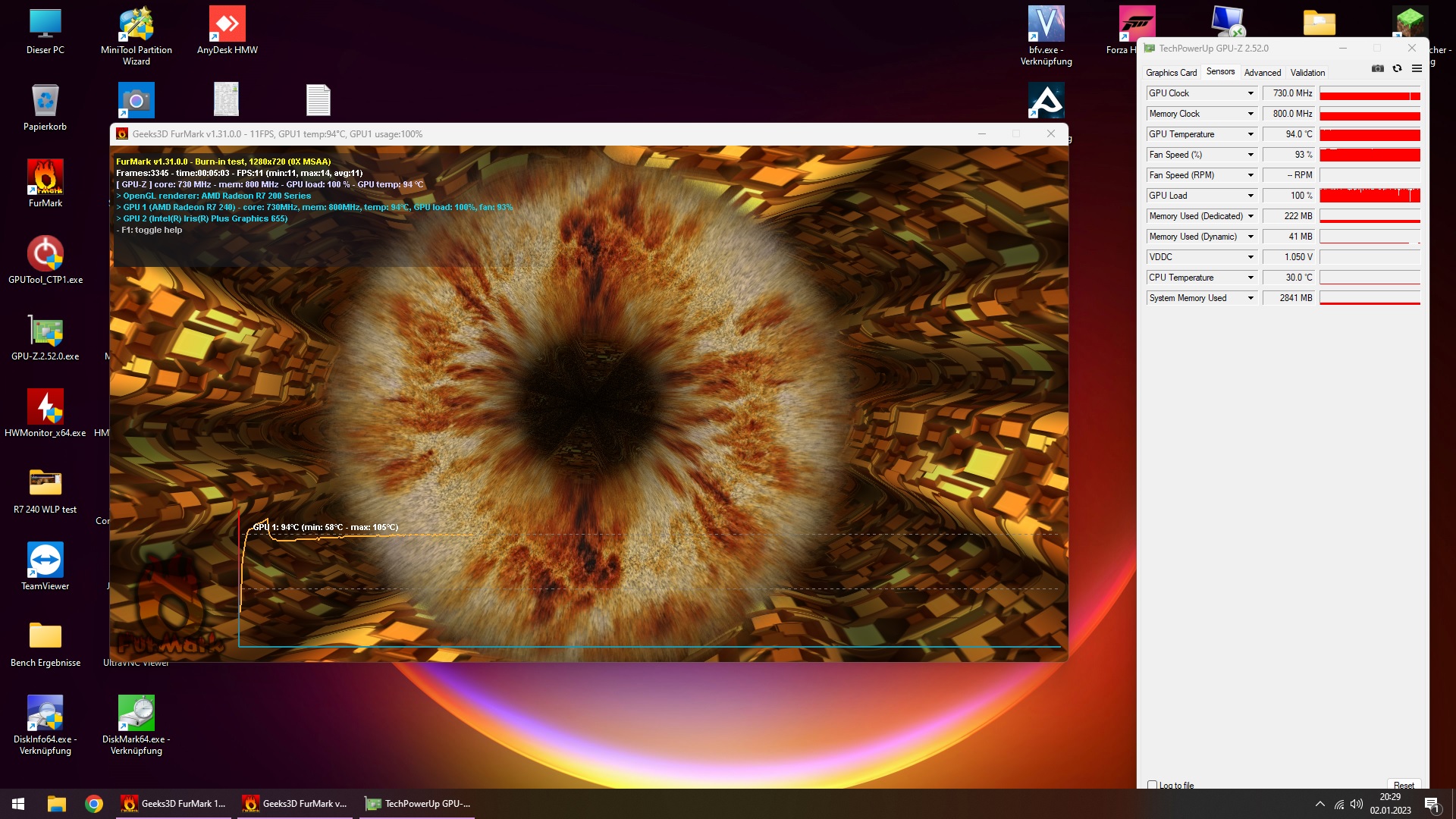

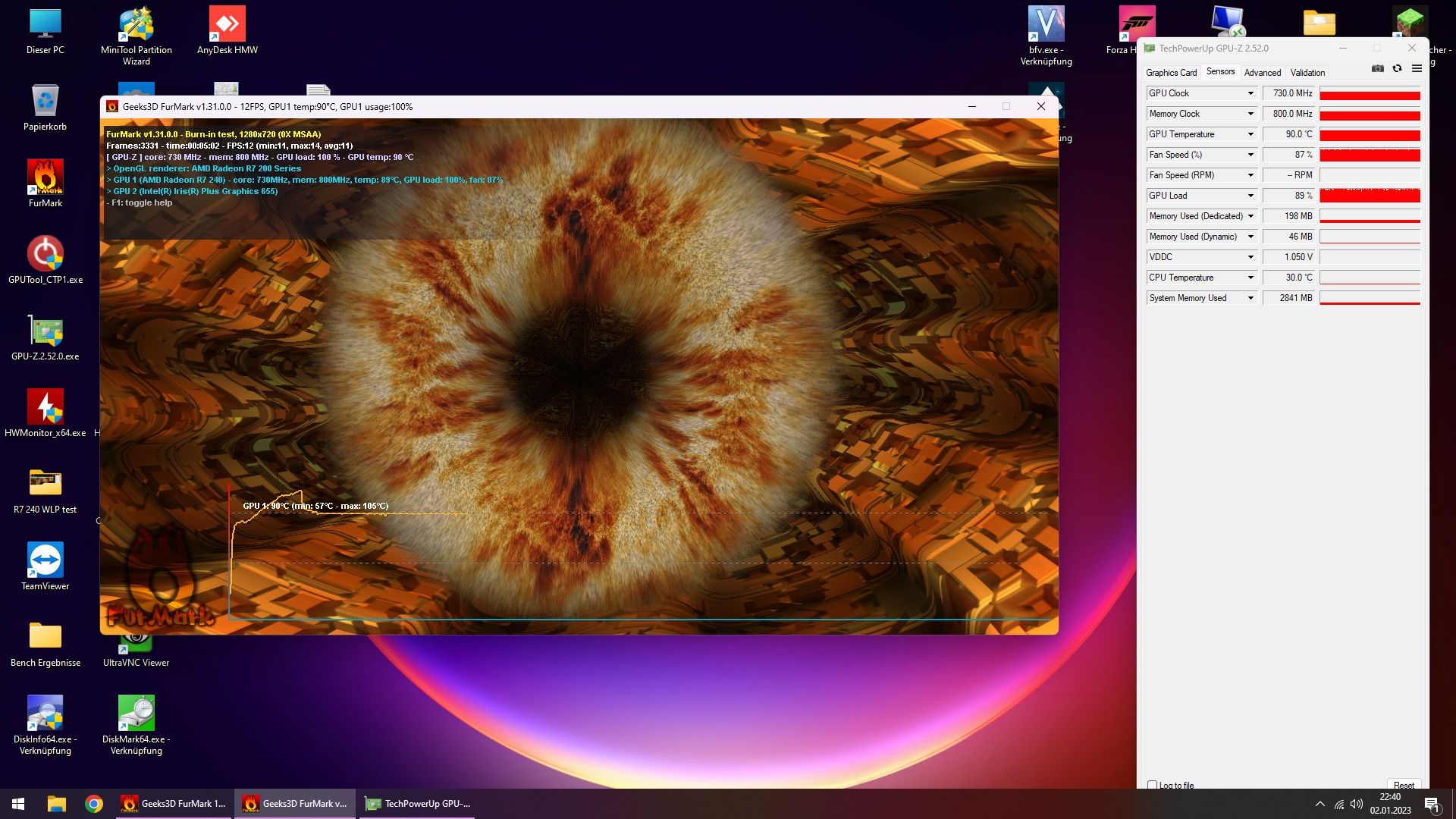

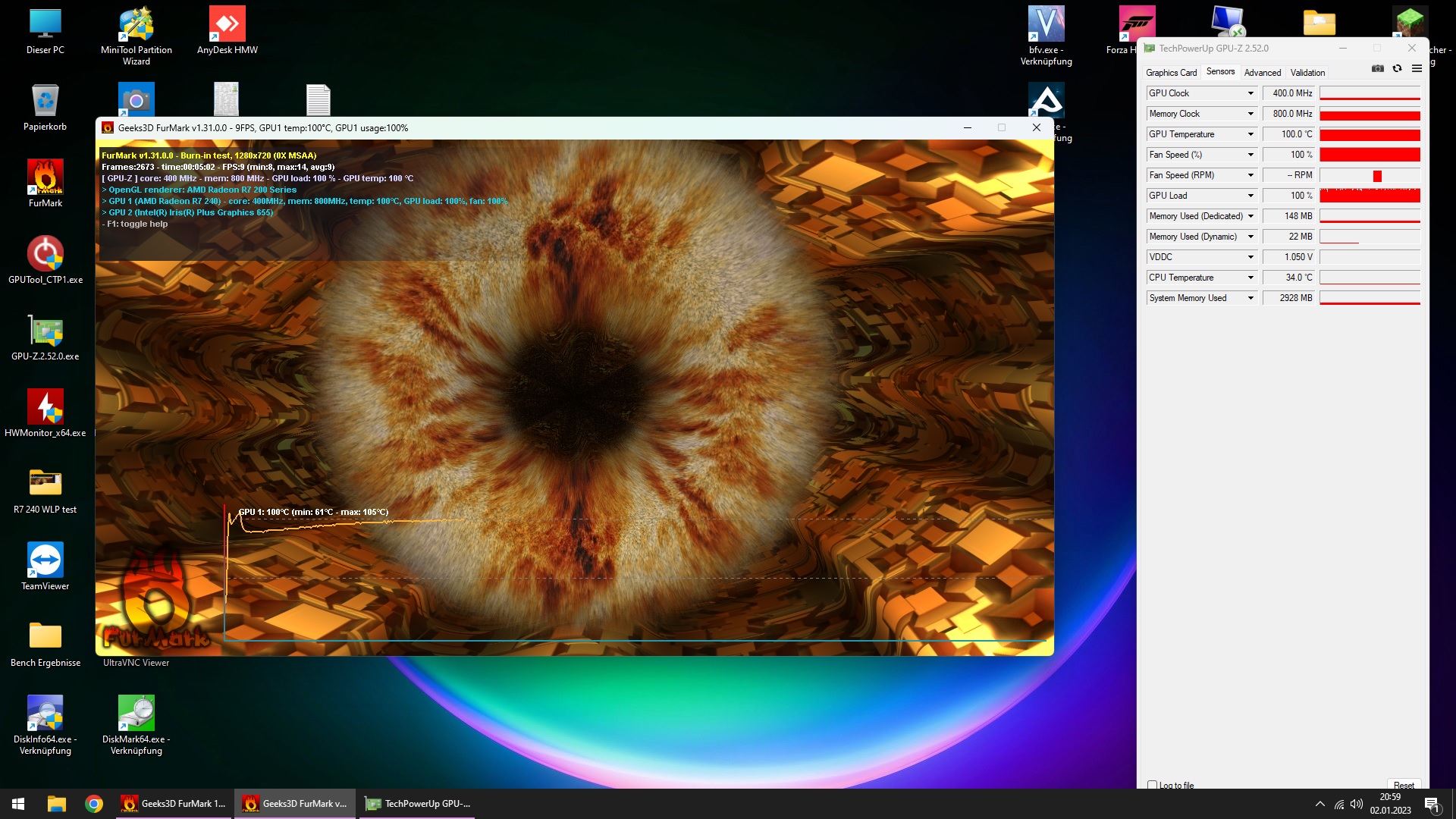

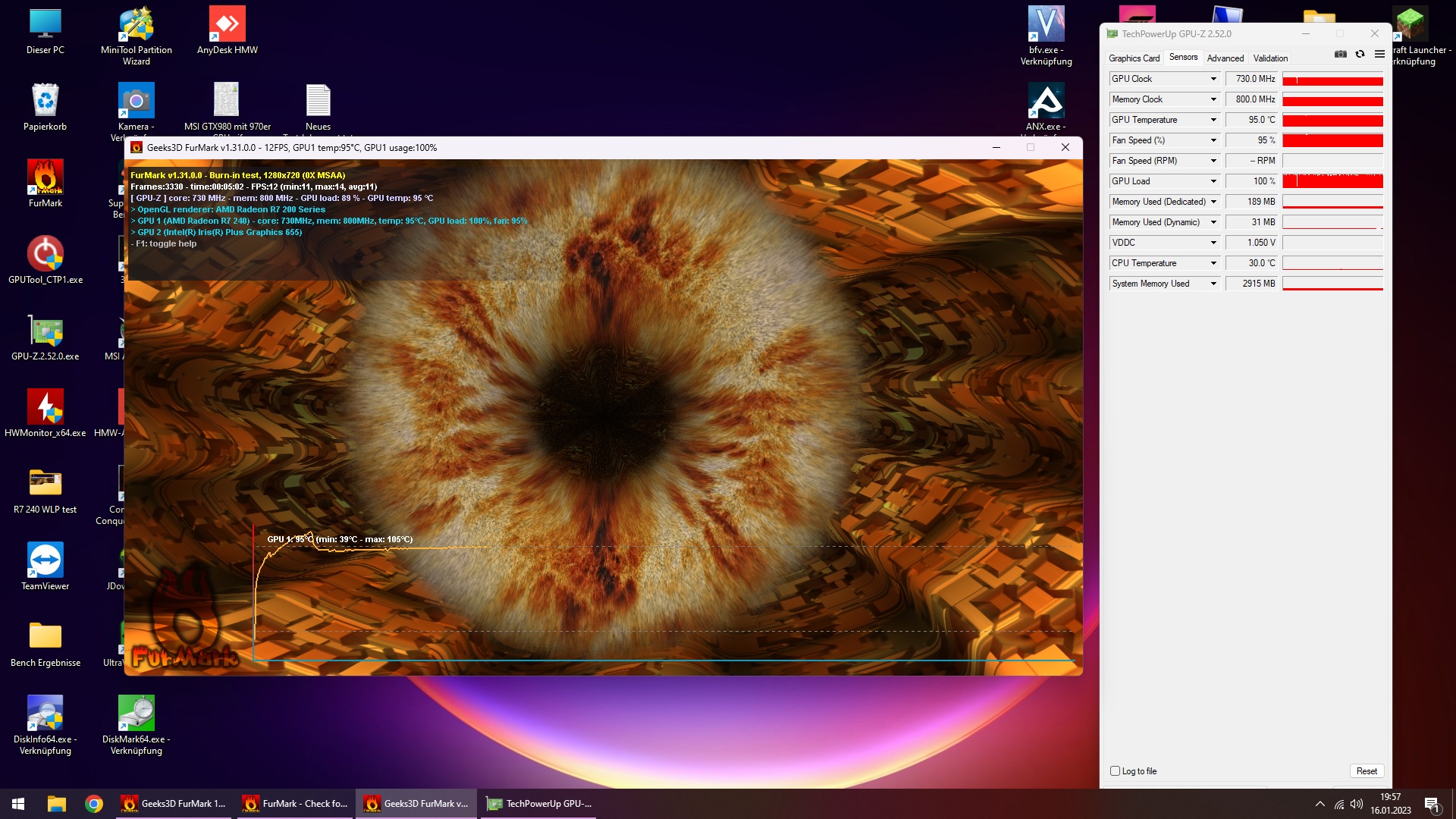

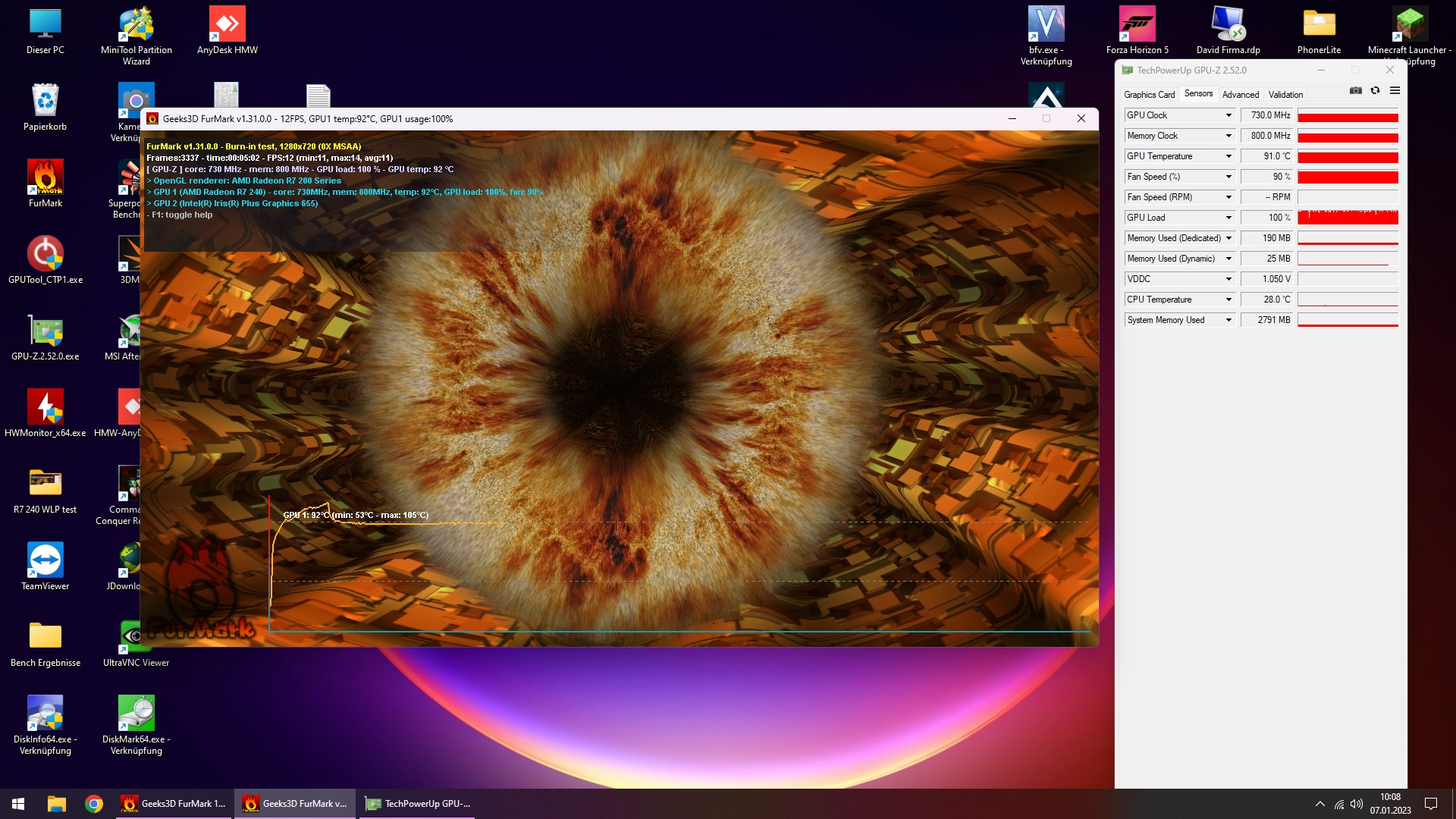

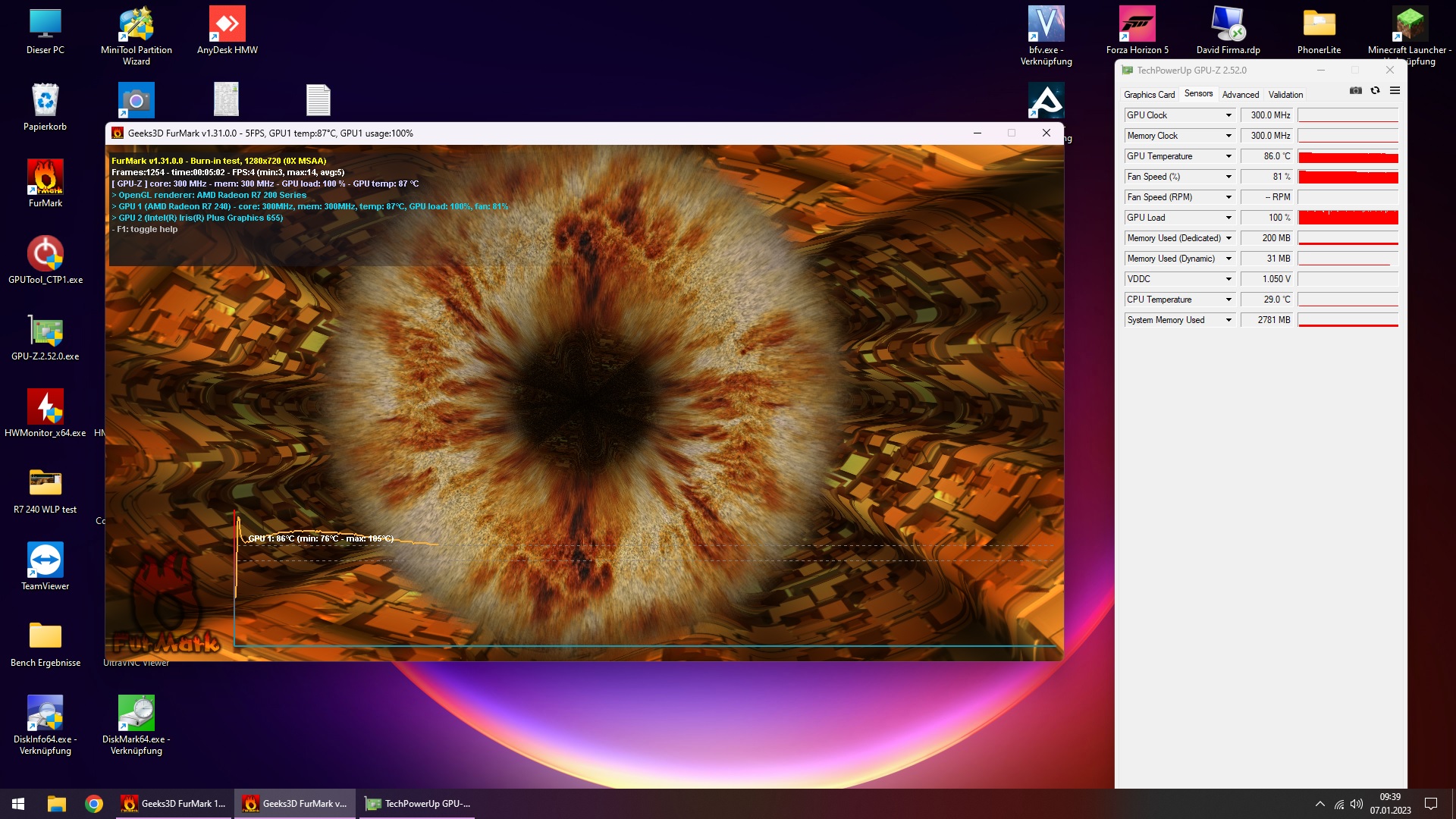

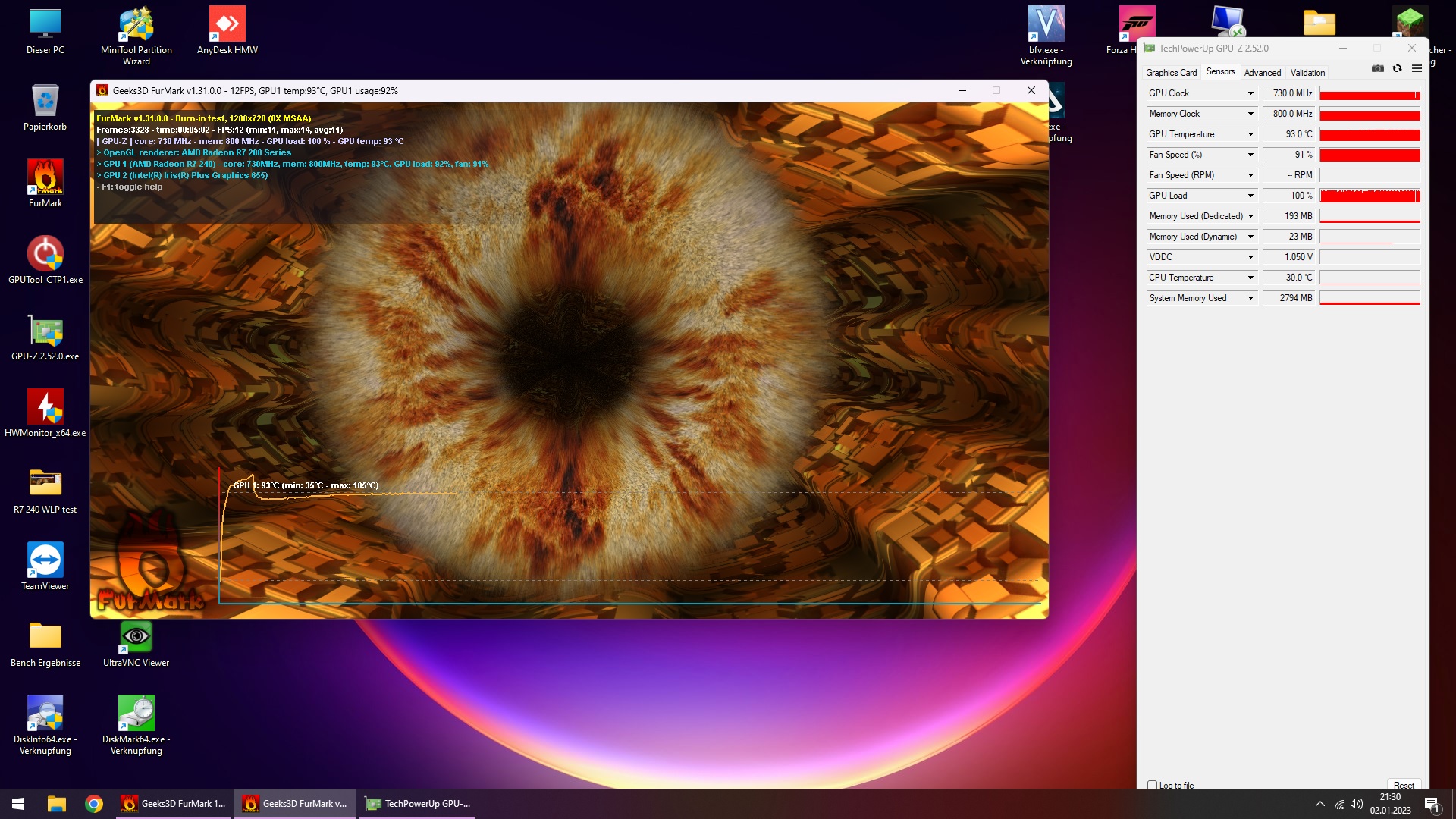

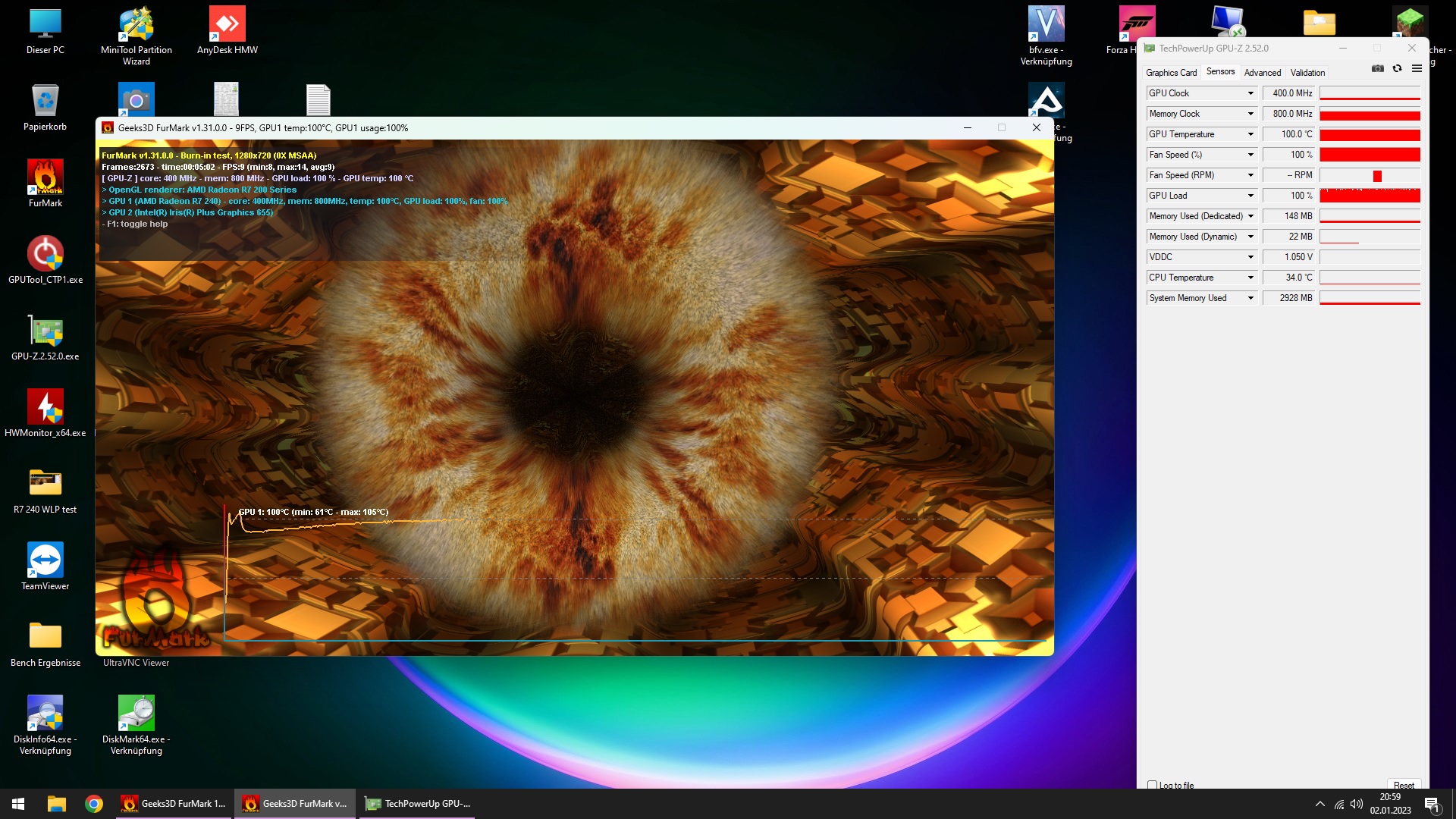

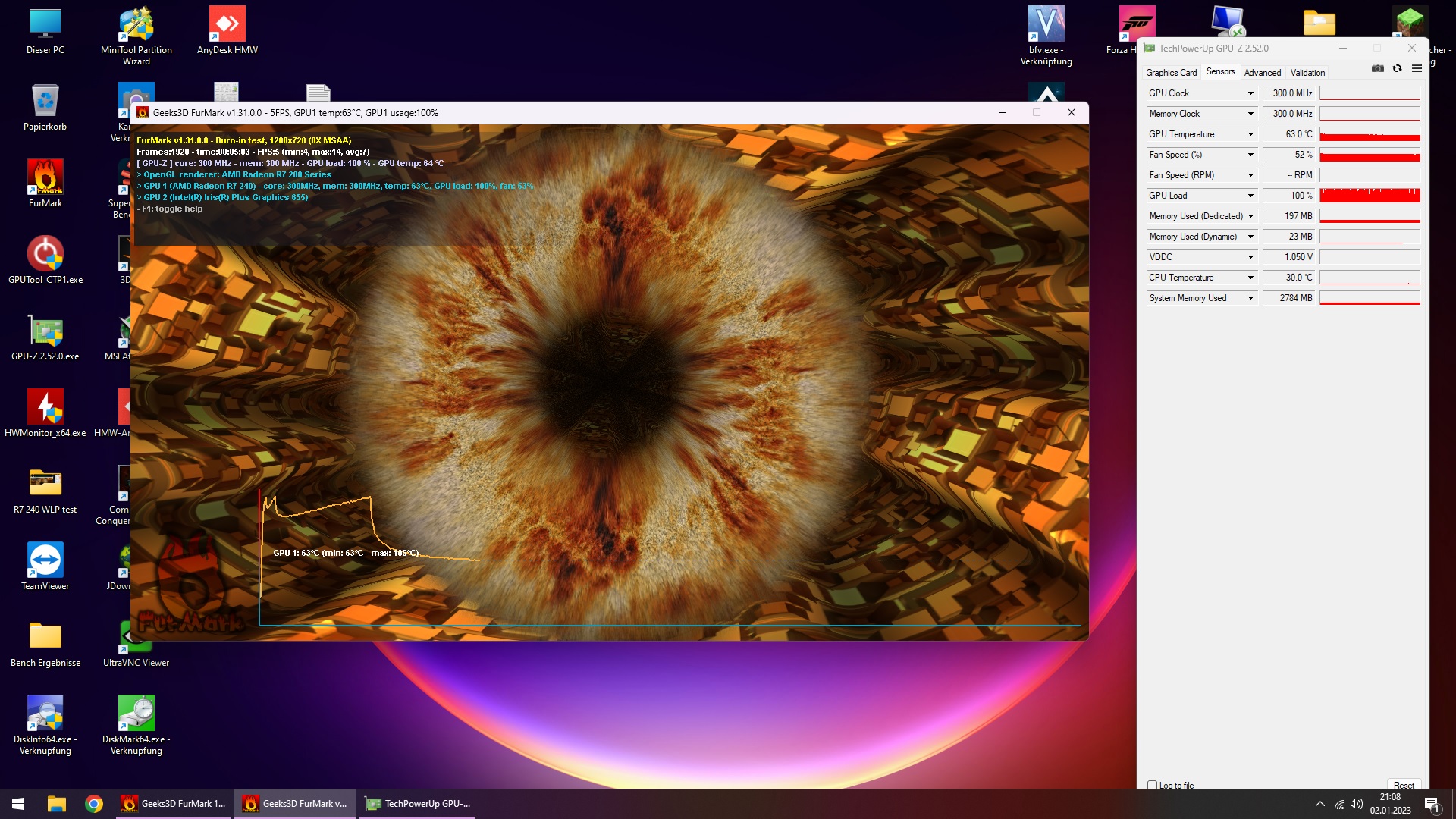

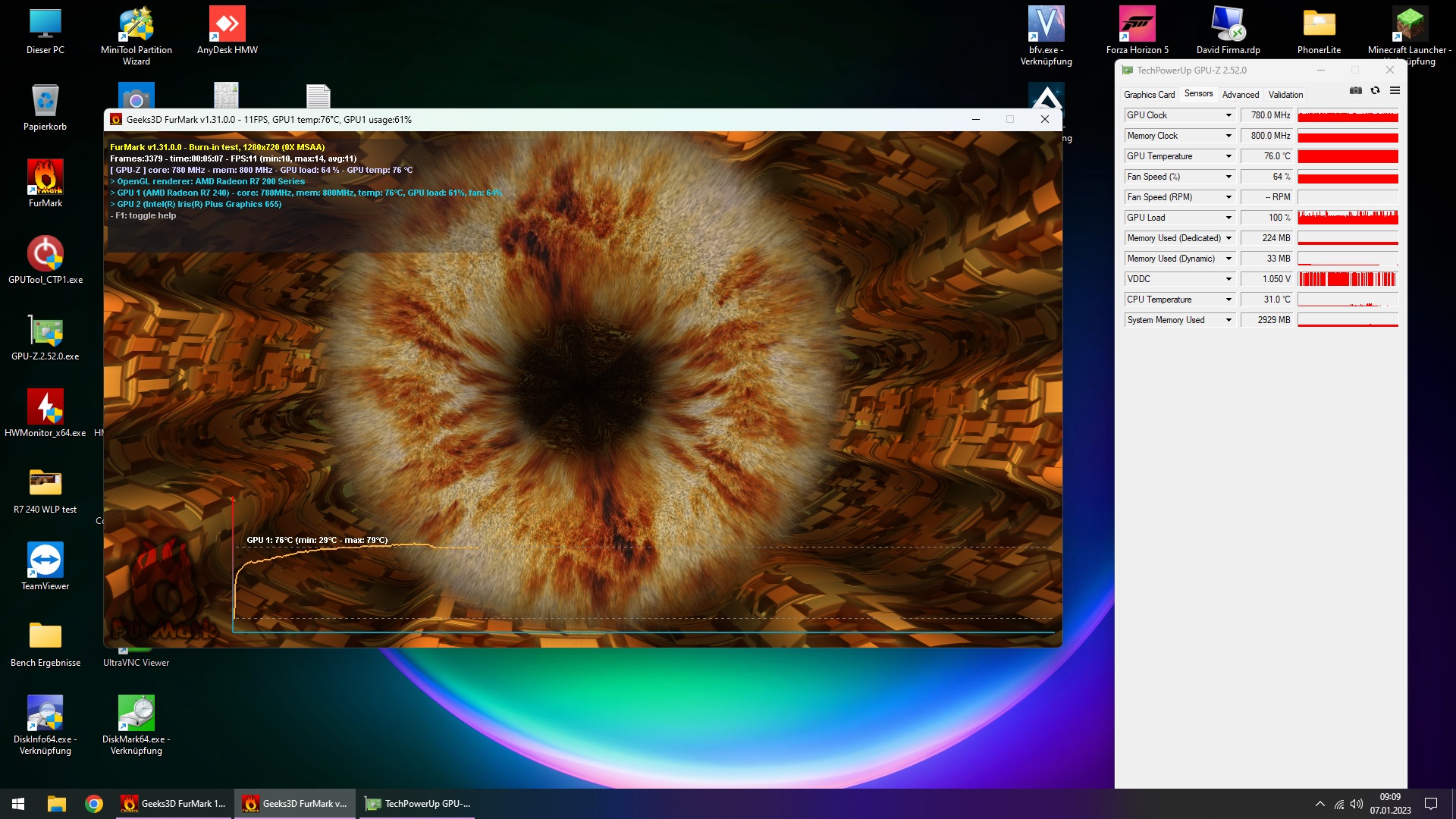

Ein paar besondere gibts dennoch direkt mit hier wo man auch den Wärmeanstieg bei Furmark sehen kann
Jedenfalls, ganz klarer Favorit - Arctic TP3 Wärmeleitpads, sehr sehr weich und wirklich sehr starke Wärmeübertragungs-Leistung
UPDATE 28.03.2023: 0.5mm Arctic TP3 Wärmeleitpad, Pad-Stacking, Pads mit WLP, MX6 Wärmeleitpaste und Kupferblech hinzugefügt
UPDATE: Tests mit 1.2mm Kühlerabstand (auch Thermal Putty mit 8W/mk und 13.5W/mk)
Servus, da ich mitlerweile schon recht viele verschiedene Wärmeleitpads von verschiedenen Herstellern hier rumliegen habe, dachte ich mir - kann man ja mal alle gegeneinander vergleichen bzw. Testen, welche wirklich gut sind und welche weniger...Dazu als Referenz auch noch ein paar Wärmeleitpasten und entsprechenden Wärmeleitpasten-Ersatz hergenommen ;-)
Testobjekt war eine Raden R7-240 mit 30W TDP, getestet wurde immer nur die GPU Temperatur bei 5 minuten Furmark test.
Die Karte ist eigentlich passiv gekühlt, damit die Tests aber nicht zulange dauern eb der Kühler wärmetechnisch "gesättigt" ist, habe ich immer an der gleichen stelle ein Lüfter mit fester Drehzahl davor gestellt, damit der Kühler immer die selbe Kühlleistung erbringt.
Die Federschrauben habe ich zudem immer nur gerade soweit eingedreht, dass der erste Gewindegang hält, damit die 1.5mm Pads nicht zu stark gequetscht werden.
Hab das ganze mal als Tabelle versucht zusammen zu fassen (Aktualisiert: 27.01.2023)
Das mit den Drosselstufen ist bei der kleinen R7-240 so, das sie selber sich im Takt reduziert und weniger kernspannung frei gibt. Ungedrosselt hat taktet sie mit 780Mhz bei 1.150V
Drosselstufe 1 = 730Mhz bei 1.050V
Drosselstufe 2 = 400Mhz bei 1.050V
Drosselstufe 3 = 300Mhz bei 1.050V
und wenn das immer noch nicht reicht und wieder auf 105°C hochgeht schaltet sie sich ab.
Bilder zu den ganzen gibts auch, musste die aber auf mein GoogleDrive mit hochladen, da es zuviele wären um hier alle mit einzustellen
https://drive.google.com/drive/folders/1berDK6deetOh0okFdu6Yn4Ly34p85vvW?usp=share_link

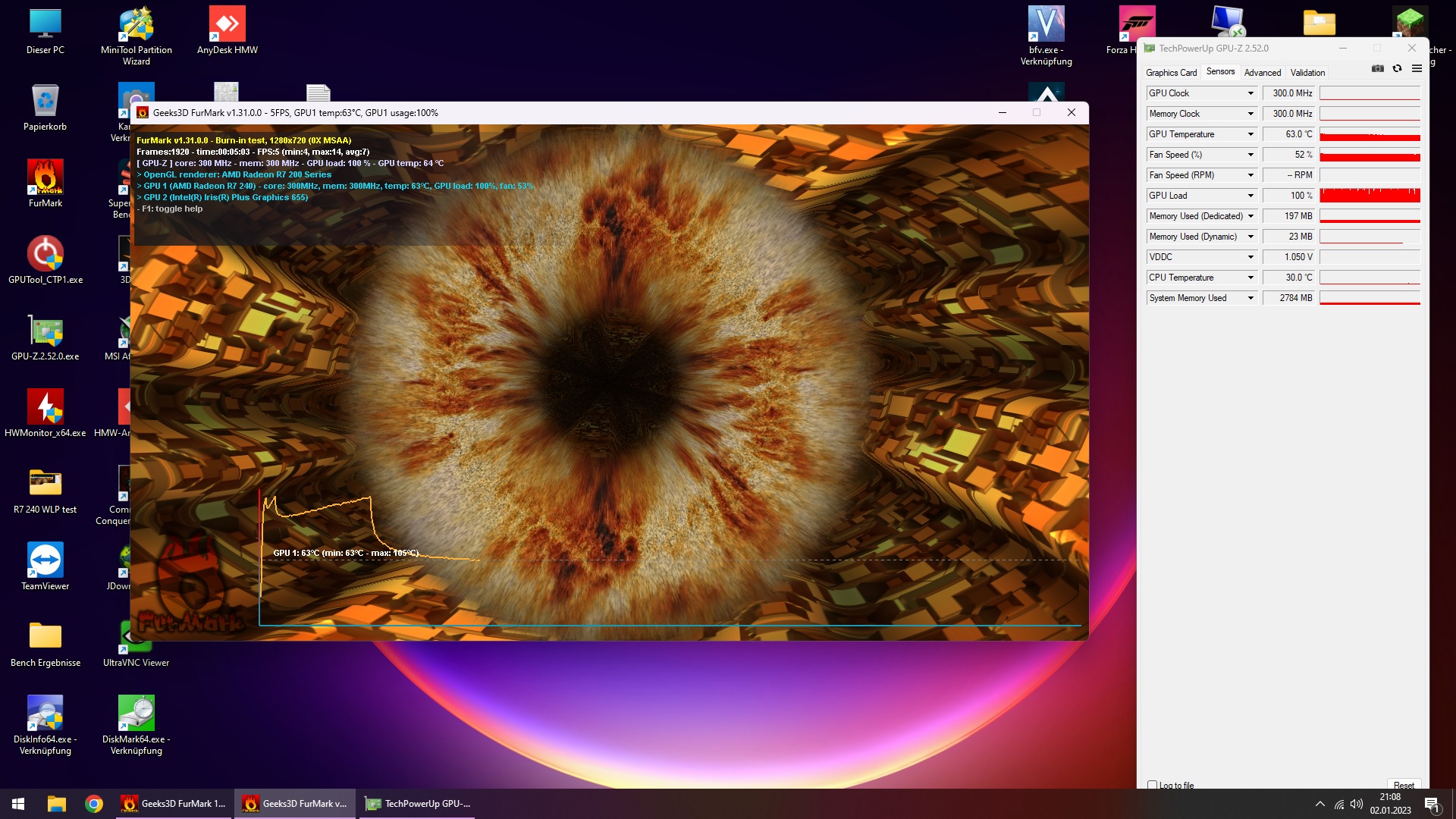

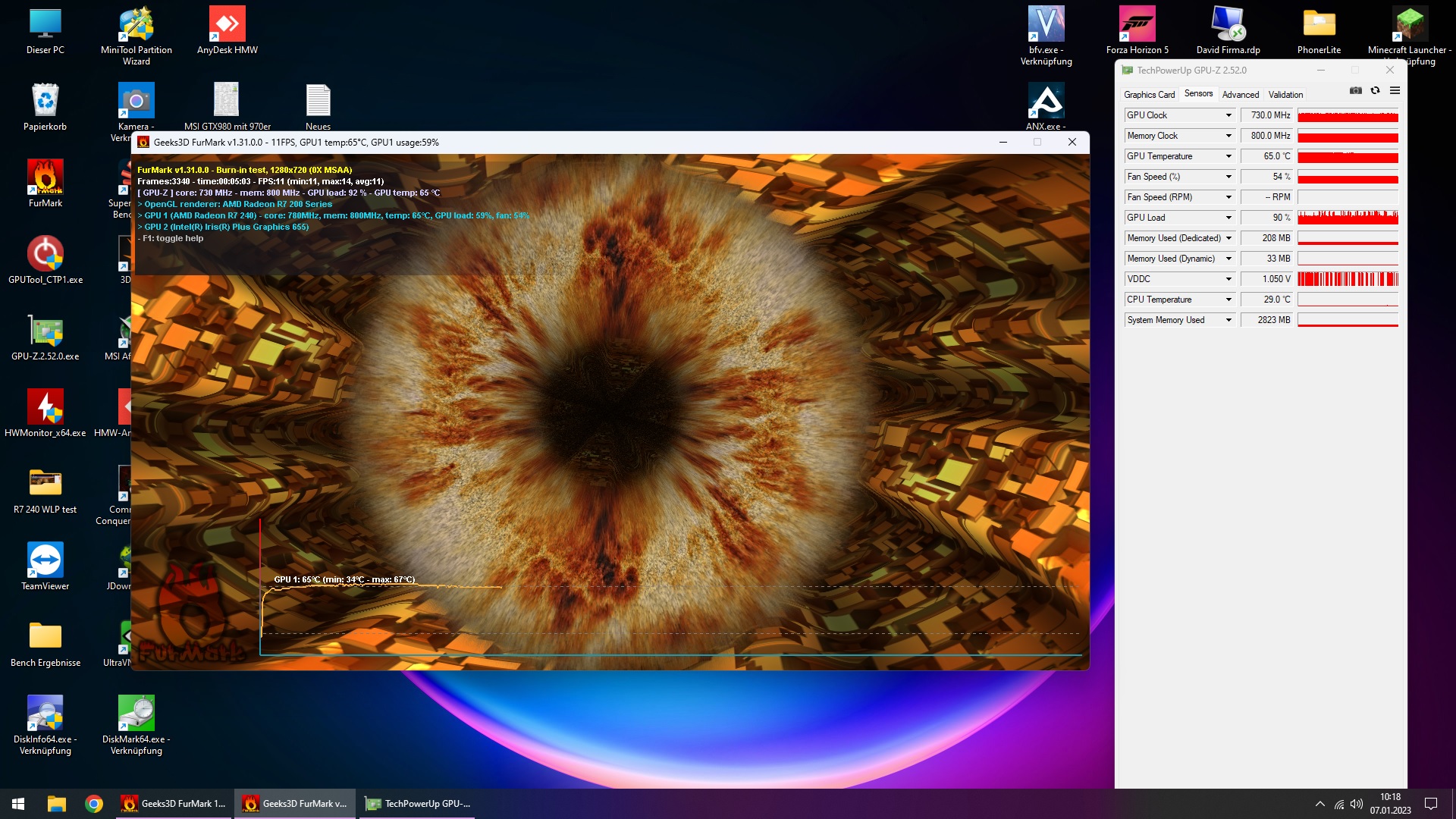

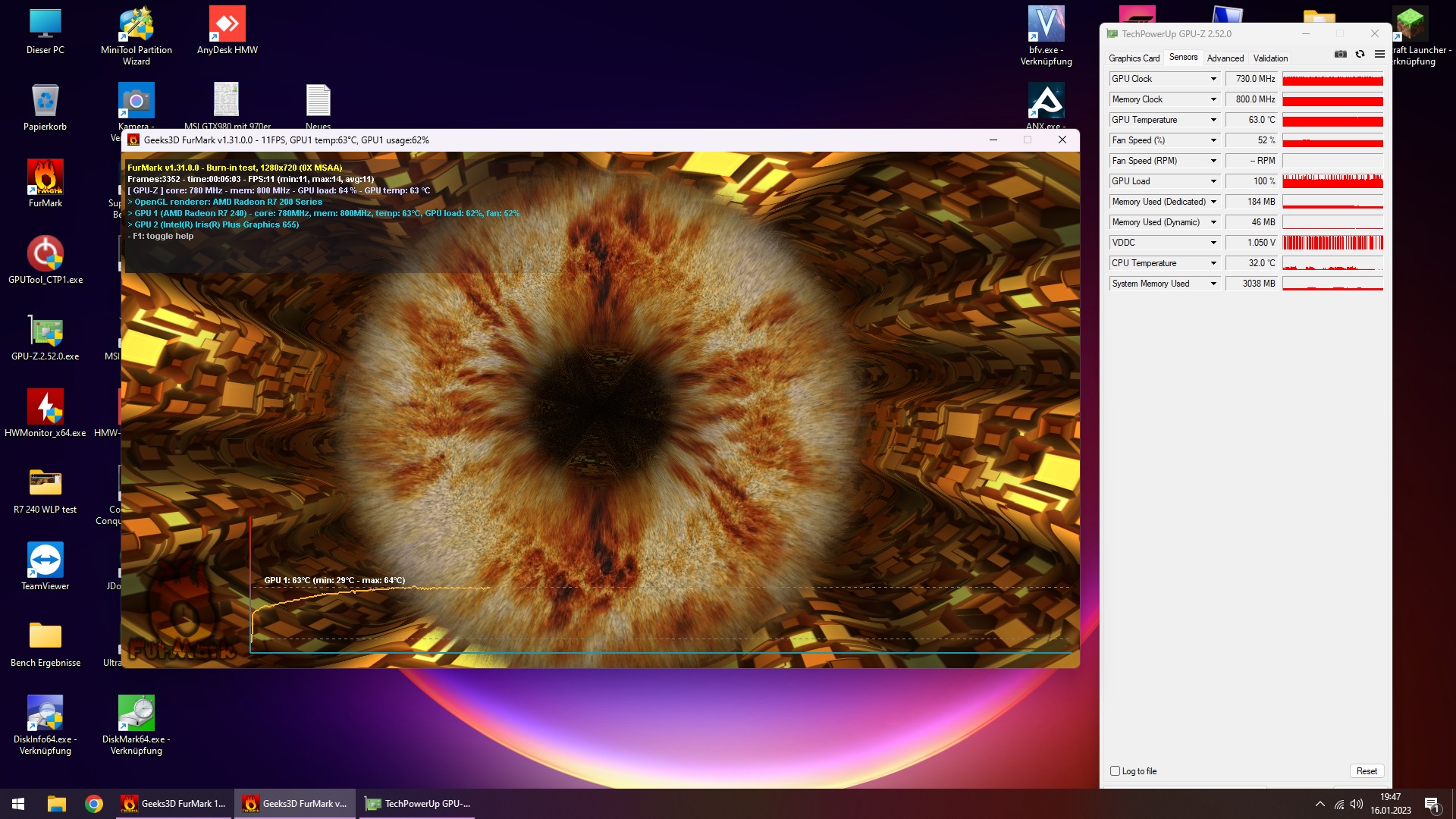

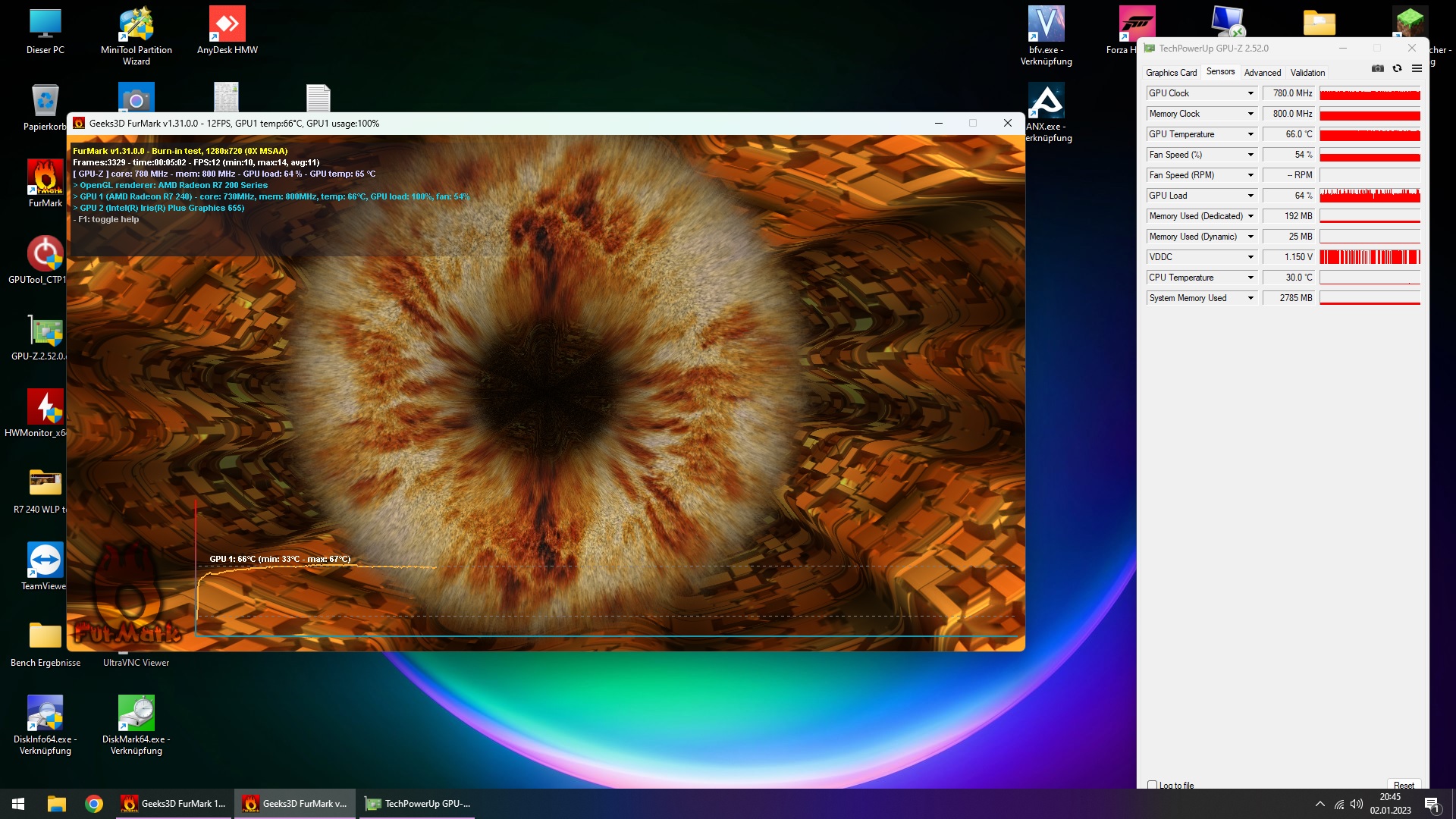

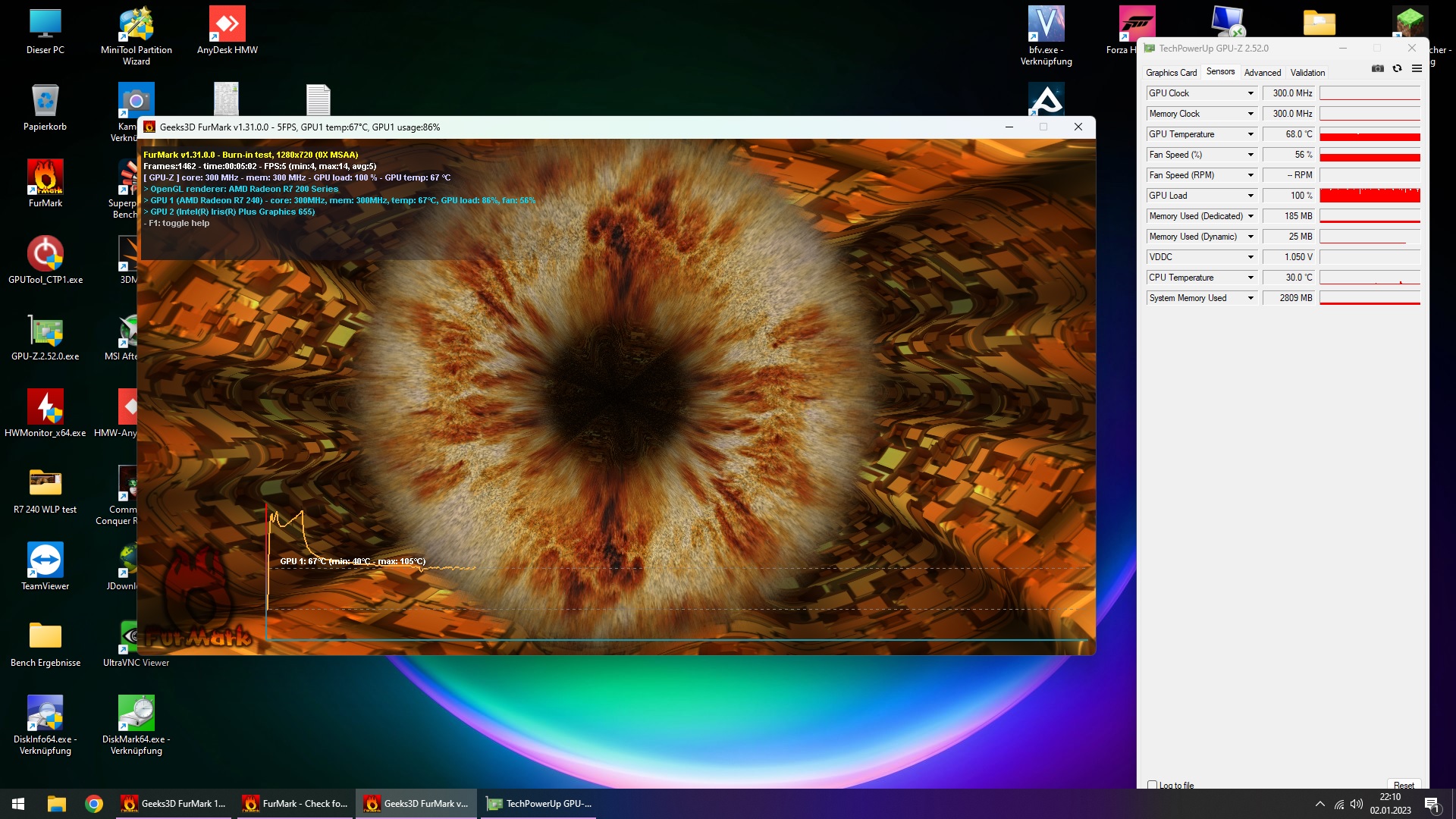

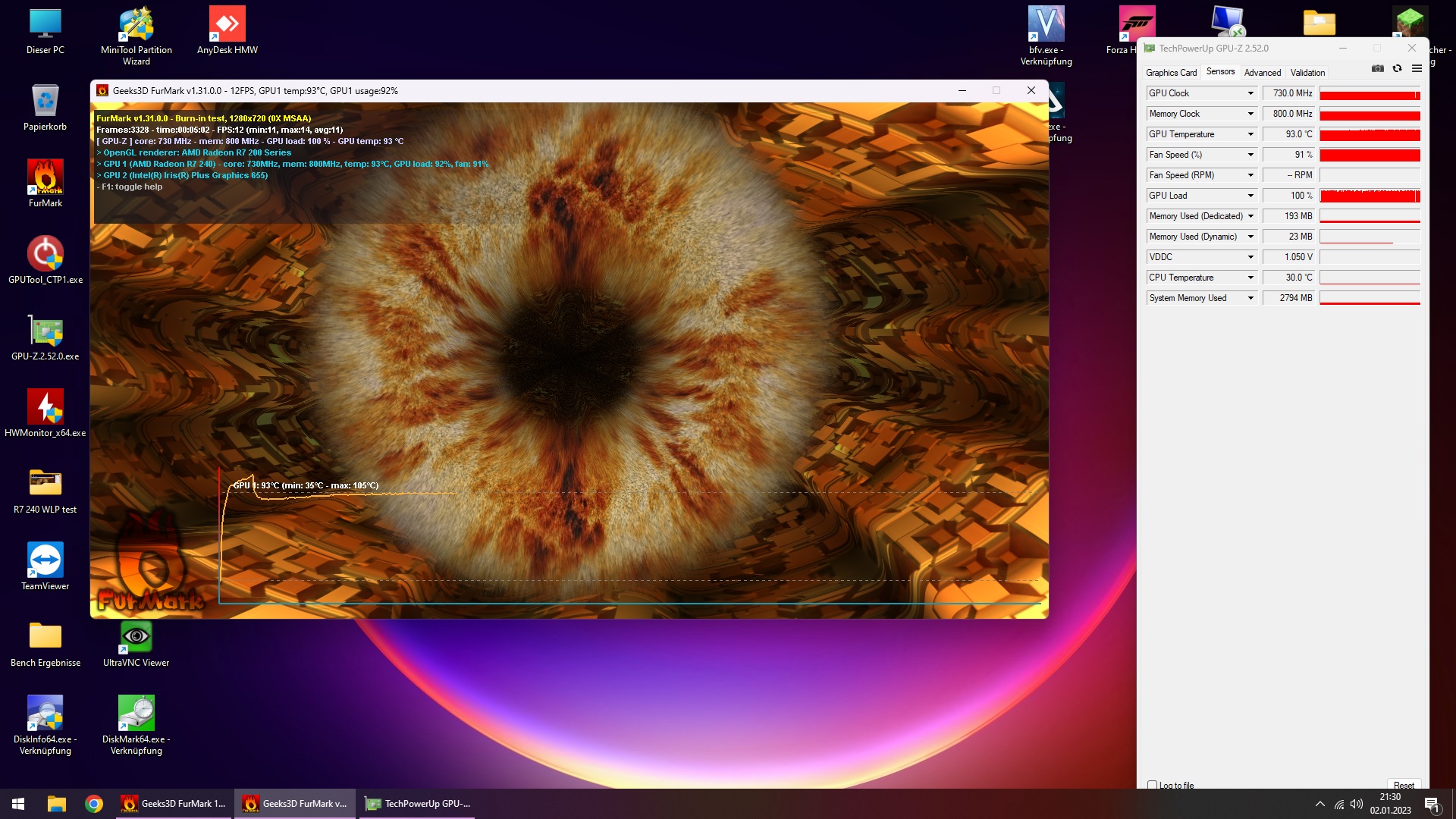

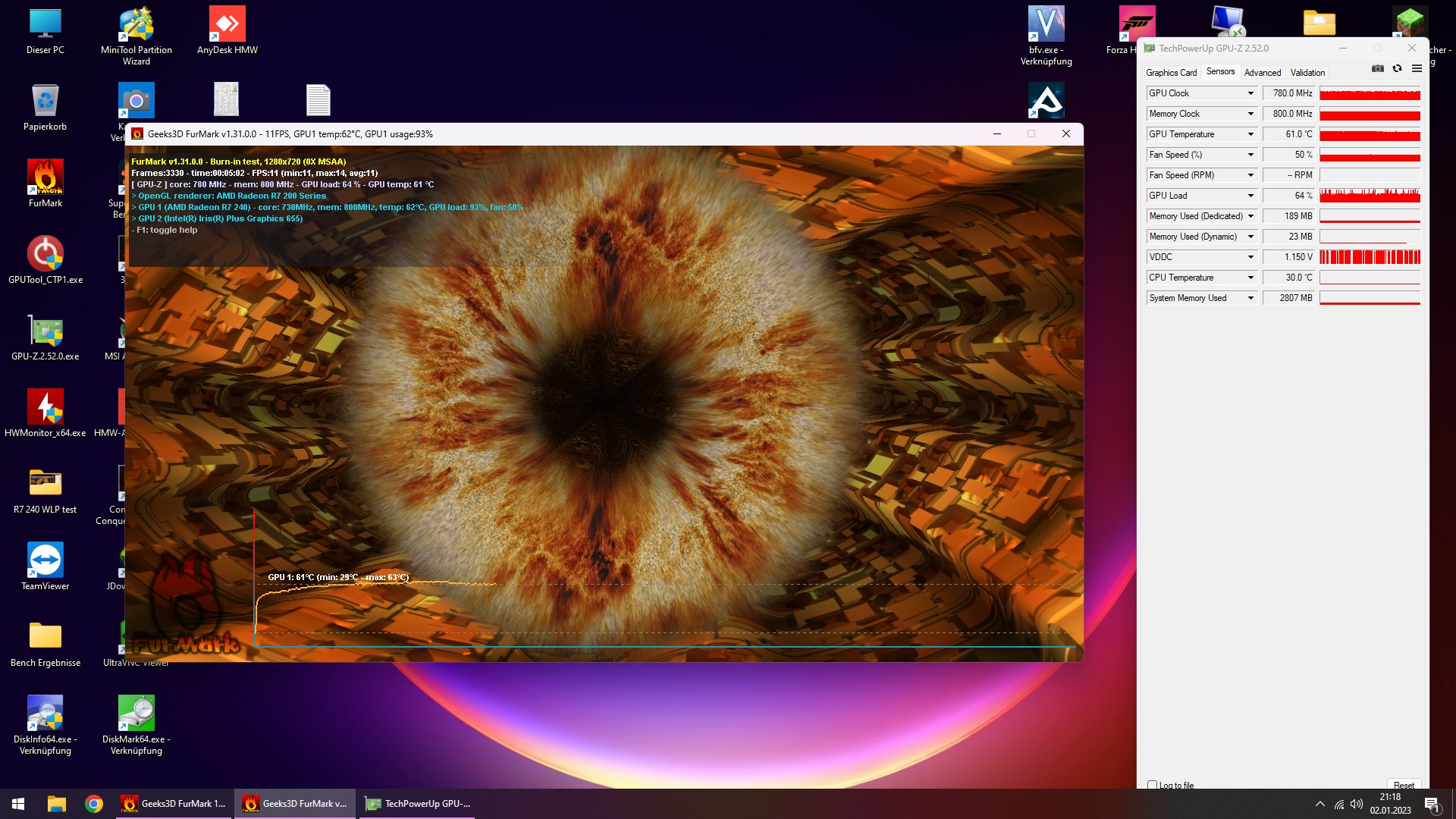

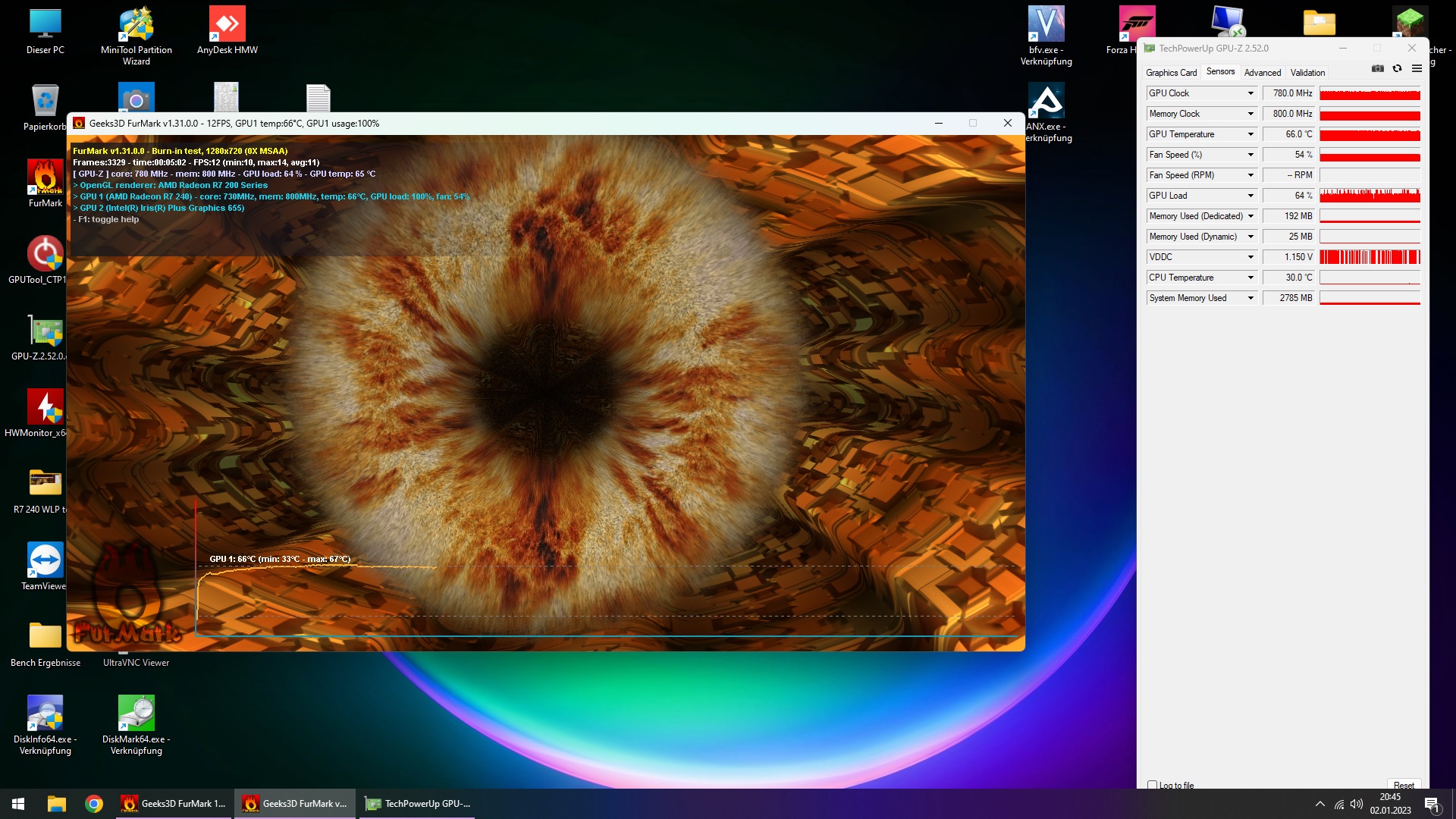

Ein paar besondere gibts dennoch direkt mit hier wo man auch den Wärmeanstieg bei Furmark sehen kann

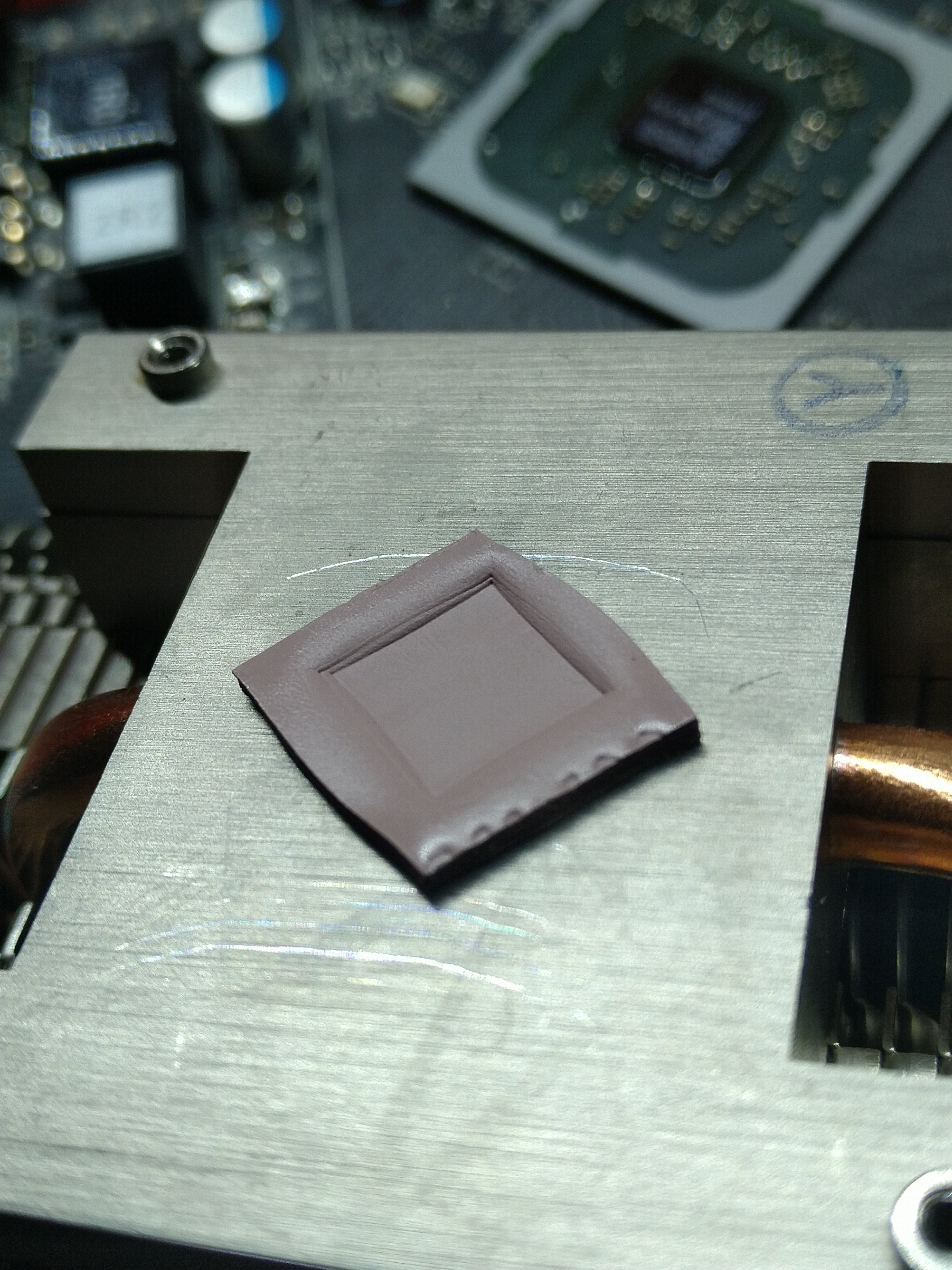

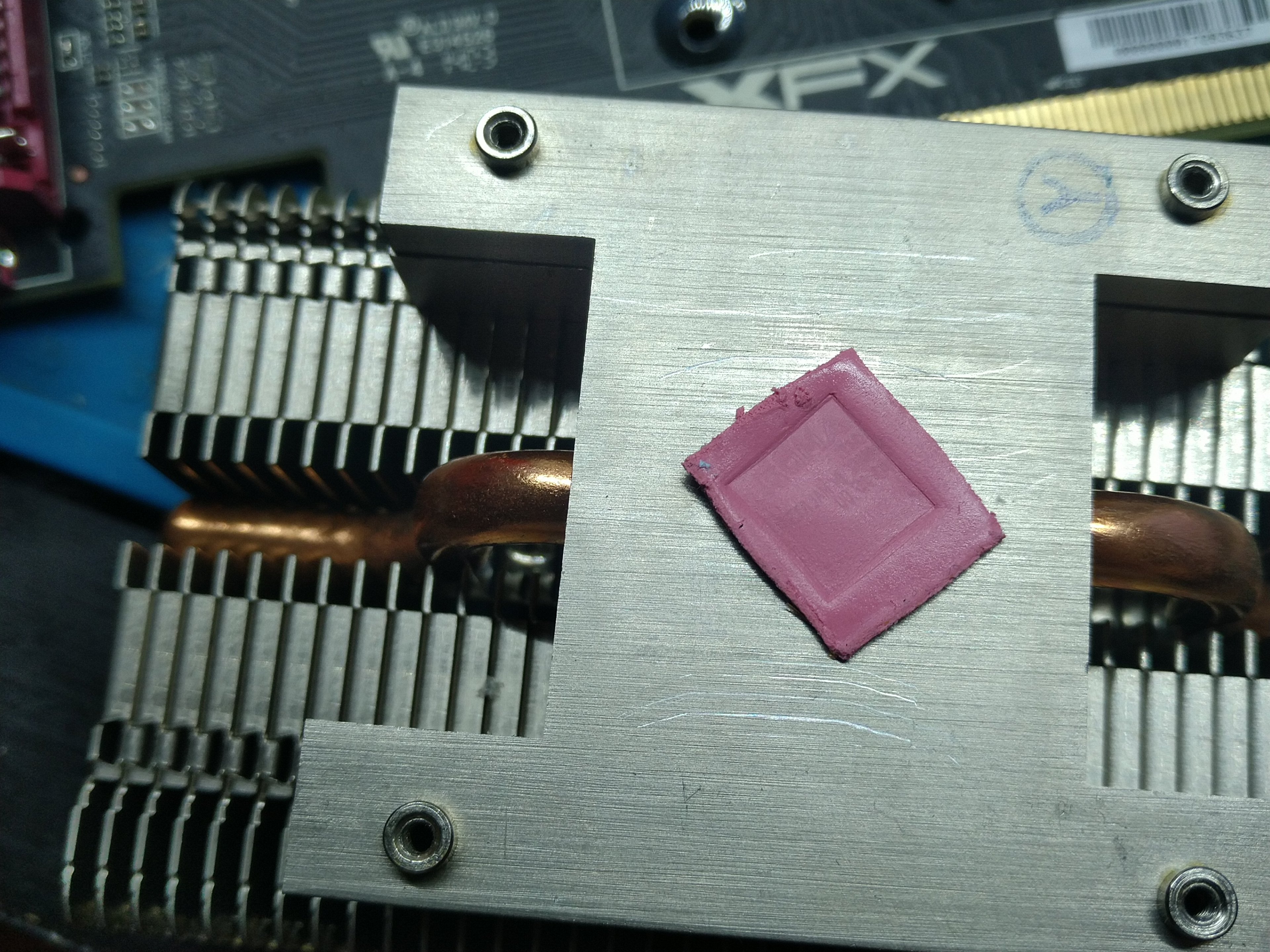

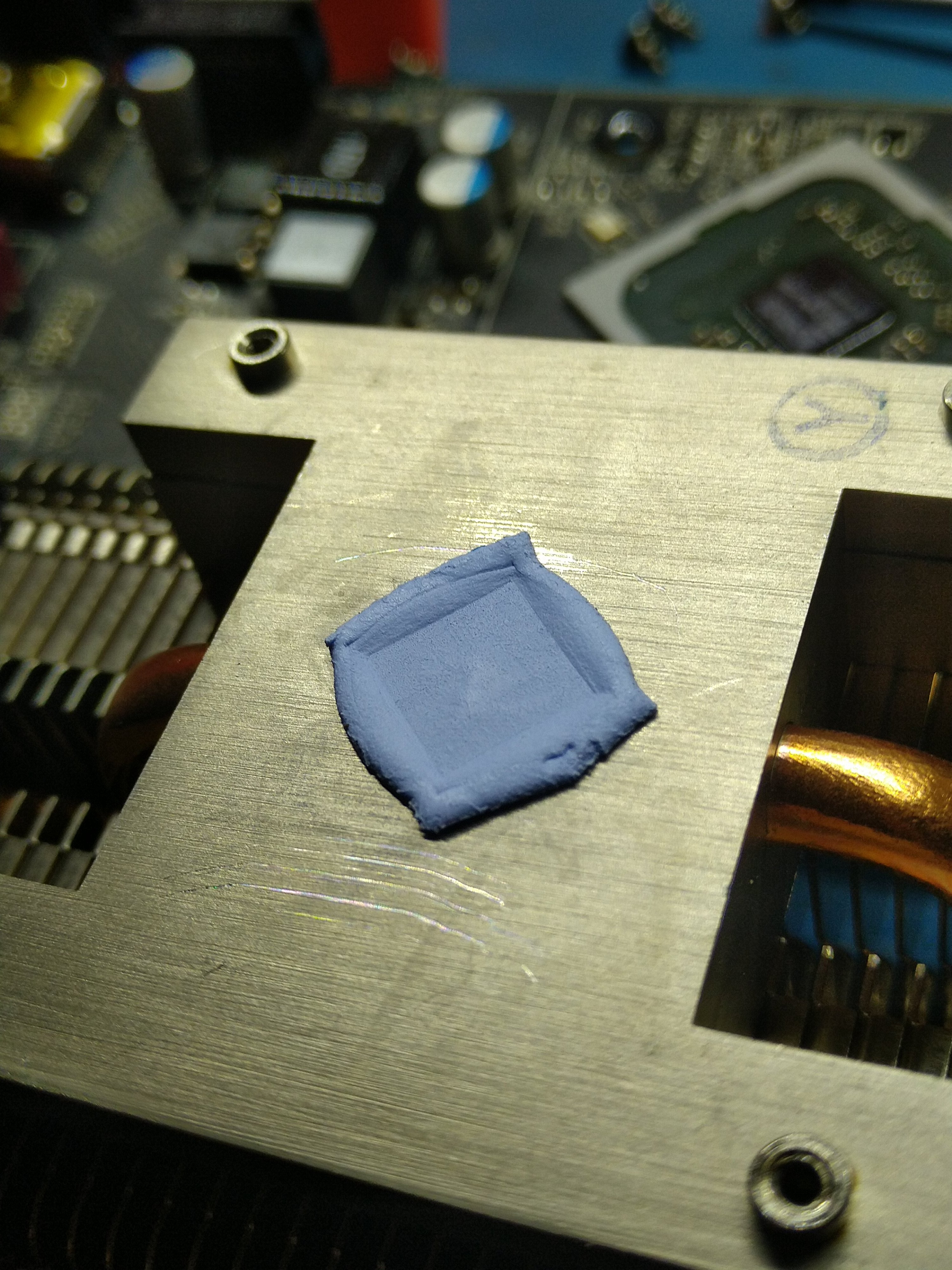

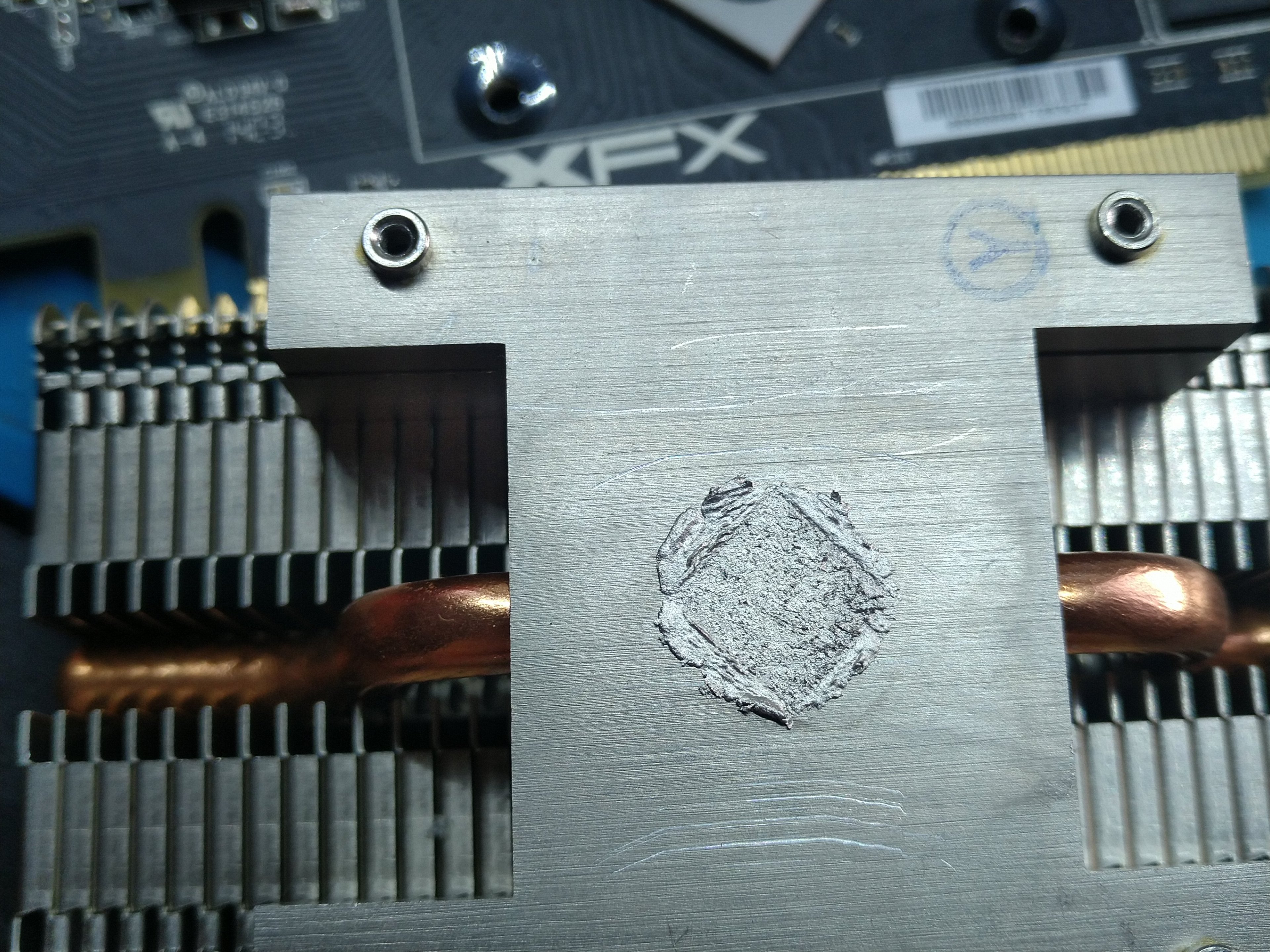

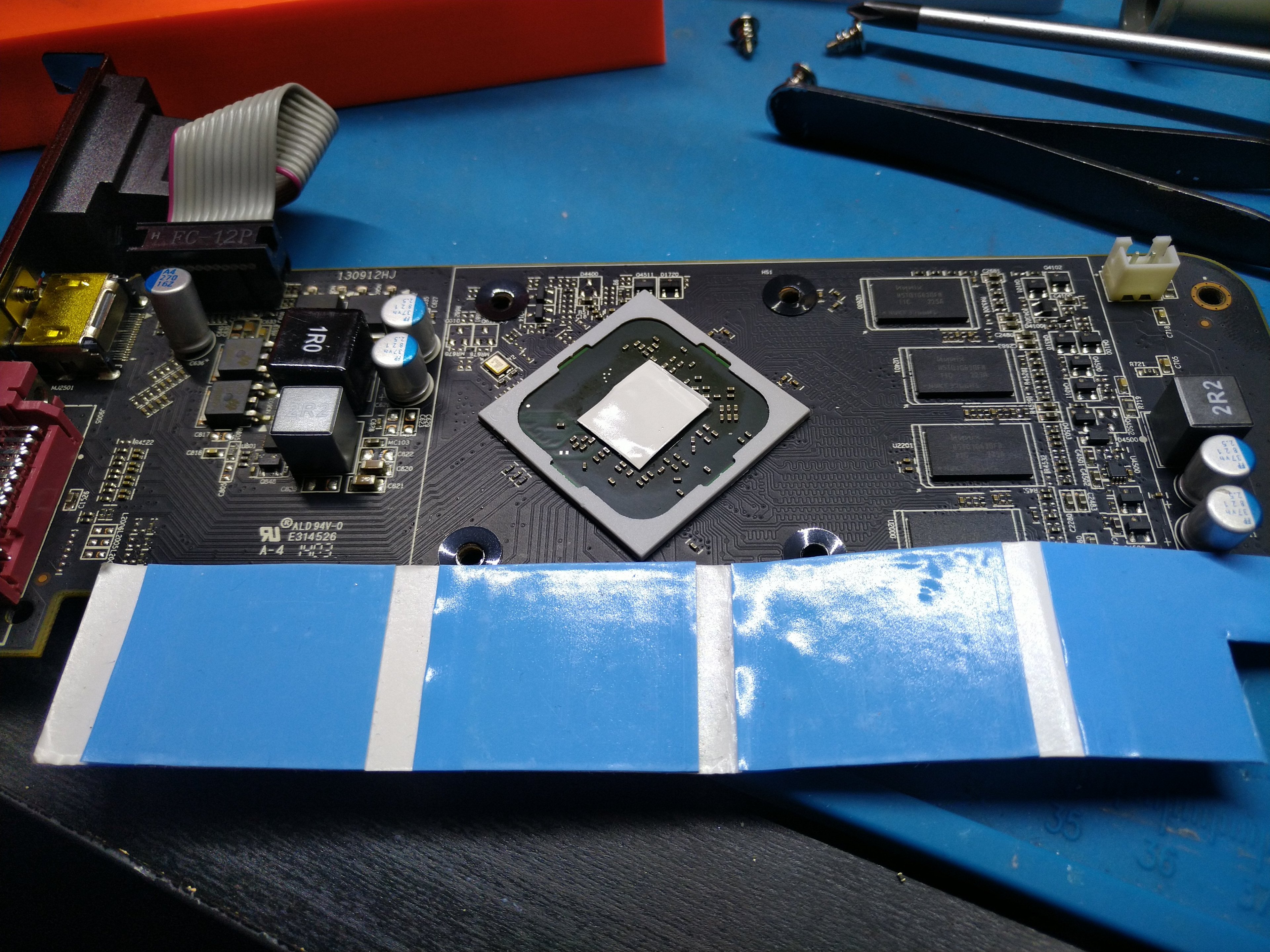

Testsieger - zudem sehr sehr weich, zerbröseln beim ablösen

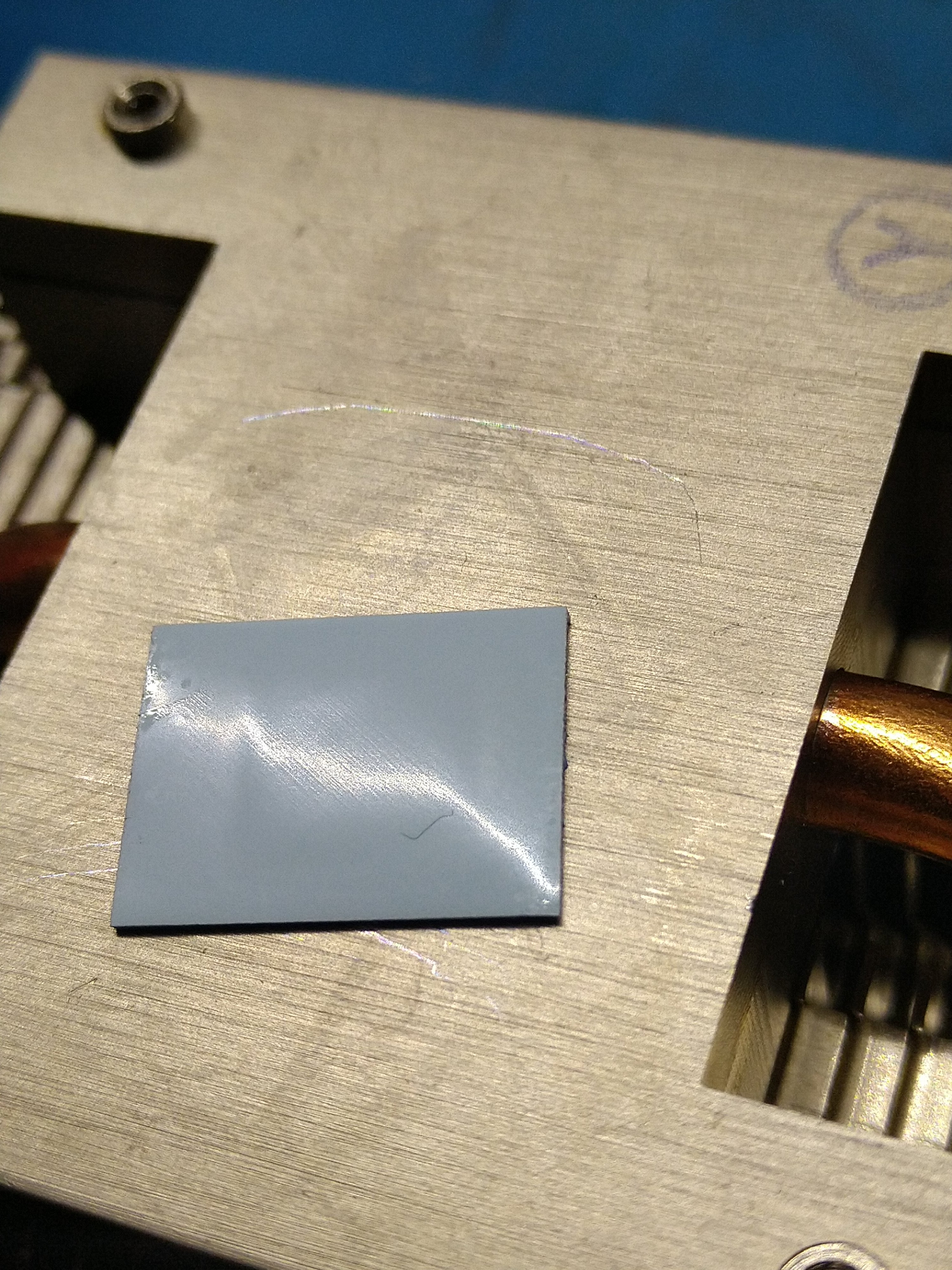

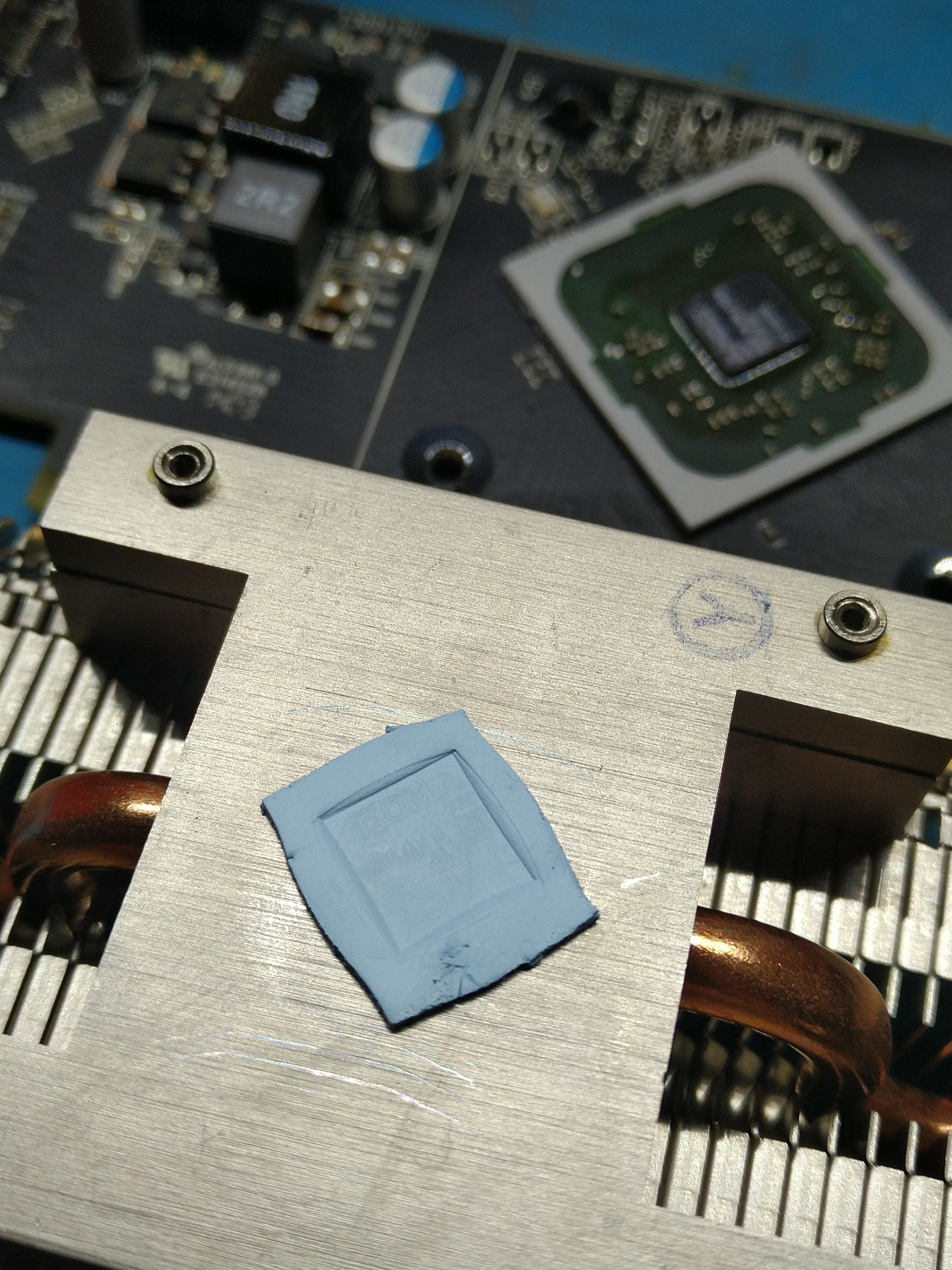

Als vergleich die vorgänger, die TP2 Pads, noch recht hart, zerbröseln auch nicht, kann man also auch recht häufig wiederverwenden...dafür nicht gerade die beste Kühl/Wärmeübertragungs-Leistung

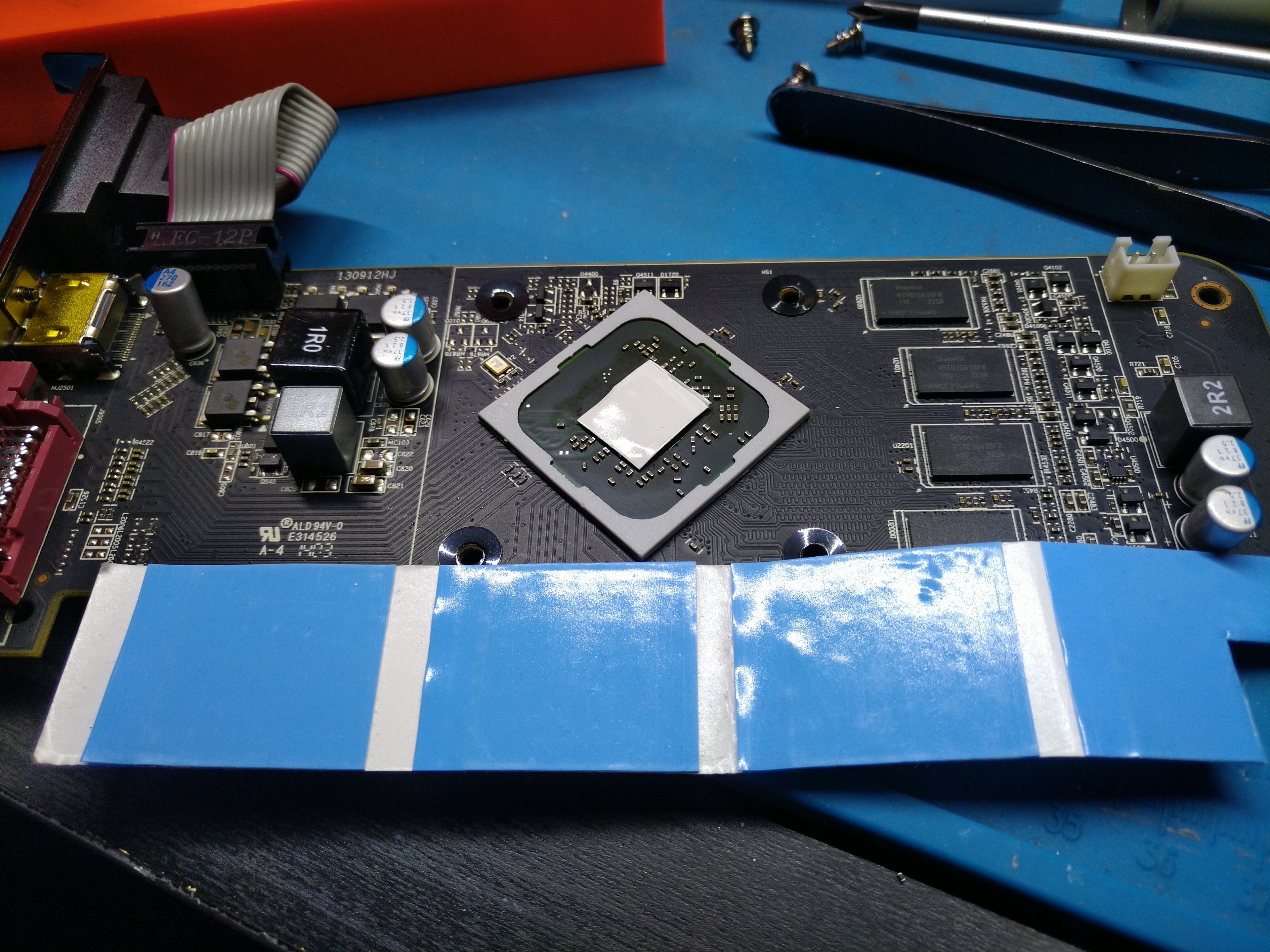

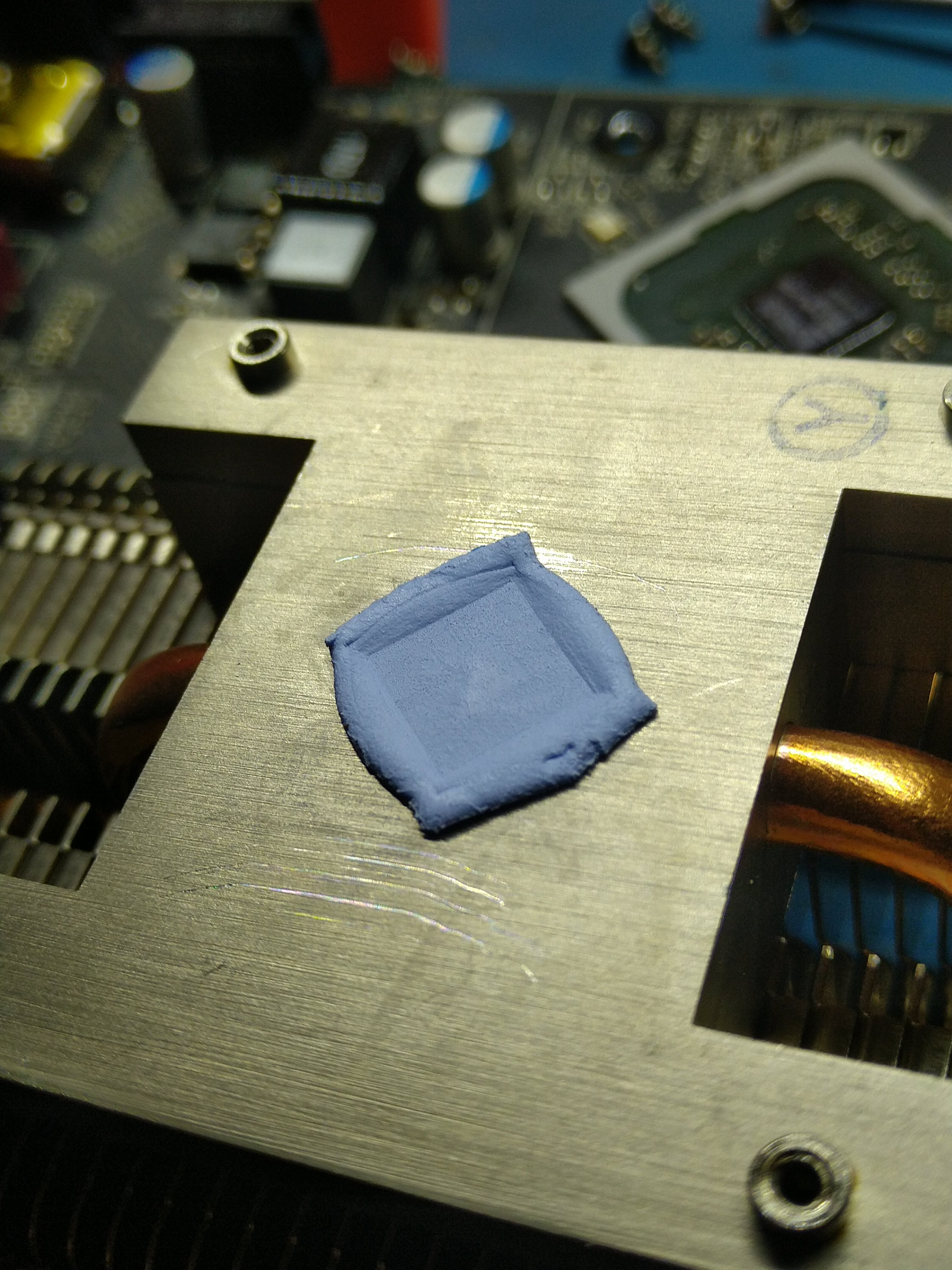

das sind die, wo eine Seite aussieht als hätte sie noch eine Folie drauf, was aber nicht der fall ist. Nicht sonderlich weich.

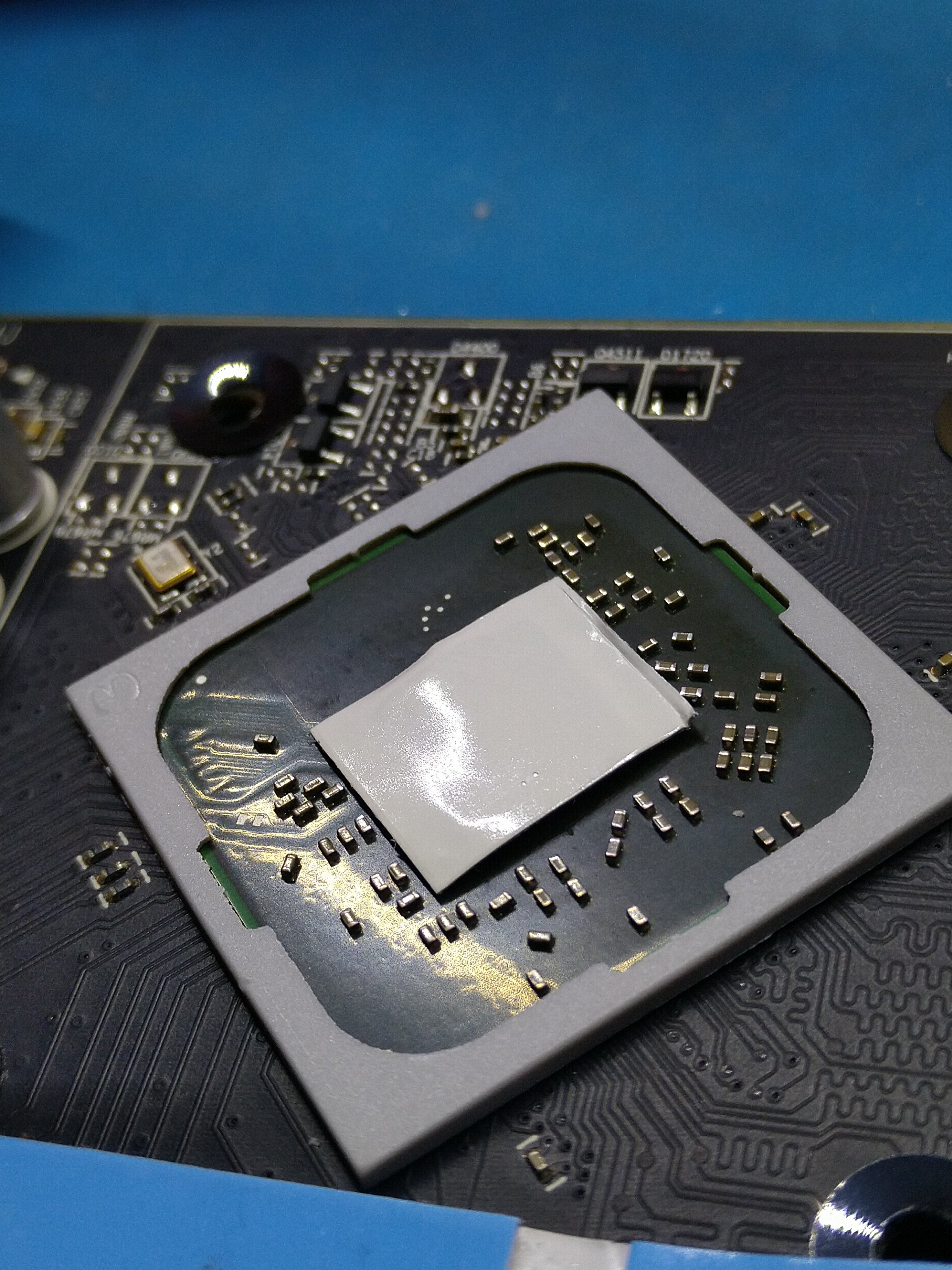

einfache Pads eben, nicht zu weich, nicht sonderlich gut...Standardkost eben

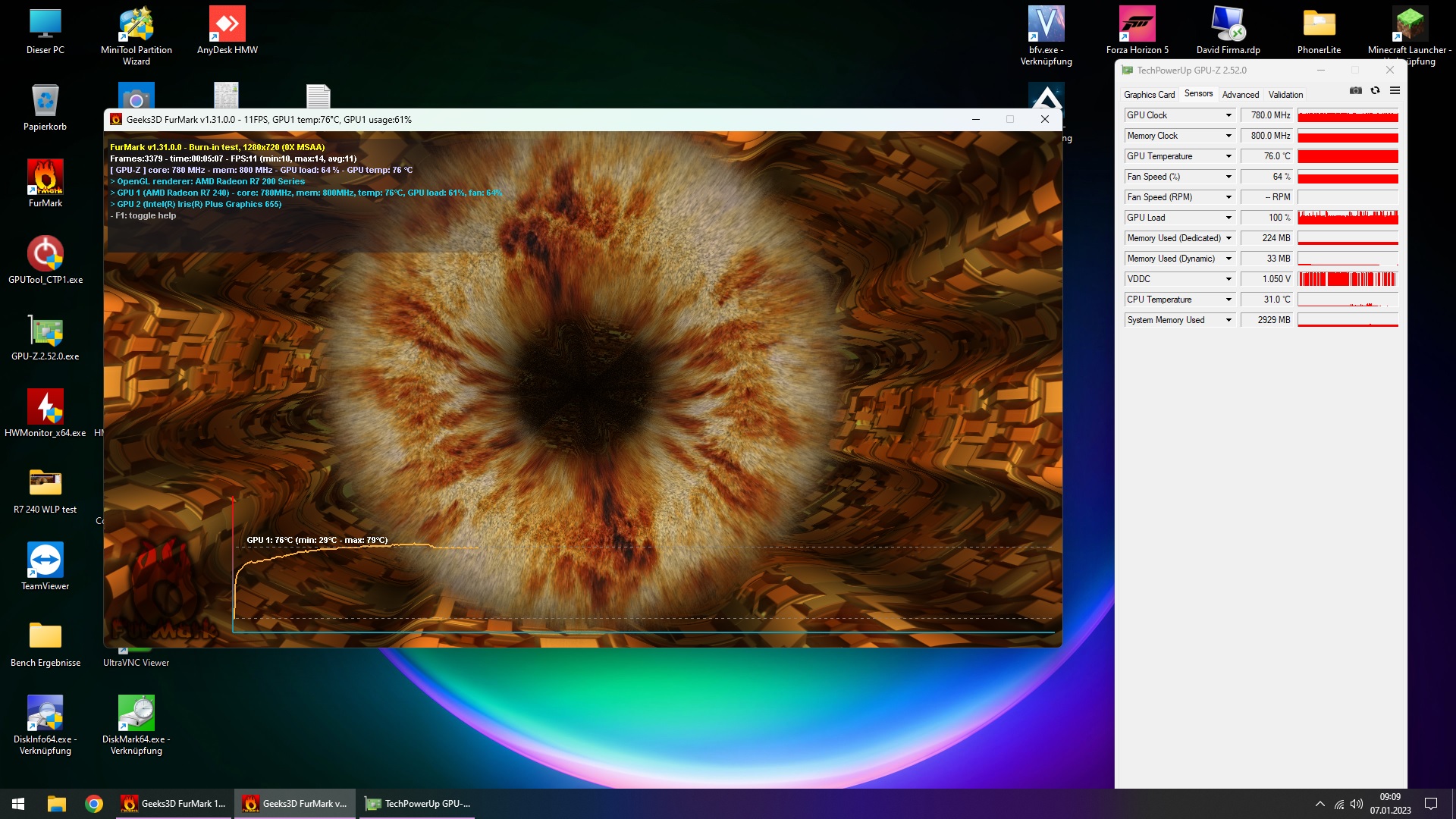

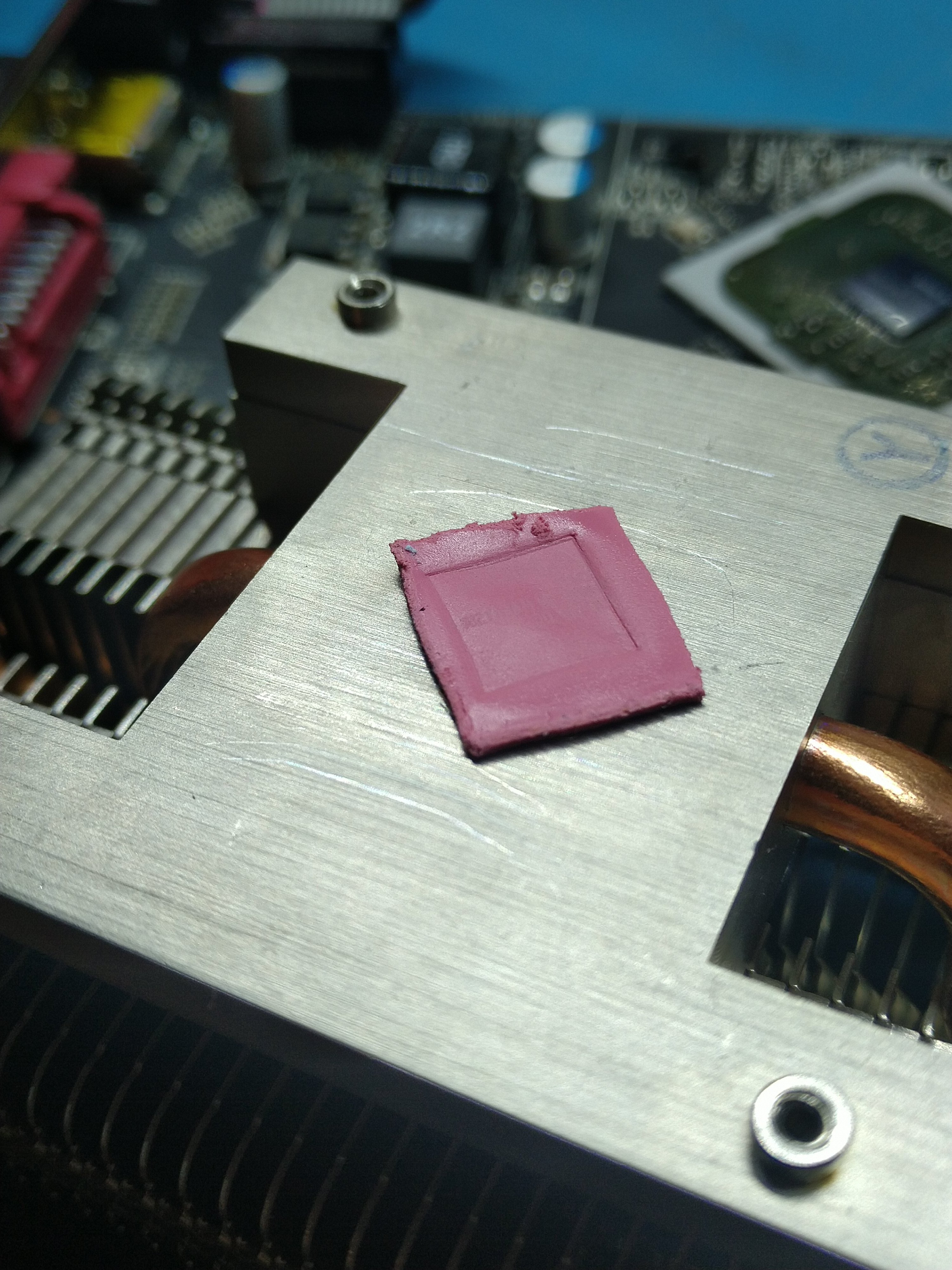

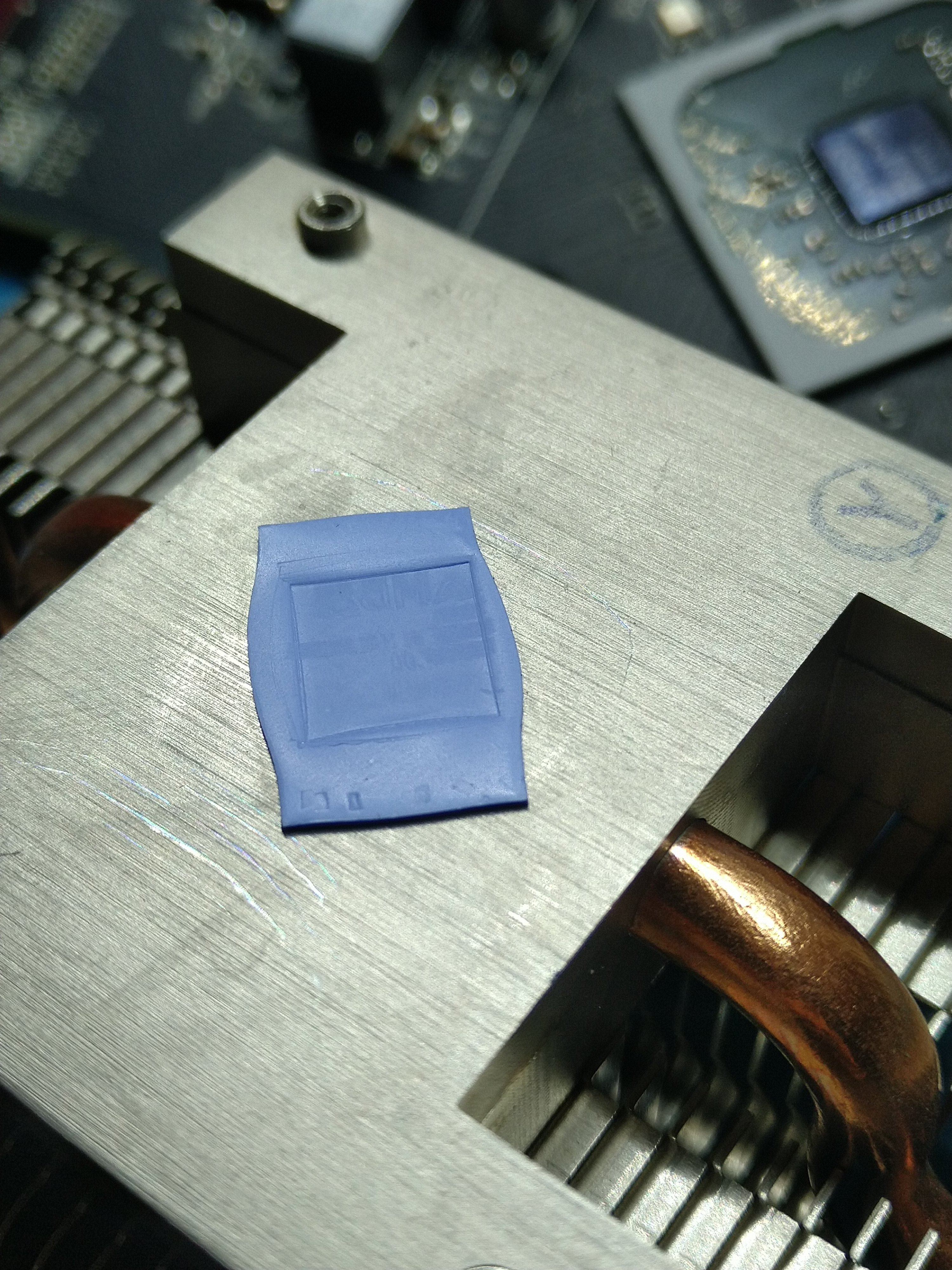

Gehört schon zu den besseren, ebenfalls recht weich

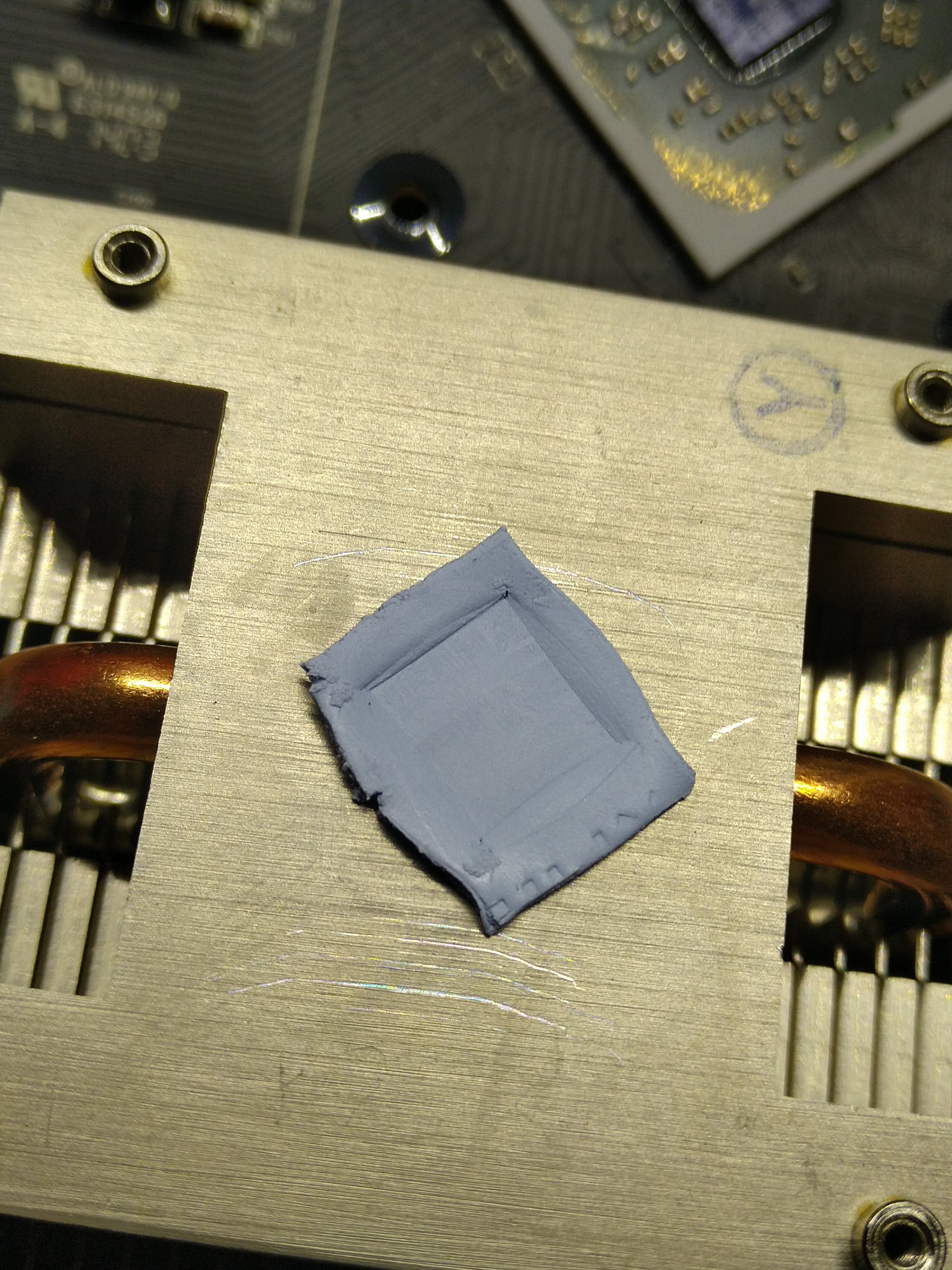

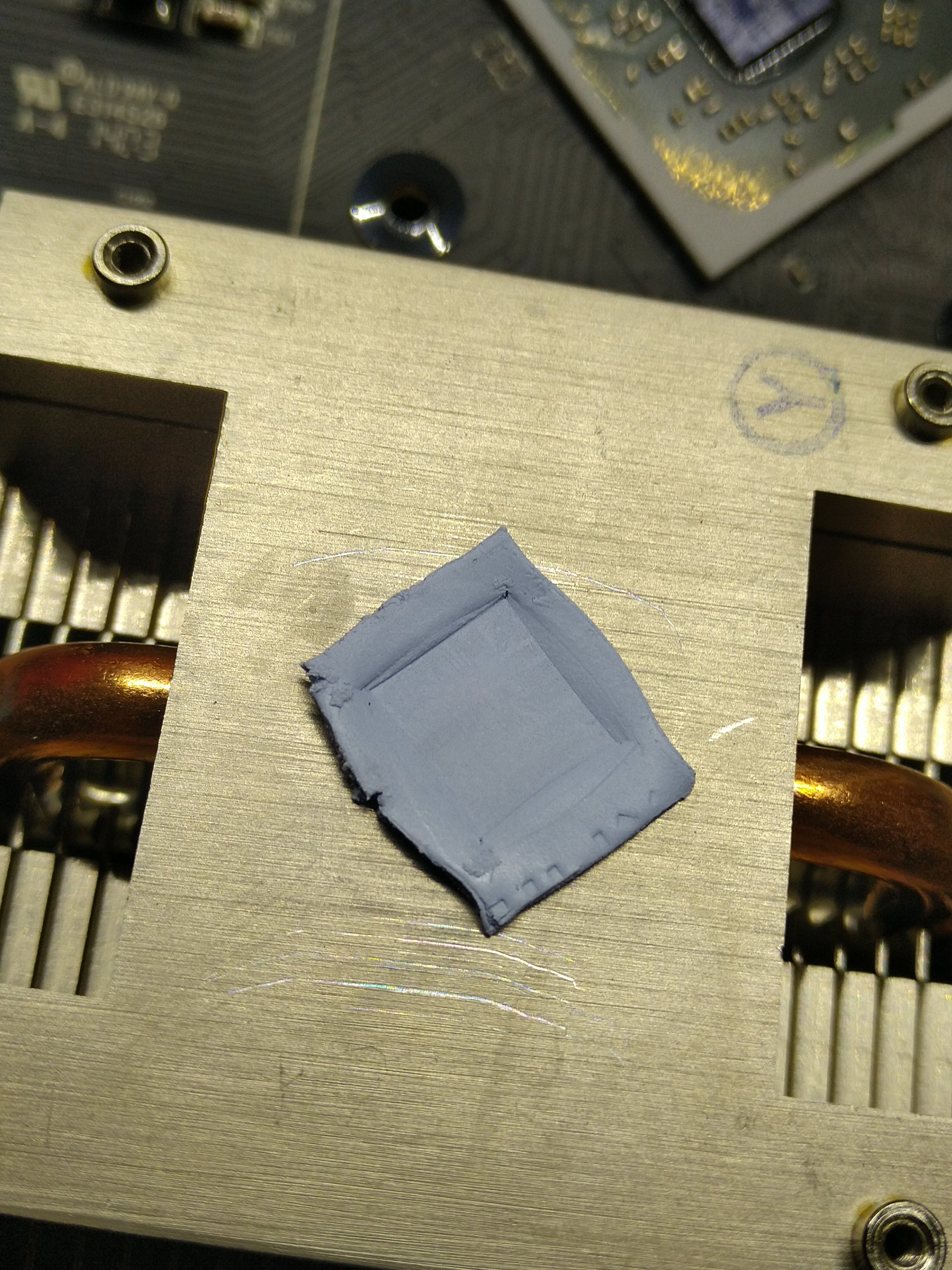

Gehört ebenfalls zu den besseren, auch recht weich, aber die Arctic TP3 sind dennoch weicher und besser

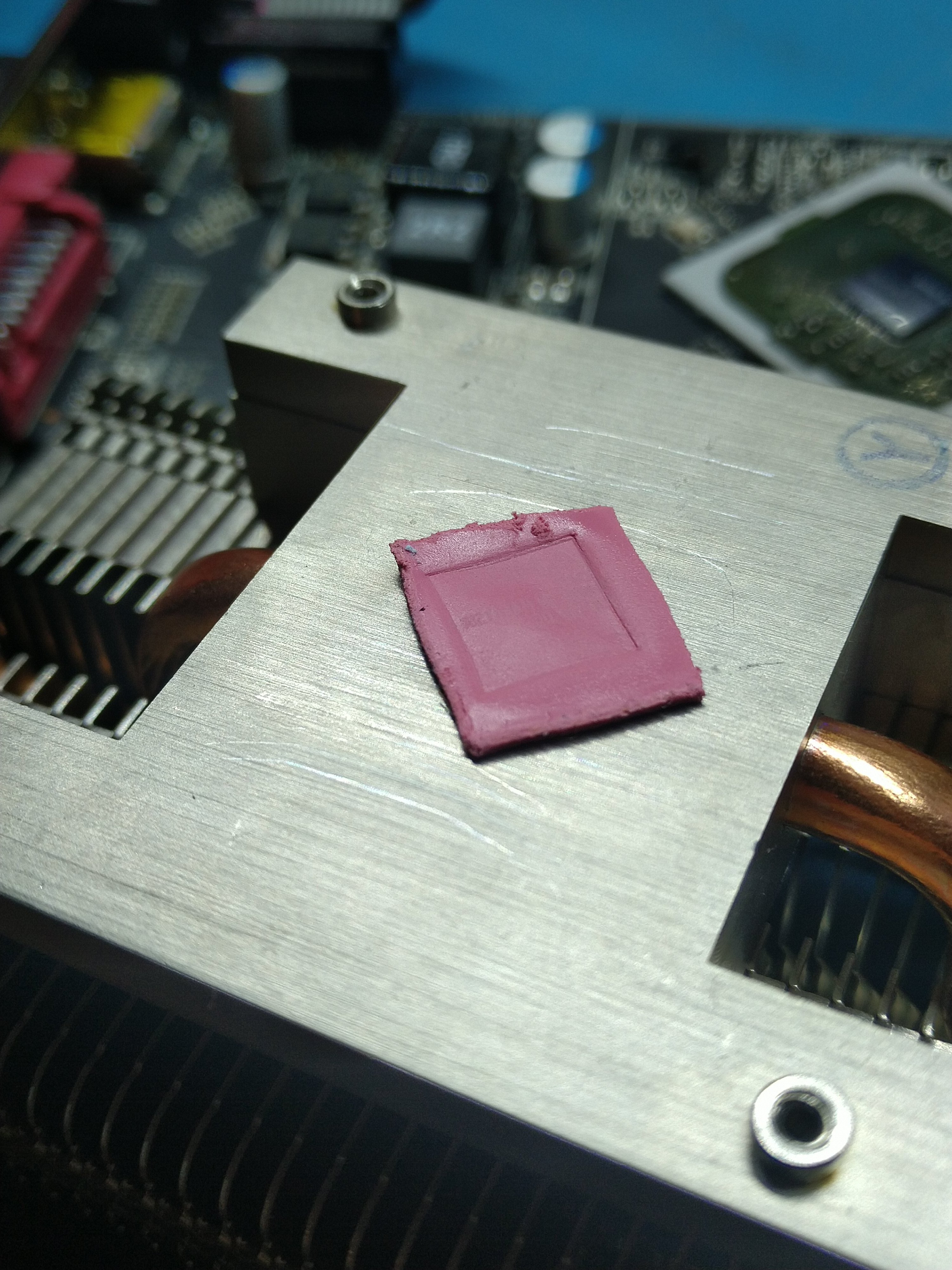

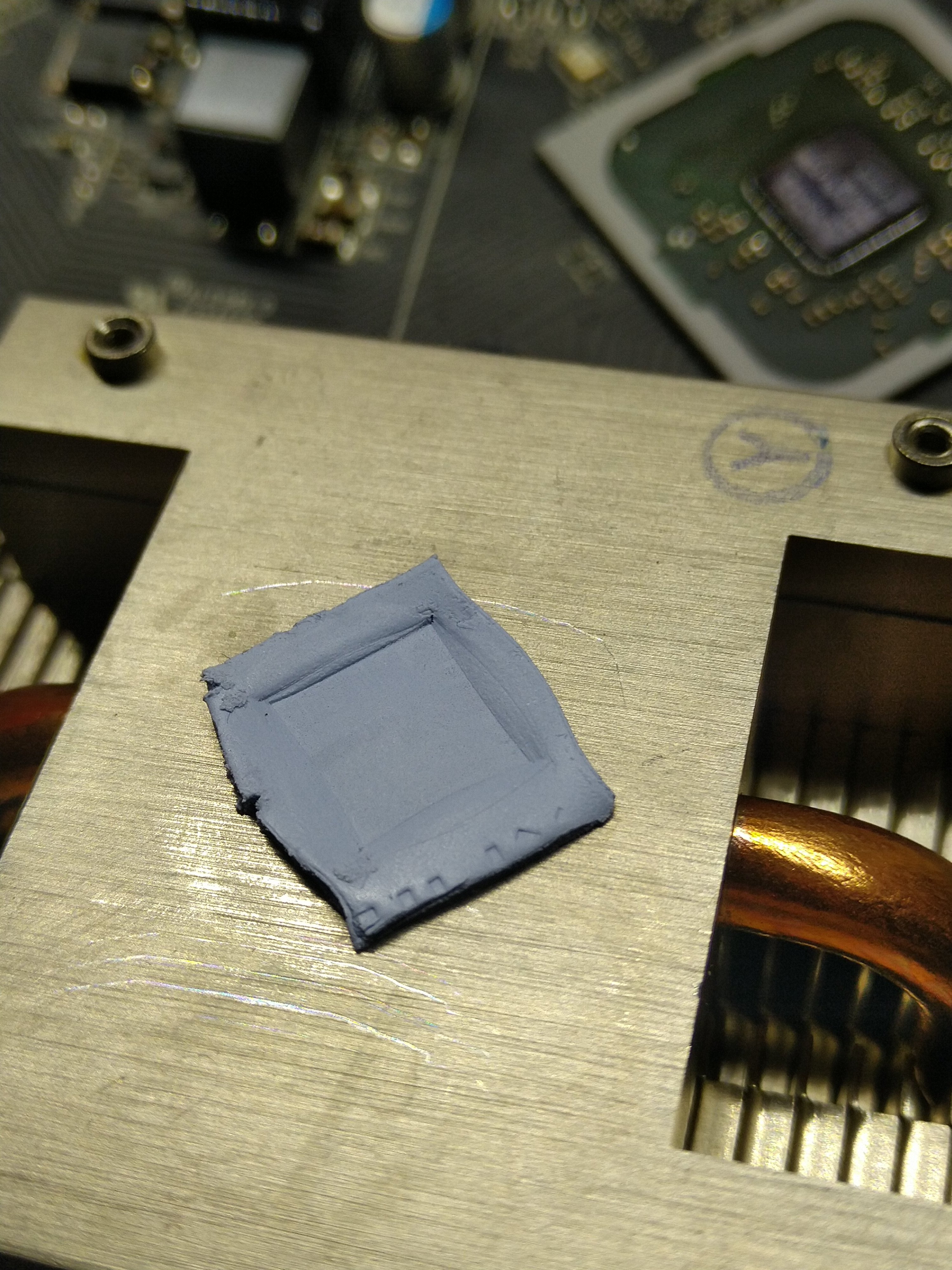

Auch ganz ok, sehr sehr weich und etwas klebrig/sticky, kann man sehr häufig wiederverwenden

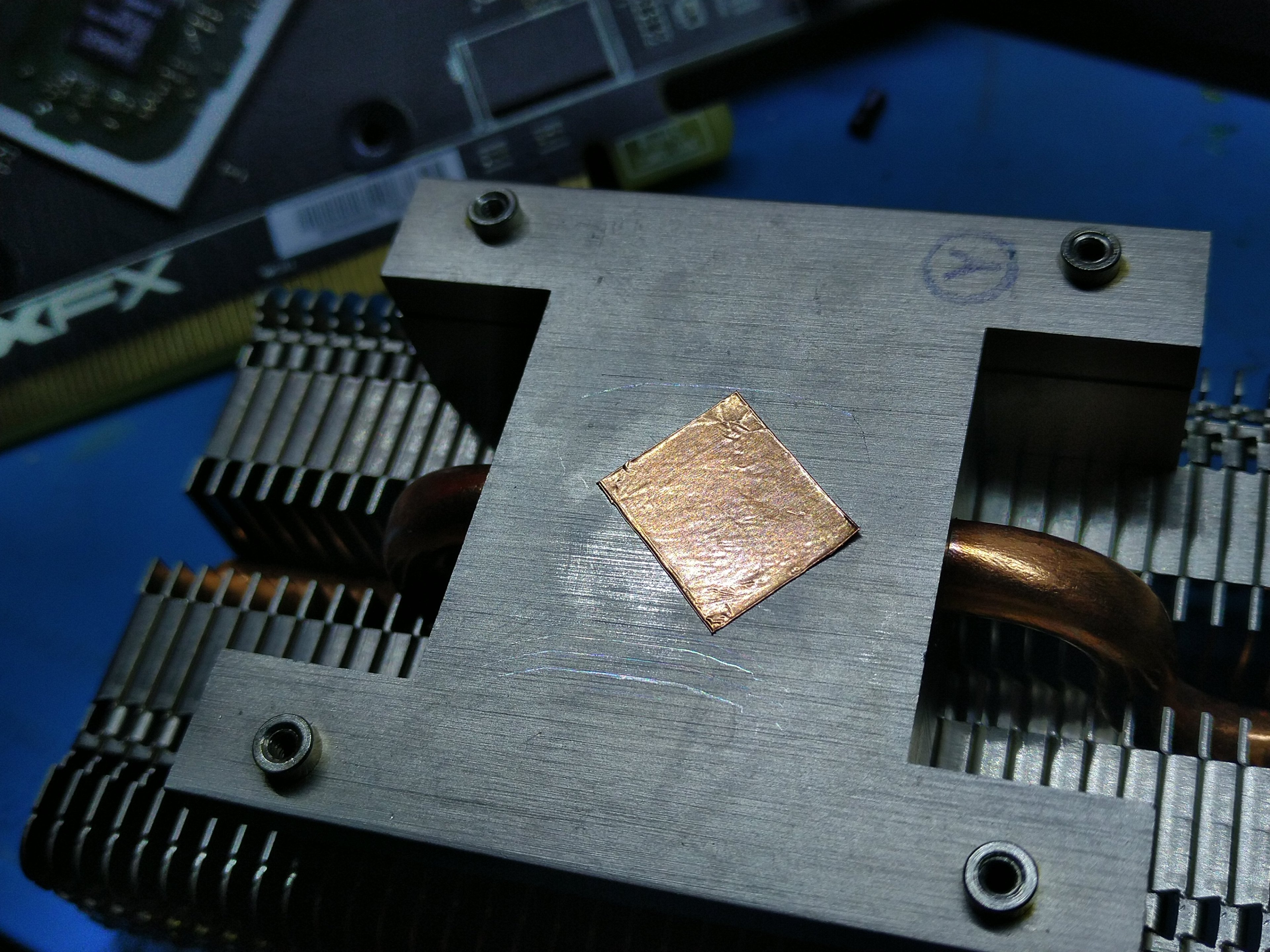

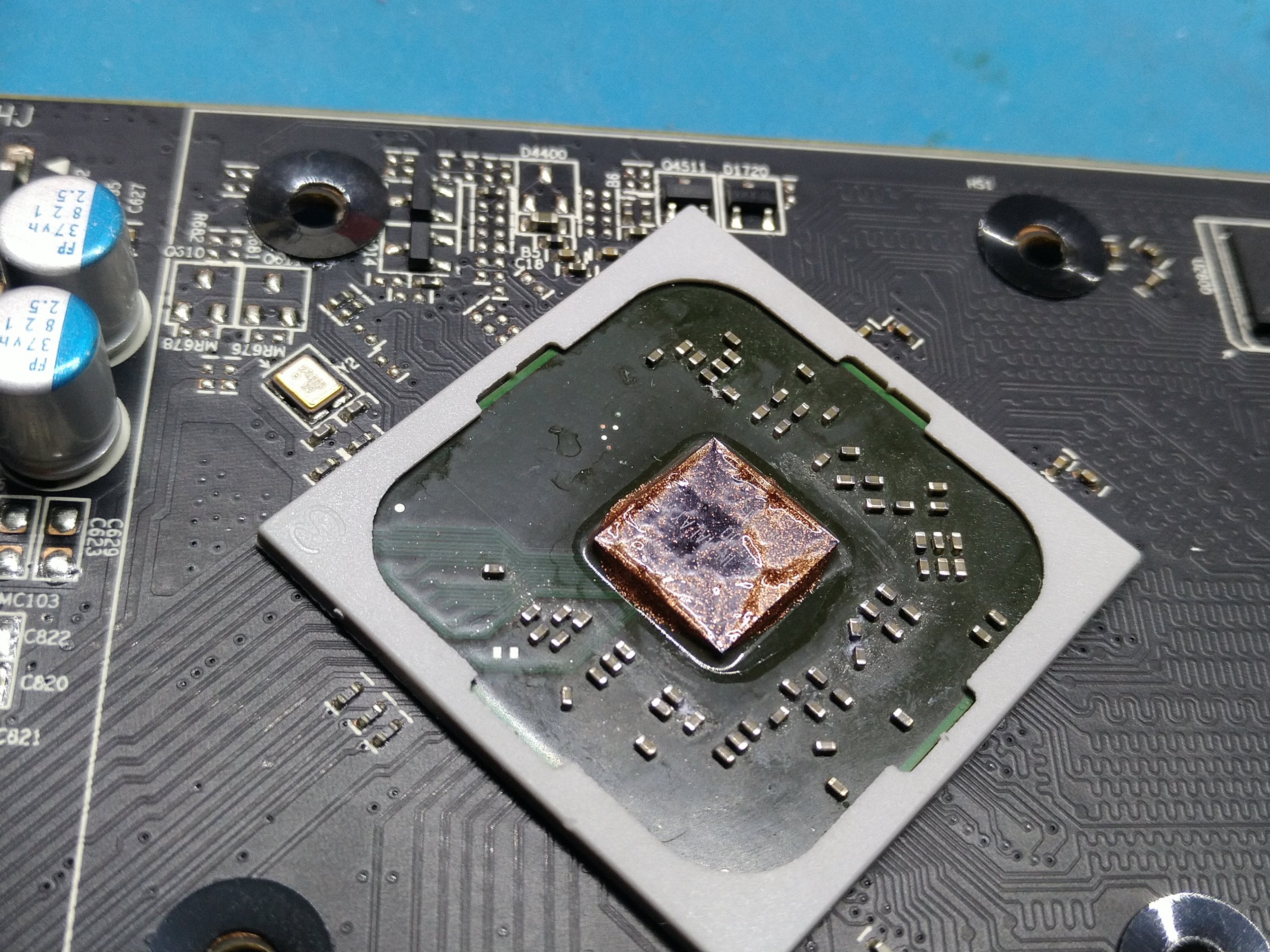

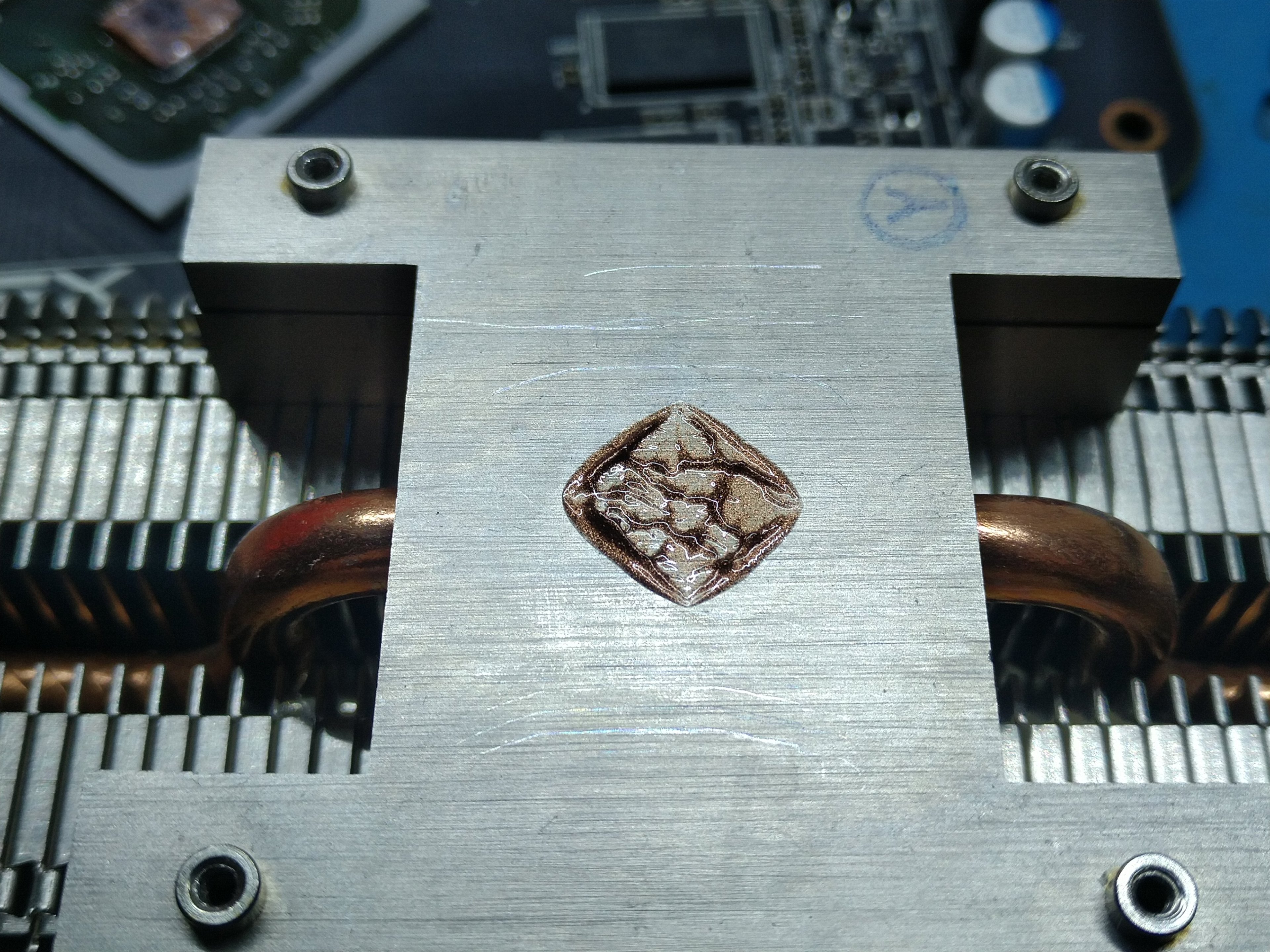

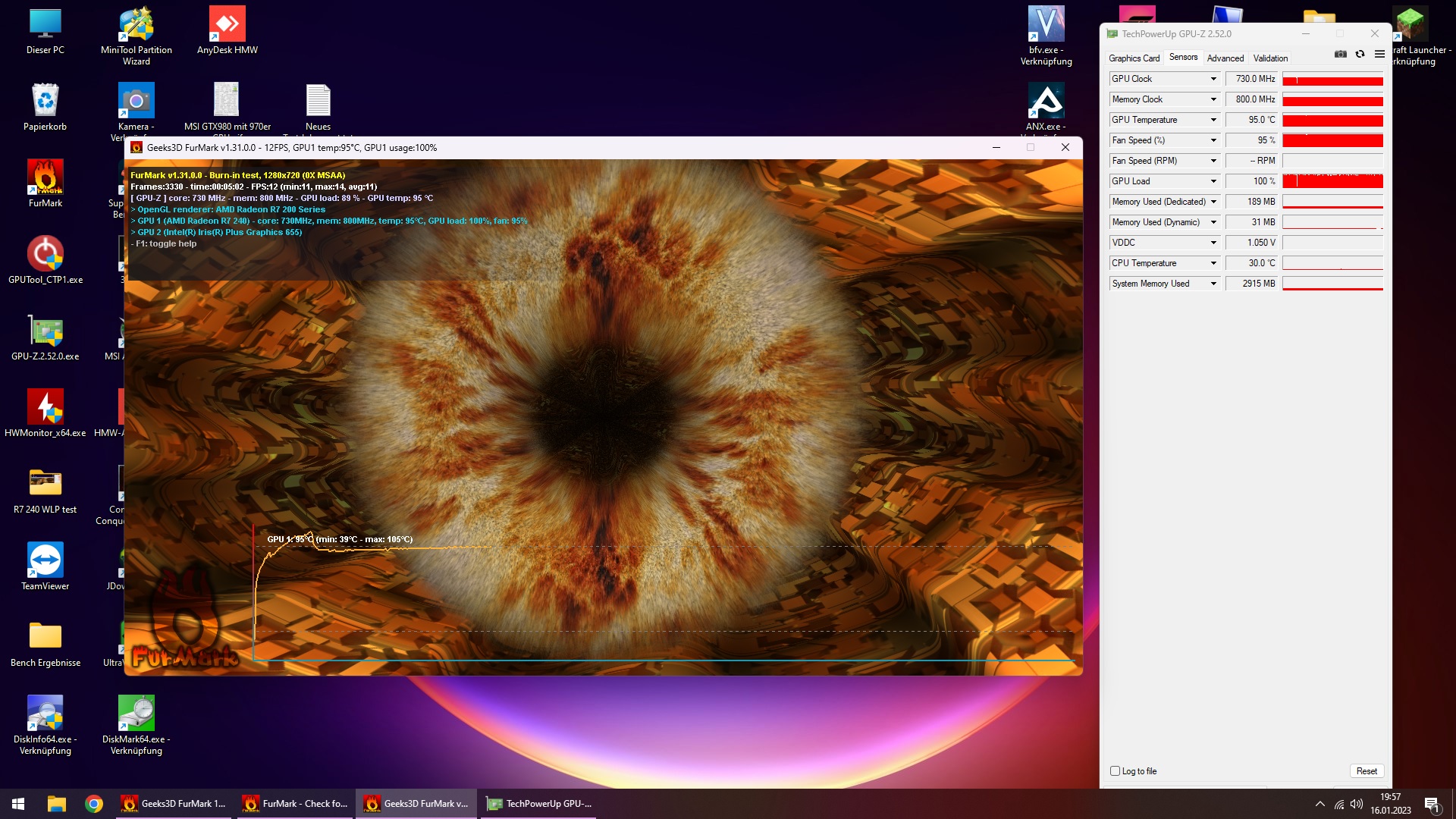

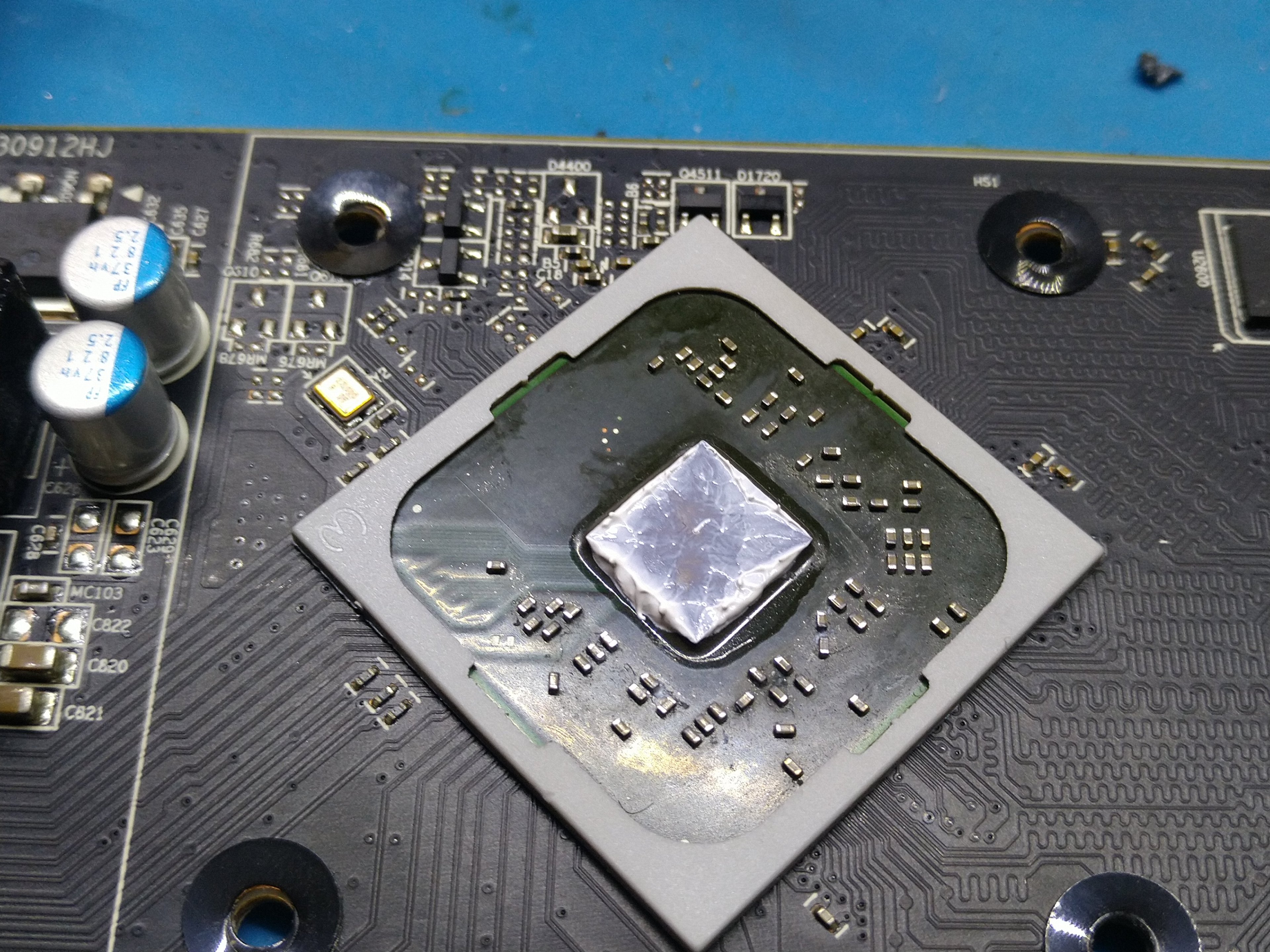

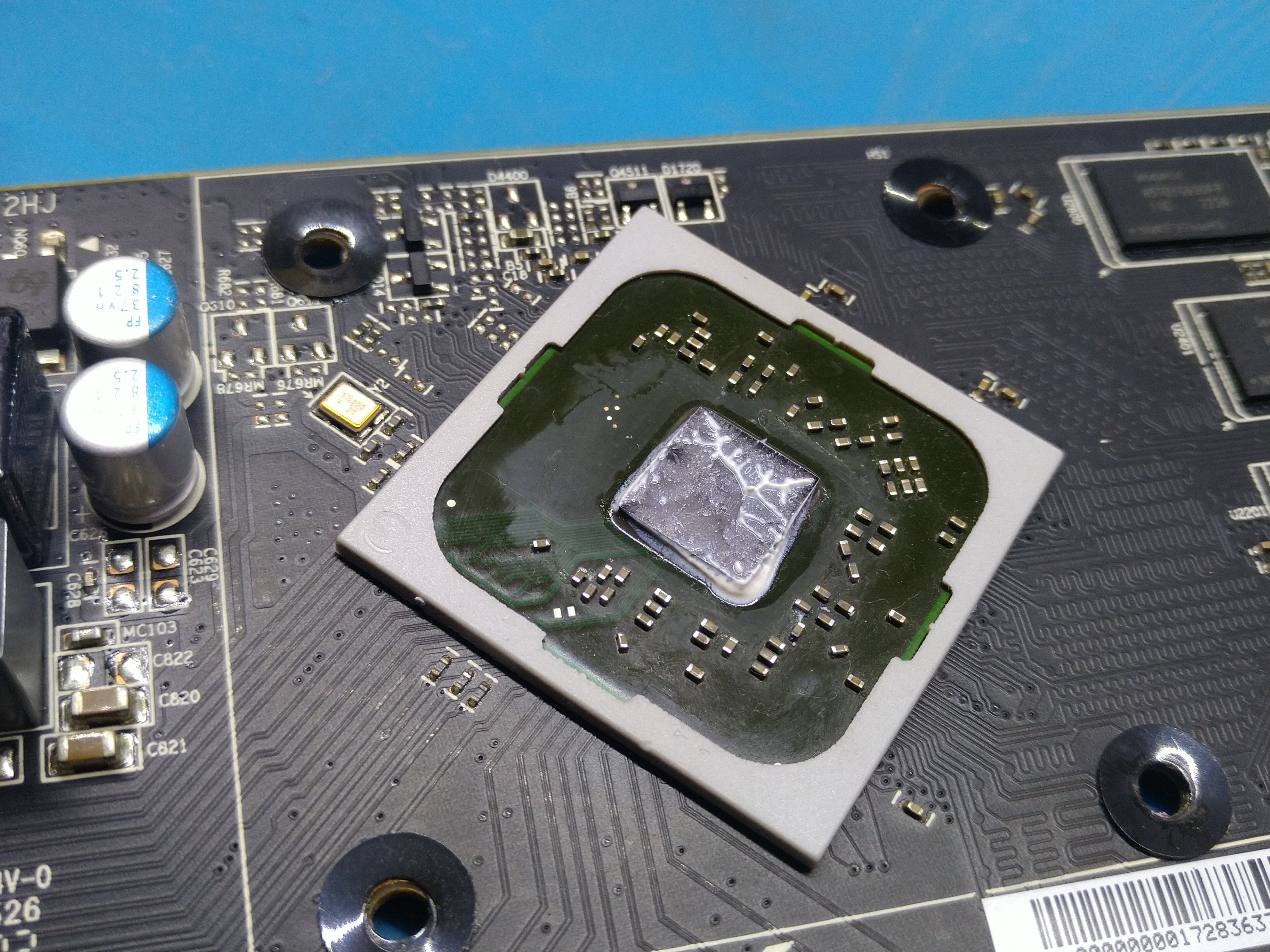

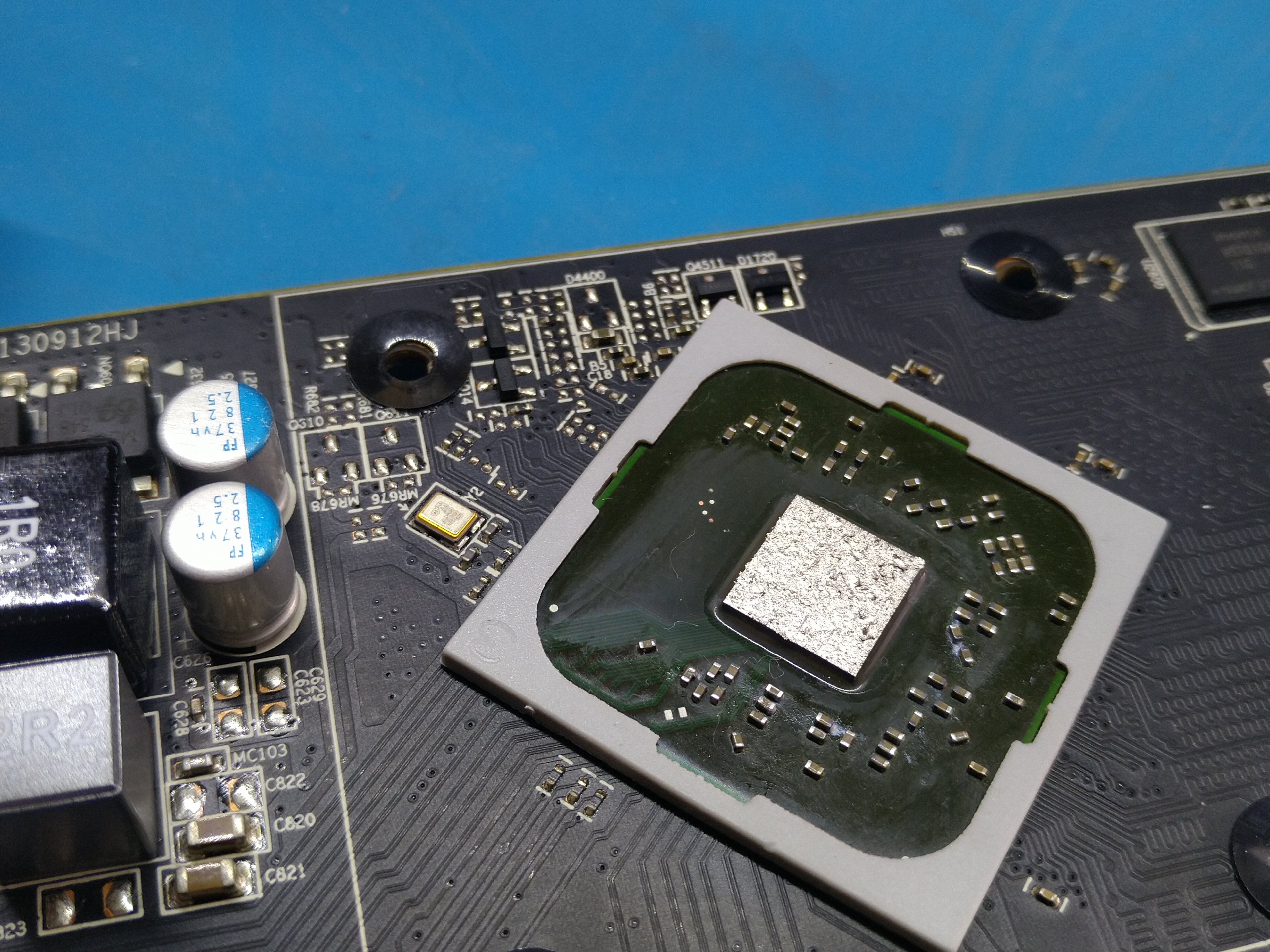

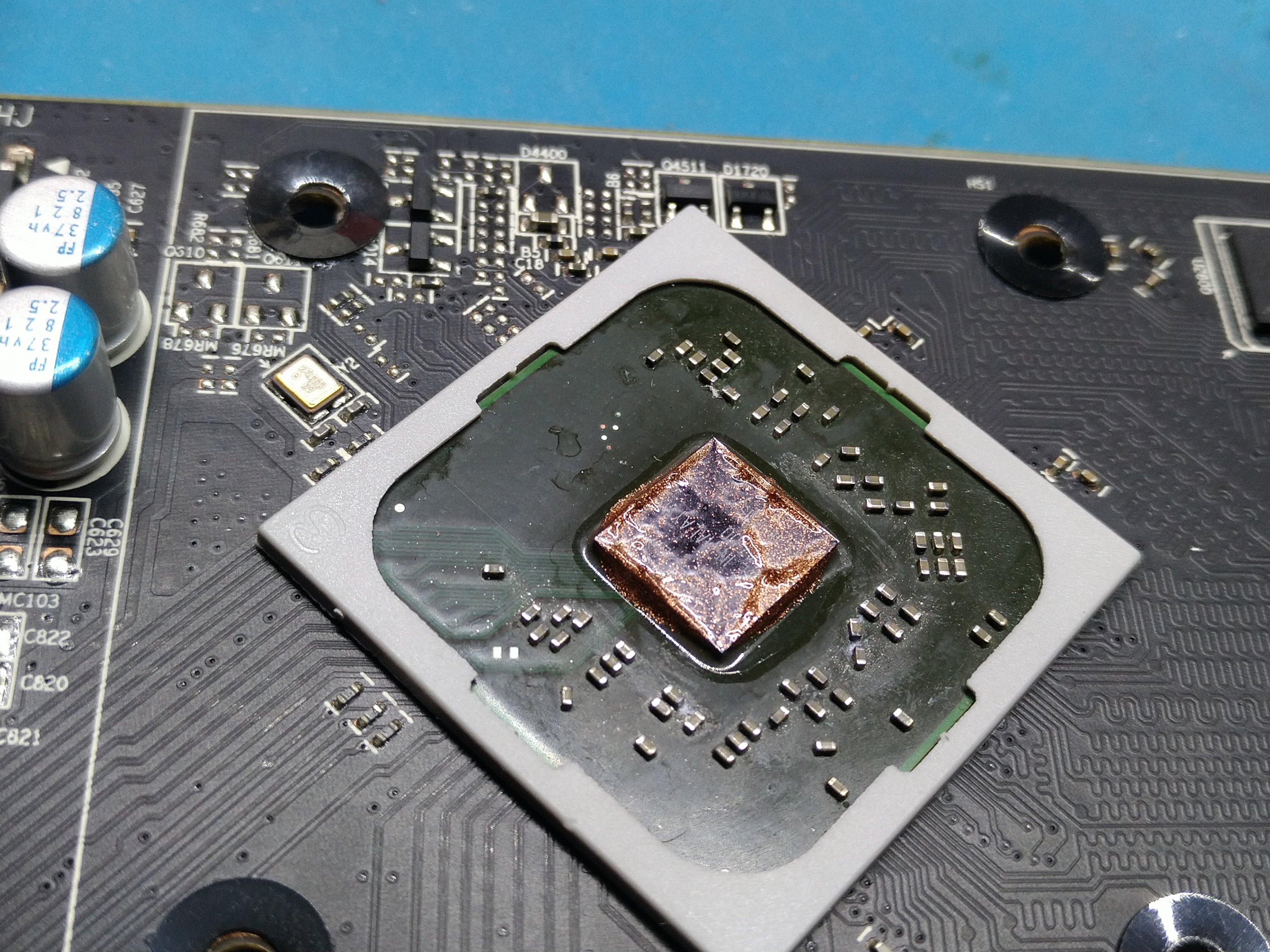

Einfache 0.03mm starke Kupferfolie mit klebefilm drauf. mit der Klebeseite auf den Kühler geklebt
Gabs mal günstig bei Amazon...

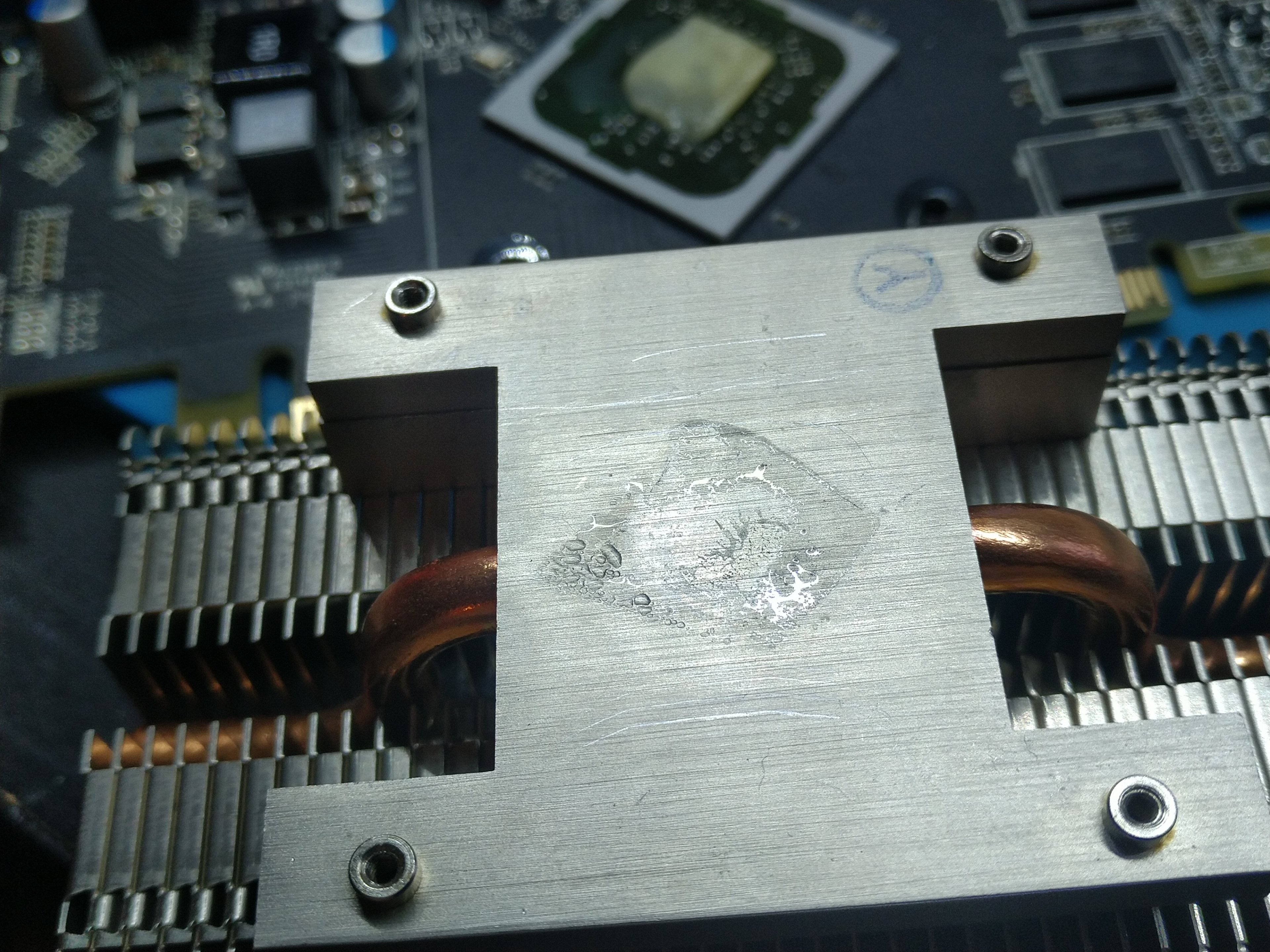

Klebt nicht wirklich gescheit und von Wärmeleiten kann keine Rede sein - selbst nur der Kühler ohne Wärmeleitpaste hat eine bessere Wärmeübertragung - Furmark Bild gibts nicht weil karte hat abgeschaltet xD
Klebt nicht wirklich gescheit und von Wärmeleiten kann keine Rede sein - selbst nur der Kühler ohne Wärmeleitpaste hat eine bessere Wärmeübertragung - Furmark Bild gibts nicht weil karte hat abgeschaltet xD

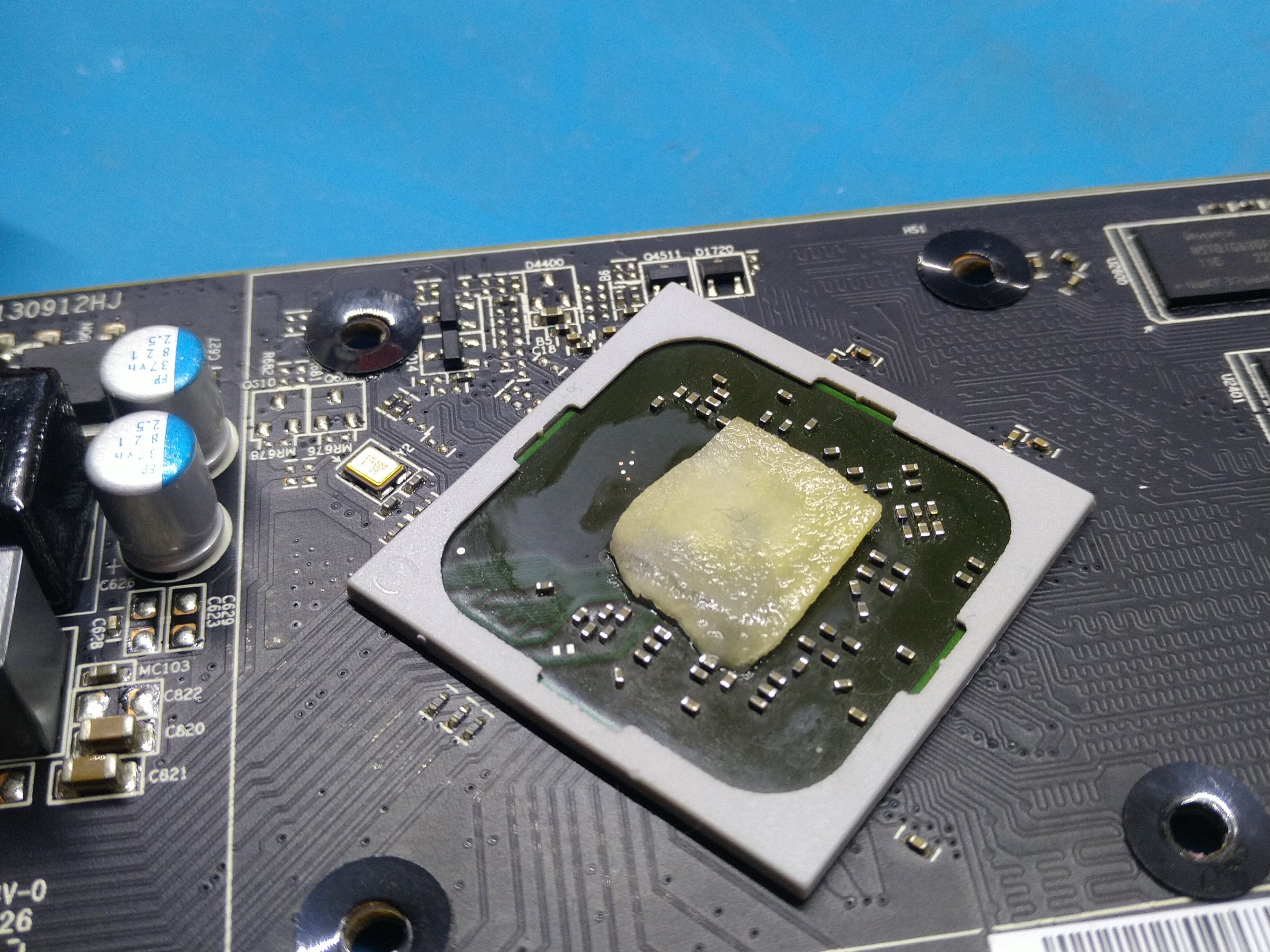

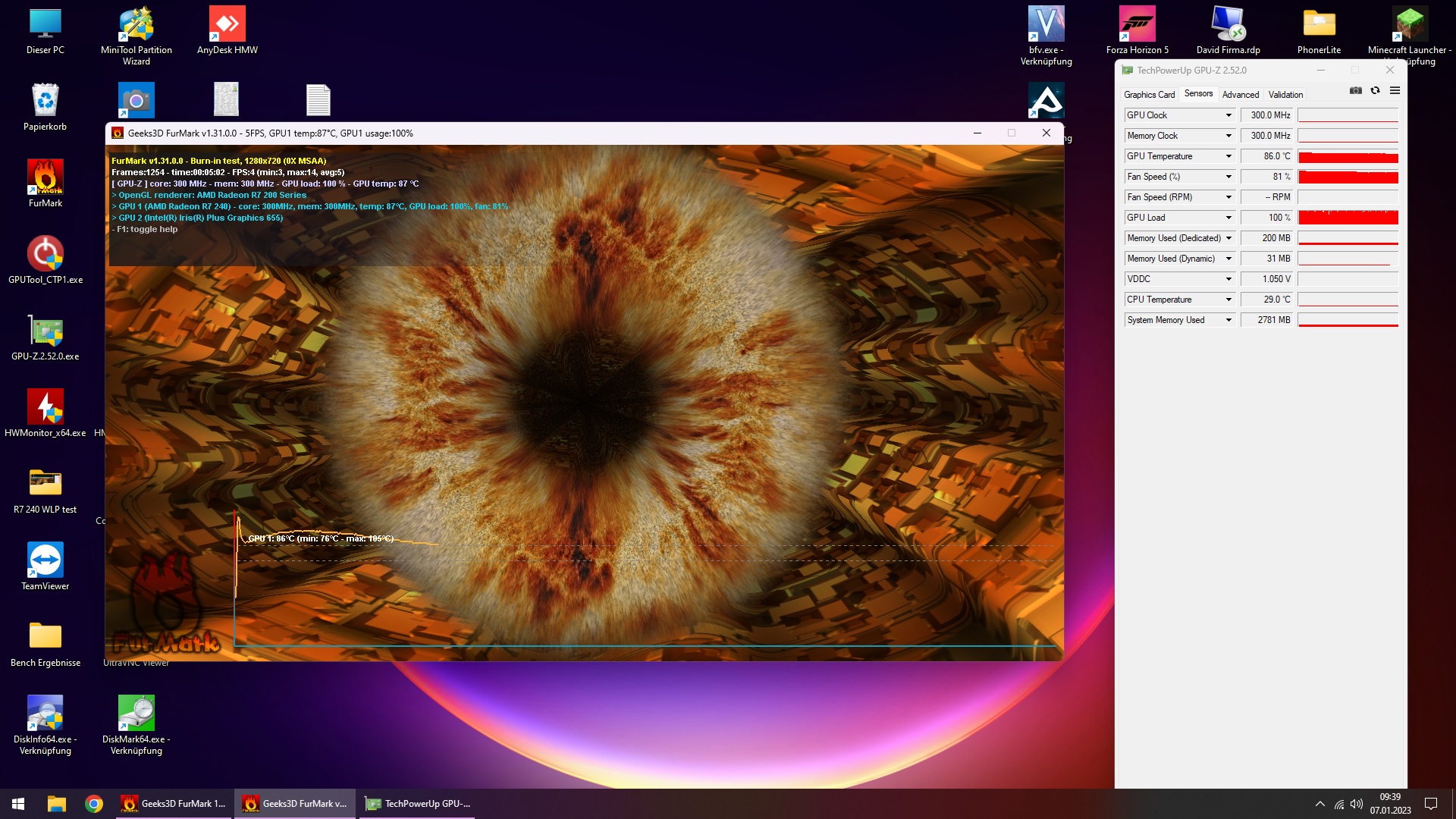

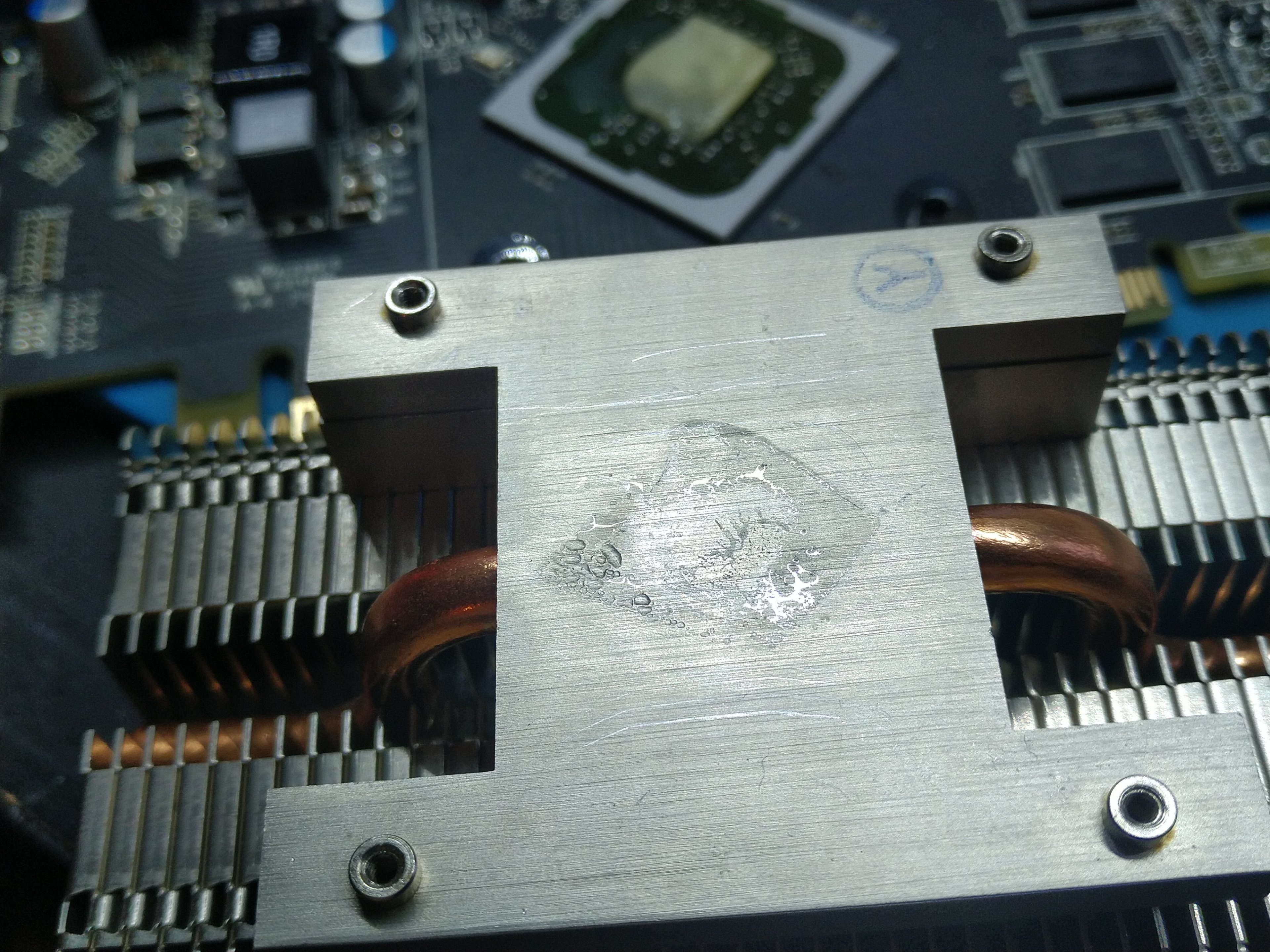

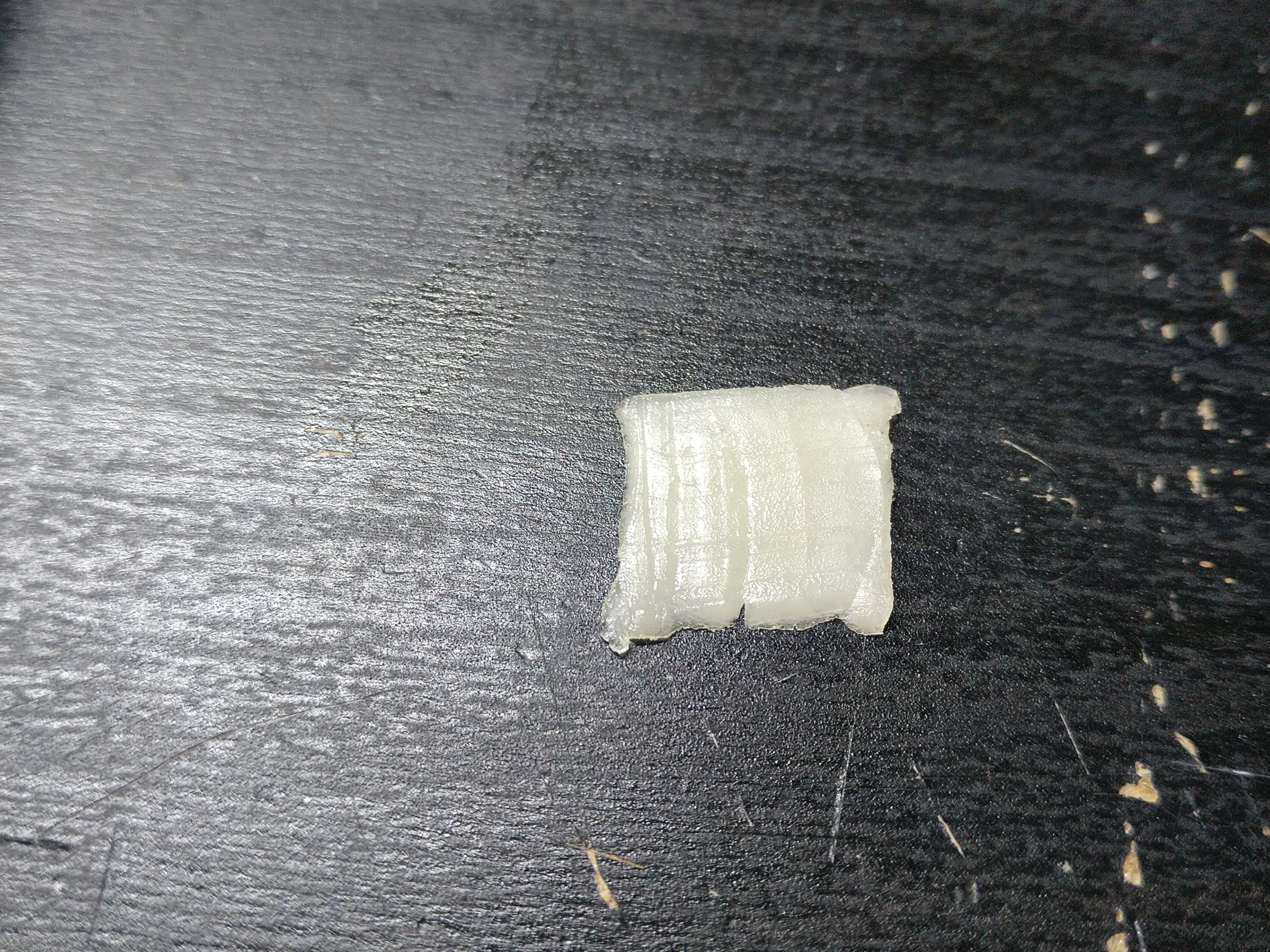

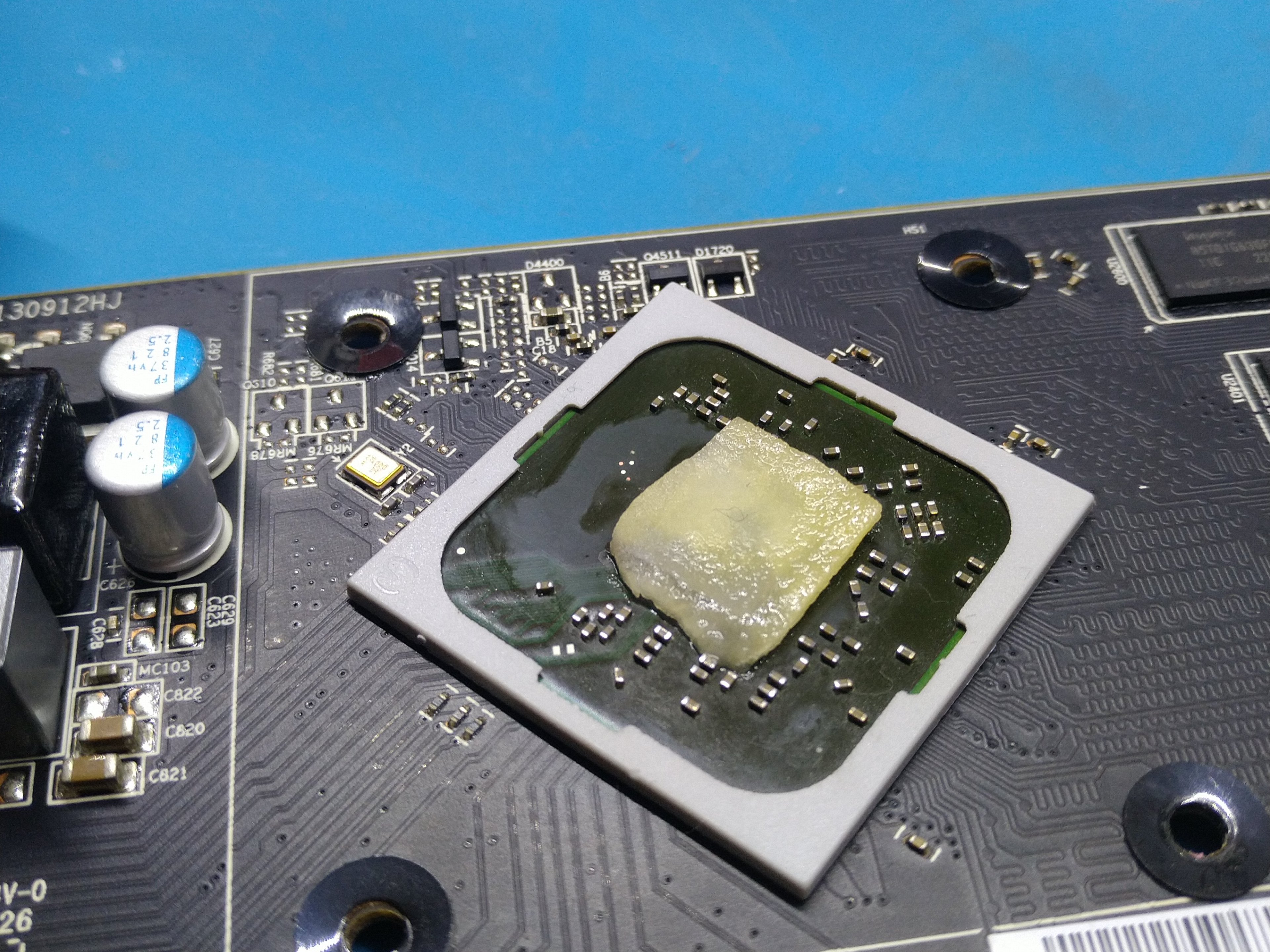

Habe die Rohe, Kartoffel (Sorte: Festkochend) auf ca. 0.8mm geschält

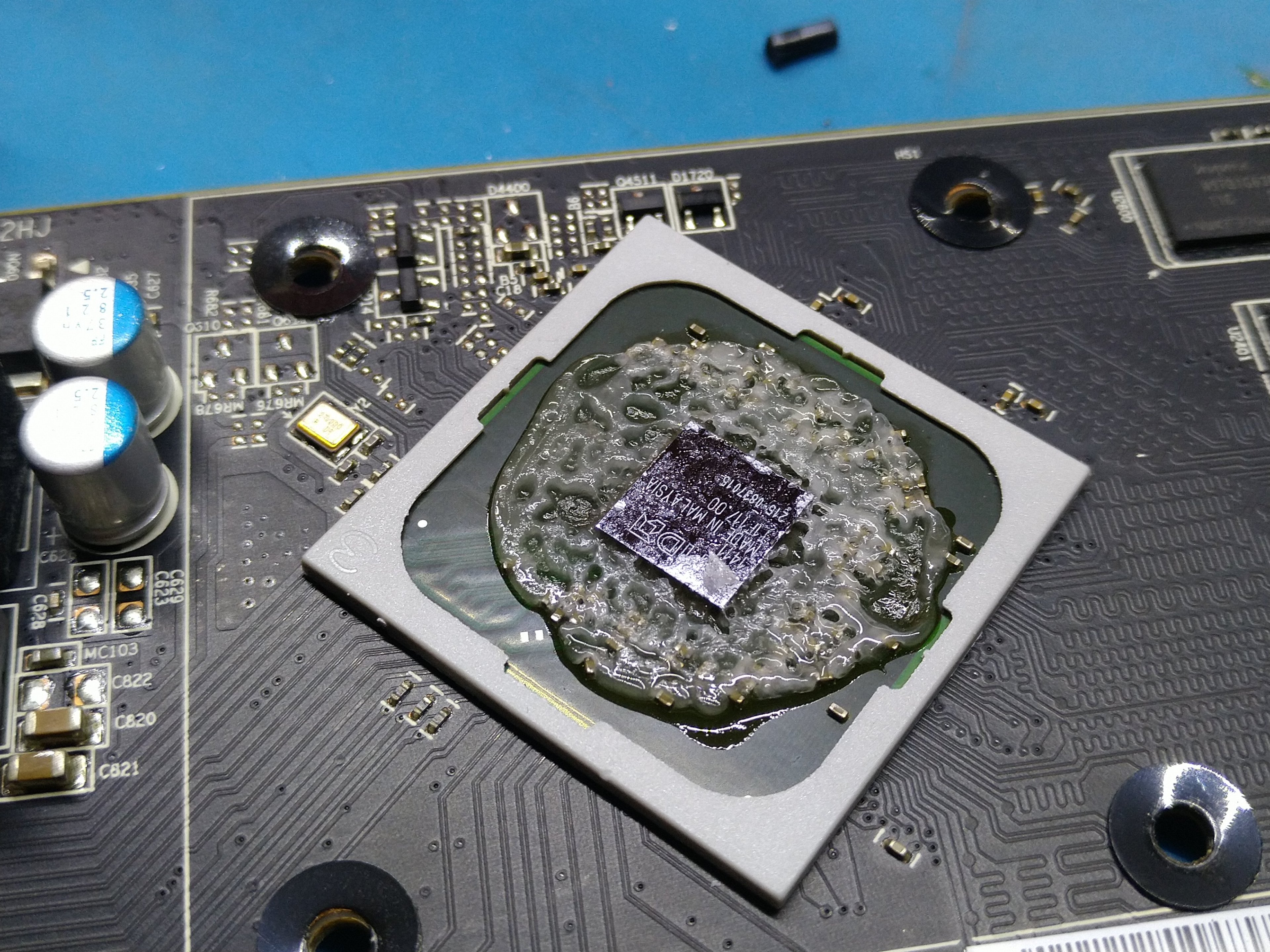

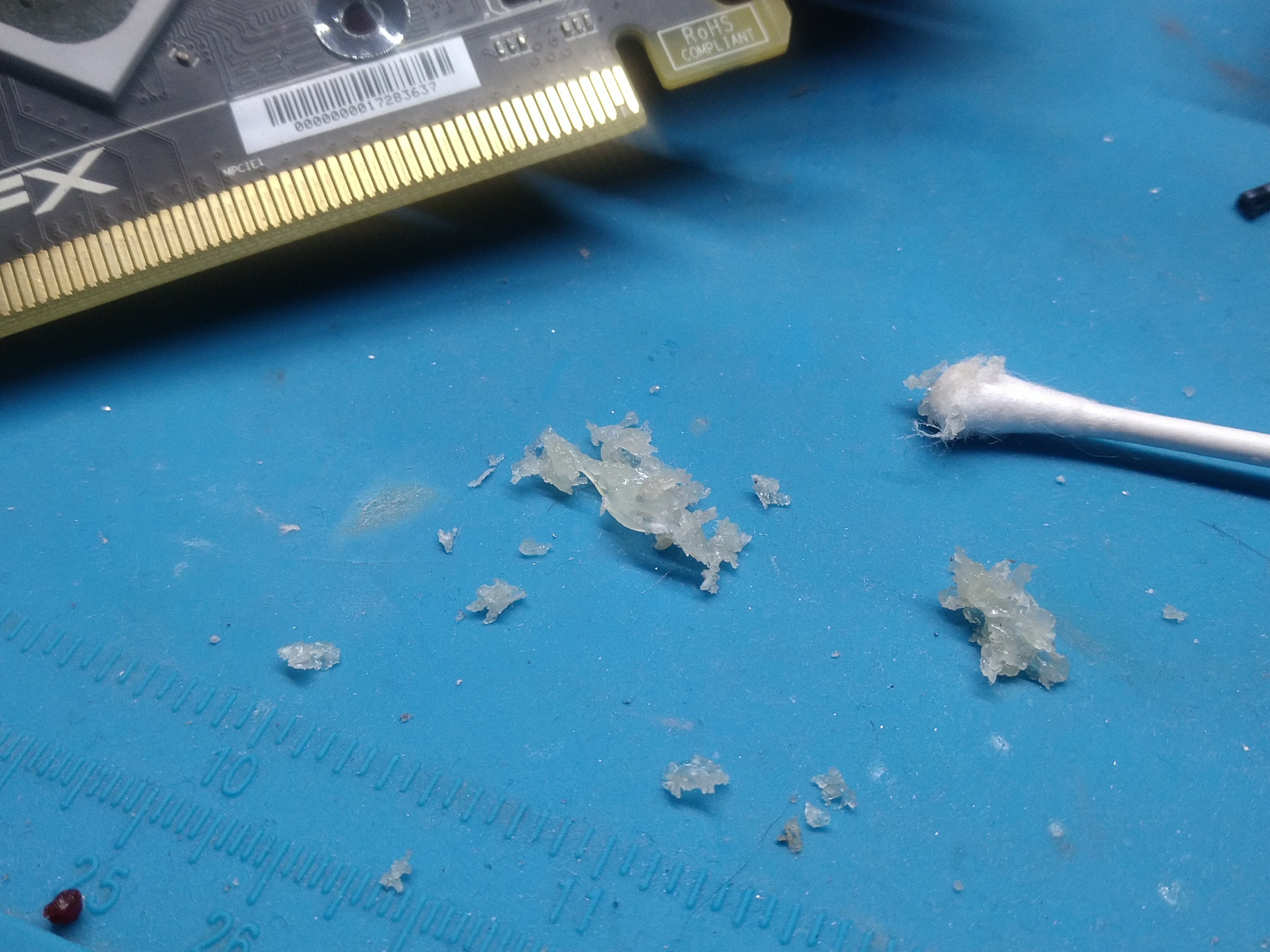

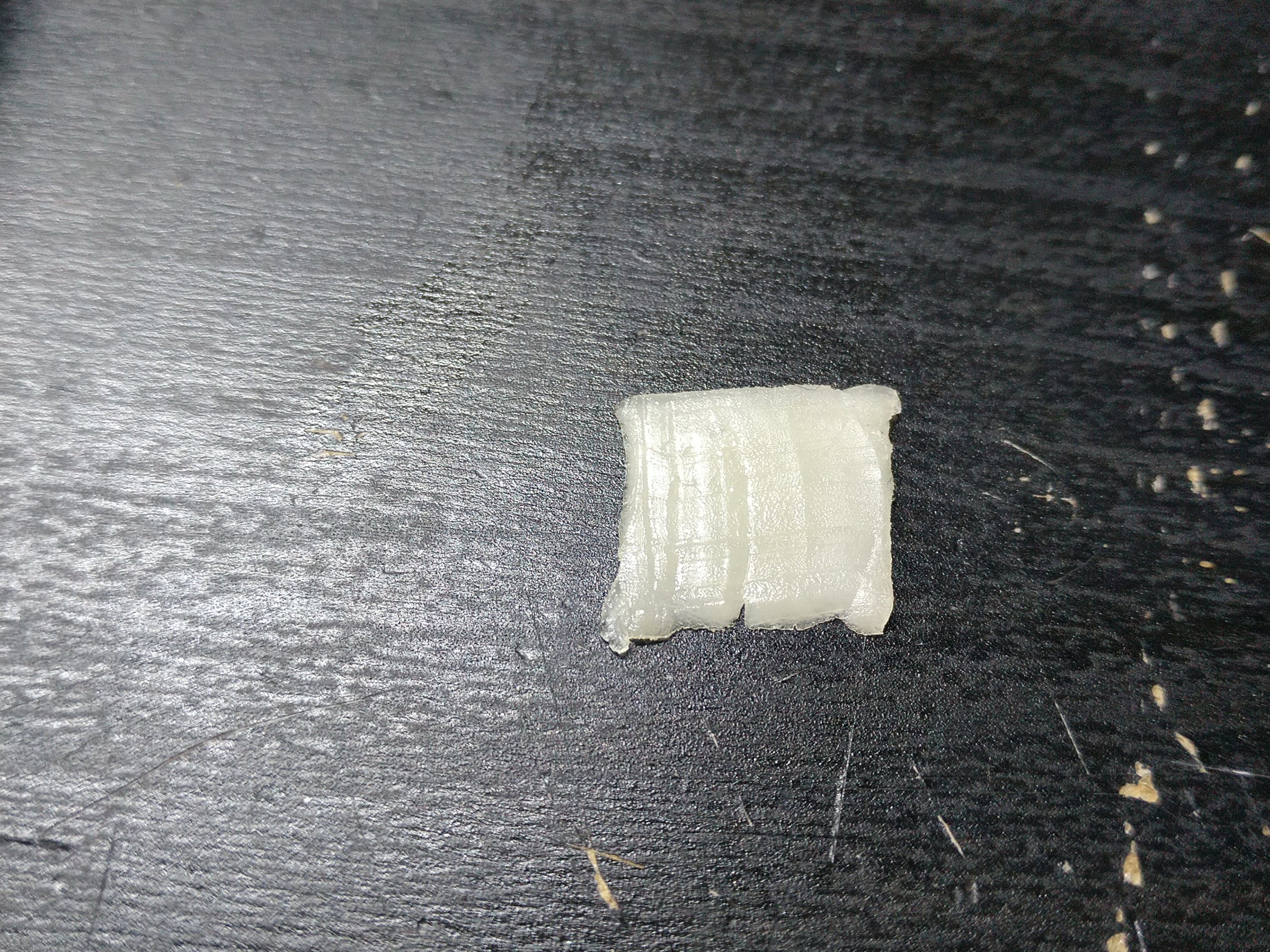

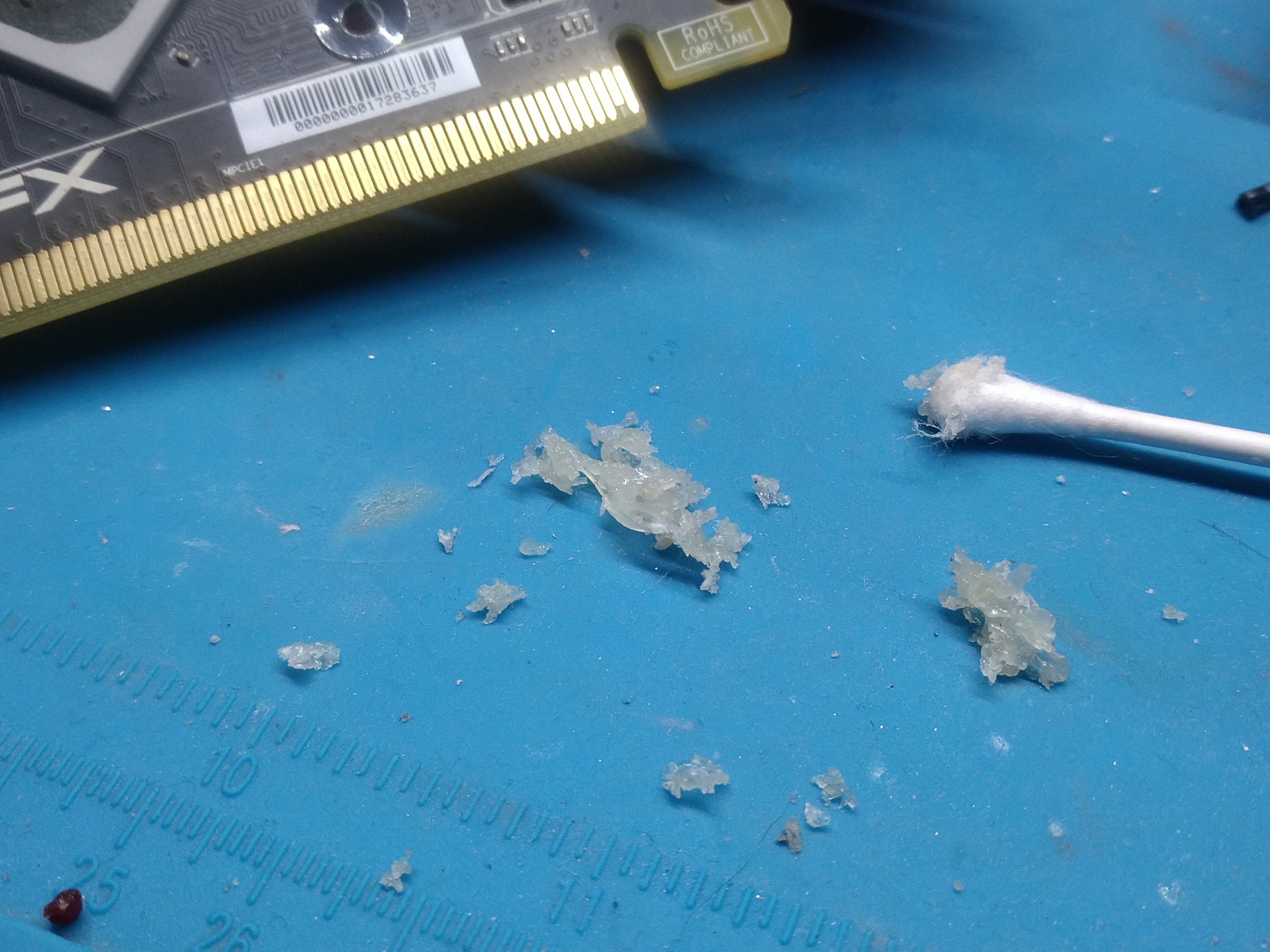

Hab den Käse ebenfalls auf ca. 0.8mm geschält, Funktionierte an und für sich ganz gut, hat beim Belastungstest aber schon "geknistert", bei der Kühlerdemontage sah ich dann auch warum...Schön verlaufen und ausgehärtet

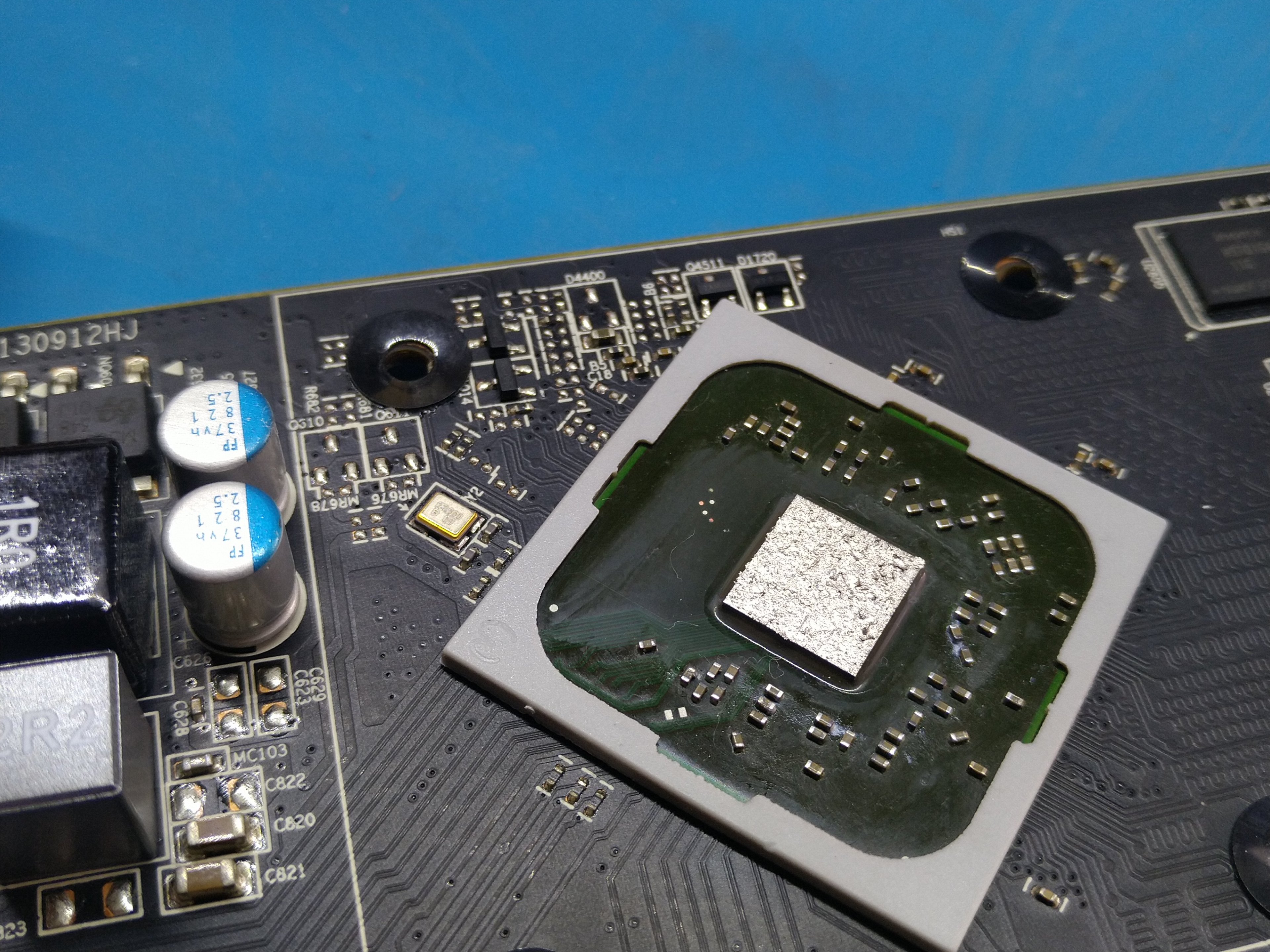

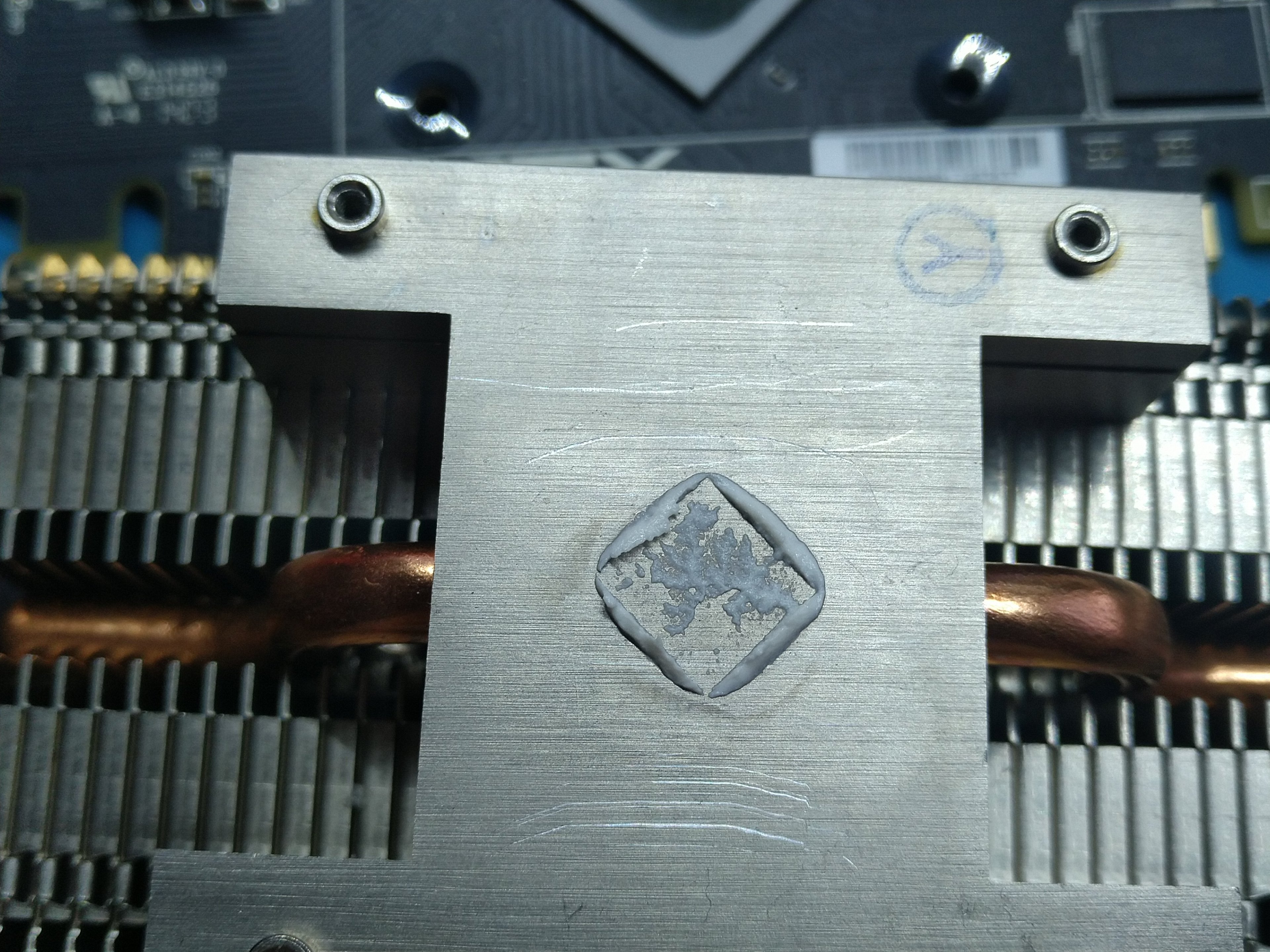

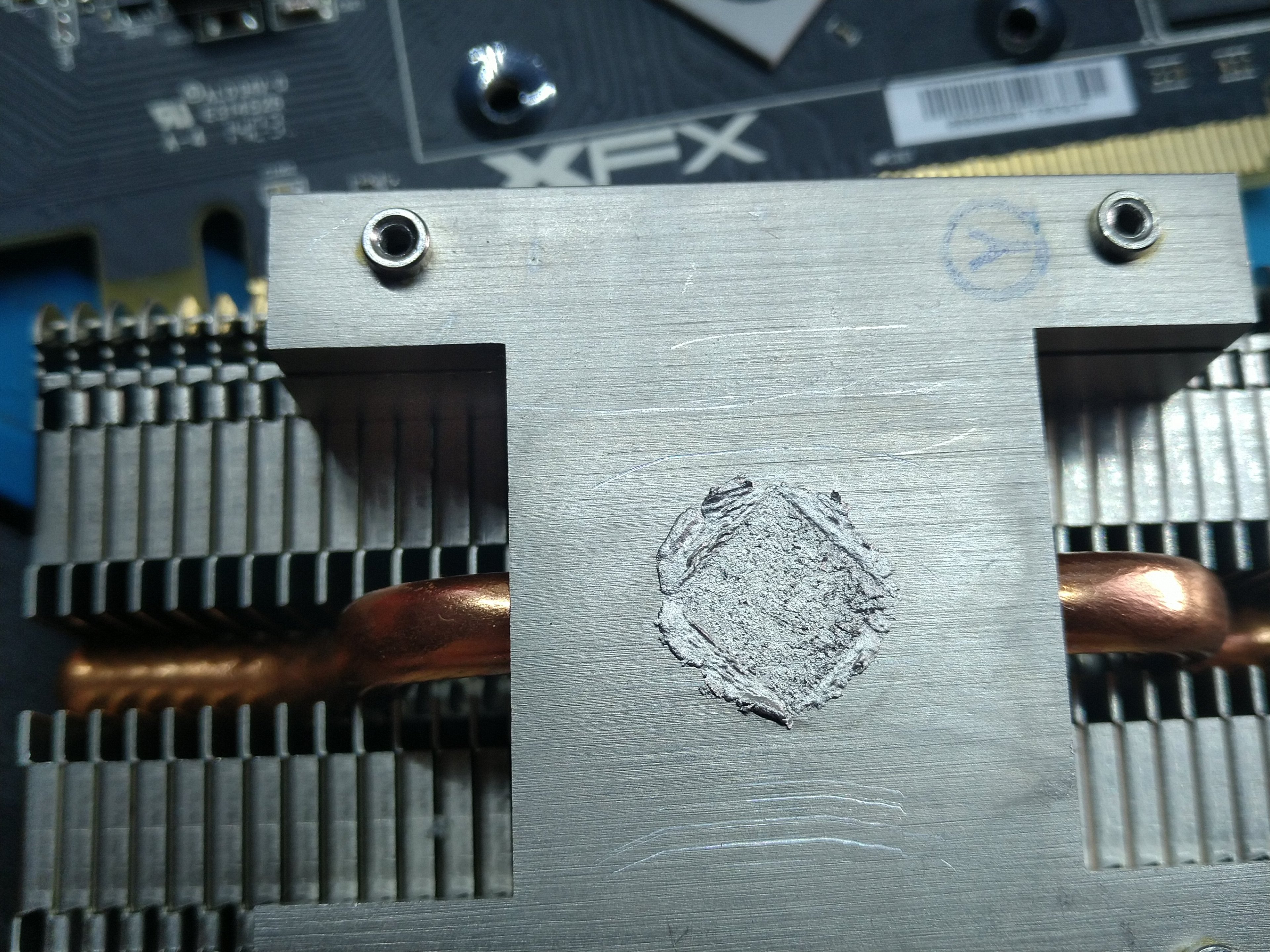

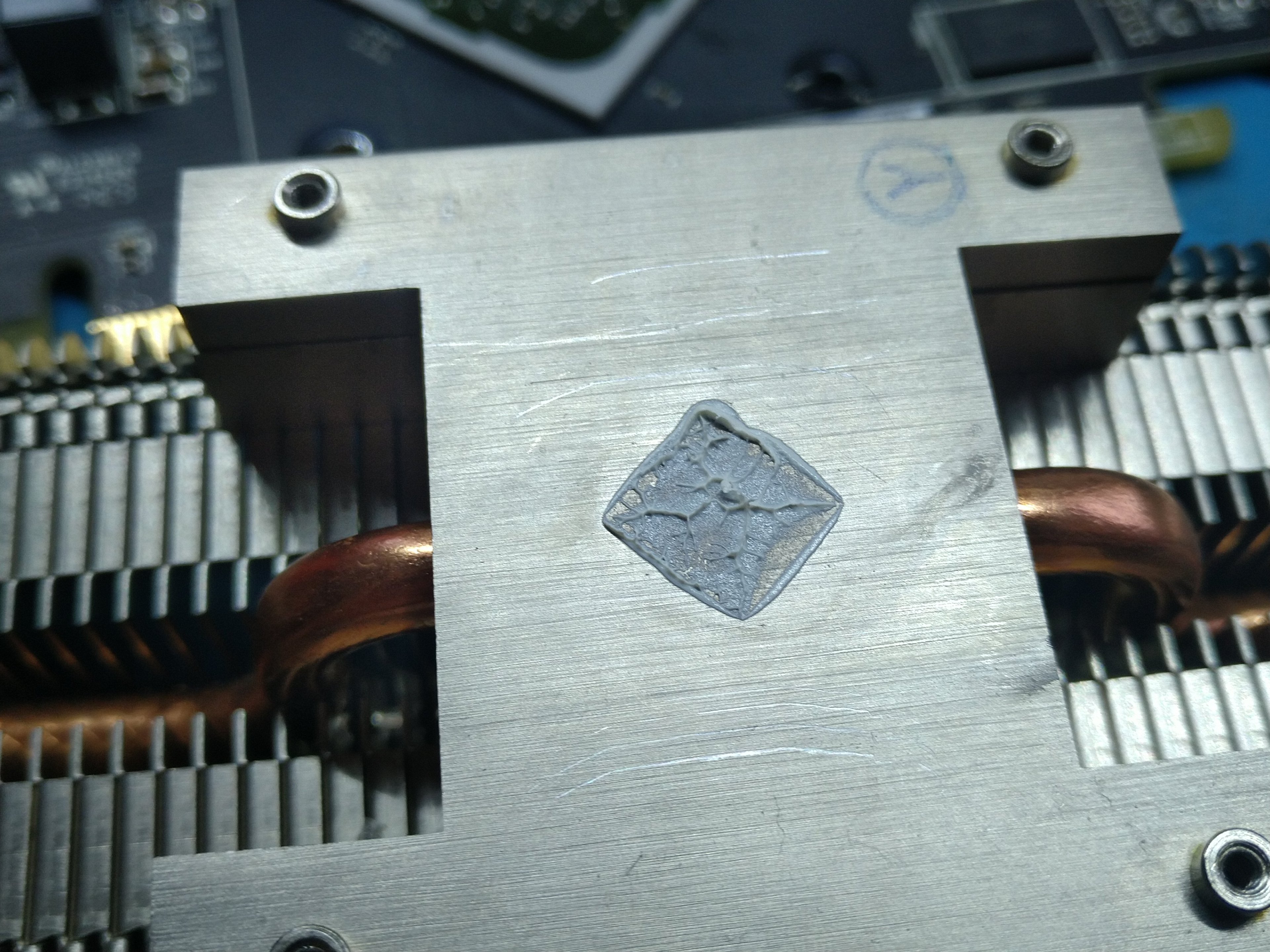

Alte Silber-Wärmeleitpaste, allerdings nicht die gute AS5 sondern die einfache von Titan

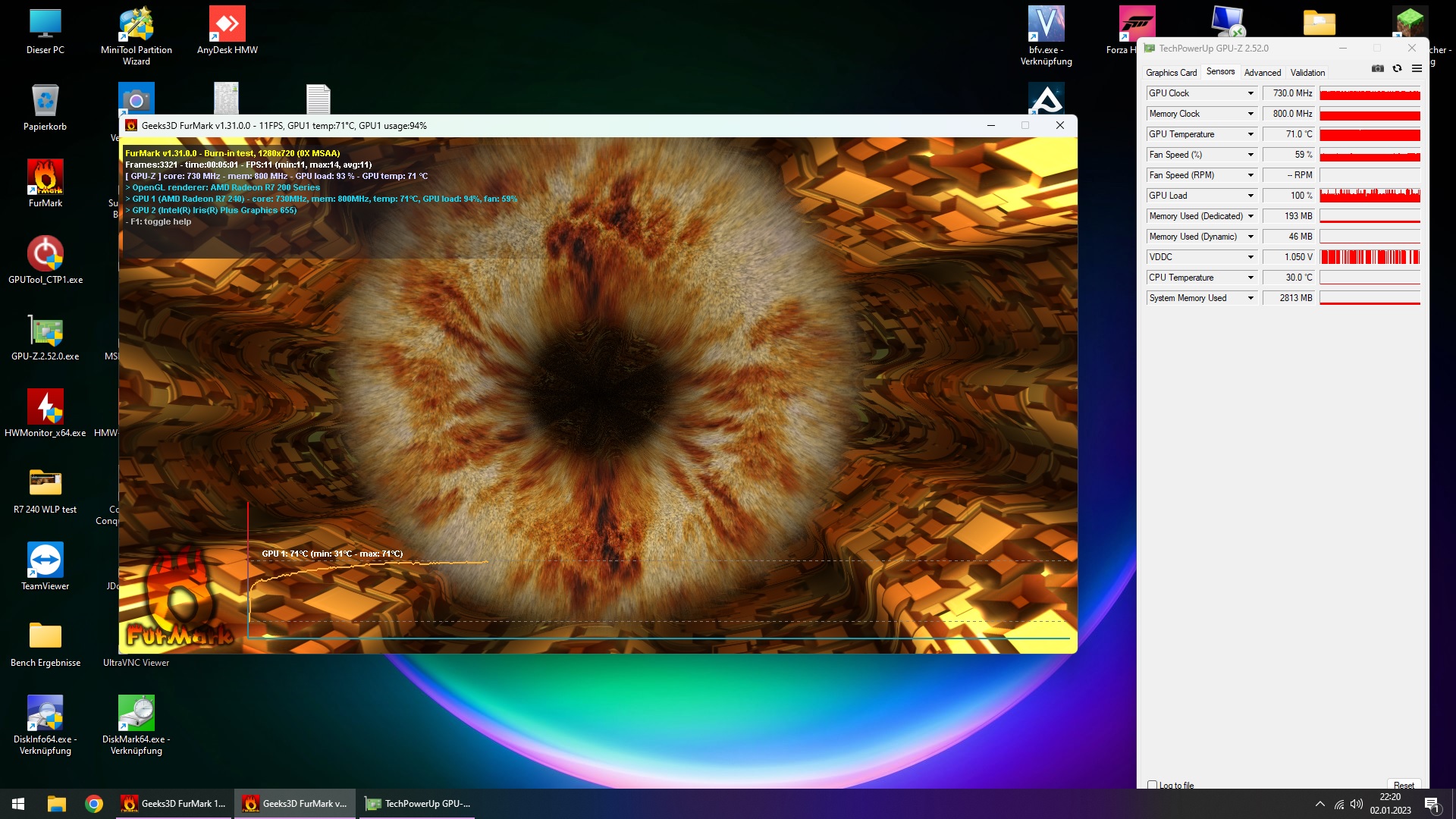

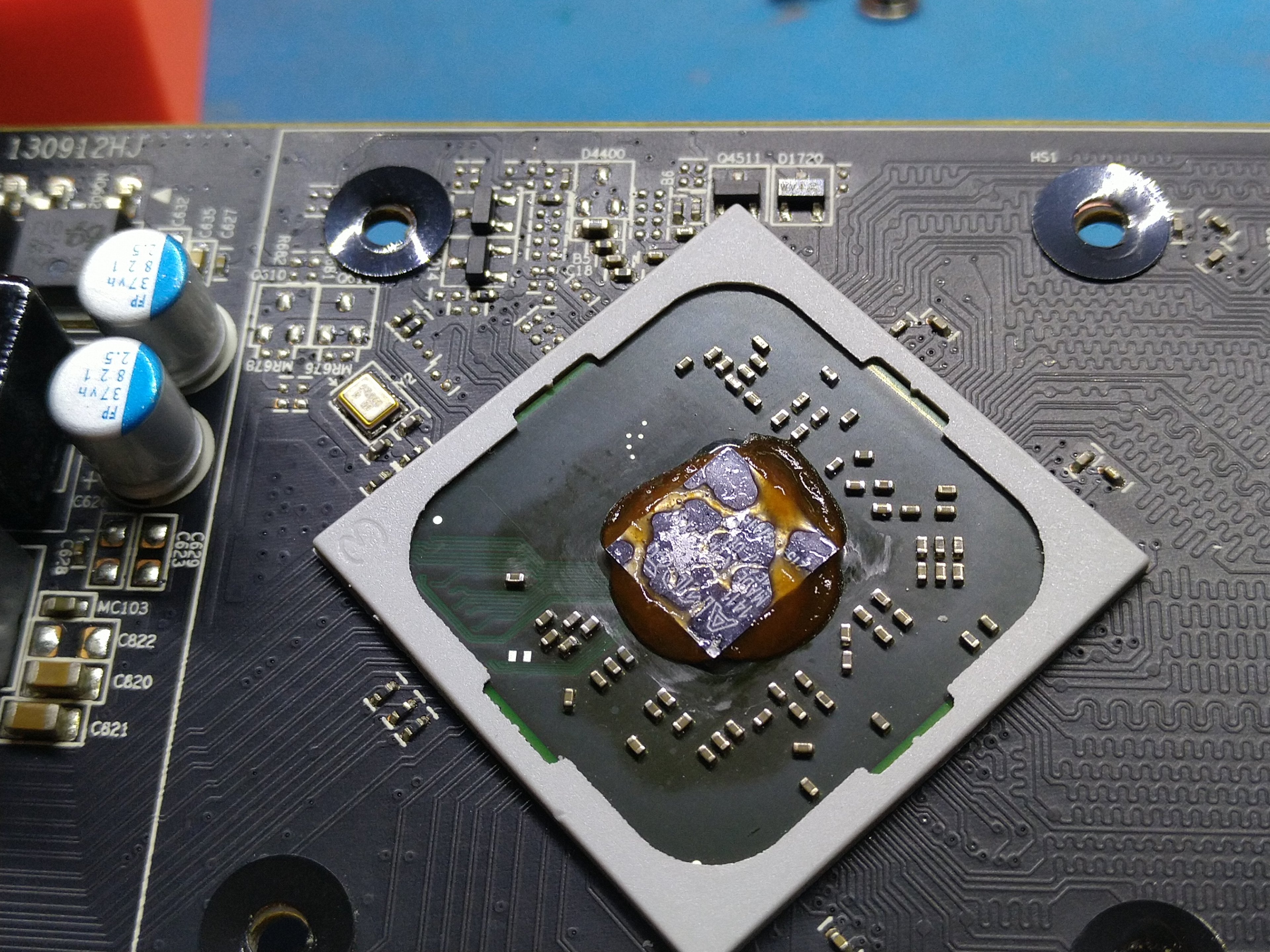

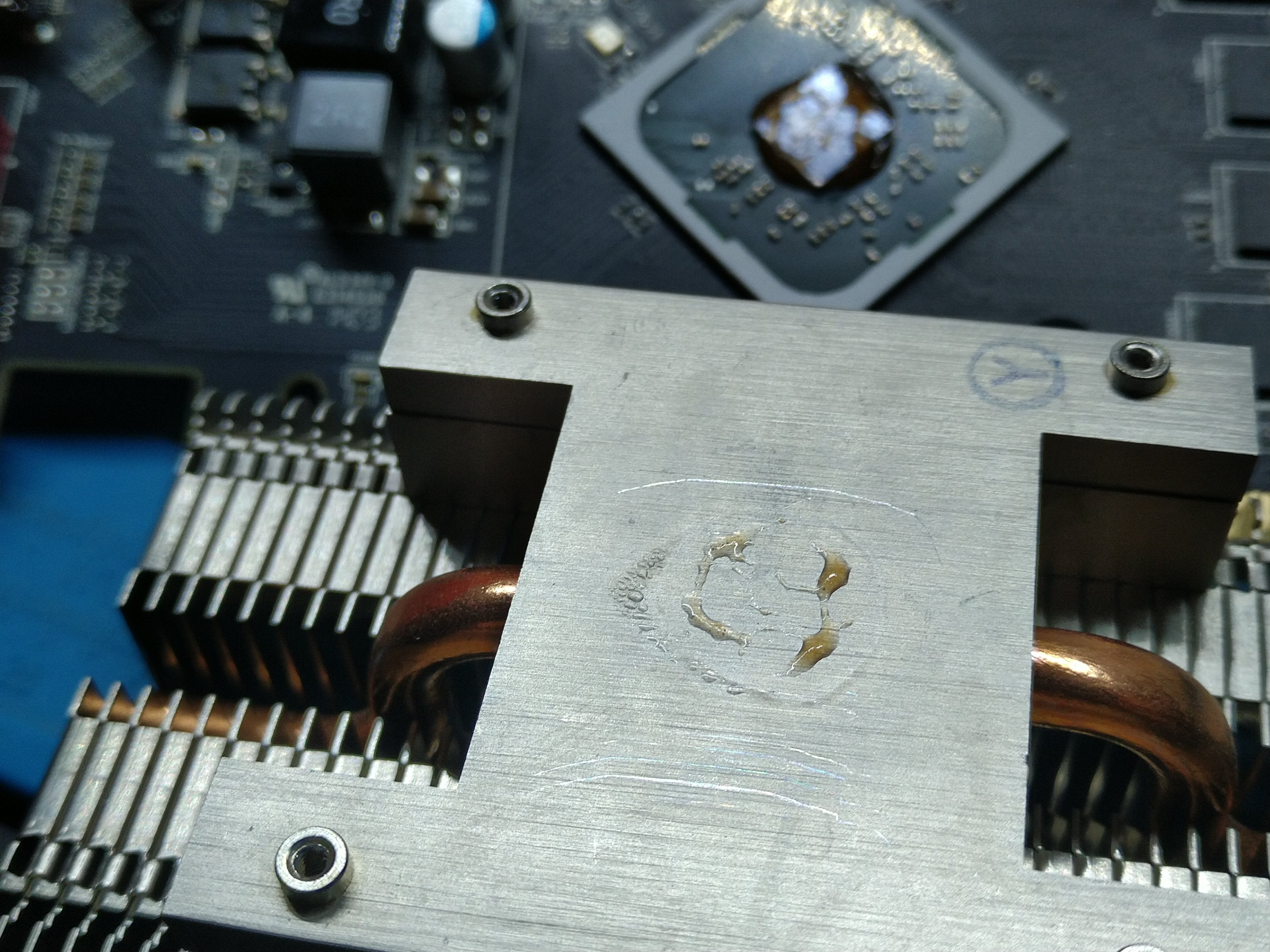

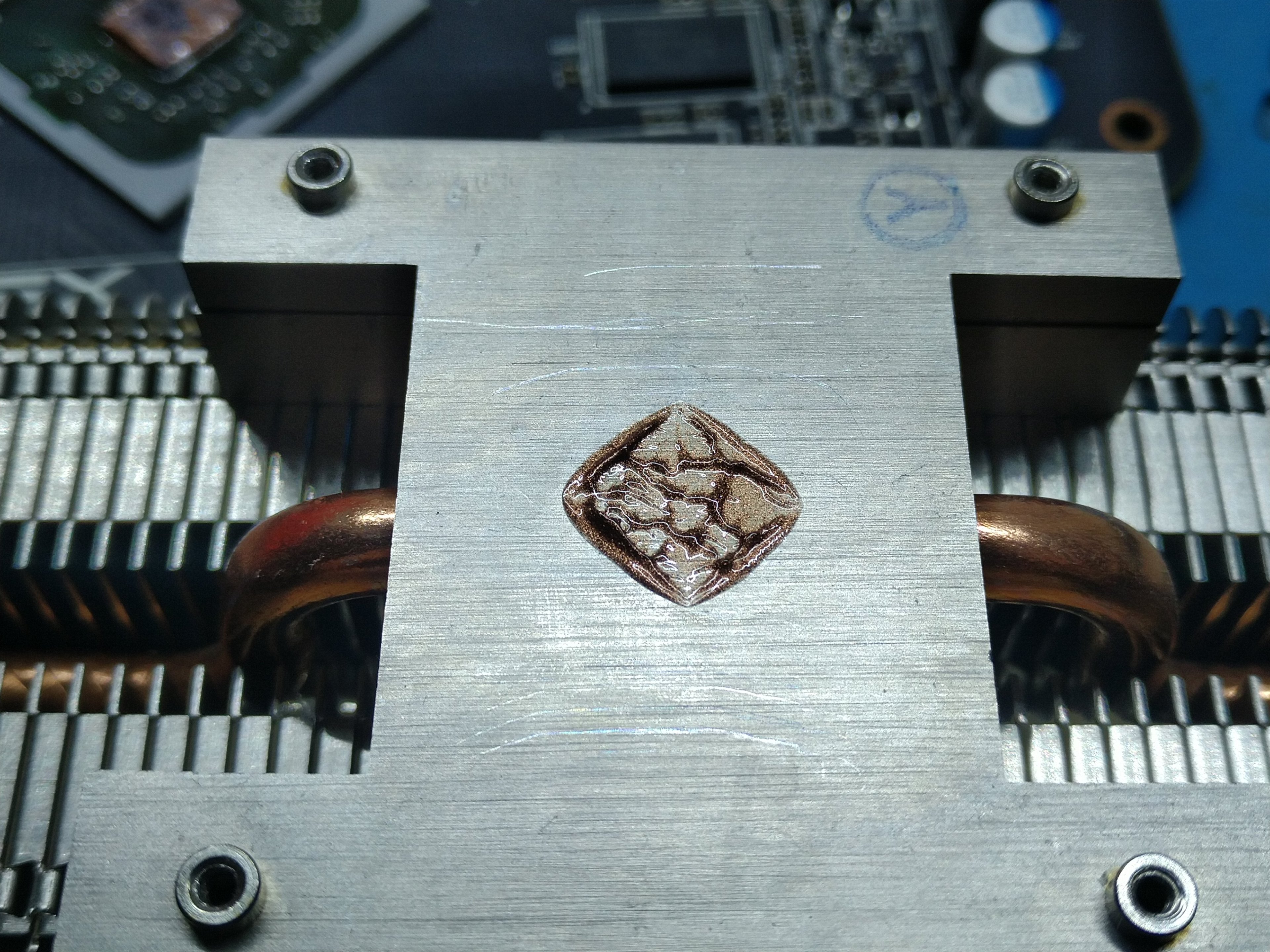

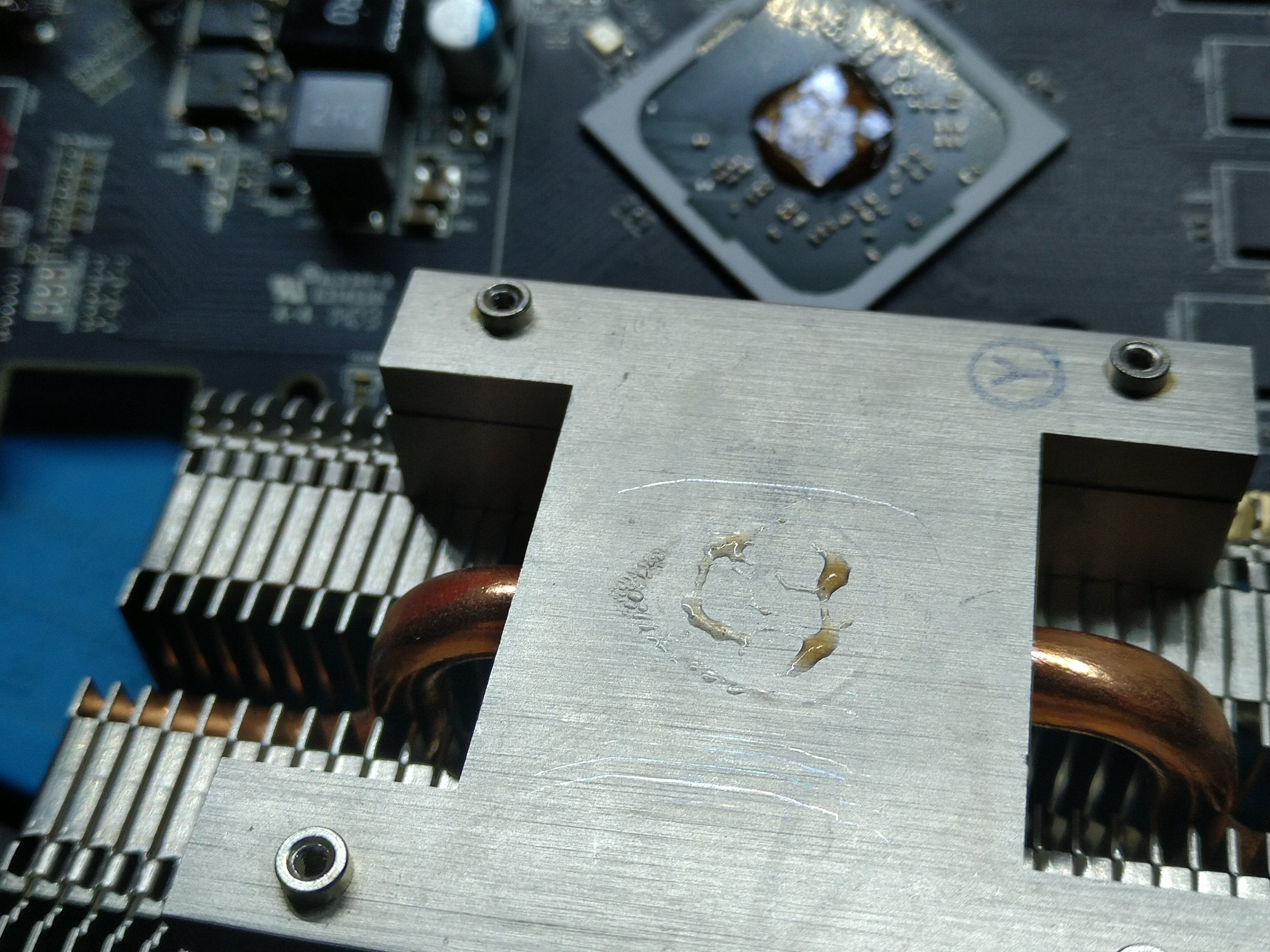

Klassischer Heinz Tomatenketchup, halt das woran jeder in der Not denkt wenn man keine Wärmeleitpaste im Hause hat...

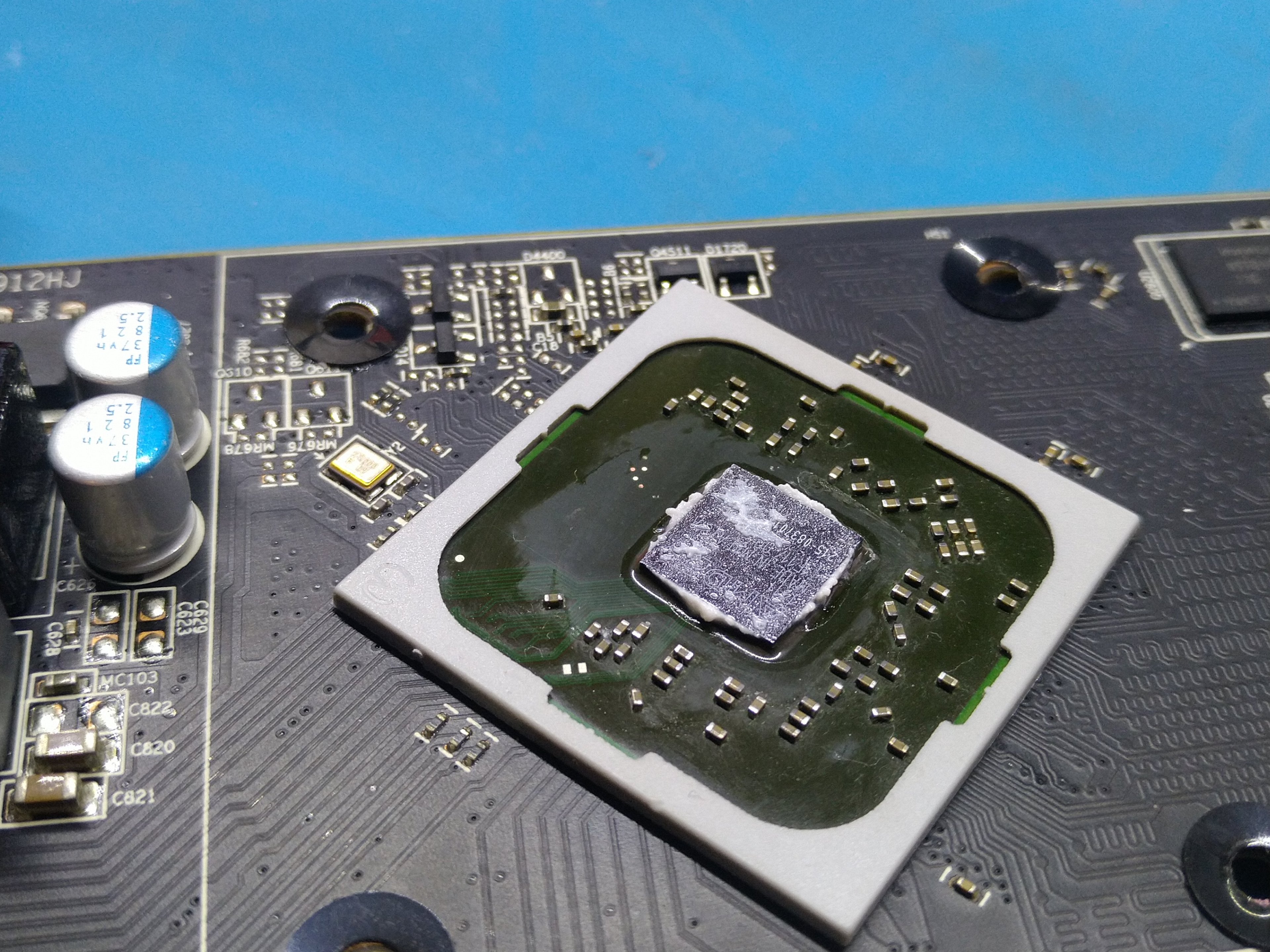

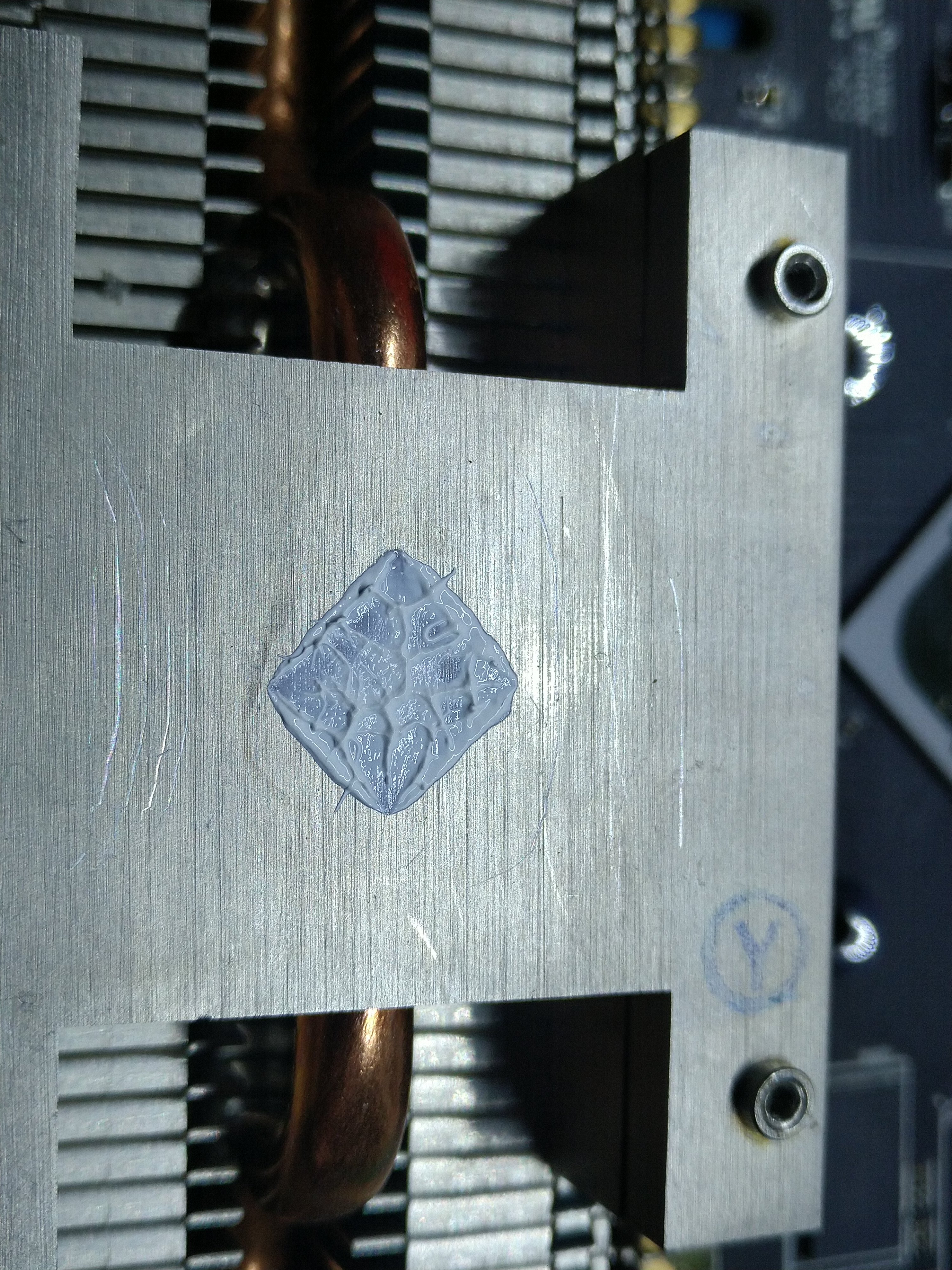

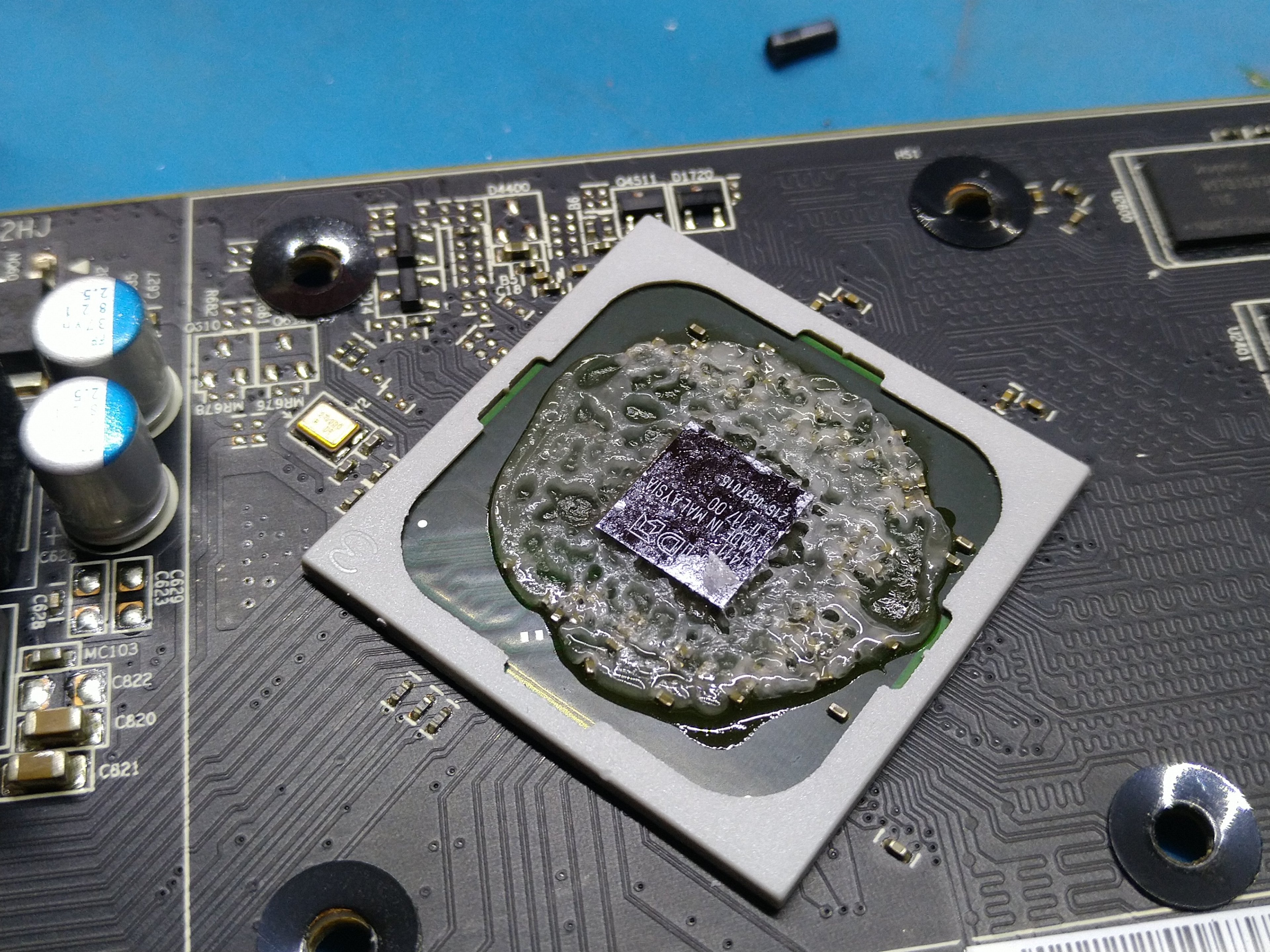

Sensodyne Zahnpasta Sensitiv

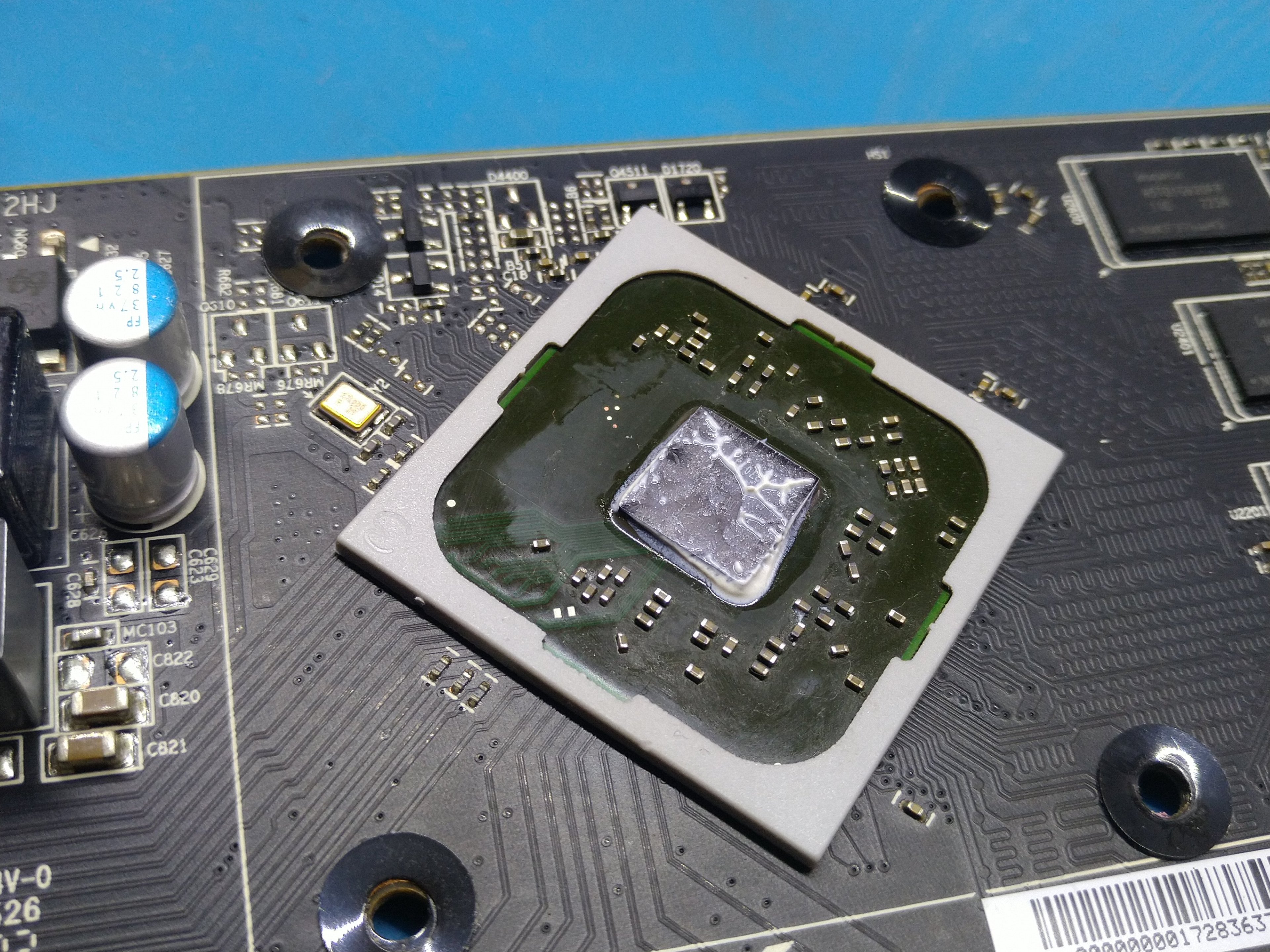

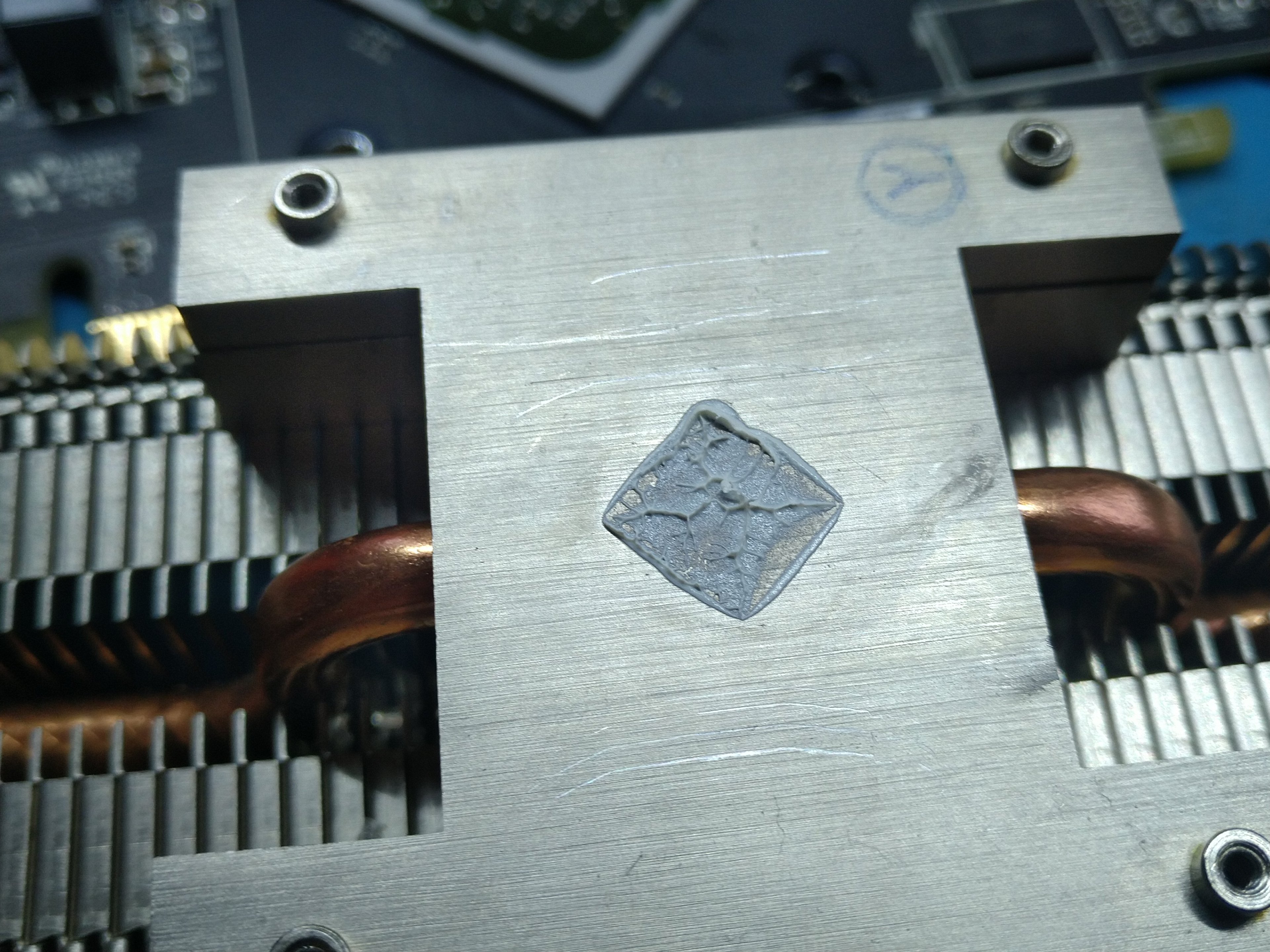

Das was man halt zuhause hat wenn man kleine Kinder hat
Jedenfalls, ganz klarer Favorit - Arctic TP3 Wärmeleitpads, sehr sehr weich und wirklich sehr starke Wärmeübertragungs-Leistung
