Wasserkühlungs Abnahme

[pommes123]

Hallo Forum,

Ich bin neu hir und auch Neuling in der Wakü scene! bzw. will ich werden

Also ich hab mir eine Wasserkühlung zusammengestellt die ich demnächst kaufen möchte und ich bitte euch um Verbesserungen meiner Zusammenstellung. (Ich möchte mein Cpu und meine Gpu Power Color HD 4850 PCS+ unter Wasser setzen. Das ganze soll in ein Coolermaster Rc 690 "gemoddet")

Zusammenstellung:

Innovatek HPPS Plus - 12V Pumpe - 58,49

Eheim 1046/48 Ein- und 1250 Auslassadapter auf G1/4" - 3,49

EK Water Blocks EK-Supreme Plexi universal - 46,89

10/8mm (8x1mm) Anschraubtülle G1/4 - 10mal 1,25

Aquacomputer aquagratiX für HD 4850 (RV770 Pro) G1/4 - 68,89

EK Water Blocks EK-Multioption RES 150 Rev.2 - 34,49

Black ICE Radiator GT Stealth 360 - black - 47,99

Schlauch PUR 10/8mm UV-Aktiv Blau (transparent) 3m - 4,77

Innovatek Protect Fertiggemisch 1000ml by Aquatuning - 9,90

Halterung für 50mm Behälter POM schwarz mit Sicherheitsbügel (1 Stück) 2 mal - 4,99

EK-Backplate LGA 775 - 4,49

Scythe S-FLEX Fan SFF21E - 1200 rpm ( 120x120x25mm ) 3 mal - 12,99


Mfg



[Commander Alex]

Willkommen im Forum,

sieht schon mal gut aus, was hast du den für eine CPU?

Hast du mal geschaut ob die HD 4850 wirklich genauso wie die im Refernzdesigne ist (auch die höhe der Bauteile achen, hatte ich schon Probleme mit).



[pommes123]

Danke

Cpu hab ich Intel Core 2 Duo E 6850 ja ich hab mir auch schon iwie was gedacht ob das mit der Graka passt aber ich hab vergessen zu fragen okay danke dir ich werd mal gucken ob das referenz design ist

mfg

Edit: Also ich habe grade gefunden das die Graka nicht im Referenzdesign ist bzw. sie ist höher getaktet und hat GDDR 4 Ram!



[burnout150]

PVC Schlauch wäre biegsamer

Welche Graka? Hat sich erledigt

Wer lesen kann ist klar im Vorteil



[Commander Alex]

@burnout150
Power Color HD 4850 PCS+

@pommes123
Hast du die Graka schon?

Hab mal schnell geschaut wenn es die hier ist:
http://geizhals.at/deutschland/a351453.html
Könntest du Glück haben und der Kühler passt drauf, wie es aussieht gibt es verschiedenen Revisionen, wenn die Phasen bei dir die niedriegen (ein paar mm) sind könnte der Kühler passen wen es die etwas höhren sind (5-6mm) passt der Kühler nicht.
Wo hast du das mit GDDR4 her?



[pommes123]

@Bournout Ja ich weiß aber es gibt bei Aqua computer keinen aus pvc der blau-transparent ist und Uv aktiv weil das ganze soll dann noch schön beleuchtet werden Und ja die Karte hab ich schon und das Case ist heute gekommen den rest der Hardware (Intel Core 2 Duo E 6850, Msi p35 Neo2 Fir und die genannte Graka).

@Comander Alex das mit dem Gddr 4 hab ich von der power colour Seite aber ich seh grad auf meiner Karten Verpackung steht Gddr 3 ^^ und den Link den du mir geschickt hast sieht gut aus die Verpackung und die Daten sind die selben!

Edit: Ich hab noch mal ganz schnell den link rausgesucht wo ich sie gekauft habe

http://www1.atelco.de/articledetail.jsp?aid=22736&agid=717



[Commander Alex]

@pommes123
Du könntest auch auch bei K&M bestellen mach ich immer, ist günstiger und guten PVC-Schlauch der blau und UV-aktiv ist gibts dort auch hab ich selbst verbaut, den Aquacomputer-Kühler für die 4850 hab ich auch von dort.

Jetzt müsste man wissen was für Phasen auf der Karte verbaut sind, weiß du wie die von der original Karte aussehen?
Hier mal ein Bild: (Bildmitte die vier silbrigen Teile)
https://pics.computerbase.de/2/2/0/6/1/37-1080.2231104913.jpg



[pommes123]

Also so wie ich das jetzt auf die schnelle sehn konnte sieht das genau so aus wie auf dem bild aber damit ich das genau weiß mach ich morgen beim Karten Ausbau (Case wechsel) mal ein Screen und lad ihn hir hoch! http://www1.atelco.de/articledetail.jsp?aid=22736&agid=717 hier noch mal der Link der Karte ich glaube du warst schneller als ich mit meinem Edit

mfg



[pommes123]

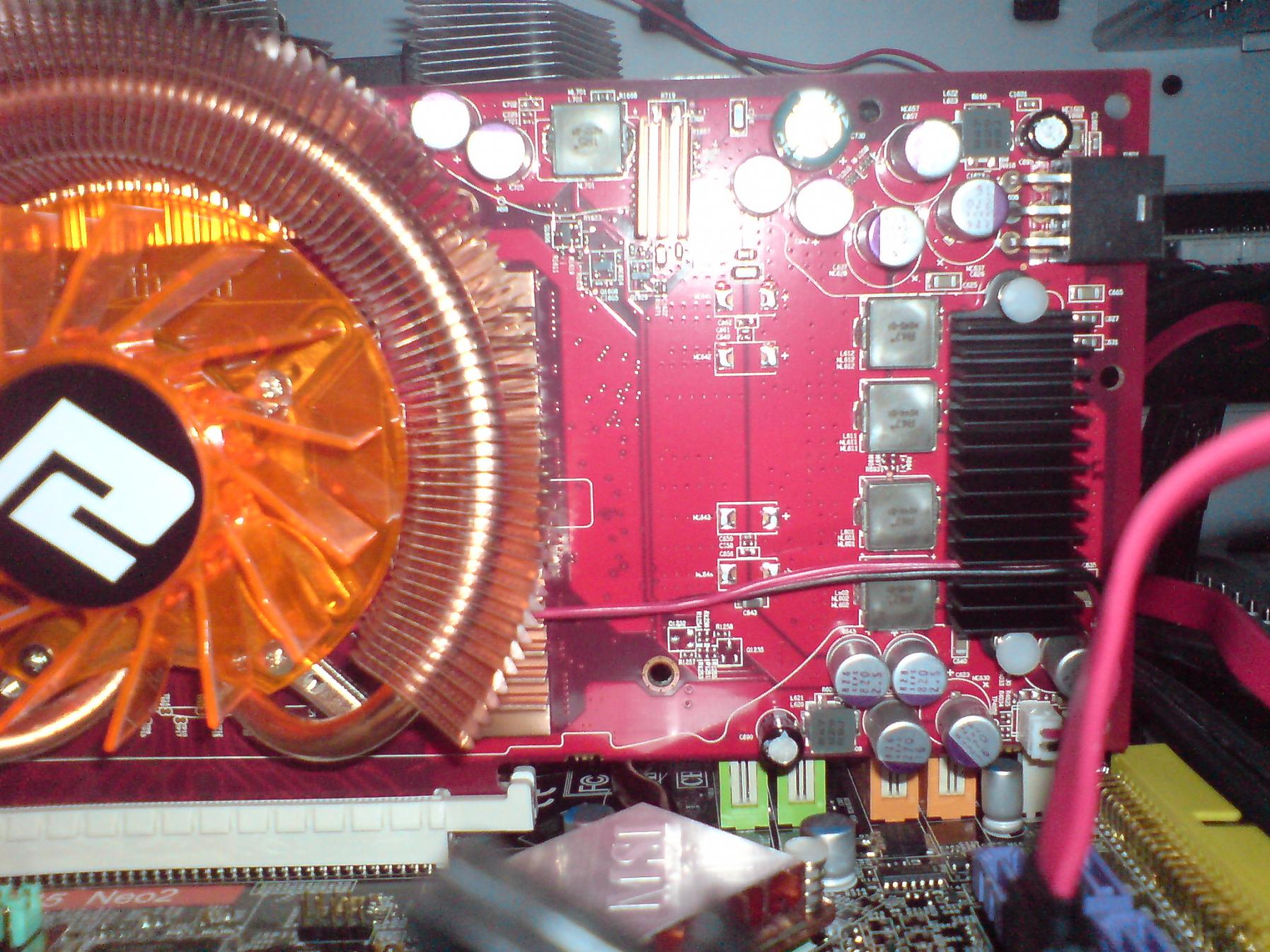

So Ich habe hir mal ein Bild:

mfg



[Commander Alex]

Ok, das sieht schon mal gut aus sollte passen, es sind die niedriegen also ein 2-3mm oder?
(wenn du nicht sicher bist mach ein Bild von der Seite also das man die höhe der silbernen Teile sieht)



[pommes123]

Ich hab die 4 Teile gemmessen haben genau eine Höhe von 3mm

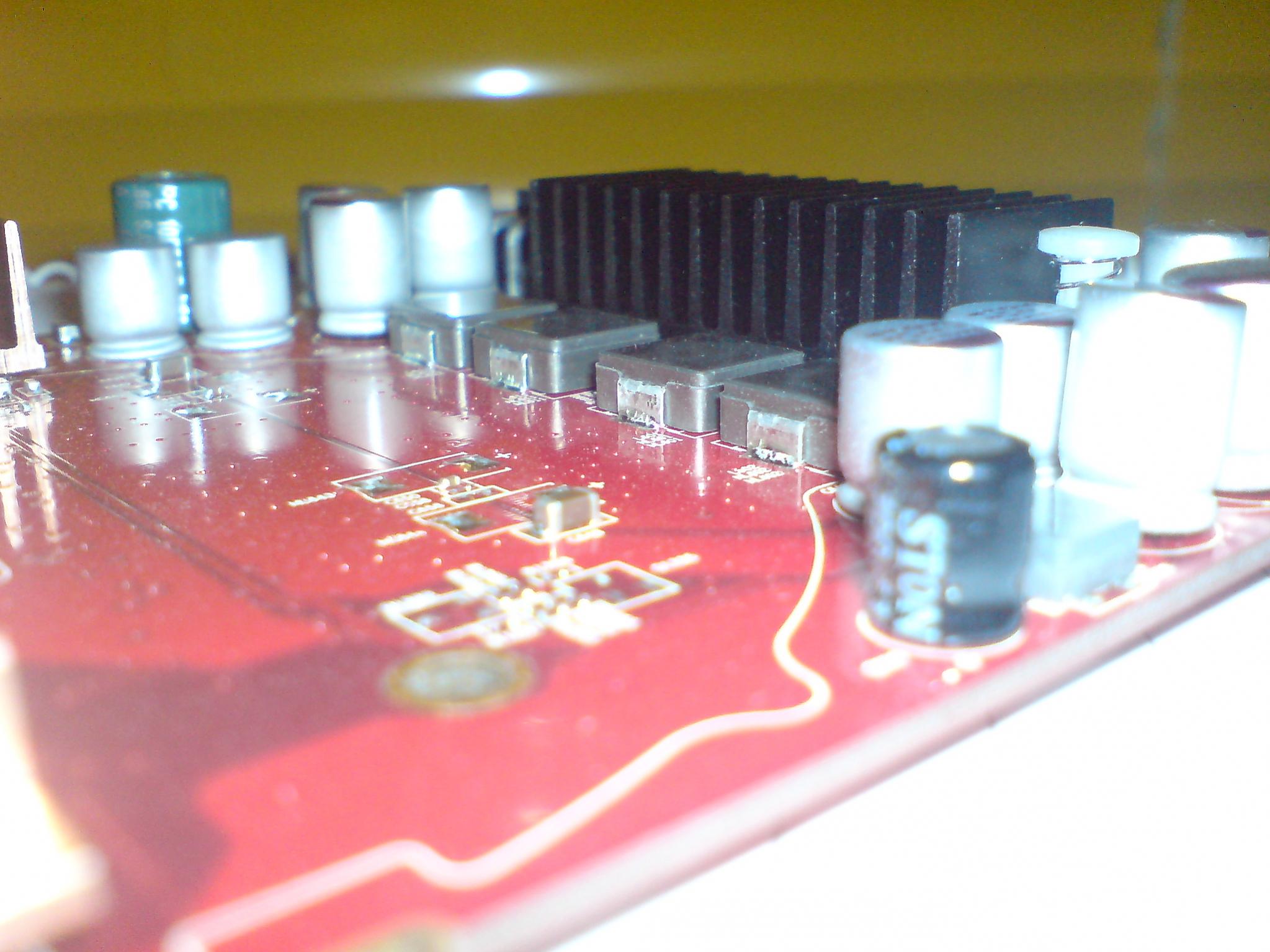

Soooo hir noch mal ein bild von den 4 silbernen Teilen:



[Commander Alex]

Sieht gut aus, dann sollte es zimlich sicher passen, sollange kein anderes Bauteil im weg ist.

Noch mal zur Wakü du könntest mal ein paar Teile bei K&M aussuchen, gibt zimlich die gleichen dort ist aber günstiger und immer schön über Geizhals auf K&M gehen dann ist es etwas billger.
Da kannst du dann auch PVC-Schlauch kaufen, weil der PUR ist nicht so toll.



[pommes123]

Danke dir noch mal

Aber ich habe bei K&M auch keinen Blau-TRANSPERENTEN Schlauch aus PVC gefunden der auch noch UV aktiv ist!

Mfg



[Commander Alex]

Schau dir mal den hier an:
http://www.kmelektronik.de/main_site/prod_detail/detail.php?ArtNr=10329&Shop=0
Verwende ich auch selbst, ist der Innovatek-Schlauch aus PVC, ist zimlich gut zum verlegen.



[pommes123]

Ähhh irgendwie kommt bei mir der link für die Innovatek HPPS ?



[Commander Alex]

So ich habs mal geändert, irgendwie hab ich wohl beim Link kopieren einen Fehler gemacht



[pommes123]

Ich hab noch eine letzte Frage und zwar welche Anschlüsse sollte ich bei dem Agb nehmen? Also an welchen anschluss sollte ich mit dem Schlauch gehn der Agb hat ja 4 Anschlüsse 2 davon werden geschlossen und 2 benutzt man ja! oder ist das im Prinzip egal welchen Anschluss ich nehme?



[Commander Alex]

Genau, zwei Anschlüsse die du nicht brauchst machst du einfach dicht, sind ja extra die zwei Verschlüsse dabei für die anderen wo du benötigst kannst du ganz normal Anschlüsse wie auch für die anderen Teile verwenden.
Ich persönlich nimm immer die hier als Anschraubtüllen, die etwas günstigeren gefallen mir nicht so gut, aber vermutlich zimlich egal welche man nimmt:
http://www.aquatuning.de/product_info.php/info/p3625_10-8mm--8x1mm--Anschraubt-lle-G1-4-Typ-2.html



[pommes123]

Okay danke ^^

Wie lang sollten die M4 Schrauben für den Radiator sein ? oder kann ich alle längen nehmen nur wenn die zu lang sind dann stehn die ein Stück über?



[DerAlexW]

Hallo,
die schrauben dürfen nicht zu lang sein, da du sonst den Radiator beschädigst!
Sind im Normalfall M4x35 Schrauben.

Alex
