Welches MB genau ist das? Stromanschlüsse sind mir nicht geläufig!

[SonyFriend]

Moin,

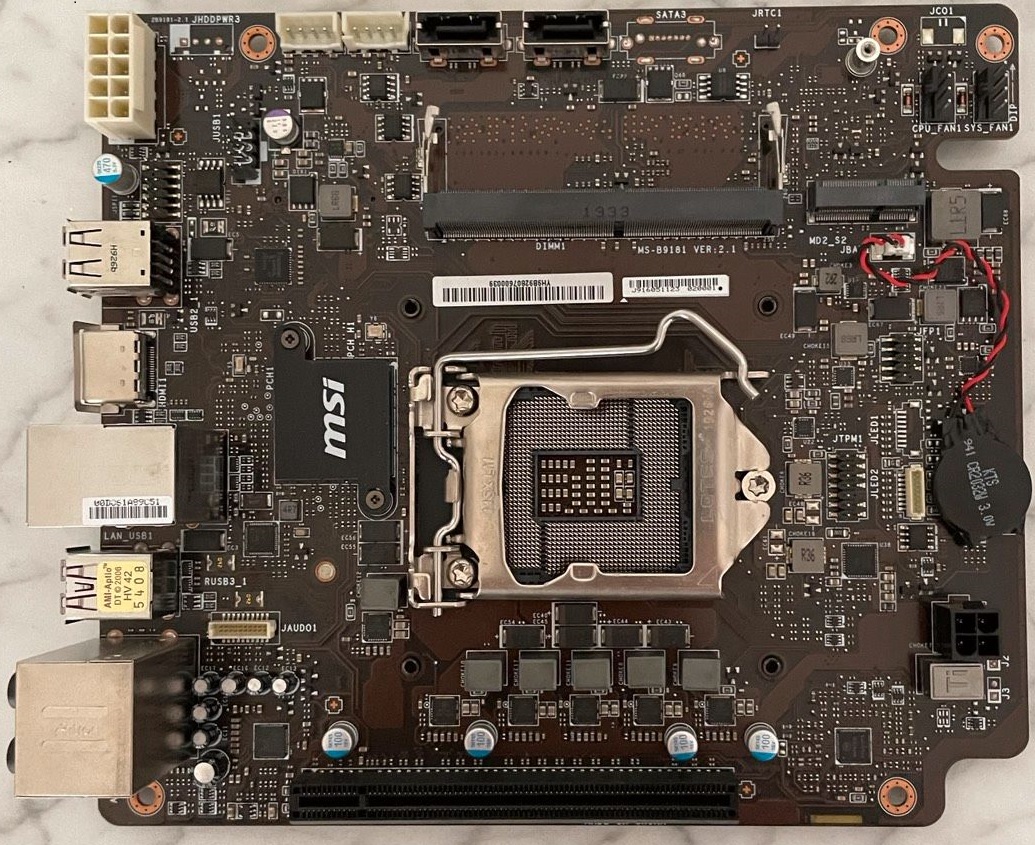

auf kleinanzeigen habe ich das MSI-Board gefunden, es stammt wohl aus einem Fertig-PC von MSI.
Unterstützt wird intel der neunten Generation, ausgeliefert wurde wohl ein intel i5-9400.

Seltsam finde ich die Stromanschlüsse oben links. Wie soll denn dort ein 24-Pin-Stromkabel rein?

Und der RAM wird wohl liegend installiert?
Der Verkäufer kann mich nichts zu dem Board sagen, daher meine Anfrage zu dem Wissen hier!



[Traube]

Ich glaube nicht, dass das ein ATX-Mainboard ist.



[schiz0]

Wie soll denn dort ein 24-Pin-Stromkabel rein?

Gar nicht. Du schreibst ja selbst das es aus einem Fertig PC kommt. Ist eben ein OEM Board und die PCs haben eben auch "spezielle" Netzteile. Da passt kein "normales" Netzteil dran.



[Tada100]

Fertig-PC von MSI.

Wie soll denn dort ein 24-Pin-Stromkabel rein?

Mhhh - garnicht. Es sei den man findet ein Adapter der genau dafür gedacht ist .
https://forums.tomshardware.com/thr...pin-motheboard-with-new-power-supply.3726636/

Auszug aus dem Thread:

"Unless you can find an adapter specifically designed for this motherboard, you will need to find an identical replacement for the failed unit."



[SonyFriend]

jo, Strom passt nicht, schade, ich war auf der Suche nach einem itx-Board für lau und wollte wieder ein bissl basteln.
Werd den Verkäufer anfragen wegen dem Adapter, ob er den noch hat.
Danke für den input!



[Ja_Ge]

https://www.kitguru.net/desktop-pc/...3-8th-prototype-i7-8700-1070-ti-review/all/1/



[Mihawk90]

Das ist dieses board:

MS-B9181

Dazu findet man aber quasi nix. Typisch bei OEM boards.



[Tada100]

ich war auf der Suche nach einem itx-Board für lau

Preislich, was möchtest du ausgeben und was muss das Board können?
Habe auf Kleinazeigen mal ebend zwei rausgesucht:

H310CM-HDV ; 50€VB​

H370M-ITX/ac; 100€VB​



[SonyFriend]

das o.g. Board soll 50€ kosten, in dem Rahmen suche ich gelegentlich +/- 20
Es soll nix können, 2xRAM genügen, wifi brauch ich nicht.
Bin wirklich nur ein Gelegenheitskäufer, und wenn etwas passt isses gut. Brauchen tu ich nix.



[TingeltangelBob]

Dell, HP usw haben solche Netzteile drin. Wie genau der Standard heißt, weiß ich gerade nicht aber es gibt Adapter für die ATX Netzteile
Adapter Beispiel



[Cardhu]

Werd den Verkäufer anfragen wegen dem Adapter, ob er den noch hat.

Er wird keinen Adapter haben
Bei ihm ist ja ein speziell konfektioniertes Netzteil verbaut^^
Wäre auch schön blöd vom Hersteller sich extra so ein Board designen zu lassen, um dann noch Adapter zu verwenden müssen



[Mihawk90]

Wie genau der Standard heißt, weiß ich gerade nicht

Weil das eben kein Standard ist. Die Boards und Netzteile sind Eigenentwicklungen die nur mit denselben Bauteilen kompatibel sind. Das ist im OEM Geschäft nichts ungewöhnliches.



[TingeltangelBob]

Hm... Dell hat 8 Pin, msi aber 10 ... Puh... Klingt in der Tat als würde jeder sein Süppchen kochen.

Am besten Finger weg. Der OEM Kram hat immer irgendwelche Eigenheiten.



[Ja_Ge]

Das ist dieses board:

Anhang anzeigen 1366055

MS-B9181

Dazu findet man aber quasi nix. Typisch bei OEM boards.

Das ist aus einem MSI Aegis 3, siehe mein Link oben.



[KingLz]

Und der RAM wird wohl liegend installiert?

Sieht nach SO-DIMM Modulen aus, also solche die auch in Notebooks verbaut sind.
Normale RAM Module die du sonst in ATX Boards reinsteckst werden vermutlich nicht passen.



[Deathangel008]

2xRAM genügen

mal von den proprietären stromanschlüssen abgesehen: du hast SO-DIMM für das teil rumliegen?



[4nanai]

Werd den Verkäufer anfragen wegen dem Adapter, ob er den noch hat.
Danke für den input!

Wird's wohl keinen für geben. Den müsstest du dir bauen und hoffen, dass es nicht noch so Späße wie Sensing Pins gibt.

Belegung scheinbar (selbst nachmessen!, aber dafür bräuchtest du das Originalnetzteil):

1 PG 2 GND
3 12V 4 GND
5 12V 6 GND
7 12V 8 GND
9 +5VSB 10 PS-ON

-> https://smallformfactor.net/forum/threads/custom-modification-of-a-msi-aegis-x3.12395/



[SonyFriend]

mal von den proprietären stromanschlüssen abgesehen: du hast SO-DIMM für das teil rumliegen?

nein, keine So-Dimms verfügbar. Hat sich somit erledigt, das Angebot.



[Tada100]

Sind ja noch andere Angebote vorhanden hust #8



[Fujiyama]

Ein bisschen was wirst du investieren müssen wenn du was zum Basteln haben willst, überleg dir ob es dir das wert ist. (ITX-Boards sind ja generell gern mal etwas teuer)
