Ich will in unserer Mietswohnung ein Heimnetzwerk einrichten.
In vier Zimmern sind jeweils eine LAN Dosen installiert, mit Verlegekabeln, die im Flur neben dem Router aus der Wand kommen. Sie liegen im Flur lose in einer Dose, ohne Patchfeld oder andere Konfektionierung.
Ich habe jetzt eine Weile recherchiert und bin überfragt, wie wir unser Netzwerk einrichten können.
Dies ist der Stand:
vom Flur/Router aus gehen drei Verlegekabel in die LAN Dosen 1, 2 und 3.

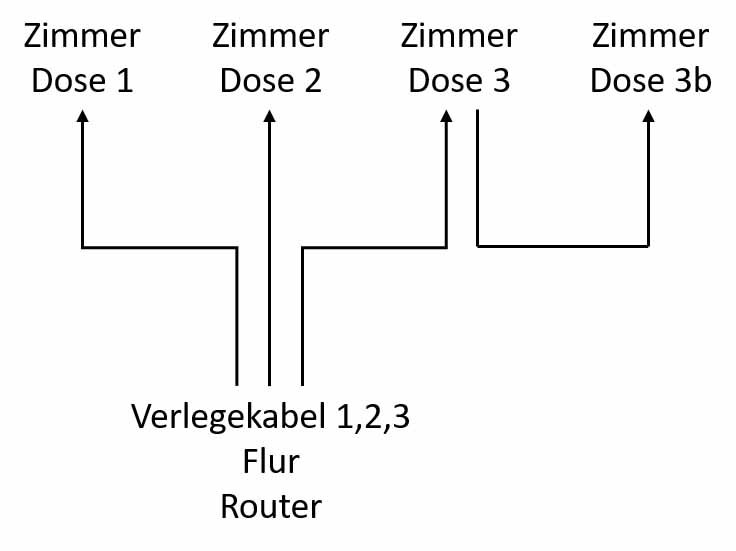

Von der Dose 3 führt ein weiteres Verlegekabel weiter in ein viertes Zimmer, das ich jetzt mal Dose 3b nenne. (Siehe Grafik)

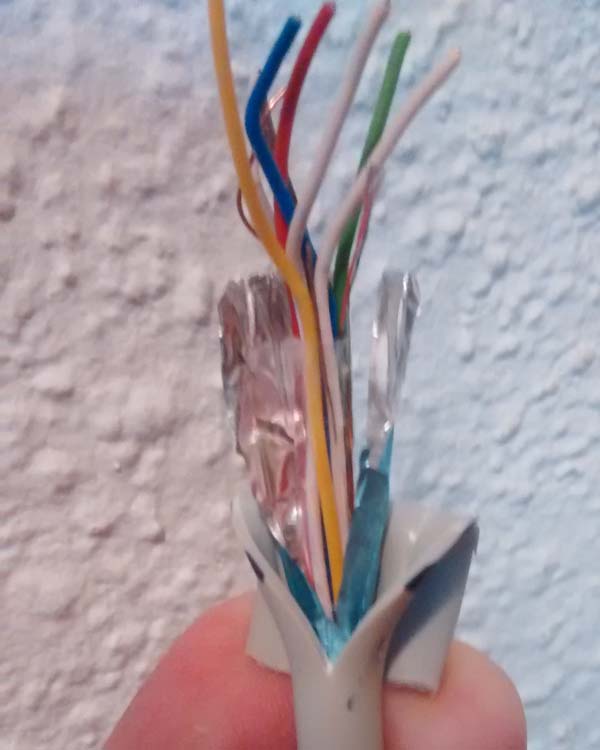

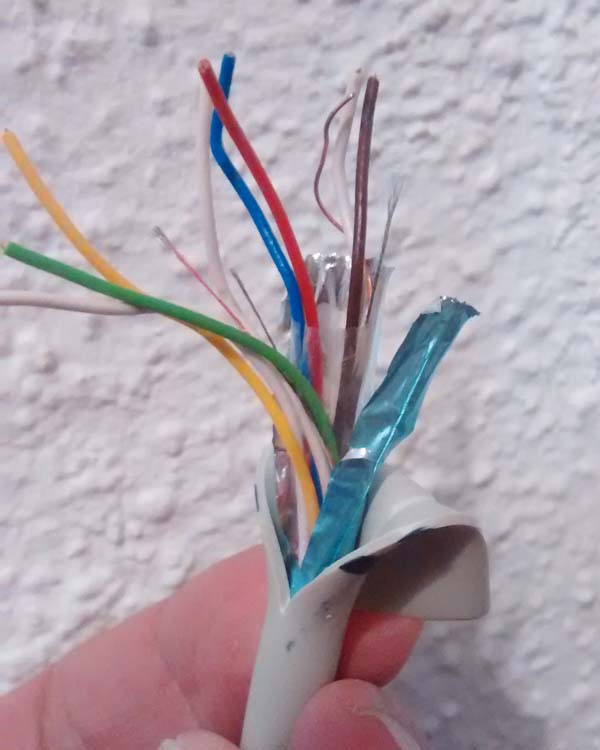

Ich konnte nirgendwo erkennen, um was für Verlegekabel es sich handelt, ob es CAT6 oder 7 oder etwas älteres ist. Die Verlegekabel sind grau ummantelt und haben keinen Aufdruck. Woran erkennt man die Spezifikation? Sie haben acht Adern in den Farben rot, blau, gelb, weiß, grün, weiß, blau, weiß.
Alle LAN Dosen haben zwei Steckplätze, was mich wundert, weil doch ein LAN Anschluss acht Kontakte hat, und pro Dose nur ein Verlegekabel mit acht Adern aus der Wand kommt. Jeder Steckplatz hat allerdings auch nur vier Kupferkontaktstellen für die Einsteckkabel (in der Mitte der Buchse) und man kann maximal 4 Adern pro Steckplatz anklemmen. Sind das überhaupt reguläre LAN Dosen? Ein LAN-Stecker passt rein. Oder deutet das auf einen veralteten Standard hin?

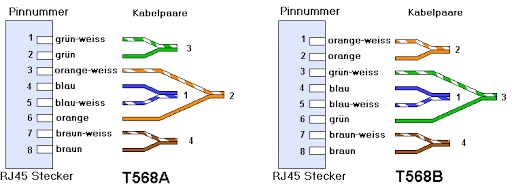

Die LAN Dosen sind sehr abenteuerlich mit den Adern verschaltet, nämlich ohne feste Reihenfolge, in jedem Zimmer anders. Vermutlich kannte sich der Installateur nicht aus.
Wie soll ich nun vorgehen?
Soll ich alle LAN-Dosen austauschen und durch Einzelsteckplätze mit acht Kontaktstellen ersetzen? Und Dose 3 als Doppeldose installieren, um hier bei Bedarf eine Weiterleitung zu Dose 3B patchen zu können? Dann würde mir im Flur eine LAN-Dose mit 3 Steckplätzen anstelle eines größeren Patchfelds genügen. und von dort mit drei Patchkabeln direkt in den Router gehen. In den Zimmern lassen sich dann bei Bedarf noch Switches installieren um eine Sternarchitektur aufzubauen, wenn mehr als ein Steckplatz benötigt wird.
Oder geht das nicht, weil die Kabel zu alt sind, und ich baue besser ein Netzwerk mit nur vier Kontakten pro Steckplatz. Gibt es das überhaupt? Dann bräuchte ich ein Patchpanel im Flur.
In vier Zimmern sind jeweils eine LAN Dosen installiert, mit Verlegekabeln, die im Flur neben dem Router aus der Wand kommen. Sie liegen im Flur lose in einer Dose, ohne Patchfeld oder andere Konfektionierung.
Ich habe jetzt eine Weile recherchiert und bin überfragt, wie wir unser Netzwerk einrichten können.
Dies ist der Stand:
vom Flur/Router aus gehen drei Verlegekabel in die LAN Dosen 1, 2 und 3.
Von der Dose 3 führt ein weiteres Verlegekabel weiter in ein viertes Zimmer, das ich jetzt mal Dose 3b nenne. (Siehe Grafik)
Ich konnte nirgendwo erkennen, um was für Verlegekabel es sich handelt, ob es CAT6 oder 7 oder etwas älteres ist. Die Verlegekabel sind grau ummantelt und haben keinen Aufdruck. Woran erkennt man die Spezifikation? Sie haben acht Adern in den Farben rot, blau, gelb, weiß, grün, weiß, blau, weiß.
Alle LAN Dosen haben zwei Steckplätze, was mich wundert, weil doch ein LAN Anschluss acht Kontakte hat, und pro Dose nur ein Verlegekabel mit acht Adern aus der Wand kommt. Jeder Steckplatz hat allerdings auch nur vier Kupferkontaktstellen für die Einsteckkabel (in der Mitte der Buchse) und man kann maximal 4 Adern pro Steckplatz anklemmen. Sind das überhaupt reguläre LAN Dosen? Ein LAN-Stecker passt rein. Oder deutet das auf einen veralteten Standard hin?
Die LAN Dosen sind sehr abenteuerlich mit den Adern verschaltet, nämlich ohne feste Reihenfolge, in jedem Zimmer anders. Vermutlich kannte sich der Installateur nicht aus.
Wie soll ich nun vorgehen?
Soll ich alle LAN-Dosen austauschen und durch Einzelsteckplätze mit acht Kontaktstellen ersetzen? Und Dose 3 als Doppeldose installieren, um hier bei Bedarf eine Weiterleitung zu Dose 3B patchen zu können? Dann würde mir im Flur eine LAN-Dose mit 3 Steckplätzen anstelle eines größeren Patchfelds genügen. und von dort mit drei Patchkabeln direkt in den Router gehen. In den Zimmern lassen sich dann bei Bedarf noch Switches installieren um eine Sternarchitektur aufzubauen, wenn mehr als ein Steckplatz benötigt wird.
Oder geht das nicht, weil die Kabel zu alt sind, und ich baue besser ein Netzwerk mit nur vier Kontakten pro Steckplatz. Gibt es das überhaupt? Dann bräuchte ich ein Patchpanel im Flur.
