Wir modden uns ne GTX 1660ti

[D0m1n4t0r]

Hatte eine GTX 1660ti rumliegen und der Basteltrieb überkam mich, also wurde fleissig gemoddet.

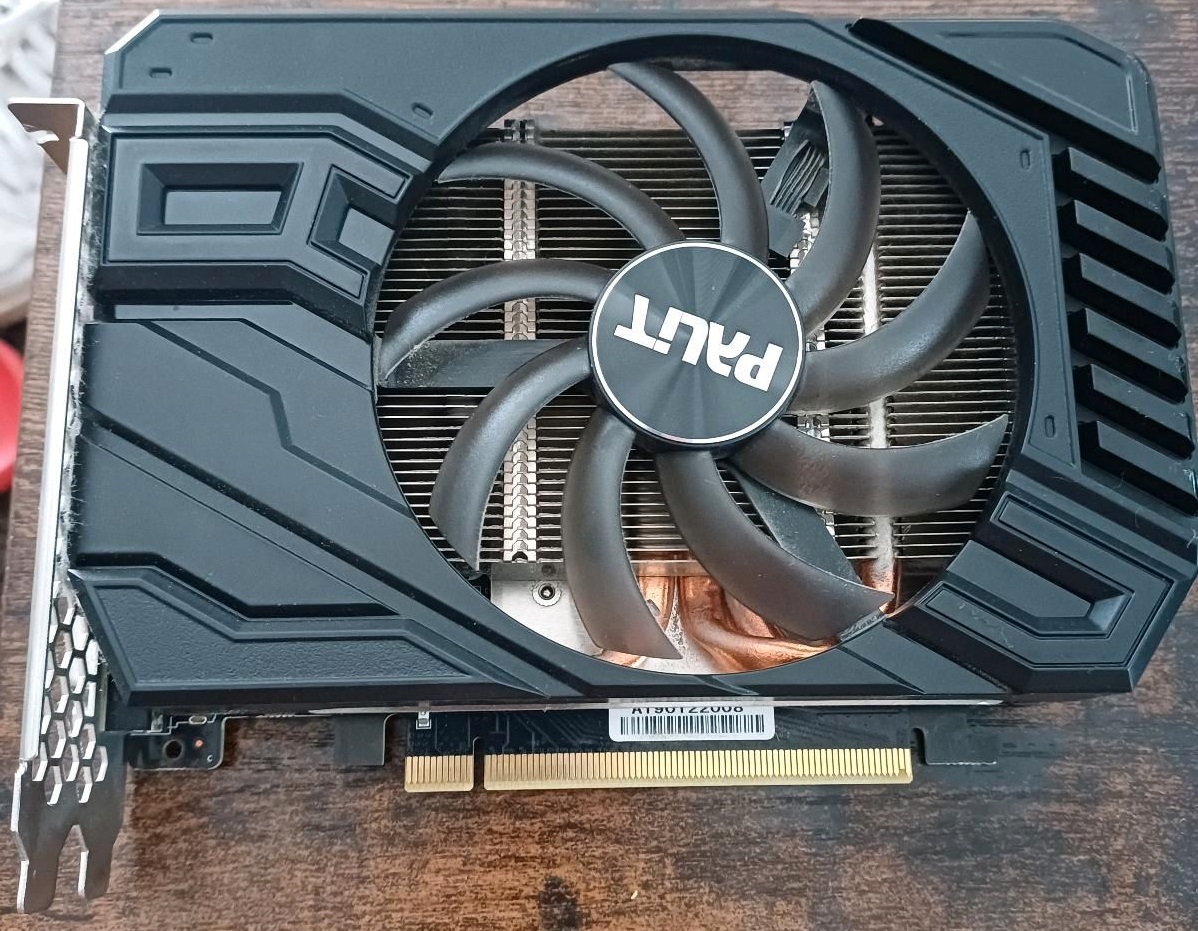

Das ist die Karte wie sie zu Anfang aussah:

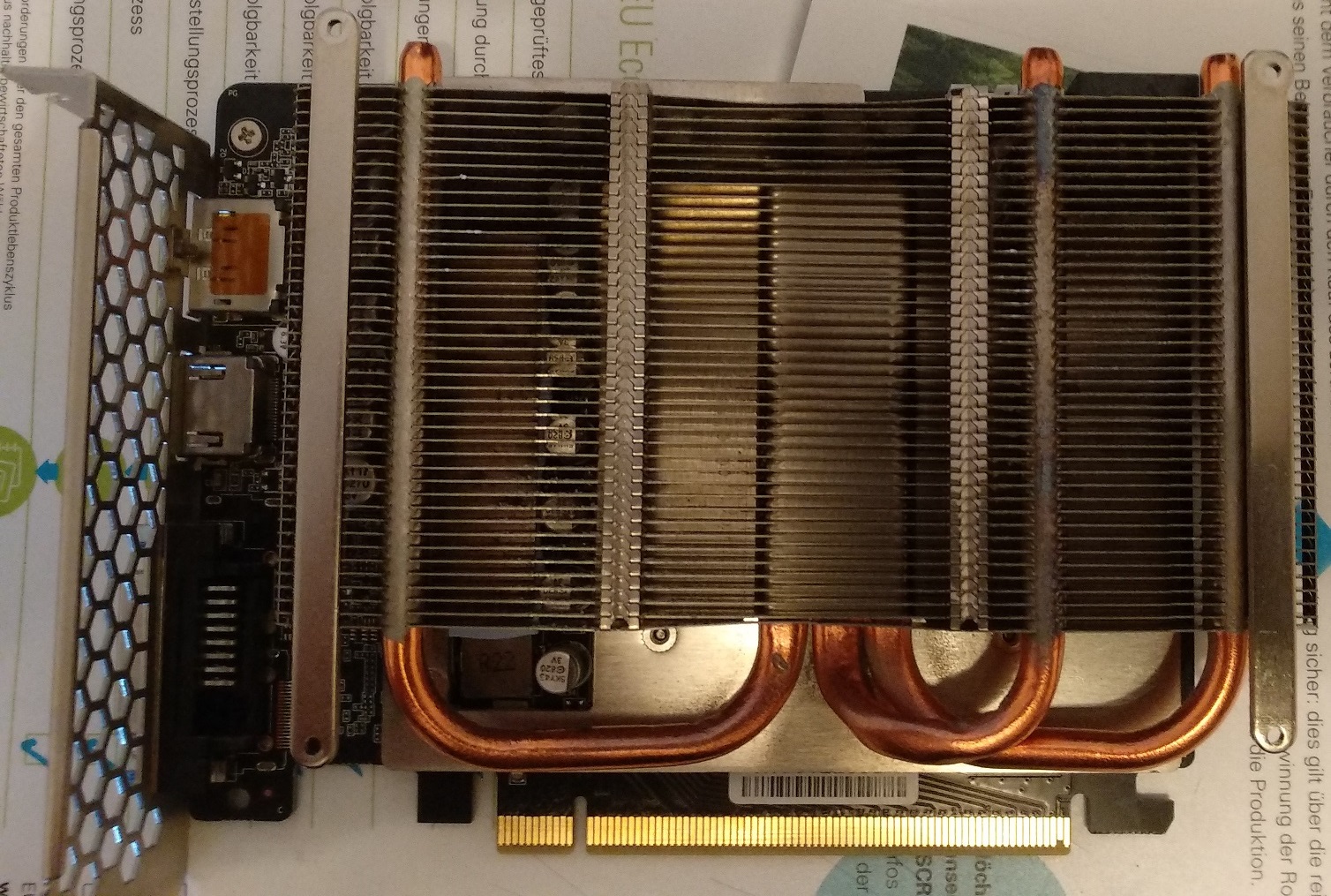

Wie man sieht schön großer Kühler, allerdings werden nicht alle Kühlrippen angepustet.

Herstellerlink:
https://eu.palit.com/palit/vgapro.php?id=3160&lang=de&pn=NE6166TS18J9-161F&tab=ov

Ich habe erstmal Wärmeleitpaste der Karte erneuert und Wärmeleitpads ersetzt. Aber das kennt man ja, daher gibts davon keine Bilder.
Das eigentliche Projekt ist nämlich ein Lüftertausch.

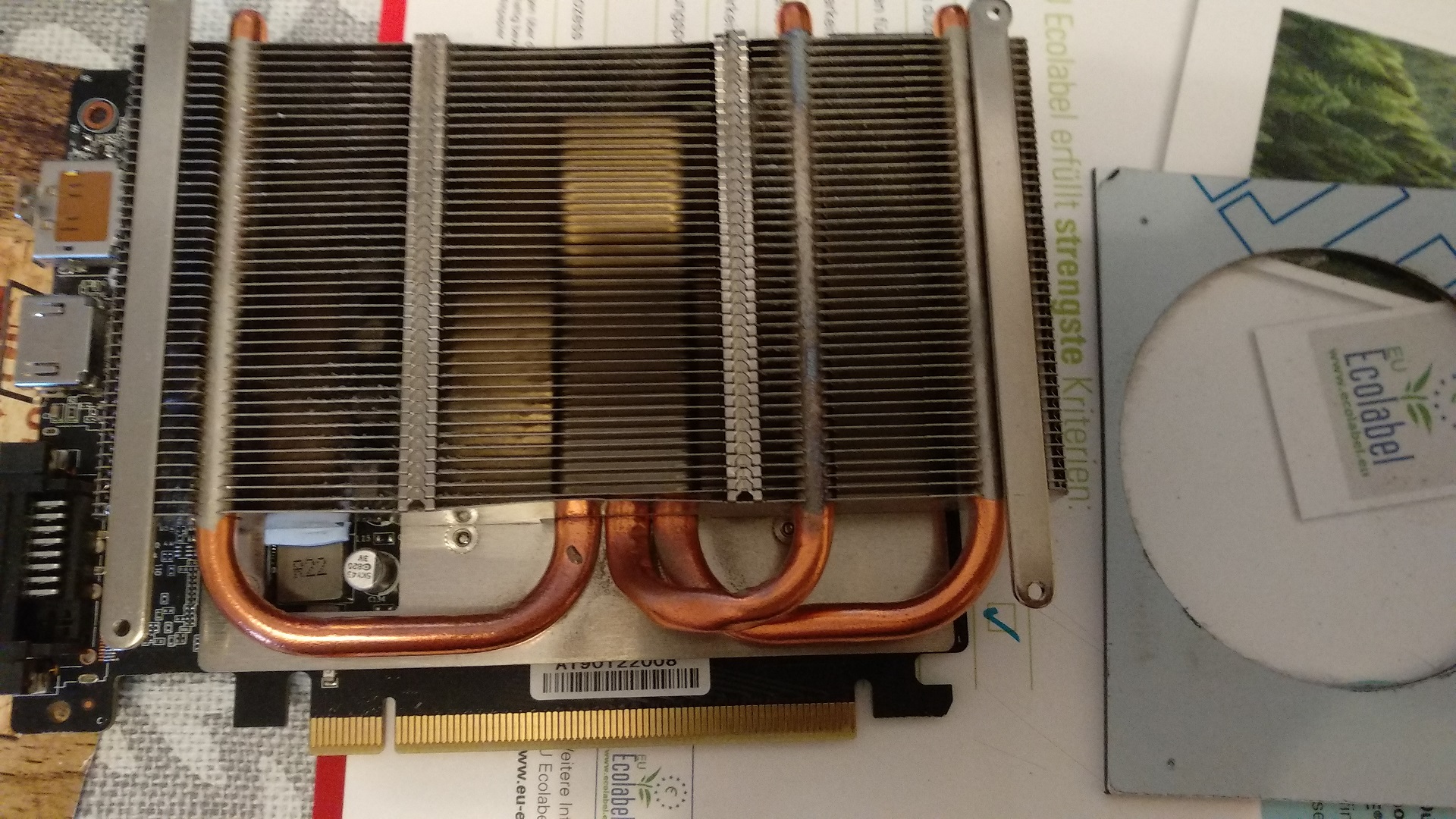

Zuerst mal musste der Alter Lüfter samt Halterung ab:

Als neue Lüfter habe ich mich für diese hier entschieden:
https://geizhals.de/akasa-slimfan-ak-fn076-a1104126.html
Denn die sind nur 10mm dick, somit bleibt die Karte nach dem Modden 2 Slots breit.

So ähnlich soll das ganze mal aussehen, aber auf dem Bild liegt erstmal alles nur drauf.

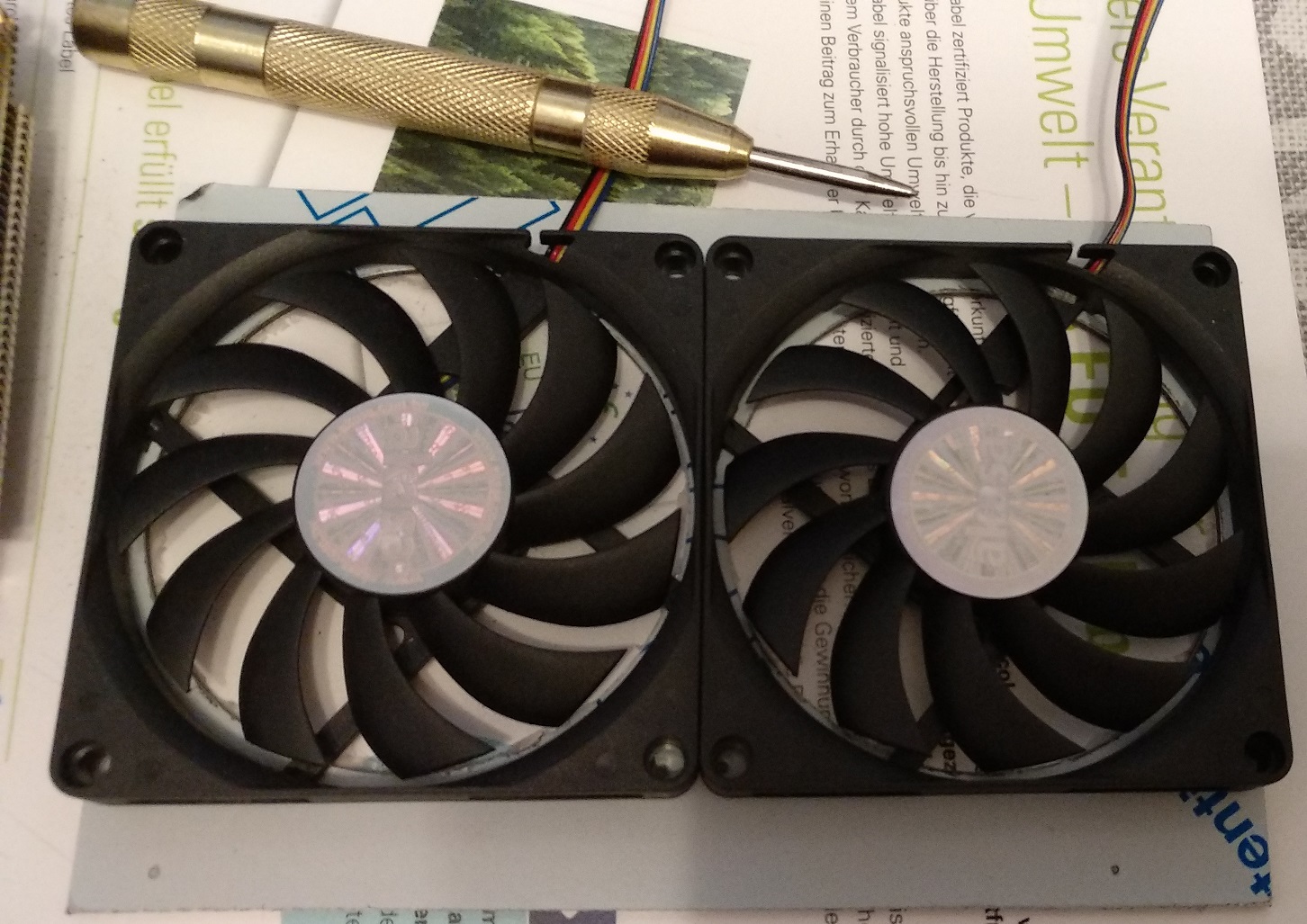

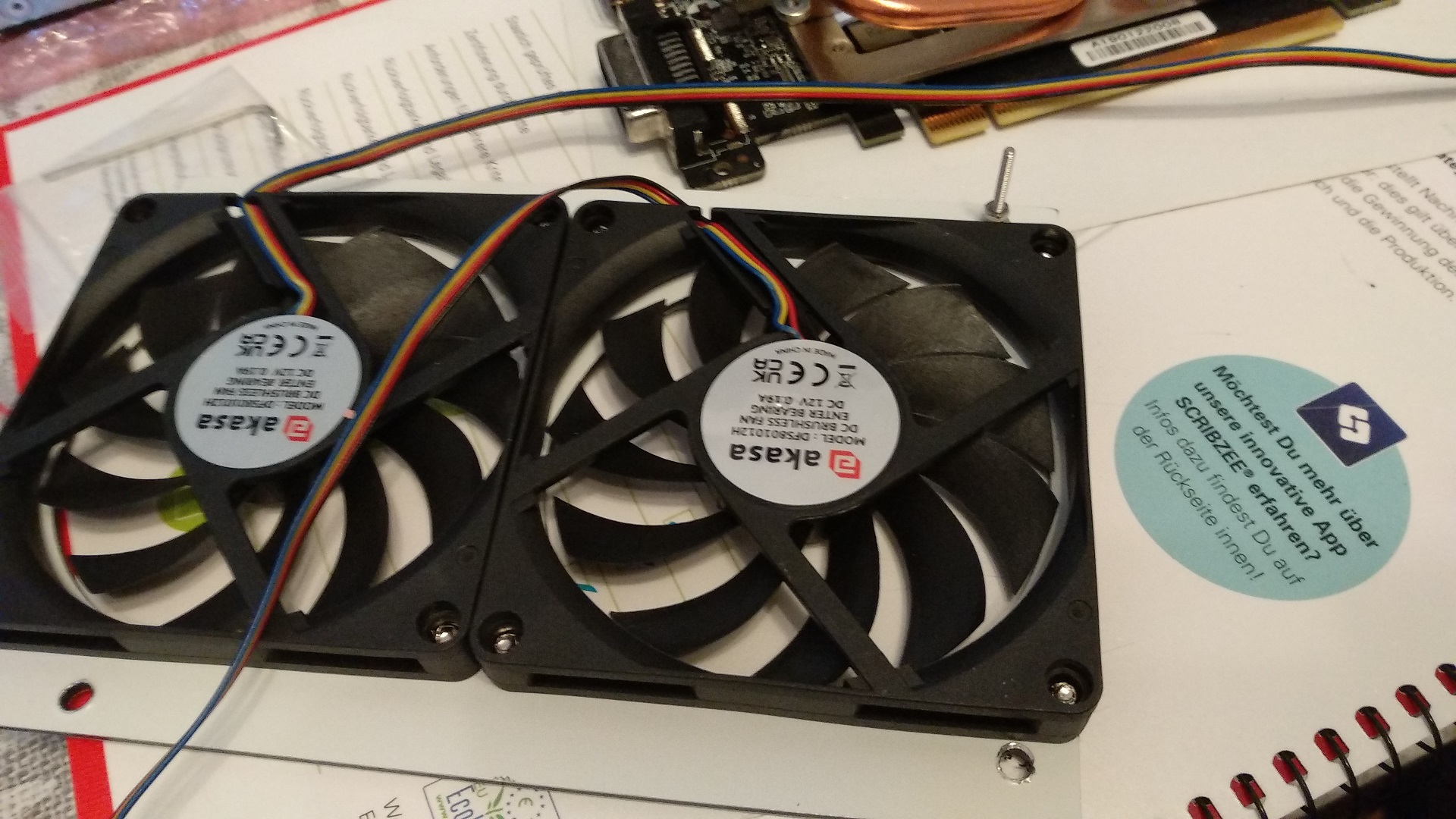

Als Kartenabdeckung habe ich mir eine Alubeschichtete Kunststoffplatte besorgt mit passenden Bohrungen für die Lüfter. Die Platte ist aktuelle noch von beiden Seiten foliert, das ist wichtig, damit beim Löcher bohren keine Beschädigungen auftreten. Lüfter auf die Platte legen und Bohrlöcher markieren:

Sieht zwar nicht schön aus aktuell, funktioniert aber super. Als Lochgröße habe ich 4er Löcher gewählt.

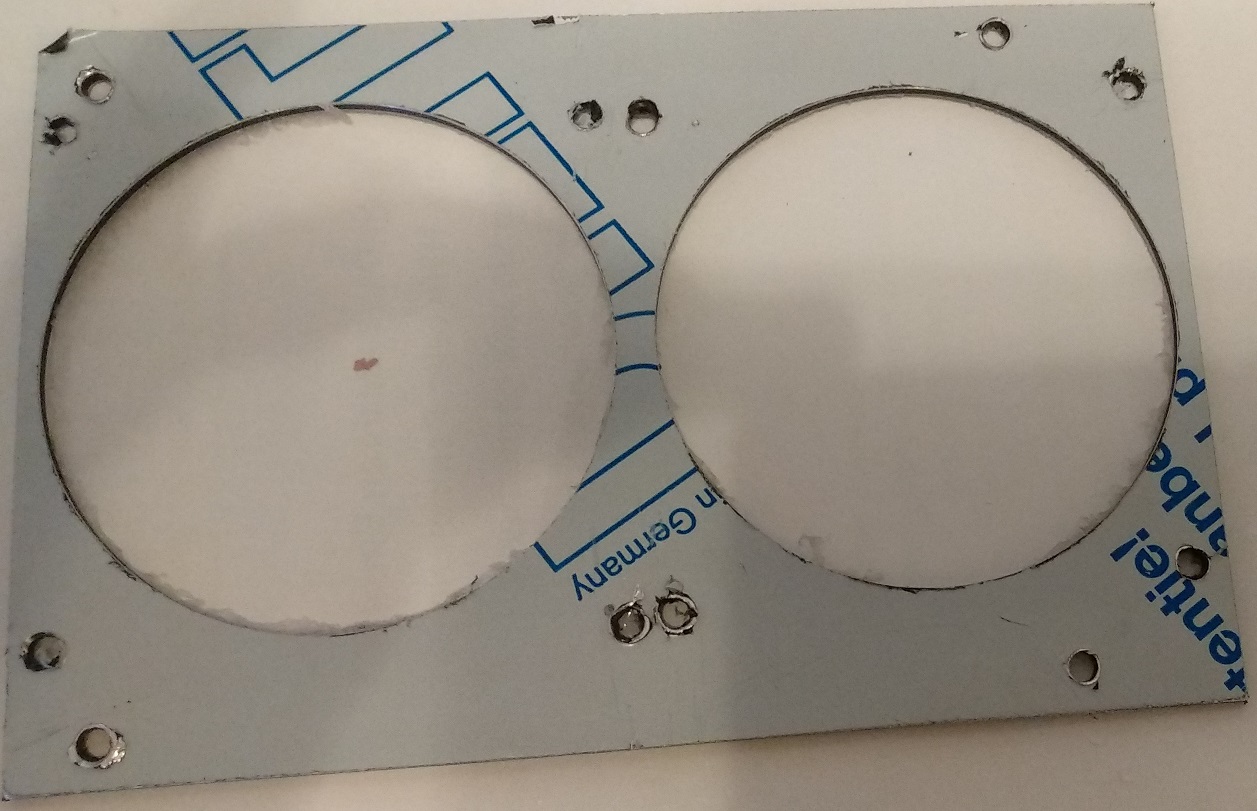

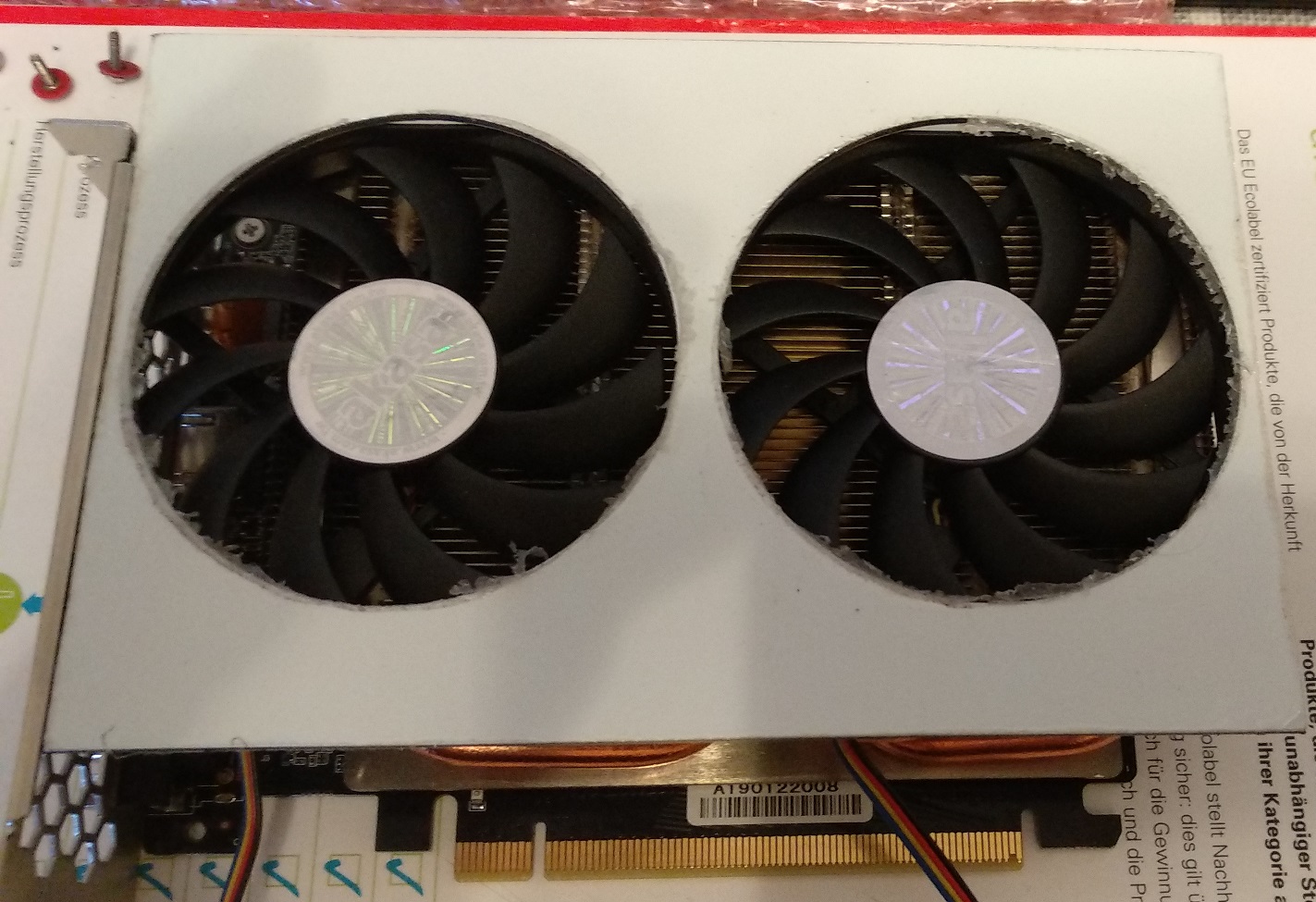

So sieht die Abdeckung nach dem Bohren aus. Wichtig: Folie drauflassen!!!

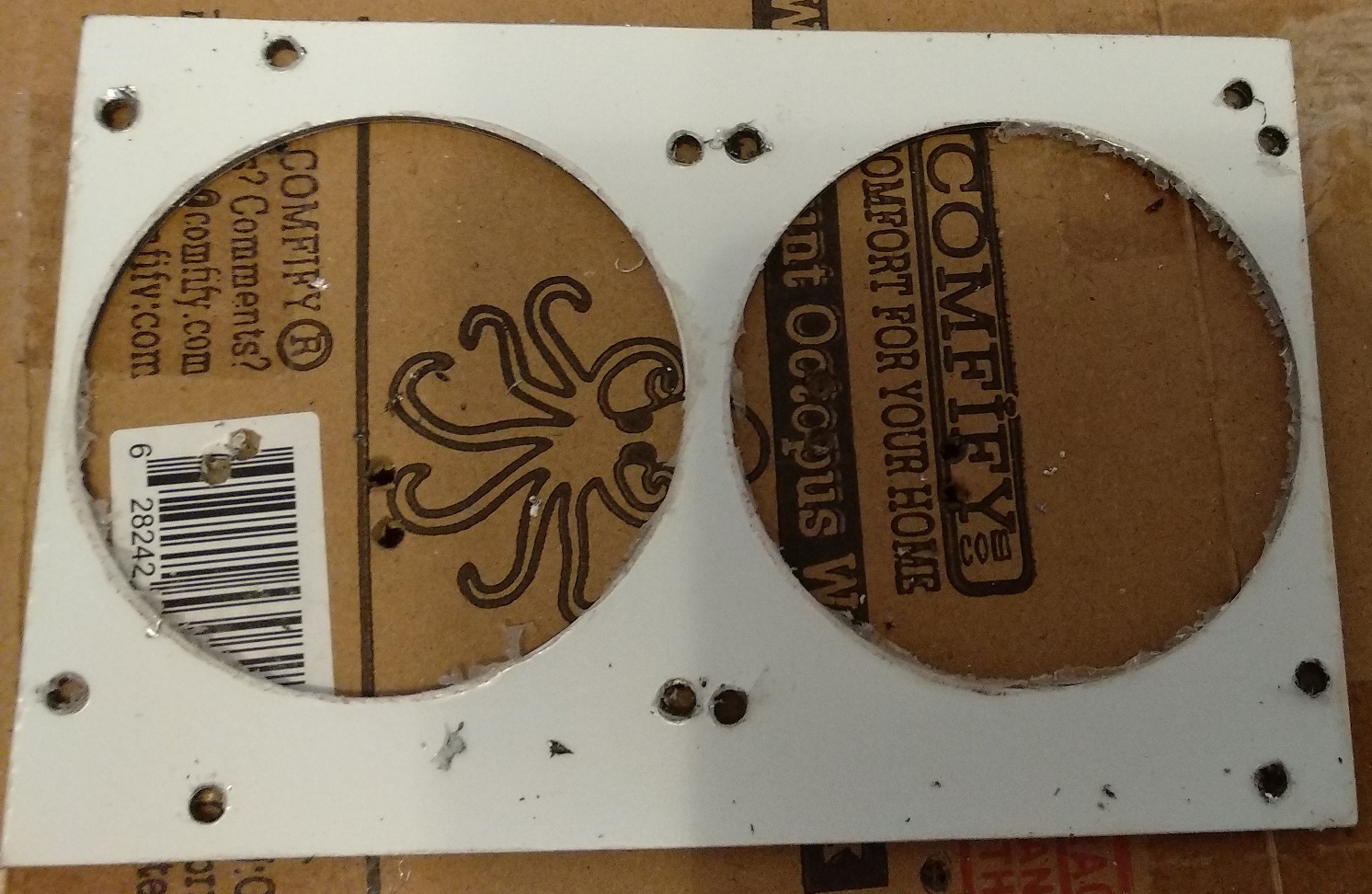

Rückseite:

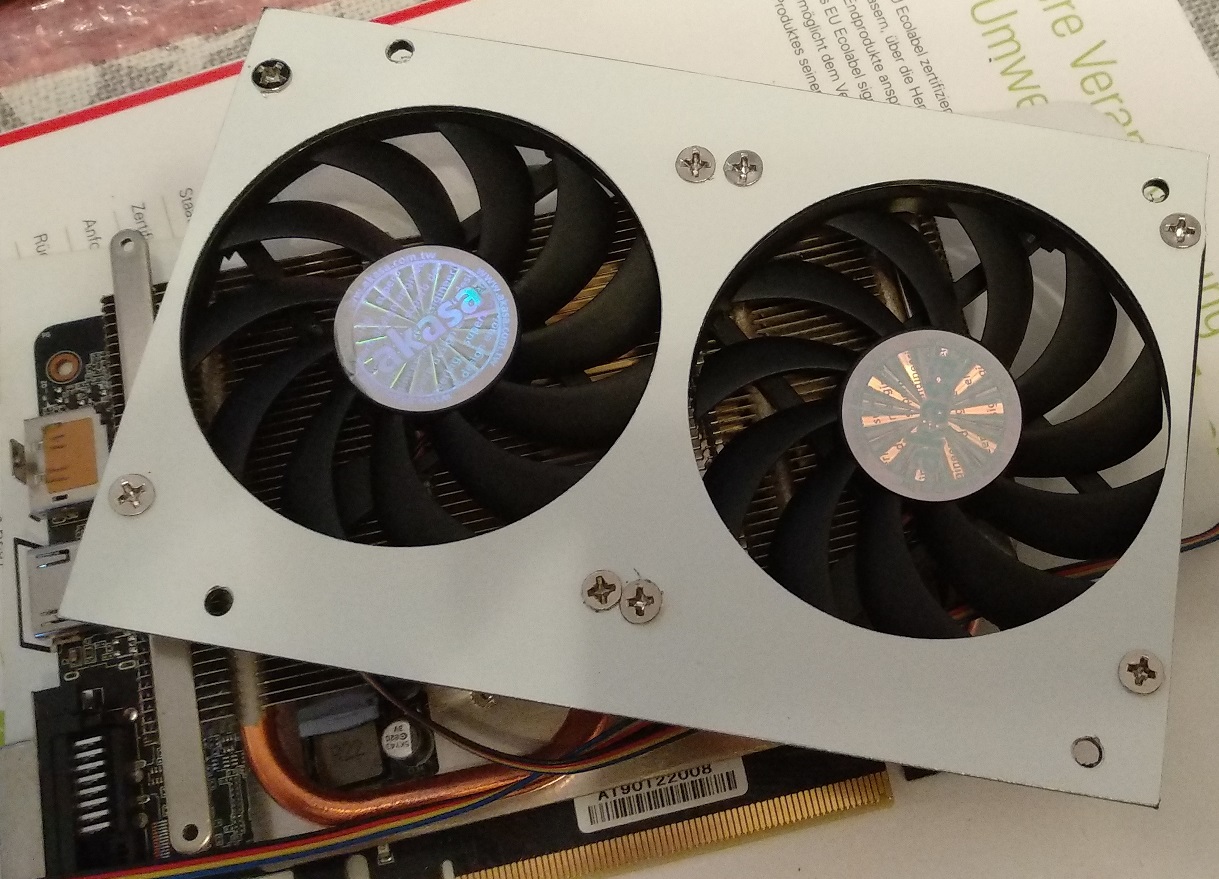

Testweise Platte auf die Lüfter um zu gucken ob die Lochposition passt. Die eine Schraube musste ich etwas schief reindrehen, da war das Loch nicht 100% an der richtigen Position. Ist aber nicht wirklich schlimm.

Rückseite: Oben rechts habe ich eine M2 Schraube testweite durch die Platte. Damit wird die Abdeckung mit dem Kühlkörper verbunden.

M2 Schrauben von oben durch die Platte, fixiert mit Unterlegscheiben und Muttern:

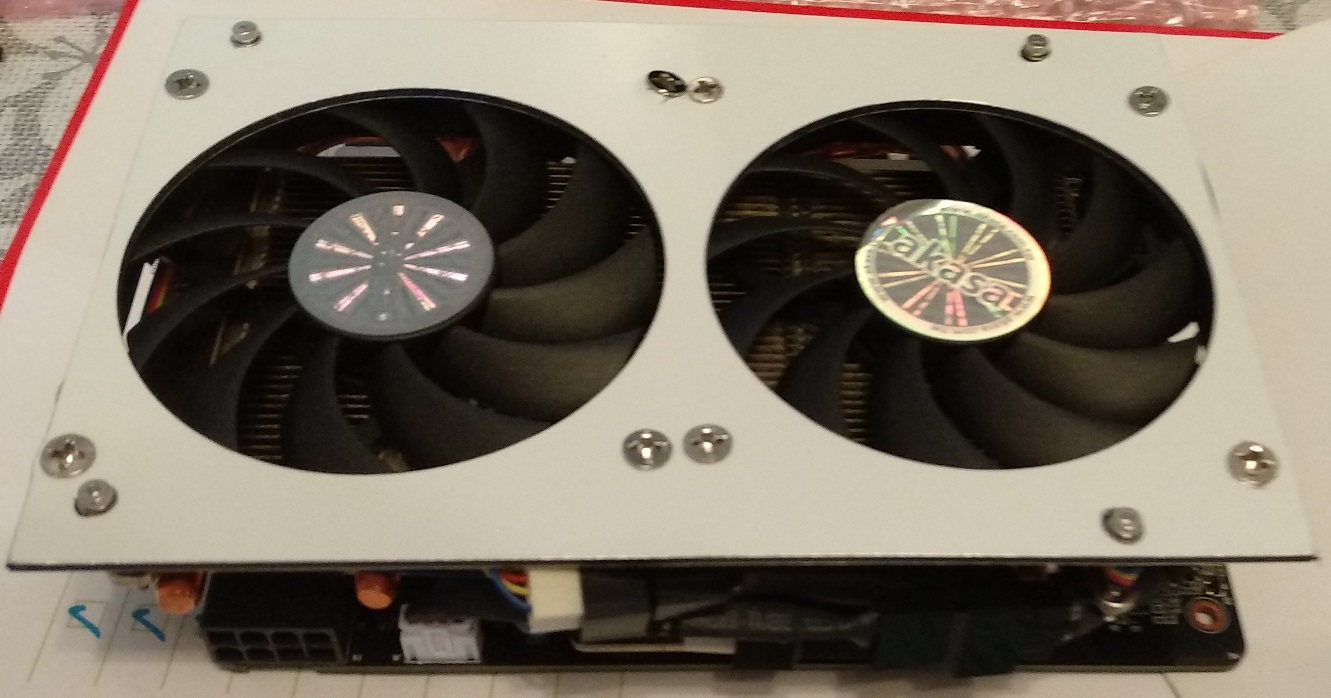

So sieht das ganze von oben aus. Die schiefe Schraube fällt doch etwas auf, leider.

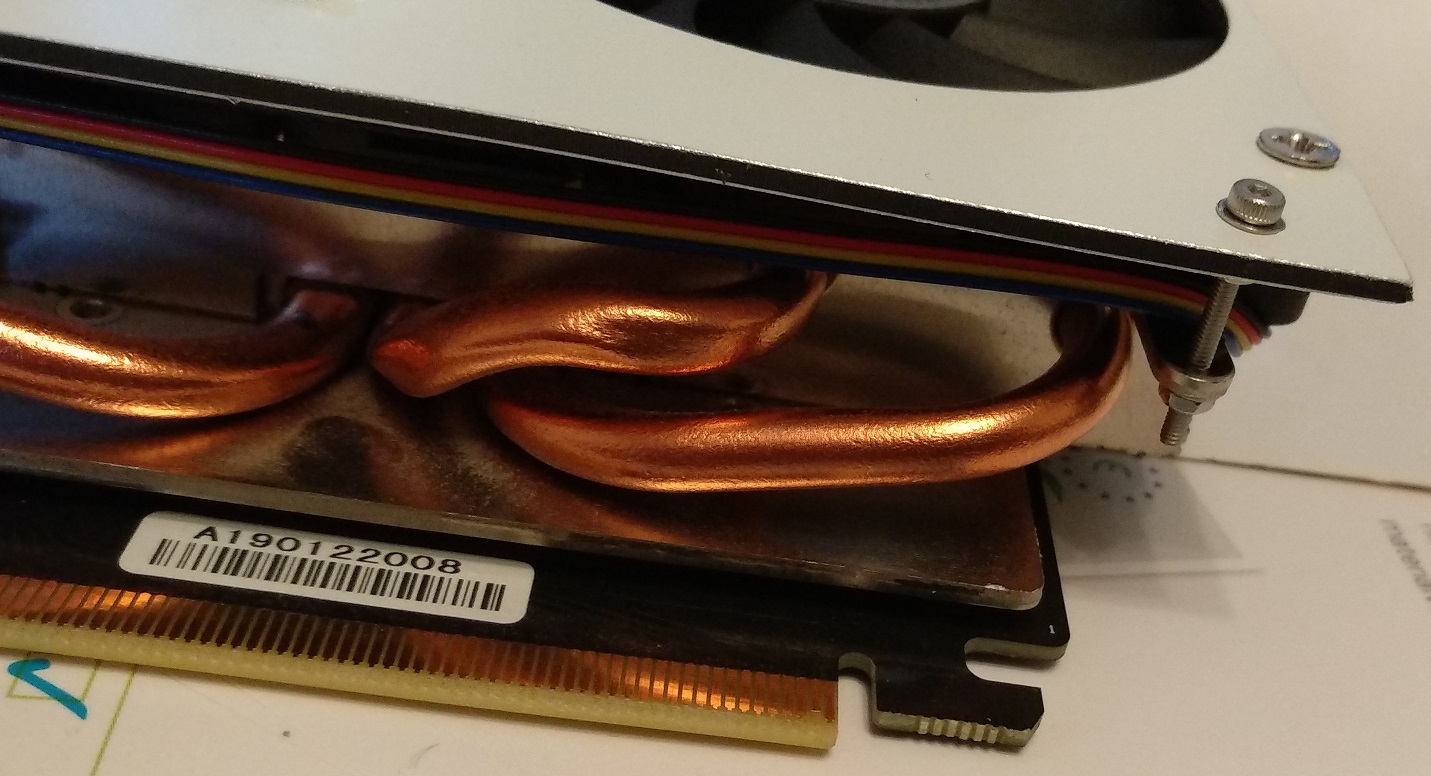

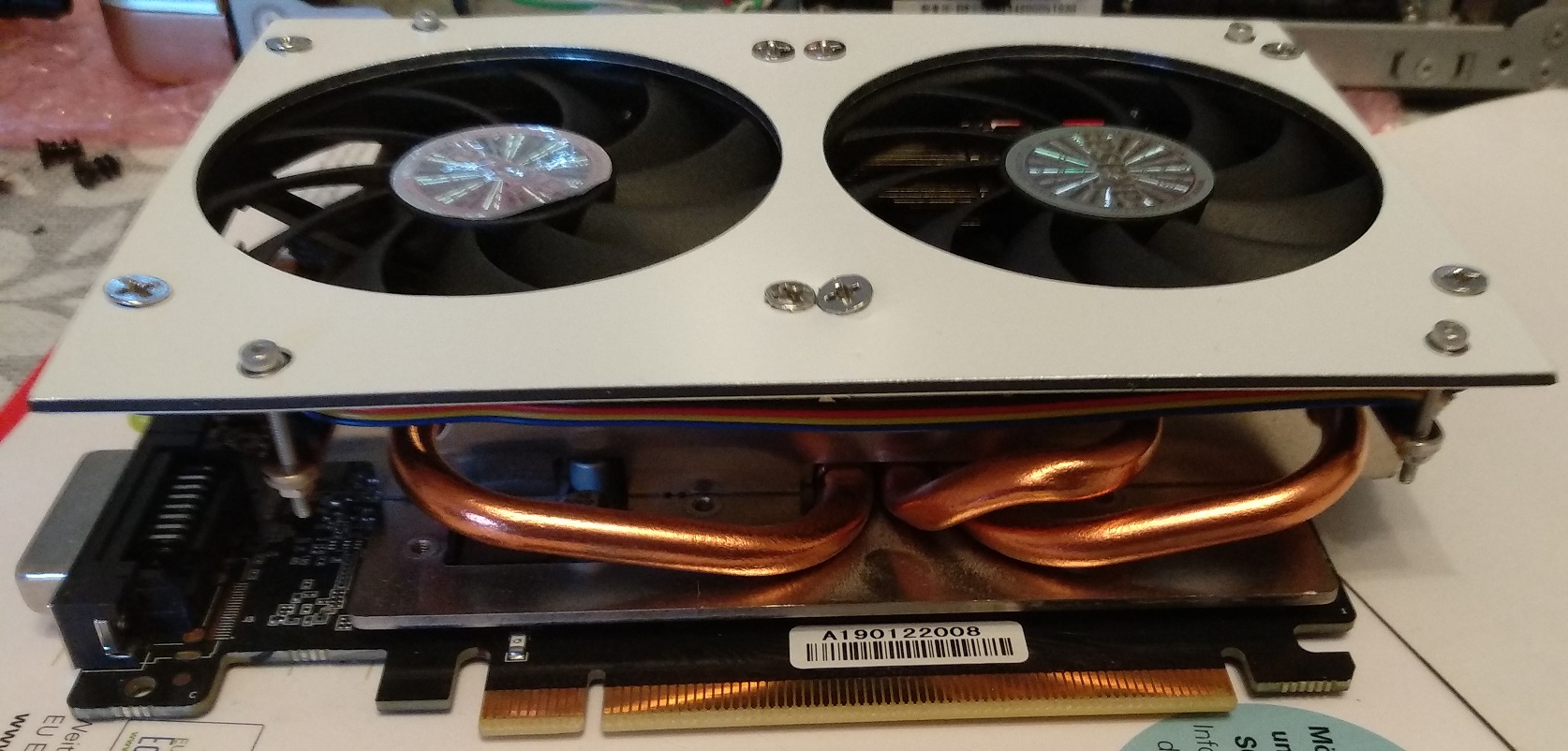

Seitenansicht: Hier sieht man wie die Platte mit dem Kühlkörper verbunden wurde:

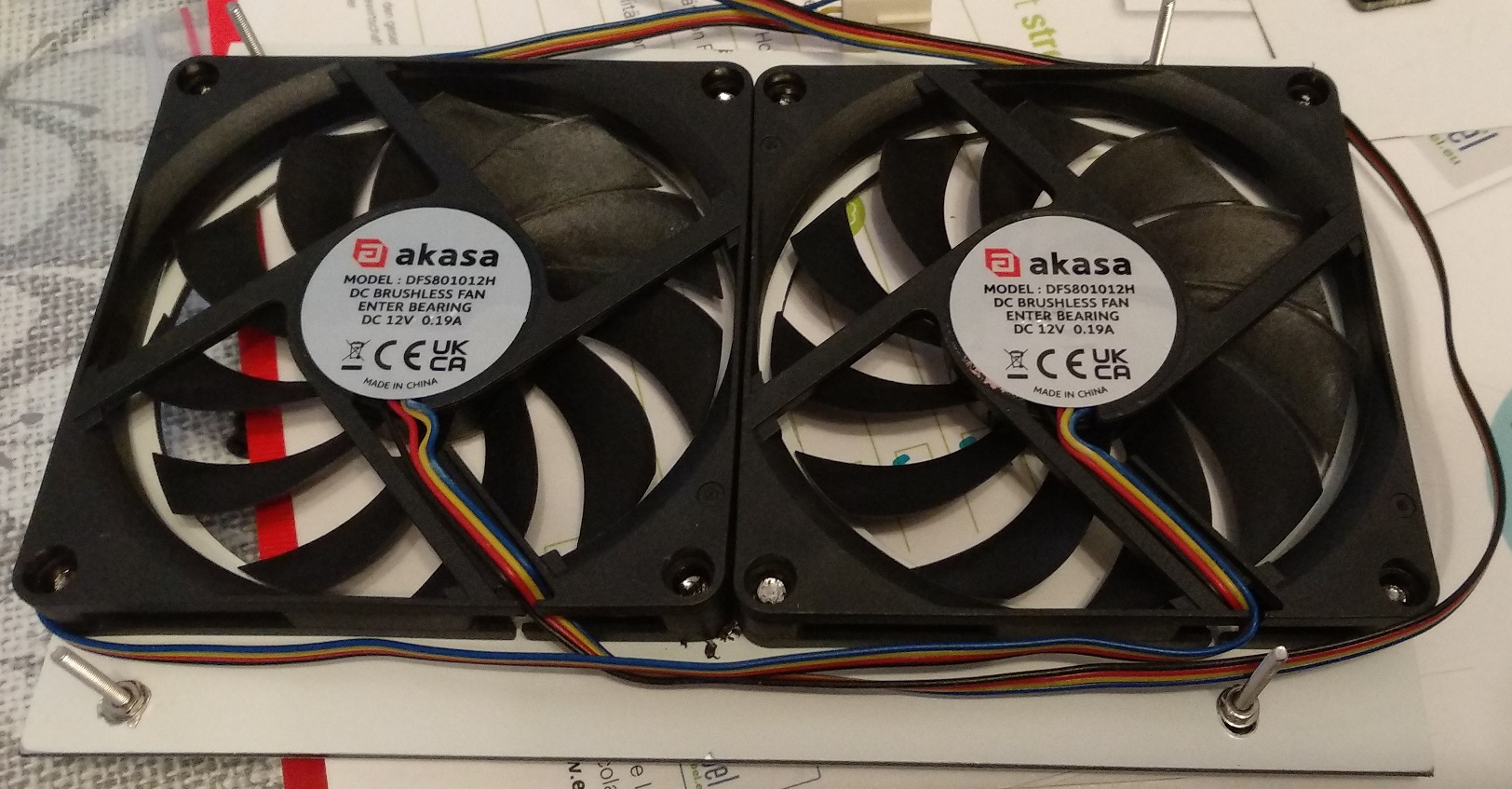

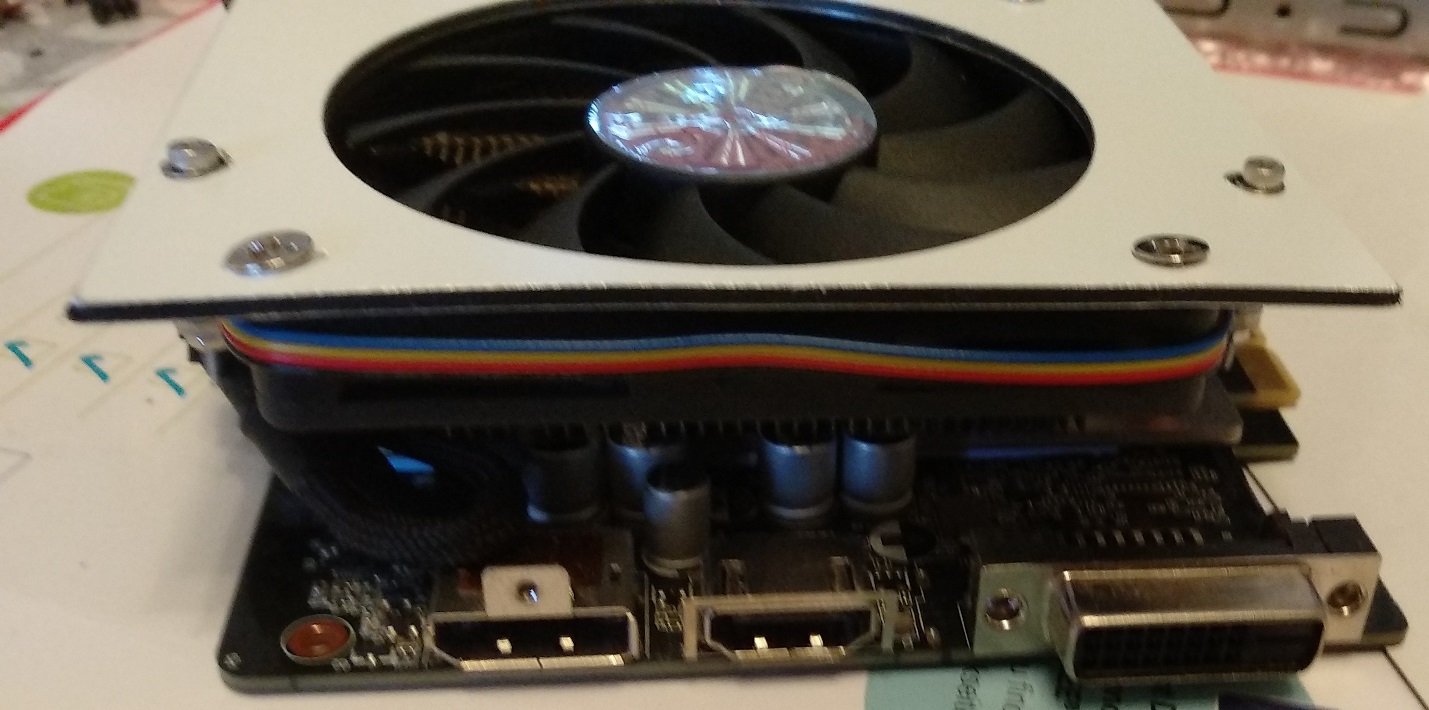

Hier habe ich die beiden Lüfter an einen PWM Y-Adapter angeschlossen und den an einen VGA-PWM Adapter. So können die Lüfter direkt Strom von der Grafikkarte ziehen und das Grafikkarten Bios regelt die Lüfter dann Temperaturabhängig. Ich werde später im MSI Afterburner aber noch das ganze etwas optimieren.

Die Slotblende habe ich abmontiert weil so leichter zu werkeln war. Die kommt aber ganz am Ende wieder dran.

Funktionell ist das ganze fertig, aber jetzt kommt noch etwas Optik. Kartenecken verschönern!

Den Eckenschutz habe ich einfach draufgeklebt mit Temperaturbeständigem Klebstoff.


Auf die Lüfter noch ein Zahnrad drauf kleben dann sieht das ganze schön Steampunkig aus:

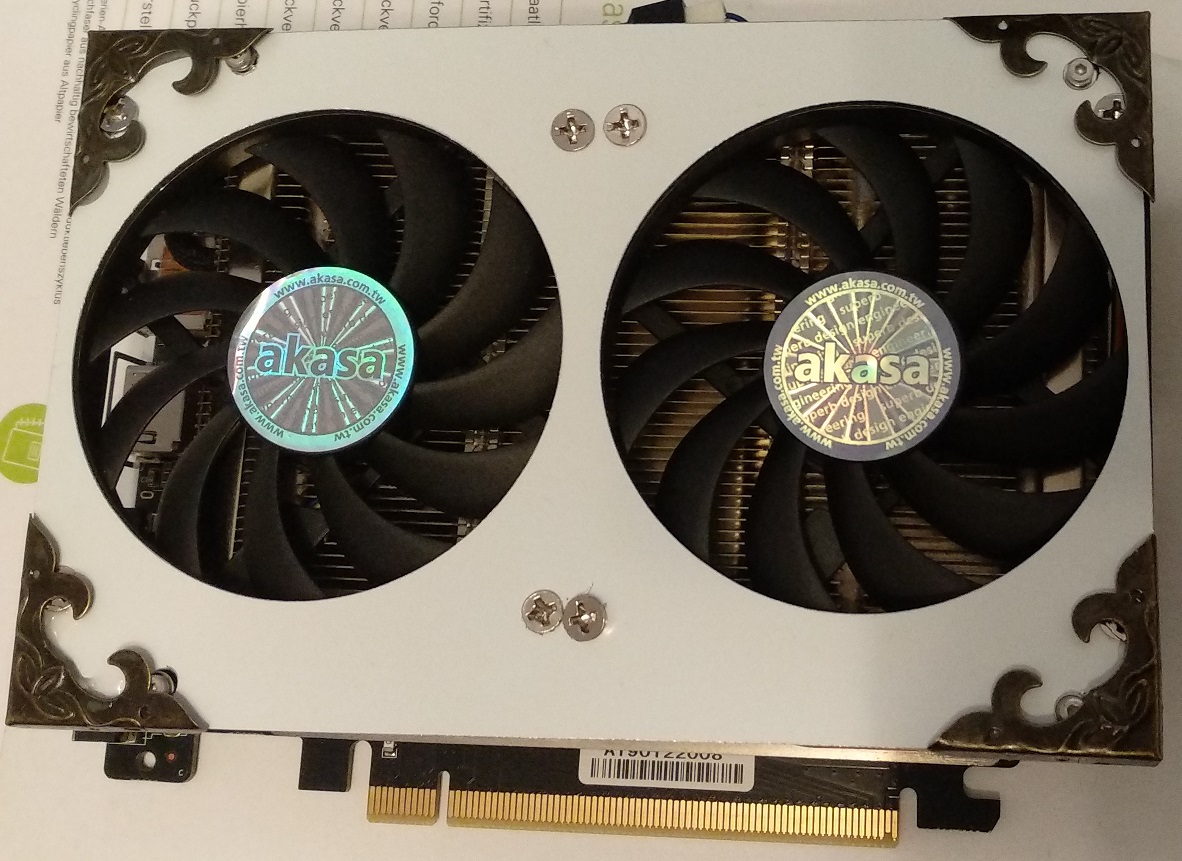

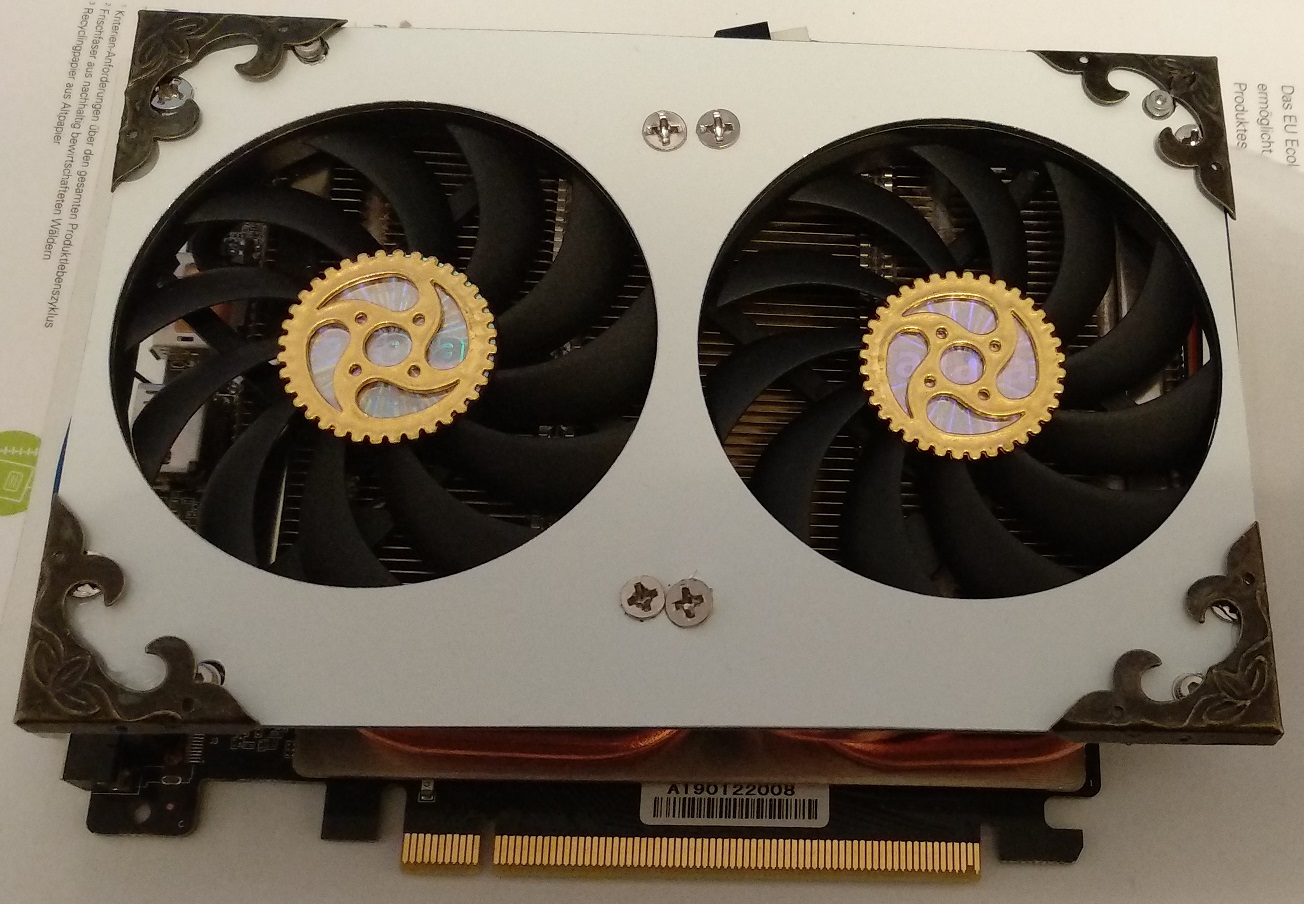

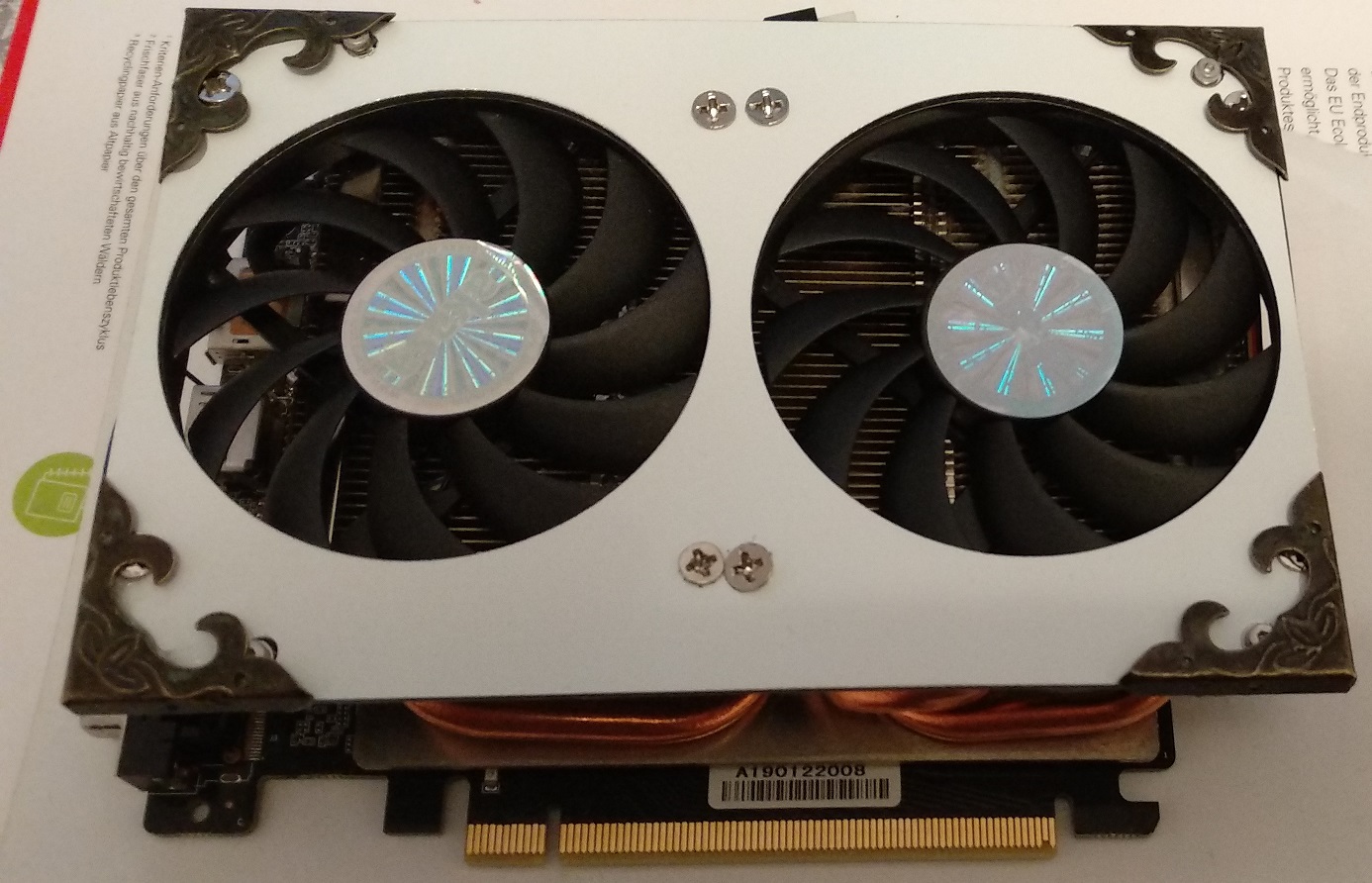

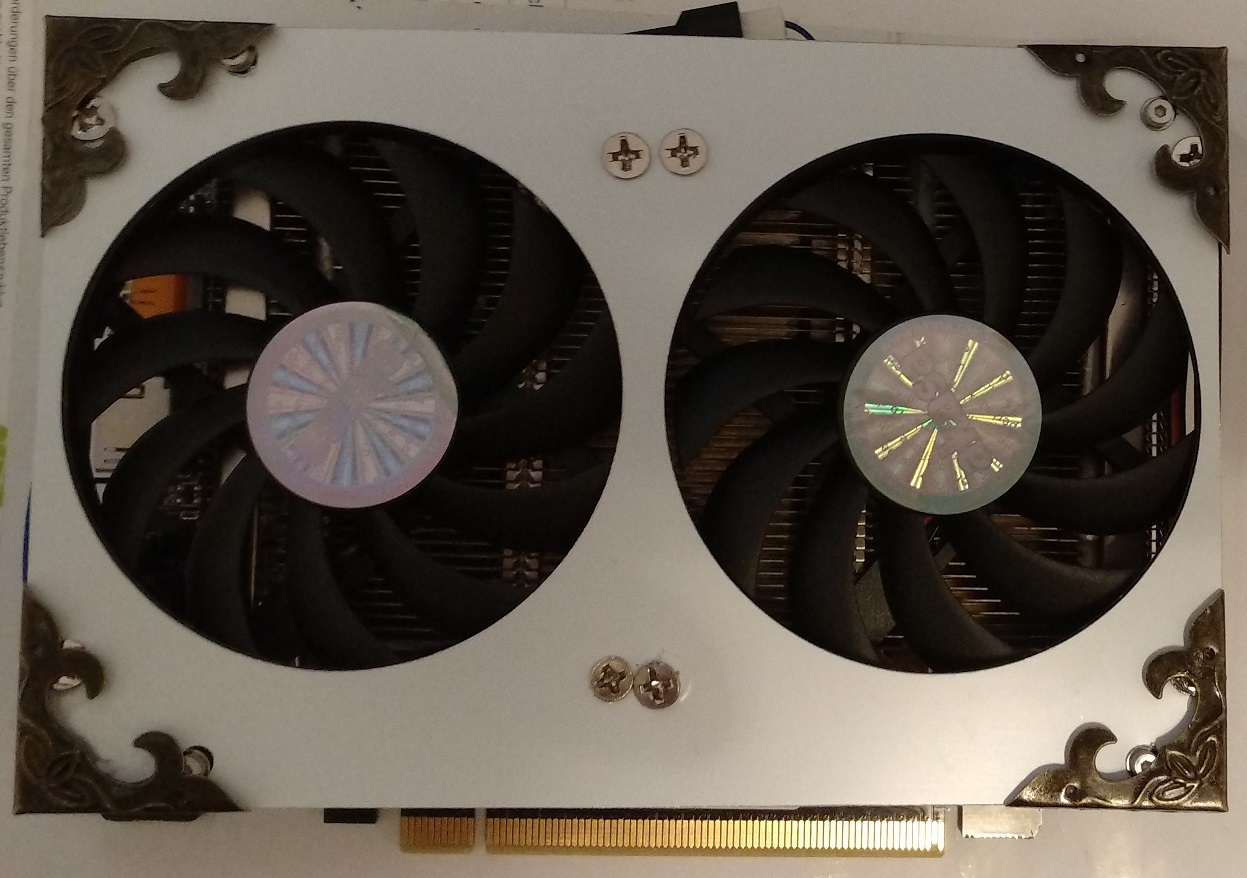

Und fast fertig ist die Ghettomod-Grafikkarte. Wenn der Kleber getrocket ist kommt die Slotblende dann auch wieder dran.
Aber bis morgen liegt die jetzt erstmal rum und trocknet.

Generell wichtig: Löcher in Aluverbundplatten bohren ist ne echte Sauerei! Macht das am besten immer draussen! Und bevor die Karte in Betrieb genommen wird, wird die nochmal mit nem Kompressor gereinigt und durchgepustet.

Und mit den 4 Schrauben in der Mitte muss ich mal gucken. Das sieht optisch nicht so toll aus. Das geht noch besser xD
