Wo ist der 6GB/s Anschluss ?

[Scr1p]

Hi,

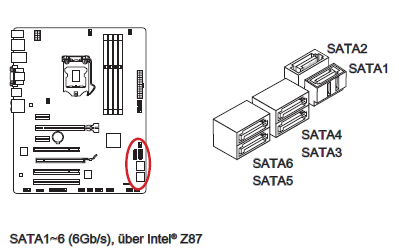

ich habe ein MSI Z87-G43 Mainboard, dazu habe ich mir nun eine Crucial MX100 512GB SSD gegönnt und wollte sie nun anschließen, da sie bis zu 6GB/s macht und mein MB das auch unterstützt, würde ich sie auch gerne entsprechend anschließen, nur leider verwirrt mich die Beschreibung dazu im Handbuch sehr:



Wo sind hier nun genau die 6GB/s Anschlüsse ?
Und genau bedeutet das "über" ?

Gruß.



[Kyze]

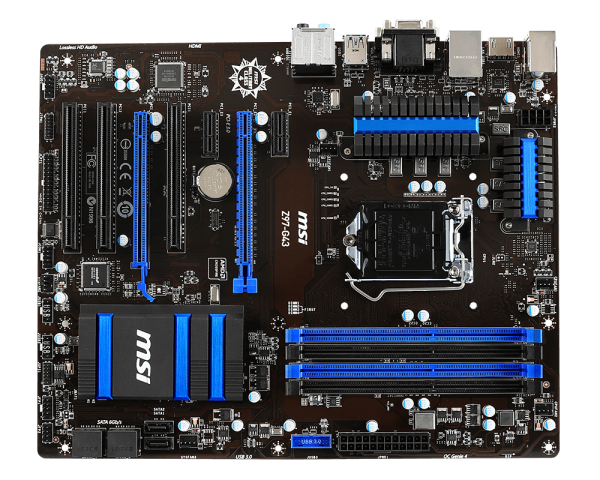

In deinem Fall sind alle 6GB/s da du ein Z97 Mainboard hast was vermutlich unter die erste kategorie fällt.

"Über" heißt die Datenverbindungen werden von dem genannten Chipsatz bereitgestellt:

Bei Z87 und H87 sind Ports 1-6 6GB/s
Bei B85 sind Ports 1-4 6GB/s, Port 5-6 3GB/s



[LadykillerTHG]

steht doch sogar auf dem bild drauf 5+6 sind 3gb/s der rest 6gb/s also 1-4 nehmen
das ist das schema beim b85 dann da du einen Z chipsatz hast ist alles 6gb/s



[Clany]

Hier stand Mist.



[Scr1p]

Sorry verschrieben, ist ein Z87 Chipsatz !

Da steht 1~6 ist 6GB/s, aber dann wieder 5~6 3GB/s, ist Port 6 jetzt 6GB/s oder nicht ?



[phm666]

Das über bedeutet, welcher Anschluss welche bei Geschwindigkeit je nach Chipsatz verfügbar ist. nicht jeder Chipsatz kann alle Ports mit 6GB/s ansprechen. in deinem Fall werden alle Anschlüsse 6GB/s liefern, da Z97 und Z87 fast identisch sind. Falls noch ein weiterer SATA-Chip auf dem Board wäre, könnte da dann auch "SATAx, über ASMedia" oder ähnlich stehen.



[-Razzer-]

Das Board hat 6 mal SATA III also kannst du jeden verwenden!
Die Beschreibung ist für alle Boards gültig.



[up.link]

hi,

verstehendes Lesen

über B85, Z87 oder H87 bedeutet, daß das bei dem jeweiligen Chipsatz der Fall ist. du hast Z87, also zählt die Zeile mit dem Vermerk dazu



[kevlar]

Vielleicht verstehst du es so besser



[Scr1p]

Heißt das jetzt 1 BIS 6 oder 1 UND 6 ?



[meckswell]

SSD (mit Betriebssystem) immer an den ersten Port anschließen. Es sind aber alle 6 Anschlüsse Sata 6GB/s.

Ach du bist ja auch aus KA, wenn dus nicht hinbekommst, kommst einfach mit dem PC vorbei.



[up.link]

Horch:

bis ...
andernfalls würde ja jetzt noch dastehen, wie 2~5 (2 bis 5) angebunden wären! ^^



[ryan_blackdrago]

Heißt das jetzt 1 BIS 6 oder 1 UND 6 ?

Natürlich BIS. Sonst würde ja dabeistehen, was dann mit 2,3,4,5 wäre.
Die zweite Zeile von Deinem Screenshost sagt es ja schon aus, was die Tilde bedeutet..



[helionaut]

In deinem Fall sind alle 6GB/s

da du einen Z chipsatz hast ist alles 6gb/s

in deinem Fall werden alle Anschlüsse 6GB/s liefern

Das Board hat 6 mal SATA III also kannst du jeden verwenden!

Heißt das jetzt 1 BIS 6 oder 1 UND 6 ?

Hast es nicht so mit lesen?



[Scr1p]

Also ist jeder Anschluss 6GB/s... oh man... ok ich teste das jetzt mal.

Danke euch vielmals für die zahlreichen Antworten

@meckswell, ich komm drauf zurück, falls es nicht klappt



[Q-6600]

Ist ja theoretisch auch egal, ob nun 1 bis 4, 1 bis 6 oder 1 und 6. Nimm doch einfach Port 1.



[Scr1p]

Port 1 geht nicht, der liegt unter der Grafikkarte und schaut nach oben und ich habe keine abgewinkelten SATA Kabel mehr.



[Heen]

Wie wärs mit lesen?
http://de.msi.com/product/mb/Z87-G43.html#hero-specification

Na, wo verstecken sich denn wohl die 6 SATA III-Ports...
