2 Disks aus RAID10 nicht mehr zugewiesen

[Ernst@at]

Sehr schön.
Jetzt nehmen wir und mal die B2 zur Brust.
Öffne im HxD physical disk 3, jene mit 65 6D 00 00 00 63 7B 9A 00 00 00 00 CF A4 00 00 in der Zeile 1B0.

Jetzt klickst Du den Button >| um an den letzten Sektor der Platte zu gelangen.
Dort sollte rechts am Beginn dieses Sektors "EFI PART" stehen.
Das ist der Mirror der GPT-Informationen, welcher vom Win über die RAID-Definitionsdaten am Ende der Platte geschrieben wurde, weil die als non-RAID Disk aus dem Verband geschmissen wurde.
Wir suchen jetzt nach was Gleichartigem, den GPT Mirror am Ende des RAID-Volumes, der sich ein paar MB tiefer befinden sollte.

Menu: Search/Find, Serach for: EFI Datatype: text-string, backward , OK
Nach ein paar Minuten sollte er was gefunden haben, was mit "EFI PART" beginnt
Schreib mir die rechts daneben stehende Sektornummer
(oder mit Edit/Copy as... /Editor View und Strg+V die links stehende Hex-Adresse)



[Raid10User]

Voila: Sector 3906249982



[Ernst@at]

Spoiler: 2. extrahieren GPT Mirror RAID Vol

HxD Aufruf unter User mit Administratorrechten (oder rechtklick/ausführen als... Administrator)

- Menü: Extras/open disk/physical disk/hard disk 3 (Häkchen bei "open as readonly" NICHT entfernen)

========= extrahieren GPT Mirror
- Menü: Edit/select block/start-offset: 1D1A949BC00 , end-offset: 1D1A949FDFF, hex, OK
- Menü: Edit/copy as.../ editor view (überträgt den markierten Inhalt in die Zwischenablage)
- Menü: File/New (es erscheint in der Anzeige ein zweiter Reiter "untitled1")
- in das kleine punktierte Rechteck rechts unter ... 0E 0F klicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK

- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "RAIDGPTMirr.txt" /speichern
- HxD beenden


RAIDGPTMirr.txt gezippt in den Anhang



[Raid10User]

Erledigt



[Ernst@at]

Sieht hervorragend aus.
Während ich das auswerte, kannst Du einstweilen runterfahren,
im BIOS den SATA-Controller von RAID auf AHCI stellen (nicht den onboard GSATA, an dem Dein RAID0-System hängt! ); Kontrolle, ob sich die Bootdevice (der RAID0) nicht verändert hat, und nach dem Hochfahren wieder ein Screenshot der Datenträgerverwaltung.

Spoiler: Auswertung RAID10 Partitionierung

Analyzing: \\Pc10\shareddocs\RAID10User RAID10\RAIDGPTMirr.txt

===== MBR INFORMATION ===== at LBA=0
000000001FE 0000             Boot signature='0000'... INVALID !!!
.                            ... Partition Table entry 1 ...
000000001C2 00               Partition Type: unused partition entry
.                            ... Partition Table entry 2 ...
000000001D1 00               Partition Type: unused partition entry
.                            ... Partition Table entry 3 ...
000000001E0 00               Partition Type: unused partition entry
.                            ... Partition Table entry 4 ...
000000001EF 00               Partition Type: unused partition entry

===== GPT INFORMATION =====   (at LBA= 1) 512
. Header info
1D1A949FC00 4546492050415254 Signature: 'EFI PART'
1D1A949FC08 00000100         Version: 1.0
1D1A949FC0C 5C000000         Hdrlength: 92
1D1A949FC10 61D39C55         Header CRC32: crc verification not yet coded
1D1A949FC14 00000000         (reserved)
1D1A949FC18 FFA4D4E800000000 current LBA: 3906249983
1D1A949FC20 0100000000000000 backup  LBA: 1
1D1A949FC28 1200000000000000 firstuse LBA: 18
1D1A949FC30 EEA4D4E800000000 lastuse  LBA: 3906249966
1D1A949FC38 4675629086D0E34A . Disk
1D1A949FC40 98F4726A98E58CF9 .. GUID: 90627546-D086-4AE3-98F4-726A98E58CF9
1D1A949FC48 EFA4D4E800000000 PE start LBA: 3906249967
1D1A949FC50 80000000         Number of PEs: 128
1D1A949FC54 80000000         Size of PE: 128
1D1A949FC58 322F015A         PE CRC32: crc verification not yet coded
1D1A949FC5C 00..             start of reserved area ..
000000003FF     ..00         .. end of reserved area

===== PE INFORMATION =====   (start LBA= 3906249967) 512
. Partition entry 1
1D1A949BC00 16E3C9E35C0BB84D . partition type
1D1A949BC08 817DF92DF00215AE .. GUID: E3C9E316-0B5C-4DB8-817D-F92DF00215AE
1D1A949BC10 7DBFF7D87F2CF04E . unique partition
1D1A949BC18 95A60F9AD7FD15E4 .. GUID: D8F7BF7D-2C7F-4EF0-95A6-0F9AD7FD15E4
1D1A949BC20 1200000000000000 Part first LBA: 18
1D1A949BC28 1100020000000000 Part last  LBA: 131089    0.06GiB
1D1A949BC30 0000000000000000 Attribute flags:
1D1A949BC38 4D00690063007200 . Partition Name:
1D1A949BC40 6F0073006F006600 ..
1D1A949BC48 7400200072006500 ...
1D1A949BC50 7300650072007600 ....
1D1A949BC58 6500640020007000 .....
1D1A949BC60 6100720074006900 ......
1D1A949BC68 740069006F006E00 .......
1D1A949BC70 0000000000000000 ........
1D1A949BC78 0000000000000000 .........'Microsoft reserved partition........'
. Partition entry 2
1D1A949BC80 A2A0D0EBE5B93344 . partition type
1D1A949BC88 87C068B6B72699C7 .. GUID: EBD0A0A2-B9E5-4433-87C0-68B6B72699C7
1D1A949BC90 A66BA7228E20E74B . unique partition
1D1A949BC98 AC916F08915CD8F8 .. GUID: 22A76BA6-208E-4BE7-AC91-6F08915CD8F8
1D1A949BCA0 0004020000000000 Part first LBA: 132096
1D1A949BCA8 FFA3D4E800000000 Part last  LBA: 3906249727 1862.58GiB
1D1A949BCB0 0000000000000000 Attribute flags:
1D1A949BCB8 4200610073006900 . Partition Name:
1D1A949BCC0 6300200064006100 ..
1D1A949BCC8 7400610020007000 ...
1D1A949BCD0 6100720074006900 ....
1D1A949BCD8 740069006F006E00 .....
1D1A949BCE0 0000000000000000 ......
1D1A949BCE8 0000000000000000 .......
1D1A949BCF0 0000000000000000 ........
1D1A949BCF8 0000000000000000 .........'Basic data partition................'
. Partition entry 3-128  *** unused ***



[Raid10User]

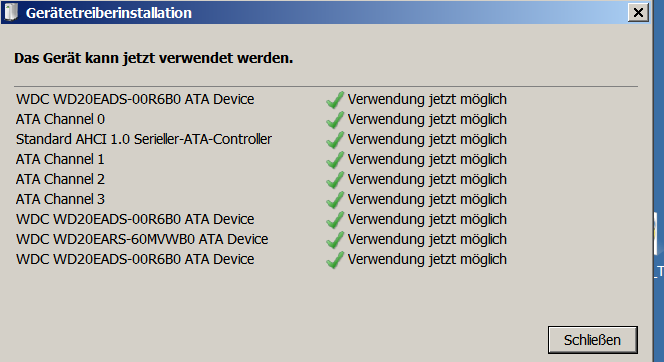

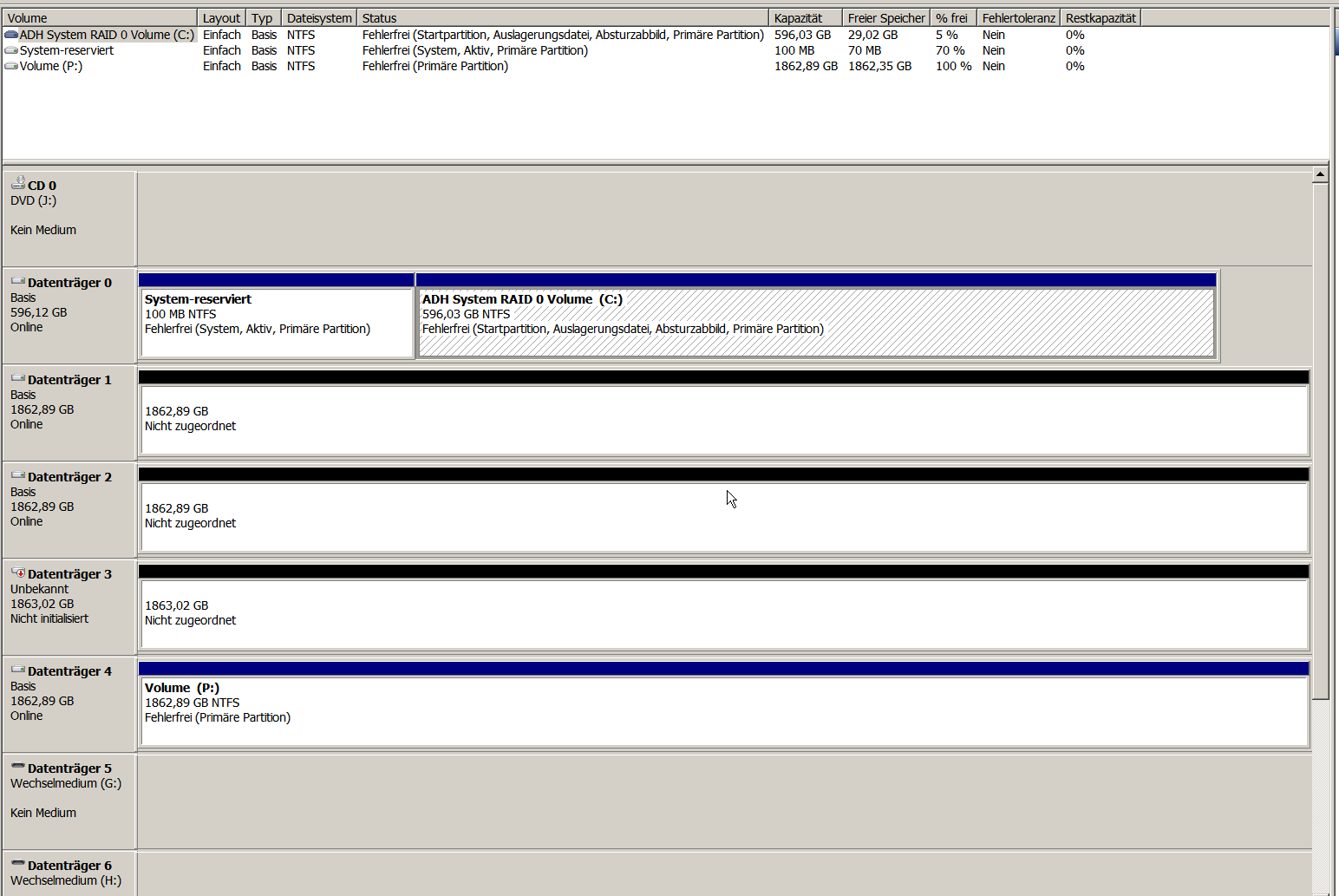

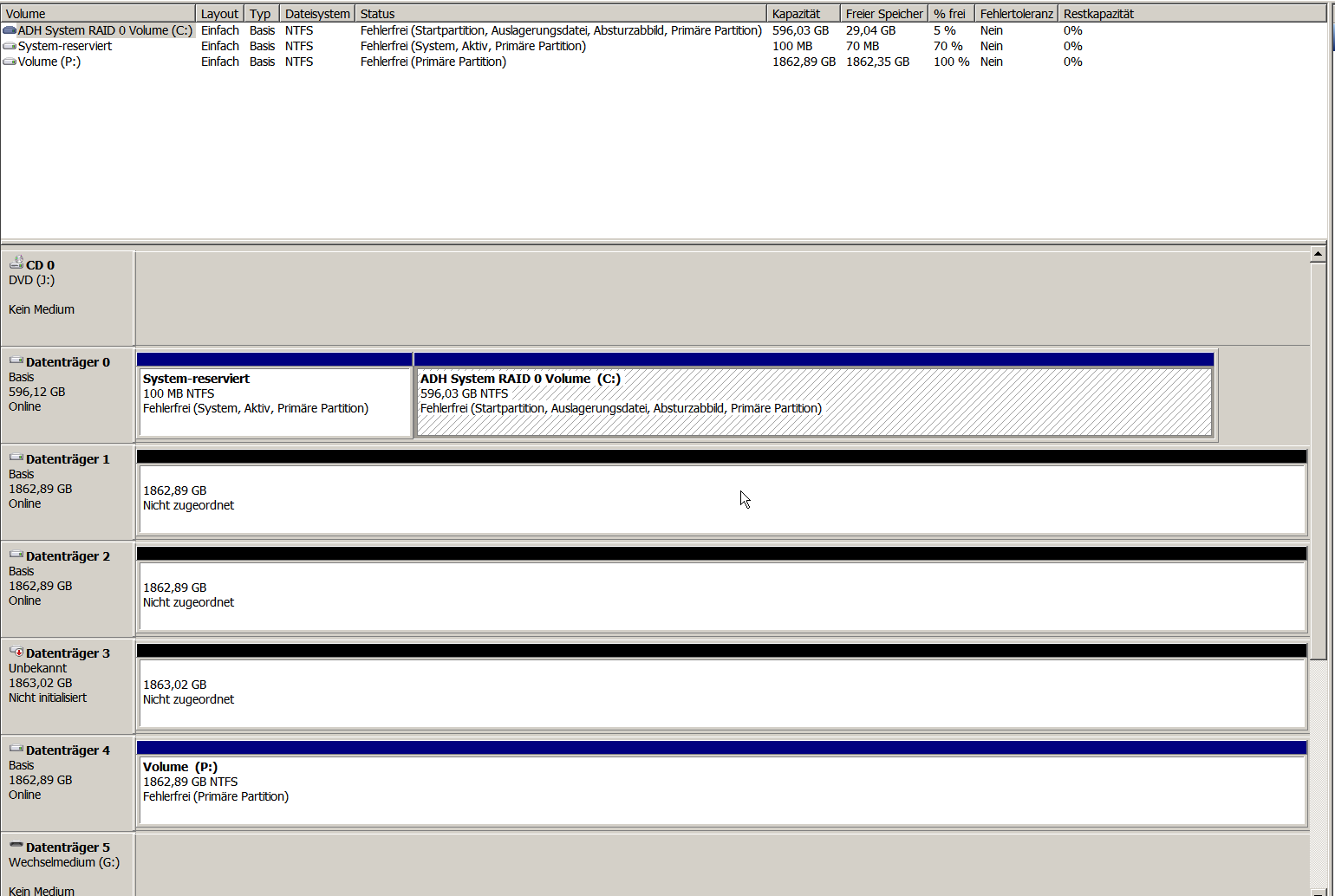

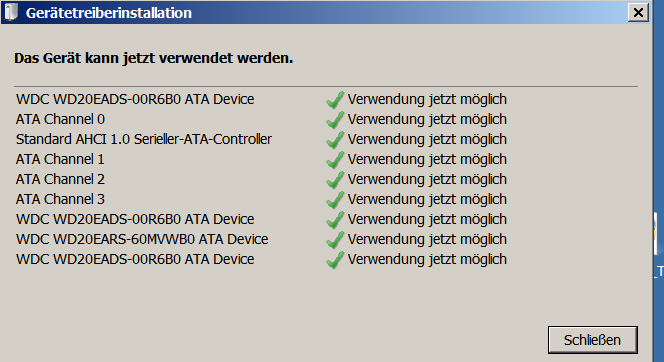

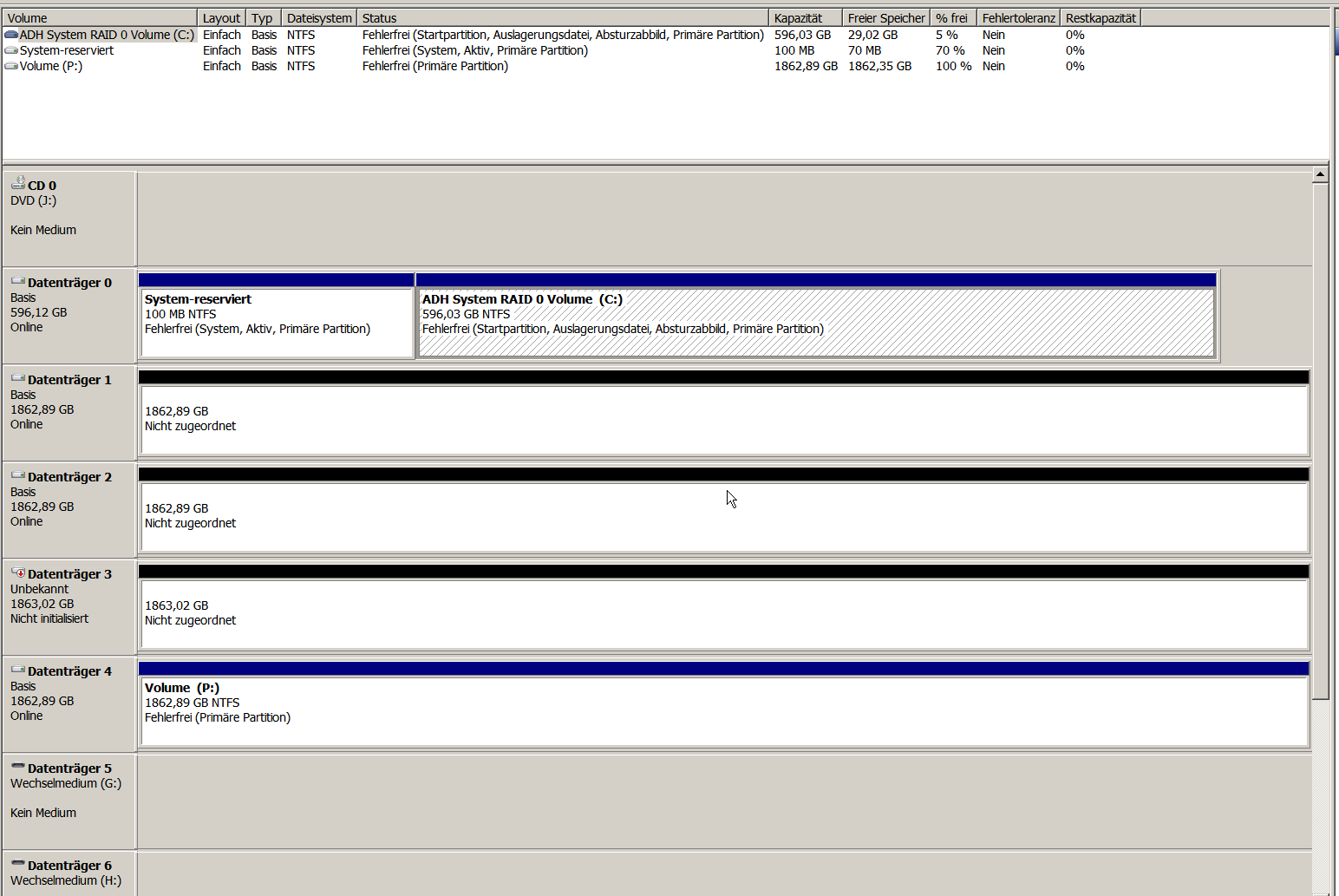

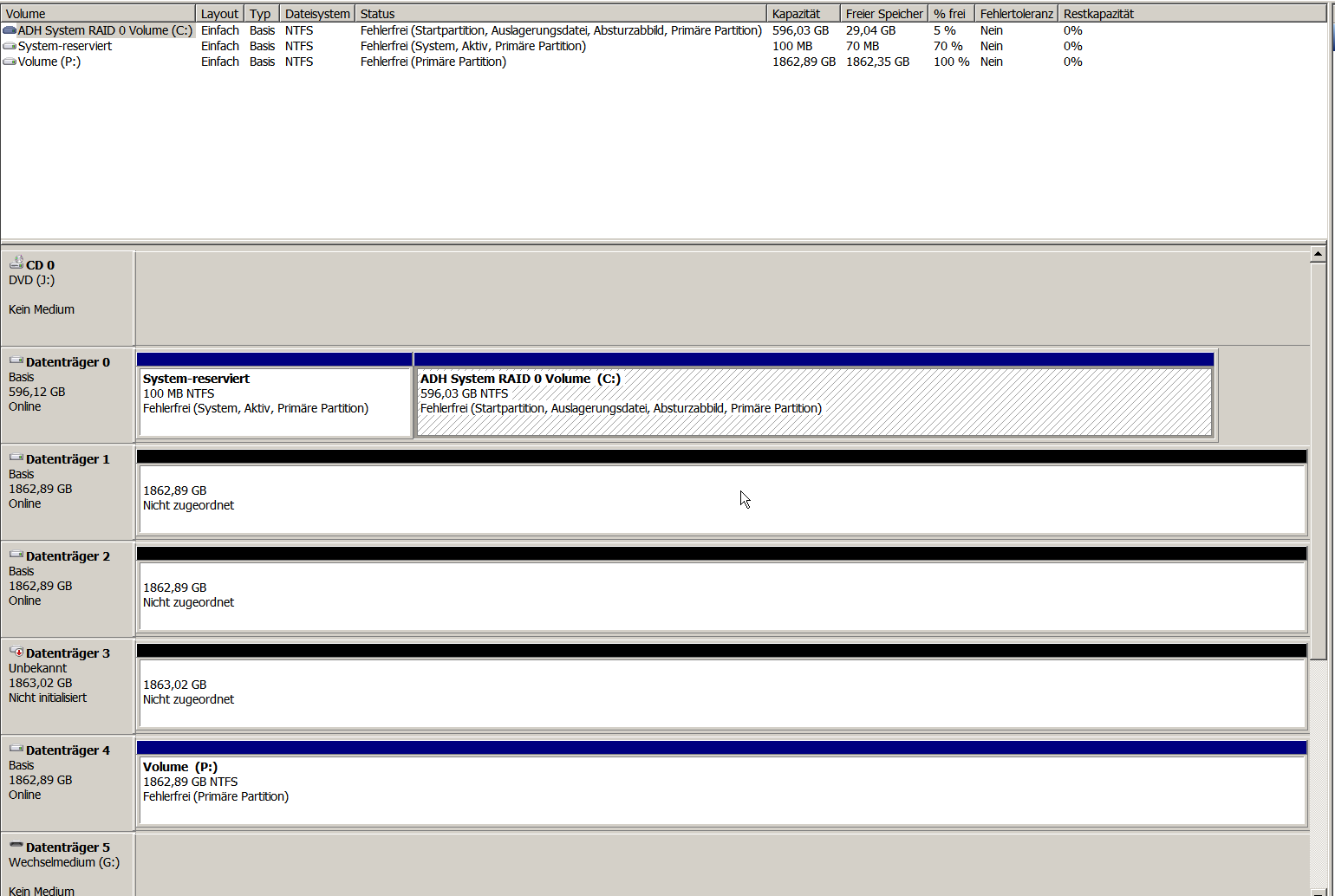

Beim Hochfahren wurden Treiber installiert (screenshot1). Die Datenträgerverwaltung wollte die Disk 3 initialisieren - habe ich abgebrochen. Dann Screenshot 2



[Ernst@at]

Die jetzt freigelassenen Member A1 und A2 sind jetzt vorangestellt die physical disk 2 und 3.

Spoiler: 3. extrahieren MBR/GPT A1+A2

Im HxD sind die physical hard disk Nummern um 1 höher als in der Datenträgerverwaltung angezeigte Datenträgernummern.
Die im RAID bisher verbliebenen Platten sind Datenträger 1 und 2, daher im HxD physical disk 2 und 3

HxD Aufruf unter User mit Administratorrechten (oder rechtklick/ausführen als... Administrator)

- Menü: Extras/open disk/physical disk/hard disk 2 (Häkchen bei "open as readonly" NICHT entfernen)

========= extrahieren Sektor 0-33
- Menü: Edit/select block/start-offset: 0 , end-offset: 43FF, hex, OK
- Menü: Strg+C (überträgt den markierten Inhalt in die Zwischenablage)
- Menü: File/New (es erscheint in der Anzeige ein zweiter Reiter "untitled1")
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
- den Cursor an der Endposition belassen, nicht in der Anzeige herumklicken!
- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "A1.bin" /speichern
- HxD beenden

Das gleiche machst Du auch mit harddisk3 und speicherst es als A2.bin
A1+2.bin gezippt in den Anhang



[Raid10User]

Beim Kopieren der Zwischenablage fur Disk 3 kam kein popup, wie bei Disk 2.



[Ernst@at]

Nun, die AMD Southbridge beliebt mit uns zu spielen und tauscht die Datenträgerreihenfolge.
A1 ist OK, der RAID10 hat eine Sektorsize von 1K, vergass ich ganz dass sich das ändert...
A2.bin ist leider unsere B2.
Also wiederhole das Spielchen, um Verwechslungen vorzubeugen, mach Punkt 3 nochmals mit harddisk 4 und 5, benenn das Ergebnis als A3.bin und A4.bin und setze als end-offset statt 43FF jetzt 47FF ein.



[Raid10User]

Langsam bekomme ich Routine ;-)



[Ernst@at]

Wir haben jetzt
physical disk 2 = A1
physical disk 3 = B2
physical disk 4 = A2
physical disk 5 = B1 (die Austauschplatte)

Nachdem bei AMD sich noch nicht herumgesprochen hat, dass man in der RAID-Konfiguration bei gleichen Plattentypen gerne anhand der Seriennummer(die wird nicht angezeigt) die Reihenfolge ersehen wollte, müssen wir uns zur Orientierung Markierungen setzen, um die richtige Konfigurationsreihenfolge überprüfen zu können.

Spoiler: 3. Löschen MBR und markieren Member

HxD Aufruf unter User mit Administratorrechten (oder per Rechtsklick mit ausführen als...)
========= Überprüfen fileseizechange-popup
Menü: Extras/Options... /General: Hier muss bei "confirm insertion/deletion of bytes" das Häkchen gesetzt sein.

- Menü: Extras/open disk/physical disk/hard disk 2 (Häkchen bei "open as readonly" diesmal schon entfernen)
In der Menüzeile rechts neben dem Sektoreingabefeld muss "of 3907029168" stehen - wenn nicht, bist Du auf einer falschen Platte - Abbrechen!
Im Sektor 0 muss in der Zeile mit Offset 1B0(hex) folgendes zu finden sein:

000001B0 65 6D 00 00 00 63 7B 9A 2F 30 52 90 00 00 00 00 em...c{š/0R.....

falls nicht, abbrechen - falsche Platte!
========= Markieren A1
- Menü: Edit/select block/start-offset: 400 ; end-offset: 7FF , hex, OK
- Menü: Edit/Fill selection/hex values: A1/OK

- Menü: File/Save (schreibt es auf die Platte zurück)

========= löschen MBR Member A1
- Menü: Edit/select block/start-offset: 0 ; end-offset: 1FF , hex, OK
- Menü: Edit/Fill selection/hex values: 00/OK

- Menü: File/Save (schreibt es auf die Platte zurück)
- Menü: File/Close

- Menü: Extras/open disk/physical disk/hard disk 3 (Häkchen bei "open as readonly" diesmal schon entfernen)
In der Menüzeile rechts neben dem Sektoreingabefeld muss "of 3907029168" stehen - wenn nicht, bist Du auf einer falschen Platte - Abbrechen!
Im Sektor 0 muss in der Zeile mit Offset 1B0(hex) folgendes zu finden sein:

000001B0 65 6D 00 00 00 63 7B 9A 00 00 00 00 CF A4 00 00 em...c{š....Ϥ..

falls nicht, abbrechen - falsche Platte!
========= Markieren B2
- Menü: Edit/select block/start-offset: 400 ; end-offset: 7FF , hex, OK
- Menü: Edit/Fill selection/hex values: B2/OK

- Menü: File/Save (schreibt es auf die Platte zurück)

========= löschen MBR Member B2
- Menü: Edit/select block/start-offset: 0 ; end-offset: 1FF , hex, OK
- Menü: Edit/Fill selection/hex values: 00/OK

- Menü: File/Save (schreibt es auf die Platte zurück)
- Menü: File/Close

- Menü: Extras/open disk/physical disk/hard disk 4 (Häkchen bei "open as readonly" diesmal schon entfernen)
In der Menüzeile rechts neben dem Sektoreingabefeld muss "of 3907029168" stehen - wenn nicht, bist Du auf einer falschen Platte - Abbrechen!
Im Sektor 0 muss in der Zeile mit Offset 1B0(hex) folgendes zu finden sein:

000001B0 65 6D 00 00 00 63 7B 9A 2F 30 52 90 00 00 00 00 em...c{š/0R.....

falls nicht, abbrechen - falsche Platte!
========= Markieren A2
- Menü: Edit/select block/start-offset: 400 ; end-offset: 7FF , hex, OK
- Menü: Edit/Fill selection/hex values: A2/OK

- Menü: File/Save (schreibt es auf die Platte zurück)

========= löschen MBR Member A2
- Menü: Edit/select block/start-offset: 0 ; end-offset: 1FF , hex, OK
- Menü: Edit/Fill selection/hex values: 00/OK

- Menü: File/Save (schreibt es auf die Platte zurück)
- Menü: File/Close

- Menü: Extras/open disk/physical disk/hard disk 5 (Häkchen bei "open as readonly" diesmal schon entfernen)
In der Menüzeile rechts neben dem Sektoreingabefeld muss "of 3907029168" stehen - wenn nicht, bist Du auf einer falschen Platte - Abbrechen!
Im Sektor 0 muss in der Zeile mit Offset 1B0(hex) folgendes zu finden sein:

000001B0 65 6D 00 00 00 63 7B 9A 00 00 00 00 00 00 00 00 em...c{š........


falls nicht, abbrechen - falsche Platte!
========= Markieren B1
- Menü: Edit/select block/start-offset: 400 ; end-offset: 7FF , hex, OK
- Menü: Edit/Fill selection/hex values: B1/OK

- Menü: File/Save (schreibt es auf die Platte zurück)

========= löschen MBR Member B1
- Menü: Edit/select block/start-offset: 0 ; end-offset: 1FF , hex, OK
- Menü: Edit/Fill selection/hex values: 00/OK

- Menü: File/Save (schreibt es auf die Platte zurück)
- Menü: File/Close

- HxD beenden

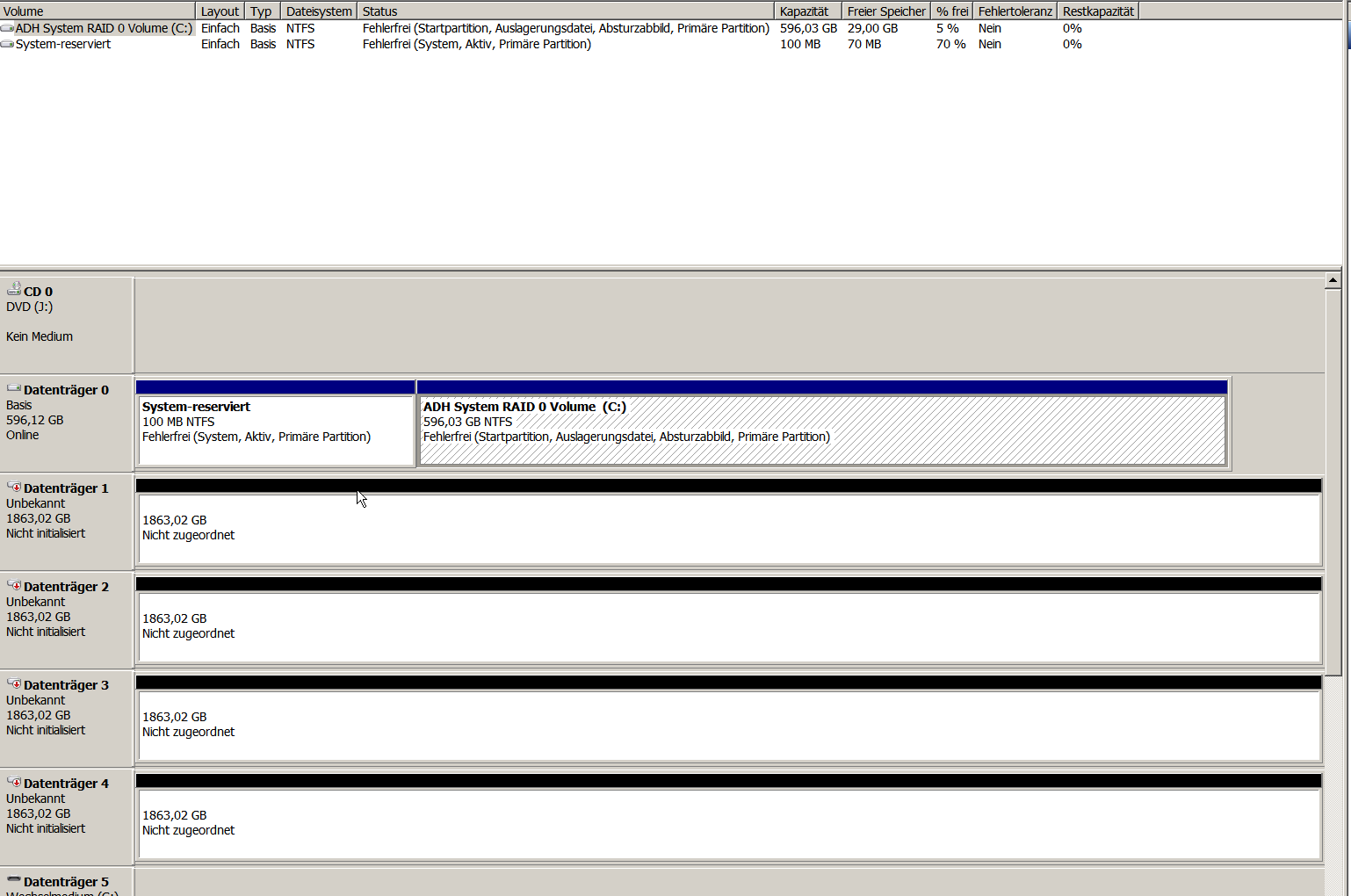

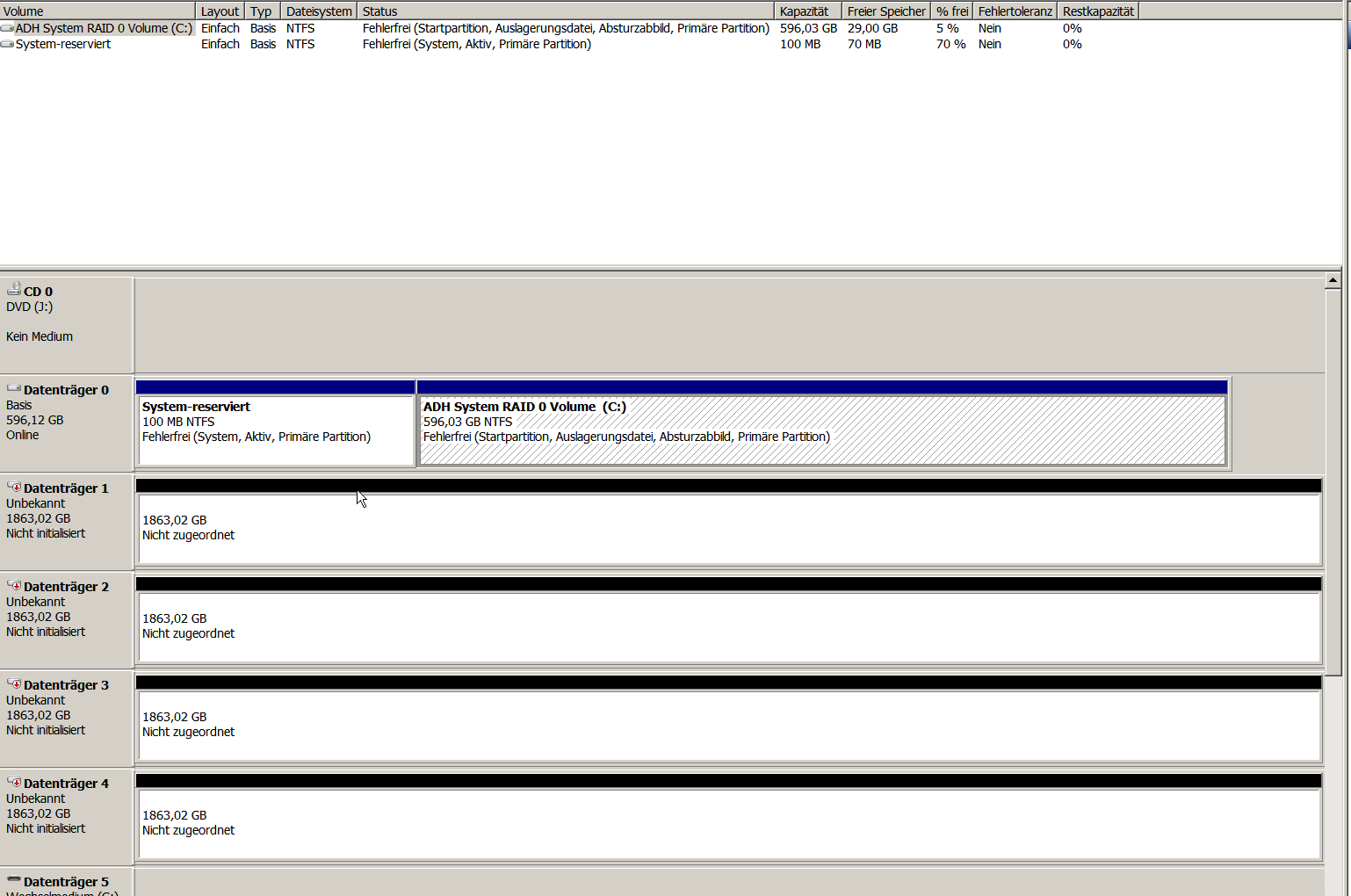

Danach in der Datenträgerverwaltung geäußerte Wunsche zum Initialisieren ablehnen



[Raid10User]

Jetzt war ich schon etwas nervös - Daten werden auf die Platten geschrieben ...



[Ernst@at]

Ich nicht - sind ja nicht meine Platten.

Wie sieht's aus, bist Du noch fit oder andermal weitermachen?
Was noch zu tun ist:

RAID10 neu definieren, sofort die neue Reserveplatte abziehen
Überprüfen, ob richtige Platten und Reihenfolge
Überprüfen Filesystem/Stripesize OK (längere Prozedur)
Reanimation, Glückseligkeit, stundenlanges Rebuild



[Raid10User]

Ich würde gerne voran kommen, aber auch keine Fehler machen wollen wg. Müdigkeit. Vielleicht noch 30-60 Mins? Ist das auch für Dich okay? Wann können wir denn dann die 2. Session in Angriff nehmen?



[Ernst@at]

Jetzt wird höchste Konzentration gefordert, ohne abschließendem Rebuild auf die neue Platte wird das noch 2-3Std brauchen.
Gleich heute Früh ab 8 oder später..., Abend, Nacht...



[Raid10User]

Okay, 8 Uhr passt gut - ab ca. 11.00 Uhr muß ich dann was für meinen Broterwerb tun. Okay, dann bis in 7 Stunden. Vielen Dank - war spannender, wie jeder Krimi! Bis Morgen, Ernst!



[Ernst@at]

Bis heute



[Raid10User]

So frisch geduscht, kann weiter gehen. Habe gerade noch mal einen Screenshot der Datenträgerverwaltung nach dem Boot gemacht.



[Ernst@at]

So, bin seit 40 Minuten am tippseln dieses Pamphlets
Frisch und frohen Gemüts schreiten wir zur bösen Tat:

Anleitung genauest befolgen, sonst droht Datenverlust.
Druck dir diese Litanei aus, falls Du kein zweites Gerät zum nebenher Browsen hast.
Lässt sich auch besser abhaken
Bei geringsten Zweifeln oder Problemen abbrechen und nachfragen

Nach Power-on und POST stellst Du im "integrated Peripherals" Menü
in der zweiten Zeile den "Onchip SATA Controller" wieder auf RAID.
Mit Save&Exit aus dem BIOS-Konfigurationsmenü durchläuft es nach hard-reset
wieder das BIOS POST.

Sobald am BIOS-Schirm unten die Zeile

Press <Ctrl-F> to enter RAID Option ROM Utility...

erscheint, drückst du flink die Strg+F Tastenkombination.

mit 3 für "Delete LD Menu....................................... [ 3 ]" löscht du die vorherige Definition


Mit Esc in die Auswahl zurückgekehrt, folgst Du jetzt mit Tastendruck 2 der Aufgabe "LD View/ LD Define Menu...................... [ 2 ]" und gehst dort mit Strg+C ins "LD Define"-Menü"

LD No LD Name RAID Mode Drv
LD 1 Logical Drive 1 RAID10 0
Stripe Block: 64 KB 128 KB Fast Init: ON
Gigabyte Boundary: ON Cache Mode: WriteThru

Mit der Leertaste wählst Du RAID Mode RAID10 aus, wenn Du eine andere Stripe Block Size hattest, stell die ein, FastInit auf ON, Gigabyte Boundary auf ON, Cache Mode wie früher.

Mit der "Pfeil nach unten" Taste selektierst Du nun der Reihe nach im "Drive Assignements" Abschnitt von Port 1-4 jede der angezeigten Platten und drückst "Y" (Z auf deutscher Tastatur) oder die Leertaste, damit links in der Spalte "Assignment" bei jeder ein Y erscheint.

Mit Strg+Y(Strg+Z) wird diese Konfiguration gesichert.
Anschließend erscheinen Meldungen zur Eingabe des RAID-Volume Namens, der Default LD 1 sein würde, und ob er die MBR's der Platten löschen soll. Letzteres mit Strg+Y(Deutsch: Strg+Z) bestätigen beliebigen Tastendruck ablehnen.

Irgendeine Taste drücken, um die maximal mögliche Kapazität zu definieren.
Es wird dann wieder das "LD view Menu" gezeigt, davon ein Photo in den Anhang,]/s]
mit 2x Esc verlässt Du die Konfigurationsroutine.

Danach wird wieder BIOS-POST durchlaufen, und Du drückst wieder flink die Strg+F Tastenkombination. Danach Power-Off Schalter gedrückt halten, bis Netz aus ist.
Versäumst Du das, ja nicht booten lassen, sondern NETZ AUS (schlimmstenfalls Stecker ziehen).

Jetzt trennst Du die neue Reserveplatte von Strom+Sata Kabel.

Nach Netz Ein stellst Du im BIOS-Menü eine eventuell falsche Bootplatteneinstellung (die sich verstellt haben könnte) wieder auf Dein RAID0.

Jetzt noch nach Hochfahren von Win einen Screenshot der Datenträgerverwaltung.



[Raid10User]

Nach Umstellen im BIOS auf RAID und dem Reset habe ich zunächst den Zeitpunkt für Crtl-F verpasst und der Rechner wollte booten. Habe das hart gestoppt und beim zweiten Versuch hat es geklappt. Aber:
In der Drive Assignment View erscheinen wieder LD 1-3 an Port 1 und LD 1-1 an Port 2. An Port 3 + 4 jeweils single disks.
Ich habe jetzt den blauen Drive Assignment Schirm vor mir und rühre mich nicht.
