Hallo liebe Community,
ich wollte mal anfangen hier mein Case Mod Projekt vorstellen
und mir auch Anregungen von euch holen.
Die Grundidee ist es, so leistungsstarke Hardware wie möglich ( die maximal im mitx Bereich möglich ist wer weiß vllt kommt jemals ja nen Extreme Core [2011-3] als mitx raus, aber ich glaube eher nicht ^^), in einem möglichst kleinen Gehäuse zu verbauen, bei dem die Hardware dennoch genug gekühlt wird.
Als Ausgangsbasis wird ein Vierkant-Aluminum-Rohr mit den Abmaßen 100mm x 200mm x 4mm und einer Länge von ca. 325mm verwendet. Daraus entstand volgende Idee / Umsetzung:
Damit das Gehäuse möglichst klein bleibt wird der Radiator sowie der AGB außen befestig. Das Ziel bleibt es unter 10 L Gesamtvolumen zu bleiben und dazu jede Grafikkarte bis ca. 300mm verbauen zu können.
Diese eigenschaften gibt es aktuell nur bei diesen Gehäusen http://geizhals.at/de/?cat=gehatx&xf=1002_15~2378_2~2634_300#xf_top ,die alle zwischen 14-15 L haben (und bei größeren natürlich).

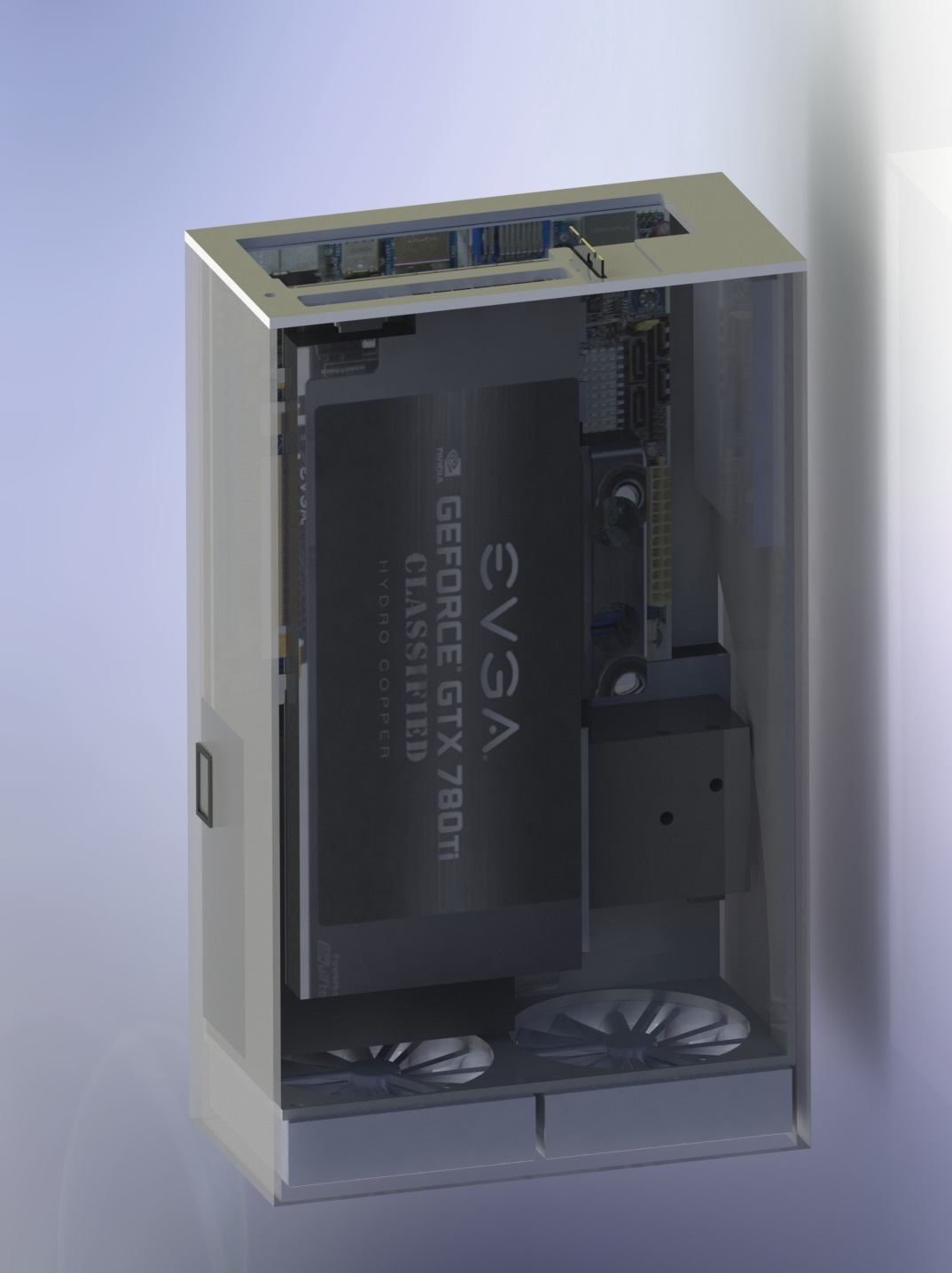

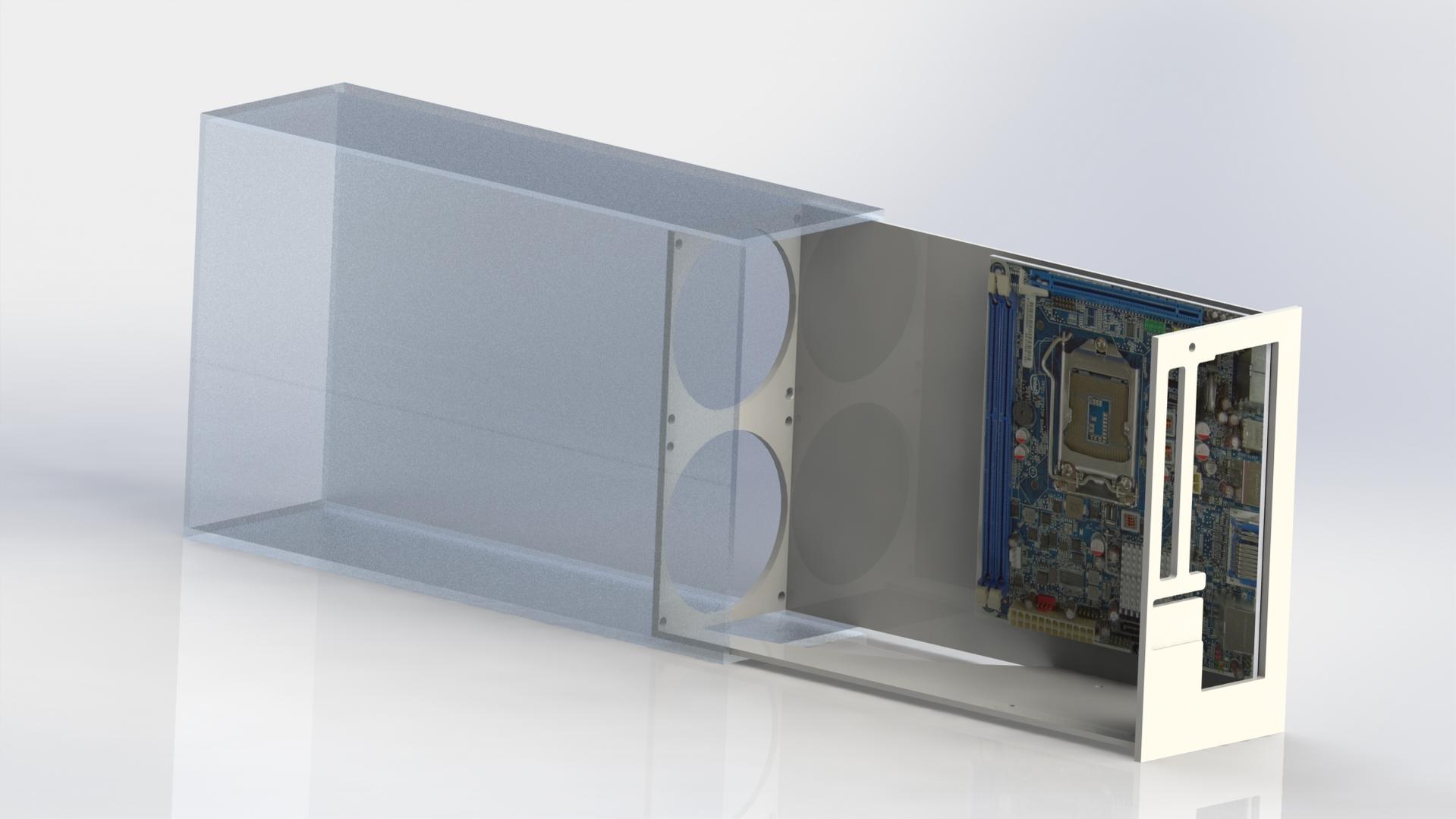

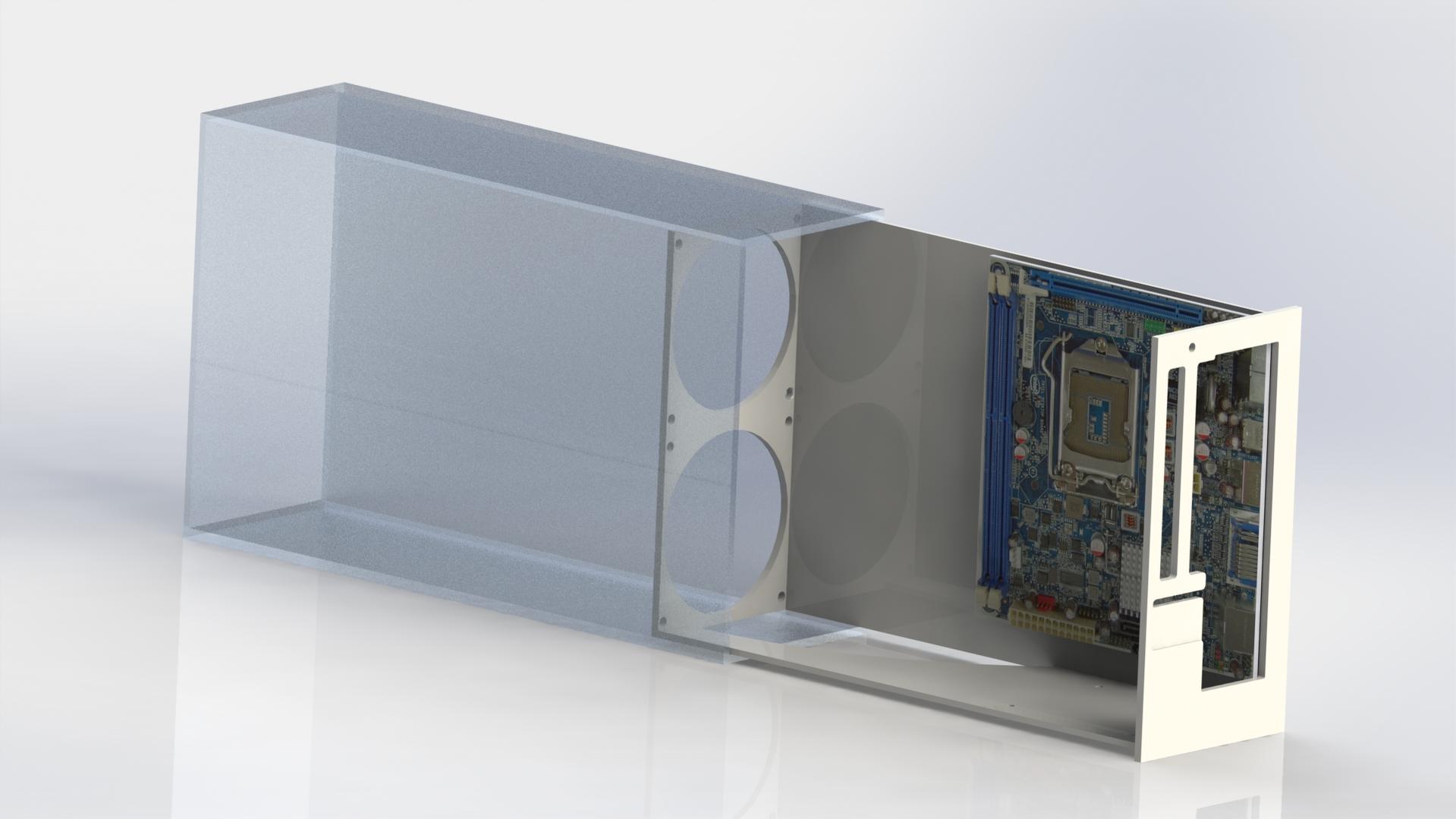

Die Plan sieht vor das in dem Vierkantrohr ein Kunststoffgehäuse steck, an dem die Hardware befestig wird und nach oben/ hinten herausgenommen werden kann:
Das Kunststoffgehäuse wird von einer befreundeten Kunststofffirma mit CNC-Technik nach folgenden Plänen für mich gefertigt (was die ganze Sache erleichtert):
Anhang anzeigen Kunstsoff Case - Rev. B.pdf
Verbaut soll folgende Hardware werden:
Moba Intel DH57JG http://geizhals.at/de/intel-media-series-dh57jg-boxdh57jg-a512697.html
CPU Intel I5-750 http://geizhals.at/de/intel-core-i5-750-bx80605i5750-a445050.html wird dann mal geguckt ob ein OC möglich ist bei dem Mainbard wahrscheinlich nur gering
DDR3 RAM 2x 4 GB Coirsar http://geizhals.at/de/corsair-xms3-dimm-kit-8gb-cmx8gx3m2b1333c9-a1115896.html
Grafikkarte http://geizhals.at/de/sapphire-radeon-r9-280x-dual-x-oc-11221-00-40g-a1012392.html mit nem Waterblock von liquid extasy http://www.liquidextasy.de/gpu-wass...ati-sapphire-r9-280x-3g-ddr5-dual-x-oc-detail
Als Pumpe wird eine Laing DDC-Pumpe 12V DDC-1Plus inkl. Phobya Laing DDC Aufsatz + Aquacomputer poweradjust 2 USB, Ultra-Variante als Steuerung
Rohren AGB bin noch nicht sicher welcher
Und als Radiator entweder ein Dual 180mm 45 oder 85 mm der ca so groß wäre wie das Case selber
Als netzteil wird ein gemoddetes SFX Netzteil gewählt (aktuelle das silverstone 450W mit Bronze+)
Maximal möglich ist mit solch einer Riser Card wäre vllt sogar ein SLI/CF System mit single slot Grakas möglich:
http://www.lambda-tek.com/RSC-R2UT-...gbaseDE16.10?gclid=CL7gs4jQscECFbHHtAod3UoABw
Dann müsste man aber wohl auf das SFX Netzteil mit 600W von Silverstone zurückgreifen und nen SLI system aus 2 970 zigern z.B. machen (hab aber leider nicht die Kohle um das zu testen.... somit falls jemand 2 alte grakas mit wasserkühlung rumliegen hat die er günstig abzugeben hat [ala gtx 460 oder so] hätte ich später interesse dies mal zu testen.
Bei nur einer Grafikkarte kann als alternative auch ein X7-500W http://www.aliexpress.com/store/pro...PIN-DC-ATX-Power-Supply/211500_747813627.html verbaut werden und mit 2 Dell netzteilen ~ 240W Leistung betrieben werden. evtl. sogar noch bei 2 Grakas einsetztbar

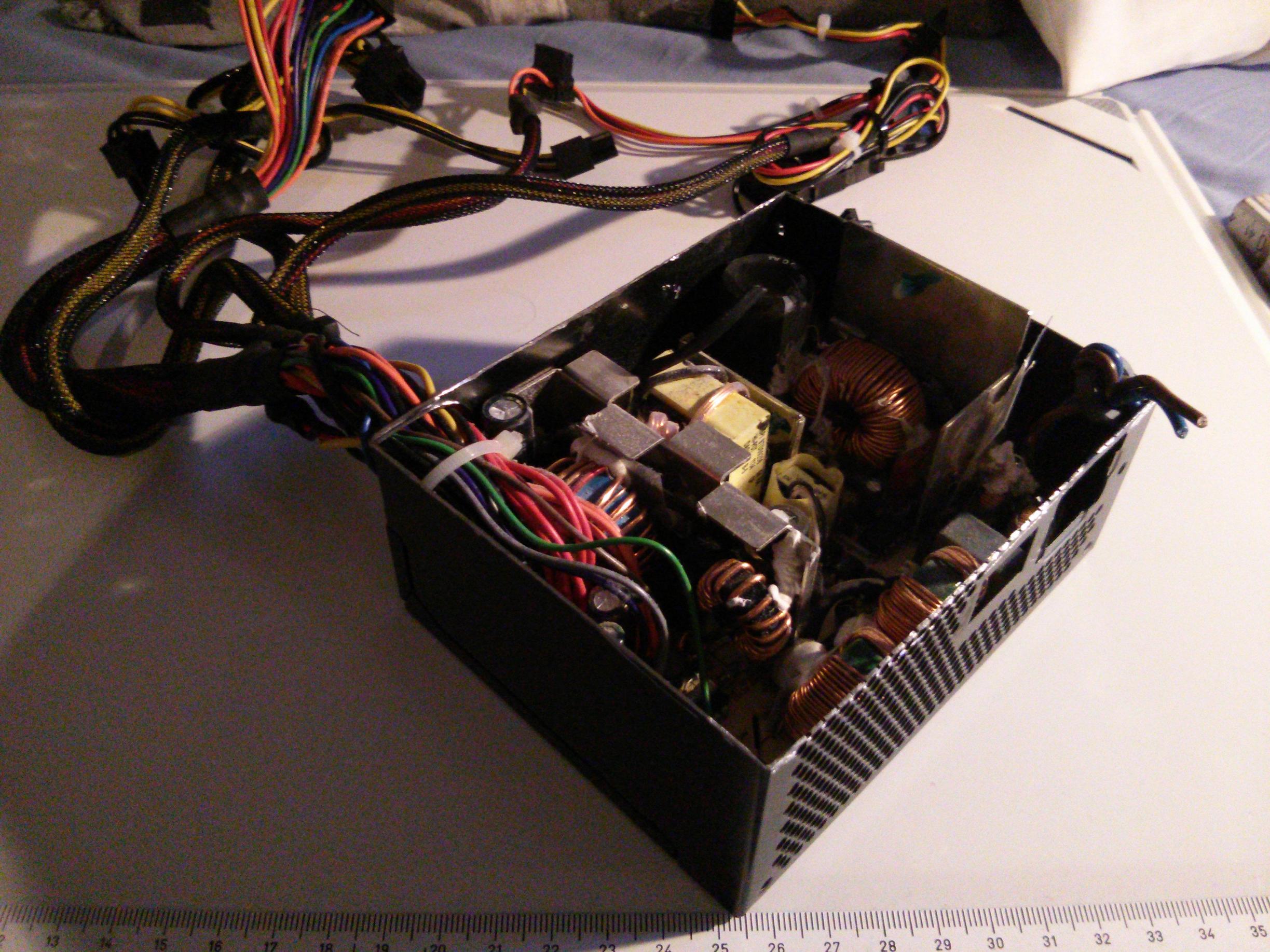

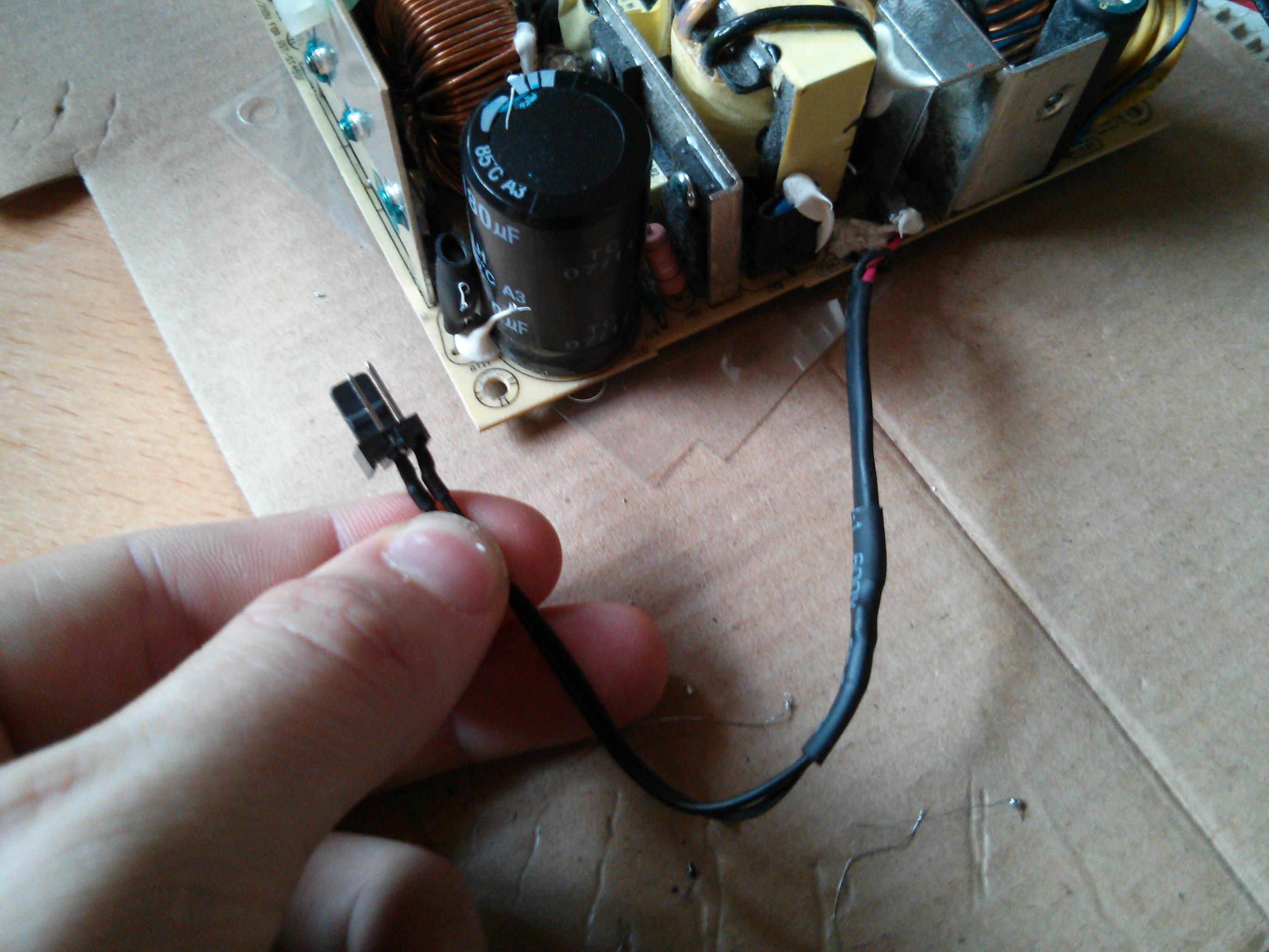

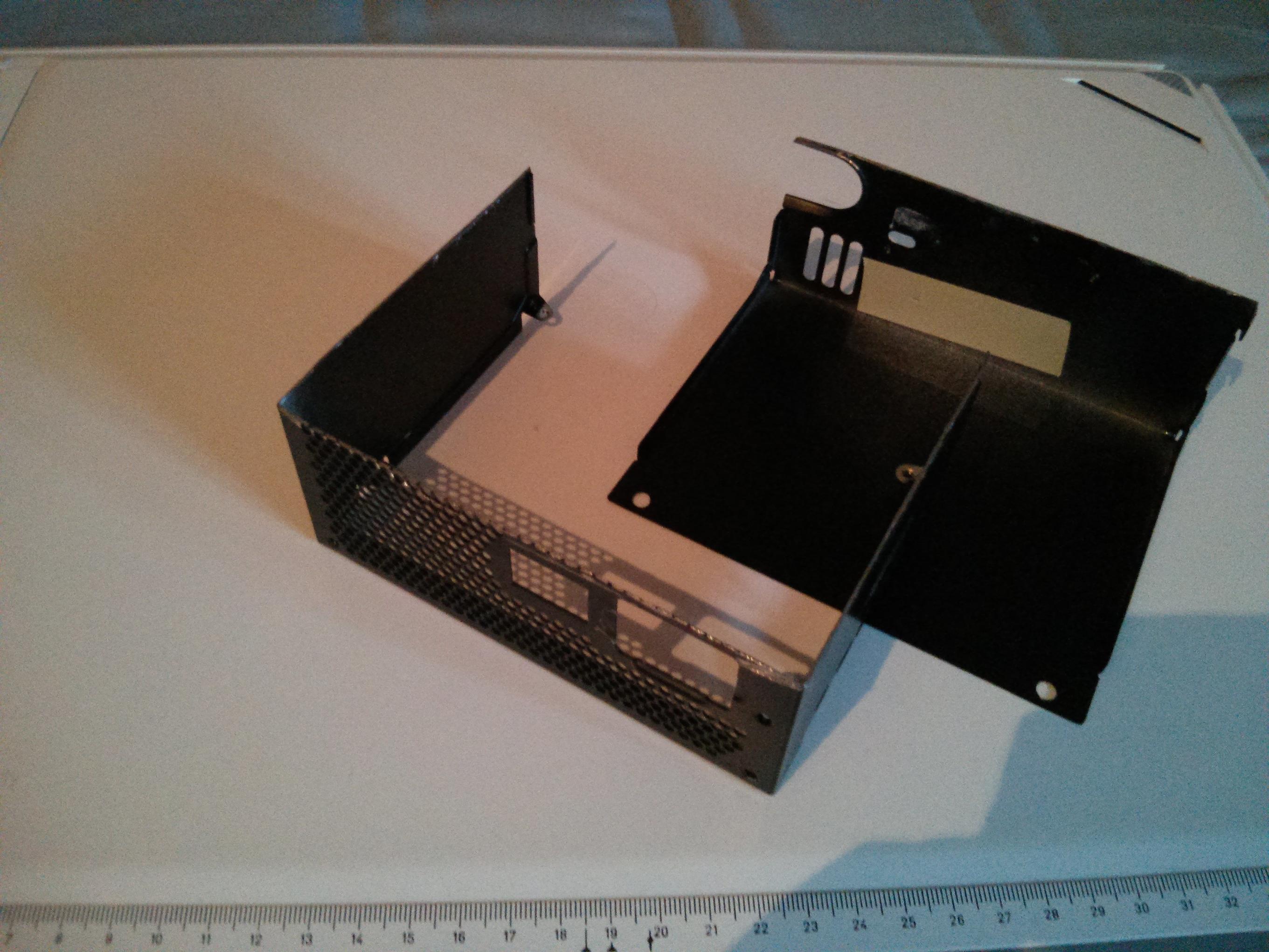

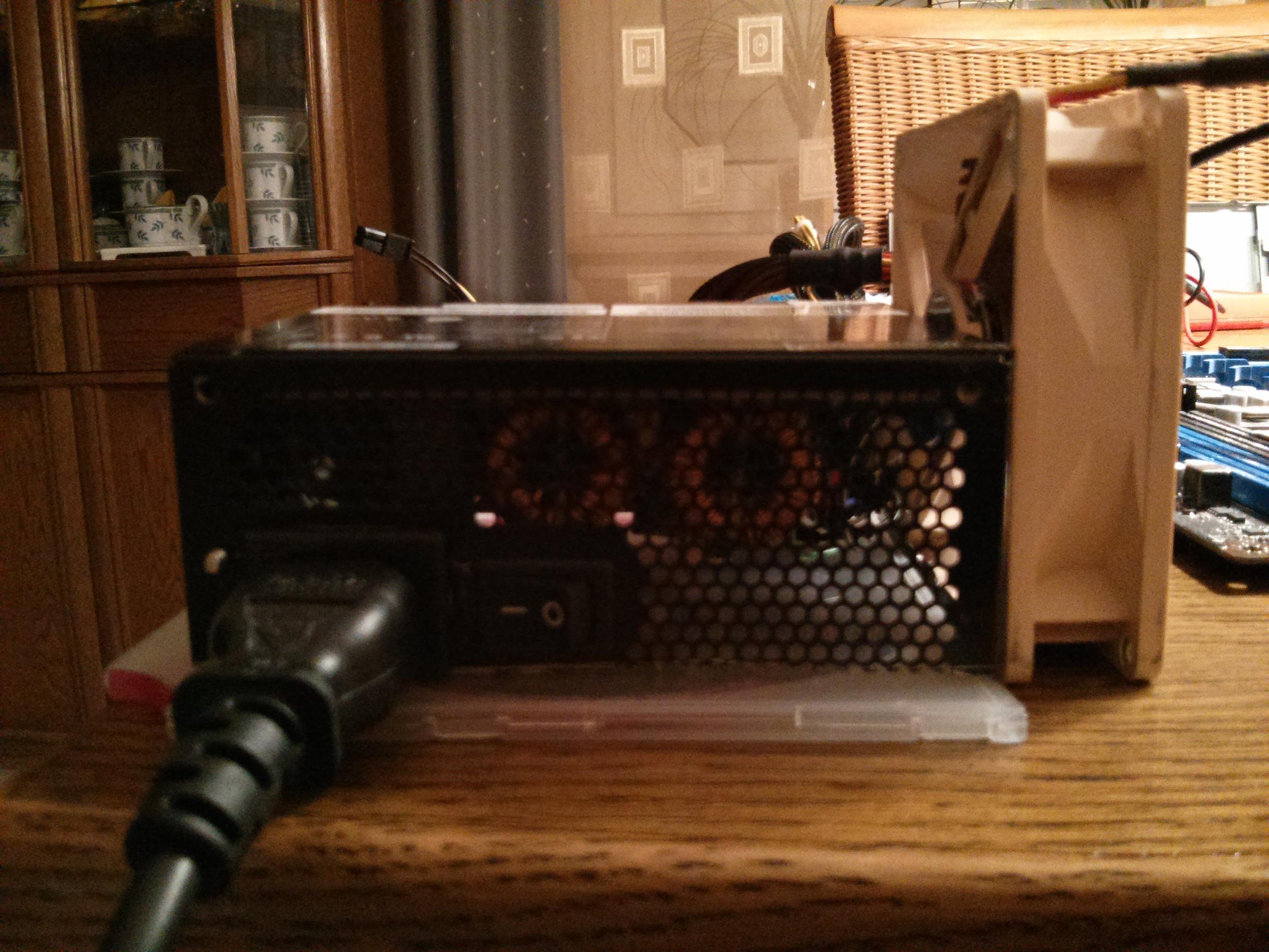

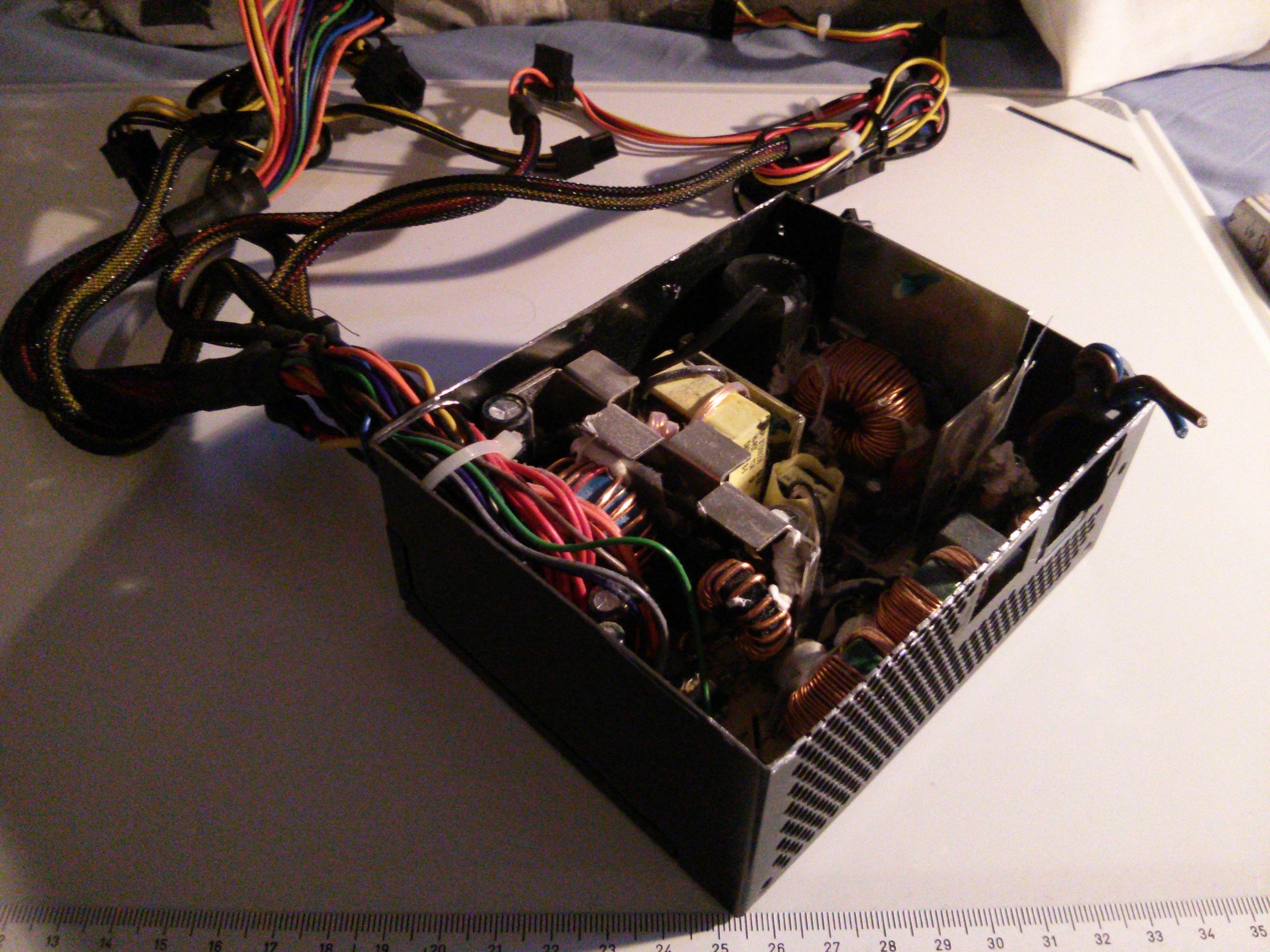

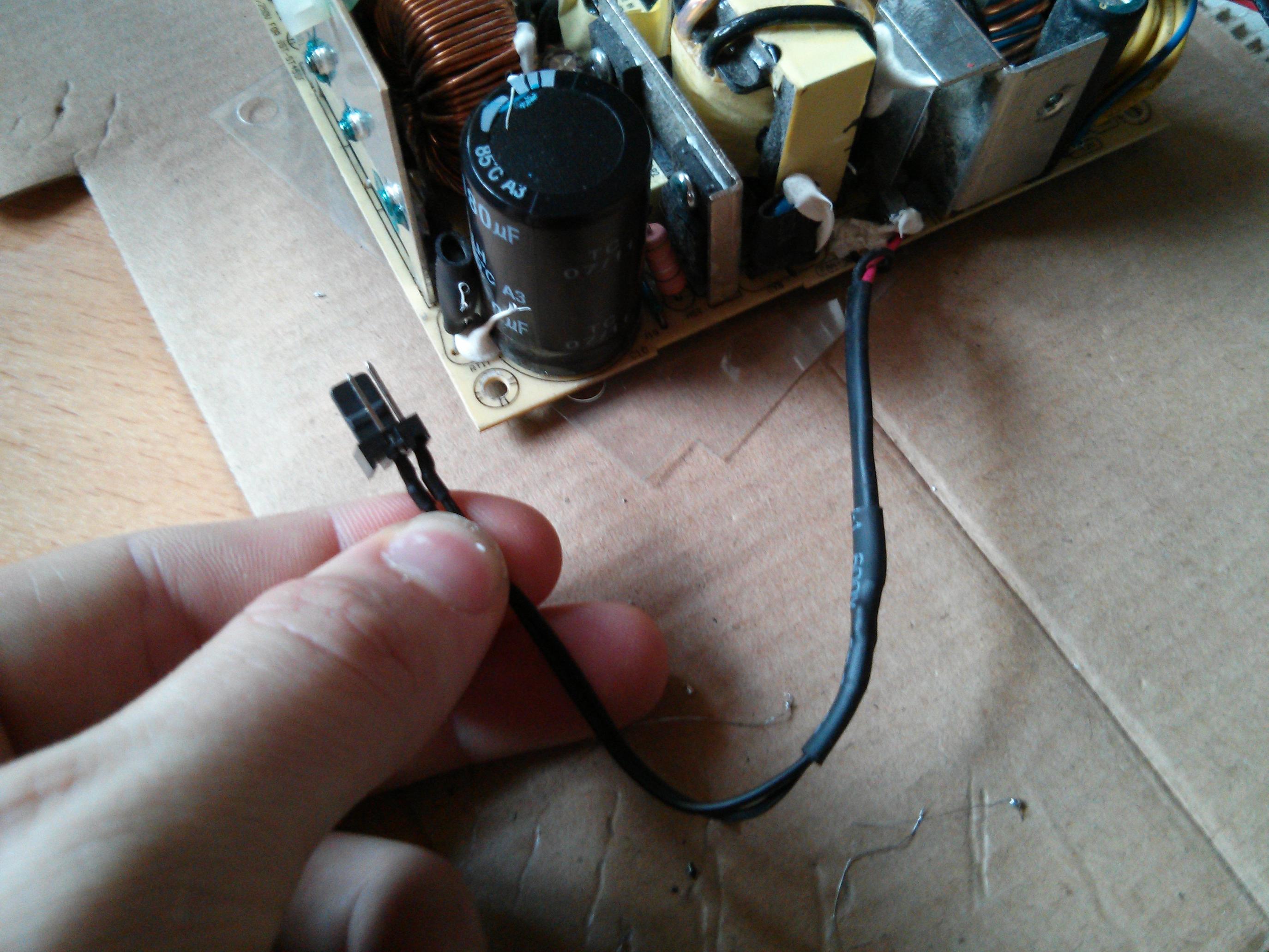

Nun ein paar Bilder vom Netzteilumbau. Der normale Lüfter wurde entfernt und damit die Bauhöhe auf 50mm statt 63,5mm gesenkt:
die eine Seite wurde geöffnet und die hälfte des 92mm Lüfters pusstet Luft hinnein.
Ganz sicher bin ich bei der entscheidung zwischen dem gemoddeten Netzteil und dem DC-DC board noch nicht, wäre schön mal eure Meinungen dazu zu hören
So fürs erste wars das erst mal ich werden den Thread hier natürlich aktuallisieren wenns was neues gibt.
Bin gespannt auf eure Meinungen.

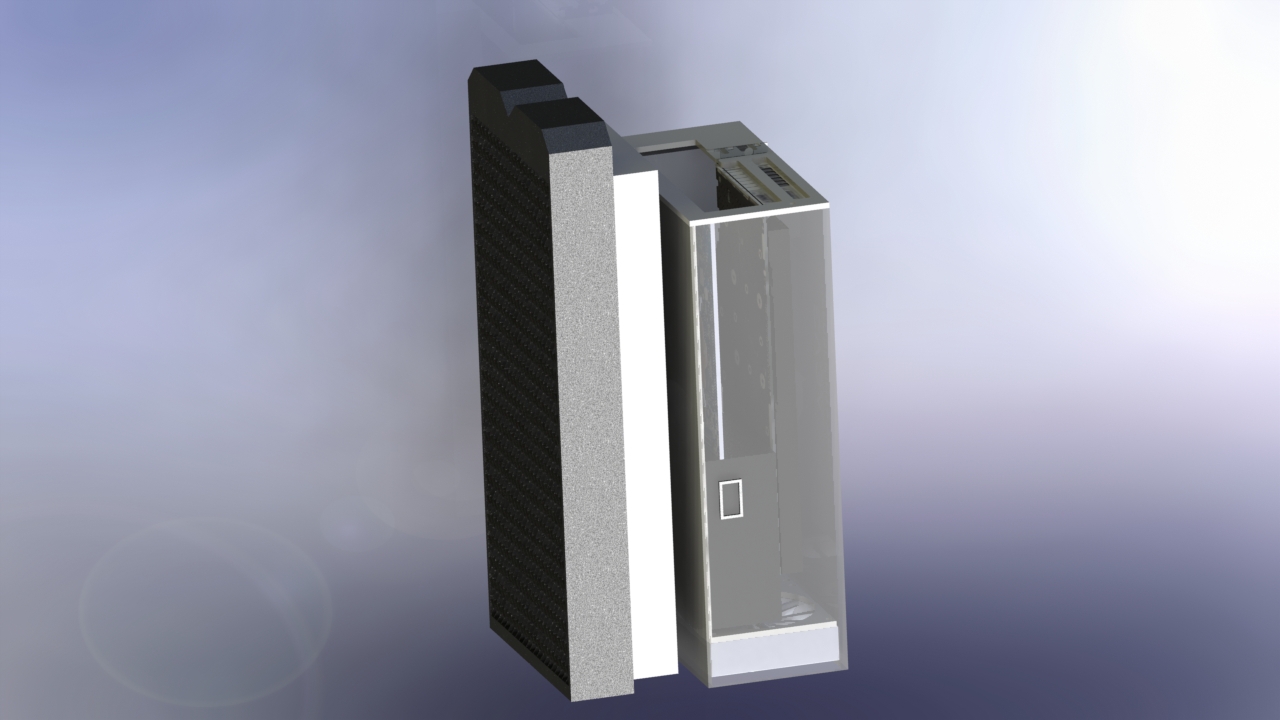

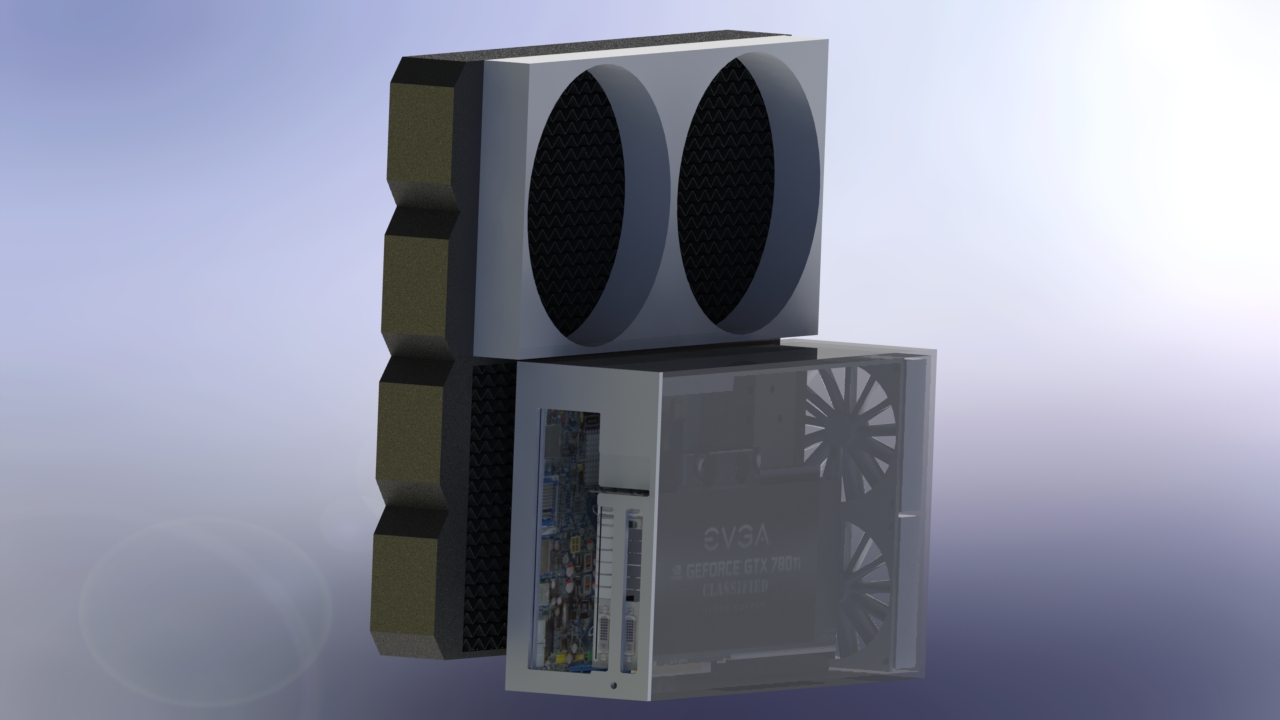

So hier mal die beiden Positionen wie die Radiatoren befestigwerden, wenn ich z.B auf ner Lan gehe. Bei mir zuhause werden beide dinge später nebeneinander an der Wand ( mit Abstand natürlich) hängen. Bin mal gespannt welchen ihr nehmen würdet
1. Update : Fotos vom Kunststoffinnengehäuse

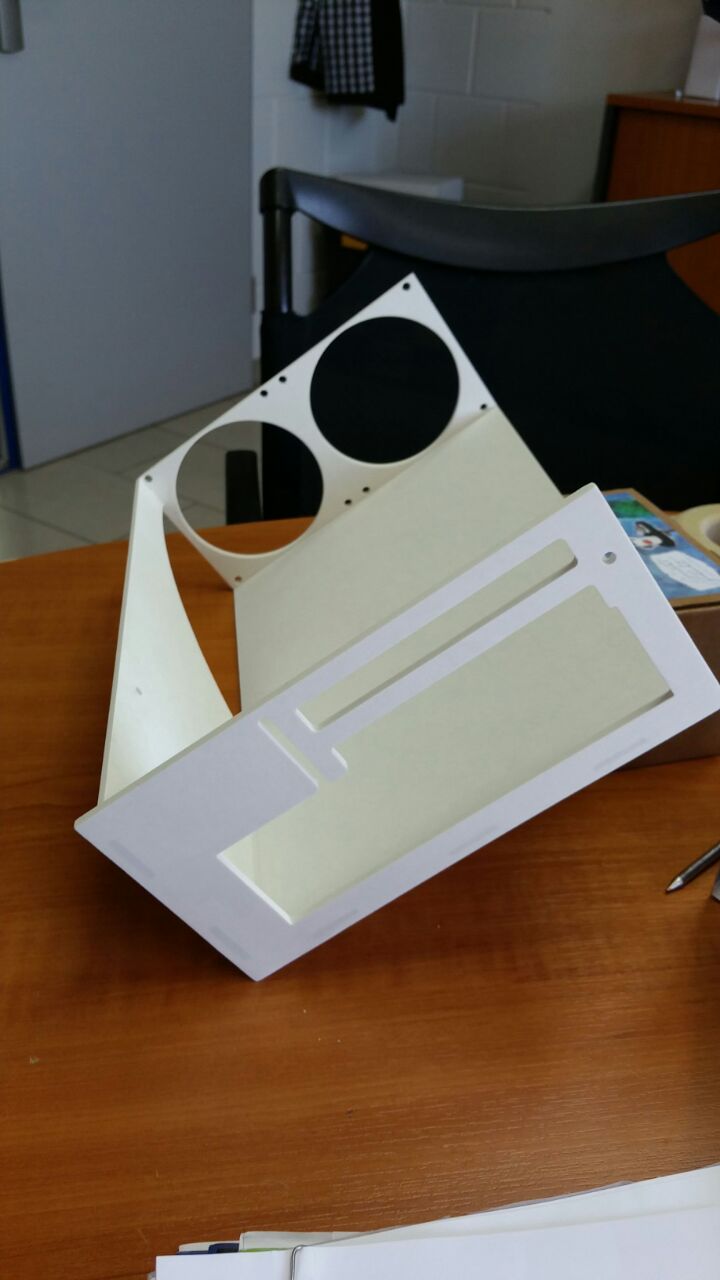

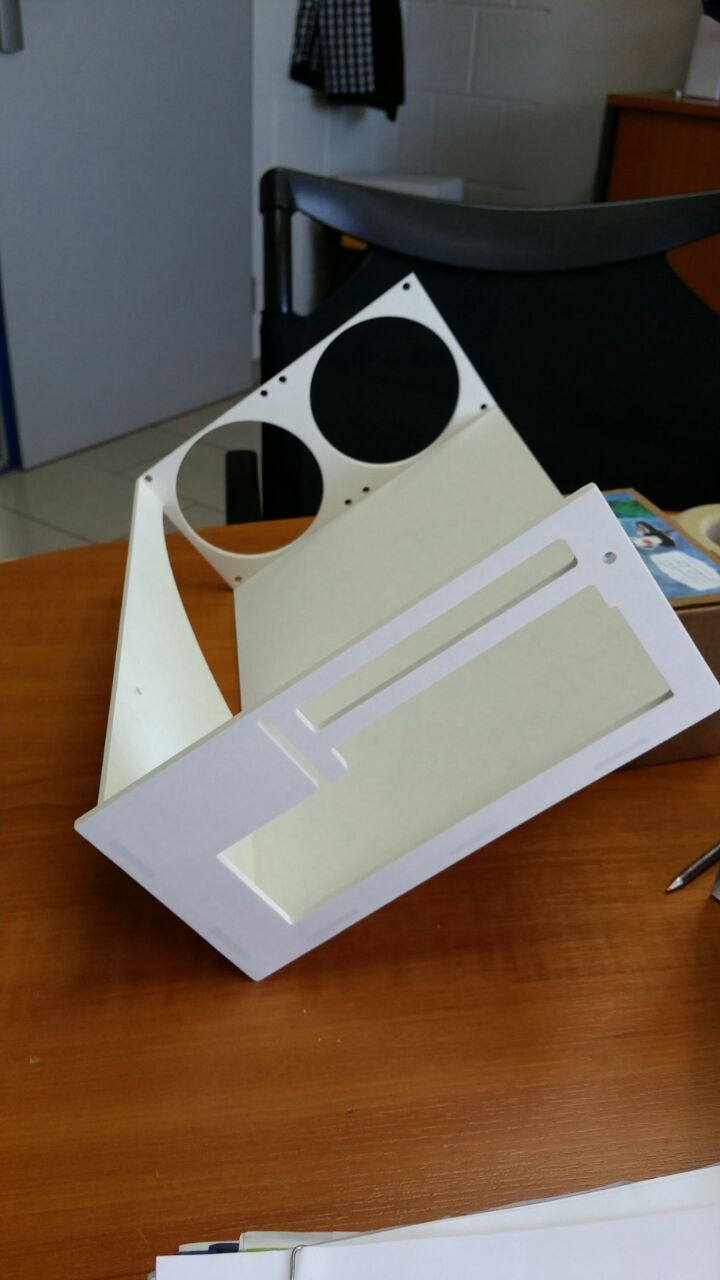

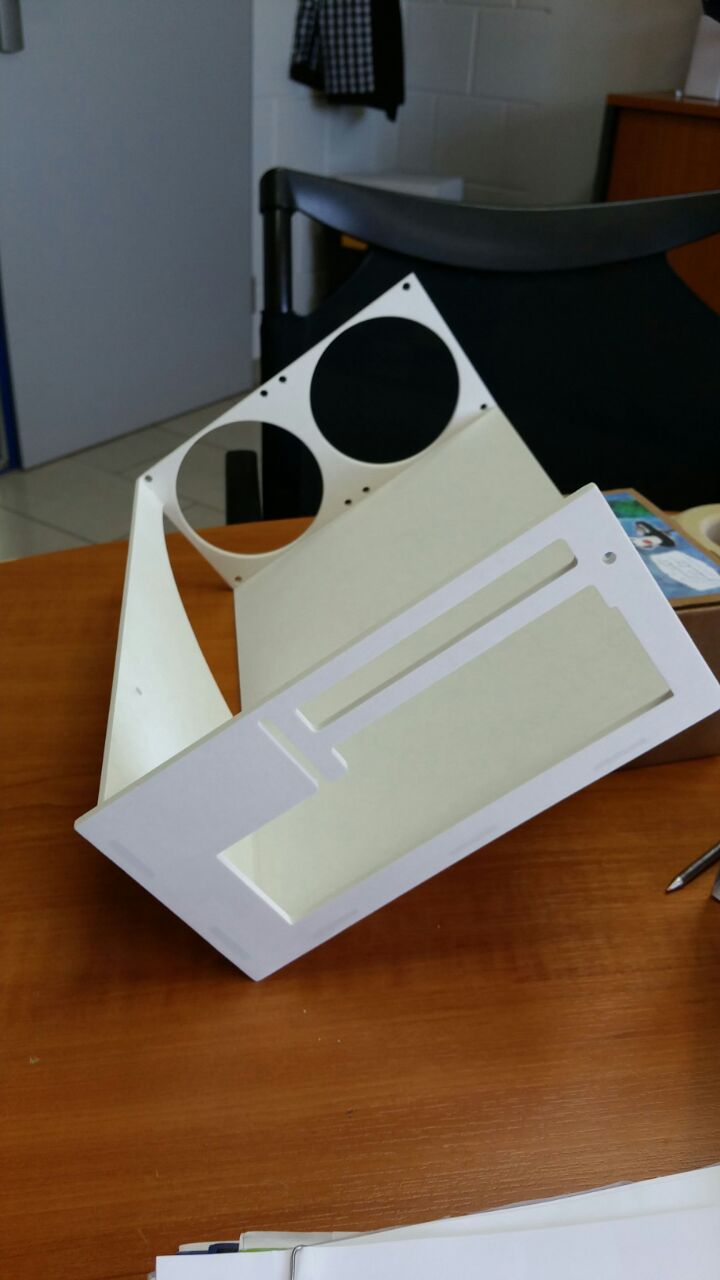

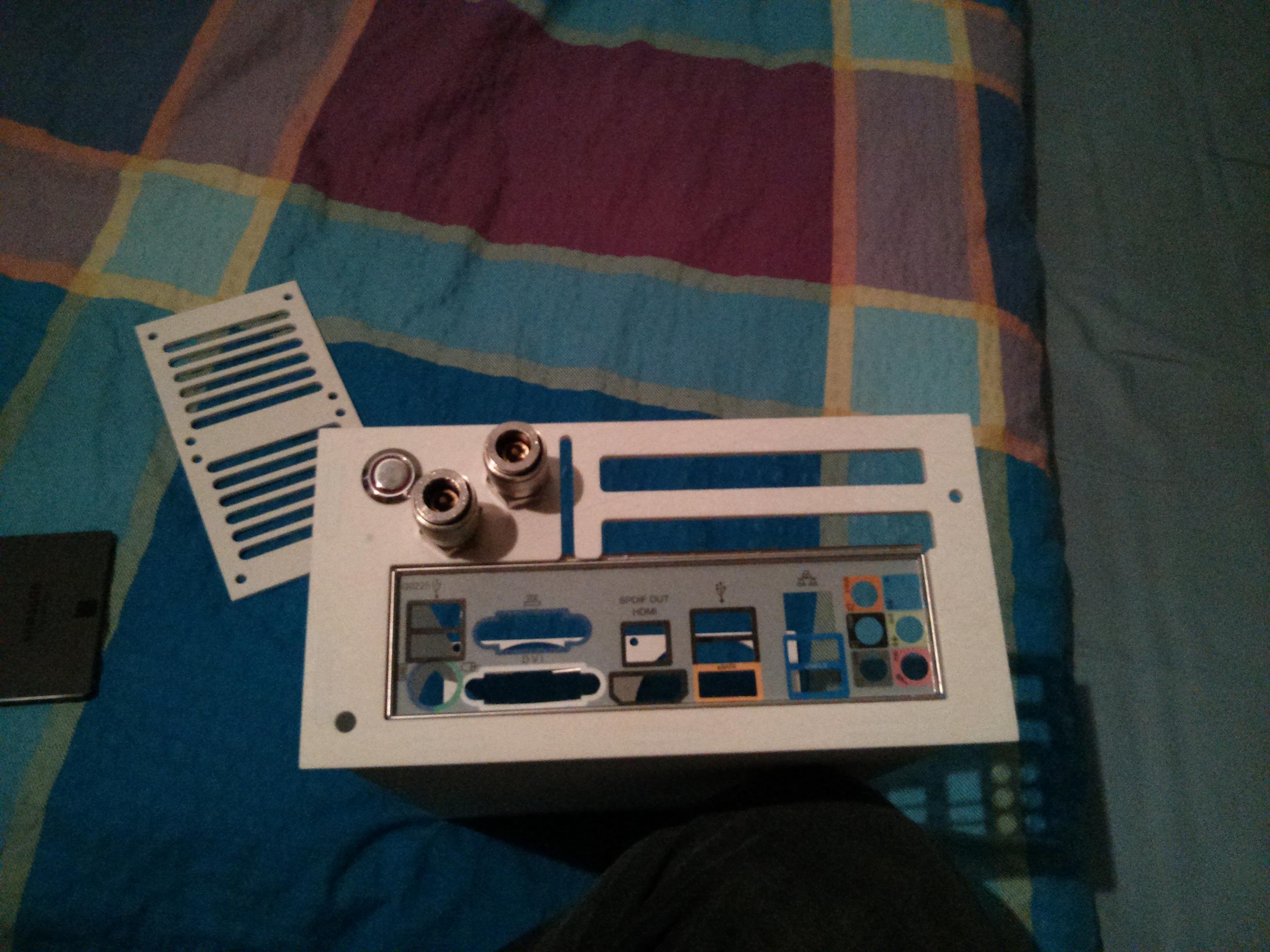

So hab heute das Kunststoffinnengehäuse erhalten und es ist meiner Meinung nach besser als erwartet geworden
Anhang anzeigen 450160

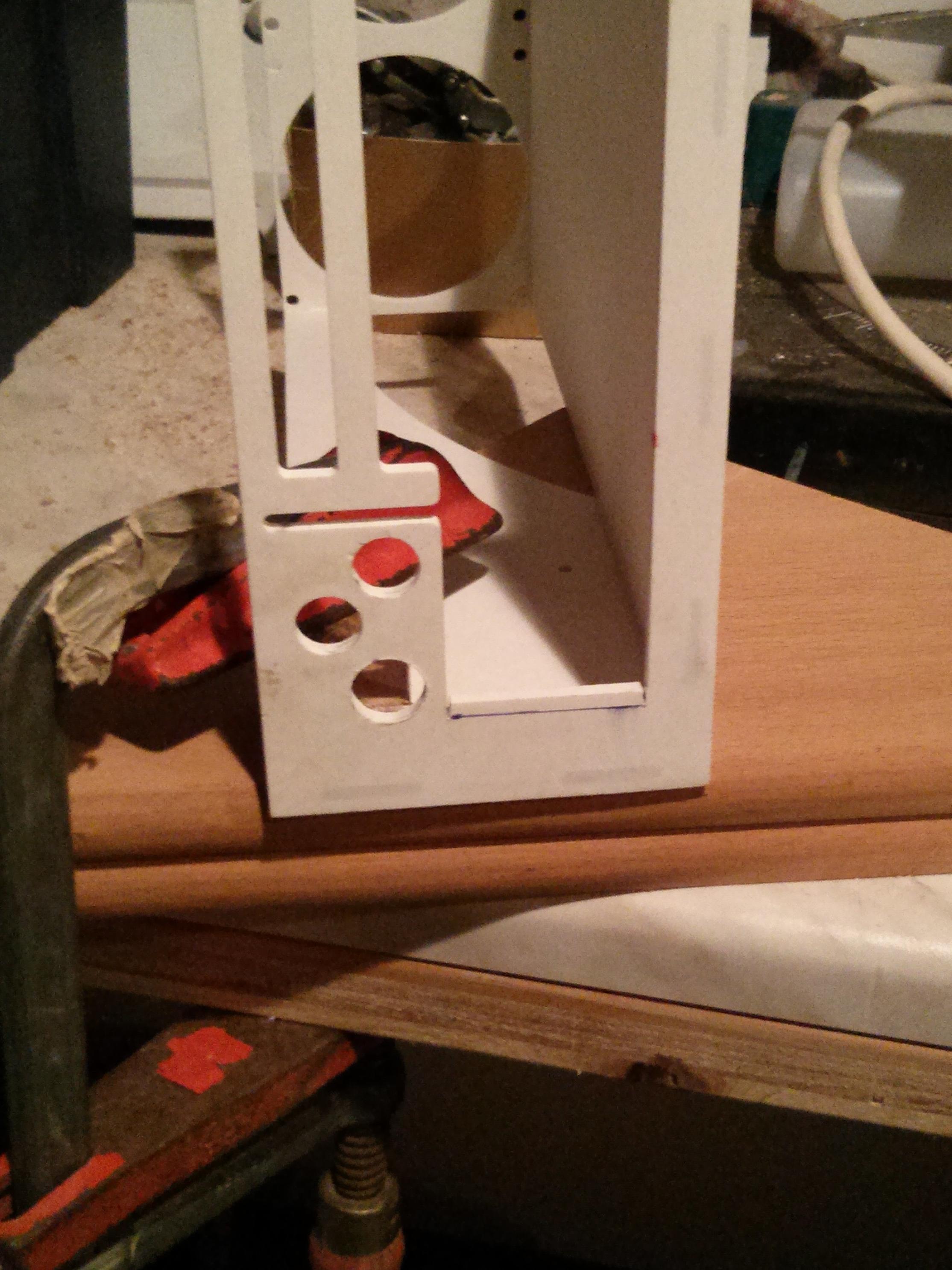

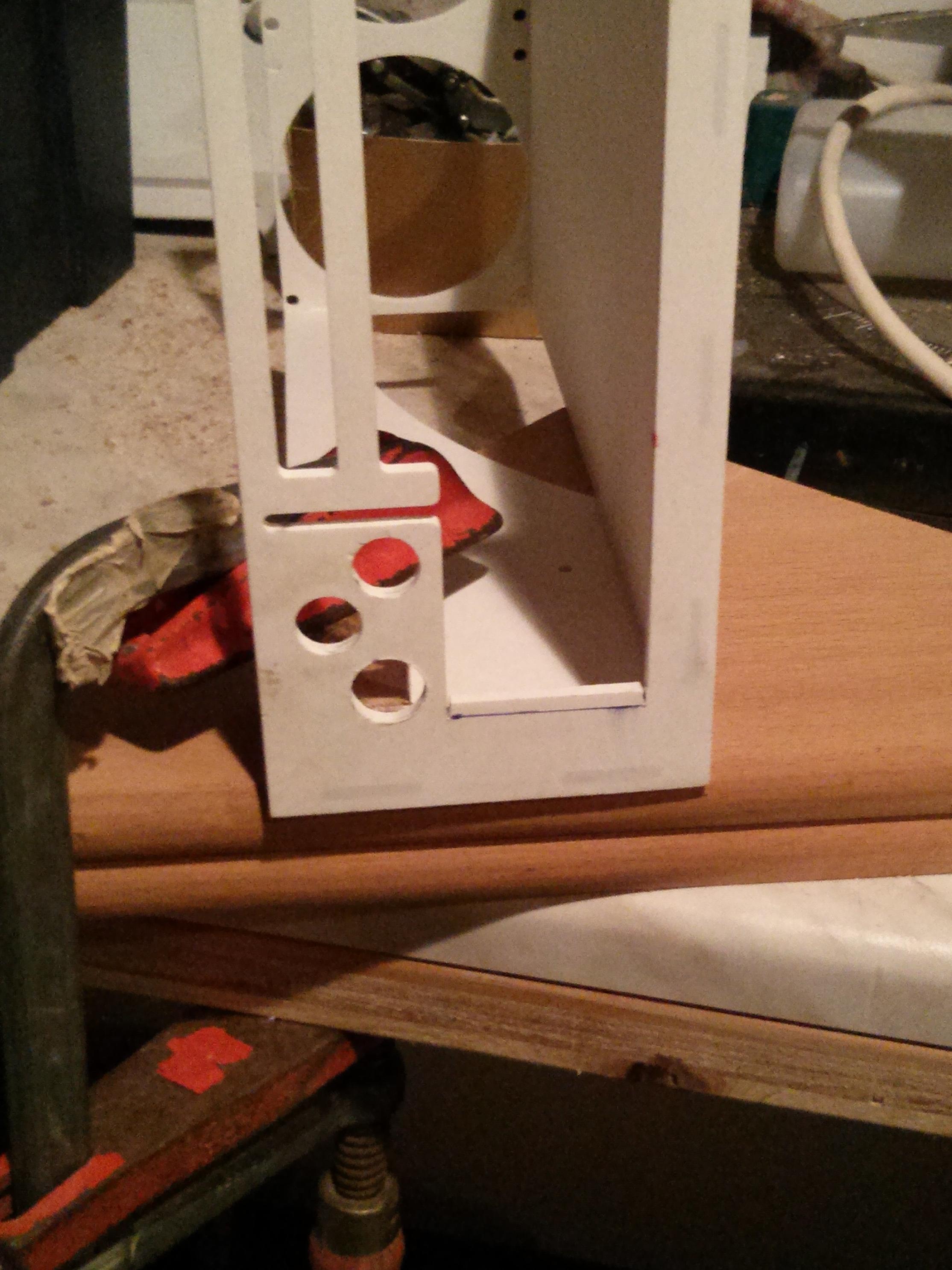

2. Update : Leider musste ich feststellen, dass ich mich verrechnet hab und der Ausschnitt für die Mainboardblende leider 4 mm zu weit rechts ist, sodass ich noch mal nacharbeiten musste. Zeitgleich habe ich die Löcher für die Schnellkupplungen und für den Ein/Aus-Taster. Rechts ist nun noch eine Lücke bei der Blende die wird die Tage noch mal gefüllt mit dem gleichen Kunststoff.

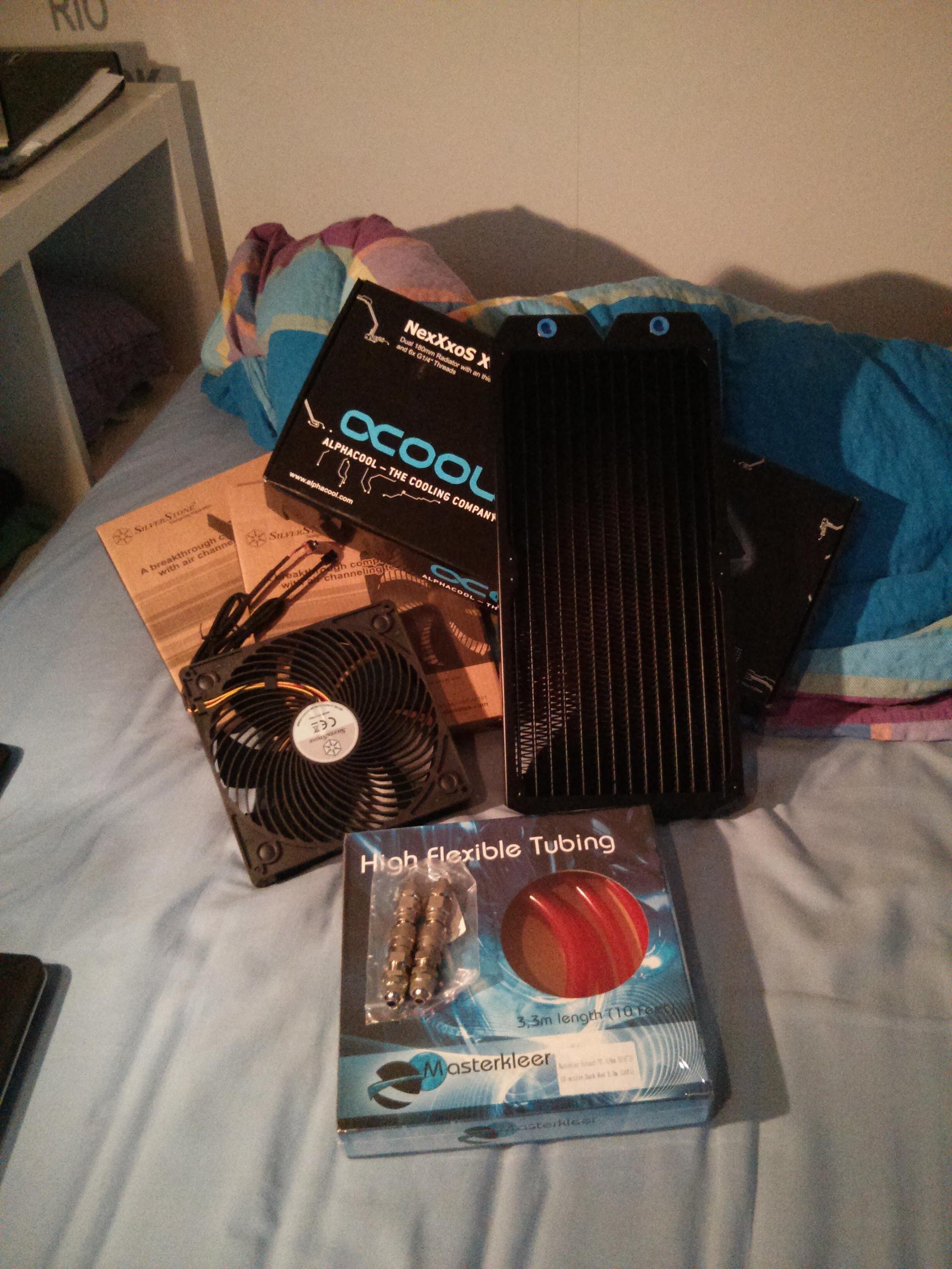

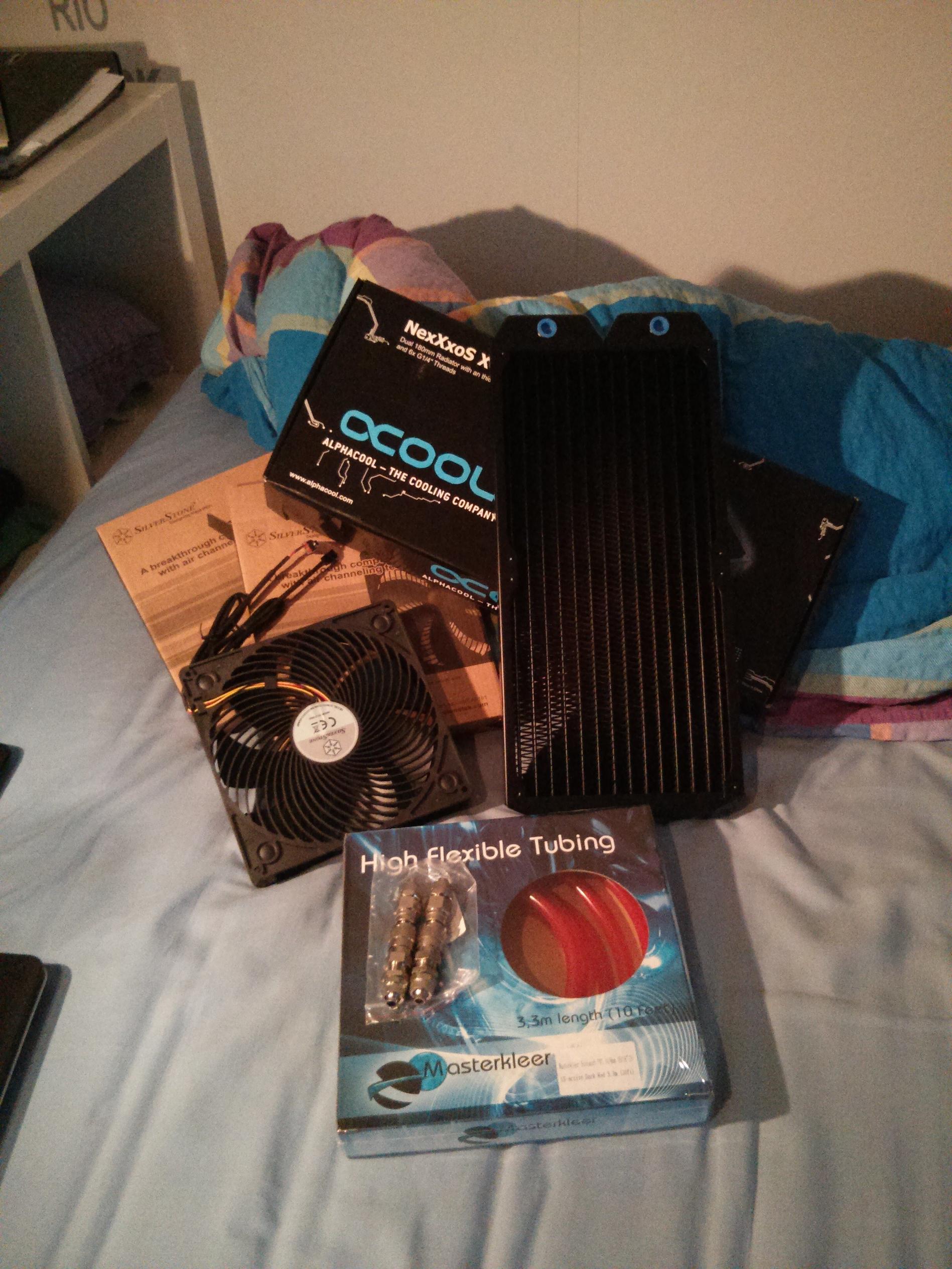

So weitere Teile sind angekommen:
Aufgrund der Aussage von Burnout hab ich mich jetzt erst mal gegen die Umfrage entschieden und einen 2x 180mm Radiator geholt, da ich doch schon gern mal auf ne LAN fahre oder mal nen wochenende mit Kumpels zusammen zocken möchte und wir ne kleine LAN veranstalten.
Anhang anzeigen 452752
Für die Lüfter muss ich mir noch was überlegen, da diese eine eigene Lüftersteuerung haben und ich sie eigentlich über eine Aquacomputer http://geizhals.de/aqua-computer-poweradjust-3-usb-53167-a1146362.html steuern wollte. Meint ihr ich soll lieber ander Lüfter nehmen ? oder den poweradjust nur für die Pumpe nutzen und die beiden Lüfter einzelnt über die eigene Steuerung steuern ?
Eigentlich fänd ich das ja schöner alles über die poweradjust-3 zu machen, aber ich find gerade im Push betrieb haben diese Lüfter ihren vorteil. ( im Push dürften diese Lüfter ihren vorteil verlieren) was meint ihr ?

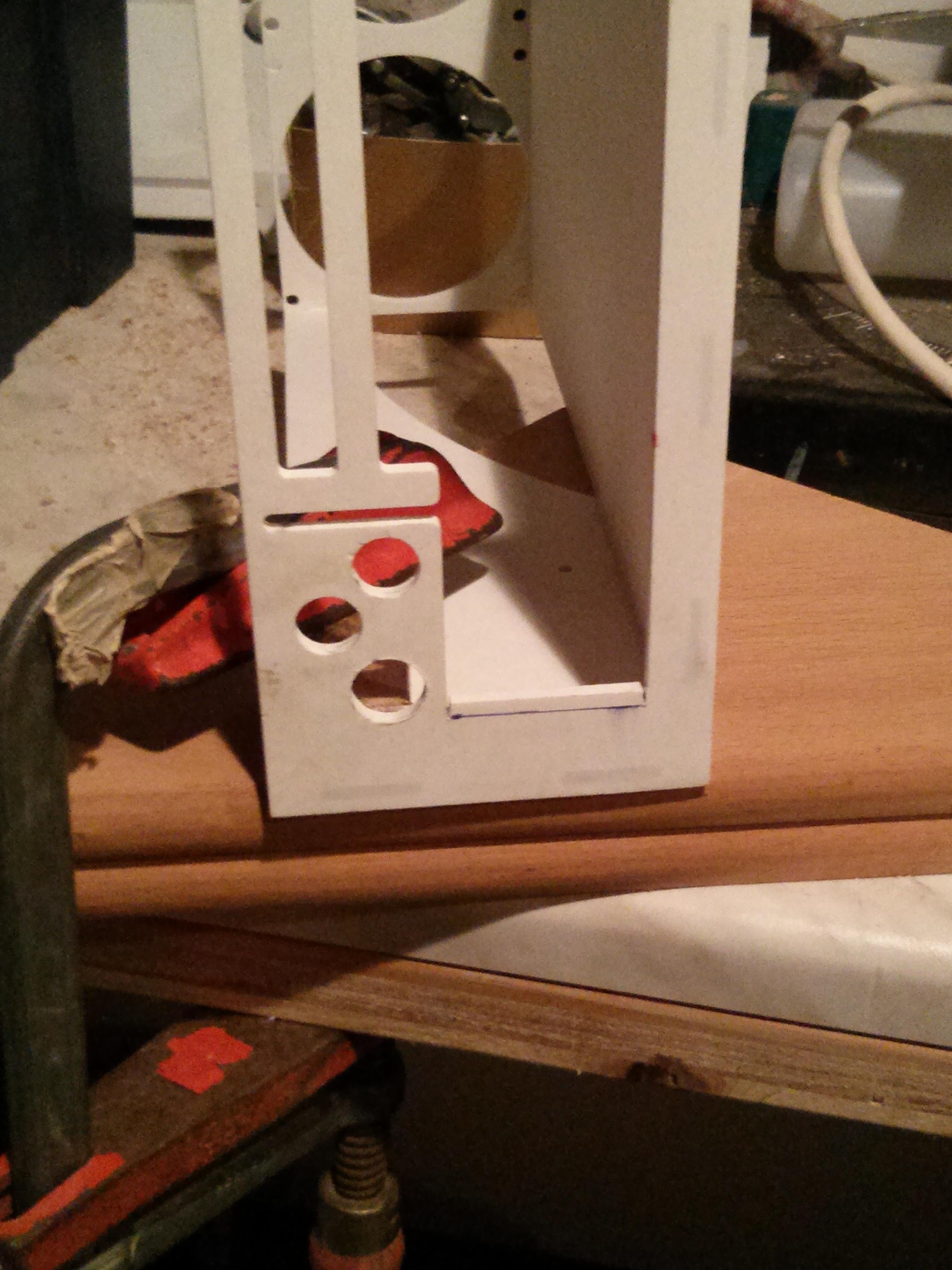

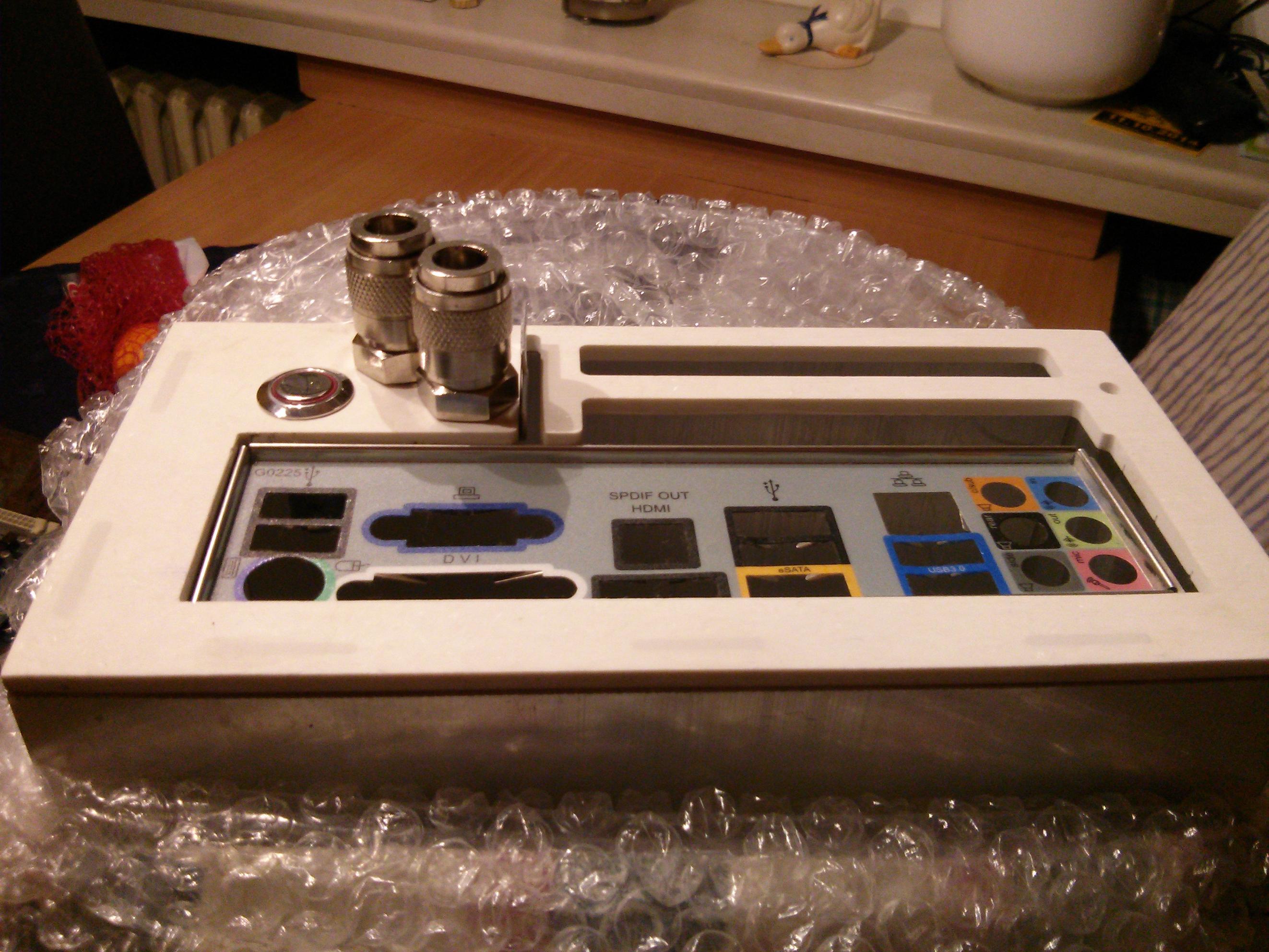

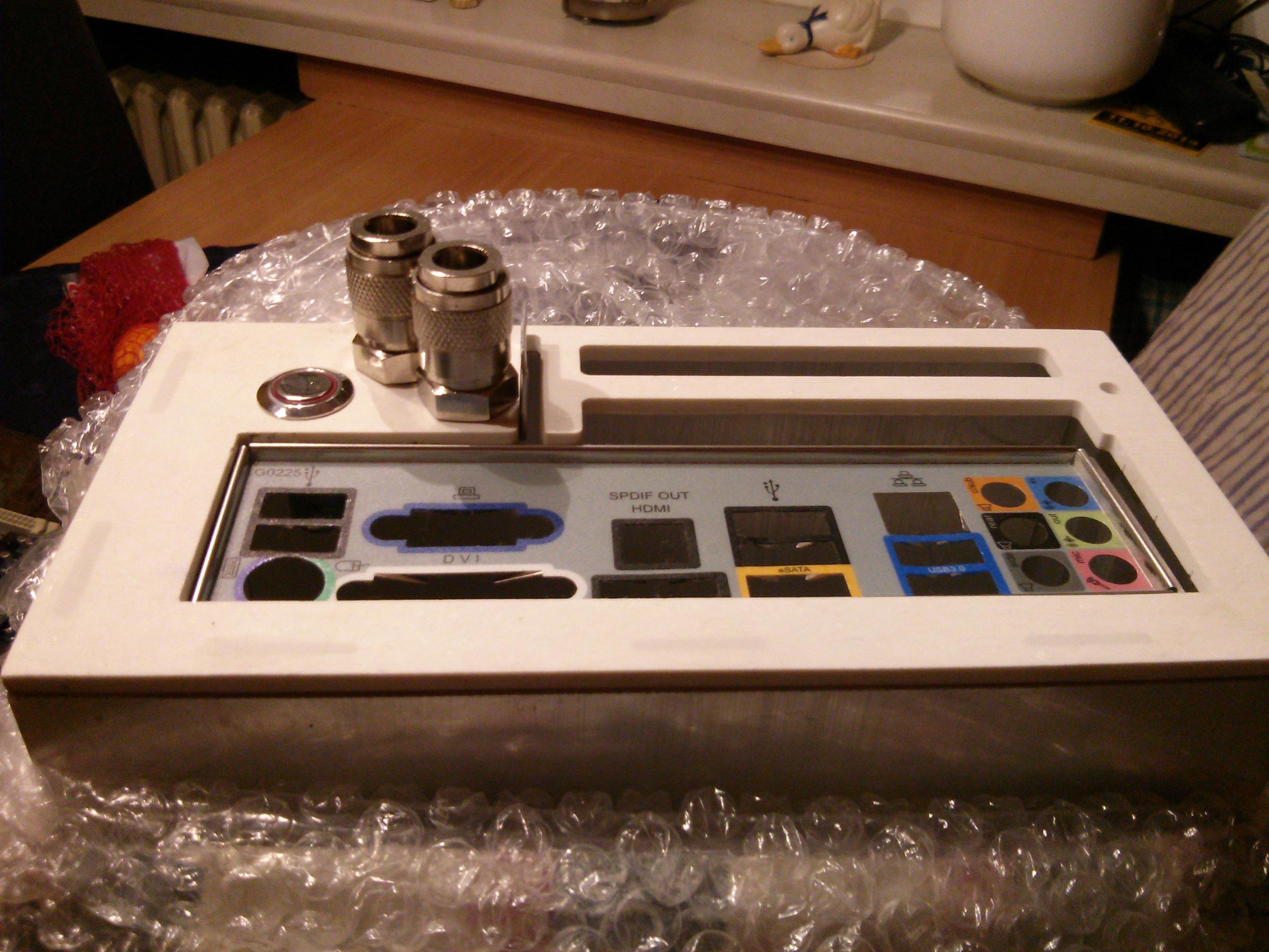

So gibt noch nen kleines Update, die 2. Version des Kunststoffgehäuses ist dar :
Anhang anzeigen 452951Anhang anzeigen 452952
Es ist zusätlich eine Abdeckplatte für die Vorder\ Unterseite gefertigt worden. bin mir noch nicht ganz sicher ob ich das Case hochkant hinstelle oder doch eher längs
So es ist ein neues Problem aufgetaucht. Es sind einfach zu viele Kabel beim Netzteil und die Blockieren teilweise die Grafikkarte, jedoch die Schläuche passen soweit gut
Nach dem Test von BigDaniel über die Flex Riser Cards https://www.computerbase.de/forum/threads/li-heat-pcie-gen3-riserkabel-extender.1407425/
habe ich mich entscheiden eine Li Heat B-Version 220 zu verwenden und die Grafikkarte um 180° zu drehen, sodass ich ein wenig mehr Platz für den ganzen Kabelkram bekomme.
Mein aktuelles Netzteil ist leider kapputgegangen und deshalb benötige ich für das Projekt ein neues, könnt ihr mir da ein SFX empfehlen ? hatte bis jetzt diese hier ins Auge gefasst:
https://geizhals.de/silverstone-strider-series-450w-sfx12v-sst-st45sf-a530731.html
https://geizhals.de/be-quiet-sfx-power-2-400w-sfx12v-3-3-bn227-a1072615.html
Eigentlich wäre dies hier ja auch richtig interessant
https://geizhals.de/silverstone-strider-gold-series-450w-sfx12v-sst-st45sf-g-a816578.html
jedoch habe ich zwischen Netzteil und Pumpe nur 25 mm Platz und ich denk dann bekomm ich Probleme mit den Modularen Steckern und dann noch die Gabel nach links rechts oder oben umbiegen ich denk dafür reicht der Platz nicht.. Leider ( Gerade der 24Pin Stecker wird denk ich schwierig)
ich wollte mal anfangen hier mein Case Mod Projekt vorstellen
und mir auch Anregungen von euch holen.Die Grundidee ist es, so leistungsstarke Hardware wie möglich ( die maximal im mitx Bereich möglich ist
wer weiß vllt kommt jemals ja nen Extreme Core [2011-3] als mitx raus, aber ich glaube eher nicht ^^), in einem möglichst kleinen Gehäuse zu verbauen, bei dem die Hardware dennoch genug gekühlt wird.Als Ausgangsbasis wird ein Vierkant-Aluminum-Rohr mit den Abmaßen 100mm x 200mm x 4mm und einer Länge von ca. 325mm verwendet. Daraus entstand volgende Idee / Umsetzung:
Damit das Gehäuse möglichst klein bleibt wird der Radiator sowie der AGB außen befestig. Das Ziel bleibt es unter 10 L Gesamtvolumen zu bleiben und dazu jede Grafikkarte bis ca. 300mm verbauen zu können.
Diese eigenschaften gibt es aktuell nur bei diesen Gehäusen http://geizhals.at/de/?cat=gehatx&xf=1002_15~2378_2~2634_300#xf_top ,die alle zwischen 14-15 L haben (und bei größeren natürlich).
Die Plan sieht vor das in dem Vierkantrohr ein Kunststoffgehäuse steck, an dem die Hardware befestig wird und nach oben/ hinten herausgenommen werden kann:
Das Kunststoffgehäuse wird von einer befreundeten Kunststofffirma mit CNC-Technik nach folgenden Plänen für mich gefertigt (was die ganze Sache erleichtert):
Anhang anzeigen Kunstsoff Case - Rev. B.pdf
Verbaut soll folgende Hardware werden:
Moba Intel DH57JG http://geizhals.at/de/intel-media-series-dh57jg-boxdh57jg-a512697.html
CPU Intel I5-750 http://geizhals.at/de/intel-core-i5-750-bx80605i5750-a445050.html wird dann mal geguckt ob ein OC möglich ist bei dem Mainbard wahrscheinlich nur gering
DDR3 RAM 2x 4 GB Coirsar http://geizhals.at/de/corsair-xms3-dimm-kit-8gb-cmx8gx3m2b1333c9-a1115896.html
Grafikkarte http://geizhals.at/de/sapphire-radeon-r9-280x-dual-x-oc-11221-00-40g-a1012392.html mit nem Waterblock von liquid extasy http://www.liquidextasy.de/gpu-wass...ati-sapphire-r9-280x-3g-ddr5-dual-x-oc-detail
Als Pumpe wird eine Laing DDC-Pumpe 12V DDC-1Plus inkl. Phobya Laing DDC Aufsatz + Aquacomputer poweradjust 2 USB, Ultra-Variante als Steuerung
Rohren AGB bin noch nicht sicher welcher
Und als Radiator entweder ein Dual 180mm 45 oder 85 mm der ca so groß wäre wie das Case selber
Als netzteil wird ein gemoddetes SFX Netzteil gewählt (aktuelle das silverstone 450W mit Bronze+)
Maximal möglich ist mit solch einer Riser Card wäre vllt sogar ein SLI/CF System mit single slot Grakas möglich:
http://www.lambda-tek.com/RSC-R2UT-...gbaseDE16.10?gclid=CL7gs4jQscECFbHHtAod3UoABw
Dann müsste man aber wohl auf das SFX Netzteil mit 600W von Silverstone zurückgreifen und nen SLI system aus 2 970 zigern z.B. machen (hab aber leider nicht die Kohle um das zu testen.... somit falls jemand 2 alte grakas mit wasserkühlung rumliegen hat die er günstig abzugeben hat [ala gtx 460 oder so] hätte ich später interesse dies mal zu testen.
Bei nur einer Grafikkarte kann als alternative auch ein X7-500W http://www.aliexpress.com/store/pro...PIN-DC-ATX-Power-Supply/211500_747813627.html verbaut werden und mit 2 Dell netzteilen ~ 240W Leistung betrieben werden. evtl. sogar noch bei 2 Grakas einsetztbar

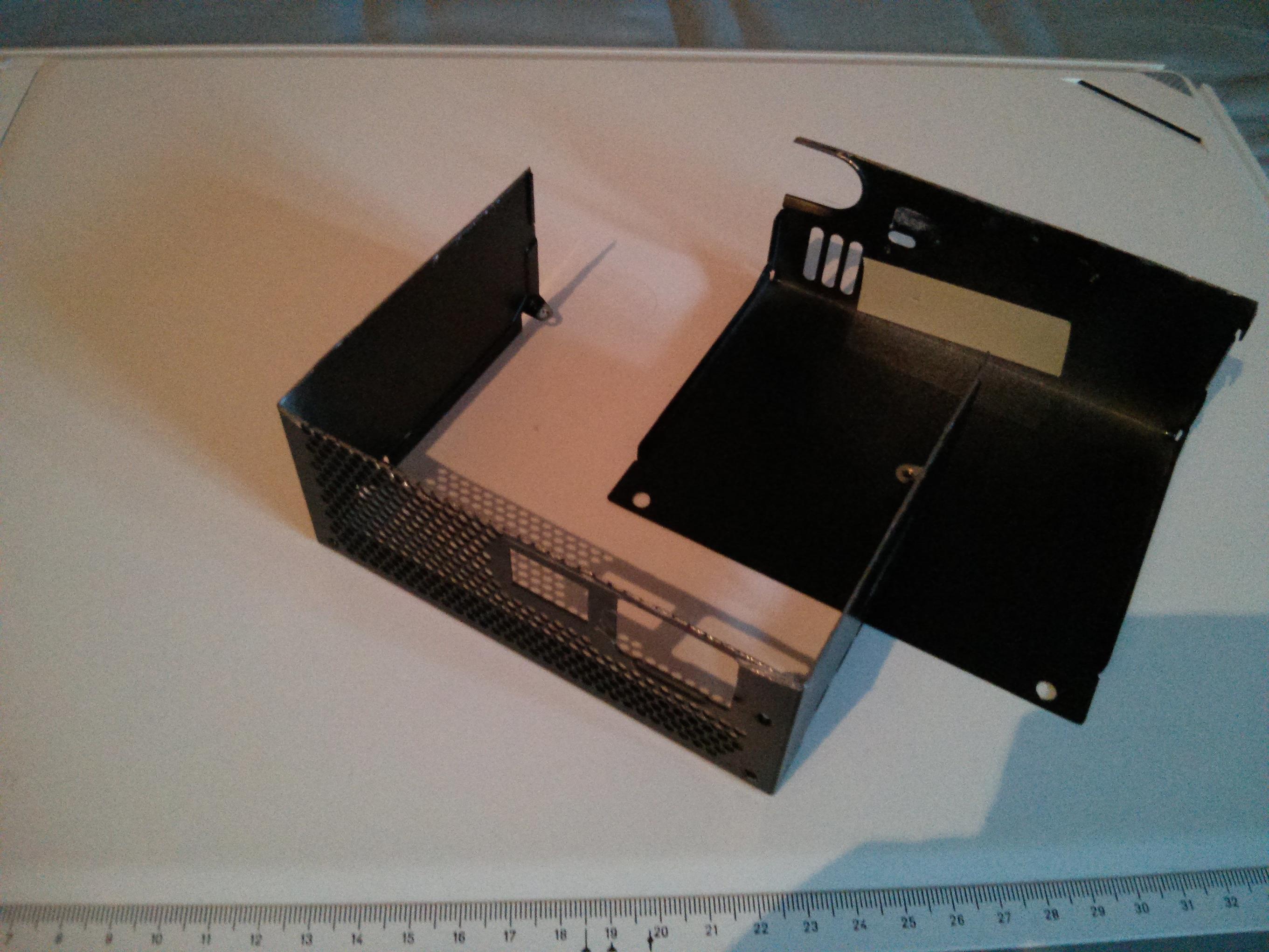

Nun ein paar Bilder vom Netzteilumbau. Der normale Lüfter wurde entfernt und damit die Bauhöhe auf 50mm statt 63,5mm gesenkt:
die eine Seite wurde geöffnet und die hälfte des 92mm Lüfters pusstet Luft hinnein.
Ganz sicher bin ich bei der entscheidung zwischen dem gemoddeten Netzteil und dem DC-DC board noch nicht, wäre schön mal eure Meinungen dazu zu hören
So fürs erste wars das erst mal ich werden den Thread hier natürlich aktuallisieren wenns was neues gibt.
Bin gespannt auf eure Meinungen.

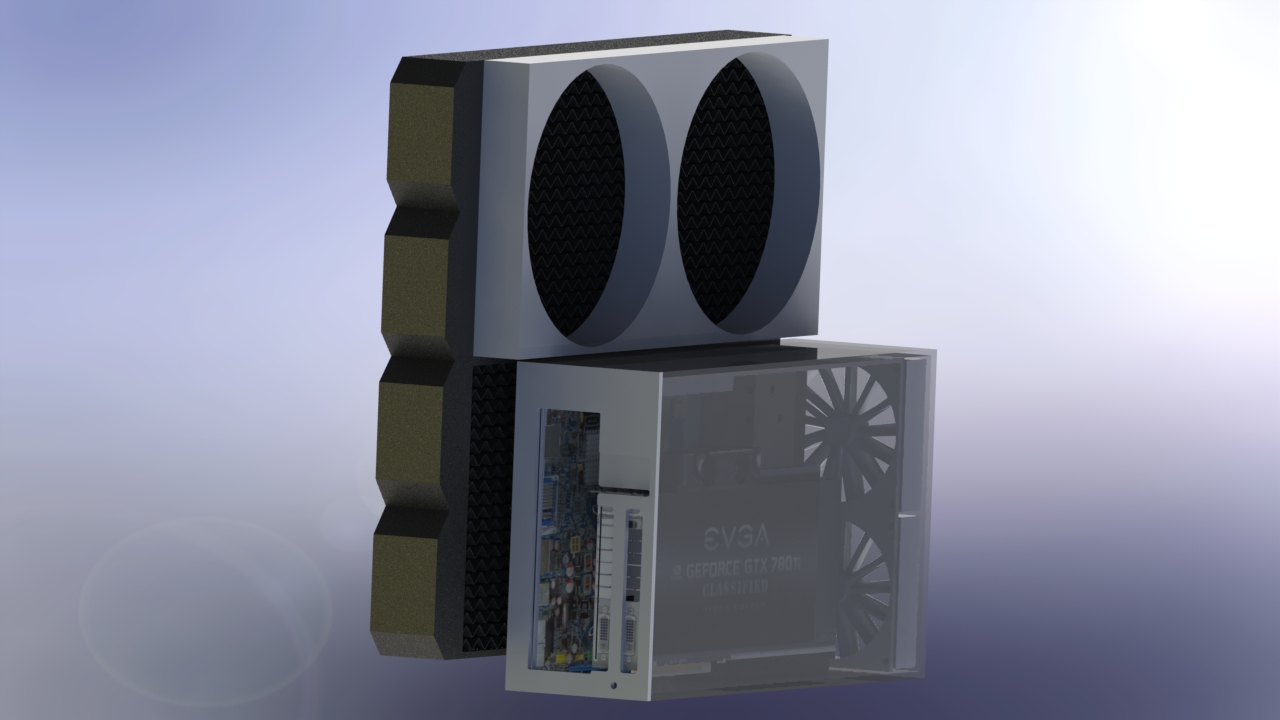

So hier mal die beiden Positionen wie die Radiatoren befestigwerden, wenn ich z.B auf ner Lan gehe. Bei mir zuhause werden beide dinge später nebeneinander an der Wand ( mit Abstand natürlich) hängen. Bin mal gespannt welchen ihr nehmen würdet
1. Update : Fotos vom Kunststoffinnengehäuse

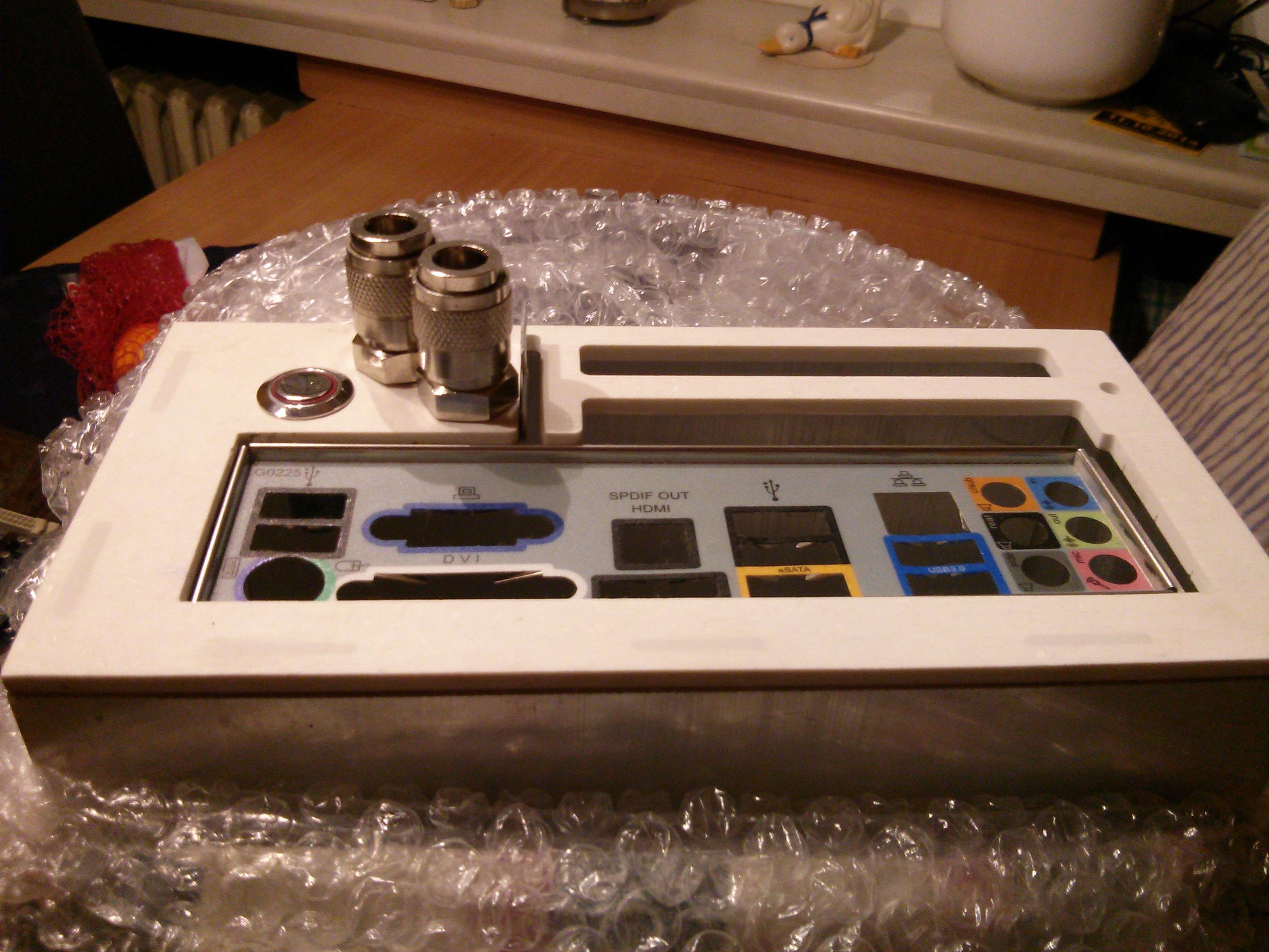

So hab heute das Kunststoffinnengehäuse erhalten und es ist meiner Meinung nach besser als erwartet geworden
Anhang anzeigen 450160
2. Update : Leider musste ich feststellen, dass ich mich verrechnet hab und der Ausschnitt für die Mainboardblende leider 4 mm zu weit rechts ist, sodass ich noch mal nacharbeiten musste. Zeitgleich habe ich die Löcher für die Schnellkupplungen und für den Ein/Aus-Taster. Rechts ist nun noch eine Lücke bei der Blende die wird die Tage noch mal gefüllt mit dem gleichen Kunststoff.

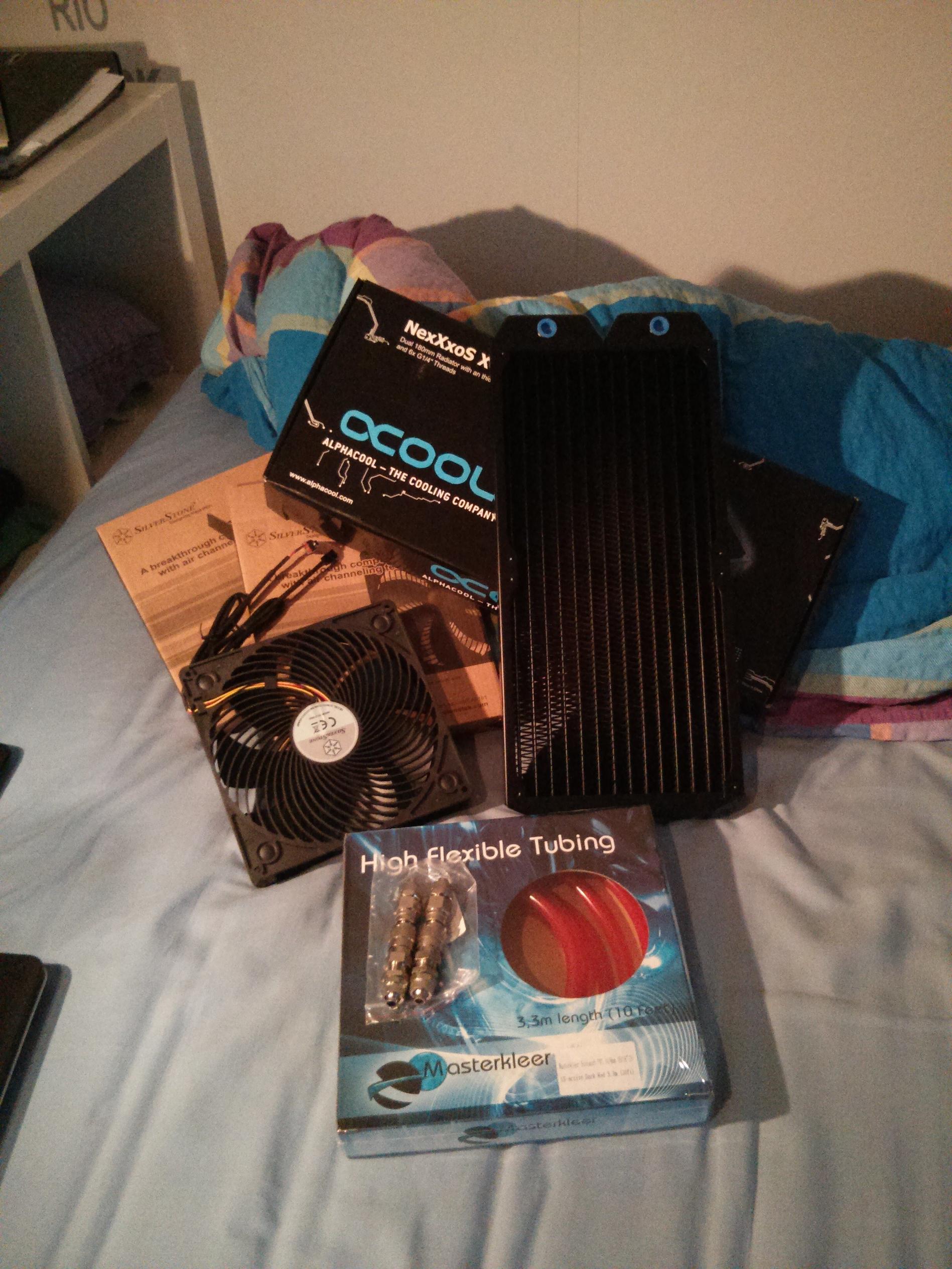

So weitere Teile sind angekommen:
Aufgrund der Aussage von Burnout hab ich mich jetzt erst mal gegen die Umfrage entschieden und einen 2x 180mm Radiator geholt, da ich doch schon gern mal auf ne LAN fahre oder mal nen wochenende mit Kumpels zusammen zocken möchte und wir ne kleine LAN veranstalten.
Anhang anzeigen 452752
Für die Lüfter muss ich mir noch was überlegen, da diese eine eigene Lüftersteuerung haben und ich sie eigentlich über eine Aquacomputer http://geizhals.de/aqua-computer-poweradjust-3-usb-53167-a1146362.html steuern wollte. Meint ihr ich soll lieber ander Lüfter nehmen ? oder den poweradjust nur für die Pumpe nutzen und die beiden Lüfter einzelnt über die eigene Steuerung steuern ?
Eigentlich fänd ich das ja schöner alles über die poweradjust-3 zu machen, aber ich find gerade im Push betrieb haben diese Lüfter ihren vorteil. ( im Push dürften diese Lüfter ihren vorteil verlieren) was meint ihr ?

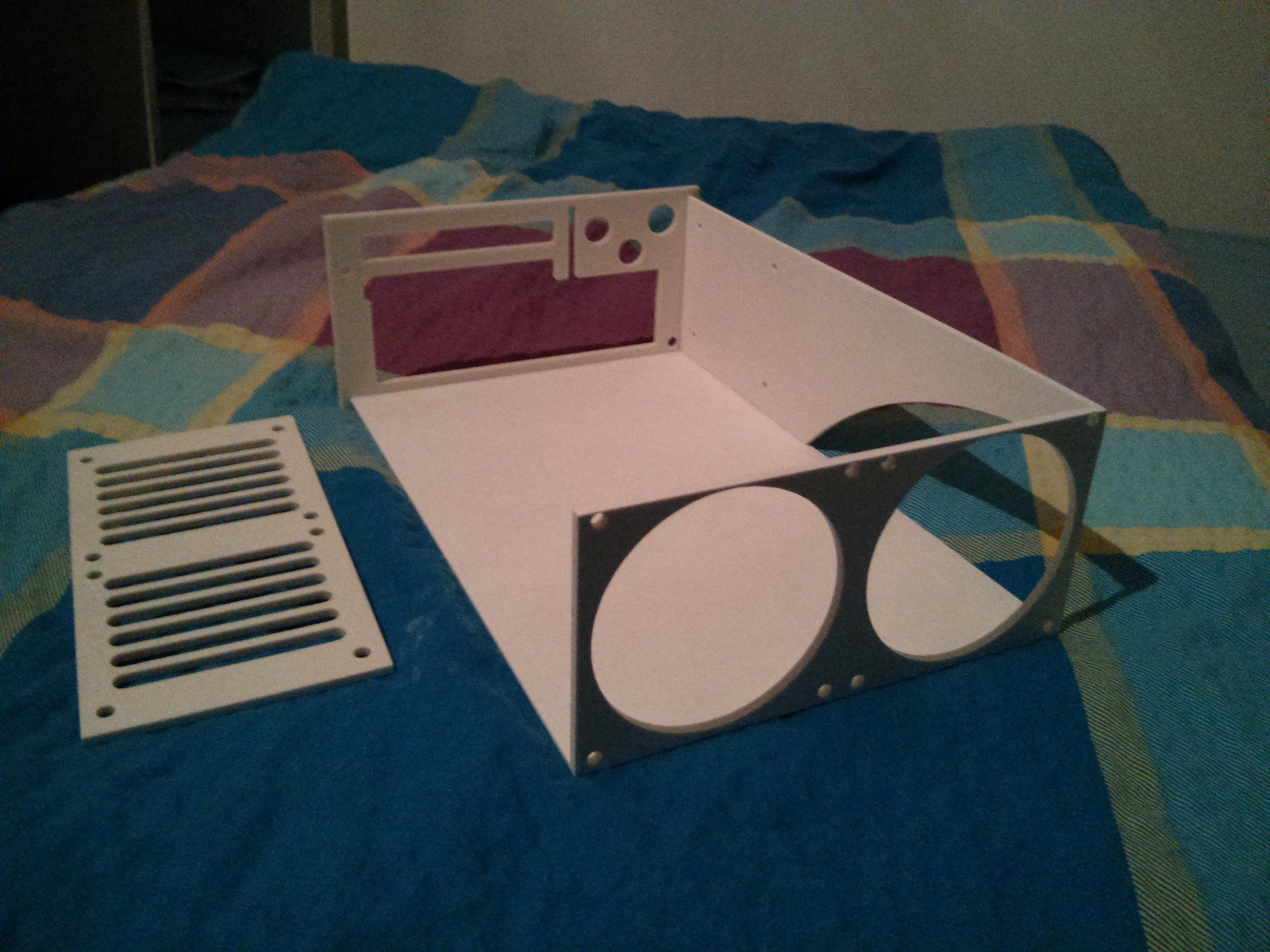

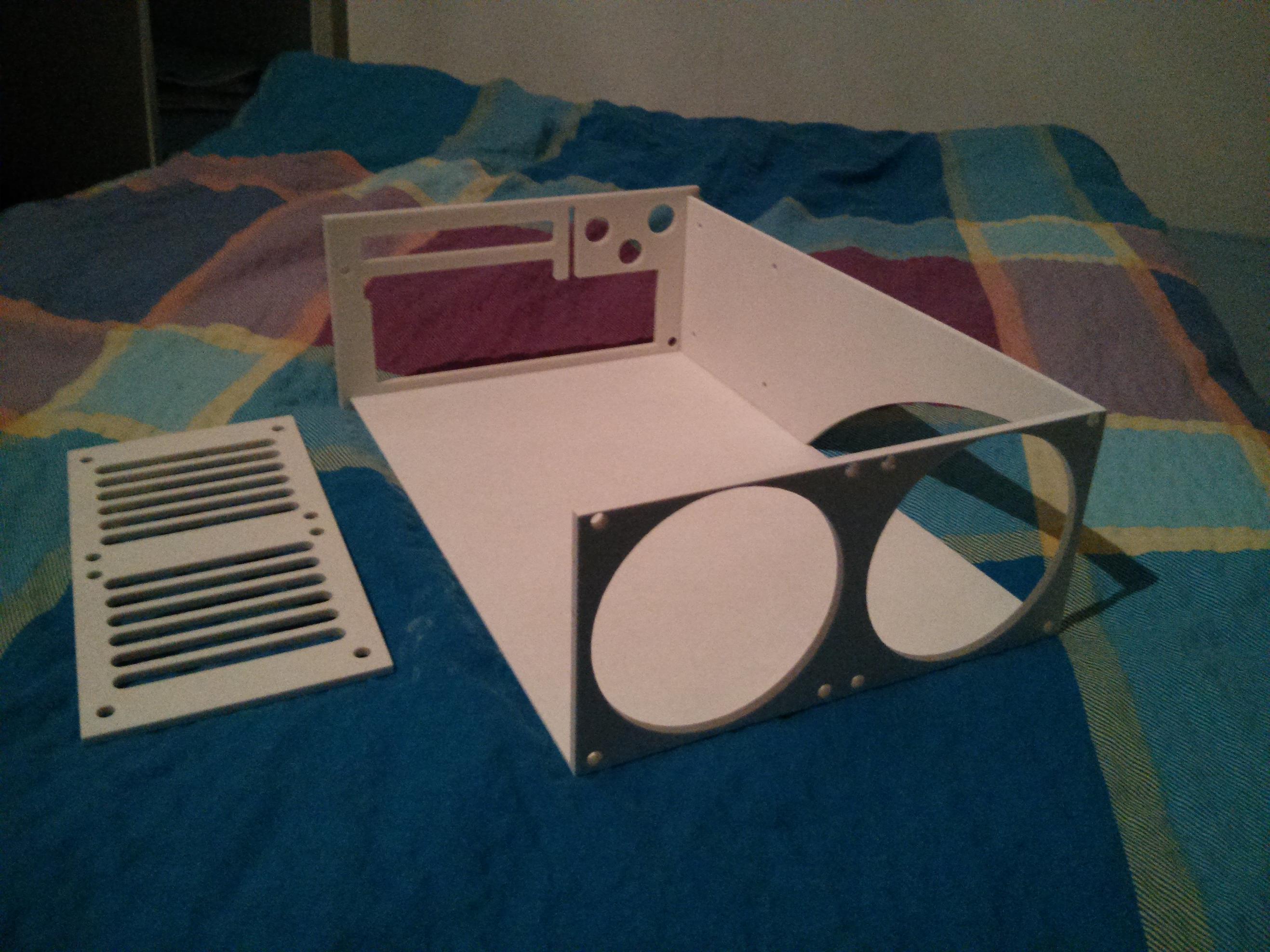

So gibt noch nen kleines Update, die 2. Version des Kunststoffgehäuses ist dar :
Anhang anzeigen 452951Anhang anzeigen 452952
Es ist zusätlich eine Abdeckplatte für die Vorder\ Unterseite gefertigt worden. bin mir noch nicht ganz sicher ob ich das Case hochkant hinstelle oder doch eher längs
So es ist ein neues Problem aufgetaucht. Es sind einfach zu viele Kabel beim Netzteil und die Blockieren teilweise die Grafikkarte, jedoch die Schläuche passen soweit gut
Nach dem Test von BigDaniel über die Flex Riser Cards https://www.computerbase.de/forum/threads/li-heat-pcie-gen3-riserkabel-extender.1407425/
habe ich mich entscheiden eine Li Heat B-Version 220 zu verwenden und die Grafikkarte um 180° zu drehen, sodass ich ein wenig mehr Platz für den ganzen Kabelkram bekomme.
Mein aktuelles Netzteil ist leider kapputgegangen und deshalb benötige ich für das Projekt ein neues, könnt ihr mir da ein SFX empfehlen ? hatte bis jetzt diese hier ins Auge gefasst:
https://geizhals.de/silverstone-strider-series-450w-sfx12v-sst-st45sf-a530731.html
https://geizhals.de/be-quiet-sfx-power-2-400w-sfx12v-3-3-bn227-a1072615.html
Eigentlich wäre dies hier ja auch richtig interessant
https://geizhals.de/silverstone-strider-gold-series-450w-sfx12v-sst-st45sf-g-a816578.html
jedoch habe ich zwischen Netzteil und Pumpe nur 25 mm Platz und ich denk dann bekomm ich Probleme mit den Modularen Steckern und dann noch die Gabel nach links rechts oder oben umbiegen ich denk dafür reicht der Platz nicht.. Leider ( Gerade der 24Pin Stecker wird denk ich schwierig)
