Bekomme die PCIe Verriegelung nicht auf

[micha`]

Aber ich hab das Gefühl ich beweg es iwie falsch.

Drück mal den Hebel und beweg die Grafikkarte zeitgleich. Manchmal klemmt es durch das durchhängen der Karte, also beweg sie nach oben in Richtung CPU.



[Cardhu]

@PhenomIIenal Drück die Karte erstmal VOLLSTÄNDIG wieder in den Slot, das macht alles einfacher.
Schrauben sind ja gelöst und das Monitorkabel entfernt?
dann packst du deine Grafikkarte mittig, nun nimmst du die andere Hand, schaust auf das Mainboard drauf. Dann drückst du den Hebel quasi "ins Mainboard rein", dabei ziehst du leicht mittig an der Karte. Und schwups, rutscht sie raus.

Und benutz keinen Schraubendreher xD



[Nickel]

Was nützt es seine Slots zu Fotographieren wenn er eh ne andere Arretierung hat ???

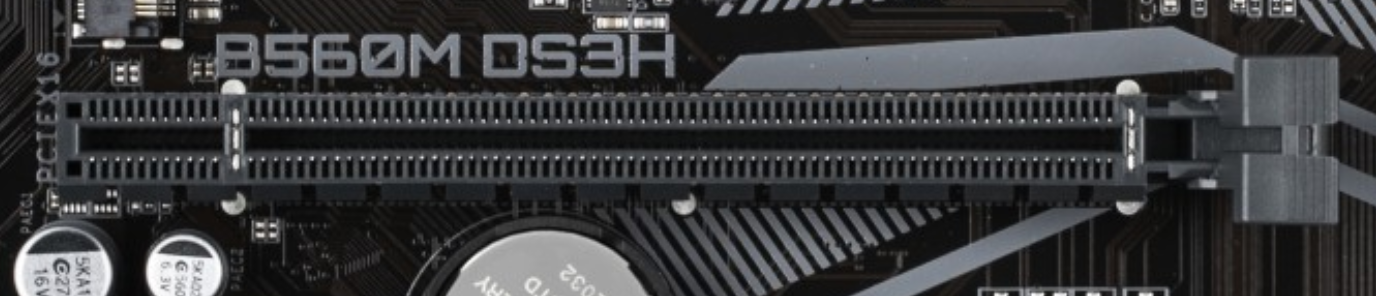

Auf dem Bild in #1, also vom Mainboard, ist die Arretierung aber wohl die gleiche.
Auf dem Foto vom TE #8 weiß ich auch nicht so recht, sieht seltsam aus,
aber abgebrochen scheint nichts.



[unins002]

Und benutz keinen Schraubendreher

Ich denke der TE hat mitgekriegt das manche anderer Meinung sind



[Novocain]

@Nickel
Meinte das Drewkev Bild.

Die Arretierung wie bei TE hatte ich aber auch noch nicht gesehen, scheint nen Schlitten zu sein der nach hinten muss nicht so wie auf dem Gigabyte Bild in dem es ein "normaler" Kippmechanismus ist.



[Nickel]

Meinte das Drewkev Bild.

Ich auch, im Vergleich zu dem Bild vom Mainboard im Startpost.



[PhenomIIenal]

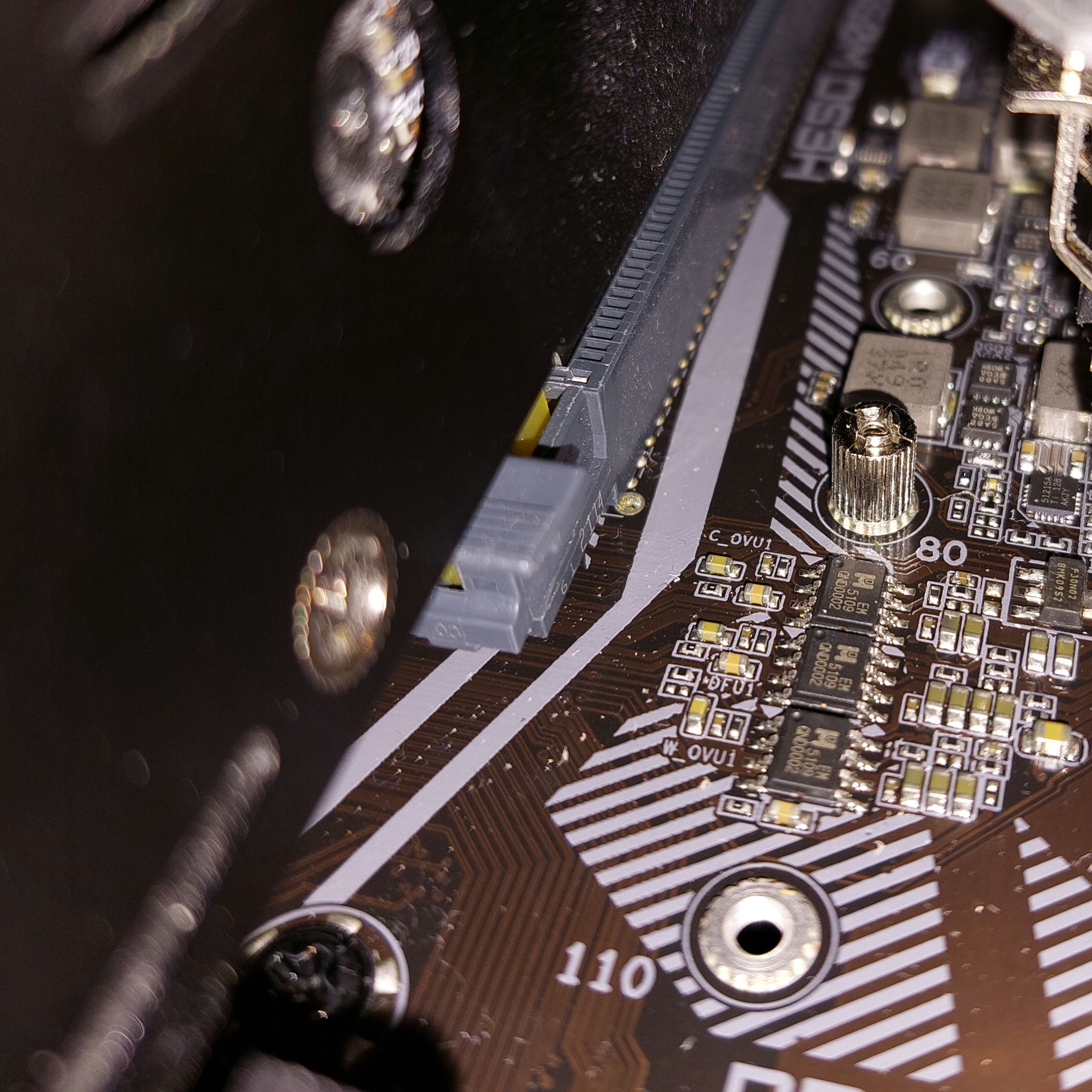

Mal noch ein anderer Winkel.
Unter die GPU komme ich schwer. Und ja wie im Eingangspost geschrieben, Grafikkarte mehrfach wieder komplett reingedrückt und neu versucht.
Bei meinem alten Board war die Verriegelung halt ganz anders, kA wieso es hier nicht klappen will.



[Cardhu]

Ich denke der TE hat mitgekriegt das manche anderer Meinung sind

Ich finde interessant auf welchen Teil du eingehst. Bist eine große Hilfe



[cscmptrbs]

Das sieht mir eher nach Schiebeschlitten aus als nach Drehverriegelung.
Drehverriegelung nach unten drücken, Schiebeschlitten nach Slotende schieben.



[Nickel]

Unter die GPU komme ich schwer.

Versuchs und wenn möglich von beiden Seiten drücken.
Lass dir Zeit, kurze Pause und später nochmals ran.

Ergänzung (3. Juni 2022)

Das sieht mir eher nach Schiebeschlitten

Ich denke eher nicht:



[Drewkev]

@Novocain @cscmptrbs @PhenomIIenal

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[coasterblog]

Ein Holz- oder Kunststofflineal kann man zur Verlängerung nutzen; habe ich schon öfters in Videos gesehen.



[JohnStorm]

So ist meine Erfahrung - beim Pfeil rechts ansetzen, es ist eine Bewegung nach links im Bild sowie nach unten.



[bezelbube]

Es wurde schon unter anderen angemerkt, zbsp. von @Novocain glaube ich.
Schiebe die Verriegelung nach hinten in Richtung Ram-Riegel (nicht runterdrücken).
Die Verriegelung hat auch einen gewissen wiederstand bis sie entriegelt ist.
Es ist wie im Bild aus #8 eine Schiebeentriegelung.



[Cardhu]

@JohnStorm Einfach hinten nach unten drücken. Dann geht es auf.
Hab mir extra ein GB Board ausm Regal geholt und ne Grafikkarte

Man darf halt nicht an der Slotseitigen Seite der Grafikkarte ziehen, denn dann kanntet die Karte wieder rein und die Verriegelung geht zu^^



[Nickel]

Mal versuchen nach hinten zu schieben, nicht, dass es doch so eine Arretierung ist.
Ansonsten, versuch, dass du, wie bereits gesagt, von unten dran kommst.



[Novocain]

@Nickel @Drewkev

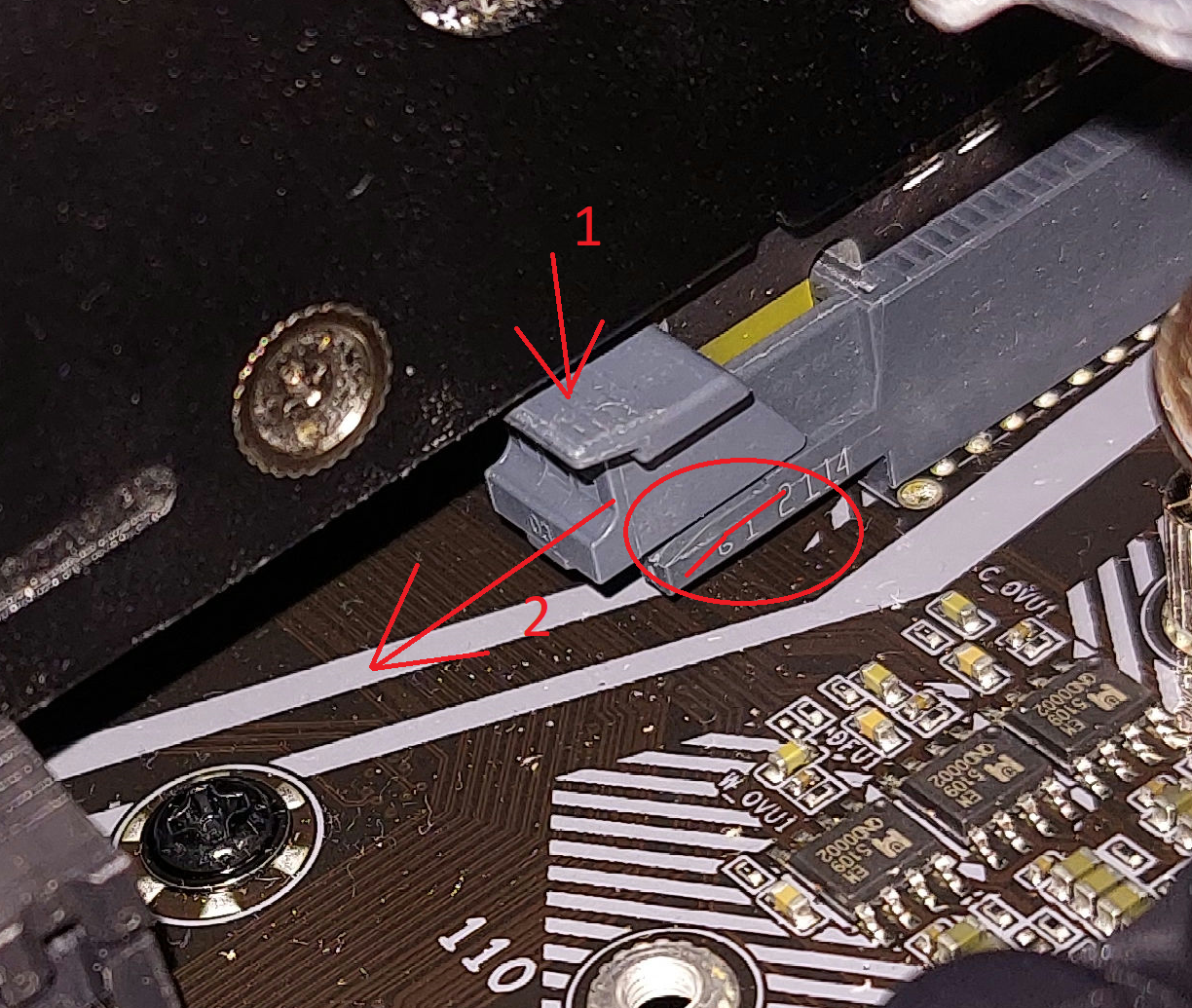

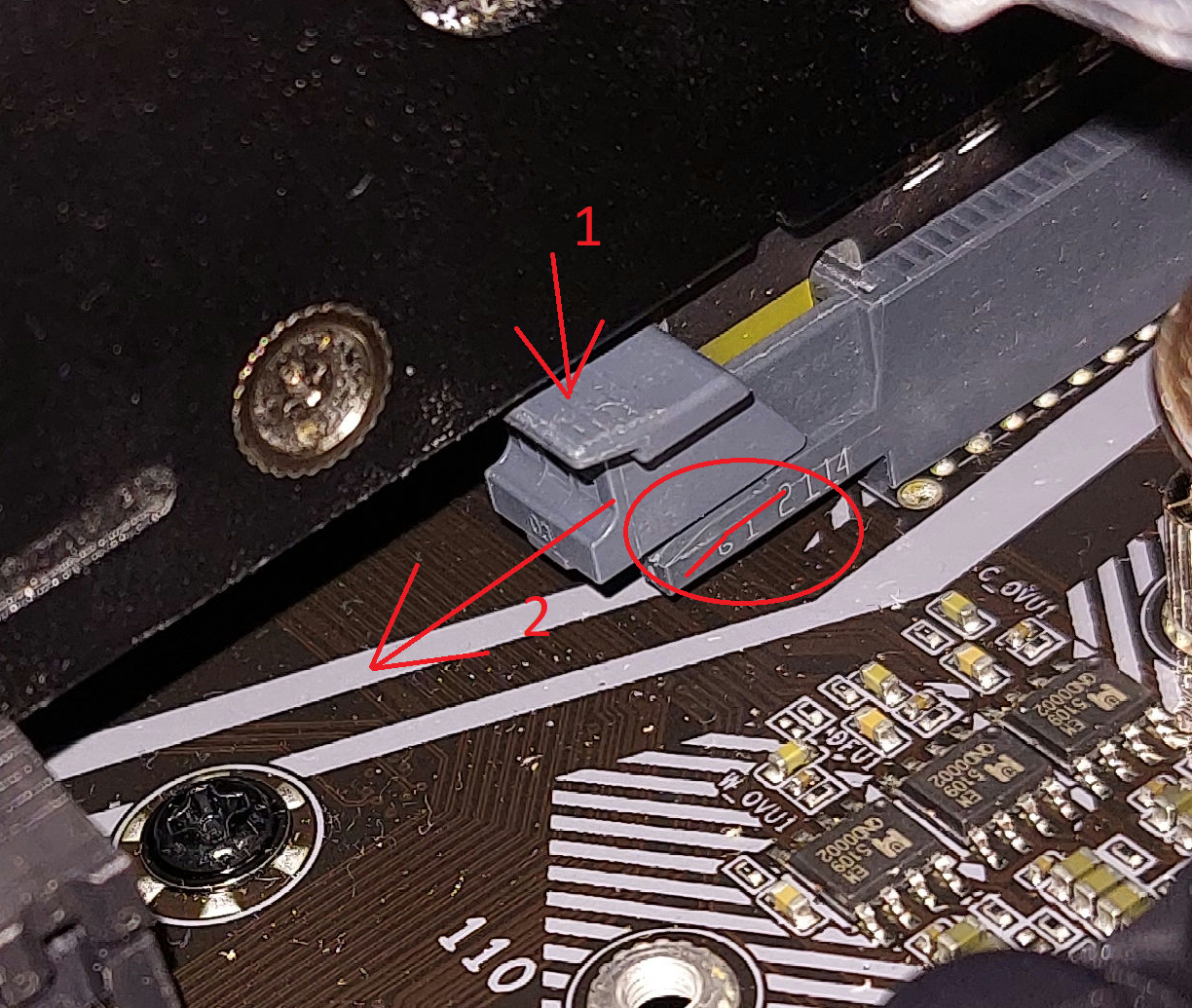

Das Problem ist ja nur sein Slot hat ne andere Arrietierung, als auf dem GB Foto oder dem Video, wenn ich mir die genauer angucke dann geht es trotzdem mit oben druf drücken -vorausgesetzt die Karte sitzt überhaupt richtig im Slot. Entweder oben drauf wie in 1 oder Möglichkeit 2, man sieht ja der kippt auch nach hinten ab daher gehe ich von 1 aus... Man sieht ja leider keinen Hersteller auf dem Slot



[Nickel]

Das Problem ist ja nur sein Slot hat ne andere Arrietierung, als auf dem GB Foto oder

Dachte ich auch aber das täuscht, liegt am Licht.



[Drewkev]

man sieht ja der kippt auch nach hinten ab daher gehe ich von 1 aus...

Das kippen was du meinst hab ich bei meinen Slots aber auch, sollte man bei meinen Fotos sehen ..

Merkwürdig das ganze, ich bilde mir nämlich auch ein, dass das gelbe Stück der Grafikkarte bei festem Sitz gar nicht zu sehen sein sollte.
