BQ Netzteil Kabel zuordnen ?

[Cadrach]

Ich hab heute den Tag mal genutzt und ein neues Netzteil verbaut.

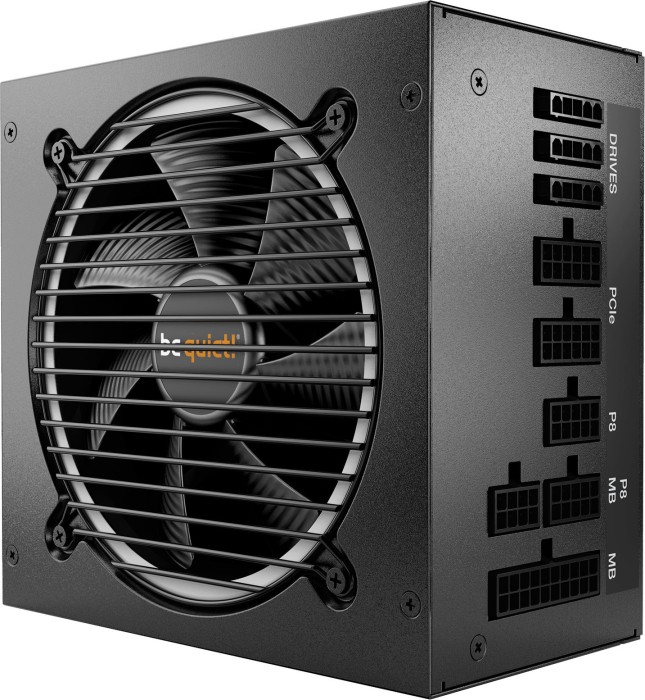

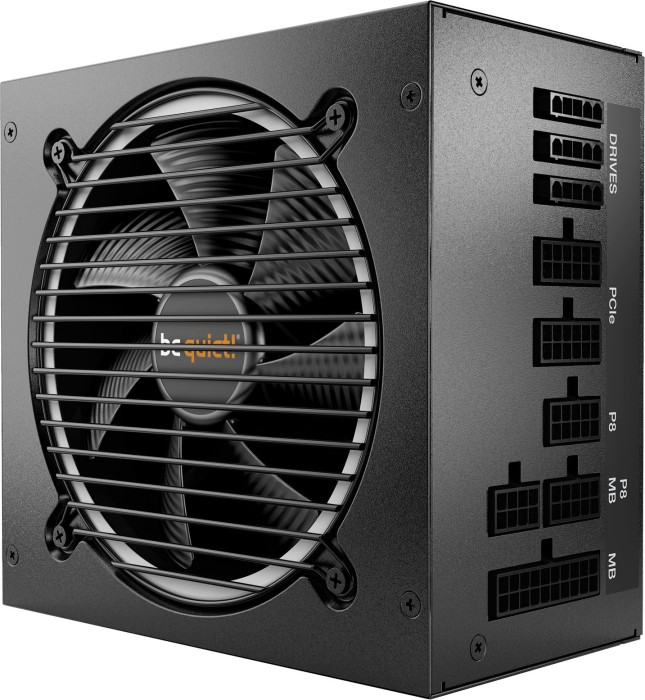

Geworden ist es ein bequiet Pure Power 11 FM 650W , also vollmodular.

Nur hat dies Netzteil einen kleinen Makel, die Beschriftung der Steckkontakte...
Es fehlt dort leider die Zuordnung der Phasen
Blöderweise ist das erst ab der 850W Version vorhanden, die aber leider etwas anders aufgebaut ist.

Daher hoffe ich ihr könnt mir da helfen.
Welcher Anschluss ist bitte 12V1 bei dem Netzteil ?!?
Zählt man da stumpf vom MB Stecker aus ?

In der Anleitung oder auf der HP steht da nix zu, falls wer auf die Idee kommt...



[lazsniper]

es steht doch alles dran? außerdem passen die stecker nicht in die "falschen" plätze.

du kannst die kabel nicht falsch stecken, die würden einfach nicht reingehen.



[Nickel]

Aus deinem Handbuch:

Ergänzung (31. Oktober 2022)

Grafikkarte kommt, je nach Leistung Karte - mit einem oder zwei separaten Kabel an die beiden PCIe Anschlüsse.
Der Rest wie beschriftet am Netzteil: P8, 2x MB, ... . Welche Rail diese nutzen sollte dir egal sein.



[Neodar]

Ja, man zählt die Anschlüsse vom 24 Pin MB Anschluss aus.
Ist auf der Abbildung der Anschlusskabel auch beschriftet.



[Cadrach]

Aus deinem Handbuch:
Anhang anzeigen 1277397

Ergänzung (31. Oktober 2022)

Grafikkarte kommt, je nach Leistung Karte - mit einem oder zwei separaten Kabel an die beiden PCIe Anschlüsse.
Der Rest wie beschriftet am Netzteil: P8, 2x MB, ... . Welche Rail diese nutzen sollte dir egal sein.

Ich brauche nur 1 8Pin PCIe und dassoll ansich an 12V1, wenn man hier im Forum so die Beiträge dazu sieht.

Aber es steht nunmal nicht dran, welcher der beiden 12V1 ist...



[Nickel]

Steck das Stromkabel der Grafikkarte dann an einen der PCIe Anschlüsse,
die sind darauf ausgelegt, welchen du nimmst ist egal.

Ergänzung (31. Oktober 2022)

Und beachte, dass das Mainboard "MB" zwei mal angeschlossen werden muss,
einmal an den MB-20PIN und den MB-8PIN am Netzteil.
Wurde hier schon ein paar mal vergessen bzw nicht beachtet.



[Huutschii]

Aber es steht nunmal nicht dran, welcher der beiden 12V1 ist...

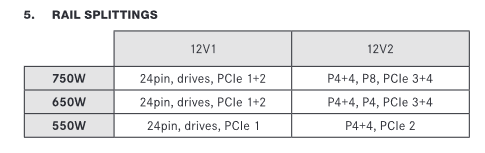

Du hat 2 PCIe Anschlüsse. In der kleine Grafik, die Nickel eingefügt hat, steht dass PCIe 1+2 an 12V1 sind. Ergo sind beide Anschlüsse auf der V1 Schiene.



[Deathangel008]

Ergo sind beide Anschlüsse auf der V1 Schiene.

nein. "PCIe 1+2" und "PCIe 3+4" bezieht sich hier auf die stecker, und davon gibt es beim Pure Power 11 FM 650W 4 stück welche auf zwei kabel verteilt sind.
