Update :
Hi@all !
Liebe Community, heute habe ich etwas ganz spezielles für Euch.
Ich habe mir die Mühe gemacht einen BackplateMod Test zu erstellen.
Um möglichst genau Ergebnisse zu bekommen habe ich sehr viel Zeit investiert.
1. Erklärung :
Was eine Backplatemod ist erfahrt ihr auf Seite 1 Post#1 unter Punkt 3.
https://www.computerbase.de/forum/t...-900d-ivy-bridge-e-mehlstaub-the-cat.1259432/

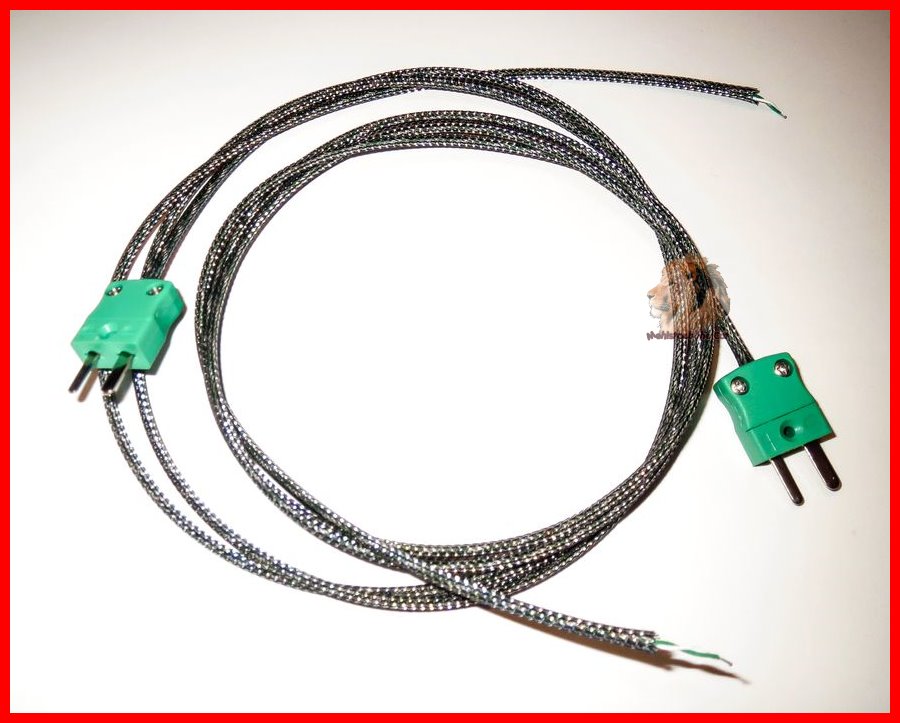

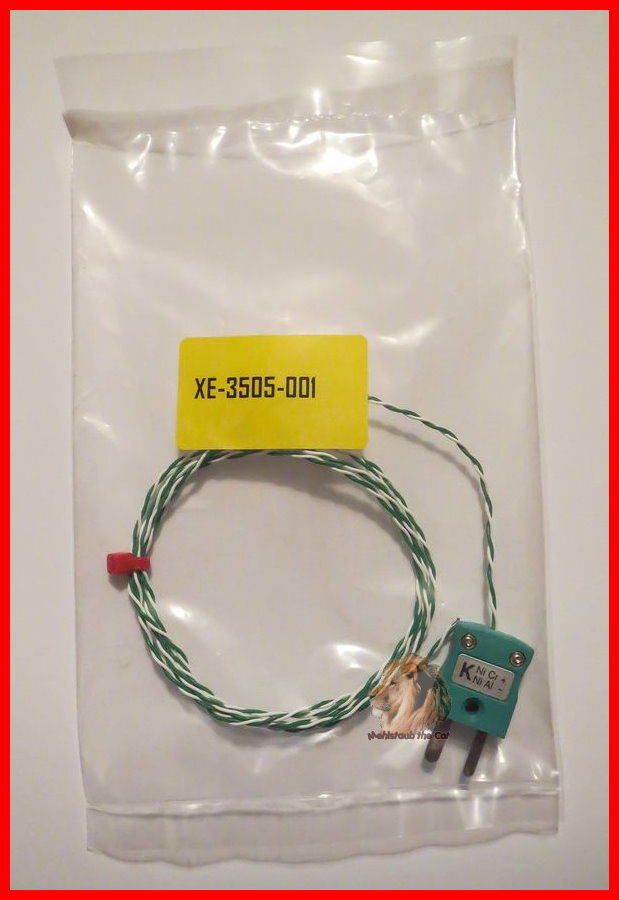

Um bei dem Testaufbau die Backplate und die Raumtemperatur zu messen habe ich von
Roman ( der8auer) zwei Type K Fühler gekauft, die ich noch gesleevt habe.
Das Asus Rampage IV Extreme hat zwei passende Type K Fühler Anschlüsse.

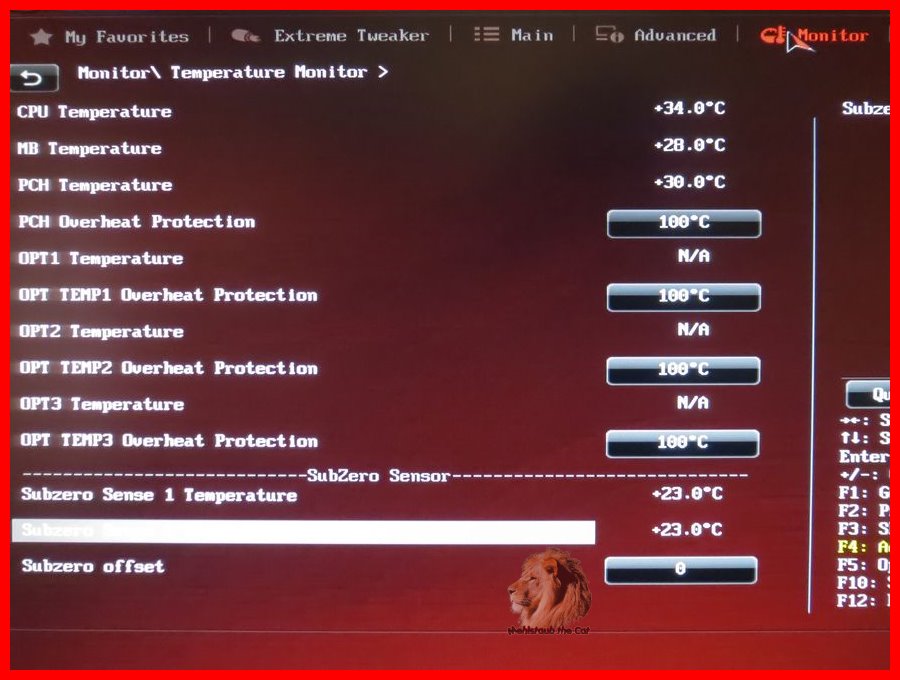

Auf dem Mainboard eingesteckt sieht man im UEFI die als Subzero Sense 1 und 2 gekennzeichneten Fühler,
das sie exakt gleich viel Temperatur anzeigen.
In Windows können diese Fühler über die ASUS AI Suite II ausgelesen werden.
Den ersten Fühler Subzero Sense 1 wurde mit Wärmeleitpaste und Aluminium Klebeband an der Standardbackplate montiert
um damit die Standard Werte anzuzeigen.
Der zweite Fühler Subzero Sense 2 misst die Raumtemperatur.
Des weiteren ist ein Temperaturfühler direkt im Ausgleichsbehälter verbaut und misst die Wassertemperatur.
Die Wassertemperatur wurde auf der Lüftersteuerung Scythe Kaze Master Pro abgelesen.
Wie einige schon wissen war das erste Mainboard das ich eingebaut hatte defekt,
daher habe ich die dort installierte Backplatemod wieder deinstallieren müssen.

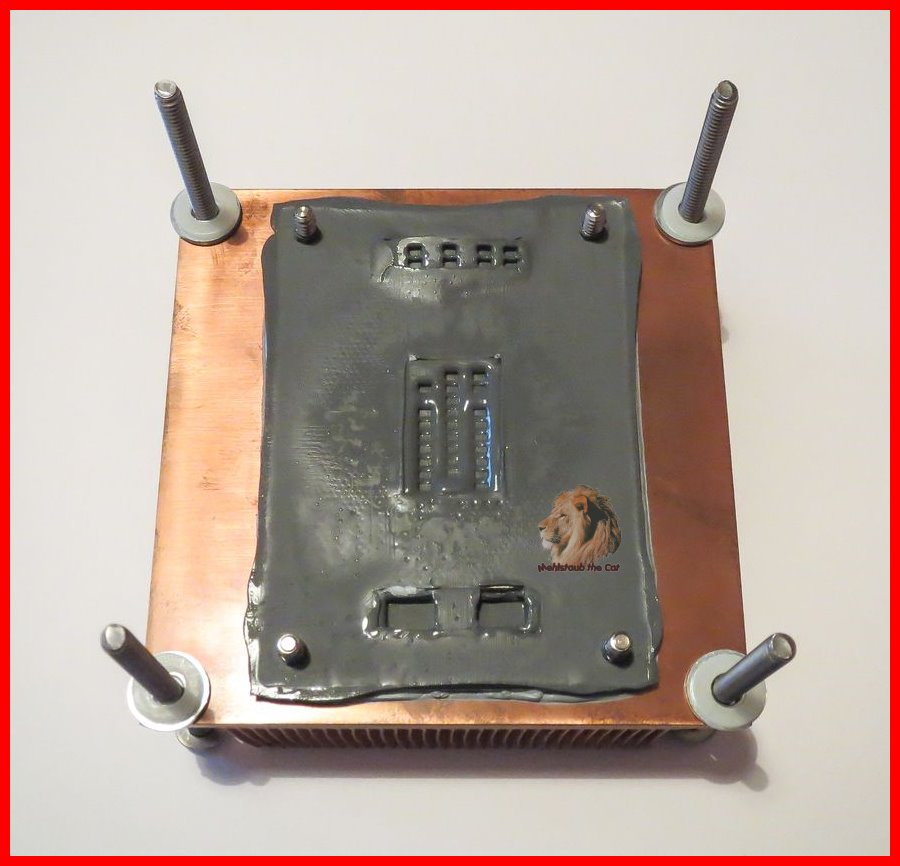

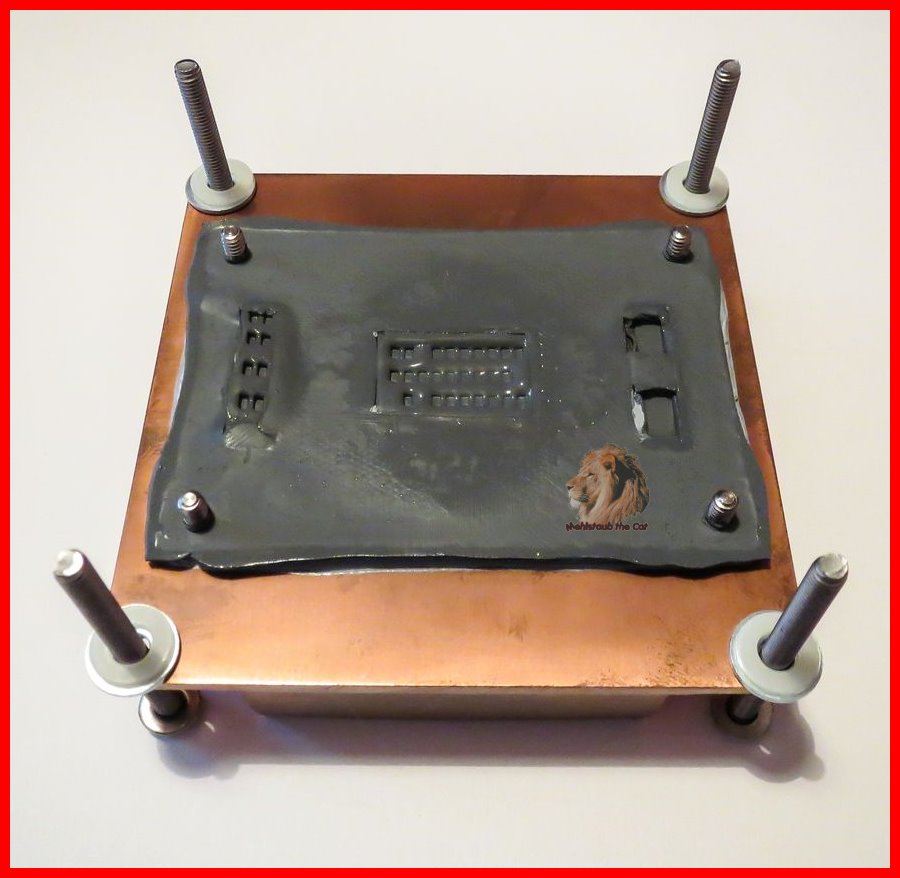

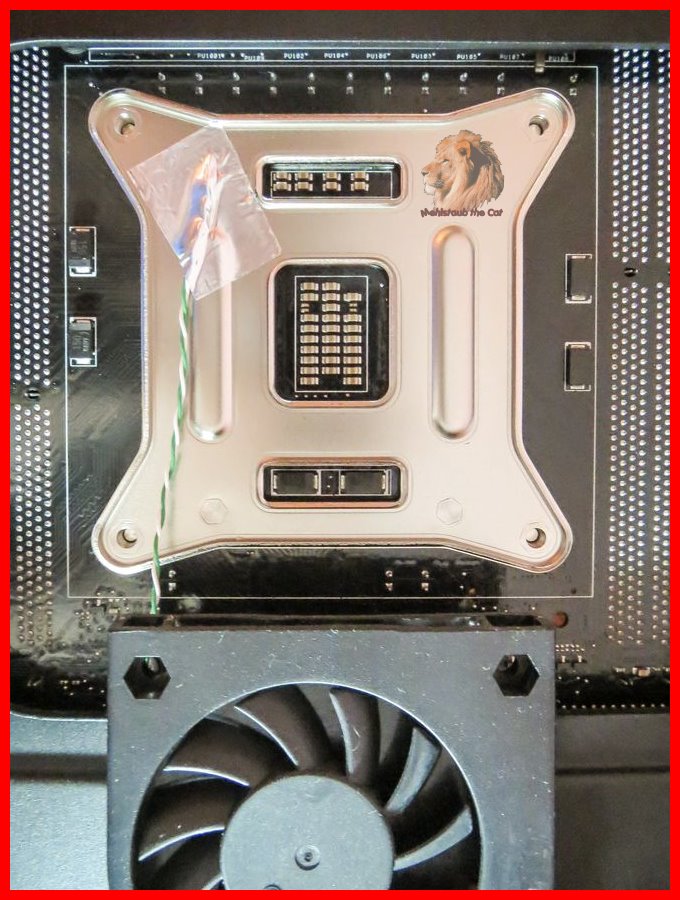

Die Bilder zeigen die Backplatemod nach der Demontage.
Man kann sehr gut erkennen, dass sich alle Bauteile im Wärmeleitpad verewigt hatten.
An diese Backplate wurde der Type K Fühler Subzero Sense 1
mit Wärmeleitpaste und Aluminium Klebeband befestigt um die Backplatemod Werte angezeigt zu bekommen.
Zuvor wurden aber die Standardbackplate Messwerte ermittelt, und danach erst die Backplatemod installiert.
2. Materialkosten der Backplatemod :
1x Dynatron G-129 für Sockel 1366
24,41 €
1x Phobya Wärmeleitpad Ultra 5W/mk 100x100x0,5mm
11,94 €
1x Titan TTC-004T2B Lüfter Slot Exhaust
5,95 €
Wärmeleitpaste Artic Cooling MX-2 ( nicht komplett verwendet )
Befestigungsmaterial :
4x M4x50mm Edelstahlschrauben
4x M4 Muttern
8x Unterlegscheiben aus Kunststoff
12x Unterlegscheiben aus Edelstahl
4x Federringe
Materialgesamtkosten ca.
47 €
3. Testaufbau :

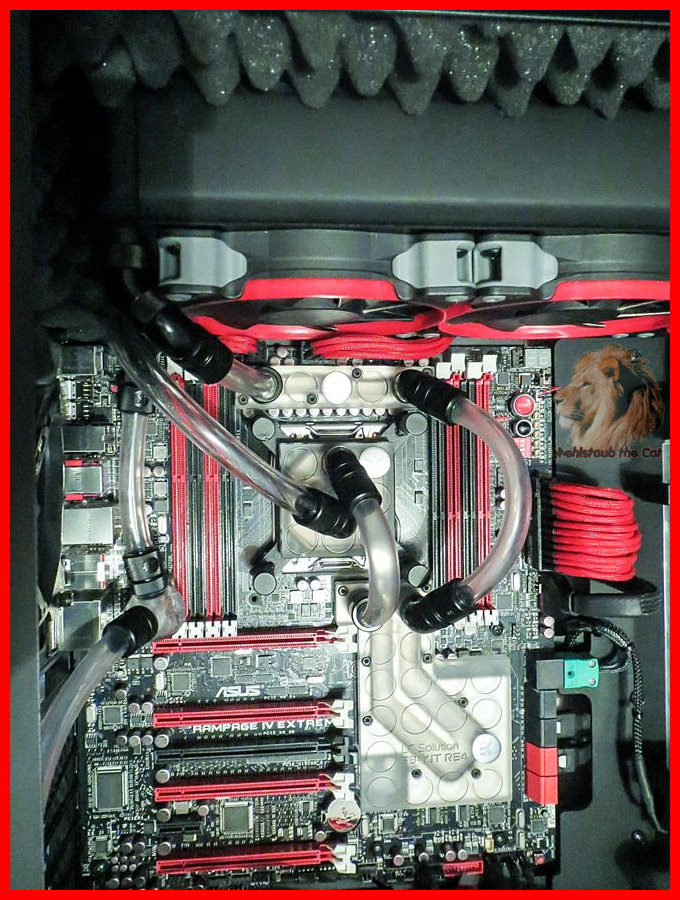

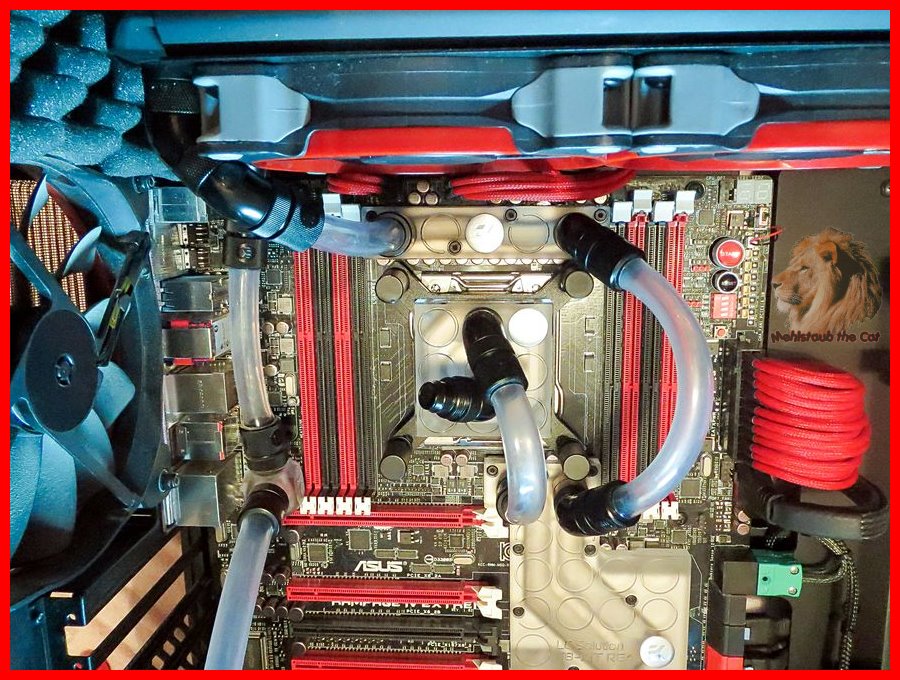

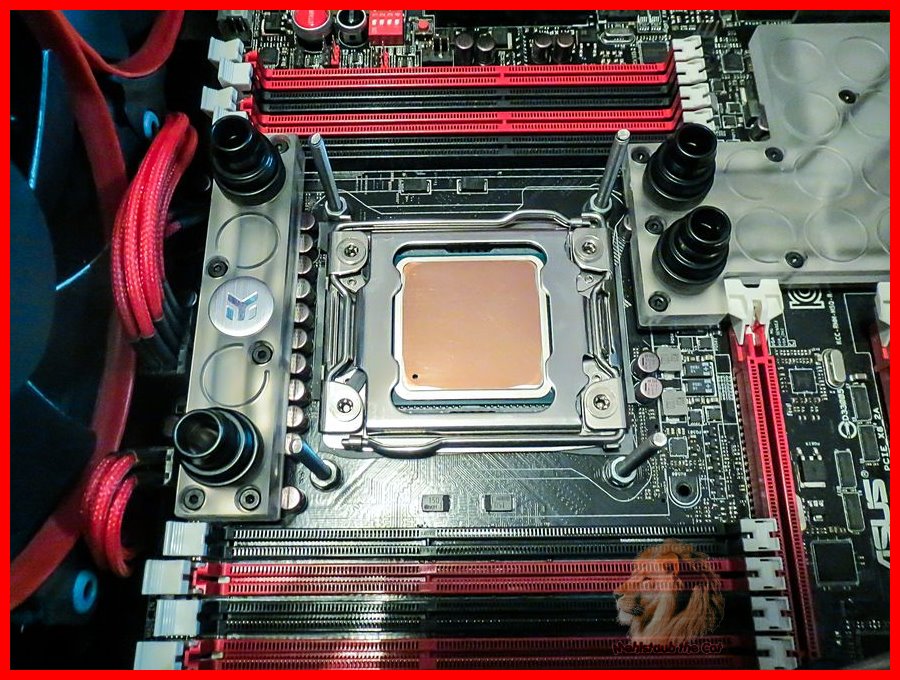

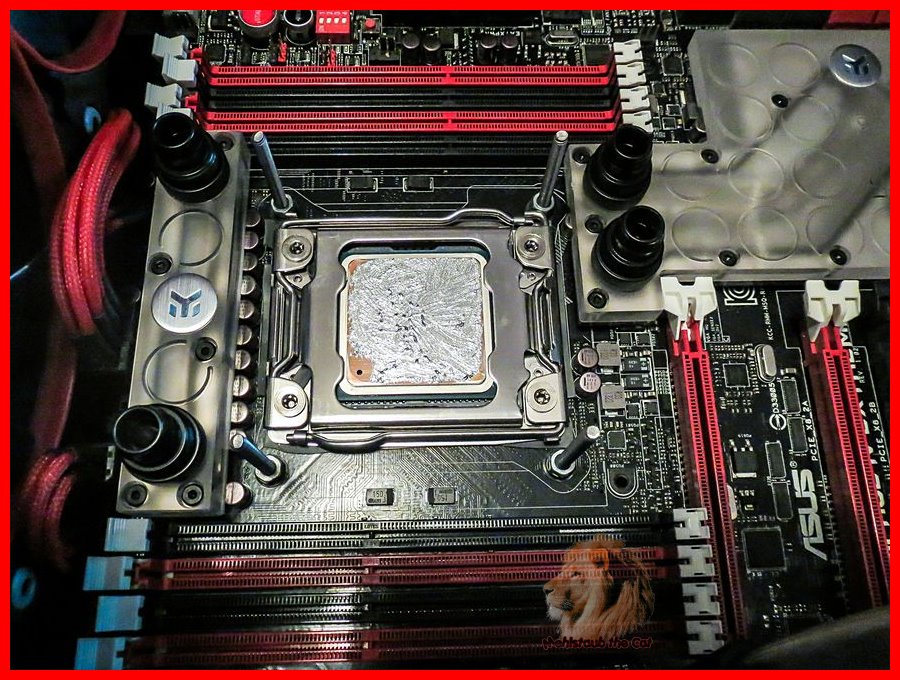

Der Testaufbau besteht aus der Hardware die ich in diesem Projekt schon vorgestellt habe.
Intel Core i7 4930K
Asus Rampage IV Extreme
Corsair Dominator Platinum 16GB 2400MHz CL9.
Die CPU war für diesen Test übertaktet auf 4,6 GHz bei 1,4V
die CPU VTT Spannung ist bei 1,15, VCCSA 1,05 und CPU PLL bei 1,8 Volt,
das ist meine 24/7 Einstellung.
Die CPU Spannung wurde von mir während dem Test mit dem Multimeter Voltkraft ME-32
kontrolliert. Die Spannung schwankte von 1,404 – 1,407 Volt.
Der Test erfolgte mit dem exakt gleichen UEFI Settings,
für Standardbackplate so wie auch mit Backplatemod.
Auf der CPU ist in beiden fällen die Wärmeleitpaste Gelid GC Extreme zum Einsatz gekommen.
Bei der Standardbackplate und nach dem Umbau zur Backplatemod wurde jeweils neu aufgetragen.
Zur maximalen Erwärmung der CPU verwendete ich Prime 95 27.9 Build1 in der 64bit Version
in der Einstellung Custom > Small FFT´s.
Die Aufwärmzeit des Systems war weit über 1h,
erst als sich die Wassertemperatur innerhalb von 15min nicht mehr veränderte wurde abgelesen.
Zum Auslesen der Kern Temperaturen wurde HW-Monitor verwendet.
4. Testergenisse :
Um ein guten Vorher / Nachher Vergleich zu haben,
habe ich fünf Messergebnisse von der Standardbackplate so als auch
fünf mit Backplatemod ermittet.

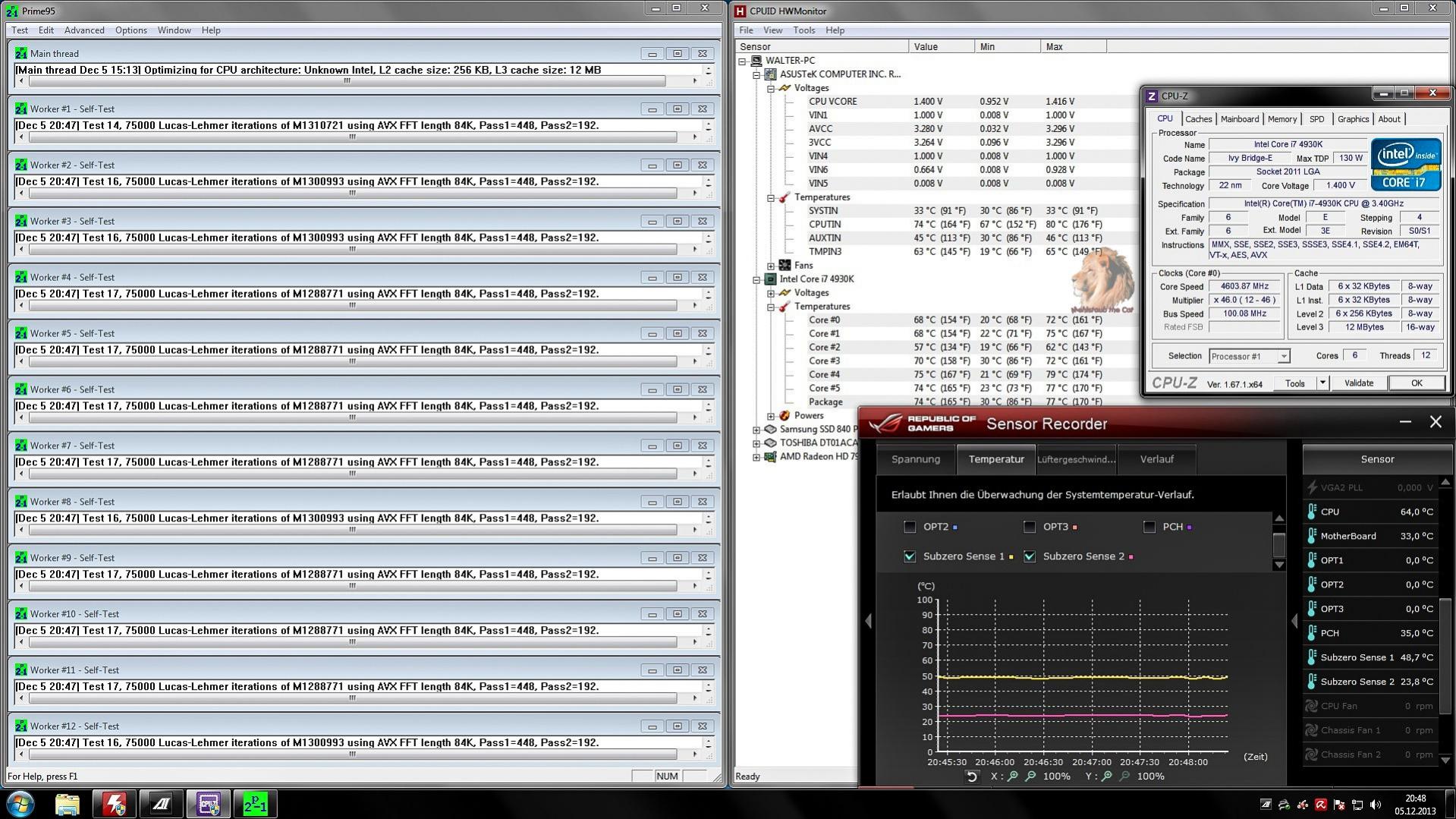

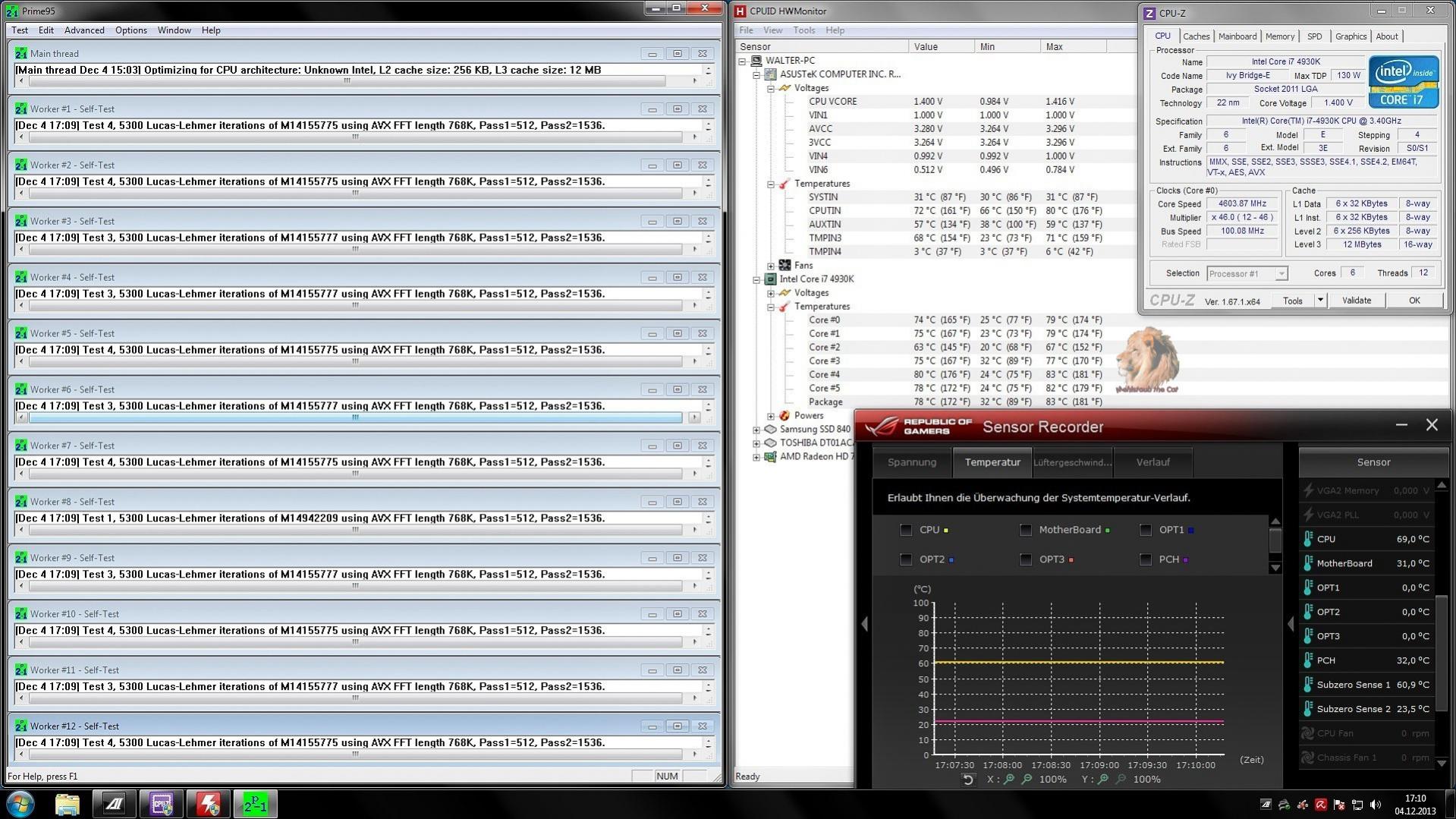

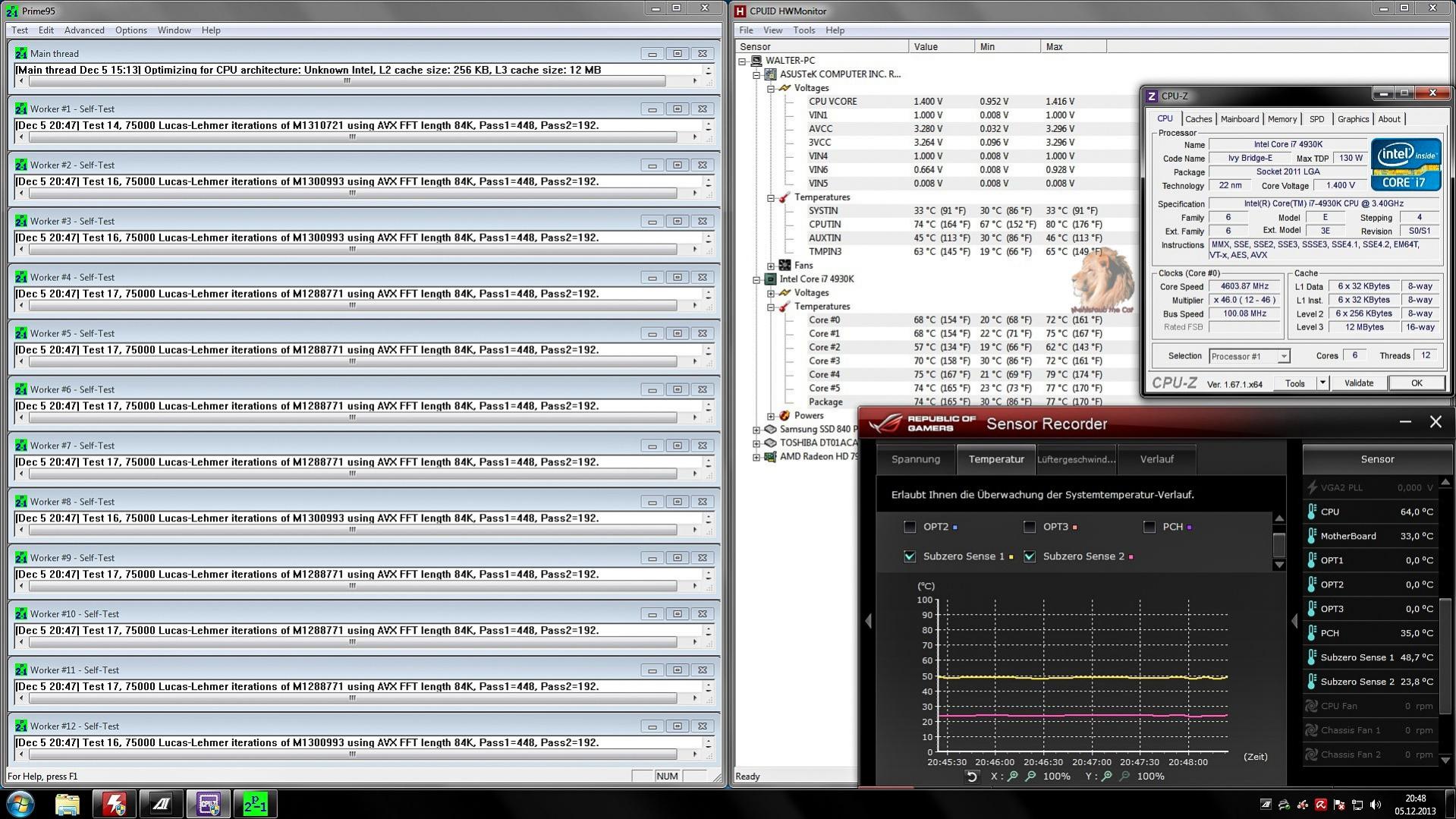

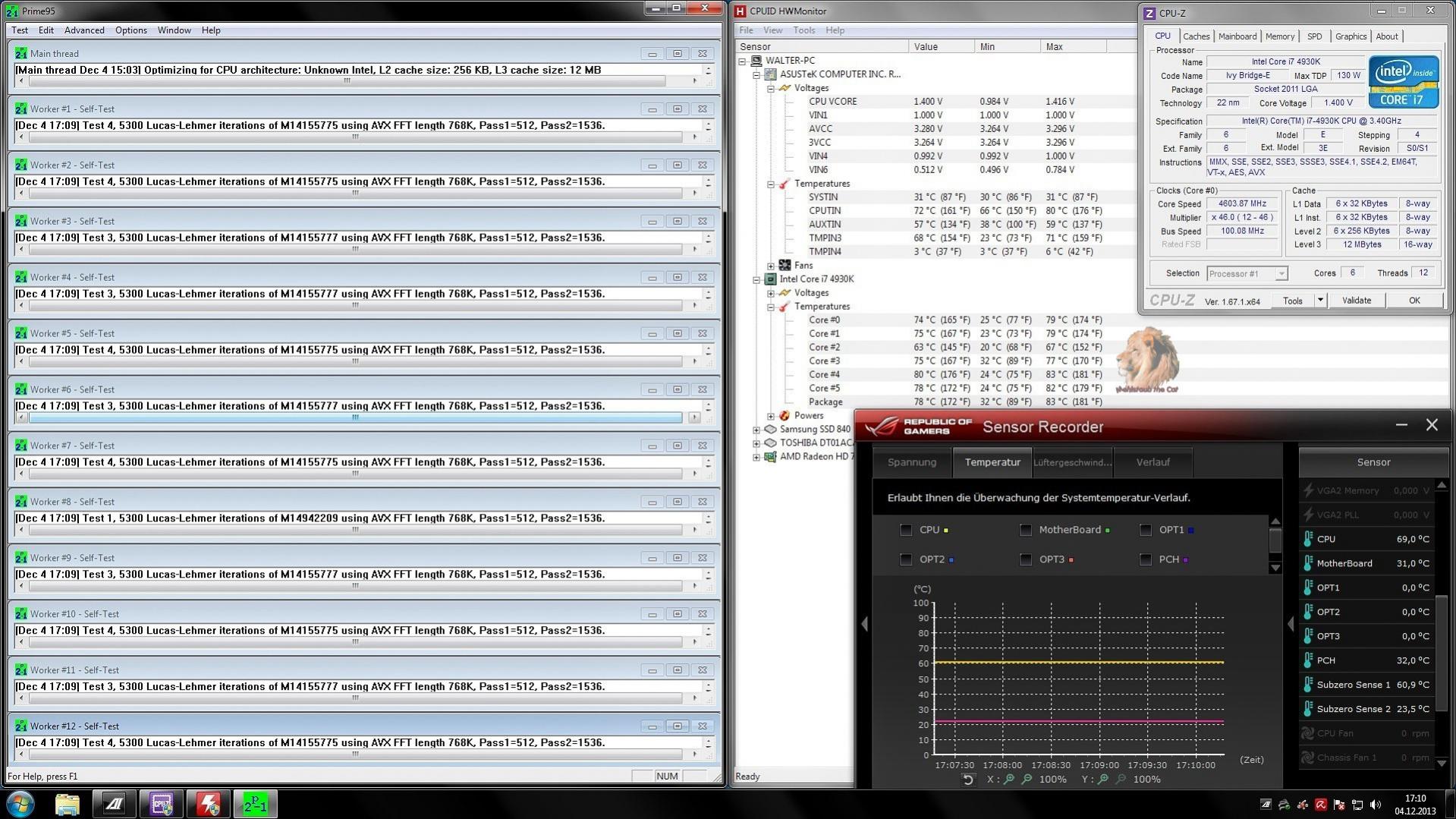

Vorher und ein Nachher Screenshot sind ganz unten zu finden. ( Bild 7 und 8 )
Die Ergebnisse mit Standard Backplate :
1.
Maximal Temperatur Core 0 : 79°C
Maximal Temperatur Core 1 : 79°C
Maximal Temperatur Core 2 : 67°C
Maximal Temperatur Core 3 : 77°C
Maximal Temperatur Core 4 : 83°C
Maximal Temperatur Core 5 : 82°C
Backplatetemperatur Subzero Sense 1 : 60,9°C
Raumtemperatur Subzero Sense 2 : 23,5°C
Wassertemperatur : 28,1°C
2.
Maximal Temperatur Core 0 : 78°C
Maximal Temperatur Core 1 : 80°C
Maximal Temperatur Core 2 : 68°C
Maximal Temperatur Core 3 : 77°C
Maximal Temperatur Core 4 : 85°C
Maximal Temperatur Core 5 : 83°C
Backplatetemperatur Subzero Sense 1 : 63,1°C
Raumtemperatur Subzero Sense 2 : 23,8°C
Wassertemperatur : 28,7°C
3.
Maximal Temperatur Core 0 : 80°C
Maximal Temperatur Core 1 : 80°C
Maximal Temperatur Core 2 : 68°C
Maximal Temperatur Core 3 : 77°C
Maximal Temperatur Core 4 : 84°C
Maximal Temperatur Core 5 : 83°C
Backplatetemperatur Subzero Sense 1 : 62,3°C
Raumtemperatur Subzero Sense 2 : 23,1°C
Wassertemperatur : 28,1°C
4.
Maximal Temperatur Core 0 : 79°C
Maximal Temperatur Core 1 : 80°C
Maximal Temperatur Core 2 : 68°C
Maximal Temperatur Core 3 : 77°C
Maximal Temperatur Core 4 : 84°C
Maximal Temperatur Core 5 : 82°C
Backplatetemperatur Subzero Sense 1 : 62,1°C
Raumtemperatur Subzero Sense 2 : 22,8°C
Wassertemperatur : 28,0^C
5.
Maximal Temperatur Core 0 : 78°C
Maximal Temperatur Core 1 : 79°C
Maximal Temperatur Core 2 : 66°C
Maximal Temperatur Core 3 : 76°C
Maximal Temperatur Core 4 : 81°C
Maximal Temperatur Core 5 : 81°C
Backplatetemperatur Subzero Sense 1 : 60,1°C
Raumtemperatur Subzero Sense 2 : 22,1°C
Wassertemperatur : 27,8°C
Mit Backplatemod :
1.
Maximal Temperatur Core 0 : 72°C
Maximal Temperatur Core 1 : 75°C
Maximal Temperatur Core 2 : 62°C
Maximal Temperatur Core 3 : 72°C
Maximal Temperatur Core 4 : 79°C
Maximal Temperatur Core 5 : 77°C
Backplatetemperatur Subzero Sense 1 : 48,7°C
Raumtemperatur Subzero Sense 2 : 23,8°C
Wassertemperatur : 27,5°C
2.
Maximal Temperatur Core 0 : 74°C
Maximal Temperatur Core 1 : 78°C
Maximal Temperatur Core 2 : 66°C
Maximal Temperatur Core 3 : 75°C
Maximal Temperatur Core 4 : 82°C
Maximal Temperatur Core 5 : 79°C
Backplatetemperatur Subzero Sense 1 : 49,1°C
Raumtemperatur Subzero Sense 2 : 24,1°C
Wassertemperatur : 28,1°C
3.
Maximal Temperatur Core 0 : 73°C
Maximal Temperatur Core 1 : 77°C
Maximal Temperatur Core 2 : 67°C
Maximal Temperatur Core 3 : 76°C
Maximal Temperatur Core 4 : 82°C
Maximal Temperatur Core 5 : 80°C
Backplatetemperatur Subzero Sense 1 : 48,2°C
Raumtemperatur Subzero Sense 2 : 22,9°C
Wassertemperatur : 27,6°C
4.
Maximal Temperatur Core 0 : 75°C
Maximal Temperatur Core 1 : 79°C
Maximal Temperatur Core 2 : 68°C
Maximal Temperatur Core 3 : 77°C
Maximal Temperatur Core 4 : 82°C
Maximal Temperatur Core 5 : 81°C
Backplatetemperatur Subzero Sense 1 : 49,1°C
Raumtemperatur Subzero Sense 2 : 24,3°C
Wassertemperatur : 28,0°C
5.
Maximal Temperatur Core 0 : 76°C
Maximal Temperatur Core 1 : 78°C
Maximal Temperatur Core 2 : 68°C
Maximal Temperatur Core 3 : 76°C
Maximal Temperatur Core 4 : 81°C
Maximal Temperatur Core 5 : 82°C
Backplatetemperatur Subzero Sense 1 : 49,6°C
Raumtemperatur Subzero Sense 2 : 24,5°C
Wassertemperatur : 28,2°C
5. Fazit :
Es ist schwer eine 100% Aussage zu treffen, es gibt sehr viele Faktoren die das Ergebnis verfälschen können,
dennoch habe ich versucht Messfehler zu vermeiden.
Um eine 100% korrekte Messung zu machen zu können, bräuchte man ein Testlabor mit konstanter Raumtemperatur.
Alle Messwerte sind nach meinen Möglichkeiten die mir zu Verfügung standen entstanden.
Die Backplate ist im Durchschnitt 13°C kühler geworden.
Nach Abzug von Messfehlern, sind es im Durchschnitt ca. 2 - 4 °C je nach Kern und Raumtemperatur,
was die Backplatemod an Temperaturvorteil im Gegensatz zur Standardblackplate aufweist.
In anbetracht der Kosten ist es sicher nicht jedermanns Geschmack und nur bedingt Lohnenswert.
Der Bastelaufwand ist auch nicht zu unterschätzen.
Ob jetzt die 2 - 4 °C Grad je nach CPU Kern in irgend einer Situation einen fraglichen Vorteil bringen kann ich nicht abschätzen.
Für alle die die aber auf maximale Kühlung stehen und keine Kompromisse und Kosten scheuen,
ist es ein kleiner Bonus an Kühlung denn man bei einem ohne hin schon teuren Rechner mitnehmen kann.
Bei einem Standard Rechner ohne Übertaktung macht es keinen Sinn in eine Backplatemod zu investieren.
Stark übertaktete Systeme profitieren am meisten davon.
Ich für meinen Teil werde die Backplatemod in Zukunft immer weiter verfeinern
und auch in anderen Systemen zum Einsatz bringen.
Gruß
Mehlstaub the Cat
---------------------------------------------------------------------------------------------------------------------
