Der Retro-Hardware Bilderthread

[Stratotanker]

War mal wieder im Keller und habe die defekte Parhelia gesucht und die spinnende Voodoo2 hochgeholt. Dabei fiel mir noch ein SlotA Athlon700 auf und eine FX5500.

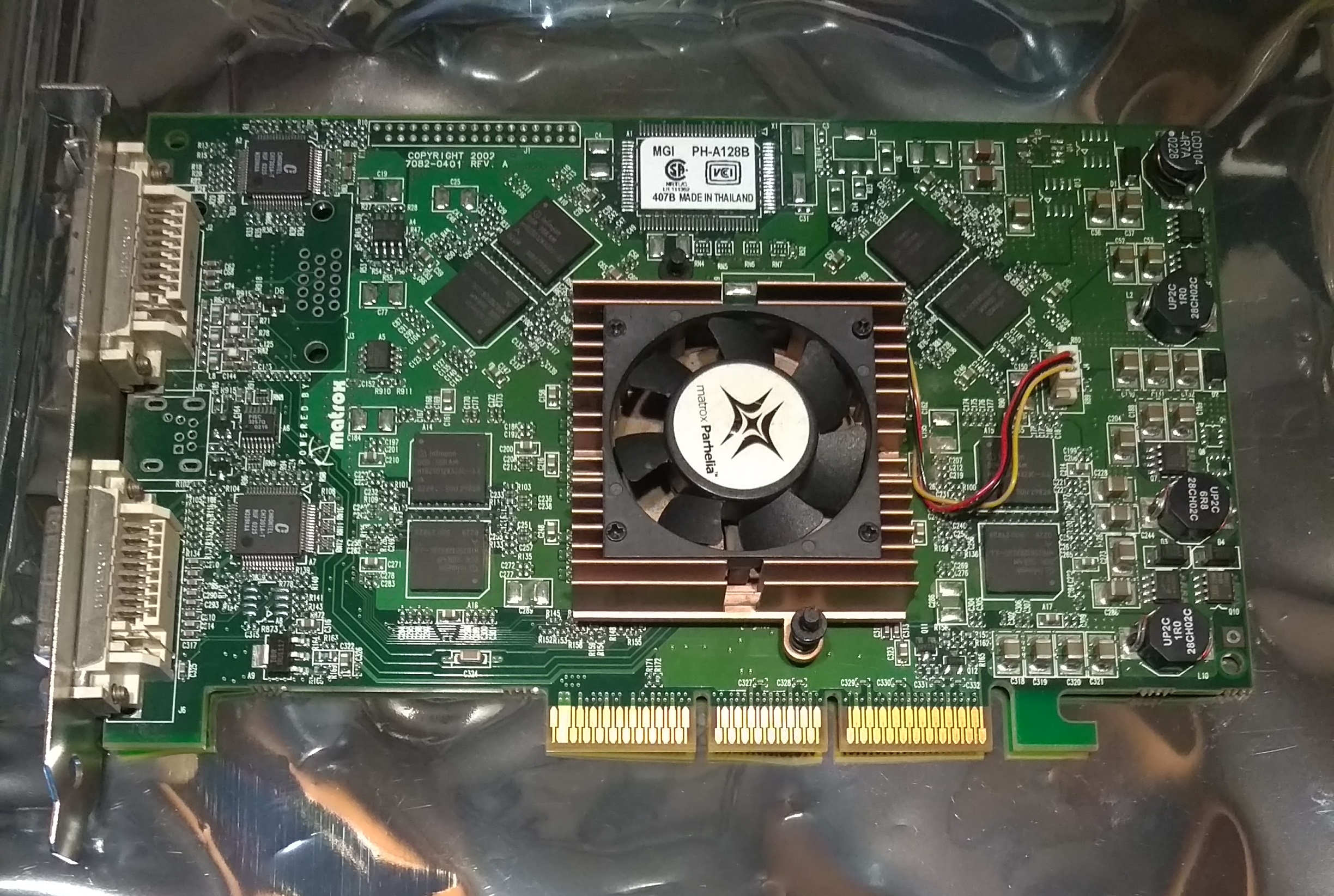

Bei der Parhelia fehlt der IRF7311 Mosfet rechts oben. Der erste ist durchgebrannt und mit meiner Feinlötspitze habe ich den nicht runterbekommen. Also wollte ich ihn in der Mitte teilen und gestückelt ablöten, was aber mit nem "Abriss" endete. Ersatzkäfer habe ich hier.

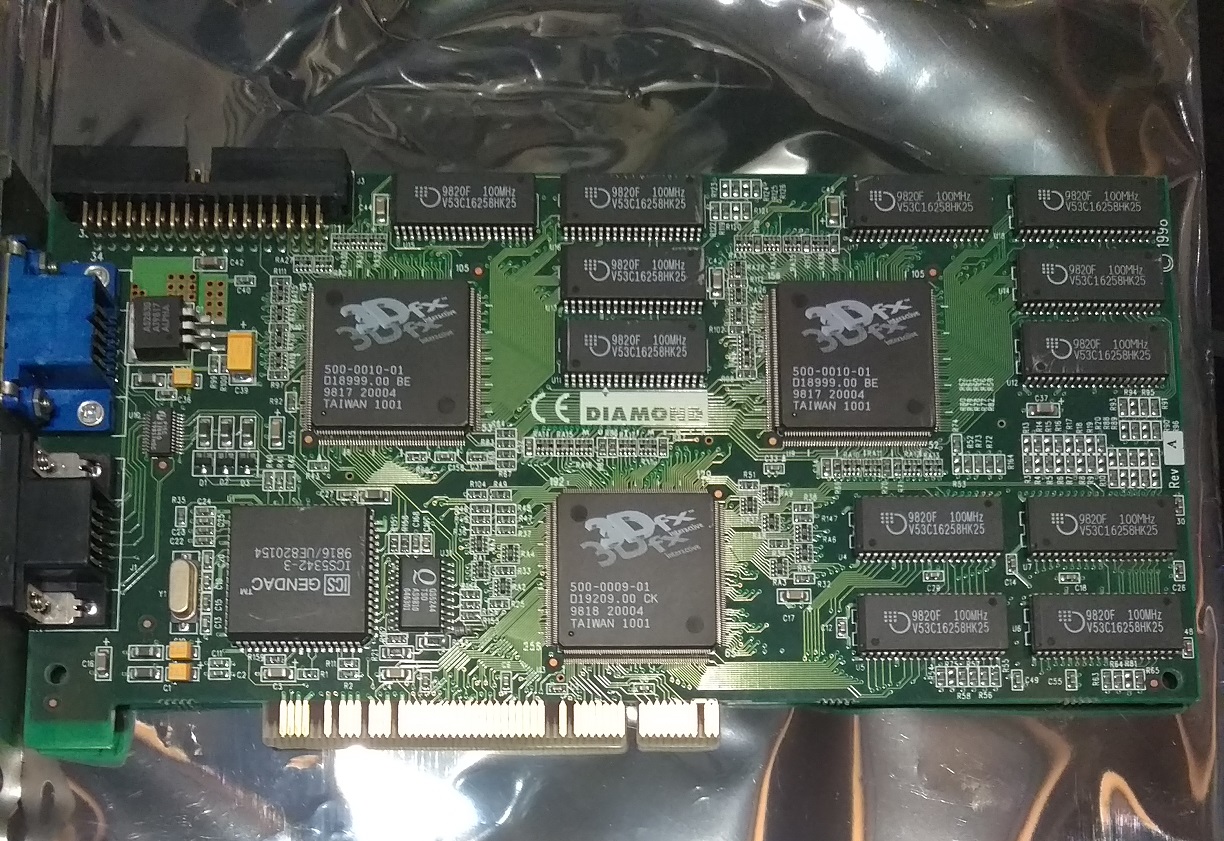

Die zickige Voodoo2

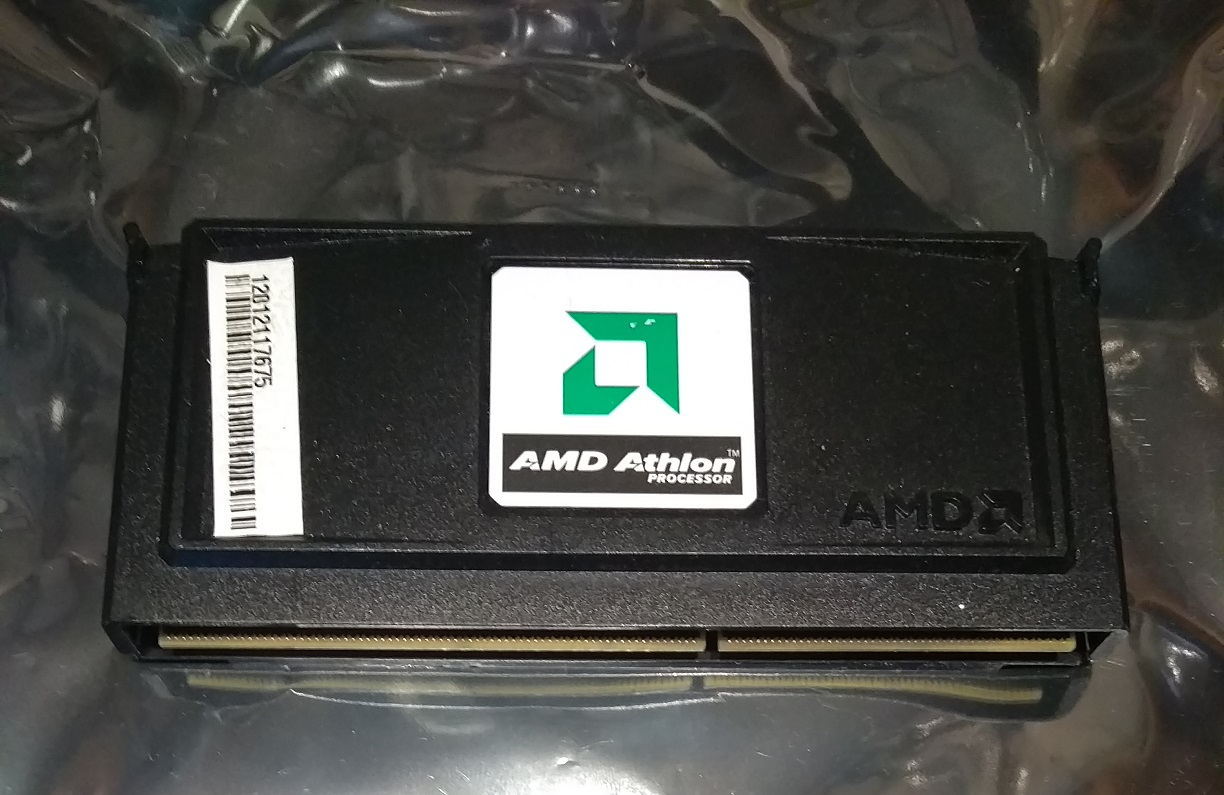

Slot A Veteran

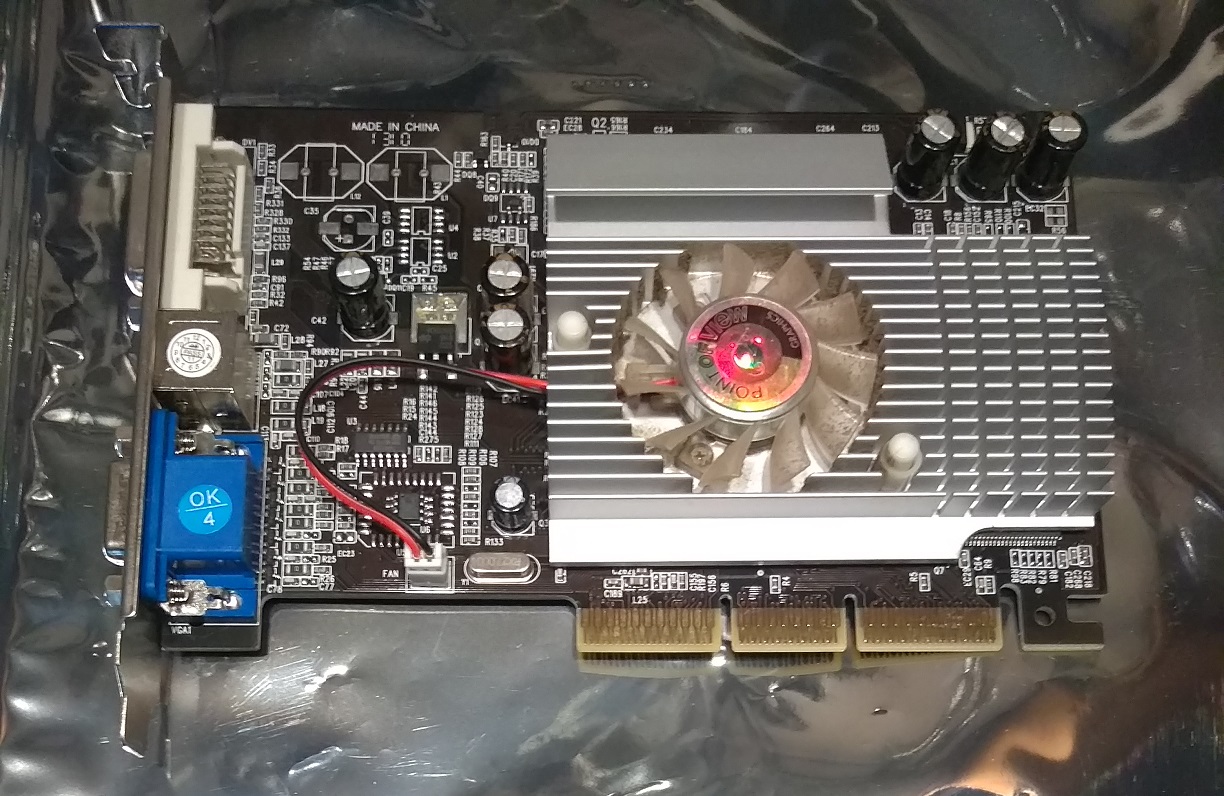

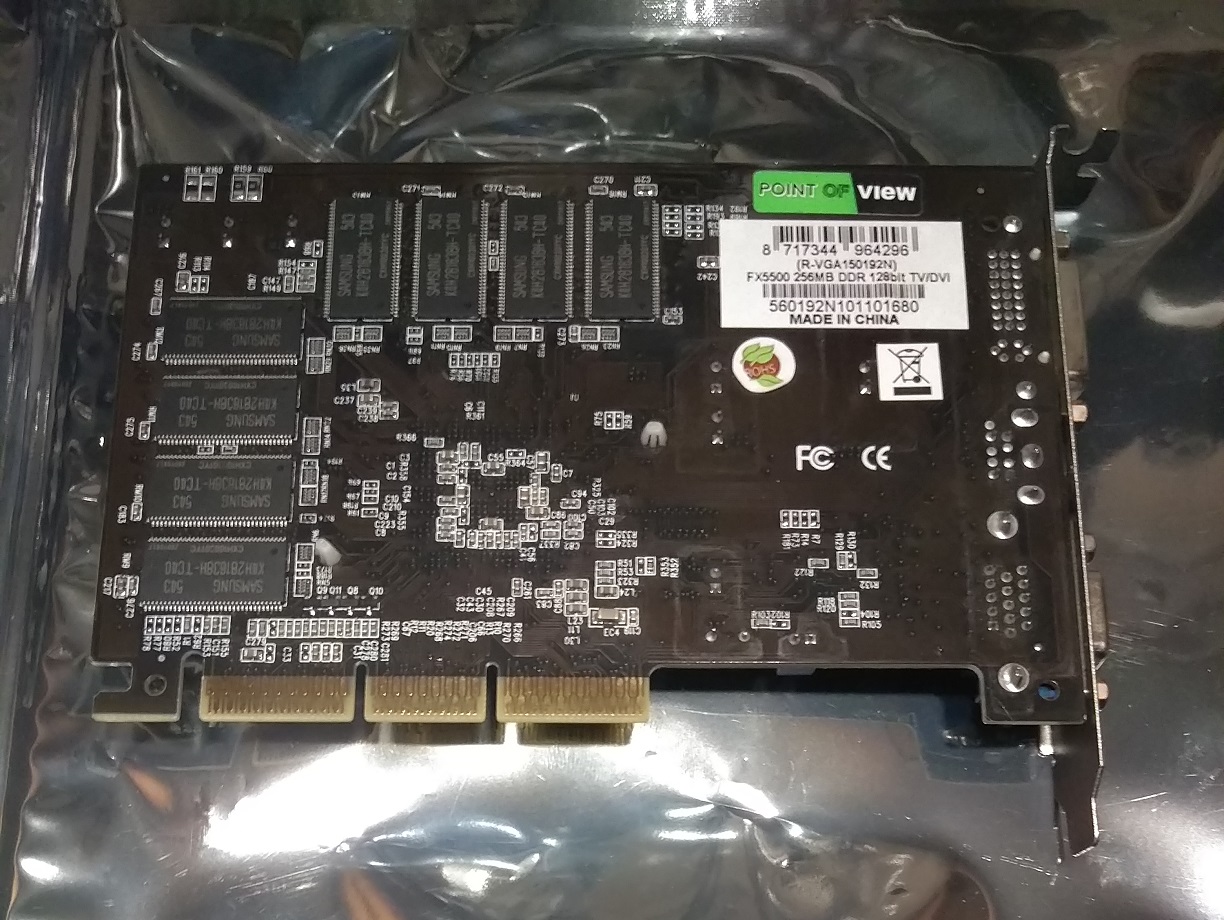

FX5500



[Candy_Cloud]

Die Voodoo ist zum Glück ja noch mit Blei gelötet. Die sollte man eigentlich mit einem Heißluftföhn recht leicht zum reflow bewegen können. Bei dem Alter und der oft mal hohen thermischen Belastung von Grafikchips könnten kalte Lötstellen durchaus ein Problem sein.
Auch sehe ich vier Tantal-Caps. Die gelben Kästchen. Auch die sind bekannt für Ausfälle. Einer davon scheint eine Spannung von einem Linearregler zu filtern.

So oder so, ohne SMD Equipment wirds schwer weiter zu probieren.

BTW.:
Ich hab mir für 1,39€ aus Honkong nen IDE-CF Adapter bestellt. Dazu eine 16GB 1033x CF. Damit sollte ich beim Slot-A PC easy die Festplatte ersetzen können.



[Maniac81]

IDE-CF Adapter habe ich die hier, laufen einwandfrei und man kann die CF Karte tauschen ohne den Rechner aufzuschrauben.
https://www.ebay.de/itm/40Pin-ATA-I...e=STRK:MEBIDX:IT&_trksid=p2057872.m2749.l2649



[Candy_Cloud]

Jap, die hab ich auch gesehen. Ich suche aber nur was festes als HDD Ersatz in diesem Moment. Weil die Platte leider Aussetzer hat. Zudem erreicht die CF mit 160MB/s mehr als IDE überhaupt kann.



[HerrAbisZ]

So oder so, ohne SMD Equipment wirds schwer weiter zu probieren.

Bin so was in der Art und hab alles, was man zum löten und reparieren auf SMD-Ebene braucht.

Ich habe großen Respekt vor euch, weil ich das nicht wirklich kann. Hätte ich schon öfters brauchen können. Die Elkos, etc. sind ja extrem billig, aber das dann Löten lassen ist viel zu teuer.



[Candy_Cloud]

Ich gebe zu, mit meinen Augen kann ich ohne weitere Hilfsmittel keine SMD Sachen machen.
Aber ich kann bei Bedarf meinen Chef fragen ob mein Kollege mir das nach Feierabend machen darf. Haben eine Reflow Anlage etc... Und der Kollege macht das täglich was die Routine verspricht.

Und bei Mainboards wird das Lösten schwerer, je neuer sie sind. Denn je mehr Layer ein PCB hat, desto kniffliger wird es mit Lösten. Gerade an den Spannungswandlern hat man heute große Masseflächen zur Kühlung. Die führen auch beim Löten die Wärme ab. Da braucht man dann einen Kolben mit größerer Leistung.

Allerdings so 20 Jahre alte Sachen nur Draht gelötet bekomme ich noch hin



[andi_sco]

...
Der Nachfolger war nur noch AGP4x/8x.

Im 3dcenter Artikel steht nur AGP 2.0 für ältere Karten, können die eventuell nicht in AGP 1x, 2x Boards genutzt werden?



[Stratotanker]

Genau das ist die Frage. Die Karten haben die passende Kodierung, aber vertragen wohl nur 1,5V Signal. Hier die neuere, die nur AGP4x/8x kann, aufgrund der Kodierung.
https://www.esaitech.com/matrox-ph-a8x128-parhelia-512gpu-agp8x-128mb-ddr-dualdvi-tv-out.html

Und hier ein Artikel zu den Karten wie meine zwei, die dummerweise auch in alte Sockel7 und BX Boards passen und dann mit 3,3V gekillt werden.
https://www.beyond3d.com/content/reviews/43/



[andi_sco]

Beim lesen eines Matrox Artikels kam folgende Technik zur Sprache: Metabytes Stepsister - mit der konnte man z.B. zwei Voodoo Banshee (1*AGP u. 1*PCI) zusammenschalten, hat sich aber nicht wirklich weit verbreitet.



[Candy_Cloud]



[steve-sts]

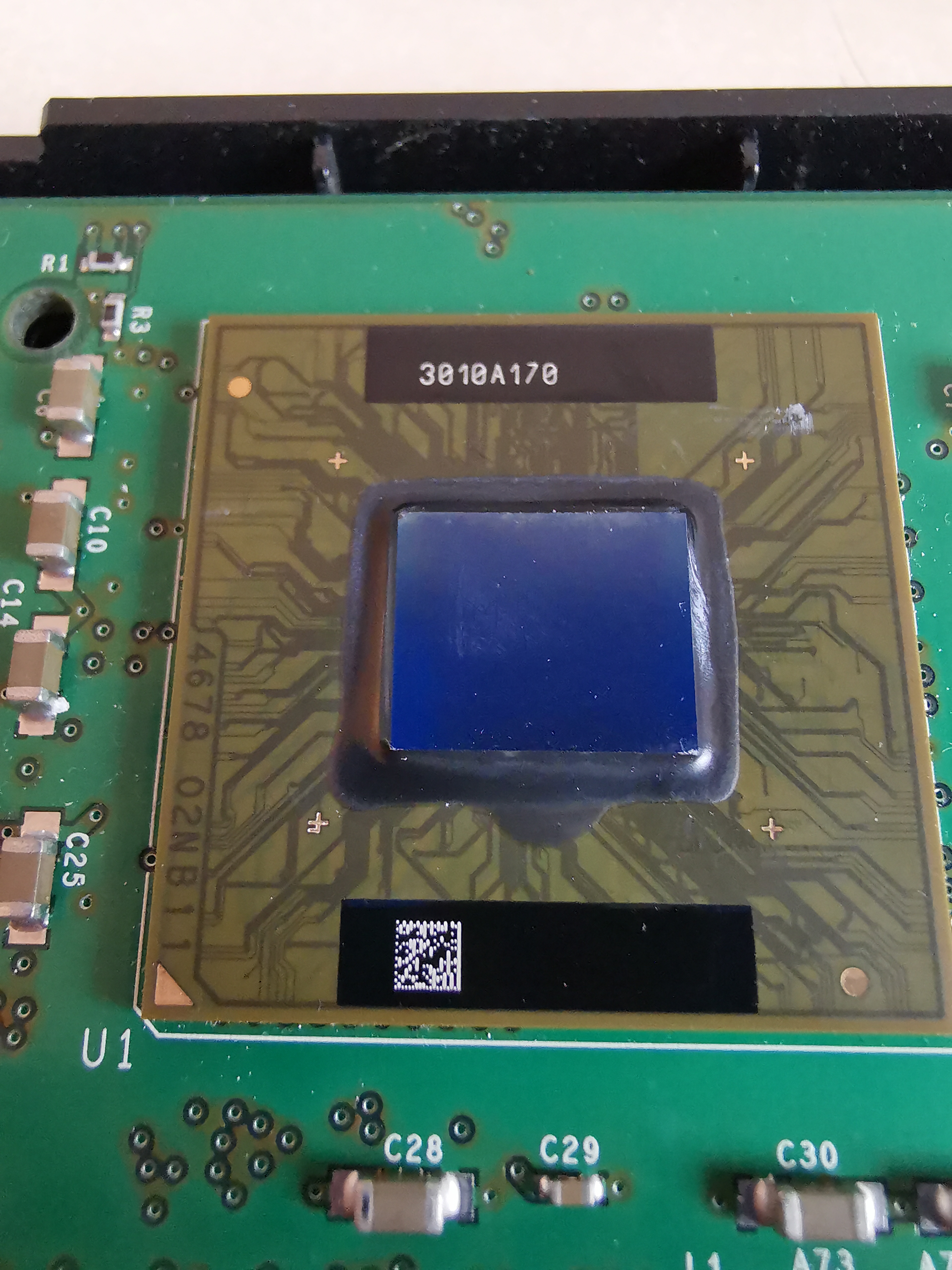

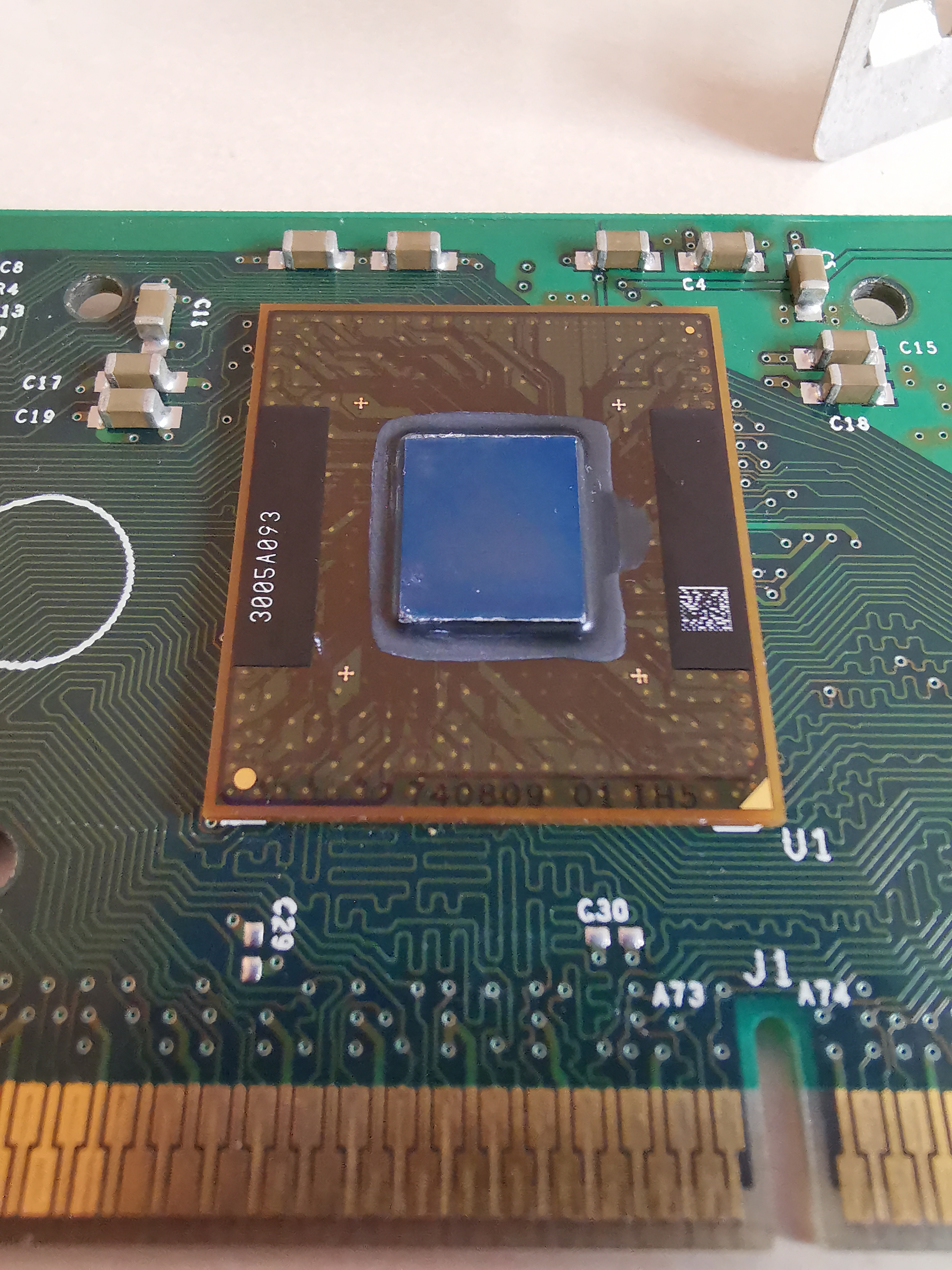

Anhang anzeigen 835261

Anhang anzeigen 835262

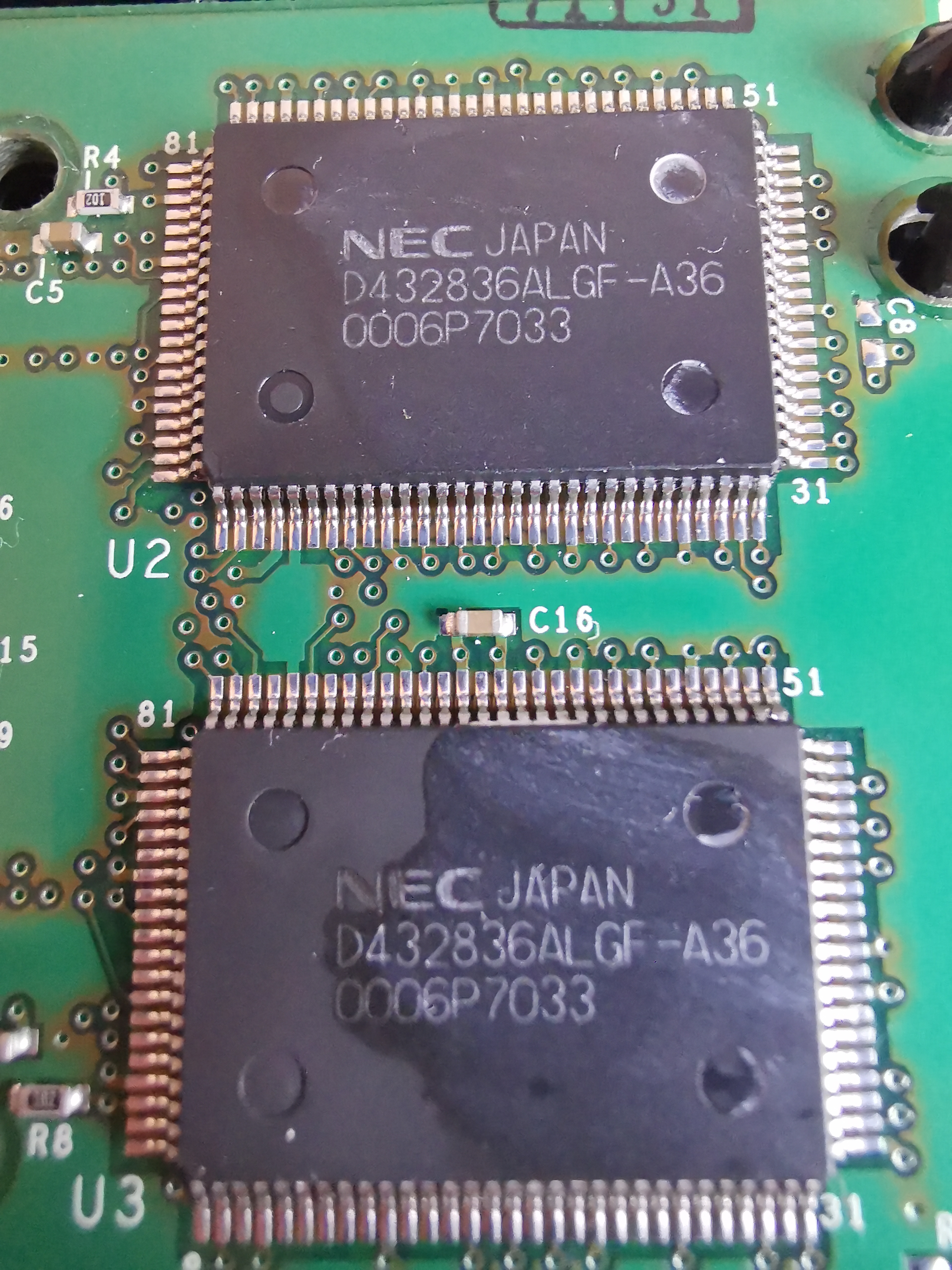

Anhang anzeigen 835263

Und schon zum Laufen bekommen??



[Candy_Cloud]

@steve-sts

Der 550er läuft.
Der 600E nicht. Ich kann jedoch nicht ausschließen das es am Mainboard liegt. Das Biostar mit dem VIA Apollo+ Chipsatz ist nicht gerade beliebt gewesen damals xD.

Jetzt gerade läuft die Mühle weiter mit ihrem 600er und macht einen Oberflächentest in Scandisk. Das dauert wohl noch...



[SVΞN]

Die Redaktion und ich persönlich hoffen auf rege Beteiligung der Retro-Experten aus dem Sub-Forum hier.

Ich hoffe, wir können auf eure Fachkompetenz zählen.

RetroBase - Das neue Format von ComputerBase

Liebe Grüße
Sven



[Stratotanker]

@steve-sts

Der 550er läuft.
Der 600E nicht. Ich kann jedoch nicht ausschließen das es am Mainboard liegt. Das Biostar mit dem VIA Apollo+ Chipsatz ist nicht gerade beliebt gewesen damals xD.

Jetzt gerade läuft die Mühle weiter mit ihrem 600er und macht einen Oberflächentest in Scandisk. Das dauert wohl noch...

Wird der Coppermine überhaupt von deinem Board unterstützt? Der 550er ist wohl noch ein Katmai, oder?

@SV3N Natürlich.



[Candy_Cloud]

@SV3N
Es ist komisch wenn man älter wird und Dinge die man kennt plötzlich "alt" sind 😉.
Freue mich schon total auf die Inhalte 😀



[Twostone]

Im selben Jahr [2009] erschien mit der Special Edition zu The Secret of Monkey Island von LucasArts einer der ganz großen Klassiker des Point-&-Click-Genres als verbesserte Neuauflage.

Holy sh**, das ist schon zehn Jahre her? Hab erst kürzlich noch einmal das "original" [Erscheinungsdatum: 1990] durchgespielt, das kommt mir auch noch nicht so alt vor, obwohl ich es damals etwa ein halbes Jahr nach dem deutschen Release gekauft und gespielt hatte. Die "aufgehübschte" Version konnte mich nicht so begeistern. Aber die alten Versionen von MI1&2 spiele ich immer noch mal wieder, wie auch Lands of Lore (nur den ersten Teil, der Rest ist imho Mist), Legend of Kyrandia 1-3, Sam&Max, etc.

Irgendwie fehlt mir dieser Humor zumeist in heutigen Spielen.



[Candy_Cloud]

@Stratotanker
Ich denke auch, dass es an der Kompatibilität liegt. Ich muss wohl mal versuchen ein Board mit 440BX zu ergattern. Die sollen ziemlich gut mit den Coppermine und auch den Slot-1 auf Sockel 370 Adaptern klar kommen.



[Stratotanker]

Oh, BX Boards sind rar und teuer geworden. Gibt es ein BIOS Update für dein Brett? Ich habe ein VIA basiertes Board mit 693A und zwei mit dem 694X, die laufen ziemlich gut. Allerdings habe ich noch nicht die Zeit gefunden, um diese gegen ein 440BX antreten zu lassen. Habe da so viele Ideen, aber Arbeit und Familie gehen vor.

@Candy_Cloud https://www.ebay-kleinanzeigen.de/s...t-bird-mit-pentium-ii-400/1235400223-228-2590

Das ist ein BX440 Brett wie man an der SB sieht.

Oder:

https://www.ebay-kleinanzeigen.de/s-anzeige/retro-windows-98se-win-xp-rechner/1236261369-228-3618

Hier tippe ich aber auf SockelA.



[Twostone]

Das P3B-F ist eigentlich immer eine Erwähnung wert in diesem Zusammenhang...



[Candy_Cloud]

@Stratotanker
Der PC beim zweiten Link... Hm also die Angaben sind abenteuerlich.

128MB Grafikkarte, auf dem Bild ist jedoch eindeutig eine ATi Rage 128 zu erkennen, welche gewöhnlich 32MB hat. Denke mal da kennt sich jemand wenig aus.

BTW:

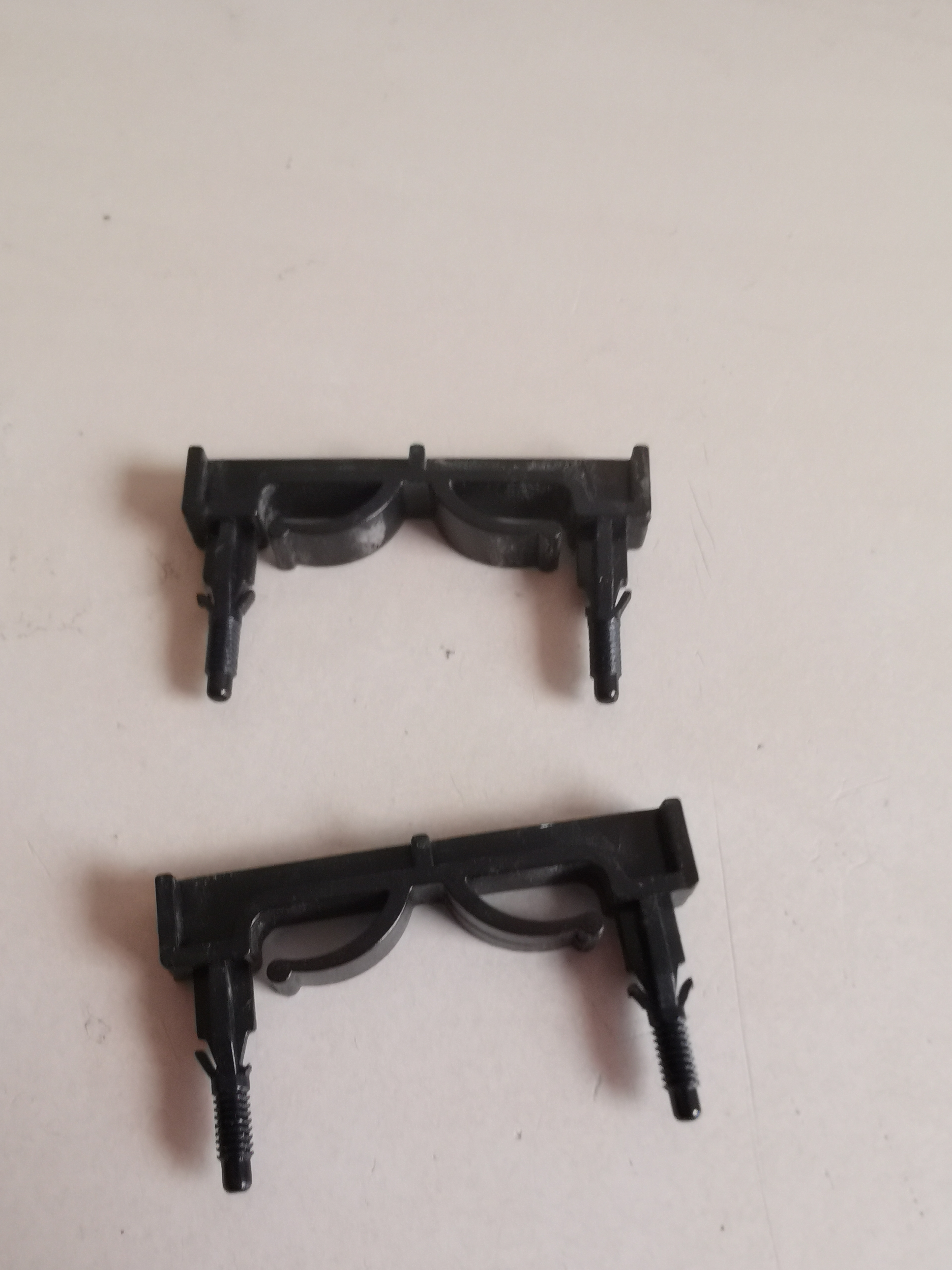

Ich suche immer noch eine Quelle für diese Clips in neu. diese hier sind unbrauchbar.
Es sind die Clips die bei Slot-1 Kartuschen den Kühler halten sollen. Wenn ich davon vier neue hätte, könnte ich die Kühler von @steve-sts weiterverwenden. Alternativ habe ich auch noch M3 Schrauben und Muttern. Schaut dann halt nicht mehr original aus.
