Der Retro-Hardware Bilderthread
- Ersteller andi_sco
- Erstellt am
AtomLord
Lieutenant
- Registriert
- Dez. 2018
- Beiträge
- 733

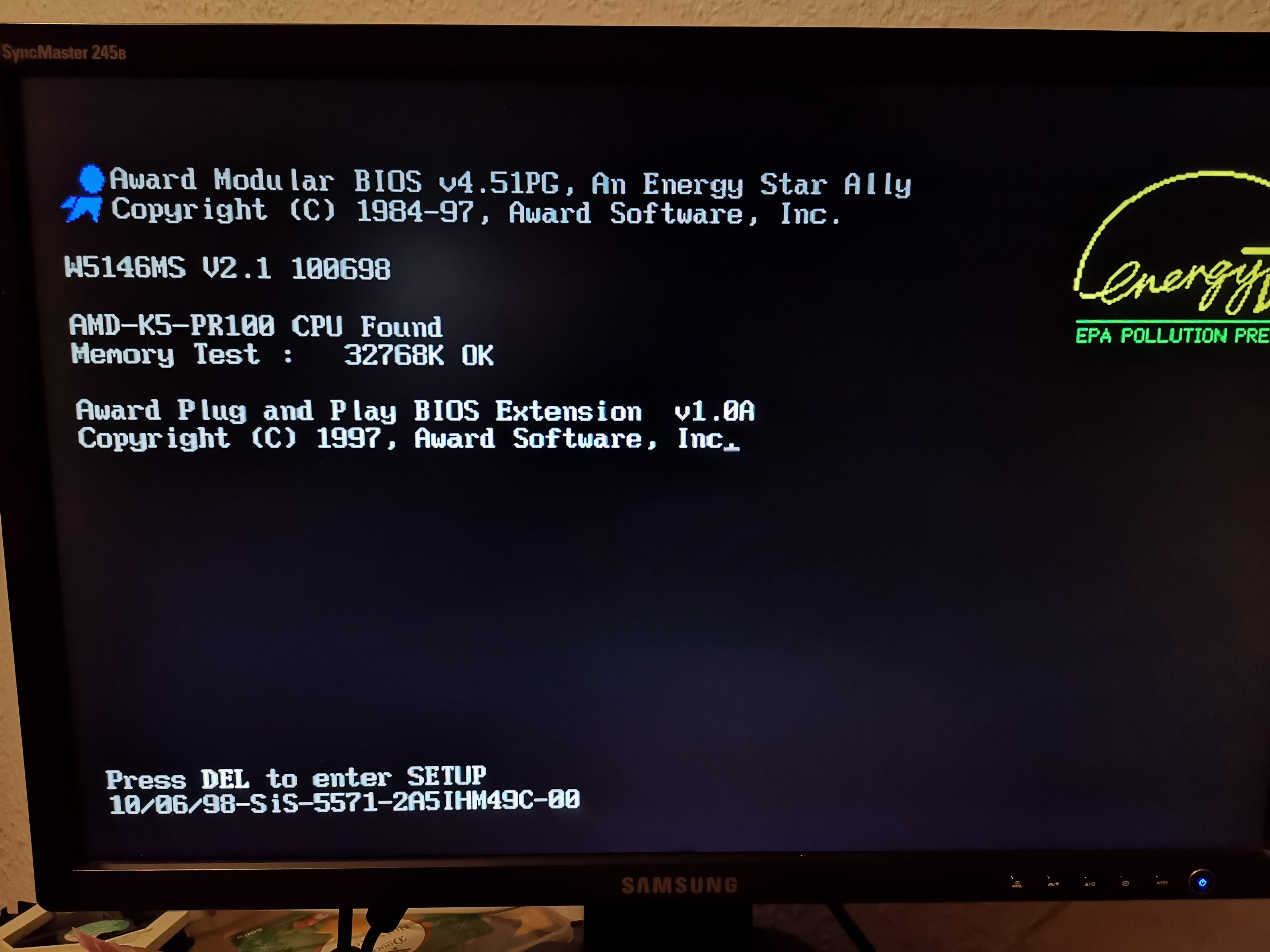

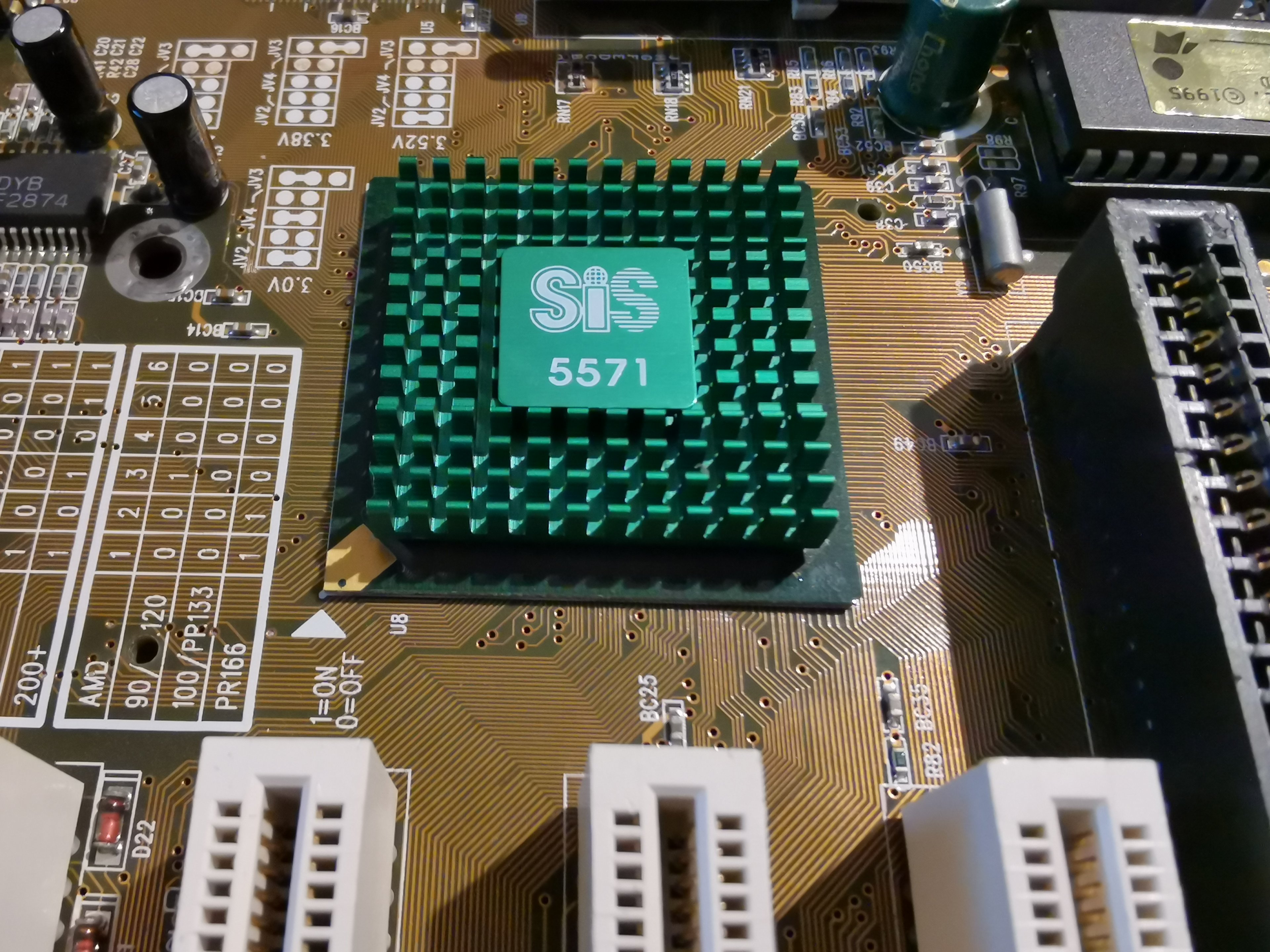

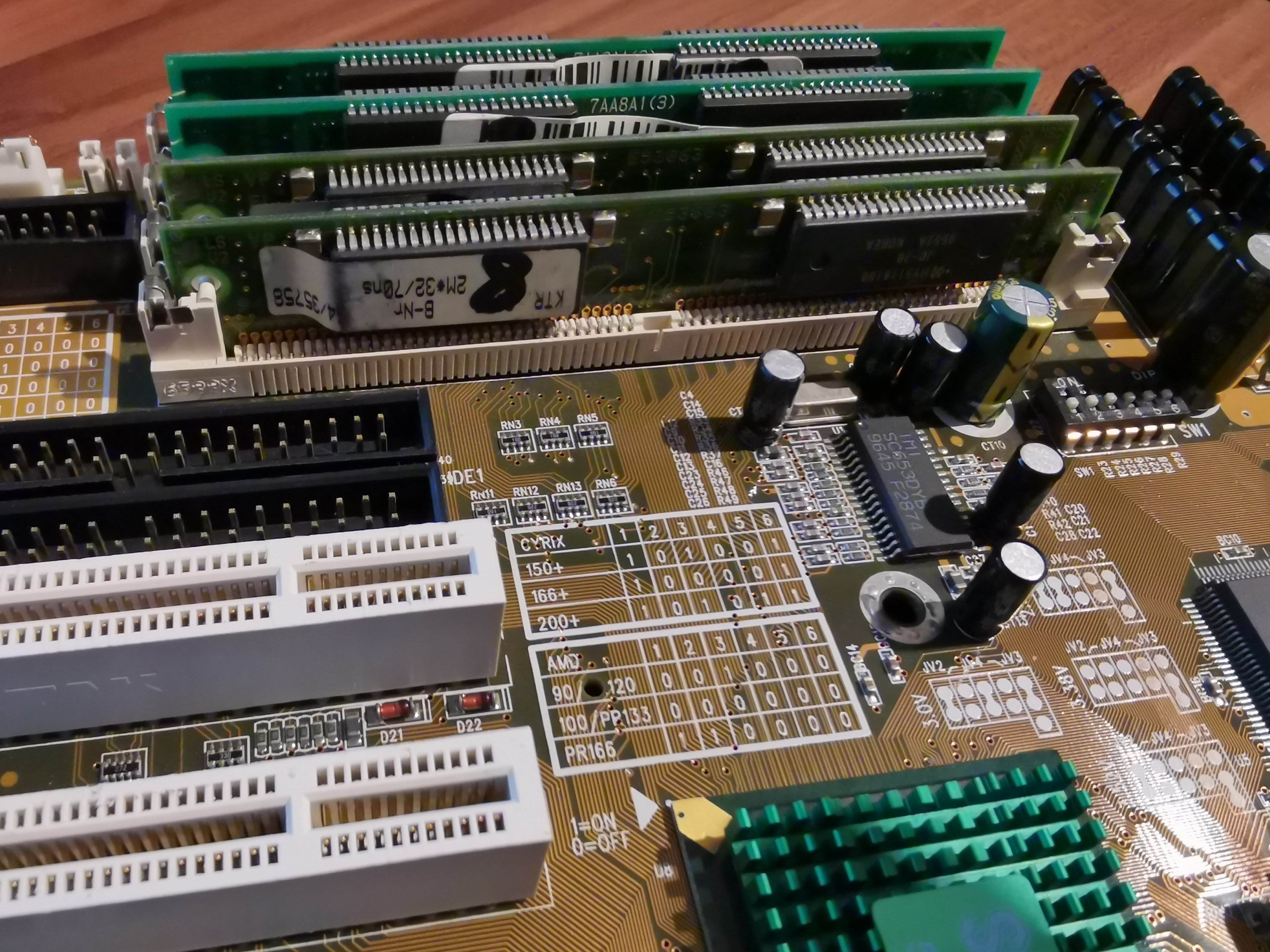

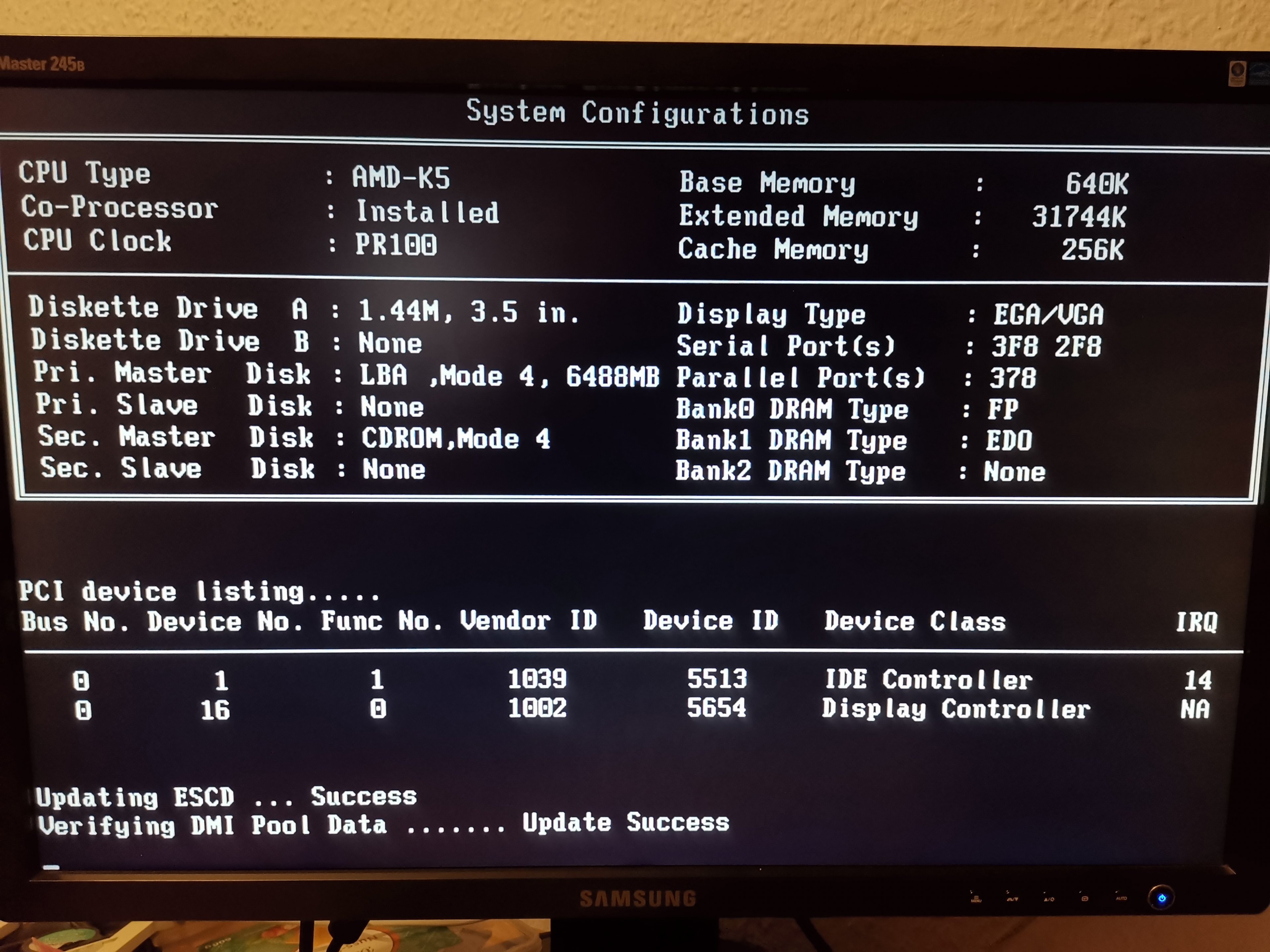

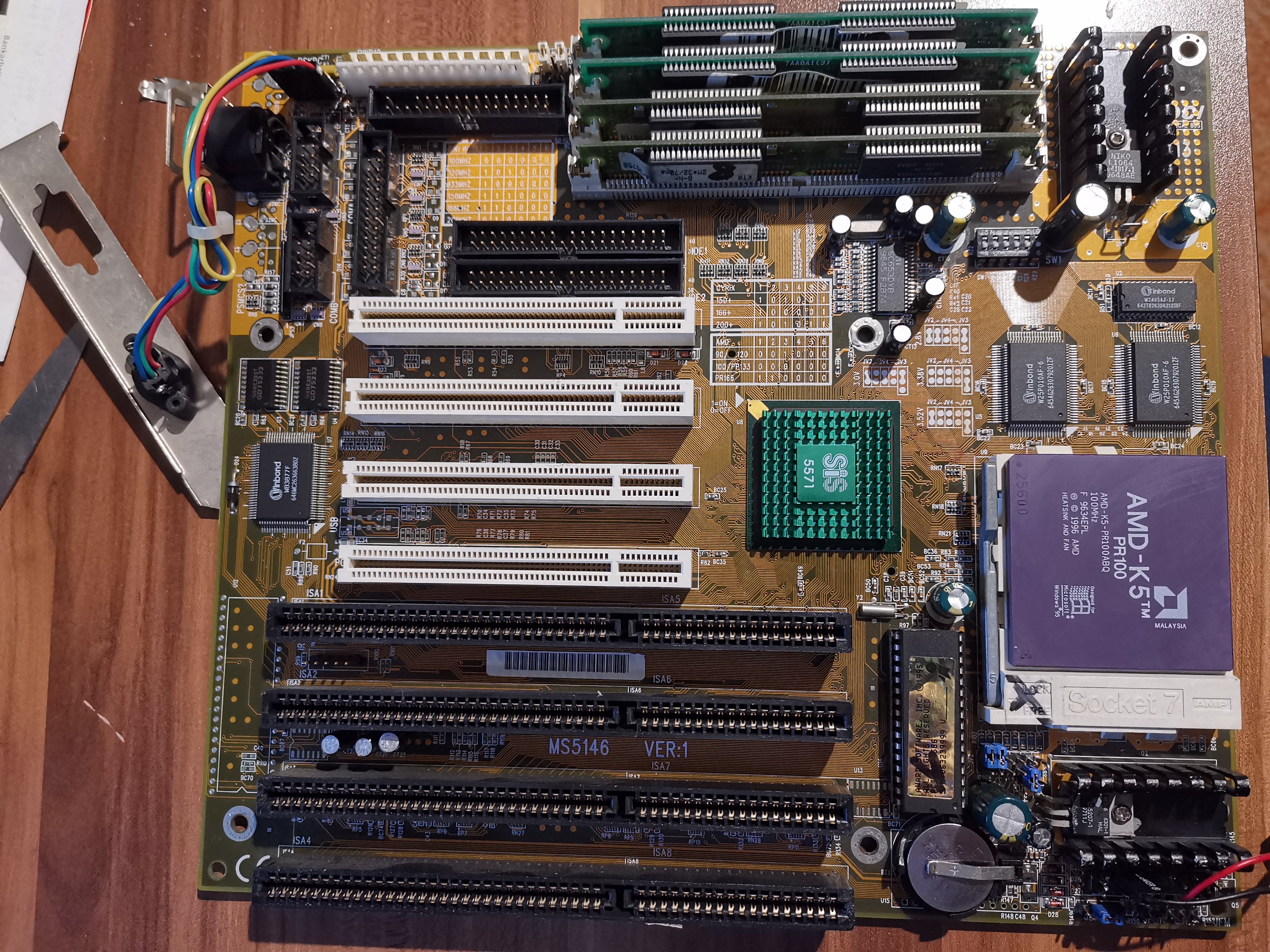

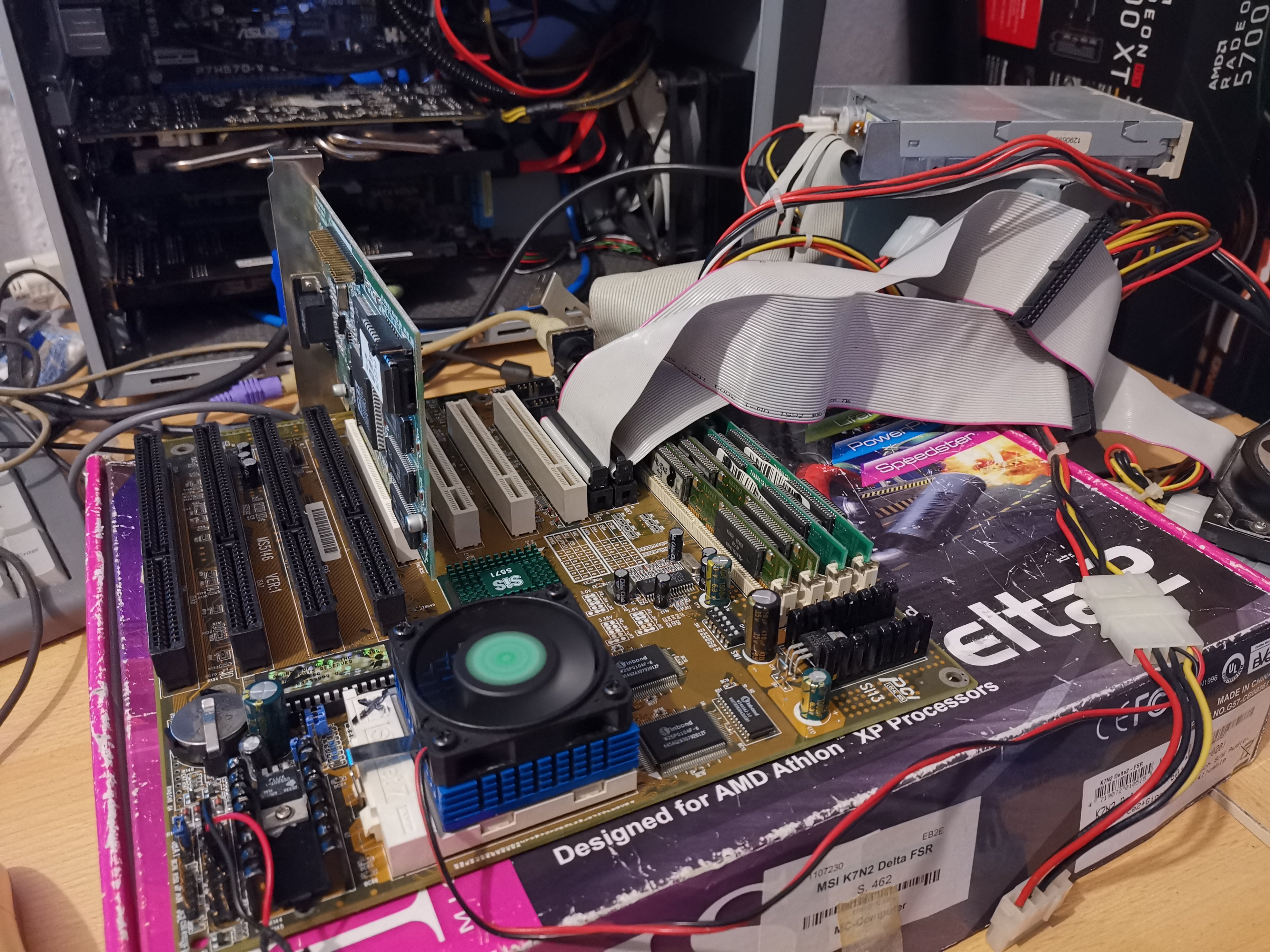

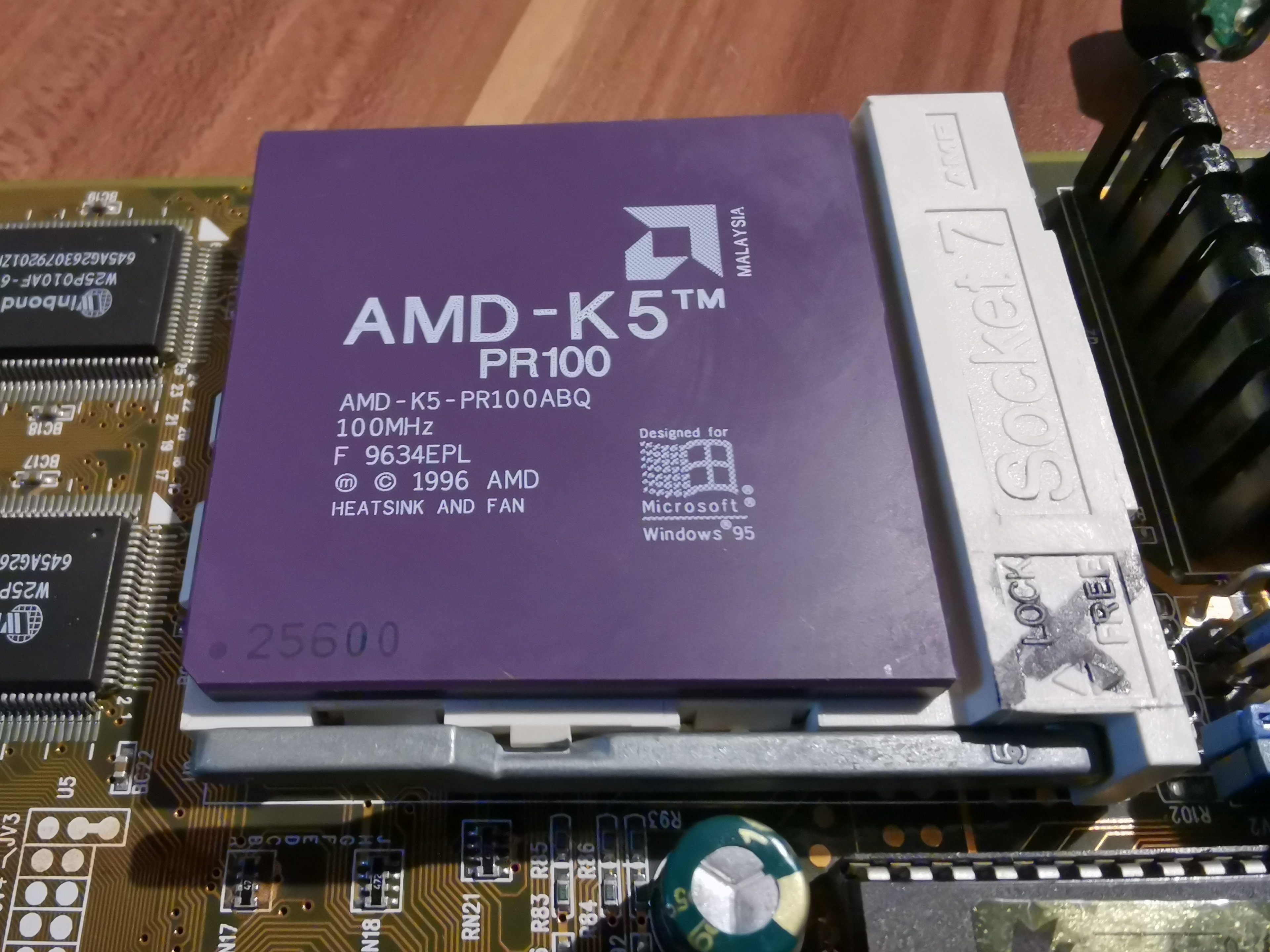

Der nächste Kandidat, den ich von den Toten zurückgeholt hab.😬 Alle Elkos für die CPU Versorgung waren detoniert, jemand hat alle Pinnleisten rausgelötet und der DIN Stecker war auch weg. 🤮 Habe alles ersetzt, einen schicken K5 100 raufgepflanzt und 32 MB EDO-Ram gleich mit. Das ist ein MSI MS5146 Mainboard mit SiS Chipsatz. Funktioniert wieder tadellos das gute Stück
Y2KCertified!
Lt. Junior Grade
- Registriert
- Dez. 2019
- Beiträge
- 499
Origineller Name 😁kryzs schrieb:
kryzs
Lt. Commander
- Registriert
- Apr. 2012
- Beiträge
- 1.641
👍 Wie gerne würd ich das auch können, hätte da auch so ein Kandidaten, den ich erstmal ins Regal gelegt habe, hoffe ich kann mir das Wissen für eine Reparatur mal aneignen.AtomLord schrieb:Der nächste Kandidat, den ich von den Toten zurückgeholt hab.😬 Alle Elkos für die CPU Versorgung waren detoniert, jemand hat alle Pinnleisten rausgelötet und der DIN Stecker war auch weg. 🤮 Habe alles ersetzt, einen schicken K5 100 raufgepflanzt und 32 MB EDO-Ram gleich mit. Das ist ein MSI MS5146 Mainboard mit SiS Chipsatz. Funktioniert wieder tadellos das gute Stück
Anhang anzeigen 870661Anhang anzeigen 870662Anhang anzeigen 870663Anhang anzeigen 870664Anhang anzeigen 870665Anhang anzeigen 870666Anhang anzeigen 870667
Zuletzt bearbeitet:
(Zu wenig Kaffee)
Stratotanker
Lieutenant
- Registriert
- Juni 2004
- Beiträge
- 920
Mein erstes Sockel7 System mit dem Cyrix 6x86MX-PR200 hatte einen SIS Chipsatz mit IGP. Der konnte man 1,2 oder 4MB zuweisen. Da ich nur 16MB RAM hatte, mussten 1 bzw. 2 reichen. In Windows war die okay. In DOS gab es öfters Grafikprobleme in Spielen, so dass ein S3 Trio gekauft wurde. Das Gehäuse habe ich auch noch. Schönes Teil. Sitz derzeit ein Asus P2L-B drin.
The Sandman
Lt. Junior Grade
- Registriert
- Mai 2012
- Beiträge
- 359
Jo, Sachen wieder repariert zu bekommen ist schon eine Gabe. Vor allem wenn die Dinge schon sehr schlecht aussehen. Toll gemacht!
AtomLord
Lieutenant
- Registriert
- Dez. 2018
- Beiträge
- 733
Naja, ich bin IT-Systemelektroniker, meine Mutter Industrieelektronikerin und mein Vater Ingenieur, der baut und entwickelr viel mit Hi-Fi. Hab schon mit 4 Jahren an Schrottradios rumgeschraubt und n Pistolenlötkolben geschwungen. 😆 ... Diagnose.... Absoluter Vollnerd 🤣

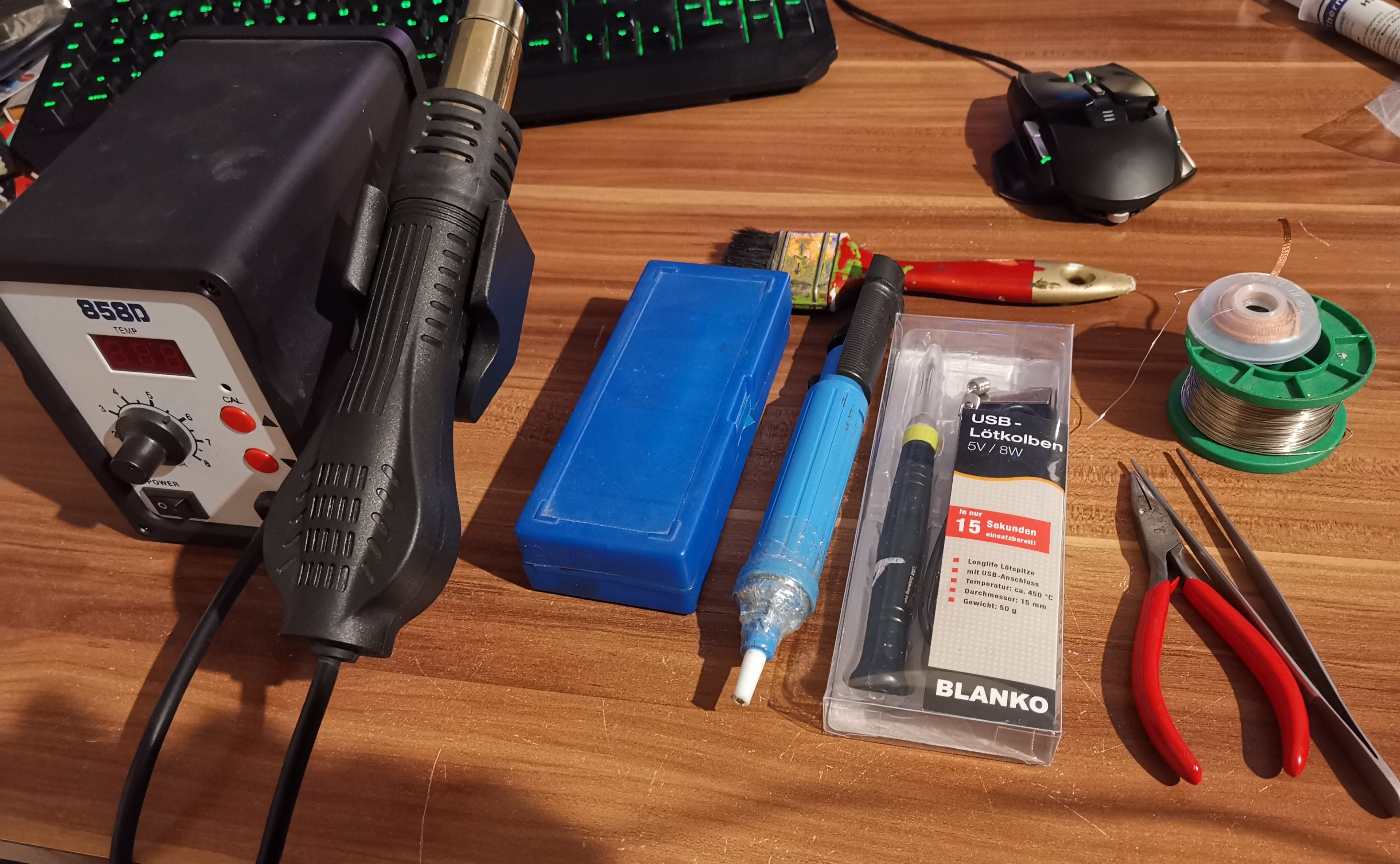

Zumal, löten ist nicht schwer. Für PC Hardware braucht man nur einen guten SMD Lötkolben, n Heißluftgerät und einen Absauger... Eine gute Pinsette, kleine Zange, Litze, Pinsel, vernünftiges Lötzin, Reinigungs Alk, Skalpell und etwas Übung. Am besten an einem Schrottboard, das wirklich mausetot ist anfangen zu üben, jeder muss halt seine eigene Vorgehensweise rausfinden, quasi Tay & Error, so hab ich es auch gelernt... Irgendwann gehts wie von selbst, muss man sich nur zutrauen. Und damit rechnen, dass man trotz der ganzen Übung trotzdem was schrotten kann... (Auf mich zeig)😆 ... Aufpassen muss man halt bei Elkos, damit man sie nicht verpolt, sonst gibts n Konfetti Feuerwerk
Damit arbeite ich hauptsächlich...
Zumal, löten ist nicht schwer. Für PC Hardware braucht man nur einen guten SMD Lötkolben, n Heißluftgerät und einen Absauger... Eine gute Pinsette, kleine Zange, Litze, Pinsel, vernünftiges Lötzin, Reinigungs Alk, Skalpell und etwas Übung. Am besten an einem Schrottboard, das wirklich mausetot ist anfangen zu üben, jeder muss halt seine eigene Vorgehensweise rausfinden, quasi Tay & Error, so hab ich es auch gelernt
... Irgendwann gehts wie von selbst, muss man sich nur zutrauen. Und damit rechnen, dass man trotz der ganzen Übung trotzdem was schrotten kann... (Auf mich zeig)😆 ... Aufpassen muss man halt bei Elkos, damit man sie nicht verpolt, sonst gibts n Konfetti Feuerwerk Damit arbeite ich hauptsächlich...
AtomLord
Lieutenant
- Registriert
- Dez. 2018
- Beiträge
- 733
ghecko schrieb:
Ich reinige damit nach dem Löten mit Alk die Lötstellen. Pferdehaar Pinsel ist besser zum reinigen als n alter Beißerschrubber. Zahnbürsten sind aus Plastik und können sich statisch aufladen... Auch nicht zu empfehlen, wenn man damit nur Staub auf dem Bord /Grafikkarte ect. wegmachen will und dann damit über die Chips geht.
AtomLord
Lieutenant
- Registriert
- Dez. 2018
- Beiträge
- 733
ghecko schrieb:
Da nutze ich auch Pinsel für, die reichen. Ich habe noch nie Druckluft benutzt und die Sachen sind trotzdem sauber
... Halt keine Plastikpinsel nutzen, muss nicht gleich was passieren, aber wenn man Pechhat, dann dann funkt es zwischen Pinsel und Board und sie leben glücklich bis der Tod sie scheidet, und der kommt gleich nach der Hochzeit
Zuletzt bearbeitet:
The Sandman
Lt. Junior Grade
- Registriert
- Mai 2012
- Beiträge
- 359
Bastelthread vom HWLuxx in der Retro-Ecke anschauen (NostalgiedeLuxx) @AtomLord. Da wird auch gut generdet
Schrotten gehört wohl irgendwie immer dazu. Auf alten Sachen zu üben ist tatsächlich der Tipp. Ich hätte auch nicht gedacht, dass ich nen Pin von ner CPU ablöten/dranlöten kann. Wenn es aber sehr viele Baustellen aka Caps sind, bin ich dann doch etwas vorsichtig. Gutes Equipment ist eben auch wichtig.
Schrotten gehört wohl irgendwie immer dazu. Auf alten Sachen zu üben ist tatsächlich der Tipp. Ich hätte auch nicht gedacht, dass ich nen Pin von ner CPU ablöten/dranlöten kann. Wenn es aber sehr viele Baustellen aka Caps sind, bin ich dann doch etwas vorsichtig. Gutes Equipment ist eben auch wichtig.
AtomLord
Lieutenant
- Registriert
- Dez. 2018
- Beiträge
- 733
The Sandman schrieb:Bastelthread vom HWLuxx in der Retro-Ecke anschauen (NostalgiedeLuxx) @AtomLord. Da wird auch gut generdet
Schrotten gehört wohl irgendwie immer dazu. Auf alten Sachen zu üben ist tatsächlich der Tipp. Ich hätte auch nicht gedacht, dass ich nen Pin von ner CPU ablöten/dranlöten kann. Wenn es aber sehr viele Baustellen aka Caps sind, bin ich dann doch etwas vorsichtig. Gutes Equipment ist eben auch wichtig.
Ich weiß, bin da als King Candy unterwegs
... Das Bilder reinstellen ist mir da aber zu nervig, darum bin ich eher hier
AtomLord
Lieutenant
- Registriert
- Dez. 2018
- Beiträge
- 733
Twostone schrieb:
Der ist besser als er aussieht, der braucht ein starkes Netzteil mit 4.5A und 5 Volt, ich nutze das von meinem Smartphone. Damit kann man sogar dicke Lötstellen schmelzen ohne Probleme und man hat nicht son Prügel in der Hand
... Zur Not hab ich noch eine große Lötstation von Weller. Die nutze ich aber eher dafür, wenn ich an "normaler" Elektronik rumlöte wie Endstufen. Für Feinelektronik ist mir das Teil echt zu klobig Wenn ich z.B. sowas baue, dann brauche ich den dafür

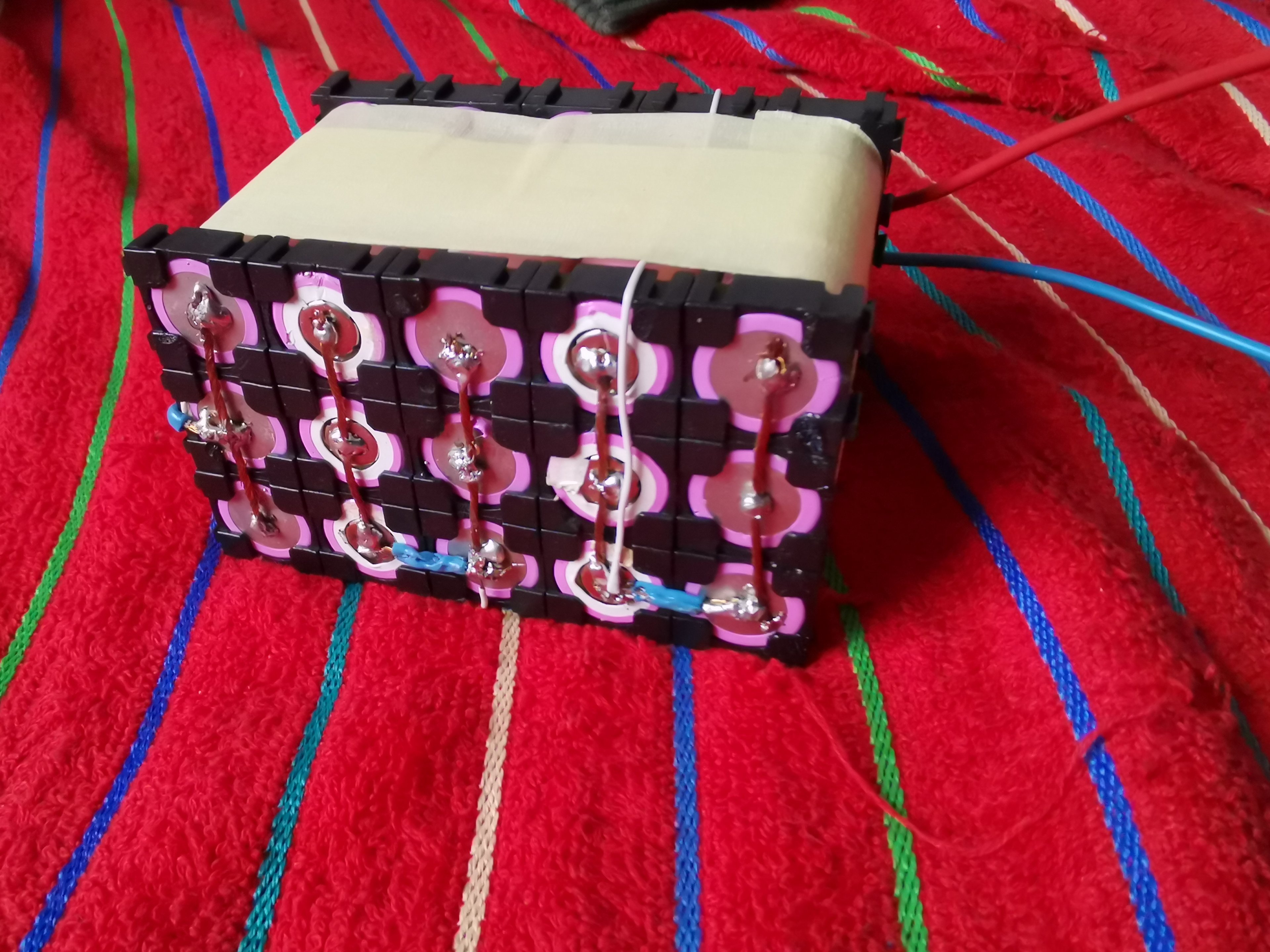

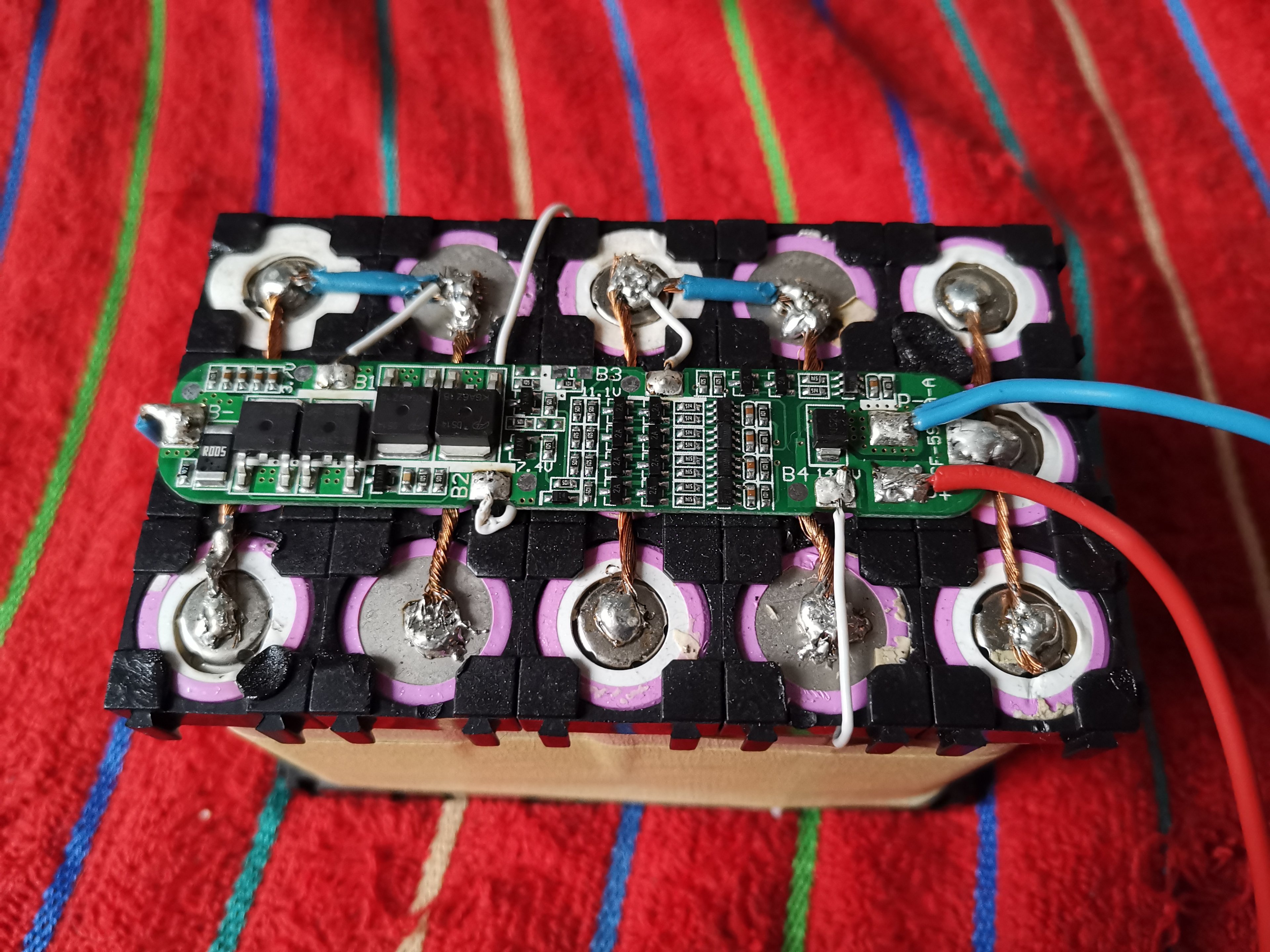

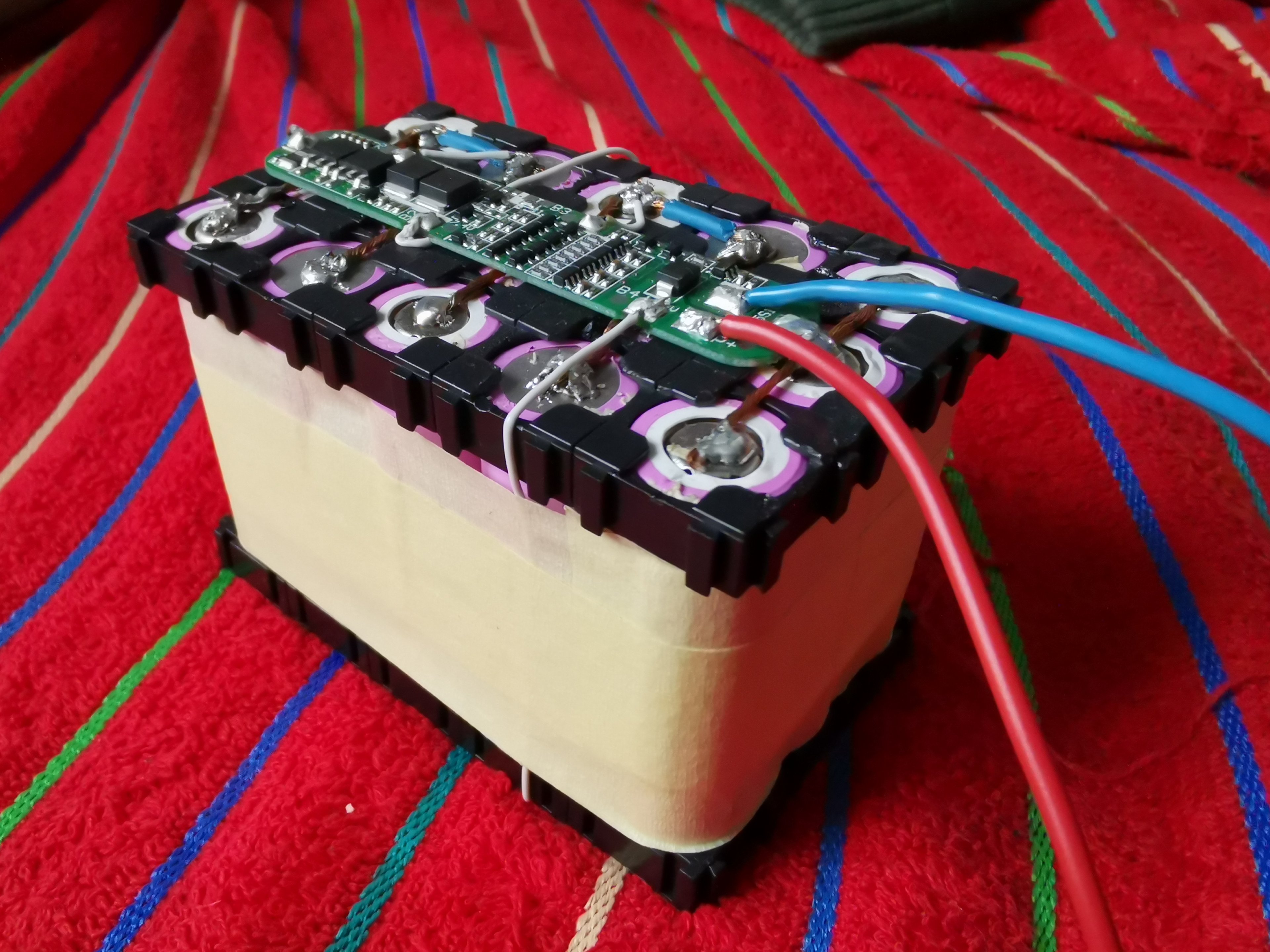

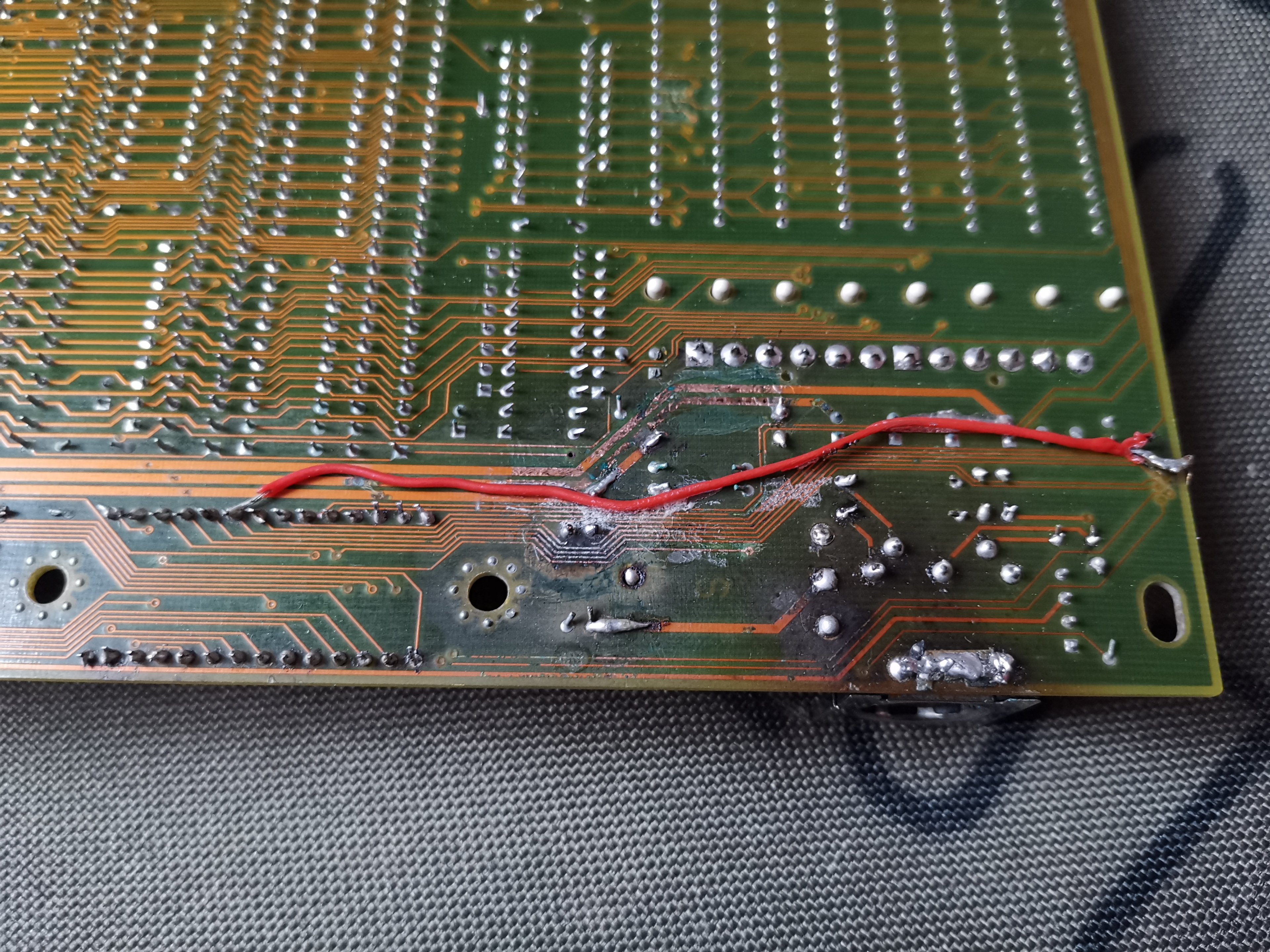

... Ist eine 18,5 Volt Li-Ion Batterie. Die Zellen habe ich aus alten Laptop Batterien wiederverwendet. Um nicht komplett im Off Topic zu enden... Das hier ist mein nächstes Sorgenkind. Die Batterie hat den aufgefressen. Hab die Leiterbahnen soweit geflickt und Überbrückt, aber leider sagt der mir Keyboard I/O Error.
Da ist ein Tantal Elko in die Luft gegangen, kann sein dass er den Keyboard Controller mitgenommen hat. Den werde ich wohl noch tauschen müssen. Funktionieren tut das Board aber wieder, welch Wunder. Wenn alles funktioniert, wird das ganze Gelöte natürlich vernünftig gemacht, bin ja noch am "Debuggen"
