Na die sind noch einiges Wert bei leuten die ihren 386/486 aufrüsten wollen, ohne Cache kann man kaum Ram Addressieren nur sehr langsam, 128 kb Cache = 16 MB Ram war es glaube ich und so weiter 256kb = 32 MB Ram obwohl alles über 32 MB bei einem 486 Blödsinn ist aber ich hatte da auch schon 128 MB mit 1024 kb Cache am laufen alles über 256 kb bringt kaum vorteile.



[andi_sco]

1024 kb Cache

Doch soviel?



[Zock]

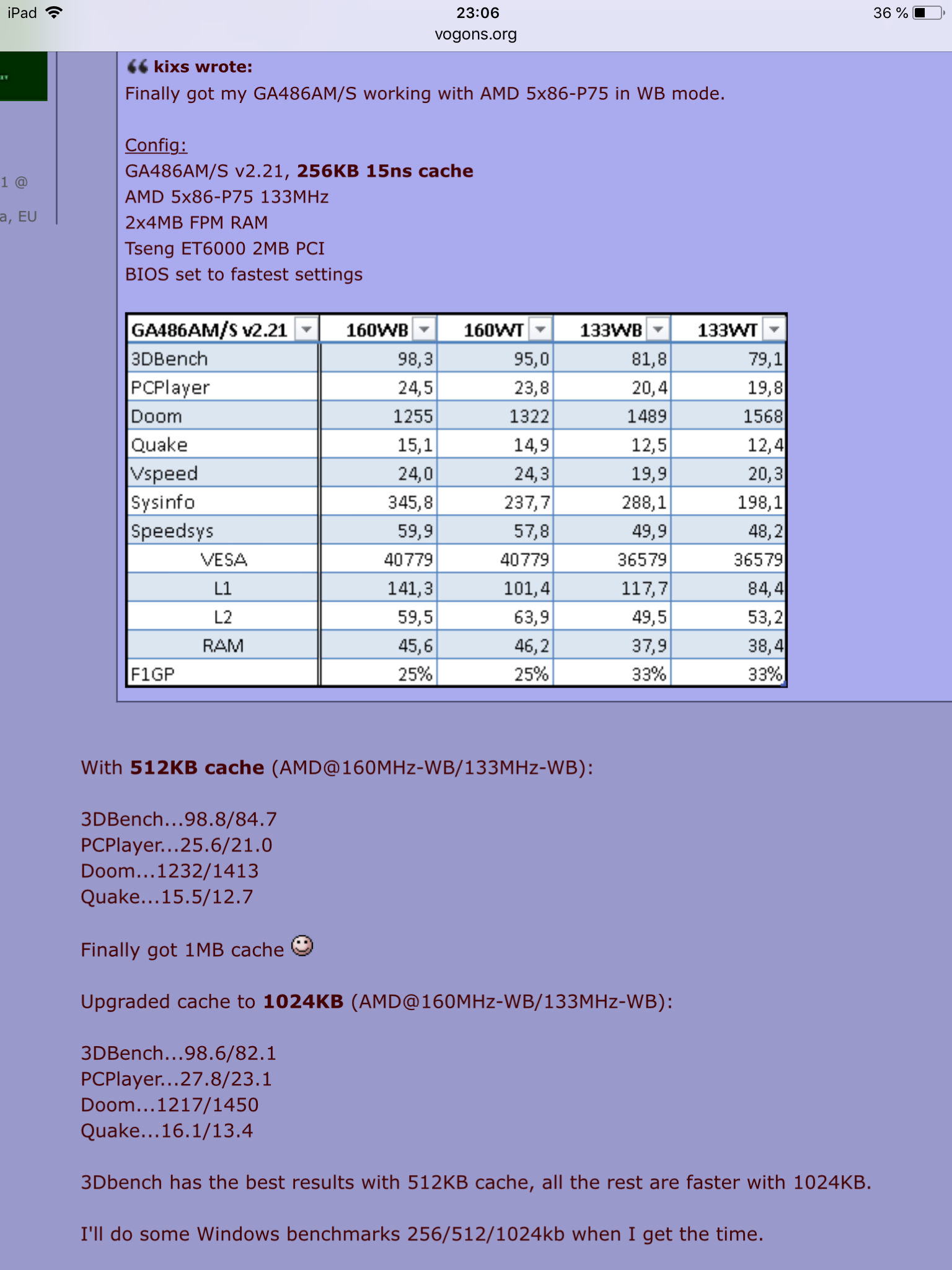

ja war nicht leicht zu bekommen. Hatte die selben Ergebnisse wie der Typ von Vogons.



[ghecko]

Einen 486 mit 1024KB Cache das gabs nach dem Pentium Pro bei Intel erst wieder mit Prescott ein Jahrzehnt später.

Parallelportkarte evtl?

Ich denke eher das war einer dieser SBAs auf einer Erweiterungskarte. Die wurden dann ins Bord gesteckt, das nichts anderes war als ein Hub für die Karte, inkl Stromversorgung.
So wie hier:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[SiTcaC]

Hallo

Hier hab noch etwas Kleines

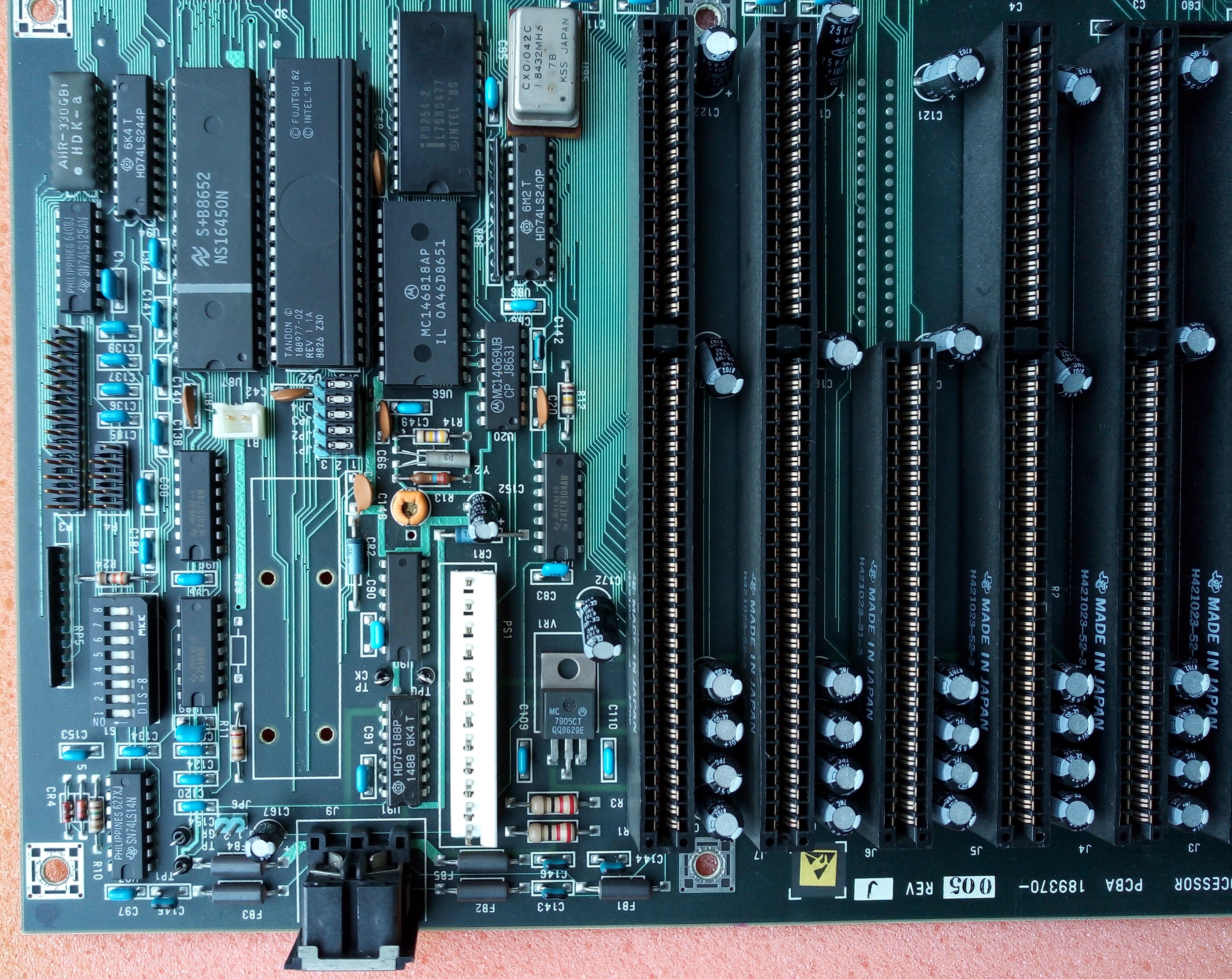

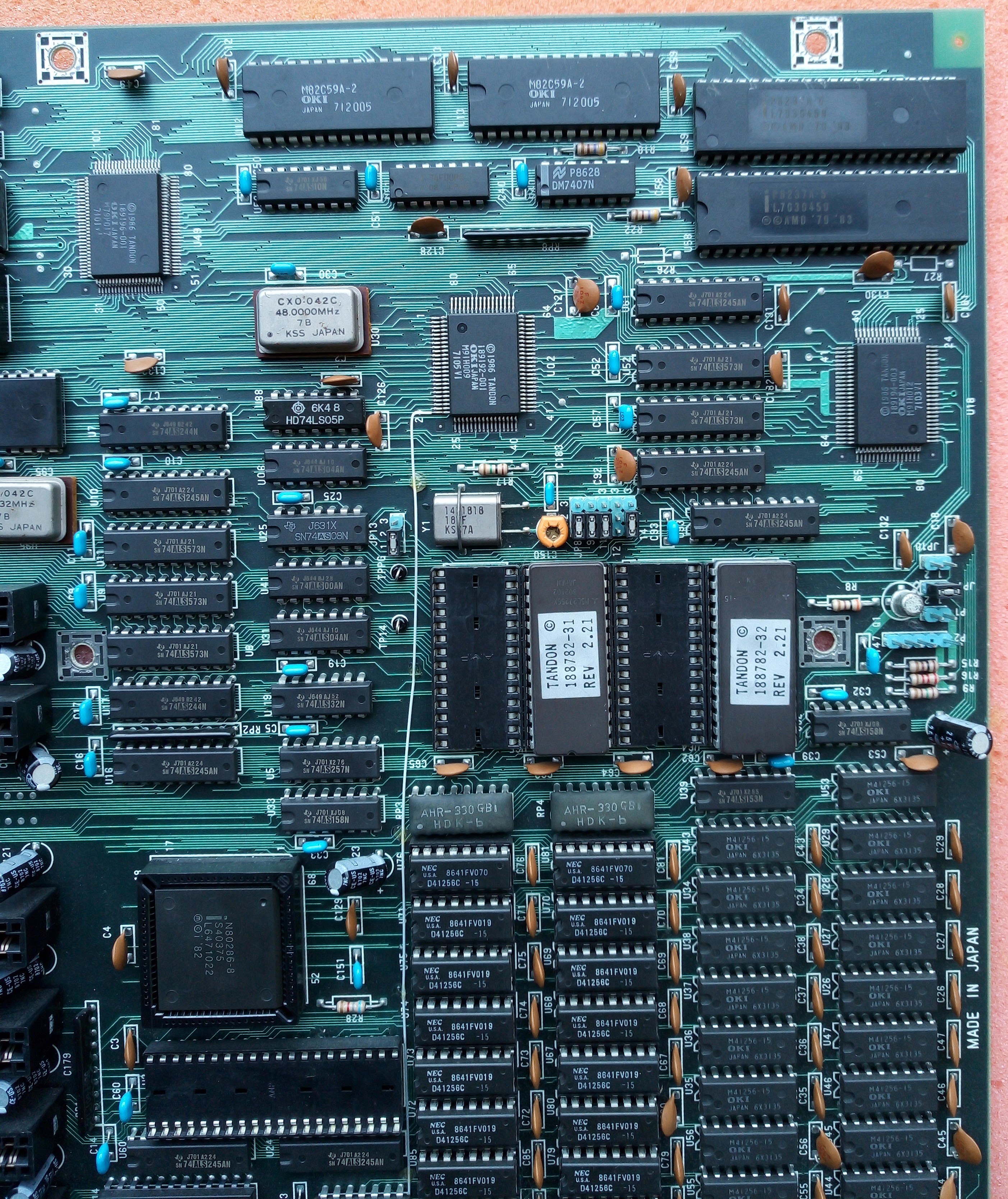

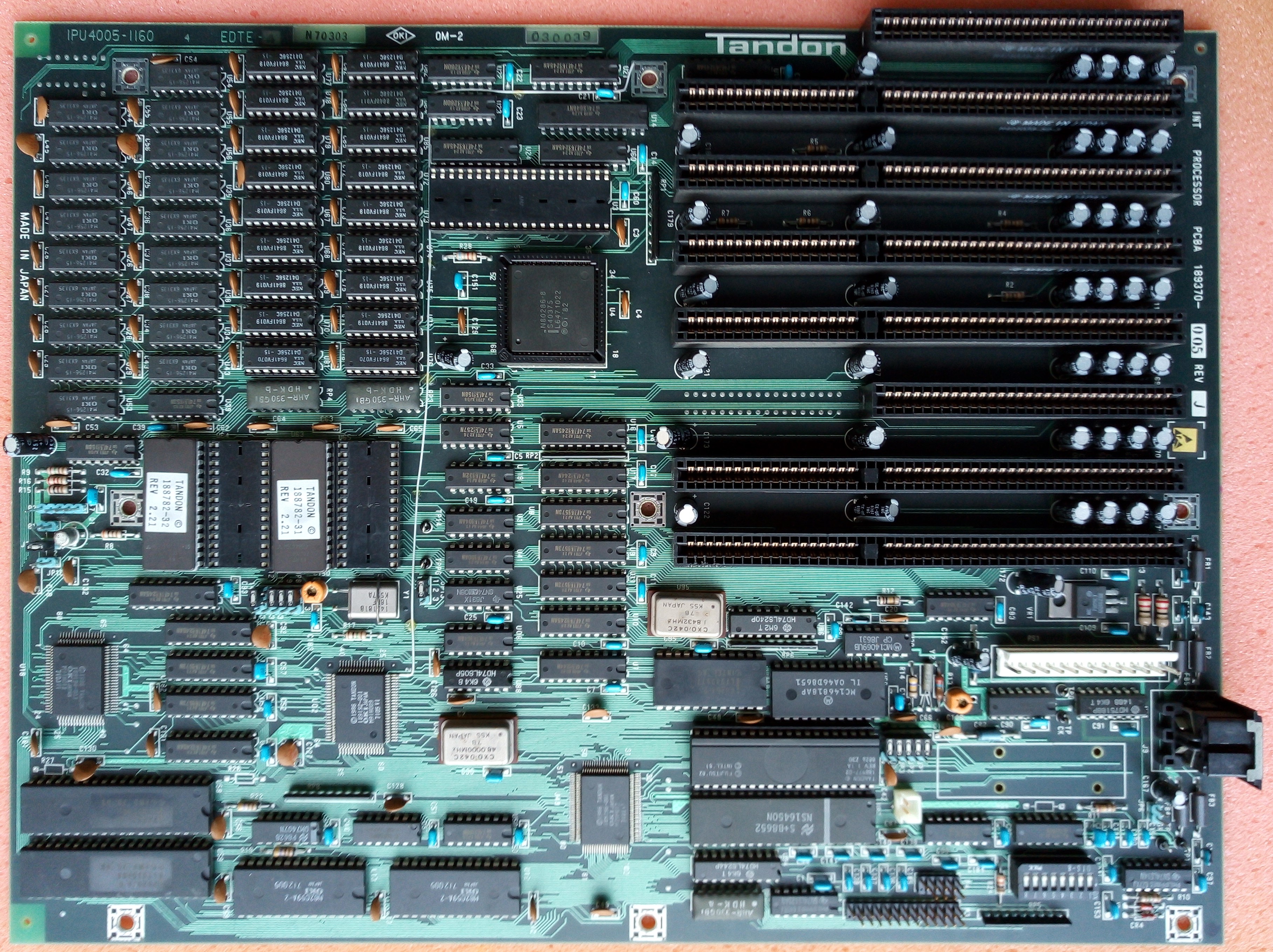

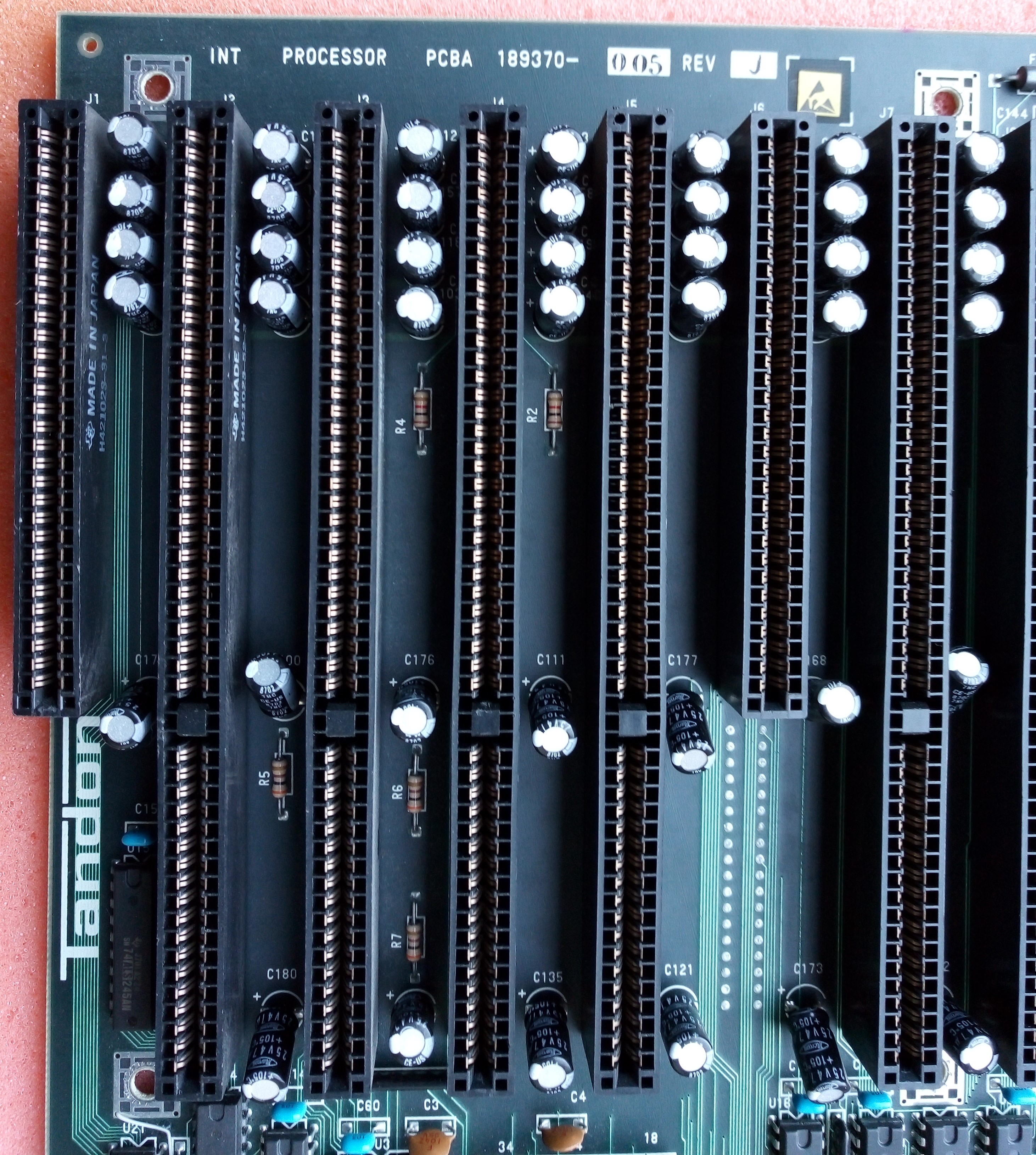

Tandon TM7000 Mainboard mit einen INTEL 80286 8Mhz

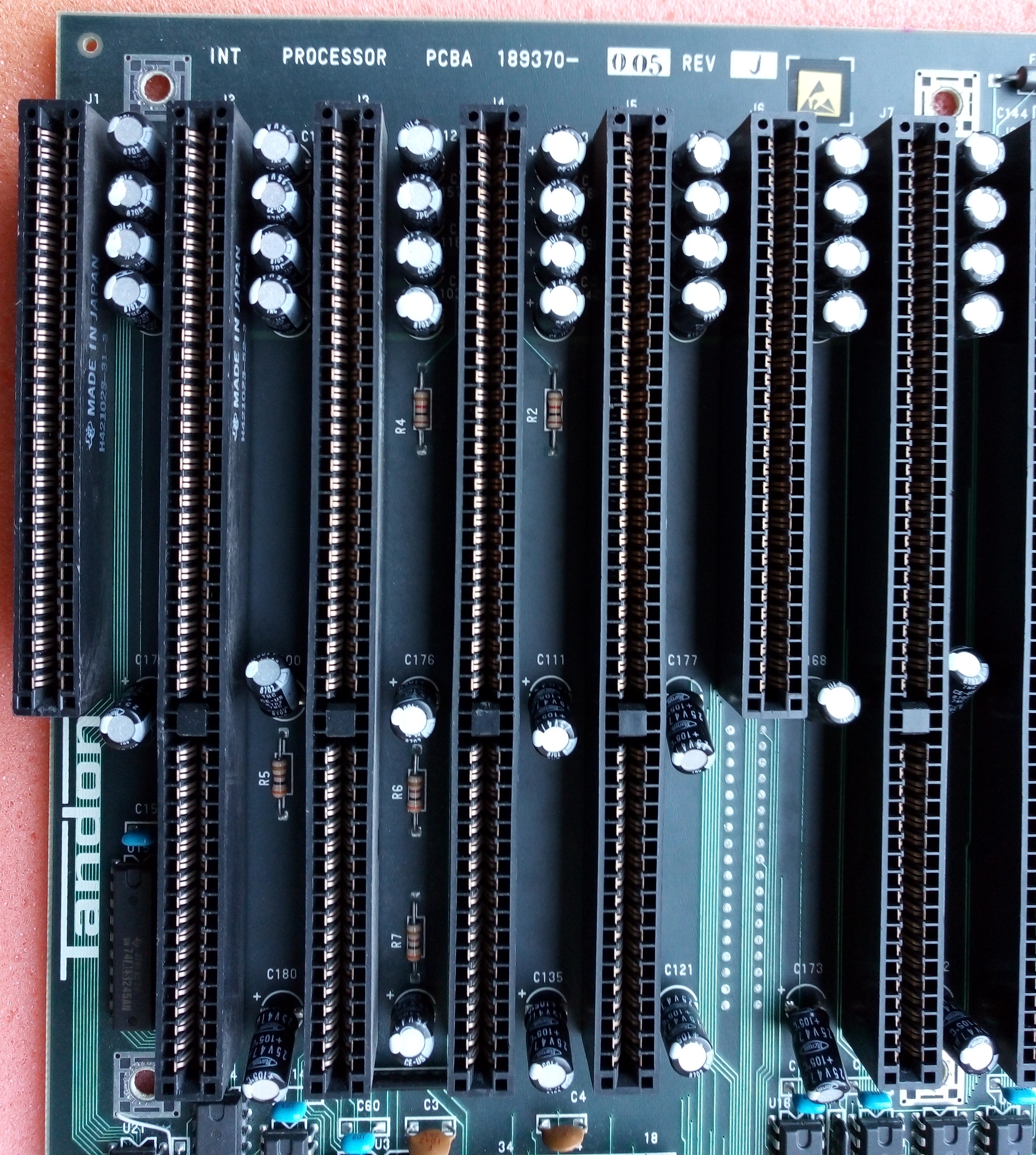

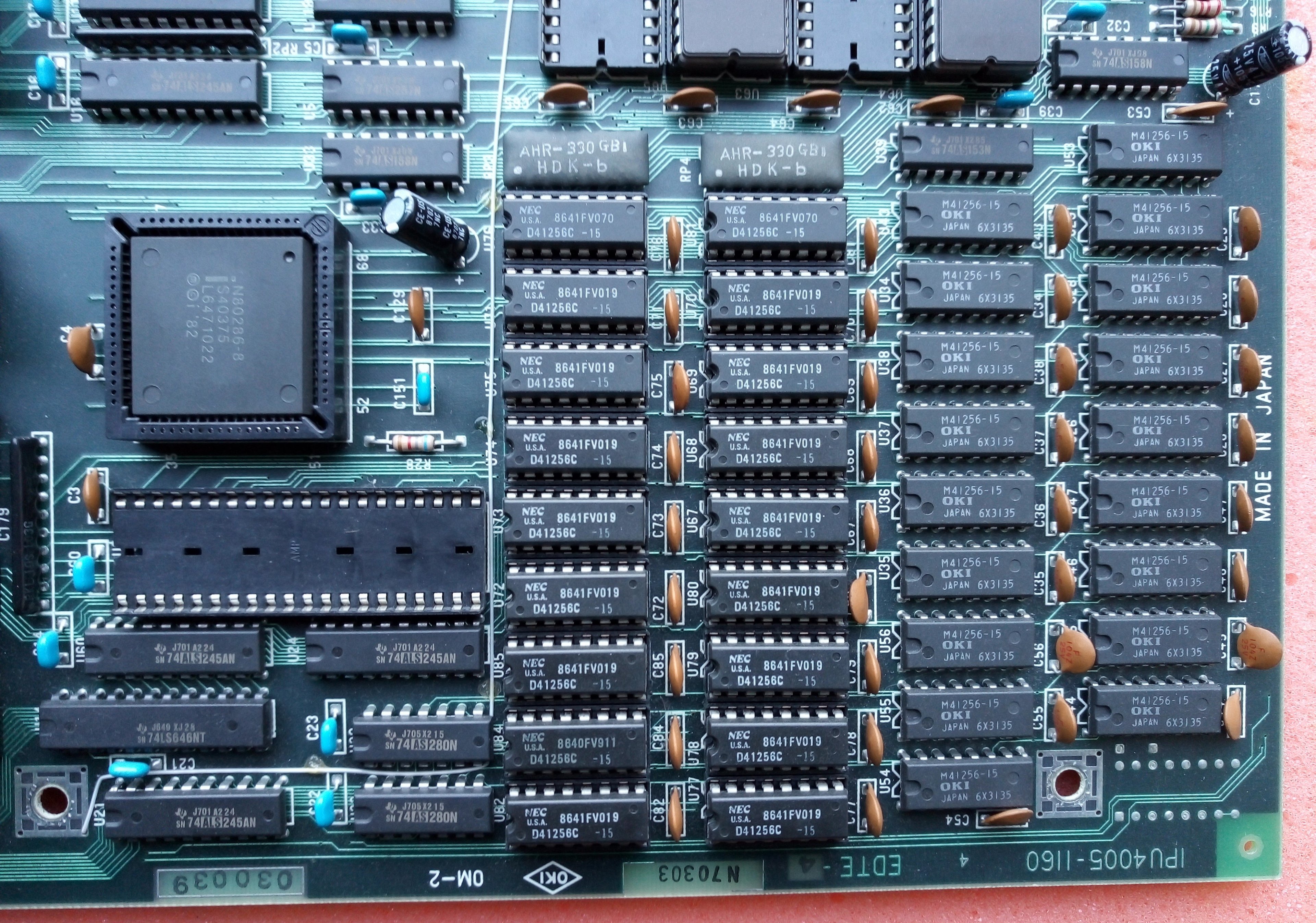

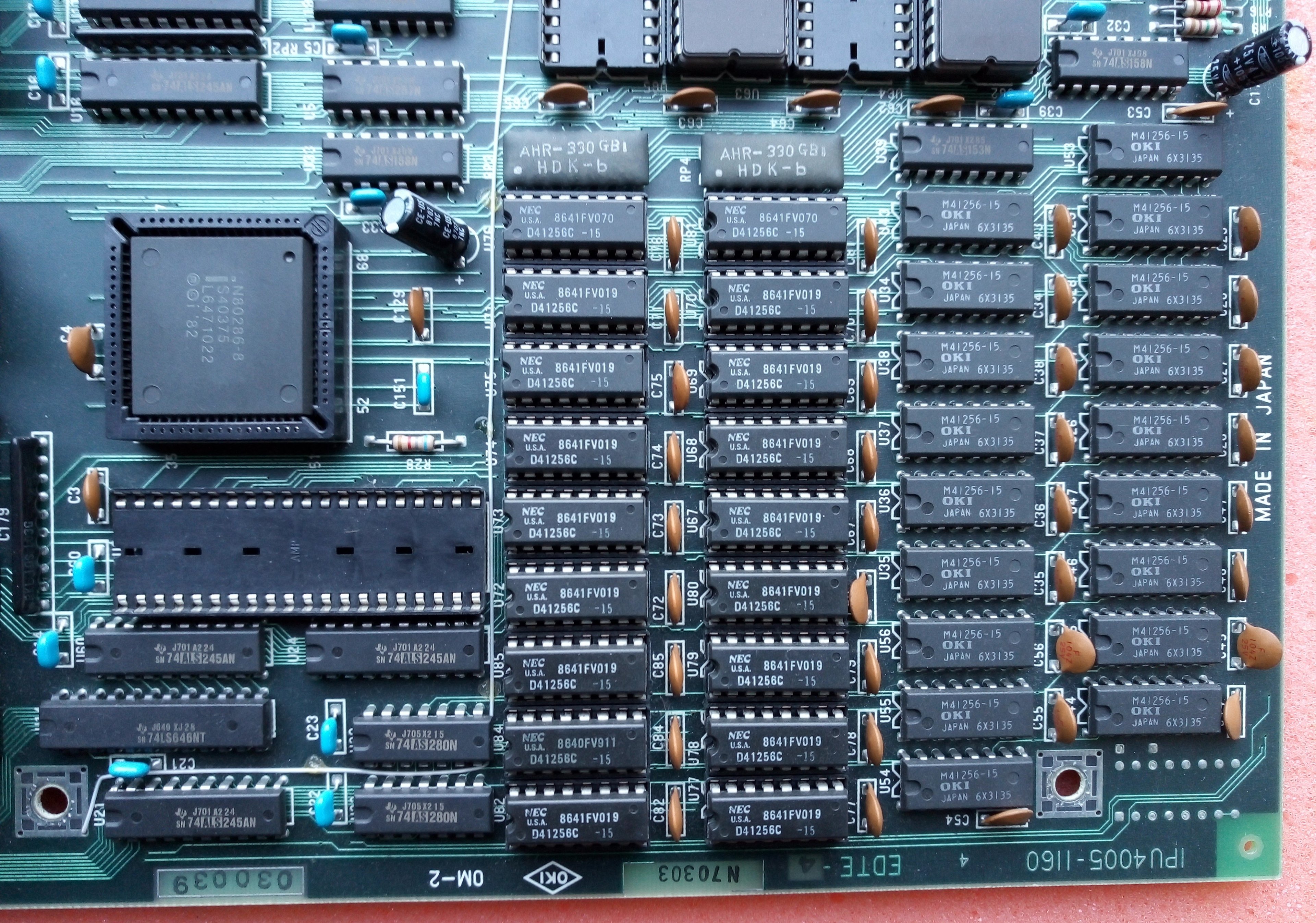

Etwas näher

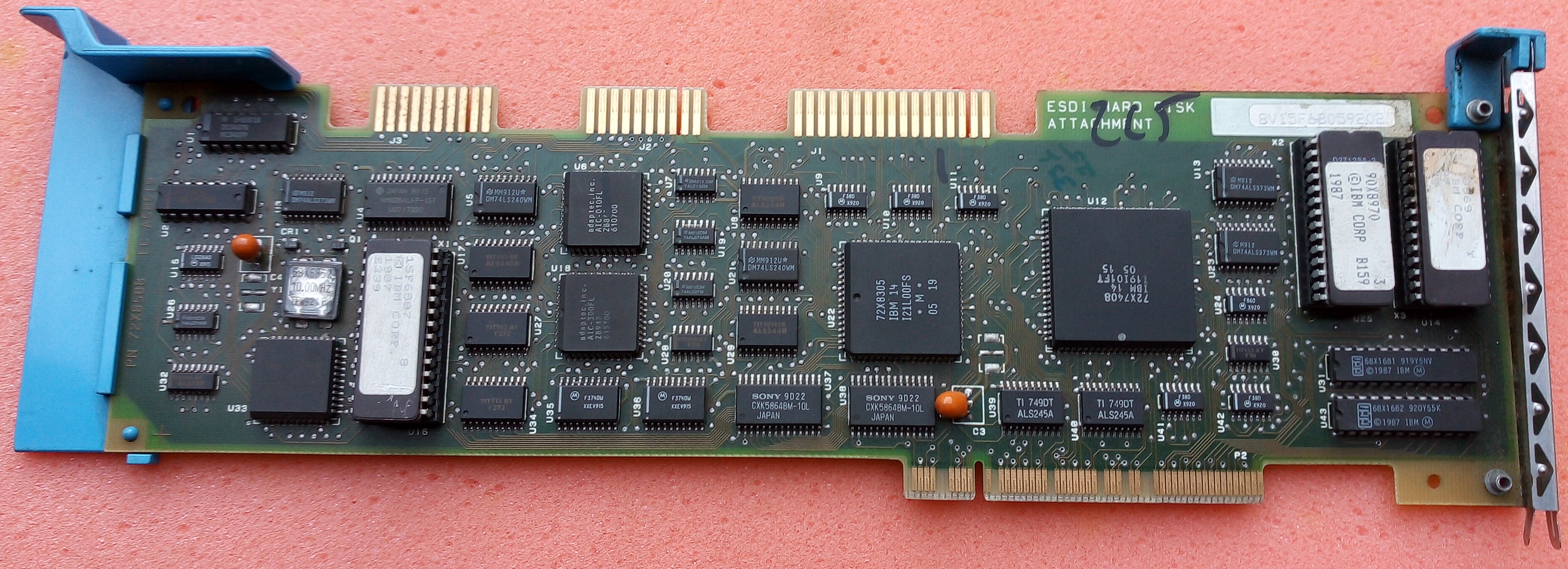

IBM ESDI-Festplatten Controller 16-Bit-MCA-Anschluss

Netzwerkkarte BNC mit 16-Bit-MCA-Anschluss



[Candy_Cloud]

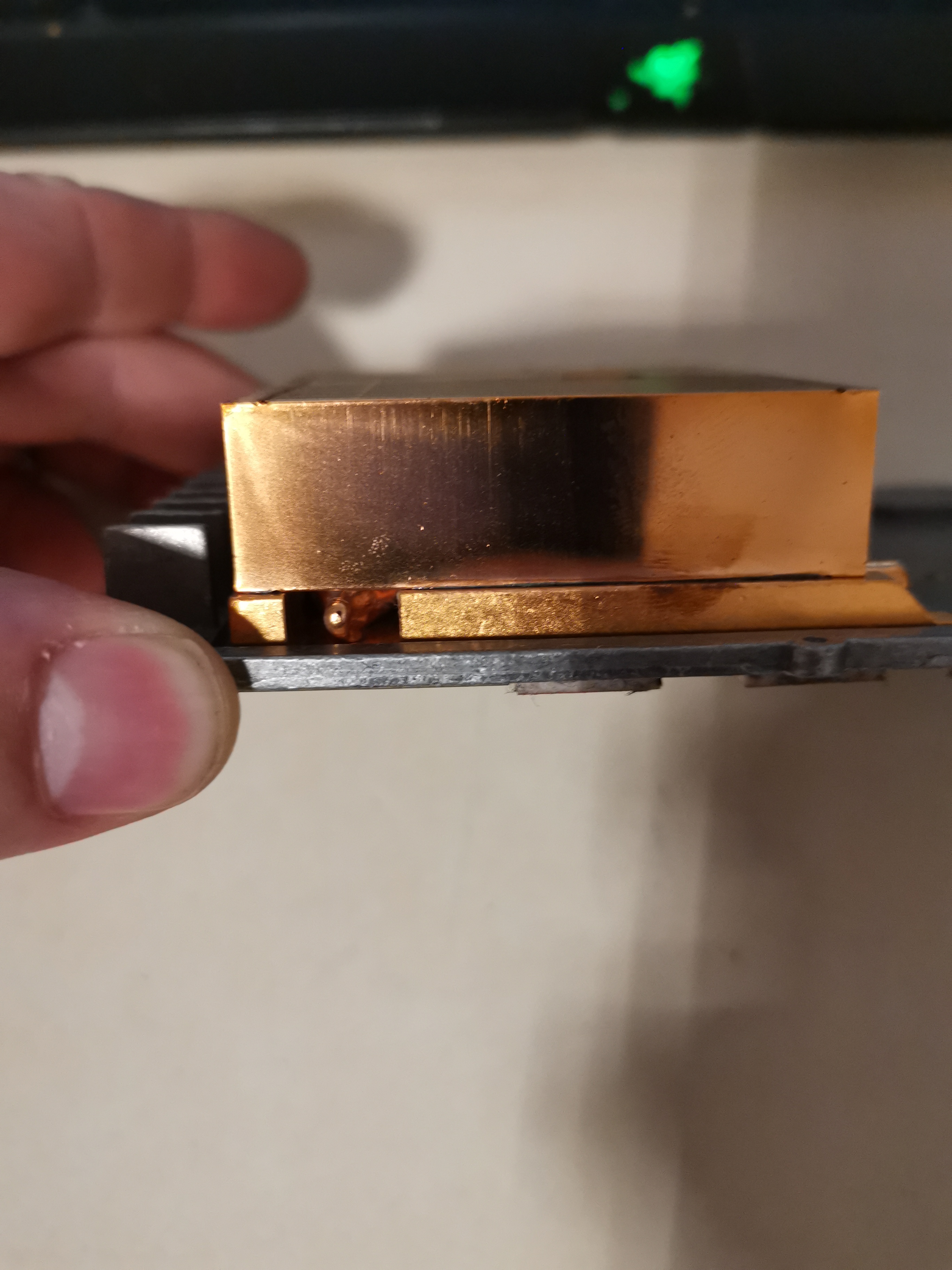

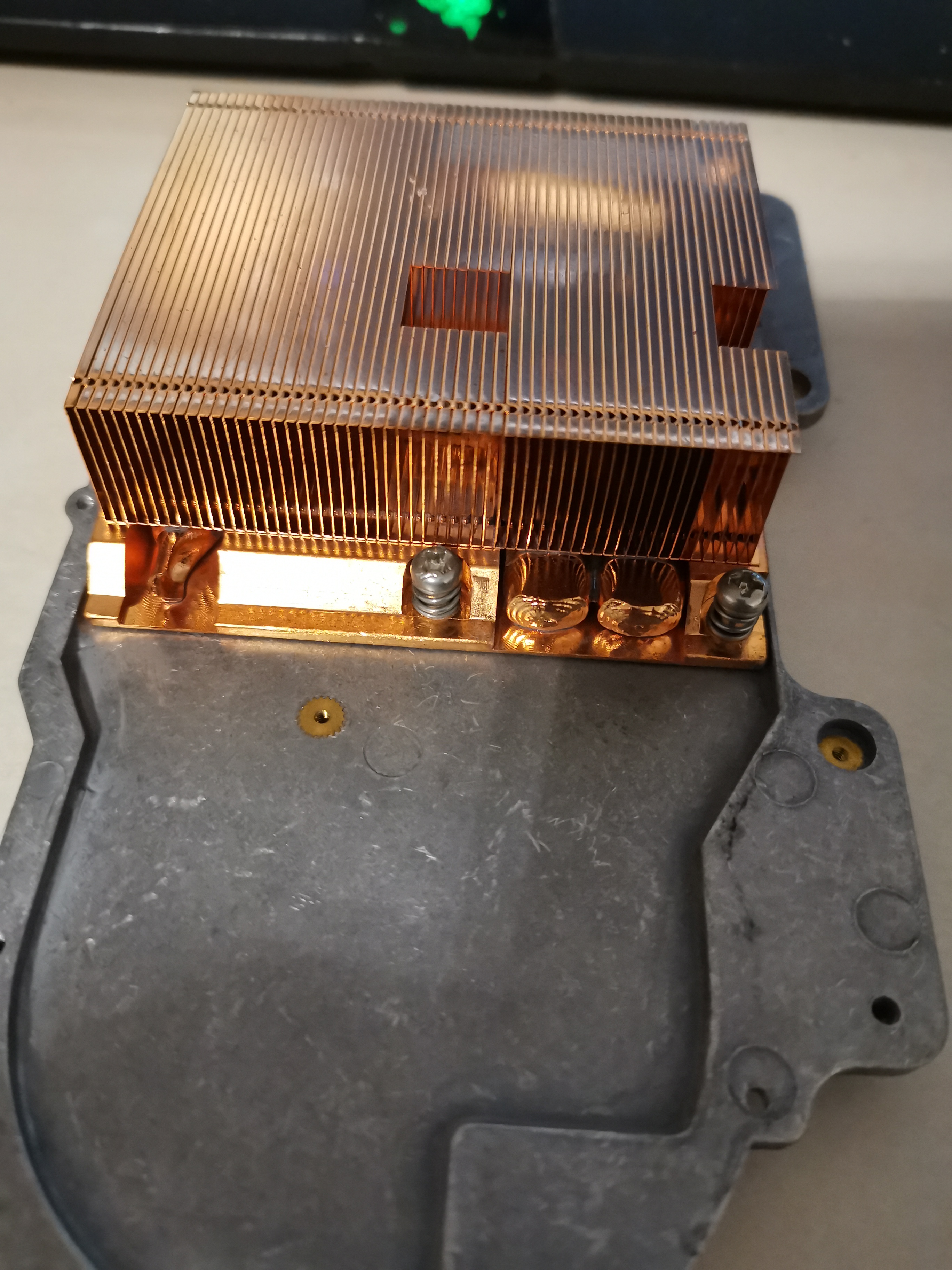

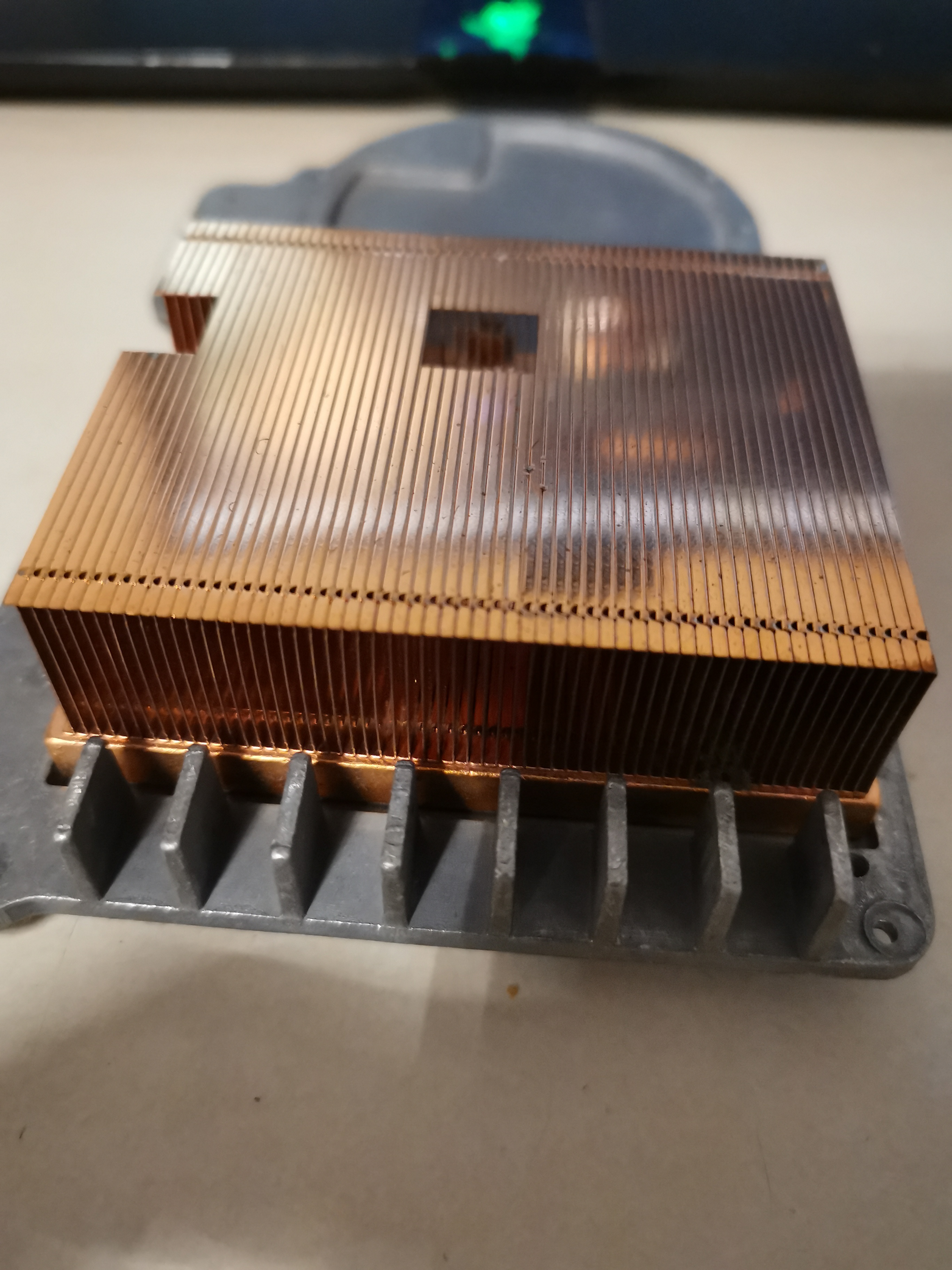

Mach ne Wette, heute werden keine Kühler mehr mit 1cm dicken Kupferplatten gebaut



[andi_sco]

Wo wurde das Teil denn genutzt?

Bezüglich Billig Kühler muss man ja nur mal Richtung Geforce FX schauen



[Candy_Cloud]

Das ist der Kühler einer X1800XT von Sapphire, 256MB Version.

nun von außen ist der Kühler auch keine Queen. Sapphire hat hier den Referenzkühler von ATi genommen und einen Sticker drüber geklebt. Am Rand sind jedoch die Umrisse der netten Dame vom Referenzkühler zu sehen und der Sticker löst sich teilweise schon.

Vom Gewicht her kann die Karte dennoch fast mit meiner HD6950 im Ref. Design mithalten.



[JunkyardSpecial]

Hatte mich schon gewundert, warum mir der Kühler vertraut vorkam. Trotz all dem Kupfer habe ich den Blower nicht als besonders leise in Erinnerung. Letztlich wurde ein Accelero S1 mit 2x Scythe 800 u/min für die Lösung des "Problems" verbaut.



[andi_sco]

sind jedoch die Umrisse

Autsch



[micromars]

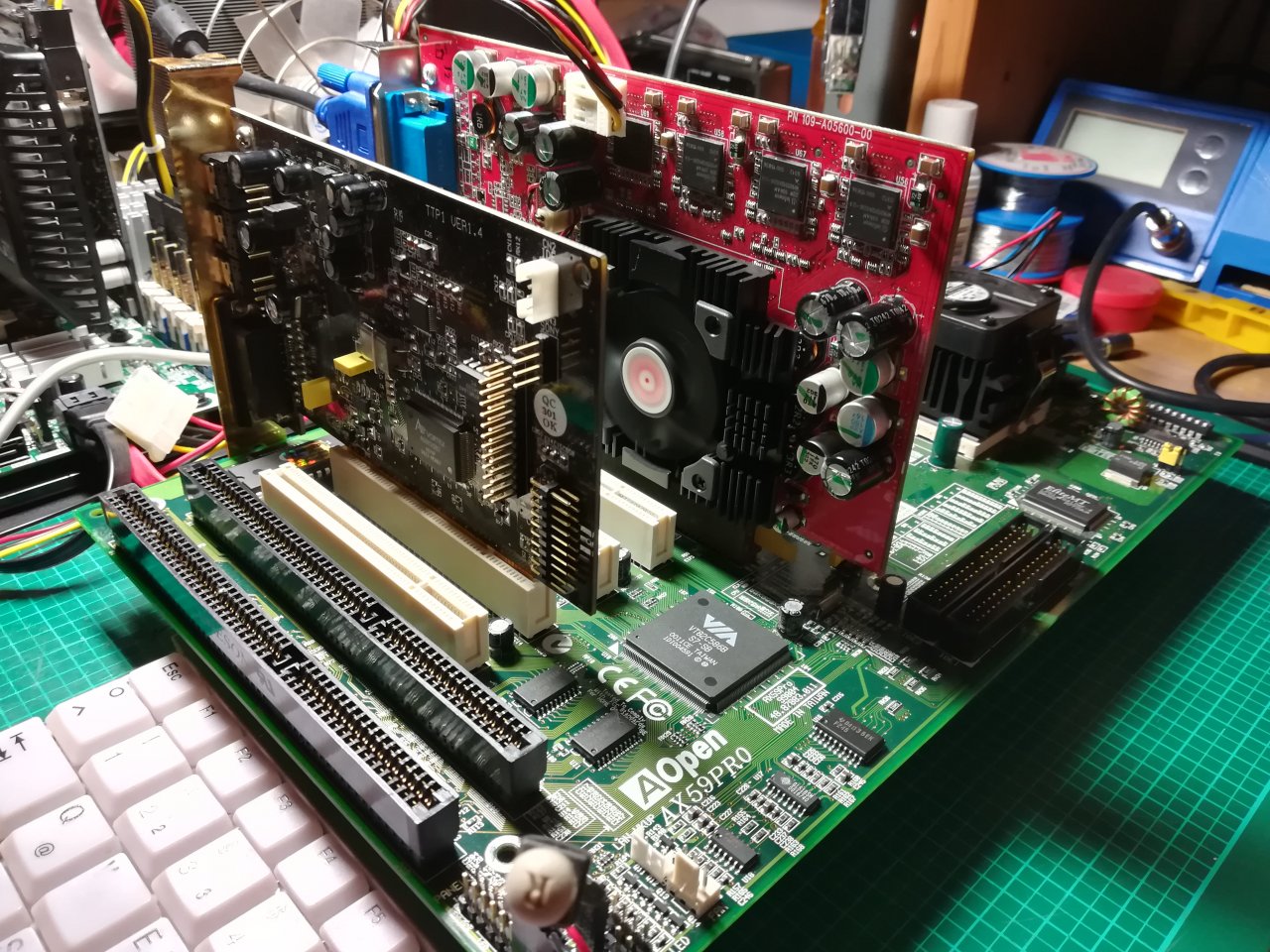

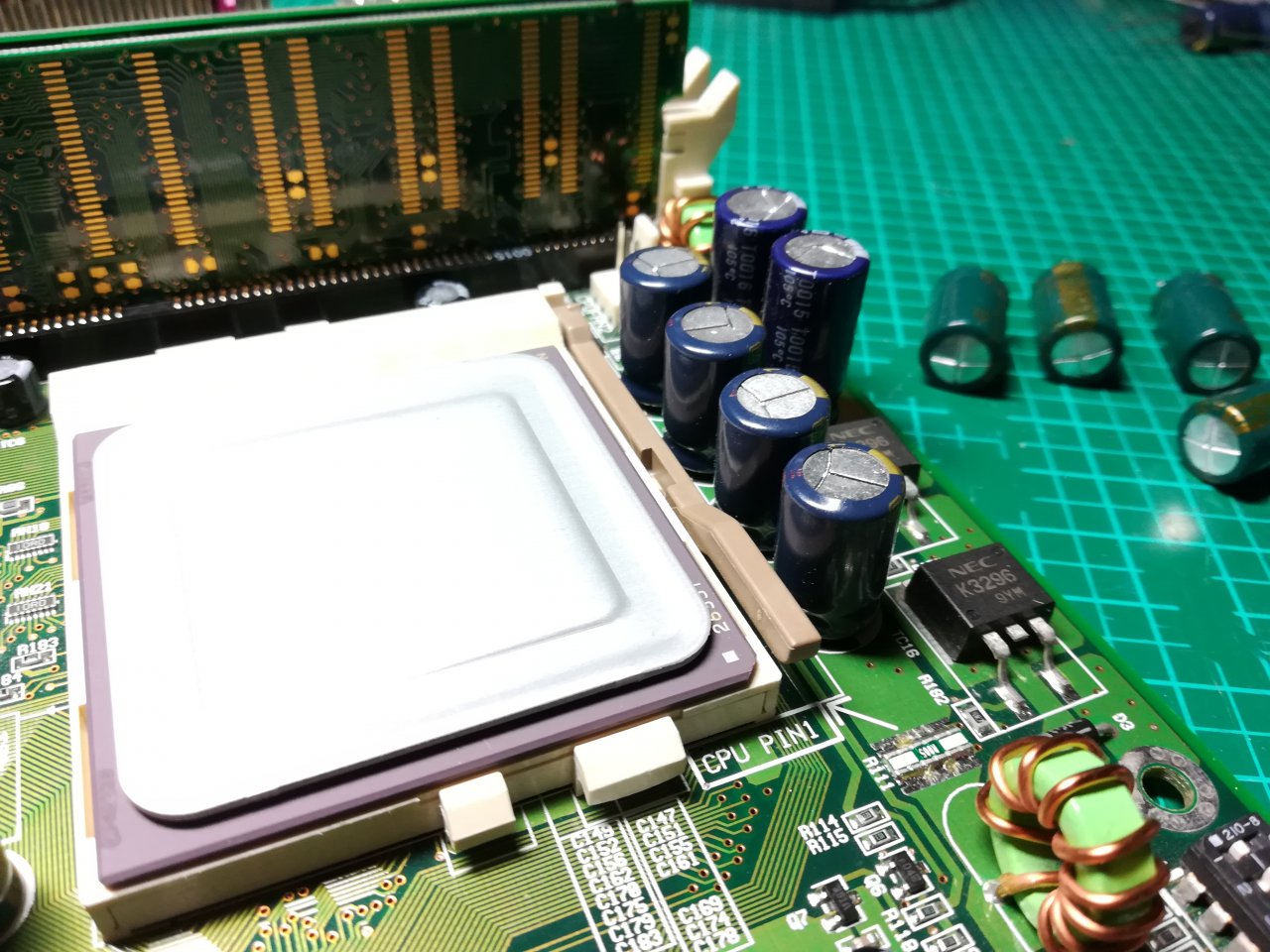

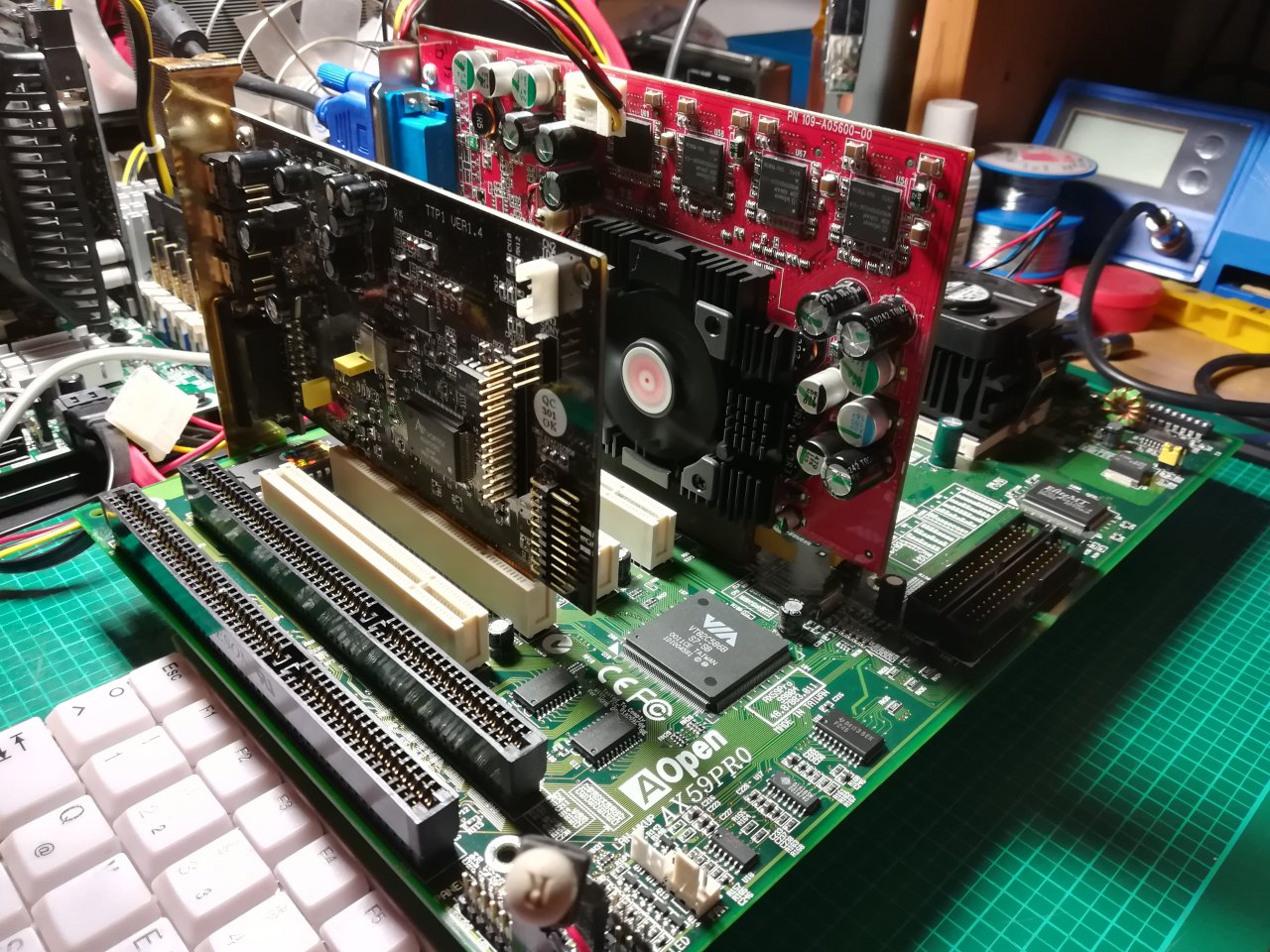

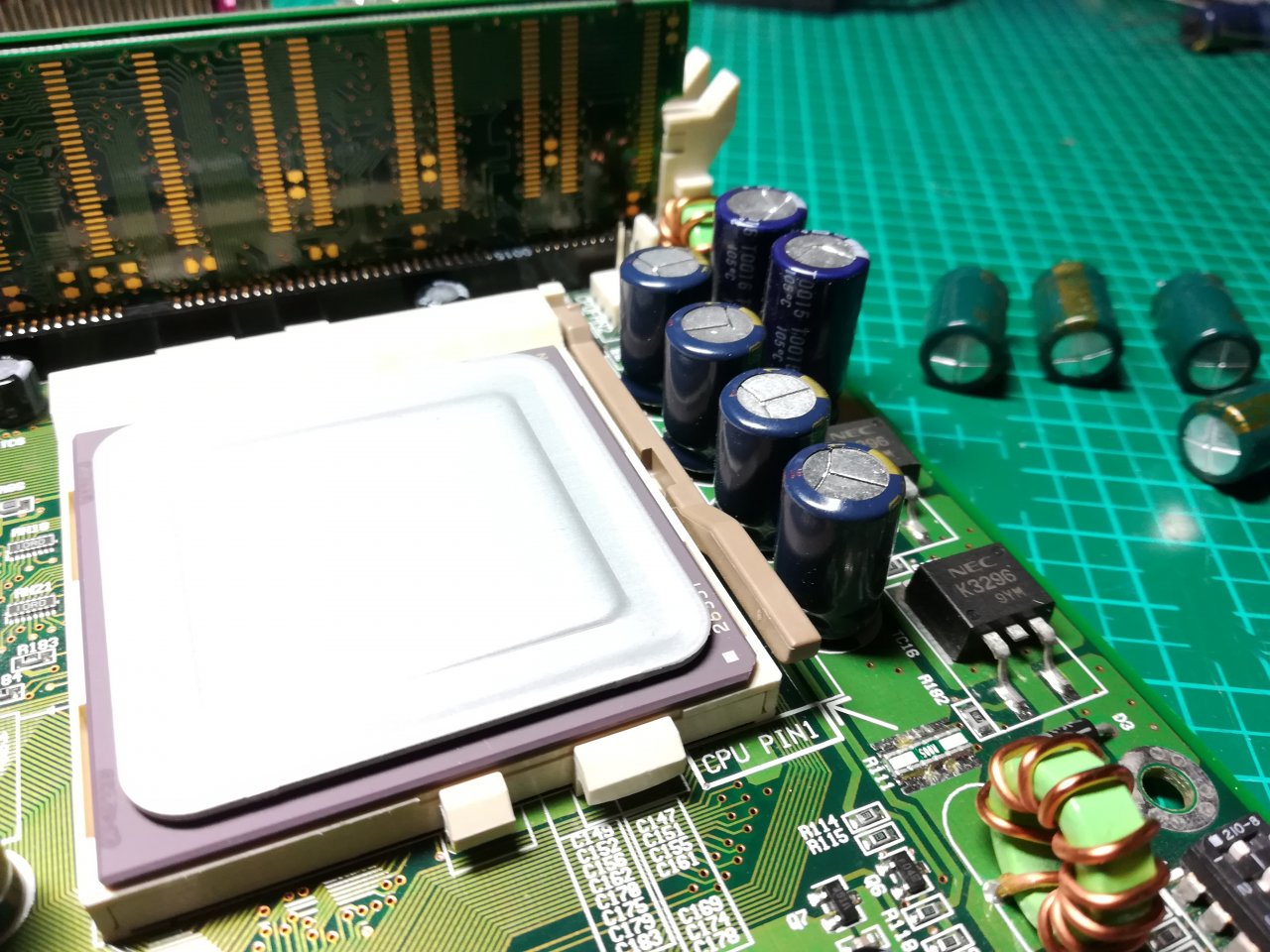

Ich habe ein schönes AOpen AX59PRO Board mit einem AMD K6II 500MHz Prozessor, im Tausch erhalten.
Genau dieses System hatte ich mir vor 20 Jahren auf der ComBaer zusammen gestellt und darf es wieder zum Leben erwecken.

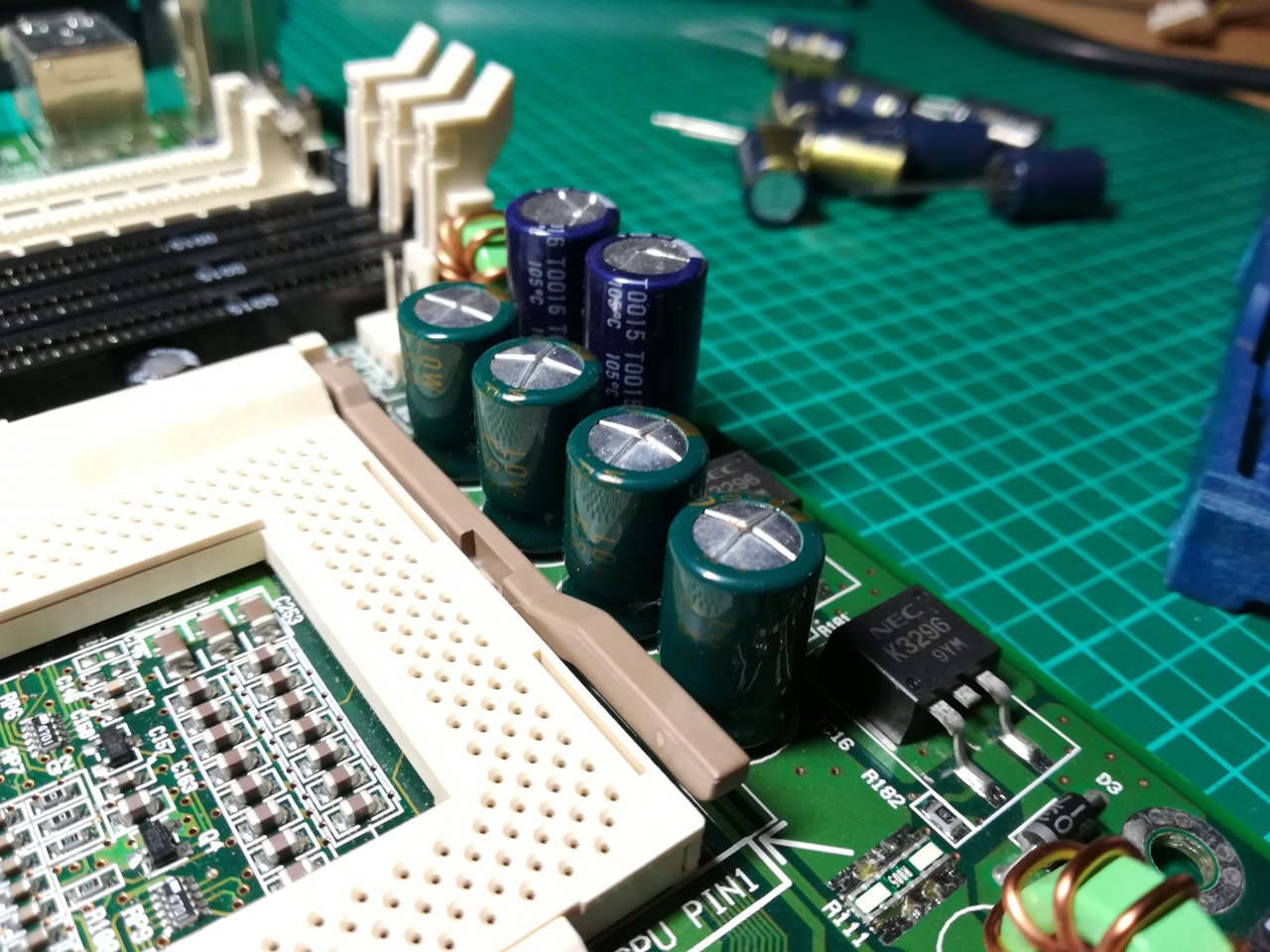

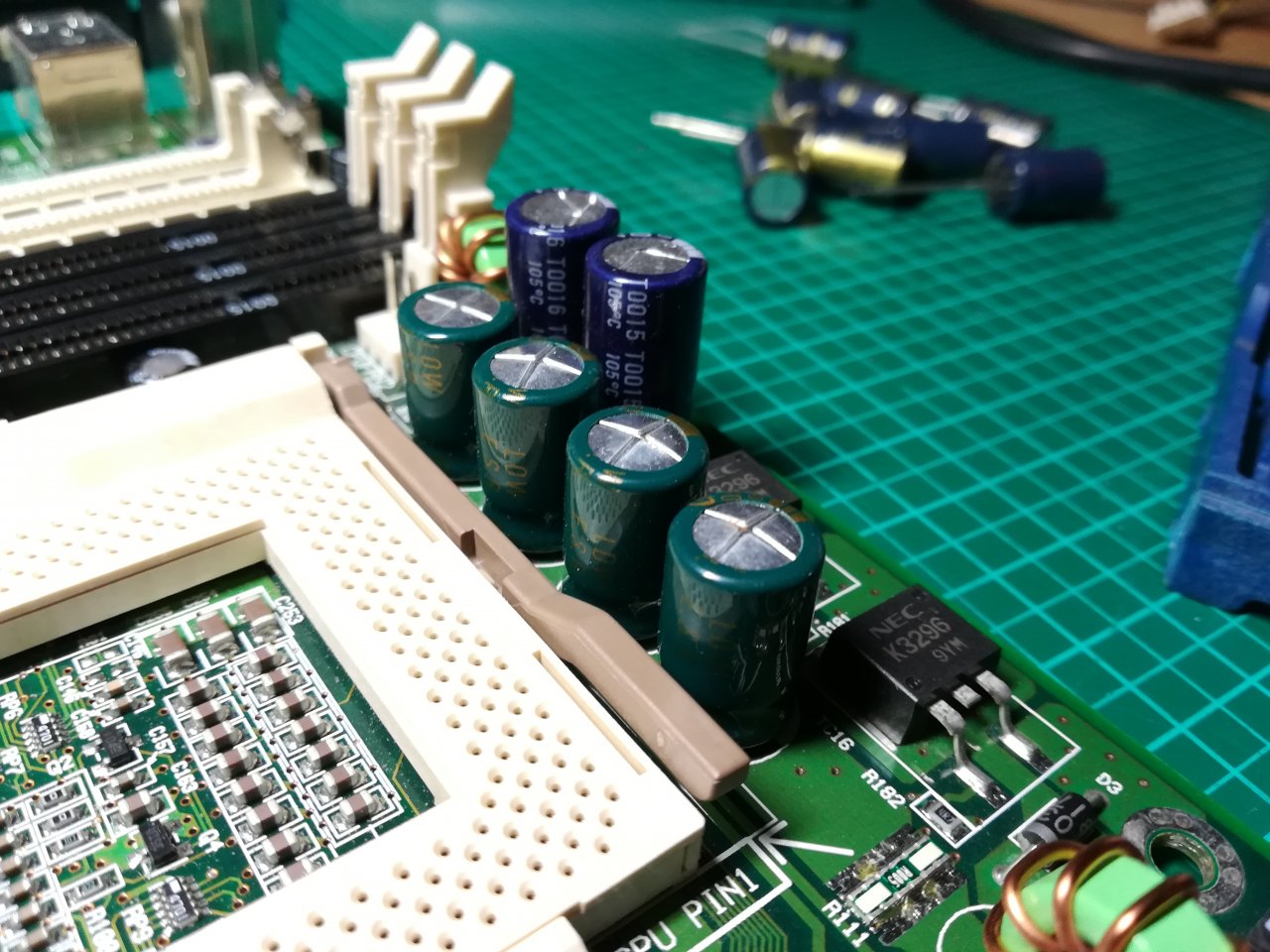

Die Kondensatoren befanden sich in einem fraglichen Zustand, daher habe ich diese erneuert.
Die ATX Radeon 9500PRO und die TerraTec XLerate gehören genau so in das System.



Auch wenn es neumodisches Zeug ist, ist es sehr spannend.



[SiTcaC]

Hallo

Hier hab ich mal wieder etwas

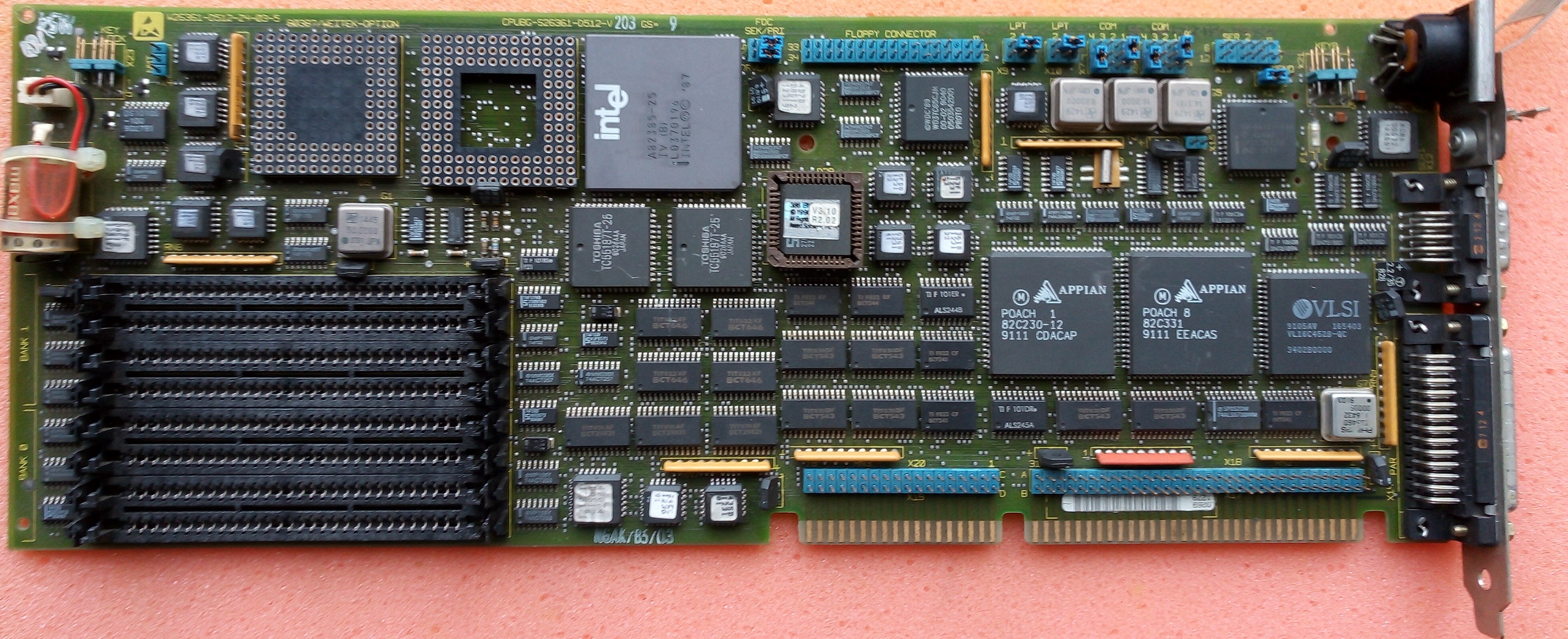

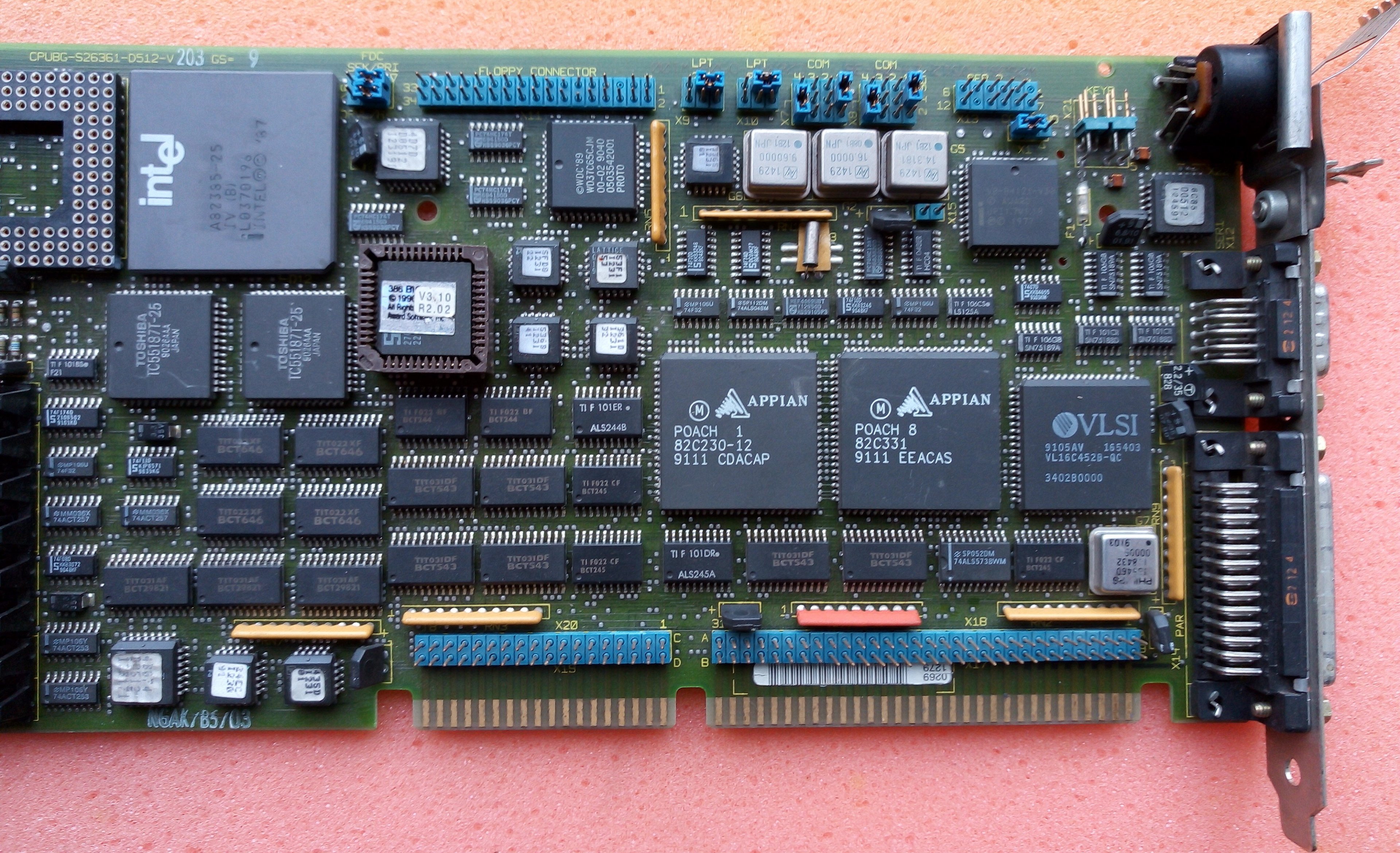

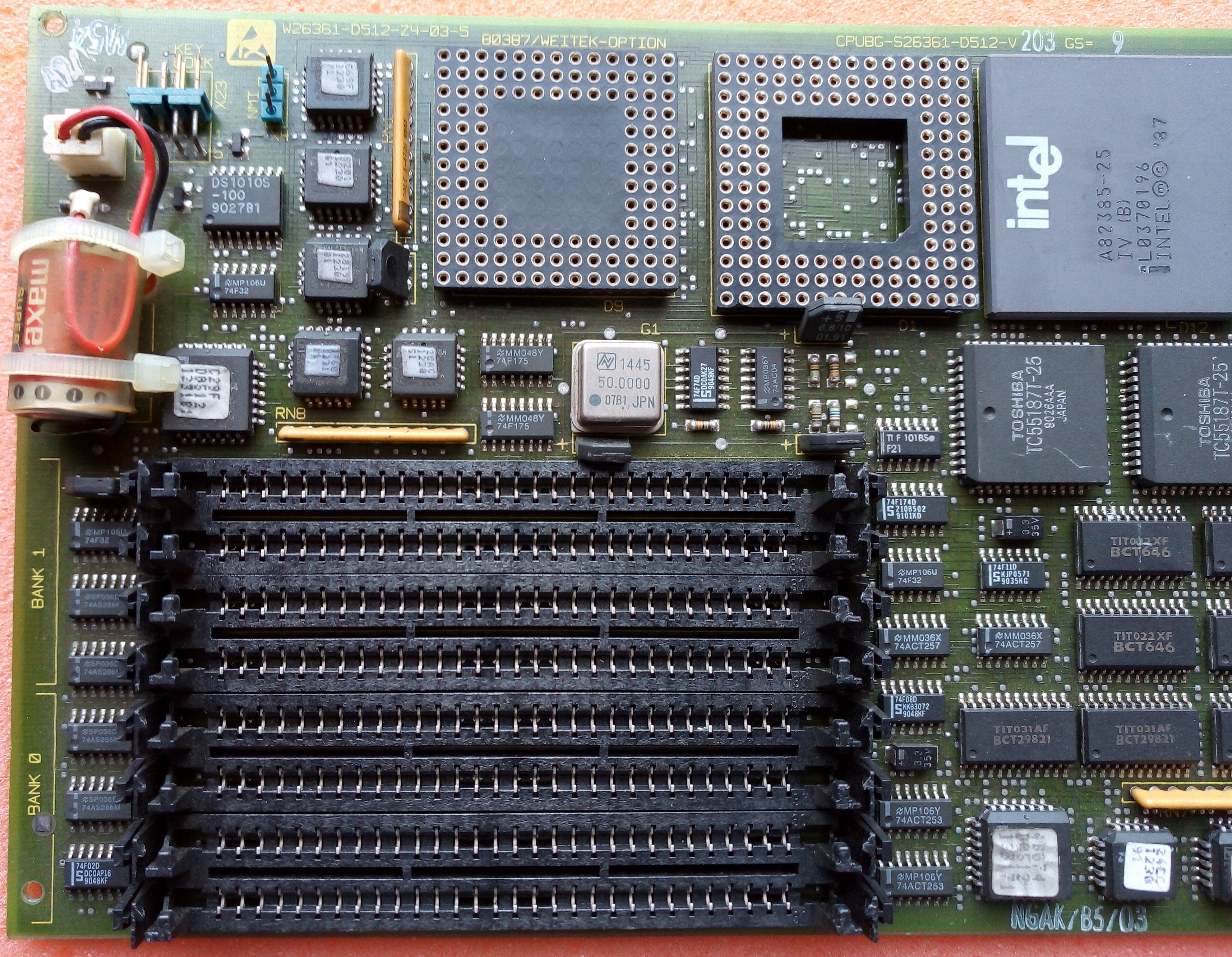

Slot-CPU Karte Intel 386er bestimmt Industrie PC

etwas näher

Batterie hab ich abgemacht ist bestimmt leer😉

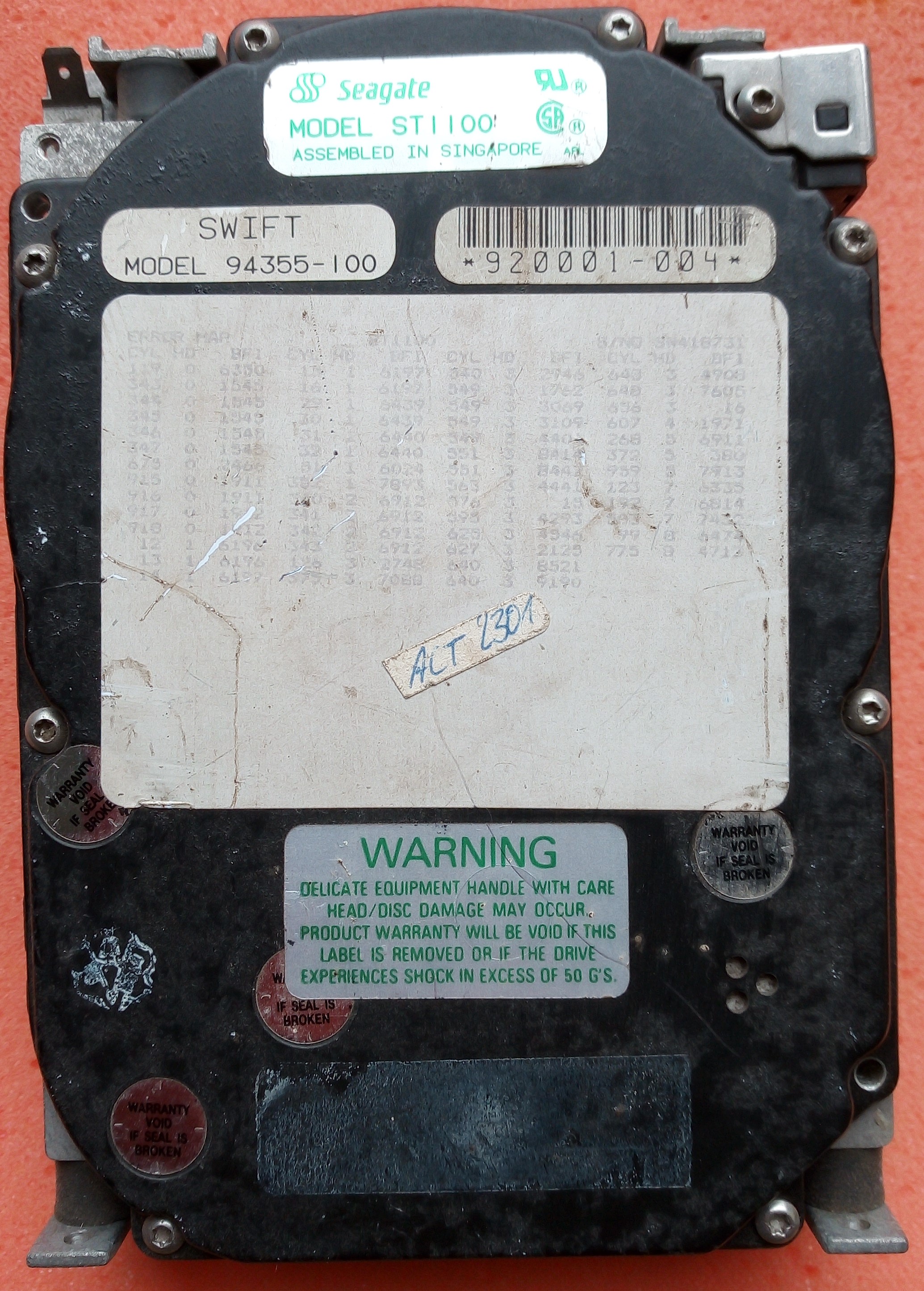

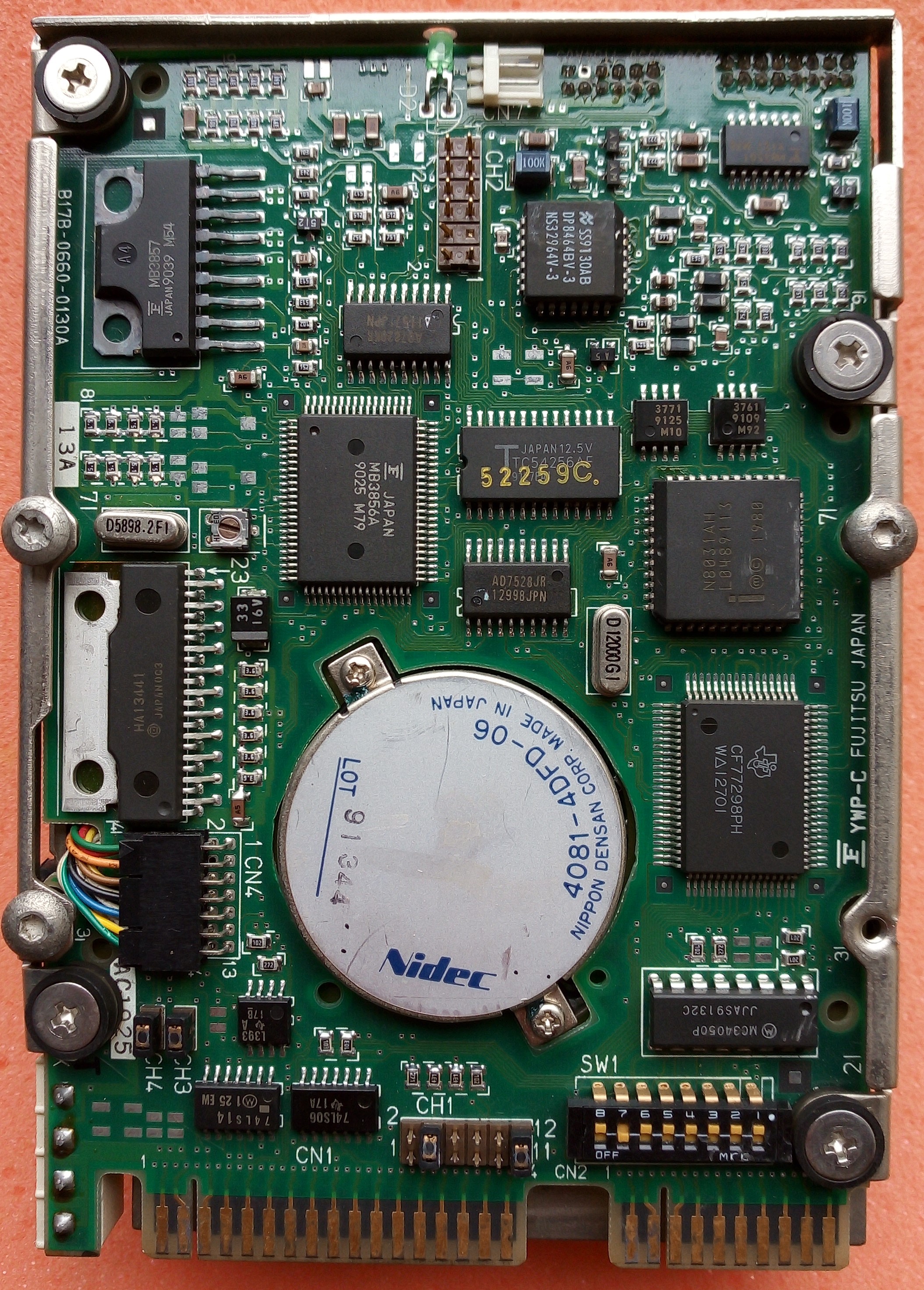

Seagate ST-1100 83MB MFM Anschluss

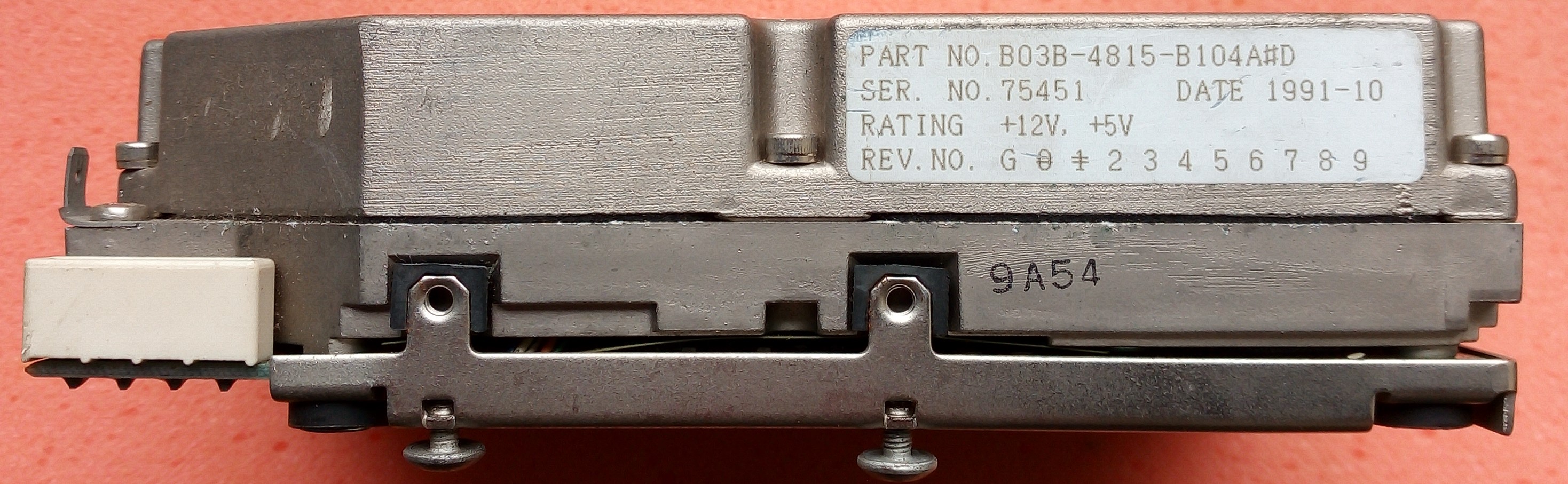

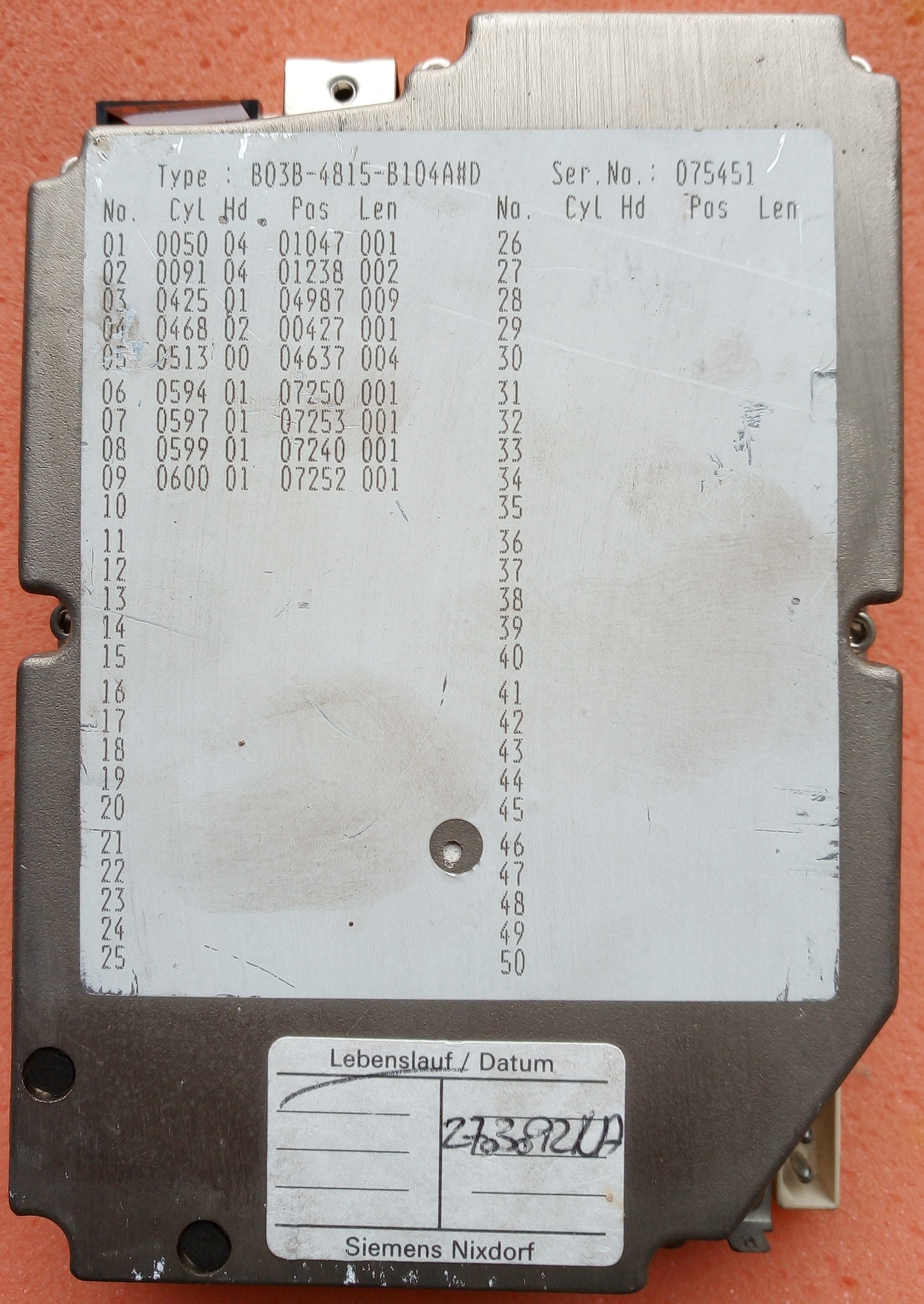

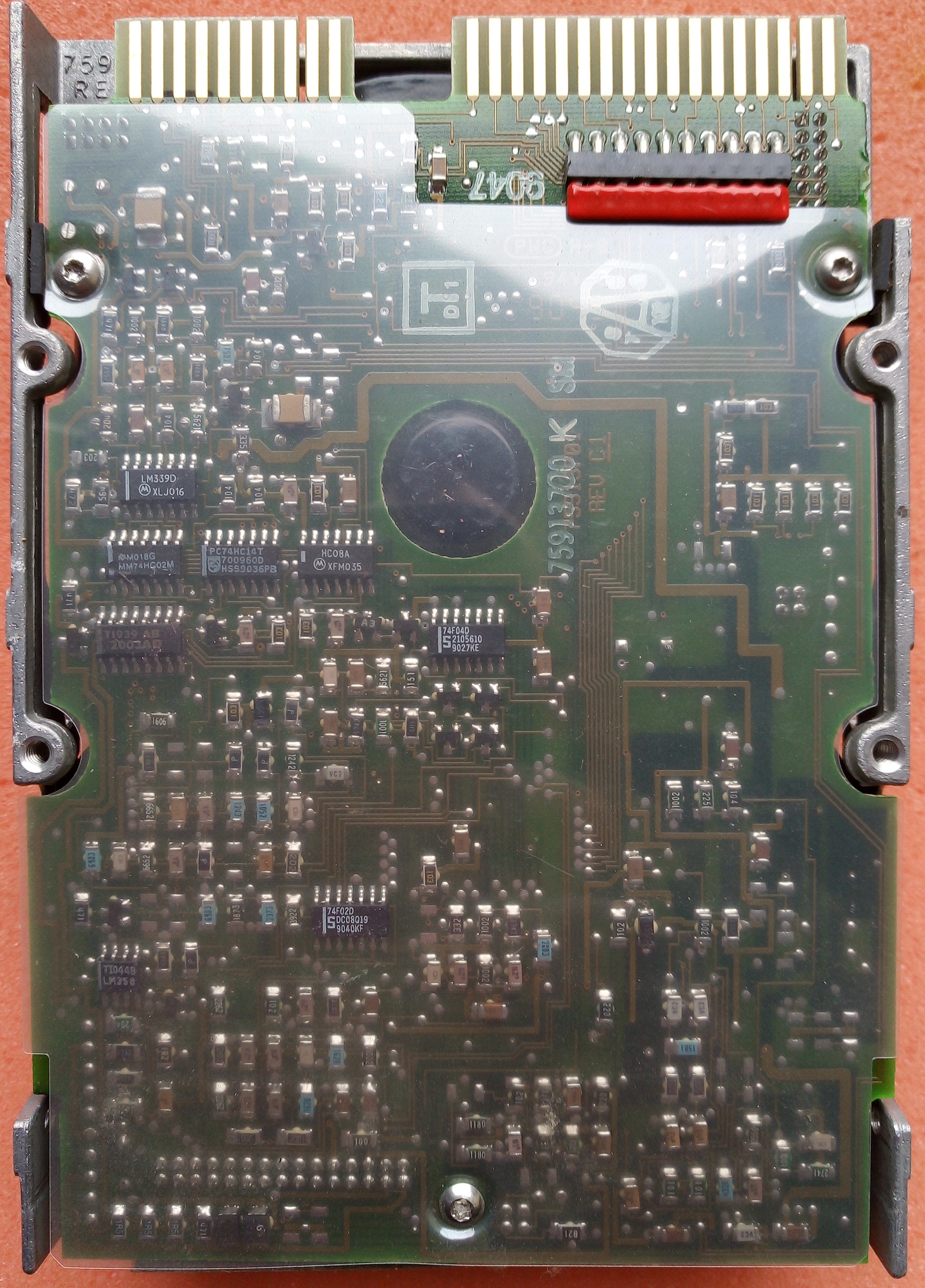

Siemens Nixdorf MFM Anschluss



[süchtla]

Ich mag das Konzept der Slot-PCs.
Trotzdem hätte ich auch gern mal eine GPU mit Aufnahmen für 115x Kühler



[Martin K.]

Meine nagelneue Asus V8460 Ultra Deluxe <3



[andi_sco]

Herrlich, die Geforce

@SiTcaC : wo findest du die Teile immer?
Indiana Jones?



[ViperSniper]

Slot-CPU Karte Intel 386er bestimmt Industrie PC

Nee, muss kein Industrie-PC sein. Habe einen Siemens Nixdorf 386er Slim-Desktop, der genau gleich aufgebaut ist.

Bei mir ist ein AMD 386DX-40 verbaut, aber nur ein 50er Quarz, d.h. nur 25 MHz

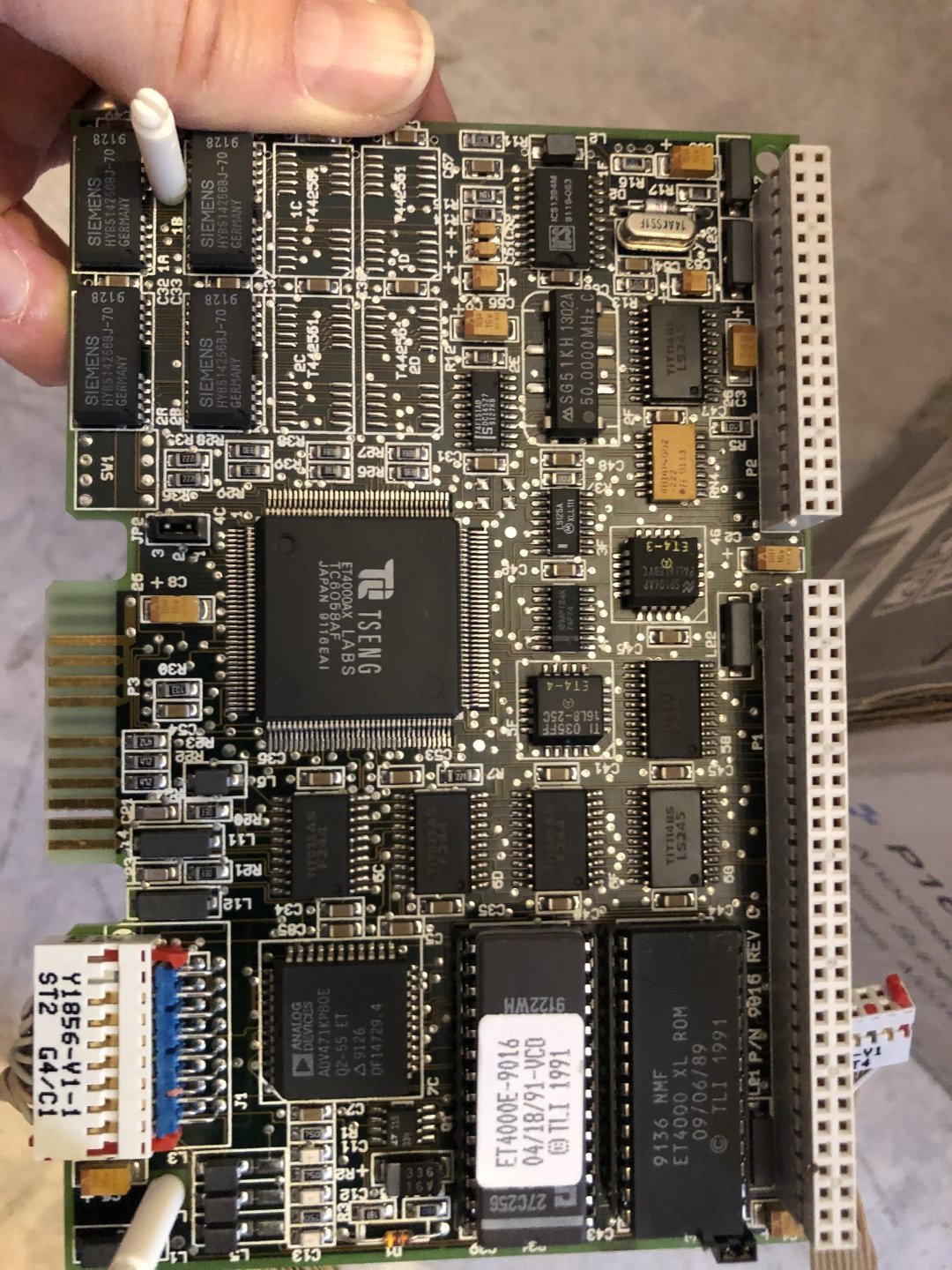

Auf der türkisen Steckerleiste unten rechts Richtung Slot thront bei mir eine aufgesteckte ET4000AX.

Der Slot steckt dann in einem ISA Slot-Board, welches drei Steckplätze unter der gezeigten Platine bereitstellt.
Habe ihn jüngst auf 8MB RAM aufgerüstet, eine Sound Blaster 2.0 (CT1350B) installiert und gleich einen CoPro verpasst. Batterieersatz ist auch da, muss nur noch den Batteriesockel mit dem Steckerchen der alten Batterie verheiraten und die BIOS-Demenz sollte damit beseitigt sein.
Die Verbaute Festplatte ist eine Seagate mit 105MB, aber mit Standard-IDE-Anschluss. Der IDE-Port ist übrigens auf dem vertikalen ISA Slot-Board.
Die Platte läuft und wird auch verbleiben, aber für den Spielbetrieb und einen einfacheren Datenaustausch rüste ich noch ein CF-IDE Laufwerk nach - hoffe zumindest, dass das erkannt wird, denn meinen SD-Kartenadapter hat hat er ignoriert...



[Queediab]

Achja, damals konnte man noch Intel und AMD zusammen auf diesselbe Platine pflanzen :-). Wobei der Intel Chip - ich nehme an der kommt als FPU zum Einsatz (?) - doch bei dem AMD DX überflüssig ist, oder?
Insgesamt ist die ganze Kiste echt ein cooles Konstrukt.
MfG



[Towatai]

Bei meinem 386er, anno 1993, war die CPU (AMD 386 DX40) verlötet.



[Jesterfox]

Wobei der Intel Chip - ich nehme an der kommt als FPU zum Einsatz (?) - doch bei dem AMD DX überflüssig ist, oder?

Das galt nur beim 486er dass der DX die FPU intern hatte. Beim 386er ist die Unterscheidung zwischen SX und DX die Bus-Breite. Der SX hatte extern nur einen 16 Bit Bus. Die FPU war aber wenn dann immer ein eigener Chip.



[ViperSniper]

Das galt nur beim 486er dass der DX die FPU intern hatte. Beim 386er ist die Unterscheidung zwischen SX und DX die Bus-Breite. Der SX hatte extern nur einen 16 Bit Bus. Die FPU war aber wenn dann immer ein eigener Chip.

Stimmt, die FPU ist der freie Sockel auf meinem Bild - in meinem Fall nun bestückt mit einem IIT 387. Den Intel Chip interpretiere ich als den Chipsatz.
