Der Extra Stromanschluß fällt mir jetzt erst auf🤔



[RaptorTP]

die Vampower11 ist ja das PCB nicht wert, da ist ja fast nix bestückt

Nuja, ein Layout mit verschiedenen Bestückungsoptionen ist natürlich viel günstiger als jedes mal ein neues Layout.

Anbei nochmal ein schönes Beispiel für nackte PCBs:

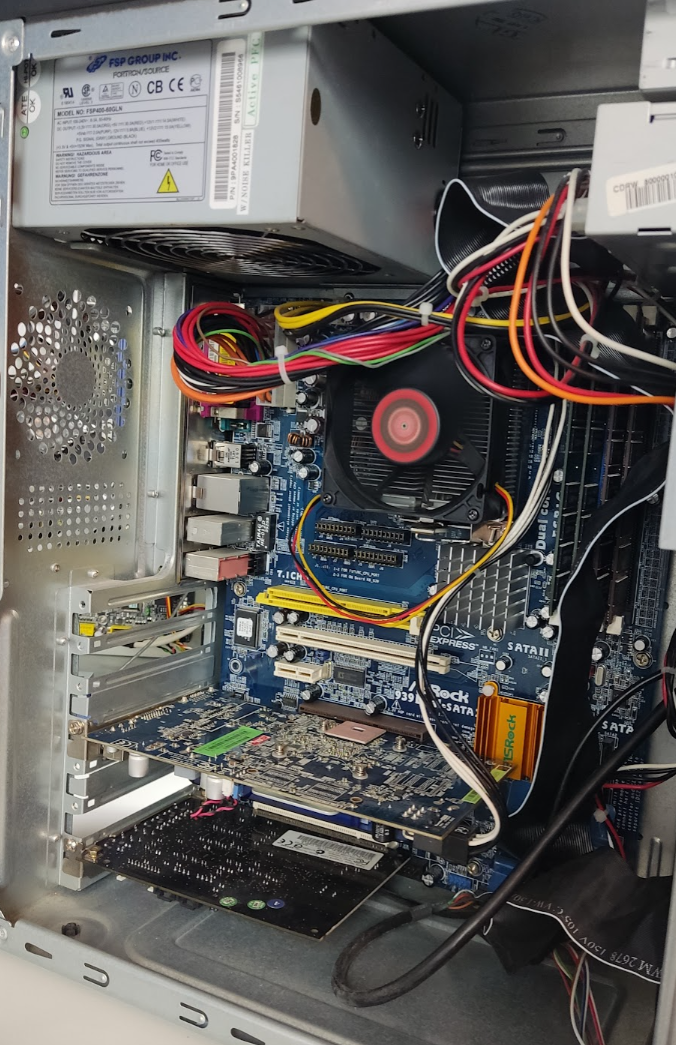

Soo - der Rechner ist heile angekommen (mega verpackt vom ebay Kleinanzeigen Kollegen)

Hab schon einmal gut durchgepustet und kurz angemacht:

Die beiden bekommen bald n´ Junges xD

Ich würde echt mal schauen wo ich da Elkos jetzt herbekommen oder ob es eben für das Asrock Board schon so eine Aufstellung gibt:

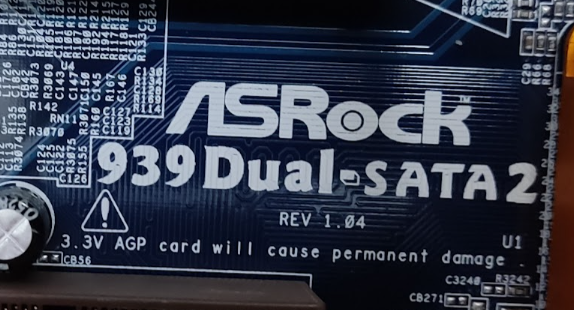

AsRock 939Dual-SATA2 Rev 1.04
https://www.asrock.com/mb/ULi/939Dual-SATA2/#Specification

Netzteile beider Retro PCs mach ich vielleicht auch mal vorher auf und schau mal rein (bevor ich bestelle)

Achja, Dem Design vom Mainboard ist es zum Glück herzlich egal ob man ein 20 oder 24pin einsteckt.



[d2boxSteve]

So ein Asrock 939 Dual-Sata2 hab ich ja auch, daneben auch eins für Intel Prozessoren (also beide Boards mit PCIe oder AGP). Ich meine ich hab die schon mal gepostet, sagt wenn ihr neue Blder wollt, dann kram ich die Boxen mal raus :=)



[Gorasuhl]

ich weiß nicht einmal, ob es die Folge auf DVD gibt

Ich habe fertig.



[lowrider20]

Vampower11

Am geilsten ist der unverdrahtete VGA-Port.



[RaptorTP]

Am geilsten ist der unverdrahtete VGA-Port.

ich glaube der ist verdrahtet. Das andere wäre für DVI.



[andi_sco]

Ich habe fertig.

Und, wie war es?



[Gorasuhl]

Fertig mit erneutem digitalisieren der DVDs. Bin mit Anschauen erst bei der dritten DVD der zweiten Staffel. Bis zur oben gezeigten siebten DVD habe ich erst noch ein paar Folgen zu schauen.



[trq]

Also entweder hab ich schlecht gelesen oder der ebay Händler ist vong Mathe her nicht so gut.

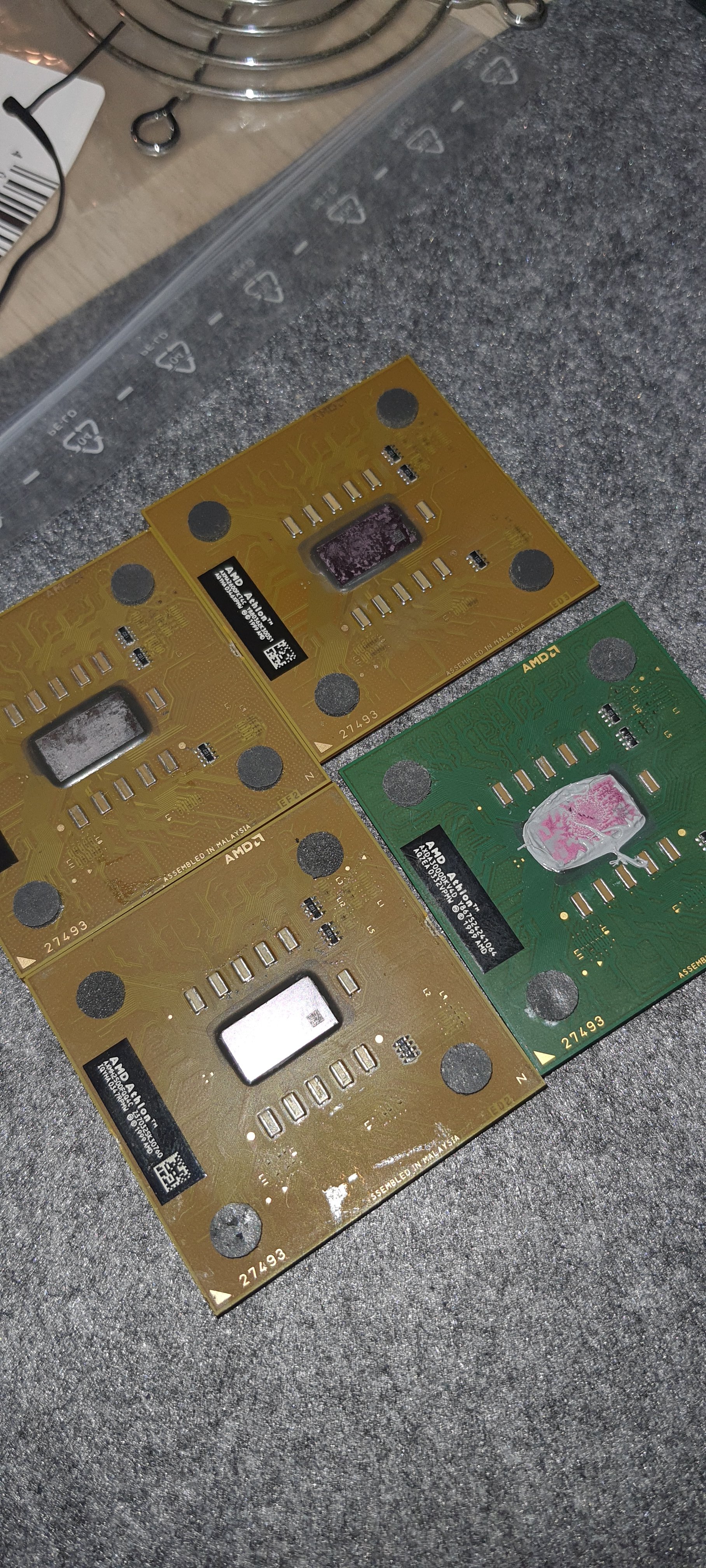

Geordert hatte ich 2 Athlon XP-M



[andi_sco]

Oder einfach nur Nett



[lowrider20]

verdrahtet

Warum sind dann die Löcher ungefüllt? Darüber ist LVDS. Nix DVI.
Edit: Ach meinst du, die Löcher wären für DVI?
Edit2: Könnte tatsächlich sein. Krass.



[andi_sco]

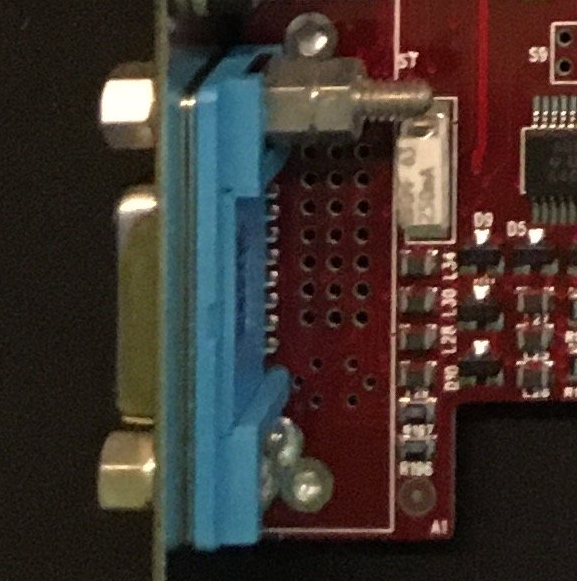

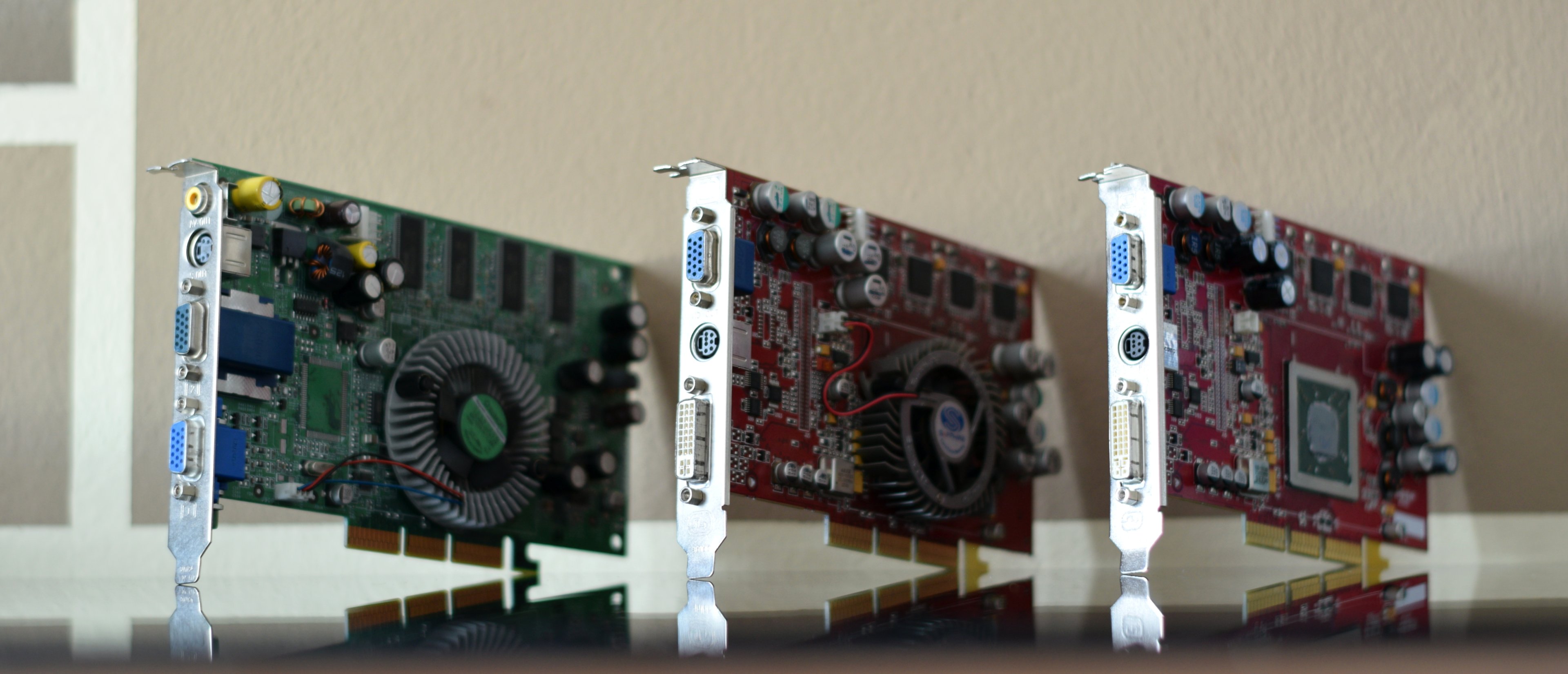

Hier sieht man das schön, die Anschlüsse, direkt am Slot Blech sind für DVI, die hinteren für VGA



[RaptorTP]

Edit2: Könnte tatsächlich sein. Krass.

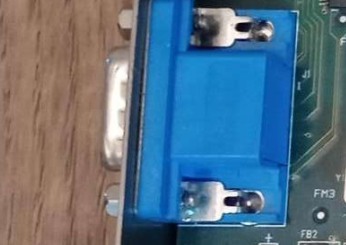

zugegeben, diese extrem flache Variante vom VGA hab ich auch noch nicht oft gesehen.

"Normal"

"Flach"

uuunnnd noch das andere extrem:

"Schinken" xD

Quelle: https://www.ebay-kleinanzeigen.de/s-anzeige/grafikkarte-medion-geforce4-mx-460/2136725254-225-7750



[andi_sco]

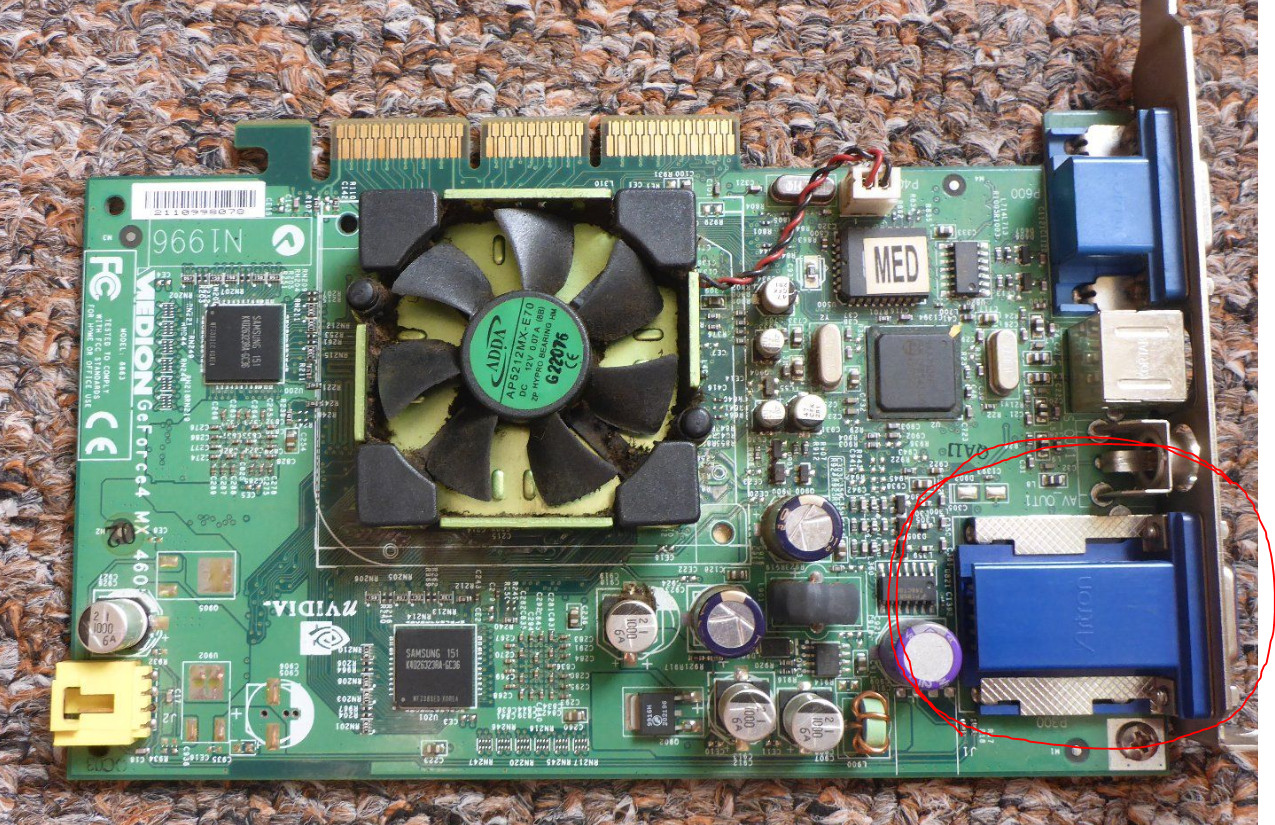

Genau, die Medion hatte das:

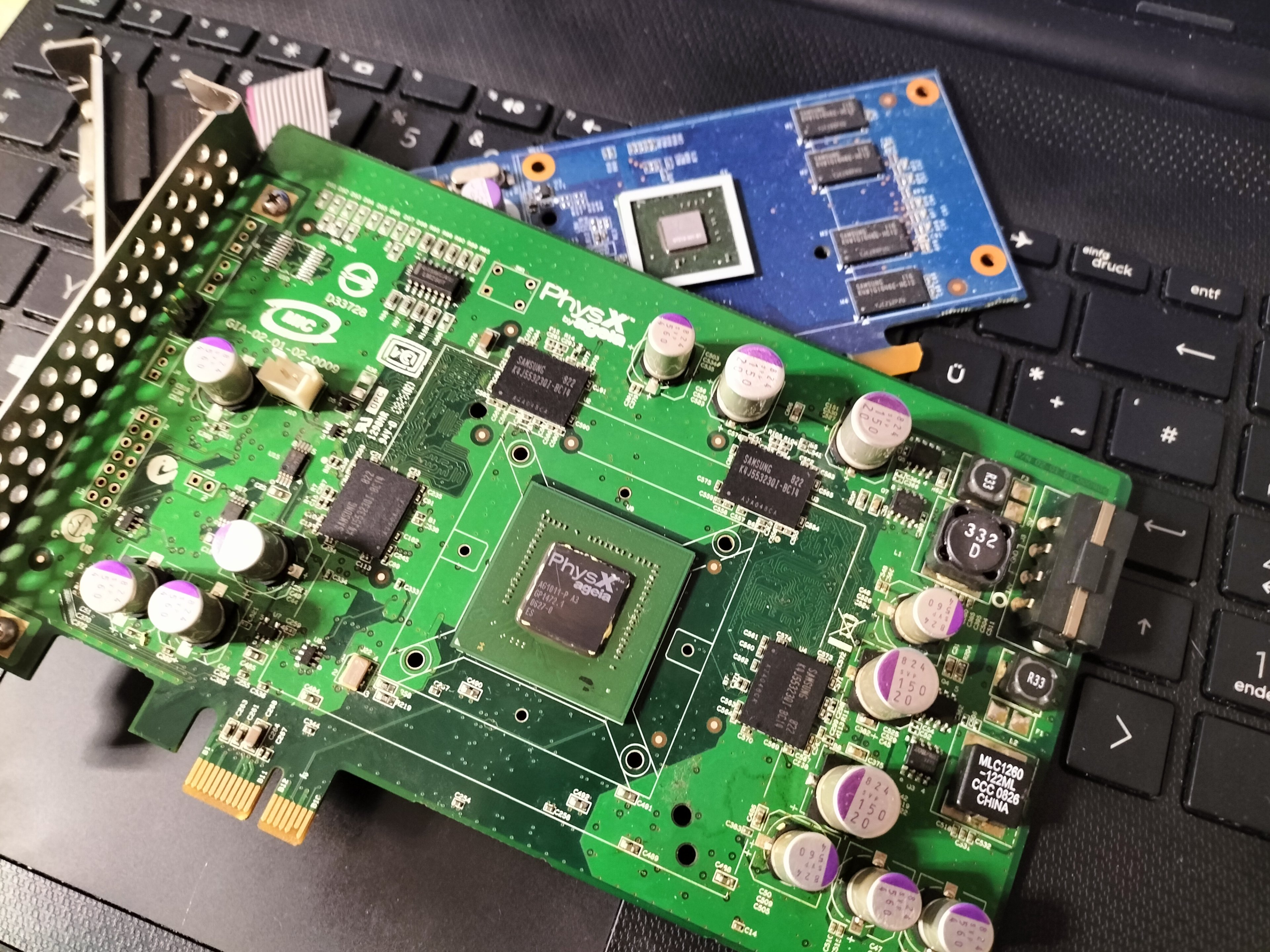

Also den laaangen VGA Anschluss und der Kühler ähnelt der Dell Ageia Karte (Kühler liegt gerade im heißen Wasser)

Endlich das Pad abgekratzt. Erst im Ofen bei 75°C und dann ließ sich der Kühler, leicht wie eine Feder, abnehmen.
Im Hintergrund dürfte eine Geforce 8400 GS sein, oder GT210 , jedenfalls ein kleiner Chip



[Gorasuhl]

Matrox bei den Millenium doch auch. Meine G450 im P3 Server hat sogar den Doppelschinken.



[andi_sco]

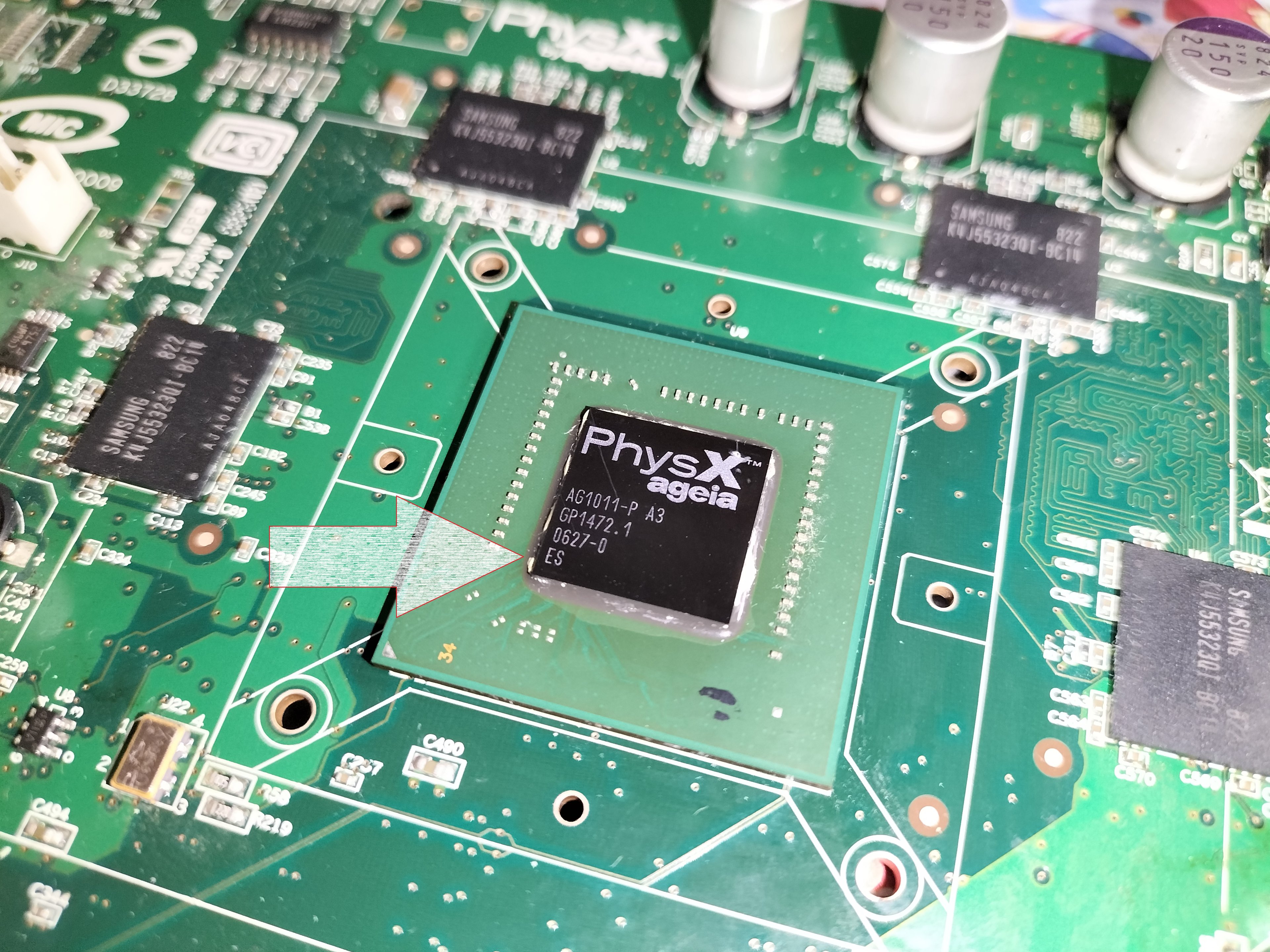

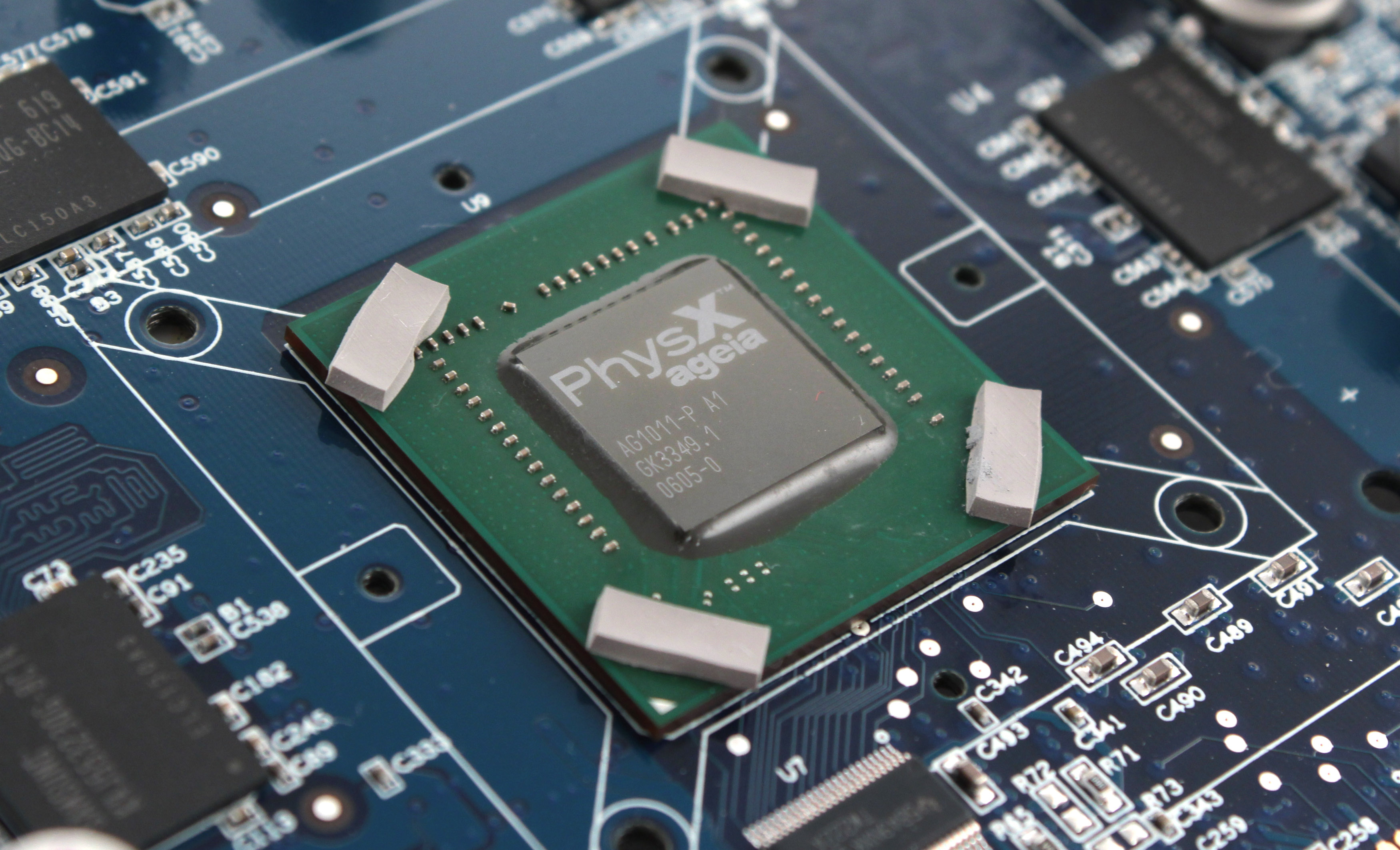

Mhh, ist das ein Engineering Sample oder hatten die späteren alle das ES links unten?
Meine:

BFG:

Quelle: VGAMuseum.ru



[RaptorTP]

sagt mal, ganz frech & blöd: ginge das so ?



[Karre]

Drück doch die Deckel wieder rein, dann gehen die noch ne weile!
sollte passen. Die sind auch etwas kürzer, als die jetzt verbauten, glaube.



[24784ds]

Mhh, ist das ein Engineering Sample oder hatten die späteren alle das ES links unten?

Das kann schon sein und wäre auch nicht soooo ungewöhnlich. Es handelt sich um eine spätere Revision mit nur kleinen Korrekturen. Je nach frühen Testergebnissen, der Menge an bestellten Chips usw... ist eine große Stückzahl übrig und die verwendet man dann gleich für die Produktion.



[digitalbath]

sagt mal, ganz frech & blöd: ginge das so ?

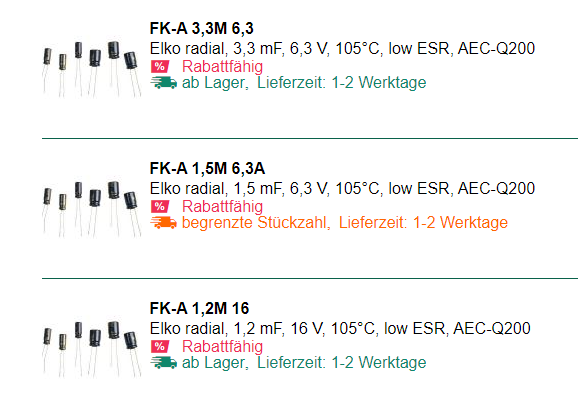

Hast du mal ins Datenblatt rein gesehen? Sind die du da ausgesucht hast, Panasonik FK?

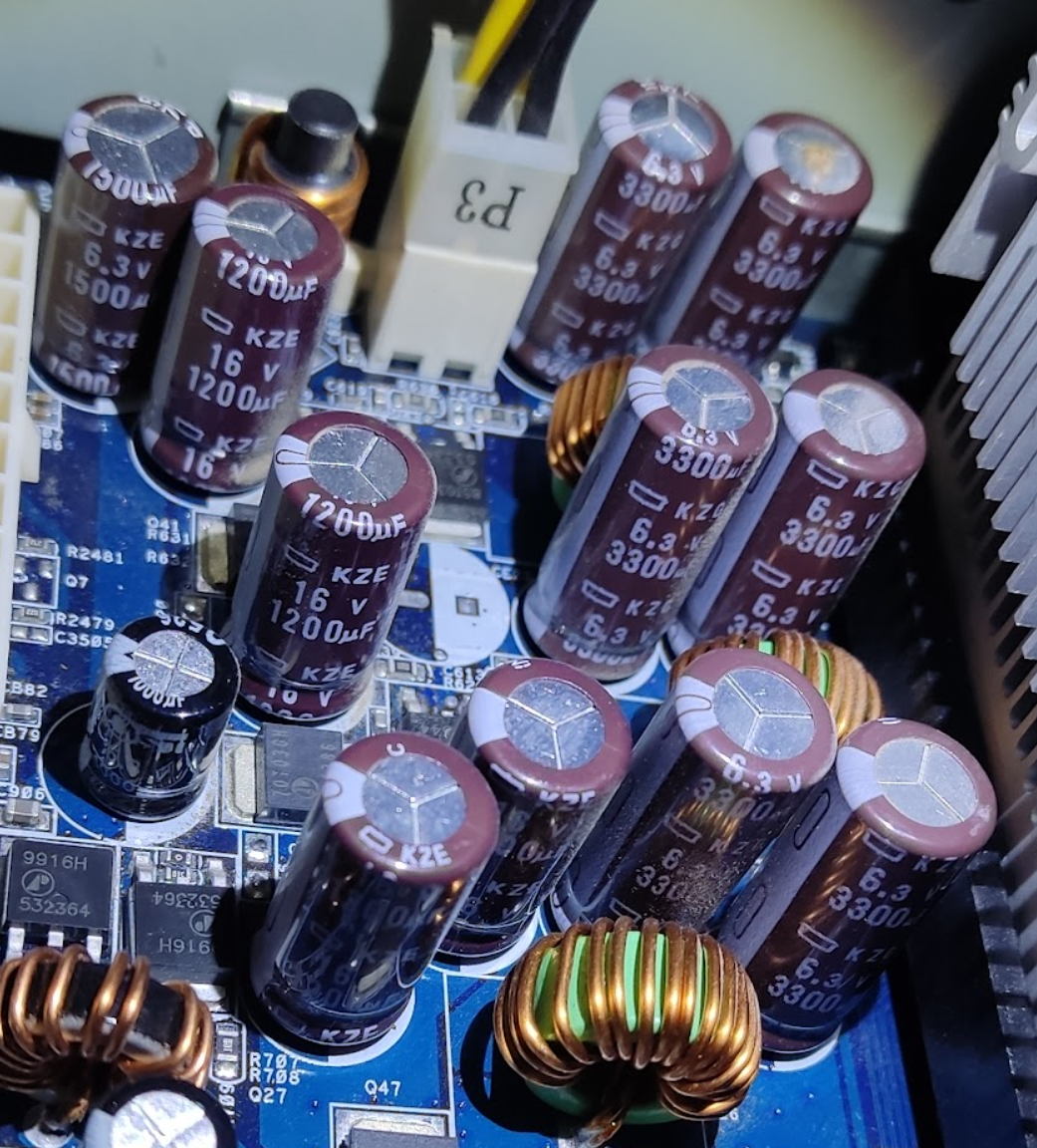

Bei den UCC KZE/KZG Kondensatoren würde ich eher auf Poly caps gehen. Die Panasonic FK haben, wenn ich das richtig sehe, schlechtere Werte (esr und ripple).
Achtung ASRock und ASUS boards haben die Markierungen auf den boards falsch herum. Weiße Markierung ist hier der Plus Pol. Sieht man auch auf dem Bild.
