Der Retro-Hardware Bilderthread

[Siran]

So, ganz zeitgemäß wäre wohl Windows 95, der Bequemlichkeit wegen würde ich wohl lieber win 98se nehmen, oder spricht da etwas gegen. Hab gar keine pci netzewerkkarte mehr🙈, zu Glück sind die noch nicht so teuer. Übergangsweise ist da jetzt ein pentium s 200 drin da der Lüfter zu laut war und bei dem ein passiver Kühler aufgeklebt ist.
Soundblaster und voodoo erklärt sich ja von alleine😁

Oooh, ein T2P4 in der ATX Variante, sieht man auch nicht so häufig und ist sehr begehrt! Ich würde definitiv Win98SE nehmen, das bringt für den 430HX Chipsatz des T2P4 gleich alle Treiber mit, da musst Dich damit nicht noch herumschlagen, DMA Modus inklusive.

An CPU solltest da bis zu einem K6-III(+) 400 zum Laufen bringen über die (undokumentierten) Voltage Jumpersettings und entsprechend modifiziertem BIOS. Falls Du vorhast mehr als 64MB EDO-RAM zu verwenden würde ich empfehlen den leeren TAG-RAM Sockel noch zu befüllen, damit Du den RAM auch cachen kannst.

Statt einer PCI Netzwerkkarte geht natürlich auch ISA - hab ich bei meinem Board auch gemacht, so viel schiebe ich da nicht rum, dass ich mehr als 10MBit/s brauche. Genug ISA NIC habe ich ja



[eater]

Oh, davon hatte ich auch mal mehr als genügend, gut dass der Marktplatz geschlossen ist, sonst könnte ich immer noch sehen, was ich damals alles abgegeben hab🙈
Hab jetzt für 15 € 10 alte pcikarten gekauft



[andi_sco]

Bilder vom Kühlertausch auf meiner 9800 Pro

Sind die Lamellen eigentlich verlötet oder geklebt? Mir ist so ein Kühler schon mal auseinander gefallen.

Sockel A 2000MHz Sempron

Ist das der 2800+ oder 3000+?

auch nur Single Channel unterstützt

Naja, ab wann wurde die Bandbreite wirklich wichtig? Bei den ersten nforce Boards war es ja auch nur ein nettes Gimmick



[Masterchief79]

Sind die Lamellen eigentlich verlötet oder geklebt? Mir ist so ein Kühler schon mal auseinander gefallen.

Lustig. Dieser ist verschraubt mit zwei M5 und mit Muttern von der anderen Seite, also "geklemmt" sozusagen.

Ist das der 2800+ oder 3000+?

Ähh.. 3000+ glaube ich, wird vom Board wegen fehlendem Microcode nur als Athlon 2700+ erkannt deswegen weiß ichs nicht genau. Ich hatte den mal auf 2300MHz laufen aber dann wurde mir das Board mit FSB und Mem zu instabil.

Naja, ab wann wurde die Bandbreite wirklich wichtig? Bei den ersten nforce Boards war es ja auch nur ein nettes Gimmick

Sag du es mir, das war alles vor meiner Zeit und im Wikipedia-Artikel stand Budget-Plattform... Wir wollen die 9800 Pro ja auch nicht unterfordern Aber die scheint sich da pudelwohl zu fühlen.



[eater]

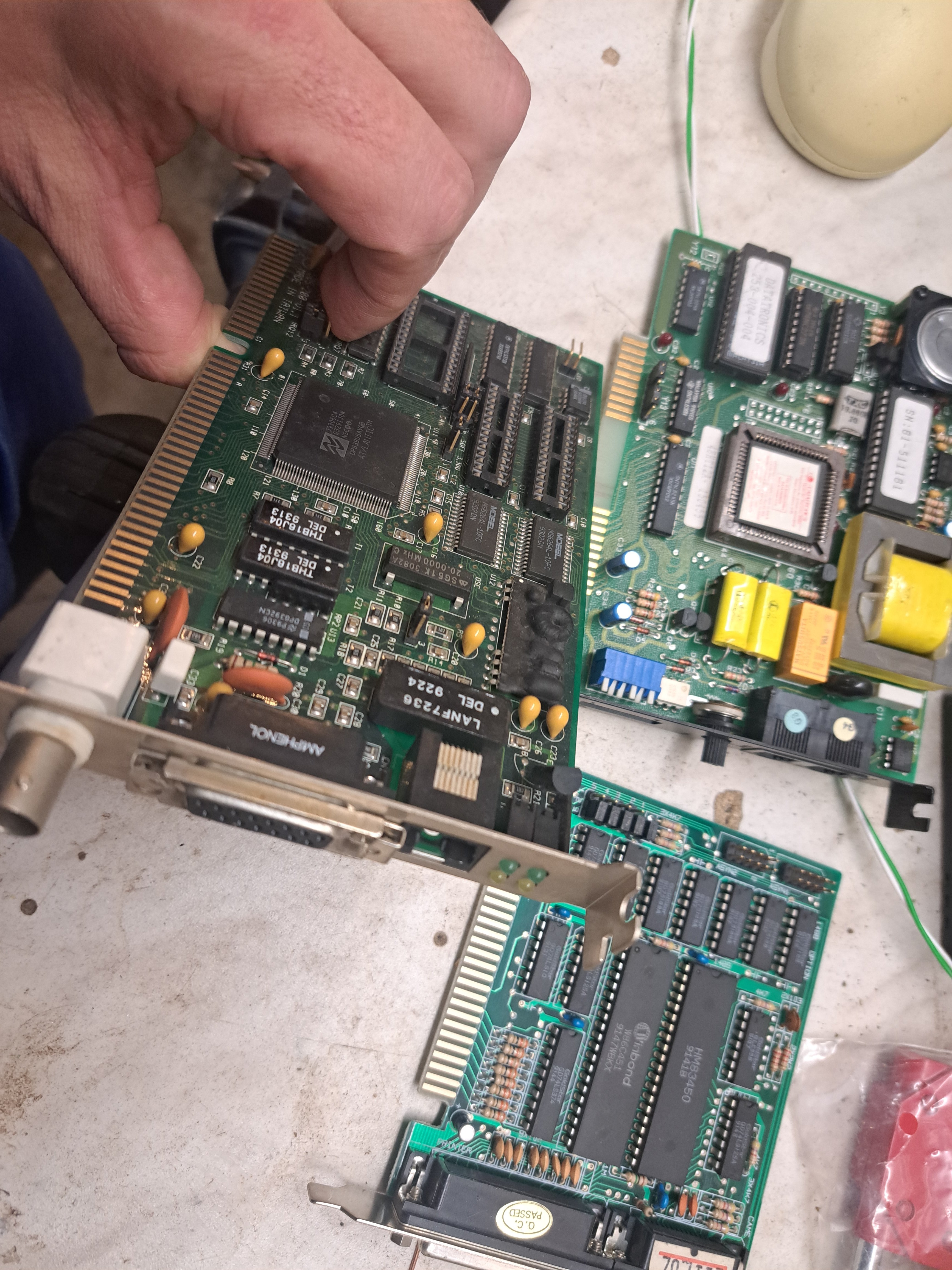

Wer suchet, der findet😆
Egal, hab ich noch ein paar pci netzwerkkarten, die werden sicherlich auch irgendwann teuer



[Siran]

Sieht mir auch nach einer non-plug n play Karte aus, hoffentlich finden sich da die Jumpersettings noch auf der Karte selbst und nicht in einem längst verschollenen Handbuch. Und PCI Netzwerkkarte kannst ja immer noch einbauen, wird dann nur langsam knapp, wenn Du Voodoo, VGA Karte und Soundblaster bereits auf PCI hast, daher bei mir auch die Wahl der ISA Netzwerkkarte (hab noch nen PCI SATA Controller auf meinem T2P4)



[DaBas]

Übergangsweise ist da jetzt ein pentium s 200 drin da der Lüfter zu laut war und bei dem ein passiver Kühler aufgeklebt ist.

Ein Pentium 200 nur passiv kühlen ?
Das wäre mir definitiv zu riskant. Dazu werden selbst diese Oldies schon zu warm.

Anschließend habe ich dieses S754 MSI Mainboard in Betrieb genommen, was noch ungetestet in einem Karton lag.

Ist es zufällig das K8T NEO (MS-6702) ?
Das liegt hier auch noch im Schrank mit einem AMD Sempron 2800, bei dem ein Pin abgebrochen ist. Ohne diesen Pin läuft die CPU auch nicht. Also ein Stück einer Nadel für den abgebrochenen Pin in den Sockel gesteckt und die CPU läuft wieder.

Ich hab das K8T auch als ziemlich zickig in Erinnerung. Insbesondere was die SATA Anschlüsse des boardeigenen SATA Controllers betraf. Trotz Treibers und Aktivierung im BIOS wurden partu keine dort angeschlossenen SATA Platten erkannt.



[Masterchief79]

Ist es zufällig das K8T NEO (MS-6702) ?
Das liegt hier auch noch im Schrank mit einem AMD Sempron 2800, bei dem ein Pin abgebrochen ist. Ohne diesen Pin läuft die CPU auch nicht. Also ein Stück einer Nadel für den abgebrochenen Pin in den Sockel gesteckt und die CPU läuft wieder.

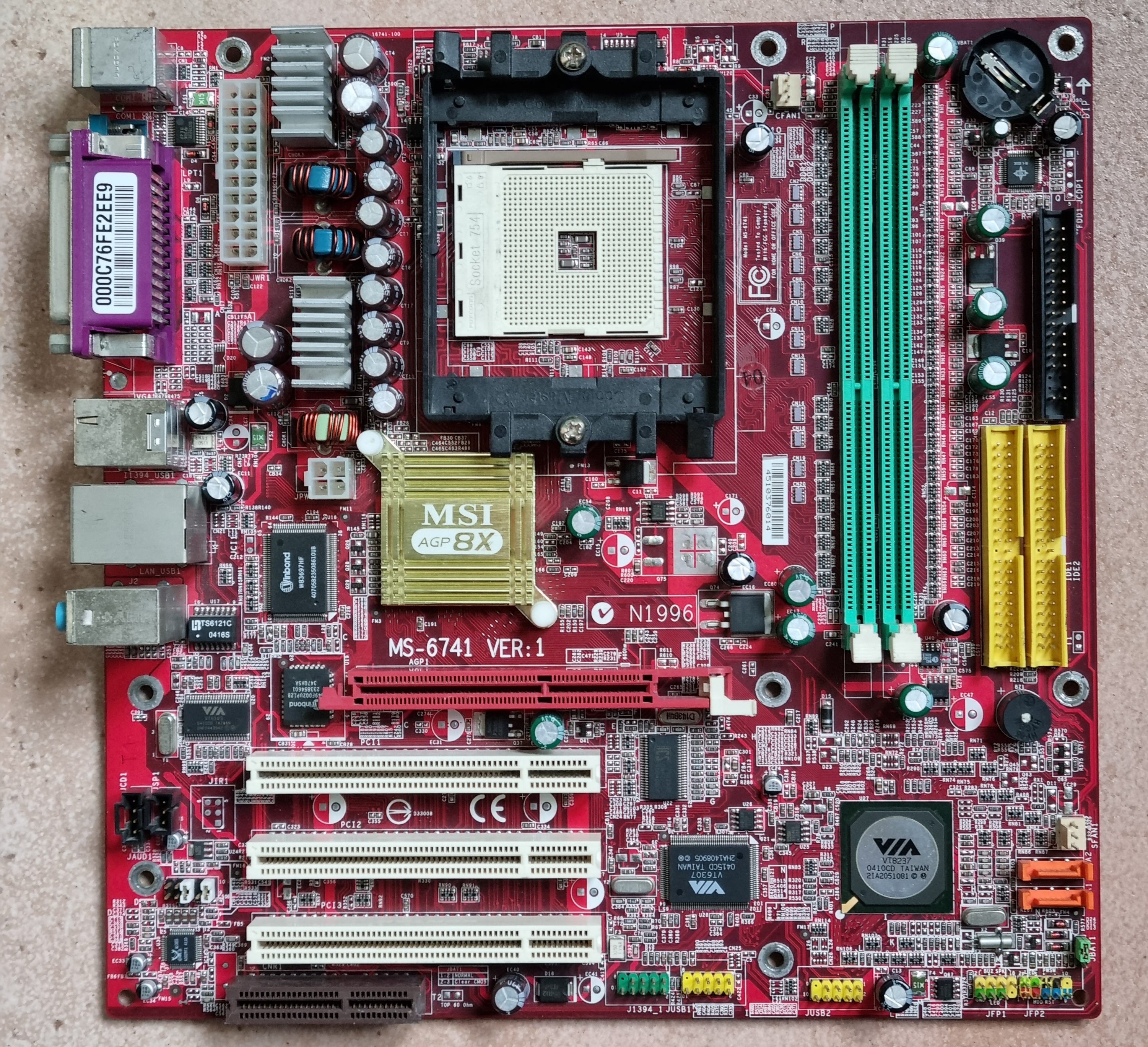

Meins ist ein MS-6741, also ein K8TM-ILSR.

Ingenious Reparatur von dir

Ich hab das K8T auch als ziemlich zickig in Erinnerung. Insbesondere was die SATA Anschlüsse des boardeigenen SATA Controllers betraf. Trotz Treibers und Aktivierung im BIOS wurden partu keine dort angeschlossenen SATA Platten erkannt.

Kenne ich von den VIA Chipsätzen persönlich nur von Sockel A. Ob das bei den S754 immer noch so war, keine Ahnung.

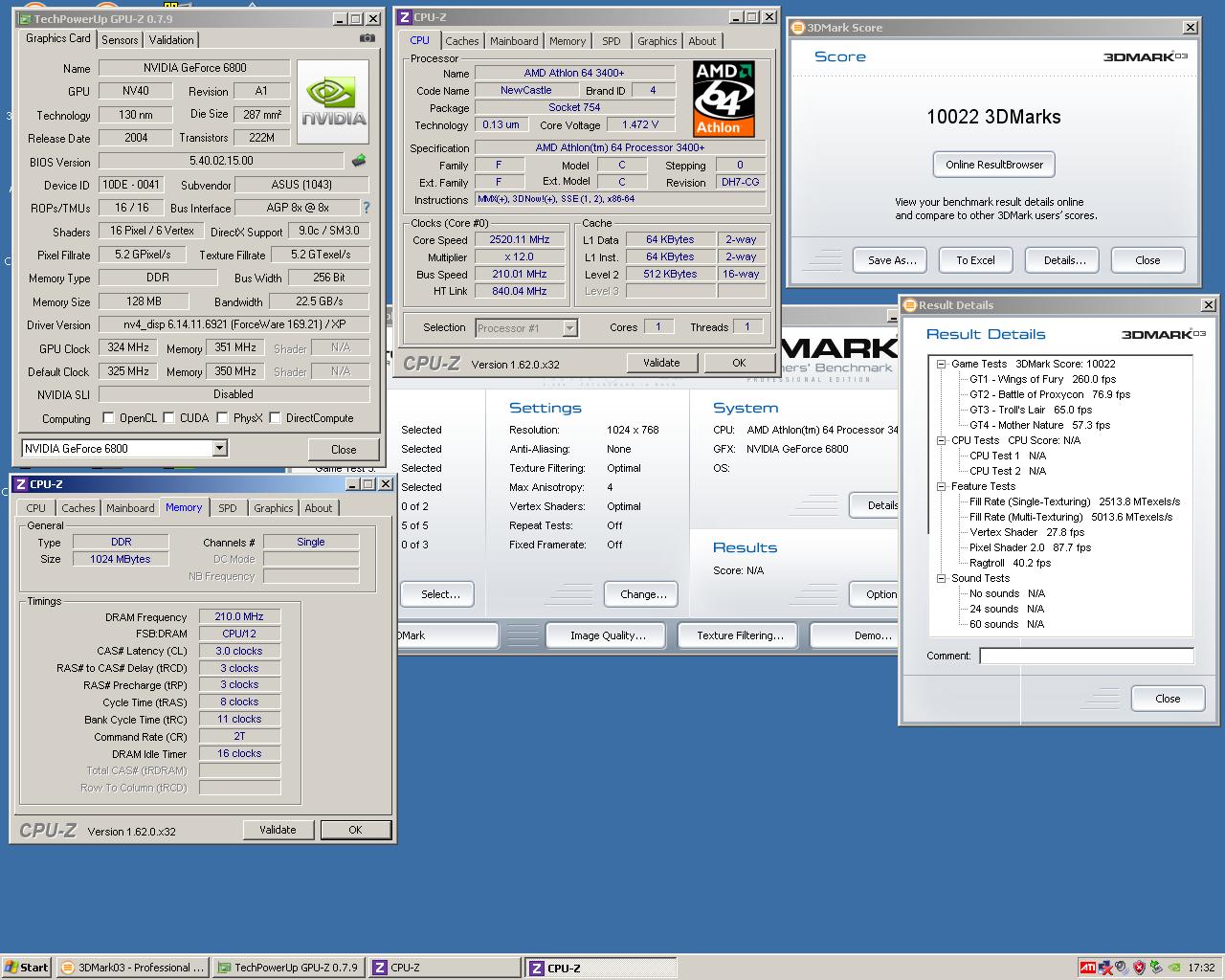

Hab da heute mal ne Asus 6800 AGP draufgesteckt, die mit 4 aktivierten Quads und 350MHz GPU (also identisch zur GT) einwandfrei läuft. Zur 9800 Pro natürlich ein ansehnlicher Performance-Gain. Hier mal ein 03 mit den default 325MHz.



[JunkyardSpecial]

Wie alt waren die SATA-Laufwerke denn? Bei den ersten Revisionen der VT8237 Southbridge (die mit dem Bug) müssen die Geräte auf SATA-150 gejumpert werden, ansonsten funktioniert das i.d.R. nicht. Wenn ich mich recht erinnere, betrifft das auch PCI-Steckkarten von damals mit VIA-Chipsatz.



[andi_sco]

Als Rückblick, was 1993 schon alles möglich war, mega interessant.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

So wird nicht nur der neue Pentium 66 gezeigt, sondern auch eine Siemens eigene Entwicklung für ein neuronales Netz, 1 GBit Netzwerk, Touchscreen und und und



[lowrider20]

Da geht es aber um einen T800 welcher 1987 rauskam.



[andi_sco]

T800 welcher 1987

Ist korrigiert - keine Ahnung, warum da noch dieses alte Video hinterlegt war



[lowrider20]

Aber war nicht minder interessant.



[digitalbath]

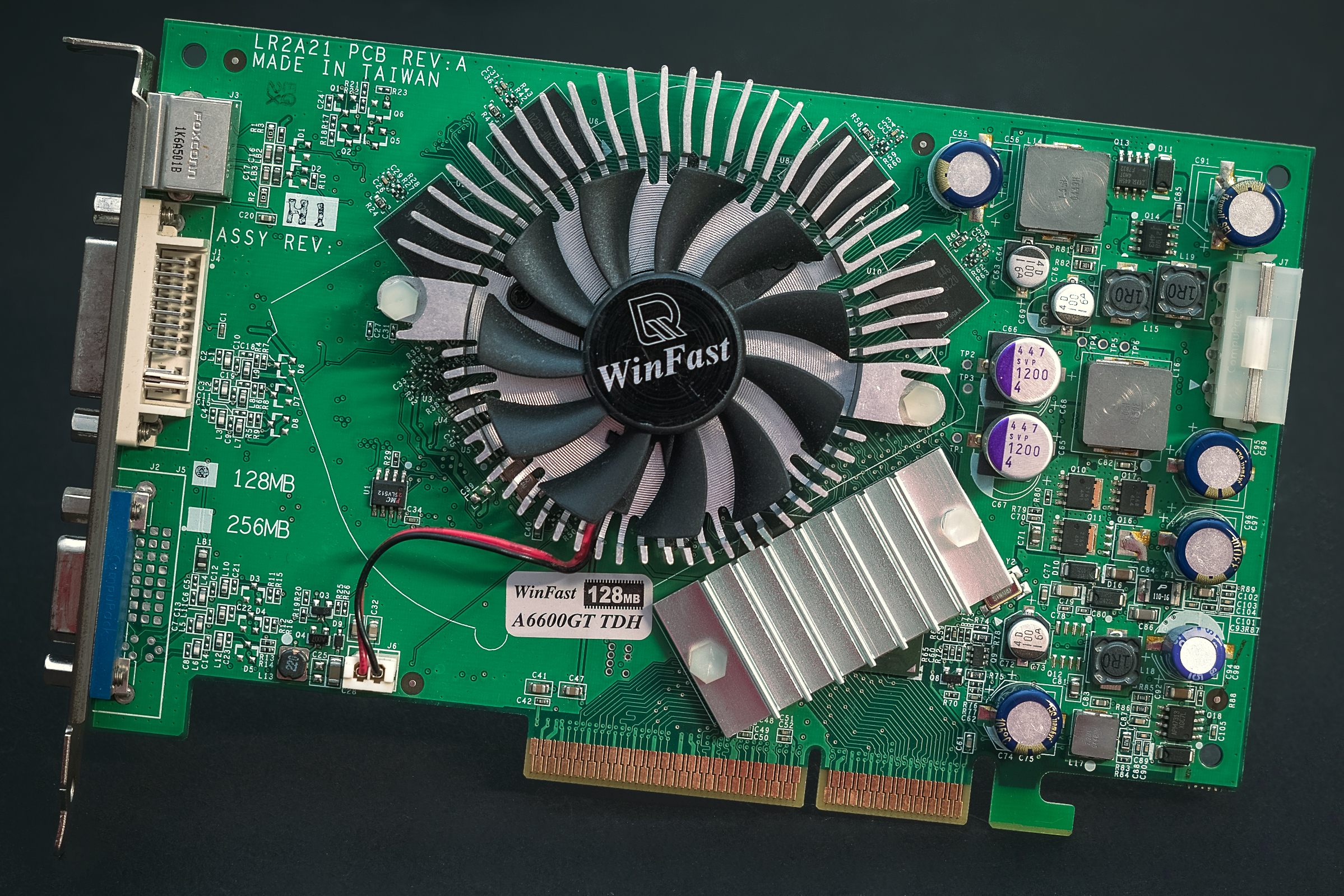

Nichts außergewöhnliches; ich poste es trotzdem.
Eine solide und leise Karte. Perfekt für ein Retro System.



[Prauscht]

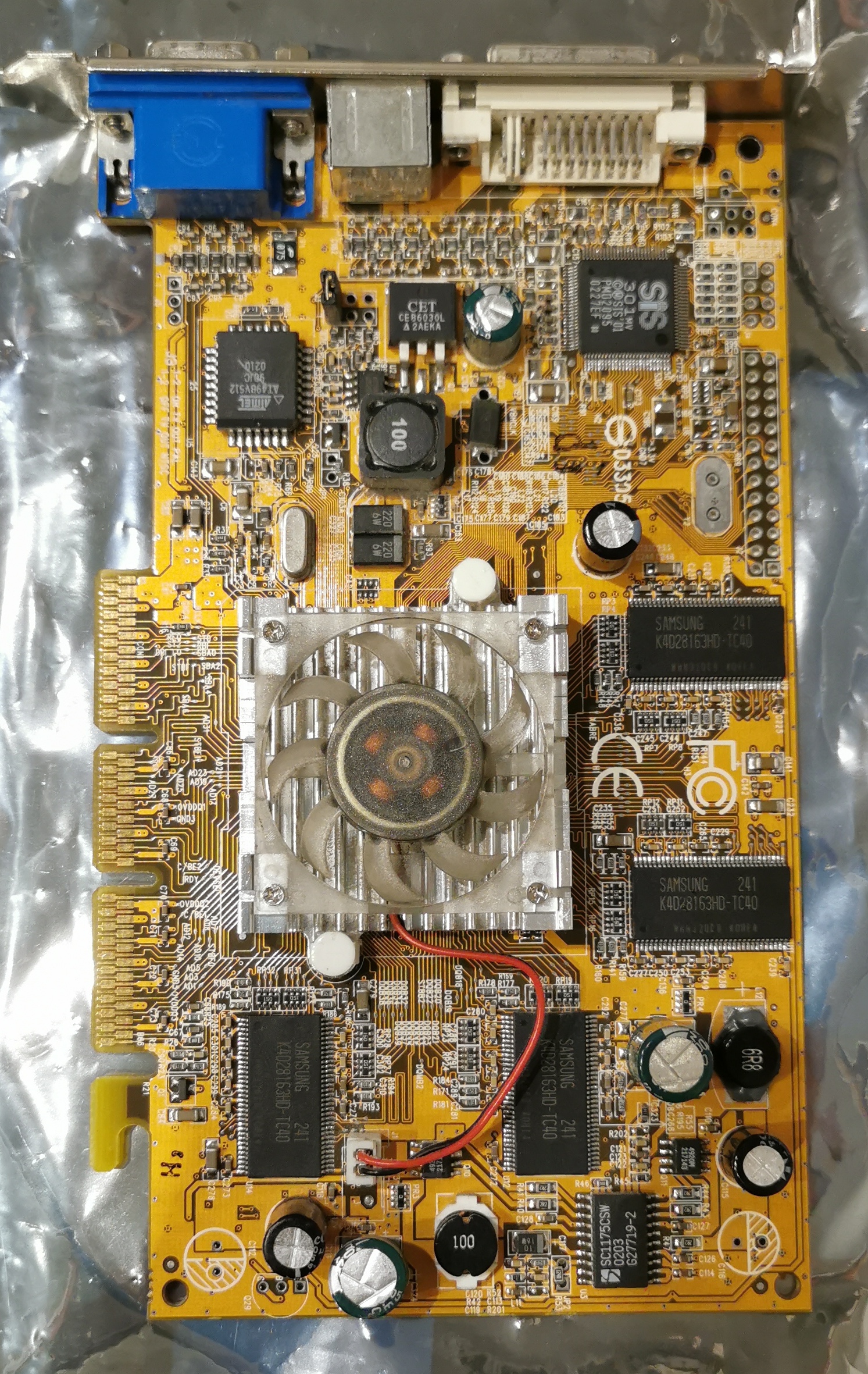

SIS Xabre 400.
Irgendwie zickig das Teil. Ich bekomme die nicht richtig gebencht. Immer wenn es bei 3DMark zu einem Szenenwechsel kommt, dann schmiert Windows ab. Ich werde das gute Stück wohl oder übel in einen anderen Testaufbau stecken müssen.



[286/16_PS]

Hallo,

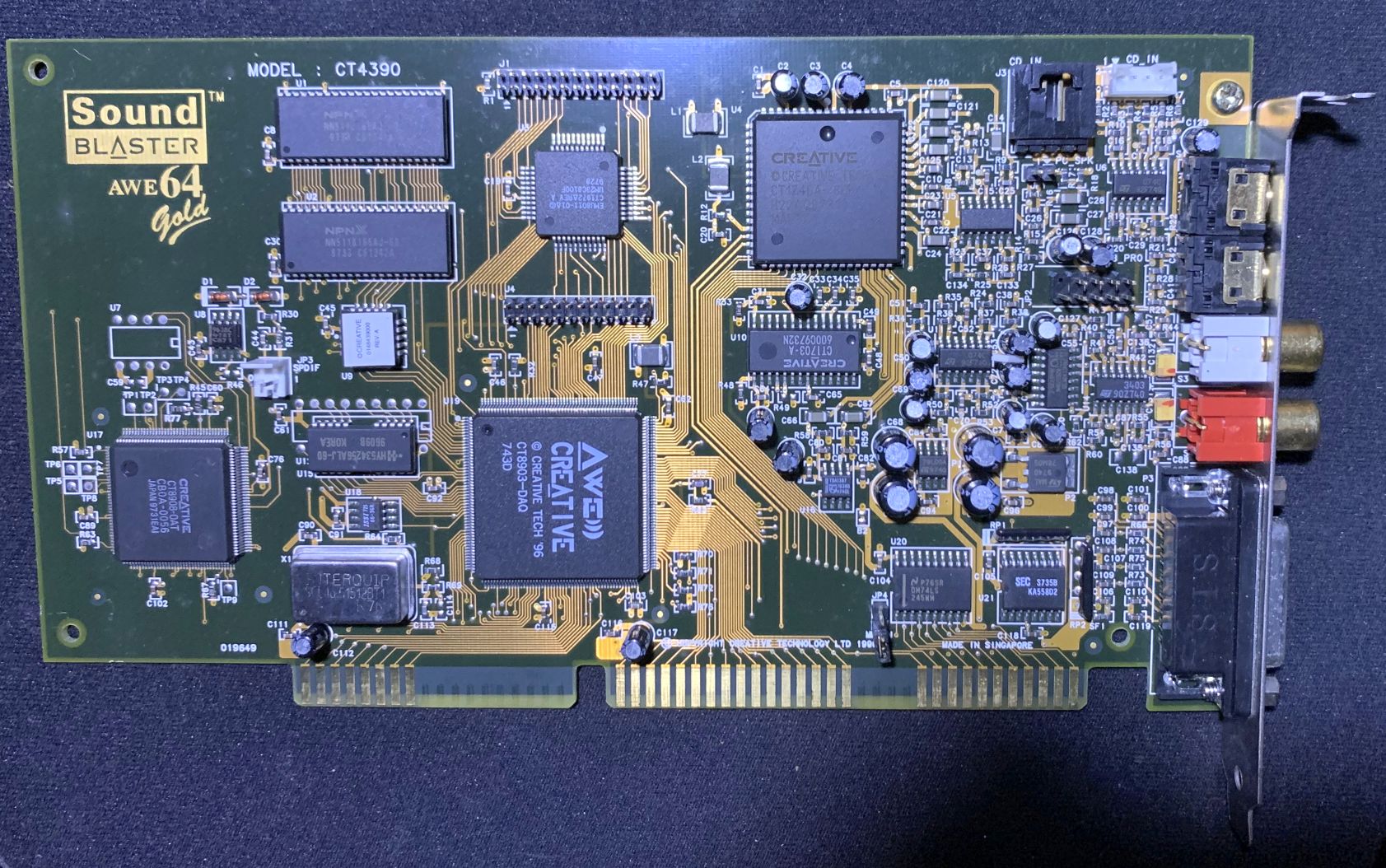

im Keller lag eine Sound Blaster AWE64 Gold

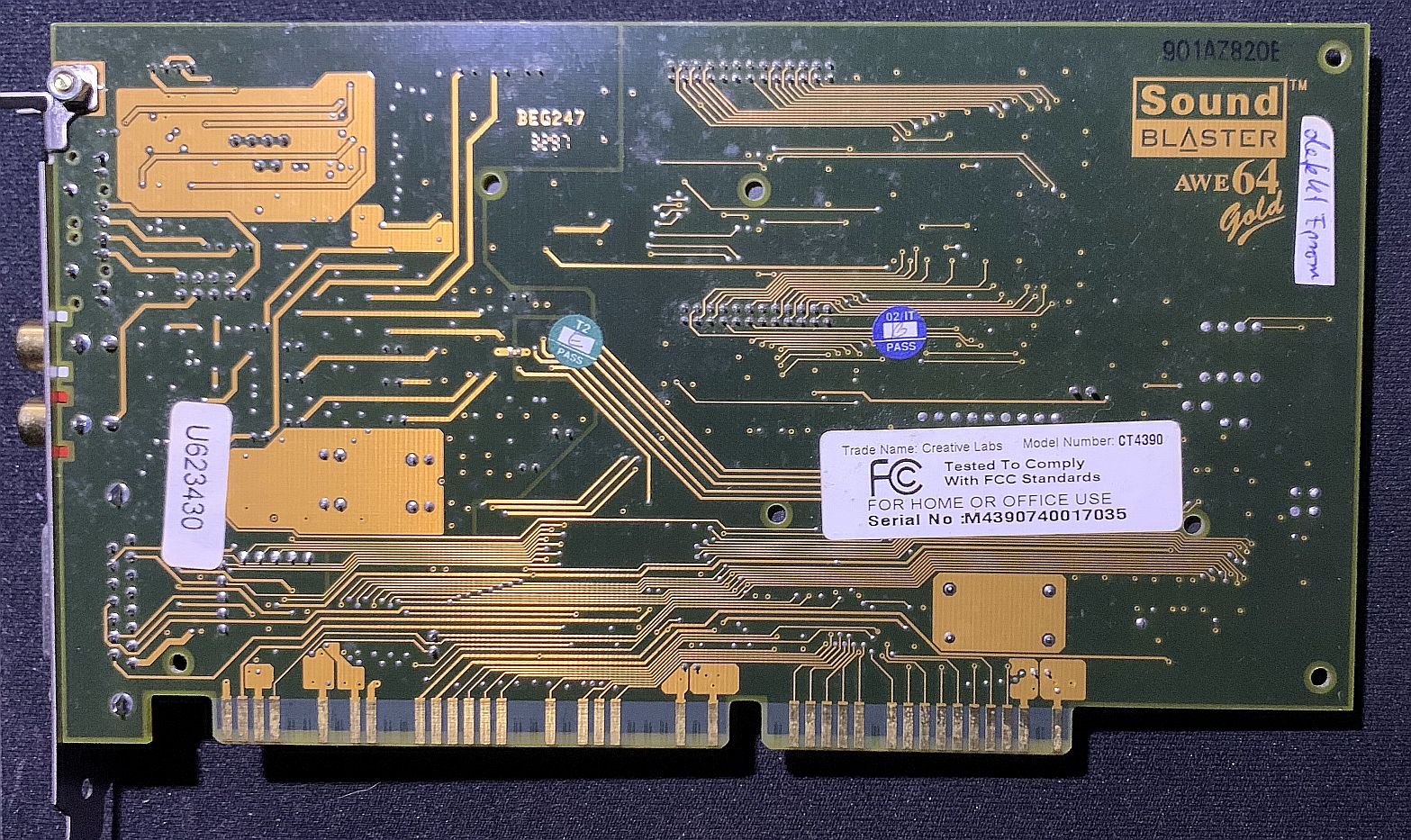

an sich fein, aber der Aufkleber hinten ließ mich erinnern:

Defekt, Eprom. Mist! Bei den Goldys soll das schon mal vorgekommen sein.

Eine Seite mit SB-Flashfiles habe ich gefunden, aber mit welchem Flashprogramm kann man das machen, wenn überhaupt? Hat jemand Ahnung davon?



[Masterchief79]

Es gibt eigentlich für jede Art von Speicher-/BIOS-Chip ein Flashgerät. Ich hab das bisher nur mit SOIC8 Chips (also den achtbeinigen BIOS-Chips von z.B. neueren Mobos, Grakas und Laptops) gemacht. Aber wir haben ja sicher noch ein paar findige Bastler hier im Thread.
Ansonsten wäre das auch eine Anfrage für den HWLuxx Retro-Bastelthread.



[Tzk]

Tante Google sagt, dass es wohl ein Flashtool für die AWE gibt. Entweder das, oder via externem Programmer.

https://www.vogons.org/viewtopic.php?p=860134#p860134

Wenn Programmer, dann:
Man muss zwischen den verschiedenen Typen an Speicher unterscheiden. Es gibt die erwähnten SOIC8 auf "modernen" Boards, die kann man mit einem CH341A und passender Software flashen. Dann gibt es die typischen kleinen rechteckigen PLCC32 Chips mit LPC Interface (etwa Athlon XP/64 und Pentium 4 Ära), die lassen sich nicht mit CH341A programmieren, sondern dort braucht man einen richtigen Programmer. Dann gibt's noch die länglichen EEPROMs, auch hier braucht es einen Programmer wie den China TL866 oder entsprechende Markenware.

Die erste Frage zu der Soundblaster wäre also welche Art von Chip da drauf ist und welche Spannung der braucht. Gängig sind 1,8V (u.a. SOIC8), 3,3V und 5V.



[max_80td]

Hi,

also ich würd den auslöten und mit dem Eprom brenner neu bespielen. Oder glaubst du das der Chip an sich defekt ist?

Ich glaub der C45 ist der Eprom oder?

bg



[Gorasuhl]

Ich glaub der C45 ist der Eprom oder?

C -> Kondensator
I -> Dioden
R -> Widerstände
U -> ICs

EEPROM dürfte der U18 sein (über dem Quarz). Bezeichnung lässt sich nicht gut erkennen.
Bei der Karte von AmoRetro ist bspw. ein 93LC66B verbaut (Link). Würde aber jetzt nicht einfach so hingehen, einen bestellen, flashen und drauf löten.
Am besten schauen was für einer verbaut ist, gibt da diverse Unterschiede wie Daten in den Registern geschrieben/gelesen werden können, da muss man auch bei BIOS Chips aufpassen.

Bezüglich selber flashen würde ich sagen, für einen Chip, zu teuer das ganze.
Anfragen würde ich einfach mal bei biosflash (Link), denke mal, dass die einem das brennen können. Man muss denen halt nur die Daten und wahrscheinlich den Baustein schicken.
Ansonsten gibt es hier im Forum auch paar die flashen können.
Wichtig ist primär, dass man noch an ein geeignetes EEPROM kommt.
