Projekt Eigenbau: kleines & leichtes ATX Gehäuse

[M-Z]

Gabs beides aus der Bucht.

- Die Platten von Axel-Metall-Shop

- Die Profile von Edm-Case, wobei ich bei dem direkt per email bestellt habe. Ging alles superschnell und unkompliziert!



[FeelsGoodManJPG]

wow sieht super interessant aus abo! viel glück und viel spaß



[M-Z]

Danke, danke. Spaß machts auf jeden Fall immer noch.

Und das heiß ersehne Paket ist angekommen! DPD stand grad mitm Auto aufm Hof als ich vom Kumpel wiedergekommen der mir nen altes Gehäuse zum Zerlegen spendiert hat. Glück gehabt dass ich genau passend da war.

Somit bin ich jetzt ein gutes Stück weiter gekommen.


Einmal testweise gucken ob alles zusammenpasst

Das lang ersehnte Paket

Nieten wurden aufgebohrt und das Teil mit dem Ausschnitt fürs I/O Panel etc wird weiterverwendet

Zuschnitt

Vernieten

feddich

nachher setzt ich nochma n Bild von der Rückseite rein... hab ich jetzt verpennt.

Gleich gehts dann erstma zum Blutspenden und denn gehts evtl nochn bißchen weiter. Wenn die Nieten reichen



[Xolotl]

wow, was für ne große platte

mag mehr sehen!



[M-Z]

Joah, 1m x 1m, nech

Leider war ne kleine Delle drin. Aber ich hab die Stücke jetzt so angeordnet, dass nen Streifen mit der Delle über bleibt.
...egtl hab ich eh nen gutes Viertel vom Blech über

Nundenn... noch nen kleines Update zu später Stunde, denn ich komm grad aus der Garage. Für heute is Feierabend. :

Das große Blech habe ich übrigens mit ner Handkreissäge mit nem Holzblatt zersägt. Schneidet wie das heißte Messer durch die Butter Leider reißt das Sägeblatt konstuktionsbedingt Dellen ins Blech; an der Schnittkante. Die groben Huckel hab' ich mit nem Hammer zurückgeklopft, leider bekomme ich die nicht ganz weg. Naja, mal sehen wieviel man da im Endeffekt von sieht...

Aktuell hab ich jetzt die (von vorne) rechte Seitenwand und das Hinterteil zusammen. Das ganze bedarf morgen noch etwas Feintuning, sieht aber schon ganz nett aus wie ich finde:

Wenns dann fertig ists soll der Rohbau so aussehen:

Bevor es morgen weitergeht muss ich dann erstmal in' Baumarkt und Nachschub an Nieten holen. Hab die Rückseite gerade noch so eben mit den letzten Paar fertig bekommen.

Nundenn, morgen gehts weiter und es folgen auch wieder Bilder...


/edit:

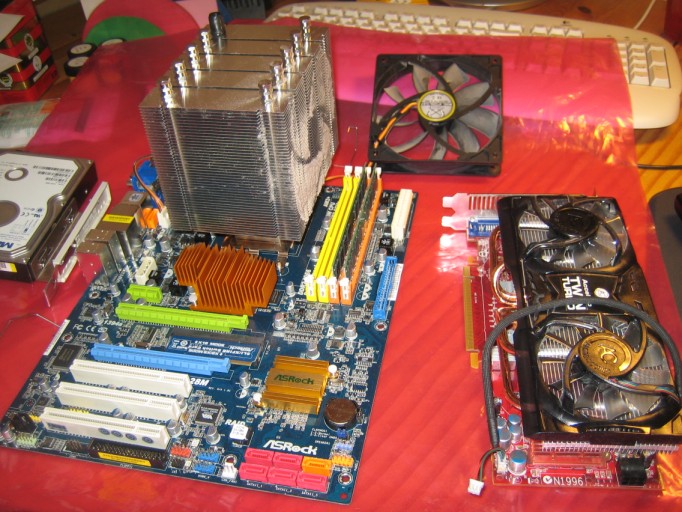

Achso, die Komponenten passen übrigens auch alle rein :-) (hier Alte, haben aber gleiche Abmessungen)



[Erdmännchen]

Es wird, es wird langsam...

Wie hoch stehen die Nieten eigentlich raus? Das hätte mich gestört... wenn schon so clean und rein, dann alles eben...



[M-Z]

Die stehen wohl so ca nen mm raus.

Ich war mir ja lange Zeit auch nicht sicher obs jetzt ganz clean wird oder mit Nieten.
Ich für meinen Teil entscheide mich erst ganz am Ende ob ich die richtige Wahl getroffen hab. Abgesehen davon ists ja nu eh zu spät



[der_Holle]

och kannste ja alle wider rausbohren und gegen senkkopp schrauben tauschen xD



[M-Z]

Na klaaaar

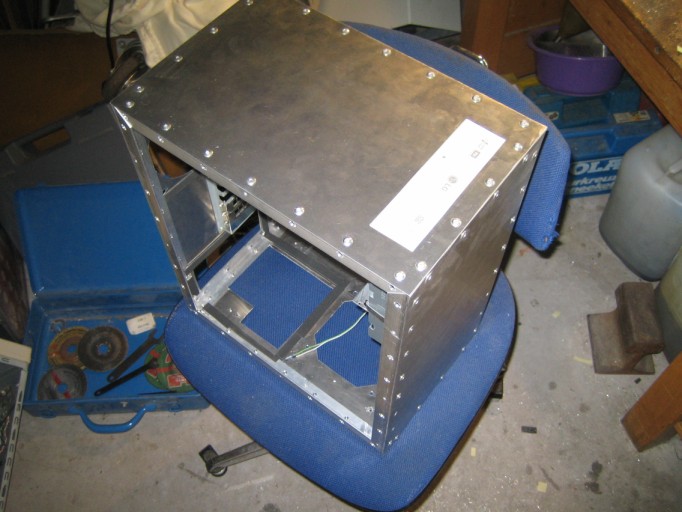

Also, für heute is Feierabend. Hab den Rohbau bis auf die Seitenwand die geöffnet werden kann fertig:

Ich hab das Ding auch mal eben auf die Küchenwaare gestellt... Gewicht wird aber erst verraten wenn die letzte Seitenwand und die Halterungen für HDD & DVD drin sind. Aber es wird wohl ganz schön leicht

Mal sehen wanns dann weiter gehen kann.



[$co®pion]

Sehr saubere Arbeit bisher. Halterung fürs NT brauchst du aber auch oder? Soll das Case später stehen oder liegen?

So wie die Komponenten auf dem einen Bild liegen, kann das aber vorne und hinten nicht stimmen.



[M-Z]

Danke danke

Ne NT Halterung brauchts auch noch, klar.
Ausserdem ne Halterung für den An/Aus Schalter und viele Löcher. Eins für den Lüfter unten, eins für den Lüfter in der Rückwand, eins in die Unterseite fürs NT, eins in die Rückwand fürs NT, eins in die Rückwand für das Teil mit dem I/O-Panel und den PCI-Schlitzen etc und eins fürs DVD-Laufwerk im Deckel.
Achso, ausserdem muss noch nen MoBo Träger rein.

Hui, noch ne ganz schön lange Liste


Das Case wird dann später stehen. und zwar so wie es auf den letzten beiden Bildern auch schon steht. Und die Komponenten werden so eingebaut wie se auf dem einen Bild liegen. Ich seh da egtl kein Problem. Es kommen natürlich noch Füße unter, damit auch Luft rein kann. Oder ich hab deine Frage nicht verstanden

Das einzige was "falsch" ist wäre die Front. Da bin ich nämlich von meinem Plan abgewichen und hab die so gestaltet wie alle anderen Flächen auch. Dachte mir das passt dann besser zusammen.



[$co®pion]

Das Netzteil wäre oben besser, weil es dann hilft Warmluft aus dem Gehäuse zu saugen.
So wie es auf dem Bild liegt, saugt es die kalte Luft vom kleinen Lüfter wieder raus.



[M-Z]

Das ist nicht das Netzteil was verbaut wird. Es kommt nen Enermax Pro 82+ rein mit Lüfter von unten ansaugend (in den Boden kommt ne extra öffnung dafür rein).



[$co®pion]

Das mit dem Loch unten habe ich mir auch schon gedacht... Keine weiteren Einwände. Bin gespannt auf neue Bilder.



[M-Z]

Sooo, zu später Stunde nochmal ein kleines Update:

Hab den halben Tag dran rumgebastelt aber richtig vorran bin ich nicht gekommen

Neu dazugekommen sind:

- Ein/Aus Schalter
- Die letzte Seitenwand; abnehmbar.
- MoBo Trägerplatte
- Füße
- Ausschnitt für DVD + halbe Halterung (damit gehts übermorgen weiter)


Wenn jemand lust hat, hier nochmal was zum gucken :


Der Ein/Aus Schalter: zwar schlecht zu erkennen, aber ein altes CD-Laufwerk war so lieb und hat mir das Bauteil überlassen... der kleine Druckknopf sitzt jetzt in einem Loch in der Strebe und wird durch drücken des Casedeckels betätigt.

Als nächstes haben wir hier die MoBo Trägerplatte. Hab jetzt doch selbst eine aus dem Alublech gemacht. Hatte noch so viel über. Befestigt ists direkt am Rahmen mit den selben Nieten die auch die Aussenwand halten. Allerdings sind noch Abstandshalter Zwischen Rahmen und der MoBo-Platte um die Höhe der zusätzlich eingefügten Strebe anzupassen:

geschlossene abnehmbare Seitenwand:

So, denn hier mal nen Bild davon was passiert wenn man nen Dremel leicht verkantet

Und noch 2 Bilder vom aktuellen Stand der Dinge:
Die komische Strebe die da so rausguckt ist Teil der zukünftigen DVD Halterung



[M-Z]

So, ich bin fertig.

Hardware ist schonwieder verbaut im neuen Case.

Einzig 2 neue 120mm Lüfter brauch ich noch. Schön Leise ...

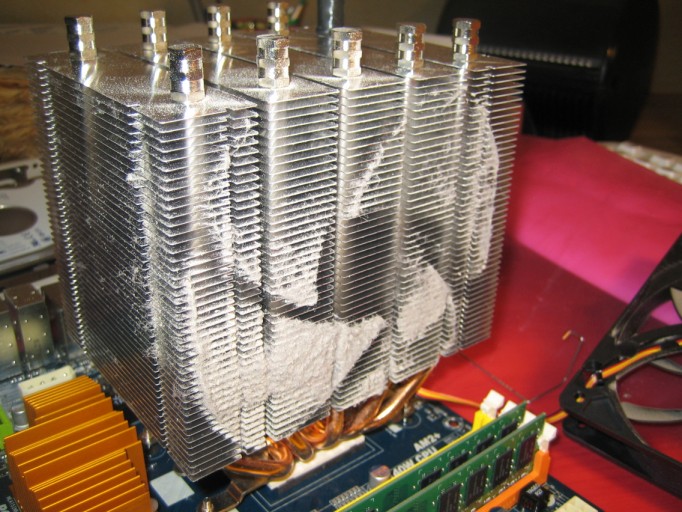

Naja, ich hab vor nen paar Tagen erstma die Hardware aus dem Alten Tower gebaut. Erstaunlich was sich nach nem halben Jahr schon für Staub da drin befindet ...

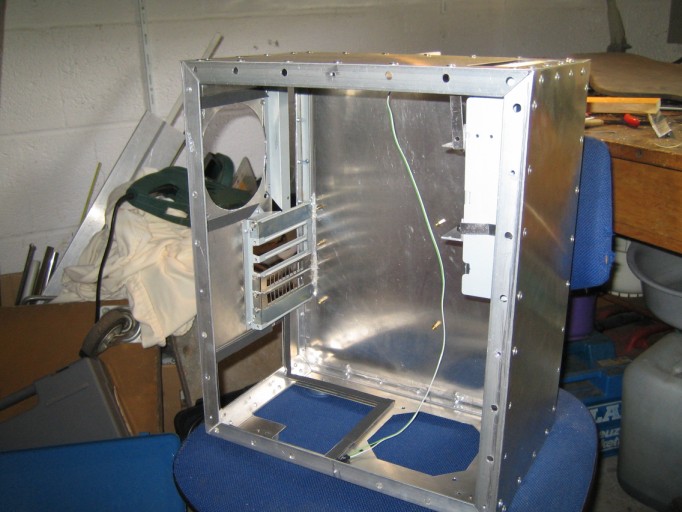

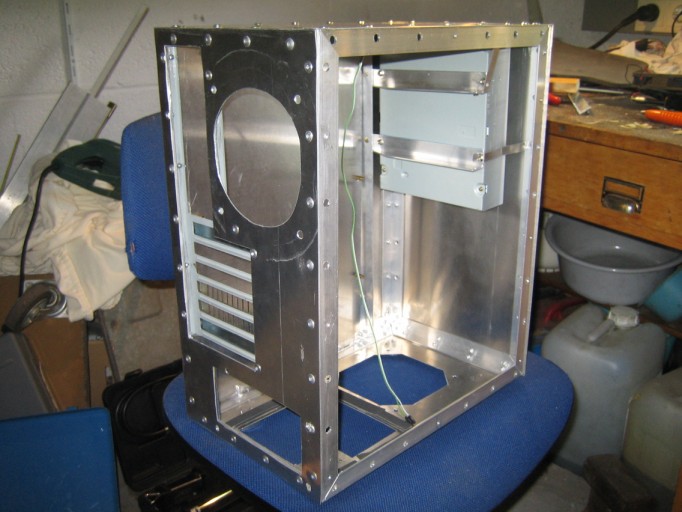

So sah der Tower dann mit allen Löchern und ohne Hardware aus: (okay, mit dem DVD-Laufwerk, aber das musste später eh nochmal wegen Platzproblemen ausgebaut werden )




So siehts dann ohne die Verkleidung fürs DVD von oben aus:

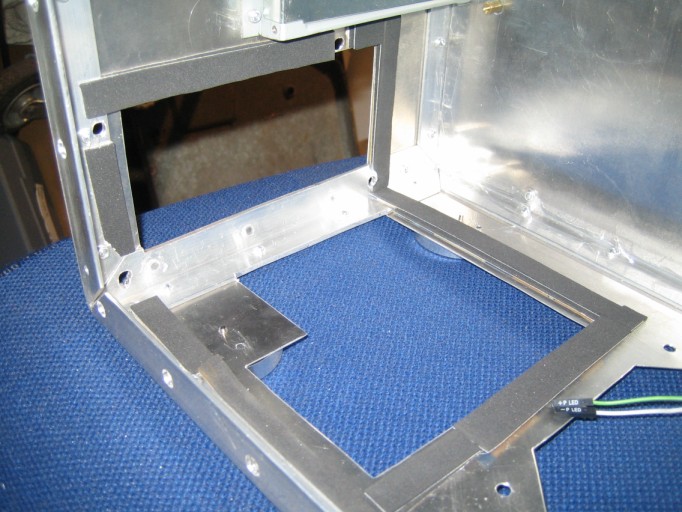

Das ist der Einbauplatz für das Netzteil. Die schwarzen Streifen sind Abstandshalter. Wurden aus nem alten Mauspad ausgeschnitten.

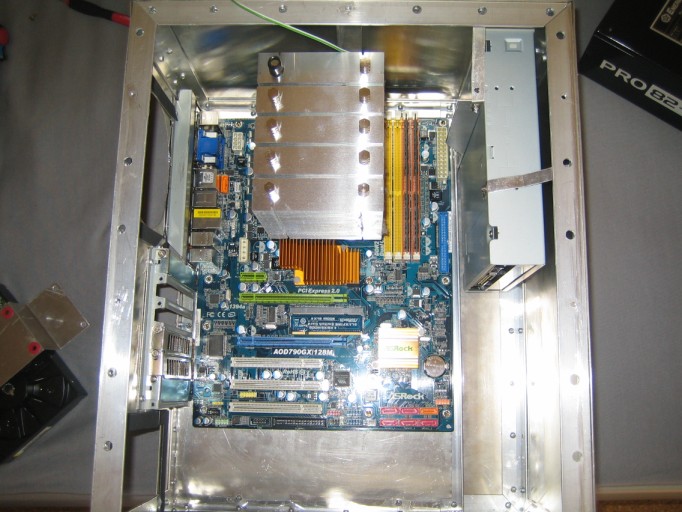

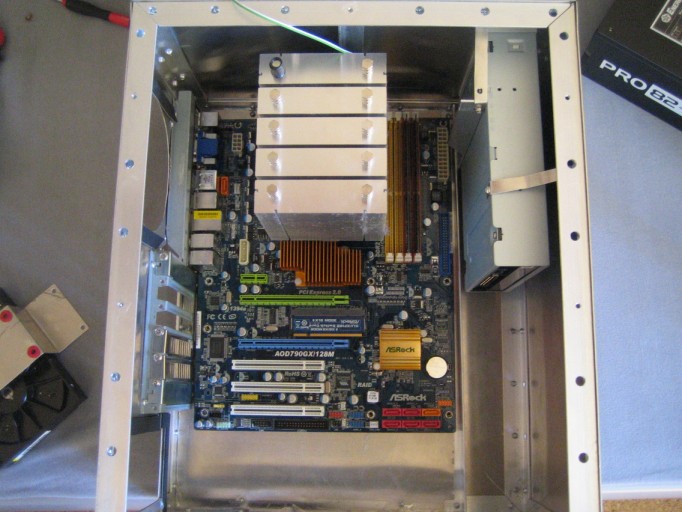

Dann folge irgendwann die erste Anprobe: passt, wackelt und hat Luft (wenn auch nicht wirklich viel )

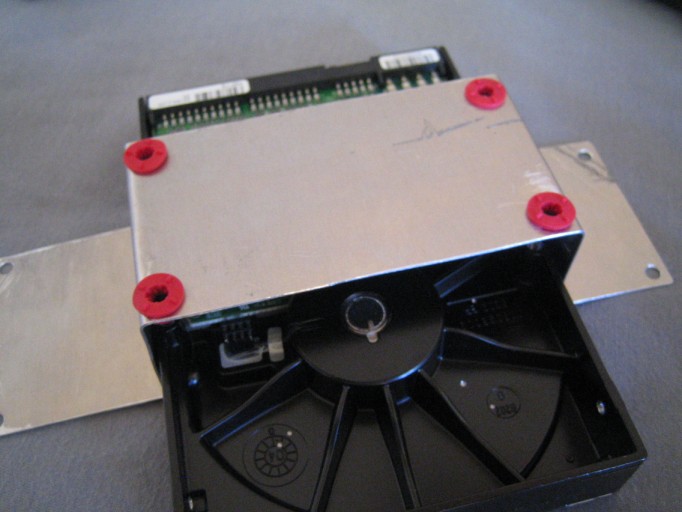

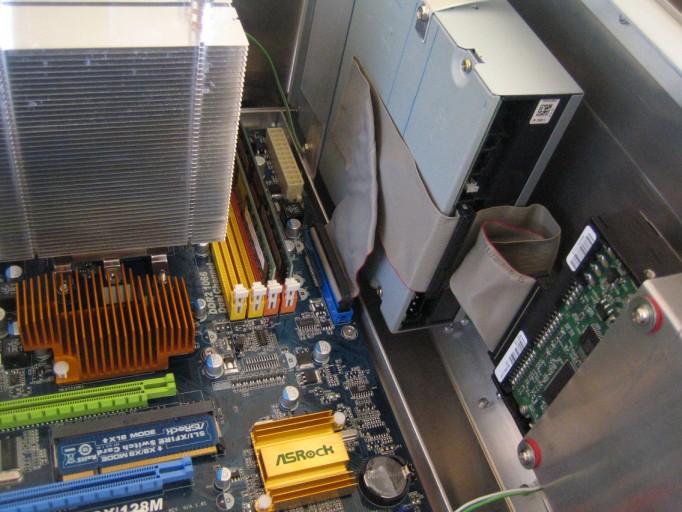

Das hier ist die Festplattenhalterung. Die roten Gummidinger hab ich im alten CD-Laufwerk entdeckt aus welchem ich den An/Aus-Taster rausgebaut hab. Ich denke die tun ihren Job als Entkoppler ziemlich gut - sind schön weich!




So, langsam aber sicher wurde dann alles der Reihe nach eingebaut:

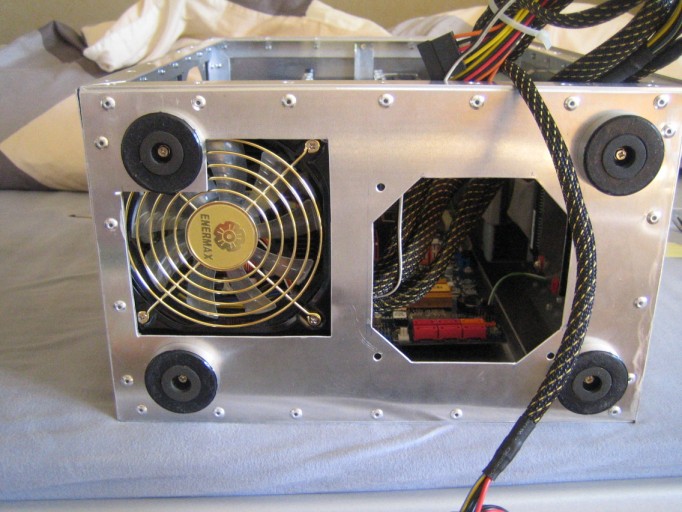

Ein kurzer Blick unten drunter:

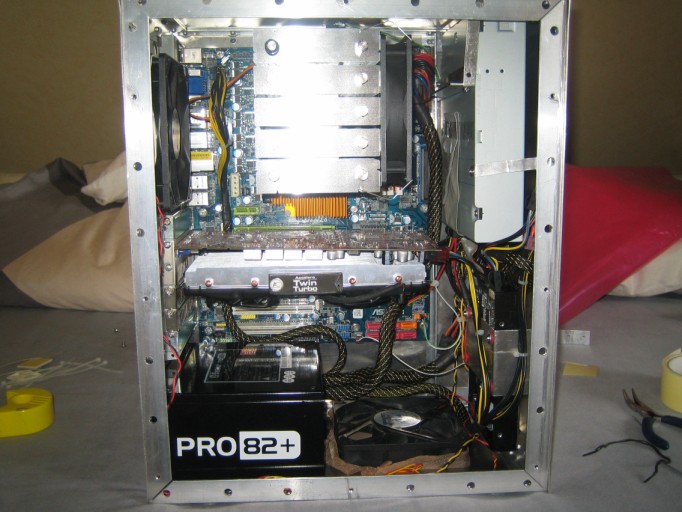

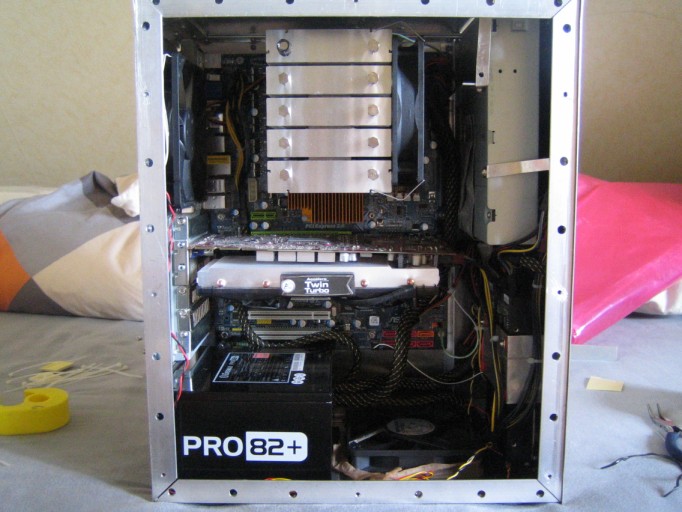

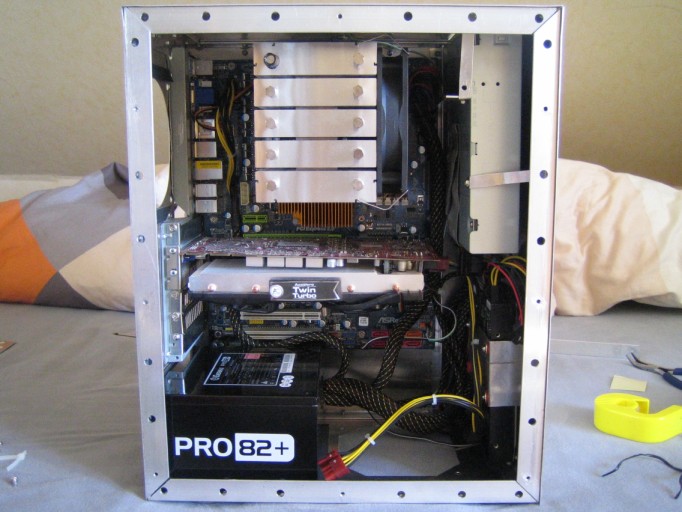

Und so sieht dann alles fertig verbaut aus:





Achso, das Gewicht des Towers ohne Hardware: knappe 2,4 kg



[$co®pion]

Sehr schön gemacht, jedoch fehlen finde ich Bilder vom geschlossenen Gehäuse und
ein detailiertes von der aufgenieteten Rückseite sowie der Laufwerks Halterungen.

Ich würde aber auf jeden Fall noch das Laufwerk mit einem Stück Blech verblenden.
Einfach das Blech mit dem Spiegelklebeband auf die Lade kleben.
Geöffnet wirds dann genauso wie du den PC einschaltest.
Könntest eventuell den Ausschnitt verwenden.
Lackiert wirds nicht?

Stealth modding

CB Stealth

mehr



[der_Holle]

hmm und nen pic wie de des mit der seitenwand gemacht has währ auch noch was ^^ also nen apar detailaufnahmen
und naja des mitm lw hat man ja scho gesacht ^^



[M-Z]

Gutgut, die gewünschten Bilder werden samt Erklärung nachgereicht - wenn ich Zeit hab.



[M-Z]

Soo, folgende Bilder sind alle ein wenig größer als die vorherigen, damit man mehr erkennt

Also als Laufwerksverkleidung hab ich jetzt erstmal wie empfohlen den Ausschnitt genommen. Da sind mir aber die Spaltmaße zu groß. Fürs erste wirds aber reichen.




Dann habe ich wie gewünscht nochmal ein Paar Aufnahmen von der LW-Halterung und der Seitenwand gemacht.

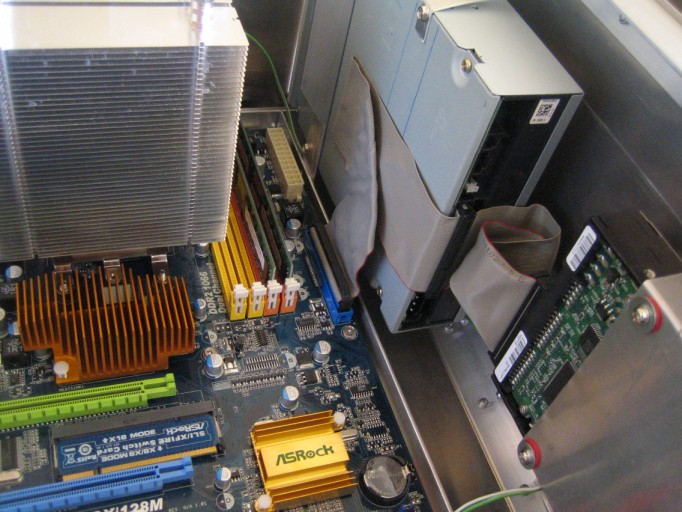

Zur Laufwerkshalterung muss ich sagen, dass diese zuerst anders konzipiert war. Das Laufwerk sollte egtl an 2 Winkelprofilen festgemacht werden. Jedoch nahm das 2. Profil zuviel Platz weg bei zu geringer Mehr-Stabilität
Daher wurde die kurzerhand weggelassen. Somit ist das Laufwerk nur an einem Winkelprofil besfestigt. Dieses wiederum ist an der Verstrebung befestigt welches die Mainboardgrundplatte hält. In Position gehalten wird das Laufwerk durch noch 2 andere Verstrebungen:



Sieht zwar alles total unprofessionell und wackelig aus, aber es hält bombenfest und sehen tuts ja niemand. Somit wurde es von mir für gut gefunden und bleibt so


Dann zur Seitenklappe:

Der einheitlichen Optik halber hat auch diese Nieten, obwohl die keinen konstuktiven Nutzen haben. Die befinden sich nur in der Wand und verbinden diese mit nichts. Die Seitenwand wird von mehreren Schrauben gehalten. Ich hab Inbus-Senkkopfschrauben genommen, da diese den Nieten am ähnlichsten sahen. Die Rückseite der Nieten, die normalerweise beim Schließen der Seitenwand im Weg wären, verschwinden in Löchern... ist wohl auf den Bildern besser zu erkennen als es beschrieben werden kann:




Ähm, joah. Was wolltet ihr noch wissen?

Ahso, ein kleiner Größenvergleich noch:



Mit Hardware wiegt das ganze Teil übrigens knappe 9kg. Im Vergleich zu den 20kg zum Vorgänger ein Witz
