Hallo ComputerBase-Forum,
in diesem Thread möchte mein erstes Projekt vorstellen. Es ist zwar noch nicht fertig, aber es gibt schon was zu sehen!
Zu meiner Person: Ich bin 15 Jahre jung, Schüler und Computerfreak bzw. Bastler.
Wie bin ich auf ein Casecon gekommen ?
Nun erst mal bin ich mit meinem Lian Li Q08 ziehmlich unzufrieden, da es letzten Endes doch kein Gehäuse für eine Wakü ist. Das ganze war eigentlich so gedacht:
Das Lian-Li wird zuhause an den Mora gehängt, und wenn ich mal weg bin wird die Hardware von zwei 120 mm Radiatoren gekühlt.
Doch das Gehäuse wurde nie bewegt und der Mora unterm Tisch sah und sieht hässlich aus! Auch, das Befüllen war sehr mühselig, da der Agb zusammen mit der Aquaero in den einzigen 5,25 Zoll Slot musste. Doch ein normalen Midi-Tower mit Mora außen dran kam auch nicht in Frage und bis vor kurzem dachte ich das ich kein Casecon realisieren könnte. Doch als ich mit einem Freund über eine Holz-Box für mein externes DVD-Laufwerk sprach kamen wir auf ein ganzes Computergehäuse. Und ich erfuhr das er zumindest das allernötigste Werkzeug dafür hatte. Also machte ich mich an die Planung!
Anforderrungen
- Es soll meinen Mora beherbergen können
- Es soll midestens so leise sein wie das alte Case + Mora
- Es soll schön sein
- Es soll einfach zu bauen und zu handhaben sein
- Es soll mehr als ein mini ITX-Board reinpassen für spätere Aufrüstungen
Planung

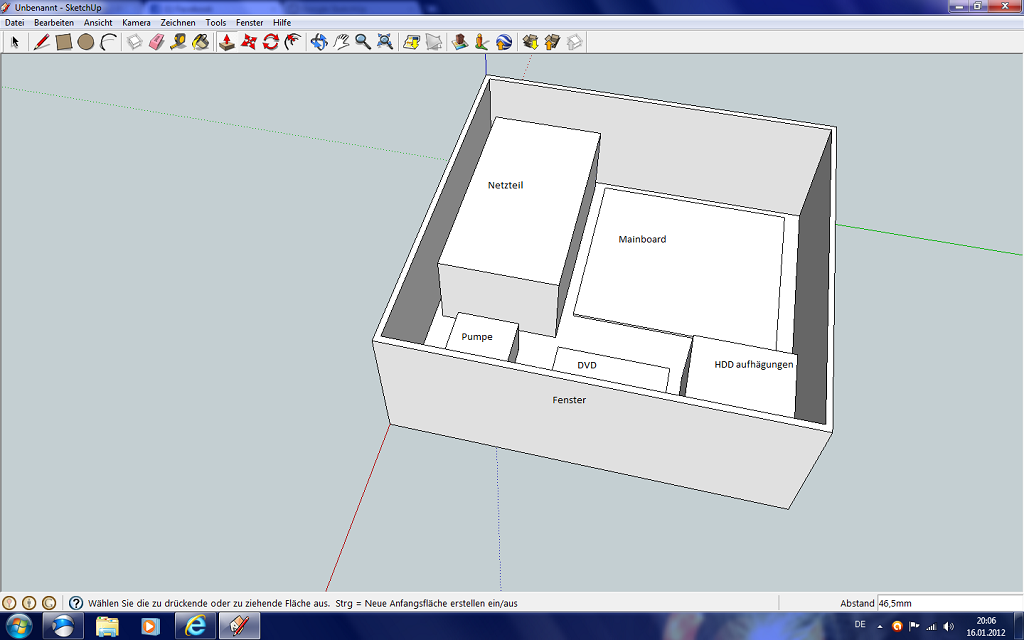

Nun da ich schon oft Sketchup-Skizzen hier gesehen hatte, hab ich das Programm auch benutzt

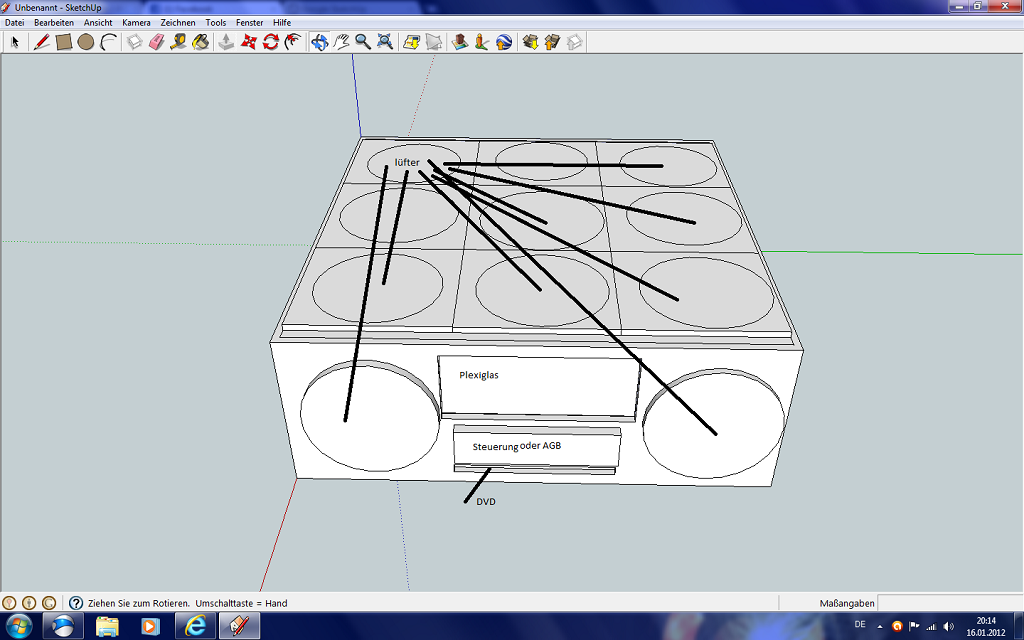

Das kam dabei raus:

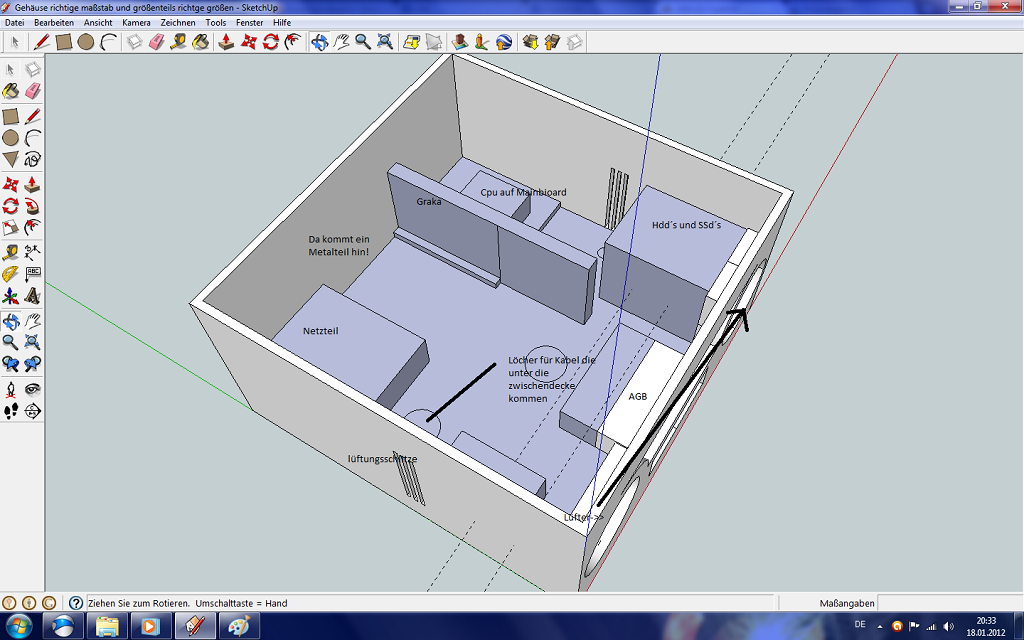

Das ganze wurde dann immer weiter verbessert, bzw. Fehler beseitigt
Das Ganze soll also eine einfache Holz-Box, mit mehreren Lufteinlässen und Öffnungen für Mainboard + Netzteil, werden. Außerdem soll es einen doppelten Boden geben, um Kabel zu verstecken. Die Pumpe und die Festplatten sollen weniger gut sichtbar integriert werden. Um den Computer einzuschalten will ich einen Vandalismus-Taster auf dem Deckel nutzen. Über die Gestaltung des Deckels habe ich mir noch nicht viele Gedanken gemacht, bis auf das unter ihm der Mora hängen soll! Durch den Mora soll der Deckel dann ohne große weitere Befestigungen einfach oben auf liegen.
Und nach dem ich etwas über andere Casecons gelesen hatte, stand das Material fest. MDF. Zusammen fügen wollte ich das ganze mit einer Verzahnung. Da ich kein Werkzeug hatte um exakt runde Löcher hinzubekommen, bin einfach mal zu meinem Nachbarn gegangen und hab gefragt. Der konnte mir zwar bei diesem Problem nicht helfen, aber er empfahl mir keine Verzahnung zu benutzen sondern "Fischdübel". Wie die offiziel heißen weiß ich nicht. Die entsprechende Maschine dafür konnte er mir ausleihen und ebenso eine Stichsäge.
Dementsprechend plante ich etwas um.

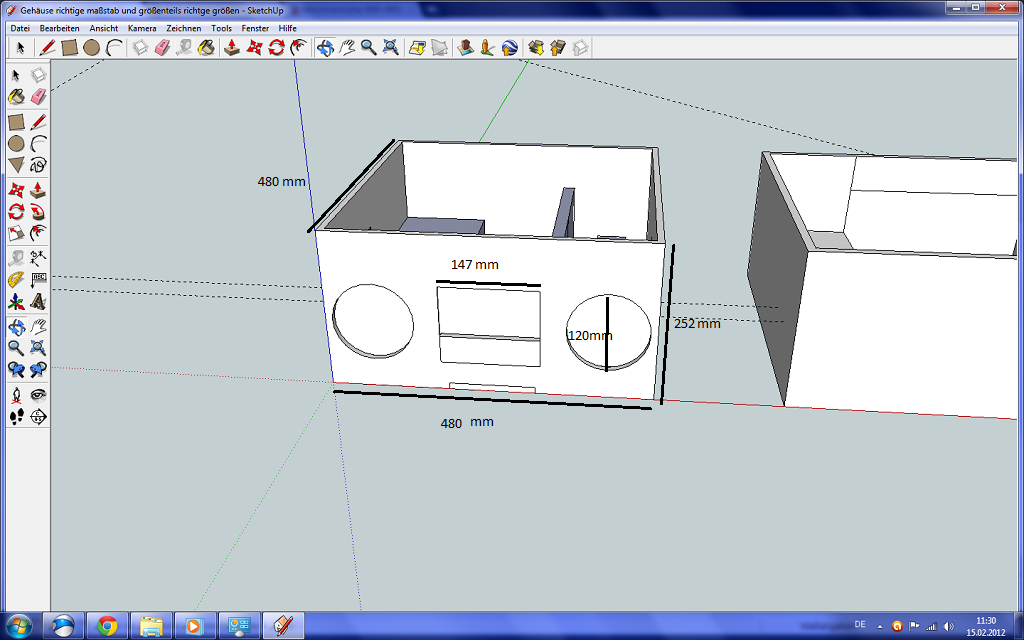

Die fertige Planung sah dann so aus:
Material
Vorhanden:
- IPC-AM3DD785G MINI-ITX incl. NB-Kühler
- Phenom X6 1055t incl. Kühler
- HD6850 von Sapphire incl. Kühler
- OCZ 4GB Ram
- 2 SSD´s
- eine 500 GB-Platte
- Enermax Modu 85+
- Lian-LI Q08
- massig Lüfter ( schrottige wie sehr gute )
- Aquaero 4.0
- Mora 2
- 52,5 Zoll-Slot AGB
- Aquastream XT
- sehr alten DFM
- ein externes DVD Laufwerk
- Kleinteile
- MDF 8 grade gekauft
- so etwas wie eine Mainboard-Tray
Nicht vorhanden
- Lack/Farbe ?
- Schleifpapier

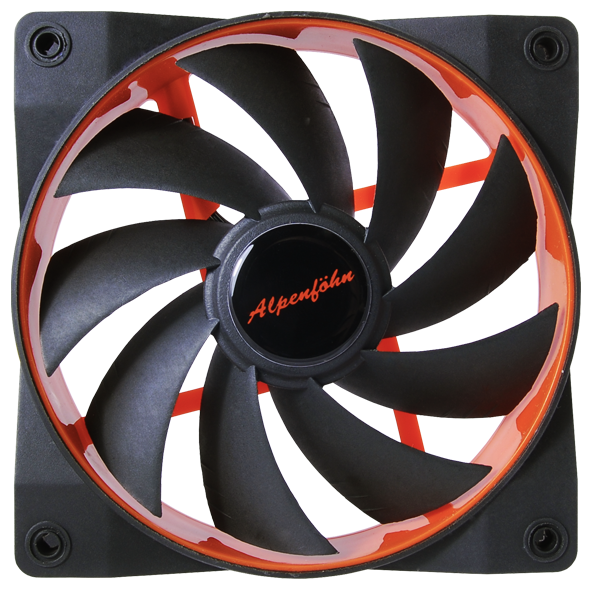

- neue Lüfter
- Sleeve
- Beleuchtung
...
Umsetzung
Da ich beim Einkauf des MDF nicht die genauen Maße wusste, musste ich wieder etwas wegnehmen.
Das funktionierte nicht sehr gut, da mir nur eine Handkreissäge zu Verfügung stand. Doch nach ein bisschen Schleifen ging es.

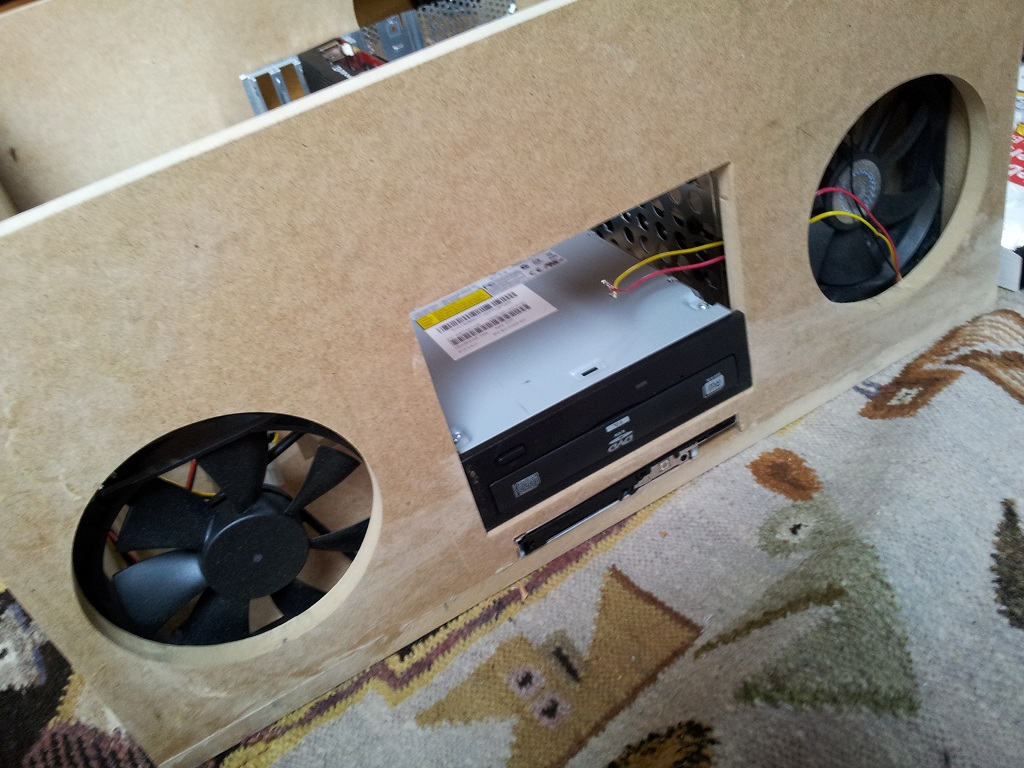

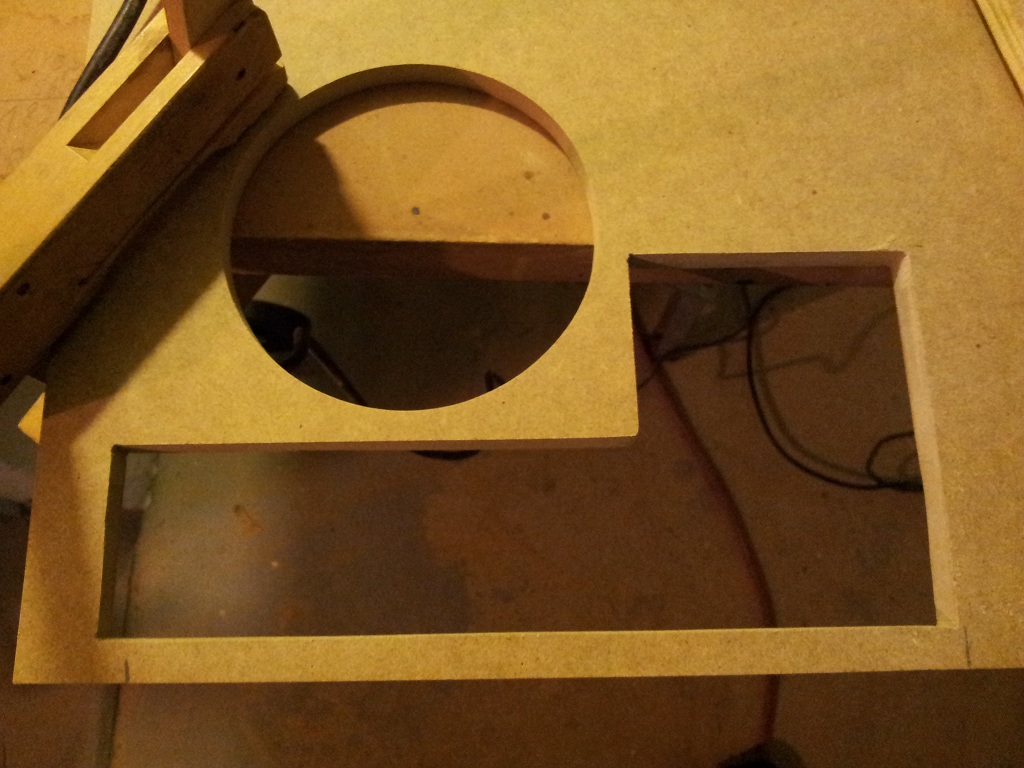

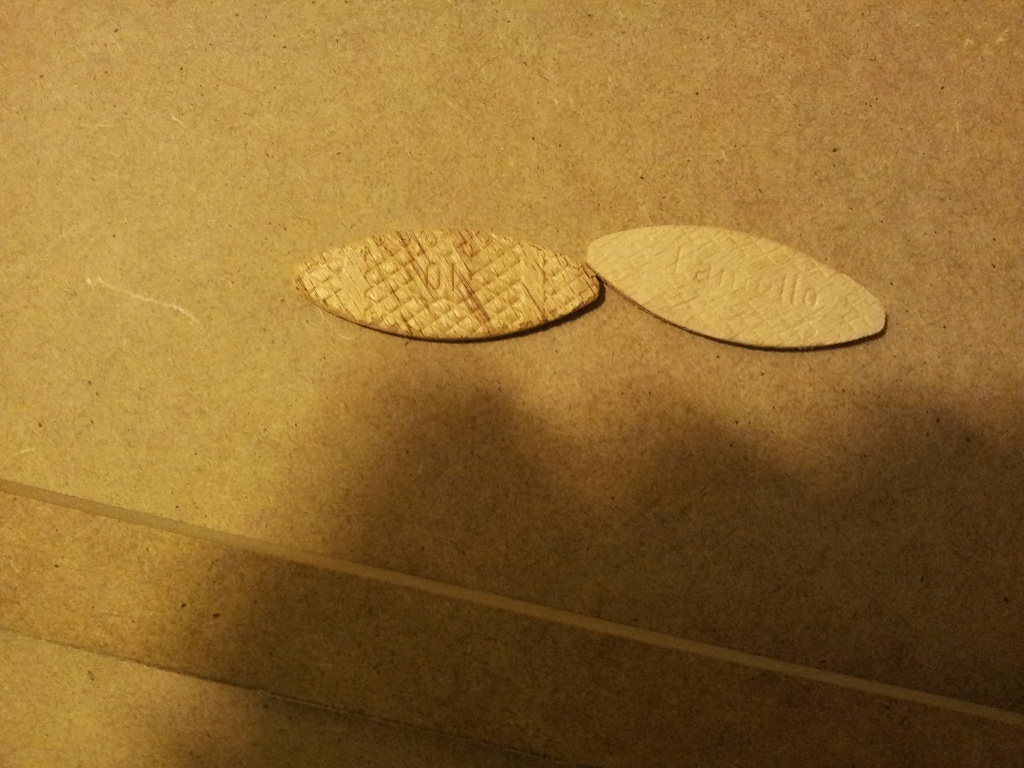

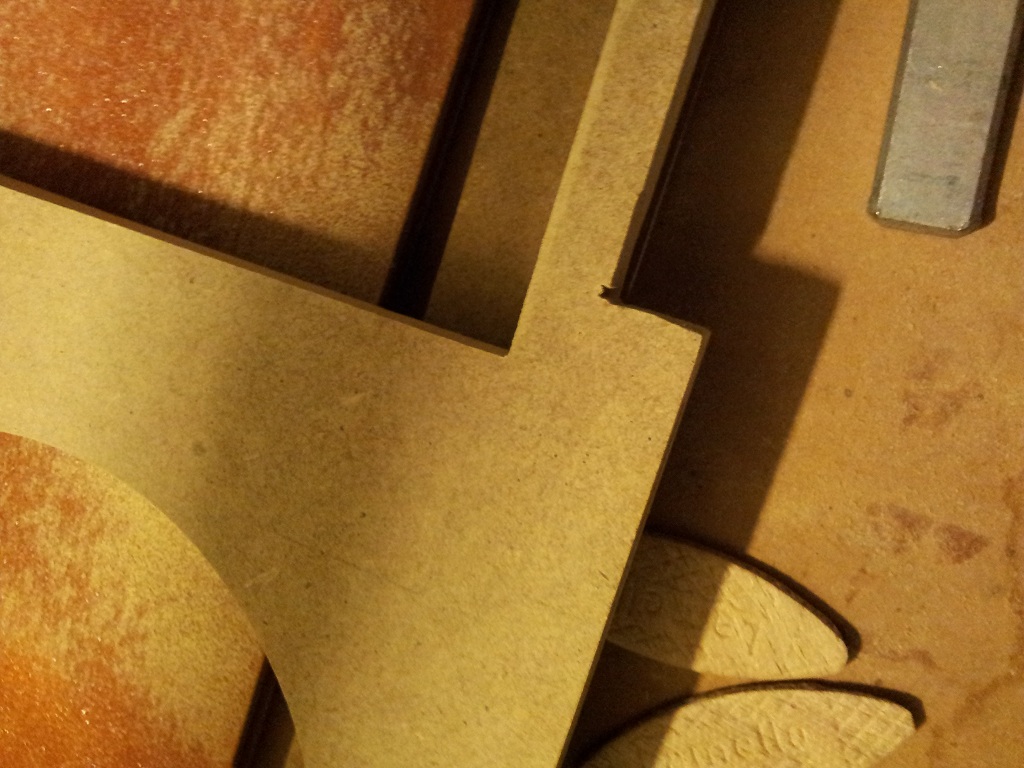

Bei den weiteren arbeiten half mir dann mein Freund, mit dem ich auf die Idee gekommen war. Wir sägten die Aussparungen für Lüfter, Mainboard, NT, DVD-Laufwerk und Plexiglas mit einer Stichsäge. Das funktionierte zwar nur suboptimal, doch die Stellen an denen es hässlich aussieht sollten sich mit Schleifpapier weg machen lassen. Danach sägten wir mit der Lamellomaschine Aussparungen für die "Fisch-Dübel"

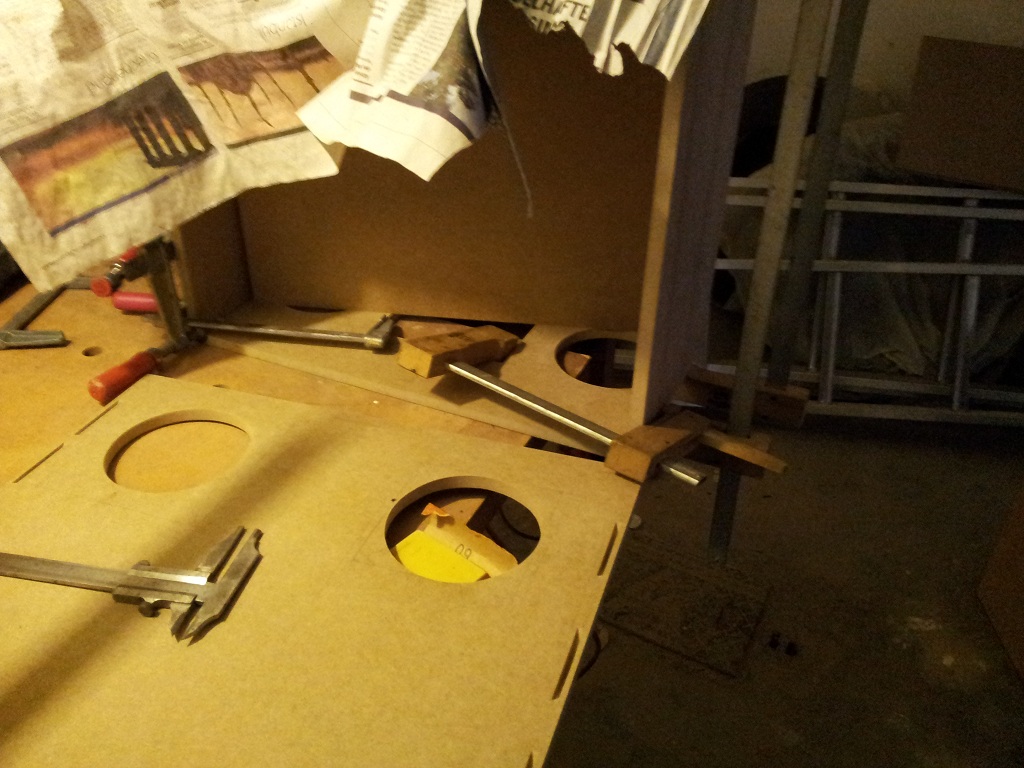

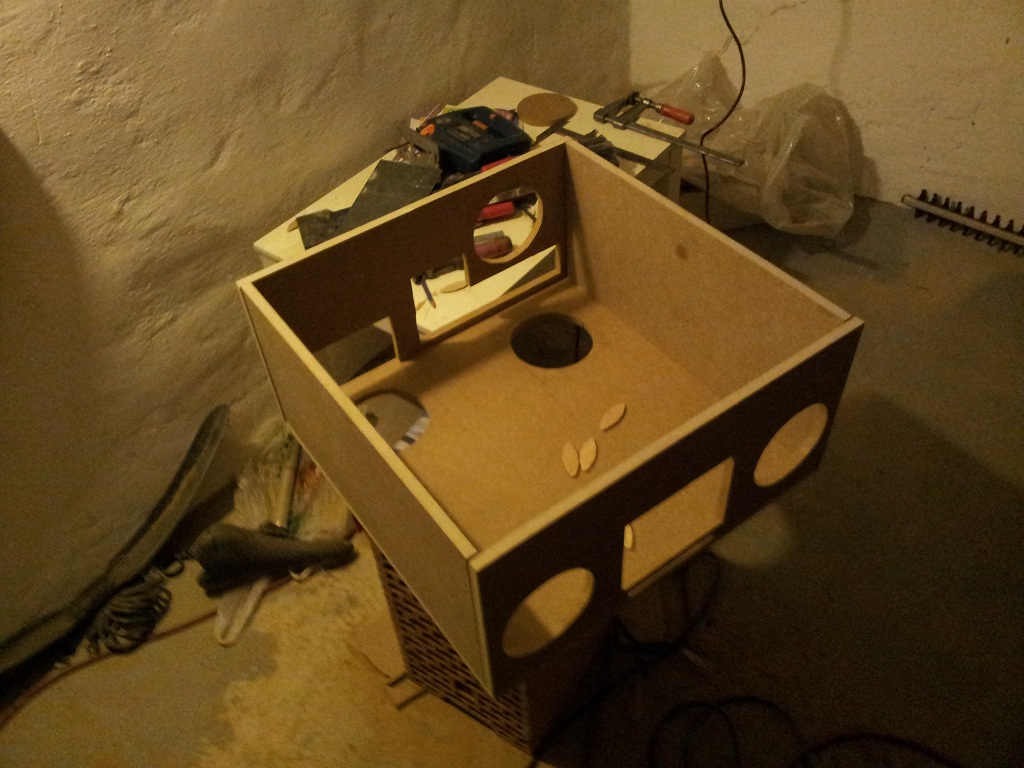

Als wir fertig waren fügten wir alles zusammen, bis auf den "Deckel" zusammen und es passte.

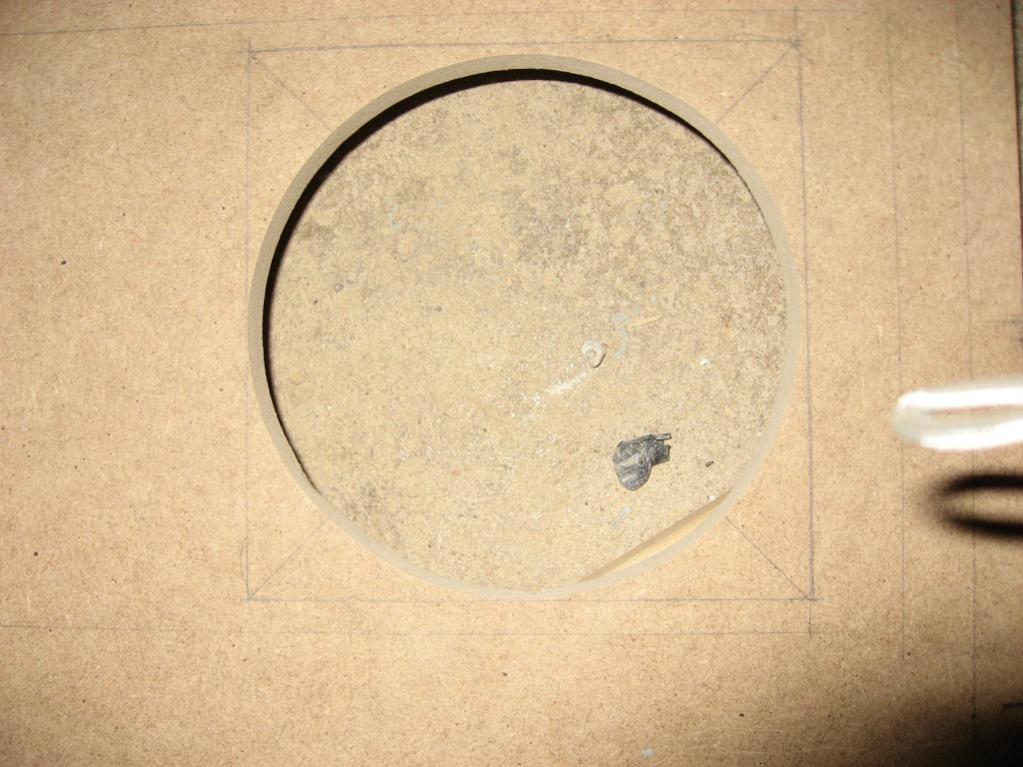

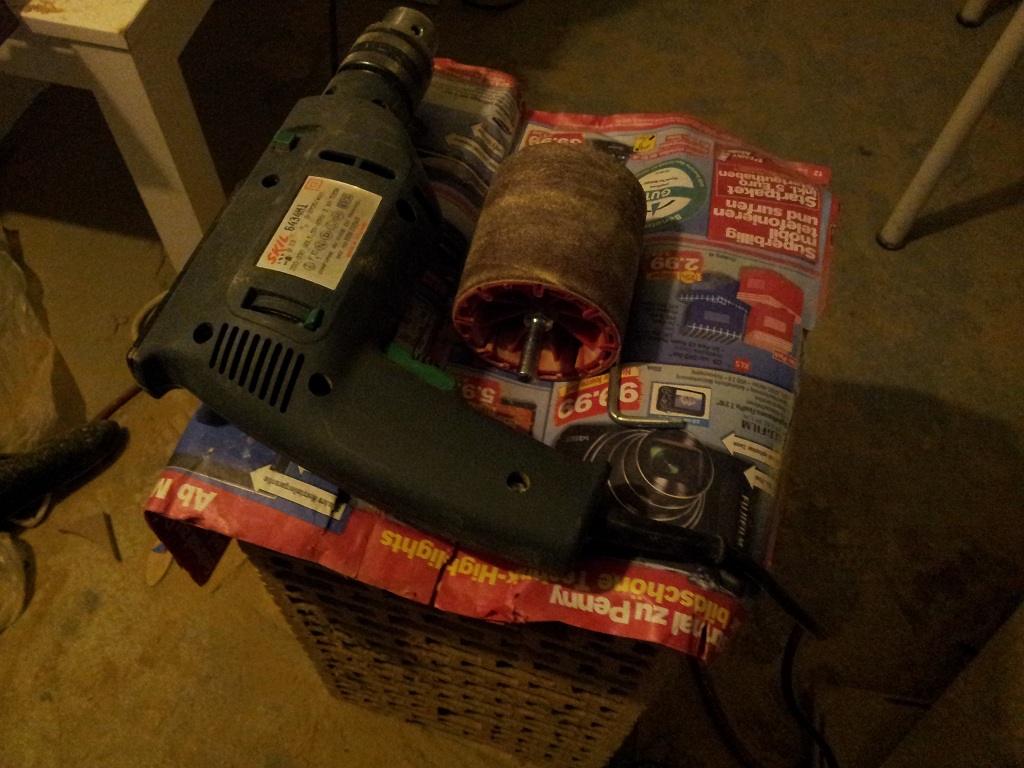

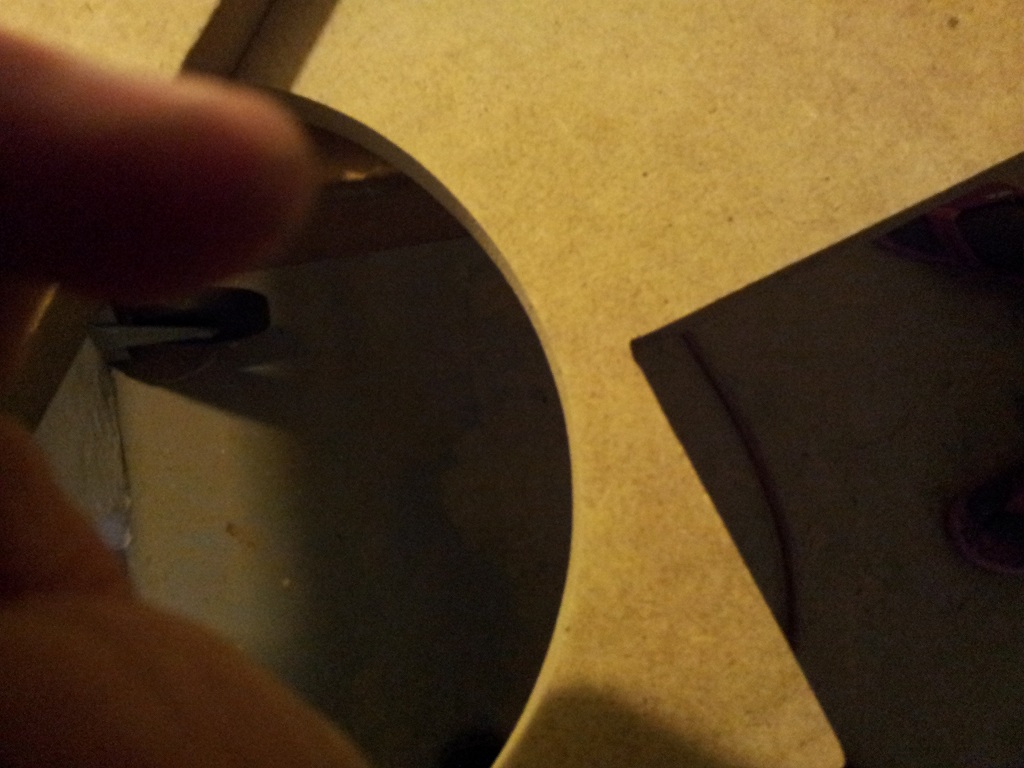

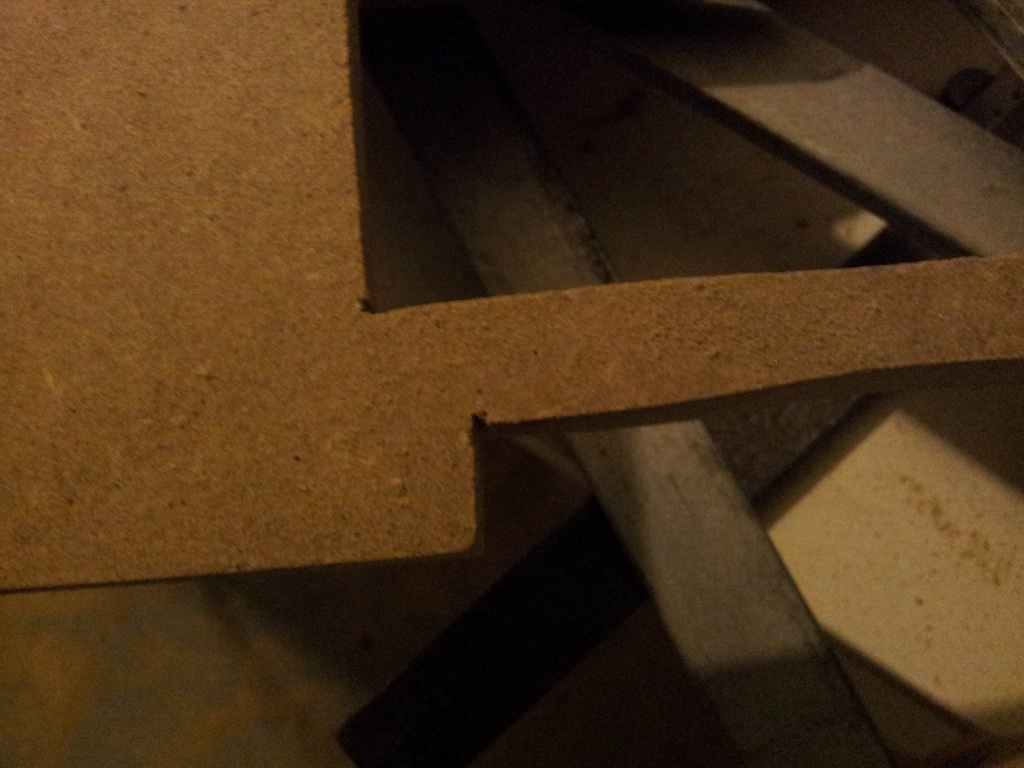

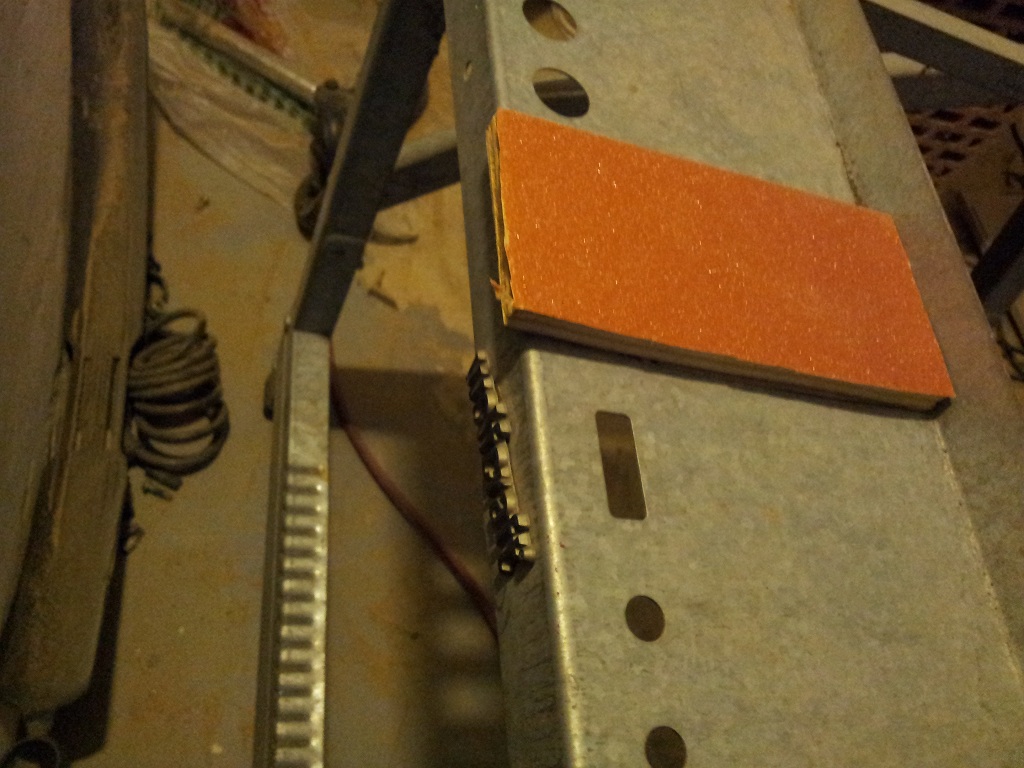

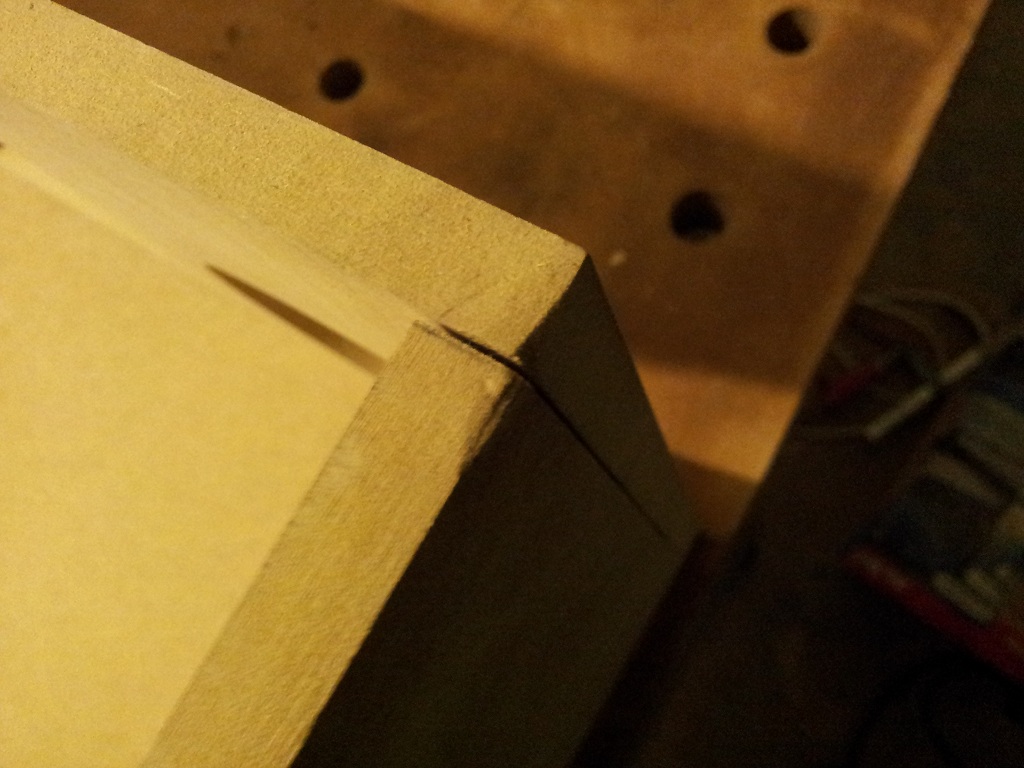

Die Löcher für die Lüfter mussten dann geschliffen werden. Ein Foto von der Maschine mit der das gemacht wurde kommt noch. Danach sahen die Löcher deutlich runder aus. Und an den sichtbaren Stellen waren die Löcher auch genau an der richtigen Stelle, nicht so wie auf dem Bild hier:

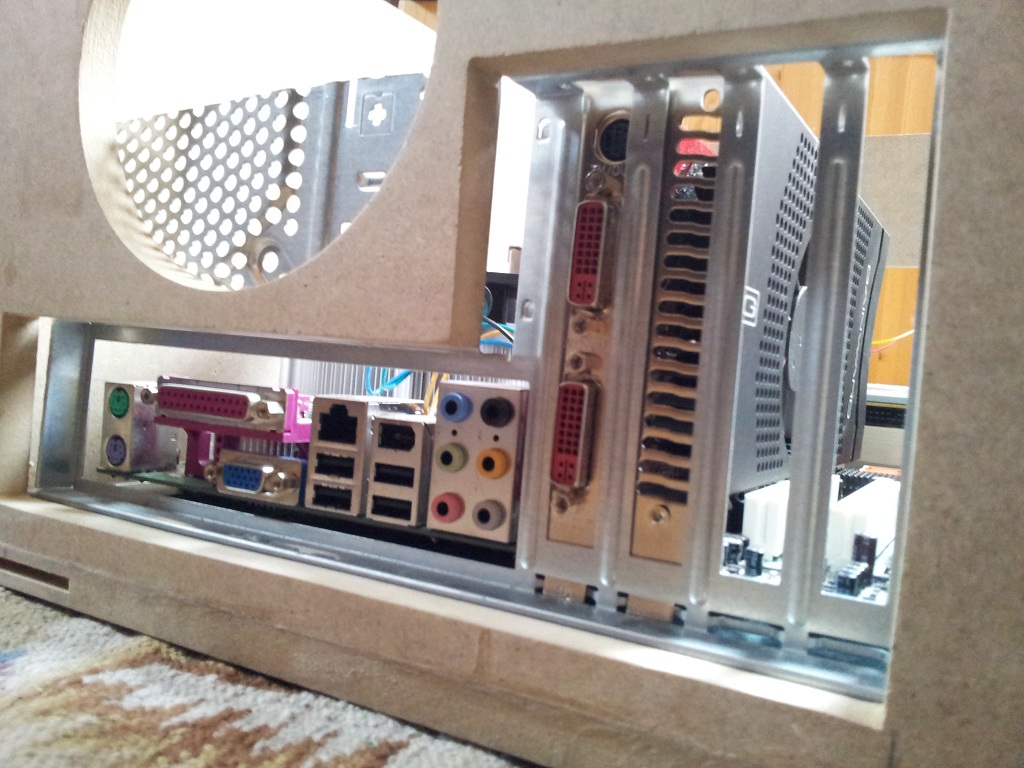

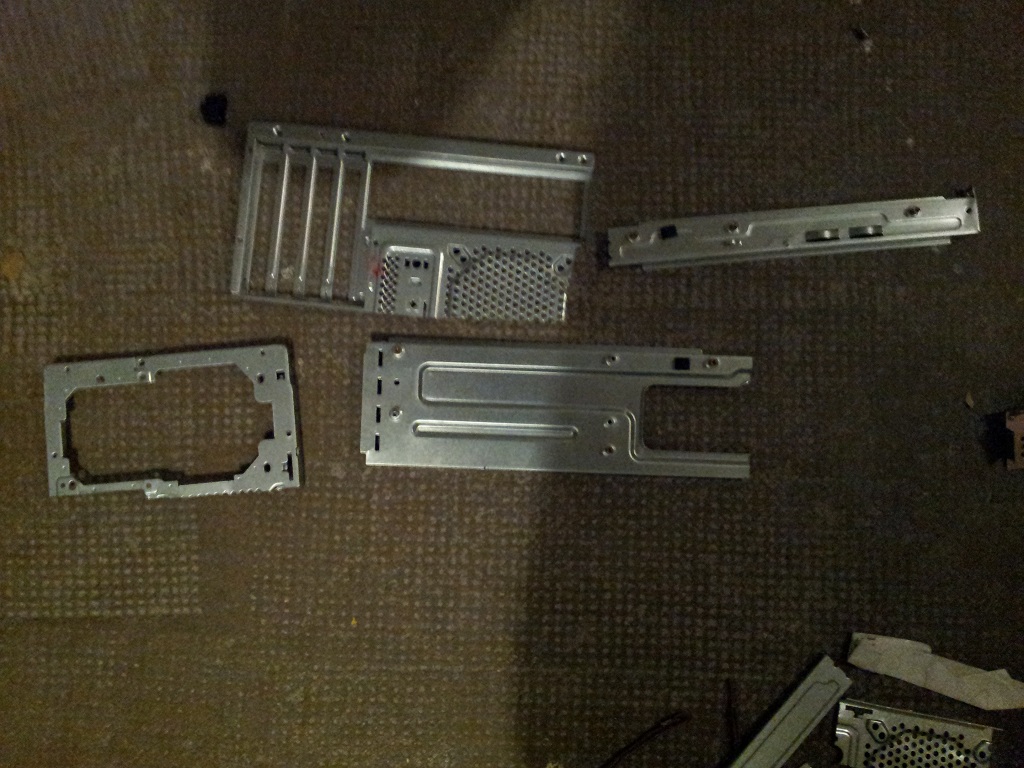

Außerdem fabrizierten wir aus einem alten Gehäuse so etwas wie ein Mainboardtray, und eine NT-Halterung.

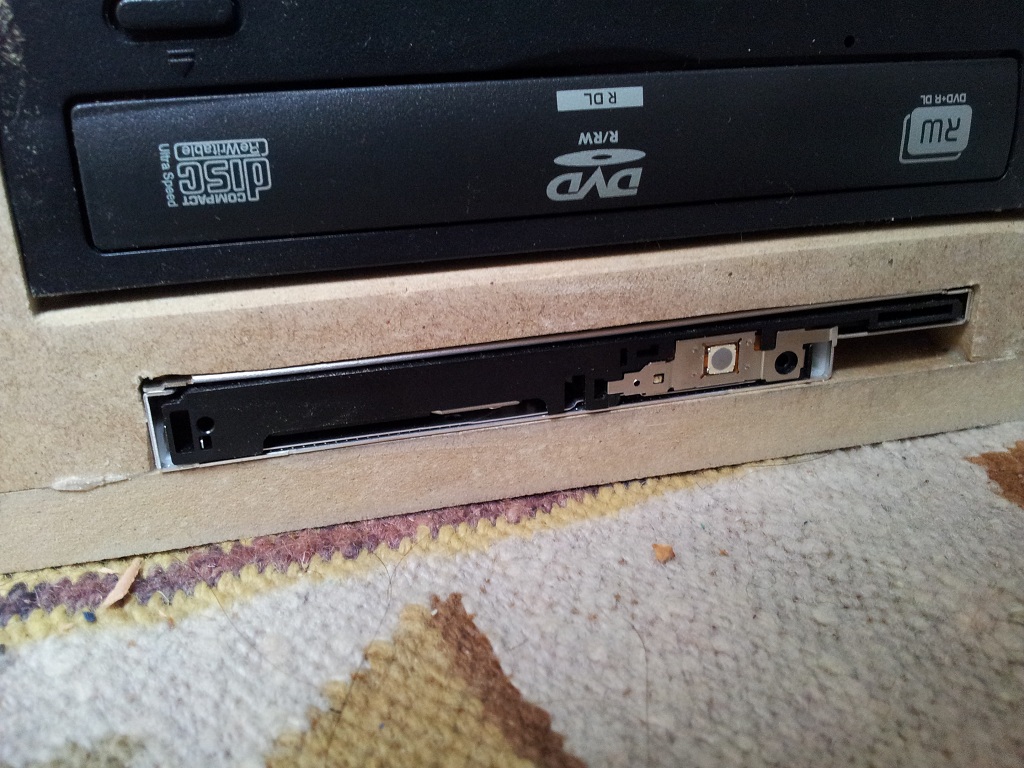

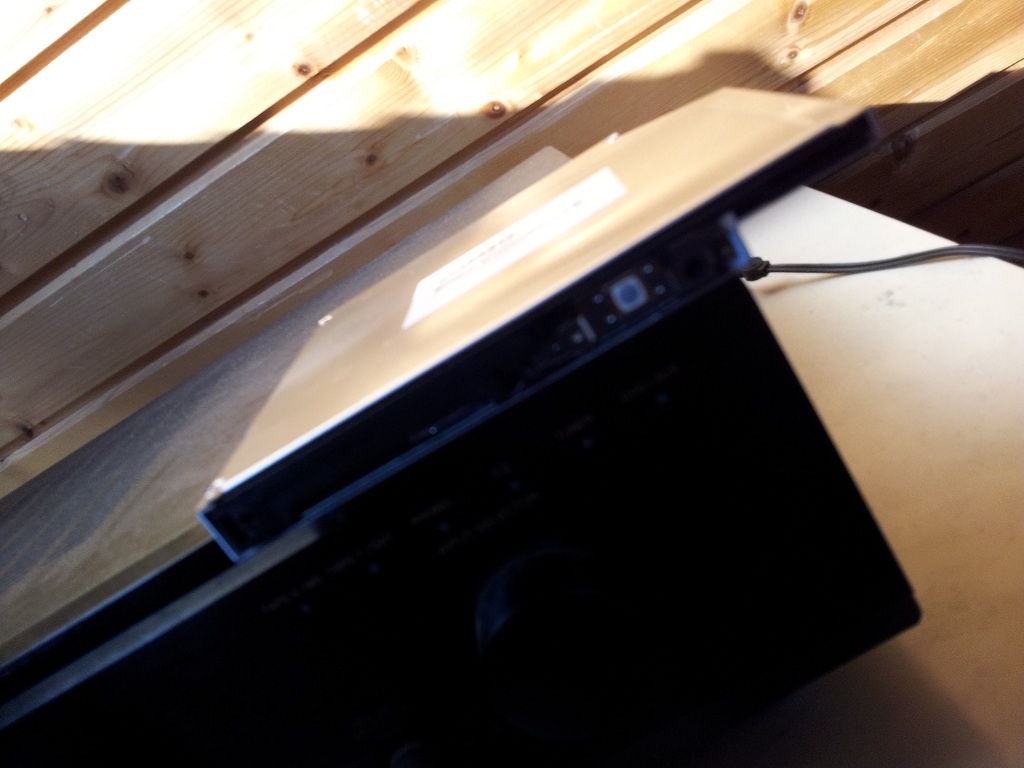

Das externe DVD-Laufwerk namen wir auseinander um es später zu verwenden.
weiter gehts hier
momentaner Stand( wird immer aktualisiert )

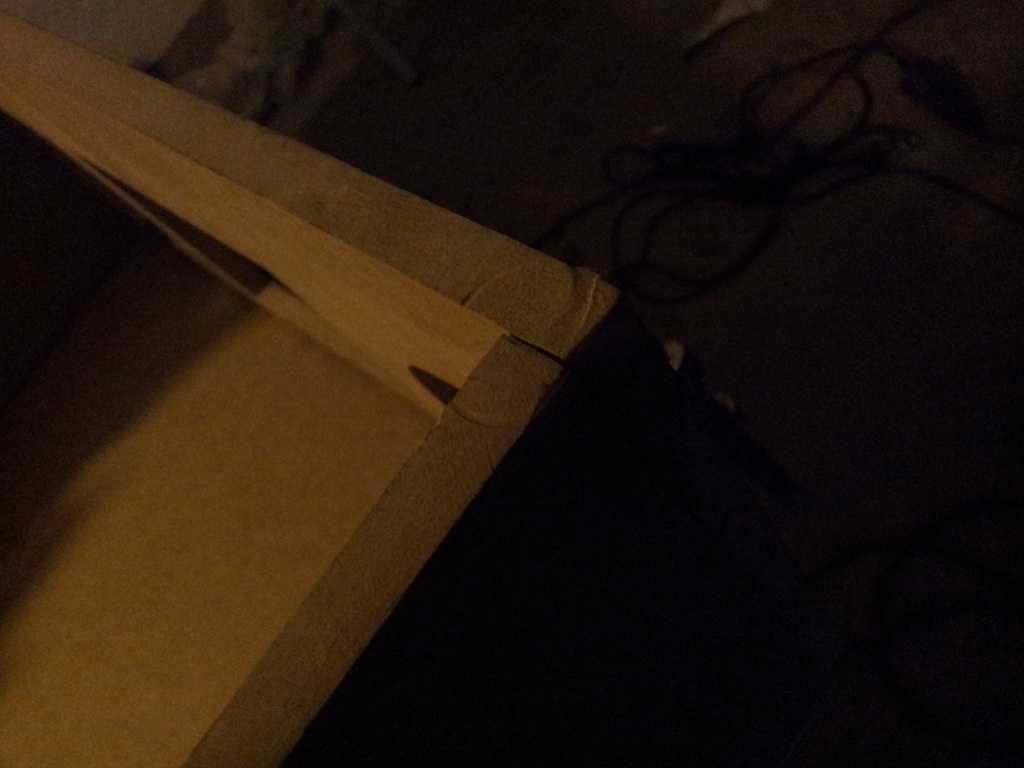

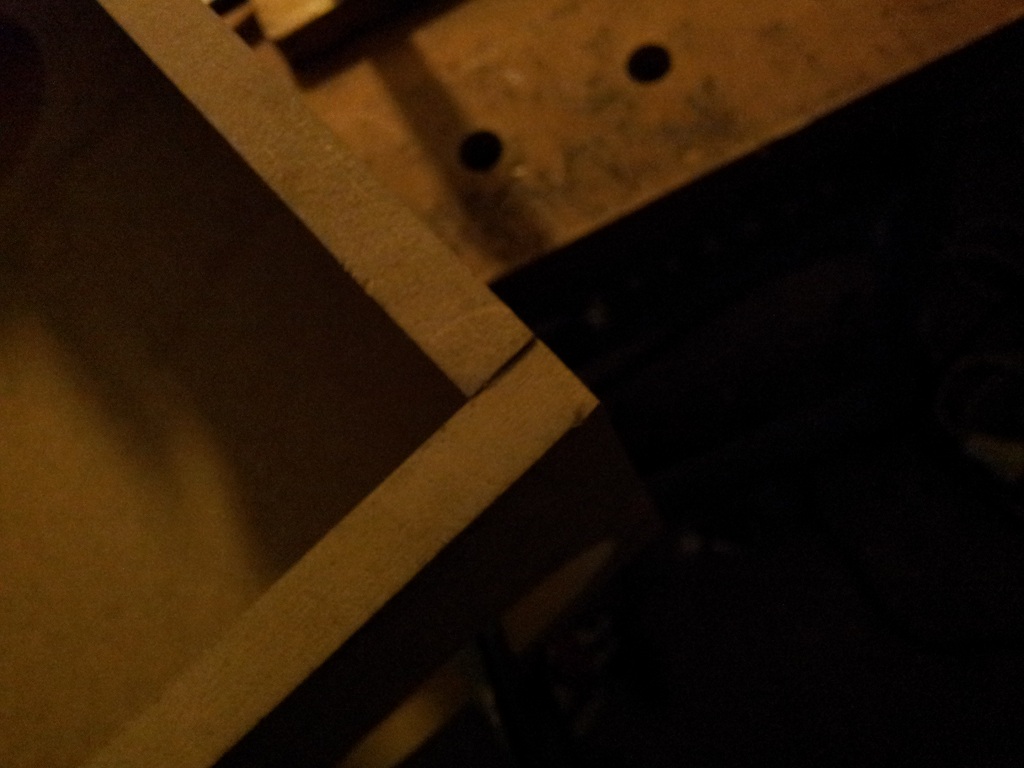

Ein verleimter Holzkasten mit ein paar Aussparungen für Lüfter usw.
TODO:
- Loch für Vandalismus-Taster in den Deckel
- Sich über die Farbgestaltung Gedanken machen
Fragen usw.

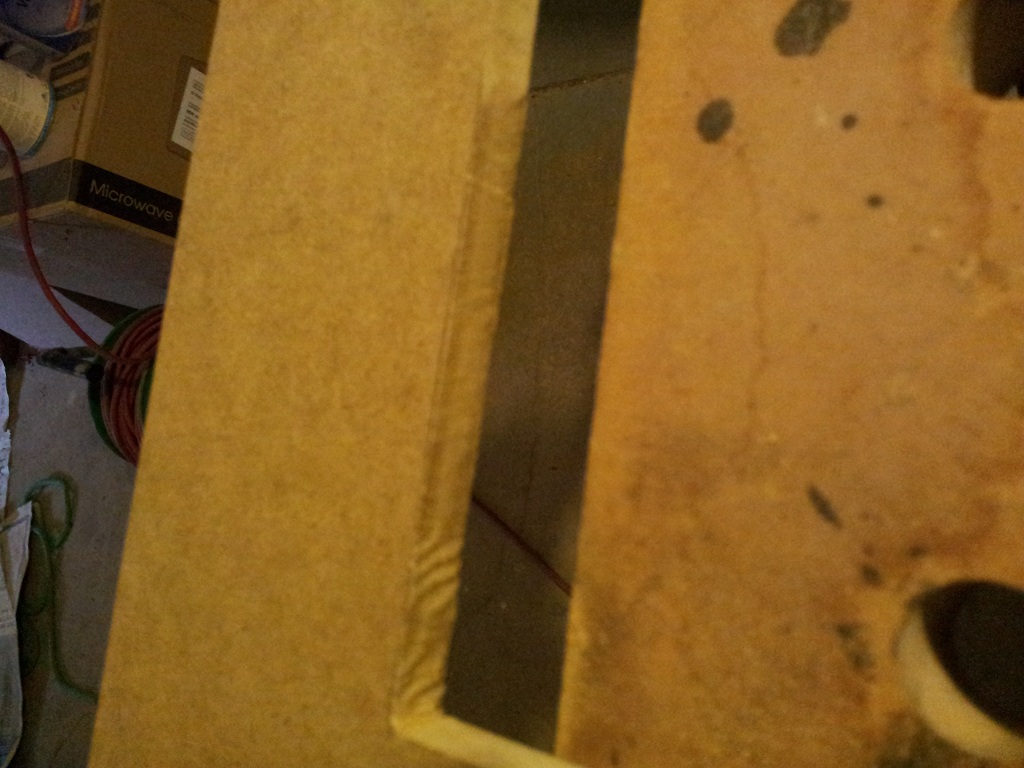

Wie bekomme ich die eckigen Ausparungen perfekt geschliffen ? Mit einer Maschine oder per Hand und mir welche Körnung könnte ich anfangen ?
Hab ihr Ideen für die Farbgestaltung ?
Was könnte ich an der Vorstellung verbessern ?
Weitere Bilder folgen!
