Einbau CPU Lüfter seltsam...

[GXMarc]

Hallo zusammen,

bin gerade dabei meinen PC zusammenzubauen und habe folgendes Problem.

Mainboard Asrock B760M Steel Series WiFi
Lüfter ist ein Fortis 5 Dual Fan.
Pure Base Gehäuse 500DX

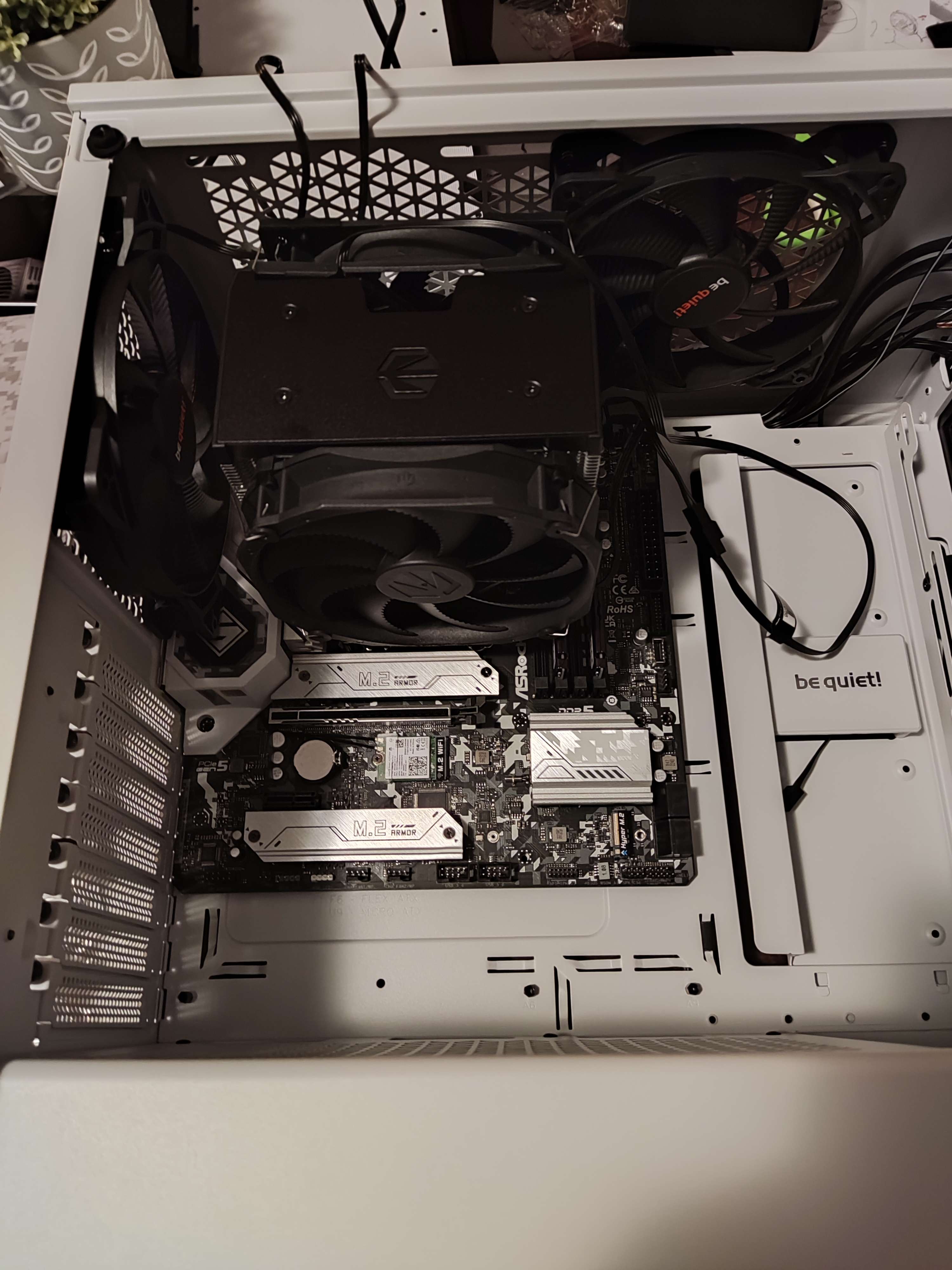

Ich kann den Lüfter jetzt nur so einbauen, das die Lüfter oben und unten sitzen (hätte gedacht, links und rechts wäre da sinnvoller). Aber dann sitzt der Kühler 90° gedreht auf der CPU, das geht ja schlecht. Habe jetzt den oberen Lüfter aus dem Gehäuse zur Seite gebaut, bin mir aber einfach unsicher gerade was den Airflow angeht hier.... Wo habe ich nen Denkfehler?



[cvzone]

Was sagt den die Anleitung dazu? Das kann ja so irgendwie nicht richtig sein. Vermutlich die Montageaufnahme verdreht draufgebaut.



[kartoffelpü]

Wieso kannst du ihn denn nur so einbauen? Laut Anleitung für Intel-Boards sollte er normal sitzen: https://www.silentiumpc.com/wp-cont...07-spc-fortis-5-dual-fan-manual-intel-www.pdf



[wolve666]

zuerst mal: Kühler vs Lüfter

das müsste doch in der Bauanleitung bebildert sein..die Lüfter des Kühlers sollten die Luft von vorne nach hinten zum Gehäuseende transportieren



[0x8100]

und warum sollte das nicht gehen? die montage ist jetzt nicht anders als bei anderen kühlern auch:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Questionmark]

Man muss nur die Halteplatte für den Kühler um 90° drehen, schließlich sind die 4 Halter ja quadratisch angeordnet, also kein Problem.



[Chinaquads]

Puhh, schwierig. Tut beim Anschauen weh. Wie kommt man darauf, einen Kühler so zu montieren?

Der gehört 90° nach rechts montiert, so sagt es auch die Aufbauanleitung.



[coasterblog]

so sagt es auch die Aufbauanleitung.

das müsste doch in der Bauanleitung bebildert sein

Was sagt den die Anleitung dazu?

das müsste doch in der Bauanleitung bebildert sein

oder auch

Warum tut man sich da immer so schwer?!
Es sei denn dir liegt etwas Fehlerhaftes bei. Dann kläre uns kurz auf. In dem Fall wäre das auch wirklich interessant.



[CaptainPicard]

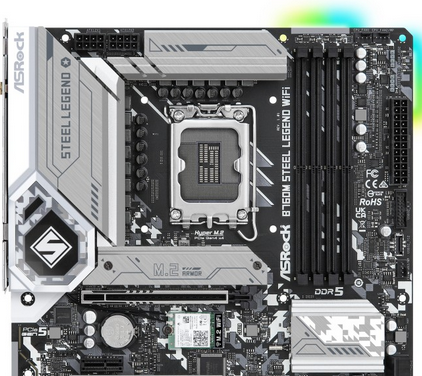

Habe den grad zur Hand. Wichtig: Der Kühler ist doppelt asymetrisch! Der Tower ist vom RAM und PCIe "weggerückt".
Bau ihn also am besten nach hinten blasend ein, wie in der Anleitung.
Wohl was überlesen.



[coasterblog]

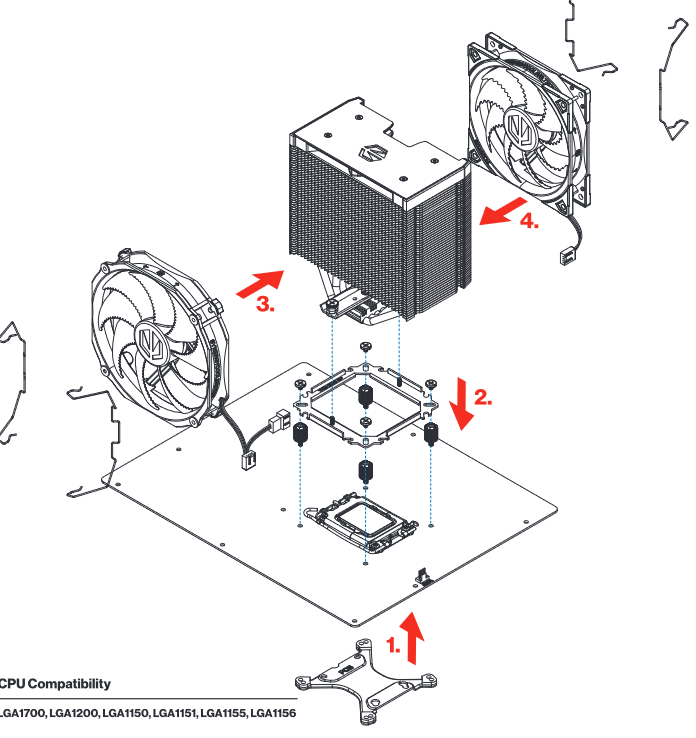

von der Herstellerseite

oder stören die Aufbauten beim Board? Dann wirst du wohl andere Komponenten brauchen wenn das nicht passt.



[K-551]

Auch wenn ich hier ne Wiederholung einstreue:

In der Anleitung (pdf) sieht man es doch recht gut.
Musst halt den Befestigungsrahmen (D) um 90° drehen...

Und bitte die richtige Bezeichnung das nächste mal, das ist ein Kühler, kein Lüfter...
Verwirrt alle nur...
