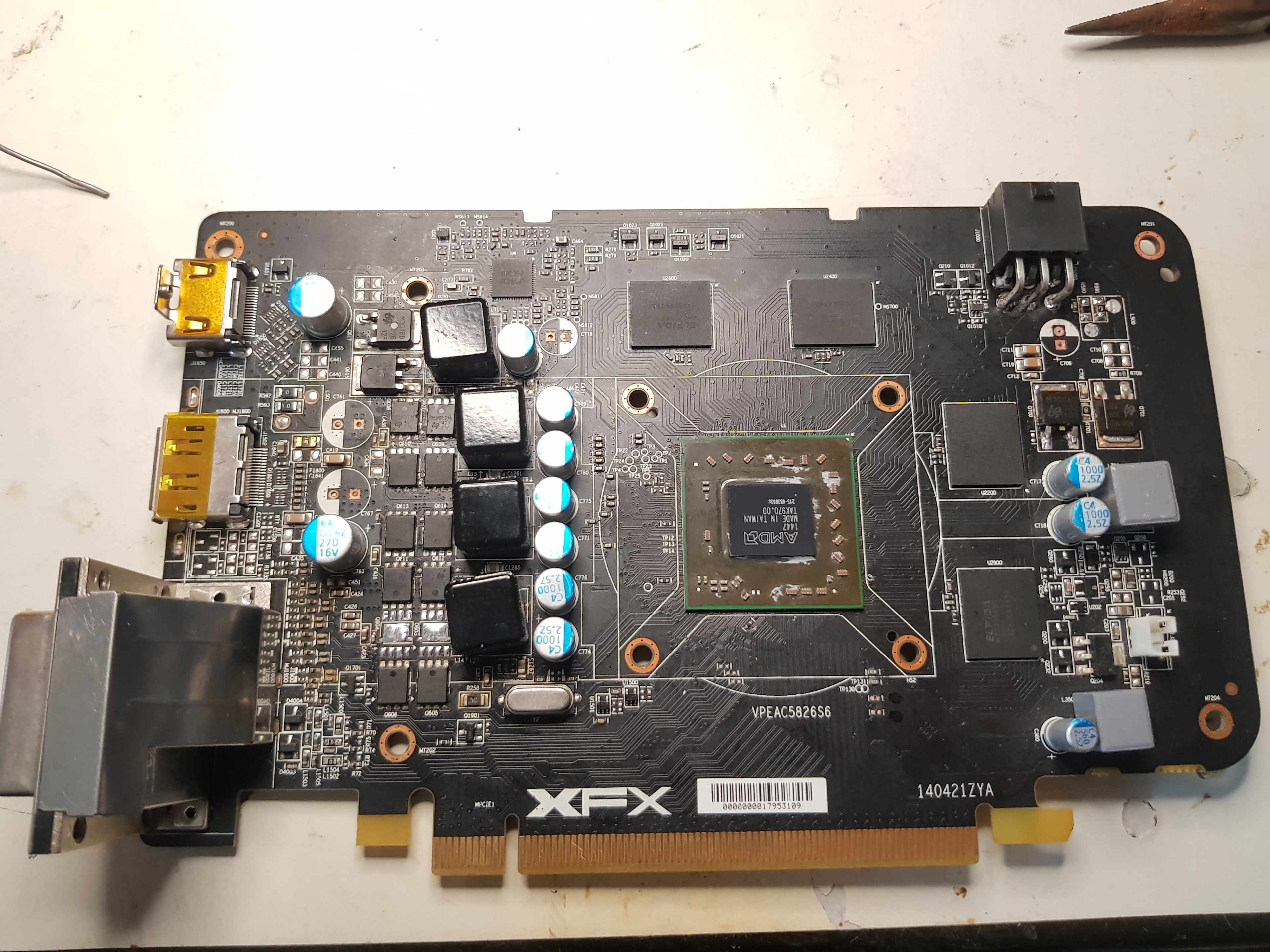

Neues Projekt: XFX R7 260X, die ich schon ewig als Bastelprojekt im Karton liegen habe.





Bisher gemacht:

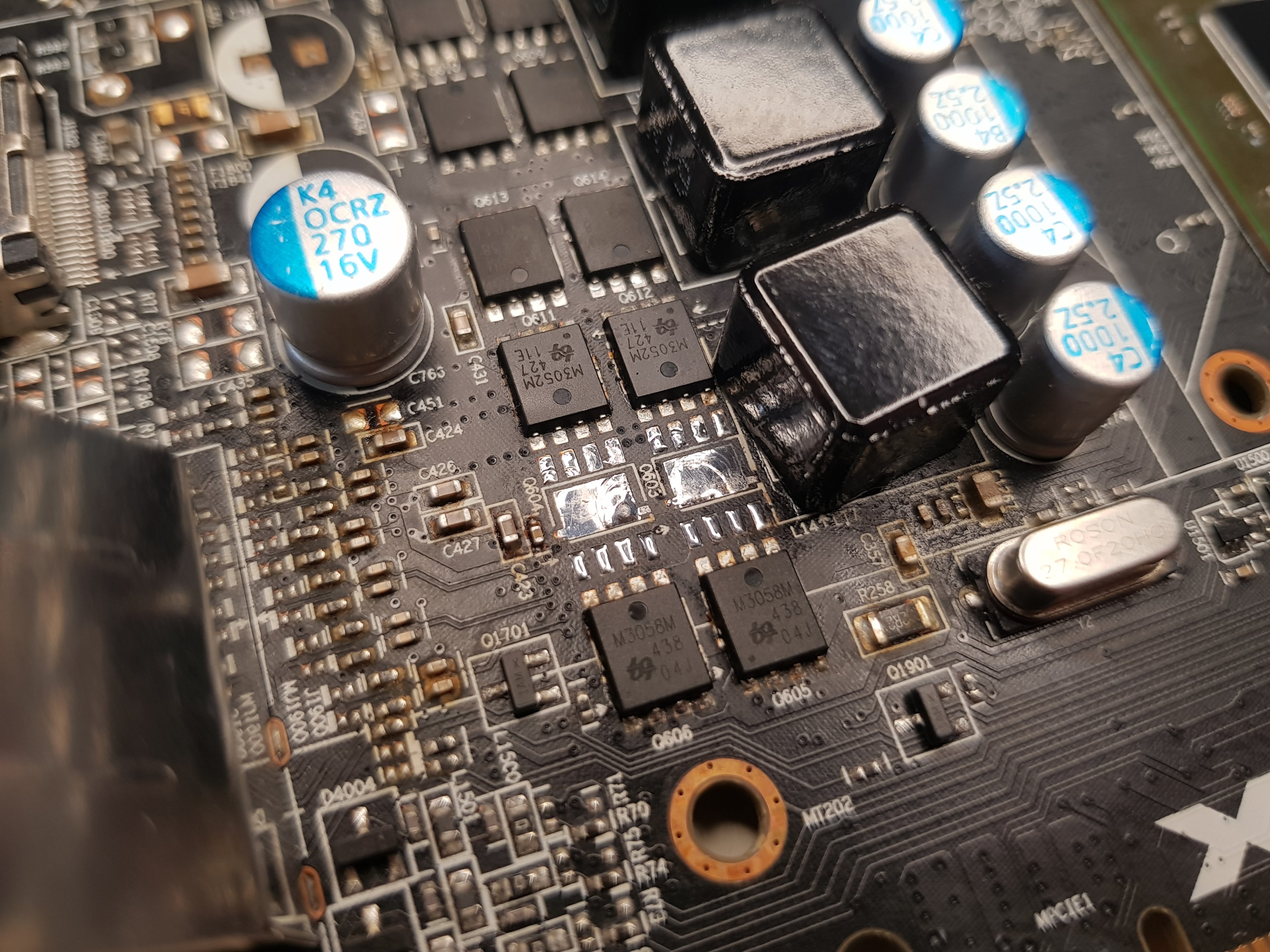

  • PCI-Express Stromstecker fehlte komplett, wieder einen eingelötet
  • Shunt-Widerstände ersetzt (rechts unter dem Stecker)

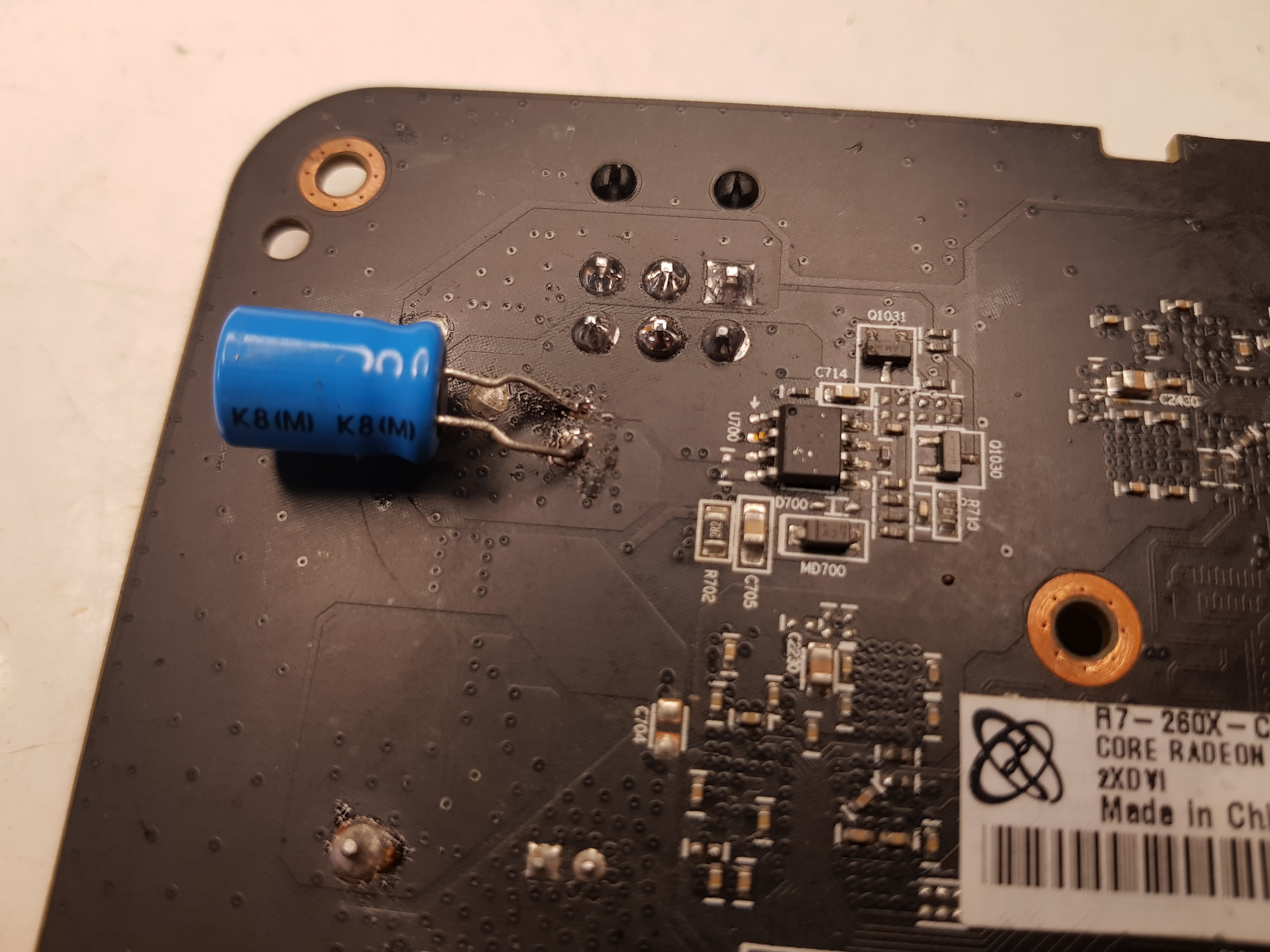

  • Kondensator ersetzt (erstmal von der Rückseite)
  • Lowside 12V Mosfet ersetzt (unter dem Stromstecker)
  • Ein lowside GPU VRM Mosfet der untersten Phase war kurzgeschlossen, beide entfernt


Damit ist der Kurzschluss am 12V Stecker schonmal weg. Zwei der Highside Mosfets vom GPU VRM haben aber immer noch komische Widerstandswerte, mal sehen wo ich jetzt weitermache. Erstmal gucken ob ich passenden Ersatz von einer anderen Karte mopsen kann :D Der Durchgangswiderstand der GPU liegt wieder bei ca. 5 Ohm, was ganz ordentlich aussieht.
Wenn ich dieses Ding noch wieder ans Laufen bekomme, wäre das schon geil, denn das ist definitiv ne größere Baustelle.

Deathangel008 schrieb:

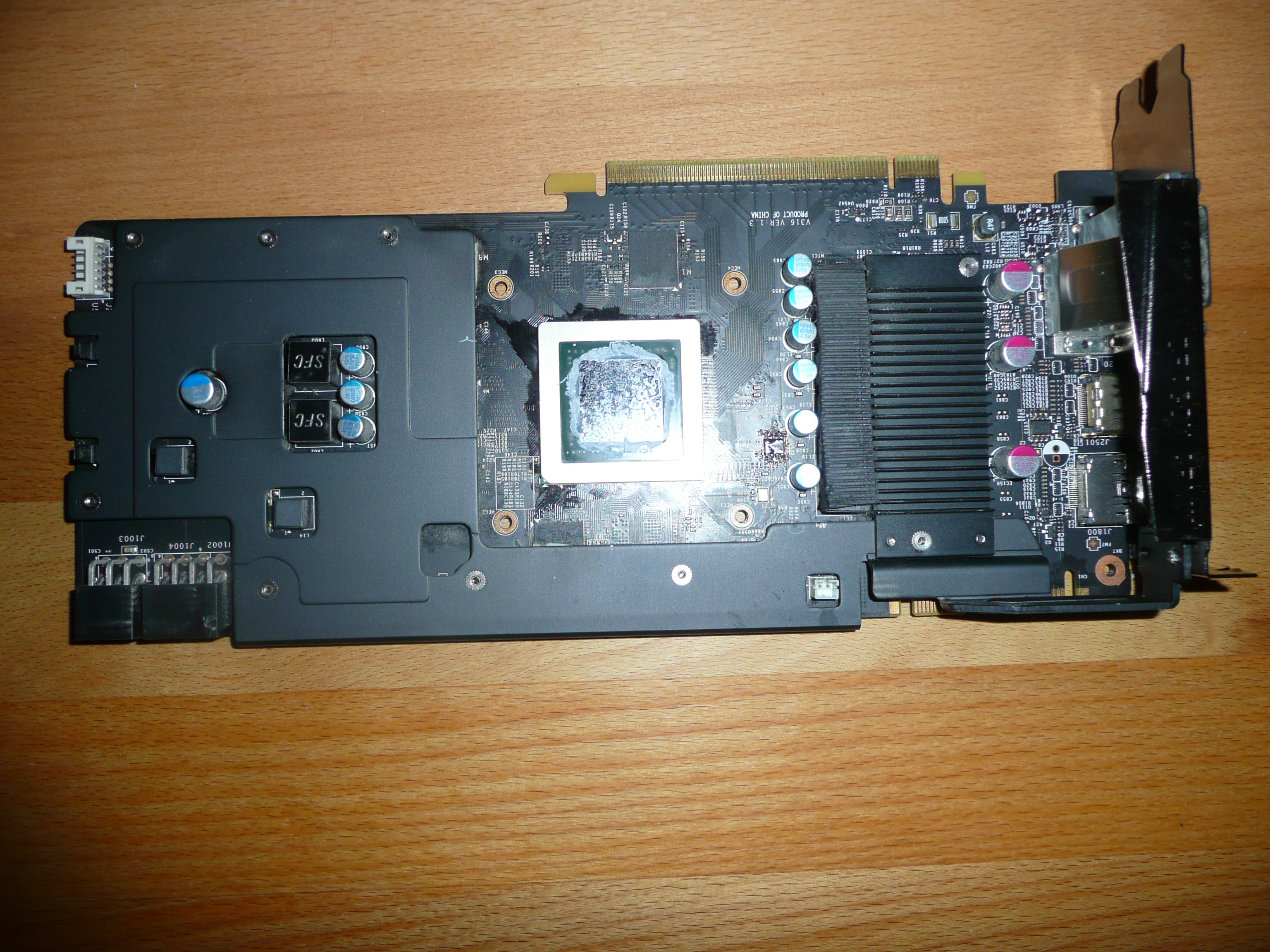

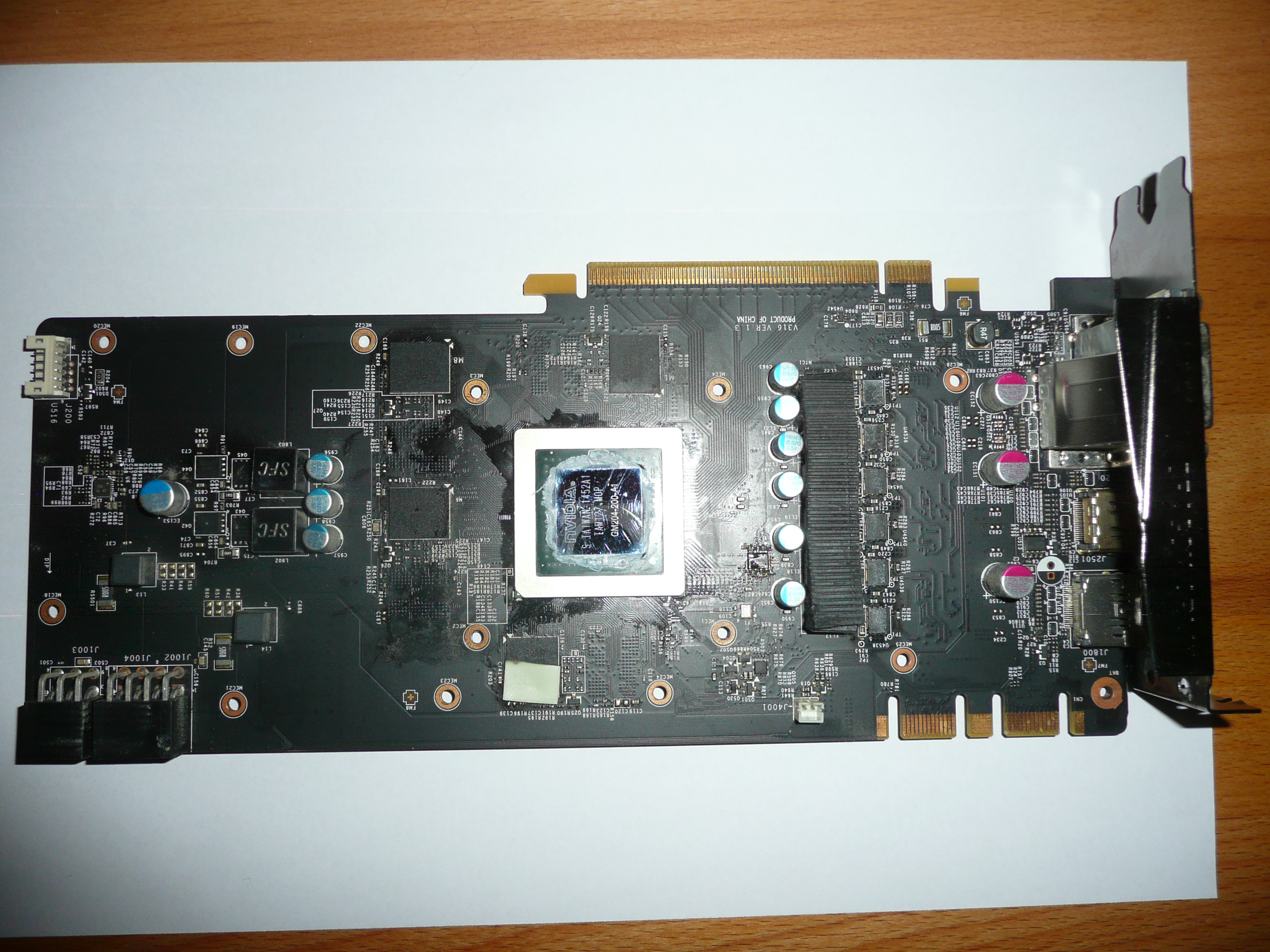

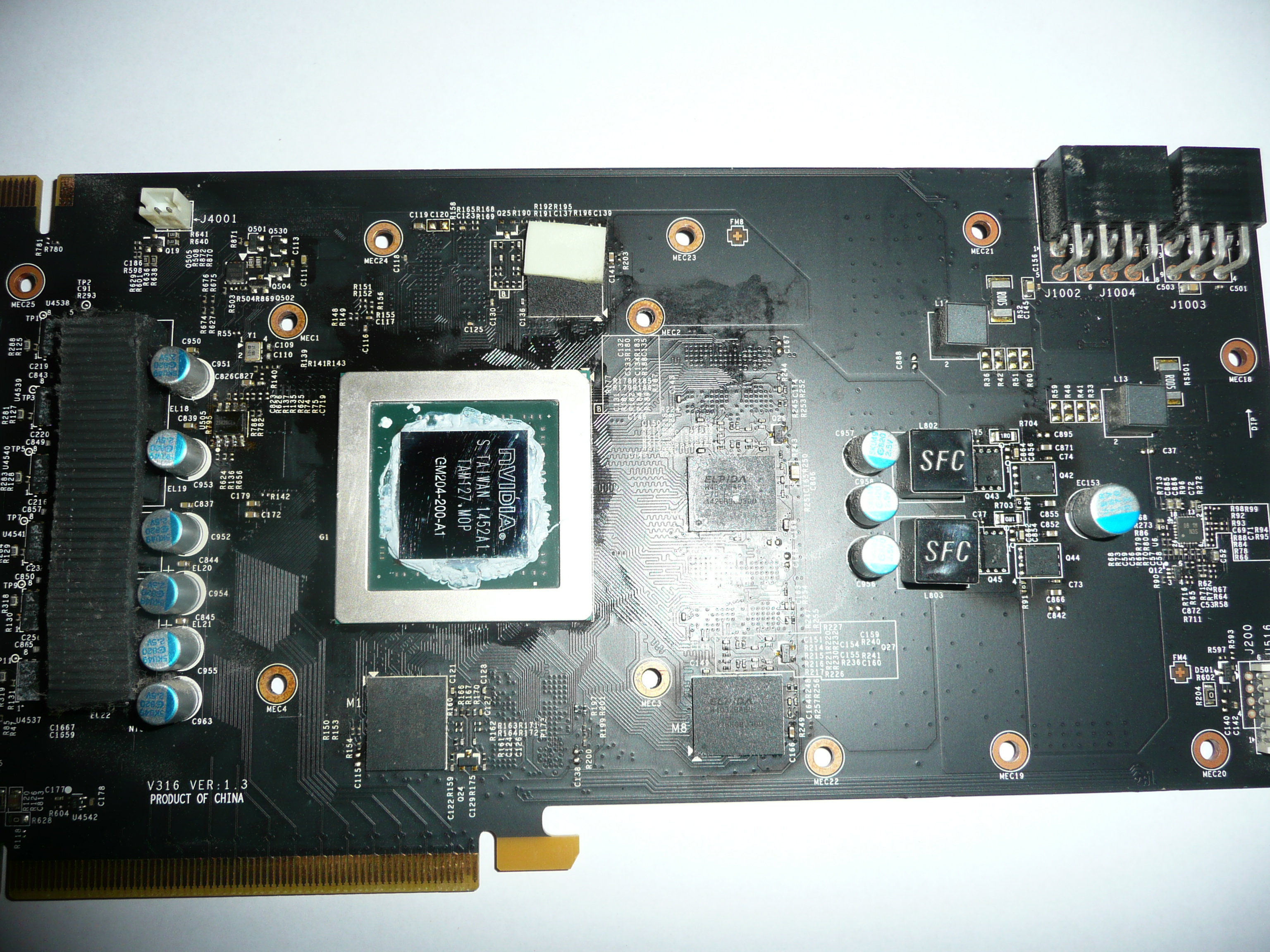

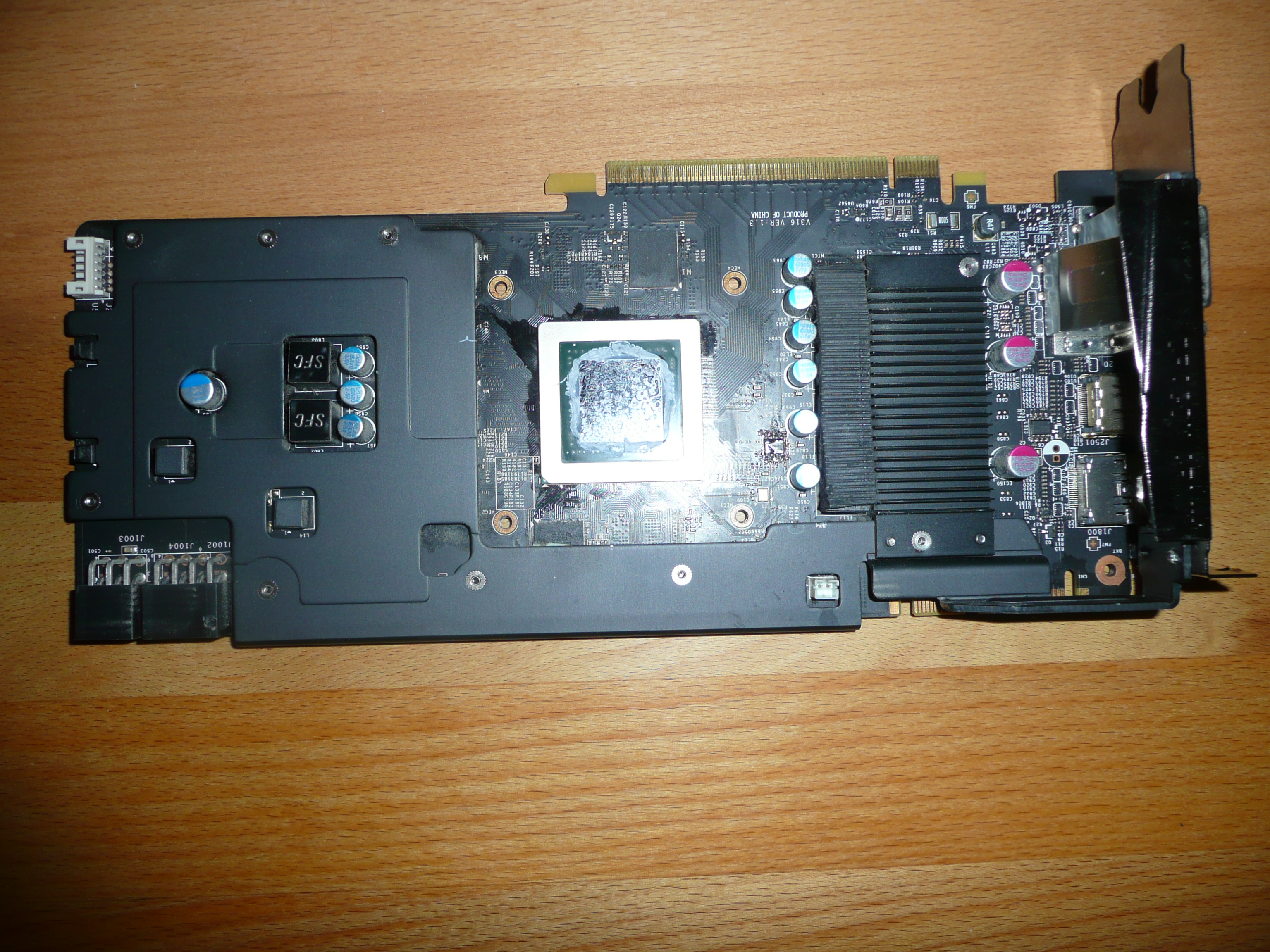

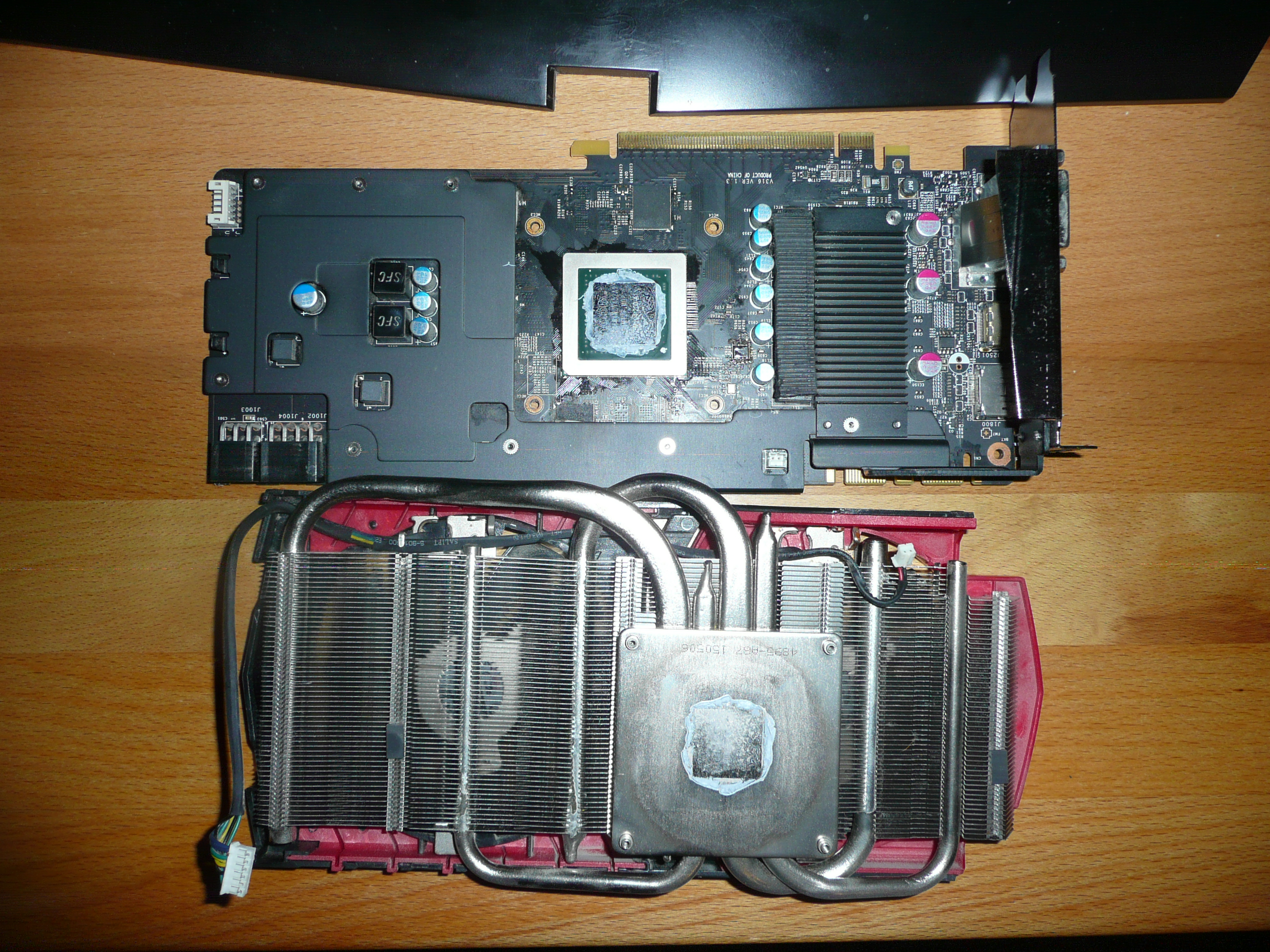

werde die wahrscheinlich die tage (oder so) auseinanderbauen, dann gibts nochmal fotos.

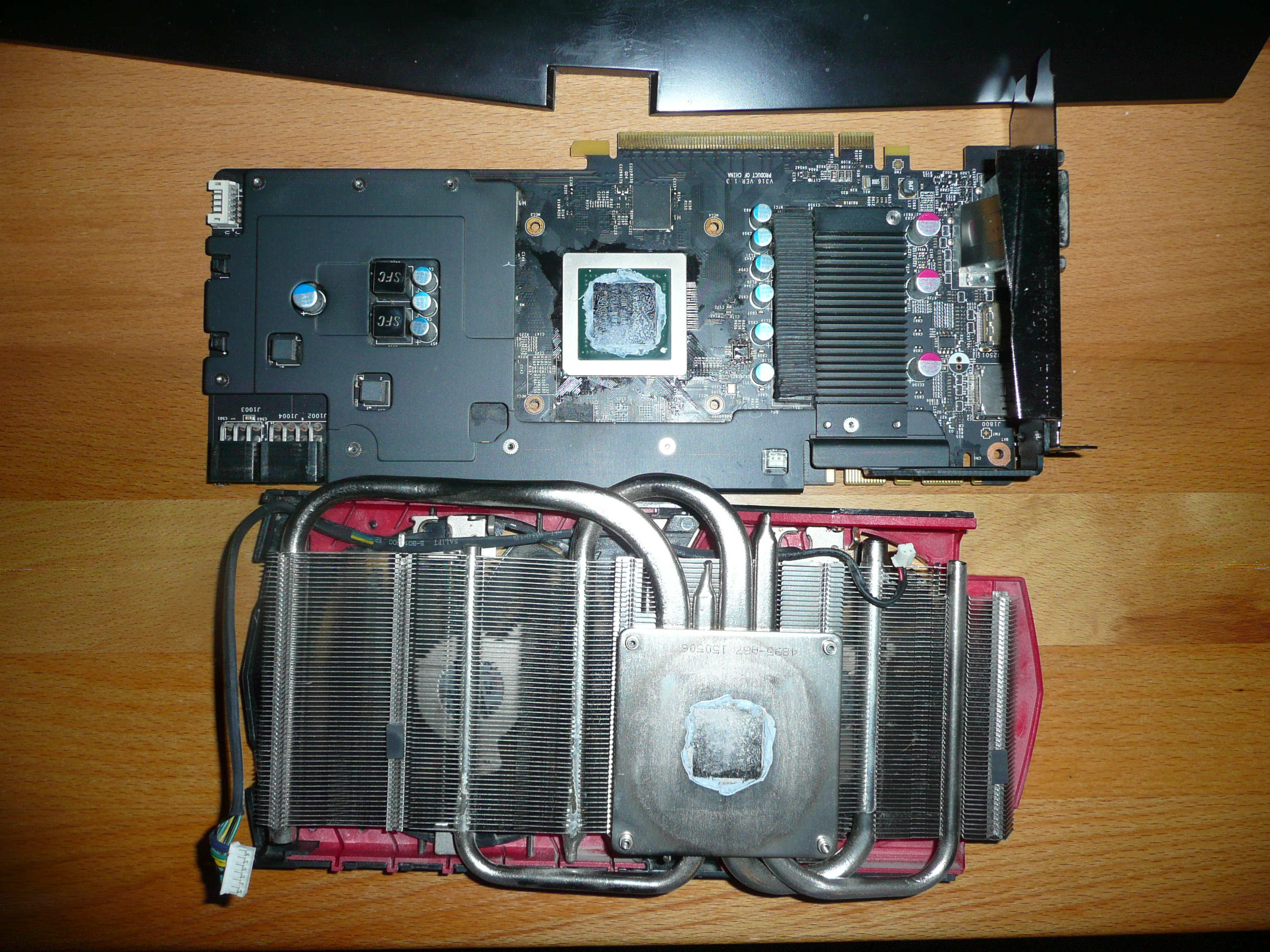

P1130325.JPG P1130326.JPG P1130327.JPG

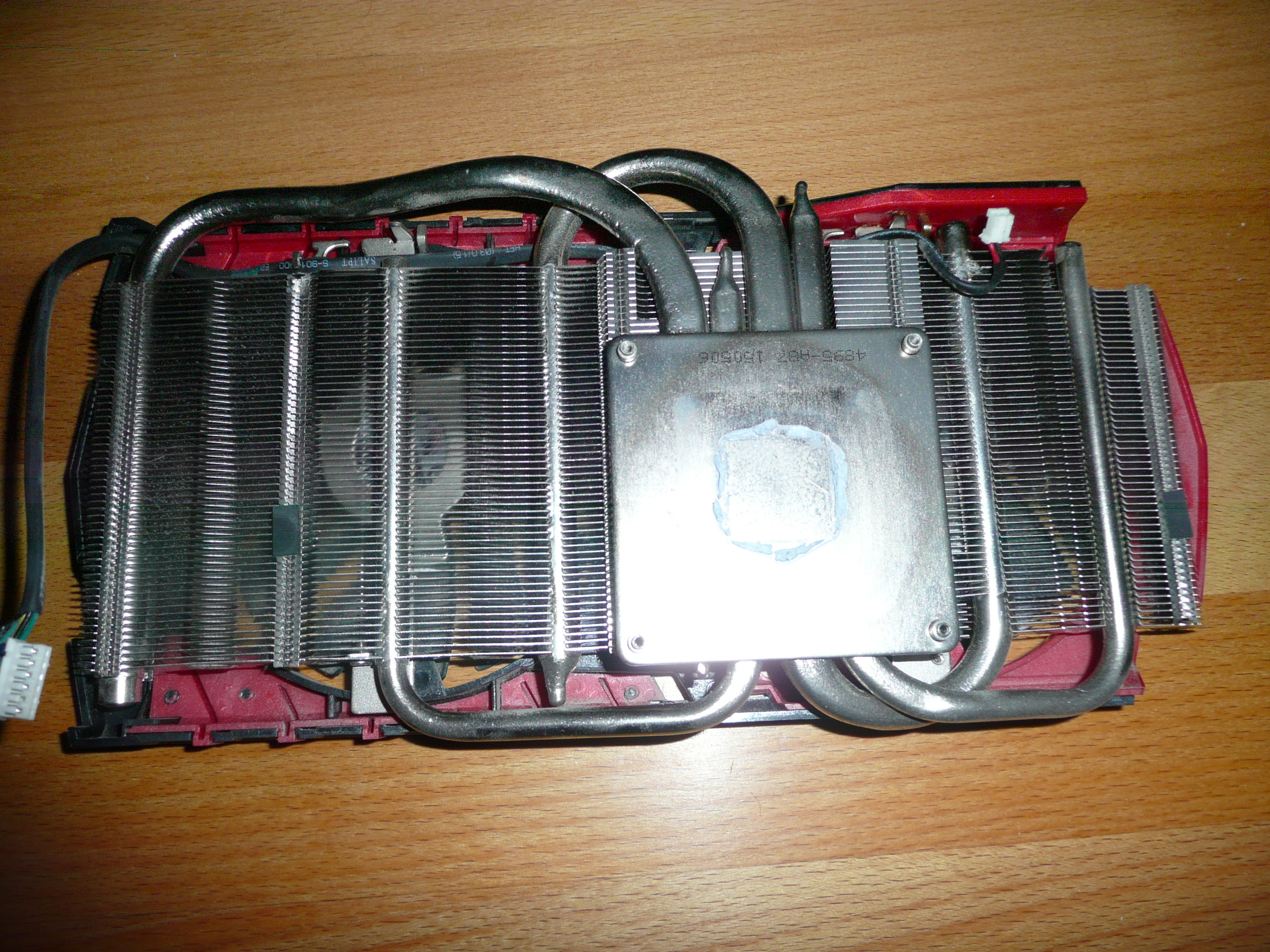

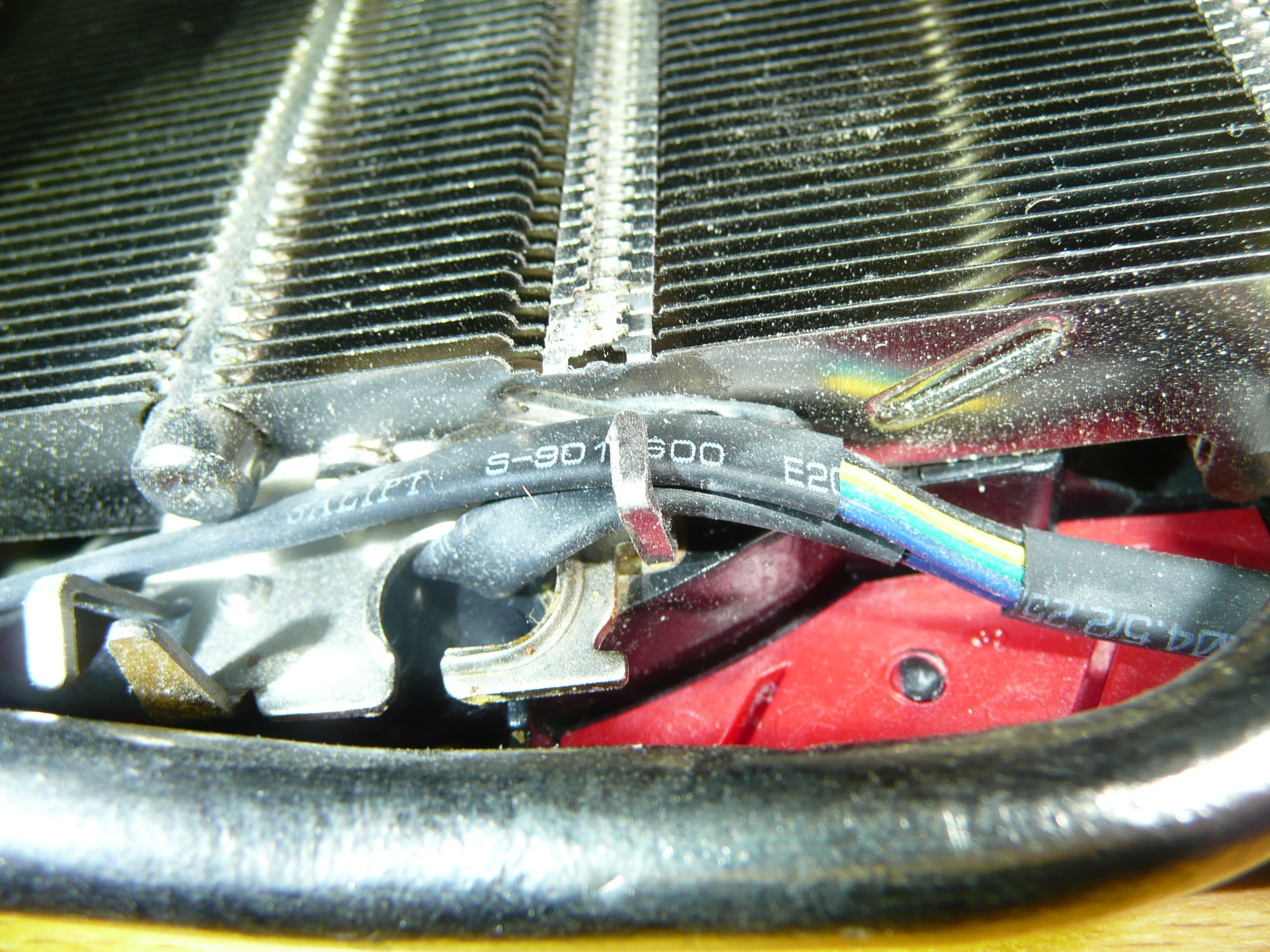

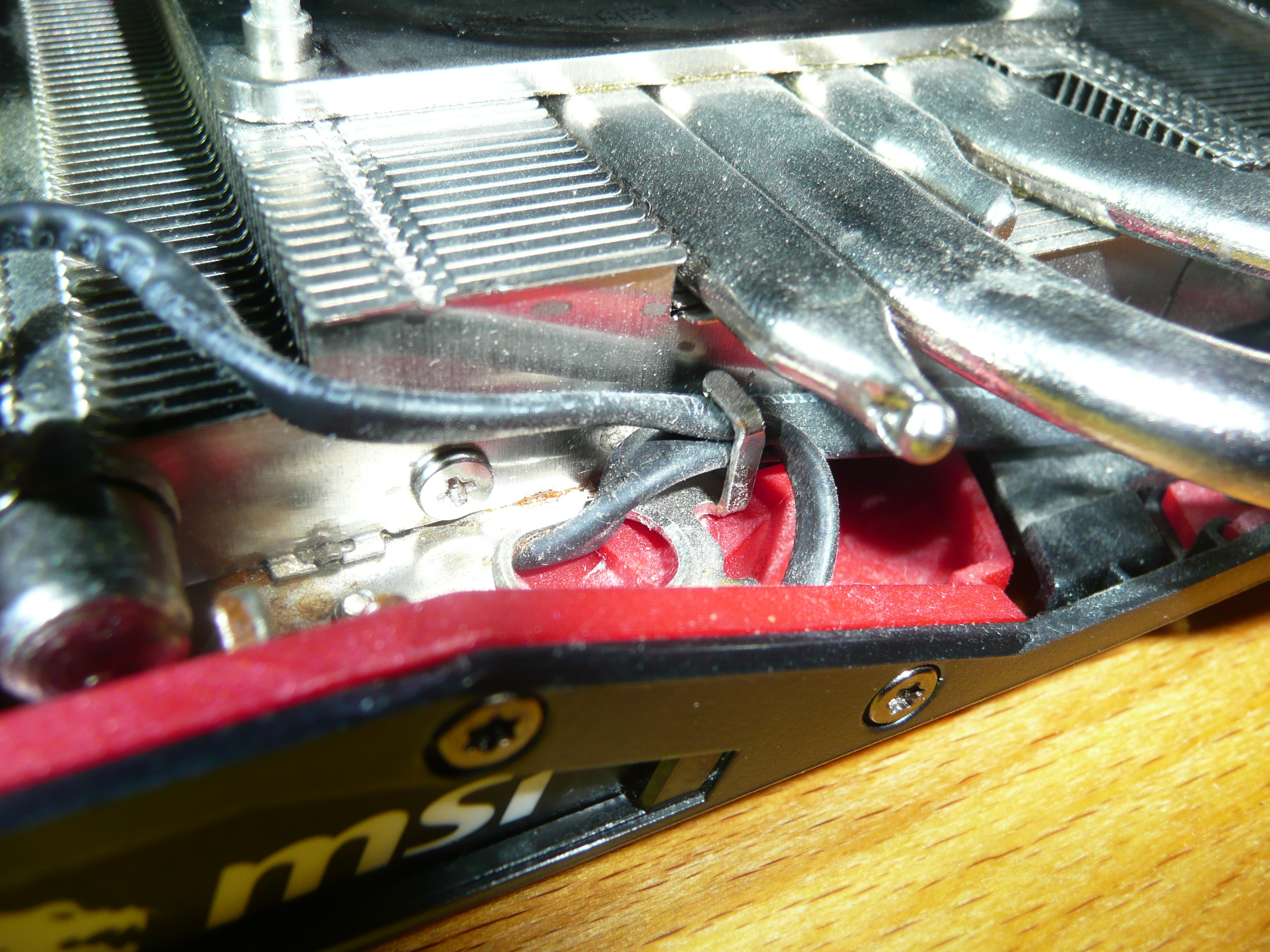

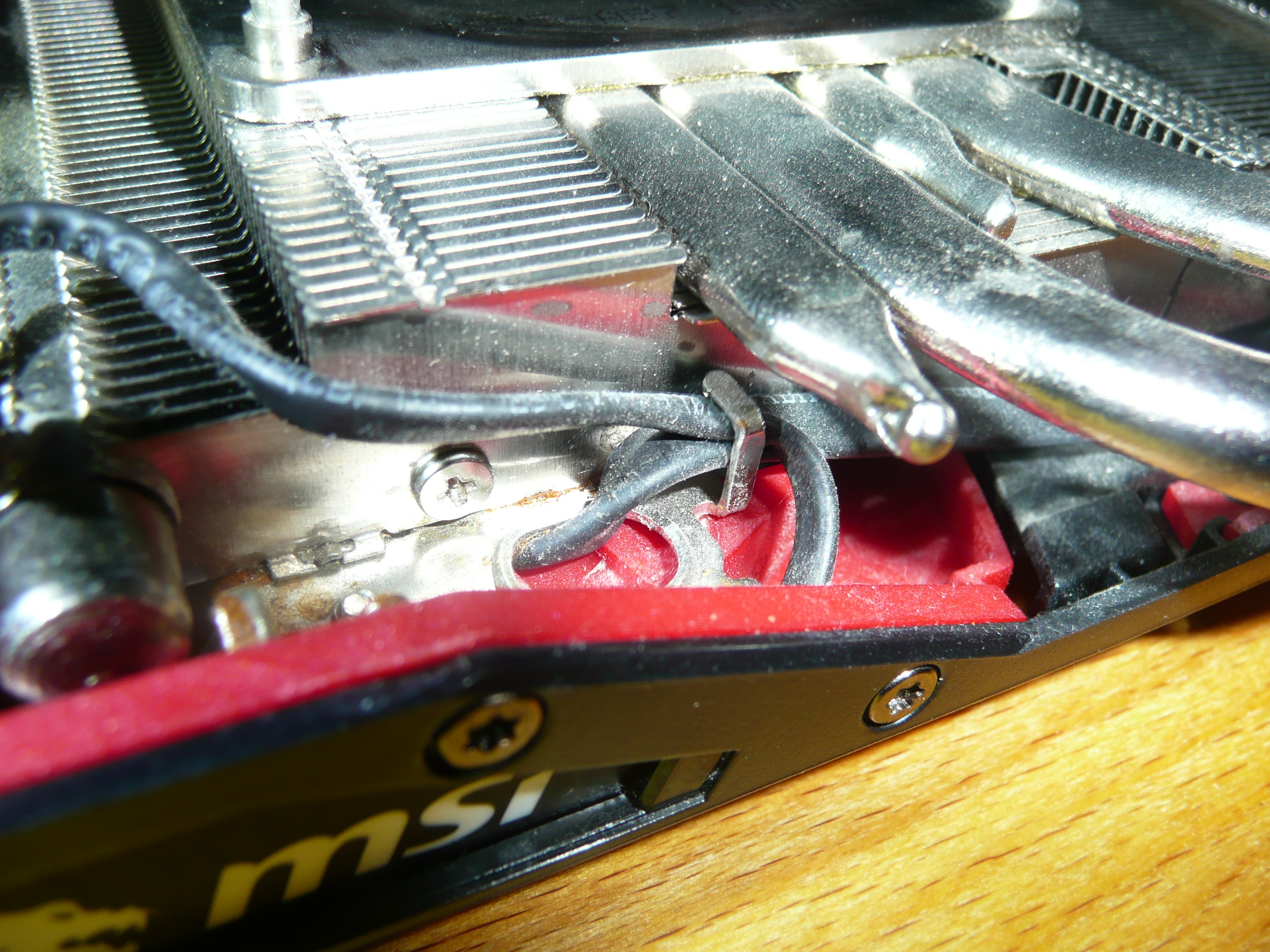

hatte eigentlich vor auch die lüfter samt abdeckung zu entfernen, aber eine der vier schrauben mit denen die am kühler befestigt ist wollte sich nicht recht rausdrehen lassen und mit der kabelführung wäre das auch enorm fummelig geworden.
P1130366.JPG P1130367.JPG
auch wenn die karte mutmaßlich defekt ist will ich die aus nostalgischen gründen dennoch in nem optisch einwandfreien zustand haben, deshalb hab ich dann darauf verzichtet bevor ich irgendwas kaputtmache.

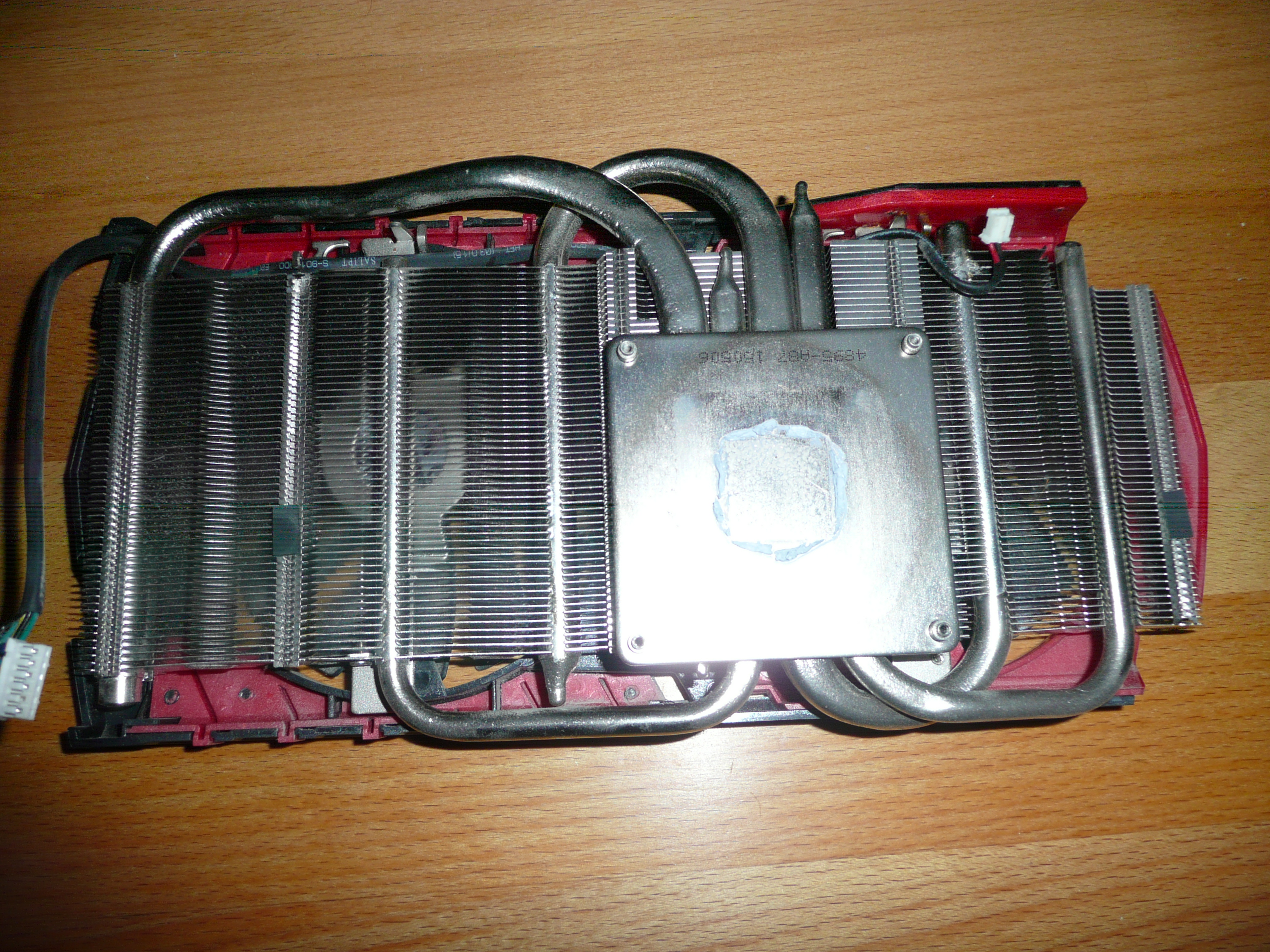

kühler mitsamt lüftern und abdeckung wiegt 508g.

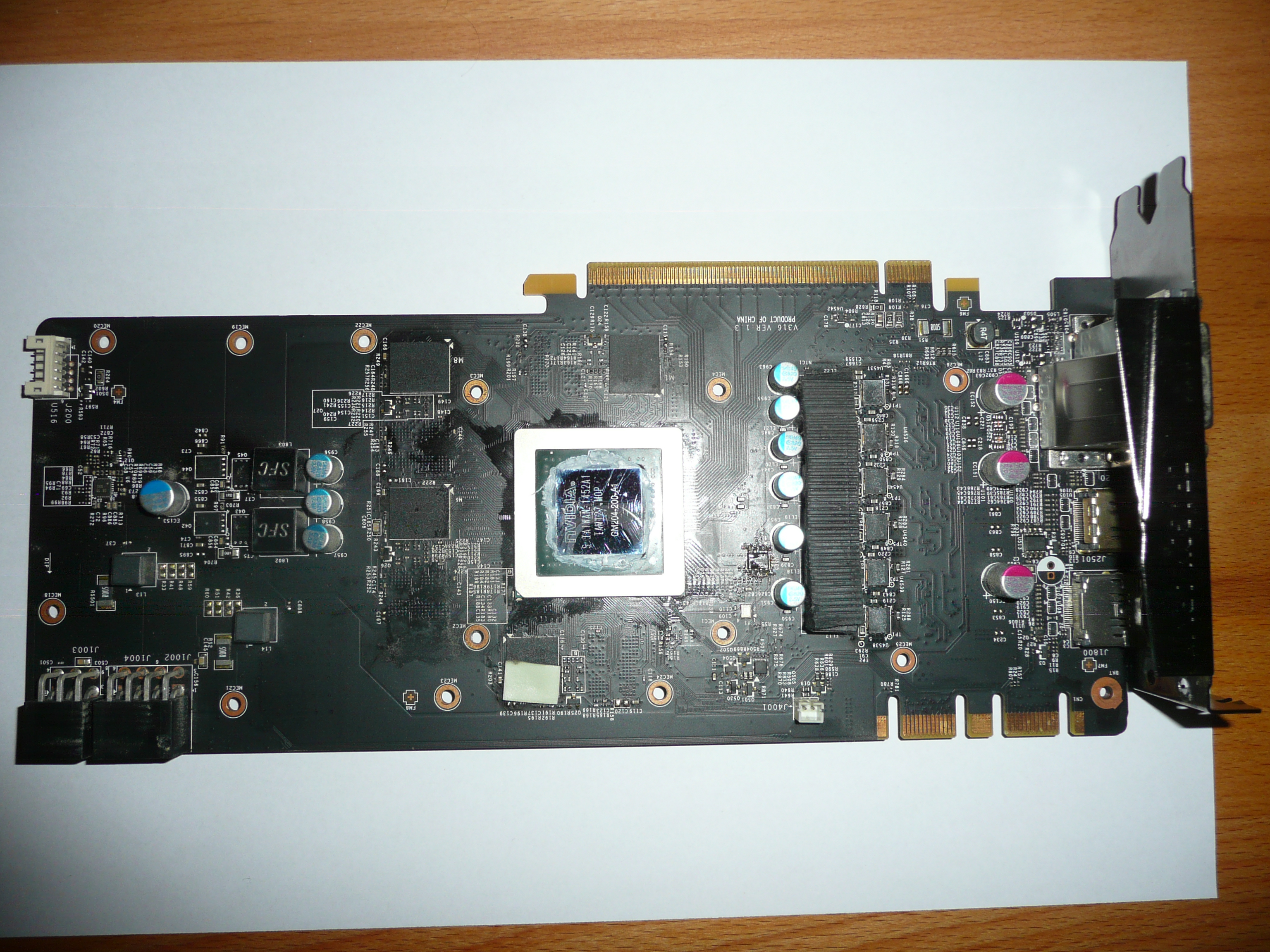

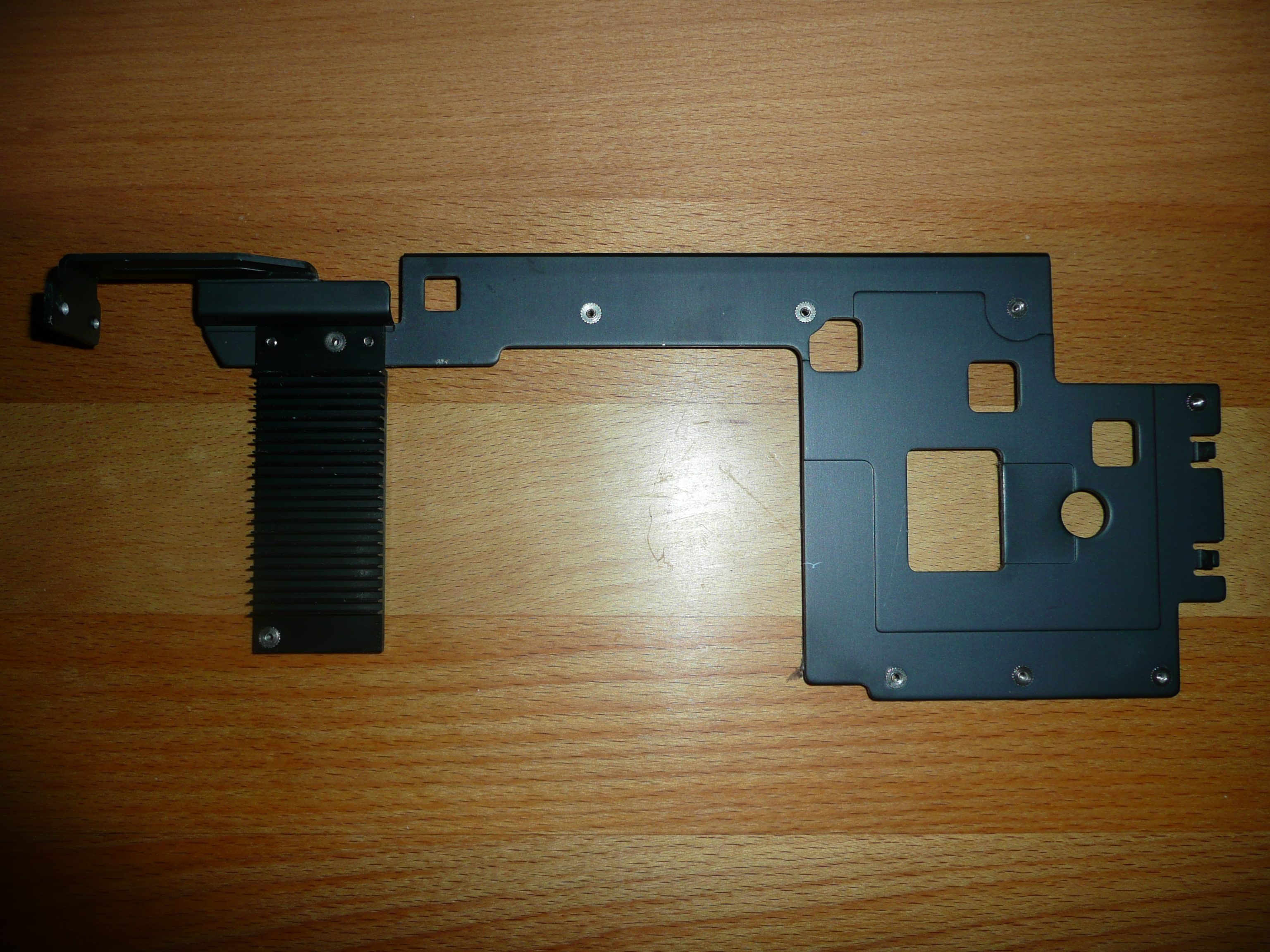

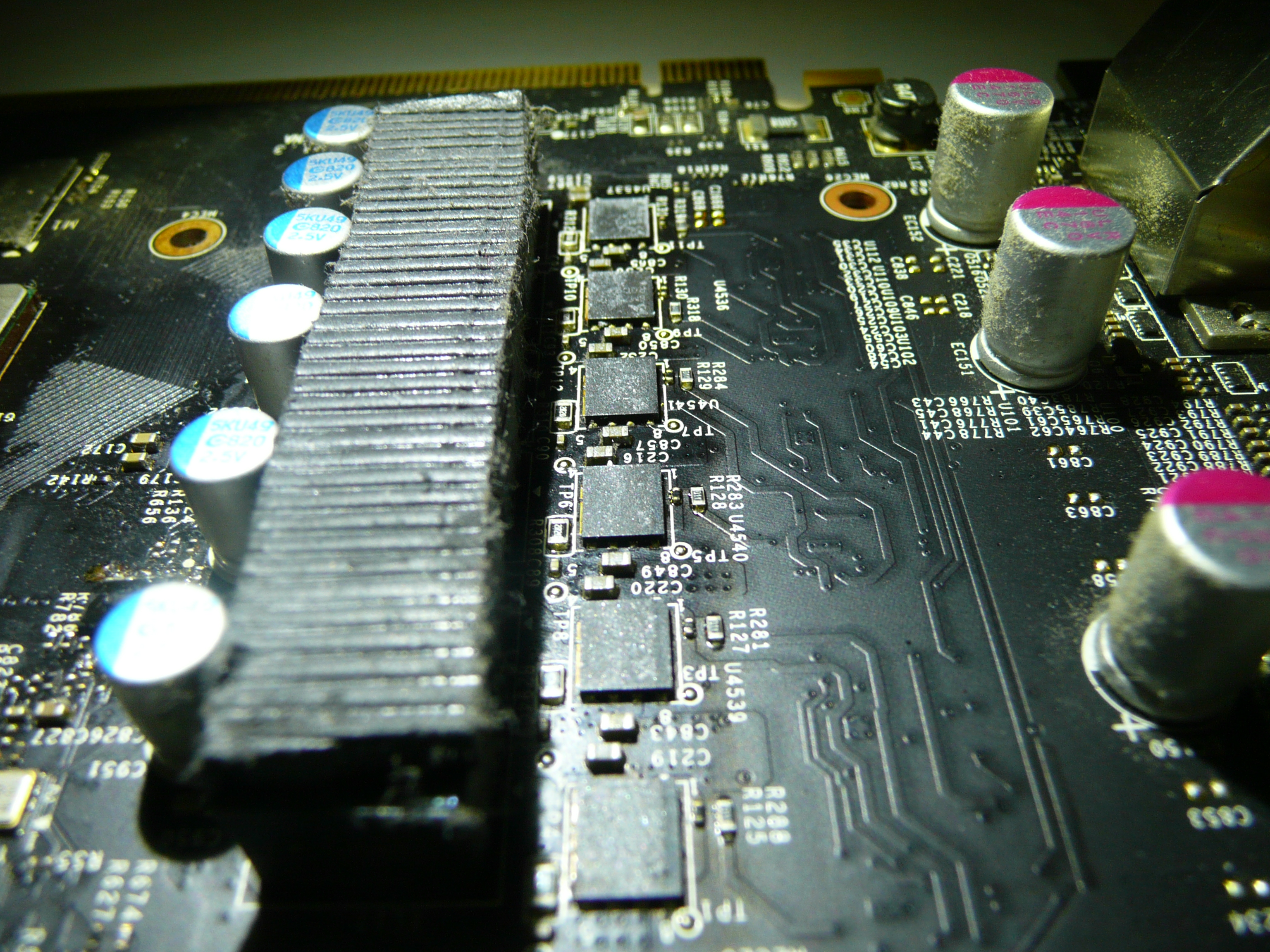

ohne den VRM/speicher-kühler:

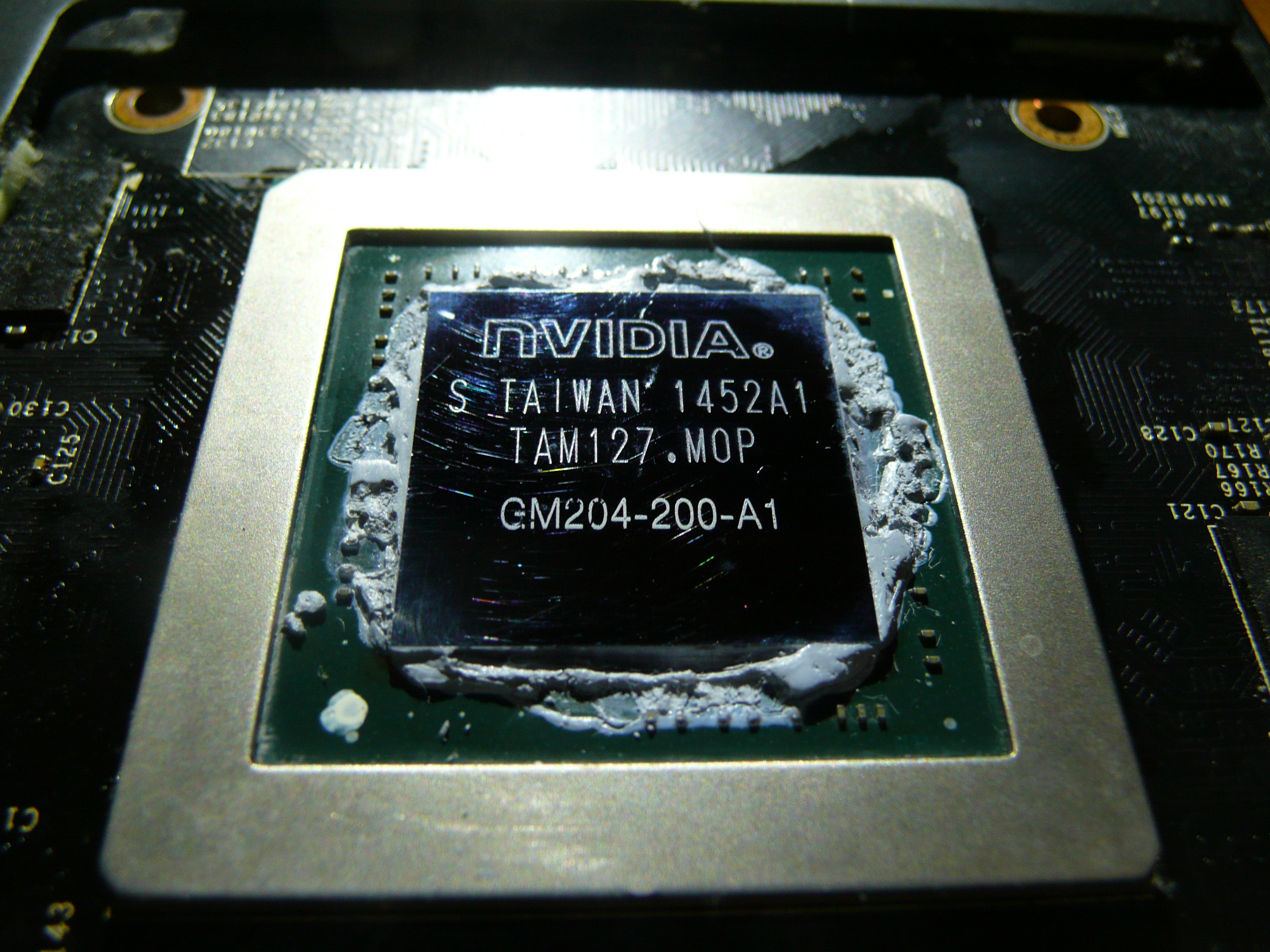

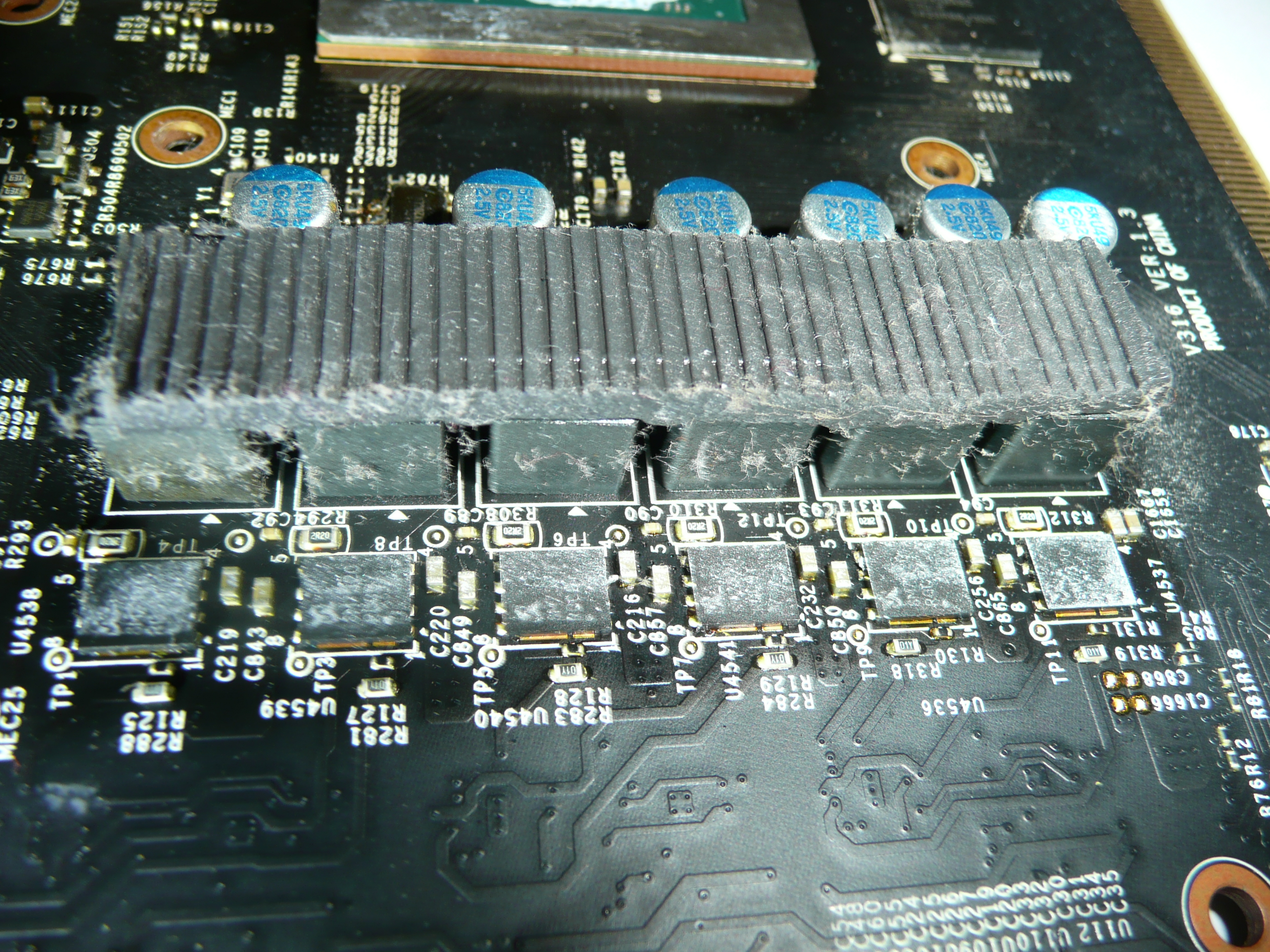

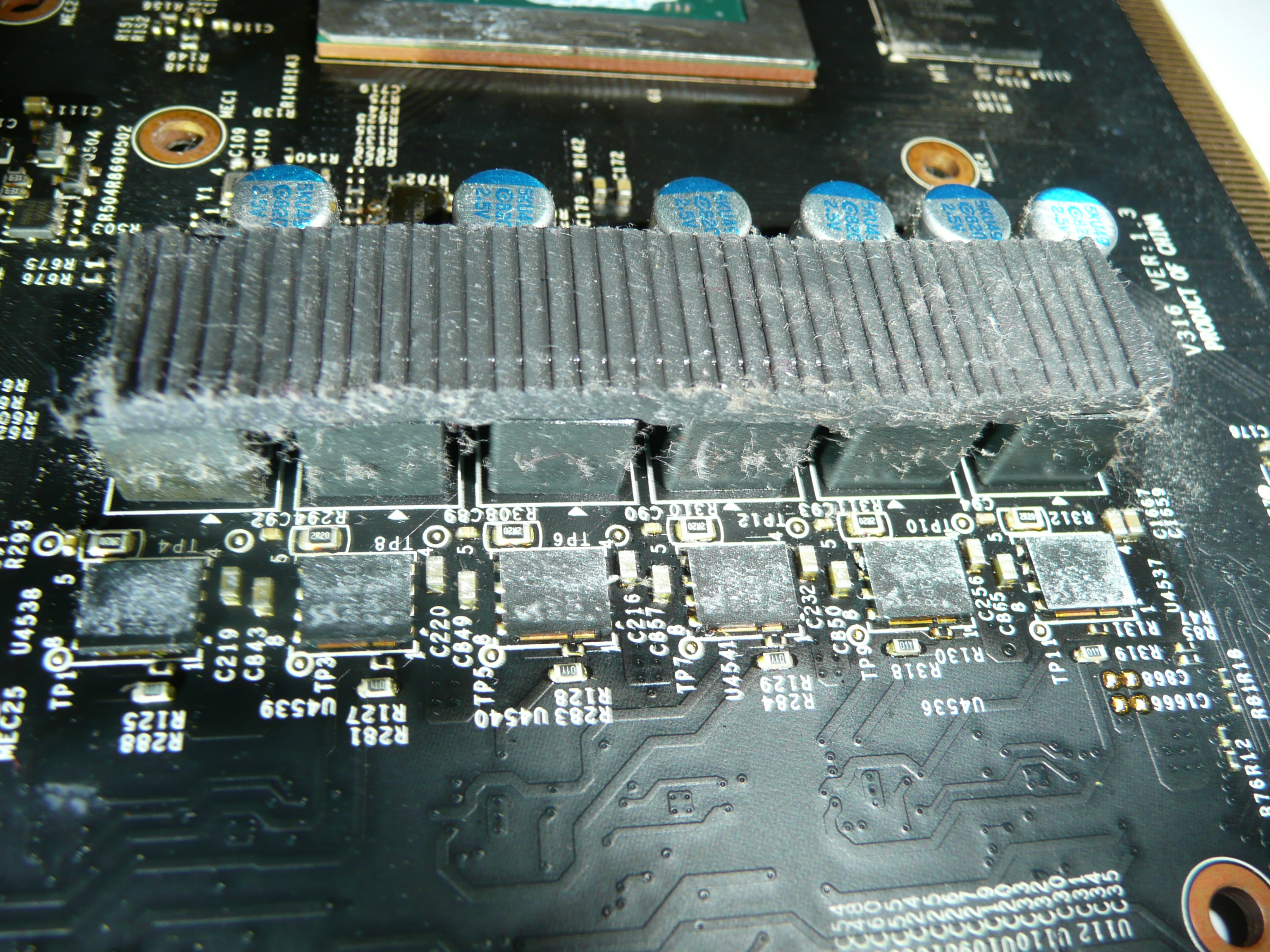

detail:

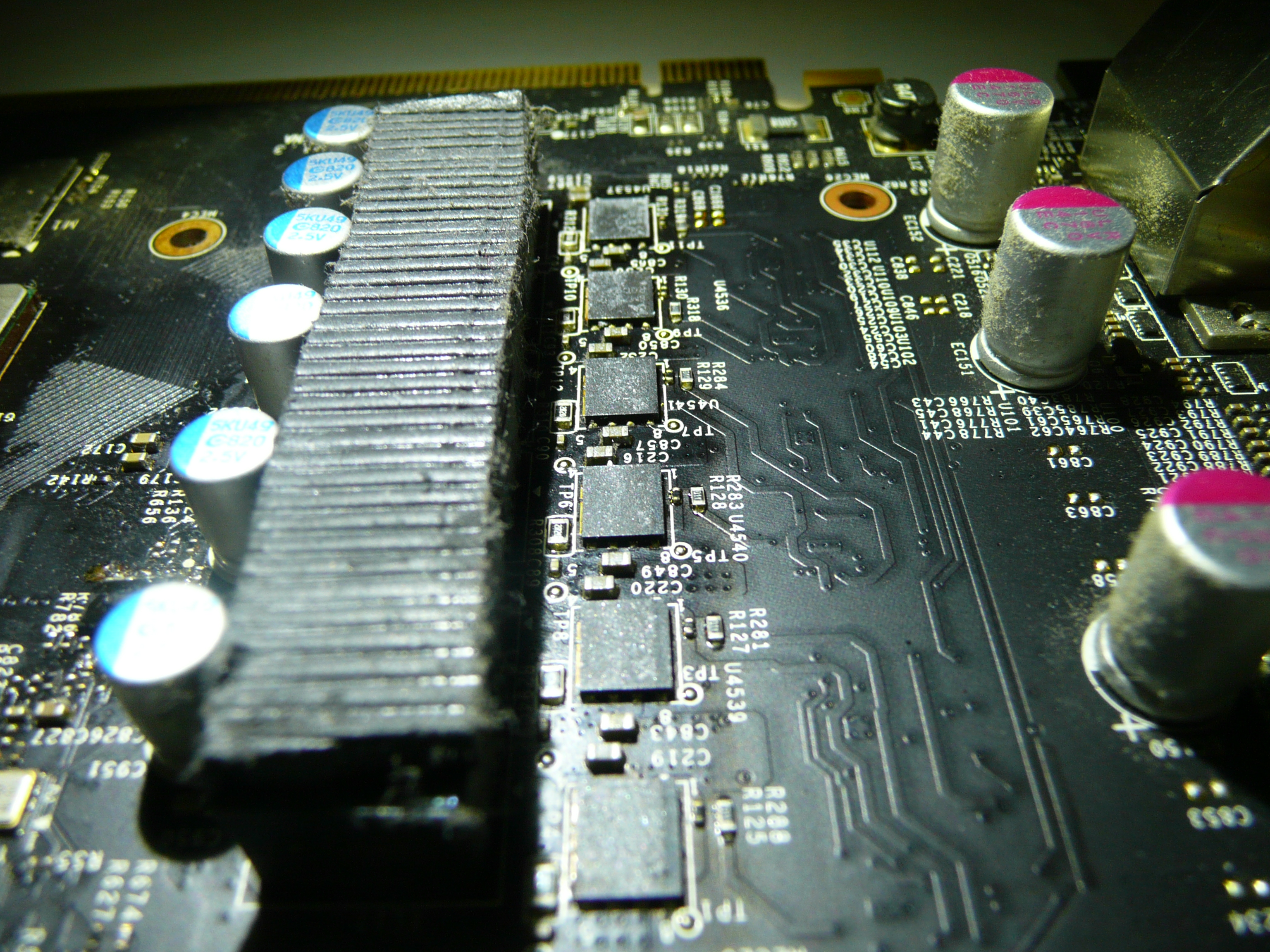

P1130346.JPG P1130349.JPG P1130354.JPGP1130335.JPG

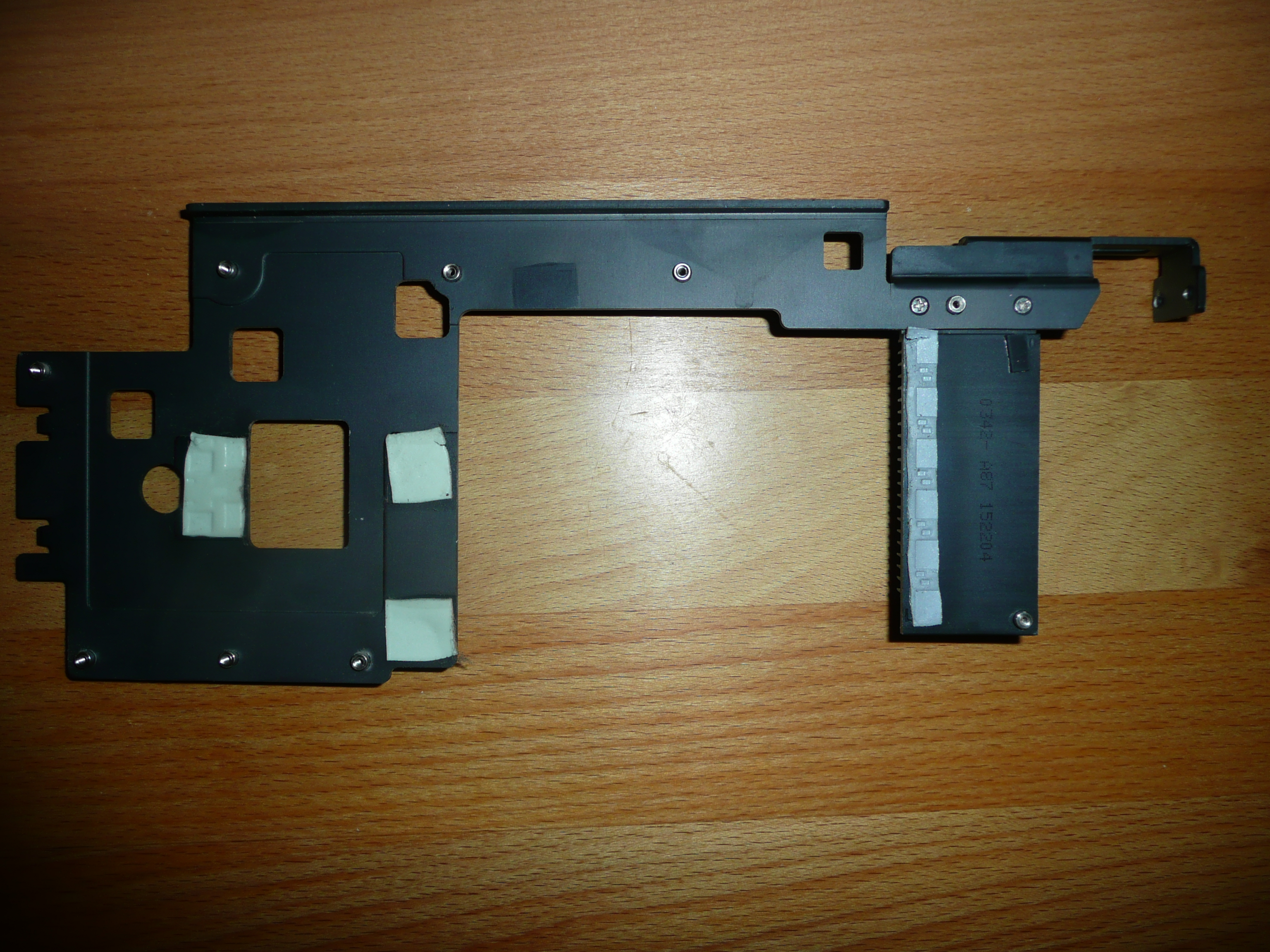

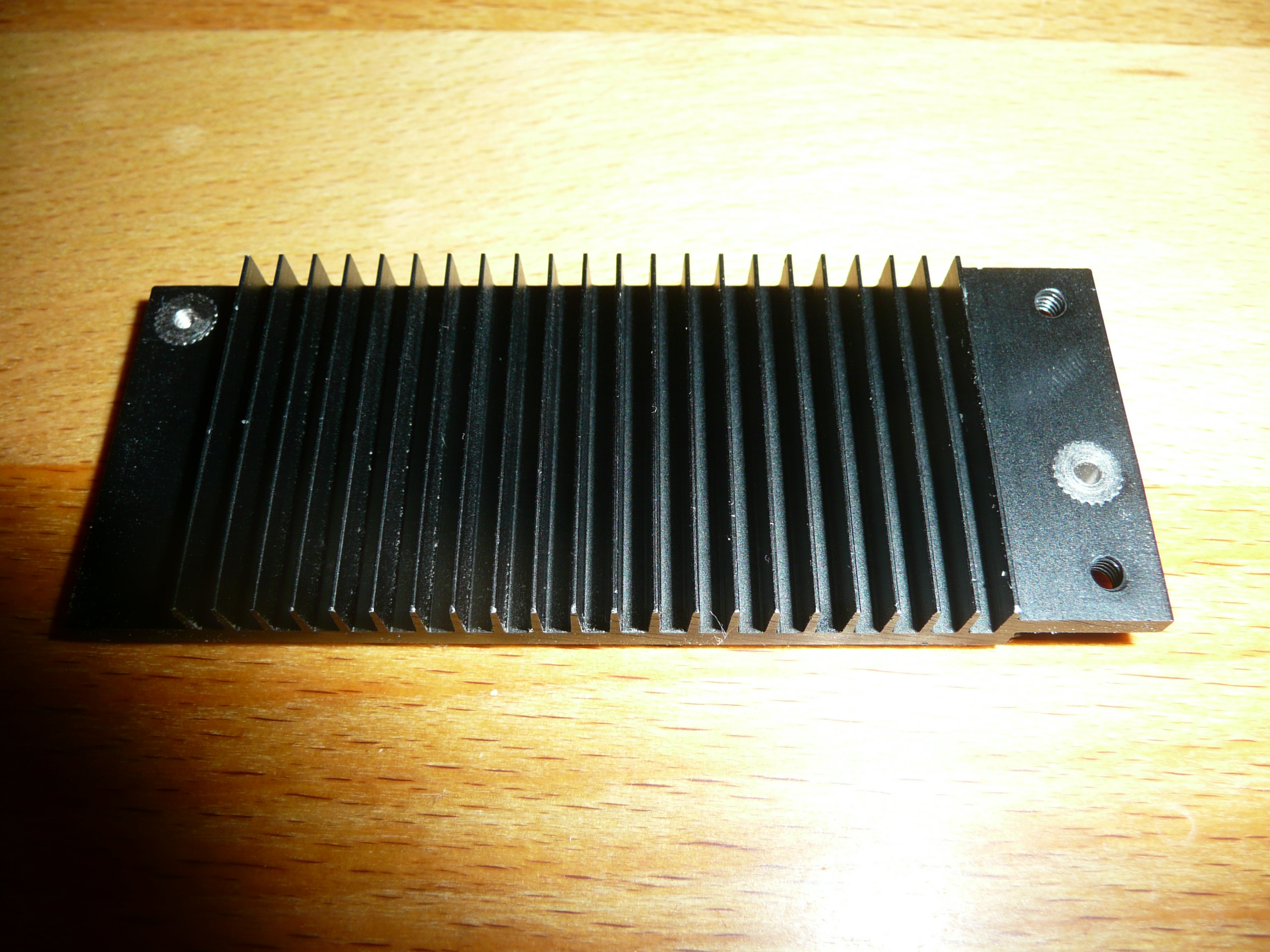

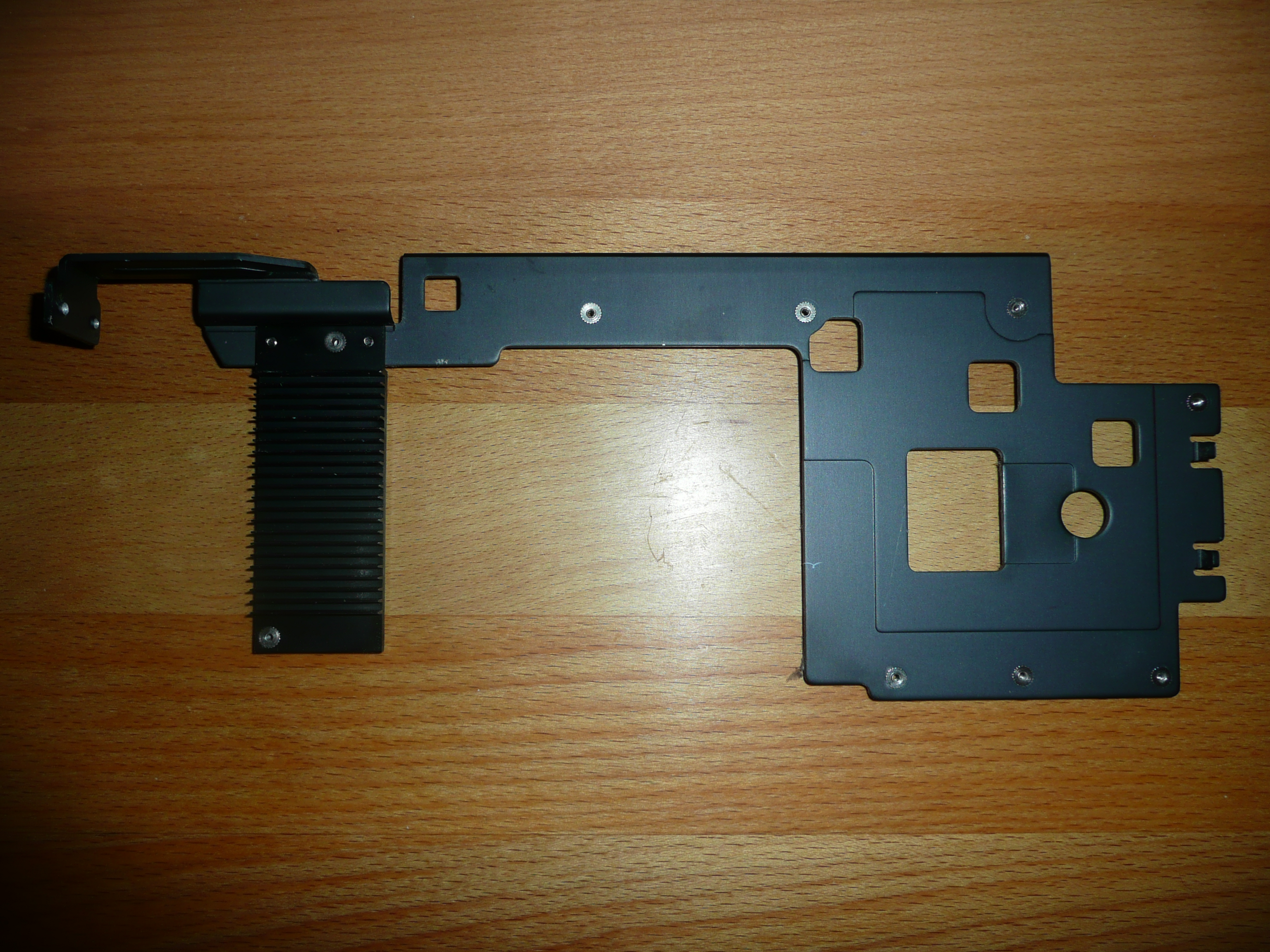

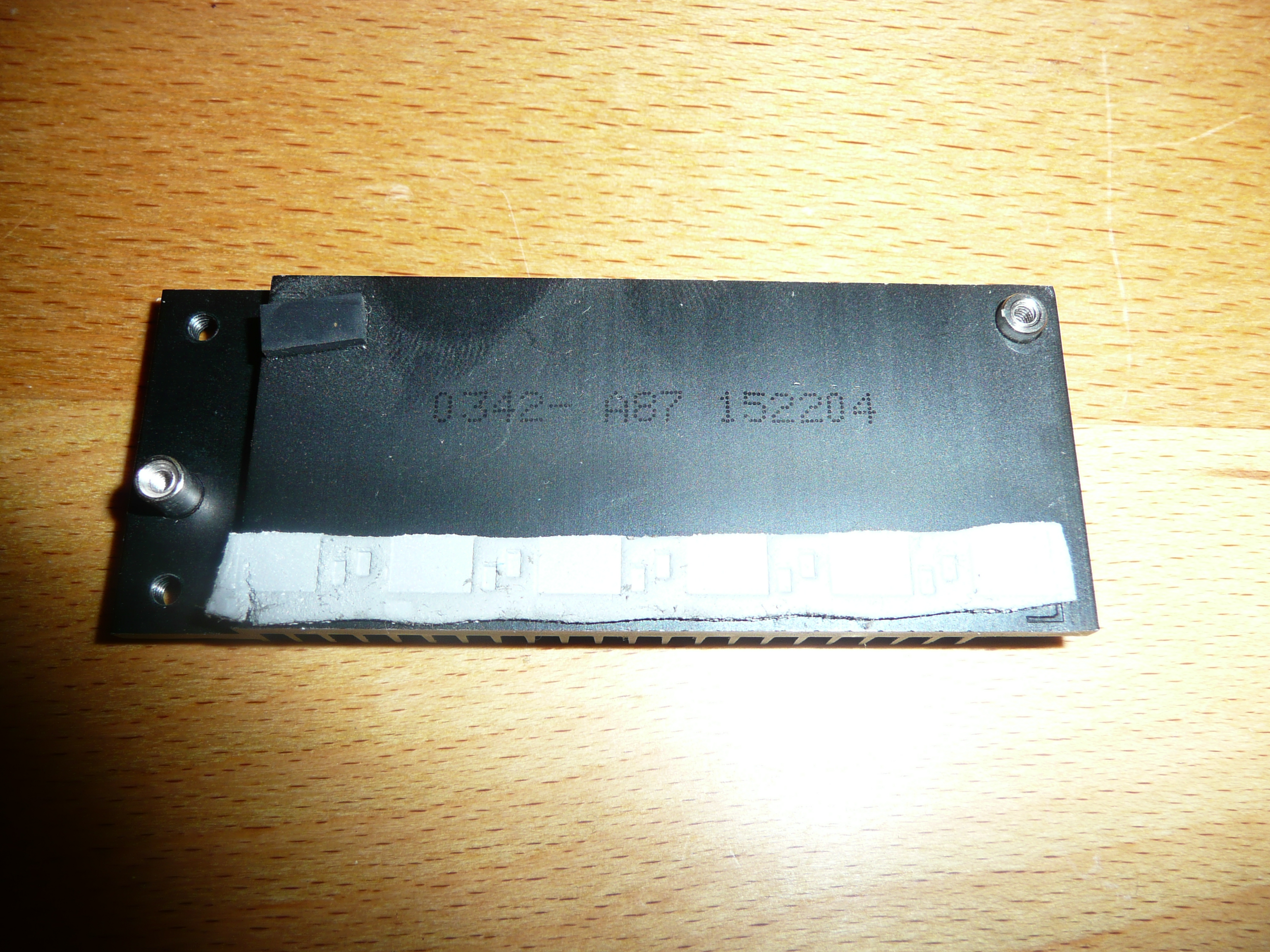

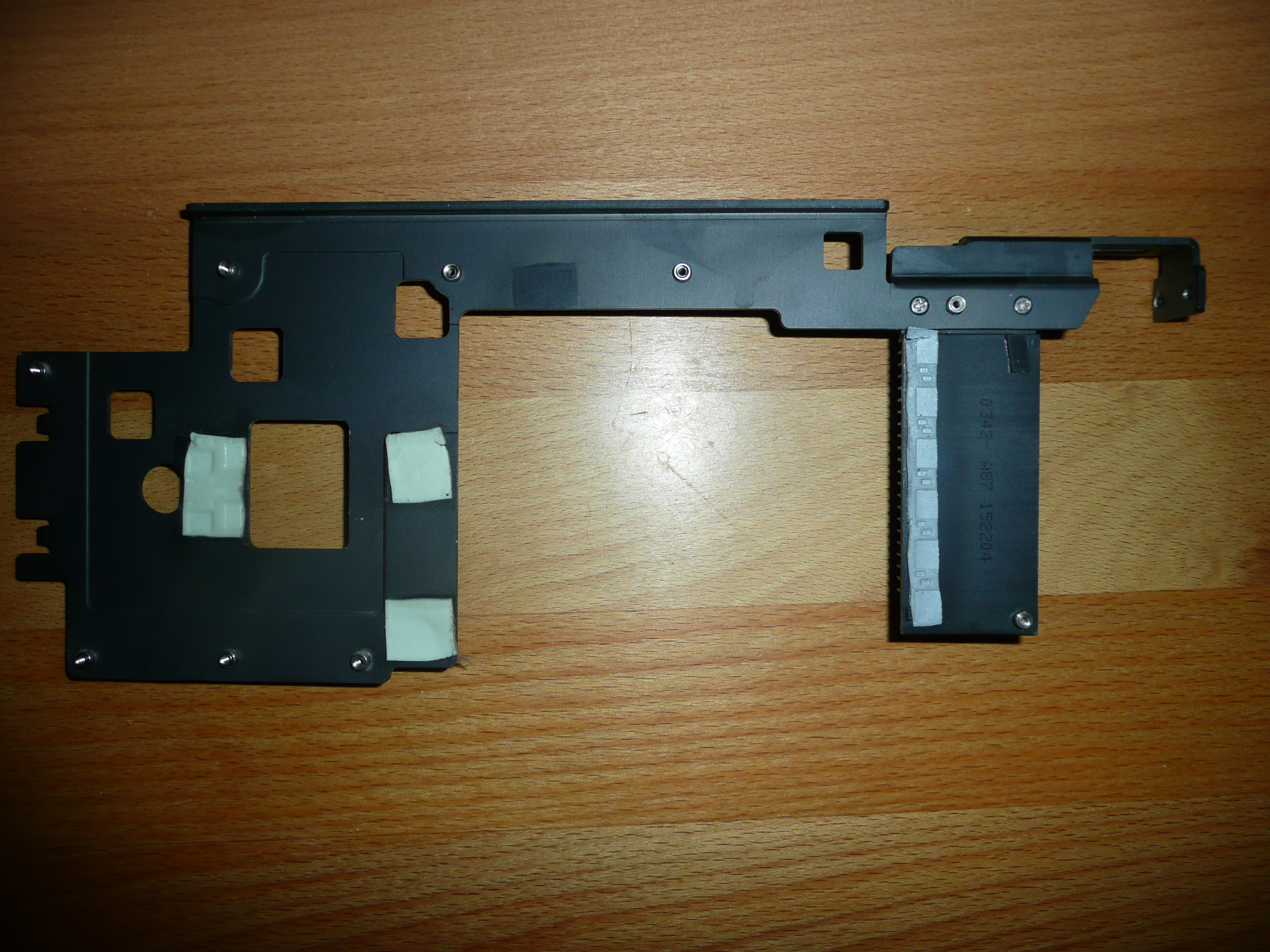

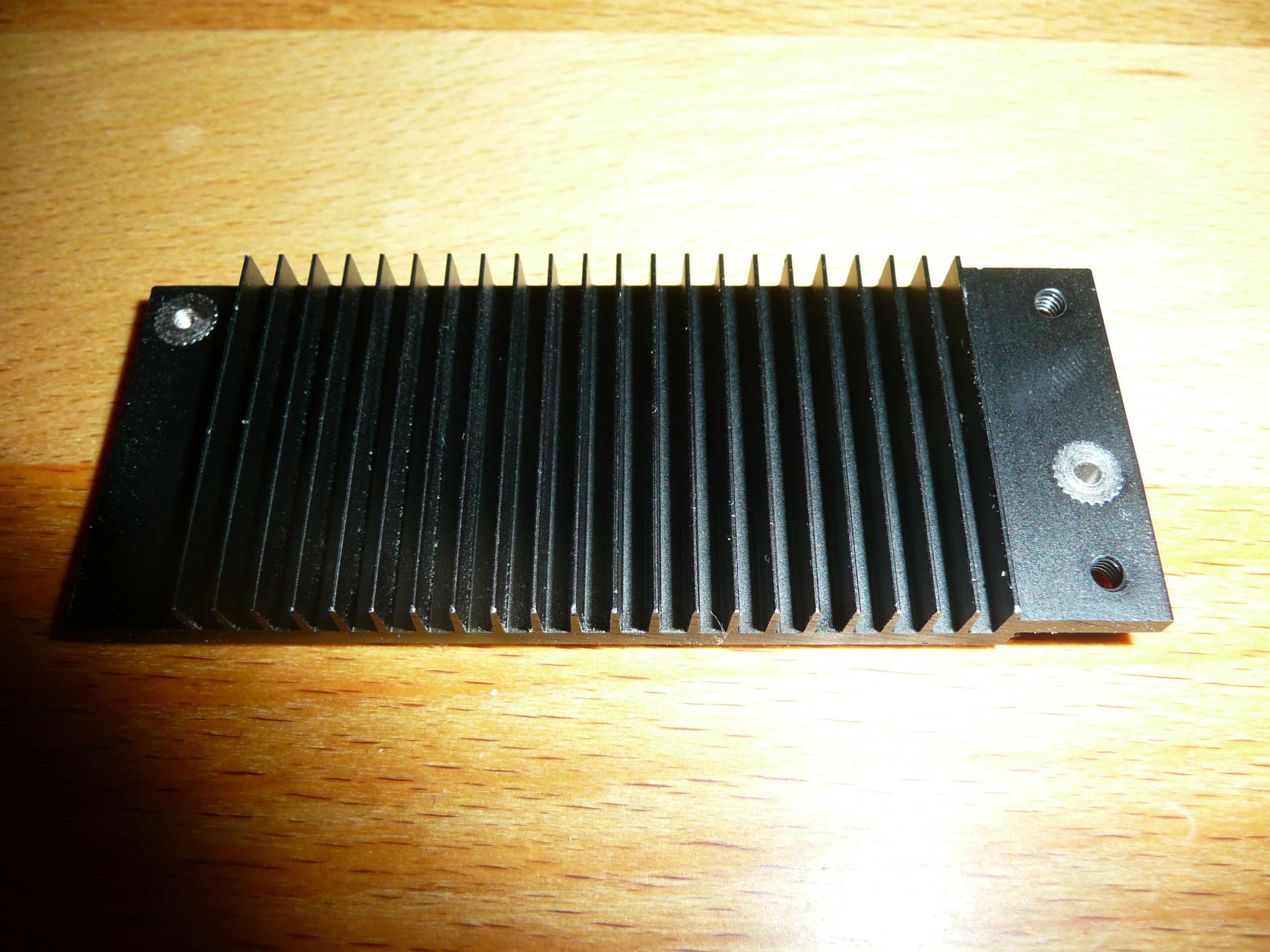

VRM/speicherkühler:
P1130361.JPG P1130362.JPG P1130356.JPG P1130358.JPG
das gesamte konstrukt (samt WLPads) wiegt 48g, davon entfallen 19g auf den VRM-kühler.

  • Gefällt mir
Reaktionen: Banger

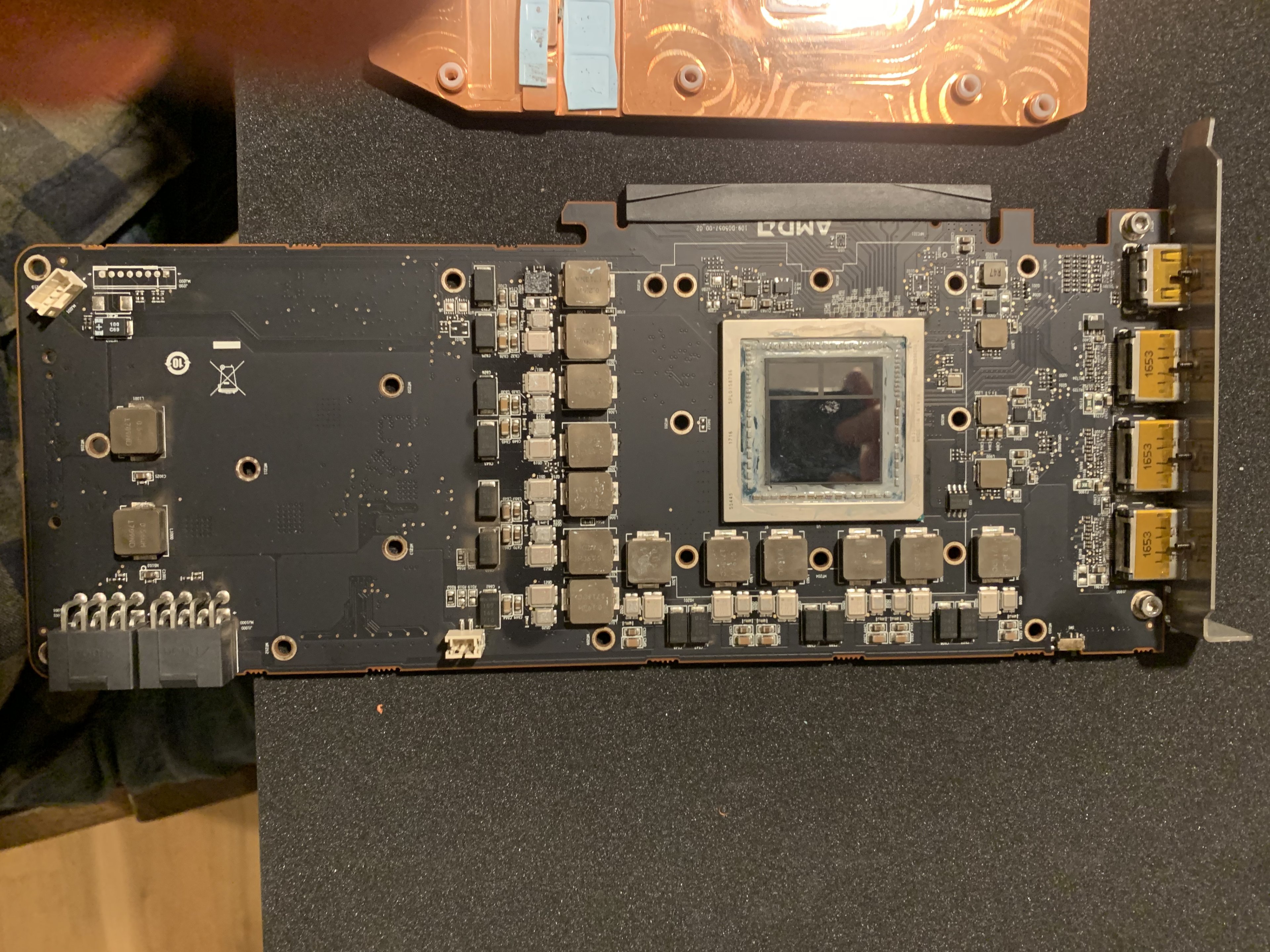

So, meine Vega64 hat im Loop Platz für eine RX6900Xt gemacht.

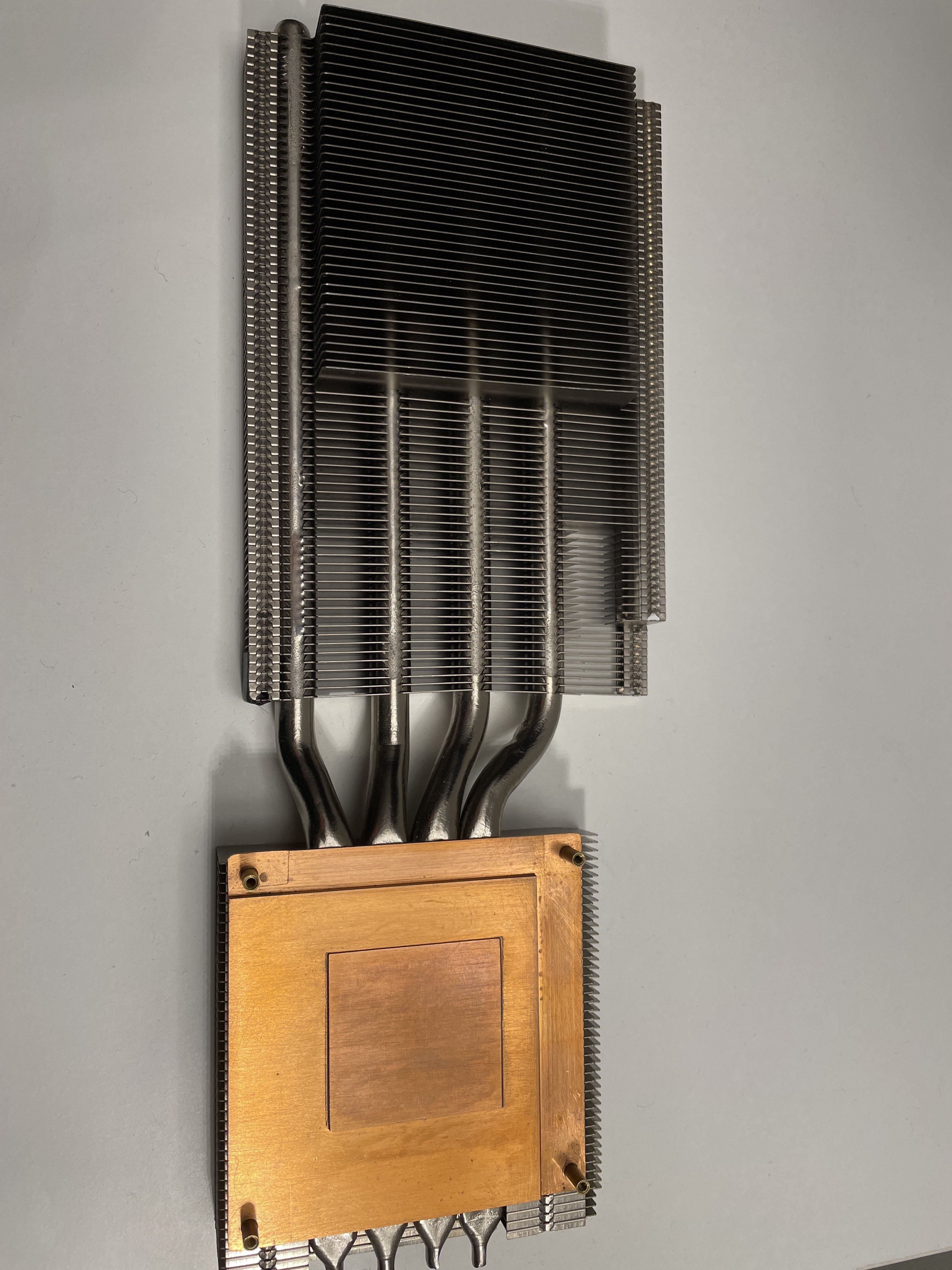

Die Vega beim Umbau zurück auf Luft. Kommt jetzt in den Mini.

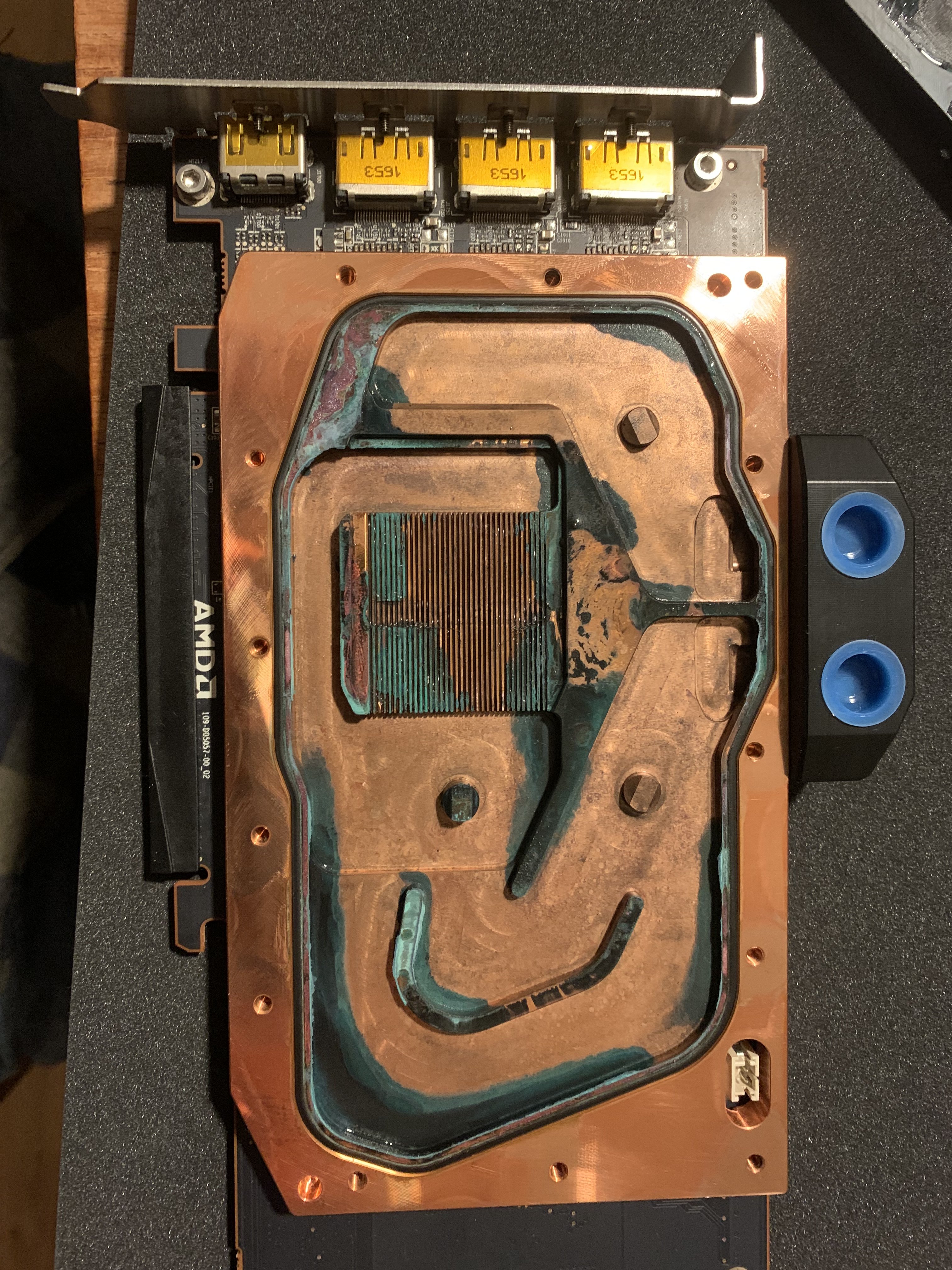

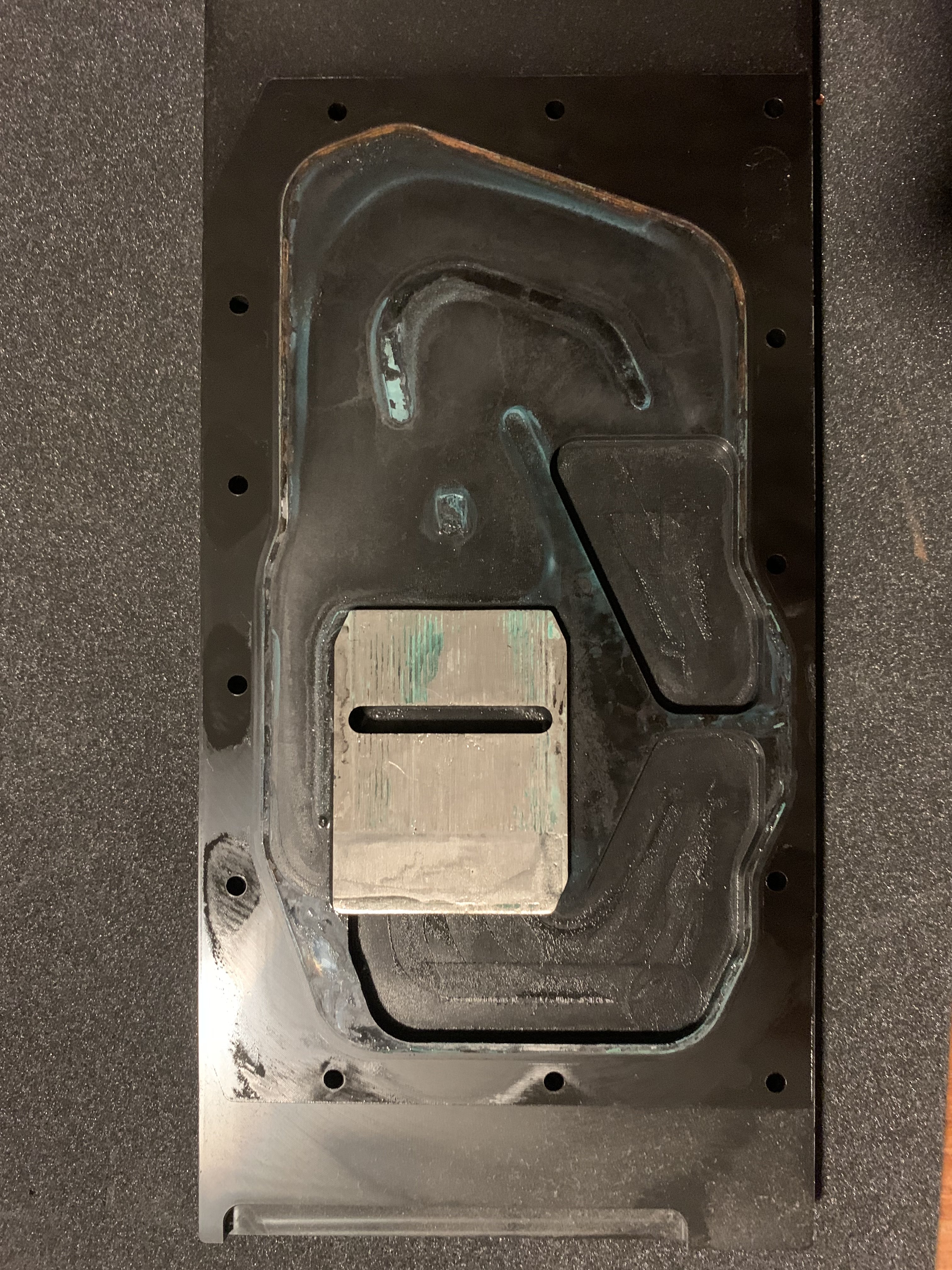

Nach 4 Jahren LM mit Kupfer….

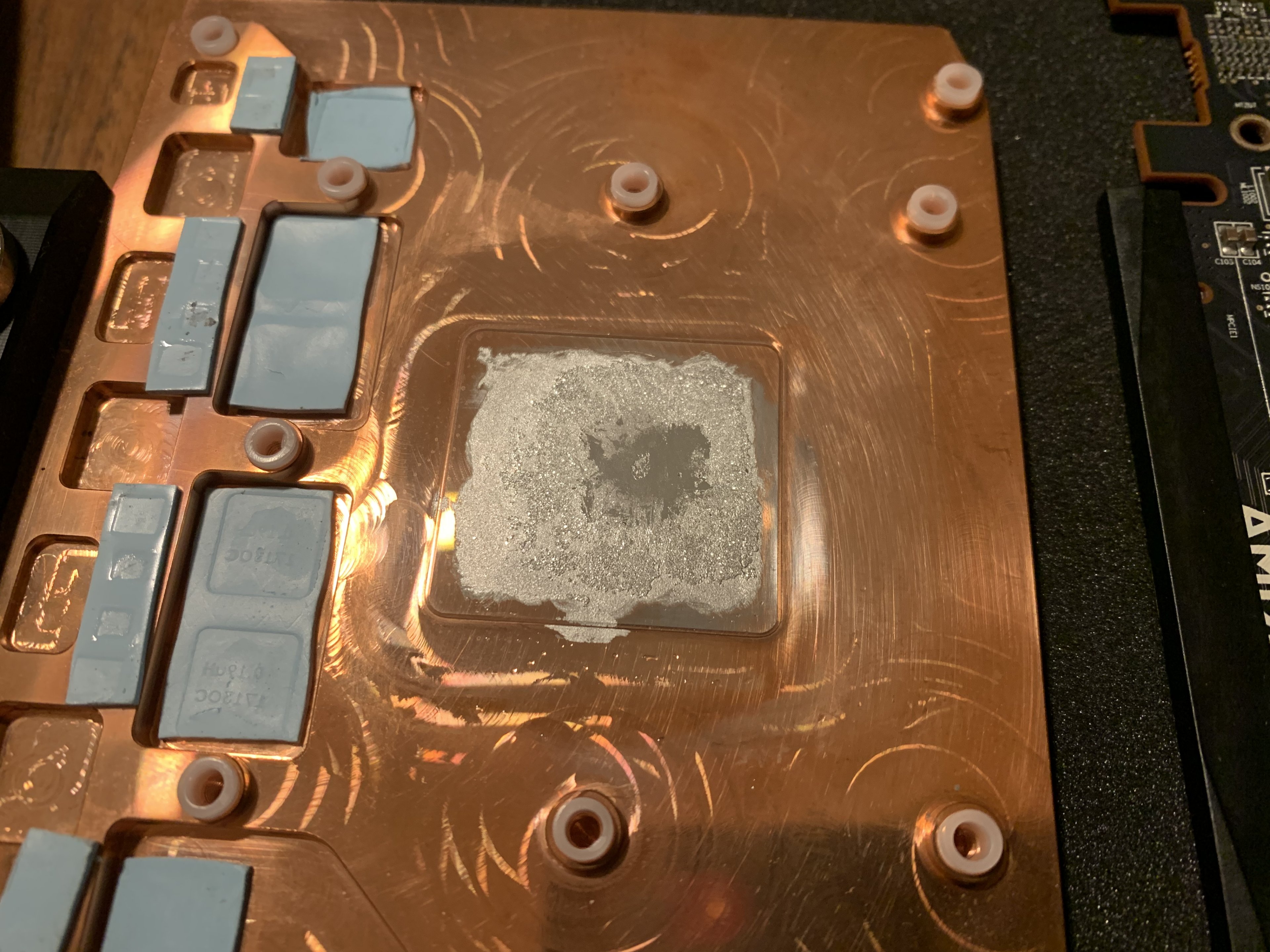

…und 4 Jahre Wasser mit Kupfer. Auf die Temperaturen hatte es allerdings noch keinen messbaren Einfluss.

  • Gefällt mir
Reaktionen: Faust2011, Masterchief79, Banger und eine weitere Person
Das ist doch mies, wenn die 970 defekt ist. :(

Und der Wasserkühler der Vega wird dann für die Tonne sein, während man die Karte unter Luft dann noch als Zweitkarte nutzen kann.

  • Gefällt mir
Reaktionen: LETNI77
Banger schrieb:
Und der Wasserkühler der Vega wird dann für die Tonne sein, während man die Karte unter Luft dann noch als Zweitkarte nutzen kann.
Mal abwarten, ich reinige den mal und schaue ob ich den noch günstig verkauft bekomme. Wenn nicht kommt er halt an die Wand. 😁

  • Gefällt mir
Reaktionen: Banger
Uuh Vega 64! Irgendwann brauche ich so eine auch nochmal in meiner Sammlung.
Was ist denn an der GTX970 defekt?

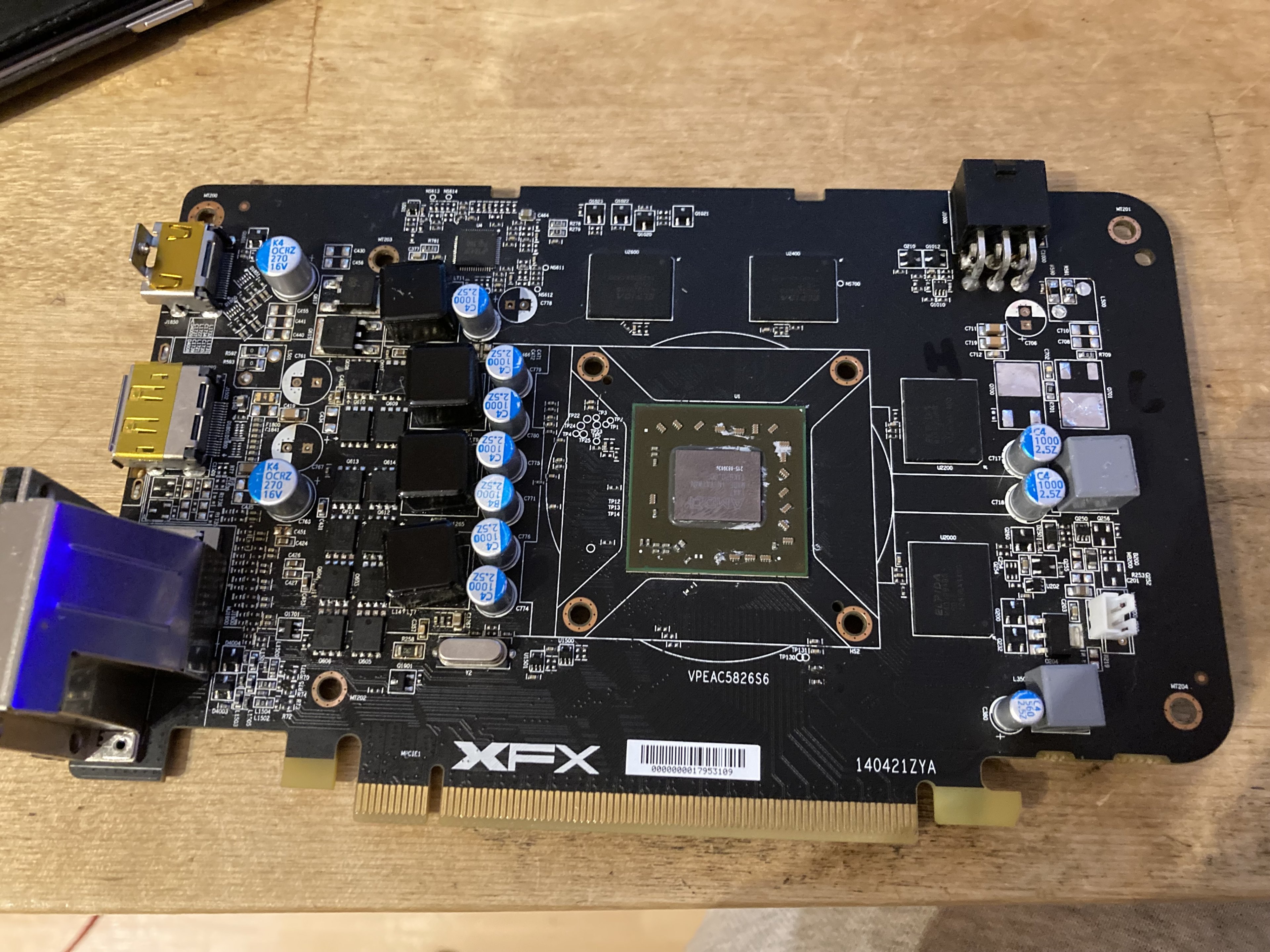

Ich habe den VRM meiner R7 260X repariert und habe jetzt das nächste Problem: Irgendwie ist ein Kurzschluss auf der Mem-Phase entstanden. Ich berichte das mal lieber in meinem Graka-Blog, sonst überfrachtet das den Bilderthread wieder so. Könnte da mal gerade eine Expertenmeinung gebrauchen.
https://www.computerbase.de/forum/threads/mein-graka-modding-und-reparaturblog.2122407/page-2


  • Gefällt mir
Reaktionen: andi_sco und Banger
Masterchief79 schrieb:
Uuh Vega 64! Irgendwann brauche ich so eine auch nochmal in meiner Sammlung.
Ich kenne zufällig jemand der eine übrig hat. :D

  • Gefällt mir
Reaktionen: andi_sco
Smooth :D Irgendwann hab ich mal so ne Karte, aber jetzt muss ich erstmal gucken, wie viel Geld in Zukunft nach der monatlichen Kreditrate übrig bleibt ^^

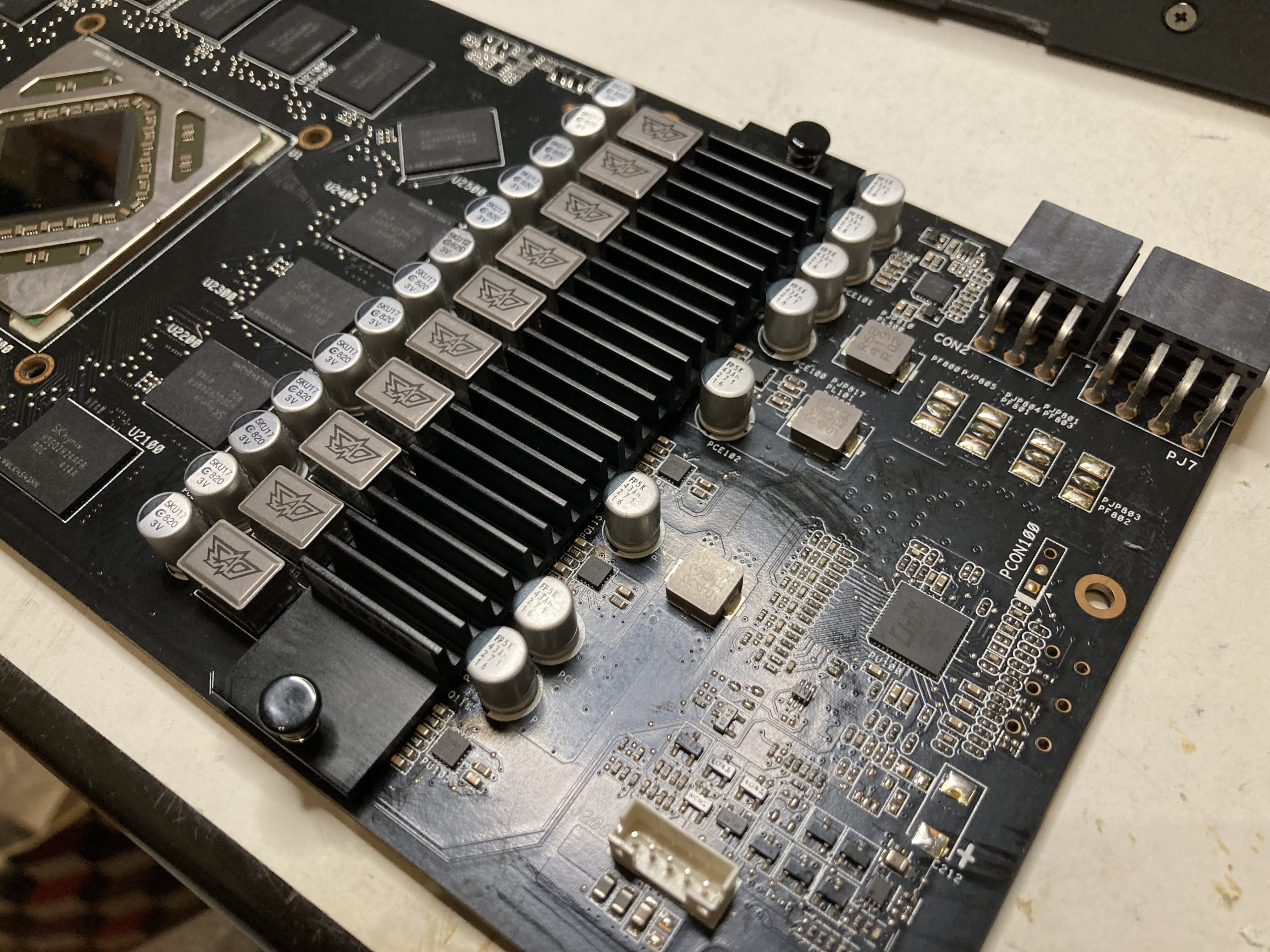

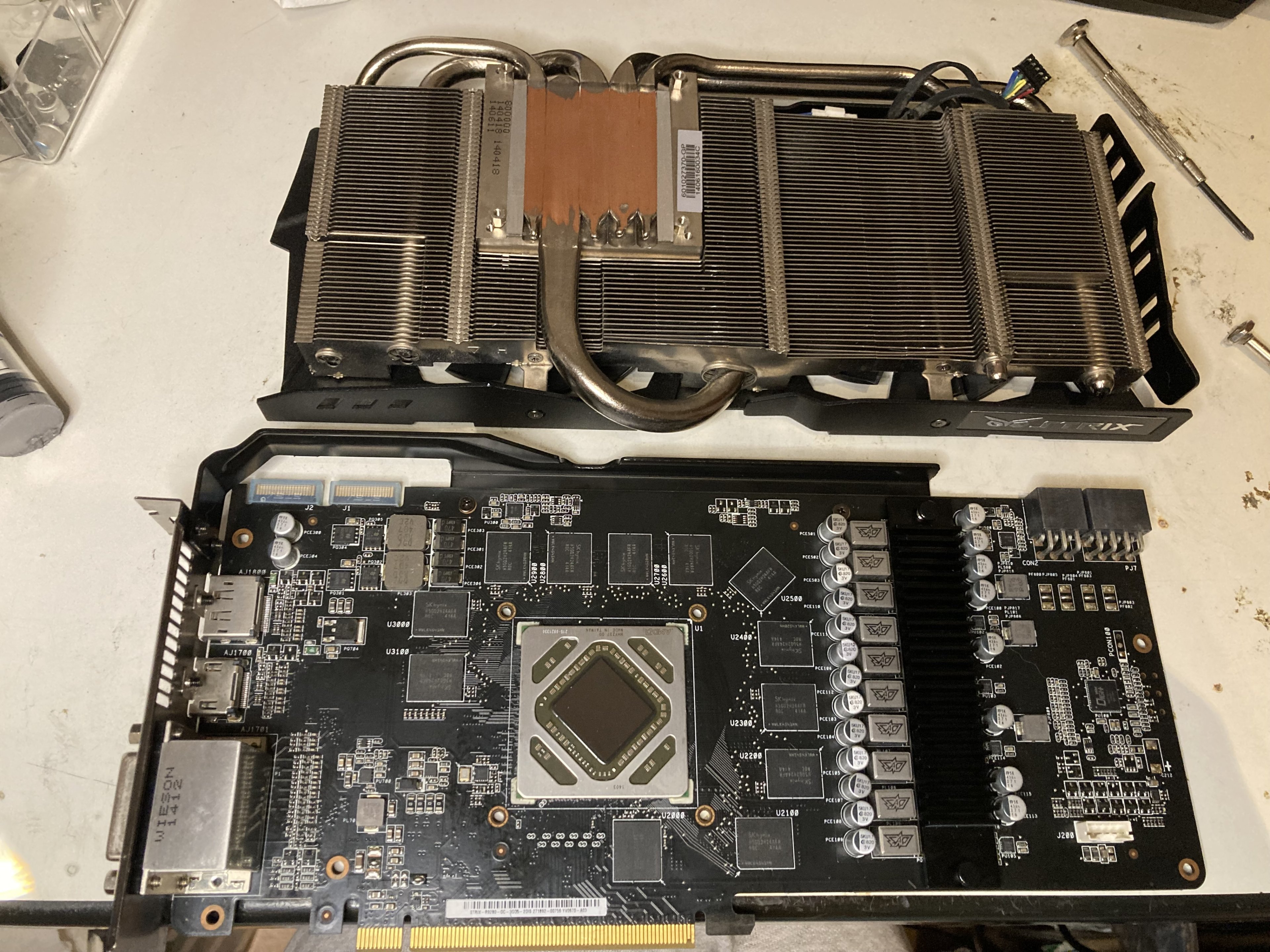

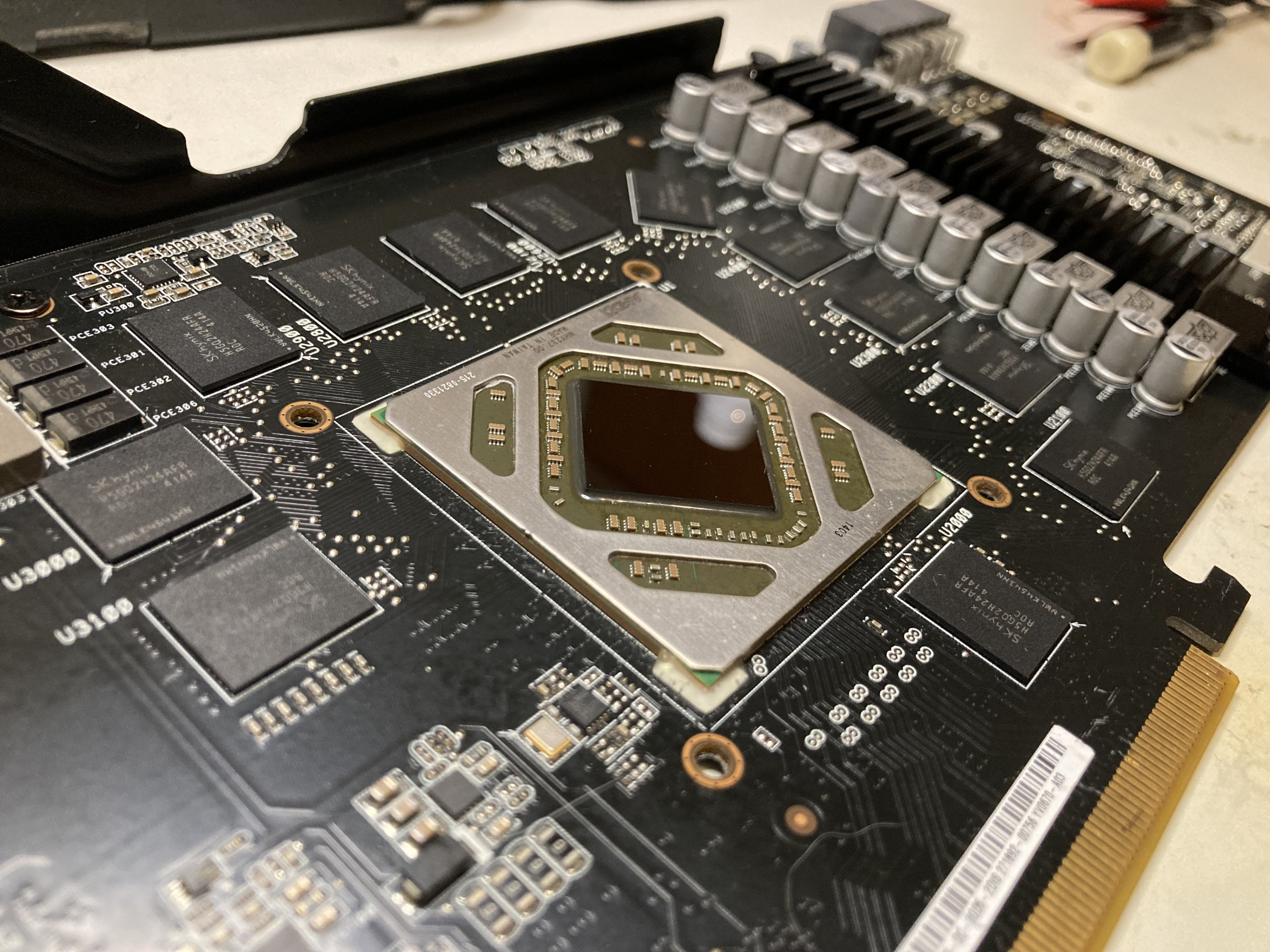

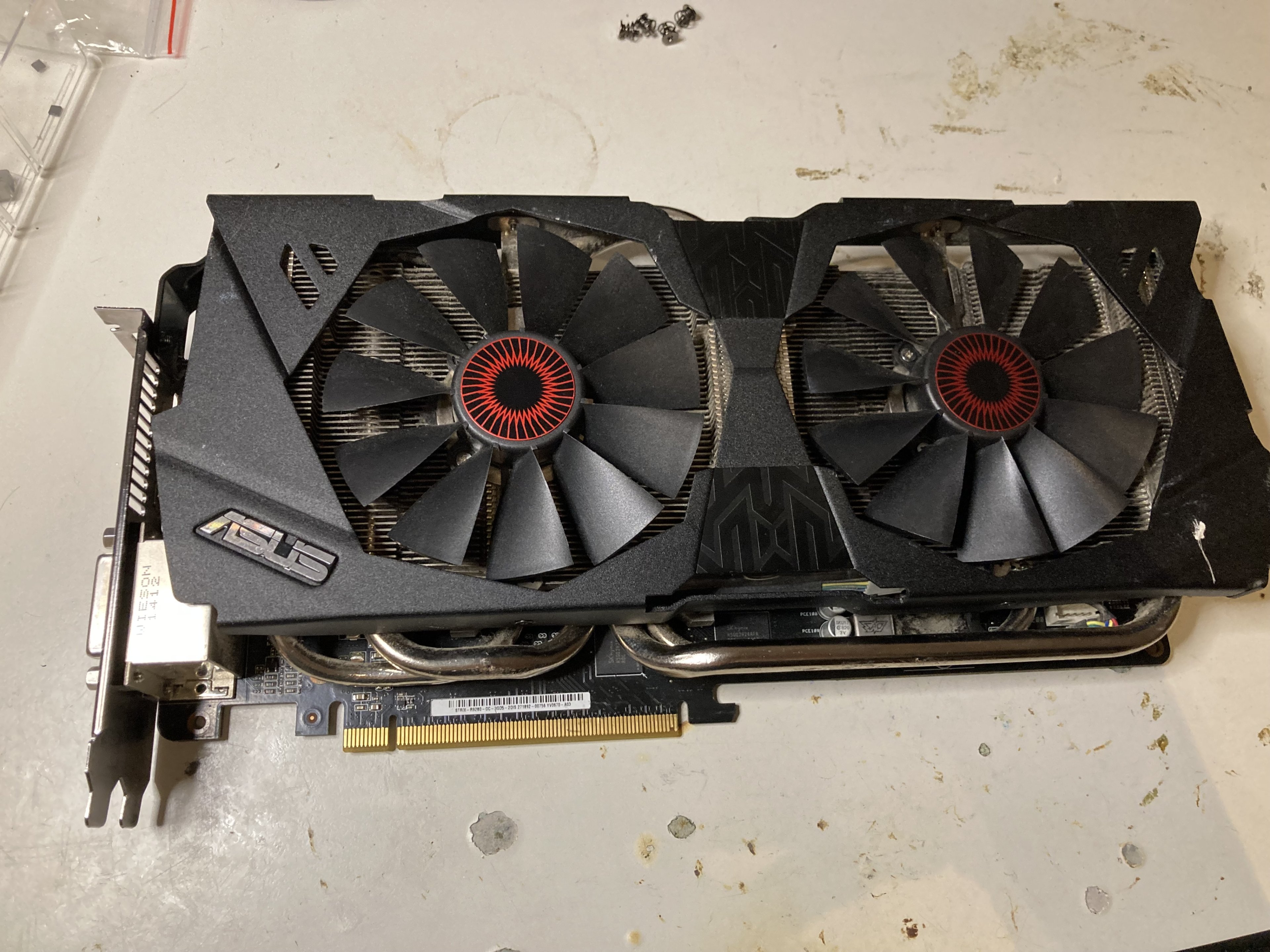

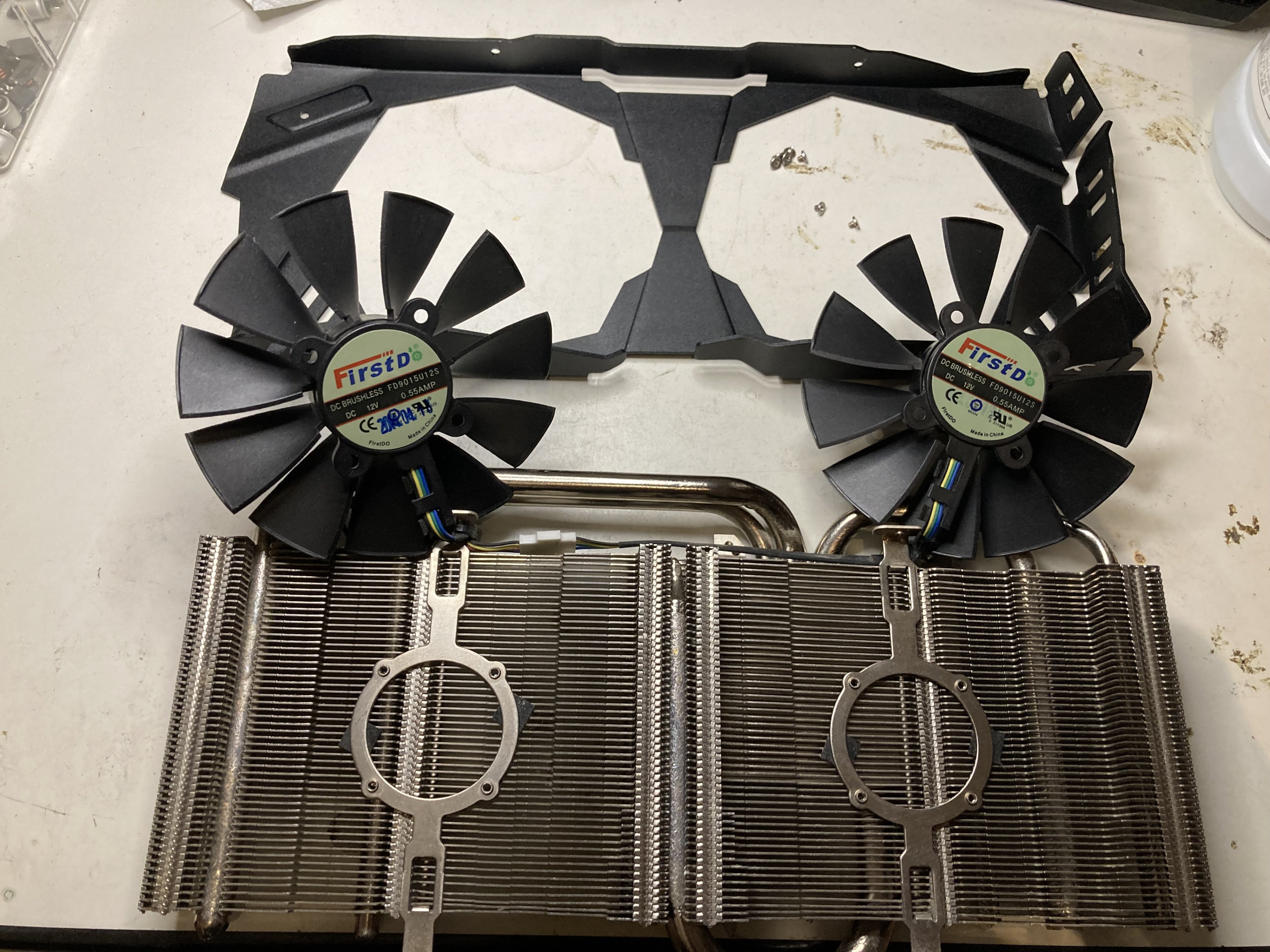

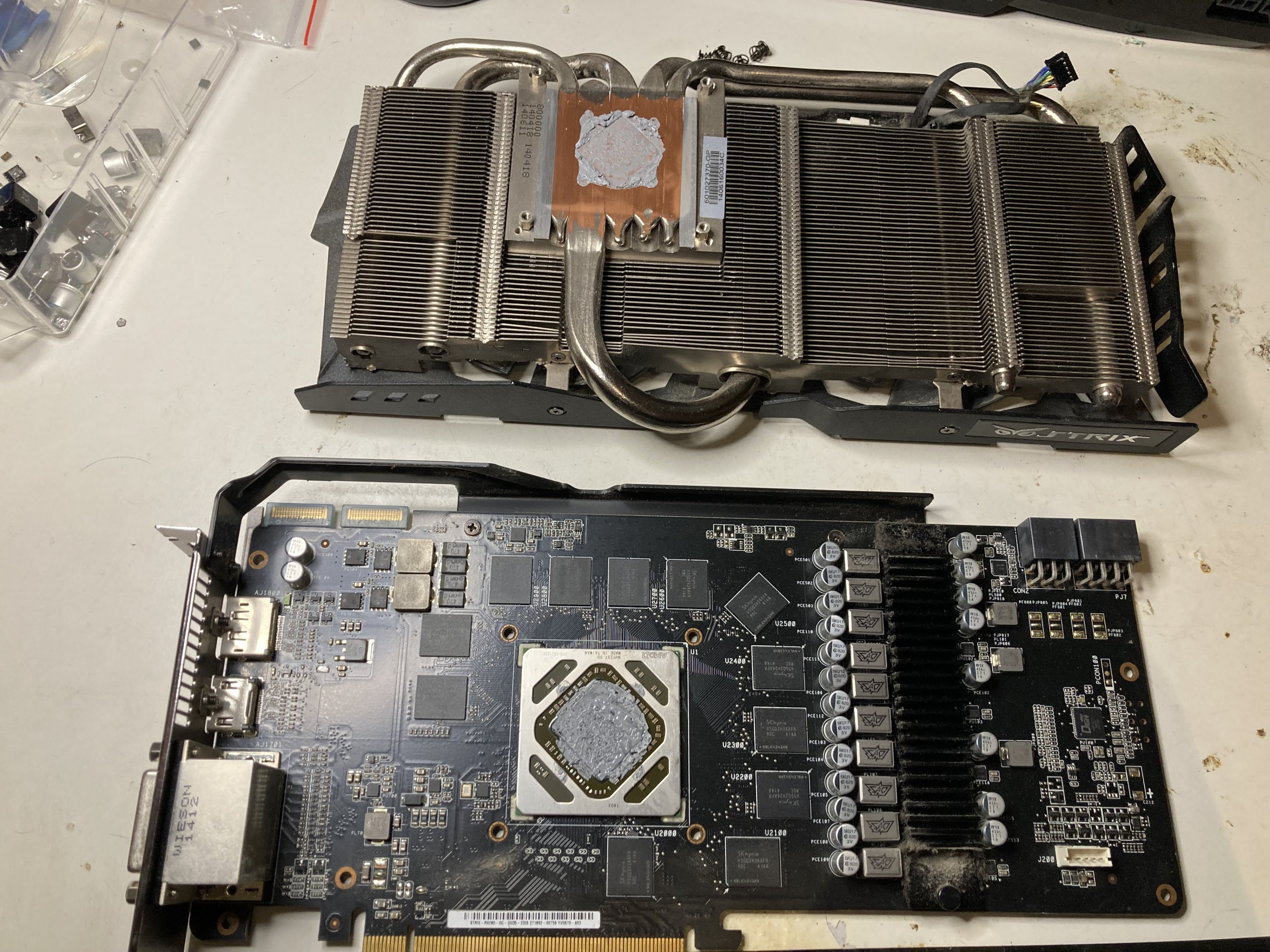

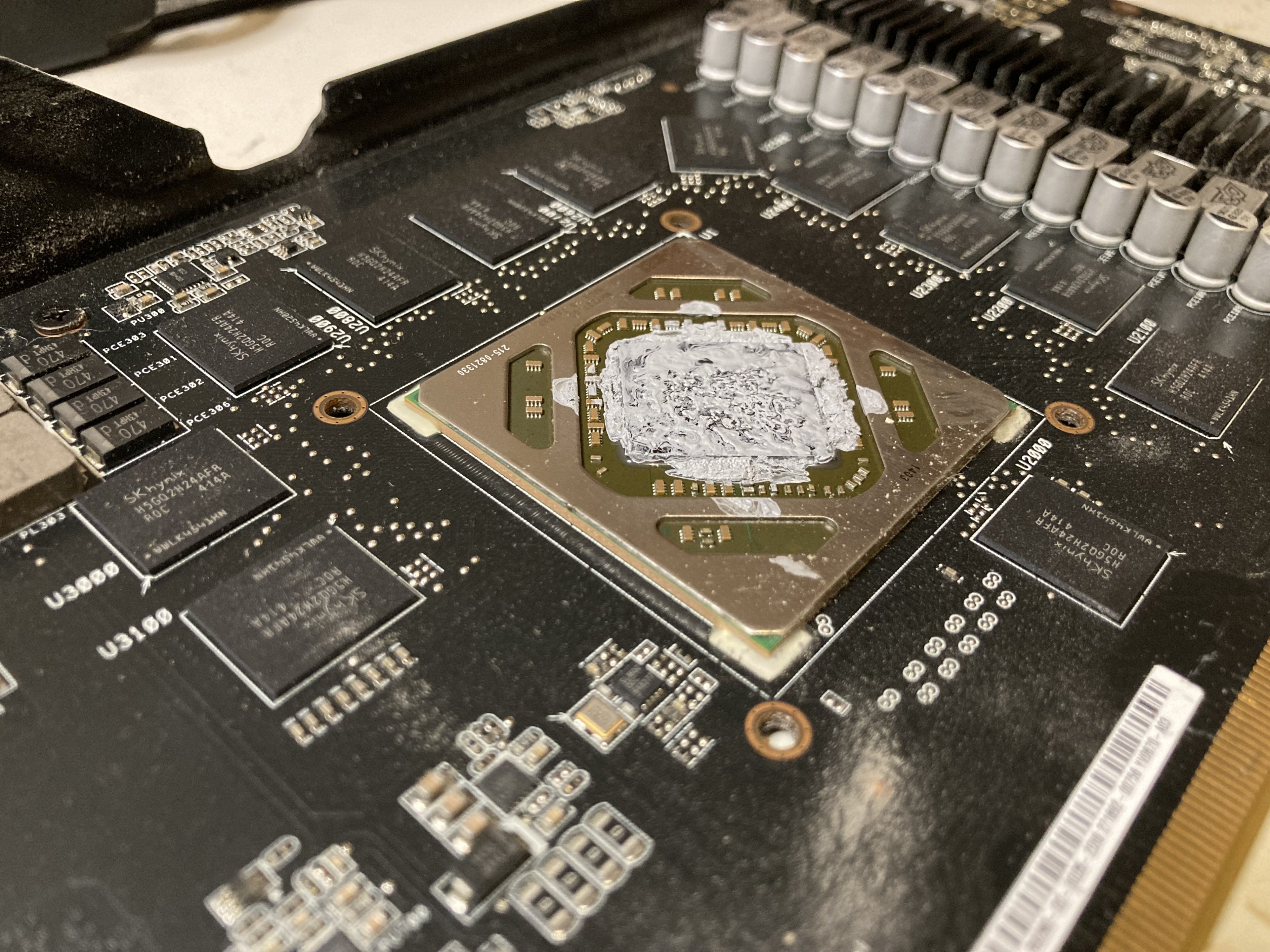

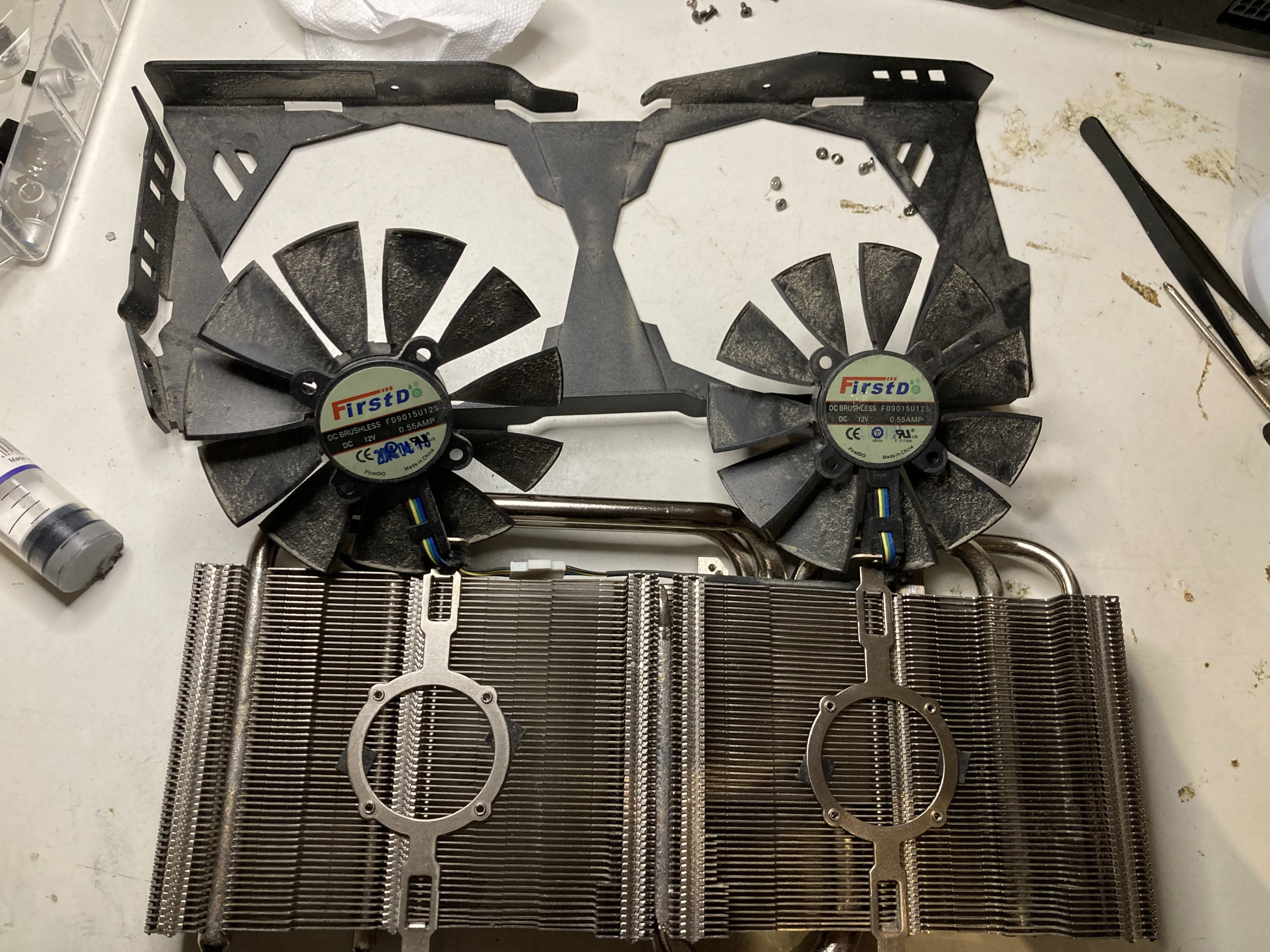

Heute mal meine R9 280 Strix auseinandergenommen. Die Karte gabs soweit ich weiß hauptsächlich mit dem alten Kühler, diese OC Version hier hat schon den neuen und sieht vergleichsweise modern aus. Hatte aber mal ne gründliche Reinigung nötig. Funktioniert einwandfrei, musste ich nichts dran machen.

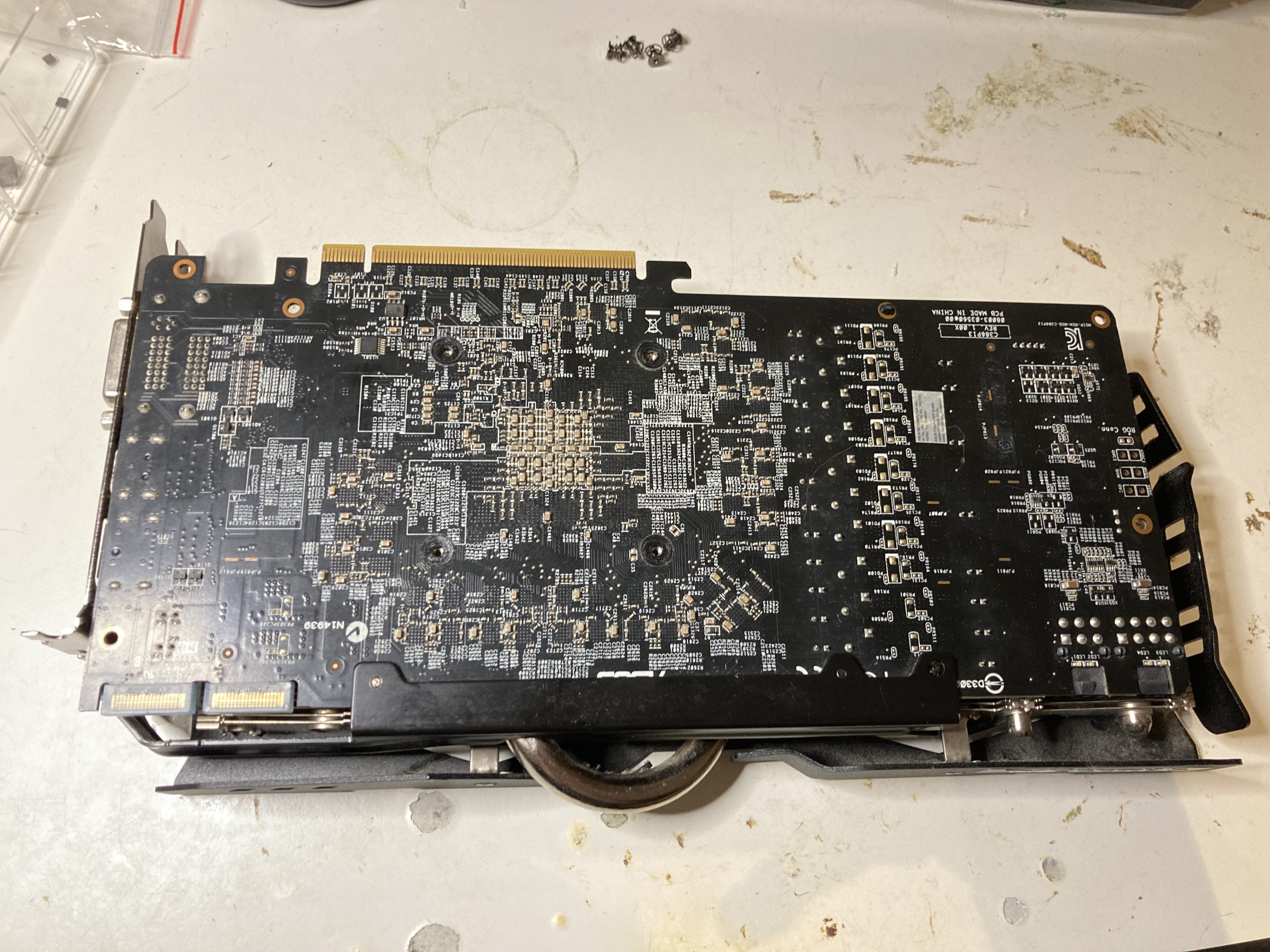

Kühler war auch noch nie ab:



Vorher/Nachher:






Vorher/Nachher:




Ich mag das Dingen irgendwie. Ist alt genug, um mich an meine 7970 (mit ja quasi derselben GPU) zu erinnern, aber neu genug, um den leisen Kühler und ein fettes PCB zu haben.

  • Gefällt mir
Reaktionen: LETNI77, Banger, andi_sco und eine weitere Person
Mir ist so danach, dass die Nvidia-500-Serie bei Asus gerne wegen Speicher kaputt gegangen ist. Da gab es doch auch diese 3-Slot-Klopper und dann RAM nicht gekühlt.

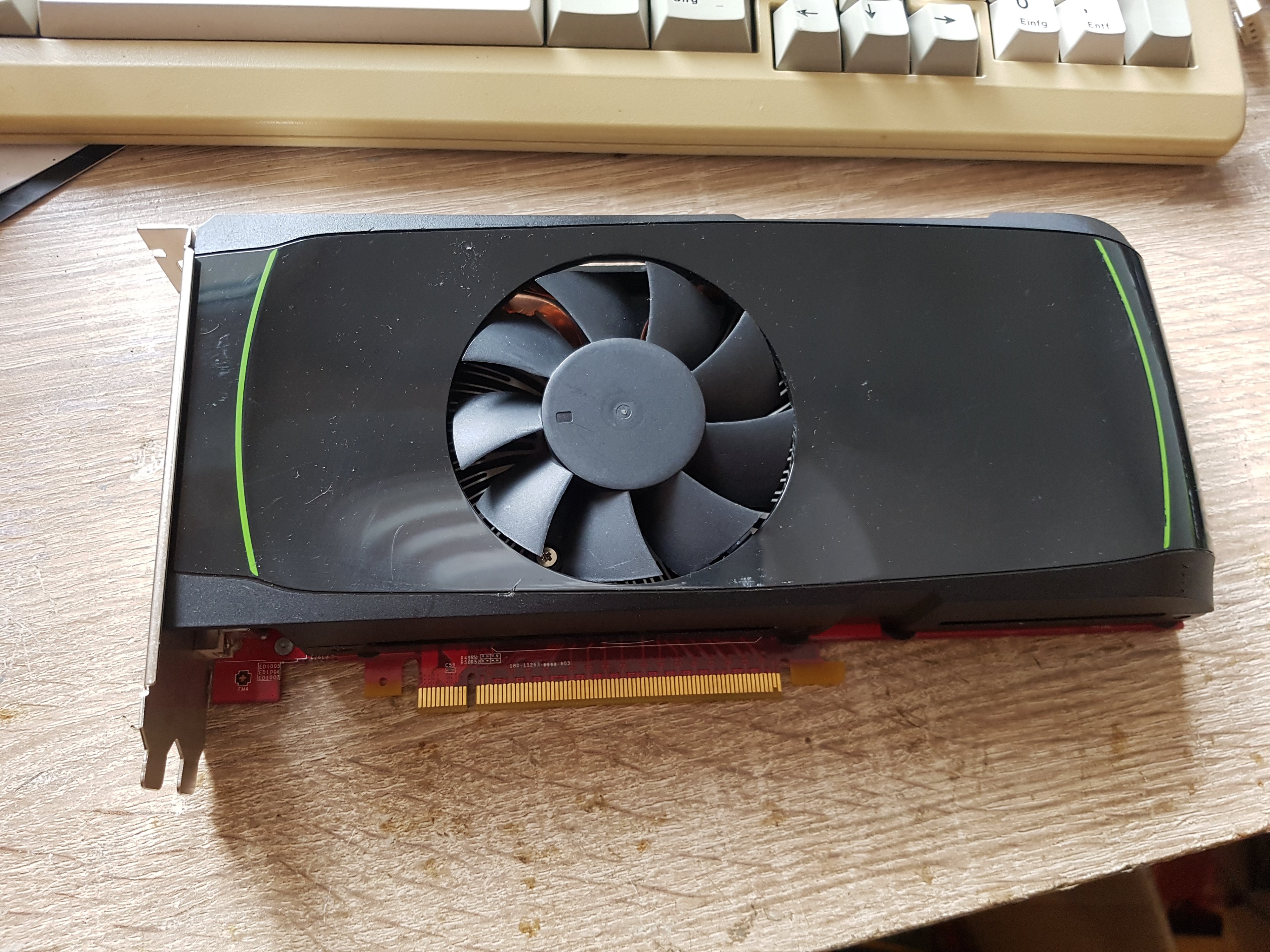

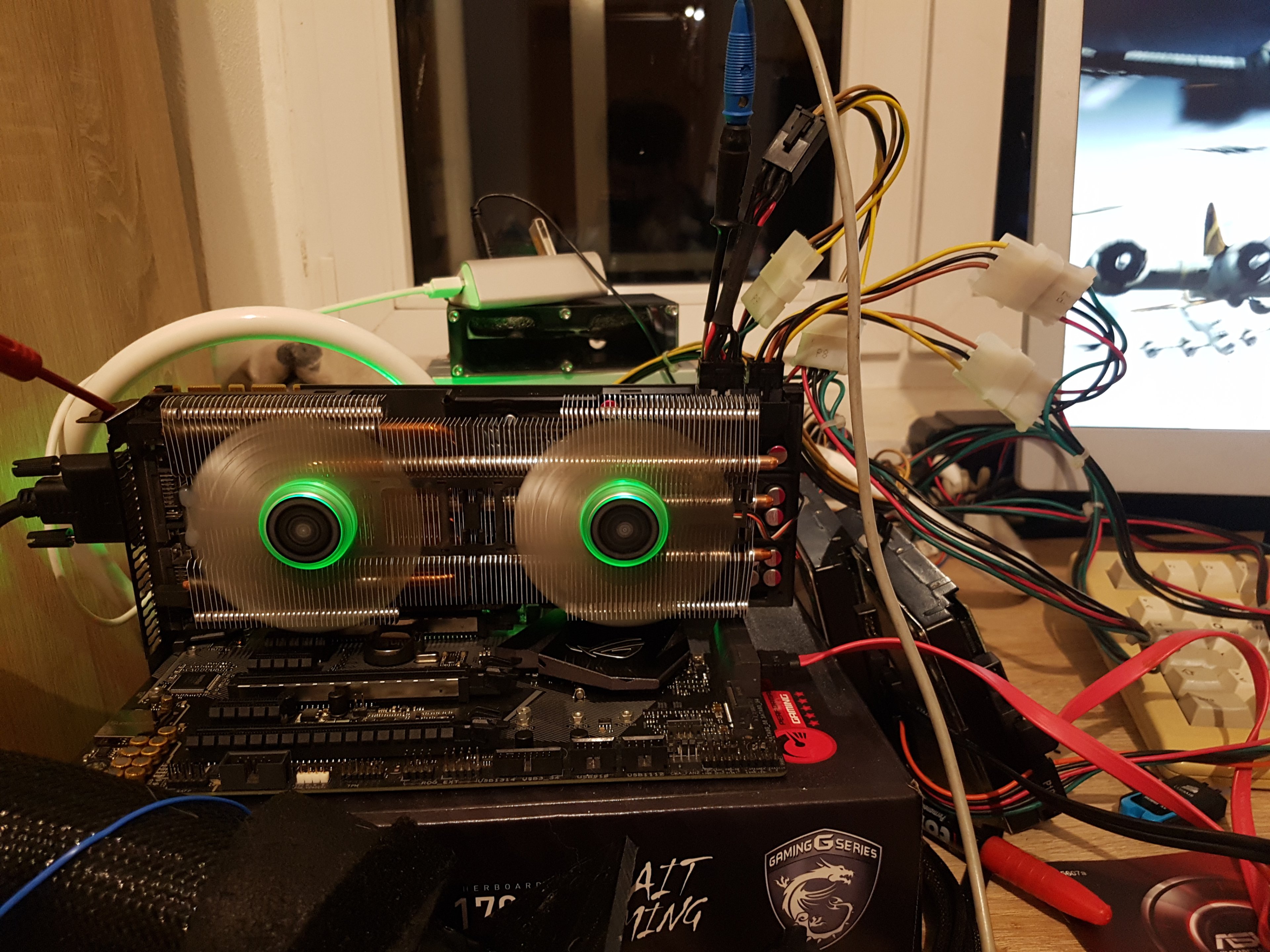

Hab heute noch eine Zotac GTX480 und die Sparkle GTX460 zum Laufen bekommen:



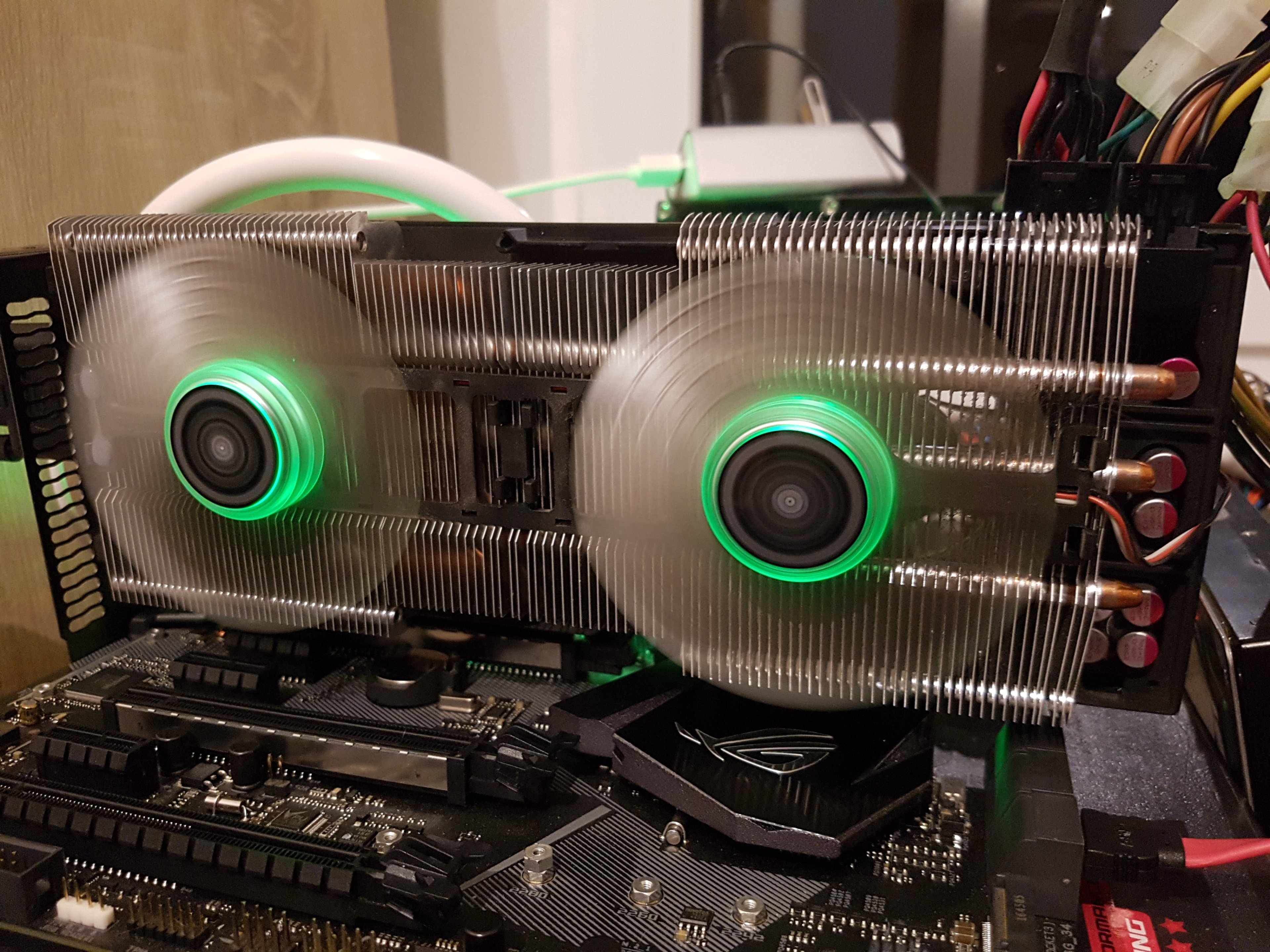

Bei der 480 ist ein Stehbolzen vom Kühler abgerissen, daher nur mit 2 Schrauben, außerdem schabten die Lüfter an der Abdeckung - funktioniert aber auch so. Wurde beim ersten Test nicht erkannt, ich hab schon mit ner Baustelle gerechnet, aber einmal ordentlich Slot und Kontakte saubermachen hat gereicht.
Hab mir ein Servernetzteil gekrallt (daher die wilde Konstruktion mit den Adaptern), jetzt stehen auch beim Thermi die Spannungen unter Last 1A. Die anderen NTs brachen schon gut ein Richtung 11,3-11,5V.


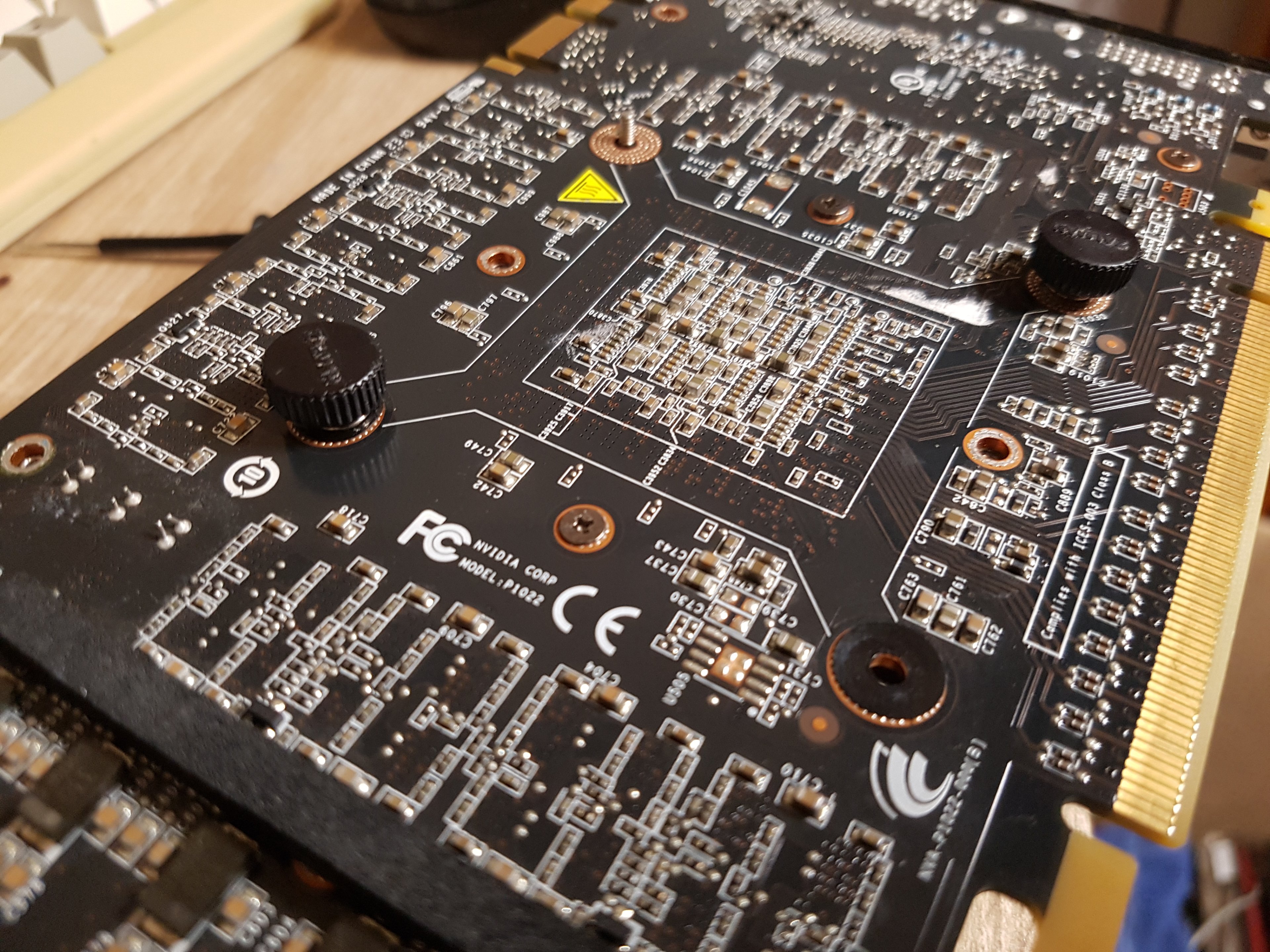

Dann die Sparkle GTX460, die einen Short auf der 3,3V Rail hatte - ein Kondensator auf der Rückseite der GPU war kurzgeschlossen. Außerdem war ein Widerstand auf der Rückseite der GPU kaputt und alle möglichen Bauteile fehlten. Ist auch ein trauriges Kühlerdesign, einfach nur ein Alublock ohne Heatpipes. Schon ein lustiges Custom Design, mit einer schlechteren Kühllösung als Default... Und diese Plastikabdeckung ist auch nicht gerade der Hit, aber hey. Die Platine ist Referenzdesign.


Die Karte gibt jetzt wieder ein Bild aus und lief auch durch den 3DM03 Nature Test, aber Heaven ist relativ schnell gecrasht. Ich hab aber auch aus Zeitgründen noch nicht alle Kondensatoren ersetzt, die fehlten, ich hoffe mal es liegt daran.
So weit aber ganz zufrieden mit der Ausbeute heute Abend :D
AssassinWarlord schrieb:
das ist nicht zwangsläufig schlecht, ein sanfter Luftstrom reicht bei gDDR5 auch locker zu
Hätte ich jetzt auch gesagt, Speicherkühlung war eigentlich lange Zeit nicht wirklich erforderlich. Es gibt auch Speicher, der heiß wird, aber die meisten GDDR2/3/5-Chips gehören nicht dazu. Wenn ich Karten @Kokü benche, checke ich immer, ob der Speicher noch ne zusätzliche aktive Kühlung braucht. Ist meistens nicht der Fall (manchmal wird er sogar zu kalt, aber gut, die GPU hat ja dann auch knappe -50°C).
Wenn man das testen will, einfach mal von hinten die Rückseite der Speicherchips angrabbeln (vorher erden schadet nicht). Wenns heißer ist, als die Rückseite der GPU, ist das ein schlechtes Zeichen und aktive Kühlung wäre auf jeden Fall eine gute Idee.

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: LETNI77, <NeoN> und Banger
Masterchief79 schrieb:
Speicherkühlung war eigentlich lange Zeit nicht wirklich erforderlich. Es gibt auch Speicher, der heiß wird, aber die meisten GDDR2/3/5-Chips gehören nicht dazu
Urrghs, ich erinnere mich schmerzerfüllt an den DDR2 Speicher der GeForce FX 5800:freak: - war nen heißer Feger, dieses Konstrukt

Masterchief79 schrieb:
Hab heute noch eine Zotac GTX480 und die Sparkle GTX460 zum Laufen bekommen:

Das ist doch die legendäre Zotac mit dem Zalman-Kühler?

Wenn du mich im Luxx besuchst und dort bei mir kaufst, kannst du endlich mal Billig-Palit gegen Billig-Sparkle testen oder die Karten unter SLI setzen. 💪

Masterchief79 schrieb:
Die anderen NTs brachen schon gut ein Richtung 11,3-11,5V.

Netzteile Müll? Muss ja, wenn die 12V-Spannung nur von 11,4 bis 12,6V reichen darf.

Ja, hab deinen Thread schon gesehen ^^ Aber ich kauf GPUs lieber ungetestet, das ist deutlich billiger und macht mehr Spaß, man sieht ja wie lange ich mich mit so nem 40€ ebay Paket beschäftigen kann :D

Banger schrieb:
Netzteile Müll? Muss ja, wenn die 12V-Spannung nur von 11,4 bis 12,6V reichen darf.
Das erste funktioniert wie's soll, ist aber halt ein Chinaböller mit max. 336W +12V Leistung (und daher schon ein Wunder, dass es 6+8 Pin GPUs mit dem 7600K@5GHz überhaupt schafft). Das andere ist ein Enermax mit glaube 500W, das noch nie groß gelaufen ist, und trotzdem übelst abfällt unter Last. Hatte da jetzt schon mehrere schlechte Erfahrungen mit Enermax NTs, ein 1350W im Main Rechner brach einfach eines Tages auf 10,8V ein und schaltete sich dann dementsprechend ab, wurde "auf Kulanz" getauscht (stammte aus nem Gewinnspiel). Das Ersatzmodell hielt ungefähr 3 Monate bevor der Lüfter einfach ausgefallen ist und das Ding dementsprechend auch wieder kaputt war. Austausch abgelehnt. Bin immer noch etwas salzig deswegen.

Mein erstes 700W Seasonic NT aus 2009 verrichtet dagegen weiterhin im Rechner meiner Partnerin brav seinen Dienst :D Und mit dem 1200W BeQuiet, was ich jetzt in meinem habe, habe ich auch noch nie Probleme gehabt.

  • Gefällt mir
Reaktionen: Banger

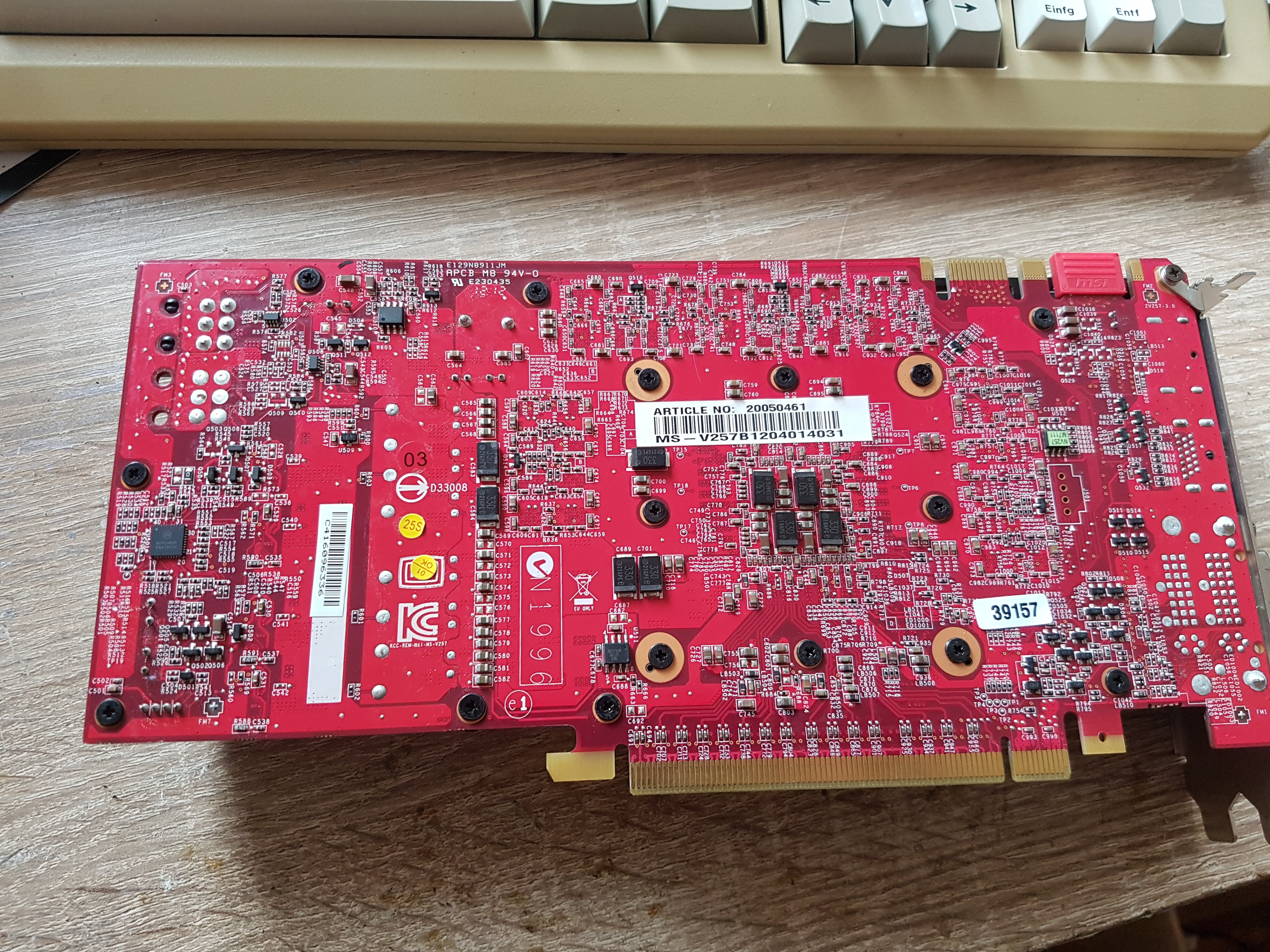

Hier eine Karte aus dem neuen Konvolut, eine GTX 560 OEM. Deswegen interessant, weil sie nur einen 6 Pin hat:





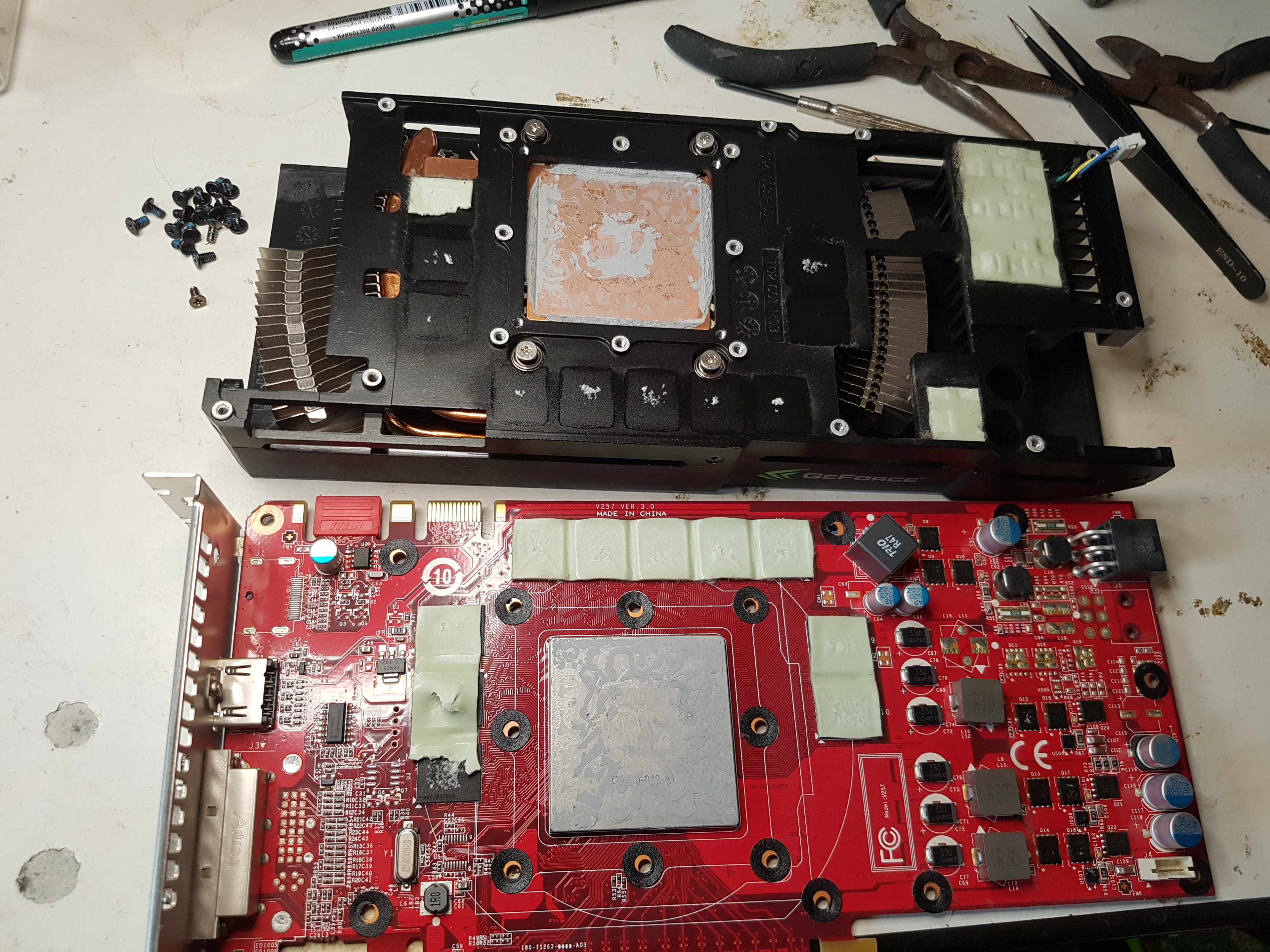

Das PCB sieht auch nach "Sparflamme" aus, eine Phase wurde ausgespart. Hab schon überlegt, ob ich die einfach nachbestücke, aber der Controller wird auf 3 Phasen konfiguriert/programmiert worden sein.

Jetzt guckt euch mal die Taktraten an, normalerweise default 810/1002:

MSI GTX560 552MHz default.JPG


Dat Dingen taktet gerade mal mit 552/802@0,875V. Das BIOS mit den Taktraten habe ich auf Techpowerup nicht gefunden. Glaube auch nicht, dass es ein Hardwarefehler ist.

Edit: Auf HWBot gibt es für die 560 OEM eine eigene Kategorie, bei der auch der GPU-Takt von 552MHz hinterlegt ist. Insgesamt wurden über alle Benchmarks genau 3 Scores hochgeladen, hier 3D Mark 03: https://hwbot.org/submission/5033104_fzr_dontdie_x_3dmark03_geforce_gtx_560_oem_78214_marks

Das Ding muss also relativ speziell sein. Sehr merkwürdige Karte. Mich würde mal interessieren, wie die gegen 460/470 oder eine "normale" 560 abschneidet, denn ungefähr 35% weniger Takt sind natürlich schon eine Hausnummer. Und so super sparsam ist der GF110 wahrscheinlich trotzdem nicht.

Wurde damals bestimmt als vollwertige GTX560 für ahnungslose Käufer beworben. Dabei fällt mir ein: Ich hab noch eine MSI GTX550Ti! Wäre doch mal ein geiler Vergleich, vielleicht ist die 550Ti ja sogar schneller! :D Ich bin kein Fanboy, aber einen Stinkefinger für irreführende Namensgebung nehmen wir auf jeden Fall immer mit :D

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: andi_sco, <NeoN>, kryzs und eine weitere Person

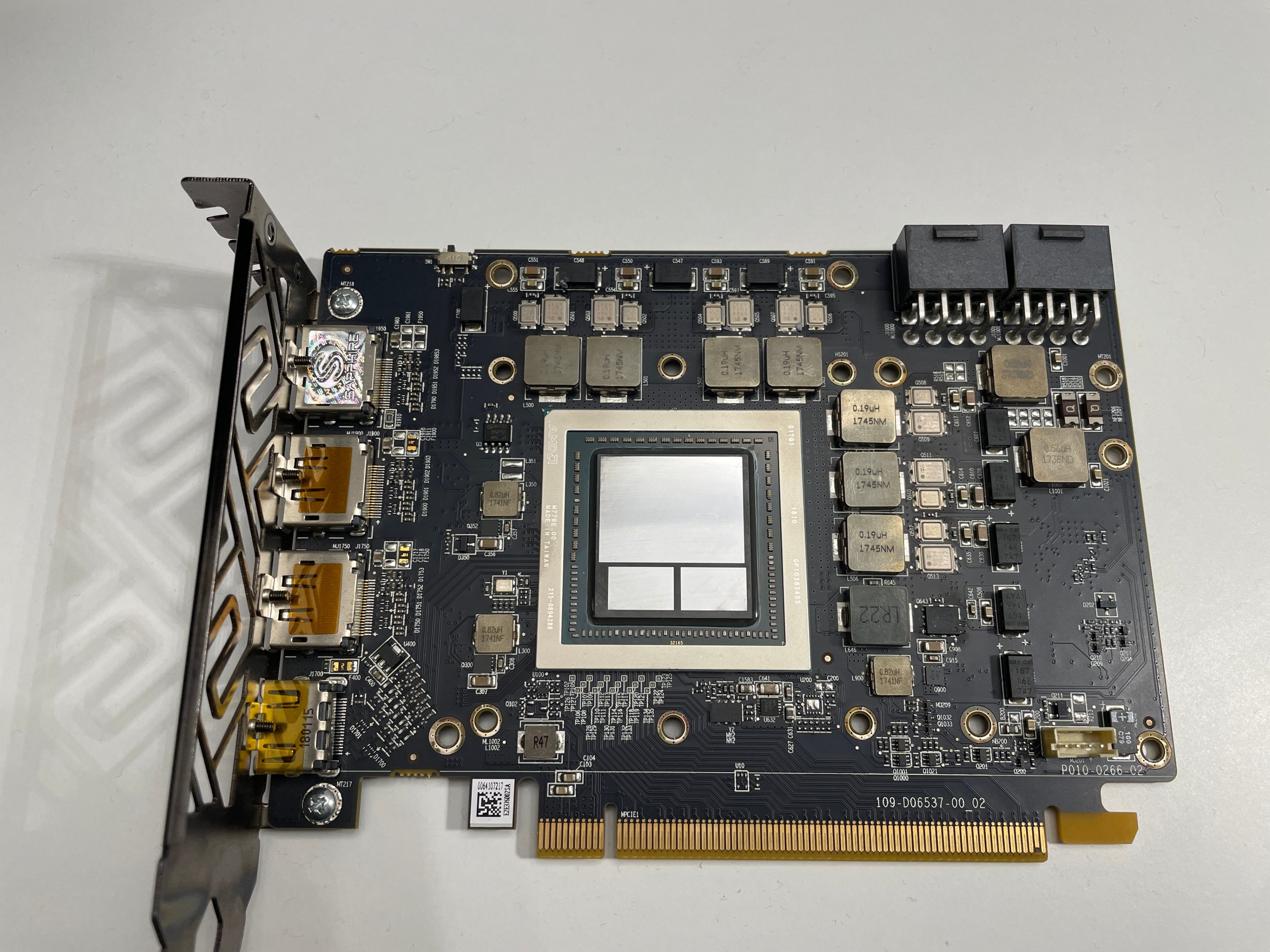

Neues Spielzeug ist da! 😁

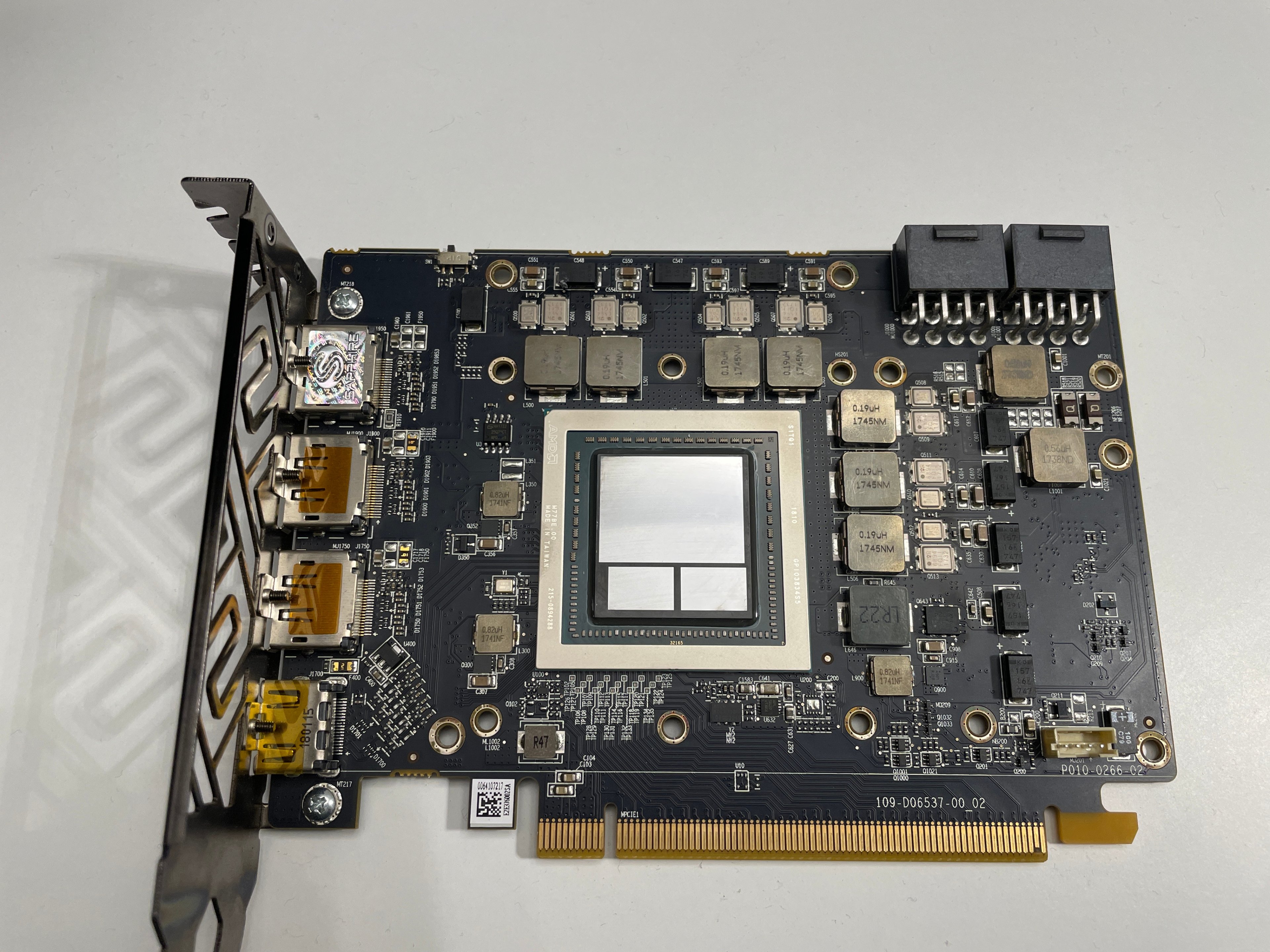

Sapphire Vega 56 Pulse

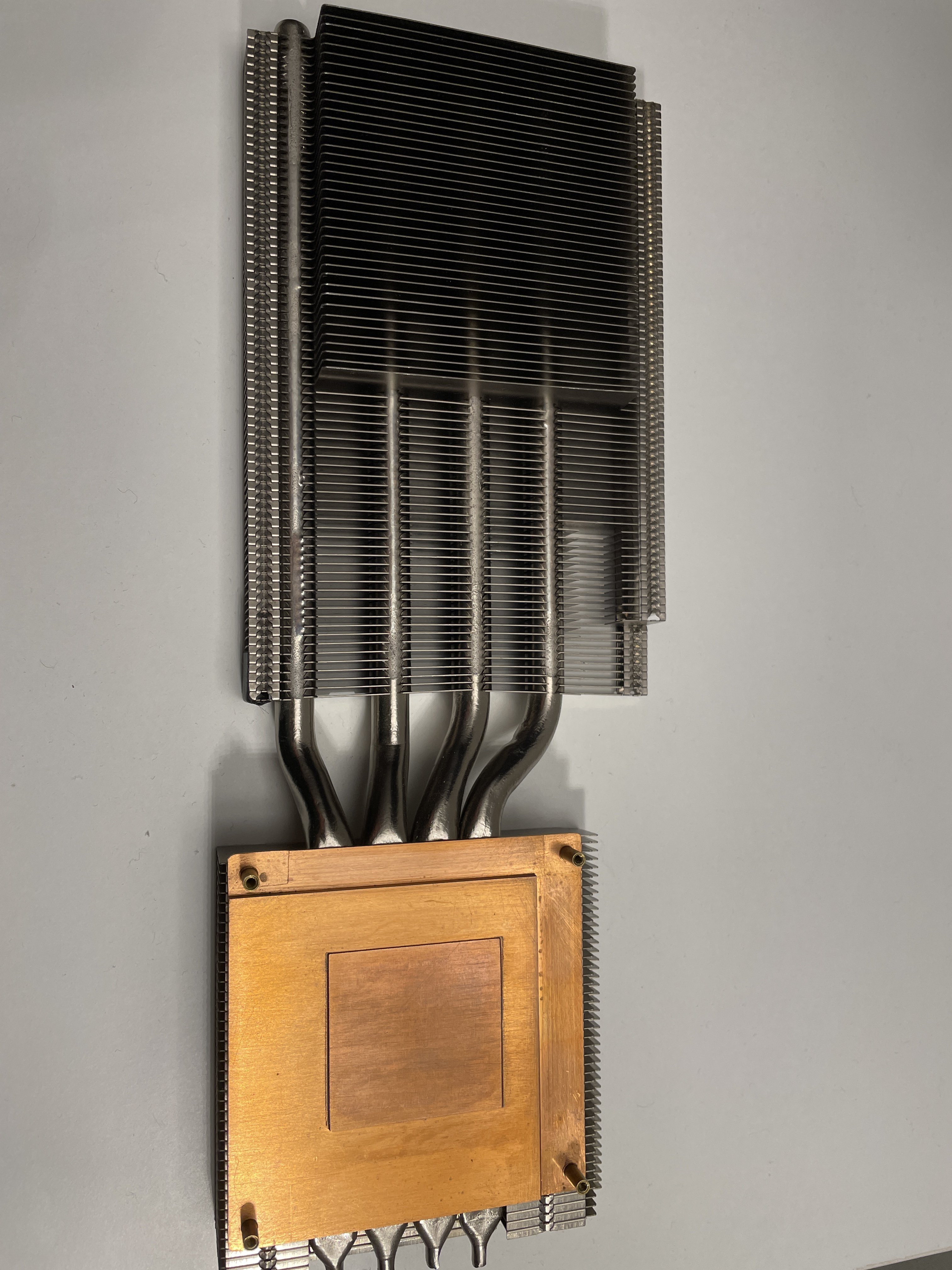

Gleich alle Pads getauscht - 20*C 👇 runter


Anhänge

  • C0D240AE-5E38-4F42-80D9-31CC3F631982.jpeg
    1,5 MB · Aufrufe: 150
  • 5D12E9D1-7F76-472D-915B-A0026AE8EB7D.jpeg
    1,6 MB · Aufrufe: 153
  • Gefällt mir
Reaktionen: andi_sco, Masterchief79, Banger und 3 andere
