Vllt. kannst du ja ein paar Lamellen verbiegen oder absägen, wenn's 'ne knappe Sache ist. Bedenke aber, dass ein potenzieller Käufer deiner GraKa in ein paar Jahren das dann nicht mögen wird oder dich runterhandeln würde.

Bis die Karte weichen wird ist sie nix mehr Wert,von daher kein Problem. Ich werde morgen berichten wie das alles geklappt hat.

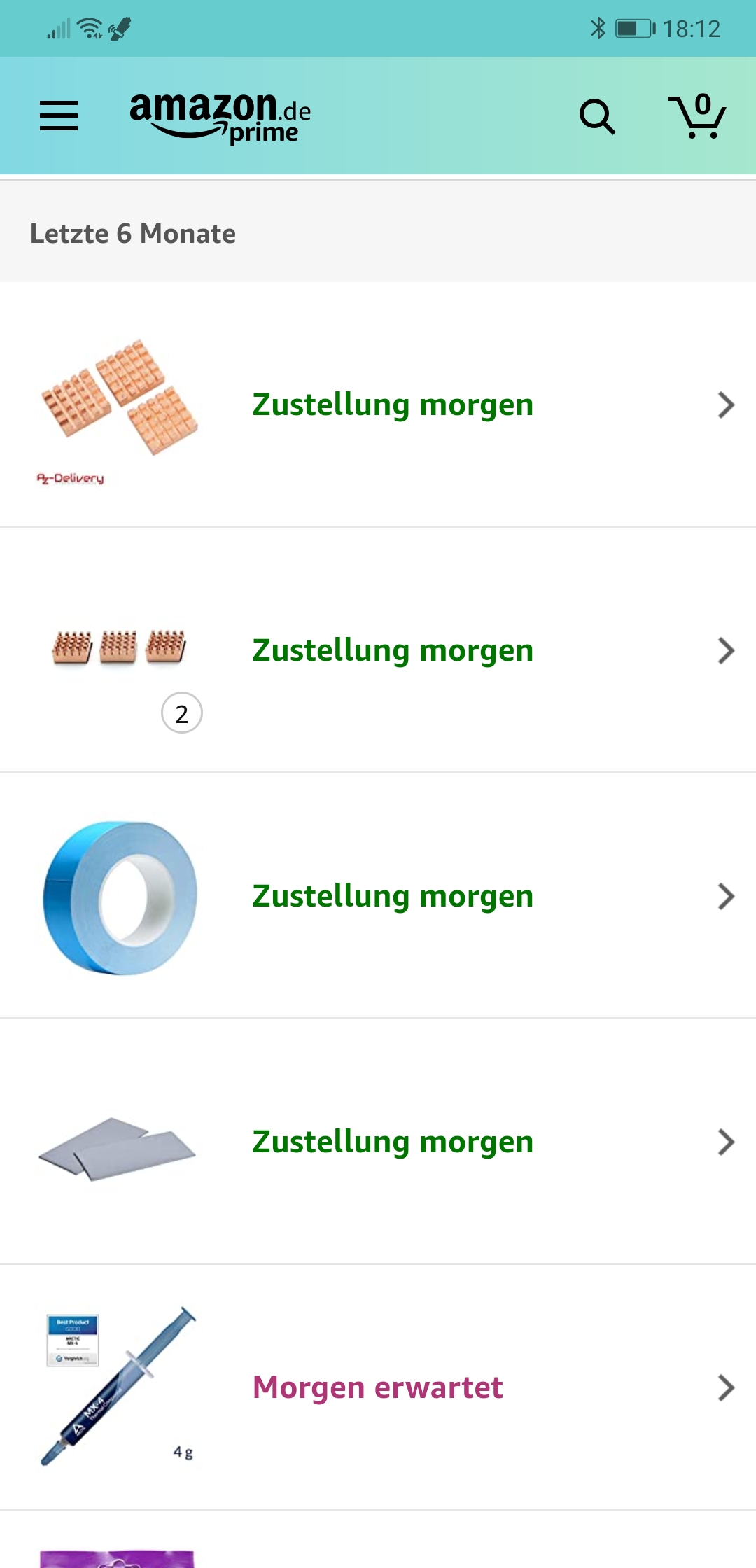

Meine Bestellung kommt leider erst morgen. 😏


Anhänge

  • Screenshot_20200730_181219_com.amazon.mShop.android.shopping.jpg
    275,7 KB · Aufrufe: 373
Zuletzt bearbeitet von einem Moderator:

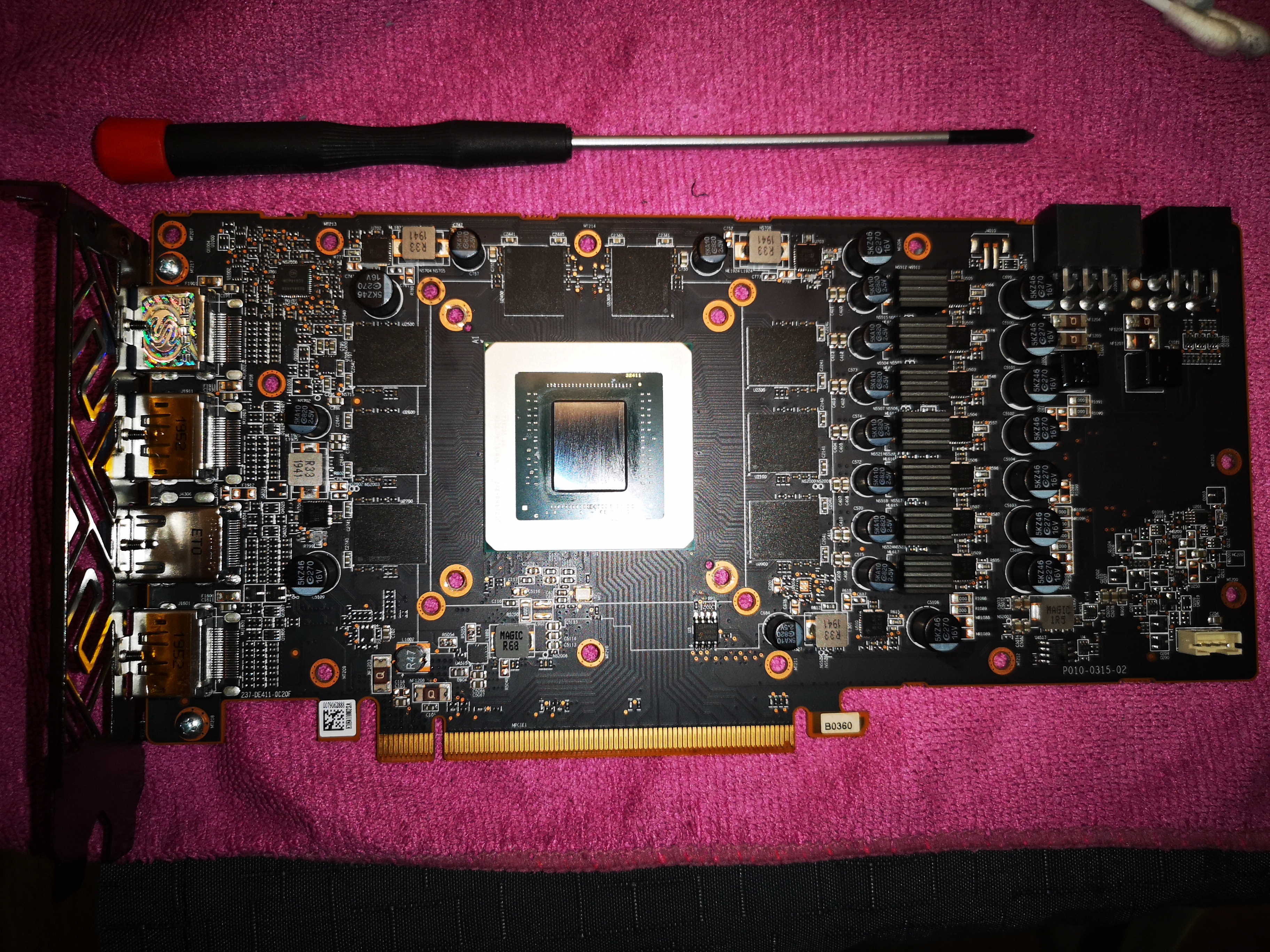

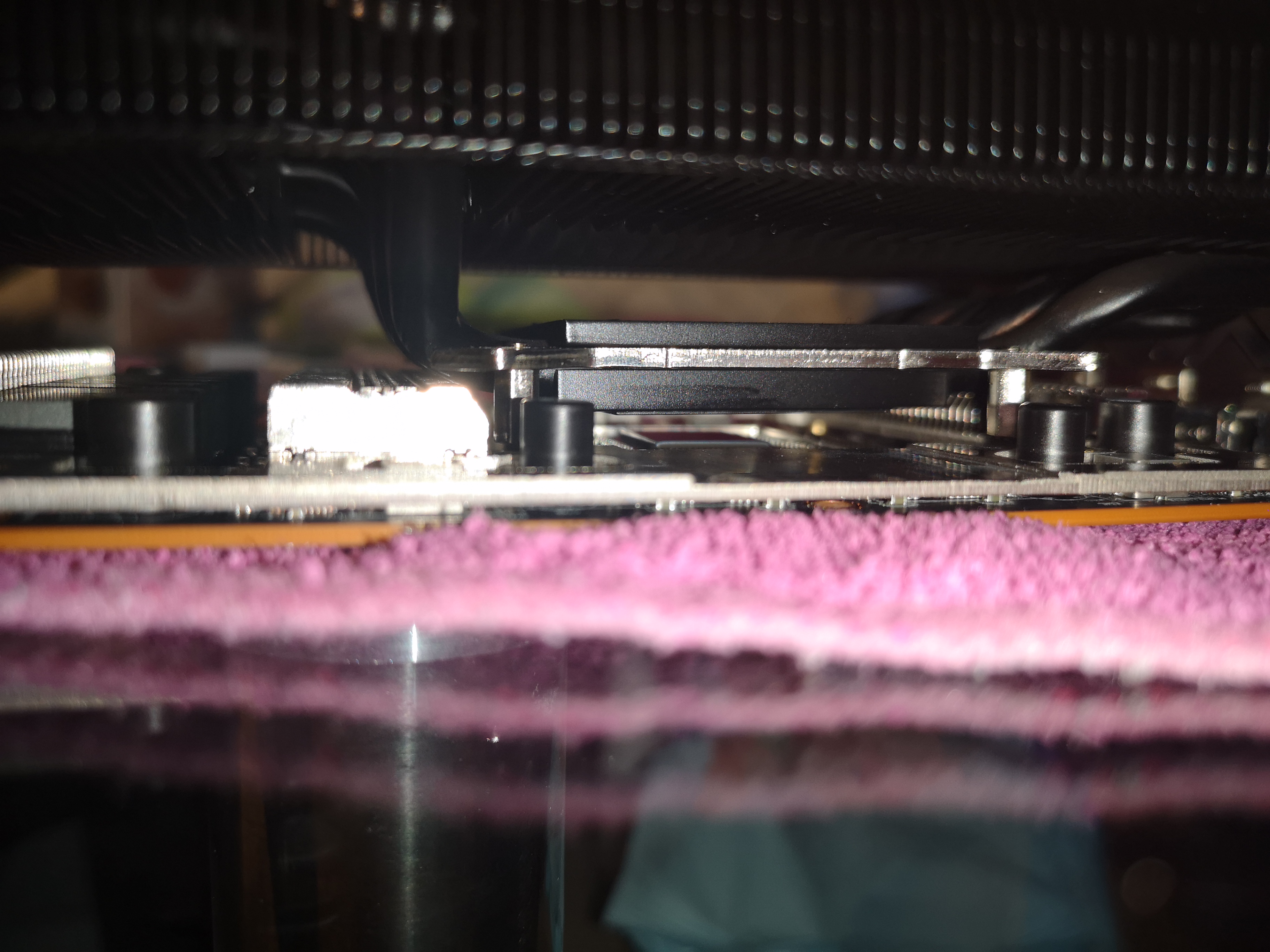

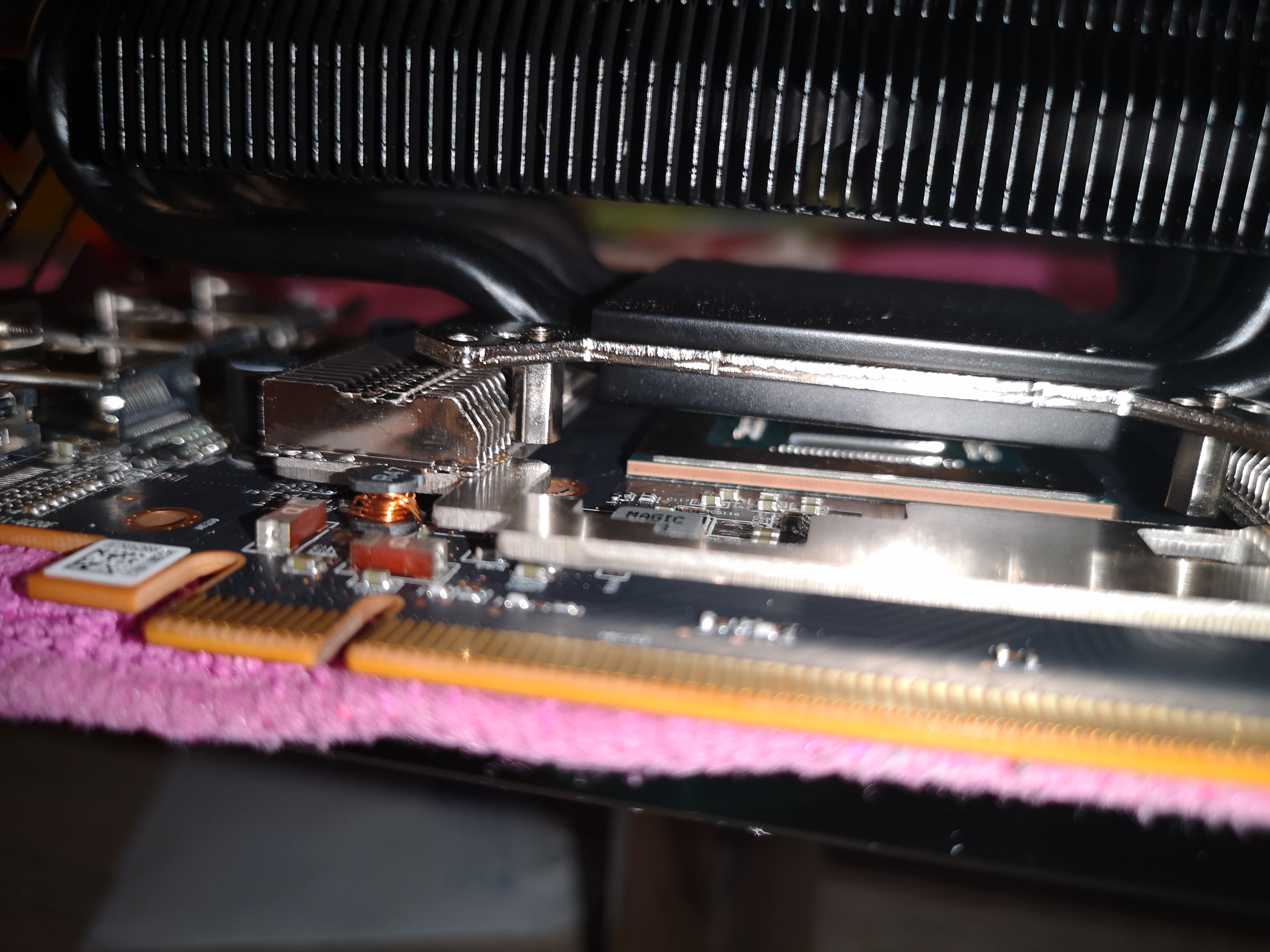

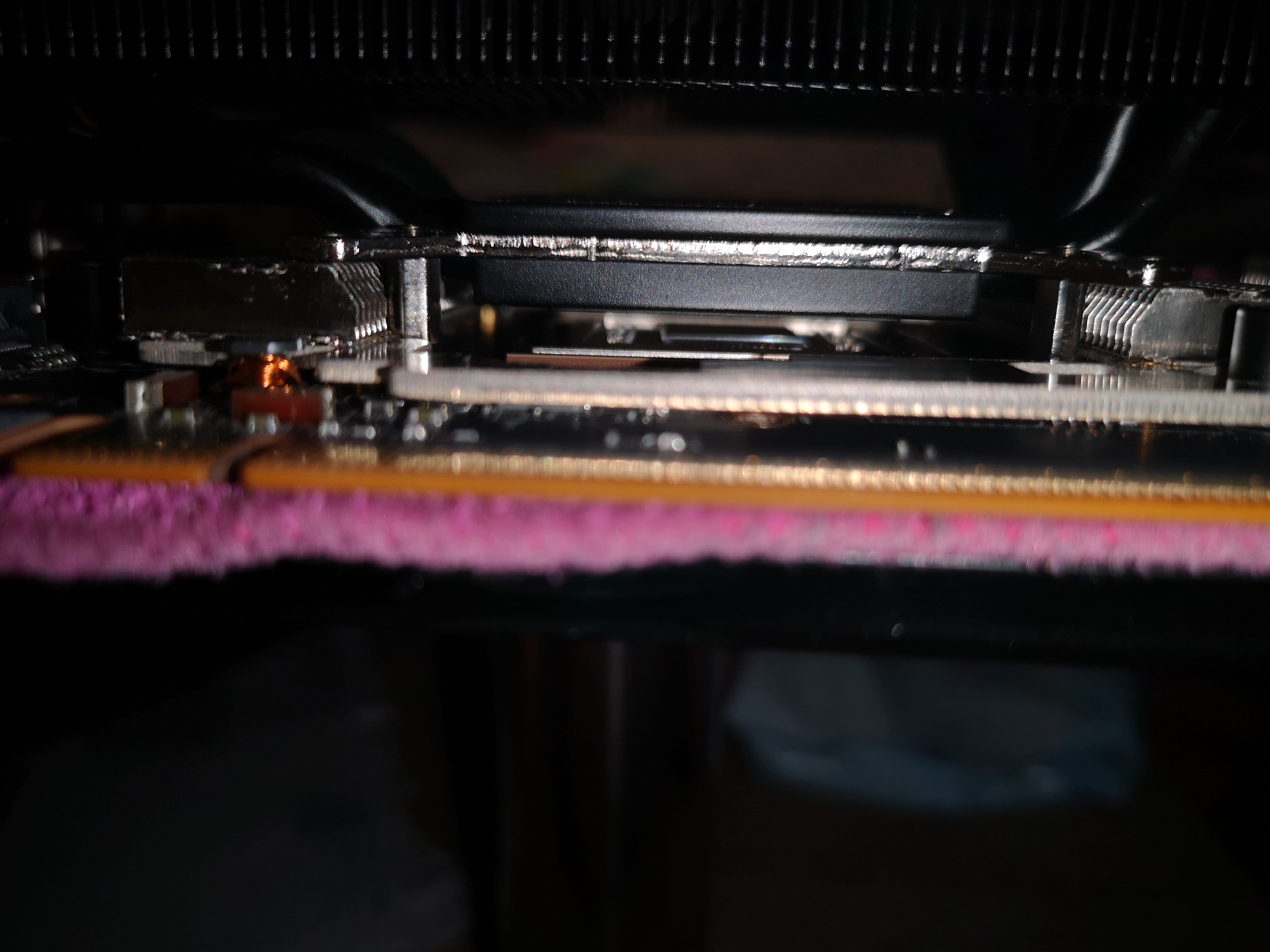

Hier meine aktuelle Idee, damit spare ich mir eigentlich fast alles und kann den Morpheus problemlos montieren, sofern ich die Lamellen etwas tiefer bekomme.

Auf der Rückseite könnte ich dann problemlos die Blackplate drauf packen und alles sollte gut gekühlt sein.

Ich hoffe man erkennt es, vielleicht hat jemand eine Idee.


Anhänge

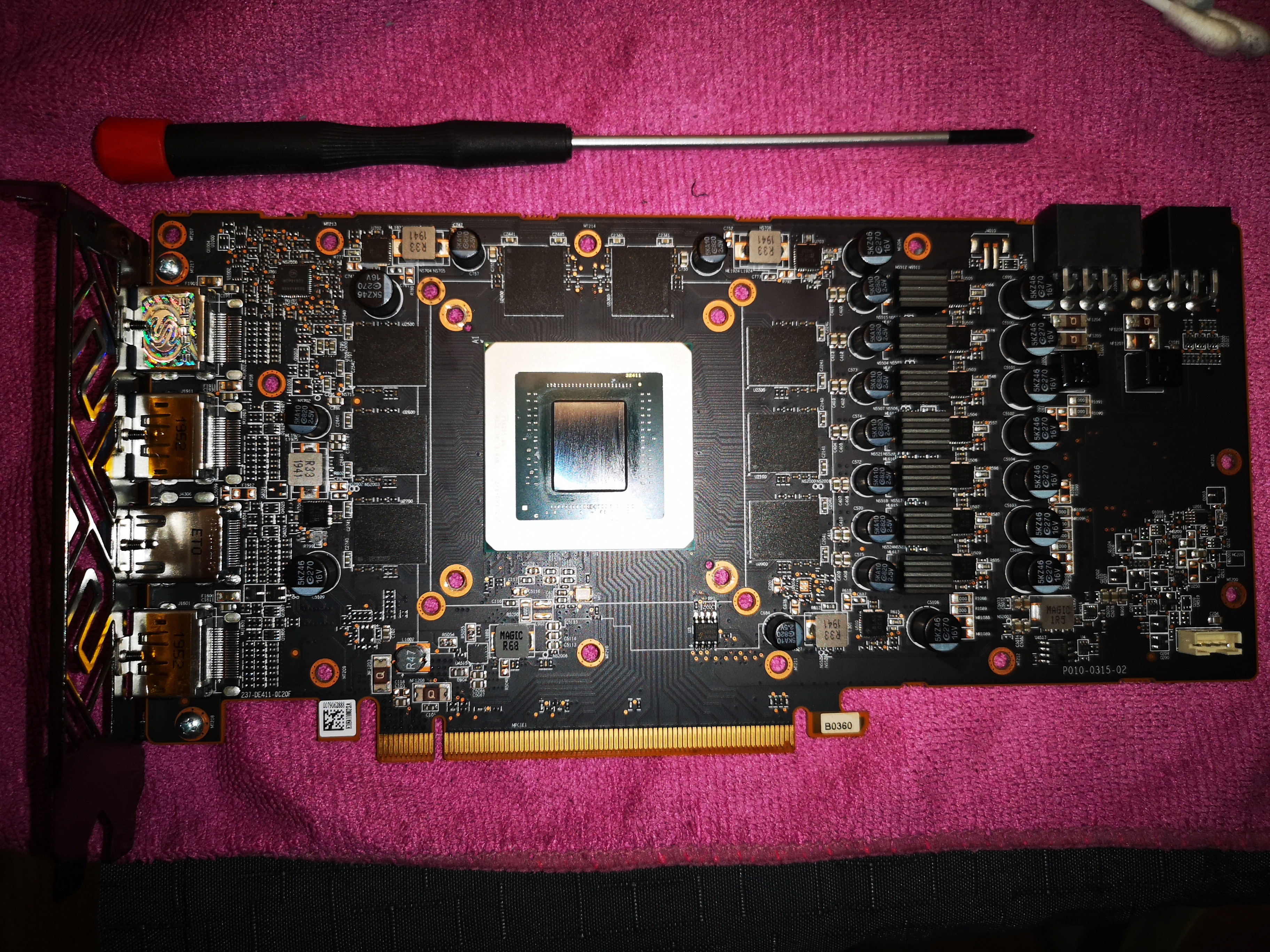

  • IMG_20200730_200527.jpg
    4,6 MB · Aufrufe: 468

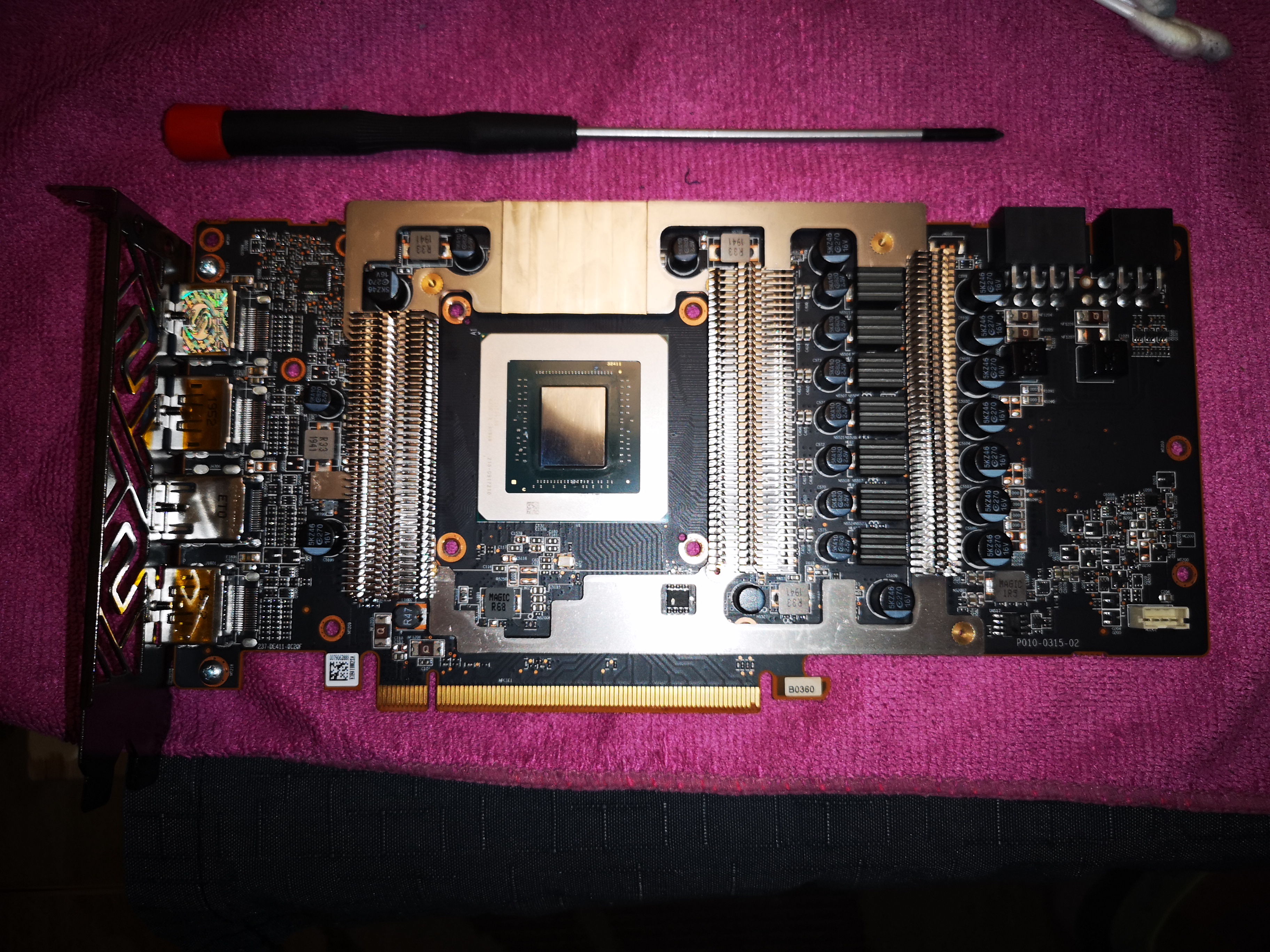

  • IMG_20200730_200349.jpg
    3,8 MB · Aufrufe: 448
  • IMG_20200730_201302.jpg
    2,2 MB · Aufrufe: 452

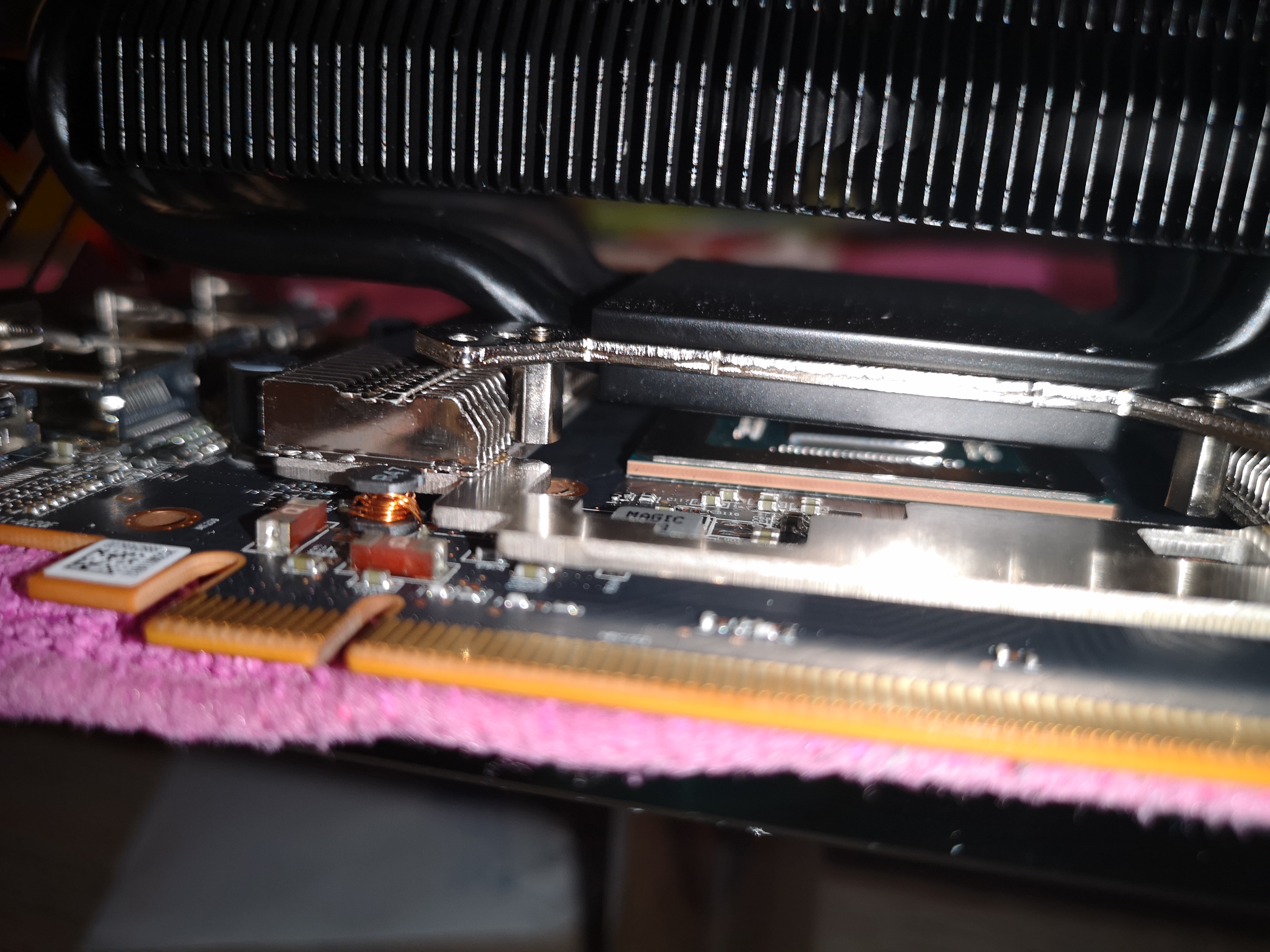

  • IMG_20200730_201521.jpg
    2,4 MB · Aufrufe: 480
  • IMG_20200730_201553.jpg
    1,9 MB · Aufrufe: 458
Zuletzt bearbeitet von einem Moderator:
Was für 'ne Idee - wenn du unbedingt den Kühler zusammen mit dem Morpheus nutzen willst, bleibt dir nichts anderes übrig, als ihn zurechtzustutzen. Ich würde schauen, was weg muss und ihn mit 'ner Metallfeile bearbeiten.

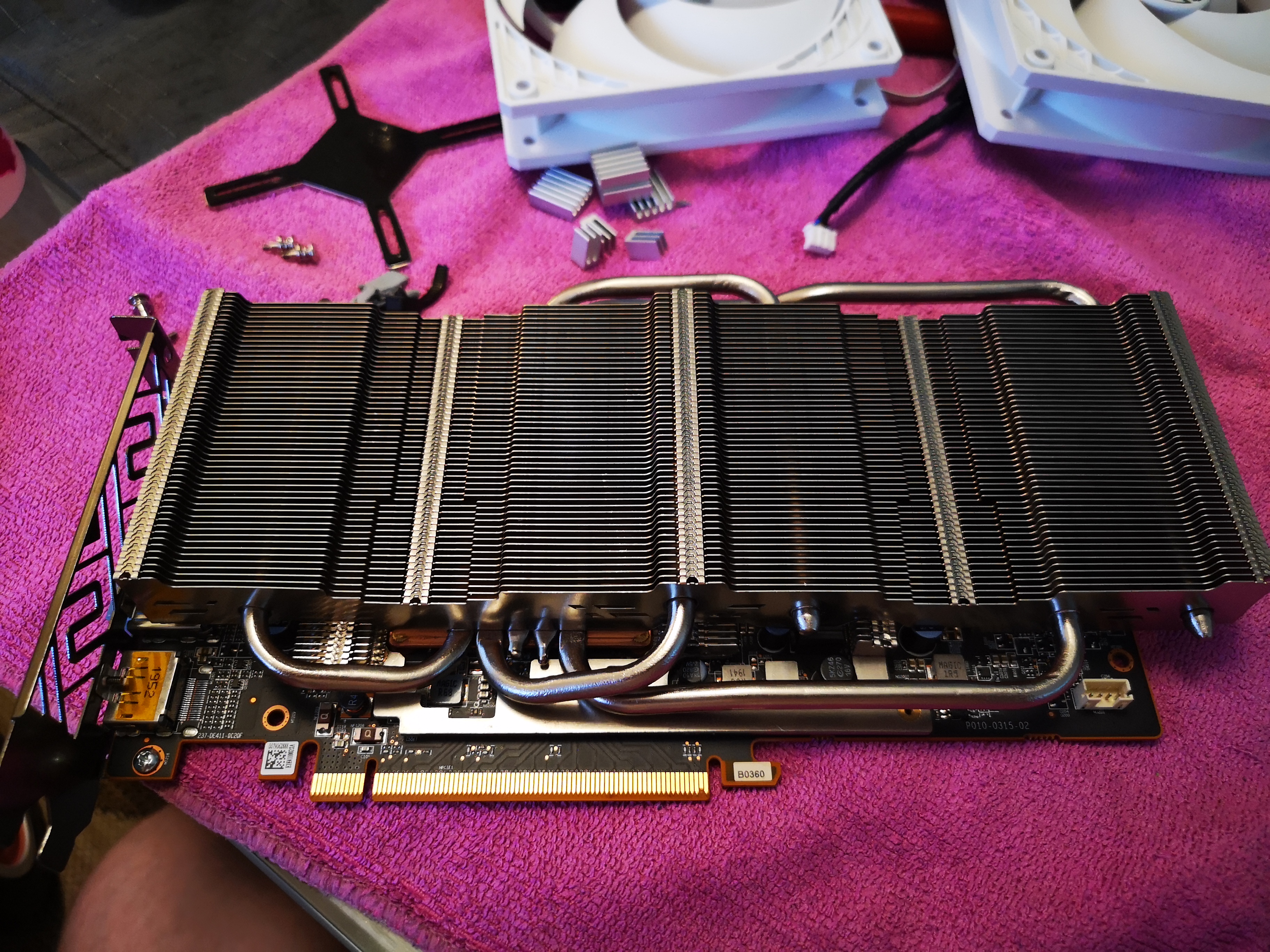

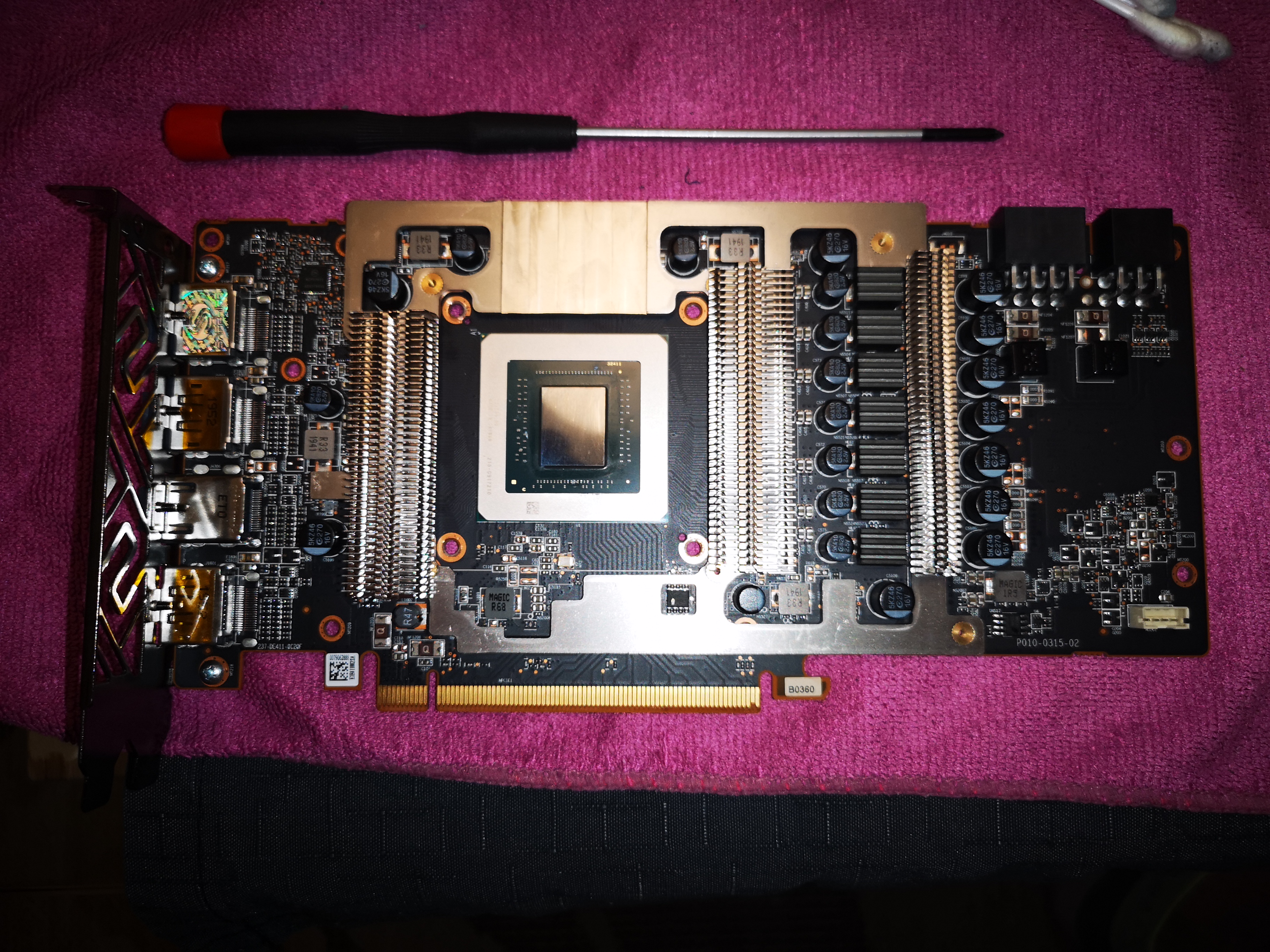

Wegpfeilen wird wohl unausweichlich sein oder ich baue ihn mit dem Custom Block (siehe Bilder), dann muss ich mir wenigstens keine Sorgen um die Speicher machen.

Gucken wir morgen mal. 😀


Anhänge

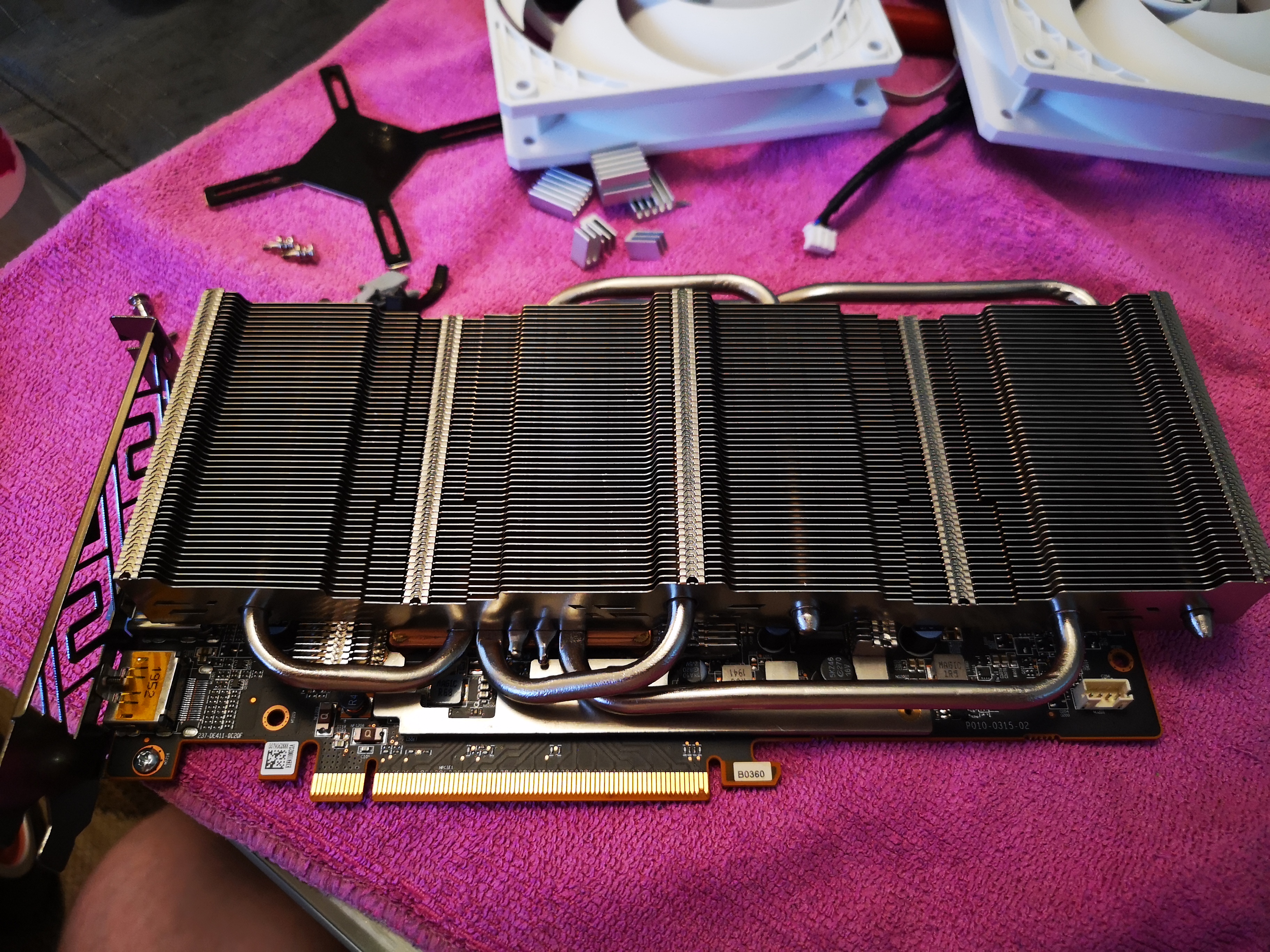

  • IMG_20200730_203554.jpg
    3,8 MB · Aufrufe: 432

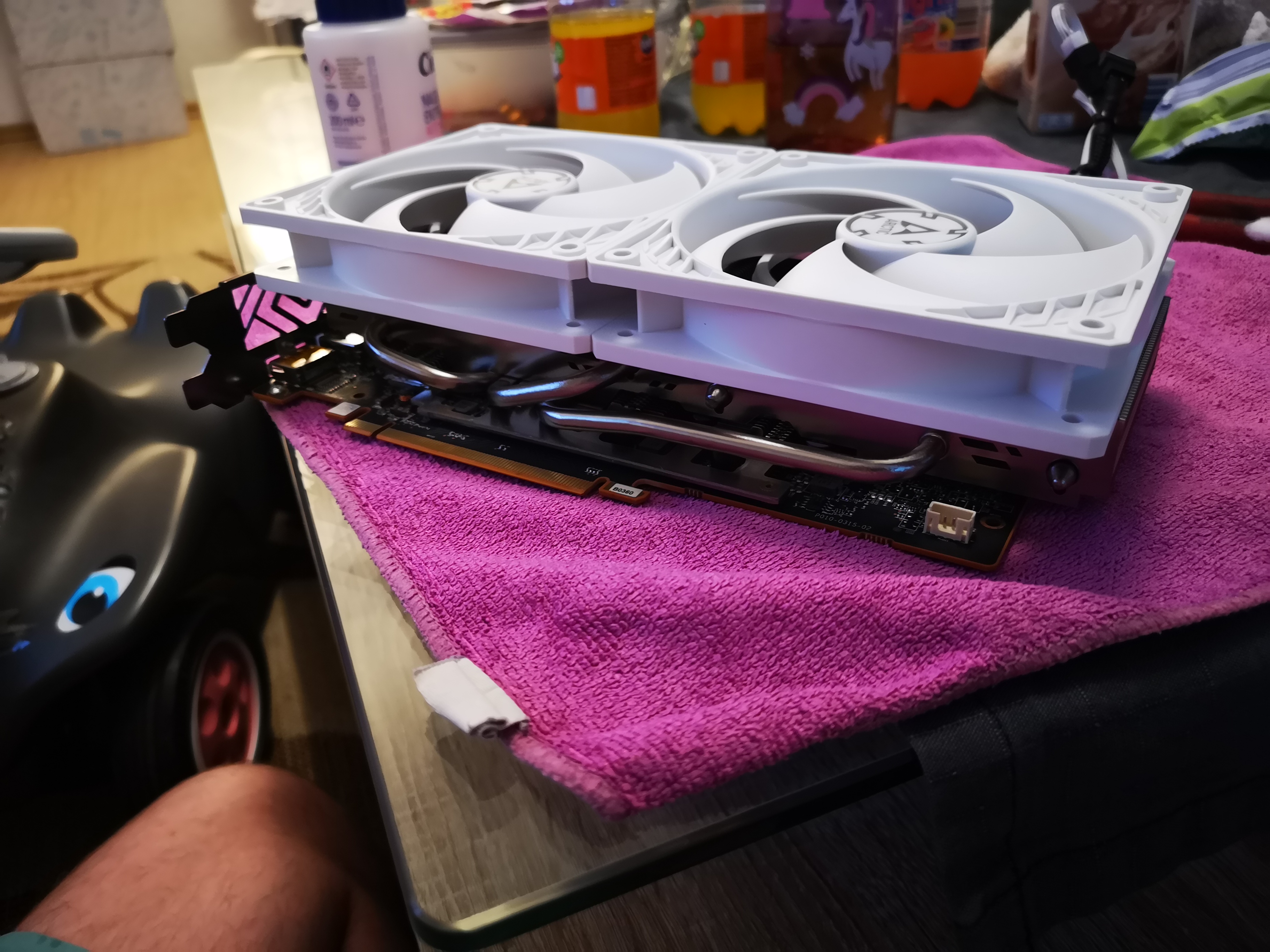

  • IMG_20200730_203621.jpg
    2 MB · Aufrufe: 420
Zuletzt bearbeitet von einem Moderator:
Schauen wir mal 👍🏼
Hinten mach ich dann noch Gelid Extreme Thermal Pads drauf.

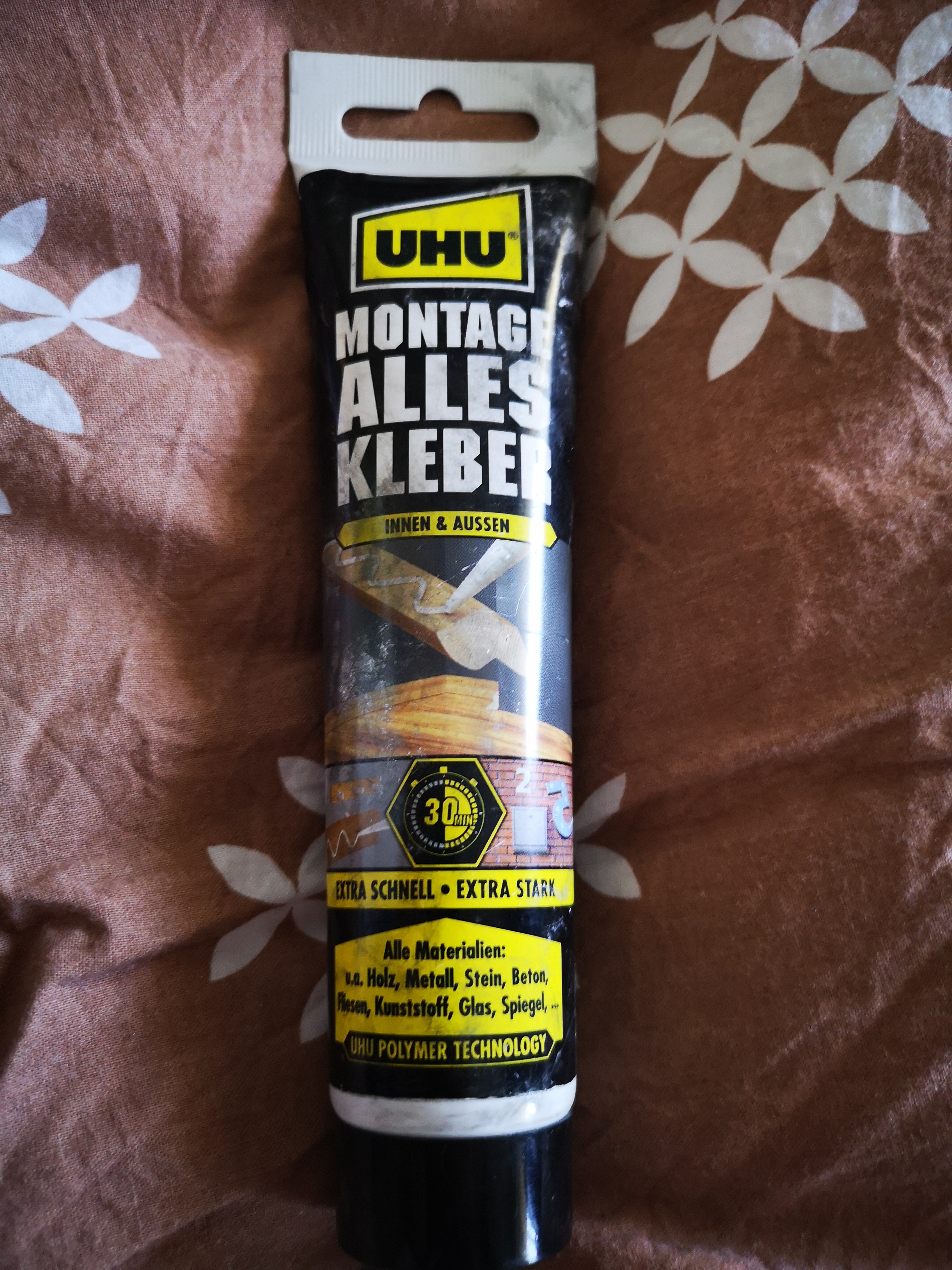

Kann jemand einen Thermal Kleber empfehlen um die Heatsinks zu kleben? Möchte ihn notfalls Zuhause haben falls der Kleber nicht hält und die Heatsinks abfallen.

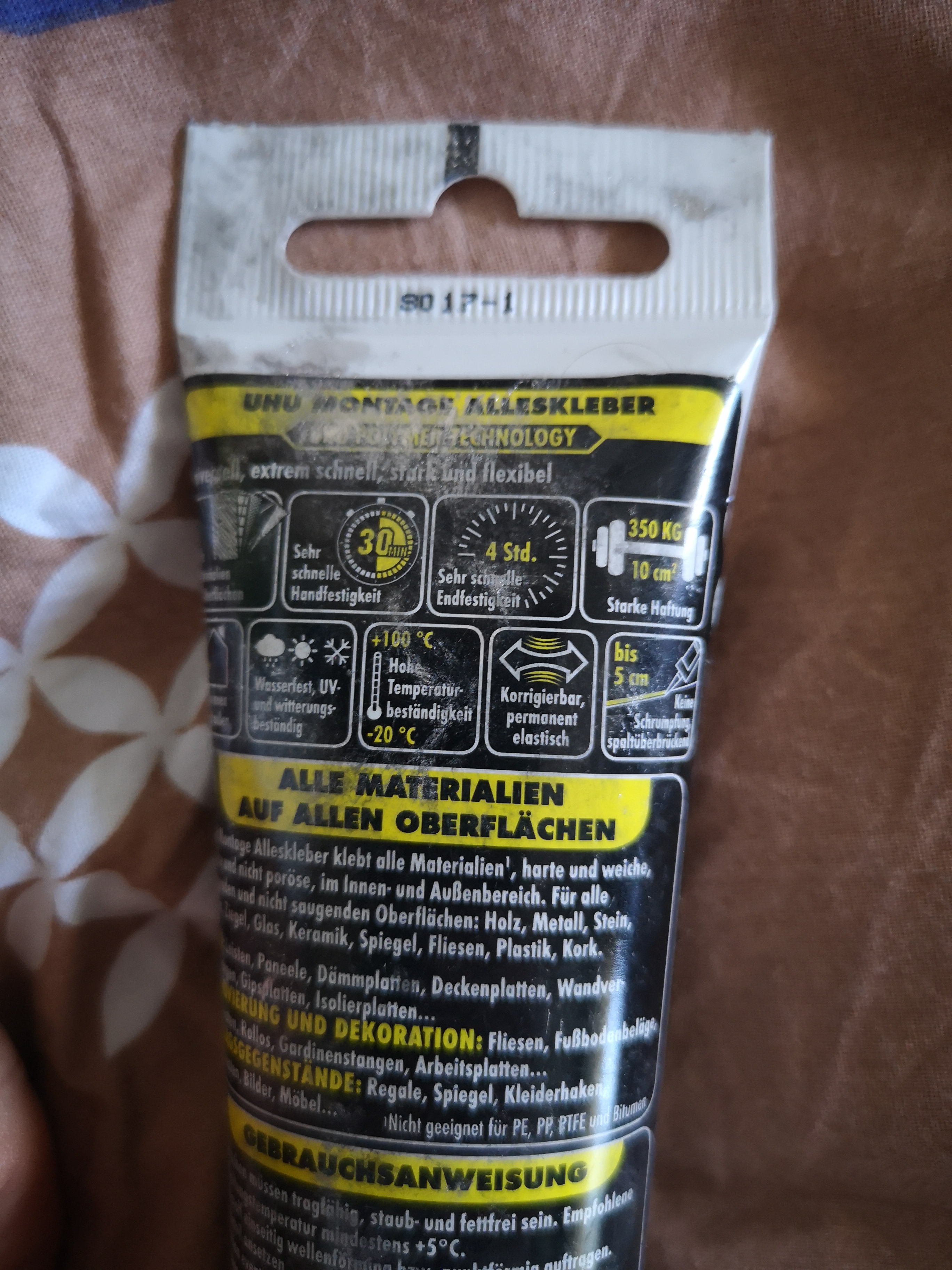

Kann ich den auf dem Bild benutzen? Habe den damals schon benutzt, um meinen 8600K nach dem Köpfen wieder zusammen zu kleben.


Anhänge

  • IMG_20200731_093832.jpg
    3,5 MB · Aufrufe: 405
  • IMG_20200731_093751.jpg
    2,5 MB · Aufrufe: 419
  • IMG_20200731_103737.jpg
    3,2 MB · Aufrufe: 390
  • IMG_20200731_103748.jpg
    2,8 MB · Aufrufe: 377
Zuletzt bearbeitet von einem Moderator:

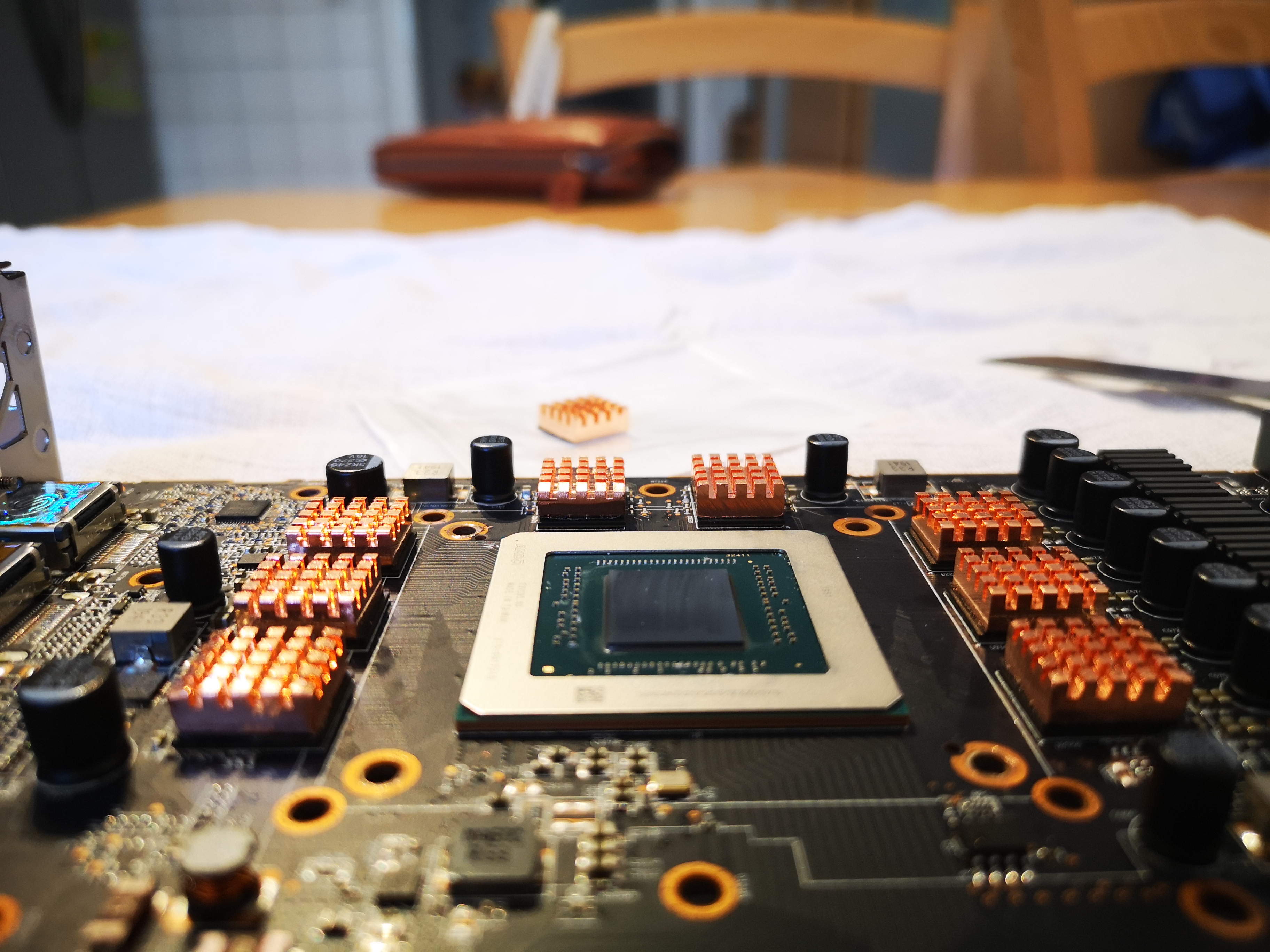

Bringen diese niedrigen Kupfer-Heatsinks denn was (bzw. mehr als die mitgelieferten Alu-Heatsinks)? Meines Wissens nach sind die für Raspis gedacht.

Das werden wir spätestens heute Abend wissen. Ich muss auf Paste und Pads warten, vorher kann ich den Kram nicht Zusammenbauen.

Die dürften aber die Wärme besser abführen als diese niedrigen Aluminium Heatsinks von Raijintek, da Kupfer nun mal der deutlich bessere Wärmeleiter ist.

Höhere Heatsinks gehen bei mir mit dem Morpheus leider nicht drauf, die niedrigen Aluminium Heatsinks von Raijintek sind in etwa genau so hoch und im Vergleich sollten die Kupfer Heatsinks besser sein. Von hinten werde ich die Speicher zusätzlich mit Pads bepacken und dann werden wir sehen was passiert.

Wenn das alles nix bringen sollte, werde ich den Custom Block drauf bauen und zwei 120er P12 PWM drauf packen.

Melde mich heute Abend noch mal, jetzt gehe ich erstmal Schwimmen. 👍🏽

Zuletzt bearbeitet von einem Moderator:
Ich hab mich das nur gefragt, weil die Kupferkühlkörper ja bereits eine höhere "Basis" haben und daher mit den relativ wenig herausstehenden "Türmchen" (wie nennt man das eigentlich? :D) nicht unbedingt die größtmögliche Oberfläche erreicht wird.
Wofür/wie benutzt du denn die Gelid Thermal Pads? Meines Wissens nach kleben die nicht von alleine.

ragnaroek666 schrieb:
Die dürften aber die Wärme besser abführen als diese niedrigen Aluminium Heatsinks von Raijintek, da Kupfer nun mal der deutlich bessere Wärmeleiter ist.
Erwarte nicht zu viel, der Wärmeübergang Kühlerkörper-Luft wird durch Kupfer statt Alu kaum besser, nur die Wärmeleitung im Kühlkörper selbst profitiert stark und die ist der Größe eh nicht so relevant.
Falls die besser sein sollten, dann wird das eher 'ner besseren Oberfläche zu verdanken sein.

Schauen wir heute Abend mal. 👍🏽

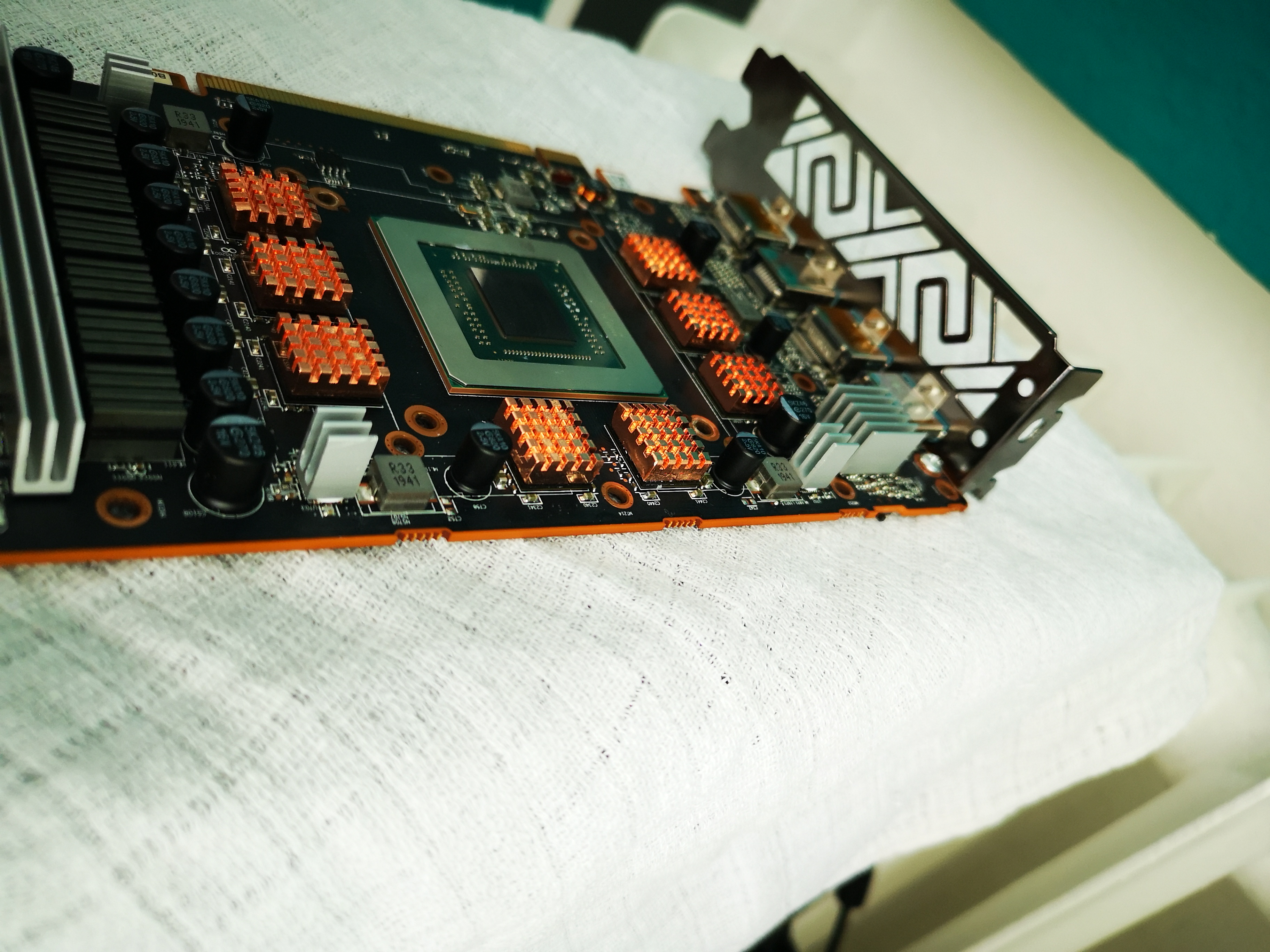

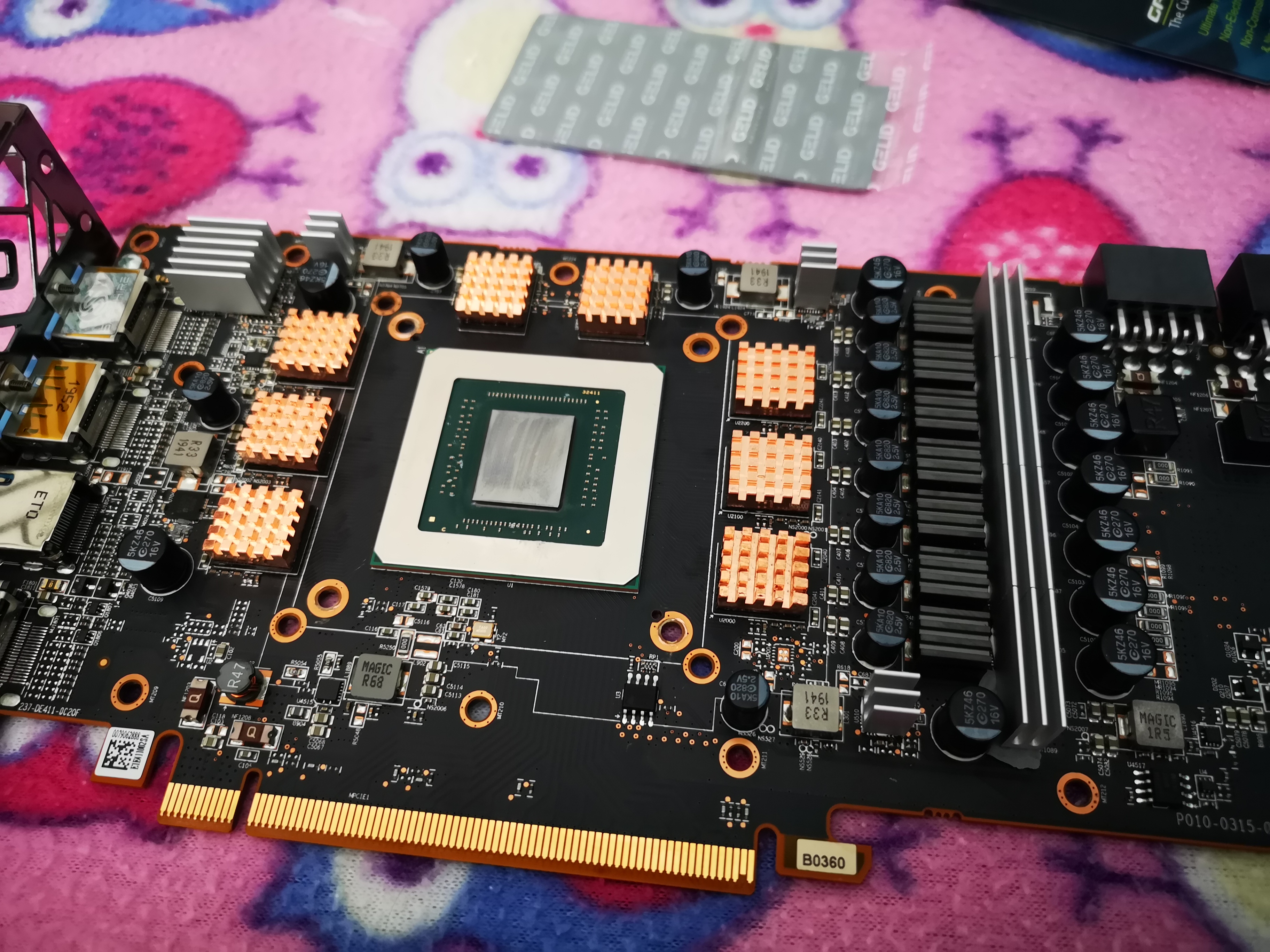

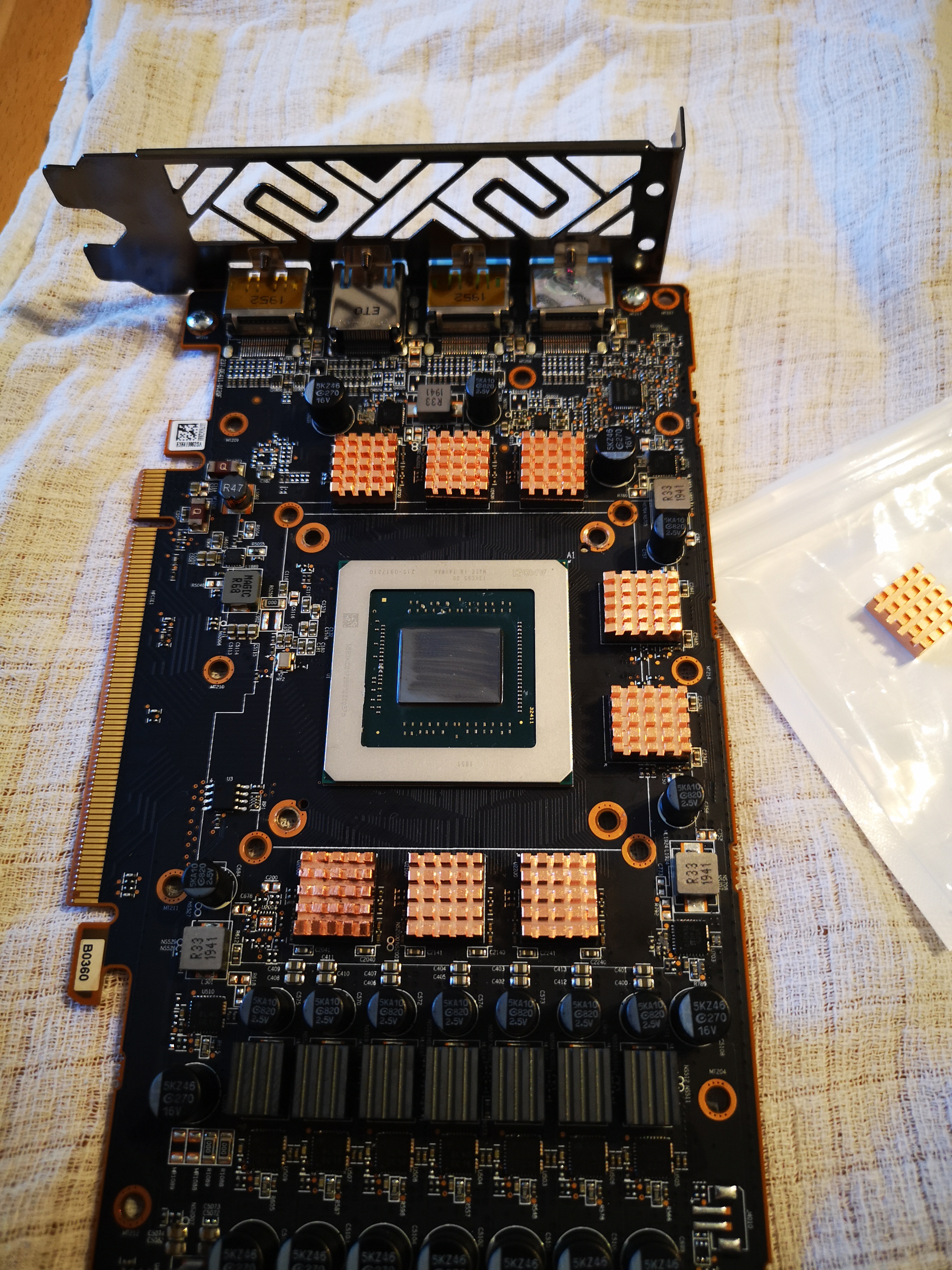

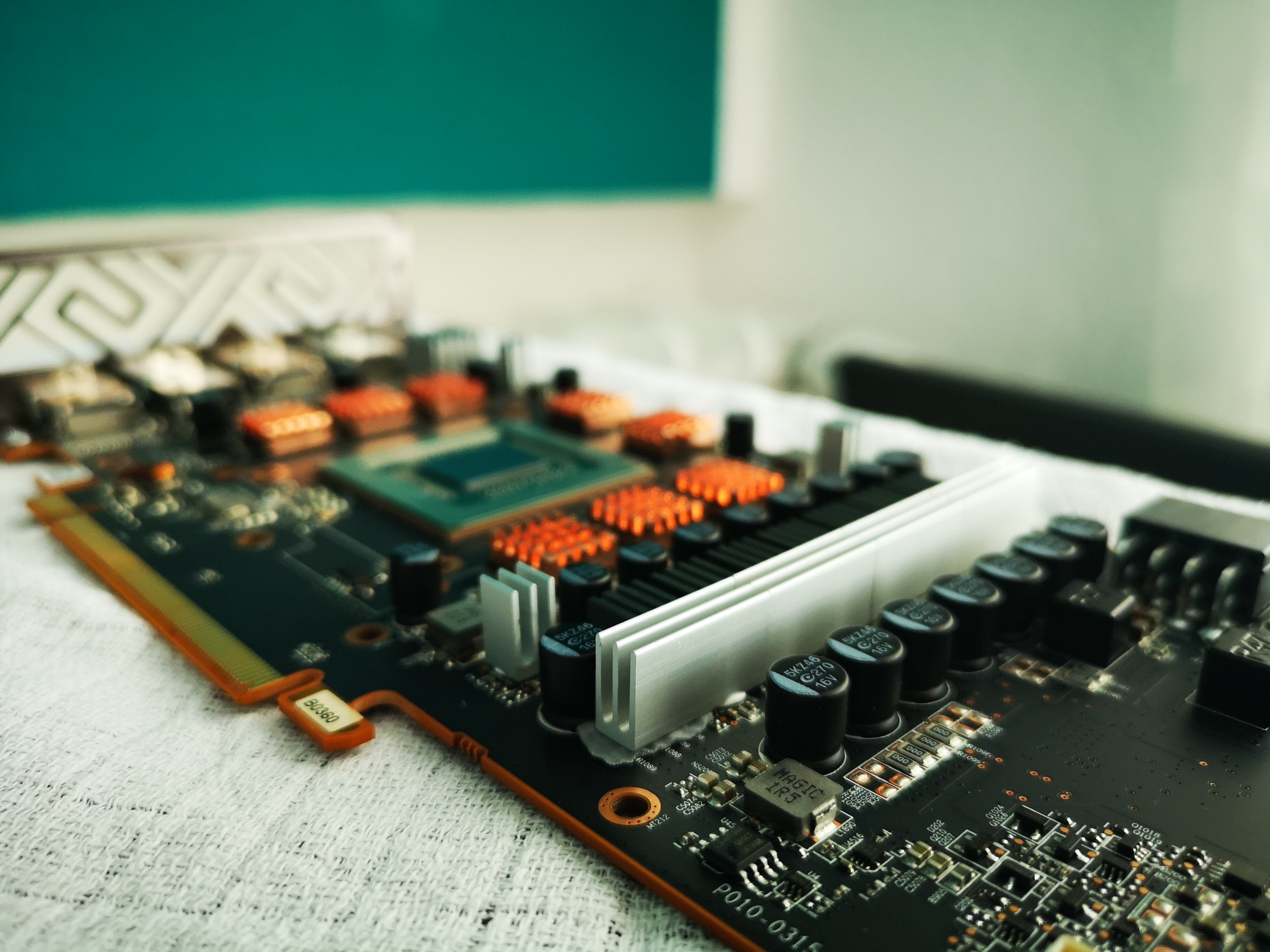

Habe jetzt soweit alle Heatsinks dran. Bis auf die Kupfer Heatsinks habe ich alle geklebt, dass muss jetzt 30 Minuten trocknen, besser bis heute Abend und dann schraub ich den Morpheus drauf und klebe hinten alles schön mit Gelid Extreme ab.
Ergänzung ()

Wun Wun schrieb:
Ich hab mich das nur gefragt, weil die Kupferkühlkörper ja bereits eine höhere "Basis" haben und daher mit den relativ wenig herausstehenden "Türmchen" (wie nennt man das eigentlich? :D) nicht unbedingt die größtmögliche Oberfläche erreicht wird.
Wofür/wie benutzt du denn die Gelid Thermal Pads? Meines Wissens nach kleben die nicht von alleine.

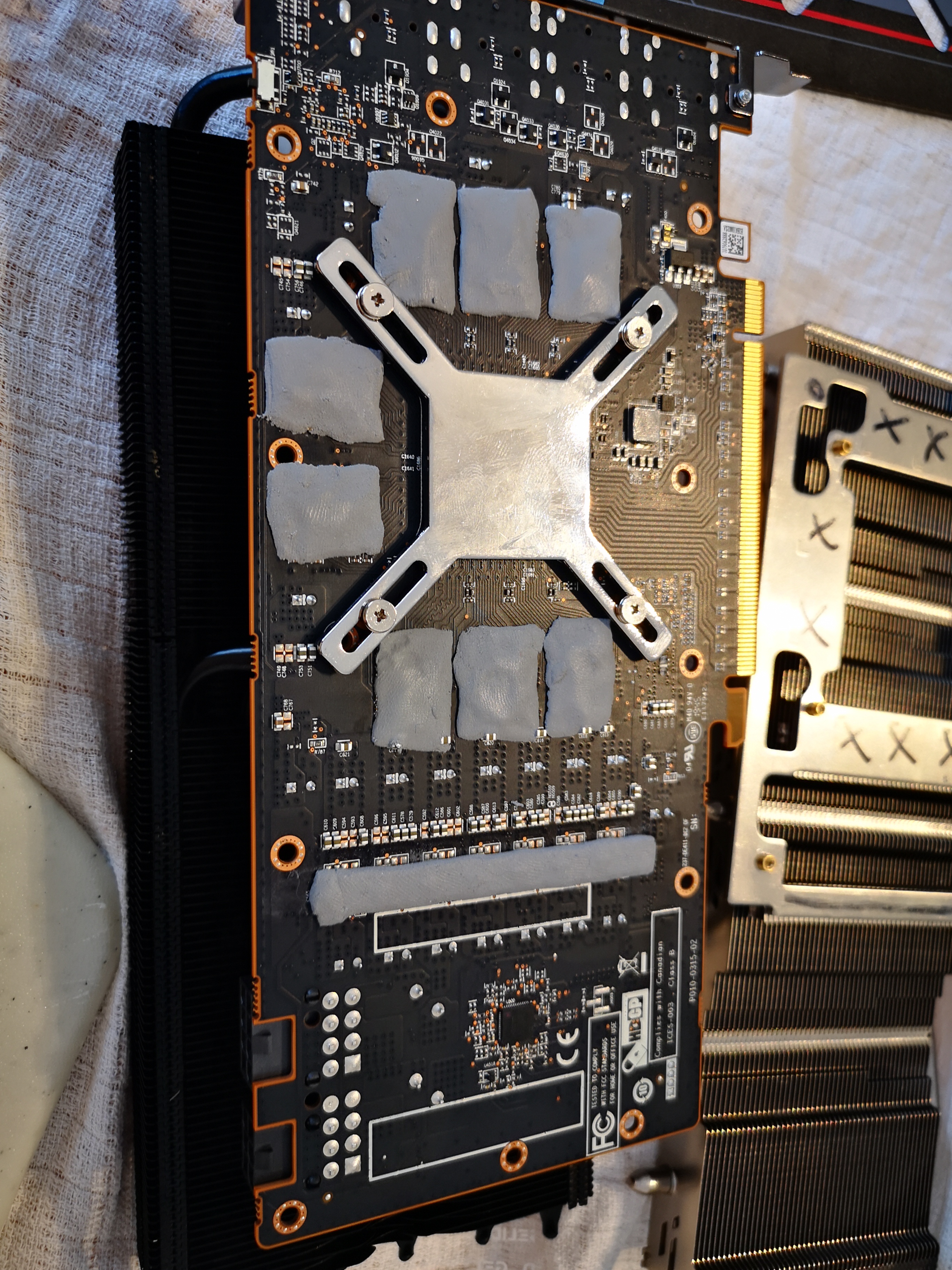

Die kleben eigentlich ganz gut, etwas Randrücken, dann halten die auch. Sind ja oben, also nicht über Kopf.


Anhänge

  • IMG_20200731_131738.jpg
    2,5 MB · Aufrufe: 405

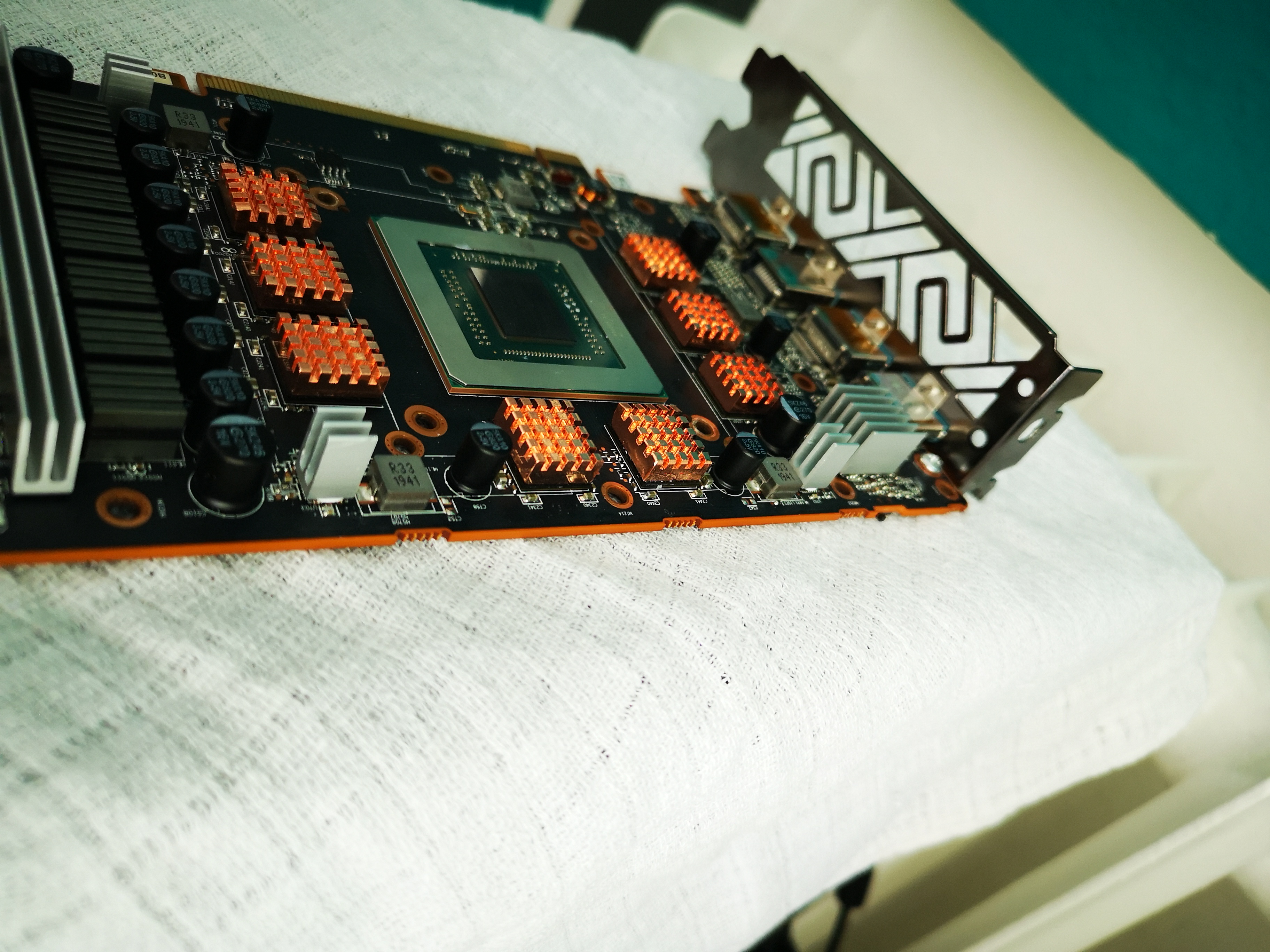

  • IMG_20200731_131747.jpg
    2,5 MB · Aufrufe: 414

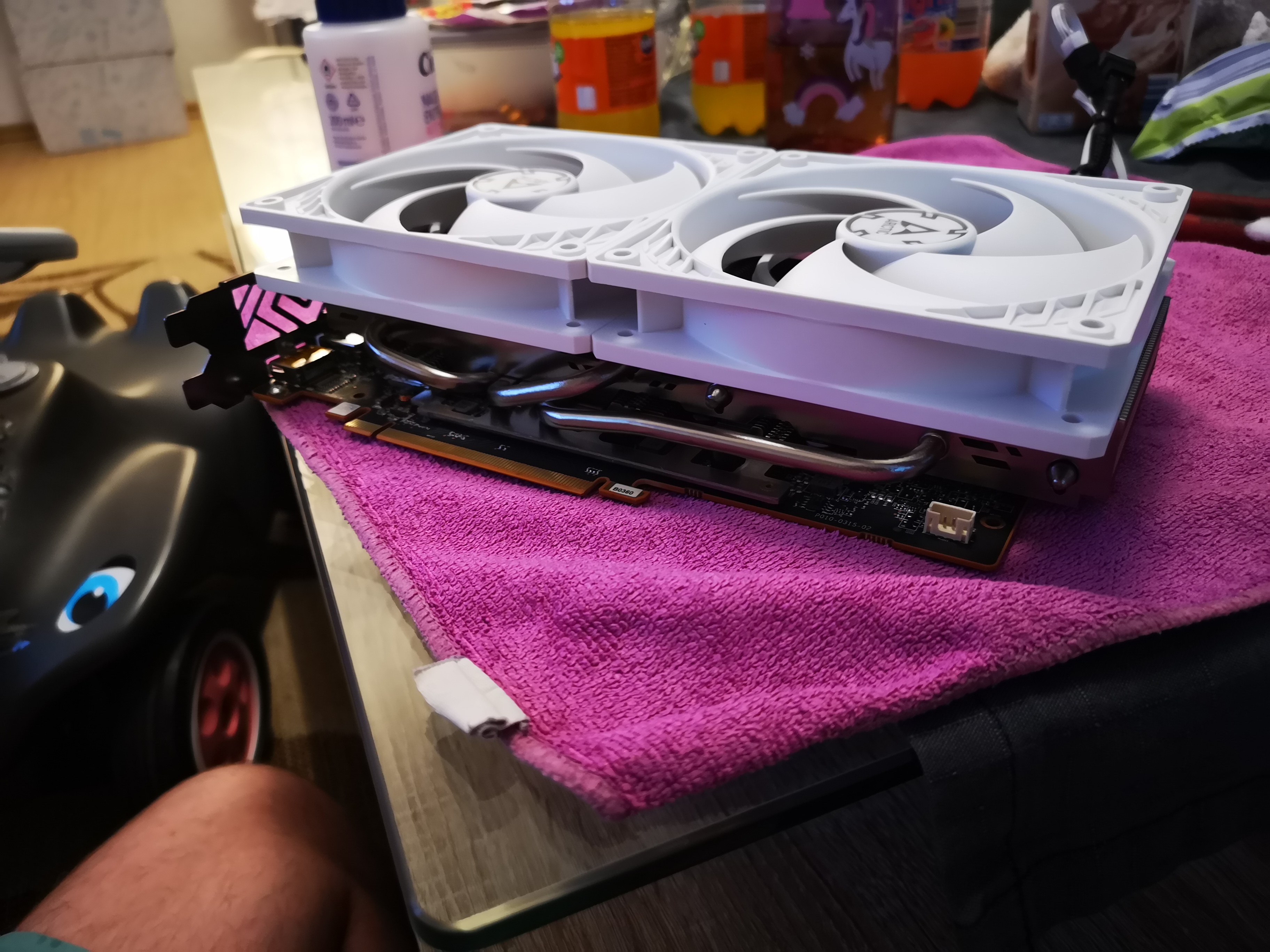

Es gab Besserung, hier die Ergebnisse nach einer Stunde Burn Test.

Danke noch mal für den Tipp mit dem Mosfets, hat noch einiges an Temperatur nach unten gebracht.

IDLE:
GPU 30-35
VRAM 30-35
Spawas 25-30

LAST:
GPU 50-55
VRAM 70-75
Spawas 50-60

Ich bin sehr zufrieden mit dem Ergebnis. Die Kupfer Heatsinks haben definitiv was gebracht. Hab die Kupfer Heatsinks nach erfolgreichem Test nun auch drauf geklebt. 👍🏽

Nach 2 Stunden RDR2:
https://streamable.com/fyjg7b


Anhänge

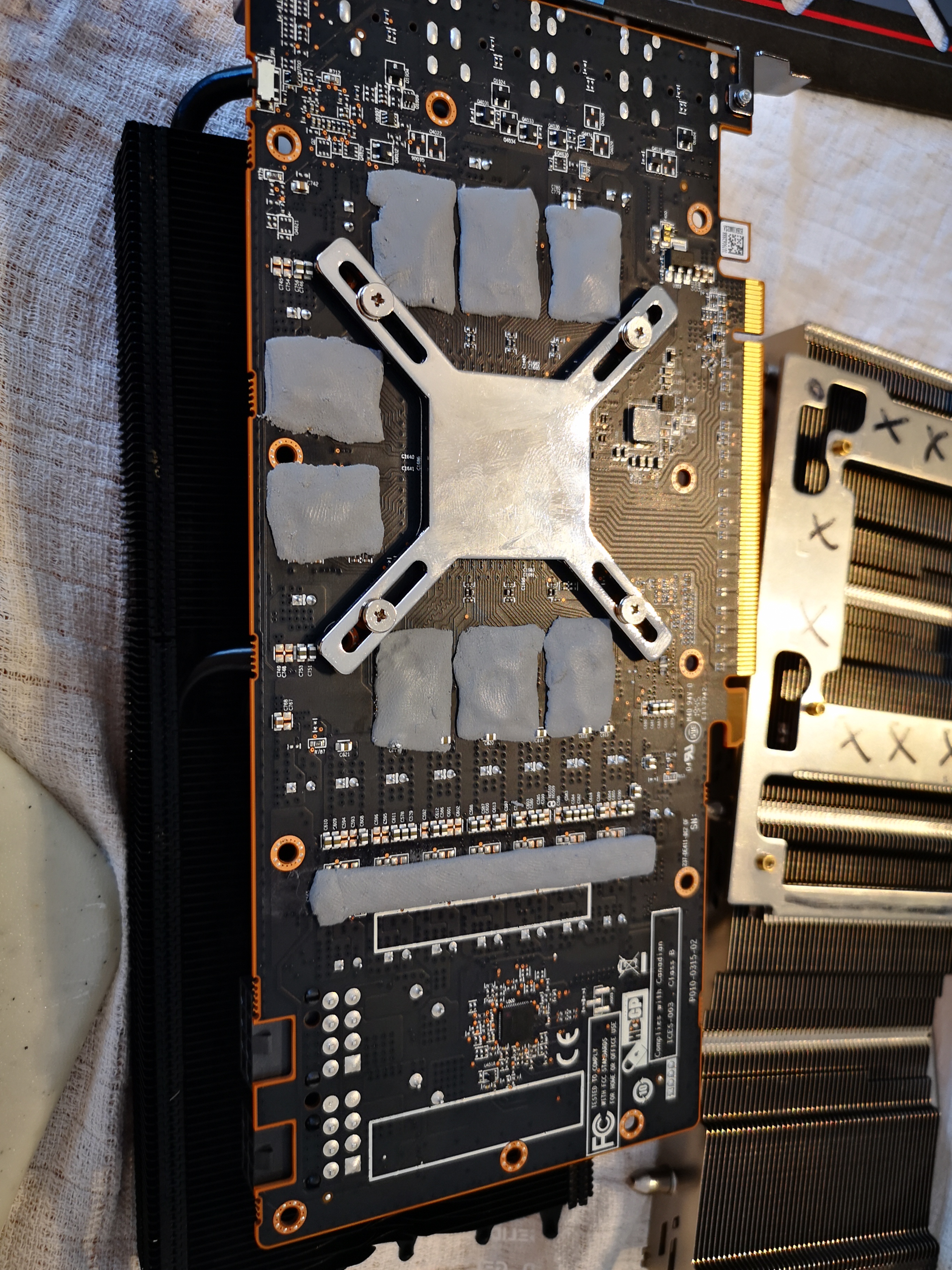

  • IMG_20200731_180347.jpg
    3,1 MB · Aufrufe: 452

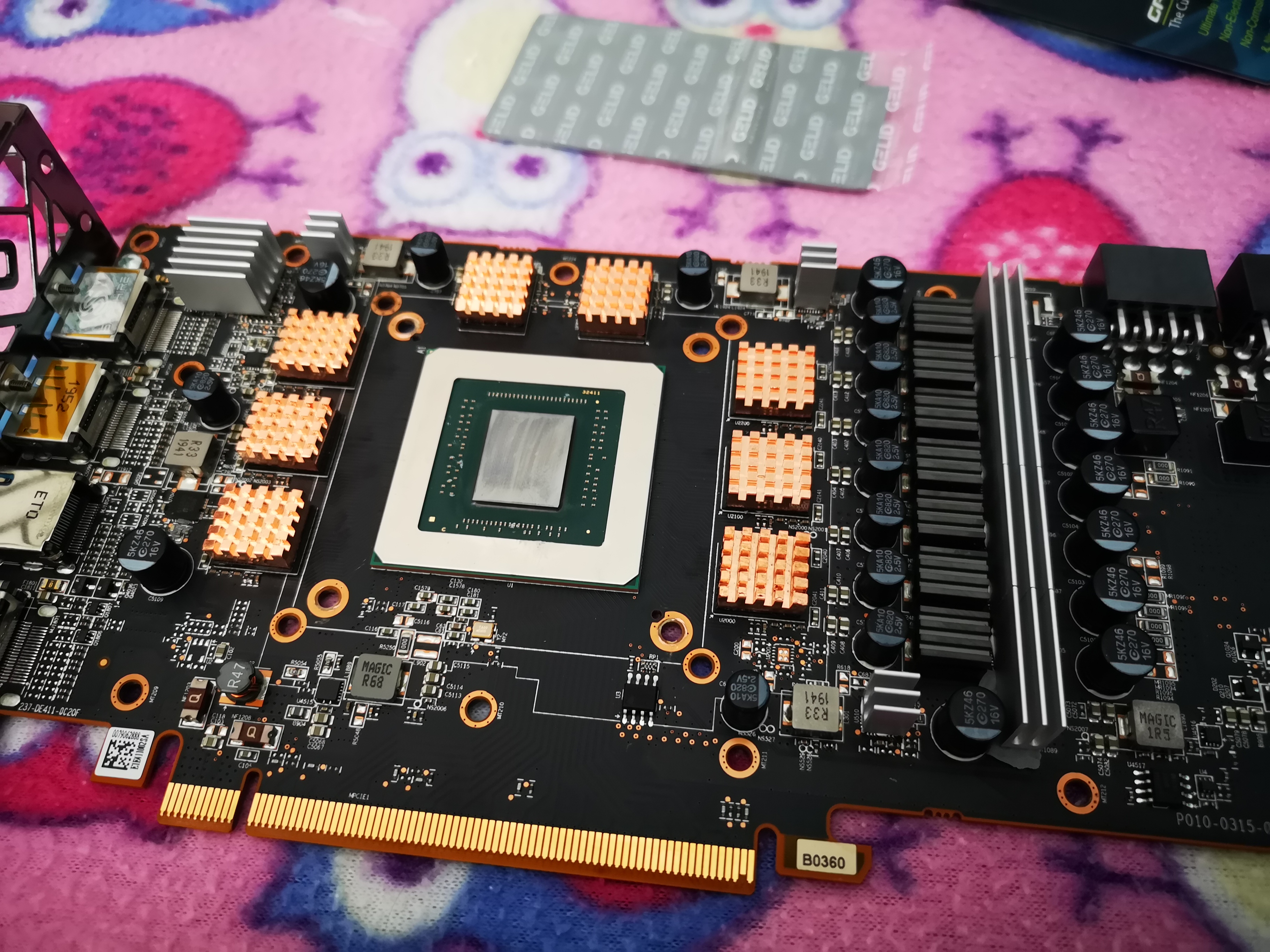

  • IMG_20200731_131254.jpg
    2,5 MB · Aufrufe: 426
Zuletzt bearbeitet von einem Moderator:
  • Gefällt mir
Reaktionen: Beitrag
Hi,
ist zwar etwas Offtopic hier, aber hier ist ein Video um mal die Arctic Lüfter gegen die vielgerühmten Noctuas gegen zu hören. Ich finde meine auch echt leise, selbst auf voller Lautstärke.



Greetz,
Fresh-D

Die Arctic P12 PWM sind top und kosten nur einen Bruchteil von den Noctua Lüftern. Im geschlossenen Gehäuse sind die nicht hörbar, erst ab ca 90% nimmt man etwas sehr leises wahr. Das sind mitunter die besten Lüfter momentan, die es gibt, selbst meine ganzen Silent Wings 3, die im Gehäuse für den Airflow zuständig sind, werden demnächst komplett durch die P12 PWM ersetzt.

Zuletzt bearbeitet von einem Moderator:
Ach den Kühler hab ich gestern bei Linus Tech Tips gesehen. Dieser Morpheus Kühler war jetzt nicht so überzeugend, und diese bunten aus allen möglichen Metallen und Formen daherkommenden VRM und RAM Kühler halten auch nicht so gut wie sie sollten....

Mystic Light schrieb:
Dieser Morpheus Kühler war jetzt nicht so überzeugend
Dann schau das Video noch mal. Der Kühler bzw. Die Kühlleistung bei der Lautstärke ist überzeugend. Nur die Montage und vor allem die selbstklebenden Kühlblöcke sind halt Müll.

Der Morpheus 2 ist absolut top, jeder existierende Custom Kühler ist Müll dagegen. Für die Speicher würde ich empfehlen andere Heatsinks zu kaufen, ansonsten ist der Kühler wohl das beste was der Markt unter Luft zu bieten hat. Mir persönlich ist kein Luftkühler bekannt, der die GPU zwischen 45 und 55 Grad hält unter Last und das bei den aktuellen Temperaturen, im Winter dürfte die Temperatur weiter sinken.

Zuletzt bearbeitet von einem Moderator:
  • Gefällt mir
Reaktionen: NMA
ragnaroek666 schrieb:
Für die Speicher würde ich empfehlen andere Heatsinks zu kaufen
Die dann auch erstmal drunterpassen müssen und oft nicht so leistungsfähig sind wie die Bodenplatten bei Partnerkarten, sodass man z.T. ganz schön dran rumfriemeln muss, wie du ja gezeigt hast. Vor allem, wenn man P/L noch miteinbezieht und die durch Kompatibilität begrenzte Lebensdauer des Morpheus miteinbezieht, finde ich da 'nen Ghettomod deutlich attaktiver.

So, wie es @der Unzensierte gemacht hat, ist es natürlich schon ziemlich geil, dann ist es aber auch mehr Hobby als Vernunft. ^^

  • Gefällt mir
Reaktionen: Fresh-D und der Unzensierte
Beitrag schrieb:
Die dann auch erstmal drunterpassen müssen und oft nicht so leistungsfähig sind wie die Bodenplatten bei Partnerkarten, sodass man z.T. ganz schön dran rumfriemeln muss, wie du ja gezeigt hast. Vor allem, wenn man P/L noch miteinbezieht und die durch Kompatibilität begrenzte Lebensdauer des Morpheus miteinbezieht, finde ich da 'nen Ghettomod deutlich attaktiver.

So, wie es @der Unzensierte gemacht hat, ist es natürlich schon ziemlich geil, dann ist es aber auch mehr Hobby als Vernunft. ^^

Jetzt weiß ja jeder was zu tun ist und kann dir Karte direkt in 10-15 Minuten umbauen. Hinzu kommt, dass man sich dann am besten eine Referenz Karte kauft, nicht wie in meinem Fall eine Custom Karte. Man kann es auch wie der Unzensierte machen, viele Wege führen bekanntlich nach Rom. Ich persönlich bin mehr als zufrieden, die Arbeit hat sich allemal gelohnt und die Kupfer Heatsink machen astreine Arbeit.
