Denen ist schon klar, dass Klebe eine deutlich schlechte Wärmeleitfähigkeit hat, aber es spielt halt auch die Anwendung eine Rolle und die ist so erleichtert.
News IC Graphite Wärmeleitpad: Kühlt so gut wie Paste, aber länger und öfter
- Ersteller AbstaubBaer
- Erstellt am
- Zur News: IC Graphite Wärmeleitpad: Kühlt so gut wie Paste, aber länger und öfter
Piktogramm
Admiral
- Registriert
- Okt. 2008
- Beiträge
- 9.254
Die Wärmeleitfähigkeit bei ner Klebschicht (eines passenden Klebers) im µm Bereich hat in vielen Fällen keinen relevanten Einfluss.
Abgesehen davon, wenn es nur Kleber für die erleichterte Anwendung geht kann man auch einfach kleine Klebpunkte im Raster setzen, sodass die Klebfläche weniger als 1% der Gesamtfläche ausmacht.
Niemand vom Fach wird so deppert sein und ein 1mm Klebspalt mit Epoxy vorsehen wenn es um Wärmeübertragung geht
Abgesehen davon, wenn es nur Kleber für die erleichterte Anwendung geht kann man auch einfach kleine Klebpunkte im Raster setzen, sodass die Klebfläche weniger als 1% der Gesamtfläche ausmacht.
Niemand vom Fach wird so deppert sein und ein 1mm Klebspalt mit Epoxy vorsehen wenn es um Wärmeübertragung geht
Dominicus1165
Lt. Junior Grade
- Registriert
- März 2018
- Beiträge
- 320
cool and silent schrieb:
Weil du nicht gegoogelt hast.
Schau hier auf die Verpackung des Herstellers IC Graphite,
dann such bei Wikipedia die Spezifikationen von Graphit und du wirst sehen, dass die 1 zu 1 übereinstimmen
-200 bis +400 (knapp) Grad beständig und gleiche wmk.
Das lässt nur einen Schluss zu: es handelt sich um reine Graphitfolie, welche für den 120-fachen Preis verkauft wird. Nun muss man nurnoch die passende Dicke kaufen und voilà:
Viel Geld gespart
Piktogramm
Admiral
- Registriert
- Okt. 2008
- Beiträge
- 9.254
Wenn ein Anbieter eines Produktes einen Verwendungszweck nicht spezifiziert und man den Produkteigenschaften selbst hinterhergoogeln muss, dann sollte man davon ausgehen, dass das Produkt mindestens so mangelhaft ist wie die Präsentation.
Wenn du günstig Graphitfolien haben willst, dann kauf sie von Panasonic (oder Anderen) die die Wärmeleitung und den Einsatzzweck genau spezifizieren.
Wenn du günstig Graphitfolien haben willst, dann kauf sie von Panasonic (oder Anderen) die die Wärmeleitung und den Einsatzzweck genau spezifizieren.
Schattenspender
Ensign
- Registriert
- Feb. 2005
- Beiträge
- 236
Ich bin auch schon auf den Test gespannt.
Kommt bei mir zwar nicht so oft vor, das ich mit WLP rumhantieren muß, aber ein blödes Gefühl ist es jedes mal.
Klecksen oder schmieren? War das nun genug oder doch noch ein bisschen mehr davon? Und dann klebt doch die Hälfte an den Pfoten. Und und und ...
Vor allem würde mich interessieren, warum dieses Pad nicht mit jedem Kühler funktionieren sollte. Wo gibt's denn da eine Einschränkung?
Kommt bei mir zwar nicht so oft vor, das ich mit WLP rumhantieren muß, aber ein blödes Gefühl ist es jedes mal.
Klecksen oder schmieren? War das nun genug oder doch noch ein bisschen mehr davon? Und dann klebt doch die Hälfte an den Pfoten. Und und und ...
Vor allem würde mich interessieren, warum dieses Pad nicht mit jedem Kühler funktionieren sollte. Wo gibt's denn da eine Einschränkung?
Dominicus1165
Lt. Junior Grade
- Registriert
- März 2018
- Beiträge
- 320
Piktogramm schrieb:
Graphit ist Graphit. Nur weil es Panasonic herstellt, wird es nicht zum Wundermittel.
Reines Graphit als Folie kann man dort kaufen, wo es am günstigsten ist.
Wie gesagt: Selbst googeln. Sonst recherchieren wir auch alles...
Piktogramm
Admiral
- Registriert
- Okt. 2008
- Beiträge
- 9.254
Je nach Reinheitsgrad, Orientierung der Basalebenen, Größe der Graphenlagen, eingesetzten Bindemittel und Fertigungsverfahren variieren die Eigenschaften von "Graphit" ganz erheblich.
Der Kram wird ja nicht ganz grundlos in der Form von Bleistiftminen, Kohlebürsten, Batterieelektroden, Folien (mit unterschiedlichen Verwendungszwecken / Optimierungen), Carbonfasern, Hitzeschilden, Kunststoff-/Gummizusatz, Farbpigment etc. pp. verwendet.
Ich würde nicht behaupten, dass "Graphit ist Graphit" auch nur annähernd stimmt.
Allein bei den Folien haben ordentliche Anbieter gern mal über 10 Ausführungen mit teils erheblich abweichenden Eigenschaften.
Der Kram wird ja nicht ganz grundlos in der Form von Bleistiftminen, Kohlebürsten, Batterieelektroden, Folien (mit unterschiedlichen Verwendungszwecken / Optimierungen), Carbonfasern, Hitzeschilden, Kunststoff-/Gummizusatz, Farbpigment etc. pp. verwendet.
Ich würde nicht behaupten, dass "Graphit ist Graphit" auch nur annähernd stimmt.
Allein bei den Folien haben ordentliche Anbieter gern mal über 10 Ausführungen mit teils erheblich abweichenden Eigenschaften.
Arcturus128
Captain
- Registriert
- Apr. 2015
- Beiträge
- 3.816
Ich glaube solch eine Aussage ist bei jedem Werkstoff zu einfach gedacht. Da könnte man genauso gut sagen Glas ist Glas oder Gummi ist Gummi.
Arcturus128
Captain
- Registriert
- Apr. 2015
- Beiträge
- 3.816
Wie sieht es mit dem neuen Thermal Grizzly Carbonaut Wärmeleidpad aus? Ich würde mich sehr freuen, wenn ComputerBase das auch mal testen würde, dann hätte man einen Vergleich zum IC Graphite Pad.
Hier hat es recht gut abgeschnitten:
Hier hat es recht gut abgeschnitten:
Von der Nutzung her wäre mir denke ich das IC Pad lieber. Das Carbonaut geht sehr leicht kaputt, also reißt wohl sehr leicht.
Von der Leistung her kann es schon sein dass es besser ist, da es auch sehr dünn ist. Denke dünner als das IC Pad.
Vergleich wäre natürlich interessant.
Von der Leistung her kann es schon sein dass es besser ist, da es auch sehr dünn ist. Denke dünner als das IC Pad.
Vergleich wäre natürlich interessant.
wern001
Admiral
- Registriert
- Mai 2017
- Beiträge
- 7.554
Kazuja schrieb:
wenn man das bild so sieht ist das Teil recht dick.
ich hab jetzt keine Ahnung wie dick das Teil ist und hab auf die schnelle auch nichts gefunden aber schätzungsweise 0,5 mm. hmm 35 wmk mit 0,5 mm oder 0,01 mm mit 10 wmk.
hat jemand schon mal eine Metallfolie aus weichem Metall ( z.B 0,2 mm Zinnfolie oder noch weicherem Metall) als Wärmeleitpad versucht?
Zuletzt bearbeitet:
Arcturus128
Captain
- Registriert
- Apr. 2015
- Beiträge
- 3.816
Ich kann mir nicht vorstellen, dass sich ein - auch weiches - Metall gut genug an die Oberfläche anpasst.
@Kazuja
Ja, von dem IC Graphite Pad: https://www.computerbase.de/2018-09/graphit-pad-test-graphitfolie-waermeleitpaste/
@Kazuja
Ja, von dem IC Graphite Pad: https://www.computerbase.de/2018-09/graphit-pad-test-graphitfolie-waermeleitpaste/
Piktogramm
Admiral
- Registriert
- Okt. 2008
- Beiträge
- 9.254
http://www.cmr-direct.com/de/indium-foil/cmr-in50um-100x100mmArcturus128 schrieb:
Vorstellung != Realität
Folien aus weichen Metallen und/oder Graphit sind nichts Neues. Was neu ist, dass schlaue Leute feststellen, dass man den Kram an PCler noch teurer verkaufen kann als im Laborbedarf.
Newton ist die Einheit der Kraft und Druck wäre Kraft/Fläche also N/m²Vindoriel schrieb:
Und viel Druck braucht es nicht. Man will ja keine dauerhafte Verformung erreichen sondern nur, dass sich eine Folie im elastischen Bereich an die Oberfläche anpasst. Das funktioniert mit einigen Metallen recht gut.
wern001
Admiral
- Registriert
- Mai 2017
- Beiträge
- 7.554
Vindoriel schrieb:
ich möchte keinen klumpen auf 0,2 mm platt drücken. evtl so niedrig schmelzende legierung die dann bei 40-60 °C so richtig weich wird aber nicht komplett schmilzt
DarkInterceptor schrieb:

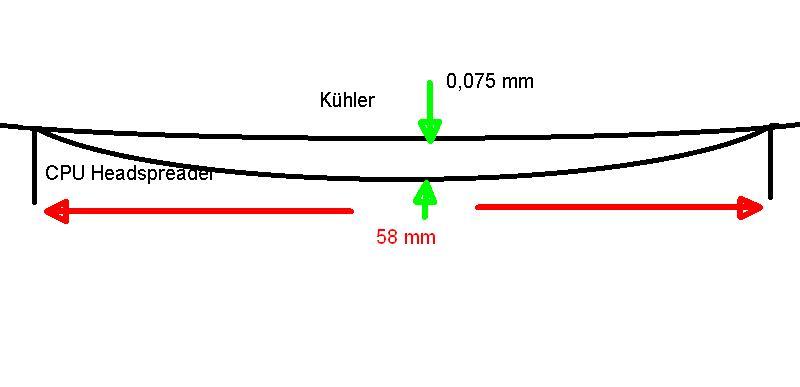

mein Threadripper lies sich erst mit einer dicken schicht flüssigmetal gut kühlen denn er sieht aus wie eine halfpipe
hier mal die abmessung mit einer wenzel messmaschiene
jetzt läuft der Precision Boost Overdrive auf 16x 4100 MHz
Zuletzt bearbeitet:
Arcturus128
Captain
- Registriert
- Apr. 2015
- Beiträge
- 3.816
@Piktogramm
Ob die Indium-Folie auch für CPU-Kühlung geeignet ist lässt sich deinem Link nicht entnehmen. Und wer gibt 110 € für TIM aus?
Ob die Indium-Folie auch für CPU-Kühlung geeignet ist lässt sich deinem Link nicht entnehmen. Und wer gibt 110 € für TIM aus?
Piktogramm
Admiral
- Registriert
- Okt. 2008
- Beiträge
- 9.254
Reines Indium ist eine Möglichkeit. Div. Eigenschaften die das Zeug für Vakuumanlagen interessant macht braucht man bei CPUs nicht. Da könnte man auch Legierungen nutzen. Beispielsweise eine Legierung aus Indium, Kupfer, Bismuth und das nennt man dann "Liquid Metal Pad" (auch wenn man da die geringe Schmelztemperatur der Legierung nutzt)
Ansonsten kannst du mal rechnen:
100mm x 100mm reine Iridiumfolie für 110€ gegen 42mm x 42mm Iridiumlegierung für 5,60€ (1x CPU). So weit weg sind die Preise nicht.
Die Graphitpads die es mitunter gibt sind mitunter ja auch noch teurer bei kleinerer Fläche. (30mmx30mm für 9,90 -> Damit kostet jeder Quadratmillimeter Graphitpad soviel wie Iridiumfolie)
Ansonsten kannst du mal rechnen:
100mm x 100mm reine Iridiumfolie für 110€ gegen 42mm x 42mm Iridiumlegierung für 5,60€ (1x CPU). So weit weg sind die Preise nicht.
Die Graphitpads die es mitunter gibt sind mitunter ja auch noch teurer bei kleinerer Fläche. (30mmx30mm für 9,90 -> Damit kostet jeder Quadratmillimeter Graphitpad soviel wie Iridiumfolie)
