Projekt MG1

Evil Ghost · 25. Juni 2020

Hallo zusammen & schön das ihr hierher gefunden habt.
Hier möchte ich euch mein Projekt vorstellen MG1 (Prototype)

Vorgeschichte:

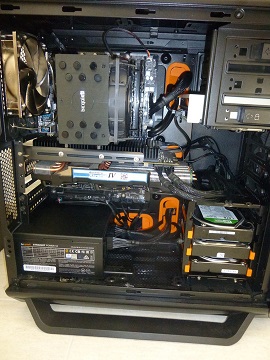

Es fing alles an mit diesem Gehäuse von be quite, Dark Base 800

die Idee eine Wasserkühlung einzubauen, ist ja nix neues heutzutage
habe mit alles für eine Wasserkühlung besorgt, und leider feststellen das
es nicht so passt wie ich das gerne hätte.
Alle Kompetenten raus genommen in ein anderes Gehäuse gebaut, Chieftec war gerade frei

Jetzt habe ich mich noch mal Überlegt wie ich das Dark Base 800 umbauen kann,
die zeit verging...
Ergebnis: fand das Gehäuse zu schade um dran zu sagen, flexen usw,
das Ergebnis wäre nicht so schön gewesen, und meiner Vorstellung nicht entsprechen
---------------------
Jetzt hab ich mich nach ein NEUES Gehäuse umgeschaut,
viele Gehäuse angeschaut/verglichen Modding usw.
leider nix gefunden was meiner Vorstellung entspricht.

DIE IDEE:
Ich bau mir mein Gehäuse selber!

dann fing ich an mit einer 3D Konstruktion
mittlerweile etwa 1 Monat bin ich am Projekt
Beim Konstruieren sind mir noch ein paar Ideen gekommen, die ich in mein MG1 einbinde

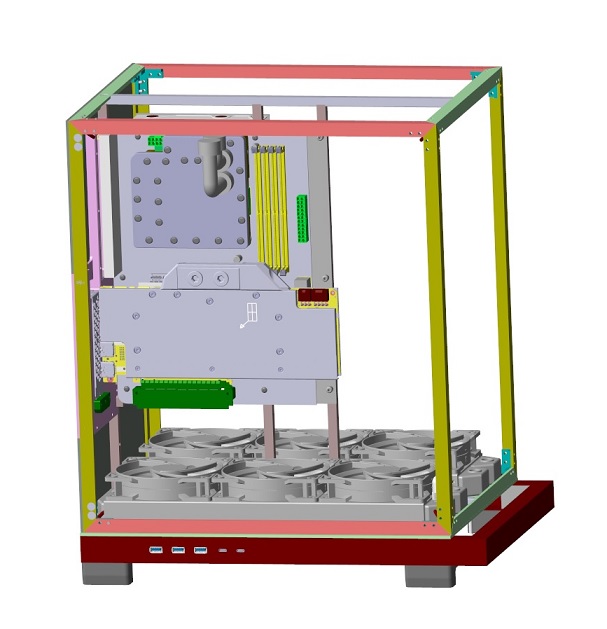

Wie auf dem Bild Oben zu sehen ist, habe ich das Gehäuse in 2 teile unterteilt, vorne und hinten
Vorne: MB,GPU sichtbar,
Hinten: NT,HDD, Kabel, usw nicht sichtbar

DIE HARDWARE:
9600K
Asrock Z370 Pro4
16GB RAM
be quiet Straight Power 10-CM 600W
Zotac 980ti
+
WAKU

WAS MÖCHTE ICH NOCH MACHEN:
-Monoblock fürs Mainboard
-2 Kreisläufer, 1CPU, 1 GPU
-Distro Plate über die gesamte Front, eine seite CPU, eine GPU
-Wasseranschlüsse selber bauen (später eloxieren)
-Alu Rörchen 13/11 (später eloxieren)
-eventuell eine Distro Plate neben das Mainboard

ZUM SCHLUSS:

es liegt mir sehr viel an diesem Projekt,
deswegen werde ich nicht nur Schriftlich und Bildlich das Projekt führen, sondern auch mit Video
Auf mein Kanal (signatur) habe ich schon ein paar Videos vom Projekt.
Werde alles Videos zum Projekt hier Verlinken
1-Mainboard vermessen ASRocK Z370 Pro 4
2-Nach dem Vermessen ins CAD
3-Monoblock Konstruieren
4-IO GPU Halterung
5-Monoblock Seite 1 Fräsen
6-Monoblock Seite 2 Fräsen
7-Monoblock Dichtung Prüfen
8-Monoblock RUN
9-GPU Plexi probe zusammenbau
10-Bodenplatte Fertigen
11-MG1 zusammenfassung

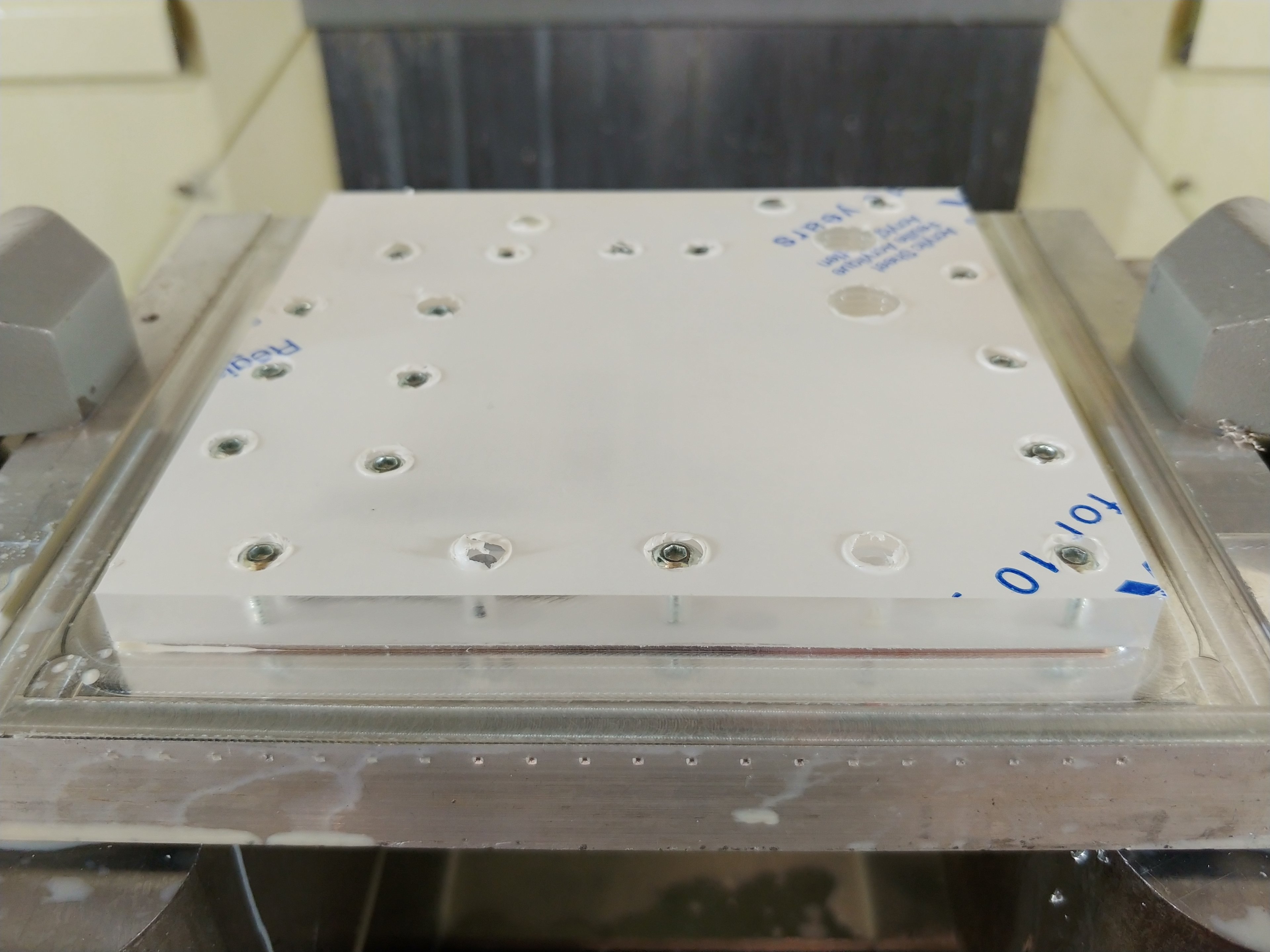

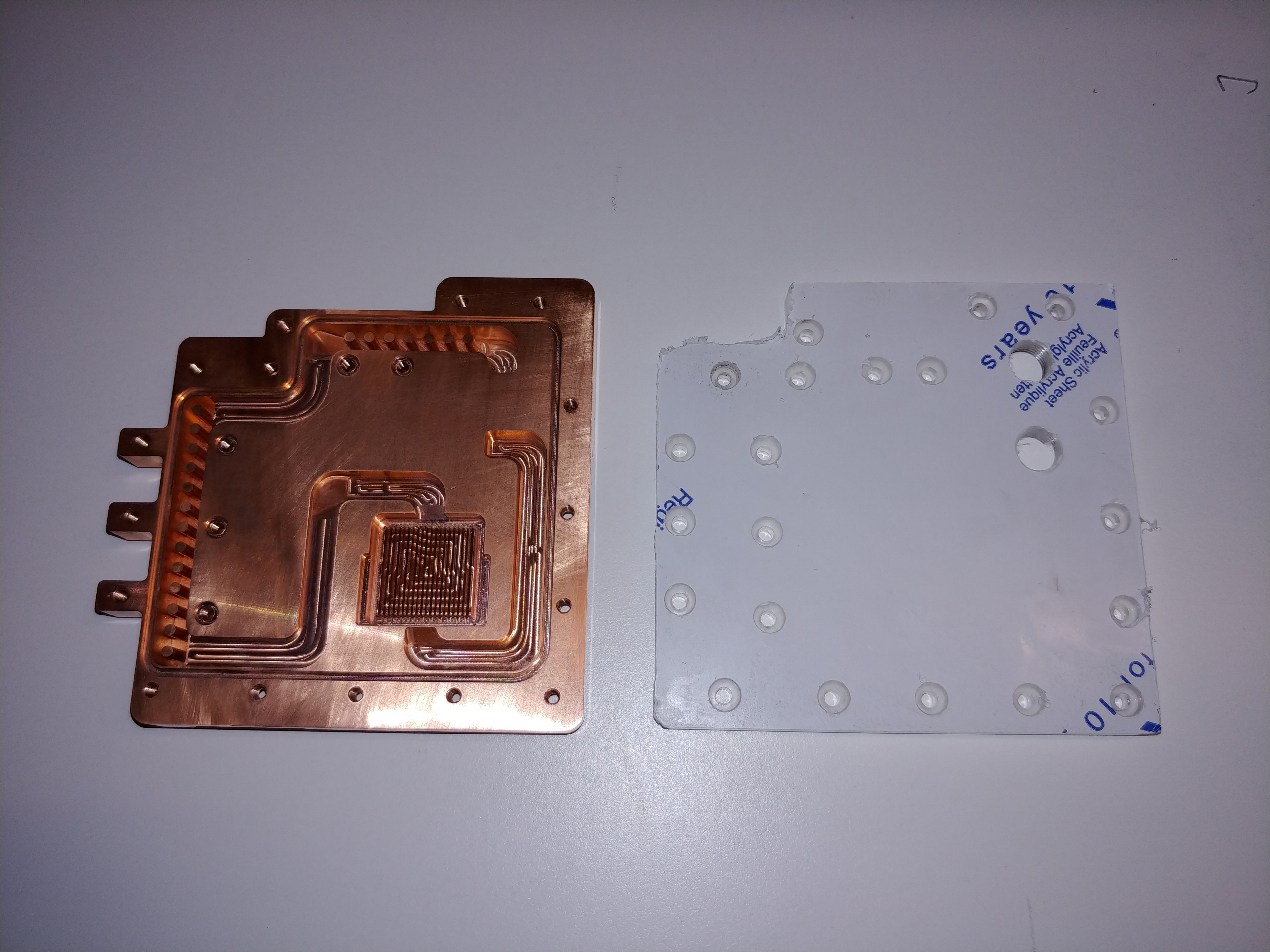

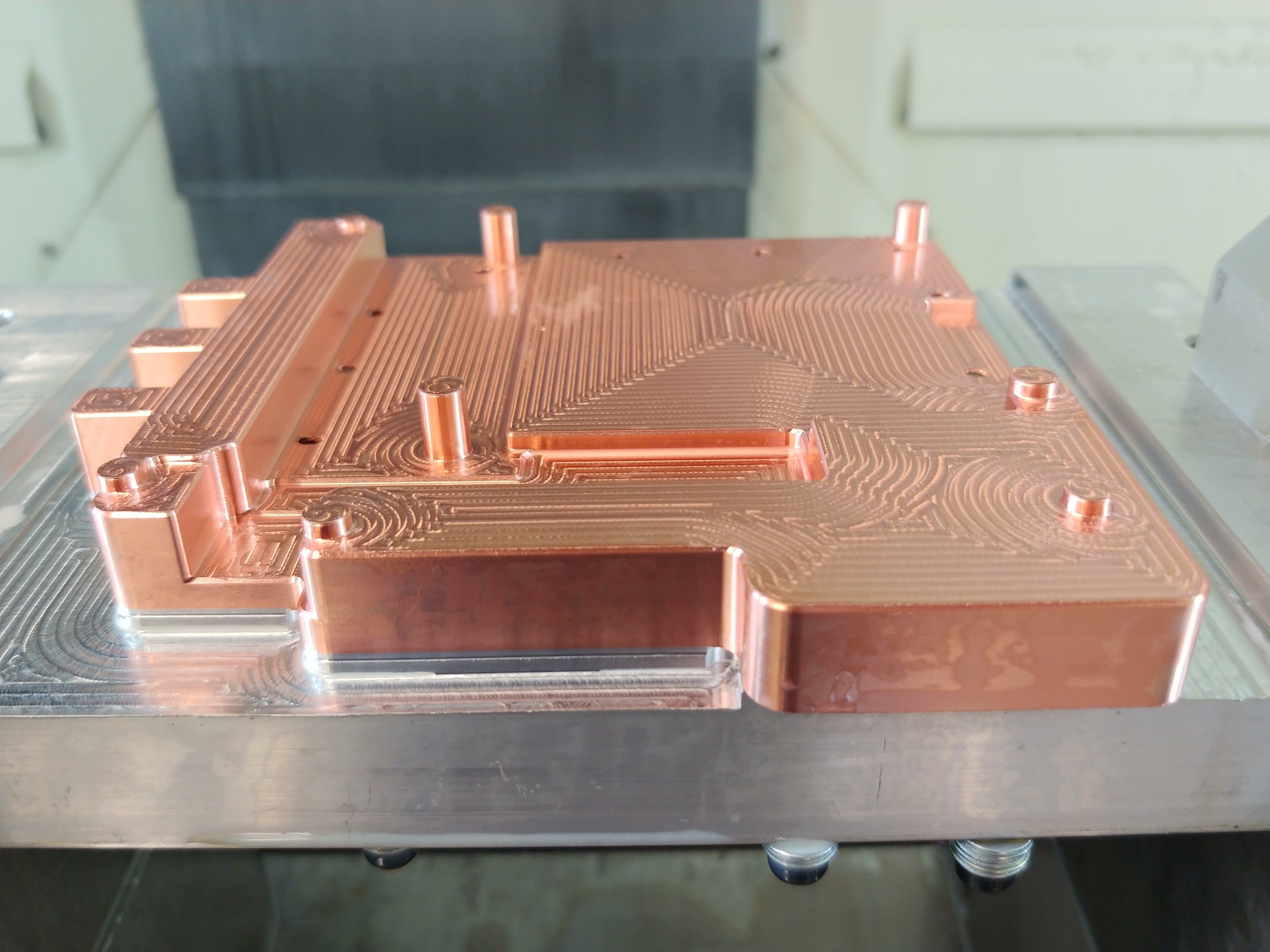

12-Monoblocks Fräsen
13-Case Zusammenbau
14-MG1 CASE Zusammenbau #11
15-MG1 CASE Zusammenbau #12
16-MG1 Distoplate Polieren #13

Freue mich auf eure Kommentare
Gruß
Evil Ghost

adAstra · 25. Juni 2020

Evil Ghost schrieb:
be quite

AAAARGH ... hier musste ich leider Trigger-bedingt das Lesen abbrechen

Evil Ghost · 27. Juni 2020

Update: Monoblock Konstruieren

Evil Ghost · 30. Juni 2020

Update: Material Bestellt

Evil Ghost · 30. Juni 2020

Update:

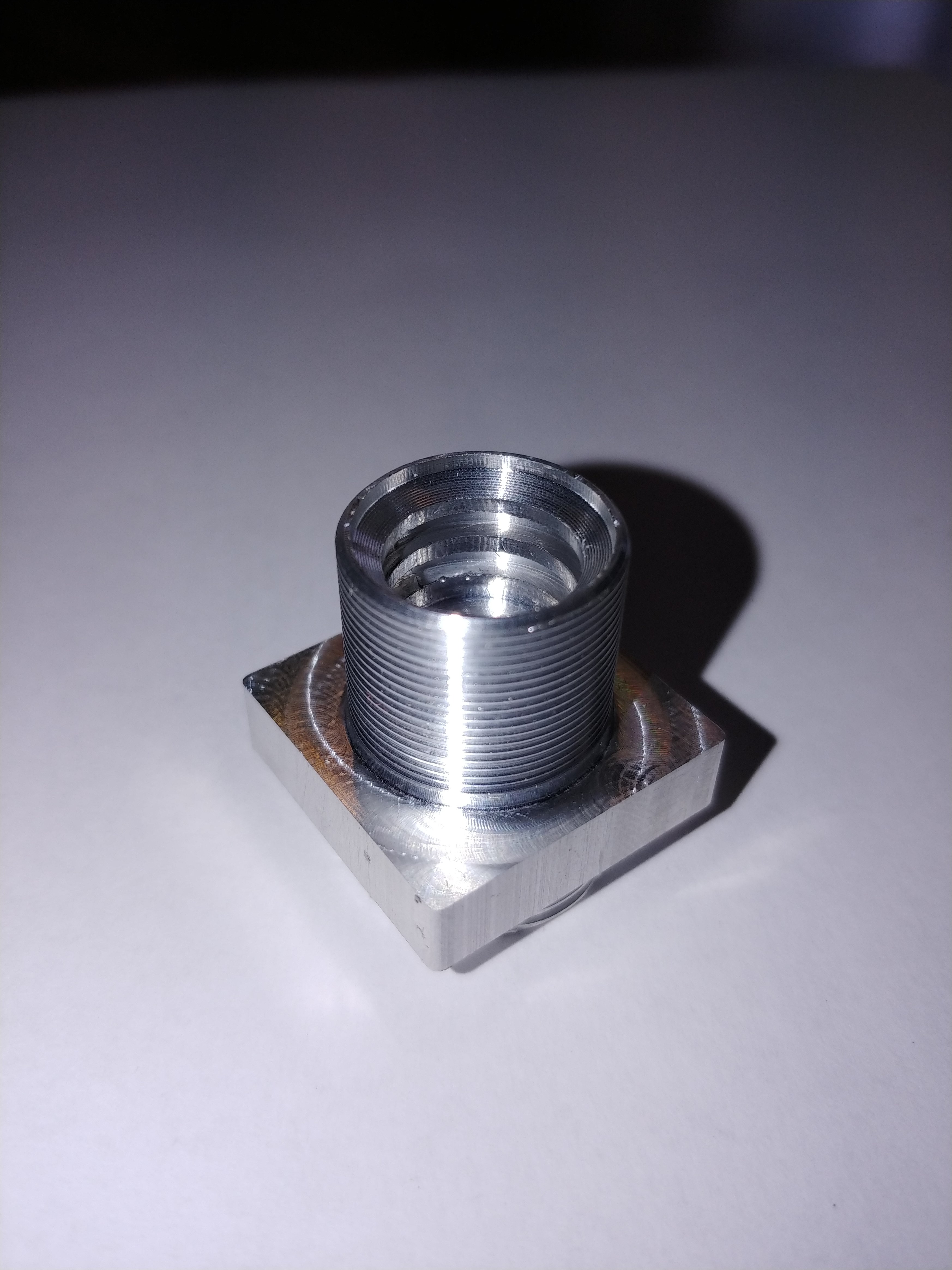

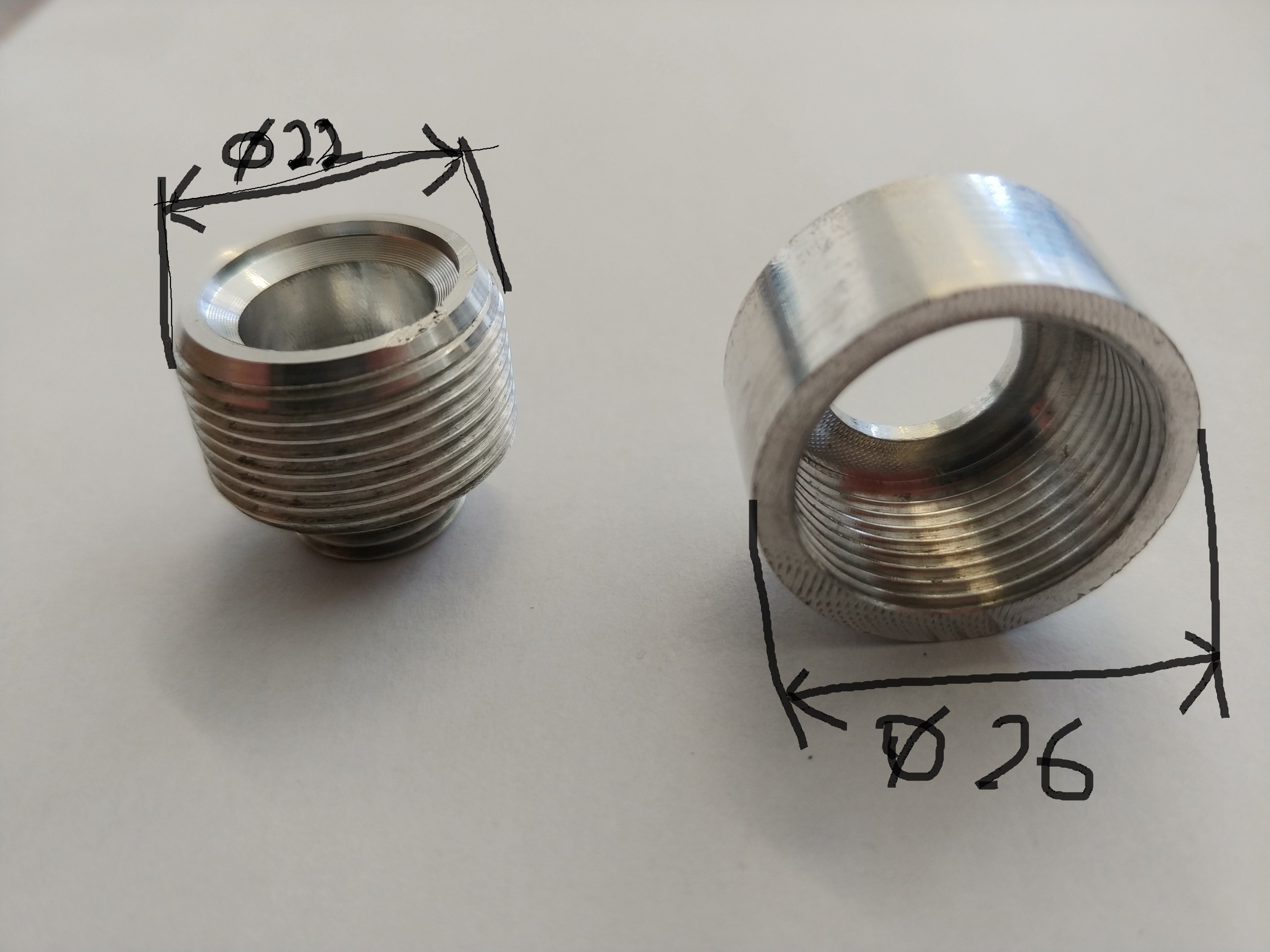

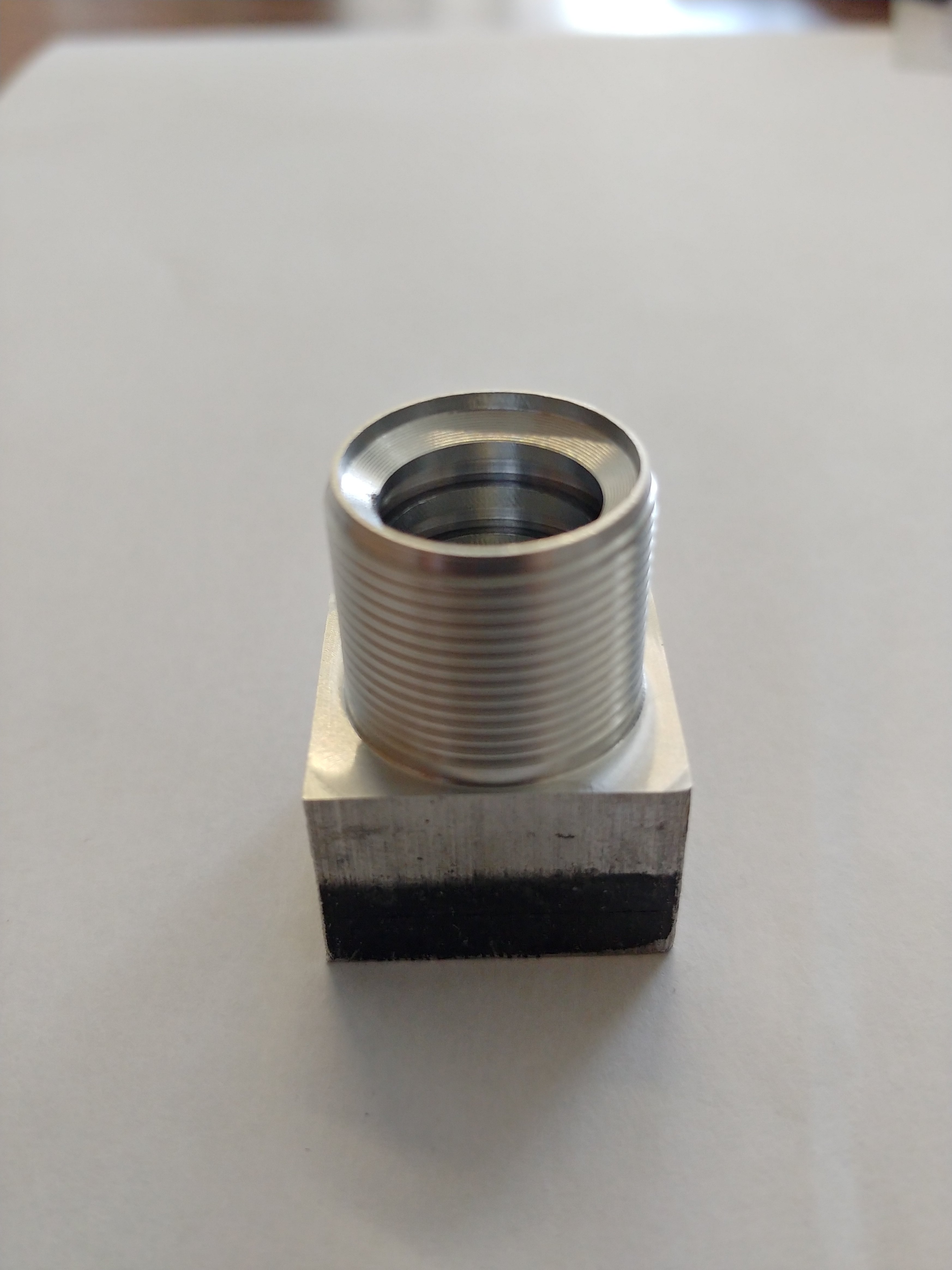

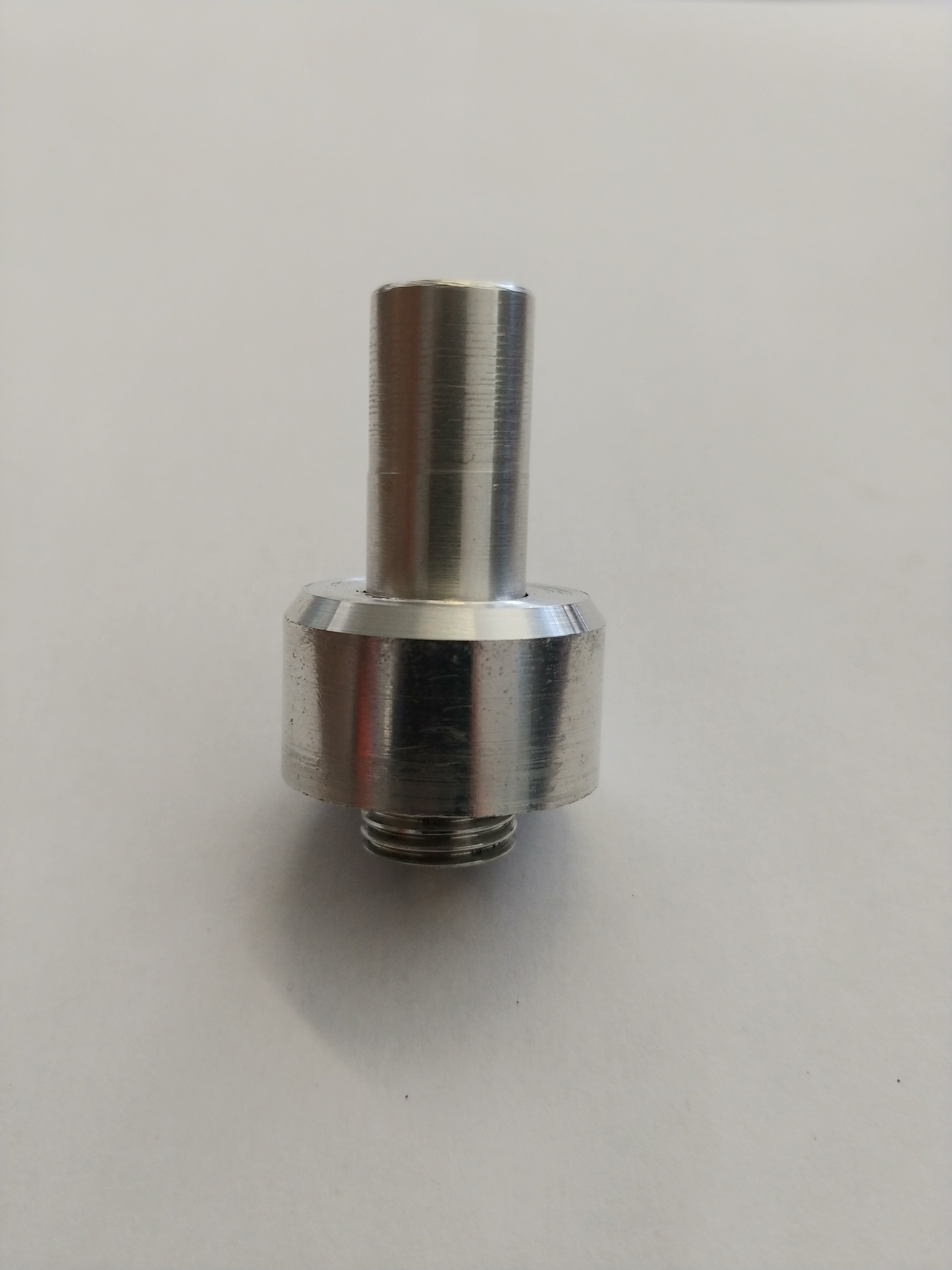

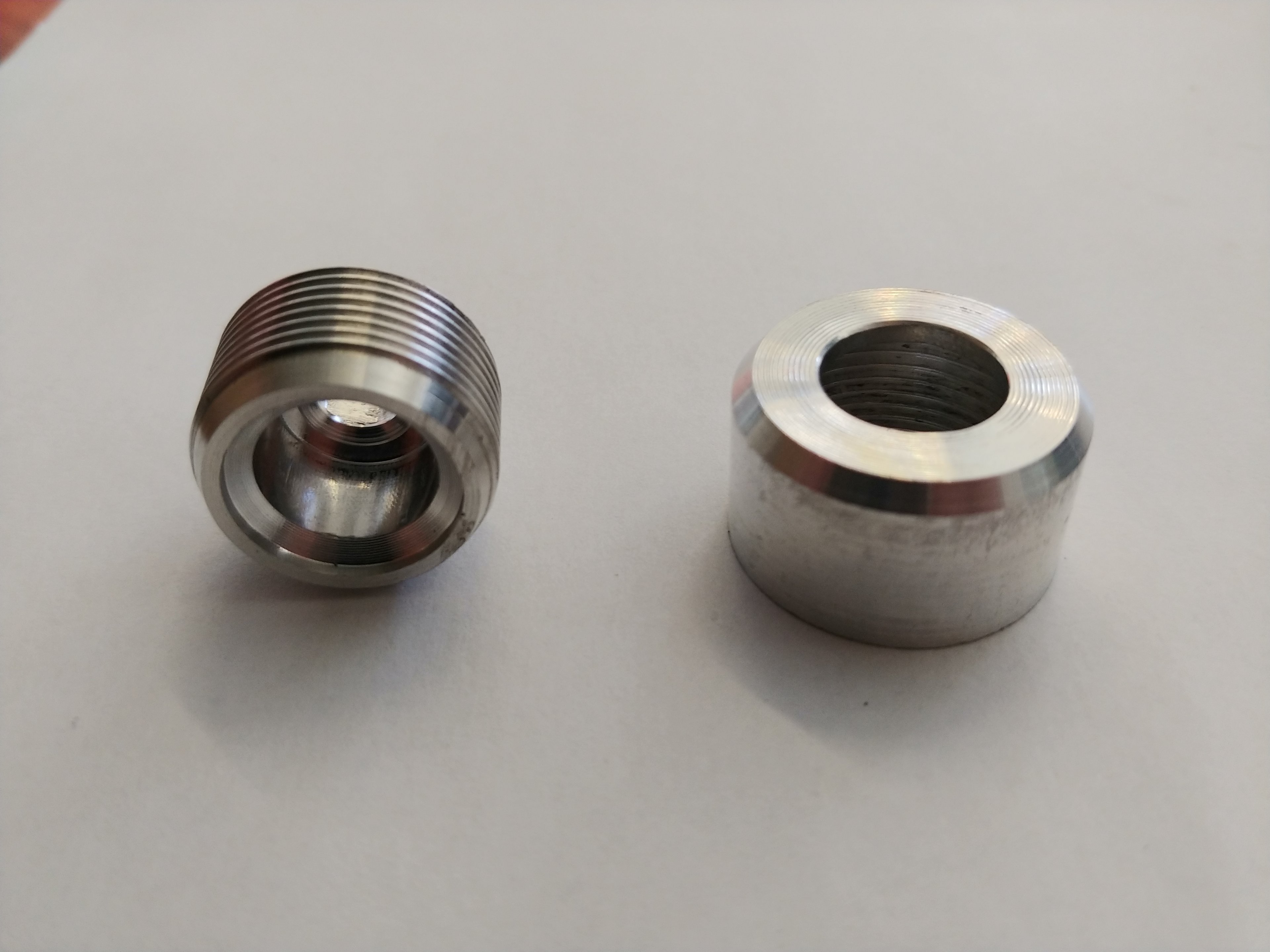

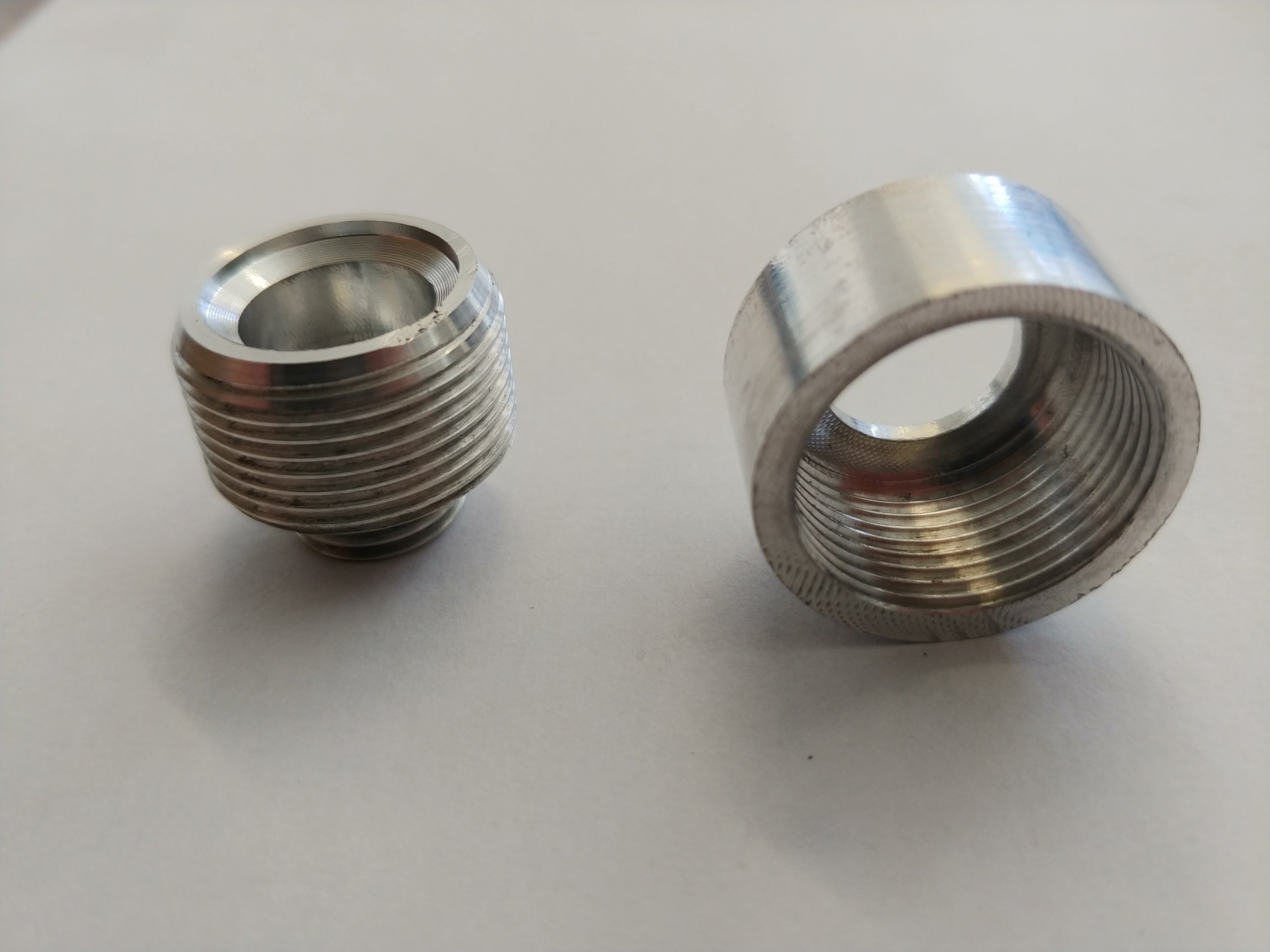

habe jetzt mal ein Anschluss hergestellt, um zu schauen ob das so funktioniert...

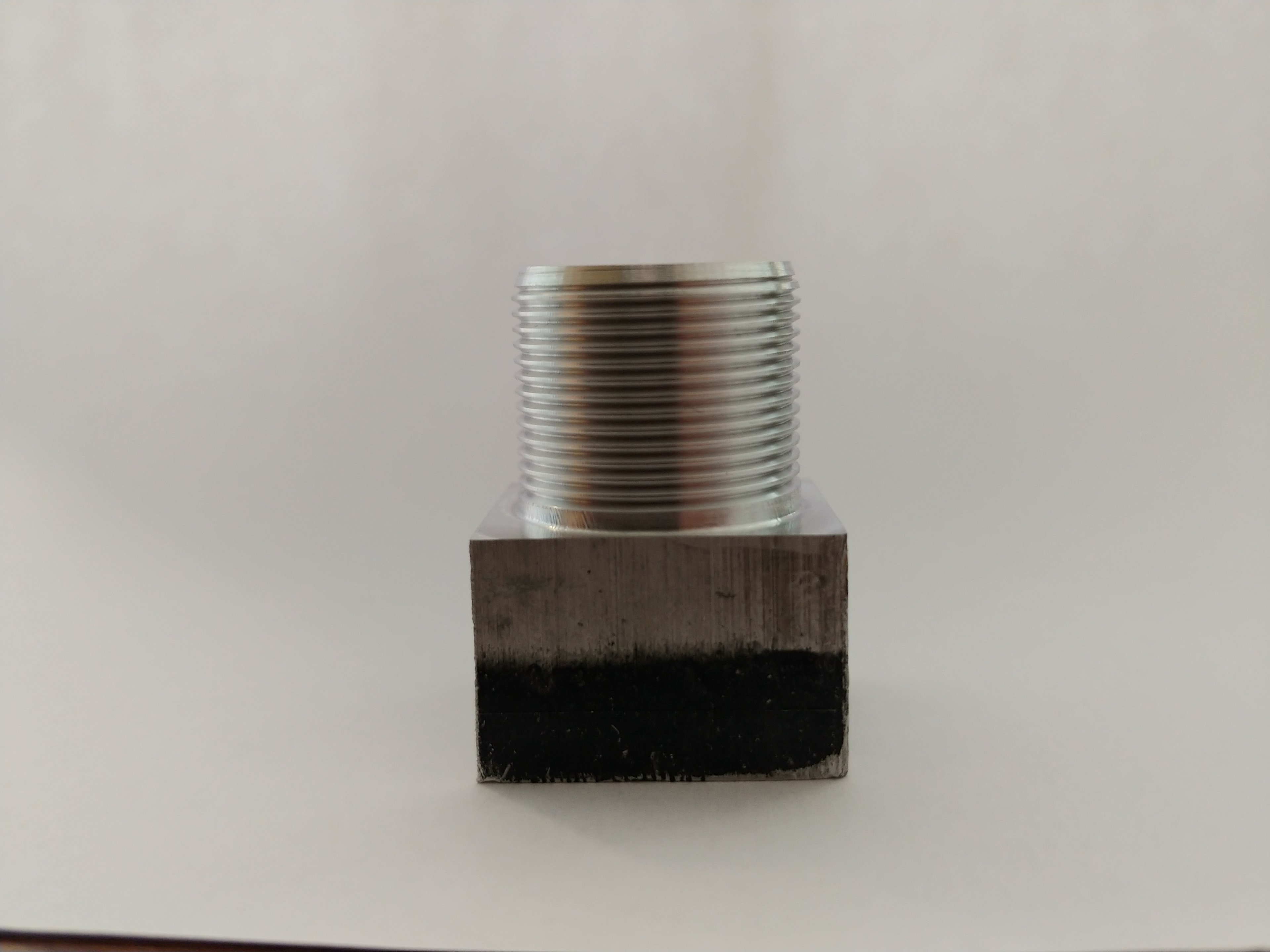

maße: außen Ø 26, gesamt höhe 26mm, 6mm G1/4

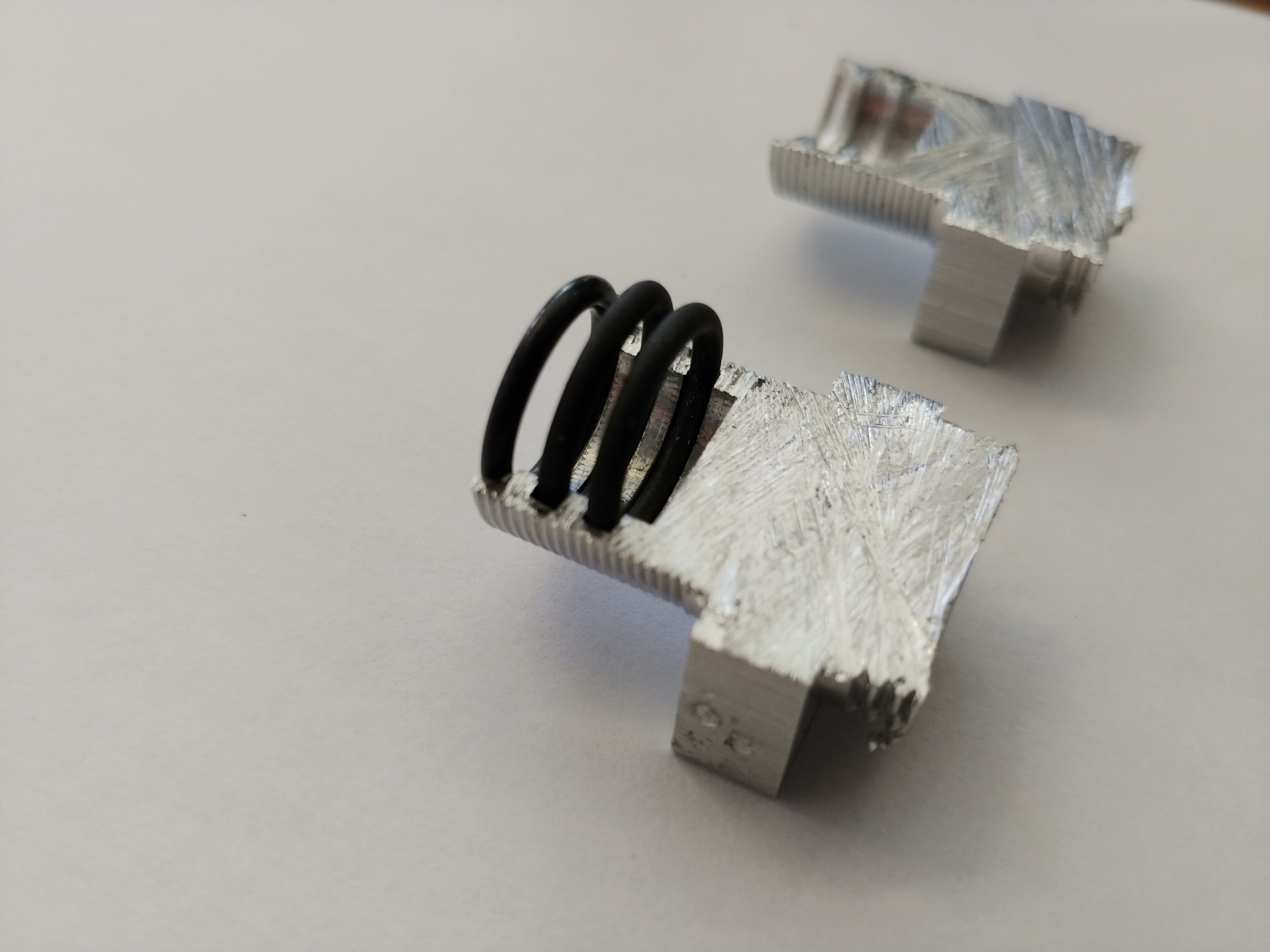

eins habe ich nicht machen können, ist die nut, für die o-ringe, da fehlte mir ein nuten fräsen für,
denn habe ich schon bestellt
das Außengewinde ist mit den G1/4 Gewindefräser gefräst, Steigung 1,337, Ø 22
es sieht schon nicht schlecht aus aber das Außengewinde ist mir etwas zu grob,
ich werde mir noch ein paar herstellen mit anderen Steigungen( 0,75 - 1 )
vor allem will ich den Ø 26 kleiner kriegen, da das doch zu groß ist, wirkt klobig

Gruß

Evil Ghost · 4. Juli 2020

Update:

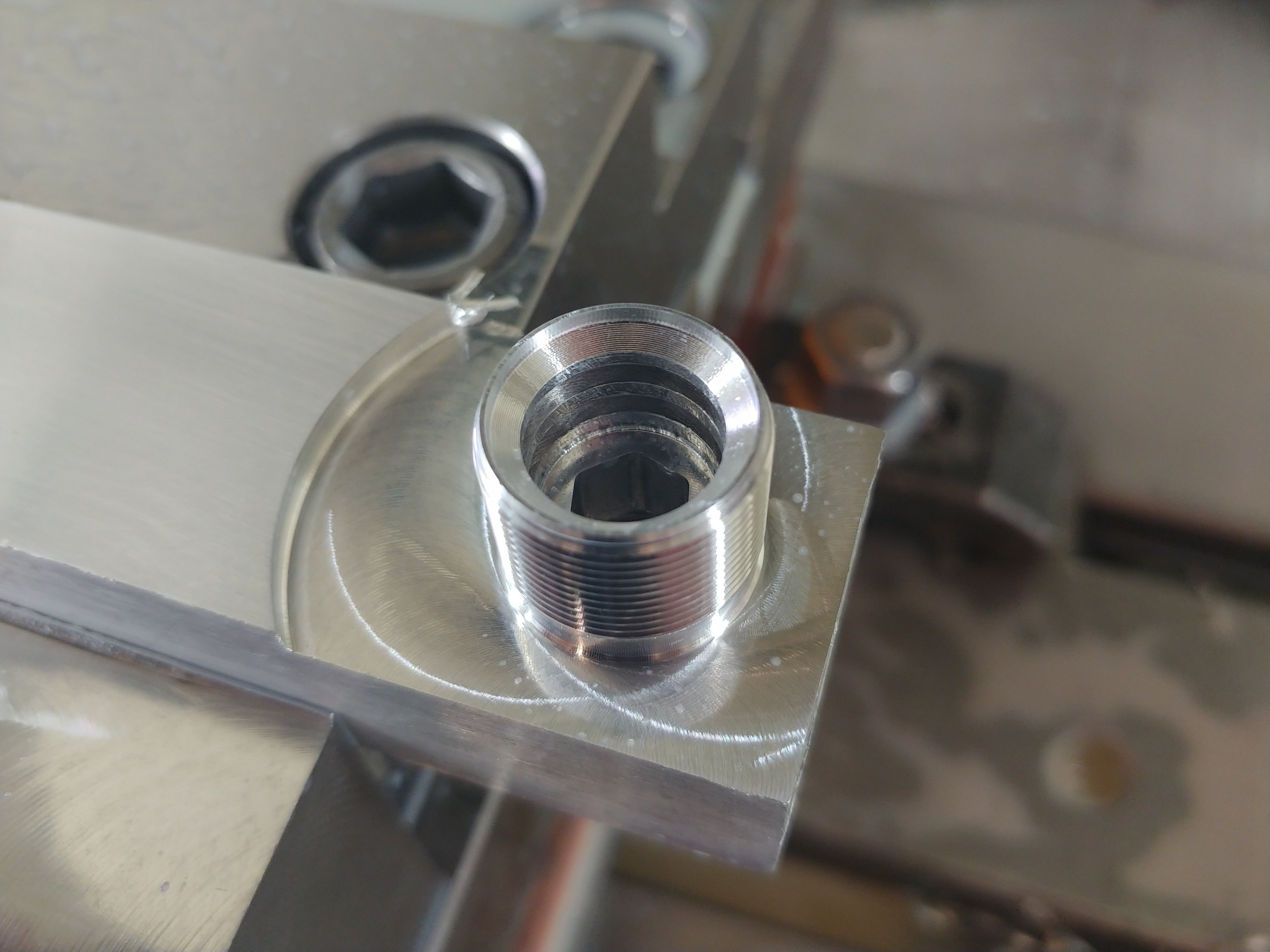

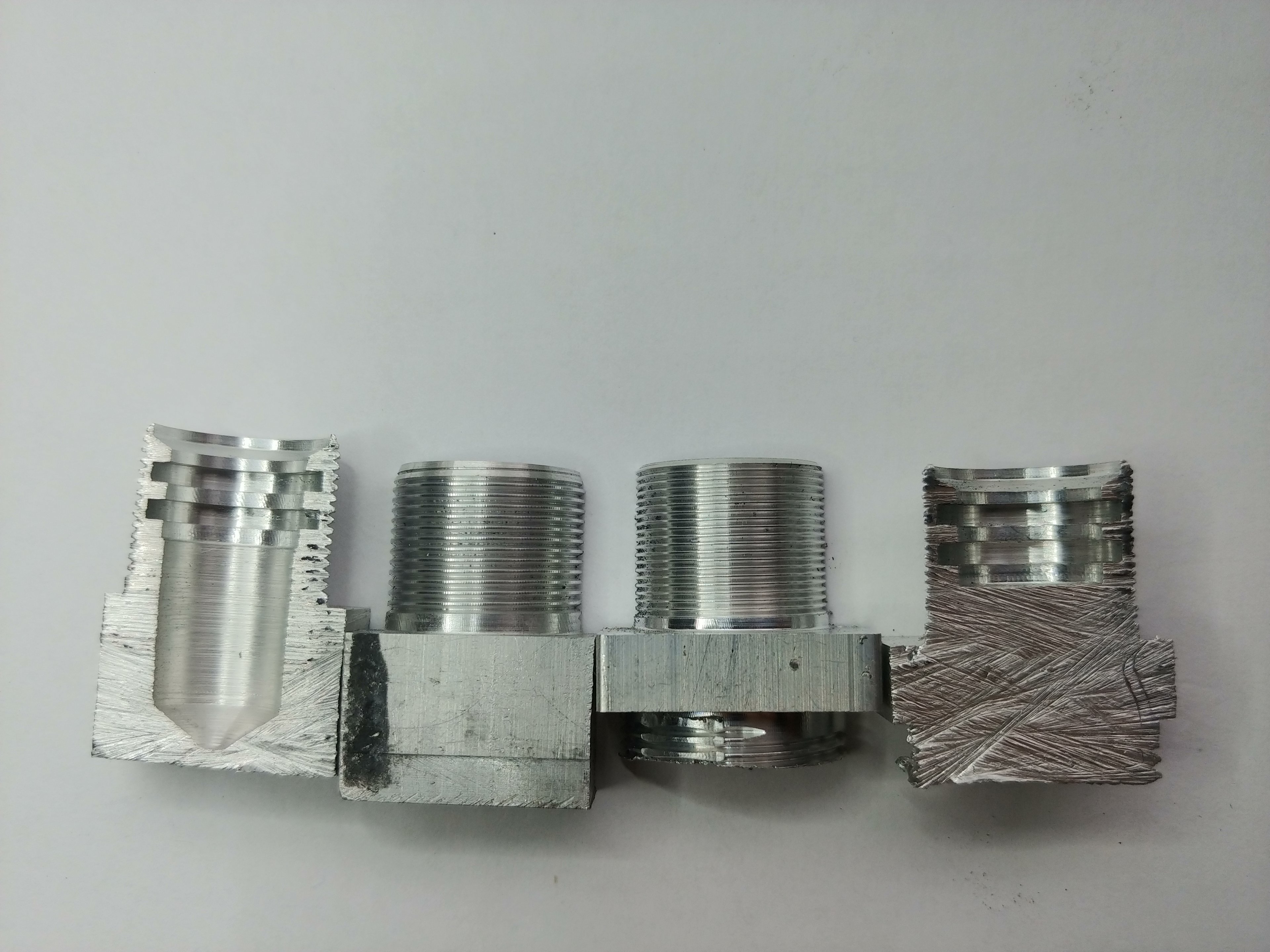

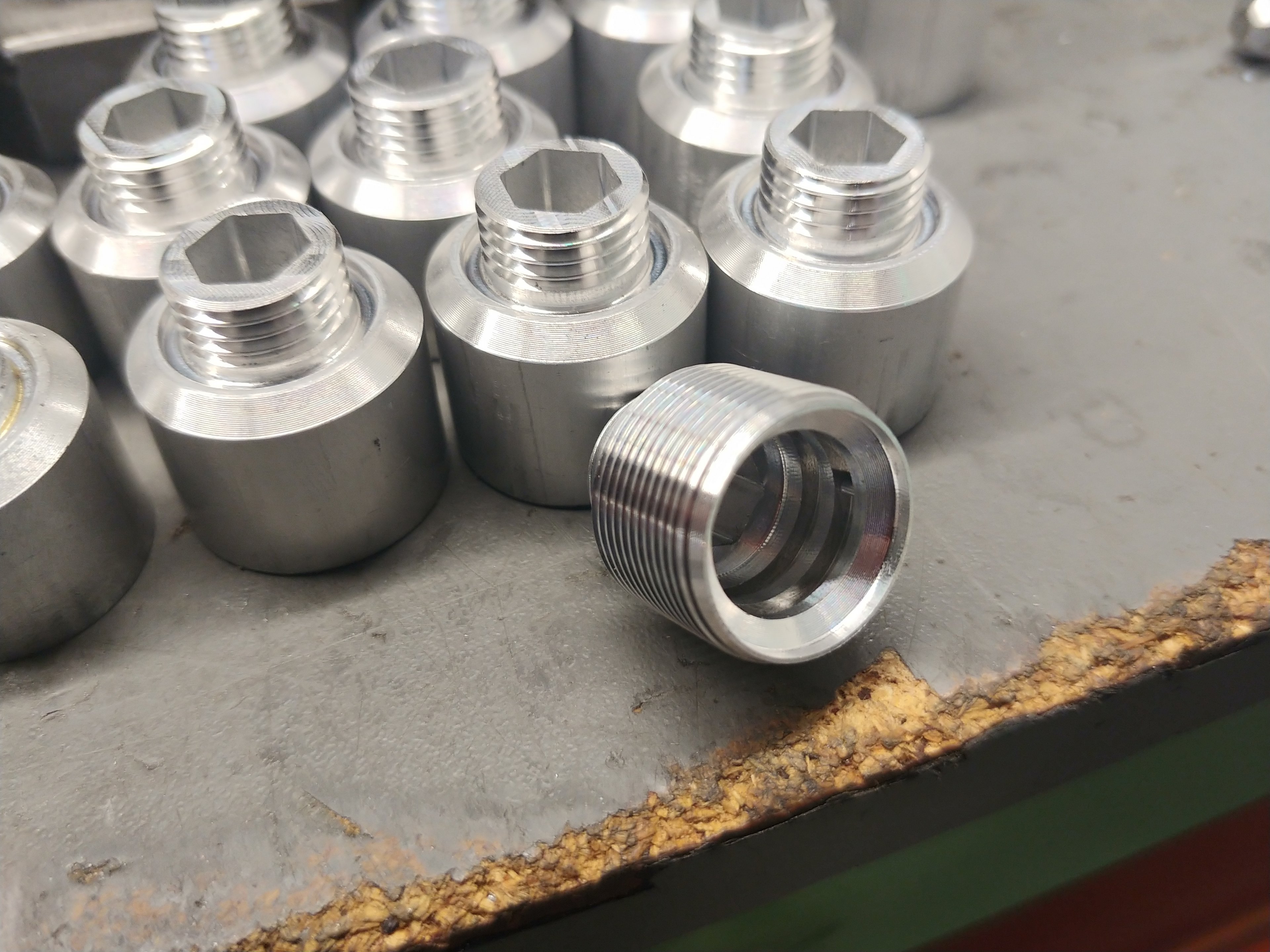

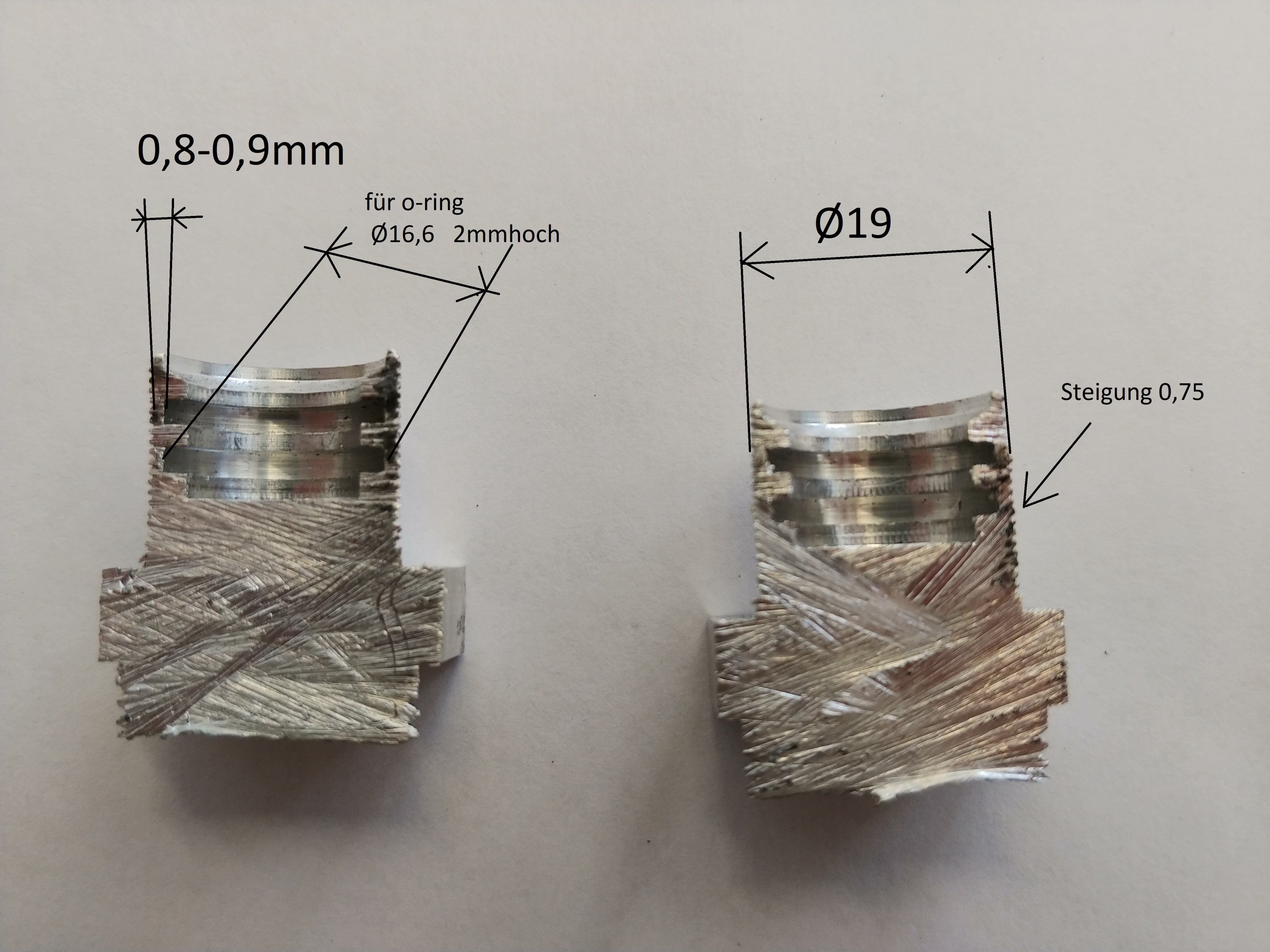

habe noch mal ein paar Anschluss hergestellt, mit Steigung 1 und 0,75
+ nut für o-ring
Steigung 1

Steigung 0,75

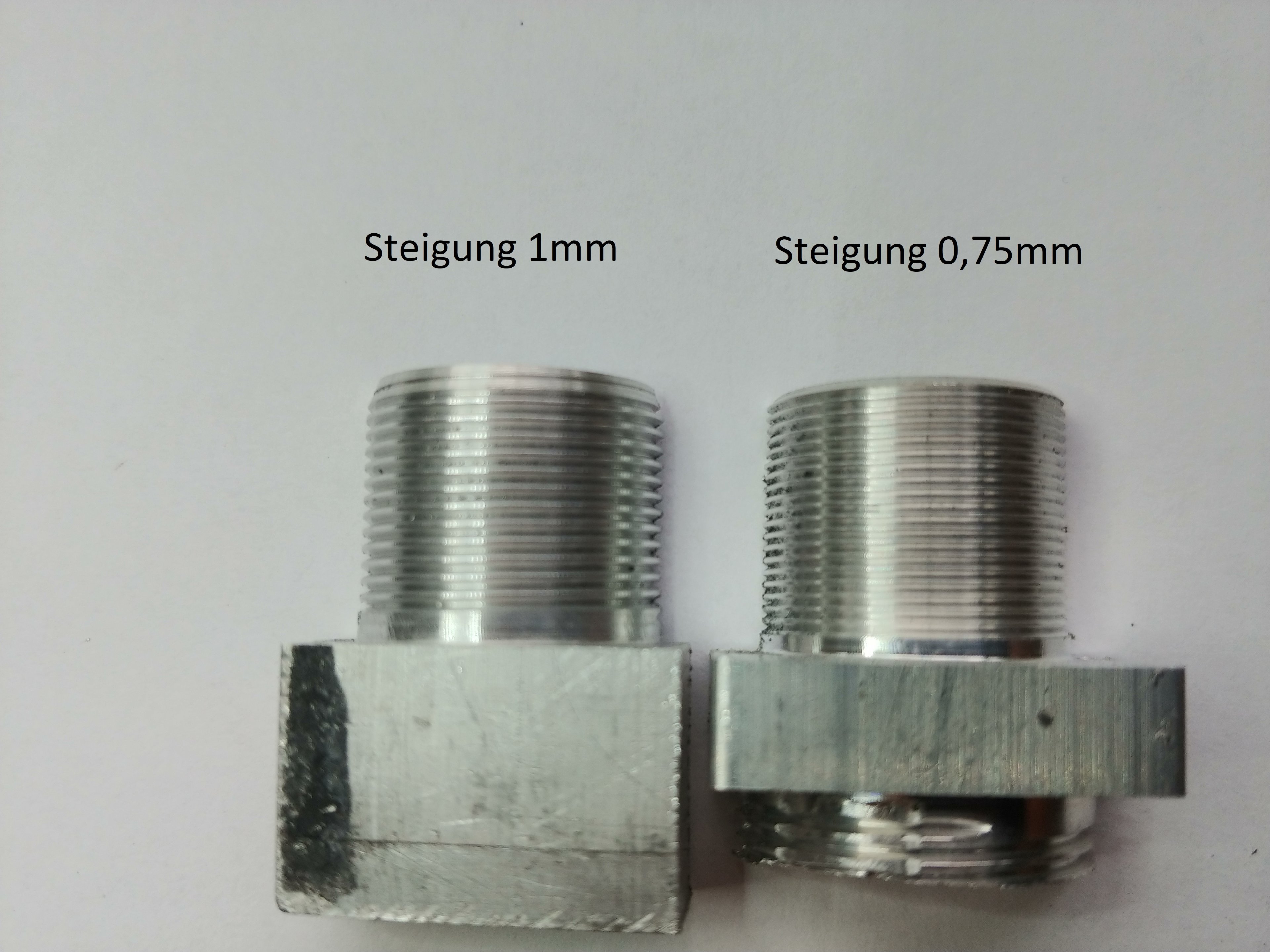

Beide im Vergleich

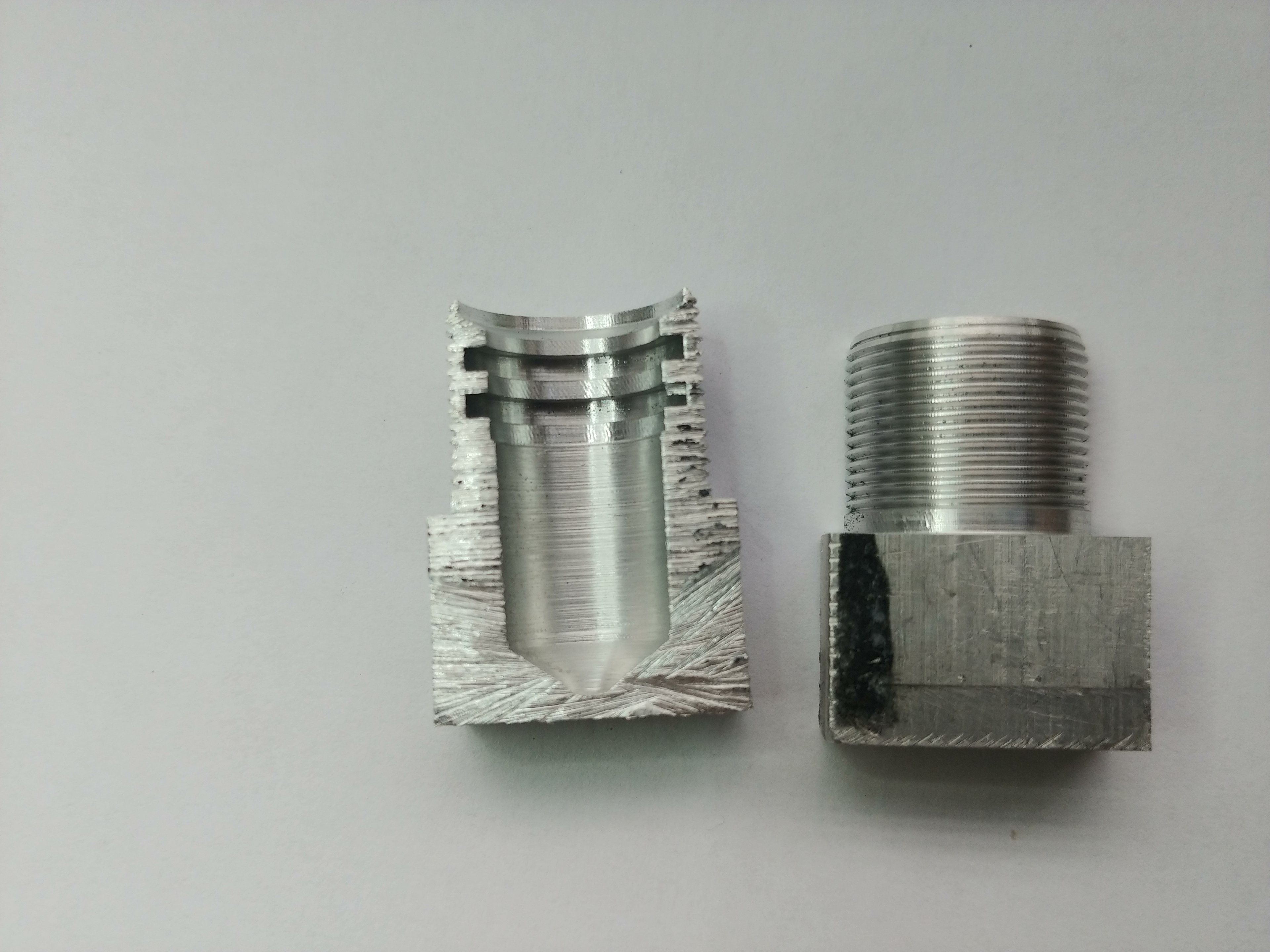

hir mein fail

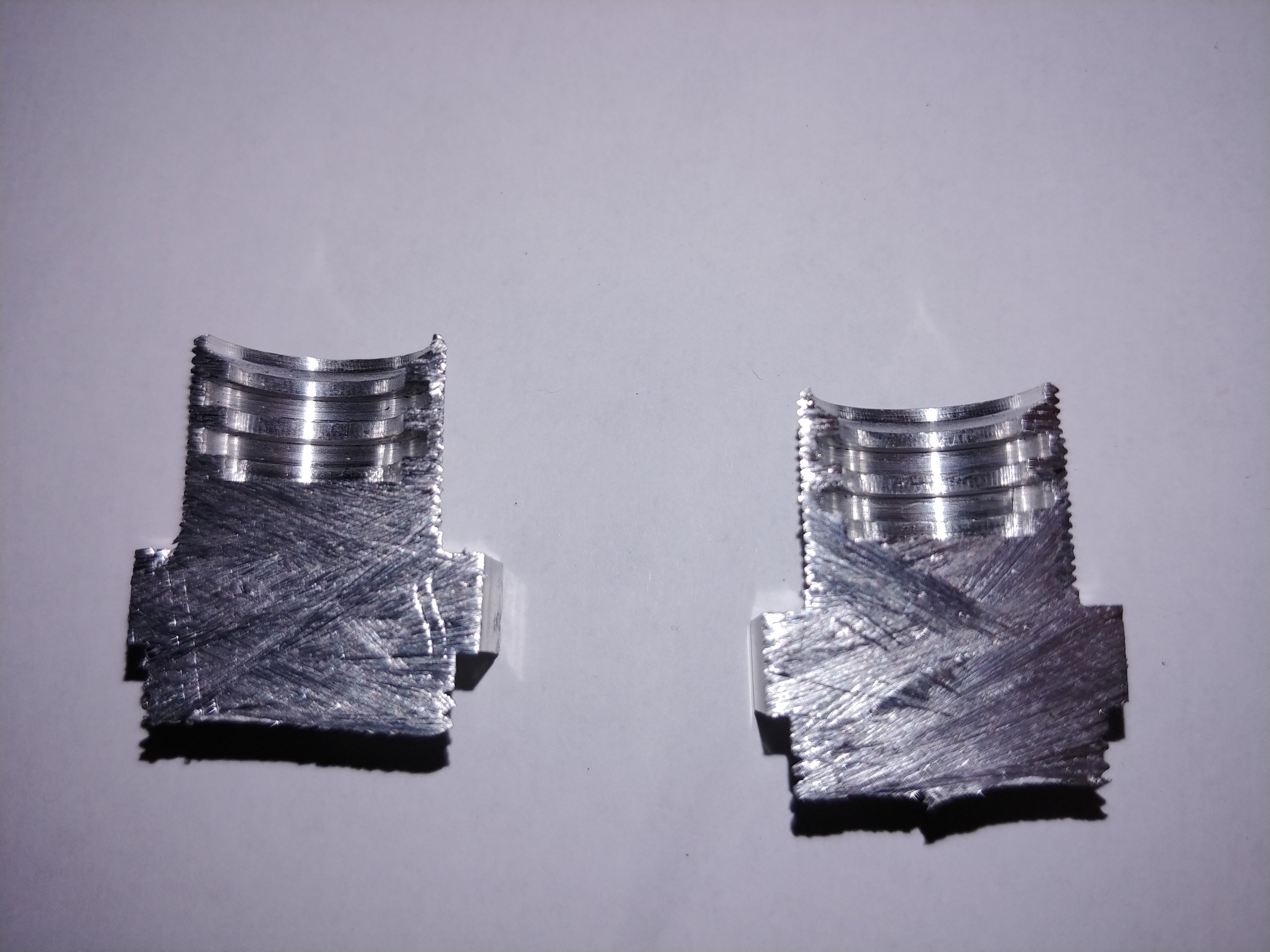

der erste nut versuch endete leider nicht so schön, nut-fräser kaputt, zum glück habe ich 2 bestellt

den Anschluss habe ich denke ich jetzt auf ein maß bekommen,
Anschluss selbst wird ein Ø 19 haben, die kappe Ø 22, höhe 20mm

Am Freitag ist noch das Bestellte Material angekommen, früher als erwartet

damit kann ich jetzt anfangen das Gehäuse zusammen zu fräsen/bauen

MfG

Evil Ghost · 8. Juli 2020

UPDATE TIME:

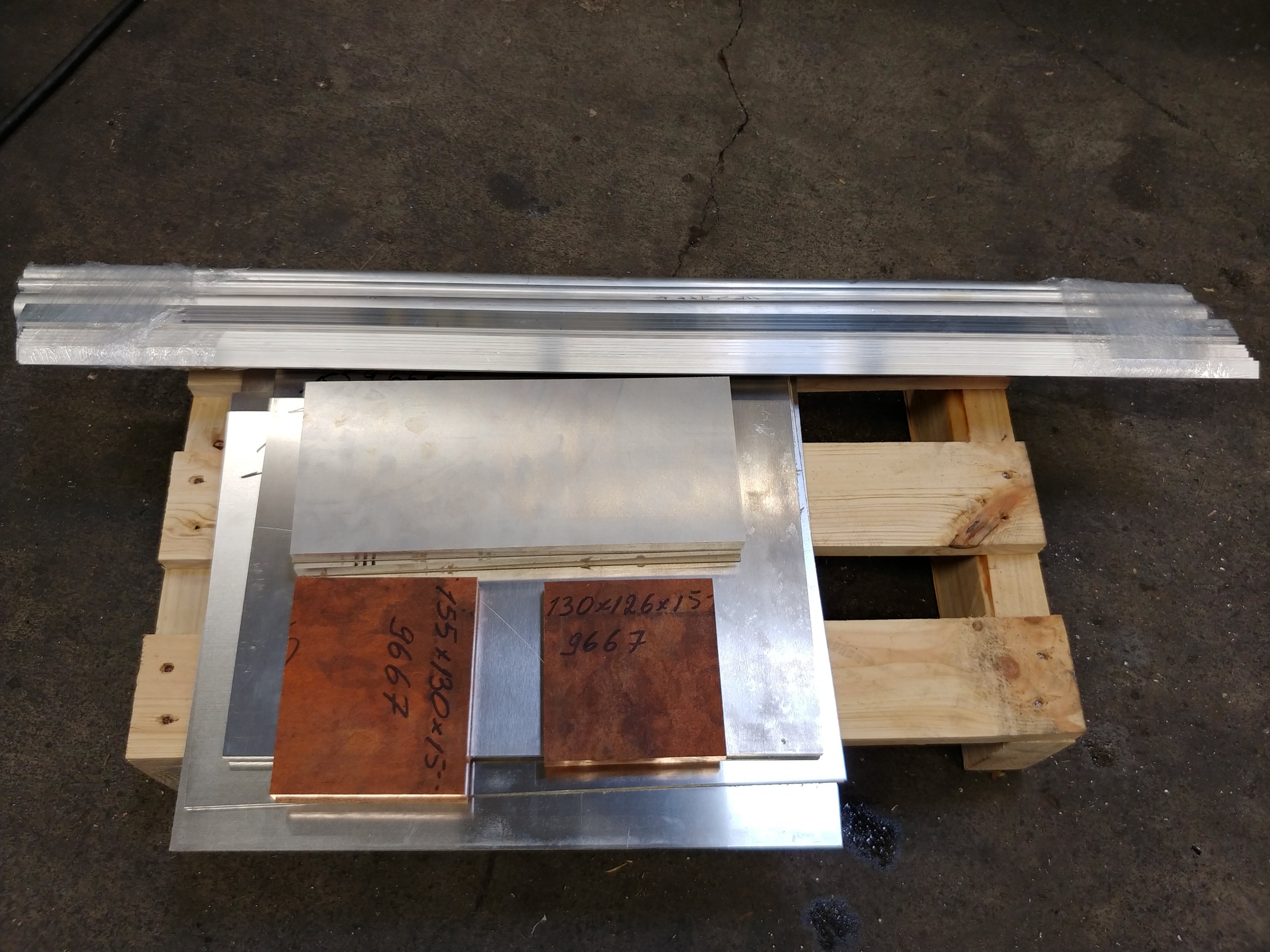

wie ich schon geschrieben haben, ist das Material da

& ich habe noch Plexiglas bestellt für den Monoblock und Distroplatte

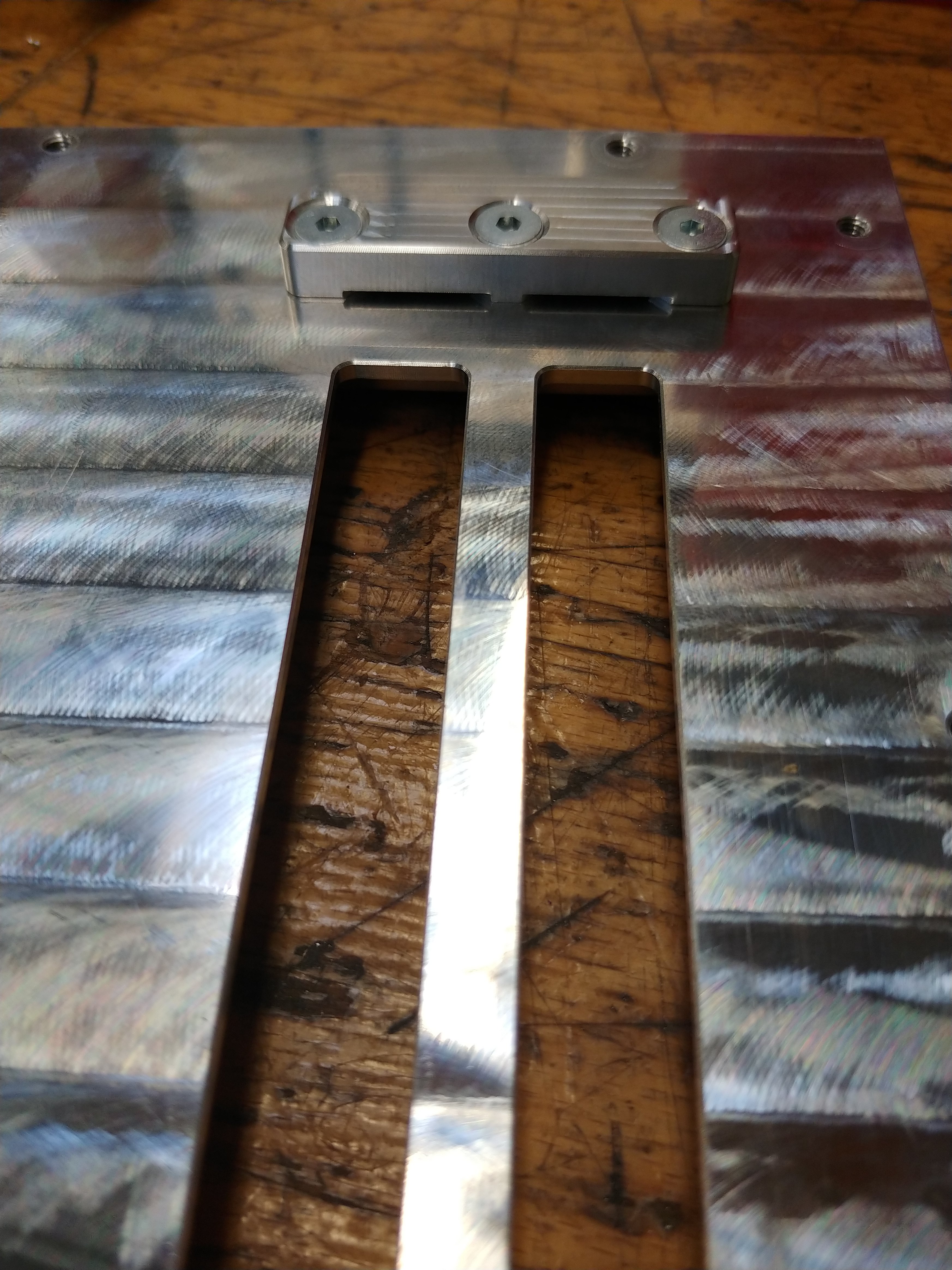

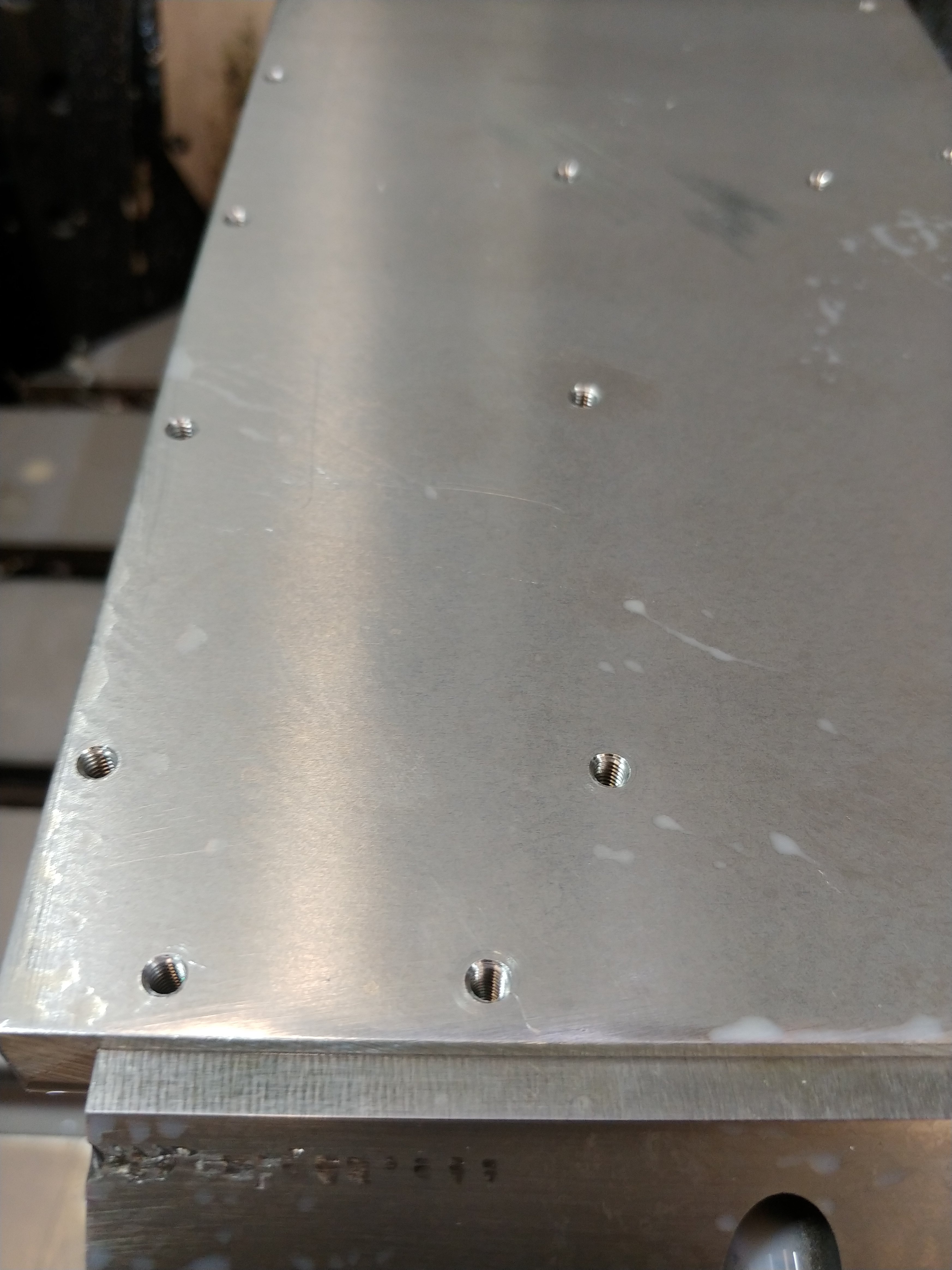

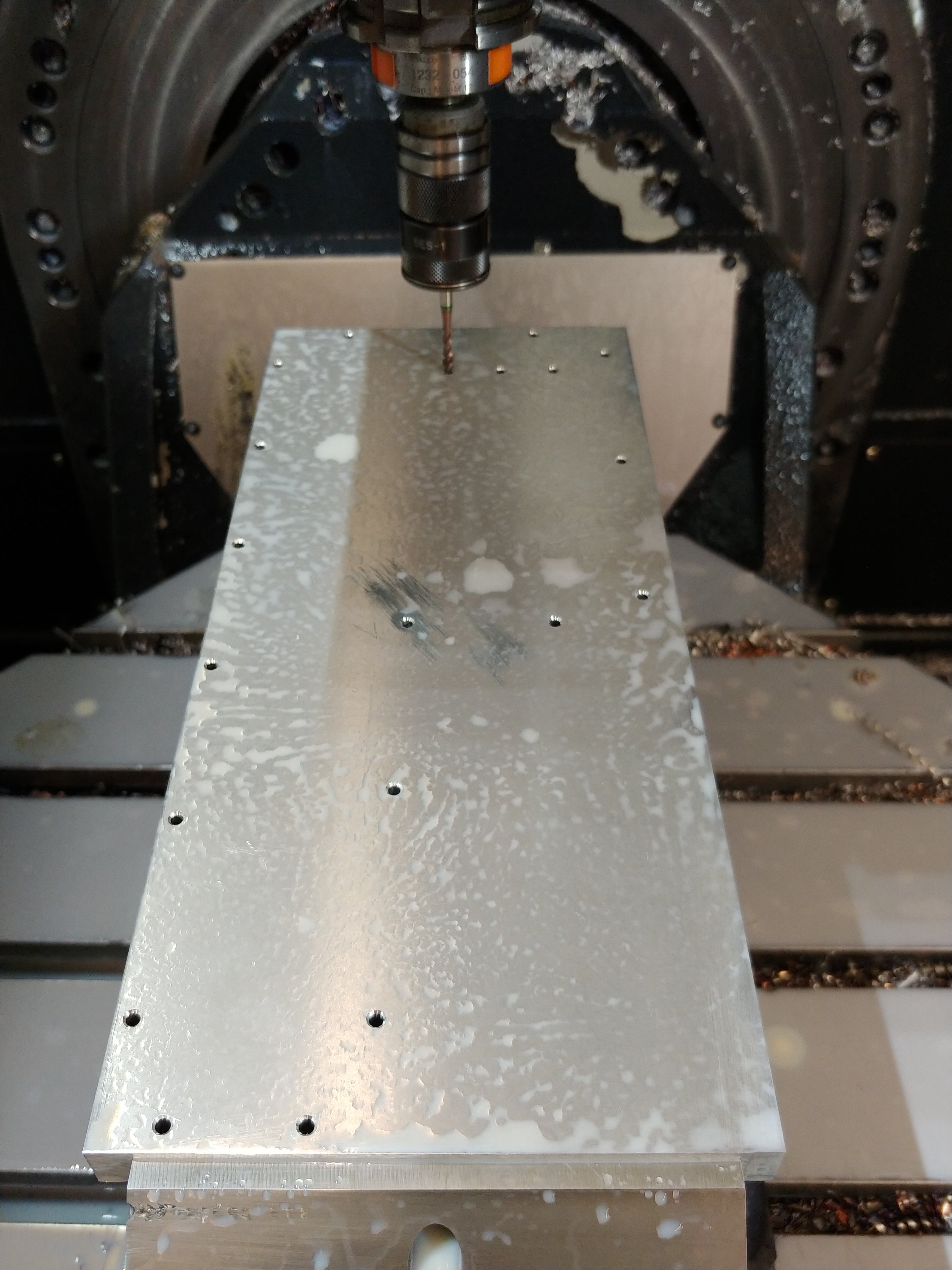

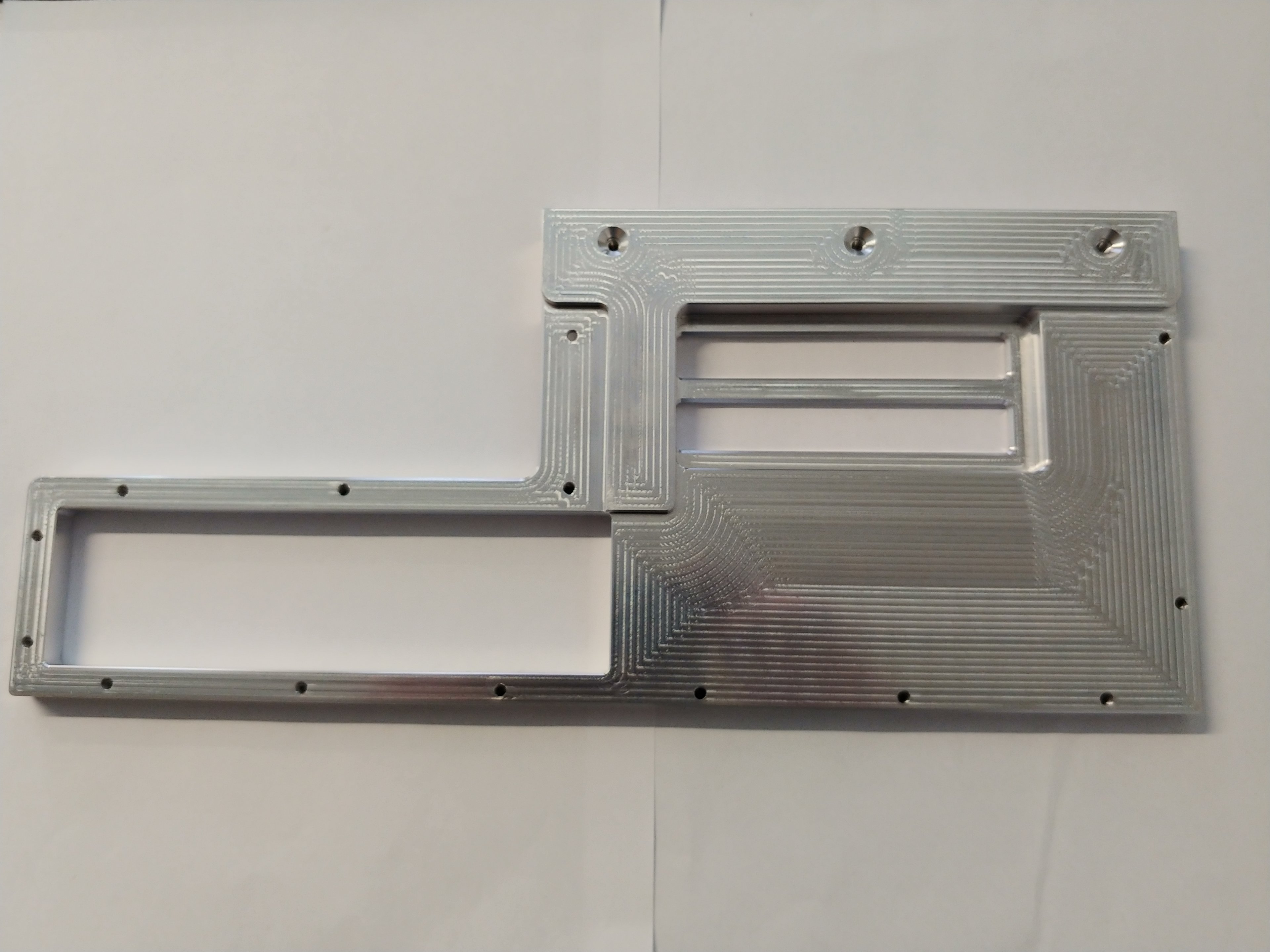

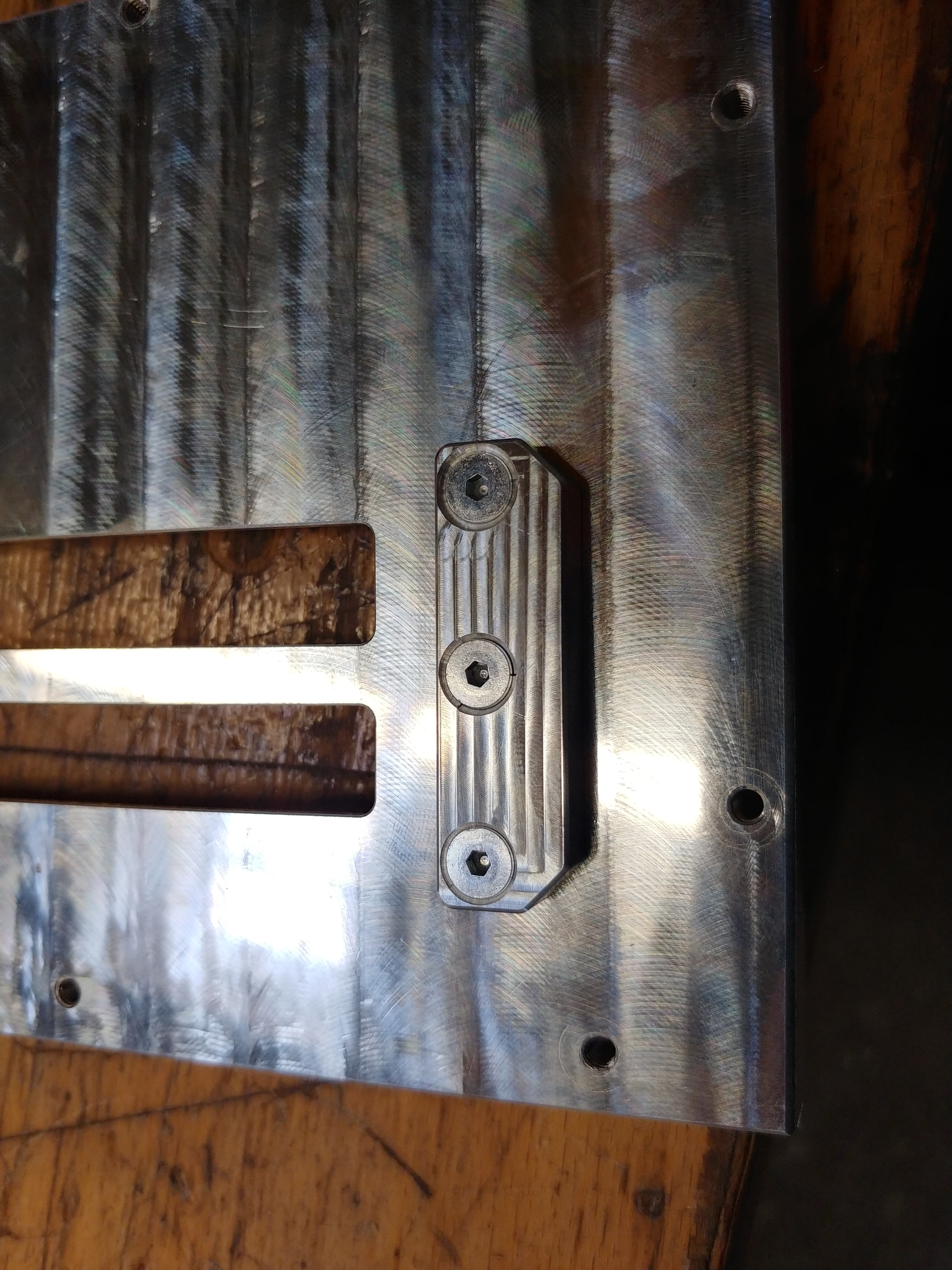

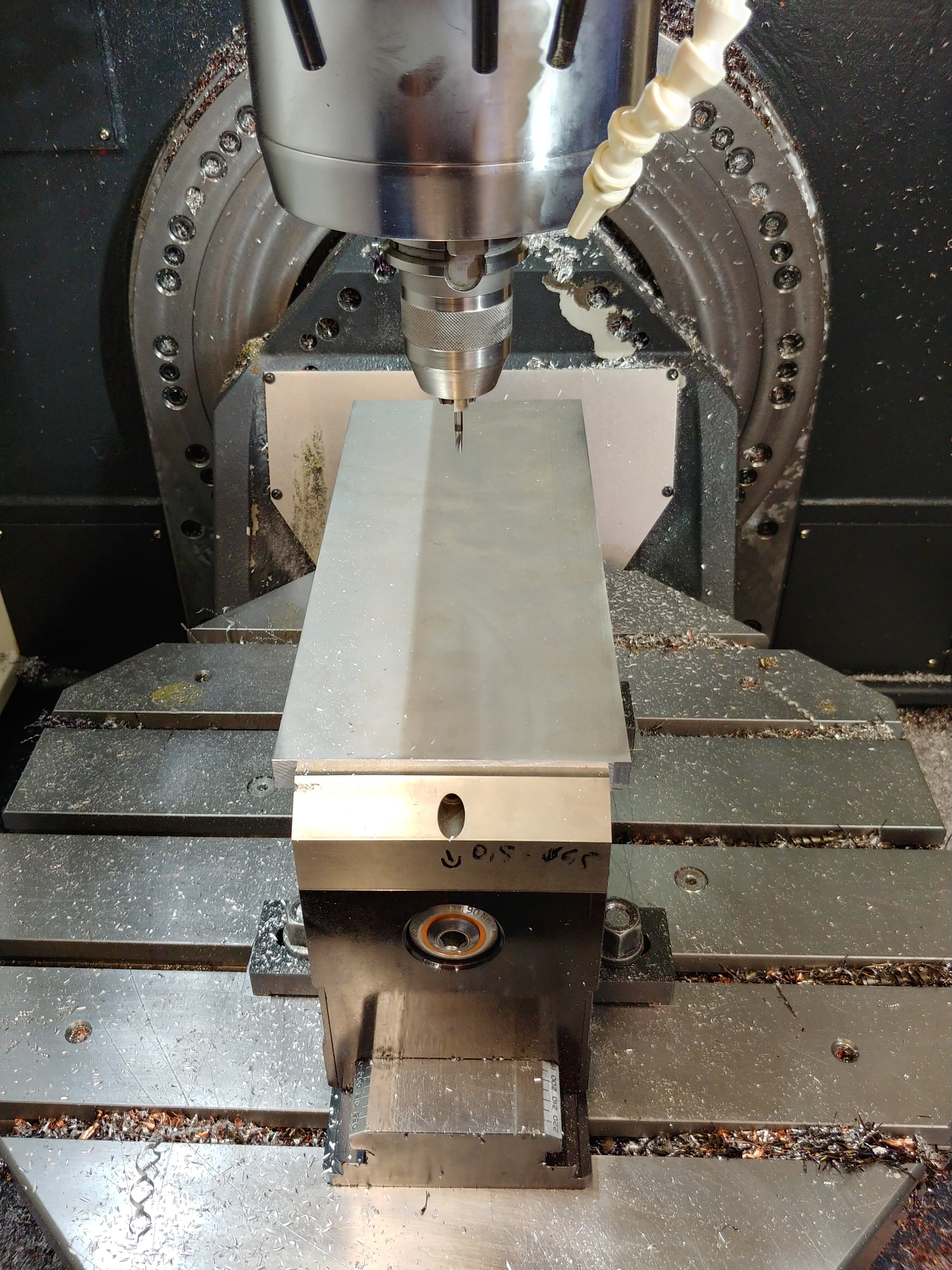

Ich habe schon mal mit den arbeiten angefangen, die IO und GPU Halterung

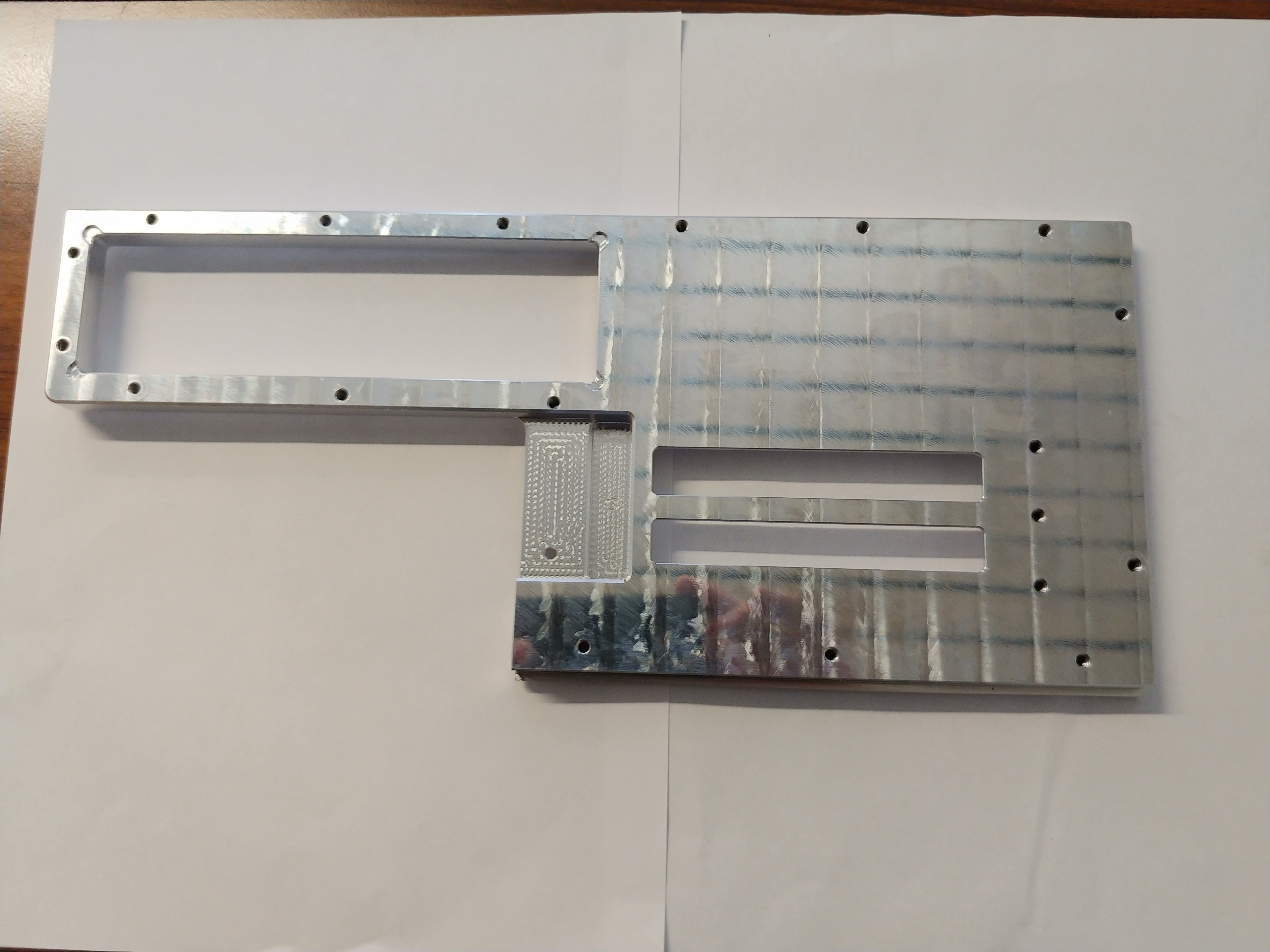

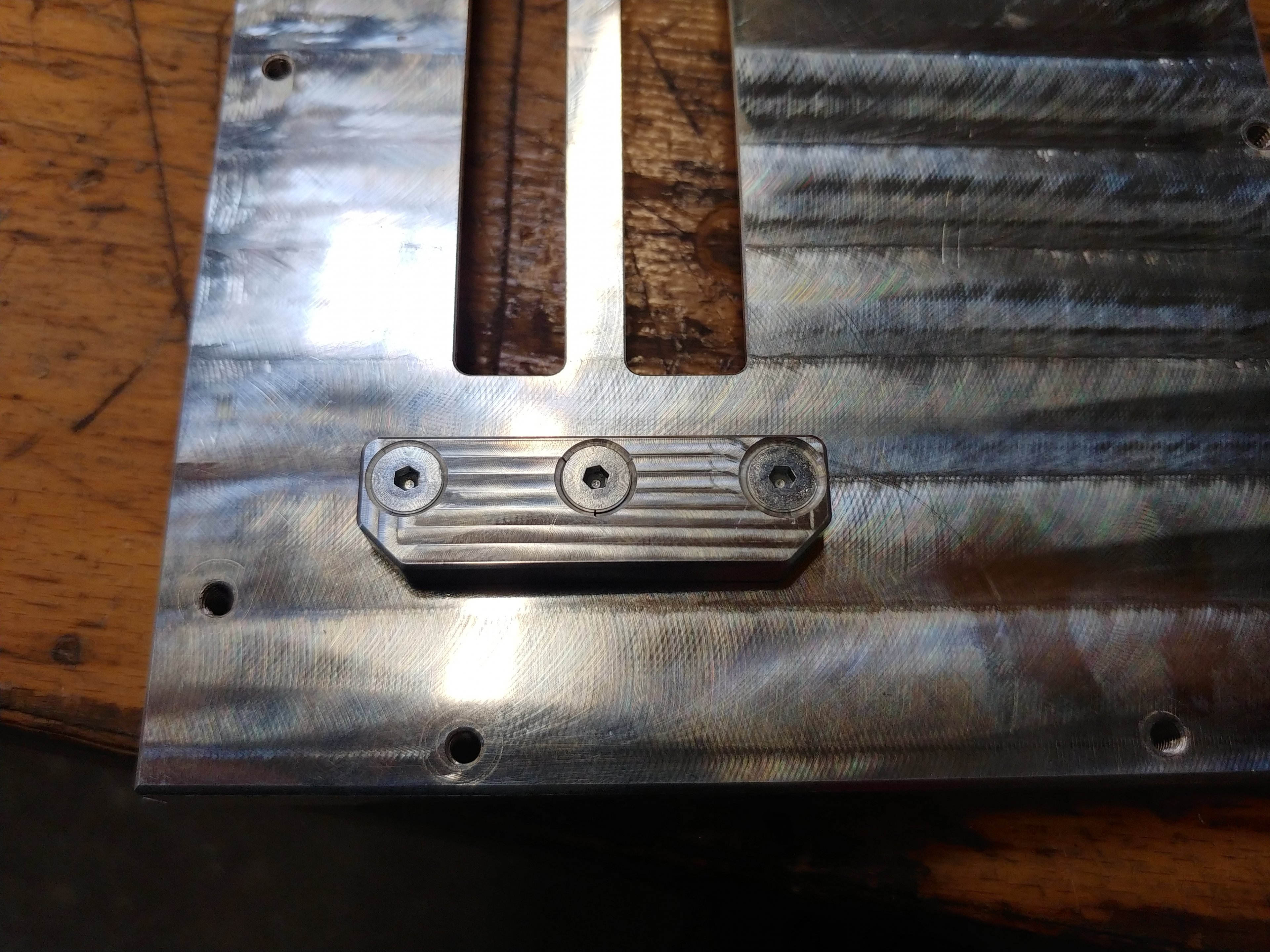

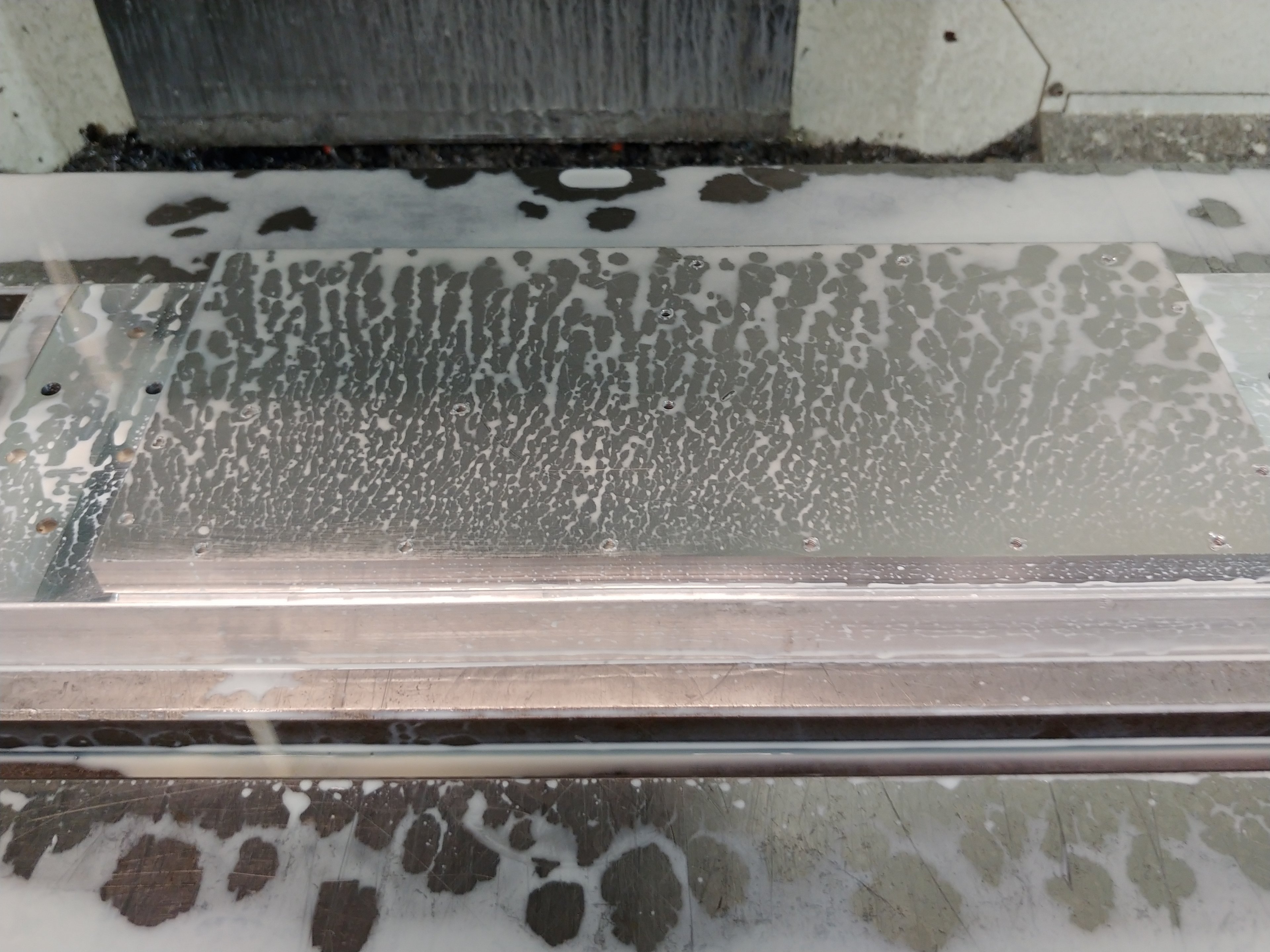

erste seite:

zweite seite:

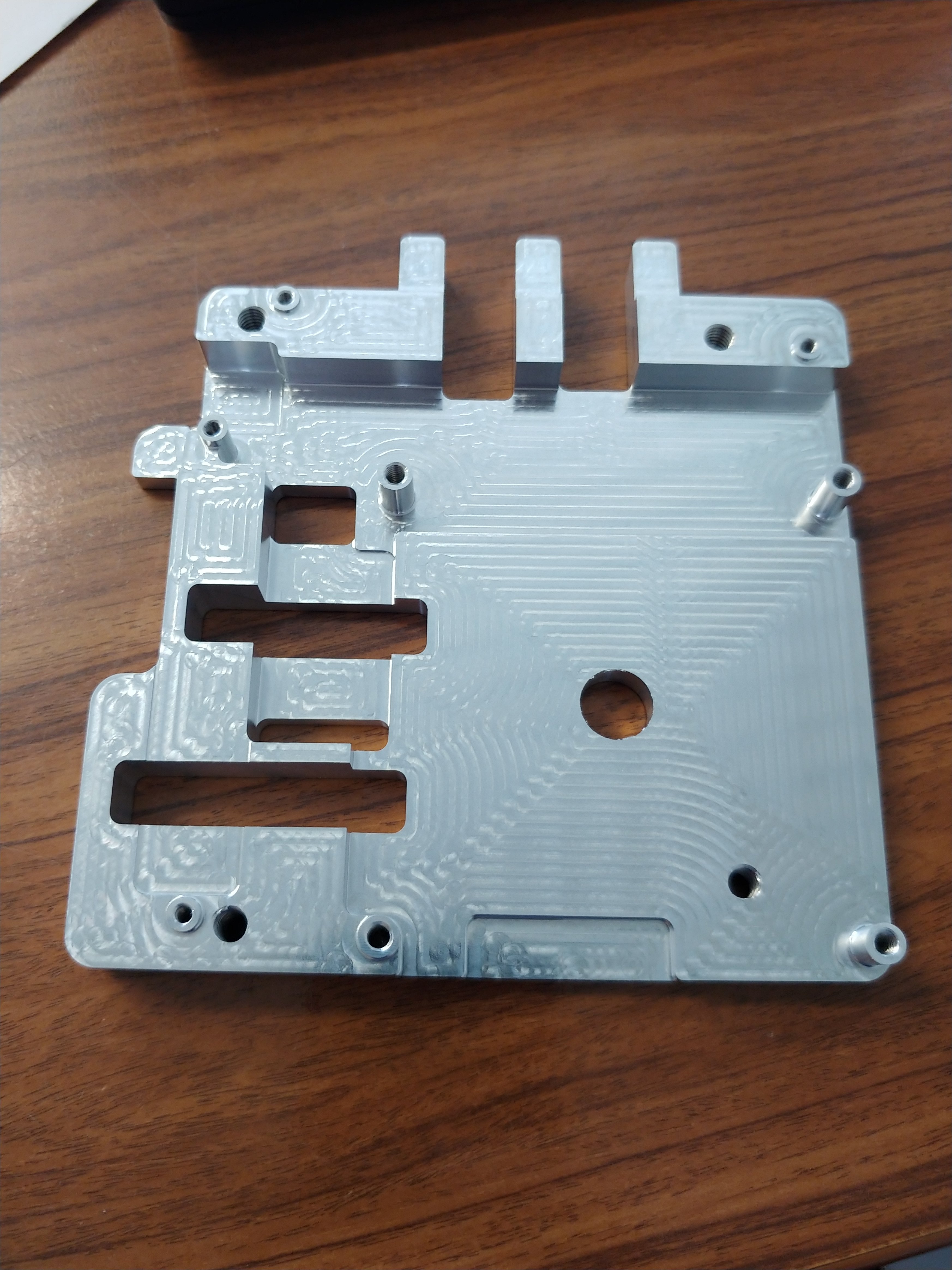

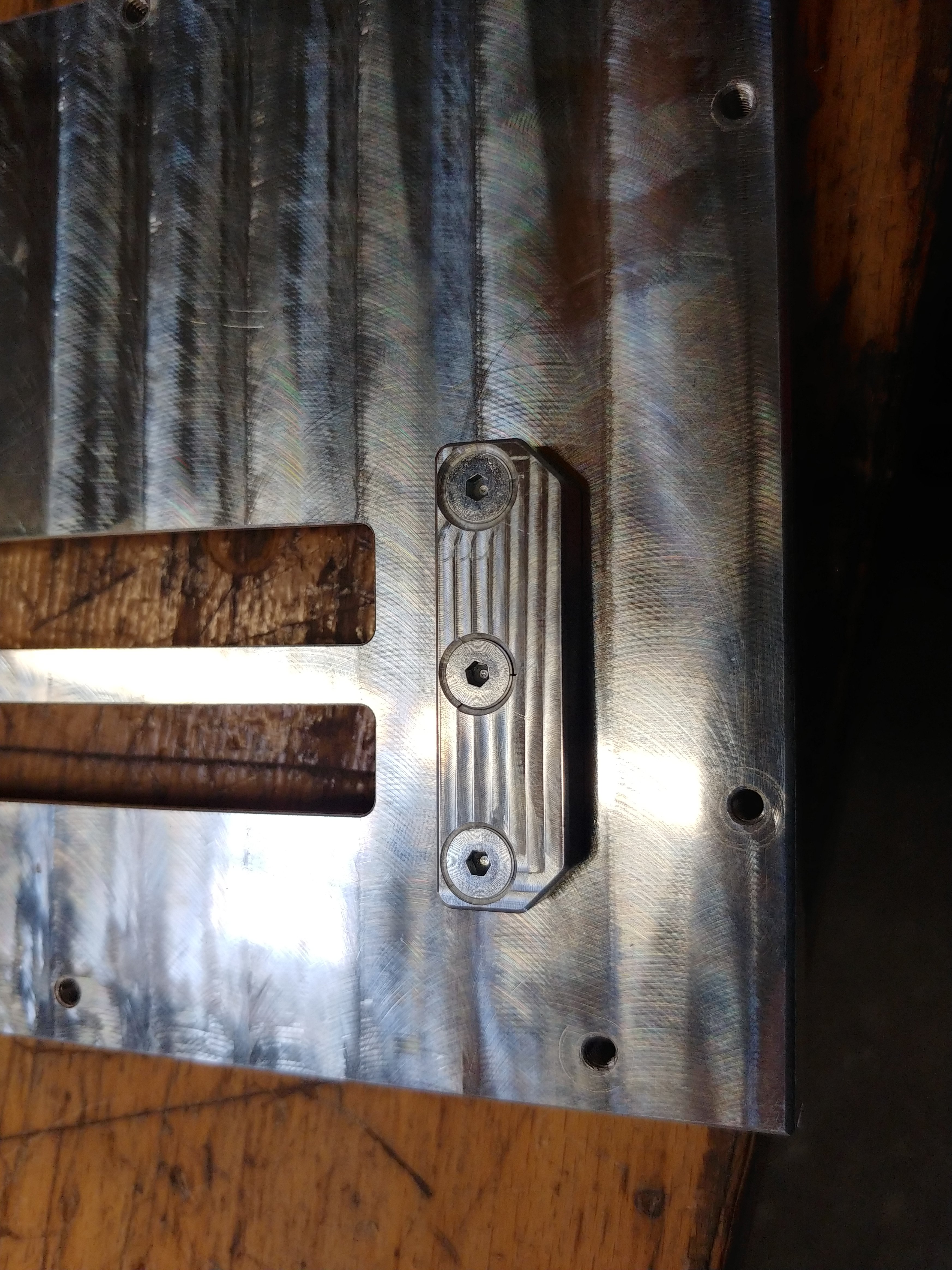

GPU Halterung:

Das ist erstmal alles

Gruß

mxmb · 8. Juli 2020

Sieht sehr gut aus!
Bin gespannt auf das Endergebnis.

Schön, wenn man Zugang zur einer richtigen CNC-Machine hat.
Um mein Projekte-Hunger zu stillen baue ich aktuell eine kleine XYZ CNC-Machine. Mal schauen was daraus wird.

Evil Ghost · 8. Juli 2020

hey, danke für die Worte, bin gerade noch am fräsen

mache jetzt gerade den rahmen fürs Case

Evil Ghost · 10. Juli 2020

MG1 UPDATE:

Bilder sagen mehr als 100 Worte!

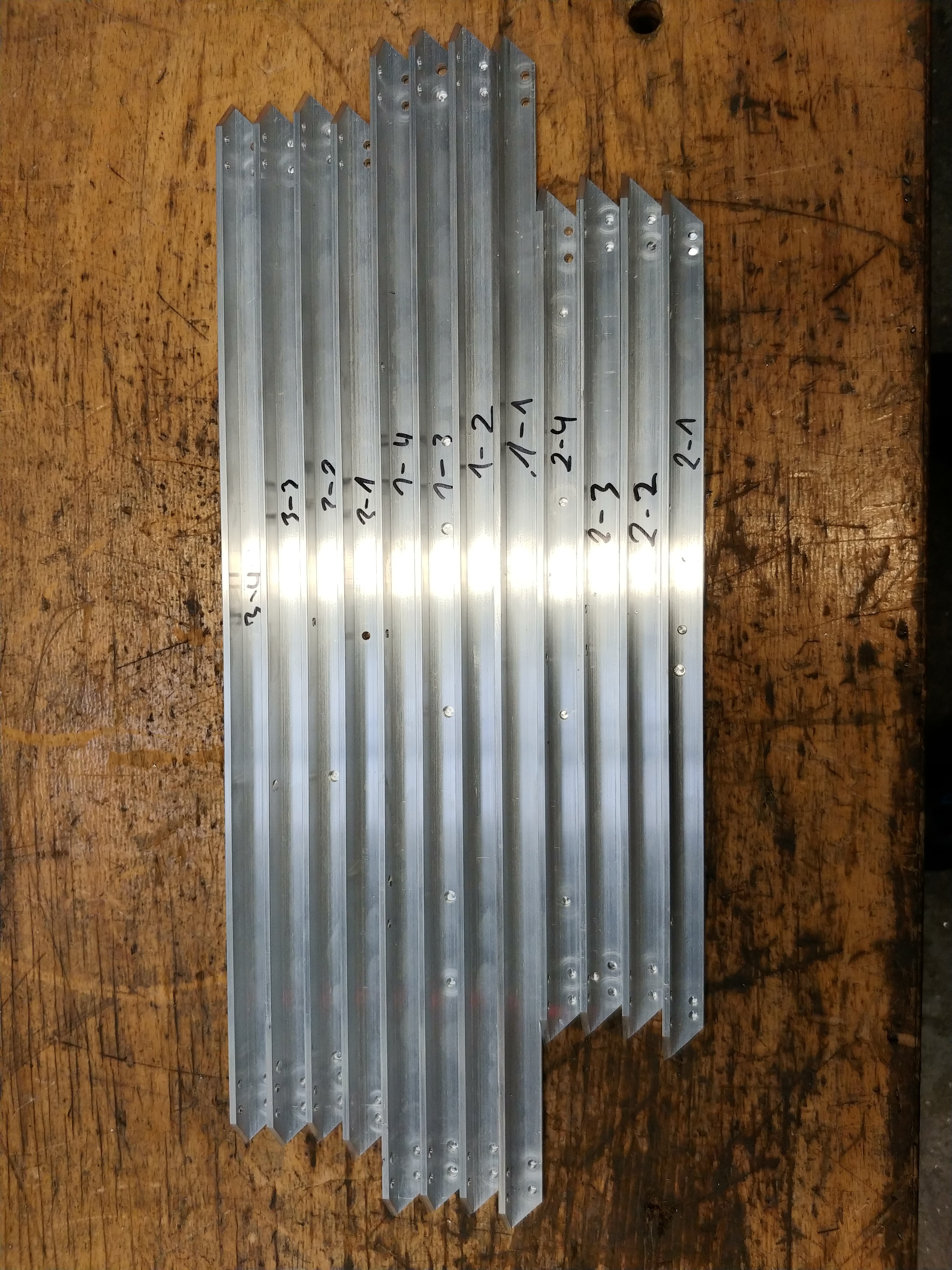

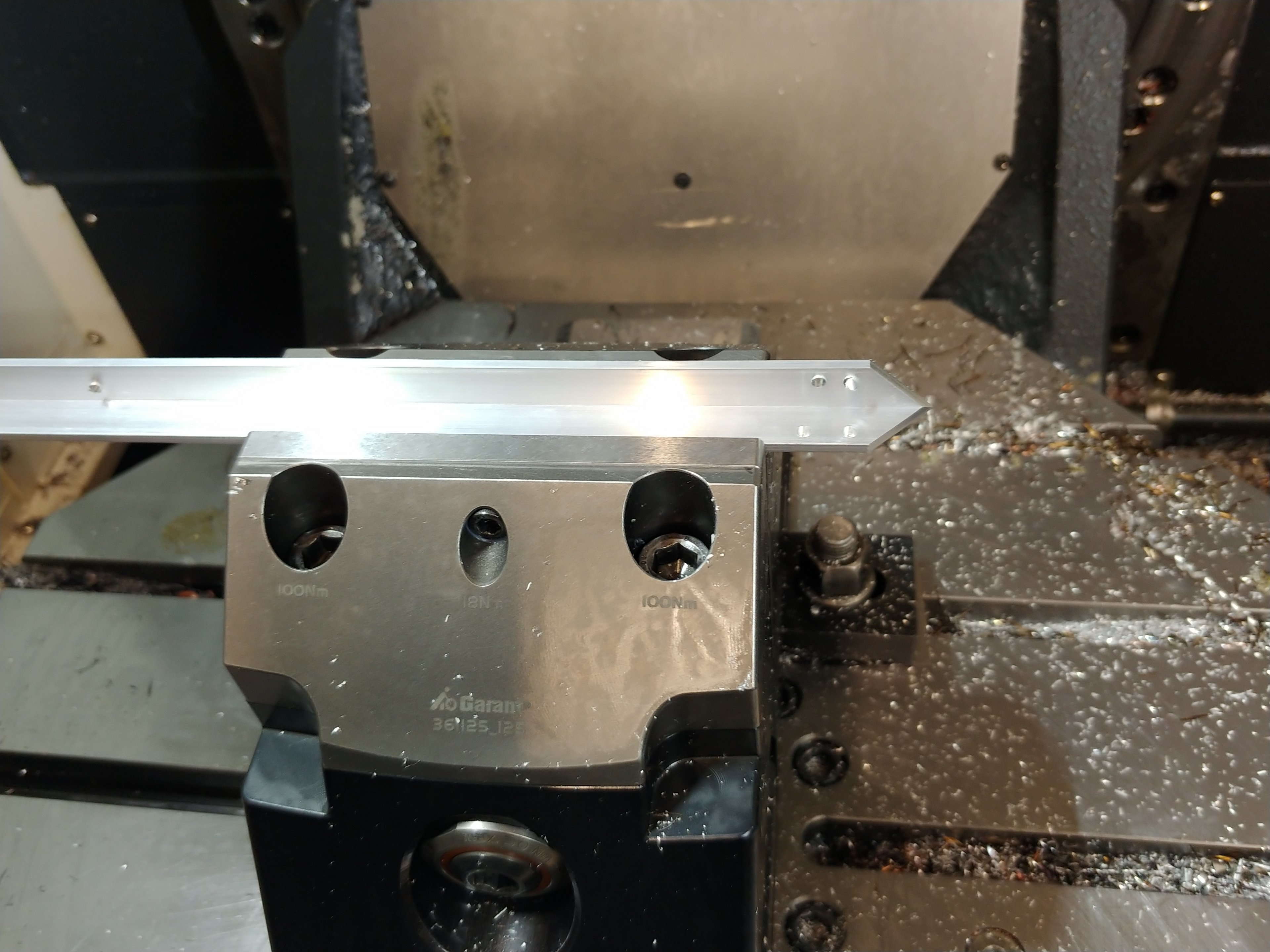

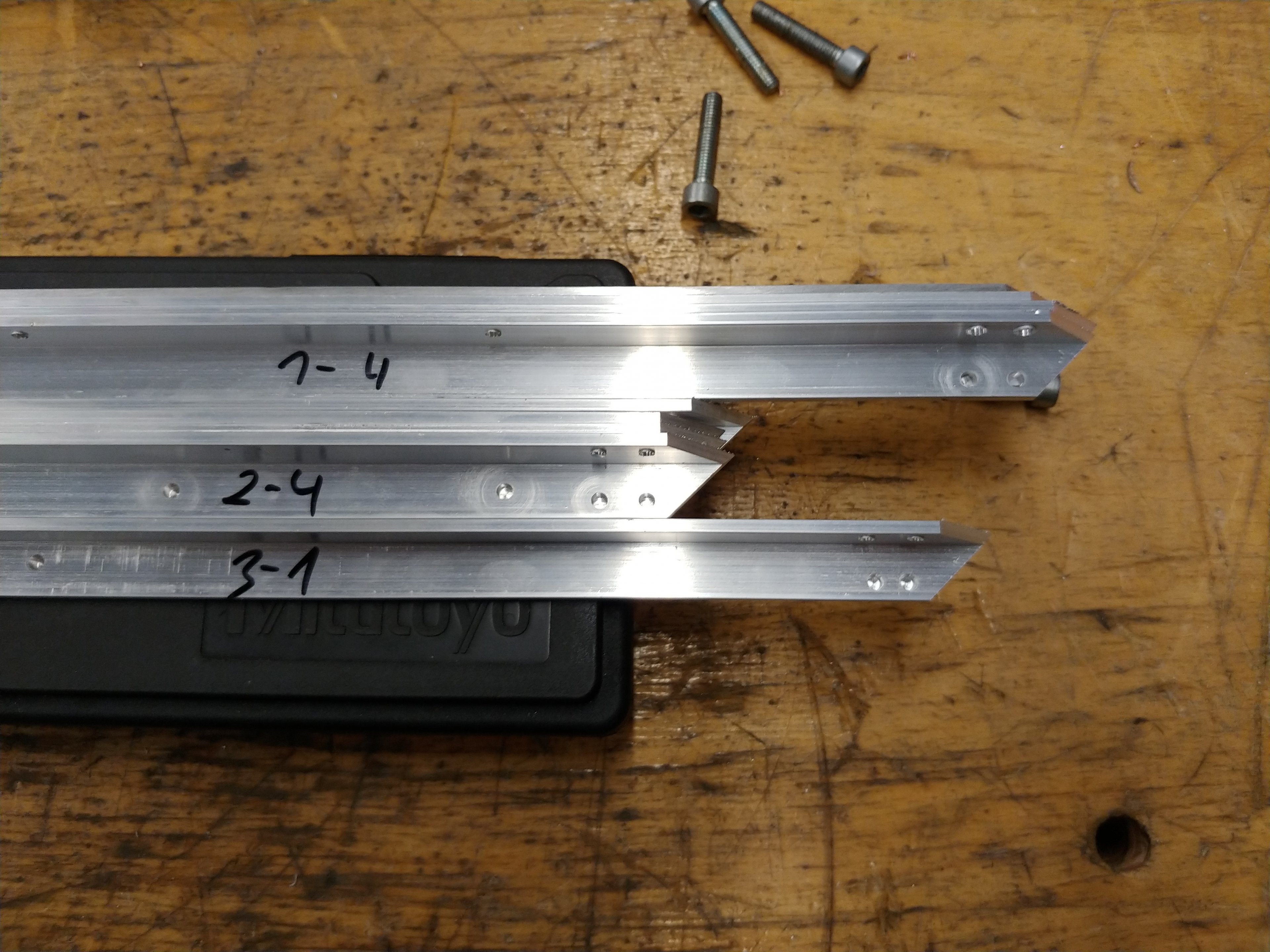

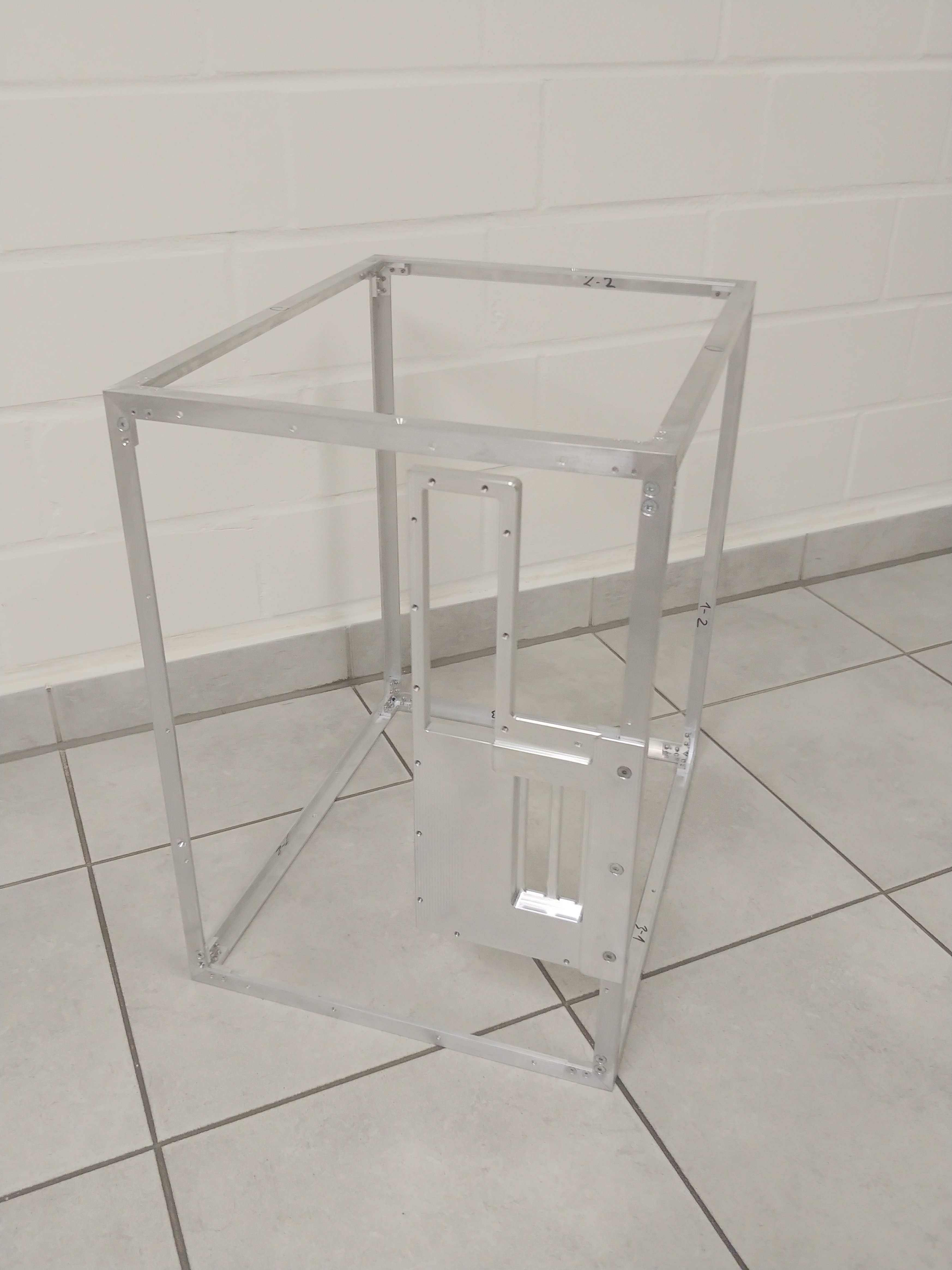

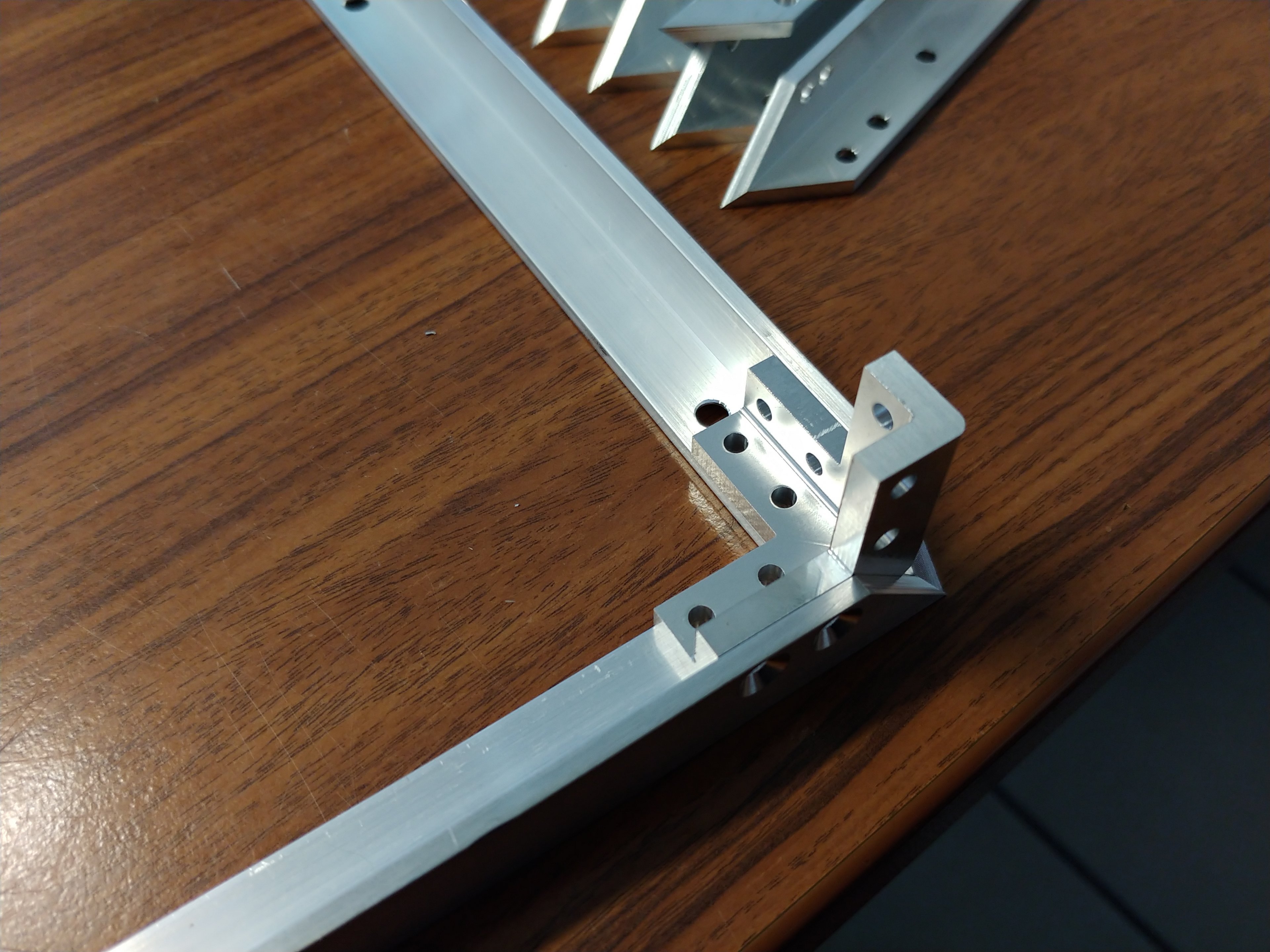

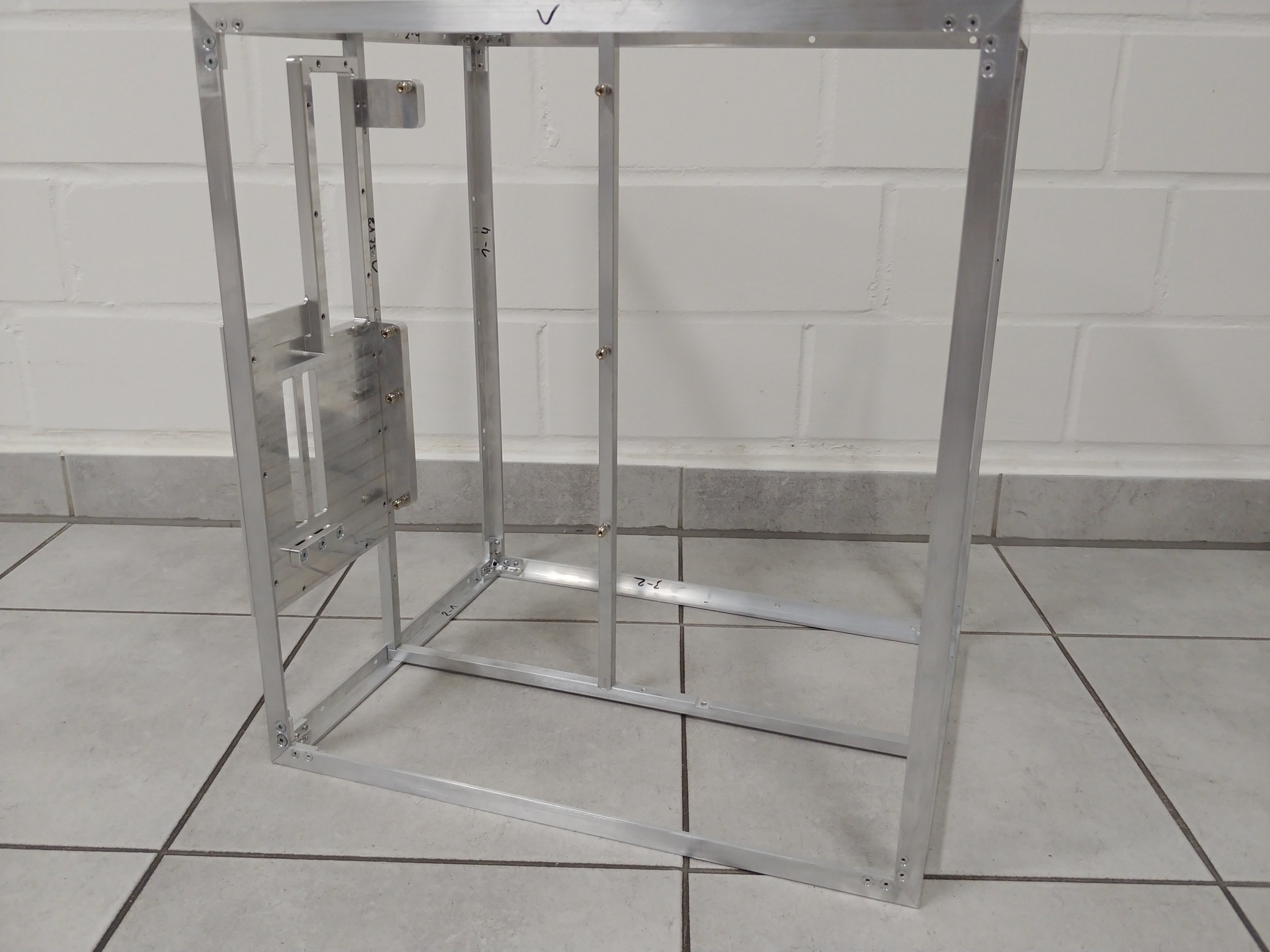

Fräsen

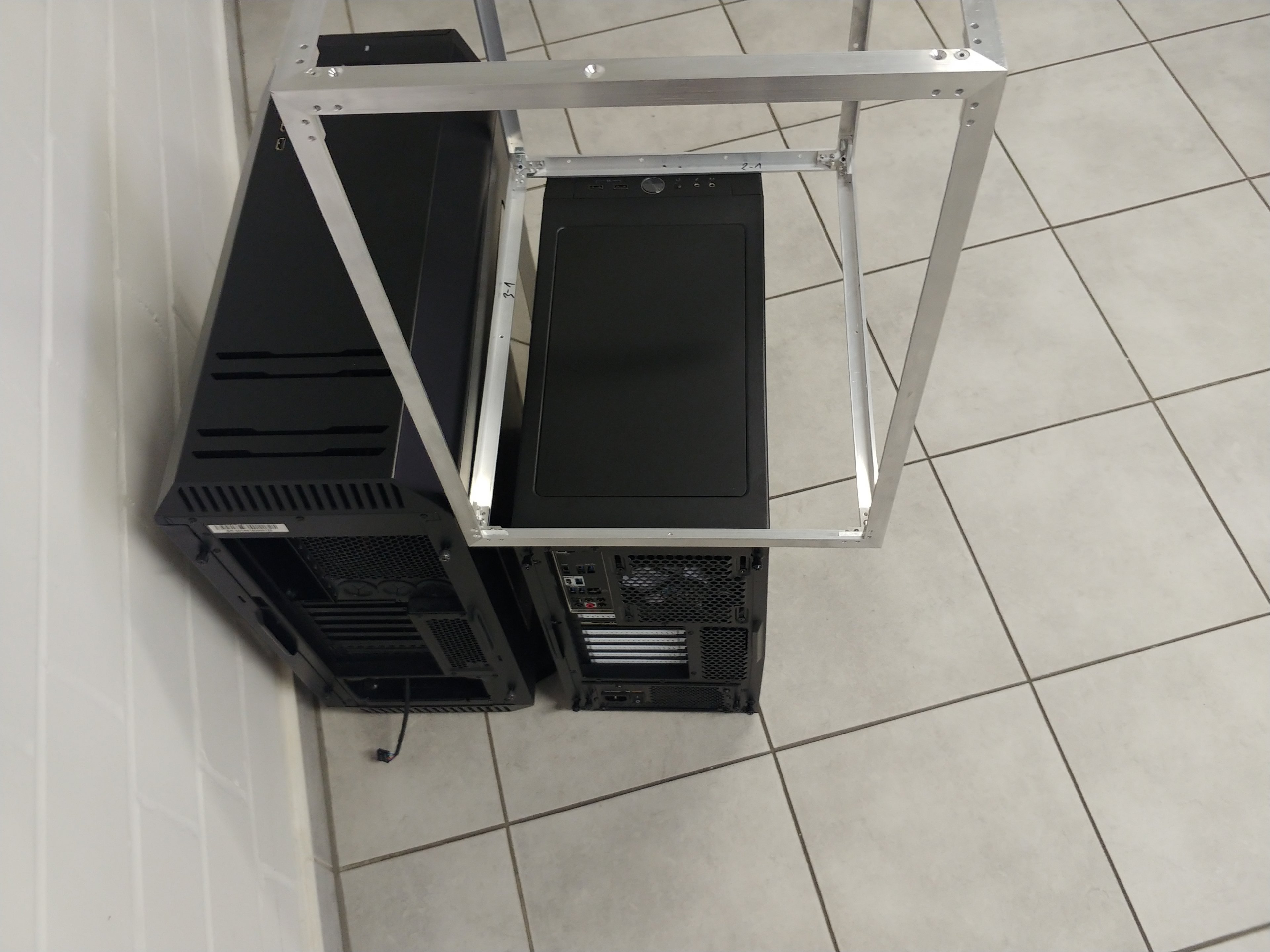

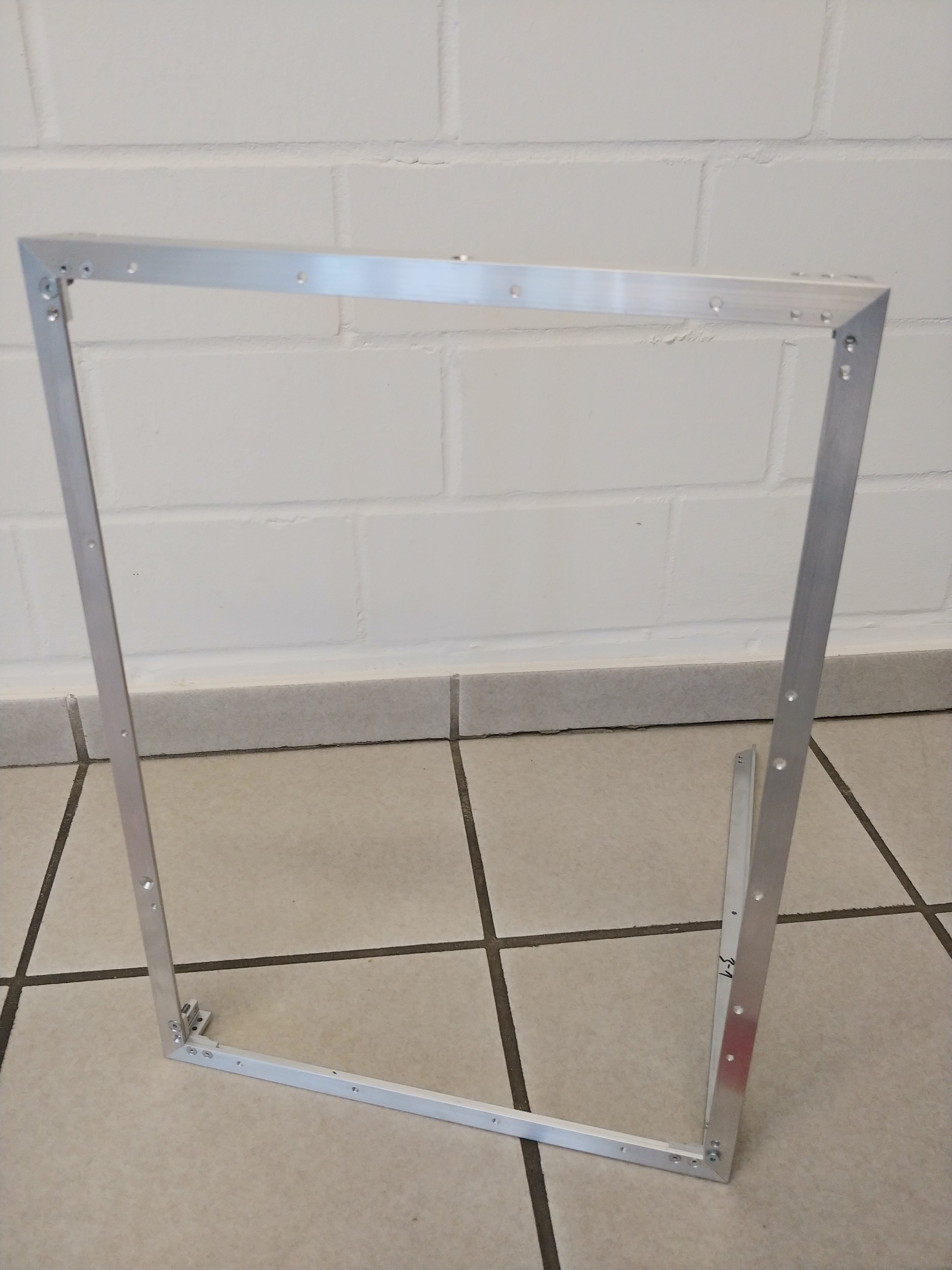

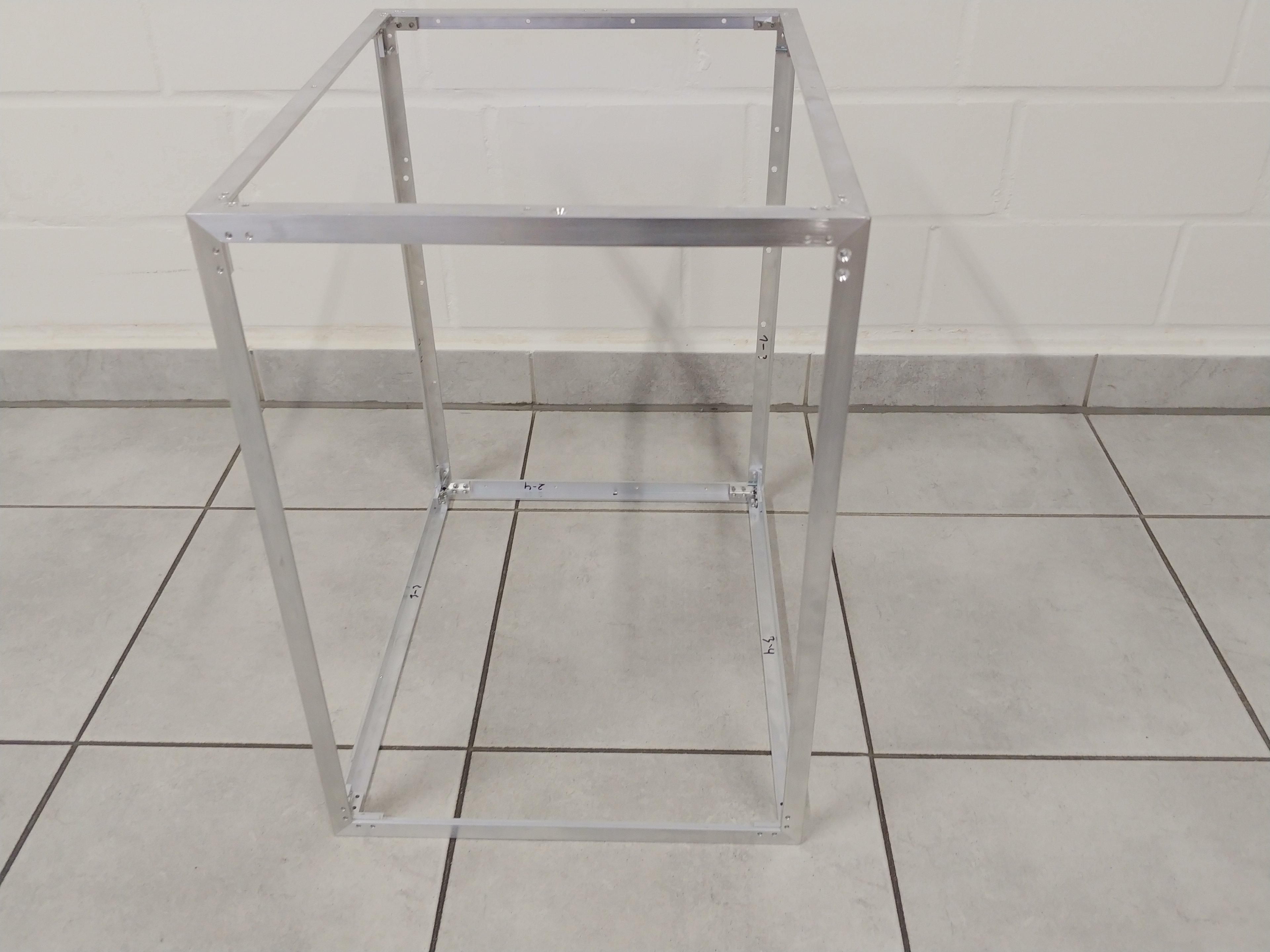

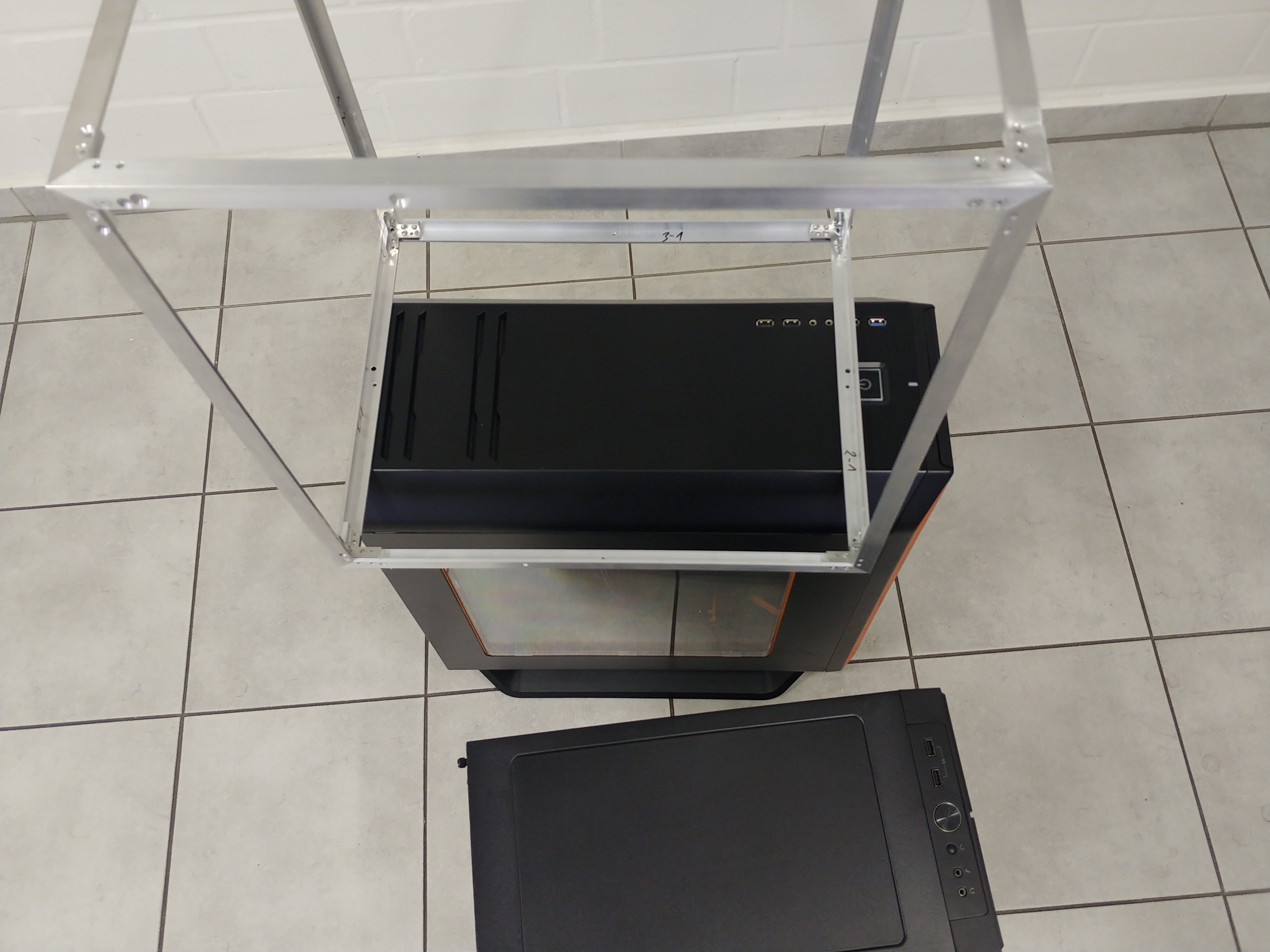

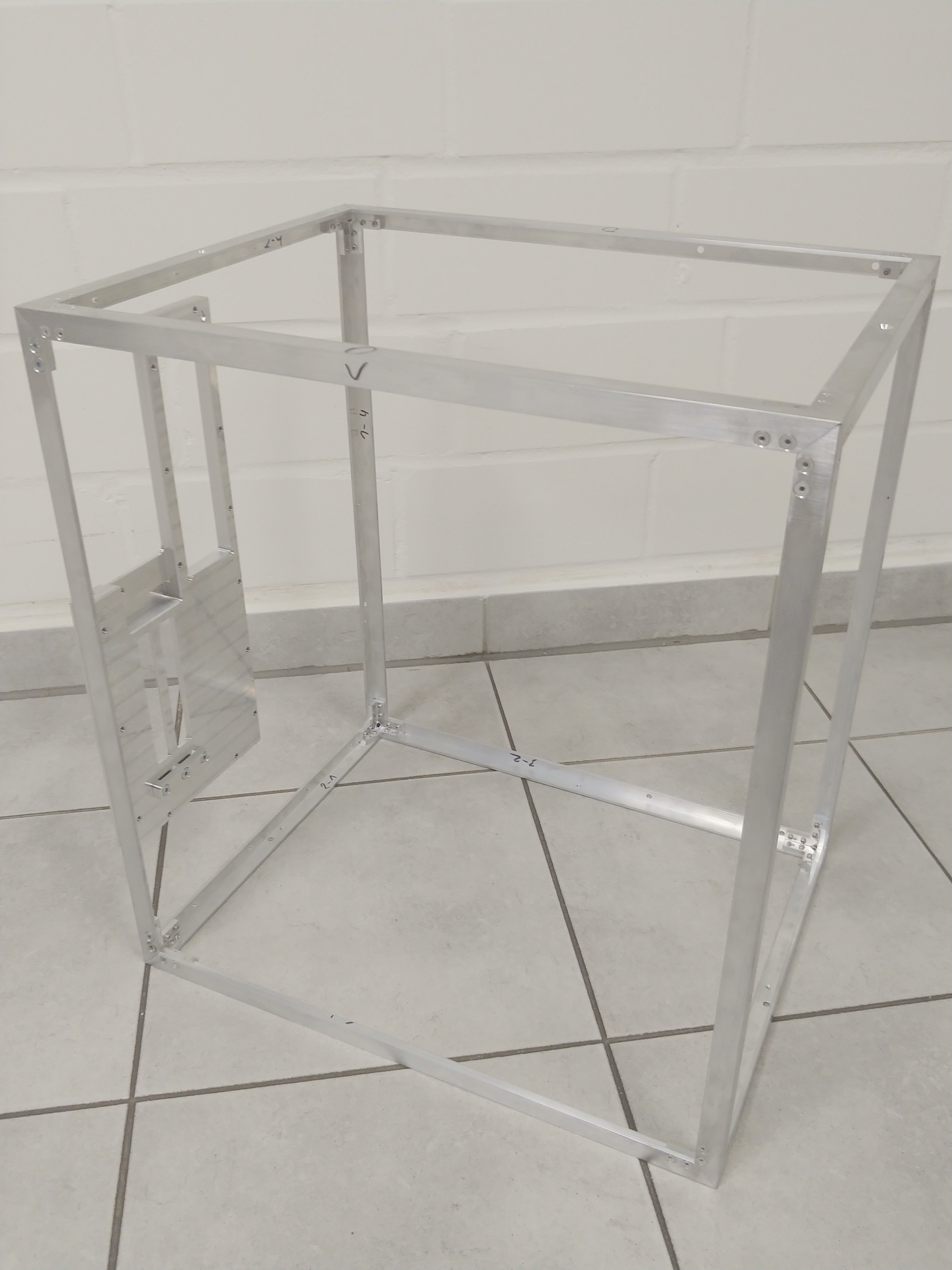

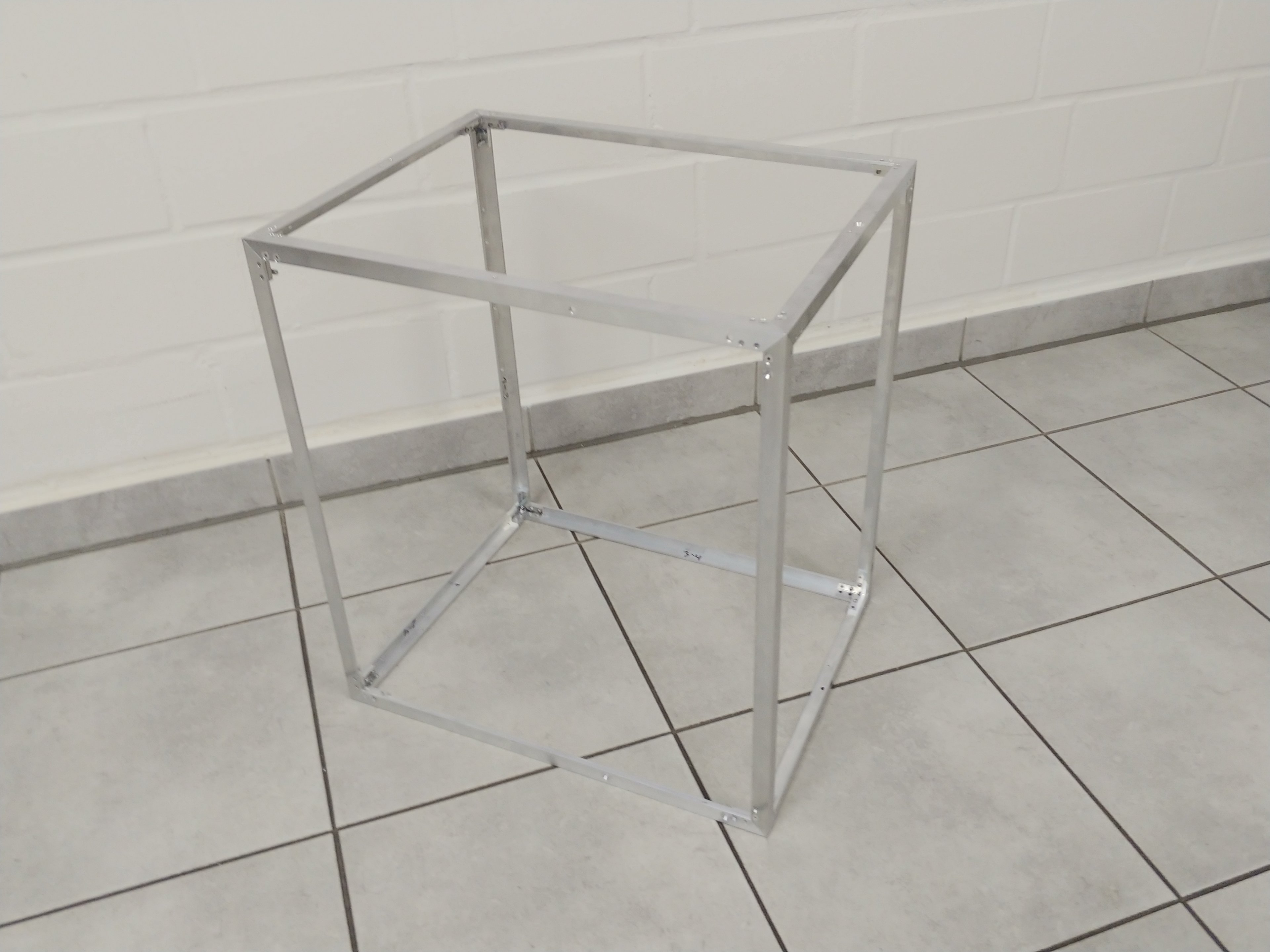

Zusammenbau

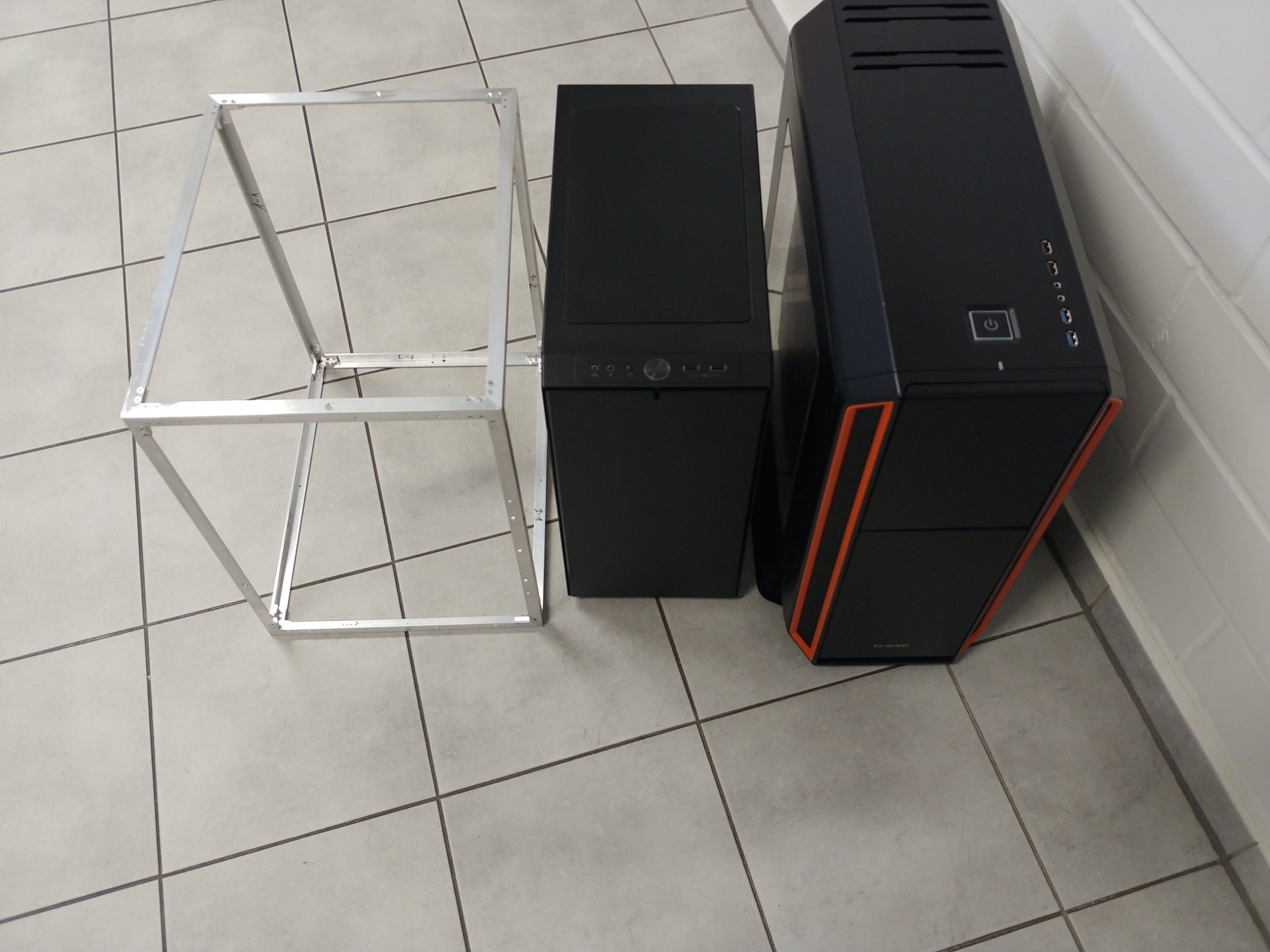

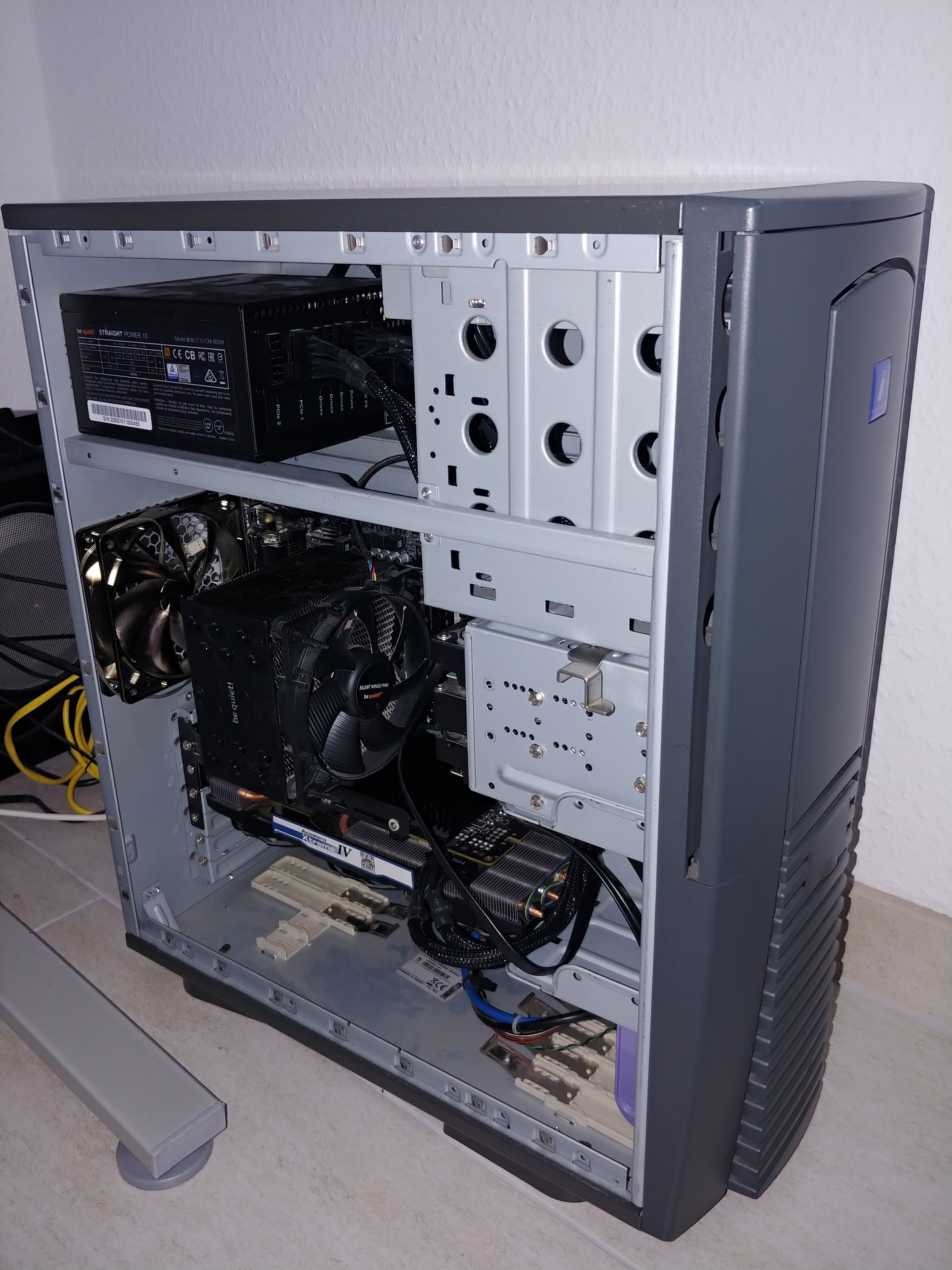

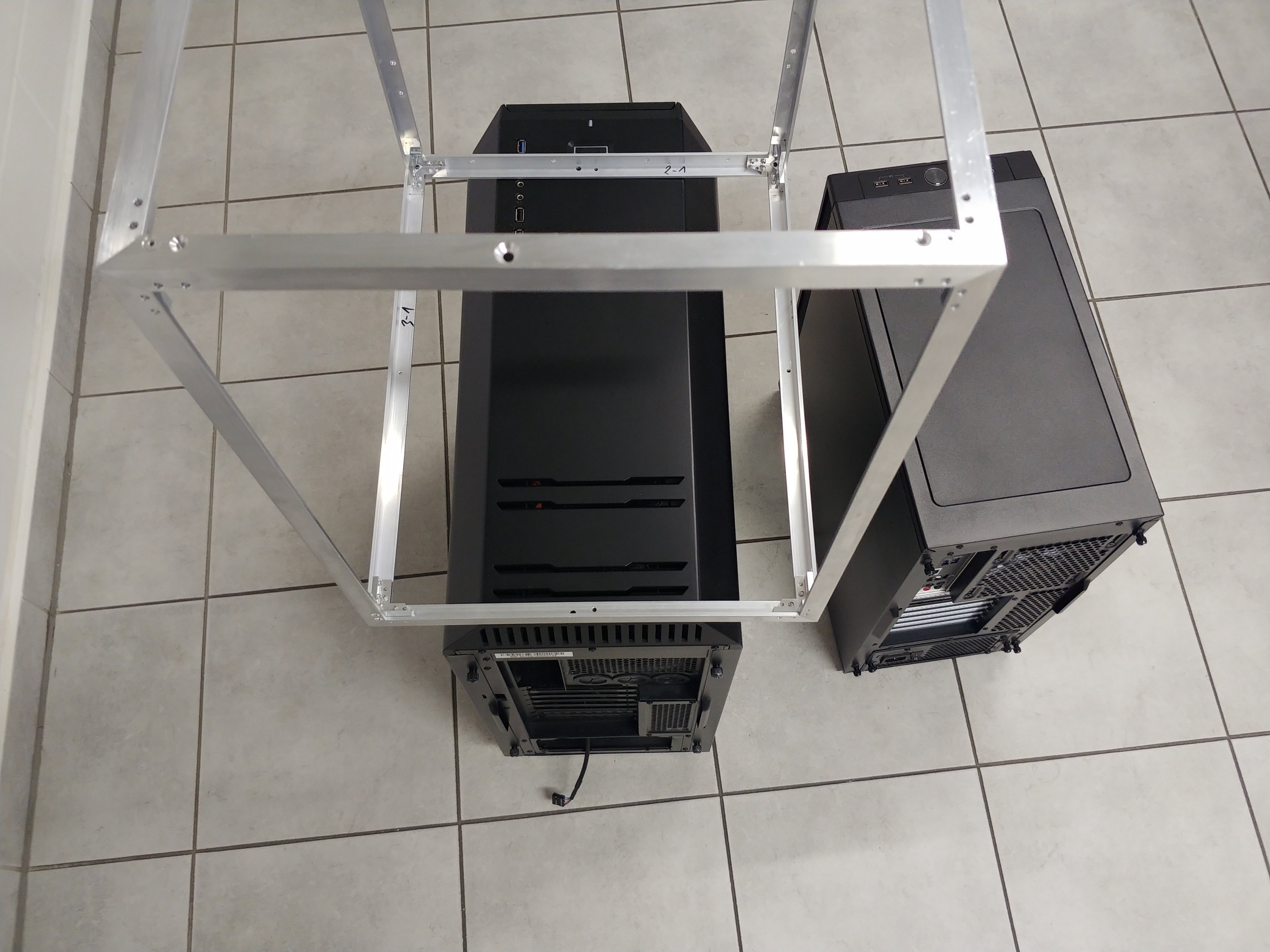

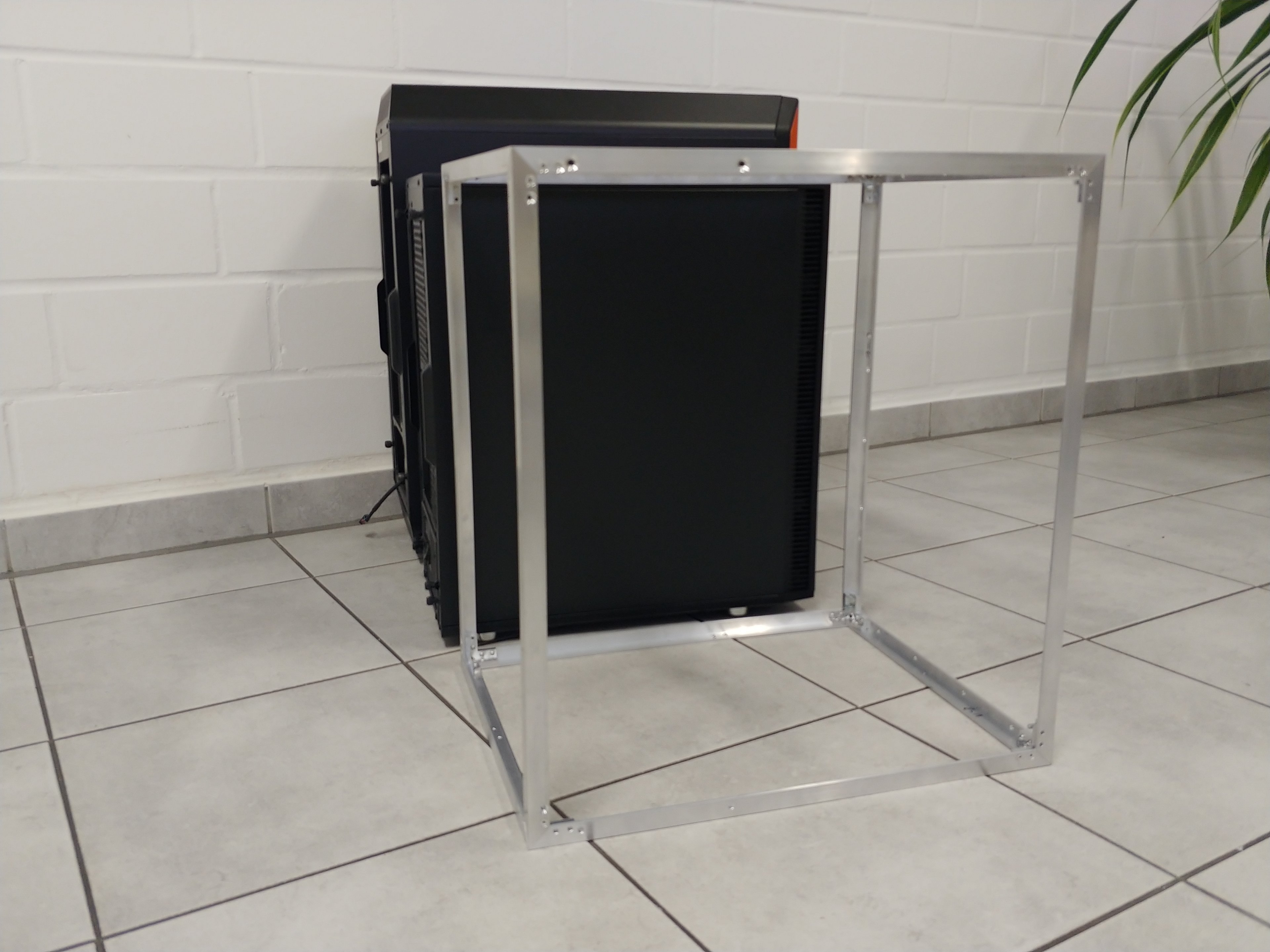

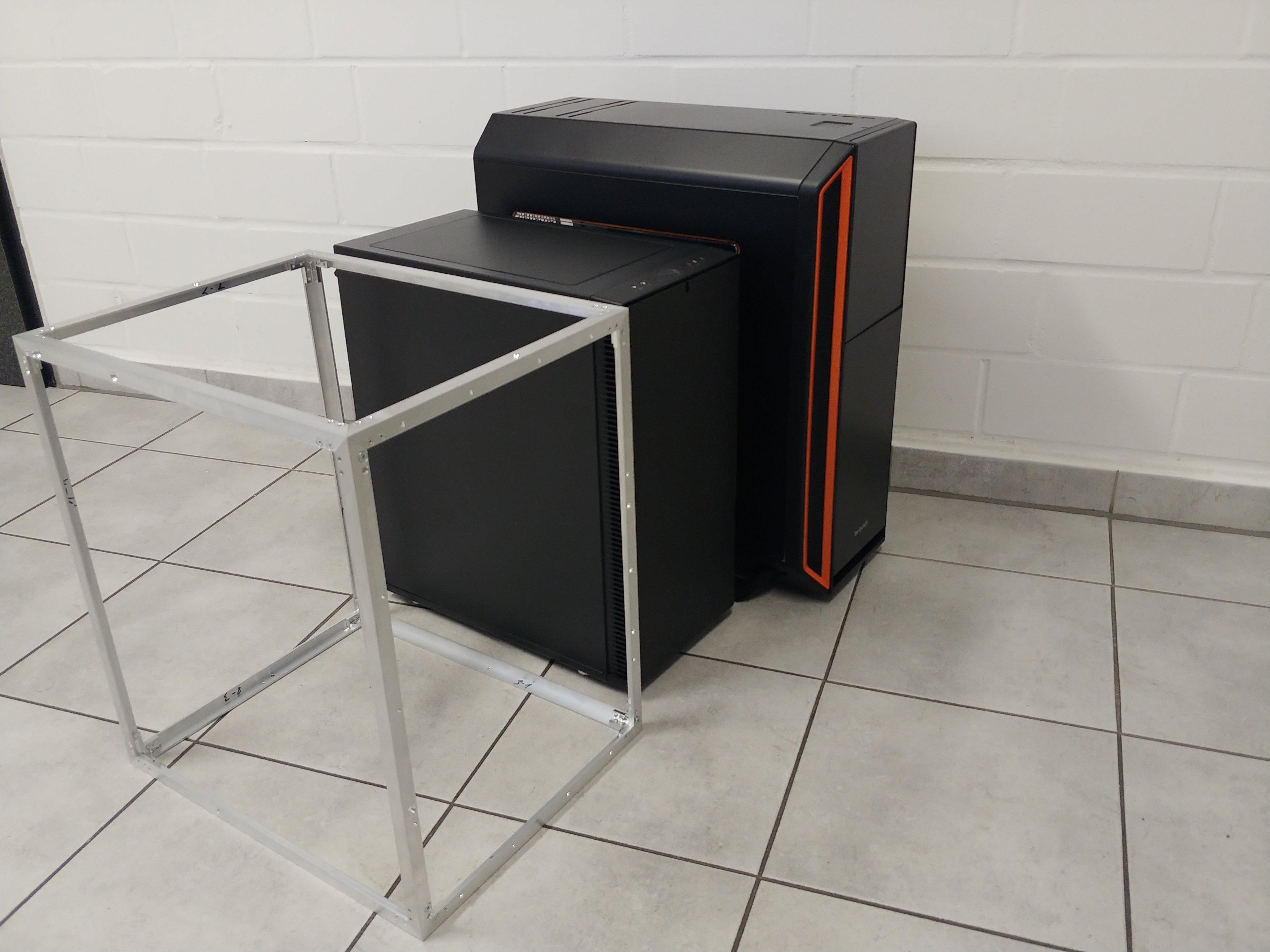

Vergleich: MG1/ Fragtel Define C/ BQ Dark Base 800

IO

Gruß

Qualla · 10. Juli 2020

Wow, das wird ein richtiger Brummer

Ich find das Projekt ziemlich spannend und lass auf jeden Fall mal ein Abo da!

Evil Ghost · 10. Juli 2020

(gros) ist er, hätte ich jetzt so auch nicht gedacht, aber CAD und in echt hier neben stehen ist schon was anderes
danke für das ABO

gruß

Evil Ghost · 12. Juli 2020

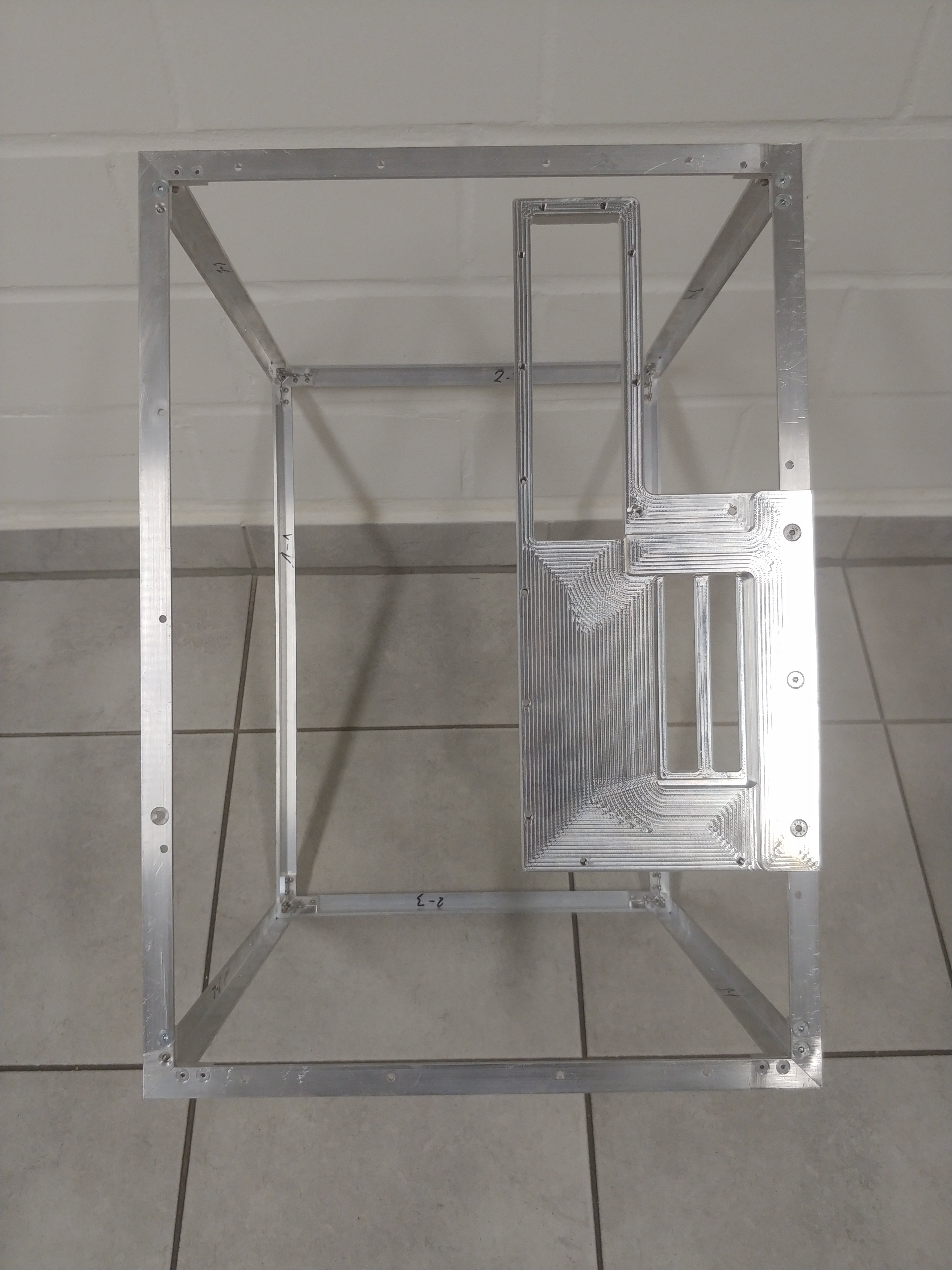

MG1 UPDATE:

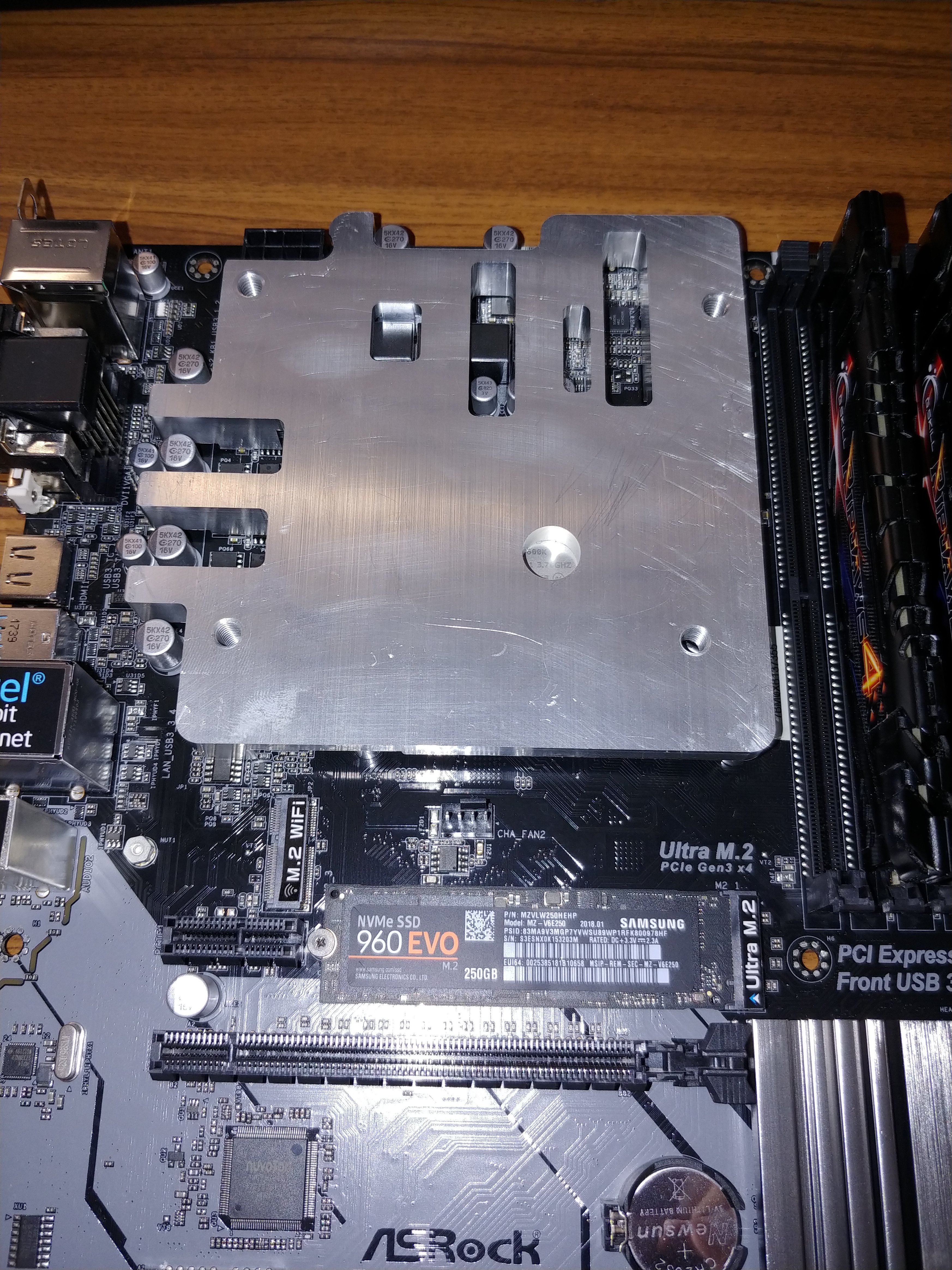

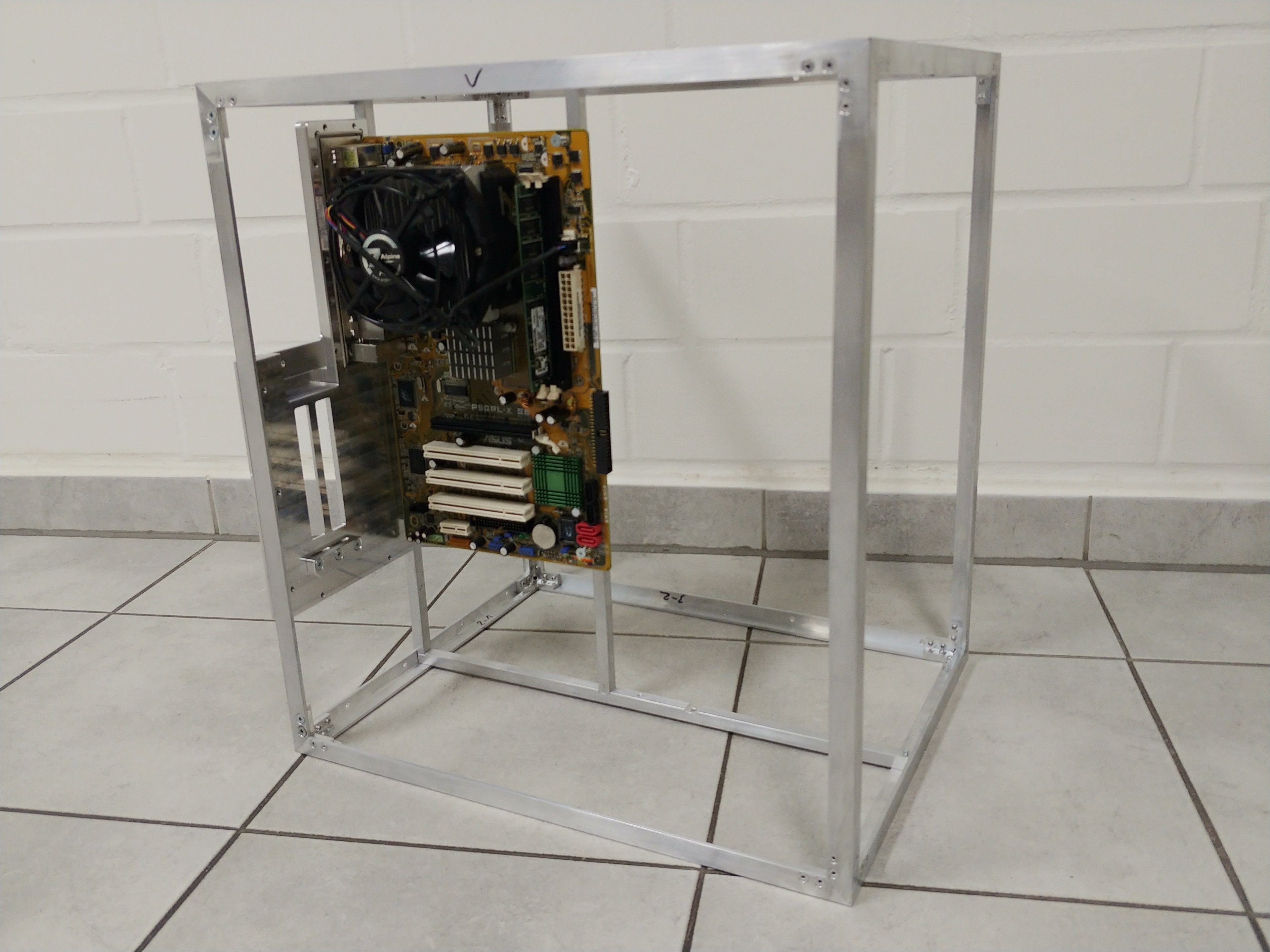

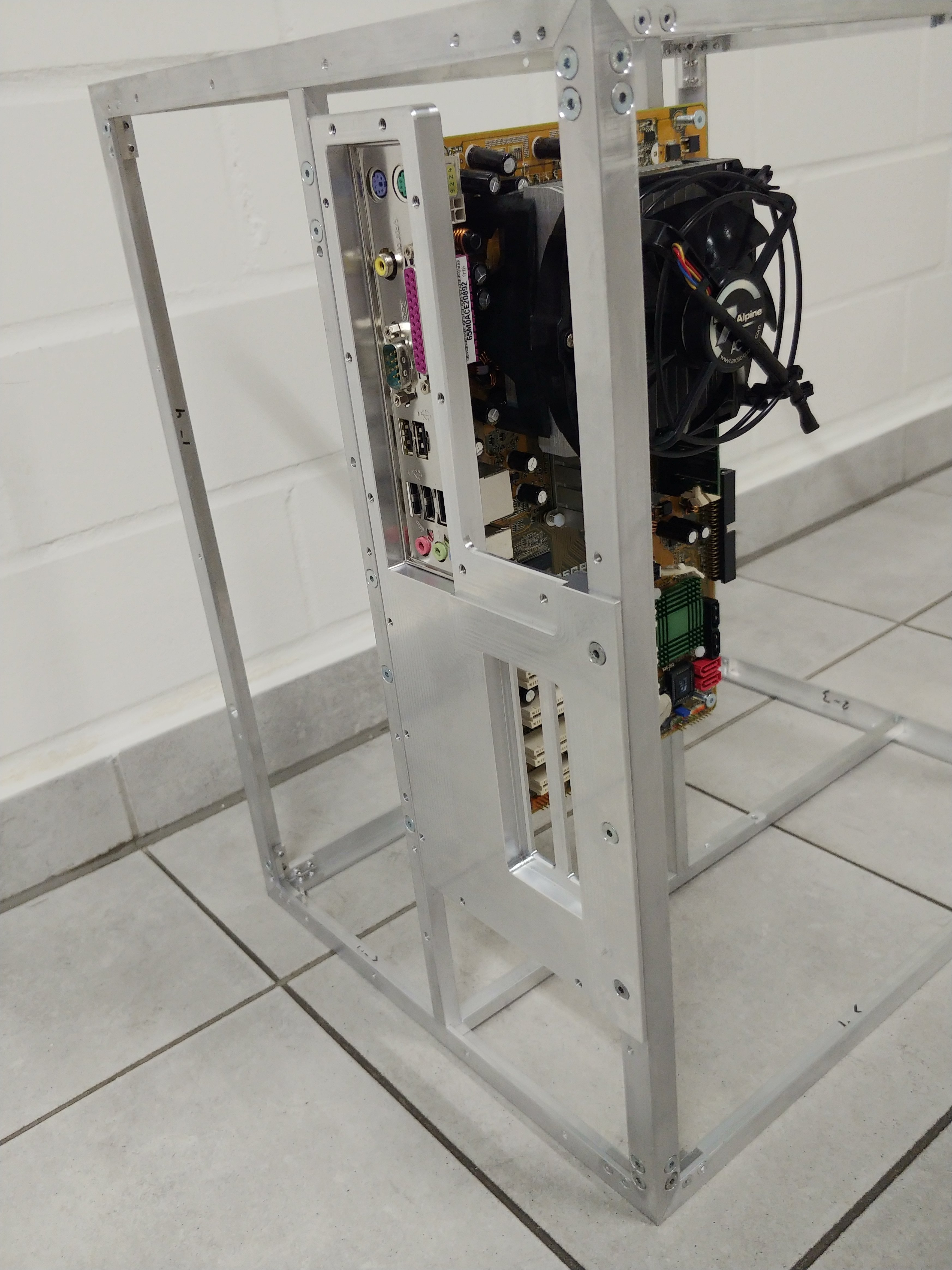

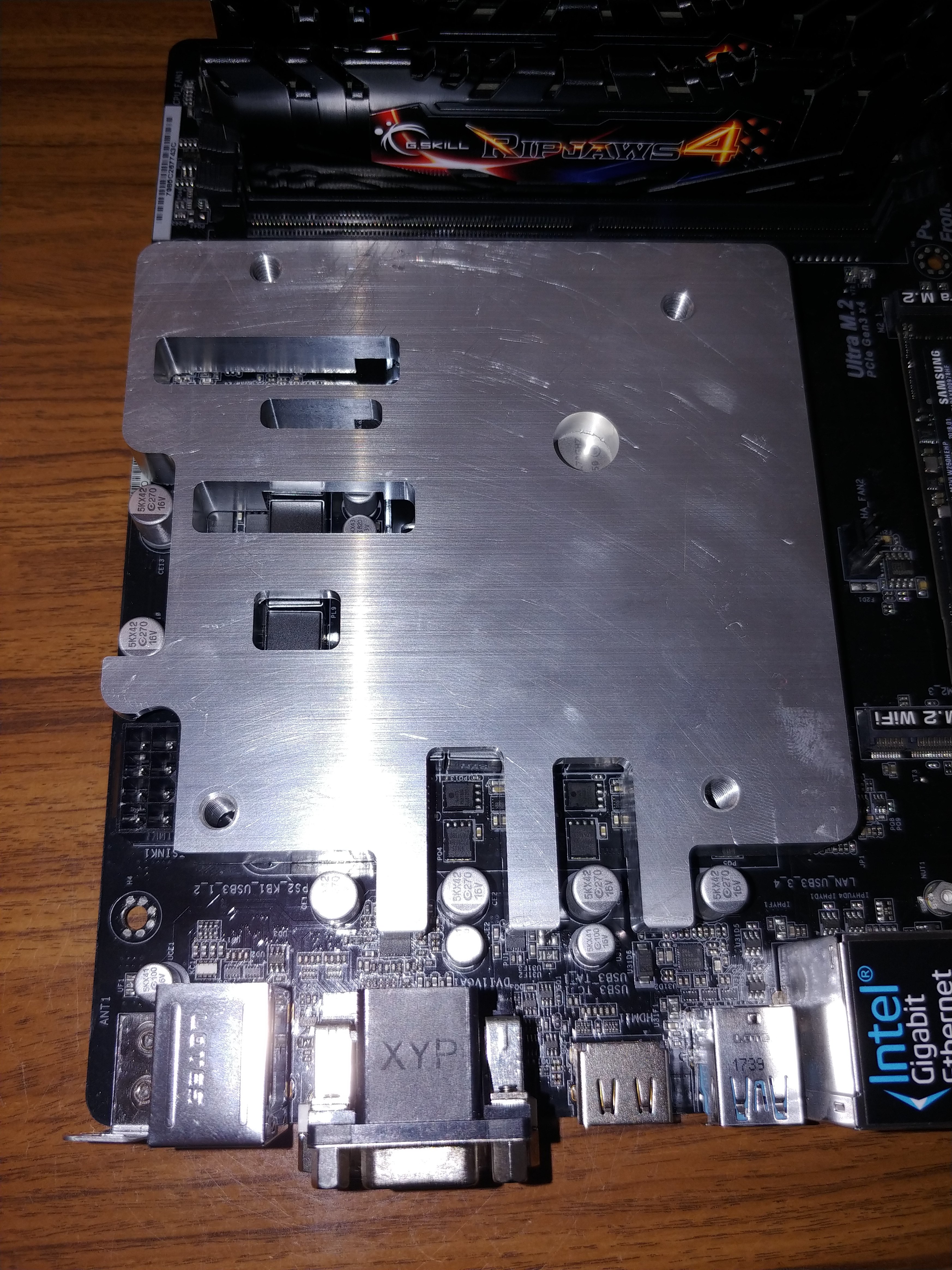

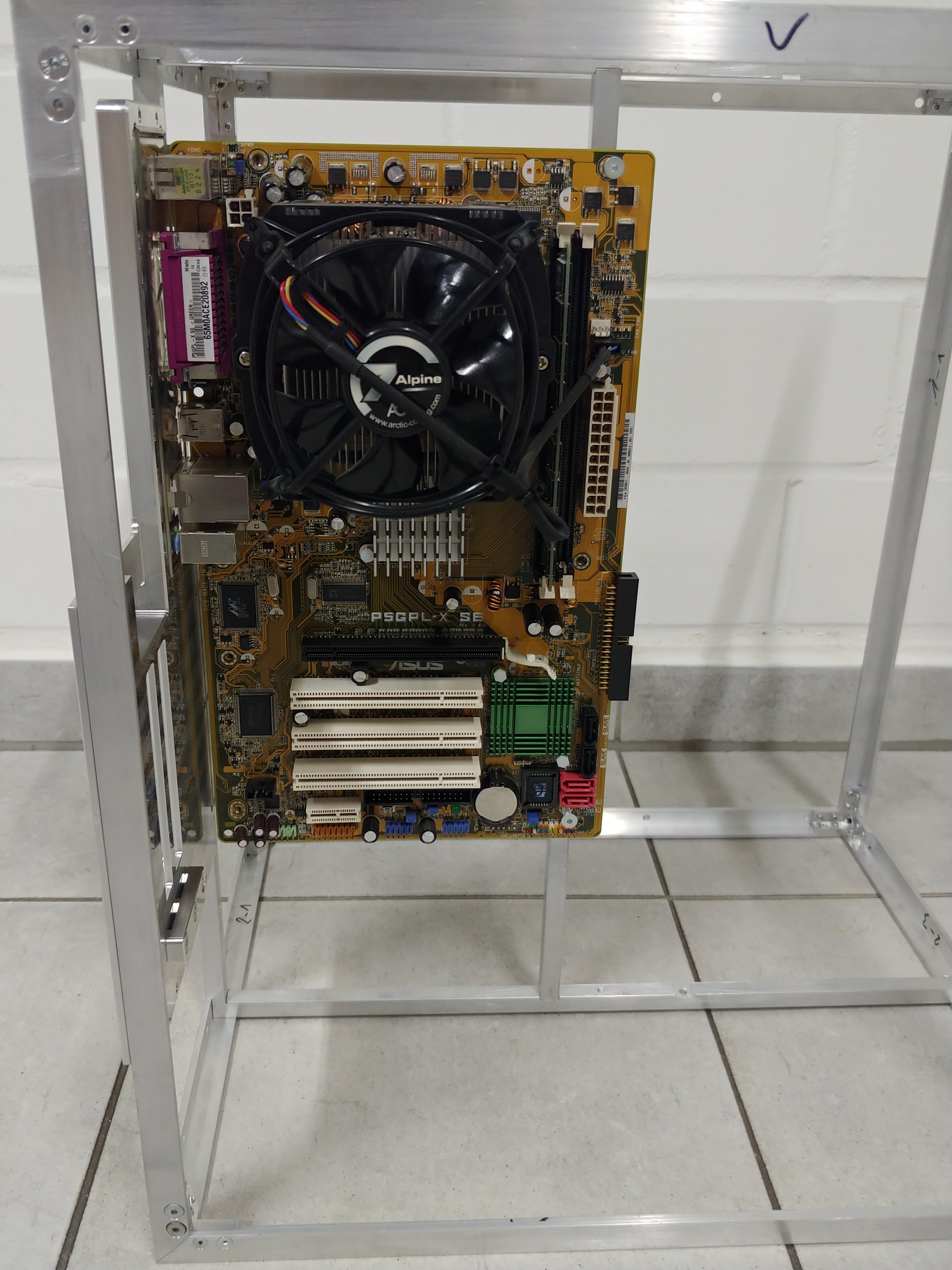

habe jetzt die Mainboard Halterungen gefertigt, ein alter Mainboard genommen und zur probe eingebaut

einzig das IO geht schwert rein, da werde ich wohl noch ein paar zehntel rausfräsen müssen

Gruß

IO GPU Halterung

Evil Ghost · 13. Juli 2020

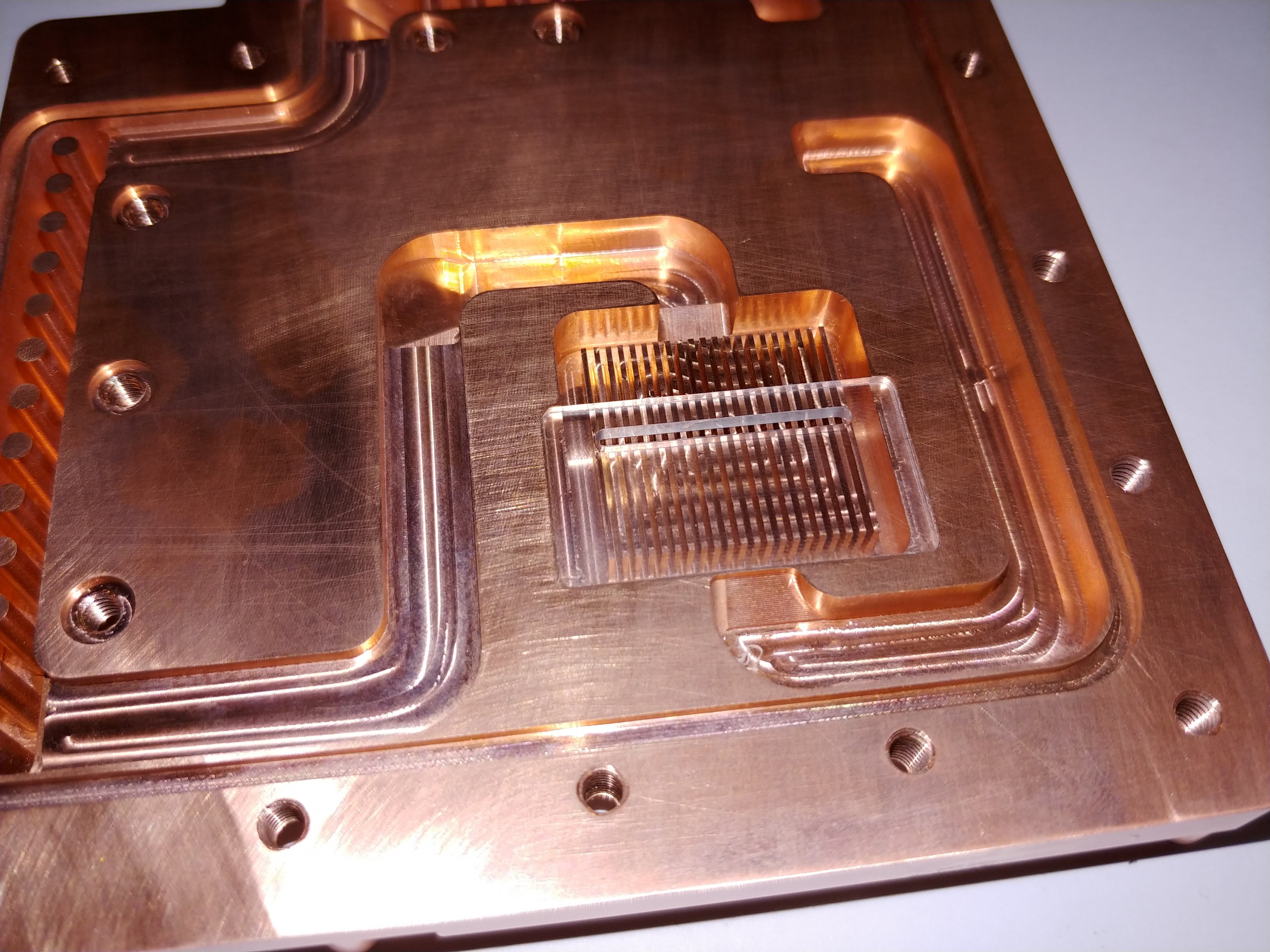

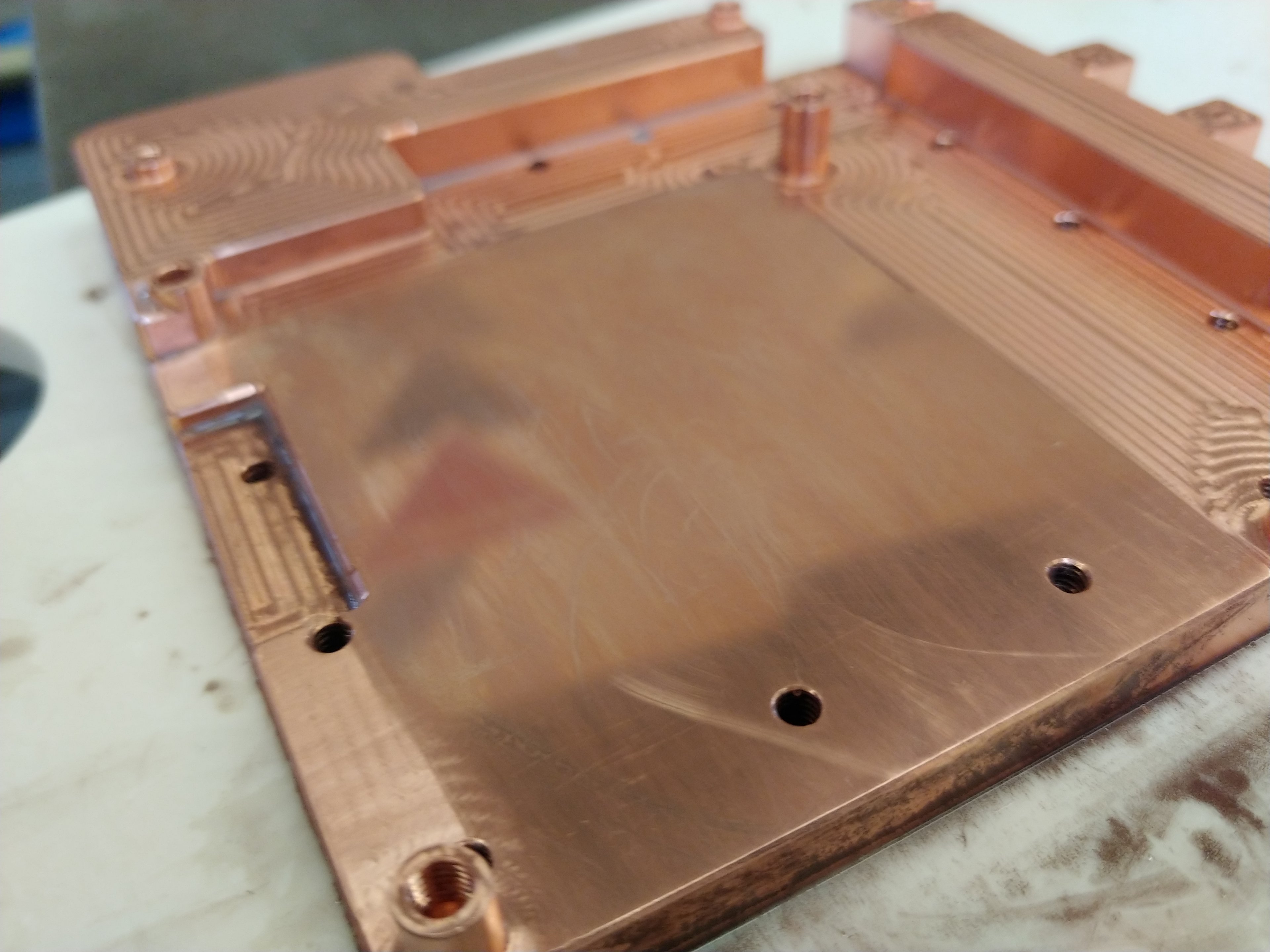

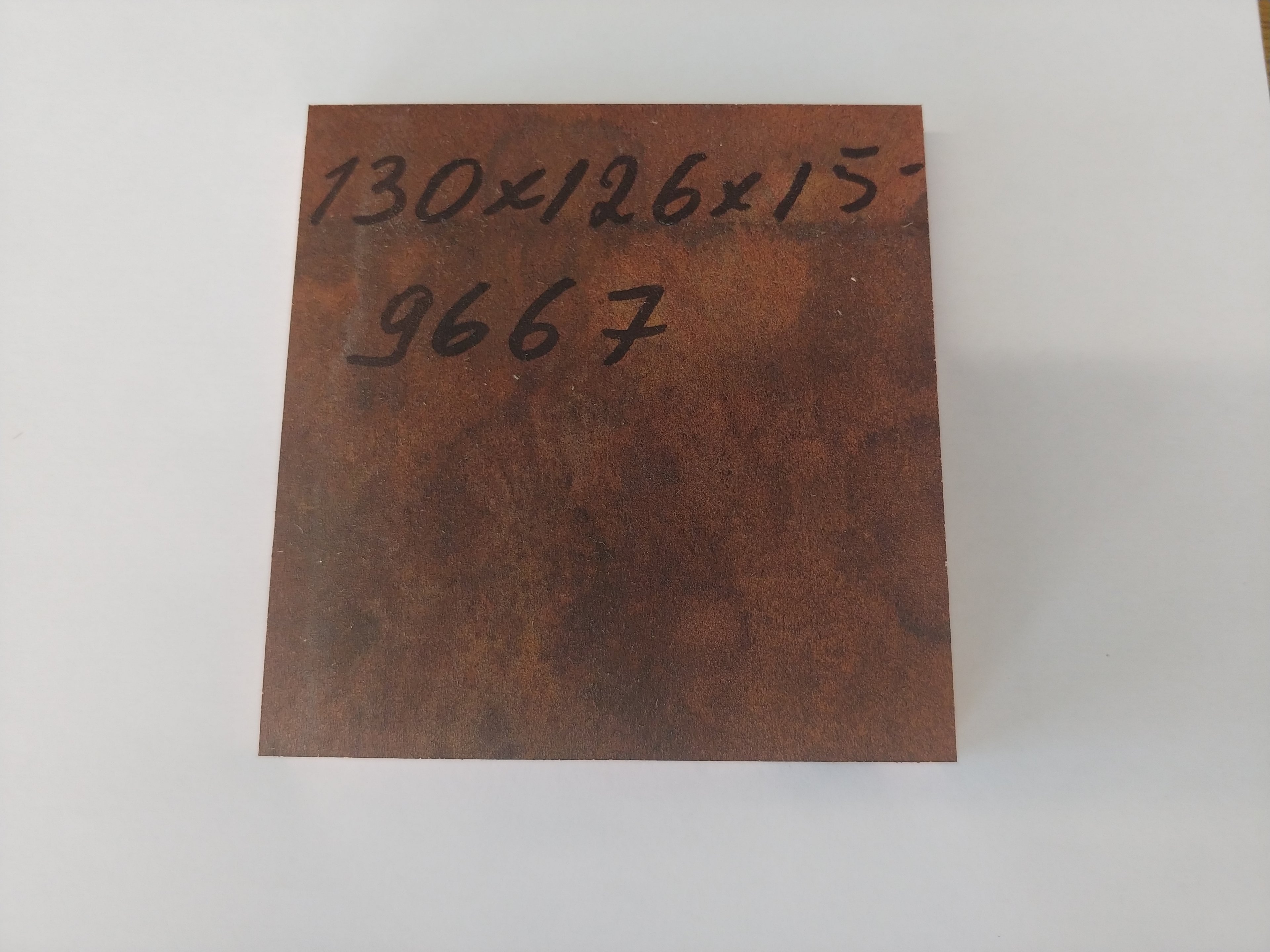

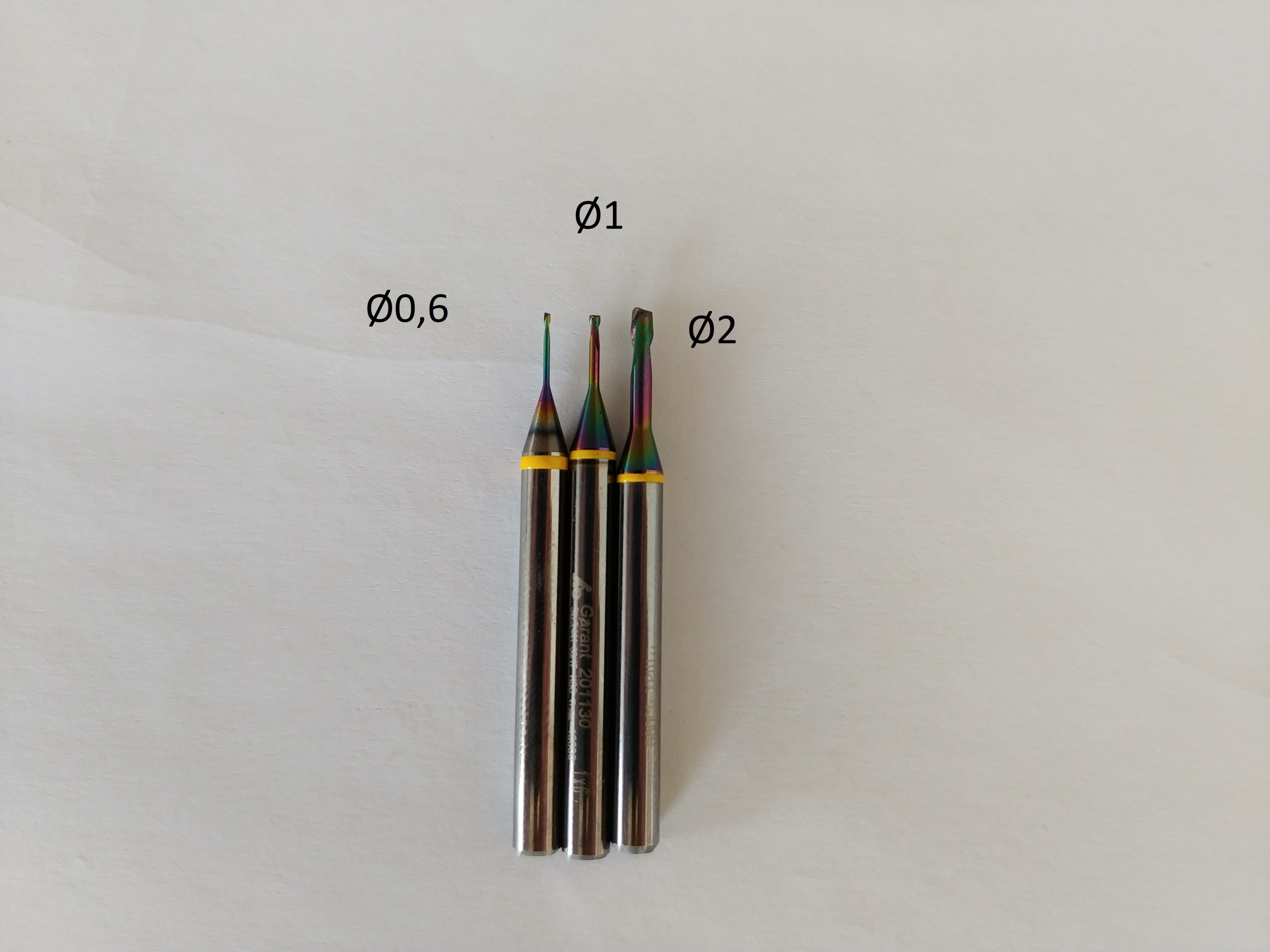

MONOBLOCK UPDATE:

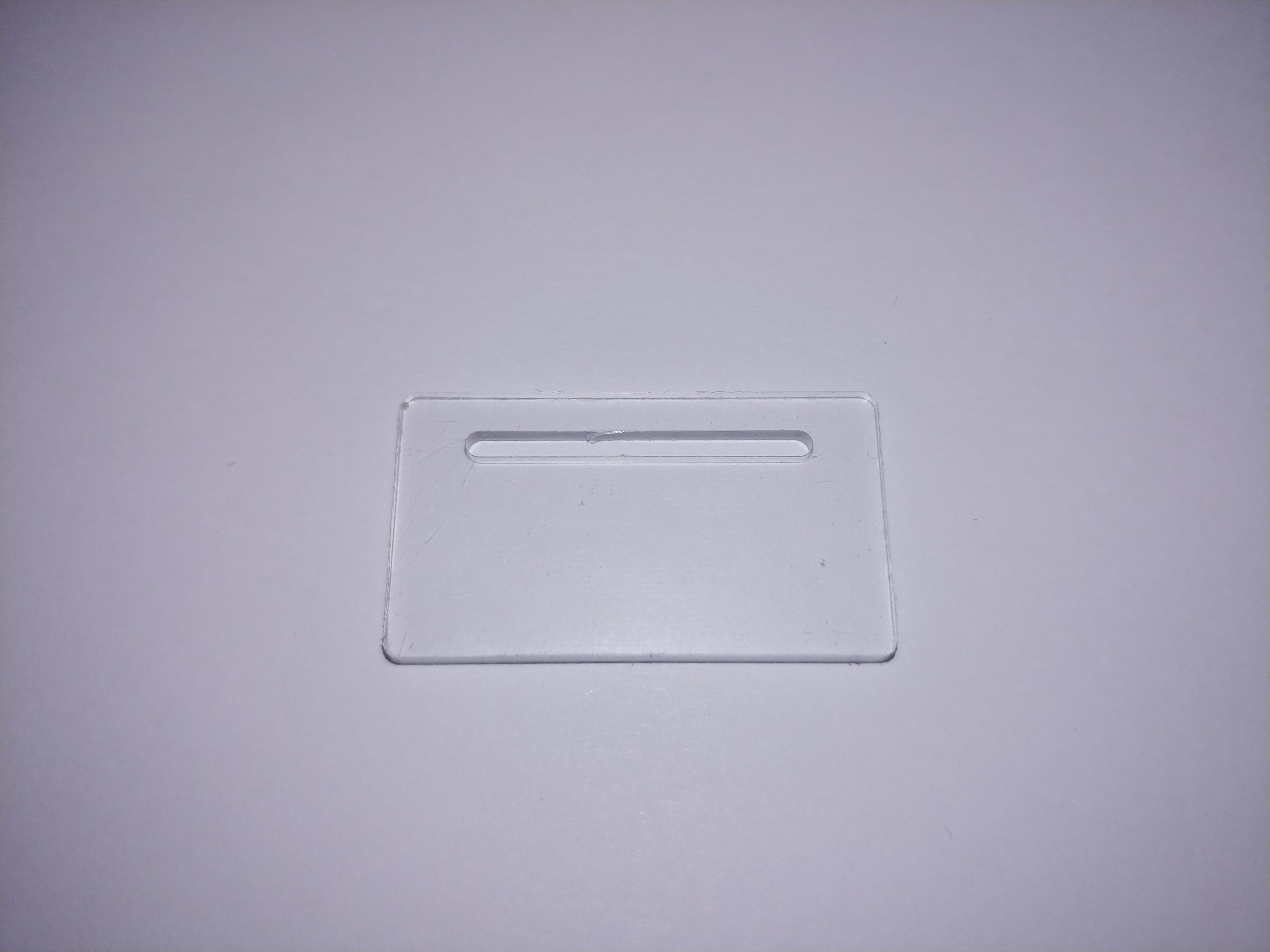

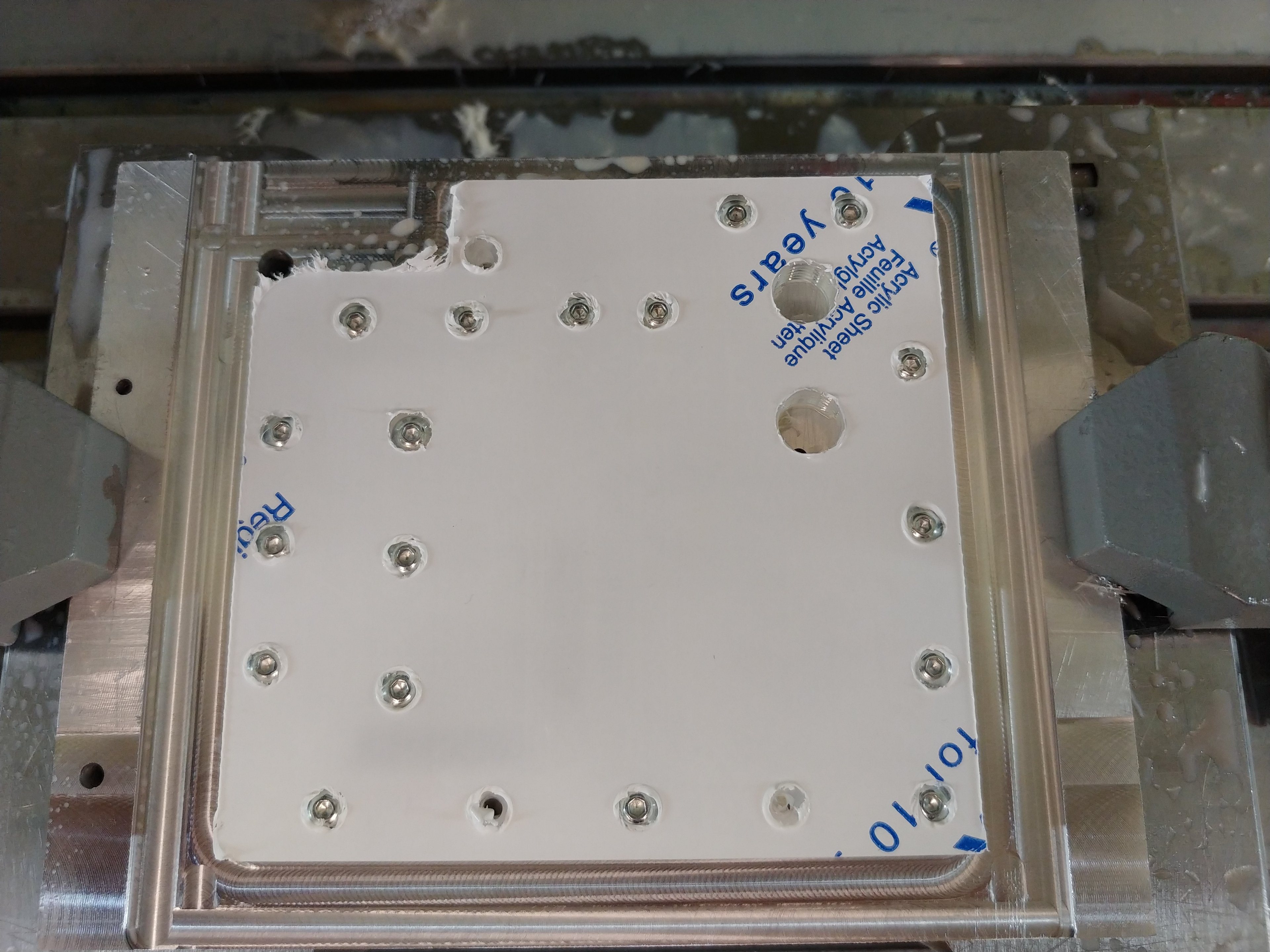

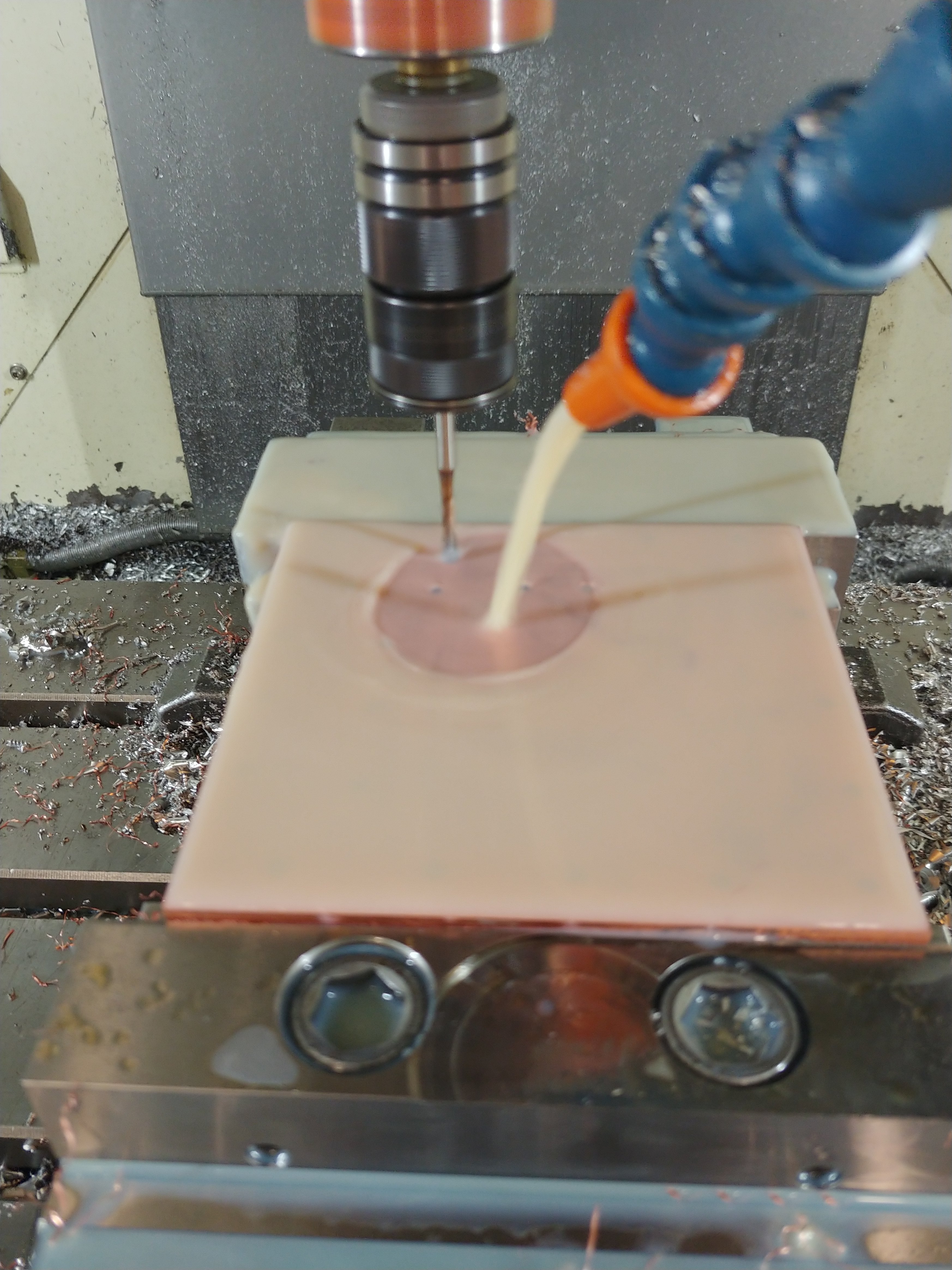

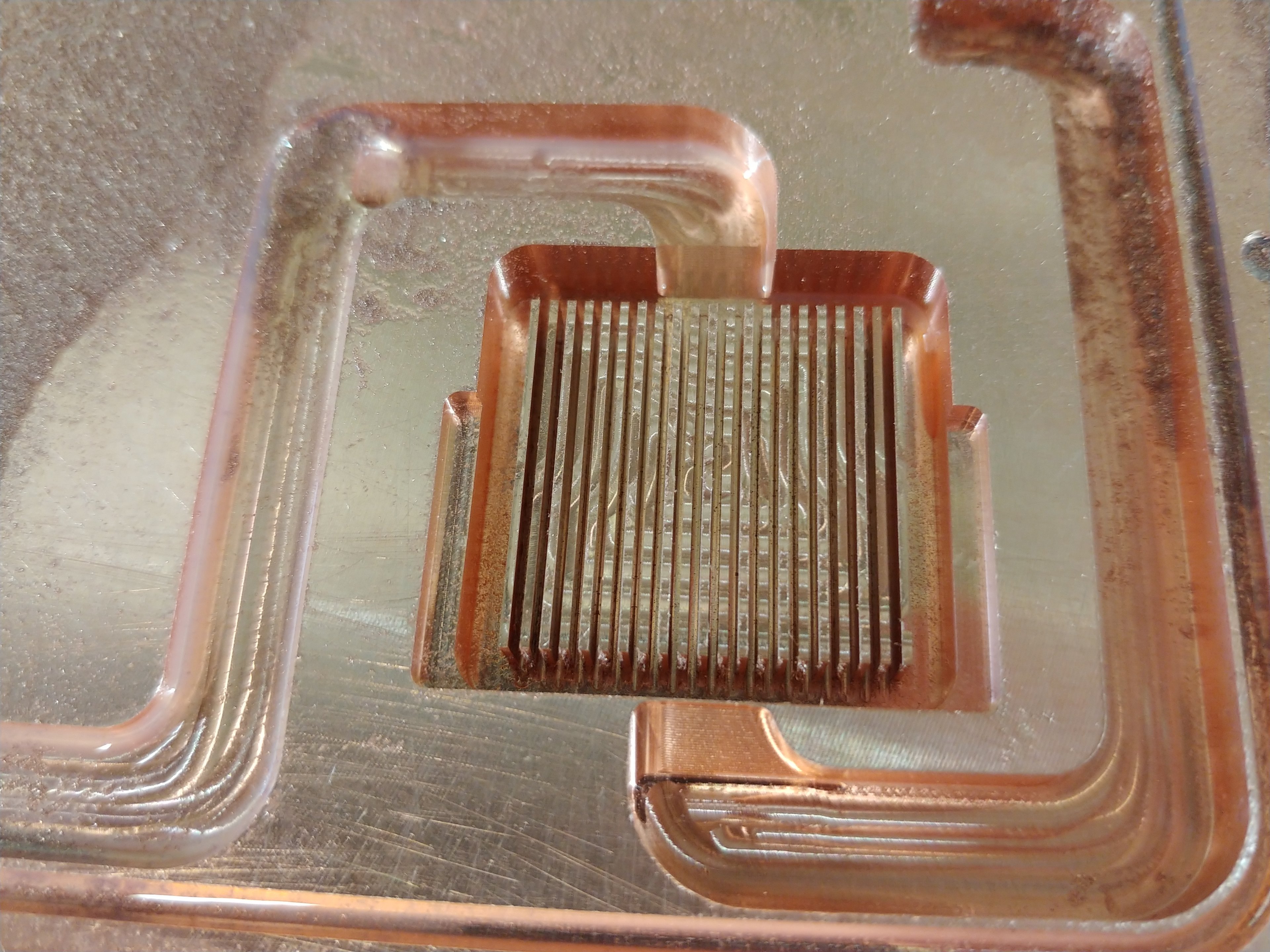

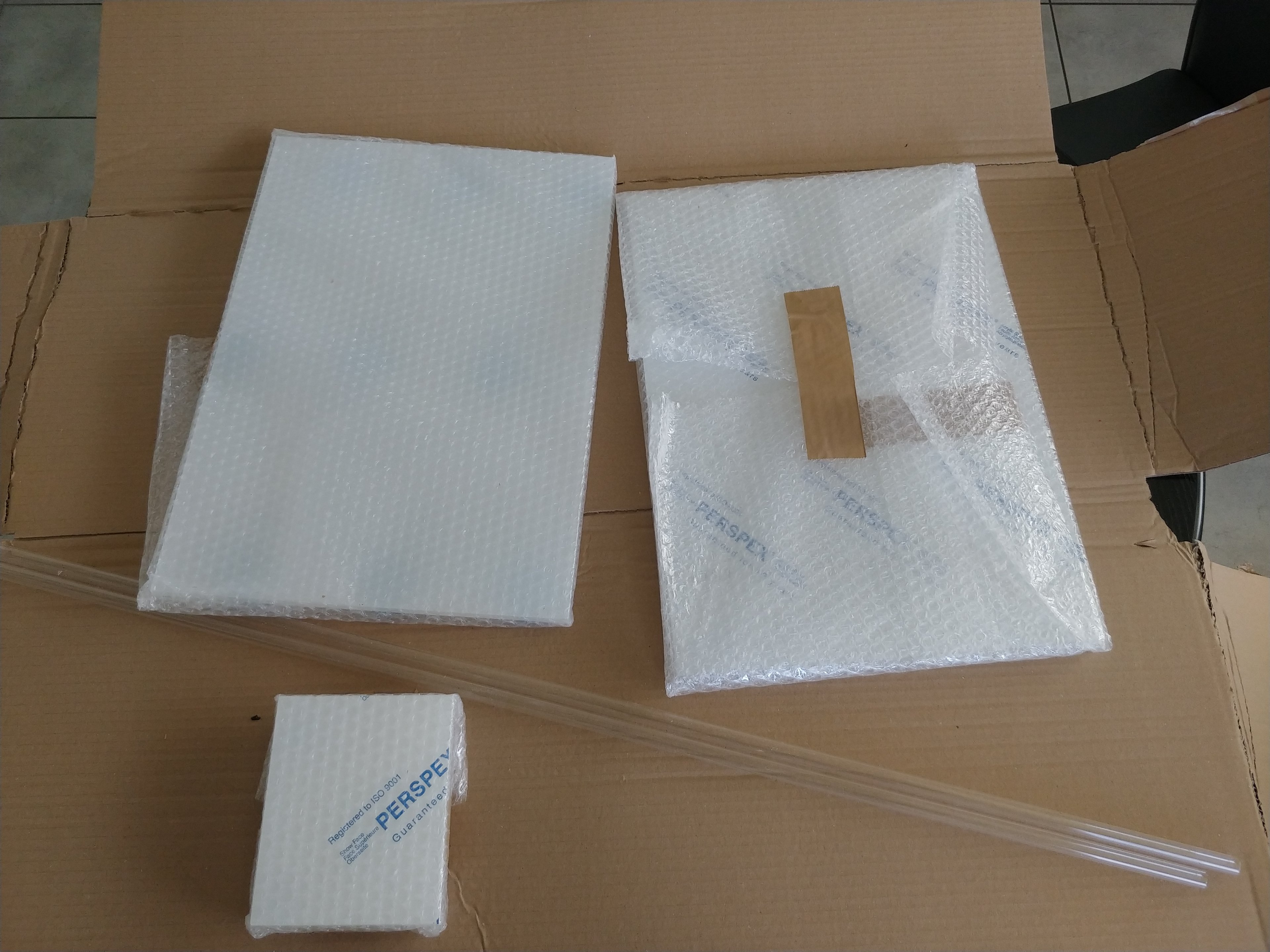

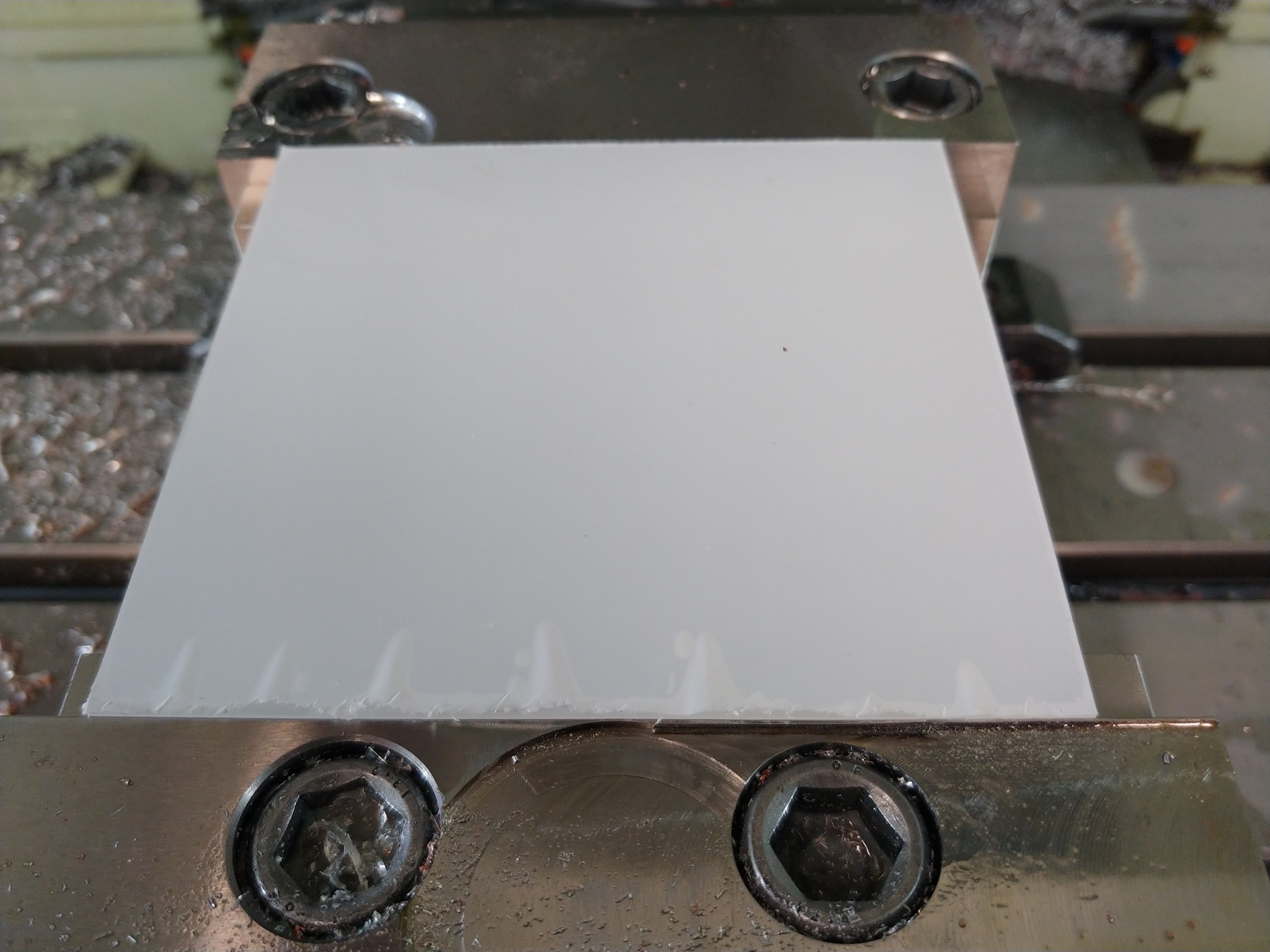

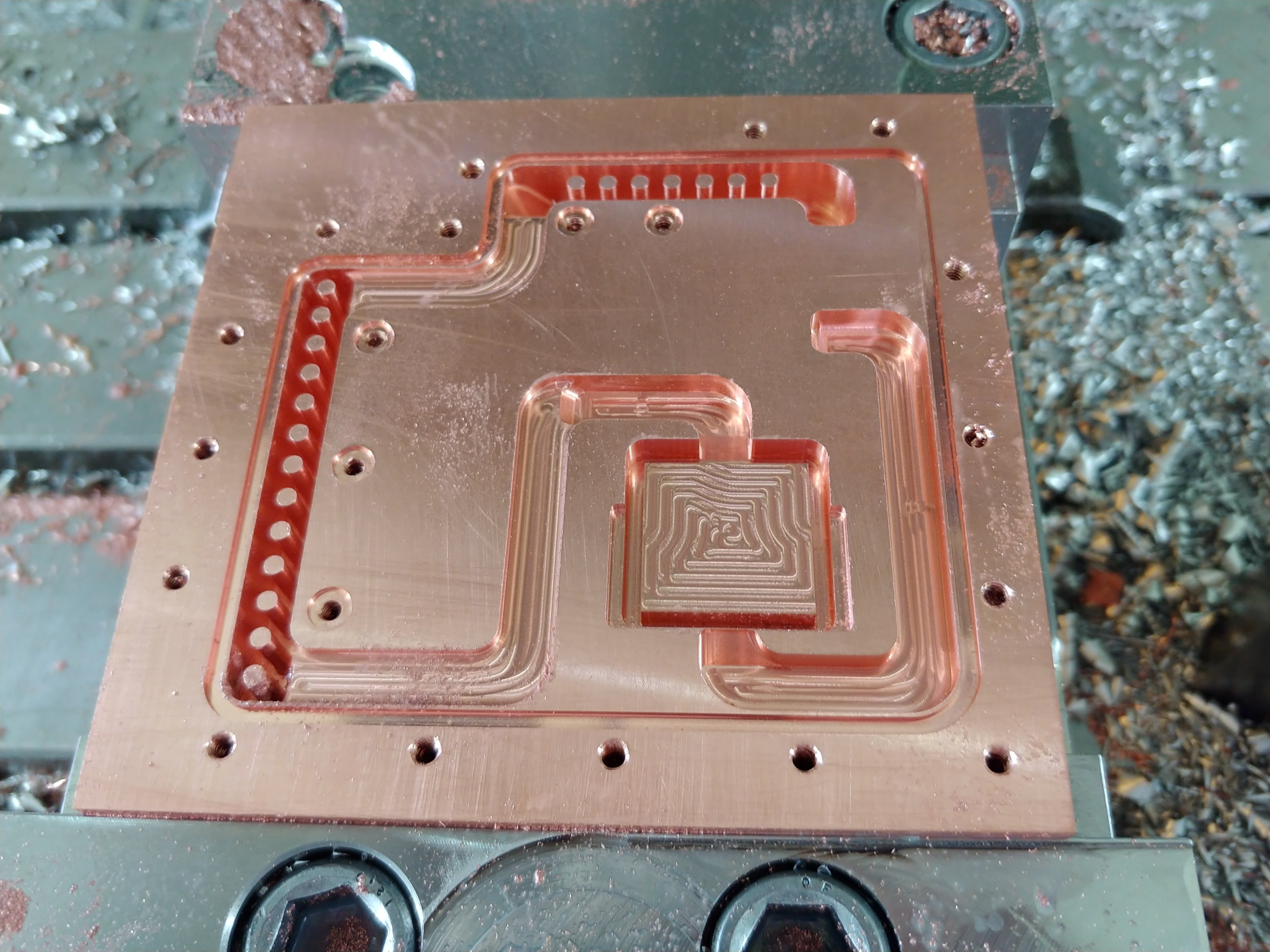

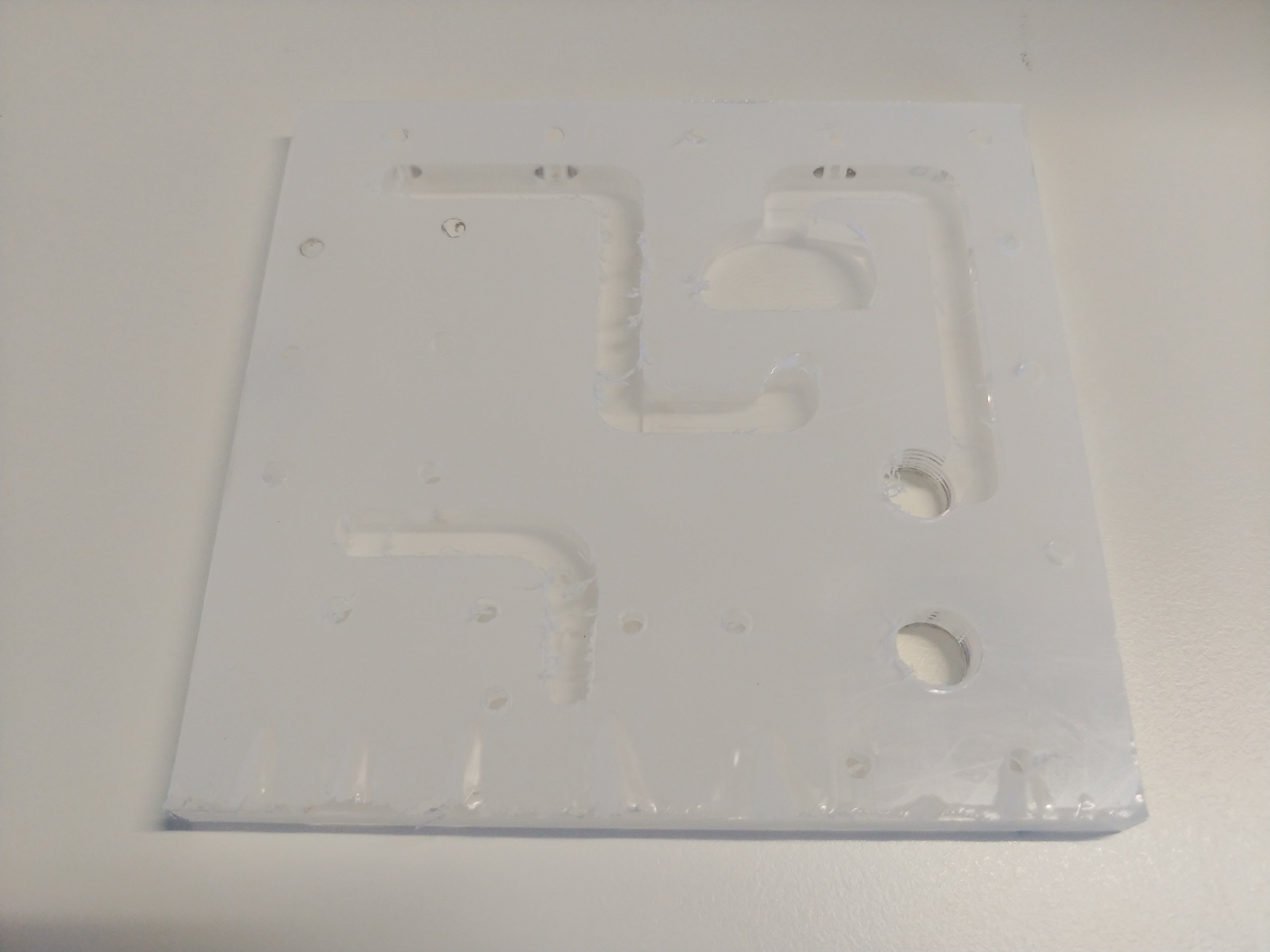

Das Plexiglas ist heute eingetroffen (groß Distroplatte, klein monoblock + 2x 1m 13/10 Rohr)

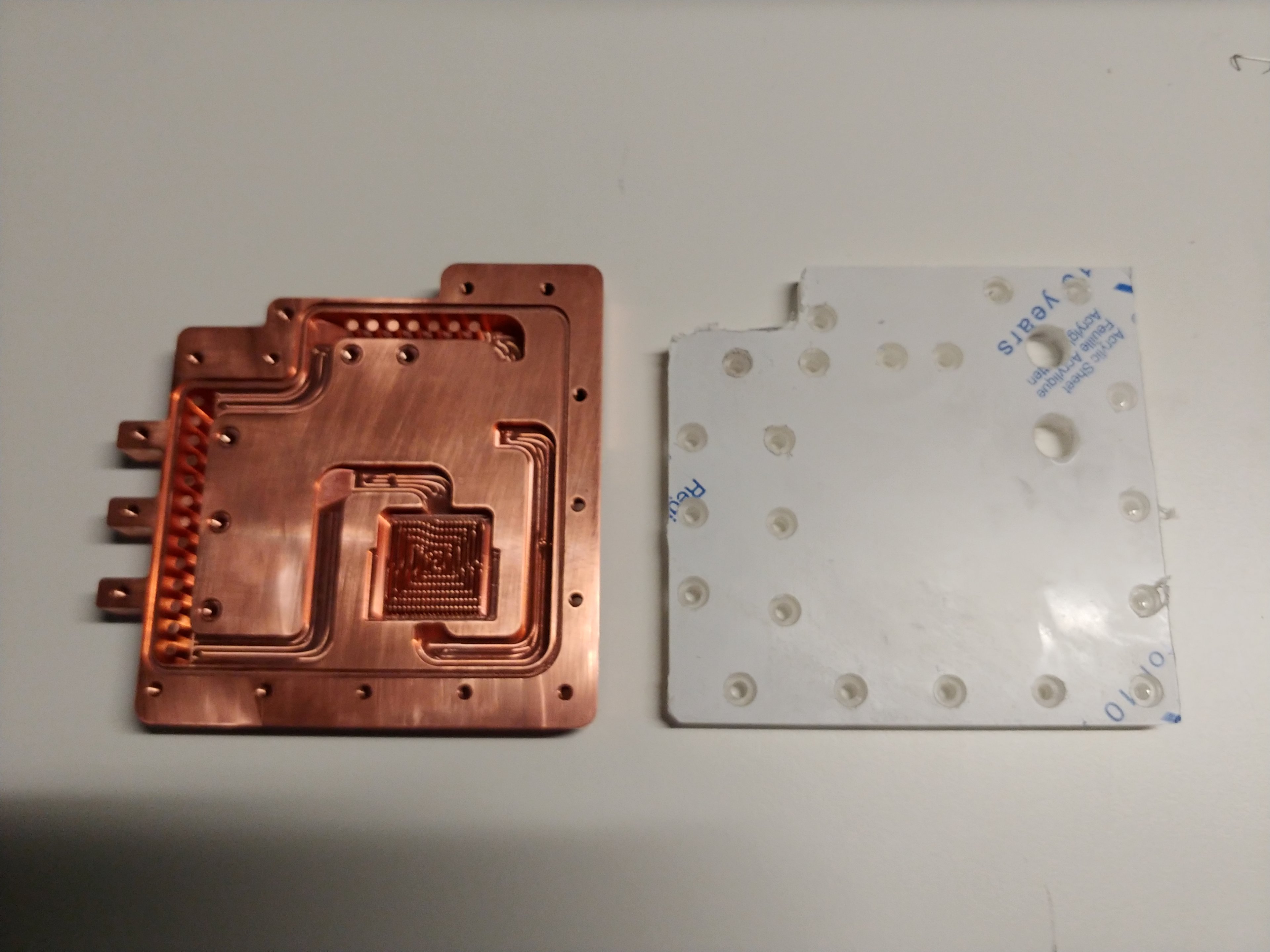

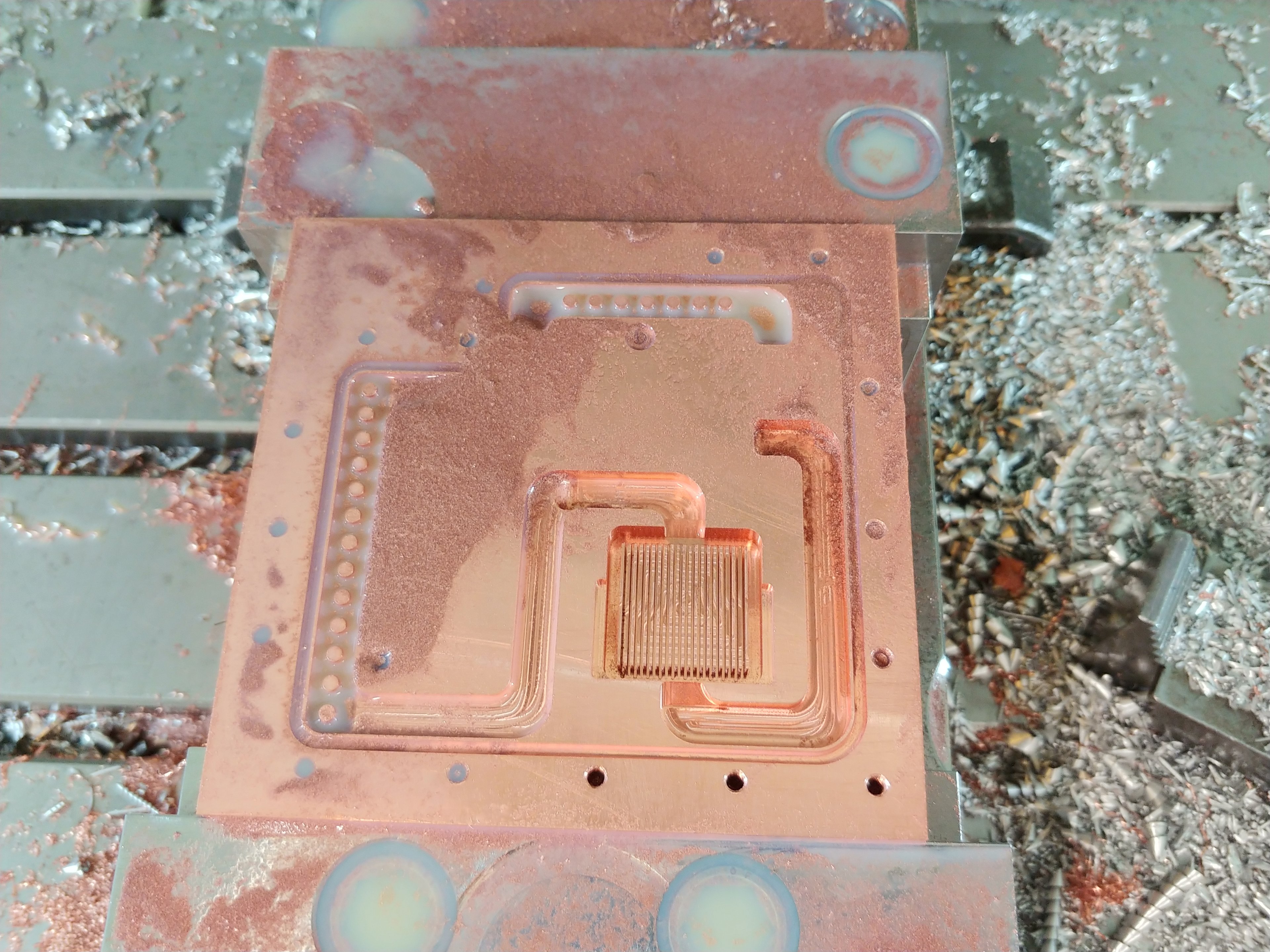

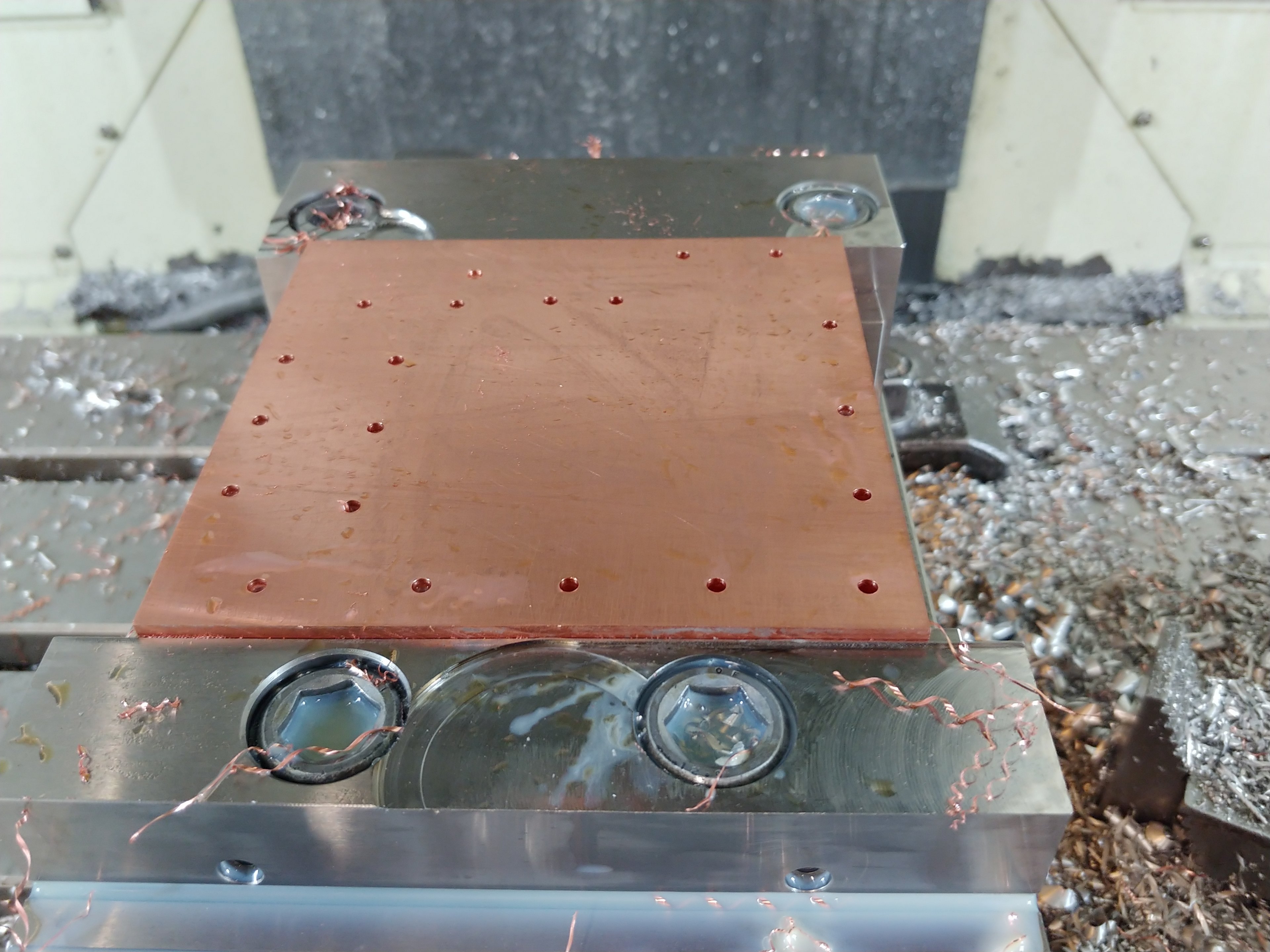

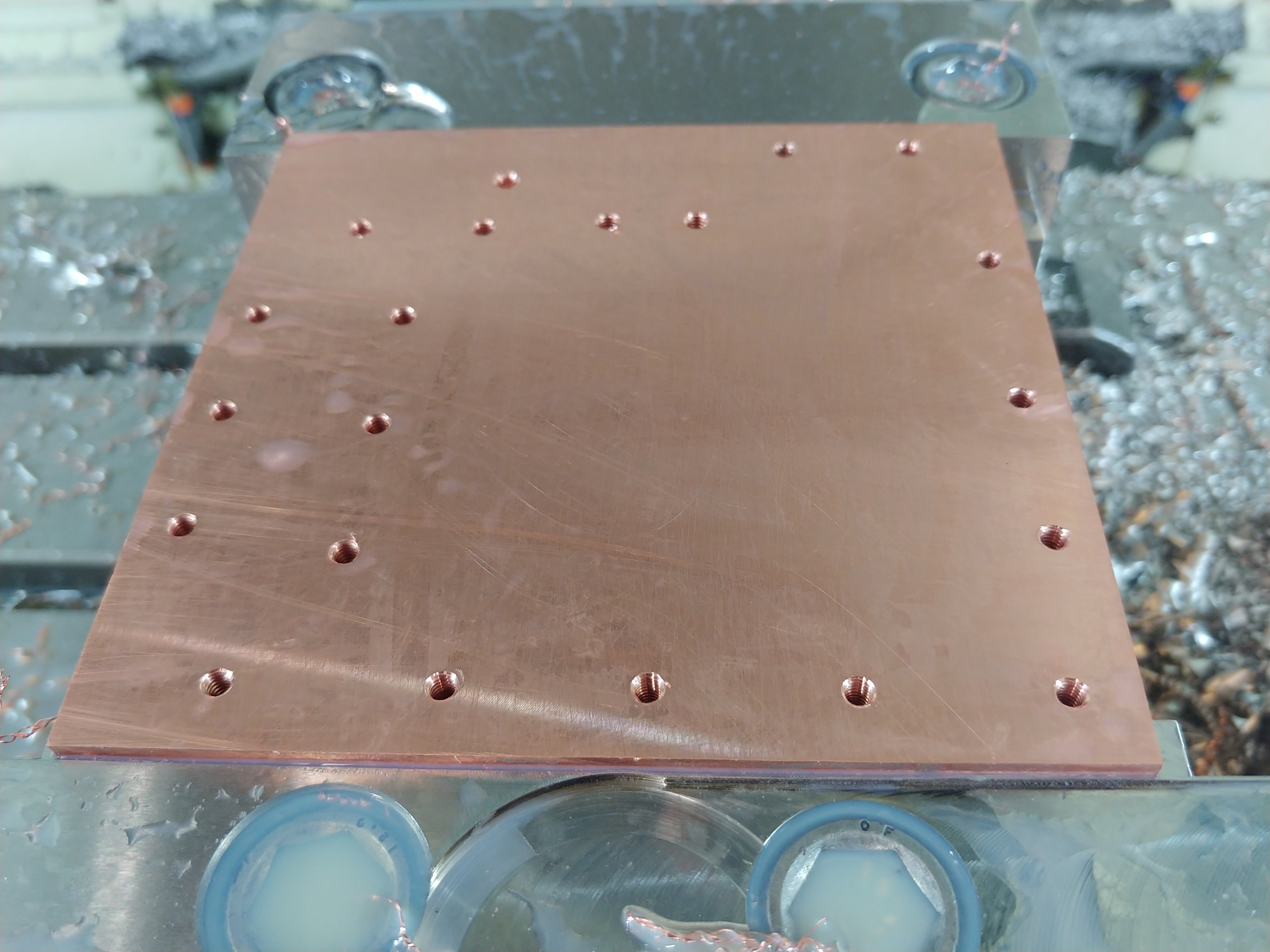

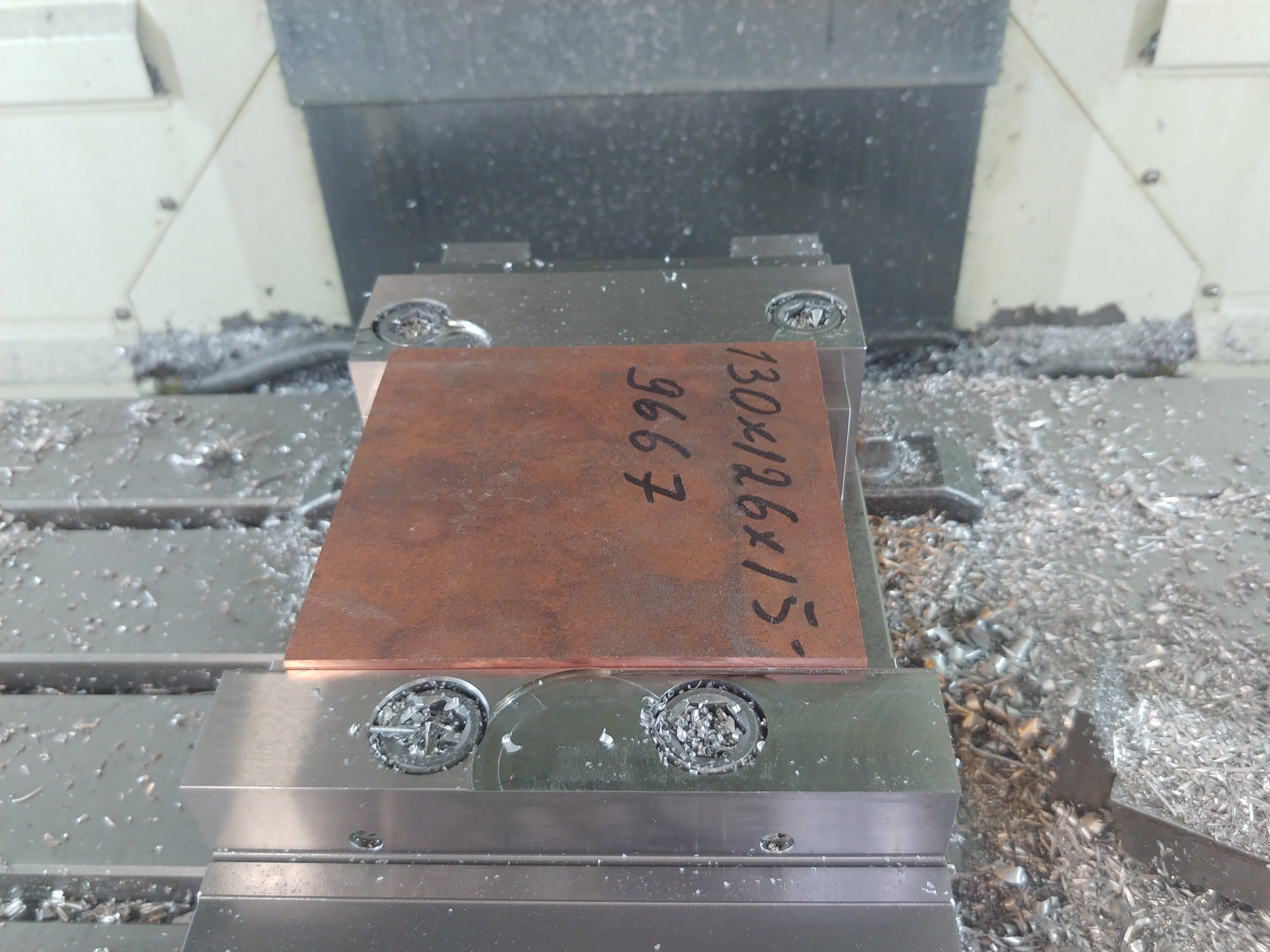

desweiteren haben ist schon mal ein probe monoblock aus Alu gefräst, um zu schauen ob das so passt wie ich das konstruiert habe

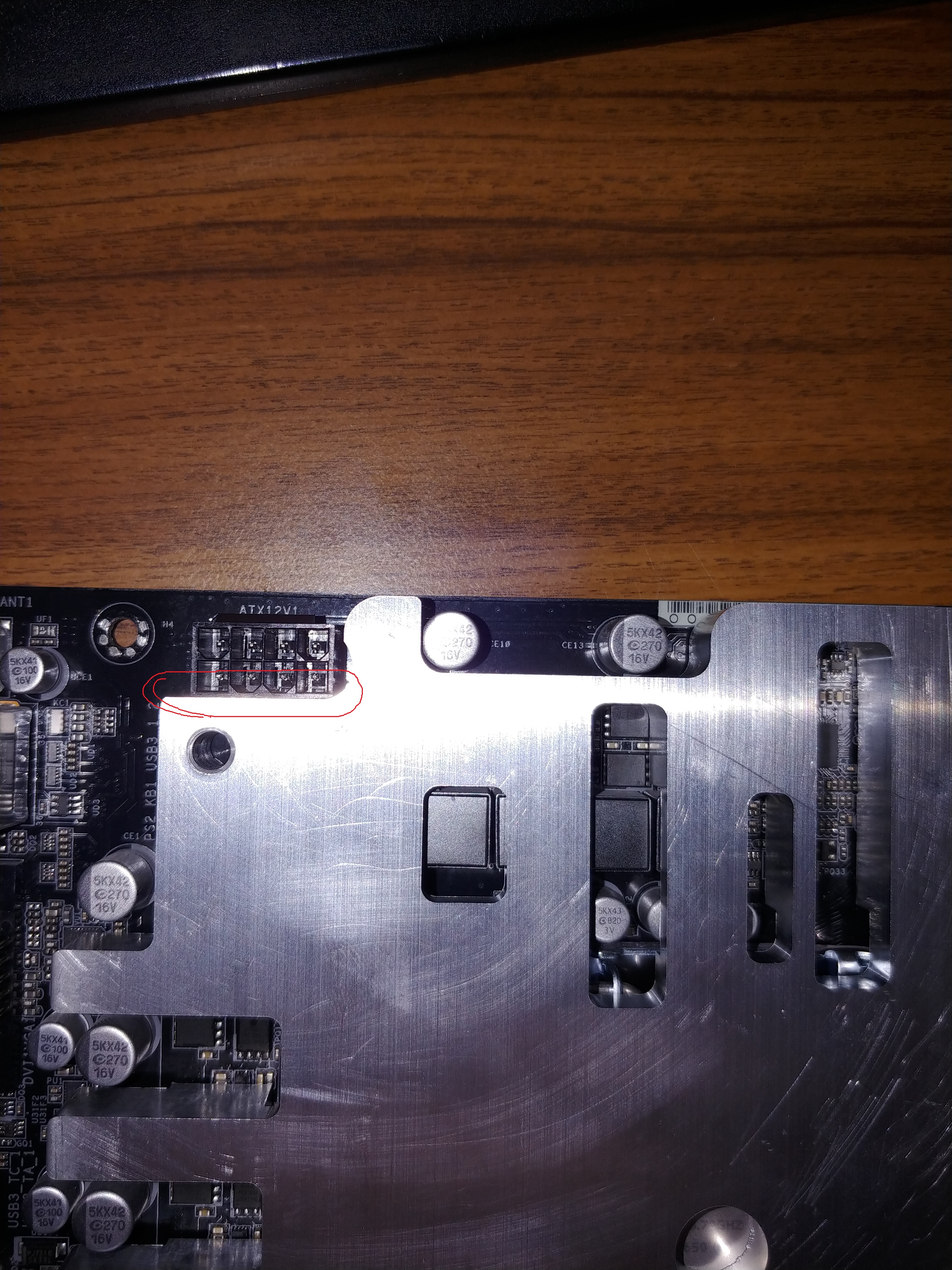

leider hat das so nicht gepasst, auf den letzten bild (rot eingekreist) 8 Pin CPU Anschluss war mehr material als es sollte, musste ganze 3mm abfräsen damit es passte, aber gut, war nur ein Probe monoblock,
Fehler gefunden & beseitigt, war auch der einzige Fehler

Gruß

Evil Ghost · 15. Juli 2020

UPDATE:

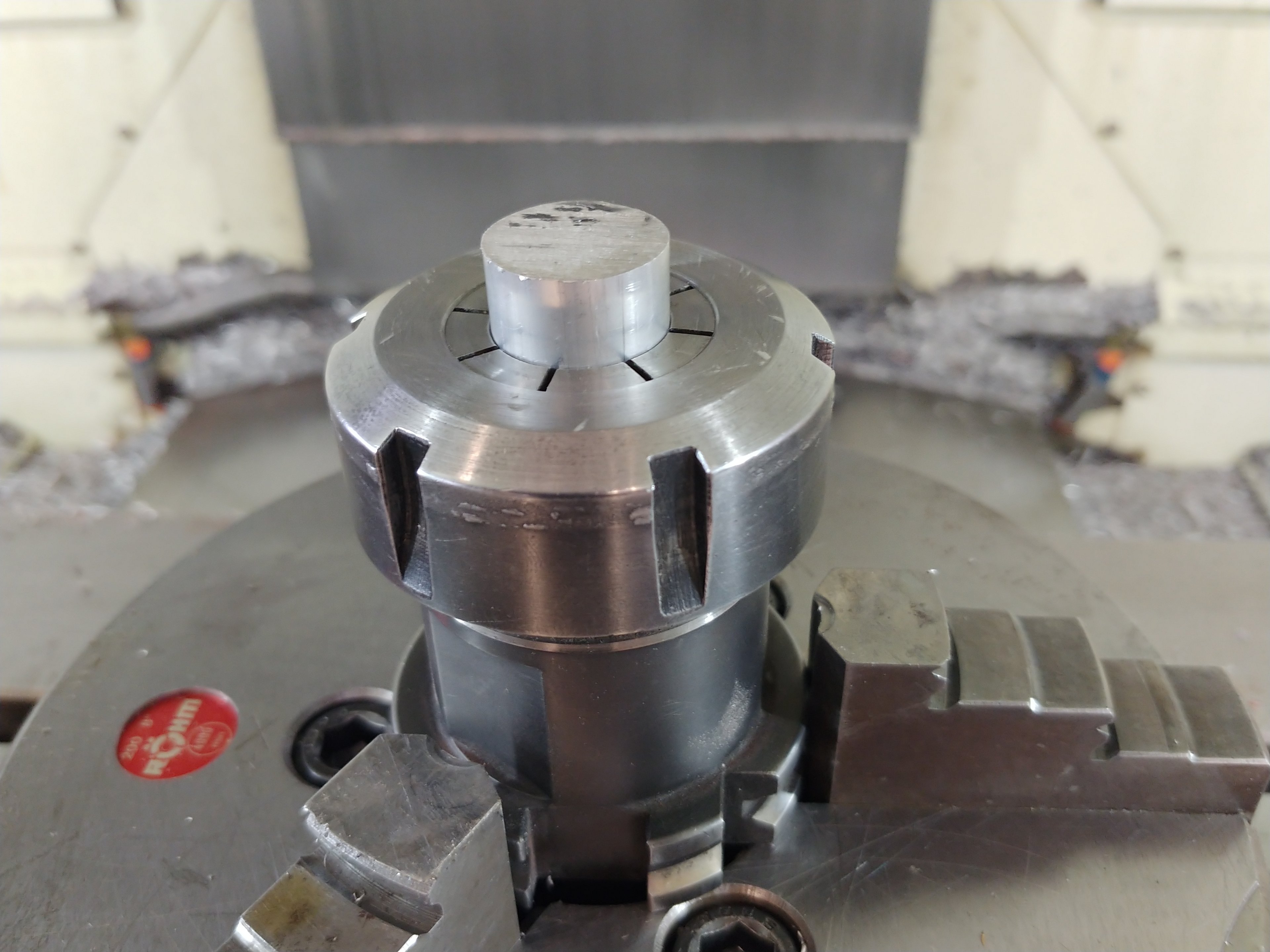

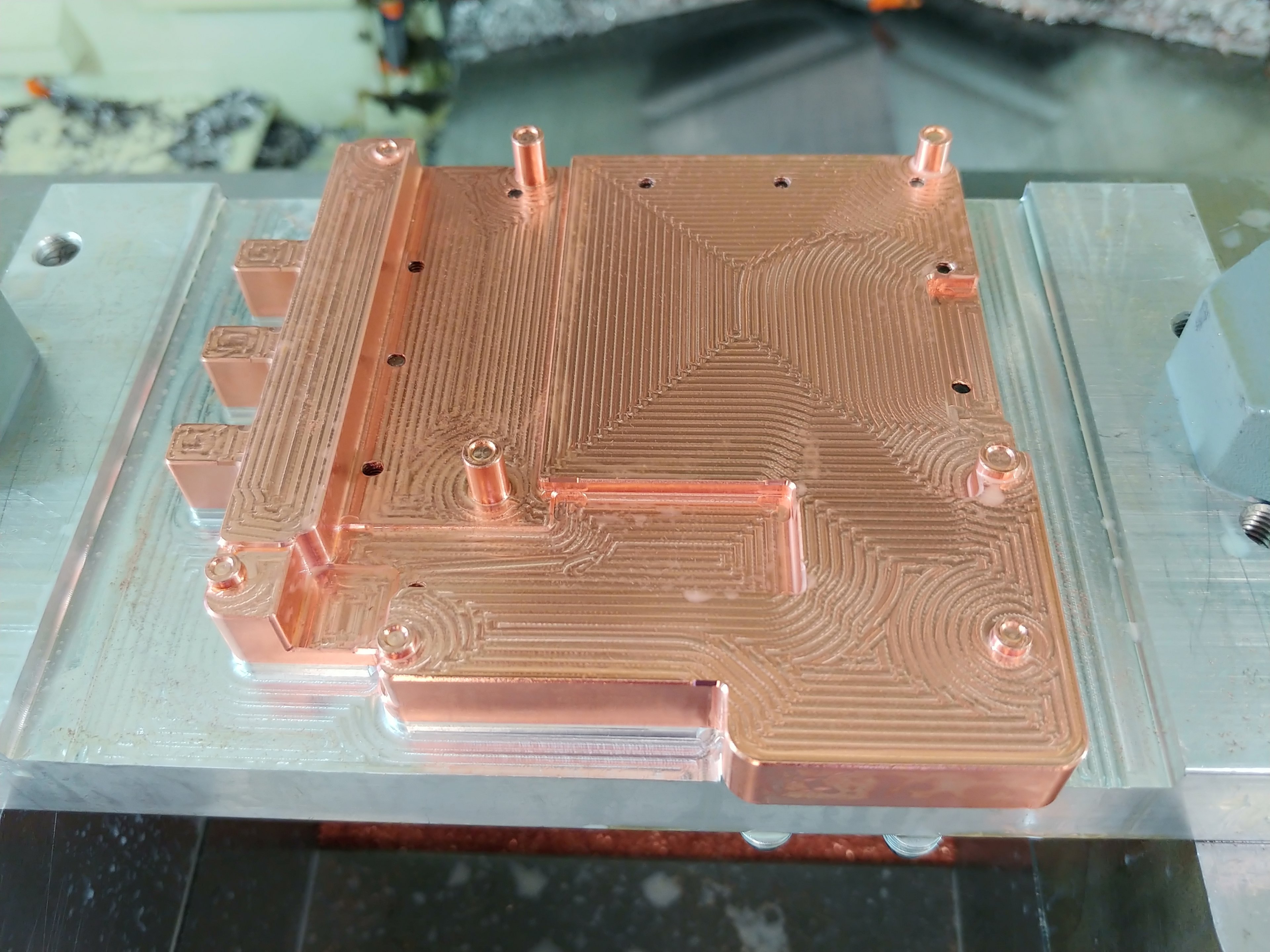

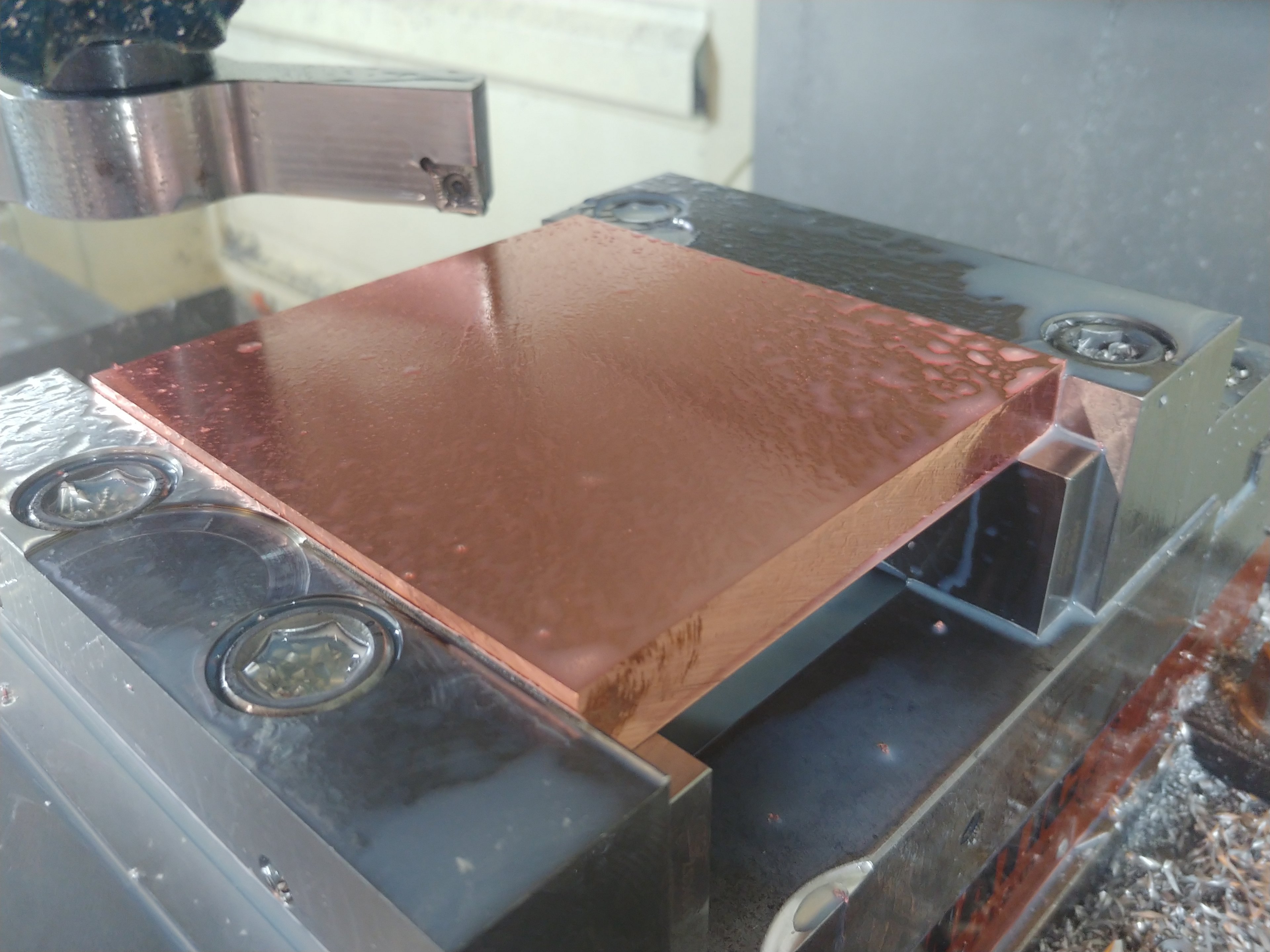

Produktion läuft

Gruß

Evil Ghost · 17. Juli 2020

UPDATE:

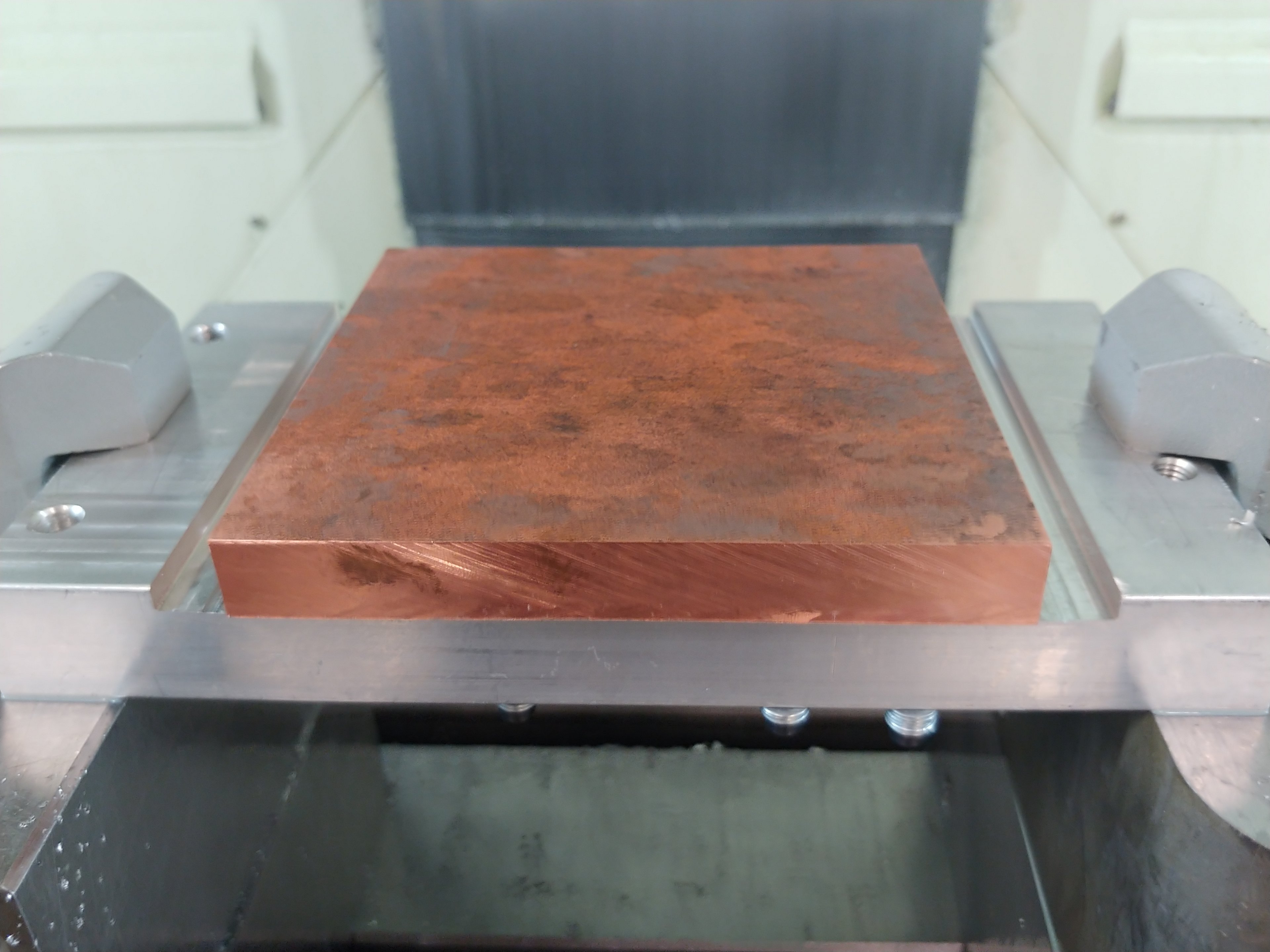

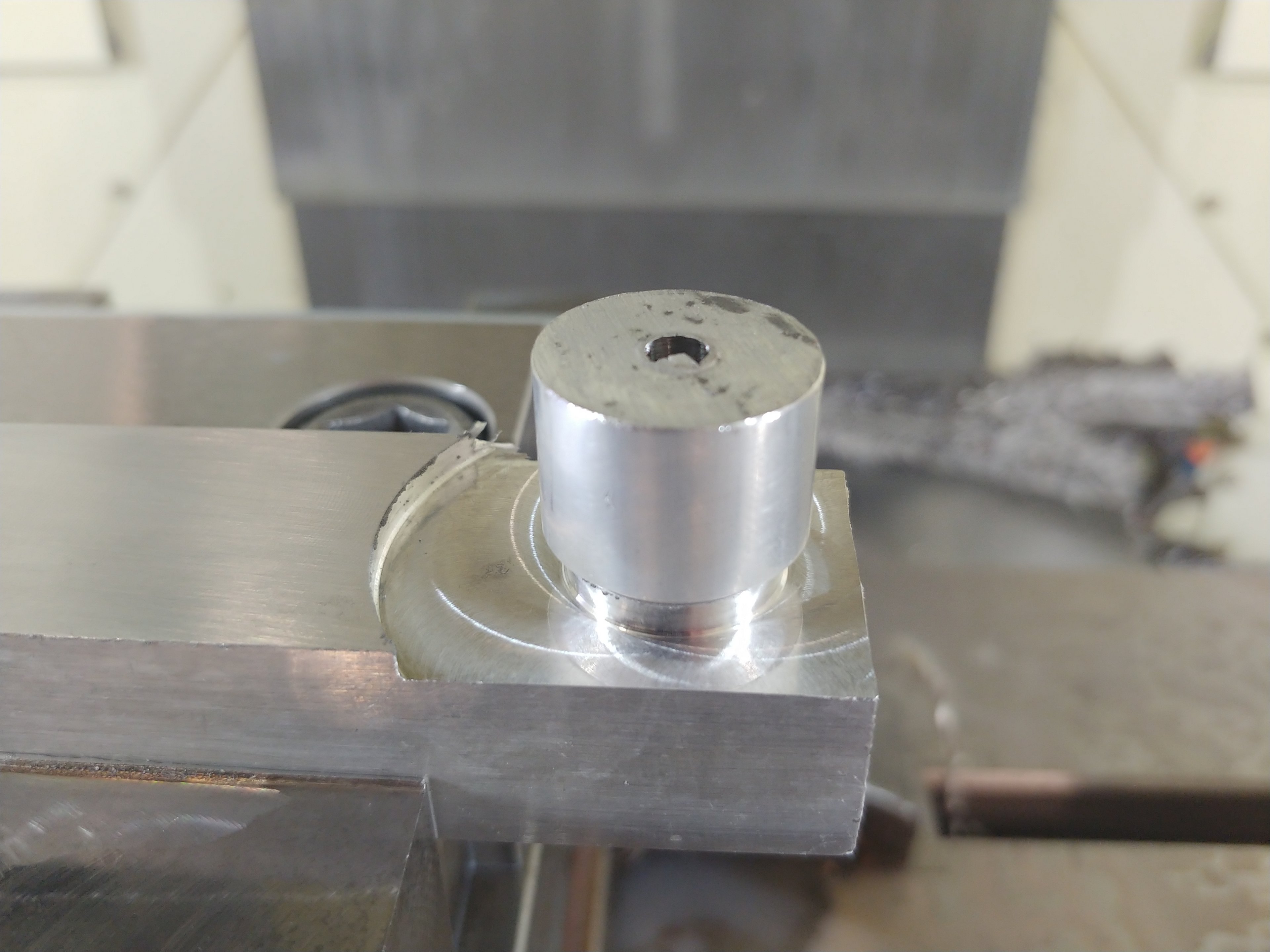

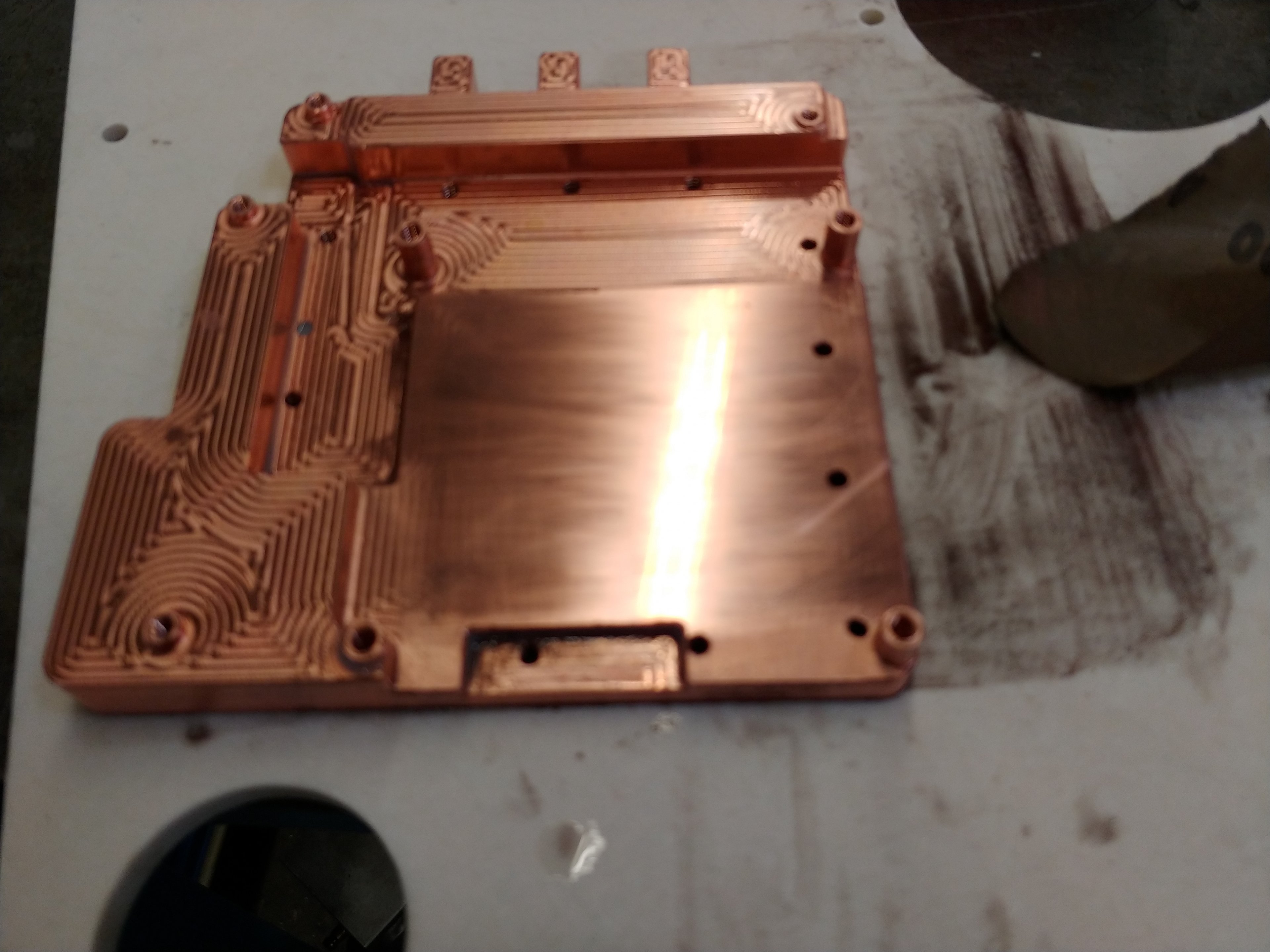

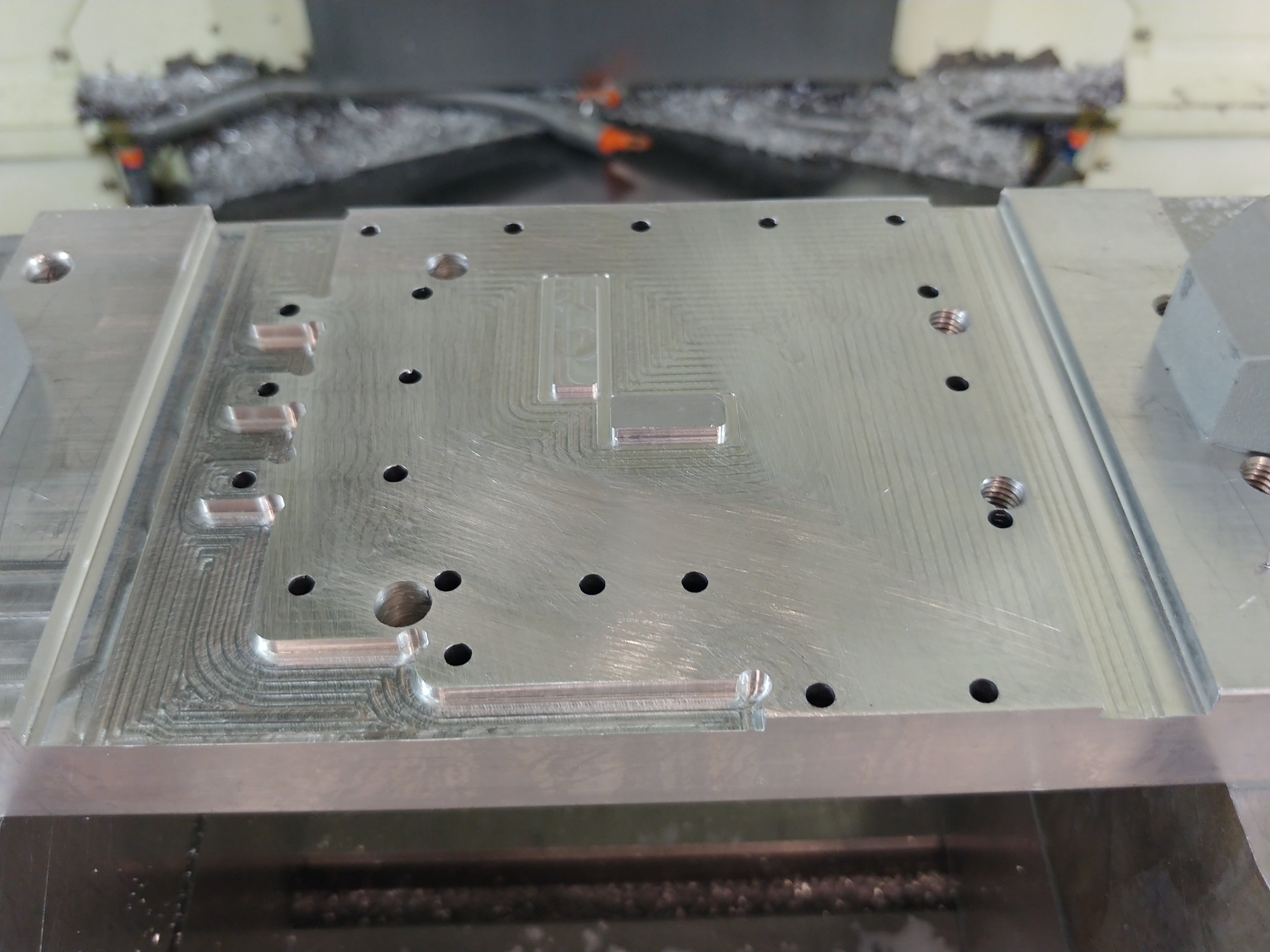

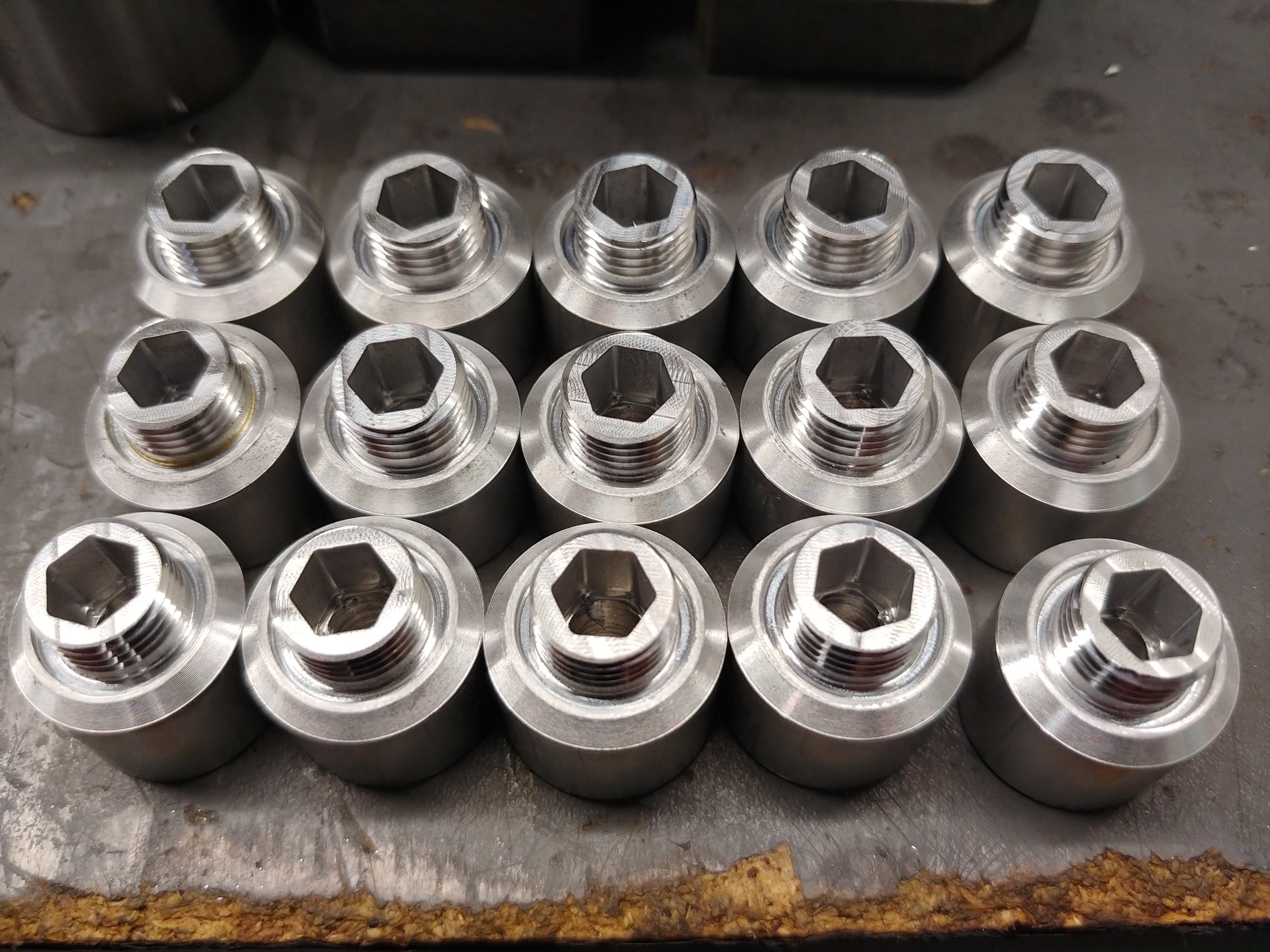

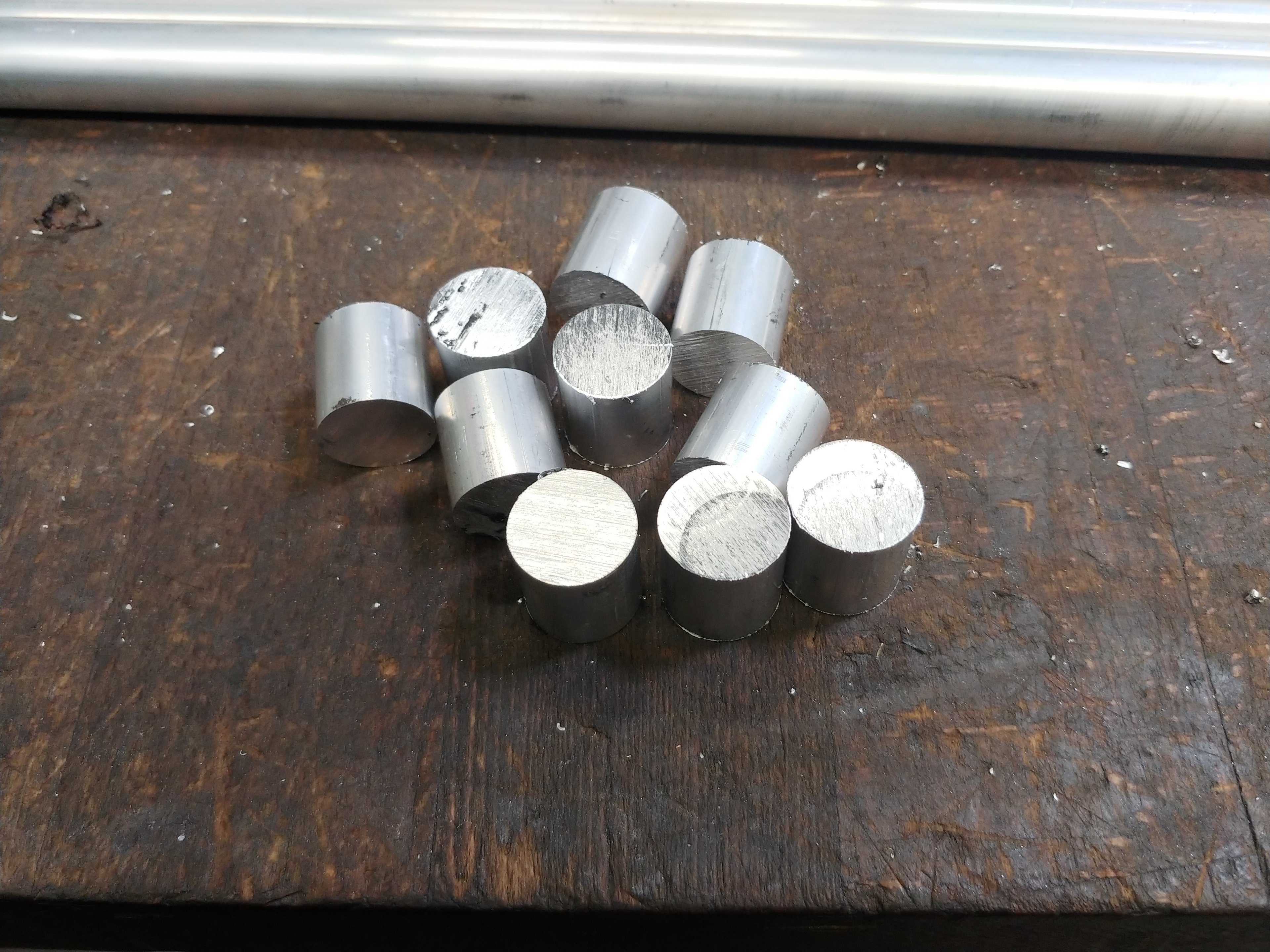

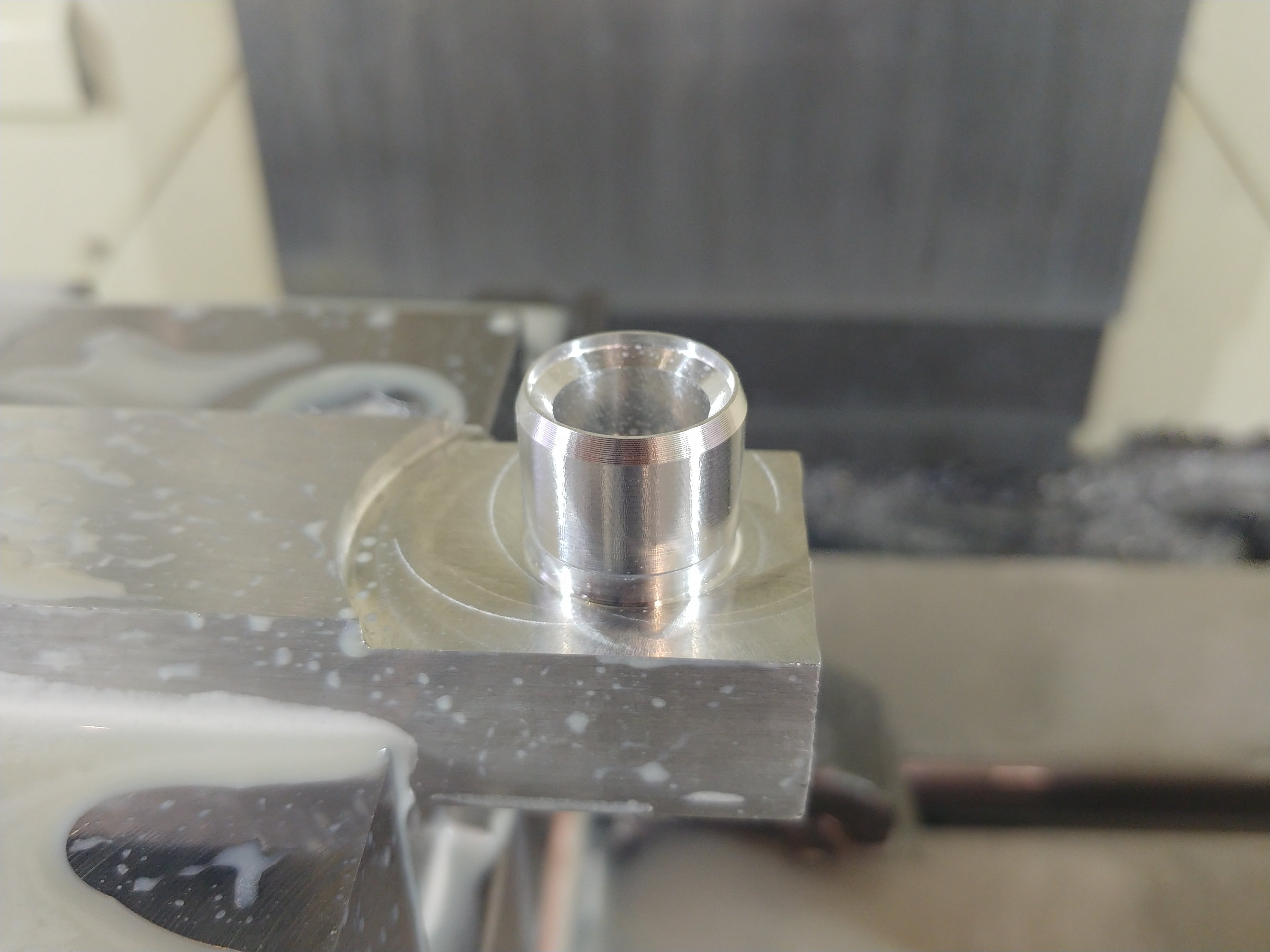

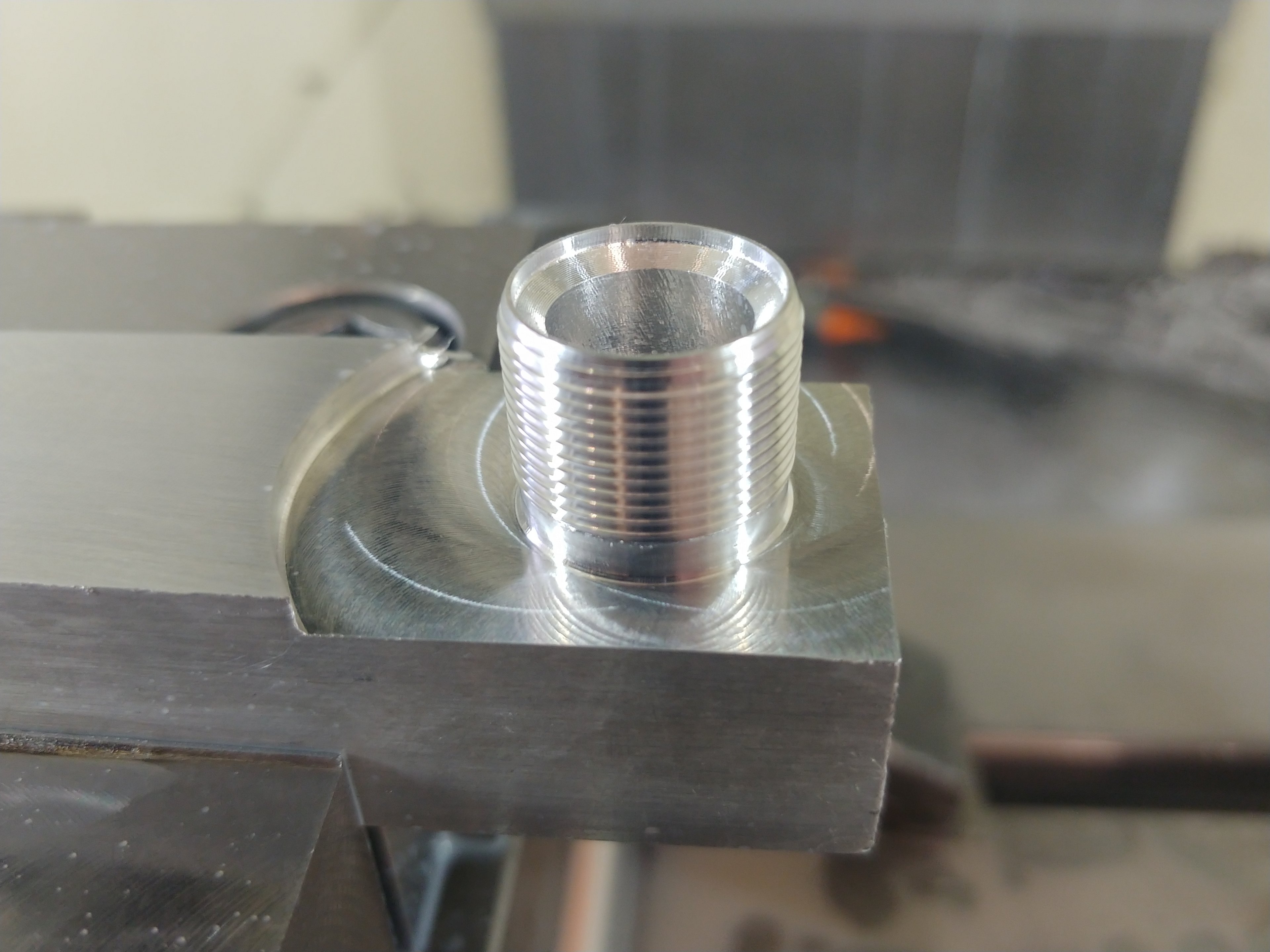

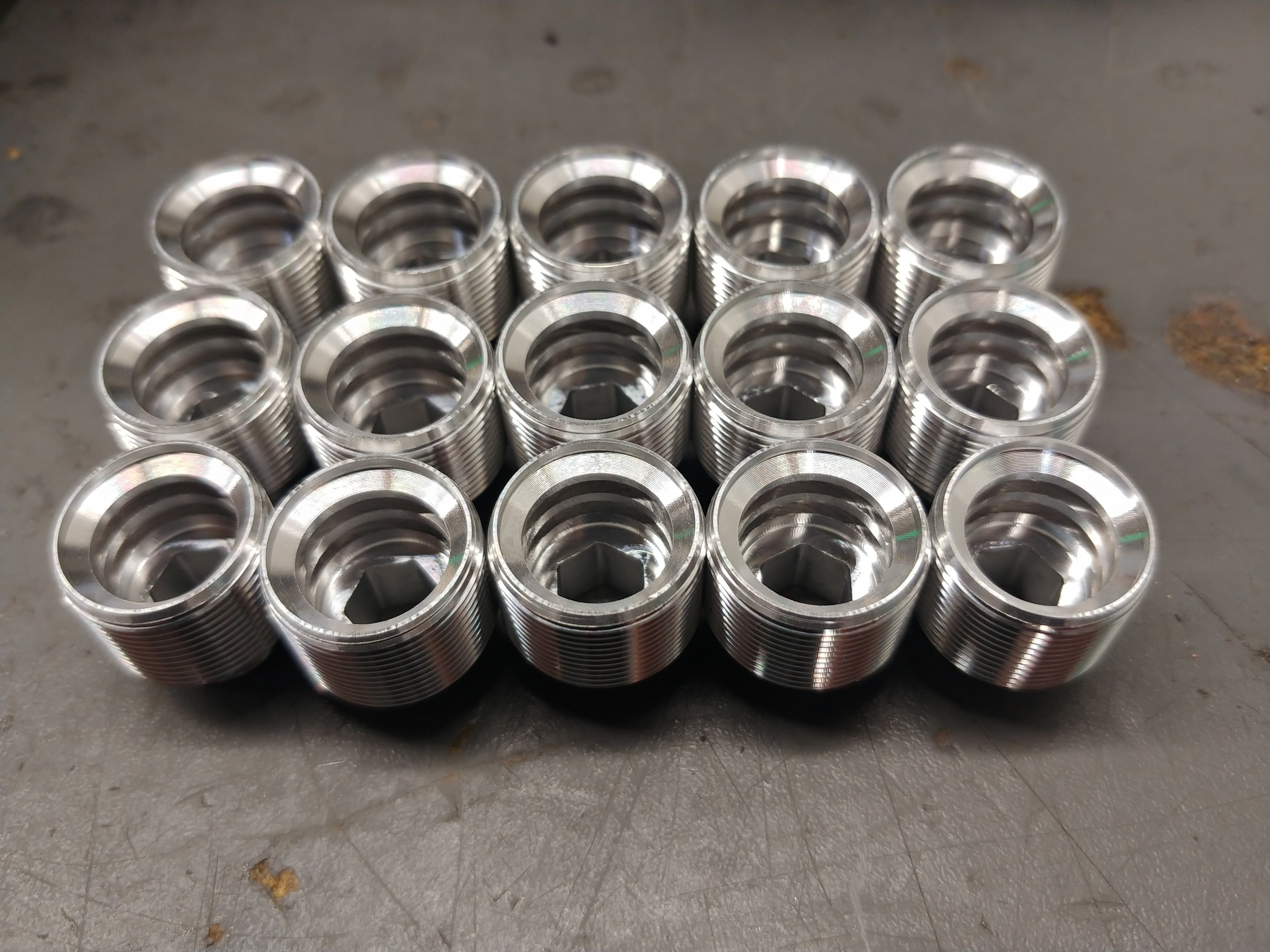

Die Produktion geht weiter

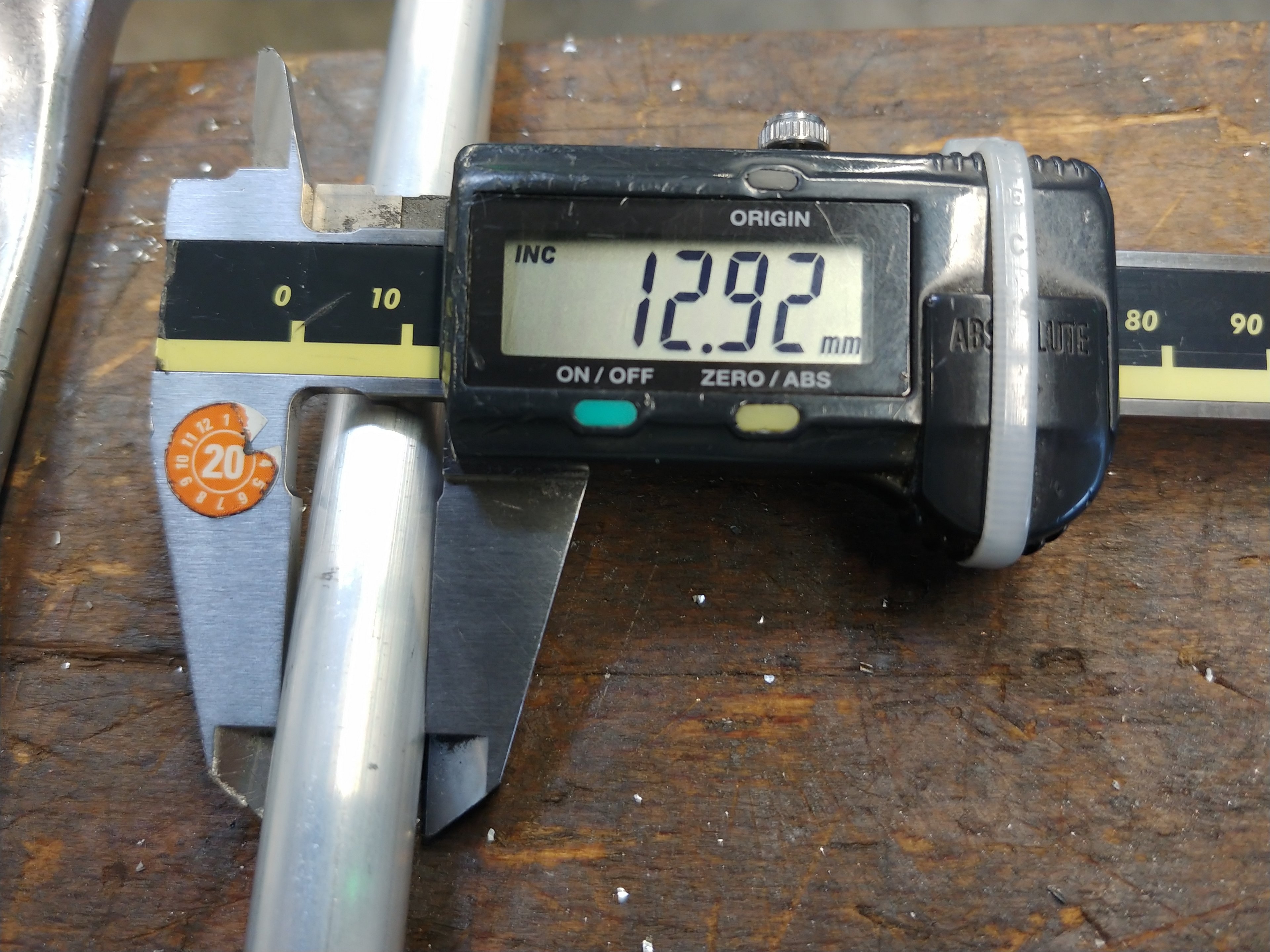

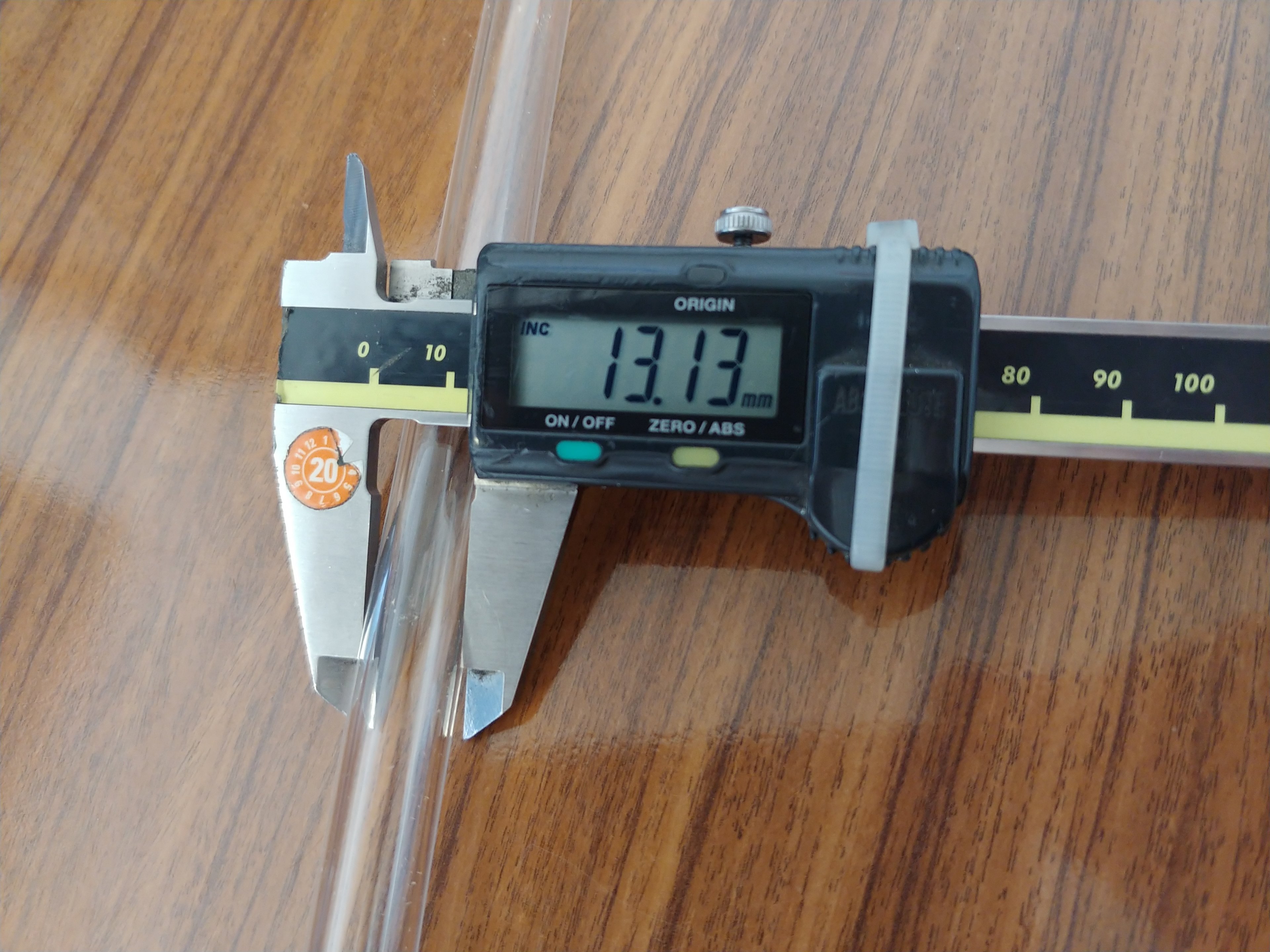

jetzt musste ich leider feststellen das das Alu Rohr kleiner ist als das Plexiglas Rohr

ganze 0,2 mm größer, habe mein Anschlüsse an den Durchmesser vom Plexiglas Angepasst
zwar hat das Alu Rohr jetzt mehr spiel aber es hält sich in grenzen

gruß

Qualla · 17. Juli 2020

Siehst du das nicht kritisch mit Alu und Korrosion? Ich weiß, in der Industrie wird das häufig verwendet, aber das Kühlmittel ist in diesem Fall dann auch ziemlich streng vorgeschrieben.
