Projekt MG1

[Evil Ghost]

und noch was:

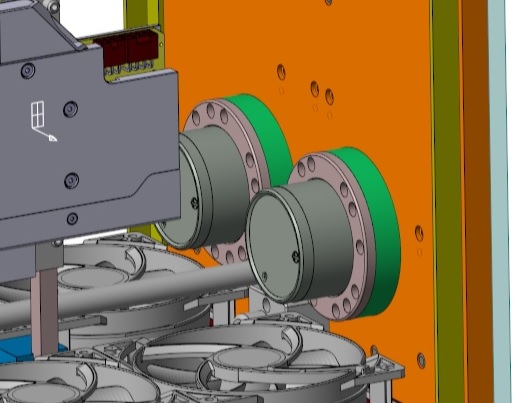

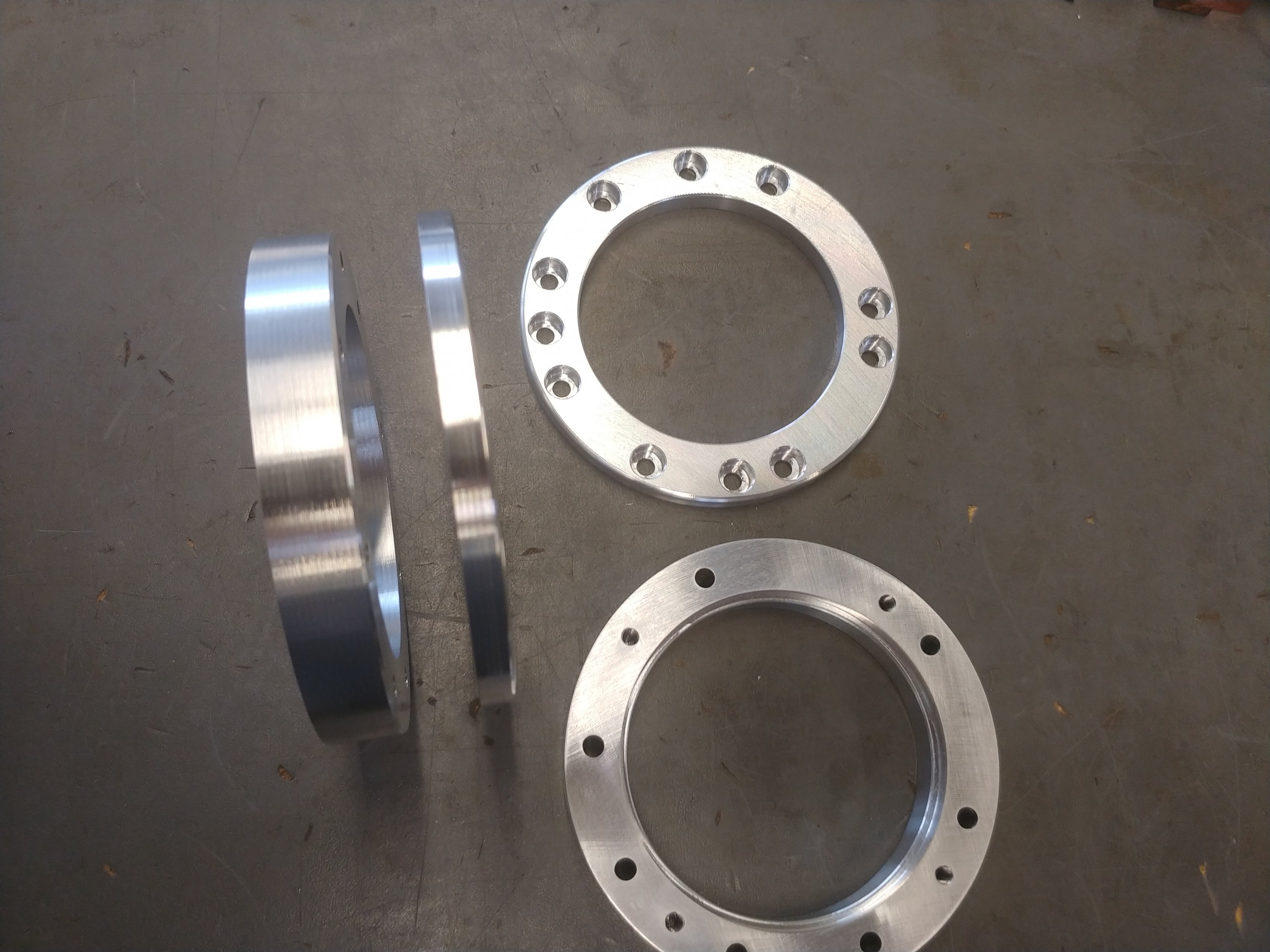

4 Ringe, die zur Befestigung für die Pumpen sind, habe ich heute fertiggestellt

Schönnen Sonntag



[Evil Ghost]

UPDATE:

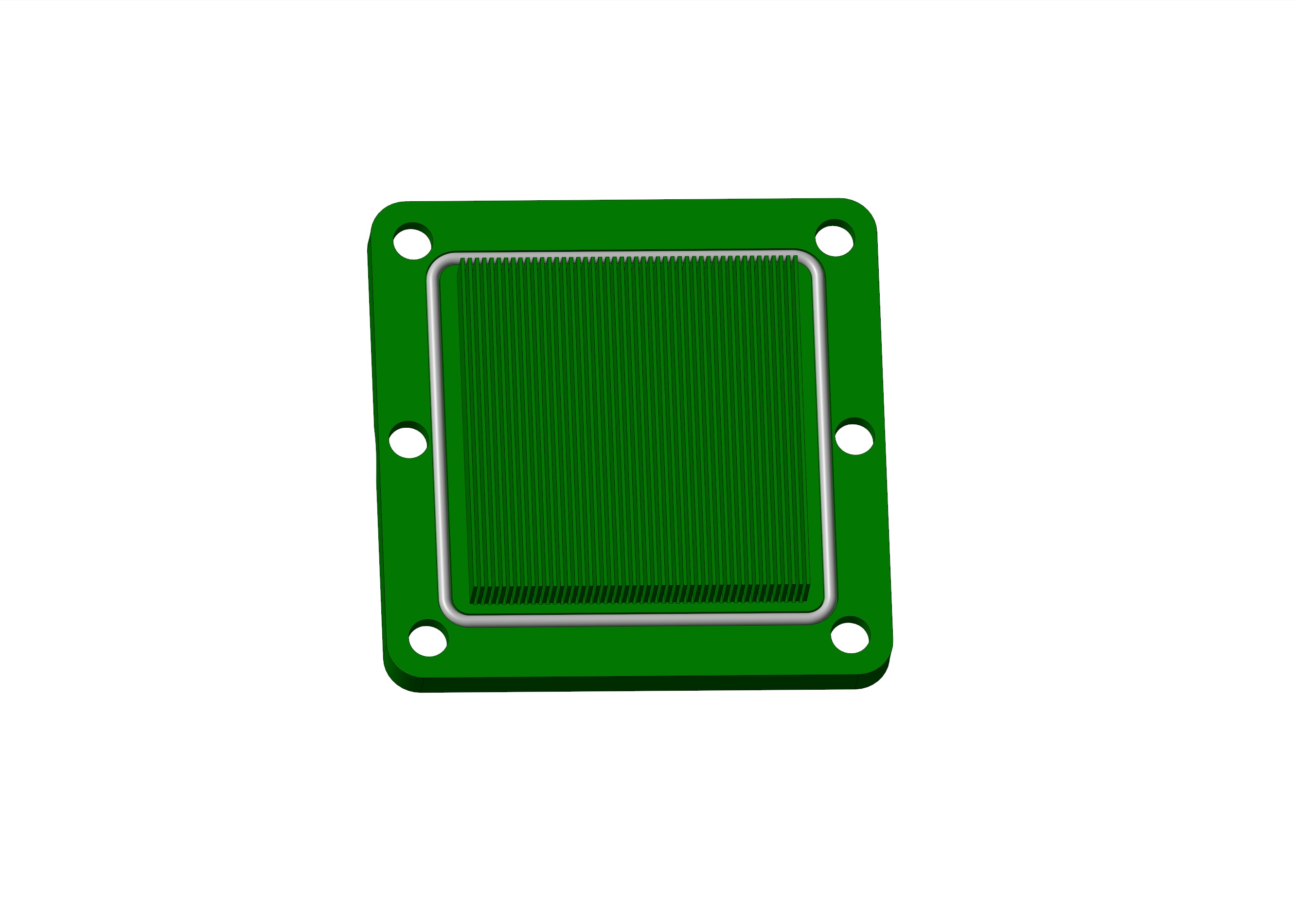

hab noch mal am ersten Monoblock Konstruiert, leider musste ich feststellen das ich da keine Bodenplatte unterbekommen

Habe mich der 2 & 3 Version gewidmet

2 Version:

3 Version:

Das sind die 2 Versionen die ich jetzt so fertig habe
jetzt bei schreiben ist mir noch etwas eingefallen/aufgefallen für die 2 Version, was ich noch ändern kann.

ich hab mich noch ein paar anderen sachen gewidmet, das aber später

Gruß



[Evil Ghost]

UPDATE:

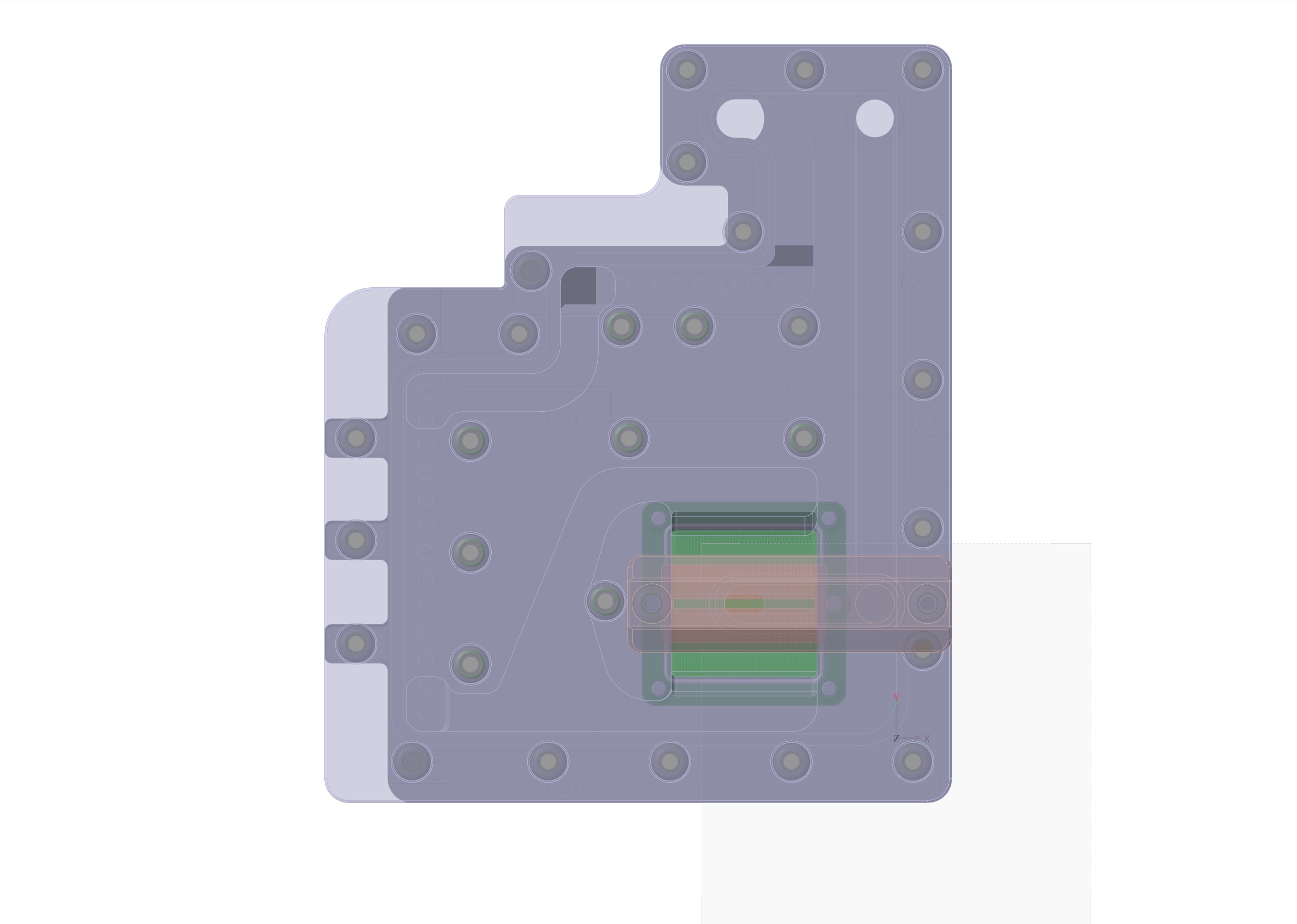

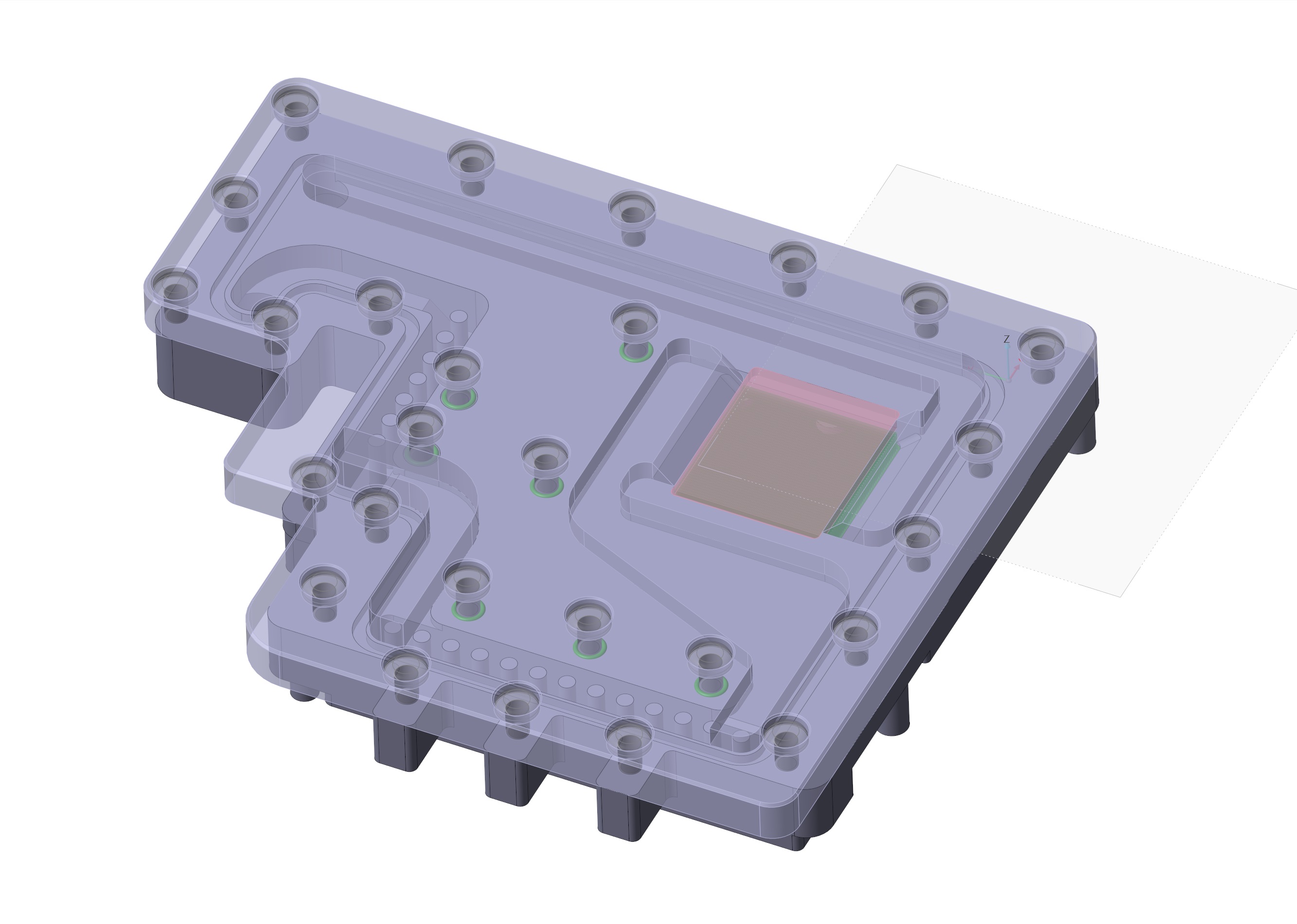

Guten Morgen, ich haben nochmal am Monoblock gearbeiten/angeglichen und jetzt ist es Final

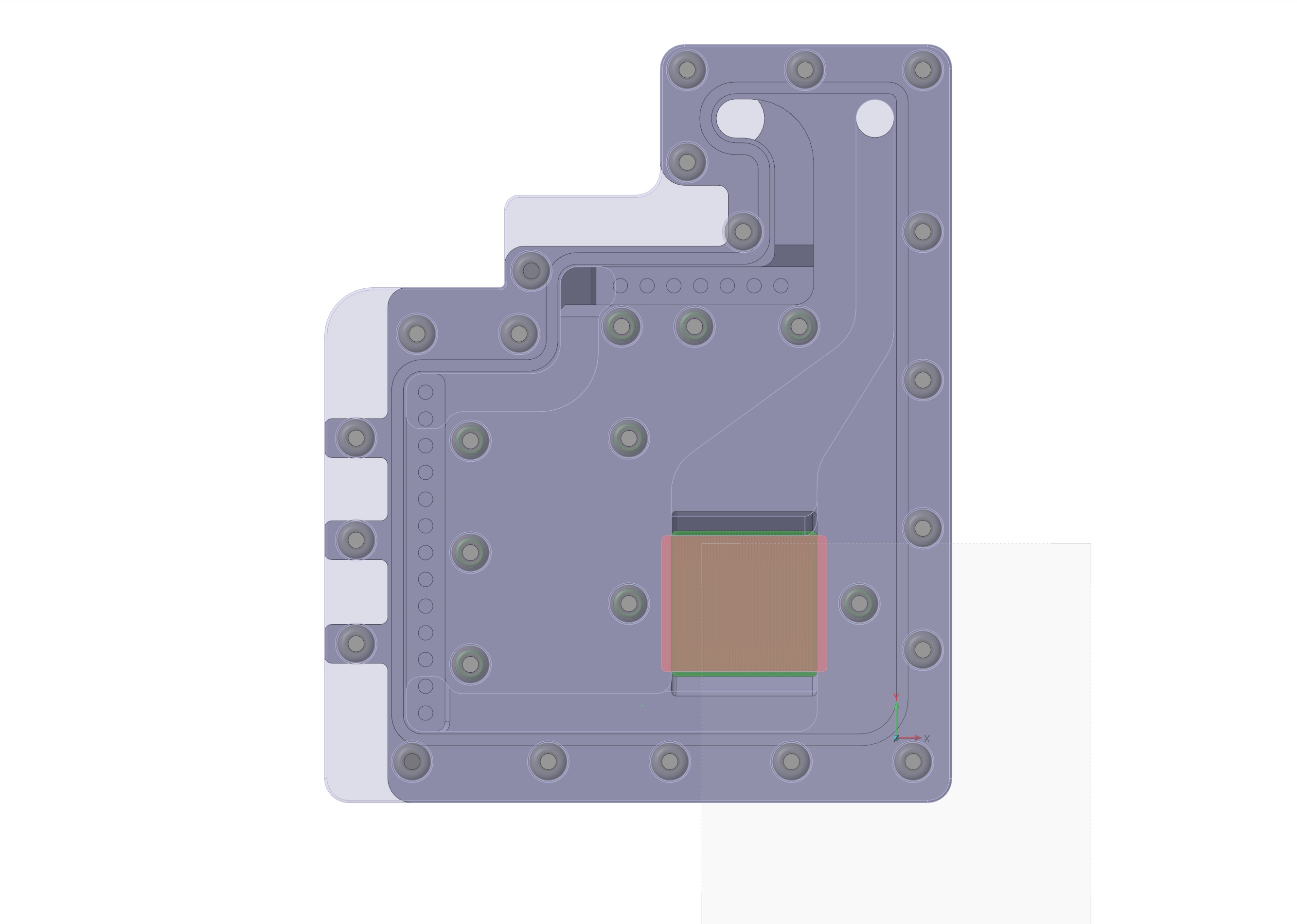

2 Version:

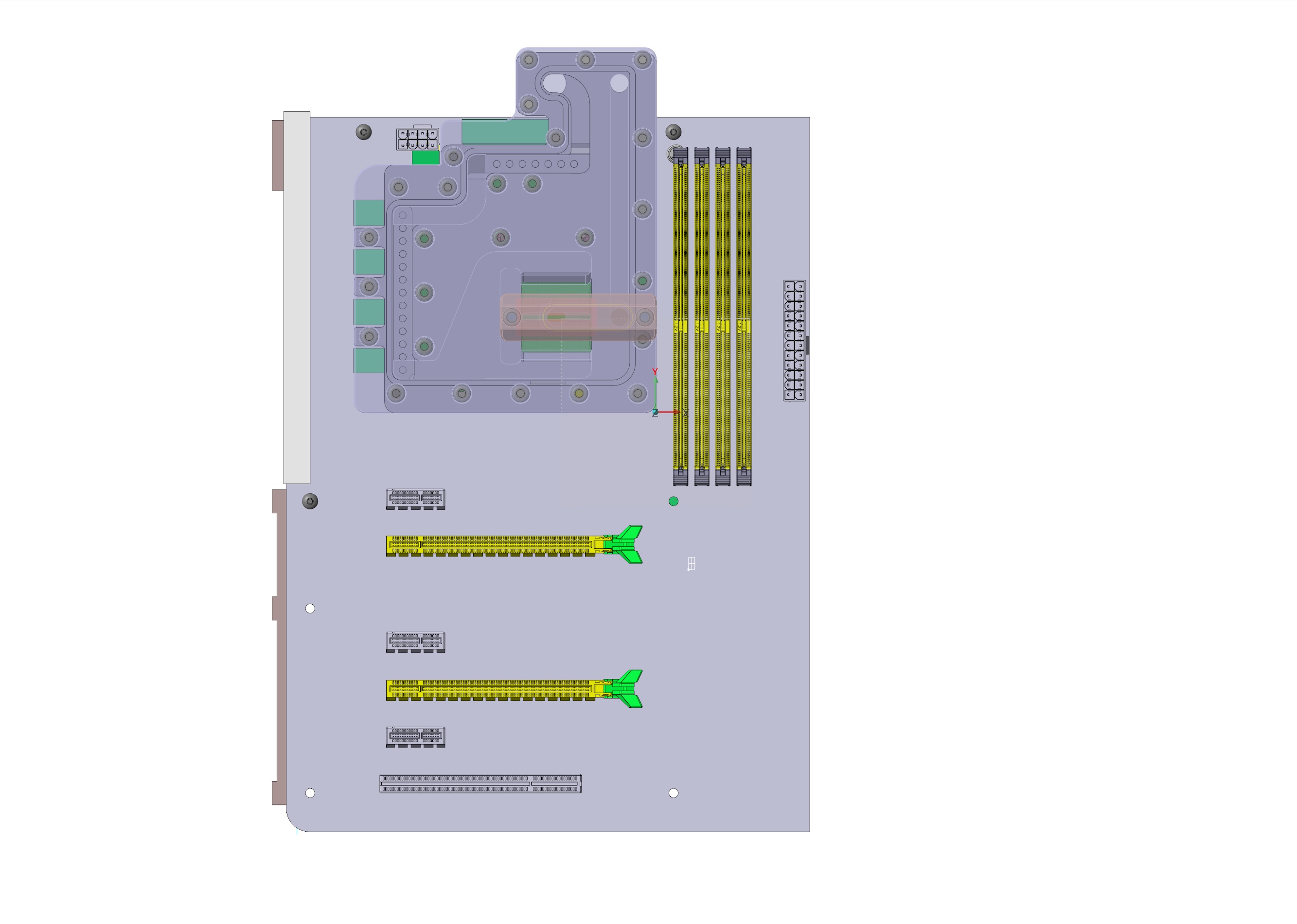

3 Version:

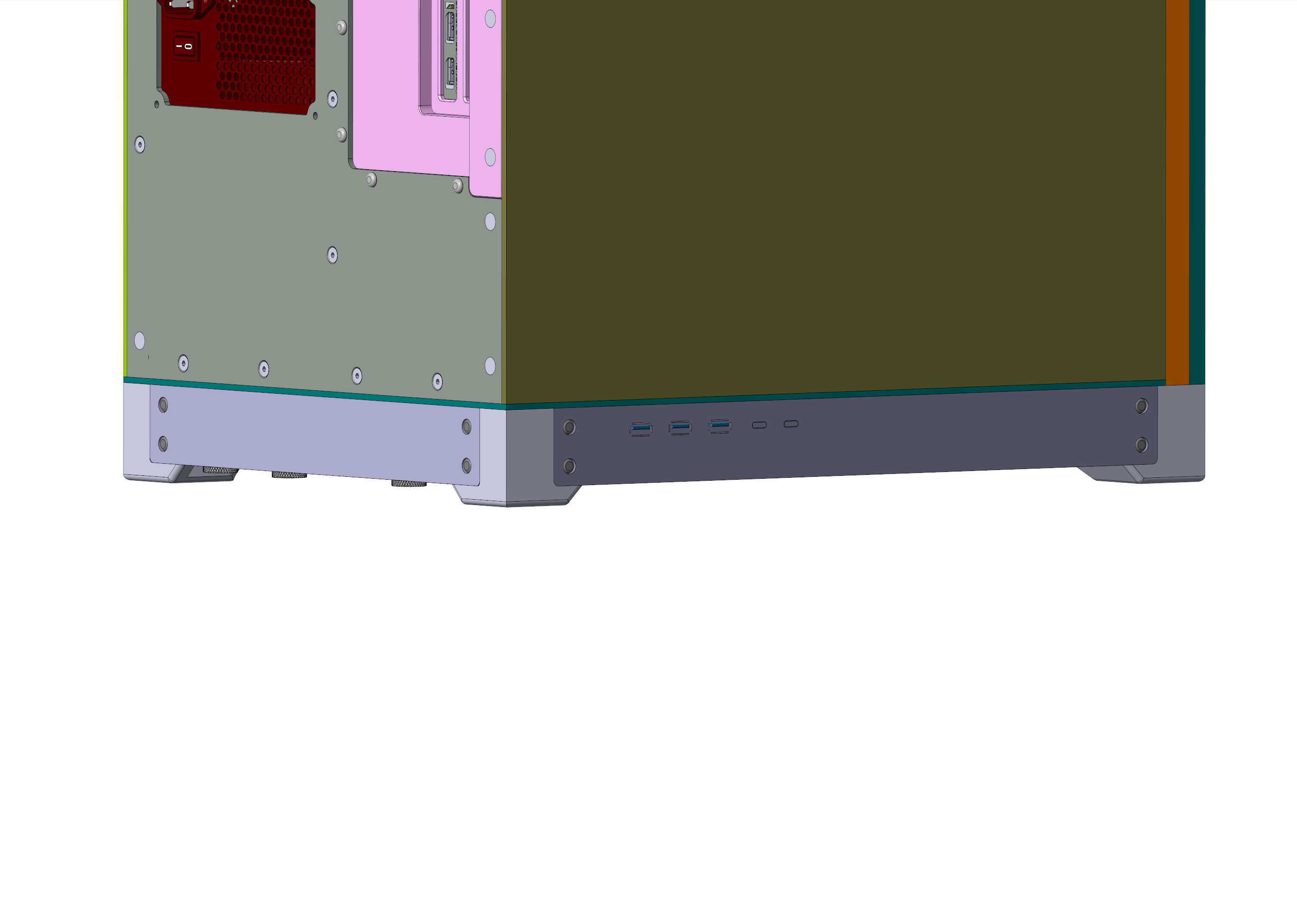

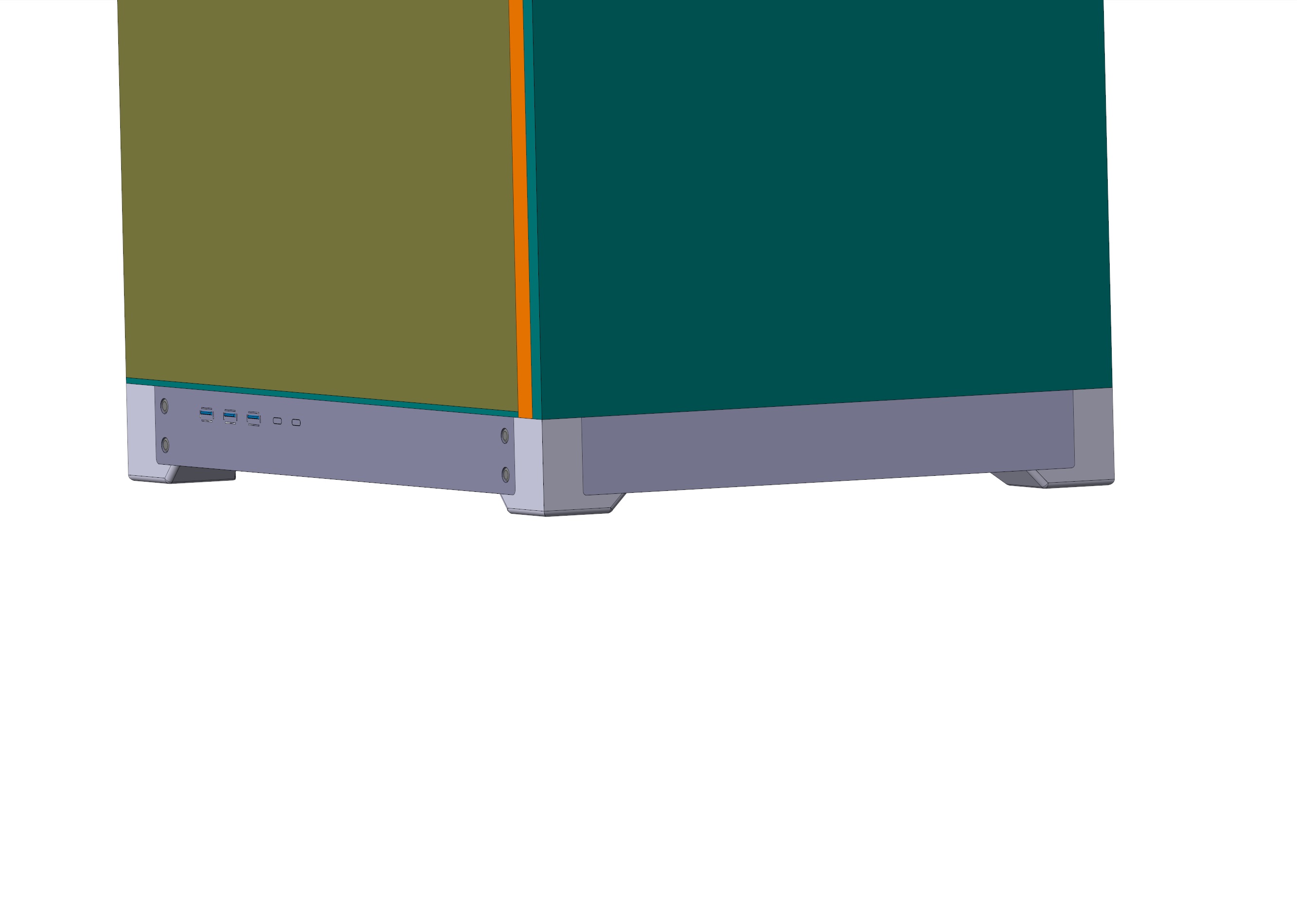

desweiteren haben ich noch die Füße für das Gehäuse Fertig

Den Start/Reset Knopf habe ich nocht drin, das muss ich mir noch Überlegen wohin

+

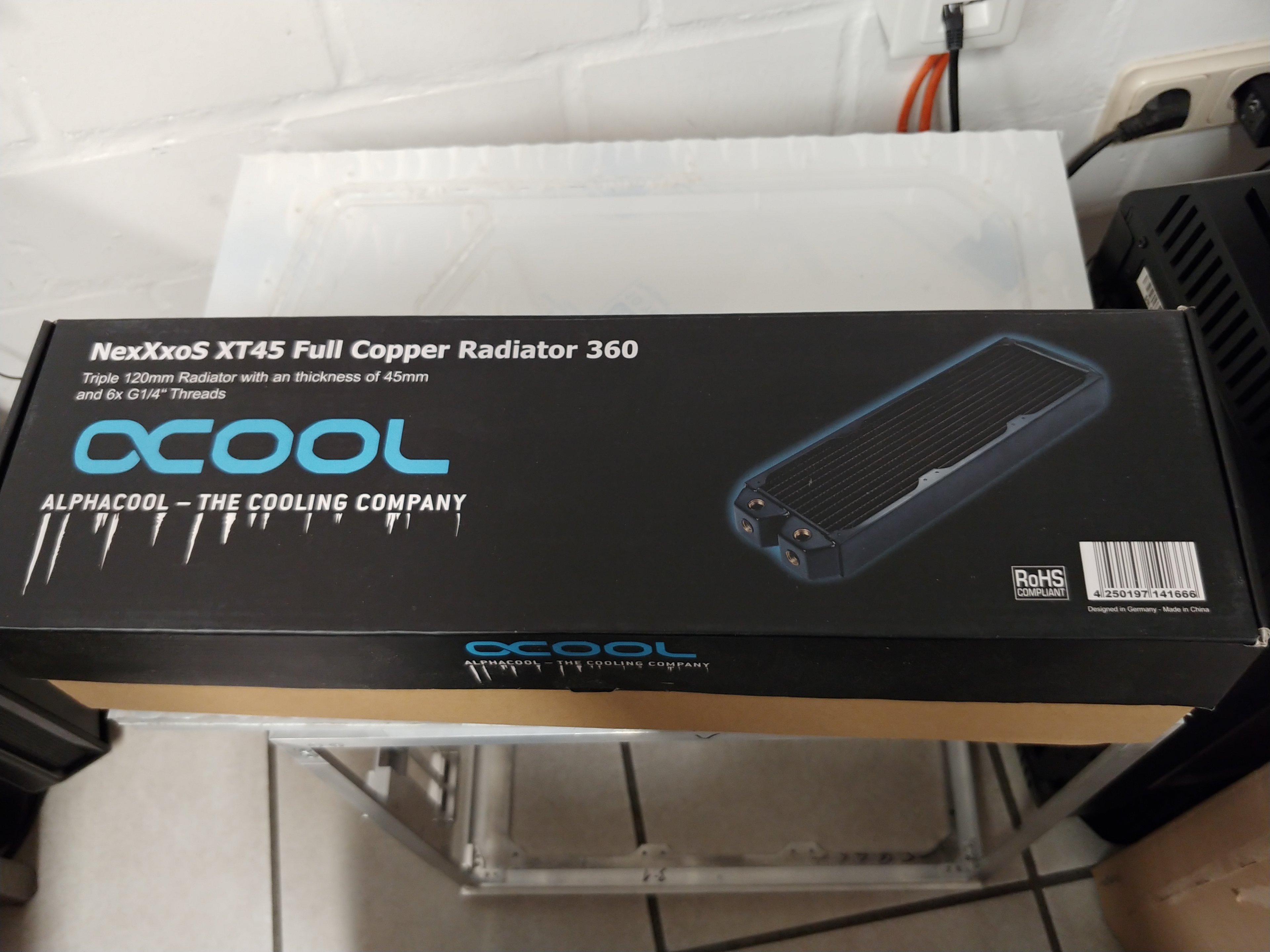

Haben noch 2 Schöne Alphacool NexXxoS XT 45 Radiatoren bekommen

Gruß



[Qualla]

Jetzt mal eine dumme Frage:
Nutzt du gar keine Dichtungen zum Beispiel zur Bodenplatte?



[Evil Ghost]

doch 😁



[Evil Ghost]

Guten Morgen

Kleines UPDATE:

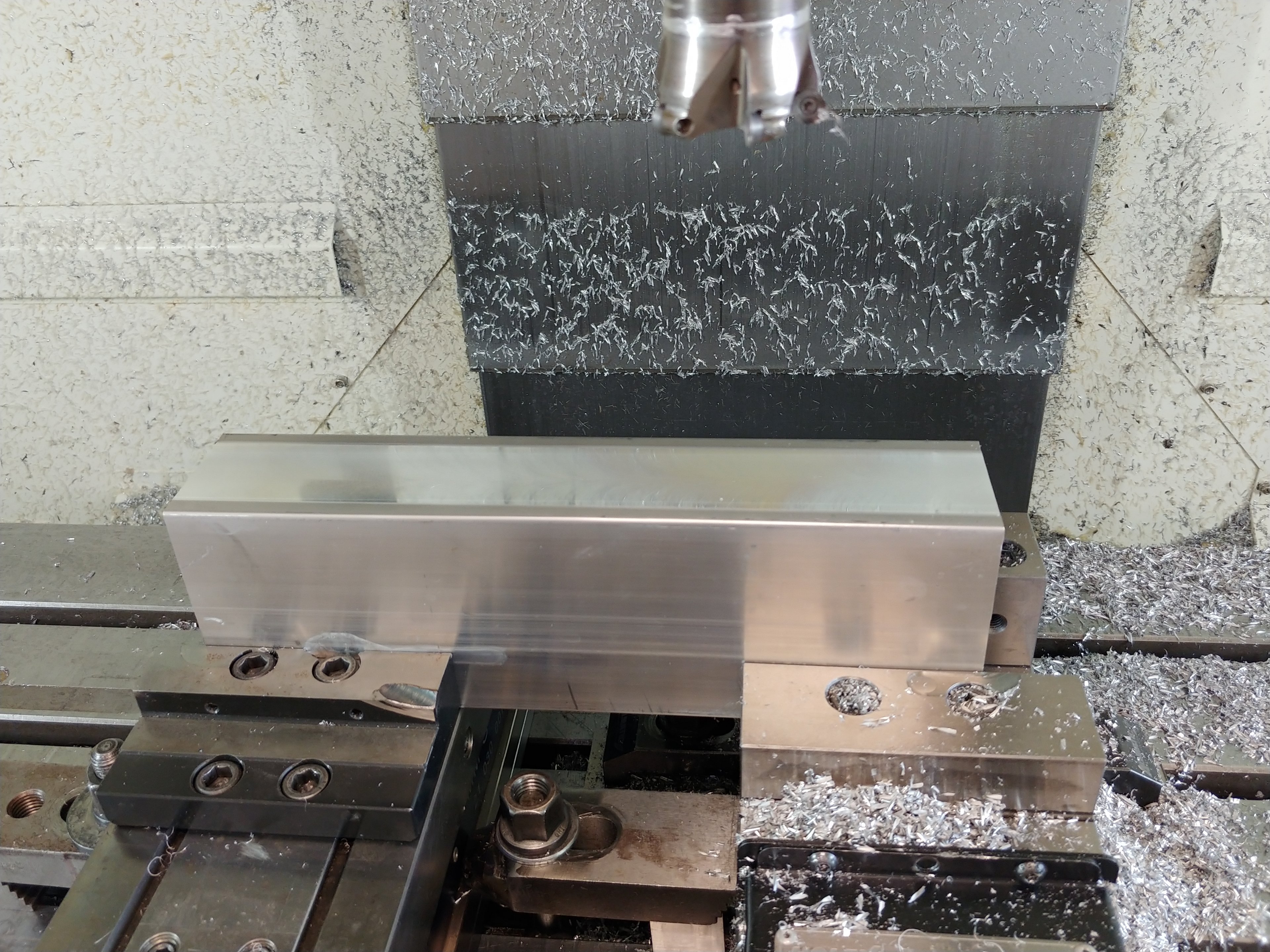

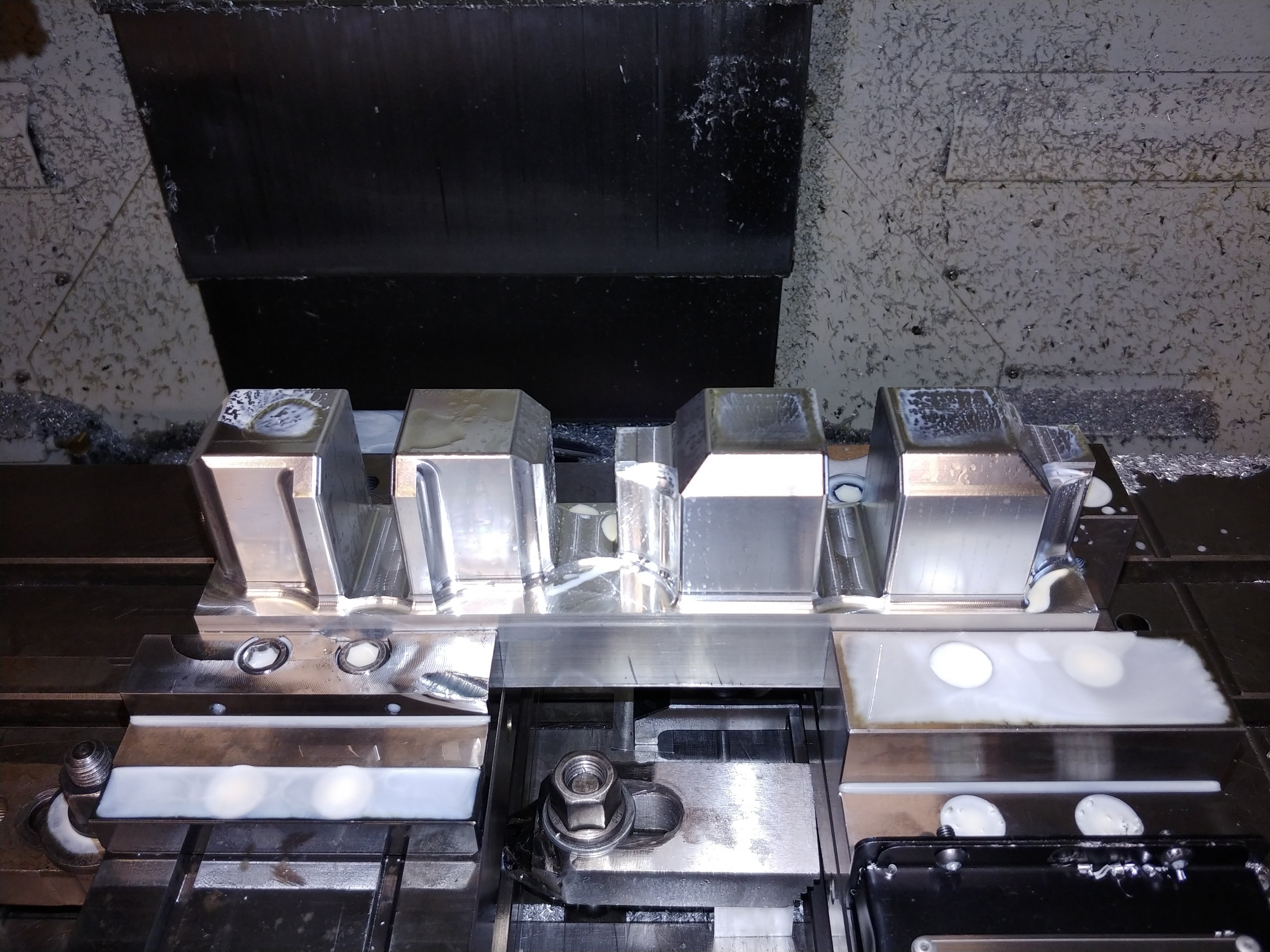

ich haben mit den Füßen angefangen

Rückseite ist soweit fertig, fehlen noch die seiten

Habe Gestern Material Bestellt, für die Monoblock´s und für die Füße

Heute werde ich noch Plexiglas Bestellen.

Jetzt Machen ich mir gerade gedanken um die GPU
Mein Zotac 980ti FE die momenthan an den Arctic Accelero Xtreme IV arbeitet, bekommt auch ein schöne Wasserkühlung.

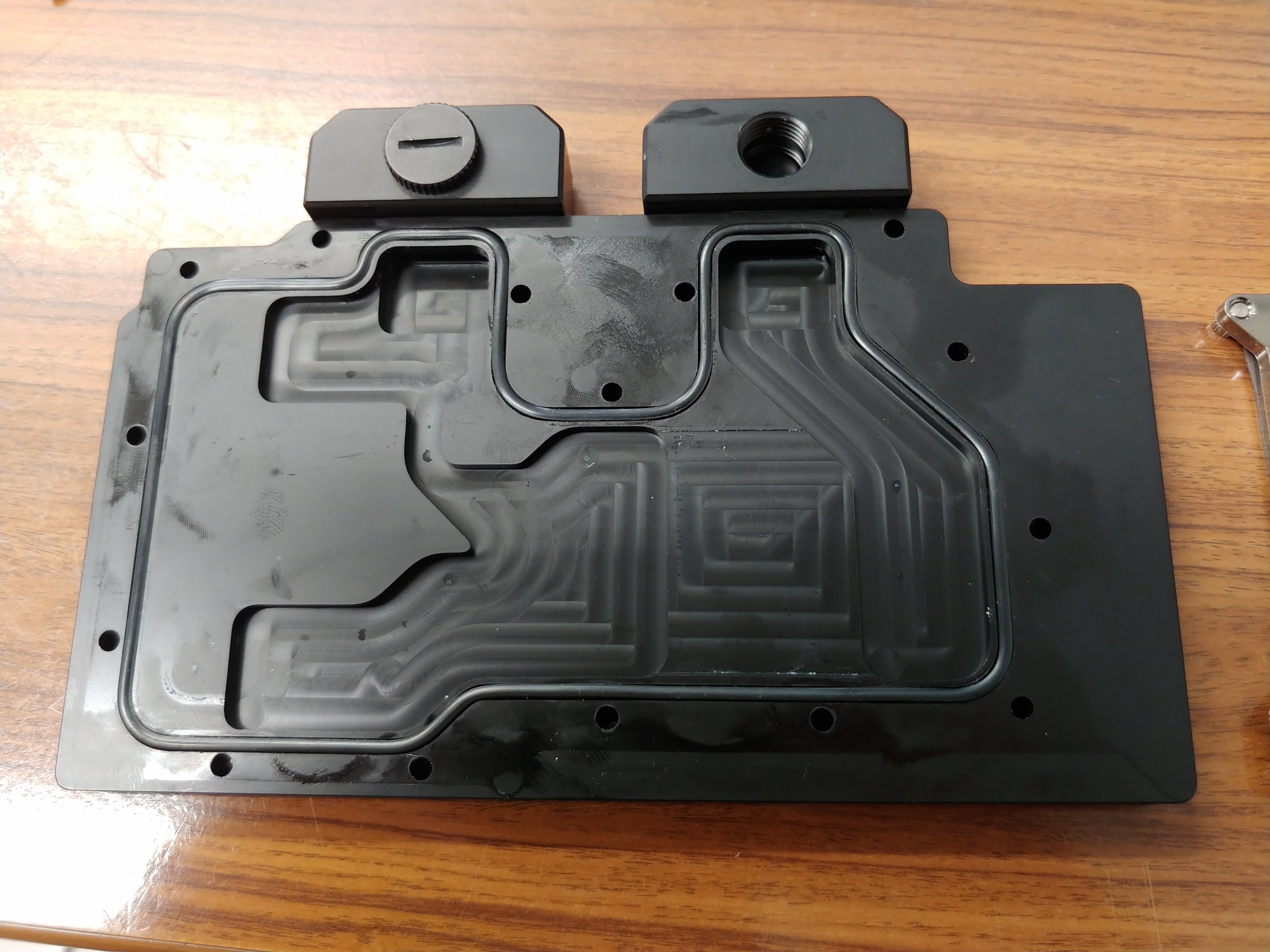

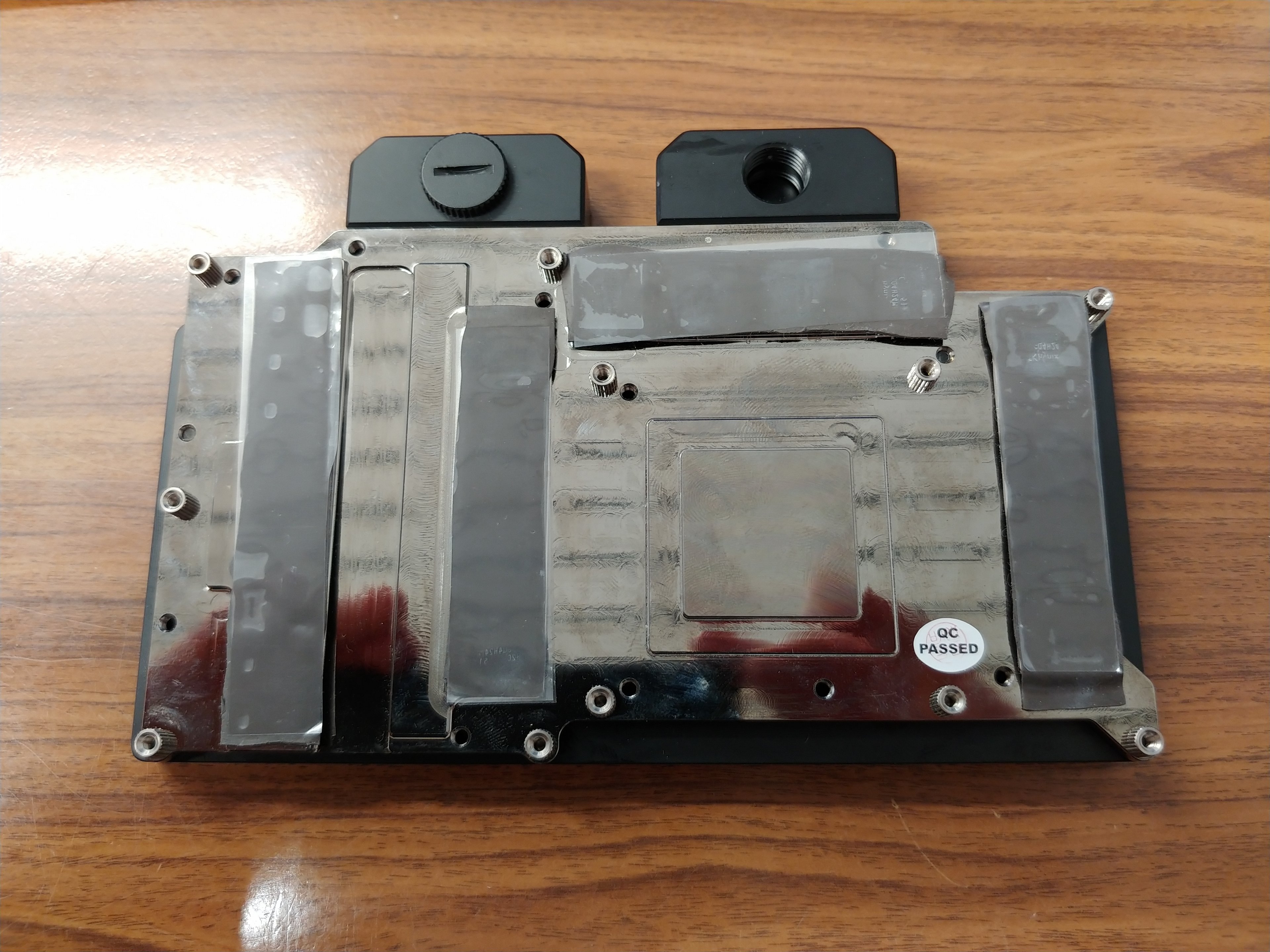

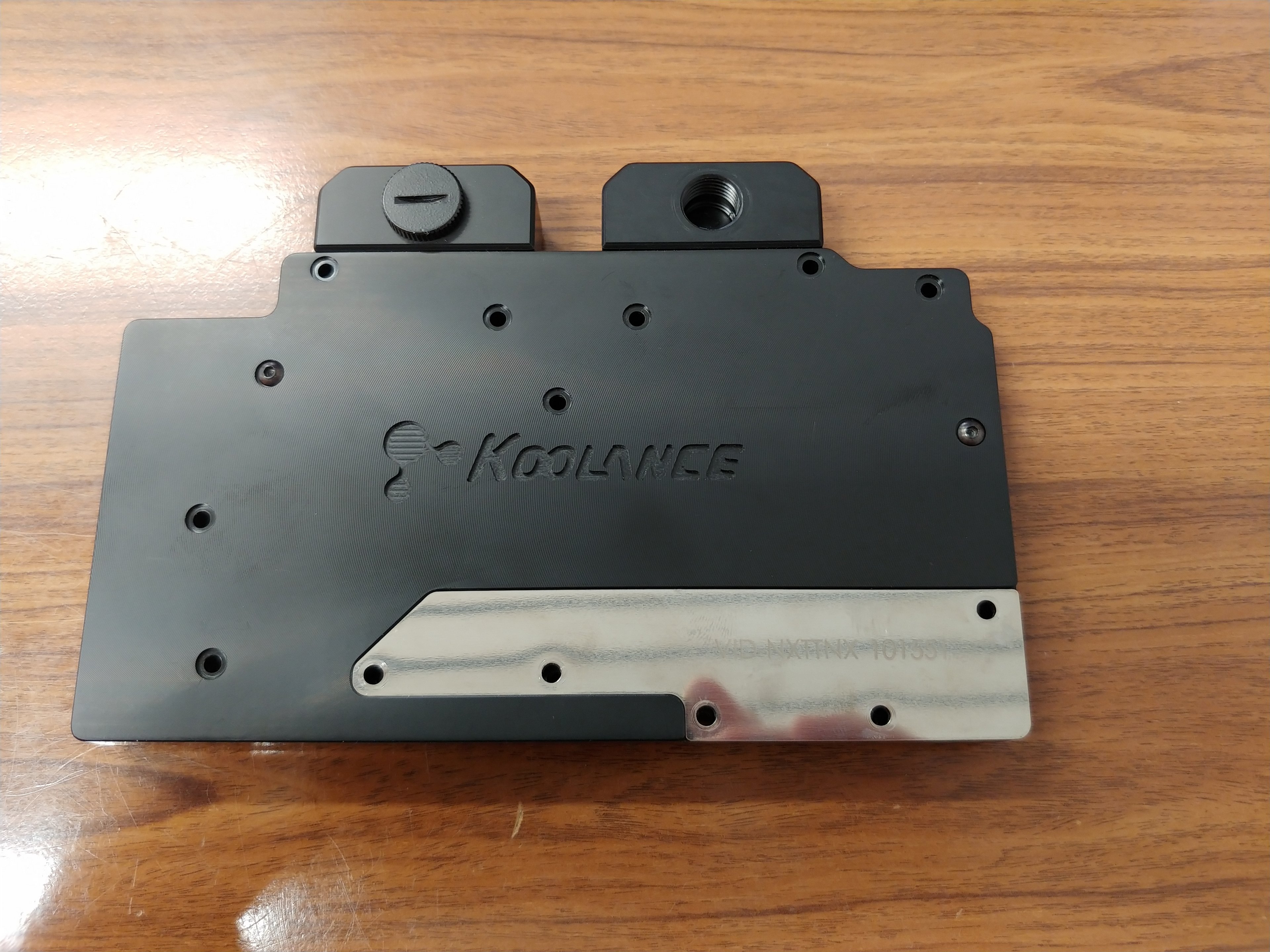

das ist der GPU waku block den ich habe:

Nix besonderes, Kupfertplatte vernickelt, oben Kunststoff 😭
Damit lässt sich erstmal Arbeiten, Ich denke an eine Plexiglasscheibe Oben drauf, damit man schön durchschauen kann was innen passiert 😁

ist noch viel Arbeit

Gruß



[Evil Ghost]

Kleines UPDATE:

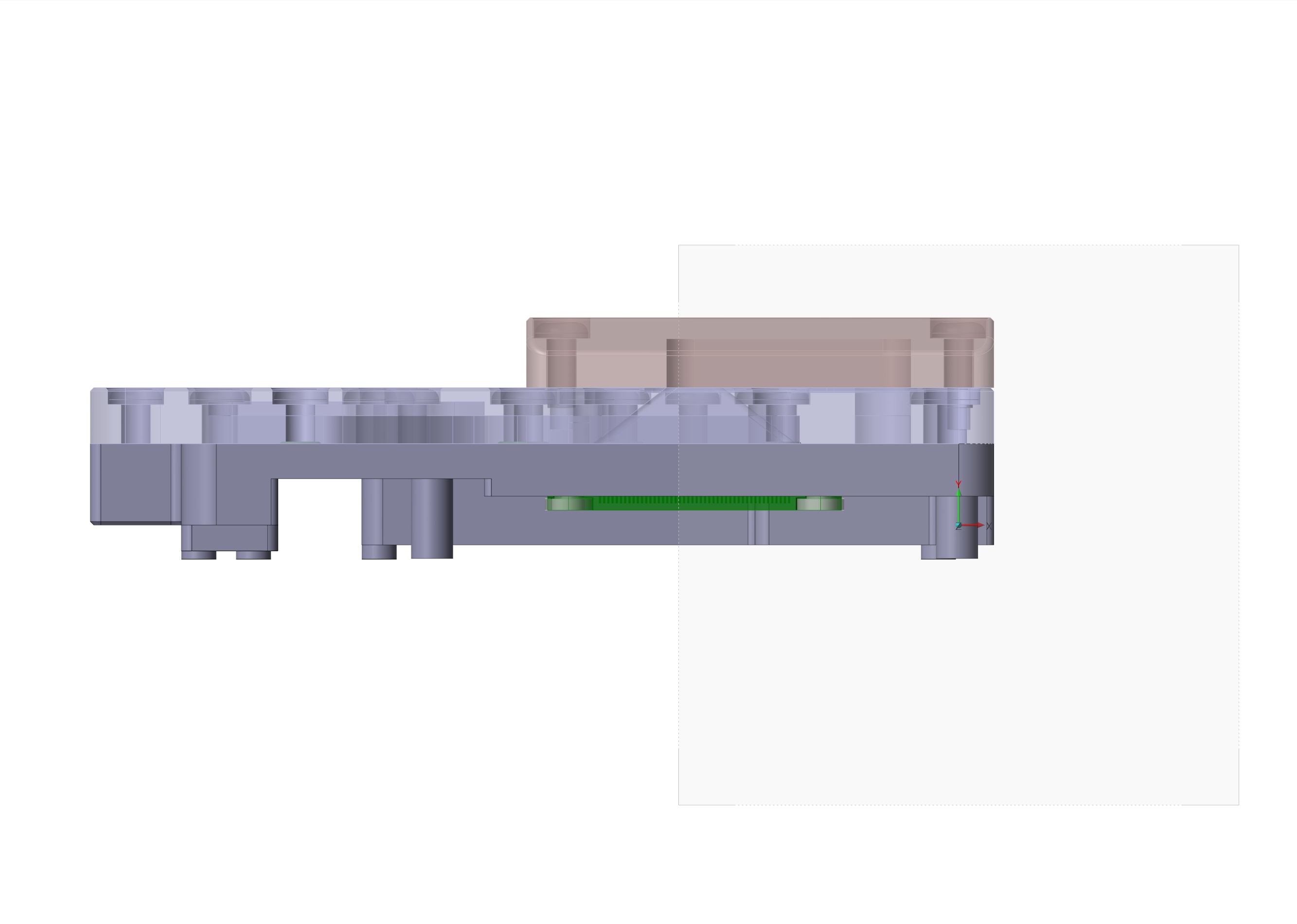

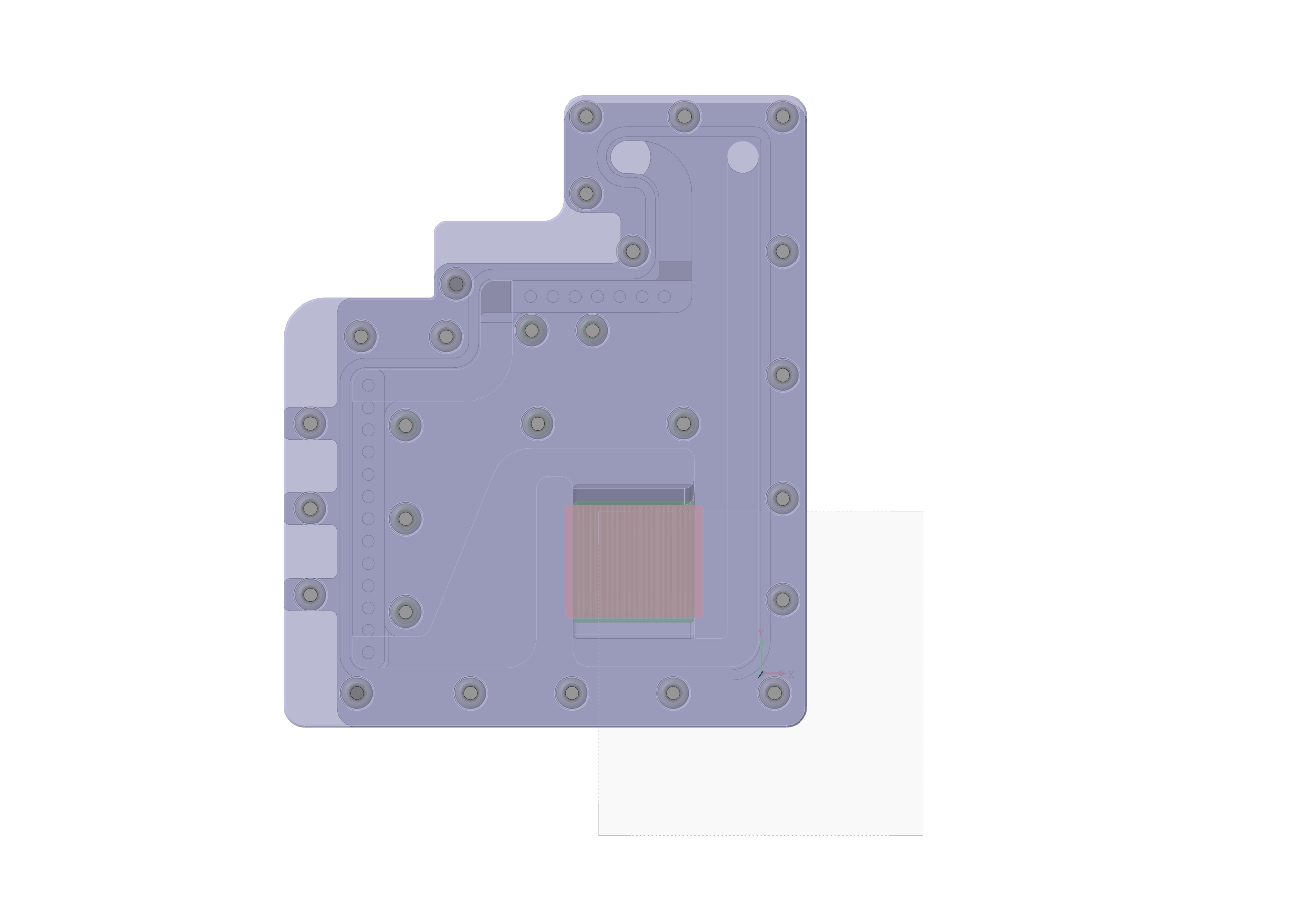

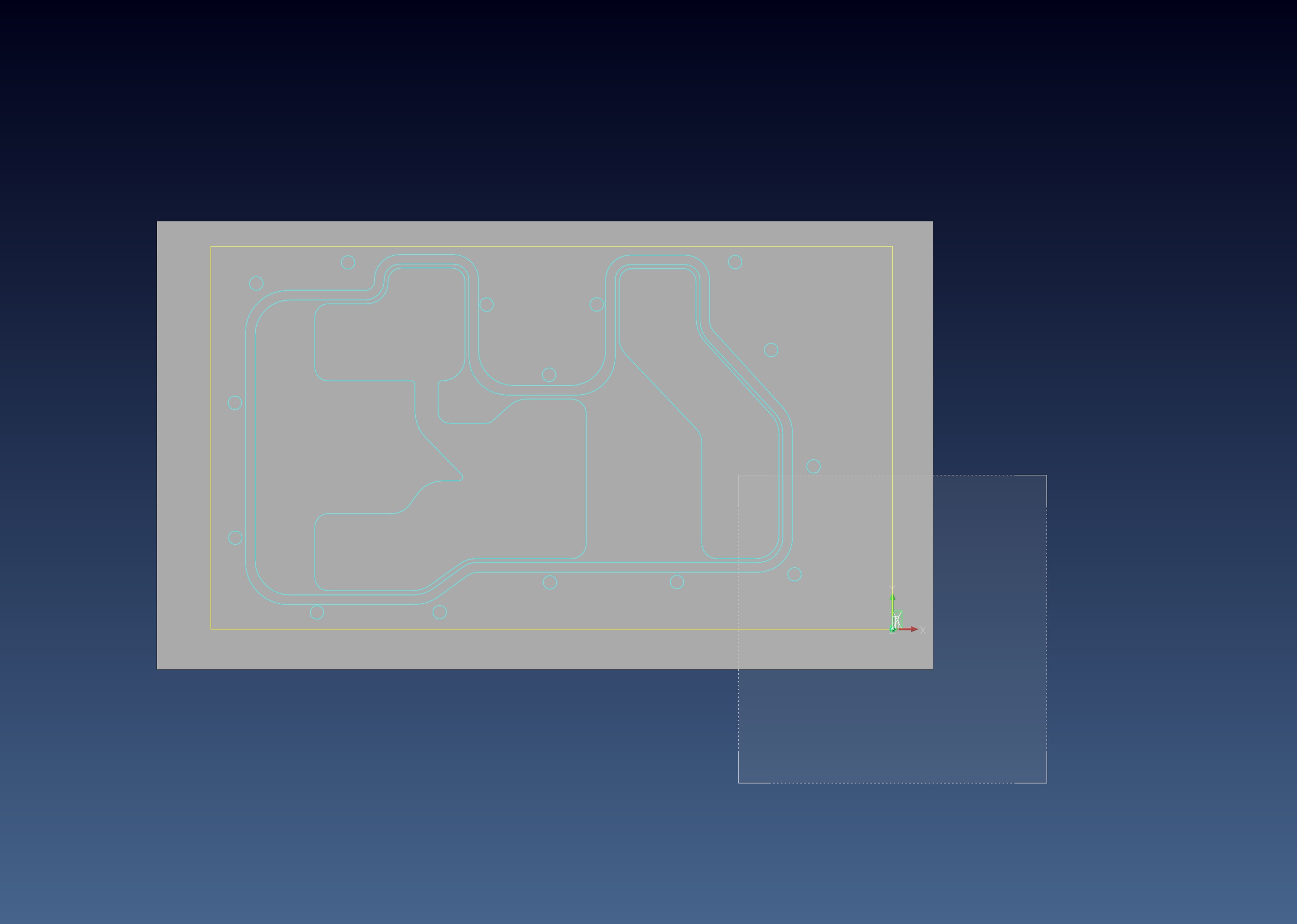

hab etwas an der GPU konstruier, und das ist dabei rausgekommen

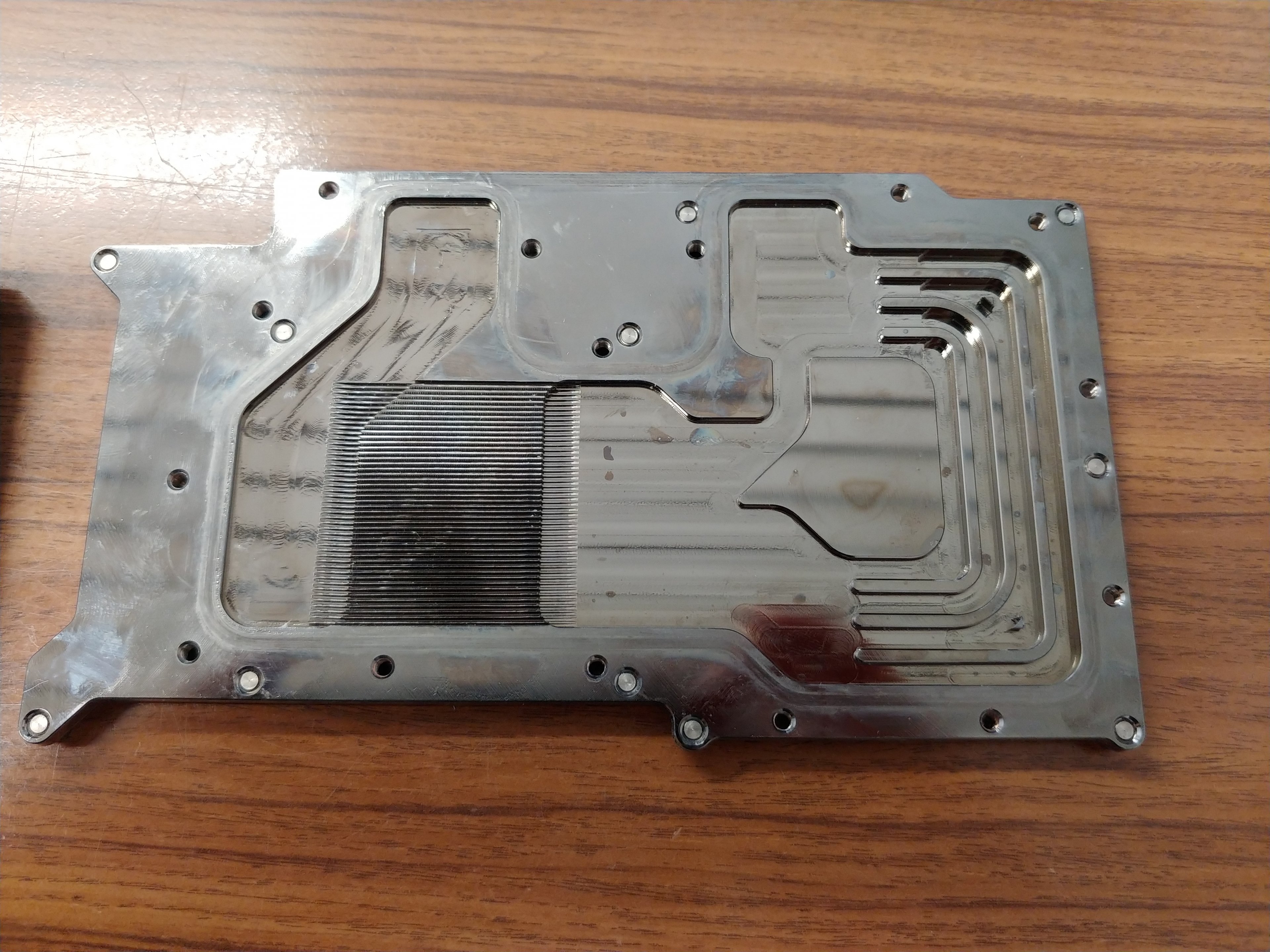

Innenleben von

ist nur erster Entwurf, hab schnell mit Messschieber gemessen

Gruß



[Evil Ghost]

UPDATE:

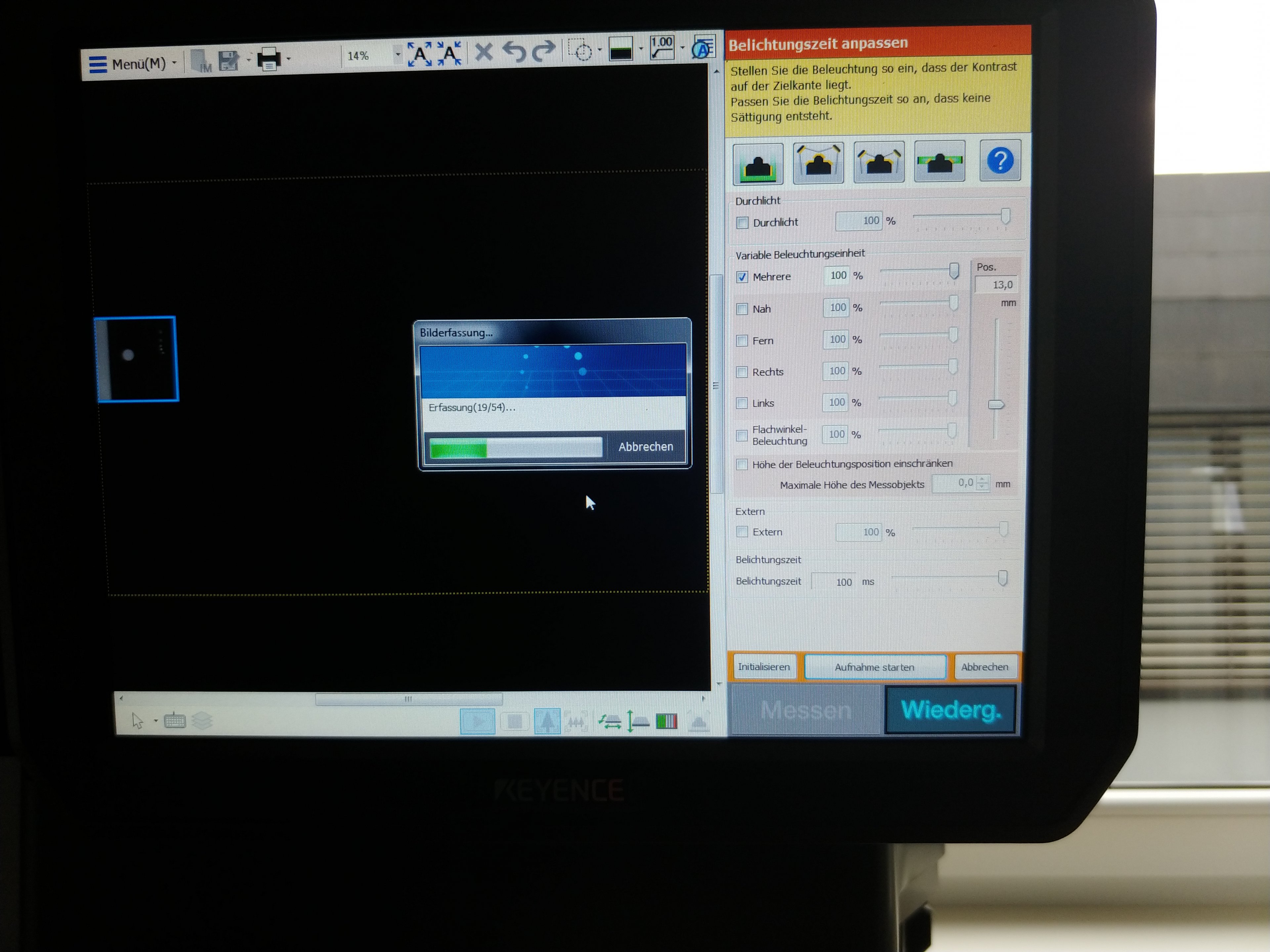

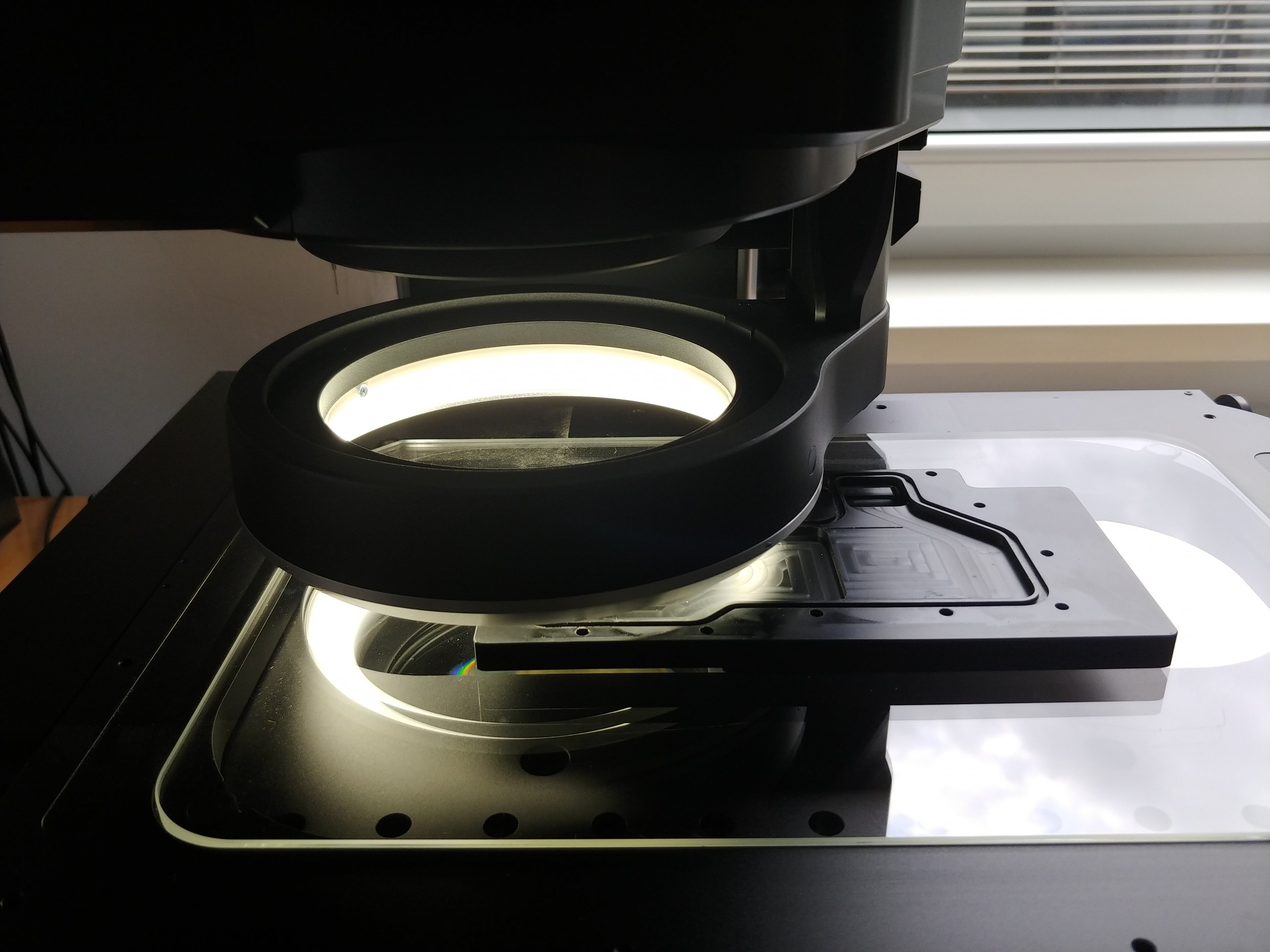

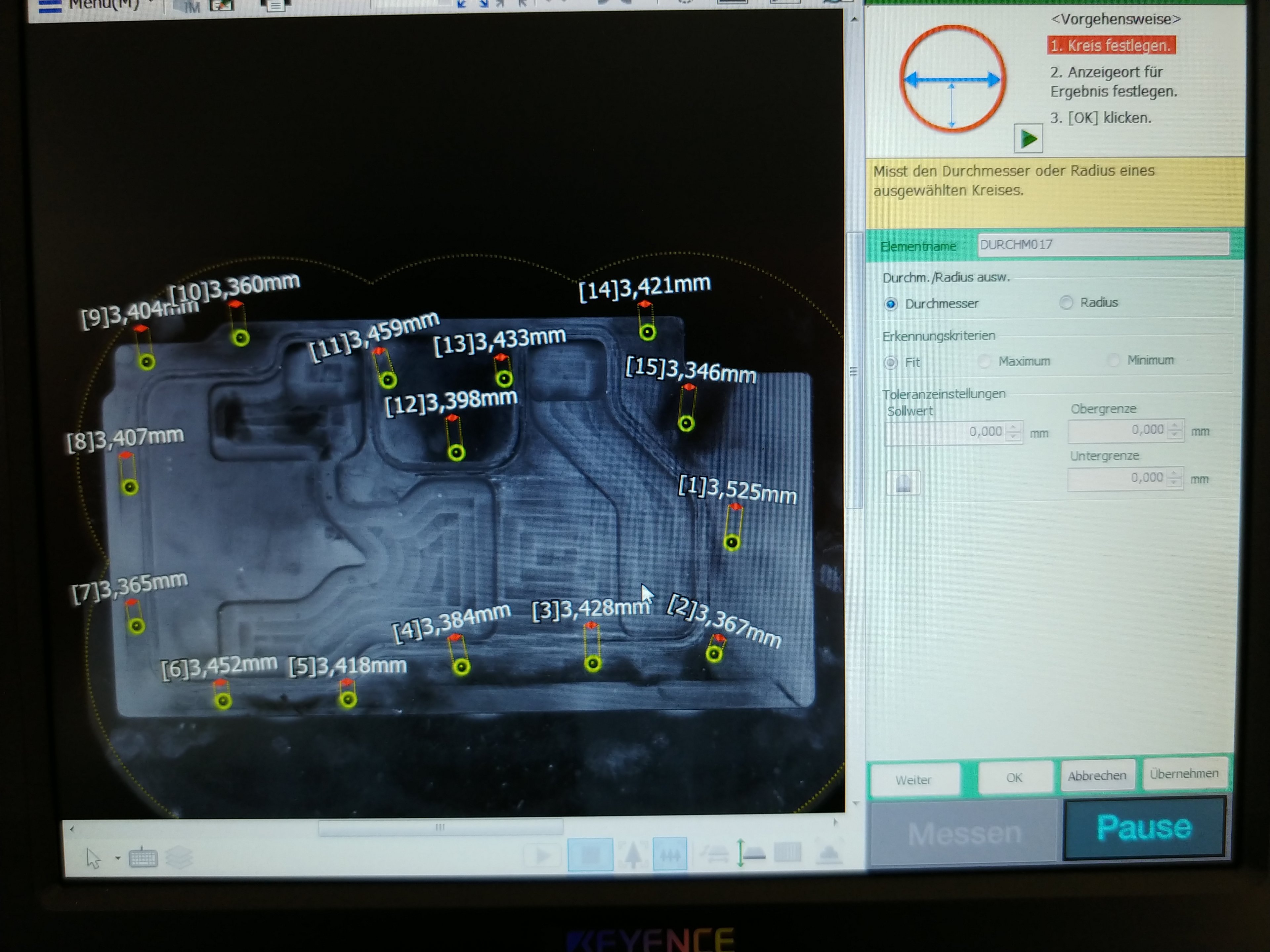

am freitag habe ich mich mal an die messmaschienen gesetzt

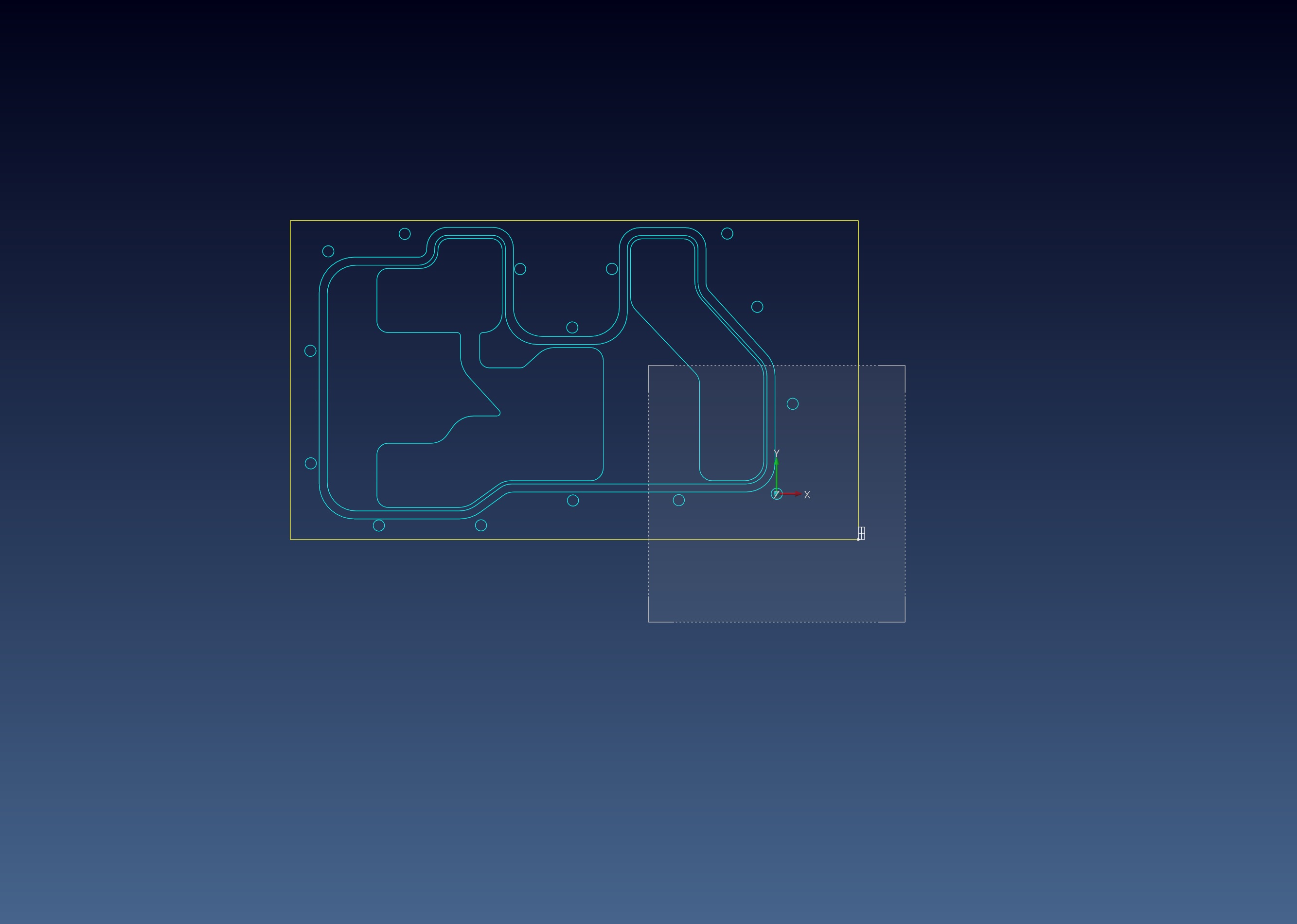

die Maße von den löchern ermittelt, und in die CAD übertragen, Radien ausgemessen

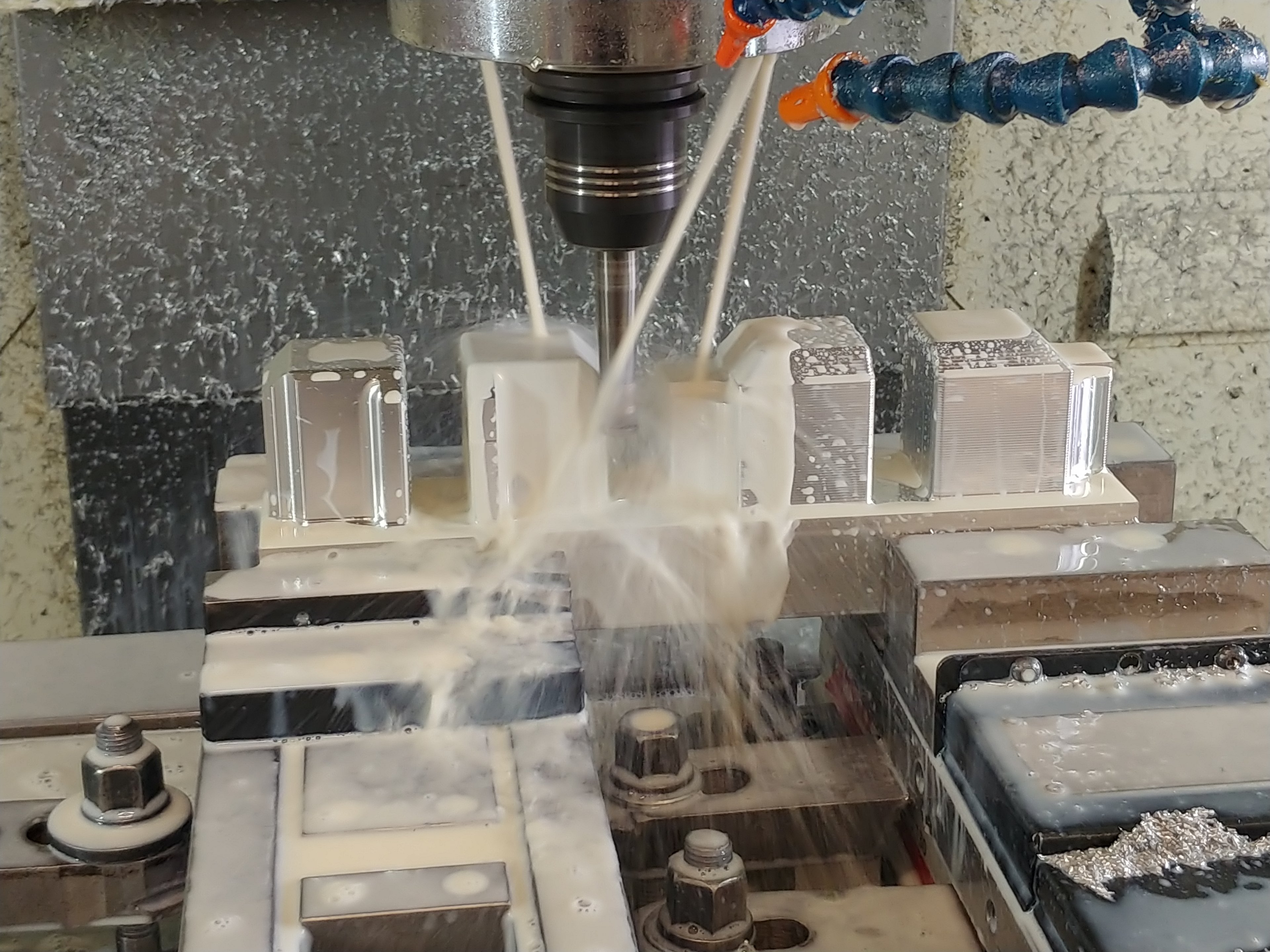

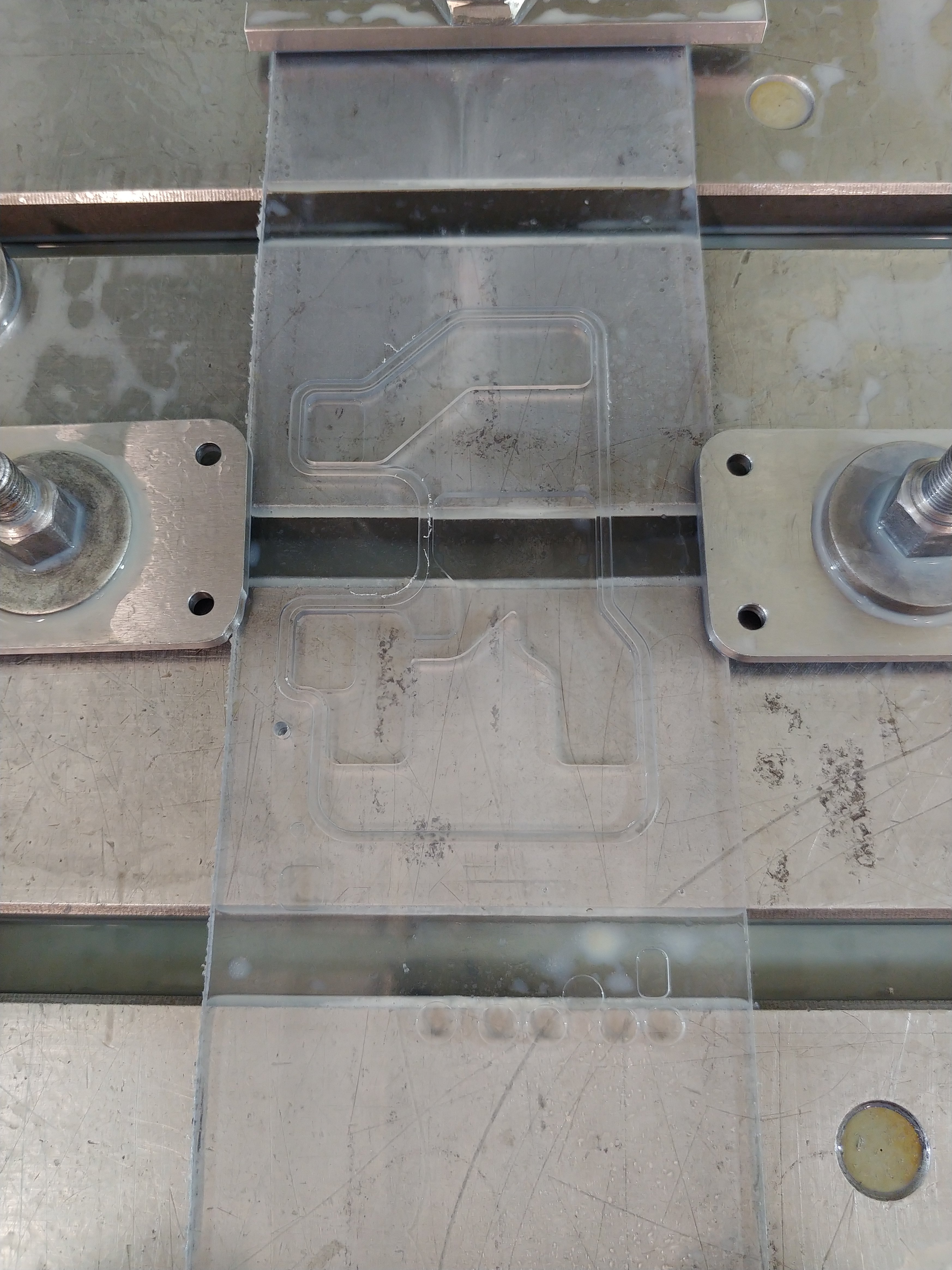

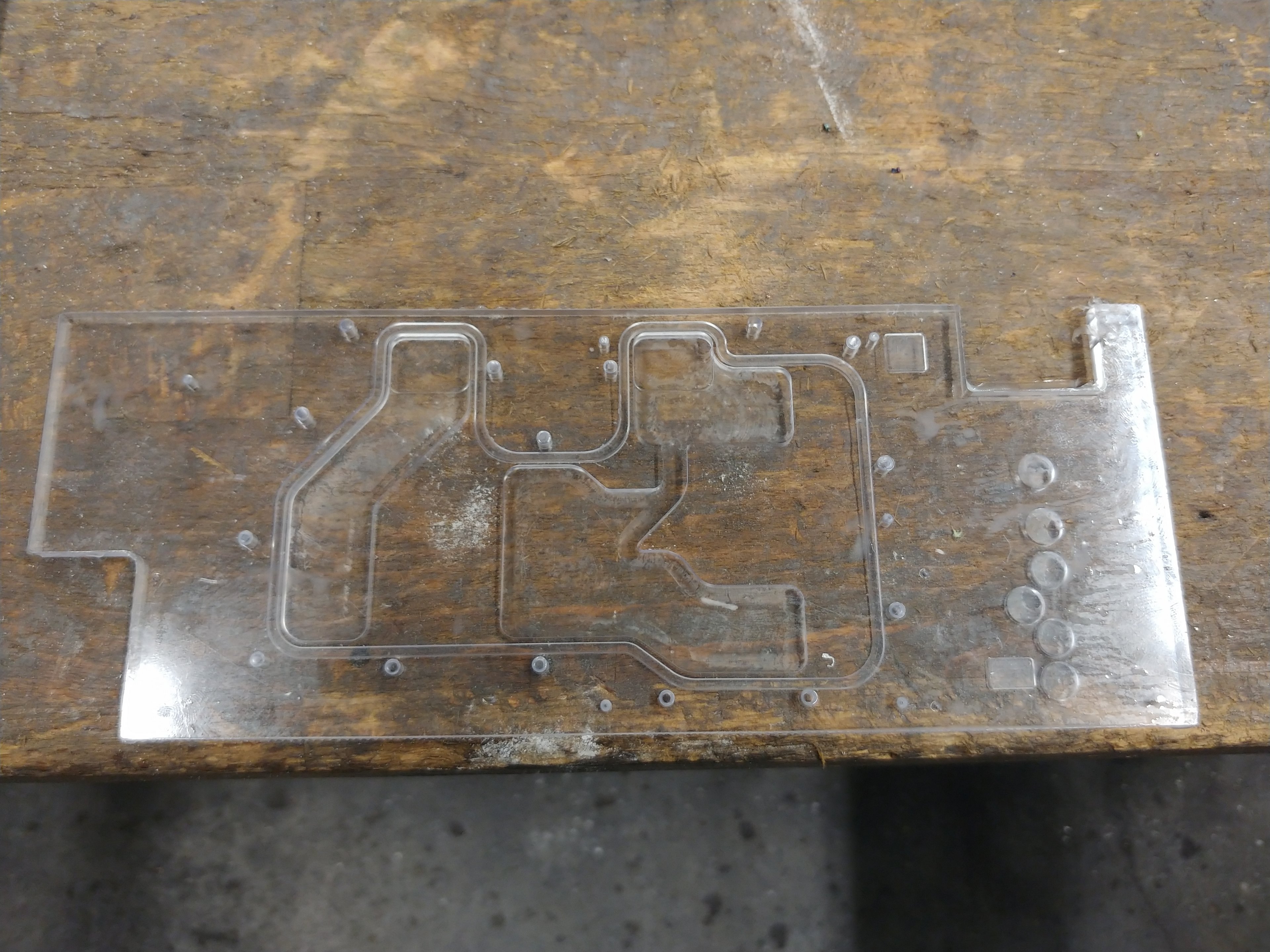

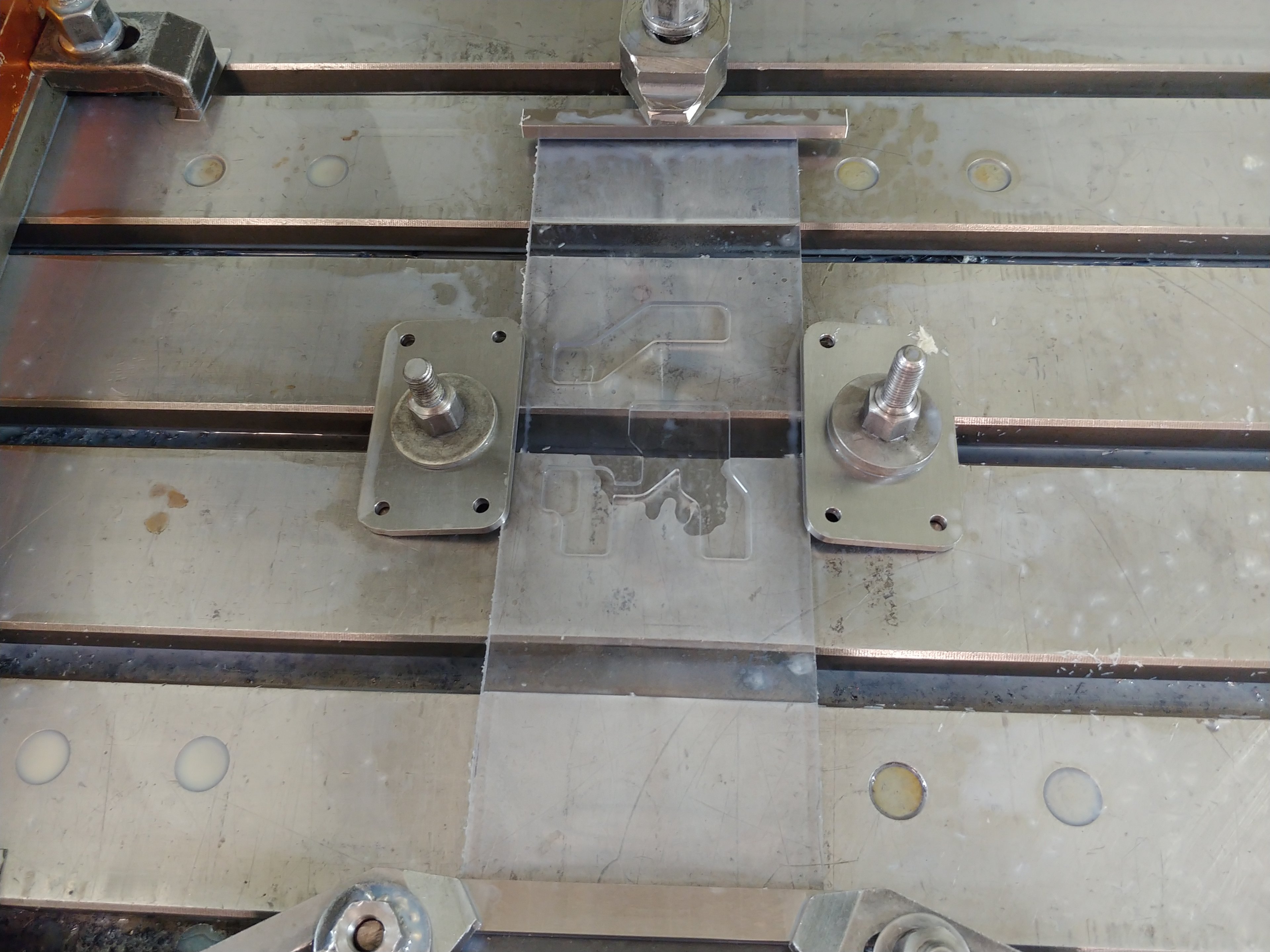

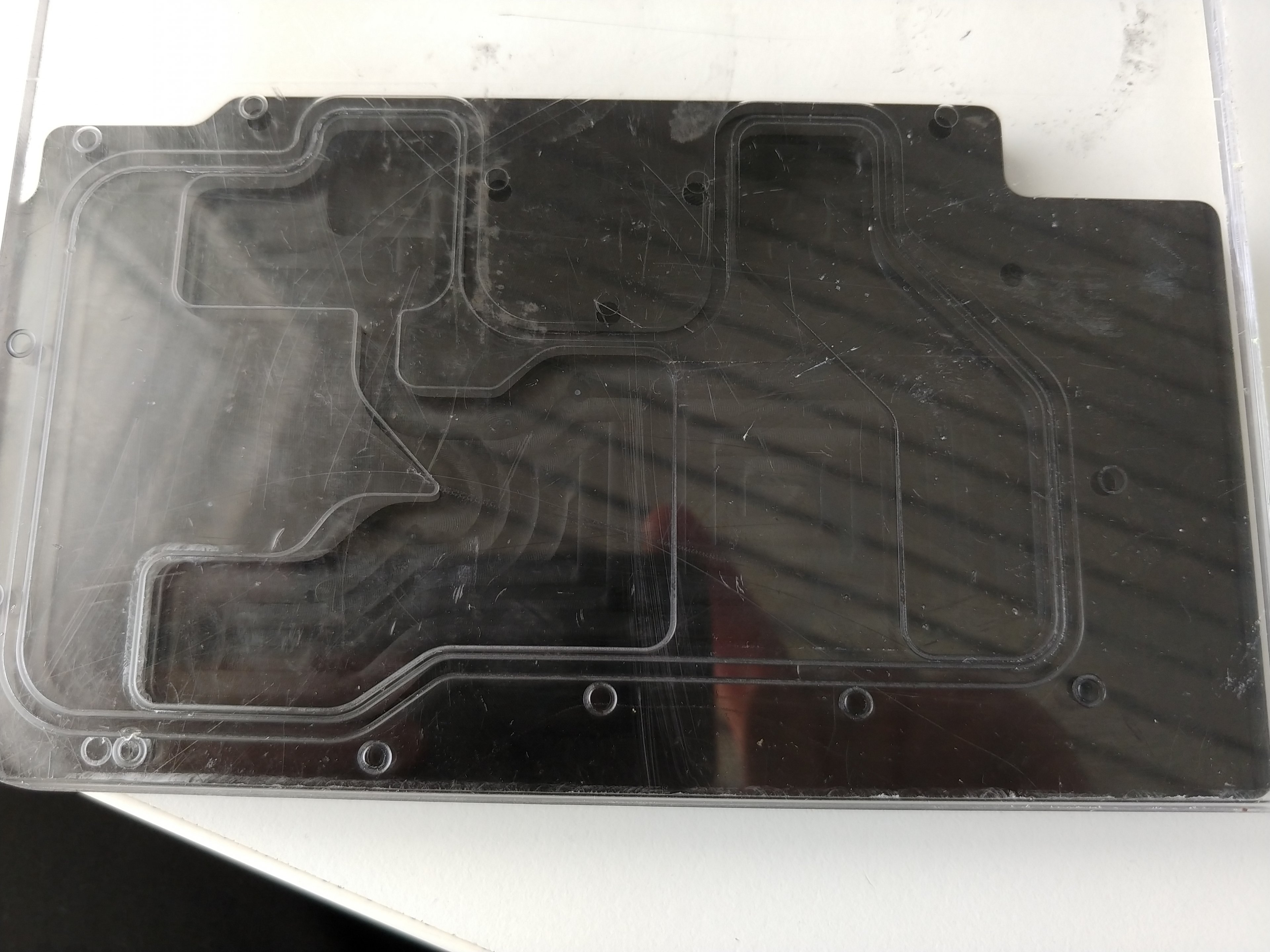

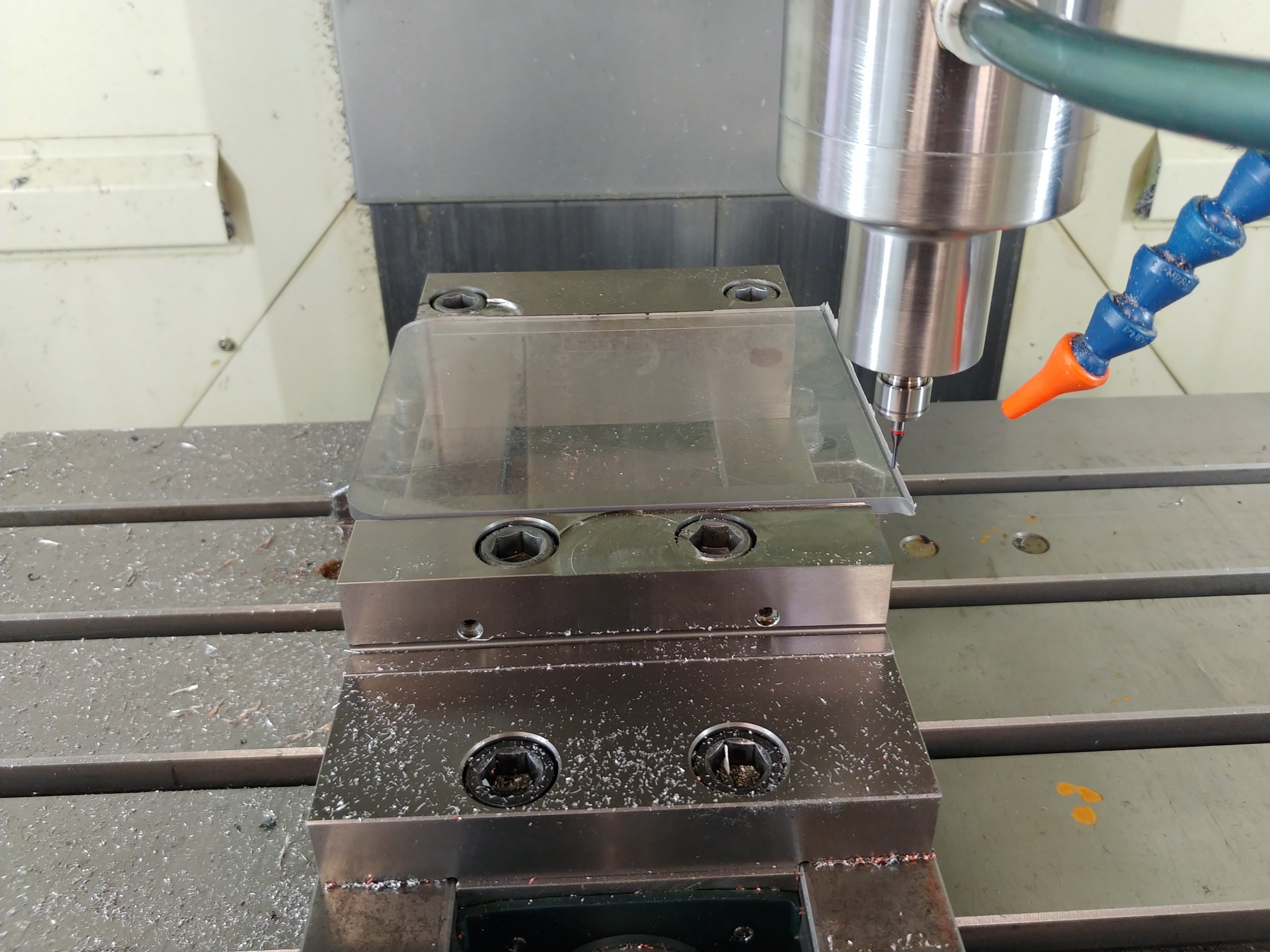

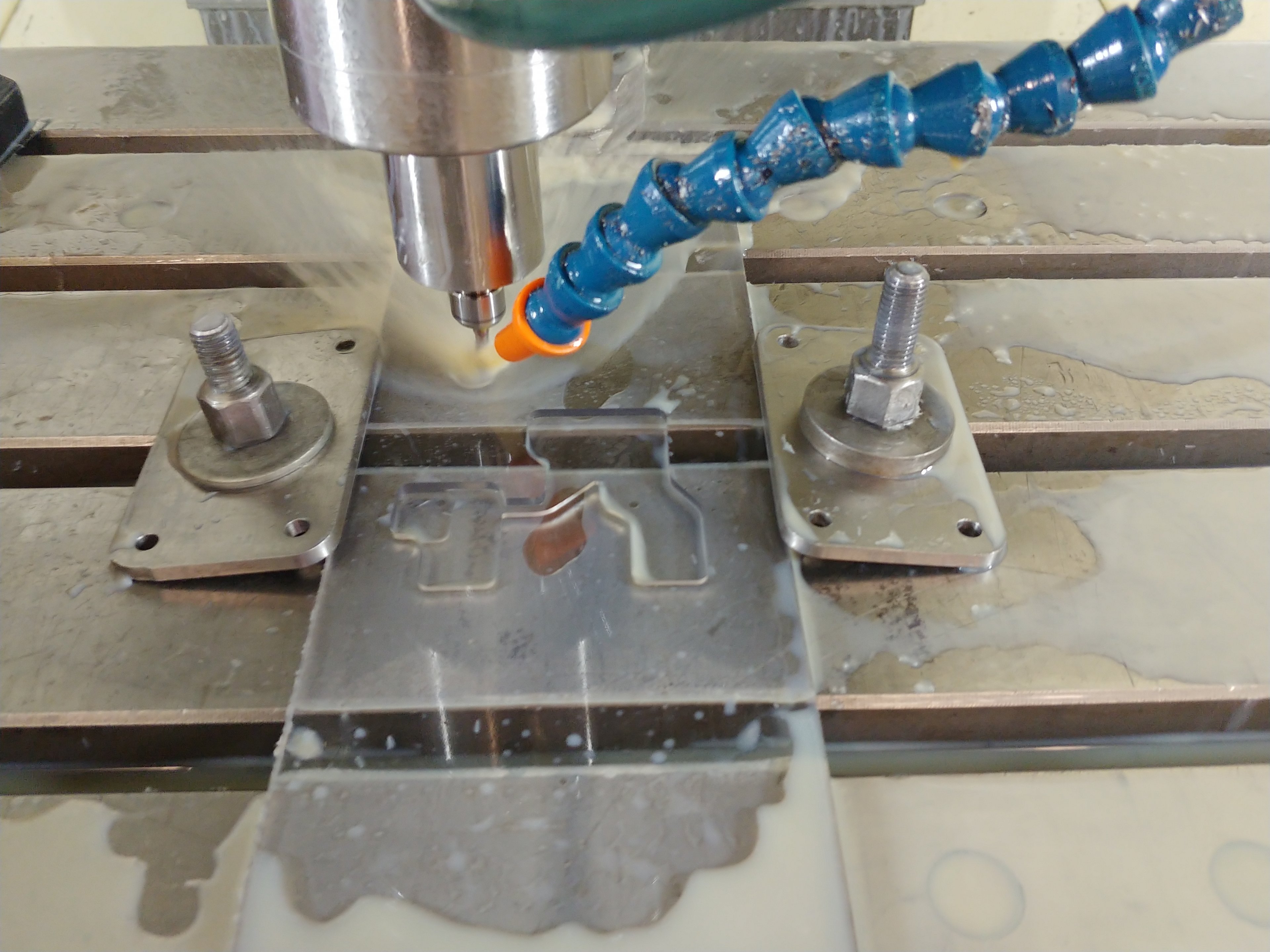

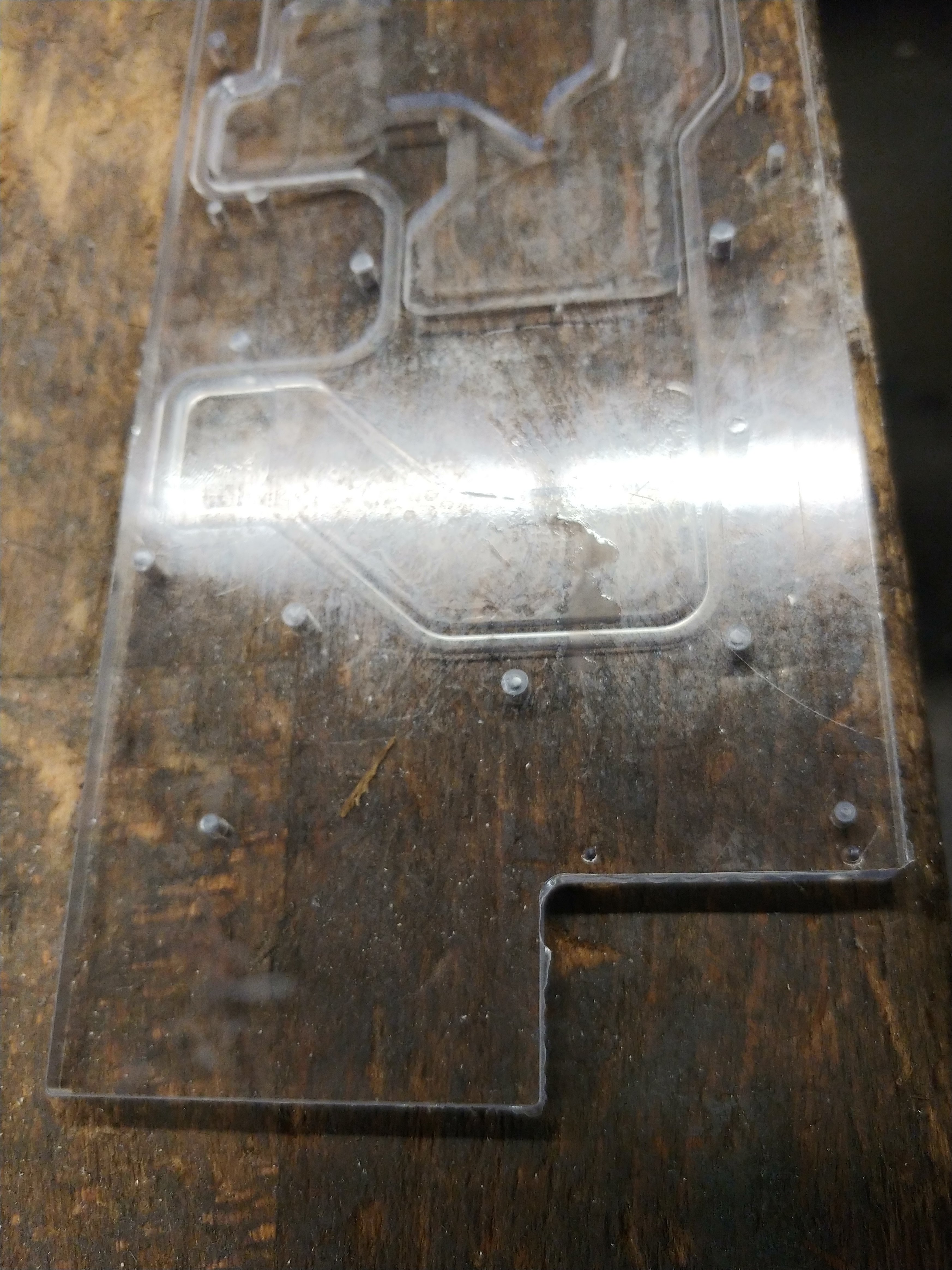

habe heute mir mal eine kleine plexiglasscheiben genommen und die kontur nachgefräst

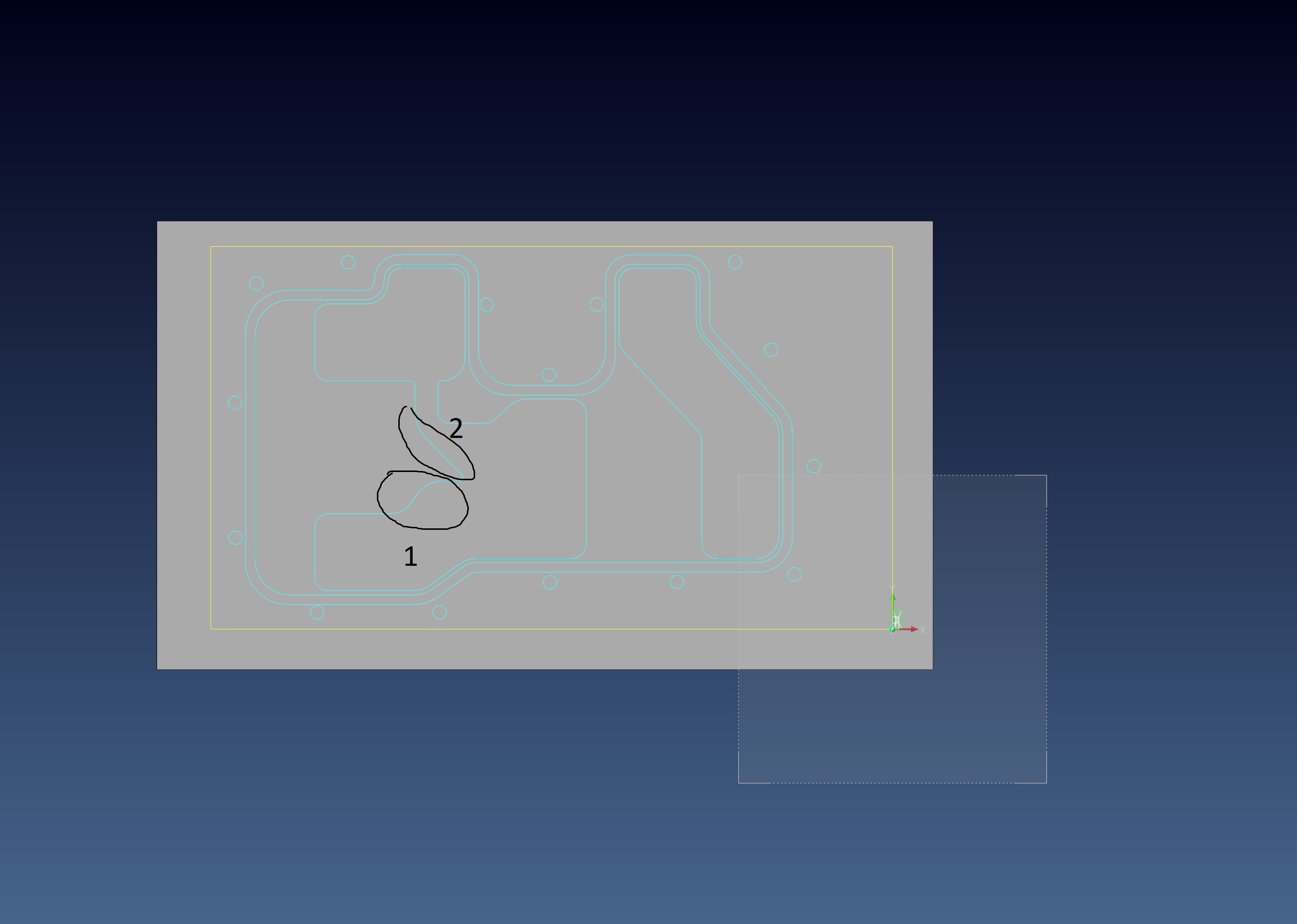

ich finde das ich das recht gut getroffen habe, bis auf 2 ecken

die 1 habe ich um 3mm nach rechts verschoben, damit das etwa gleich aussieht
die 2 hab ich den winkel verkleiner nach unten, damit das etwa gleich aussieht
Für Heute wars das erstmal.

Morgen werde ich mein Grafikkarte ausbauen und vermessen, etwa so große Plexiglasscheibe nehmen
und Kontur Fräsen als Probe


Ein Schönes Wochenende Wünsche ich euch.

Gruß



[Midium]

Ich bin beeindruckt von deiner Mentalität dir die Teile nach deinen Wünschen anzupassen und herzustellen. Weiter so!



[Evil Ghost]

Danke dir Midium 😃



[burnout150]

Ich sag mal so.
Das ist Expertlevel. Ich lese und staune
Viel zu schreiben gibt es da nicht.
keepitup



[Evil Ghost]

Danke dir burnout150 😃



[Evil Ghost]

UPDATE:
Guten Abend,
hab mal was neues.

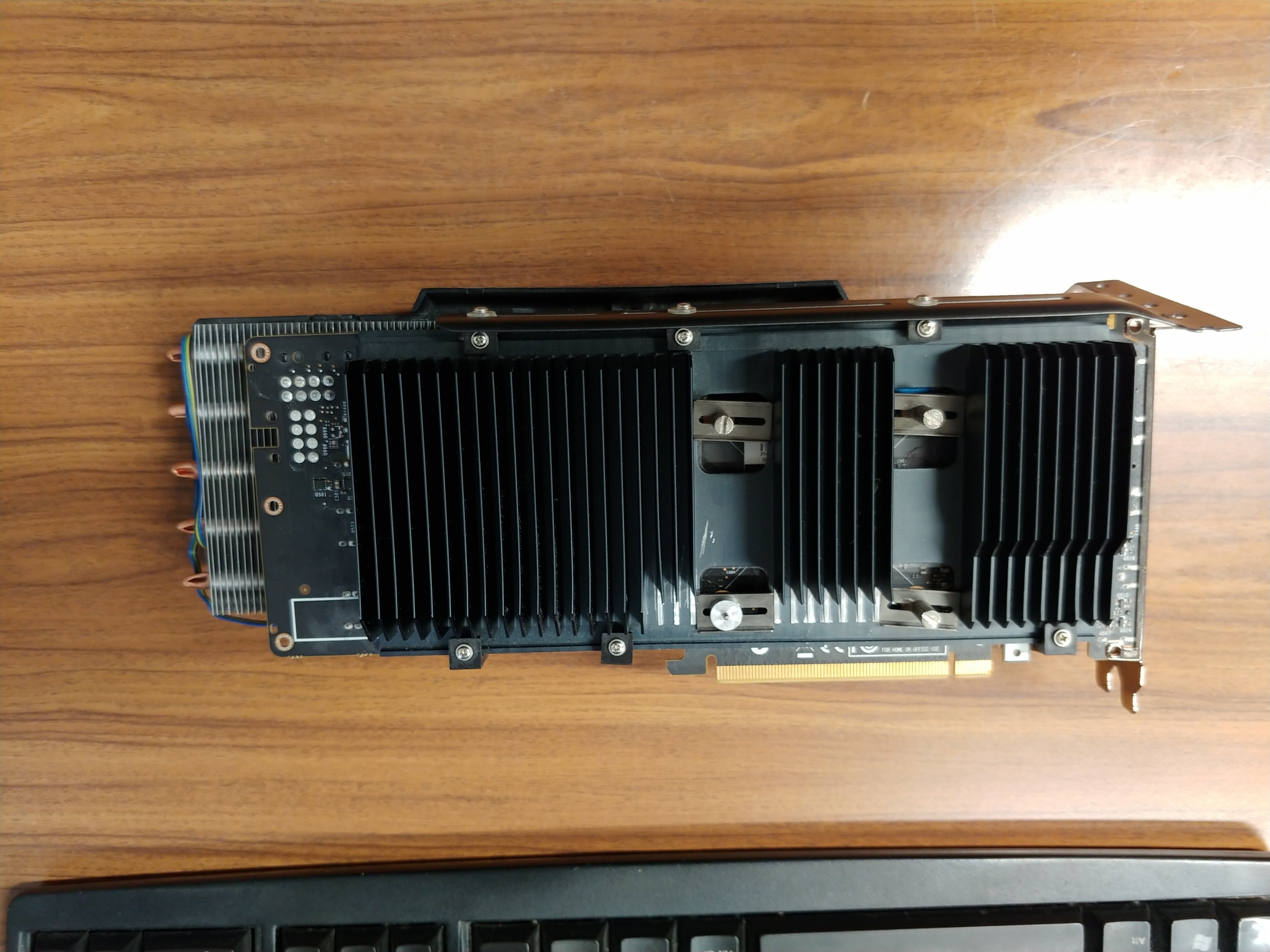

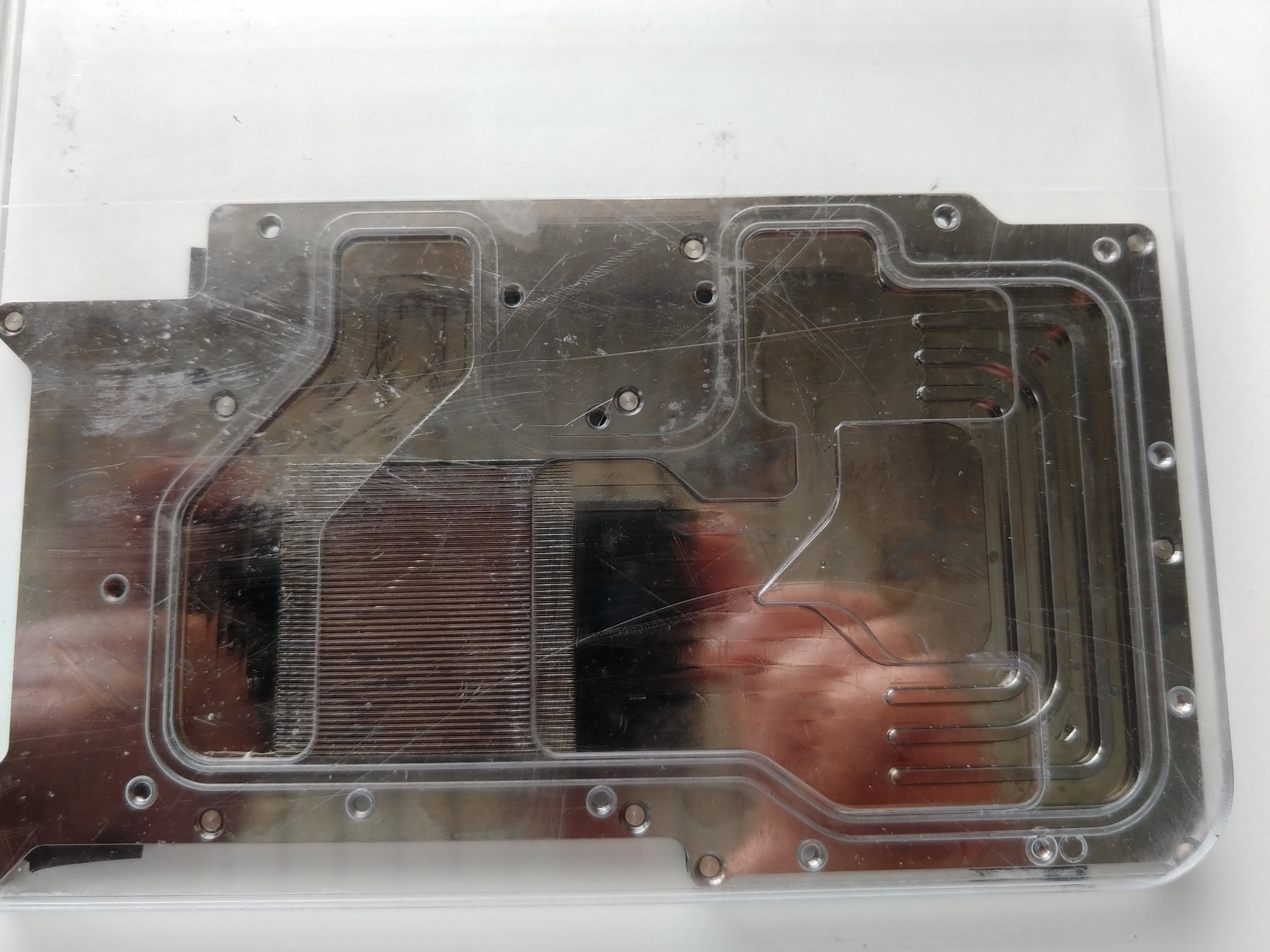

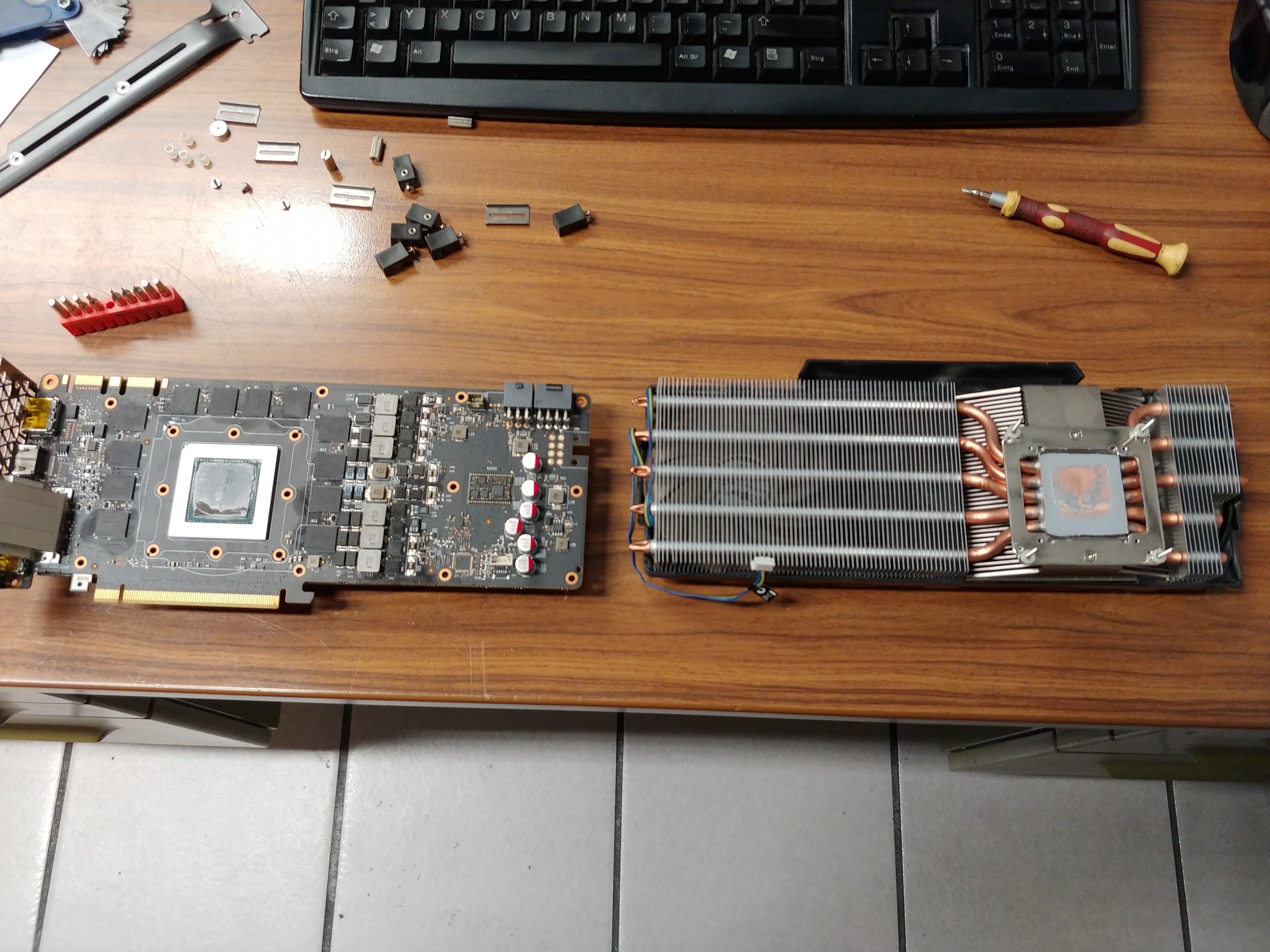

Hab mir mal meine Grafikkarte ausgebaut & auseinandergenommen

Die GPU Wasser kühler auf die Grafikkarte draufgebaut

Habe mir ein plexiglasscheibe genommen, und etwa ausgemessen zu den ecken

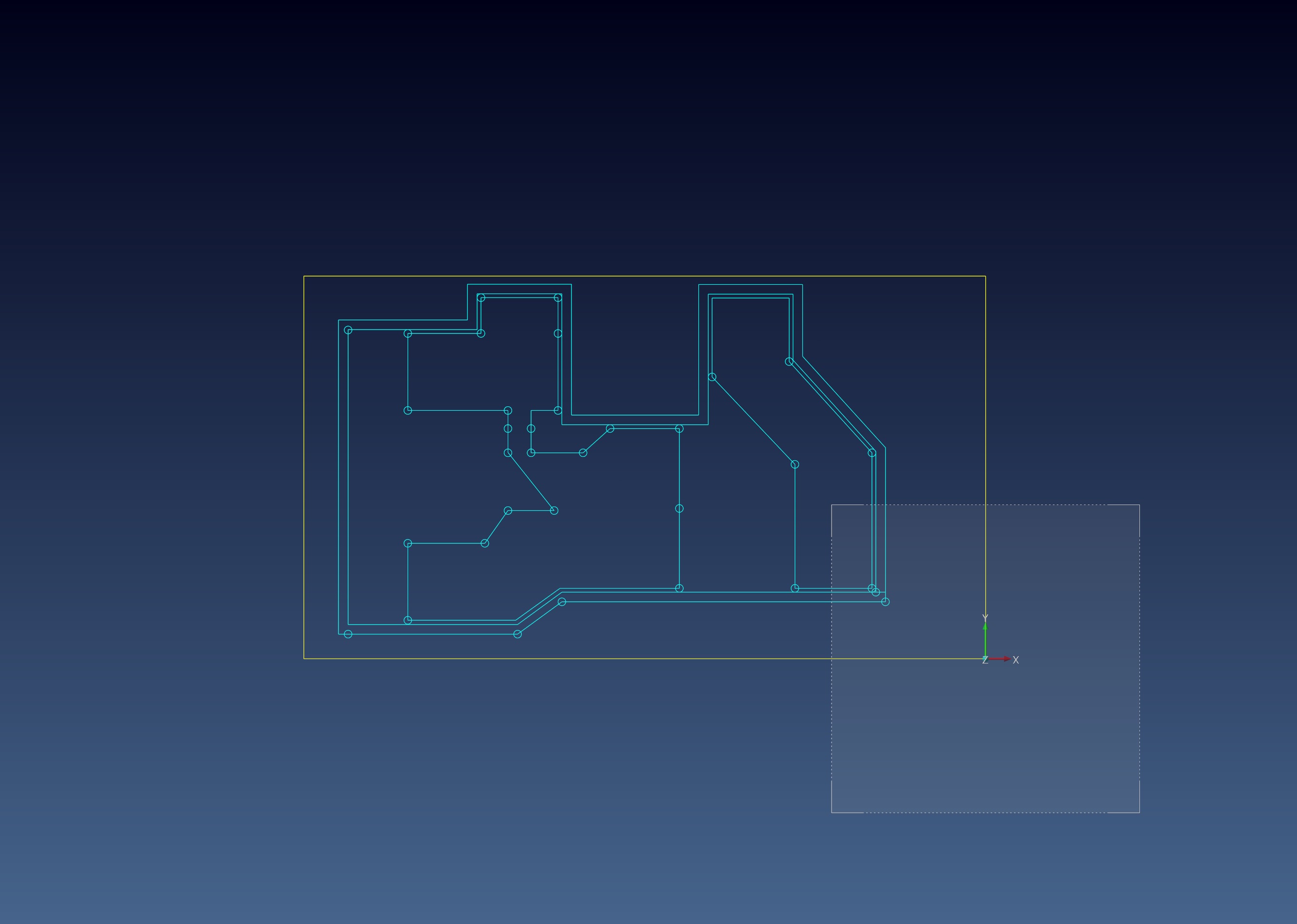

in CAD umgesetzt

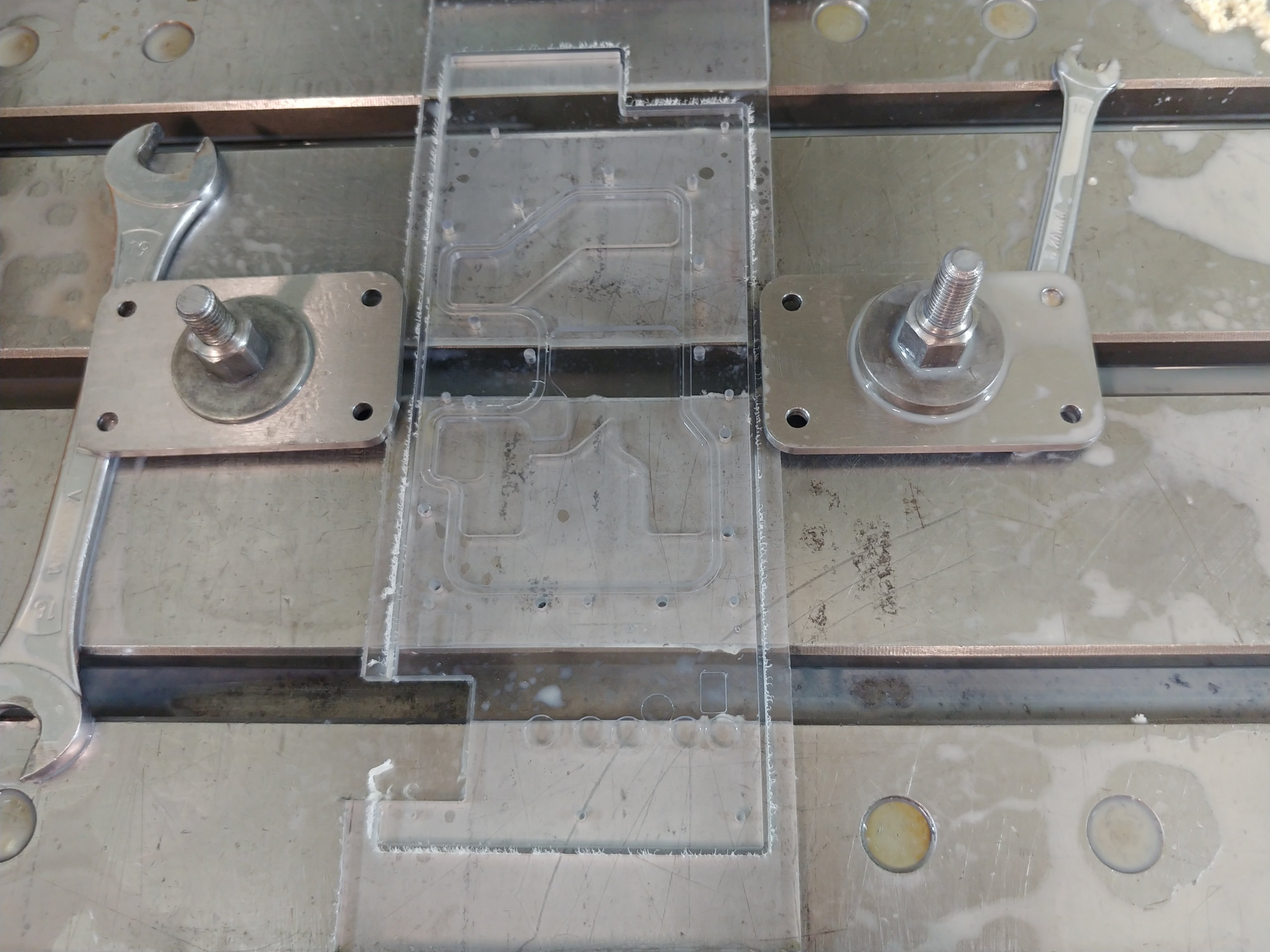

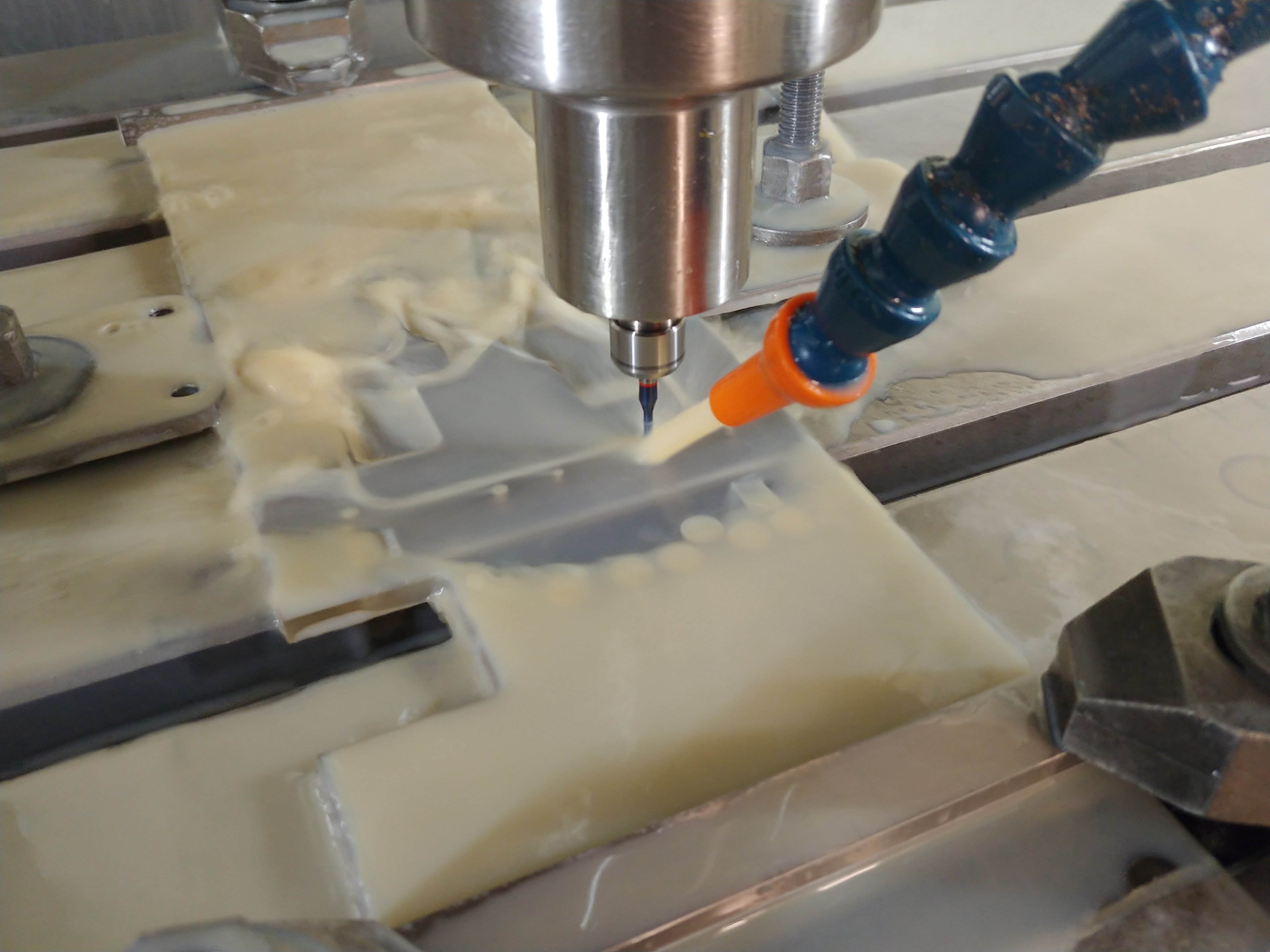

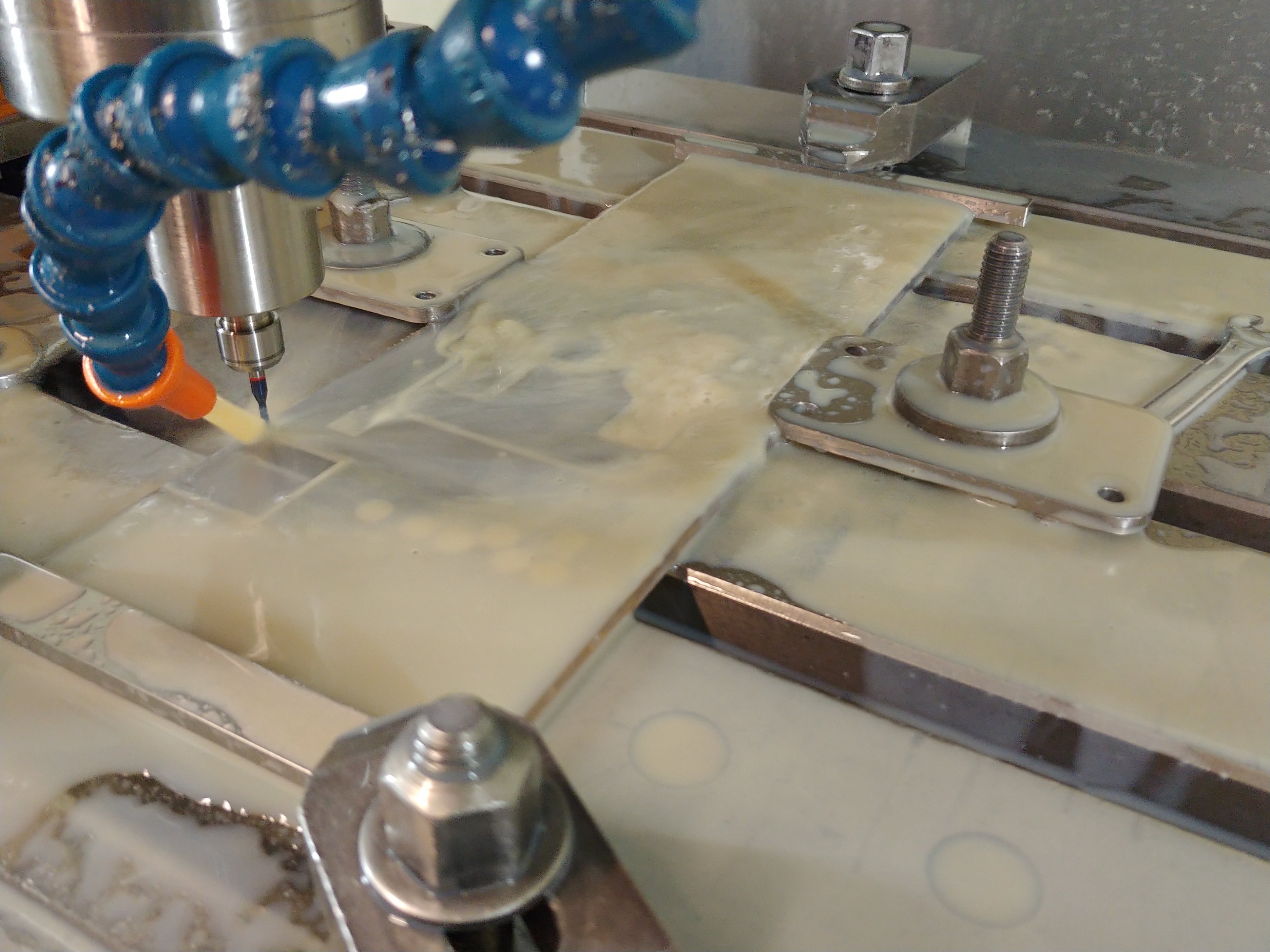

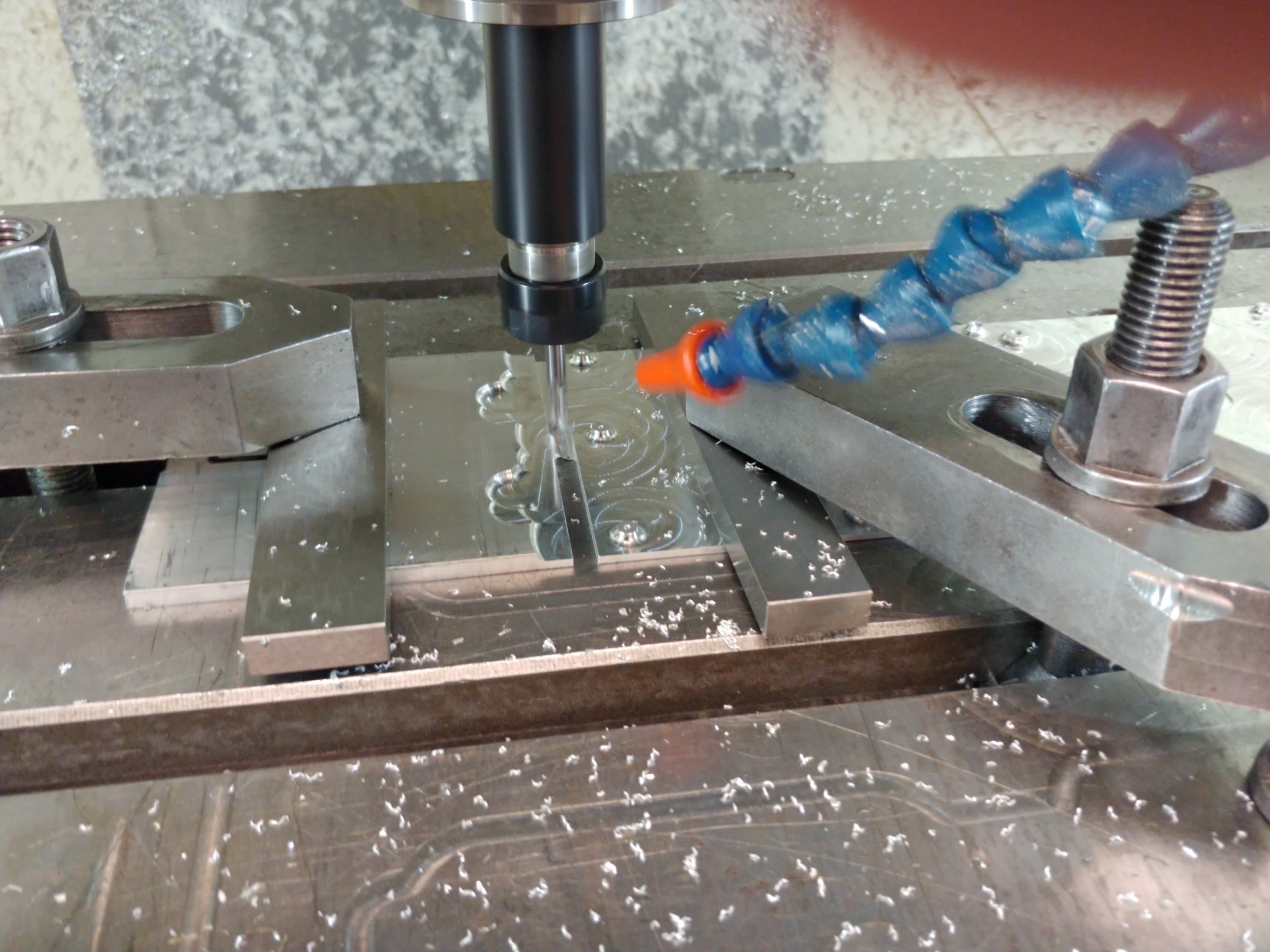

danach gings auf die Fräse

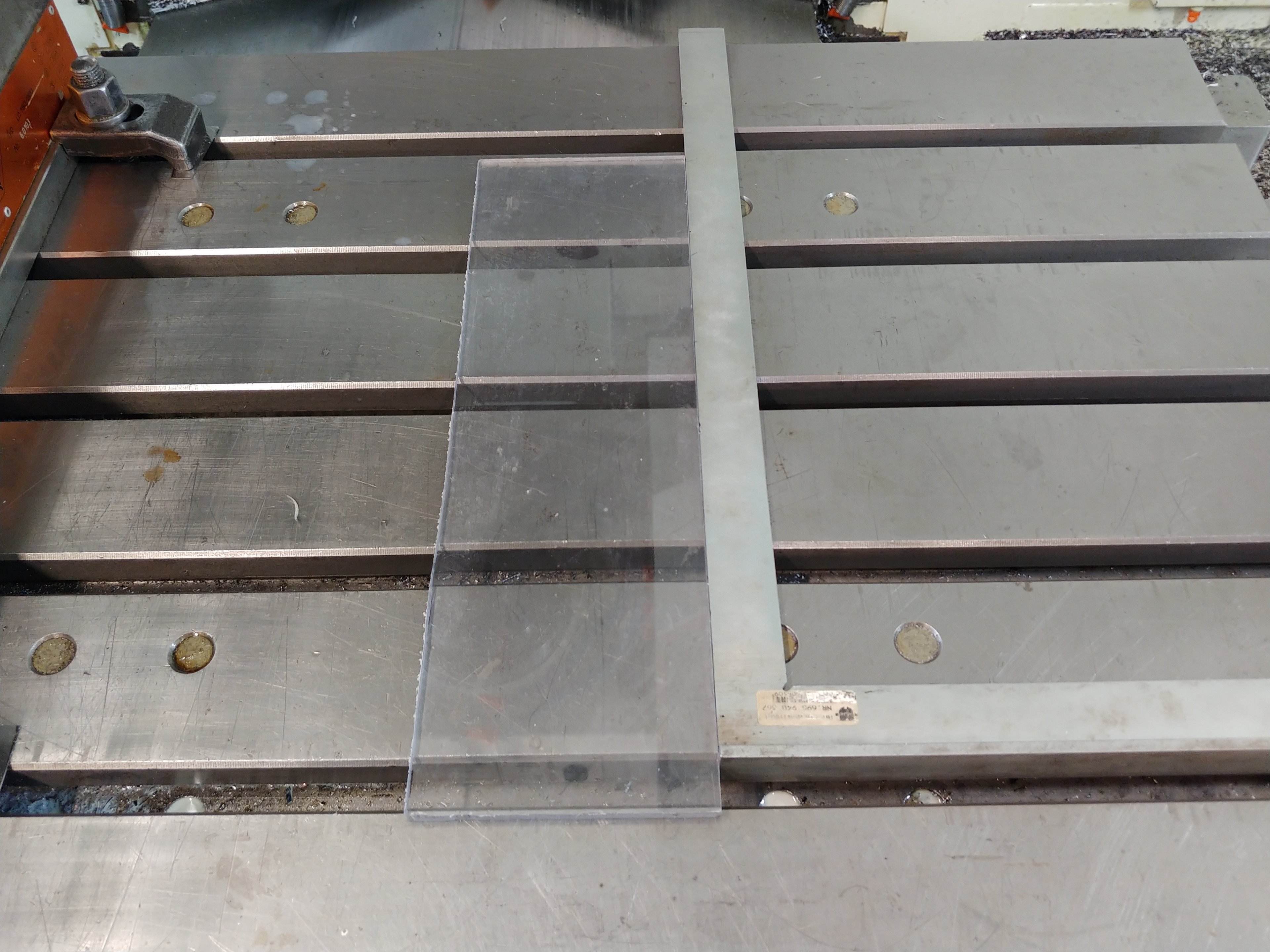

90° winkel, damits etwa grade ist, kommt mir nicht auf 1mm an

Festmachen.

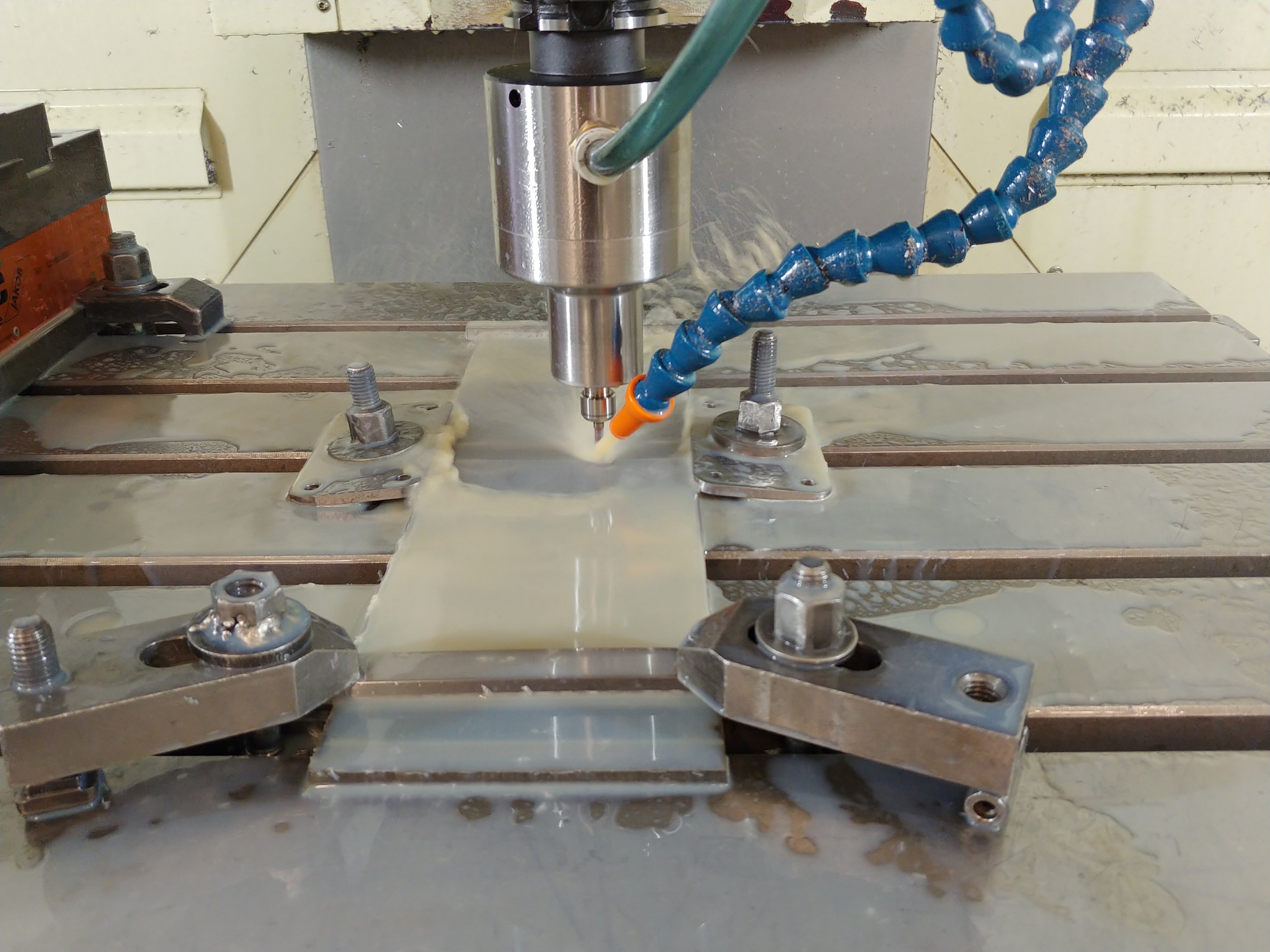

Fräsen.

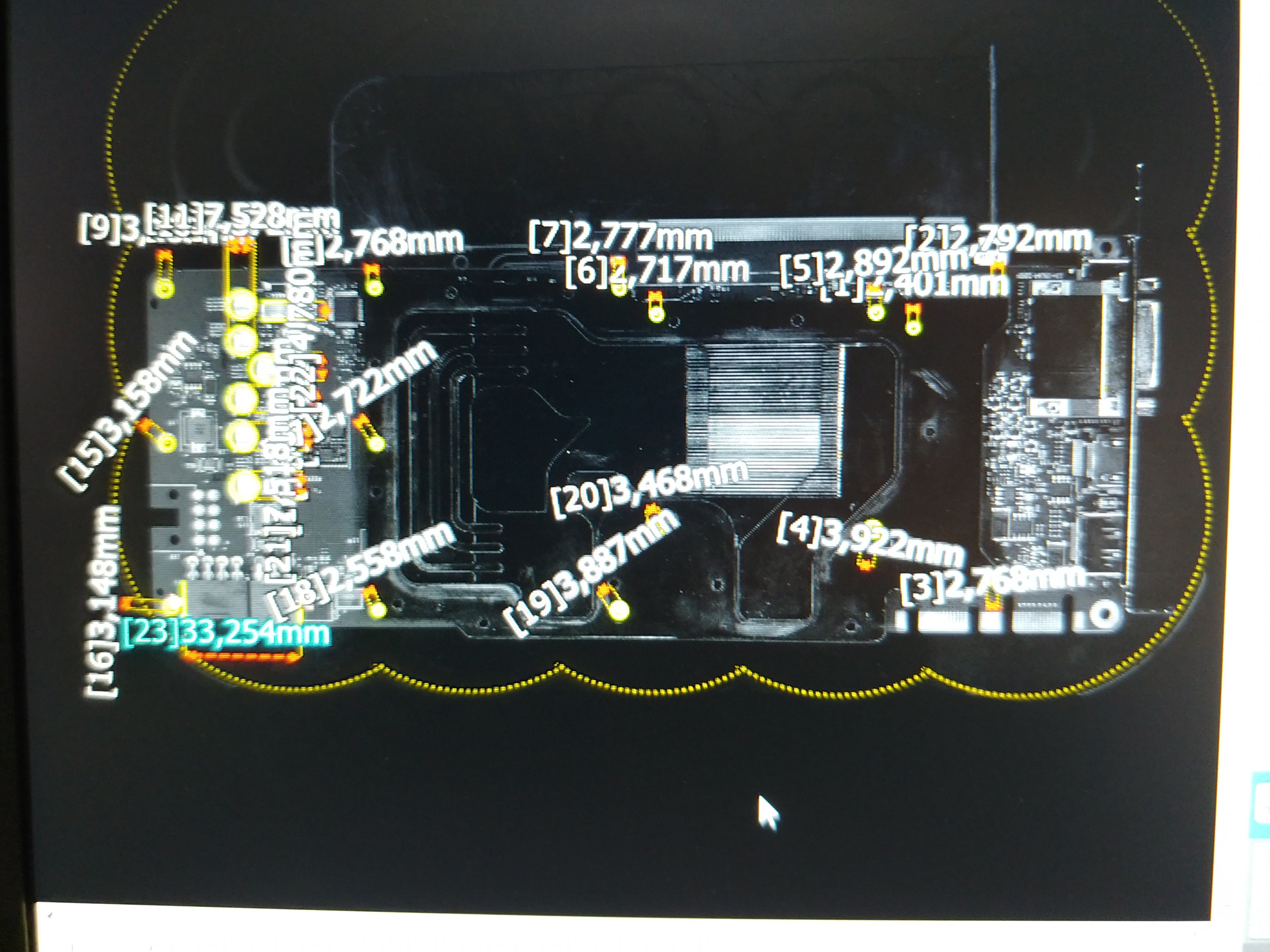

Solange die Fräse Arbeiten ging ich in den Messraum zum Messen

die ganzen Masse aufgeschrieben die ich brauche.

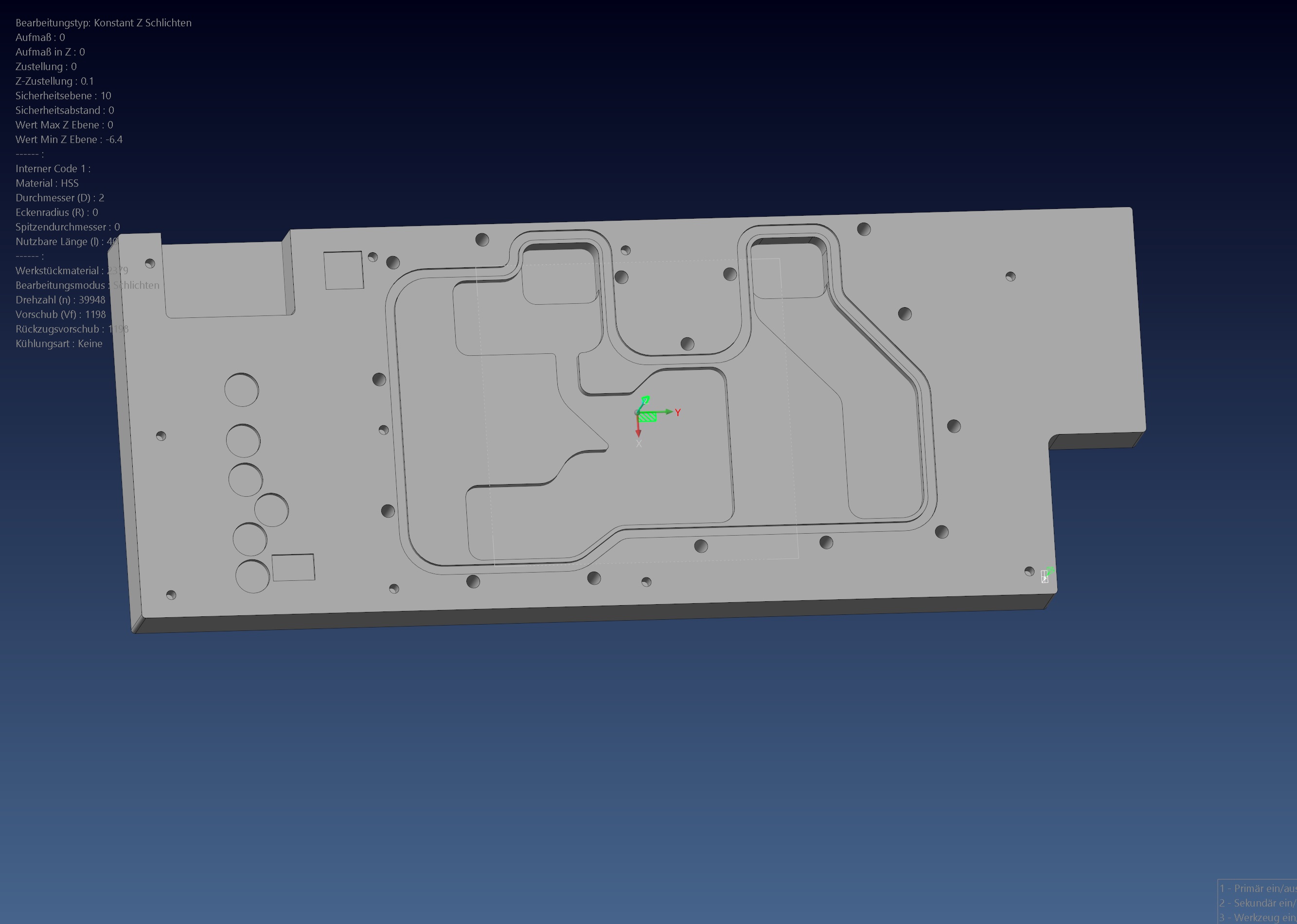

Hab dann die Masse in CAD umgesetzt

Mittlerweile war das 1st Fräsen Fertig

dann gings weiter mit den restlichen Fräsen

Fertig.

Weiter gehts ans zusammenbauen

Mehr gibts Morgen 😁

Gruß



[Evil Ghost]

UPDATE:
weiter gehts mit dem zusammenbau

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

viel spaß damit


so weiter gehts,

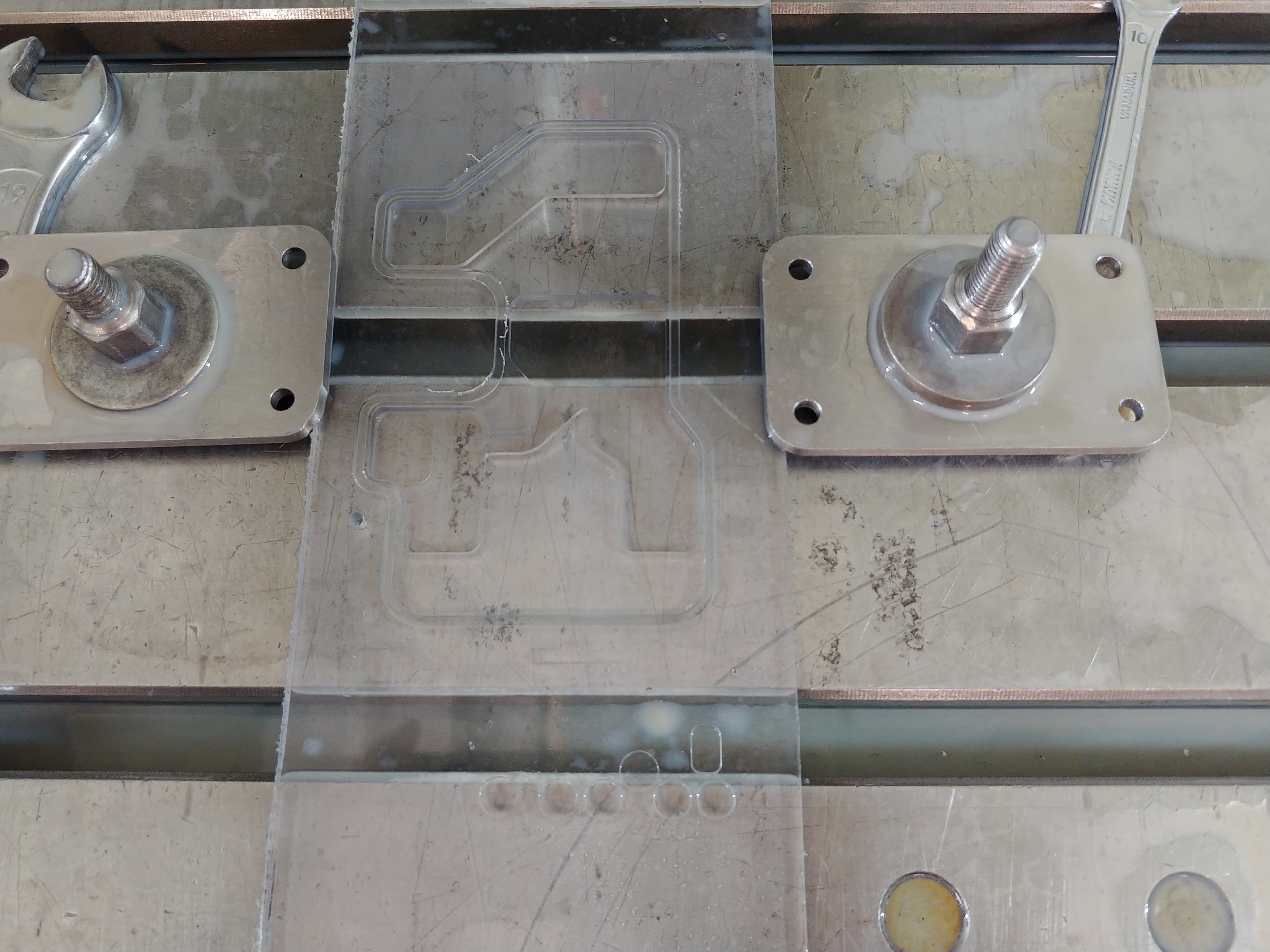

hir mal die 2 änderungen die ich oben schon angeschrieben habe

sieht schon sehr gut aus

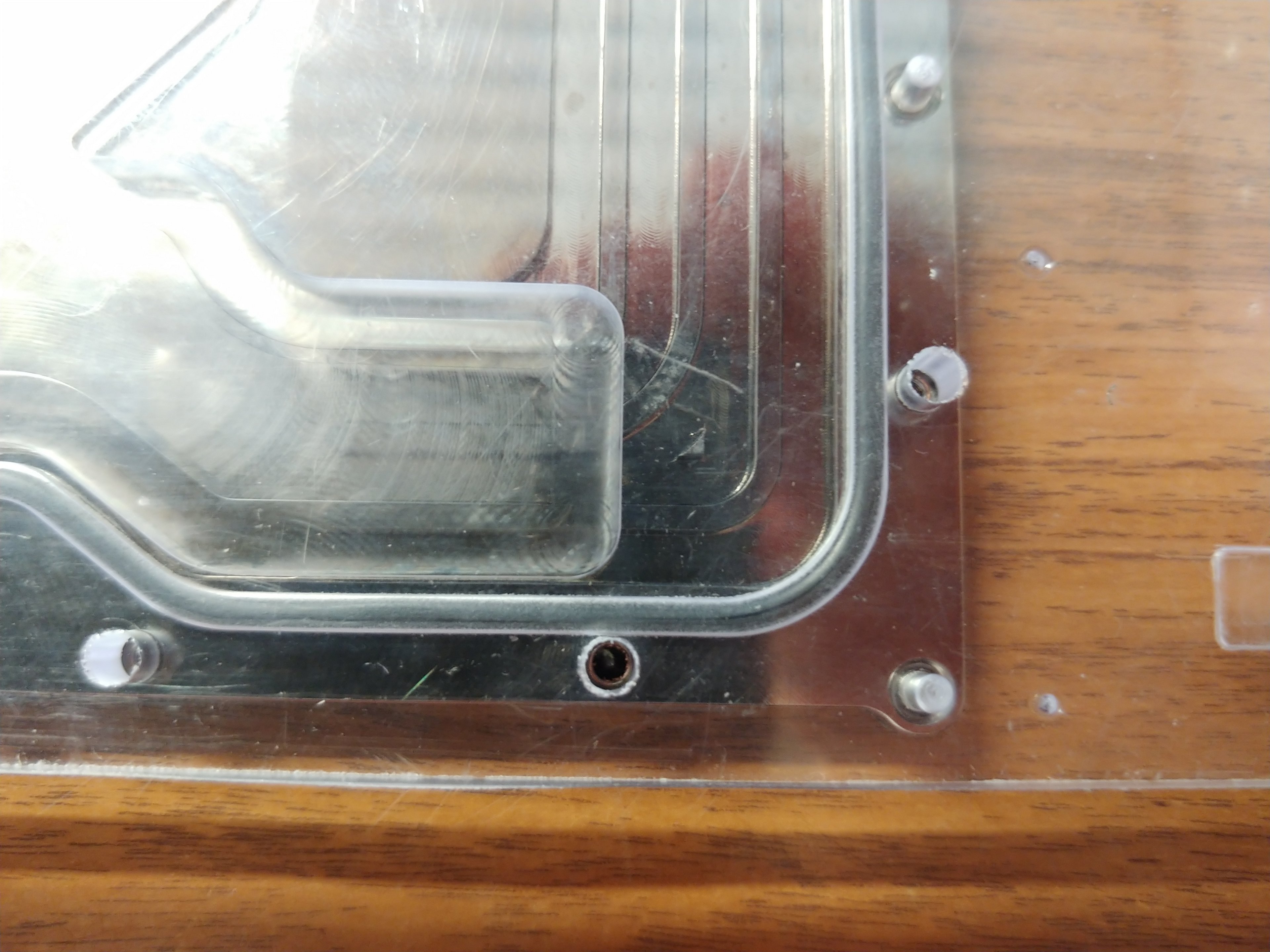

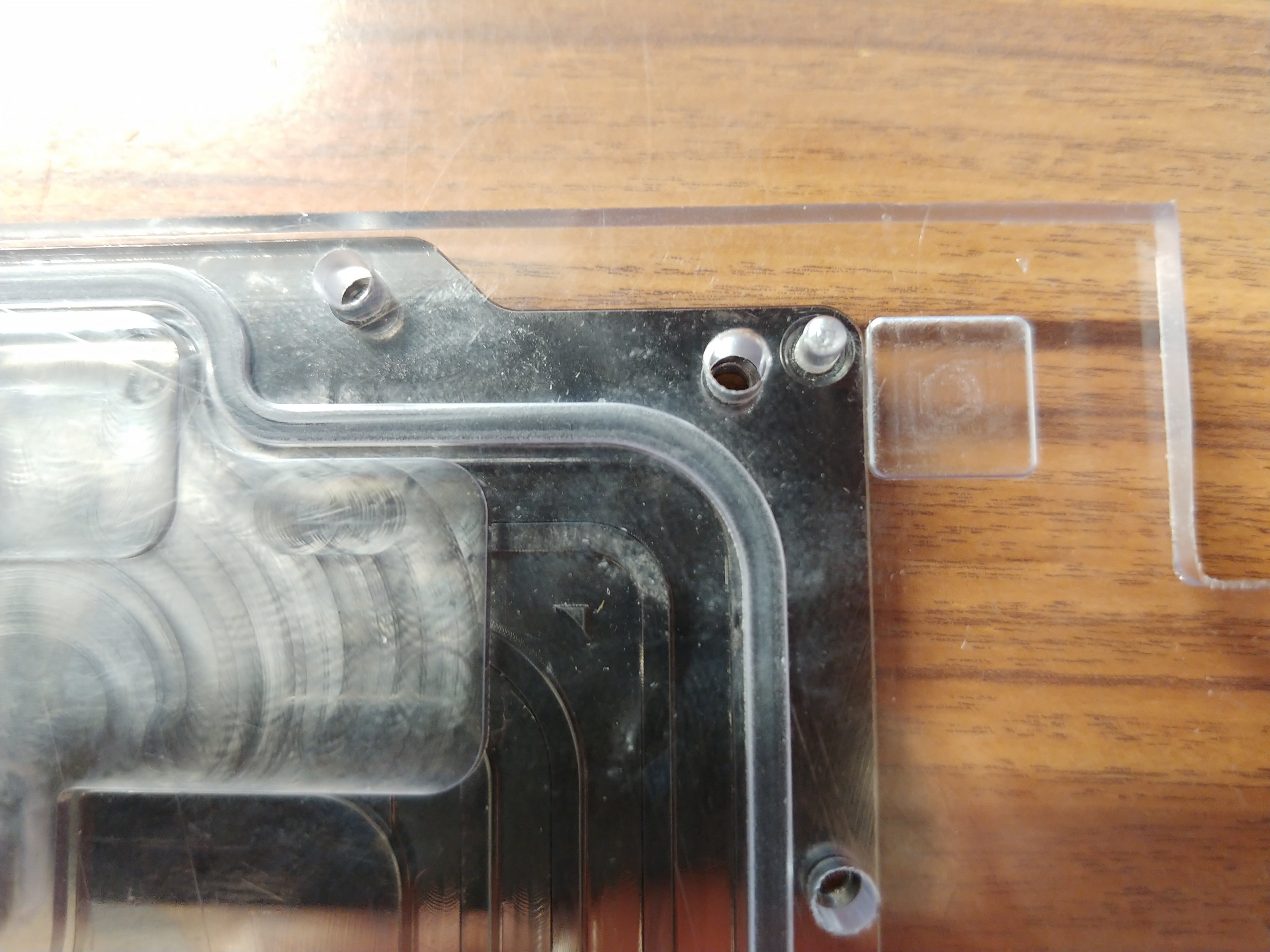

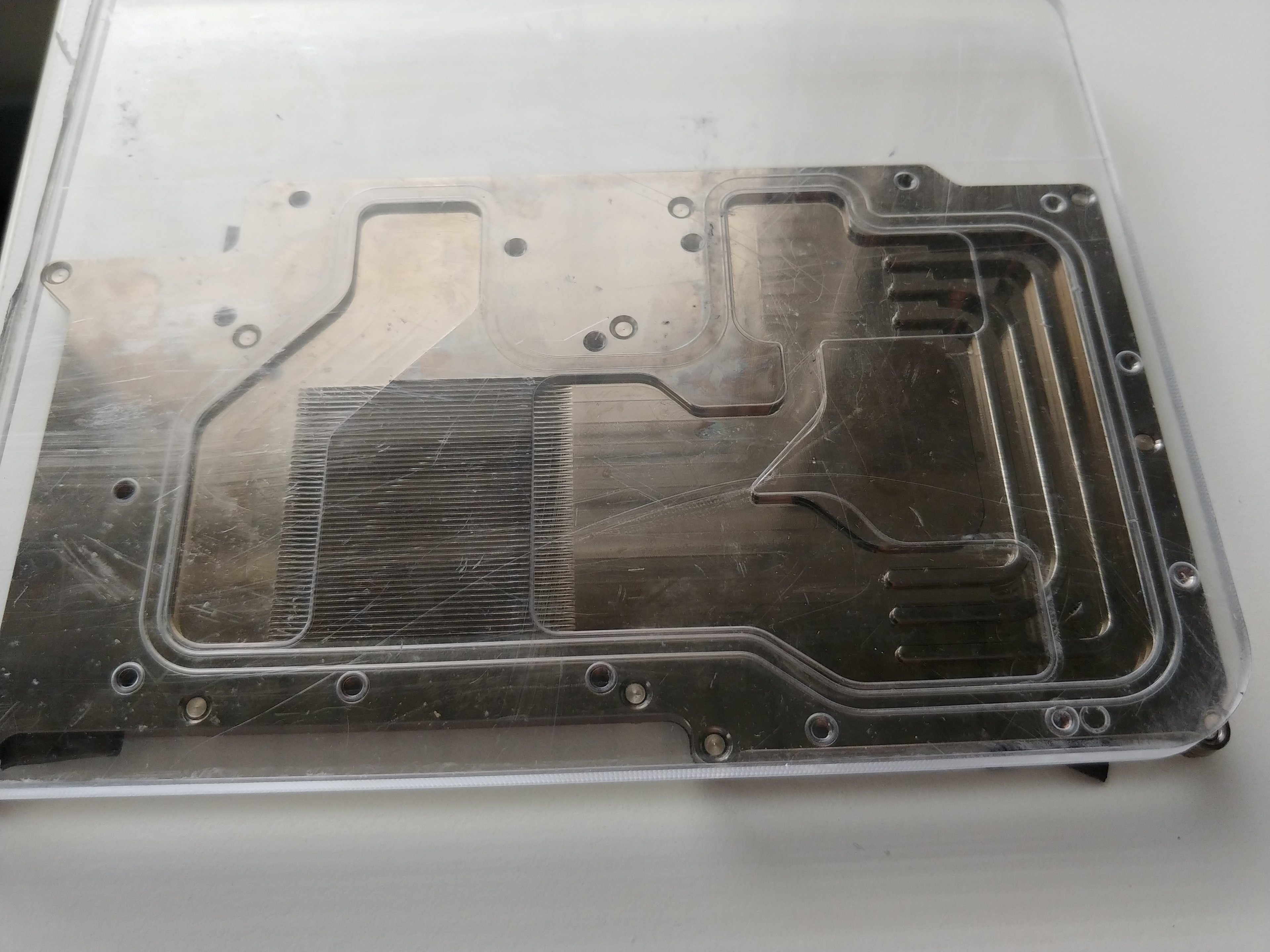

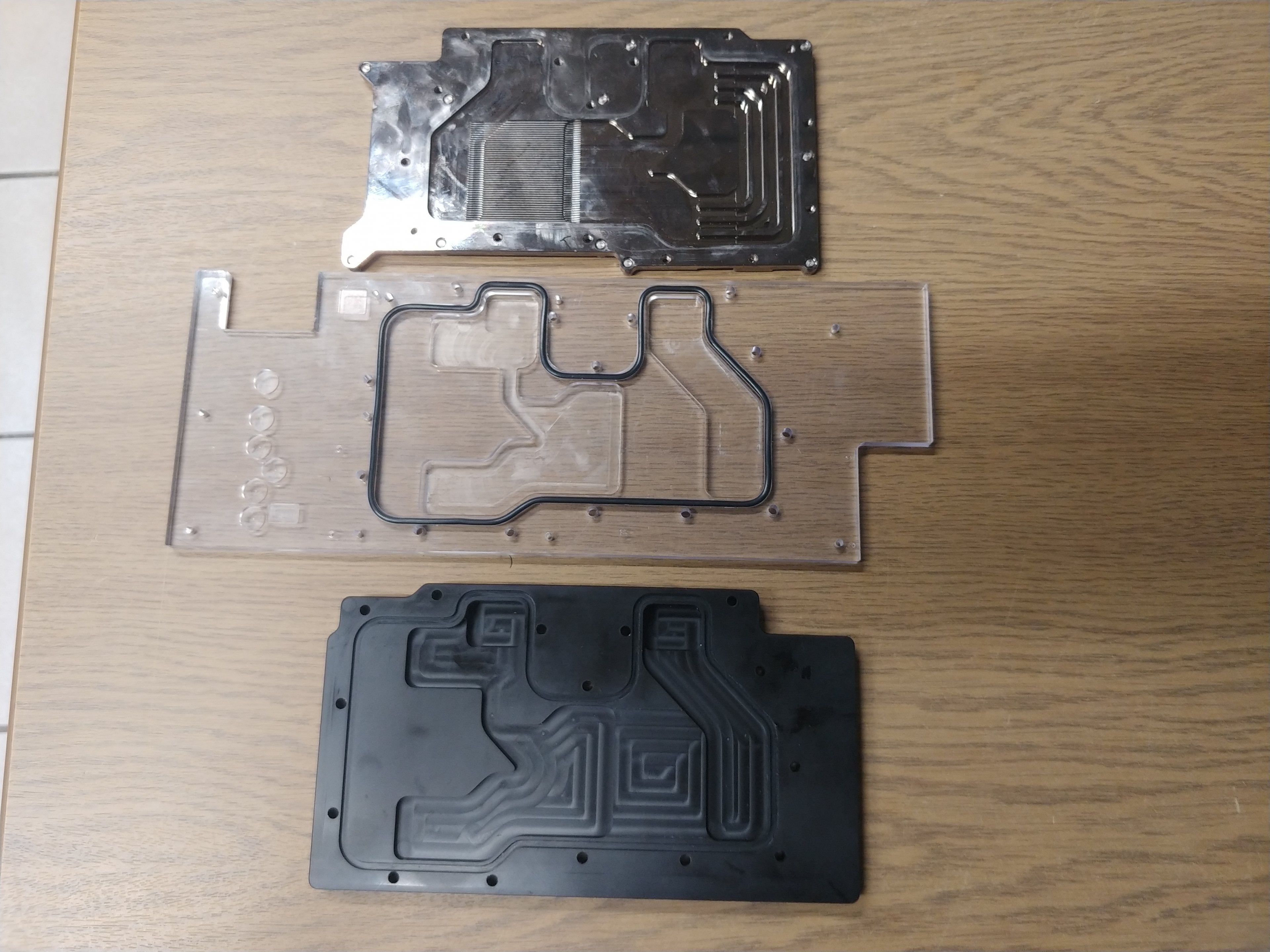

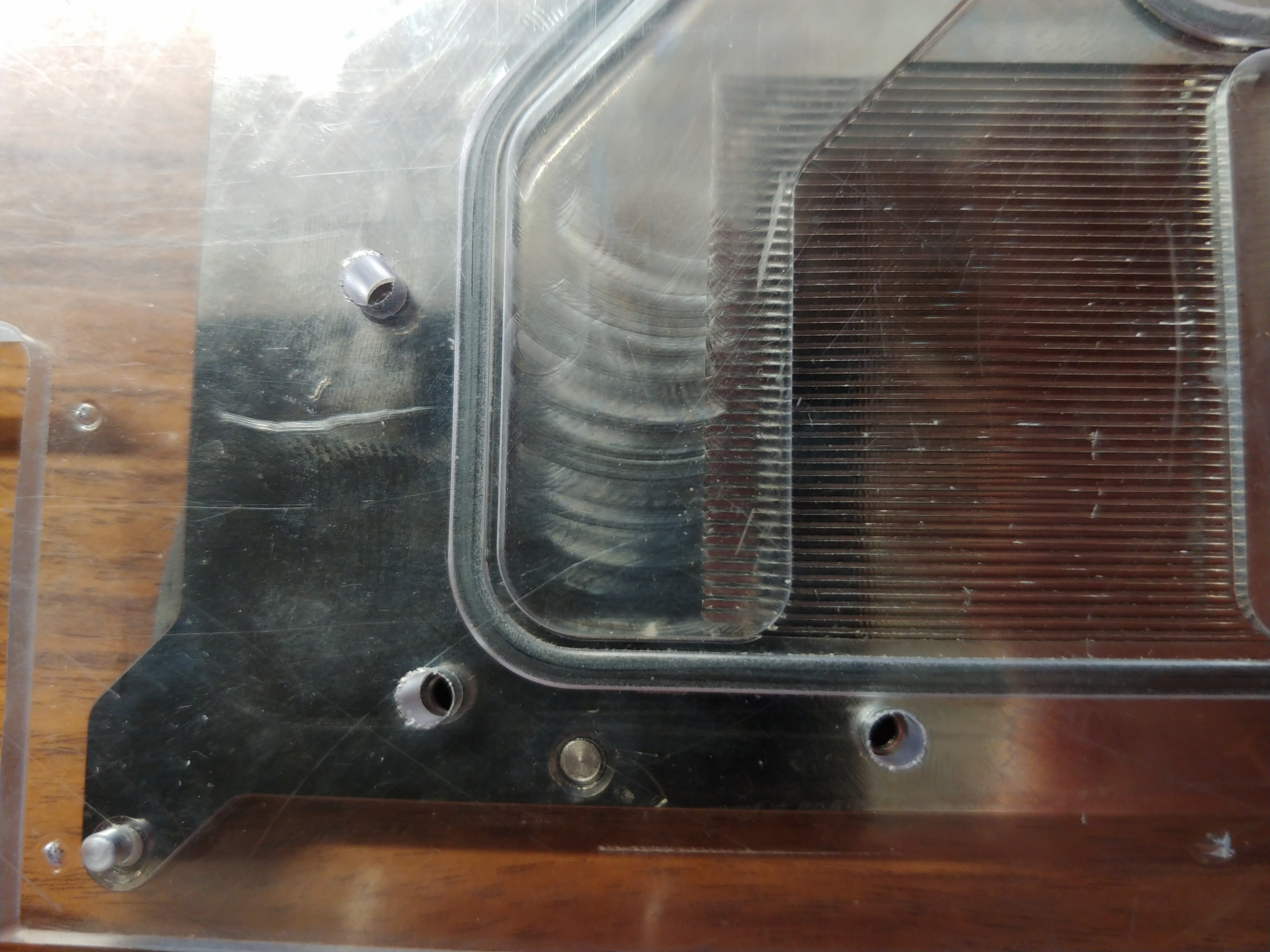

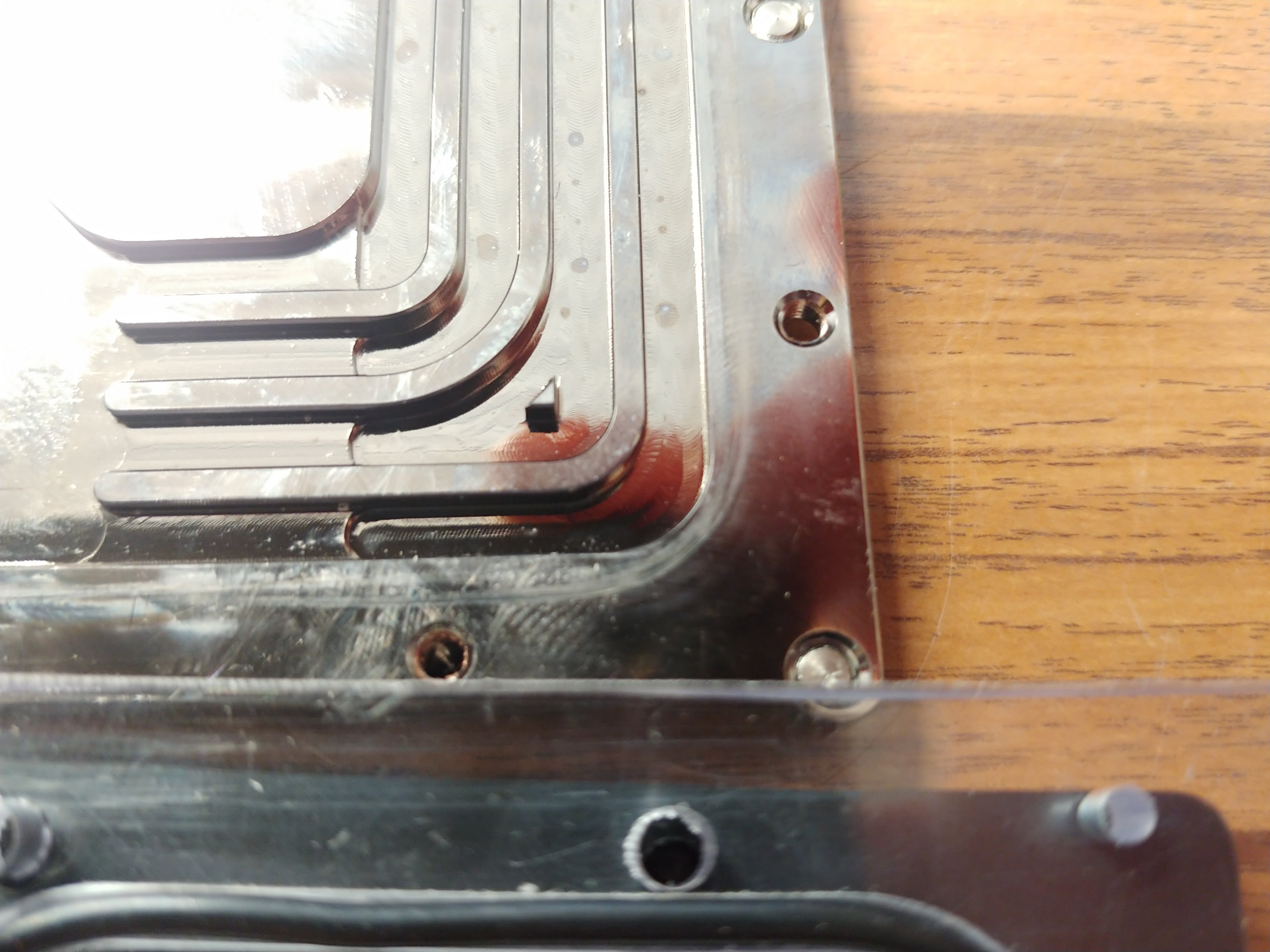

ich habe heute nochmal die plexiglascheibe über den GPU kühler gelegt und da ist mir doch etwas aufgefallen

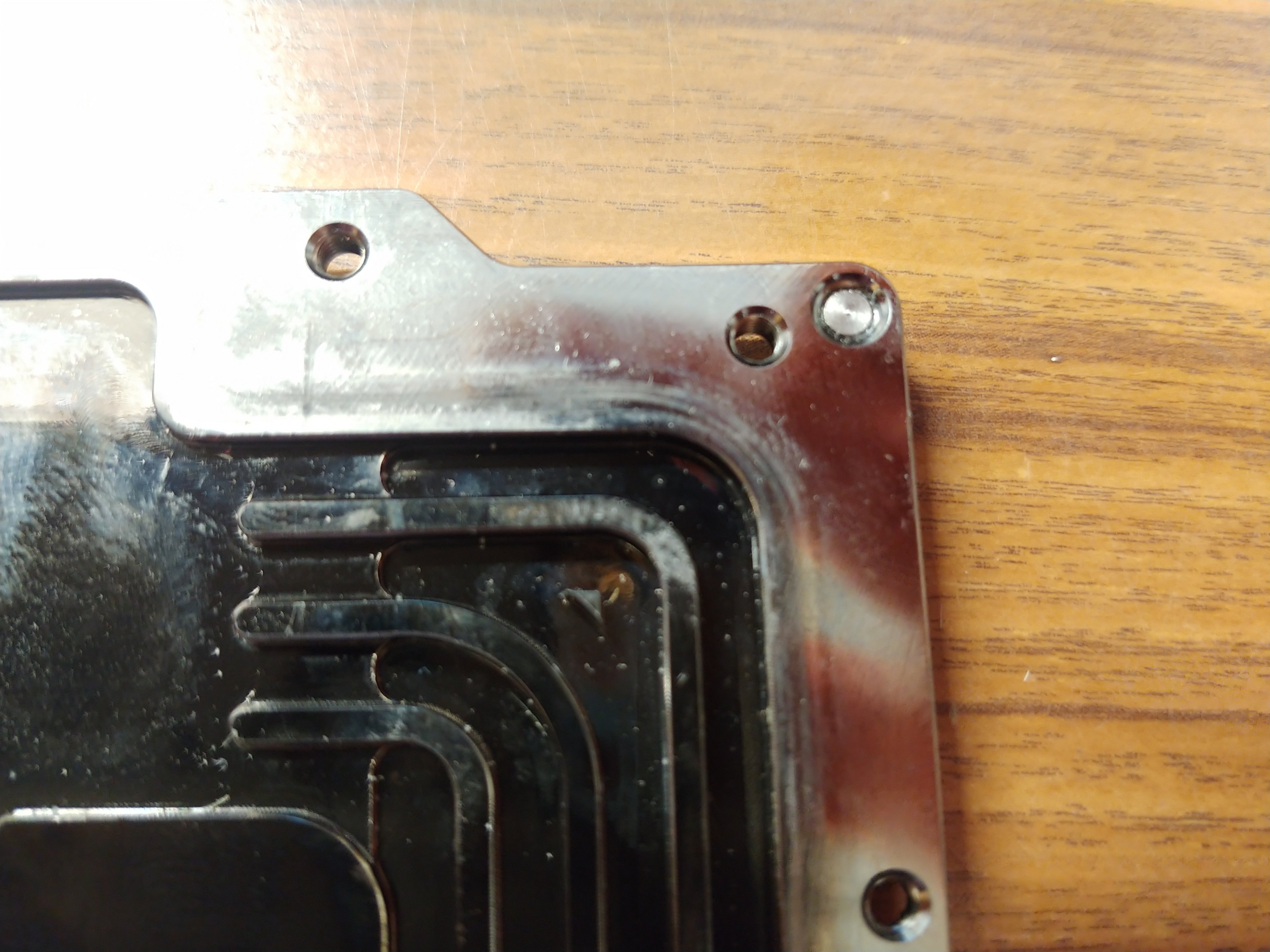

dieses bild zeigt wie der radius mit der nut von der dichtung schön gleichmäßig ausschaut

linke seite

bei diesen Bildern ist schon zu sehen wie der radius kleiner ist als die Nut für die dichtung

rechte seite
hir sieht man wie die dichtung am radius rand dichten

rechte seite

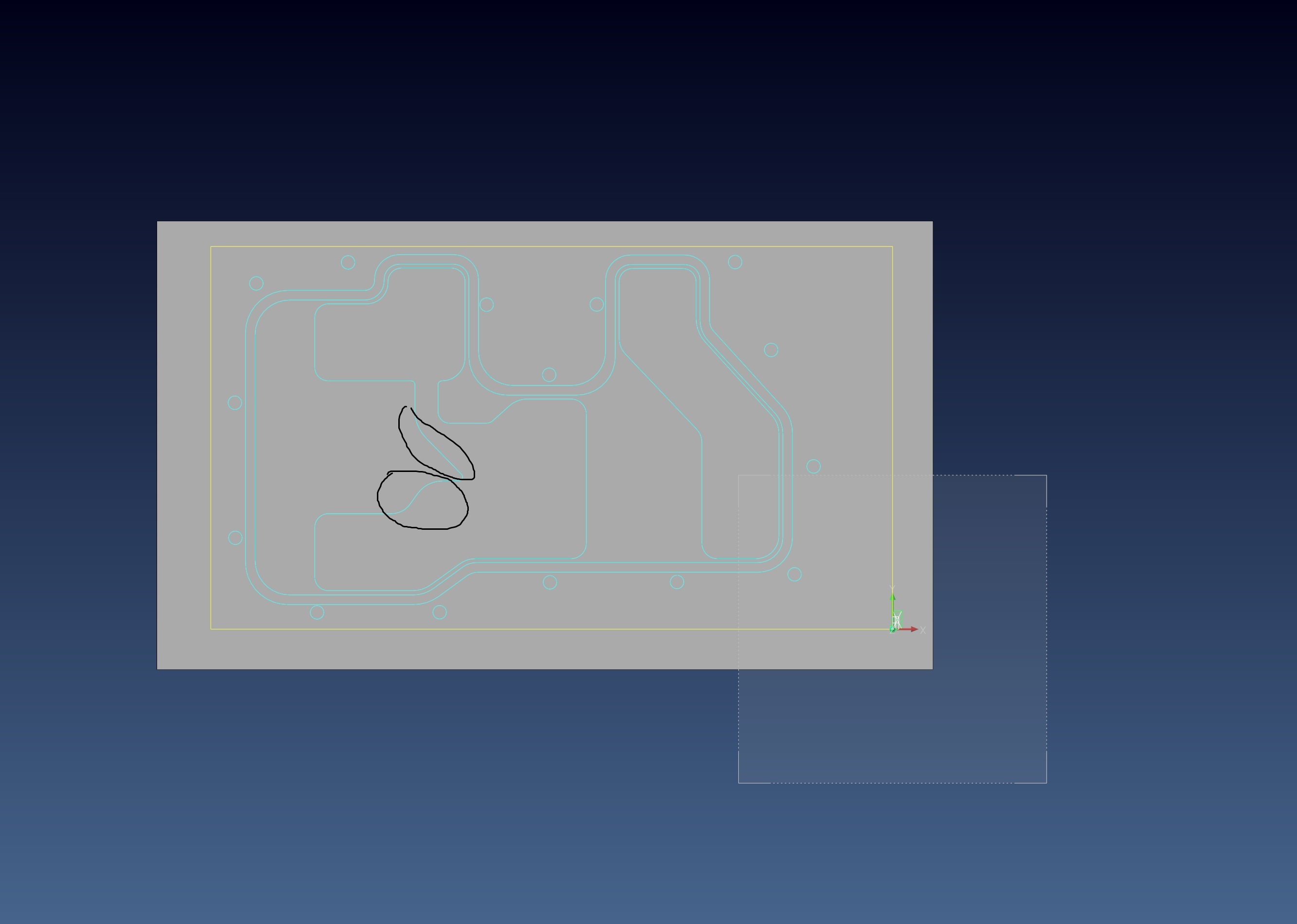

ich werde nochmal die CAD Daten anpassen das der radius für die nut gleich massig ausschaut


gruß



[Evil Ghost]

UPDATE:
Guten Morgen,

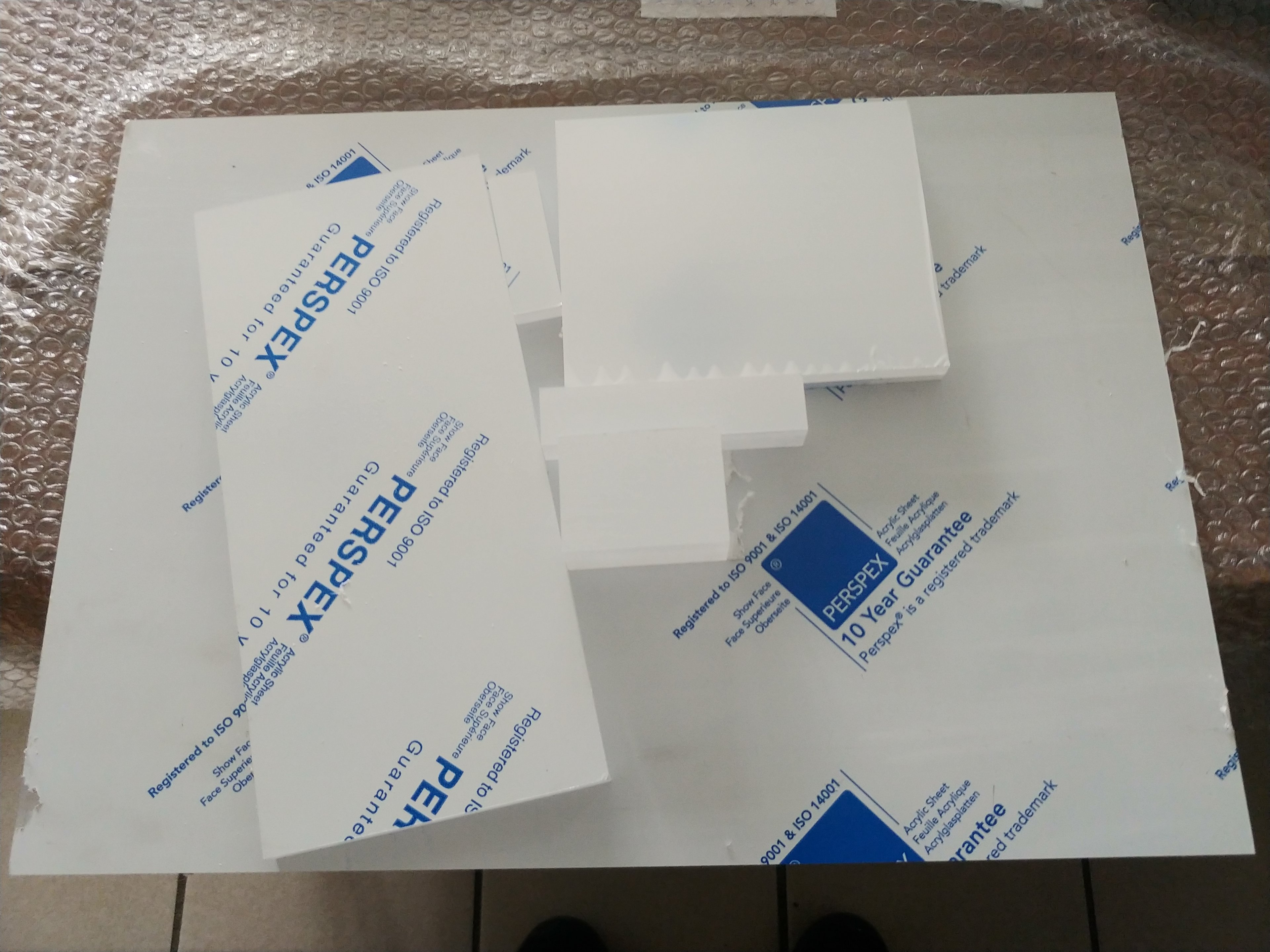

heute ist das Bestellte Plexiglas angekommen 😁

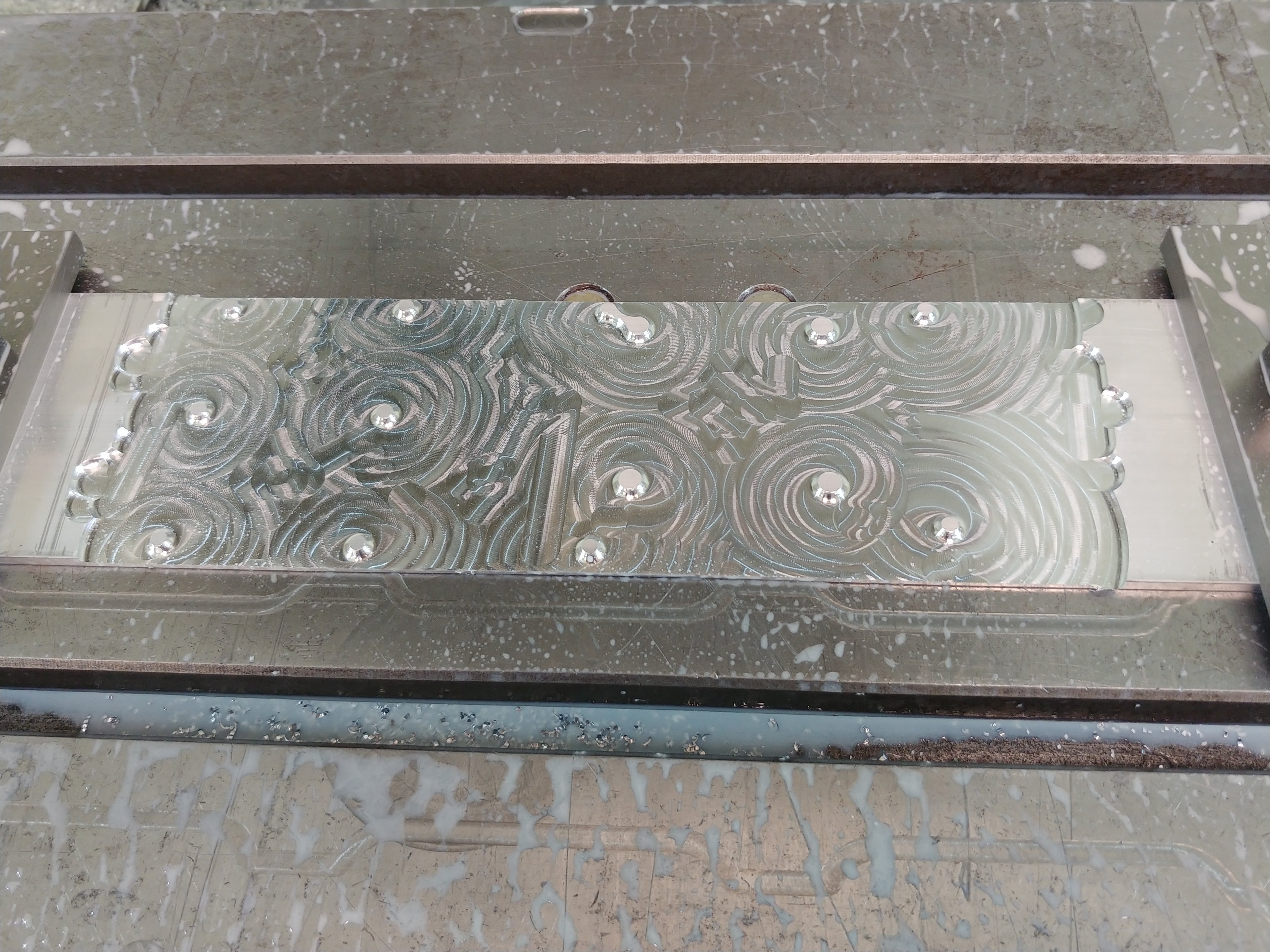

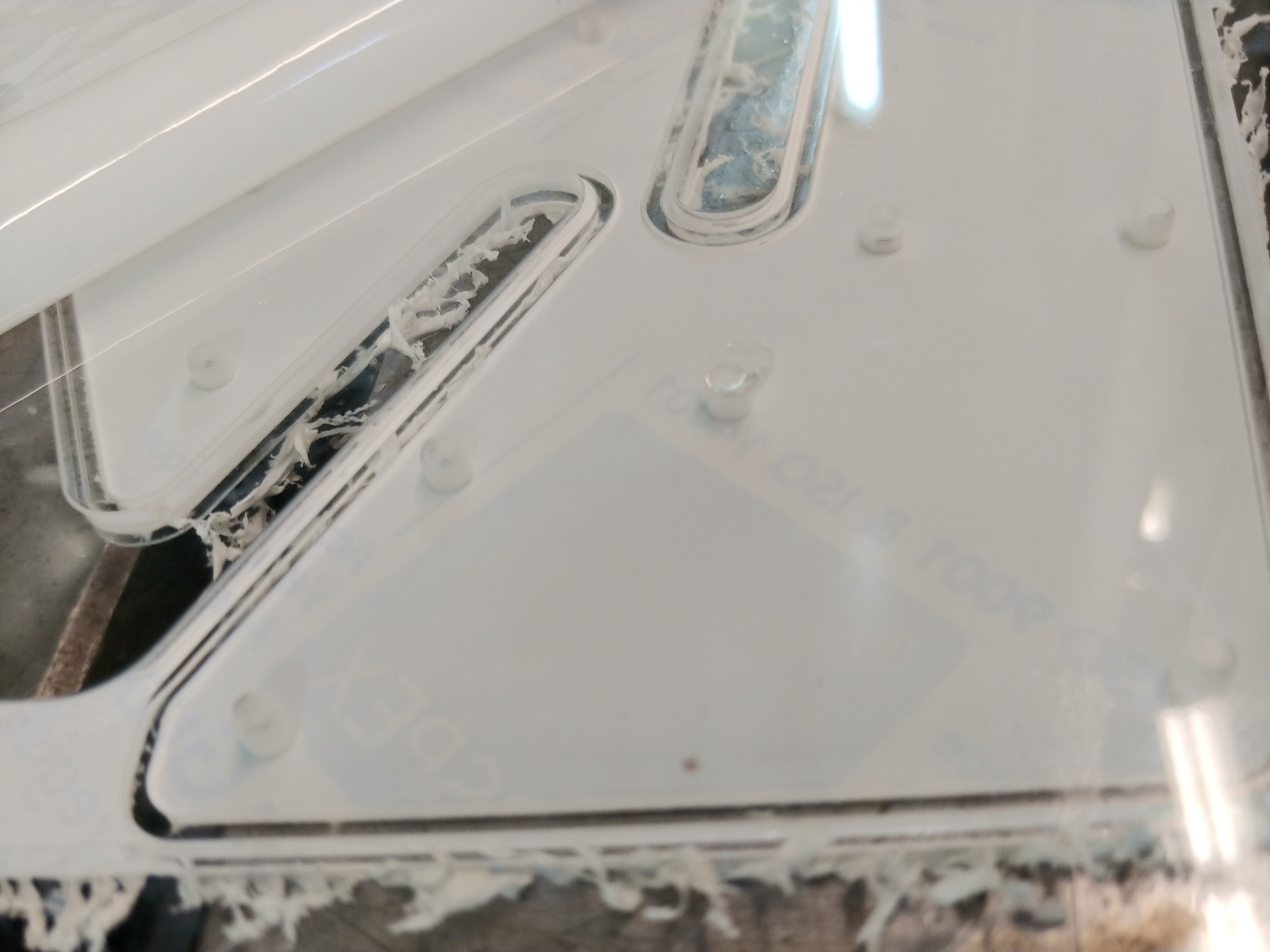

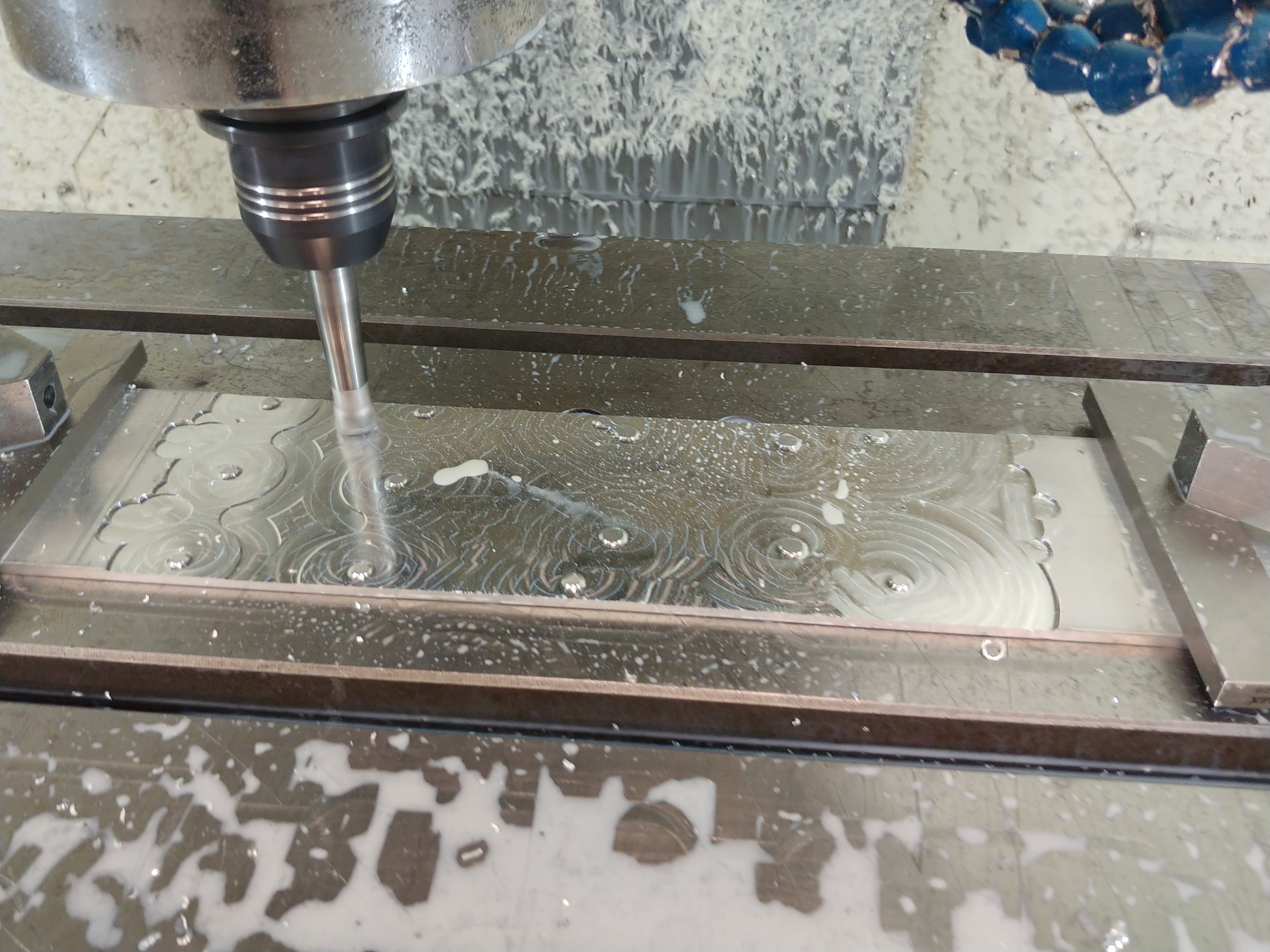

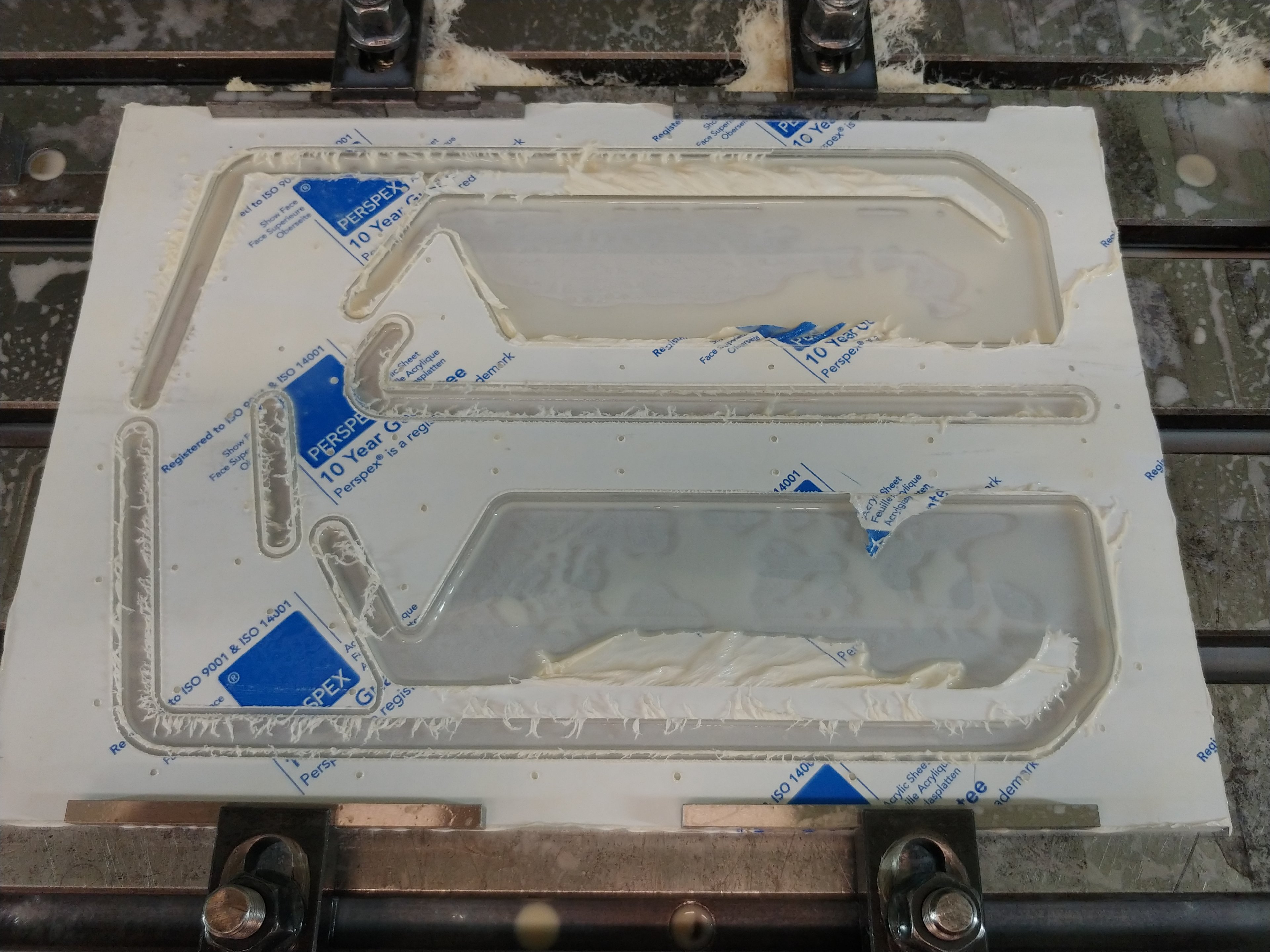

ich werde jetzt gleich mit dem Fräsen der Distro-Platte beginnen

Gruß



[Evil Ghost]

UPDATE:
Guten Abend,

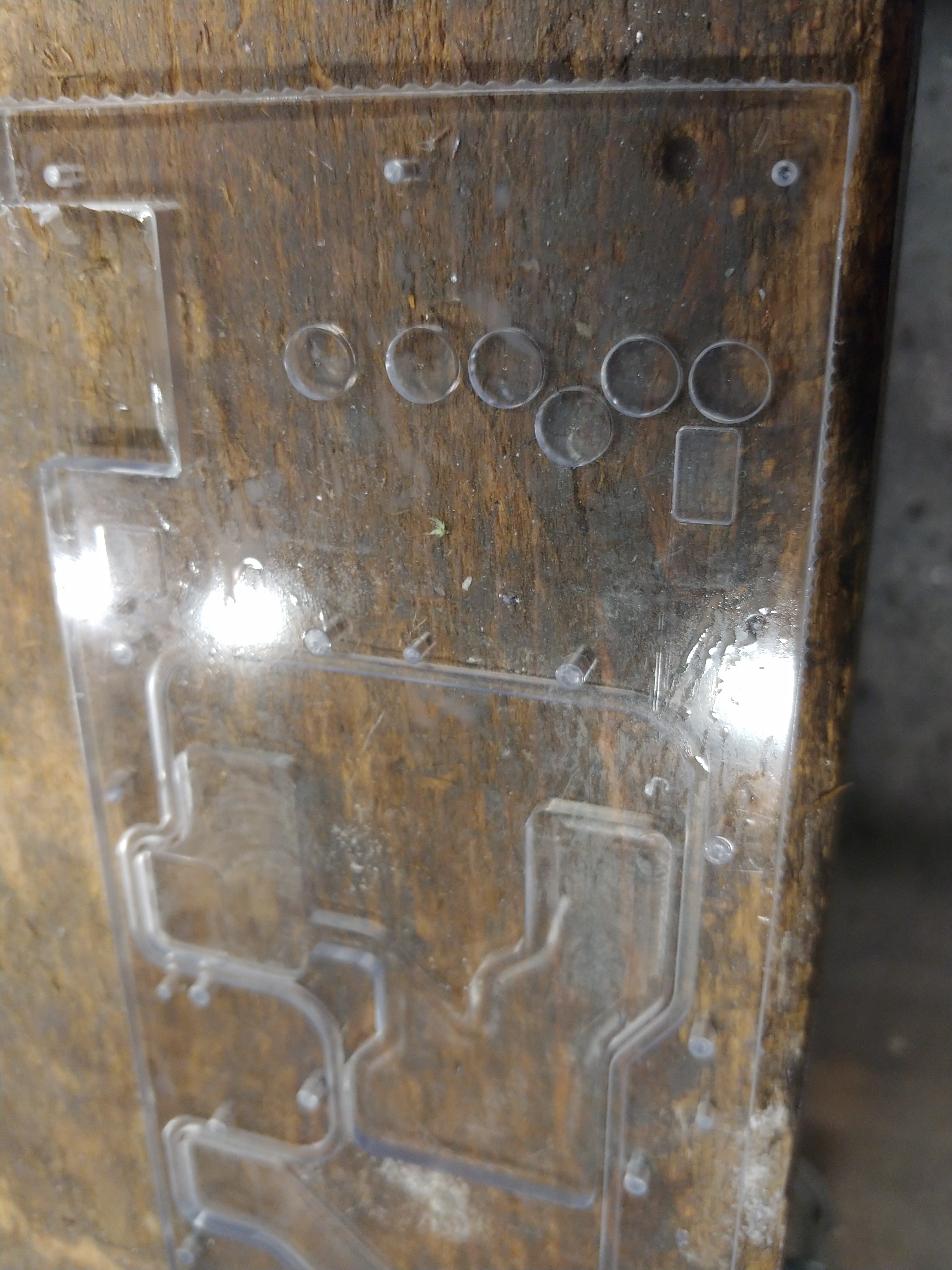

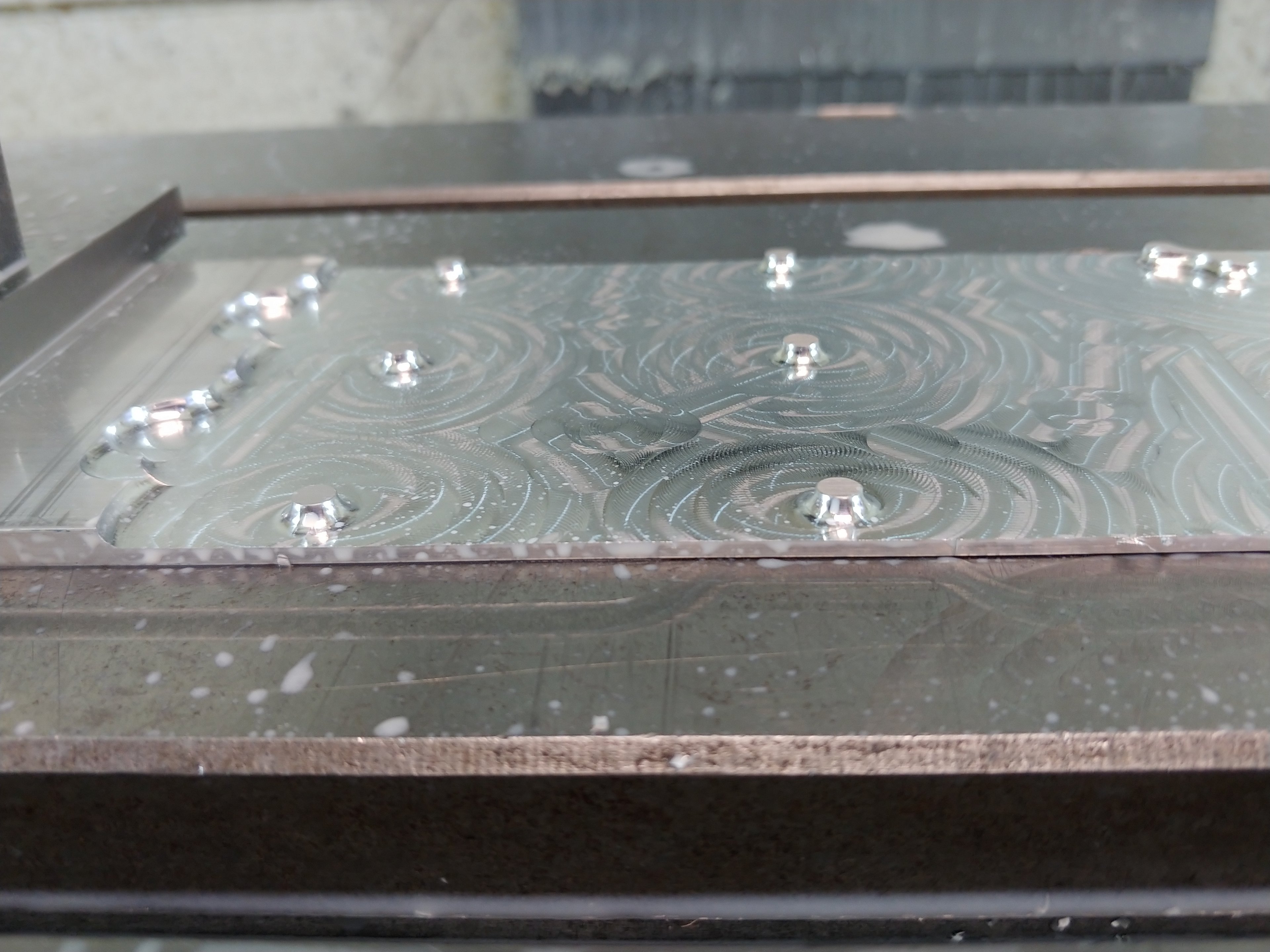

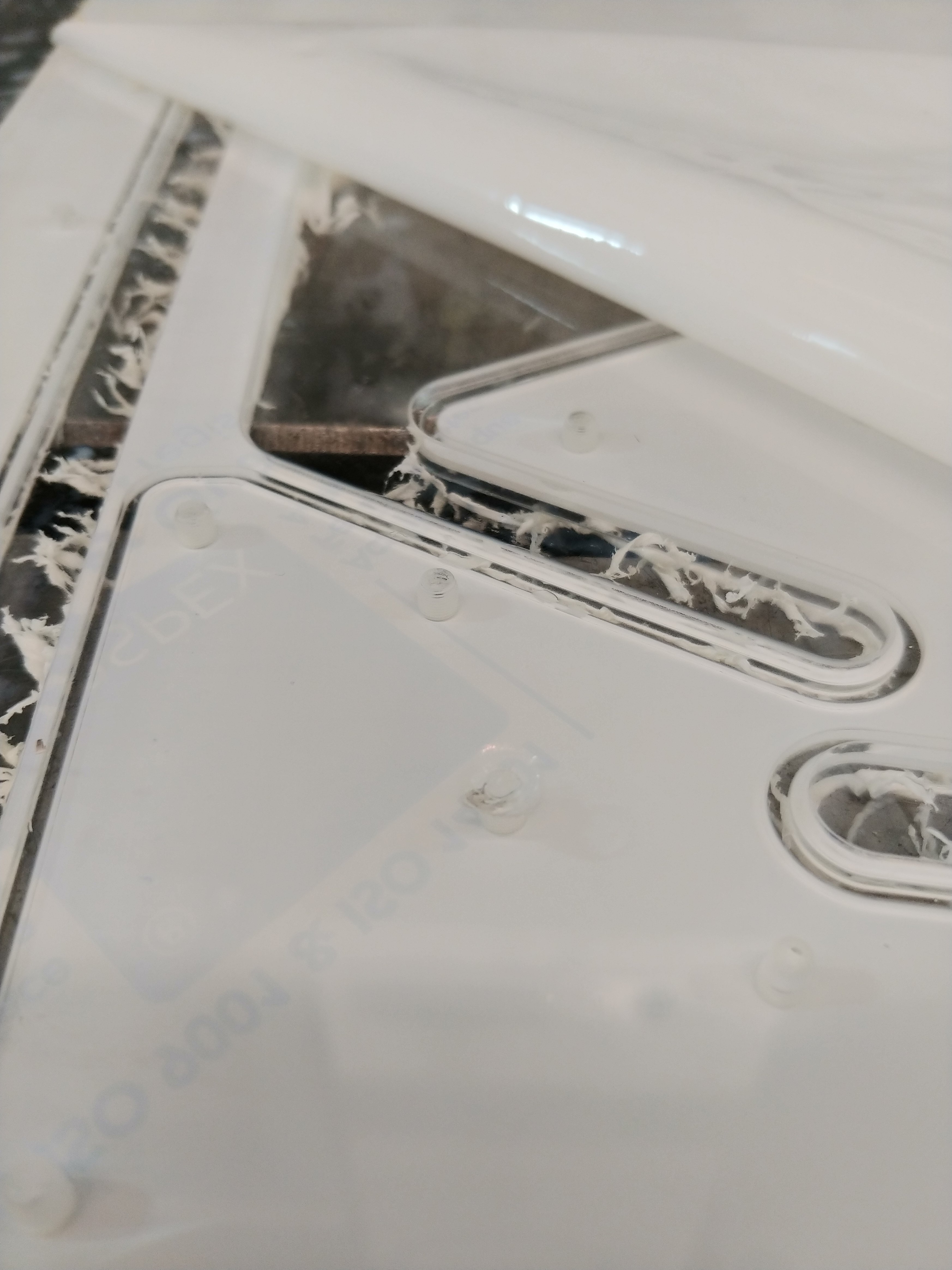

Die Distro-Plate ist fertig 😁

Gruß



[Evil Ghost]

UPDATE:
Guten Morgen,
naja gut ist er jetzt nicht mehr für mich
hab die gewinde geschnitten auf der Maschine, hat jetzt super funktioniert, hab nur 4mm tief geschnitten,
dachte rest machen ich mit hand, hehe 1/4 fertig da bricht mir doch ein gewinde, das versaut mir den ganzen TAG

muss mit jetzt mal überlegen was ich da machen, entweder rausfräsen was vormachen oder Distro-Plate Neu Fräsen, mal sehen, ich lass das ertmal liegen, und überleg mir mal was

Gruß


:edit:
hab jetzt doch eine Neu Platte Bestellt, möchte es perfekt haben



[Evil Ghost]

UPDATE:
Guten Morgen,

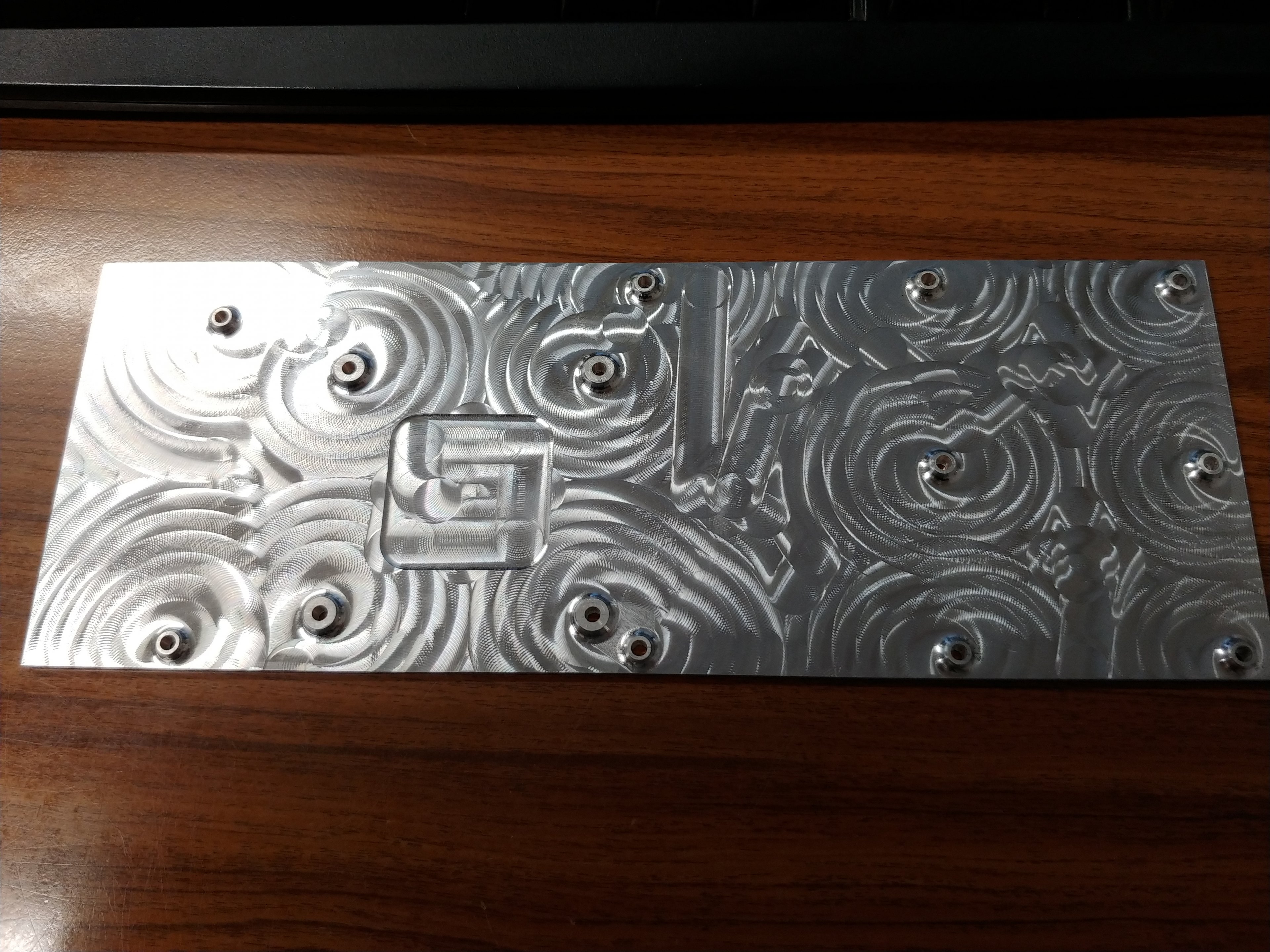

habe gestern die backplate für die GPU angefangen, heute ist sie schon fertig

Gruß


:edit:

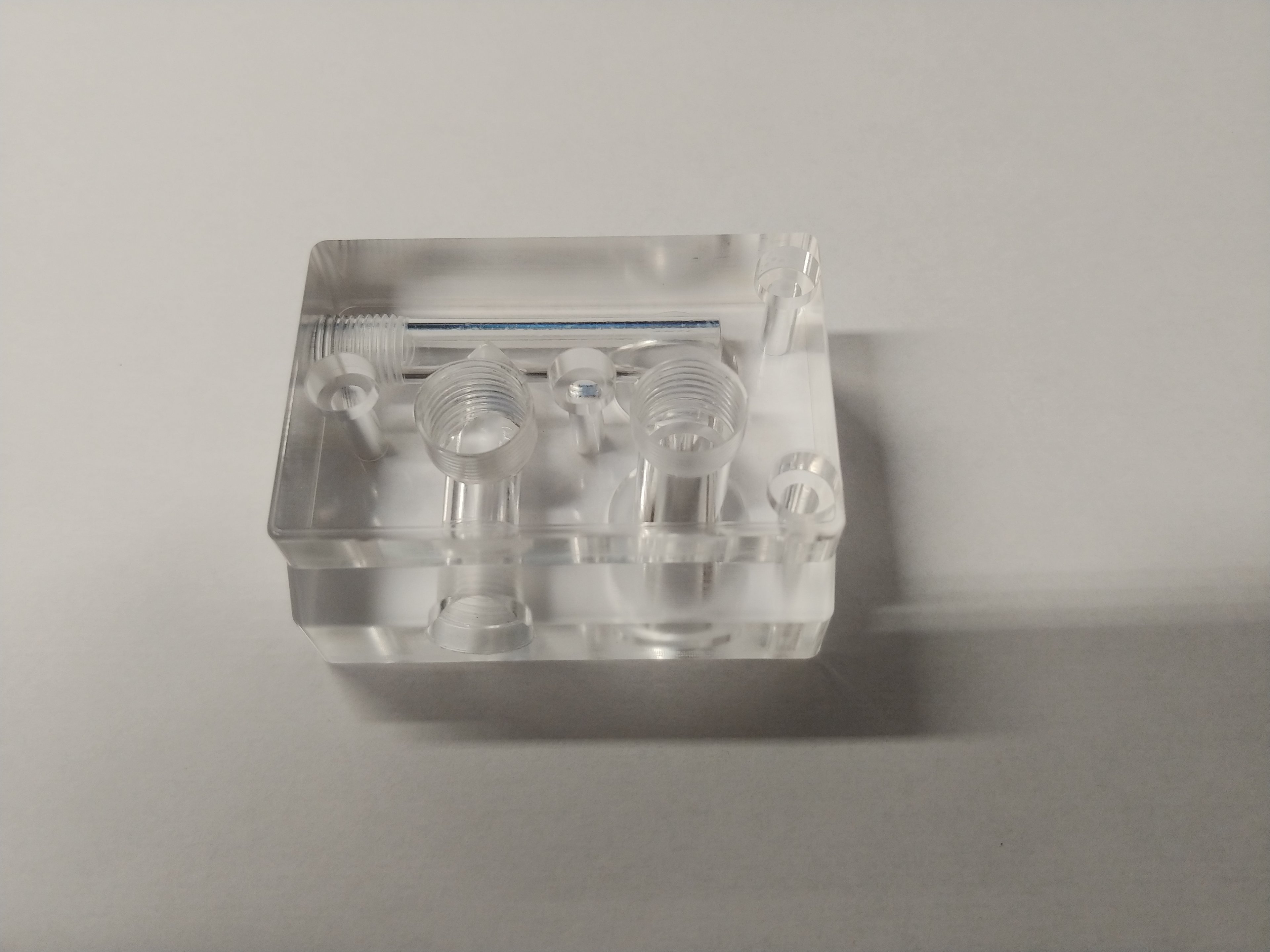

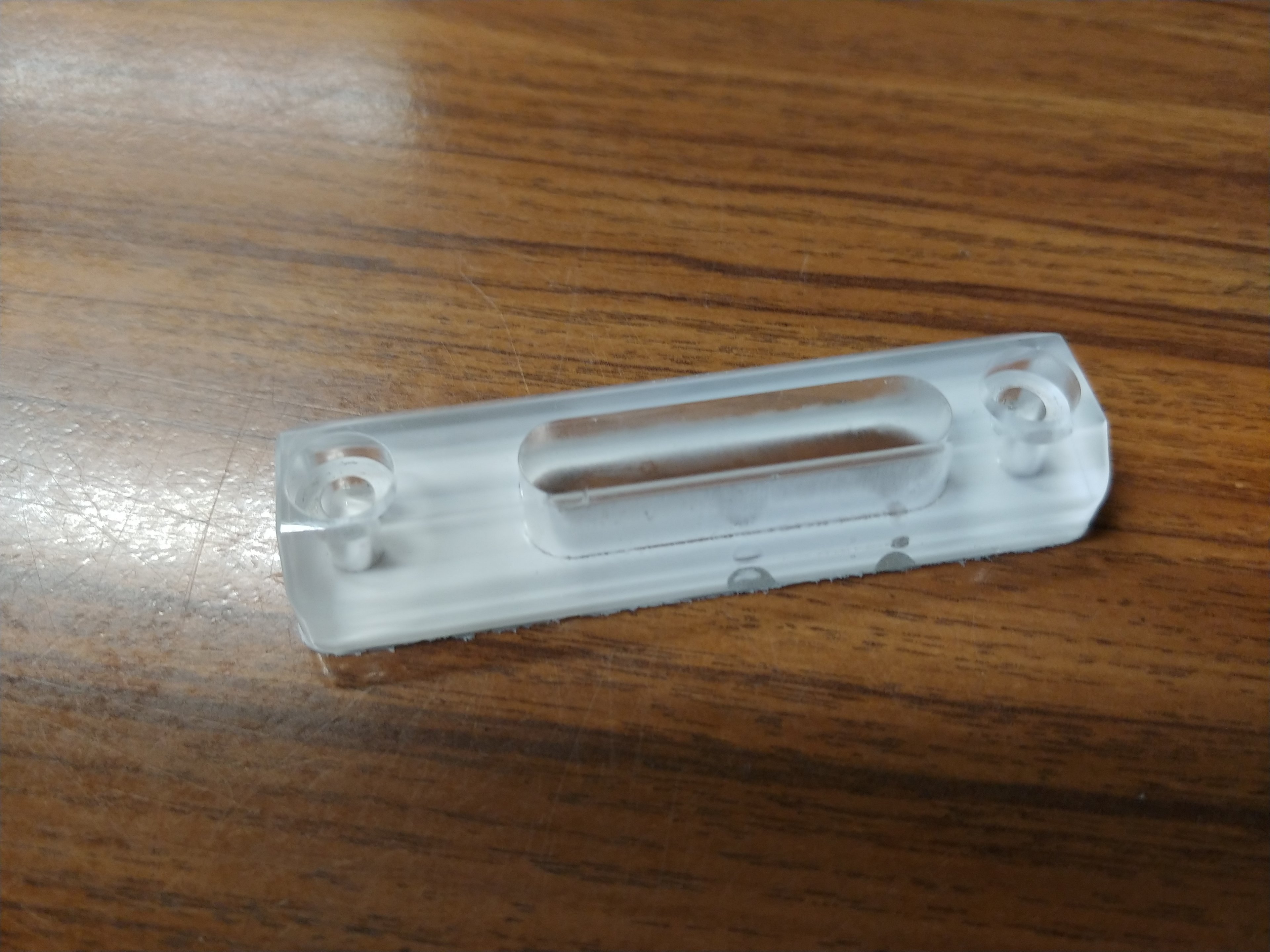

hab jetzt den kleine verteiler von den monoblock fertig

(ist noch schutzfolie auf der rückseite)

+

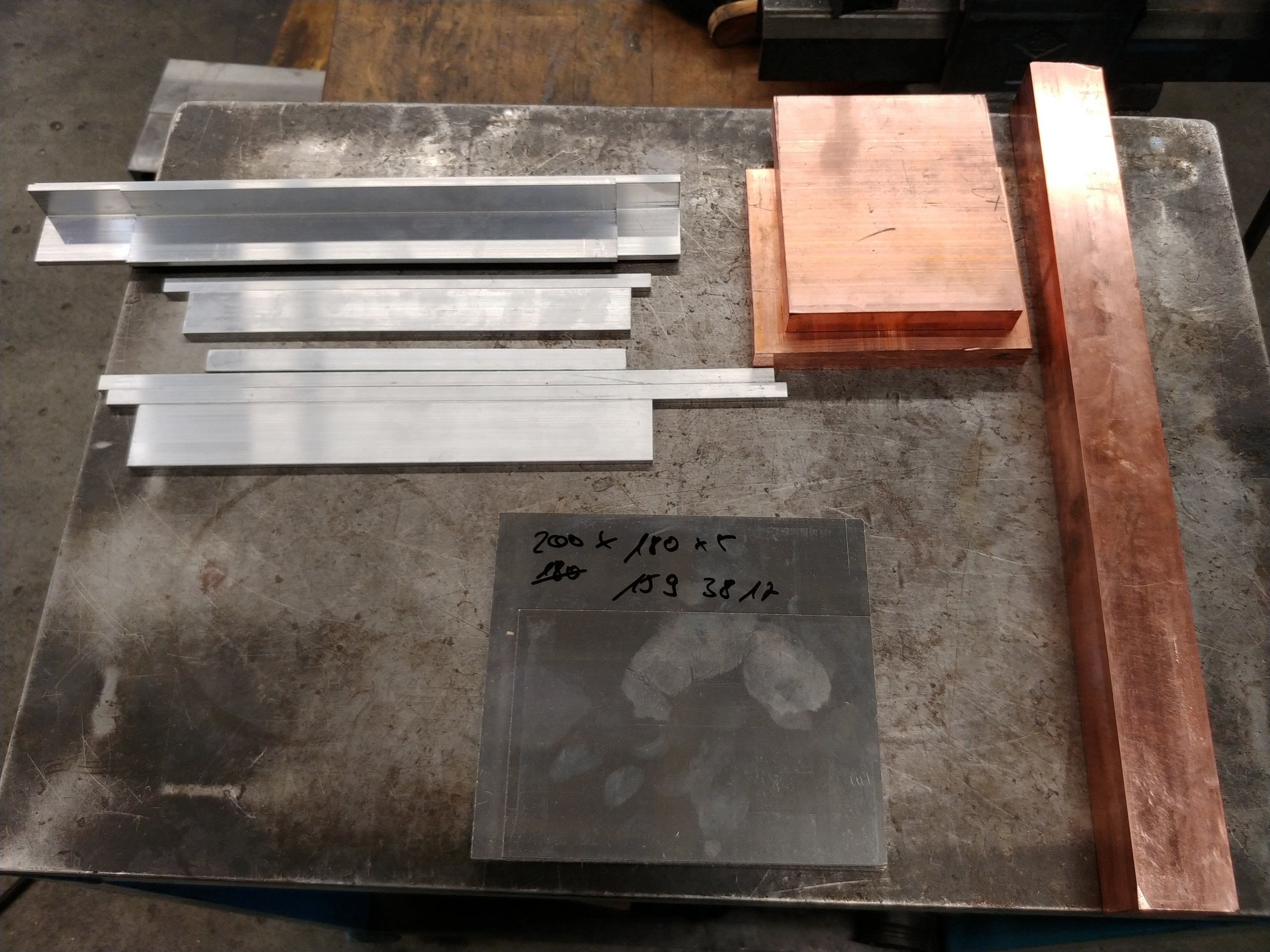

heuter ist das restliche material angekommen

ich denke ich werde mit den monoblocks anfangen

Gruß



[Evil Ghost]

UPDATE:

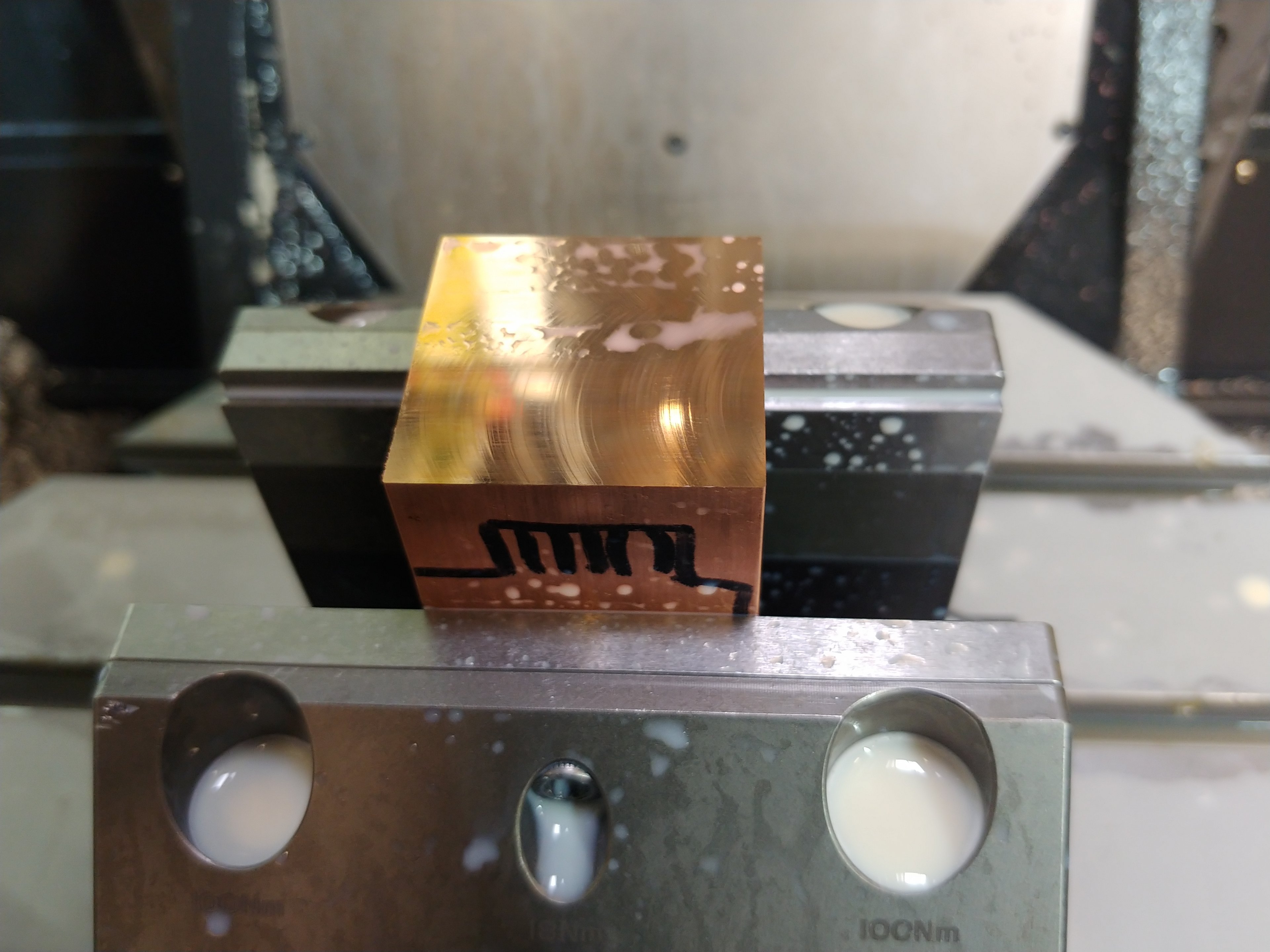

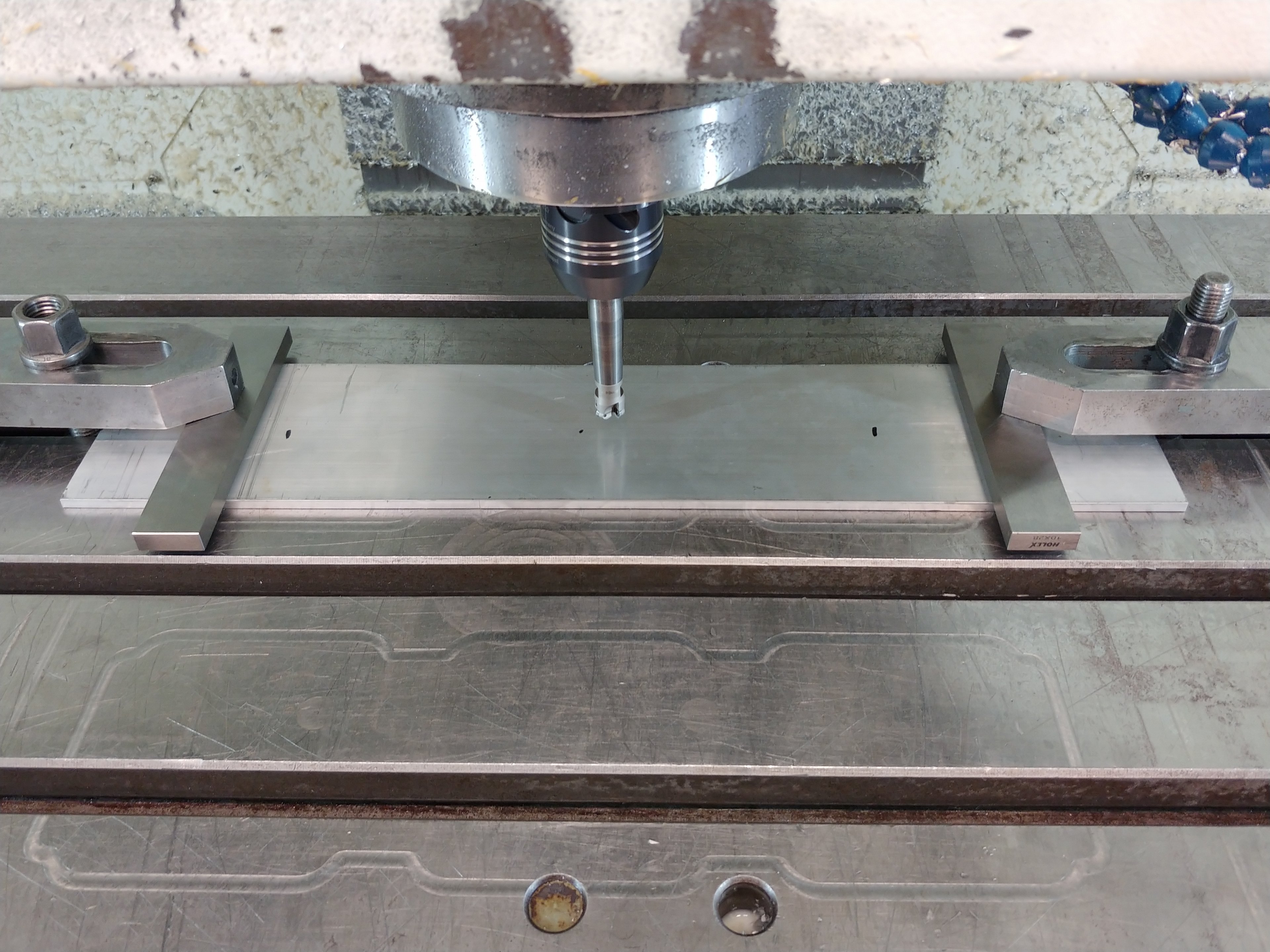

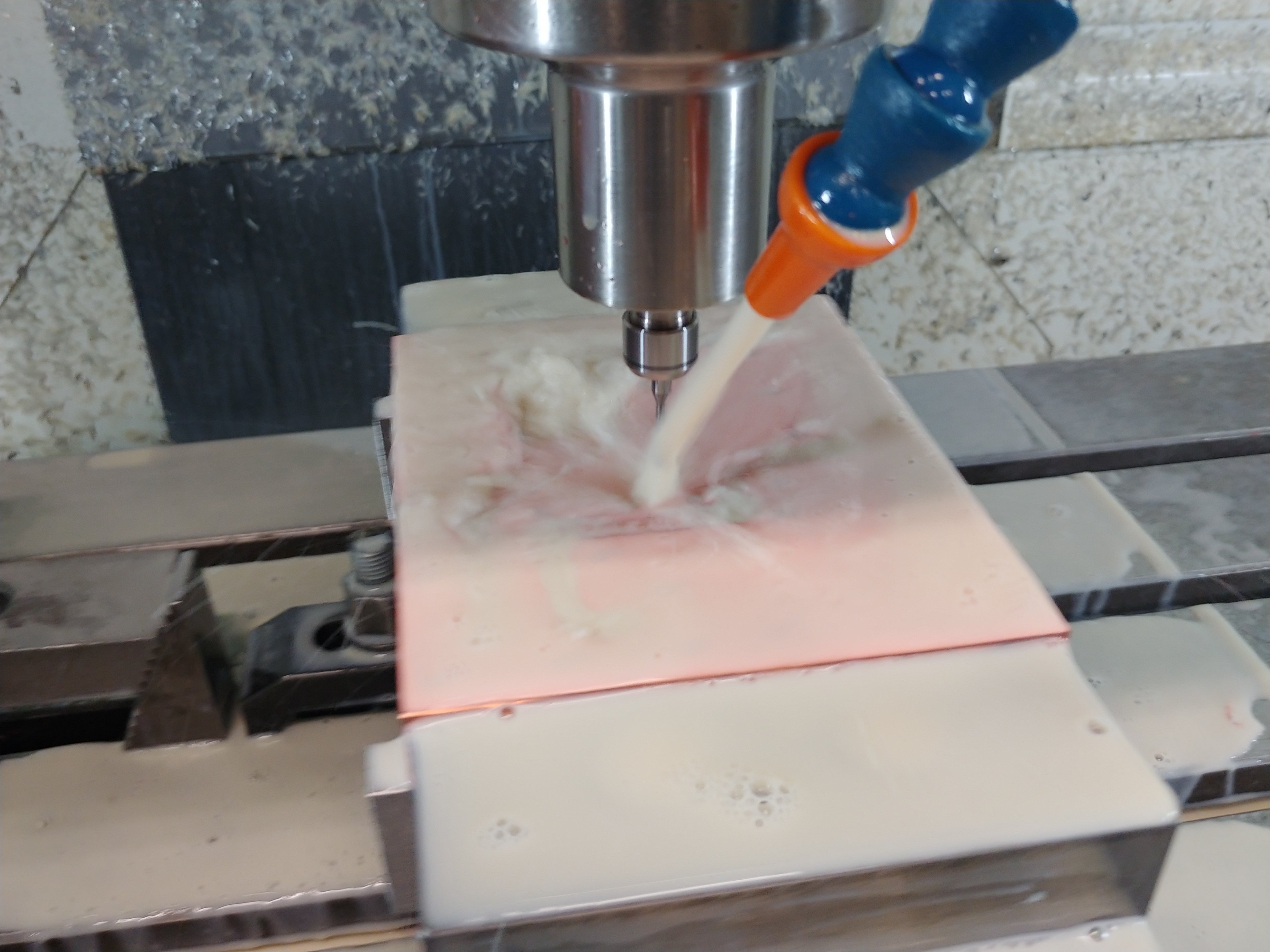

hab jetzt die Monoblocks Angefangen zu Fräsen, davor habe ich schon mal die Bodenplate vorbereitet und aussen gefräst

Bohrung und Gewinde

dann wollte ich eigentlich die bodenplatte auf die Drahte, und die ganze ausdrahten mit den rippen, leider ist der draht 0,25mm + funkenspalt sind wir bei ca 0,4mm, deshalb geht das leider nicht, die rippen werde ich fräsen müssen, rest wird aber gedrahtet, wenns schon mal auf der maschiene ist

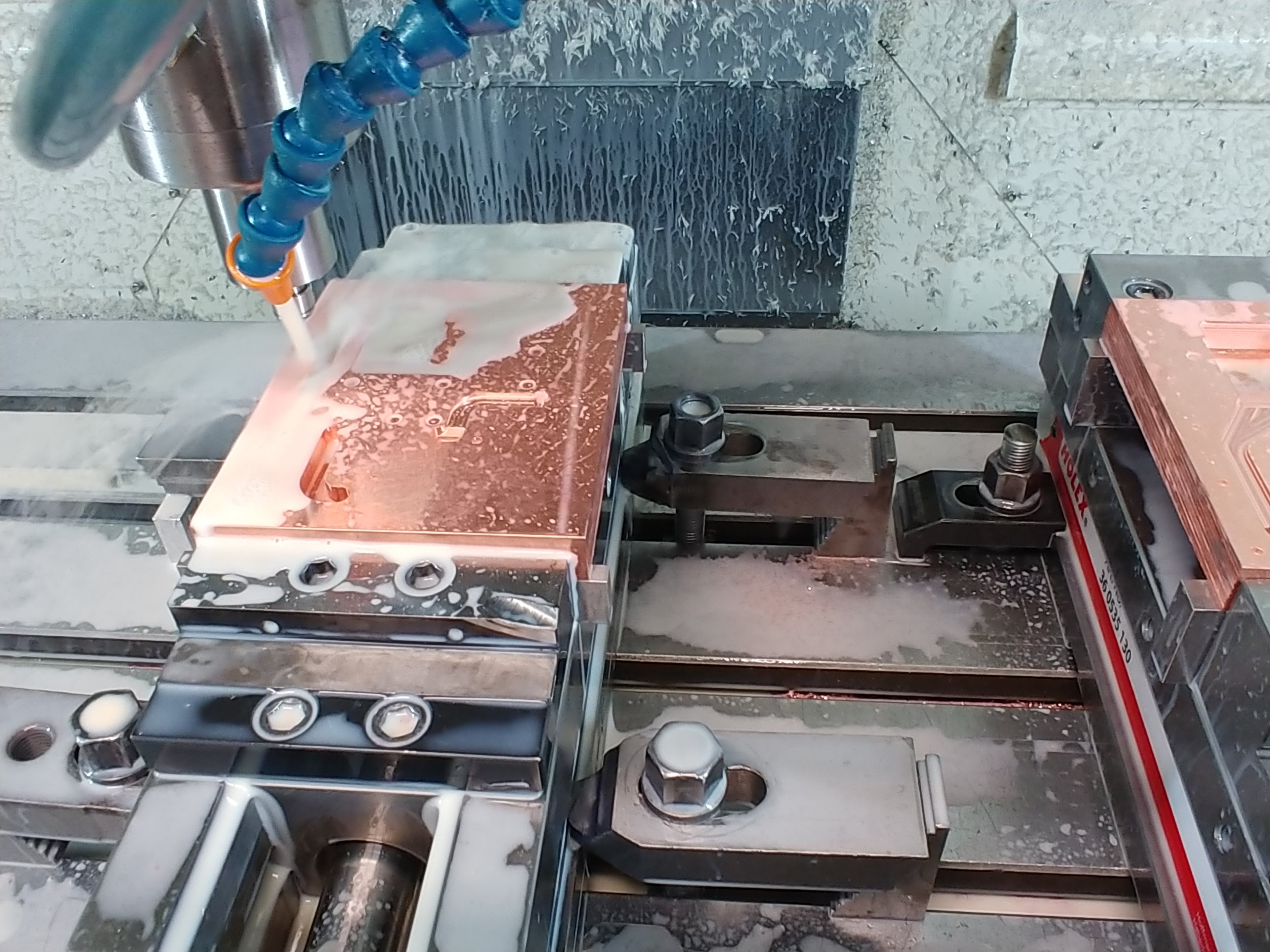

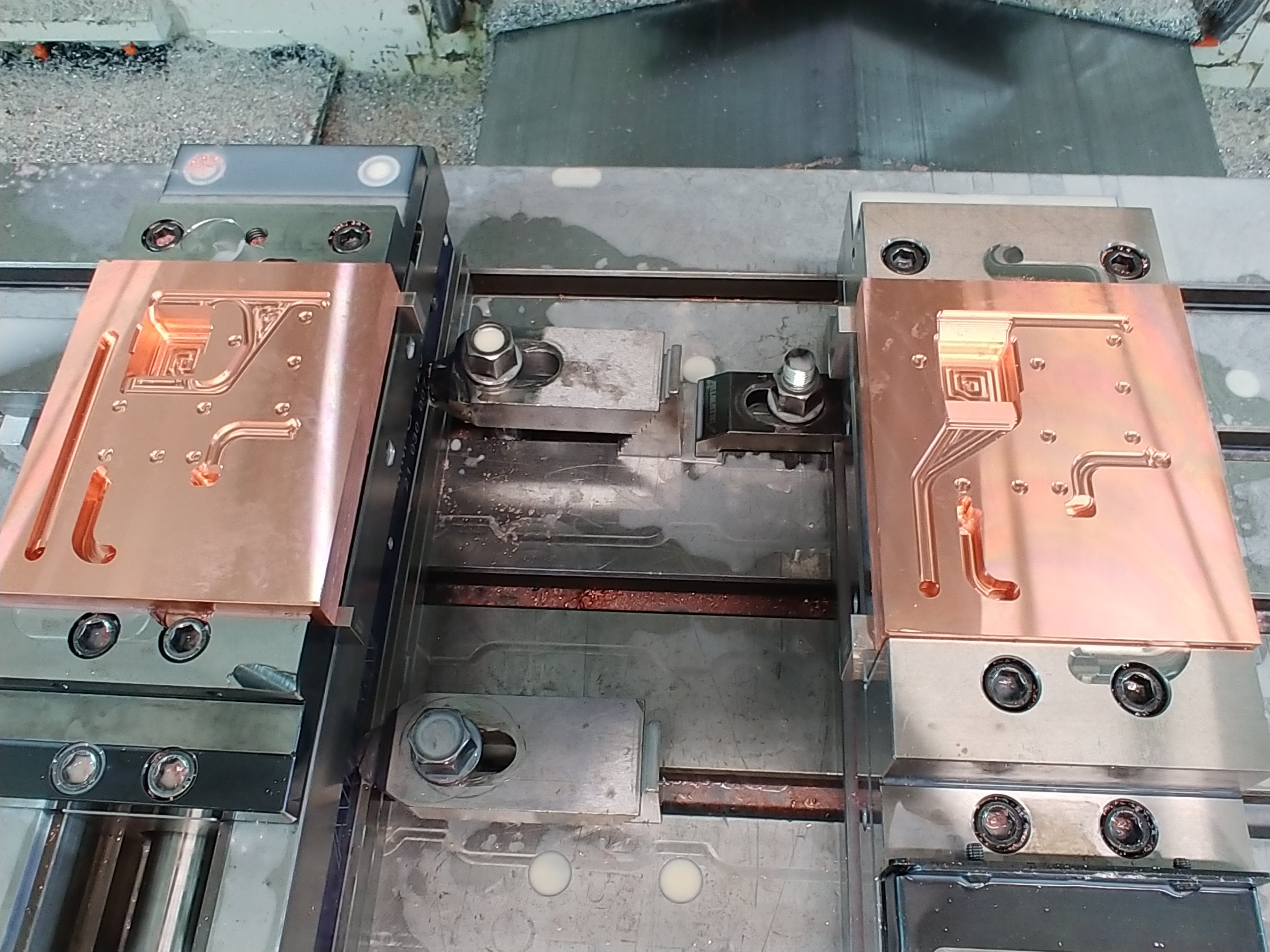

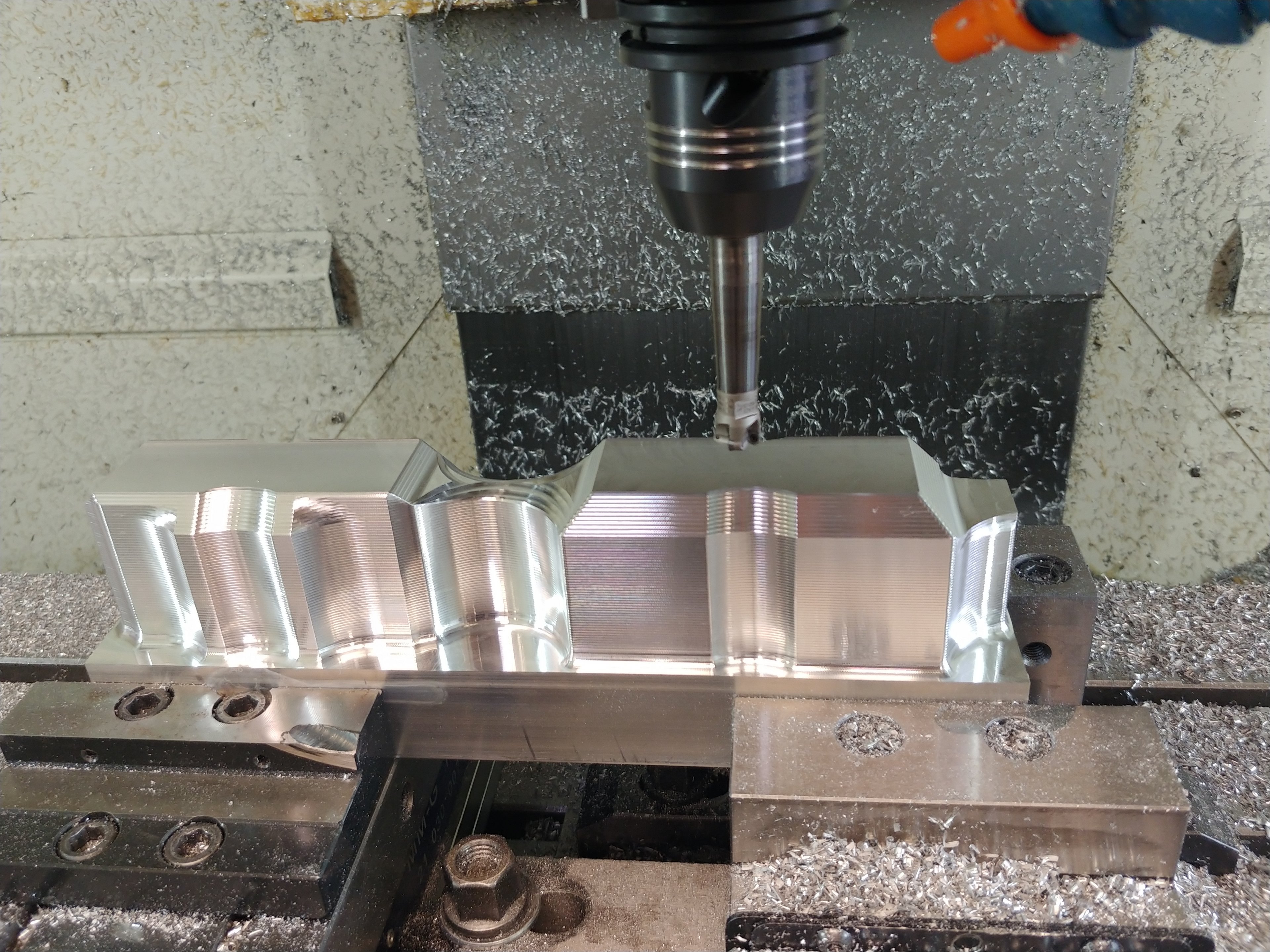

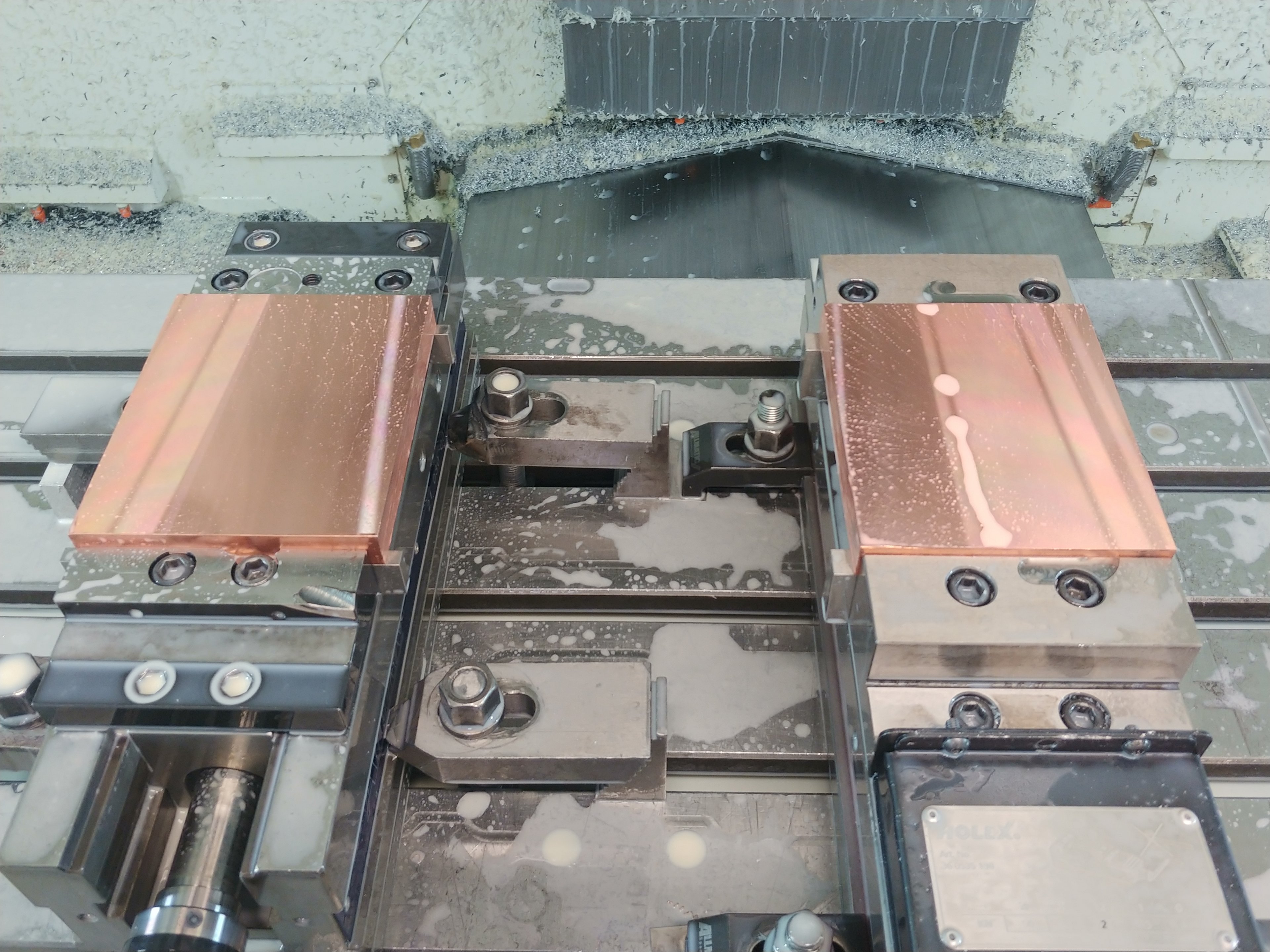

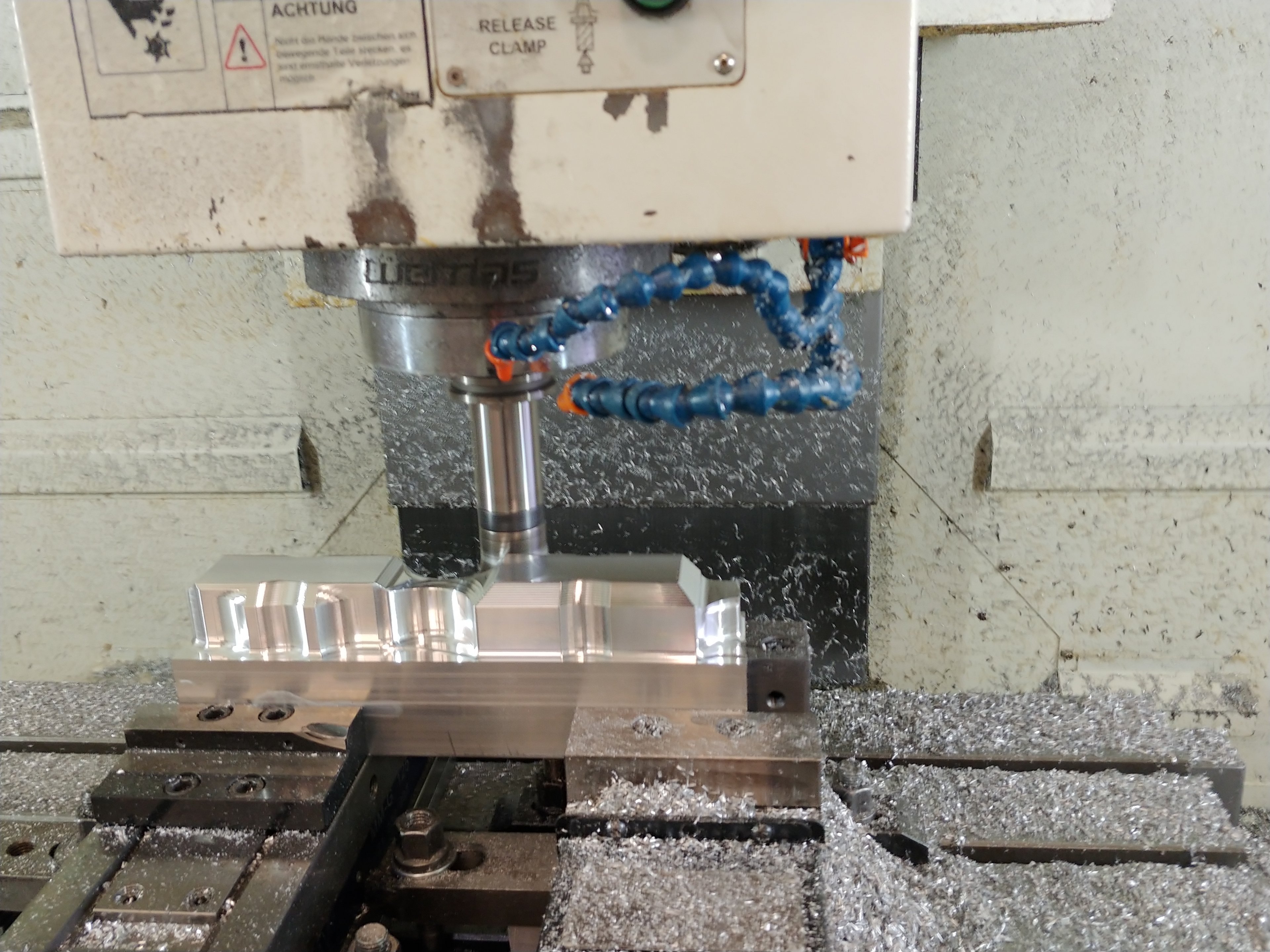

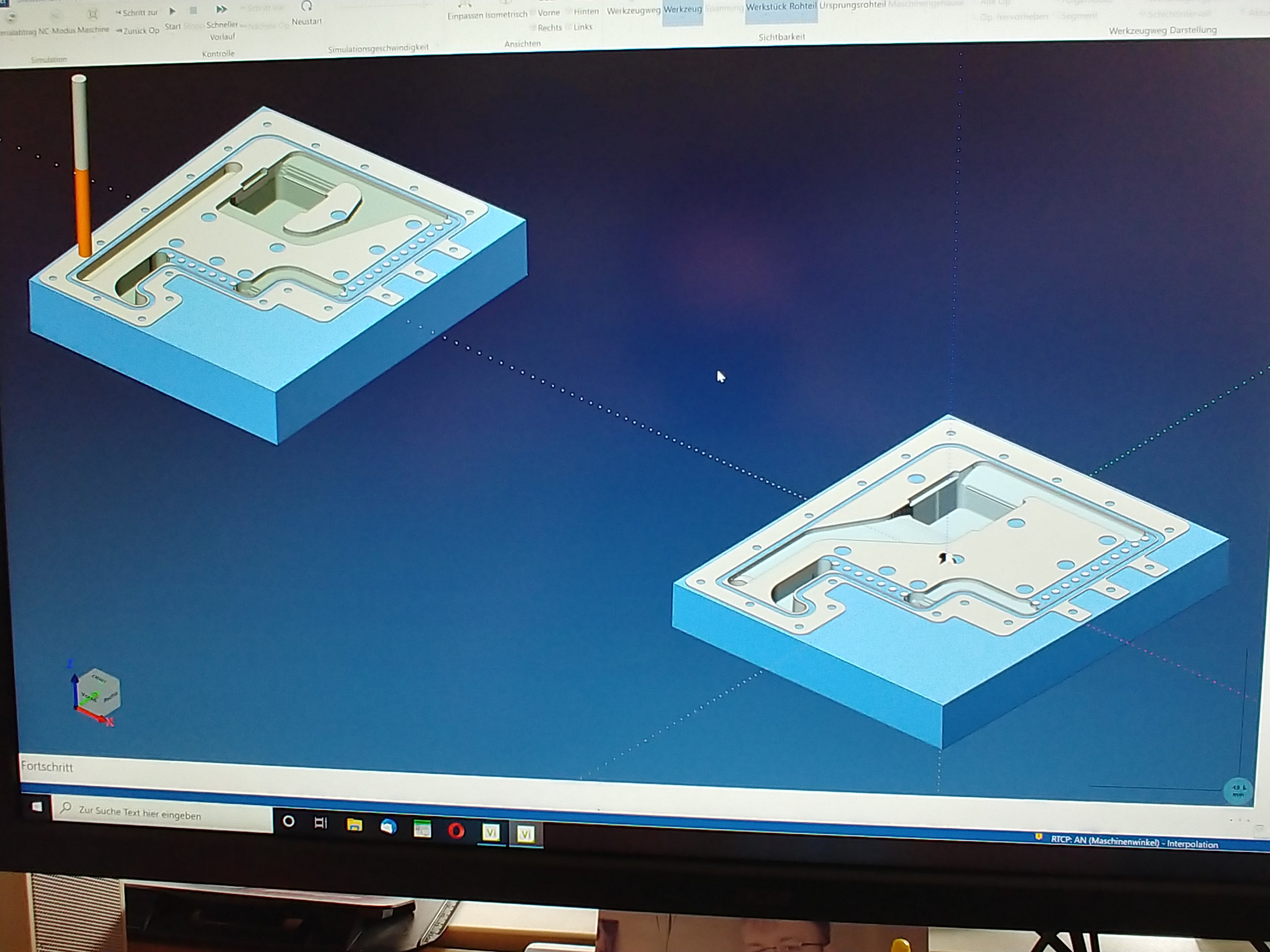

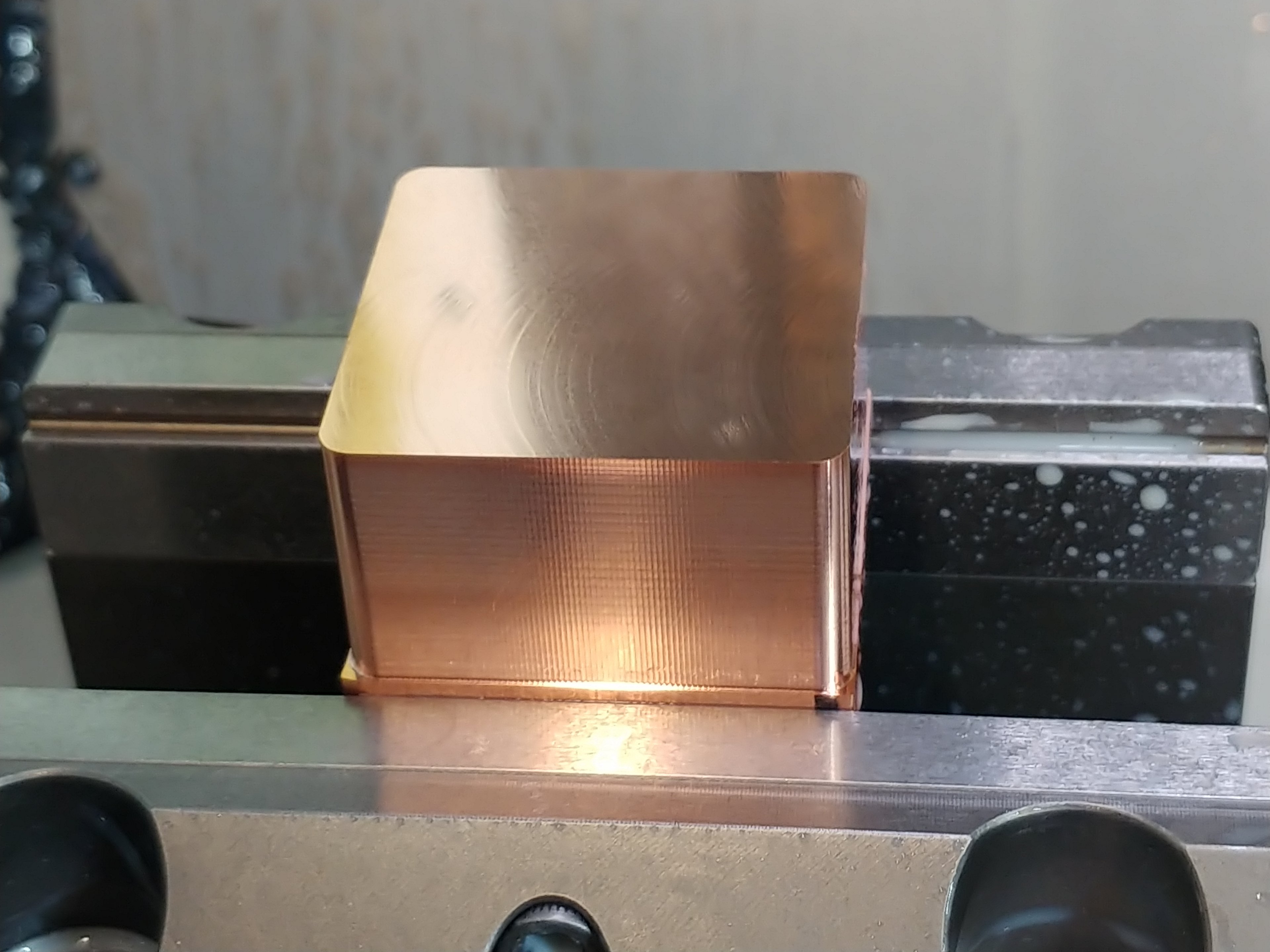

Monoblocks Fräsen:

das erste Schruppen läuft erstmal
---
erste Schruppen fertig

zweites schruppen/schlichten ist fertig

drittes fertig schlichten läuft, der wird jetzt paar stunden laufen so das es morgen fertig ist, und ich die Rückseite Fräsen kann

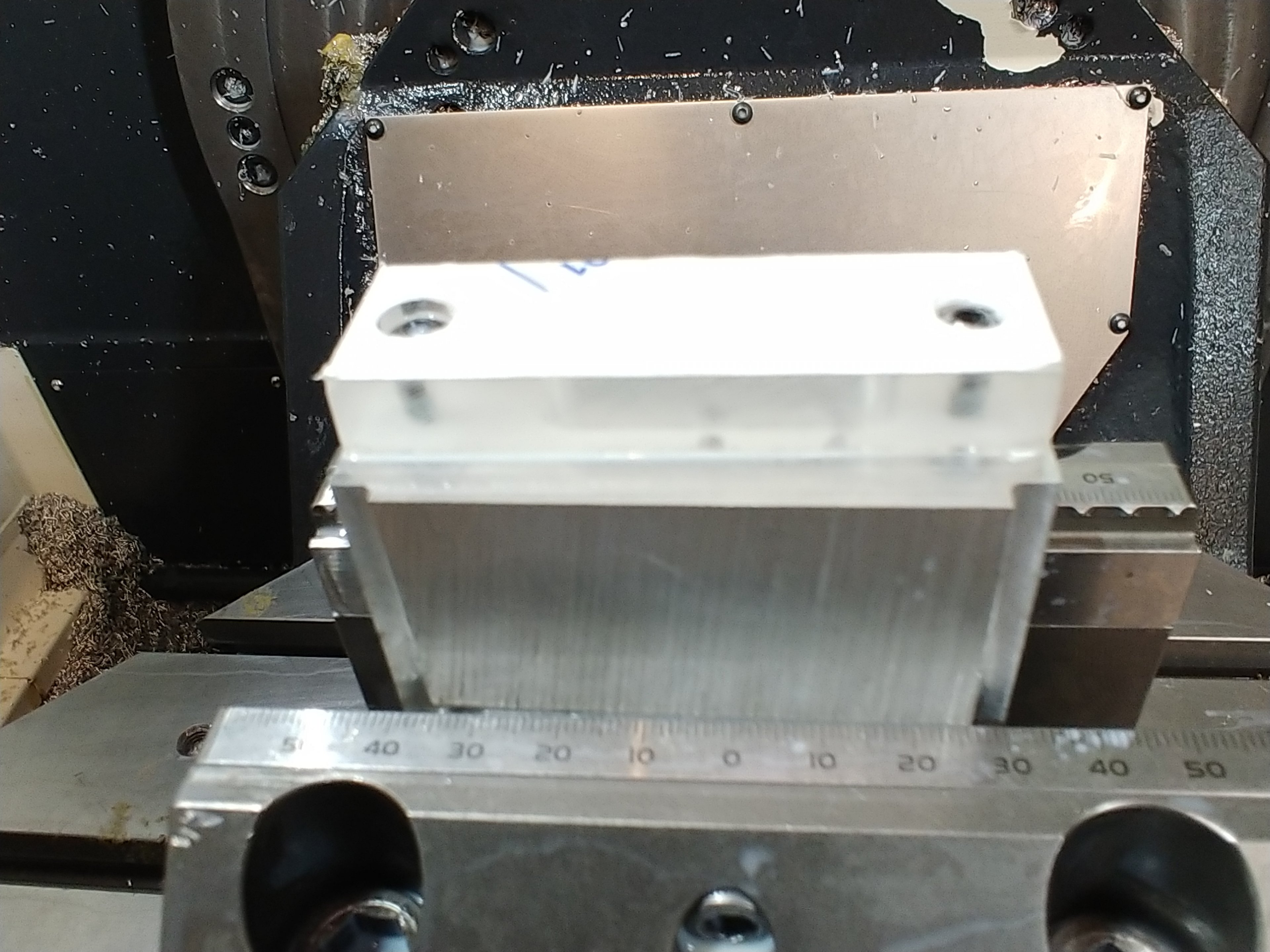

nebenbei habe ich den verteiler vom monoblock V3 auf der anderen Fräse drauf

verteiler ist fertig

Die beiden Monoblocks laufen noch

das wars erstmal für Heute



[Evil Ghost]

UPDATE:
Guten Morgen,

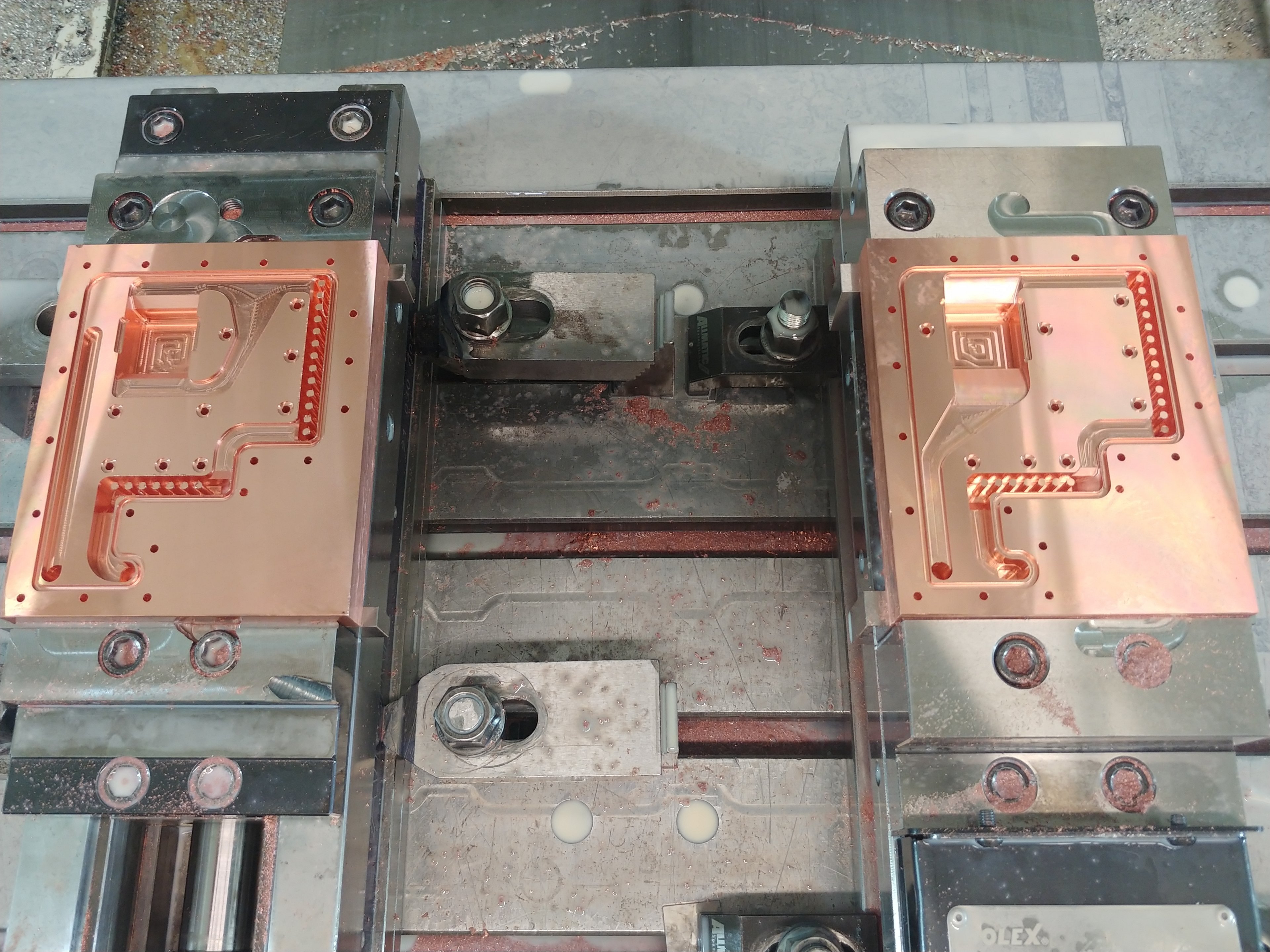

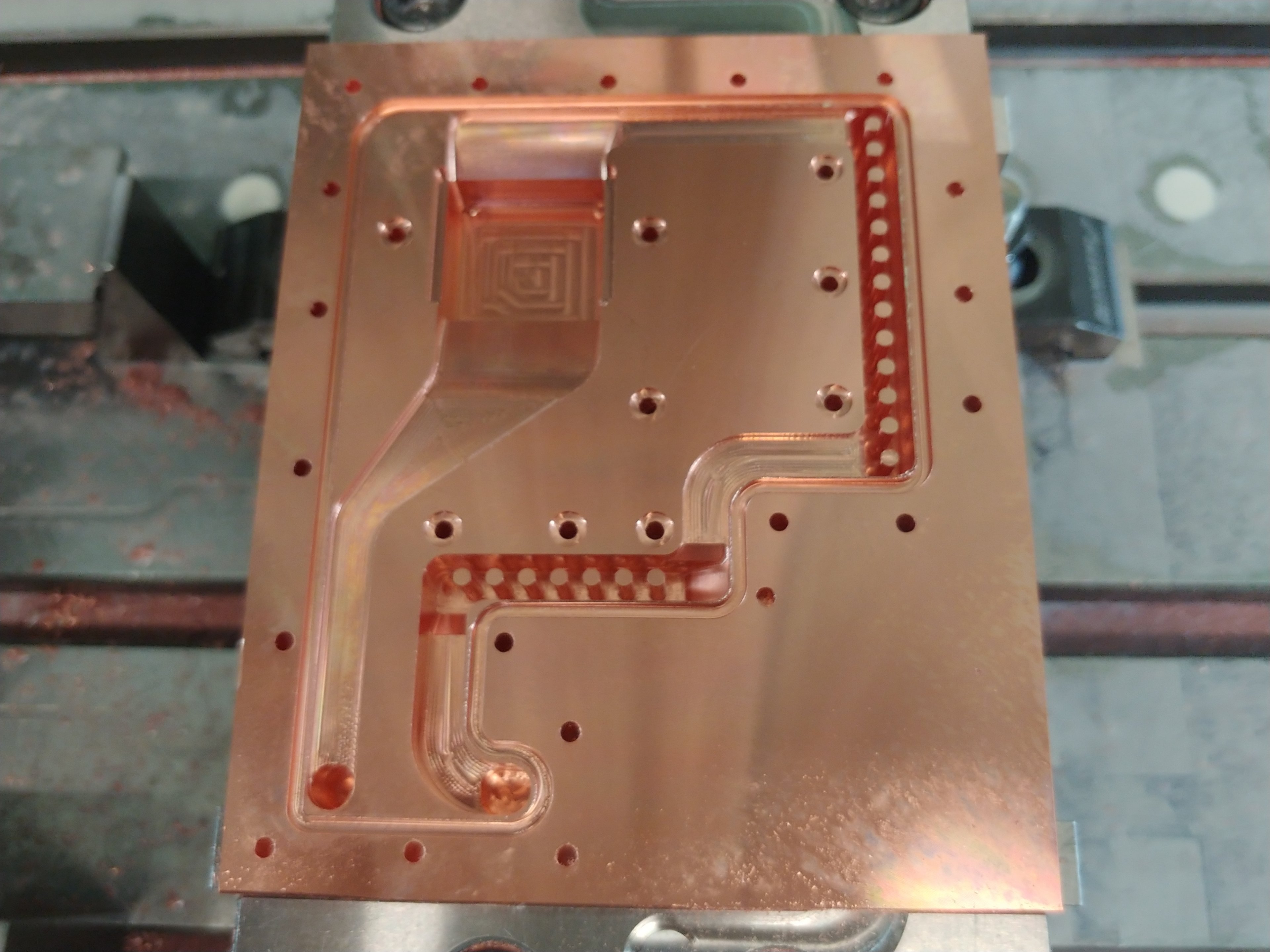

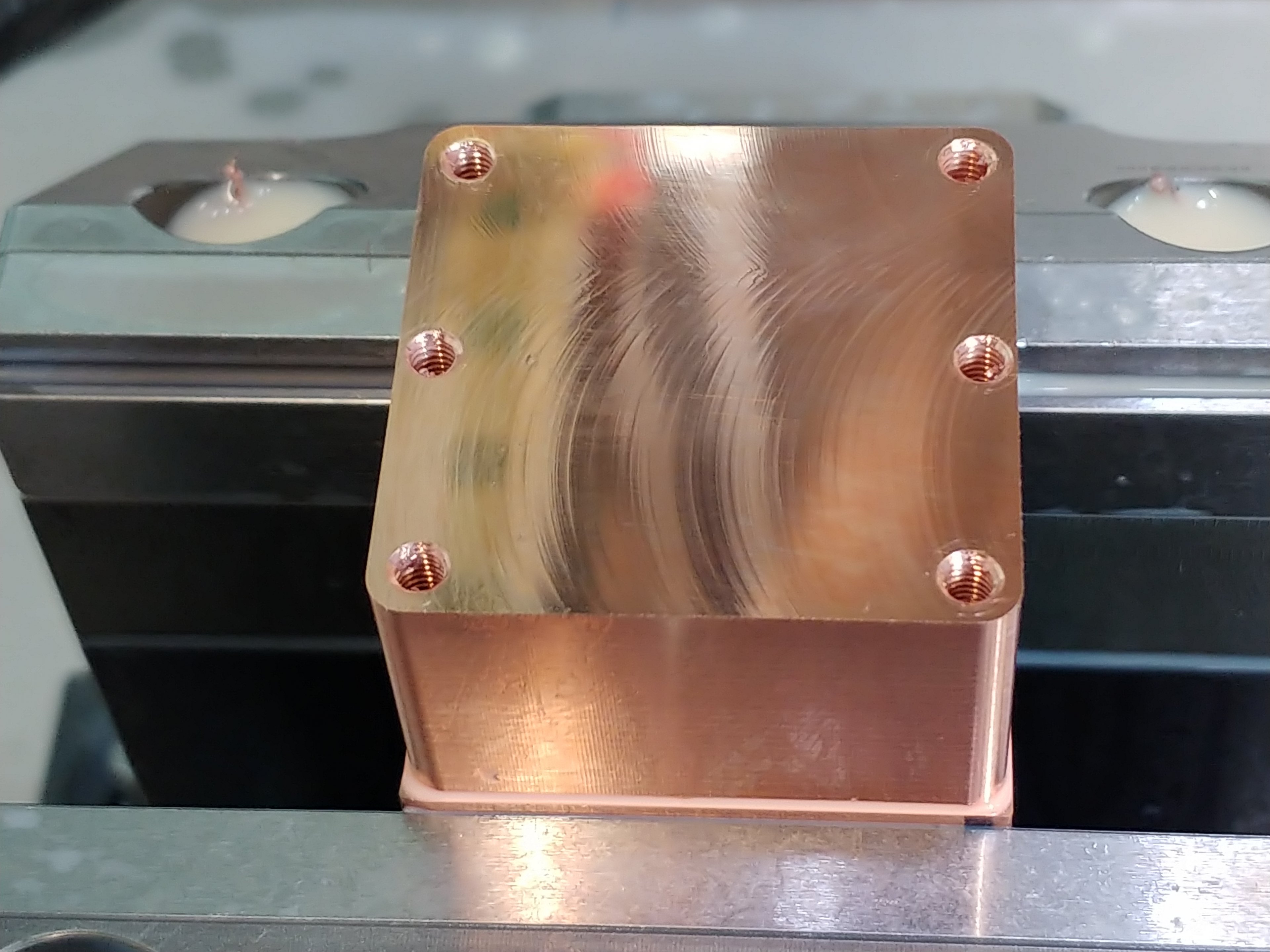

hab jetzt die Monoblocks soweit fertig bis auf die Gewinde(m4)

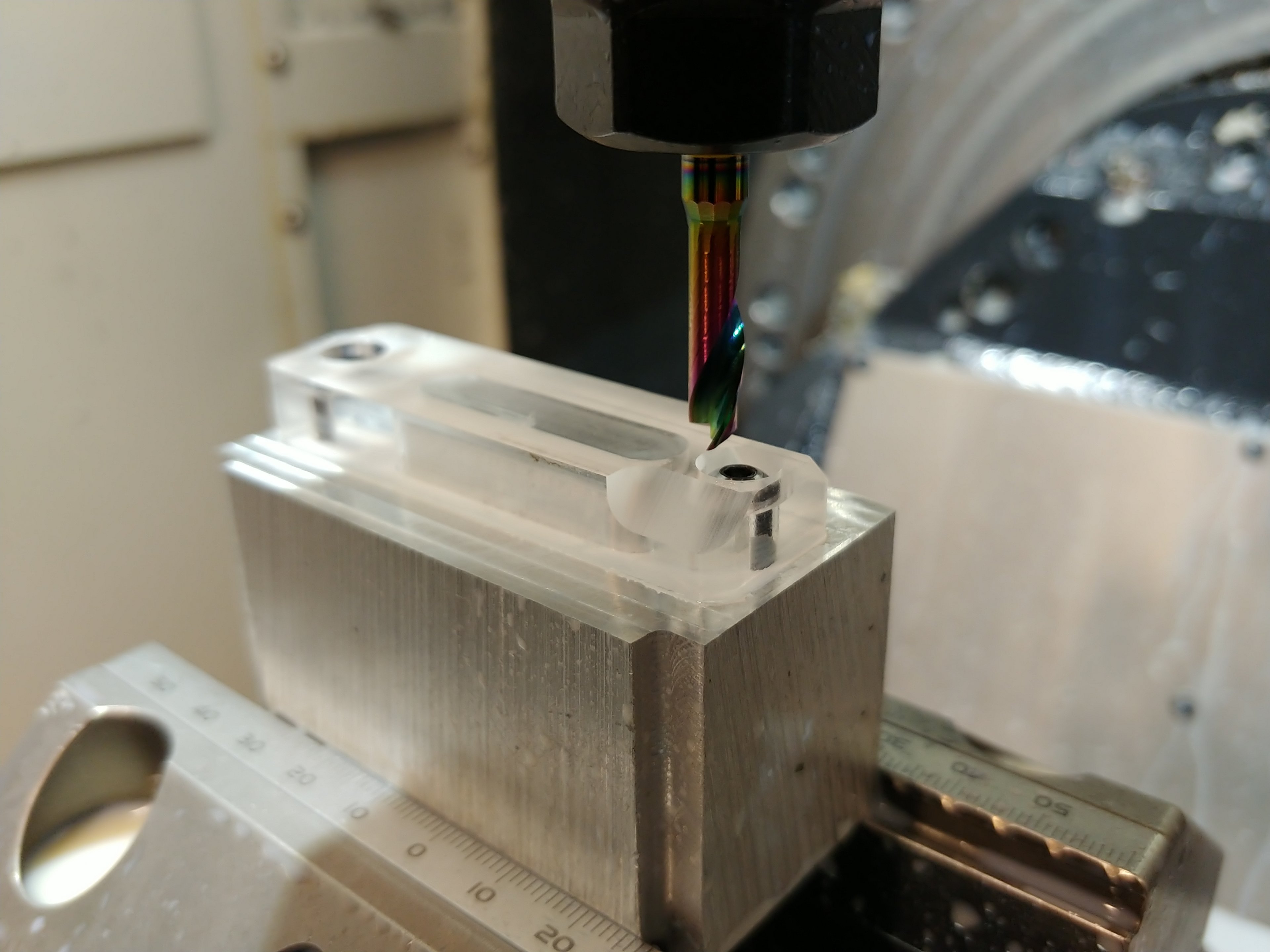

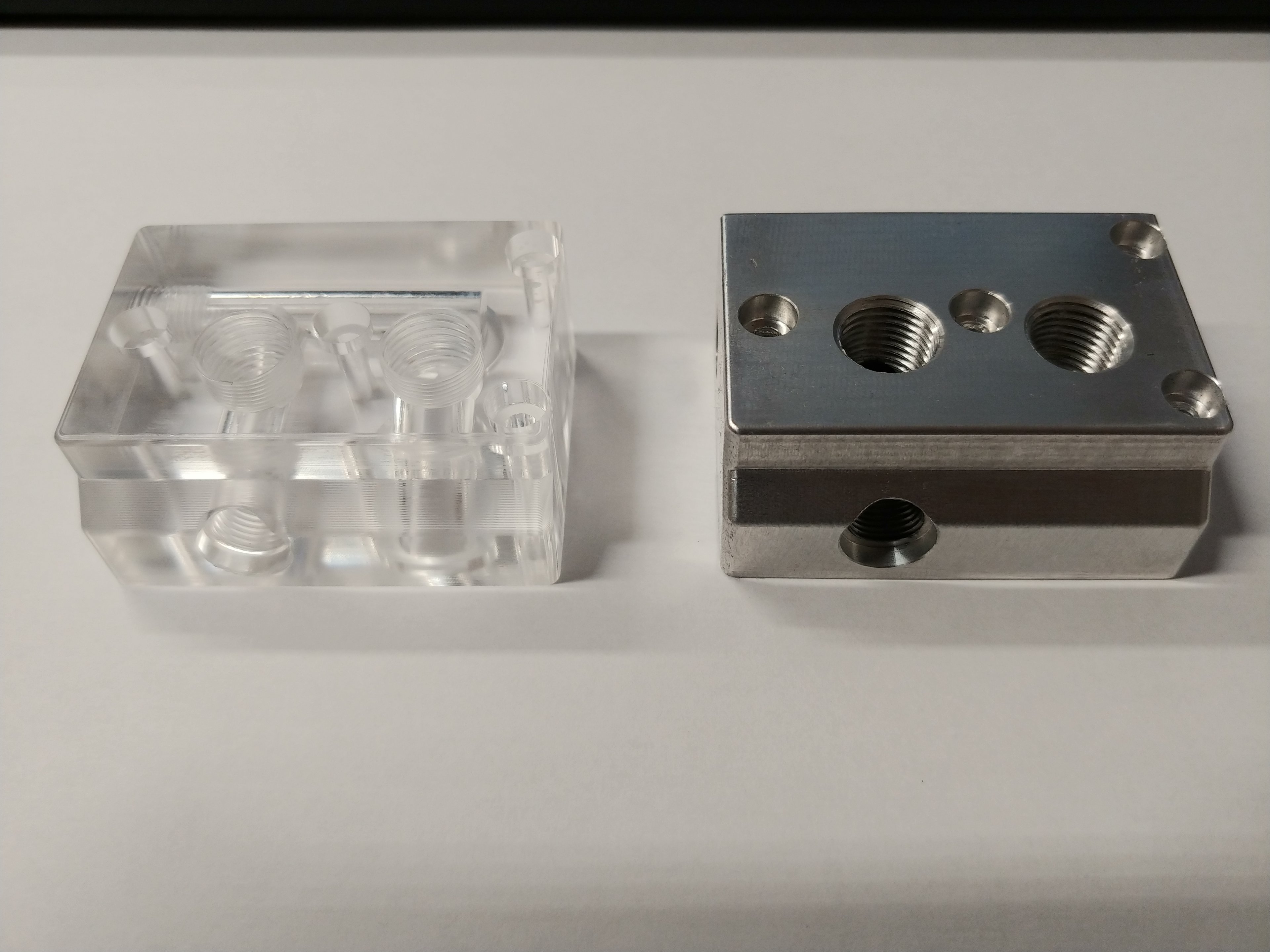

und hab noch den klein Adapter von der Distroplate aus Acryl gefräst
ich dachte mir, aus Alu ist ja ok aber aus acryl passt es optisch besser zur Distroplate

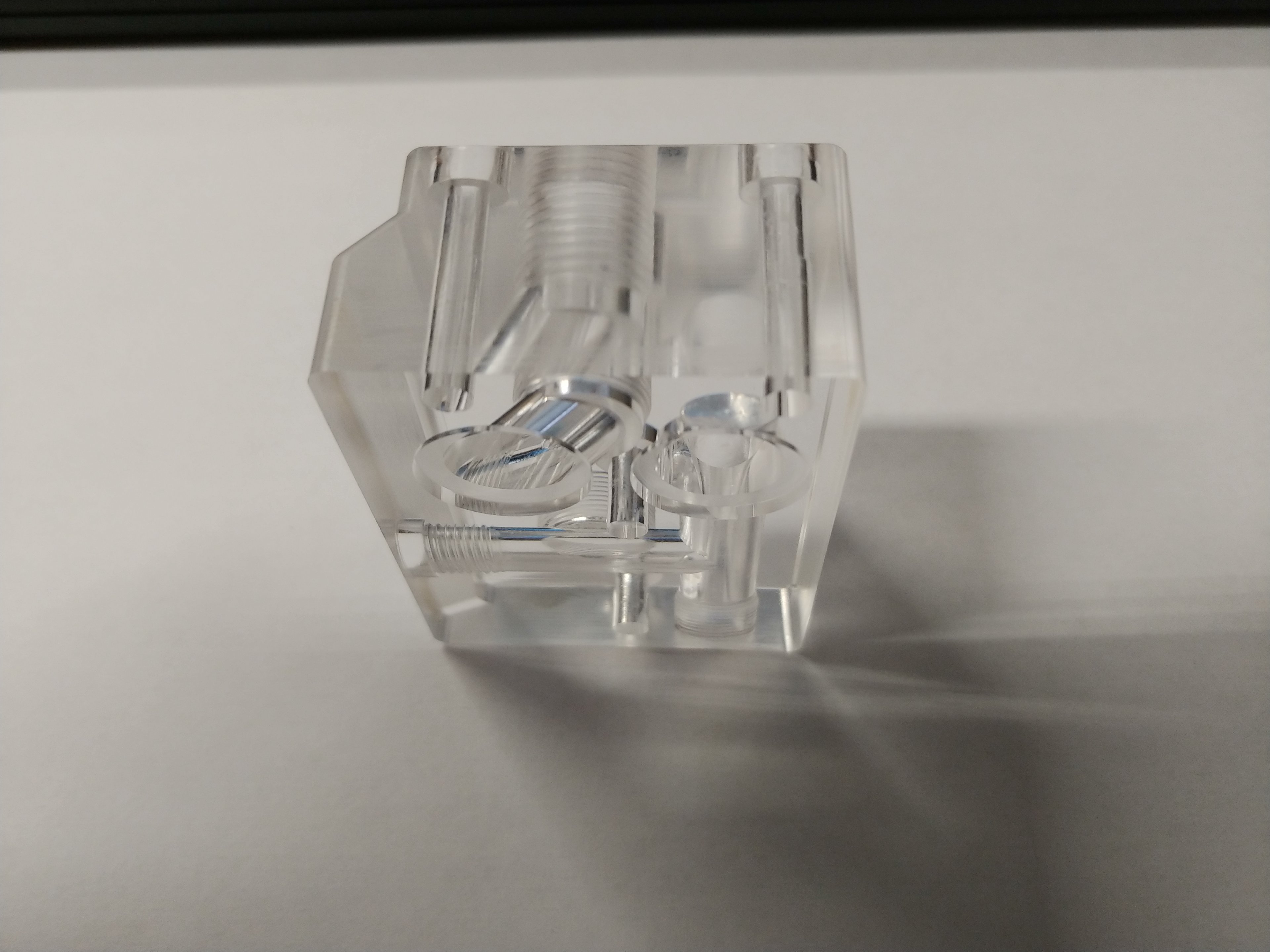

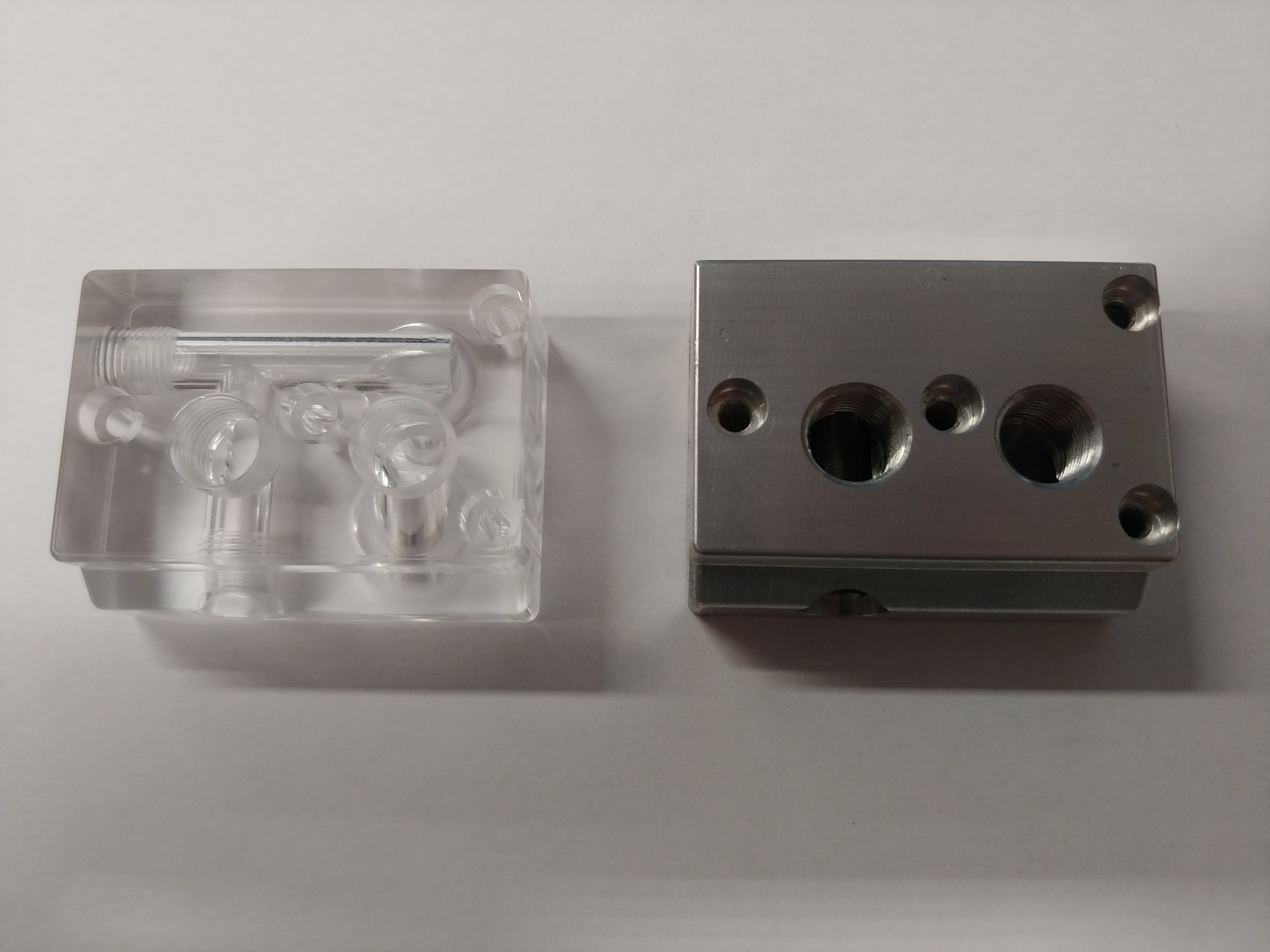

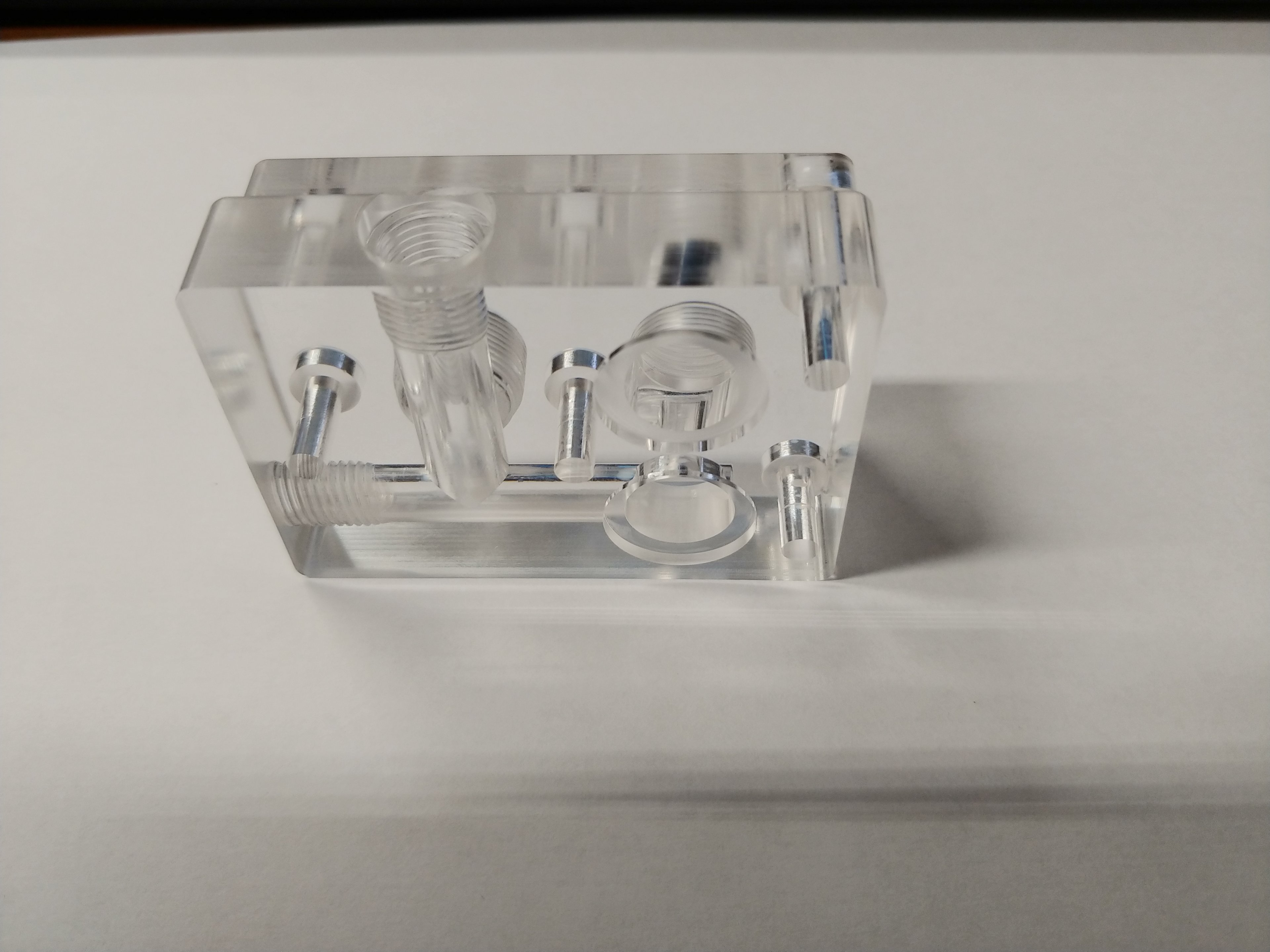

Adapter:

Monoblocks:

Gruß
