Projekt MG1

[Evil Ghost]

UPDATE:
Guten Morgen,
hab gestern angefangen 2 Bodenplatten zu Fräsen,

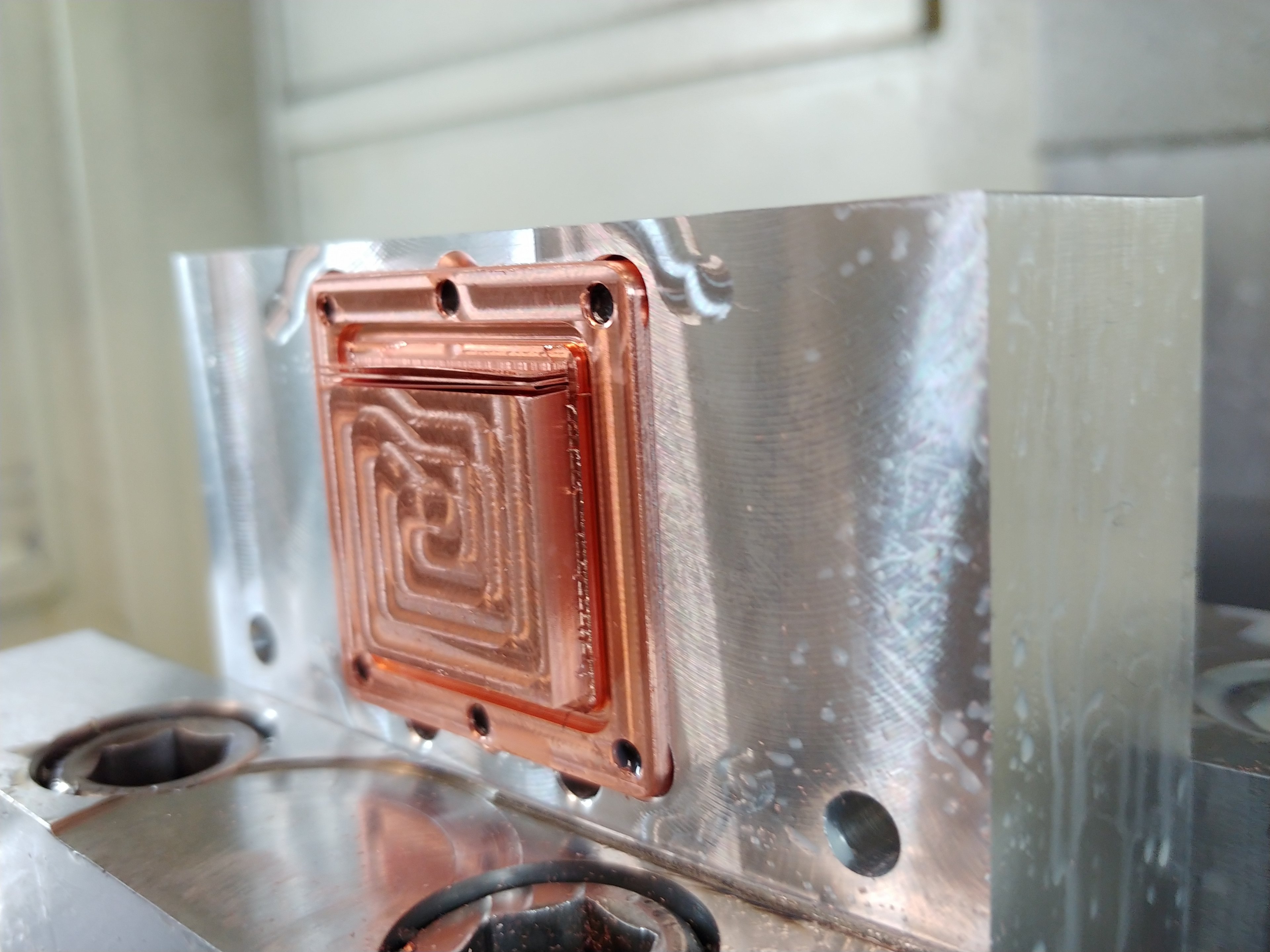

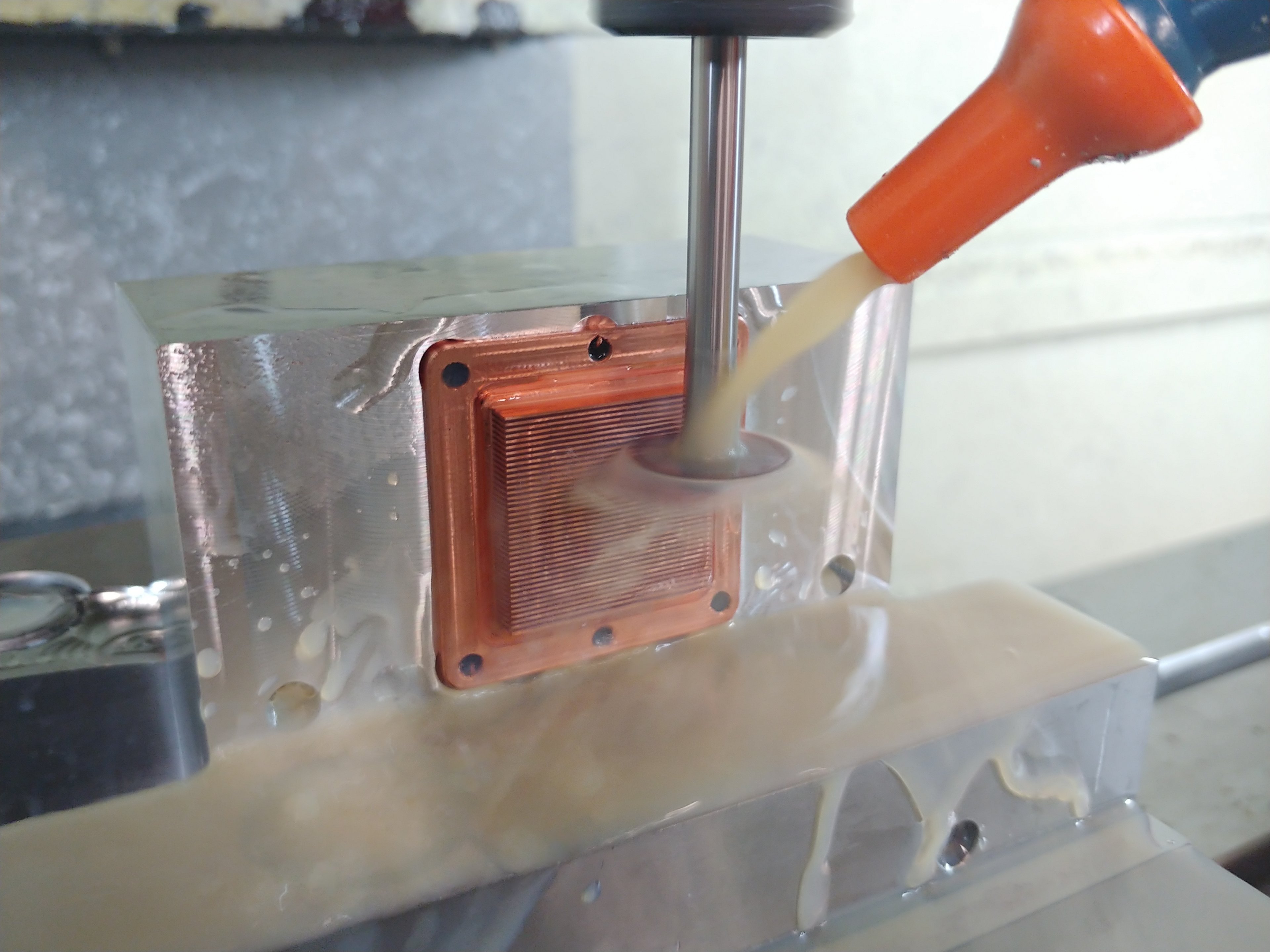

dann habe ich angefangen die schlitze zu Fräsen

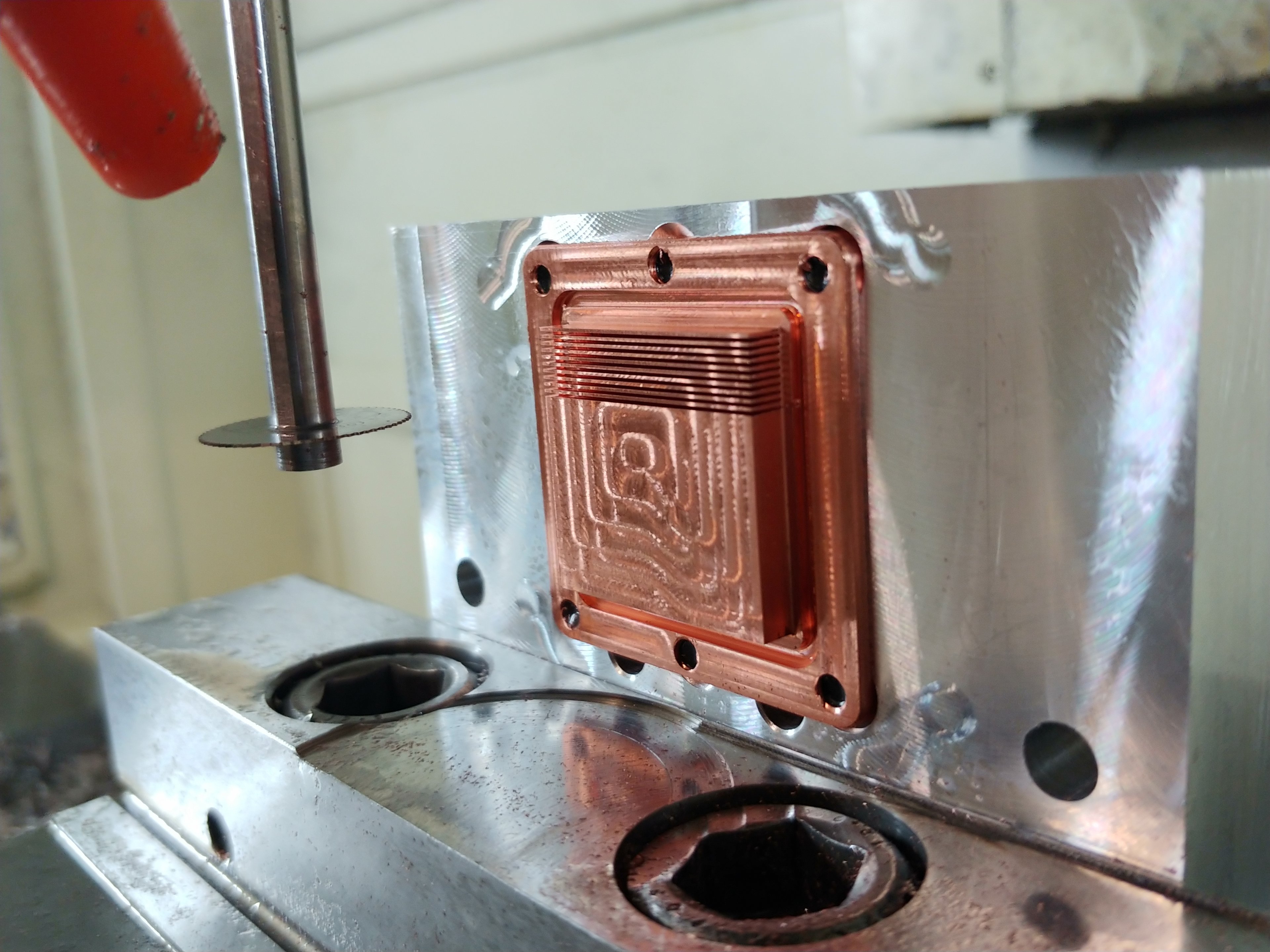

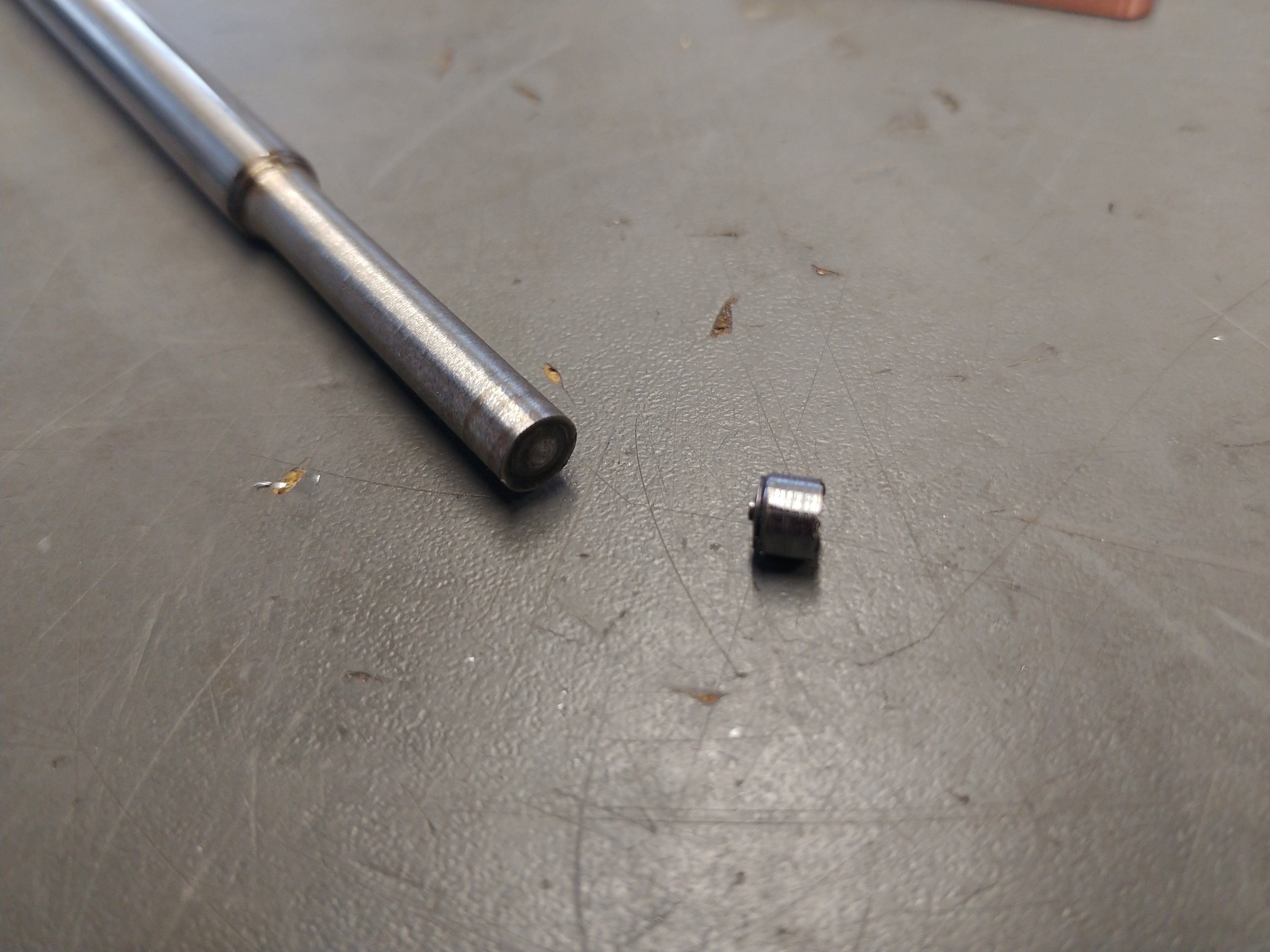

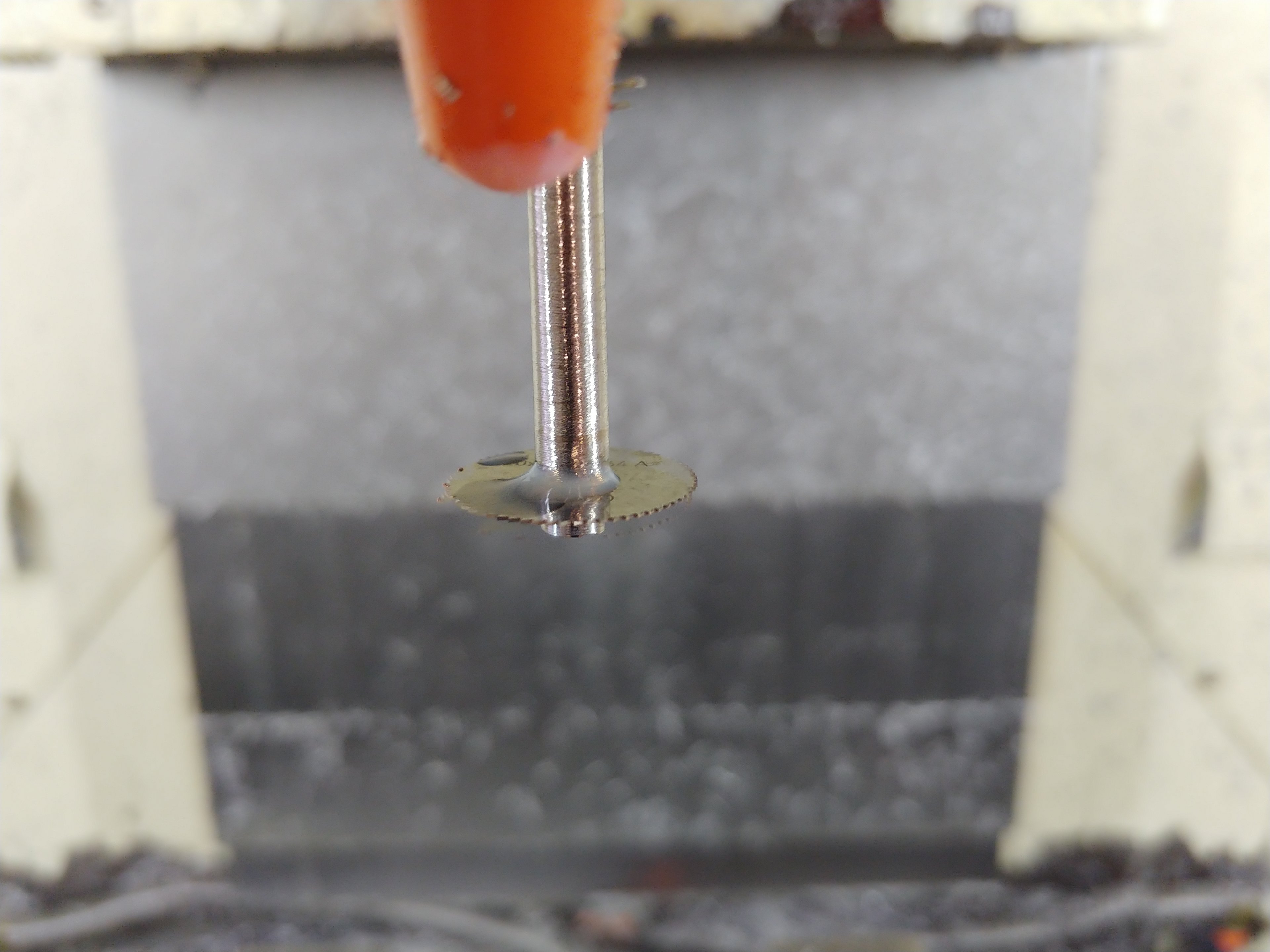

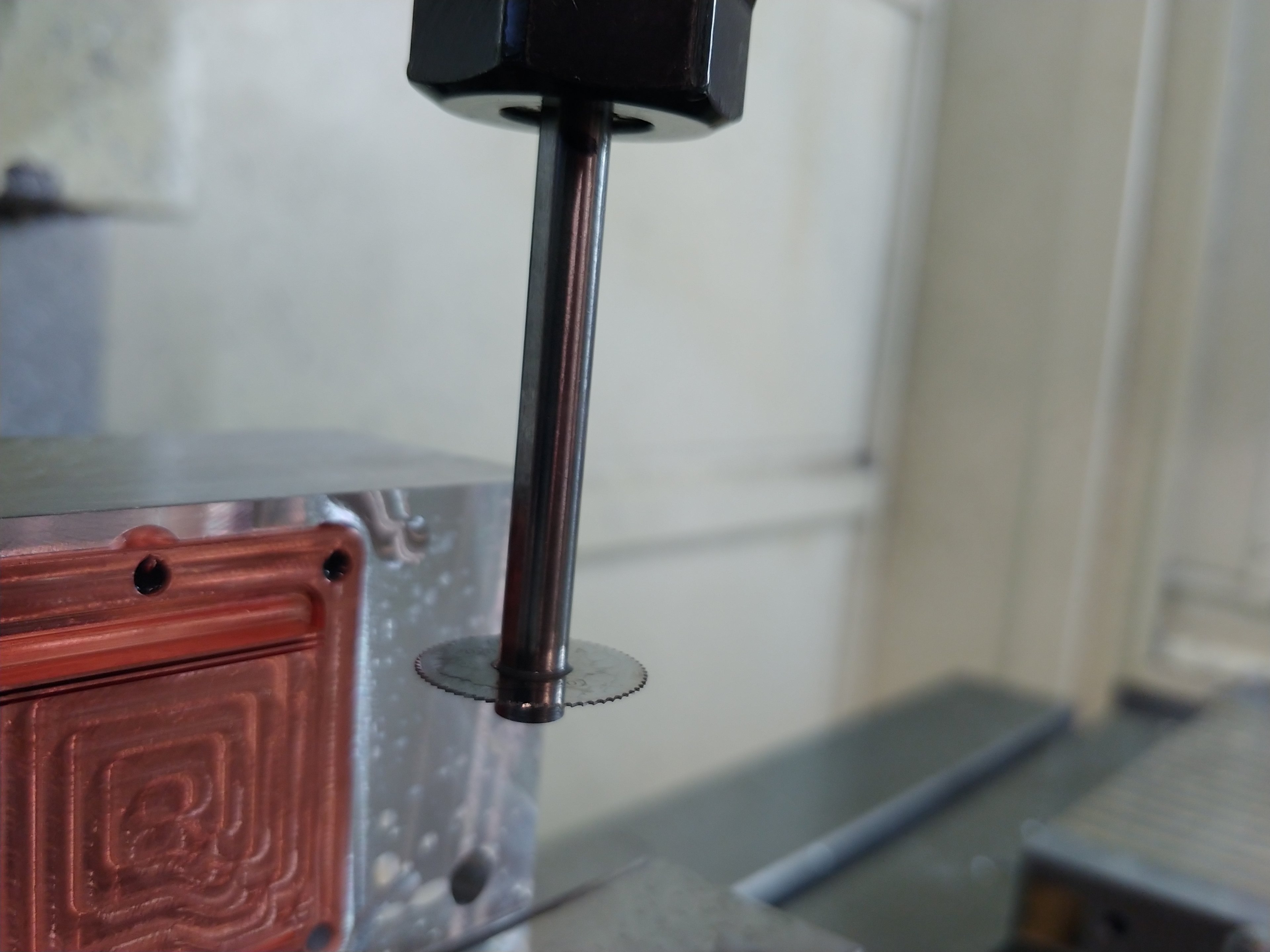

hir der Metallkreissägeblatt mit dem angepasten schaft, hab ich selbst auf ca. Ø 6 geschliffen
danach war der aber etwas krum
wieso Ø 6? weil der Ø 8 mir die rippen kuputt gemacht hätte

Original mit Ø 8

es kam wie es kommen musste, bin kurz weg,

komm wieder da dreht sich das sägeblatt nicht, hmm komisch denk ich mir, nehmen die Aufnahme raus

hat sich das sägeblatt die schrauben vorgeknöpft 🤣
Sägeblatt ist aber ganz!

heute hab ich mir ne neue sägeblatt halterung gebastelt

zylindestift Ø 6 mit M4 auf einer seite,

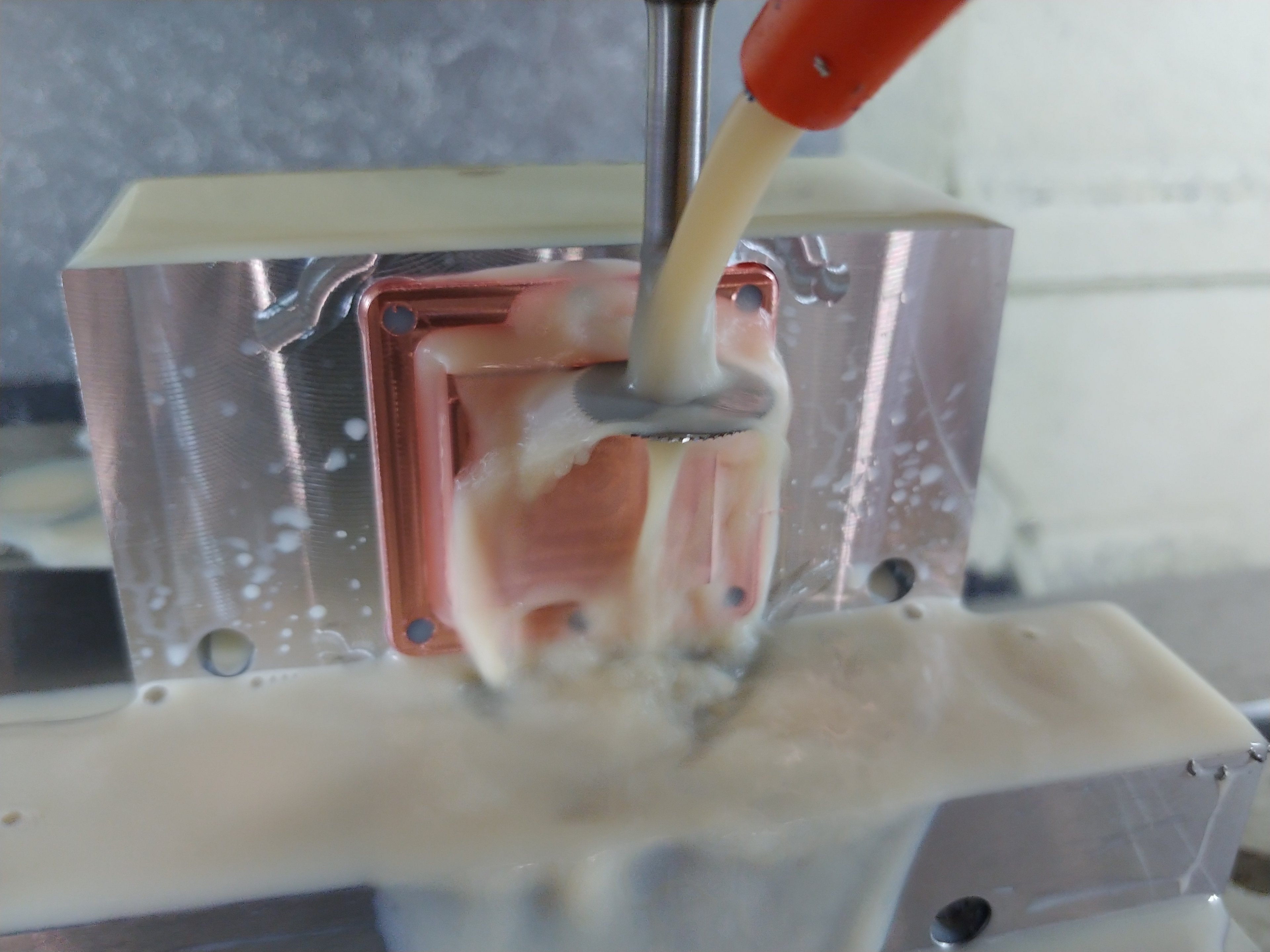

weiter proben Fräsen

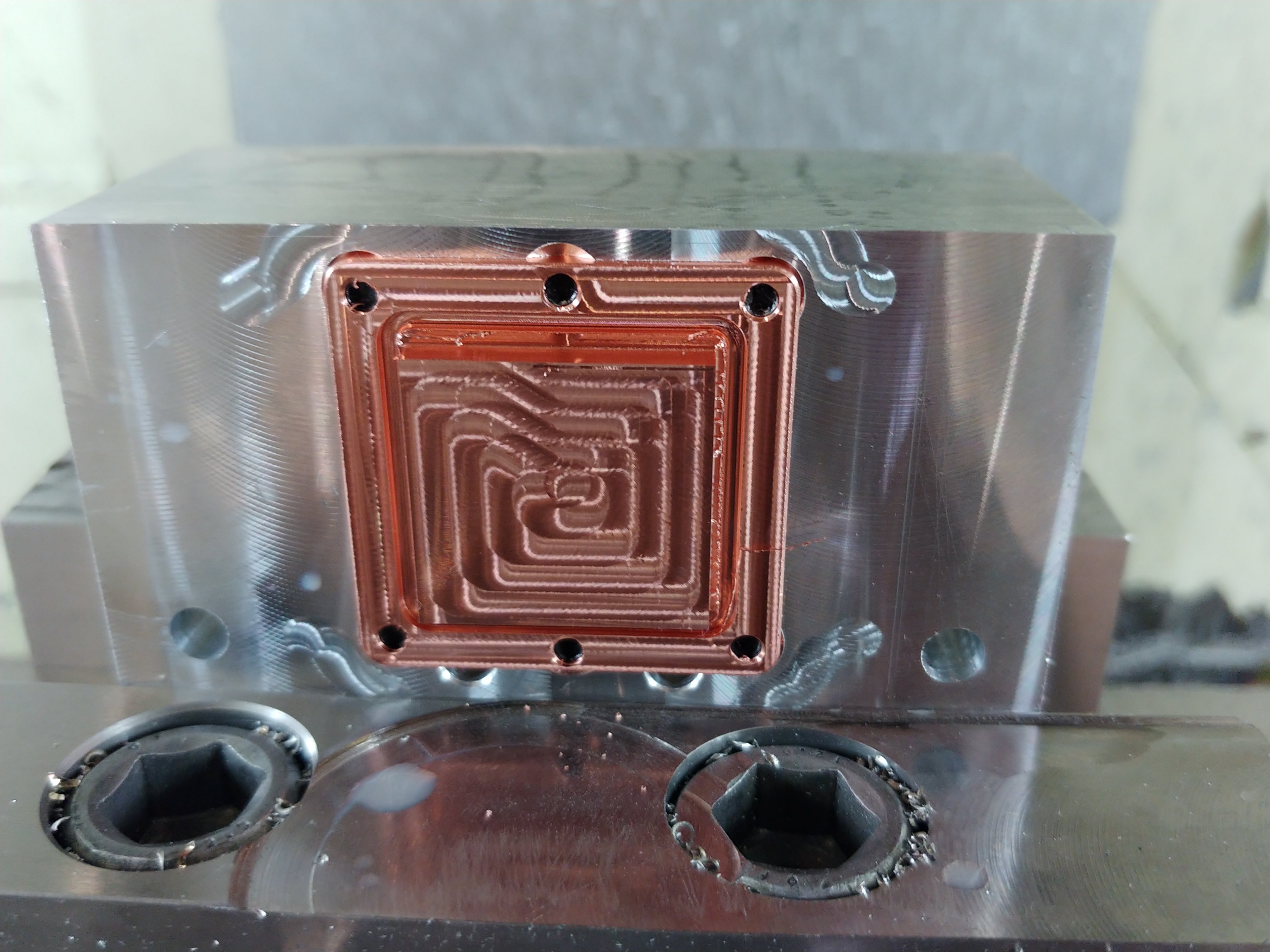

jetzt habe ich den Oberen schlitz nicht richtig getroffen und das sägeblatt hat mir den weggefräst
hab noch 2 schnitte gemacht was gut funktioniert hat, und bei 3 schnitt hab ich nicht tiefgenug gestellt
0,4mm, musste 0,7mm
die rippe ist einfach zu dünn 😆

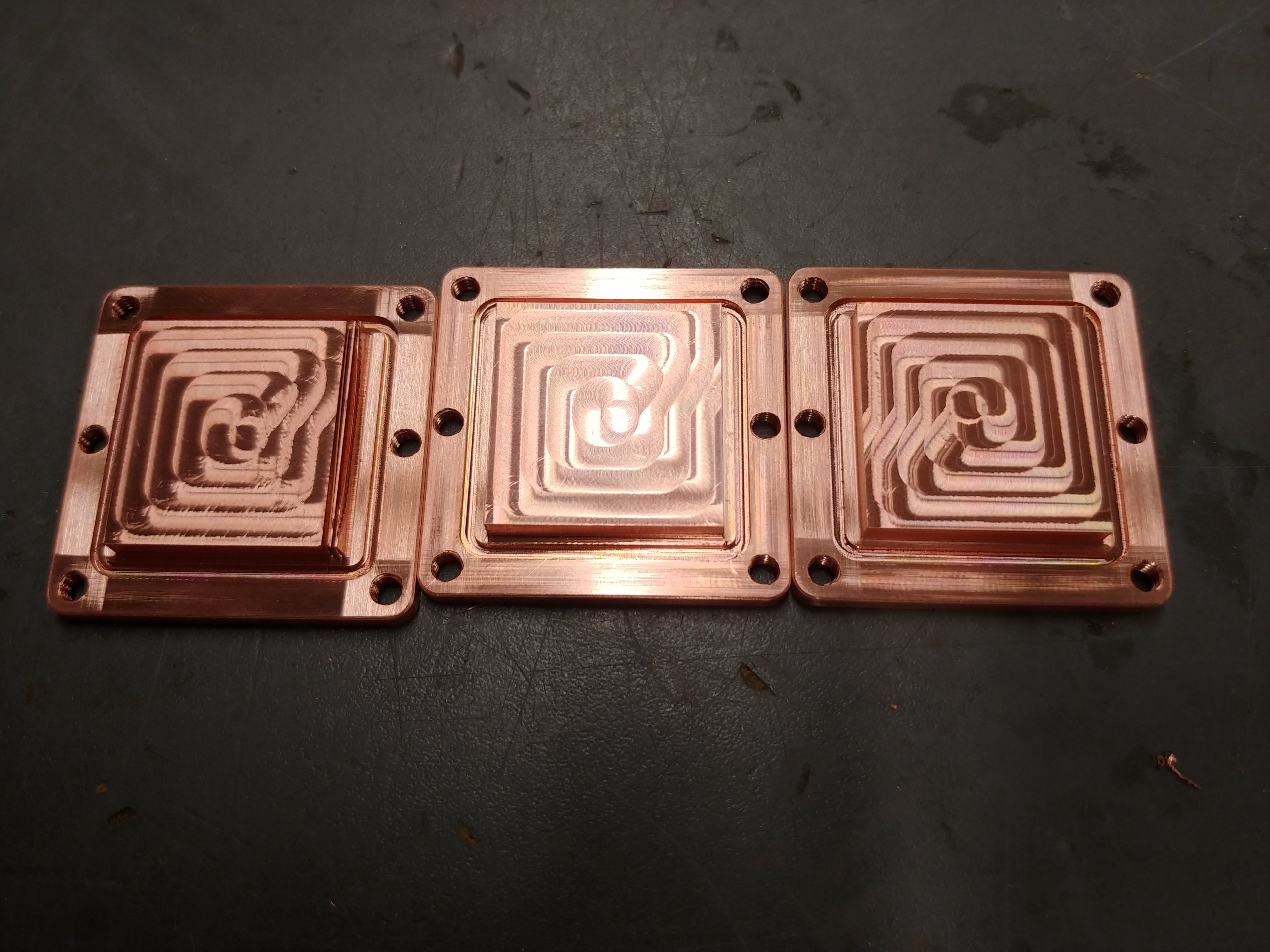

Hab jetzt die 2 Bodenplatte draufgemacht

da schaut alles gut aus

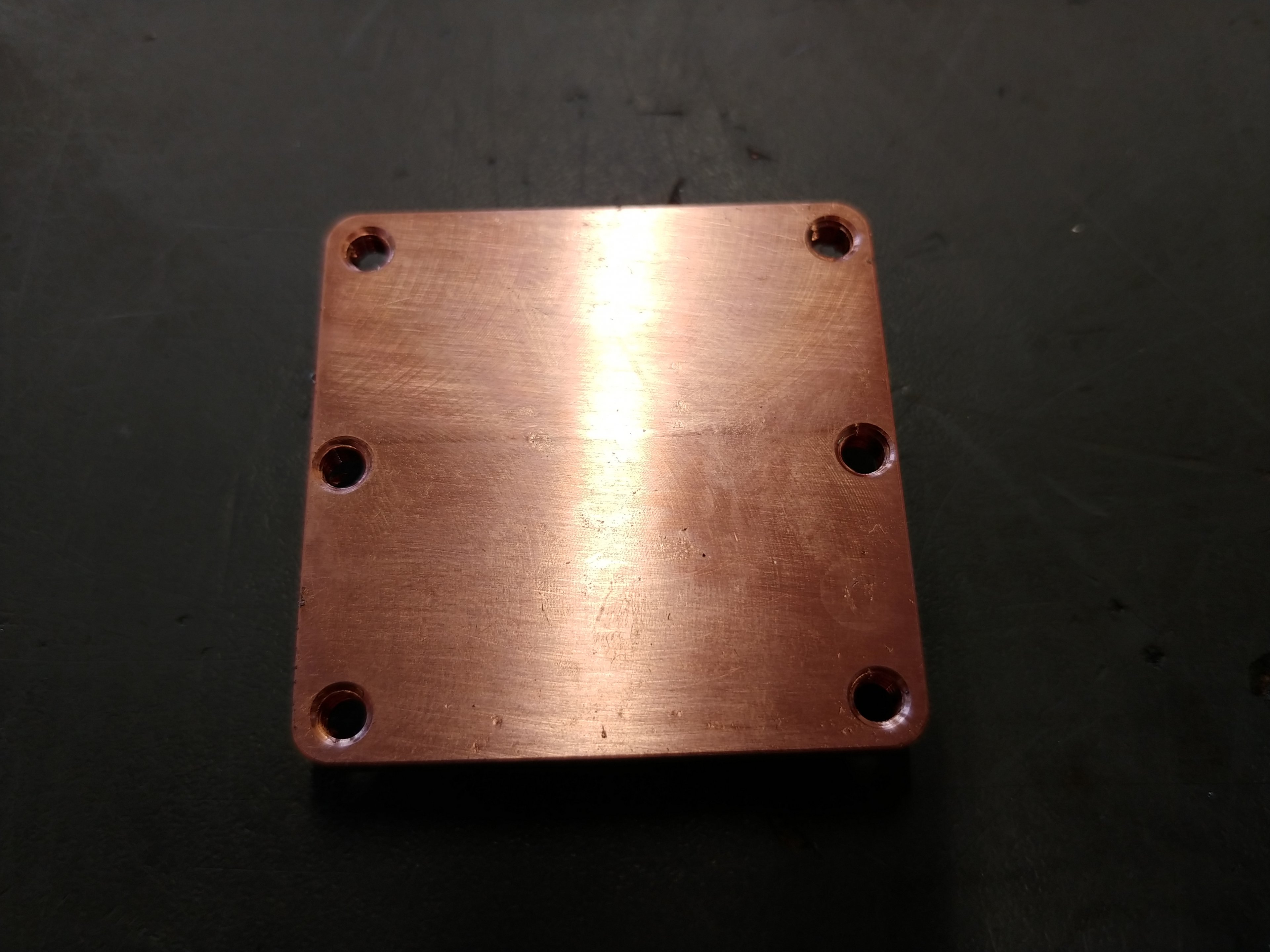

werde noch die kaputte(1ste) bodenplatte ersetzen

MfG

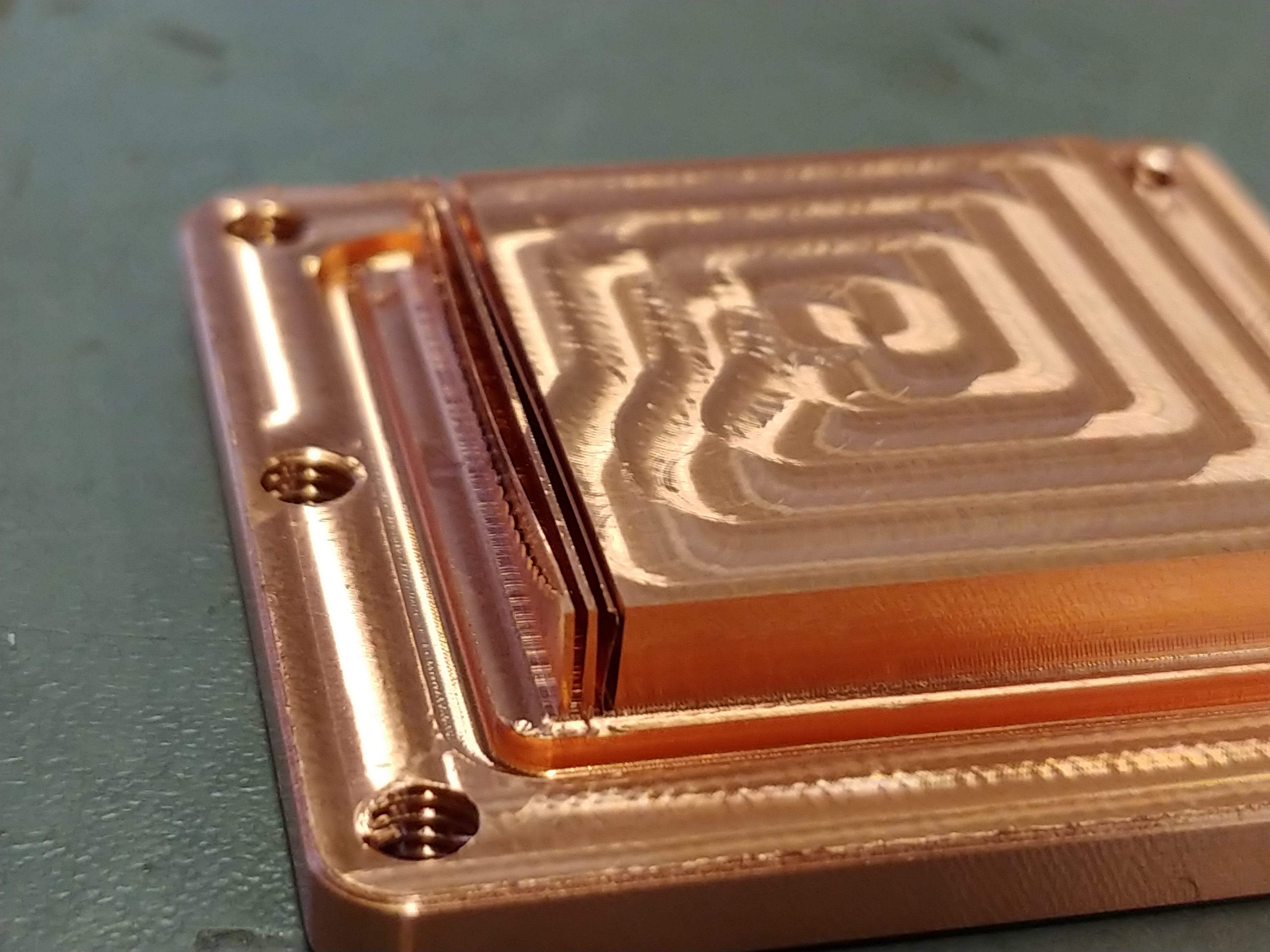

Zwischenstand 1:



[SoundAccount]

Mühsam ernährt sich das Eichhörnchen!!!



[Evil Ghost]

UPDATE:
Guten Abend,
hehe ja das Eichhörnchen frisst noch 🤣

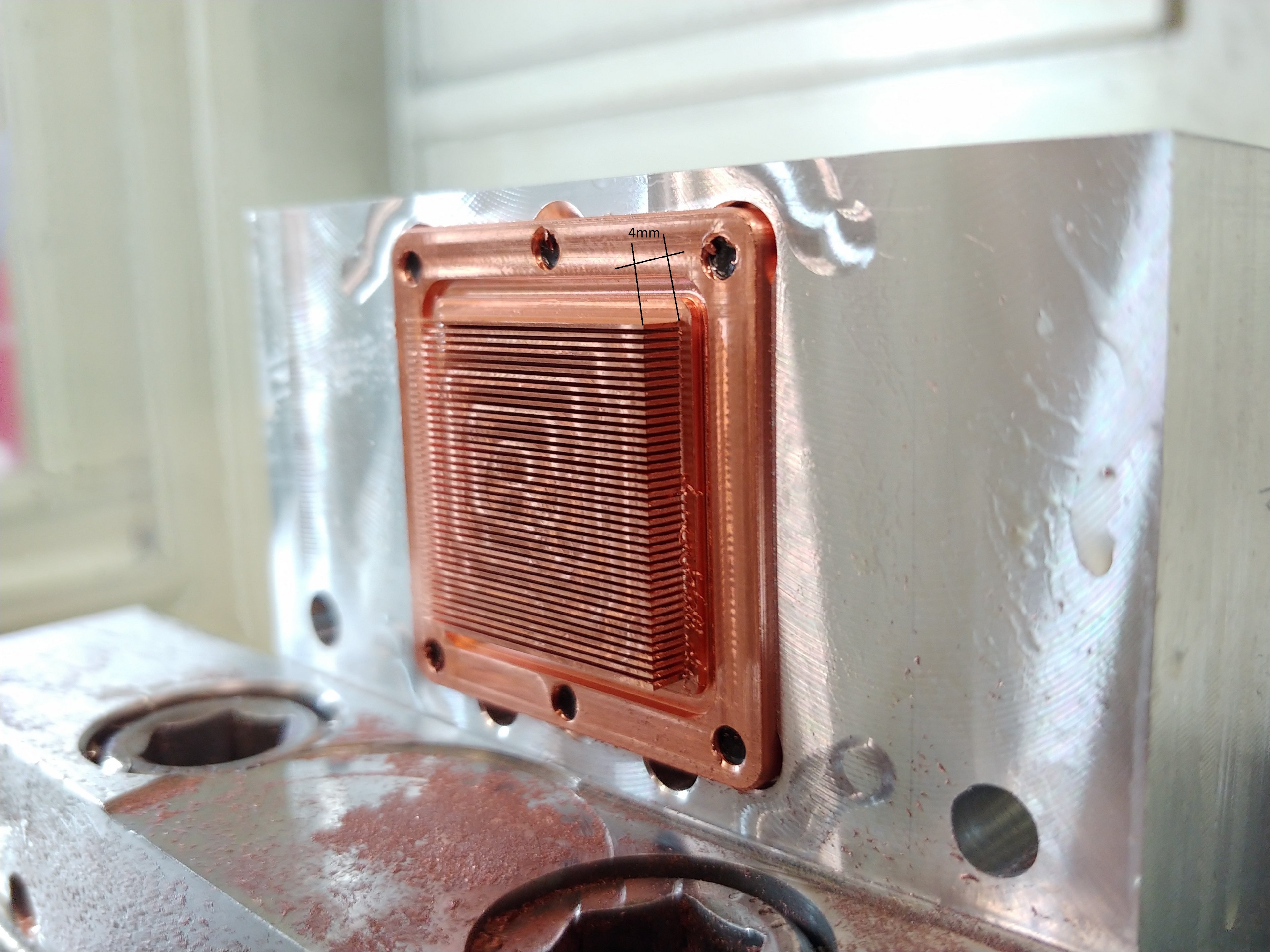

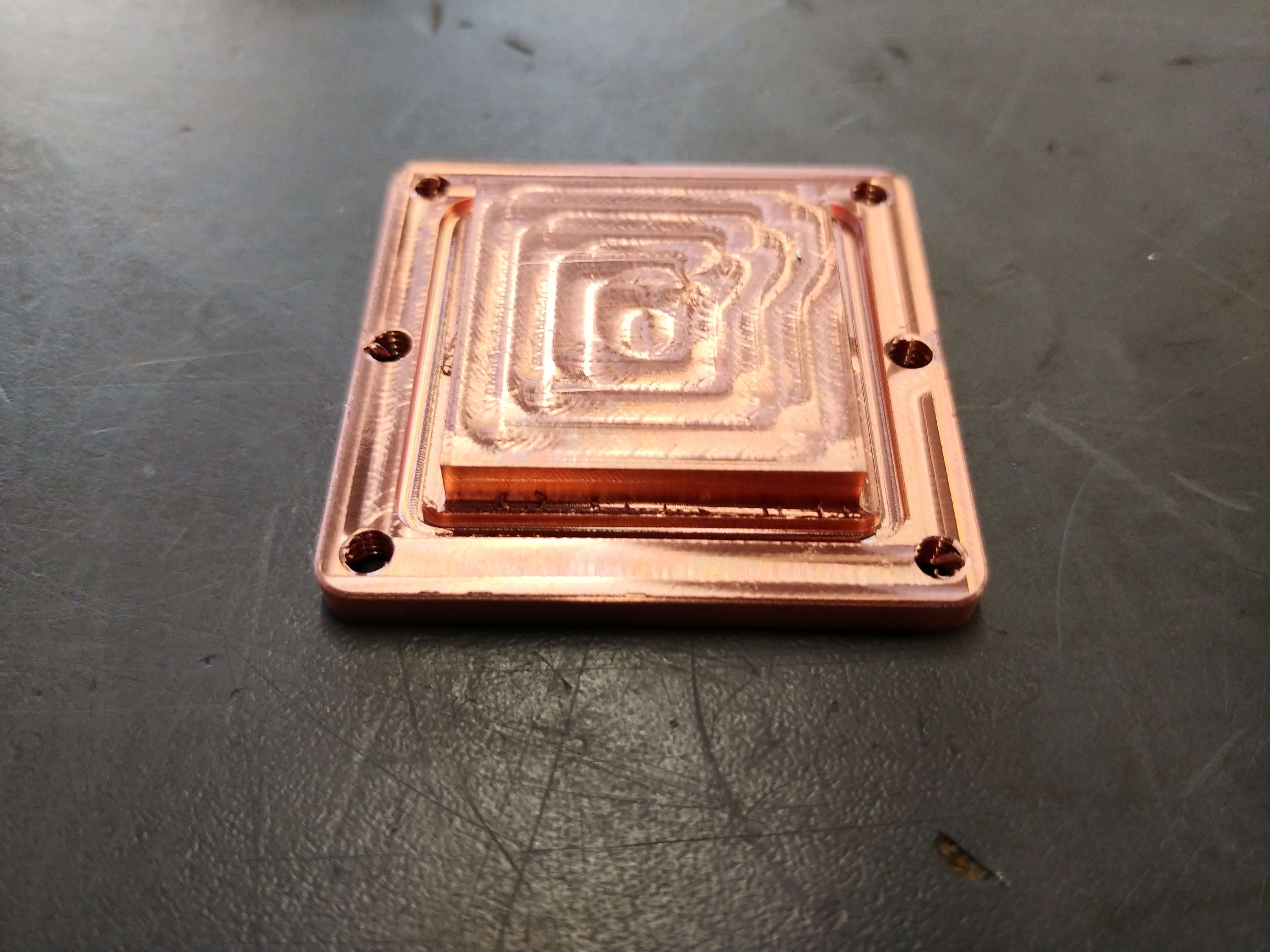

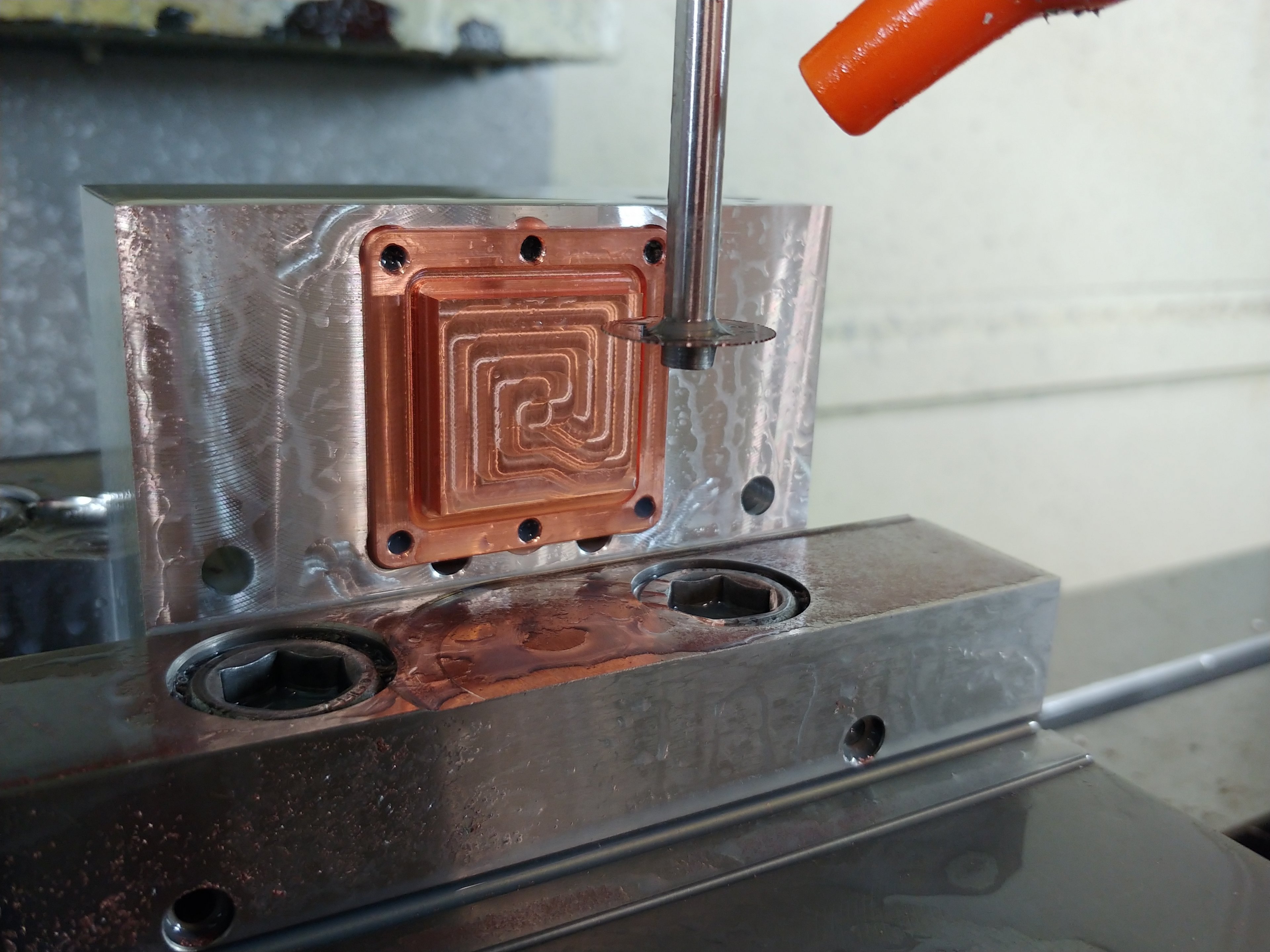

der erste teil ist fertig, heist ich habe den oberen breich das sind 4mm,
jetzt fehlen noch 2,5mm, die 4mm +2,5mm nach innen

in der Zwischenzeit hab ich noch 2 Bodenplatte angefertigt

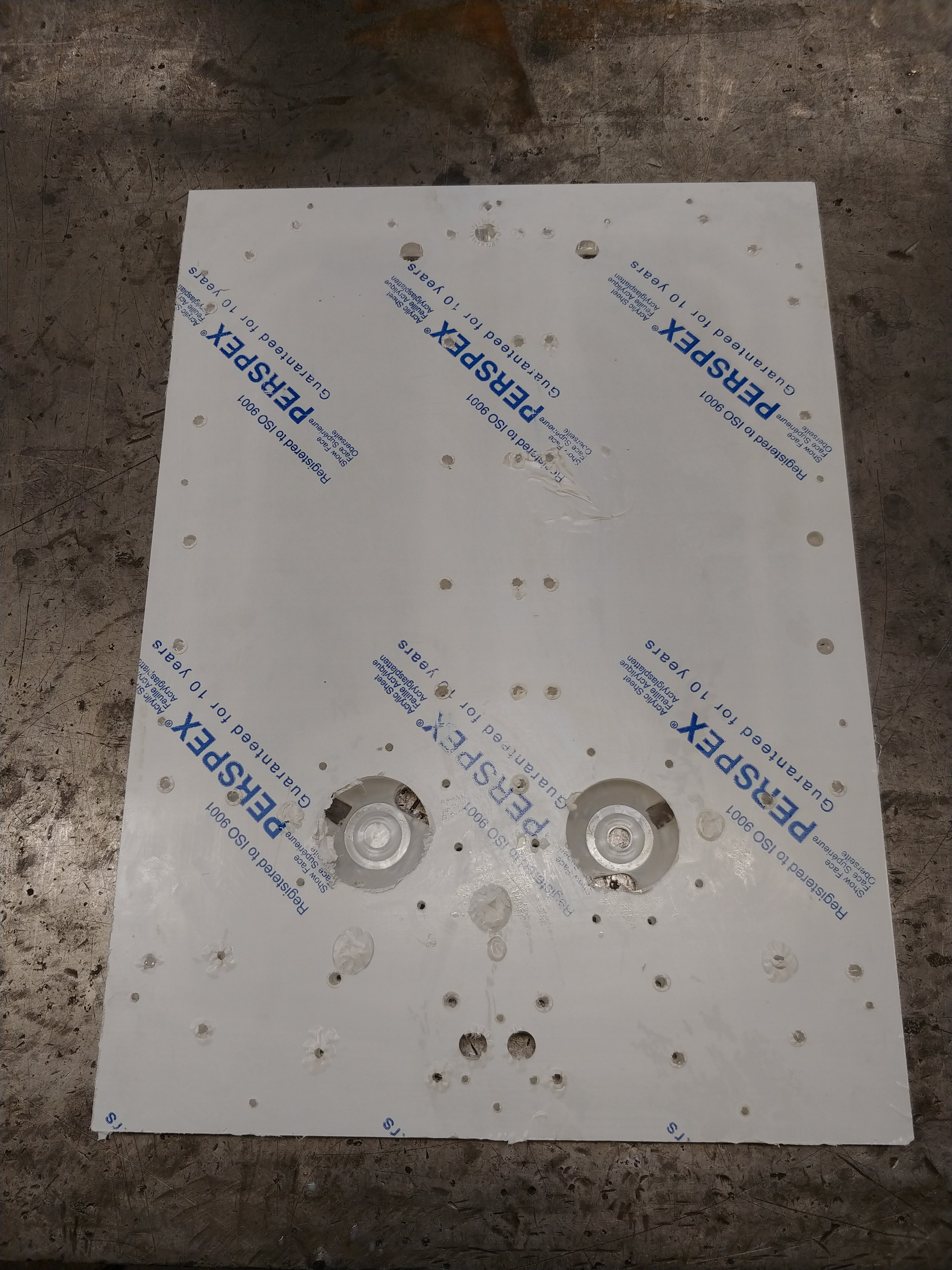

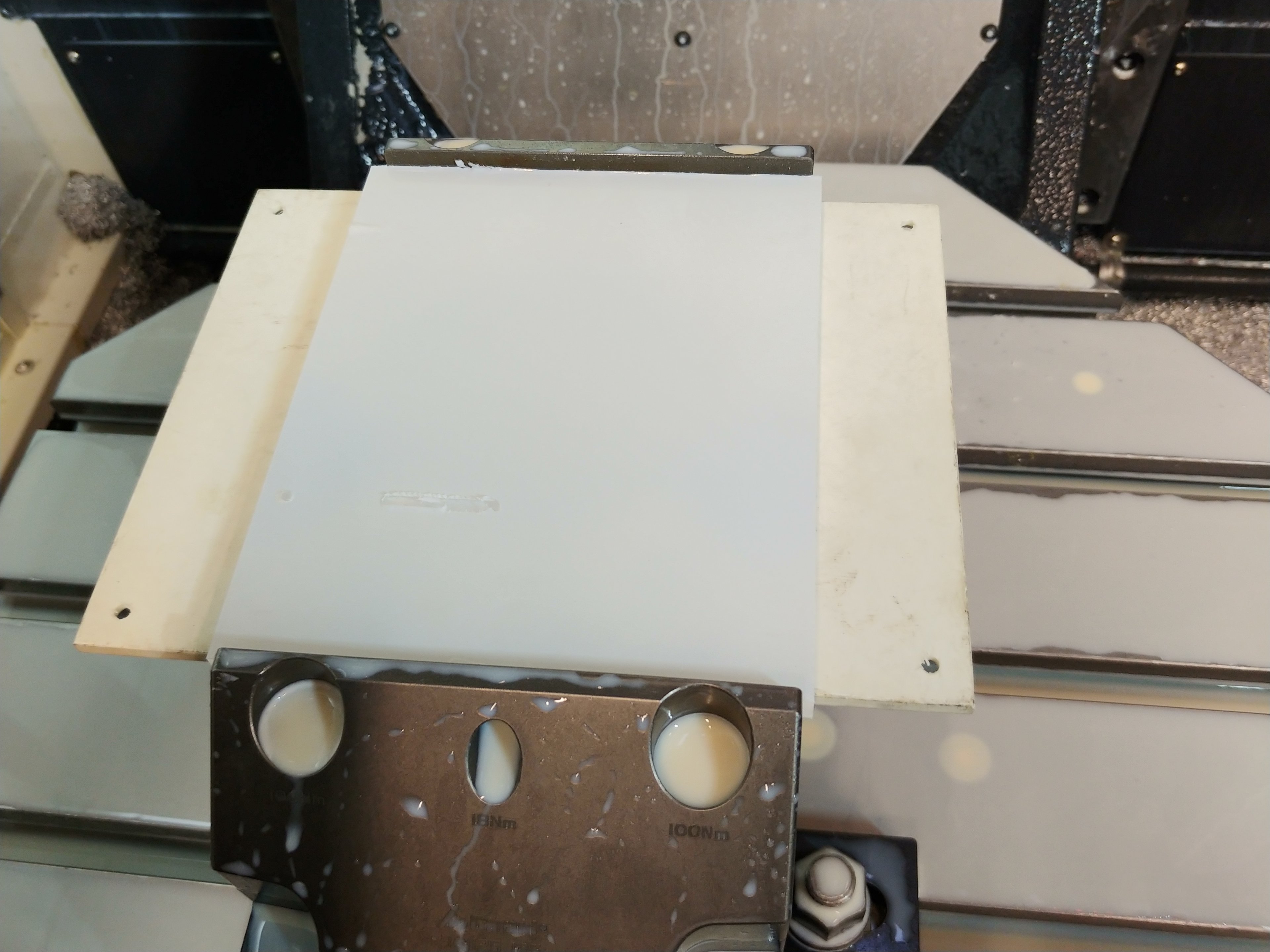

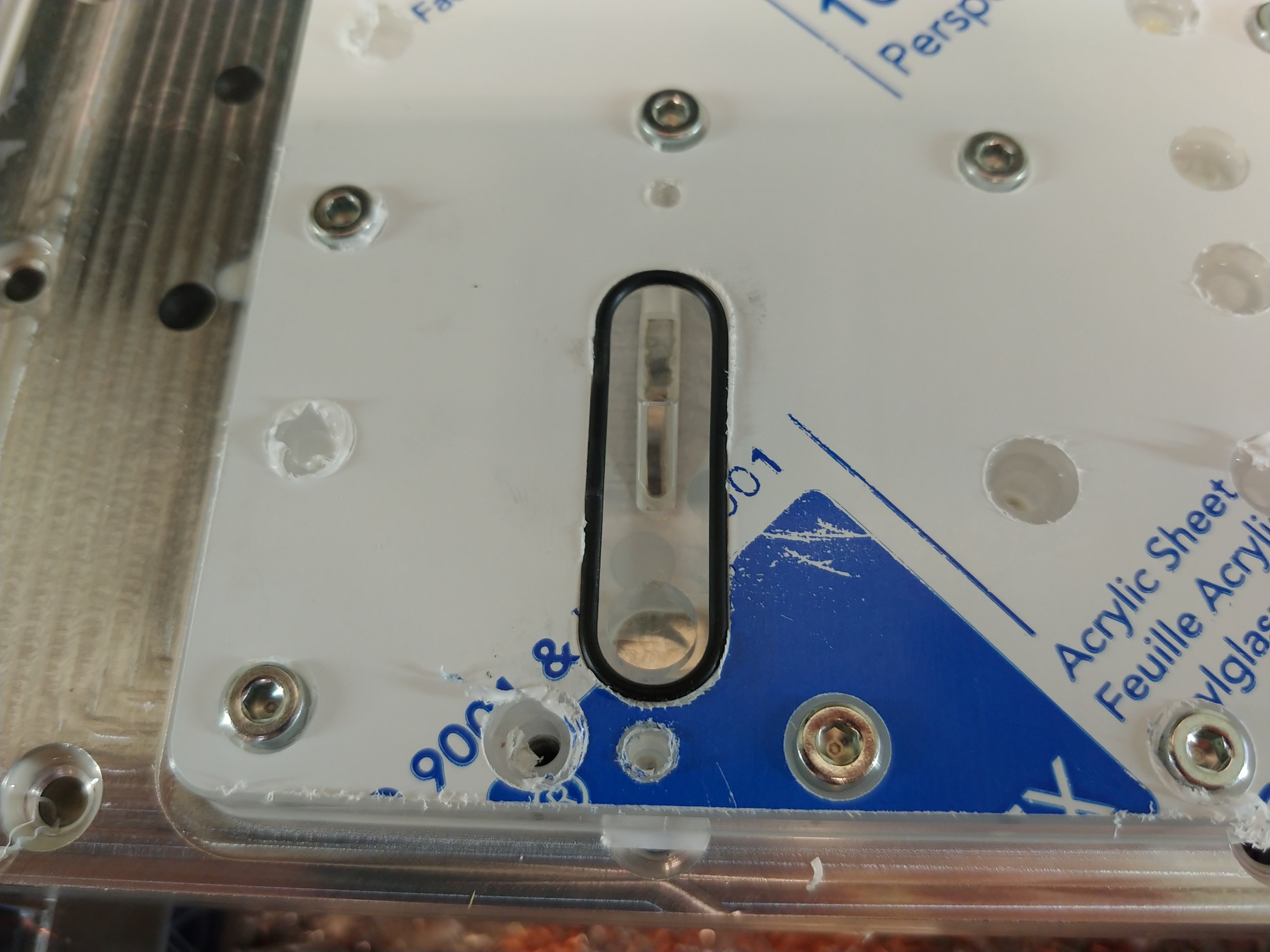

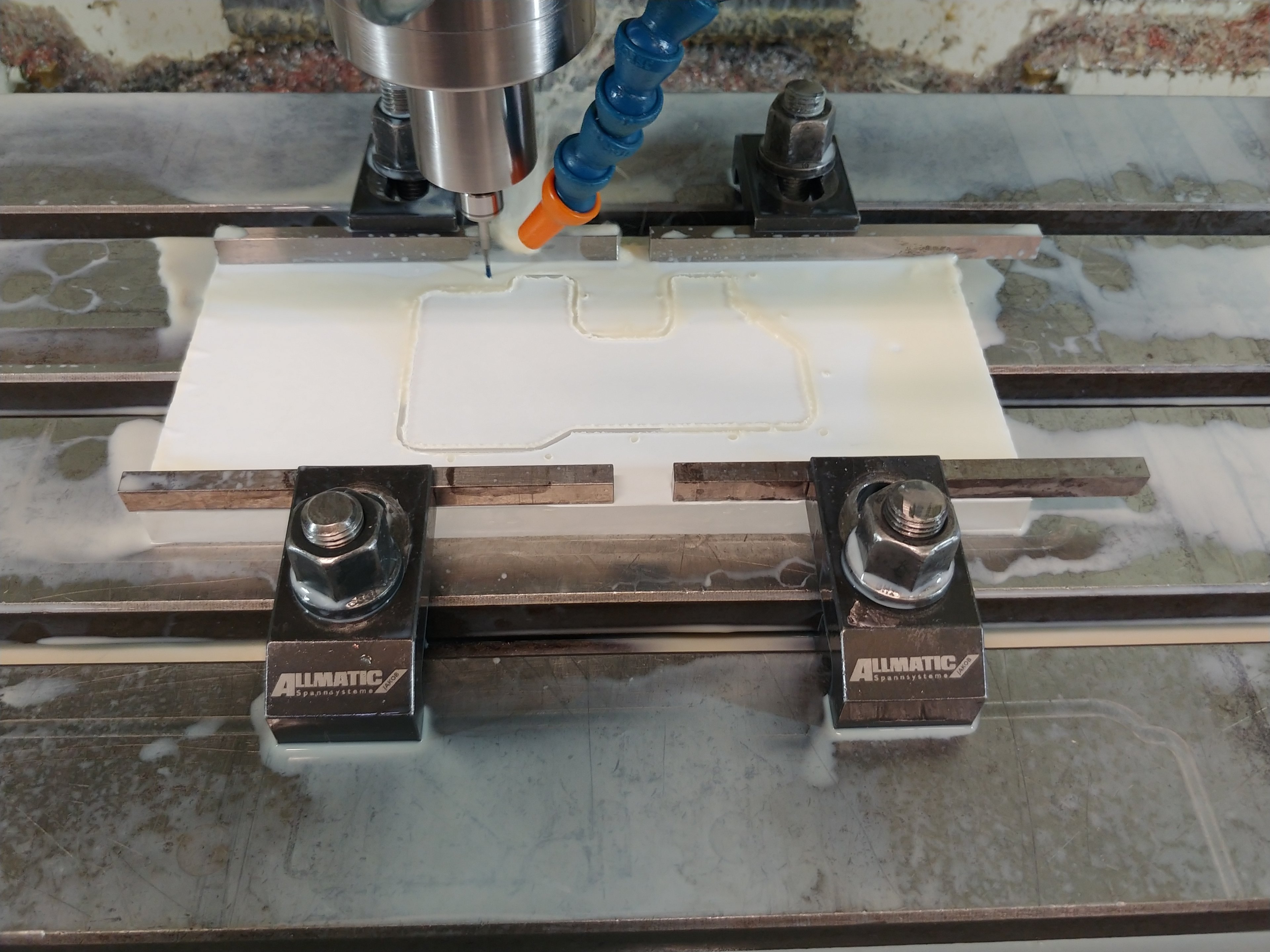

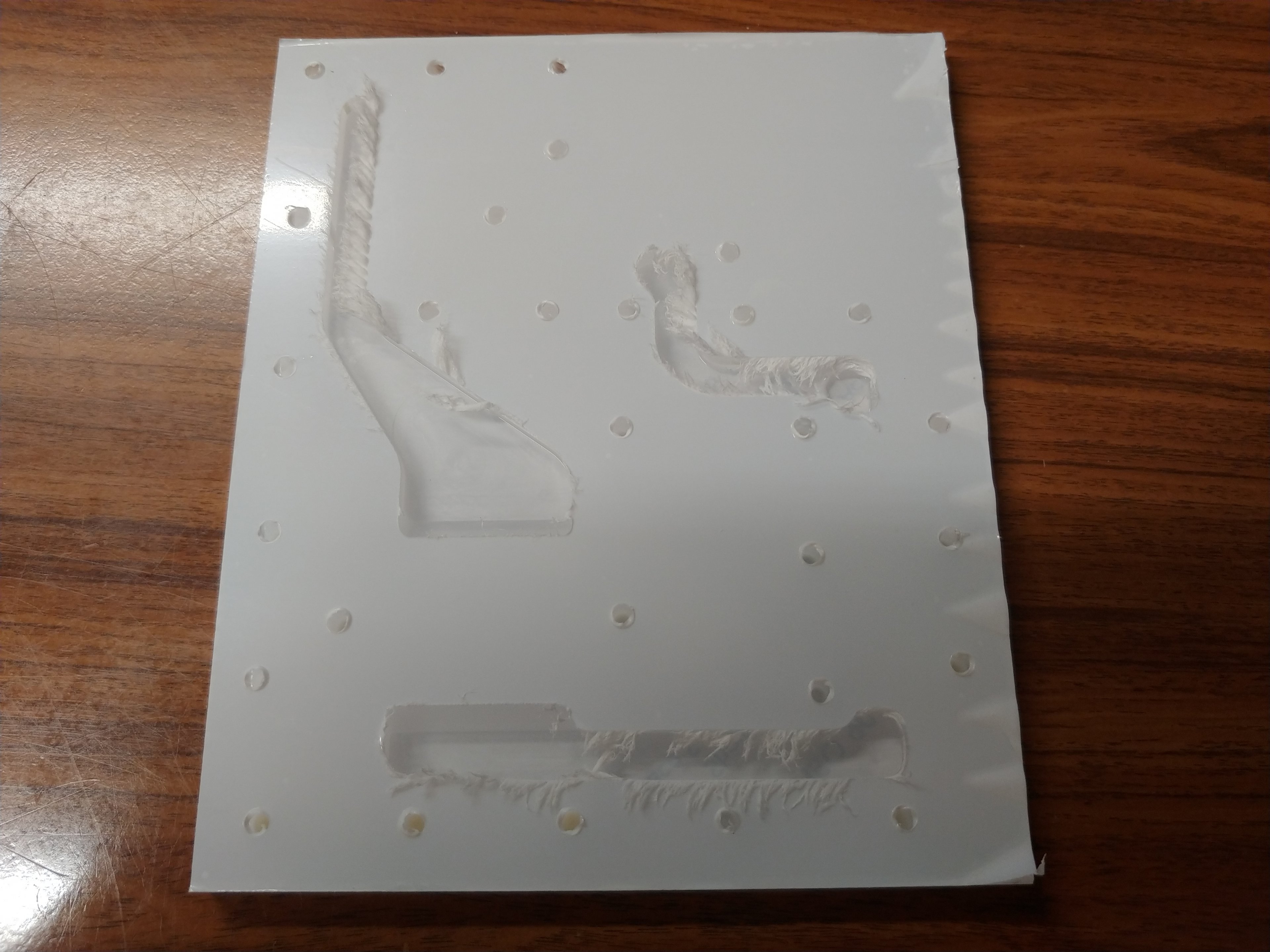

hab jetzt noch die 2 Plexiglas Platte für den Monoblock angefangen
1ste:

2te:

leuft noch

fertig

Gruß



[Evil Ghost]

UPDATE:
Guten Morgen,
ich bin mal wieder fleißig 🤣

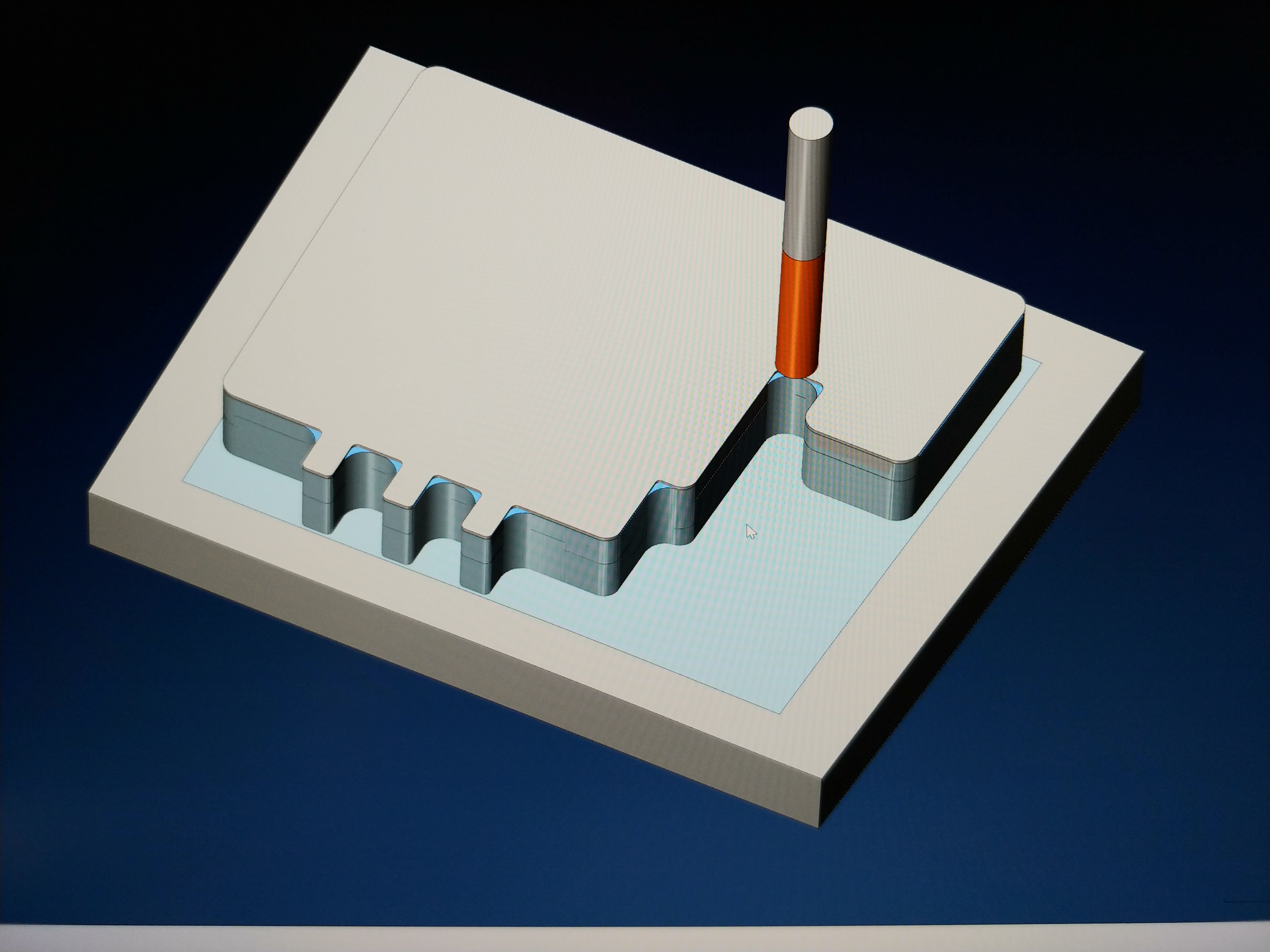

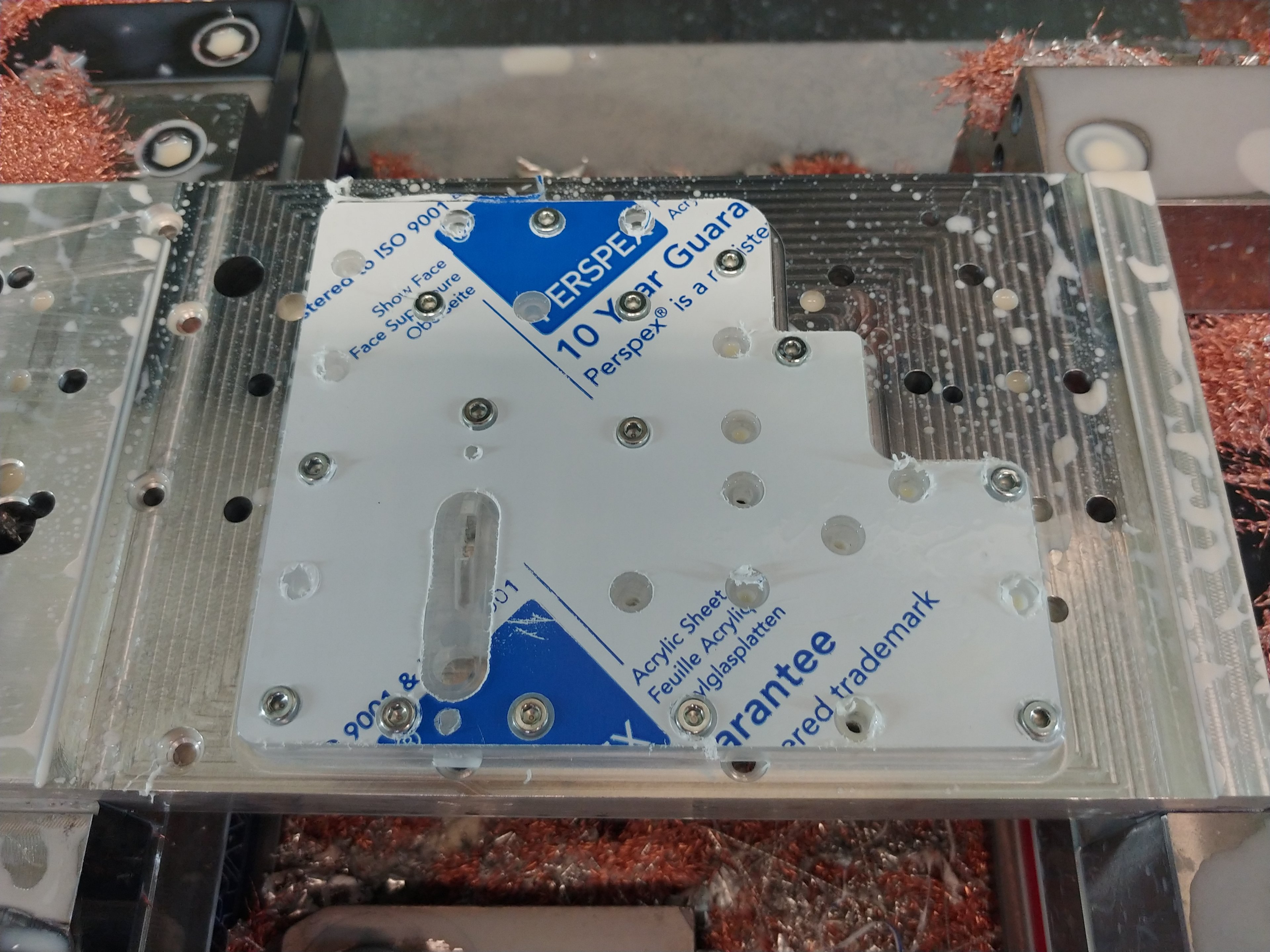

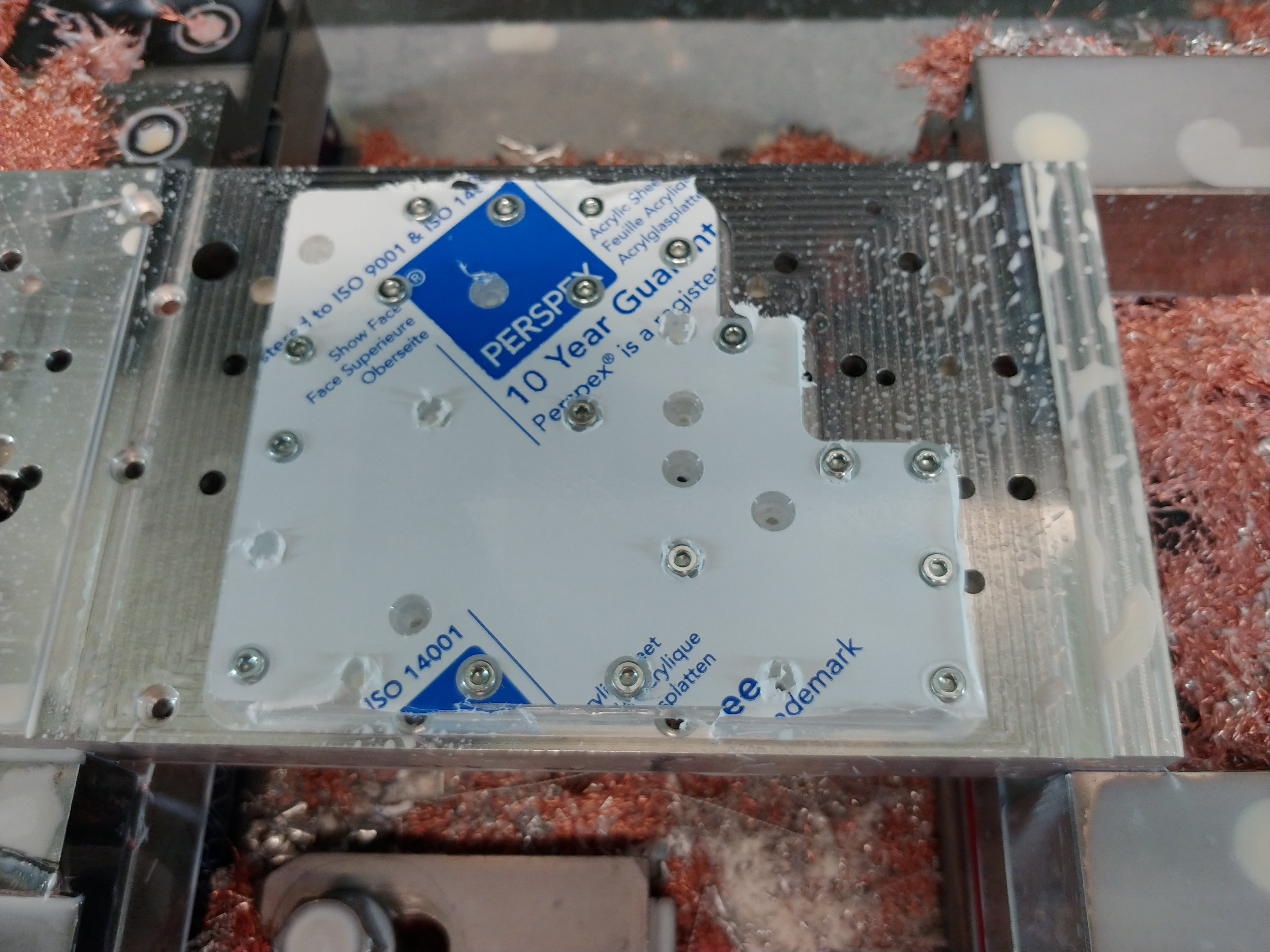

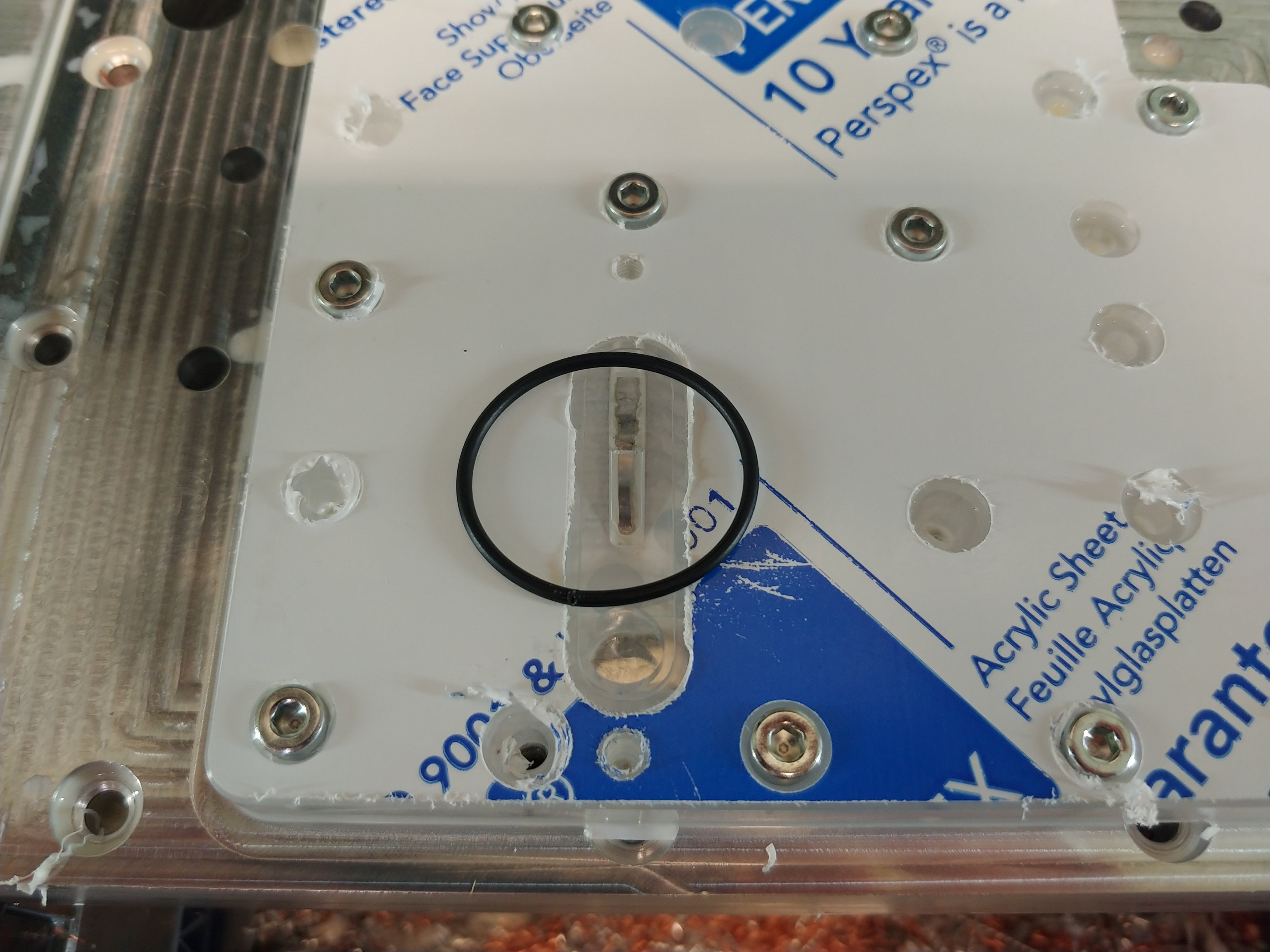

hab mir eine vorrichtung für die monoblocks gebaut, damit ich beide von der rückseite fräsen kann

danach kommt der monoblock drauf, festschrauben, fertig zum fräsen

die 1 bodenplatte leuft noch, wird heute fertig, werde dann sofort die 2 draufmachen und fräsen

werde noch versuchen heute mit den Füssen anzufangen

Zwischenstand:

ENDLICH:

Fertig, nach 3 tagen 🤣

die 2 Bodenplatte ist schon bei Fräsen

Gruß



[Evil Ghost]

neues video in online

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[mxmb]

Du bist schon seit 3 Monaten fleißig am Fräsen.
Mittlerweile ist meine CNC schon grundsätzlich fertig.
Langsam habe ich bei deinem Projekt den Überblick verloren.
Was ist noch offen?
Möchte langsam das Endergebnis sehen



[Evil Ghost]

hey,
ja 3 monate ist eine lange zeit,
ich kann aber nicht jeden tag was fräsen oder was machen(allgemein), ist Arbeitsbedingt bei mir
momental hab ich nicht viel zu tun auf arbeit, deshalb schaffe ich momentan viel
was noch offen ist, 1 distroplate, die seitenteile fürs gehäuse, da hab ich noch nicht den plan, HDD,
GPU plexi fräsen, zum teil das untergestell, das gehäuse selber muss ich noch bearbeiten, paar löcher/bohrungen /gewinde, allgemein ist noch viel zu tun
ich bitte um geduld😇
möchte auch langsam zu ende kommen



[Evil Ghost]

Hallo,
ich habe mal ein video gemacht um zu zeigen wie weit ich bin

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Gruß



[mxmb]

Auf jeden Fall das aufwendigste "Selfmade" was ich bisher gesehen habe, zumindest hier auf Computerbase.
Da wird der Sven bestimmt eine Notiz auf der Startseite posten. Also mach schöne Bilder XD

Hast du die halbe Werkstatt gemietet? Oder gibt es aktuell nicht so viele Aufträge, sodass die Maschinen frei sind?

Wenn du was kleineres aus Acryl brauchst sag bescheid, meine CNC kann etwa 280x380mm.

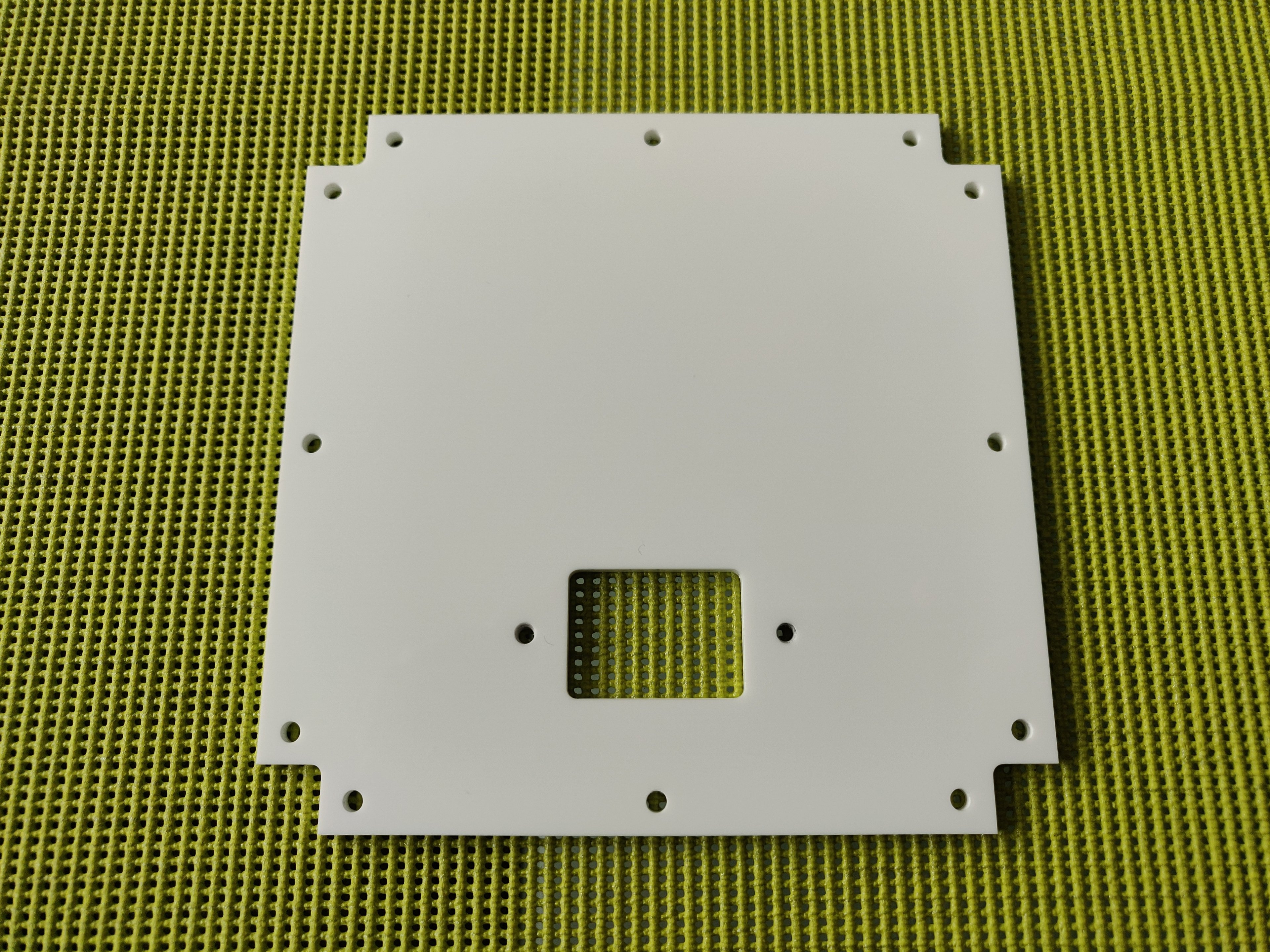

hier so ein kleiner 120x120mm Beispiel.



[Evil Ghost]

Auf jeden Fall das aufwendigste "Selfmade" was ich bisher gesehen habe, zumindest hier auf Computerbase.
Da wird der Sven bestimmt eine Notiz auf der Startseite posten. Also mach schöne Bilder XD

danke danke, schöne bilder, hmm ja ich hab nur handy zu verfügung, mein lg v30
tu mein bestes

gemietet hab ich nix, ich arbeite da, es ist jedes Jahr so, um diese zeit geht die Auftragslage zurück, da ist mit Fräsen nicht mehr so viel, ist aber jetzt gut für mich da ich jetzt den ganzen Tag am meinen sachen arbeiten kann.
Danke für dein angebot, ich denke ich habe genug Maschinen zu verfügung 🤣
2x 3Achs Maschinen die machen je (X-Y-Z) 1000x600x600mm
+
1x 5Achs Maschinen (X-Y-Z) 620x520x460mm
danke für dein Angebot

Gruß



[mxmb]

ich hab nur handy zu verfügung, mein lg v30
tu mein bestes

vielleicht kannst du bei einem Kumpel oder Kollegen eine gute Kamera ausleihen, wenn du fertig bist. Wäre eine Möglichkeit.

Ergänzung (18. Oktober 2020)

ich denke ich habe genug Maschinen zu verfügung 🤣

war fast klar, aber man weiß ja nie. Vielleicht ändert sich die Auftragslage XD



[Evil Ghost]

UPDATE:
Guten Morgen,

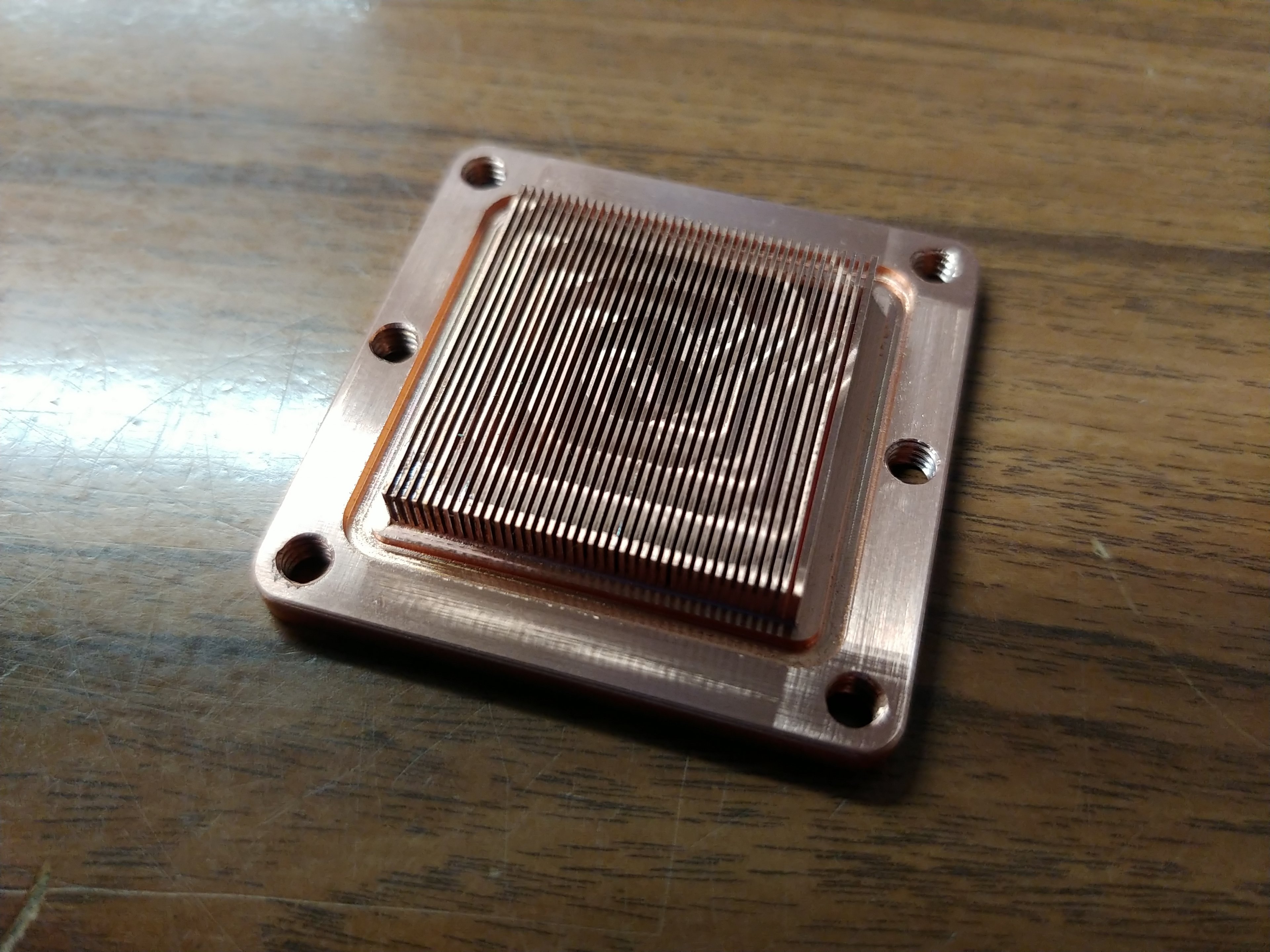

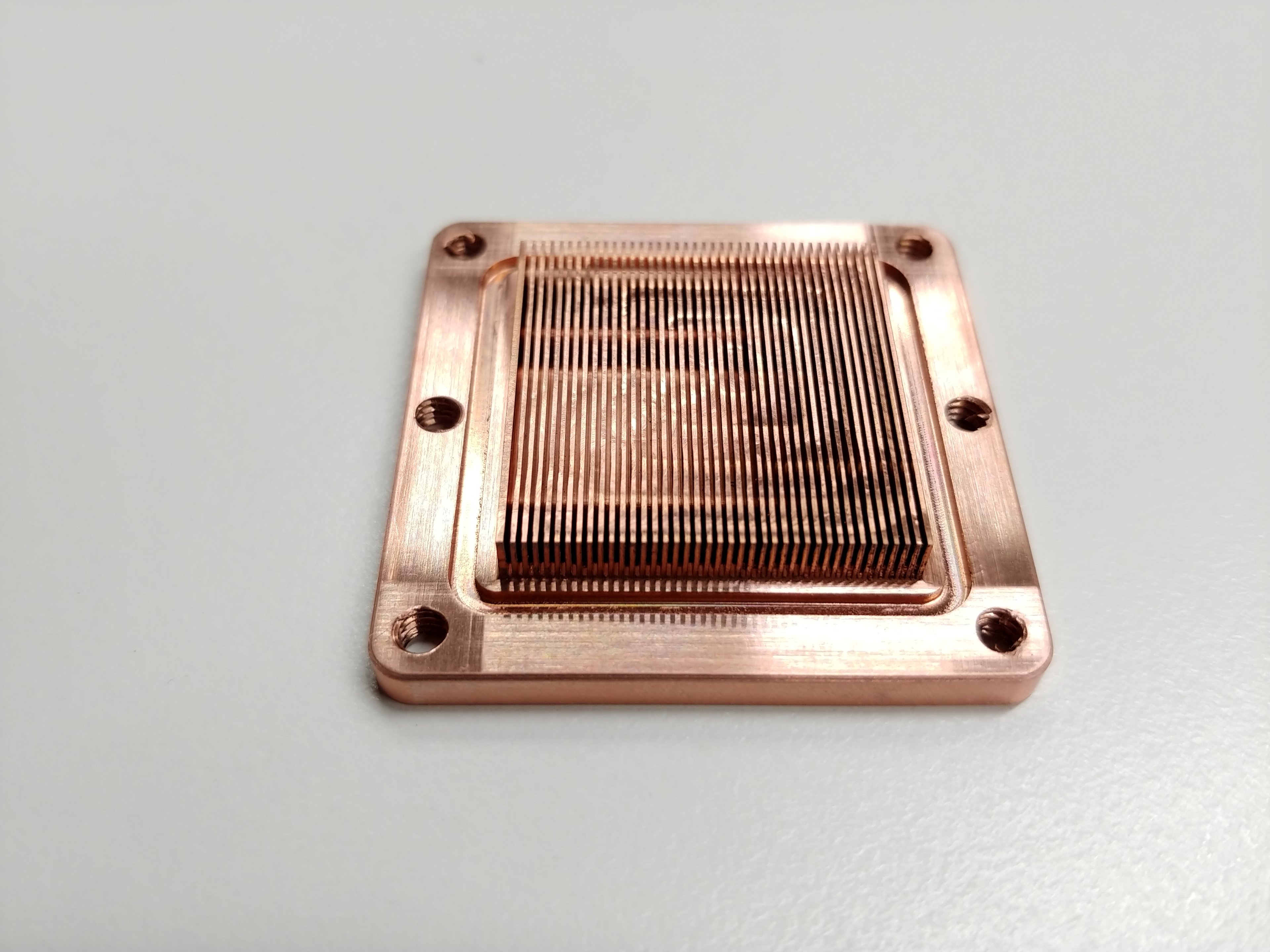

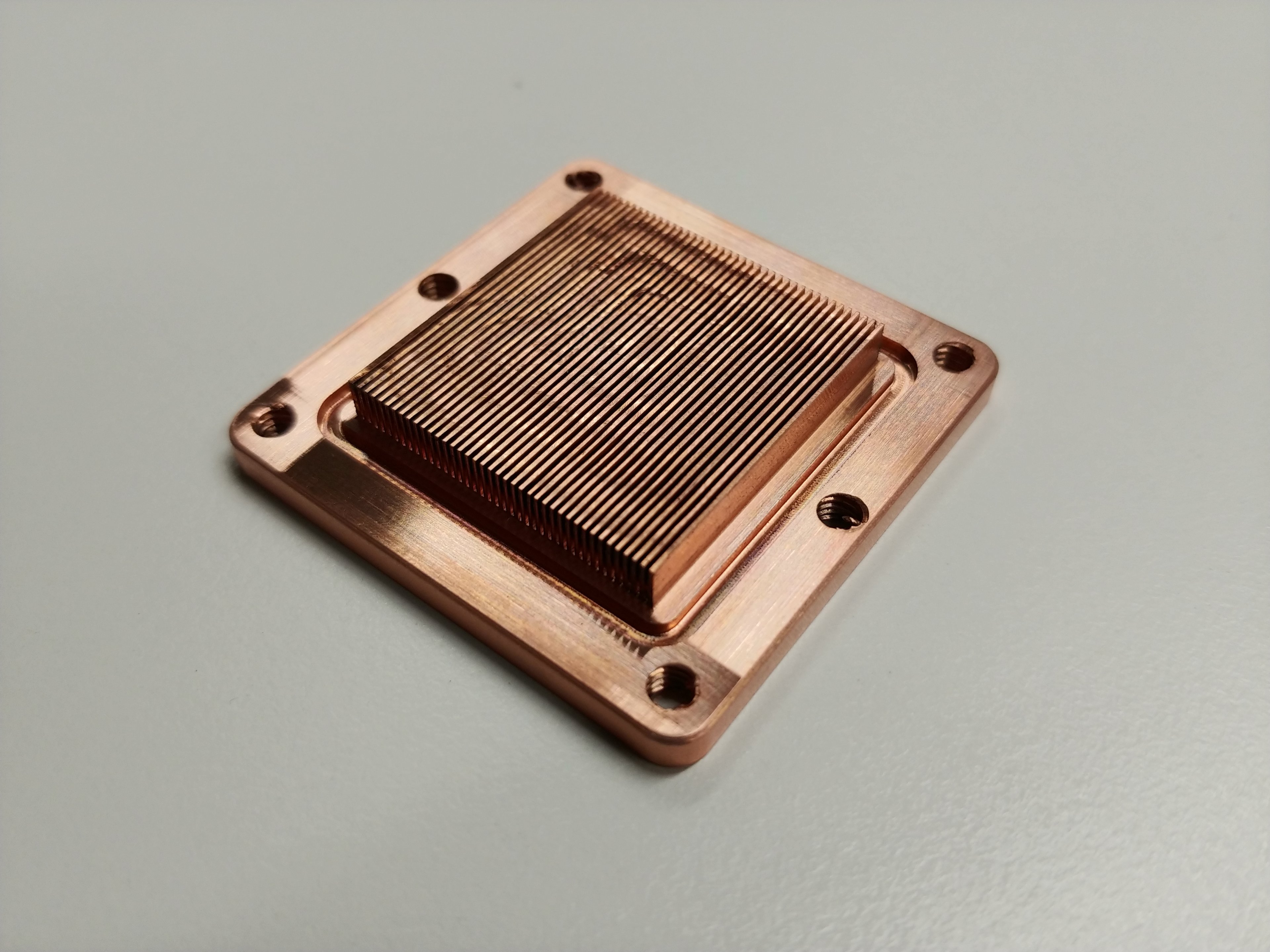

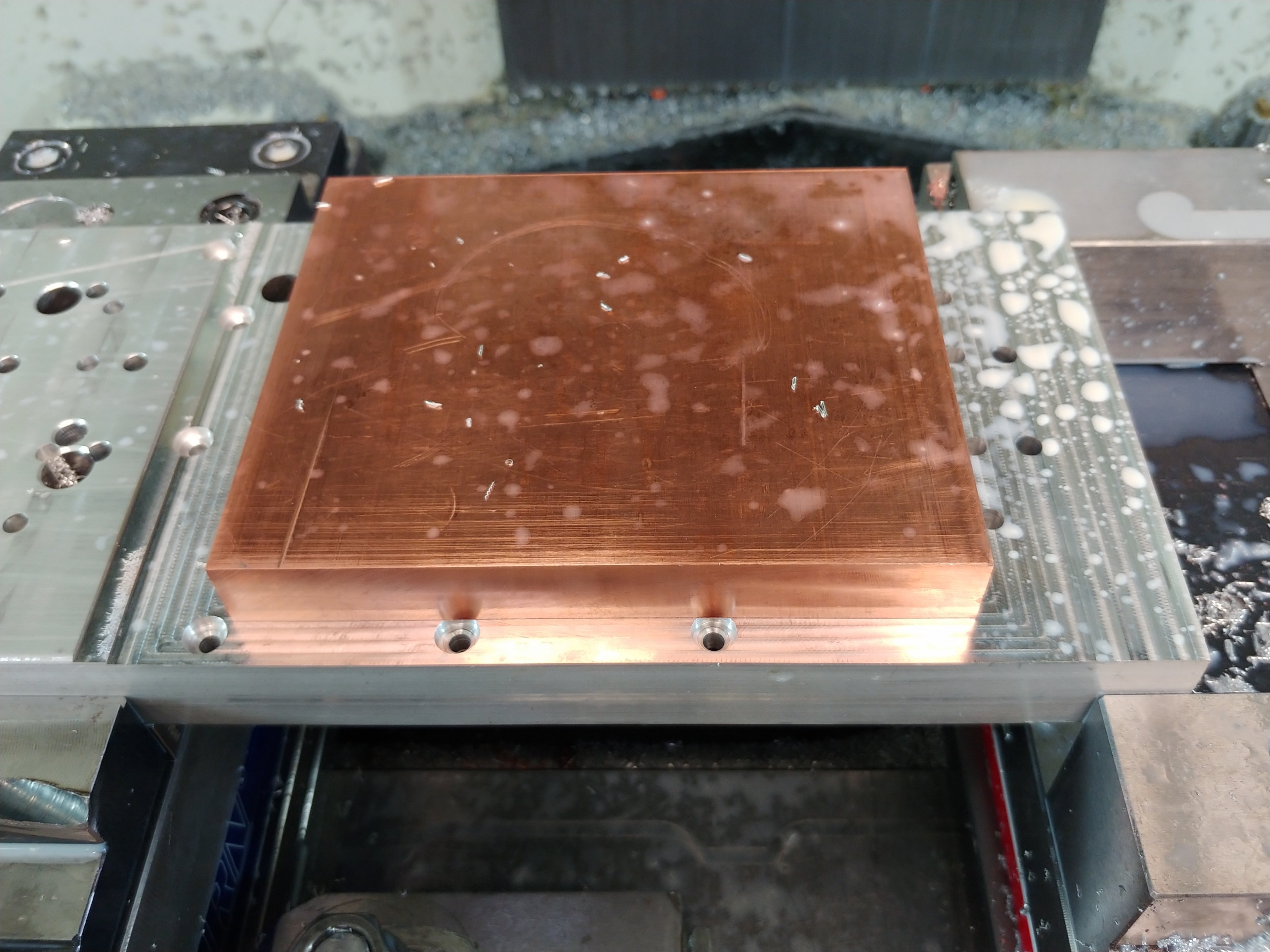

zweite Bodenplatte ist Fertig

und weiter gehts 😁

Gruß



[Selber]

Richtig schön massiv. Wie dick ist denn das Kupfer über der CPU dann?



[SoundAccount]

Das Video war aufjedenfall sehr Hilfreich! Wahnsinn wie umfangreich das ist wenn man jedes Teil so herstellt...

Ich bin ja mal sehr gespannt wie es ausschaut wenn sich das mal alles zusammenfindet.

Die Platte für die Rückwand war ja schon nen netter vorgeschmack...

Hast du eigentlich vor die Alu Gehäuseteile zu Lackieren?
Würdest du den Rechner am Ende mal wiegen?



[Evil Ghost]

Richtig schön massiv. Wie dick ist denn das Kupfer über der CPU dann?

die Lamellen/rippen sind 29x28mm, gesamt höche der bodenplatte ist 7,5mm, 6,5mm tief sind die rippen
also 1mm noch

Das Video war aufjedenfall sehr Hilfreich! Wahnsinn wie umfangreich das ist wenn man jedes Teil so herstellt...
Ich bin ja mal sehr gespannt wie es ausschaut wenn sich das mal alles zusammenfindet.

schön das es hilfreich war 😁

Hast du eigentlich vor die Alu Gehäuseteile zu Lackieren?
Würdest du den Rechner am Ende mal wiegen?

lackieren hab ich mir schon überlegt, mal schauen
wiegen ist kein problem

Gruß



[Evil Ghost]

UPDATE:

fangen wir an mit den schlechten nachrichten:

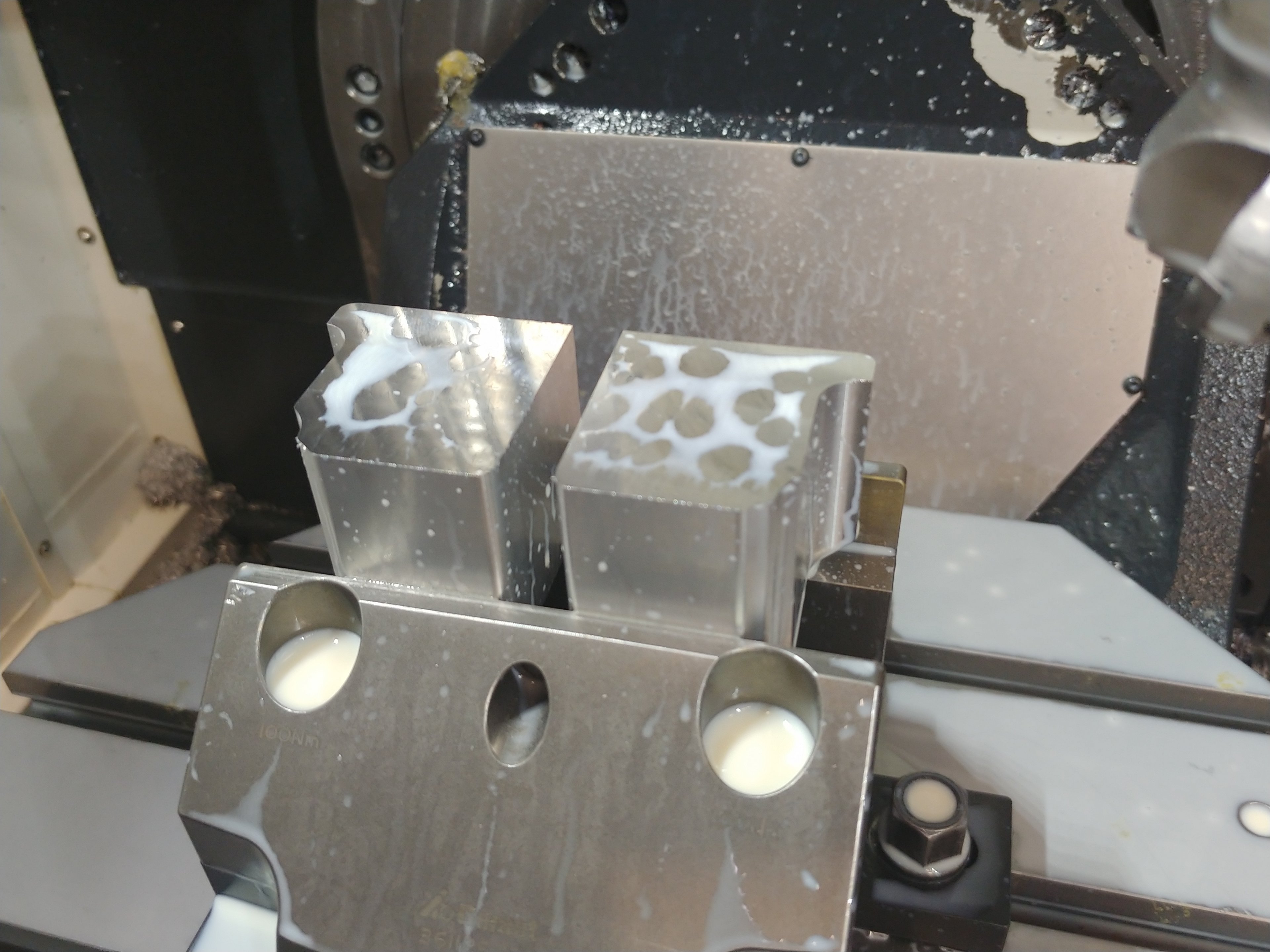

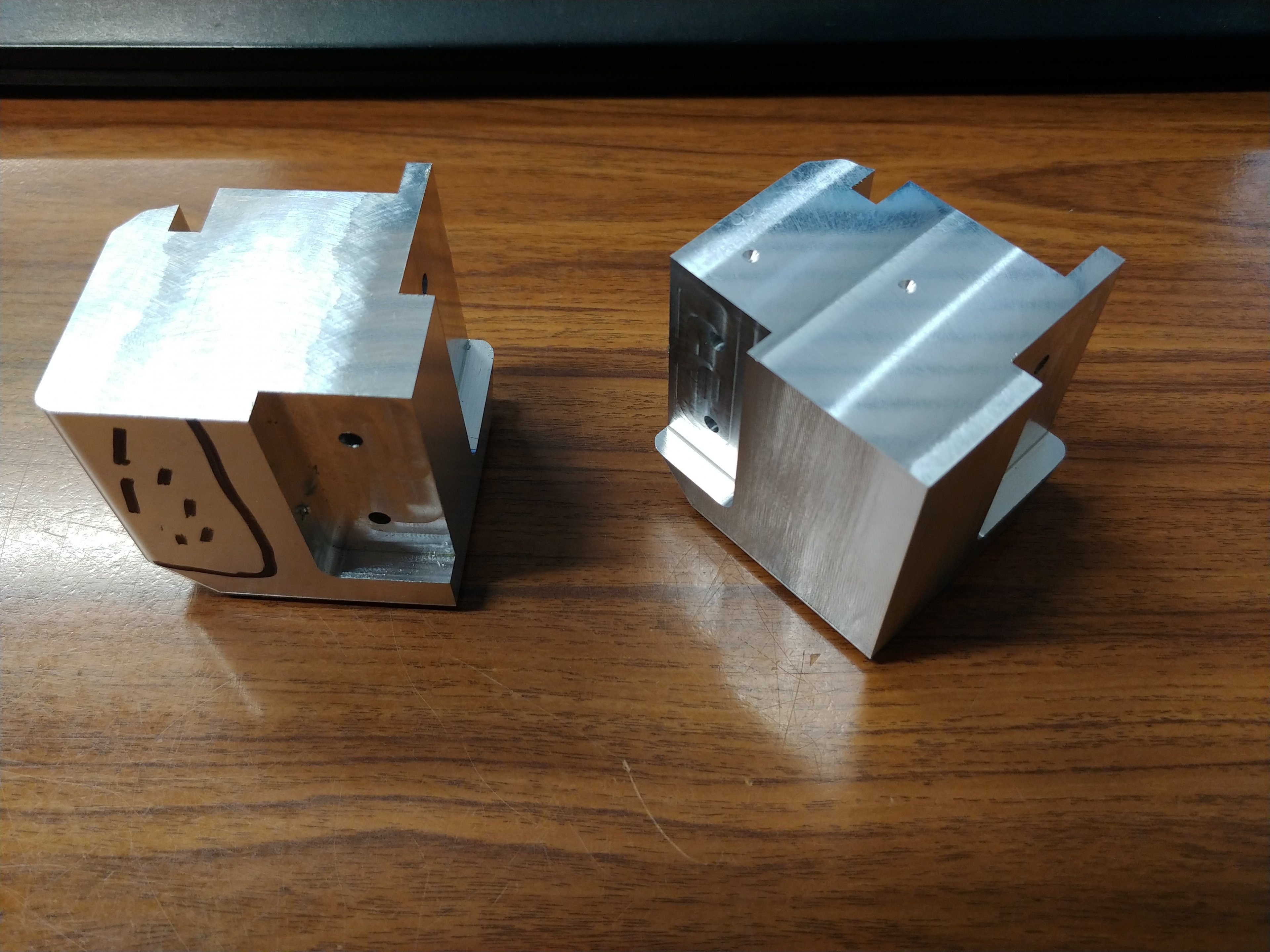

hab ja die füße angefangen
rückseite:

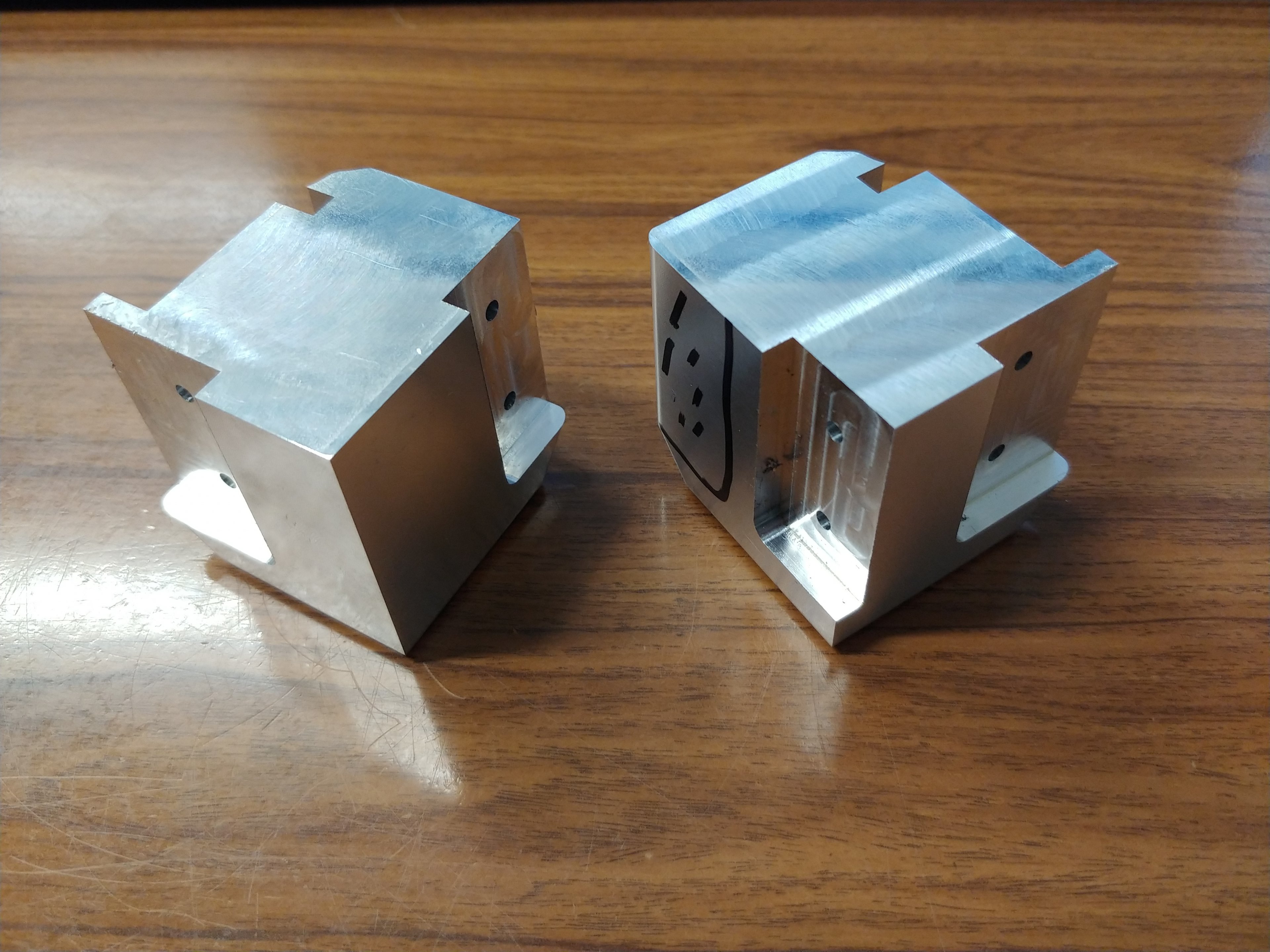

mir ist jetzt beim drehen passiert das ich ein fuß versaut habe, sprich, habe an der falschen seite tasche gefräst
links rechts, der rechte wo das schwarze ist sollte die tasche sein

ist jetzt ärgerlich aber gut, kann man nix machen, hab gestern nochmal ein auf die maschiene gepackt und gefräst, heute morgen auf höche gemacht, blöd ist nur das ich den falschen gefräst habe 🤣

ist jetzt noch ärgerlicher aber gut, nochmal ein auf die maschiene

gerade fertig geworden

NEXT:

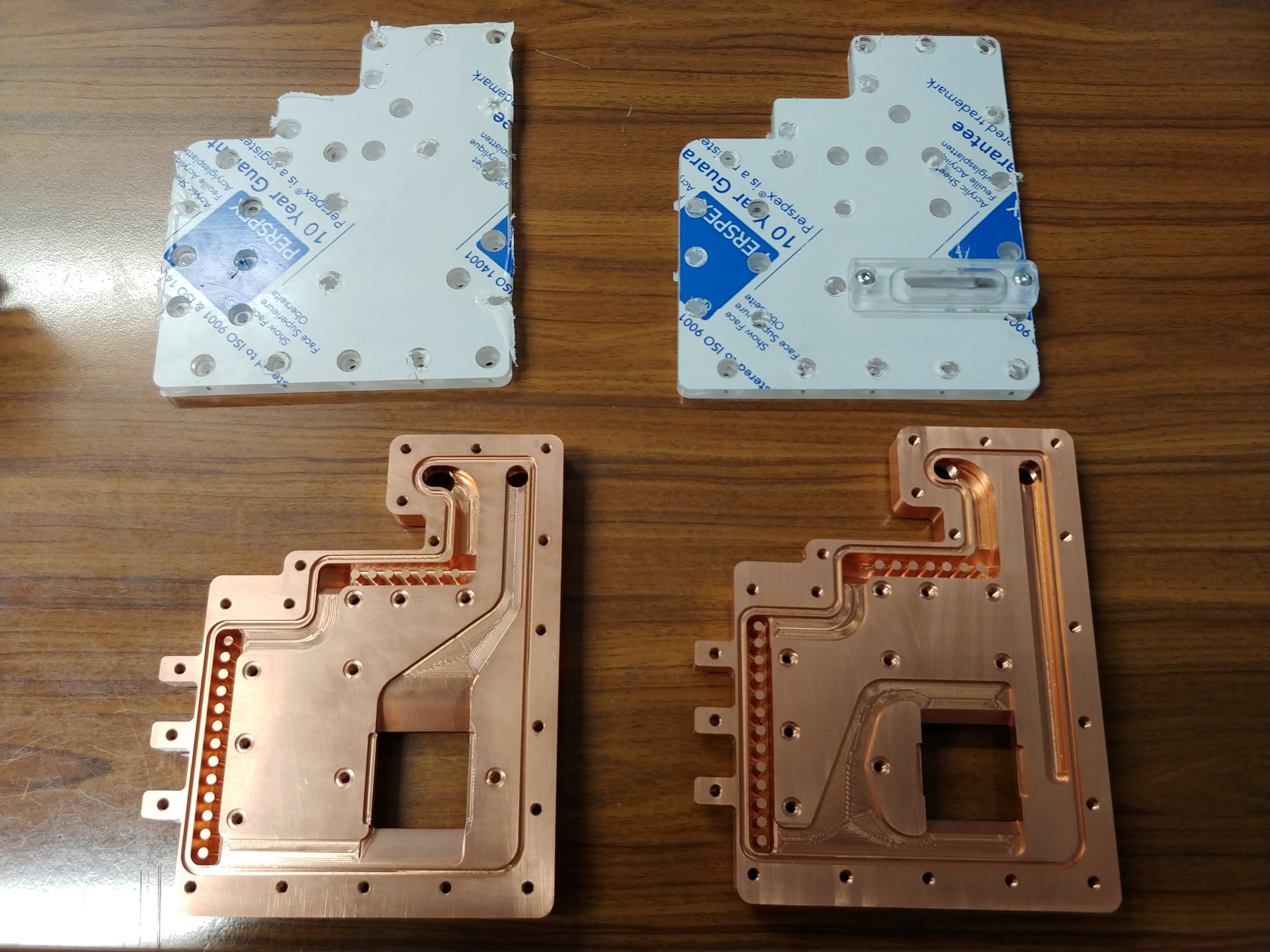

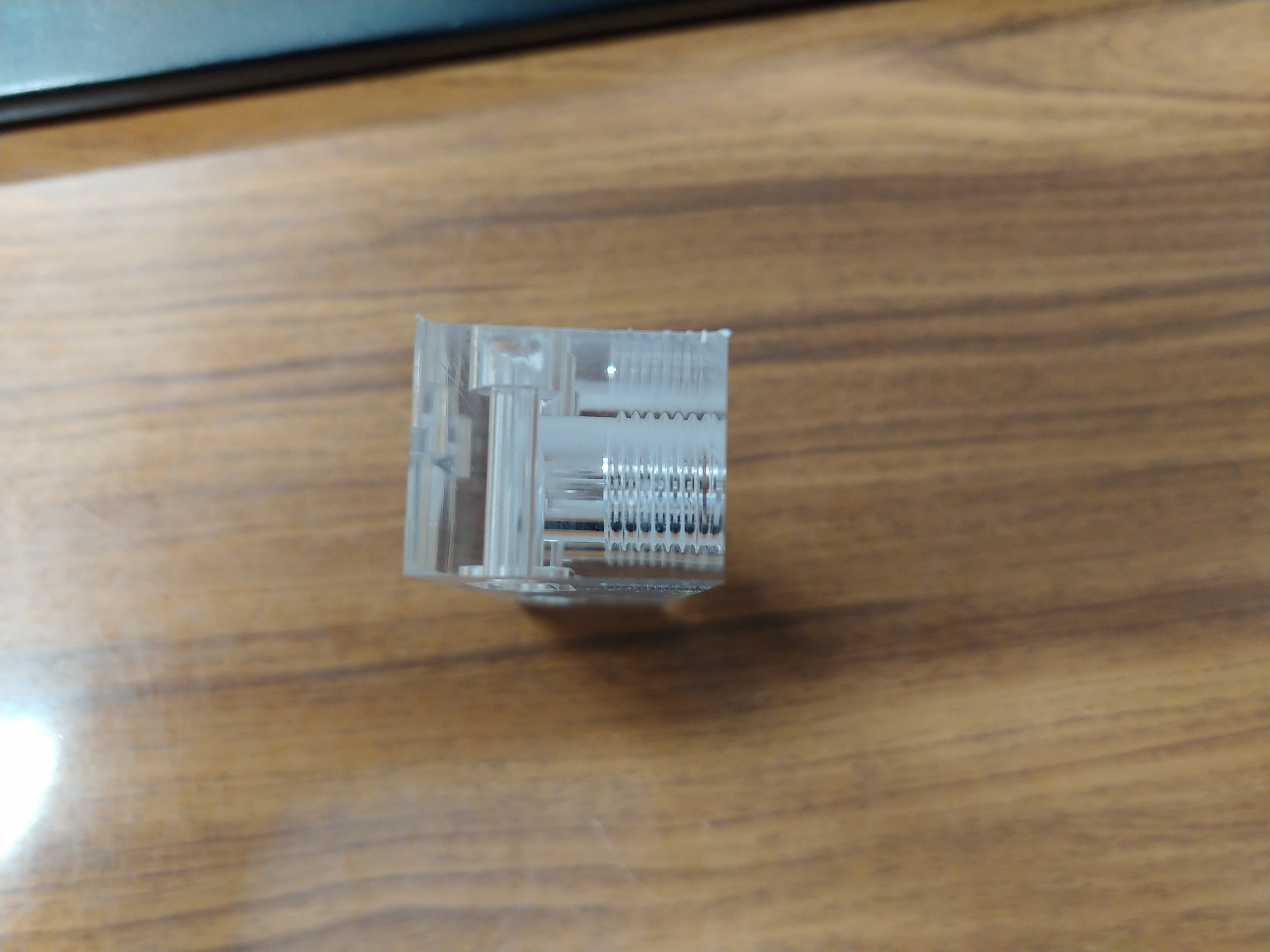

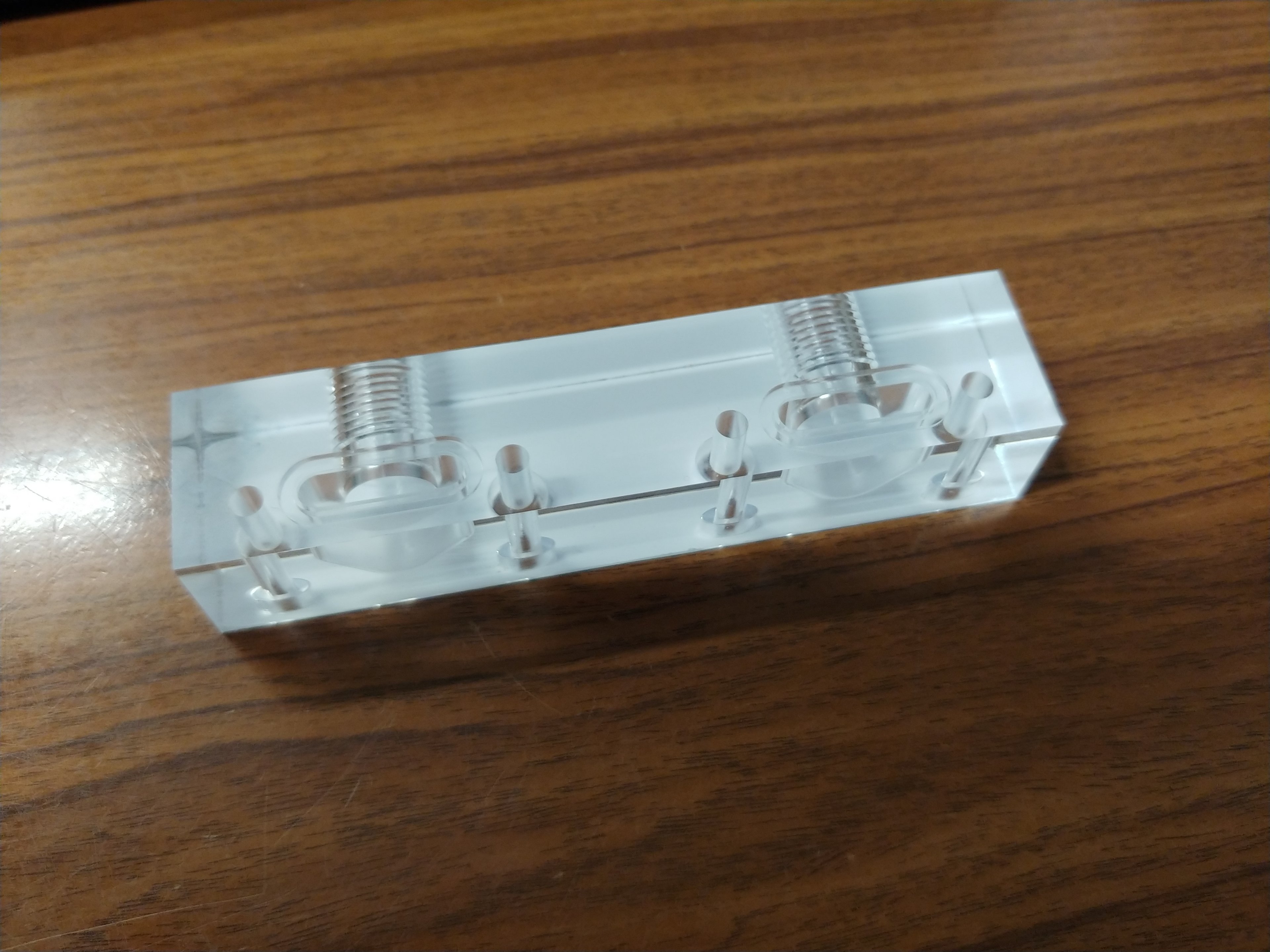

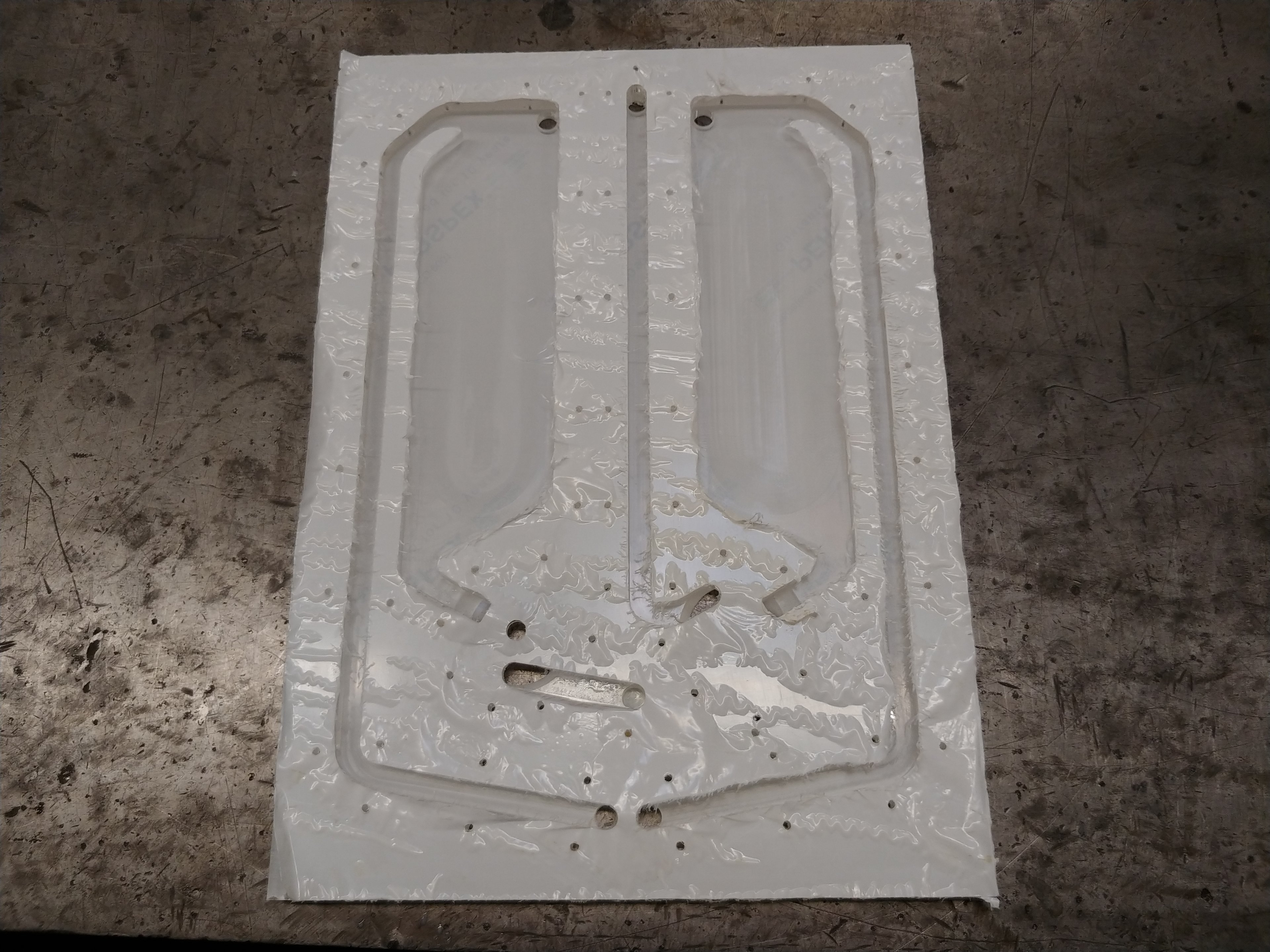

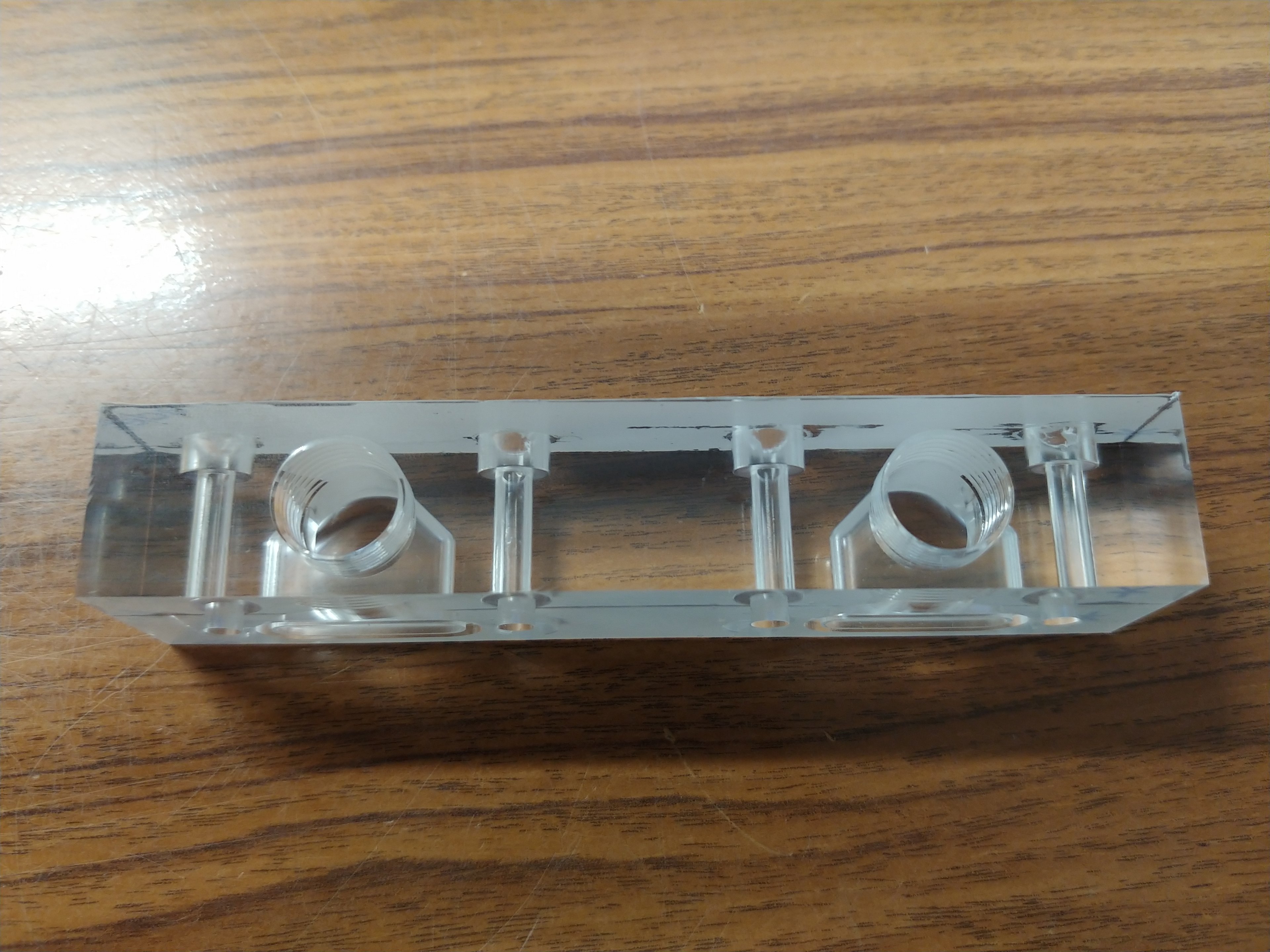

Monoblocks sind Fertig + Plexiplatten

+

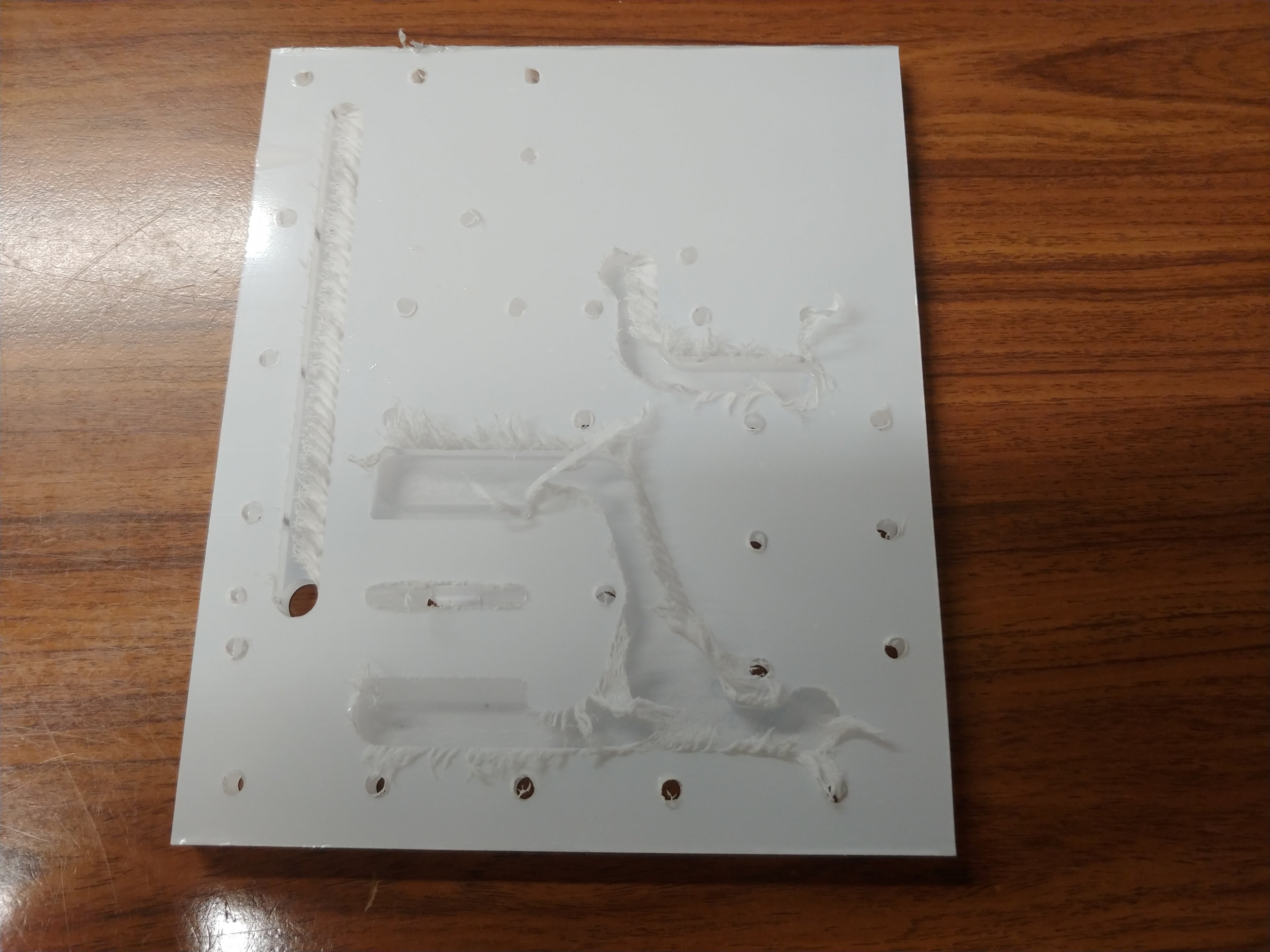

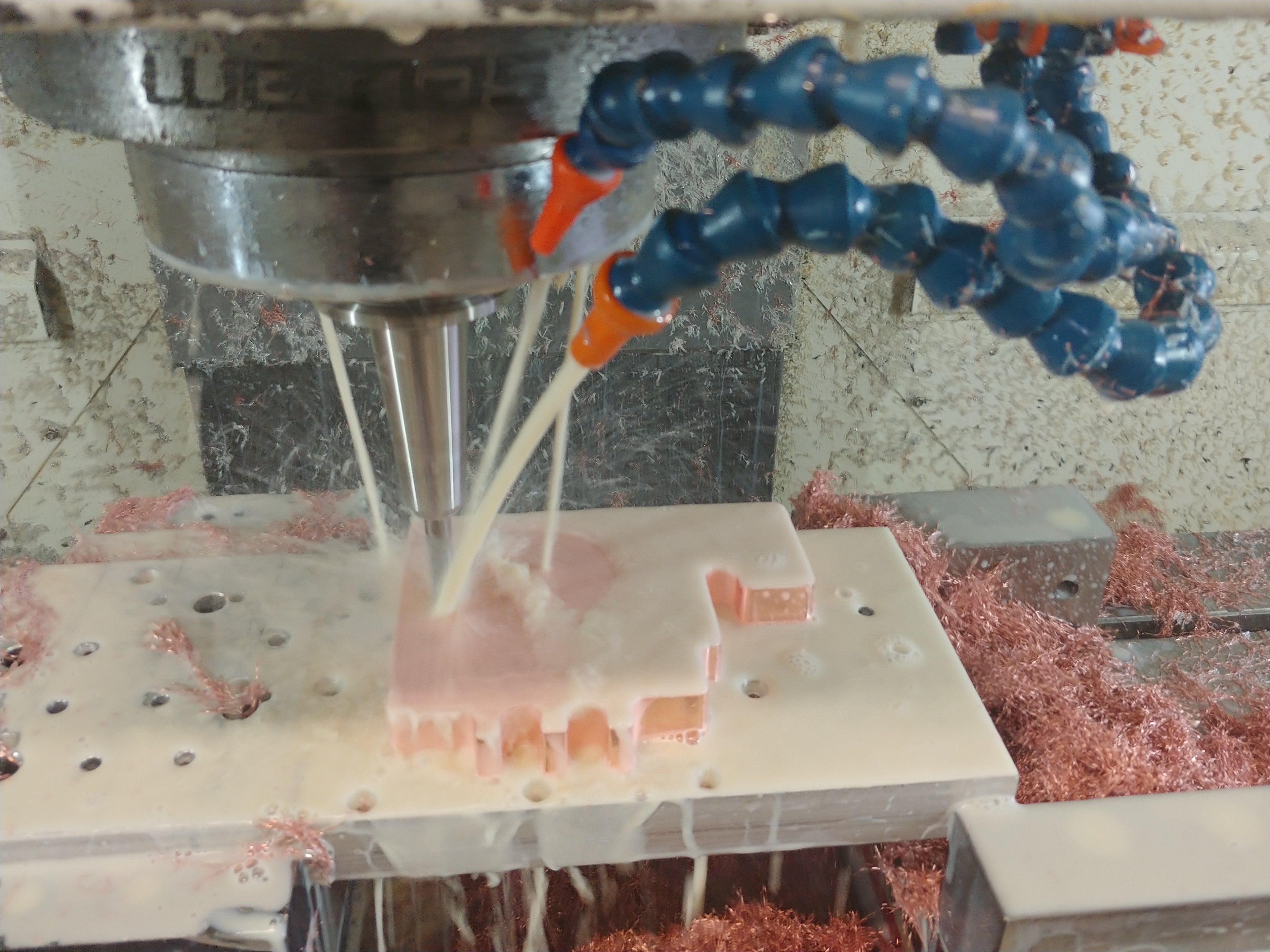

heuter werde ich noch das 3 MAL die Distroplate Fräsen

Gruß


hab ein neues Video, wie ich die Monoblocks Fräse

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Evil Ghost]

UPDATE:
Guten Morgen,

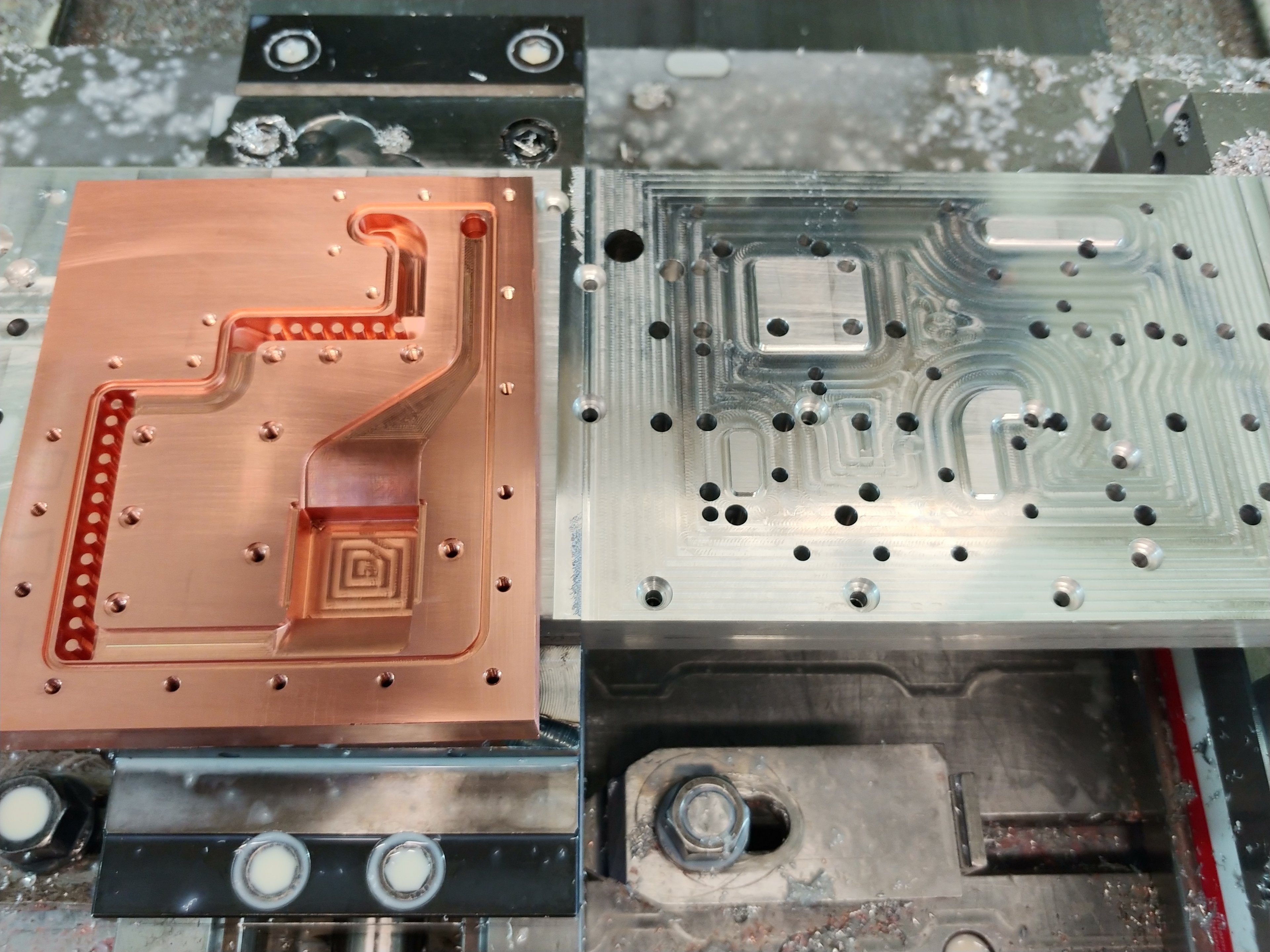

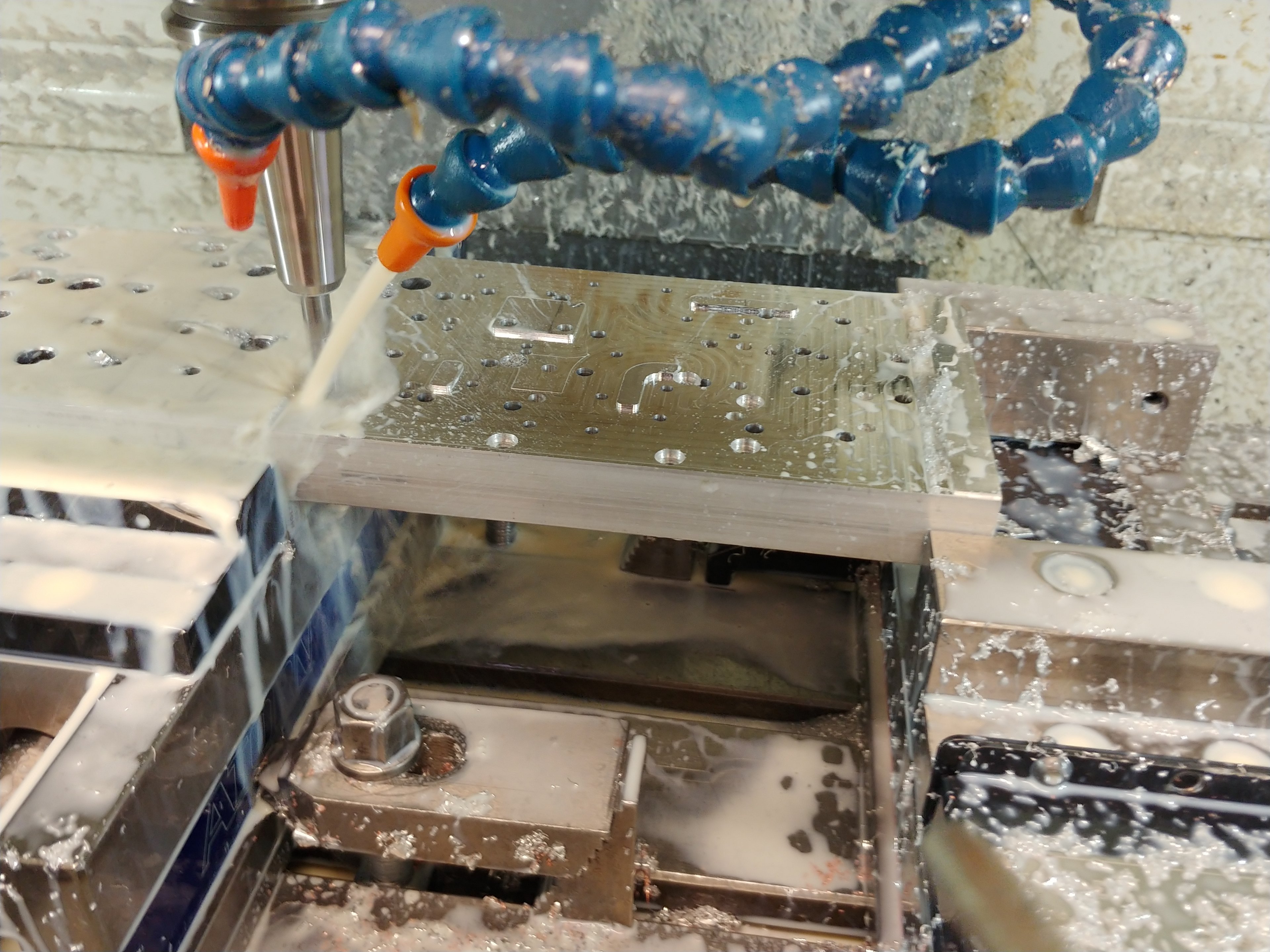

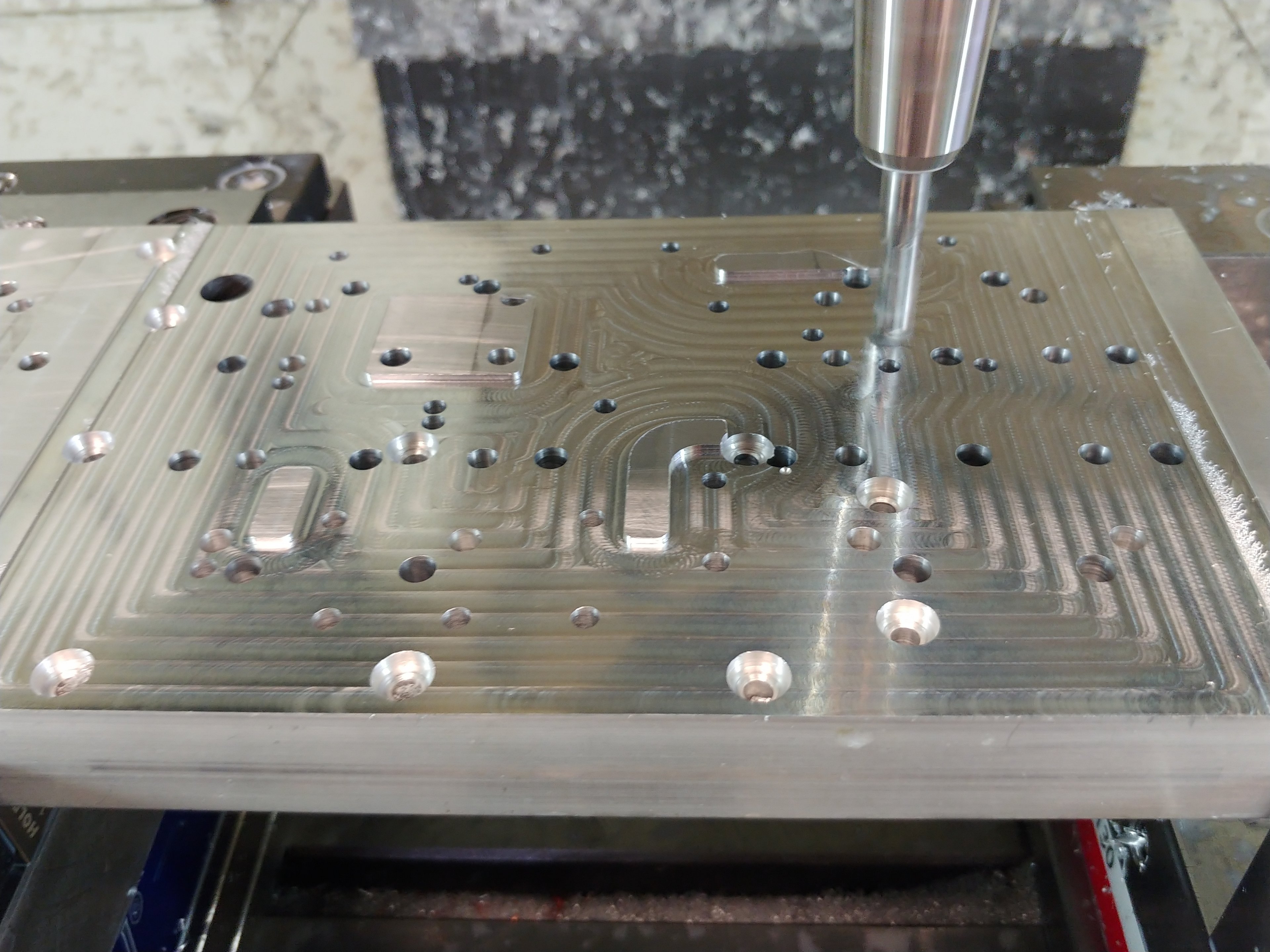

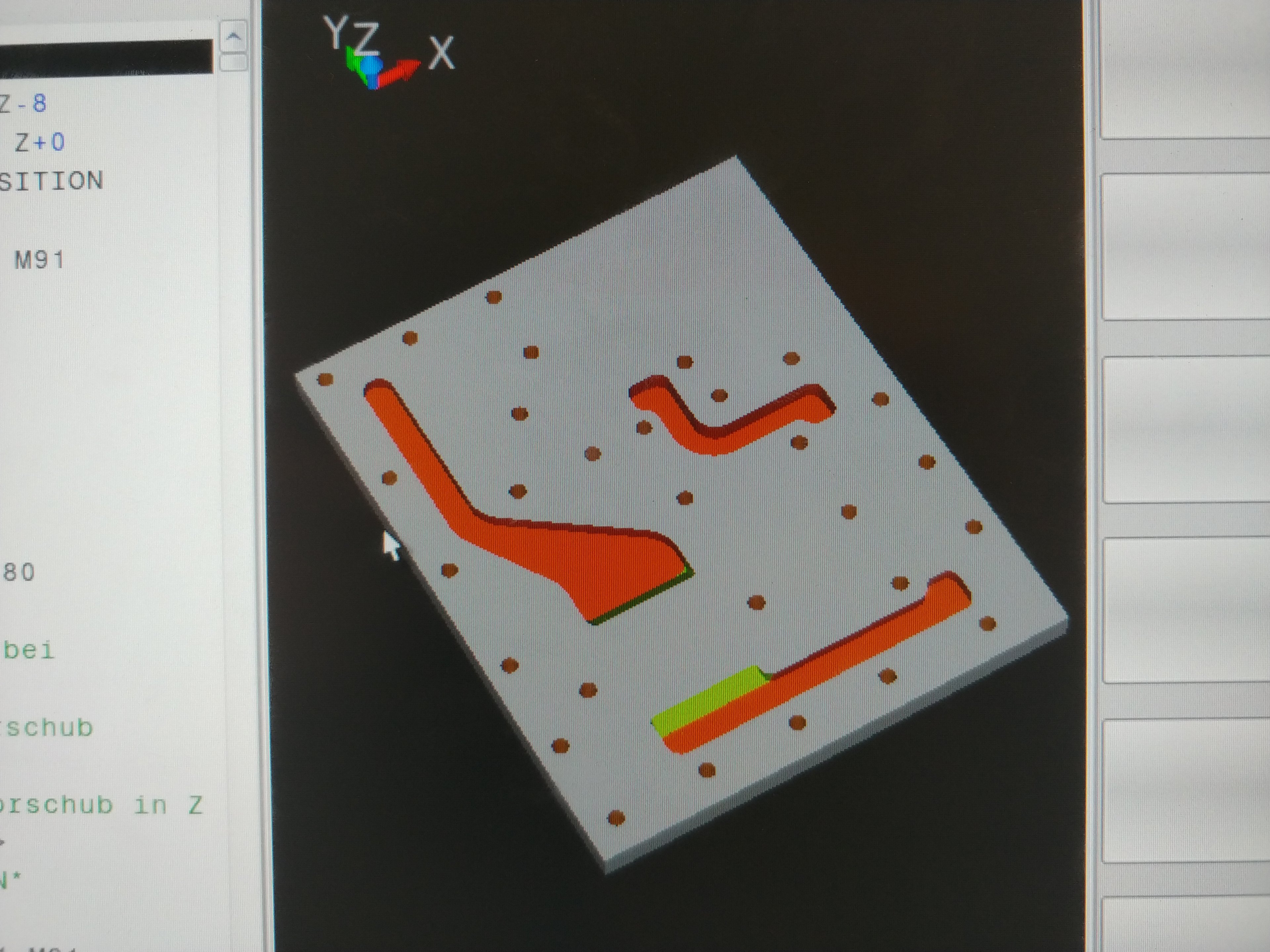

hab jetzt gerade die Distroplate fertig gemacht, gewinde sind jetzt alles drin, und auf dem blick sieht alles heile aus

Gruß



[Evil Ghost]

UPDATE:

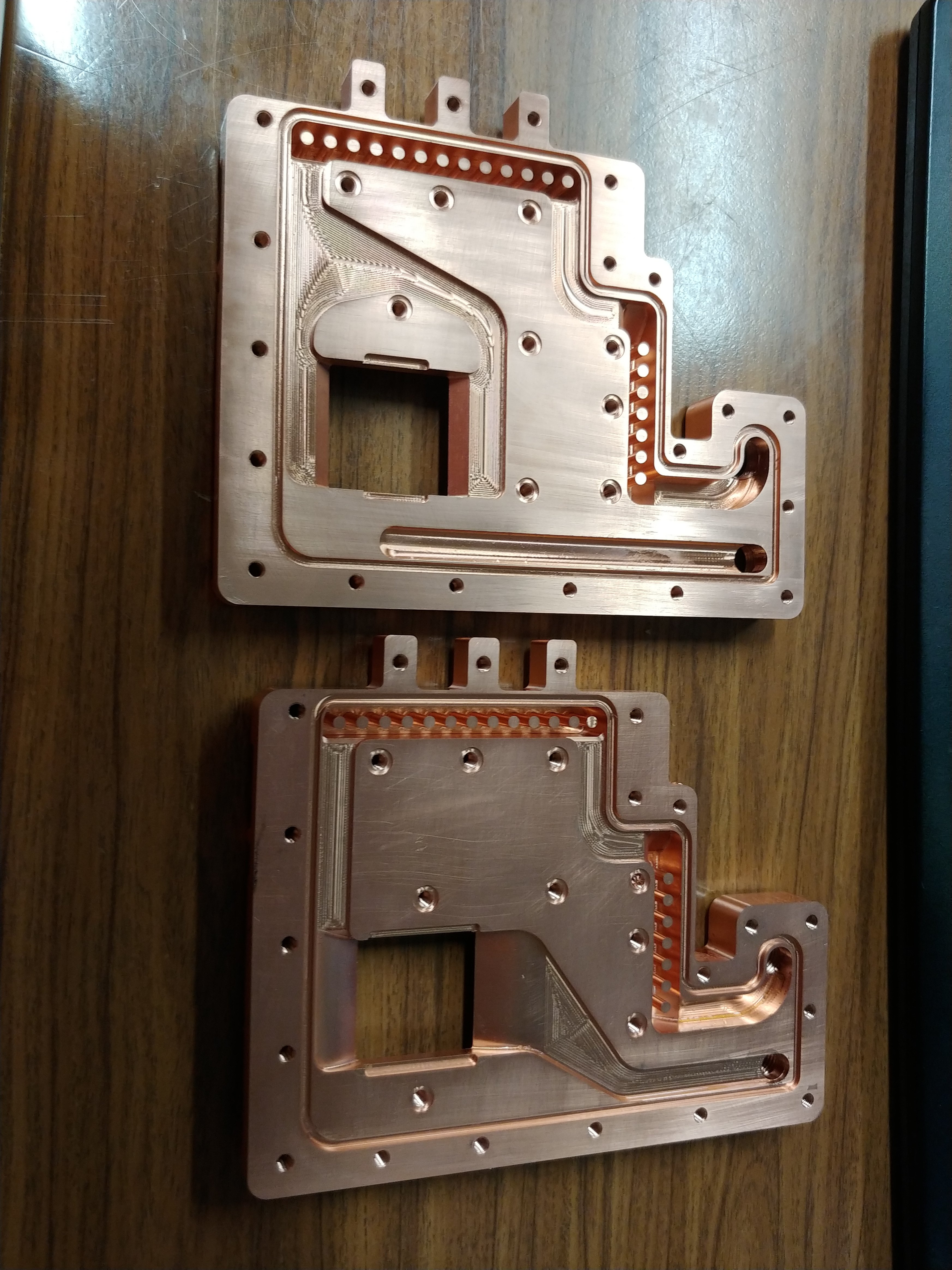

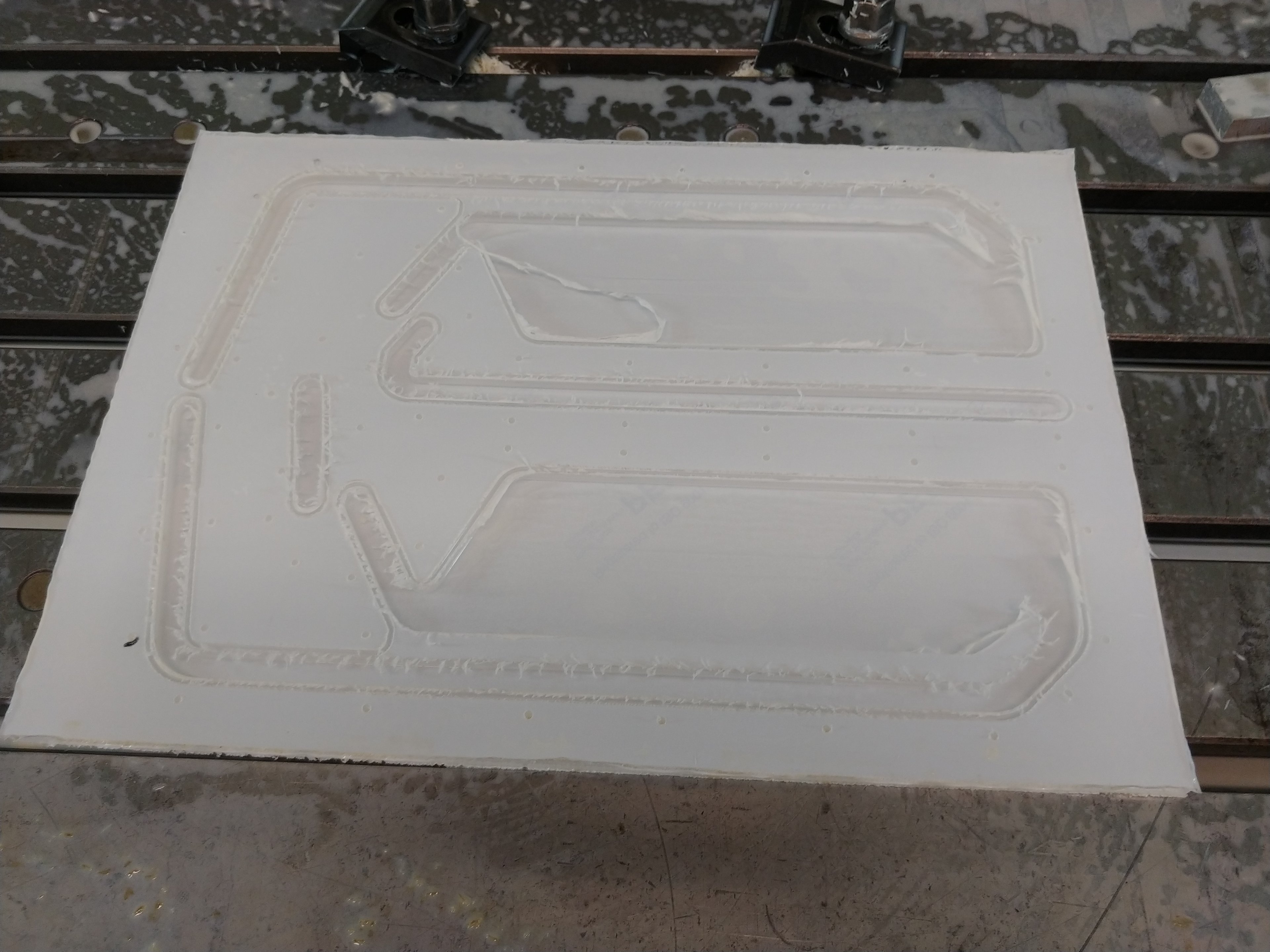

hab jetzt die zweite Distroplate auch komplett fertig, nur kann man die beiden zusammenbauen

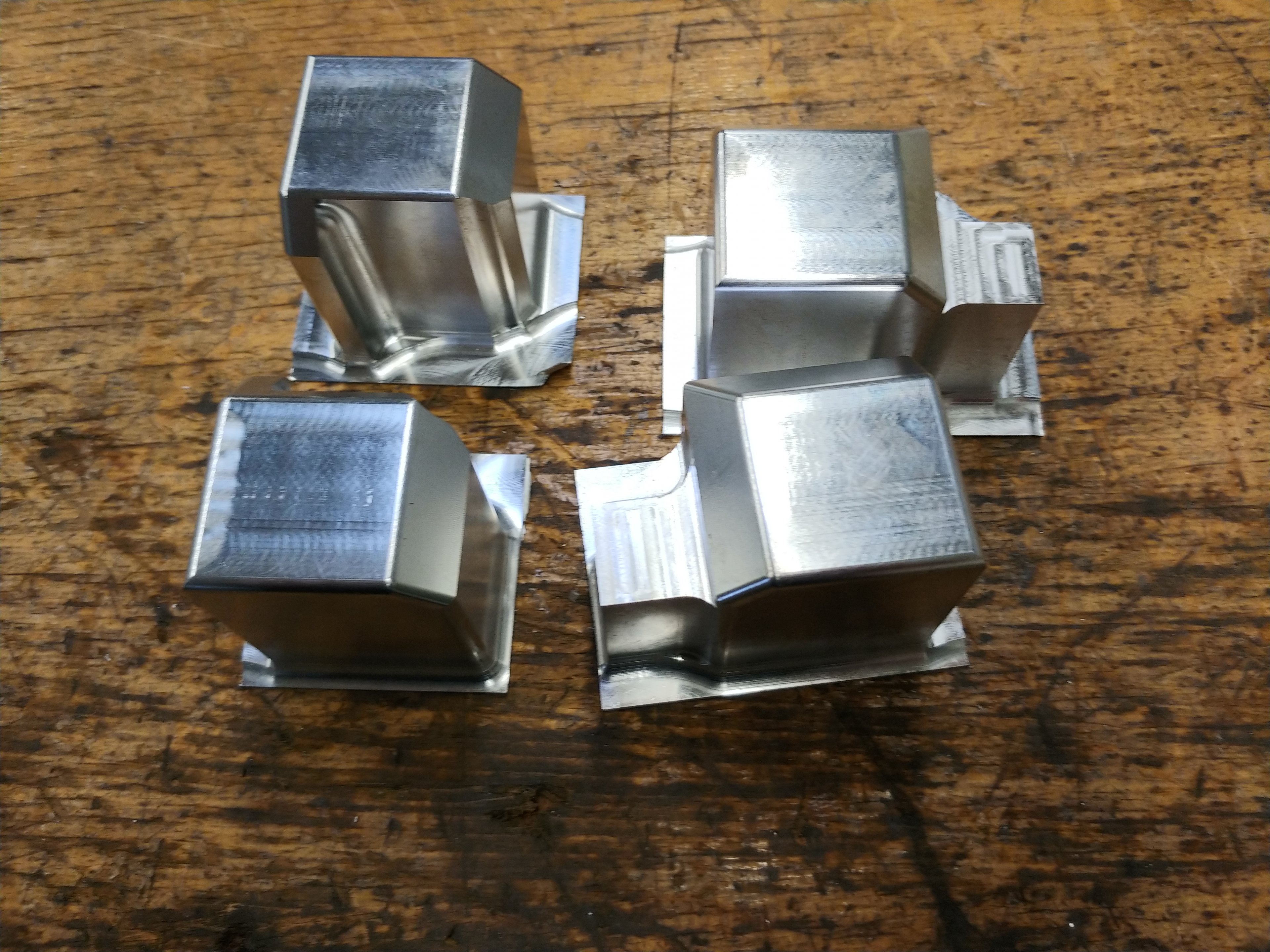

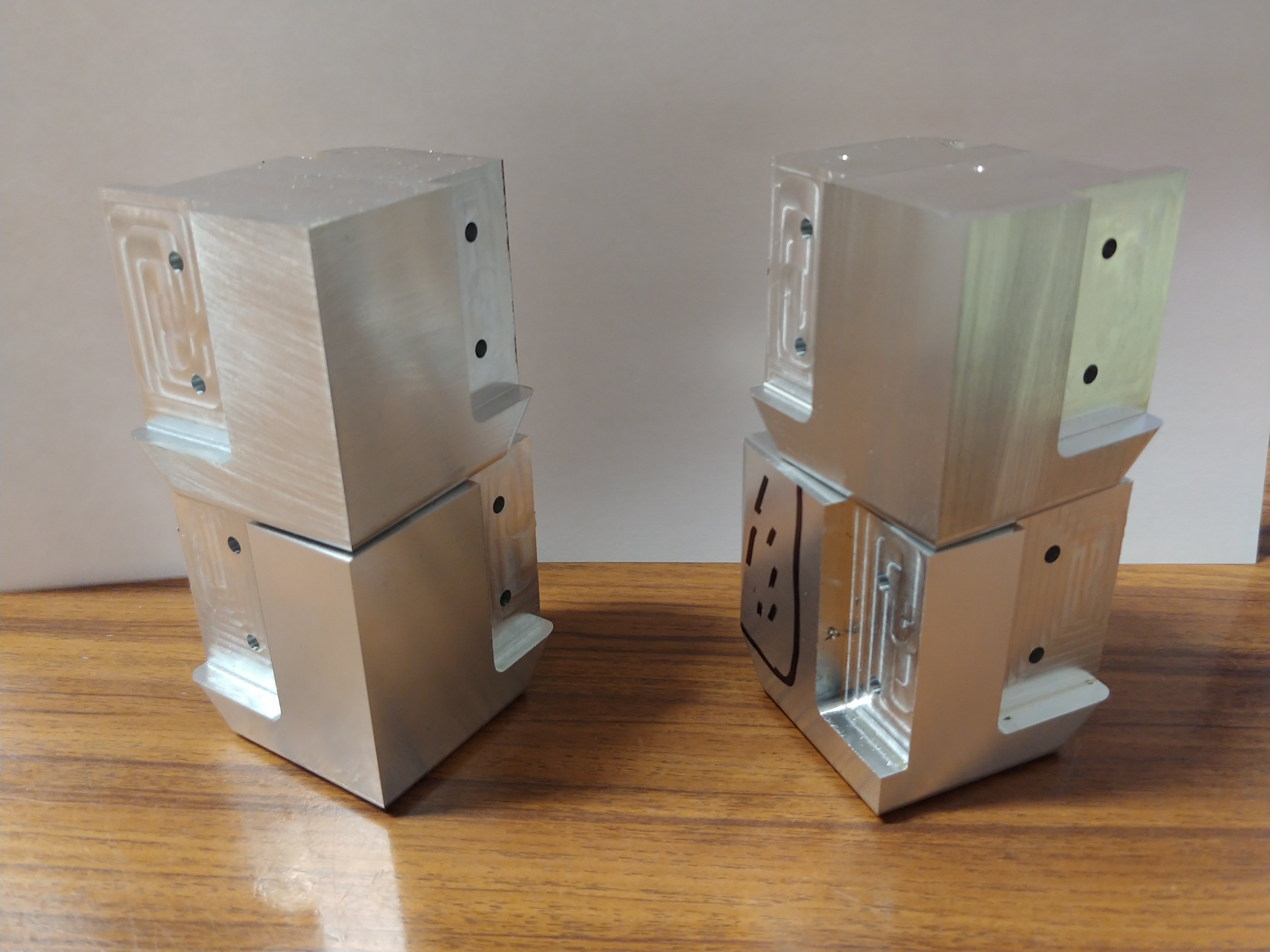

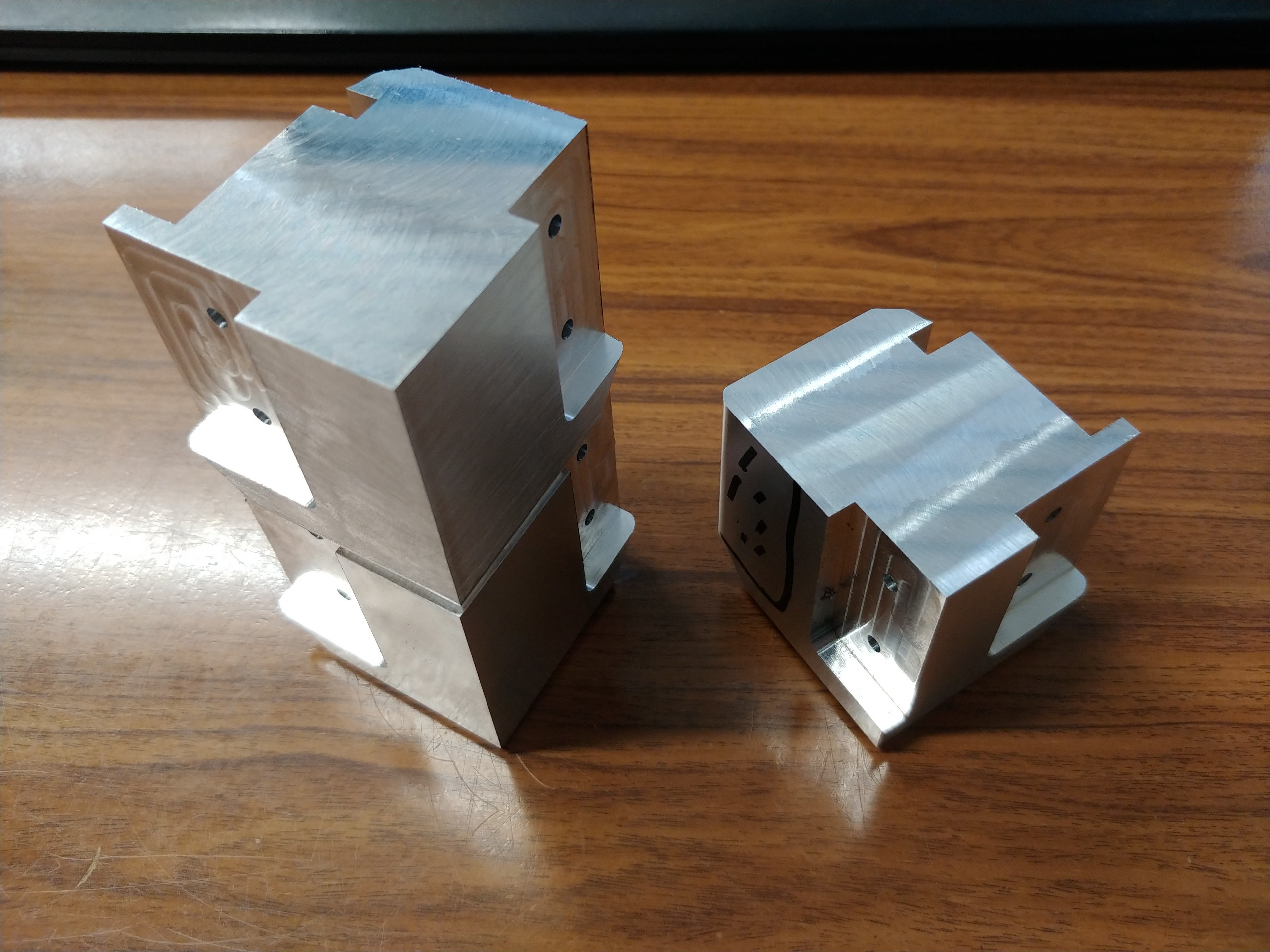

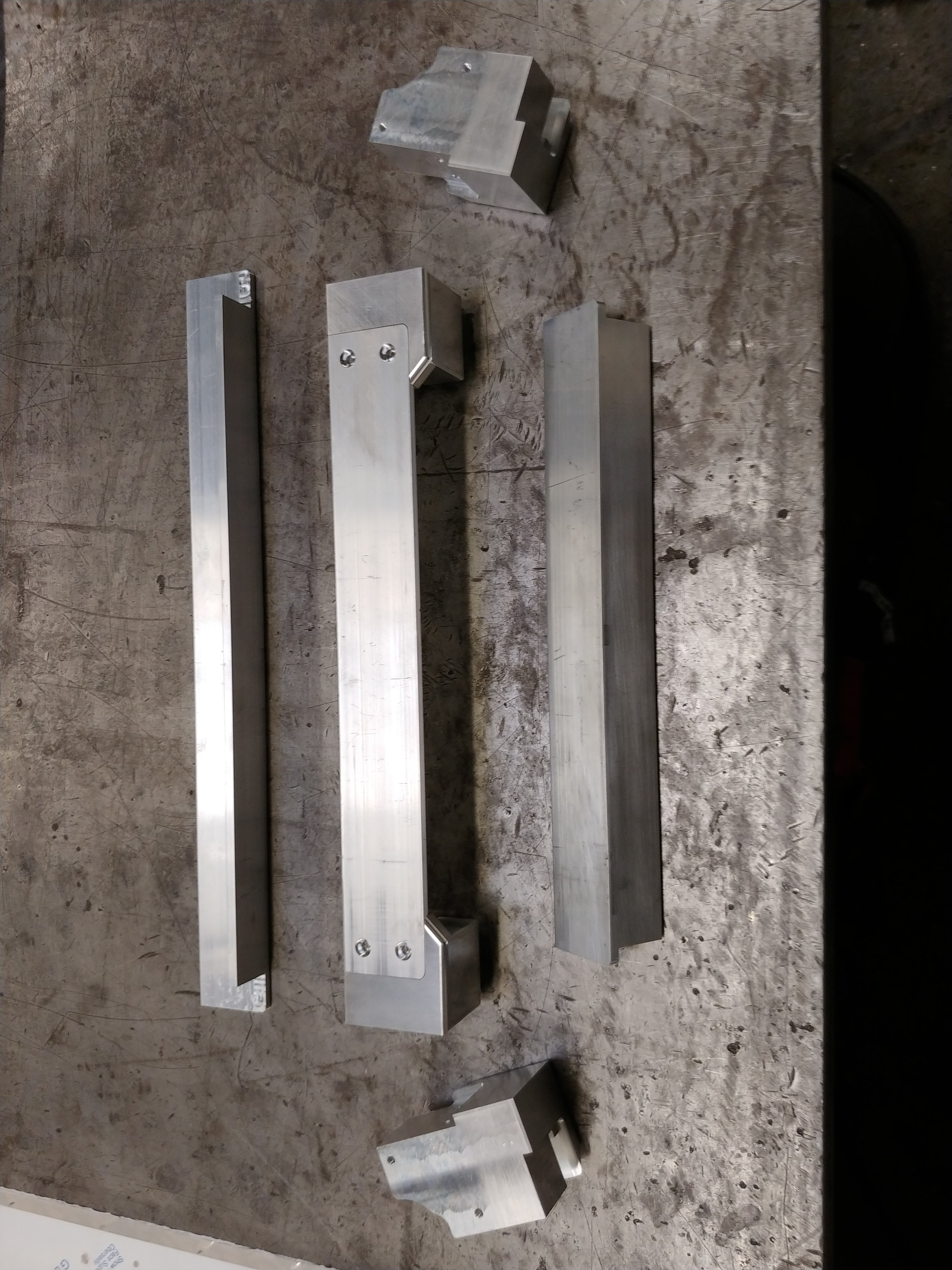

hir paar fotos wie weit ich mit den füßen bin

Gruß



[Evil Ghost]

UPDATE:
Guten Morgen,

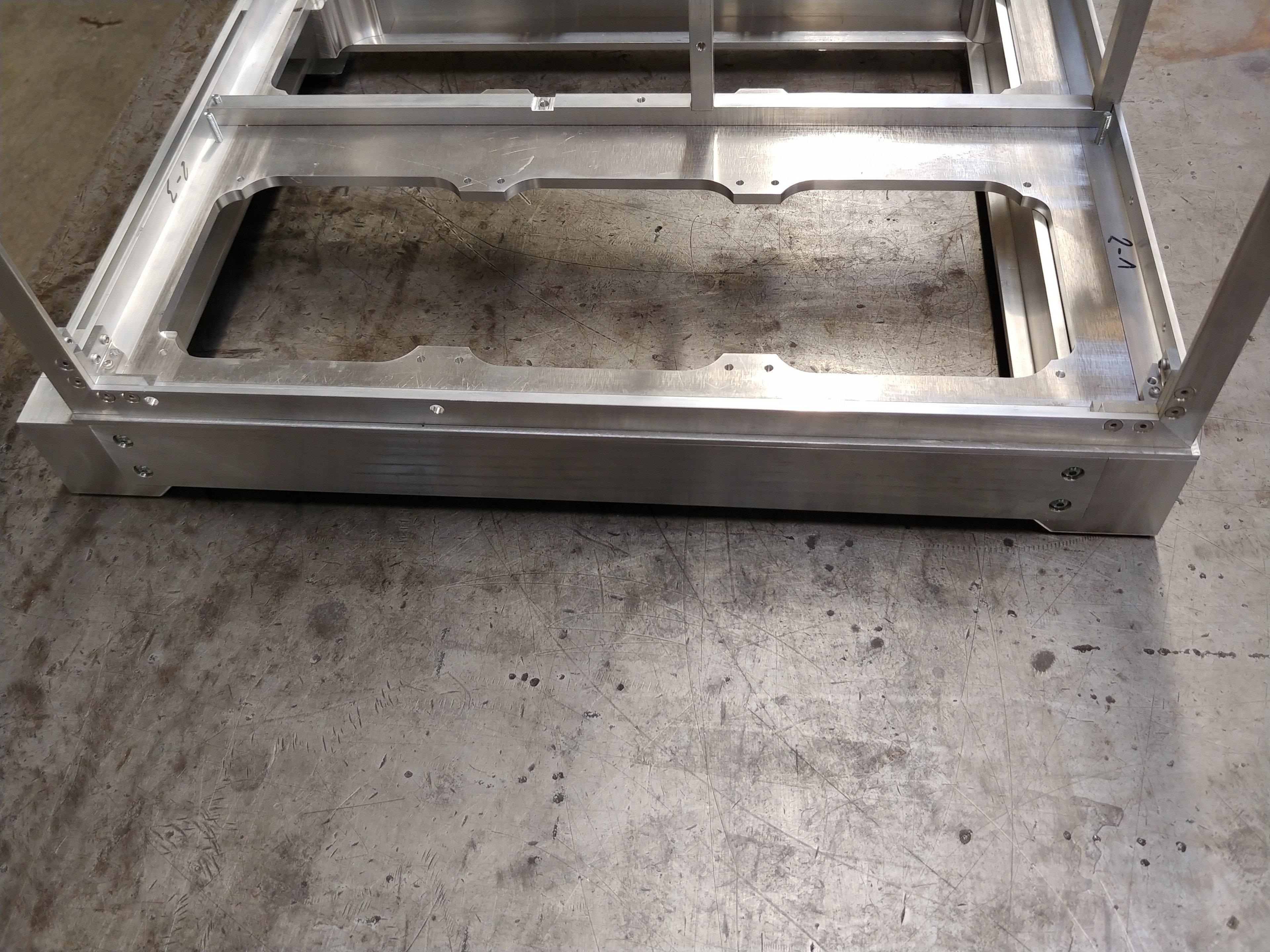

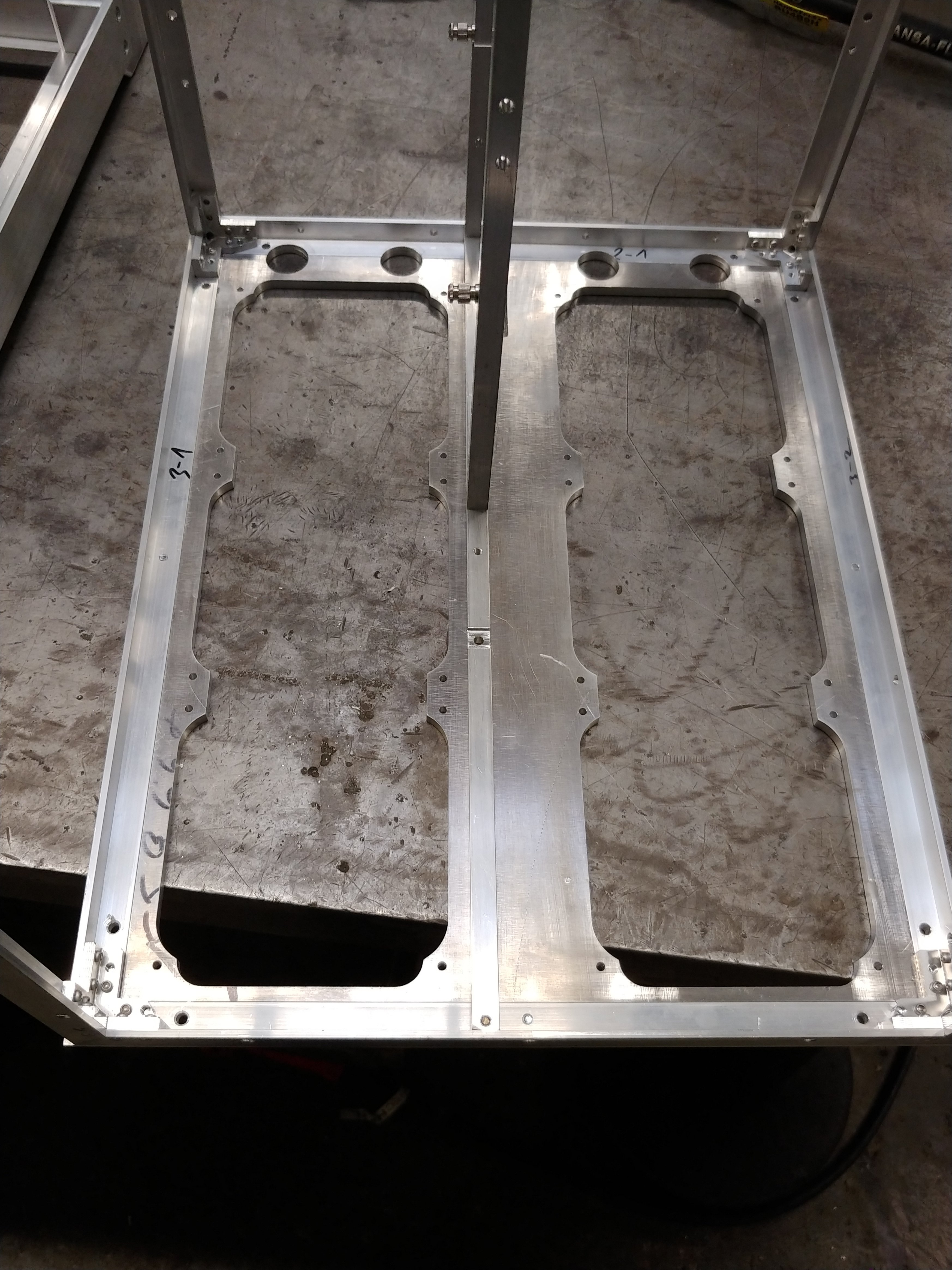

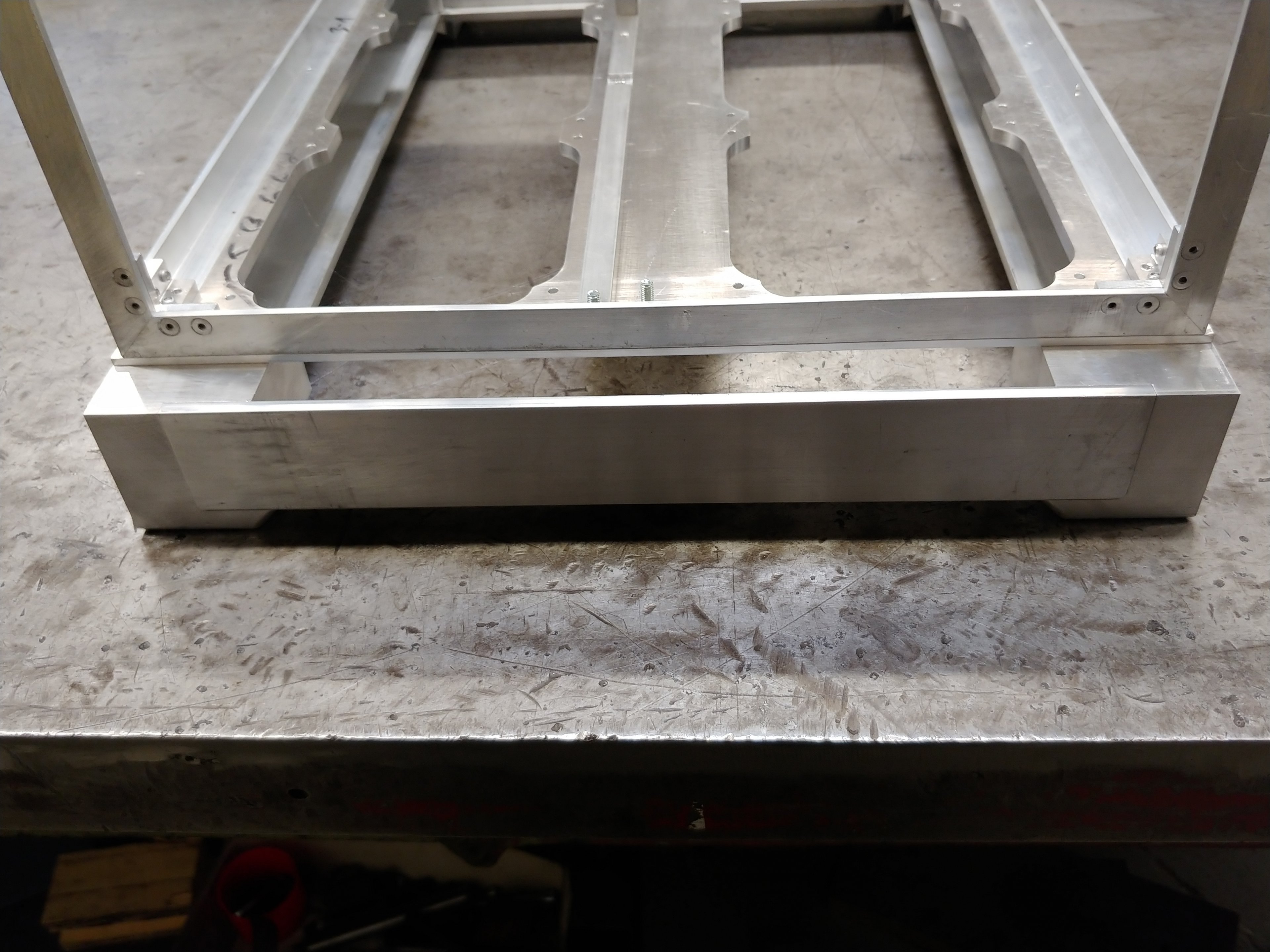

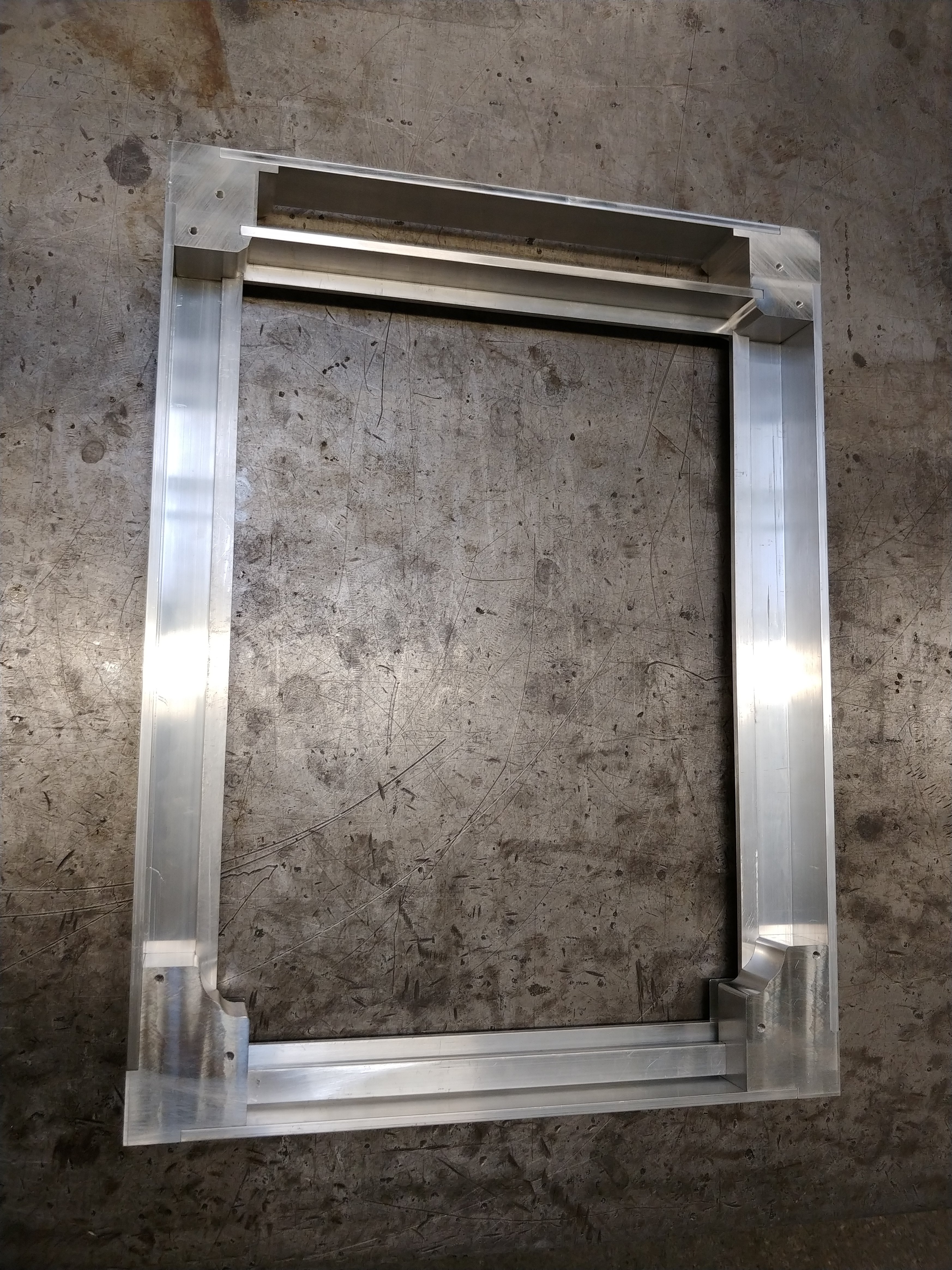

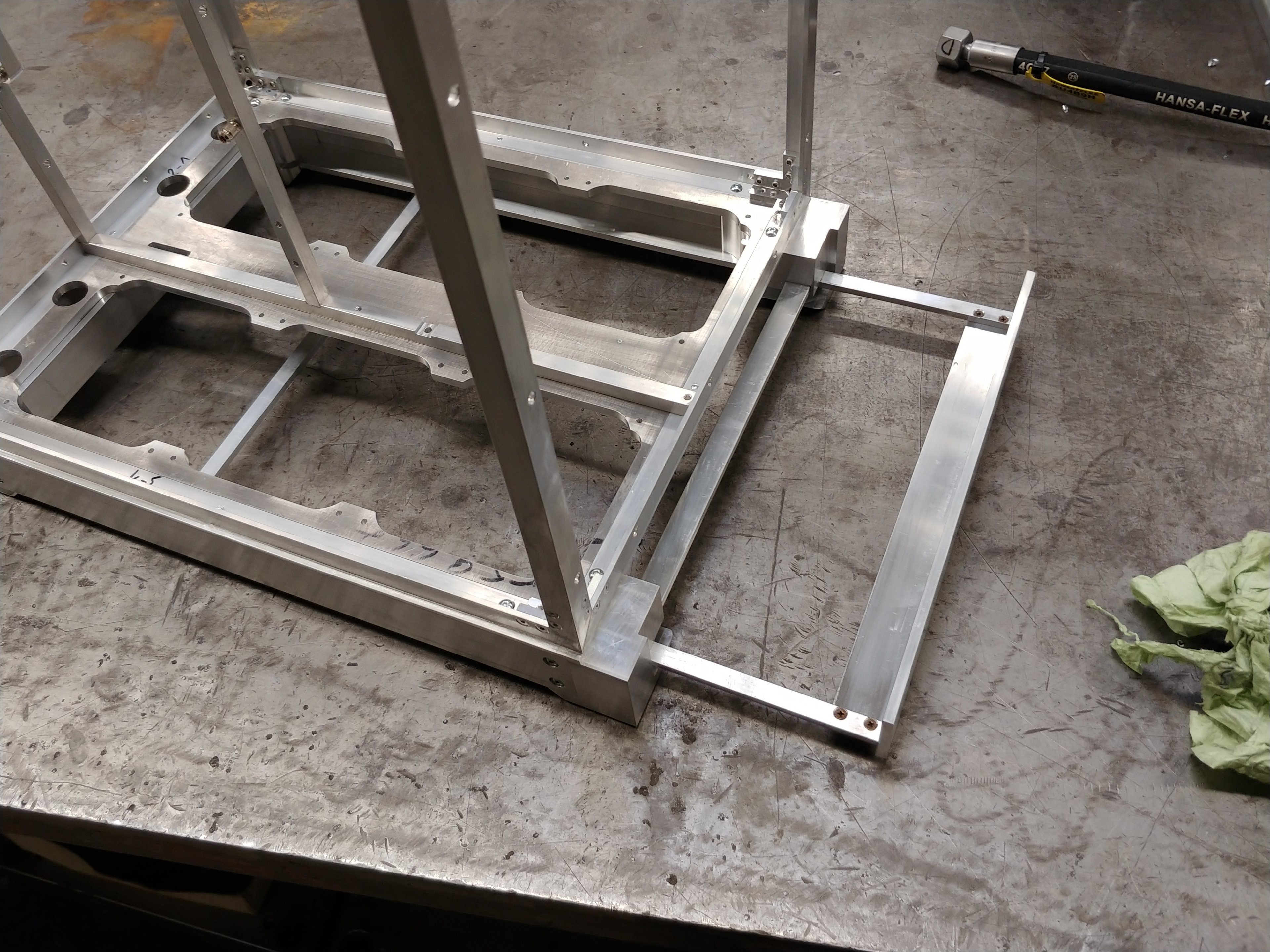

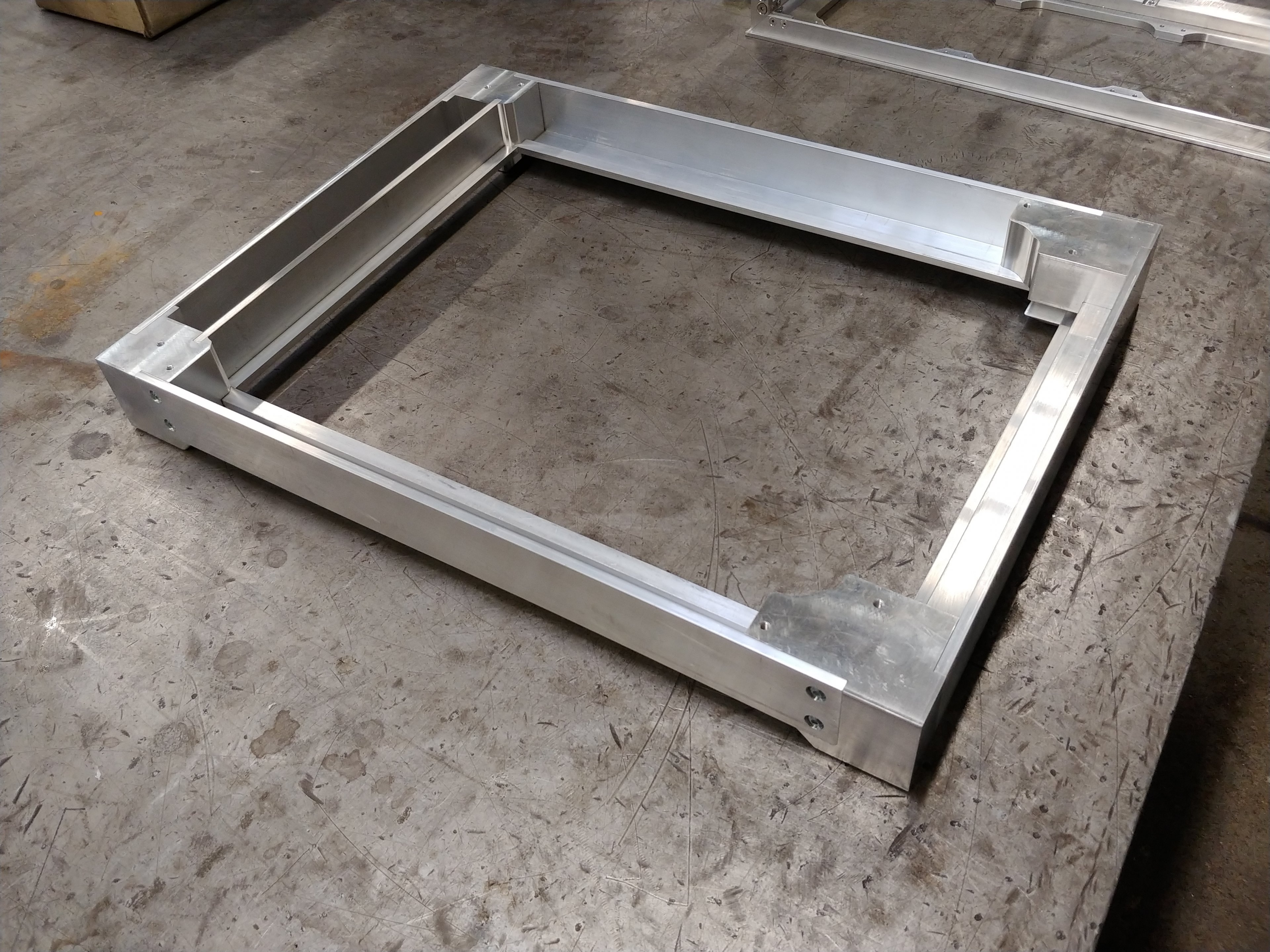

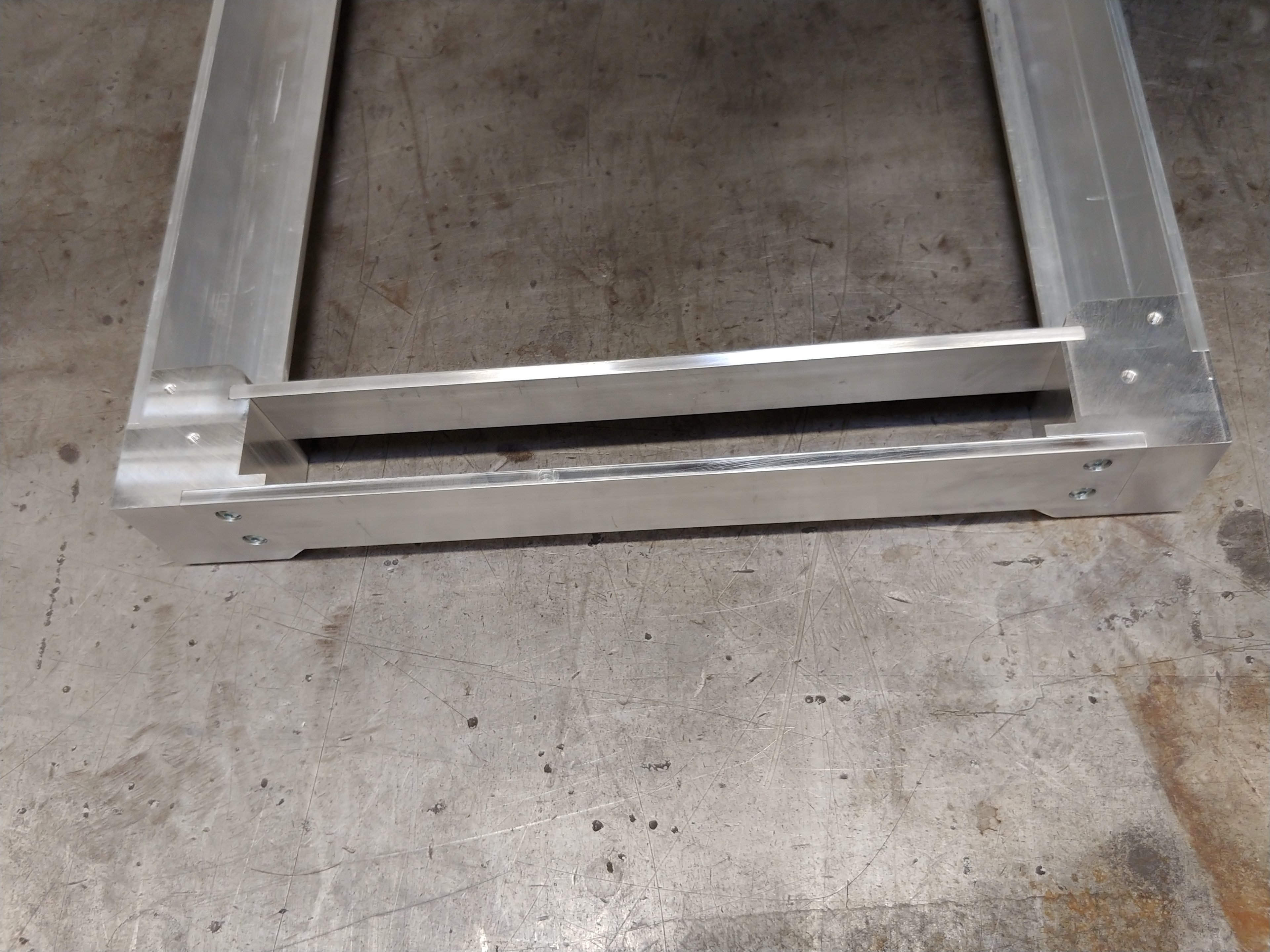

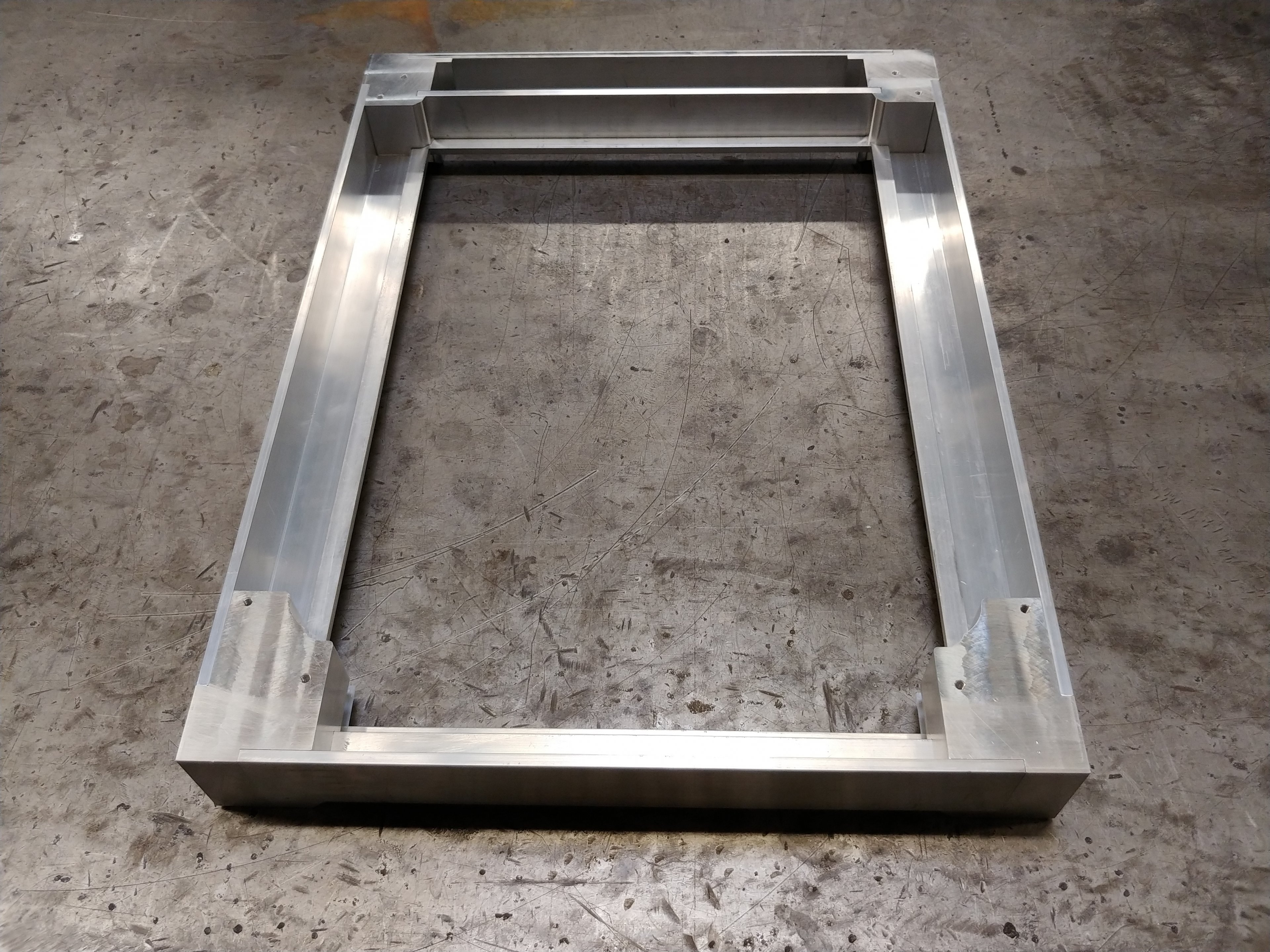

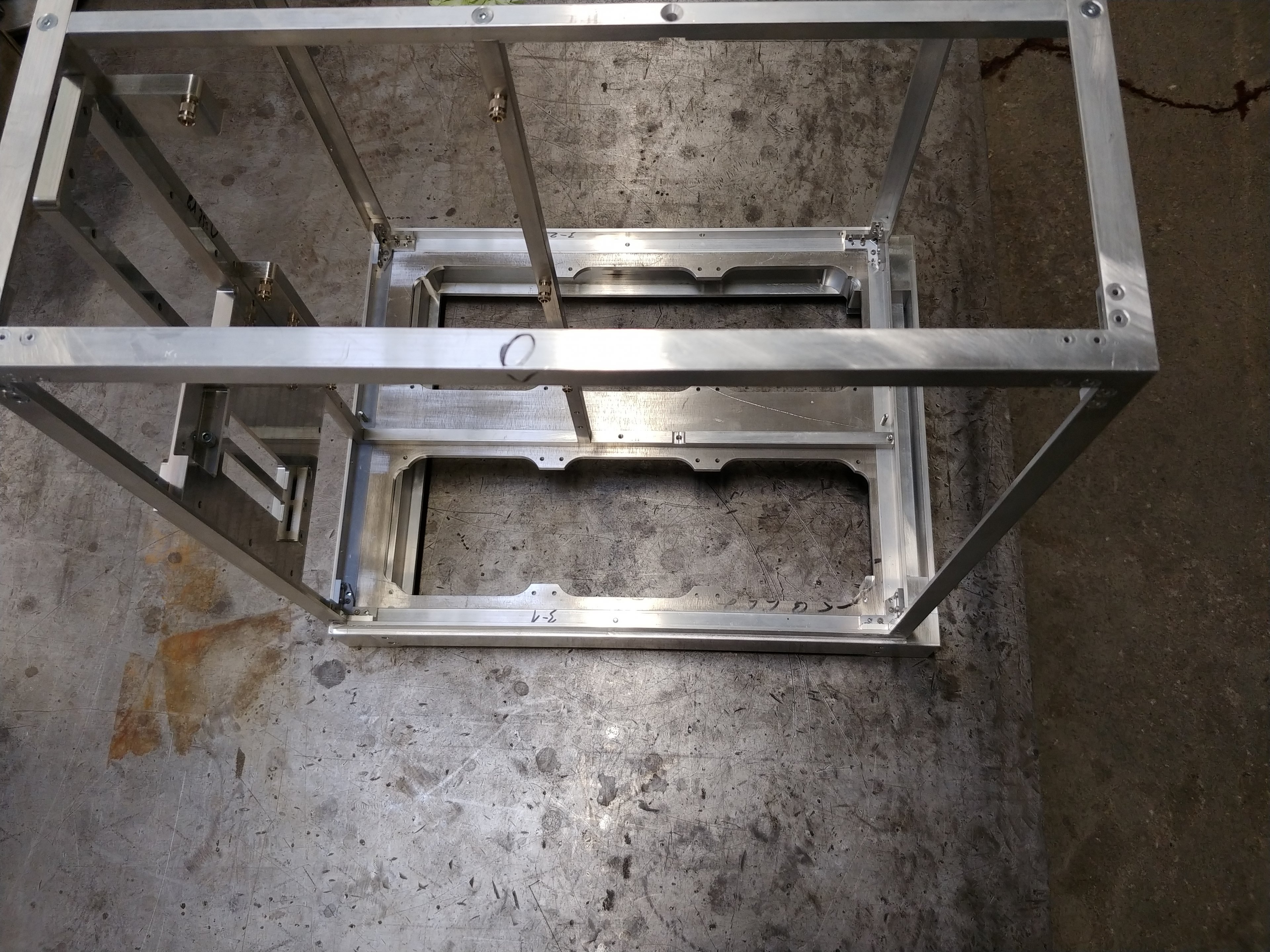

hab jetzt das Untergestell zu 90% Fertig

es fehlen noch die ausfräsung für die USB

Gruß

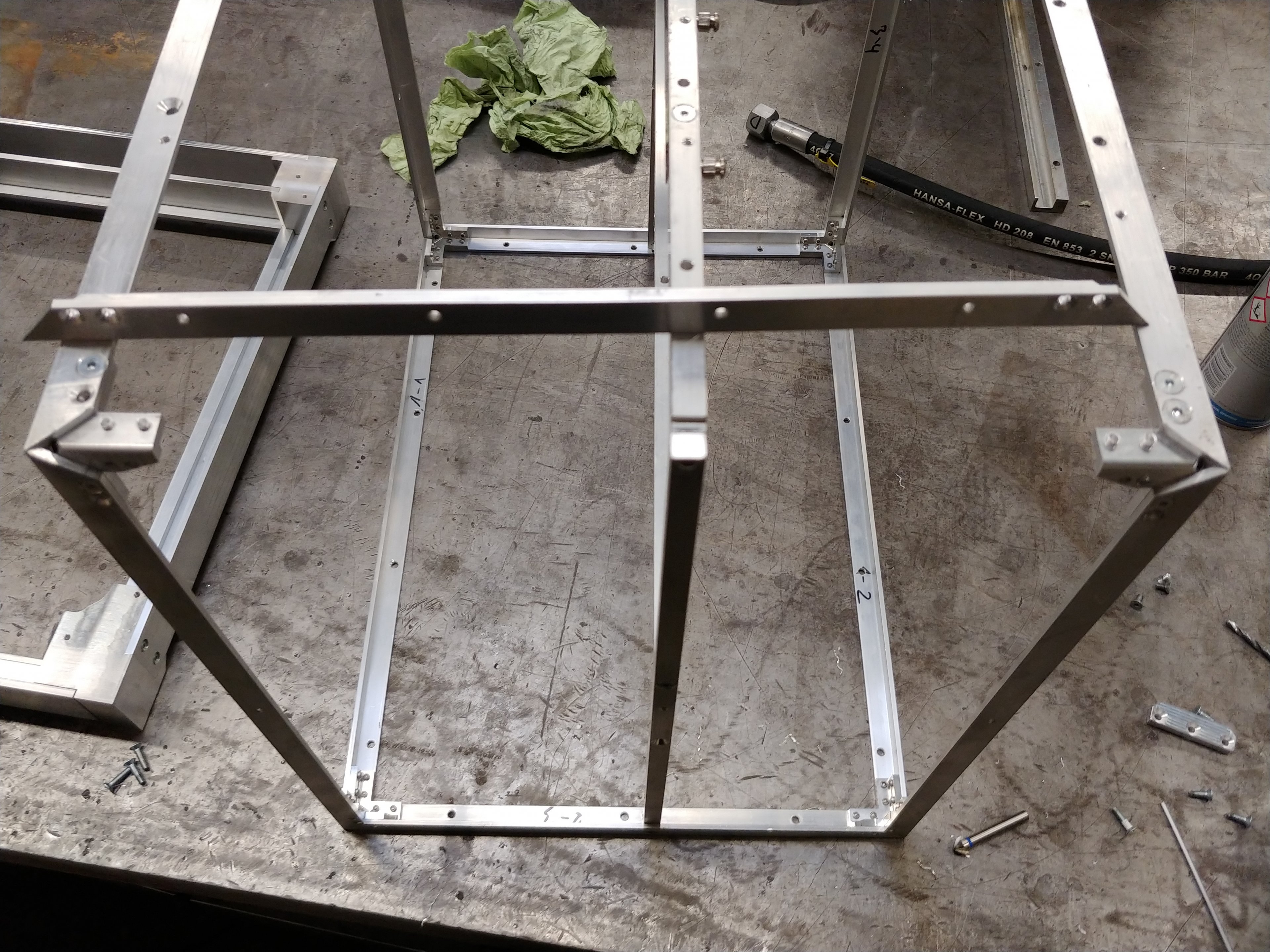

hab jetzt nochmal das gehäuse auseinander genommen um paar löcher zu zufügen

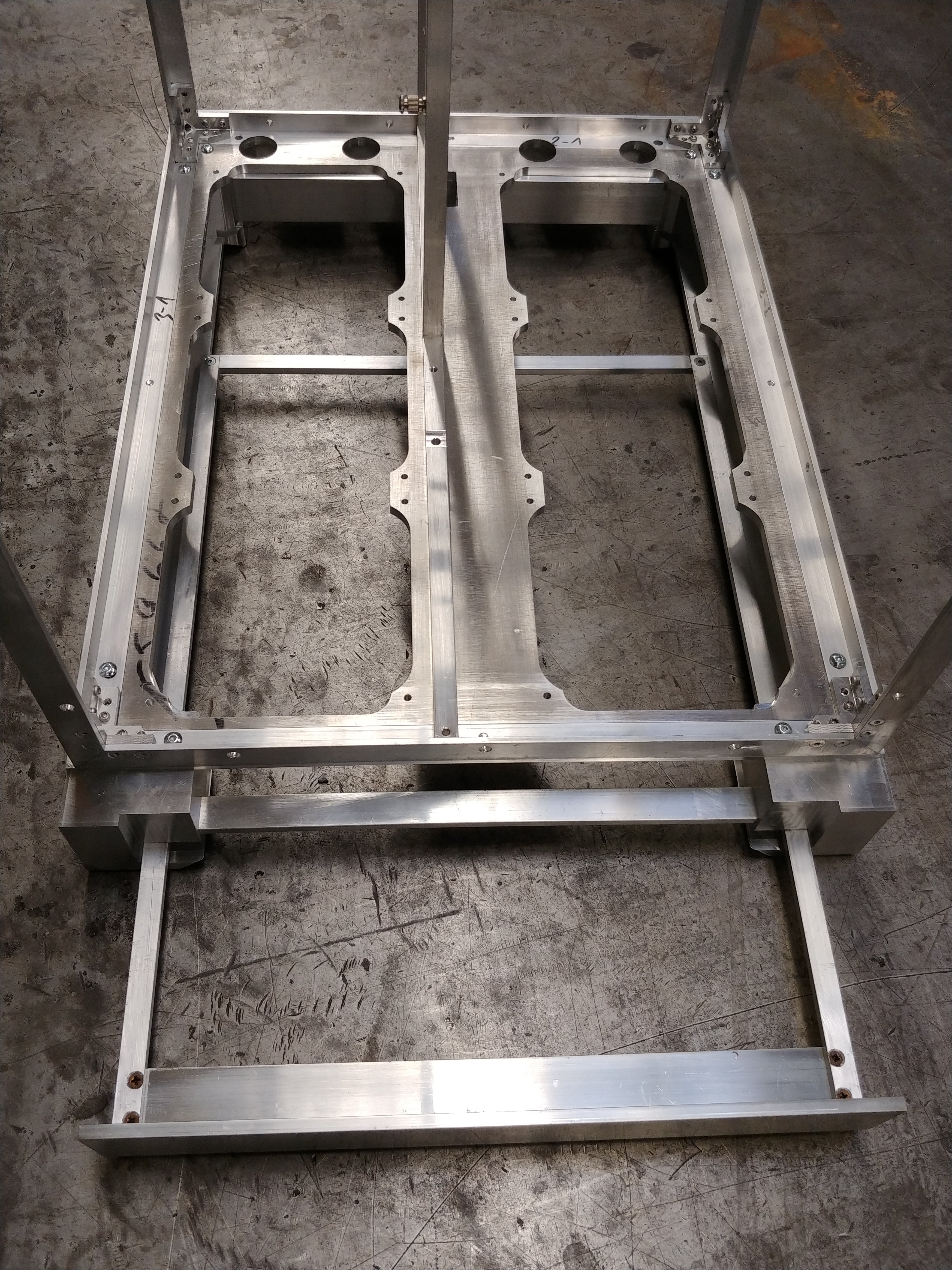

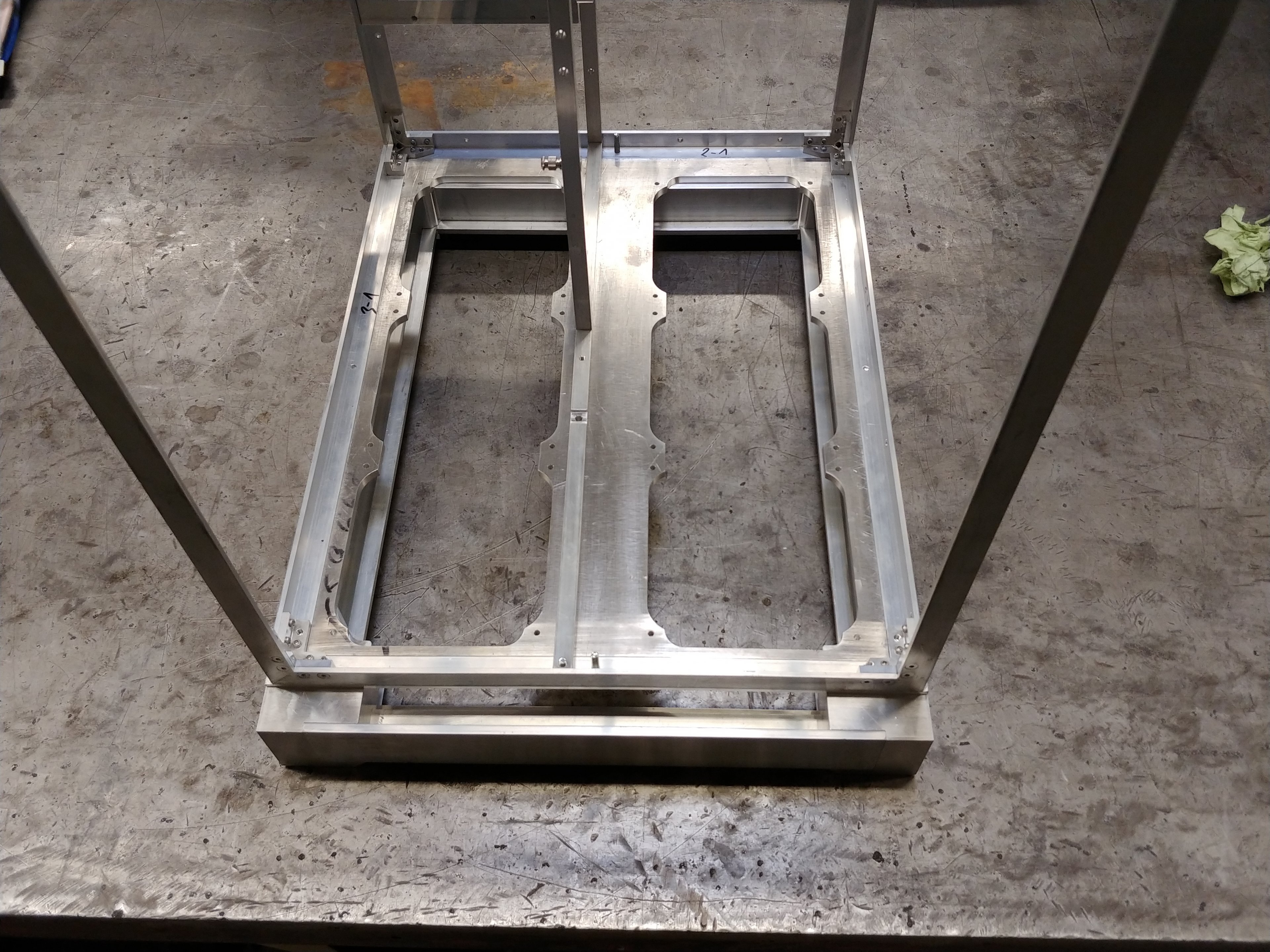

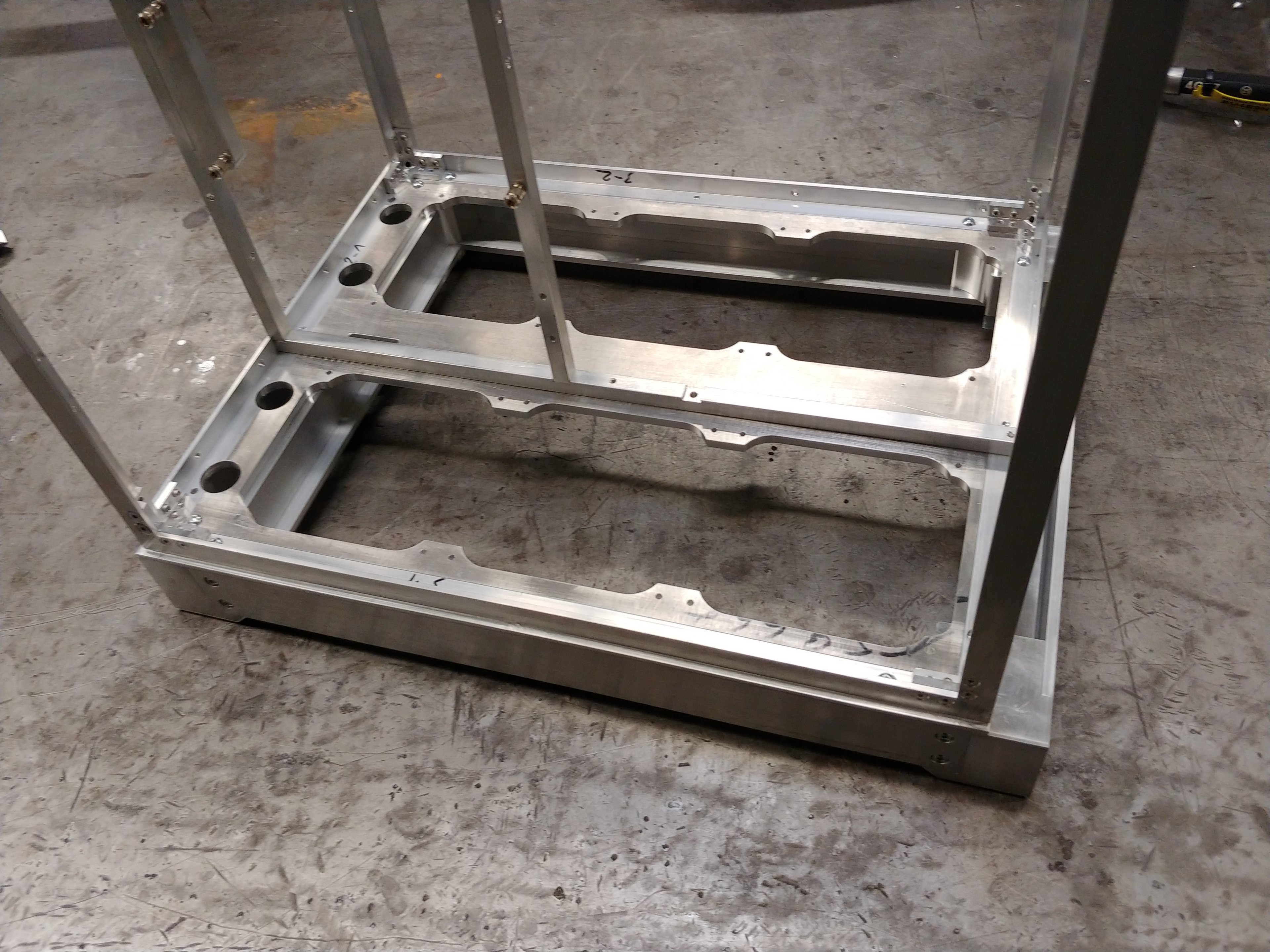

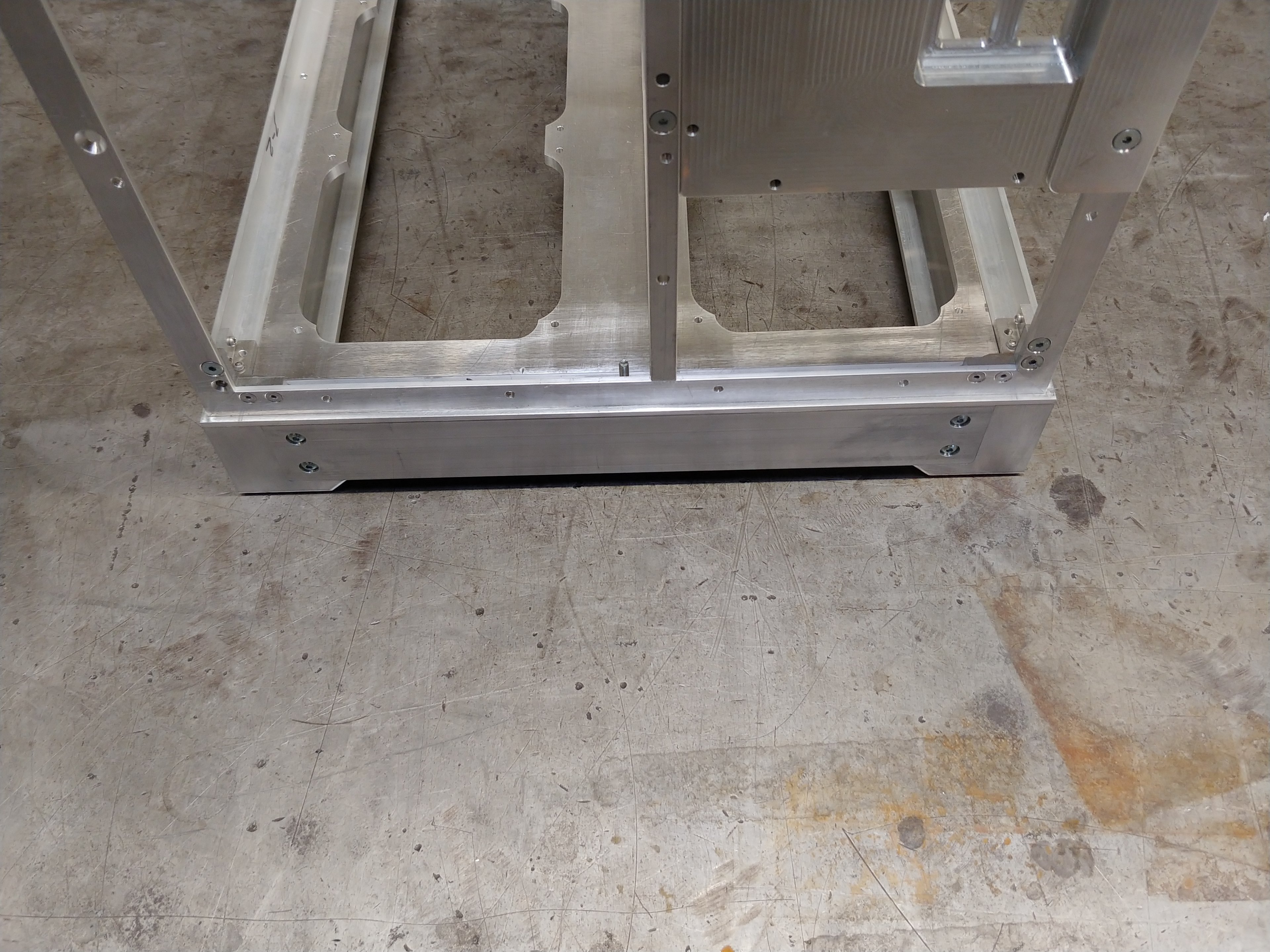

dann habe ich das Untergestell und das Gehäuse zusammengeschraubt

Gruß



[Evil Ghost]

UPDATE:
Guten Morgen,
hab gestern angefangen mit der GPU

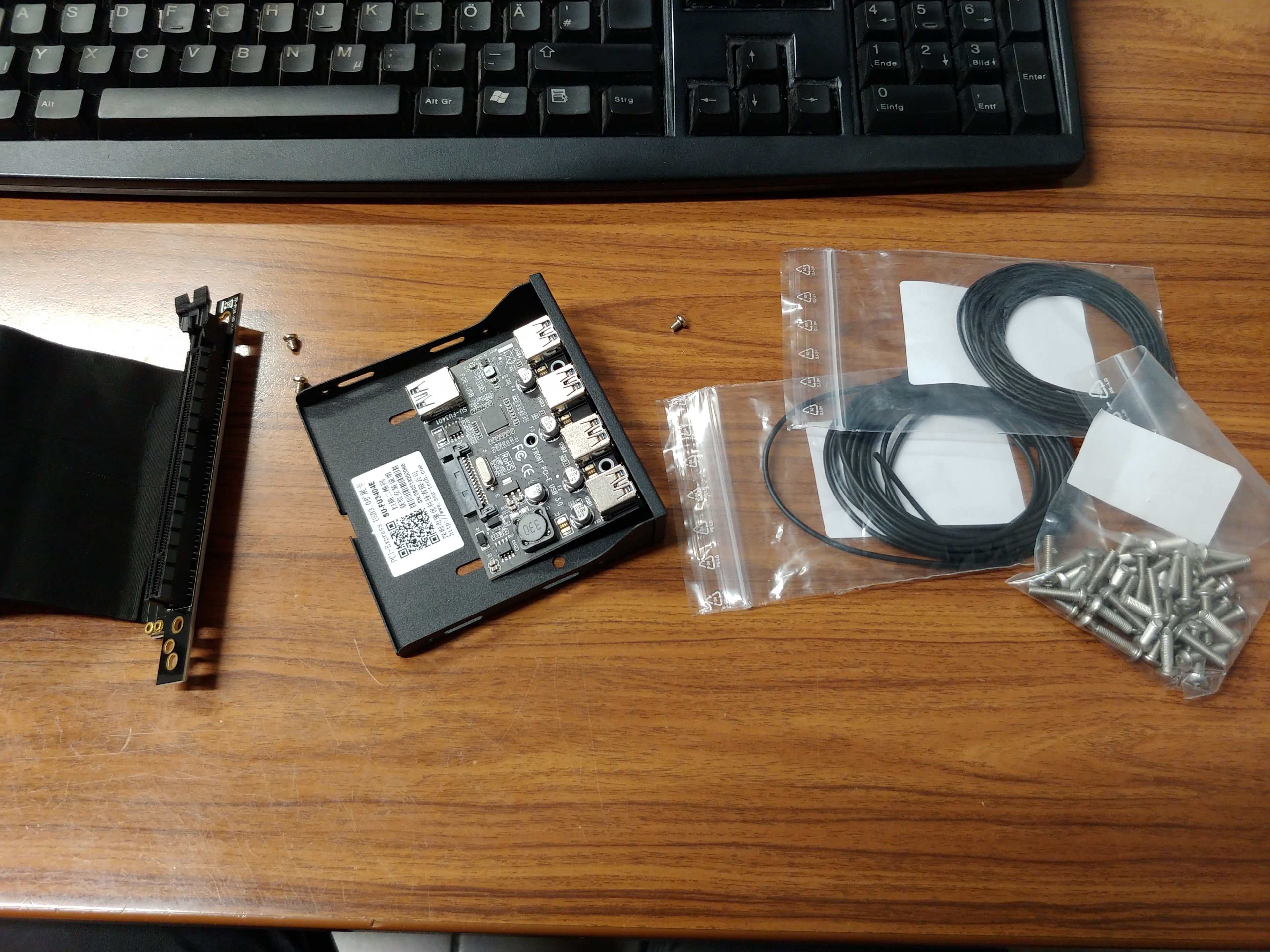

hab mir noch ein paar sachen besorgt, neu gummidichtung, schrauben

mache gerade die halterung für die USB, danach werde ich noch in der seitenleiste die ausfräsung machen,

bin gerade auch wieder an der CAD, überlege mir gerade wie ich das mit der GPU+ Riserkabel+ halterung + LED
machen, Problem ist LED, ich brauch da ein Ordentliches System, hab mir schon viel Herstelle angeschaut, die entscheidung ist schwer.
Vielleicht kann mir das einer von euch ein Tipp/Rat geben wegen LED System

Gruß

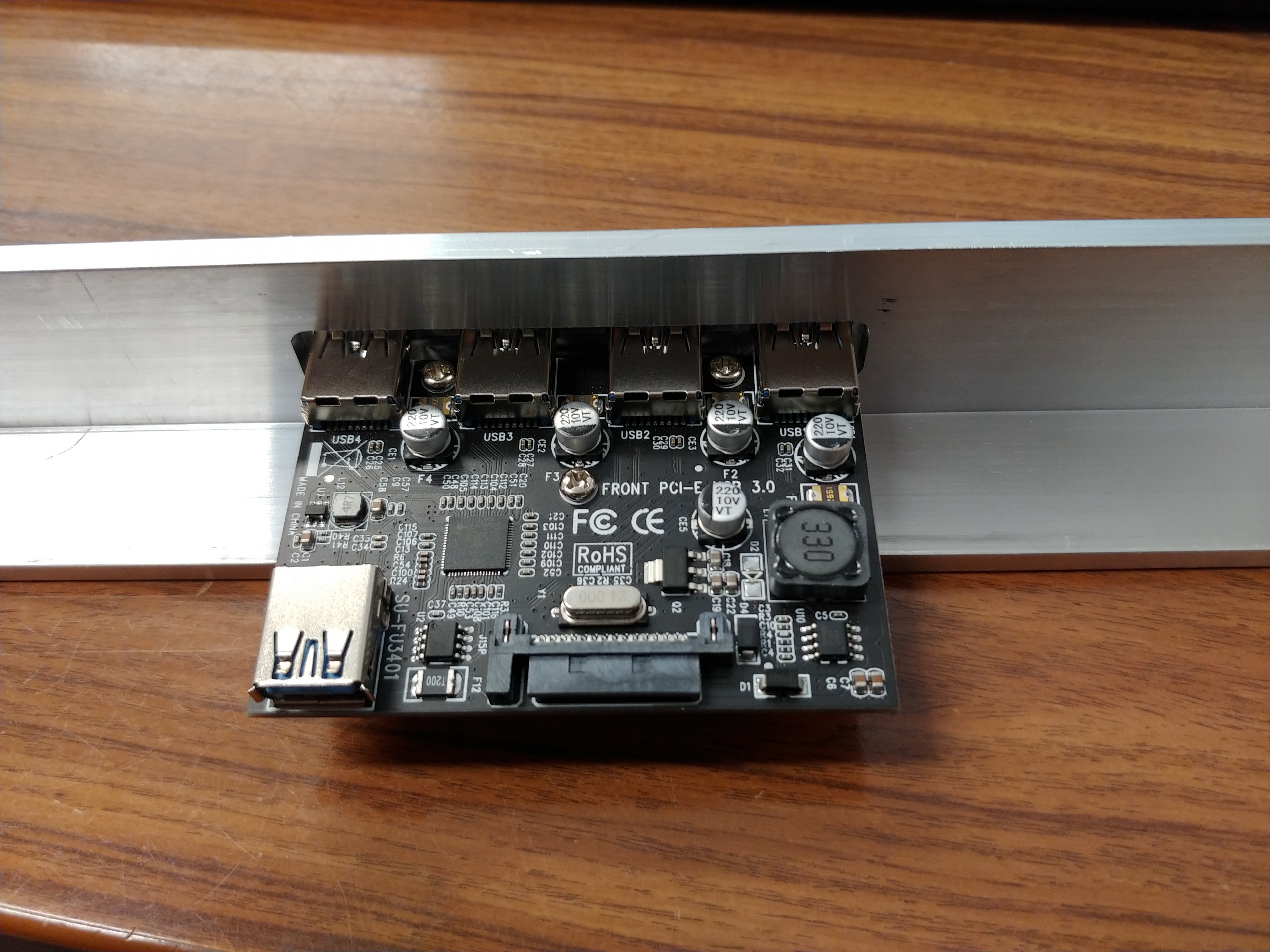

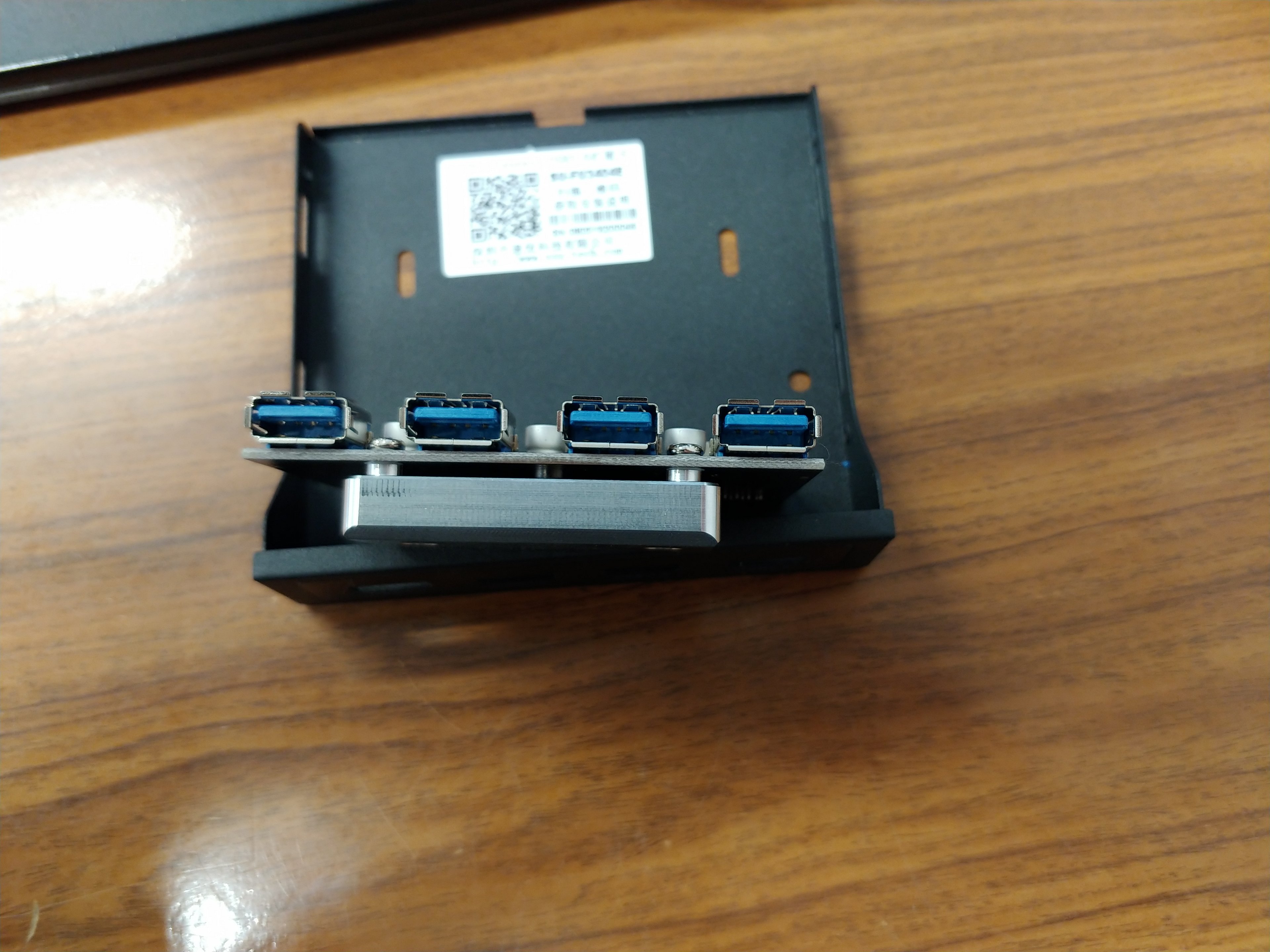

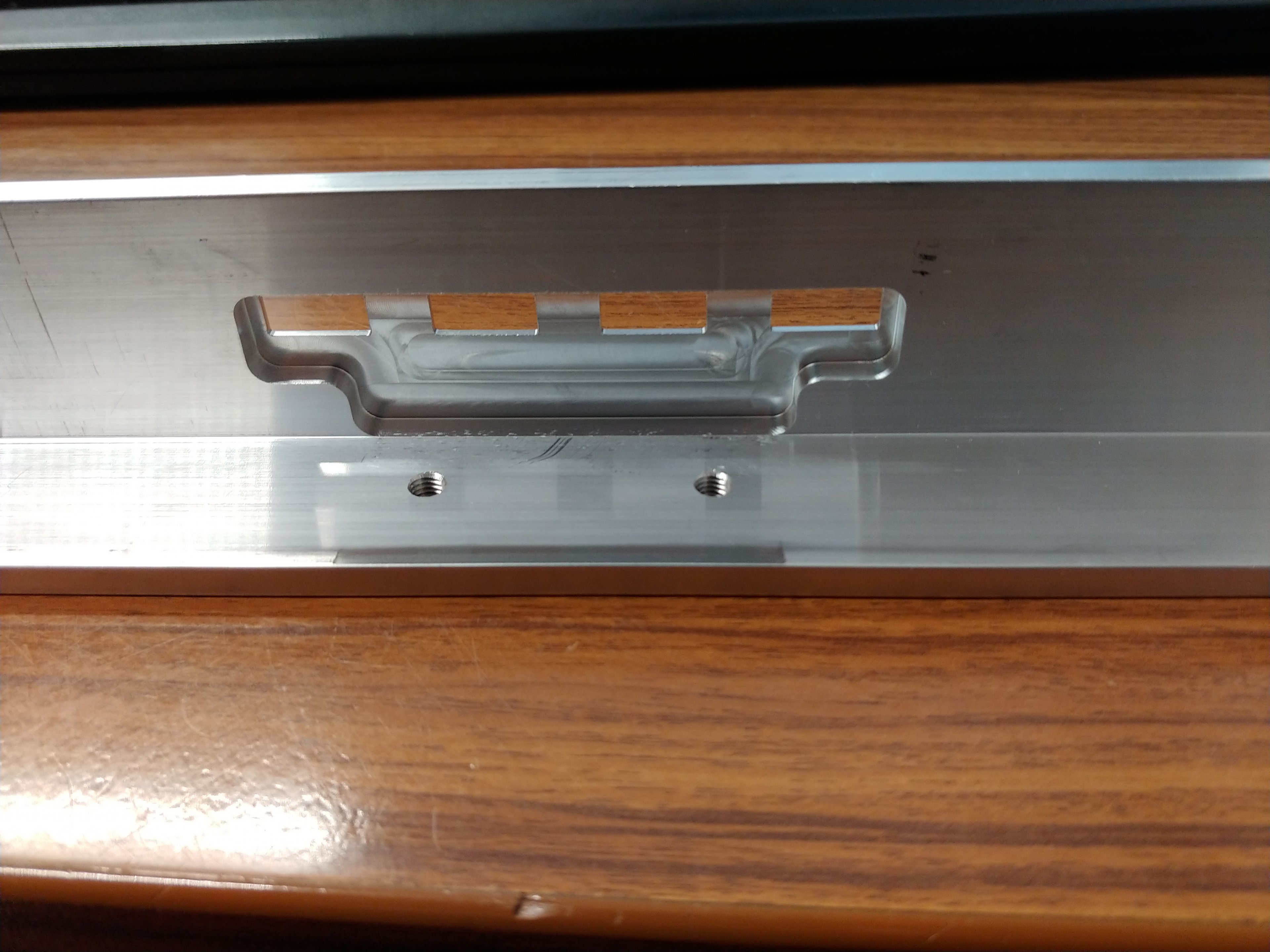

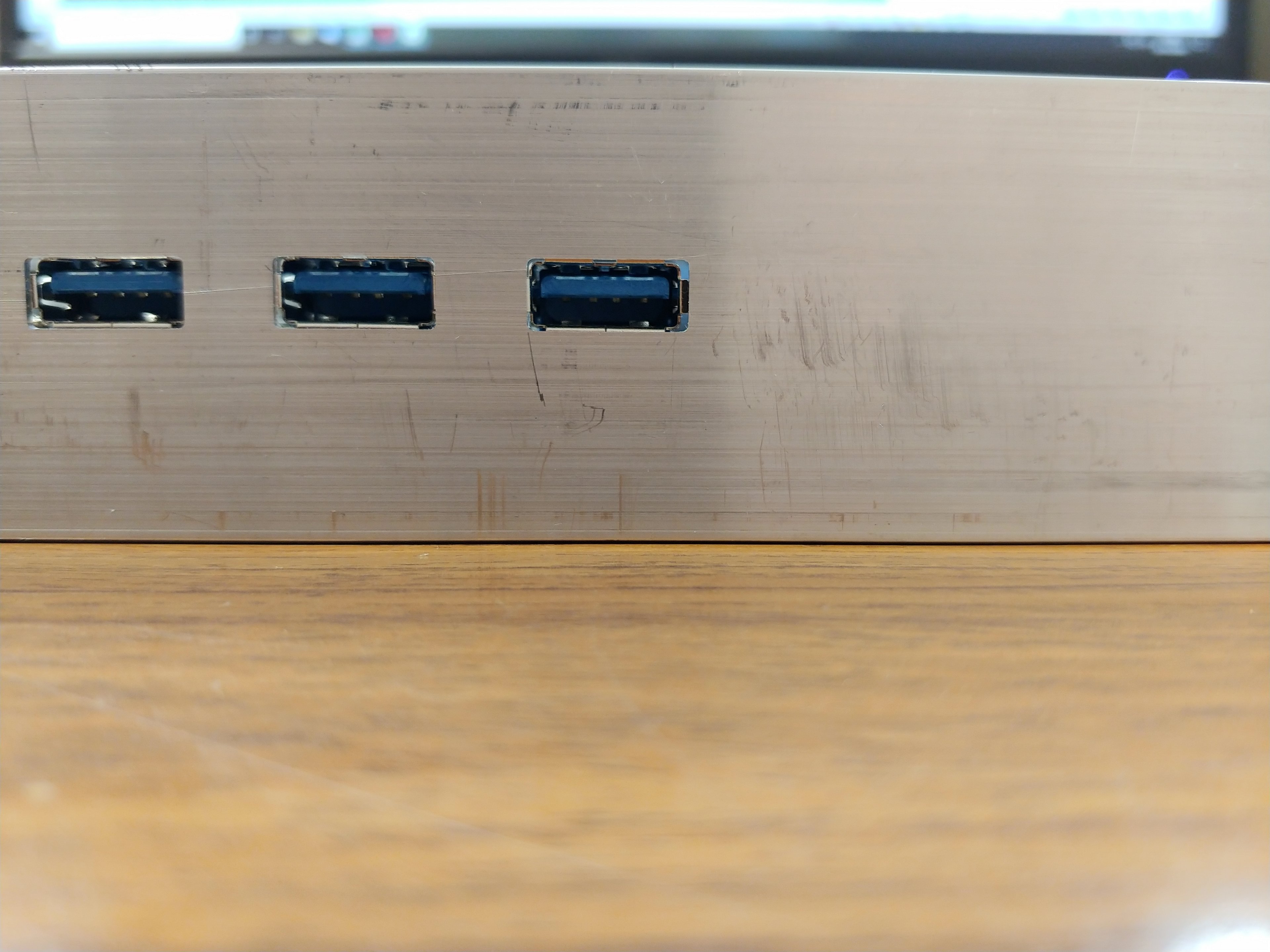

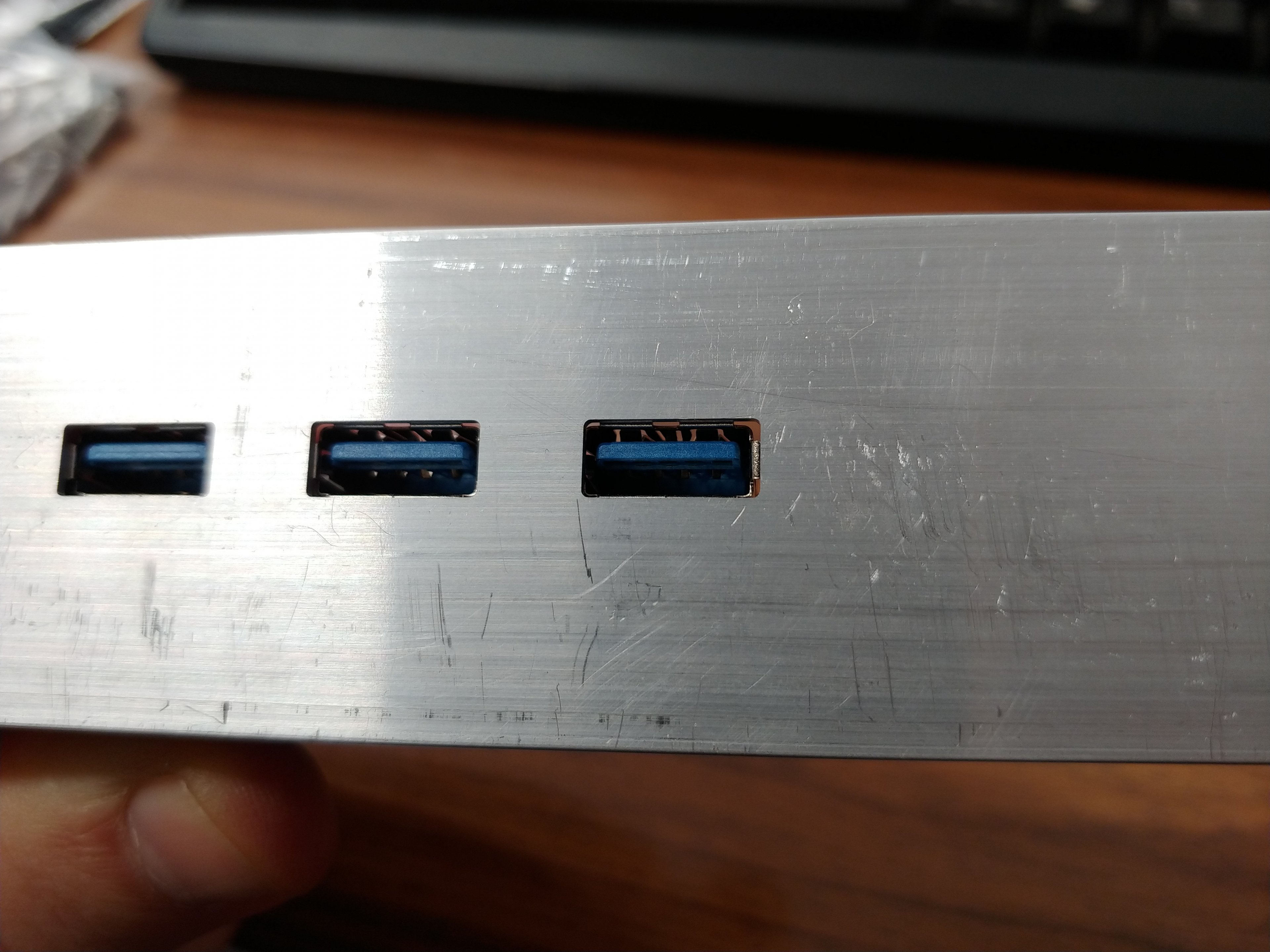

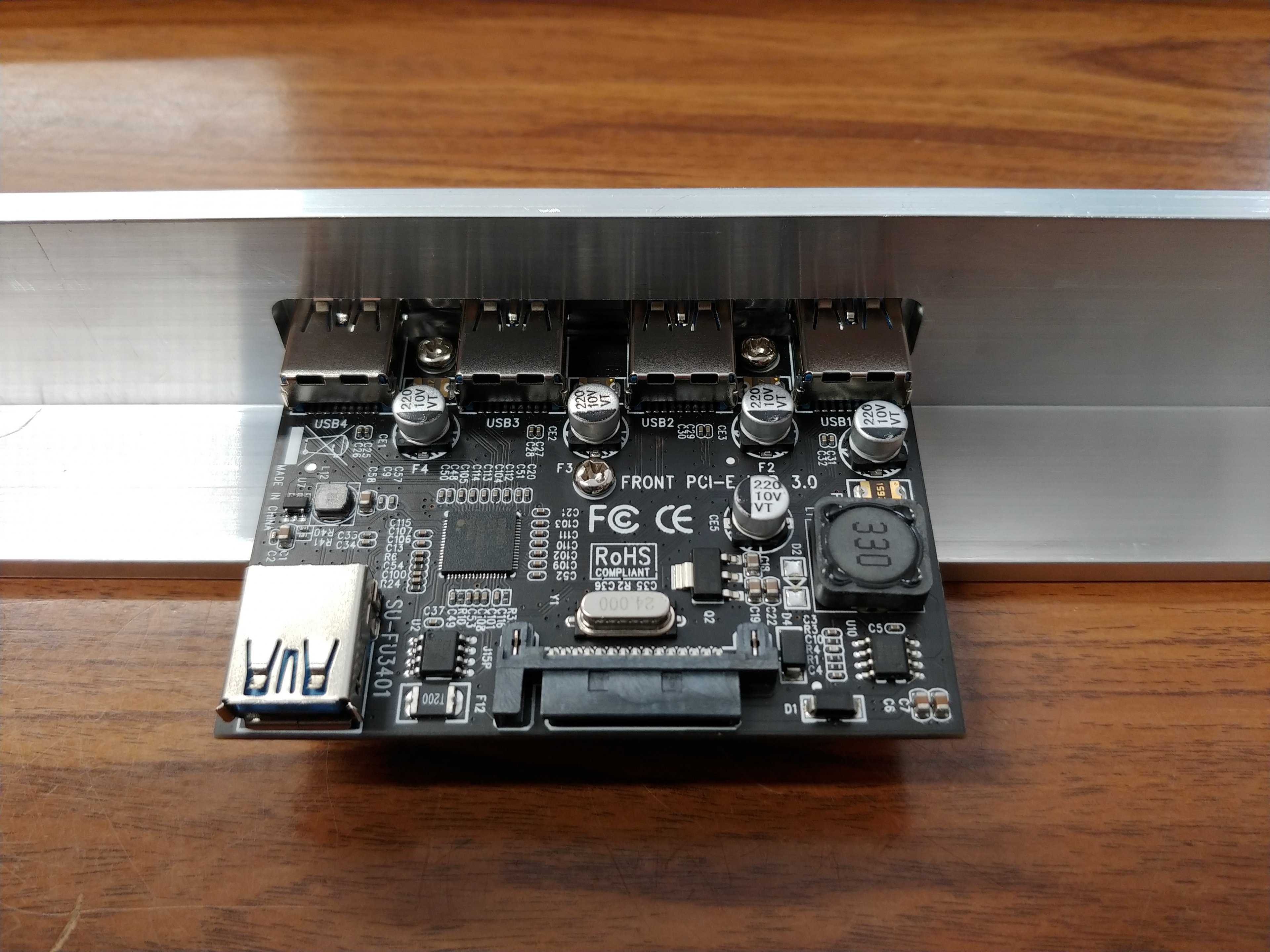

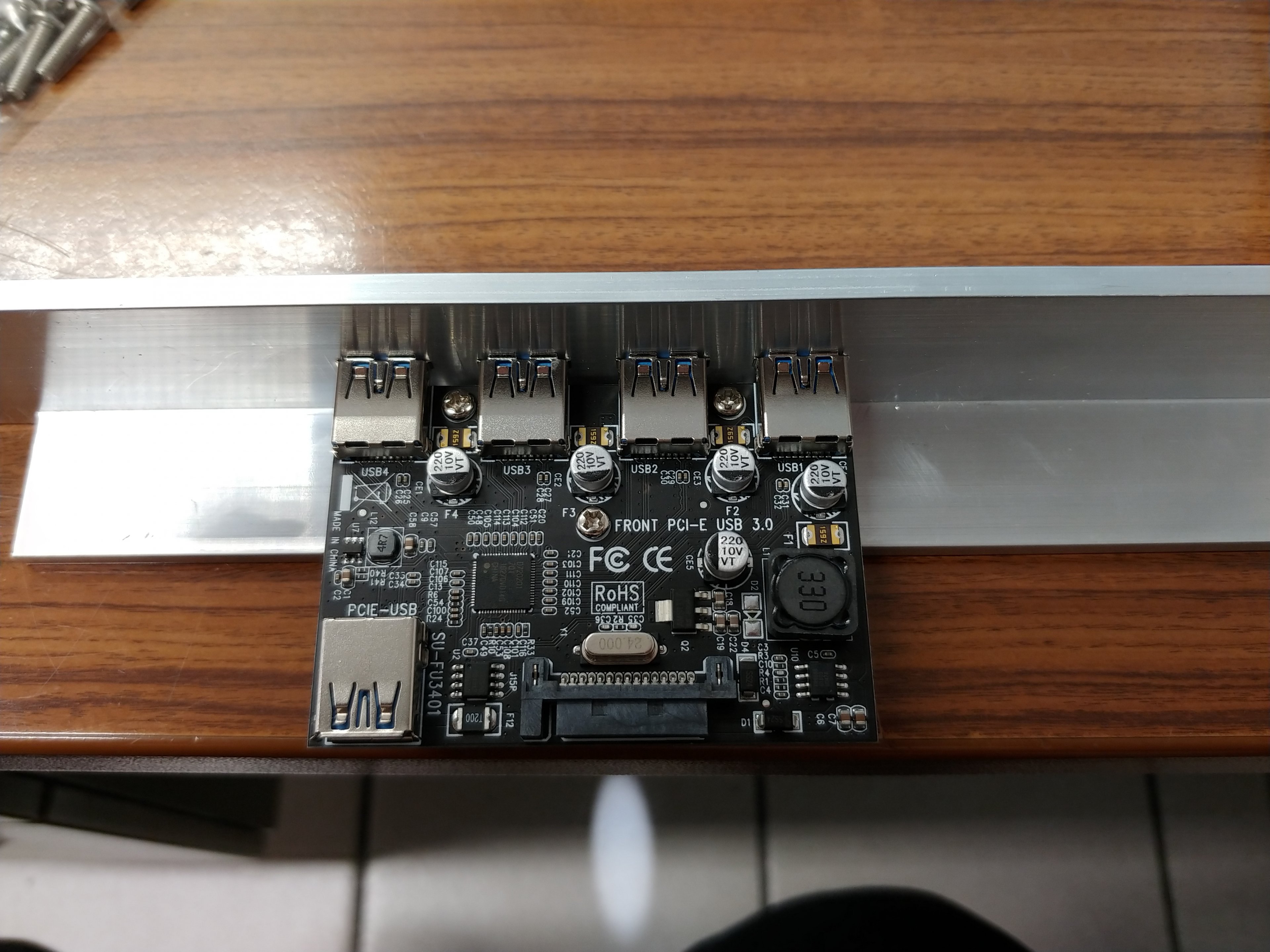

Mittlerweile hab ich den USB Fertig

halterung gebaut

nachgemessen wegen höhe

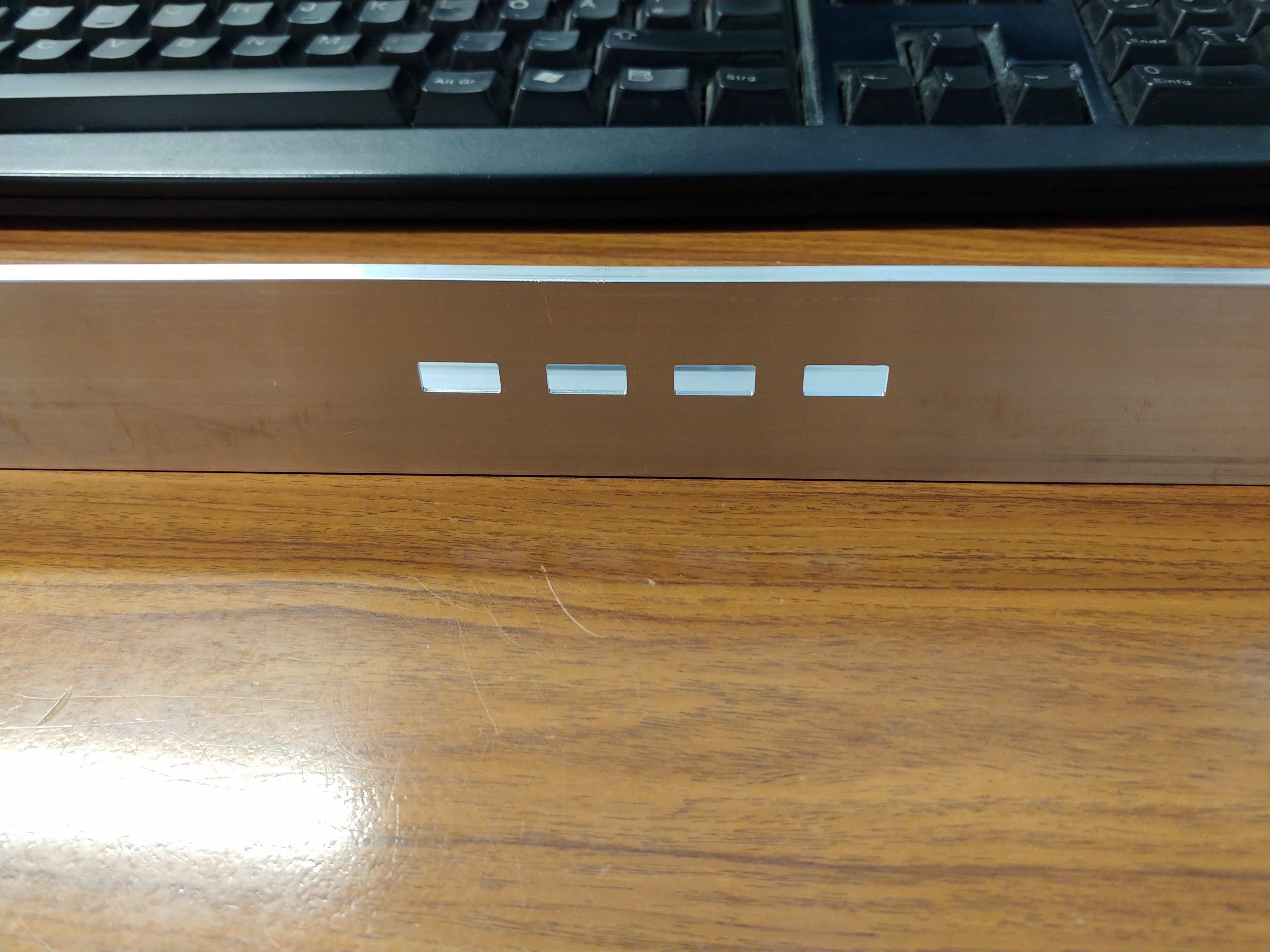

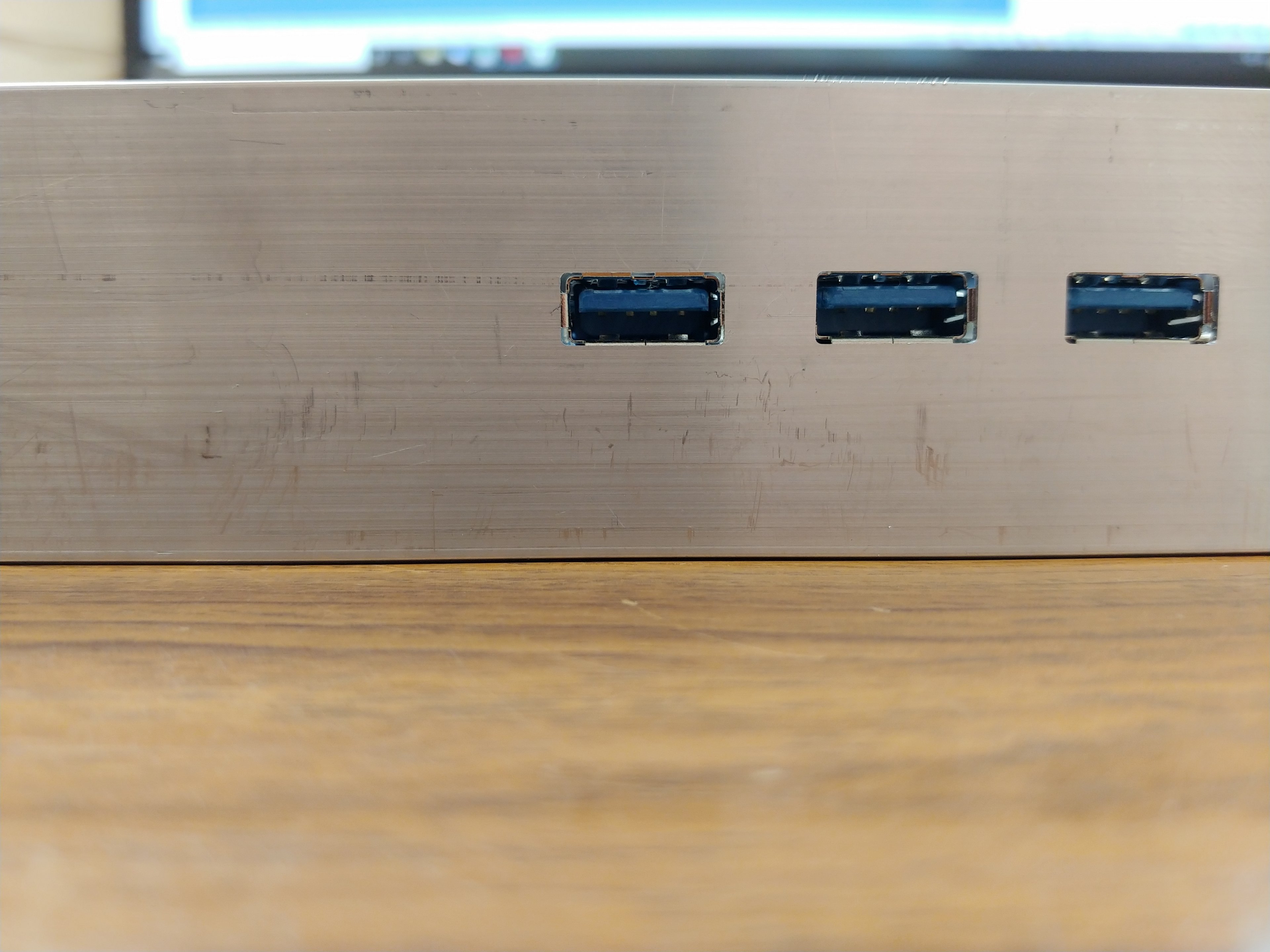

ausgefräst

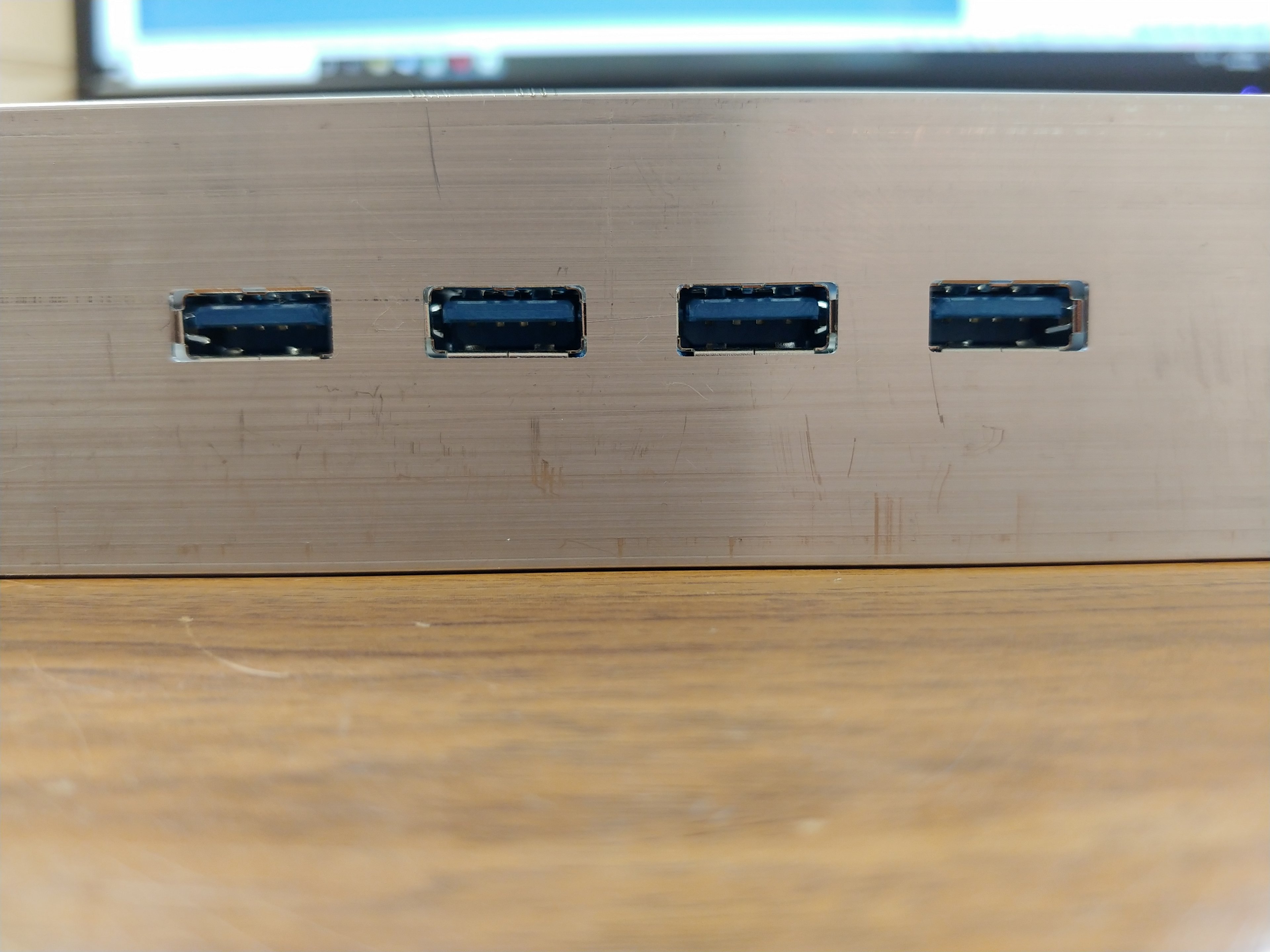

nachgebessert, Final

bin jetzt mit den Seitenteilen beschäftigt

Gruß
