Projekt MG1

[Evil Ghost]

Morgen Zusammen,

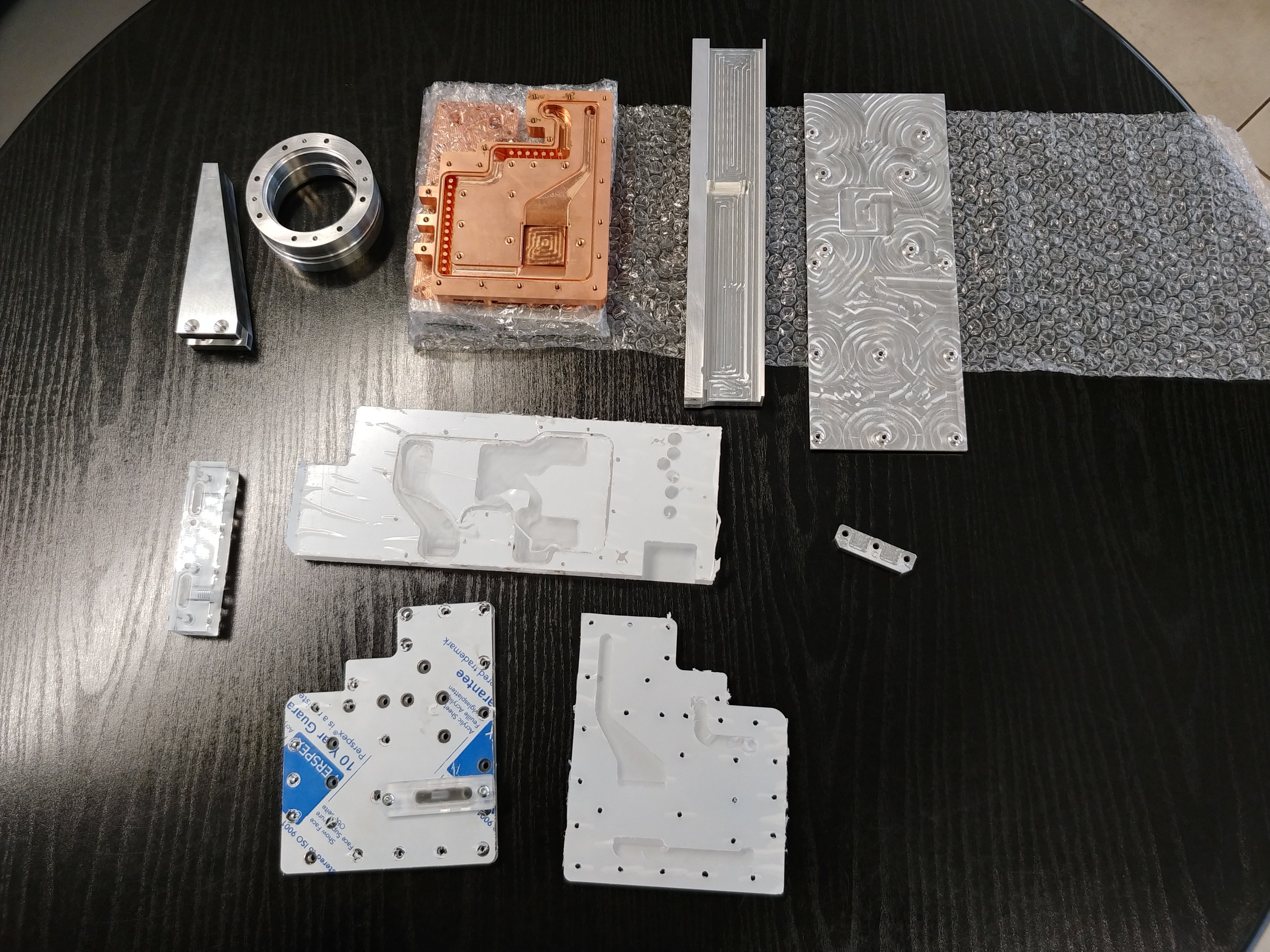

kleines UPDATE, habe jetzt mal die Sachen zusammengesucht die ich noch bearbeiten muss
ein Foto

auf dem Bild sind die Distroplatten nicht mit dabei

mal ein Zusammenfassung:
-die Aluminium Teile werden gesandstrahlt und lackiert
-Die Beiden MonoBlocks, werden poliert
-das Akryl wird Poliert mit den Distroplatten
-nicht vergessen, das kleine plexiging das an die GPU wasser zulauf/ablauf kommt, wird NEU angefertigt

die Poliersachen habe ich Bestellt
wenn ich anfange zu Polieren melde ich mich wieder

Gruß



[Möhrenmensch]

Dieses Thema bekommt viel zu wenig Aufmerksamkeit und Applaus, @SV3N



[Evil Ghost]

Hallo Zusammen,
heute geht's weiter mit den bearbeiten,
das wie immer mit Fotos, damit es auch was zu schauen gibt

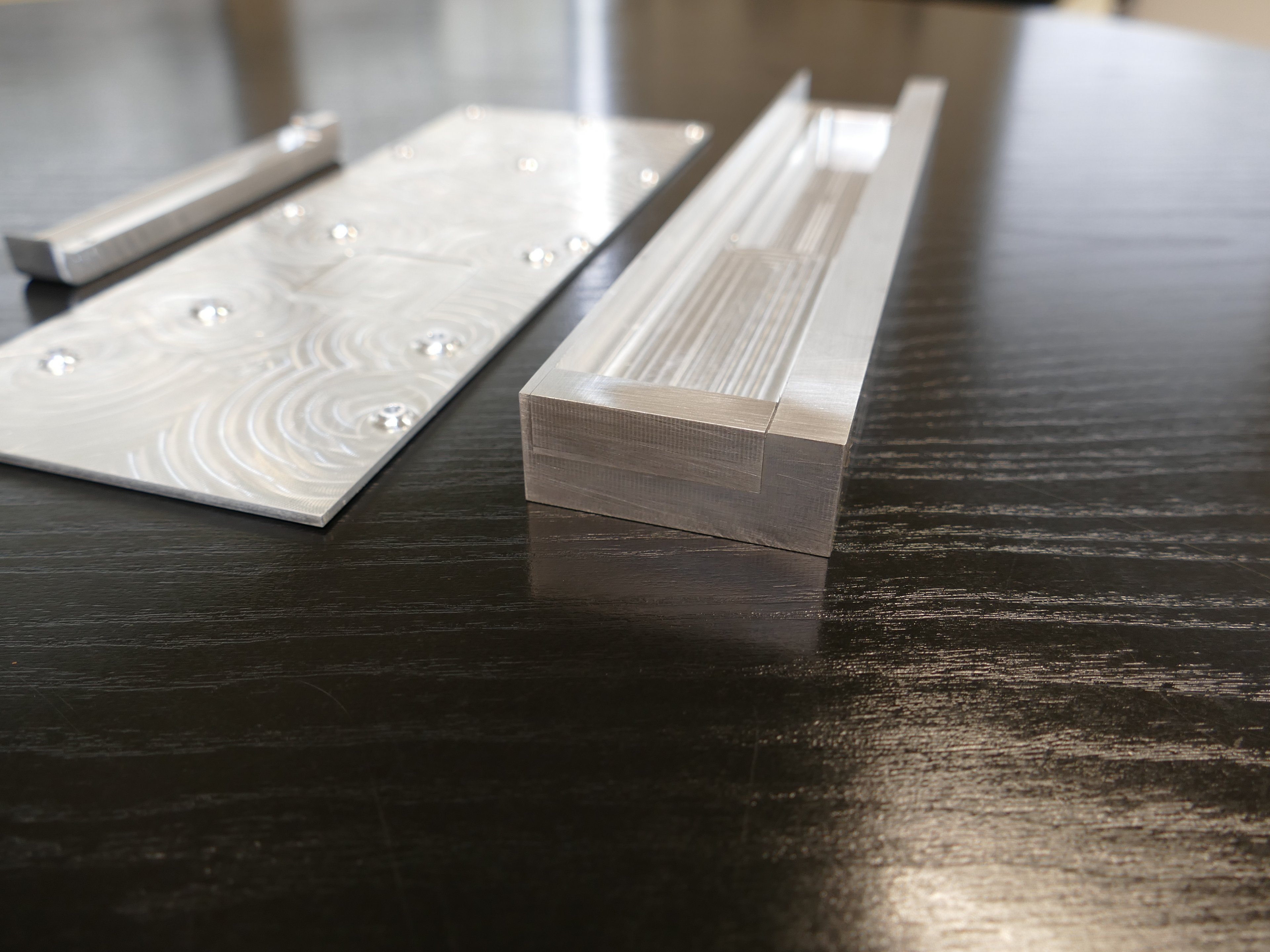

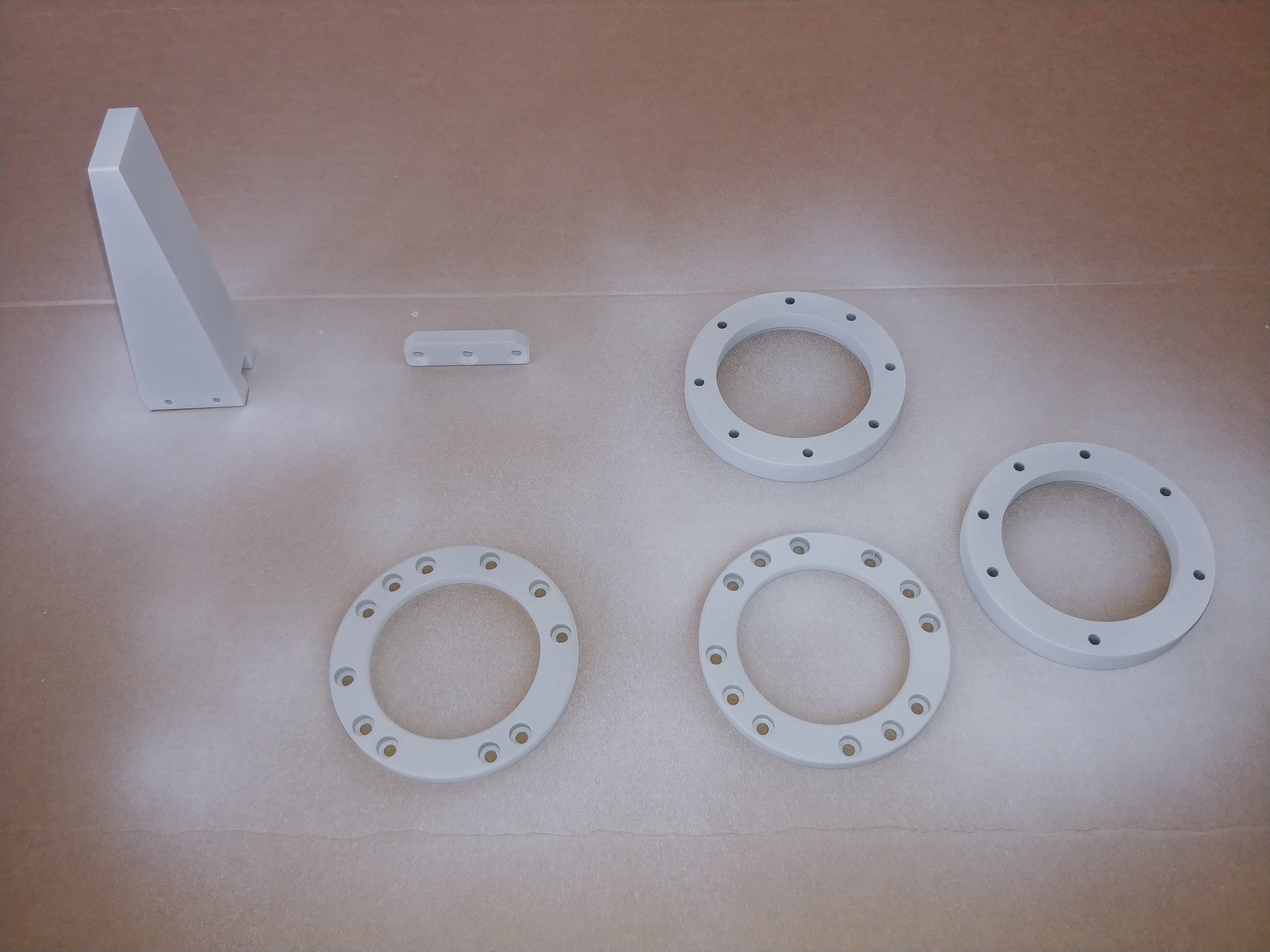

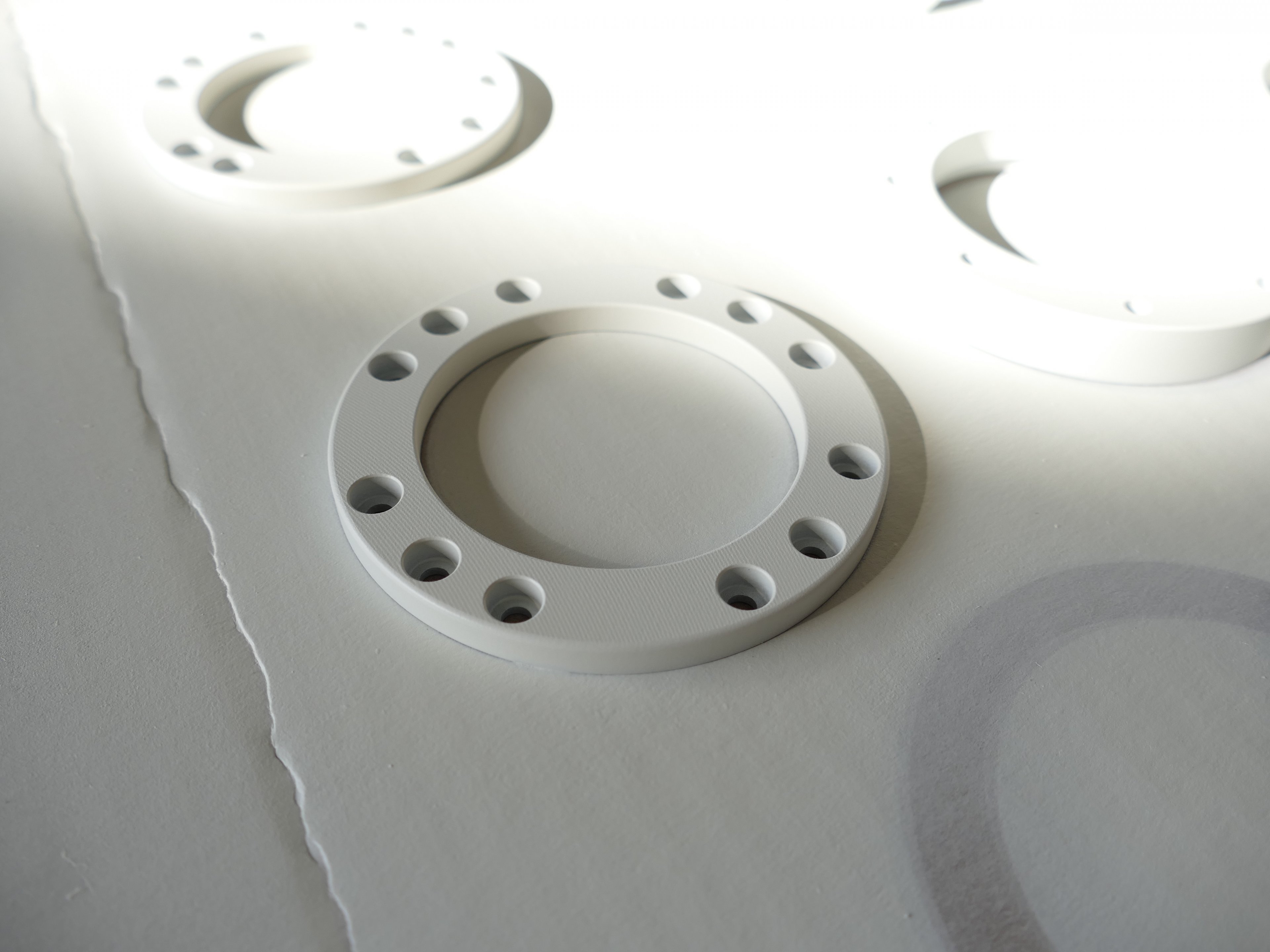

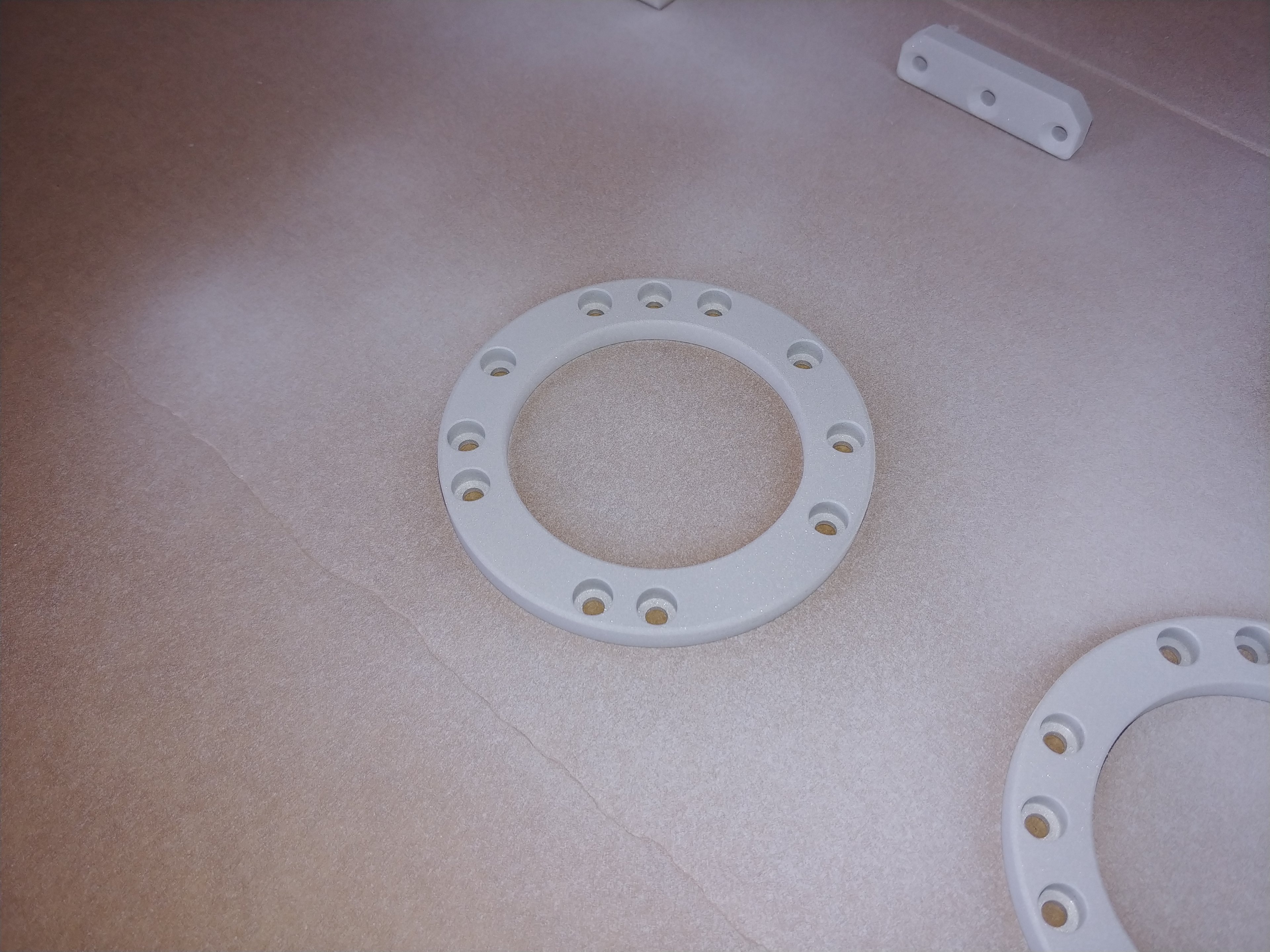

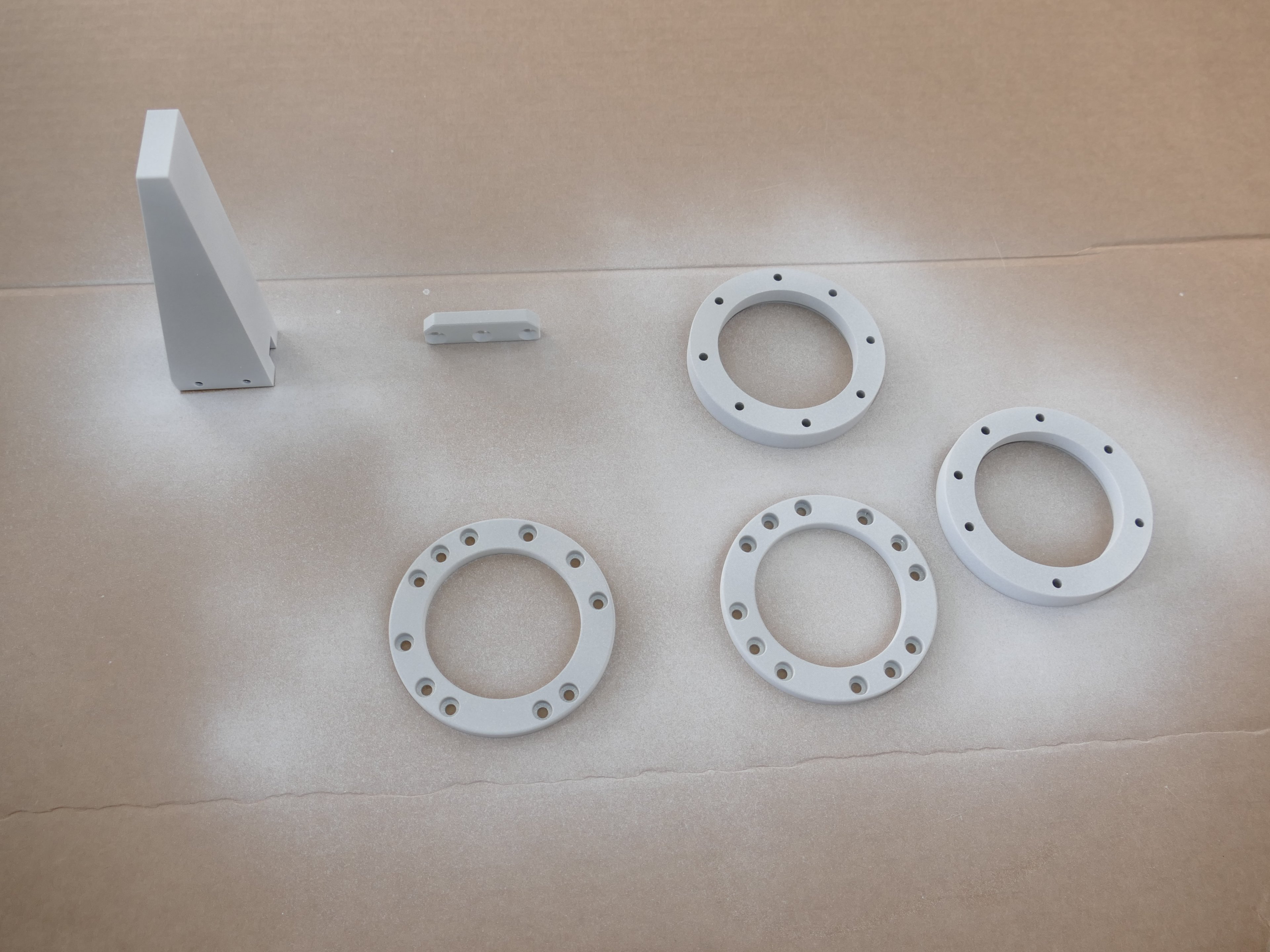

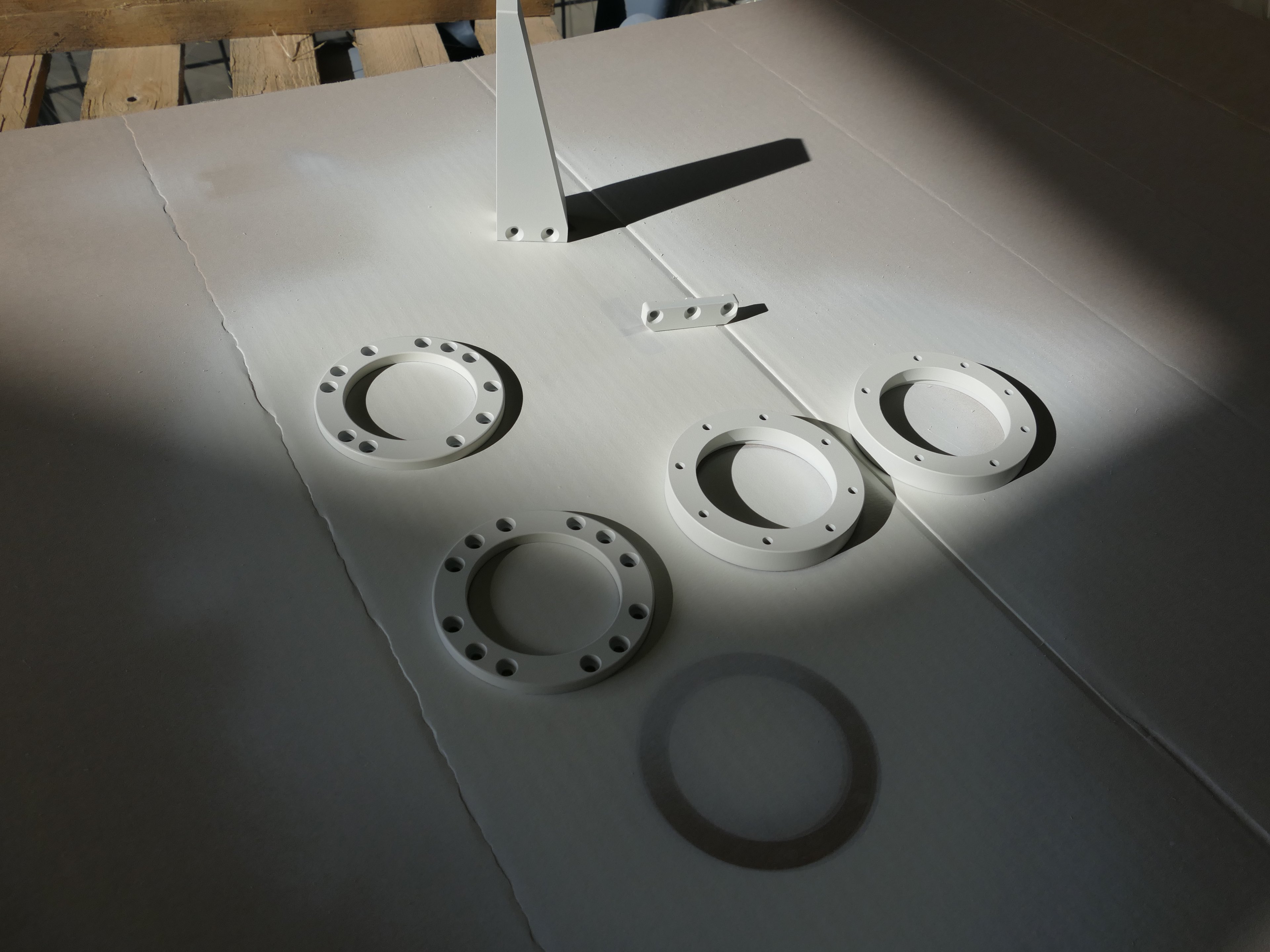

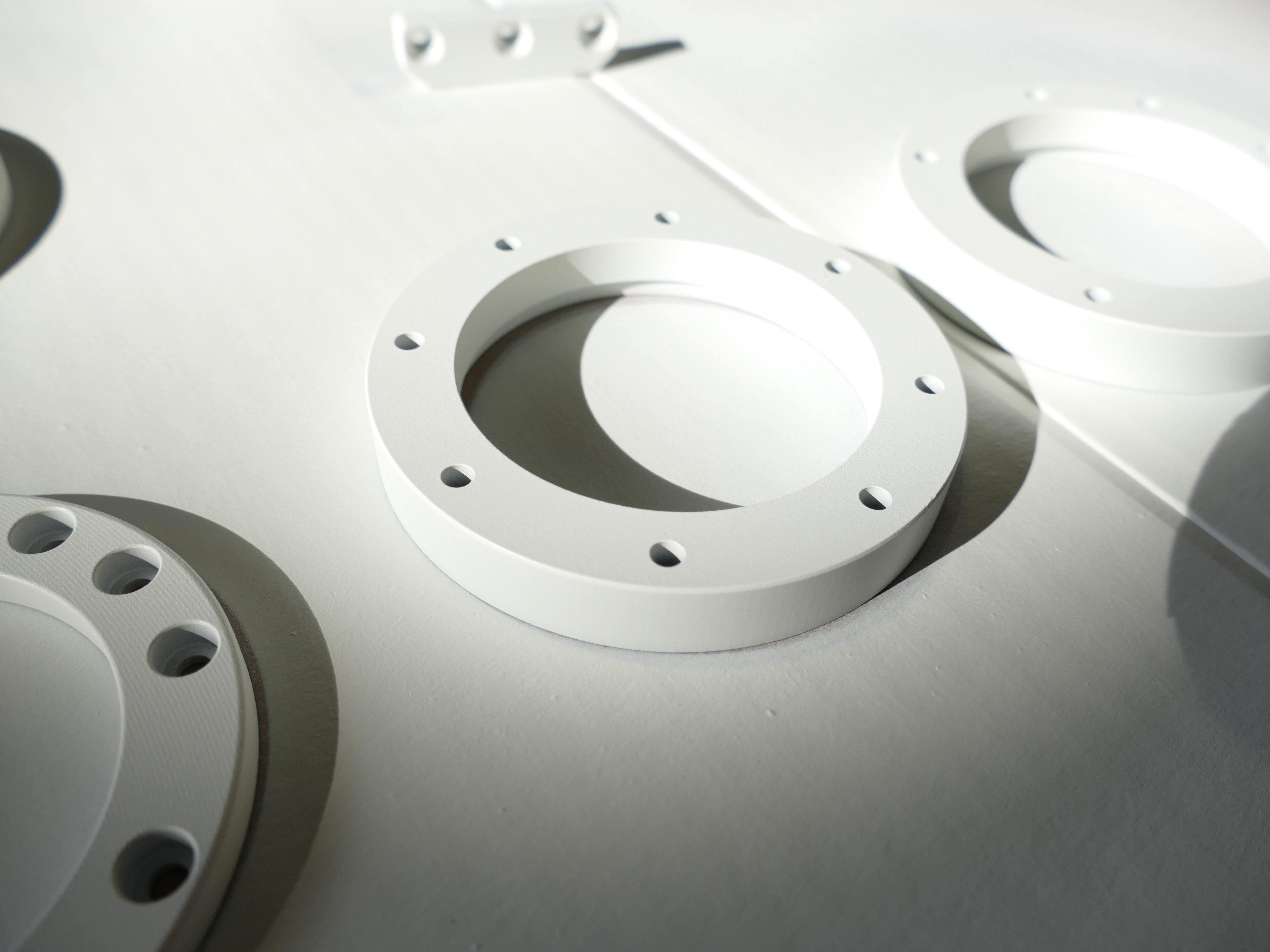

Halterung für die HDD, Halterung für die GPU, die ringe für die Pumpen,
habe ich Sand gestahlt & grundiert

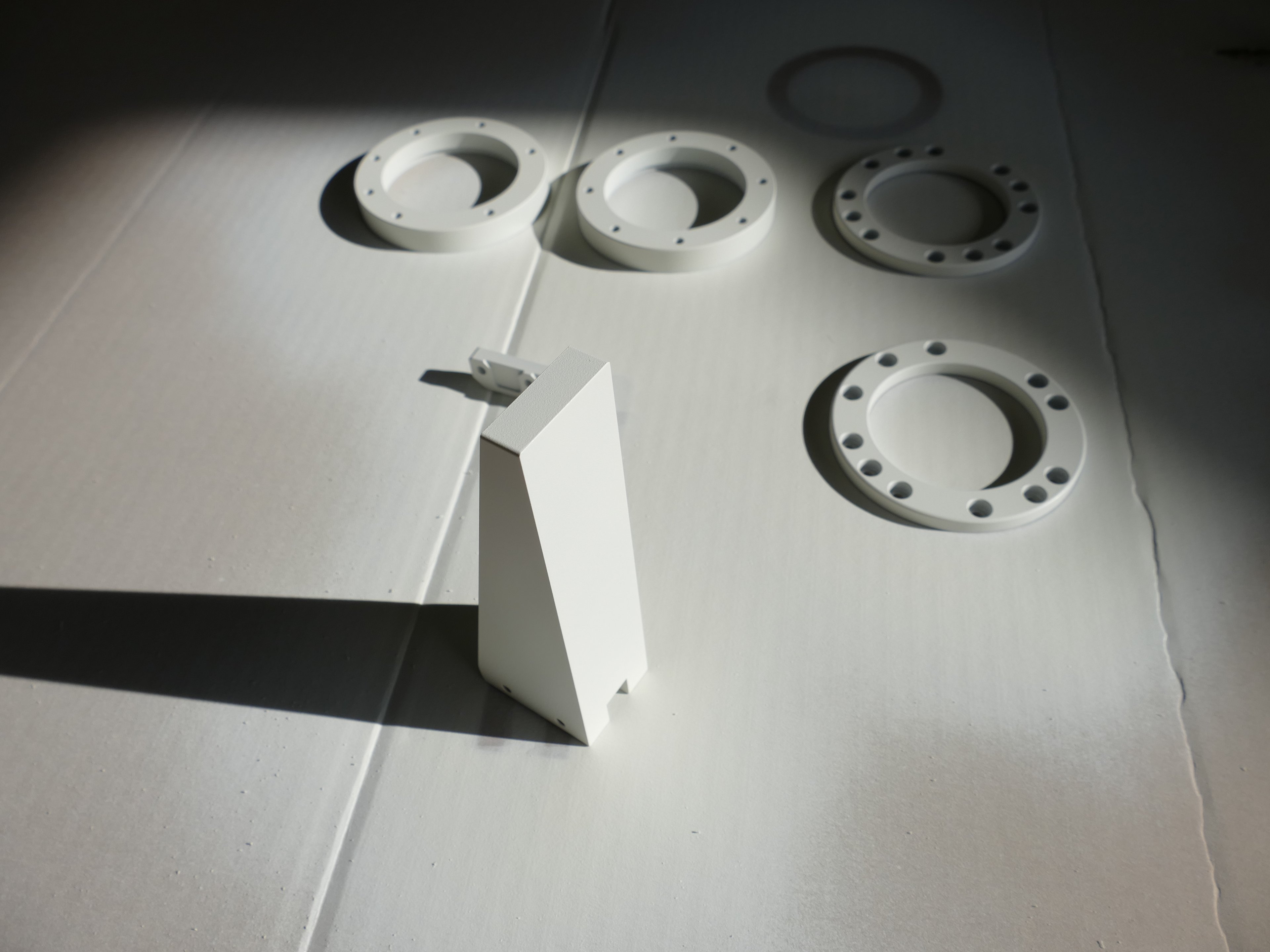

danach lackieren

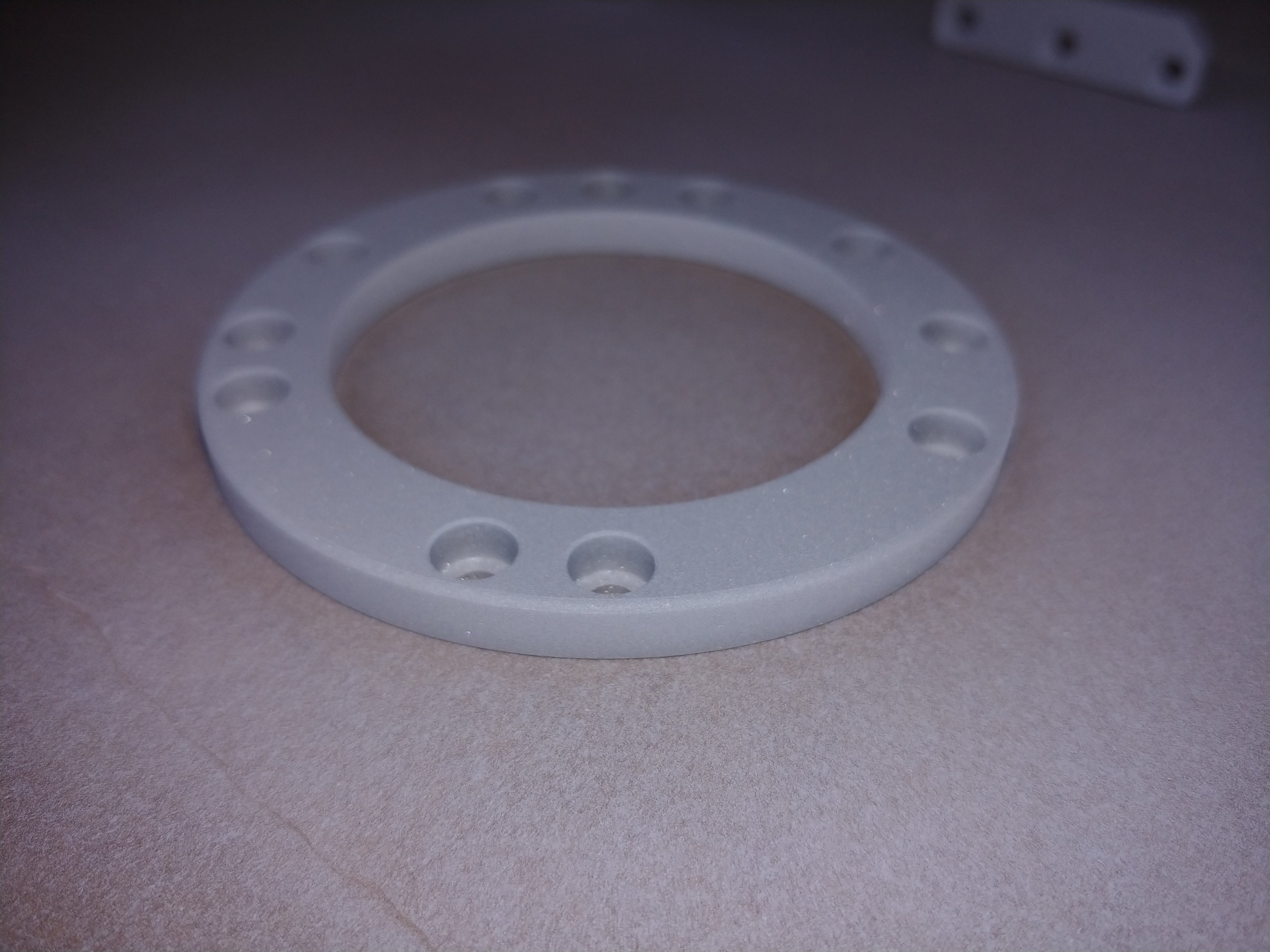

fertig, Ergebnis TOP

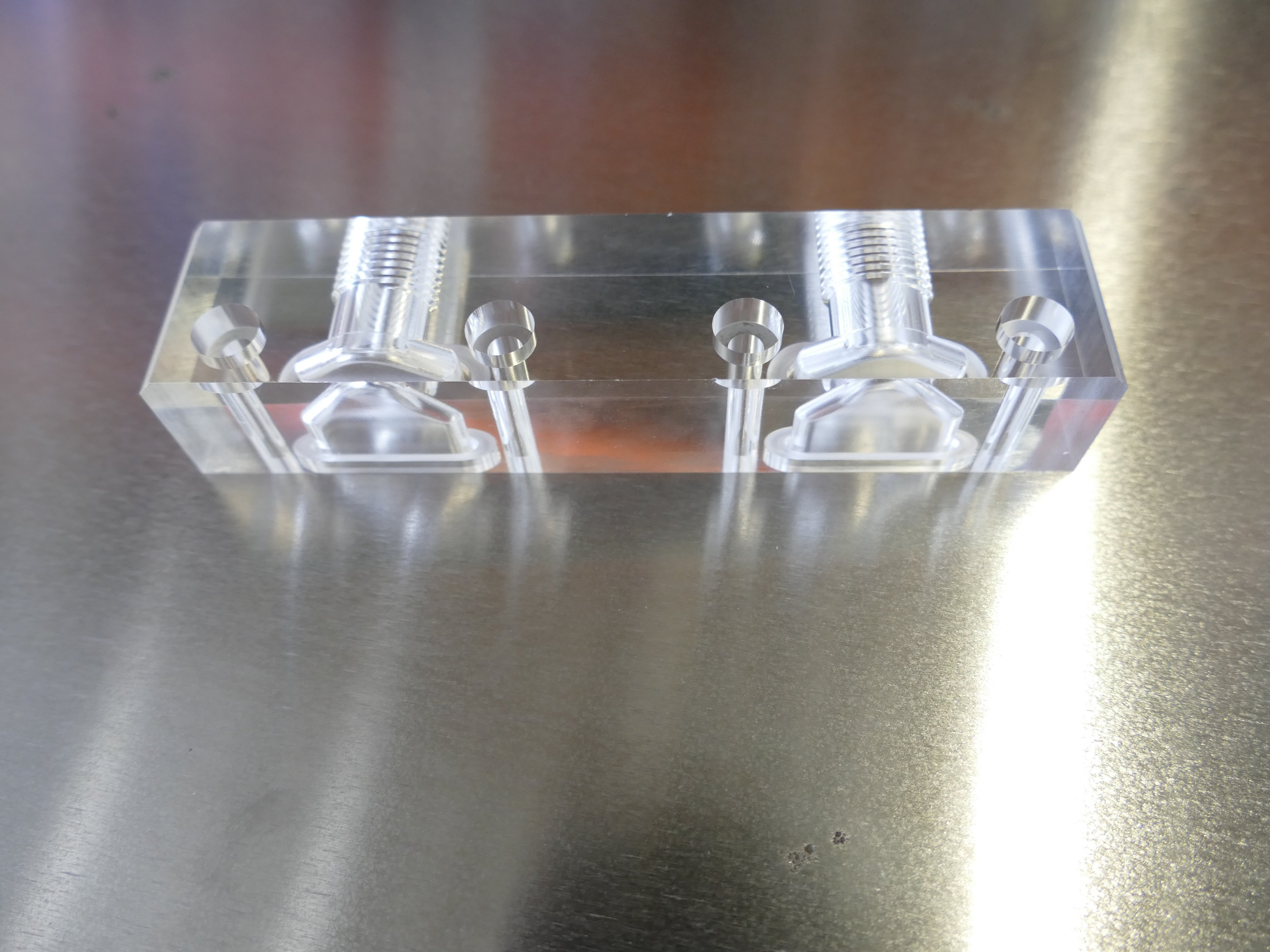

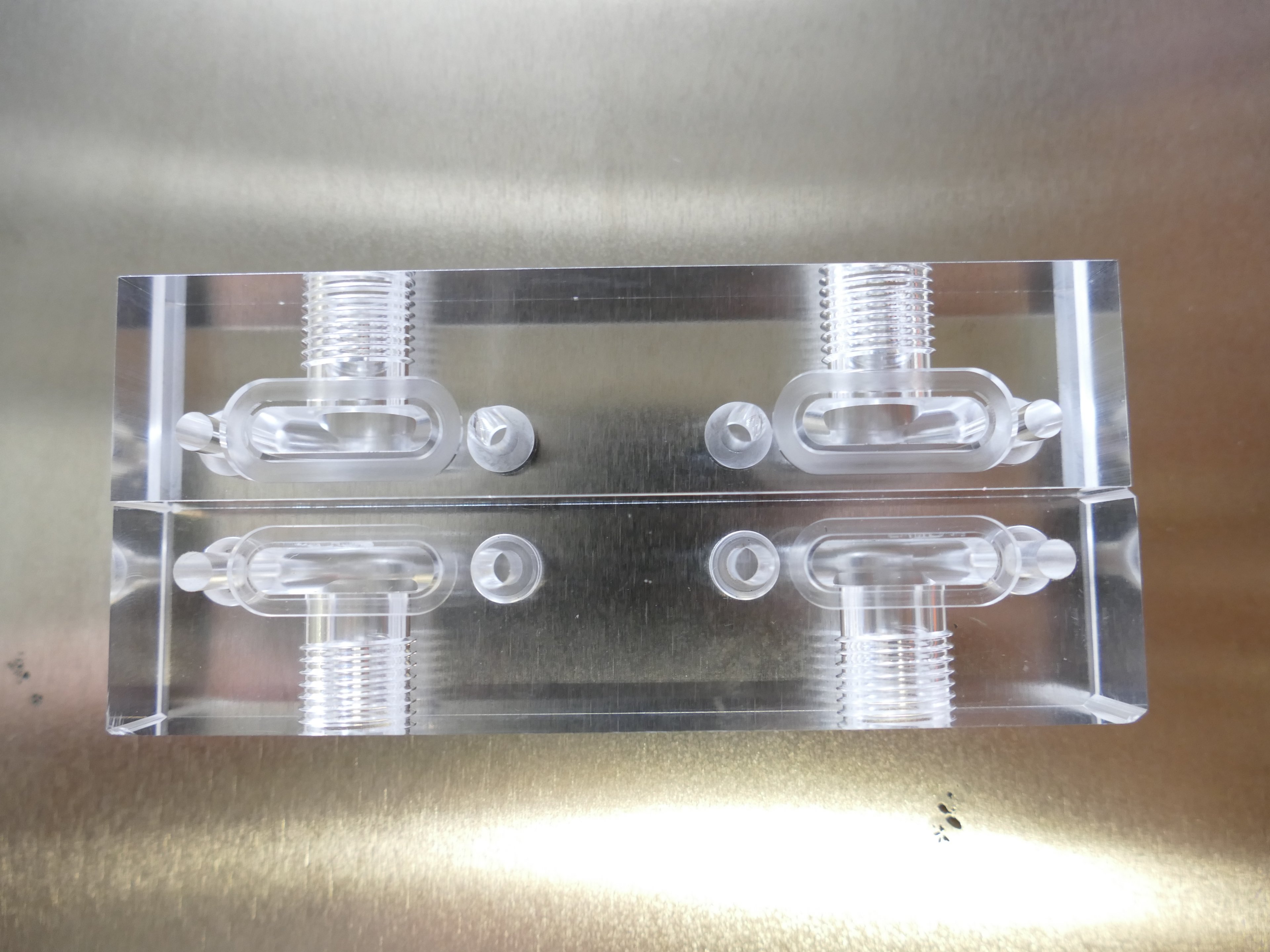

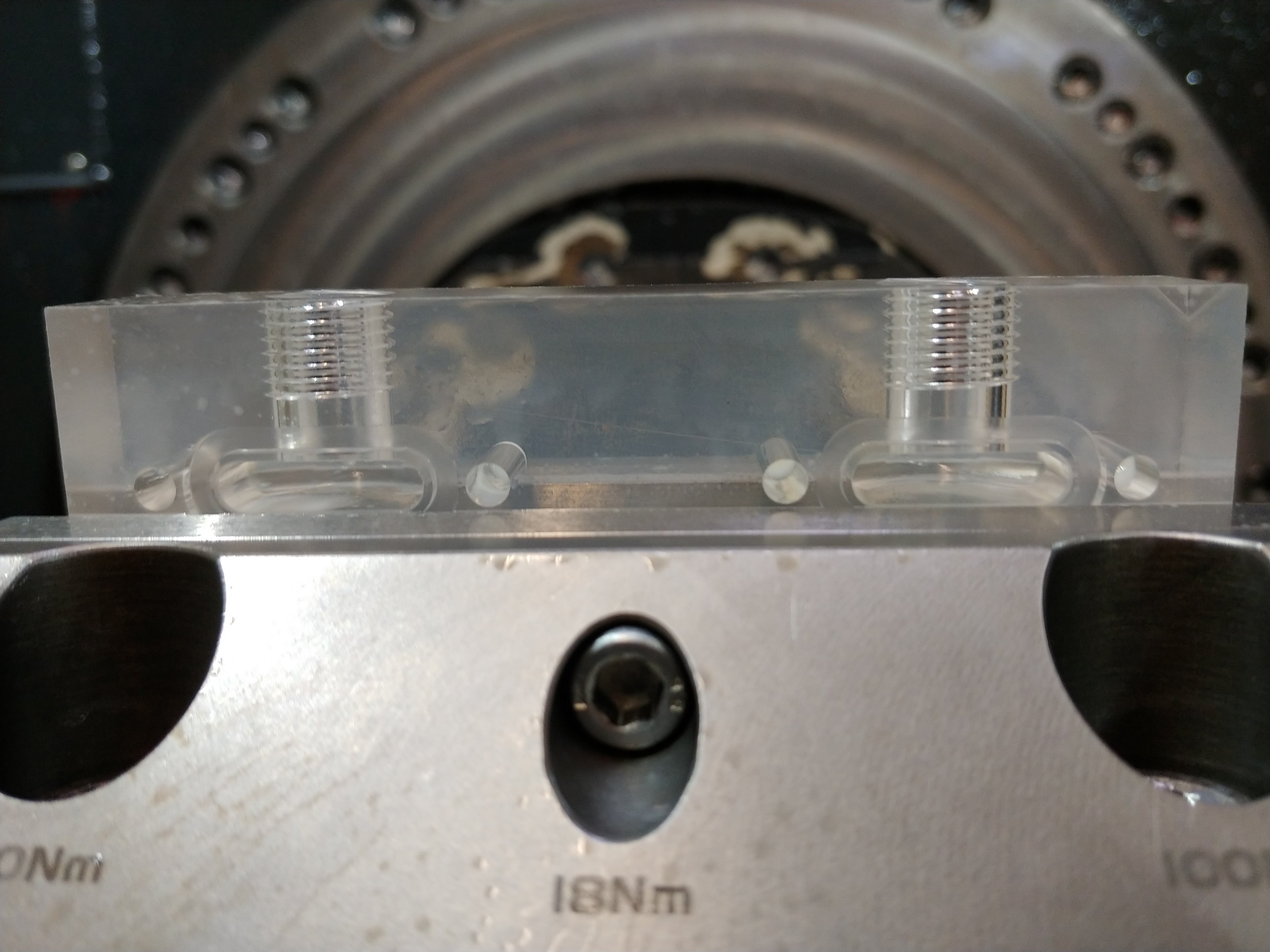

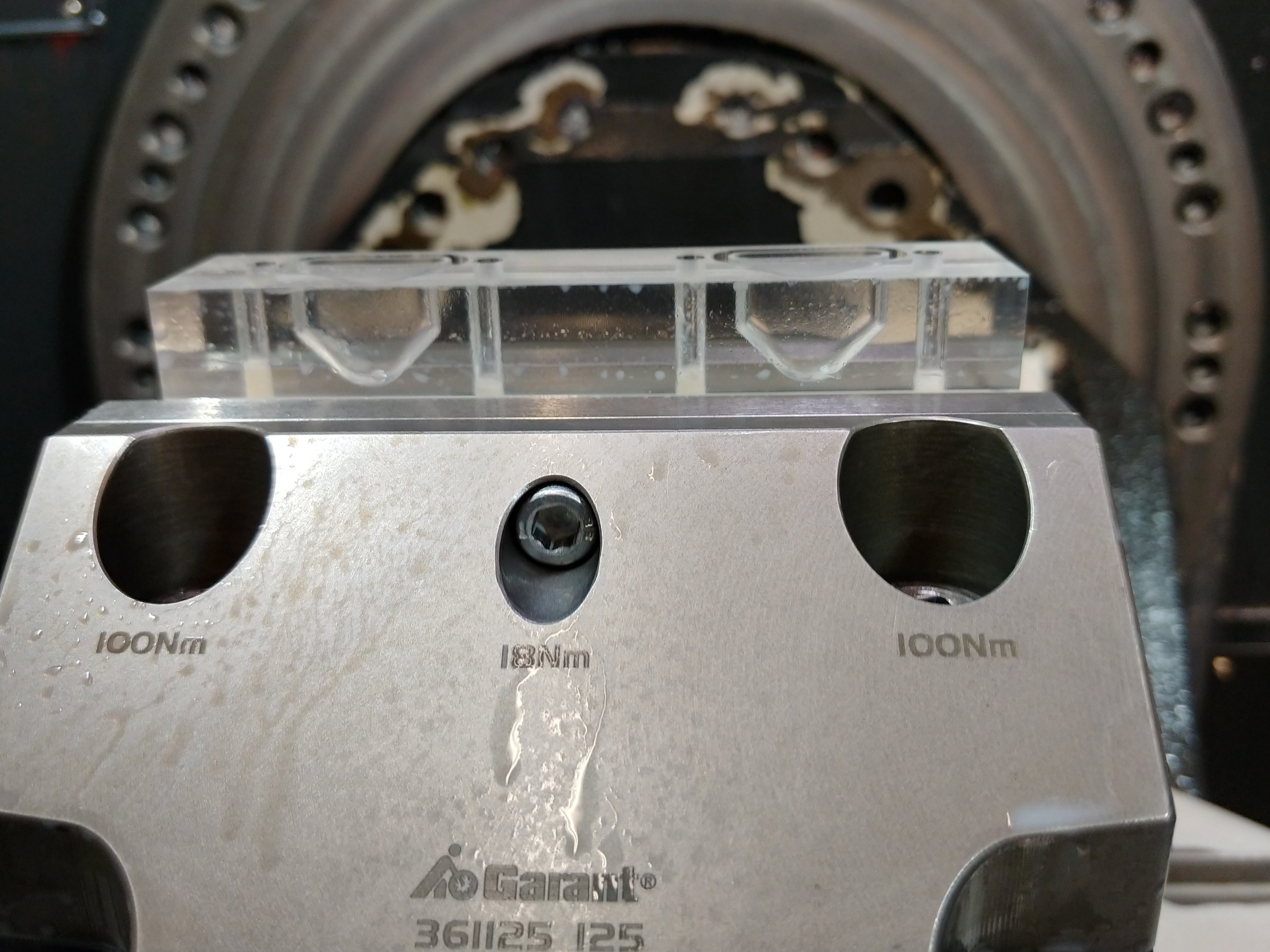

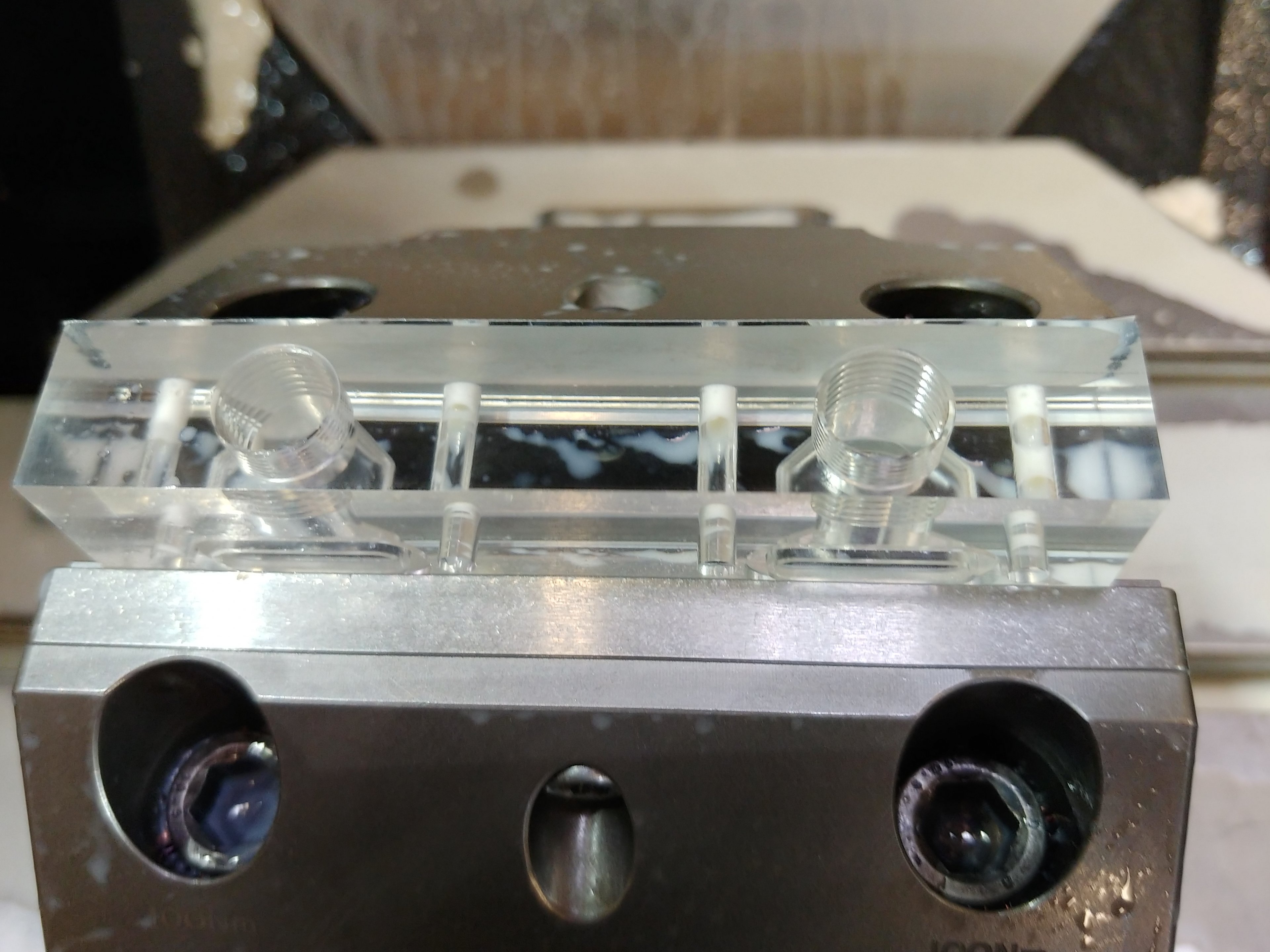

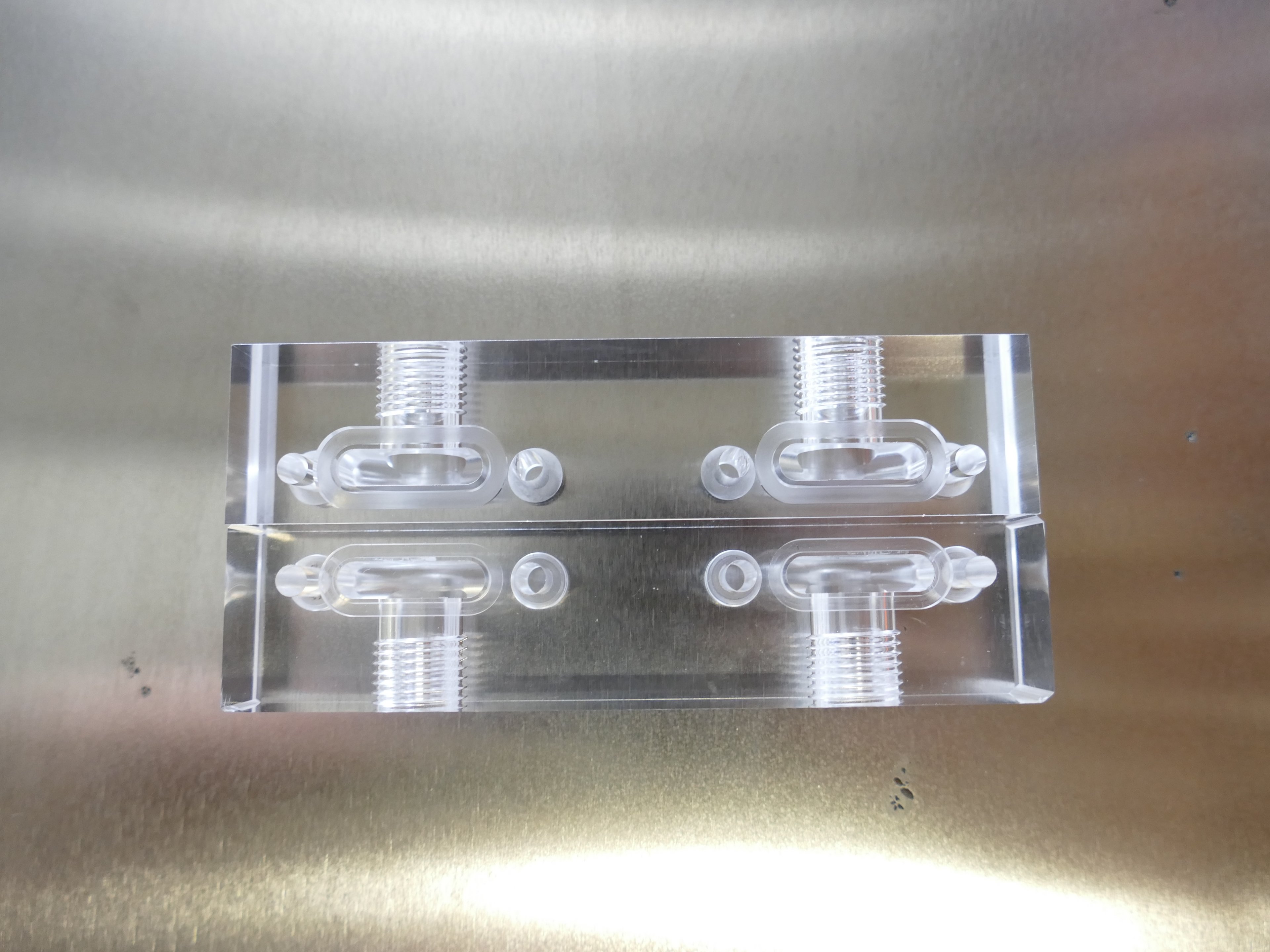

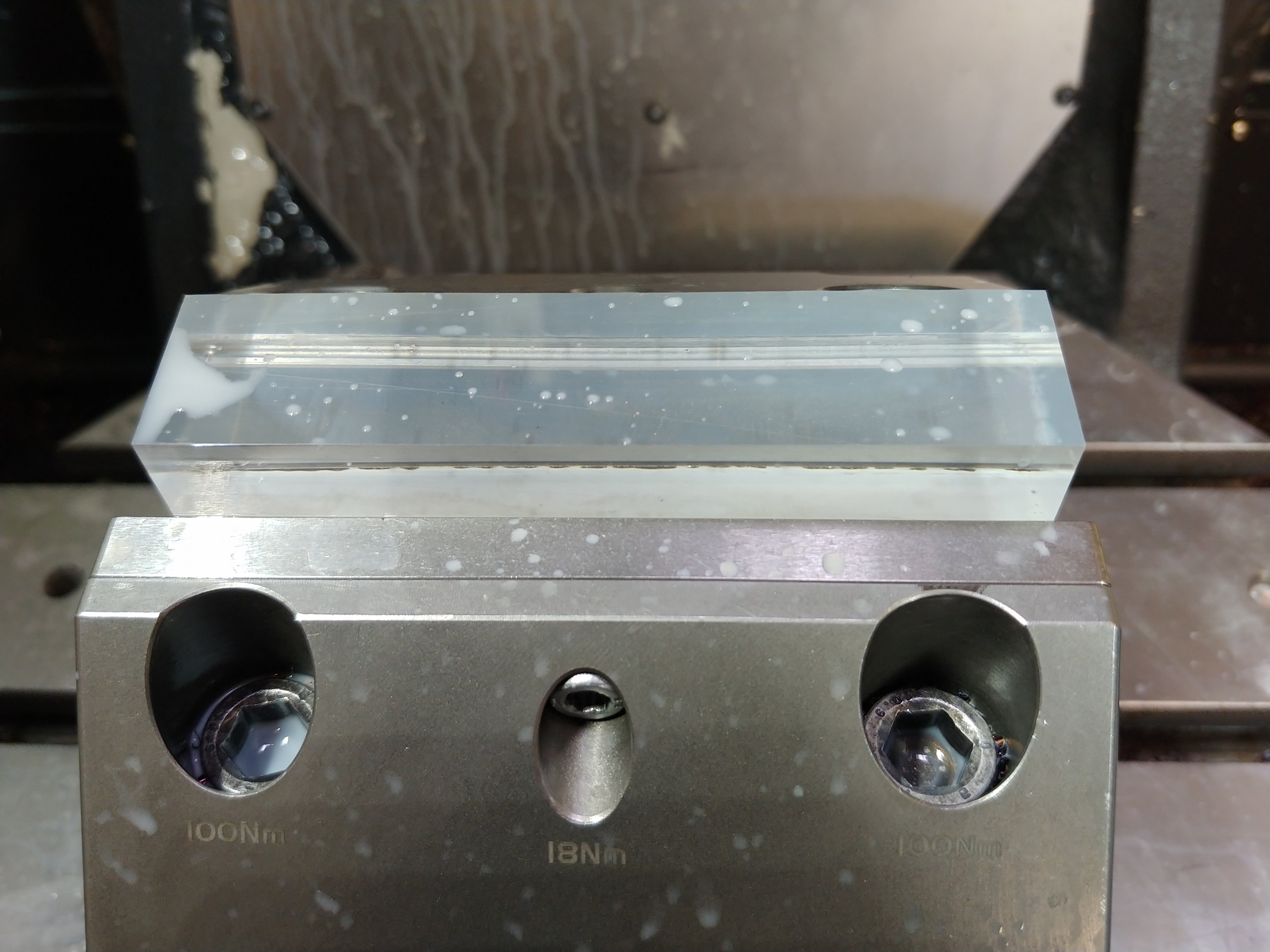

danach habe ich nochmal den GPU wasser zulauf/ablauf nach mal aus Plexiglas Gefräst,
diesmal habe ich die nutbreite vergrößert & den Rand vom zulauf/ablauf zum Dichtring vergrößert

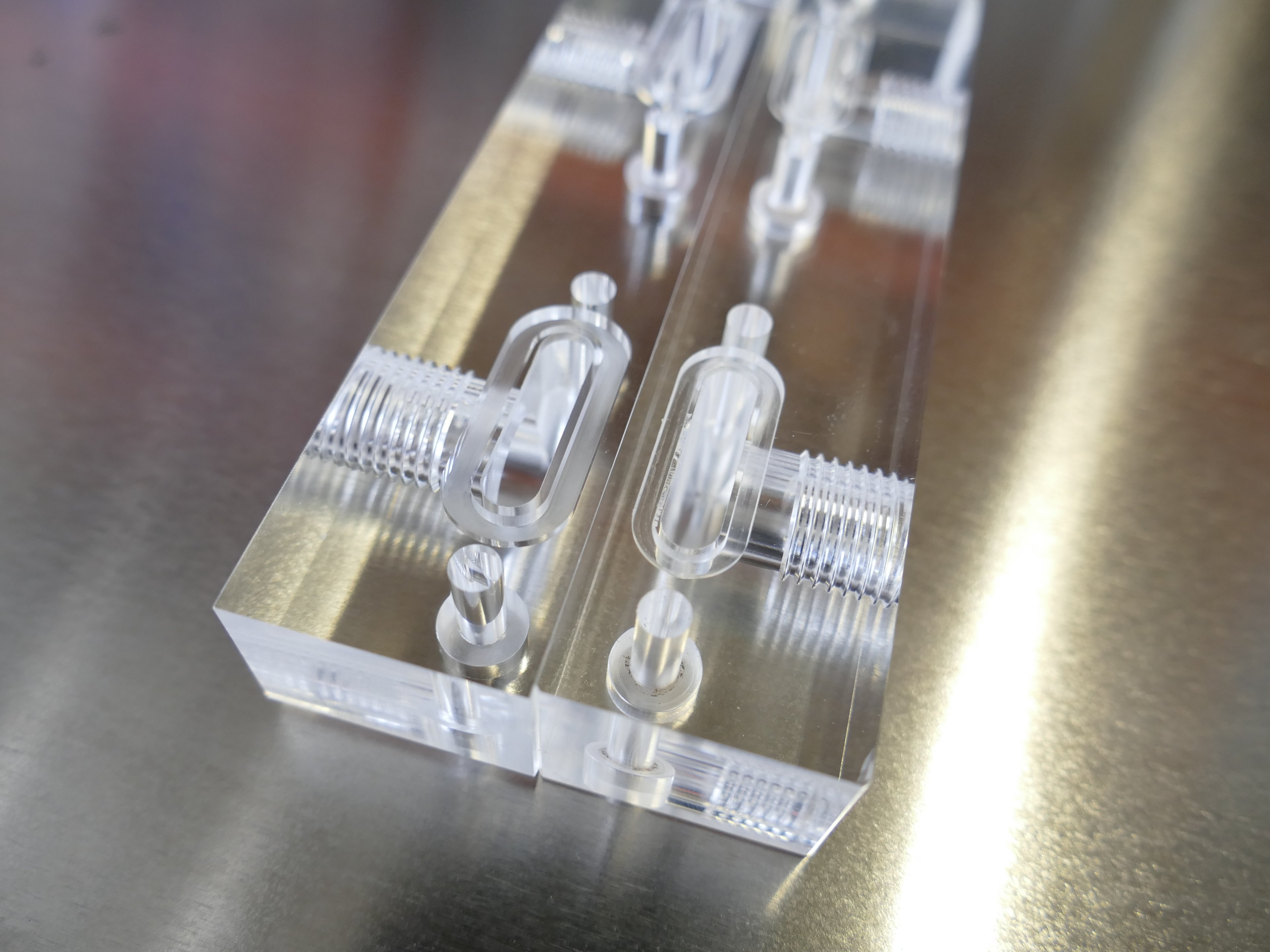

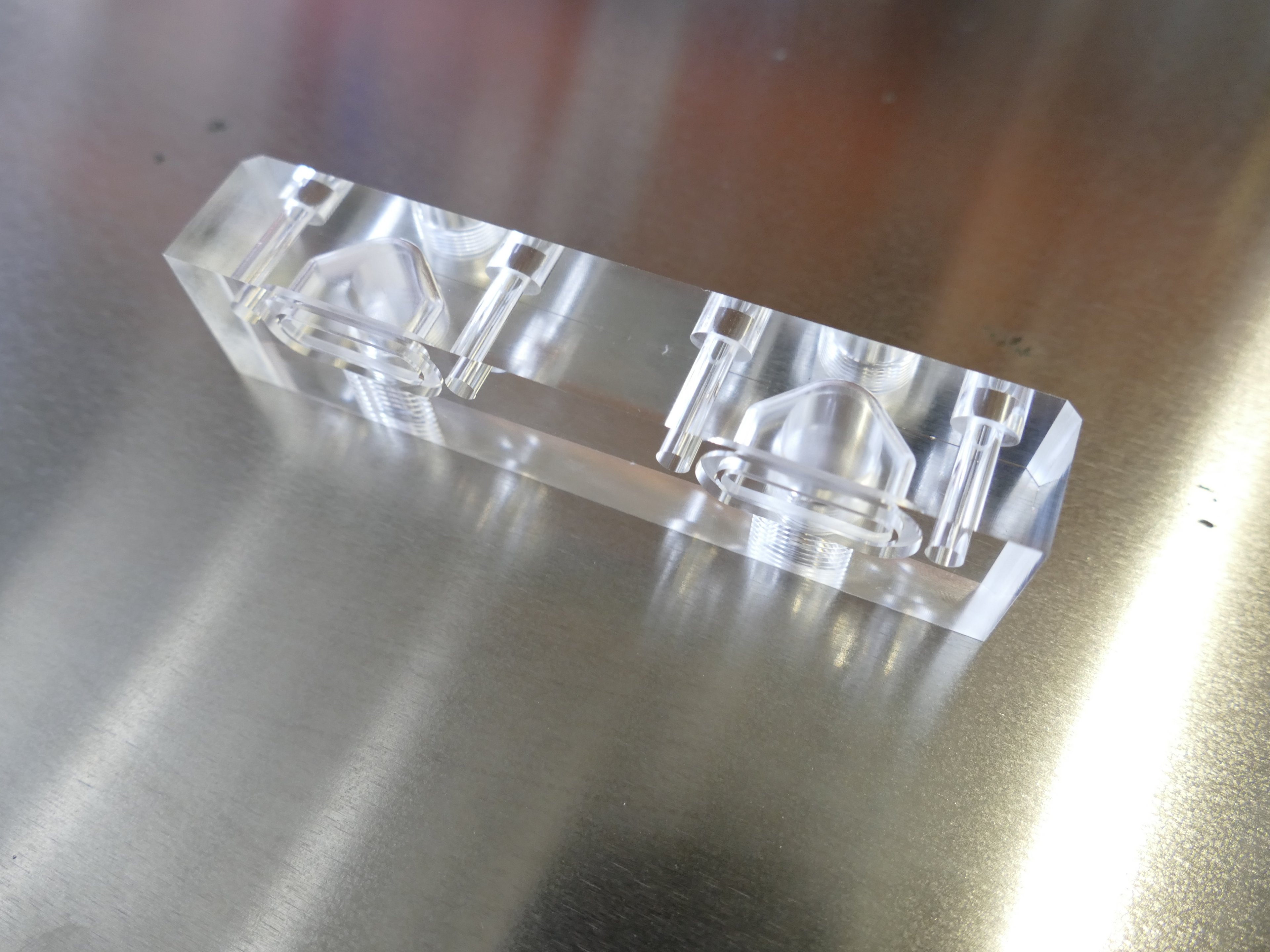

hier mal zum vergleich alt & neu

das neu gefällt mit wesentlich mehr als das alte

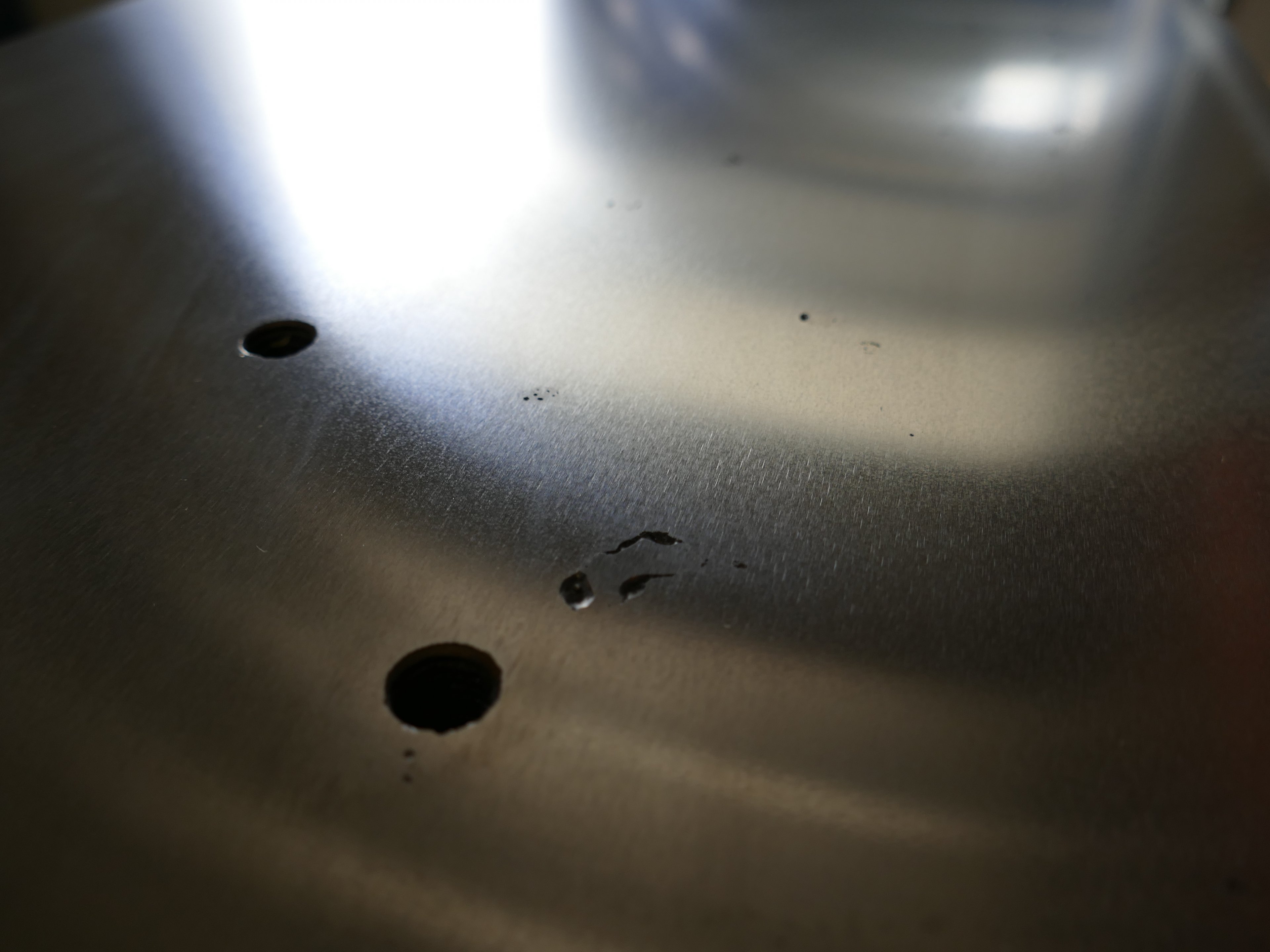

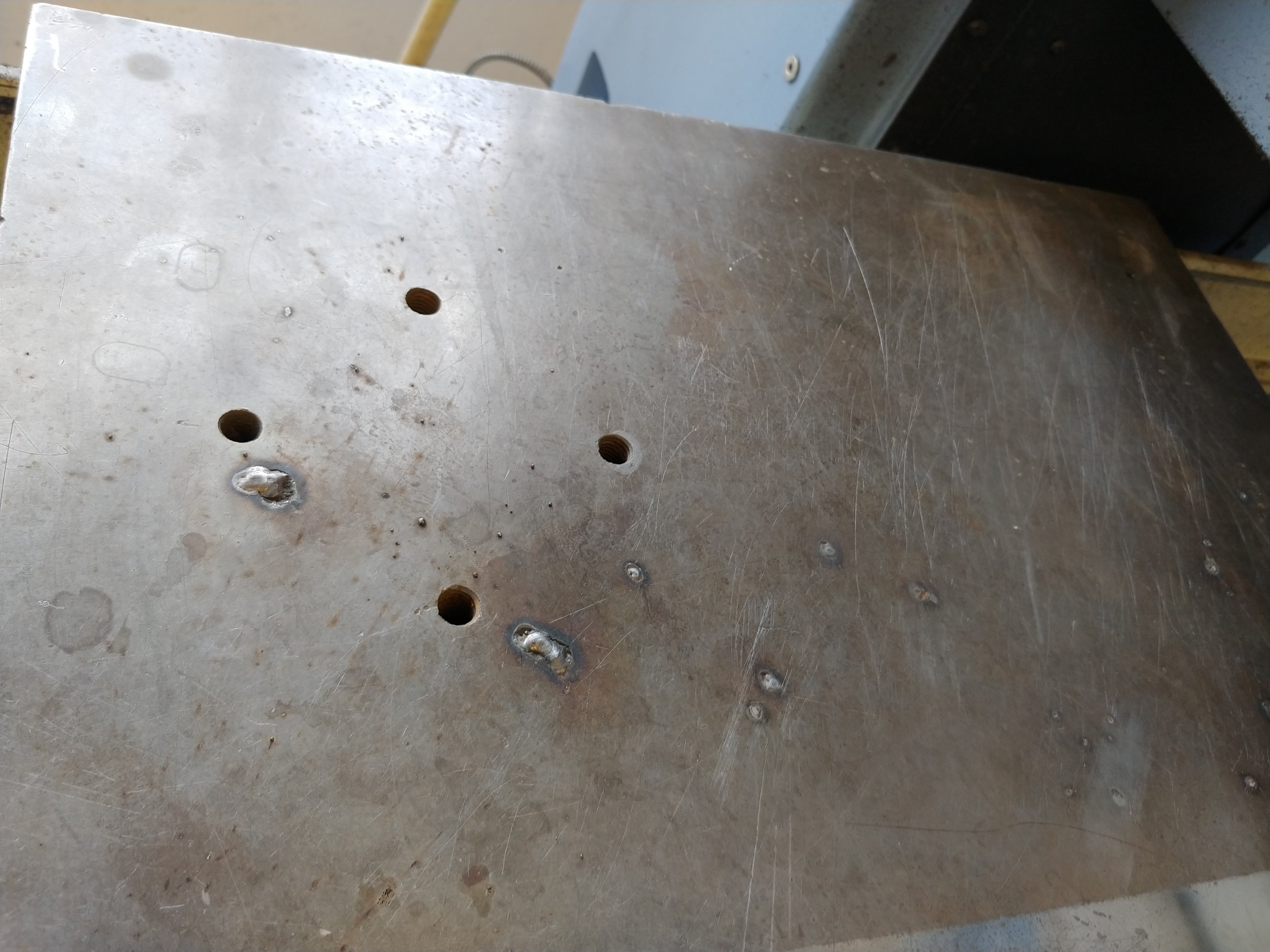

danach habe ich mich auf die polier Sachen vorbereitet, ich hab ein stück stahl gesucht, leider nix in
meiner Vorstellung an Größe gefunden, da ist mir so ein alter

weis nicht was das mal war, denke das war mal eine Anreiss Platte für ein Höhenreisser
wie den auch sei, da hat aber jemand schon mal drauf geschweist, neu war er nicht mehr

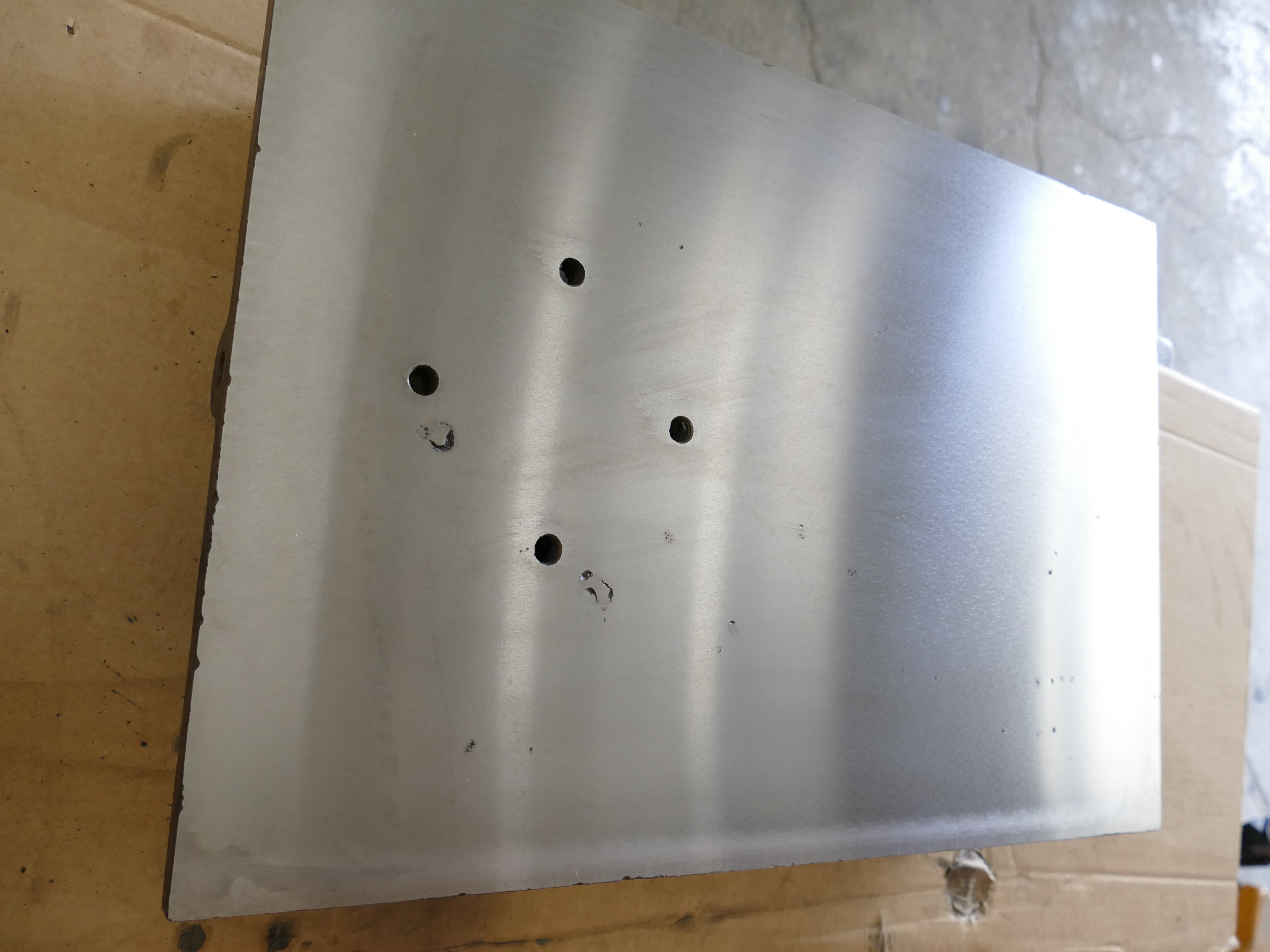

hab das ding auf die schleife gepackt und mal saubergeschliffen

jetzt habe ich eine schöne gerade platte wo ich auch gerade schleifen kann

so das war erstmal alle für heute, morgen geht's weiter mit

& mehr

Gruß



[Evil Ghost]

Guten Morgen,

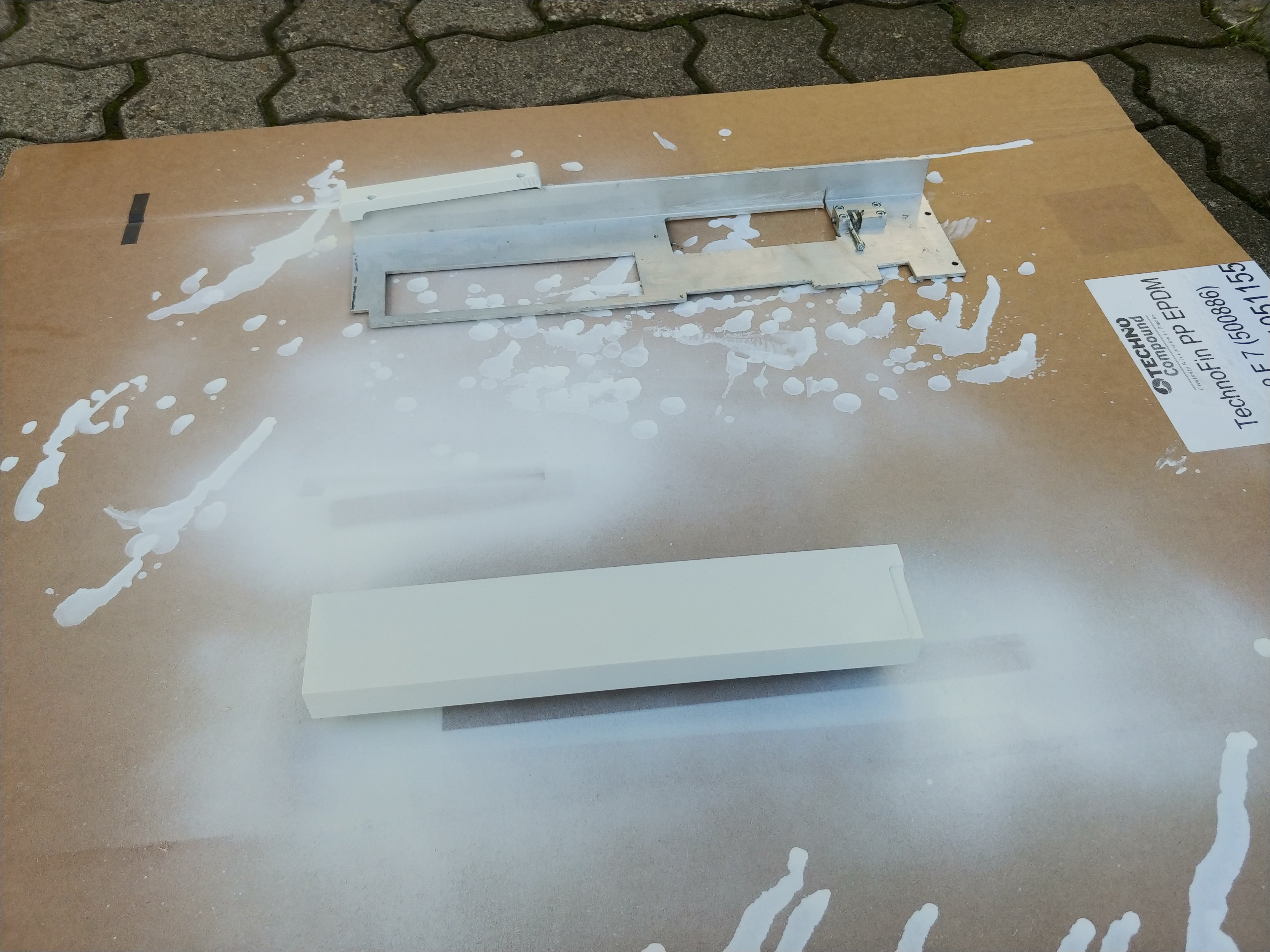

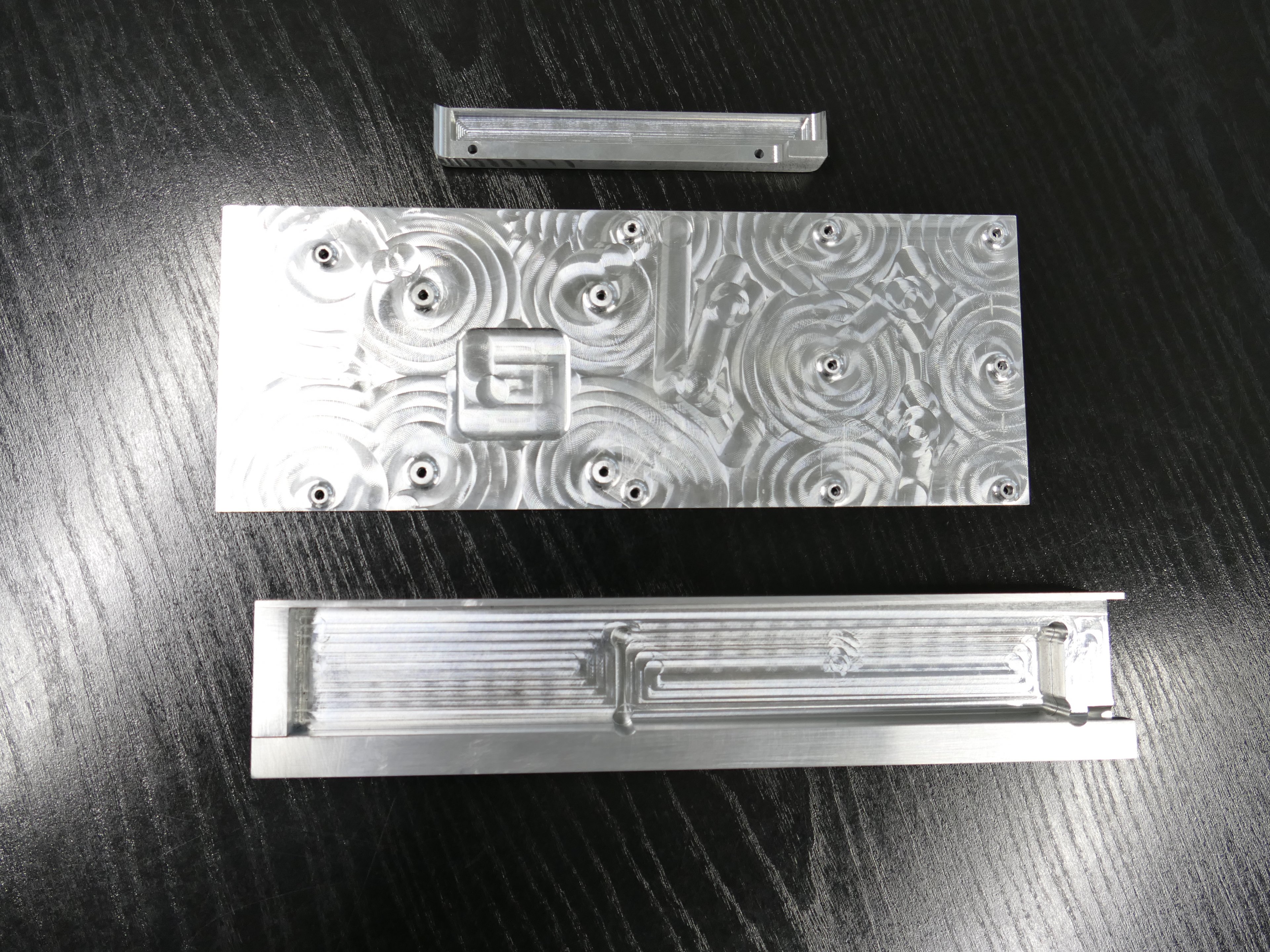

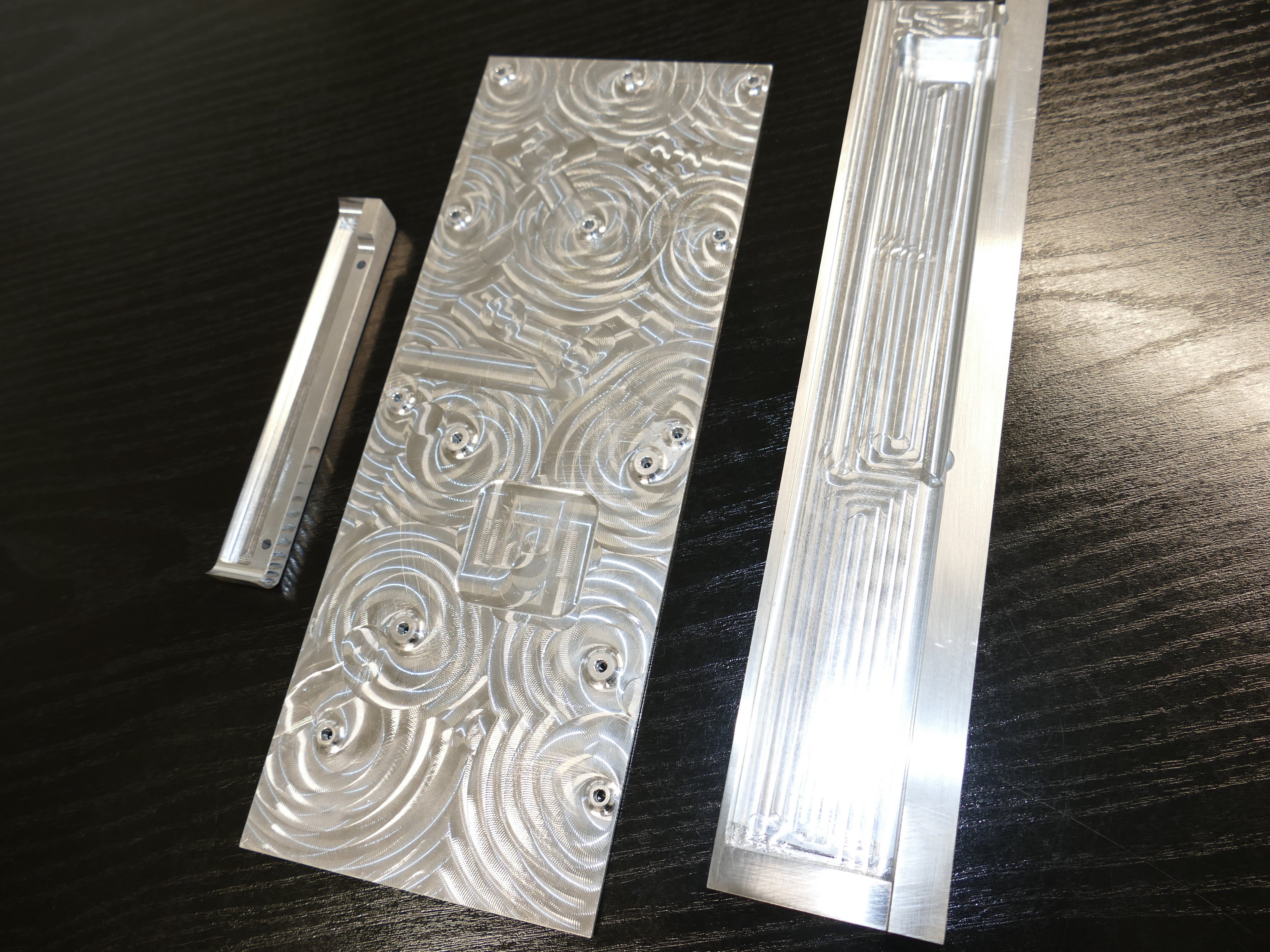

weiter geht´s mit Abdeckung led Beleuchtung für den Monoblock, GPU backplatte & Abdeckung led Beleuchtung GPU

habe bei der Abdeckung led Beleuchtung GPU, noch ein kleinen Alu Einsatz an die Seite gemacht damit das zu ist, sieht schöner aus

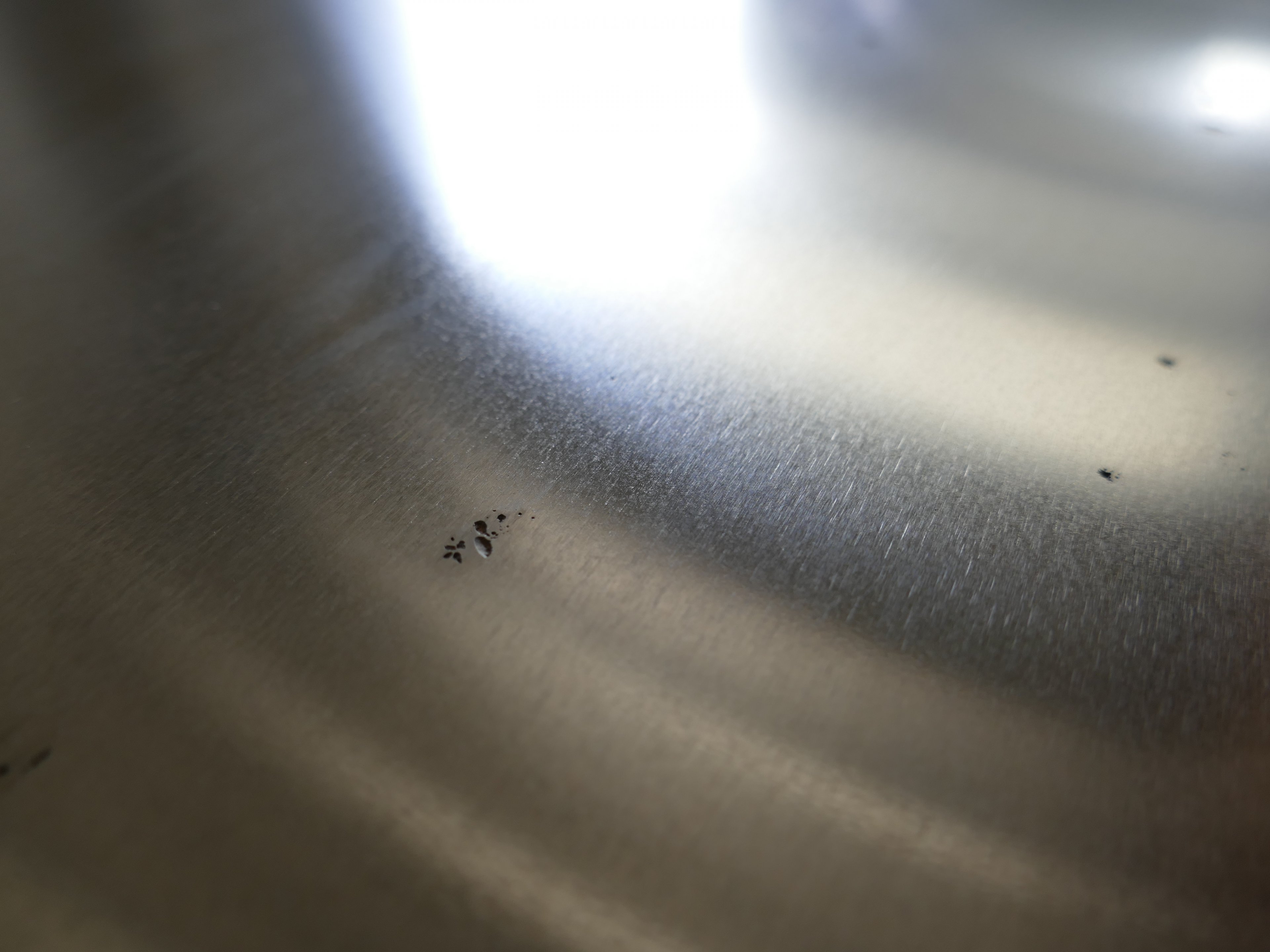

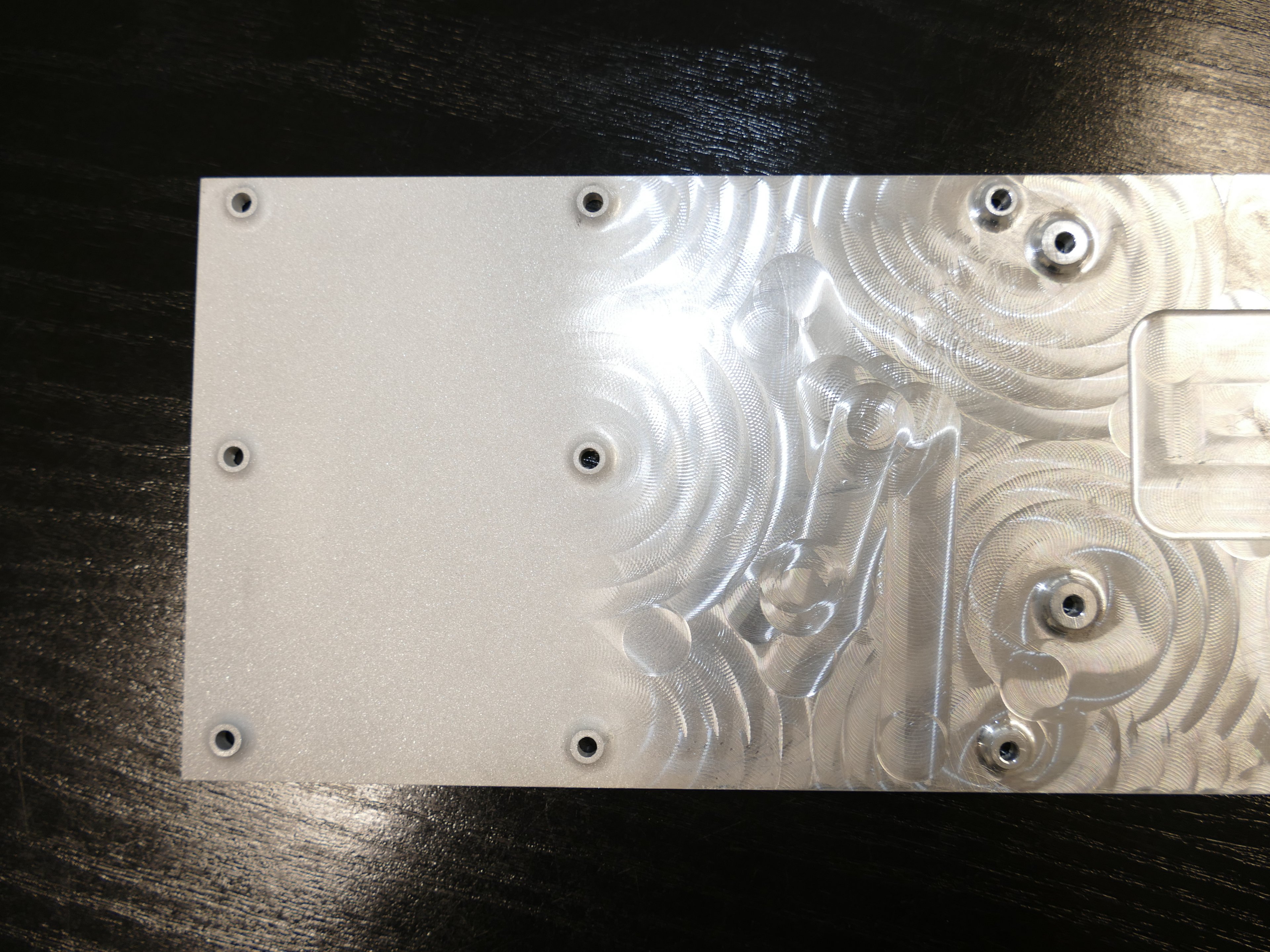

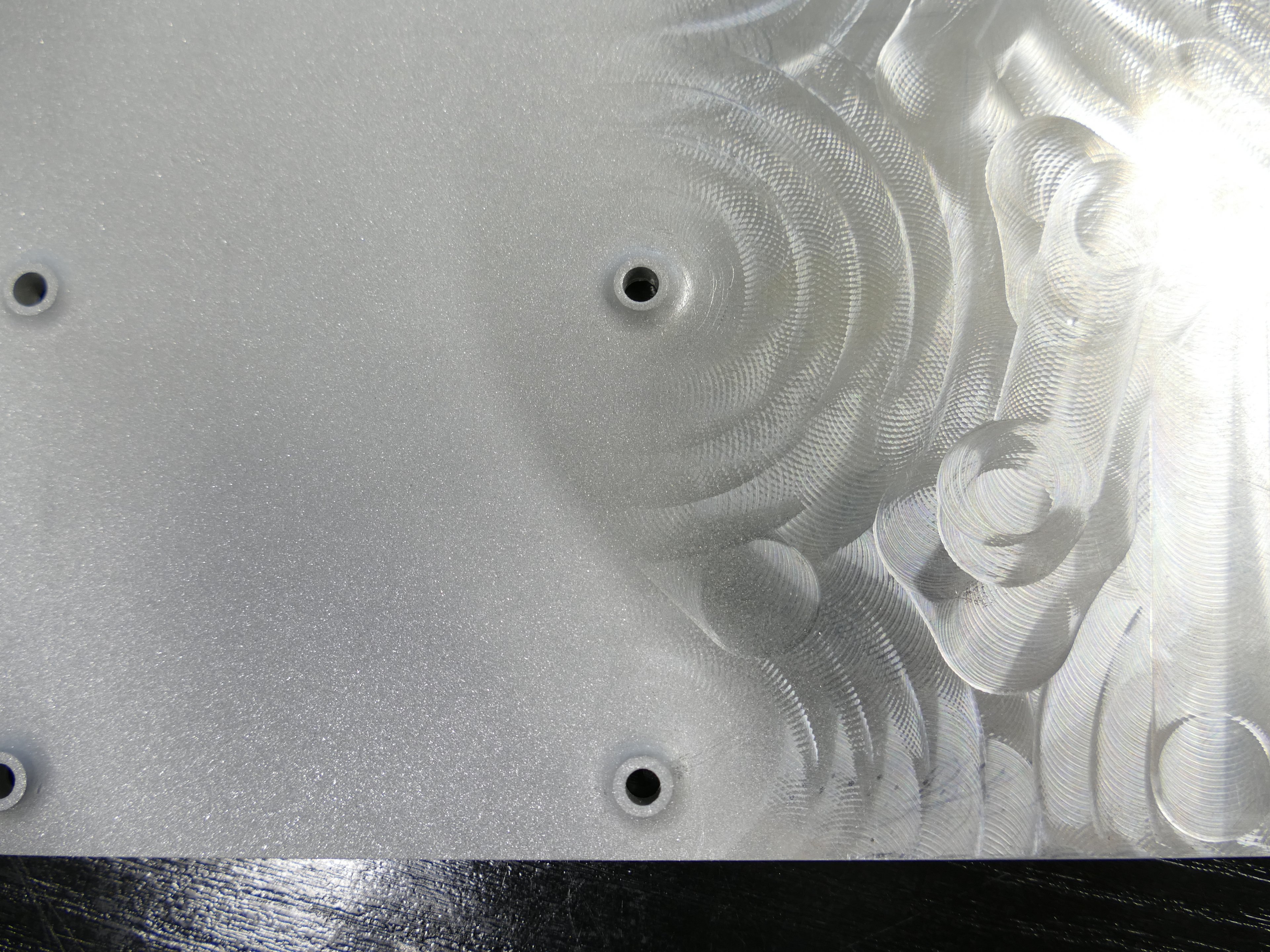

da die backplatte ich nicht vorhabe zu lackieren hab ich mal probe gesandstahlt, und hier das Ergebnis

für die Backplatte TOP, hab sie dann komplett gesandstahlt und die bleibt jetzt so

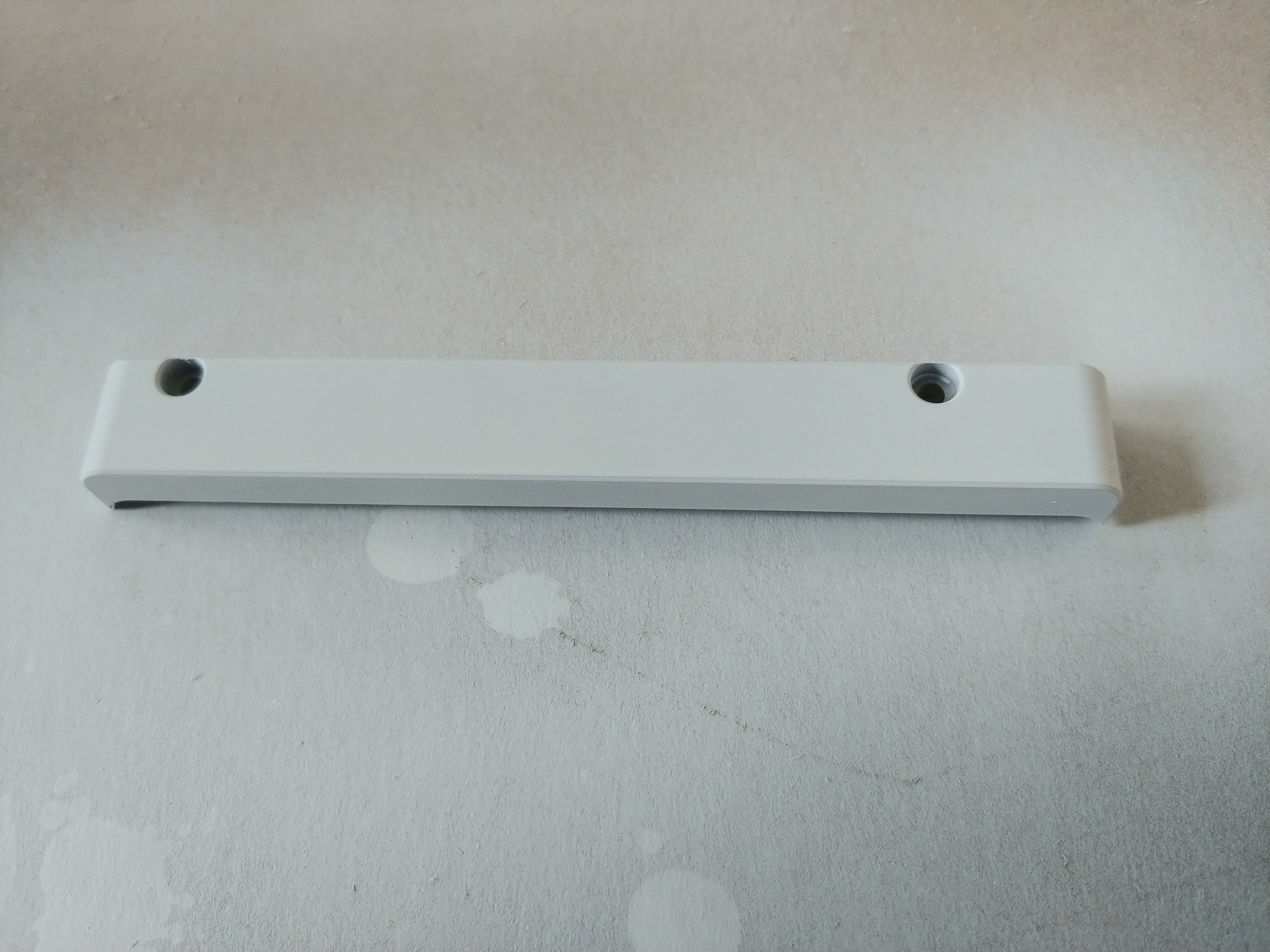

die anderen 2 ALU Teile hab ich auch gesandstahlt, grundiert & lackiert

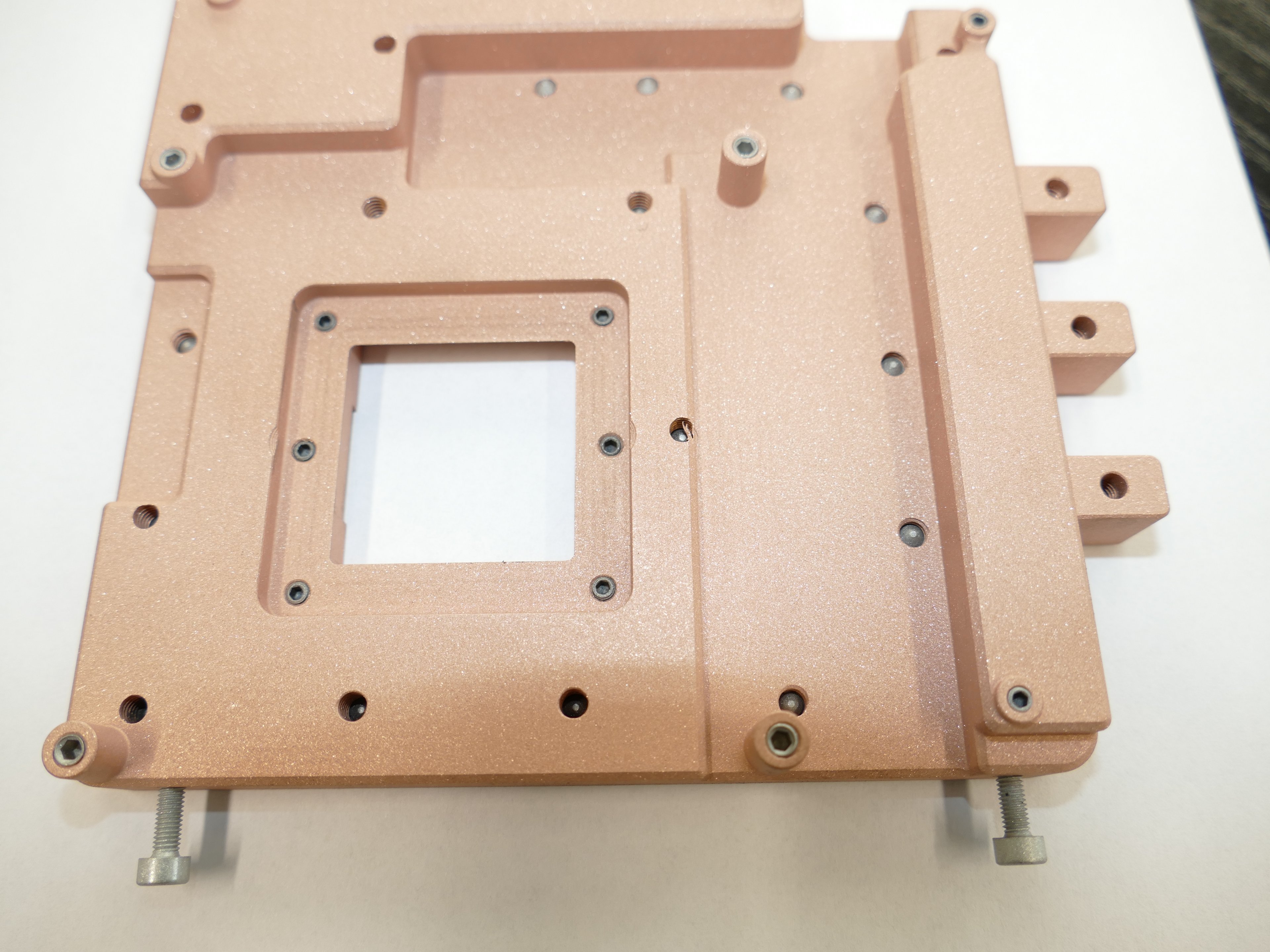

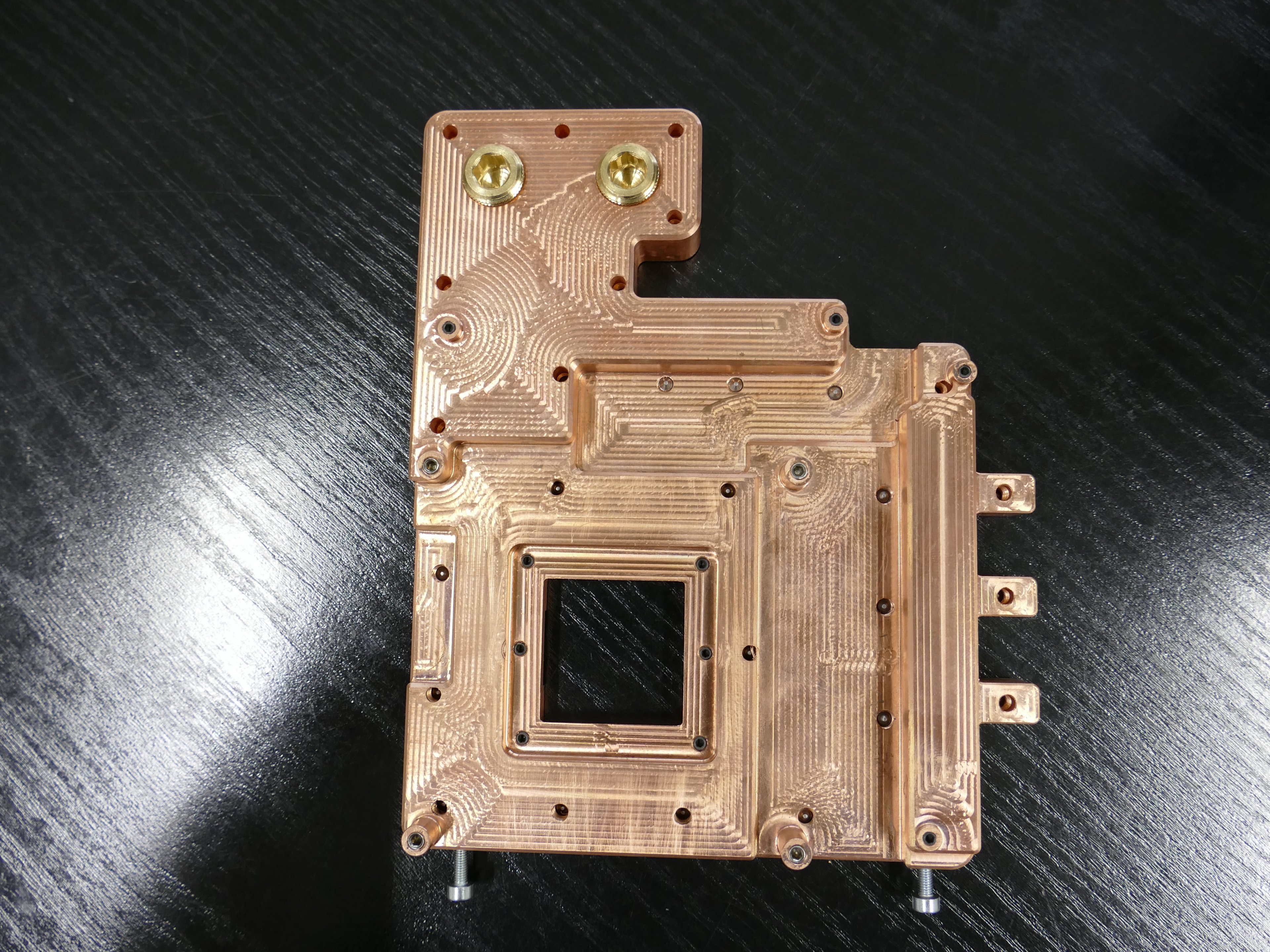

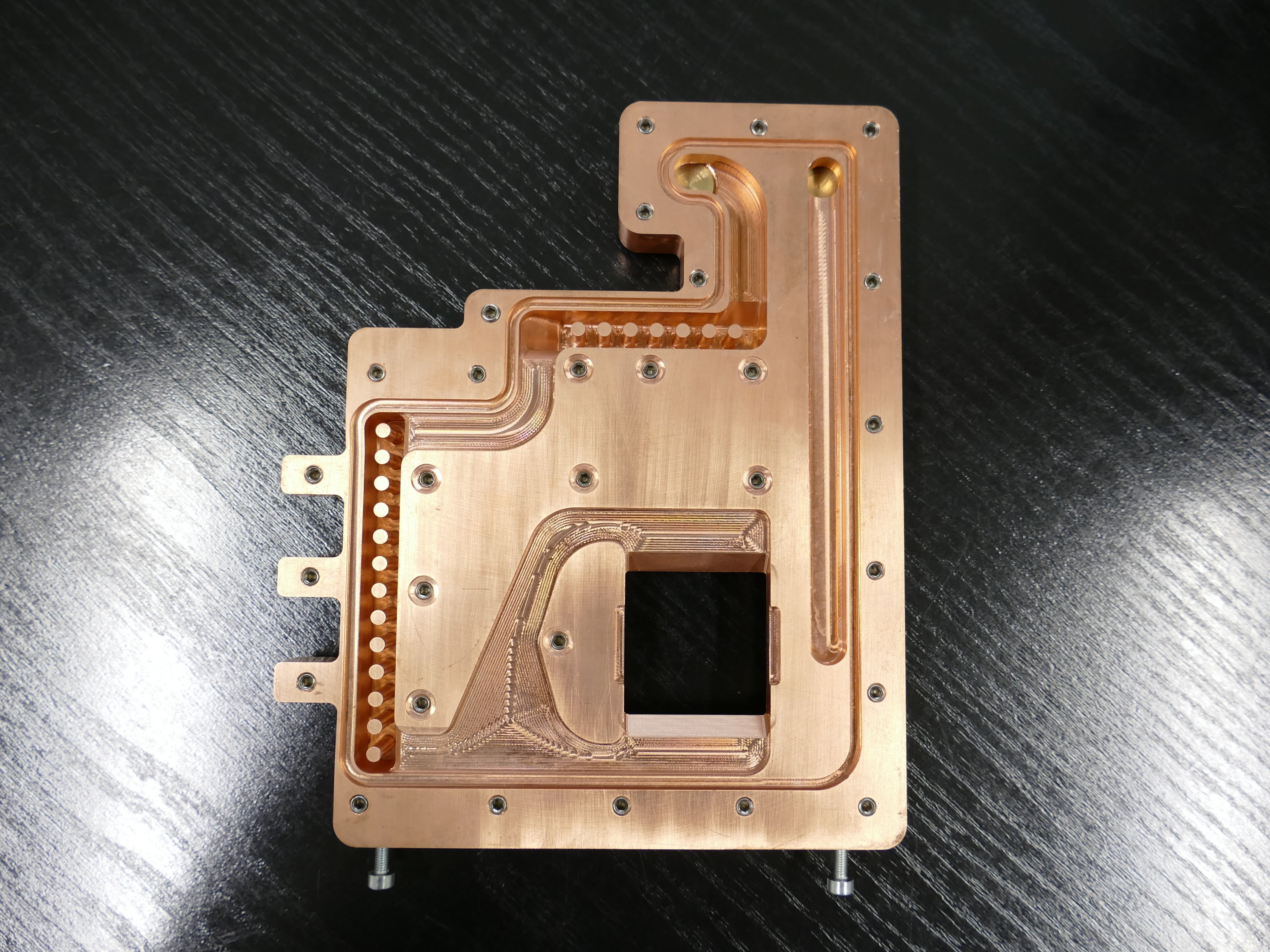

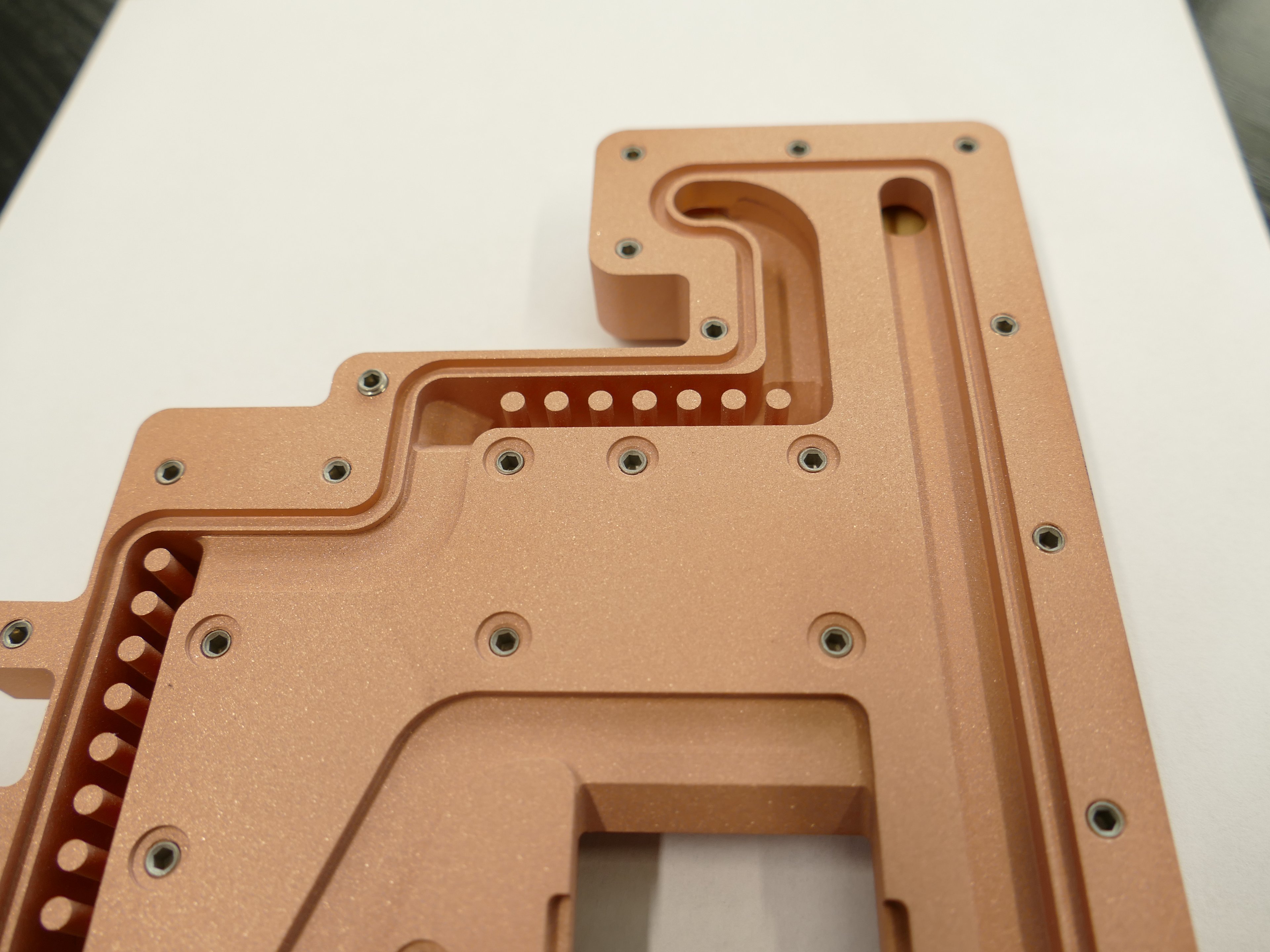

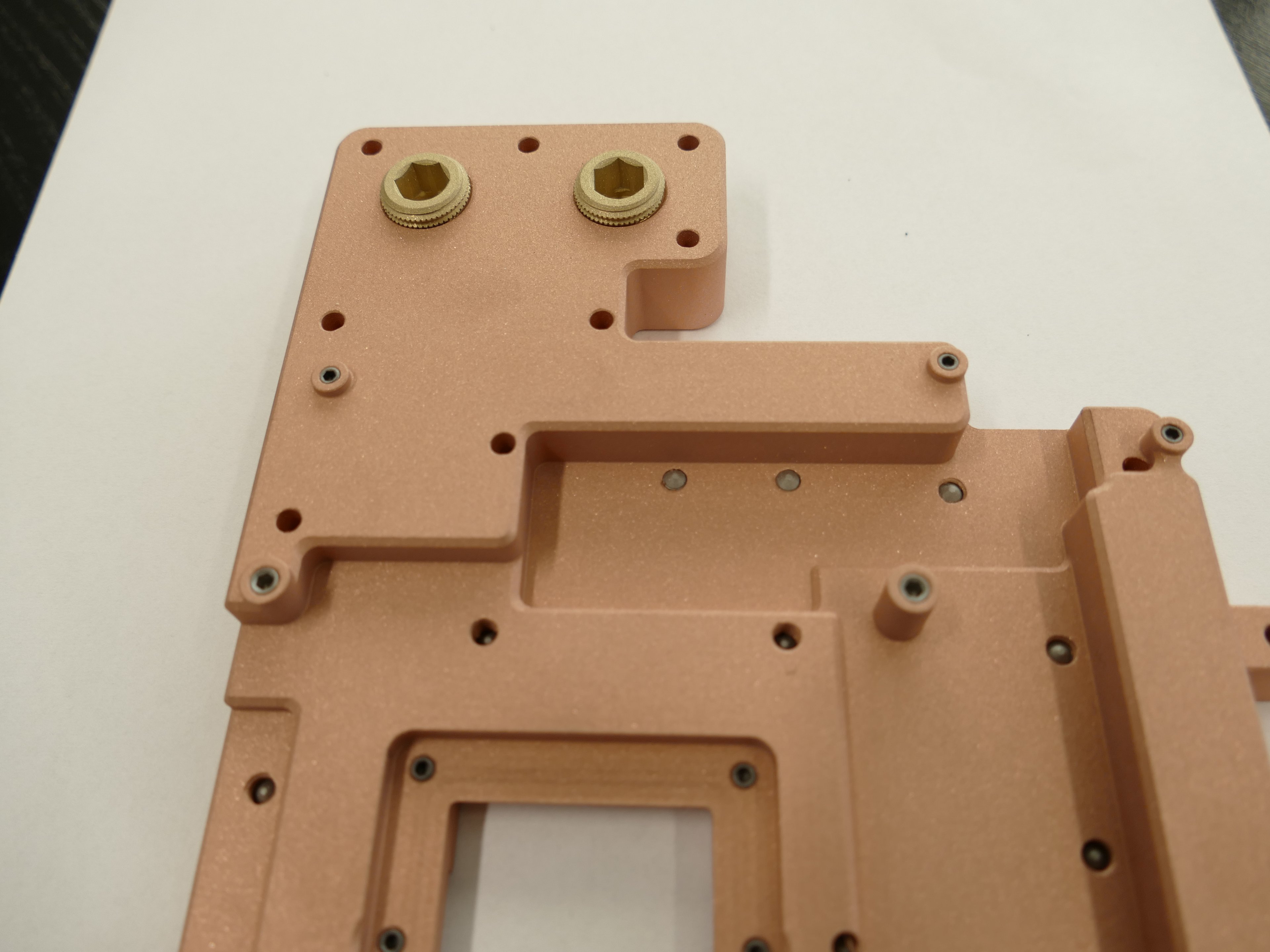

Ich habe mir dann sehr lange überlegt ob ich nicht den Monoblock auch sandstahle, staht polieren
von der Optik zum Gehäuse würde das sandstahlen Optik besser passen als das polierte, wie ich finde

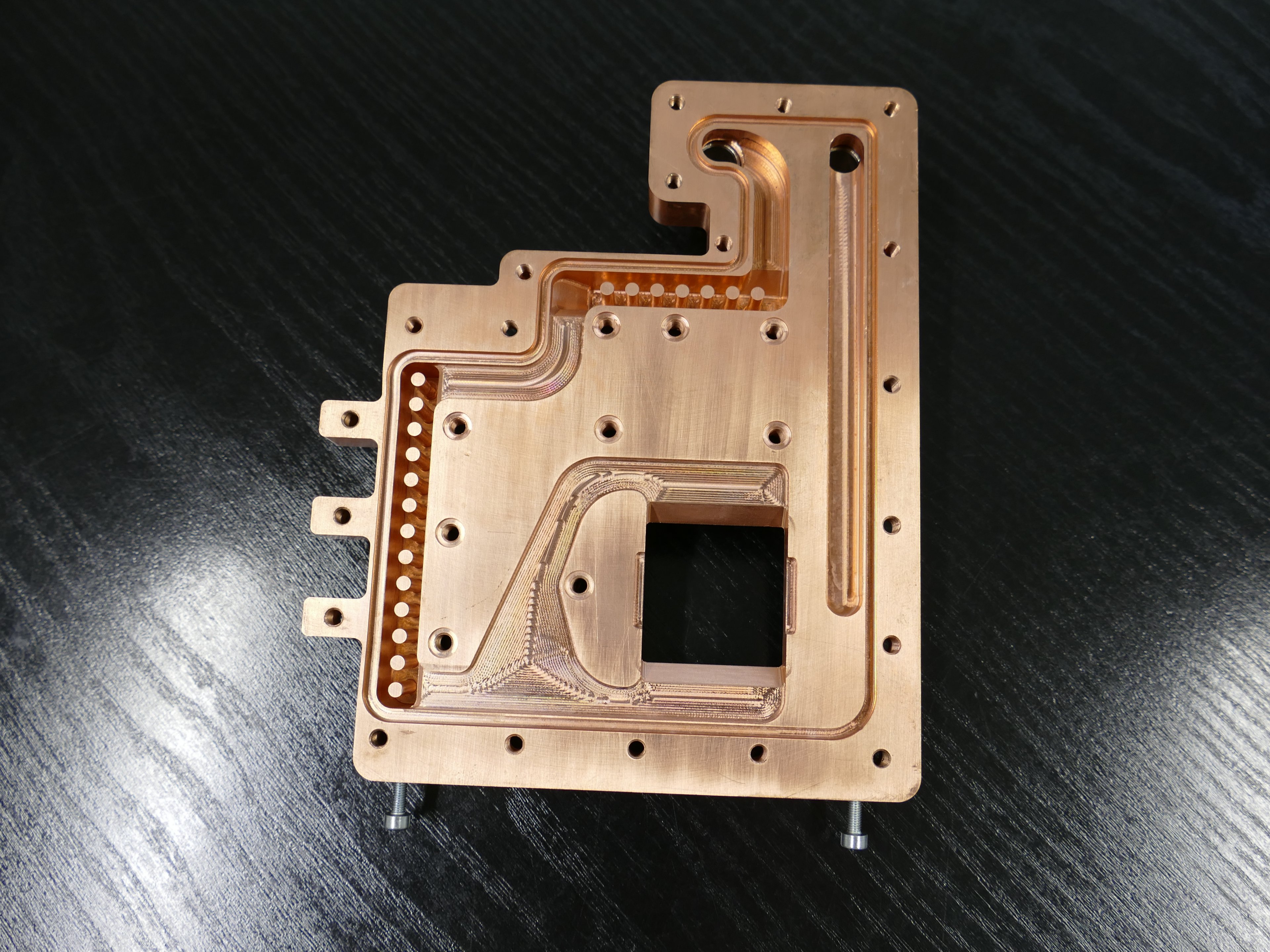

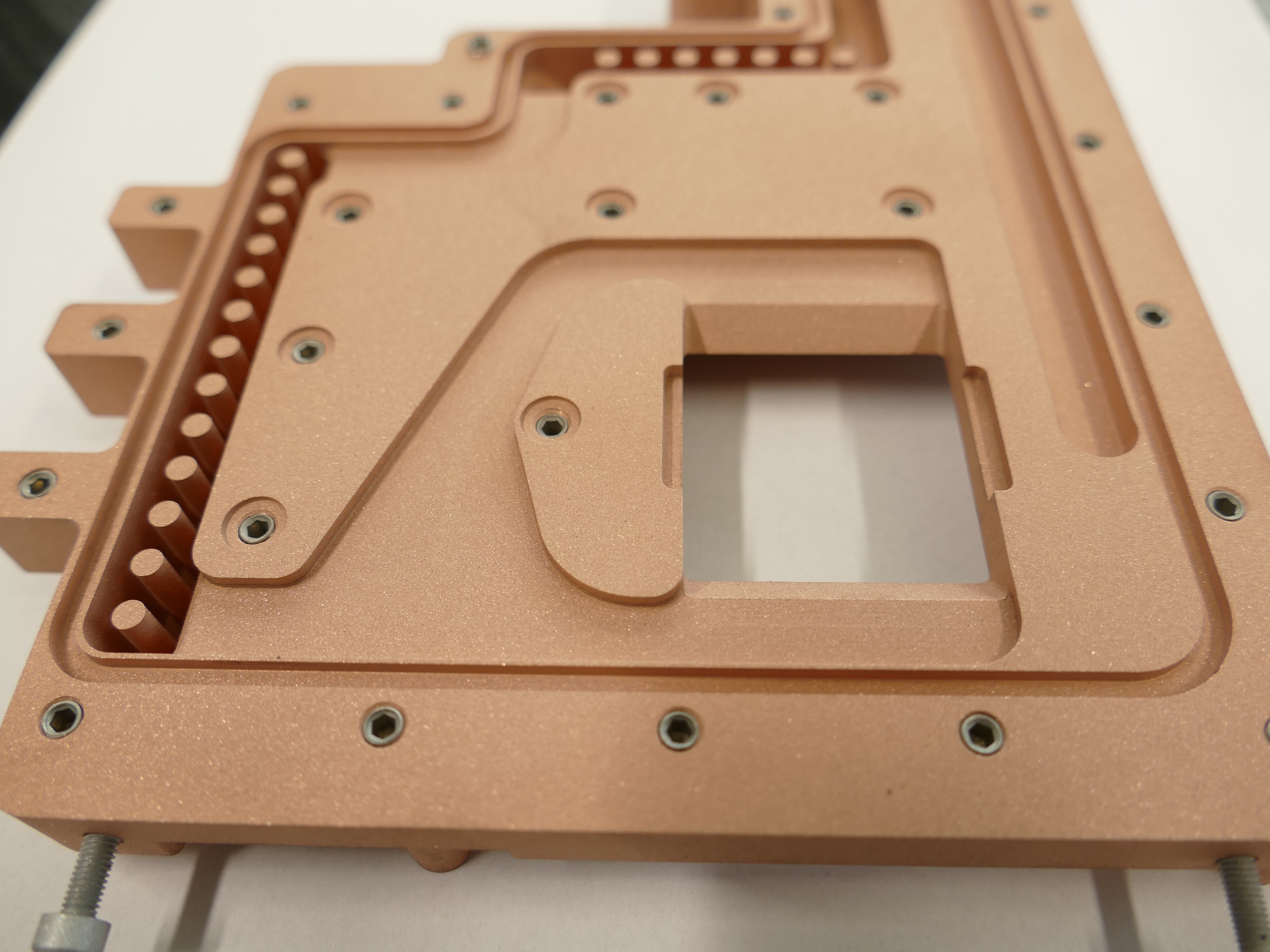

VORHER

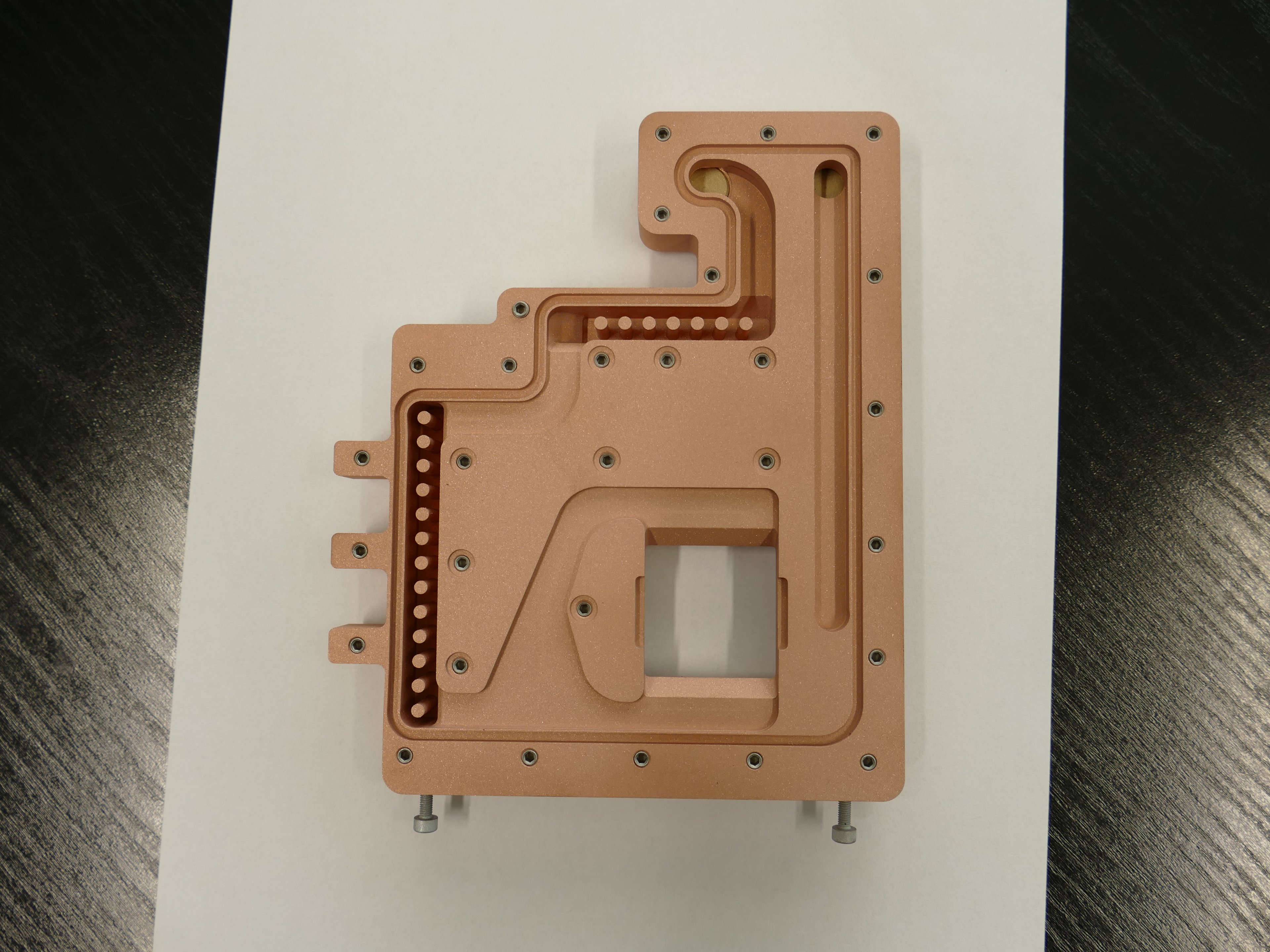

NACHHER

das Ergebnis finde ich sehr gut geworden

die Lamellen hab ich nicht gesandstahlt die bleiben so wie sie sind


ALS NACHSTE GEHT´S ANS POLIEREN VOM ACRYL

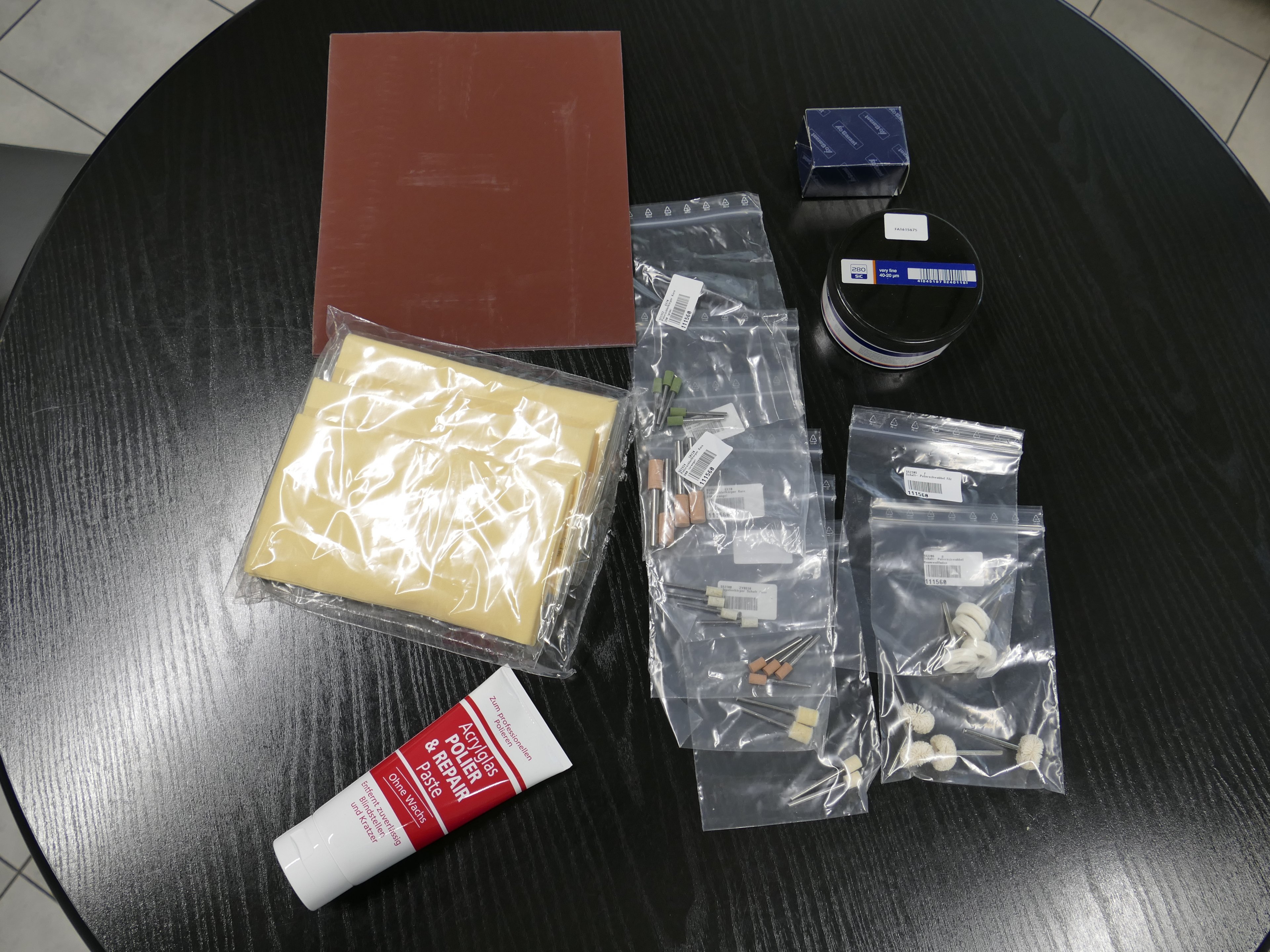

habe schon das Polier zeig bekommen

Gruß



[Evil Ghost]

Guten Abend,
heute Polieren, hab schon ein Video gemacht, viel Spaß damit
MG1 Distoplate Polieren #13

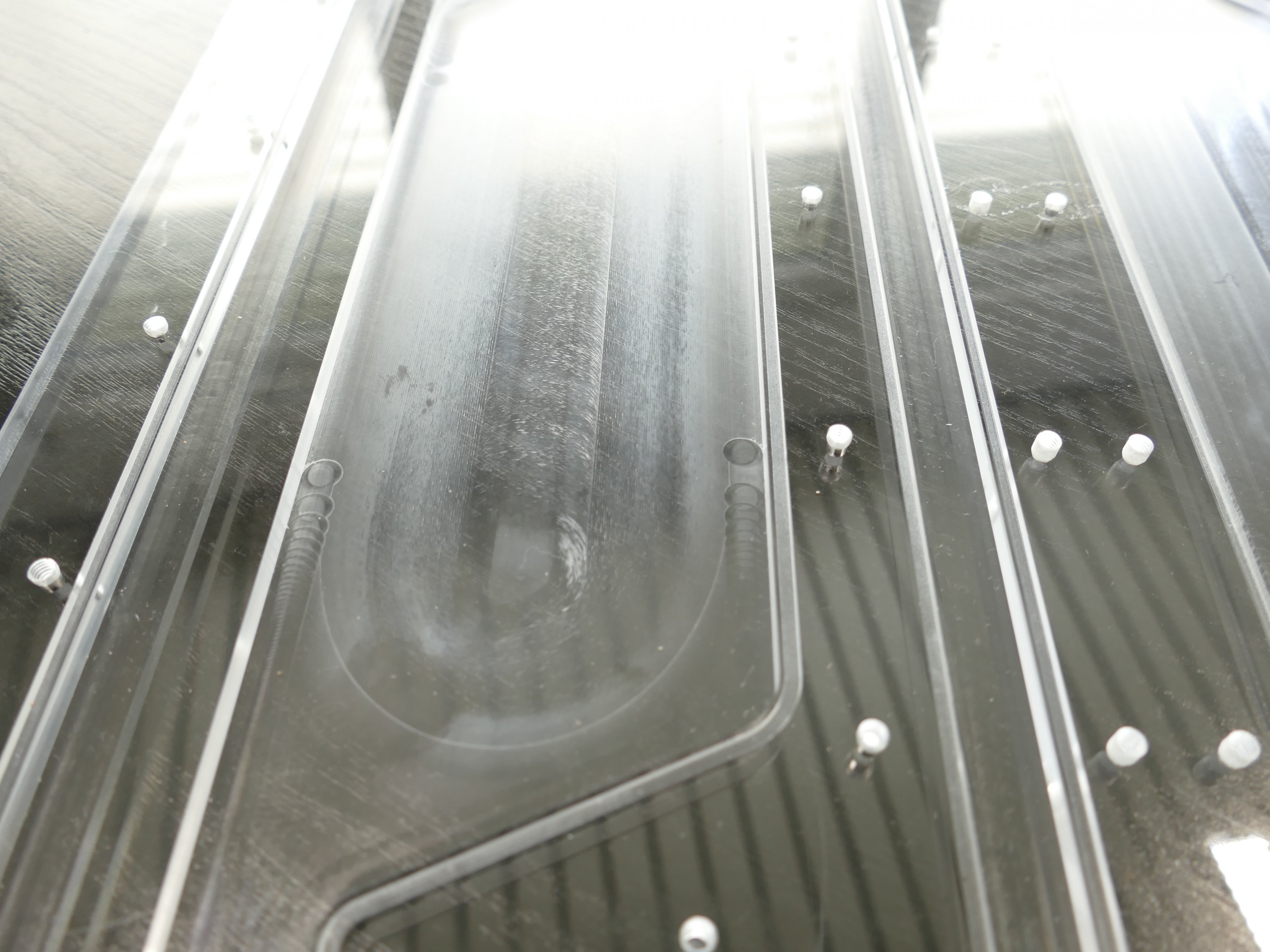

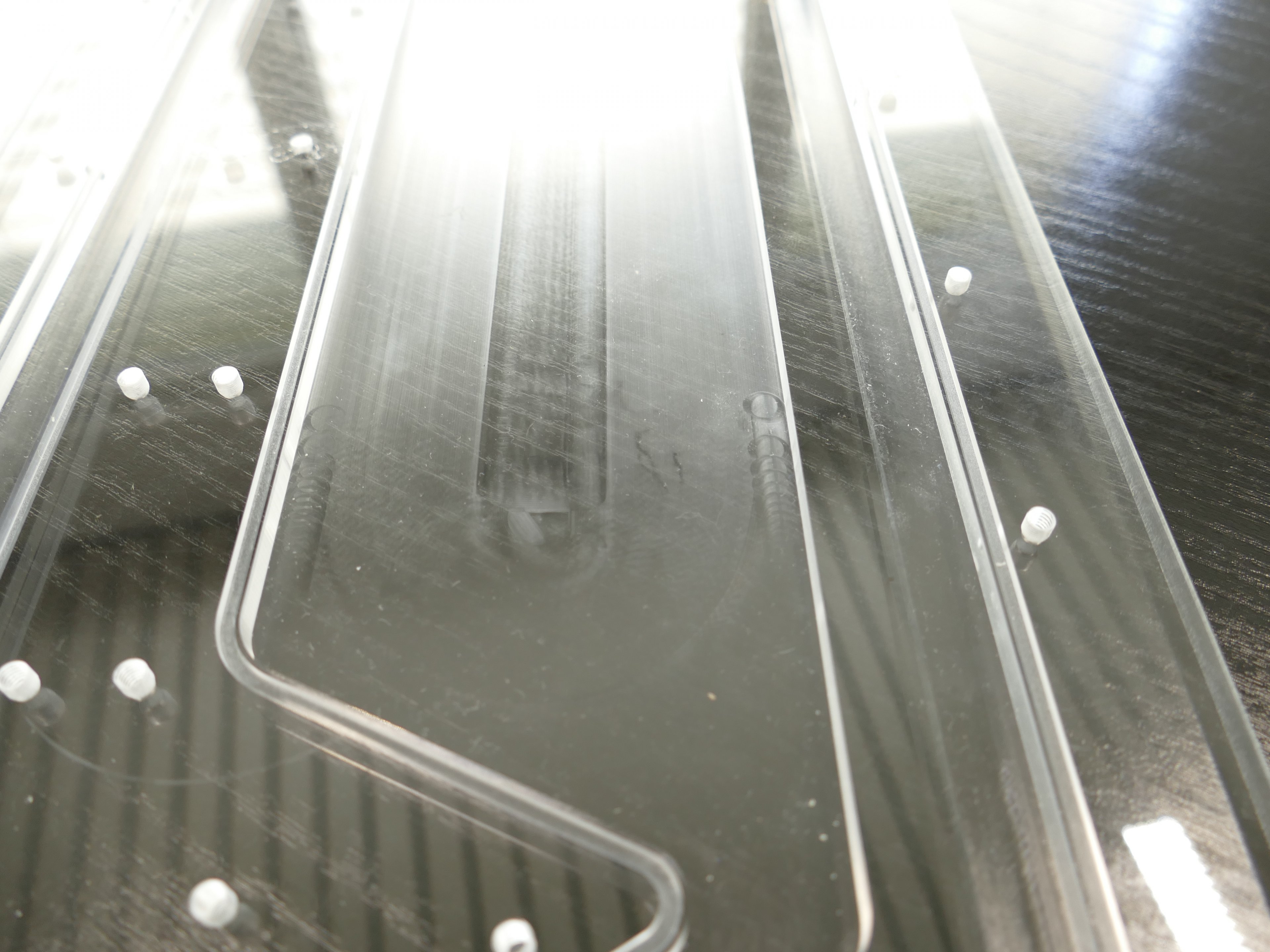

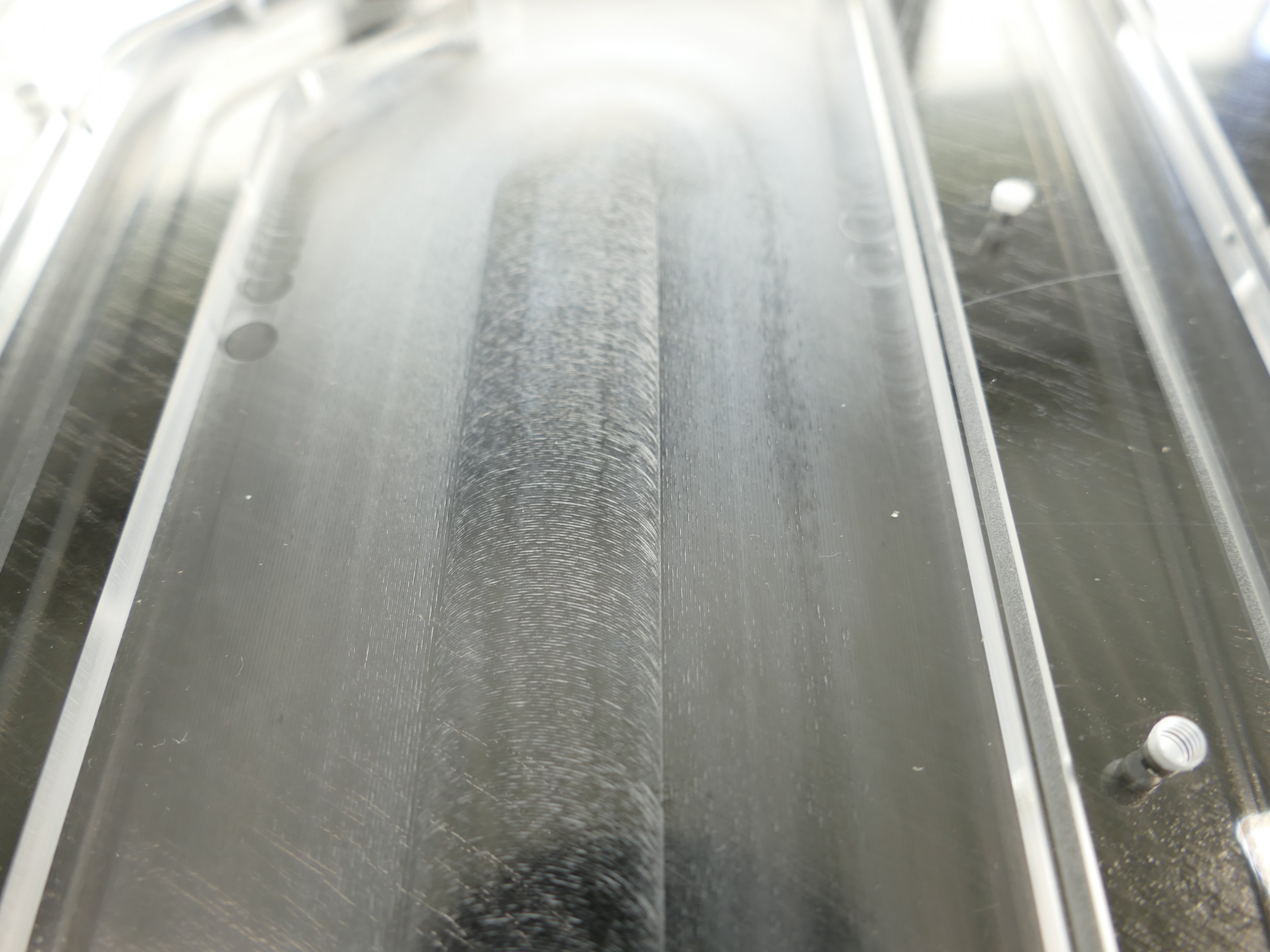

paar bilder, aber nur nicht poliert

das Ergebnis ist so, das alles was ihr auf den bildern seht, matte stellen und fräs riefen raus Poliert wird

Gruß



[Evil Ghost]

Guten Abend,

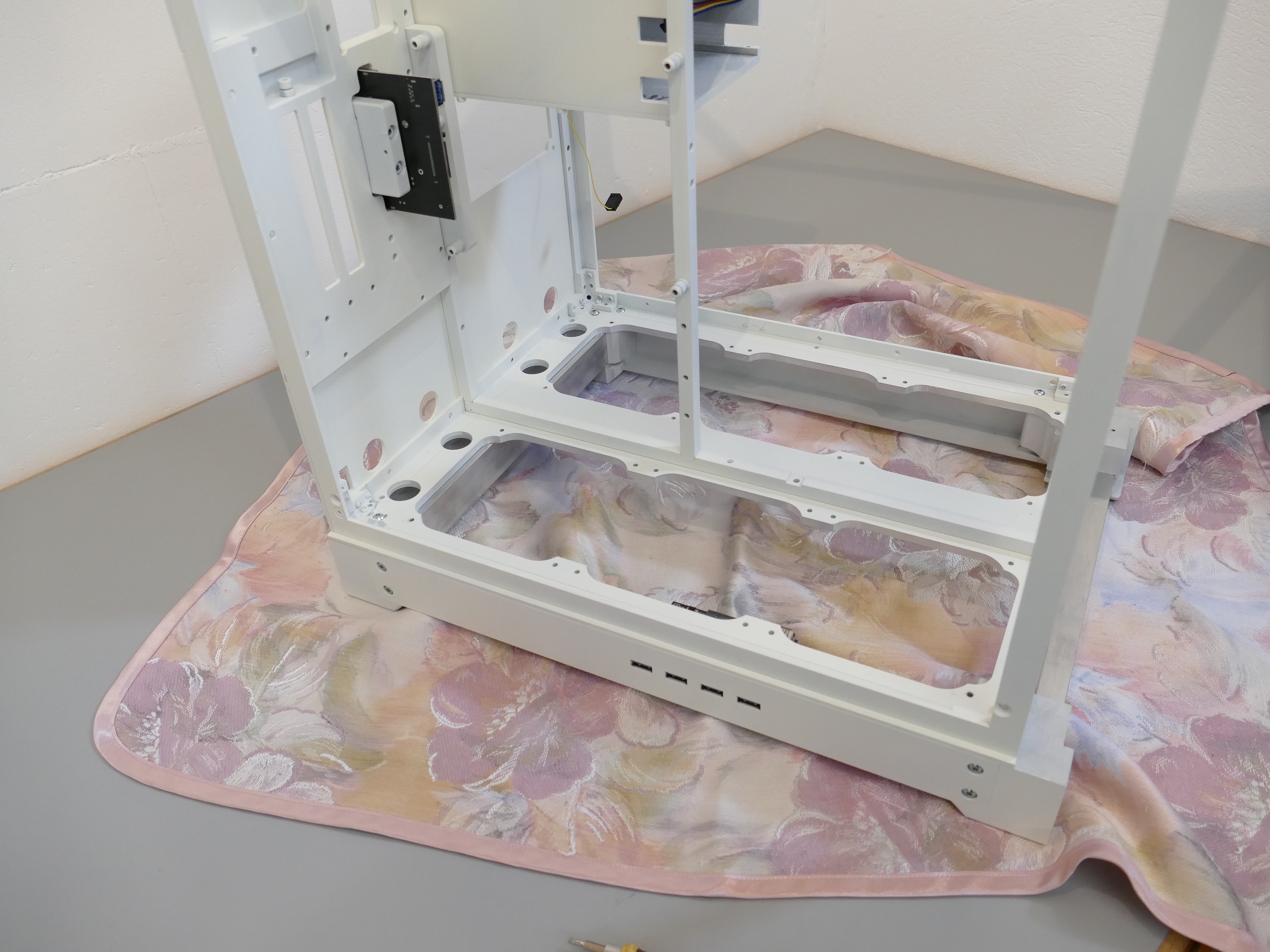

weiter mit zusammenbau

diesmal habe ich ein Problem beim Zusammenbau gehabt,

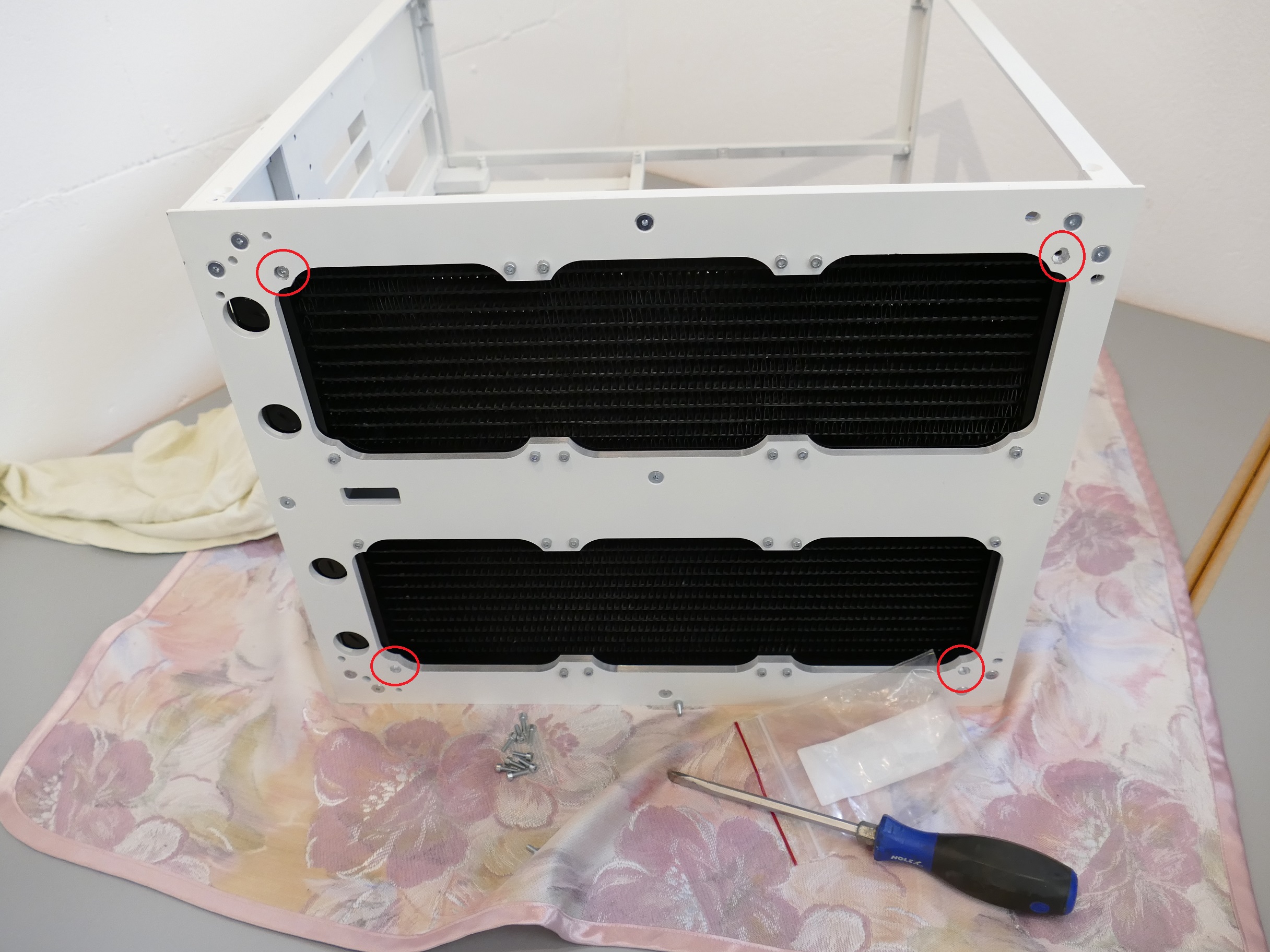

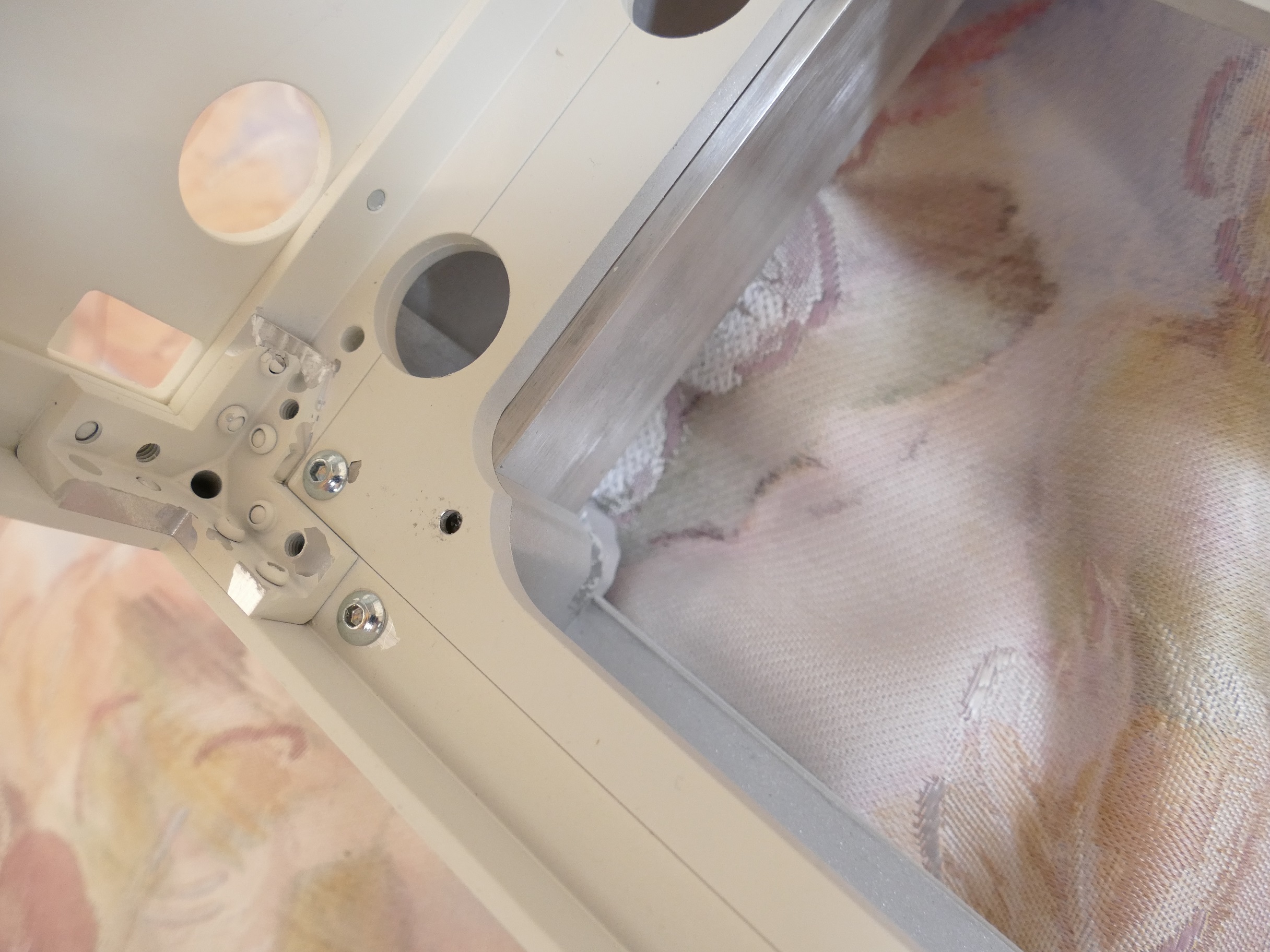

ich musste für die schrauben vom Radiatoren die schrauben köpfe senken, da die schrauben köpfe störten beim Füße anschrauben

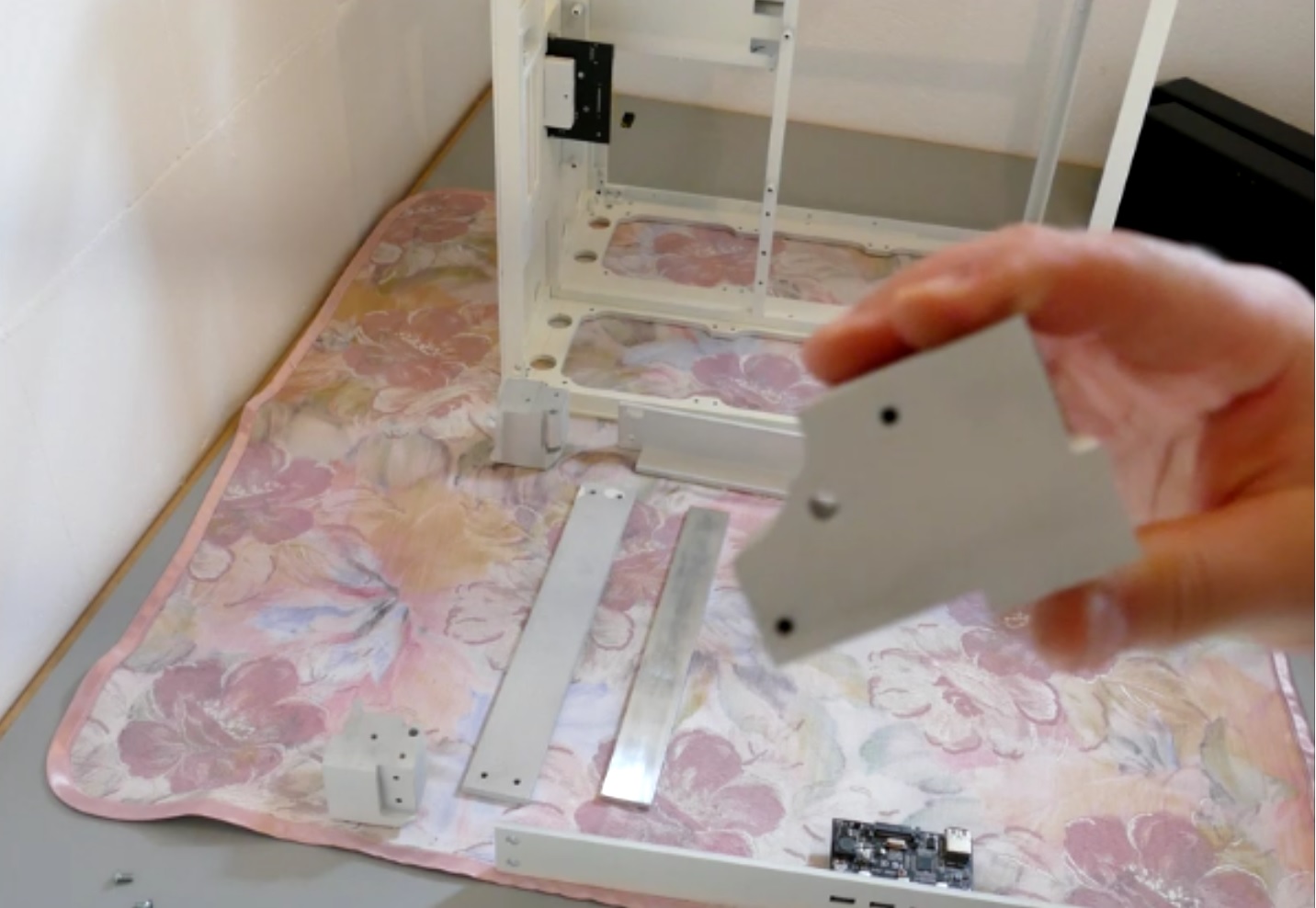

dann hatte ich aber auch keine Löcher in den Füße damit ich den Radiator festschrauben konnte
musste ich nachmal nachbohren

Video dazu
MG1 CASE Zusammenbau #14


Gruß



[Evil Ghost]

Guten Morgen,

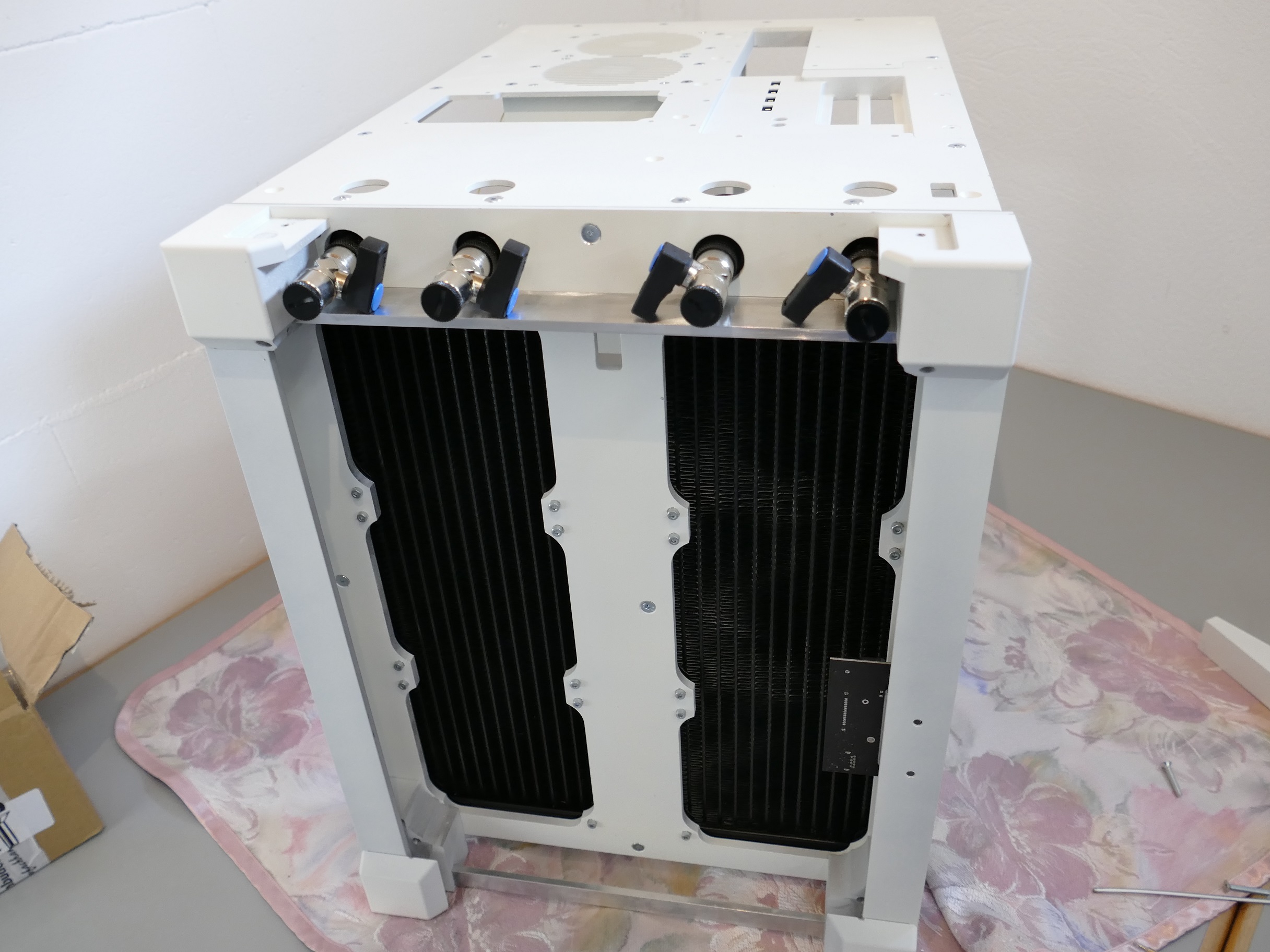

weiter mit zusammenbau & ein neues Video
MG1 CASE Zusammenbau #15

Gruß



[Evil Ghost]

Guten Abend zusammen,
Allgemeine Info zum Projekt.
Ich werde jetzt alle oringe dich ich im system habe (die schwarzen)
Austauschen durch Silikon oringe.
Hat den grund, die schwarzen oringe mir zu fest sind die haben 70 shore
und man sieht schwarze oringe überall in anderen wasserkühlungen, da will ich weg

ich nehme weißes Silikon oringe, die haben 50 shore sind sind angenehm weich aber auch nicht zu weich
und das passt besser in mein system, und außerdem haben die Silikon oringe größere Temperatur Toleranz als die schwarzten , -40° bis +200°

ein paar muss ich mir noch besorgen

als nächste:
mir ist da ein schöne Idee gekommen, & zwar ein Acryl platte über das Mainboard
mit ein kühlkanal für die GPU mit anbindung, ich muss das erstmal in der konstruktion umsetzen
ist nur ne idee mal schauen ob ich sie auch umsetzen kann


Gruß



[Evil Ghost]

Guten Abend,

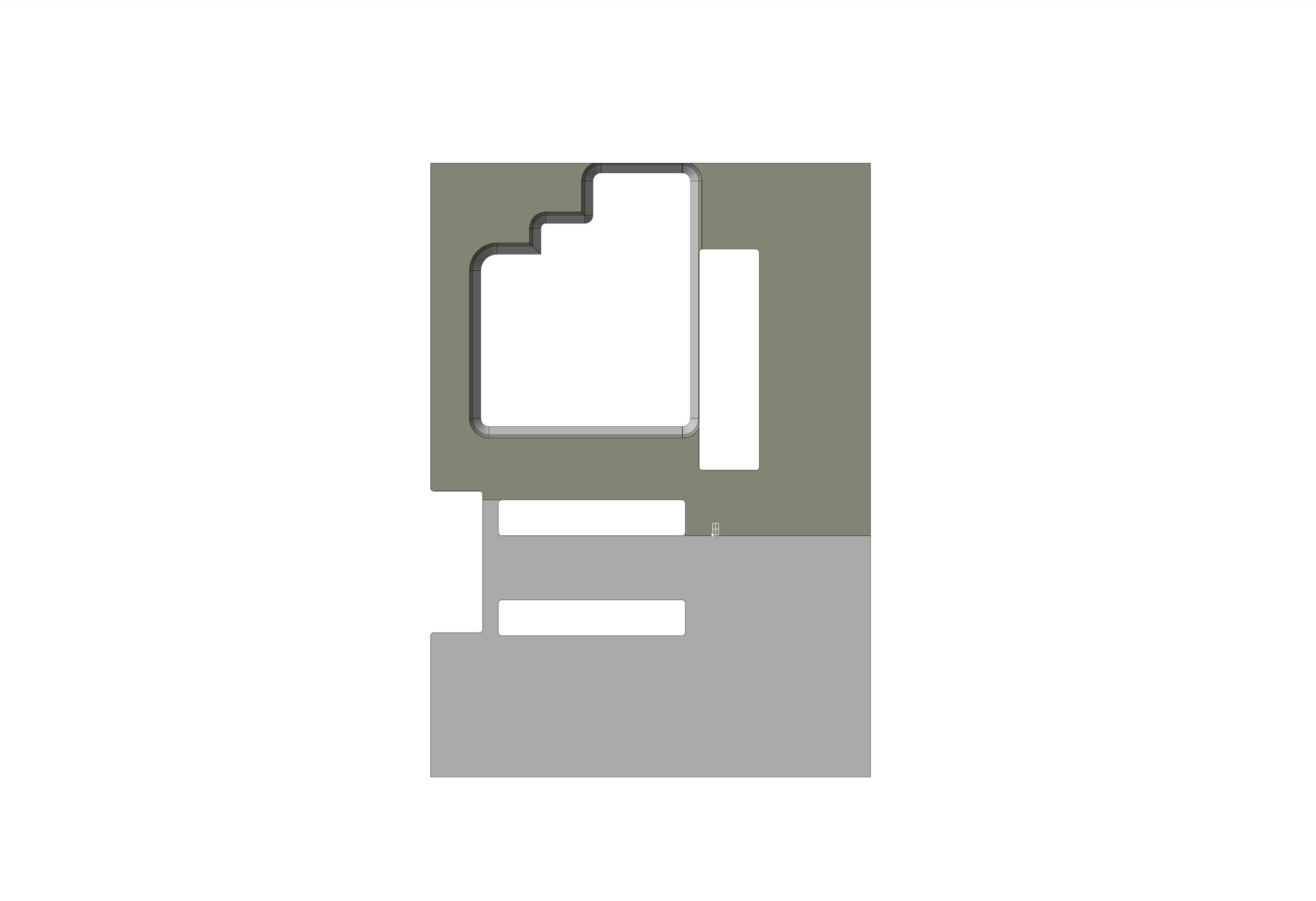

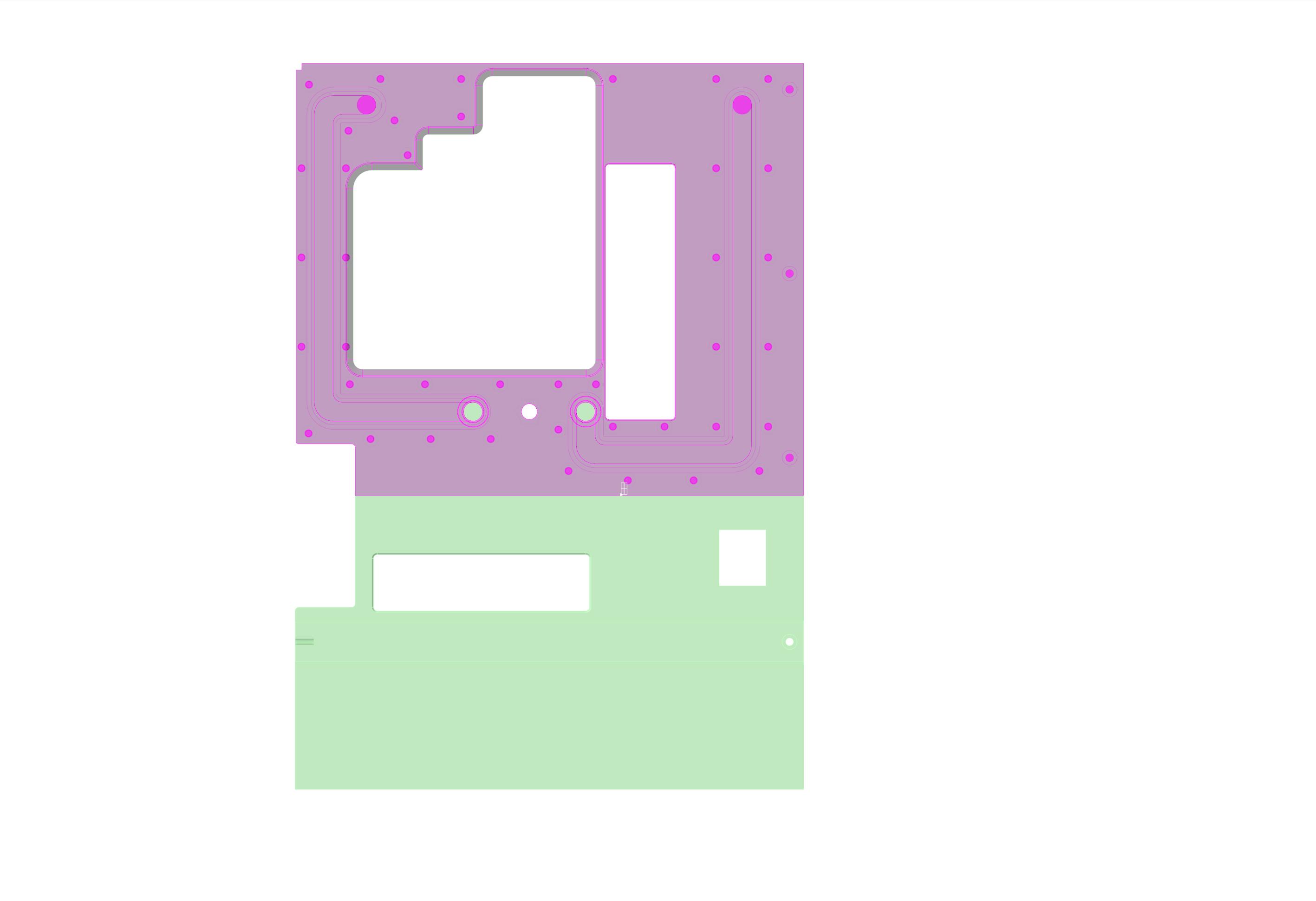

hab jetzt mal ein Konzept der Acryl platte fürs Mainboard

sie ist auf 2 Ebenen unterteilt
mein vorhaben ist jetzt der das ich auf der linken seite von Oben noch unten, dann links nach rechts ein kühlkanal zur GPU führe, beim ausgang am ram vorbei rechts, und nach Oben
mal ein bild

so ertmal das konzept, ich arbeite noch dran
+
matt


achso, ich merke jetzt wenn ich noch solche Änderungen vornehmen das das Gehäuse zu Klein ist


Gruß



[Evil Ghost]

Hallo zusammen,
hab mal heute etwas an der Konstruktion verbracht, das ergebnis

es ist NICHT Final!
die ganze Linke seite wo das IO Shild sitzt muss ich noch mal Überarbeiten,
dafür muss ich Das Mainboard nochmal zum Vermessen auf die CNC packen

Gruß



[Evil Ghost]

Guten Abend,

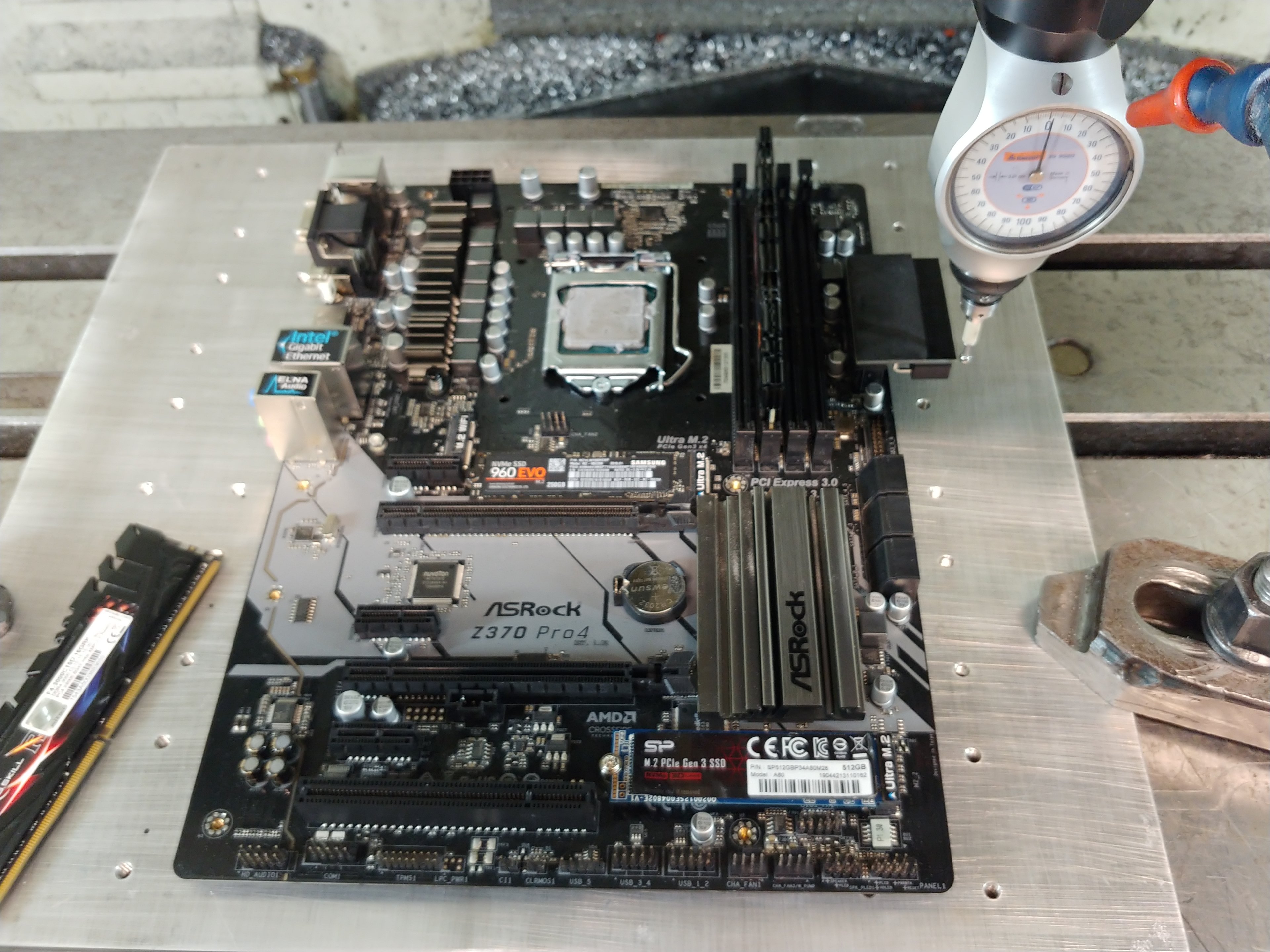

wie schon geschrieben habe ich am WE das Mainboard nochmal nach gemessen
hab die CAD daten nochmal angepasst
diese habe ich rausgemessen,

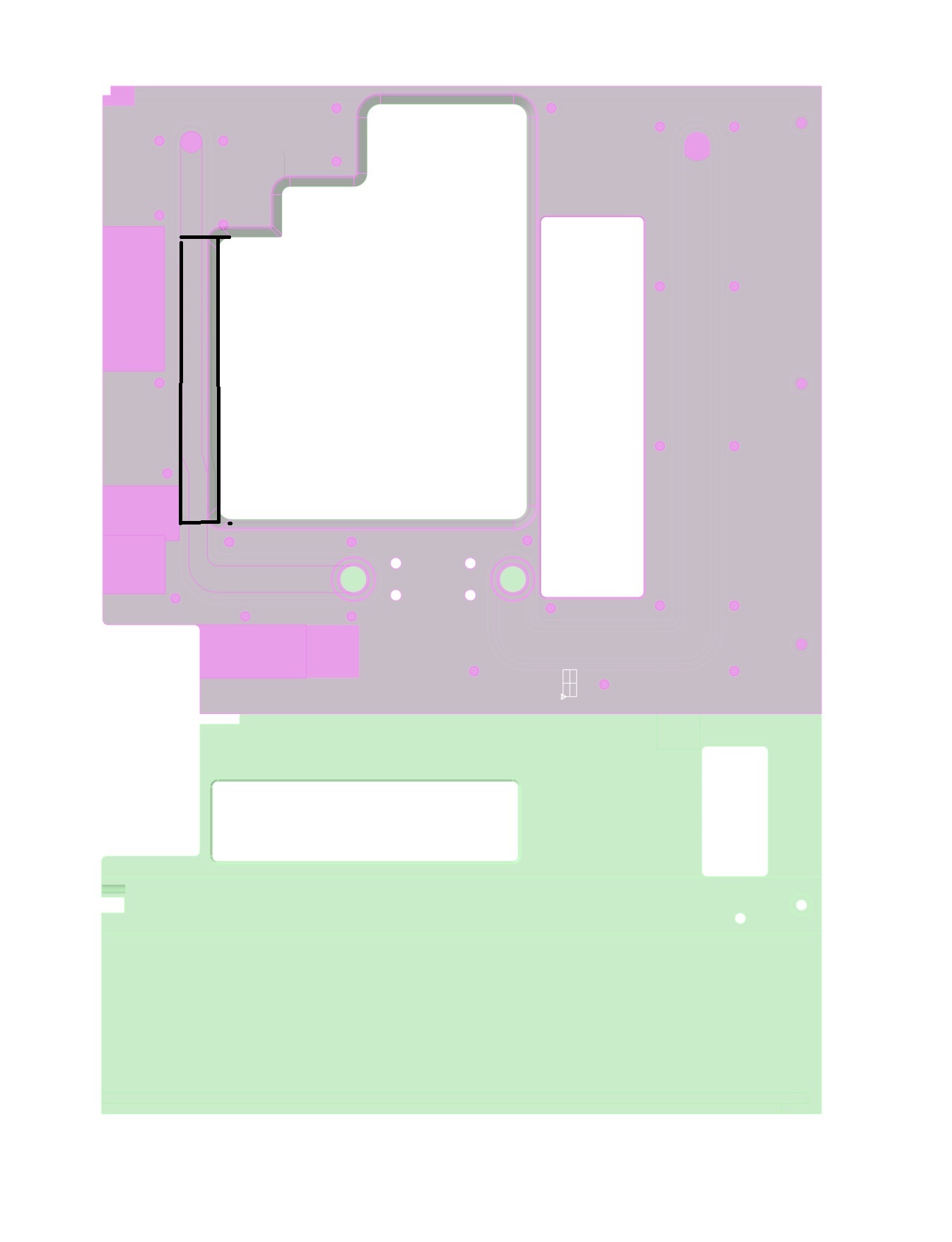

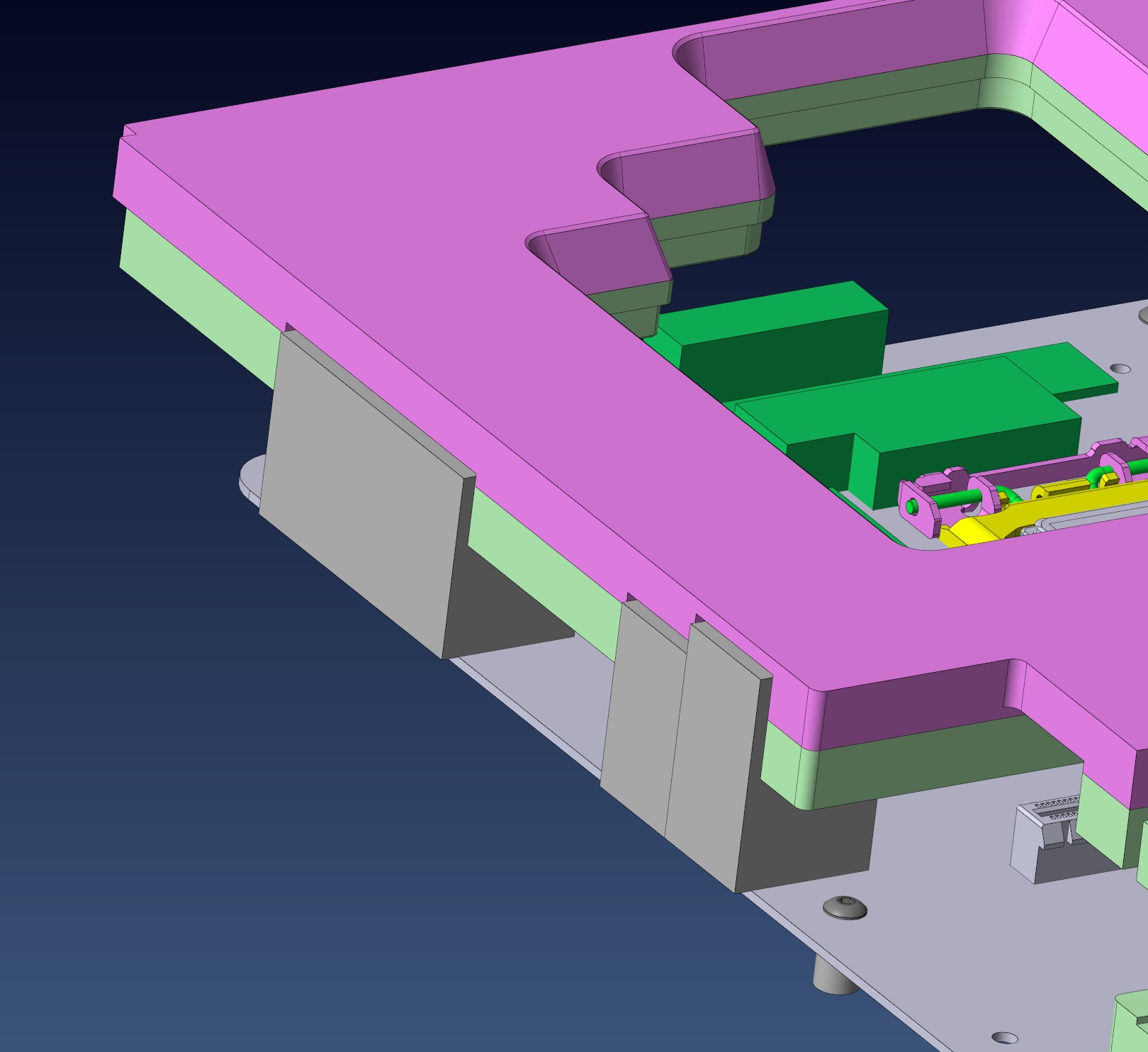

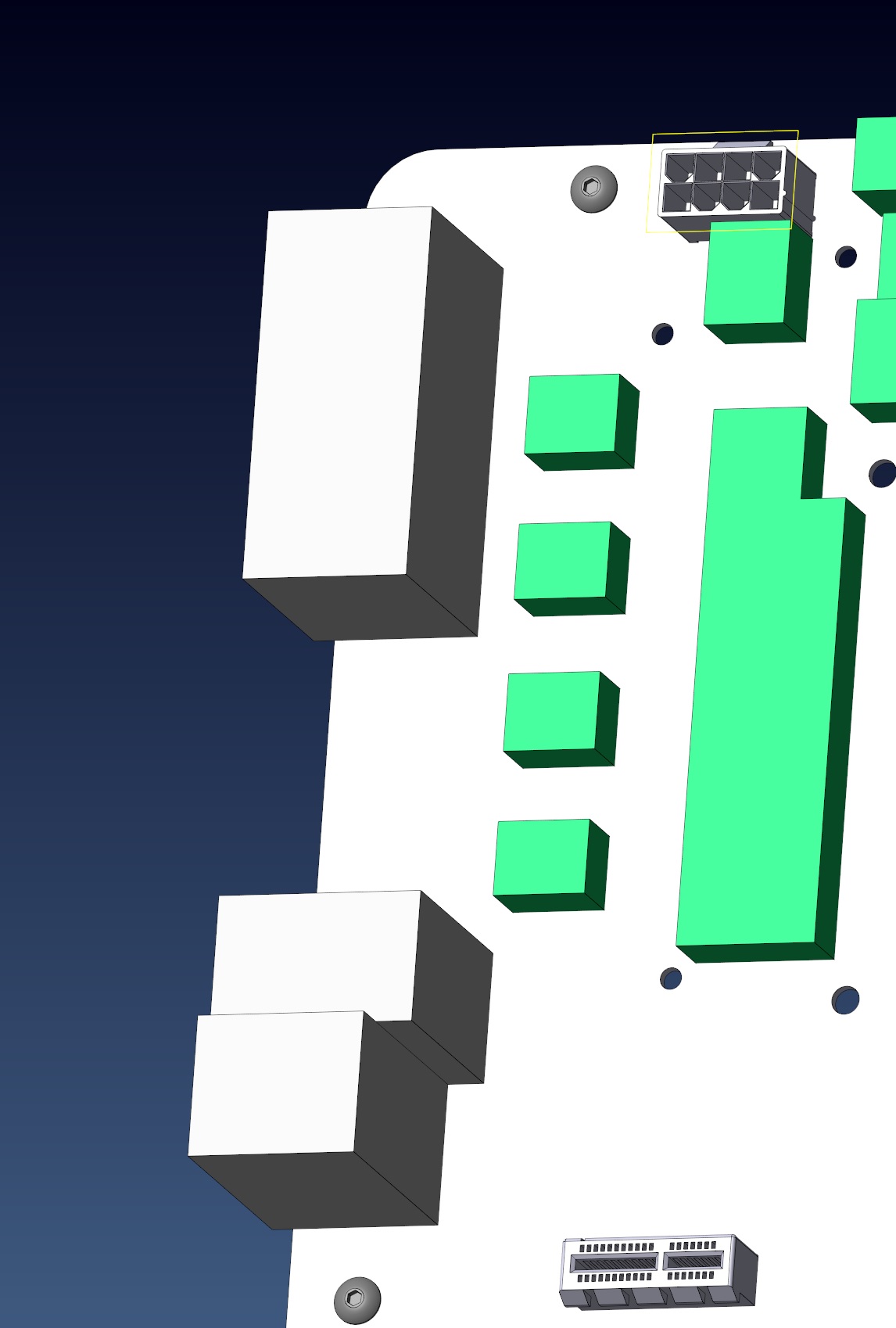

im CAD

das sieht man das es doch sehr in die Abdeckung rein schaut
ich hatte doch Probleme die Kühlung auf die Linke Seite zu bekommen,

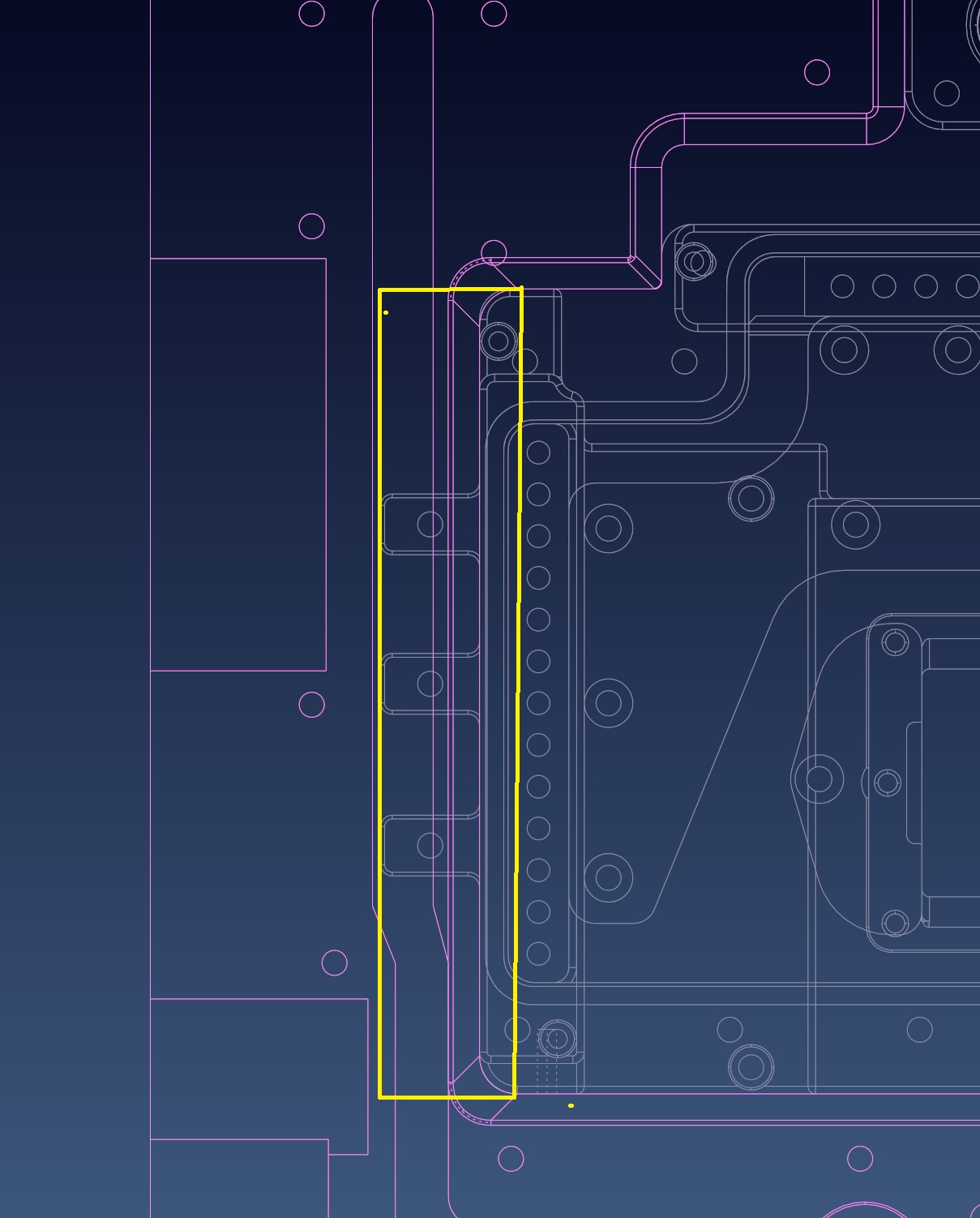

ich habe abstriche machen müssen, habe jetzt ca.14 mm von Sicht Bereich Monoblock
mit der Abdeckung überlappt
auf dem Bild Schwartz mackiert

so hat das geklappt,

ich hatte auch versucht die Kanäle für Zulauf und Ablauf and die rechte Seite zu bringen,
das hätte auch eigentlich geklappt, platz ist auch vorhanden, nur hatte ich bedenken
das der zu und Ablauf zu nah miteinander ist und es das mit der Temperatur
schlechter wird


Diese Abdeckung ist jetzt zu 99% FINAL

& Kleinlichkeiten habe ich auch gleich eingebracht,
habe noch ein paar Sachen am Gehäuse geändert und die Zulauf Ablauf

Morgen werde ich die Acryl Platten Bestellen,

Wenn ich die Platten fertig habe melde ich mich wieder,
danach wird gleich alles eingebaut und eventual nachgebessert



Gruß



[Evil Ghost]

kleines UPDATE

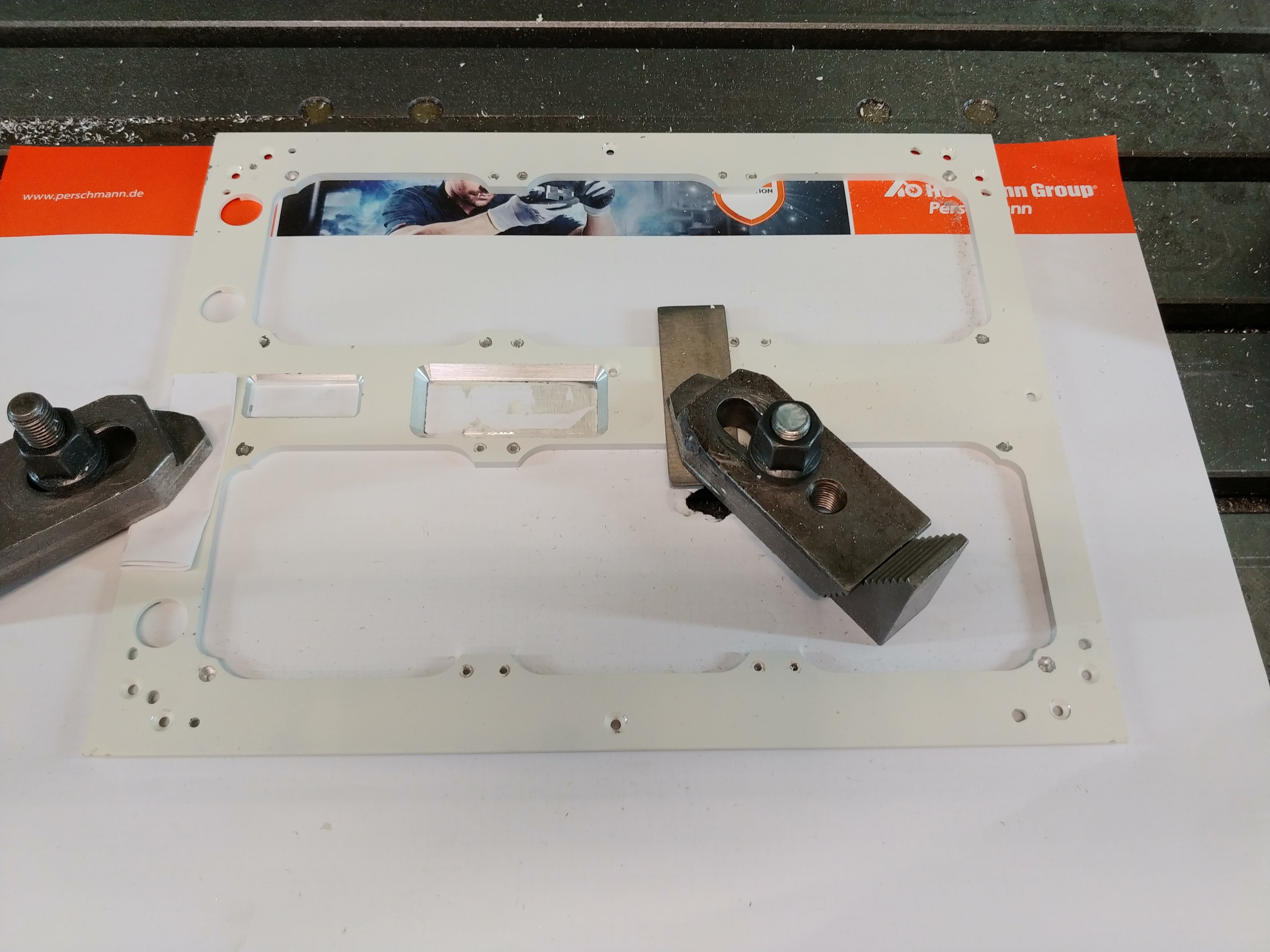

hab schon angefangen das Gehäuse zu ändern

das ist wohl die größte Änderung, Rest sind nur kleine Löcher für schrauben

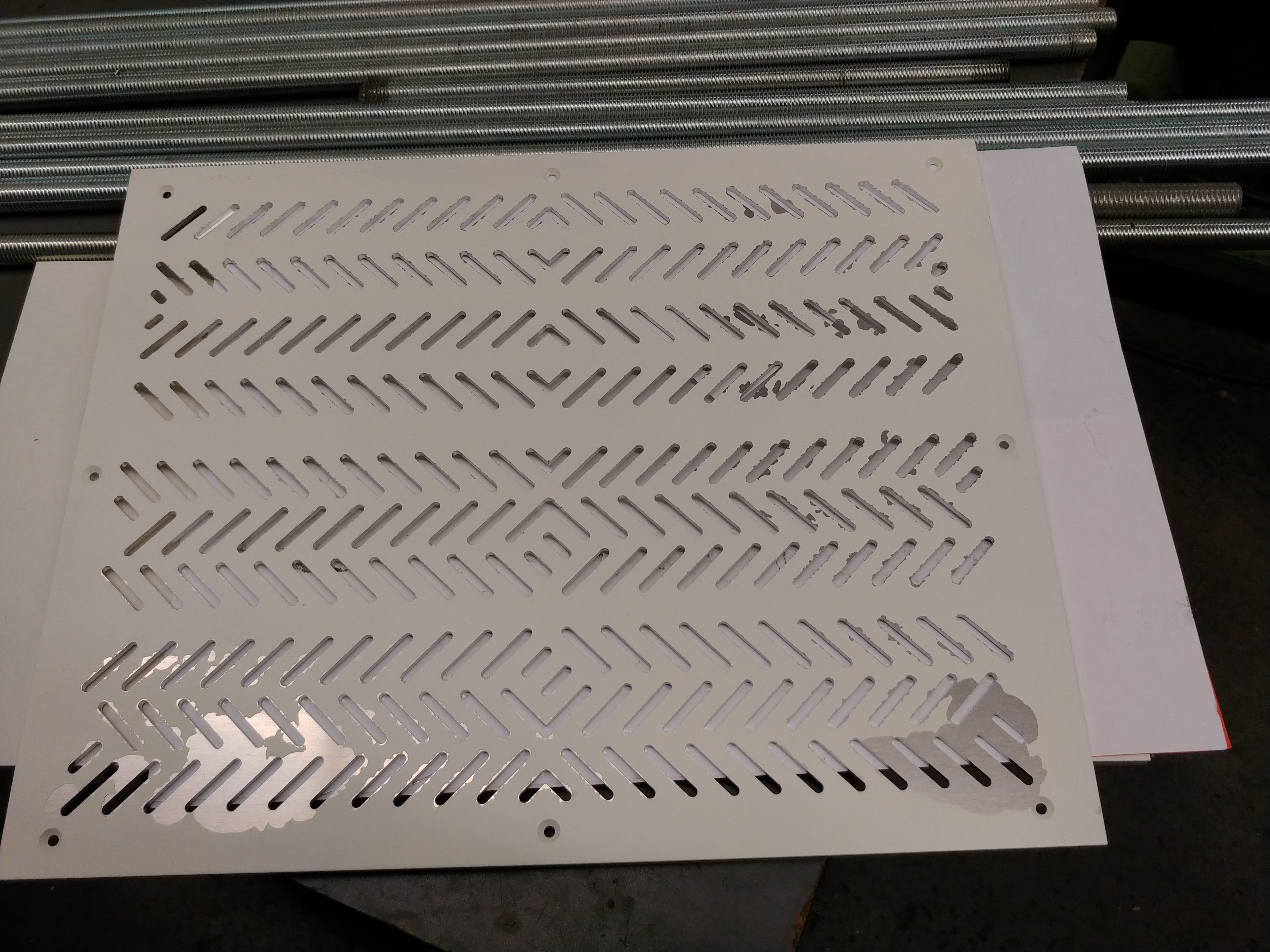

hab dann mal auch die Deckel Platte ein paar Luft schlitze eingefräst

wie man schön sieht, geht die Farbe ab, und das ist jetzt mein Problem
sowas hab ich auch am Gehäuse selbst, da sieht mal das ich gepfuscht habe beim lackieren

das ist jetzt sehr ärgerlich, für mich heist das jetzt mehr Arbeit,
ich werde das ganze Gehäuse noch mal lackieren,
angefangen mit Komplett Sandstrahlen, Grundieren, Lackieren

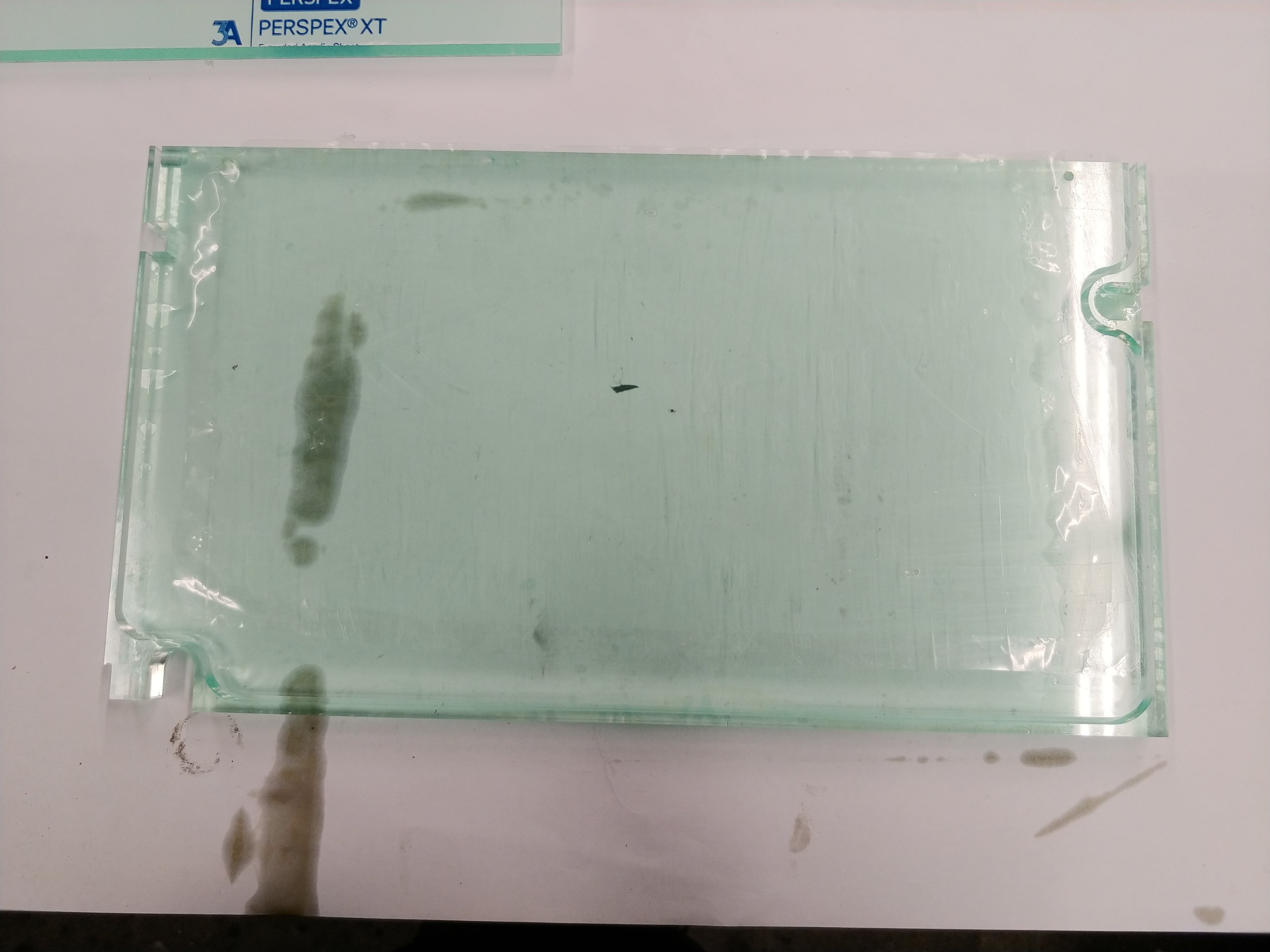

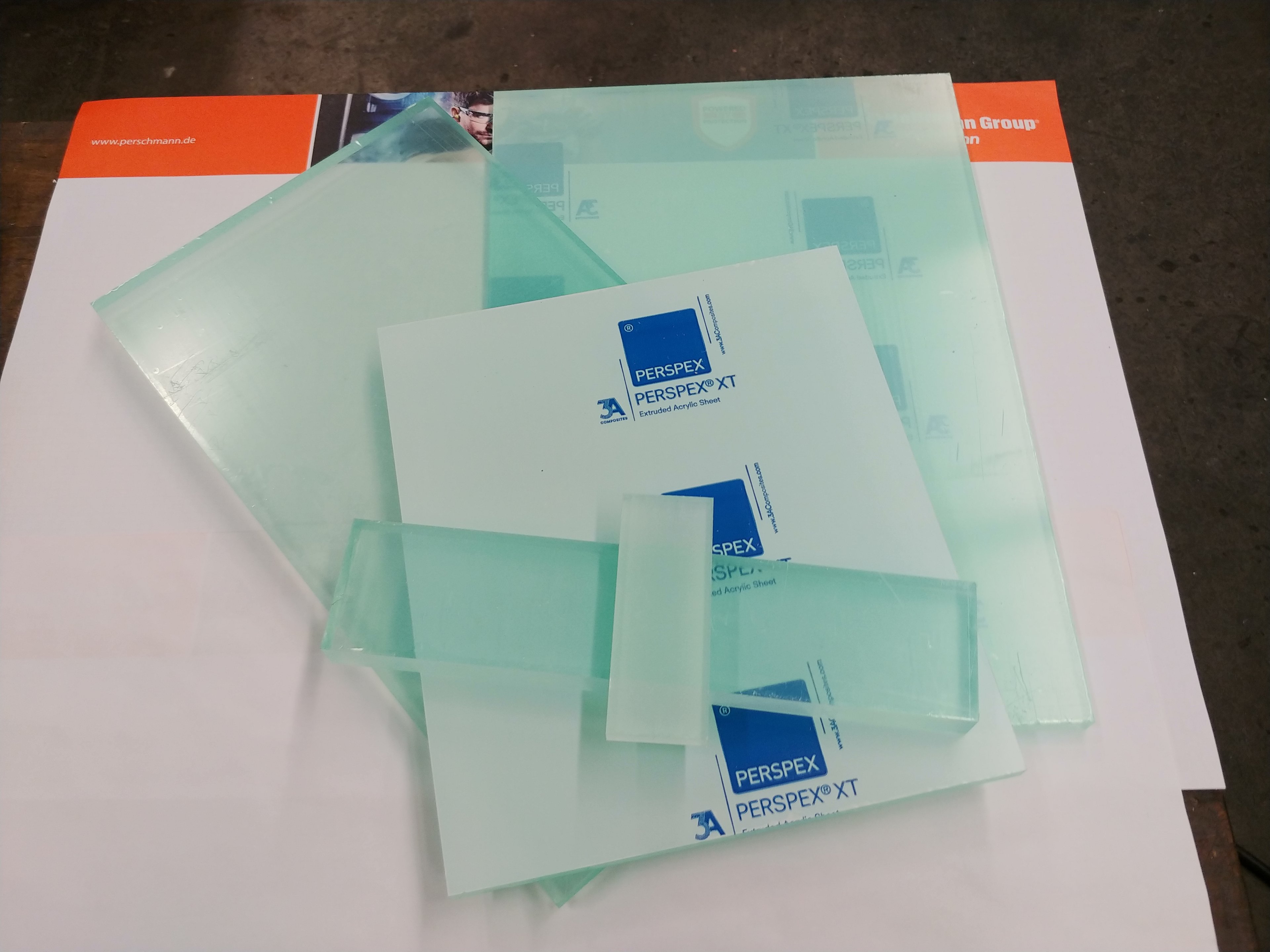

heute ist das Acryl angekommen,

Gruß



[Möhrenmensch]

Ah, ätzend sowas.



[Evil Ghost]

kleines UPDATE,

habe jetzt einen teil fertig,

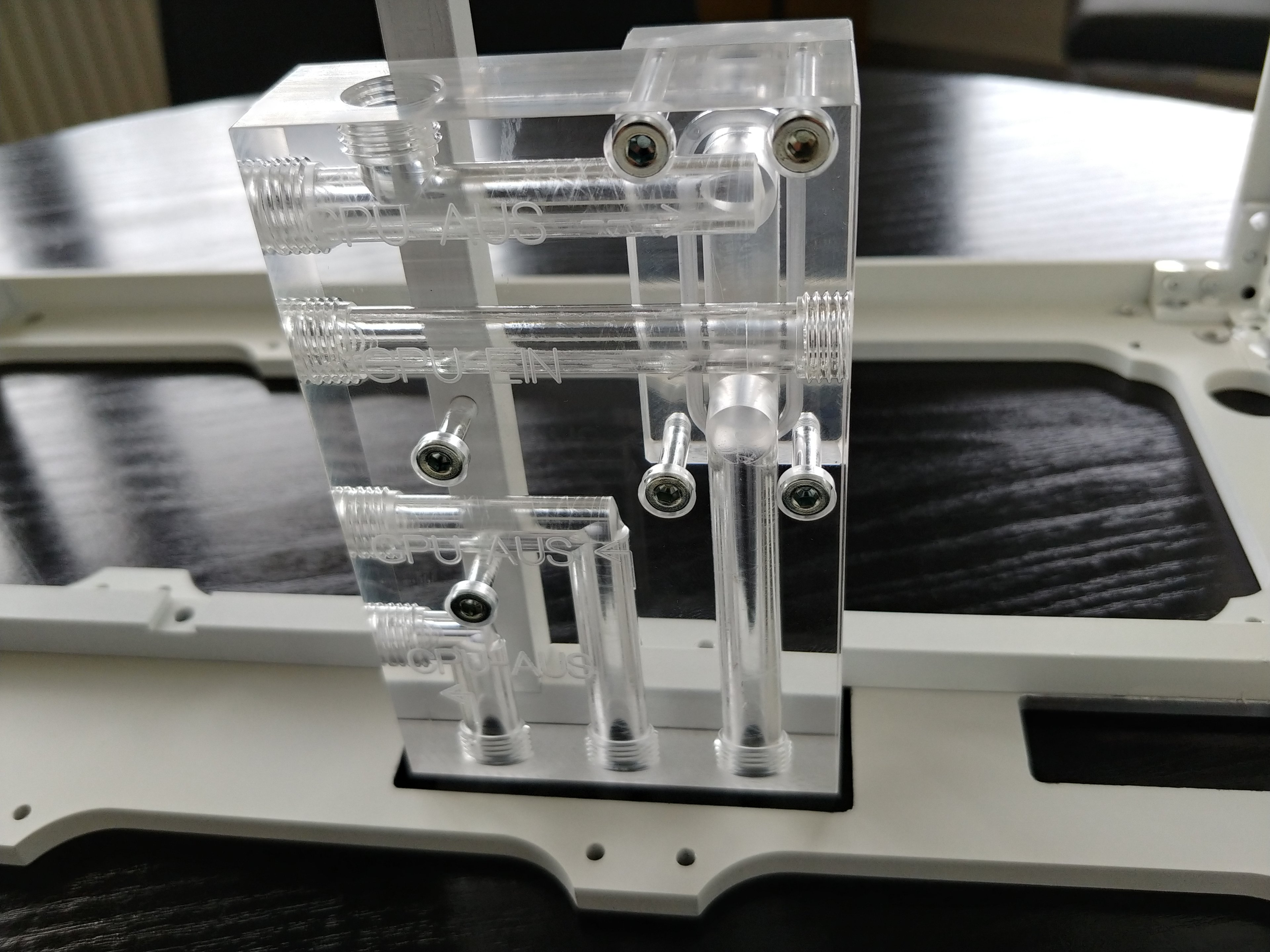

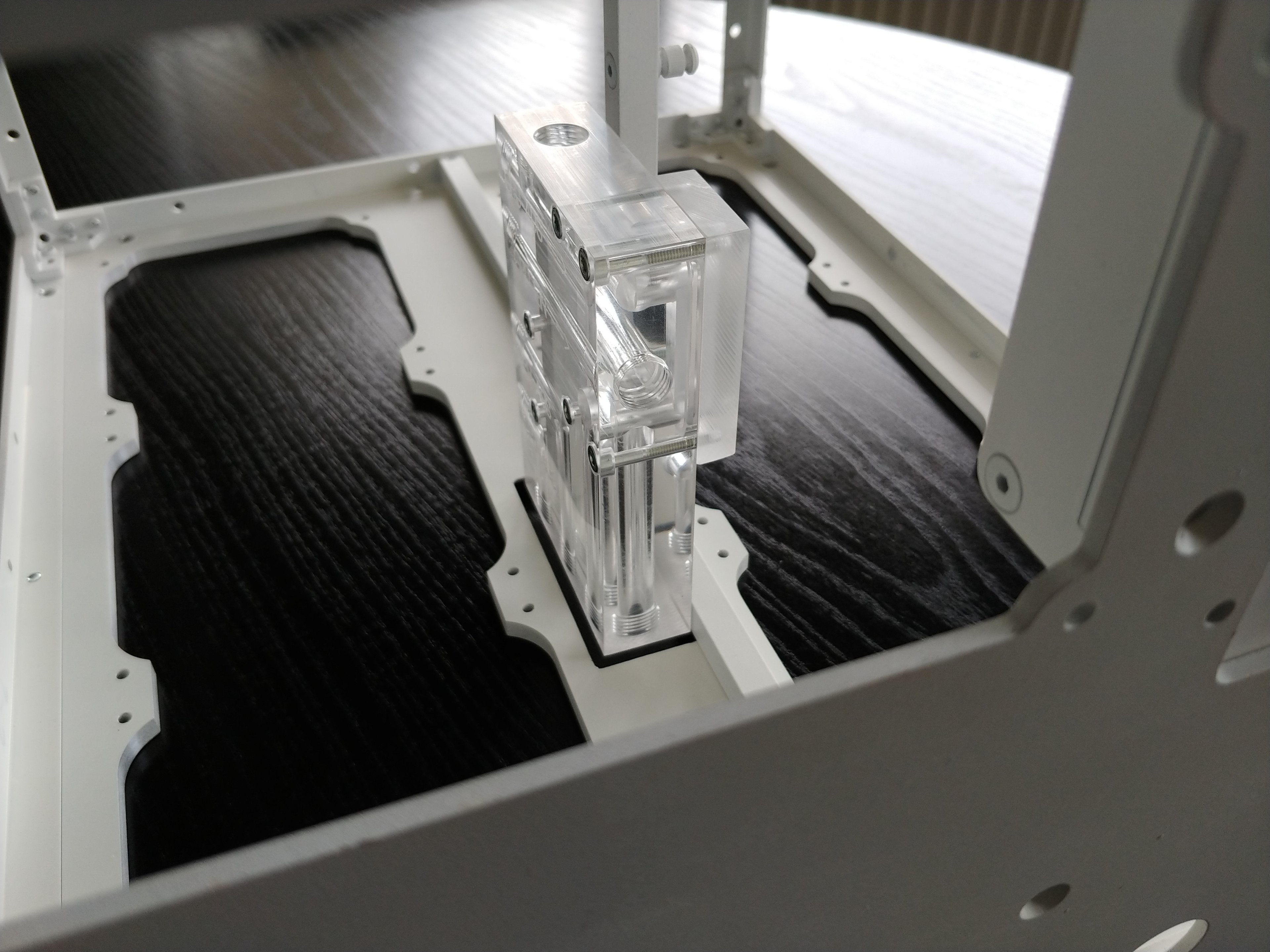

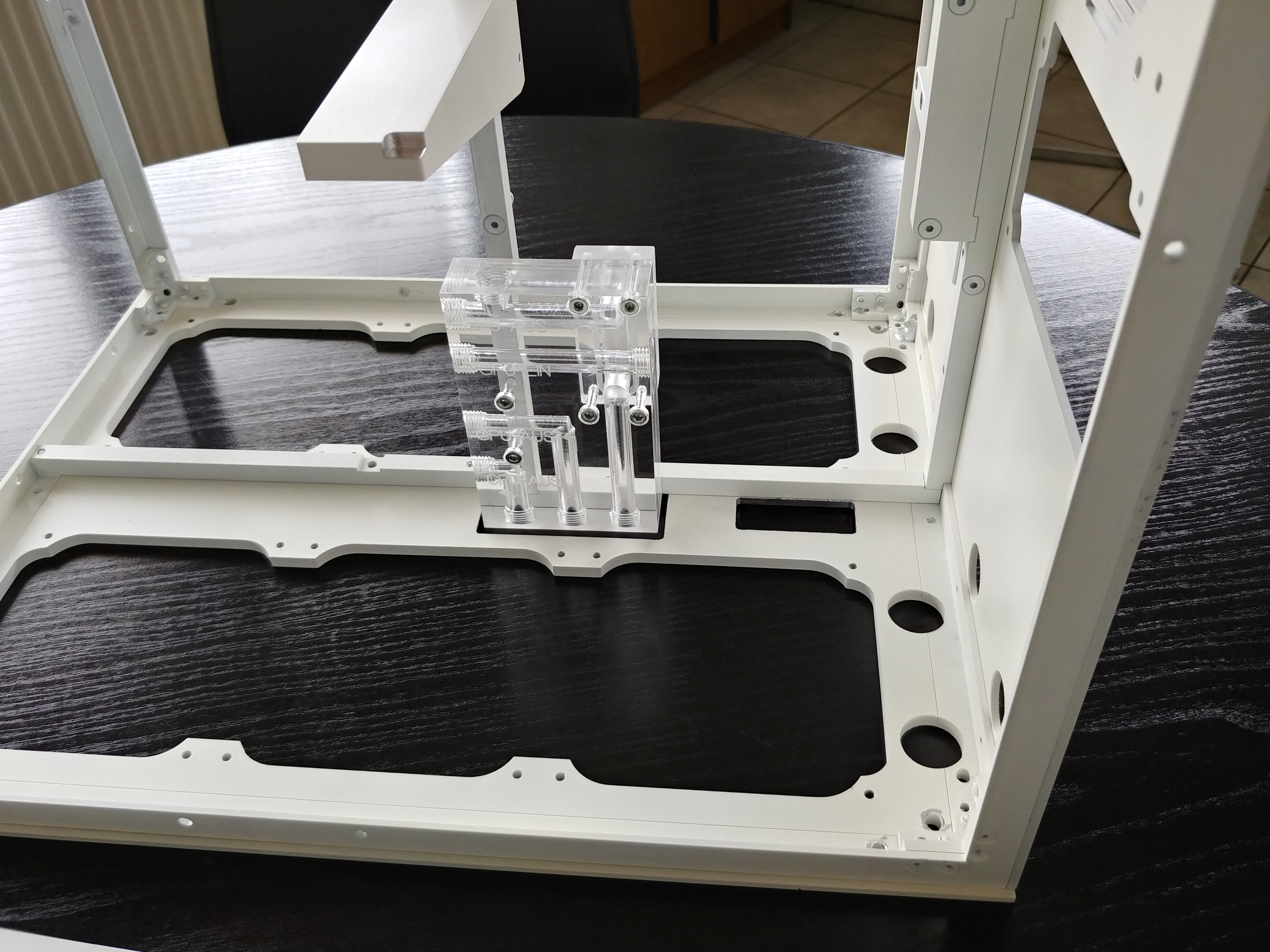

kleiner Verteiler

Rest bin ich dran

Gruß



[Evil Ghost]

kleines UPDATE,
habe mit den großen platten angefangen,

2te platte ist fertig

Rest bin ich dran

Gruß



[Möhrenmensch]

Für mich als Hobbymetaller echt beeindruckend zu sehen, was man aus Acryl machen kann.



[_Flattermann_]

In der Tat beeindruckend. Daumen hoch 👍



[Evil Ghost]

kleines UPDATE,

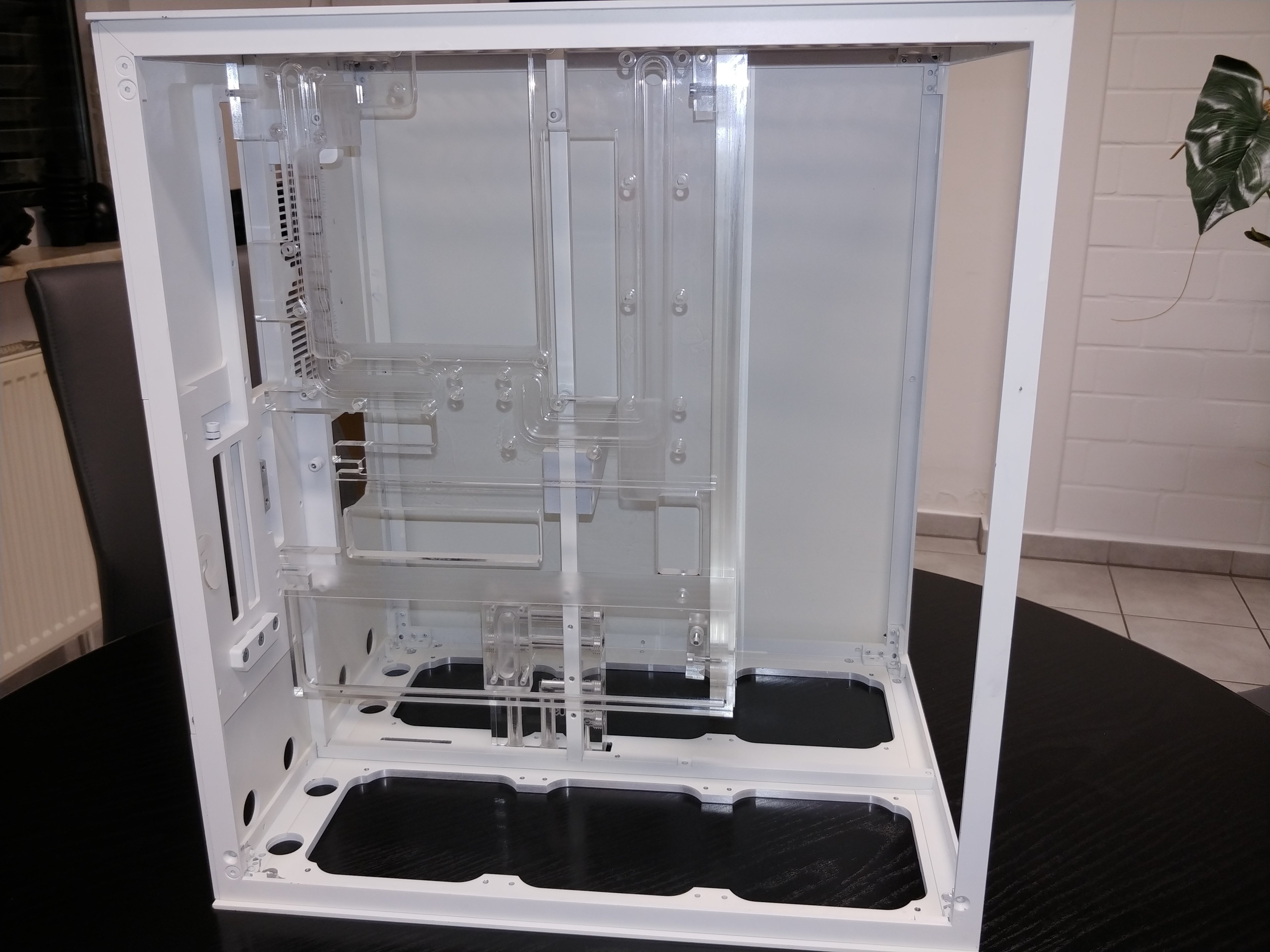

eine Neue Acryl Platte ist fertig

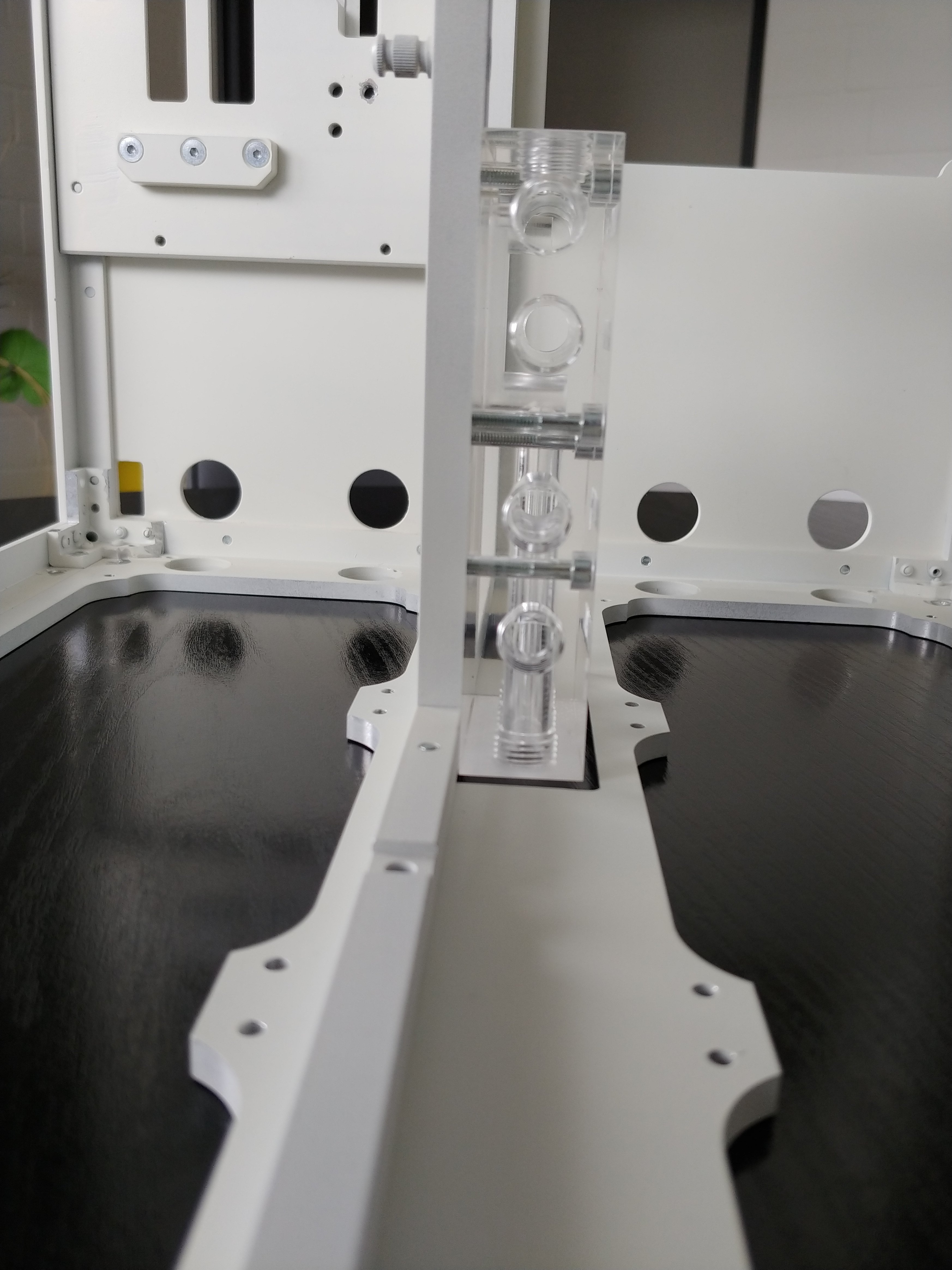

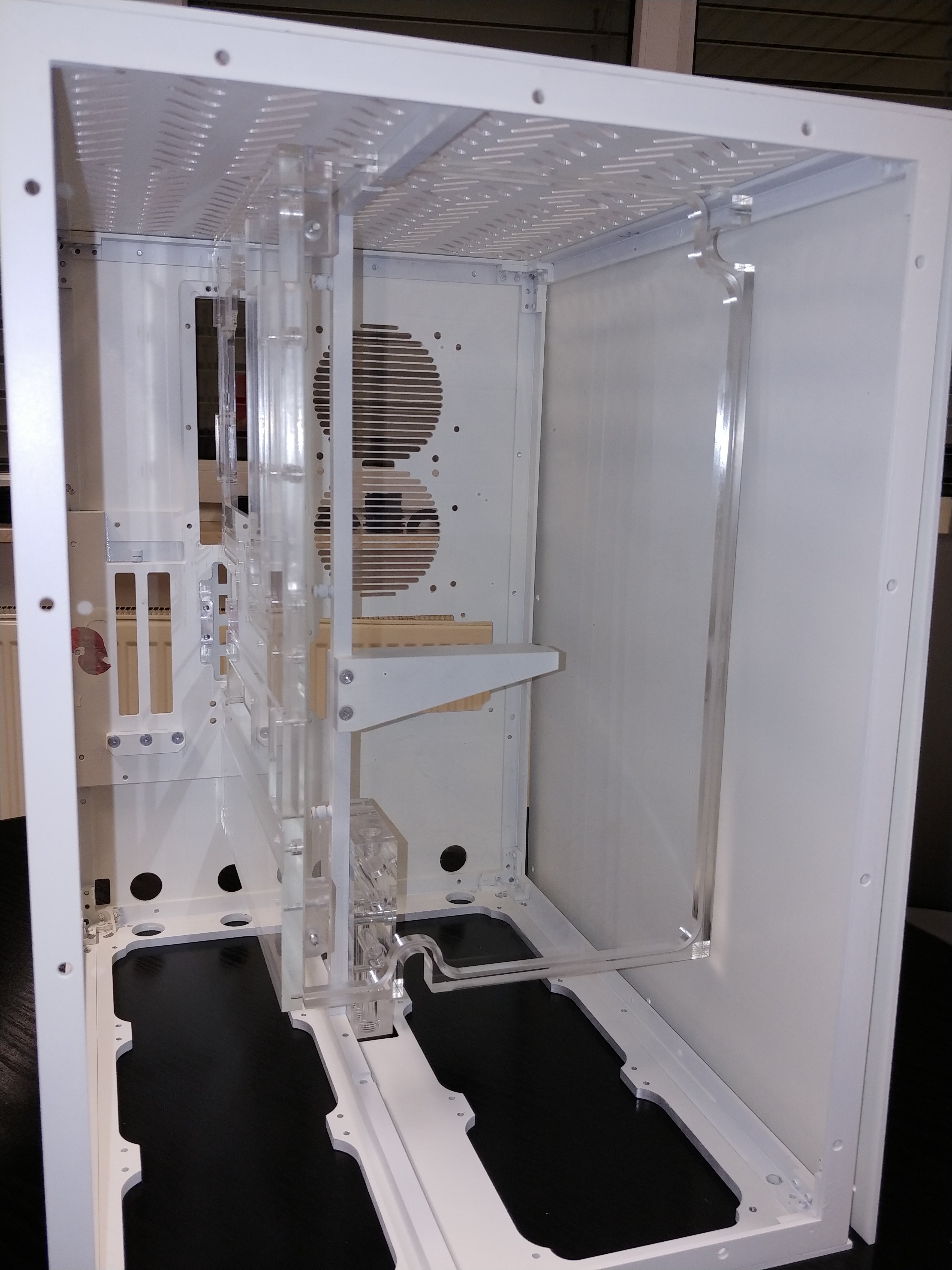

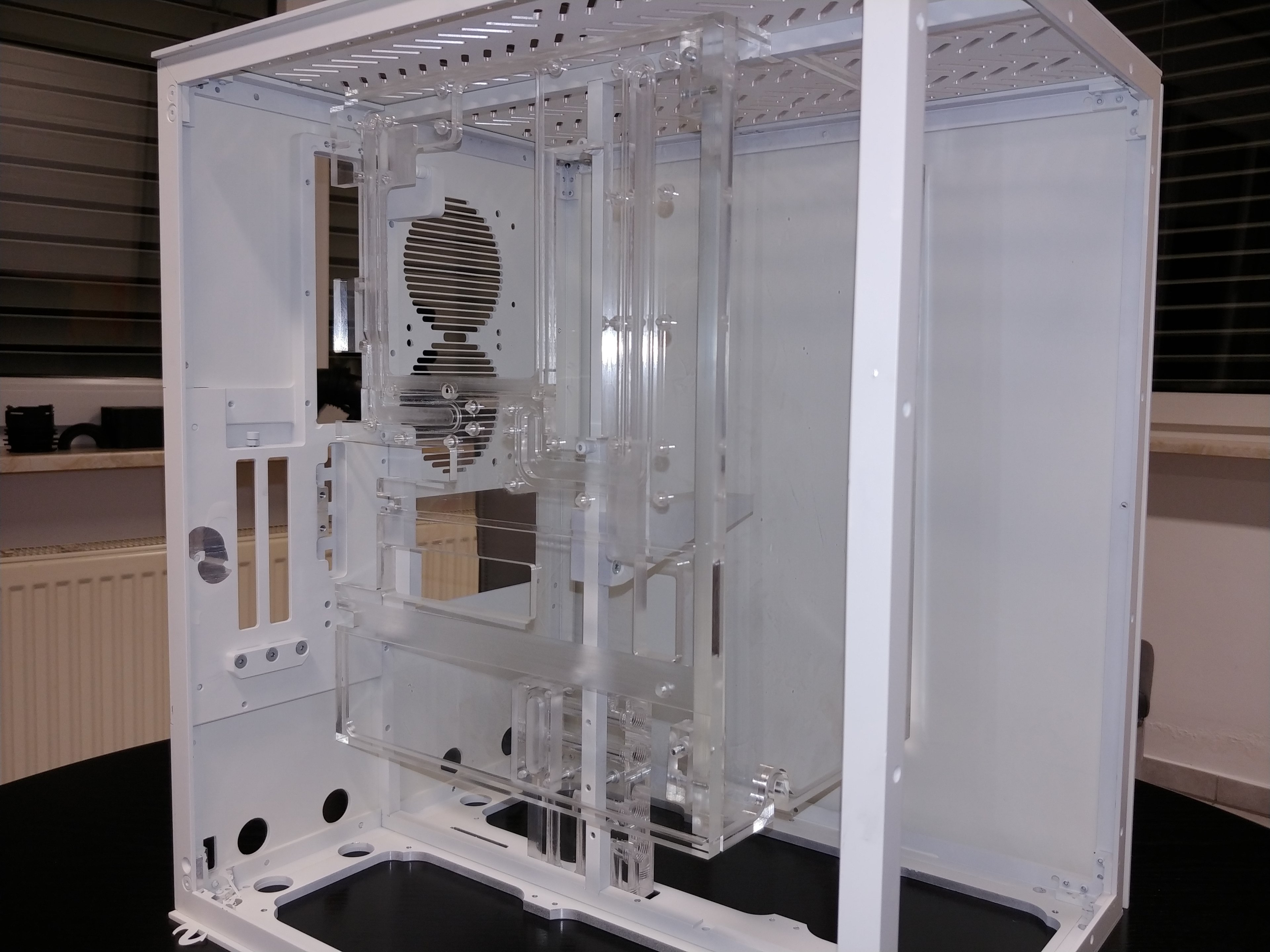

im case

Jetzt zu Meinen Dilemma!
Habe mir Überlegt wenn ich jetzt langsam zum ende kommen und vor dem Zusammenbau mal ein stärkerer Prozesse zu gönnen mit mehr RAM
dachen an ein 9900K mit 32GB DDR4, ram zu finde ist kein Problem, aber ein 9900K ist schwer,
bin dann fündich geworden, als kit

so schaut das kit aus

9900K + 32GB DDR4 + Asus Z390 TUF Gaming Plus WIFI

und ich wollte nur ein 9900K,
& jetzt Überlege ich, alles auf das neun ASUS Z390 TUF Gaming Plus WIFI umzubauen
irgendwie hat mir das Board angetan
was sagt ihr?

Gruß

edit, das mit den TUF werde ich vergessen



[Möhrenmensch]

Ist das ein Quad-Kit? Ist jetzt nix besonderes der Ram.

Board scheint solide zu sein, nur mit etwas warmer Spannungsversorgung.



[Evil Ghost]

stimmt, ram ist nix besonderes!
Standard 3200 cl 16
4x8GB
