Projekt MG1

Evil Ghost · 21. Oktober 2021

Hallo,
kleines UPDATE

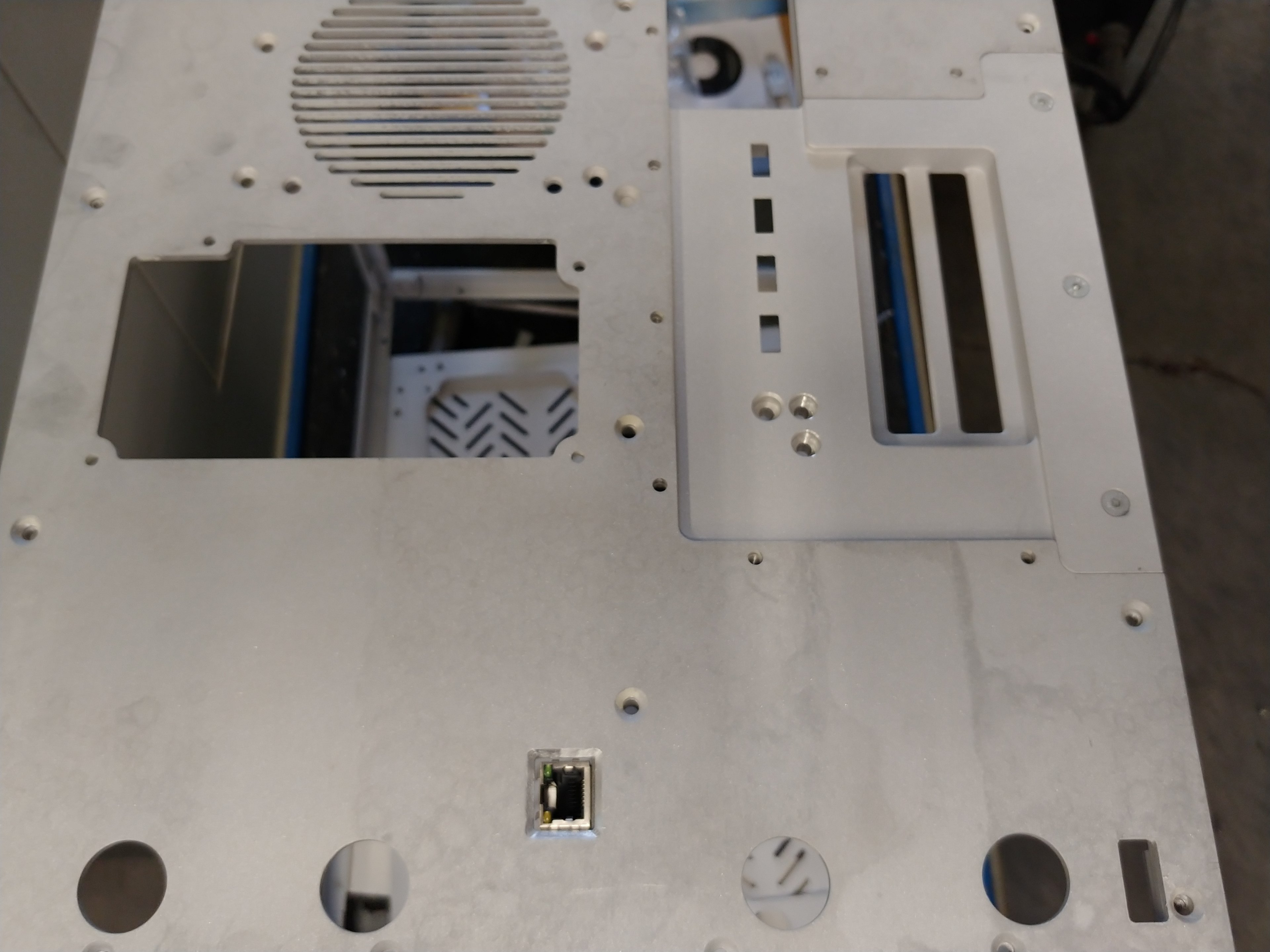

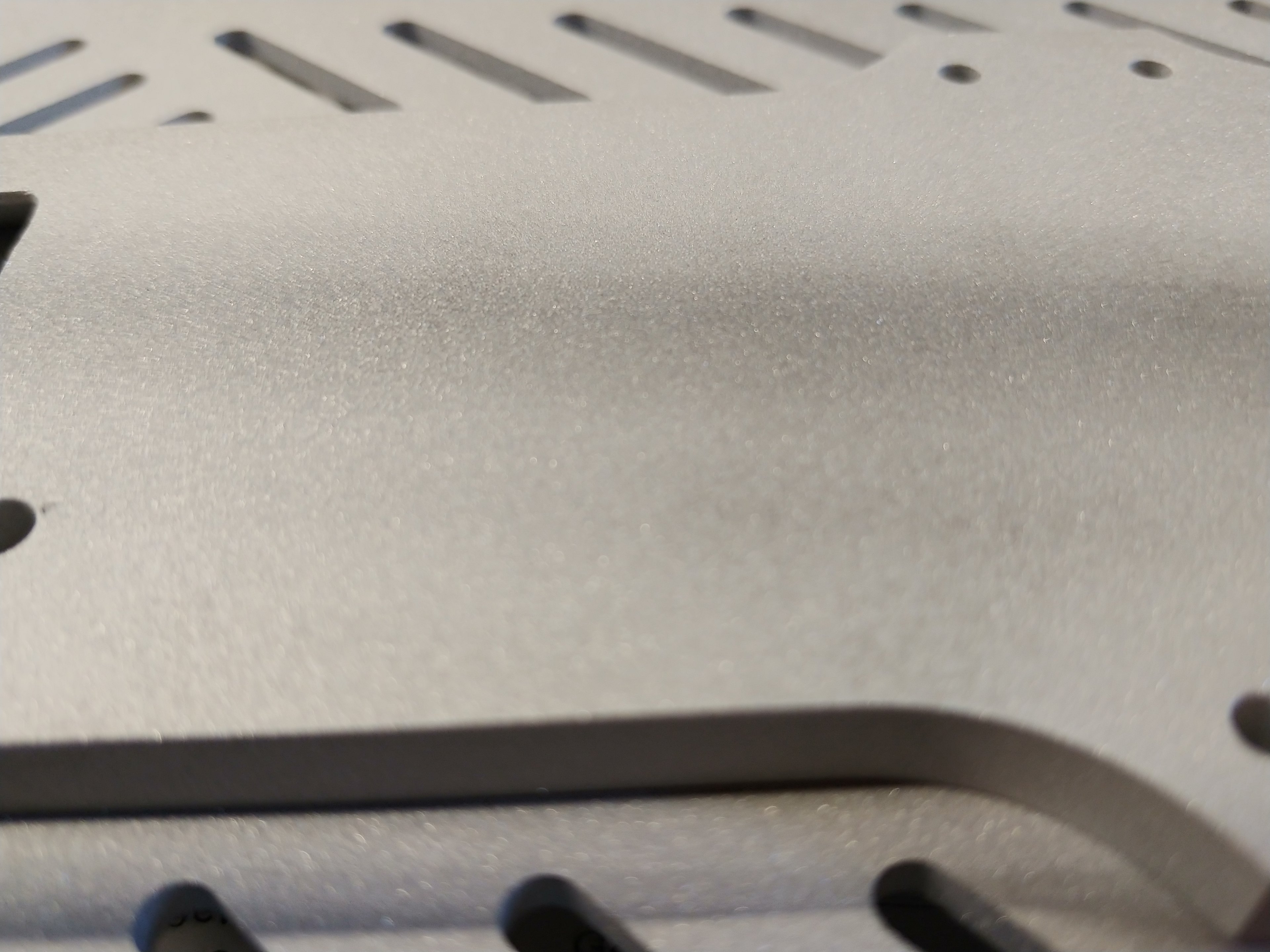

habe das gehäuse jetzt sandgestrahlt,

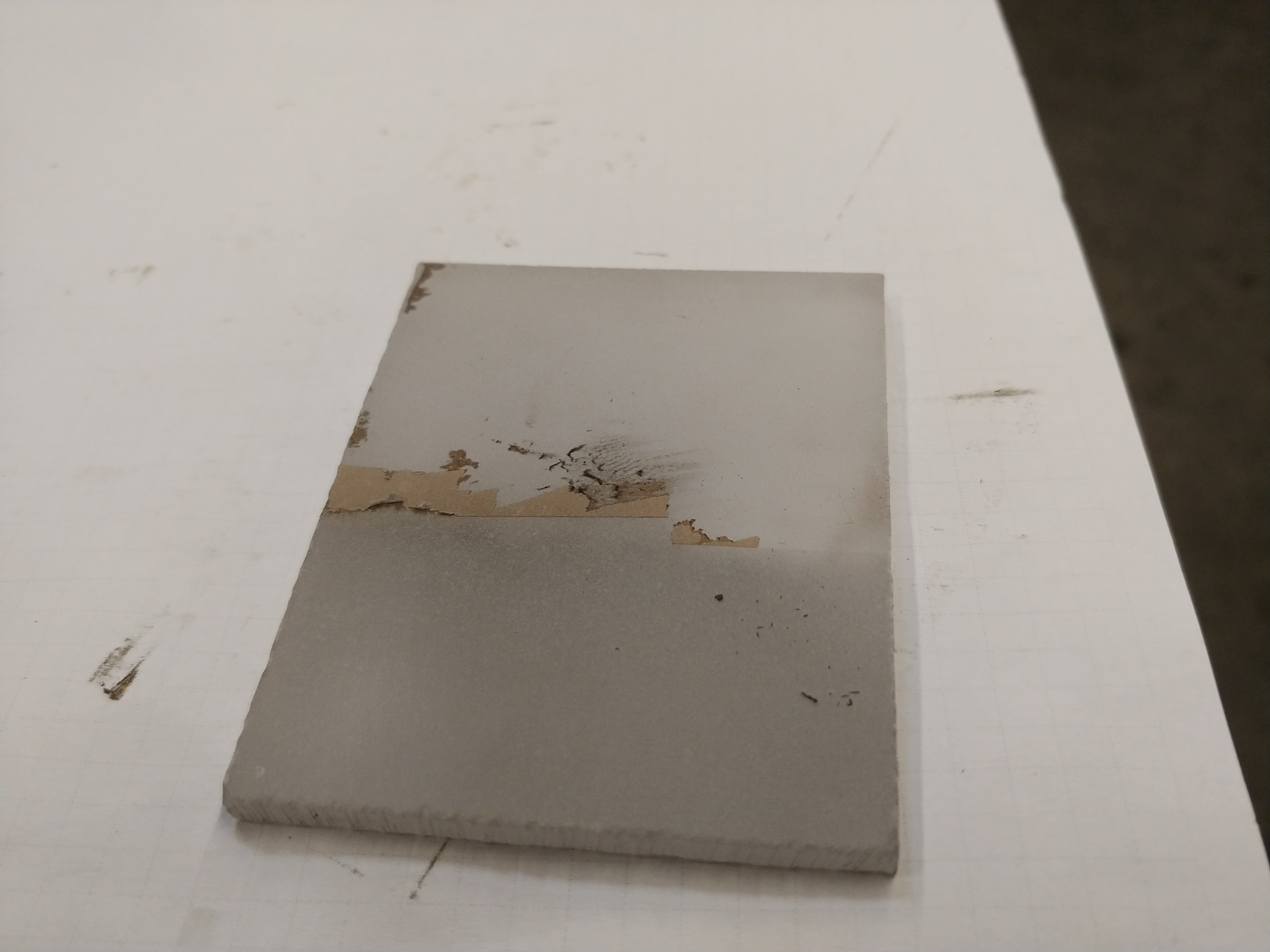

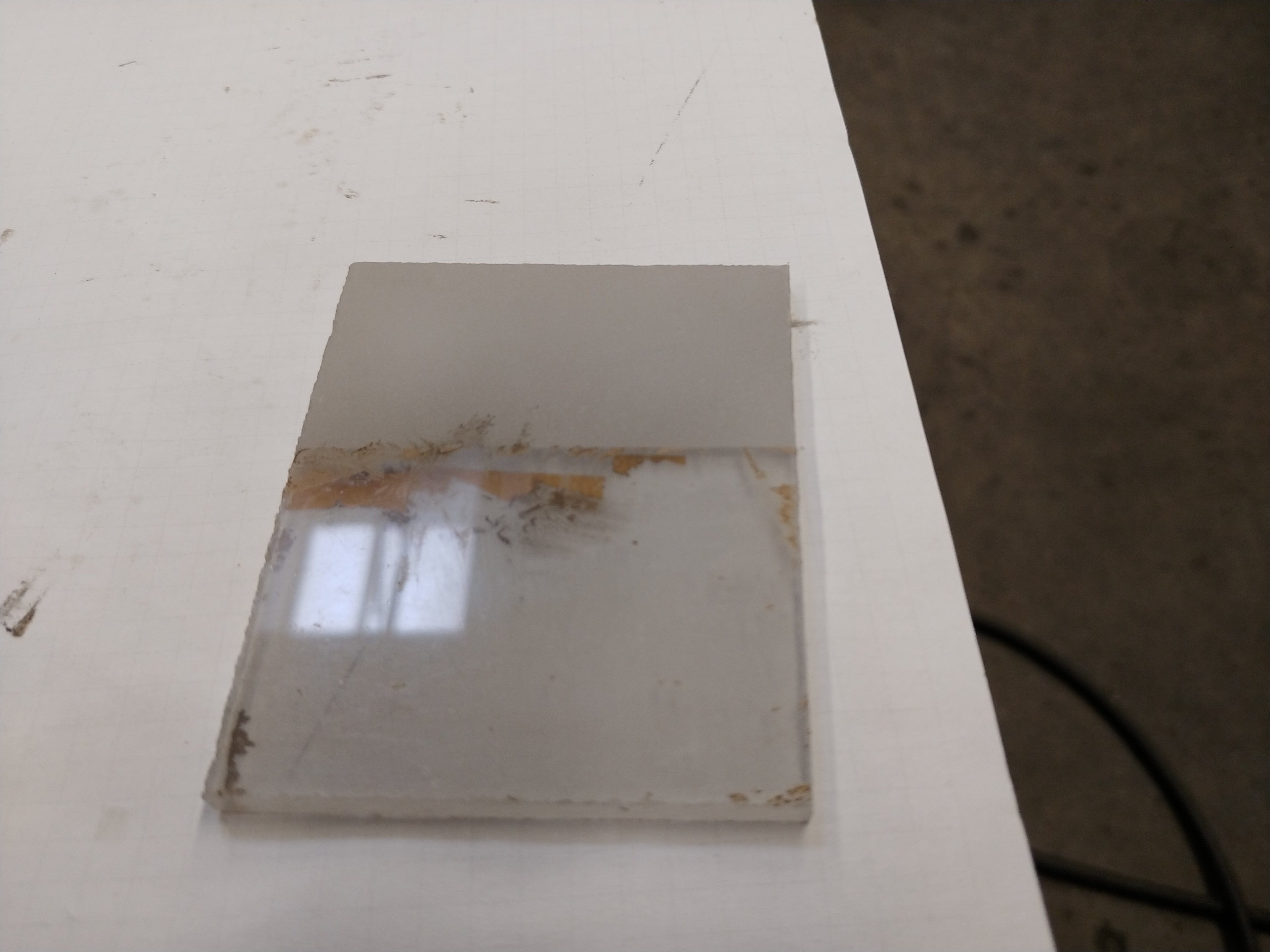

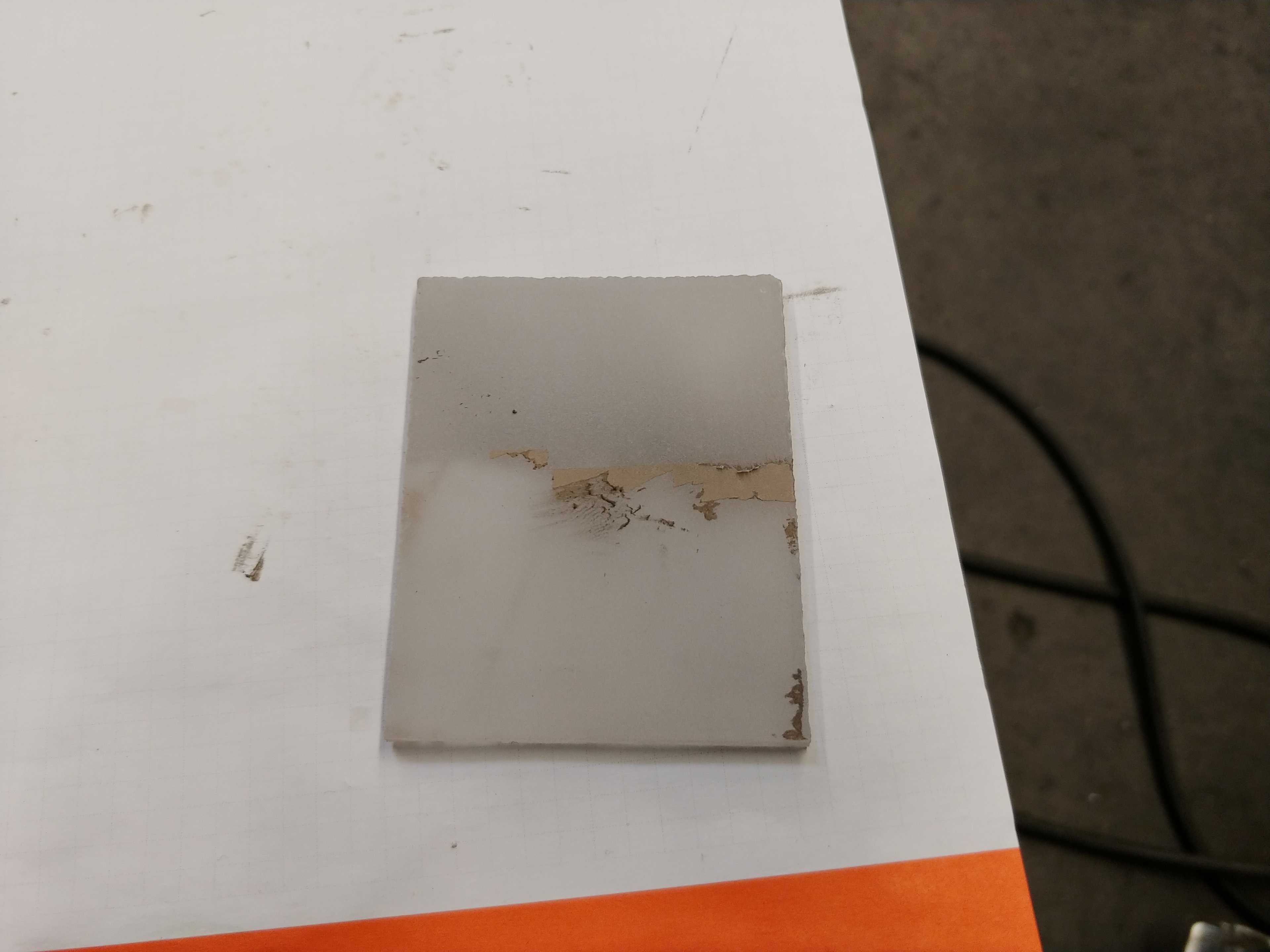

desweiteren hab ich mal eine plexiglasscheibe mal probegestrahlt, zum schauen wie es ausschaut

bitte die platte in 2 hälften vorstellen Oben/Unten
die obere seite ist gestahlt die rückseite nicht,
unten sind beide seiten gestrahlt
wenn man das so anschaut geht die farbe eher ins grau
hab auch versuchsweise mal die klare rückseite weiß lackier, da hat sich nicht viel verändert, alles so grau
sieht nicht wirklich schön aus, ausser man lässt das gehäuse sandgestahlt, das würde es passen
aber meine farbe ist es nicht

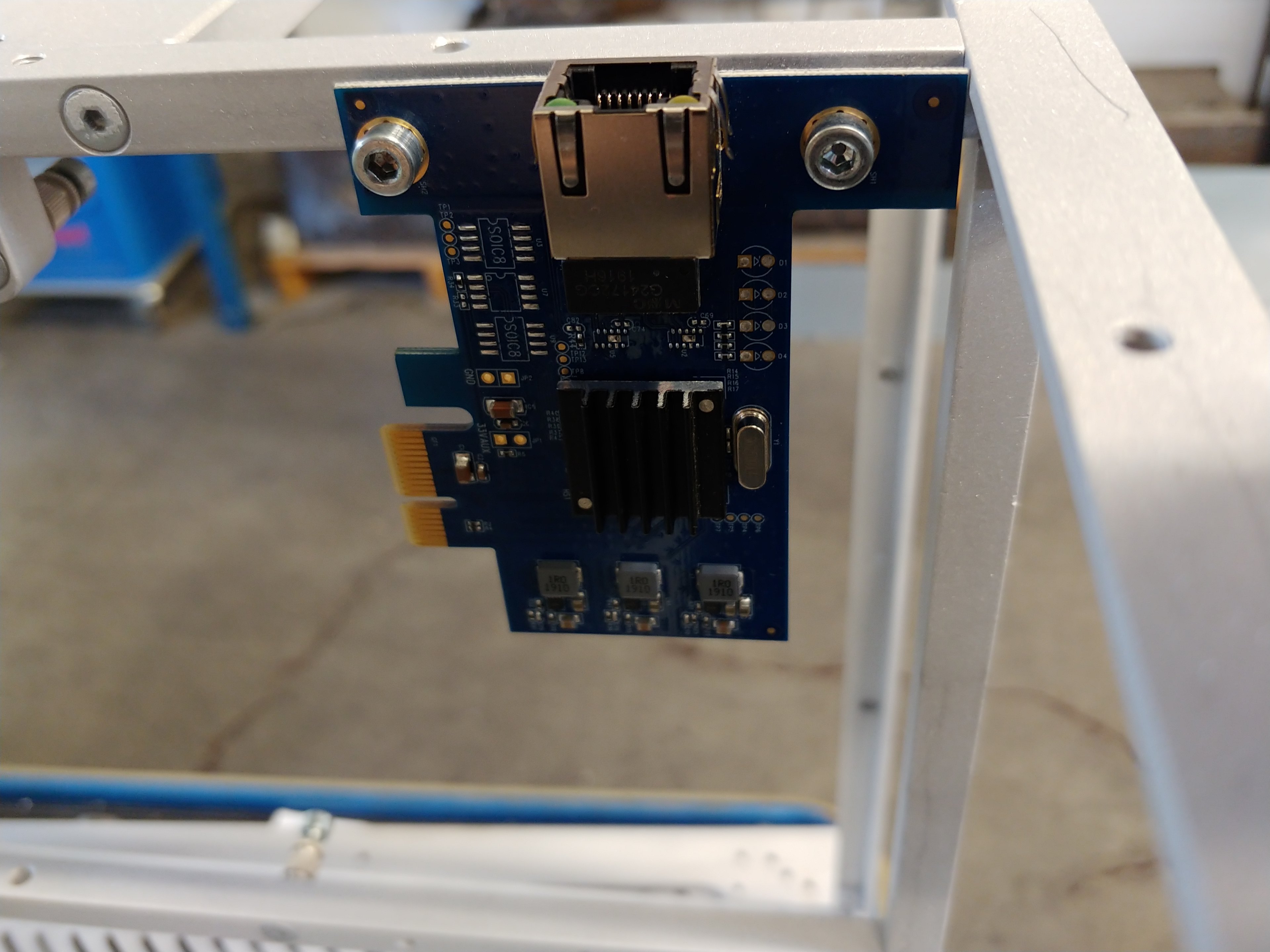

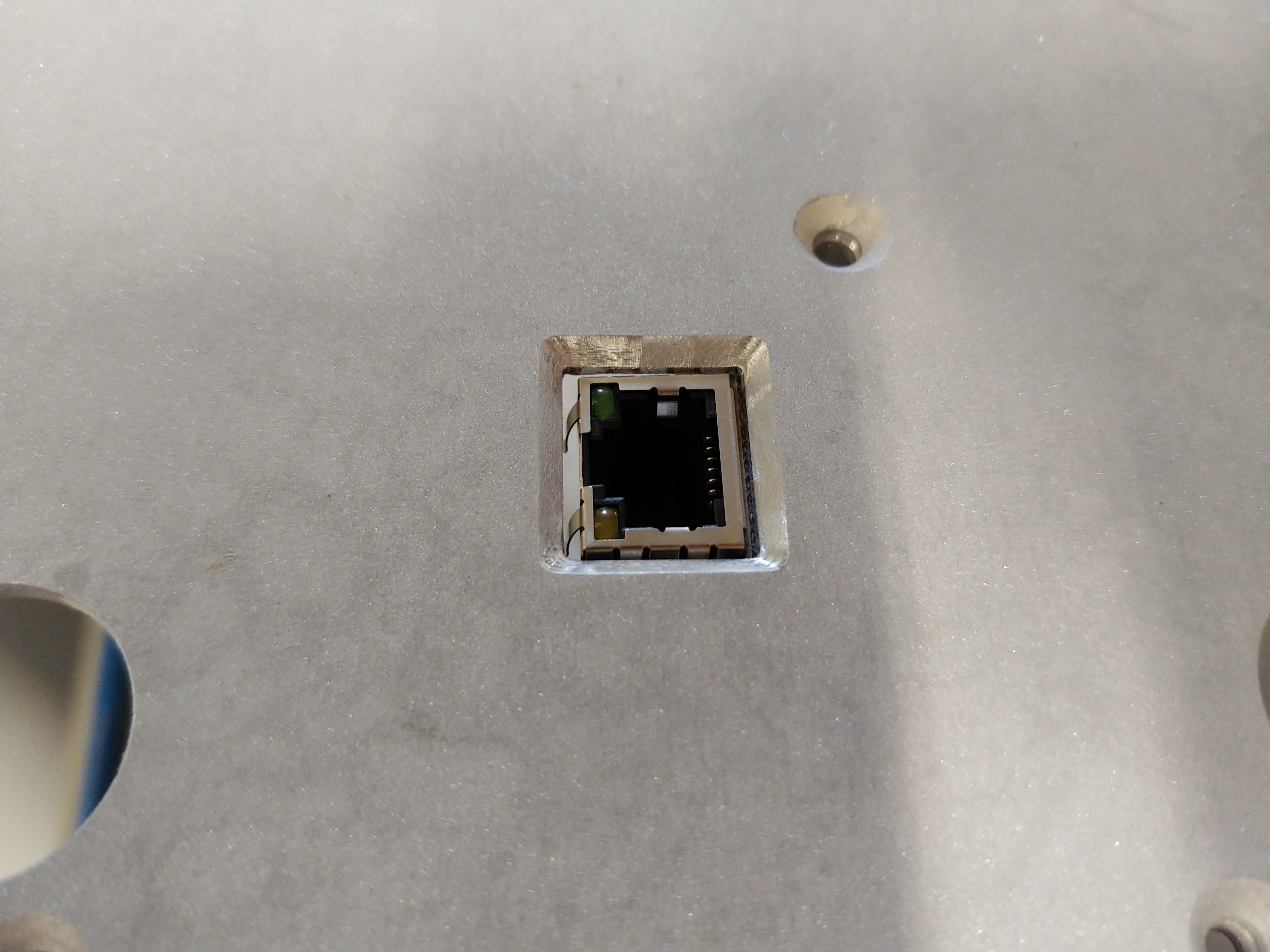

desweiteren habe ich in der zwischenzeit mir ein 2,5G Netzwerkarte besorgt und diese in das gehäuse integriert

werde jetzt in den kommenden tagen anfange mit den Neu Lackieren

Gruß

Evil Ghost · 22. November 2021

Morgen Zusammen,
habe mal ein FETTES UPDATE

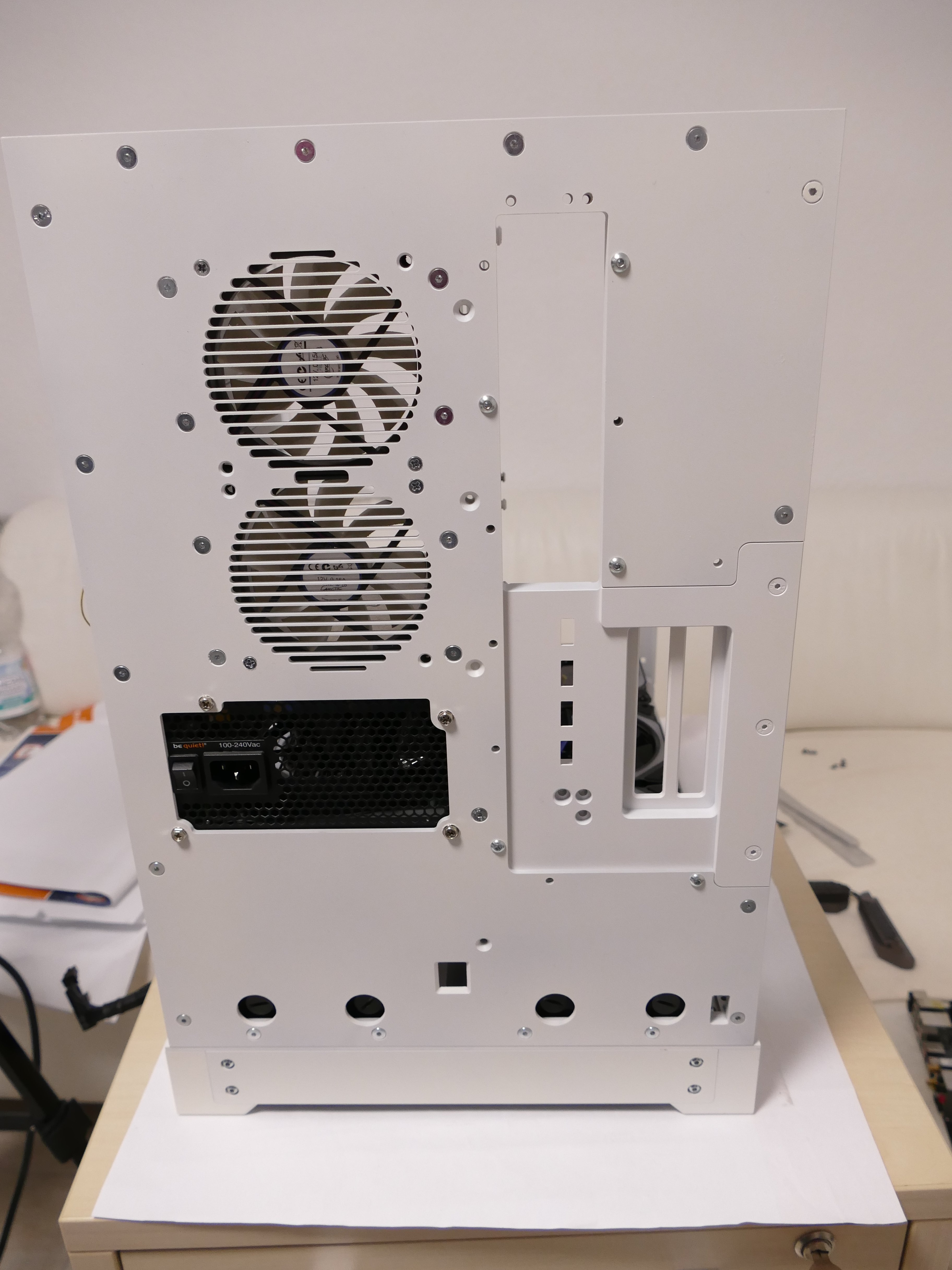

ertsmal zum Gehäuse, die Lackierung ist fertig, schaut wesentlich besser aus als vorher, hab noch eine matt Klarlack Schicht drauf gesprüht.

jetzt zu den FETTEN
weis gar nicht wie ich das erklären soll

denke kurz und schmerzlos.

Habe mein Ganzes Gaming System Gewechselt
mein neues ist jetzt das

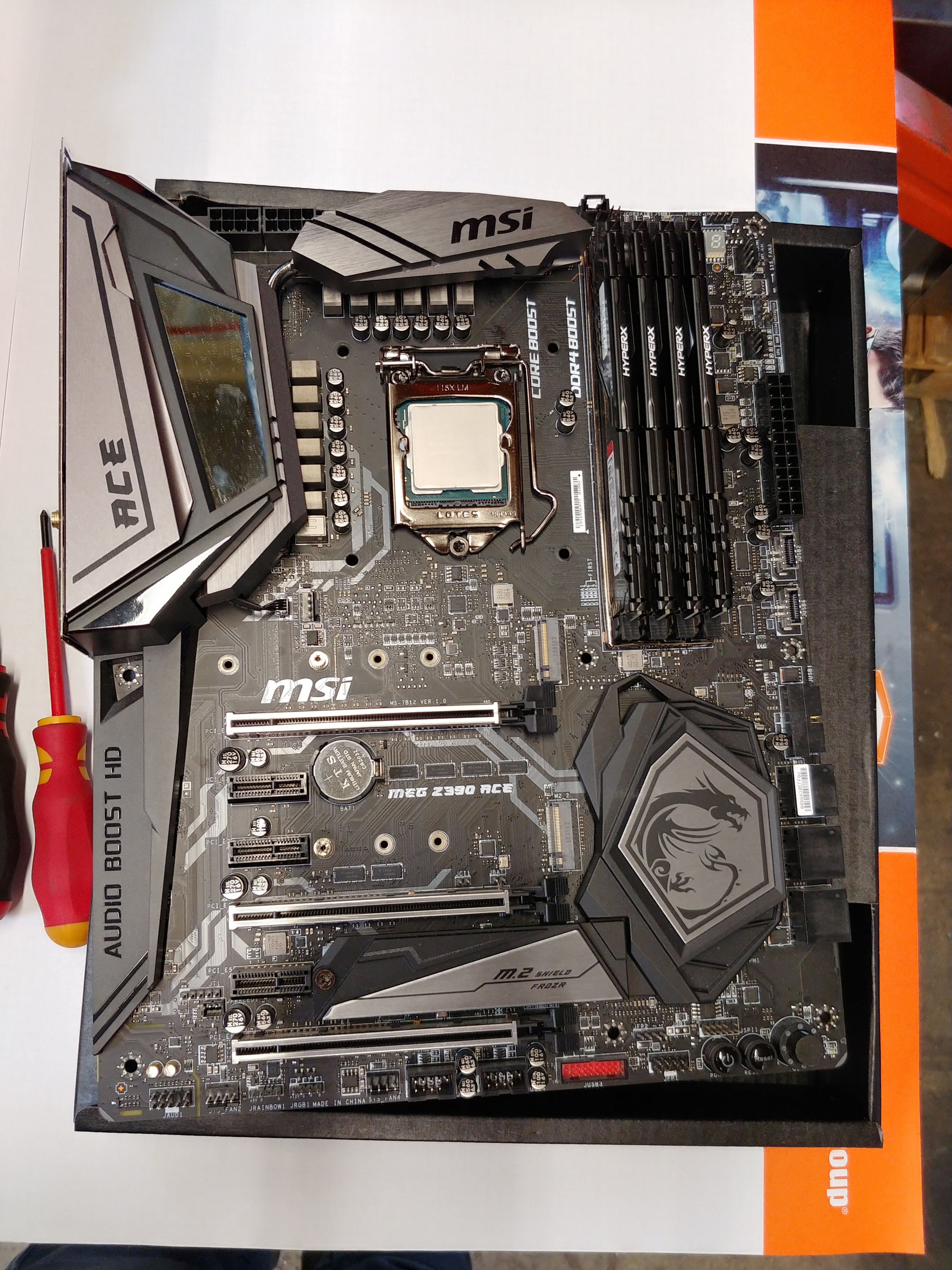

Mainboard: MSI Z390 ACE
CPU: 9900K
RAM: 32GB Ram

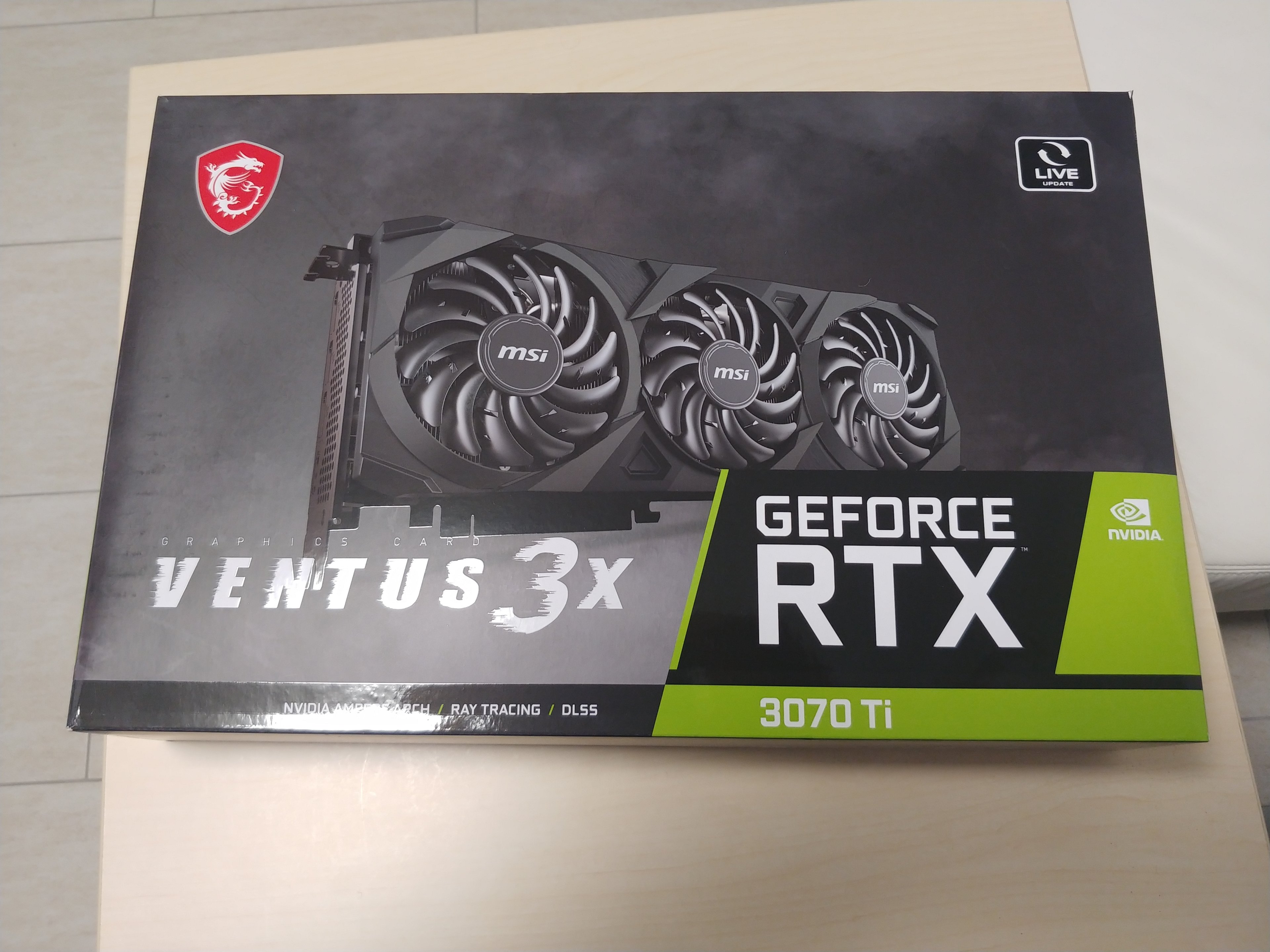

GPU: 3070ti + Wasserbock

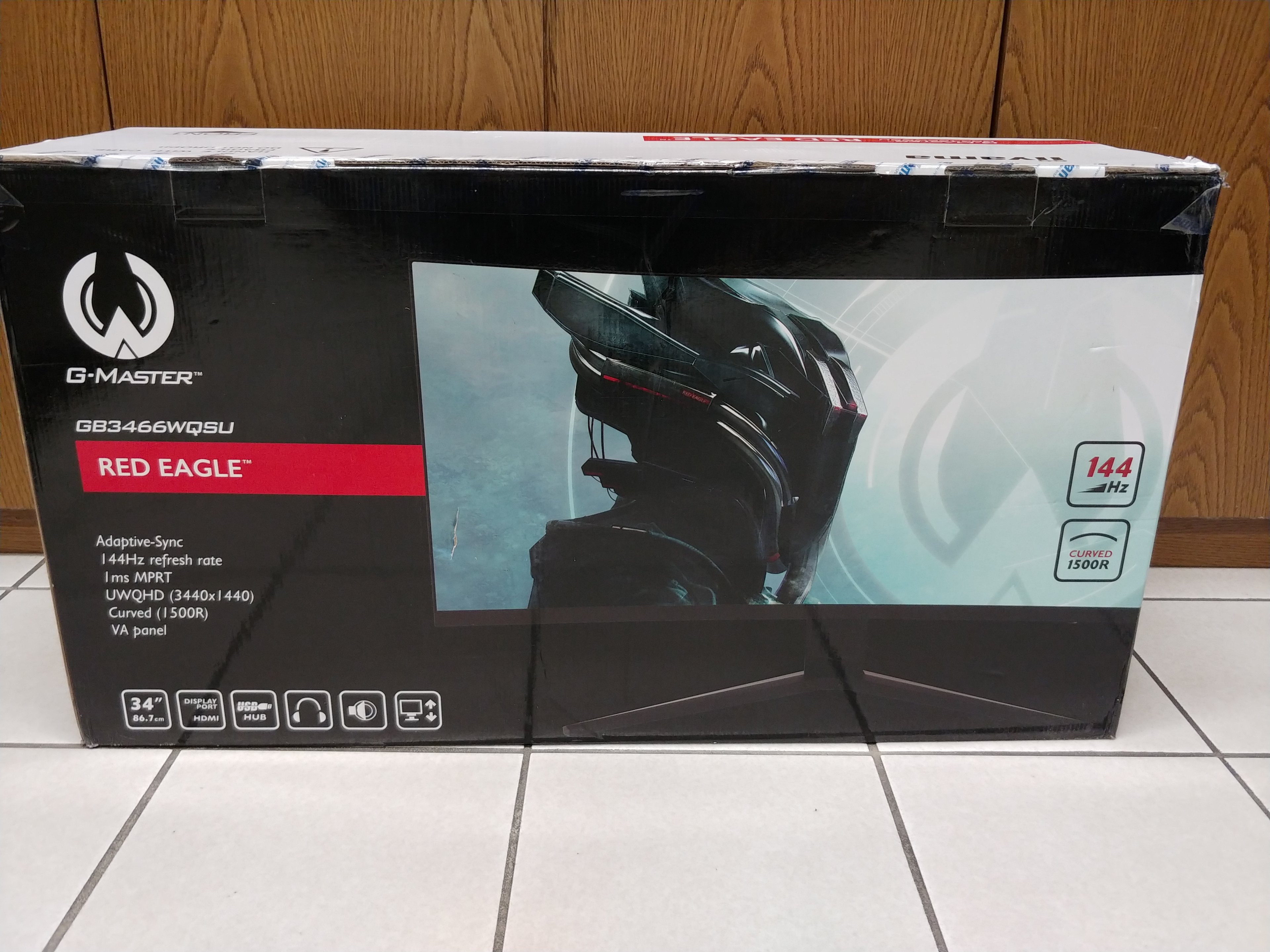

Monitor: GB3466WQSU

nun fast alles auf anfang,

Gruß

Möhrenmensch · 22. November 2021

Mach bloß Bilder während des Aufbau und des Verschlauchens.

Nachttrag: Das Board ist ja auch neu. Das ist mir durchgegangen. Krass. Dann musst du ja wirklich alles nochmal fräsen

Evil Ghost · 3. Januar 2022

Frohes Neues Jahr Wünsche ich euch allen.

kleine Info:
Das Mainboard habe ich vermessen, im CAD habe ich den Monoblock fertig,
jetzt Woche 6 warte ich auf das Kupfer, für den Monoblock,
geplant war über die Feiertage Fräsen, leider nicht aufgegangen

des weiteren habe ich noch den RAM geändert, die 32GB Crucial habe ich durch
2 Kits 2x8GB von Patriot Viper die hir gewechselt wegen den OC
mom laufen die auf 4000 CL17-18-18-39, laufen mem stabiel, ist nicht final!

das Projekt läuft mom sehr Langsam, ich muss noch viele Änderungen vornehmen

melde mich wenn ich mit den Monoblock anfange

Schöne Grüße

Möhrenmensch · 3. Januar 2022

Würdest du auch einen einfachen Auftragskühler fertigen? Ich kann den Aufwand so gar nicht schätzen.

Evil Ghost · 17. Januar 2022

Hallo,
kleines UPDATE
es hat begonnen

der erste span ist gefallen

Schöne Grüße

Evil Ghost · 18. Januar 2022

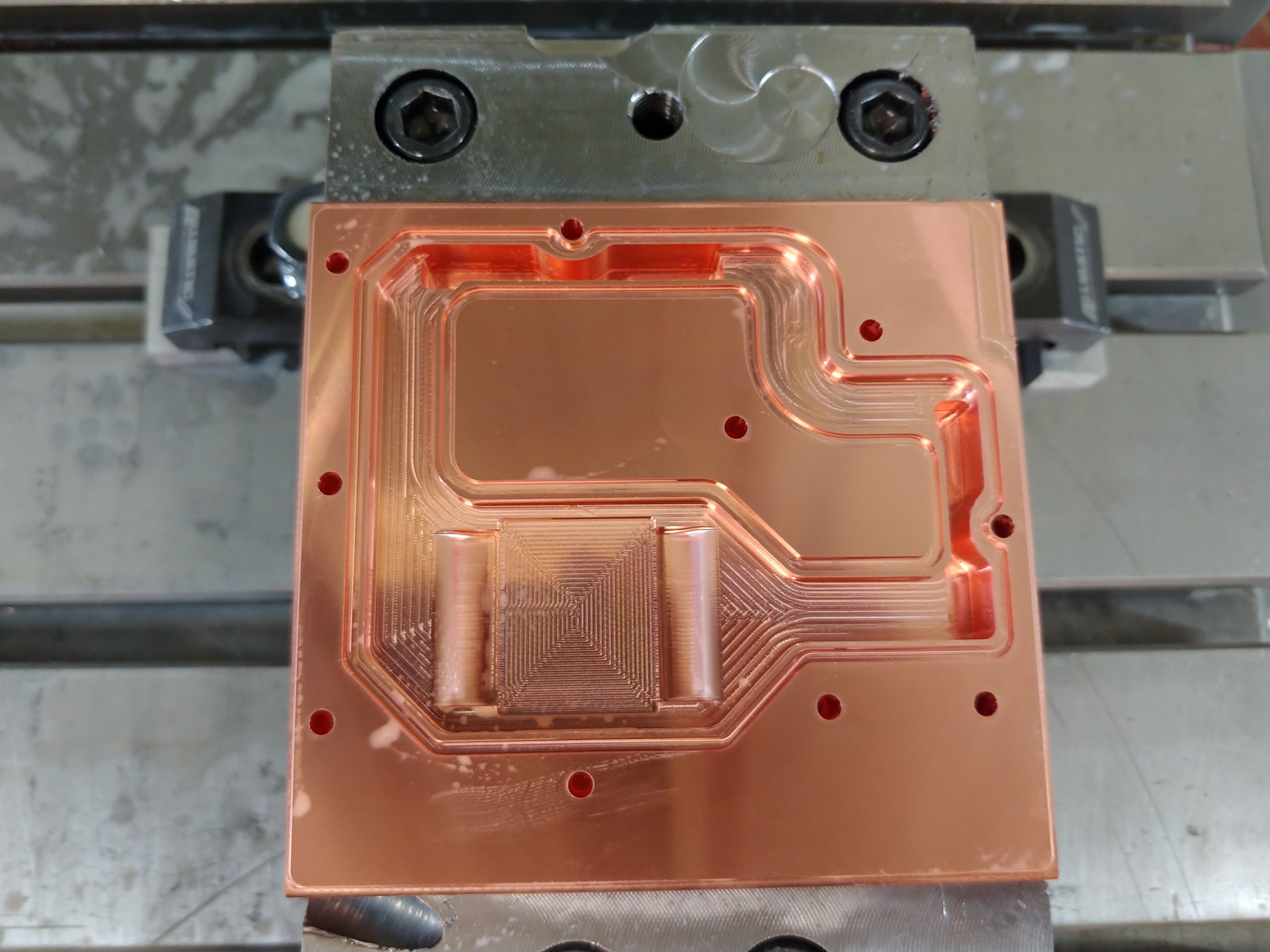

UPDATE:

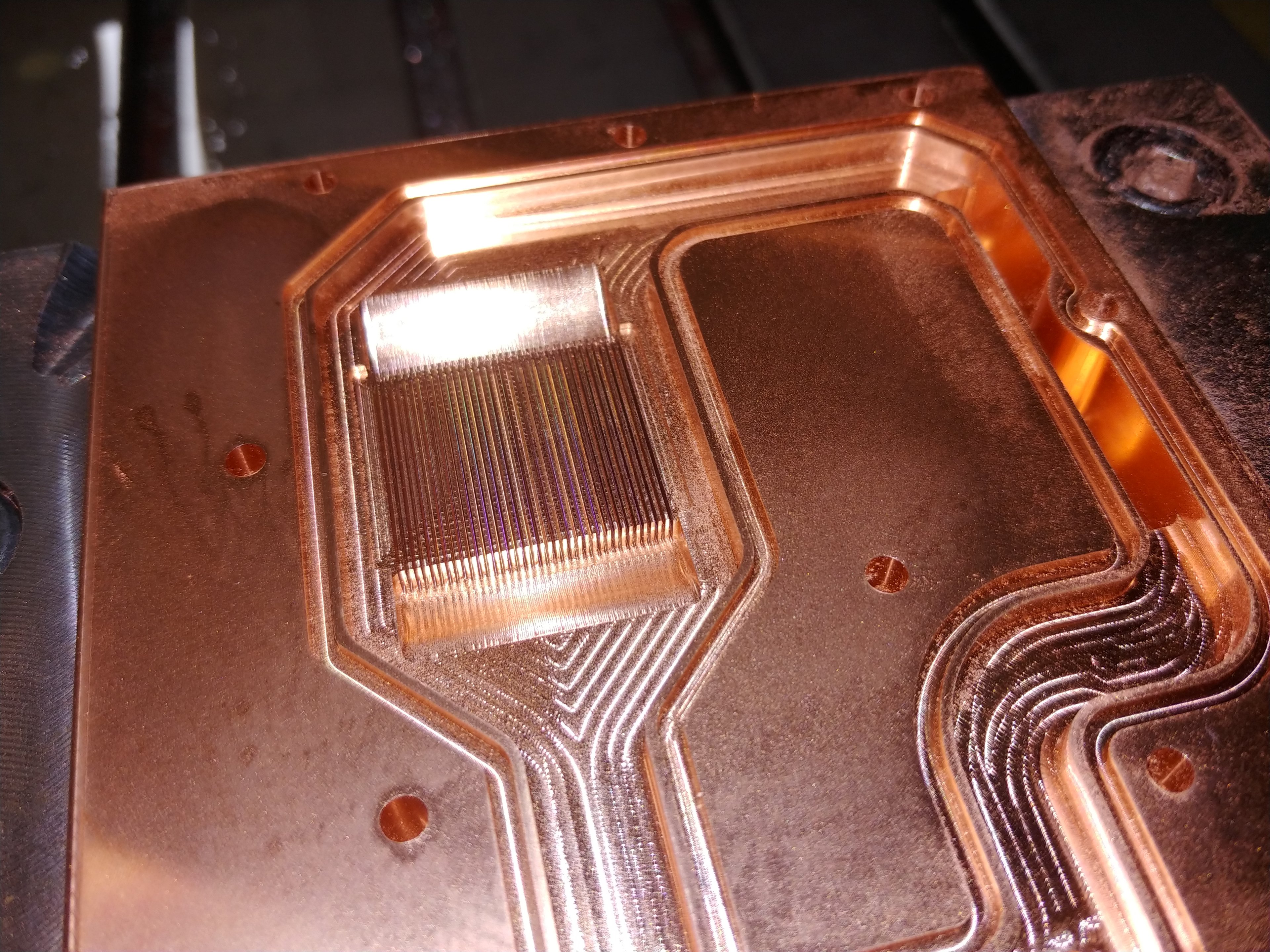

die erste Seite ist zu 90% fertig

es fehlen jetzt nur noch die kleinen 0,4mm schlitze und davon haben wir 37 St.

mal ein Größen vergleich, rechts 2mm, links 0,4mm

Gruß

Evil Ghost · 19. Januar 2022

UPDATE:

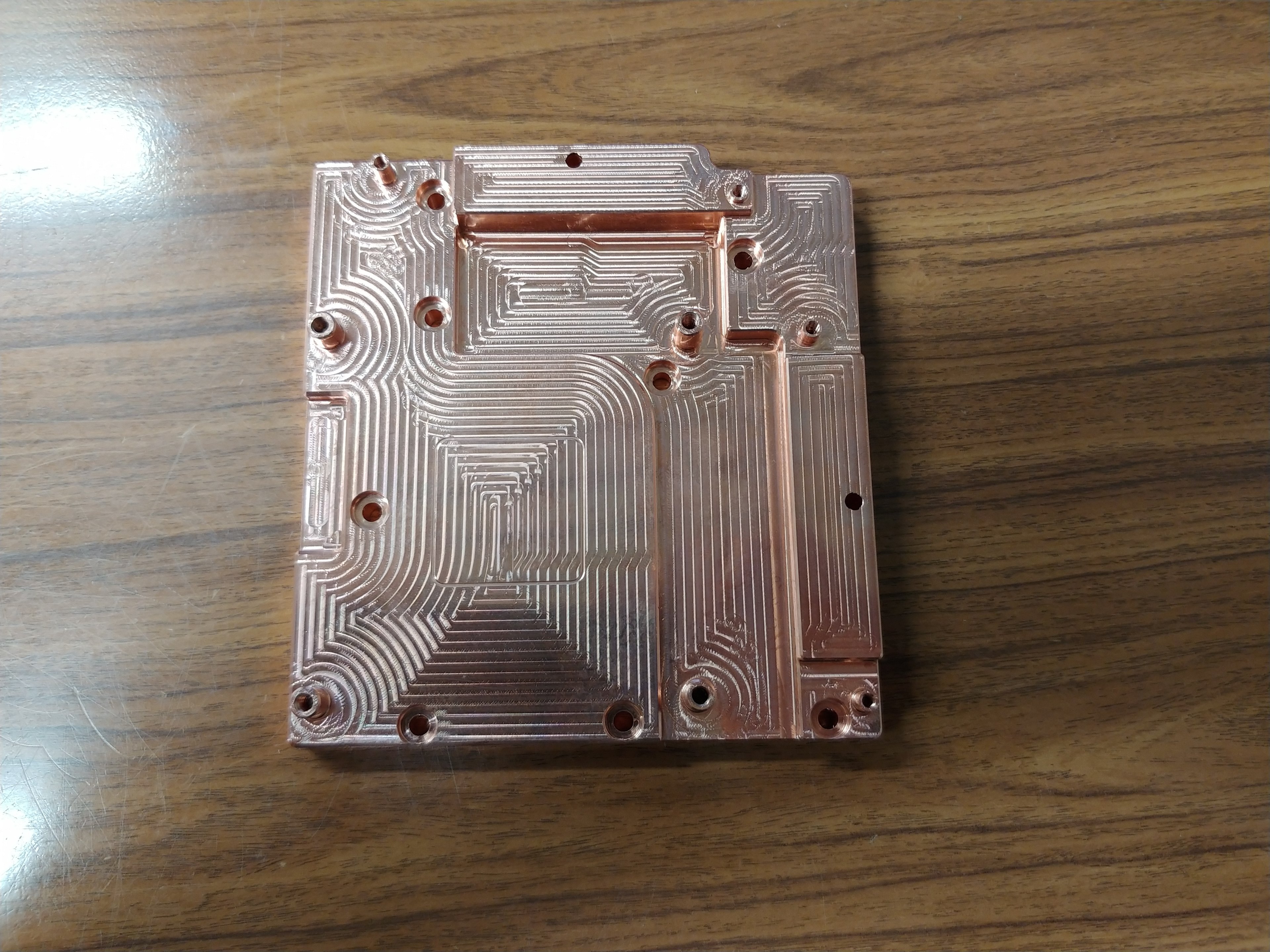

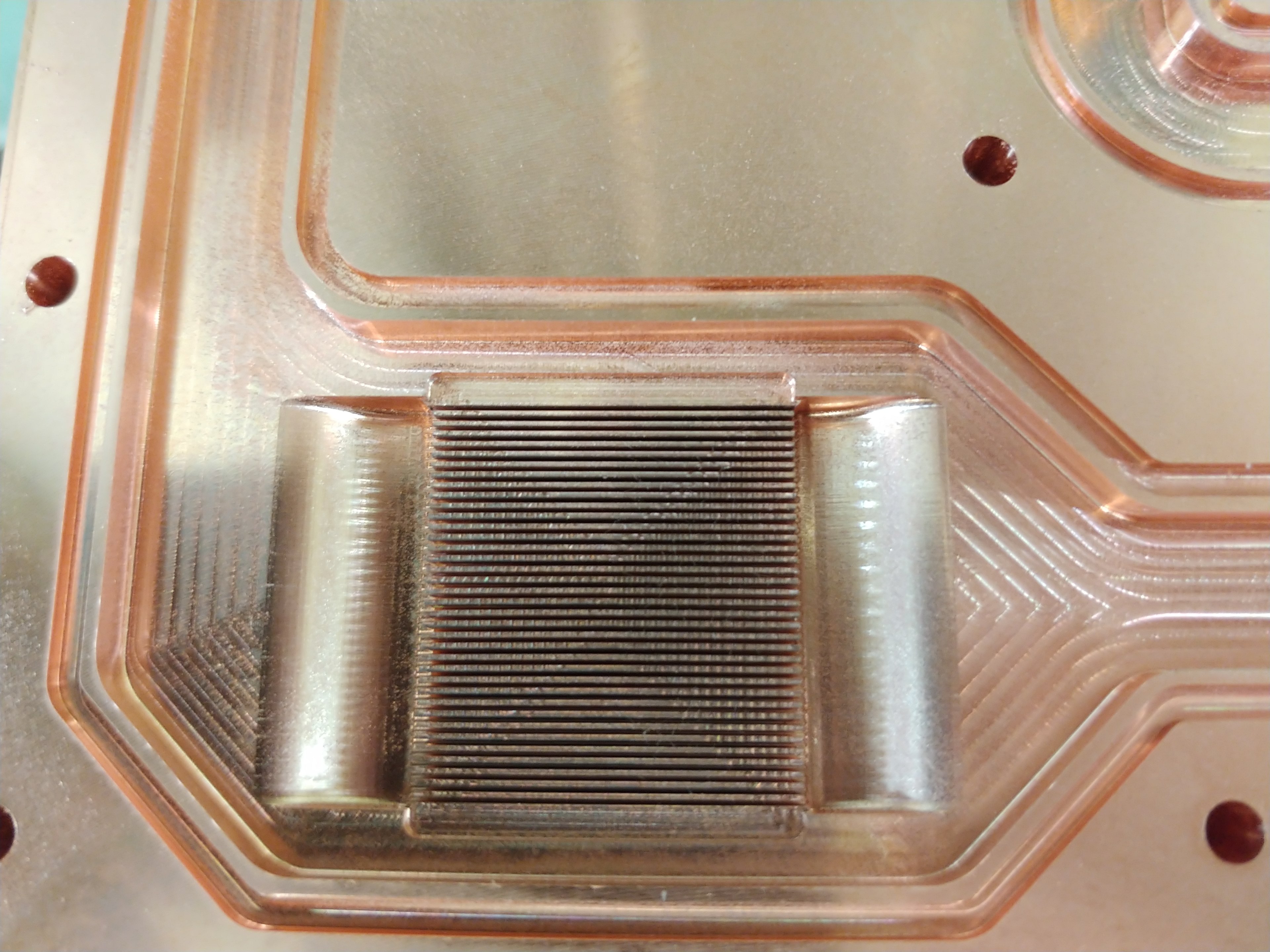

nach vielen vielen Stunden sind die rippen Fertig.

weiter gehts mit der Rückseite

Gruß

Evil Ghost · 22. Januar 2022

UPDATE:
Hab die Rückseite Fertig

+

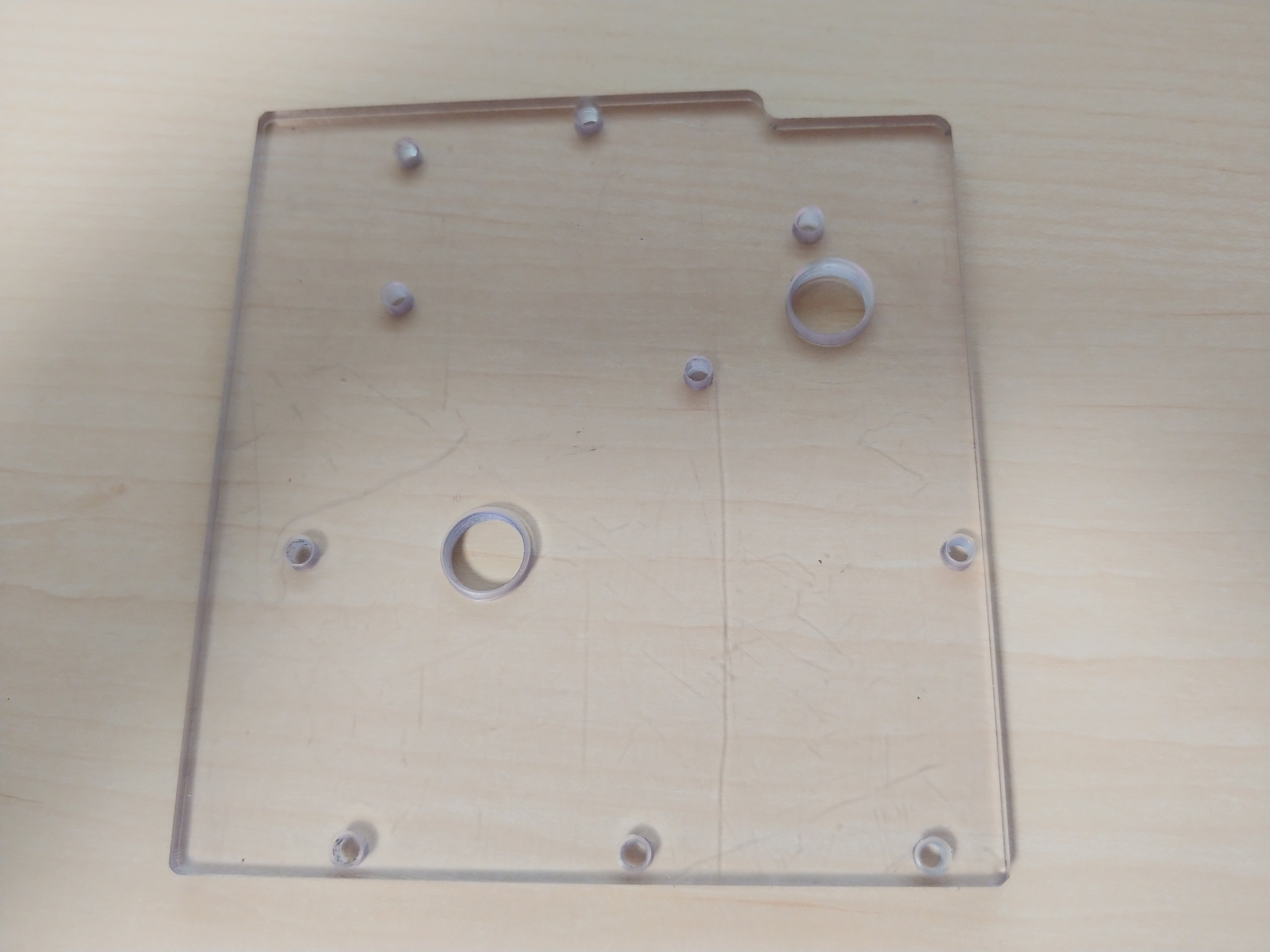

die Zwischenplatte aus Acryl (die muss ich noch polieren)
+
ein provisorischen Acryl Deckel

geplant war das ich heute mit dem auseinanderbauen beginne und den monoblock einbauen,
das klappt aber leider nicht mehr bei mir, deshalb wird's erst morgen was

Gruß

Evil Ghost · 26. Januar 2022

UPDATE:
Guten Morgen, hab wieder mal was schönes
so jetzt gehts es an den monoblock testen/einbauen

eigentlich hab ich vorgehabt schnell den monoblock einbauen und testen,
jetzt beim zusammenbauen kam mir die Überlegung, alles zusammenzubauen.

aktueller stand:

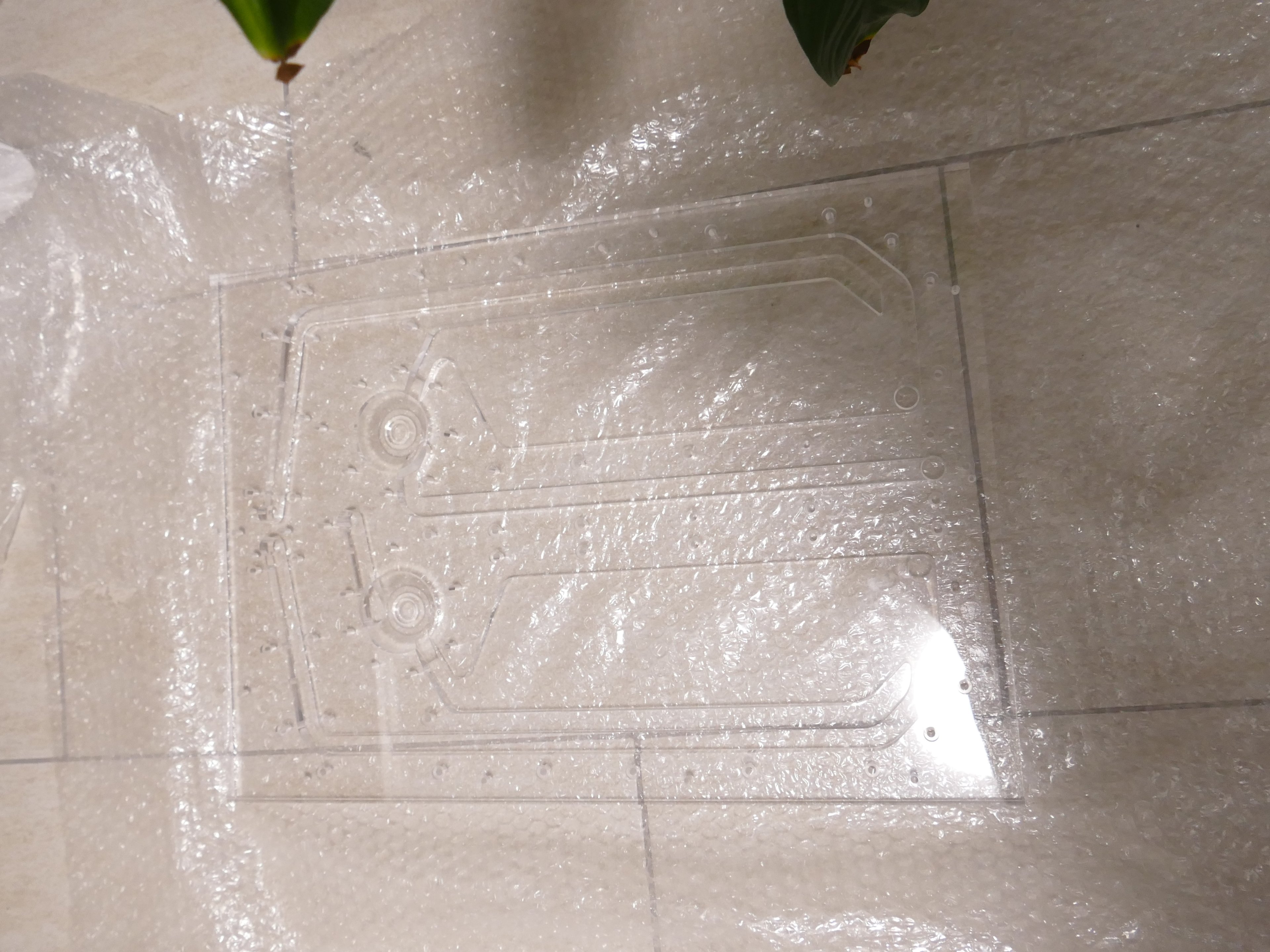

distroplatten, nach den reinigen/waschen/trocknen

war gestern dran die distroplatten einzubauen, aber es sollte nicht sein,
habe gesehen das ich ein oring nicht fertiggemacht hatte,
hab ich gestern einen zum kleben fertiggemacht, leider braucht das silikon etwas länger
zum ausstrocknen, heute abend geht es weiter

ich werde jetzt das so zusammenbauen wie es theoretisch sein soll,
die gpu wir auch gleich umgebaut auf wasser, und im system laufen
um später nicht doppelt zu arbeiten

geplant ist bis zum WE mit dem umbau fertig zu werden

Gruß

Möhrenmensch · 26. Januar 2022

Ja Wahnsinn. Sieht sehr vielversprechend aus. Freu mich auf heute Abend.

Evil Ghost · 27. Januar 2022

Moin zusammen,
kennt ihr diese Tage wo nix klappt, den hatte ich gestern.
Wollte gestern mit der Distroplatte anfangen zusammenzubauen, und nebenbei ein Live Stream laufen lassen
erst versucht live zu streamen, hat nur teils geklappt, war nur kurz Live,
hatte probleme mich mit der software zurecht zu finden, wollte nicht so wie ich,
hab dann gelassen und mich der Distroplatte zugewannt, und dort das selbe,
beim zusammenschrauben habe ich gesehen das 8x M4 Schrauben fehlen, ahhh
und dann fehlt noch ein sackloch für eine M4 schraubenkopf, doppent AHH
ab da hatte ich keine lust mehr, feierabend.

Heute geht es weiter, ich versuche mal wieder ein Live Stream auf YT, und weiter zusammenbauen

hab mir 20x VA M4x16 schrauben auf arbeit besorgt, als übergangslösung müsste die reichen, bis
ich mir die Neuen Linsenkopf schrauben kaufe

so, wer interesse an einen Live Stream hat, kann gerne bei mir in Stream vorbeikommen.

LINK zum STREAM Start 20:30-21:00

Grüß

Möhrenmensch · 27. Januar 2022

Ich probiere es nochmal @SV3N
Startseite?

Evil Ghost · 28. Januar 2022

UPDATE:
Guten Abend zusammen, gleich vorweg ein SRY an die die in den stream reingeschaut haben und nix gesehen haben, mein 2 Rechner ist wohl nicht so stark zum streamen wie ich dachte,
hab draus gelernt, next mal gleich handy nehmen.

Hab frische Bilder für euch, hab gestern noch ein paar fehler gefunden,

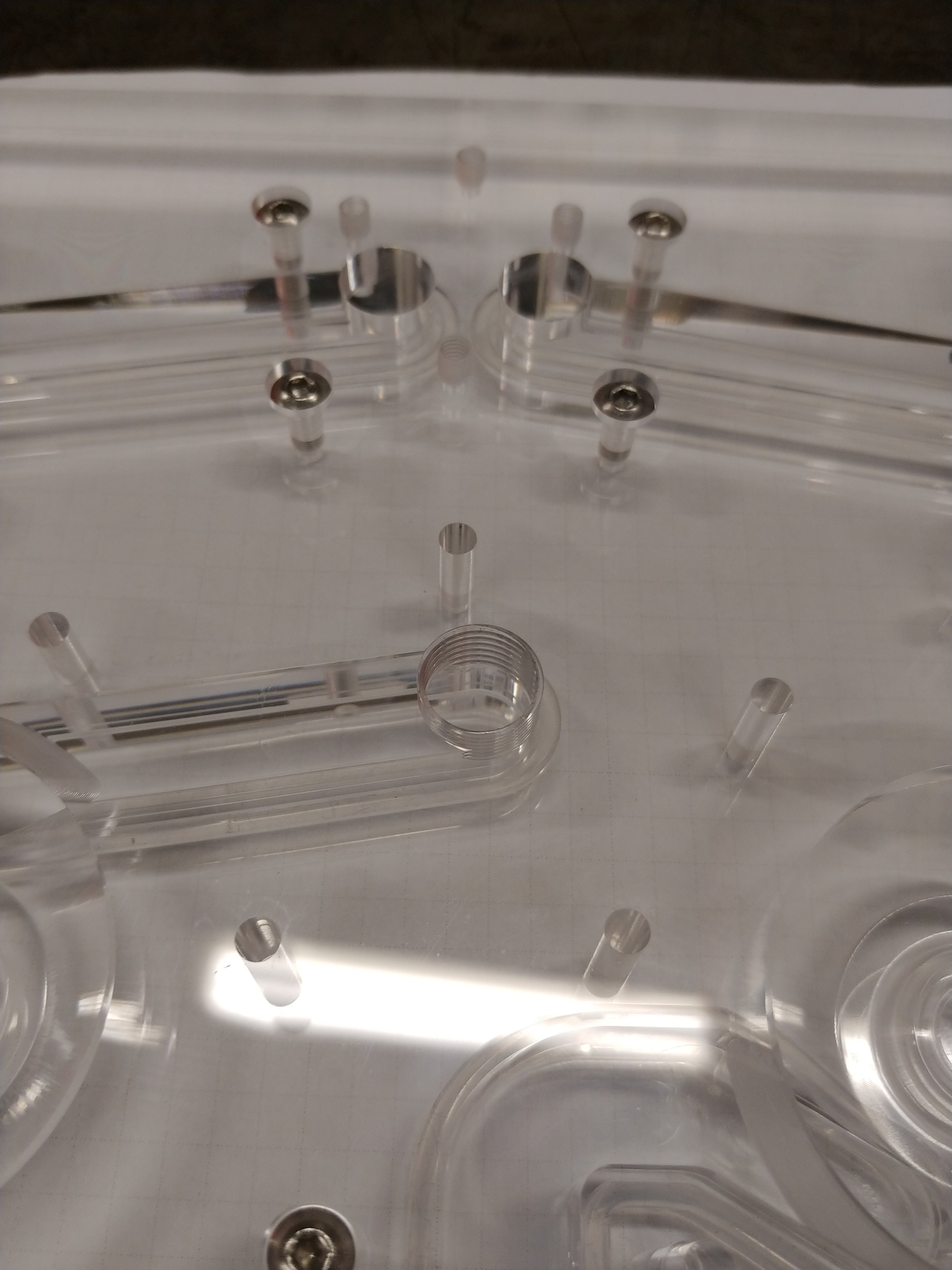

z.B. Distroplate, ein G 1/4 Gewinde fehlte komplett

hab ich heute nachgefräst,
mir fehlen dann noch ein paar längere schrauben (M4x35), zum verschrauben der Pumpen

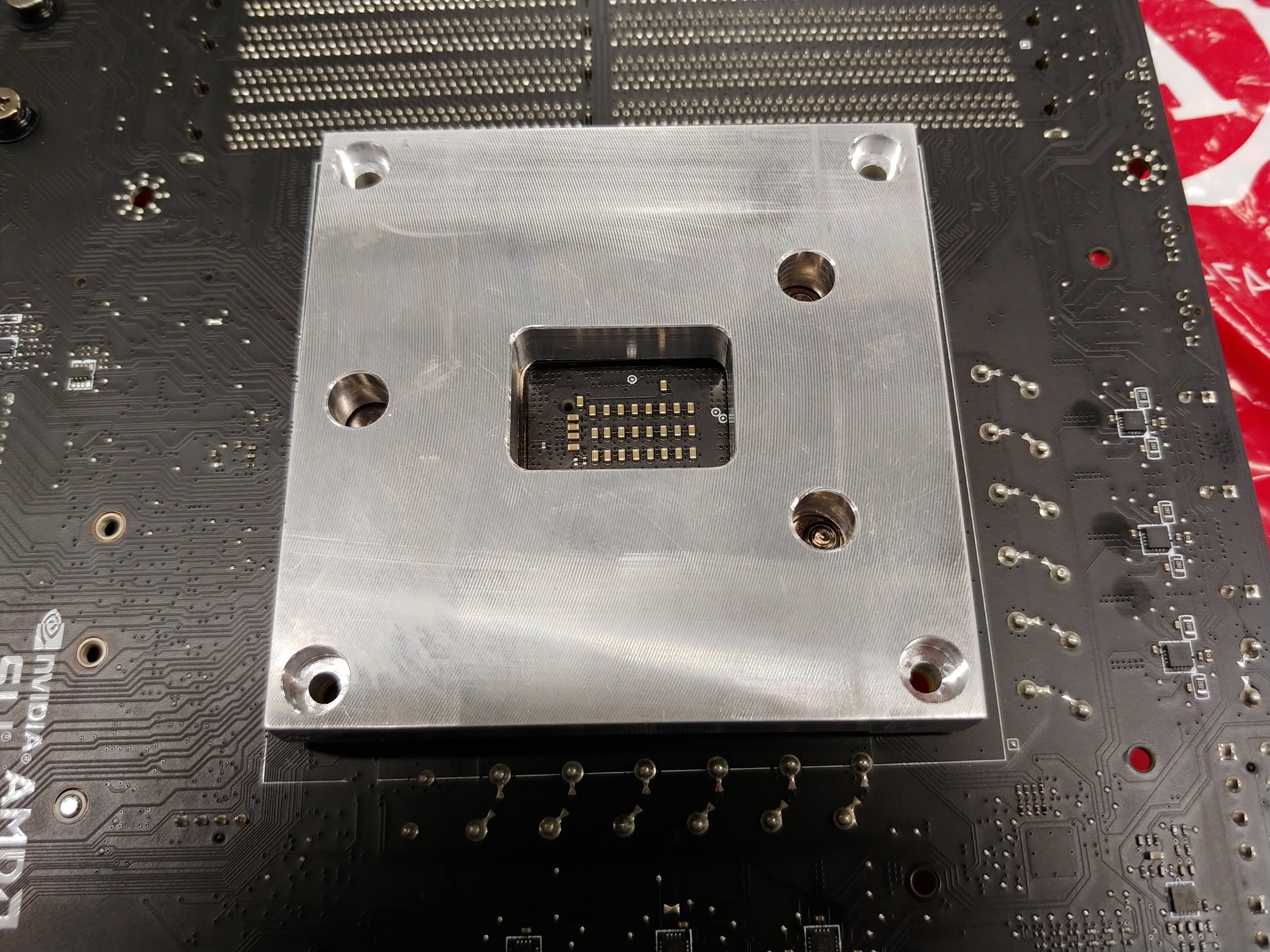

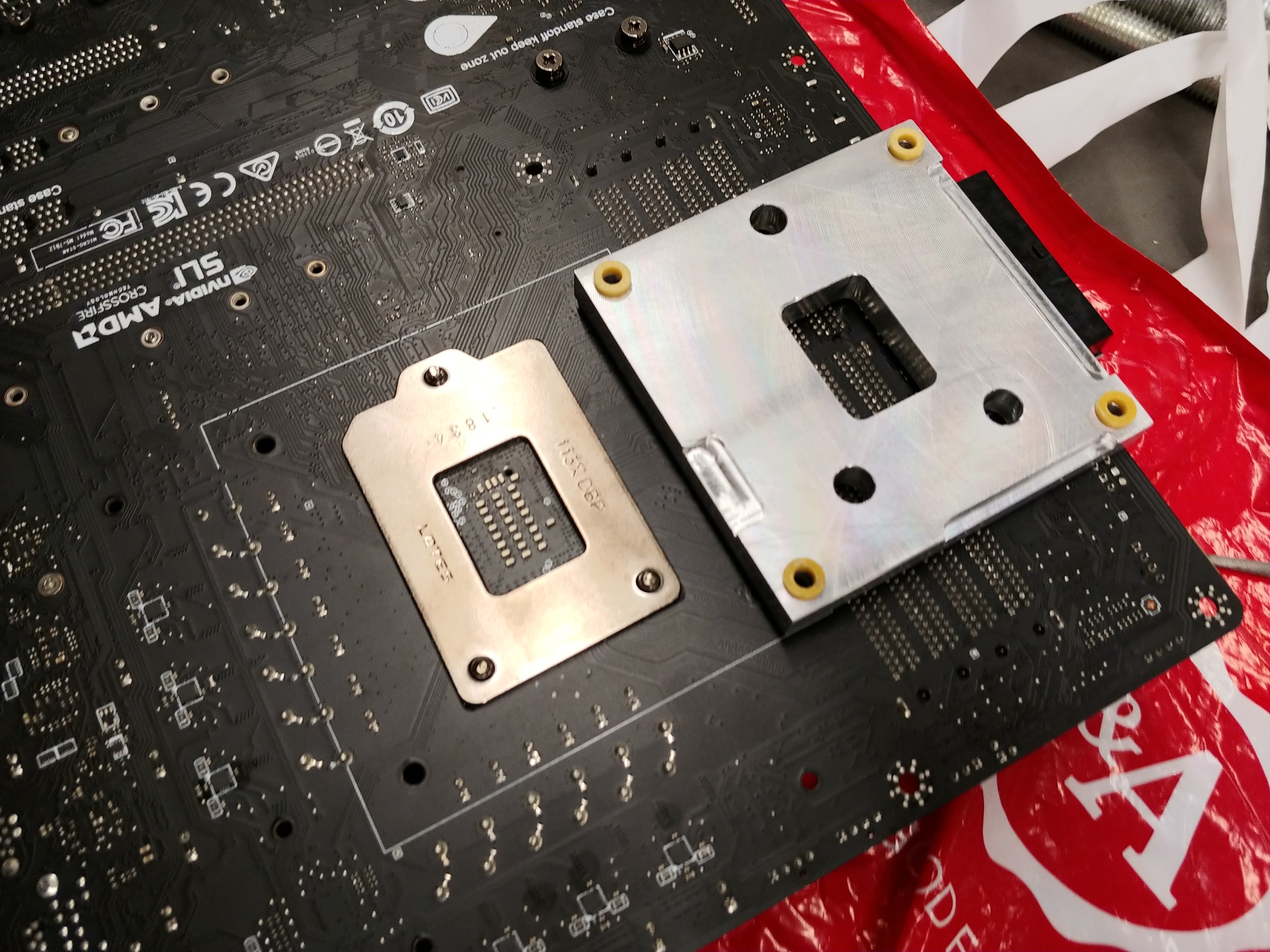

dann habe ich noch eine CPU Backplate hergestellt, gestern wollte ich den Monoblock festschrauben,
& die (wölbung) auf der Rückseite war mir etwas nicht gehäujer,
festschrauben ohne die Backplatte wäre das zwar möglich, ABER ich hatte bedenken das die CPU nicht optimal am Monoblock aufliegt

gerade mit alle fertig geworden

Gruß

Evil Ghost · 29. Januar 2022

UPDATE:
Guten Morgen Zusammen,
heute kann ich sehr gute nachrichten verkünden, die Distroplatte erstbefühlung ist durch und der
erstlauf auch, alles dicht.

Heute Abend geht's an den Zusammenbau ins Gehäuse, wer mitdabei sein will kann sich das im Stream anschauen

Heute Stream, 21:00 Uhr

Gruß

Möhrenmensch · 29. Januar 2022

Schön, wenn ein Plan aufgeht. Sieht wirklich professionell aus.

Evil Ghost · 30. Januar 2022

UPDATE:
Guten Morgen Zusammen,
es ist ein gutes Wochenende, mein Projekt kommt zügig voran

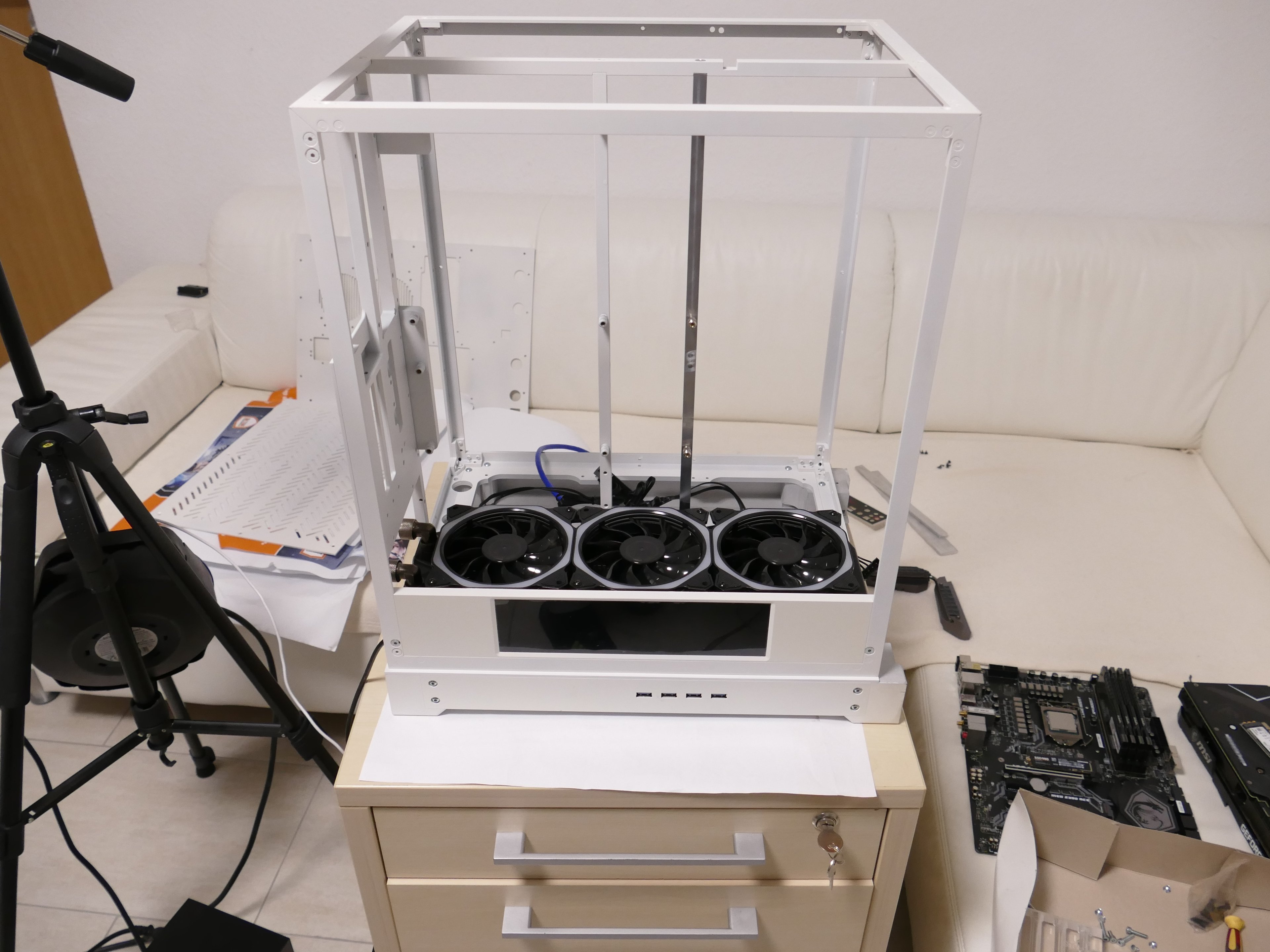

gestern Abend habe ich weiter zusammengebaut, das Video könnt ihr euch HIER anschauen

bin leider auf ein kleines Problem wären des live Stream´s gestoßen,

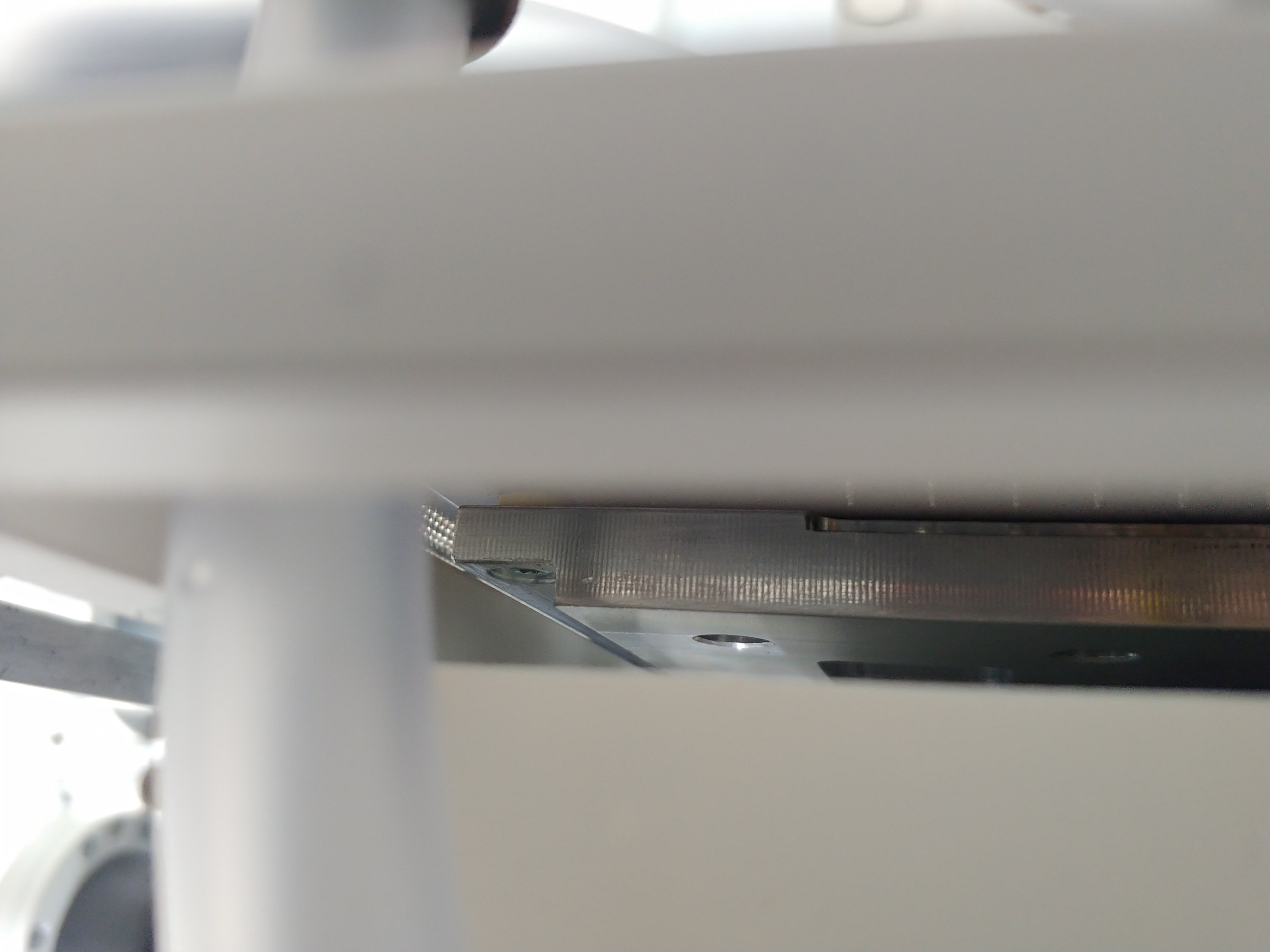

wären ich das Mainboard in das Gehäuse schrauben wollte, war die monoblock backplatte zu hoch
& drückte gegen den Steg der Mainboard Befestigung,
kurzerhand habe ich den live Stream beendet und bin zur Arbeit, hab da den Überschuss schnell weggefräst, schraubentaschen noch mal 2mm tiefer gesenkt, nachhause, weiter zusammenbauen.

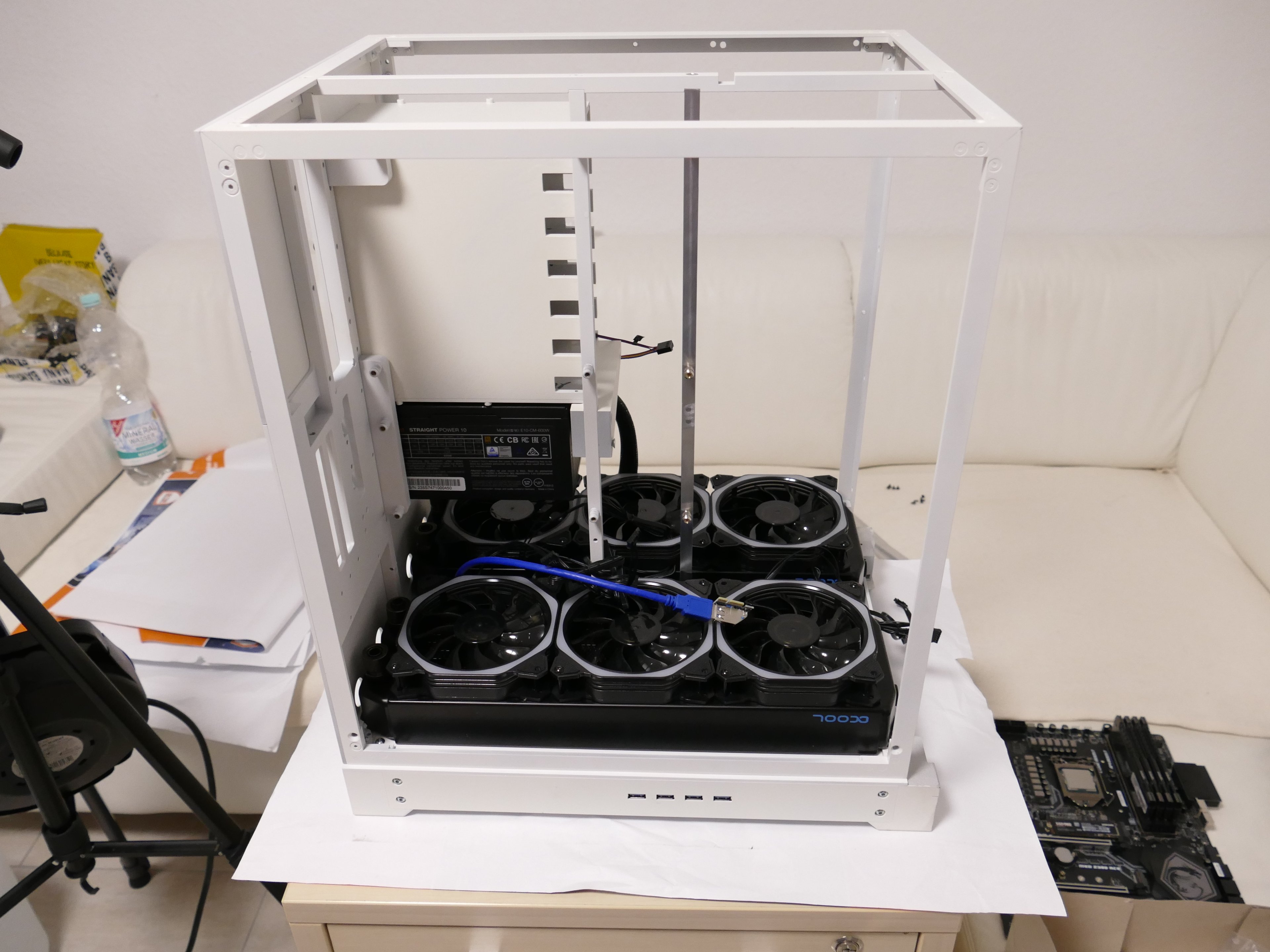

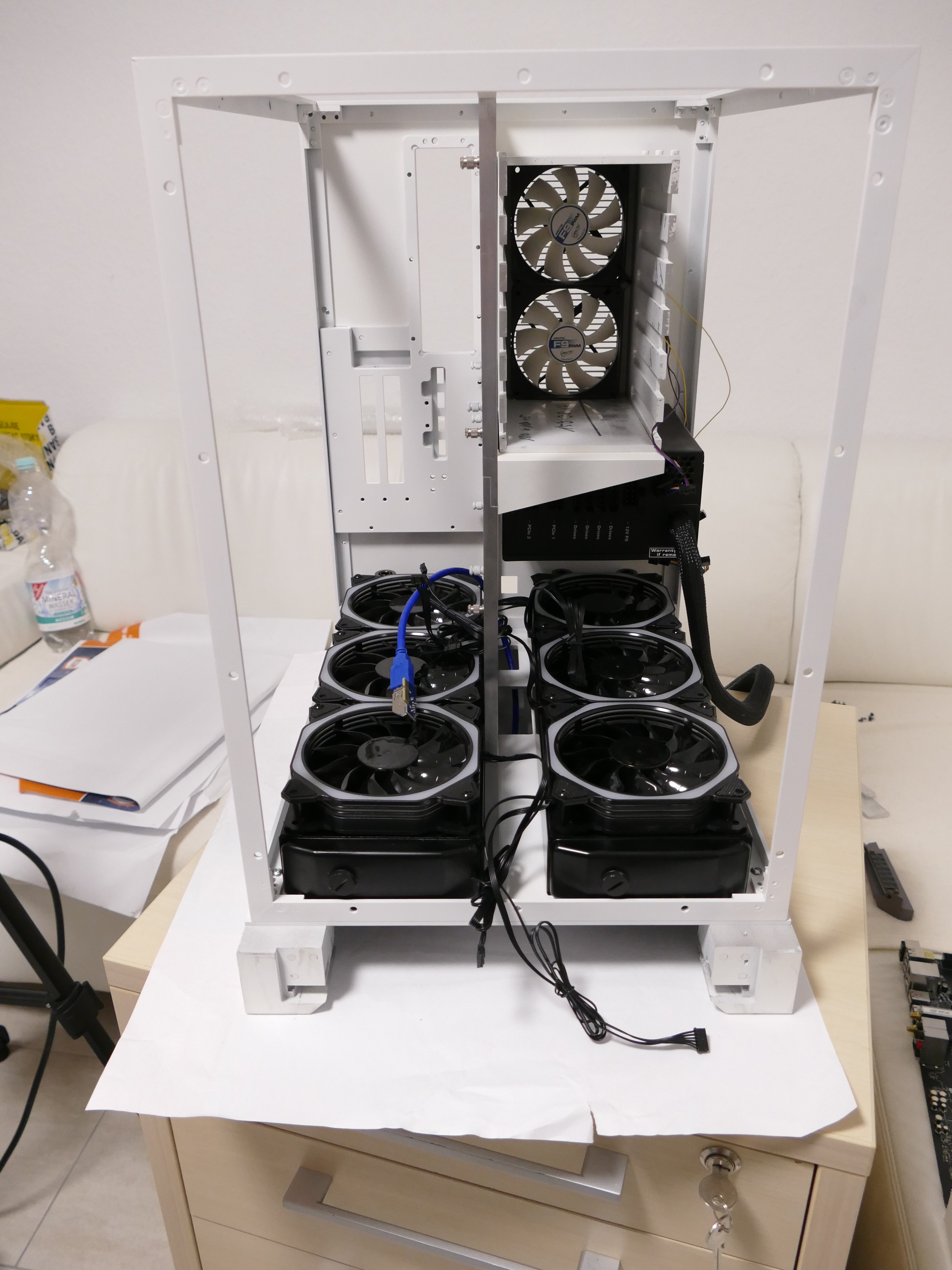

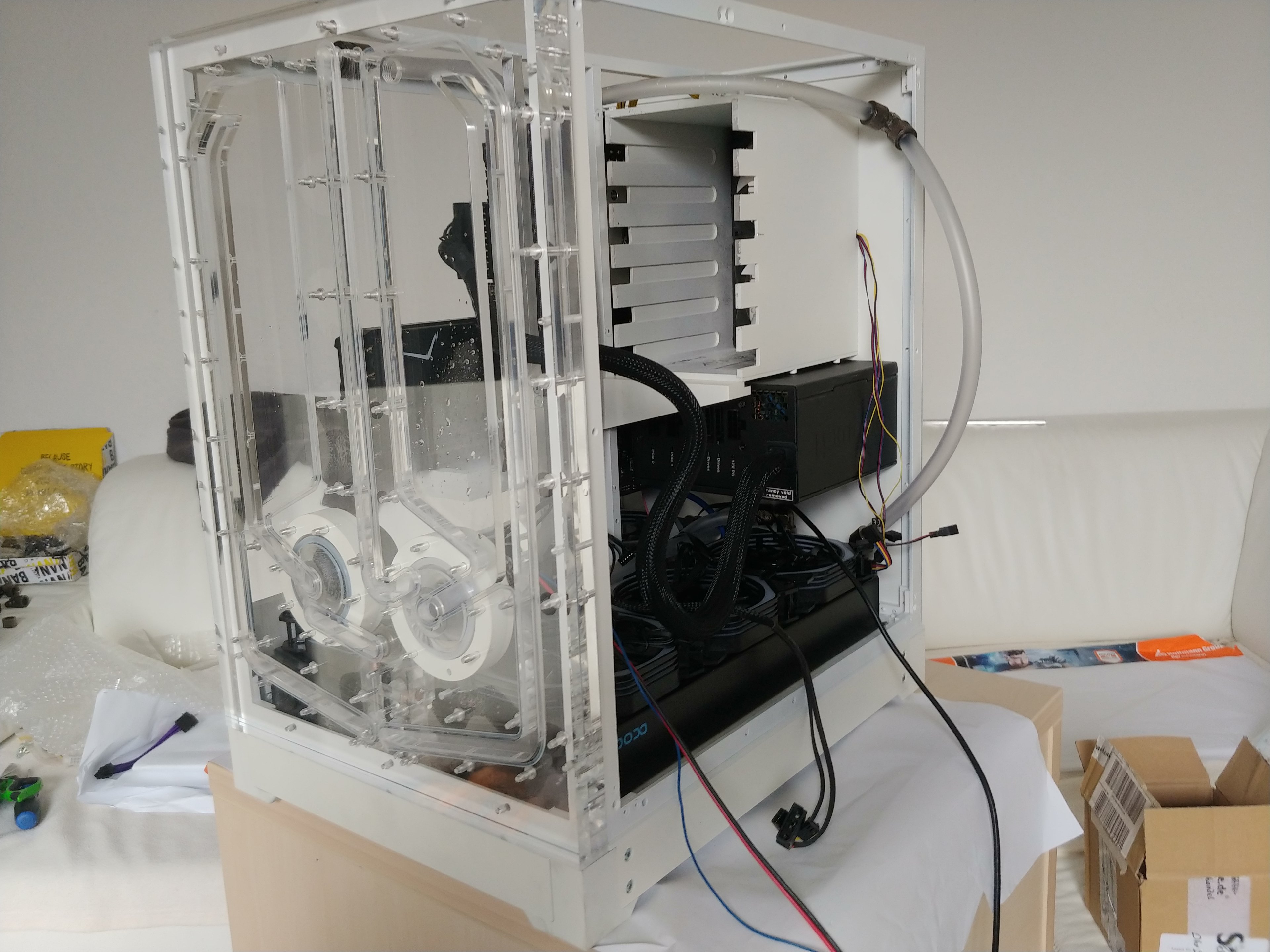

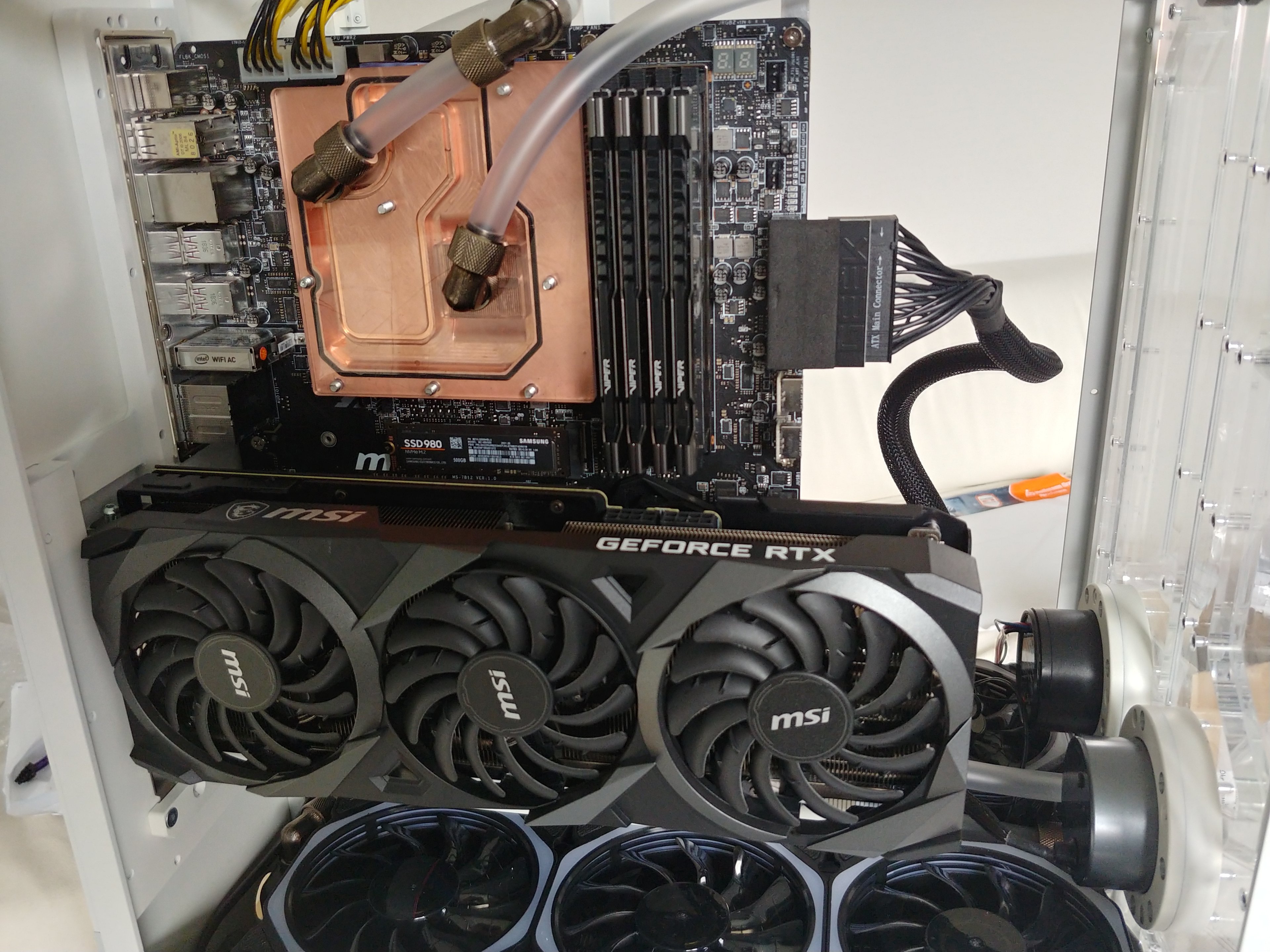

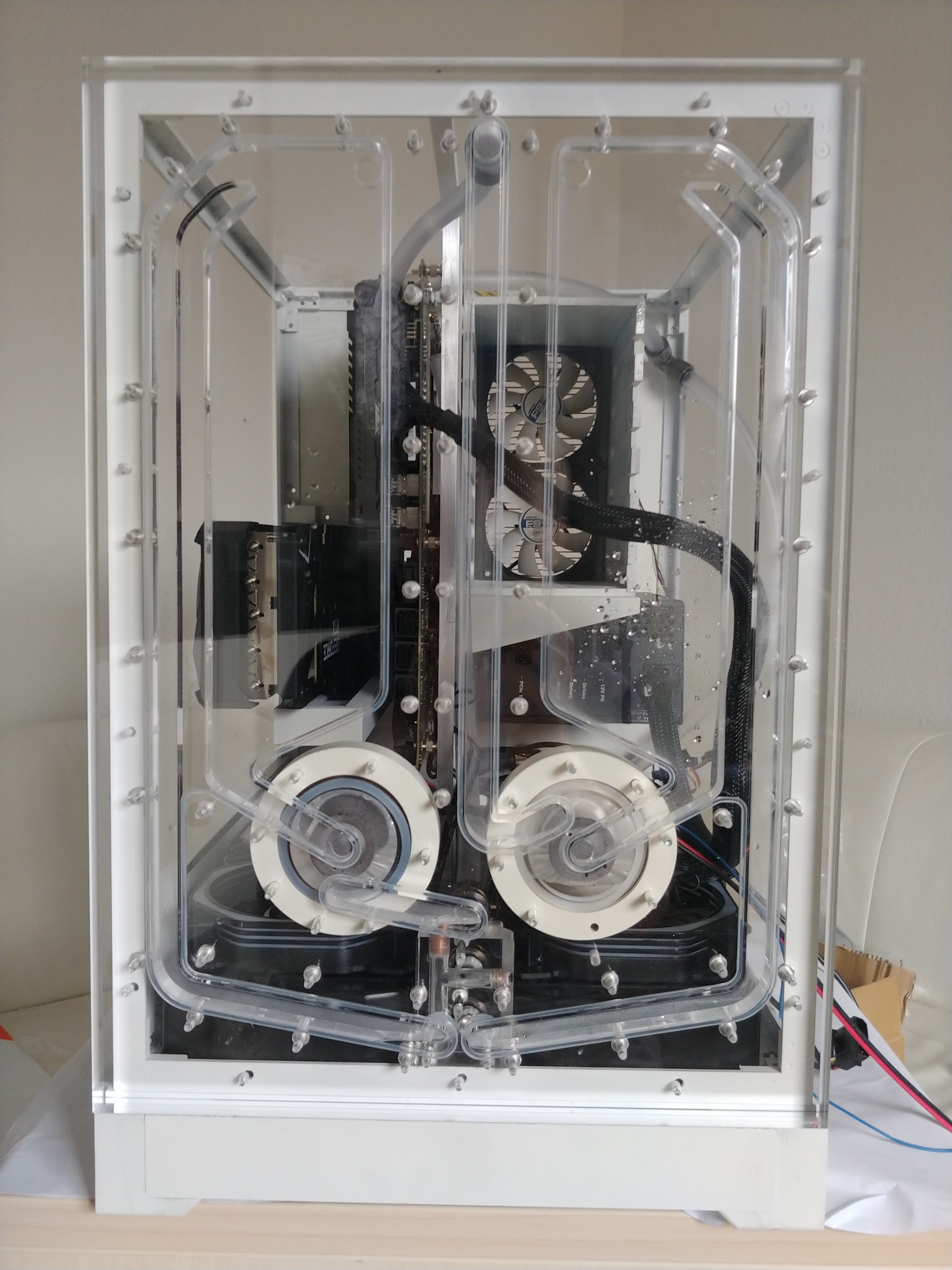

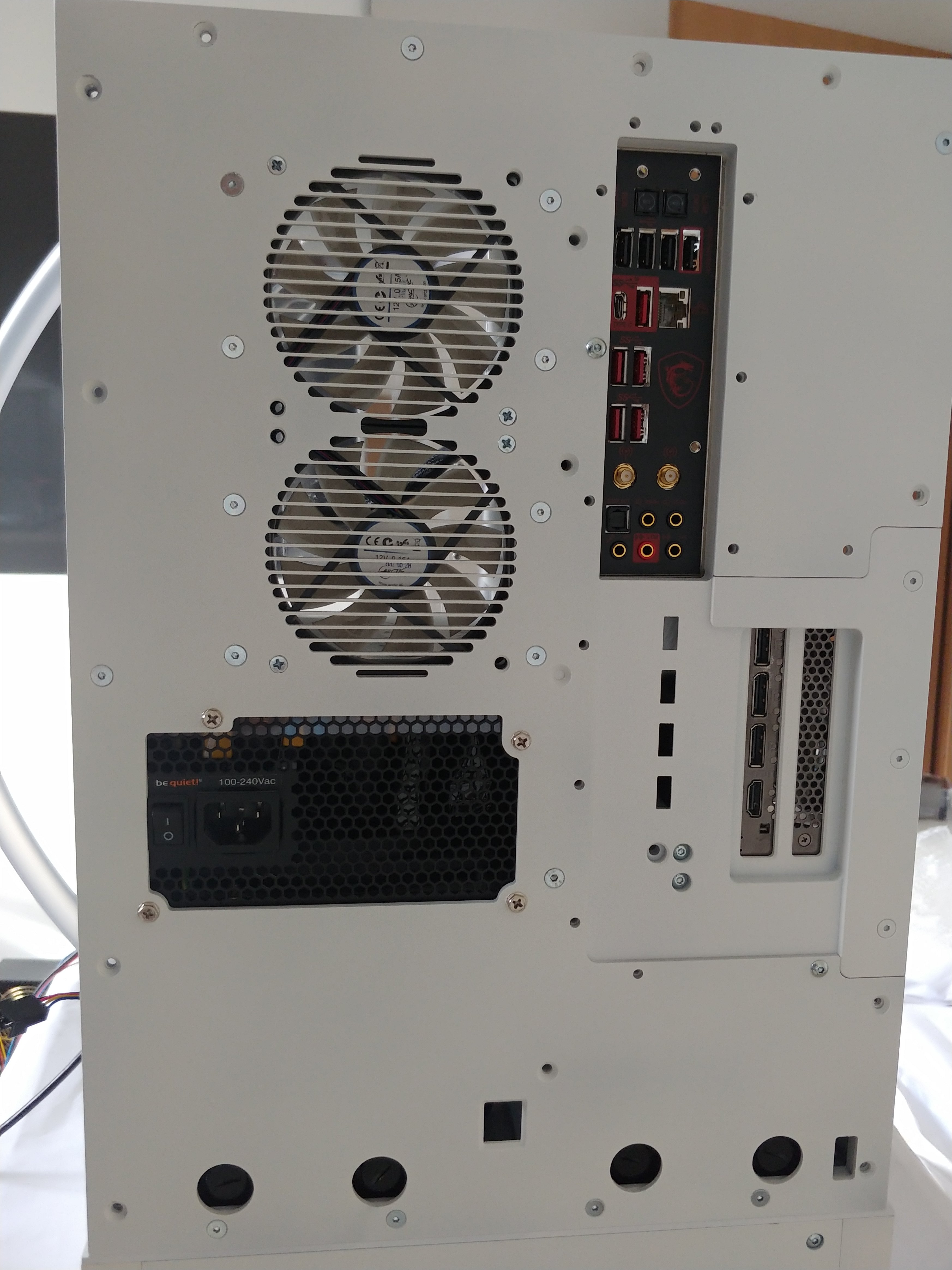

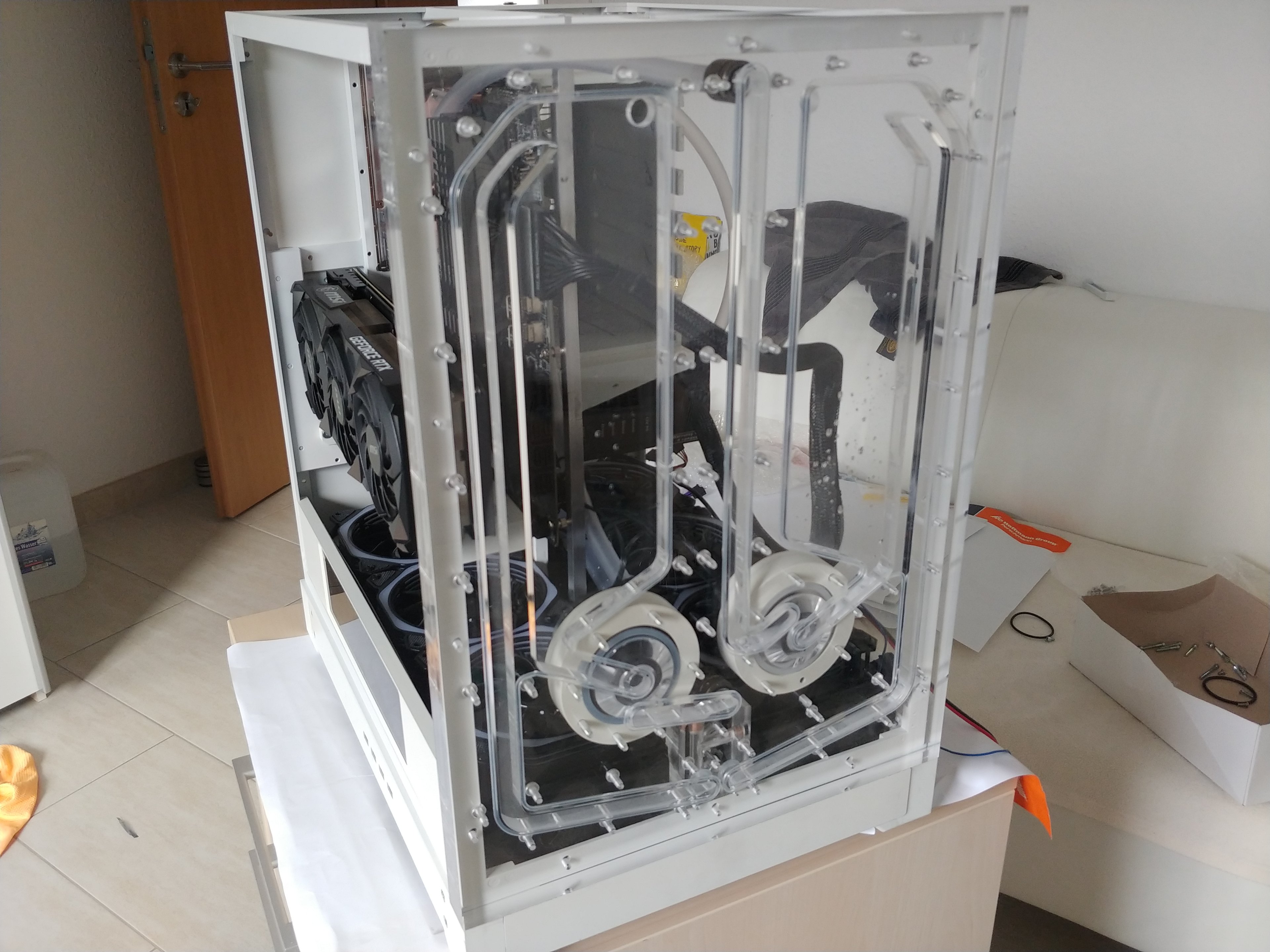

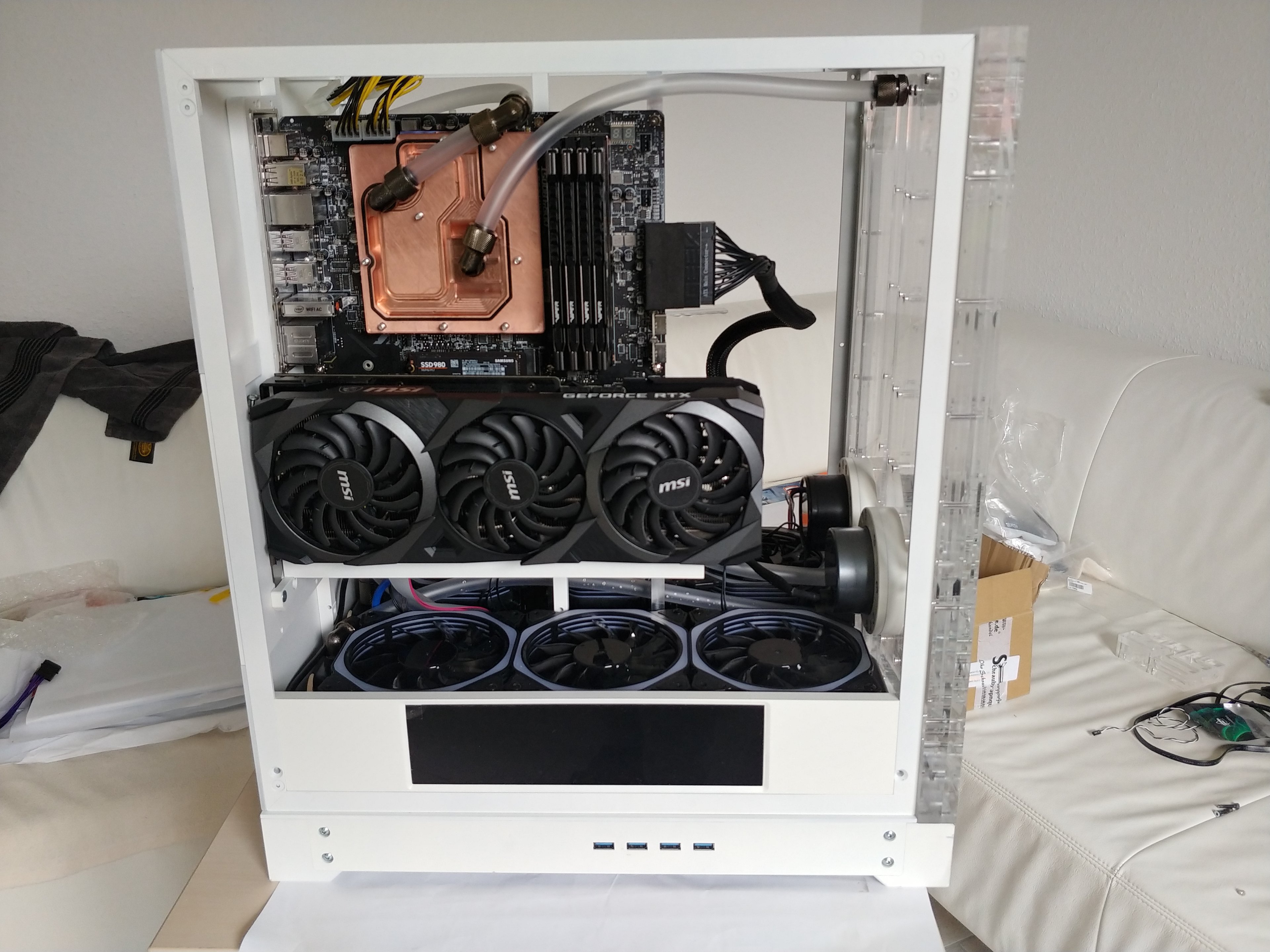

Momentan schaut das Projekt so aus

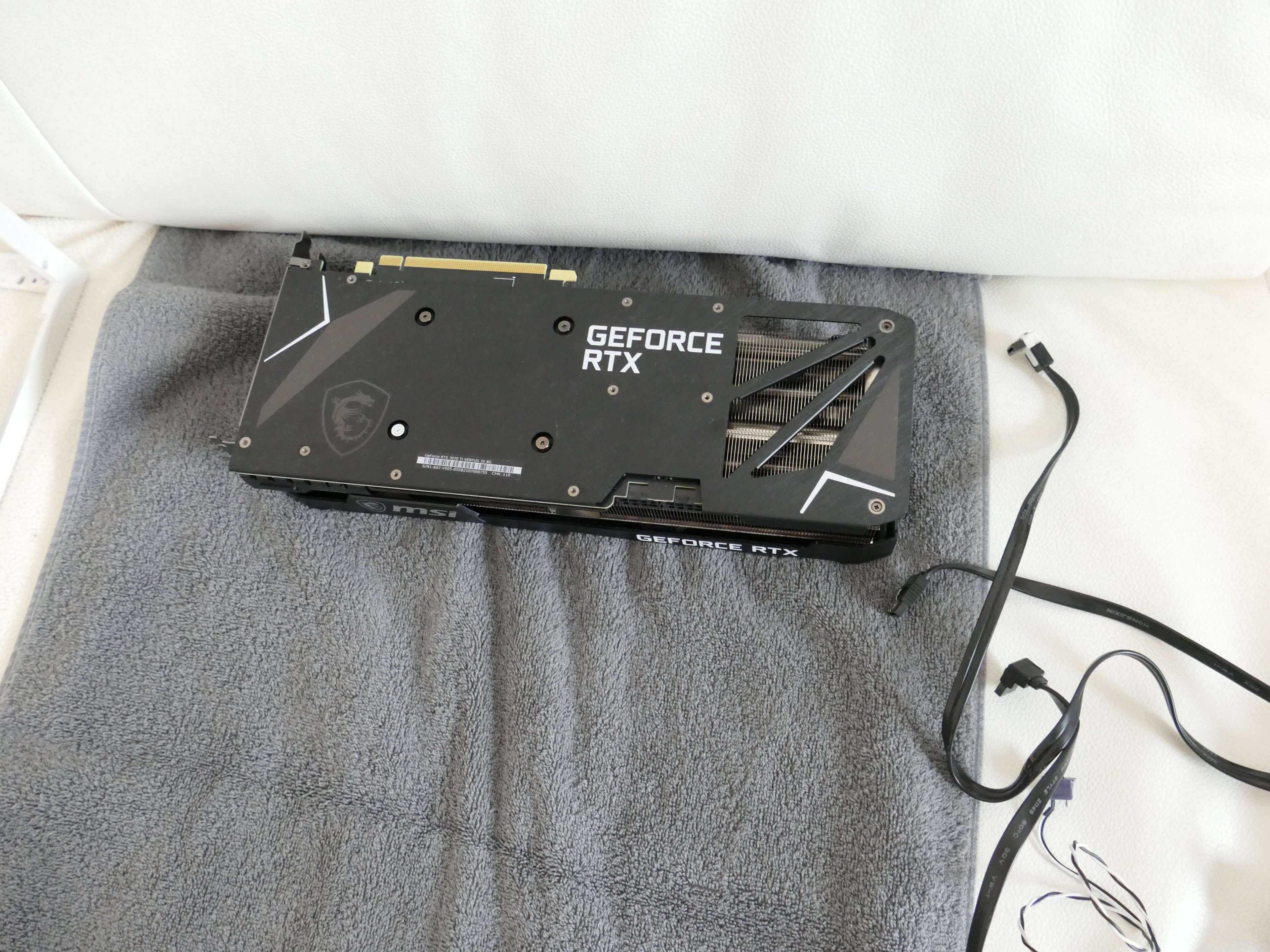

NEXT ist die GPU auf Wasser umbauen, und ins Gehäuse Bauen, Heute Abend.

Gruß

Evil Ghost · 31. Januar 2022

UPDATE:
Guten Morgen Zusammen,
für euch vielleicht gut, für mich eine Katastrophe!
hätt ja so schön sein können, aber nein ...

Hab mit der Befüllung angefangen, alles so weit gut, bis Plötzlich ich Wasser sehe auf mein kleinen Schrank wo das Gehäuse steht, ursache konnte ich schnell ausmachen, ( von vorne Dristroplatte gesehen) war der Blindstopfen links (GPU Radiator) undicht, war aber sehr fest verschraubt!
Na gut, hab schnell die Distroplatte abgeschraubt den oberen schlauch abgemacht, Distroplatte angehoben um an den Blindstopfen dran zu kommen, leicht gelöst kamm Wasser raus, Hab das Gehäuse von vorne Angehoben damit kein Wasser rauskommt, und dabei ist das Wasser was in der Distroplatte rechte Seite (CPU)
aus dem Befüll loch, kurz ausgetreten, DIREKT AUF DIE HDD´s, es war nicht viel Wasser aber es reicht um etwas kaputt zu machen.
Habe die HDD´s ausgebaut, das Wasser ausgewischt so gut es ging und zum Trocknen hingelegt,
in den HDD Stromkabel & Übertragungs Kabel war auch Wasser.

Es wird jetzt ein Paar Tage Trocknen, ich möchte da kein Risiko Eingehen

Habe dann wieder mit den Befüllen angefangen, und dabei habe ich noch ein fehler gefunden,
hab die GPU Anschlüsse falsch angeschlossen gehabt, musste mal die Anschlüsse wechseln,
nach dem Wechsel, weiter befüllen, jetzt habe ich es soweit das in der GPU und Monoblock keine Luftblassen sind, sowie in der Distroplatte selber.

Dieser kleine fehler von MIR wirft mich jetzt ein paar Tage zurück, leider.

Schöne Grüße

Evil Ghost · 2. Februar 2022

Hallo Zusammen,
Habe heute versucht den rechner zum laufen zum bringen, aber er geht nicht an
hab sogar alle kabel bis auf das mainboard 24 + 8 dran gelassen, blinkt kurz auf und ist aus.
Hab kein Plan was da los ist
ABER ein verdacht, die Monoblock Backplatte
nochmal abschrauben & ohne mal versuchen
sonst wüste ich nicht weiter.
Vielleicht hat ja jemand eine Idee, woran es liegt.

Gruß

Möhrenmensch · 2. Februar 2022

Mal außerhalb des Gehäuses aufgebaut?
