Projekt MG1

[Evil Ghost]

UPDATE:
Guten Morgen,
war etwas beschäftig, hab aber schon was neues für euch

Neuen Touch Sensor ausprobiert im video
Touch

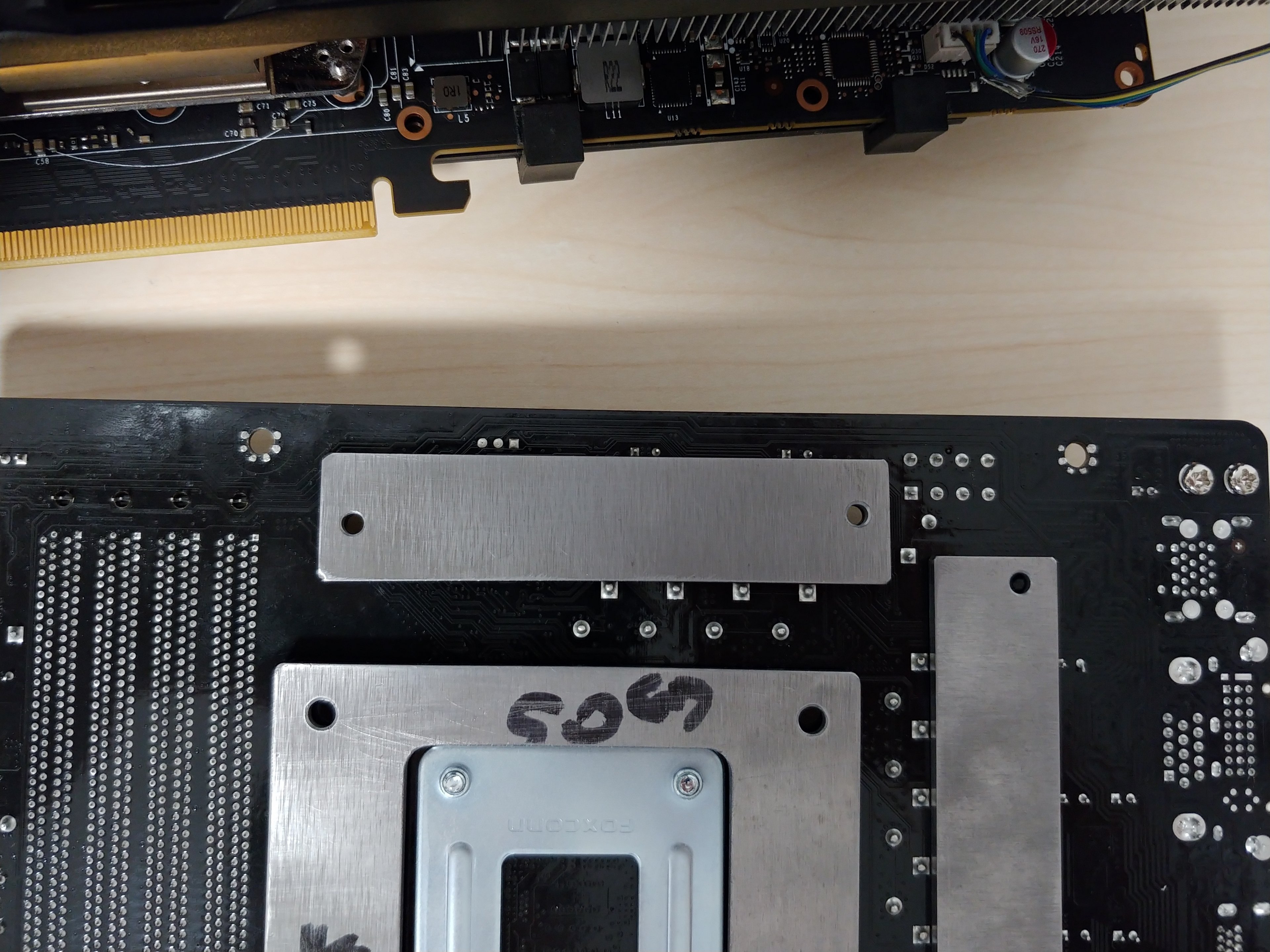

dann habe ich mit unterstützung von aciemiller, Backplaten für die CPU & Vrams gefertig

hier nochmal alles in bildern

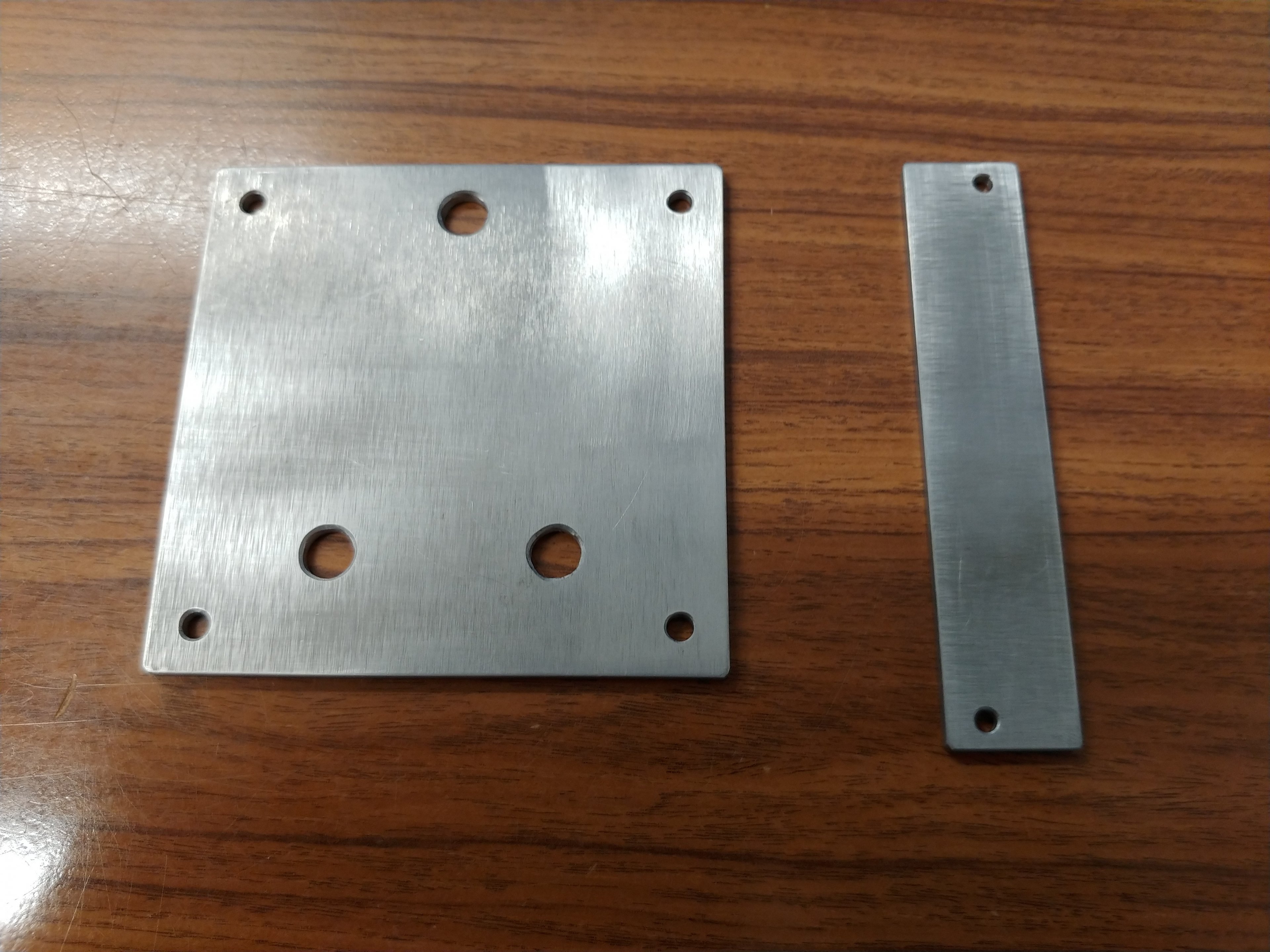

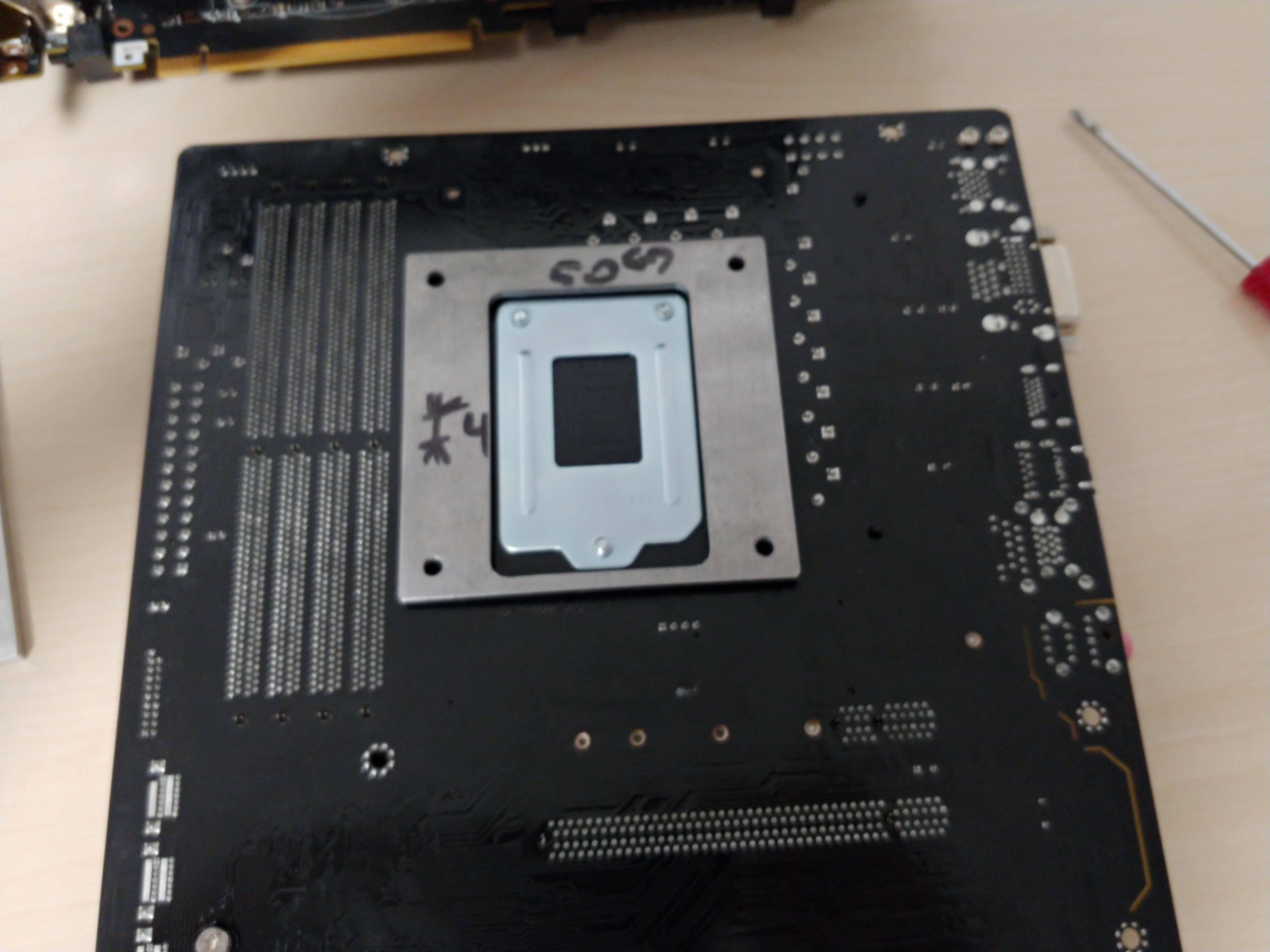

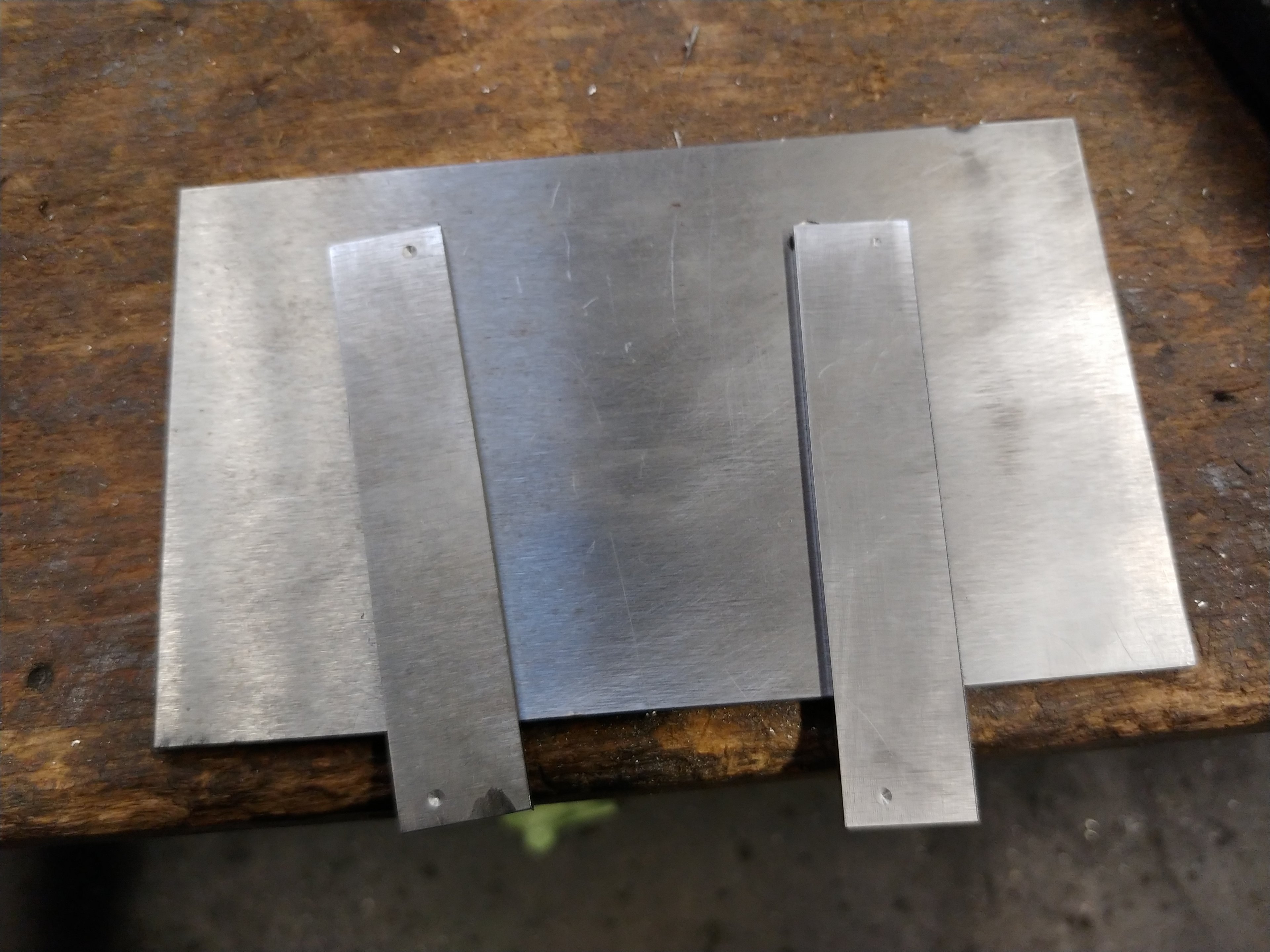

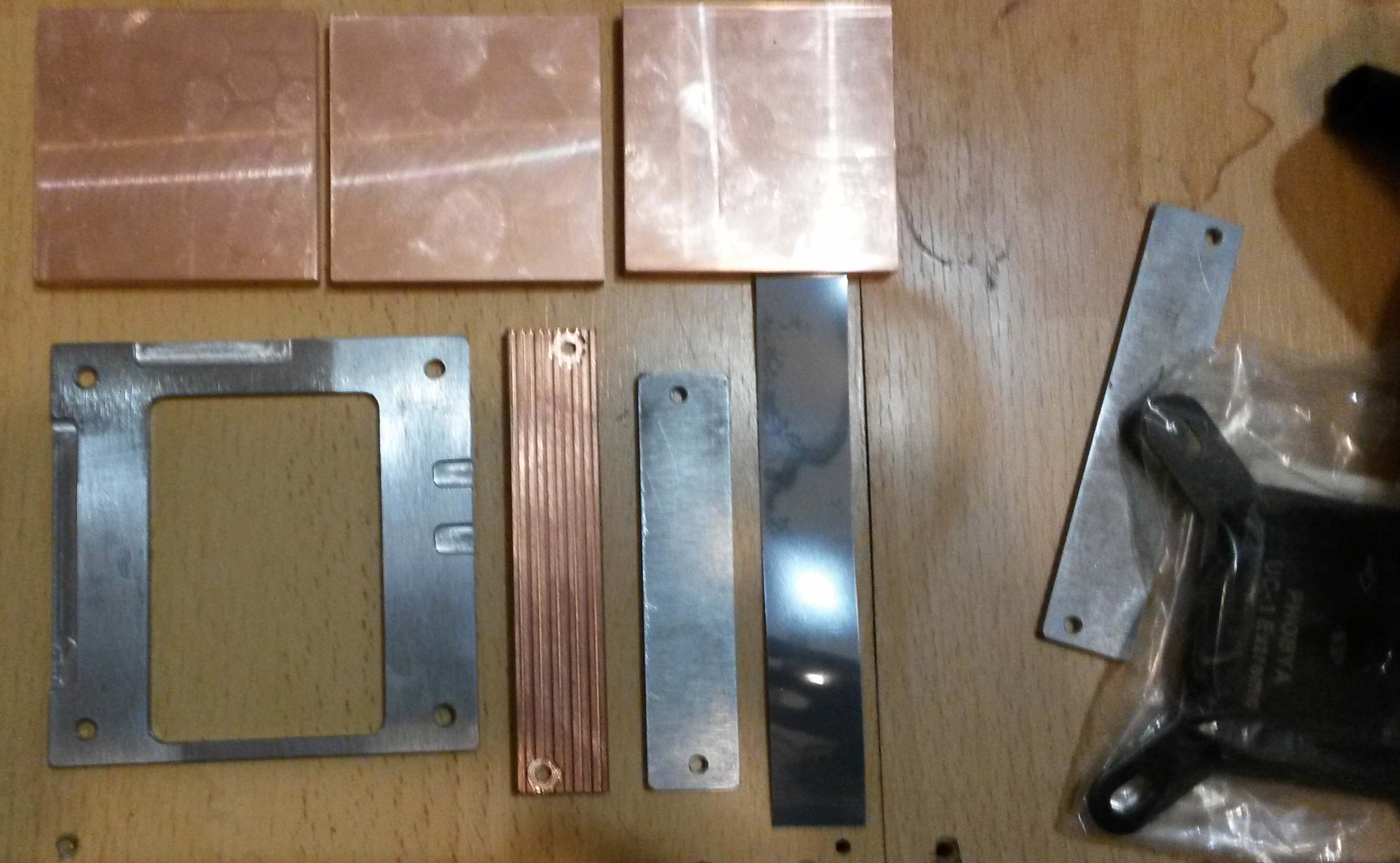

erstmal habe ich das aus stahl gefertigt, die CPU/Vram Backplaten

dann dachte ich , man könnte ja ein kühlkörper drauf machen

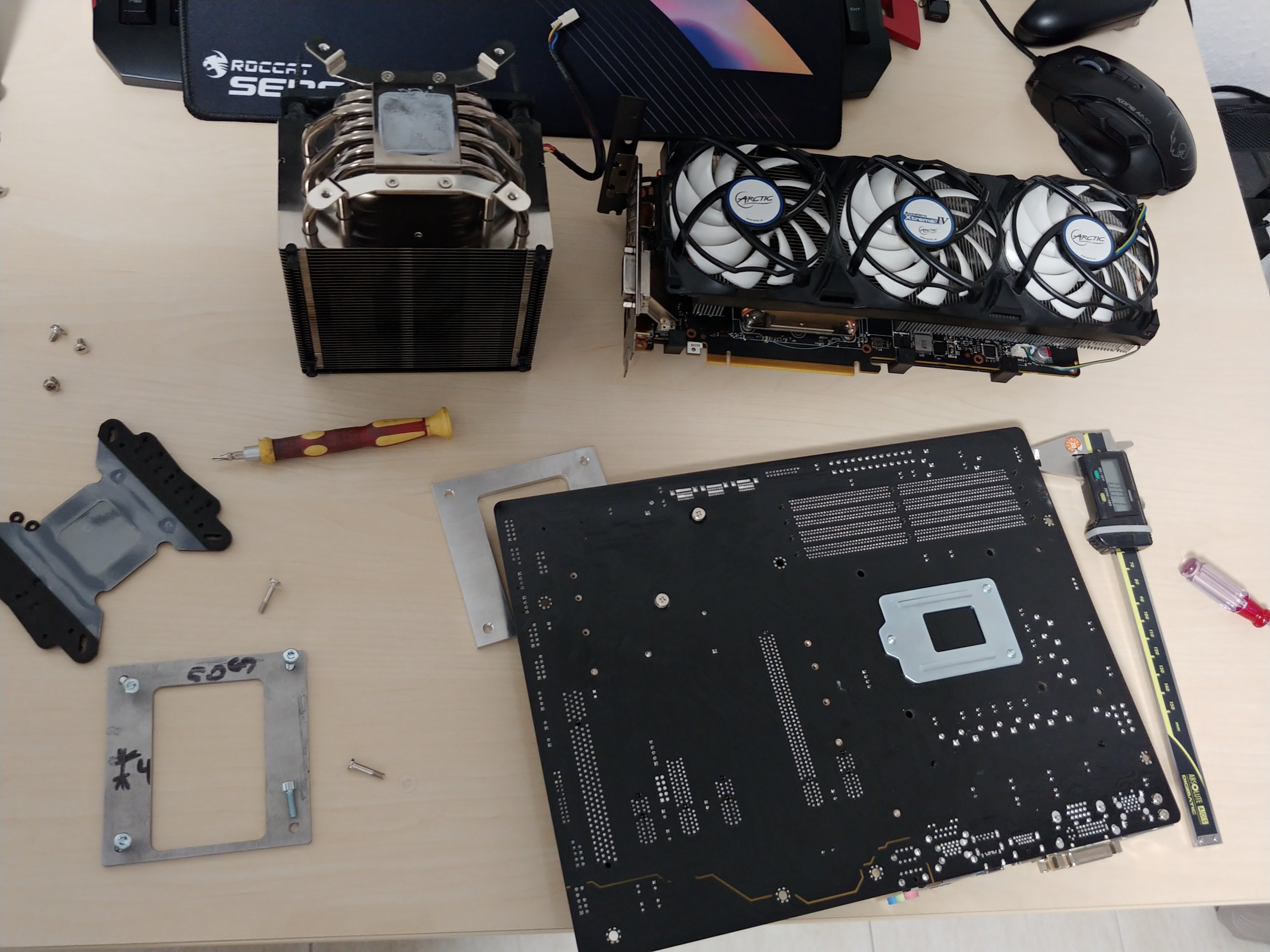

danach habe ich nochmal mein pc auseinander genommen, um zu messen wo die lötstellen sind

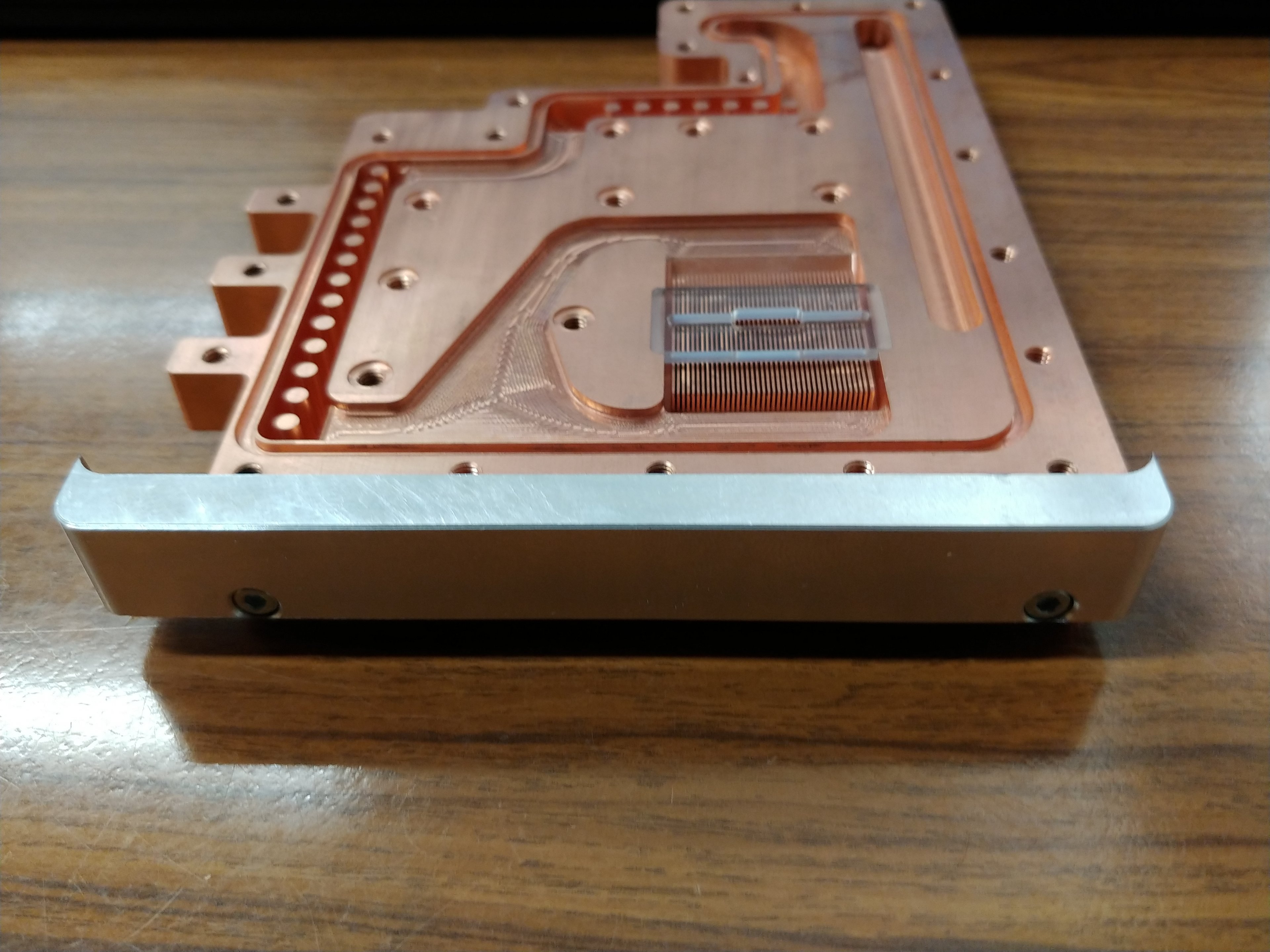

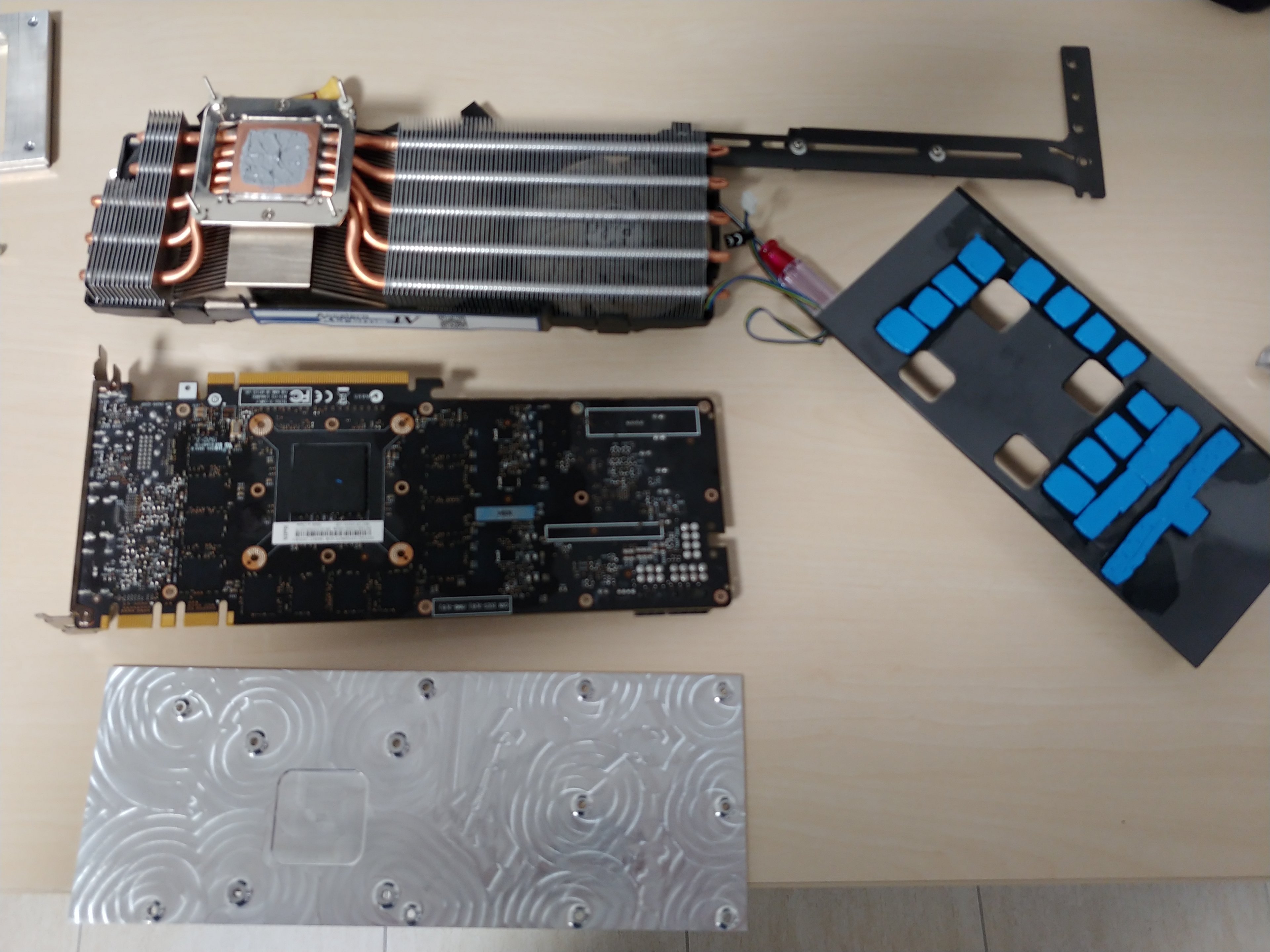

wo ich schon mein pc auseinader hatte, hab ich noch mal die gpu vermessen für die Backplatte die dafür gemacht habe, welche wärmeleitpad dicke ich brauche

ausgefräst

dan meinet aciemiller, die stahl backplaten für Vrams sind nicht so gut, leiten wärme nicht so gut

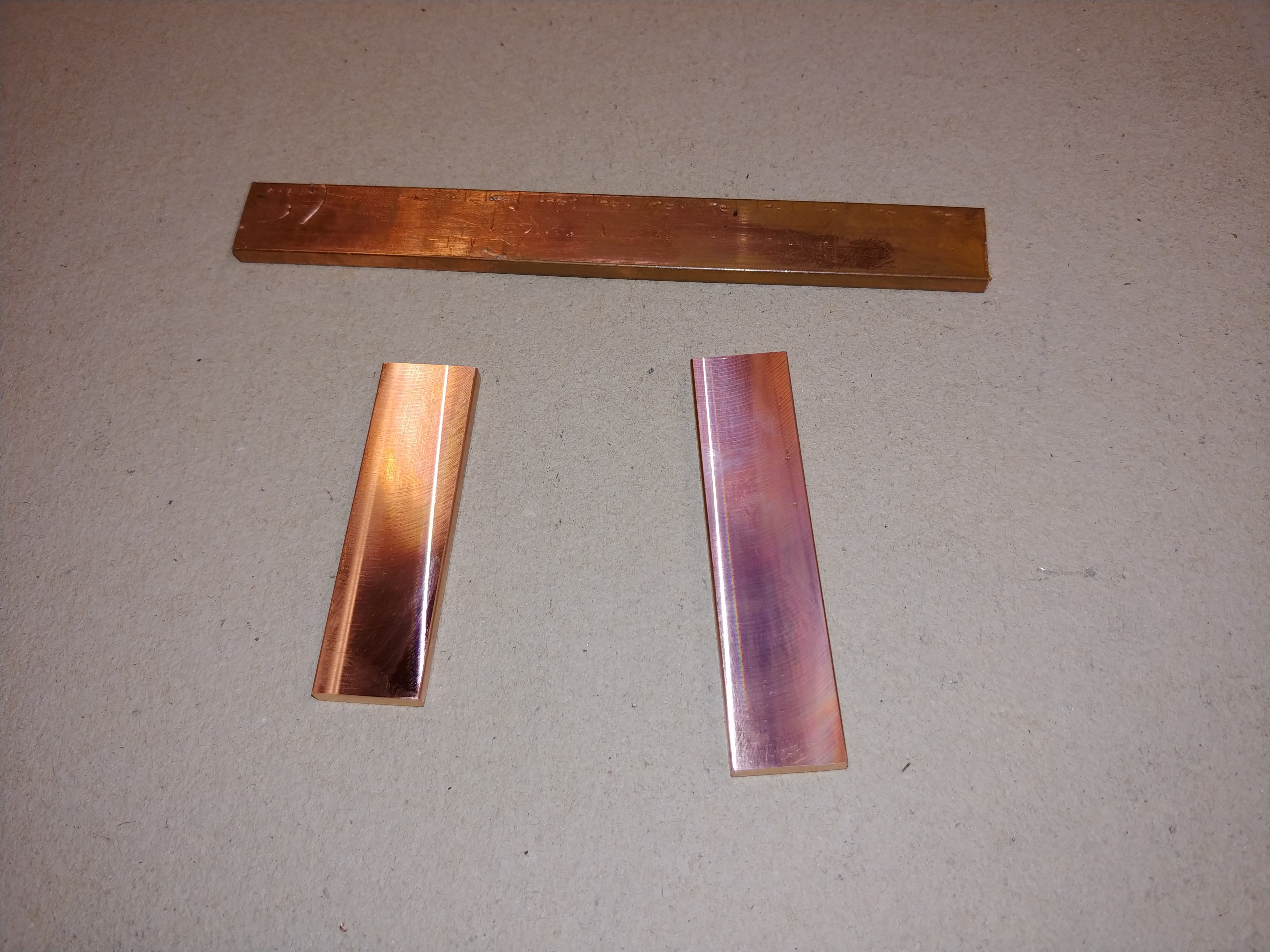

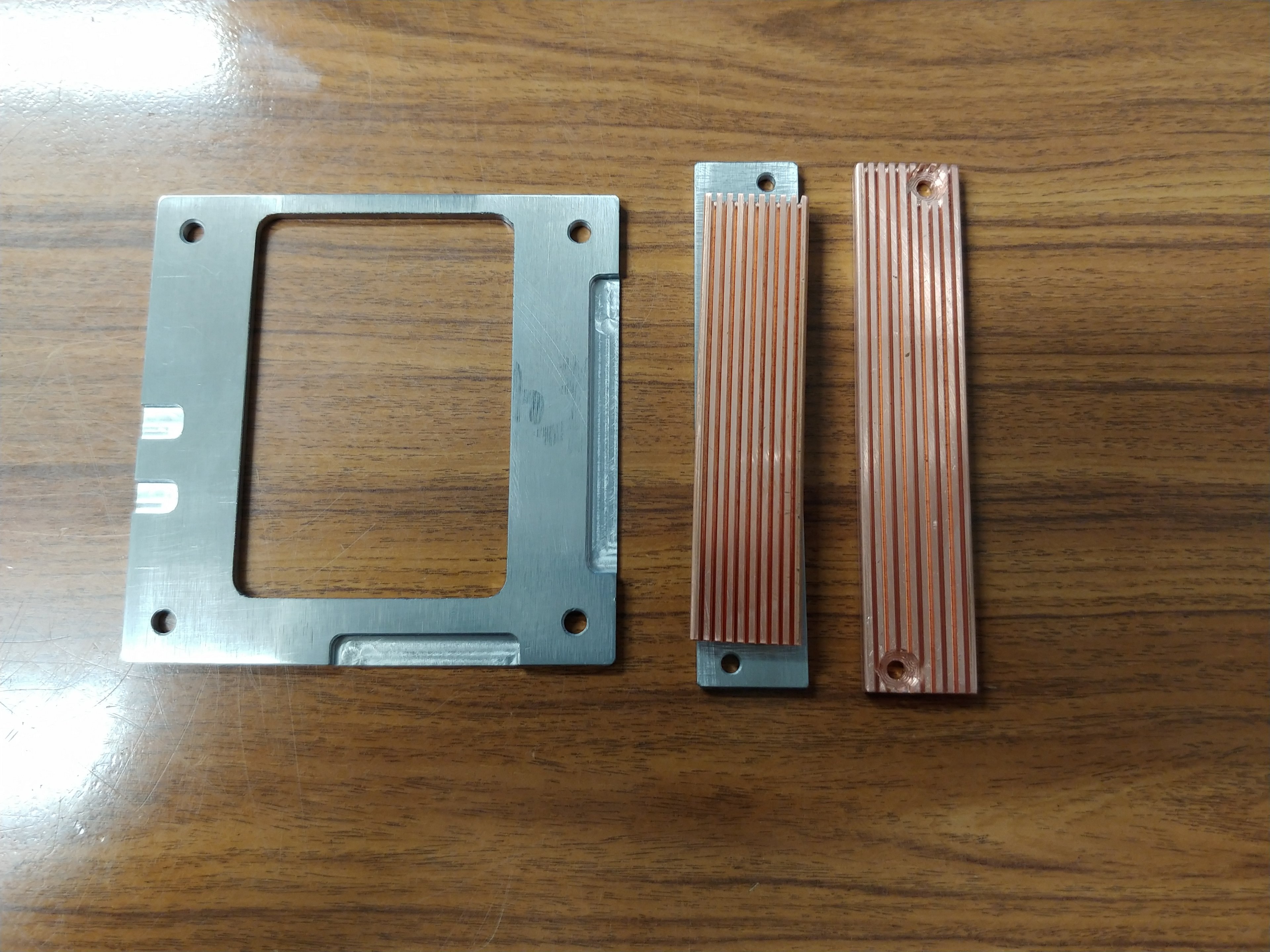

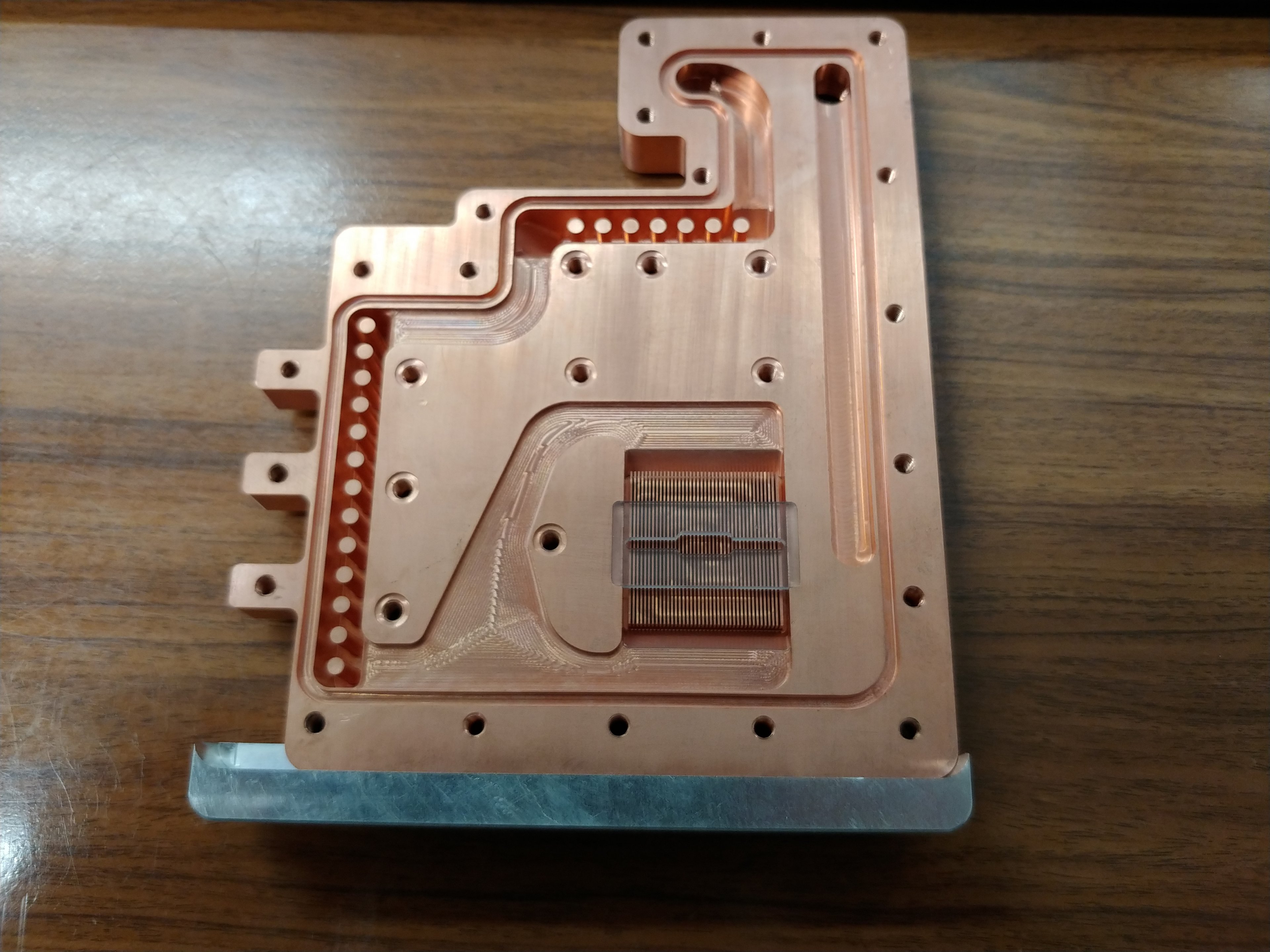

dan hab ich nochmal die aus Kupfer gefräst

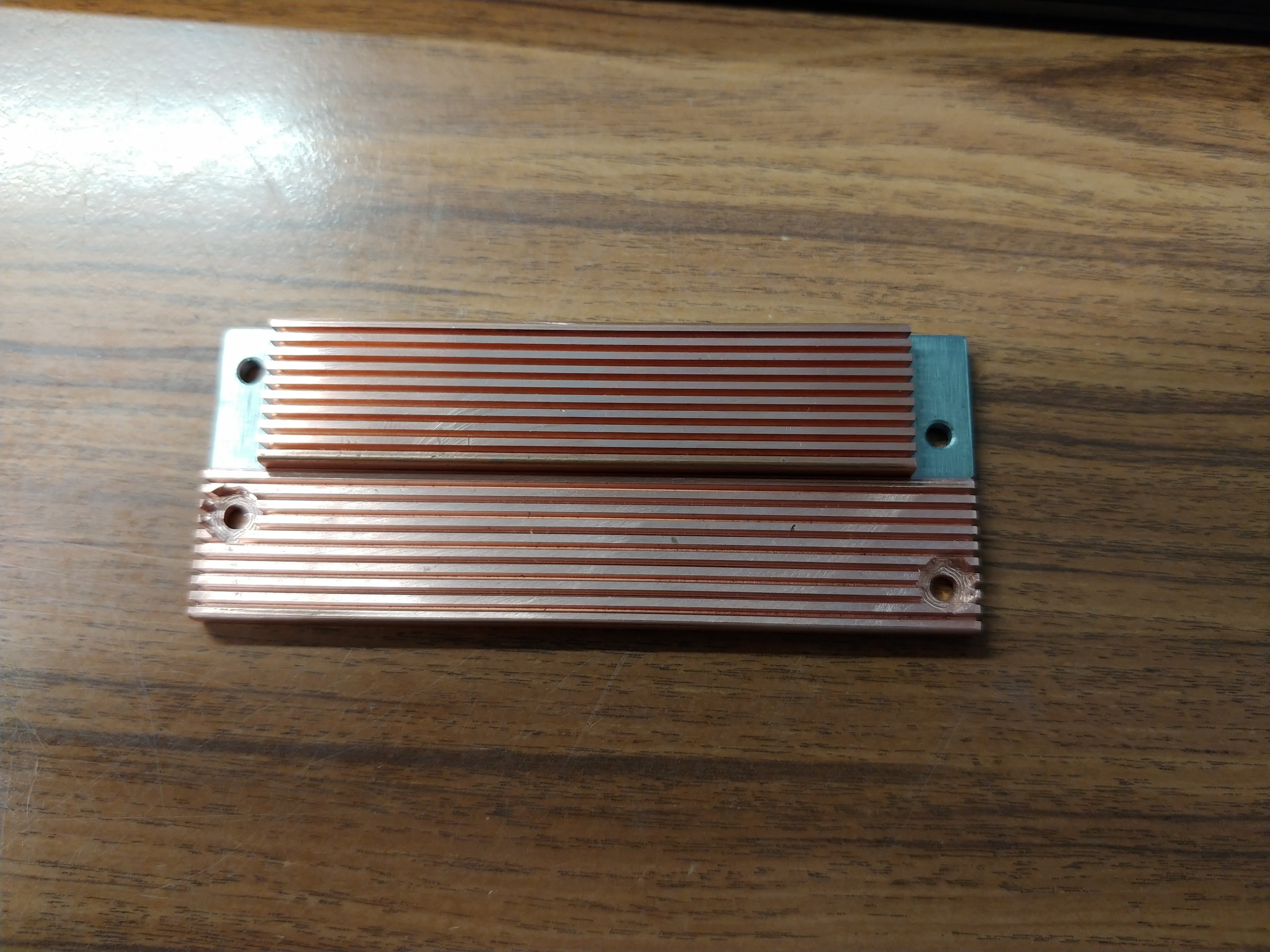

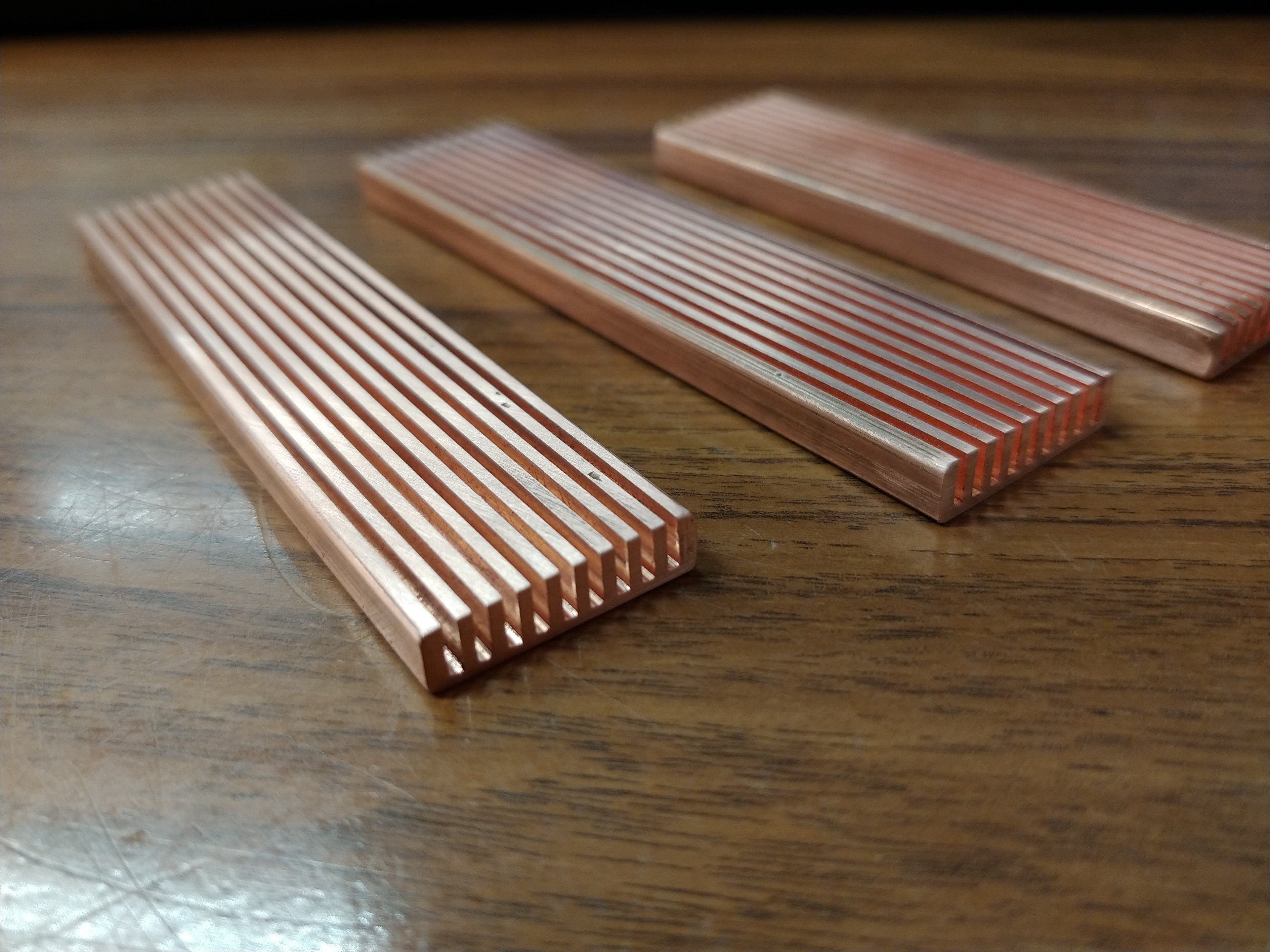

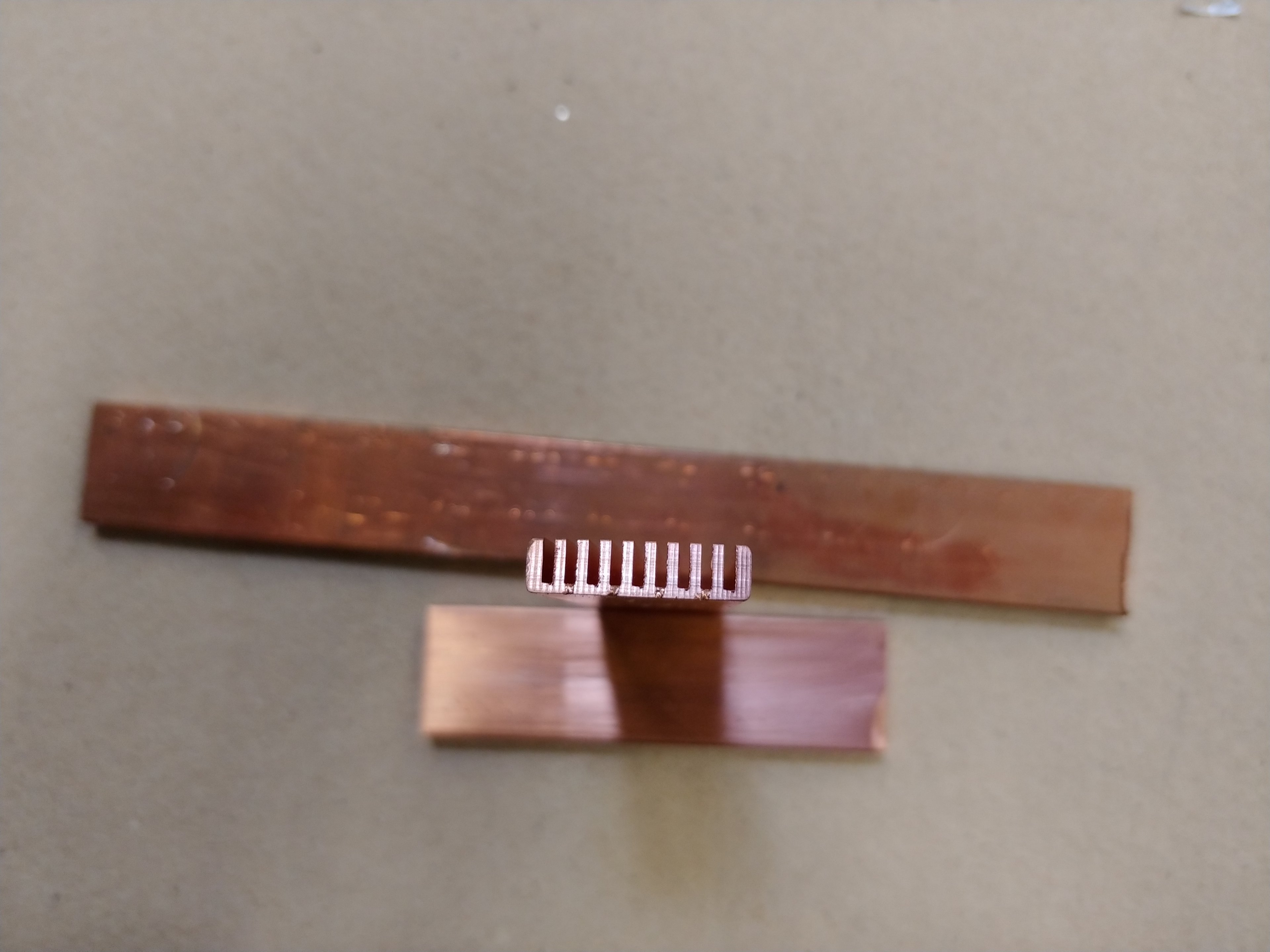

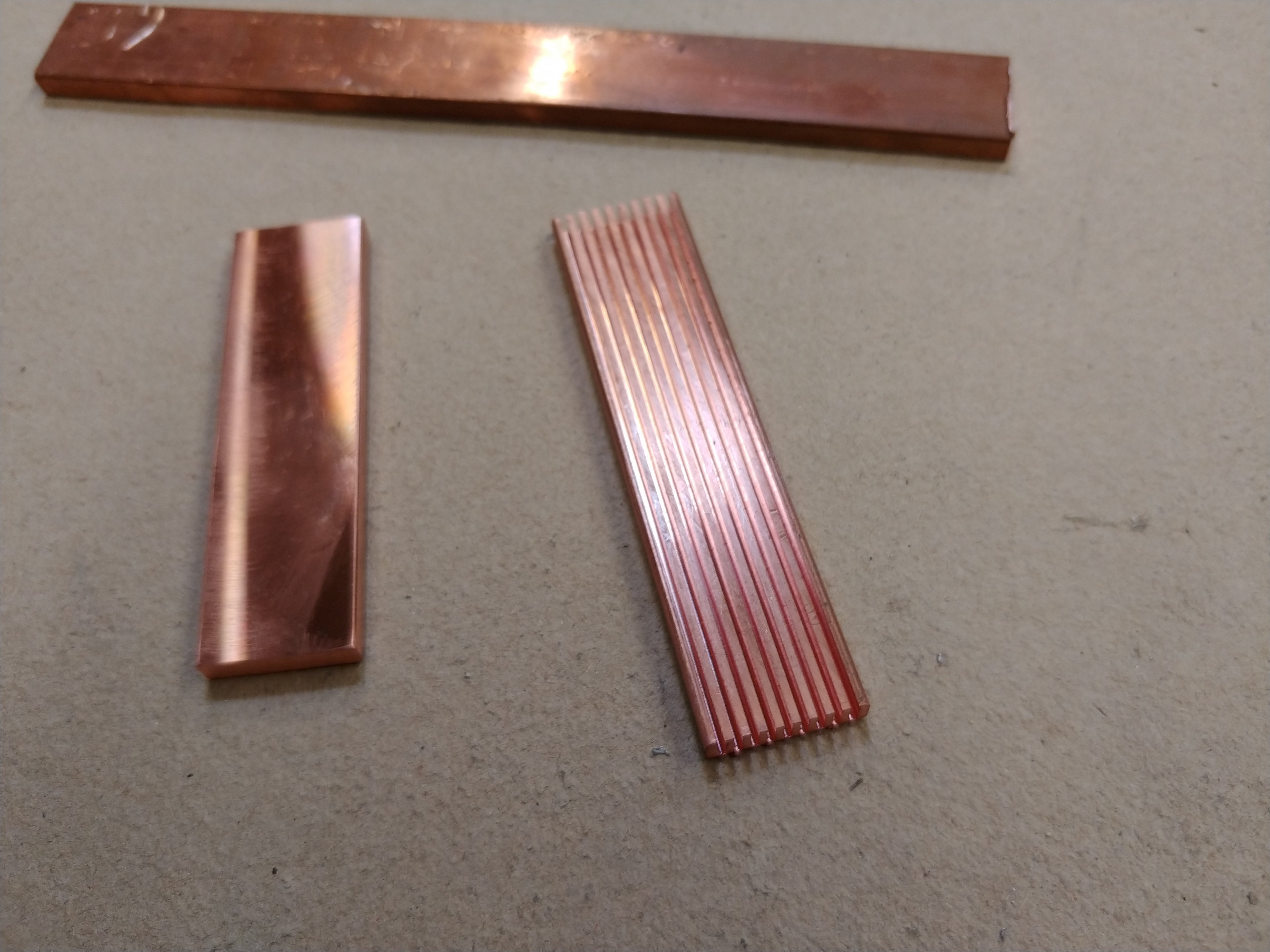

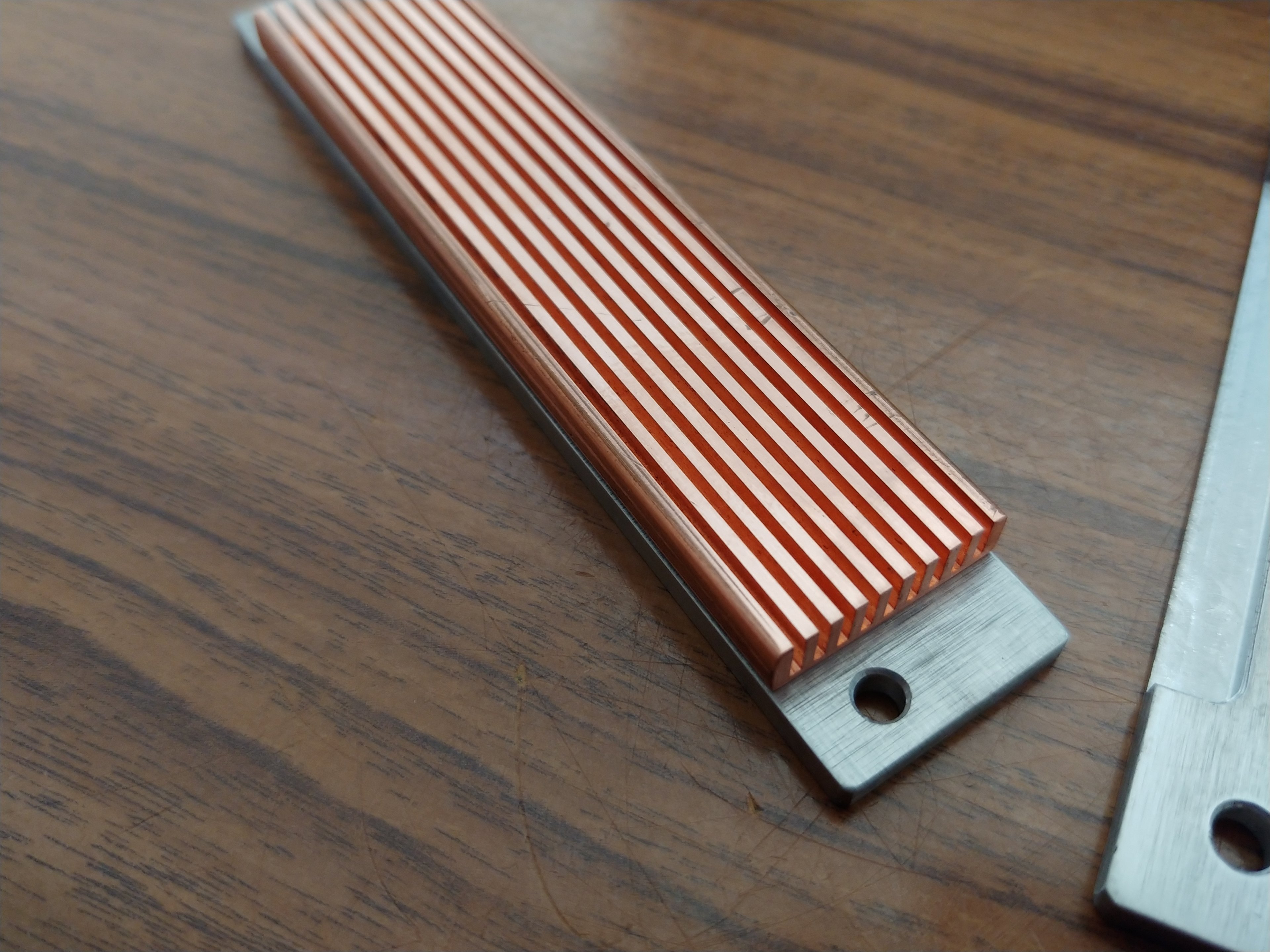

ich hatte noch kupfer übrig, und aus dem hab ich noch 2 Kühlkörper für meine M.2 SSD gemacht

ich habe deswegen nicht so lange geschrieben weil ich mir die ganze zeit gedanken gemacht habe wegen der LED Beleuchtung, jetzt habe ich mir welche Bestellt, mal schauen wie da wird

Gruß



[Evil Ghost]

UPDATE:
Guten Morgen,
2 wochen ist es jetzt seit mein letzten update & es gibt ein paar Neue Sachen

fangen wir mit den Schlechten Nachrichten an.
mir ist was kaputt gegangen 😭
der GPU Anschluss Verteiler, hab mir o-ring besorgt
wo ich die o-ringe besorgt habe, hab ich den mein GPU Anschluss Verteiler dort ein Herrn gegeben das der ein passenden o-ring sucht/ausmisst, mein messen dreht er den Messschieber und der erste knackser,
ich dachte WTF, kann der nicht aufpassen, naja was gibt man auch fremden leuten sein zeug (gelernt,gespeichert)

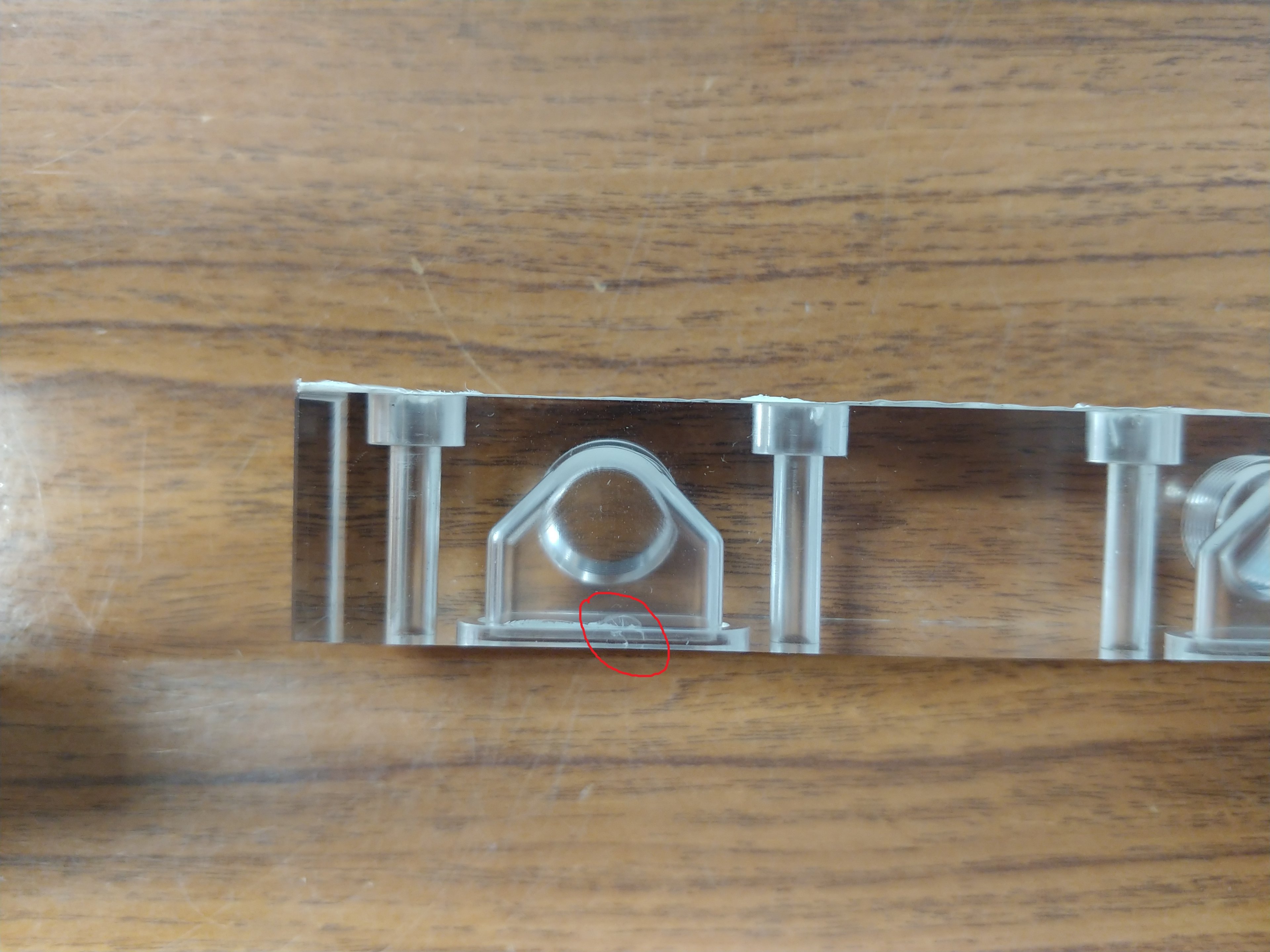

rot eingezeichnet

hab mir dann 2 unterschiedliche größen mitgenommen, 1,5mm dicke & 1,8mm dicke
der o-ring mit 1,5mm dicke hat gut gepasst nur ist die nut schon 1,3mm tief und 0,2mm zum dichten ist etwas wenig, hab den 1,8mm dicke eingebaut, festgezogen und nicht das man schon ärgerlich genug ist,
bricht noch mehr 🤬

gut, werde ich mir nachmal Neu machen, wie schon gesagt, aus Fehlern lernt man!

Jetzt die Guten Nachrichten:

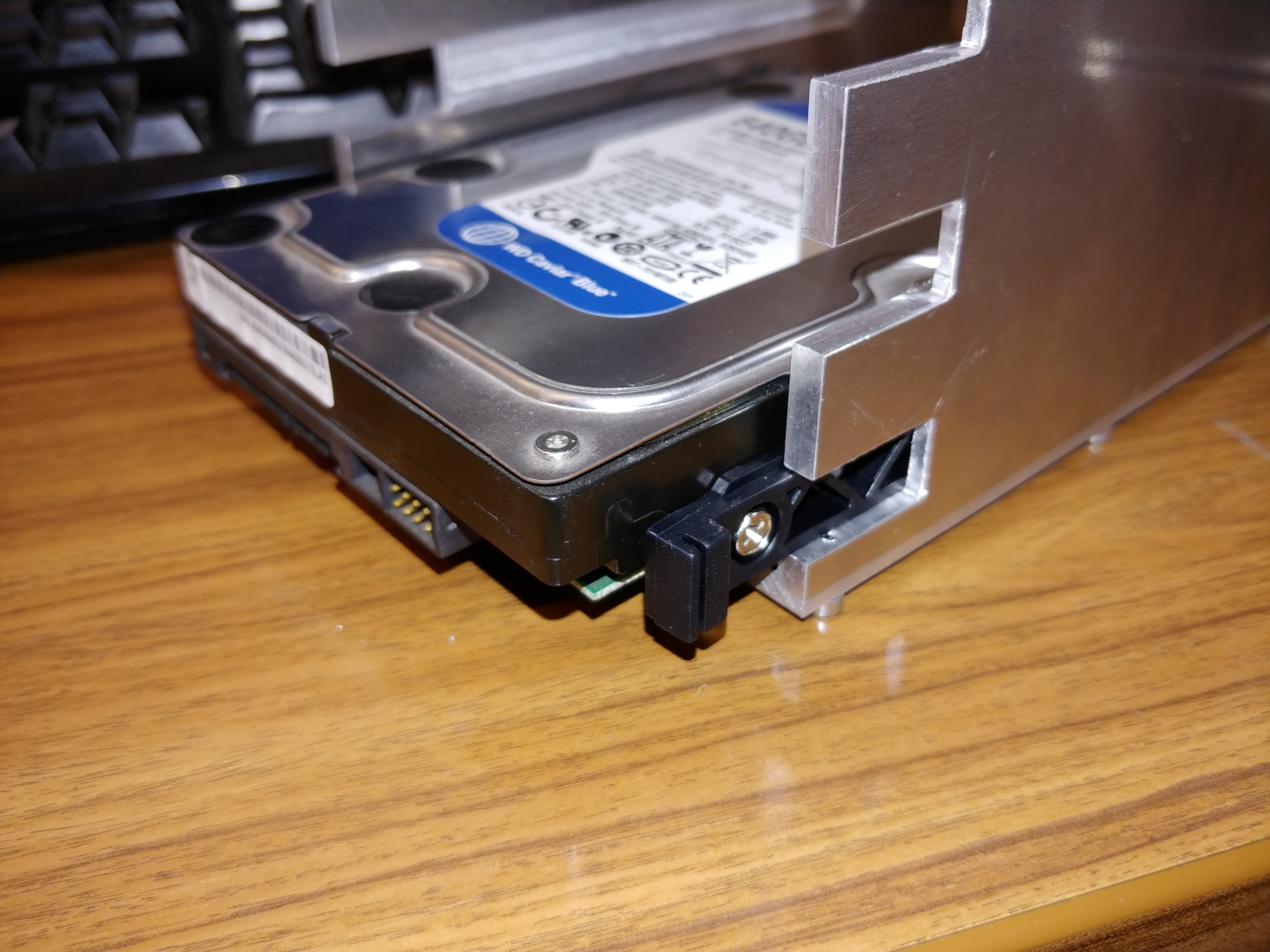

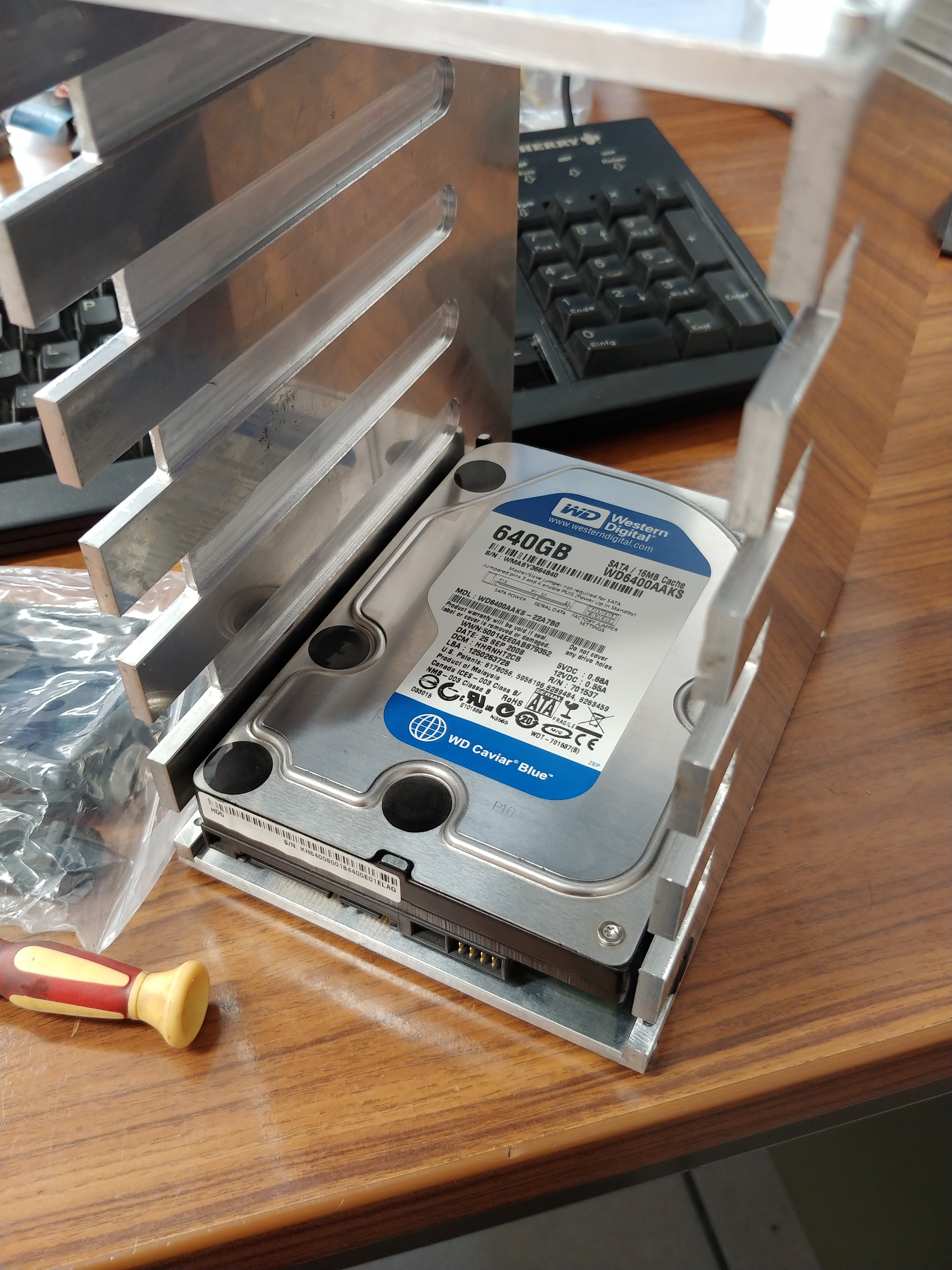

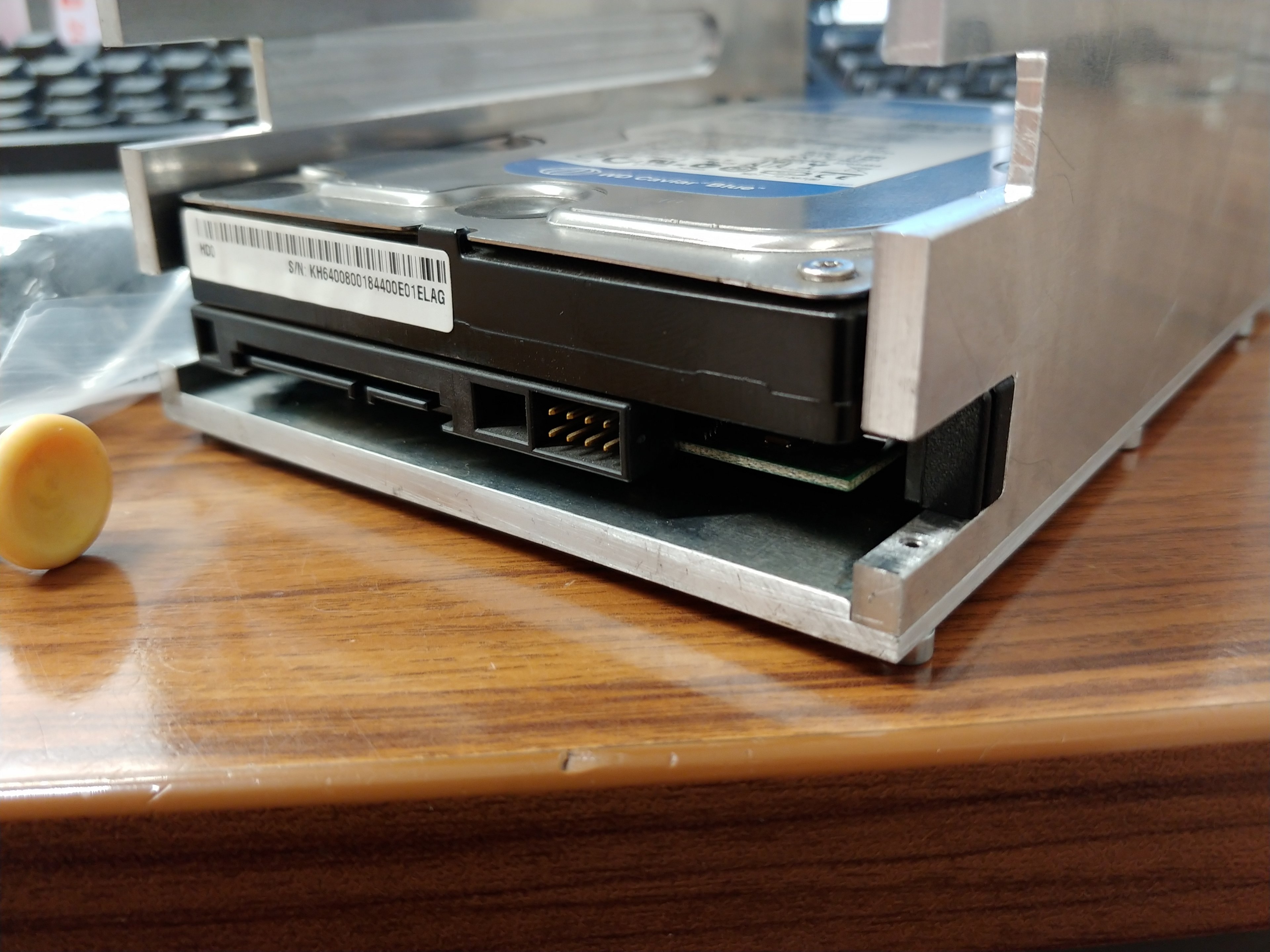

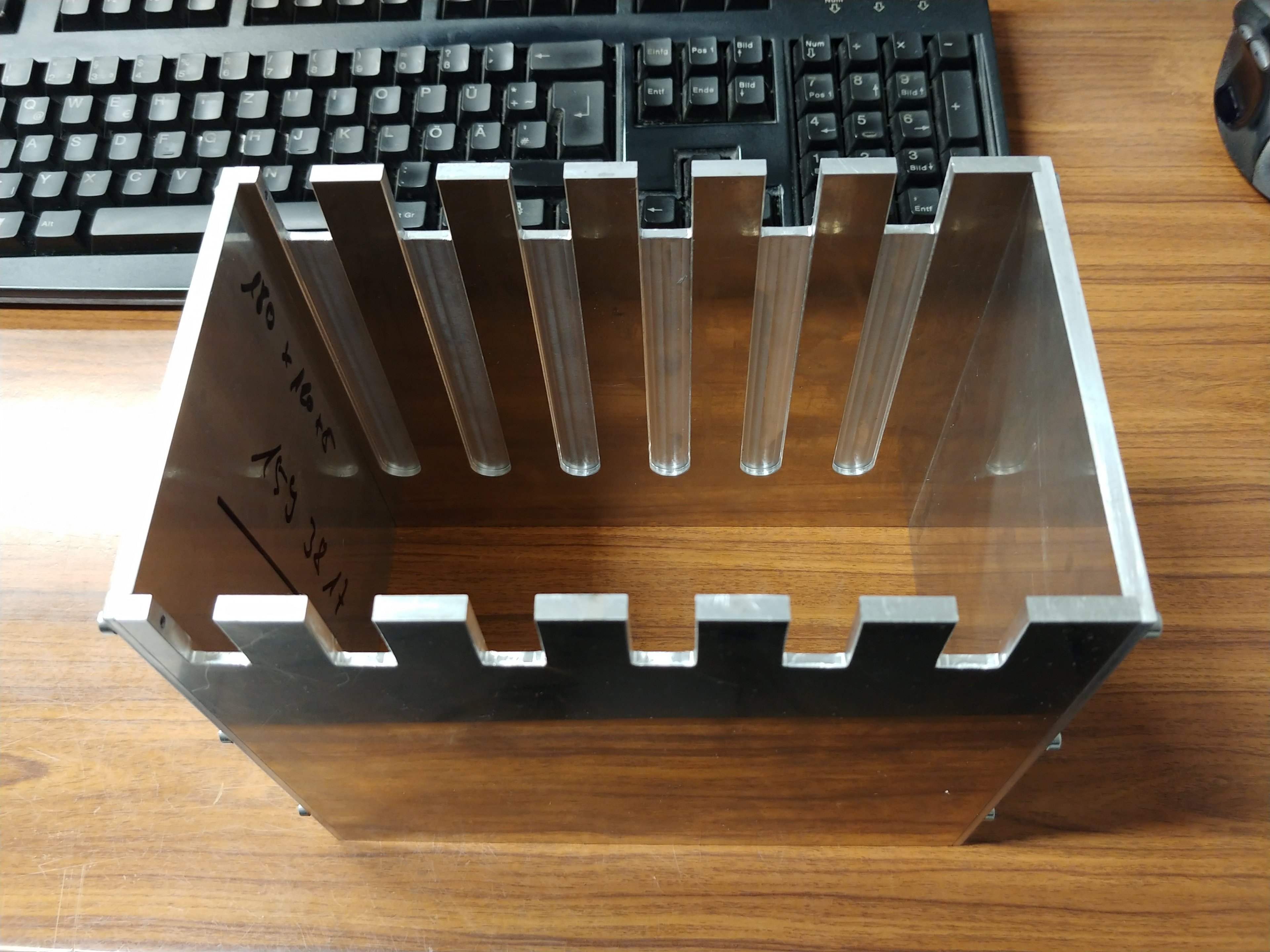

hab den Festplatten Rahmen fertig

passt gut, so wie ich mir das vorgestellt habe 😄

NEXT:
Ich bräuchte noch mehr USB 3.0

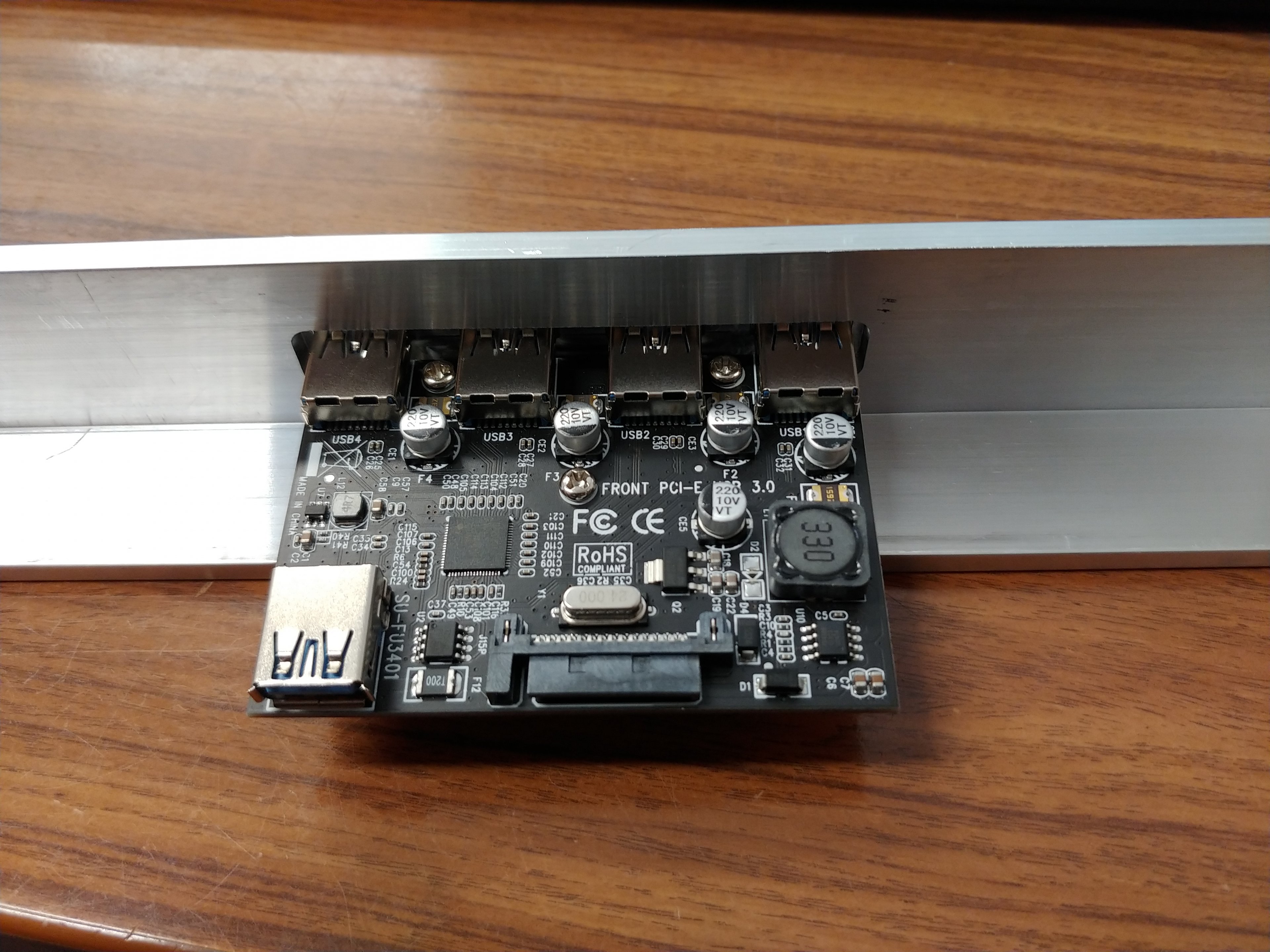

hab mir noch ein zusätzlichen USB Hub bestellt, das gleiche was ich schon habe (Bild)
der wird über pcie 1x angeschlossen

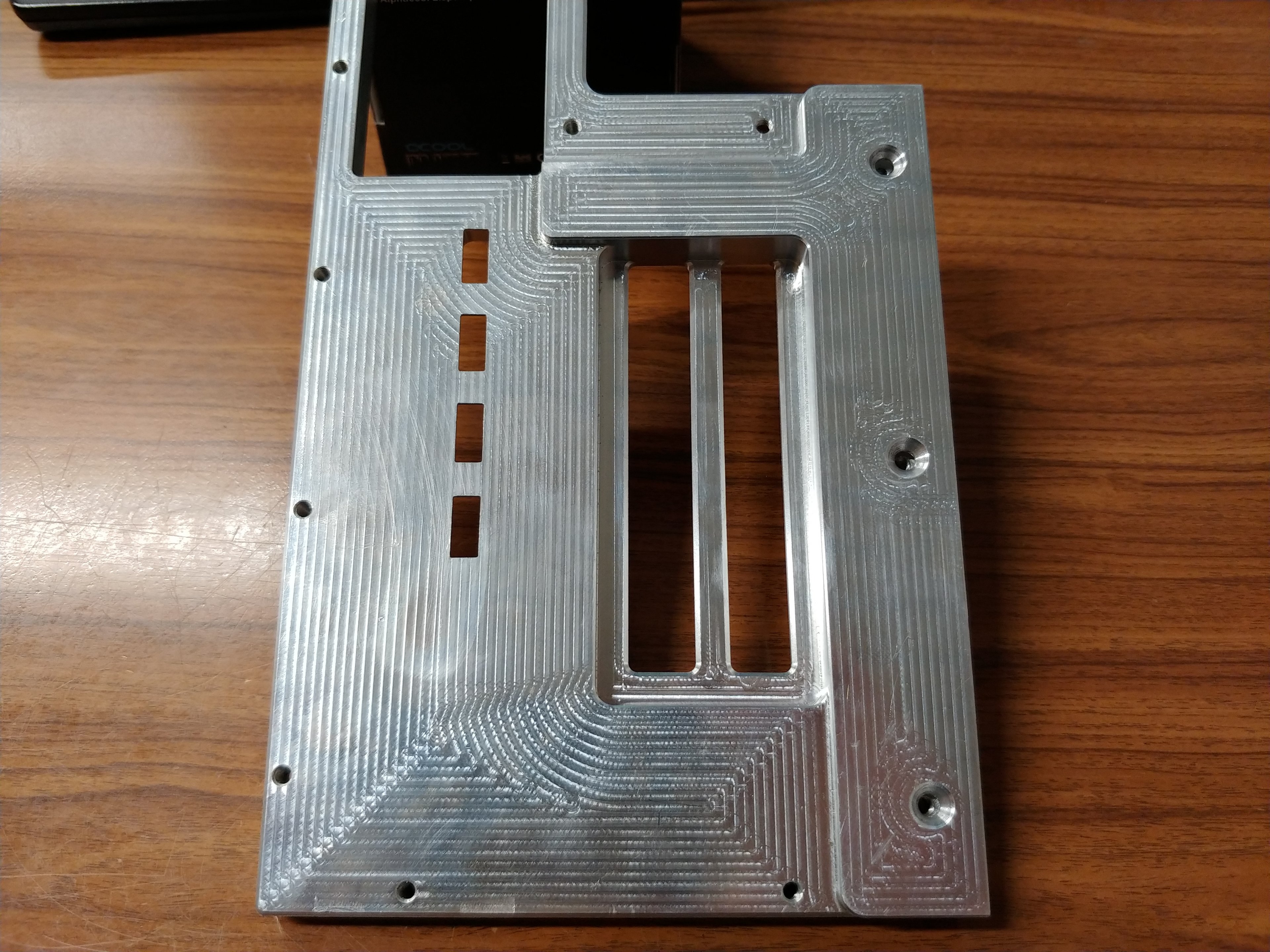

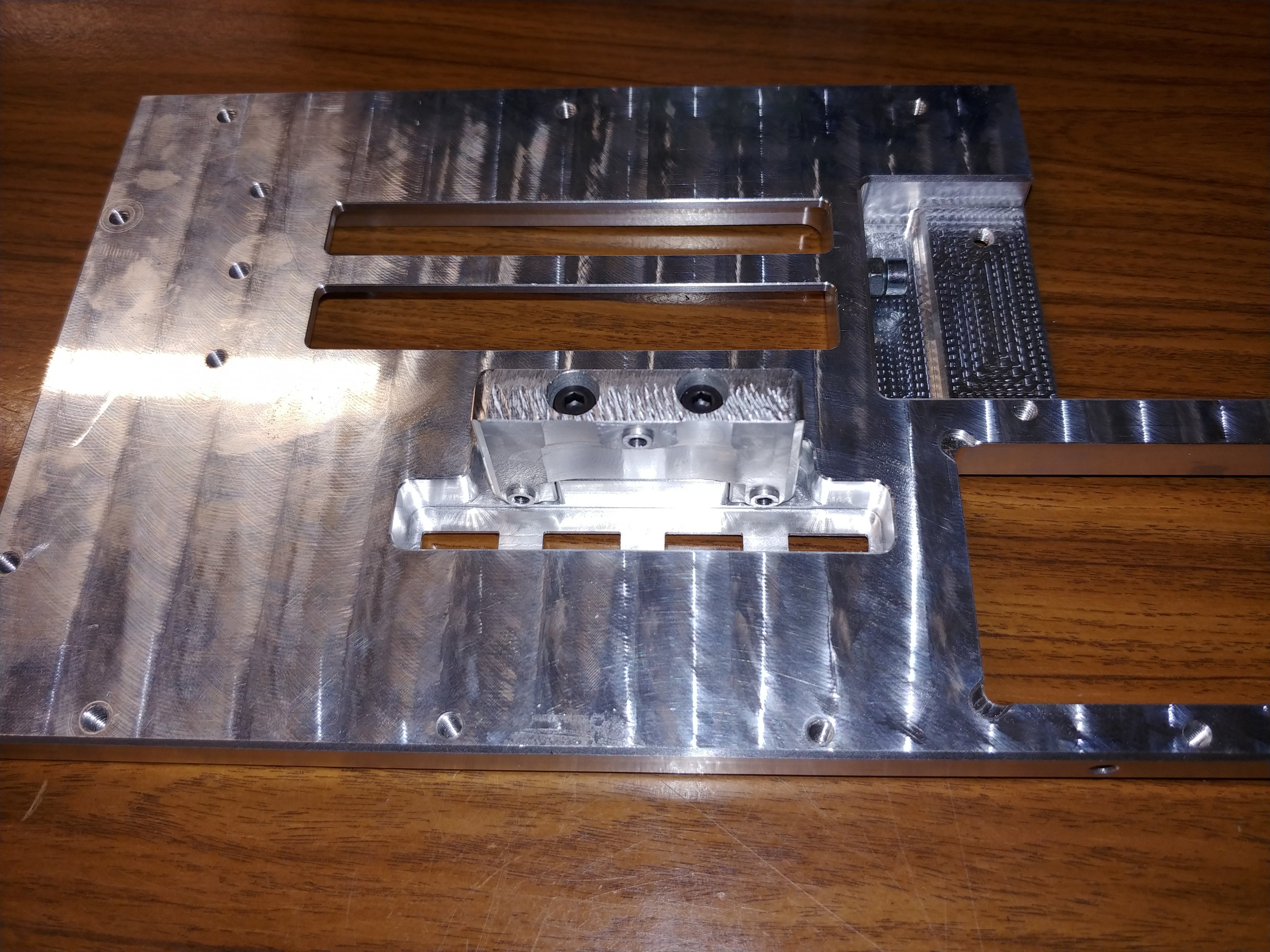

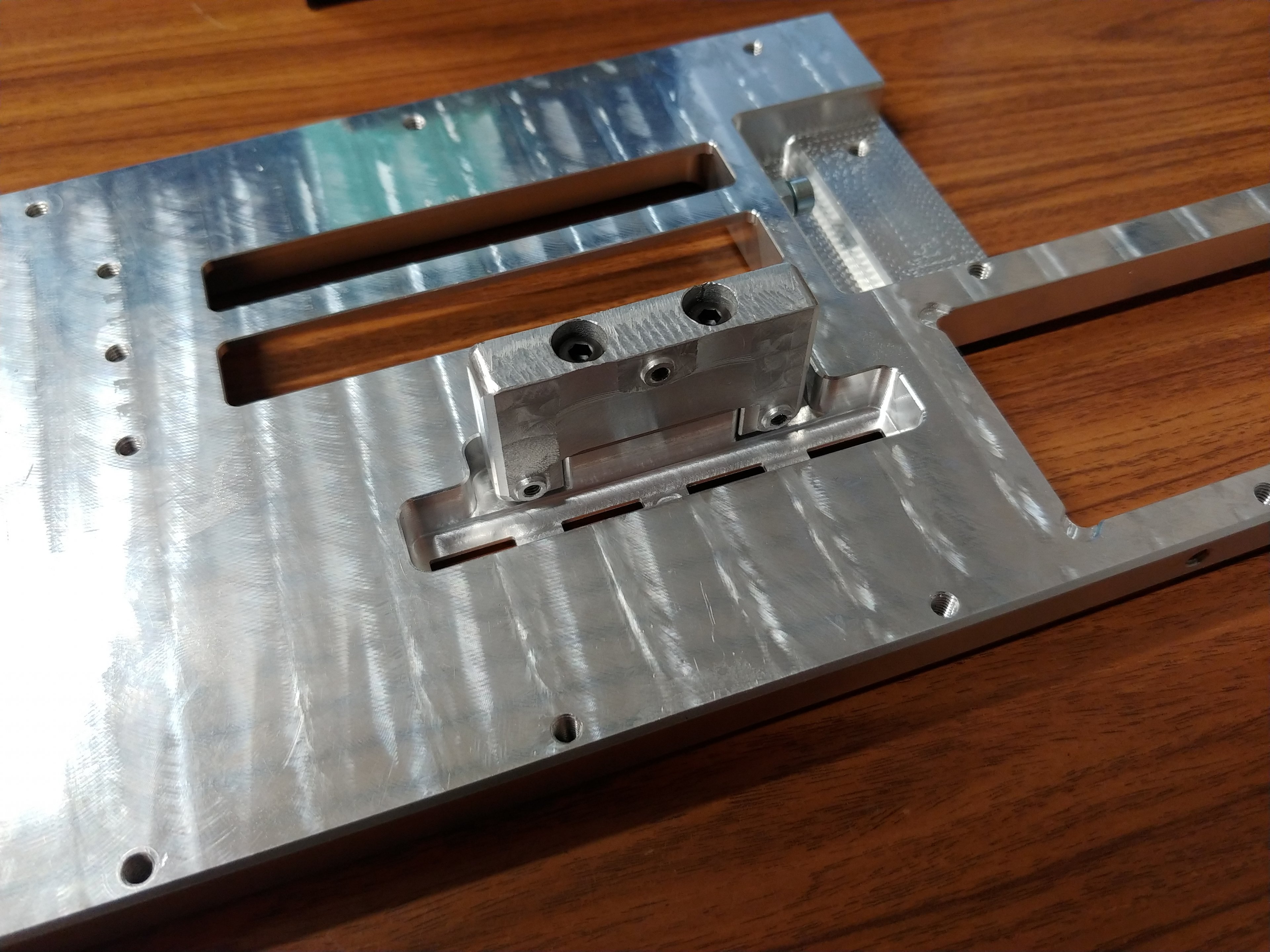

& das habe ich noch in der IO/GPU halterung hinzugefügt

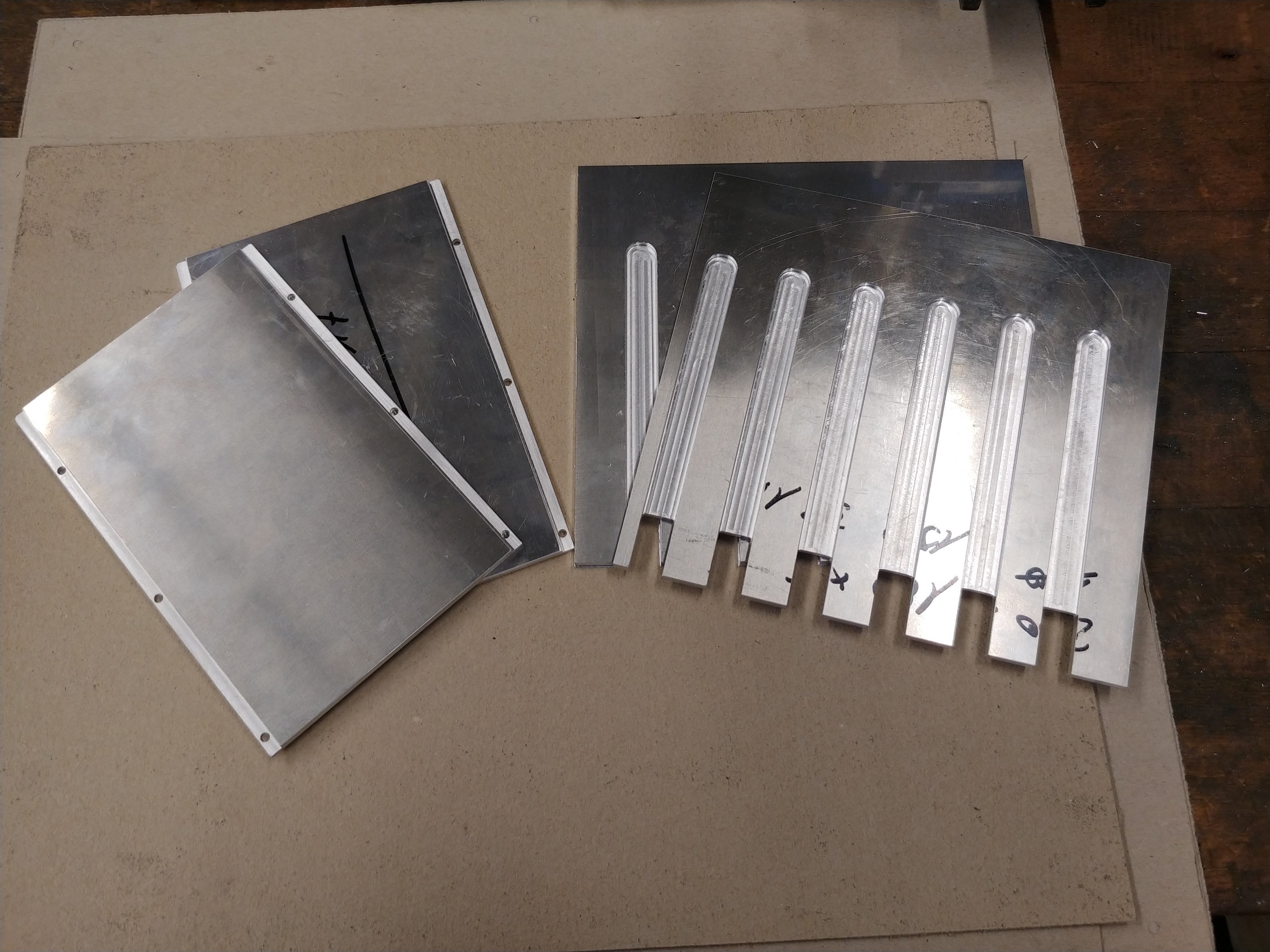

Hab noch am Gehäuse die Verkleidung von der Rückseite Fertig
wollte die Verkleidung für Oben auch gleich machen,
musste aber feststellen das ich die Alu Platte zu klein bestellt habe ca. 20mm von der seite
wir auch nochmal nachbestellt

Für die Seite ( wo man das Mainboard sieht) wollte ich eine ESG Glasplatte haben
Die wird auch noch Bestellt
muss mir aber überlegen wie ich da löcher reinbekomme

werde mir mal aus probe ein glasplatte nehmen und versuchen mit ein diamant stift ein loch zu fräsen
wen es klappt werde ich mir die ESG Glasplatte Bestellen, wen nicht muss ich mir was anderes überlegen


Für die Rohre, ALU/Plexiglas hab ich mir auch was überlegt das ich das nicht unbedingt biegen muss

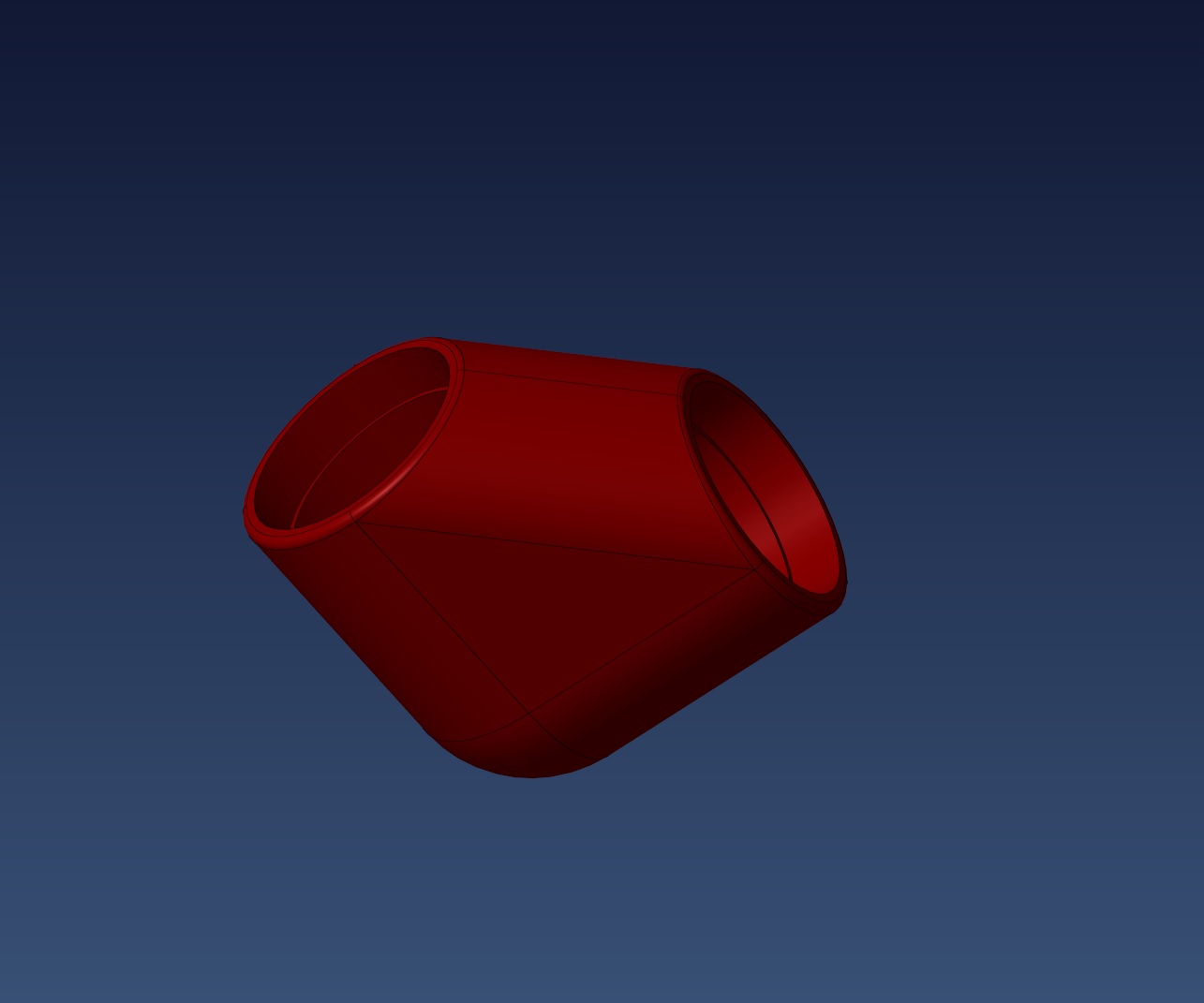

hab mir im cad ein 90° adapter Konstruiert, werde den, wen ich zeit hab mal ein Probefräsen

ist max 23x23x15mm Groß



WAS HABEN WIR NOCH

.
.
.
Hab Am WE die LED´s bekommen

was mich sehr freut, kann jetzt in CAD die LED´s rein Konstruieren
gedacht habe ich mir die LED´s für die CPU, GPU, Gehäuse, Monoblock
da werde ich jetzt mich dransetzen


Hab mir noch ein Neue Kamera Besorgt, die lumix fz 1000


Das war´s erstmal von mir

Gruß



[Evil Ghost]

UPDATE:

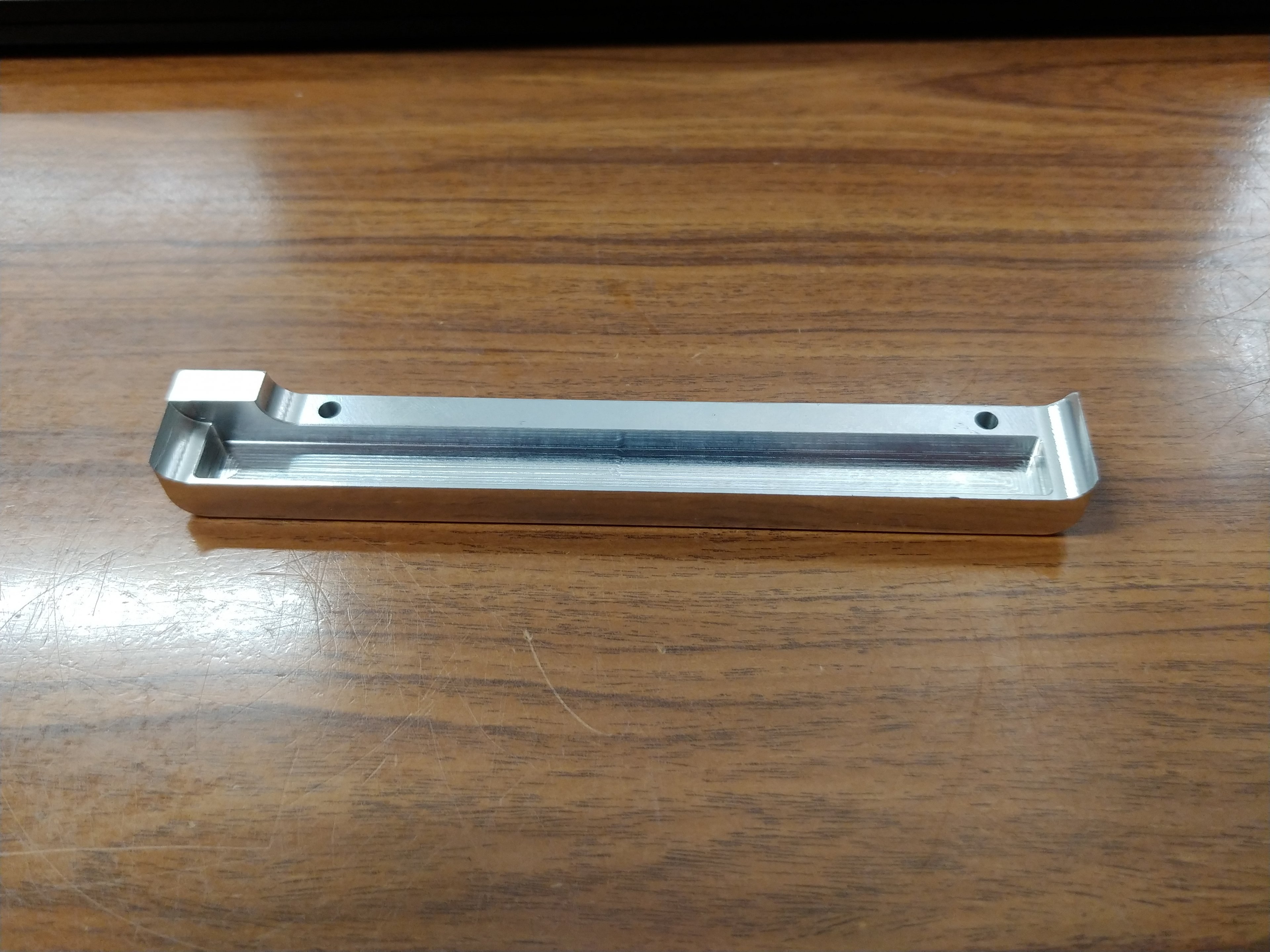

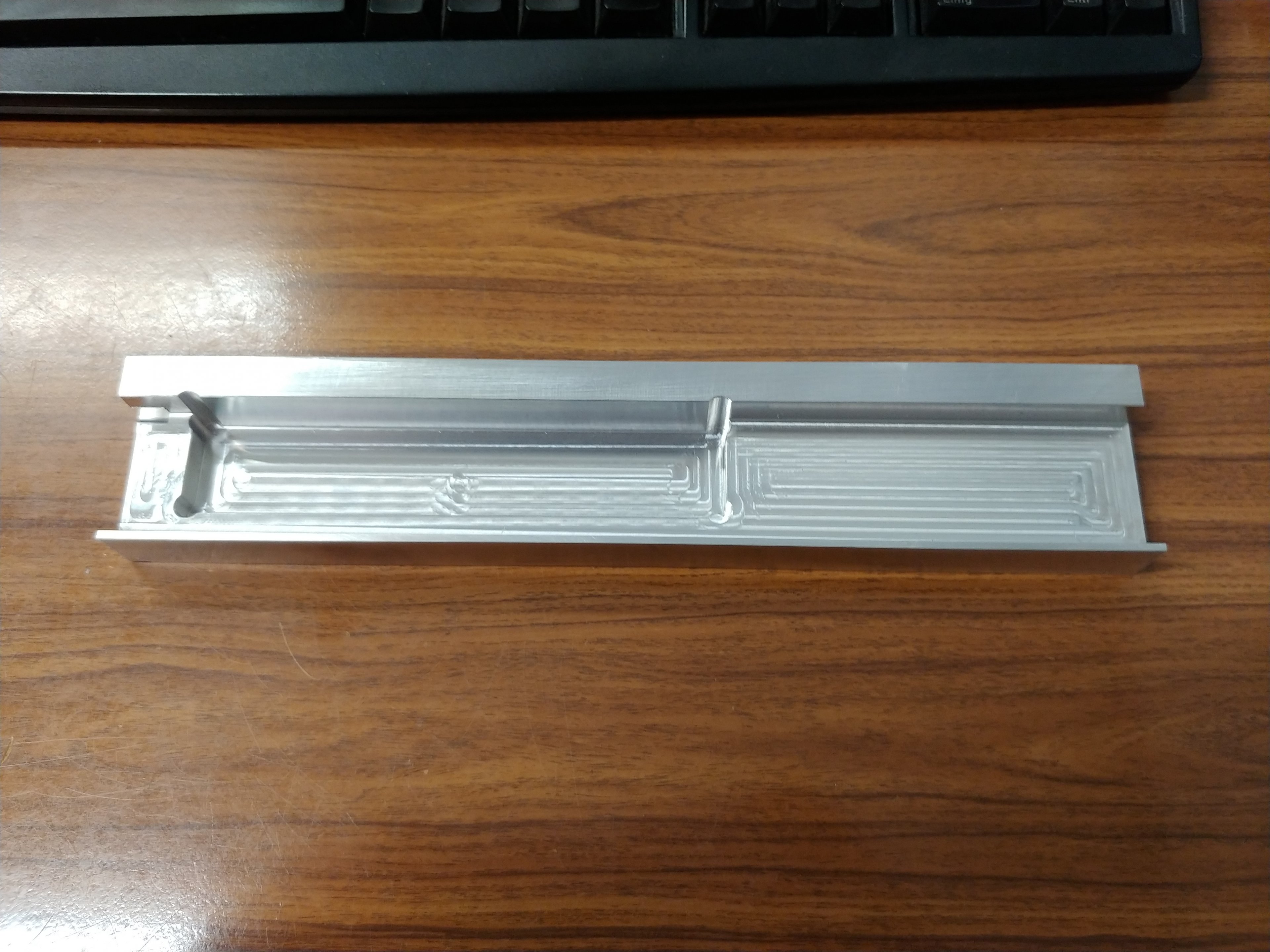

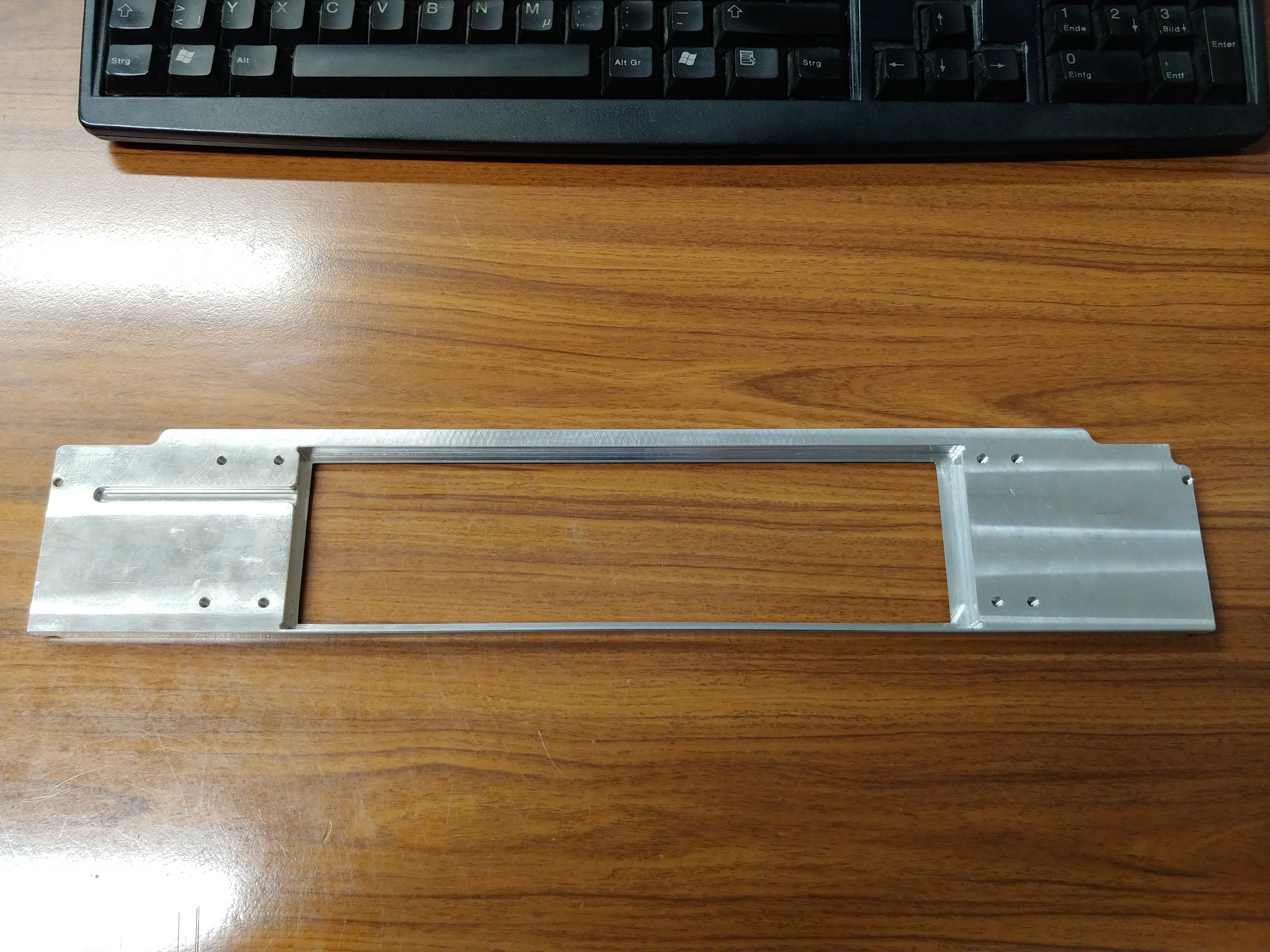

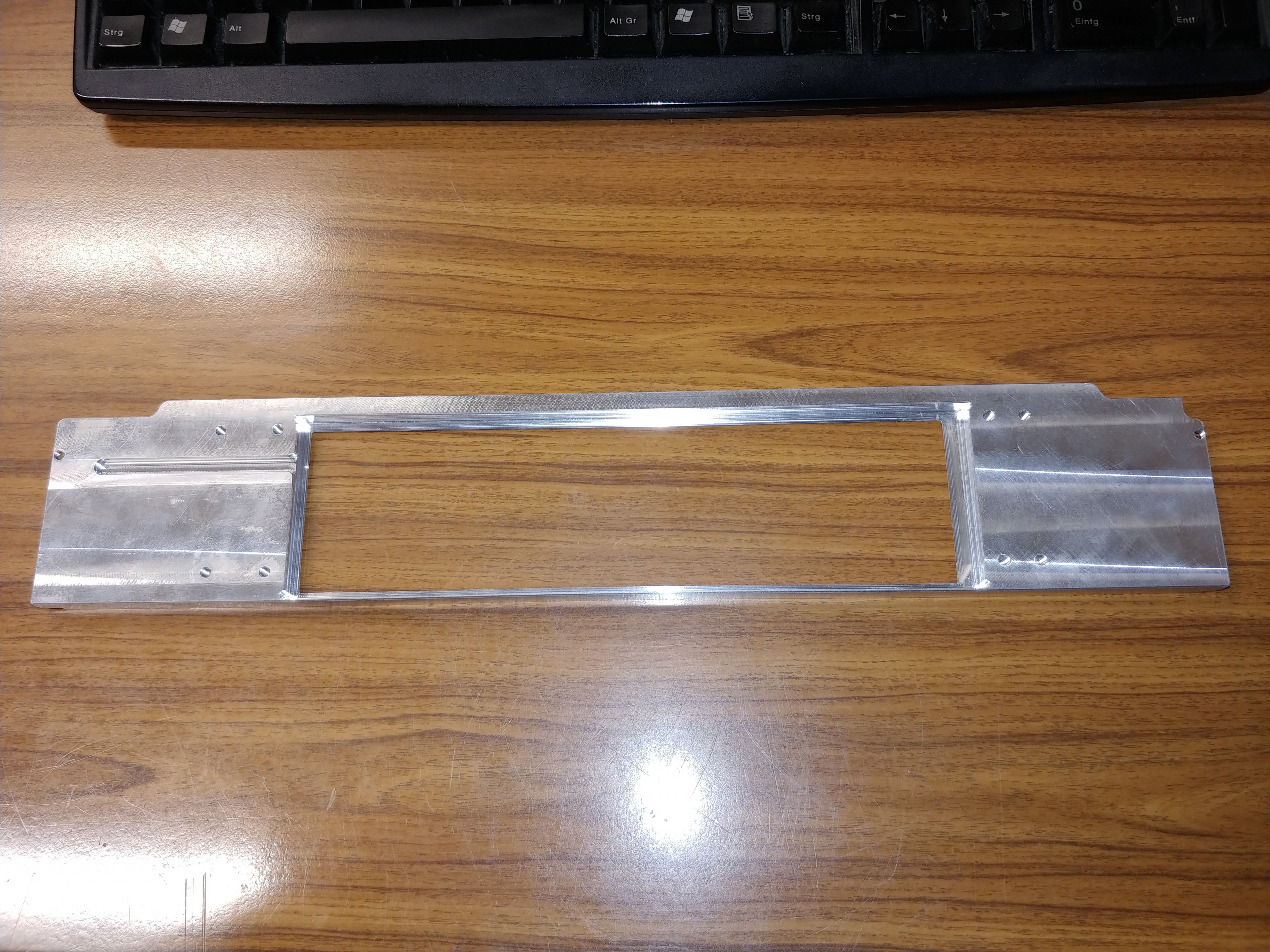

Hab mir mal für die GPU eine LED halterung gefräst

darein kommt dann das led band

& das pcie kabel nicht vergessen

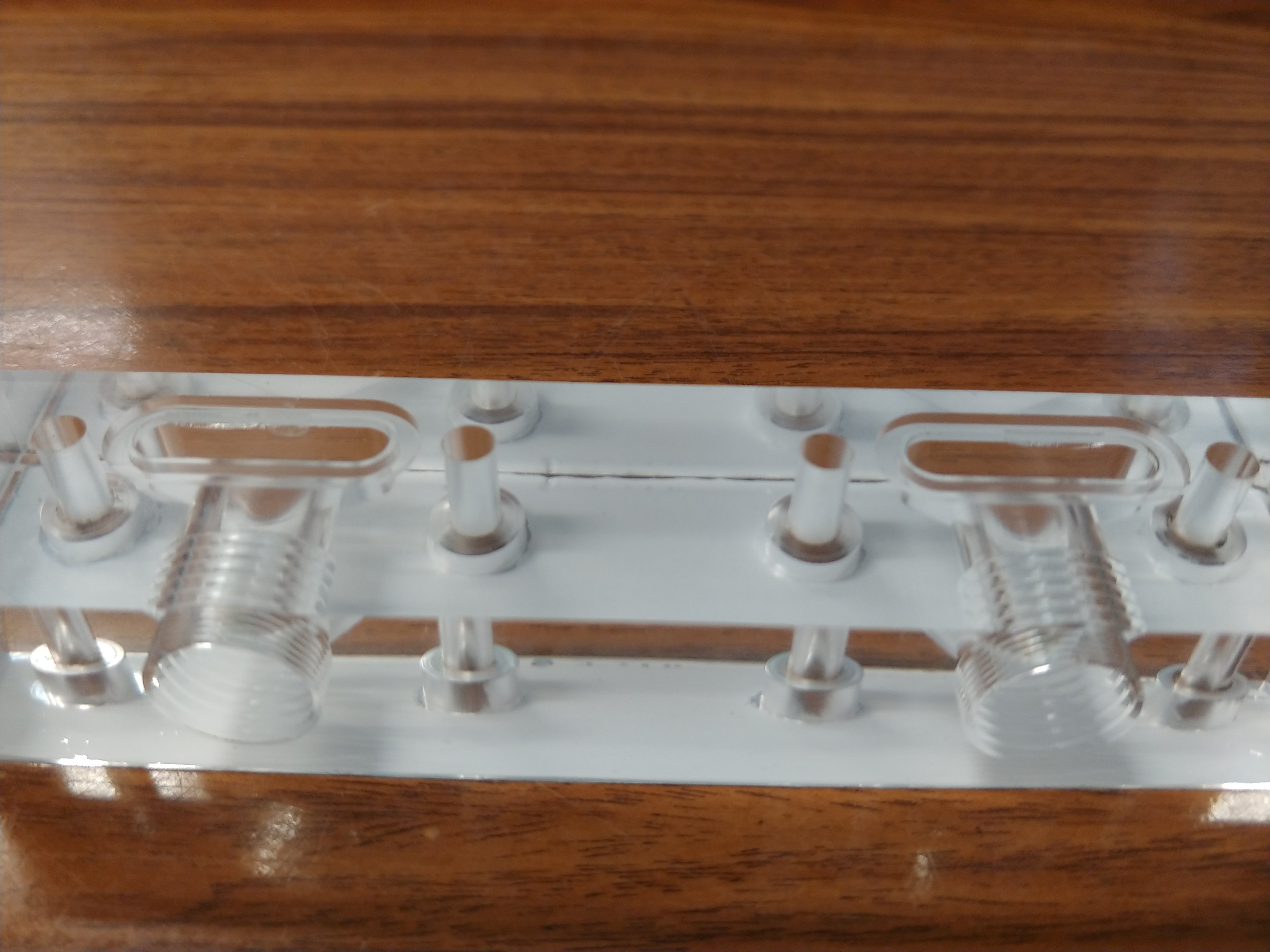

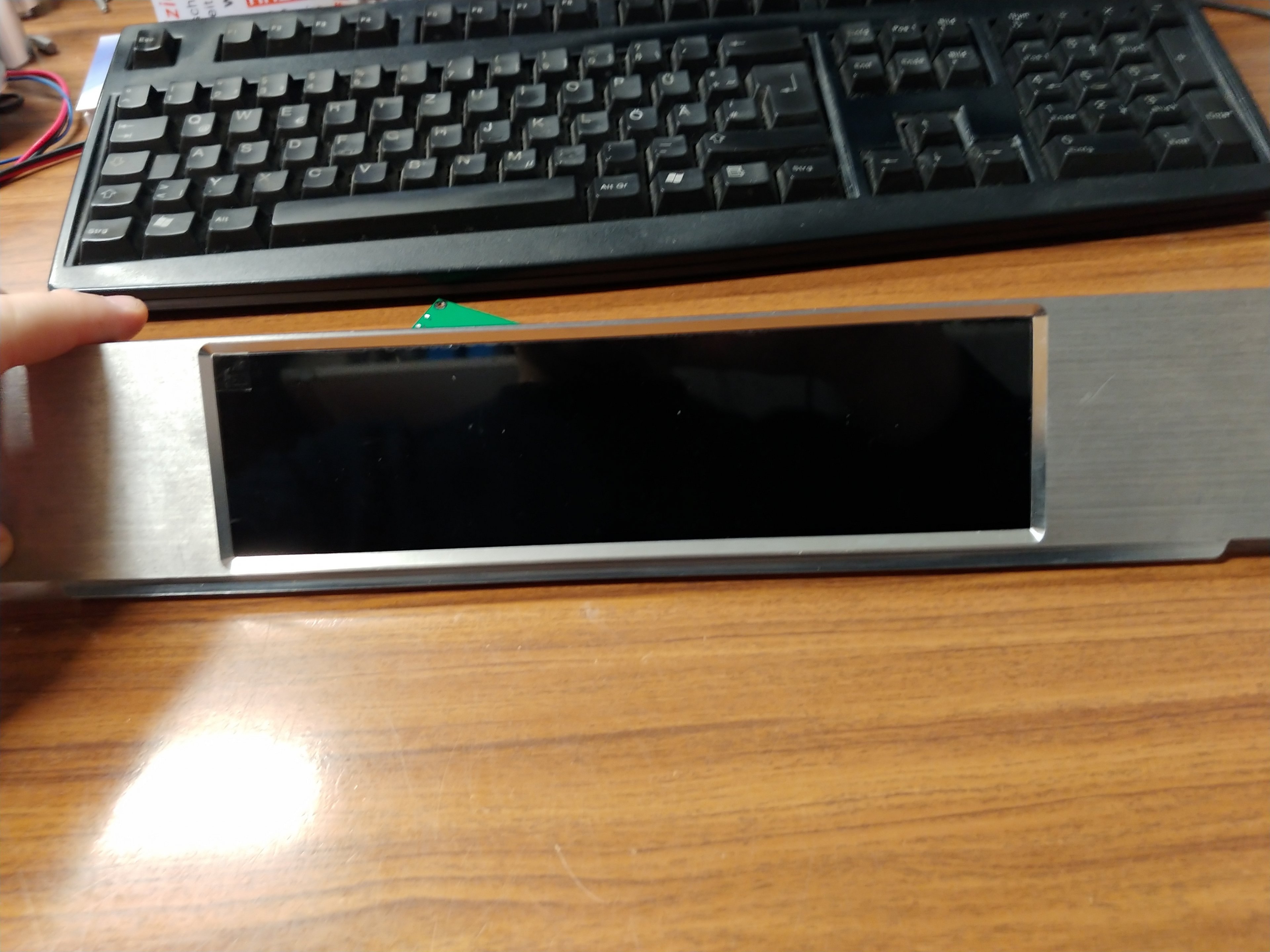

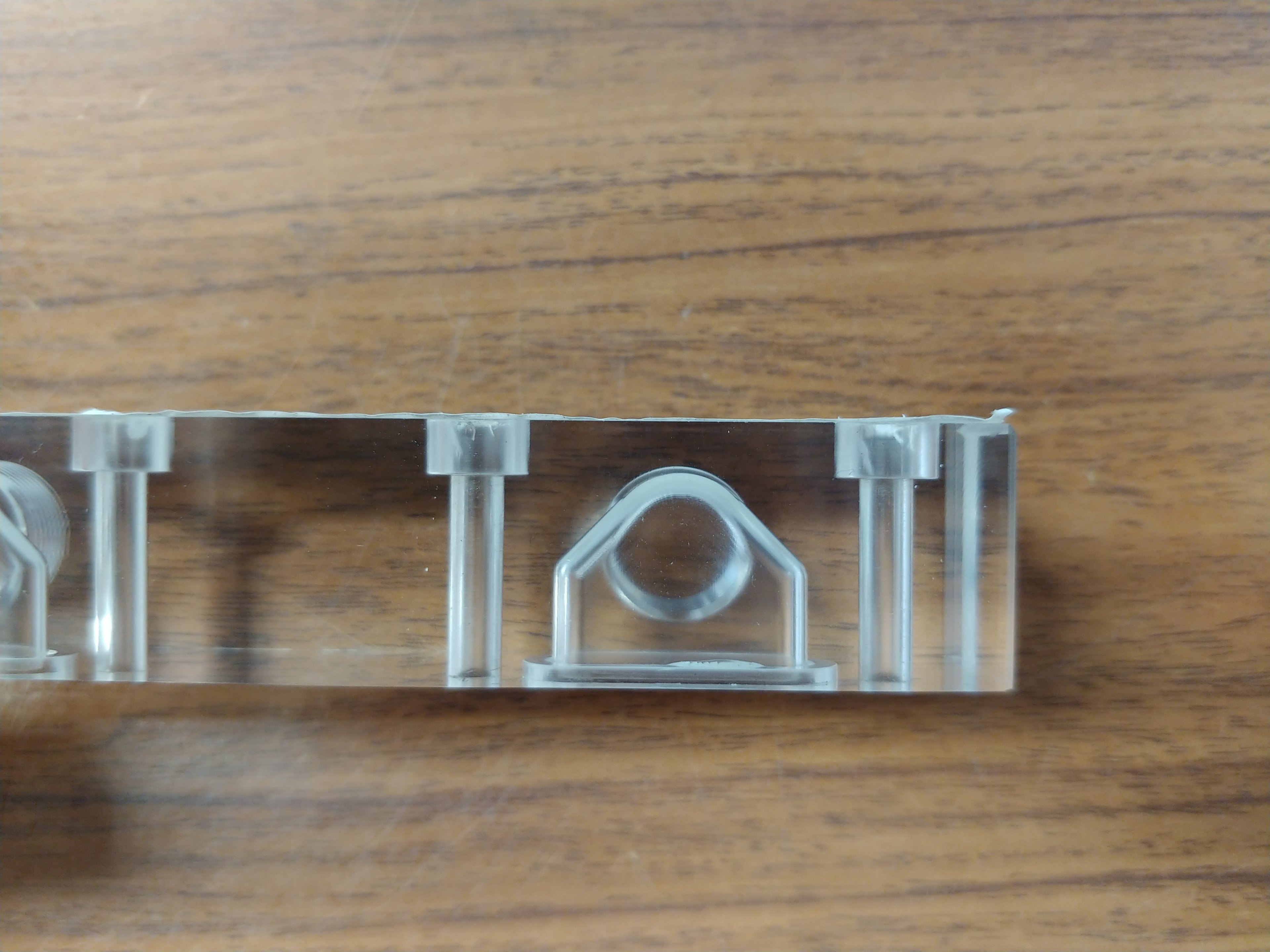

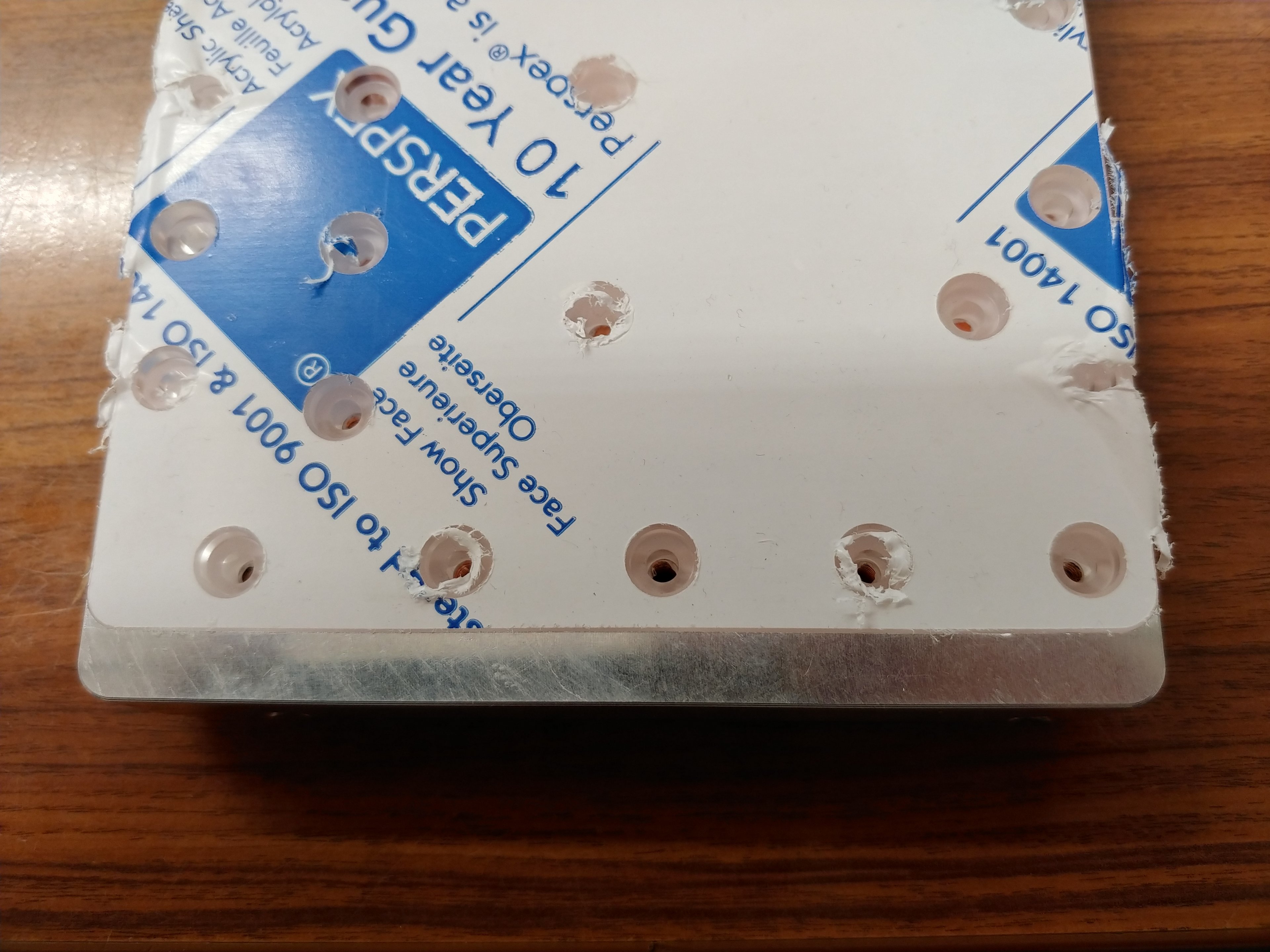

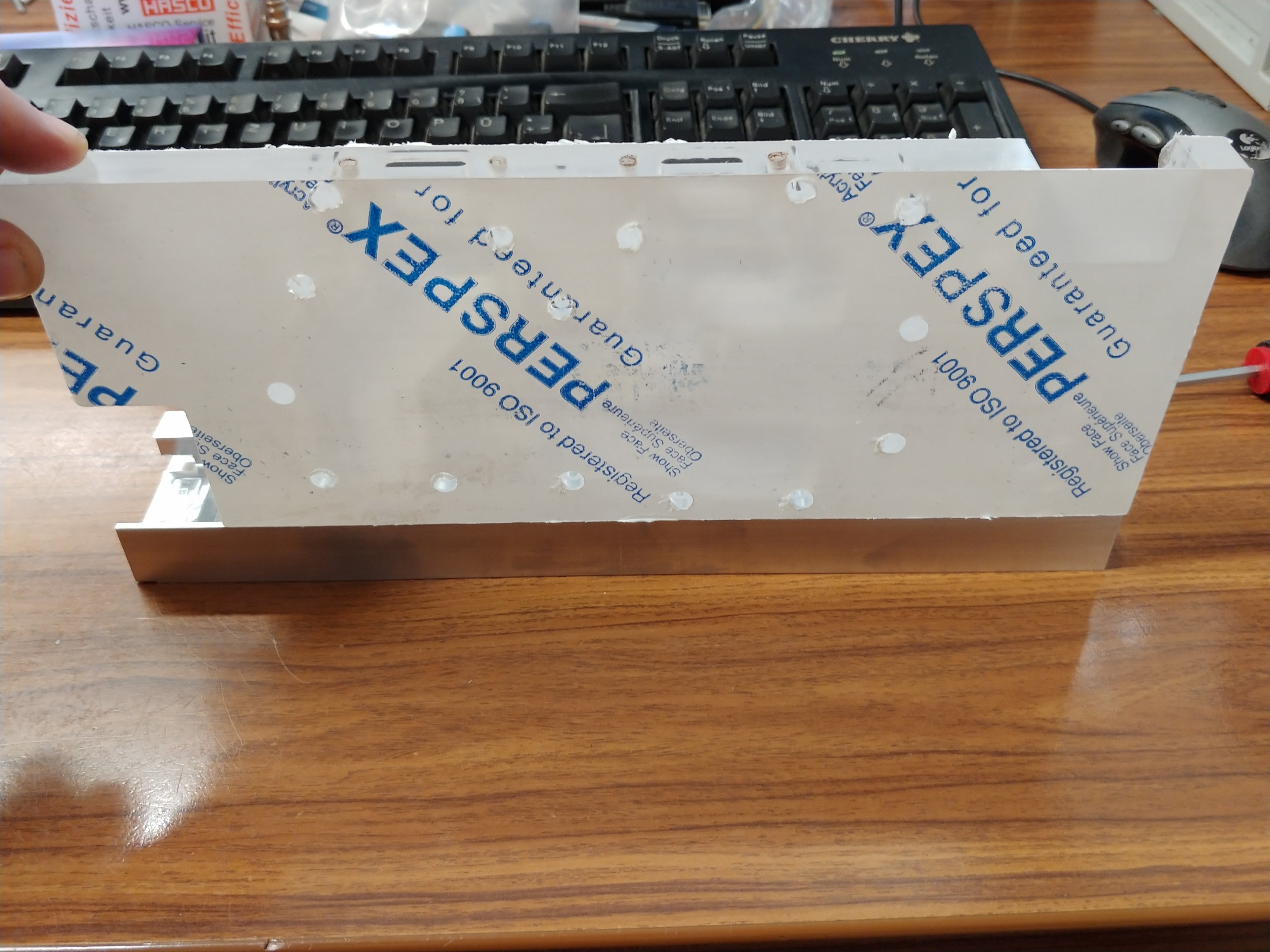

+ GPU Plexi

so in etwas hab ich mir das gedacht

Gruß



[Evil Ghost]

UPDATE:
Guten Morgen,

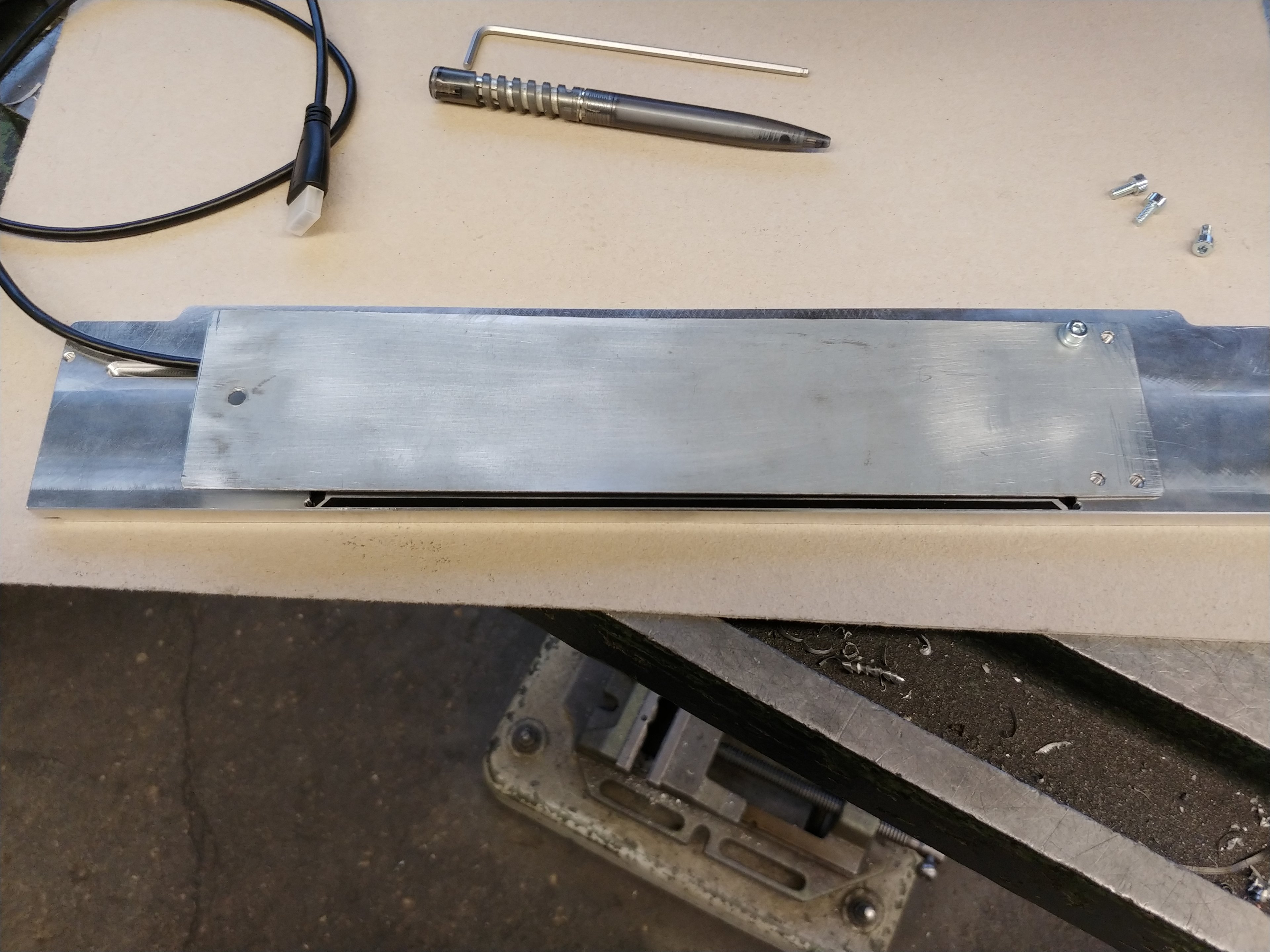

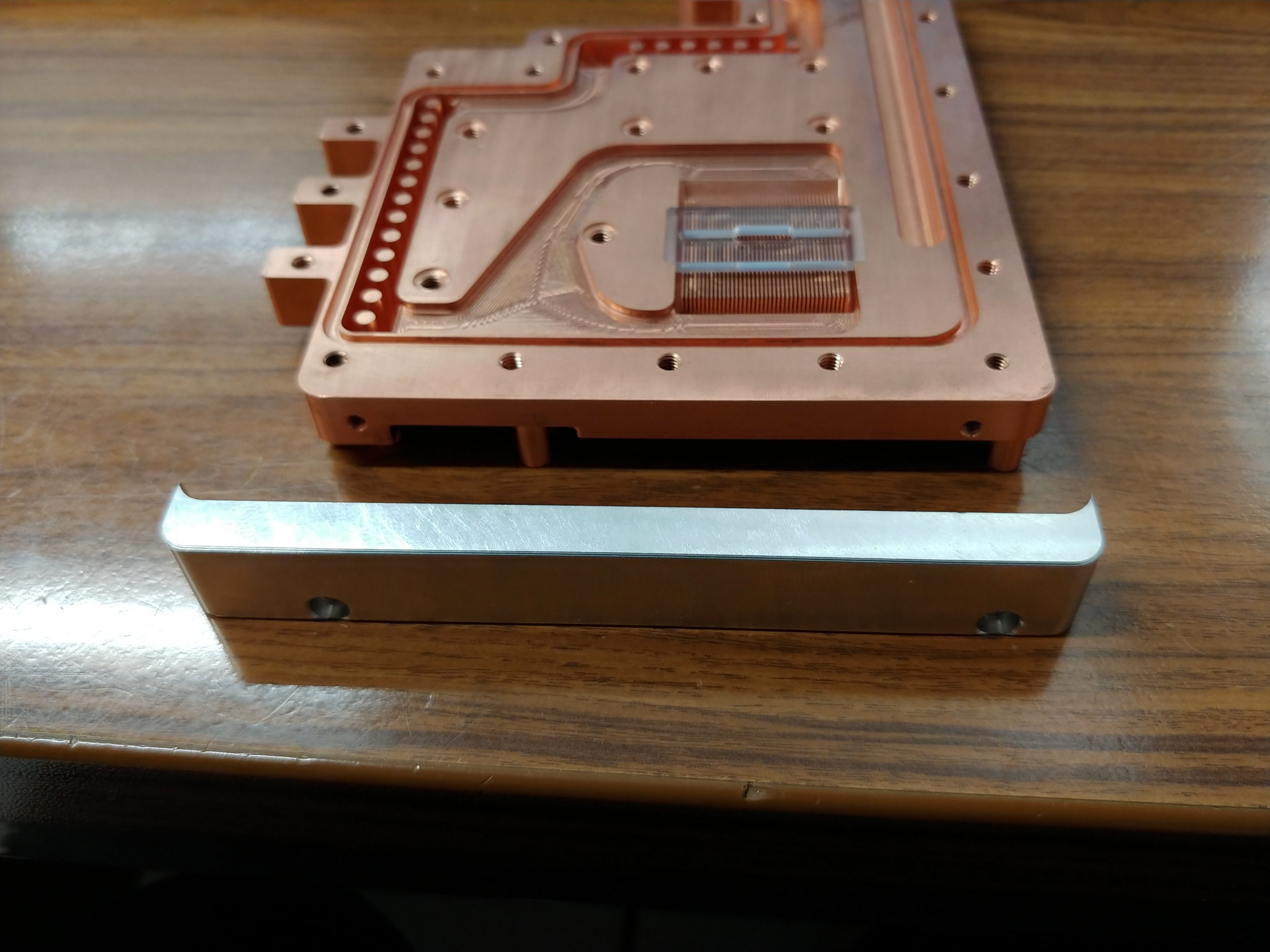

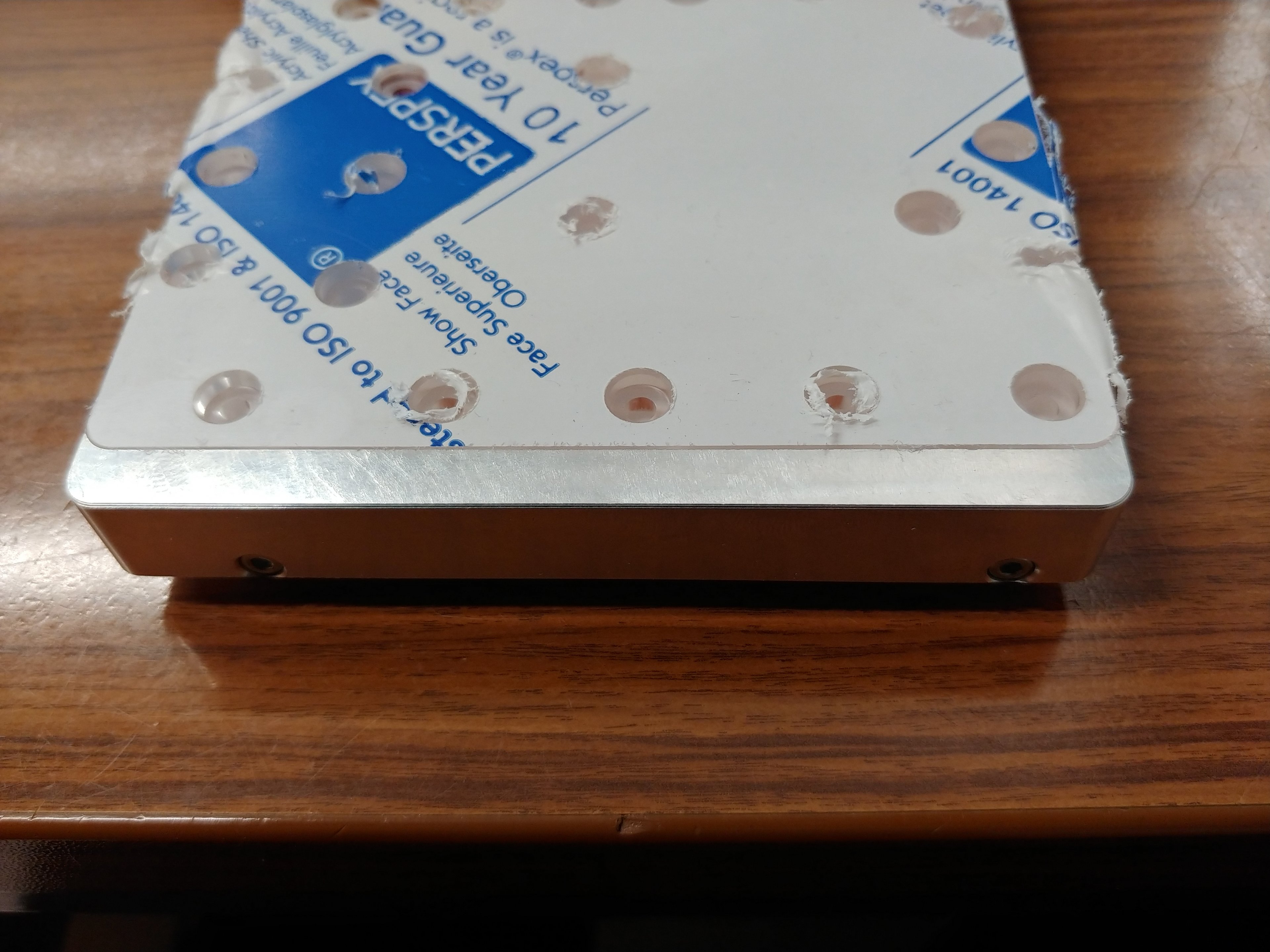

hab mal wieder was fertig, heute den Monoblock LED Befestigung

viel Spaß bei anschauen

Gruß



[Forenheini]

N'Abend!

Der Monoblock ist echt FETT und das Projekt.

Schönen Dank für die Backplatten die du mir hergestellt und zugeschickt hast.

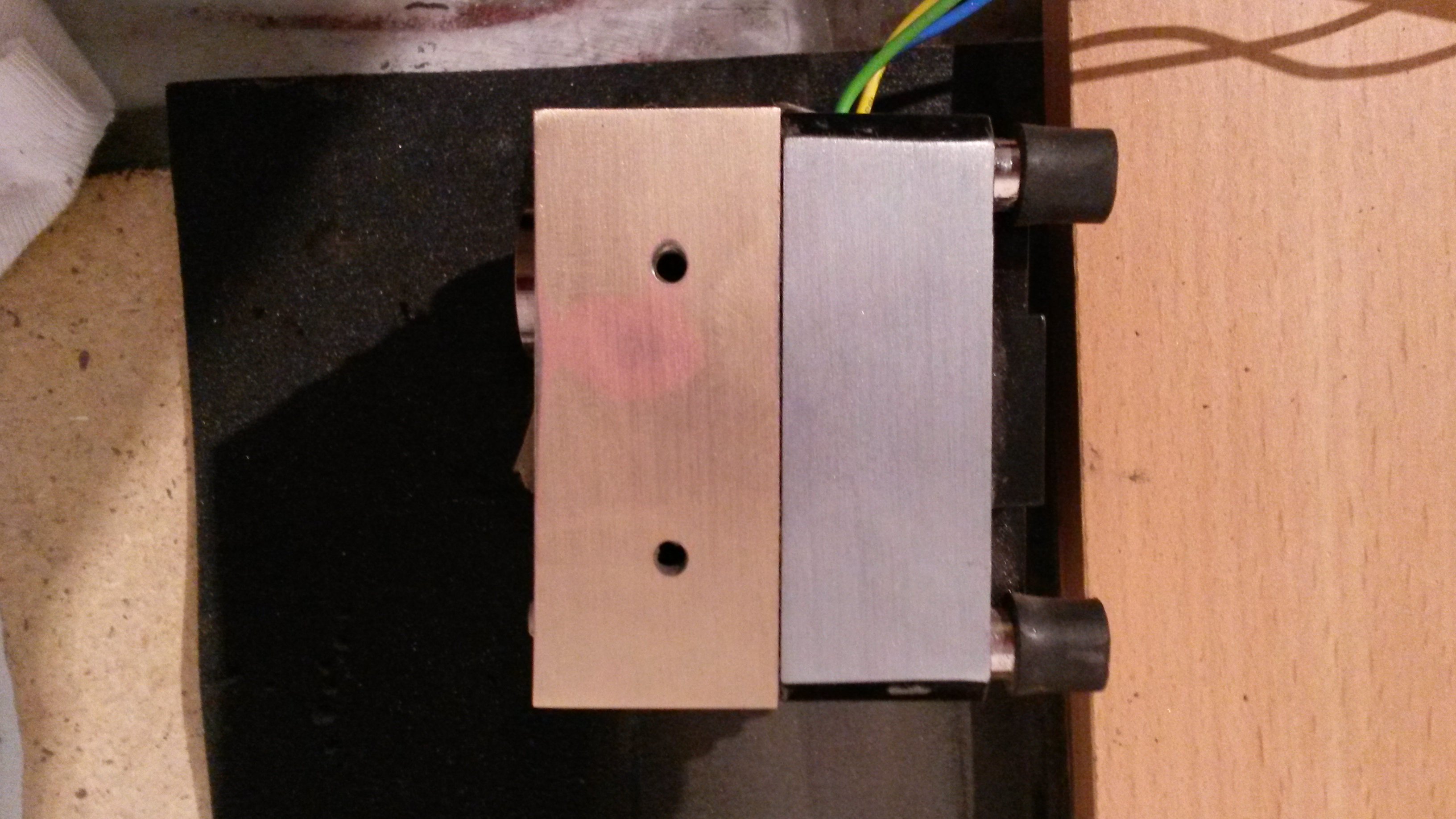

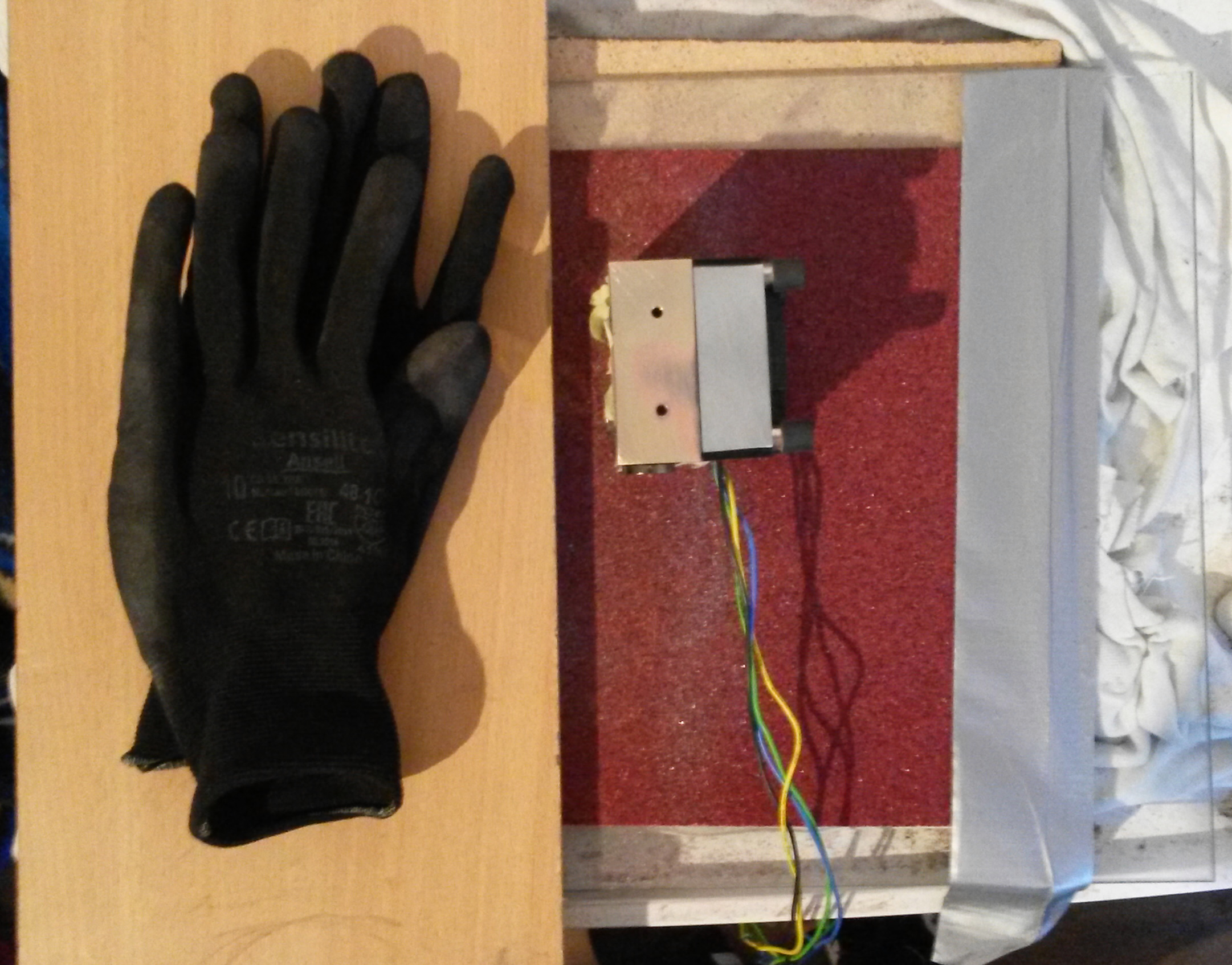

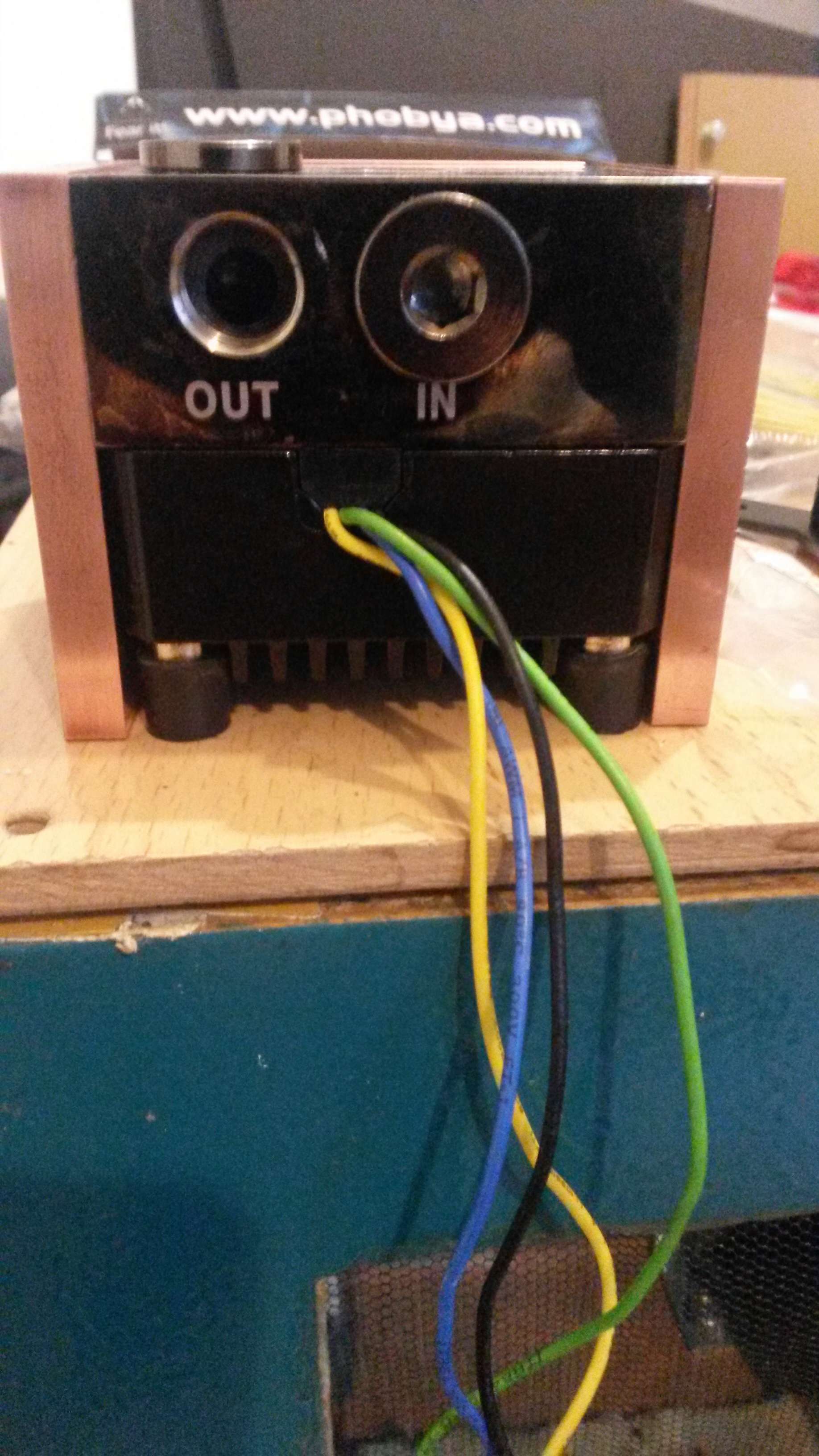

Denke werde heute Abend noch ein schnellen Test abliefern bzgl. der "wassergekühlten" Laing.
Spätestens morgen im Laufe des Tages.
Nächste oder übernächste Woche die komplett gedämmte Version,
sowie der Test mit den backplates für das Mainboard.

Haben beide das AS Rock Z370 Pro4 = "lowbudget" Apex Killer.
Das Board packt bis zu 4400Mhz RAM Takt und über 200Watt Leistung für die CPU unter Wasser.

Werde auch ein Test abliefern bzgl. der Temperatur beider Spannungswandler incl. Temperatur der Backplate via Tempsensor und Aquaero 5LT mit einem 8600K @ 5Ghz.
Die Backplate kühle ich aktiv mit einem 12cm Lüfter.

Mehr Bilder und Tests kommen die Tage im separaten Thread.

Viel Erfolg an dieser Stelle mit deinem Projekt!



[Evil Ghost]

Morgen, danke dir Forenheini, hab ich gerne gemacht für dich, viel Spaß mit den Sachen 😄

Ergänzung (30. November 2020)

UPDATE:

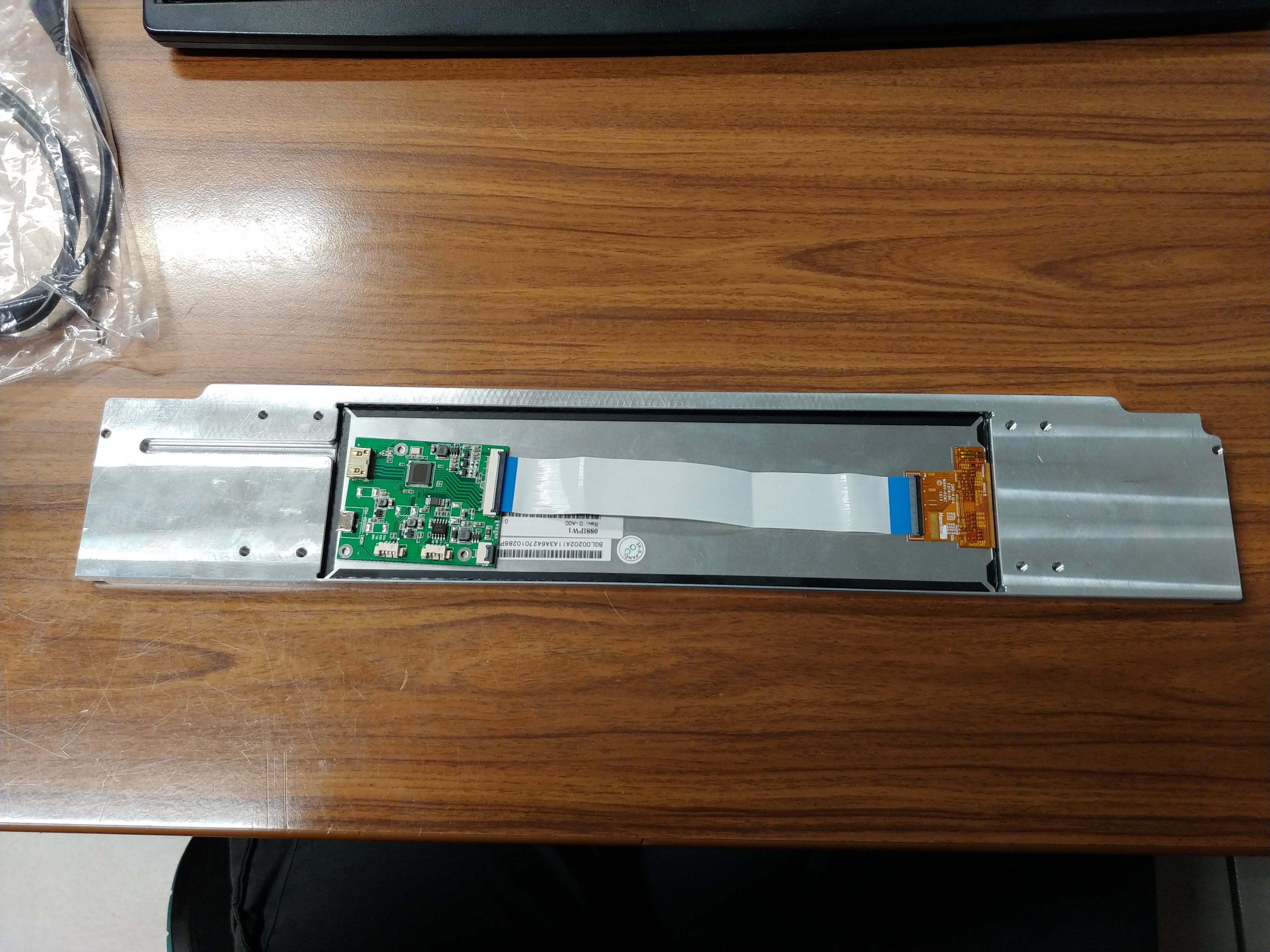

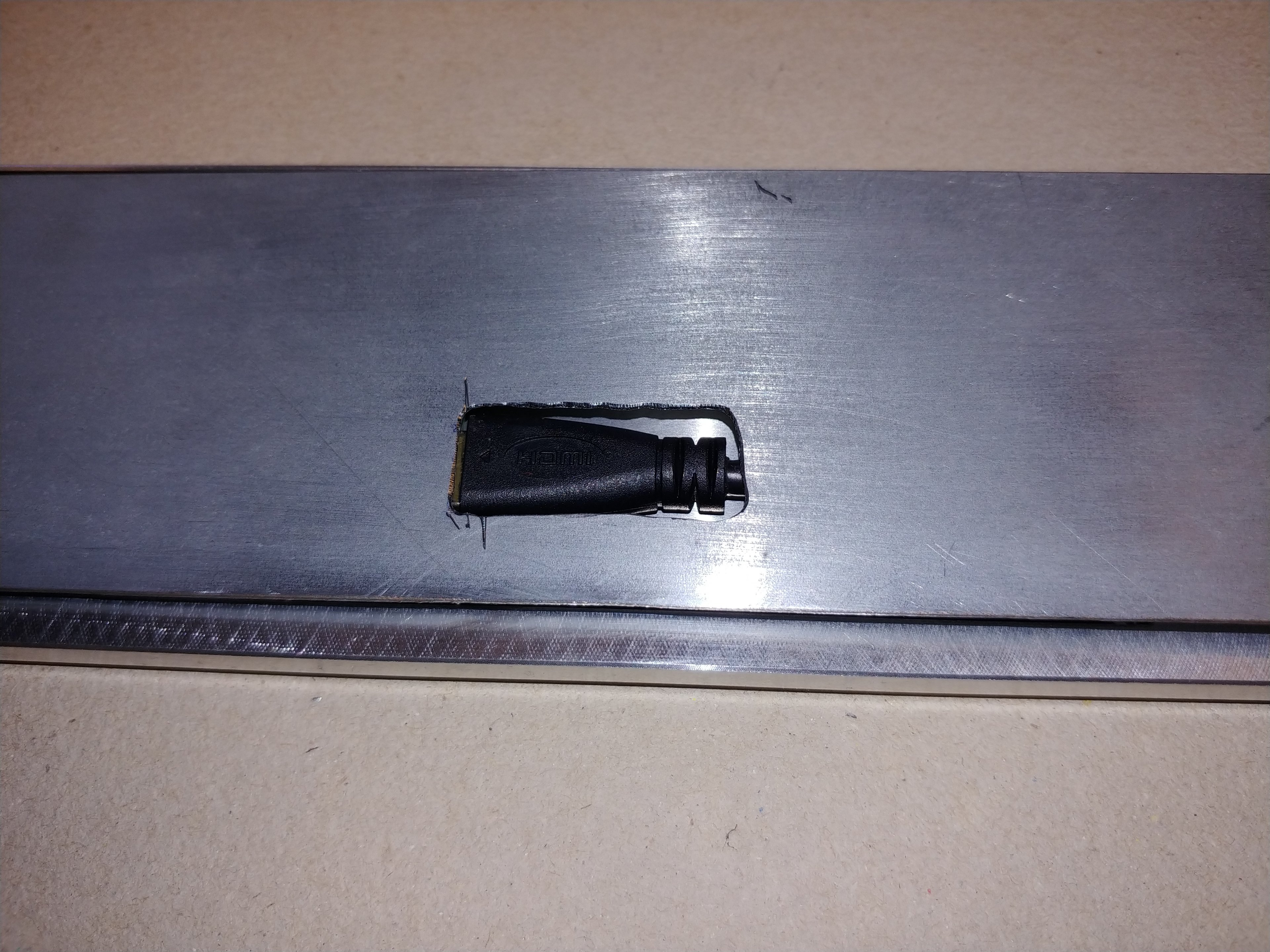

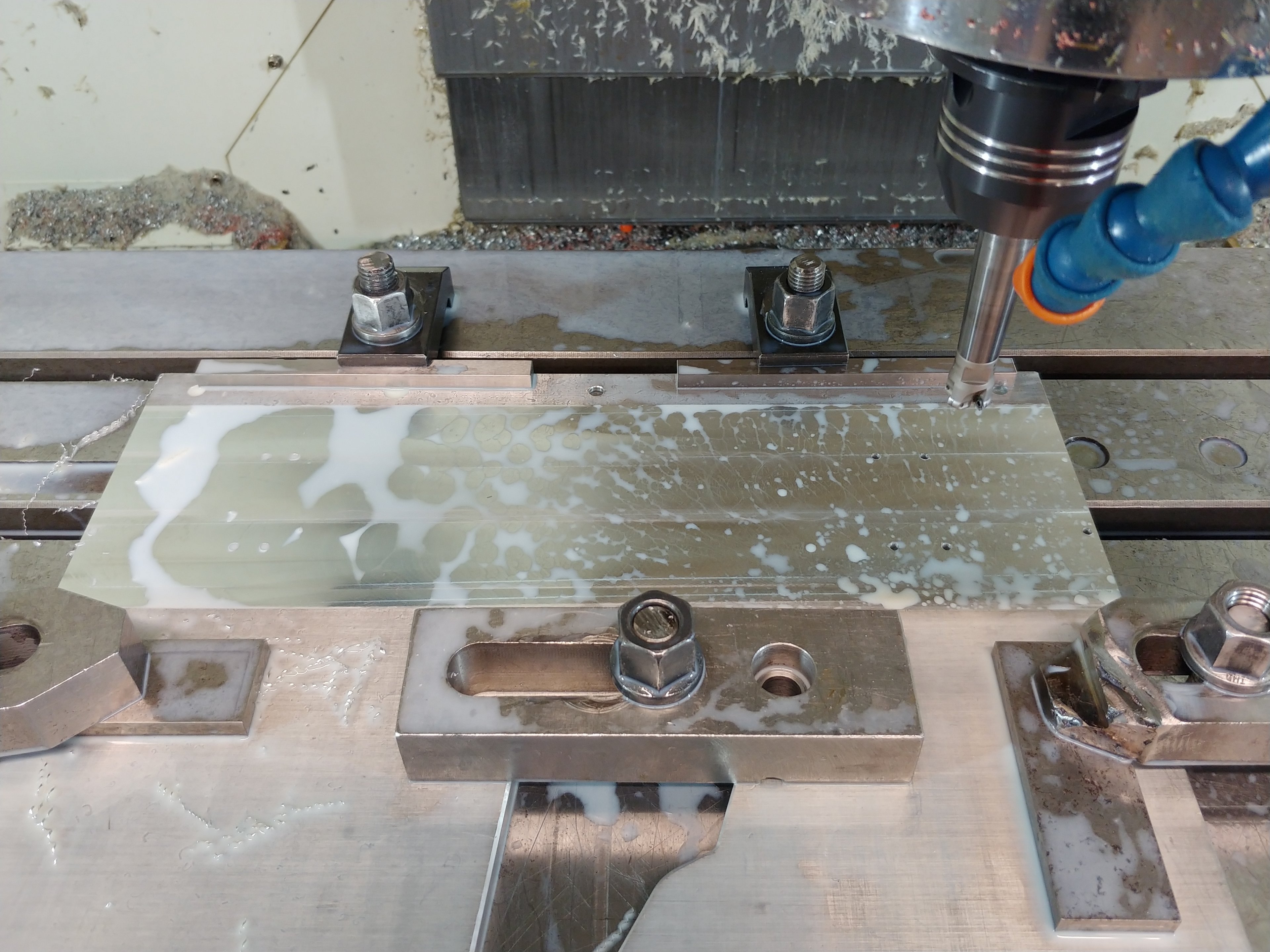

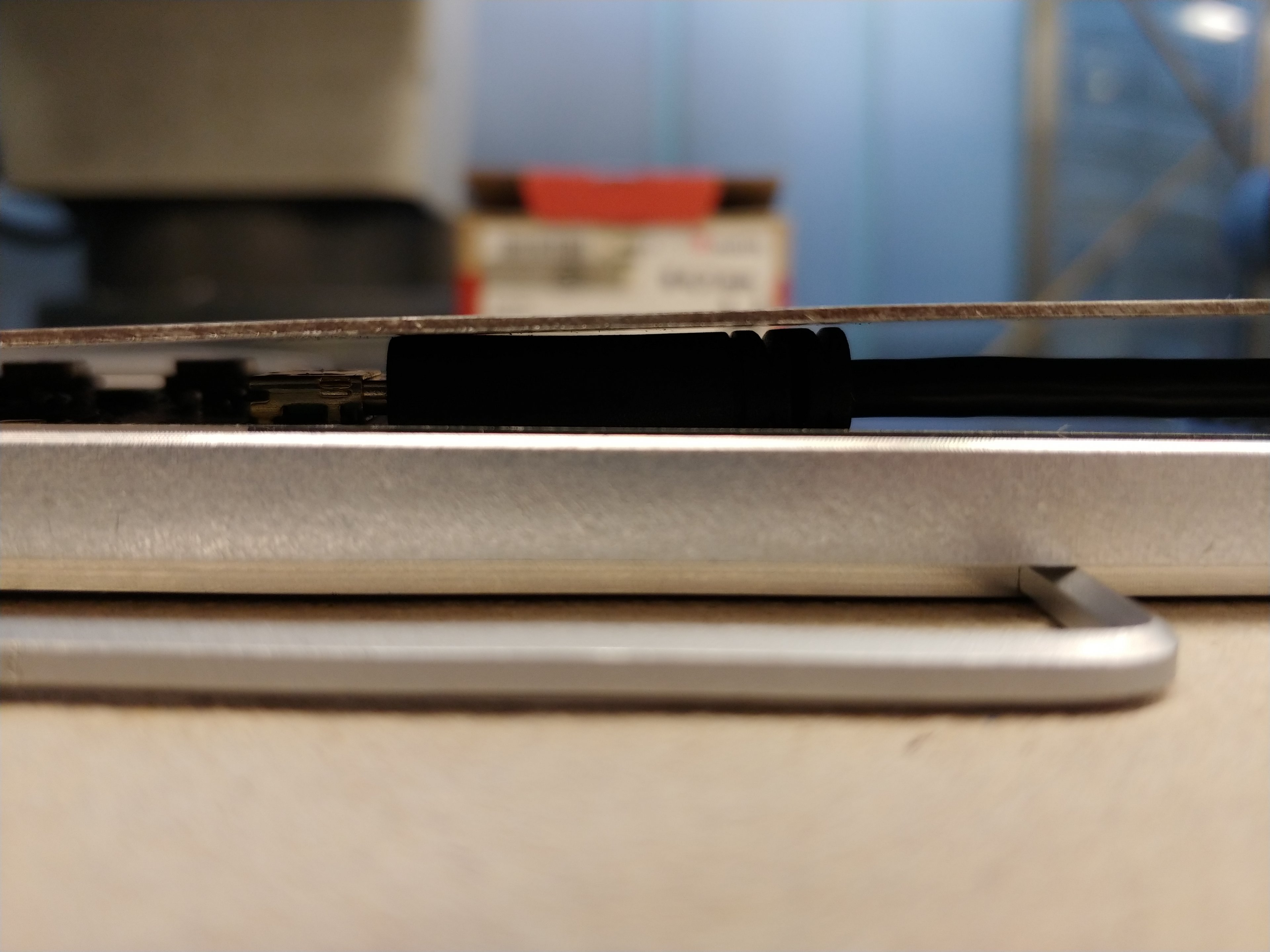

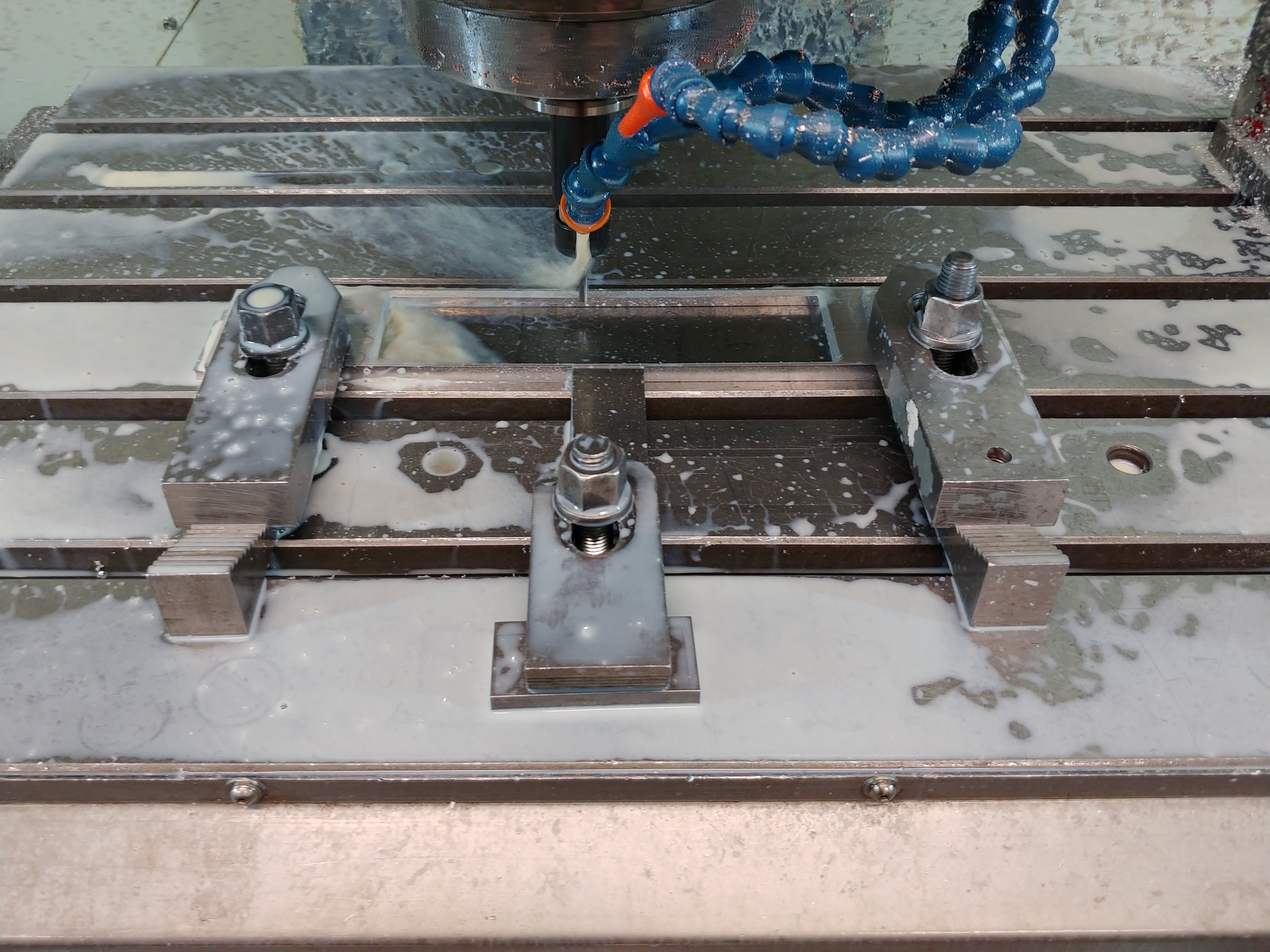

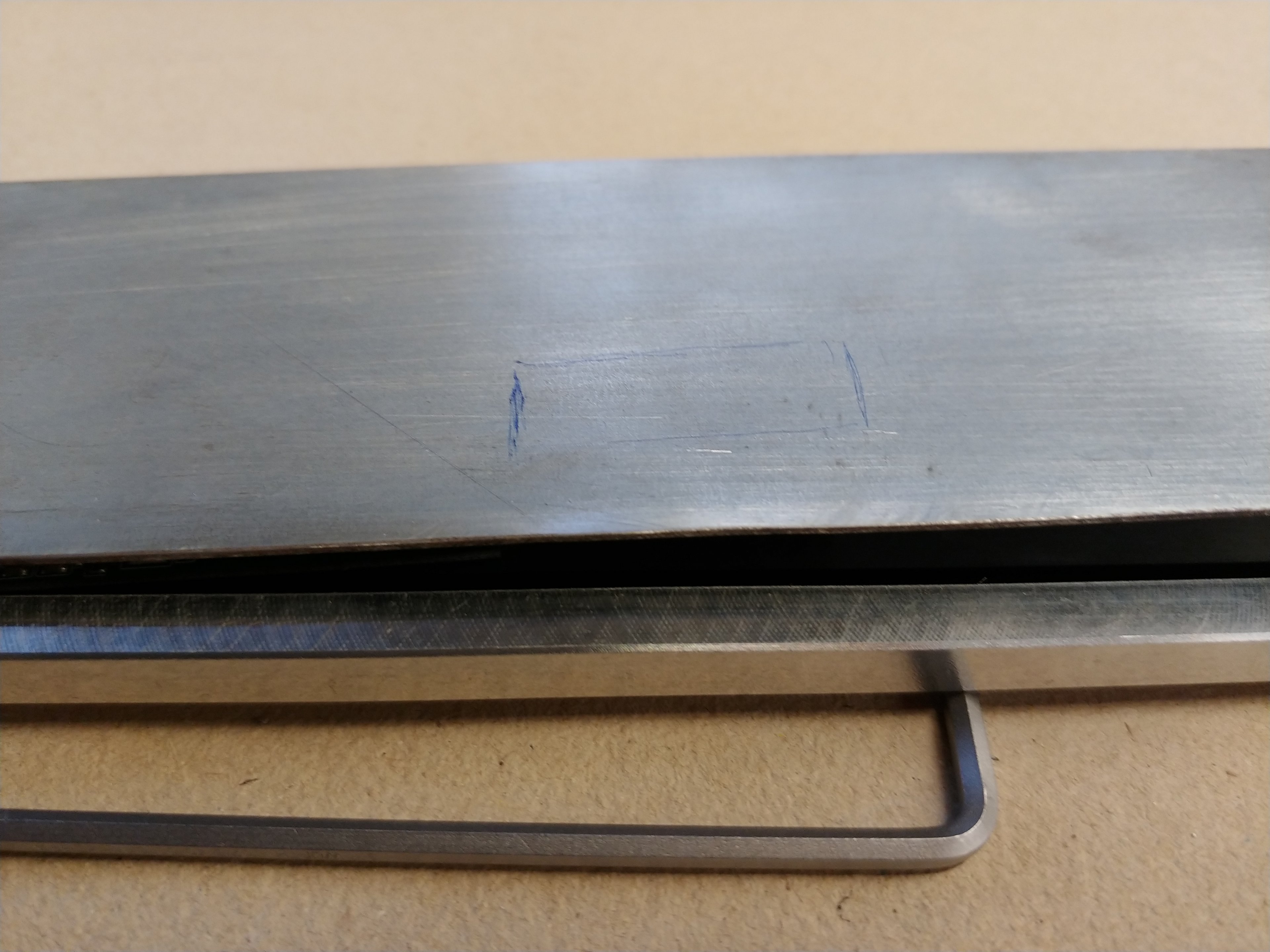

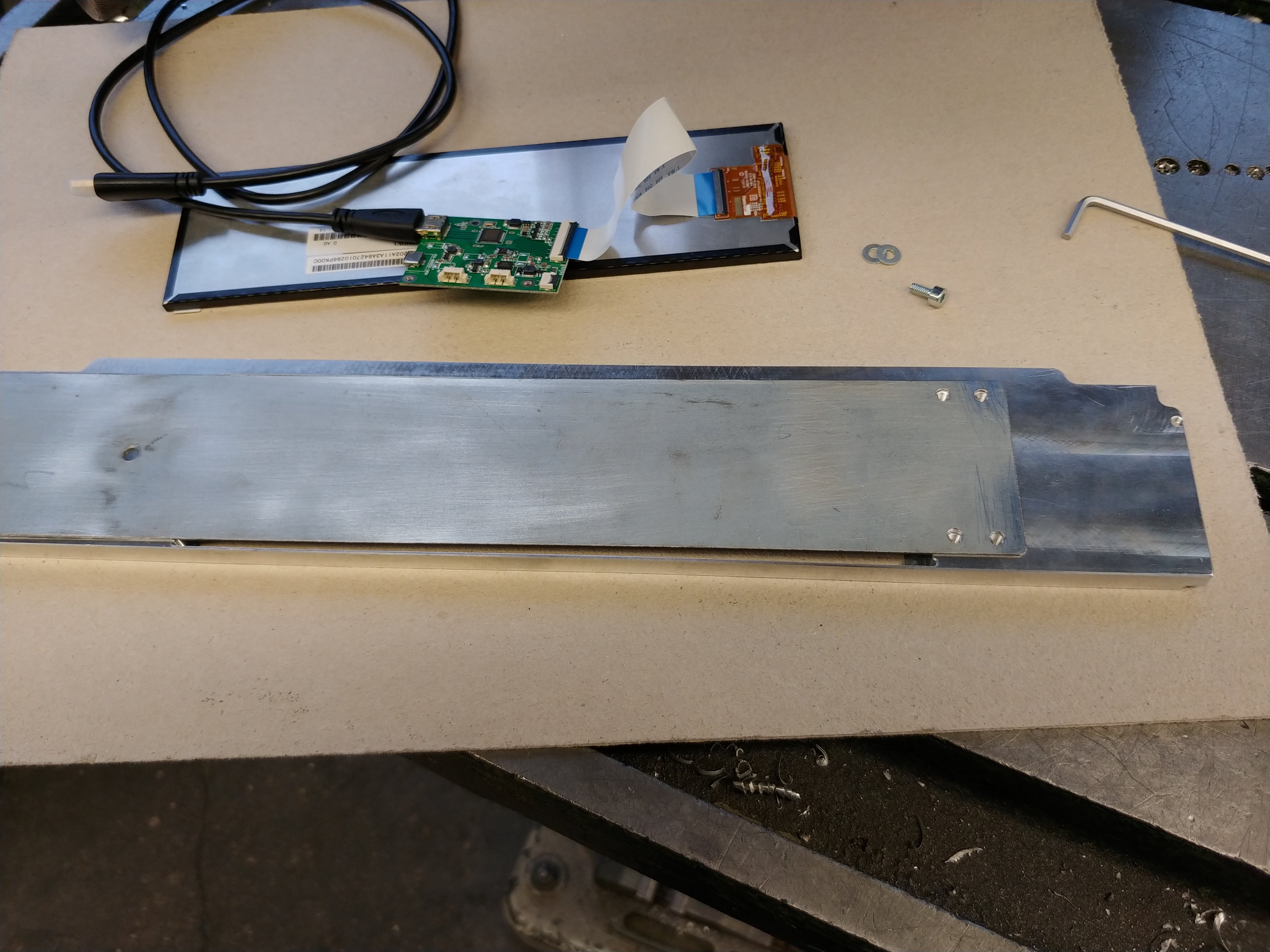

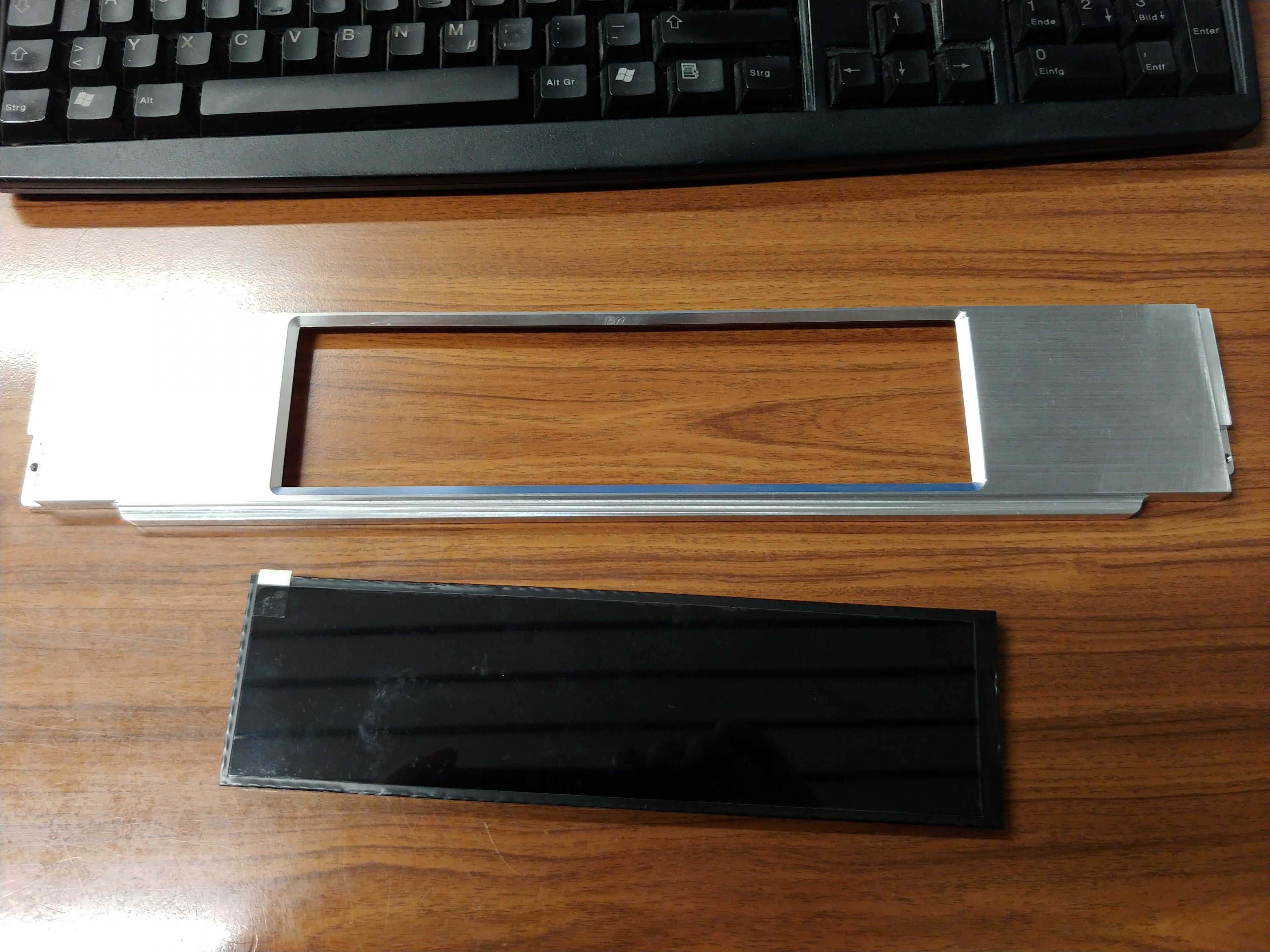

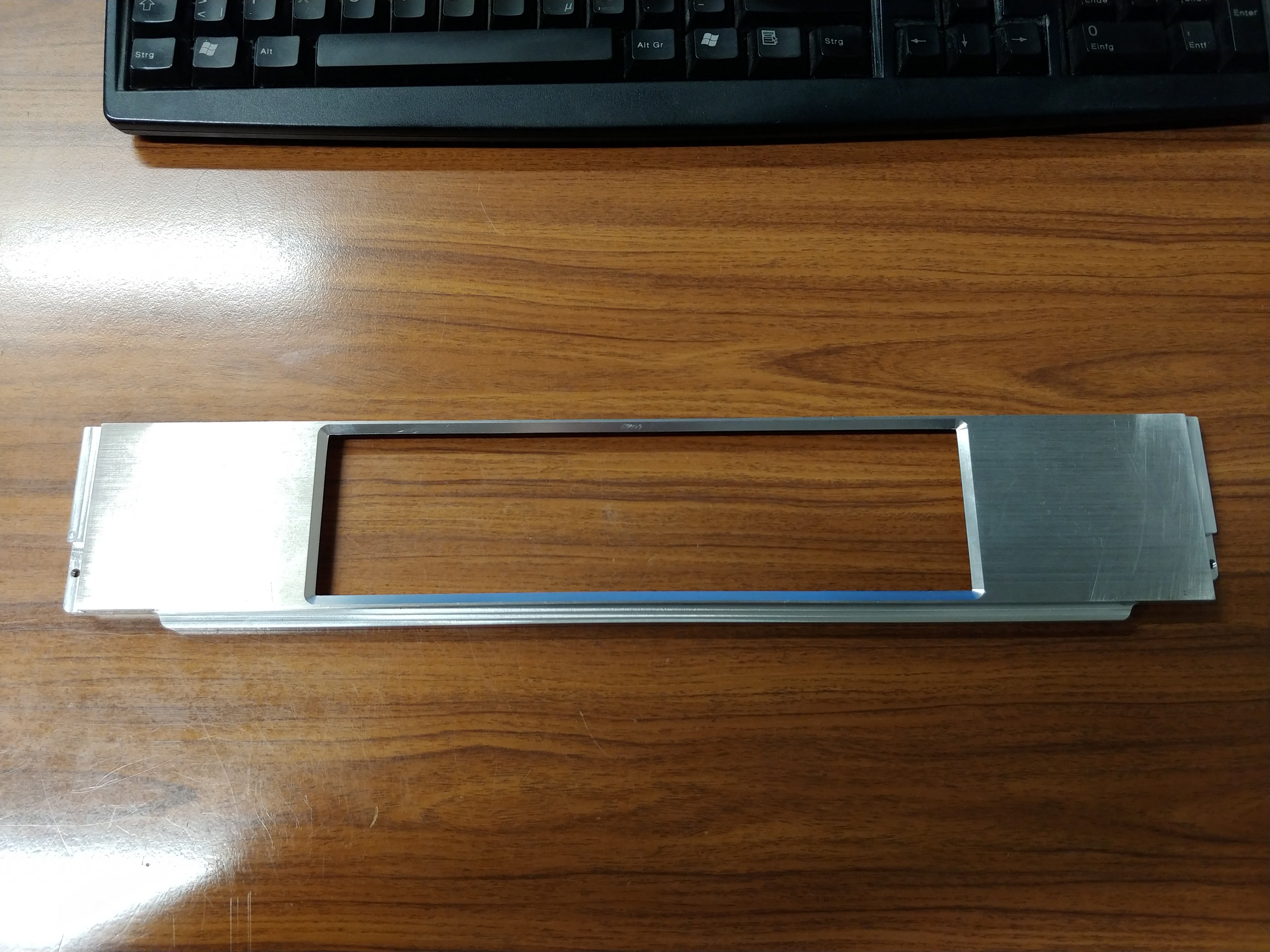

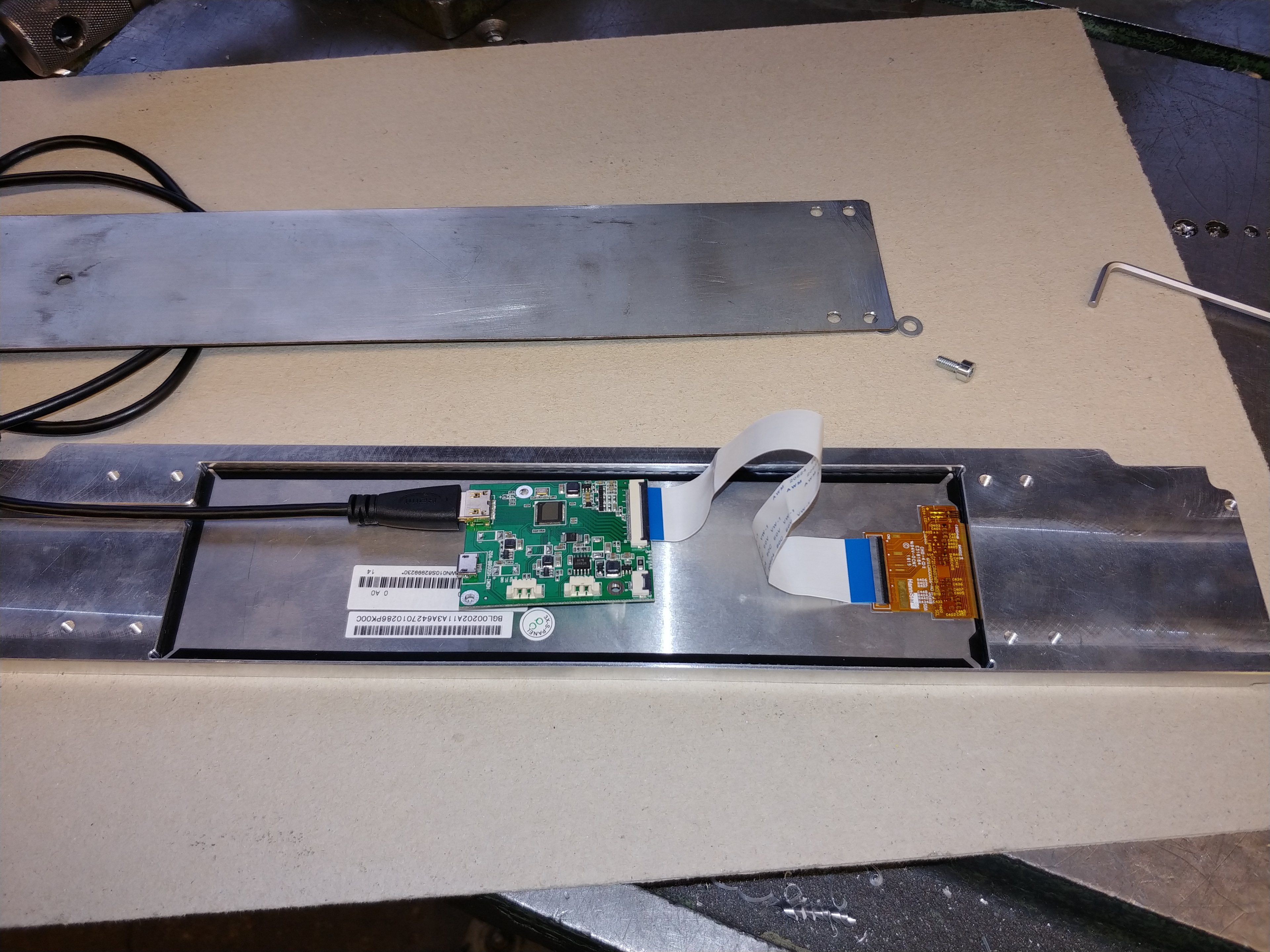

Guten Morgen, hab mal wieder das GANZ NEUES für Euch, ich verrate nicht gleich alles, sonst würde es ja kein Spaß machen

Gruß



[Evil Ghost]

UPDATE:
Guten Morgen,
mittlerweile haben wir 7000 Aufrufe 😄
weiter gehts,

Gruß



[Evil Ghost]

UPDATE:
TIME!
Bilder anschauen und genießen 😄

Gruß



[Evil Ghost]

UPDATE:
Neue Bilder

Gruß



[Evil Ghost]

Ein Frohes Neues Jahr Wünsche ich euch allen.
UPDATE:
habe wieder zeit an der Fräsmaschine verbracht & ein paar Neue Sachen sind rausgekommen
Bilder:

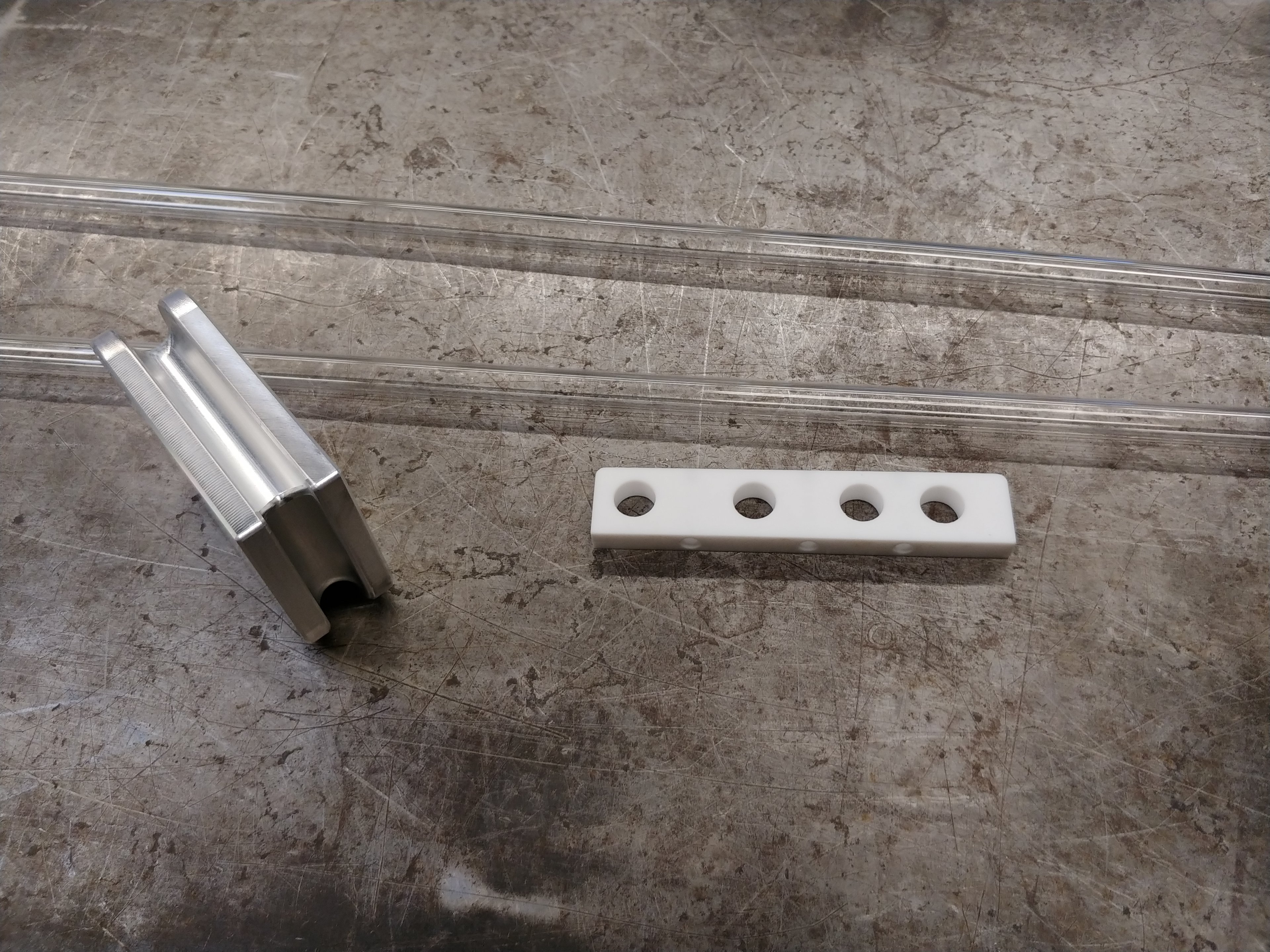

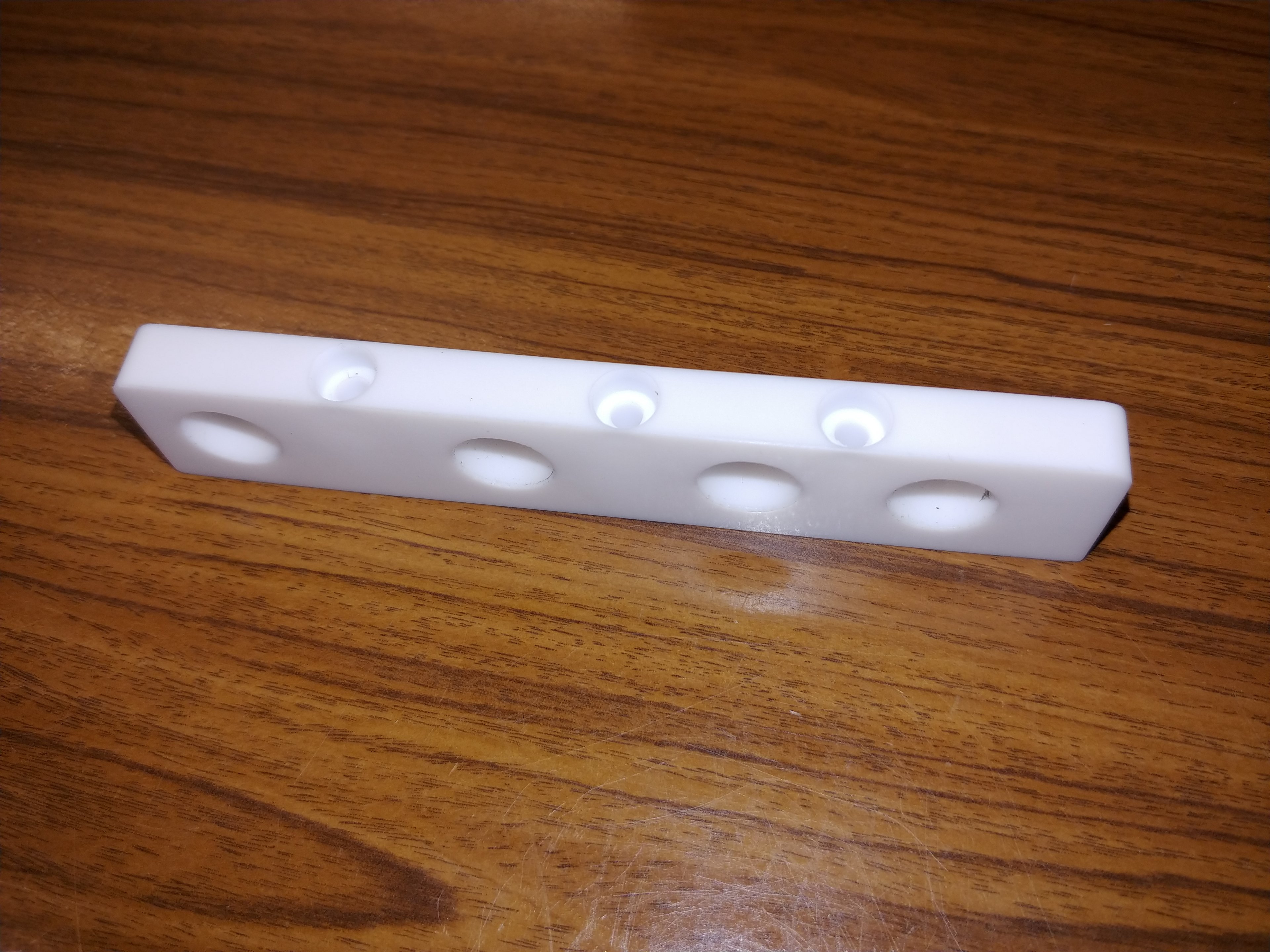

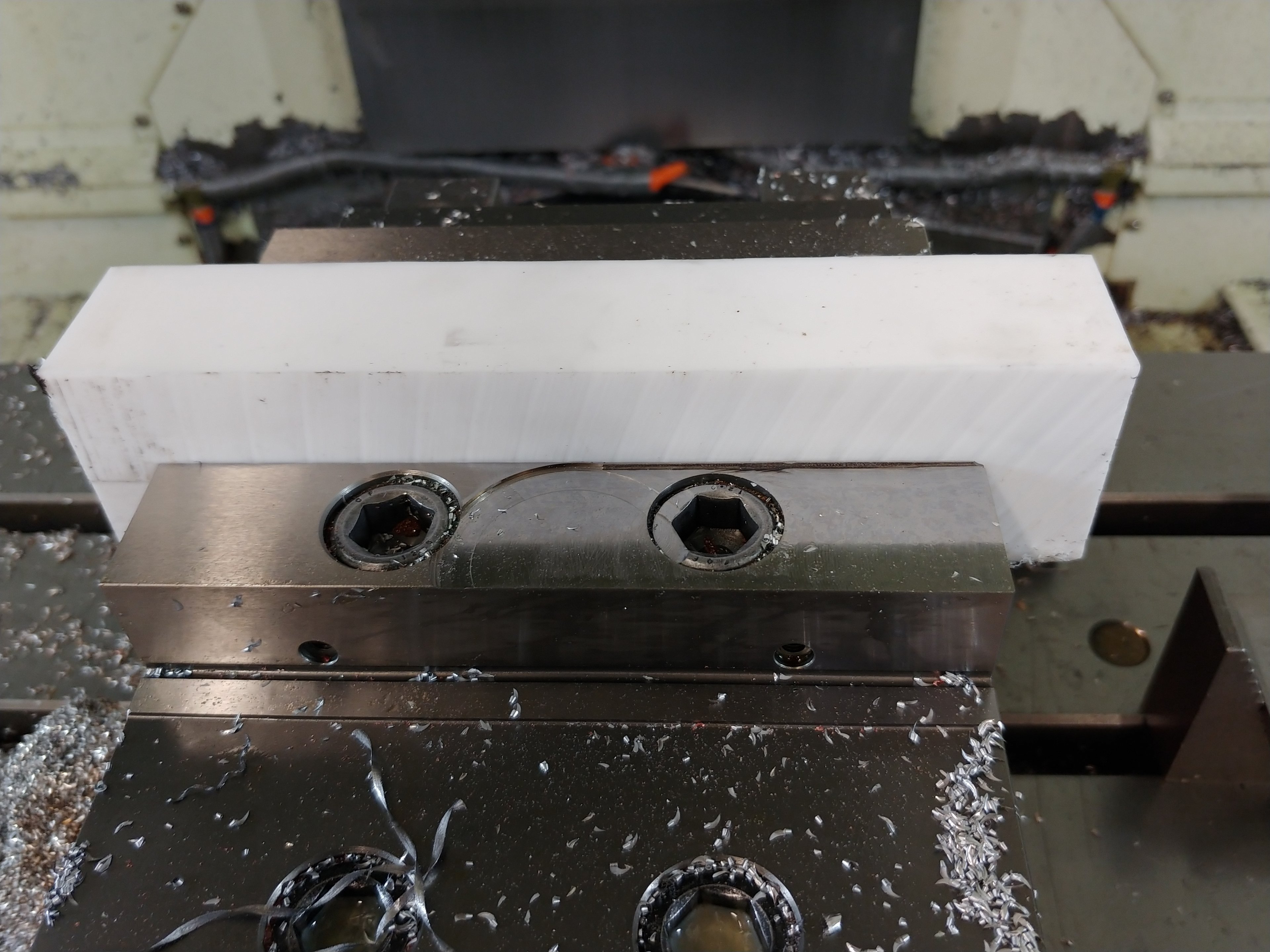

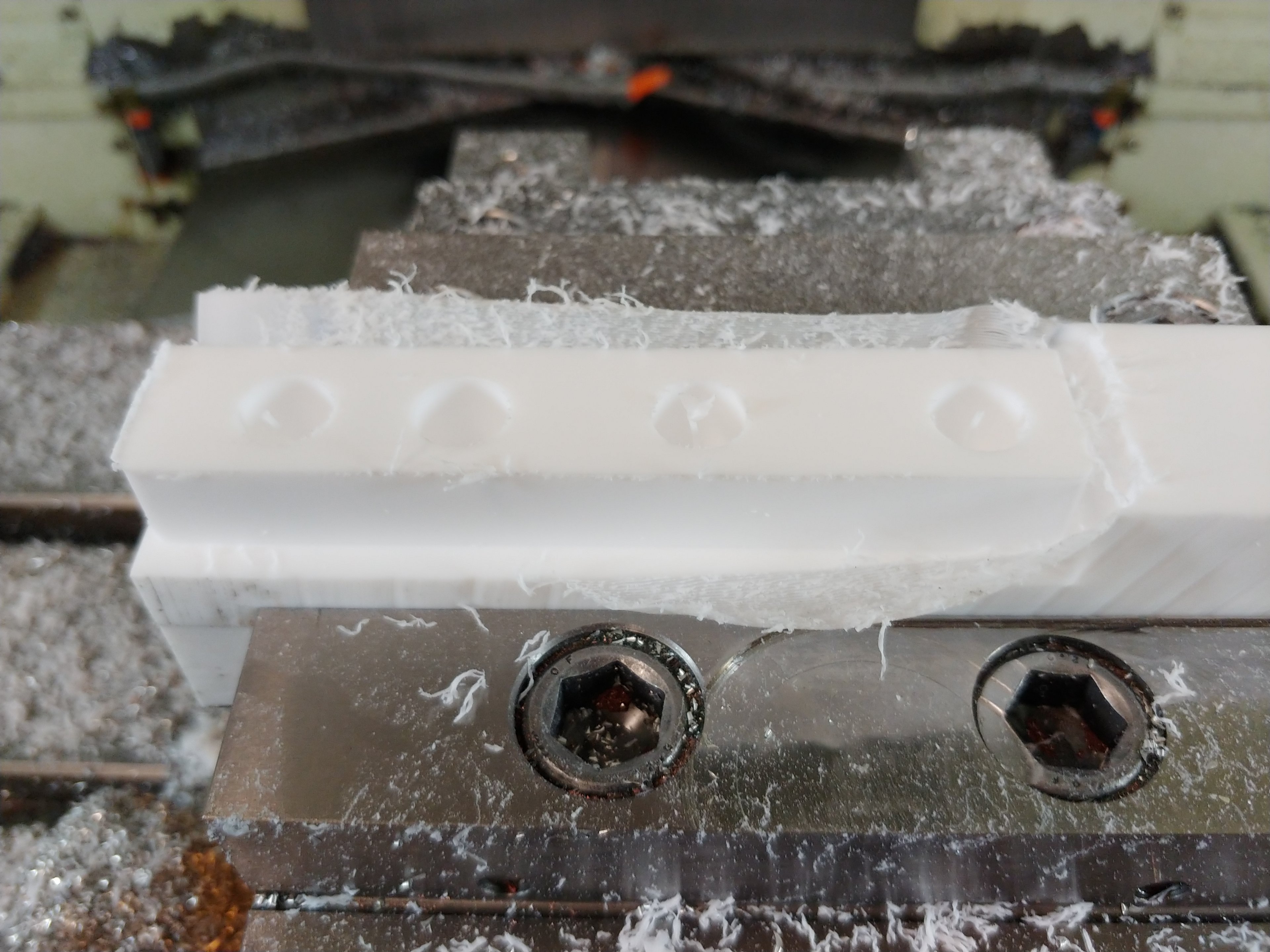

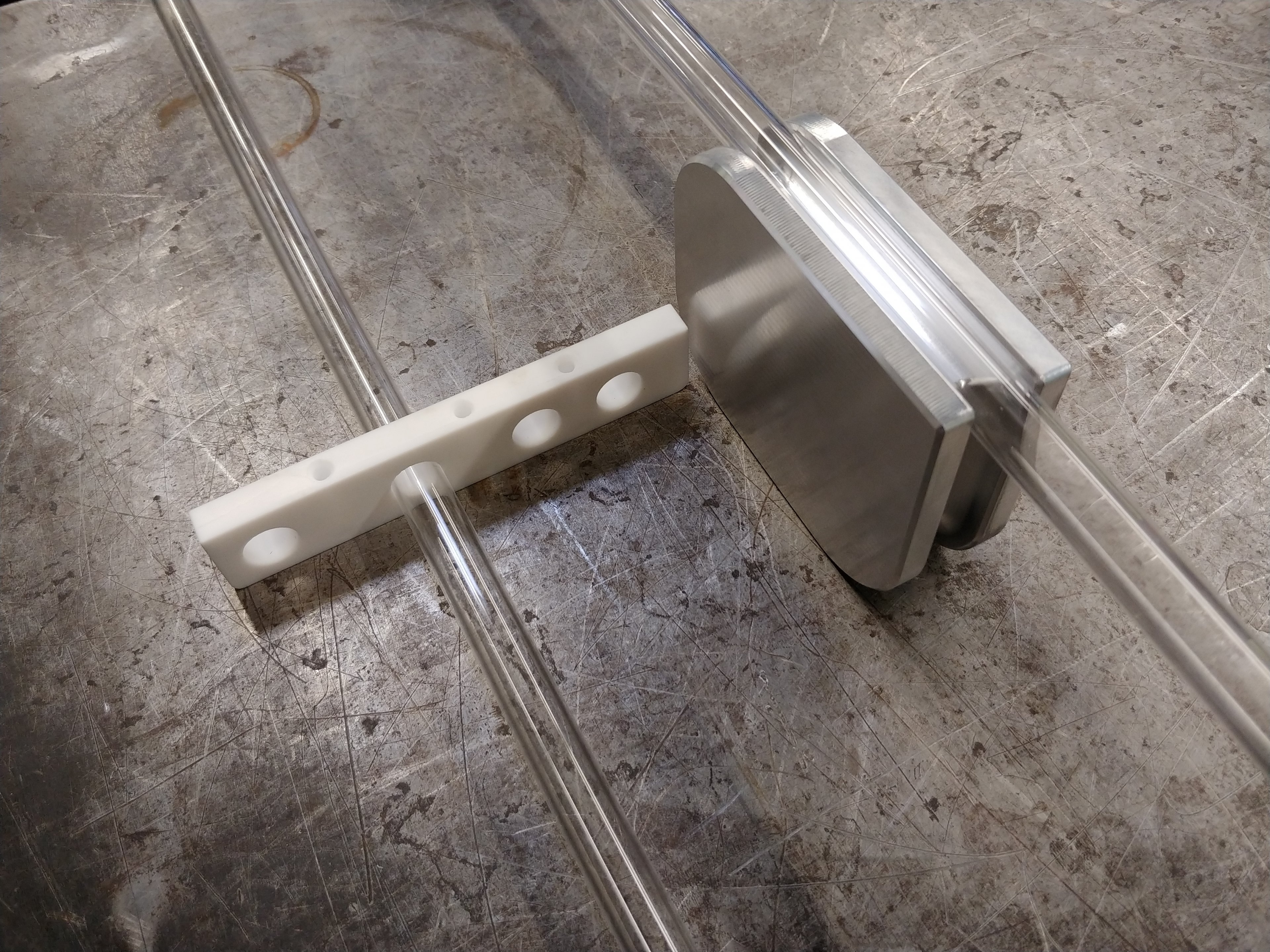

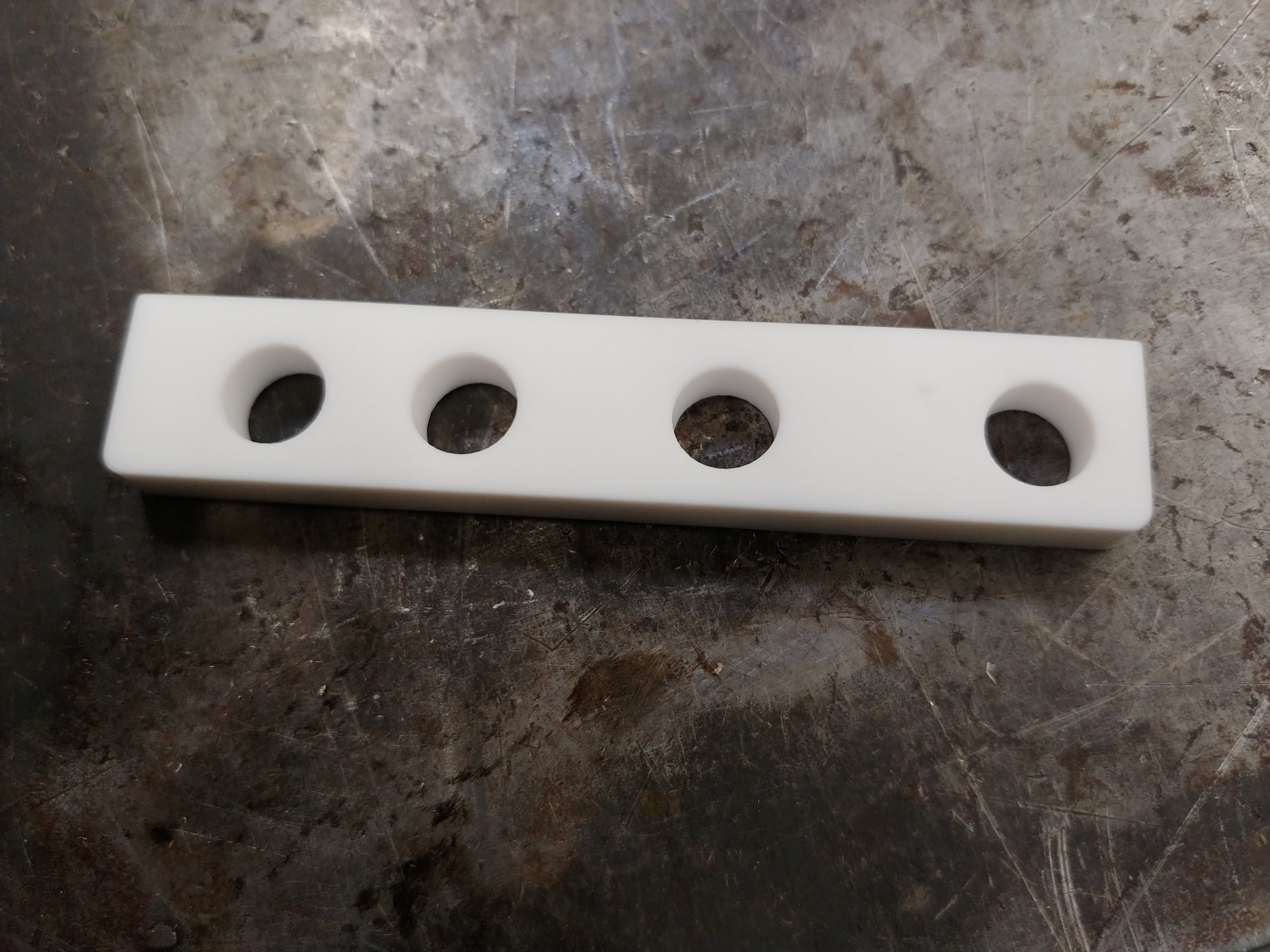

Halterung für die HardTube´s aus Teflon

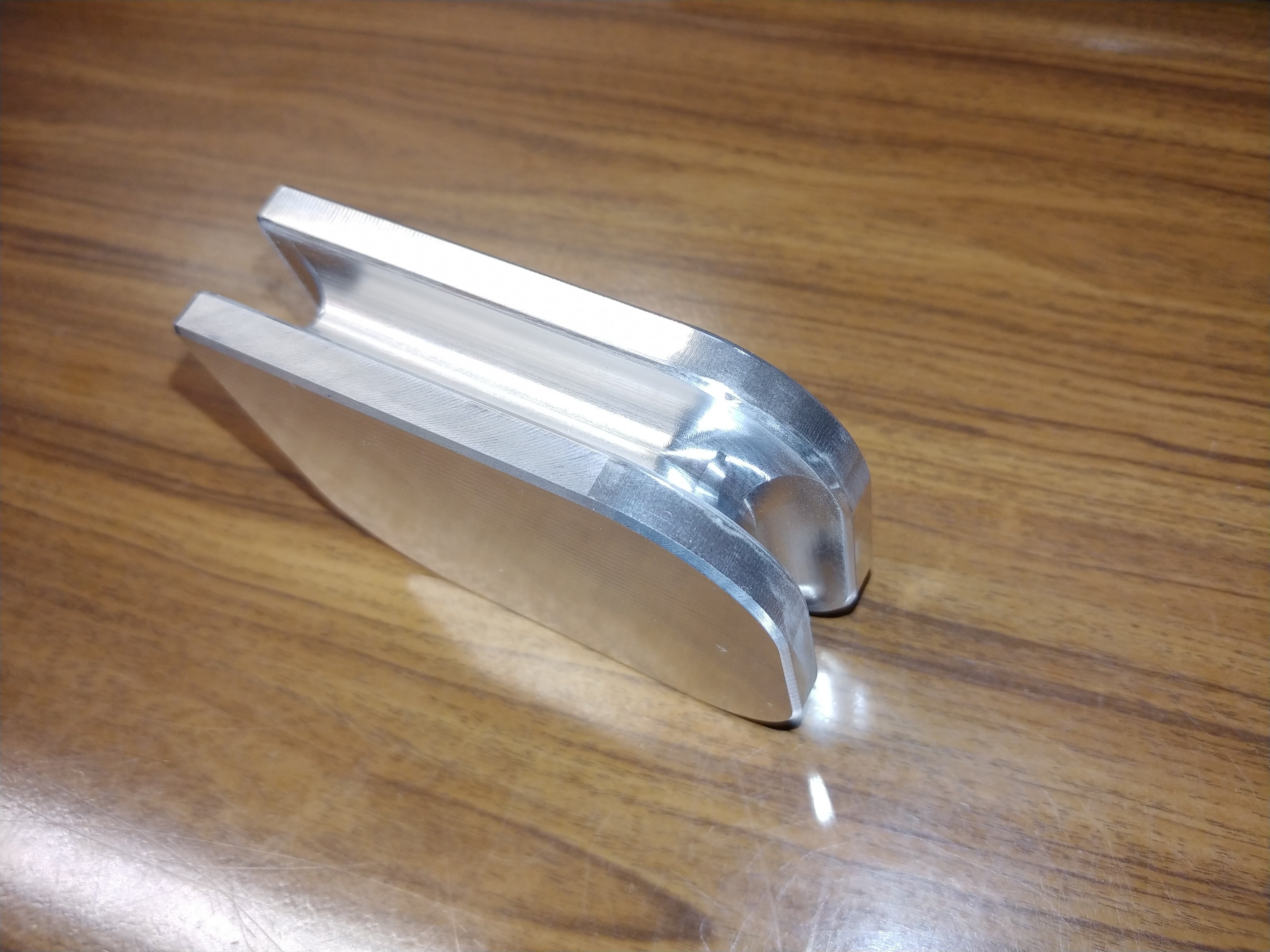

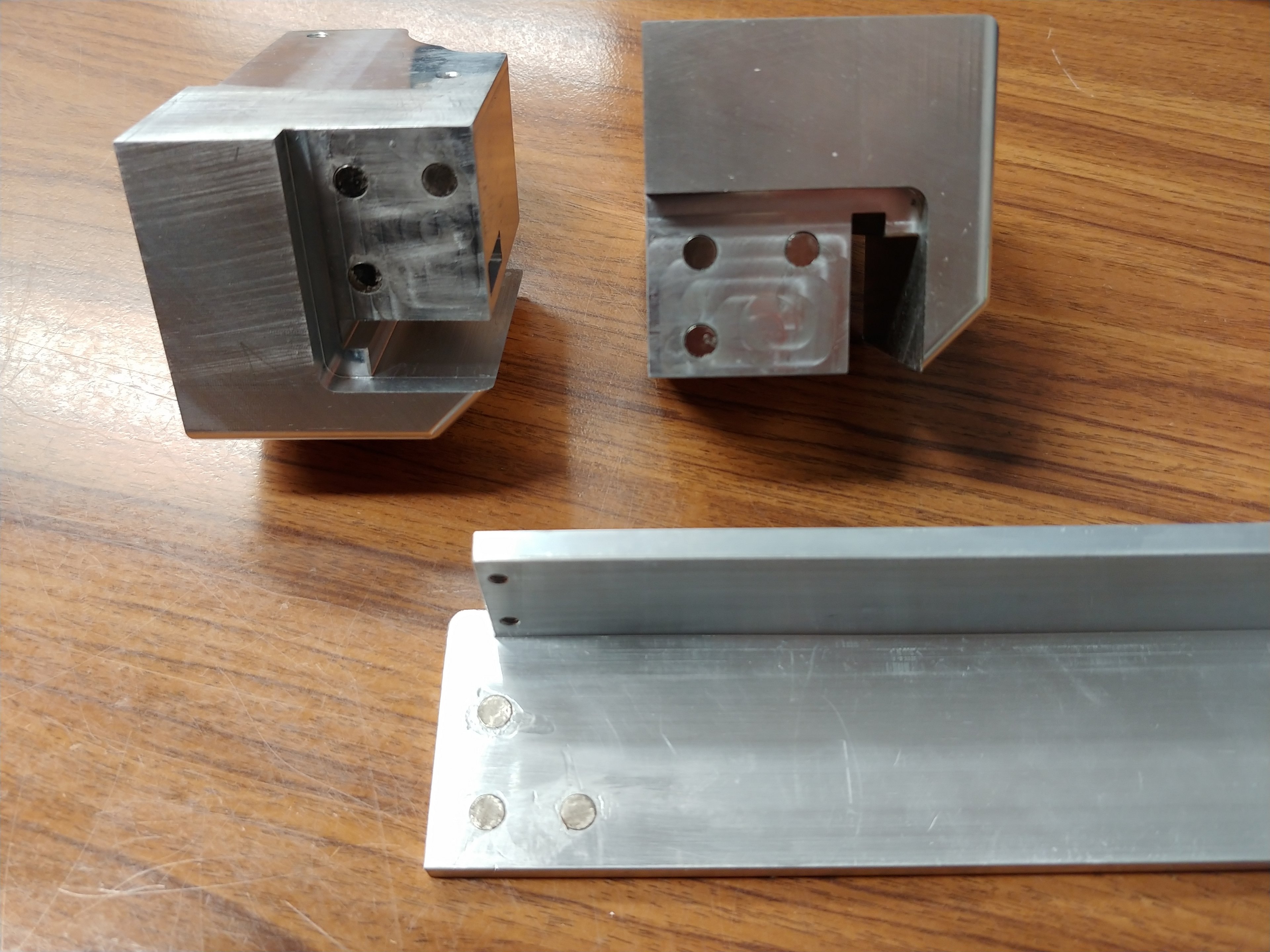

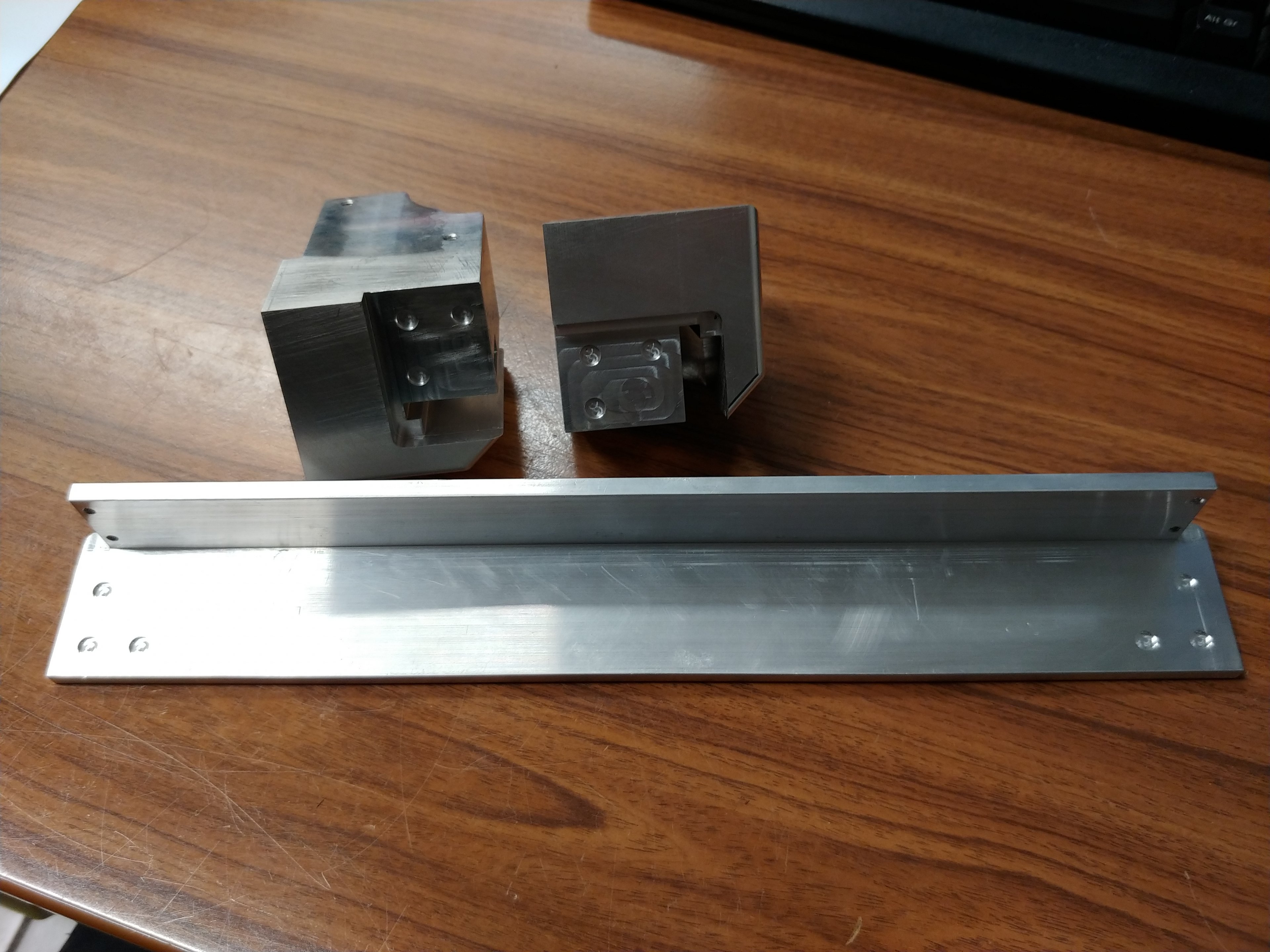

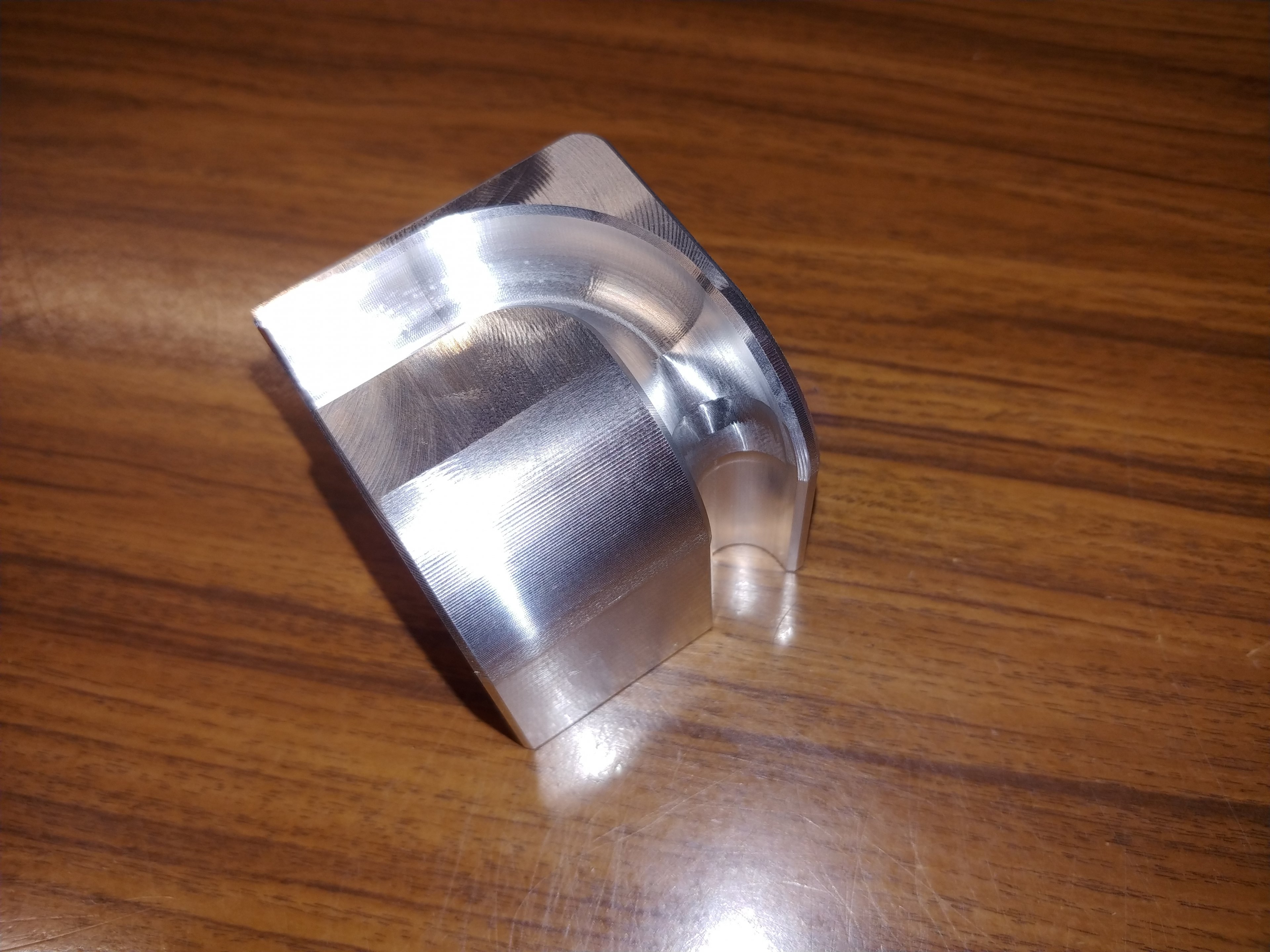

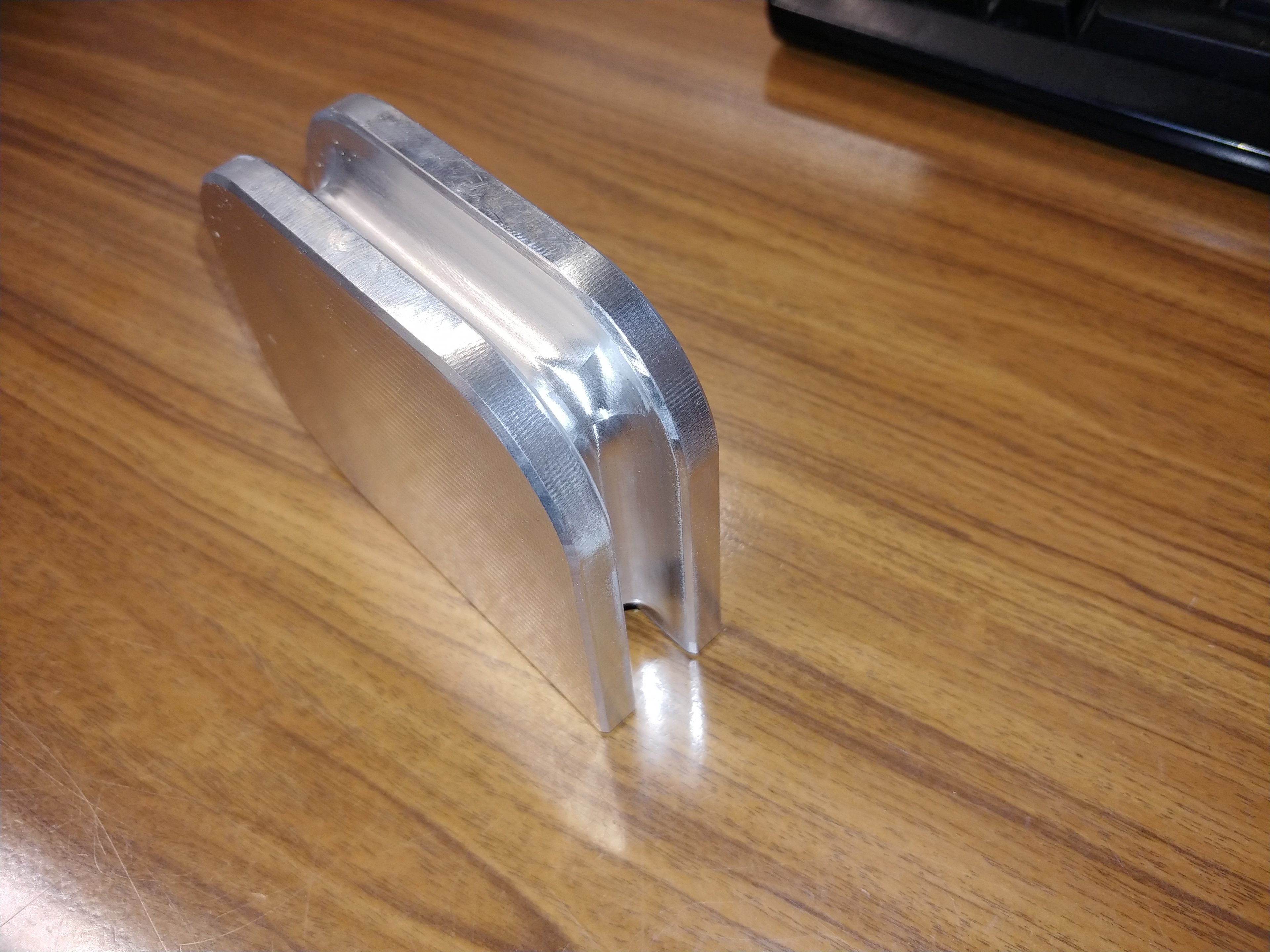

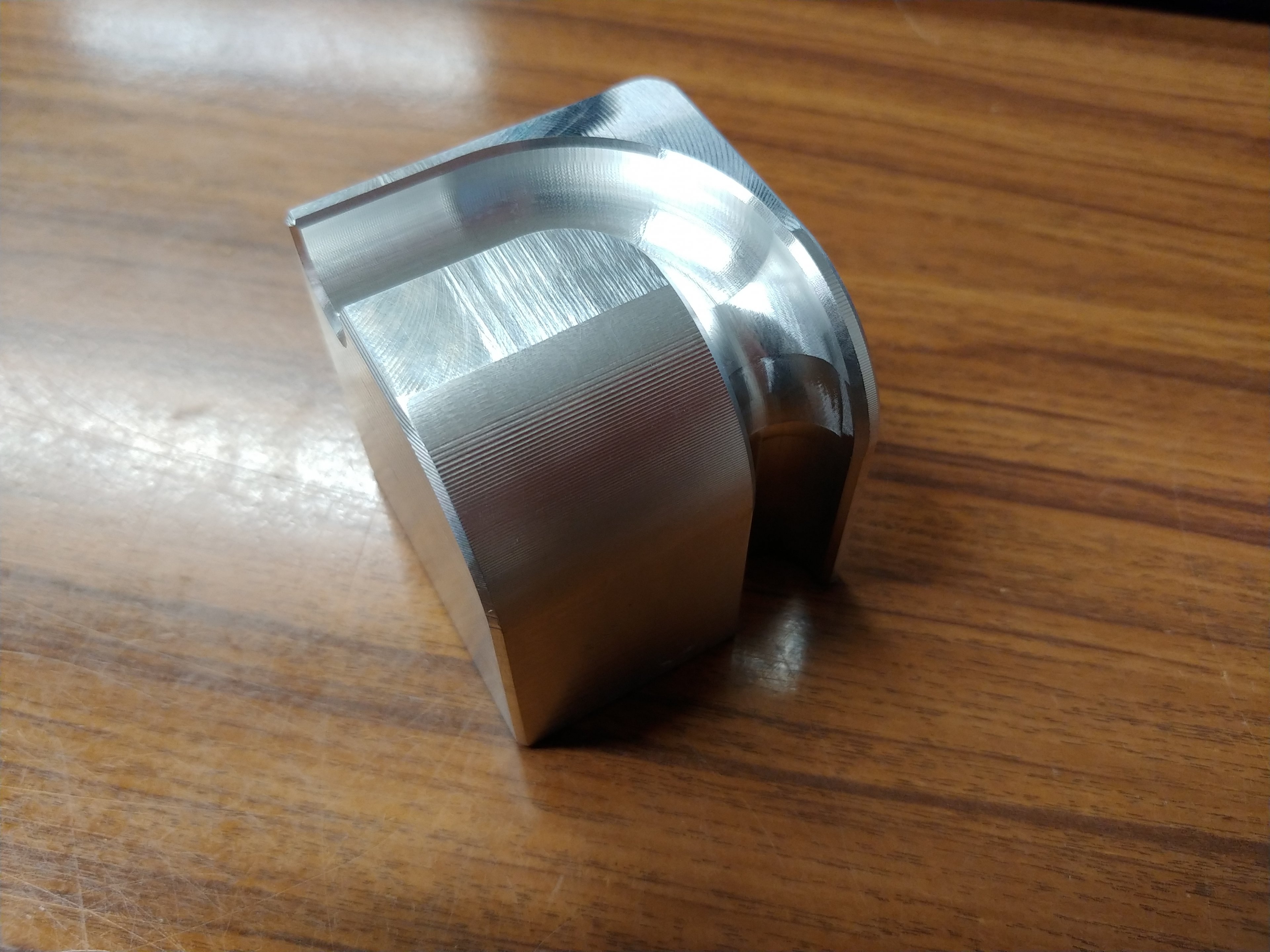

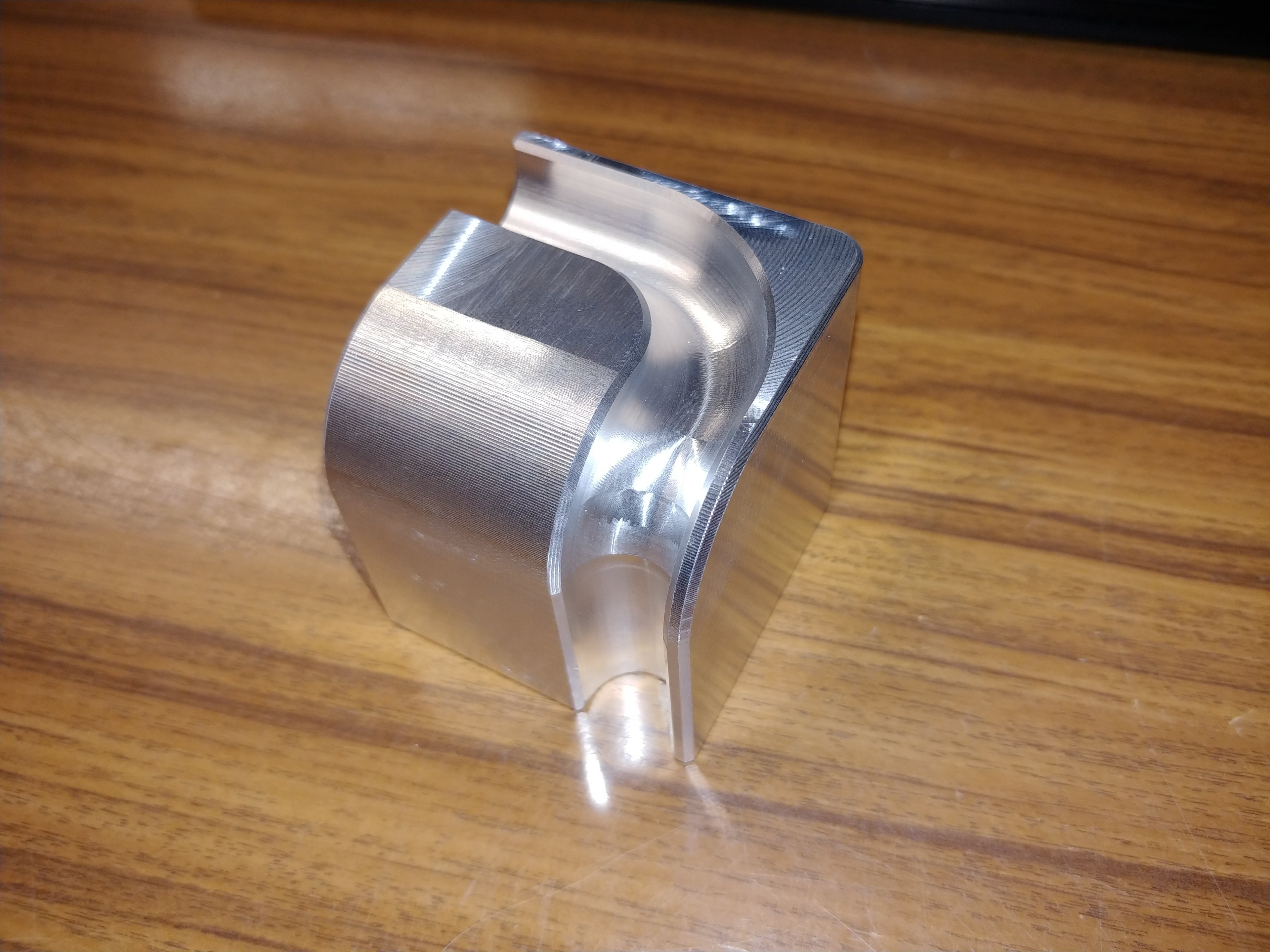

Dan habe ich mir 2 Biegewerkzeuge gefräst

+

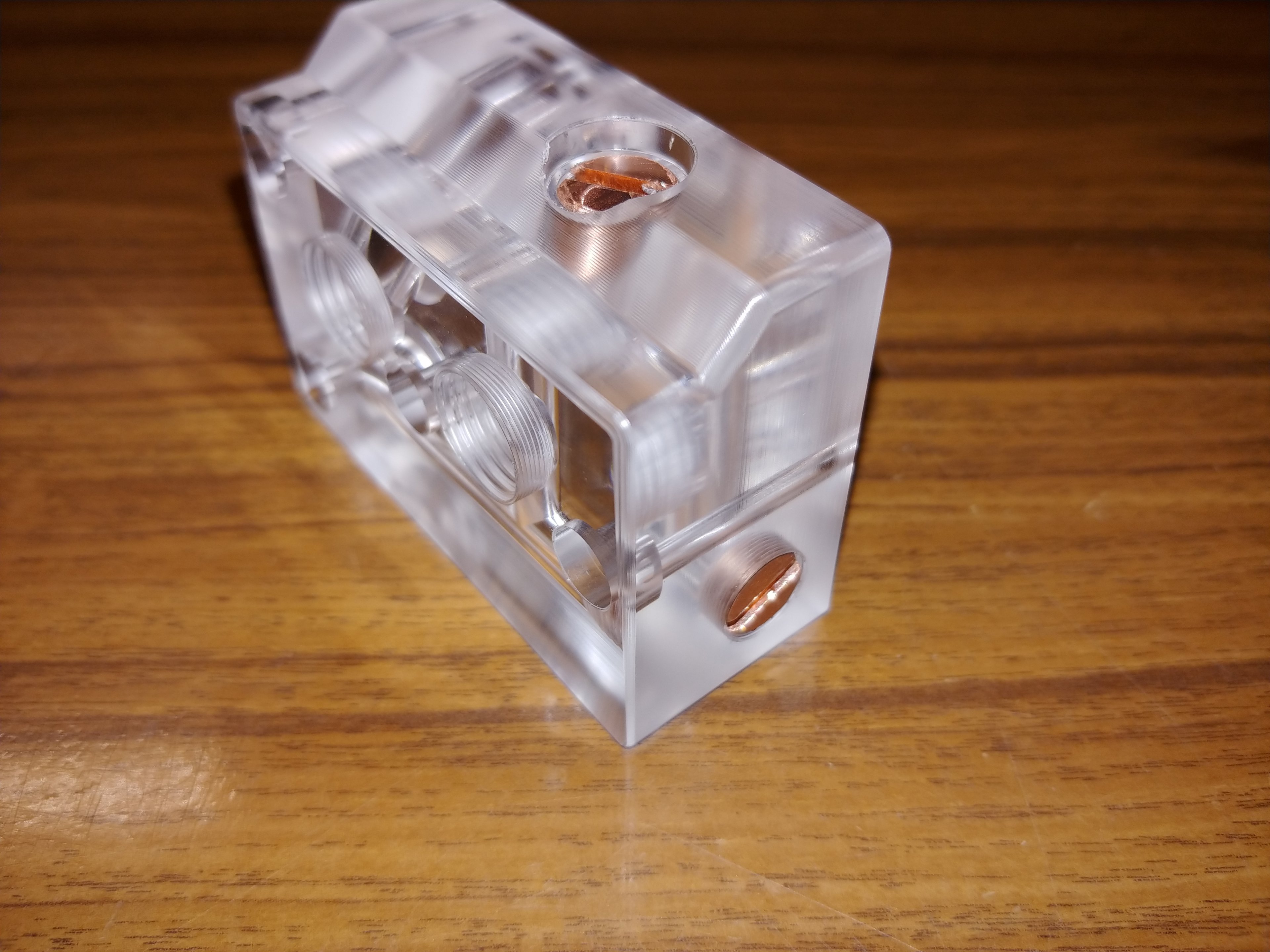

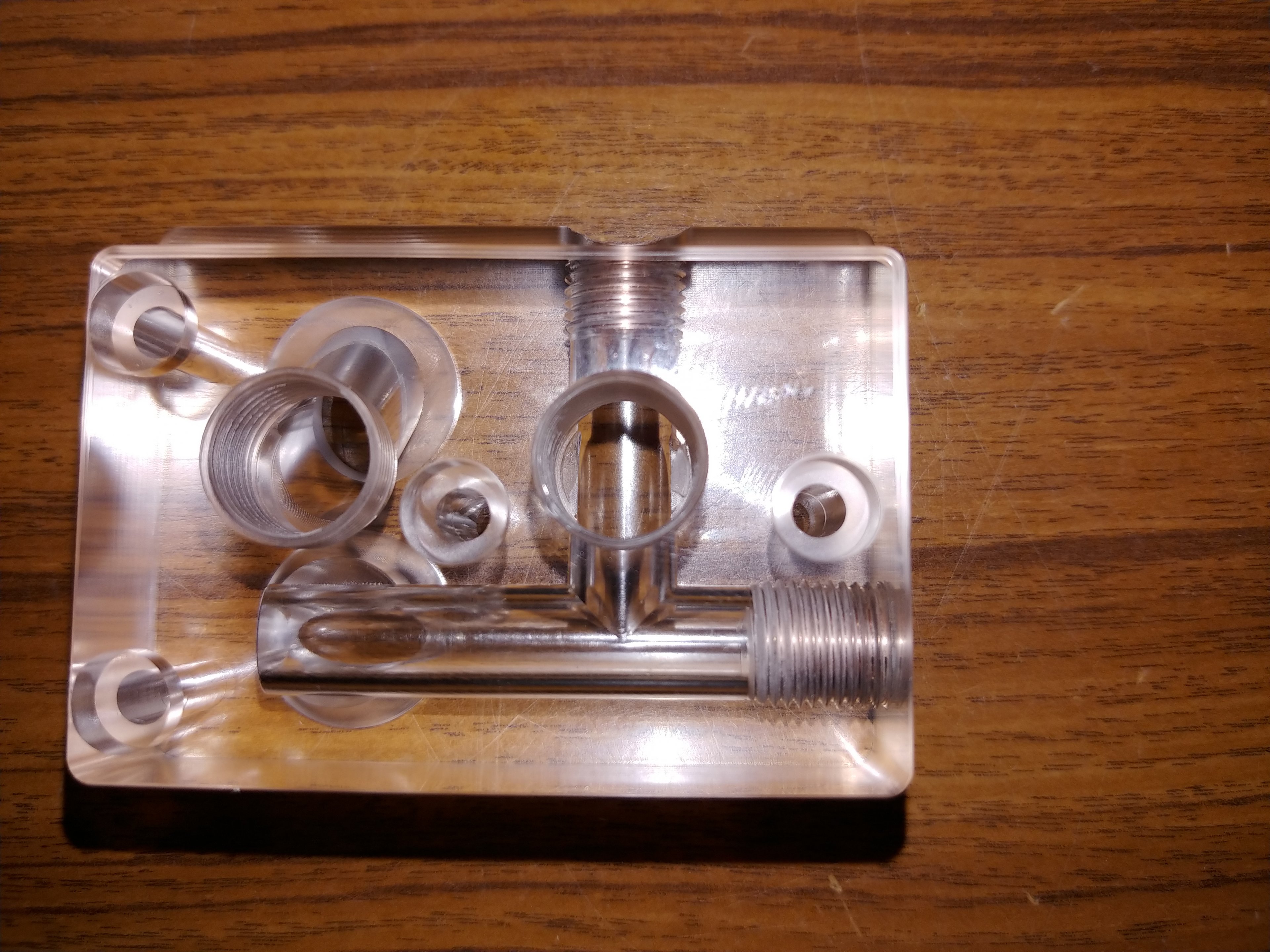

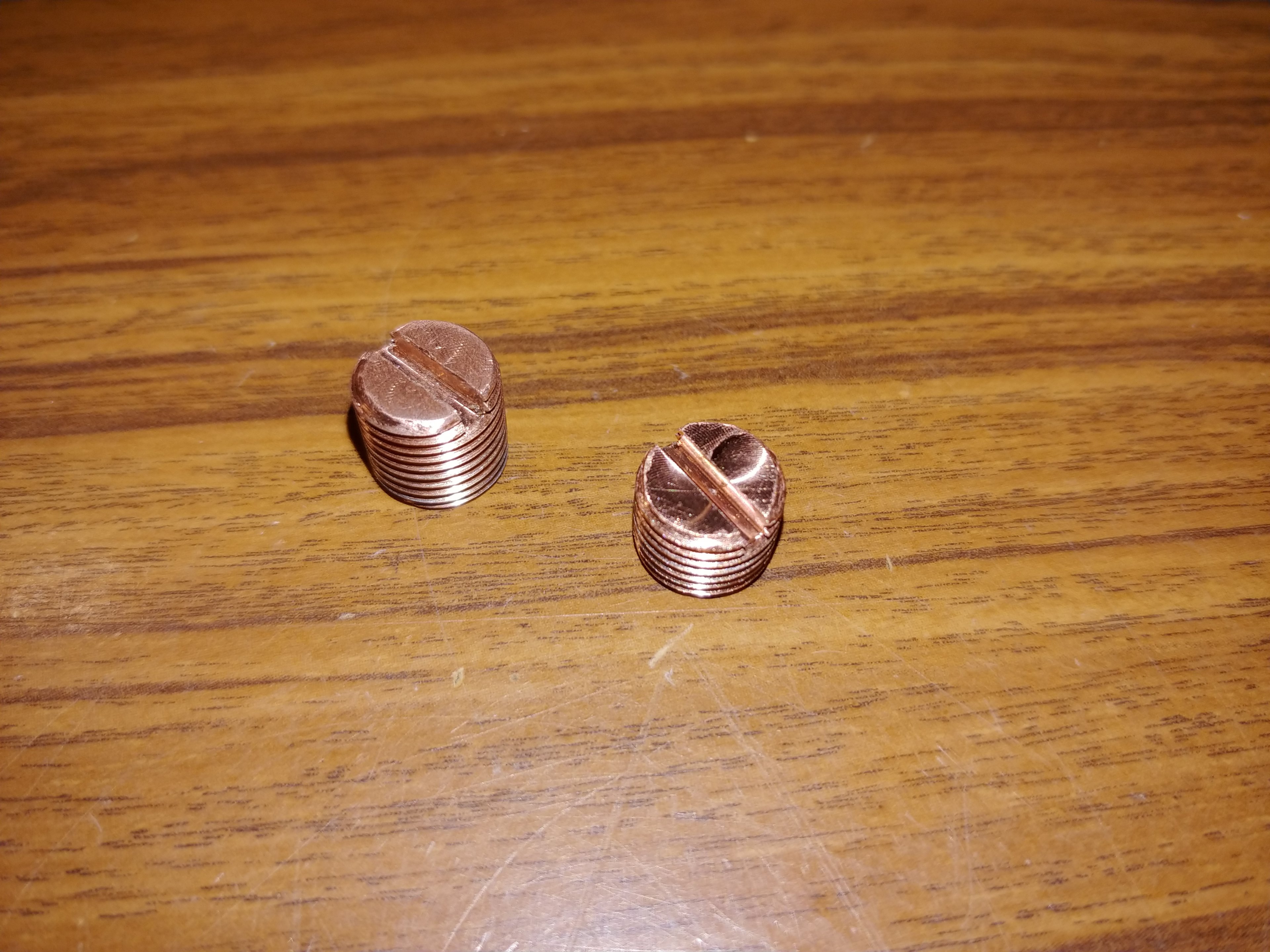

2 Blindstopfen aus Kupfer für mein Verteiler Block

Da ich Dezember Nix am Projekt gemacht habe, hab ich mir ein paar Gedanke gemacht wie ich ein paar Sachen umsetze.
-Die Glasscheibe kommt Weg!
Die werde ich durch ein Polykarbonat Scheibe ersetzen.
Die Verarbeitung ist einfacher, und da bricht nix wie bei Glas.
-Ich hab mich jetzt entschlossen doch Anschlüsse zu kaufen, da es doch zu lange gedauert hätte bis das Alles fertig wäre
Hab mir Alphacool 13mm Hardtube Anschlüsse besorgt

zum Schluss:
Ich denke ich werde das Gehäuse Komplett Weiß lackieren

Ein Schönen Gruß



[Evil Ghost]

UPDATE:
Ich habe mir noch ein paar Sachen Bestellt, eines davon ist heute gekommen
in Bildern geht es weiter:

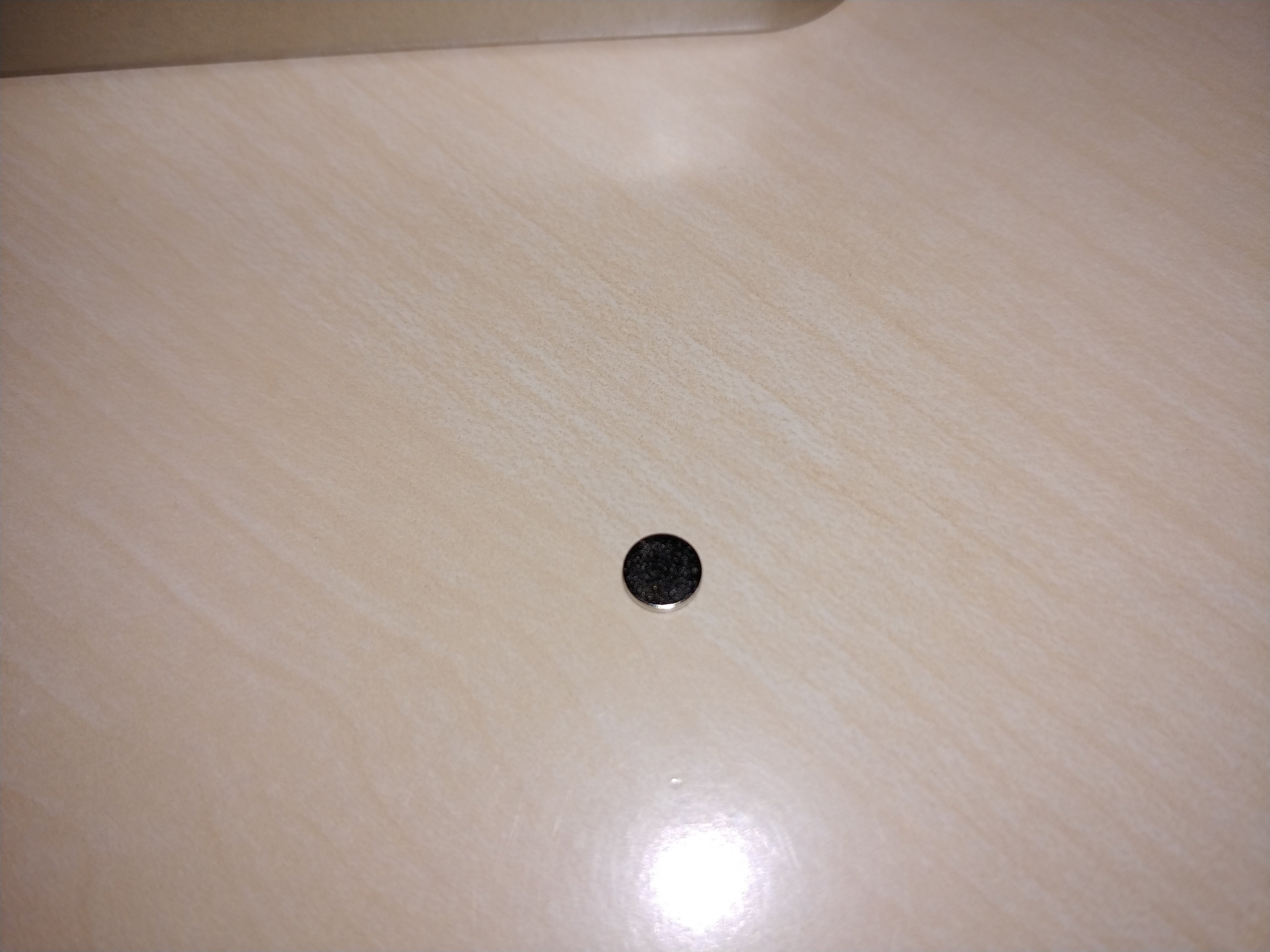

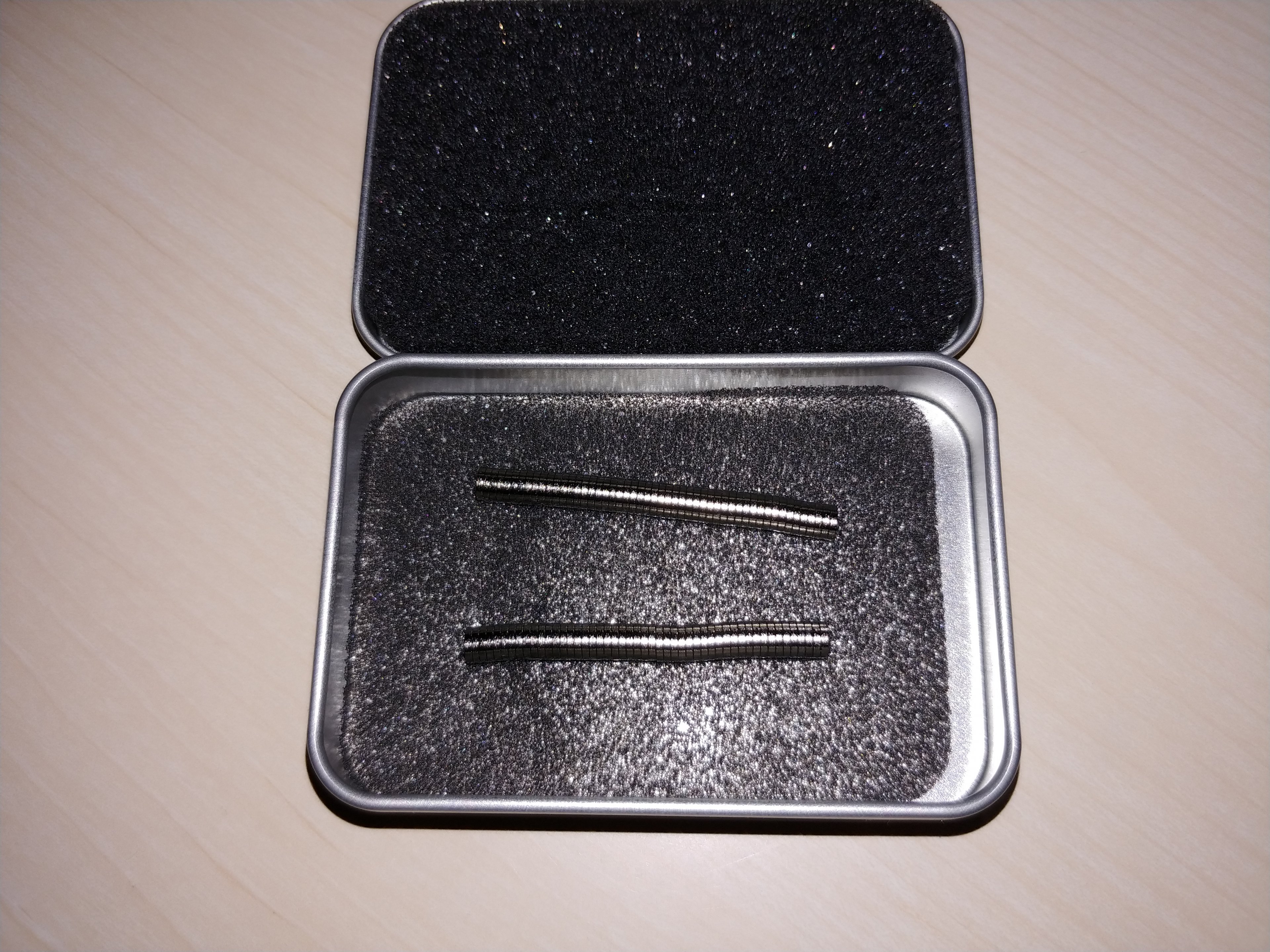

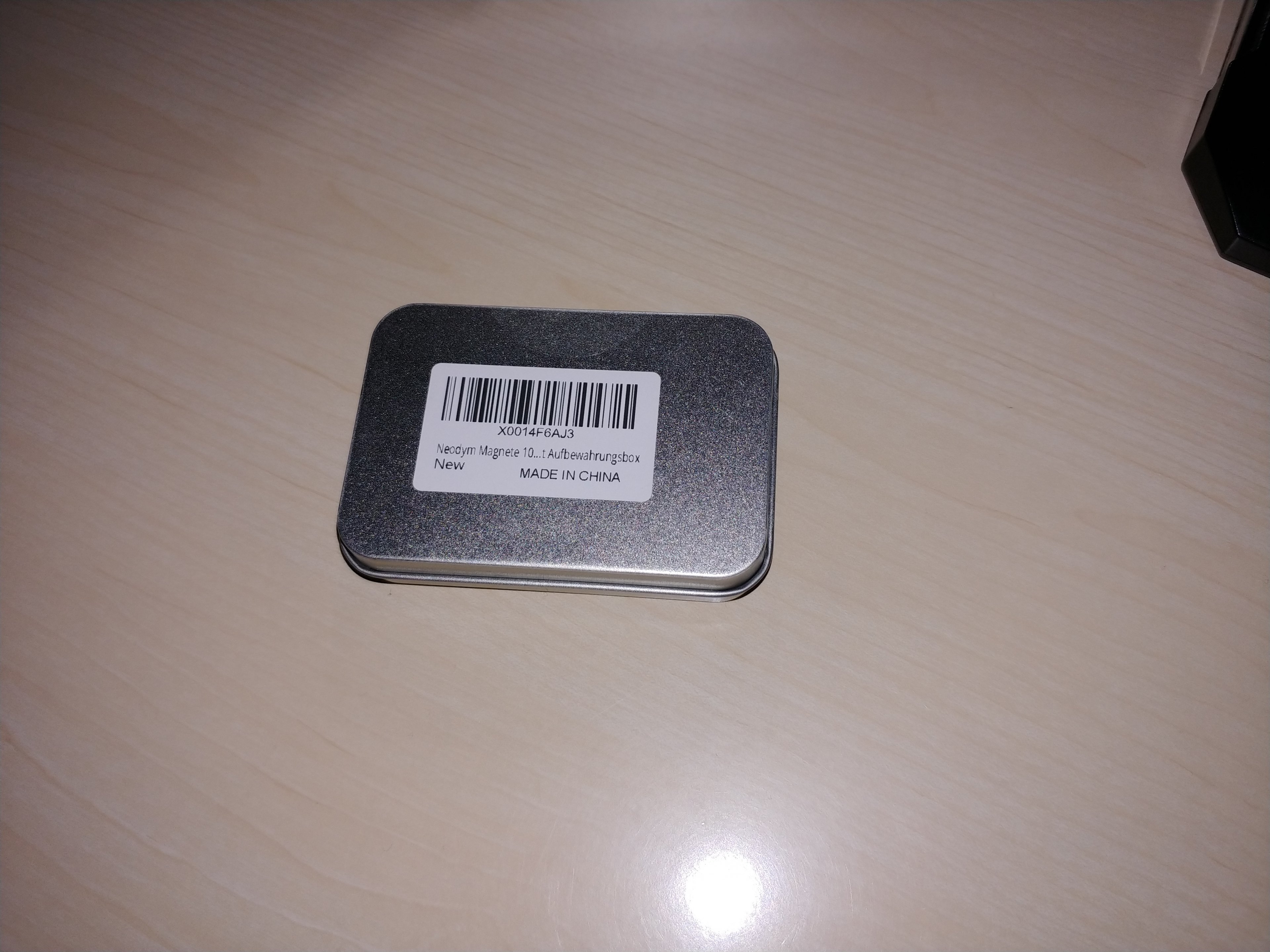

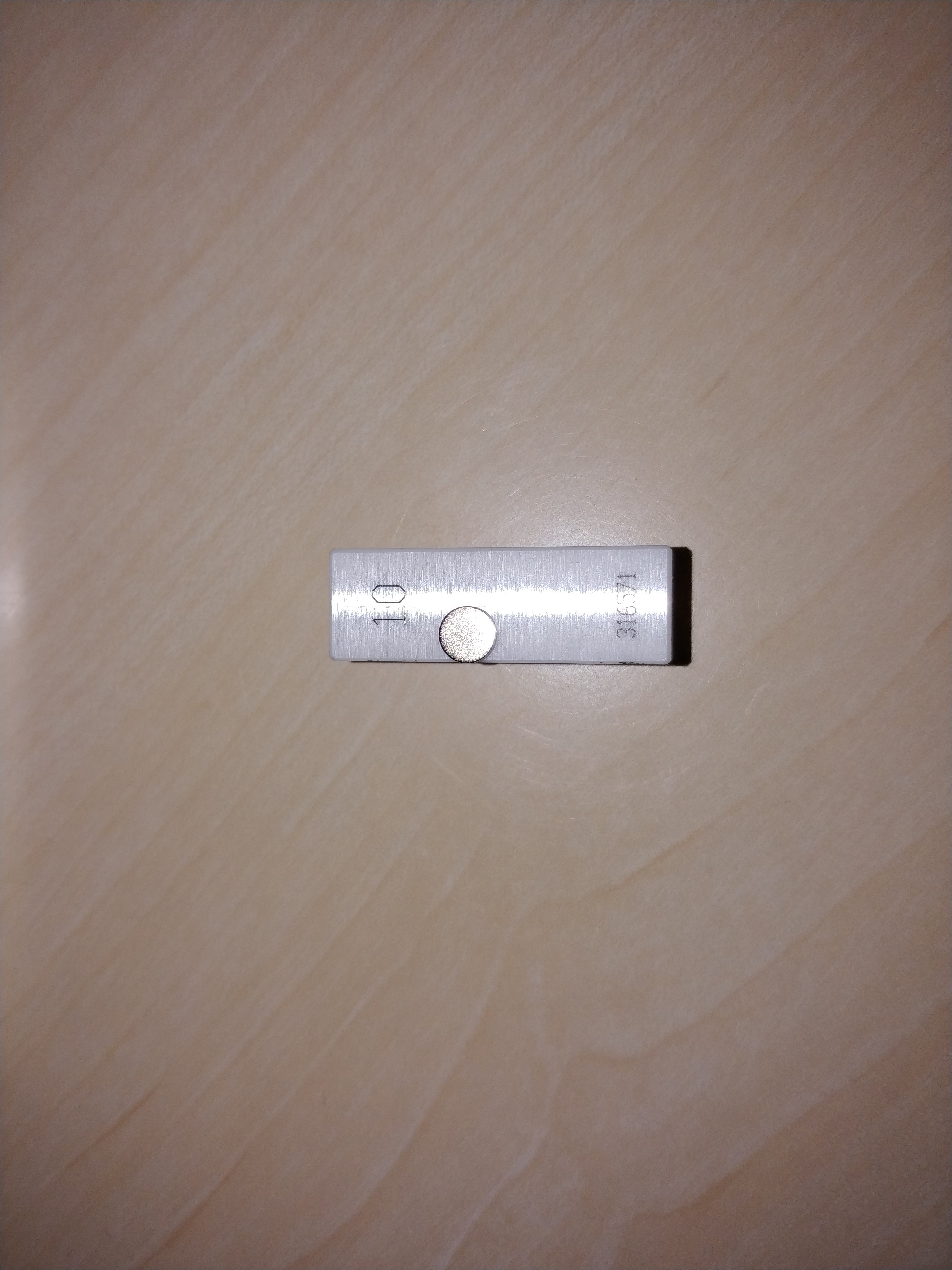

es sind Neodym Magnete Ø5x1mm Hoch

Gruß



[Evil Ghost]

UPDATE:
Heute schreibe ich euch was ich mit den Neodym Magnete Gemacht habe.

Ich habe mir ja Lange Überlegt wie ich die Seite mache, erst hatte ich mit eine Glasplatte gedanken gemacht,
bis ich die Idee mit der Glasplatte verworfen habe.
Als nächste hab ich statt der Glasplatte ein Polycarbonat Platte geholt.
Danach hab ich mit überlegt wie ich sie befestige, logisch wäre ja sie dran zu schrauben,
ABER das wollte ich nicht, Optisch würde mich das stören, dann bin ich auf die Idee mit den Magneten gekommen.

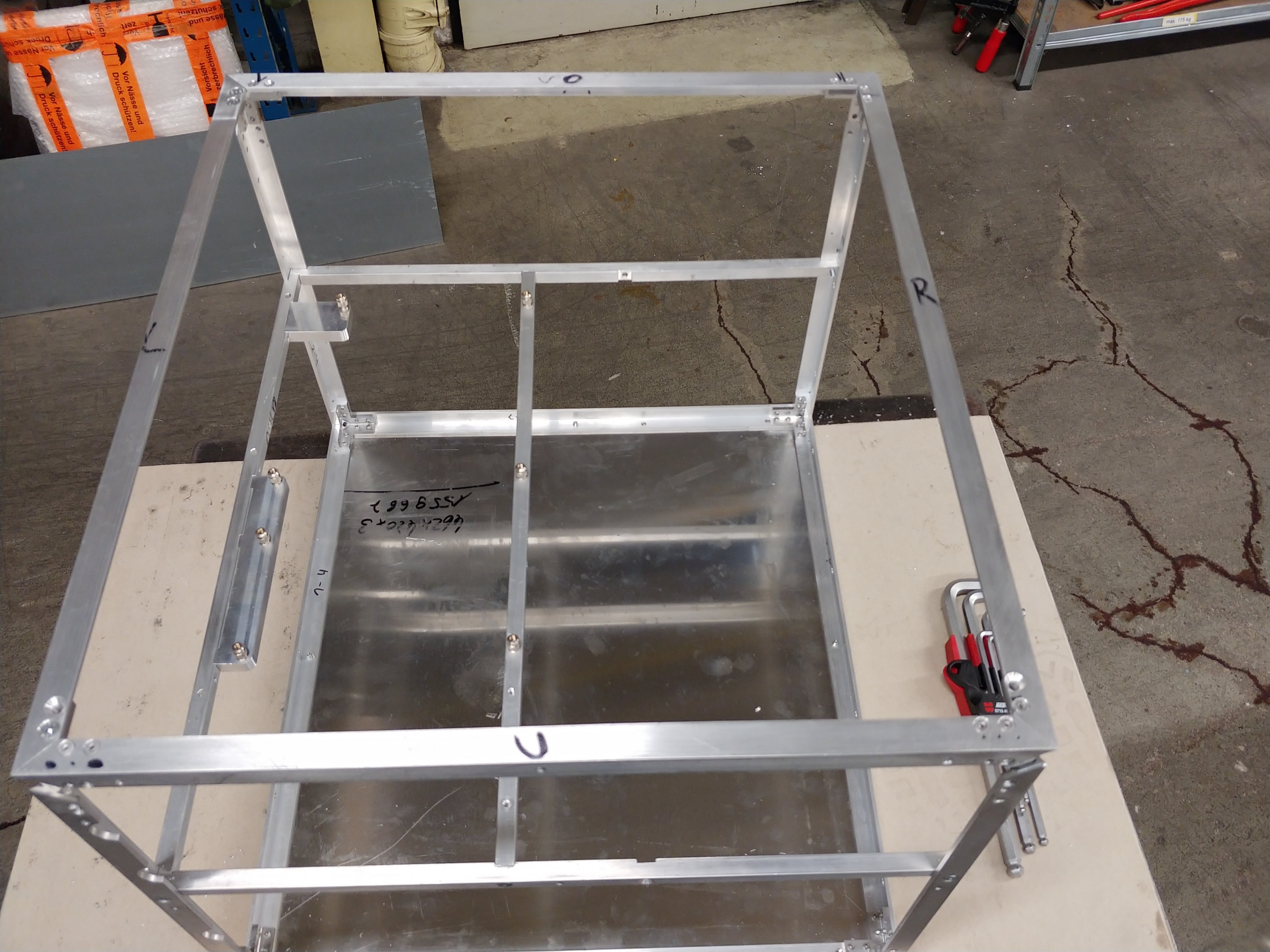

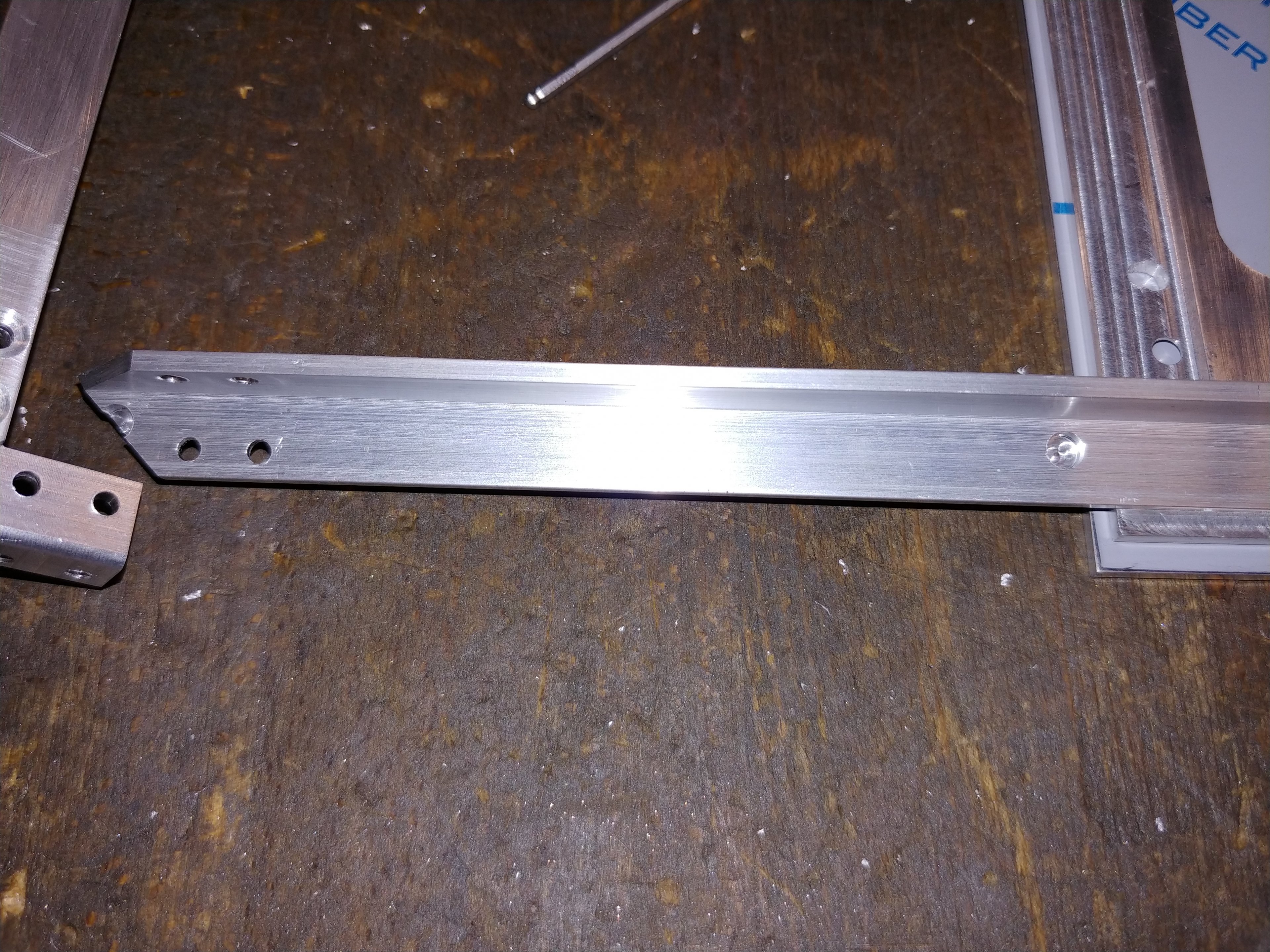

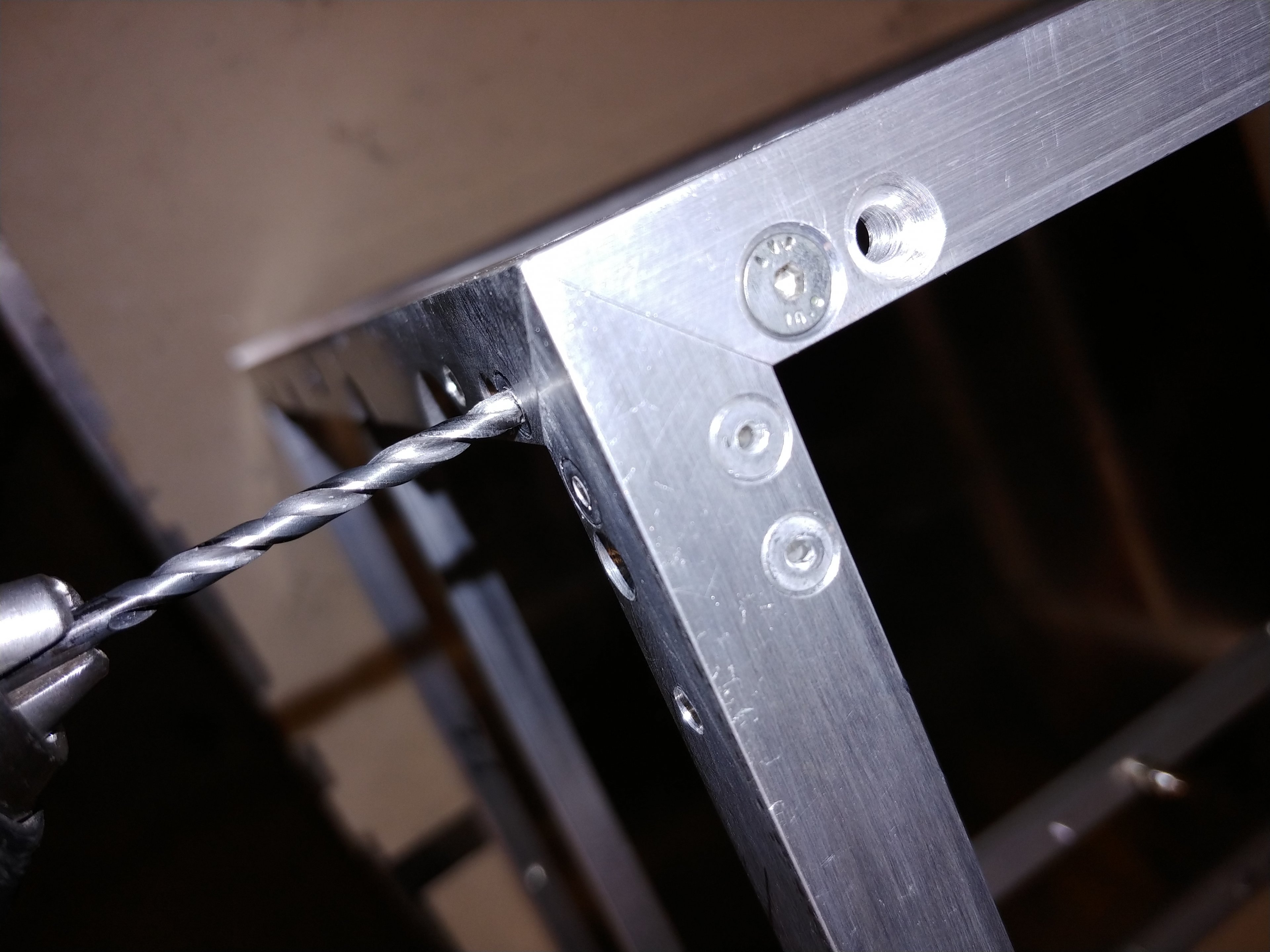

Habe Heute mein Gehäuse nochmal aufgebohrt, und Löcher von der Rückseite Gefräst für die Magnete

Das nun In Bildern:

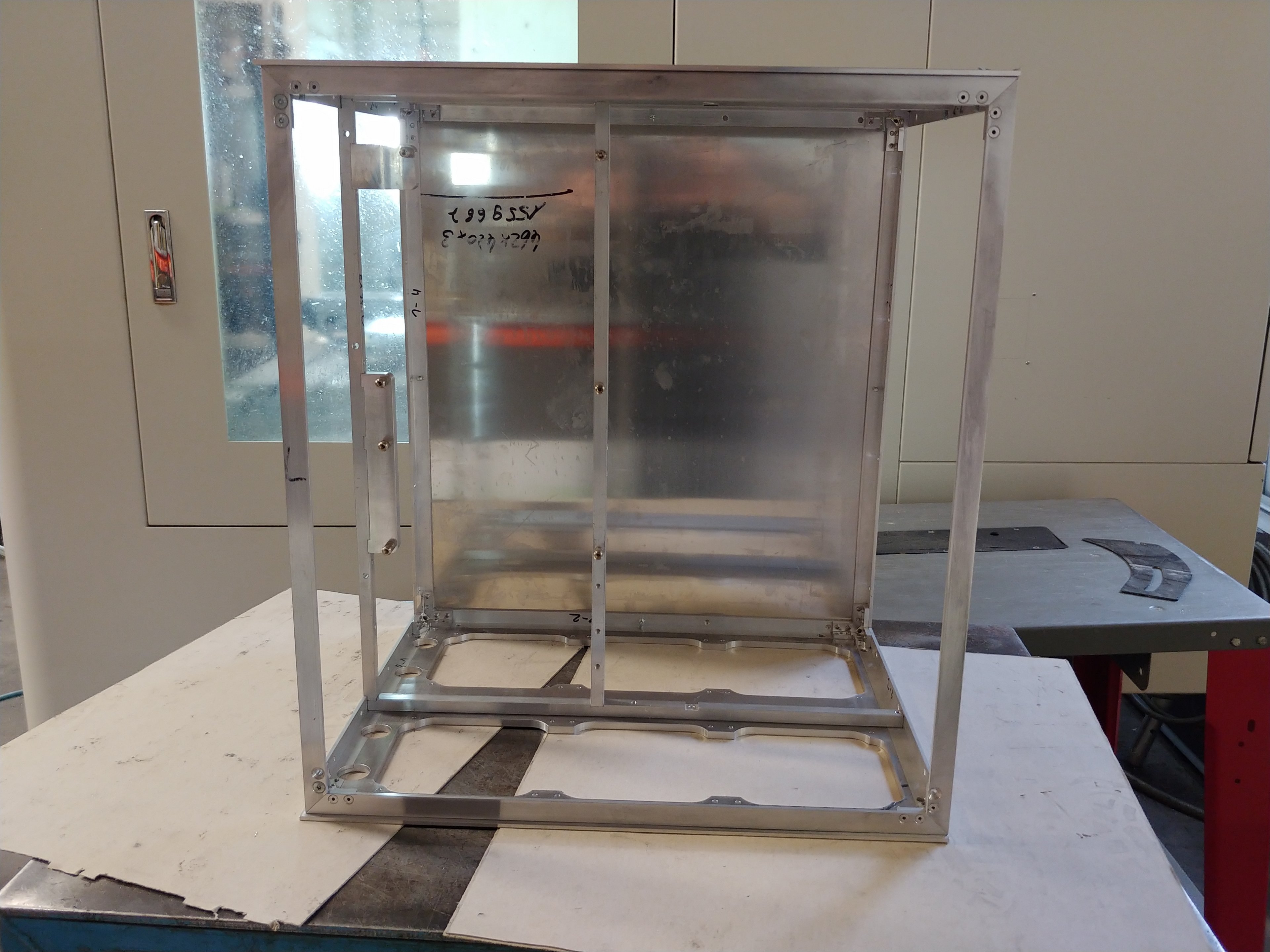

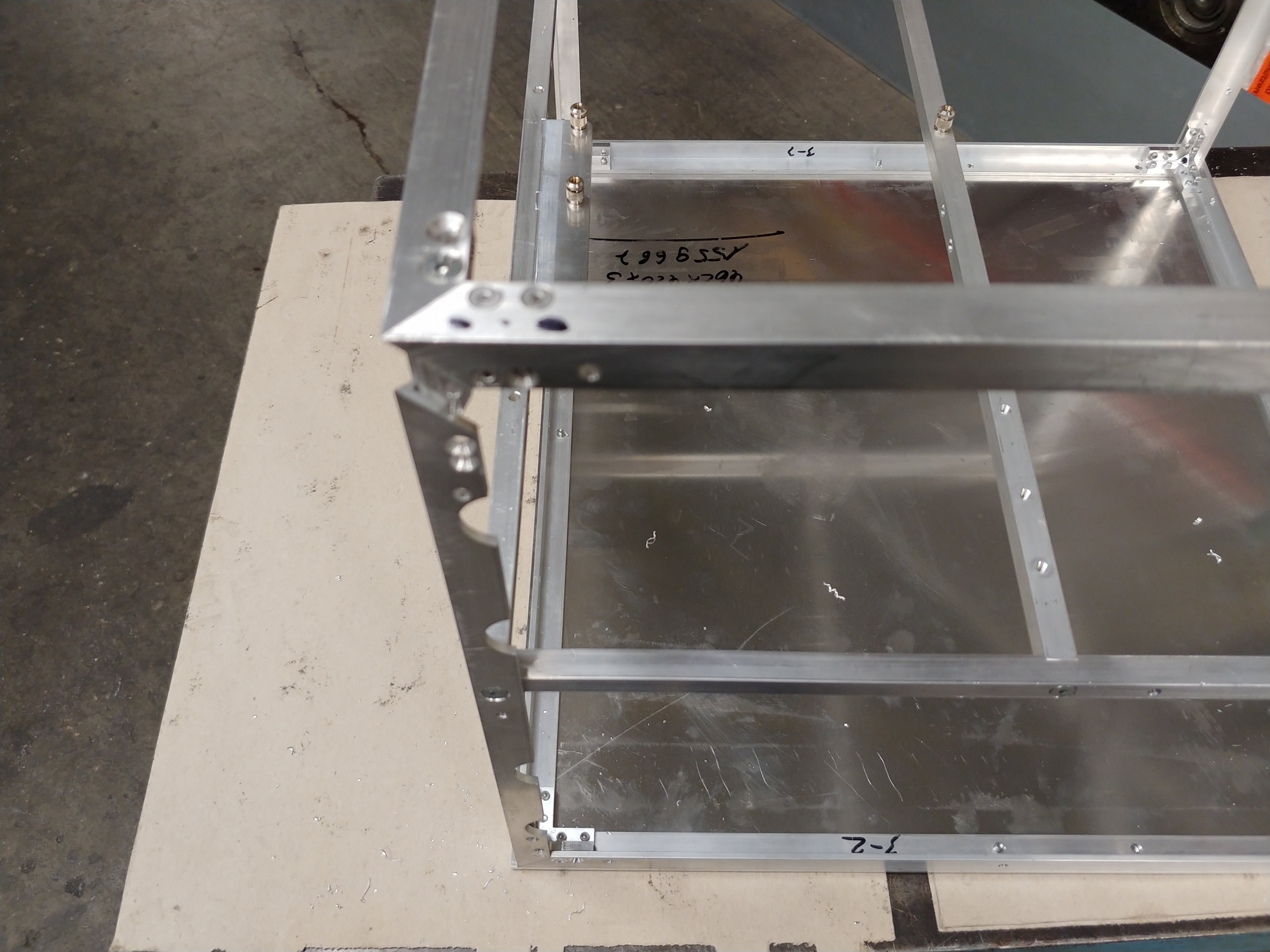

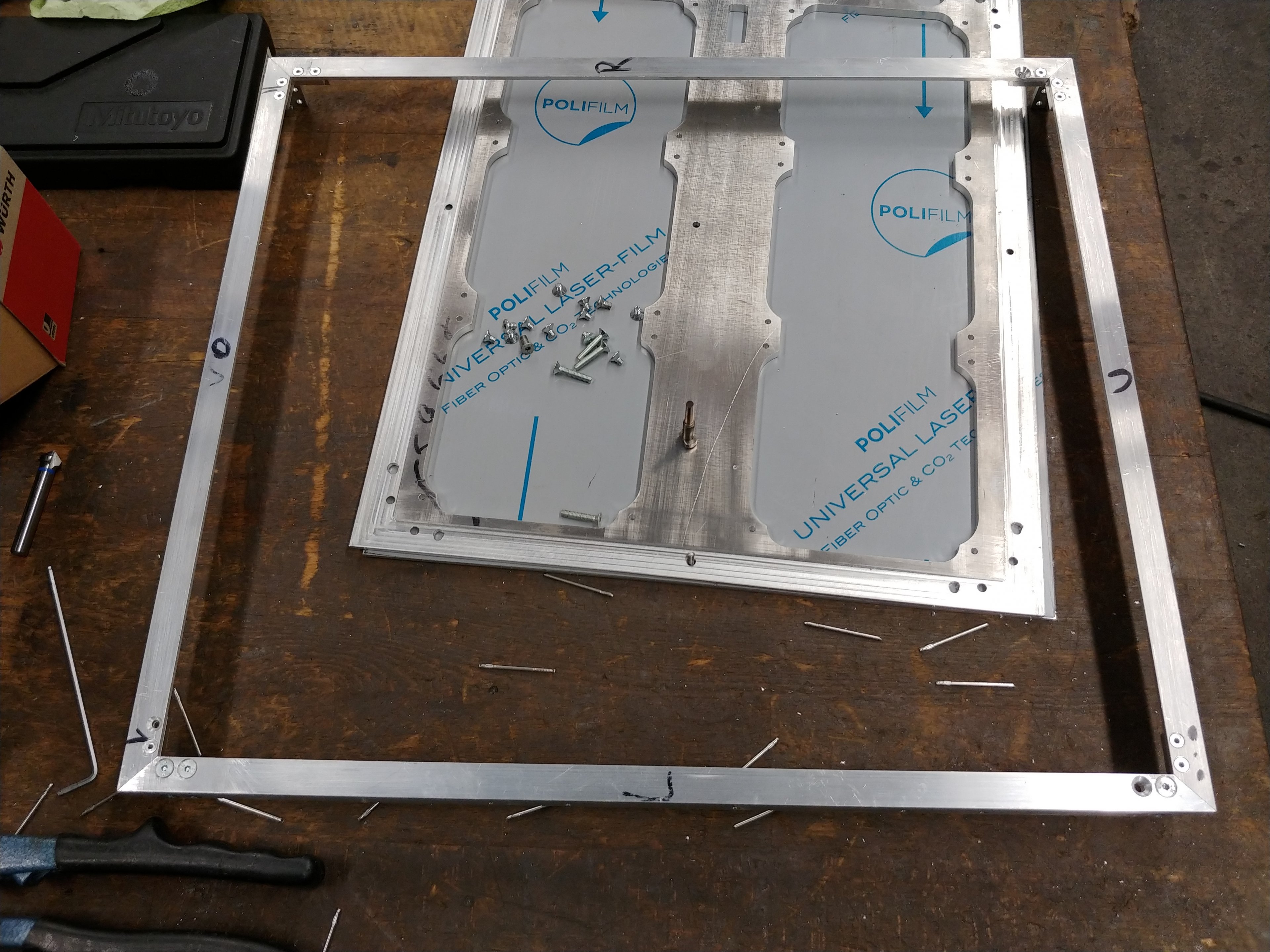

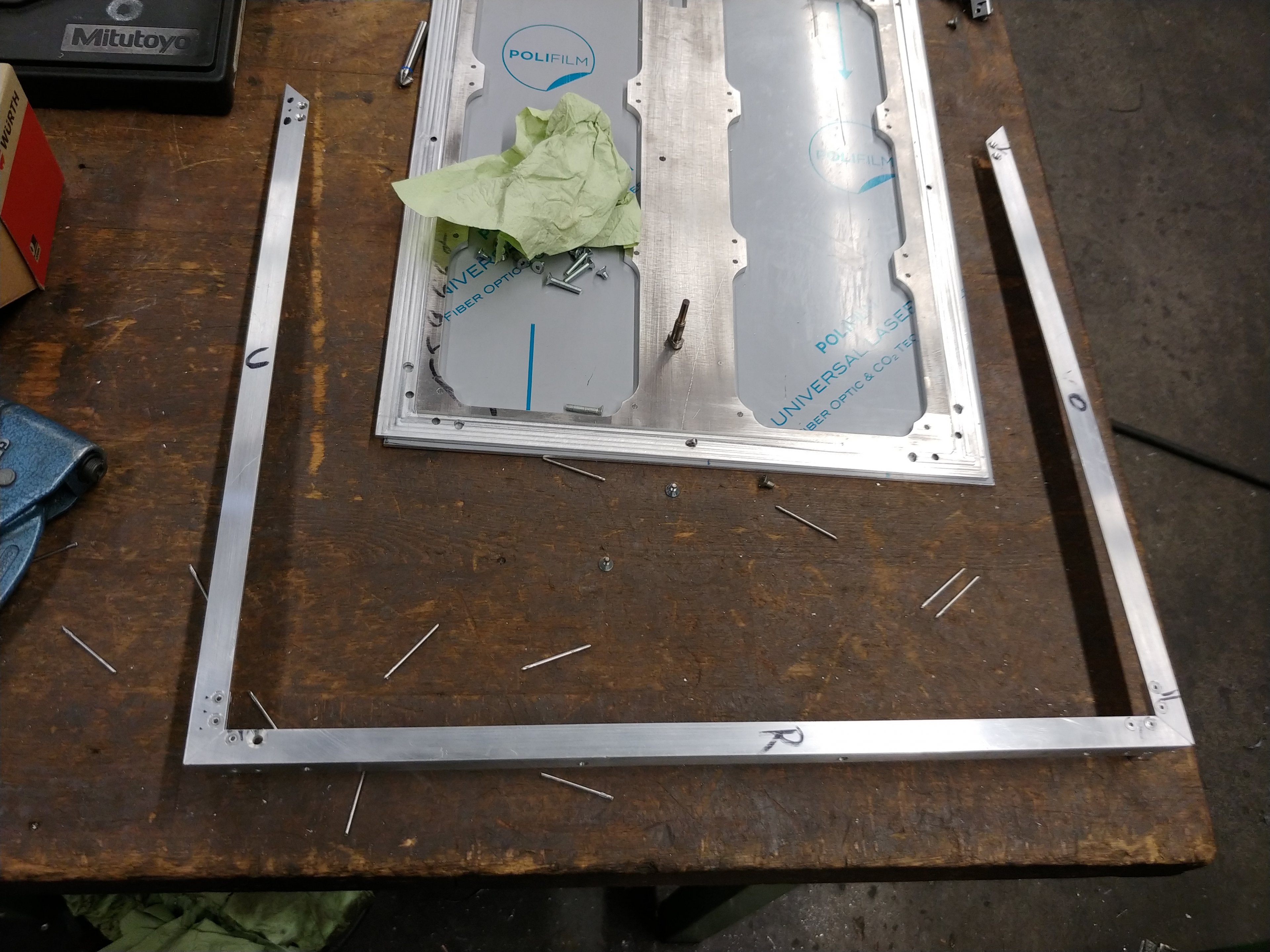

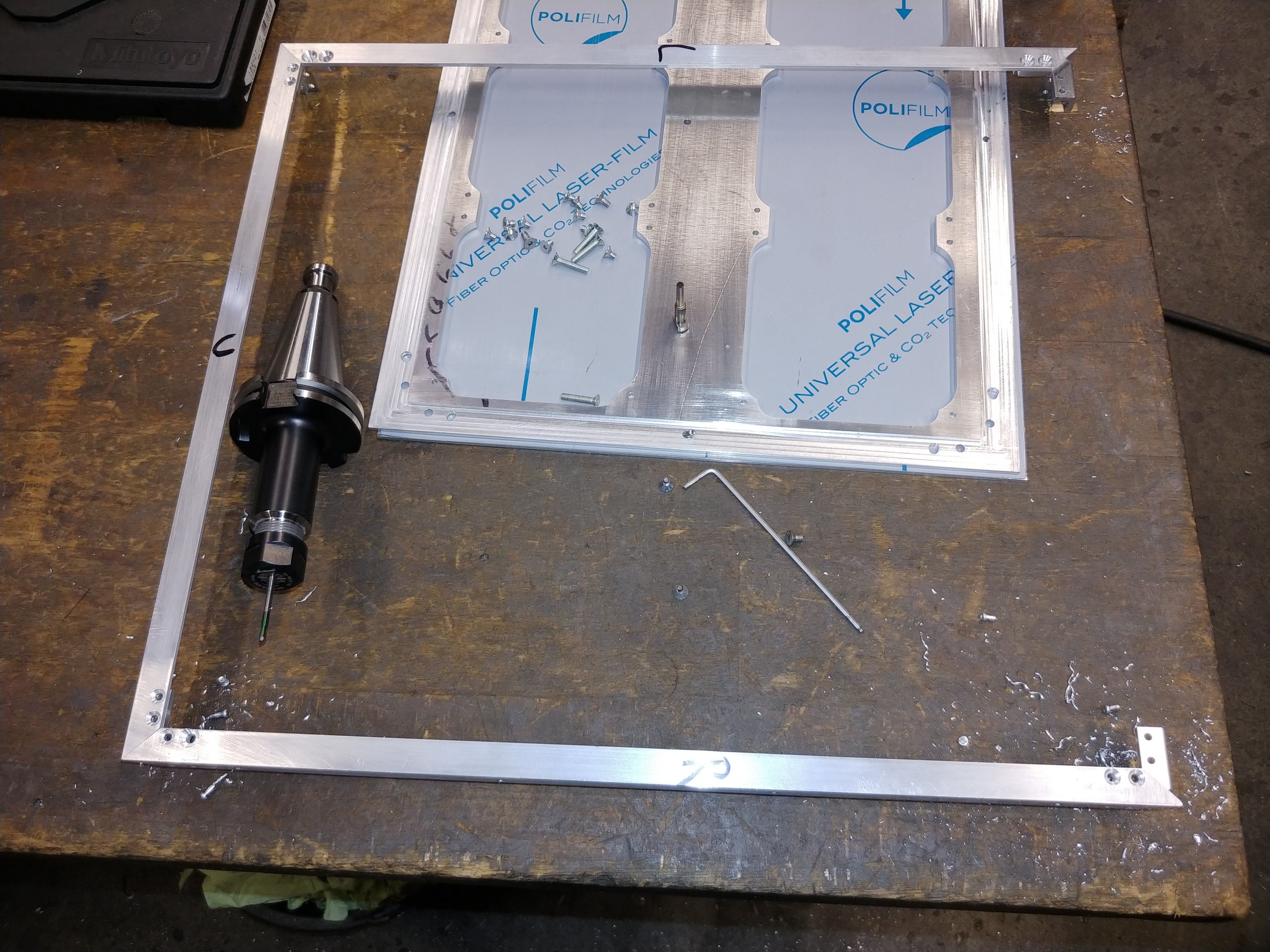

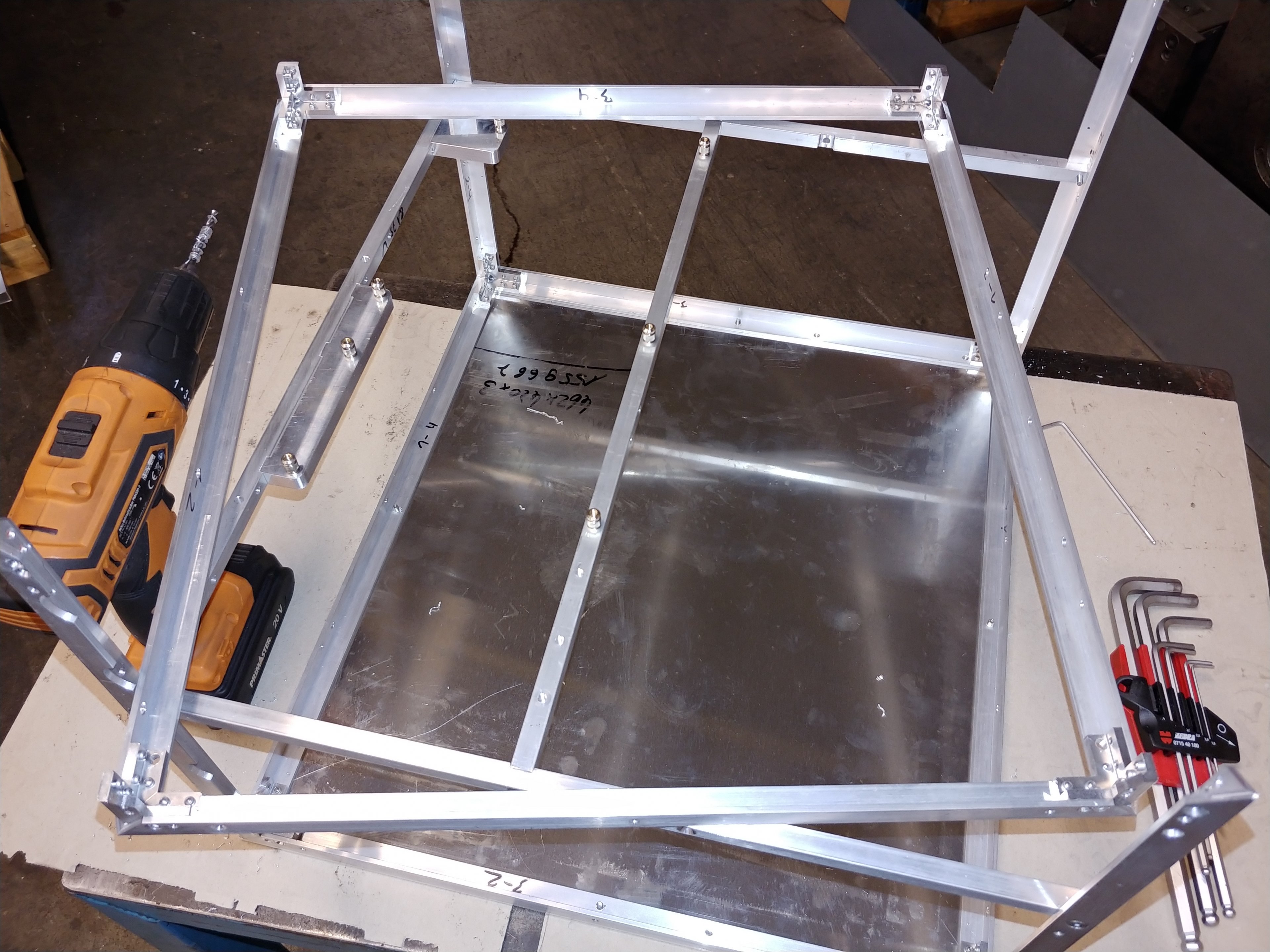

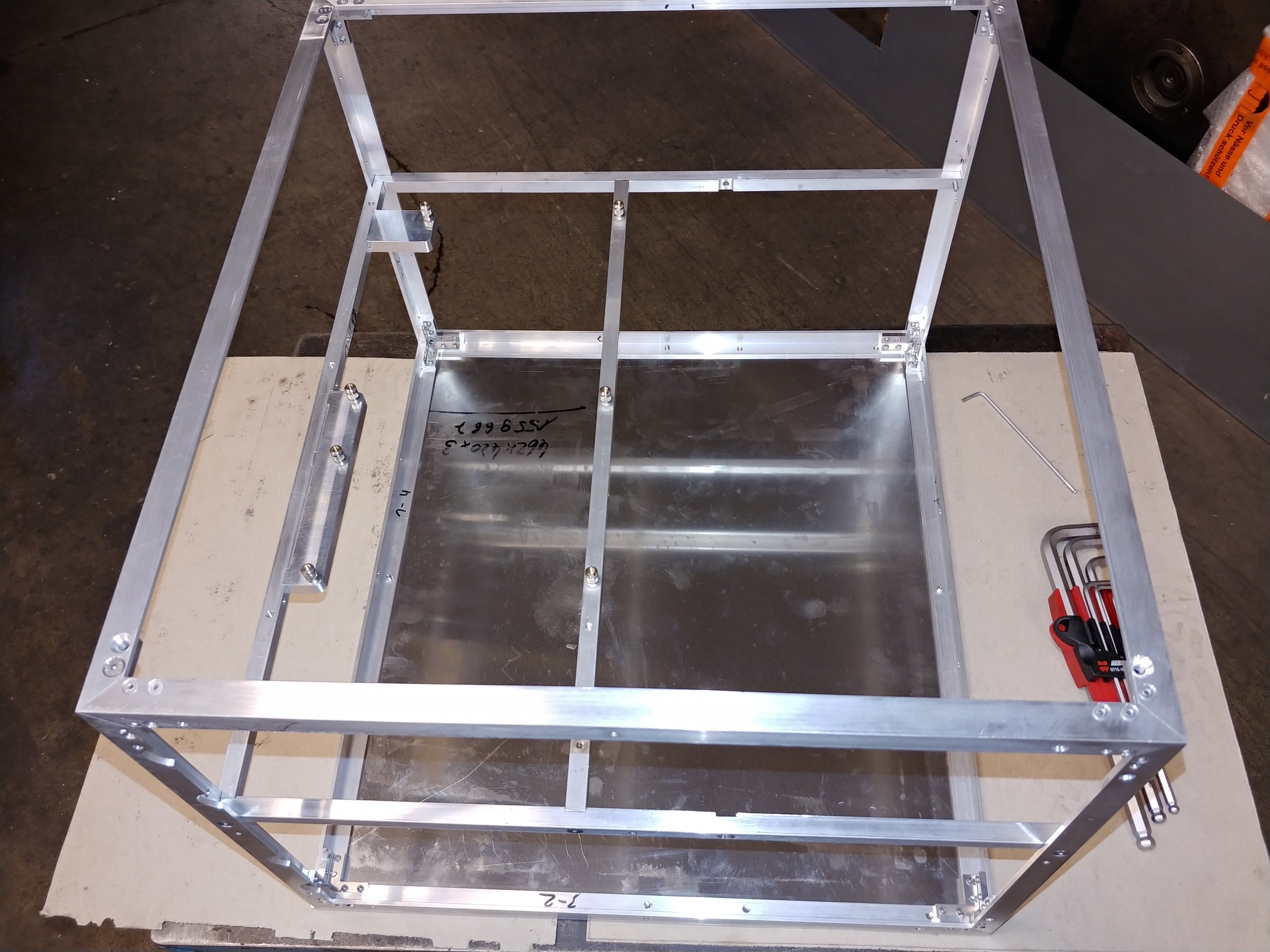

Auseinanderbauen:

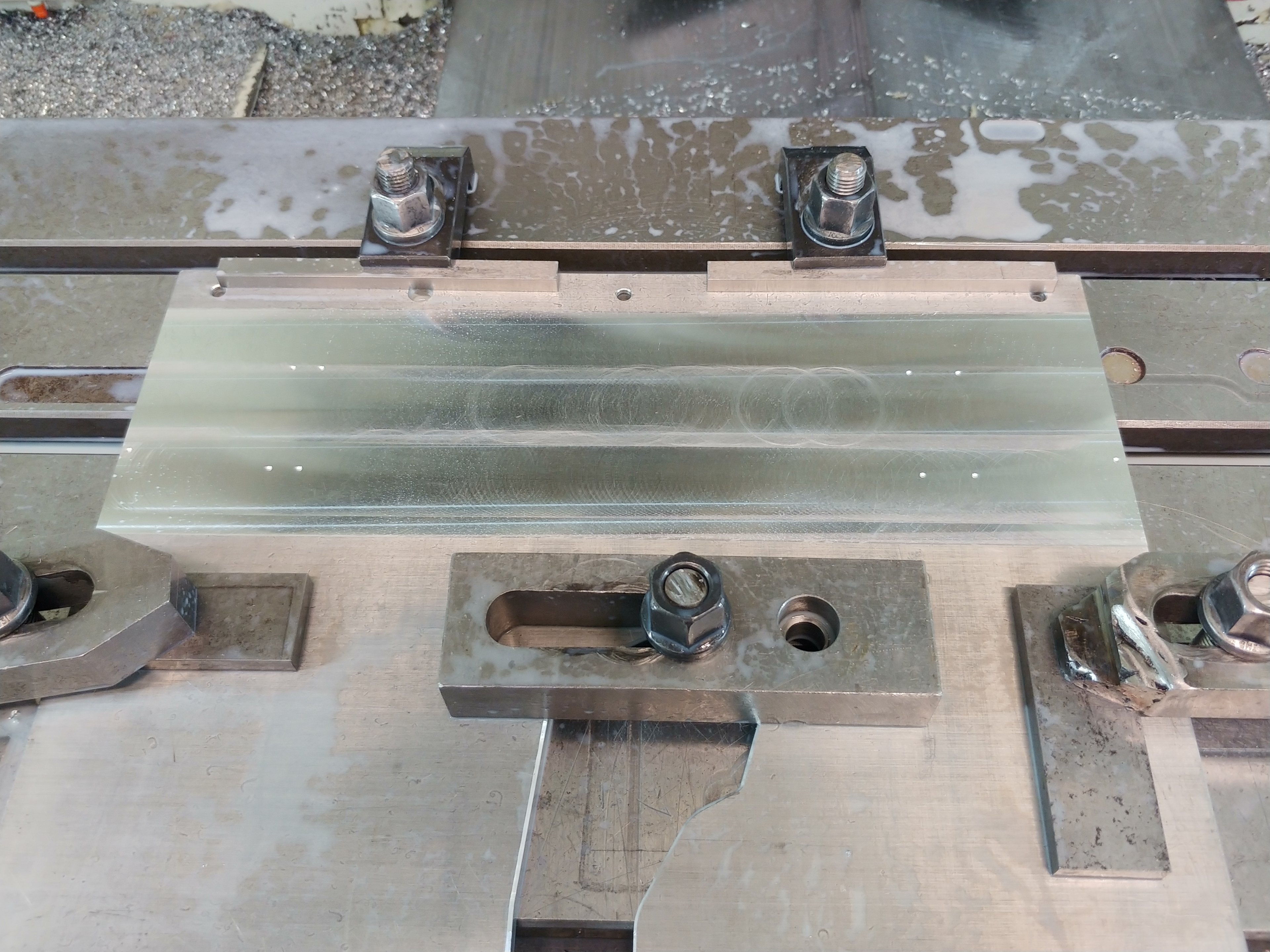

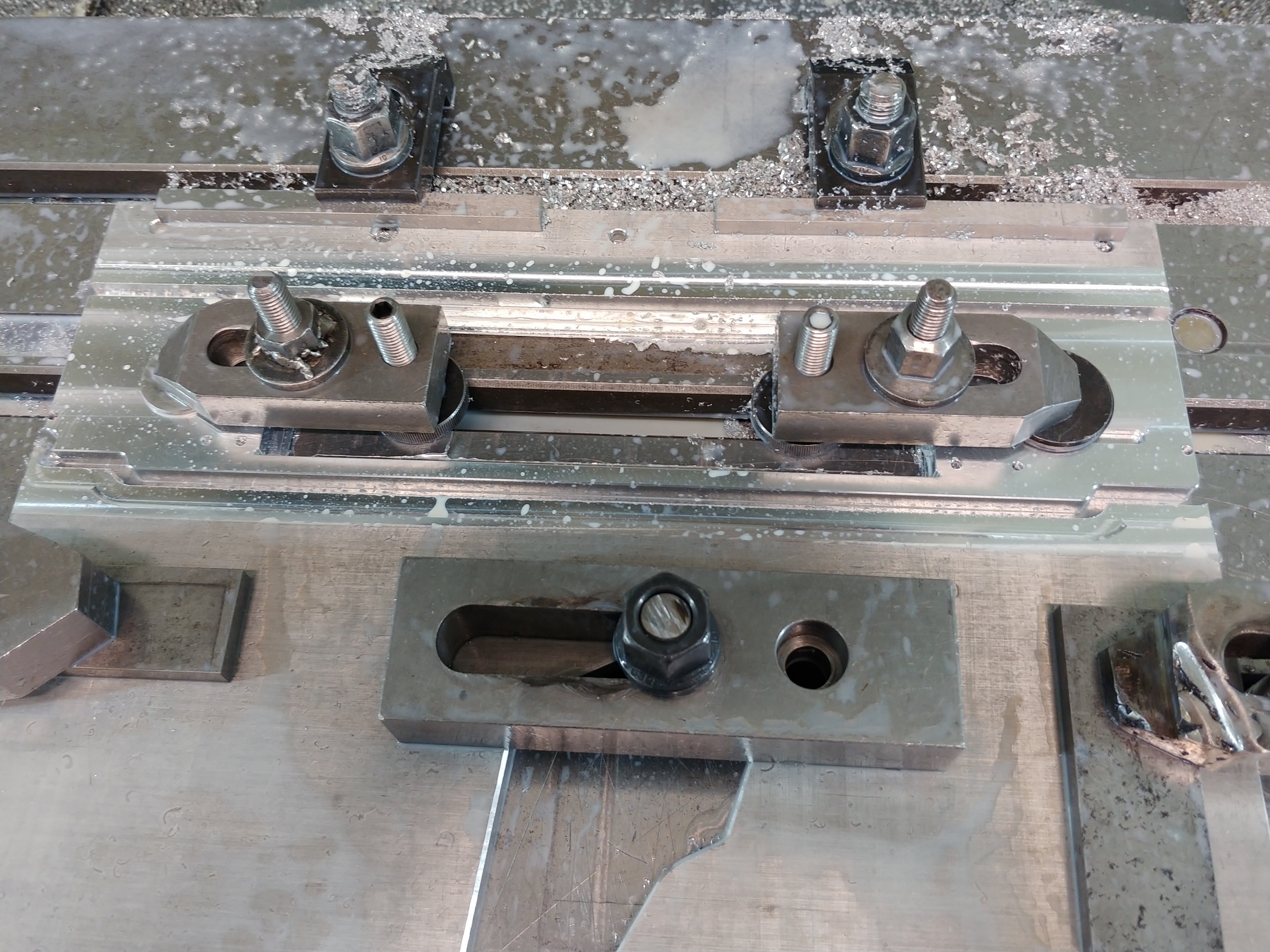

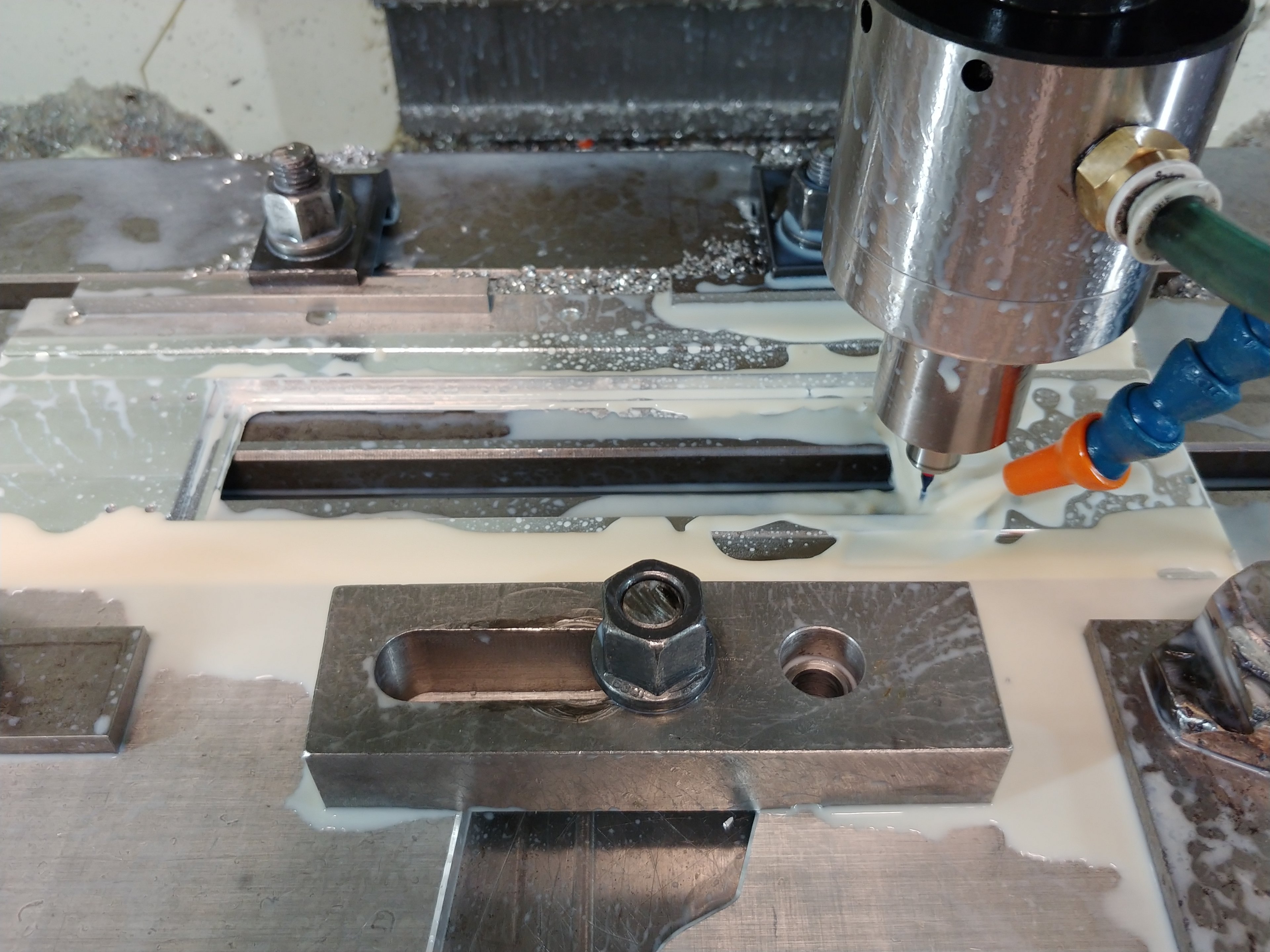

dann auf die Fräse:

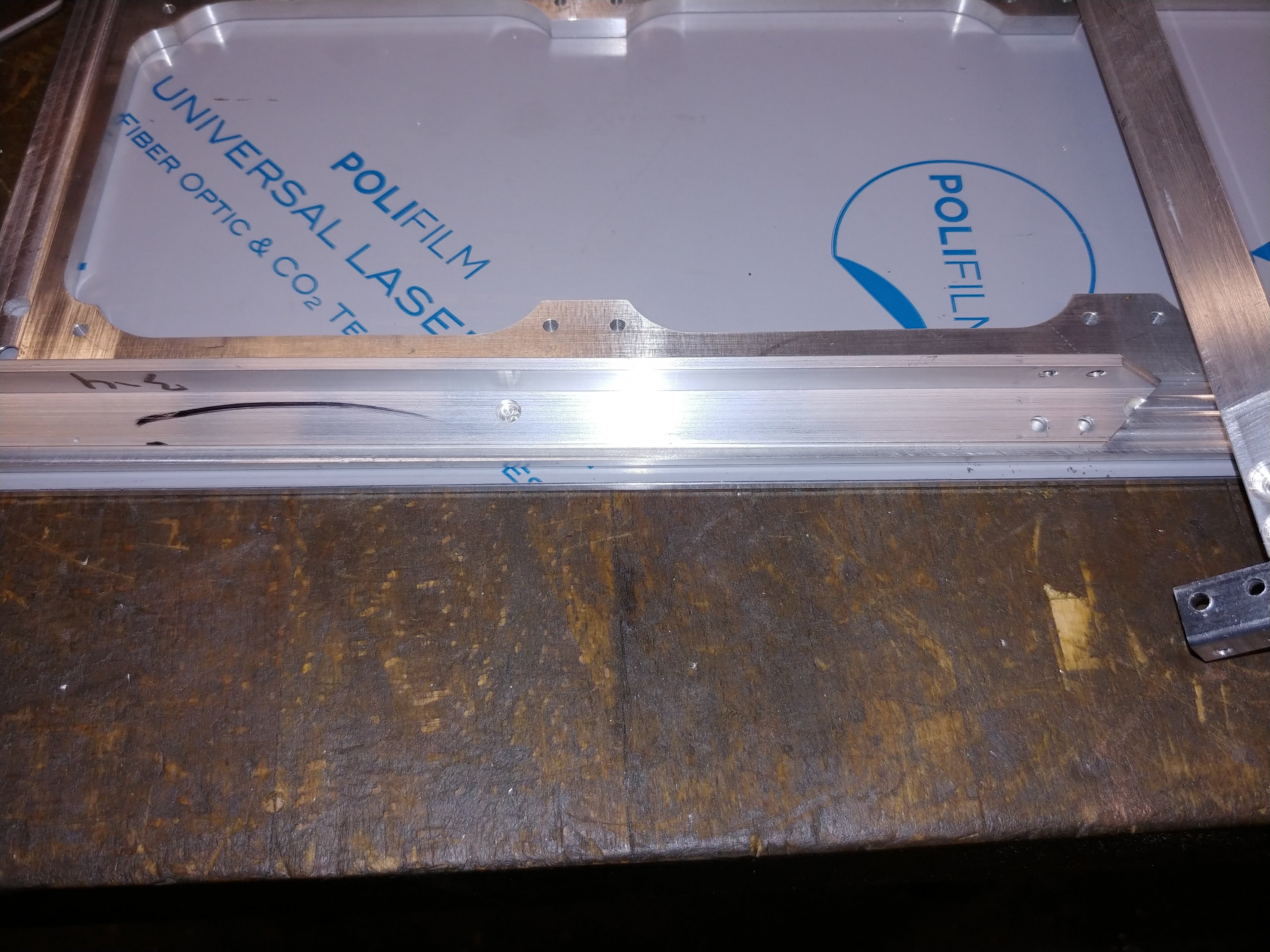

Fräsen fertig, jetzt nun wieder zusammenbauen:

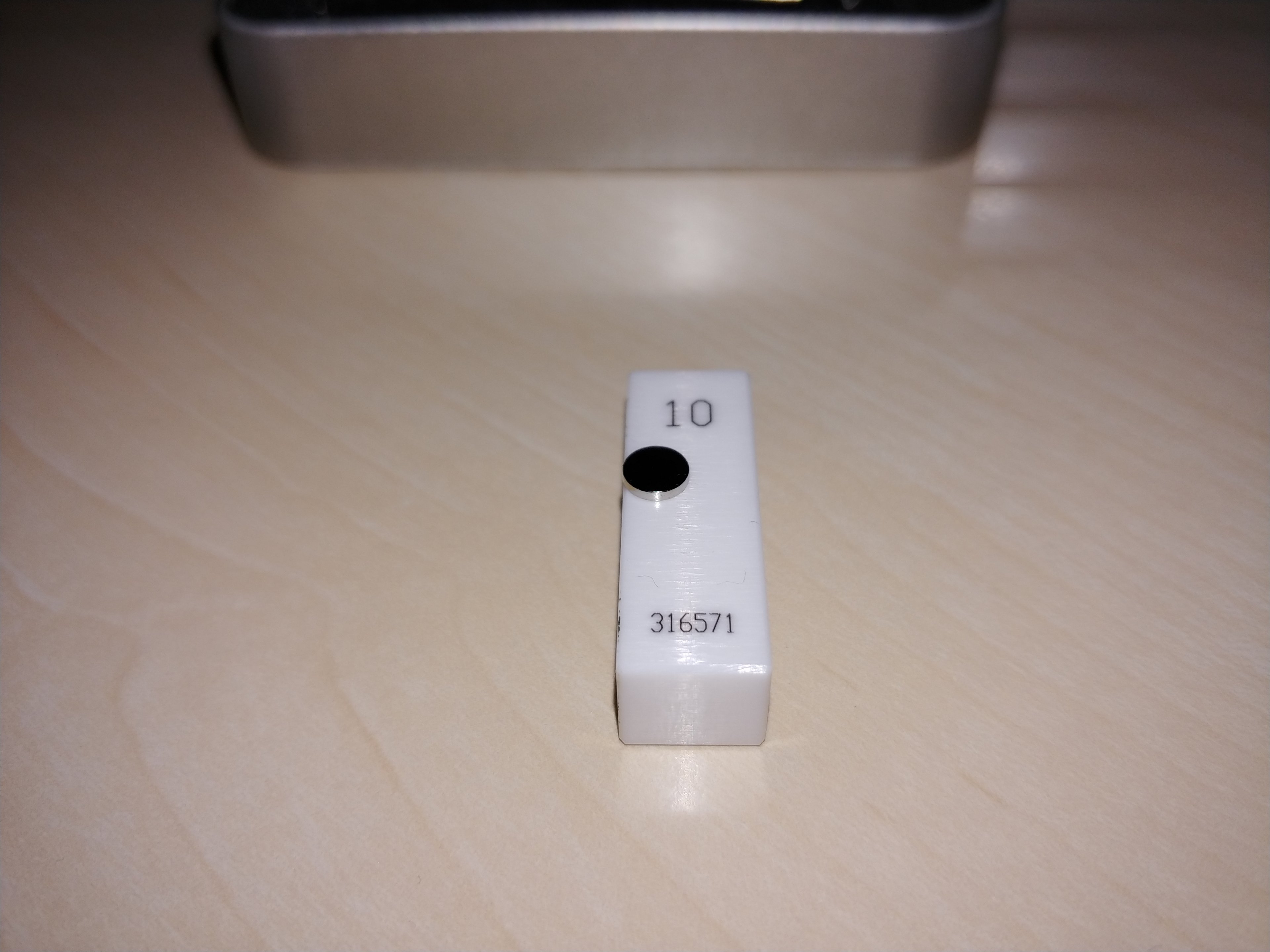

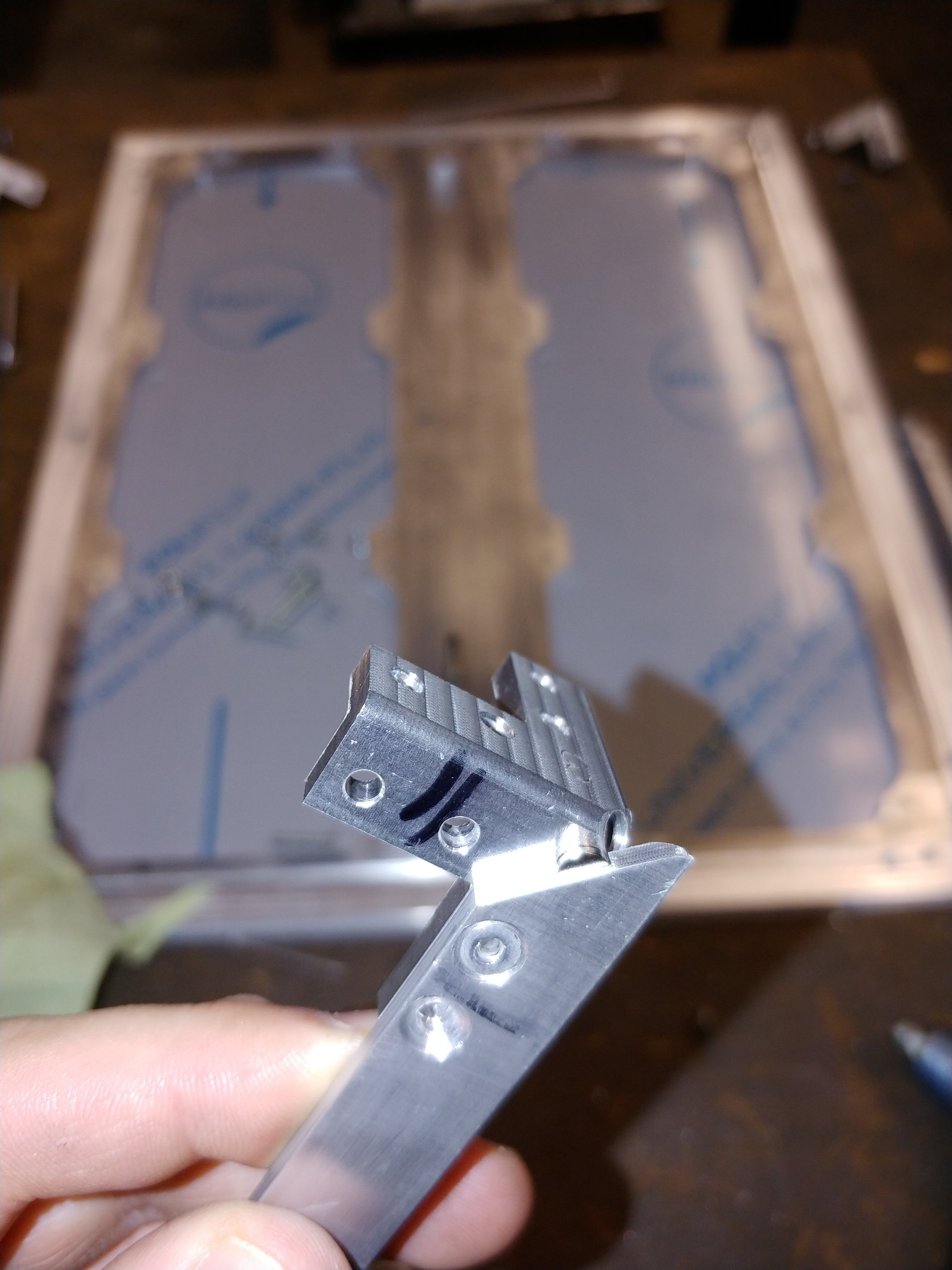

Hier mal ein Foto mit 2 Magneten:

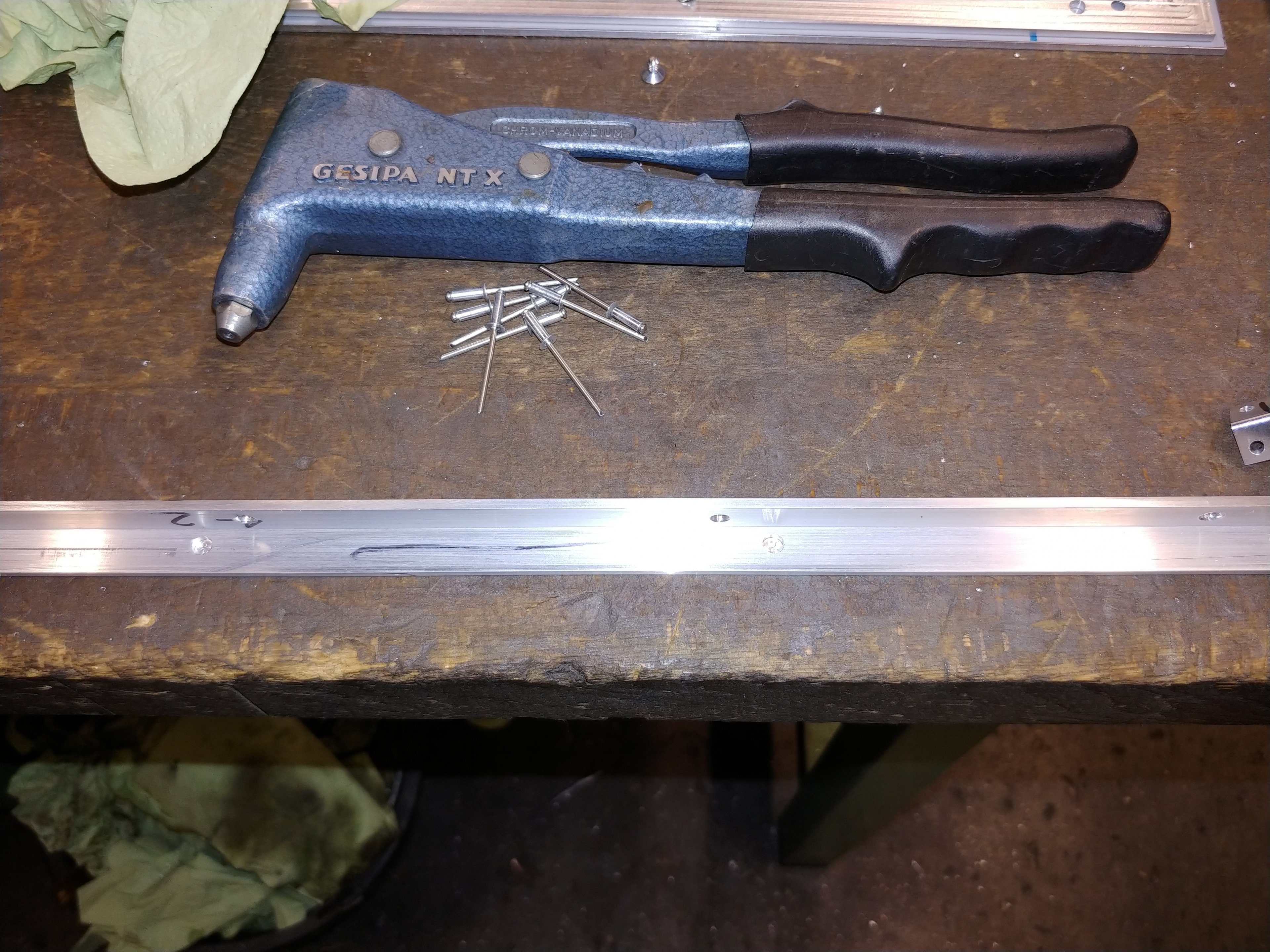

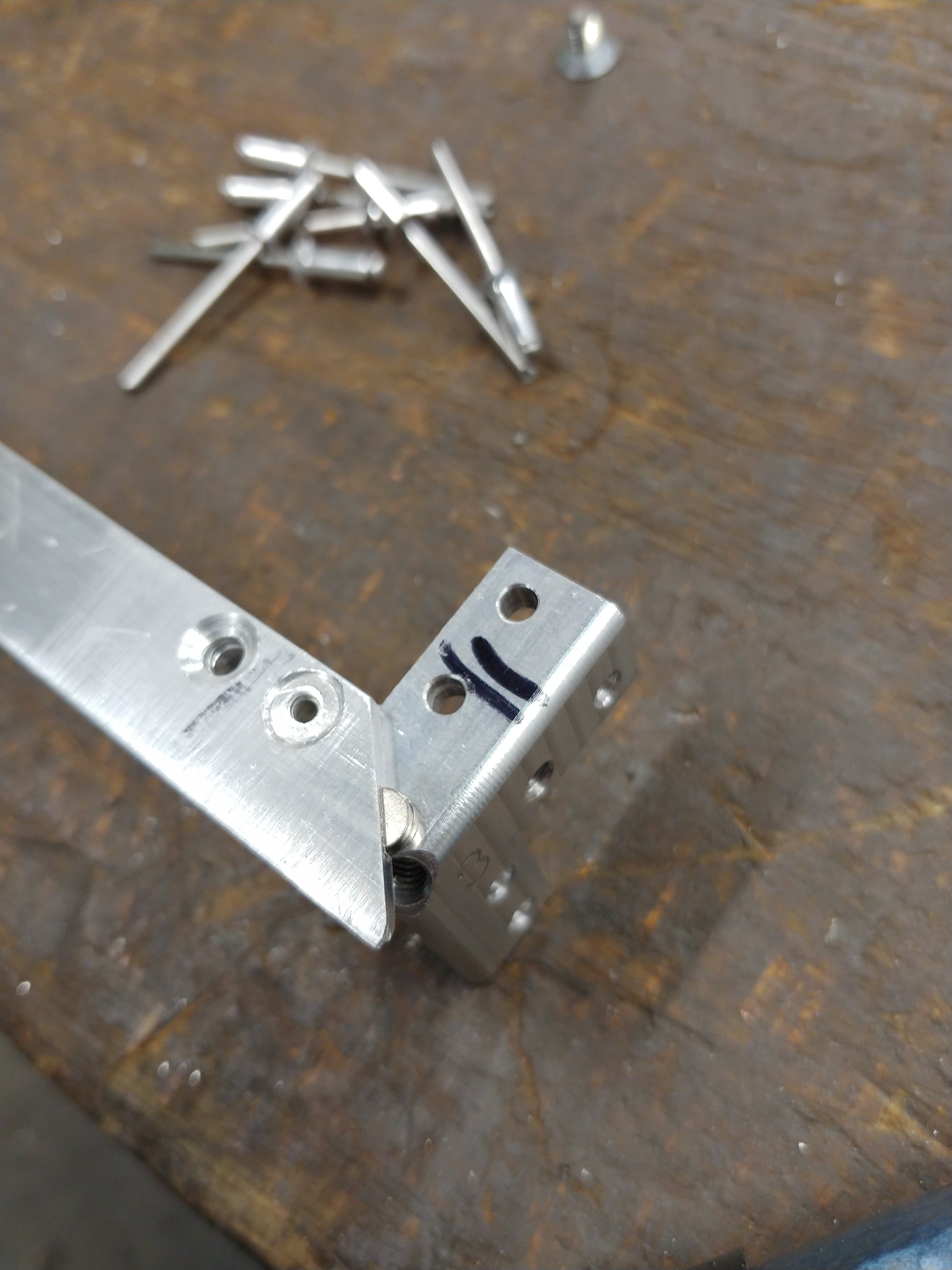

Nieten:

Zusammenstecken:

Rest Nieten:

Fertig:

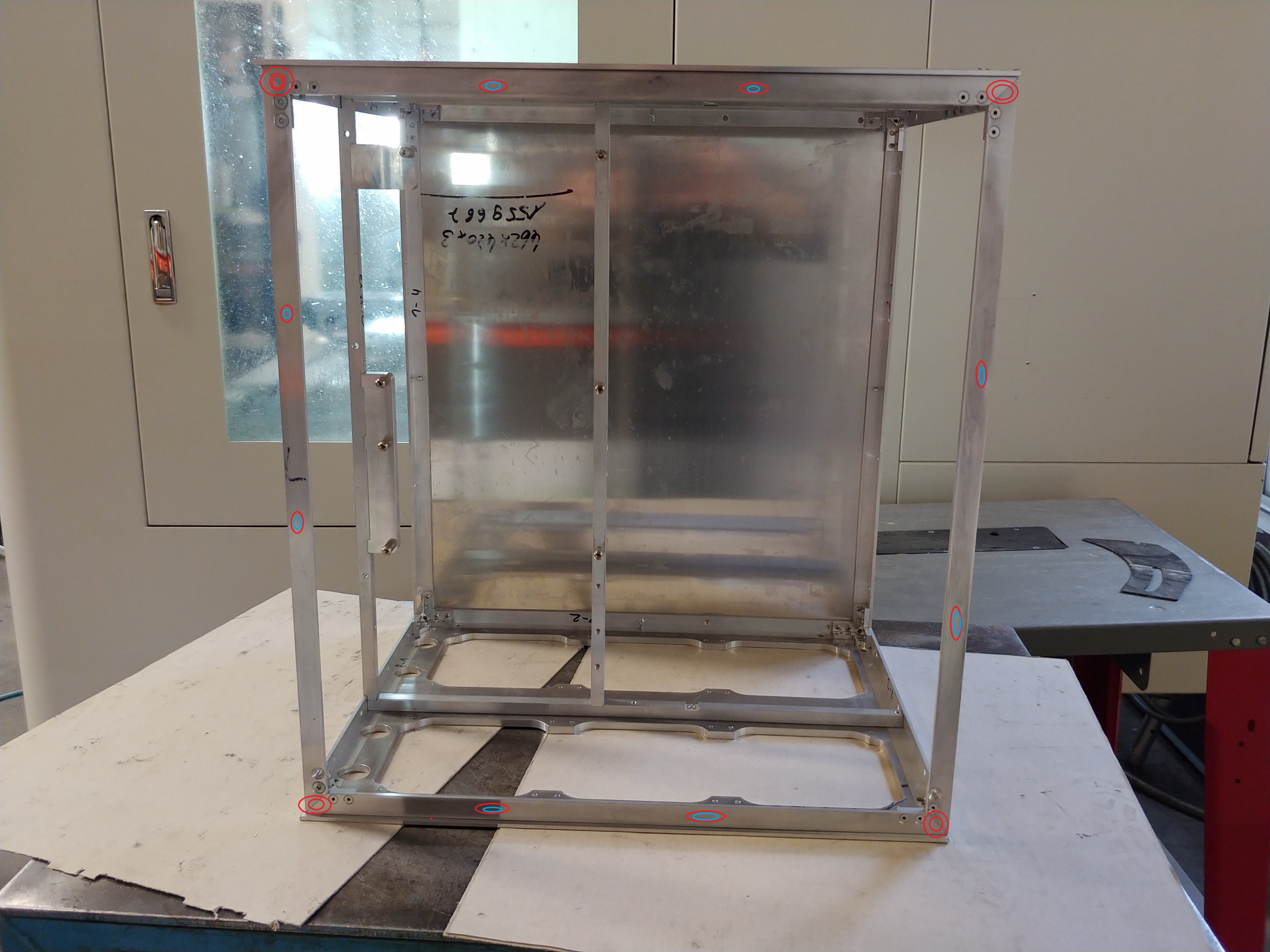

Noch ein Foto wo die Magnete sind:

Die Roten Kreise in den Ecken sind schon eingebaut und fest.
Die Roten Kreisen mit den Blauen Kreisen werden geklebt.

Das wars erstmal von mir.
Versuche Morgen mit der Polykarbonat Platte anzufangen

Gruß



[Evil Ghost]

UPDATE:
Guten Morgen,
hab jetzt das Untergestell nachgearbeitet und dort auch die kleinen Magnete eingeklebt

es kommt wie es kommen musste, ein Magnet war falsch eingeklebt 😂
hab den nochmal entfernt und ein neuen eingeklebt, jetzt passt es &
die Magnete haben ein schönen halt

Als nächstes habe ich die Polycarbonat Platte Gefräst

entgratet & ist fertig, fehlen noch die Magnete zum einkleben

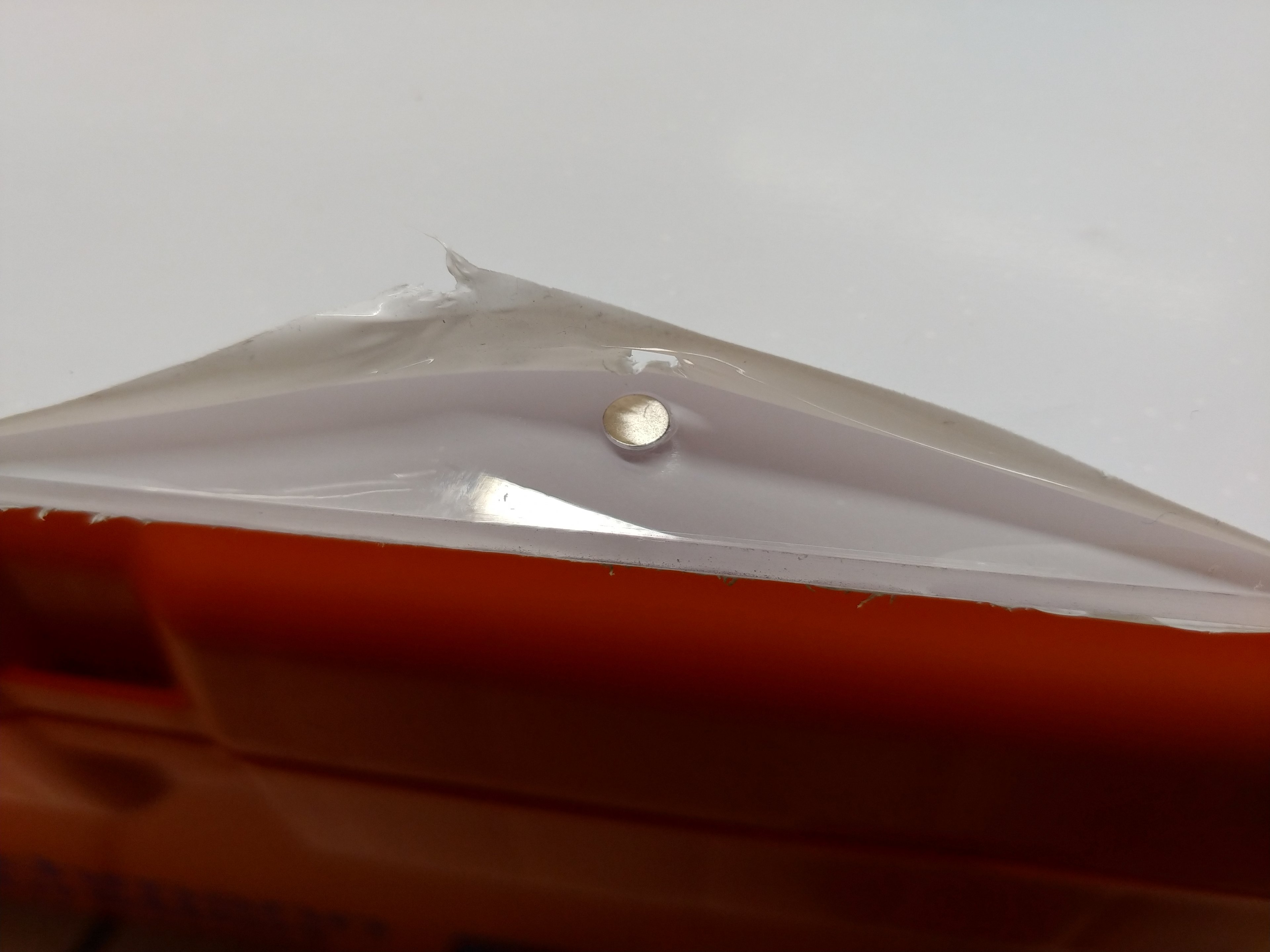

hab jetzt die Magnete eingeklebt

Gruß



[Evil Ghost]

Hallo,
hab mal das ganze ding auf die wage gestellt, Gestell, seitenwände, HDD Case, Untergestell

11,12Kg wiegt das ding 😂

Gruß



[mxmb]

11,12Kg wiegt das ding

so einfach rutsch das nicht weg XD und das ist noch leer
Später brauchst du einen Kran...
Diebstahlsicherung mal anders



[Evil Ghost]

Hallo zusammen, und weiter geht's mit dem MG1
es sind jetzt fast 4 Monate seit dem letztem Beitrag, um es ehrlich zu sagen, es ist nix mehr passiert,
hatte mit anderen Sachen zu tun.

Aber jetzt am 01.05.2021 habe ich wieder angefangen weiter zu machen,
ich möchte das Projekt zu ende bringen.
Und mit neuen Projekten Anfangen nach diesen.

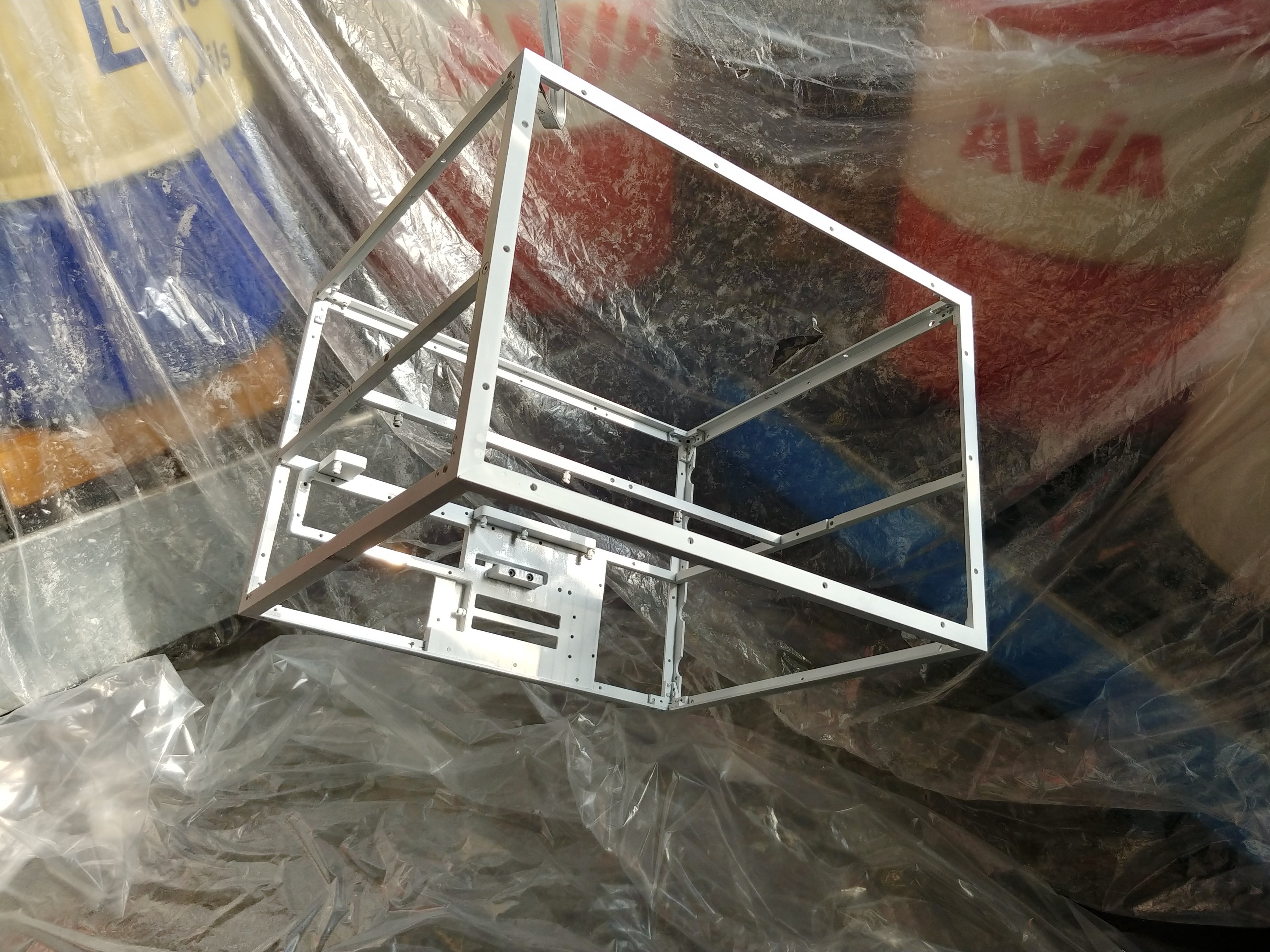

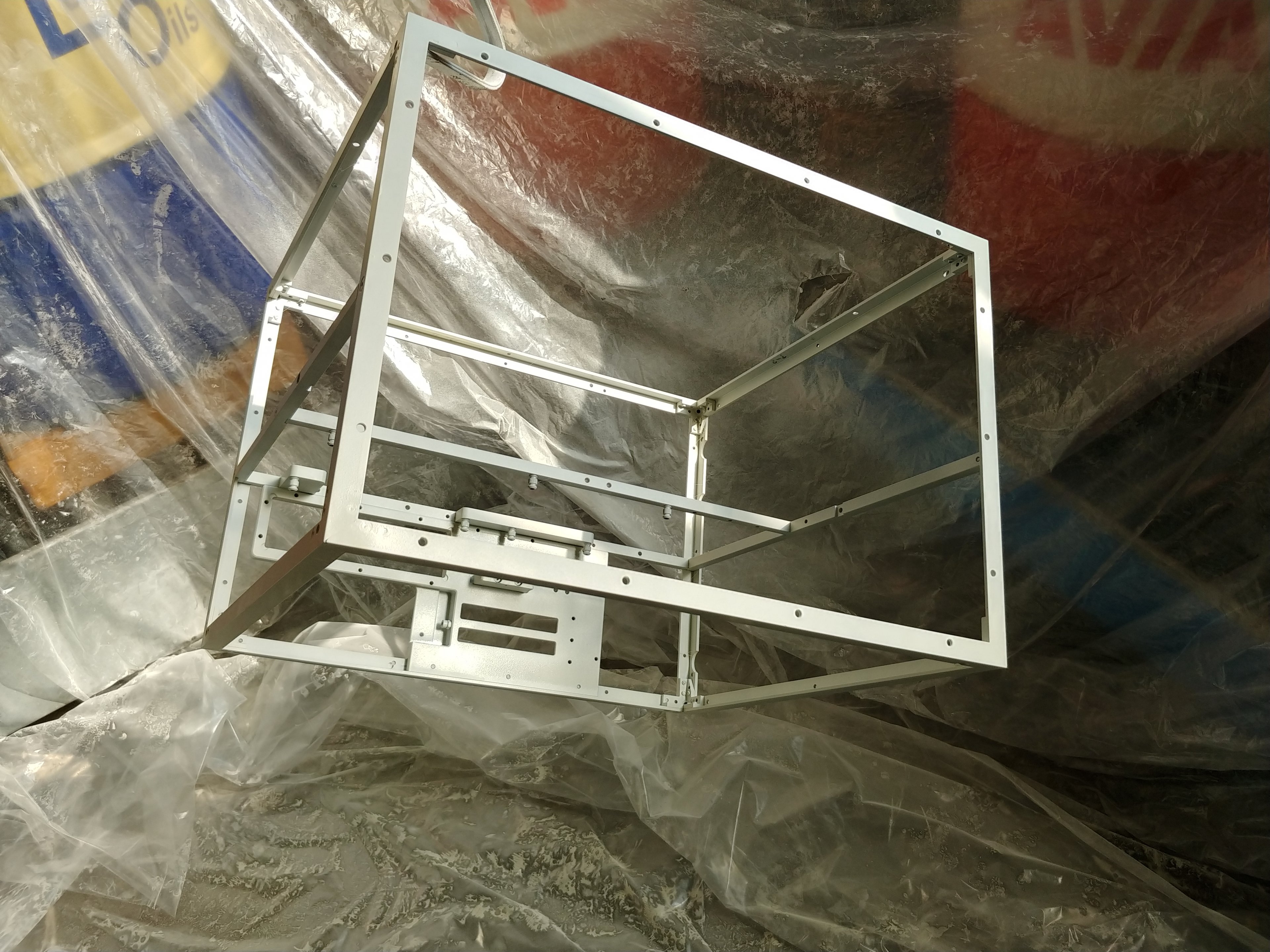

Ich habe jetzt am Wochenende Angefangen das Gehäuse zu lackieren
& ich hab es geschaft zu ende zu lackieren
Lackierarbeiten sind Fertig!
Das nochmal in Bildern

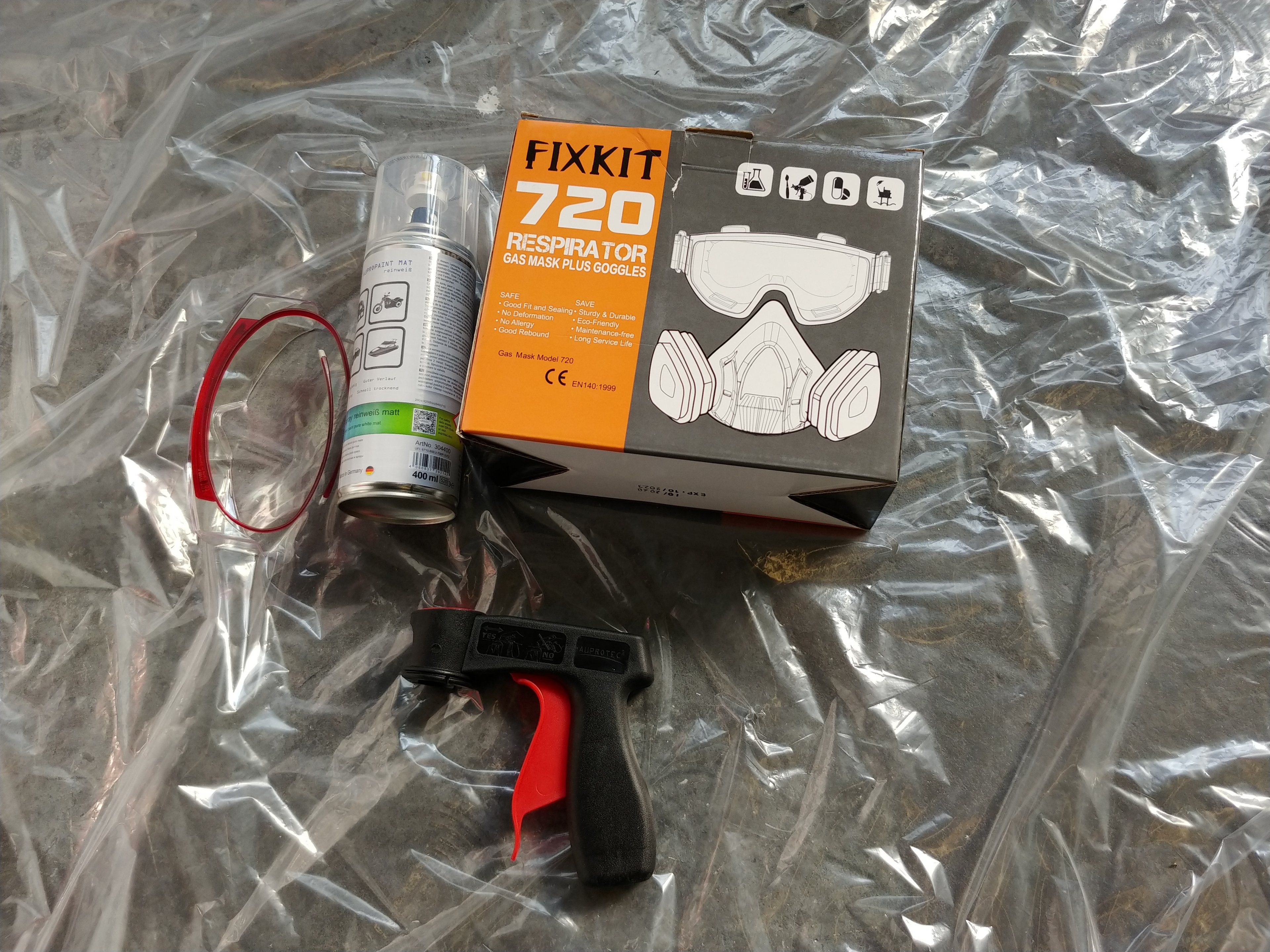

Meine Schutz Ausrüstung!
hab mir extra ein Maske gekauft, den als ich mal versucht habe das Gehäuse zu grundieren,
war das nur mit viel luftanhalten möglich 😁 🤮

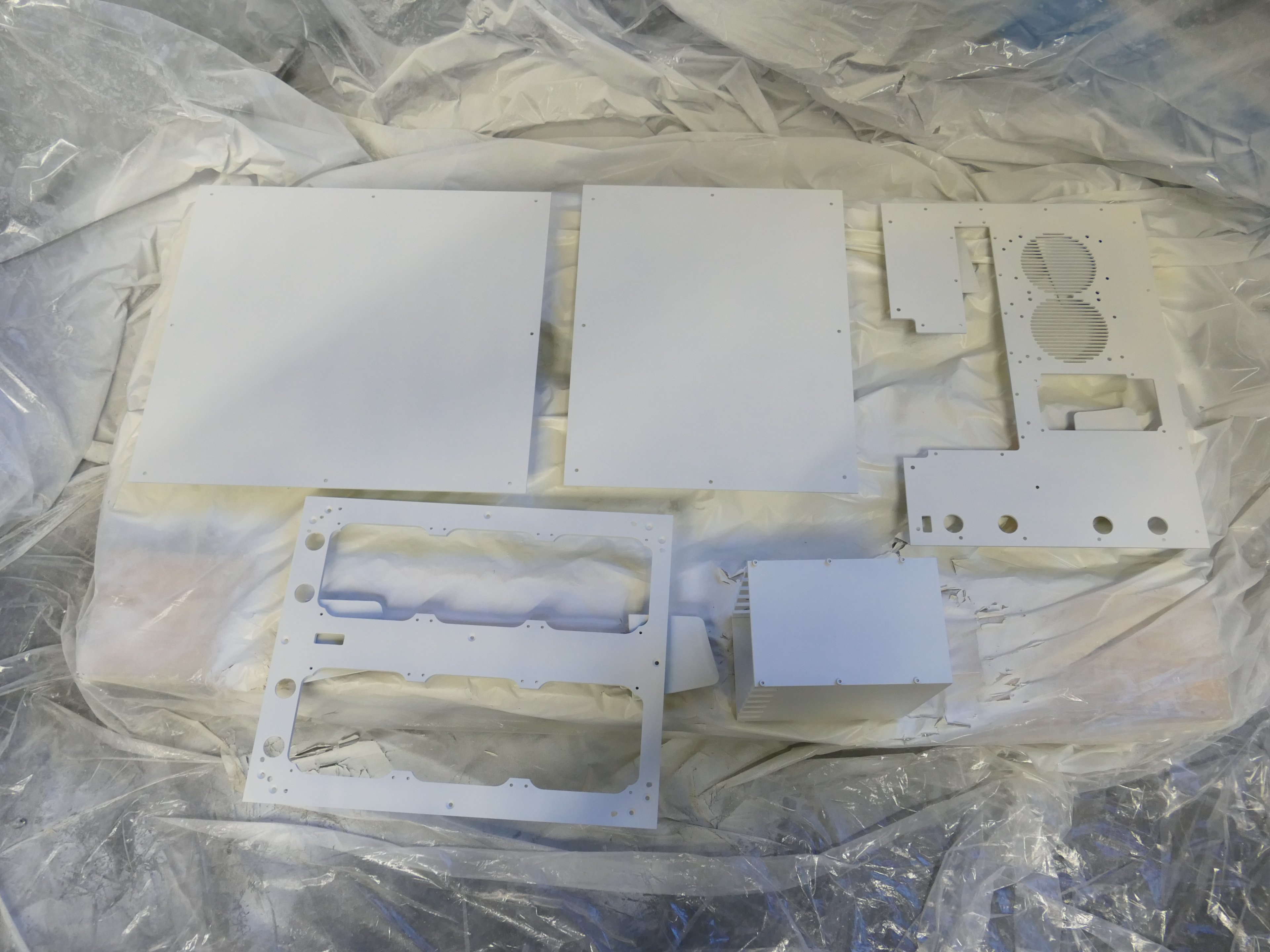

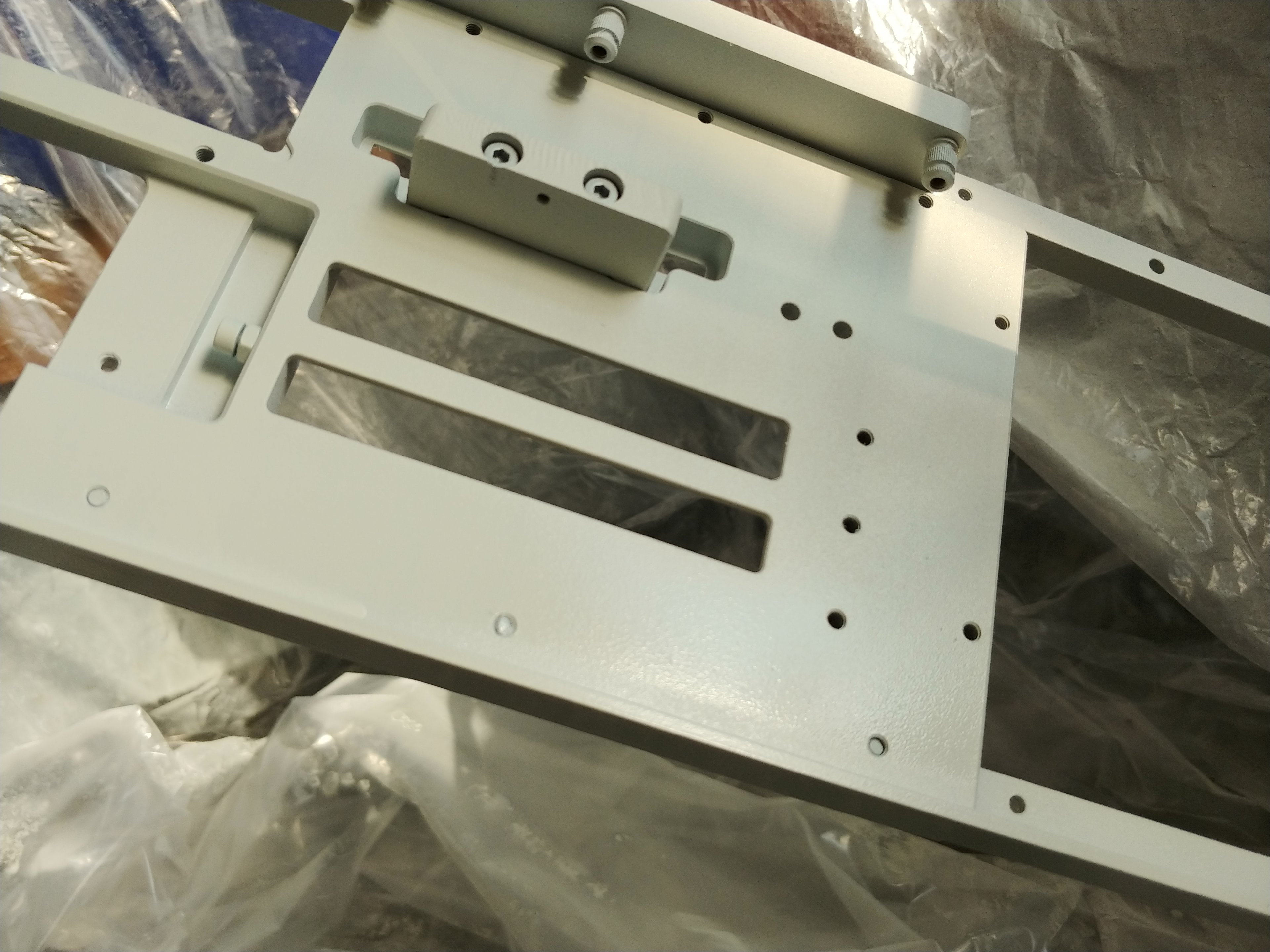

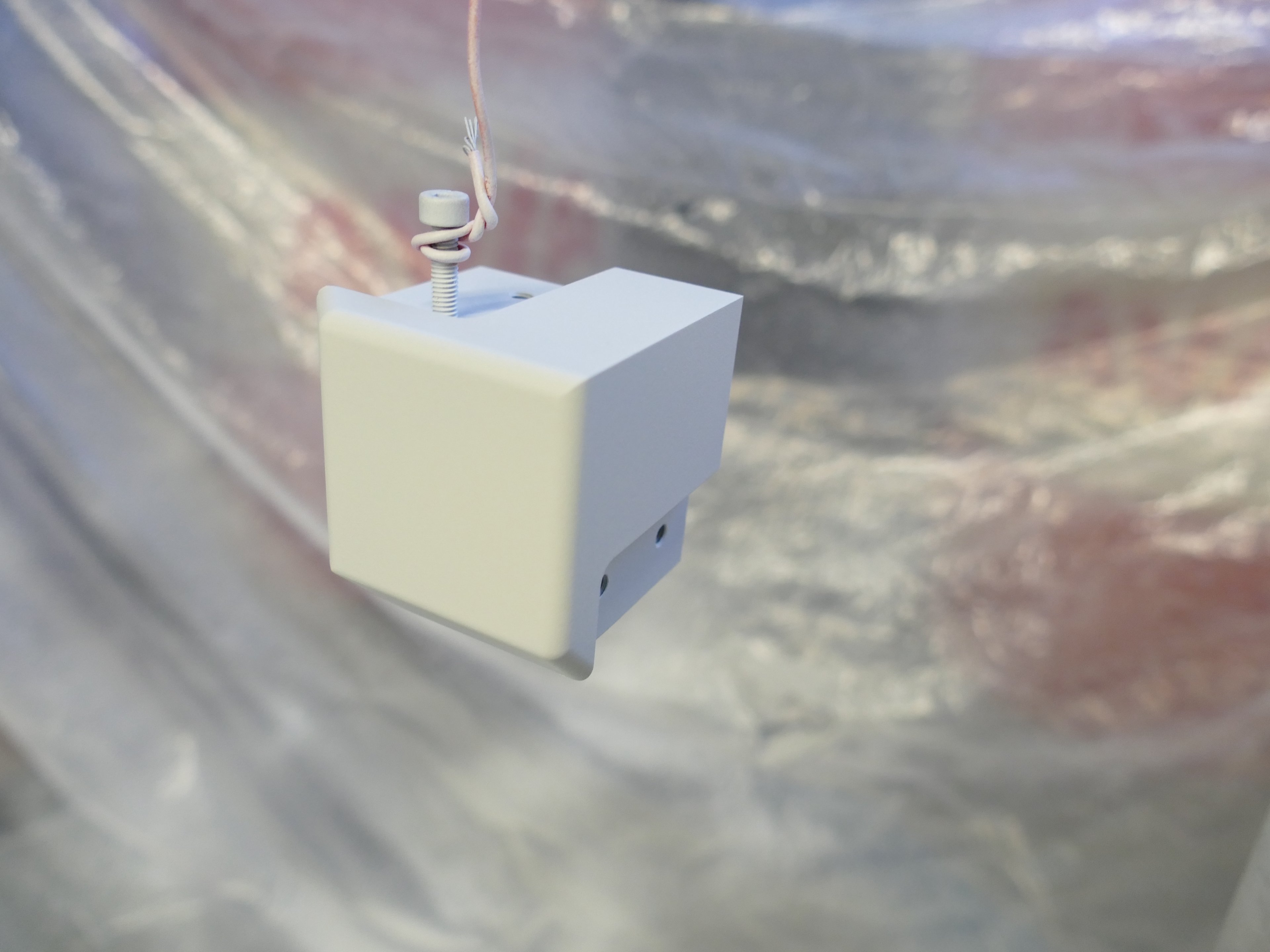

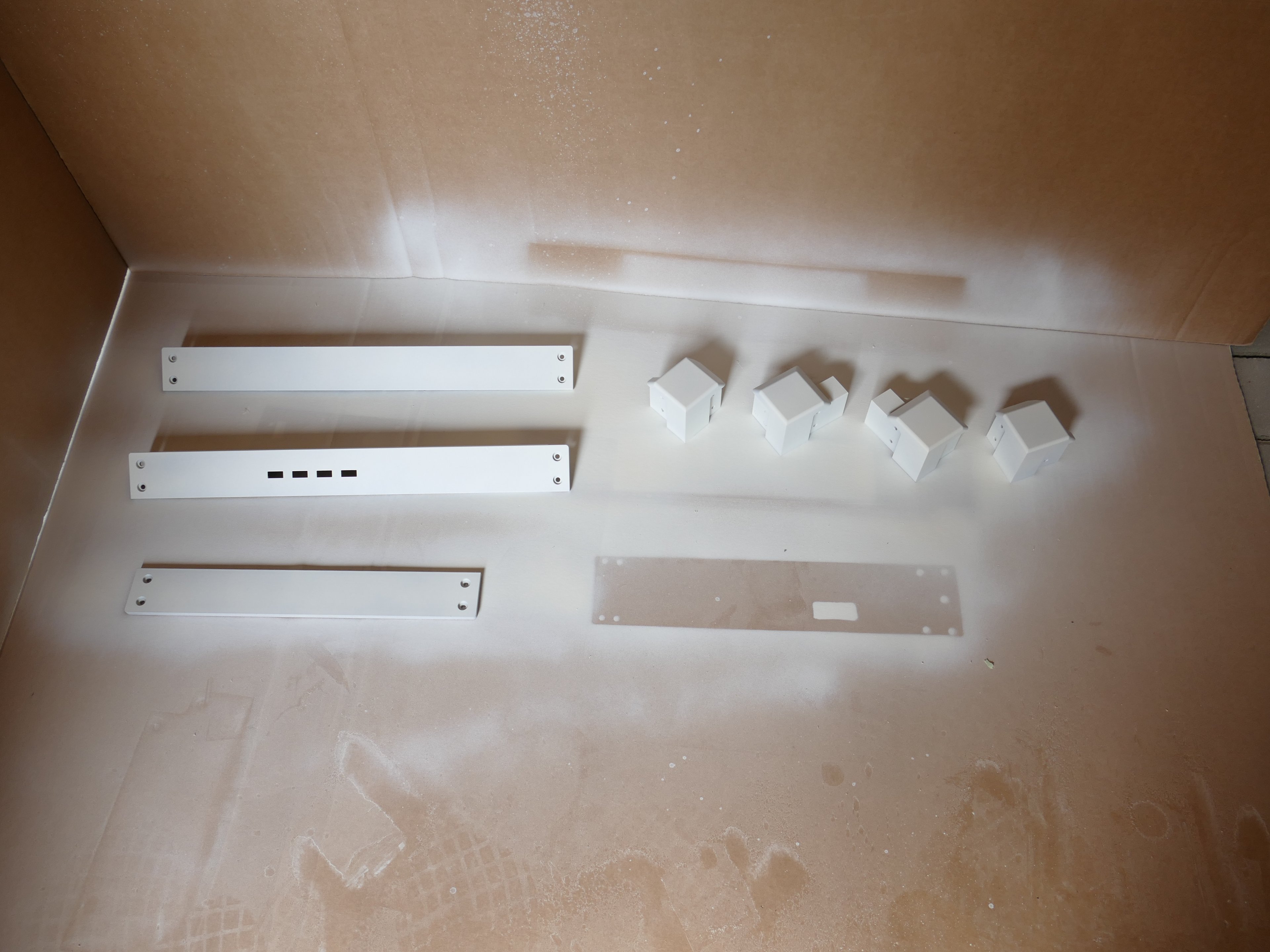

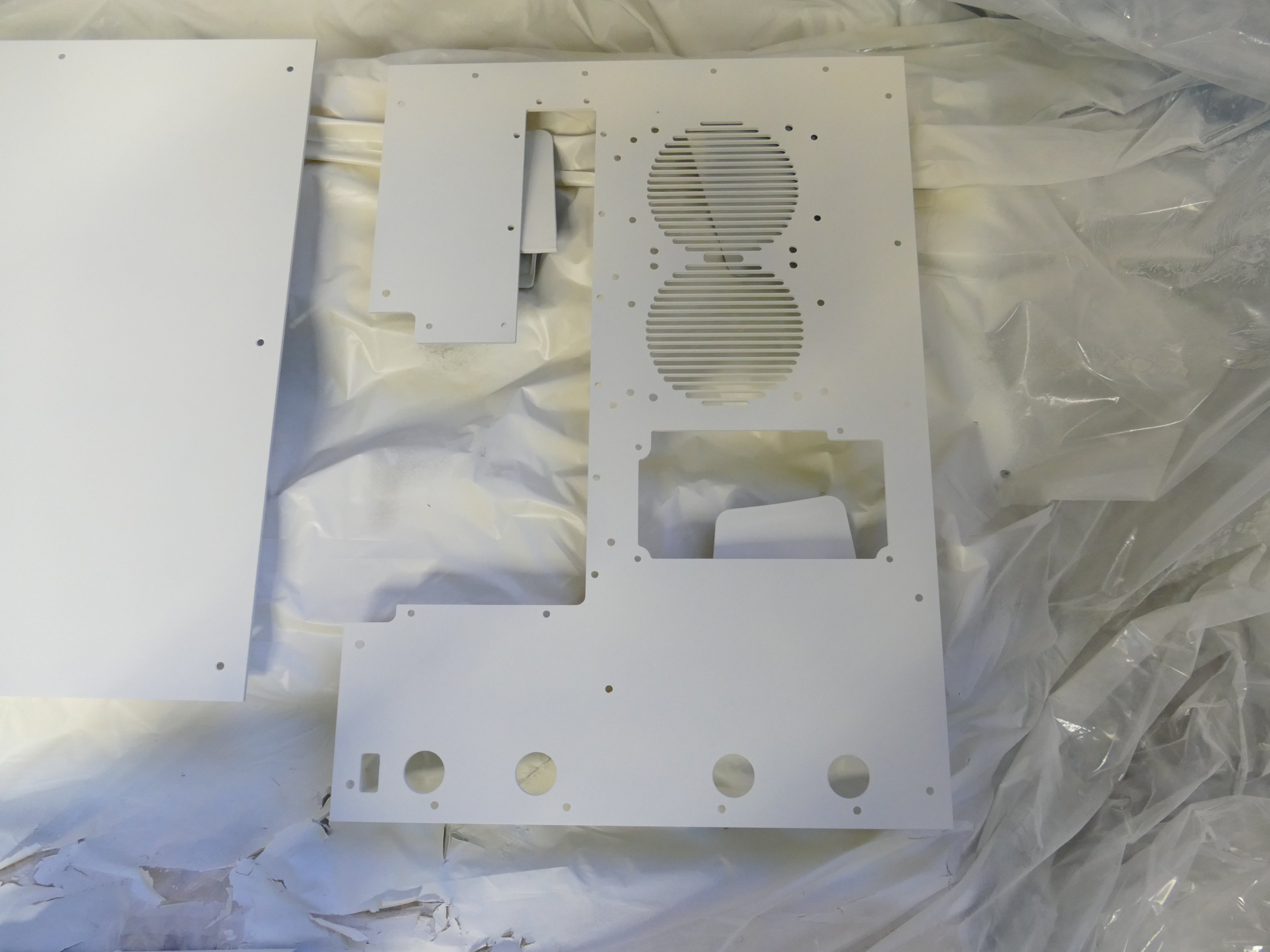

das ist nach dem ersten lackieren

dann ist mir aufgefallen das die Bilder auf dem Handy sehr schlecht werden deswegen hab ich dann mal mein Lumix genommen

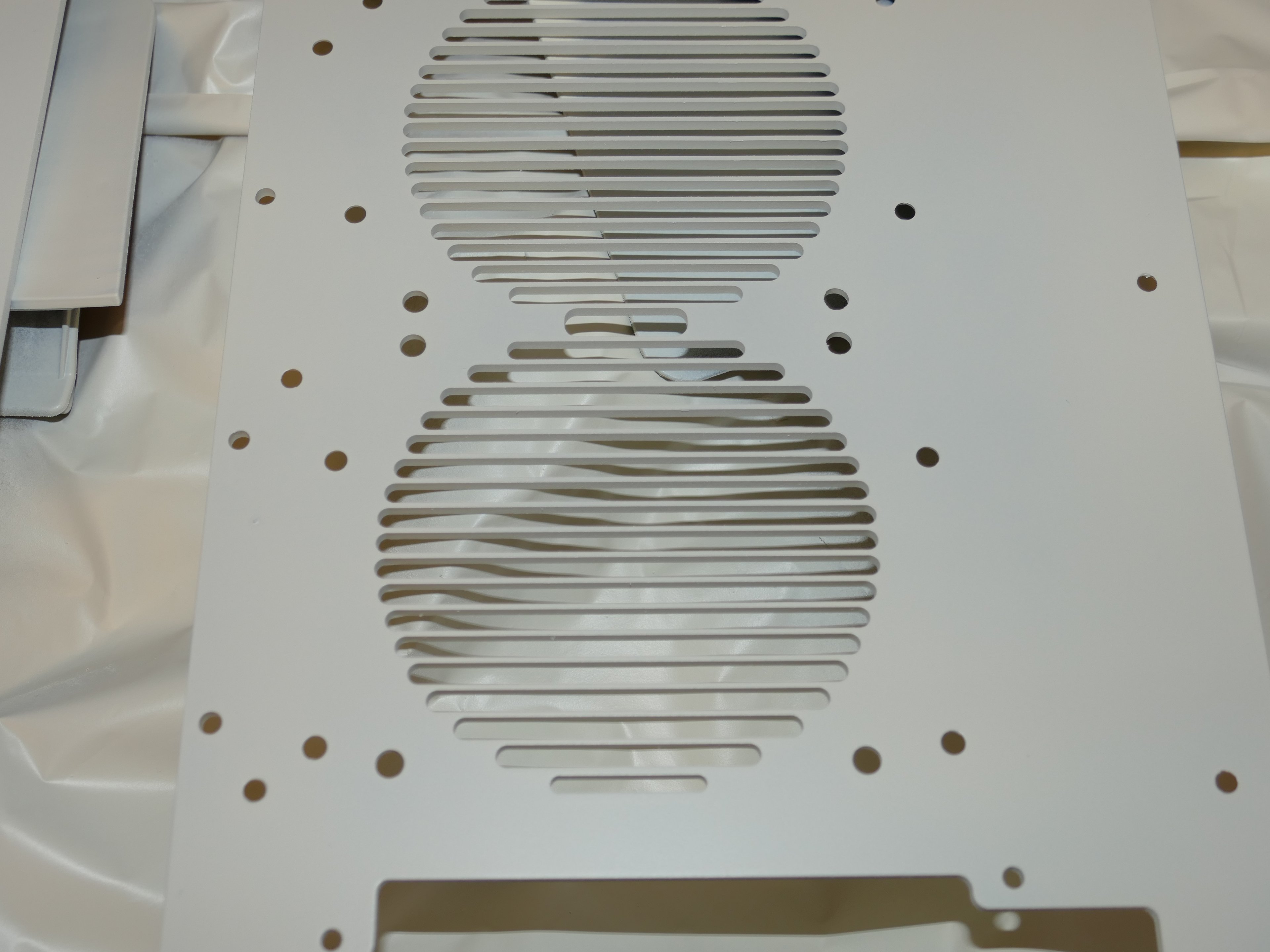

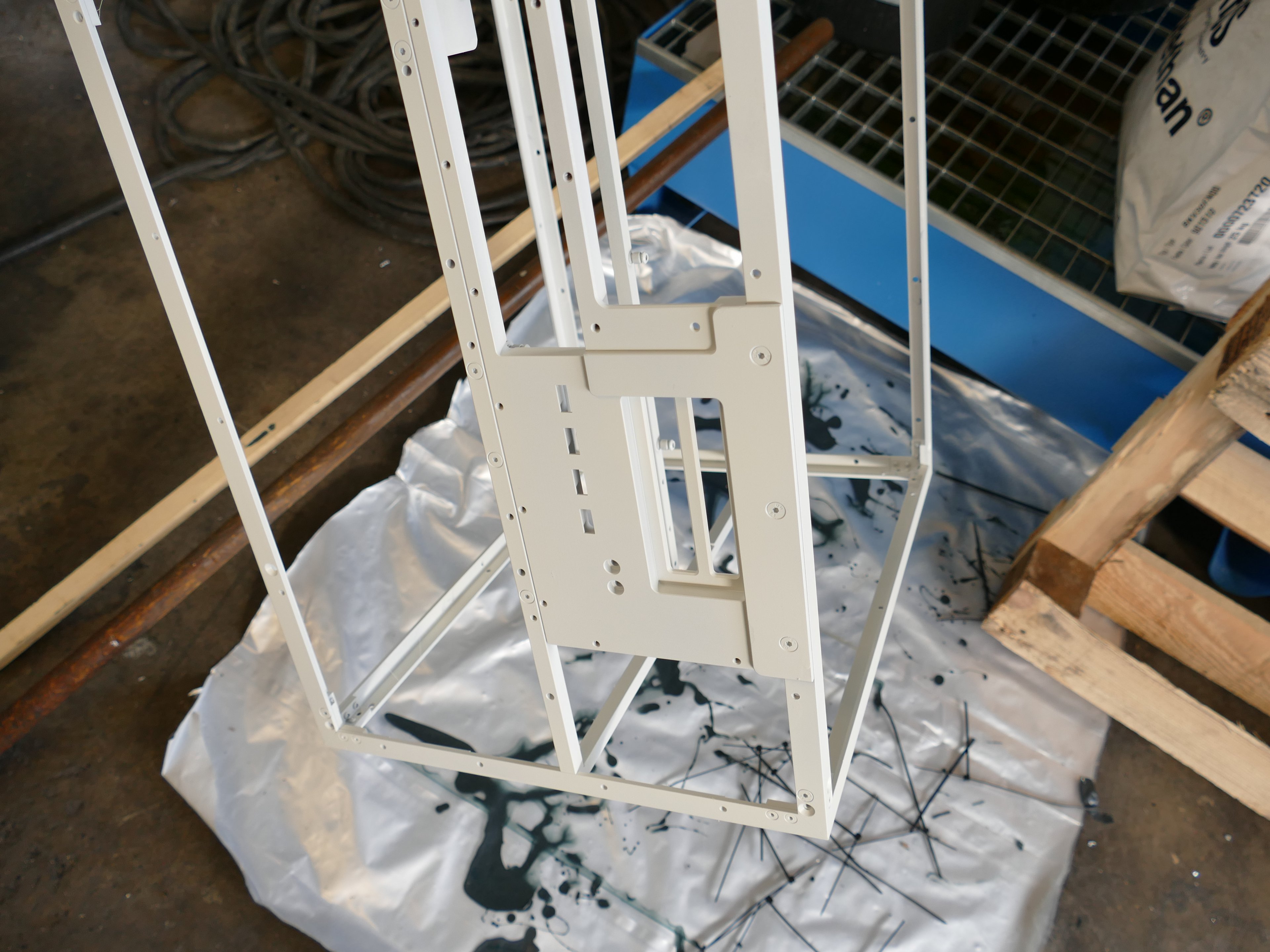

das sind dann die Finalen Bilder fertig lackiert

verbraucht habe ich 4 1/2 Dosen

Die Lackierung ist nicht PERFEKT, hab jetzt 2 Tage dafür gebraucht, und ich habe die Teile bis 3X Lackiert
großer Plus war das die Farbe schnell Trocknete
Ich bin kein Profi ist ja klar, hab ein paar Fehler gemacht z.B. zu lange auf einer stelle gehalten und schon haste so ne nicht schöne kante mit Farbe.
Aber die sind nicht so schlimm, da man sie nicht so gut erkennt, wenn man nicht weis das sie genau da ist.

Und ich gebe an alle den rat, die sowas mal machen wollen, geht zu ein Mahler & Lackierer!
Es kostet Geld ist klar aber das Ergebnis wird mit Sicherheit besser sein als wen ihr das selber macht,
die keine Erfahrung damit haben.
Nur aus dem Finanziellen Hintergrund jetzt, was hab ich jetzt etwa bezahlt.
-Grundierung, 1 Dosen, 13,50€ +versand (etwa)5€
-6 Dosen Lackspray, 34,80€
-Gesichts Maske 29,00€
sind wir bei 82,60€
Nur fürs Lackieren!


Das wars erstmal von mir, bis dem nächst.

Gruß



[Möhrenmensch]

Krasses Pferd. Abo.



[Evil Ghost]

Hallo zusammen,
hab wieder angefangen am Projekt MG1,

beim letztem mal habe ich das Case lackiert, nach 2 Monaten hat sich da doch an ein paar ecken getan,
etwas Farbe ist ab, wie auf dem ersten bild zu sehnen ist es das maximus was abgesplittert ist, der Rest vom Gehäuse ist ohne Mängel, Die Füße hingegen musste ich nochmal sandstrahlen und lackiert.

habe jetzt mit den CASE Zusammenbau begonnen, dafür hab ich ein Video gemacht
Case Zusammenbau

Gruß



[Evil Ghost]

Hallo zusammen,

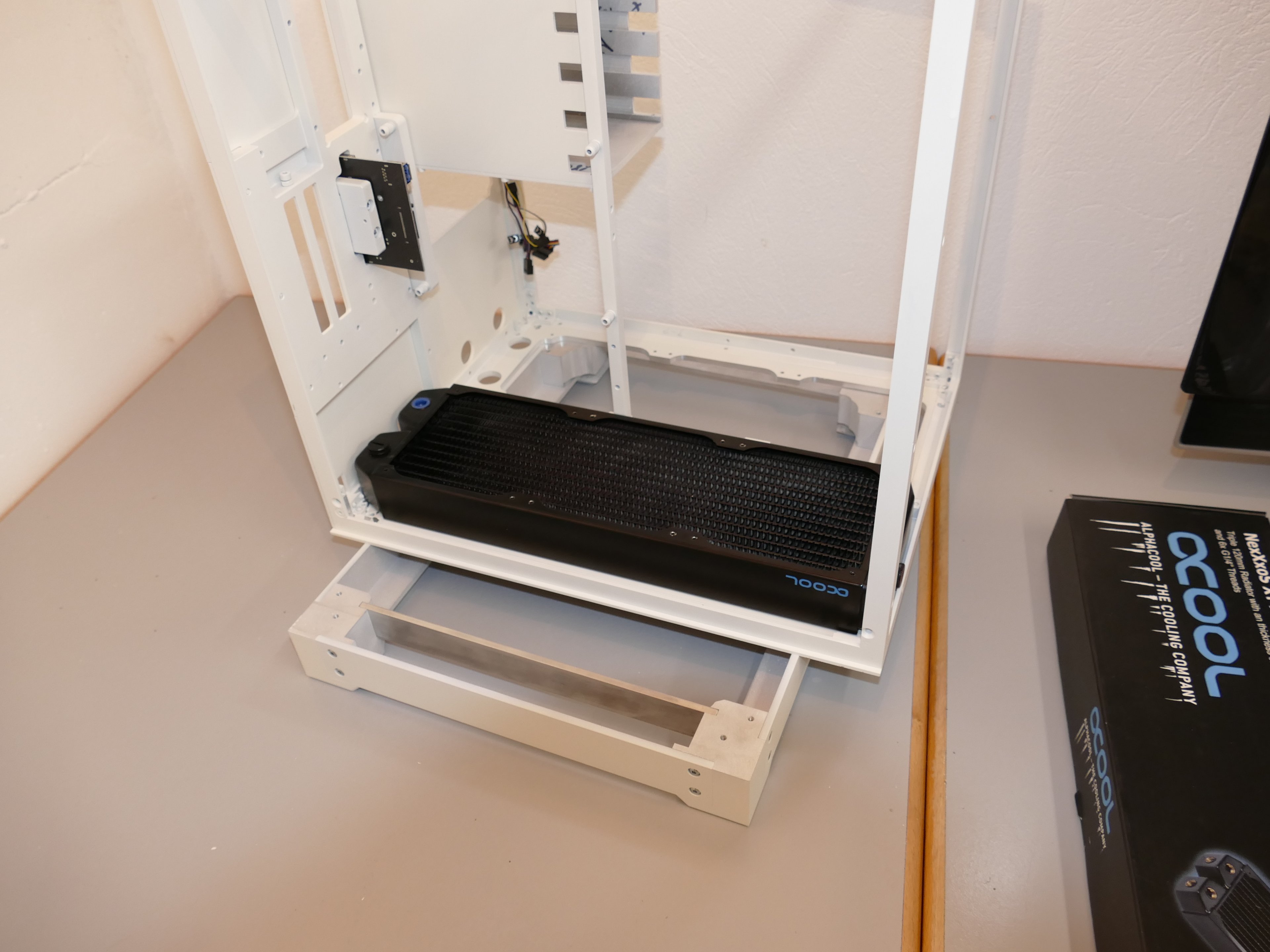

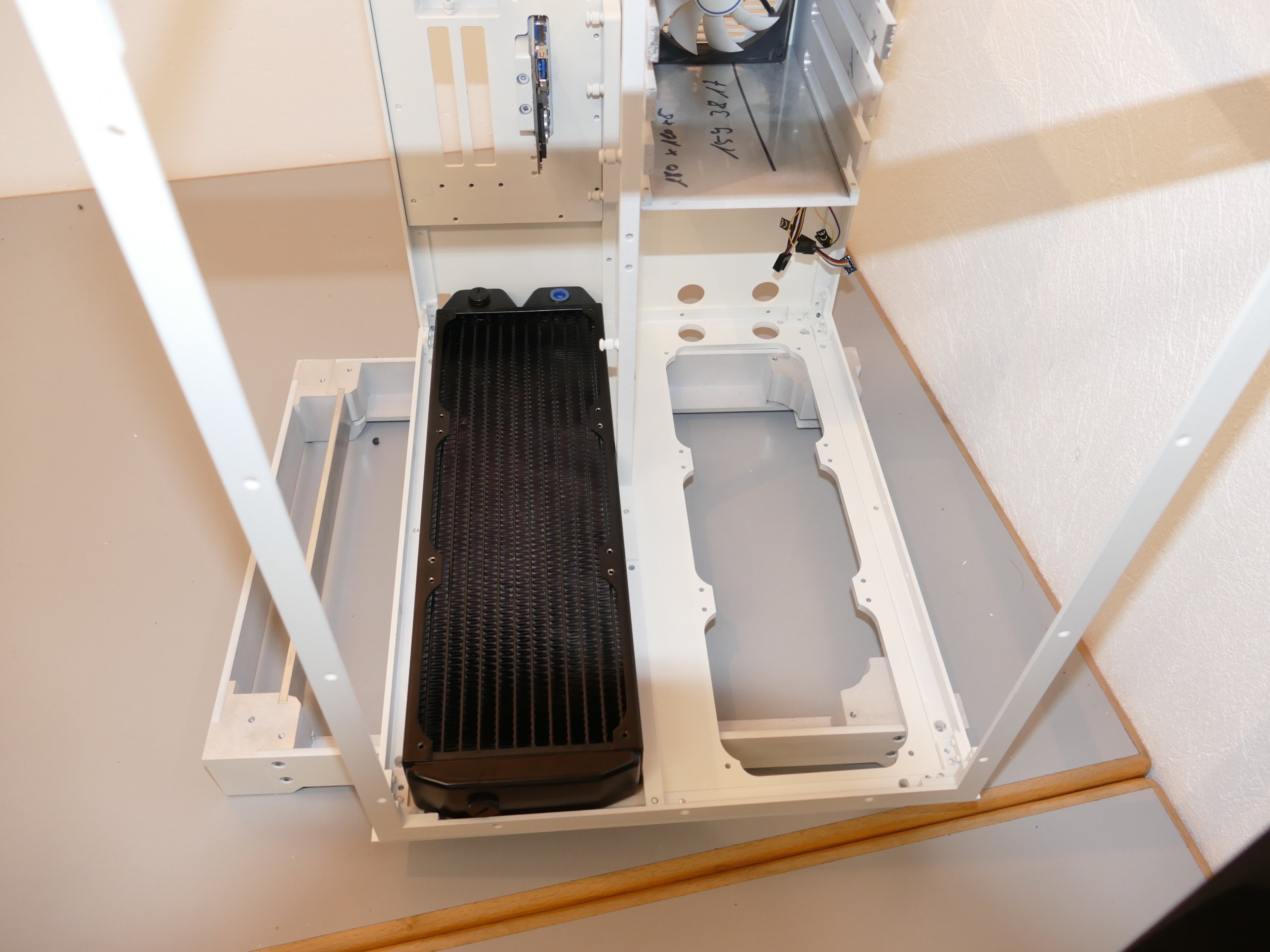

hab ein neues Video, weiter mit dem zusammenbau, HDD case, USB, Radiator ausprobiert

MG1 CASE Zusammenbau #11

Gruß



[Evil Ghost]

Hallo zusammen,
gab was neues,

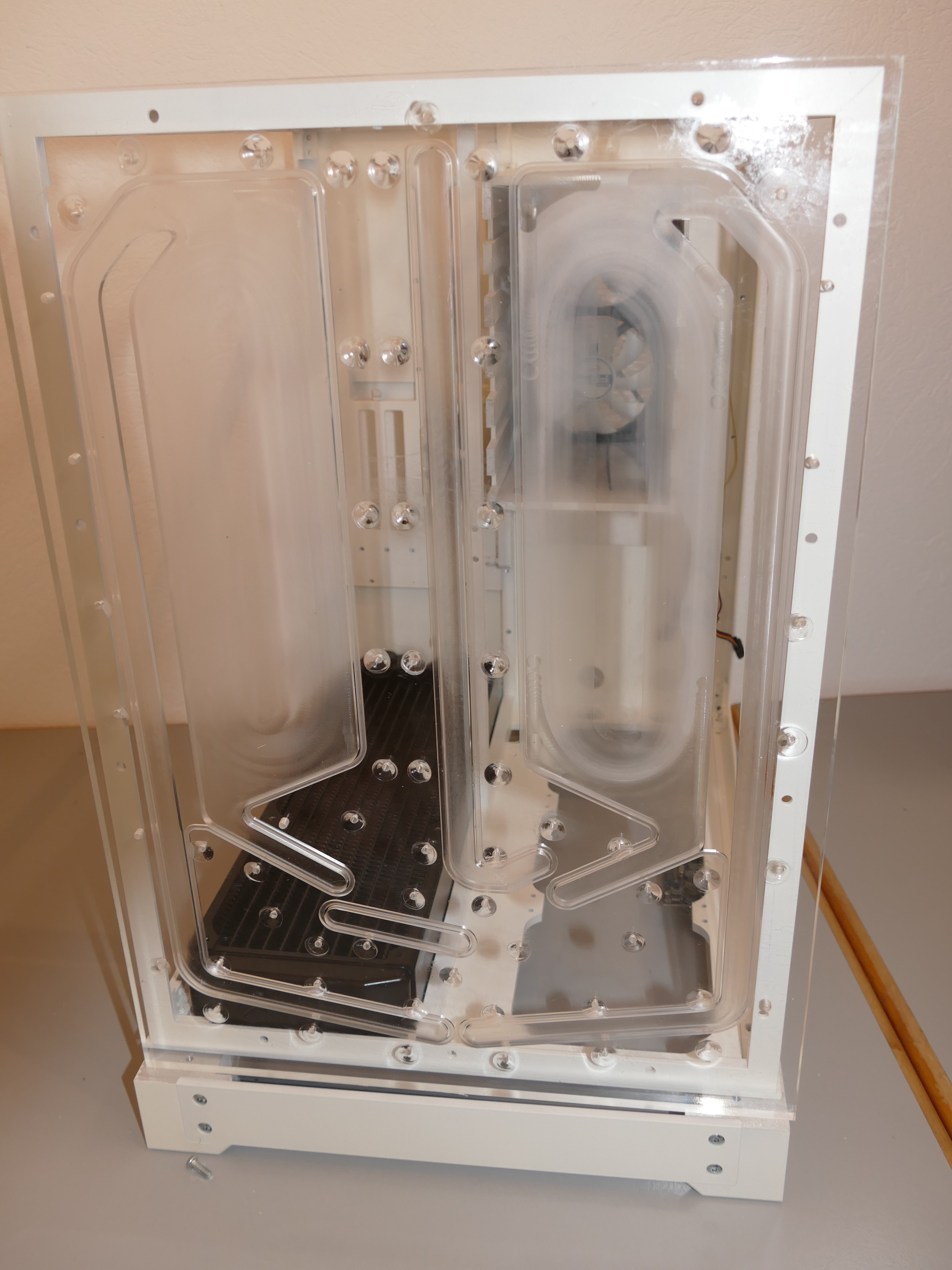

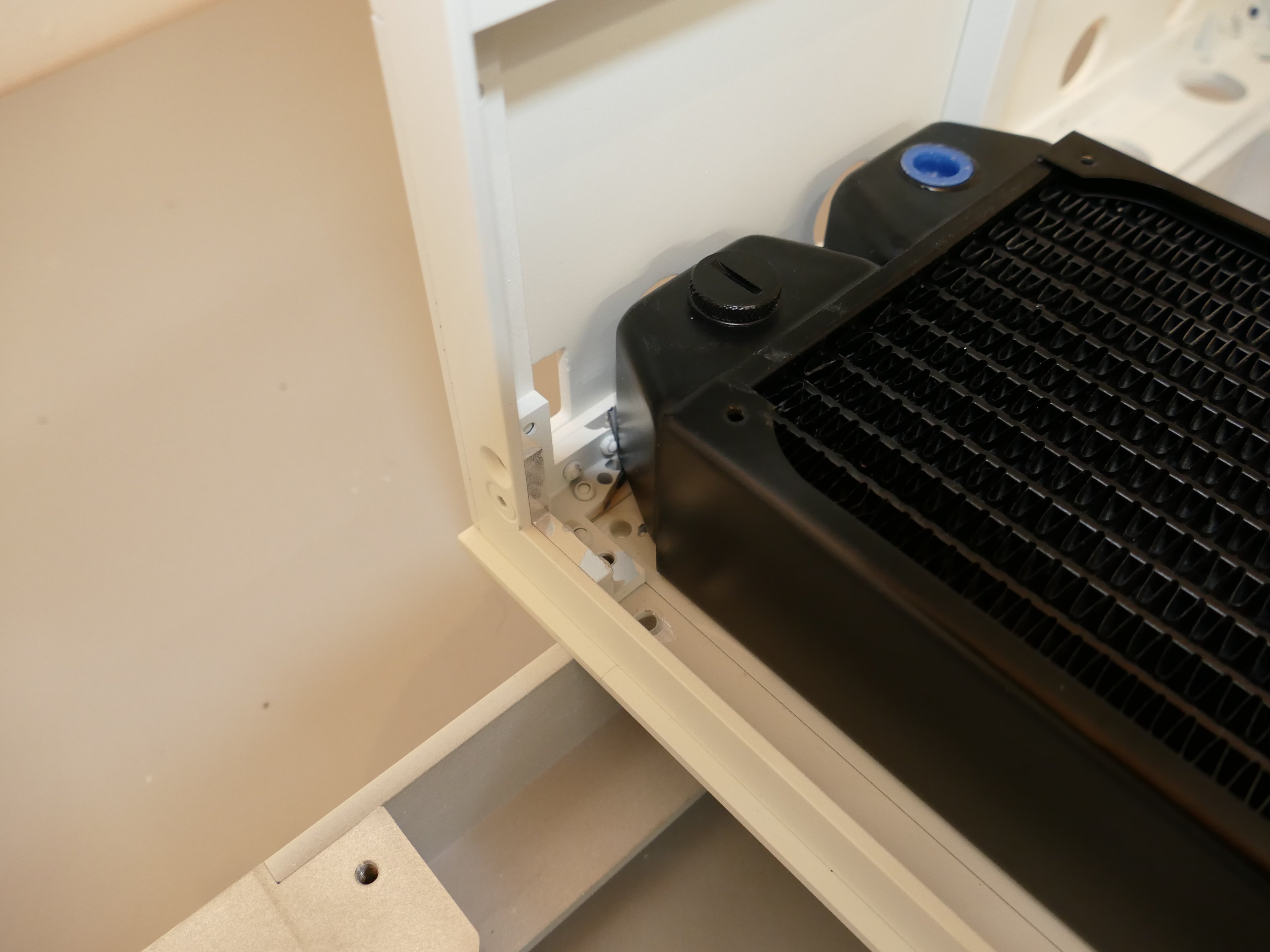

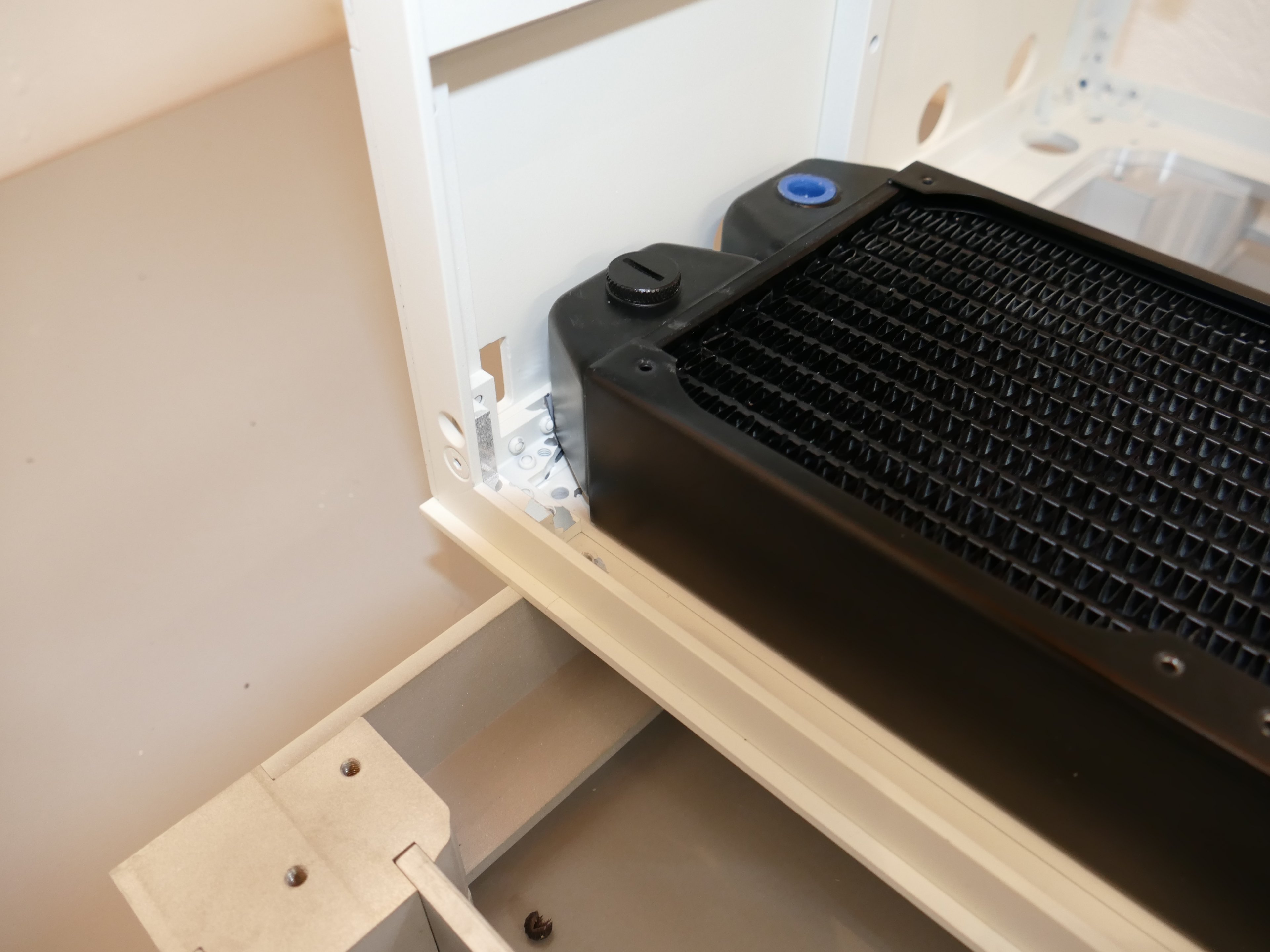

habe die ecke die für den Radiator störte weggeschliffen, vom letztem Video die noch gefunden habe

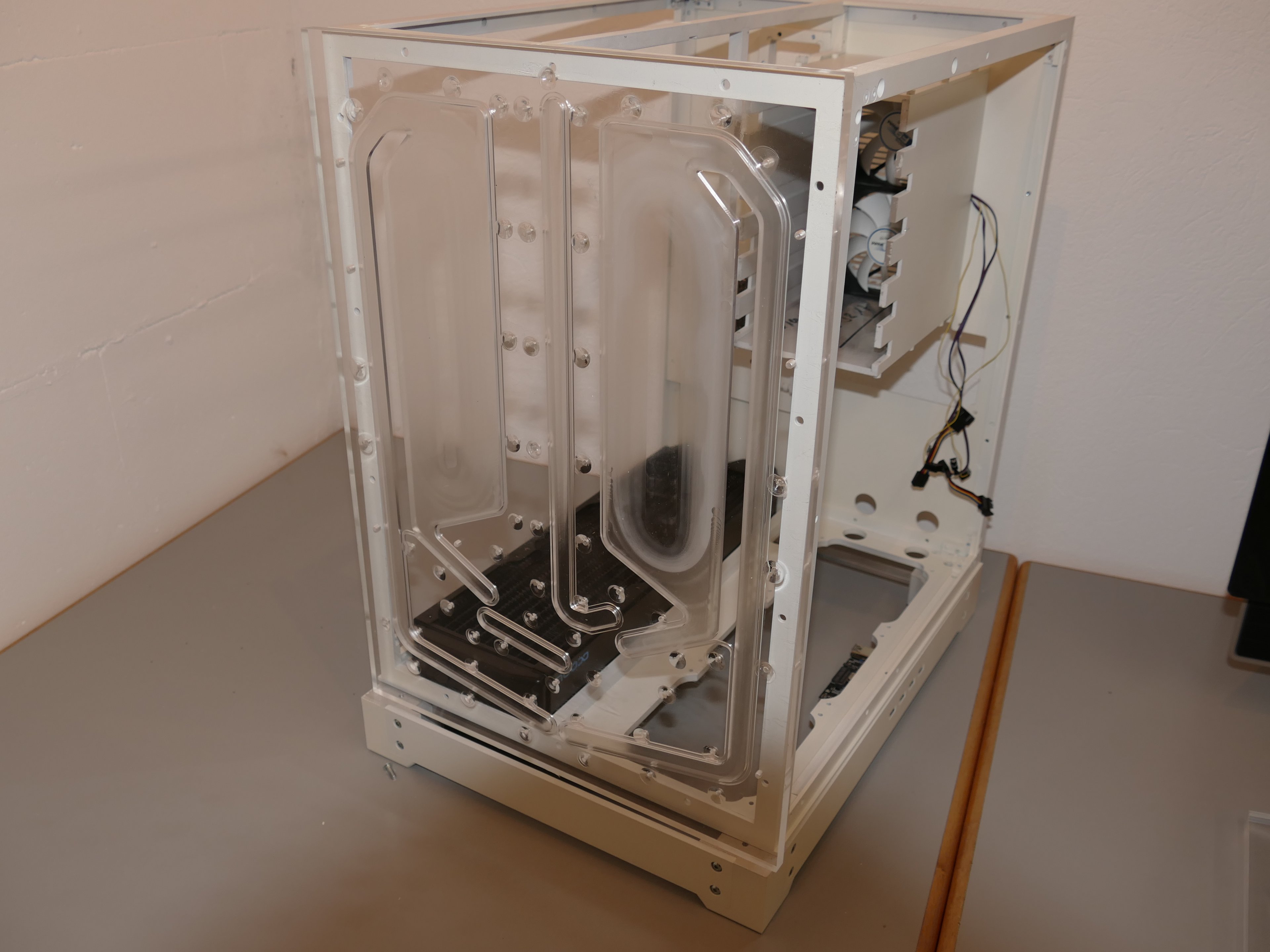

desweitem hab ich mal ein von den Kaputen Distoplatten mal drangehalten um mal die Optik zu begutachten

neue Video kommt
MG1 CASE Zusammenbau #12
Gruß
