Projekt Midgard goes Black and Orange

[snapstar7]

Hallo alle zusammen zu meinem ersten Tagebuch

Wie man schon sehen kann kommt das Gehäuse Xigmatek Midgard mit Window zum Einsatz das Gemoddet wird und die Farben Schwarz und Orange.
Hier mal Bilder vom Gehäuse hoffe es gefällt euch .

Die Kabel werden natürlich alle gesleevt, die Sleeves sowie Shrinks kommen von Techflex Germany und noch mal danke an dieser Stelle für die Sleeves und Shrinks.
Hier sind mal Bilder von denn Sleeves und Schrumpfschläuche hoffe Sie gefallen euch.
Es wird natürlich das Netzteil geslevvt sowie alle möglichen Kabel vom gehäuse sowie Lüfter usw.

Kommen wir zur Hardware die verbaut wird kann aber noch was dazu kommen wie eine SSD oder eine neue Grafikkarte.
Intel Core I5 750
DFI Lanparty DK P55 T3eH9
G-Skills F3 1600Mhz CL9 2x2GB
XFX 280GTX mit Kühler AC Accelero Extreme GTX280
Corsair HX 650W
Scyth Kaze Master (black)
LG DVD Brenner
Samsung F3 500GB
Lüfter Xigmatek XLF 1500RPM 120x120x25mm
Lüfter Scyth Slip Stream 1600RPM 120x120x25mm
Als Kühler wird erst mal der Thermalrigthe Ultra 120 Extreme oder der IFX-14 zum einsatz kommen bis die Wasserkühlung eintrifft.
WLP ist die Zalman ZM-STG1 und zum säubern das Artic Clean
Hier sind Bilder von der Hardware hoffe sie gefallen euch auch .

So was jetzt direkt ansteht ist das Gehäuse genau der farbe an zu passen in Schwarz und Orange bis ins kleinste Detail.
Es wird sehr viel gemacht, als erstes Sleeven das wird etwas dauern.
Dann kommt noch eine Wasserkühlung dauert aber noch ein bisschen bis die kommt.
LEDs werden getauscht in orangene und es werden auch LED-Leisten gebaut für denn Unterboden damit das Gehäuse schön ausgeleuchtet wird.
Wenn die Wasserkühlung kommt werde ich Schläuche benutzen die Klar sind sowie die Flüssigkeit denn das leuchten übernehmen die LEDs.
Es werden auch Sachen lackiert, Lüfter umgebaut und vieles mehr.
Ich hoffe soweit sieht das Tagebuch schön aus, ich bin für Vorschläge immer offen, ach ja ich werde alles was gethan wurde immer auf die erste Seite schrieben und die neusten Bilder hoch laden damit man sich besser zurecht findet.
Ich bin für Kritik immer offen und hoffe was ihr mir so an Vorschläge geben könnt wenn gewisse Sachen anstehen wie mit Wasserkühlung aber das dauert noch ein bisschen , Mfg Snapstar

Ein Dank geht an TechflexGermany für die Sleeves und Shrinks
http://www.techflex.org/

Noch ein Dank geht an Aquatuning und Phobya für die Wakü
http://www.aquatuning.de/

Noch ein Dank an Innovatek für denn CPU-Kühler, den AGB und die Schläuche
http://www.innovatek.de/

Noch ein Dank geht an die Firma Lumitronix für die massigen LEDs sowie viele Kleinigkeiten
http://www.leds.de/



[Bartimäus_]

AW: [Projekt] Midgard goes Black and Orange

Bin schon gespannt! Sieht schonmal ganz gut aus! Bzw. HW modding. Hier siehste mal was man an HW so alles verändern kann!



[snapstar7]

AW: [Projekt] Midgard goes Black and Orange

Ja danke, ich weis auch schon was ich so alles vorhabe.
Wenn alles klappt mit einer Wakü kommen schon mal am Seitenteil zwei Trippelradtiatoren drann da auch noch verschiedenen Tests anstehen aber die tests da gibt es dann extra Threads bzw. Rewies.
Ich habe mir auch schon überlegt was ich mir so als Schrift oder so ähnlich an die Seite kommt.
Ich habe zwar das midgard mit dem Window aber das wird ja auch verändert.
Es soll auch viel mit Plexiglass gearbeitet werden und LEDs.
Jetzt warte ich erst mal ab was so kommt zwecks Wakü.
Hier mal noch ein paar Bilder vom NT und denn Kabeln wie sie gesleevt sind.
Ach ja kann man irgendwie einen Spoiler einbinden so das man die Vollbilder nicht gleich sieht sondern auf Spoiler klickt und dann öffnen sich die Vollbilder erst.
Würde mich über eine Antwort freuen.

Hier wird das Seiteteil ja noch verändert denn es gefällt mir nicht so sehr wegen der Lüfterhalterung am Seiteteil

Hoffe es gefällt euch so bis jetzt, am NT habe ich auch schon die Aufkleber entfernt denn das blaue passt nicht so richtig ins Konzept.
Ich hatte auch überlegt einen Xigmatek Lüfter ins NT ein zu bauen aber der Lüfter vom Corsair NT kann wesentlich mehr an Luft befördern und ich habe auch festgestellt das ich das NT anders einbauen muss da ich sonst denn 24 und 8Pin Kabel nicht hinter das MB bekomme.
Hier ist noch ein Bild wo das NT ohne Aufkleber eingebaut ist und auch verkehrt herum also der Lüfter nach unten

Mfg Snapstar



[Alarja]

AW: [Projekt] Midgard goes Black and Orange

schaut sehr nice aus, rundet gut ab die Farbkombination, mir gefällt es sehr



[Ghostfire84]

AW: [Projekt] Midgard goes Black and Orange

Ich finde das Farbkonzept auch sehr schön...
(Vorallem weil ich mit dem gleichen Gedanken gespielt hab (Midgard und Rest schwarz/orange) )

Bin gespannt wie das fertige Ergebnis aussieht...



[arti86]

AW: [Projekt] Midgard goes Black and Orange

ich hätte noch ein Cougar Netzteil genommen



[snapstar7]

AW: [Projekt] Midgard goes Black and Orange

Danke, das NT hatte ich leider schon vorher aber ich muss sagen das es sehr effizient ist und auch leise.
Ich habe auch überlegt noch mit Orangenen Lack zu spielen am NT, was würdet ihr dazu sagen , Mfg Snapstar

Hier noch ein paar Bilder von denn Kabeln vom Gehäuse.

Da habe ich das Kabel für Audio entfernt weil ich es nicht brauche und bis zum Ende habe ich auch nicht gesleevt da man es so oder so nicht sieht

So hier dann von vorne USB und E-Sata

Leider habe ich da etwas am Anschluss angekokelt



[WhIteX]

AW: [Projekt] Midgard goes Black and Orange

Gefällt mir sehr gut das Projekt werde auf jeden Fall weiterverfolgen

Und zum NT wenn dir egal ist das dadurch deine Garantie flöten geht dann könnetst du es versuchen aber ich hätte angst das es dann kaputt geht



wHIteX



[snapstar7]

AW: [Projekt] Midgard goes Black and Orange

Ja danke, ich habe halt überlegt auf der Oberseite irgendwass wie ein Drivel oder so was ähnliches zu lackieren und die Garantie ist ja schon durchs Sleeven weg.
Ich hoffe soweit gefällt euch das Projekt aber es steht ja noch am Anfang , Mfg Snapstar

Hier kommt noch das PCIe Kabel

Der Anschluss am Netzteil vom PCIe Kabel

Die Anschlüsse für die Grafikkarte

Ergänzung (14. Juni 2010)

So hier noch ein paar Bilder von dem 24 und 8 Pin Kabel sowie das molex für die Lüftersteuerung usw.
So auch noch ein Xigmatek Lüfter bloss die werden noch verbessert.

Das 24 und 8 Pin Kabel

und hier am NT

Das Molex wo ans NT kommt

und hier der Anschluss für lüftersteuerung usw. ich habe nur bis zu diesem Stück gesleevt weil es so oder so gleich hinter das Mainboard kommt und man nur das gesleevte sieht

So der Xigmatek Lüfter der wird aber noch verbessert

Da fehlt noch der orangene Anschluss denn der Weise passt nicht ins Konzept und der orangene Shrink wird auch durch einen schwarzen getauscht da die Farben nicht gleich sind vom Sleeve und Shrink

Jetzt fehlt nur noch das Molex Kabel für S-ATA aber die haben Crimps und da muss ich mm genau arbeiten mit denn Shrinks aber Bilder kommen noch , Mfg Snapstar



[snapstar7]

AW: [Projekt] Midgard goes Black and Orange

So jetzt ist das problem dar und zwar kann kein einziges Steuergerät die DFM von Swissflow auslesen, das einzigste währe eine Platine dazu zu bauen um die Pulsrate zu senken denn die liegt beim SF800 bei 6000.
Also entweder einen neuen DFM oder ich baue diese Platine.
Ich hoffe hier sind ein paar Elektroprofies die mir helfen können um so eine Platine zu bauen und was ich bräuchte.
Ich würde mich freuen wenn sich jemand damit auskennt.
Dann geht es weiter das Board ist jetzt unterwegs zu Liquid Extasy.de und da werden mir spezielle Wasserkühler gefertigt, es dauert zwar ein bisschen aber egal denn die Bestellung von Auqatuning müsste Samstag eintreffen und da gibt es dann viel zu tun.
Bilder kommen noch vom Board mit der normalen Heatpipekühlung und ohne , Mfg Snapstar

Hier noch Bilder vom DFM Swissflow SF800 aber leider nicht für denn PC-Einsatz gedacht aber das bekomme ich schon irgendwie hin

Mfg Snapstar

Ergänzung (18. Juni 2010)

So hier mal Bilder vom Board mit der Heatpiekühlung und mit demontierter Kühlung.
Das Board ist jetzt unterwegs zu Liquid Extasy.de wo mir spezielle Wasserkühler gefertigt werden, hoffe nur das es bald wieder kommt .
Hier erst mal Bilder vom Board.

Die Rückseite, hat zwar noch einen Foxconn Sockel aber ist die neue Revesion

Die Spawas hinter dem Board

Die Spawas vorne auf dem Board

Chips unter dem Sockel die gekühlt werden müssen weis aber nicht für was die da sind

und die SB

Die Heatpipekühlung

Die kühlung von der SB und für die Chips unter dem CPU-Sockel

für die Spawas für vorne und auf der Rückseite

So und morgen müsste die die Lieferung von Aquatuning kommen und dann wird endlich am Gehäuse weiter gearbeitet , Mfg Snapstar



[Bartimäus_]

AW: [Projekt] Midgard goes Black and Orange

Wird der Radi dann später innen verbaut?



[snapstar7]

AW: [Projekt] Midgard goes Black and Orange

Nein die 2 Trippelradiatoren kommen ans Seitenteil.
Ich werde später mal Bilder machen wo sie hinkommen und was ihr dazu meint ob das so passen würde.
Es würde passen aber vom aussehen her würde ich mich freuen eure Meinung zu hören wie es euch gefallen würde , Mfg Snapstar



[WhIteX]

AW: [Projekt] Midgard goes Black and Orange

Mir gefällt alles bisher ^^

freue mich auf weitere updates

wHItEx



[snapstar7]

AW: [Projekt] Midgard goes Black and Orange

Ja heute kommen viele Bilder vorallem weil die teile von Aquatuning eingetroffen sind.
Hab jetzt leider erst mal kaum Zeit aber später kommen dann schöne bilder von denn Sachen und was ich damit vorhabe , Mfg Snapstar



[mirzaa]

AW: [Projekt] Midgard goes Black and Orange

schaut echt gut aus und sehr sauber gesleevt !



[mariobrand0]

AW: [Projekt] Midgard goes Black and Orange

Gefällt mir dein Projekt...die Farb mischung Errinnert mich an Harley Davidson

Wie hast du den die stecker beim 6 Pin PCIe Kabel herunterbekommen?
Ich habe gestern probiert und porbiert....nach einer Stunde hats mich dann angesehen. Ich dachte die gehen gleich wie beim 24Pol ATX stecker herunter mit dem Molex PinRemover...hab mich da aber getäuscht.



[mirzaa]

AW: [Projekt] Midgard goes Black and Orange

@ mariobrand : die sollen ja auch wie die 24 pin atx stecker gehen wennst siehst san das die gleichen =)



[mariobrand0]

AW: [Projekt] Midgard goes Black and Orange

eben sollte es ja...wenn ich den Pin Remover beim 24pin Atx Stecker (oder auch beim 8 bzw. 6pin ATX Stecker) reinstecke, kann ich das Kabel herausziehen. Bei dem 6pin PCIe geht das aber irgendwie nicht. Da kann ich am Kabel soviel ziehen wie ich will, geht aber nicht raus



[mirzaa]

AW: [Projekt] Midgard goes Black and Orange

was für ein netzteil hast du ? bei mir was eben umgekehrt bei dem 24 pin atx gings bei mir net sonst bei allen anderen ja -> ist ein OCZ Fatal1ty



[snapstar7]

AW: [Projekt] Midgard goes Black and Orange

Also bei mir ging es wie bei jedem anderen aber ich habe keinen Pin-Remover.

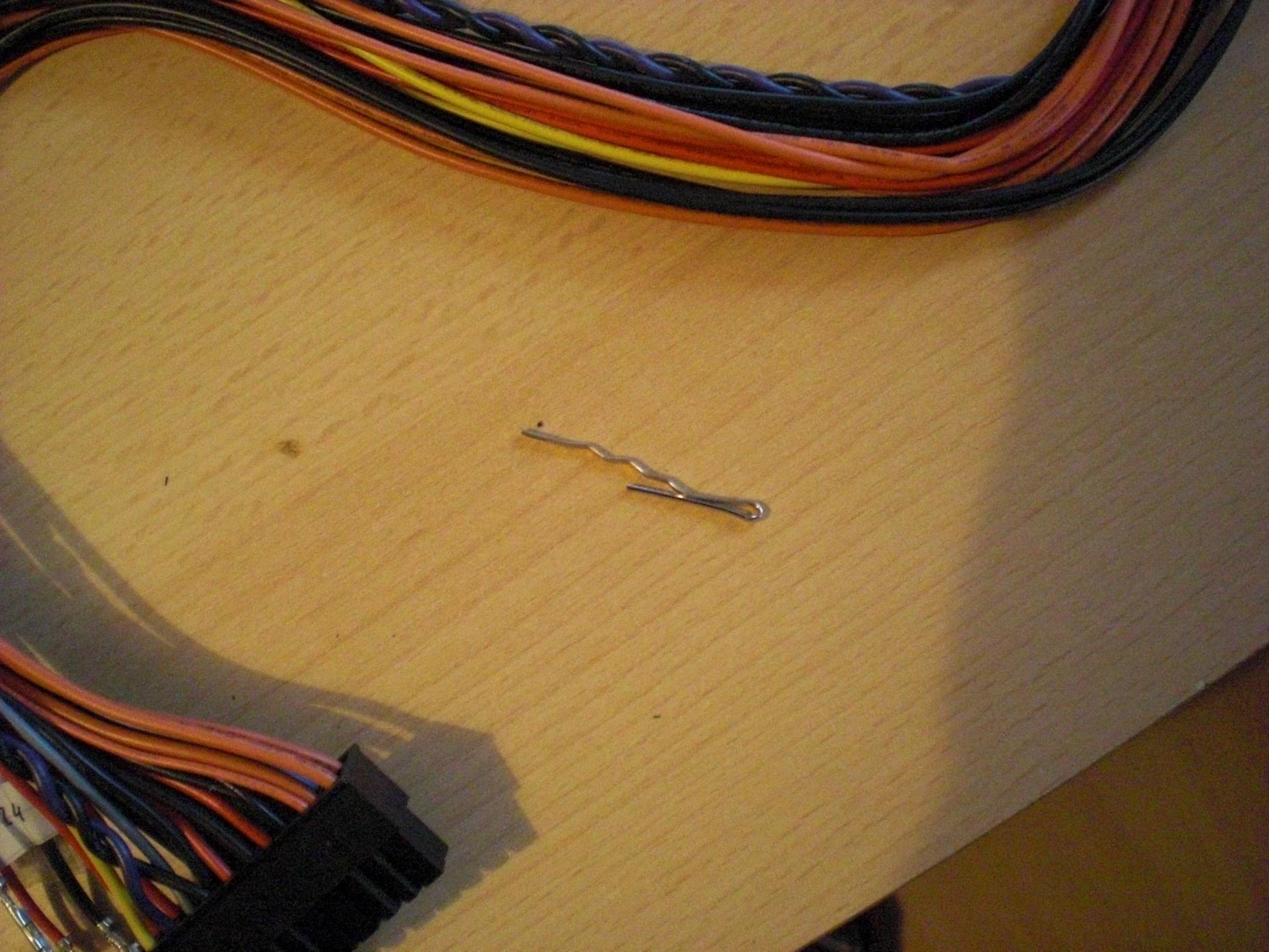

Hier mal ein Bild mit was ich das raus gemacht habe aber es hat sehr lange gedauert.
Es wahr eine Haarspange oder so was ähnliches ging besser als mit einer Büroklammer , Mfg Snapstar
