Netzwerk Verkabelung Haus

[Schw4rzII]

Servus,

ich habe ein paar Anfängerfragen zur Hausverkabelung.

Situation:

• Reihenhaus aus BJ 2018 zur Miete, 3 Geschosse (EG, OG, DG), kein Keller
• FTTH Anschluss (ONT im Nebengebäude, CAT7 Netzwerkkabel ins Haus), 300/50 von Mnet (aktuell Maximum)
• LAN Dose nur im Erdgeschoss und im Büro (Dachgeschoss)
• Leerrohre in jedem Zimmer für "Telefonkabel" (WTF Vermieter)
• Internet kommt im EG über LAN Dose vom ONT rein, geht in die Fritzbox, von Fritzbox im EG geht ein direktes Kabel über die zweite Buchse in der LAN Dose ins Büro 1 im Dachgeschoss

Probleme:

• Schlechte Netzwerk-Architektur
• Schlechtes WLAN im Mittelgeschoss
• Kein LAN im Büro im zweiten Zimmer und Mittelgeschoss

Wunschzustand:

• Mindestens eine Netzwerkbuchse im Mittelgeschoss (Access Point)
• Eine weiter Netzwerkbuches im Dachgeschoss (LAN)

Plan:

• Kabel in Leerrohre einziehen und LAN Buchsen in Büro 2 und Obergeschoss installieren
• Verkabelung im EG so lassen, aber zwischen das Kabel, das jetzt das Internet von der Fritz.Box nach oben leitet einen Switch hängen und das Büro weiterhin versorgen sowie alle anderen Anschlüsse
• Switch im Erdgeschoss beim Sicherungskasten mit Signal aus Fritz.Box

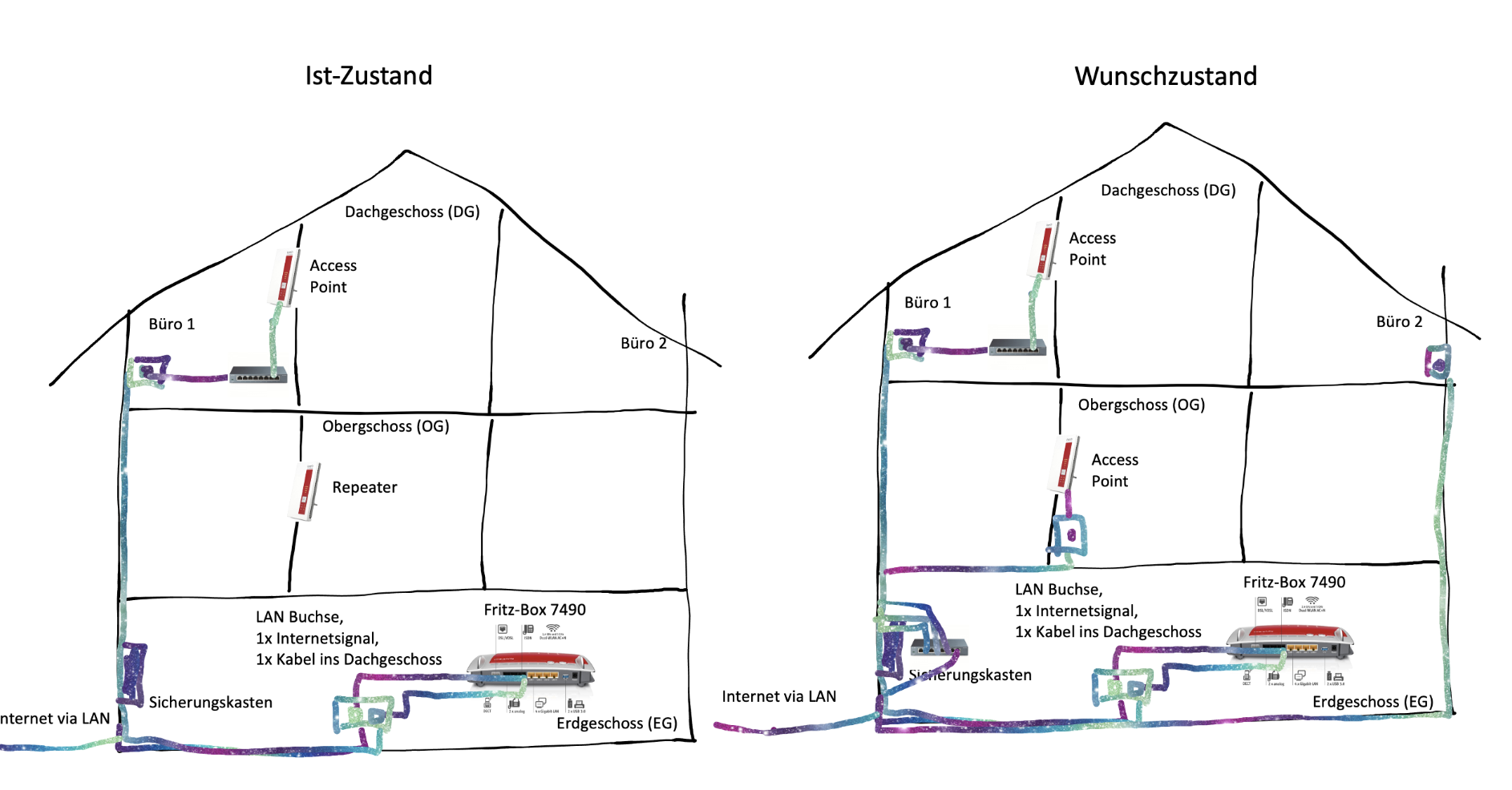

Schaubild nur mit Netzwerkkomponenten (sorry für die Qualität ;D):

Fragen:

• woher bekomme ich die passenden Lan-Buchsen den Bereich der Steckdose wo aktuell eine Blende ist?
• was muss man beachten beim Kabel einziehen?
• kann ich den Switch einfach in den Sicherungskasten hängen, Platz wäre genug (ist das sicher, darf man das?)
• woher bekomme ich im Sicherungskasten Strom? Oder ein switch mit Power-over-Ethernet? Gibts das?

Danke für eure Hilfe!



[haiopai]

woher bekomme ich die passenden Lan-Buchsen den Bereich der Steckdose wo aktuell eine Blende ist?

Im baumarkt, oder Internet, je nachdem, was du für eine Schalterserie hast.

was muss man beachten beim Kabel einziehen?

immer zu zweit machen, einer führt ein, einer zieht. (Du kannst auch das telefonkabel gegen ein netzwerkkabel tauschen. dann kanns du dort auch noch netzwerkdosen einbauen. für einen eventuellen rückbau kannst du das kabel drin lassen. netzwerkkabel ist hochwertiger wie telefonkabel.)

kann ich den Switch einfach in den Sicherungskasten hängen, Platz wäre genug (ist das sicher, darf man das?)

wüsste nicht, was dagegen spricht, wenn du einen mit metall gehäuse nimmst, und das erdest. unbedingt geschirmte kabel verwenden.

woher bekomme ich im Sicherungskasten Strom? Oder ein switch mit Power-over-Ethernet? Gibts das?

natürlich gibt es switche mit POE.



[h00bi]

woher bekomme ich die passenden Lan-Buchsen den Bereich der Steckdose wo aktuell eine Blende ist?

optisch passend? Kommt drauf an was du aktuell hast.
Technisch passend überall.

was muss man beachten beim Kabel einziehen?

Vorzugsweise von oben nach unten. Billigspüli ohne Zusätze hilft gut als Gleitmittel und trocknet nahezu spurlos weg.

kann ich den Switch einfach in den Sicherungskasten hängen, Platz wäre genug (ist das sicher, darf man das?)

Ja, kannst du so machen. Ist recht gängig. Laufen die Leerrohre im Sicherungskasten zusammen?

woher bekomme ich im Sicherungskasten Strom? Oder ein switch mit Power-over-Ethernet? Gibts das?

Kann dir jeder Elektiker dort abgreifen und eine Steckdose setzen.
PoE Switches gibt es in beide Richtungen. Also sowohl Switches die per PoE versorgt werden als auch Switches die andere Geräte per PoE versorgen und auch die Kombination aus beidem.
Die AVM Repeater auf deinem Bild können aber kein PoE und die Fritzbox auch nicht.



[Jasmin83]

Oder ein switch mit Power-over-Ethernet? Gibts das?

und PoE ist nicht gleich PoE, wenn dann würde ich direkt auf PoE PD setzen, alles andere macht dann kein sinn, aber wie schon gesagt wurde: lieber eine steckdose vom elektriker setzen lassen, kostet nicht die welt und ist vorallem die "saubere" methode.



[Schw4rzII]

Danke für die Infos schon mal

optisch passend? Kommt drauf an was du aktuell hast.
Technisch passend überall.

Optik von den Dosen ist mir relativ egal, müsste ich beim Auszug evtl. ohnehin zurückbauen.

immer zu zweit machen, einer führt ein, einer zieht. (Du kannst auch das telefonkabel gegen ein netzwerkkabel tauschen. dann kanns du dort auch noch netzwerkdosen einbauen. für einen eventuellen rückbau kannst du das kabel drin lassen. netzwerkkabel ist hochwertiger wie telefonkabel.)

Danke für die Tipps, sollte ich hinkriegen. Ich weiß gar nicht sicher, ob Telefonkabel da aktuell drin sind. Aber auf jeden Fall superfail, dass sie nicht gleich LAN genommen haben (in 2018...). "geht ja eh alles mit WLAN..."

Ja, kannst du so machen. Ist recht gängig. Laufen die Leerrohre im Sicherungskasten zusammen?

Ja, alles läuft da zusammen. Strom, Sat-TV, Internet/Telefon. (Sat-TV ham sie übrigens in jedes Zimmer gelegt, nutze ich aber fast nie)

Kann dir jeder Elektiker dort abgreifen und eine Steckdose setzen.
PoE Switches gibt es in beide Richtungen. Also sowohl Switches die per PoE versorgt werden als auch Switches die andere Geräte per PoE versorgen und auch die Kombination aus beidem.
Die AVM Repeater auf deinem Bild können aber kein PoE und die Fritzbox auch nicht.

wüsste nicht, was dagegen spricht, wenn du einen mit metall gehäuse nimmst, und das erdest. unbedingt geschirmte kabel verwenden.

was meinst du mit geschirmt in dem Fall? Was sollte nicht geschirmt sein? Ich würde gute Cat7 Netzwerkkabel nehmen.

Zum Thema PoE, da war ich nicht präzise: Dass es PoE switches, die Clients versorgen, gibt, war mir klar, auch, dass die Fritz-Geräte das nicht können. Aber ich suche nach PoE um das Switch mit Strom zu versorgen über das eine Kabel, das von der Fritz.Box in den Sicherungskasten geht, damit ich das evtl. keine baulichen Veränderungen aka Steckdose benötige (geht mir da weniger um die Kosten als darum, dass ich das einfach zurückbauen kann und nicht groß was mit dem Vermieter abstimmen muss, der ist da oft sehr passiv, obwohl ich die Kosten dafür tragen würde)

Noch eine Frage:
das eine Kabel, das aktuell nach oben führt ins Dachgeschoss, müsste ich im Sicherungskasten einmal durchtrennen um dazwischen das Switch zu hängen und dann einen Stecker ein beiden Enden dranbauen, und das eigentlich dann auch für jedes andere Kabel das nach oben geht.
odedo 2X CAT 6A & 7 RJ45 Crimp Stecker Netzwerkstecker
Beim Auszug würde ich dann die Stecker lassen und eine Kupplung dazwischenbauen um das Kabel wiederherzustellen, und die andren entfernen, wenn gewünscht. Klingt aber irgendwie nach einer Bastellösung. Gibt's sowas wie vernünftige Patchpanel, die in einen Sicherungskasten passen, am Platz sollte es nicht scheitern eigentlich?

Bild vom Sicherungskasten:

Vielen Dank schon mal



[h00bi]

sowas wie vernünftige Patchpanel, die in einen Sicherungskasten passen

https://www.kabelscheune.de/index.php?lang=0&cl=search&searchparam=hutschiene

Entweder du nimmst ein komplettes Panel für Hutschienen oder einzelne Hutschienen-Keystones:
https://www.kabelscheune.de/Netzwer...r.html?listtype=search&searchparam=hutschiene
Vom Keystone kannst du dann im Schrank mit (kurzen) Patchkabeln alles untereinander verbinden wie du es grade brauchst.



[bender_]

Gibt's sowas wie vernünftige Patchpanel, die in einen Sicherungskasten passen

Passend zu deinem Schrank: https://www.hager.de/verteilersysteme/kleinverteiler/zubehoer-volta-multimedia/975699.htm
Ob es wirklich genug Platz hat und Du erforderliche Abstände zur E-Installation einhalten kannst, sieht man erst, wenn Du die Blenden entfernst.

das eine Kabel, das aktuell nach oben führt ins Dachgeschoss, müsste ich im Sicherungskasten einmal durchtrennen um dazwischen das Switch zu hängen und dann einen Stecker ein beiden Enden dranbauen

An Installationskabel kommen KEINE Stecker. Da kommen Keystones dran, die Du in das Patchpanel im Verteiler einklickst. Verbindung zum Switch erfolgt per kurzem Patchkabel.

ich suche nach PoE um das Switch mit Strom zu versorgen über das eine Kabel, das von der Fritz.Box in den Sicherungskasten geht

Stichwort PoE-PD. Beispiel: https://geizhals.de/ubiquiti-unifis...h-usw-flex-mini-a2237082.html?hloc=at&hloc=de
Benötigt einen PoE Injektor auf Seite der Quelle der Zuleitung.



[Schw4rzII]

Passend zu deinem Schrank: https://www.hager.de/verteilersysteme/kleinverteiler/zubehoer-volta-multimedia/975699.htm
Ob es wirklich genug Platz hat und Du erforderliche Abstände zur E-Installation einhalten kannst, sieht man erst, wenn Du die Blenden entfernst.

Cool, danke für die Infos. Bzgl. des Abstands: Gibt es eine feste Regel was der Abstand sein muss? Könntest du das bewerten, wenn ich ein Bild ohne Blende mache? Ich denke hier geht es ja v.a. um die Sicherheit, falls es beim Switch zu nem Kurzschluss o.Ä. kommt.

An Installationskabel kommen KEINE Stecker. Da kommen Keystones dran, die Du in das Patchpanel im Verteiler einklickst. Verbindung zum Switch erfolgt per kurzem Patchkabel.

Verstehe, danke.

Stichwort PoE-PD. Beispiel: https://geizhals.de/ubiquiti-unifis...h-usw-flex-mini-a2237082.html?hloc=at&hloc=de
Benötigt einen PoE Injektor auf Seite der Quelle der Zuleitung.

Danke für den Tipp.

Zusammenfassend, würde das also funktionieren und ich bräuchte:

• Cat 7 Netzwerkkabel für Hausverkabelung, unklar? ca. 25m = 30€
• 6 Patchkabel 30cm ca. 10€
• 2 Netzwerkdosen (Büro 2, Obergeschoss) für Keystone Modul, ca. 2x10€ = 20€
• Patch-Panel für die Hutschiene 6-Port, ca. 30€
• 6 + 2 Keystones, ca. 25-30€
• PoE Injektor, ca. 20€
• PoE PD 5-Port Switch für den Sicherungskasten, ca. 30-40€
• Werkzeug: Crimpzange, Auflegewerkzeug (noch was?), ca. 40€



[bender_]

Gibt es eine feste Regel was der Abstand sein muss? Könntest du das bewerten, wenn ich ein Bild ohne Blende mache?

Nicht qualifiziert. Richtlinien gibts bestimmt. Da ich keine Hausinstallationen mache, kenne ich die nicht auswendig. Die hier sollten alles nötige enthalten: https://www.hager.de/wissen-weiterbildung/uebersicht/343223.htm
Da Du Privatmann bist, kann dir das aber auch egal sein. Wenn was passiert, bist Du halt dran. Ist dir das zu heikel, beauftrage Fachpersonal.

Crimpzange, Auflegewerkzeug (noch was?), ca. 40€

Brauchst Du nicht. Keystones benötigen kein (Spezial-)Werkzeug und die solltest Du überall installieren, auch in den Dosen. Patchkabel kauft man in der passenden Länge.
Sonst passt deine Liste. Ich würde eher die passenden Ausbauten von Hager für den volta kaufen. Aber das Hutschienendings wirds auch tun, wenn es nicht zu tief baut.



[Schw4rzII]

Ok, danke für die Hilfe. Ich hab grad mal hinter die Blende geschaut und das sieht sehr eng aus... Den Verteiler für das Sat-Tv könnt ich gegen einen kleineren tauschen, ein Port würde reichen, aber trotzdem fraglich ob das noch funktioniert... Hätte auch mehr Tiefe erwartet. (Die grauen dürften noch die Telefonkabel sein).



[bender_]

Wird eng, ich sehe aber schon Möglichkeiten.
3 von @h00bi 's Empfehlung: https://www.kabelscheune.de/Netzwer...r.html?listtype=search&searchparam=hutschiene
oberhalb des SAT Verteilers installieren, Zuleitung nach rechts führen.
Switch lose im Bereich der abgehenden SAT Kabel einklemmen, Patchkabel auf dem SAT Verteiler führen
Ist nicht schön, wird aber ziemlich sicher funktionieren.



[Schw4rzII]

Muss ich mir mal noch genau ansehen, aber prinzipiell könnte man es so rein quetschen, das stimmt.

Möglicherweise stecke ich drei SAT-Kabel vom Verteiler ab (werden aktuell nicht benötigt) und drehe den um 90 grad nach rechts und schiebe ihn nach ganz unten, dann wäre die vorletzte Schiene 2/3 frei und ich könnte dort das Switch unterbringen und die Netzwerkdosen dort und ggf. drüber (brauche mindestens 4, 3 für die Zimmer in den oberen geschossen, 1 Zuleitung vom Router, 4 könnten über den SAT Verteiler noch passen). Ich schau mal...

Vielen Dank für die Hinweise Prinzipiell ginge natürlich auch PowerLan als Alternative zu allem, aber da bin ich kein großer Fan davon und zumindest von den Materialkosten wäre das auch nicht viel günstiger.



[Schw4rzII]

Komponenten sind bestellt. Gestern noch einen Keystone der Dose im Büro geöffnet um den Standard zu checken (ist TIA-A). Verkabelung im Sicherungskasten werde ich dann probieren wie vorgeschlagen. Dann ist das Switch so weit wie möglich weg von den Sicherungen.
Hab das von Ubiquiti genommen: Kompakt, gute Reviews, Preiswert. Kabel einziehen sollte easy sein, werde es einfach mit dem verlegten Telefonkabel verdrillen und sicher zusammenkleben und dann durchziehen und damit das alte Kabel ersetzen.



[Schw4rzII]

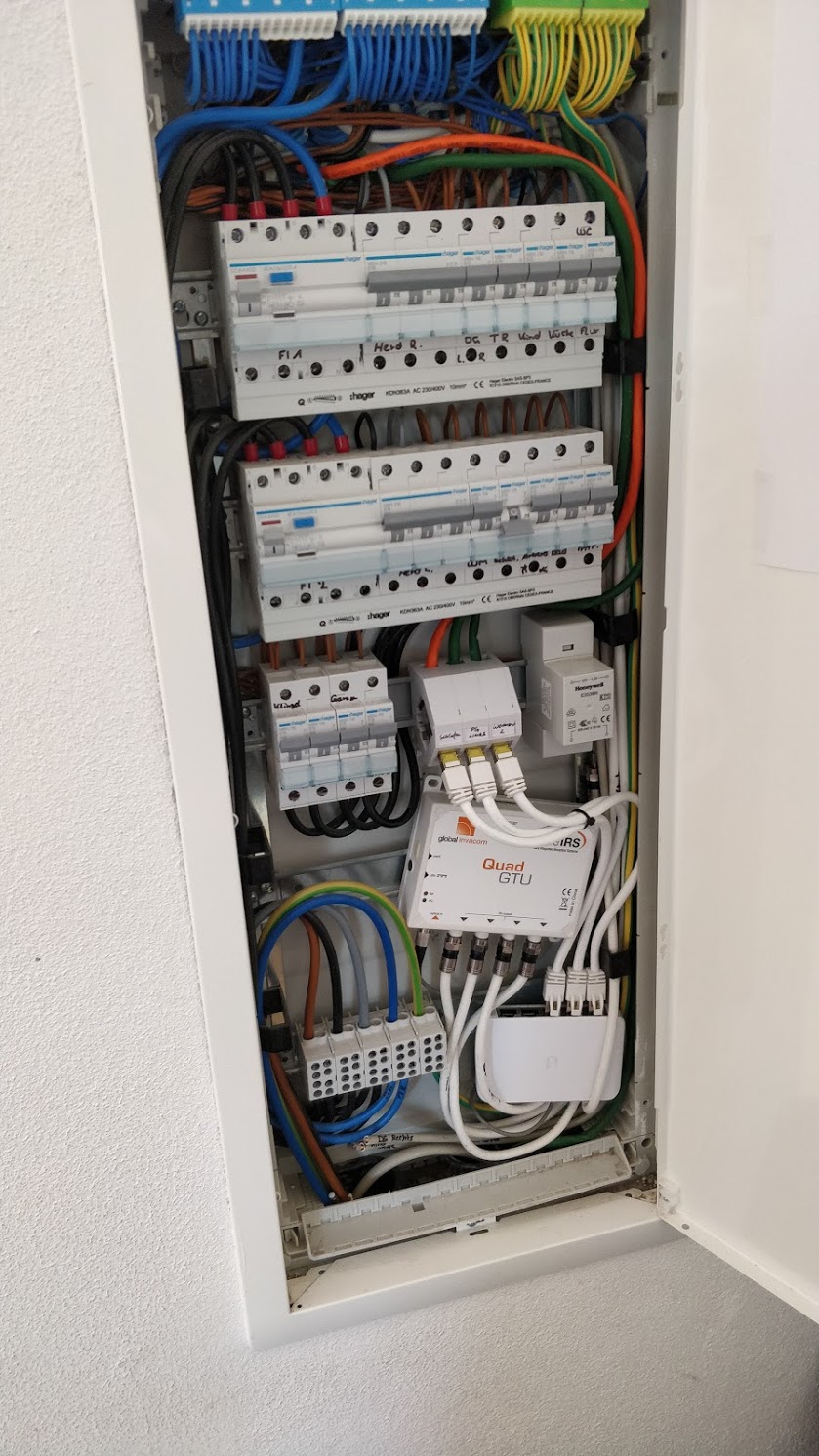

So, heute war alles da und ich hab es eingebaut. War einfacher als gedacht und ging ohne Probleme. Sicher nicht die schönste Installation. Aber es funktioniert wie gewünscht und vorgeschlagen Nur 25m waren zu Kurz für DG und OB, brauch noch ein Kabel und dann kommt das Zimmer im DG als 4. hinzu. Die Blende geht auch noch ohne Probleme drauf, hat aber eine kleine Beule auf Höhe der Kabel.

Danke für die Hilfe Und sorry für den Tripplepost.
