Neuer Glasfaser Anschluss, Ethernet trotzdem langsam

[tollertyp]

Okay, dann scheint es keine 4+4-Belegung zu sein - auf dieser Seite.
Aber vielleicht auf der anderen?

Ergänzung (18. Januar 2024)

Ja, wie von mir beschrieben kommt da nur 1 Kabel in die Dose und wird auf 2 Anschlüsse aufgeteilt.

Ich frag mich, wie du das aus dem Bild sagen kannst. Für mich sieht es so aus, als wären die 8 oben an einer Buchse, und unten die 8 für die andere Buchse sind nicht verbunden.

Nur wissen wir nicht, wie die die andere Seite aussieht. Oder ob falsch belegt wurde.



[Joker_AUT]

Okay, dann scheint es keine 4+4-Belegung zu sein - auf dieser Seite.
Aber vielleicht auf der anderen?

Für mich sieht das sehr nach einer 4+4 Belegung aus.
Das auf den unteren 8 Klemmen keine Adern aufgelegt sind hast du gesehen?



[guzzisti]

Wie ist denn die "andere Seite" des Verlegekabels angeschlossen?



[Joker_AUT]

Ich frag mich, wie du das aus dem Bild sagen kannst. Für mich sieht es so aus, als wären die 8 oben an einer Buchse, und unten die 8 für die andere Buchse sind nicht verbunden.

Mea Culpa, das kann sein
Da war ich dann zu schnell beim schauen.



[mibbio]

Wobei, gerade mal fix bei Google gekuckt und diese Seite gefunden: https://der-elektriker.org/netzwerkdose-anschliessen/

Dort ist die identische Anschlussdose verwendet und laut dem Text ist die obere Reihe für den einen Anschluss und die untere Leiste für den anderen. Es liegen also alle 8 Adern auf einem Anschluss.



[tollertyp]

Ja, ich kenne es bei Doppelbuchsen auch nicht anders, als dass eine Reihen für einen Port ist.
Aber die wichtige Frage ist halt, ob die Gegenseite passend belegt ist.



[hanse987]

Ist eine Rutenbeck-Dose. Grundsätzlich ist nach dem Bild nach eine Seite voll aufgelegt, aber schön ist anders. Interessant ist auch das andere Ende des Kabels.

Neu auflegen wäre eine Möglichkeit, aber mit einem LSA Werkzeug und nicht mit irgendeinem Schraubendreher oder ähnlichem.



[qboq]

Tut mir leid ich bin da nicht so geübt drin, was wäre jetzt mein nächster Schritt?



[tollertyp]

Ich glaube mindestens 3 Leute haben bereits gefragt, wie die andere Seite aussieht, wie dort belegt ist.



[qboq]

meint ihr so?



[tollertyp]

Alles hat ein Ende nur die Wurst, äh, das Kabel hat zwei.
Das Kabel führt doch irgendwo hin. Wie sieht es am anderen Ende aus?



[bart0rn]

Die Kabel sind schlecht aufgelegt:

• braun/Weiß (7) ist nicht ganz drinnen
• orange/Weiß (1) ist zu lang und umgeknickt und macht evtl. Kurzschluss mit dem Gehäuse.
• Die mittleren sind mir auch zu lange, die gehören direkt nach der Klemme abgeschnitten und vollständig nach unten gedrückt.

Wenn alle Dosen so "unfachmännisch" aufgelegt sind, kannst Du froh sein daß überhaupt 100 Mbit/s funktioniert.



[redjack1000]

Tut mir leid ich bin da nicht so geübt drin, was wäre jetzt mein nächster Schritt?

Messgerät beschaffen und Kabel durchmessen.

Cu
redjack



[qboq]

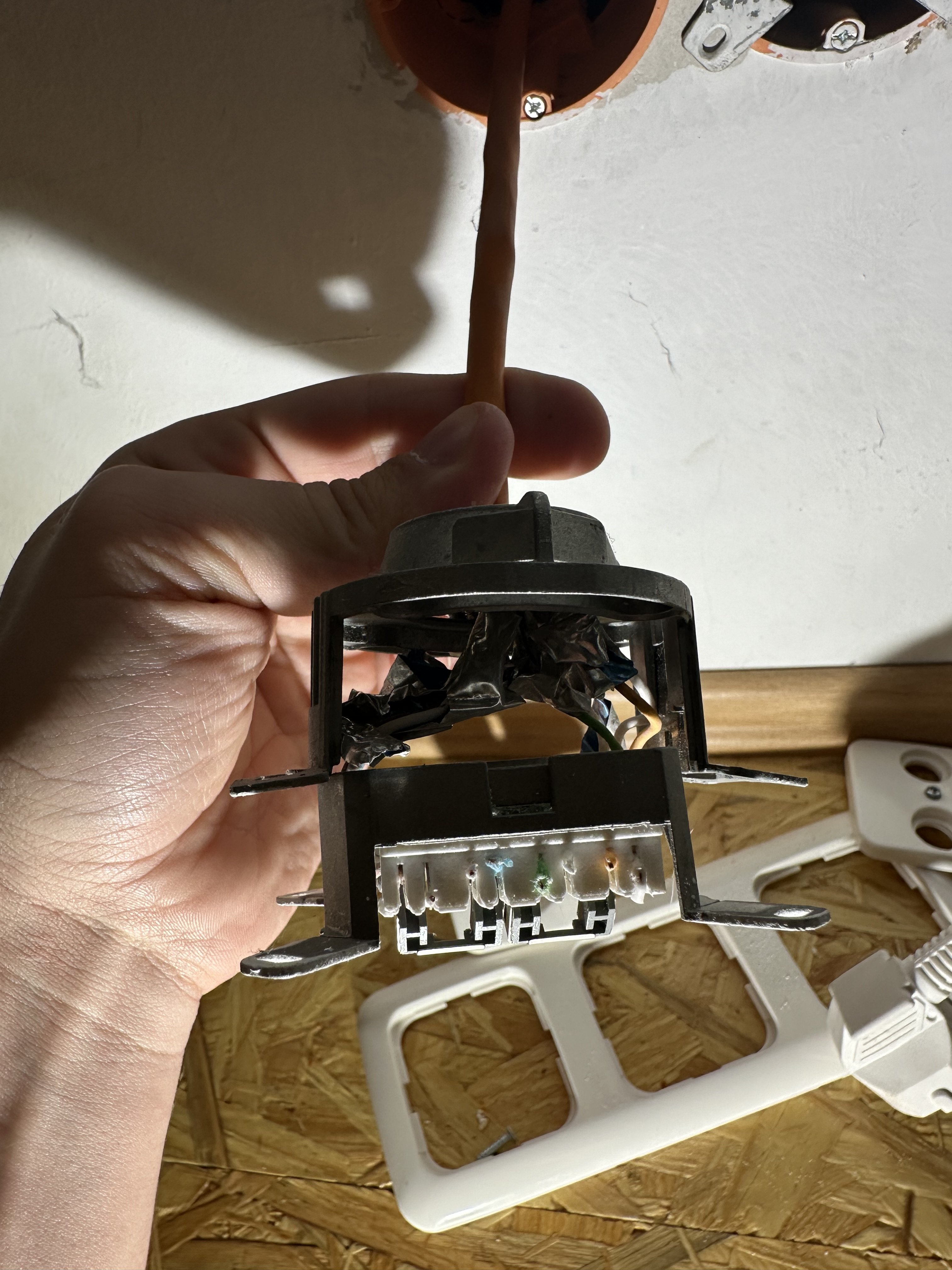

Da fängt das Kabel an. Und hierüber verbindet sich das mit dem Router



[bart0rn]

Von der Dose hätten wir auch gerne die Rückseite, also die Schneideklemmen.

Kennst Du jemanden der ein Netzwerk-Messgerät und / oder -werkzeug hat?
Die sind vermutlich im aktuellen Zustand in wenigen Minuten repariert. Man braucht nur ein LSA Auflegewerkzeug und ne Mikroschere.



[Pete11]

Irgendwie sehe ich nur 6 Kontakte pro Buchse im Bild von Post #16. Für LAN sollten es jeweils 8 sein.



[redjack1000]

Da fängt das Kabel an. Und hierüber verbindet sich das mit dem Router

Schöne Dose, leider kann man nicht erkennen, wie die Kabel aufgelegt sind.

CU
redjack



[bart0rn]

Irgendwie sehe ich nur 6 Kontakte pro Buchse im Bild von Post #16. Für LAN sollten es jeweils 8 sein.

Ich denke das täuscht und sieht nur wegen der Beleuchtung so aus.

Hier ein Bild aus nem anderen Thread


@TE: so legt das übrigens ein Fachmann auf.
Verdrillung und Schirm erst kurz vor der Schneidklemme auflösen.
Drähte direkt nach der Klemme abschneiden (bzw. macht das das LSA-Tool von alleine so)



[qboq]

Von der Dose hätten wir auch gerne die Rückseite, also die Schneideklemmen.

Kennst Du jemanden der ein Netzwerk-Messgerät und / oder -werkzeug hat?
Die sind vermutlich im aktuellen Zustand in wenigen Minuten repariert. Man braucht nur ein LSA Auflegewerkzeug und ne Mikroschere.

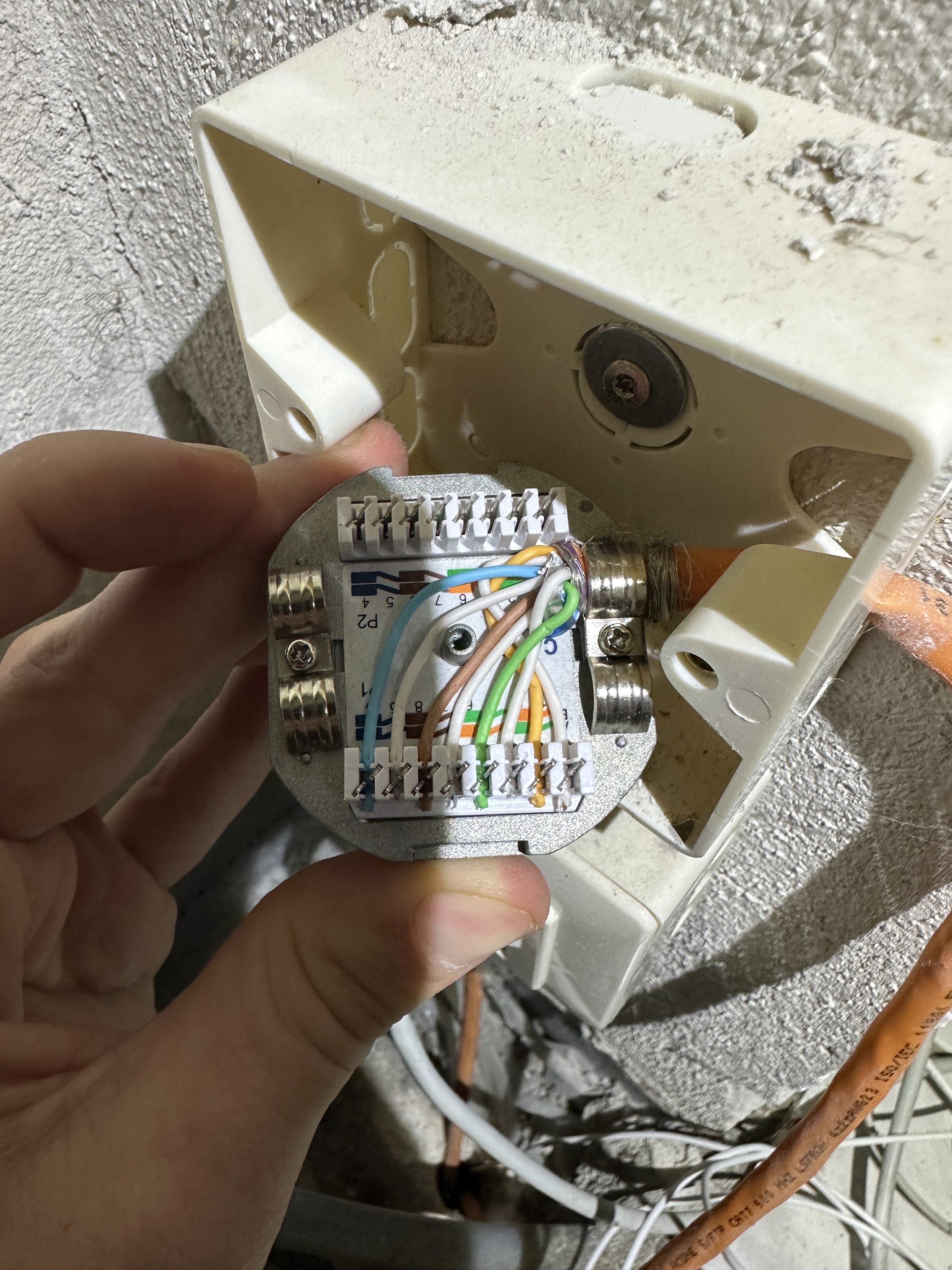

hier bitte. Ich kenne leider niemanden nein

Ergänzung (18. Januar 2024)

Ich denke das täuscht und sieht nur wegen der Beleuchtung so aus.

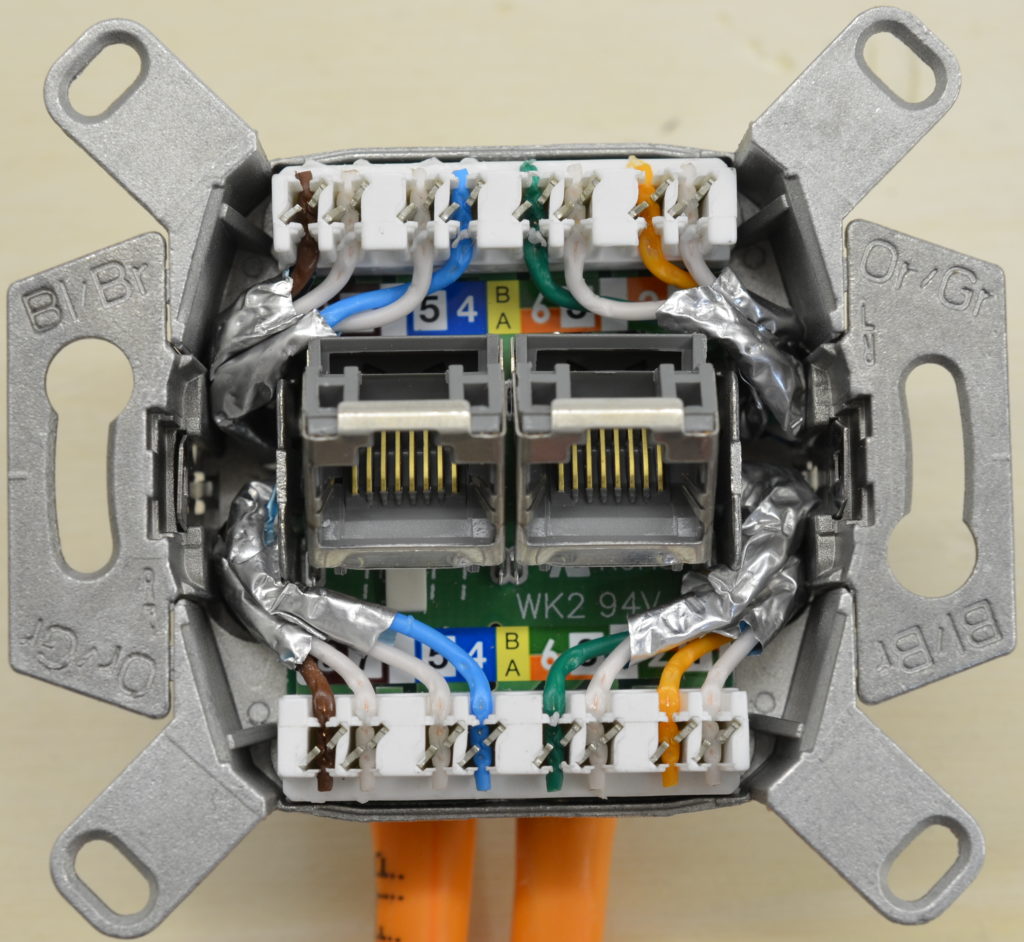

Hier ein Bild aus nem anderen Thread
Anhang anzeigen 1444982

@TE: so legt das übrigens ein Fachmann auf.
Verdrillung und Schirm erst kurz vor der Schneidklemme auflösen.
Drähte direkt nach der Klemme abschneiden (bzw. macht das das LSA-Tool von alleine so)

Danke das mal in richtig zu sehen. War anscheinend ein Freund meines Vaters…



[bart0rn]

Die Dose schaut i.O. aus. Mein innerer Monk würde den weißen Draht ganz rechts kürzen, aber da kommt kein Gehäuse hin, also Funktion dieser Dose solle passen (wenn keine weißen Drähte vertauscht sind)

Drück doch mal bei der ersten Dose (die wk2 94v-0) mit einem dünnen Schlitzschraubendreher den braun/weiß (7) ein wenig nach unten, so daß er in der Schneideklemme verschwindet. Das ganze mit sehr viel Vorsicht machen so daß Du die Schneidklemme nicht verformst sondern nur den Draht nach unten bewegst.

und kürze die anderen Adern alle, vor allem die letzten 3 Stück

Ist das getan: Kabel von Router & PC anstecken und schauen ob der Link auf 1000 geht.
(das geht vorerst auch mal ohne Gehäuse)
