NVME SSD Controller gesucht

[Allan Sche Sar]

Hallo zusammen,

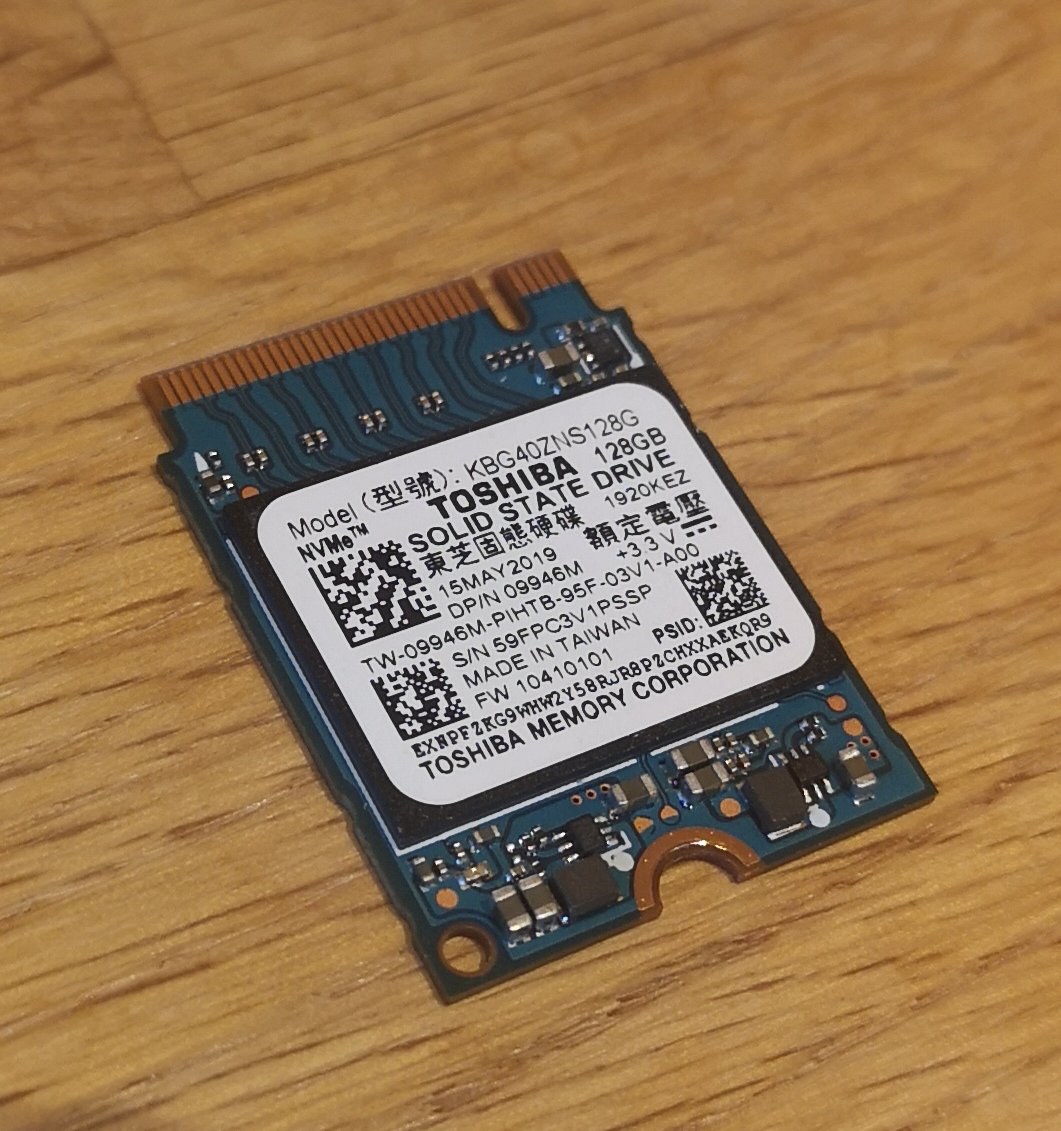

aufgrund eines Laptop Upgrades habe ich nun eine NVME SSD in dieser kleinen Form übrig.


Diese würde ich gerne in ein Gehäuse setzen und als USB Stick verwenden.
Das Gehäuse würde ich mir selbst drucken wollen (als ein kleines DIY Projekt).

Nur fehlt mir dafür ein Controller dafür. Ich weiß leider nicht so Recht was die Stichworte dafür sind.
Gerne würde ich etwas kompaktes haben mit USB-C Anschluss.



[tollertyp]

Und warum nicht einfach ein externes Gehäuse kaufen?
https://geizhals.de/?cat=gehhd&xf=696_M2PCIE

da gibt es genug, die diese Bauweise unterstützen.

Oder geht es um die Kompaktheit?
Andererseits wird es einen einzelnen Controller kaum günstiger zu kaufen geben als so ein Gehäuse, und nicht bei allen erstrecken sich die Platinen über das ganze Gehäuse.



[Allan Sche Sar]

Die Gehäuse die ich im Netz gesehen habe, sind mir alle zu gross. Damit wäre die gesamte Kompaktheit dahin.
Vermutlich bin ich günstiger mit solch einem Gehäuse, allerdings sind sie nicht so kompakt.
Mir ginge es bei dem Projekt auch nicht darum günstiger zu sein.



[tollertyp]

Also ich würde vermutlich ein Gehäuse kaufen mit einem Controller ohne große Platine, wo ich den Eindruck habe, dass ich den auch raus bekomme ohne das Gehäuse dabei zu zerstören.

Wobei ich mir das vielleicht auch zu einfach vorstelle.

Bedenke aber: Vernünftige SSD-Gehäuse dienen auch der Wärmeabfuhr.



[Rickmer]

Nur fehlt mir dafür ein Controller dafür. Ich weiß leider nicht so Recht was die Stichworte dafür sind.

Den Controller hat die SSD mit an Board.

Soweit ich weiß nennt sich was du brauchst um von USB auf NVMe zu übersetzen ein 'bridge' Chip. Letztendlich kaufst du aber ein externes SSD Gehäuse, der Chip gehört dann mit dazu.

[edit: einzeln kaufen... vielleicht bei aliexpress? Wie gut bist du im Platinen-Design? Siehe zwei Beispiele für was für bridge Chips es gibt unten. Beim 3D Druck nicht vergessen, dass solche SSDs auch Abwärme haben.]

Die Gehäuse die ich im Netz gesehen habe, sind mir alle zu gross.

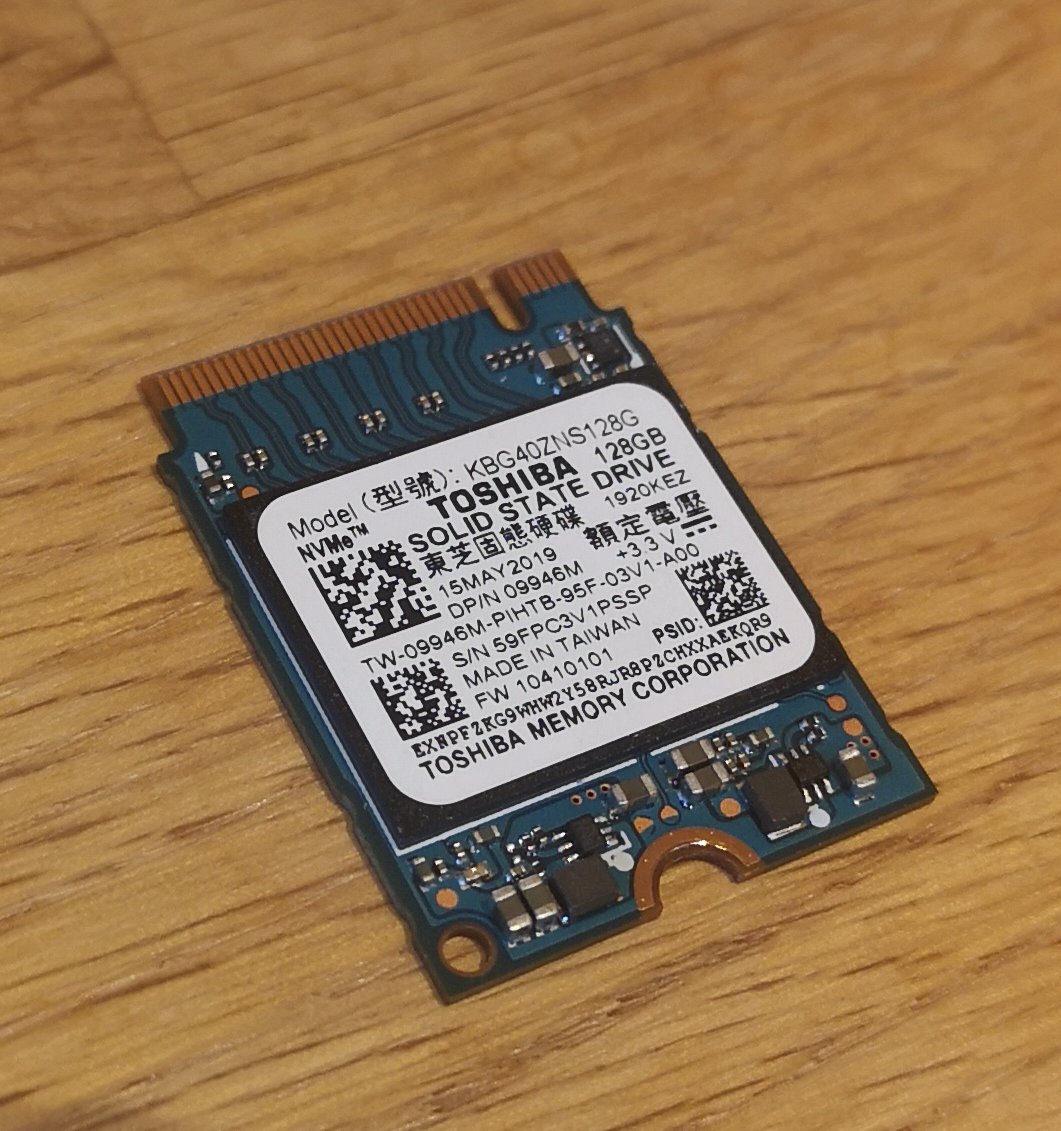

Lass mal sehen... die kbg40zns128g ist eine 2230 m.2

Spontane Funde:
20€ mit JMS583: https://www.amazon.de/dp/B0CXLSC9Y3
40€ mit RTL9210: https://www.amazon.de/dp/B0CLTN8PLM

Laut dem ein- oder anderen Beitrag im Internet ist der RTL9210 Chip zu bevorzugen: https://www.ozbargain.com.au/node/581372



[tollertyp]

Ich würde da auf so ein Gehäuse von Rickmer zurückgreifen.



[Allan Sche Sar]

Ahhh verstehe. Platinen kann ich nicht selbst gestalten oder löten.
Ich denke, dass es kein Abwärmeproblem gibt. Der "Stick" ist nicht für den Dauereinsatz gedacht sondern um die eine oder andere Datei zu kopieren.

Vielen Dank für euren Input.



[Rickmer]

Ahhh verstehe. Platinen kann ich nicht selbst gestalten oder löten.

Wenn du zwingend selber basteln willst, gibt auch vorgefertigte Platinen bei Aliexpress & Co, z.B.:
https://de.aliexpress.com/item/1005007085149138.html
https://de.aliexpress.com/item/1005008051399432.html

Wie viel die Taugen? Keine Ahnung. Auf den Bildern oder in der Beschreibung findet man den JMS583. Das wird also grob vergleichbar sein mit dem 20€ Teil von Amazon.
