platz für WaKü im shuttle?

[-curuba-]

und ich dachte mein aerocool m40 wäre vollgestopft dagegen ist ja total aufgeräumt



[Xolotl]

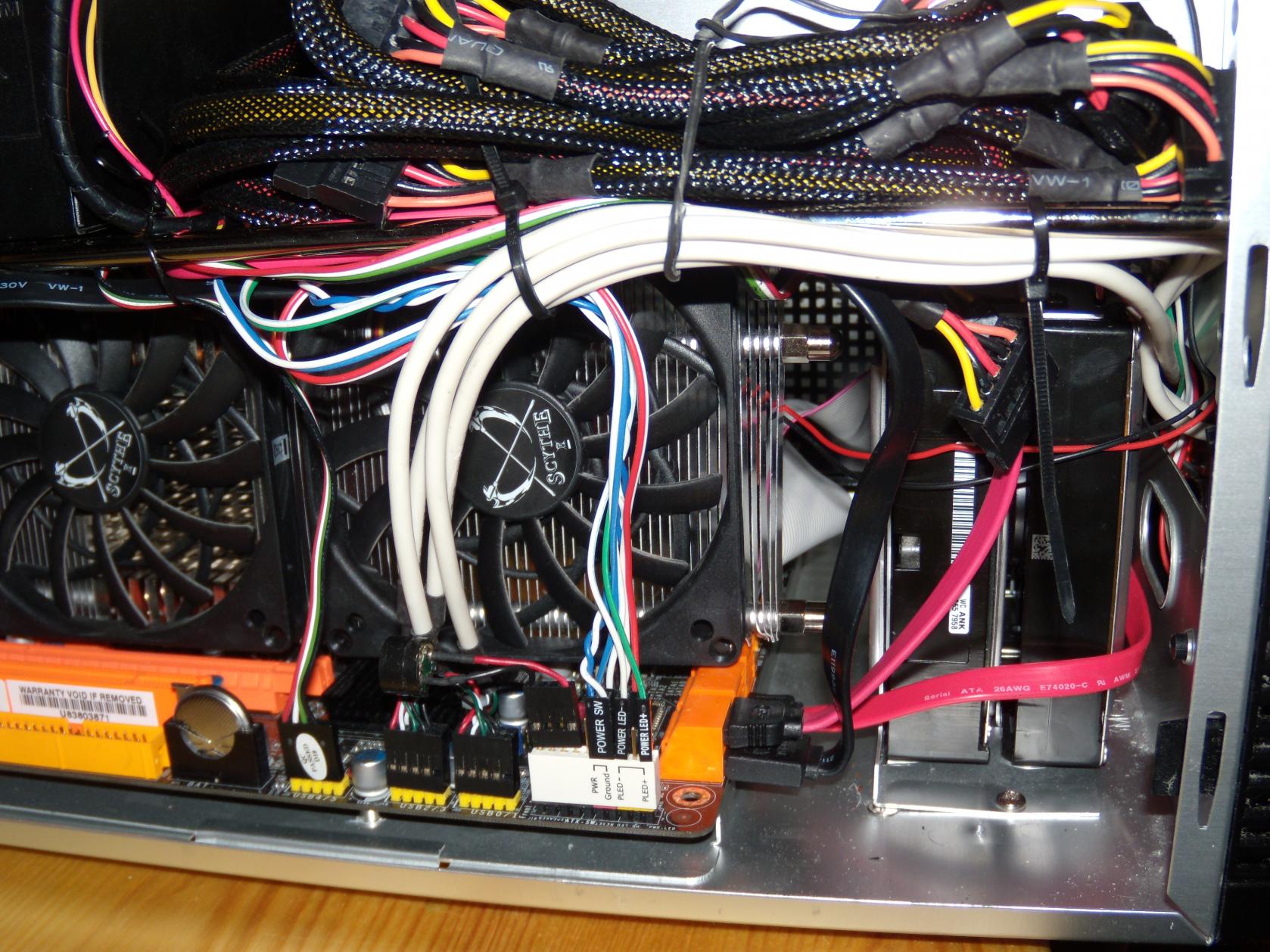

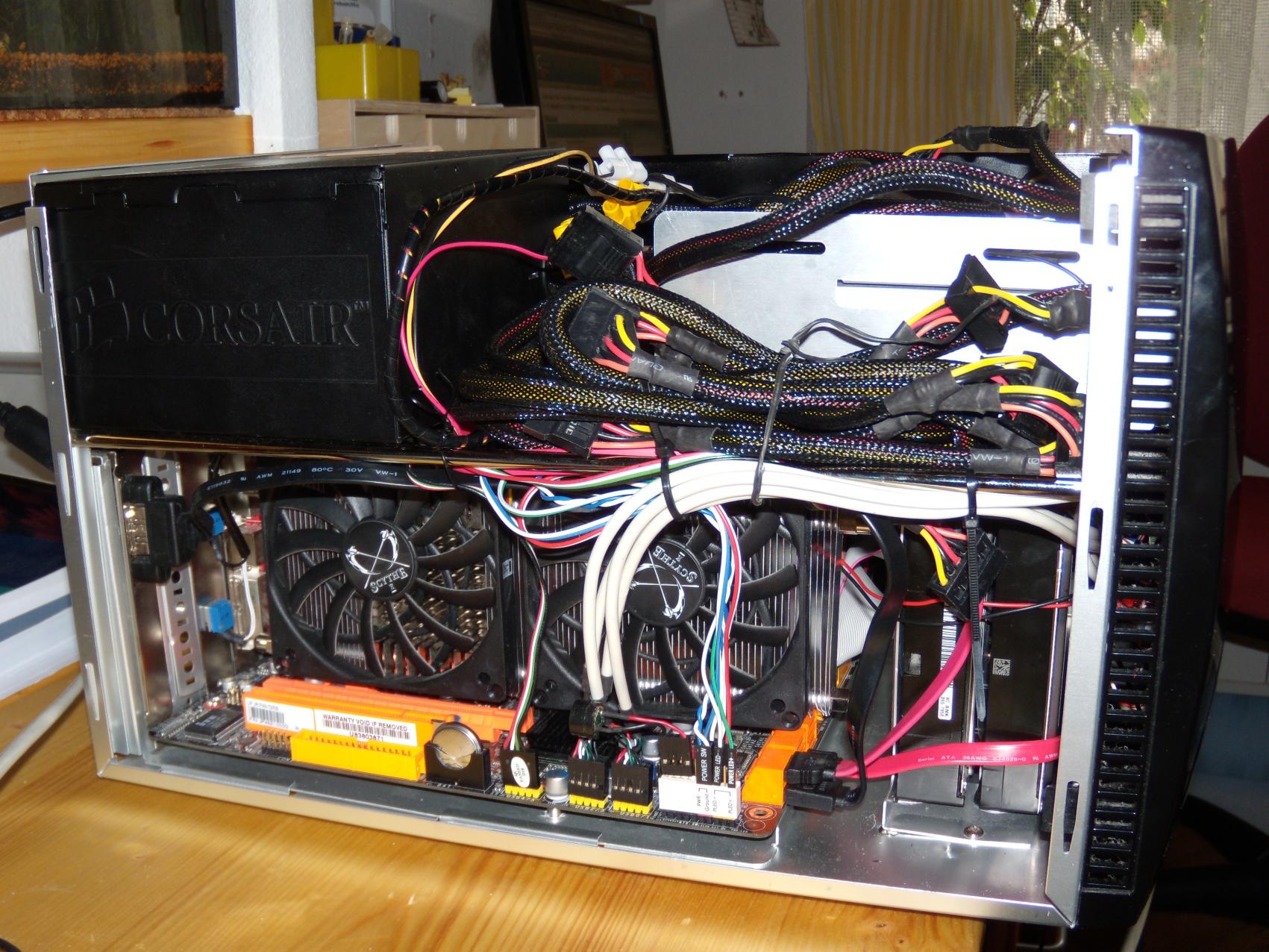

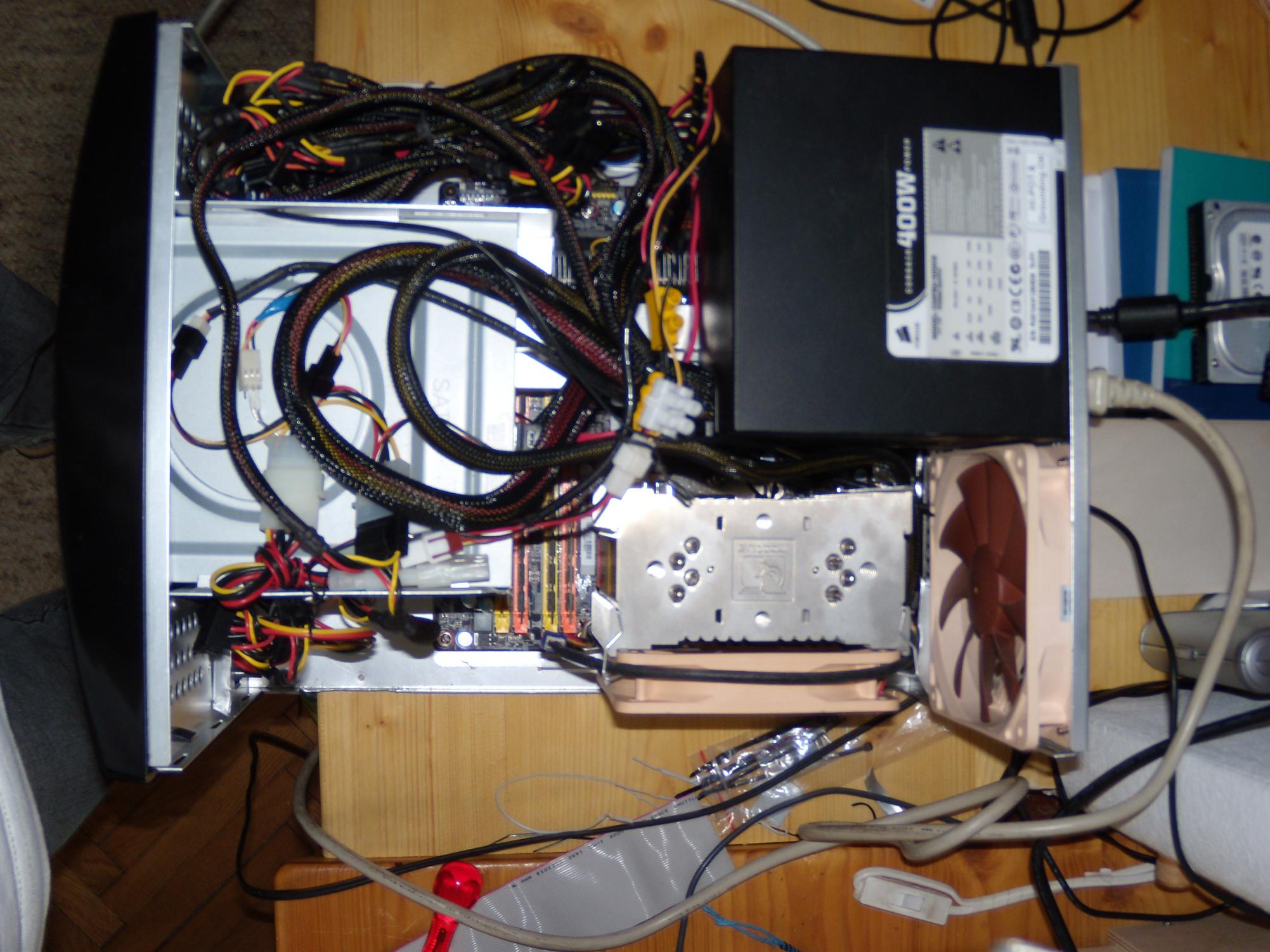

also, hab jetzt mal ein paar neue bilder geschossen die euch wahrscheinlich von der ordnung her besser gefallen werden...
ich hab das beste daraus gemacht und bin jetzt echt schon am überlegen ob ich mir lieber ne 4870er kaufen soll oder ein KM Netzteil^^

zu den maßen: der käfig ist genau 16,8 cm lang, die Fläche wo man ihn verschieben kann ist genau 27,7cm lang also hast du im besten fall 10,9 cm frei.

die abmessungen einer hpps+ pumpe sind laut aquatuning: ~130 x 55 x 65 mm (lxbxh)
wenn du die pumpe querstellst und sie über das mainboard drüberhängen darf passt sie sogar (vorrausgesetzt sie ist hoch genug damit sie das mainboard nicht berührt), wenn man die hdd so wie ich jetzt genau in der mitte platziert.
den ausgleichsbehälter oben über das dvd laufwerk... (bzw in meinem fall kommt es auf die andere seite)
den dual an die seite, und das wars auch schon.
ein dual geht sich jetzt sicher aus, wenn nicht sogar auch noch ein single darunter...

zur 3.hdd hast du eh schon von mir gehört...

mfg Xolotl

PS: wie wärs wenn du uns mal zeigst was du für die wakü alles neutzen willst (pumpe agb kühler schlauch....)

FOTOS:



[PvtPJ]

siehe Bilder, das wäre geplant.
und halt nen DualRadi



[Xolotl]

ja dann kannst es eh so machen, 3.hdd zwischen front und hdd-käfig befestigen. WIE? da musst du noch im modding bereich fragen bzw. etwaige modding mitleser

den rest zur platzschaffung hab ich dir ja schon beschrieben....

mfg Xolotl



[PvtPJ]

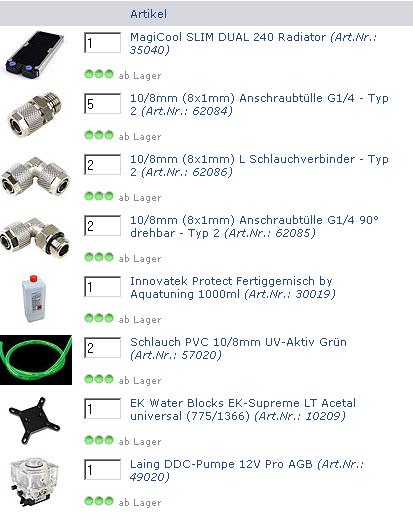

hab mal was zusammengestellt, passt das so ?



[burnout150]

PVC Schlauch
Typ 2 der Anschlüsse
du brauchst nicht so viele Winkelverbinder
der Radi ist für schnell drehende Lüfter
Deckel für die Laing fehlt.



[PvtPJ]

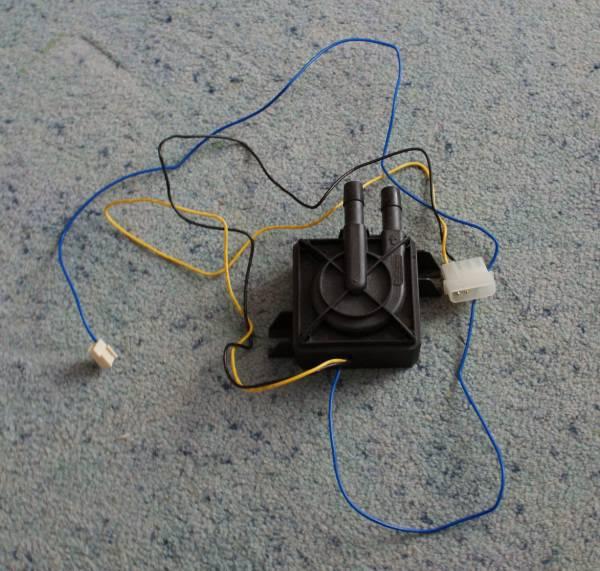

Hey die Pumpe kauf ich gebraucht, da ist der Orginal Deckel dazu.
ok PVC schlauch!
8x Typ 2 gerade
8x Typ 2 Winkel
doch brauch soviel Eckwinkel da ich mit dem Eckwinkeln durch mein Shuttle durchmuss und
es kein wirwar sein soll, sondern geordnet aussehen soll ;D

welcher Radi wäre besser geeignet (so dünn wie möglich!)?
brauch ich nun noch die Muttern zur schlauchbefestigung oder sind die dabei?
16x Mutter Typ2



[burnout150]

Die sind dabei
http://www.aquatuning.de/product_info.php/info/p1711_MagiCool-SLIM-DUAL-240-Radiator.html

Wär das nicht sinnvoller http://www.aquatuning.de/product_in...-Anschraubt-lle-G1-4-90--drehbar---Typ-2.html



[PvtPJ]

ok also den Radi
die Flüssigkeit ok?

naja ich denke mal 2 oder 4 sollche wären vill im endeffekt besser aber das muss ich mit zuhause nochmal genau anschauen.



[burnout150]

http://www.aquatuning.de/product_in...otect-Fertiggemisch-1000ml-by-Aquatuning.html die ist gut



[PvtPJ]

ok well done, werde ich mich mal ans bestellen amchen
gabs nicht irgendwien gutschein von 12% oder so?
wenn man in nem anderen Forum war?



[Xolotl]

ich glaub die aktion is zu ende, aber wart noch auf die antwort von burnout.

wenns geht schick mir dann fotos von deinem umgebauten system

mfg xolotl



[PvtPJ]

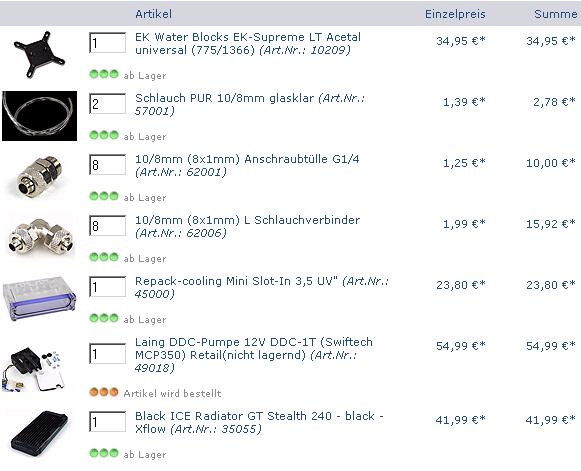

so nun bitte ich um die letzte Abnahme vor der Bestellung

alles i.O.?

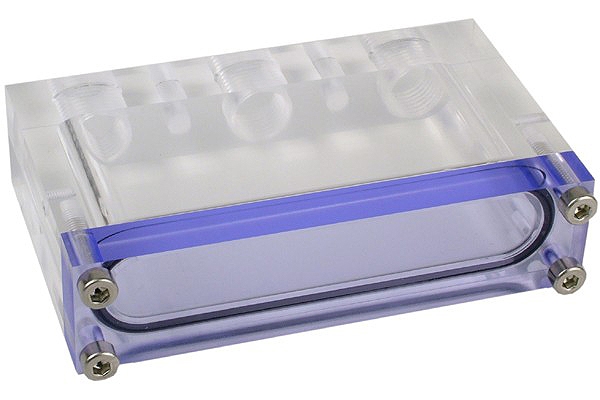

Pumpe mit AGB wegen Platzmangel ;X Förderlänge ca. 1meter ^^
diese Entkoppler sind die sinnvoll?

Einbau später:
Cpu-->Pumpe/AGB-->Radi
oder lieber
CPU-->Radi-->Pumpe/AGB

mfg Philipp



[burnout150]

AGB vor die Pumpe, der Rest ist egal. Passt alles bis auf die fehlenden Lüfter.



[PvtPJ]

Lüfter habe ich noch welche, aber die sind ziehmlich laut ;/
gibt es Preiswerte / starke aber leise grünbeleuchtete Lüfter?
maybe diese hier?
wie AGB vor die Pumpe, dachte das wär in einem ;o

edit: kann ich die Pumpe an einem 80mm Lüfter befestigen (meine da wo ein 80cm rankommt)

edit2: Technische Daten:
Abmaße (LxBxH): 80 x 80 x 70mm (Ohne Anschlüsse, ohne Pumpe)
das heißt wieviel sind es mit Pumpe?



[burnout150]

Stimmt bei dir ist es in einem
würde jedoch einen anderen Deckel für die Pumpe nehmen mit extra AGB
http://www.caseking.de/shop/catalog...r-120mm-Fan-TLF-S12-EG-Sonic-Green::6921.html die sind auch noch ganz gut


Wo willst du die Pumpe hinmontieren? Ich komme da nicht ganz mit.



[PvtPJ]

Deckel für die Pumpe nehmen mit extra AGB

dass wird aber ein Platzproblem, und wieder weitaus teurer...-.- (lohnt sich das bei ca. 1m Transportlänge?)
ohh jo die Coolermaster sehen auch gut aus

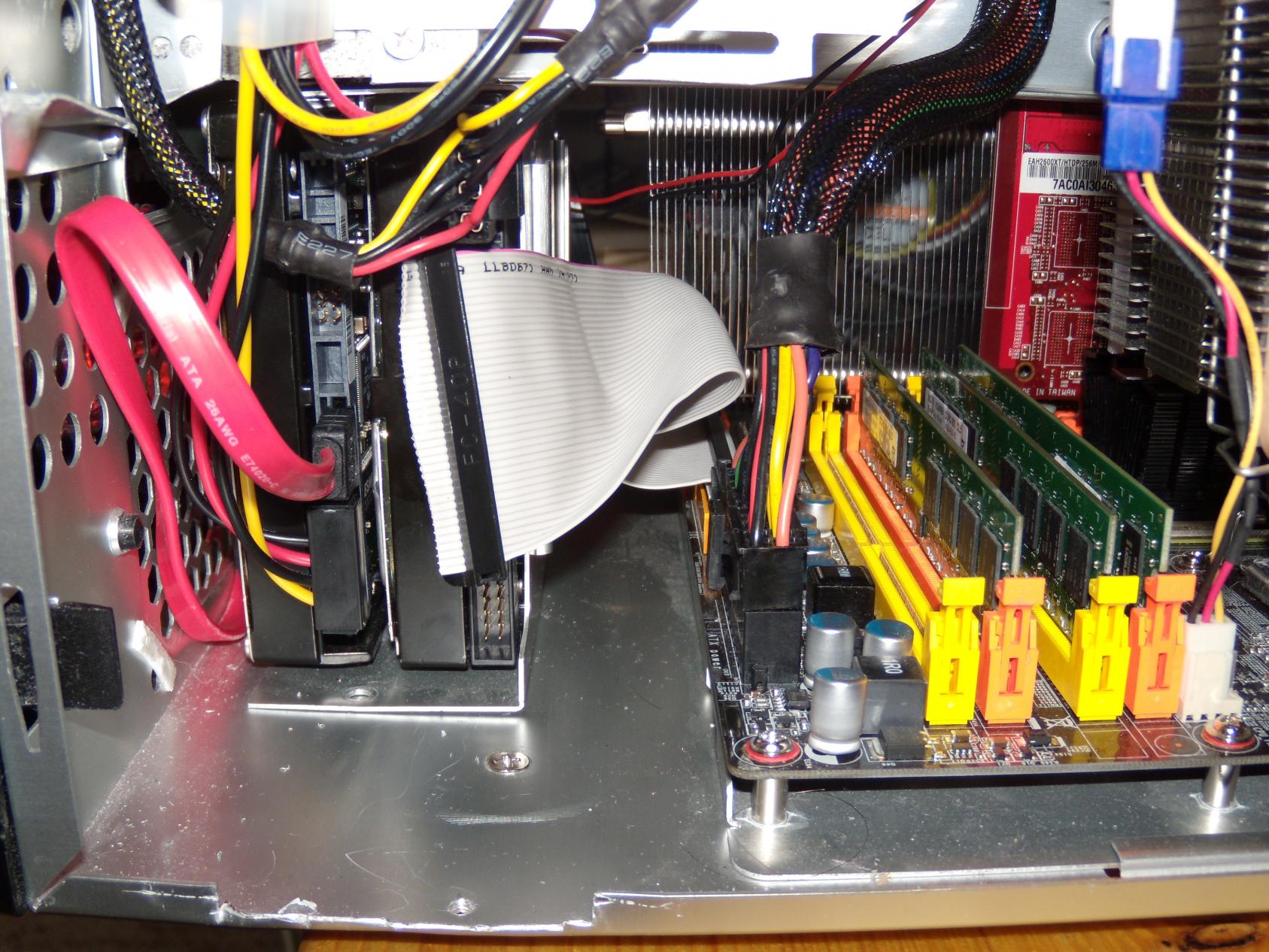

wenn du auf Seite 1 schaust und das Bild mit der CPU-Seite ansiehst, links neben dem Ram unter den Festplatten (Festplatten existieren nichtmehr,nur noch eine unter dem Laufwerk) , ist eine Halterung für einen 80mm Lüfter (siehe hier), da wärs mir am liebsten ggf. das es passt. Ansonst auf die Grafikkarten Seite.



[burnout150]

Die Laing mit extra Deckel ist bedeutend leiser.
Willst du die Pumpe senkrecht dort ran Schrauben?



[PvtPJ]

was kostet der Deckel bzw. einen den du empfehlen könntest?
falls es möglich ist und vom Platz her passt, Ja.
Ansonst wäre Waagerecht auch möglich? (Auslaufgefahr?)



[burnout150]

http://www.aquatuning.de/product_in...umpe-12V-DDC-1T--Swiftech-MCP350--Retail.html
http://www.aquatuning.de/product_in...-DDC-X-Top-Laing-DDC-V2---Acetal-Aufsatz.html
AGB deiner Wahl.
