PNY XLR8 CS3030 m.2 SSD Geschwindigkeitsproblem

[super_erik3011]

Hi,

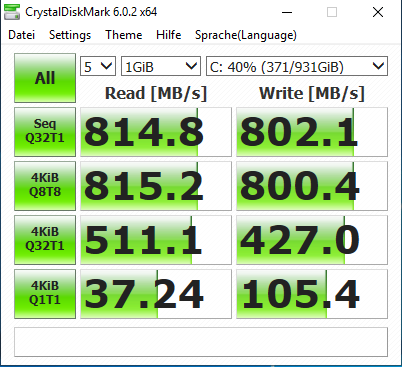

habe mir vor kurzem eine PNY XLR8 CS3030 m.2 NVMe 1TB SSD gekauft, habe allerdings nur 814.8MB/s read und 802.1MB/s write. Habe ein ASUS h97-Plus Mainboard, ja ich weis dies liefert nur 10 Gb/s und werde dadurch nicht meine 3500 MB/S beim sequentiellen Lesen und 3000 MB/S beim sequentiellen Schreiben zusammenbringen aber es sollte schon mehr sein oder?
Danke schon mal für eure Antworten.



[Mummi74]

Vermutlich per PCie 2.0 x4 angebunden oder ? Ergibt dann 1GB/s brutto. 800 MB/s passt.



[mugam]

Nee, hat sogar nur PCIe 2.0 x2 ….
Die M.2-Anschlüsse bei dieser Boardgeneration sind ziemlicher Murks ...



[Mummi74]

aha..sorry. Korrektur 1x PCIe 2.0 Lane = 500mb/s.

Also passen die 800 aber.



[super_erik3011]

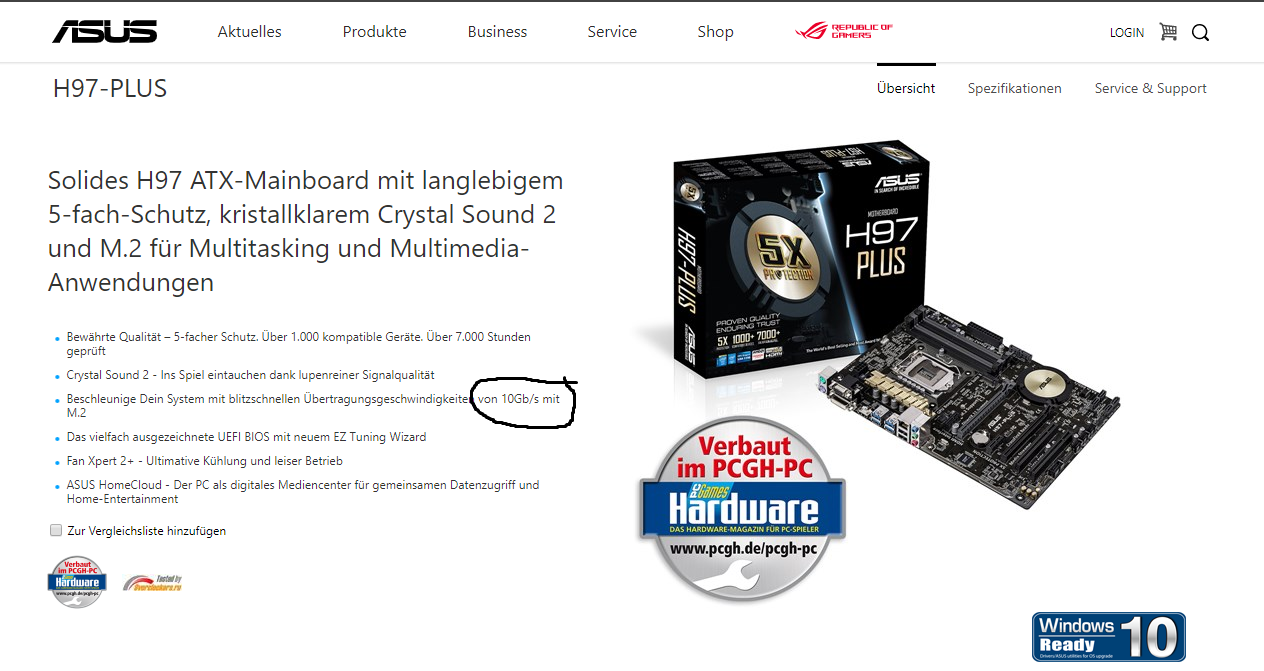

Ist per PCie 2.0 x4 verbunden. Allerdings steht auf der Herstellerseite das 10Gb/s funktionieren.



[mugam]

Nein, 10Gb/s ist nur PCIe 2.0 x2 … Gb=Gigabit und nicht Gigabyte ...

Bei PCIe 2.0 x2 bekommst du circa 800MByte/s, bei PCIe 3.0 x4 (=32Gb/s) sind es dann etwa 3500MByte/s.
https://www.hardwareschotte.de/magazin/alles-was-man-ueber-m-2-wissen-muss-a41637



[Mummi74]

Jup. Also passt 800mb/s netto.



[super_erik3011]

10Gb/s müssten 1250 MB/s sein oder nicht?



[BlackNinja2019]

Ist dein Uefi auf dem neusten Stand?
Hast du zwei M2 Slots?



[super_erik3011]

Habe einen m.2 slot und alles auf neuem Stand



[mugam]

Nein, sind keine 1250MB/s … hängt mit der Kodierung zusammen (8B/10B-Kodierung, 10 Bit pro Byte) sowie mit Netto-/Bruttoübertragungsrate.

Kannst du hier nochmal genauer nachlesen:

https://www.elektronik-kompendium.de/sites/com/0904051.htm

Der M.2 auf diesem Board ist halt ne Krücke ...



[Zwenki]

Hi,

die Werte sind absolut OK. Bei PCIe 1.x und 2.x ist der Leitungscode 8b/10b (Tabelle an der Seite). Dadurch reduziert sich die Bandbreite von 5Gbit pro Lane auf 4Gbit. Damit sind theoretisch noch 1Gb/s drin. Jetzt muss man aber noch den Protokoll Overhead abziehen und man kommt auf deine Werte.

Schöne Zusammenfassung

PS:
Zu langsam.

MFG



[BlackNinja2019]

Ist auf der NVMe SSD die neuste Firmware drauf?



[mugam]

Das hat nix mit der Firmware zu tun, sondern mit dem Schnarch-M.2 auf seinem Board ...



[BlackNinja2019]

Bei mir hat die Firmware eine Performance Steigerung gebracht.
Ok dann ist das Board die Bremse.



[mugam]

Kann ja sein, dass du einen besseren M.2-Slot hast … bei ihm ist der M.2 nur per PCIe 2.0 x2 angeschlossen.



[super_erik3011]

oke danke für die Antworten, das heist also im endefekt die Schnittstelle bremst alles und die 800MB/s sind eh das maximum mit diesem mainboard.



[BlackNinja2019]

Ja habe ich.
Hab ne Samsung Evo 970 Plus.
3500Mb/s lesen 3300Mb/s Schreiben
Das steht auch im Benchmark

Ergänzung (21. August 2019)

Kann ja sein, dass du einen besseren M.2-Slot hast

Ergänzung (21. August 2019)

oke danke für die Antworten, das heist also im endefekt die Schnittstelle bremst alles und die 800MB/s sind eh das maximum mit diesem mainboard.

Wahrscheinlich schon.
Die Geschwindigkeit die du damit erreichst ist etwas mehr wie eine normale 2,5" SSD.
Vielleicht ein neues Board zulegen.
