Hallo zusammen!
Möchte hier gerne mein Projekt vorstellen, welches ich gerade am laufen habe. Der Threat soll (evtl.) zur Anregung für Andere & Fragen meinerseits dienen.
Ich bin gerade dabei die im Titel genannten Komponenten flächenbündig in meine Wohnwand zu integrieren. Die Wand soll danach mit Natursteinverblender ummantelt werden.

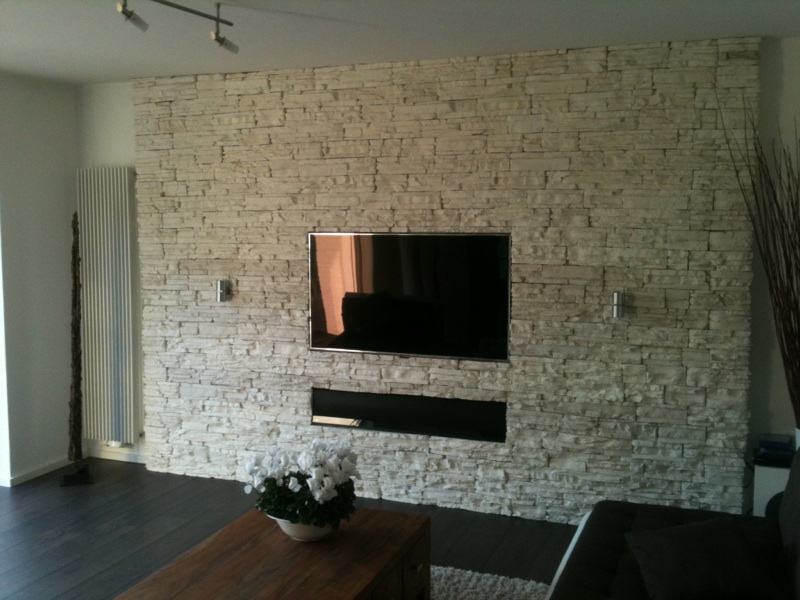

Damit ihr versteht, wie das ganze ungefähr aussehen soll:
(Quelle: http://www.philipps-haltern.de/referenzen/tv-audiointegration-duelmen-kreis-coesfeld.html)
Allerdings steht meine Wohnwand mitten im Raum und wurde auch extra im Zuge der Kernsanierung vom Haus genau auf die Größe vom TV angepasst. Auch soll die Wand komplett mit den Steinen ummantelt werden und nicht nur die Frontfläche.

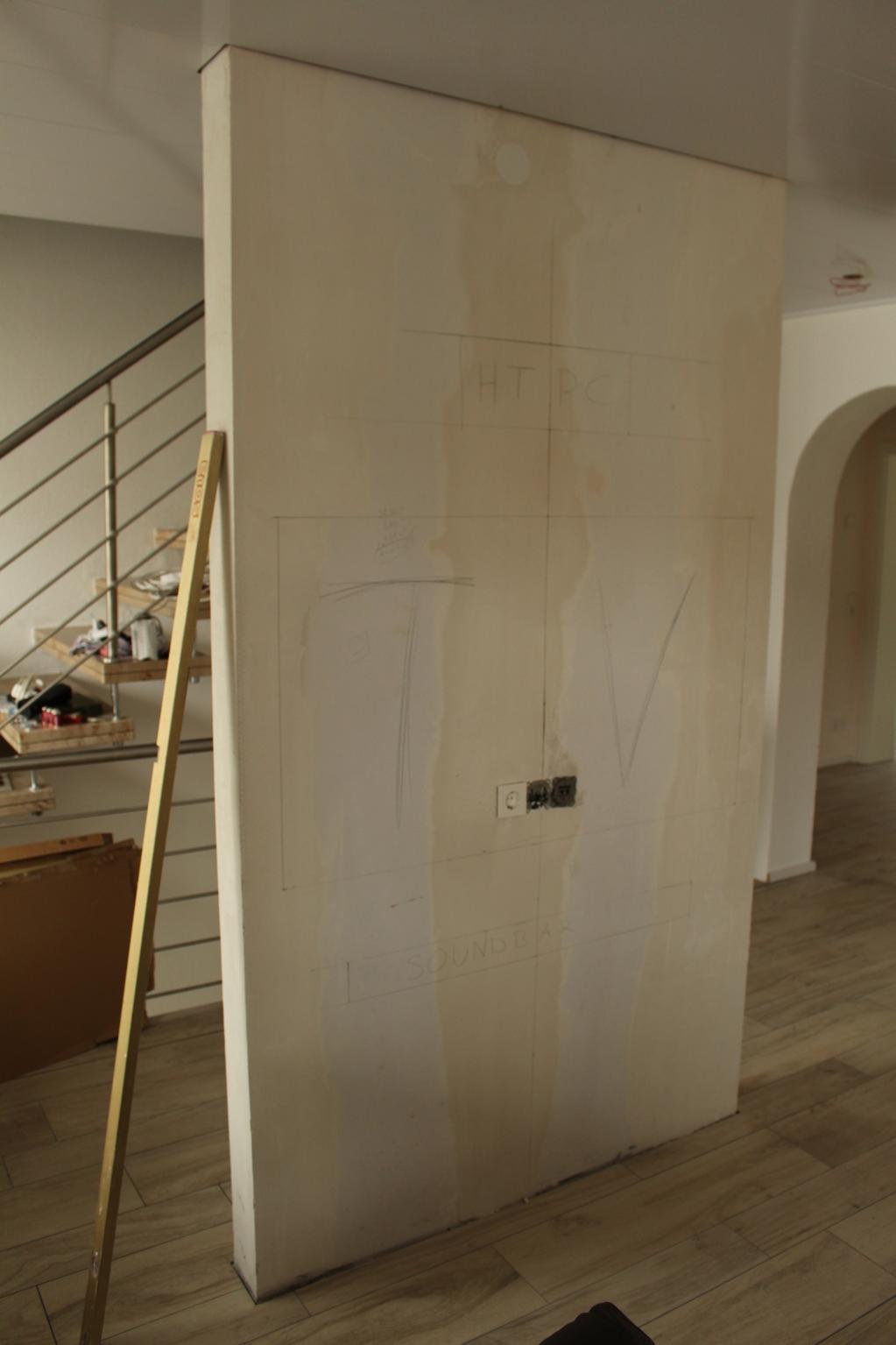

Hier mal zu meiner Wand im Ausgangszustand:
So, nun zu den Komponenten, die in der Wand ihr neues Zuhause finden werden:
TV: LG 55LM660s
Soundbar: LG NB3530A
HTPC (Gehäuse): Silverstone Grandia GD06B
Die Wohnwand besitzt einen Stromanschluss, Sat-Anschluss und eine Doppel-Datendose (Cat 7 Verlegekabel, Cat6a Dose).
Was will ich mit der Wand erreichen?
Sie soll auf jeden Fall einen eyecatcher im Raum darstellen! Die Soundbar ist mit Sicherheit nicht die Dickste, dient auch nur dazu den miesen Sound vom TV zu ersetzen. Der HTPC wird Hauptsächlich für VoD, SkyGo und XBMC genutzt. Wenn Anfang nächsten Jahres aber GTA V für den PC erscheint, gönn ich dem HTPC auch eine potente GraKa um zocken zu können.
Nutzen vom TV erklärt sich ja von selbst...
Um später an alle Kabel zu kommen und evtl Teile auszutauschen ect. wird der TV an eine ausziehbare Wandhalterung montiert. Sodass man im ausgezogenen Zustand an alles bequem heran kommt.
Nun aber genug geredet, hier mein Baufortschritt...

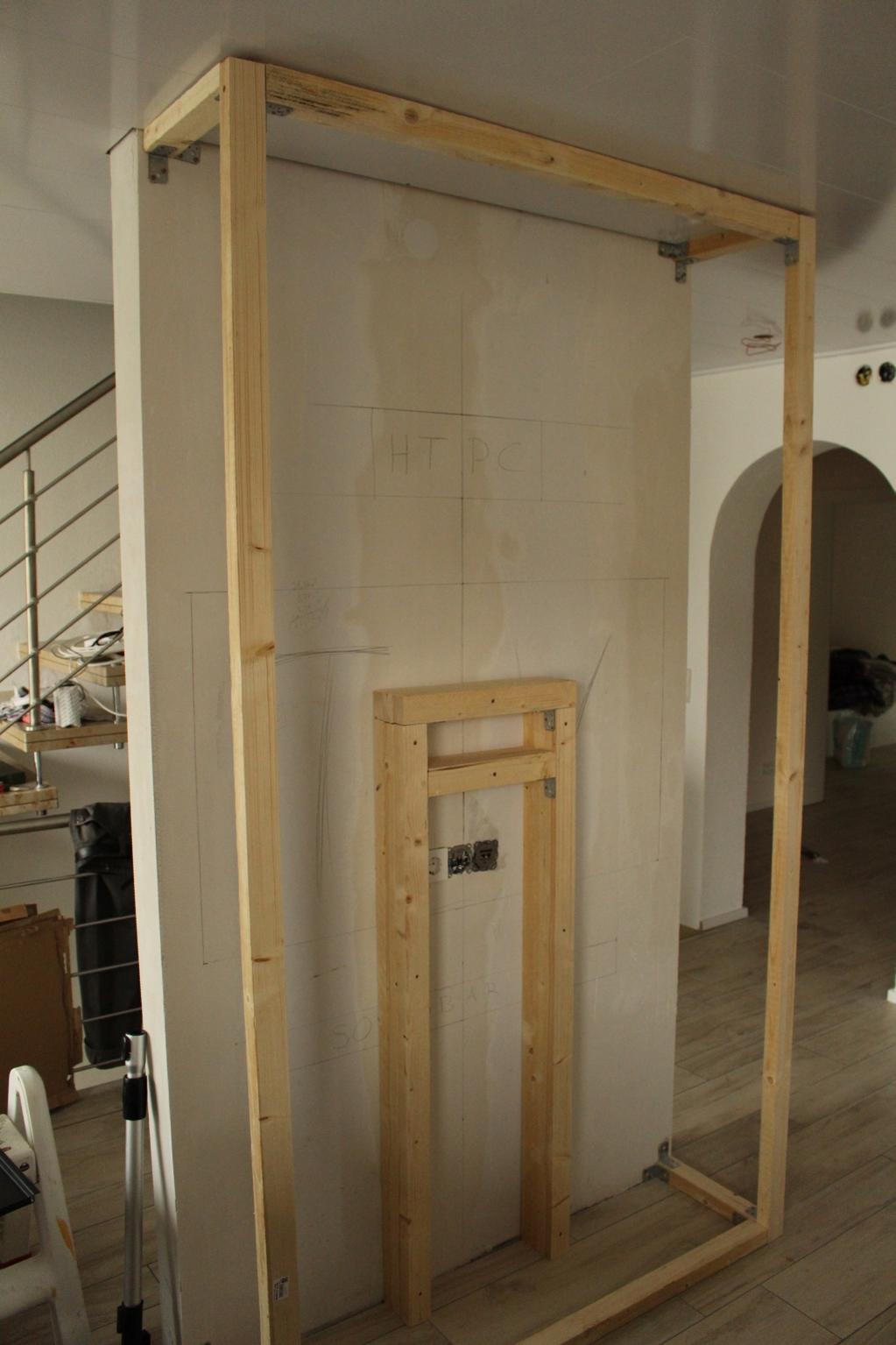

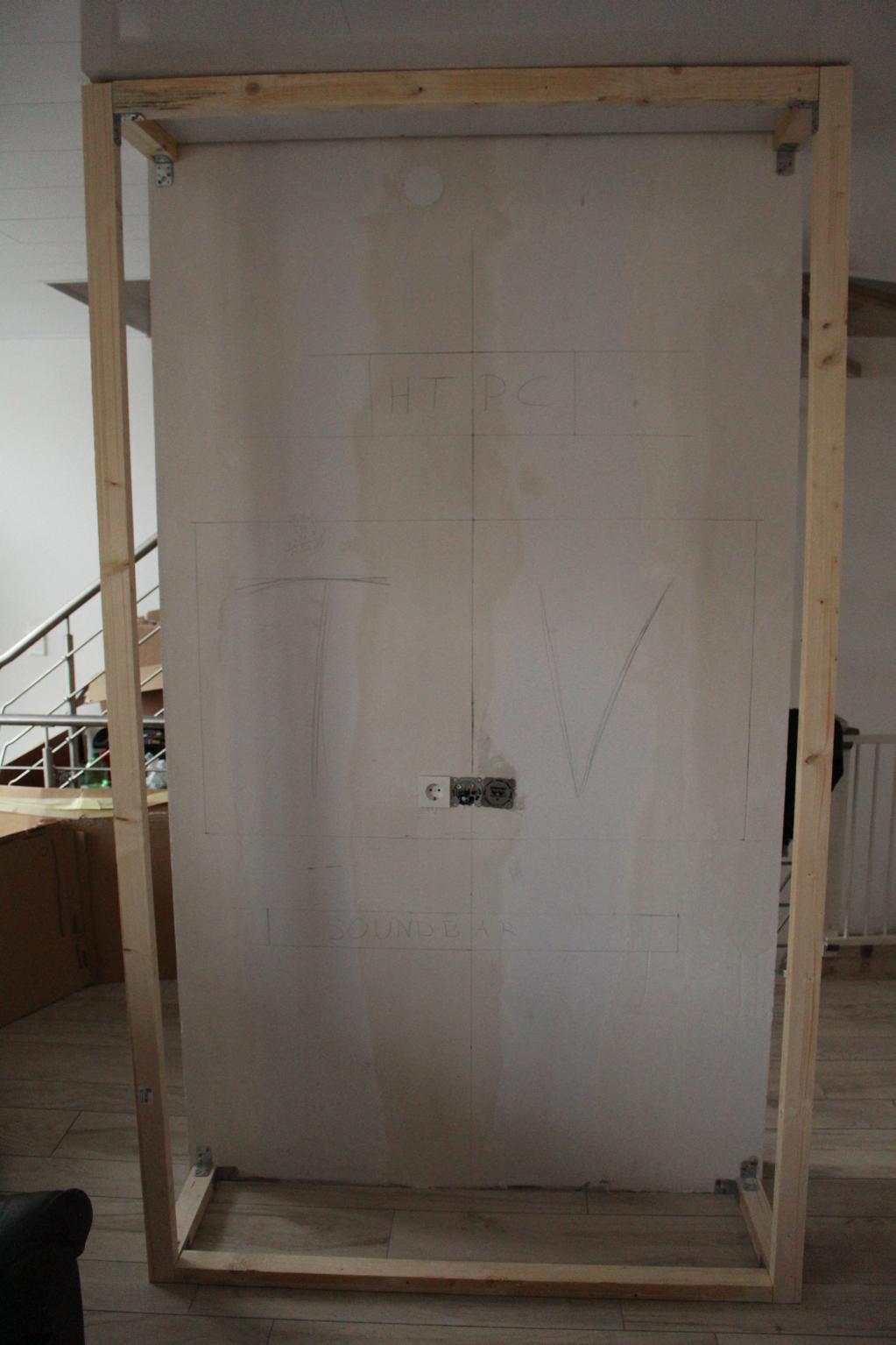

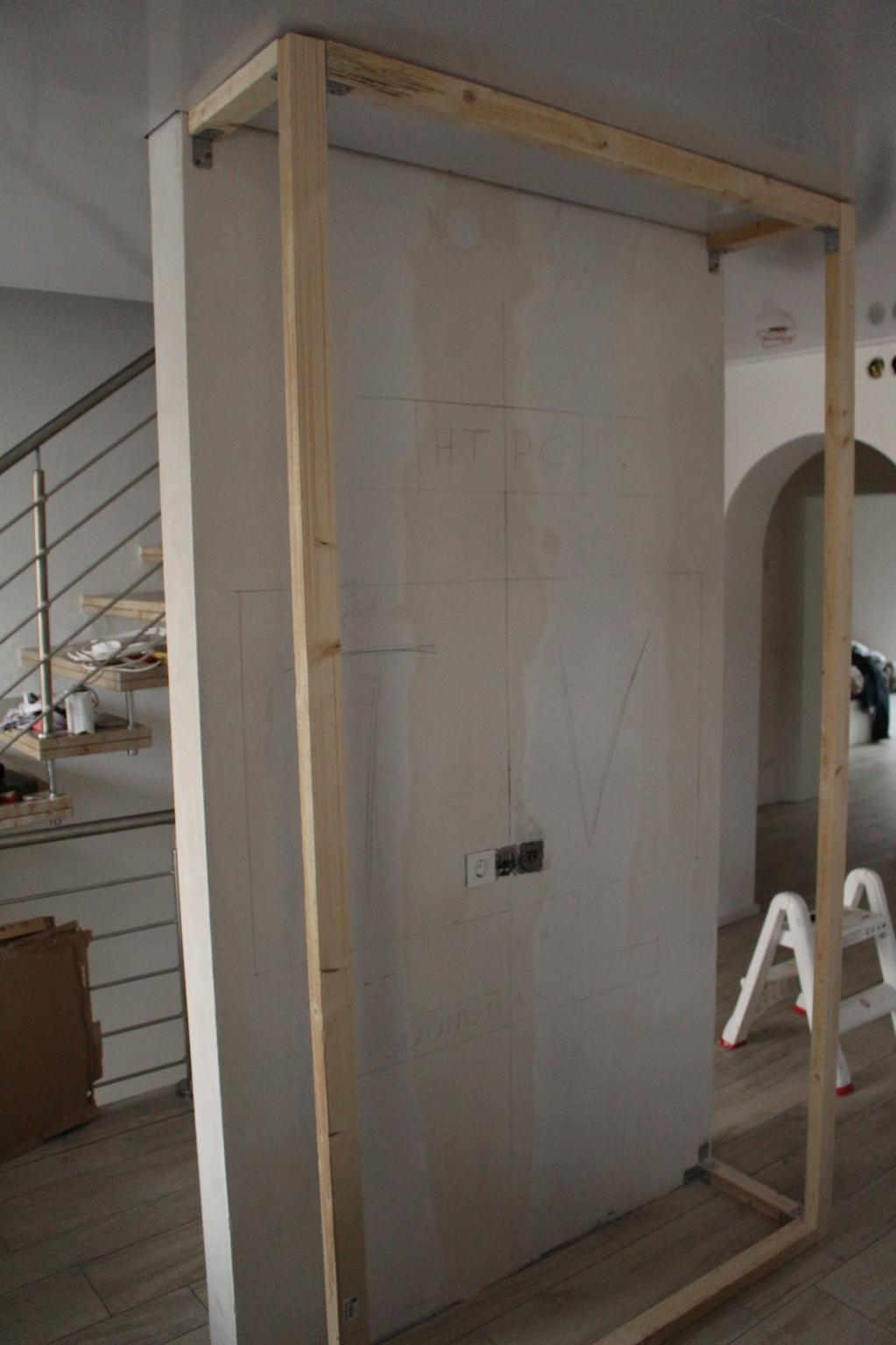

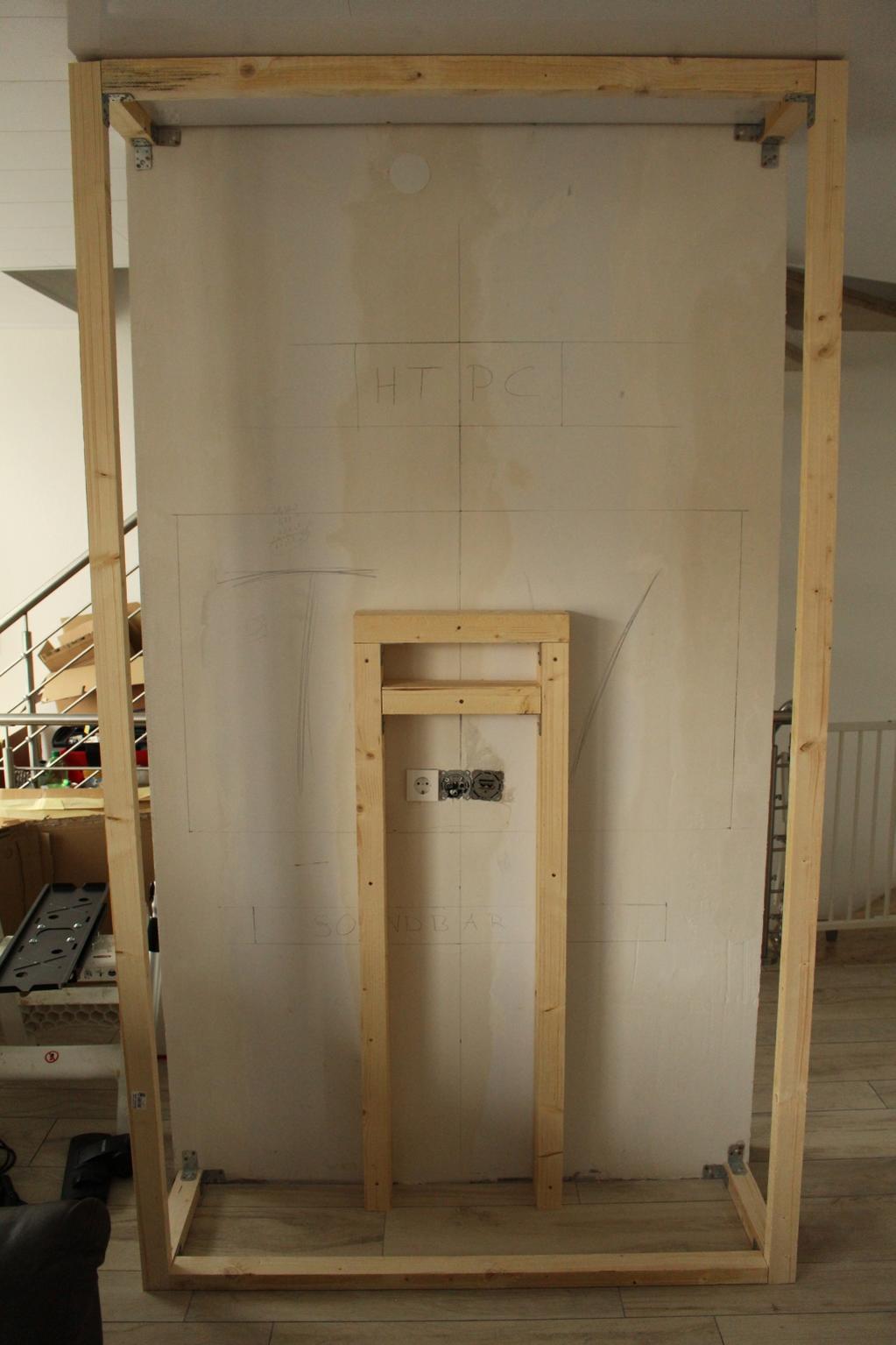

Grundgerüst:

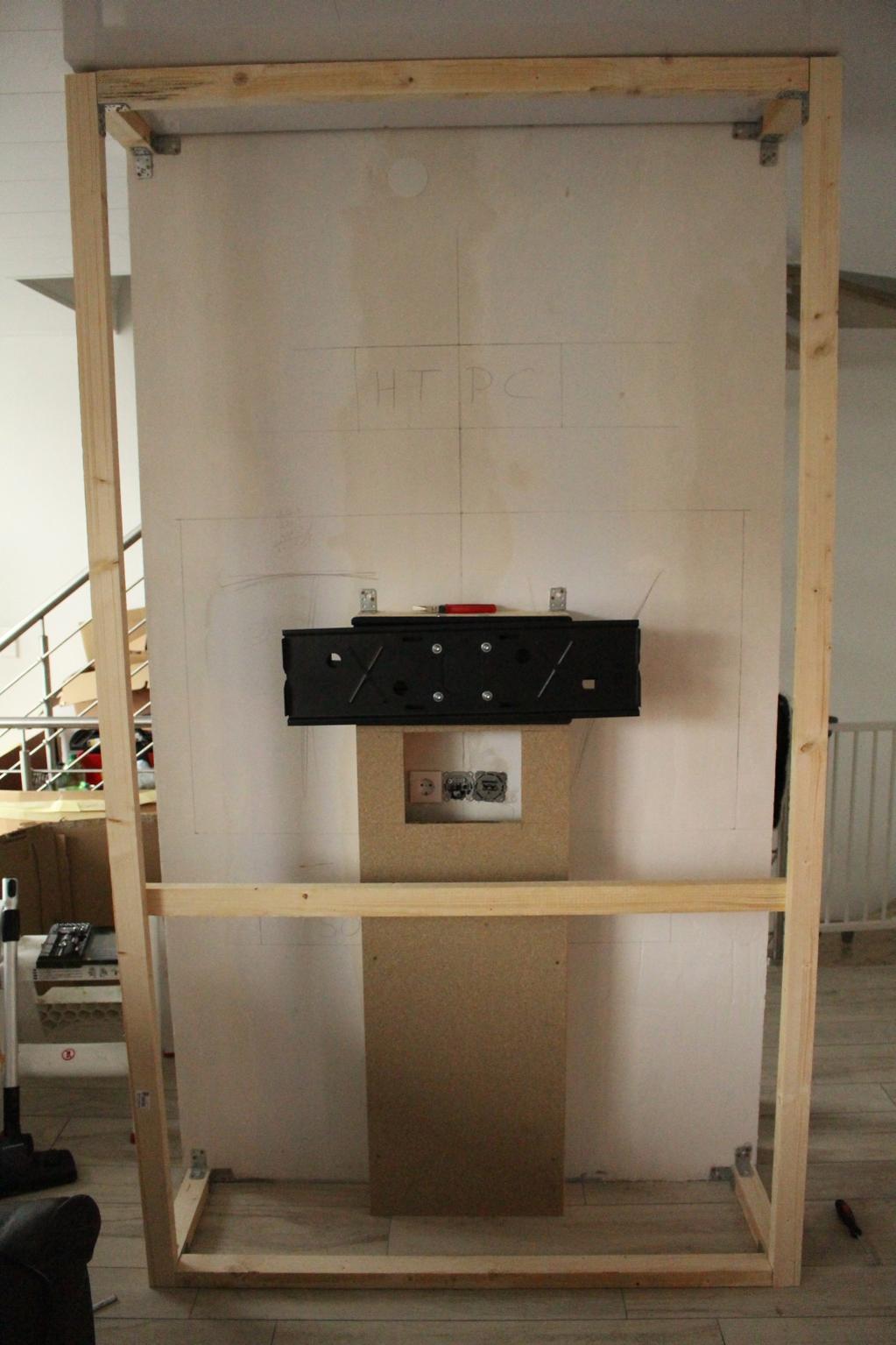

Vorbereitung für die Wandhalterung:
Hier war mir wichtig die Wandhalterung an Holz zu schrauben. Die Wand (Ytong) steht zwar stabil, trotzdem darf sich die Wandhalterung über die Jahre keinen Millimeter verschieben! Schien mir einfach der sichere/stabilere Weg.

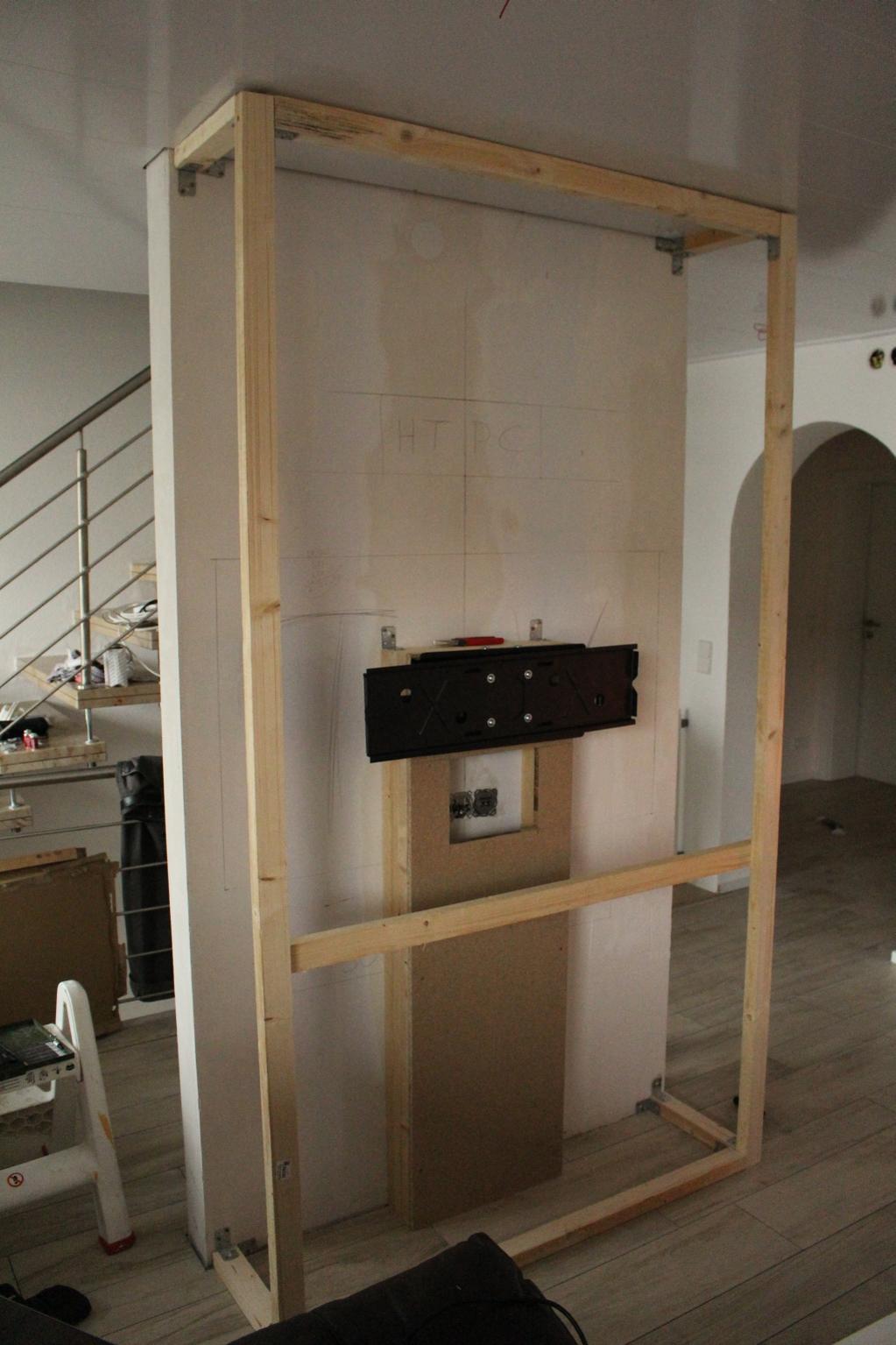

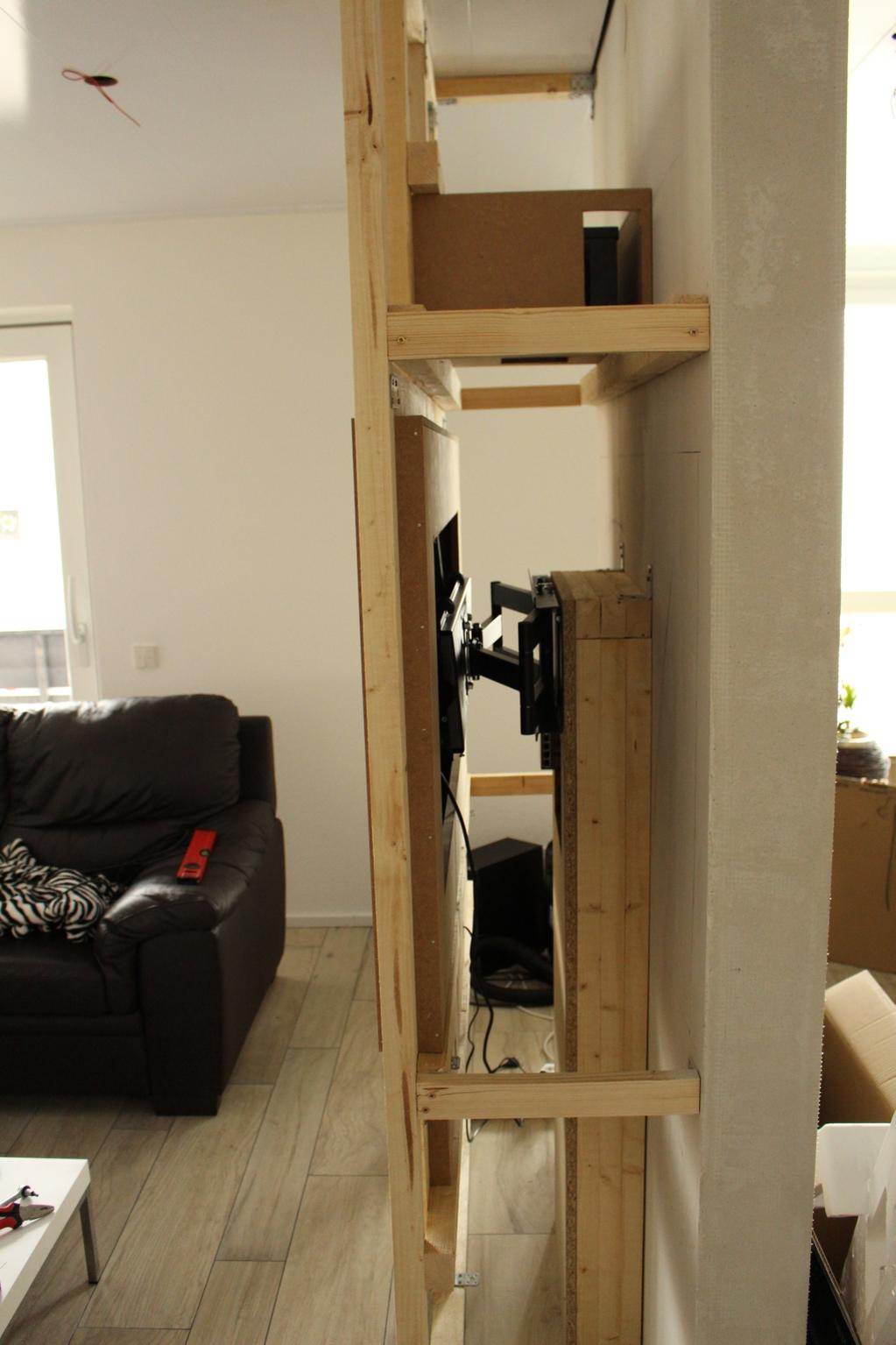

Wandhalterung:

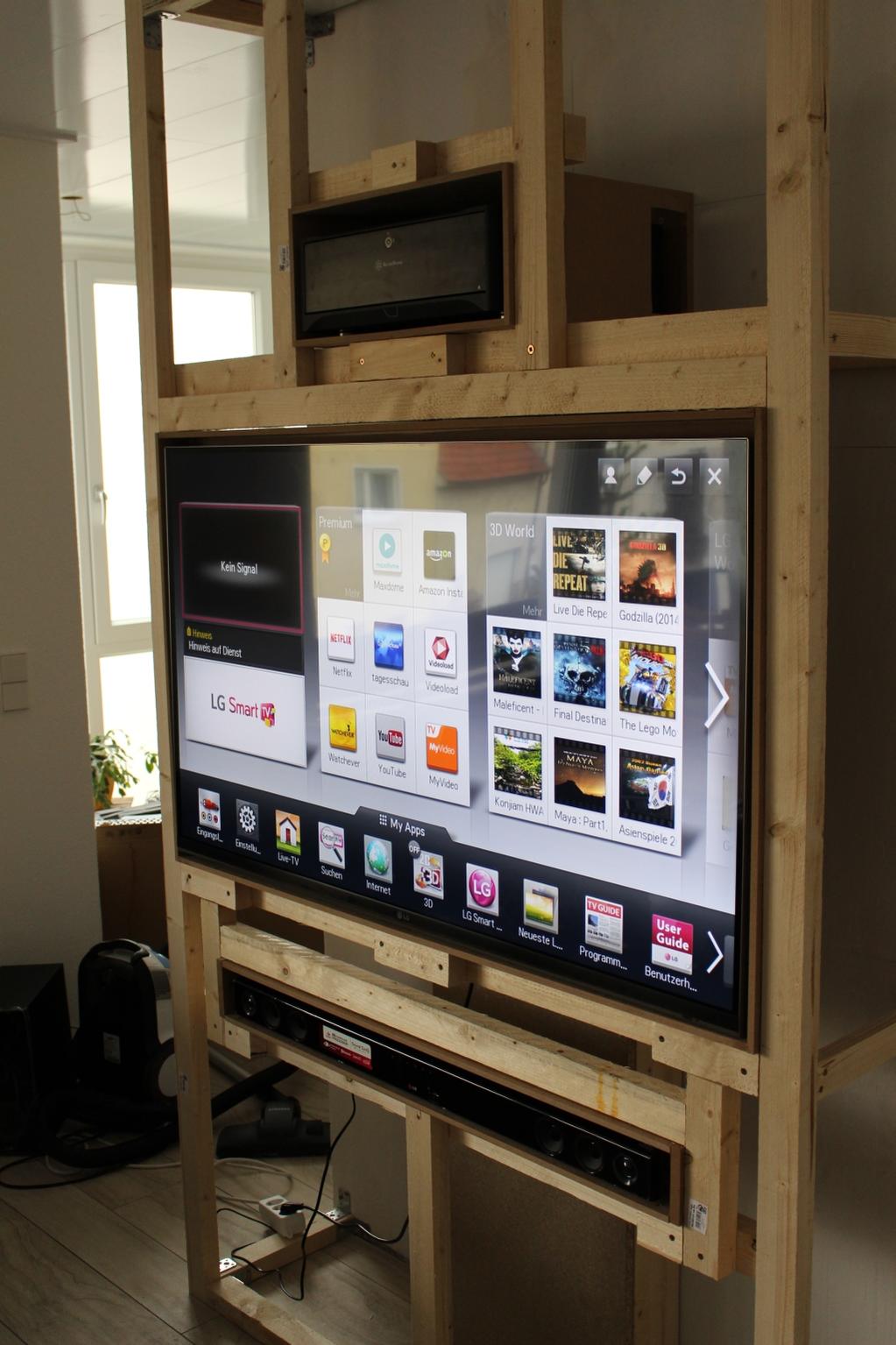

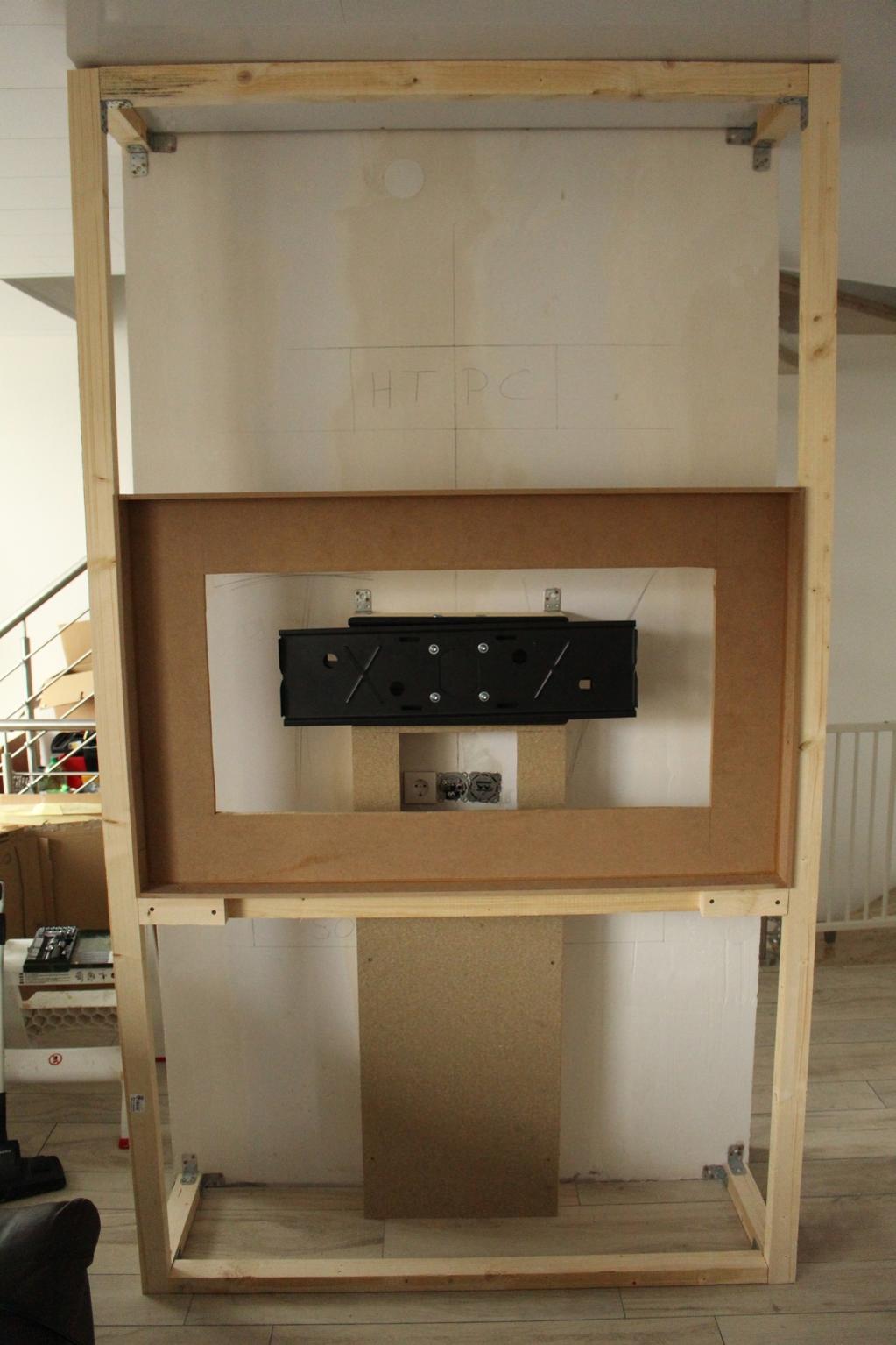

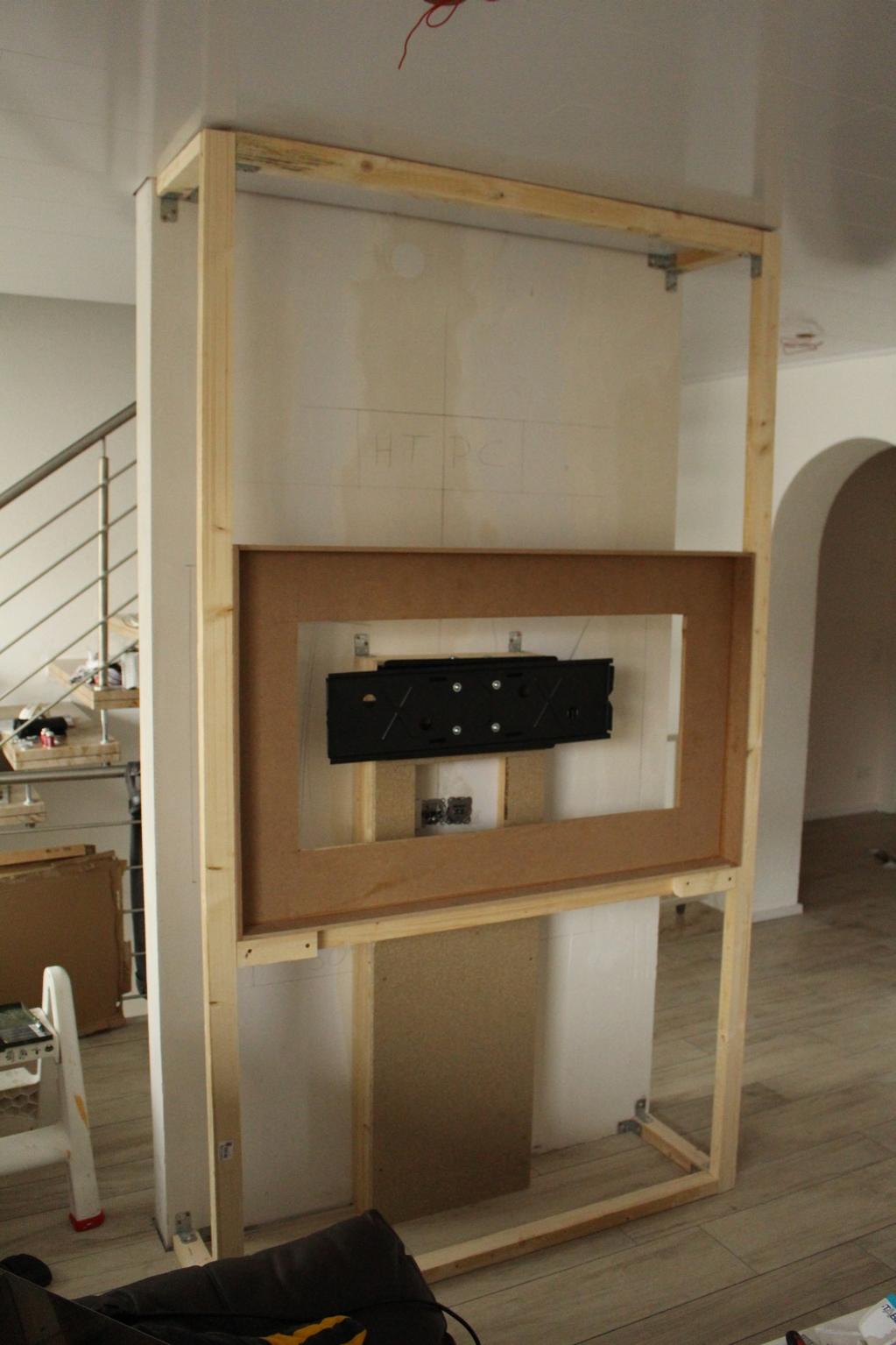

Rahmen für TV:
Der TV soll später 1cm "Luft" zum Rahmen haben, um ihn greifen und auch "Atmen" zu können. Der Rahmen wird zum Schluss schwarz lackiert um eine unauffällige Schattenfuge zu schaffen. Gleiches gilt auch für die Soundbar..

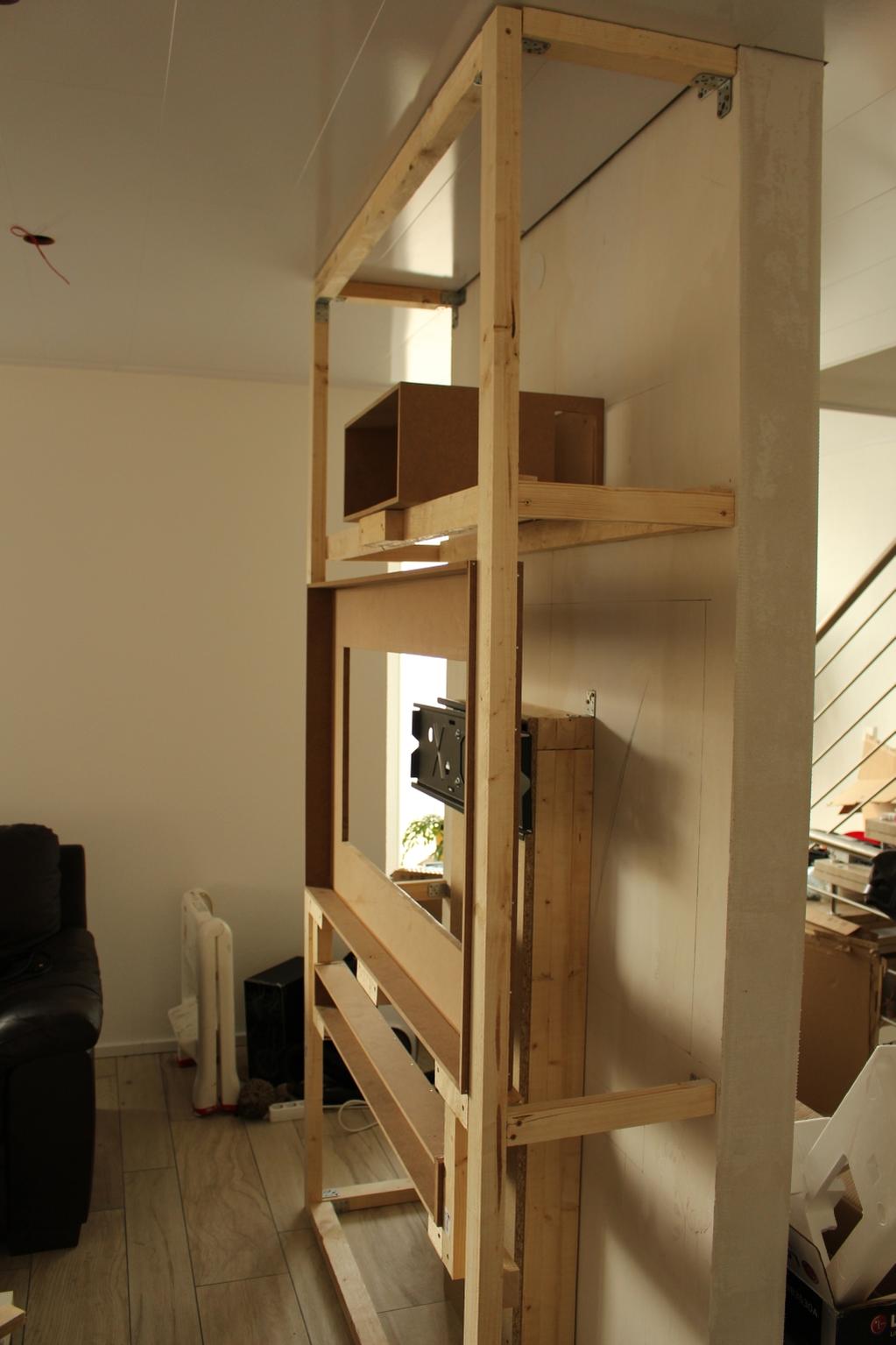

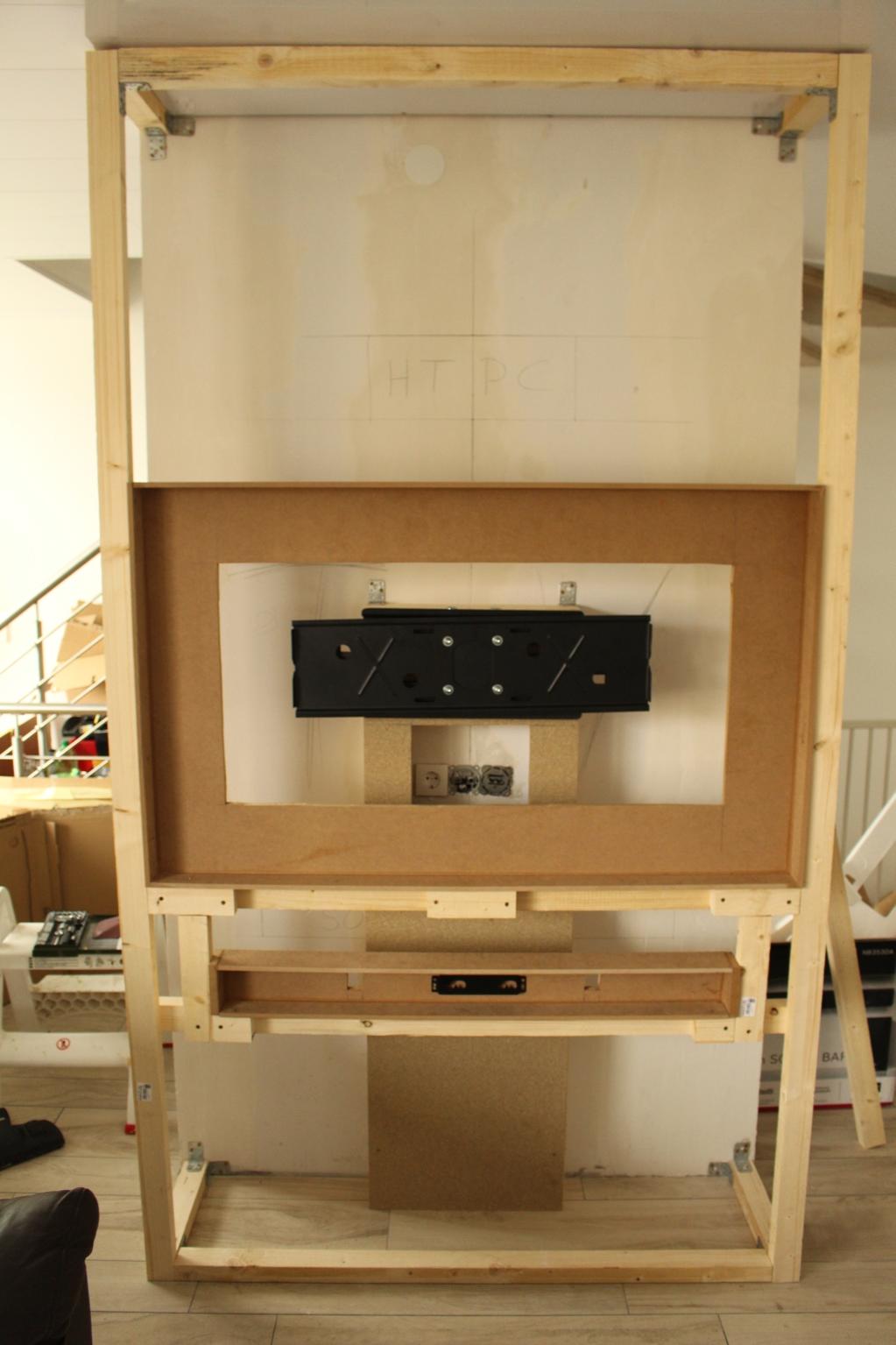

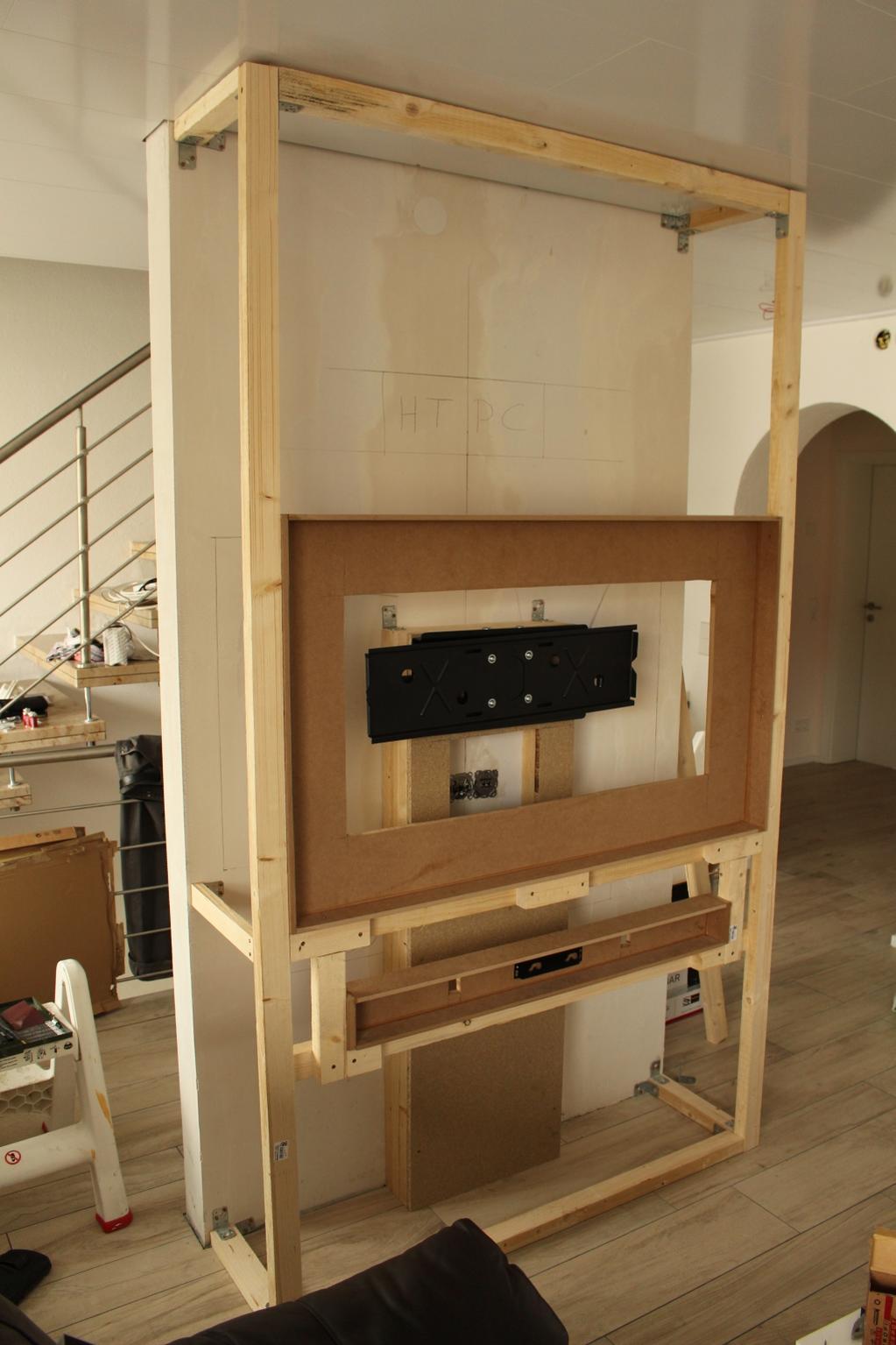

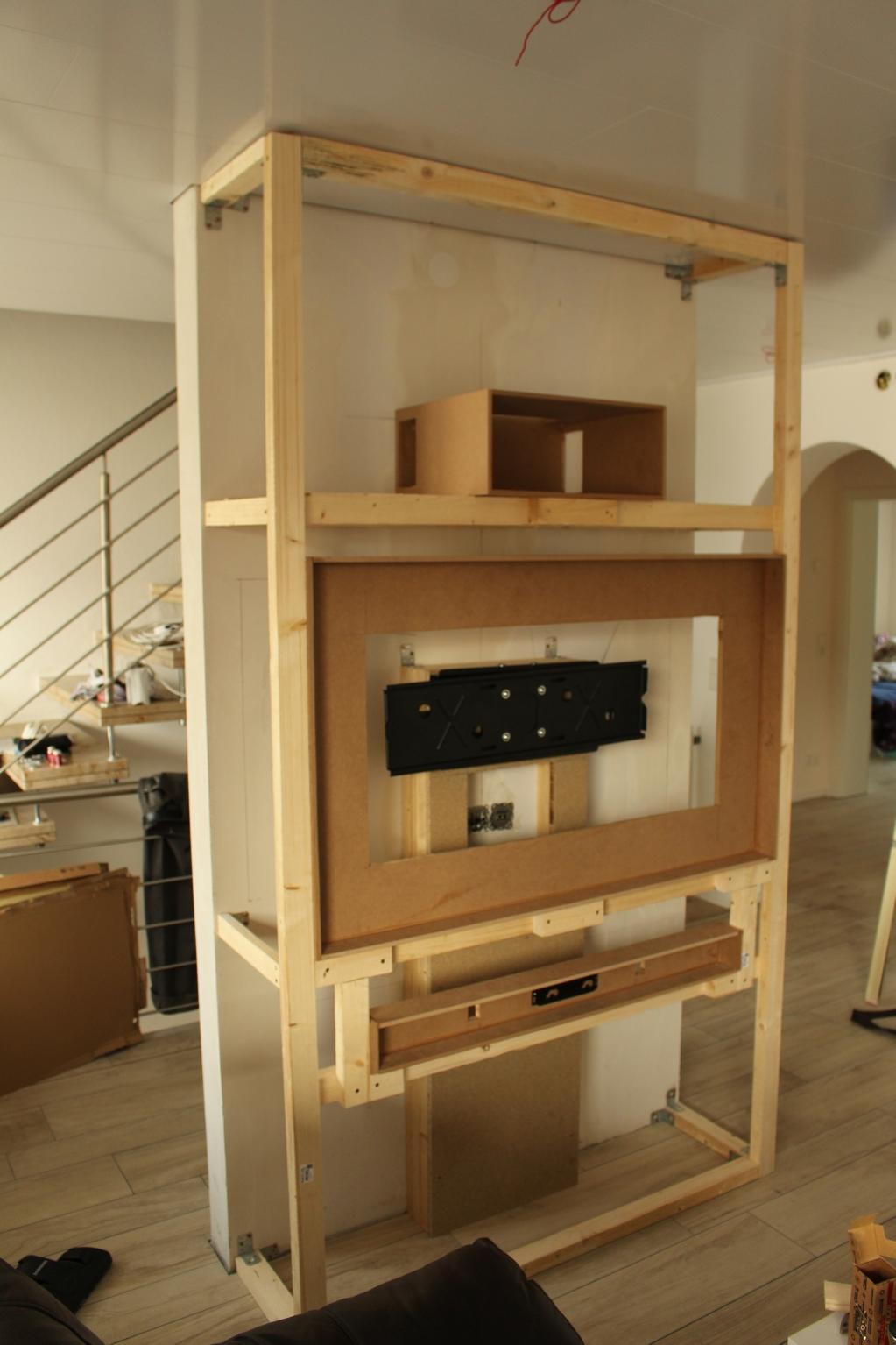

Rahmen für Soundbar:
Soweit so gut. Größere Schwierigkeiten gab es bis jetzt (zum Glück) noch keine. Einziges "Problem" war auf die Höhe der Natursteinverblender zu achten, damit z.B. zwischen TV und Soundbar genau eine Reihe rein passt. Genauso zwischen Boden und TV passen genau fünf Reihen usw..

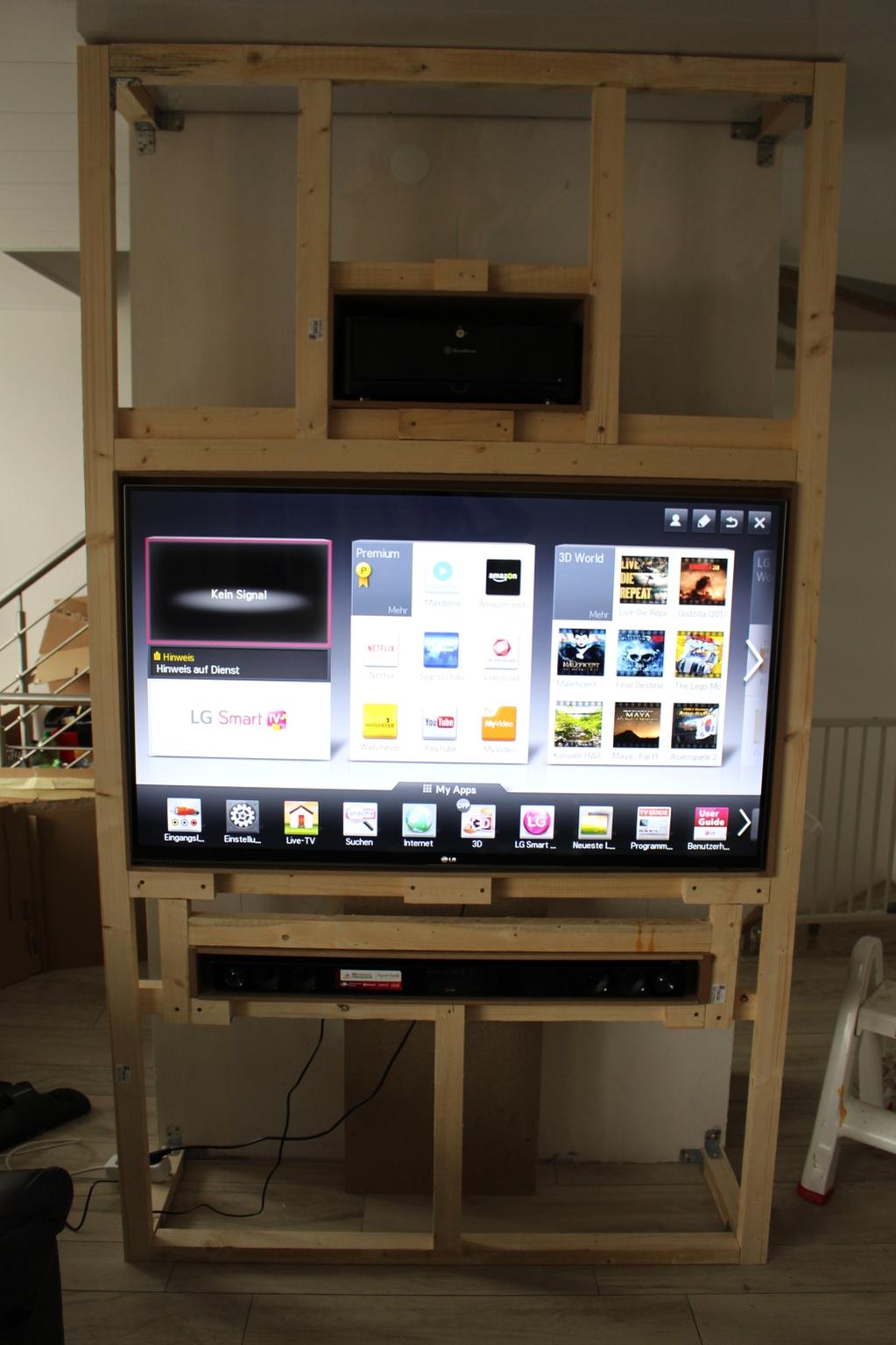

Läuft bis dato also alles nach Plan. Demnächst müsste eigentlich der DHL Bote klingeln und mir das HTPC Gehäuse liefern. Danach geht es weiter dieses zu integrieren. Zu guter Letzt kommt noch die Verkabelung und außenrum Gipskarton, auf dem schließlich die Verblender kommen.
Nun 2 kleine Fragen von mir:
1. Zur Soundbar gab es noch "einen hässlichen schwarzen Kasten" (Zitat meiner Frau
), welches unsereiner auch Subwoofer nennt. Dieser soll am besten garnicht sichtbar sein, da er ja das Zimmer verschanden würde. Meine Idee wäre gewesen, diesen mit in die Wand zu verbauen. Ist das eine gute Idee, oder geht dadurch der komplette nutzen vom Sub verloren?? Wenn so gar keine tiefen töne im Raum ankommen würden, da der Sub doch ziemlich "eingemauert" wird, wäre natürlich auch Mist. Dann dürfte ich ihn auch außerhalb aufstellen (ist zum glück Kabellos). Was meint ihr? Würde vielleicht sogar die Wand anfangen zu vibrieren? Oder kann man den Leistungsverlust verschmerzen?
2. Thema Abwärme... Über TV und Soundbar mache ich mir keine Gedanken. TV ist ein LED und wird in Betrieb (auch im Sommer) nicht wirklich warm. Auch der 1cm Luftrand und der Ausschnitt der Rahmenplatte dürfte nicht für einen Luftstau sorgen. Mache mir eher Gedanken um den HTPC. Sollte der unter Vollast laufen, werden die Temps im Gehäuse ordentlich steigen. Werde auf jeden fall im Gehäuse für ausreichen Luftabfuhr sorgen (2 Saugen, 2 Blasen), aber wohin dann mit der Luft?! Nach meinem Plan wird sie in den Hohlraum der Wand transportiert und ich hoffe einfach, dass sich der Hohlraum der Wand nicht zu sehr aufheizt. Wüsste sonst aber absolut nicht, wo ich Lüftungsschlitze anbringen könnte.. außer vielleicht in der Decke (abgehängt, mit Holzpanelen verkleidet) Löcher zu bohren. Oder meint ihr das wäre zu übertrieben?
Ich hoffe jmd interessiert das Thema und liest vielleicht sogar mit. Werde meine Baufortschritte auch immer hier Dokumentieren.
Stehe auch gerne zur Verfügung, wenn Fragen offen sein sollten. Welches Material ich verwendet habe, ect...

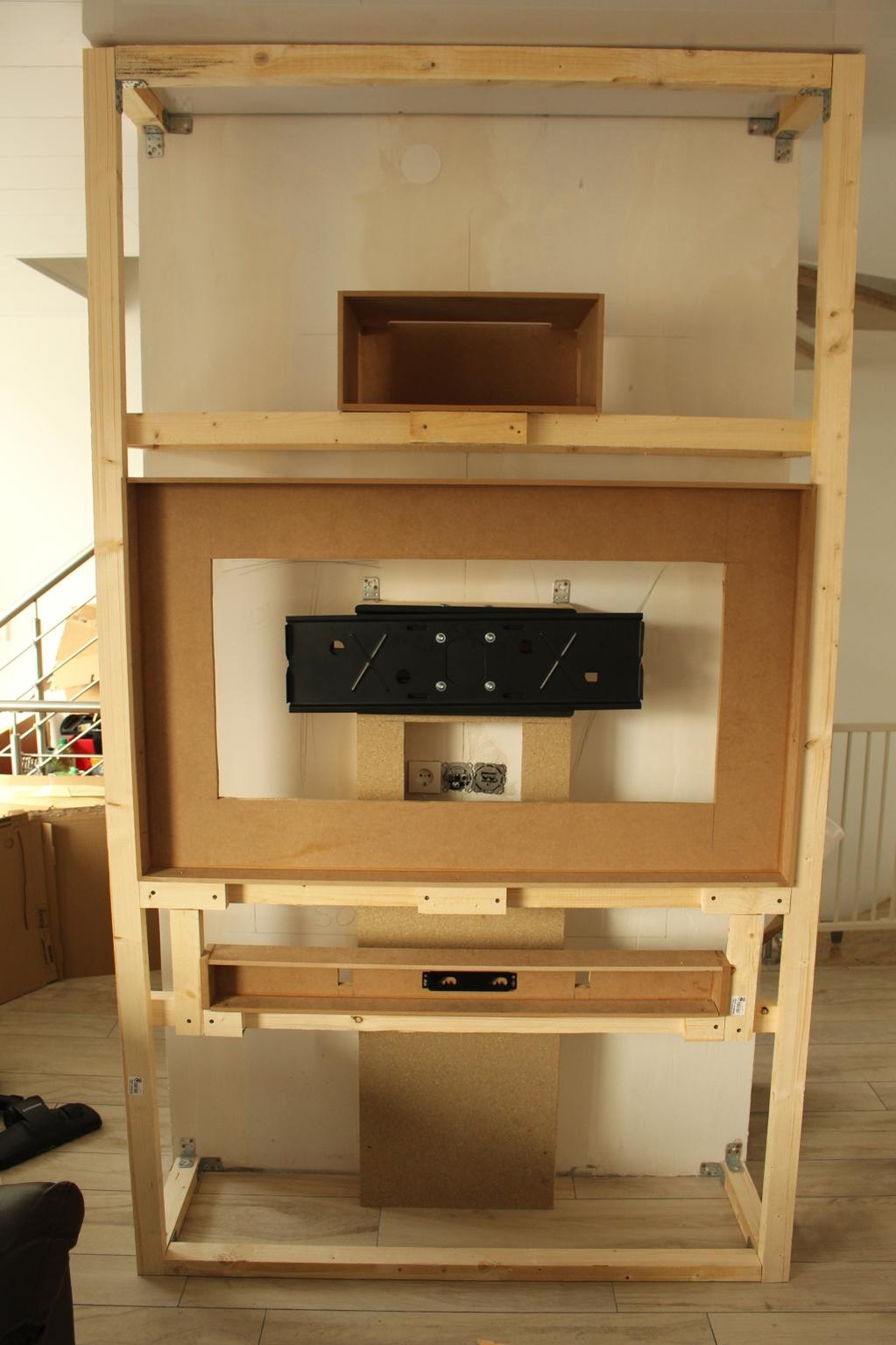

Wie es der Zufall so will, hat gerade DHL geklingelt. Werde mich also sofort an die Arbeit machen und das Gehäuse integrieren! Am 1.12. muss ich wieder arbeiten, bis dahin muss das Ding stehen!
