Raid 0 ( Member offline ) :(

[shortex]

AW: Raid 0 ( Member offlein )

Hi frosty , das dachte ich mir auch als ich von der cd gebootet hatte aber nix ist.. scheis board eben wie gesagt. Manchmal hat es auch bei mir ausgesetzt aber einfach resette gedrückt und schon hat der es wieder erkennt aber diesmal no way..

So hier die screens

Beim ersten Foto ist zu sagen das ich nicht mehr einstellungen habe... Wie in dem anderen forum hatte der andere user wohl nur OK gedrückt und da waren die platten wieder online aber das gabs nicht.. d.h hab ich auf "VOn raid lösen gedrückt" weil ich fast sicher war das platte abgeraucht war



[Ernst@at]

AW: Raid 0 ( Member offlein )

Datenträger 0 in der Datenträgerverwaltung dürfte die erste Memberplatte sein, da brauche ich einige Sektoren ausgelesen.

Prinzipielle Richtlinien während dieser und aller folgenden Aktionen
(außer es wird ausdrücklich was anderes verlangt)
- Bei den geringsten Zweifeln, Unklarheiten, Schwierigkeiten oder Problemen sofort Rückfrage halten und nicht weitermachen
- Wenn ein popup mit der Aufforderung kommt, eine Platte zu initialisieren, ABLEHNEN !!!
- läuft bei Systemstart ein automatisches chkdsk an, sofort durch beliebigen Tastendruck beenden!
- Im Disk Management keine Aktionen zu eventuell angezeigten Partitions oder Versuche, diese im Explorer anzuzeigen, machen!

Für die Diagnose zu installieren:
- den Hex-Editor HxD von hier in der englischen Version. Damit nicht herumexperimentieren, damit die Defaulteinstellungen erhalten bleiben.

Alle auf Anforderung erzeugten Dateien dann am Schluss in einen zip-File und den in den Post-Anhang stellen
Snapshots von Fenstern mit ALT+Druck in die Zwischenablage, in Paint o.ä. mit Strg+V einfügen, Menü: Datei /sichern als.../ in einen beliebigen Ordner, beliebiger Name, Typ: JPEG /Speichern und dann in den Post Anhang stellen
(Das geht so: Post Antwort/ Erweitert /Anhänge verwalten/Durchsuchen, den Ordner und Namen einstellen - bis zu 4 Dateien oder Bilder gleichzeitig möglich/ Hochladen)

Im HxD sind die physical hard disk Nummern um 1 höher als im Disk Management angezeigt

HxD Aufruf unter User mit Administratorrechten (oder rechtklick/ausführen als... Administrator)

- Menü: Extras/open disk/physical disk/hard disk 1 (Häkchen bei "open as readonly" NICHT entfernen)
- Menü: File/New (es erscheint in der Anzeige ein zweiter Reiter "untitled1")
- auf Reiter "hard disk 1" klicken
in der Anzeige sollten die erste Zeilen so aussehen:

[FONT="Lucida Console"]Offset[COLOR="Magenta"](h)   00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F[/COLOR]
0000000000  33 C0 8E D0 BC 00 7C FB 50 07 50 1F FC BE 1B 7C  [COLOR="magenta"]3ÀŽÐ¼.|ûP.P.ü¾.|[/COLOR][/FONT] <== hier steht irgendwas

wenn nicht, dann

- Menü: View/bytes per row/16/OK
- Menü: View/offset base/hexadecimal
- Menü: View/visible columns/hex and text
- Menü: View/byte group size/1​

einstellen
========= extrahieren maxLBA-4 (RAID-Metadaten)
- in der Menüzeile rechts auf den Button >| drücken, danach < drei Mal klicken (um zum viertletzen Sektor zu kommen)
- Menü: Edit/select block/(den eingetragenen Start-Offset belassen) length: 800, hex, OK
- Menü: Edit/copy as.../ editor view (überträgt den markierten Inhalt in die Zwischenablage)
- Reiter "untitled1" anklicken und in das kleine punktierte Rechteck rechts unter den Zeichen "... 0E 0F" klicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "Member1.txt" /speichern
- HxD beenden


vom Matrix-Manager brauche ich noch das gleiche Bild wie im Vorpost, aber vollständig (wie oben beschrieben)

-non-RAID DIsks Anschluss 0 ausgewählt, rechts Reiter Info
als Snapshot

wünsche frohes werken!



[shortex]

AW: Raid 0 ( Member offlein )

und ich drück hier als F5 hehe! Ok ich setz mich mal ran! Vielen vielen dank für die mühe
Ok STOP! -.-
fehler von mir keine adminrechte gegeben so!



[Ernst@at]

AW: Raid 0 ( Member offlein )

Glückwunsch, nicht aufgepasst - dann bist Du nicht Administrator

zu spät, er ist schon selbst draufgekommen
in diesem Riesenformat will Pics aber keiner sehen


Das Pic will auch keiner sehen - eines vom Matrix Manager und einen Text file-zip.

Schöön langsam und Wort für Wort lesen, verstehen, machen
in dem versehentlich reingestellten Bild seh ich, du hast physical disk1 2x geöffnet (macht aber da nix)



[shortex]

AW: Raid 0 ( Member offlein )

sry :/ .. so habs gemacht allerdings im screen zu sehen fehlt da bisl was als
bei deinem code

einstellen
========= extrahieren maxLBA-4 (RAID-Metadaten) <-- Was mus sich machen ?! bzw was genau extrahieren?

Ok ich habs nur zur Vorsicht gemacht. Es geht hier im dauercouching oder Bett.

Ergänzung (12. Januar 2010)

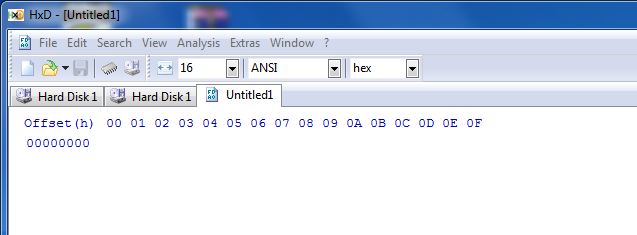

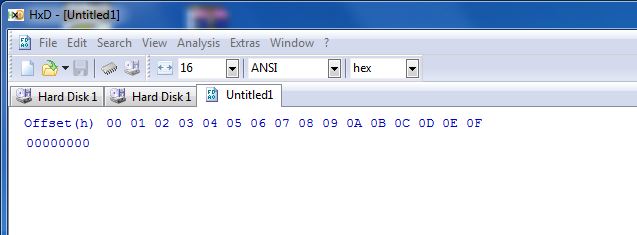

So das ganze sieht jetzt so aus aber gut egal



[Ernst@at]

AW: Raid 0 ( Member offlein )

gar nix - das ist nur eine Überschrift, was in den folgenden Anweisungen passiert... (passieren sollte)

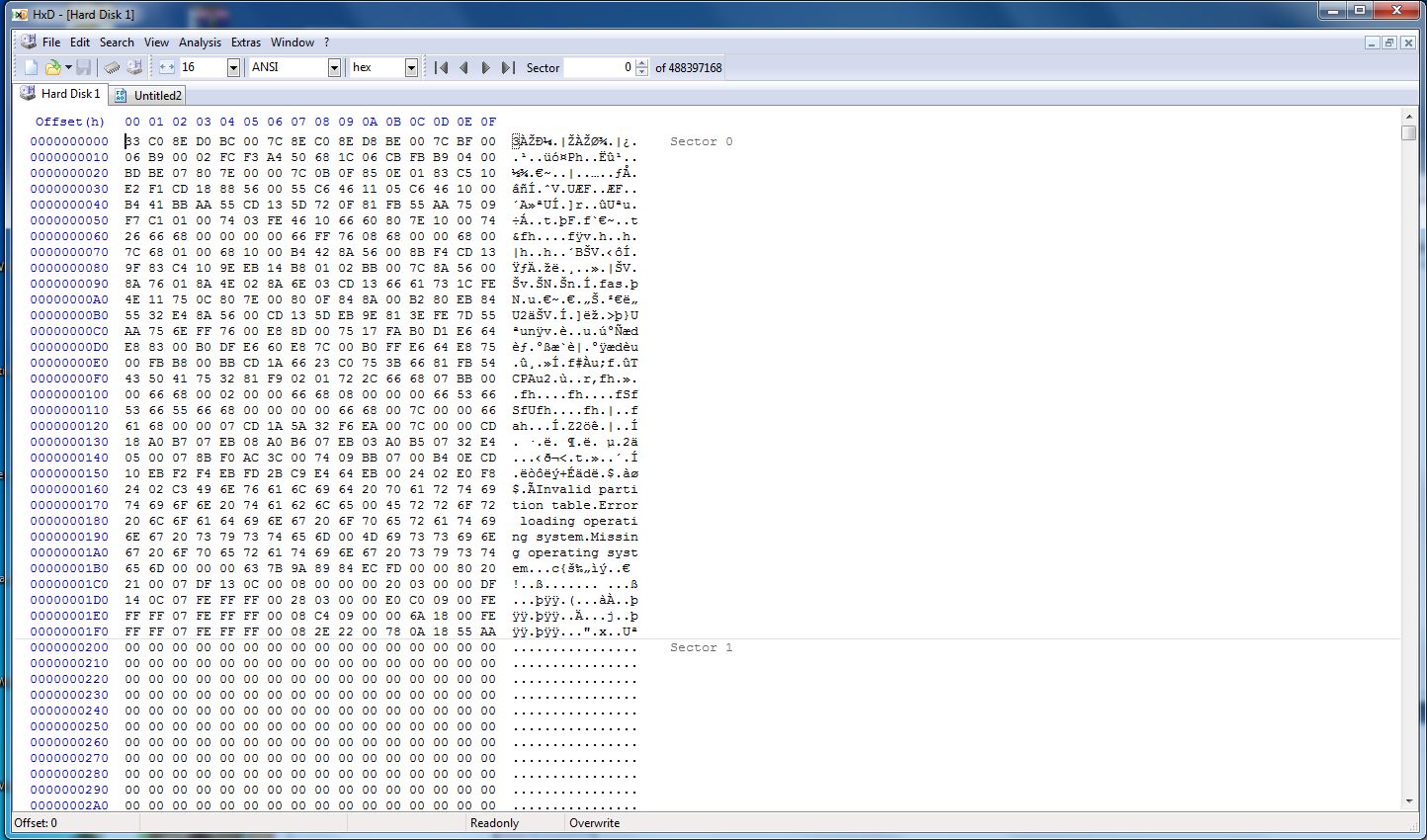

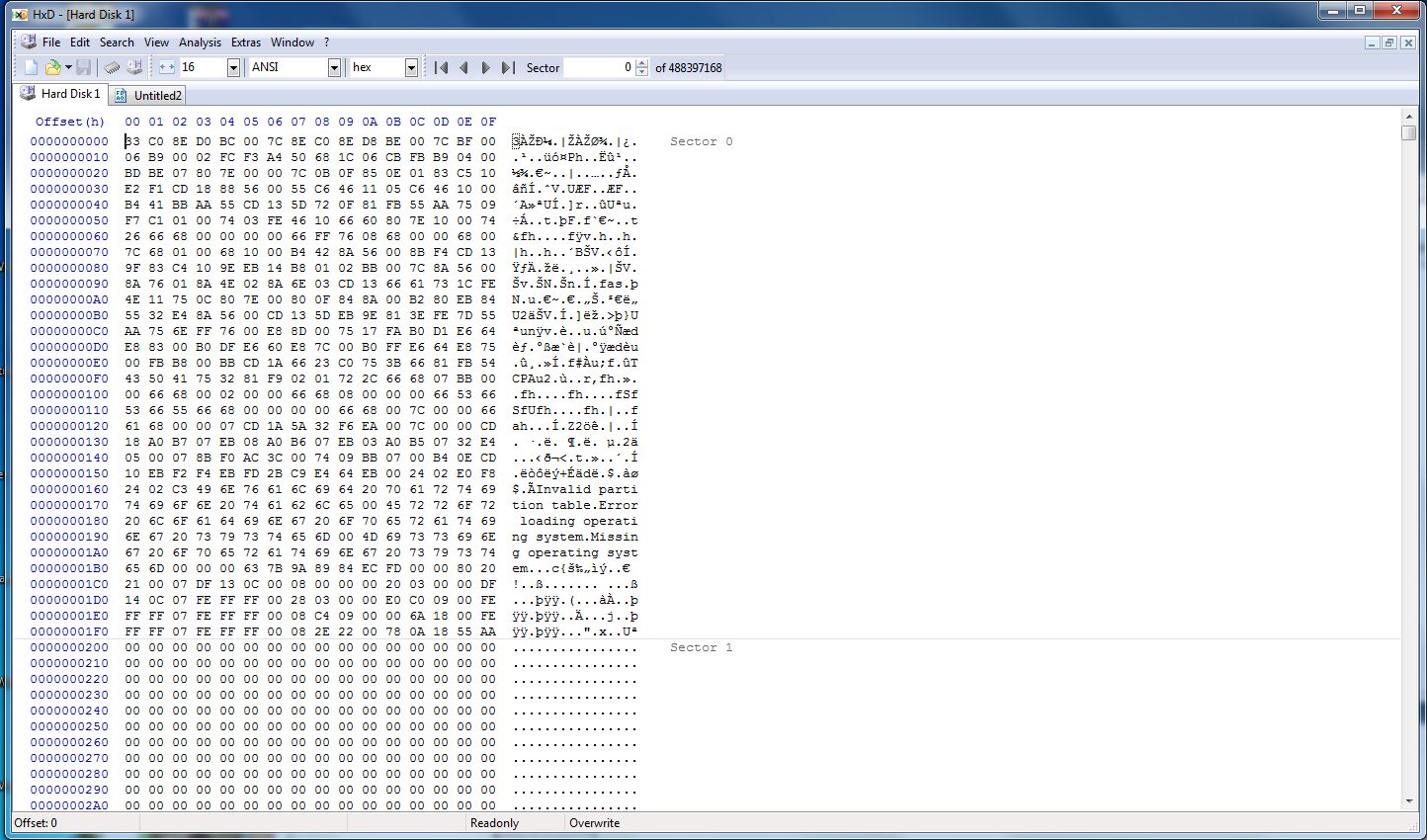

ja, so wie im screen3.jpg sollte der HxD-Schirm aussehen - gleich nach der Überschrift.
die nächste Anweisung
"- in der Menüzeile rechts auf den Button >| drücken, danach < drei Mal klicken (um zum viertletzen Sektor zu kommen)"
damit ist mit der Maus auf die komischen Pfeile in der HxD-Menüzeile gemeint
(und nicht mit de Finger auf der Tastatur)
danach sollte der Sektor 488397164 angezeigt werden

kommt denn noch der erzeugte Textfile mal in den Post-Anhang?



[shortex]

AW: Raid 0 ( Member offlein )

Ok Hier



[Ernst@at]

AW: Raid 0 ( Member offlein )

Jawollja - der Kandidat hat 100 Punkte! alles wie ich es wollte.
Erbitte 30 Minuten Bedenkzeit - muss meine Glaskugel befragen.



[shortex]

AW: Raid 0 ( Member offlein )

HAHAH geil !
Las dir bitte zeit ich fahr jetzt zu meiner und essen erstmal was und bin gegen 21h wieder da!
Danke fürs erste



[Ernst@at]

AW: Raid 0 ( Member offlein )

Wenn Du noch nicht weg bist - kannst Du dasselbe auch schnell nochmal genauso mit Harddisk2 machen? Abspeichern als Member2.txt
Das jetzt war die Platte, auf der Du die Infos selbst gelöscht hast grrrr.



[shortex]

AW: Raid 0 ( Member offlein )

so back... ja war leider schon weg !
Ok hier die Disk 2



[Ernst@at]

AW: Raid 0 ( Member offlein )

Nix zu machen, auch auch auf der sind beim Auflösen auf Deine Art die Daten überschrieben.
Bleibt nichts anderes übrig, als die Stripesize auf andere Art rauszufinden.
Die Reihenfolge ist klar, auf der Member1 befindet sich noch der MBR mit den Partitionierungsdaten.

HxD Aufruf unter User mit Administratorrechten

- Menü: Extras/open disk/physical disk/hard disk 1 (Häkchen bei "open as readonly" NICHT entfernen)
========= Sichern MBR von der ersten. Memberplatte = Sektor 0 des Arrays
- Menü: Edit/select block/start-offset: 0 , length: 200, hex, OK
- Strg+C (überträgt den markierten Inhalt in die Zwischenablage)
- Menü: File/New (es erscheint in der Anzeige ein zweiter Reiter "untitled1")
- diesmal nichts darin anklicken,
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "MBR.bin" /speichern

- HxD beenden

Die Datei MBR.bin musst Du zippen, damit Du das in den Anhang stellen darfst



[shortex]

AW: Raid 0 ( Member offlein )

Ok gemacht!

kacke :/ aber hoffnugn besteht noch?



[Ernst@at]

AW: Raid 0 ( Member offlein )

Bis jetzt hab ich noch jeden wiedererweckt - keine Sorge

So sah die Partitionaufteilung auf dem RAID0 aus:

===== MBR INFORMATION ===== at LBA=0
00000001FE 55AA              Boot signature='55AA'... valid
.                            ... Partition Table entry 1 ...
00000001C2 07                Partition Type: NTFS
00000001BE 00                Boot indicator: inactive
00000001BF DF2100            Start CC-HH-SS:    0-224-33
00000001C3 DF130C            End   CC-HH-SS:   12-224-19
00000001C6 00080000          Start    (LBA):        2048 0-107-15
00000001CA 00200300          Size  (Blocks):      204800 48-26-18     100MiB    0.10GiB
.                            ... Partition Table entry 2 ...
00000001D2 07                Partition Type: NTFS
00000001CE 00                Boot indicator: inactive
00000001CF DF140C            Start CC-HH-SS:   12-224-20
00000001D3 FEFFFF            End   CC-HH-SS: 1023-255-63 (not CHS addressable)
00000001D6 00280300          Start    (LBA):      206848 12-223-19
00000001DA 00E0C009          Size  (Blocks):   163635200 10185-209-8   79900MiB   78.03GiB
.                            ... Partition Table entry 3 ...
00000001E2 07                Partition Type: NTFS
00000001DE 00                Boot indicator: inactive
00000001DF FEFFFF            Start CC-HH-SS: 1023-255-63 (not CHS addressable)
00000001E3 FEFFFF            End   CC-HH-SS: 1023-255-63 (not CHS addressable)
00000001E6 0008C409          Start    (LBA):   163842048 10198-177-27
00000001EA 00006A18          Size  (Blocks):   409600000 25496-107-19  200000MiB  195.31GiB
.                            ... Partition Table entry 4 ...
00000001F2 07                Partition Type: NTFS
00000001EE 00                Boot indicator: inactive
00000001EF FEFFFF            Start CC-HH-SS: 1023-255-63 (not CHS addressable)
00000001F3 FEFFFF            End   CC-HH-SS: 1023-255-63 (not CHS addressable)
00000001F6 00082E22          Start    (LBA):   573442048 35695-29-46
00000001FA 00780A18          Size  (Blocks):   403339264 25106-180-34  196943MiB  192.33GiB

Da die Partitions im Win7 auf MB.Grenzen angeordnet sind, gibt der Beginn und das Ende der zweiten Partition noch nicht viel her;

Analyzing: \\Pc10\shareddocs\shortex RAID0\RAID0.LOCs.txt
. sector 0 at RAID0 with 2 member disks
.                            with stripesize=  2K located within stripe:            0 at volume A at sector 0
.                            with stripesize=  4K located within stripe:            0 at volume A at sector 0
.                            with stripesize=  8K located within stripe:            0 at volume A at sector 0
.                            with stripesize= 16K located within stripe:            0 at volume A at sector 0
.                            with stripesize= 32K located within stripe:            0 at volume A at sector 0
.                            with stripesize= 64K located within stripe:            0 at volume A at sector 0
.                            with stripesize=128K located within stripe:            0 at volume A at sector 0
.                            with stripesize=256K located within stripe:            0 at volume A at sector 0
. sector 206848 at RAID0 with 2 member disks
.                            with stripesize=  2K located within stripe:        51712 at volume A at sector 103424
.                            with stripesize=  4K located within stripe:        25856 at volume A at sector 103424
.                            with stripesize=  8K located within stripe:        12928 at volume A at sector 103424
.                            with stripesize= 16K located within stripe:         6464 at volume A at sector 103424
.                            with stripesize= 32K located within stripe:         3232 at volume A at sector 103424
.                            with stripesize= 64K located within stripe:         1616 at volume A at sector 103424
.                            with stripesize=128K located within stripe:          808 at volume A at sector 103424
.                            with stripesize=256K located within stripe:          404 at volume A at sector 103424
. sector 163842047 at RAID0 with 2 member disks
.                            with stripesize=  2K located within stripe:     40960511 at volume B at sector 81921023
.                            with stripesize=  4K located within stripe:     20480255 at volume B at sector 81921023
.                            with stripesize=  8K located within stripe:     10240127 at volume B at sector 81921023
.                            with stripesize= 16K located within stripe:      5120063 at volume B at sector 81921023
.                            with stripesize= 32K located within stripe:      2560031 at volume B at sector 81921023
.                            with stripesize= 64K located within stripe:      1280015 at volume B at sector 81921023
.                            with stripesize=128K located within stripe:       640007 at volume B at sector 81921023
.                            with stripesize=256K located within stripe:       320003 at volume B at sector 81921023



[shortex]

AW: Raid 0 ( Member offlein )

hochmit kommt vor dem fall
aber ich würdmich natürlich riesig freuen.
Vor allem mein Rücken würde es dir danken



[Ernst@at]

AW: Raid 0 ( Member offlein )

Na gut - müssen wir eben noch ein wenig mehr herumsuchen:

- Menü: Extras/open disk/physical disk/hard disk 1 öffnen: Das Häkchen bei "read only" nicht entfernen
========= NTFS-Bootrec auslesen
- in der Menüzeile rechts als Sector: 103424 eingeben (mit copy&paste zu Vermeidung von Tippfehlern übertragen)
- Menü: Edit/select block/(den eingetragenen Start-Offset belassen) length: 200, hex, OK
- Menü: Edit/copy as.../ editor view (überträgt den markierten Inhalt in die Zwischenablage)
- Menü: File/New (es erscheint in der Anzeige ein zweiter Reiter "untitled1")
- in das kleine punktierte Rechteck rechts unter ... 0E 0F klicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK

- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "Part2BR.txt" /speichern
- HxD beenden



[shortex]

AW: Raid 0 ( Member offlein )

So bitte



[Ernst@at]

AW: Raid 0 ( Member offlein )

hochmit kommt vor dem fall

Ich hab eine 100%ige Wiederherstellungsquote, wenn die Leute nicht vorher irgendwelchen Unsinn getrieben haben oder durch Fehler des Datenträgers Kleinigkeiten in Verlust geraten sind - dann konnte der unbeschädigte Rest gerettet werden.
Selbst einige eher komplizierte Eingriffe (Änderungen direkt auf der Platte) die dazu manchmal notwendig waren, wurden von den Leuten fehlerfrei nach Anleitung ausgeführt und brachten den Erfolg.

Naja, die zweite Partition gibt nicht viel her, zuwenig Diversität, um die Stripesize eindeutig unterscheiden zu können...

Analyzing: \\Pc10\shareddocs\shortex RAID0\Part2BR.txt

===== NTFS INFORMATION ===== at LBA=206848
00032801FE 55AA              Boot signature='55AA'... valid
0003280000 EB5290            jump around... OK
0003280003 4E54465320202020  NTFS ID... OK
000328000B 0002              Bytes per sector: 512
000328000D 08                Sectors per cluster: 8 ==> Clustersize=4K
000328000E 0000              reserved sectors: 0
0003280010 000000            always zero...OK
0003280013 0000              not used...OK
0003280015 F8                <Media descriptor>
0003280016 0000              always zero...OK
0003280018 3F00              Sectors per track: 63
000328001A FF00              # heads: 255
000328001C 00280300          # hidden sectors: 206848
0003280020 00000000          <not used by NTFS>
0003280024 80008000          <not used by NTFS>
0003280028 FFDFC00900000000  Total Sectors: 163635199
.                            ==> NTFS Mirror at sector: 163842047
0003280030 00000C0000000000  Cluster# of $MFT: 786432
.                            ==> $MFT at sector: 6498304
. sector 6498304 at RAID0 with 2 member disks
.                            with stripesize=  2K located within stripe:      1624576 at volume A at sector 3249152
.                            with stripesize=  4K located within stripe:       812288 at volume A at sector 3249152
.                            with stripesize=  8K located within stripe:       406144 at volume A at sector 3249152
.                            with stripesize= 16K located within stripe:       203072 at volume A at sector 3249152
.                            with stripesize= 32K located within stripe:       101536 at volume A at sector 3249152
.                            with stripesize= 64K located within stripe:        50768 at volume A at sector 3249152
.                            with stripesize=128K located within stripe:        25384 at volume A at sector 3249152
.                            with stripesize=256K located within stripe:        12692 at volume A at sector 3249152
0003280038 0200000000000000  Cluster# of $MFTmirr: 2
.                            ==> $MFTmirr at sector: 206864
. sector 206864 at RAID0 with 2 member disks
.                            with stripesize=  2K located within stripe:        51716 at volume A at sector 103432
.                            with stripesize=  4K located within stripe:        25858 at volume A at sector 103432
.                            with stripesize=  8K located within stripe:        12929 at volume B at sector 103424
.                            with stripesize= 16K located within stripe:         6464 at volume A at sector 103440
.                            with stripesize= 32K located within stripe:         3232 at volume A at sector 103440
.                            with stripesize= 64K located within stripe:         1616 at volume A at sector 103440
.                            with stripesize=128K located within stripe:          808 at volume A at sector 103440
.                            with stripesize=256K located within stripe:          404 at volume A at sector 103440
0003280040 F6000000          Clusters/File Record Segment: 246
0003280044 01000000          Clusters/Index Block: 1
0003280048 BEC2AD38E9AD38DC  Volume Serial #
0003280050 00000000          checksum

müssen wir eben weiterfischen...

Ein paar partitions haben wir ja noch, und wenns das nicht bringt, kann man in jeder noch in die Tiefe bohren...

- Menü: Extras/open disk/physical disk/hard disk 1 öffnen: Das Häkchen bei "read only" nicht entfernen
========= NTFS-Bootrec auslesen (part. 3)
- in der Menüzeile rechts als Sector: 81921024 eingeben (mit copy&paste zu Vermeidung von Tippfehlern übertragen)
- Menü: Edit/select block/(den eingetragenen Start-Offset belassen) length: 200, hex, OK
- Menü: Edit/copy as.../ editor view (überträgt den markierten Inhalt in die Zwischenablage)
- Menü: File/New (es erscheint in der Anzeige ein zweiter Reiter "untitled1")
- in das kleine punktierte Rechteck rechts unter ... 0E 0F klicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK

- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "Part3BR.txt" /speichern
- HxD beenden



[shortex]

AW: Raid 0 ( Member offlein )

Ich wollte dich nicht in deiner Autorität untergraben hehe
Alles klar ich warte
... Vieleicht als Info noch ich hatte 3 partitionen gemacht!



[Ernst@at]

AW: Raid 0 ( Member offlein )

auch hier wieder das gleiche Problem

Analyzing: \\Pc10\shareddocs\shortex RAID0\Part3BR.txt

===== NTFS INFORMATION ===== at LBA=163842048
.                            at stripe: 1280016 Original at vol B in Parity at Vol A
.                            at sector 81921024
09C40801FE 55AA              Boot signature='55AA'... valid
09C4080000 EB5290            jump around... OK
09C4080003 4E54465320202020  NTFS ID... OK
09C408000B 0002              Bytes per sector: 512
09C408000D 08                Sectors per cluster: 8 ==> Clustersize=4K
09C408000E 0000              reserved sectors: 0
09C4080010 000000            always zero...OK
09C4080013 0000              not used...OK
09C4080015 F8                <Media descriptor>
09C4080016 0000              always zero...OK
09C4080018 3F00              Sectors per track: 63
09C408001A FF00              # heads: 255
09C408001C 0008C409          # hidden sectors: 163842048
09C4080020 00000000          <not used by NTFS>
09C4080024 80008000          <not used by NTFS>
09C4080028 FFFF691800000000  Total Sectors: 409599999
.                            ==> NTFS Mirror at sector: 573442047

09C4080030 00000C0000000000  Cluster# of $MFT: 786432
.                            ==> $MFT at sector: 170133504
. sector 170133504 at RAID0 with 2 member disks
.                            with stripesize=  2K located within stripe:     42533376 at volume A at sector 85066752
.                            with stripesize=  4K located within stripe:     21266688 at volume A at sector 85066752
.                            with stripesize=  8K located within stripe:     10633344 at volume A at sector 85066752
.                            with stripesize= 16K located within stripe:      5316672 at volume A at sector 85066752
.                            with stripesize= 32K located within stripe:      2658336 at volume A at sector 85066752
.                            with stripesize= 64K located within stripe:      1329168 at volume A at sector 85066752
.                            with stripesize=128K located within stripe:       664584 at volume A at sector 85066752
.                            with stripesize=256K located within stripe:       332292 at volume A at sector 85066752

09C4080038 0200000000000000  Cluster# of $MFTmirr: 2
.                            ==> $MFTmirr at sector: 163842064
. sector 163842064 at RAID0 with 2 member disks
.                            with stripesize=  2K located within stripe:     40960516 at volume A at sector 81921032
.                            with stripesize=  4K located within stripe:     20480258 at volume A at sector 81921032
.                            with stripesize=  8K located within stripe:     10240129 at volume B at sector 81921024
.                            with stripesize= 16K located within stripe:      5120064 at volume A at sector 81921040
.                            with stripesize= 32K located within stripe:      2560032 at volume A at sector 81921040
.                            with stripesize= 64K located within stripe:      1280016 at volume A at sector 81921040
.                            with stripesize=128K located within stripe:       640008 at volume A at sector 81921040
.                            with stripesize=256K located within stripe:       320004 at volume A at sector 81921040
09C4080040 F6000000          Clusters/File Record Segment: 246
09C4080044 01000000          Clusters/Index Block: 1
09C4080048 E9B1BD8CF3BD8CB2  Volume Serial #
09C4080050 00000000          checksum

Nehmen wir uns eben die letzte Partition vor - die Hoffnung stirbt zuletzt :


- Menü: Extras/open disk/physical disk/hard disk 1 öffnen: Das Häkchen bei "read only" nicht entfernen
========= NTFS-Bootrec auslesen (part. 4)
- in der Menüzeile rechts als Sector: 286721024 eingeben (mit copy&paste zu Vermeidung von Tippfehlern übertragen)
- Menü: Edit/select block/(den eingetragenen Start-Offset belassen) length: 200, hex, OK
- Menü: Edit/copy as.../ editor view (überträgt den markierten Inhalt in die Zwischenablage)
- Menü: File/New (es erscheint in der Anzeige ein zweiter Reiter "untitled1")
- in das kleine punktierte Rechteck rechts unter ... 0E 0F klicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK

- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "Part4BR.txt" /speichern
- HxD beenden
