RAID0 Non-RAID Disk - Intel P67(B3)

[LinKinParKeR85]

Schönen guten Abend!

Wie im Titel beschrieben, wird leider im RAID-Controller Menü eine Festplatte nur noch als Non-RAID Disk erkannt :/
Bin technisch zwar etwas versiert, aber an einer RAID0-Fehlerbehebung trau ich mich doch nicht ganz ohne Unterstützung heran. Festplatten abstecken oder nicht? raid neu erstellen? daten so wiederherstellen etc....keine Ahnung

Hier die Specs:

Motherboard: ASUS P8P67(B3)
2x Samsung 1500GB im RAID 0 Verbund
OS: Windows 7 x64
Intel Rapid Storage Driver ist im Windows installiert.
Festplatten sind als eine Partition mit GPT erstellt worden.

Wie ist nun die weitere Vorgangsweise? Leider besteht ja im RAID-Menü keine Möglichkeit einfach die Non-Member Disk wieder hinzuzufügen sondern muss vorhin das RAID auflösen und neu erstellen.

lg Stephan



[henning.foorden]

Raid0 - Fail ist für gewöhnlich einfach das aus, deshalb baut kein Mensch die Dinger, wenn er viele Daten darauf ablegt..

Was ist denn unter Punkt 4 zu finden?



[LinKinParKeR85]

müsst ich jetzt nochmal genau nachschauen um ganz sicher zu gehen, aber ich glaub der Punkt ist für RAID1/5 Wiederherstellung gedacht.



[Ernst@at]

Einfacher Fall. Bitte etwas Geduld.
lass Dich einstweilen von anderen Postern berieseln, welche gegen onboard-RAIDs, RAIDs ohne Datensicherung, usw. den Zeigefinger heben oder andere eher destruktive Vorschläge ablassen wollen

Ergänzung (29. November 2011)

ah ja, die Geier sind schon da, wo Aas zu riechen ist.
Vielleicht regt sich noch einer auf, ob Du keine dritte 1,5TB gefunden hast



[DunklerRabe]

Keine desktruktiven Vorschläge meinerseits, man KANN Raid 0 wieder flicken. Das wissen wir ja, imho sollte das aber garnicht notwendig sein.

Denn normalerweise holt man in so einem Fall einfach seine Daten aus der Sicherung zurück und außerdem macht man Raids mit gescheiten Raidcontrollern oder garnicht! *gröhl*



[Ernst@at]

fehlt nur noch einer, der RAID0 langsamer postuliert... Onkel? ONKEL !!!



[LinKinParKeR85]

"einfach" ist ja wohl sehr relativ in diesem zusammenhang
aber danke für die aufmunterden Worte.

was sind denn gscheite Raidcontroller? ab welchem IQ sind sie denn zu Empfehlen


ich hab nichts gegen destruktive und konstruktive Kritik, aber bitte erst wenn die Daten wieder sicher sind =)



[Ernst@at]

Inzwischen ist das wie Spielen im Sandkasten.
Darf ich Dich auf morgen vertrösten? Ich knoble gerade an einem anderen weit komplexeren Problem. Damit Du hier nicht sinnlos ausharrst - wann wäre es bei Dir genehm?



[LinKinParKeR85]

natürlich =)
ab 18 Uhr bin ich wieder hier, danke erstmal



[Ernst@at]

passt. Fröhliches Schlafen ohne böse Träume von Datenverlust!



[Onkelhitman]

Wieso eigentlich Raid-0? Ist doch langsamer?

Mal im "ernst", zu welchem Zweck hast du denn das Raid-0 erstellt? Und sag bitte bitte nicht: "Weil es schneller ist". Die Antwort lass ich nicht gelten. Da kommt so ein Mööööp-Ton wie bei Jeopardy.



[Ernst@at]

So. ab gehts mit dem Standardprogramm.

Prinzipielle Richtlinien während der gesamten und aller folgenden Aktionen
(außer es wird ausdrücklich verlangt)

- Bei den geringsten Zweifeln, Unklarheiten, Schwierigkeiten oder Problemen sofort Rückfrage halten und nicht weitermachen
- Wenn ein popup mit der Aufforderung kommt, eine Platte zu initialisieren, ABLEHNEN !!!
- läuft bei Systemstart ein automatisches chkdsk an, sofort durch beliebigen Tastendruck beenden!
- Im Disk Management keine Aktionen zu eventuell angezeigten Partitions oder Versuche, diese im Explorer anzuzeigen, machen!​

Für die Diagnose zu installieren:
- den Hex-Editor HxD von hier in der englischen Version. Damit nicht herumexperimentieren, damit die Defaulteinstellungen erhalten bleiben.

Alle auf Anforderung erzeugten Dateien dann am Schluss in einen zip-File und den in den Post-Anhang stellen - Screenshots nach Umwandlung in JPG einzeln in den Anhang
(Antworten-Erweitert-Anhänge verwalten)

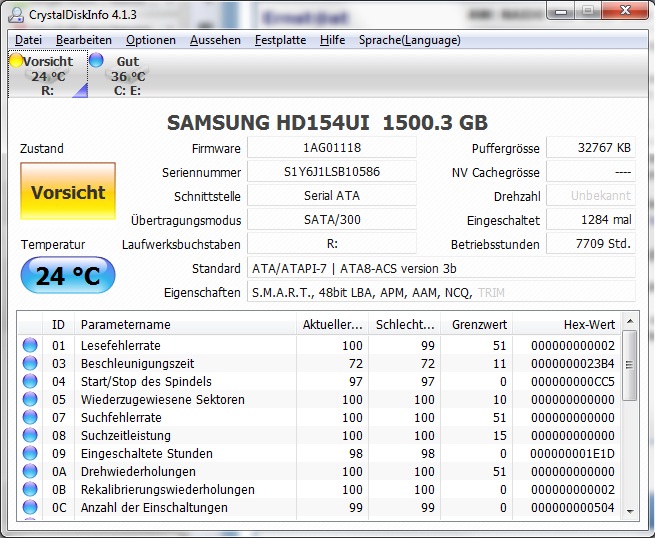

Poste erst mal den Schirm von CrystalDiskInfo von der ersten Platte (Seriennummer ..586)

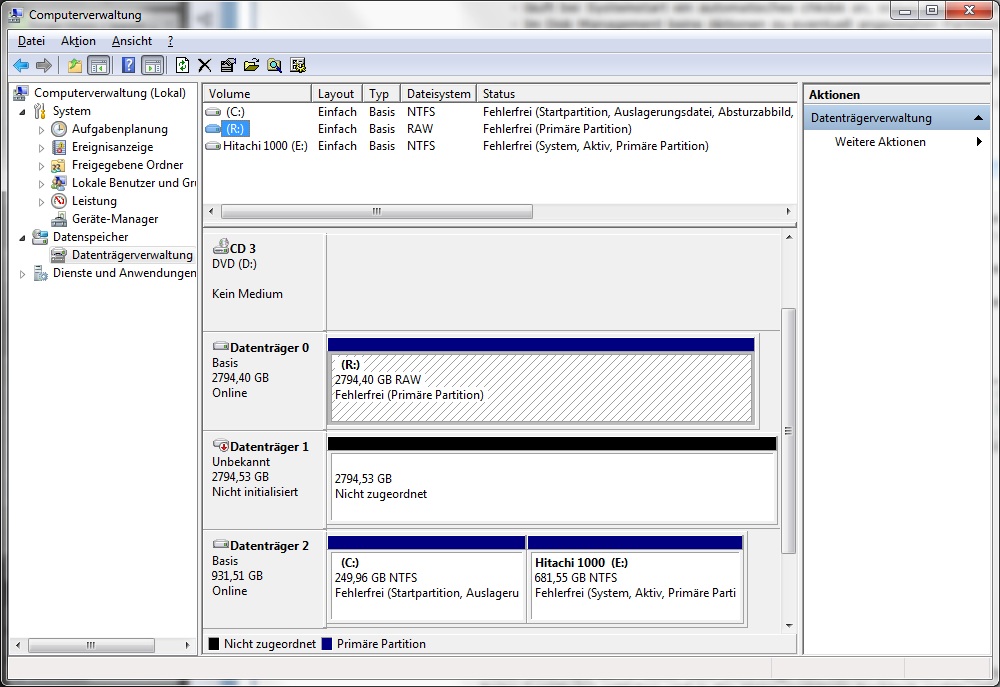

Als nächstes Screenshot der Datenträgerverwaltung.

Im HxD sind die physical hard disk Nummern um 1 höher als in der Datenträgerverwaltung angezeigt.
Wenn die rausgefallene Platte dort als Datenträger 0 angezeigt wird, dann ist es im HxD physical disk 1

HxD Aufruf unter User mit Administratorrechten (oder per rechtklick - Ausführen als ...)

- Menü: Extras/open disk/physical disk/hard disk 1 (Häkchen bei "open as readonly" NICHT entfernen)
- Menü: File/New (es erscheint in der Anzeige ein zweiter Reiter "untitled1")
- auf Reiter "harddisk 1" klicken
in der Anzeige sollten die erste Zeilen so aussehen:

[FONT="Lucida Console"]Offset[COLOR="Magenta"](h)   00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F[/COLOR]
0000000000  33 C0 8E D0 BC 00 7C FB 50 07 50 1F FC BE 1B 7C  [COLOR="magenta"]3ÀŽÐ¼.|ûP.P.ü¾.|[/COLOR][/FONT] <== hier steht irgendwas

wenn nicht, dann

- Menü: View/bytes per row/16/OK
- Menü: View/offset base/hexadecimal
- Menü: View/visible columns/hex and text
- Menü: View/byte group size/1​

einstellen


========= extrahieren Sektor 0-3 (MBR/GPT)
- Menü: Edit/select block/start-offset: 0 , length: 800, hex, OK
- Menü: Edit/copy as.../ editor view (überträgt den markierten Inhalt in die Zwischenablage)
- Reiter "untitled1" anklicken und in das kleine punktierte Rechteck rechts unter ... 0E 0F klicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
- den Cursor an der Endposition belassen, nicht in der Anzeige herumklicken!

========= extrahieren maxLBA-4 (RAID-Metadaten)
- auf Reiter "harddisk 1" klicken
- in der Menüzeile rechts auf den Button ">|" anklicken, danach auf "<" drei Mal klicken (Positionierung auf letzten Sektor und dann drei Sektoren nach vorne)
- Menü: Edit/select block/(den eingetragenen Start-Offset belassen) length: 800, hex, OK
- Menü: Edit/copy as.../ editor view (überträgt den markierten Inhalt in die Zwischenablage)
- Reiter "untitled1" anklicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "harddisk1.txt" /speichern
- HxD beenden

.txt file gezippt in den Anhang



[M-X]

Ich *blöcke* auch mal los und sag RAID0, onbaord, keine Backup? Na Mahlzeit...

Ne im ernst, Gott sei dank gibst geduldige Menschen wie Ernst@at die sich immer wieder damit auseinandersetzen.



[Ernst@at]

Nachdem sich kein mitdenkender Leser gefunden hat, die Frage zu formulieren

Vielleicht regt sich noch einer auf, ob Du keine dritte 1,5TB gefunden hast

will ich sie unverblümt stellen:
hast Du einen RAID 0 mit 2x1,5 Platten oder
einen RAID0 mit 2x1,5 und 1x1TB gebaut? Ergibt ja immer 3TB



[LinKinParKeR85]

  Offset(o)     00 01 02 03 04 05 06 07 10 11 12 13 14 15 16 17

00000000000000  33 C0 8E D0 BC 00 7C 8E C0 8E D8 BE 00 7C BF 00  3ÀŽÐ¼.|ŽÀŽØ¾.|¿.

Sieht nicht GANZ genau so aus, soll ich nun das andere Prozedere durchführen?

Und es sind 2x 1,5TB Platten =)

EDIT: das Vorsicht im Chrystalinfo bezieht sich auf:

ID Cur Wor Thr RawValues(6) Attribute Name
C5 100 100 __0 000000000000 Aktuell schwebende Sektoren



[Ernst@at]

ja, passt. geht ja nur um die Art der Anzeige-Struktur, nicht den Inhalt.
Das Fenster des CrystalDiskInfo nach unten vergrössern, dass man alle Zeilen sieht, wäre nett
Leider Fehlt noch die Anzahl ganz rechts von den Schwebenden



[LinKinParKeR85]

ah, okay =)

hier die harddsik1.zip

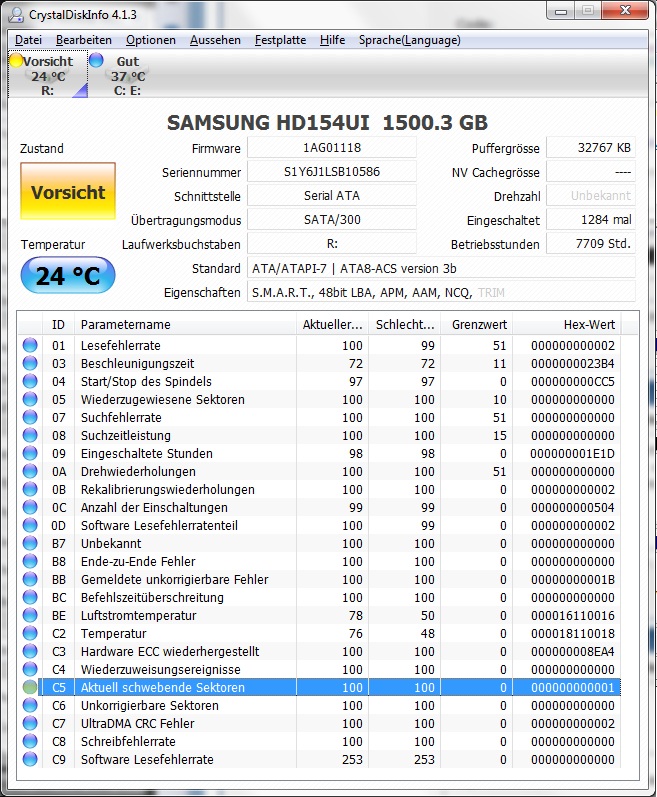

nachtrag: komplette chrystaldisk infos



[Ernst@at]

Ein einziger schwacher Sektor scheint den RAID0 zum auseinenderbrechen bewogen haben.
Dumm nur, dass sich GPT und RAID (MS und Intel) über die Platzvergabe hinten auf der Platte nicht einigen konnten und sich gegenseitig überschreiben...

[SIZE="3"][FONT="Lucida Console"]Analyzing: \\Pc10\SharedDocs\LinKinParKeR85 RAID0\harddisk1.txt

===== MBR INFORMATION ===== at LBA=0
000000001FE 55AA             Boot signature='55AA'... valid
.                            ... Partition Table entry 1 ...
000000001C2 EE               Partition Type: GUID Partition
000000001BE 00               Boot indicator: inactive
000000001BF 000200           Start CC-HH-SS:    0-001-02
000000001C3 FFFFFF           End   CC-HH-SS: 1023-256-63
000000001C6 01000000         Start    (LBA):           1 0-0-1
000000001CA FFFFFFFF         Size  (Blocks):  4294967295 267349-89-3 2097151MiB 2048.00GiB
.                            ... Partition Table entry 2 ...
000000001D2 00               Partition Type: unused partition entry
.                            ... Partition Table entry 3 ...
000000001E2 00               Partition Type: unused partition entry
.                            ... Partition Table entry 4 ...
000000001F2 00               Partition Type: unused partition entry

===== GPT INFORMATION =====   (at LBA= 1)
. Header info
00000000200 4546492050415254 Signature: 'EFI PART'
00000000208 00000100         Version: 1.0
0000000020C 5C000000         Hdrlength: 92
00000000210 908A25F4         Header CRC32: crc verification not yet coded
00000000214 00000000         (reserved)
00000000218 0100000000000000 current LBA: 1
00000000220 2F7BA8AE00000000 backup  LBA: [COLOR="Red"][s]2930277167[/s][/COLOR]
00000000228 2200000000000000 firstuse LBA: 34
00000000230 0E7BA8AE00000000 lastuse  LBA: [COLOR="Red"][s]2930277134[/s][/COLOR]
00000000238 9913E7D783E62C41 . Disk
00000000240 B695A2A21AB16C69 .. GUID: D7E71399-E683-412C-B695-A2A21AB16C69
00000000248 0200000000000000 PE start LBA: 2
00000000250 80000000         Number of PEs: 128
00000000254 80000000         Size of PE: 128
00000000258 ABB86FF5         PE CRC32: crc verification not yet coded
0000000025C 00..             start of reserved area ..
000000003FF     ..00         .. end of reserved area

===== PE INFORMATION =====   (start LBA= 2)
. Partition entry 1
00000000400 16E3C9E35C0BB84D . partition type
00000000408 817DF92DF00215AE .. GUID: E3C9E316-0B5C-4DB8-817D-F92DF00215AE
00000000410 1EFE700942A57444 . unique partition
00000000418 BBE9F7E740071C3D .. GUID: 0970FE1E-A542-4474-BBE9-F7E740071C3D
00000000420 2200000000000000 Part first LBA: 34
00000000428 2100040000000000 Part last  LBA: 262177
00000000430 0000000000000000 Attribute flags:
00000000438 4D00690063007200 . Partition Name:
00000000440 6F0073006F006600 ..
00000000448 7400200072006500 ...
00000000450 7300650072007600 ....
00000000458 6500640020007000 .....
00000000460 6100720074006900 ......
00000000468 740069006F006E00 .......
00000000470 0000000000000000 ........
00000000478 0000000000000000 .........'Microsoft reserved partition........'
. Partition entry 2
00000000480 A2A0D0EBE5B93344 . partition type
00000000488 87C068B6B72699C7 .. GUID: EBD0A0A2-B9E5-4433-87C0-68B6B72699C7
00000000490 EA871E1412435847 . unique partition
00000000498 AB567BF43DCA430D .. GUID: 141E87EA-4312-4758-AB56-7BF43DCA430D
000000004A0 0008040000000000 Part first LBA: 264192
000000004A8 FFC7505D01000000 Part last  LBA: 5860542463
000000004B0 0000000000000000 Attribute flags:
000000004B8 4200610073006900 . Partition Name:
000000004C0 6300200064006100 ..
000000004C8 7400610020007000 ...
000000004D0 6100720074006900 ....
000000004D8 740069006F006E00 .....
000000004E0 0000000000000000 ......
000000004E8 0000000000000000 .......
000000004F0 0000000000000000 ........
000000004F8 0000000000000000 .........'Basic data partition................'                      [/FONT][/SIZE]

Windows hat gutgemeinterweise hinten über die RAID-Daten den GPT-Mirror geklatscht, wie gehabt, und damit falsches Zeug vorne reingeschrieben (rot).
Also brauchen wir zum Richtigstellen des Sektors 1 den originalen Mirror vom RAID0

Ergänzung (29. November 2011)

na denn...
Machen wir mal den RAID0 komplett kaputt

- Bei BIOS-Post gehst Du ins RAID-Menü und machst 3. Reset Disks to non-RAID.
Wenn er von "alles geht verloren" murmelt, bestätige es mit flauem Gefühl im Magen
nach 6.Exit und erneutem POST gehst Du ins BIOS-Menü und kontrollierst, ob richtige Bootplatte gewählt.
Danach wieder Screenshot der Datenträgerverwaltung.



[LinKinParKeR85]

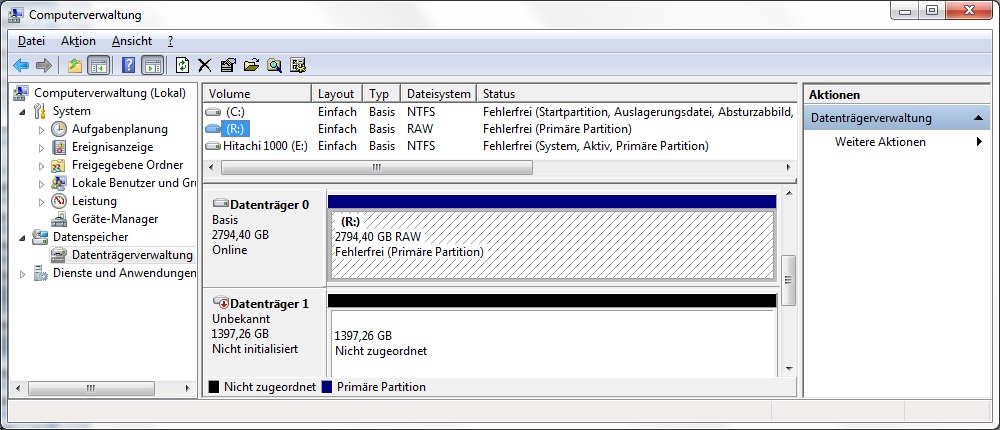

RAID0 aufgelöst, so siehts nun aus.



[Ernst@at]

So, nun sind die Daten endgültig gelöscht, der RAID0 aufgelöst.
von nun an kann es nur noch besser werden...

vorsorglich auch ein CrystaldiskInfo von der Platte ...529, wann hat man sonst Gelegenheit dazu,
sowie den HxD- Anweisungen aus Post#12 folgen, diesmal mit hard disk 2 statt 1
