RAID0 Non-RAID Disk - Intel P67(B3)

[Ernst@at]

Um 14:00 gehts los - damit Du nicht sinnlos dauernd die Refresh-taste drückst

Ergänzung (1. Dezember 2011)

OK, es kann losgehen...

Überprüfen, ob in der Datenträgerverwaltung der Datenträger 0 immer noch der mit 2794GB ist; falls nicht, ABBRECHEN

HxD Aufruf unter User mit Administratorrechten (oder per Rechtsklick mit ausführen als...)
========= Überprüfen fileseizechange-popup
Menü: Extras/Options... /General: Hier muss bei "confirm insertion/deletion of bytes" das Häkchen gesetzt sein.

- Menü: Extras/open disk/physical disk/hard disk 1 (Häkchen bei "open as readonly" diesmal schon entfernen)

========= löschen MBR Member A
- Menü: Edit/select block/start: 0 ; length: 200, hex, OK
- Menü: Edit/Fill selection/hex values: 00/OK

- Menü: File/Save (schreibt es auf die Platte zurück)
- Menü: File/Close


Anschließend Restart, nach POST ins RAID-BIOS; den RAID0 neu definieren:
mit den beiden Samsung. Darauf achten, dass die Reihenfolge d Seriennummern die gleiche geblieben ist, wie im Post1 gezeigt (keine Portwechsel)

Typ Stripe/RAID0
Name: RAID0
Stripesize: 128K
Size: alles

nach dem 6. exit wieder Bootreihenfolge kontrollieren

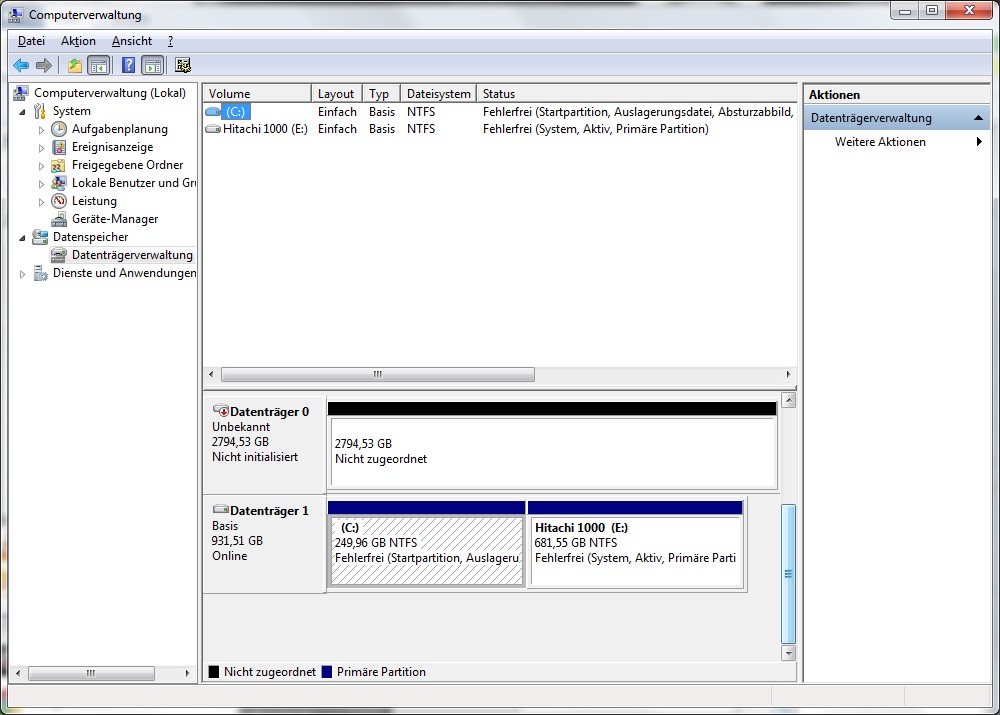

hochfahren zum letzten Schritt der Wiederherstellung; Bild der Datenträgerverwaltung



[LinKinParKeR85]

so weit so gut



[Ernst@at]

Oh - wir haben wieder einen RAID0.

Mach mal einen kurzcheck:
- start HxD
- open harddisk 1
- Eingabe in der Menüzeile bei "Sector:" 1 ,dann Enter
in der Anzeige muss rechts in der ersten Zeile des Sektors "EFI PART" in der Char-Darstellung zu sehen sein

- Eingabe in der Menüzeile mit copy&paste bei "Sector:" 5860544511 ,dann Enter
in der Anzeige muss rechts in der ersten Zeile des Sektors "EFI PART" in der Char-Darstellung zu sehen sein
-HxD beenden


Wenn das beide Male stimmt, dann teile es mit (wenn nicht, auch)



[LinKinParKeR85]

Beides korrekt!



[Ernst@at]

So - letzter Schritt:

HxD Aufruf unter User mit Administratorrechten (oder per Rechtsklick mit ausführen als...)

- Menü: Extras/open disk/physical disk/hard disk 1 (Häkchen bei "open as readonly" diesmal schon entfernen)

========= restore MBR+GPT-Header korrigiert
- Menü File/Open (Den im Anhang runtergeladenen entzippten "MBRGPT.bin" auswählen)
- Strg+A (markiert den ganzen Inhalt)
- Strg+C (Kopiert es in die Zwischenablage)
- Menü: File/close (es erscheint wieder die Anzeige von hard disk x)
- Menü: Edit/select block/start: 0 ; length: 400, hex, OK
- Strg+V (überträgt es aus der Zwischenablage - bei popup "File Size change": Abbrechen, Datei nicht Speichern!)
- Menü: File/Save (schreibt die Änderungen auf den Array zurück)
- HxD beenden,

danach in der Datenträgerverwaltung
Aktion/Datenträger neu einlesen

sollte die Partiton neu erstrahlen lassen. Nicht mit dem Explorer öffnen!

Anschließend in der Eingabeaufforderung ein

chkdsk (Laufwerksbuchstabe der Partition): (ohne Parameter)

wenn da keine Fehler erkannt werden, sind wir fertig.

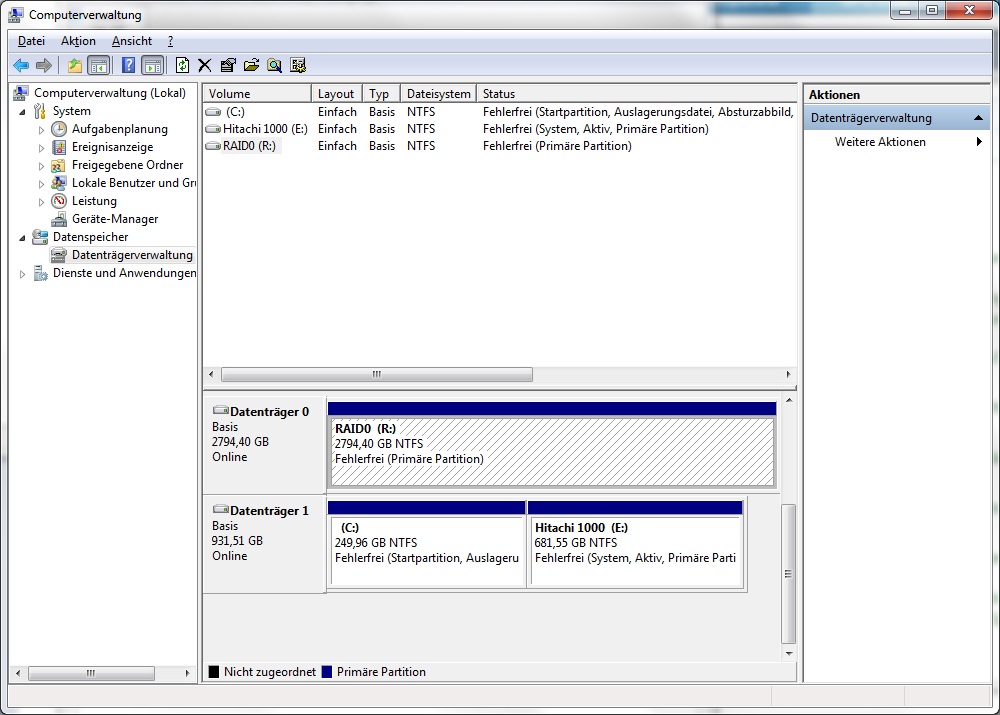

Bild der Datenträgerverwaltung zum Abschluss...



[LinKinParKeR85]

WUHU! sieht gut aus Danke vielmals!

ich muss nur jetzt schnell weg.
Bild und ausführliche Tests bring ich noch nach.

Vielen vielen dank nochmals, hat alles wunderbar geklappt. Top!



[Ernst@at]

Dann kann man ja inzwischen schon mal die weisse Fahne hissen



[LinKinParKeR85]

So, alle Daten sind scheinbar heil geblieben.

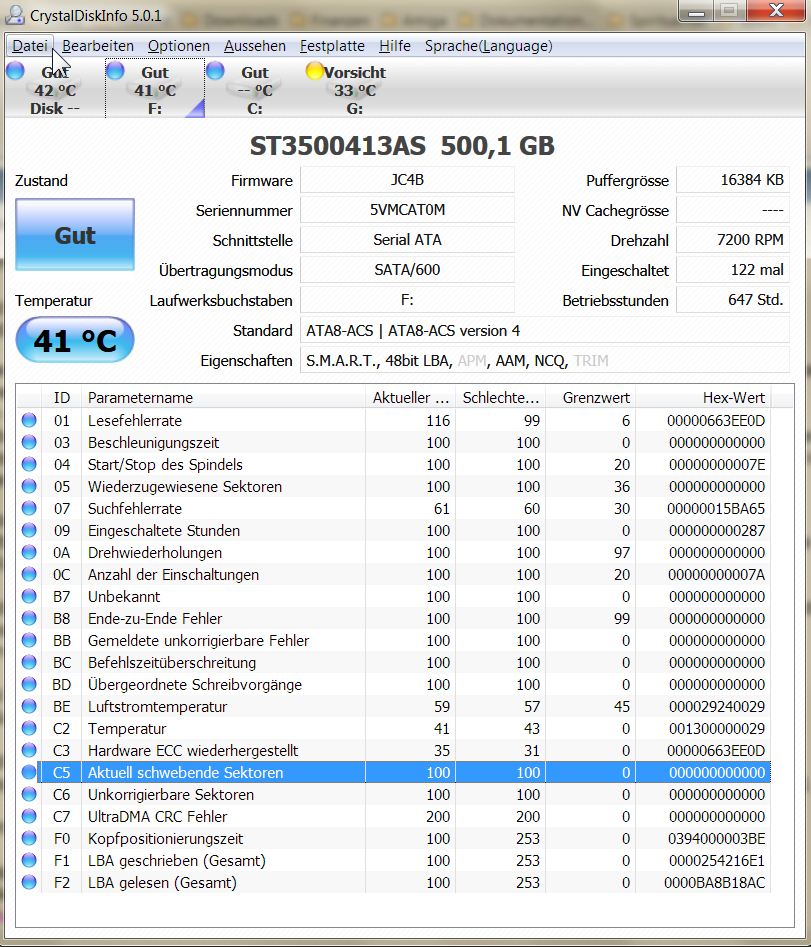

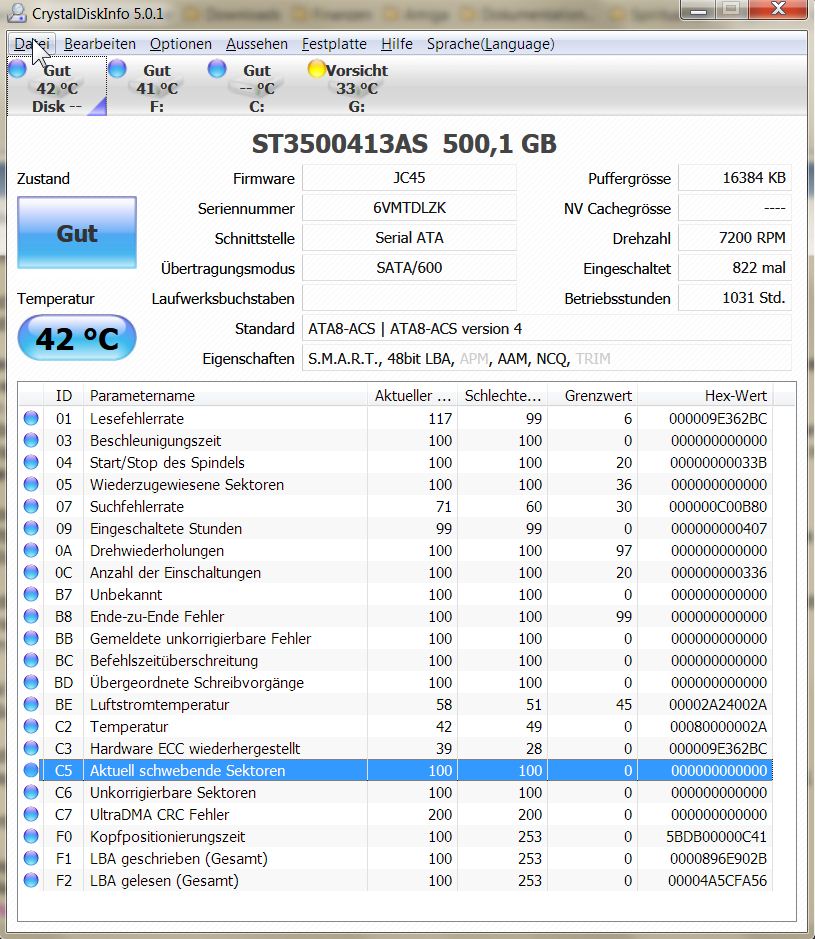

Jedoch hats die Bezeichnung der Festplatte etwas vermurkst. Und im CrystalDiskINfo wird sie erst garnicht angezeigt.



[Ernst@at]

CrystalDiskInfo: Das ist bei RAID-Arrays normal.

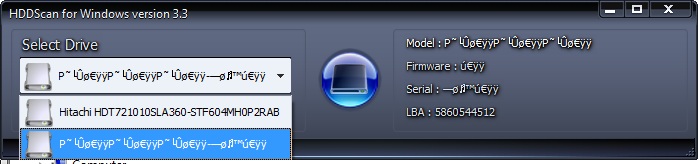

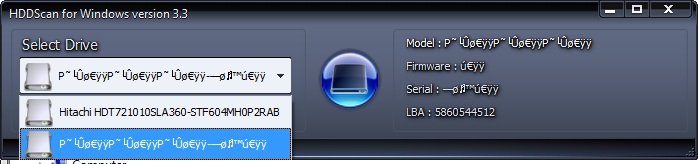

Welchen Unsinn da HDDScan anzeigt, kann ich jetzt nicht sagen. Ist wohl ein kleiner Bug

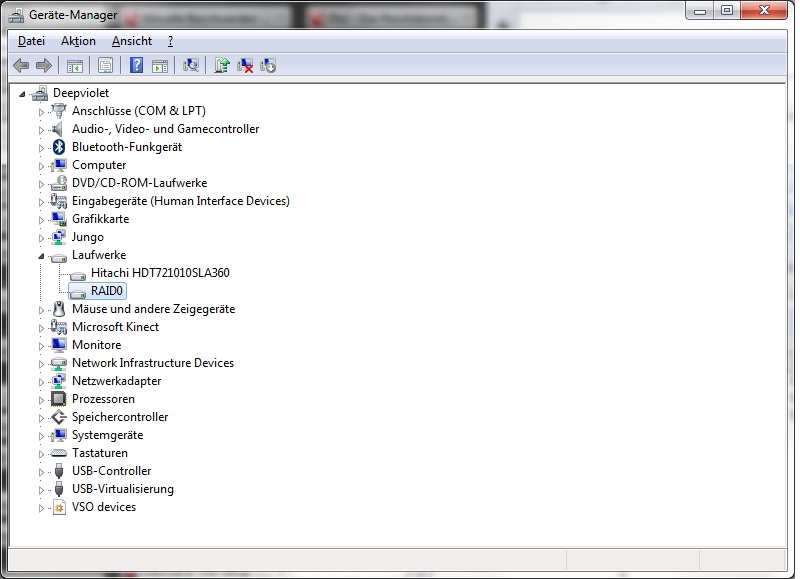

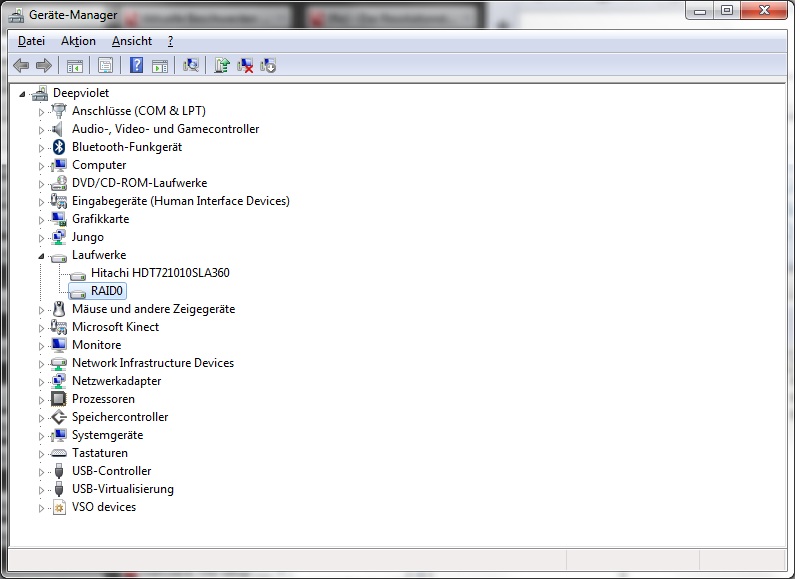

Im Gerätemanager und der Datenträgerverwaltung heisst das Array und die Partition ja so, wie man es genannt hat: RAID0



[The_Wizzard]

Hallo,

auch mein Raid0 ist zerschossen

Der bestand aus 2x 500er GB Seagate Platten.

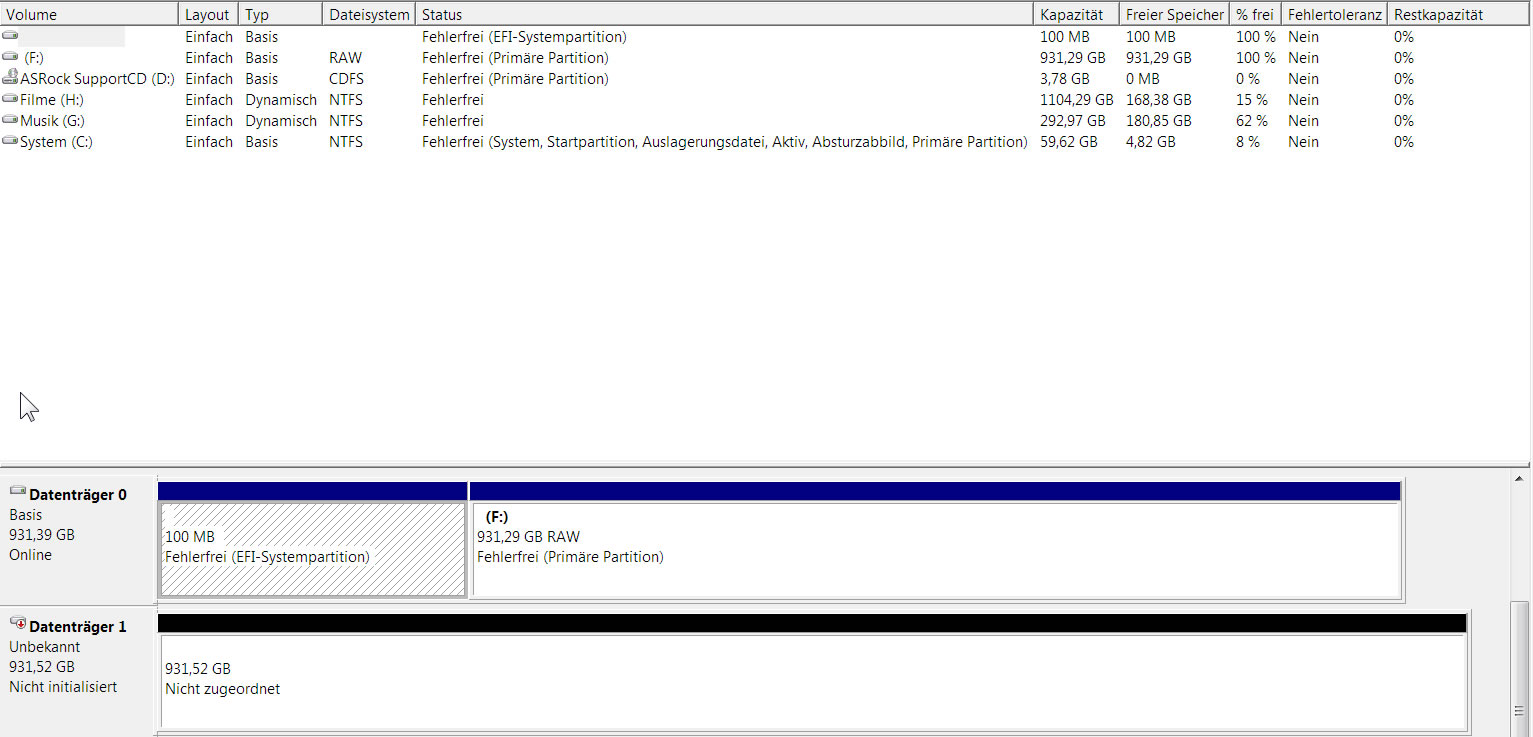

Ich kann nicht genau sagen, was dazu geführt hat. Irgendwie hatte Windows Probleme zu booten und hat eine Reparatur durchgeführt und dann eine Boot Partition oder sowas erstellt (siehe Screenshot) ?!

Der Raid ist nicht meine Boot Partition und soll es auch nicht werden. Dafür ist meine kleine SSD besser geeignet.

Bitte um Hilfe!



[The_Wizzard]

Arggh....kann denn niemand helfen?



[LinKinParKeR85]

Hallo The_Wizzard,

wie es scheint ist "unser RAID-Guru" zurzeit nicht Anwesend im Forum, ich vermute mal er wird seinem wohlverdienten Urlaub nachgehen. Ob dir jemand anderes hierbei Helfen kann, kann ich dir nicht sagen, ich kann es leider nicht


Lustig aber das zur selben Zeit sich mein RAID0 wiedermal verabschiedet hat. Eine Festplatte hat sich in Windows immer wieder getrennt. Nach einem Neustart funktionierte meist alles wieder, nur dann eben einmal nicht mehr und das RAID war wie letzten November korrupt.
Es lag jedoch diesmal nicht an einem schwebenden Sektor, daher konnte ich einfach die alte Prozedur nochmals durchgehen und konnte das RAID mit der damaligen "MBRGPT.bin" wiederherstellen

Wo nun die Ursache liegt, dass die eine Festplatte sich immer wieder verabschiedet hat, ist mir noch Schleierhaft. Das wird halt noch nachgeforscht.



[The_Wizzard]

Hallo,

dann hoffe ich mal weiter
Vielleicht schaut er ja nochmal hier rein...!

Viel Glück bei der Fehlersuche...



[Ernst@at]

@LinKinParKeR85: Richtig vermutet. Wenn ich bei der Fehlererforschung behinderlich sein soll, dann brauche ich ein paar Details.

@The_Wizzard: Ich brauch ein paar Informationen.
- Mainboard Bezeichnung, bei Gigabyte auch BIOS-Version
- Photo des BIOS nach POST(nur wenn da noch eine RAID-Konfiguration angezeigt wird, was ich bezweifle - Steht im BIOS der Controllermode auf RAID?)
- den HXD-Auszug gleich so wie für hard disk1 auch für hard disk 2



[The_Wizzard]

Hey,
danke für die Rückmeldung:

Mobo ist ein Asrock Z68 Pro3 mit aktueller BiosVersion

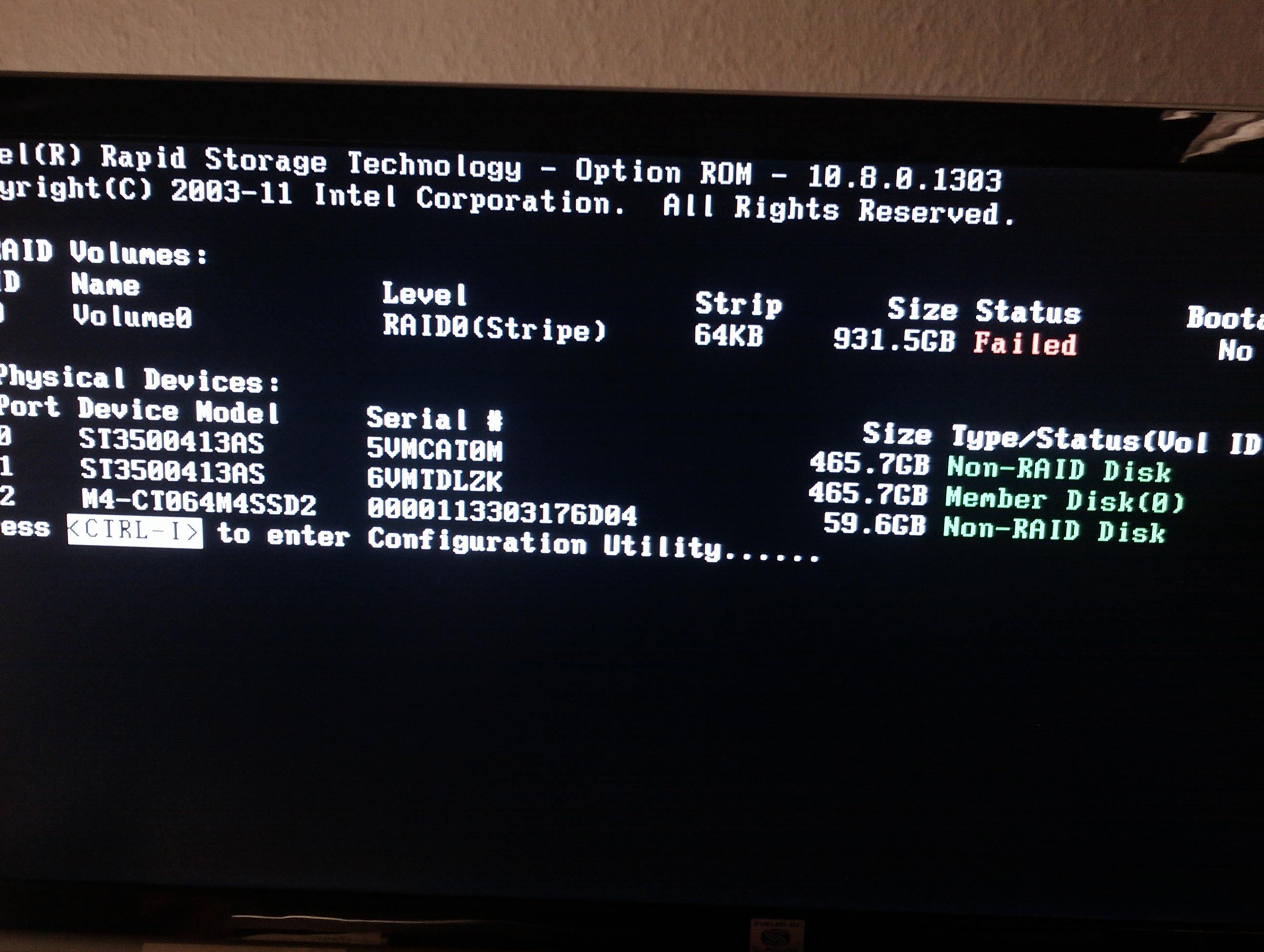

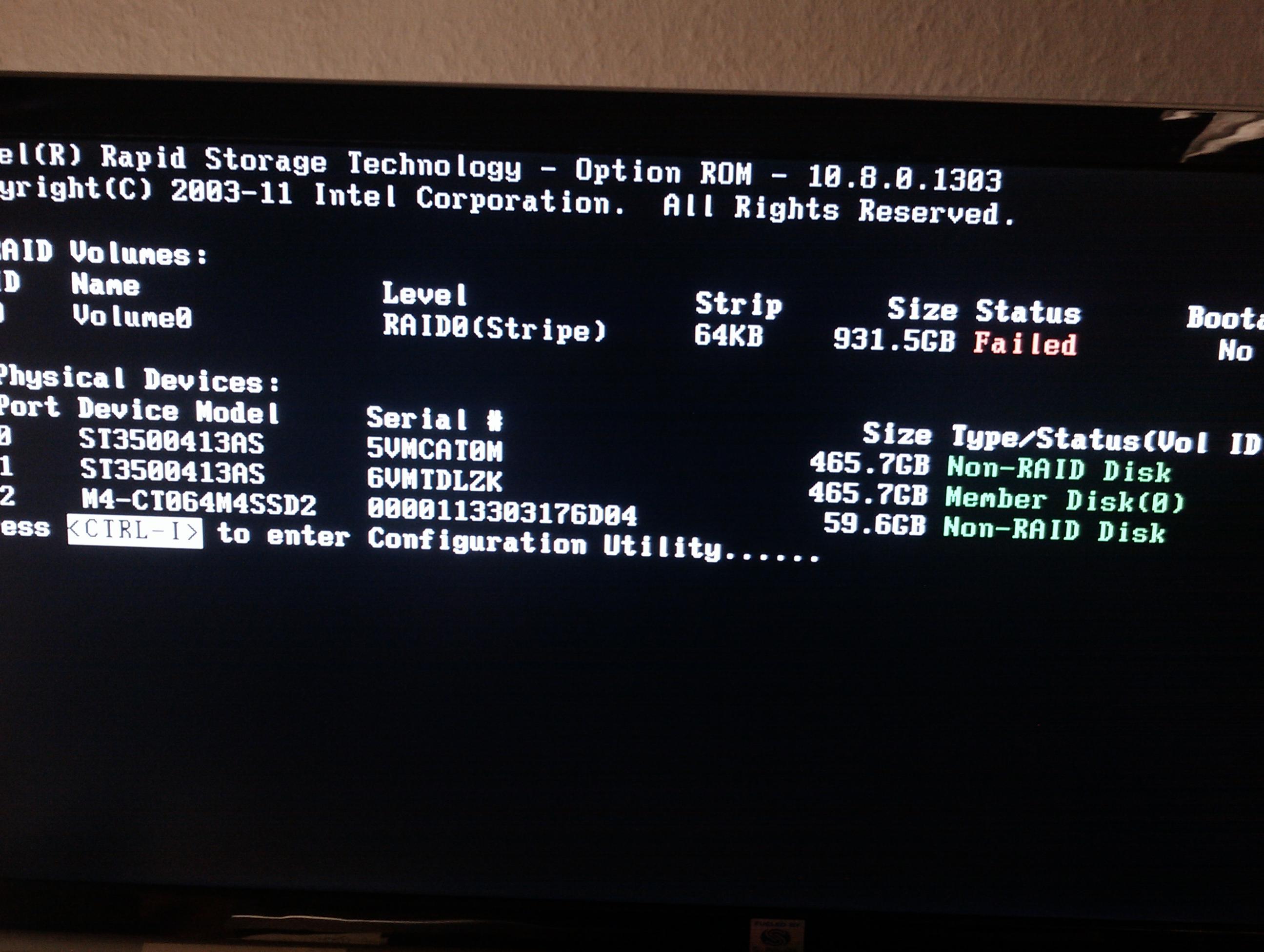

RAIDscreen ist im Anhang
(der Post-Sreen vom Raid Controller erscheint nur dann, wenn ich im Mobo auf RAID umgestellt habe. Damit kann ich jedoch meine SDD nicht booten (weil AHCI Modus).

HxD File schicke ich morgen abend...

Beste Grüße
Wizzard

Ergänzung (29. August 2012)

So,

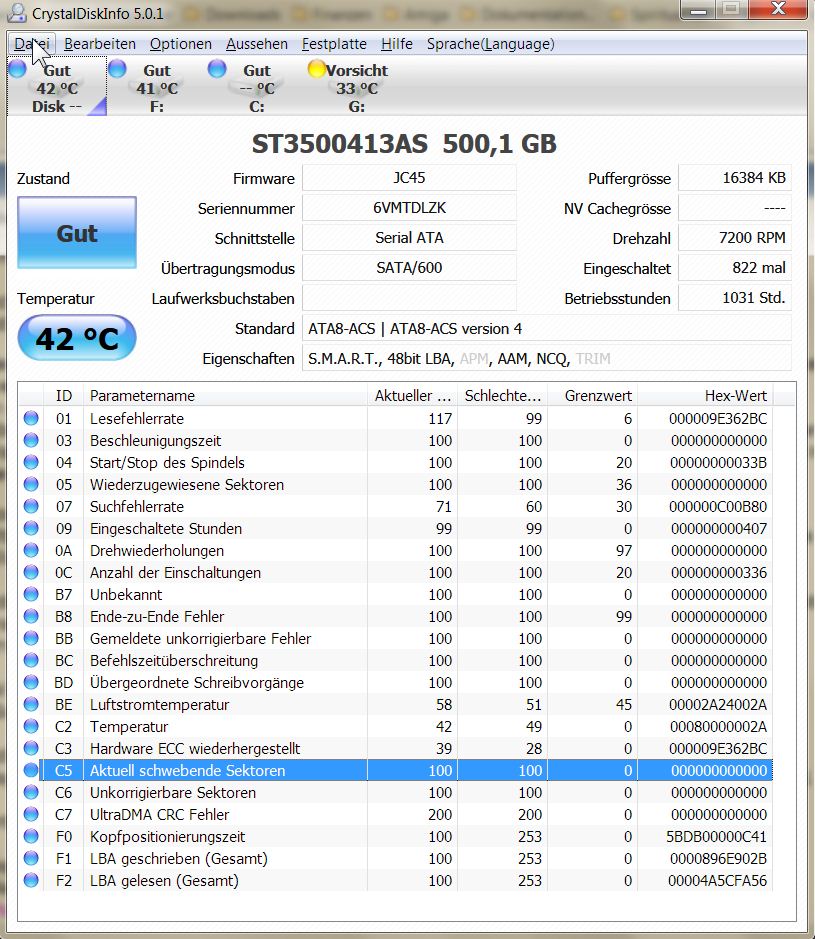

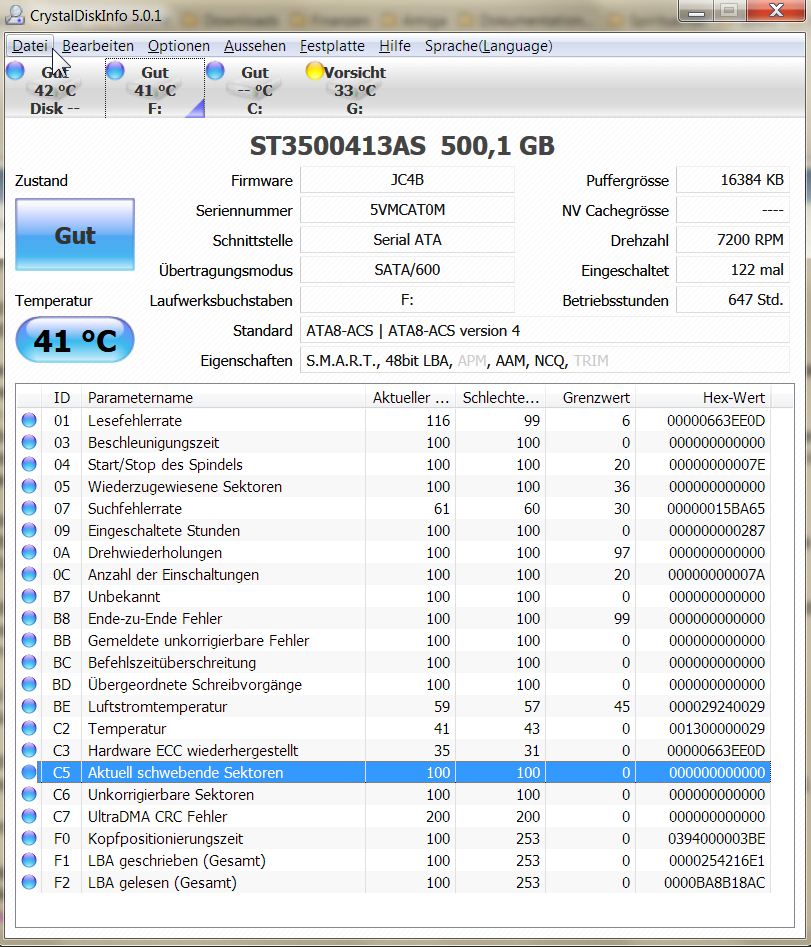

anbei die gewünschte HXD von Festplatte 2



[The_Wizzard]

fehlt denn noch irgendwas?
