RAID0 Non-RAID Disk - Intel P67(B3)

[LinKinParKeR85]

done



[Ernst@at]

hier die geretteten Metadaten

[SIZE="3"][FONT="Lucida Console"]Analyzing: \\Pc10\SharedDocs\LinKinParKeR85 RAID0\harddisk2.txt
Analyzer Version: 2009072701

===== RAID MPB INFORMATION ===== when MaxLBA=2930277168 then from Sector==>2930277166 downwards
15D50F65C00 496E74656C205261 . RAID
15D50F65C08 69642049534D2043 .. Controller
15D50F65C10 6667205369672E20 ... Signature: Intel Raid ISM Cfg Sig.
15D50F65C18 312E302E3030     .... Version: 1.0.00
15D50F65C1E 0035             <reserved>
15D50F65C20 1B862C17         MPB checksum: unknown type
15D50F65C24 08010000         MPB size: 264
15D50F65C28 24C45368         family ID <first time checksum>
15D50F65C2C 8E040000         Generation <# MPB updates>: 1166
15D50F65C30 F8110000         Error Log Size: 4600
15D50F65C34 00000080         MPB Attributes: checksum verify
15D50F65C38 02               # configured disks: 2
15D50F65C39 01               # configured volumes: 1
15D50F65C3A 02               error log position: 2
15D50F65C3B 24               <reserved>
15D50F65C3C 72515549         <cache size>
15D50F65C40 24C45368         original family ID: -0
15D50F65C44 8A000000...      <148 Bytes unused>
.                            --- HDD [0] ---
15D50F65CD8 533159364A314C53 .
15D50F65CE0 4231303538363A30 .. Serial: "S1Y6J1LSB10586:0"
15D50F65CE8 307BA8AE         Sectors total: 2930277168
15D50F65CEC FFFFFFFF         MISSING!
15D50F65CF0 02               Status Flags: Disk is: Member, *** Unusable ***, *** Undetected ***,
15D50F65CF1 00               Status Flags:
15D50F65CF2 00               Status Flags:
15D50F65CF3 00               Status Flags: <unused>
15D50F65CF4 B0730951         owner config number.
15D50F65CF8 0000000000000000 .
15D50F65D00 0000000000000000 .. <16 bytes unused>
.                            --- HDD [1] ---
15D50F65D08 5331584A4A393053 .
15D50F65D10 3832313532390000 .. Serial: "S1XJJ90S821529"
15D50F65D18 307BA8AE         Sectors total: 2930277168
15D50F65D1C 00000100         SCSI ID: Port 0 Path 0 Target 1 Lun 0
15D50F65D20 3A               Status Flags: Disk is: Member, Usable, Detected, Claimed,
15D50F65D21 05               Status Flags: contains metadata, SMART events supported,
15D50F65D22 00               Status Flags:
15D50F65D23 00               Status Flags: <unused>
15D50F65D24 62F0114D         owner config number.
15D50F65D28 0000000000000000 .
15D50F65D30 0000000000000000 .. <16 bytes unused>
.                            --- Volume [0] ---
15D50F65D38 5241494430000000 .
15D50F65D40 0000000000000000 .. Map Name: "RAID0"
15D50F65D48 00D0505D01000000 Sectors: 5860544512
15D50F65D50 0C               Status Flags: read coalescing, write coalescing,
15D50F65D51 00               Status Flags:
15D50F65D52 0000             <reserved>
15D50F65D54 00000000         Reserved Sectors: 0
15D50F65D58 00007900         <migration priority,# subvolumes,target id,cng master disk>
15D50F65D5C 00000000         <cache policy[2],cng state,cng substate>
15D50F65D60 00000000...      <40 Bytes unused>
15D50F65D88 00000000         <curr migr unit>
15D50F65D8C 00000000         <check point ID>
15D50F65D90 00               Volume migration state: 0 <normal or migrating>
15D50F65D91 00               Volume migration type: 0 <initializing, rebuilding,...>
15D50F65D92 00               Volume dirty: 0
15D50F65D93 FF               Volume fs state: 0xFF
15D50F65D94 0000             <verify errors>
15D50F65D96 0000             <verify bad blocks>
15D50F65D98 00000000...      <16 Bytes unused>
15D50F65DA8 00000000         volume LBA0 offset(LBAs or stripes? - LBAs will run in >2TiB bug): 0
15D50F65DAC 0869A8AE         # Sectors/member: 2930272520
15D50F65DB0 68A8AE00         # Stripes/member: 11446376
15D50F65DB4 0001             # Sectors/Stripe: 256 ==> stripesize=128KB
15D50F65DB6 03               Volume status: FAILED
15D50F65DB7 00               RAID Level: RAID-0 Array
15D50F65DB8 02               # member disks: 2
15D50F65DB9 01               # domains: 1
15D50F65DBA 00               failed disk: HDD[0]
15D50F65DBB 01               <unused, always 01>
15D50F65DBC 00000000...      <28 Bytes unused>
15D50F65DD8 00000001         member order 1: HDD[0] <Serial=S1Y6J1LSB10586:0> *** BAD ***
15D50F65DDC 01000000         member order 2: HDD[1] <Serial=S1XJJ90S821529>
15D50F65DE0 === end of metadata ===                                             [/FONT][/SIZE]

nichts, was wir nicht schon wüssten - außer, wo der Array zu Ende ist, um den Backup-GPT zu holen...

ich muss mal kurz unterbrechen. 21:30 gehts weiter

Ergänzung (29. November 2011)

weiter gehts

HxD Aufruf unter User mit Administratorrechten (oder per rechtklick - Ausführen als ...)

- Menü: Extras/open disk/physical disk/hard disk 2 (Häkchen bei "open as readonly" NICHT entfernen)

========= extrahieren Sektor 2930272255 (GPT Mirror 5860544511 RAID0 Disk B )
- in der Menüzeile in das Feld rechts bei Sector: 2930272255 mit copy&paste übertragen, Enter
- Menü: Edit/select block/(den eingetragenen Start-Offset belassen) length: 200 , hex, OK
- Menü: Edit/copy as.../ editor view (überträgt den markierten Inhalt in die Zwischenablage)
- Menü: File/New (es erscheint in der Anzeige ein zweiter Reiter "untitled1"); dort in das kleine punktierte Rechteck rechts unter ... 0E 0F klicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "GPTMirr.txt" /speichern
- HxD beenden

gezippt in den Anhang



[LinKinParKeR85]

ok



[Ernst@at]

Huch - beim ersten mal Angel auswerfen schon angebissen!

Jetzt fischen wir nach dem Pending Sector...

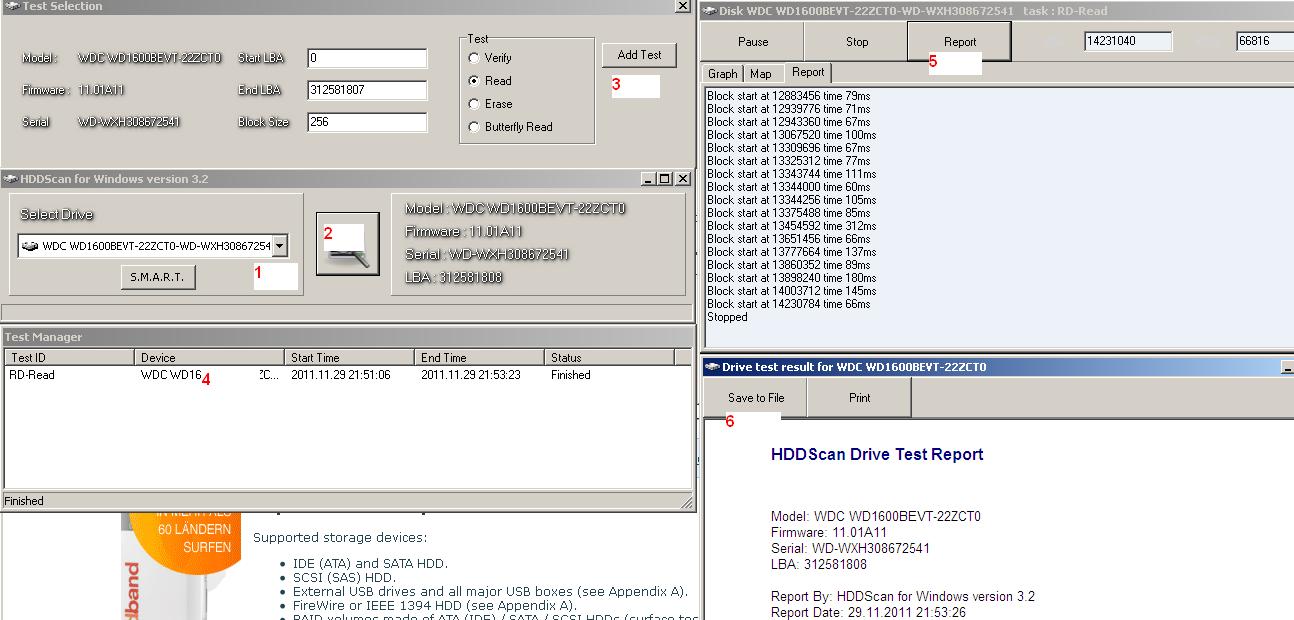

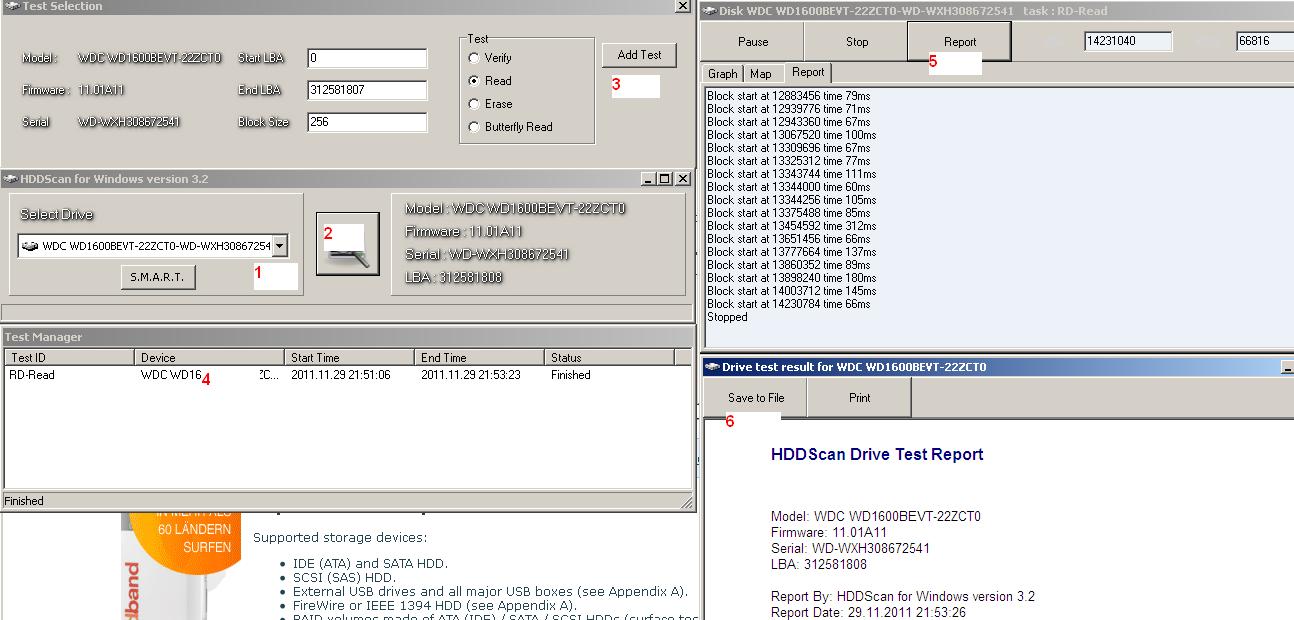

Installier Dir HDDScan 3.3
Aufruf,
(siehe Anhang)
1 - Selektieren der Platte ....0586 (SerNr ist rechts im Auswahlfeld),
2 - dann den Button in der Mitte klicken; Surface Test wählen
3 - Read Test starten
4 - wenn der Test "finished" ist, Doppelklick auf diese Zeile
5 - mit Doppelklick Report auswählen
6 - Save as File - Format .txt , Name: Scandelay

HDDScan beenden

Scandelay.txt gezippt in den Anhang.

Damit ist für heute genug - Wann morgen?



[LinKinParKeR85]

klingt optimistisch =)

wieder 18h wenn möglich.
Danke für deine Mühen!

Scandelay.zip folgt

edit: hmm, finde leider keinen "Read Test".
Es gibt "Surface Test" und unter S.M.A.R.T. Offline Tests - "Short test", "Extended Test" und "Conveyance Test".

edit2: nevermind, gefunden unter surface test danke



[photom]

Hallo..sorry für die unterbrechnung.
Ich habe seit ein Paar Stunden das selbe Problem.

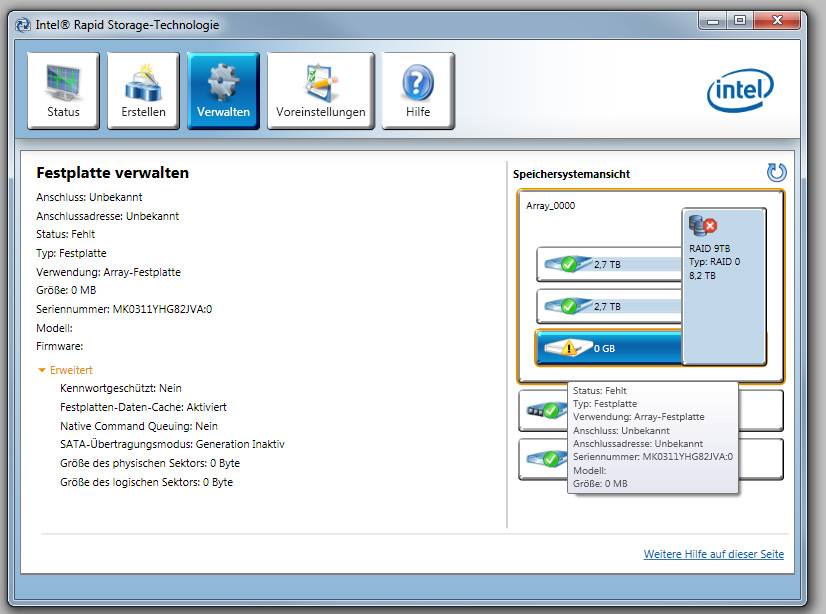

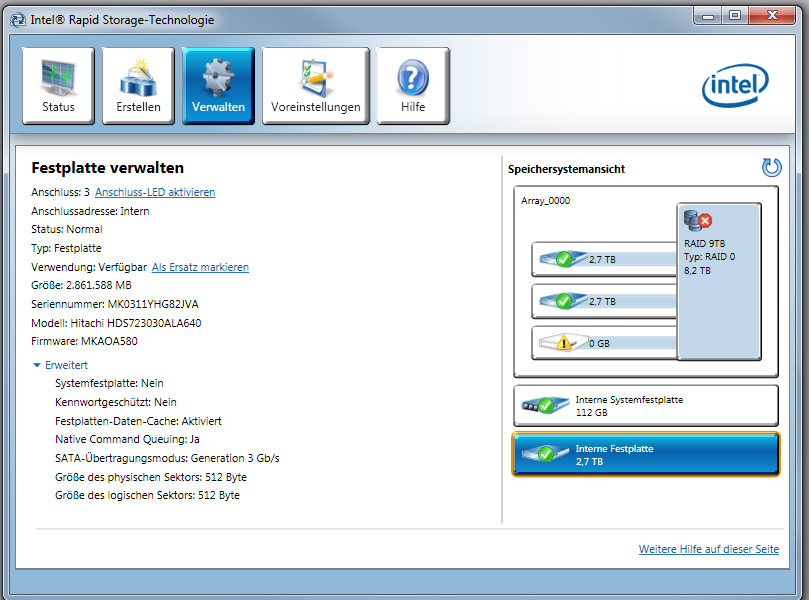

habe an mein Board Asus P8Z68V_PRO eine Externe Platte angesteckt (e-sata) und später irgenwann neugestartet. Und da sich auf der externen e-sata platte noch ein altes Betribsystem befand wollte er anscheinend von dem Booten. Egal Platte Abgesctekct und auf einmal folgenden Meldung. (siehe Fotos) seit dem nichts mehr mit den Platten gemacht. Kein Fomatieren, keine Chkdsk nichts...Schafft es der ernst auch für mich wieder gerade zu biegen?! Zahl dir auch geld dafür

ps. jaaaa ich weiss raid0 ist soooo gefährlich...Ich bin Fotograf :evillolund habe teils mit riesen Datenmengen zu tun 1 Foto kann schon mal mit Ebenen knappe 2GB haben...
die letzte Datensicherung ist paar Tage her...trotzdem hätte ich gern die Fotos von dem gestrigen shooting

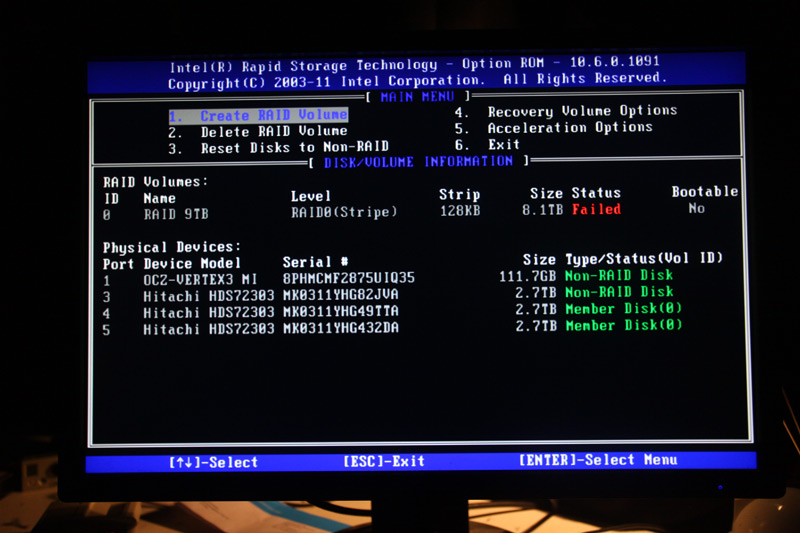

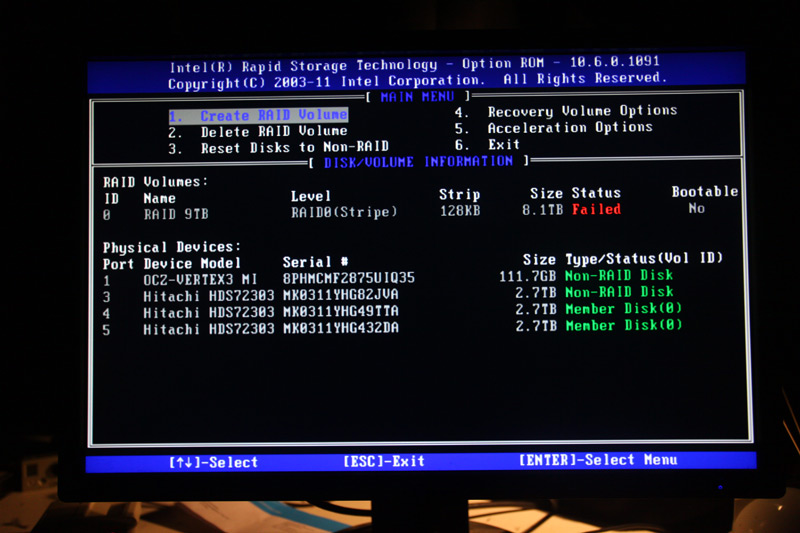

http://www.photom.at/tempf/raid_a.jpg

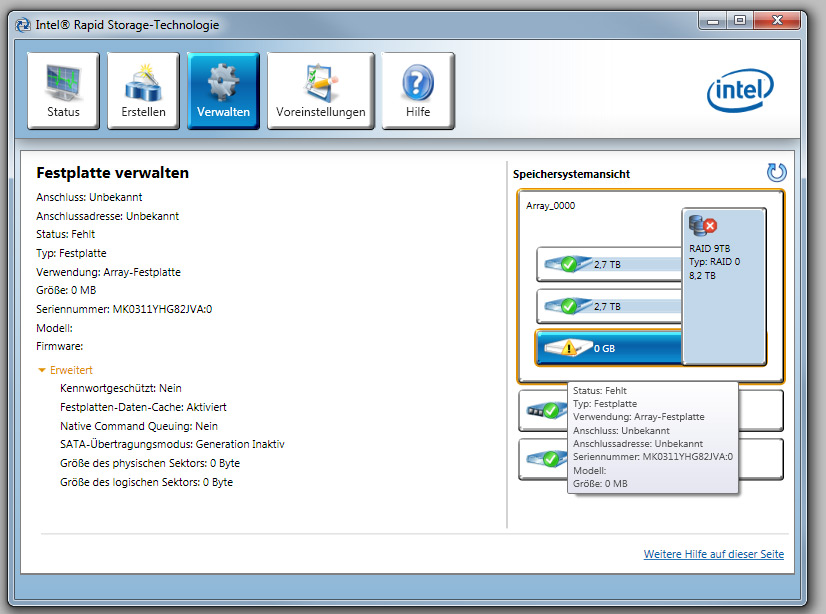

http://www.photom.at/tempf/raid_b.jpg

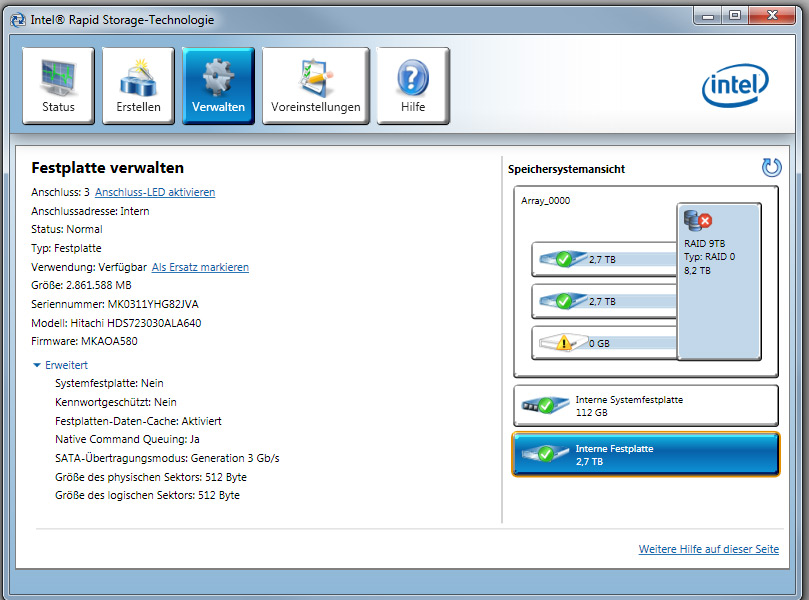

http://www.photom.at/tempf/raid_b2.jpg

dankeschööööööööööööönnnnnnnnnnnn



[Ernst@at]

sorry für die unterbrechnung.

Für 9TB darf man ruhig einen eigenen Thread aufmachen.

Wie gehabt - CrystalDiskInfo von der rausgefallenen, Screenshot Datenträgerverwaltung



[LinKinParKeR85]

wui, 9TB, viel Glück =)

hier die Scandelay.zip der *568 Festplatte



[Ernst@at]

sorry, bin gerade eben erst gekommen.
Beginnen wir um 20:00 ?



[LinKinParKeR85]

ist okay



[Ernst@at]

wie mein erfreutes AUge sieht, hat HDDScan einen defekten Sektor gefunden.
Muss aber nicht der gesuchte pending sein.

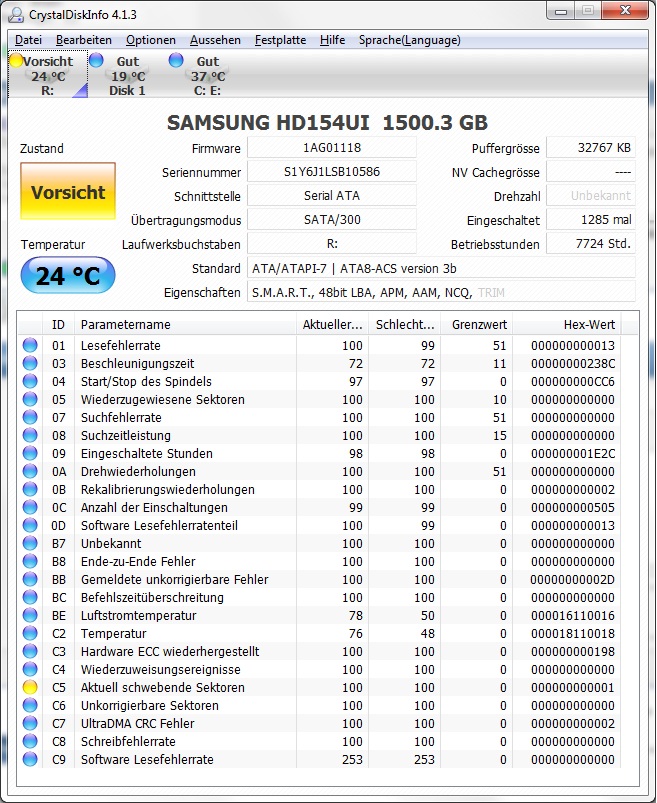

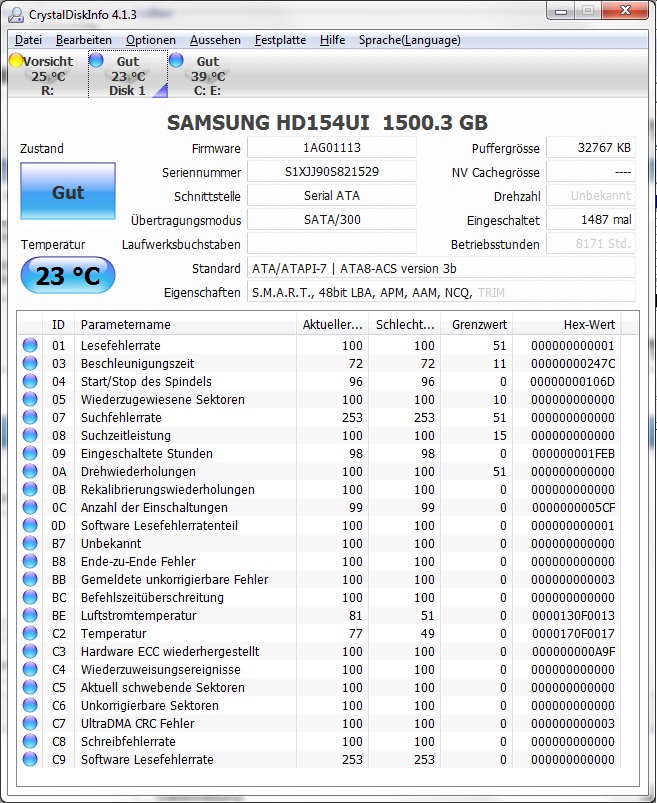

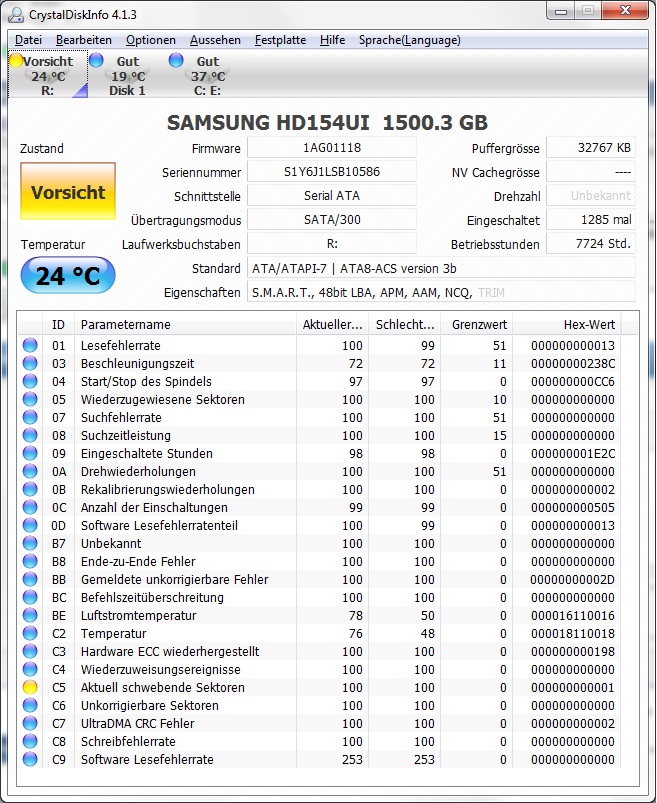

Mach nochmals ein Crystaldiskinfo der Platte.



[LinKinParKeR85]

once again



[Ernst@at]

Die Partition/Der Array ist auf Sektor
2930272255
zu Ende, der böse Block liegt auf
2930272768
also im RAID-Metadatenbereich. Kein wunder, dass der Controller da die Nerven weggeschmissen hat.
Wollen wir ihm den jetzt mal entfernen

<Anweisung folgt>
Du wirst es schon erraten haben - HddScan

richtige! Platte auswählen, Surface Tests, als Start- und End. LBA
2930272768
mit Copy&paste übertragen,
Blocksize 1 eingeben
Erase wählen

dann sollte der SMART keinen pending, sondern einen reallocated Sector zeigen



[LinKinParKeR85]

hmmm, nein er zeigt noch den einen im pending an.



[Ernst@at]

Ach shit, setze die Blocksize auf 256.
Das muss ja nicht der erste Sektor im Block gewesen sein



[LinKinParKeR85]

nein leider, crystaldisk zeigt noch bei "Aktuell schwebende" den Wert eins sowie HDDScan "Current Pending Errors Count": 0000000000-0001.

kann man die hdd nicht dazu bewegen zu reallocaten?



[Ernst@at]

Probier mal
start 2930272768
end 2930273023
blocksize 1

erase
und dann
verify



[LinKinParKeR85]

Bingo! keine schwebenden mehr



[Ernst@at]

War mein Fehler.
Der defekte Sektor liegt irgendwo im beim Lesetest mit Blocksize 256 Bereich.
Erster Versuch schrieb nur einen Sektor am Beginn des Blockes
Zweiter Versuch ebenfalls, weil Beginn- und Endadresse gleich waren, wieder nur 1.Sektor des Bereiches

Normalerweise mache ich ein Lesen in den Blockgrenzen mit Blocksize 1, also Sektorweise
dann bekommt man die genaue Adresse
dann reicht auch ein erase dieser einen LBA.

Hier wars egal, da sowieso alles im RAID-Metadatenbereich lag, bei NTFS-Daten ist das nicht angebracht

Naja - der 9TB Hoppala von nebenan hat sich in Wohlgefallen aufgelöst, warum auch nicht hier.

Machen wir auch weiter...

<Anweisungen folgen>

Ergänzung (30. November 2011)

sorry, aber meine Konzentrationsfähigkeit ist heute nicht mehr die Beste, bin seit 5 Uhr am werken und noch nix rechtes gegessen.
Um fatale Fehler zu vermeiden - machen wir morgen ab 1800 weiter?



[LinKinParKeR85]

kein Problem =)

morgen bin ich so ziemlich die ganze Zeit hier. Post einfach wenn du Zeit hast, bekomm eh ne Mail :]

Angehnehme Nacht wünsch ich
