Roccat Kone Mausrad Reparaturanleitung

[populus]

Hi!
Bei dieser Anleitung handelt es sich um eine Roccat Kone mit Achsbruch Seriennummer ROC 11-500.
Benötigt wird:
Eisenstift 1,7 mm 1,14 Euro Conrad Modellbau
Injektionsspritze

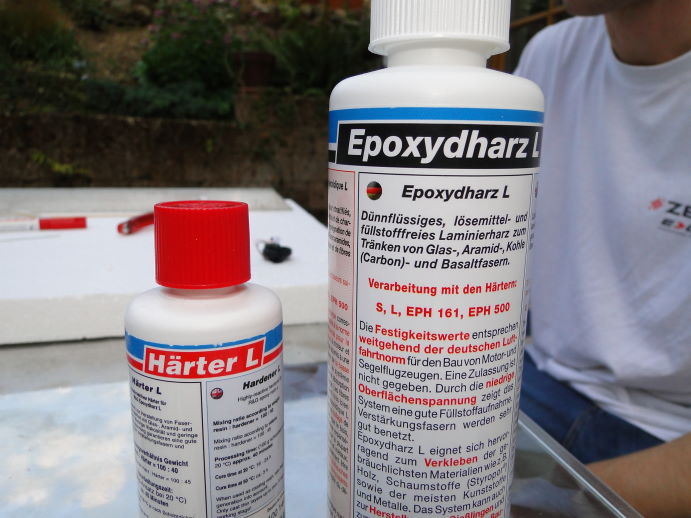

Epoxydharz 10,00 Euro Conrad Modellbau
Dremel
Zange
Lötkolben

Der Poti wurde aus dem Inneren des Mausrades auf die andere Seite außen gebaut.

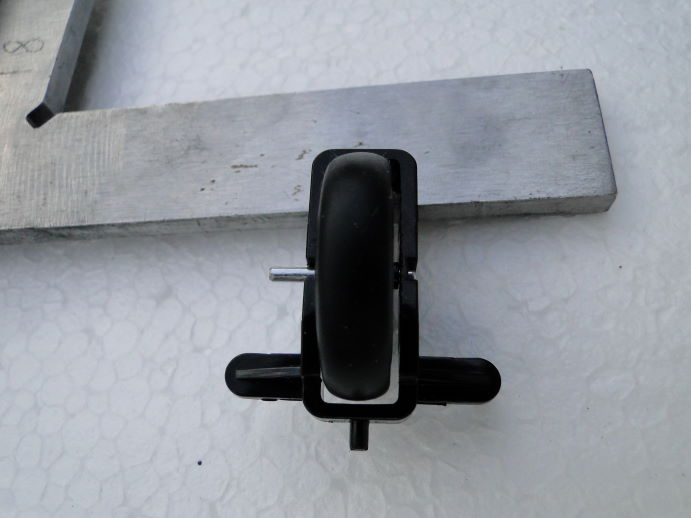

Bild 1: Die alte Achse wurde entfernt und ein passendes Loch gebohrt. Achtung, nicht den Abstandhalter entfernen. Die neue Achse muss lang genug sein um durch den außen sitzenden Poti zu ragen.

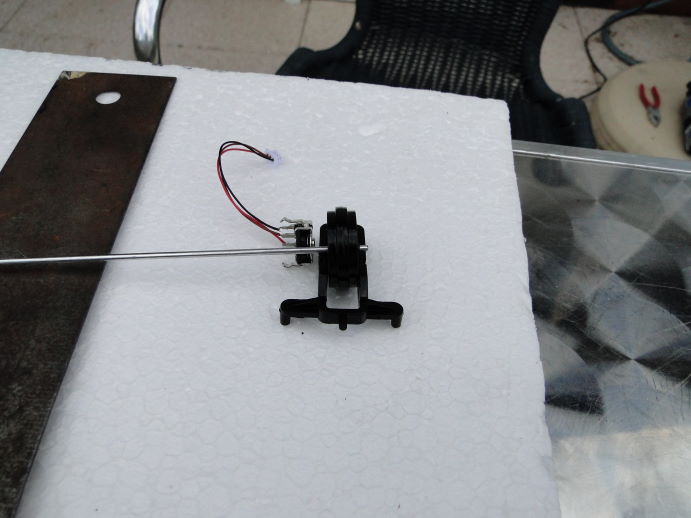

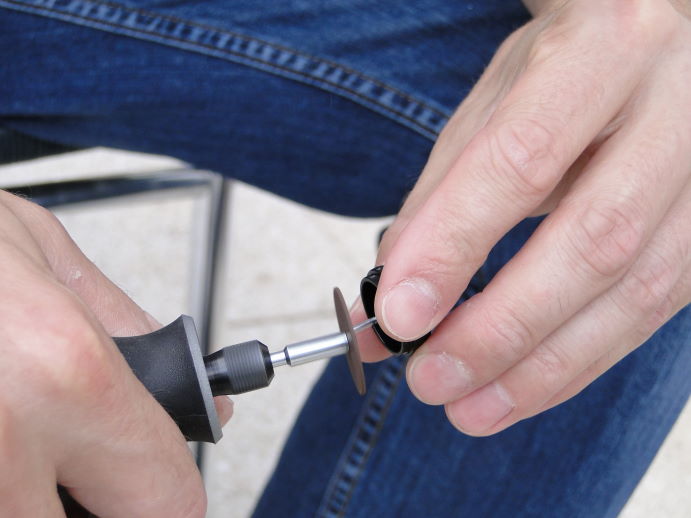

Bild 2: Genause ablängen der Achse.

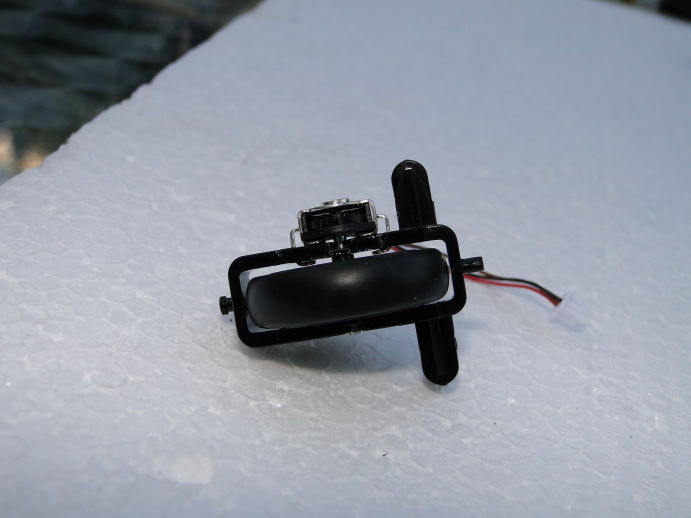

Bild 3: Überprüfen ob das Mausrad gut läuft

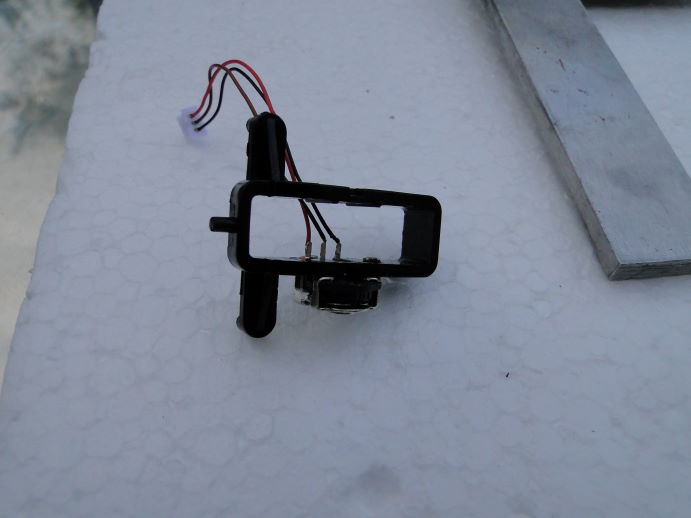

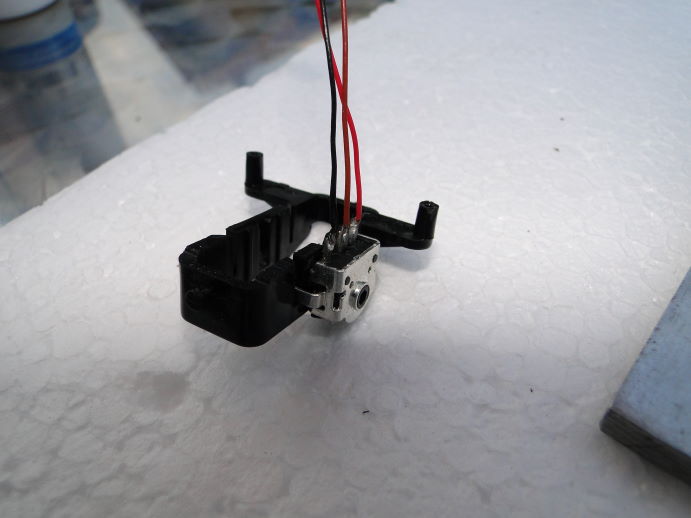

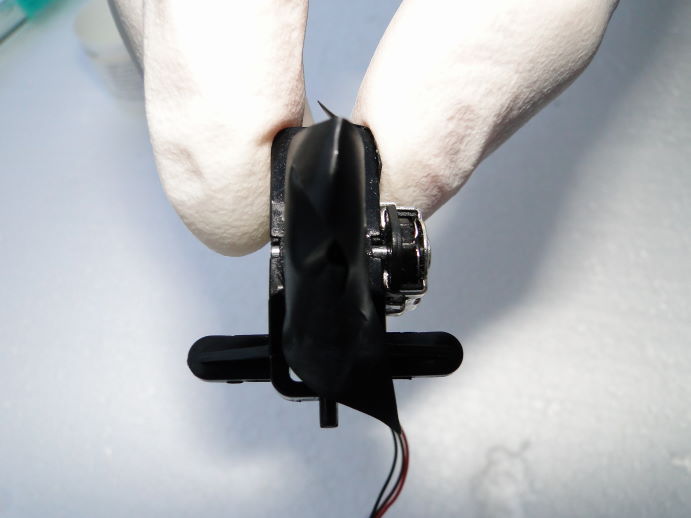

Bild 4,5,6: Poti außen anbringen.

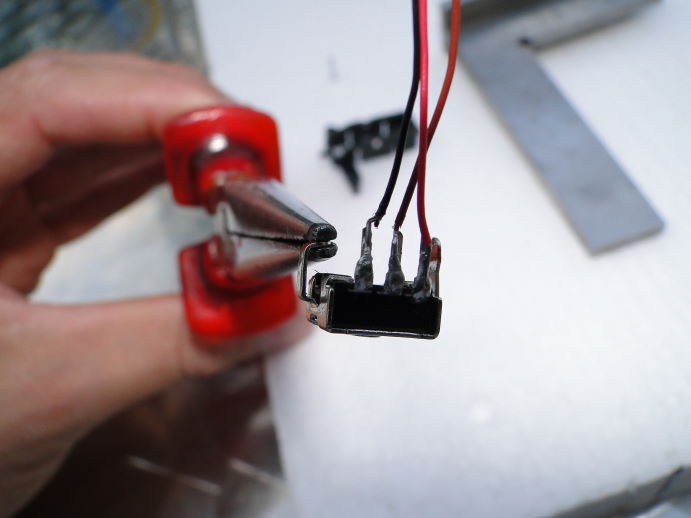

Bild 7: Die Pins grade machen, kürzen und neu anlöten.

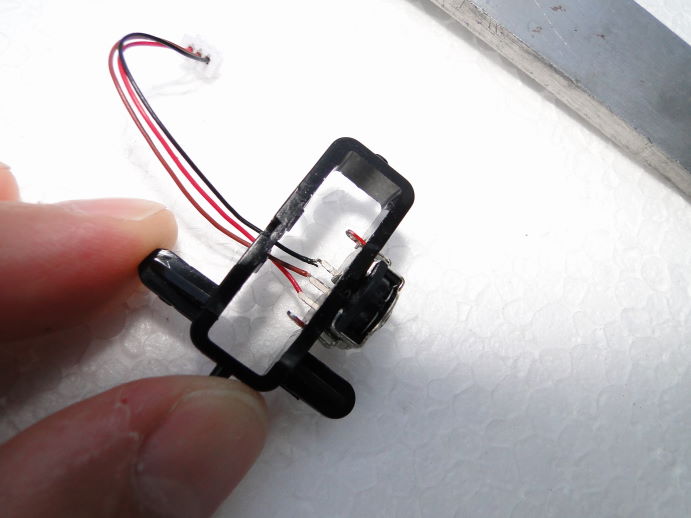

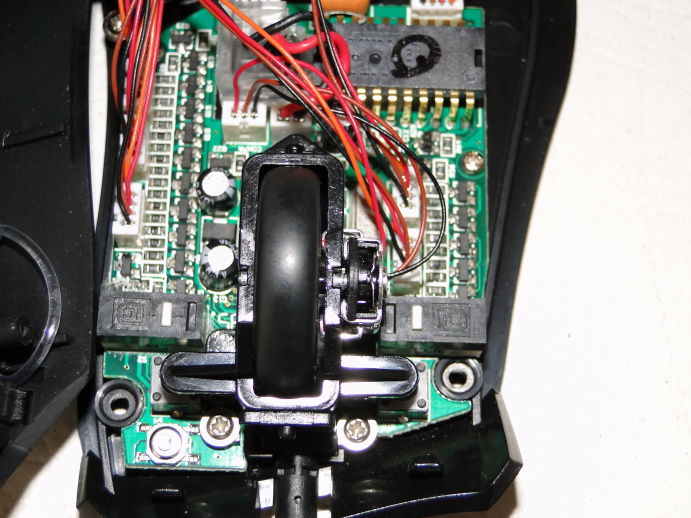

Bild 8: Zusammenbauen und testen.

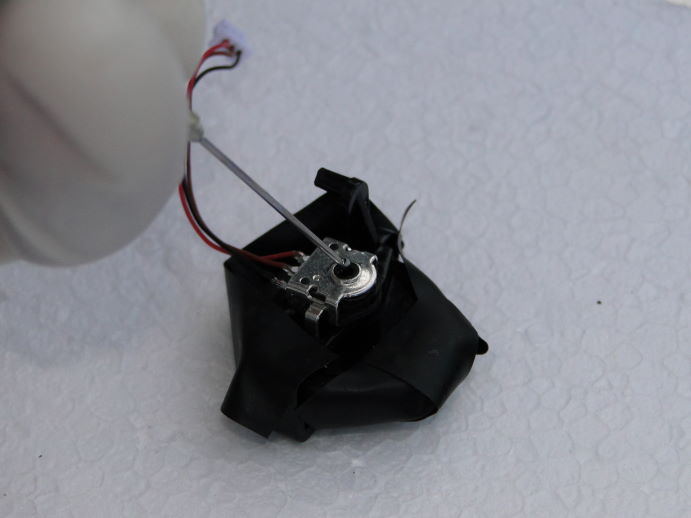

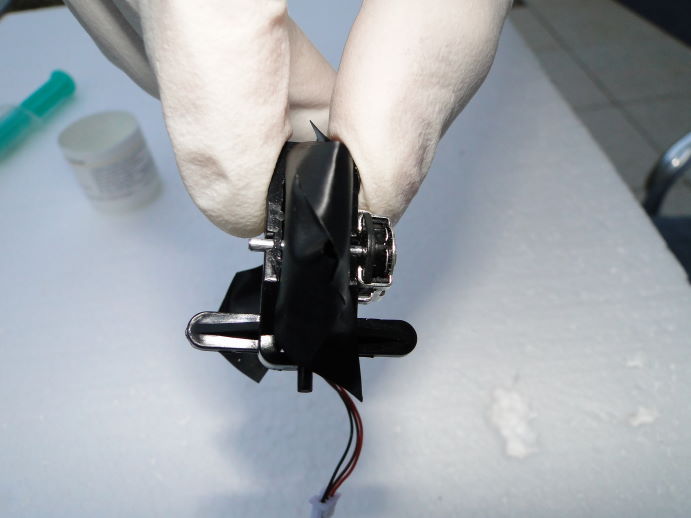

Bild 10 ,11: Die Achse etwas aus dem Poti rausdrücken und einen Tropfen Epoxydharz einfüllen.
Bild 12: Die Achse ins Poti zurükschieben.

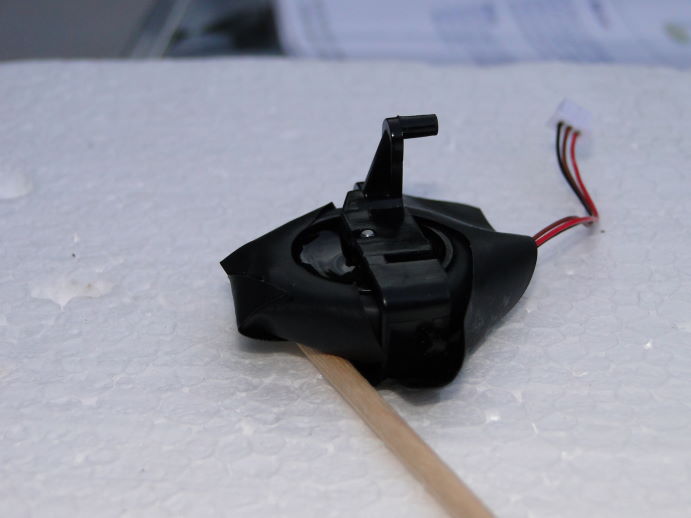

Bild 13: Das Innere des Mausrades mit Epoxydharz auslaufen lassen.

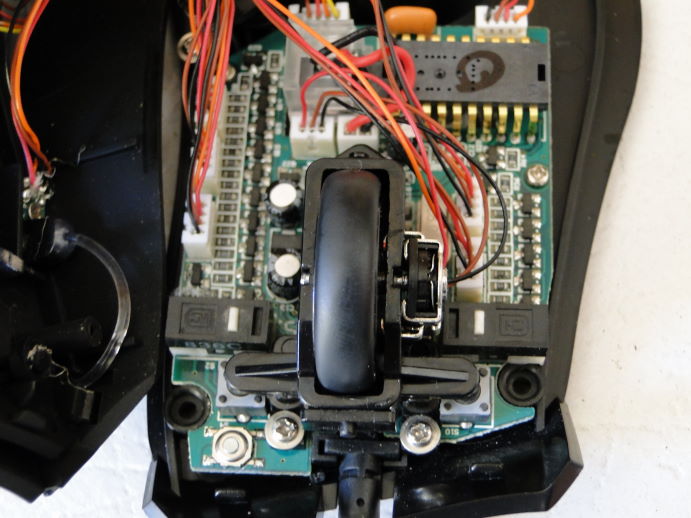

Bild 13, 14: Einbauen und fertig ist das Ding.



[DaLexy]

AW: Roccat Kone Mausrad Reperaturanleitung

Danke für die gute bebilderte Anleitung

Falls mal bei meiner das problem auftritt weiss ich nun wo ich schauen kann ^^

Meine Kone ist schon sehr alt und immernoch fit, zum glück.



[Der Boss]

AW: Roccat Kone Mausrad Reperaturanleitung

Wenn ich mir das alles kaufen soll zur Reparatur, dann kann ich mir ja gleich eine neue Maus kaufen.



[AramisCortess]

AW: Roccat Kone Mausrad Reperaturanleitung

ein wenig text zu den bildern wäre nett, das gibt dem anwender sicherheit.
gibt es keine alternative zum epoxydharz?
--> damit lassen sich geschätzt 1000 mäuse reparieren^^



[only me]

AW: Roccat Kone Mausrad Reperaturanleitung

naja ca. 12€ oder 60 für ne neue?



[nixdagibts]

AW: Roccat Kone Mausrad Reperaturanleitung

Erstmal ein Lob für die bebilderte Anleitung.
Ein paar erklärende Sätze wären toll.



[blueGod]

AW: Roccat Kone Mausrad Reperaturanleitung

Moin,

wäre auch vielleicht nicht verkehrt erst einmal auf den Fehler einzugehen wenn man schon eine so ausführliche Anleitung schreibt...

in diesem Sinne
Grüße blueGod

@ alleskaputt, es gibt auch Leute die ein Großteil des Materials schon haben, für die ist so eine Anleitung ganz praktisch.



[feris]

AW: Roccat Kone Mausrad Reperaturanleitung

gibt es keine alternative zum epoxydharz?

Uhu Plus. Ist ein 2 Komponenten Kleber, der sehr stark aushärtet.
Ist letztendlich aber auch auf Epoxidbasis.
Achtung: Nicht den Express nehmen!

Stellt sich die Frage, was günstiger ist.



[populus]

AW: Roccat Kone Mausrad Reperaturanleitung

So nun ist sie fertig mit text



[AramisCortess]

AW: Roccat Kone Mausrad Reperaturanleitung

nun mangelt es der beschreibung aus meiner sich an nichts mehr, ausser vll an einem kompetenten anwender dieser

wer sich zutraut seine maus auseinander zu schrauben und ein wenig zu löten hat somit die ideale anleitung seinen nager wieder ans laufen zu bringen



[burnout150]

Sehr schöne Anleitung, aber eine Spur ausführlicher könnte es sein.
Außerdem wäre es zb. gut wenn du einen Tipp geben könntest wo man bsp. den Eisenstift herbekommt.

Ich war mal so frei:
Rechtschreibfehler in der Überschrift fixed



[menggie]

Hallo,
Super Anleitung, habs anders gemacht.

1 Nagel 1,8mm Durchmesser und Uhu Kleber Härter für Modellbau, hat gerade mal 3€ gekostet und die Maus läuft wieder 1a, ich finde das scrollen sogar besser als vorher
Ich habe nur ein problem, das Mausrad ist ein stück zu weit links sodass ich das Rad nicht nach links ziehen kann. Ich war schon kurz davor eine neue Kone zu kaufen, das hat sich ja erledigt

MfG
