Selbstgebauter neuer PC geht sofort aus - Rote LED am Netzteil leuchtet

[baytheway]

Bilder Schaden nie. Mit Fokus auf Stecker und Buchsen. 😉
Board aus dem Gehäuse holen. Da kannst besser schauen und Arbeiten.
Bilder vom CPU Sockel machen. (Ohne CPU)



[JumpingCat]

Das mag sein, aber damit könnte man eventuell ein anderes Verhalten triggern. RAM ausbauen ist ein sehr einfacherer Schritt.

Ansonsten versuche mit RAM und CPU ein Update vom BIOS. Vielleicht kannst du damit dem Board ein Lebenszeichen entlocken.



[Quather]

Die Grafikkarten sind dabei schon entfernt?

Gab es beim Einbau der CPU Probleme oder lief alles perfekt?

Was passiert wenn du ohne RAM startest?

Hast du noch den Karton vom Mainboard? Da steht oft die BIOS-Version drauf. Wobei ich denke das es daran nicht liegen kann.

Ja, die Grafikkarten sind bereits entfernt.

Auch ohne RAM ist das Ergebnis das gleiche: Nach dem Einschalten leuchtet die rote LED am Netzteil, sonst passiert nichts. Beim Einbau der CPU sind mir keine Probleme aufgefallen, aber ich muss zugeben, dass ich mit den aktuellen CPUs nicht viel Erfahrung habe. Ich habe sie vorsichtig angefasst und mit der richtigen Ausrichtung eingesetzt. Das einzige, was mir eben bei der Demonage aufgefallen war, ist, dass die Wärmeleitpaste nicht optimal verteilt ist. Aber ich kann mir nicht vorstellen, dass das mit dem jetzigen Problem zusammenhängt. Auf der Mainboardverpackung konnte ich keine BIOS-Version finden, nur das Produktionsdatum Februar 2024. Was denkst du könnte die Ursache sein? Hast du noch andere Ideen, was ich überprüfen könnte? Ich bin wirklich ratlos.

Ergänzung (1. Oktober 2024)

Versuchst du den Start immer über den Power Button am Gehäuse oder hat das Board einen eigenen Taster dafür?
Hast du das System mal außerhalb des Gehäuses zusammengestellt um einen möglichen Kurzschluss vom Gehäuse auszuschließen?

Bisher hab ich immer versucht, das System über den Power-Button am Gehäuse zu starten. Ob das Mainboard einen eigenen Taster dafür hat, müsste ich mal im Handbuch nachschauen. Das mit dem Testen außerhalb des Gehäuses ist eine gute Idee. Ich denke, das werde ich als nächstes in Angriff nehmen.



[JumpingCat]

Dann ist das BIOS sicherlich aktueller als Anfang 2023.

Auf dem Mainboard hast du irgendwo einen Front Panel Block mit Power/Reset/LED angeschlossen. Den abziehen und per Schraubenzieher die Kontakte für Power kurz verbinden.



[djducky]

Das MB braucht keinen Power-Button, du musst nur die zwei Pins brücken, mit denen der power-Button des gehäuses verbunden ist. Mit schraubenzieher o.ä.



[opoderoso]

• Arbeitsspeicher (RAM): 128 GB G.Skill Trident Z5 Neo RGB (2 x 64GB)

das sind doch 4 Dimms oder also 4x32? Weil 64er gibts ja gar nicht.



[Quather]

Ob AM5 generell ohne RAM startet, weiß ich nicht. Aber ohne CPU tut sich bei mir nix. Ich hab @True Monkey 's Vorschlag umgesetzt:

Nur 24-Pin-Kabel dran, 8-Pin-CPU-Stecker ab.
Ergebnis: Rote LED am Board neben 8-Pin-Steckern an. System startet nicht. Netzteil-LED rot bei Einschalten.
CPU raus, nur 24-Pin-Kabel dran.
Ergebnis: Nix passiert. Keine LED am Netzteil oder Board.

Was meinst du, kann man die Ursache damit jetzt näher eingrenzen oder sagt das Ergebnis letztlich nichts aus?

Ergänzung (1. Oktober 2024)

das sind doch 4 Dimms oder also 4x32? Weil 64er gibts ja gar nicht.

Du hast völlig Recht, mein Fehler.

Es sind tatsächlich 4 Module à 32GB, nicht 2x64GB. Ich habe das oben in der Beschreibung korrigiert. Es sind übrigens auch die Module ohne RGB (F5-6000J3040G32GX2-TZ5N). Danke fürs Aufpassen!

Ps.: In meiner Minimalkonfiguration habe ich nur ein Modul eingebaut.



[bodyno]

Hm...ich habe zwar noch ein altes AM3+ System was ich auch selber gebaut habe vor ein Paar Jahren das läuft und Läuft und Läuft.. aber auch ich habe damals aufs Board und aufs Netzteil großen Wert gelegt ..das NT auch von CORSAIR sind meiner Meinung nach die Besten allerdings alles Kabel zum Stecken so wie es sein soll.
Nun zu Deinem Aufbau Du sagst das NT hat ein Schalter schon mal alles an Schaltung probiert?? ansonsten so wie ich das sehe bekommt Dein Board kein Saft warum auch immer einfach mal die Anschlüsse prüfen da stimmt irgend was nicht oder das Board ist putt...



[True Monkey]

Das die rote status Led oben neben den ATX 12v Stecker angeht ist normal wenn da nichts eingesteckt ist.
Da wäre jetzt die Frage gewesen ob sie des auch bei einem zweiten Versuch genauso getan hätte da das Restspannung aus dem Kondensator sein könnte aus deinem anfänglichen NT Test wo das NT ja auf grün geschaltet hatte und diesen aufgeladen hat.

In meiner Minimalkonfiguration habe ich nur ein Modul eingebaut.

Wie sieht denn deine minimal Konfi aus?

Zum testen brauchst du nur das Board,Cpu,Nt,Ram und was für die Bildausgabe +Tasta das ganze auf einen Karton aufgebaut.
Nicht auf etwas leitendes wozu die Plastikverpackung des Boards auch gehört

sollte so etwa aussehen ..


Starten kannst du das ganze durch kurzes Brücken dieser beiden Pins (rot markiert)
Power Button on Board hat dein Board nicht.



Und schau mal ob dieser Jumper auch auf links gesteckt ist .....



Bau mal das Board außerhalb vom Case auf und versuche es dann
Ein anderes NT zum testen hast du nicht oder ?

Edit: welche Graka hast du denn zum testen drauf ?
Falls es die beiden 4090er sind ........
Dann mußt du zwingend den PD 12v PWR bestücken ansonsten liefern die PCI-e nur 27w statt 60w
Kann gut sein das das dem NT nicht gefällt wenn es fehlt bzw es zwingend belegt sein muss bei deinem NT unabhängig von den Grakas



[Quather]

Ich hab jetzt mal mein Corsair AX1600i Netzteil mit einem alten MSI H67MA-E45 (B3) Mainboard getestet. Dabei bin ich wie folgt vorgegangen:

• Mainboard außerhalb des Gehäuses auf einen Holztisch gelegt, um mögliche Kurzschlüsse auszuschließen.
• Minimale Konfiguration angeschlossen (24-poliges ATX-Kabel, 4-poliges CPU-Stromkabel, Ein RAM-Modul, CPU und Kühler waren auch noch installiert)
• System gestartet, indem ich die Pins für den Power Switch auf dem Board überbrückt habe.

Das Ergebnis: Die Lüfter drehten sich kurz und dann ging alles wieder aus. Dann ging die rote LED am Netzteil wieder an. Was meint ihr? Kann man daraus schon eine Diagnose ableiten?

Ergänzung (2. Oktober 2024)

Das die rote status Led oben neben den ATX 12v Stecker angeht ist normal wenn da nichts eingesteckt ist.
Da wäre jetzt die Frage gewesen ob sie des auch bei einem zweiten Versuch genauso getan hätte da das Restspannung aus dem Kondensator sein könnte aus deinem anfänglichen NT Test wo das NT ja auf grün geschaltet hatte und diesen aufgeladen hat.



Wie sieht denn deine minimal Konfi aus?

Zum testen brauchst du nur das Board,Cpu,Nt,Ram und was für die Bildausgabe +Tasta das ganze auf einen Karton aufgebaut.
Nicht auf etwas leitendes wozu die Plastikverpackung des Boards auch gehört

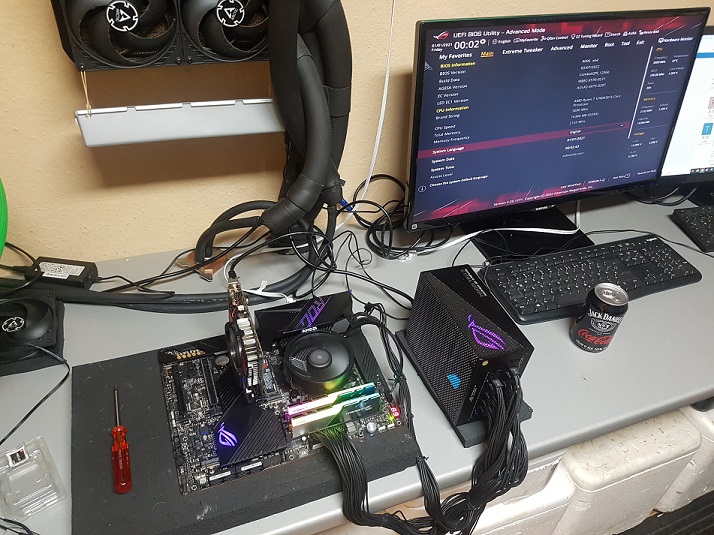

sollte so etwa aussehen ..
Anhang anzeigen 1528173

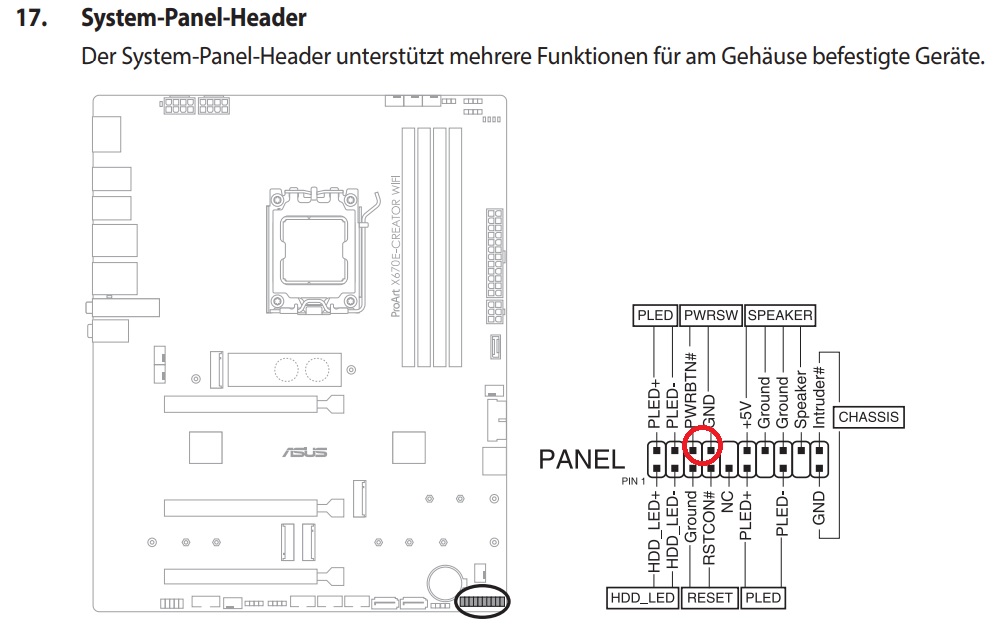

Starten kannst du das ganze durch kurzes Brücken dieser beiden Pins (rot markiert)
Power Button on Board hat dein Board nicht.

Anhang anzeigen 1528180

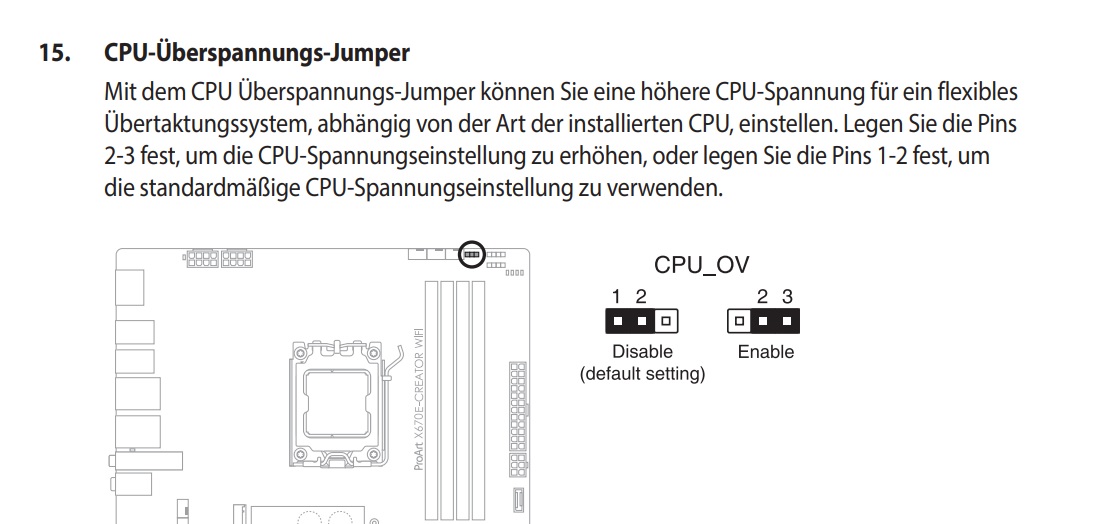

Und schau mal ob dieser Jumper auch auf links gesteckt ist .....

Anhang anzeigen 1528182

Bau mal das Board außerhalb vom Case auf und versuche es dann
Ein anderes NT zum testen hast du nicht oder ?

Edit: welche Graka hast du denn zum testen drauf ?
Falls es die beiden 4090er sind ........

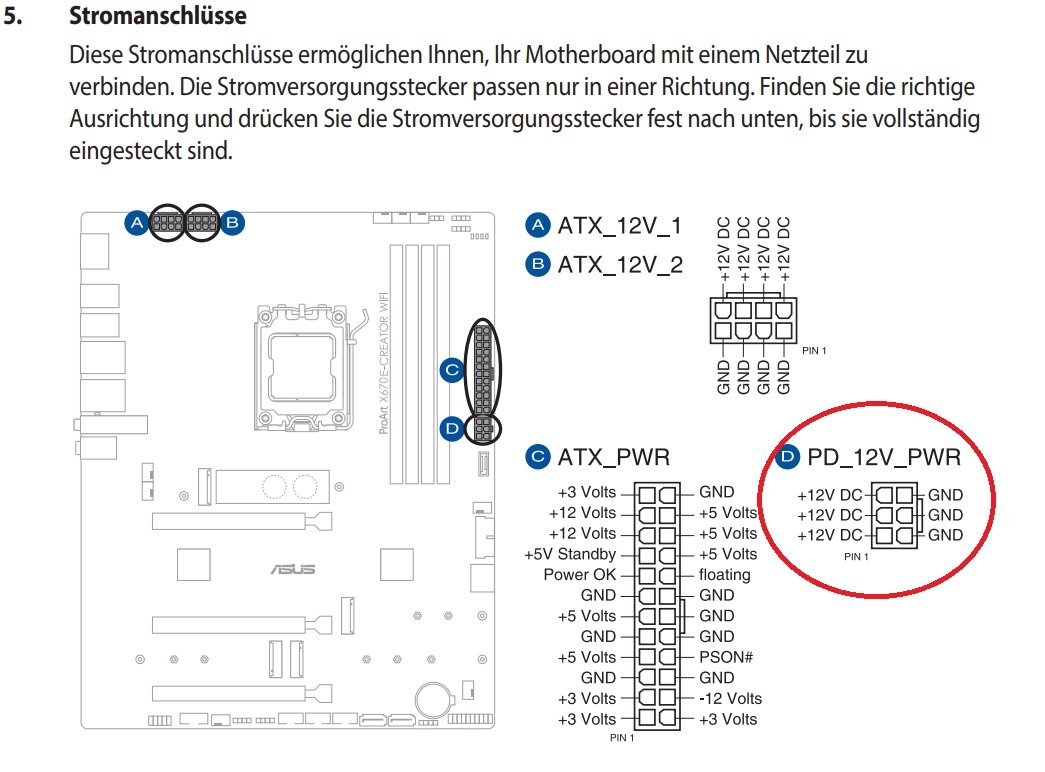

Dann mußt du zwingend den PD 12v PWR bestücken ansonsten liefern die PCI-e nur 27w statt 60w
Kann gut sein das das dem NT nicht gefällt wenn es fehlt bzw es zwingend belegt sein muss bei deinem NT unabhängig von den Grakas


Anhang anzeigen 1528202

Danke für die ausführliche Anleitung! Hier meine aktuelle Minimal-Konfig für den neuen PC:

• Mainboard
• CPU
• Netzteil
• RAM

Bildausgabe und Tastatur hab ich erstmal weggelassen, weil's ja sowieso nicht ging. Momentan ist das Ganze noch im Gehäuse. Du hattest ja geschrieben, dass man das System am besten auf einem Karton aufbauen sollte. Meinst du, eine Holztischplatte wäre auch okay, oder sollte ich lieber noch einen Karton besorgen? Der von dir beschriebene Jumper ist auf links gesteckt. Die Grafikkarten (4090) hatte ich als Erstes ausgebaut. Das System läuft zum Testen also ohne. Den PD 12v PWR hab ich nicht bestückt, dachte, der wäre optional. Hätte dafür am Netzteil wahrscheinlich auch nicht mehr genug Anschlüsse, da nur 10 Anschlüsse vom Typ ("6+2 PCIe & 4+4 CPU") vorhanden sind von denen schon 8 für die beiden 4090 benötigt werden würden und weitere 2 für den CPU-Anschluss am Mainboard. Meinst du, ich sollte trotzdem versuchen, den PD 12v PWR irgendwie anzuschließen? Oder macht das keinen Sinn, wenn die Grafikkarten eh nicht drin sind? Zum Testen der Minimal-Konfig hätte ich noch ein paar ältere Netzteile mit deutlich weniger Power. Ohne Graka könnte die Leistung aber vielleicht reichen.



[Quather]

[Update] Netzteil auch an drittem System getestet

Kleines Update zu meinem Problem: Ich hab das Corsair AX1600i Netzteil noch an einem weiteren Minimalsystem mit alter Hardware getestet. Während der alte PC im Gehäuse startete bzw. zumindest der Gehäuse- und CPU-Lüfter sich drehten und der PC-Speaker Töne machte, trat mit dem Corsair Netzteil das gleiche Fehlerbild auf: Die Lüfter drehten sich nur ganz kurz und dann ging alles aus, die LED am Netzteil schaltete wieder auf rot. Interessanterweise leuchtete an diesem alten Mainboard die ganze Zeit eine grüne LED, also direkt nach Anschließen des Netzteils und auch nachdem die Netzteil-LED auf Rot gewechselt hatte leuchtete sie noch weiter.

Kann man die Fehlersuche damit als abgeschlossen betrachten und das Netzteil zurückschicken oder habt ihr noch andere Ideen, was ich testen könnte? Vielen Dank für eure Unterstützung!



[DJKno]

Schick das Netzteil zurück und nimm direkt ein anderes Modell.



[True Monkey]

Moin
Startet denn das NT überhaupt wenn du es brückst ?

Du erwähntest doch noch ein anderes NT
Versuch doch mal mit dem das neue Board zu starten in minimal Konfi
Ohne grakas
So sollte es zumindest dann bis zur VGA Debug Led starten.


Das Board hier hat noch einen Poster der d6 (keine Bildausgabe) anzeigt sowie die Weiße Vga Debug Led
Und die sollte dann bei dir auch dauerleuchten.
Macht sie das passt übrigens auch die Bios Version ansonsten bleibt es bei der Cpu Debug stehen
Funzt des ist klar was das prob ist

Wofür eigentlich zwei 4090er
Hat das Board noch Sli Support ?

Kleiner Tip am rande
Bevor du Win installierst mach das aus ...
https://www.asus.com/de/support/faq/1043788/
Dann nervt des net in win wenn es sich die ganze zeit installieren will



[Quather]

Moin
Startet denn das NT überhaupt wenn du es brückst ?

Der folgende Test war erfolgreich:
https://help.corsair.com/hc/de/articles/360025085372-Anleitung-Netzteil-testen

Also ich habe das Netzteil sowohl mit der Büroklammer als auch mit der Diagnosetaste erfolgreich getestet und dennoch funktioniert es angeschlossen an insgesamt drei Systemen nicht...

Du erwähntest doch noch ein anderes NT
Versuch doch mal mit dem das neue Board zu starten in minimal Konfi
Ohne grakas
So sollte es zumindest dann bis zur VGA Debug Led starten.

Ich habe u.a. noch ein Netzteil aus einem ausrangierten PC. Es ist ein Antec EarthWatts EA-500 Netzteil mit 500W. Das ist aber wirklich sehr alt. Könnte ich es trotzdem zum Testen verwenden? Möchte die neue Hardware nicht beschädigen...

Anhang anzeigen 1528311

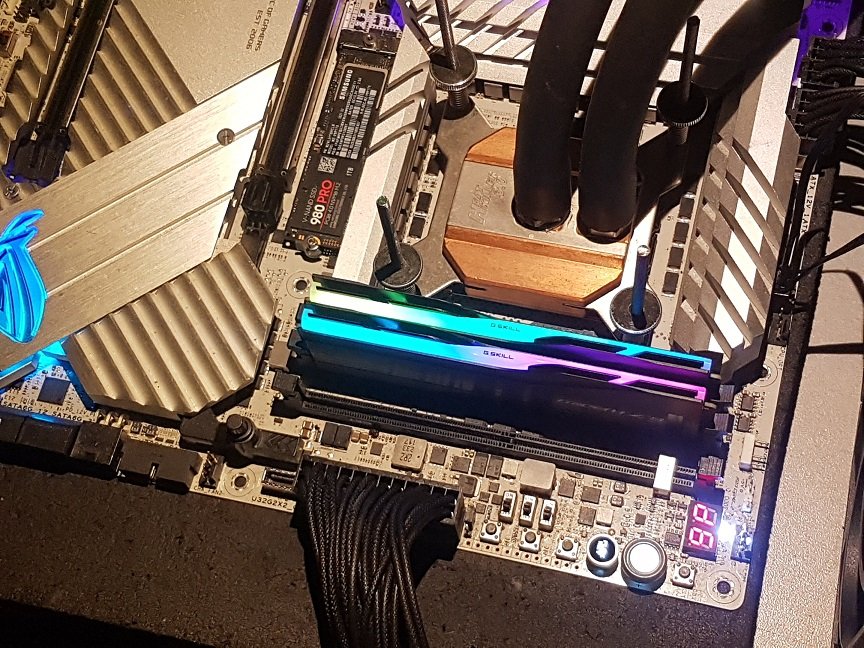

Das Board hier hat noch einen Poster der d6 (keine Bildausgabe) anzeigt sowie die Weiße Vga Debug Led
Und die sollte dann bei dir auch dauerleuchten.
Macht sie das passt übrigens auch die Bios Version ansonsten bleibt es bei der Cpu Debug stehen
Funzt des ist klar was das prob ist

Wofür eigentlich zwei 4090er
Hat das Board noch Sli Support ?

Ich plane einen leistungsfähigen PC für lokale KI-Anwendungen. Habe mich bei der Auswahl der Hardware Komponenten an einem YouTube Tutorial orientiert. Ausführen möchte ich Applikationen wie Ollama und eventuell auch Stable Diffusion und Finetuning von LLMs.

Kleiner Tip am rande
Bevor du Win installierst mach das aus ...
https://www.asus.com/de/support/faq/1043788/
Dann nervt des net in win wenn es sich die ganze zeit installieren will

Danke für den Tipp!



[True Monkey]

Ich habe u.a. noch ein Netzteil aus einem ausrangierten PC. Es ist ein Antec EarthWatts EA-500 Netzteil mit 500W.

Dieses hier ?
https://www.mindfactory.de/product_...-500-Green-Non-Modular-80--Bronze_787002.html

Klar kannst du das zum testen nehmen das reicht



[Quather]

@True Monkey Auf den Bildern sieht das Netzteil dort anders aus als meins. Mein Netzteil sieht eher aus wie das hier:
https://bjorn3d.com/2007/02/antec-500w-earthwatts-ea500-power-supply-unit/

Ergänzung (2. Oktober 2024)

Dieses hier ?
https://www.mindfactory.de/product_...-500-Green-Non-Modular-80--Bronze_787002.html

Klar kannst du das zum testen nehmen das reicht

Laut Spezifikation hat mein Netzteil folgende Anschlüsse:

1x 24-Pin ATX
1x 8-Pin CPU
4x SATA
2x PCIe

Das ASUS X670E-CREATOR PROART WIFI Mainboard hat jedoch zwei 8-Pin Anschlüsse für die CPU Stromversorgung. Kann ich trotzdem für den Test zunächst nur einen der beiden 8-Pin-Anschlüsse auf dem Board belegen und den zweiten frei lassen?



[F4T4L1TYftw]

Genau, du kannst auch nur einen anschließen.
Ich würde laut Mainboardhandbuch den Nr. A wählen also den linken



[Quather]

@F4T4L1TYftw @True Monkey Ich habe jetzt neben dem 24-Pin ATX nur den linken 8-poligen Stecker mit dem alten Netzteil verbunden. Nach dem Einschalten leuchtet die DRAM-LED auf dem Mainboard. Das ist schon mal ein Fortschritt. Aber die leuchtende DRAM-LED bedeutet doch, dass es Probleme mit dem Arbeitsspeicher gibt, oder? Kann man wenigstens schon mal ausschließen, dass es (auch) ein Problem mit der CPU ist, weil es ja bis zur DRAM-LED geht? Oder kann man das jetzt noch nicht mit Sicherheit sagen?



[F4T4L1TYftw]

Das kann man so leider nicht mit 100 Prozentiger Sicherheit Sagen, da der Speichercontroller in der Cpu sitz :/
(deswegen kann auch ein zu fest angezogener Kühler dies auslösen

Mach uns doch der Form halber mal ein Bild vom Sockel ohne CPU drin, ob da alles Schiggy ist



[JumpingCat]

Wie lange wartest du auf die RAM LED? Bei AM5 gibt es Memory Training was pro 32GB so 10 bis 15min dauert. Mit Memory Context Restore im Bios kannst du das später abkürzungen.
