Telekom Anschluss + Fritzbox7590

[Mxhp361]

Servus CB'ler, ich habe eine Frage zu meinem Anschluss bei der Telekom. Dieser wurde vergangene Woche Eingerichtet.
Nun wollte ich den Anschluss in betrieb nehmen und fing an die Fritzbox 7590 mit dem beigelegten Kabel DSL - Telefonanschluss mit dem Router sowie der Telekom Dose zu verbinden.
Angeschlossen habe ich das ganze folgendermaßen : Router Anschluss -> DSL zu Telekom Dose TEA "F" und Router LAN1 zu PC

Über den Webbrowser habe ich nun die Fritzbox angefangen einzurichten, nach Eingabe der Telekom Zugangsdaten wurde ein Verbindungstest durchgeführt, dabei kam raus das die Leitung gestört sei und ich konnte im Anschluss die Einrichtung nicht weiter fortführen.

Jetzt frage ich mich ob ich einen Anschluss Fehler begangen habe, oder ob ich ein anderes Kabel / Adapter benötige?
Laut meiner Recherche benötigt man einen Stecker der via LAN zum Router gelegt wird, stimmt das?

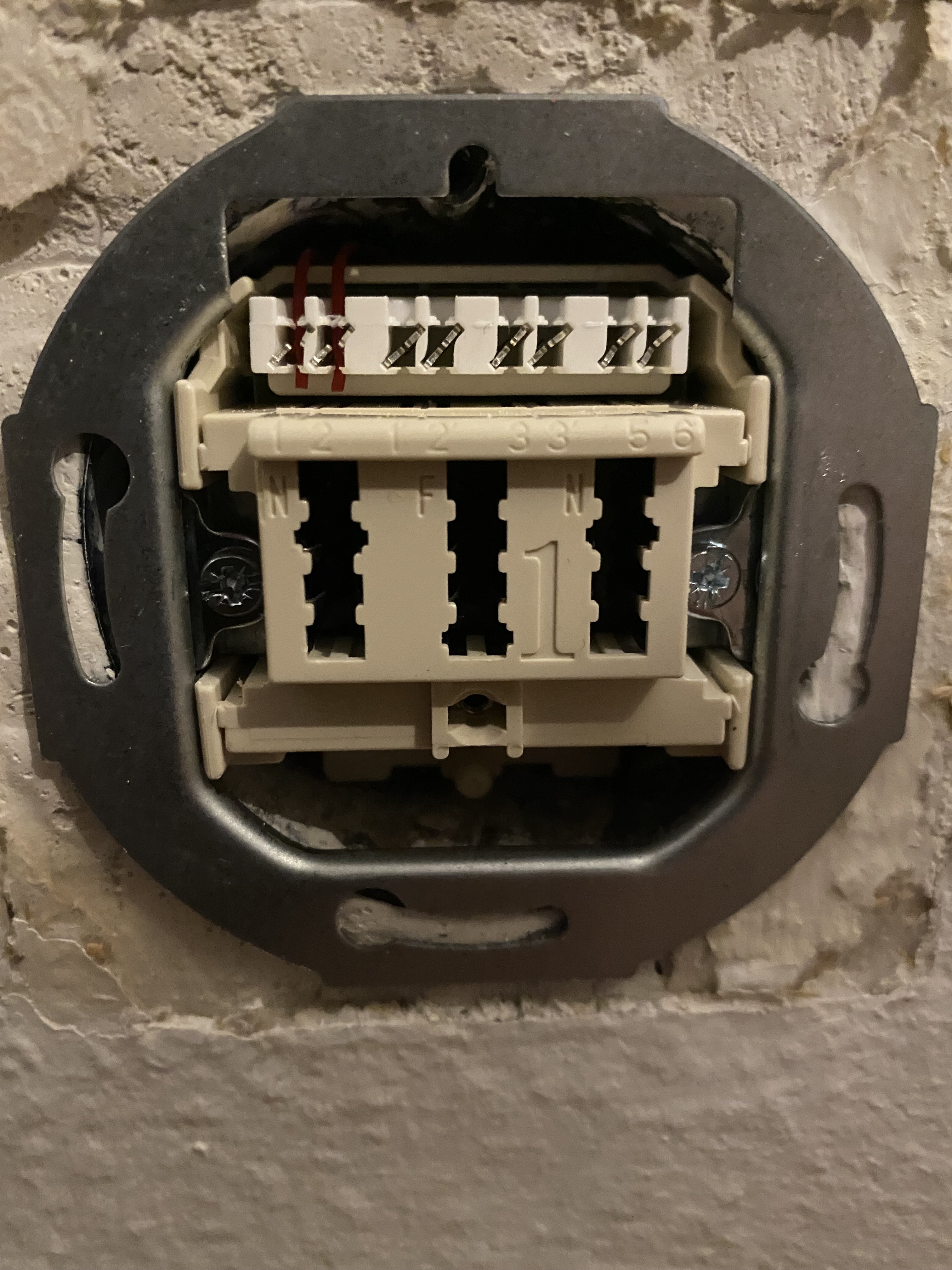

Ich habe die Blende einmal abgeschraubt und sah das am Linken Anschluss TEA "N" - 2 Rote Kabel angeschlossen sind, in der Mitte für den TEA "F" war nichts zu erkennen.
Daher meine Recherche zufolge TEA "N" via LAN zum Router?

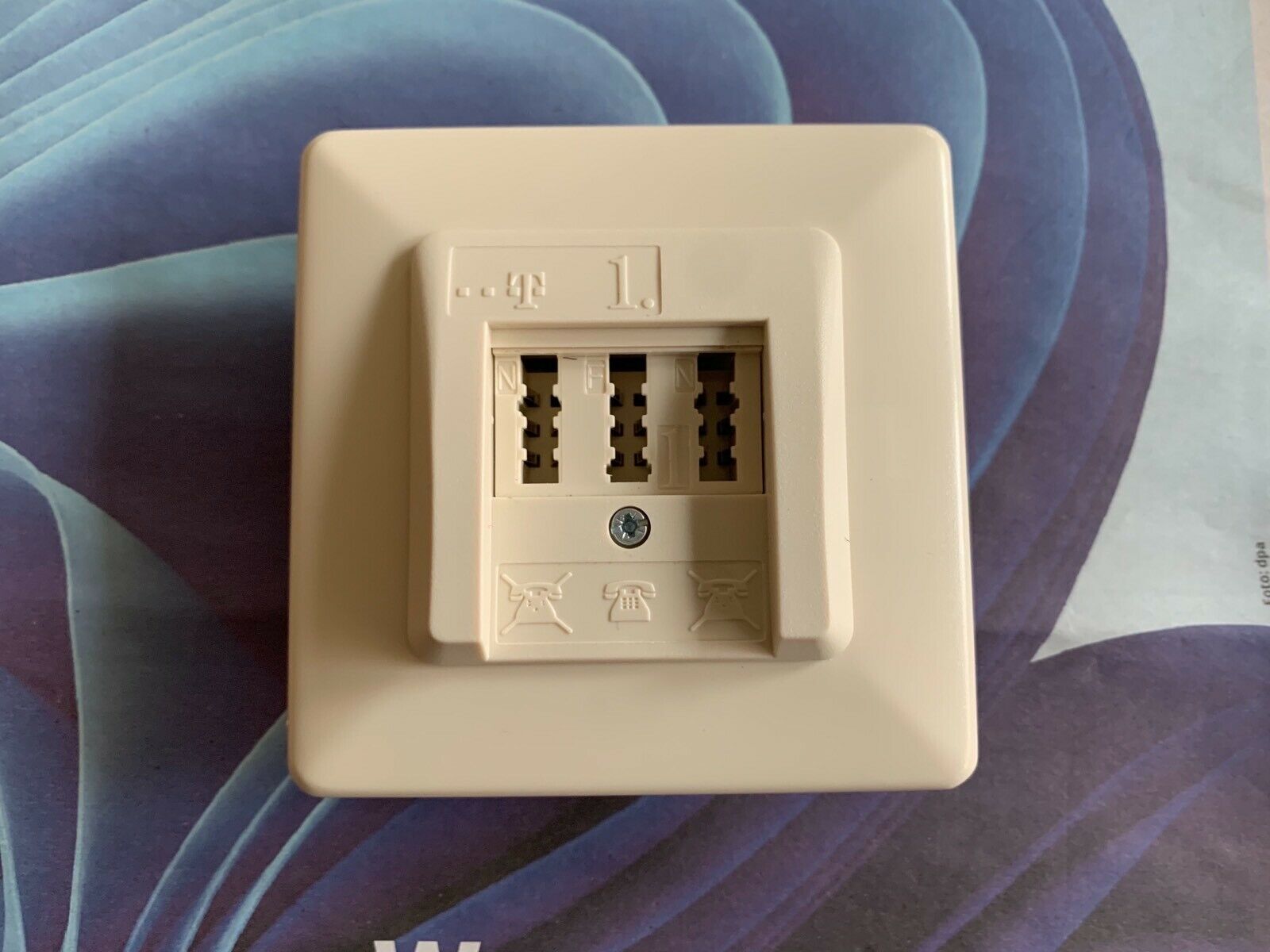

Ich habe hier ein Bild meiner Telekomdose, diese wurde vom Techniker verbaut, laut aussage funktioniert die Leitung / Verbindung.

Über Hilfe würde ich mich sehr freuen!

lg



[arvan]

Nein, bei einer 1.TAE wird 1/2 belegt, Anschließen tust du dein DSL Kabel in die mittlere Buchse.
https://de.wikipedia.org/wiki/Telekommunikations-Anschluss-Einheit
Das Signal wird durch die TAE durchgeschliffen.
Blinkt denn Power LED? Dann findet sie kein Signal. War jemand vor Ort und hat das geprüft oder wurde es aus der Ferne freigeschaltet? Das Bild ist jetzt von deiner TAE oder irgendeiner!?
Dann Störung bei der Telekom melden!
Hast du das DSL Kabel der FritzBox genommen? Ist doch ne Anleitung dabei wie das anzuschließen ist.
NICHT den Adapter nehmen.



[bisy]

Laut meiner Recherche benötigt man einen Stecker der via LAN zum Router gelegt wird, stimmt das?

nö, brauchst du nicht, du solltest das Kabel nutzen, was bei der Fritzbox dabei ist



[Cardhu]

Das beigelegte Kabel ist natürlich das richtige^^
Den Adapter brauchst du nur, wenn du ein Kabel mit 2* RJ11 oder RJ45 hast.
Zugangsdaten musst du auch nicht mehr eingeben, die Box zieht sich das mittlerweile von alleine.



[Hauro]

Laut meiner Recherche benötigt man einen Stecker der via LAN zum Router gelegt wird, stimmt das?

Belegung der Kabel, Adapter und Anschlüsse | FRITZ!Box 7590 | AVM

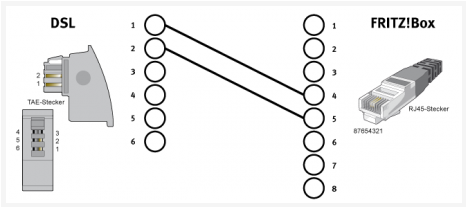

2 DSL-Kabel (RJ45/TAE)

Pin 4 und 5 des RJ45-Steckers werden zu den Pins 1 und 2 des TAE-Steckers durchgeleitet (siehe Abb.).

TAE-Belegung	LAN-Belegung
Pin 1	Pin 4
Pin 2	Pin 5

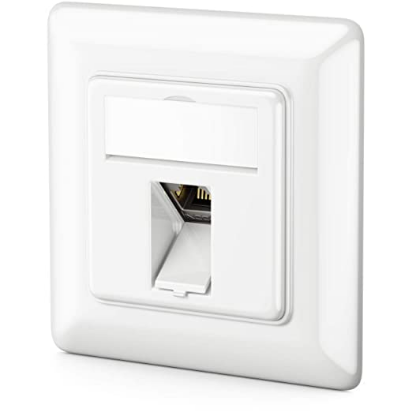

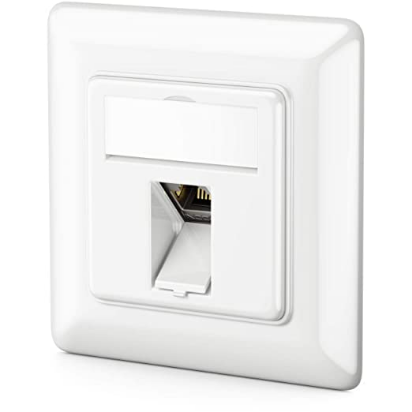

Es könnte auch eine Netzwerkdose gesetzt werden, wo Pin 4 und 5 aufgelegt ist.



[Mxhp361]

Nein, bei einer 1.TAE wird 1/2 belegt, Anschließen tust du dein DSL Kabel in die mittlere Buchse.
https://de.wikipedia.org/wiki/Telekommunikations-Anschluss-Einheit
Das Signal wird durch die TAE durchgeschliffen.
Blinkt denn Power LED? Dann findet sie kein Signal. War jemand vor Ort und hat das geprüft oder wurde es aus der Ferne freigeschaltet? Das Bild ist jetzt von deiner TAE oder irgendeiner!?
Dann Störung bei der Telekom melden!
Hast du das DSL Kabel der FritzBox genommen? Ist doch ne Anleitung dabei wie das anzuschließen ist.
NICHT den Adapter nehmen.

Das Bild stammt aus dem Netz - ist aber mit meiner identisch. Ein Techniker war vor Ort diese hat den Anschluss im Keller geklemmt und war in der Wohnung. Dort tauschte er die Dose aus, da es mit der alten Probleme gab. Ob dies so ist kann ich nicht sagen. Im Anschluss Prüfte er die Verbindung und sagte mir das alles in Ordnung sei und ich die Tage ganz bequem die Einrichtung mit der Fritzbox durchführen kann.

-> Ja ich habe das DSL zu TEA F Kabel was bei der Fritzbox mit beilag angeschlossen. Ja die LED blinkt!


@Cardhu - habe ich gesehen, das die Fritzbox auch alleine die Verbindung herstellen kann, habe aber den manuellen weg gewählt.
Könnte das der Fehler sein?



[Hauro]

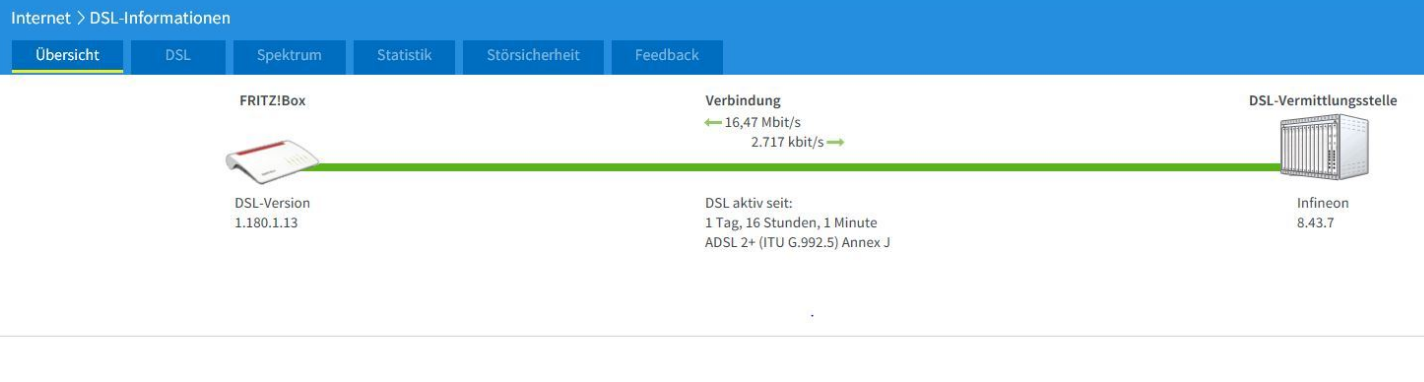

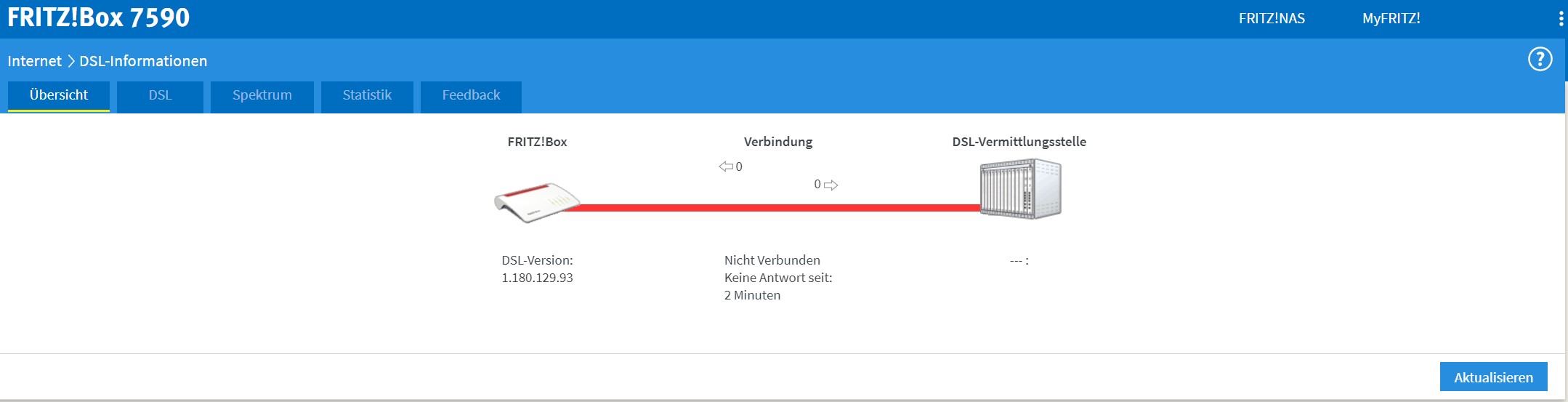

Zeigt die FRITZ!Box eine Verbindung zur DSL-Vermittlungsstelle an?

Die Ereignisse überprüfen:
Hilfe FRITZ!Box 7590 - System / Ereignisse | AVM

Überblick

In den Ereignissen protokolliert die FRITZ!Box Informationen zum Betrieb und Fehlermeldungen.

• Wenn Ihre FRITZ!Box als Mesh Master eingerichtet ist, dann zeigt das Ereignisprotokoll zusätzlich alle Ereignisse anderer FRITZ!-Geräte im Mesh.
• Im Ereignisprotokoll erscheinen keine Meldungen, die durch Programme auf angeschlossenen Computern ausgelöst werden. Diese Meldungen werden im jeweiligen Programm angezeigt.

Bereich	Ereignisse
Alle	Meldungen zu allen Bereichen
System	Ereignisse zum allgemeinen Betrieb Ihrer FRITZ!Box (z. B. Anmeldungen an der Benutzeroberfläche)
Internetverbindung	Meldungen zur Internetverbindung (z. B. Verbindungsaufbau)
Telefonie	Meldungen zur Telefonie (z. B. Anmeldungen von Internetrufnummern)
WLAN	Meldungen zum WLAN-Funknetz (z. B. An- und Ausschalten des WLAN-Funknetzes, Anmeldungen am WLAN-Gastzugang) Zusätzlich kann die FRITZ!Box alle An- und Abmeldungen von WLAN-Geräten protokollieren. Aktivieren Sie dazu auf dem Tab "WLAN" die Option "Auch An- und Abmeldungen und erweiterte WLAN-Informationen protokollieren" und klicken Sie auf "Übernehmen".
USB-Geräte	Meldungen zum USB-Anschluss (z. B. Einbinden und Anstecken von USB-Speichern)



[arvan]

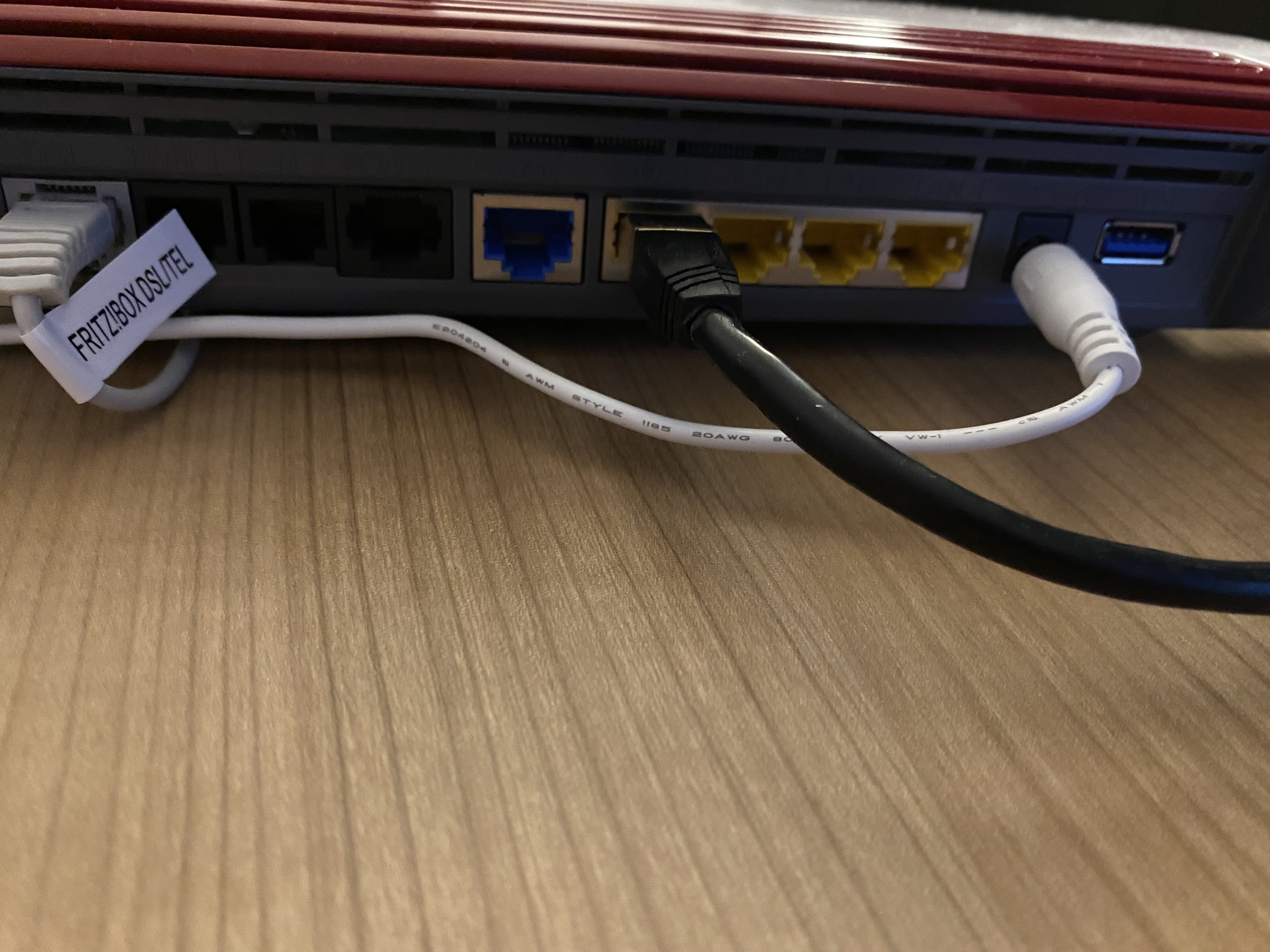

Nein, sie muss aufhören zu Blinken, sonst kommst du nicht weiter. Am besten machst du ein Bild wie du das ganze angeschlossen hast um einen Fehler auszuschließen.



[DJMadMax]

Jetzt frage ich mich ob ich einen Anschluss Fehler begangen habe, oder ob ich ein anderes Kabel / Adapter benötige?
Laut meiner Recherche benötigt man einen Stecker der via LAN zum Router gelegt wird, stimmt das?

Ich habe die Blende einmal abgeschraubt und sah das am Linken Anschluss TEA "N" - 2 Rote Kabel angeschlossen sind, in der Mitte für den TEA "F" war nichts zu erkennen.
Daher meine Recherche zufolge TEA "N" via LAN zum Router?

Achtung, LAN ist kein Stecker, sondern einfach nur die Bezeichnunt für ein lokales Netzwerk Was du da siehst, ist ein 4-adriger RJ11-Stecker (auch Western-Stecker genannt, zu deren Familie auch der baulich andere und bis zu 8x verdrahtete RJ45-Stecker gehört).

Das aber nur am Rande.

Deine Telefondose ist definitiv falsch beschaltet! Das Telefonsignal gehört IMMER an den F-Stecker! Das deiner Fritzbox beiliegende Kabel passt bewusst auch NUR in den F-Stecker, da die N-Steckplätze ausschließlich für "N"ebengeräte wie z.B. Fax oder Anrufbeantworter gedacht sind.

EDIT:
Der Rest war Blödsinn, die Dose scheint richtig beschaltet zu sein.



[arvan]

Nicht für Telefonie-Endgeräte und somit auch nicht für einen Internet-Router. Die Telekom-Leitung (das sogenannte "Amt") MUSS mit zwei Adern an "F" angebunden werden, @Hauro hat mit seinem Bild gezeigt, dass die Leitungen an Pin 1 und Pin 2 gehören.

Habe doch genau das beschrieben mit Link... der TE dachte, wenn 1/2 ist "F" nicht angeklemmt.... da ist alles aktiv, vielleicht mal Beschaltungsplan anschauen.
Woher weißt du nun das sie falsch beschaltet ist!? Er hat doch gar kein Bild dazu gezeigt!?
Vielleicht mal kurz lesen vorm Posten? Und eine 1.TAE ist immer eine NFN Dose...
Deswegen am besten ein BILD



[Cardhu]

Theoretisch gehört die TAE dem NETZBETREIBER! Hier hat der Endkunde nichts zu fummeln.

Weder theoretisch noch praktisch gehört das dem Netzbetreiber.
Der Anschlusspunkt im Haus gehört dem Netzbetreiber. Verkabelung und TAE ist Endkundeneigentum.

@Cardhu - habe ich gesehen, das die Fritzbox auch alleine die Verbindung herstellen kann, habe aber den manuellen weg gewählt.
Könnte das der Fehler sein?

Normalerweise nicht, aber Versuch macht kluch



[Mxhp361]

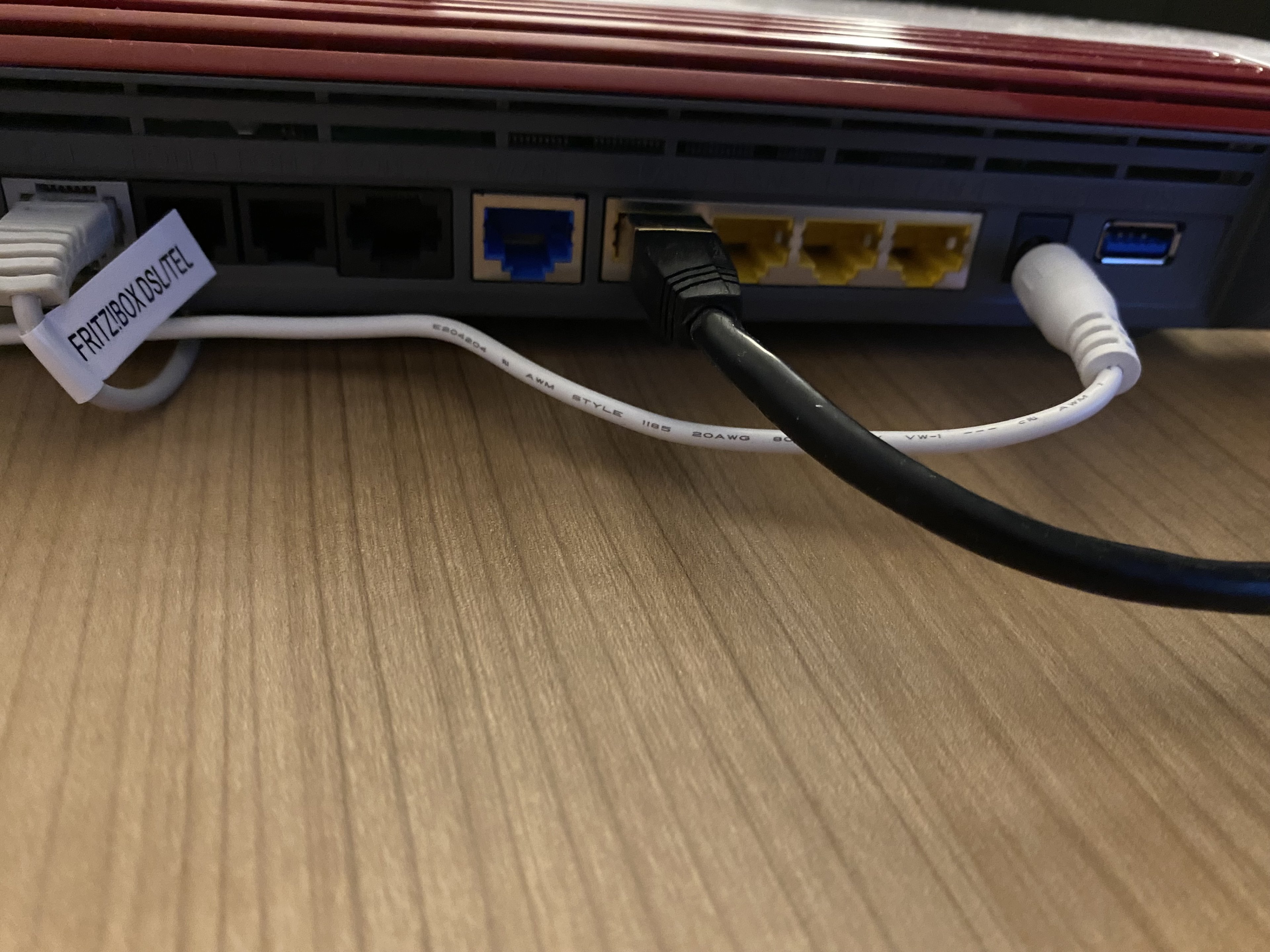

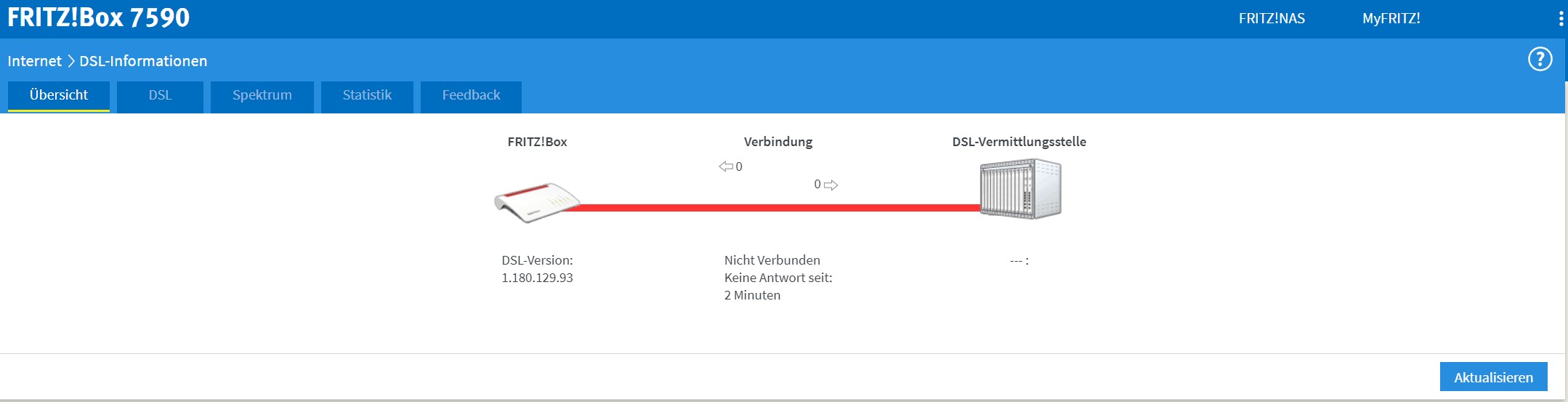

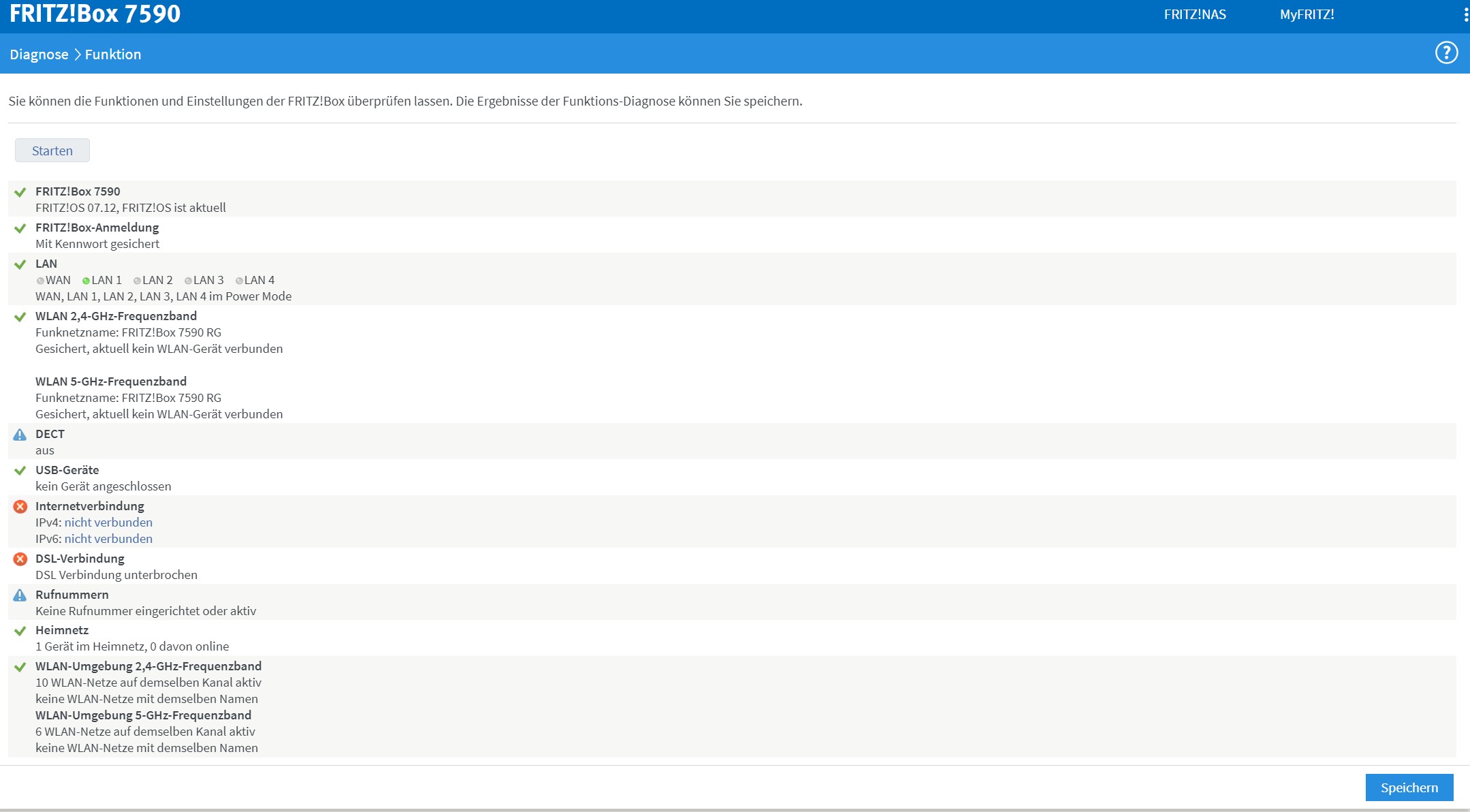

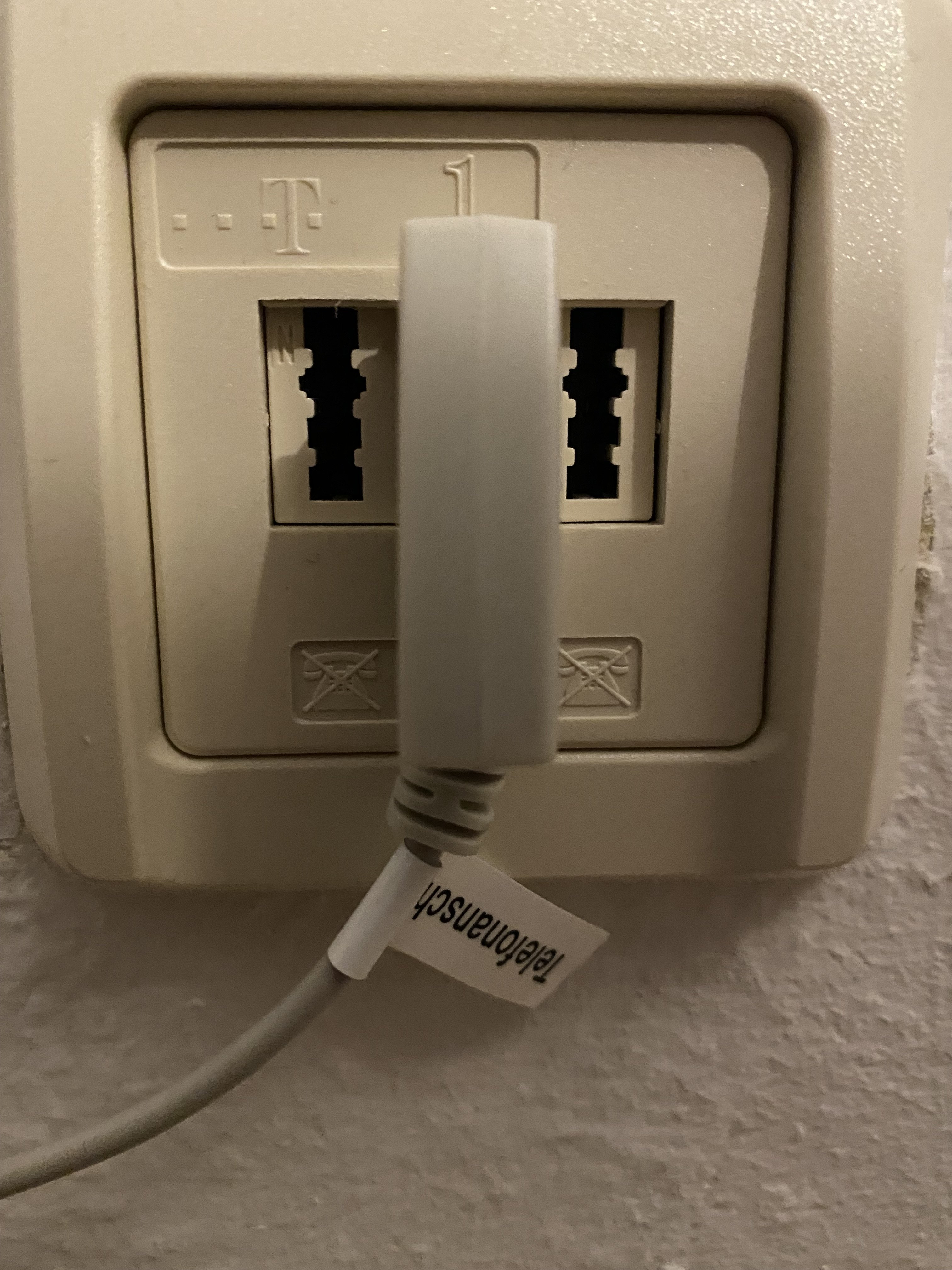

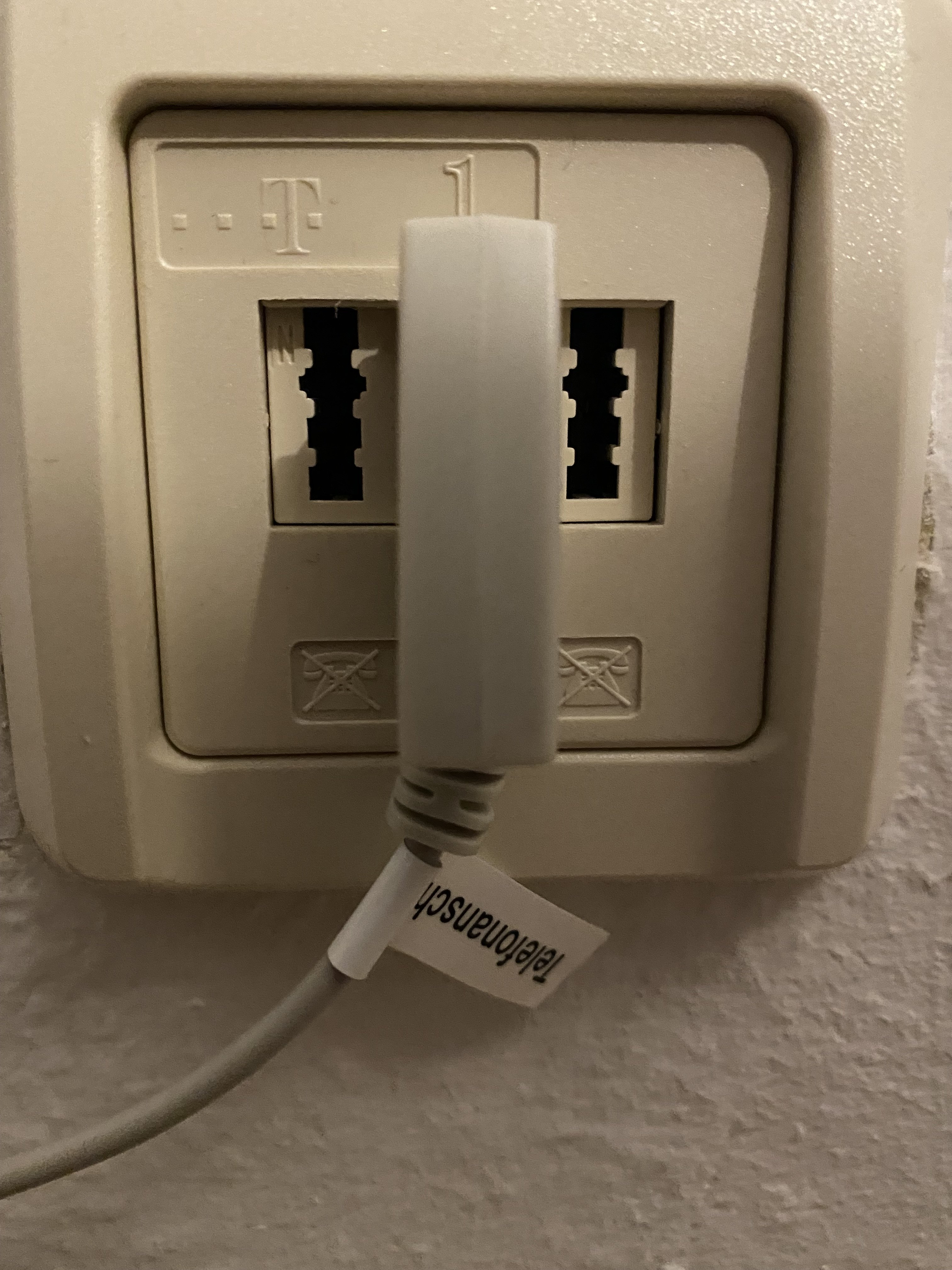

Also wie folgt die Bilder :





Der Techniker hat sich auch gewundert das hinter der (alten Dose die vorher verbaut war) viele Kabel langen. Laut seiner Aussage befinden sich i.d.R nur 3 Kabel der rest sollte darauf hindeuten das in der Wohnung noch eine Telefon Buchse verbaut ist. Dies ist aber nicht der Fall! Außer Steckdosen und eine Sat dose befindet sich kein weiterer Anschluss in meiner Wohnung.



[DJMadMax]

Woher weißt du nun das sie falsch beschaltet ist!? Er hat doch gar kein Bild dazu gezeigt!?
Vielleicht mal kurz lesen vorm Posten?

Ähm... darum? ->

Ich habe die Blende einmal abgeschraubt und sah das am Linken Anschluss TEA "N" - 2 Rote Kabel angeschlossen sind, in der Mitte für den TEA "F" war nichts zu erkennen.

Mist, hab ich wohl doch vorher schon gelesen, was?! Ich werf den Ball einfach mal zurück.

@Cardhu
Du hast Recht, die TAE "gehört" dem Netzbetreiber nicht (wohl aber dem Hausbesitzer/Vermieter, nicht dem Mieter), der Techniker nimmt aber in jedem Fall die (normalerweise korrekte) Erstinstallation an der TAE vor.



[arvan]

Ja und daraus leite ich das 1+2 beschaltet sind, was bei einer 1. TAE (die er als Beispielbild genommen hat, dass sie genauso aussieht wie seine) vollkommen korrekt wäre !
Wenn du mir jetzt was anderes erzählen willst, hast du keine Ahnung und darfst gerne nochmal den Wikipedia Link durchlesen, anstatt hier falsche Infos zu verbreiten und zu behaupten, die Techniker könnten nichtmal eine TAE beschaltet, (das wäre schon sehr harter Tobak), zumal die garantiert keine neue FFN verbauen.
Und da legt er garantiert passendes ohne LSA Werkzeug GAR nichts um, denn dann kriegt er ne saftige Rechnung! Ist nämliche Zuständigkeit Netzbetreiber. (Von Eigentum reden wir hier nicht)

@Mxhp361 herzlichen Glückwunsch, die ist korrekt verdrahtet. Angeschlossen ist es auch richtig, also Störung melden oder anderen Router ausprobieren, wobei die 7590 wohl kaum defekt sein dürfte.



[Cardhu]

Der Techniker hat sich auch gewundert

Kam der Techniker auch auf die Idee zu prüfen, ob es funktioniert?
Weil das wird dann normalerweise auch gemacht, zumindest kenn ich das so.



[Mxhp361]

Kam der Techniker auch auf die Idee zu prüfen, ob es funktioniert?
Weil das wird dann normalerweise auch gemacht, zumindest kenn ich das so.

Ich war nicht die ganze Zeit an seiner Seite - erst Funktionierte es nicht, nach dem er eine Neue Dose verbaut habe mit der Aussage "Die alte war wohl Verdreckt" sollte die Leitung stehen.



[Hauro]

Also wie folgt die Bilder :

Was steht in den Ereignissen unter "Internetverbindung"?

Beispiel

12.11.21 14:20:17 Information des Anbieters über die Geschwindigkeit des Internetzugangs (verfügbare Bitrate):
12.11.21 14:20:14 DSL ist verfügbar (DSL-Synchronisierung besteht mit ...).
12.11.21 14:19:40 DSL-Synchronisierung beginnt (Training).



[DJMadMax]

@arvan
Mich irritiert weiterhin, wieso an der Dose ZWEI MAL "1-2" vorhanden ist. Das habe ich so noch nicht gesehen.

EDIT:
Hab mich gerade belesen, das dient wohl zum Durchschleifen zu einer zweiten TAE. Alles klar - ich editiere weiter oben mal. Sorry für die Verwirrung.



[arvan]

@arvan
Mich irritiert weiterhin, wieso an der Dose ZWEI MAL "1-2" vorhanden ist. Das habe ich so noch nicht gesehen.

Ist nur bei einer 1.TAE vom Netzbetreiber so. Das zweite 1'/2' ist quasi paralell geschaltet.
Ich denke da wird dem Techniker irgendwo ein Fehler passiert sein, sonst würde es gehen.
Normalerweise sollte es nach wenigen Minuten synchron sein.



[Mxhp361]

Ich werde Morgen bei der Telekom Anrufen und Fragen ob es möglich sei das erneut ein Techniker vorbei kommt.

Danke an alle die bereit waren mir zu helfen.

lg
