Verkabelung Custom Wasserkühlung MO-RA + Aquero 6 LT

[YANKOO37]

Hallo zusammen,

morgen habe ich alle Teile zusammen und würde die Verkabelung zum Aquaero 6 LT einmal abklären. Bitte korrigiert mich, wenn ich irgendwo Fehler gemacht habe. Ich kenne mich mit dem Thema noch nicht so gut aus.

Das Setup sieht so aus:
Palit RTX 4090 GameRock (P/N: NED4090019SB-1020G)
Intel Core i9-13900KF, 8C+16c/32T, 3.00-5.80GHz, boxed ohne Kühler
ASUS ROG Strix Z790-F Gaming WIFI
G.Skill Trident Z5 RGB schwarz DIMM Kit 64GB, DDR5-6400, CL32-39-39-102, on-die ECC
Western Digital WD_BLACK SN850X NVMe SSD 1TB, M.2 2280 / M-Key / PCIe 4.0 x4, retail
Samsung SSD 990 PRO 2TB, M.2 2280 / M-Key / PCIe 4.0 x4
Arctic Liquid Freezer II 360 RGB
be quiet! Pure Base 500 FX, schwarz, Glasfenster
be quiet! Straight Power 11 850W ATX 2.4
Samsung SSD 990 PRO 2TB: R: 7450 W: 6900
2x Western Digital WD_BLACK SN850X 1TB: R: 7300 W: 6300
Samsung 970 EVO 1TB: R: 3500 W: 3300
3x 4K Monitore


Wasserkühlung:

Die zweite Spalte soll zeigen, wohin verkabelt werden soll!

Pump: Aqua Computer D5 Pump with pwm + tacho signal	--> Aquaero Lüfter 4 --> Molex --> HDD Strom vom Netzteil
Flow Sensor: Aqua Computer high flow	--> Aquaero Flow 1
Splitter: Aqua Computer Splitty9	--> Aquaero Lüfter 1
4x Noctua - NF-A20 PWM Fans	--> Splitty
1x Wassertemperaturmessgerät	--> Aquaero Sensoren 4-5
3x Temperaturfühler	--> Aquaero Sensoren 1-3
Aquacomputer - Aquaero 6 LT USB Fan Controller	In der Mainboard-Zeichnung die Nr. 10 --> siehe Beitrag von Rickmer (Richtung beachten!)
2x Gehäuselüfter	--> Aquaero Lüfter 2 +3
HDD "Stromversorgung" vom Netzteil	--> Aquaero Stromvers.

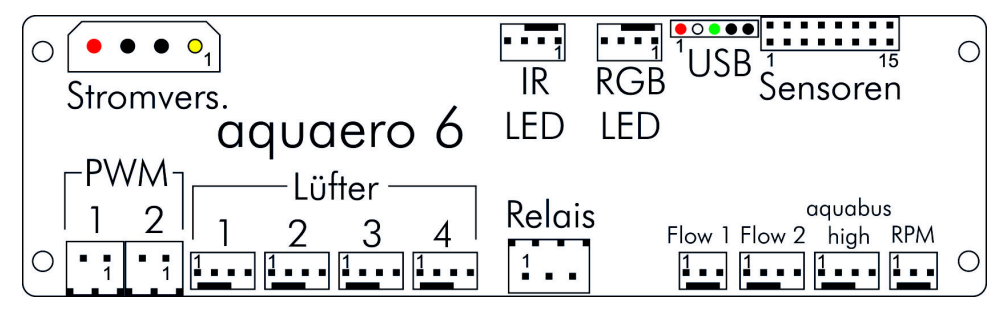

Aquaero 6 Anschlüsse: https://aquacomputer.de/handbuecher.html

Mainboard:
https://dlcdnets.asus.com/pub/ASUS/mb/LGA1700/ROG STRIX Z790-F GAMING WIFI/G20600_ROG_STRIX_Z790-F_GAMING_WIFI_UM_WEB.pdf?model=ROG STRIX Z790-F GAMING WIFI



[Rickmer]

--> Ich sehe keinen passenden 5 Pin Anschluss beim Mainboard?

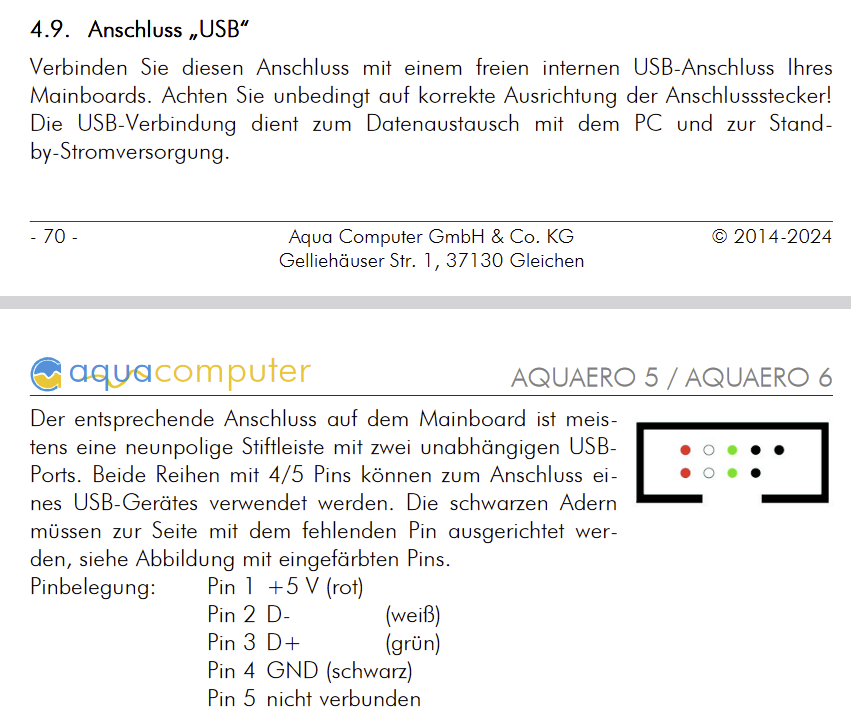

Falls du das USB-Kabel meinst: In der Mainboard-Zeichnung die Nr. 10
Guck nur, dass du das Kabel nicht falschrum rein steckst. Die Anleitung lesen hilft!

Wo kommt das hin, Sensoren 4-5? (hat 2 Pins)

Was für ein Wassertemperaturmessgerät? Ein Foto könnte helfen.

--> Wo kommt das zweite Kabel hin?

Welches zweite Kabel? Das Molex-Stromkabel? Natürlich am Molex Anschluss vom Netzteil anschließen.
Das ist so aufgeteilt weil eine D5 auf max Power problemlos einen Fan-Header überlasten kann. Bis zu 30W sind 2,5A - viele Lüfter-Header sind jedoch nur für maximal 1A gedacht.



[YANKOO37]

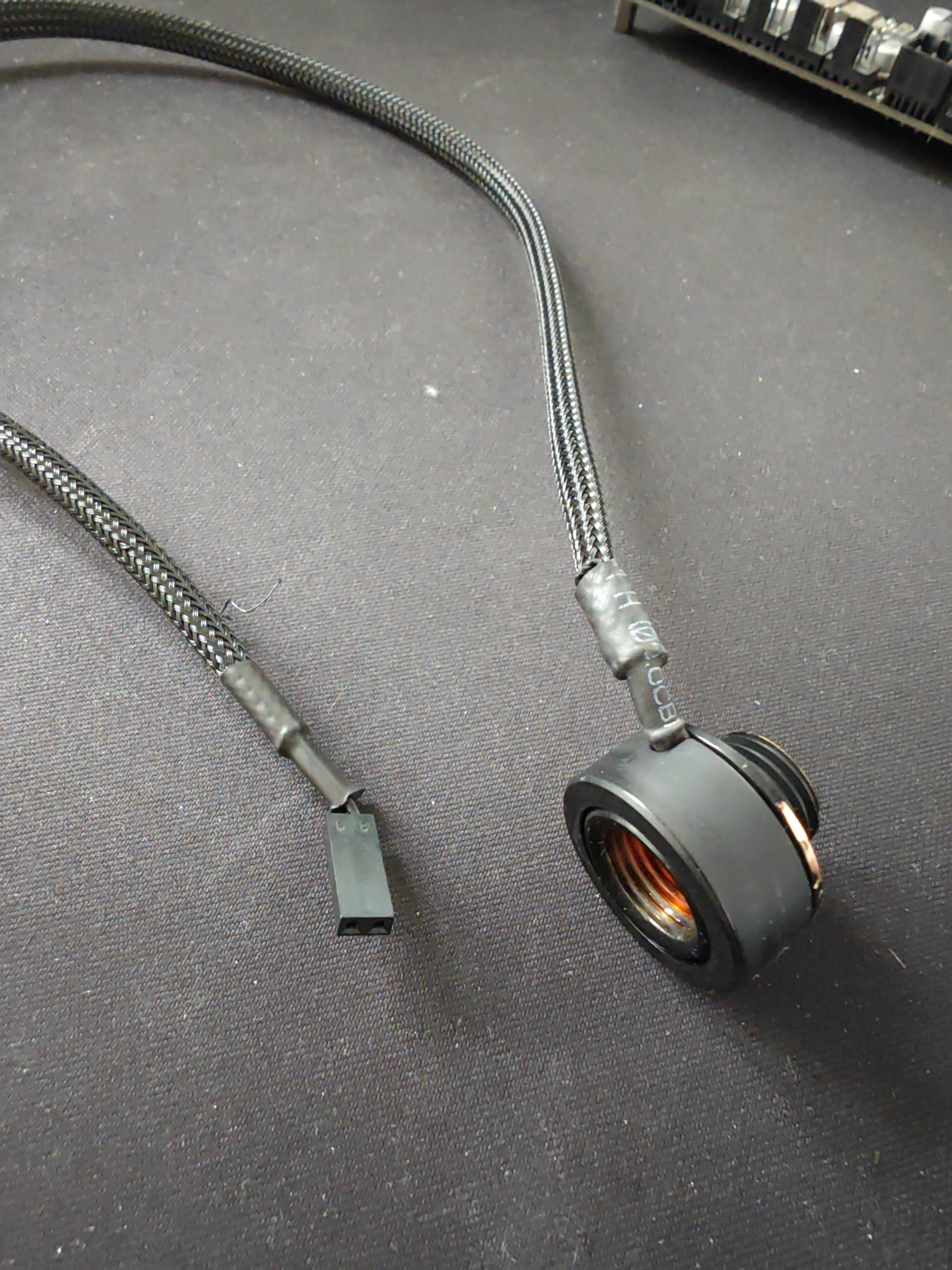

Bild 1 zeigt das Wassertemperaturmessgerät

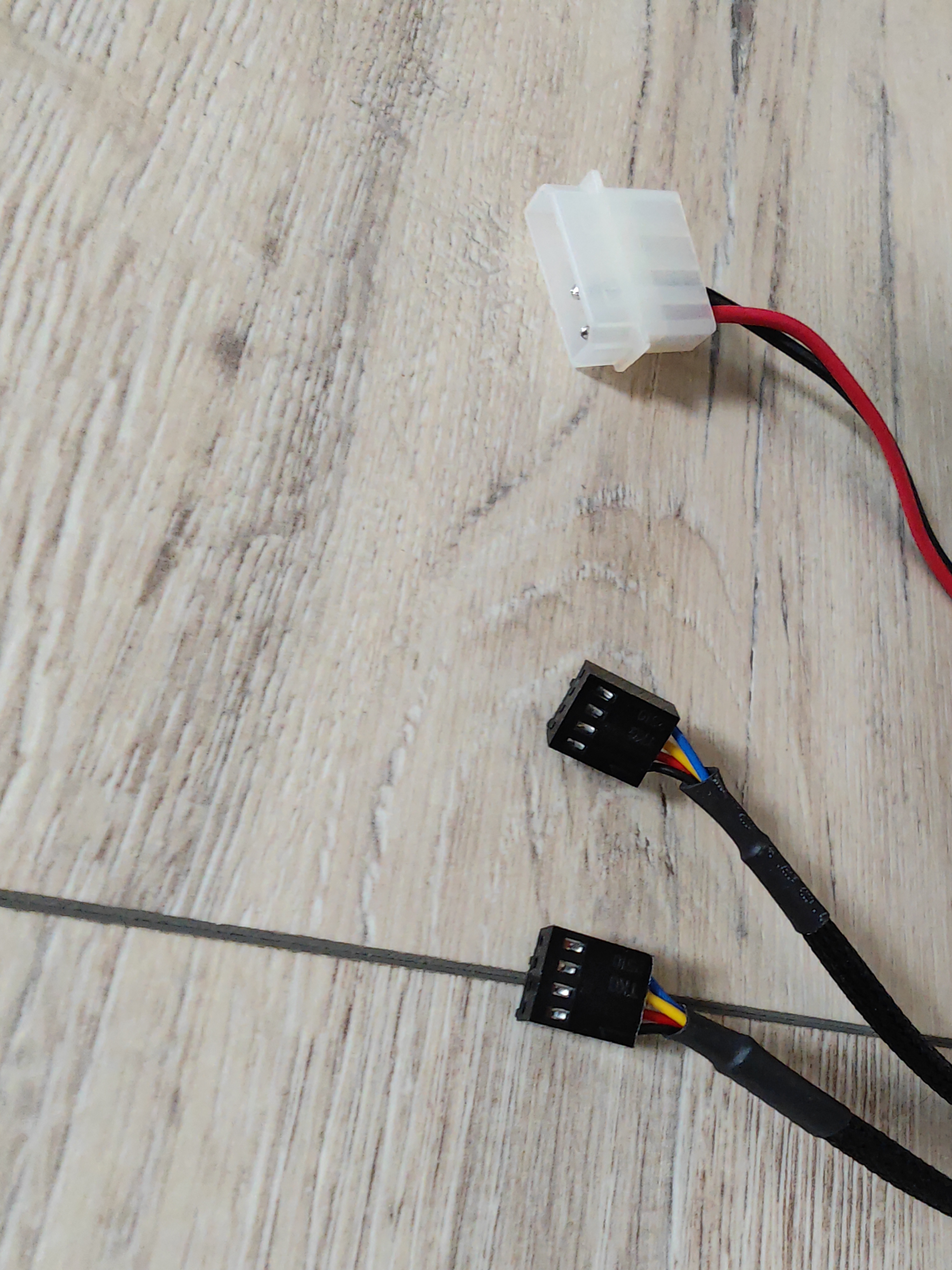

Bild 2 die beiden Anschlüsse beim MO-RA sowie den weißen Anschluss MOLEX?
--> also dann MOLEX in den HDD Anschluss vom Netzteil
--> die beiden schwarzen Anschlüsse in den Aquero Lüfter?



[Rickmer]

Den Temperatursensor einfach auf einen der Sensoren-Slots aufstecken?...
Ich sehe jetzt nicht wo hier eine Frage aufkommen kann.

Das andere Foto zeigt nicht genug. Nur die Kabelenden reichen nicht um das einordnen zu können.



[YANKOO37]

@Rickmer Ok danke.

Zum zweiten Foto: Das eine Ende kommt vom Splitty, wo die 4x Fans zusammenlaufen. Das andere Ende kommt von der Pumpe.



[Rickmer]

Ahso ja. Die dann beim Aquaero an die Fan-Header anschließen.

Bei der Pumpe ist das nur für Überwachung und Steuerung per PWM. Die kannst du auch nicht anschließen, dann läuft die halt mit voller Power.



[LiniXXus]

Im Grunde sind die Kabel selbsterklärend.

Beim Splitty musst du aber auf ein Anschluss acht geben, der ist mit RPM gekennzeichnet. An diesem Anschluss muss zwingend ein Lüfter angeschlossen sein. Denn über diesen Anschluss wird auch das Tachosignal übergeben und die anderen werden dann mit diesem Wert mit geregelt. Schließt du dort kein Lüfter an, wird keine Regelung stattfinden.
