Z790: SSD PCIe 4.0 und 5.0

[-Razzer-]

Hallo,

habe eine Verständnisfrage zu Z790.

CPU: 14th Gen mit 20 PCIe Lanes
Board: MSI Z790 Carbon Wifi
GPU: 4090

5x M.2 (Qty)
M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260 devices
M.2_2 Source (From CPU) supports up to PCIe 5.0 x4 , supports 22110/2280/2260 devices
M.2_3 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices
M.2_4 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices
M.2_5 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260 devices
6x SATA 6G (Qty)
*PCI_E1 slot will be Gen5x8 when installing M.2 SSD in the M2_2 slot.

2x PCI-E x16 slot (Qty)
1x PCI-E x1 slot (Qty)
PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU)
PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset)
PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)

Aktuell ist eine Kingston Fury 2TB PCIe 4.0 x4 in M.2_1 verbaut.

Für mich liest sich das so, dass sobald man den M.2_2 Slot verwendet, der GPU Slot nur noch mit x8 angebunden ist?
Oder gilt das nur, wenn auch der M.2_1 genutzt wird, da dann mehr als 20 PCIe Lanes benötigt werden?

Kann ich da eine PCIe 5.0 SSD einbauen ohne Einbußen, wenn die vorhandene SSD nach M.2_3 wandert?

Viele Grüße



[cvzone]

Das gilt nur für den M.2_2

Deine CPU hat insgesamt nur 16 PCIe 5.0 Lanes. Wenn man 5.0 auf M.2 und/oder der GPU will, bleibt nur eine x8/x8 Aufteilung.

Du kannst da eine PCIe 5.0 SSD einbauen, ohne das sich das auf die anderen M.2 auswirkt. Aber deine GPU wird auf PCIe x8 4.0/5.0 fallen. (bei der 4090 dann natürlich x8 4.0)

PS: Grundsätzlich kannst du den M.2_2 nicht benutzen, wenn du nicht willst, dass die RTX 4090 mit weniger als x16 läuft.



[Deathangel008]

Für mich liest sich das so, dass sobald man den M.2_2 Slot verwendet, der GPU Slot nur noch mit x8 angebunden ist?

so ist es. M.2_2 hängt an den gleichen 16 5.0-lanes die auch an den ersten x16-slot gehen. M.2_1 hängt an den 4 4.0-lanes der CPU und hat keinen einfluss auf irgendwelche anderen slots.



[-Razzer-]

Die 4090 braucht ja nur 4.0 x16?

Das hatte ich gefunden:
Quelle: https://www.pcgameshardware.de/Core...ew-vs-7800X3D-13900KS-Release-kaufen-1442922/

Unterstützt werden weiterhin 20 PCI-Express-Lanes, bis zu einmal 16 (PCI-E-4.0) + 4 (PCI-E-5.0). Im Grunde ist ein i9-14900KS ein i9-14900K mit höheren Taktfrequenzen.

Deswegen dachte ich könnte das mit der GPU mit 16 PCIe 4.0 und SSD 4 PCIe 5.0 klappen (+ SSD am Chipsatz).
Beim Mainboard liest sich das aber eben anders.
So wäre der PCIe 5.0 Slot ja total unbrauchbar, wenn man eine dedizierte GPU verwendet.



[Fujiyama]

Wenn ich das richtig sehe hättest du praktisch kein Relevanten Leistungsverlust durch x8 statt x16.



[Deathangel008]

@-Razzer-:

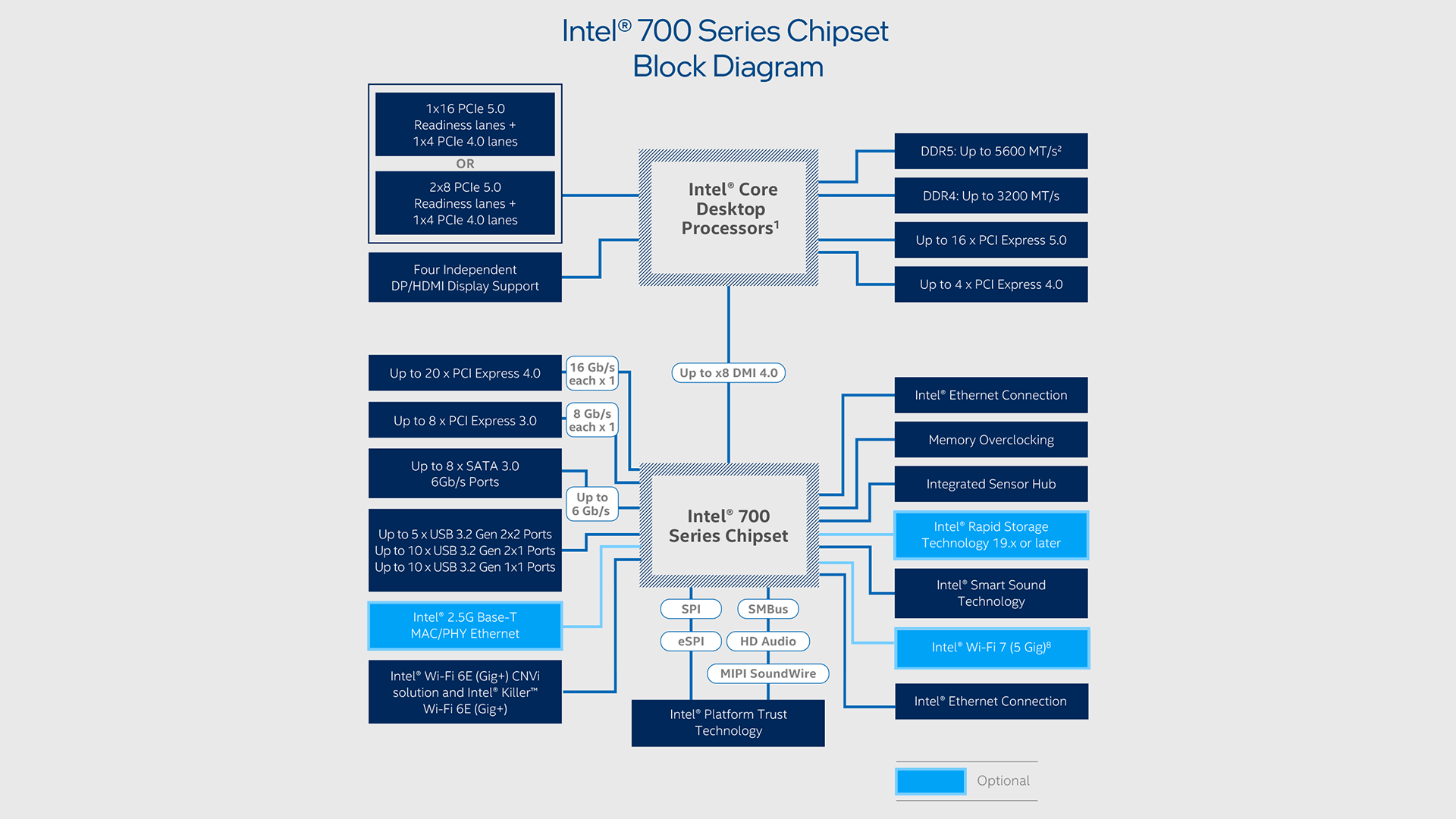

wo ist das her? es sind 16 5.0- und 4 4.0-lanes.

und ja, M.2 mit 5.0_x4 bedeutet bei LGA1700 zwangsläufig 5.0_x8 am ersten x16-slot. unabhängig davon ob man den entsprechenden M.2-slot mit ner 5.0-, 4.0- oder 3.0-SSD bestückt.



[cvzone]

Die 4090 braucht ja nur 4.0 x16?

Die Lanes sind fest verdrahtet. Da der x16 Port PCIe 5.0 kann sind die mit den 5.0 Lanes der CPU verbunden, wovon dann 8 weggeschaltet werden, auch wenn die 5.0 NVMe nur 4 nutzt. (gibt halt kein x12 Profil)

Die kann sich leider nicht dynamisch freie 4.0 Lanes nehmen.



[-Razzer-]

@Deathangel008
Hab die Quelle oben hinzugefügt.

Dann ergibt eine PCIe 5.0 SSD nicht wirklich Sinn, wäre gut den Slot voll nutzen zu können, so wird es dann lieber eine weitere PCIe 4.0 SSD, dafür sind dann ja noch 3 Slots frei.



[cvzone]

Generell ist der Leistungsverlust x8 4.0 zu x16 4.0 gering. Aber wenn man schon eine 4090 kauft, will man sowas natürlich nicht sehen...

Wirklich sinnvoll wird das vermutlich dann erst, wenn es PCIe 5.0 GPUs gibt. Mit x8 5.0 gäbe es dann vermutlich gar keine Leistungsverluste mehr.



[Deathangel008]

@-Razzer-: tss, da hätte ich von PCGH aber mehr (also korrekte angaben) erwartet.
