Projekt 11°C Keller-MoRa

[m1key_SAN]

Durch den Aufbau mit den Radiatoren oben und unten, produziert das Gehäuse kalte Luft in meinem Büro. Jetzt im Winter fühlt sich das an als ob eine Tür oder Fenster undicht wären und es "zieht" unangenehm. Im Sommer könnte der Effekt aber als kleine Klimaanlage funktionieren.

First World Problems

Klasse Projekt, aber echt ich muss lachen, normalerweise im Sommer am Schwitzen, dein PC macht mal auf AC. Im Winter einfach die Heizung aufdrehen wenn zu Kalt duch den PC
Ich finde es echt Klasse umgesetzt! Aber ich kann mir vorstellen das dieses Ziehen, auf dauer nervt.
Vielleicht kann man das thermisch irgendwie isolieren?



[Kryss]

Auf jeden Fall ein geiles Projekt, mega! :-)
Auch mal nett, wenn die Hardware zu kalt wird

Vg Chris



[Youngtimer]

Ein sehr spannendes Projekt! Ich denke, die Wassertemperatur sollte sich ziemlich gut über die Lüfterdrehzahl regeln lassen. Wenn das Wasser zu kalt ist, können die Lüfter ja auch erstmal stehen, bis der PC das Wasser von sich aus langsam aufgeheizt hat. Kritisch müssten dann eigentlich nur die ersten Minuten nach dem Einschalten sein.

Genau, aktuell läuft der MoRa im Keller zunächst passiv und ohne Drehzahl der Lüfter. Die kritische Phase hab ich mal im Video aufgenommen. Die Temperaturen fallen natürlich sehr fix. Rot = Wassertemperatur oben im Radiator. Blau = Lufttemeperatur vorne am Gehäuse.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Insgesamt habe ich ca. drei Liter Kühlflüssigkeit im Kreislauf. Aber da das Wasser fast 50/50 oben und unten verteilt ist, vermischt es sich recht zügig.

@m1key_SAN Ich habe mich auch erst gewundert woher die kalte Luft kommt, aber einmal die Hand oben auf das Gehäuse bzw. den Radiator und es war klar. Die Büro Luft wird ja vorne angesaugt und oben ausgeblasen, geht also durch zwei 45er Radiatoren in denen zum Teil nur 11-12°C kaltes Wasser läuft. Zum Glück war das aber nur ein extrem Beispiel, wenn ich im Keller nicht Vollgas auf den Lüfter fahre wird es nicht so kühl.



[Krisge]

Einfach nur Geil. Muss mega befriedigend sein wenn man fertig ist und alles funktioniert. Aber leider immer nur bis zur nächsten Bastelidee...



[conf_t]

Für die Festlegung des aktuellen Taupunkts nutze ich sowas (rechtes Feld in der Anzeige „Td“).

https://www.conrad.de/de/p/voltcraf...9-rf-taupunkt-schimmelwarnanzeige-100841.html

So muss man nicht rechnen.
Im Sommer kann bei 27°C Zimmertemperatur schon mal der Taupunkt bei über 22° liegen. Allerdings wird der Keller im Sommer auch wärmer sein und somit die CPU und Grakar.



[Nordm4nn]

Geiles Projekt
Jetzt noch das Gehäuse abdichten und din Vakuum reinbringen dann ist auch nix mehr mit Kondenswasser



[Youngtimer]

Geiles Projekt
Jetzt noch das Gehäuse abdichten und din Vakuum reinbringen dann ist auch nix mehr mit Kondenswasser

Ich glaube so ein bisschen Luftzug wollte ich mir schon im Gehäuse erhalten. Es sind ja nicht alle Bauteile wassergekühlt.



[RaptorTP]

Will kein Wasser im Rechner - find es aber genial !

Hab leider noch eine Etage dazwischen xD ... sonst hätte ich auch zumindest die Möglichkeit

Gute Arbeit



[edenjung]

Mega Projekt hut ab.



[michi_z1981]

Sind die 11,7 Grad unter Last gemessen?
Hast du die Schläuche durch die Wand in eine Hülle gesteckt? Wir es bei Wasserleitung im Mauerbereich üblich ist?

Ansonsten schliesse ich mich an.
Spannendes Projekt.



[Youngtimer]

@michi_z1981 Unter last wird die GPU Temperatur natürlich höher. Je nach Benchmark liegt das Delta zum vom Chip zum Wasser bei 10-15°C. Vielleicht könnte man da mit Liquidmetal als Wärmeleitpaste noch etwas optimieren, aber ich bin erstmal sehr zufrieden mit den Temperaturen.

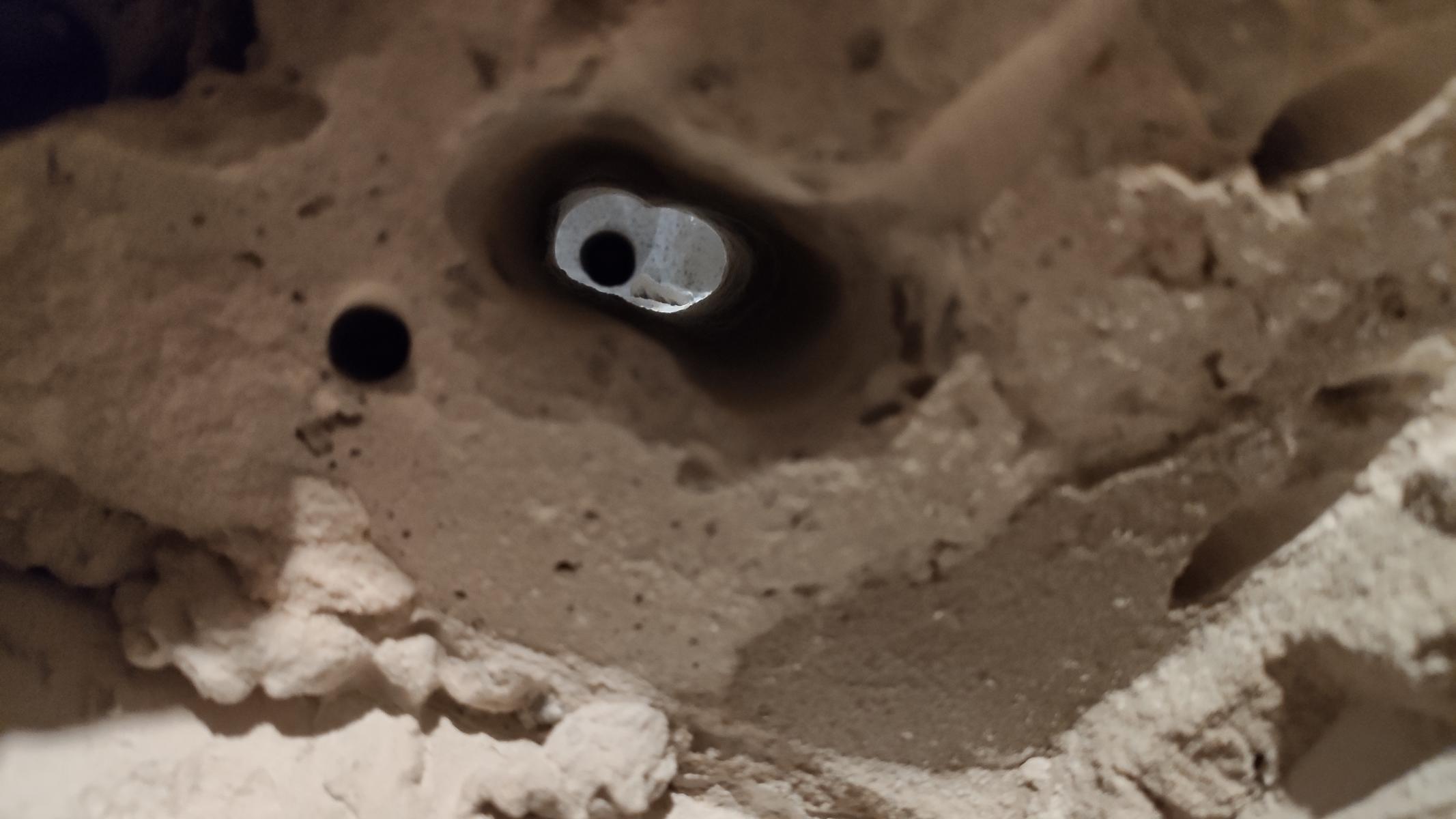

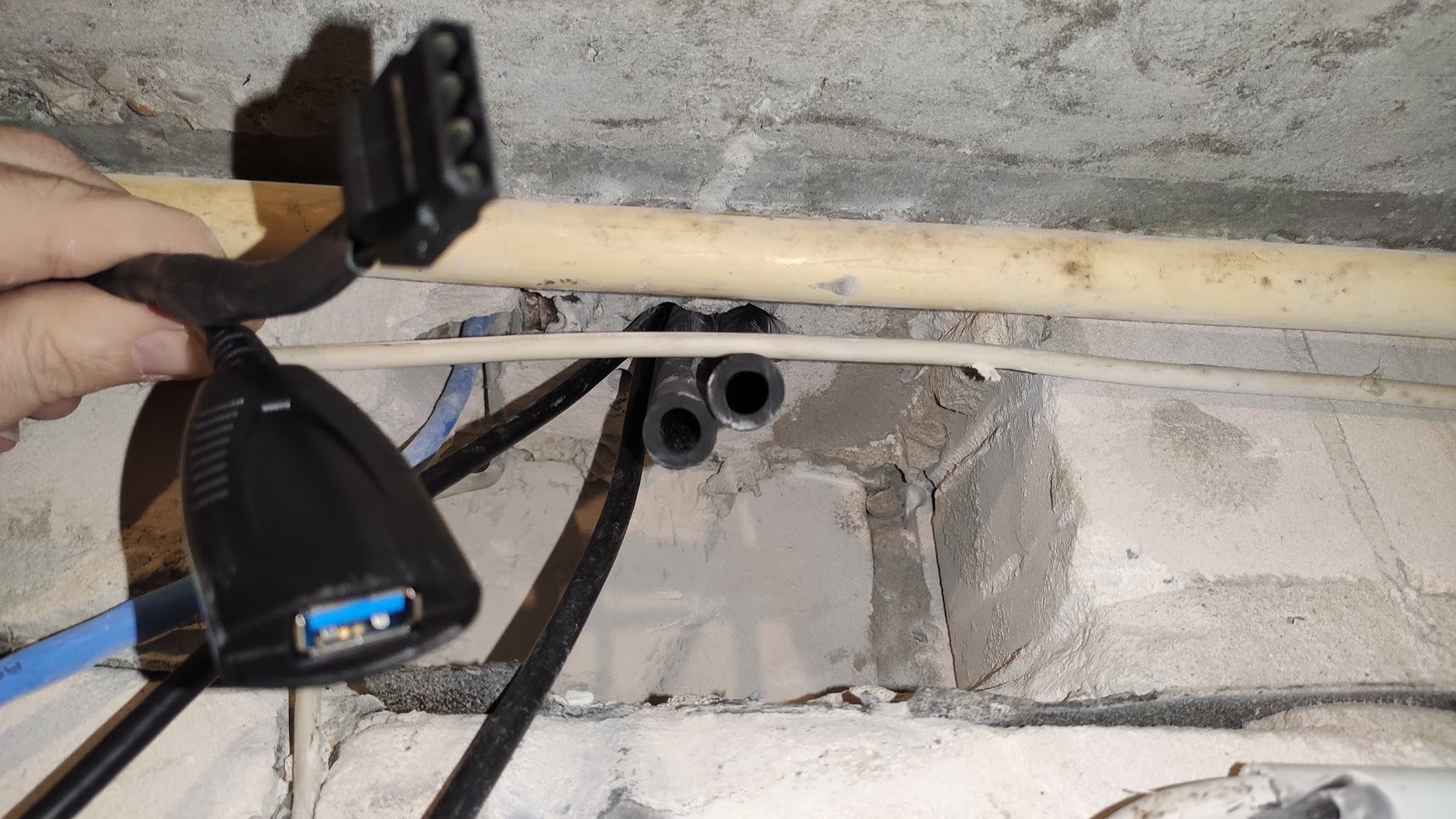

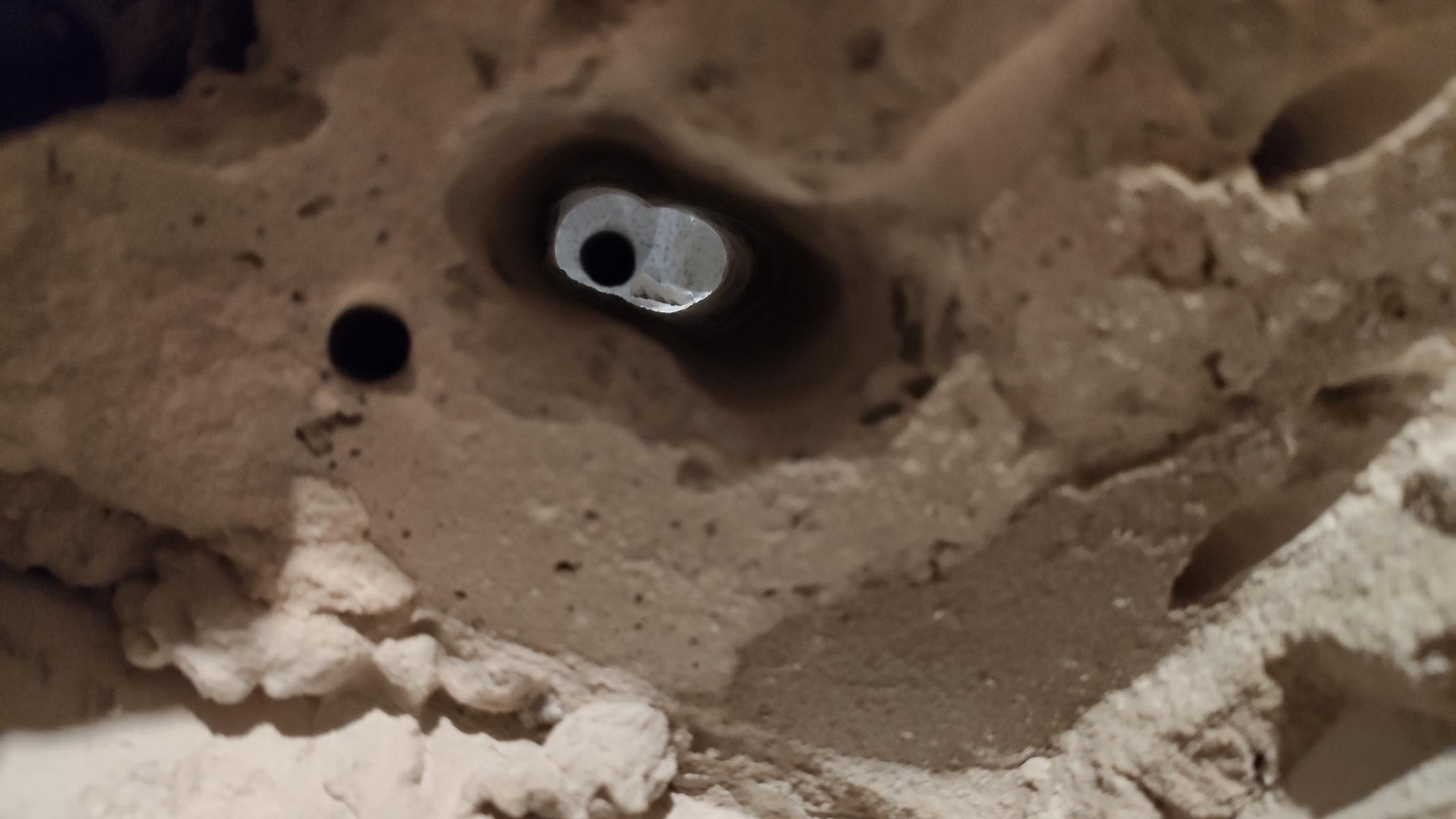

Der Durchgang vom Keller ins Büro direkt darüber ist nur sehr kurz und die 16/10 Schläuche machen einen robusten Eindruck.



[madzzzn]

Wie steuerst du die Lüfter und die Pumpe? Ich habe seit längerer Zeit exakt das gleiche Projekt geplant, aber bisher nicht umgesetzt:
Kellerwakü.
Da war die Frage, wie ich die Pumpe, die im Keller sein soll, steuere. Geplant ist es, ich weiss auch wie, vielleicht hast du eine bessere Lösung.



[michi_z1981]

Unter last wird die GPU Temperatur natürlich höher. Je nach Benchmark liegt das Delta zum vom Chip zum Wasser bei 10-15°C.

Heißt also übersetzt, das der Chip laut Hwinfo 40°C anzeigt, während das Wasser IM PC gemessen bei 25-30°C liegt? Als Beispiel.
Hast du im Keller auch einen Fühler für die Wassertemperatur?



[Youngtimer]

Heißt also übersetzt, das der Chip laut Hwinfo 40°C anzeigt, während das Wasser IM PC gemessen bei 25-30°C liegt? Als Beispiel.
Hast du im Keller auch einen Fühler für die Wassertemperatur?

Ja, nur wird das Wasser nicht so warm. Volle Energie mit 430 Watt Powerlimit auf der 3080 und knapp 2,2 Ghz sind das ca. 35°C am Chip. https://www.3dmark.com/3dm/58727176

Ergänzung (1. März 2021)

Wie steuerst du die Lüfter und die Pumpe? Ich habe seit längerer Zeit exakt das gleiche Projekt geplant, aber bisher nicht umgesetzt:
Kellerwakü.
Da war die Frage, wie ich die Pumpe, die im Keller sein soll, steuere. Geplant ist es, ich weiss auch wie, vielleicht hast du eine bessere Lösung.

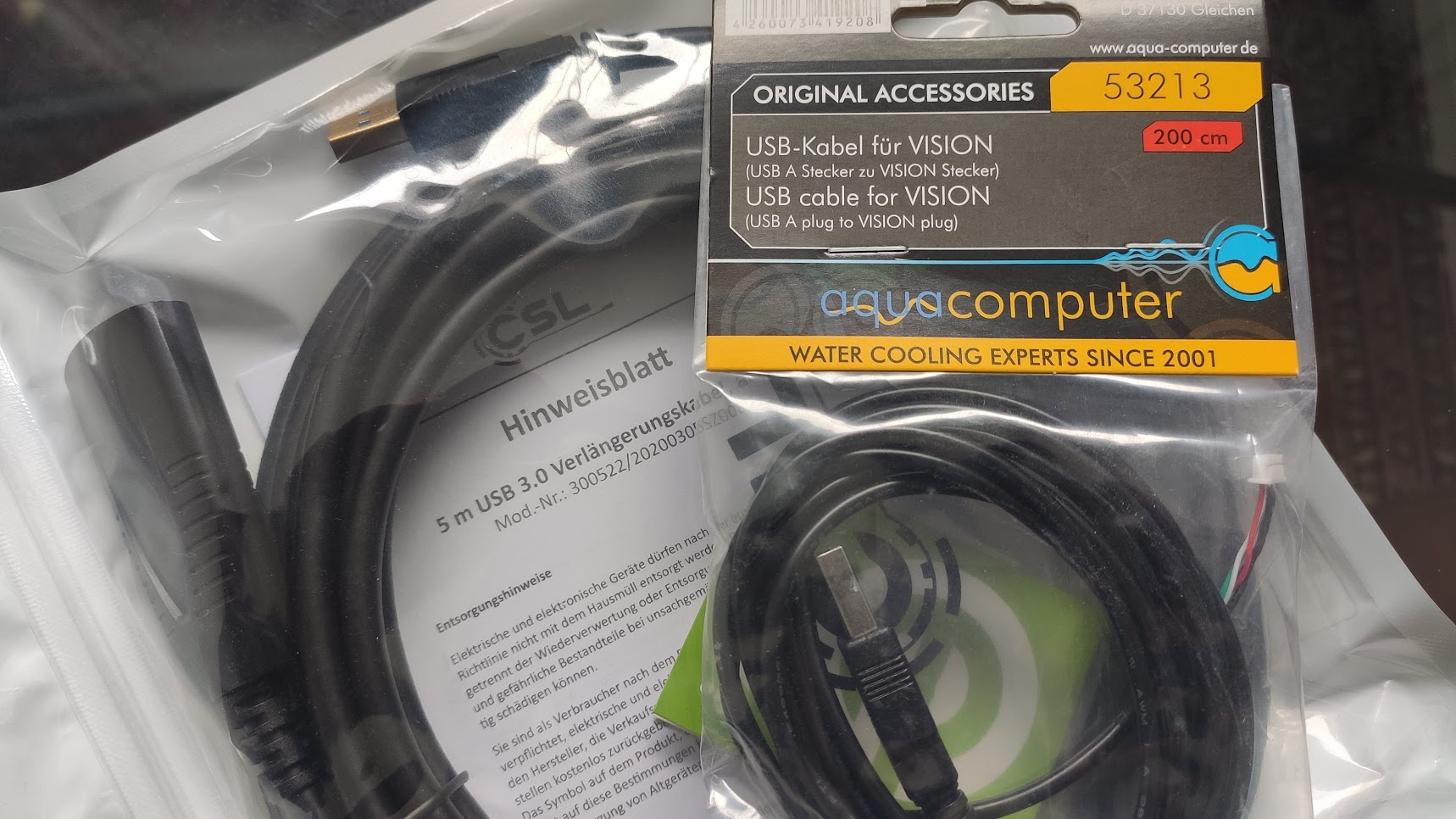

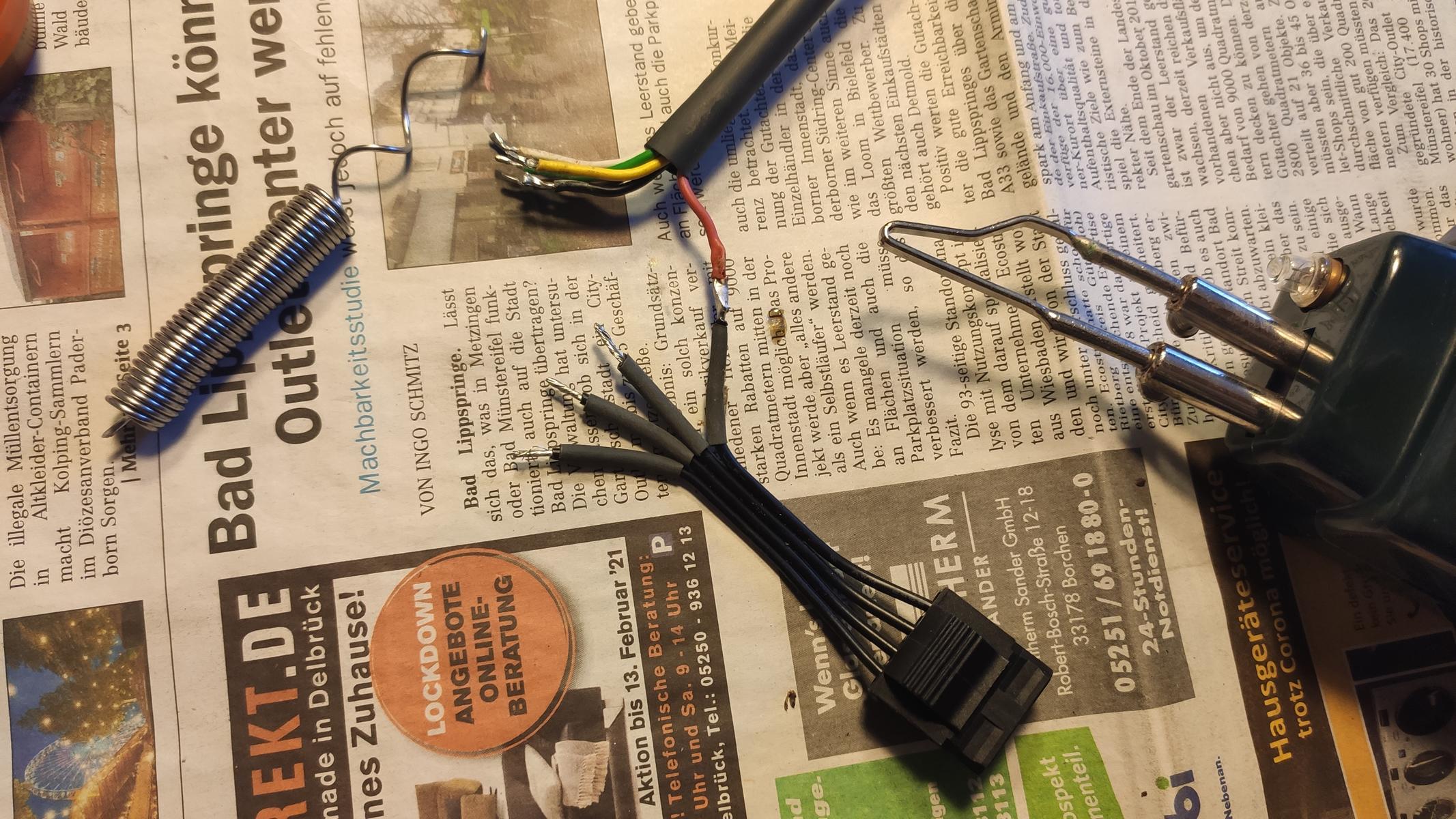

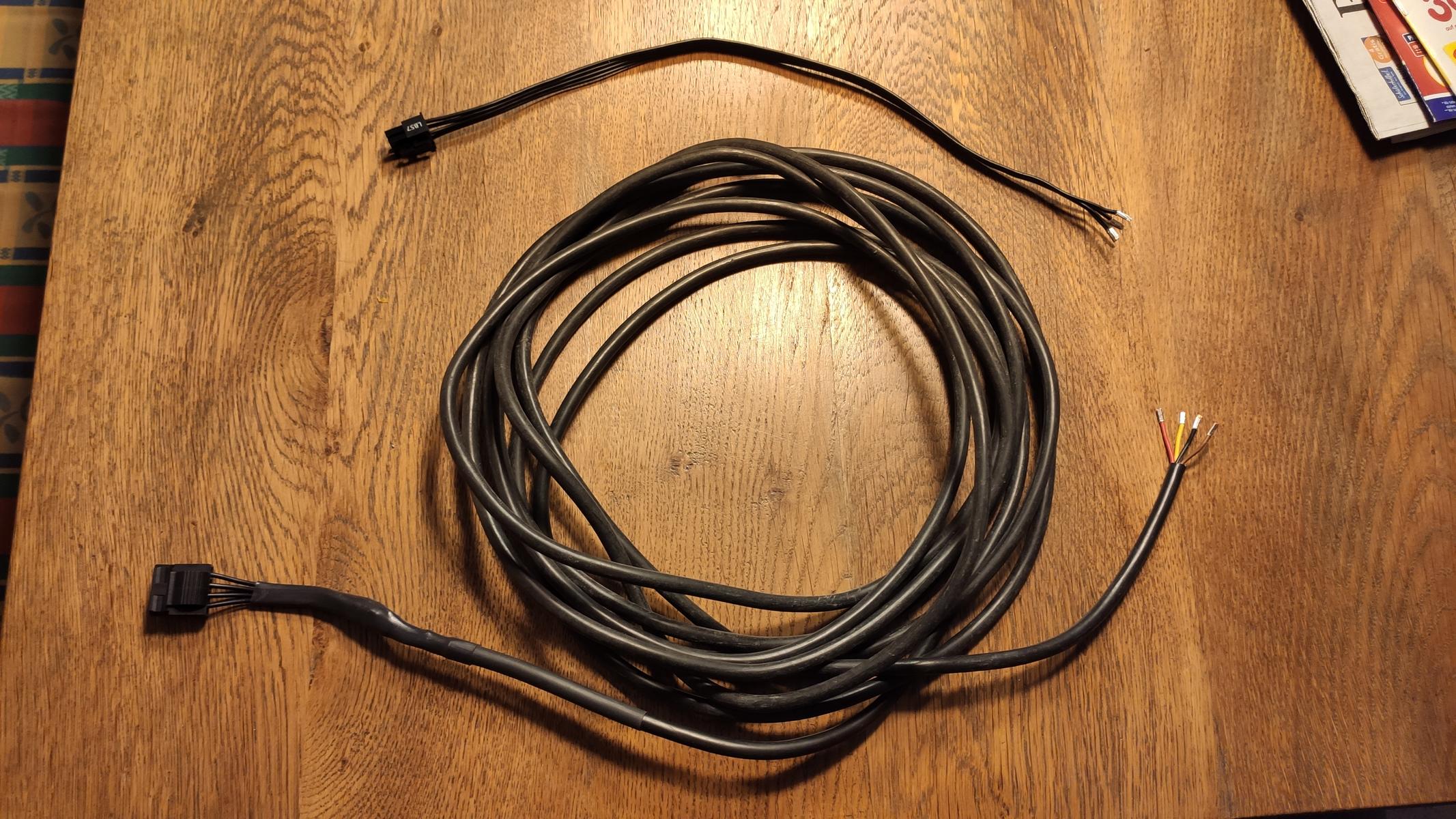

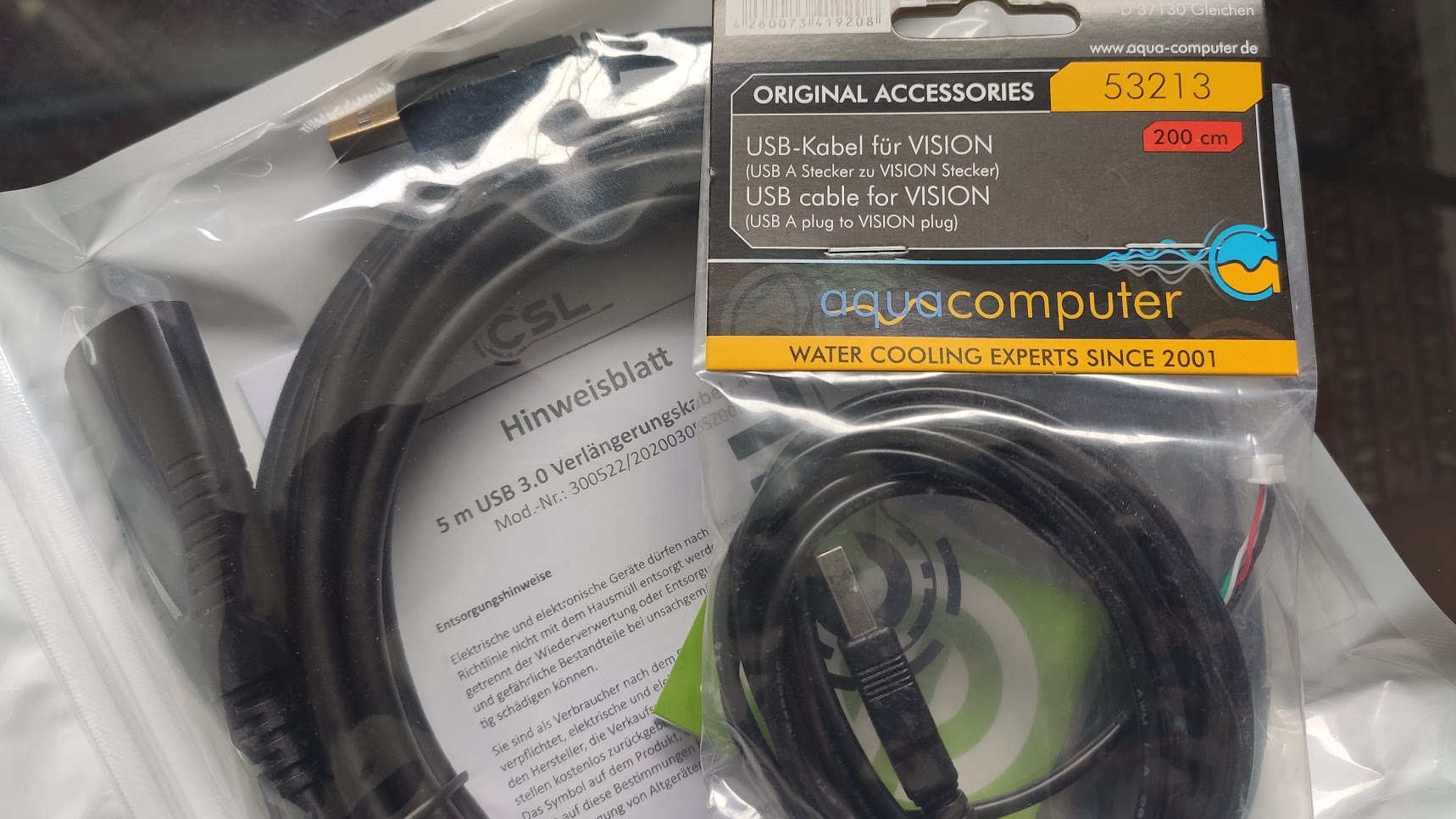

Meine Pumpe ist noch im PC, aber unten wäre die auch Problemlos möglich. Anschluss würde dann über einen Aquacomputer Octo oder Quadro laufen. Du brauchst nur eine USB Verlägerung, z.B. 5m aktiv für ca. 15€ und ein Molex Kabel vom PC verlängern. Dann hast du alles was du brauchst.



[Tada100]

Muss mich dem Tenor anschließen, einfach ein super Sau geiles Projekt. Sehr gut Umgesetzt!
Bei der Leistung die abgeführt wird, gib es kaum etwas besseres.

Nur den Gesamten Pc, ohne Lüfter, in Öl einlegen würde dem noch die Krone aufsetzen, wie ich finde .



[X-Bow]

@Youngtimer: Doofe Frage, vllt hab ich es auch überlesen, kühlst Du mit dem kalten Kellerwasser auch die CPU oder hat die über die beiden Radiatoren einen eigenen Kreislauf?

Weil wenn Du sowieso beide mit einem Kreislauf kühlen würdest, dann lass das kalte Kellerwasser einfach als erstes durch den vorderen Radiator im System laufen bevor das Wasser zu den Komponenten geht. Dadurch ist der vordere Radioator immer die kälteste Fläche im System und sollte es zu Kondenswasserbildung kommen dann entsteht das Kondenswasser am vorderen Radiator. "Abtropfwanne" drunter mit Ablauf zur nächsten Topfpflanze und ein mögliches Kondenswasserproblem ist sorgenfrei gelöst^^



[Youngtimer]

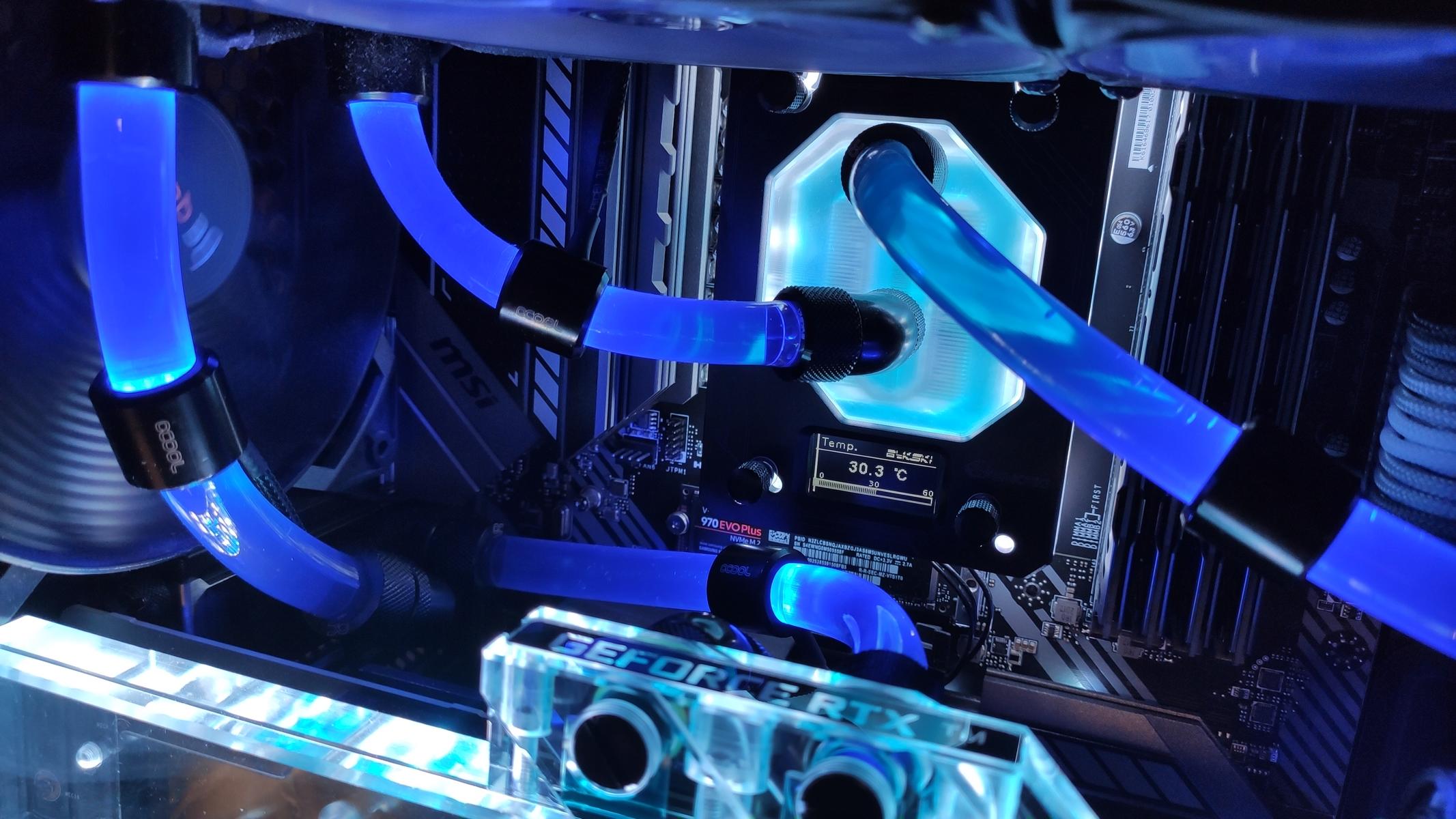

@X-Bow Das Kellerwasser kommt natürlich auch durch den CPU. Zunächst aber von der Slotblende durch den 360er Radiator oben dann in den CPU und von dort aus weiter. Zuletzt geht es dann durch die Grafikkarte und wieder in den Keller.



Man sagt eigentlich das die Anordnung der Komponenten fast egal ist, da bei vernünftigem Durchfluss die Temperatur von dem Kreislauf fast überall gleich ist.



[xen0x]

@TriggerThumb87 Nicht mal in IT-Foren ist man vor Statikern heutzutage sicher 🥴

@Youngtimer Sehr geile Idee, da komm ich direkt ins überlegen ob ich das, bevor unser Estrich kommt, nicht auch noch vorbereite. Ich sollte noch Platz für nen 50er HT-Rohr in meinem Deckenloch zwischen Elektroraum/Arbeitszimmer haben



[Youngtimer]

@xen0x : Mir wäre es auch lieber gewesen, hätte ich irgendwo noch einen freien Kabelschacht gehabt. Aber meine Strecke war ja auch nicht so weit. So ein wenig beheizter Nebenraum, Keller, Garage usw. ist ein idealer Ort für einen MoRa. Zumal sind die Dinger ja auch nicht sooo teuer und überleben vermutlich Generationen an CPUs und GPUs.



[TriggerThumb87]

Ich glaube die Hütte stürzt schon nicht so schnell ein

Ich muss da offen sagen, diese Sachen sind in dem Ausmaß Formalkram.
Theoretisch ist ja schon eine Dosenbohrung ein Verstoß. Wie immer ist hier aber das Maß entscheidend. Tun würde ich da was aus Formalia. Da die Bahn beschädigt ist, müsste da eine extra Lage Dichtbahn drauf. Wie man das verklebt, weiß ich nicht. Bei zwei kollidierenden Wänden nimmt man bei Mörtel 10cm Überlappung. Den Luxus hättest du nicht, da müsste dann Epoxy hin. Oder ein kürzerer Stein. Ist aber auch meh.
Das mit dem Wasser ist sehr unglücklich. Dose weiter rechts wäre in Ordnung. Am besten ist der MoRa natürlich "links", wenn das frei wäre.
Ist aber viel Gelaber. Das mit dem Wasser und der Dose finde ich aber wirklich nicht optimal.
Ansonsten erfüllst du wahrscheinlich den Traum eines jeden WaKü-Besitzers.
