News 12VHPWR-Adapter: CableMod ruft gewinkelte Adapter für RTX 4000 zurück

[xexex]

Du brauchst ein Bequiet Kabel das gibt's da auch

Von solchen Kabeln sollte man weiten Abstand machen, vom Prinzip das gleiche Problem wie mit Adaptern. Wenn das Netzteil einen 12VHPWR Stecker mitbringt, dann bitte nicht solche Krücken nutzen.



[MrHeisenberg]

Von solchen Kabeln sollte man weiten Abstand machen, vom Prinzip das gleiche Problem wie mit Adaptern. Wenn das Netzteil einen 12VHPWR Stecker mitbringt, dann bitte nicht solche Krücken nutzen.

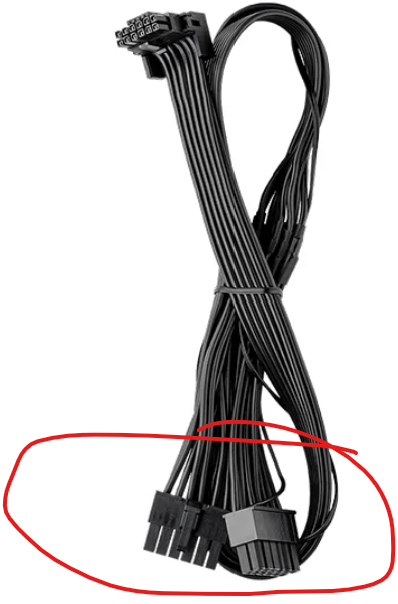

Warum? Bei BeQuiet! hängen da ansonsten zwei 8 PIN an einem Kabel.



[xexex]

Warum?

Weil das Problem identisch mit den Adaptern ist, wie bekommt man zwei 16AWG Kabel in einen Stecker? Warum sollte man sich so einen Blödsinn antun, wenn ein beliebiger 12V-2x6 Kabel es auch tut? Das ist doch der Vorteil von diesem Standard, die blödsinnigen proprietären Anschlüsse an den Netzteilen fallen weg und ob du dir ein Kabel von Seasonic, Bequiet oder Cablemod kaufst ist Jacke wie Hose.

Abgesehen davon ist das auch das einzige was der Spezifikation entspricht, alles andere ist wie ich bereits gesagt habe eine Krücke, die man nur verwenden sollte wenn man unbedingt ein altes Netzteil weiter nutzen möchte.

https://edc.intel.com/content/www/u...ress-pcie-add-in-card-connectors-recommended/

Das ist aber auch nichts neues und entsprechende Kabel hat auch Cablemod im Programm, falls man mit dem Bequiet eigenem Kabel nicht auskommen sollte.



[LordCurious]

Ok das heißt, die 12VHPW Buchsen an der PSU sind standardisierte 1:1 Verbindungen zum Stecker am Verbraucher. So hab ich das auch angenommen, finde es nur verwirrend wenn bei bequiet, sowie cablemod und co eine Einschränkung auf PSU Hersteller gemacht wird, so als ob die Belegung der Pins der Buchse vom Standard abweicht.



[prayhe]

Du brauchst ein Bequiet Kabel das gibt's da auch, aber nicht Sleeved

@Regonaut @LordCurious Gibt es auch in sleeved, aber nur im Konfigurator.



[Firefly2023]

Ok das heißt, die 12VHPW Buchsen an der PSU sind standardisierte 1:1 Verbindungen zum Stecker am Verbraucher. So hab ich das auch angenommen, finde es nur verwirrend wenn bei bequiet, sowie cablemod und co eine Einschränkung auf PSU Hersteller gemacht wird, so als ob die Belegung der Pins der Buchse vom Standard abweicht.

Die Belegungen im NT sind unterschiedlich. Daher sollte man ja auch nur Kabel vom Hersteller nehmen oder Kabel, die für das eigene NT kompatibel ist. Das ist ja auch der Grund, warum du bei CM dein NT angeben musst.



[LordCurious]

Die verwenden einen standardisierten 12VHPW Stecker am Netzteil und belegen den nach Belieben? Müsste man glatt mal nachmessen.



[xexex]

Ok das heißt, die 12VHPW Buchsen an der PSU sind standardisierte 1:1 Verbindungen zum Stecker am Verbraucher

Natürlich! Eine 12VHPWR/12V-2x6 Buchse ist eine 12VHPWR/12V-2x6 Buchse, egal ob an der GPU oder am Netzteil.

Die Belegungen im NT sind unterschiedlich.

Das gilt für die proprietären Anschlüsse, aber nicht für die standardisierte 12VHPWR/12V-2x6 Buchse, weshalb es auch völlig egal ist, von welchem Hersteller man sich ein Kabel dafür zulegt. Die "Chinesen" sind zwar diesmal etwas langsam, aber deshalb gibt es die ganzen Kabel im Netz zu kaufen.

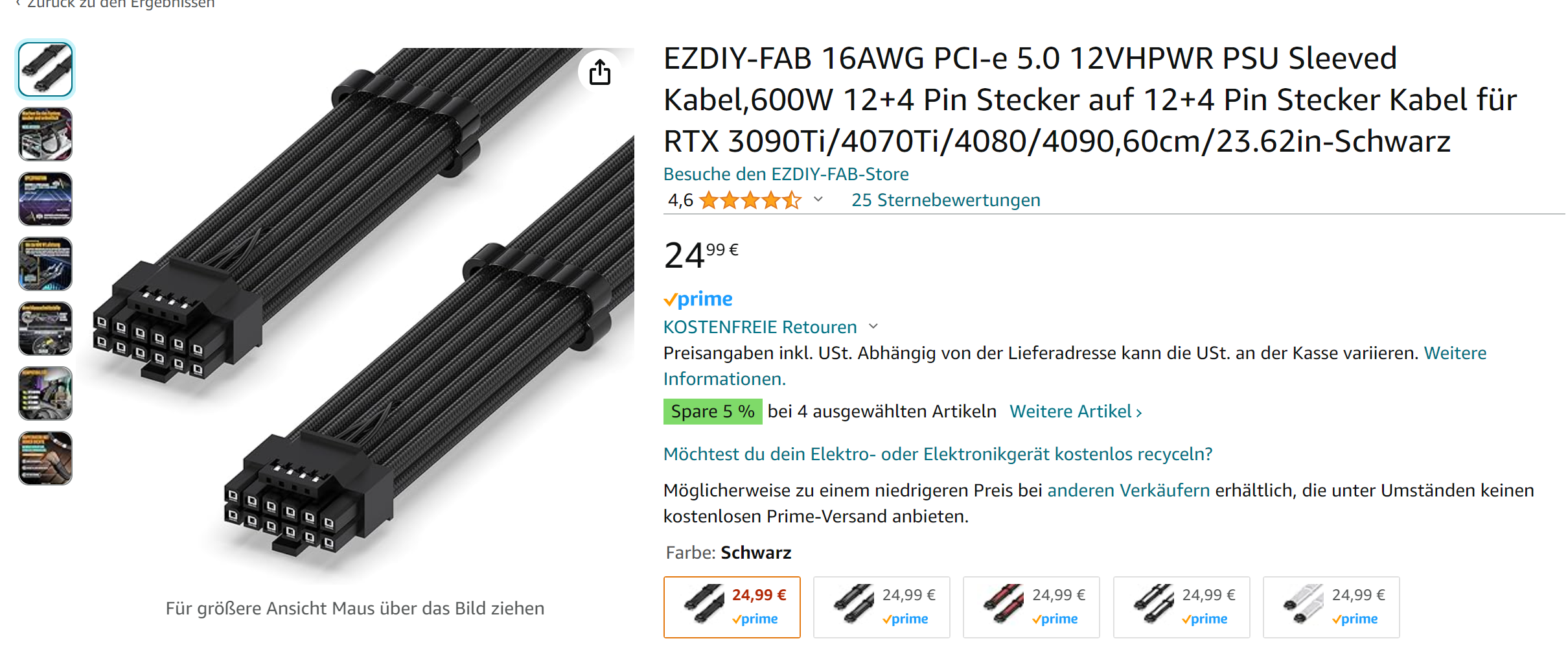

https://www.amazon.de/EZDIY-FAB-12VHPWR-Sleeved-Stecker-23-62in-Schwarz/dp/B0BXNCJPKS



[Firefly2023]

Ok, dass wusste ich nicht. Danke für die Info



[JMP $FCE2]

Langsam denke ich darüber nach, mir doch noch schnell eine 4070 mit altem 8-Pin-Anschluss zu kaufen, bevor die Dinger vom Markt verschwinden.

Eigentlich wollte ich diese Generation noch aussitzen, aber diesen HPWR-Schrott will ich nicht haben.



[maxlowmax]

Von solchen Kabeln sollte man weiten Abstand machen, vom Prinzip das gleiche Problem wie mit Adaptern. Wenn das Netzteil einen 12VHPWR Stecker mitbringt, dann bitte nicht solche Krücken nutzen.

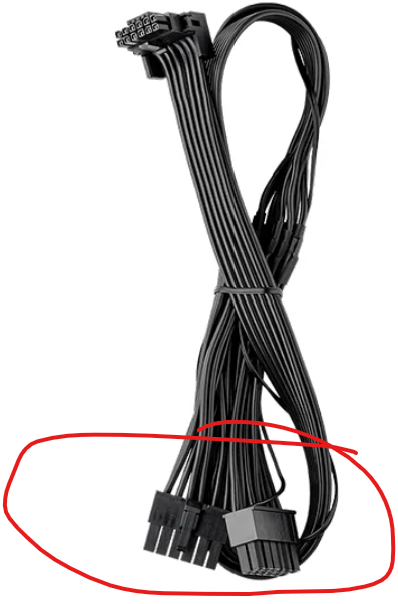

Anhang anzeigen 1453410

Also ich bleibe jetzt dabei https://www.bequiet.com/de/accessories/4759
Dann ist der Stecker halt verkehrtherum und die Kabel gehen nach oben weg. Oder ich muss halt das originale nehmen.



[Cerebral_Amoebe]

Eigentlich wollte ich diese Generation noch aussitzen, aber diesen HPWR-Schrott will ich nicht haben.

Wenn Stecker und Buchse ordentlich gefertigt (Spritzguss und Pressverbindungen in Ordnung) sind und Du weisst, worauf Du achten musst (Biegeradius, Stecker einrasten), sollte diese Verbindung schon passen.
Wenn Du einen Adapter benötigst, würde ich zum Be Quiet oder dem Seasonic greifen und nicht die Billigdinger für die Hälfte vom Preis.

Das ist ja auch das was ich kritisere, dass mangelnde Qualitätsmanagement bei der Fertigung von Stecker und Buchse (schlechter Spritzguss und zu große Toleranzen in der Vorgabe der PCI-SIG) und nicht vorhandene Information/Warnung auf der Verpackung bezüglich des Einbauraum, nicht die Steckverbindung an sich.



[Regonaut]

Von solchen Kabeln sollte man weiten Abstand machen, vom Prinzip das gleiche Problem wie mit Adaptern.

Aber sie geben doch normal Garantie und nur der Adapter wurde zurückgezogen.

Das Kabel sieht auch sehr geknickt aus

Keine Ahnung warum das jetzt nicht stört mit dem Biegeradius (35mm)



[xexex]

Keine Ahnung warum das jetzt nicht stört mit dem Biegeradius (35mm)

Das Problem mit dem Biegeradius betrifft nicht die Leitungen an sich, die lassen sich durchaus in engeren Grenzen verbiegen, AWG16 ist jetzt keine "Raketenwissenschaft". In erster Linie geht es dabei immer um Stecker, wenn du solche Kabel mit Gewalt verbiegst, werden die Pins im Stecker in eine Richtung gedrückt, während sie in die andere Richtung möglicherweise nicht mehr genug Kontaktfläche haben.

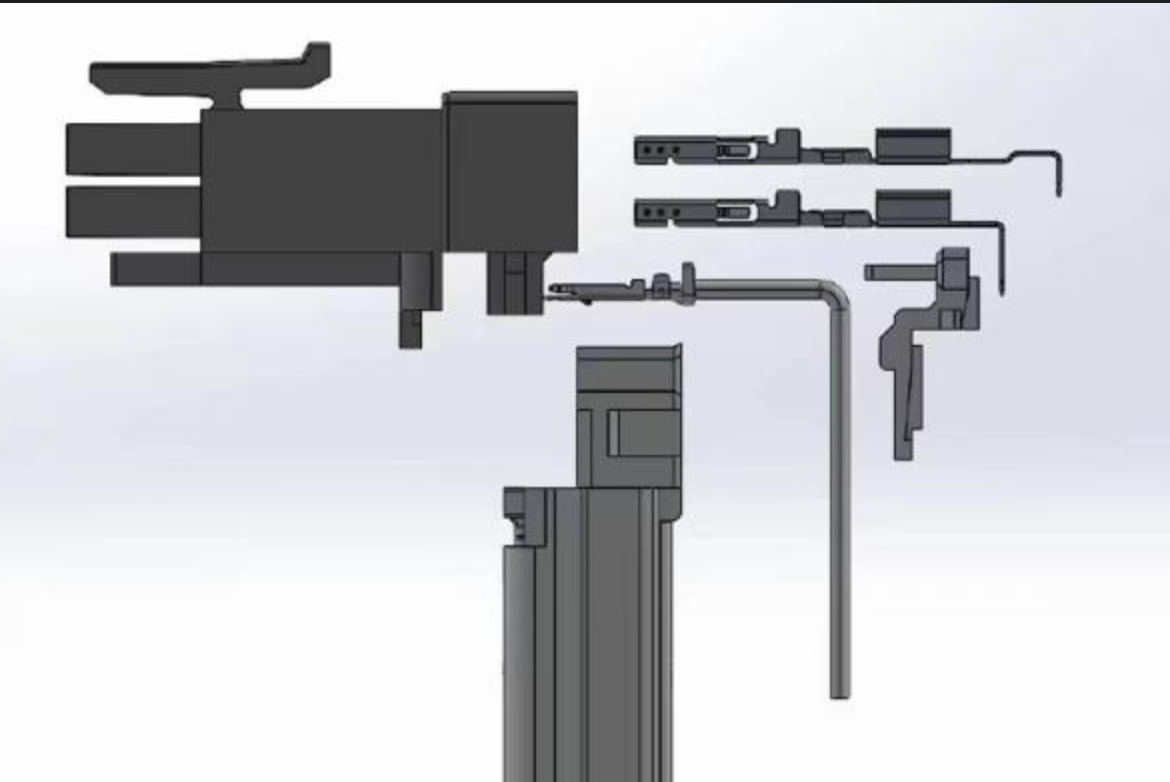

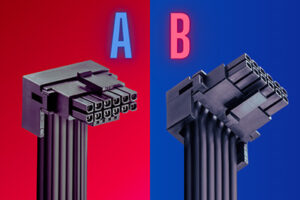

Die 90° Kabel dürften allesamt ähnlich wie der Stecker von Seasonic gebaut sein, dabei verwendet man bereits entsprechend gebogene Pins zur Aufnahme der Leitungen und sie werden schon bei der Herstellung auf unterschiedliche Längen zugeschnitten.

Du kannst es bei jedem Kabel vom Netzteil selbst prüfen, nimm einfach ein normales 8-Pol Kabel, verbiege es am Stecker und schaue was dann mit den Pins passiert. Grundsätzlich handelt es sich bei dem "Sicherheitsabstand" sowieso um eine Vorsichtsmaßnahme, solche Kabel lassen sich durchaus auch enger biegen, aber das muss schon vor dem Einstecken passieren und man muss einige Sachen berücksichtigen. Das traut man aus einem guten Grund dem Kunden schlichtweg nicht zu.

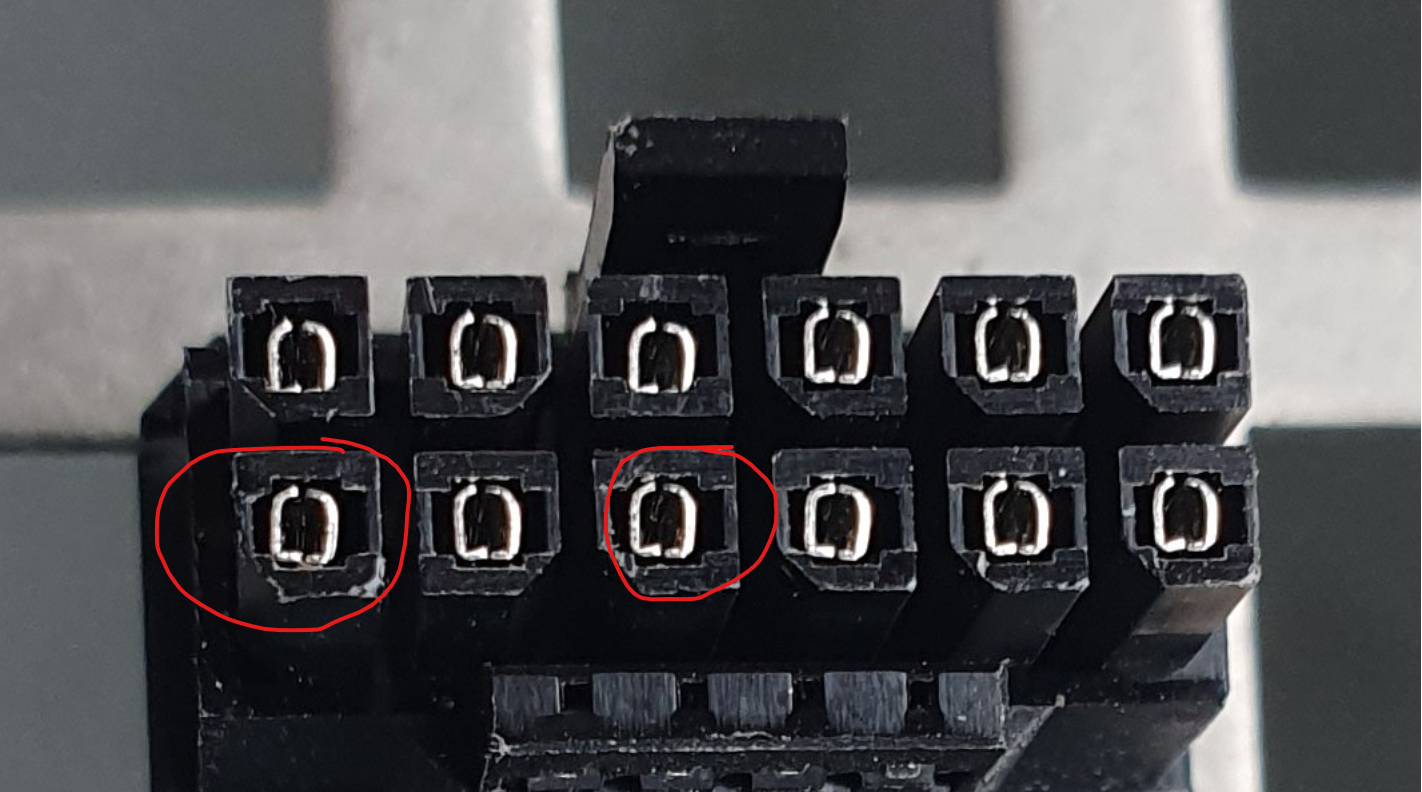

Nur mal am Beispiel von dem Adapter, der hier eine Seite vorher verlinkt wurde, so sollte es eigentlich nicht aussehen.

Wobei es hier darum geht wie die Spannung an dieser Stelle aussieht. Die Pins zentrieren sich normalerweise beim Einstecken, aber nur wenn sie nicht von der anderen Seite (Kabel) in irgendeine Richtung gedrückt werden. Am besten konnte man es früher an den 4-Pol Steckern für CD-ROM und ähnlichen sehen, die hatten so viel Spiel im Stecker, dass sie sich manchmal gar nicht richtig einstecken ließen, bevor man nicht am Kabel hin und her gewackelt hat.



[Regonaut]

Das Problem mit dem Biegeradius betrifft nicht die Leitungen an sich, die lassen sich durchaus in engeren Grenzen verbiegen, AWG16 ist jetzt keine "Raketenwissenschaft". In erster Linie geht es dabei immer um Stecker, wenn du solche Kabel mit Gewalt verbiegst, werden die Pins im Stecker in eine Richtung gedrückt, während sie in die andere Richtung möglicherweise nicht mehr genug Kontaktfläche haben.

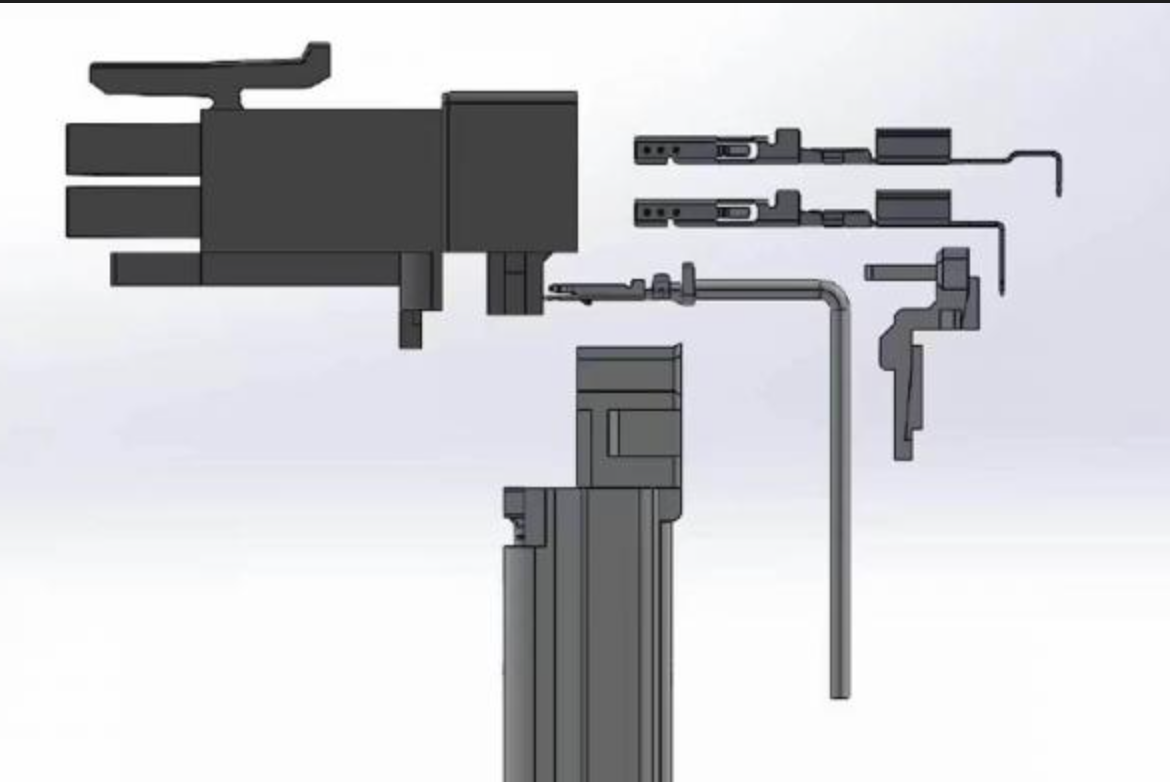

Die 90° Kabel dürften allesamt ähnlich wie der Stecker von Seasonic gebaut sein, dabei verwendet man bereits entsprechend gebogene Pins zur Aufnahme der Leitungen und sie werden schon bei der Herstellung auf unterschiedliche Längen zugeschnitten.
Anhang anzeigen 1453504

Danke für die Erklärung, aber denn Rest habe ich selbst schon probiert anderen zu erklären.

https://www.computerbase.de/forum/members/regonaut.897487/

Der/Die Stecker/Pin's müsste das Problem ja beseitigen

Wenn die Garantie runter ist Löte ich das alte Kabel direkt an die Grafikkarte, so nervt das Thema langsam



[Araska]

Wenn die Garantie runter ist Löte ich das alte Kabel direkt an die Grafikkarte, so nervt das Thema langsam

Mußt dann natürlich aufpassen, die Lötstellen nicht mechanisch zu belasten...



[JMP $FCE2]

Die 90° Kabel dürften allesamt ähnlich wie der Stecker von Seasonic gebaut sein, dabei verwendet man bereits entsprechend gebogene Pins zur Aufnahme der Leitungen und sie werden schon bei der Herstellung auf unterschiedliche Längen zugeschnitten.

Das wäre alles nicht nötig, wenn man die Kabel wie die anderen Kabel von Seasonic in Flachbandform übergehen lassen würde, statt sie auch noch mit einem Plastikteil auf zwei Ebenen zu halten. Dass so eine Fehlkonstruktion nicht biegsam ist, ist offensichtlich.



[xexex]

Das wäre alles nicht nötig, wenn man die Kabel wie die anderen Kabel von Seasonic in Flachbandform übergehen lassen würde, statt sie auch noch mit einem Plastikteil auf zwei Ebenen zu halten.

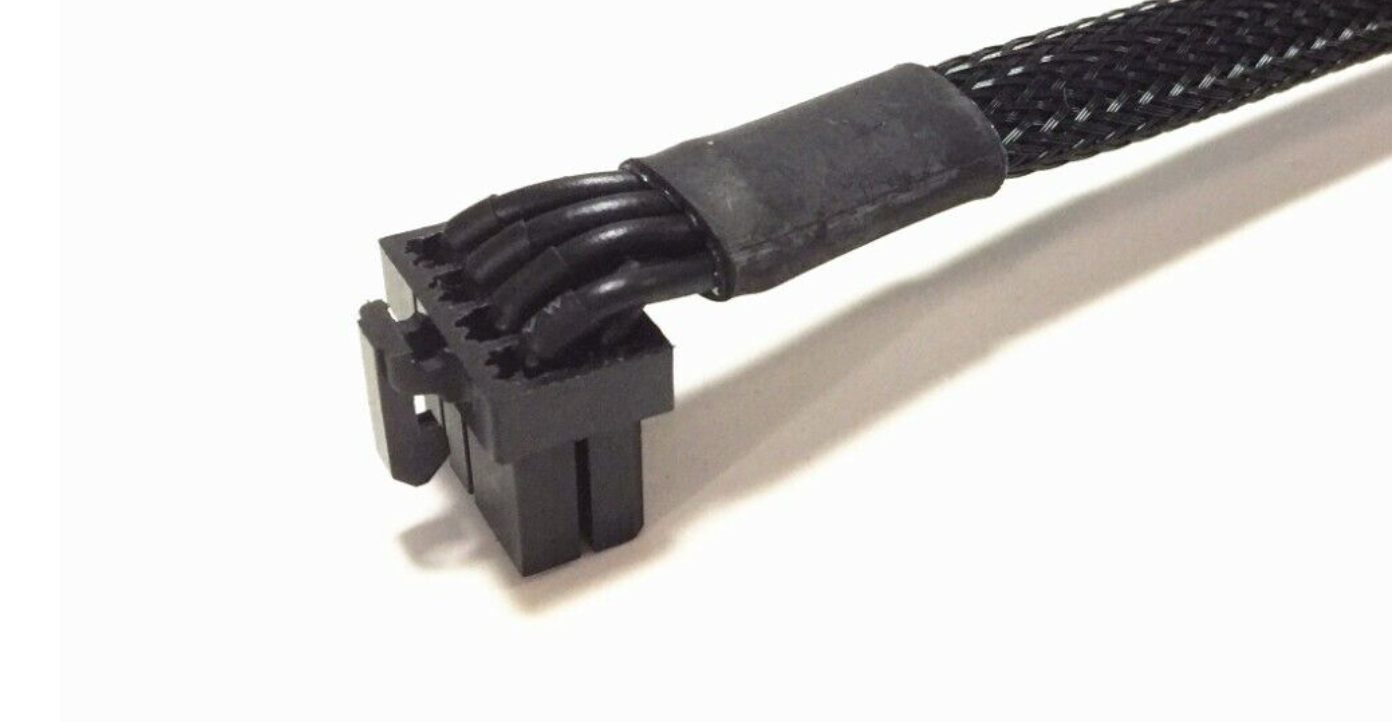

Hä? Es sind drei Reihen an Leitungen an diesem Stecker, sie müssen logischerweise in Position gehalten werden, weil sonst wieder Kraft an den einzelnen Pins auftreten würde und sie nicht mehr zentriert wären. Das ist keine "Fehlkonstruktion", sowas wäre eine.

Überlege einfach mal was passiert, wenn du an diesem Kabel herumbiegen willst, die Leitungen sind hier nur an den einzelnen Pins fixiert und mit jeder Bewegung verändert sich die Position und die Krafteinwirkung der Pins.



[JMP $FCE2]

Es sind drei Reihen an Leitungen an diesem Stecker, sie müssen logischerweise in Position gehalten werden, weil sonst wieder Kraft an den einzelnen Pins auftreten würde und sie nicht mehr zentriert wären.

Ich meine diese Kabel:

https://de.seasonic.com/prime-fanless-tx

Kein fetter Schrumpfschlauch und kein Sleeve-Unfug. Die Kabel gehen von einem großzügigen freitragenden Abschnitt auf eine Flachkabelebene über, und den Flachkabelteil kann man problemlos biegen, ohne dass dabei Steckerkontakte belastet werden.

Auch der freitragende Bereich lässt sich biegen, weil die innen liegenden Adern zur Seite ausweichen können, ohne dass dabei Zug/Druck auf die Steckerkontakte ausgeübt wird.



[xexex]

Kein fetter Schrumpfschlauch und kein Sleeve-Unfug. Die Kabel gehen von einem großzügigen freitragenden Abschnitt auf eine Flachkabelebene über, und den Flachkabelteil kann man problemlos biegen, ohne dass dabei Steckerkontakte belastet werden.

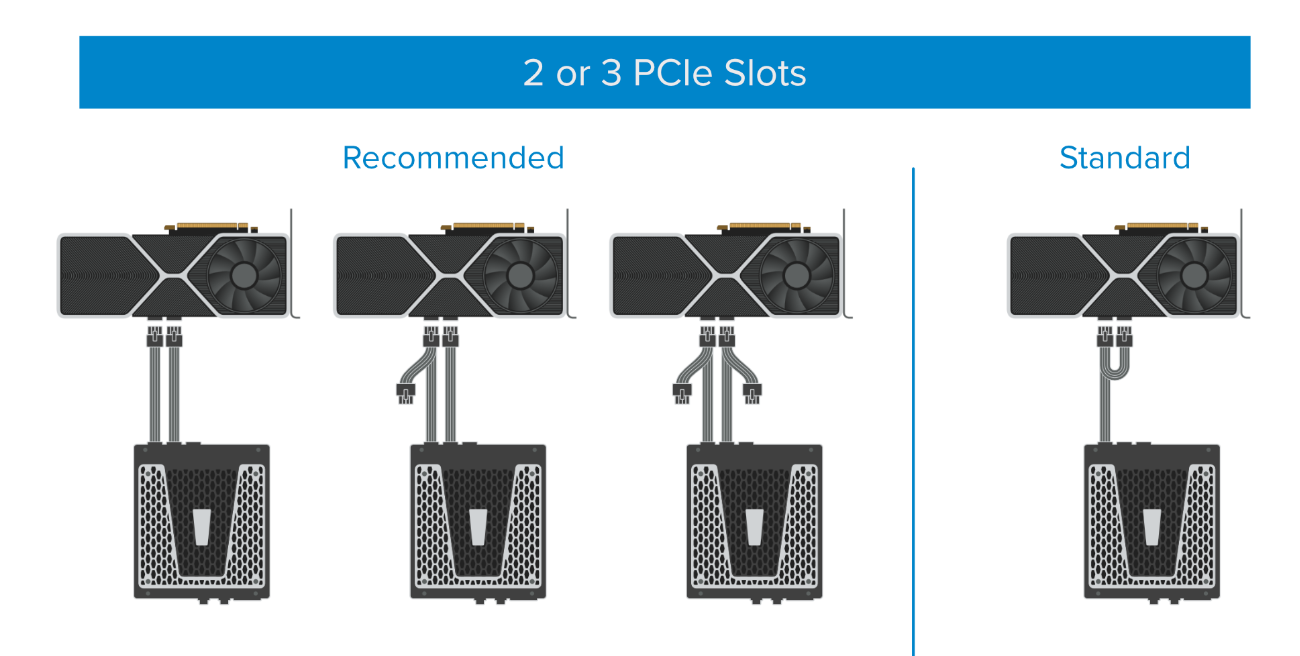

Dir ist aber schon klar, dass dort maximal zwei Reihen verbaut sind und die Seasonic Kabel in 18 AWG (0,8mm²) ausgelegt sind weshalb sie so biegsam sind? Das ist auch der Grund wieso Seasonic vorschreibt die GPUs mit mehreren Kabeln anzubinden.

Eine 16 AWG Leitung ist knapp doppelt so dick und logischerweise nicht im Ansatz so flexibel, ganz abgesehen davon, dass darüber in etwa der dreifache Strom fließen muss und deshalb der korrekte Sitz viel wichtiger als früher ist.
