13700k - undervolten klappt nicht so ganz

[Scr1p]

Hi,
ja hier der nächste, der seine CPU undervolten will. Ich habe zuvor schon etliche andere Threads und YT Videos angeschaut. Dachte ich bekomme es so hin, aber werde nicht ganz schlau draus.

Jedenfalls habe ich ein 13700k auf einem Gigabyte Z690 Aorus Elite DDR4, gekühlt durch eine Custom Wakü (Ultitube D5, 2x 360mm Radiatoren, CPU Kühler ist ein Alphcool Eisblock XPX)

RAM: 4x G.Skill F4-3600C16D-16GTZ
XMP Profil ist auf 3600Mhz und 1.35V.

Jetzt zur CPU, Stock läuft sie bei Cyberpunk bei 100-120W, 1,40V und 77 Grad.

Bei 1,32V und -0,125V Offset bleibt er bei ca 80-90W, zieht sich nur 1,27V bei 66 Grad.

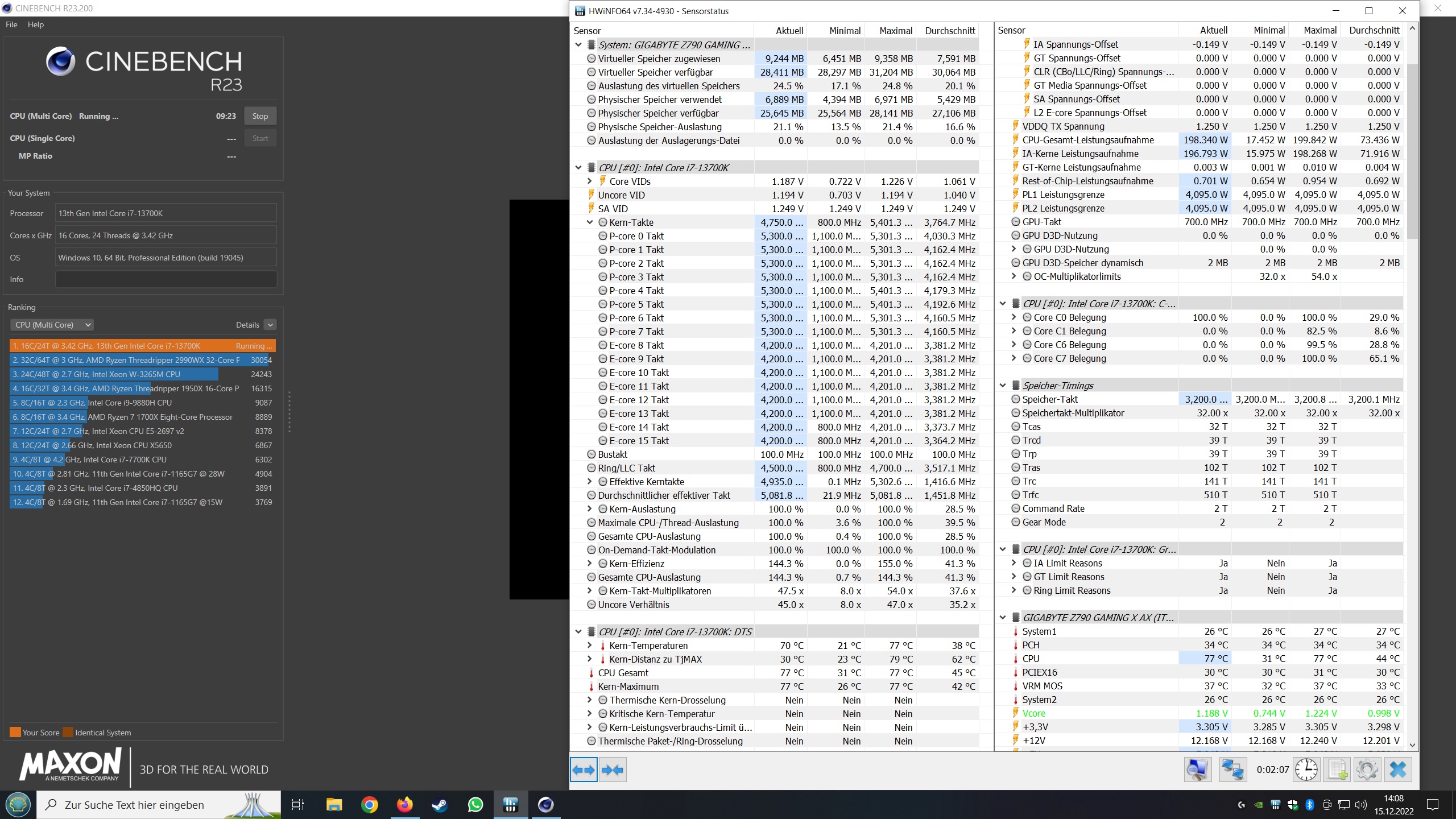

in Cinebench geht das Teil aber hoch auf 220W, zieht sich "nur" 1.22V, wird 96 Grad warm und macht 30500 Punkte.
Wobei ich mir dann denke, das ist ja nur ein synthetische Benchmark, kein Spiel jagt die CPU so hoch.

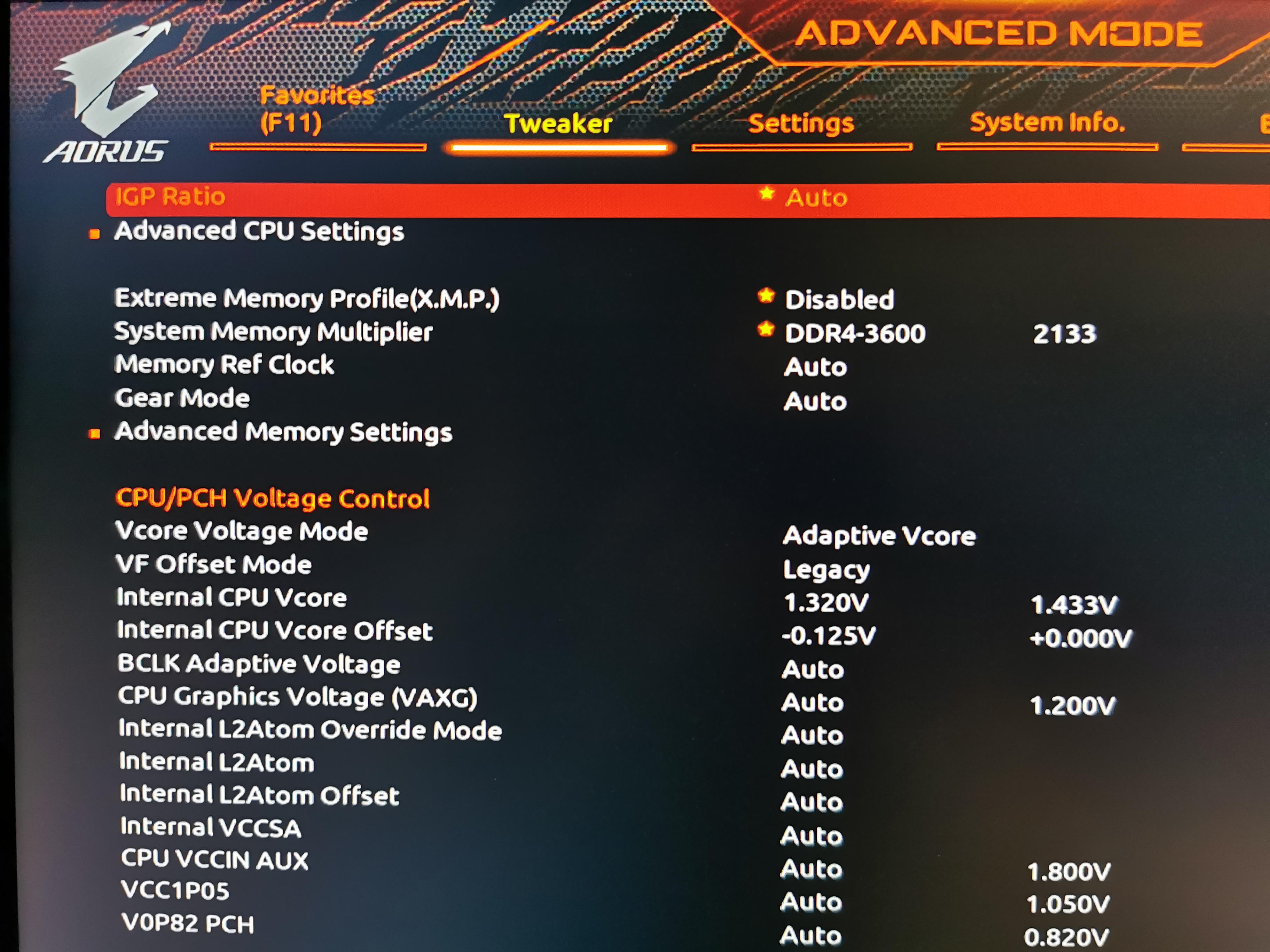

Hier mal meine BIOS Settings dazu:

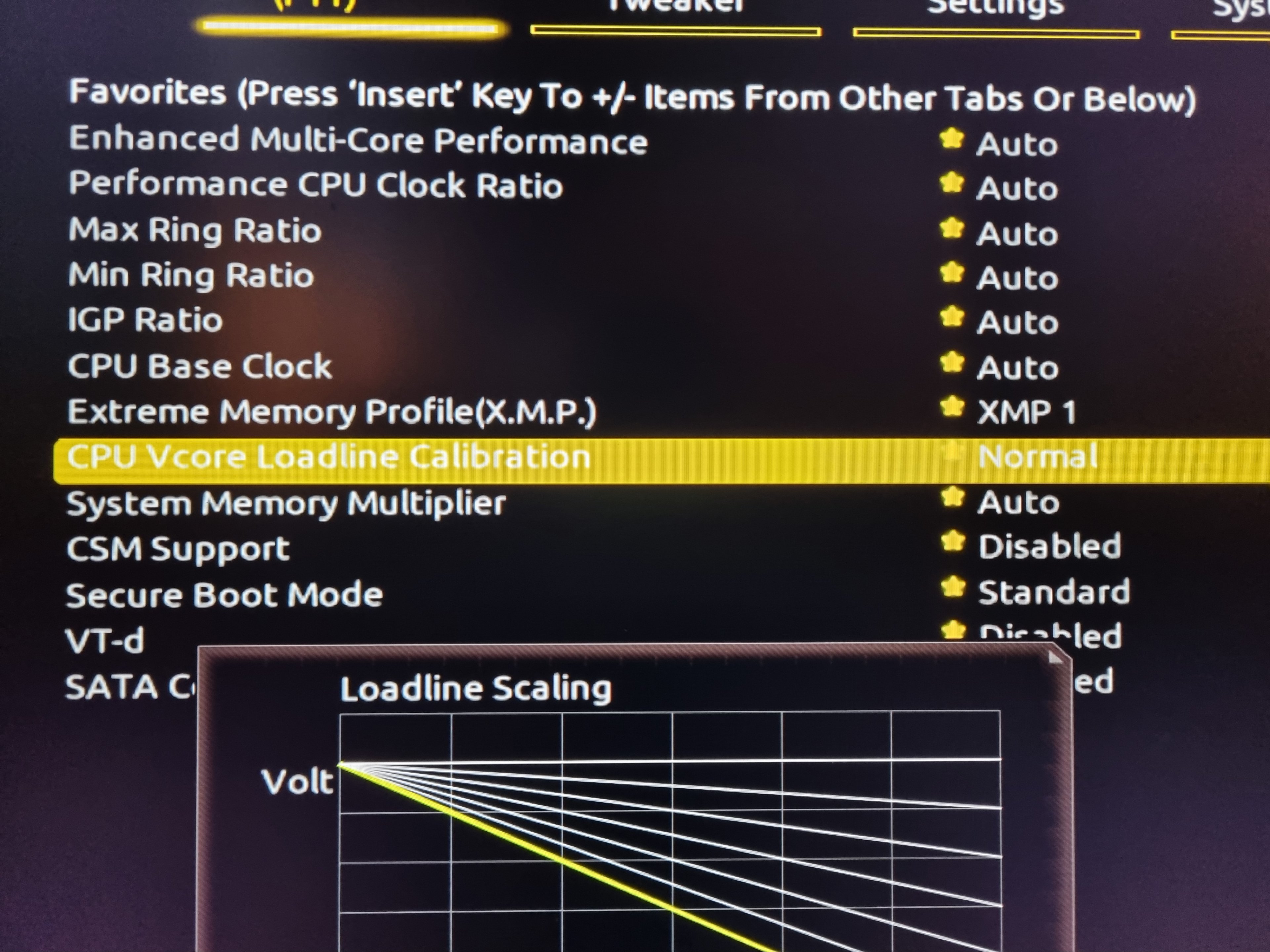

Ich habe nichts an der LLC gemacht, das heißt bei Gigabyte auch ganz anders als bei Asus. Anstatt Level 1 bis X, heißt es Low, Medium, High, Extreme usw. Muss ich hier noch eine Einstellung machen ?

Muss ich das Powerlimit auf 125W stellen oder beschneide ich damit nicht die Leistung ?

Fehlen generell noch essenzielle BIOS Einstellungen oder reichen die paar Sachen ?


Hier lese ich dass manche runter auf 1.22V sind und stabil läuft, in YT machen die meisten 1,33V und -0,120V.

Ich hätte gerne mal einen ungefähren Richtwert, an dem ich mich orientieren kann. Aber ja ich weiß, Silizium Lotterie.

Danke schonmal und Gruß.



[till69]

Ich bin bei 1,208V beim CPU-Z Stresstest.



[Drewkev]

Muss ich das Powerlimit auf 125W stellen oder beschneide ich damit nicht die Leistung ?

Natürlich limitierst du damit auch die Leistung, aber in den wenigsten Fällen beim Zocken.

Jetzt zur CPU, Stock läuft sie bei Cyberpunk bei 100-120W, 1,40V und 77 Grad.

Wie warm wird denn dein Wasser?



[Scr1p]

Das habe ich im Stock jetzt nicht geschaut. Bei 1,33V und -0,125V bei Lüfterkurve der Pumpte 37°.
Rund 48°, wenn die Lüfter auf 30% fest sind.



[Drewkev]

Also das Wasser war 48°C warm als du die 77°C bei der CPU beim Zocken hattest?



[Scr1p]

Korrekt, jetzt ist es sogar mal über 50° und der Alarm ging los. Aber nur wenn ich 30% Lüftergeschwindigkeit fest eingestellt habe. Ansonsten bläst er nun halt ordentlich die Wärme weg, wird also schon lauter alles.



[Drewkev]

Dann gehen die 77°C mehr als nur in Ordnung.



[Scr1p]

Dann ist gut, habe die Wakü erst ein paar Wochen.
Ich würde nur gerne mal wissen, wie weit kann man mit der VCore runter kann, wenn man eine gute CPU erwischt hat, damit das Teil um einiges kühler bleibt.



[Drewkev]

Ich glaube nicht dass da noch viel geht, das Delta ist mMn. schon sehr gering. Wenn's beim Zocken bleibt könnte man eventuell das Powerlimit reduzieren.

Wenn dann müsste man die Kühlleistung verbessern.



[Scr1p]

Ich habe ihm jetzt mal 1.22V gegeben, beim zocken gleich warm. Aber laut CPUZ ziehtz er sich trotzdem 1,29V. Warum tut er das und was bringt dann das einstellen der VCore, wenn er eh macht was er will/braucht ?

Für bessere Kühlung müssen mehr Radiatoren her



[till69]

Aber laut CPUZ

Vcore liest man NICHT mit CPU-Z aus

https://www.hwinfo.com/download/

Ich habe ihm jetzt mal 1.22V gegeben

Spannung auf AUTO lassen und zuerst mit LLC spielen



[Blechdesigner]

Stelle mal die "Internal CPU Vcore" auf "Normal" und den Offset für den Test auf "Auto", speichern, ab in Win,
HWiNFO starten, dann CB23, bei CB23 den Multi-Test anwerfen und dann genau schauen was sich die CPU bei
der aktuellen Spannung(Vcore) unter Last nimmt.
Wert notieren, oder merken und dann den Offset bestimmen.

Hier mal als Beispiel:

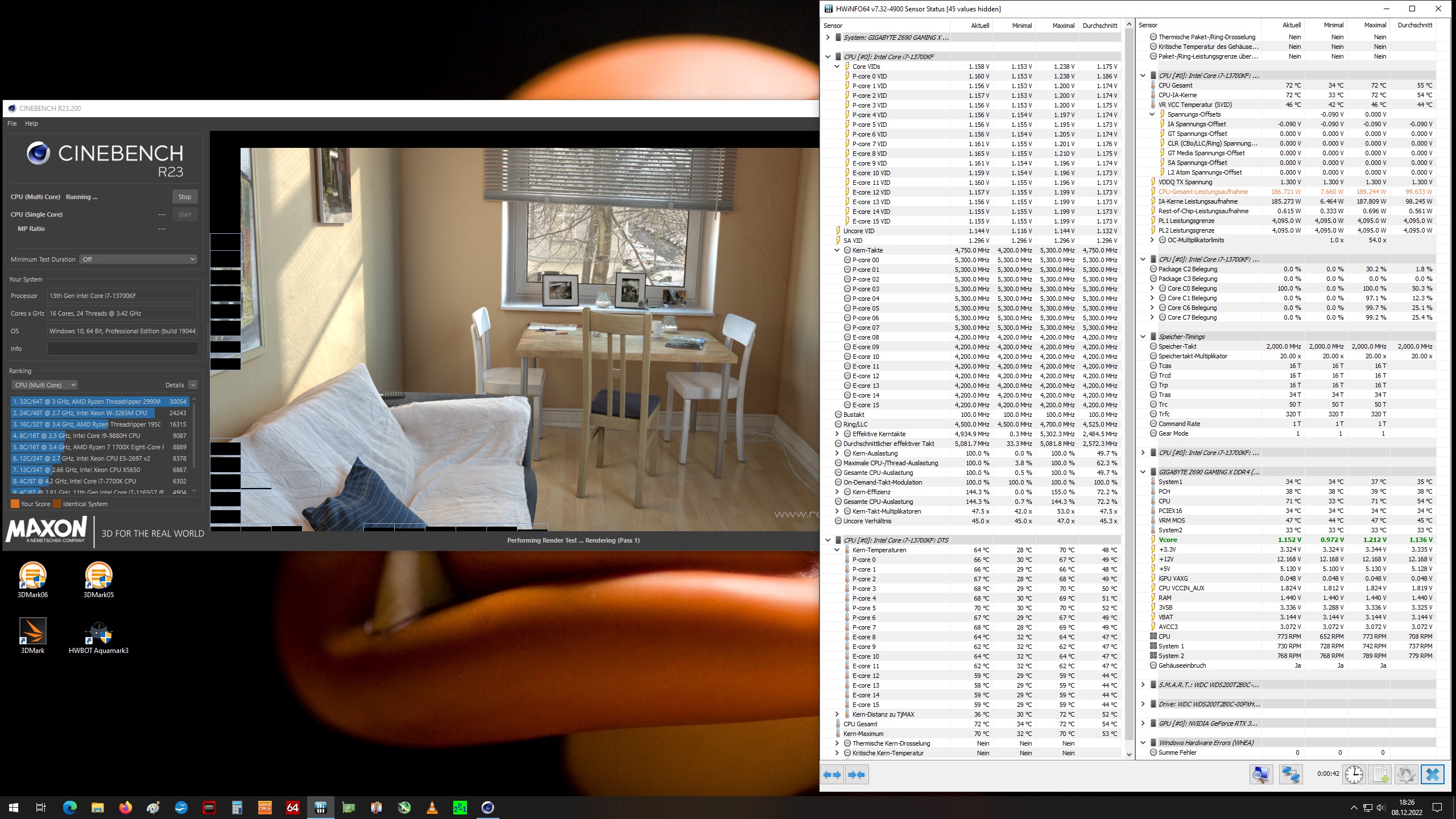

13700KF @ Default:

13700KF @ -0.090V Offset



[Wicked99]

moin moin.
ich fange gerade auch damit an meinen 13700 k zu undervolten.
da daß abzulutes neuland für mich ist, und man bei den ganzen einstellungen im bios( bei mir gigabyte z790 gaming) sehr schnell den überblick verliert hätte ich da auch nochmal ne frage an dich @Blechdesigner .
ich hab bei mir alles wieder auf auto gestellt und bei hwinfo geschaut was für eine vcore anliegt.
in meinen fall 1,344 volt.
heißt das nun das ich diesen wert als feste voltzahl einstelle und mich dann langsam mit dem offset runter taste?



[Blechdesigner]

Hi Wicked99,

man stellt in dem Fall keinen festen Wert ein, denn dieser wird ja schon vom Board generiert, sprich auf "Auto",
wichtig dabei ist aber die Vcore unter Last, wie zB mit dem CB23 Multicore Test, also genau wärend des Test.
(gut wäre auch den Verbrauch dabei im Blick zu haben, wie zB in meinen Screenshots, einfach für die Kühlung)

Der Rest ergibt sich dann mit dem eingestellten Offset, den man setzt (es gibt grob paar Abweichungen von 5-10mv).

Also wenn deine CPU jetzt zB. 1.344V unter Last braucht und du jetzt einen Offset von -0.100V setzt dann sind das grob 1.244V unter Last.

Bei sehr starker Last(zB. Prime95+AVX) kann diese Spannung aber noch weiter absinken, genauso wie sie unter Teillast(Spiele) höher liegen wird.
Deswegen ist es wichtig sie irgendwo zu mitteln und da wird gerne CB23(Multi) für genommen.



[Wicked99]

ah ok, ich hatte das mit internal cpu vcore auto gerade laufen. einmal -0.110v dabei hatte ich 1,272 volt,
bei einen maximal verbrauch von ca 202 watt.
das ganze dann nochmal mit -0,125, dabei war am anfang vcore bei 1,236 volt und ist im laufe des cinnebench wieder auf 1,272 volt geklettert. verbrauch war fast gleich 199-201 watt. und punkte waren auch fast gleich mit 300 ca unterschied.



[Wicked99]

moin moin nochmal.
ich hab jetzt noch ein bischen rum gespielt, allerdings komme ich jetzt nicht mehr weiter.

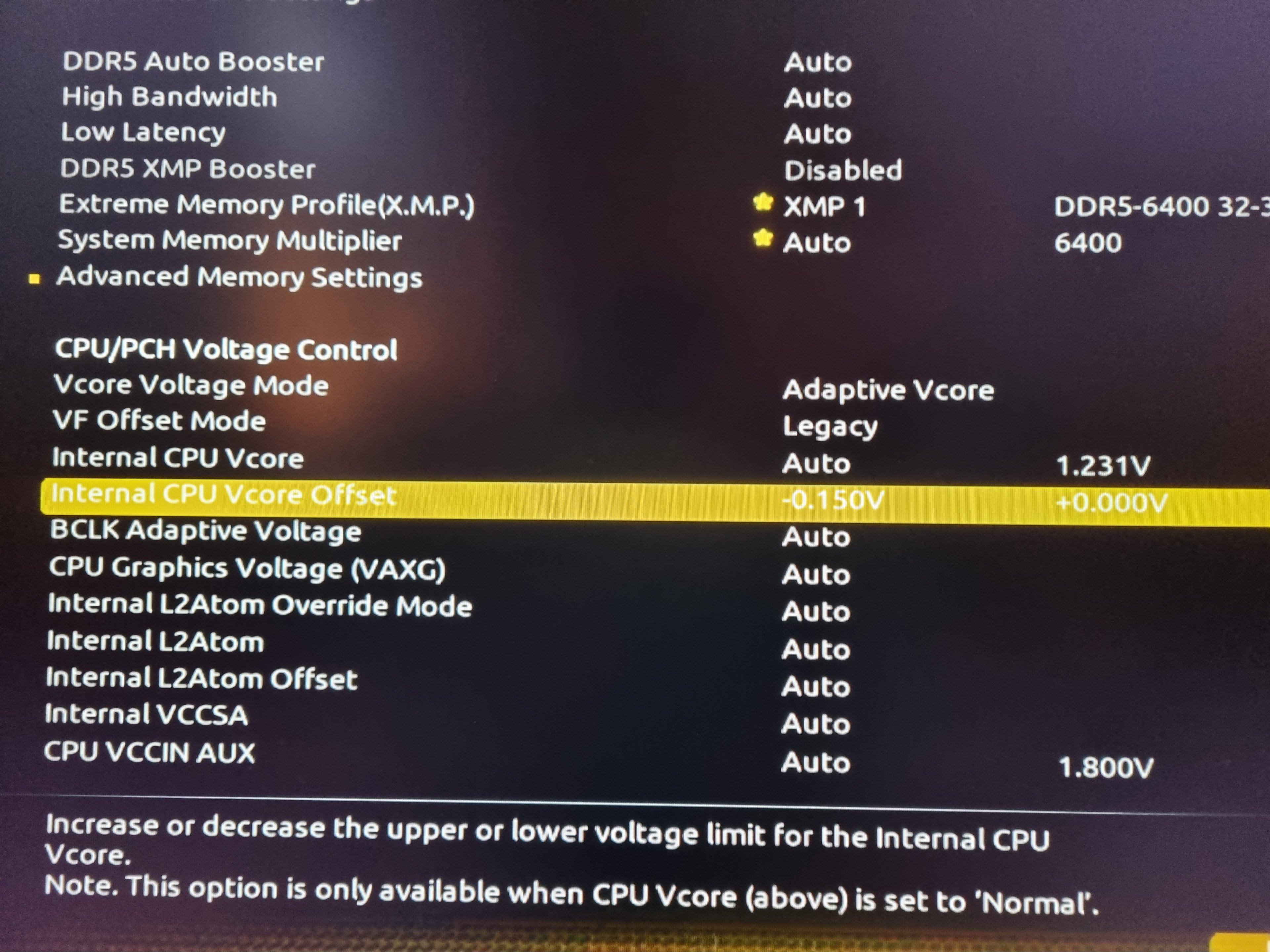

bin jetzt bei einen offset von -0,150volt wo cinnebench r23 stabil durch läuft und sich die punkte(um die 30800) kaum verändern. es macht quasi keinen unterschied mehr in der leistungsaufnahme ob ich da nun 0,140 volt oder 0,170 volt einstelle im offset. ab 0,170 crasht der cinnebench nach einer gewissen zeit allerdings.
turboboost 3.0 hatte ich noch deaktiviert.
wenn ich ein watt limit einstelle z.b. 180 watt , takten meine pcores allerdings nicht mehr voll.
wenn ich die loadlinecalibration auf z.b. low stelle, steigt der watt verbrauch wieder.
ist da nun das ende erreicht? oder gibt es noch andere einstellungen, die ein newbie ohne probleme machen kann?



[fixgdf]

Hallo zusammen.... teste mich gerade auch an meinen 13700k ran. Auf einem Asus z790 prime A + Noctua D15.
Damit ich nicht immer ins Bios muss... teste ich die Einstellungen im Intel Exteme Tuning Utility.
Dort habe ich folgende aktuelle Werte:

1x core 5,7
2-4 core 5,5
5-6 core 5,4
7-8 core 5,2 (extra reduziert)
die e cores alle auf 4,3

L1 auf 253 und L2 auf 300
vcore stock

Wenn ich nun c23 multi laufen lasse:
vcore 1,332 / 230 Watt / temp cpu package 99 grad / 30100 Punkte

wenn ich nun ...

offset - 0,050:
vcore 1,27 / 210 Watt / temp cpu package 95 grad / 29900 Punkte

offset - 0,075:
vcore 1,25 / 201 Watt / temp cpu package 92 grad / 29600 Punkte

offset - 0,090:
vcore 1,234 / 198 Watt / temp cpu package 91 grad / 29400 Punkte

offset - 0,100:
vcore 1,225 / 193 Watt / temp cpu package 90 grad / 29700 Punkte

offset - 0,110:
vcore 1,211 / 188 Watt / temp cpu package 88 grad / 29200 Punkte .... c23 stürzt ab nach 6+ pass!

offset - 0,120:
vcore 1,208 / 188 Watt / temp cpu package 88 grad / 29500 Punkte .... c23 stürzt ab nach 6+ pass!

offset - 0,135:
vcore 1,208 / 188 Watt / temp cpu package 88 grad / 29400 Punkte .... c23 stürzt ab nach 5+ pass!

offset - 0,150:
vcore 1,208 / 188 Watt / temp cpu package 88 grad / 29800 Punkte .... c23 stürzt ab nach 2+ pass!
_________

letzter druchgang:
p core 8x 5,2 / e core 8x 4,2 / L1 160 w / L2 220 w / offset -0,100

Im c23 durchlauf core 1,154/ 160 Watt / temp cpu package 85 grad /
die ersten 96 sekunden 29800 / ... dann wenn er auf 160 watt runter geht ... 27900 Punkte
die Kerne takten dann auf p 4,9-5 und e 4-4,1 Ghz runter.

Ich muss nicht die krassesten c23 Werte haben... ein stabiles und recht sparsames system was unter 90 grad bei 100% ist wäre gut.

...gibts noch einen Tip wie ich weiter runter komme? Aktuell gehe ich ja nur max -0,100 offset
Es soll ja auch einen über LLC geben was das auch immer ist... kann da zu vielleicht jemand noch was sagen.
liebe grüße Felix



[CHEATSrichter92]

--So vermeidet man Vollzitate--

Du kannst mit dem Adaptive Voltage nicht deine CPU Spannung absenken. Die CPU hat eine feste Kennlinie, bei der eine gewisse Spannung bei einer gewissen Ratio anliegt, die sogenannte V/F Curve. Alles drunter wird ignoriert und die Kennlinie von der CPU ausgeführt. Adaptive Voltage macht nur Sinn beim OCTVB, dort kannst Du die Spannung der höheren Ratios mit einem zusätzlichen Offset festlegen. Bsp.: Hat deine CPU für Ratio 54x eine Spannung von 1,350V und Du stellst 1,30V ein zum "Undervolten" dann wird der Wert ignoriert, die CPU gönnt sich die 1,35V deshalb auch die gleiche Powerconsumption. Gehst du nun via OCTVB auf ein Ratio von 58x und gibst ihm 1,4V, dann interpoliert die CPU die Wert von 54x mit 1,35V bis 58x 1,4V, dann liegen bei 55x 1,36V, 56x 1,37V, 57x1,39V (nur beispielhaft). Undervolten funktionert auf der Plattform anders, einfach das hier durchlesen und nachmachen. Erst Kapitel "Tuning the CPU to run at standard frequencies with the lowest possible power and temperature", danach "E-core overclocking", das reicht schon vollkommen. Wenn Dir die Stock-Leistung schon reicht, kannst Du schon aufhören, wenn Du den niedrigsten AC_LL gefunden hast, mit dem das System stabil läuft.

https://www.overclock.net/threads/a...-13900k-a-tuning-guide-for-beginners.1801569/



[fixgdf]

so hab nun auch mal mit dem AC_LL und DC_LL Wert was rumgespielt...

Ausgang war wie auf der Webseite beschrieben:

• DC_LL = 1.02
• AC_LL = 0.2

Nun habe ich akuell 1.02 und den AC Wert auf 0.08 so rennt c23 Stabil durch.
Ich komme aber bei Vcore nicht unter 1.243 V
Die Core VIDs lieben bei ca. 1.193 V

Alle Limits auf Standard ... sprich 253 Watt L1 und L2 free aber auf max 56sec
offset komplett raus.
Hab einen Noctura D15 drauf dieser schafft es nicht die ca. 200 Watt zu kühlen die verbraucht werden.
Drosselung bei 95 grad eingestellt. c23 punkte knapp über 30k.

Wie bekomme ich die Vcore weiter runter?
Sehe viele Screens mit 1.16 ... 1.18 ... 1.20 ,... da bin ich mit meinen 1.243 ja noch etwas entfernt



[OZZHI]

Wie bekomme ich die Vcore weiter runter?
Sehe viele Screens mit 1.16 ... 1.18 ... 1.20 ,... da bin ich mit meinen 1.243 ja noch etwas entfernt

Schon mal LLC angepasst? Jede CPU ist ein Unikat und die Mainboards "lesen" die Spannungen auch unterschiedlich aus. Gut möglich, dass nicht mehr geht.

Meiner braucht bei angeblichen 1,16v immer noch 180W. Den Grossteil des Ersparnisses könnte tatsächlich auch die Temperatur selbst sein. Müsste ich mal mit abgespeckter Kühlung nachtesten.
Bei den Grafikkarten sinkt der Stromverbrauch recht extrem, wenn sie von 80°C auf 40°C fallen. Je kühler desto weniger Strom brauchen die.
