CPU 4-Pin auf 8-Pin; GraKa 4-Pin Molex auf 8-Pin PCIe

[Bonanca]

Heyho @All,

ich hoffe Rubrik Netzteil ist in Ordnung, weil ich quasi 2 Probleme auf einmal habe und das Netzteil der gemeinsame Nenner ist.
Ein Kumpel hat sich ein neues MB+CPU (Z87 MPower Max + i7-4790k) gekauft und klagt seitdem über Performance Probleme in LoL und Blackscreens in diversen anderen Spielen. GraKa ist eine GTX970 Mini von Gigabyte (GV-N970IXOC-4GD), Netzteil ein Be Quiet Straight Power E9 580W CM. CPU ist soweit ich weiß nicht übertaktet.

Nachdem wir Windows nochmal neu installiert haben um Software-Probleme auszuschließen, habe ich mal einen Blick auf das Innere geworfen (da er erst bei Belastung ausging dachte ich zuerst, das Netzteil wäre möglicherweise hin).
Daraufhin bin ich aus allen Wolken gefallen.

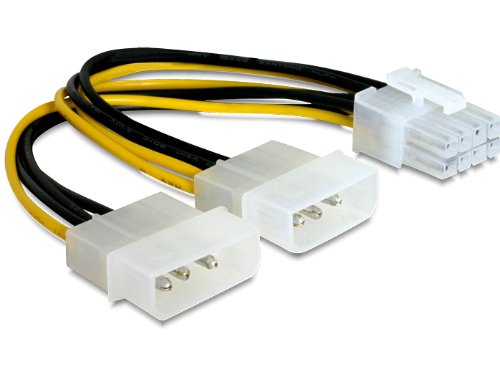

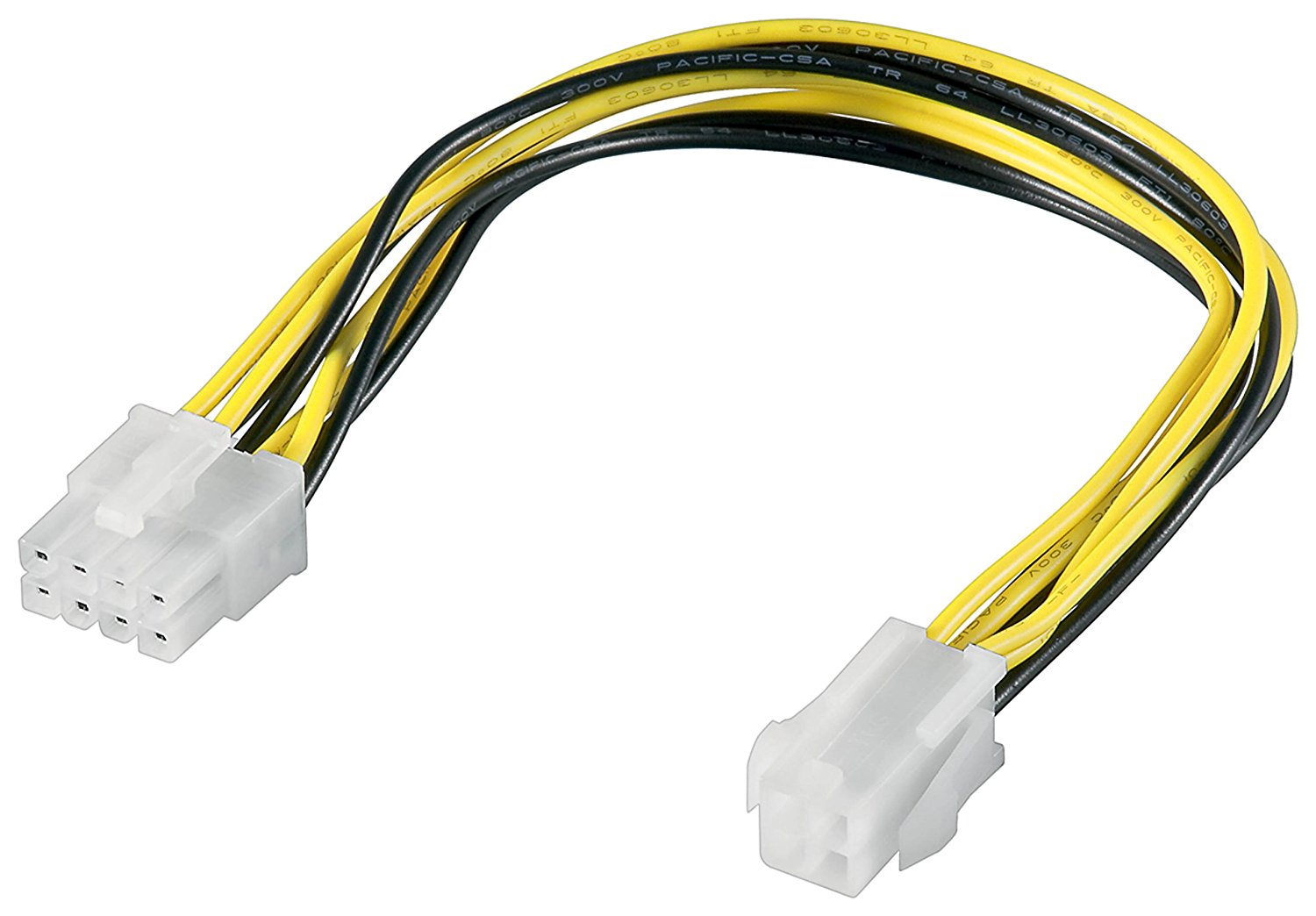

Die Stromversorgung der CPU ist mit 2x 4-Pin auf 8-Pin realisiert worden, da das MB 2 8-Pin Buchsen anbietet. Die GraKa ist mit 2x Molex auf 1x 8-Pin PCIe versorgt worden, wovon lediglich 1 Molex-Buchse angeschlossen war. Im Gegensatz zum Bild verlaufen auch nur jeweils 3 Kabel der jeweiligen Molex-Buchsen zum PCIe-Stecker (wobei Molex eh nur 3 Pins hat und daher egal ist? Hier einmal Vergleichsbilder falls meine Erklärungen zu schlecht sind:

Nachdem ich jetzt die 2. Molex-Buchse mit Strom versorgt habe, schafft der PC jetzt immerhin FurMark und Prime gleichzeitig.

Nun zu meinen Fragen:
Wie gefährlich ist eine solche Verkabelung als Übergangslösung?
Würde der PC auch starten, wenn wir die Adapter für die CPU weglassen und nur 8-Pin CPU einstecken? Hätte dies iwelche Vorteile/nachteile?
Ist ein Power Cable CP-6610 von Be Quiet das benötigte Kabel für die GraKa, oder kann es bei den jeweiligen Modellen Unterschiede geben, s.d. eine Nachfrage beim Support nicht schaden kann (bevor ein falsches Kabel gekauft wird). (Das OriginalKabel vom Netzteil ist nicht mehr vorhanden...)
Das für mich wichtigste: Wieso springt die GraKa überhaupt an, wenn von den 8 eingesteckten Pins lediglich 3 elektrisch angebunden sind?

MfG
Bonanca



[IICARUS-II]

Das Board würde auch mit nur 8 Pin laufen.
Die zusätzliche Spannungsversorgung ist normalerweise nur für mehrere Grafikkarten der Fall.

Eine Grafikkarte bekommt übers Sockel 75 Watt und pro 8 Pin nochmals 150 Watt. Bedeutet soviel... wenn die komplette Spannungsversorgung nicht steht kann es im Fall von Leistungsspitzen das System instabil werden und dann sind Probleme vorprogrammiert.

Mein Rat... kauft euch ein Netzteil was für das System geeignet ist und lasst diese ganzen Adapter weg, denn diese sind genauso ungeeignet und erzeugen auch Lastspitzen die sich ebenso negativ auswirken.



[HerrRossi]

Gefährlich? Ja, im schlimmsten Fall beginnt der PC zu brennen.

Was tun? Weg mit dem Adapter-Rotz und ein halbwegs gescheites Netzteil kaufen, gibt es schon für 40,- €: https://geizhals.de/xilence-performance-c-series-550w-atx-2-31-xp700-xn046-a1400232.html?hloc=de oder https://geizhals.de/thermaltake-smart-rgb-500w-atx-2-3-ps-spr-0500nhsawe-1-a1660428.html?hloc=de

1x8 Pin für die CPU sollte reichen.



[Chillaholic]

Wenn du die ganzen 12V Anschlüsse alle vom Molex adaptierst hast du ne viel zu hohe Belastung für die scheinbar eh schon überforderte 12V Lane. Ich stimme Icarus da zu, der gute soll sich ein vernünftiges Netzteil mit allen modernen Anschlüssen kaufen.

https://geizhals.de/be-quiet-pure-power-11-400w-atx-2-4-bn292-a1910200.html#offerlist



[WhyNotZoidberg?]

GraKa ist mit 2x Molex auf 1x 8-Pin PCIe versorgt worden

warum?

das NT bietet doch explizit PCIe anschlüsse. (afaik 4x 6+2pin)

jetzt mal ohne spaß:
wer kommt auf die idee einer molex-bastelei, wenn genügend anschlüsse am NT sind? kommt einem das nicht komisch vor, wenn da X kabel/anschlüsse übrig bleiben?



[Jesterfox]

Die hier empfohlenen Netzteile werden aber alle keine zwei 8 Pin Stecker fürs Mainboard haben, oder? Aber das Handbuch sollte eigentlich Aufschluss geben ob de zweite überhaupt benötigt wird.

Was die Grafikkarte angeht würd ich den Support von BeQuiet mal anschreiben (ist ja auch hier im Forum ´vertreten) wie es mit einem passenden Kabel aussieht. Das Netzteil an sich ist ja noch ausreichend.

@WhyNotZoidberg? : so wie es aussieht fehlen die notwendigen Kabel (einer der Nachteile von CM... irgendwann verschwinden die Dinger wenn man sie nicht braucht...)



[Bonanca]

Ist das Netzteil per se denn ein schlechtes?
Wenn wir die CPU mit 1x 8-Pin versorgen (sofern möglich) und uns das fehlende PCIe-Kabel organisieren, hätten wir ja keine Adapter mehr. Warum die Adapter überhaupt verwendet wurden kann ich leider nicht sagen, ich habe das NT nicht eingebaut.

so wie es aussieht fehlen die notwendigen Kabel

Korrekt

Dann schaue ich in der zwischenzeit schonmal was das Handbuch sagt



[WhyNotZoidberg?]

@Jesterfox waren aber beim kauf sicher dabei. das liegt dann aber am benutzer, wenn man seine sachen nicht ordentlich aufhebt.

Ist das Netzteil per se denn ein schlechtes?

nein.



[Bonanca]

wer kommt auf die idee einer molex-bastelei, wenn genügend anschlüsse am NT sind? kommt einem das nicht komisch vor, wenn da X kabel/anschlüsse übrig bleiben?

Wie gesagt, bin auch erstmal aus allen wolken gefallen und hab ihm gesagt er soll demjenigen, der das zusammengebaut hat, sagen, dass er ein Idiot ist...



[WhyNotZoidberg?]

er soll demjenigen, der das zusammengebaut hat, sagen dass er ein Idiot ist...

definitiv.

also abstelllösungen schön und gut, aber nur dann, wenn nicht anderes realisierbar (und wenn möglich zeitlich begrenzt).

dein freund sollte mal nach dem kabel suchen.



[Jesterfox]

Fehlende Kabel vom CM sind immer ärgerlich, vor allem weil das nichts standardisiertes ist und ein falsches Kabel evtl. sogar einen Kurzschluss verursachen kann. Das muss wirklich ein genau zum Netzteil passendes sein.



[Schaby]

Be Quiet Straight Power E9 580W CM

Das Netzteil hat doch alle passenden Kabel dabei! Sowohl 2xPCI-E 6+2 Kabel und 8Pin CPU-Kabel. Wer ist denn auf dem Blödsinn mit den Molex-Adaptern gekommen?



[d3nso]

Die hier empfohlenen Netzteile werden aber alle keine zwei 8 Pin Stecker fürs Mainboard haben, oder? Aber das Handbuch sollte eigentlich Aufschluss geben ob de zweite überhaupt benötigt wird.

Wird auch nicht benötigt, die Anschlüsse sind reines Marketing mehr = besser. Der zweite ist nur dumm paralell aufs Boad gelötet. Keine normal betriebene Desktop CPU reizt einen 8Pin CPU Anschluss aus, nichtmal mit OC (HEDP ausgeschlossen).
Erst bei extrem OC mit LN2 o.ä. wird ein zweiter 8Pin interessant.



[Bonanca]

Alles klar, danke für eure Hilfe.
Hab schonmal die Adapter für die CPU-Anschlüsse entfernt und nurnoch die 8-Pin vom NT selbst dran.
Dann müssen wir jetzt gucken ob BQ-Kabel für das Modell ebenfalls funktionieren und dann wird das nachgekauft.

Was mich am meisten gewundert hat ist, dass die GraKa tatsächlich anging (ohne Last). Ich dachte immer wenn die 8-Pin nicht komplett angeschlossen sind geht sie gar nicht an, hab ich mich wohl geirrt



[Flomek]

Von der Leistung her reicht das Netzteil auch, hatte die Kombination E9 580W + 4790k + 780Ti lange in Betrieb ohne Probleme.



[Sn0oze]

Kleiner Tipp: Du kannst dir fehlende Kabel von BeQuiet zuschicken lassen. Habe ich auch schon gemacht, Schreib einfach eine Mail an deren Support. Hat mich damals glaube ich 8 € inkl. Versand gekostet.



[Wilhelm14]

Genau, besorge dir das direkt ohne Adapter passende 8-Pin-CPU-Kabel und das PCIE-Kabel. Besorge dir davon am besten das Paar, weil das Netzteil das im Grunde kann.

Wie gefährlich ist eine solche Verkabelung als Übergangslösung?
Das für mich wichtigste: Wieso springt die GraKa überhaupt an, wenn von den 8 eingesteckten Pins lediglich 3 elektrisch angebunden sind?

1. Wie du siehst, geht der Rechner einfach aus oder irgendwas spinnt, schwarzer Schirm oder Bildfehler. Netzteile wie von Be Quiet haben alle möglichen Schutzschaltungen. Wenn mehr Strom gezogen wird, als es liefern kann, schützt es sich. Du kannst das so laufen lassen. Ich würde mir am ehesten um Datenverlust sorgen machen, wenn das Netzteil einfach abkoppelt.
2. Die Grafikkarte "zieht" nur unter Last viel Strom, für Windows im Desktop-Betrieb reicht der Strom aus dem PCIE-Steckplatz. Wie es aktuell ist, kann ich nicht sagen, aber ich hatte mal eine GTX, wo ohne extra Stromstecker der Nvidia-Treiber per Popup gewarnt hat, dass die extra Stromversorgung fehlt und daher kein 3D Modus möglich wäre. Da hat sogar der Treiber geschützt.
