CPU Köpfen und Aluminium Kühler?

[BastiJava]

Ich habe gerade meinen die von ihs getrennt an meinem I7-7700k.
Habe gerade die Packung vom Conductonaut geöffnet und erfahren das sich das nicht mit Aluminium verträgt.

Heißt das ich kann kein Flüssigmetall zwischen Die und IHS machen und die CPU dann mit meinem Noctua NH-D15 benutzen? Der ist aus Aluminium mit etwas Kupfer laut Beschreibung.

Vielen Dank im Voraus!

Ergänzung (12. Oktober 2019)

Oh mann sorry. Nennt mich dumm ich bin zu schnell in Panik geraten und habe nicht das kleingedruckte gelesen. Danke trotzdem!



[Stullen Andi]

LM unter den Heatspreader und normale Wärmeleitpaste auf den Heatspreader. Oben auf dem Deckel ist der Gewinn durch LM minimal.



[Schaby]

Der Kühler kommt doch garnicht in Kontakt mit der WLP. Wo ist also das Problem?



[KnolleJupp]

CPU Köpfen heißt du entfernst den aufgeklebten Heatspreader der CPU, um die interne Wärmeleitpaste zwischen Die und Heatspreader auszutauschen z.B. gegen Flüssigmetall.
Anschließend kommt der Heatspreader wieder auf die CPU.

Welche Wärmeleitpaste du dann anschließend zwischen Heatspreader und CPU-Kühler packst, ist "fast" egal. Ich empfehle hier eine gute, normale Wärmeleitpaste.

Als Flüssigmetall, zwischen Die und Heatspreader, nimmt man für gewöhnlich
Thermal Grizzly Conductonaut https://geizhals.de/thermal-grizzly-conductonaut-waermeleitpaste-tg-c-001-r-a1376782.html

Normale Wärmeleitpaste, zwischen Heatspreader und CPU-Kühler:
Thermal Grizzly Kryonaut https://geizhals.de/thermal-grizzly-kryonaut-waermeleitpaste-tg-k-001-rs-a1297196.html
oder
Phobya NanoGrease Extreme https://geizhals.de/phobya-nanogrease-extreme-31103-a2049828.html
oder
Thermalright TFX https://geizhals.de/thermalright-tfx-a2079516.html

Ein gutes Tool zum einfachen und fast gefahrlosen Köpfen deiner CPU wäre der
Delid Die Mate https://geizhals.de/der8auer-delid-die-mate-rev-2-a1563458.html
Mit Schraubstock oder Rasierklinge geht da heutzutage keiner mehr ran, weil viel zu risikoreich die teure CPU irreparabel zu beschädigen.

Den Heatspreader kannst du nach dem Köpfen entweder lose auflegen oder du klebst ihn wieder fest mit
UHU 46735 https://geizhals.de/uhu-hochtemperatur-silikonkleber-46735-a1683901.html

Vorher müssen natürlich die Kleberreste und die alte Wärmeleitpaste möglichst gründlich entfernt werden.



[Greenpeople]

Genau so wirds gemacht.



[BastiJava]

Ja danke für die Ratschläge. Meine CPU ist aber jetzt glaubig Schrott.

Lüfter springen zwar an, bekomme aber kein Piepton und kein Bild.

PS hab mit delid die mate 2 geköpft.



[KnolleJupp]

Was hast du denn genau gemacht?

Beim i7-7700K musst du diese internen Kontakte vor dem leitfähigen Flüssigmetall schützen:
https://extreme.pcgameshardware.de/...ft-sind-das-fuer-kontakte-c-hd-rbvyaebz-e.jpg

z.B. mit nichtleitender Wärmeleitpaste oder Nagellack o.ä. aber bitte nicht mit einem Kebeband.



[adius]

Und mit dem Flüssigmetall Kurzschlüsse gemacht? Gibt ja schöne Videos zum lernen, oder eben Lehrgeld hinterher.



[BastiJava]

Und mit dem Flüssigmetall Kurzschlüsse gemacht? Gibt ja schöne Videos zum lernen, oder eben Lehrgeld hinterher.

Wie meinst du das Kurzschlüsse gemacht?

Na aufjedenfall wird der IHS warm das hab ich getestet. Ich bekomme einfach kein Bild. Ist die CPU schrott?

Ergänzung (12. Oktober 2019)

Was hast du denn genau gemacht?

Beim i7-7700K musst du diese internen Kontakte vor dem leitfähigen Flüssigmetall schützen:
https://extreme.pcgameshardware.de/...ft-sind-das-fuer-kontakte-c-hd-rbvyaebz-e.jpg

z.B. mit nichtleitender Wärmeleitpaste oder Nagellack o.ä. aber bitte nicht mit einem Kebeband.

Hab das mit dem Silikonkleber gemacht.



[KnolleJupp]

Na ja, nimm die CPU nochmal raus, schau dir die Pinne des Sockels an, ob da was verbogen ist, und bau alles wieder korrekt ein.
Sind alle Kabel wieder da wo sie hingehören?
Ansonsten helfen vielleicht Bilder und/oder du beschreibst mal genau was du gemacht hast.

Du hast die CPU geköpft und jetzt läuft der Rechner nicht mehr. Die erste Überlegung ist natürlich das du beim Köpfen was falsch gemacht hast.
Aber wirklich was konkret sagen können wir erst wenn du genauer beschreibst was du gemacht hast, wie du vorgegangen bist, welche Materialien verwendet wurden usw.

Liegt die CPU wieder korrekt im Sockel?
Sind keine Pinne krumm/verbogen?
CPU-Kühler wieder korrekt aufgesetzt und angeschlossen?
Sitzt der Arbeitsspeicher noch korrekt? Sitzt die Grafikkarte noch korrekt?
Sind alle Kabel wieder angeschlossen?
Kann vieles sein...

Vielleicht hast du den Die beschädigt beim Aufsetzen des Heatspreaders. Vielleicht... usw.



[BastiJava]

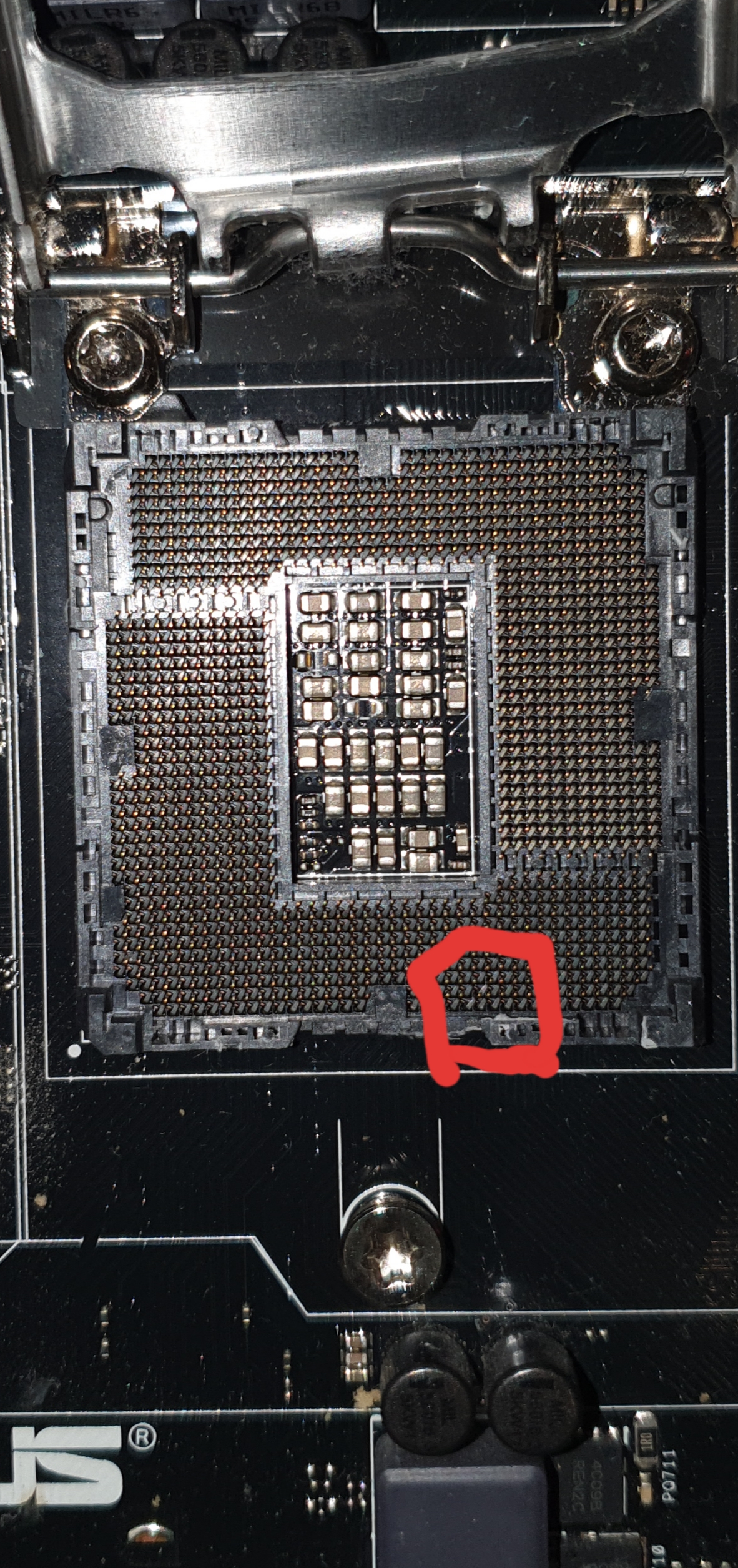

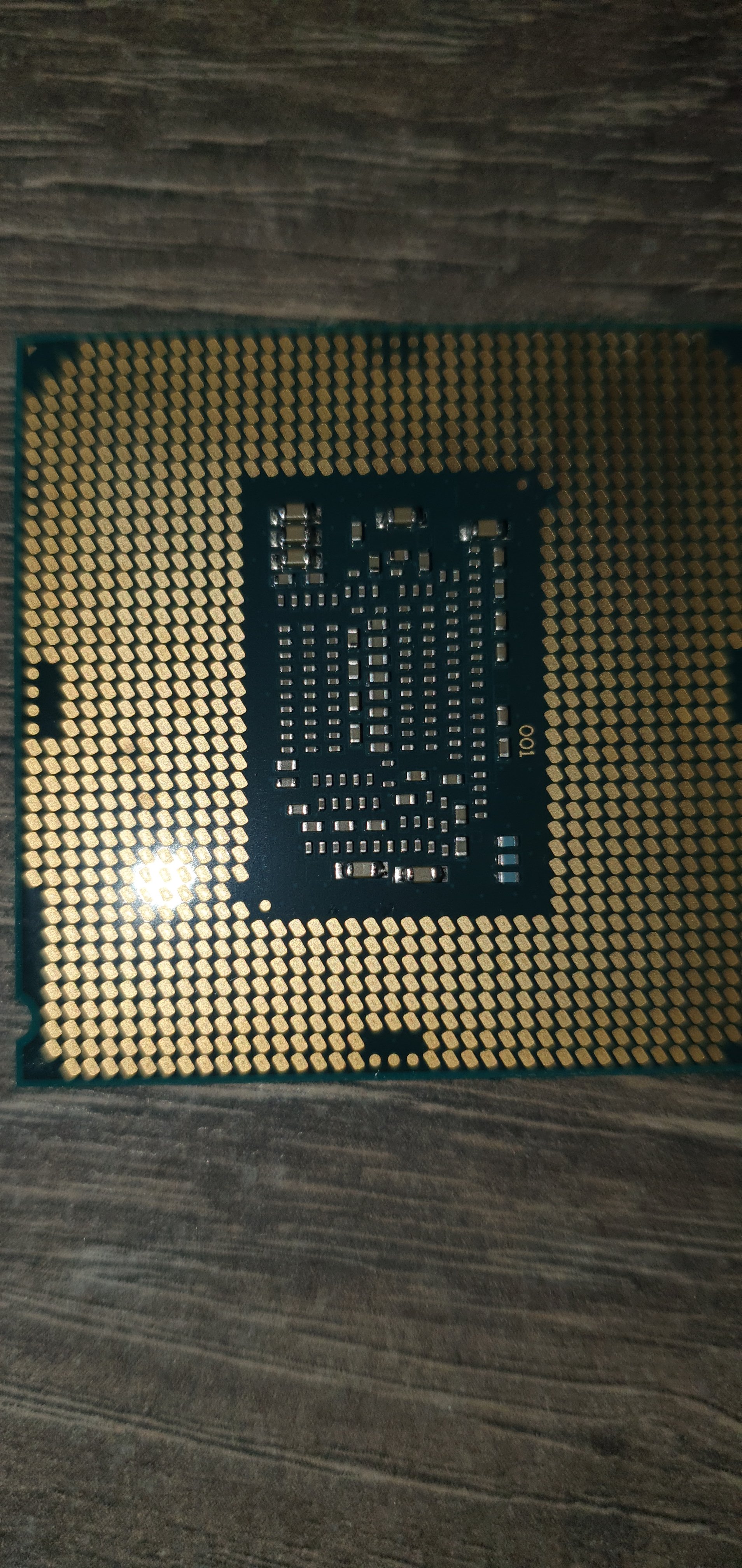

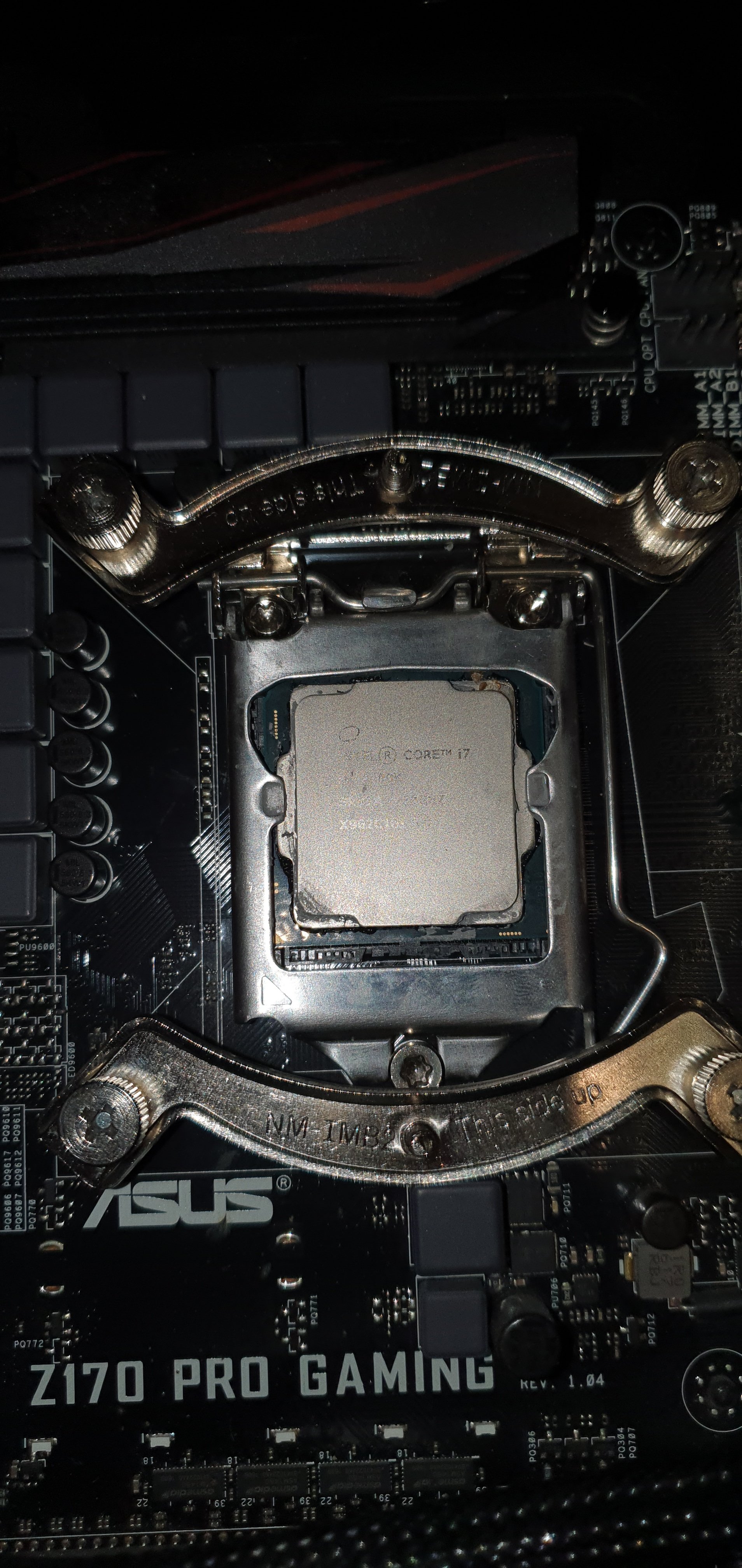

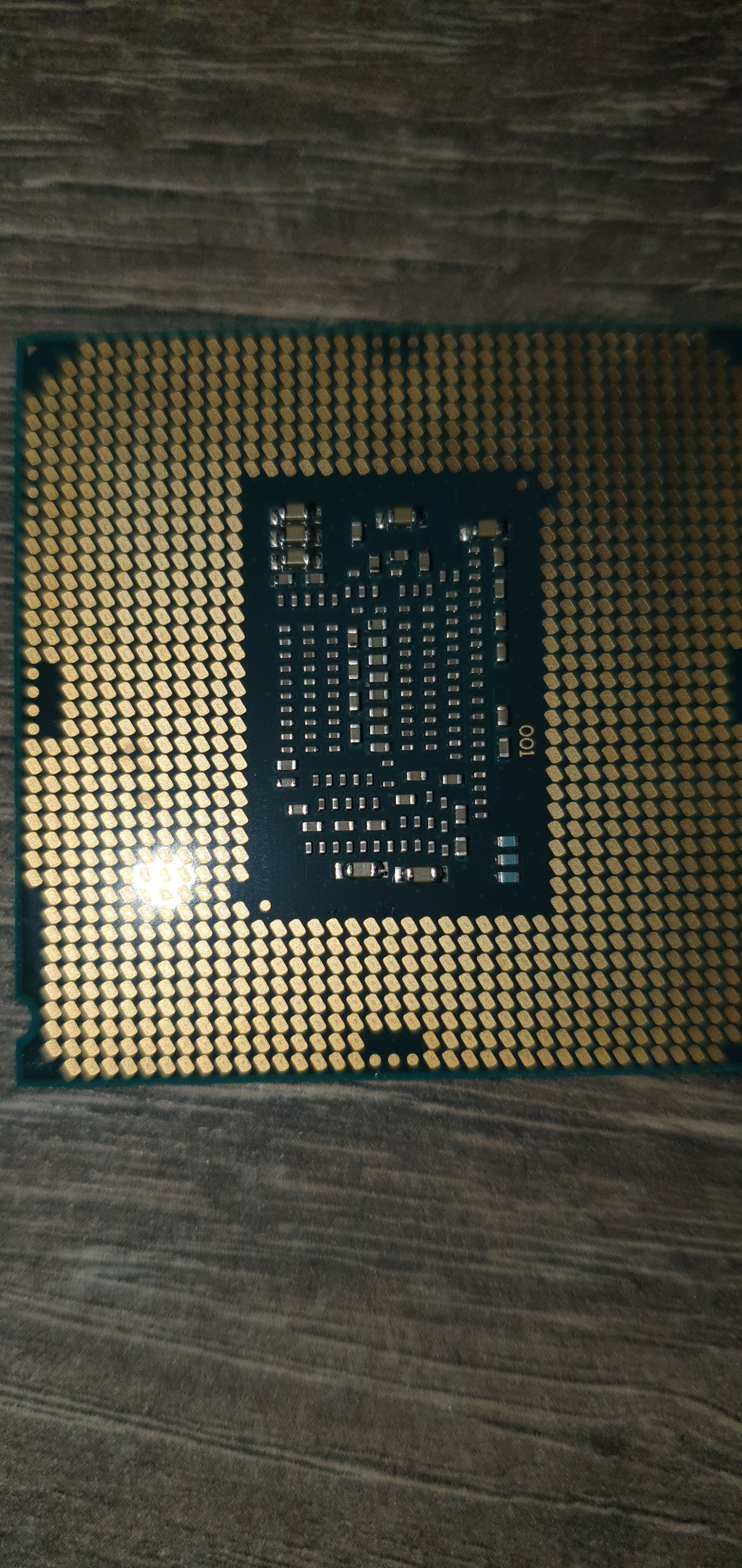

Ok habe ein Bild von der CPU (der IHS ist 1mm schief). 1 Bild von den Pins indem im rot markierten Bereich 2 pins sind die verbogen sein könnten. Und noch ein Bild von der CPU auf der anderen Seite.

Also ich habe die CPU rausgenommen. In den Delid die Mate gesteckt. Aufgeschraubt (ging erschreckend leicht, kein knacken oder sowas). Dann den IHS abgenommen. Hab das Silikon an der CPU mitn Fingernagel bisschen abgemacht und am IHS mit dem schraubenzieher. Dann habe ich die Pins abgedeckt mit Uhu Hochtemp. Silikon. Dann habe ich zuerst die alte WLP mit Klopapier danach mit Alkohol Pads entfernt und sauber gemacht. Dann hab ich Conductonaut Flüssigmetall WLP aufgetragen (auf beiden Seiten). Dann Silikon am Rand des IHS, die CPU wieder in den Die Mate und den IHS wieder draufgesetzt. 1,5h gewartet und wieder eingebaut mit Noctua NH D15 Kühler. Und so bin ich hier gelandet.

Ergänzung (12. Oktober 2019)

Sollte ich das Ding nochmal öffnen?



[KnolleJupp]

Also ein Kunstwerk ist es ja nicht gerade geworden. Das Vorgehen war aber völlig korrekt.



[BastiJava]

Wie gesagt Lüfter gehen an (nur wenn CPU drinne liegt) und er wird heiß (wo ich ganz kurz ohne Kühler getestet habe) die Grafikkarte hab ich zwar auch rausgenommen und wieder reingemacht, aber die sollte ja eigentlich laufen (zumindest Lüfter und LEDs), aber ich habs ja auch mit der onboard grafik versucht.



[KnolleJupp]

Hmm...

Du könntest es mit einer anderen CPU gegentesten, hast du keine zur Hand:
https://geizhals.de/intel-celeron-g3900-bx80662g3900-a1387263.html für 41€

Ansonsten nochmal alle Kabel ab und wieder dran, Grafikkarte nochmal raus und wieder rein, Arbeitsspeicher nochmal raus und wieder rein.

Es wäre natürlich ein Aufwand die CPU nochmal zu köpfen, um nachzusehen ob unter dem Heatspreader alles in Ordnung ist.
Dazu hätte ich nur wenig Lust...



[BastiJava]

Jemand den ich kenne hat noch eine lga 1151 CPU rumliegen. Vielleicht könnte ich damit nächste Woche mal gegentesten. Ich werde die CPU aber trotzdem nochmal köpfen nachdem ich die Kabel usw nochmal gemacht habe, die Hoffnung stirbt zuletzt.



[BastiJava]

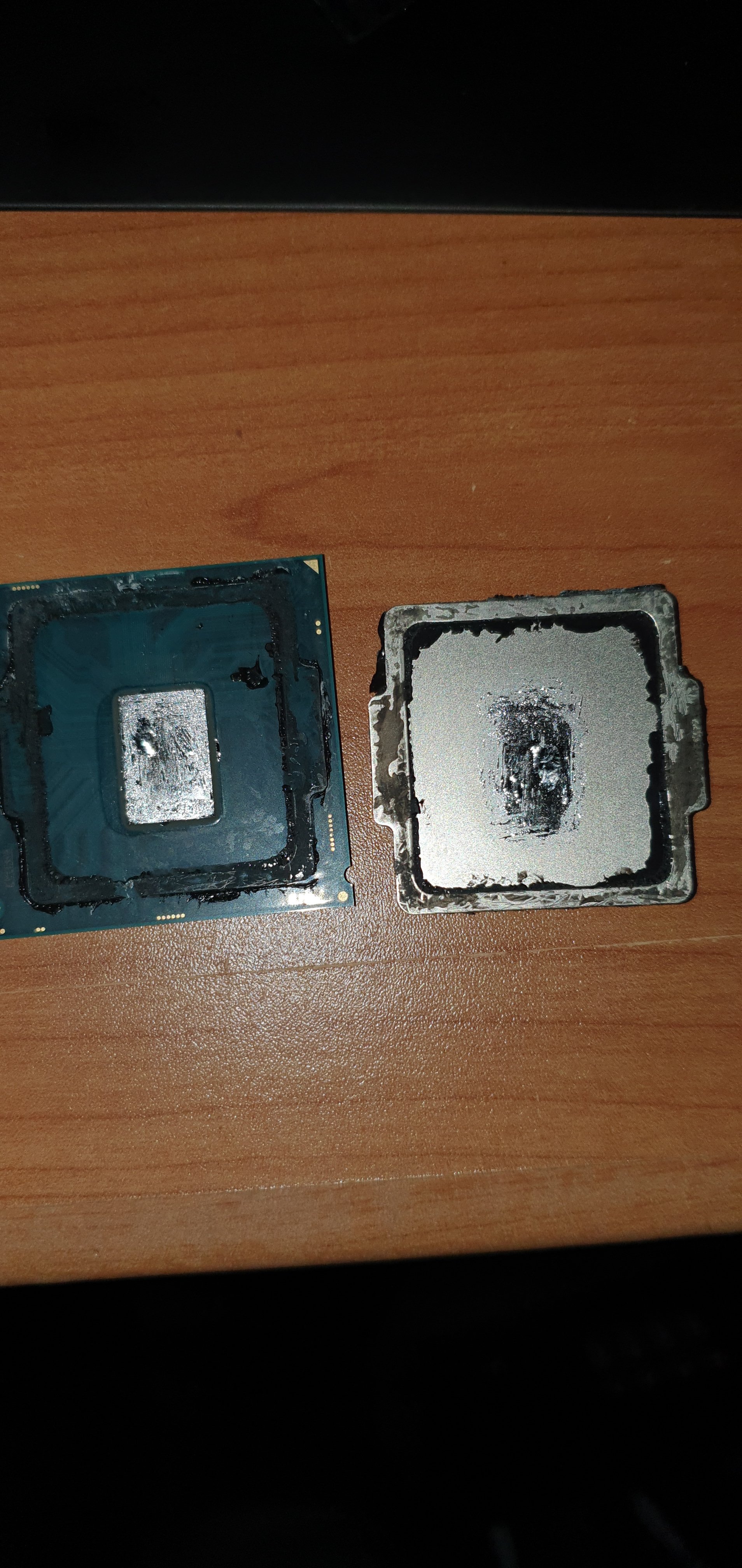

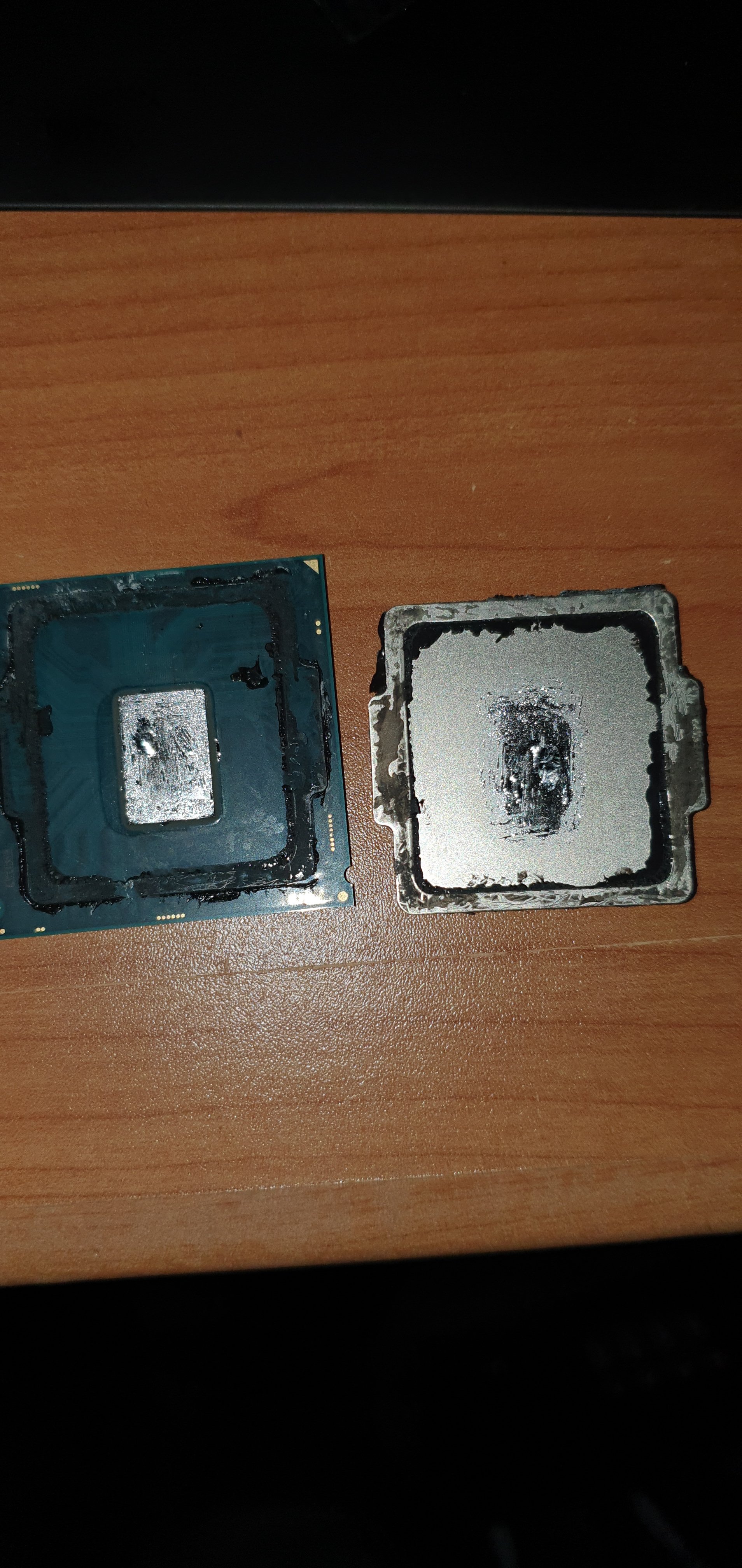

So hab mal die CPU wieder geköpft, hier die Bilder:



[KnolleJupp]

Da sieht man nichts. Du musst schon das Flüssigmetall komplett entfernen und dann eine Nahaufnahme des Dies machen.



[BastiJava]

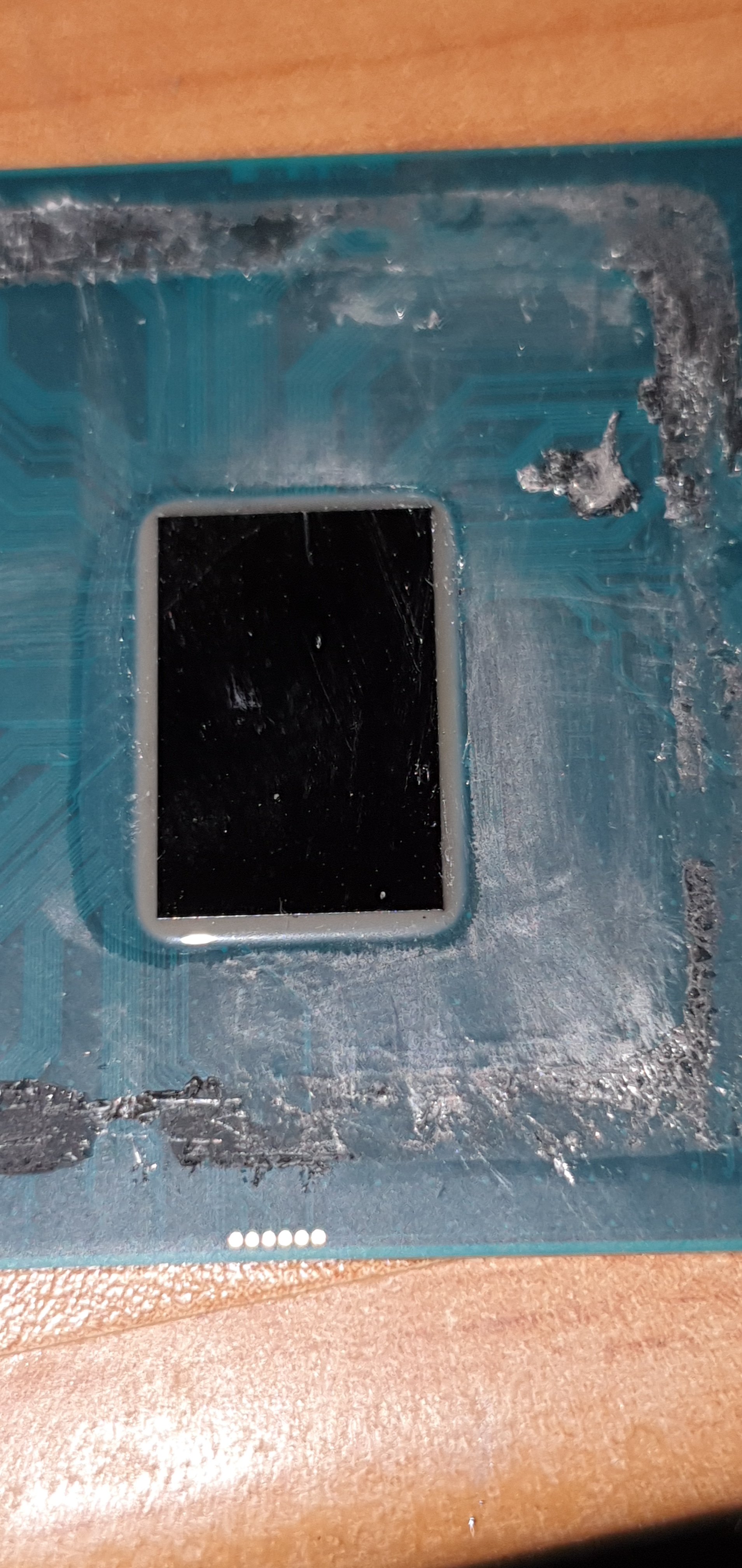

Sauberer bekomm ichs nicht sry. Aber so wie es aussieht ist da nur dreck/staub dadrauf.



[KnolleJupp]

Solange das keine Kratzer sind, sieht alles gut aus. Vor allem die Ecken sind heile.

Dreck, Staub usw. darf da aber keiner mehr drauf sein auf dem Die, sobald du neues Flüssigmetall aufträgst!



[BastiJava]

Oh irgendwie geht das nichtmehr richtig weg. Nicht das es doch kratzer sind... muss mir wohl eine neue CPU zulegen. Ich meine, das Ding wird ja heiß (nach 30 sekunden ohne Kühler). Ich verstehs nicht

Kann es sein das ich zuwenig Flüssigmetall draufgemacht habe, oder zuviel Silikon so das der Abstand zwischen Die und IHS nichtmehr passt?
