Der Retro-Hardware Bilderthread

[soggi]

Was willst du denn erreichen?

MSI Boards sind (genau wie Biostar Boards und einige andere) immer etwas gefährlich, weil es da auch diverse OEM Boards gibt...besonders bei MSI kommt es zu Überschneidungen bei den MS-Nummern. Du wärst nicht der erste, der sein Board "bricked".

Gib mir die BIOS Message und die BIOS ID und ich schau mal nach...

Viele Grüße
soggi



[Stratotanker]

Ich hab dich übrigens nicht vergessen. Bei mir stapeln sich nur gerade die Aufträge für Weihnachten. Das fällt den Leuten immer sehr früh ein.

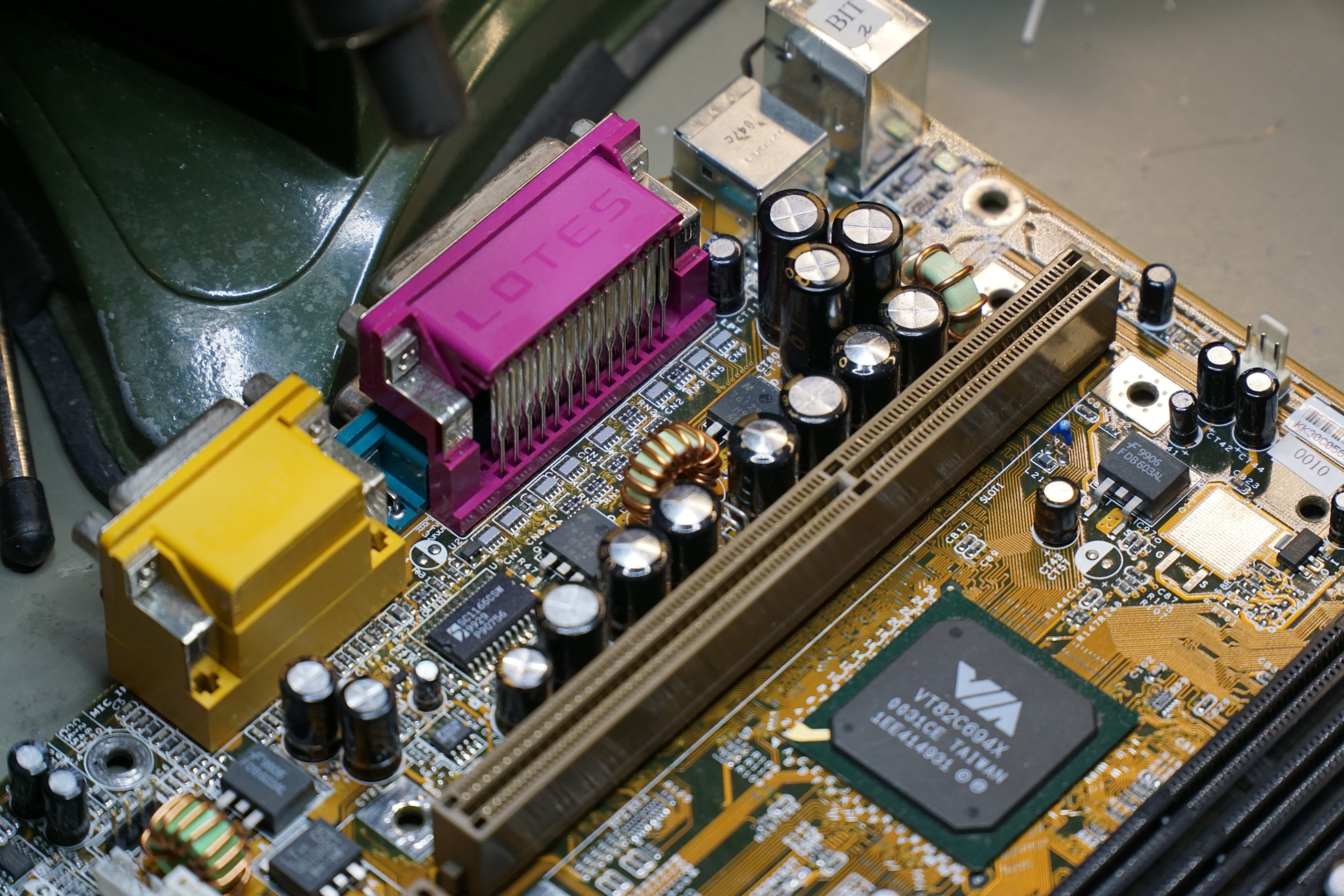

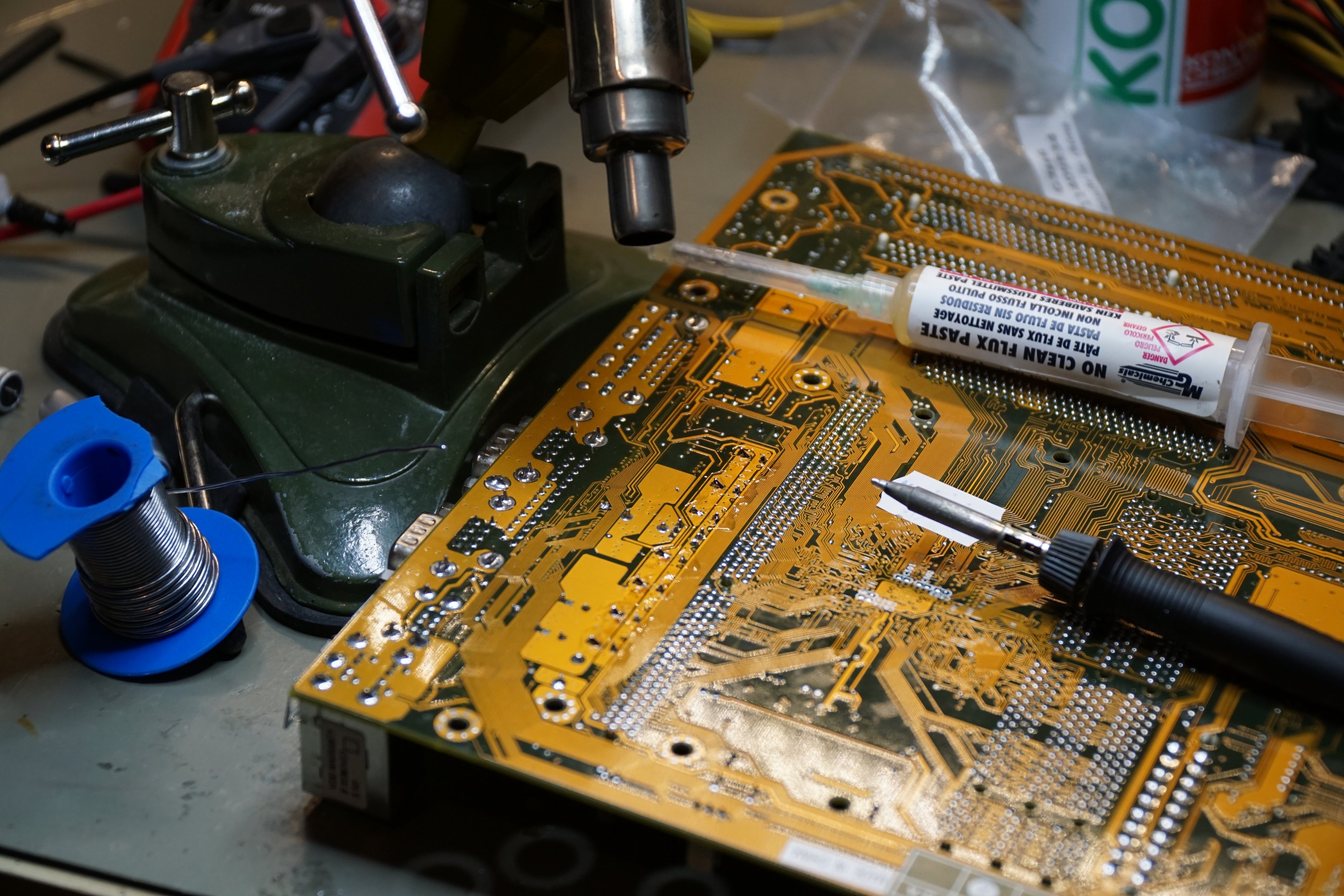

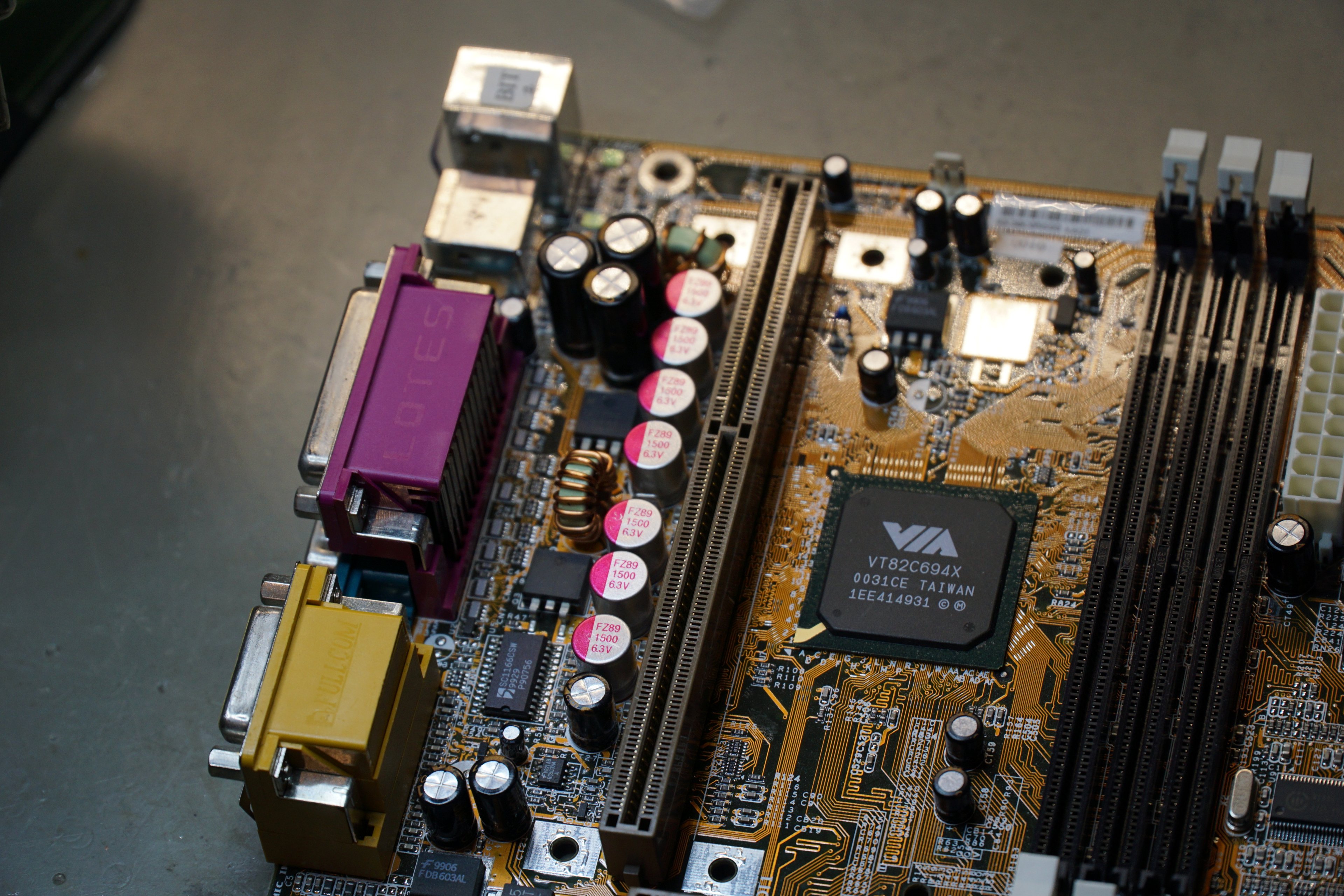

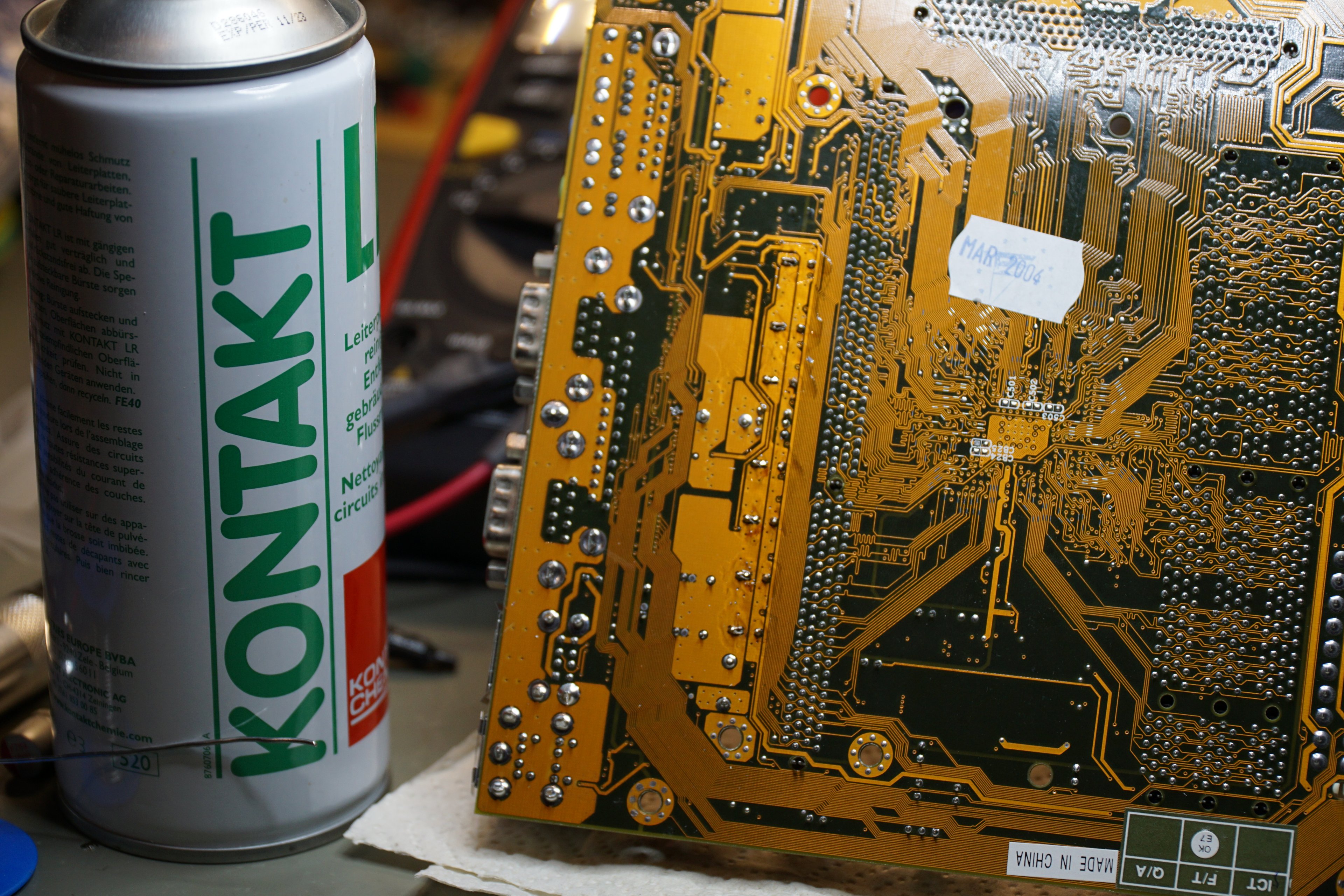

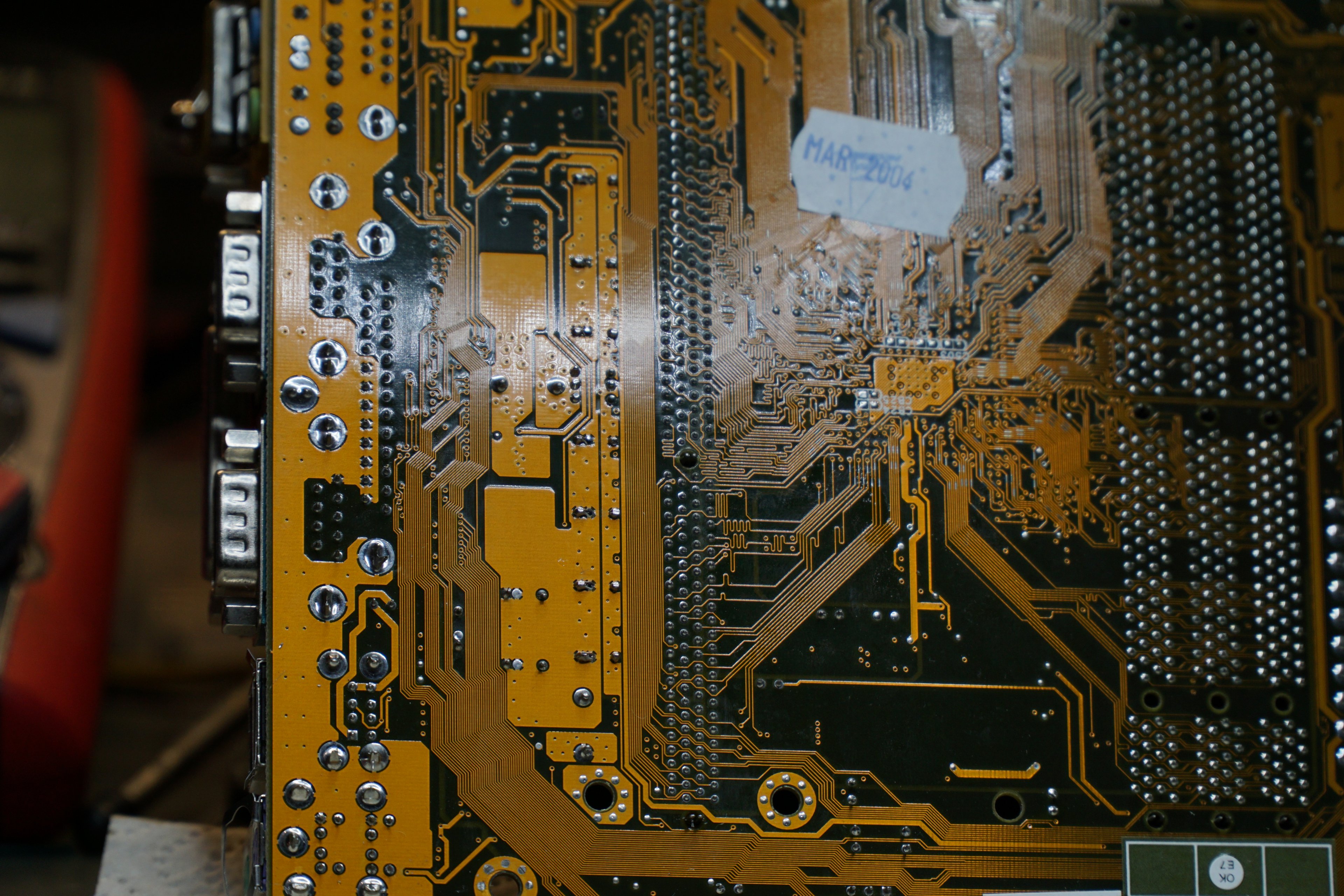

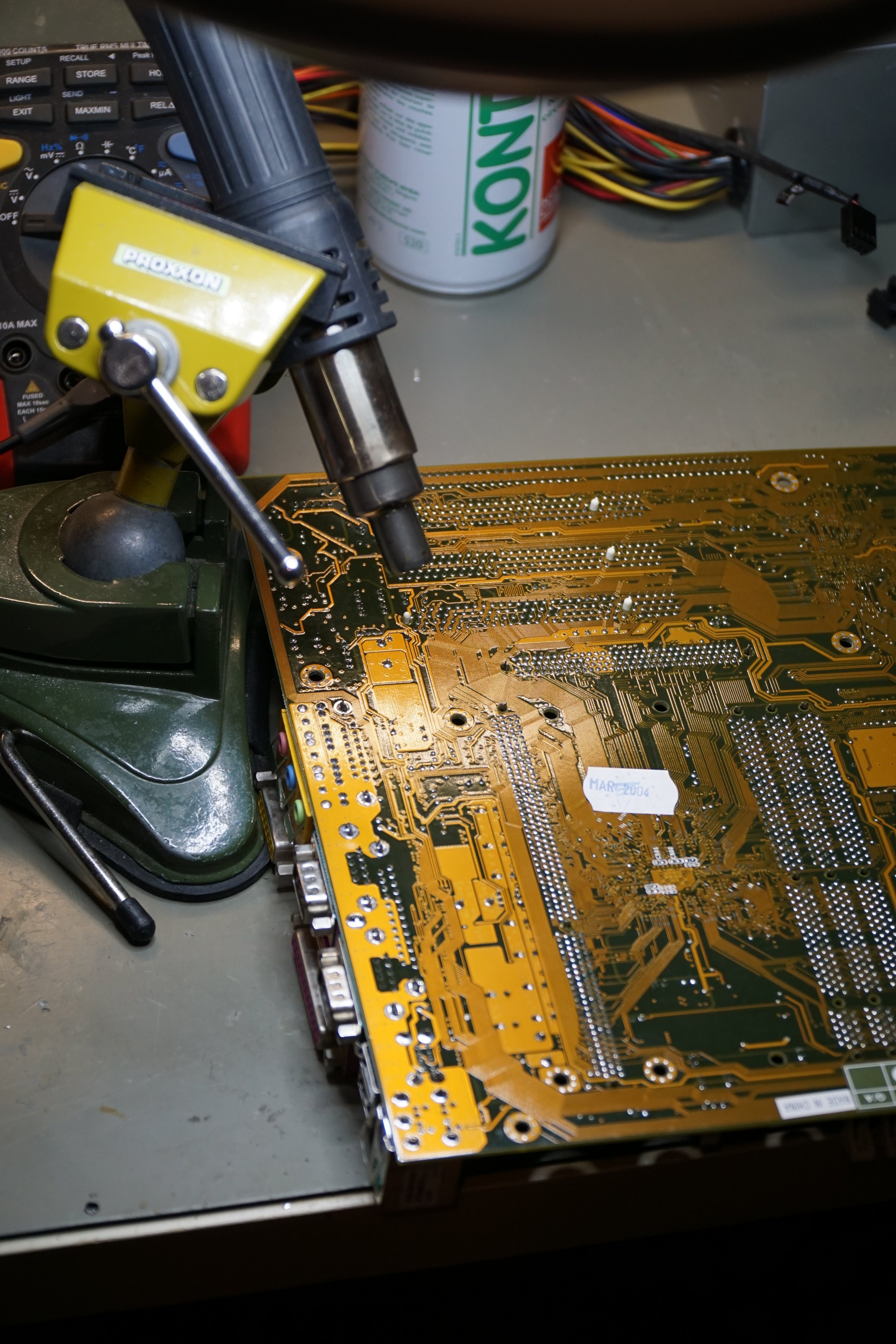

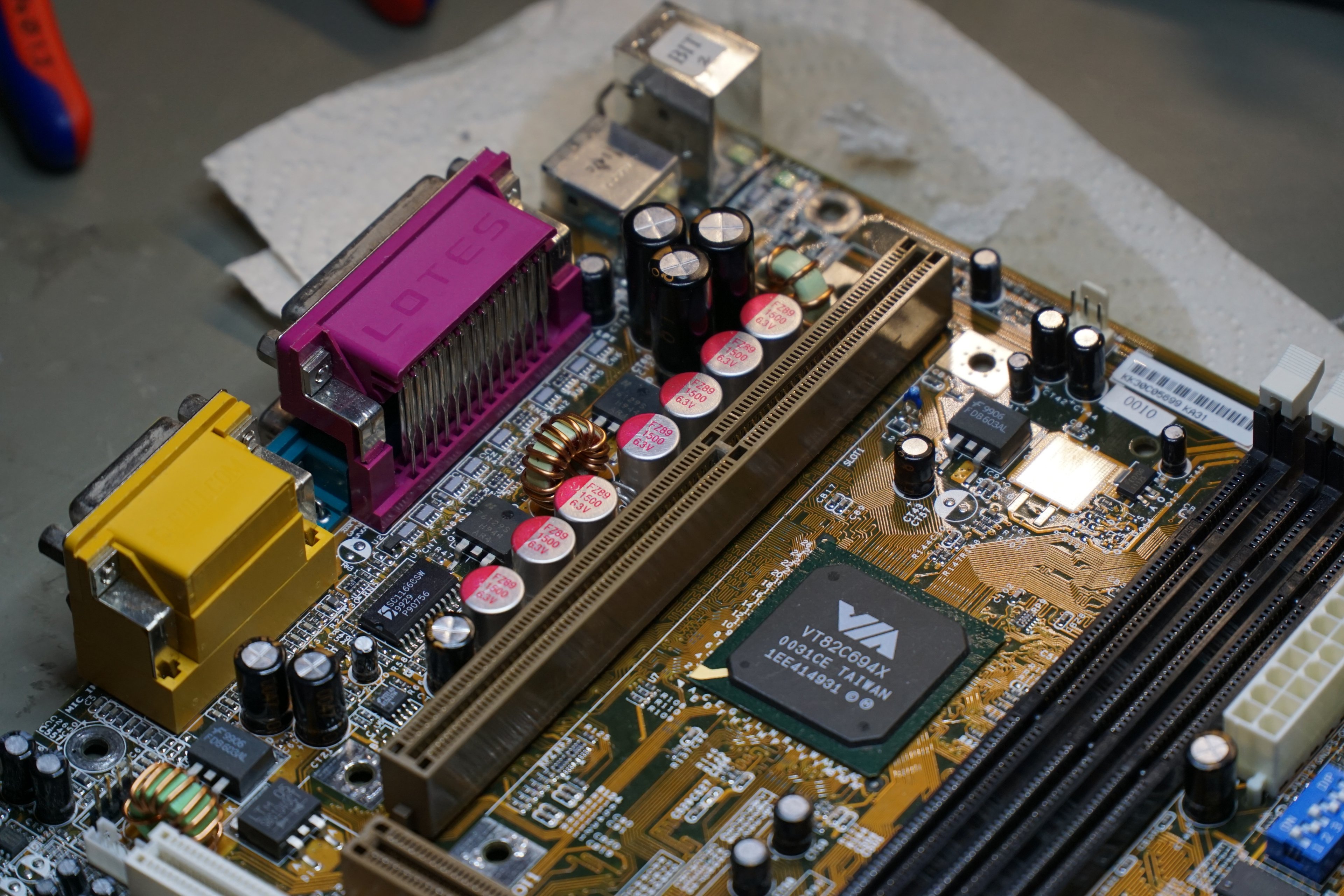

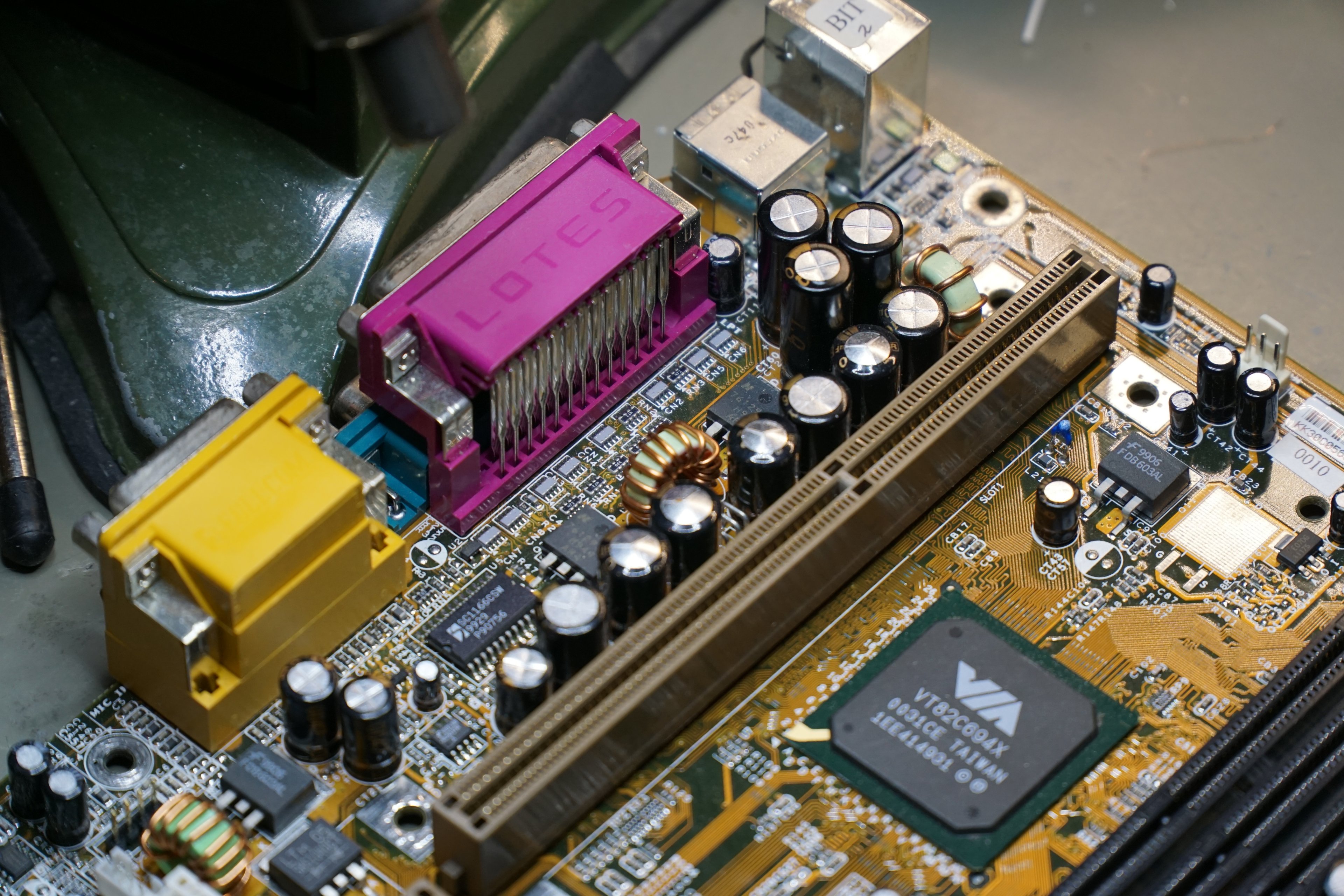

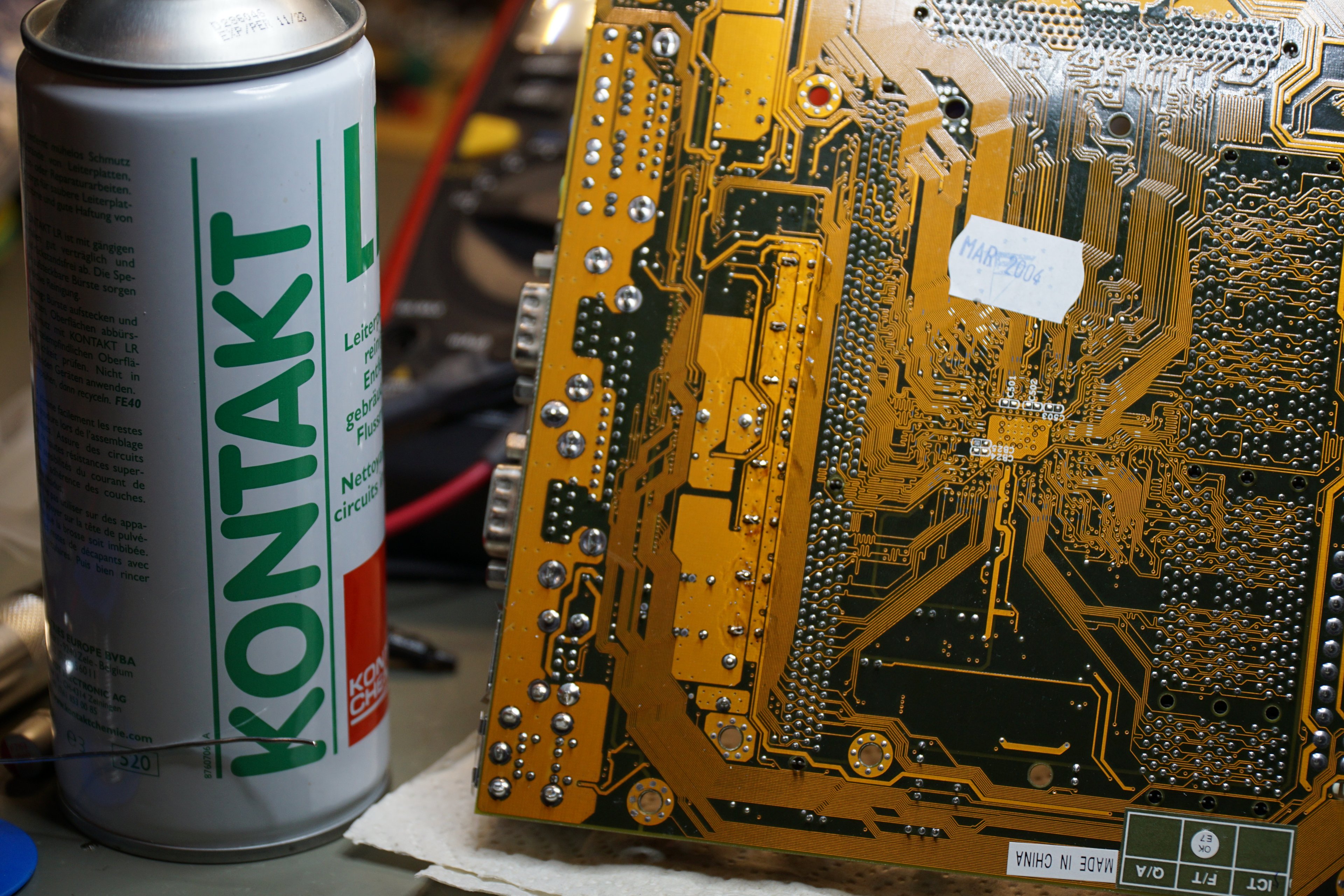

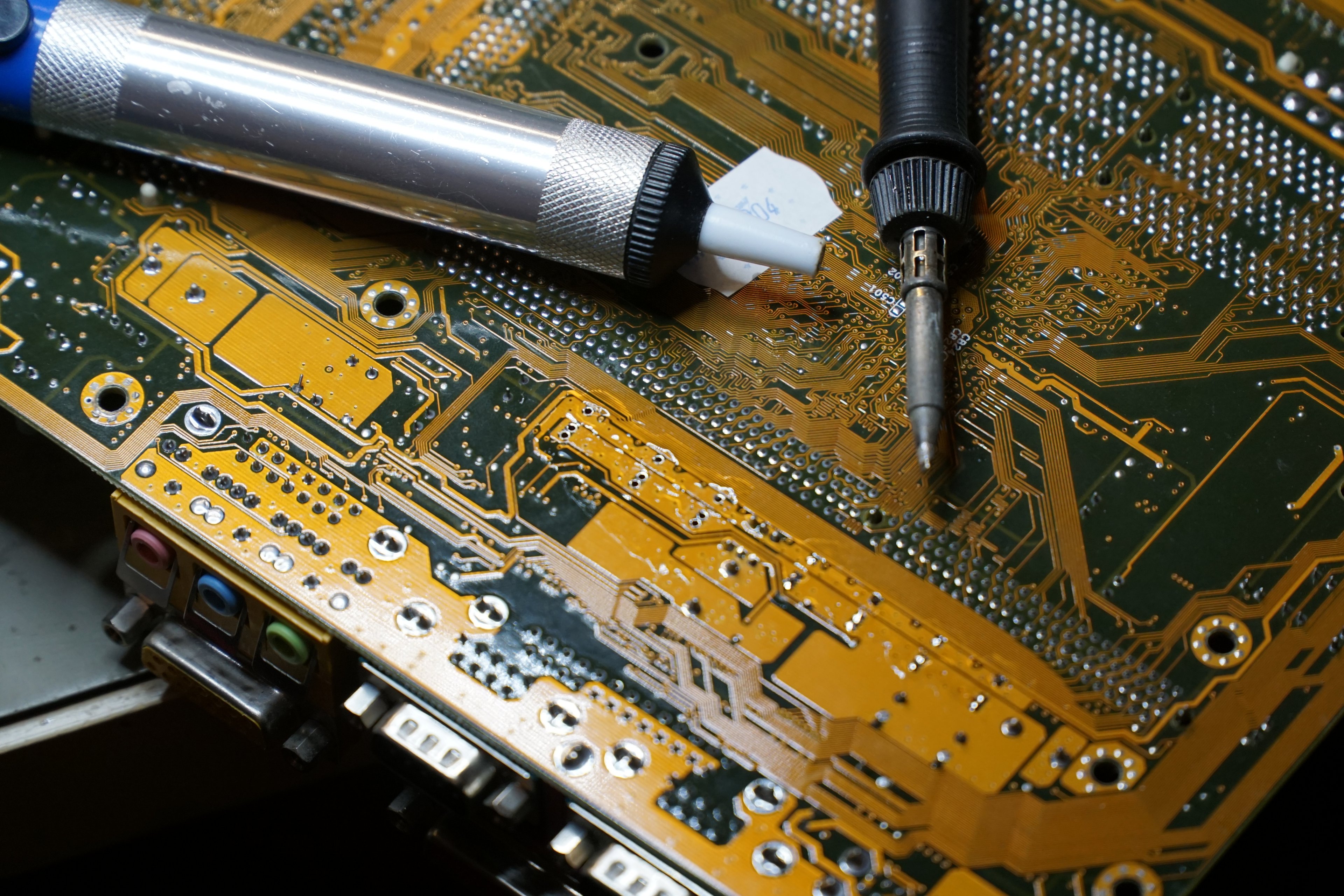

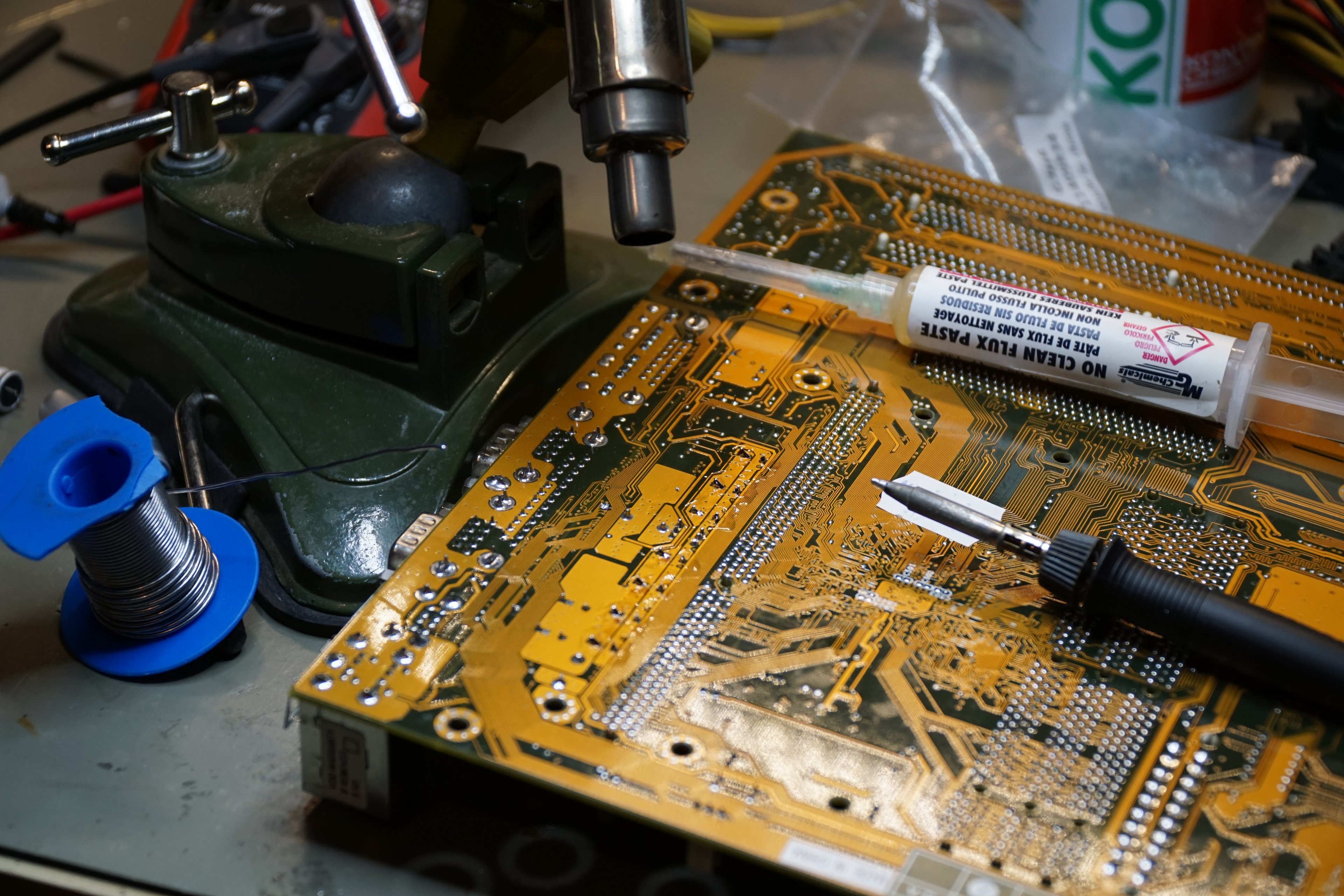

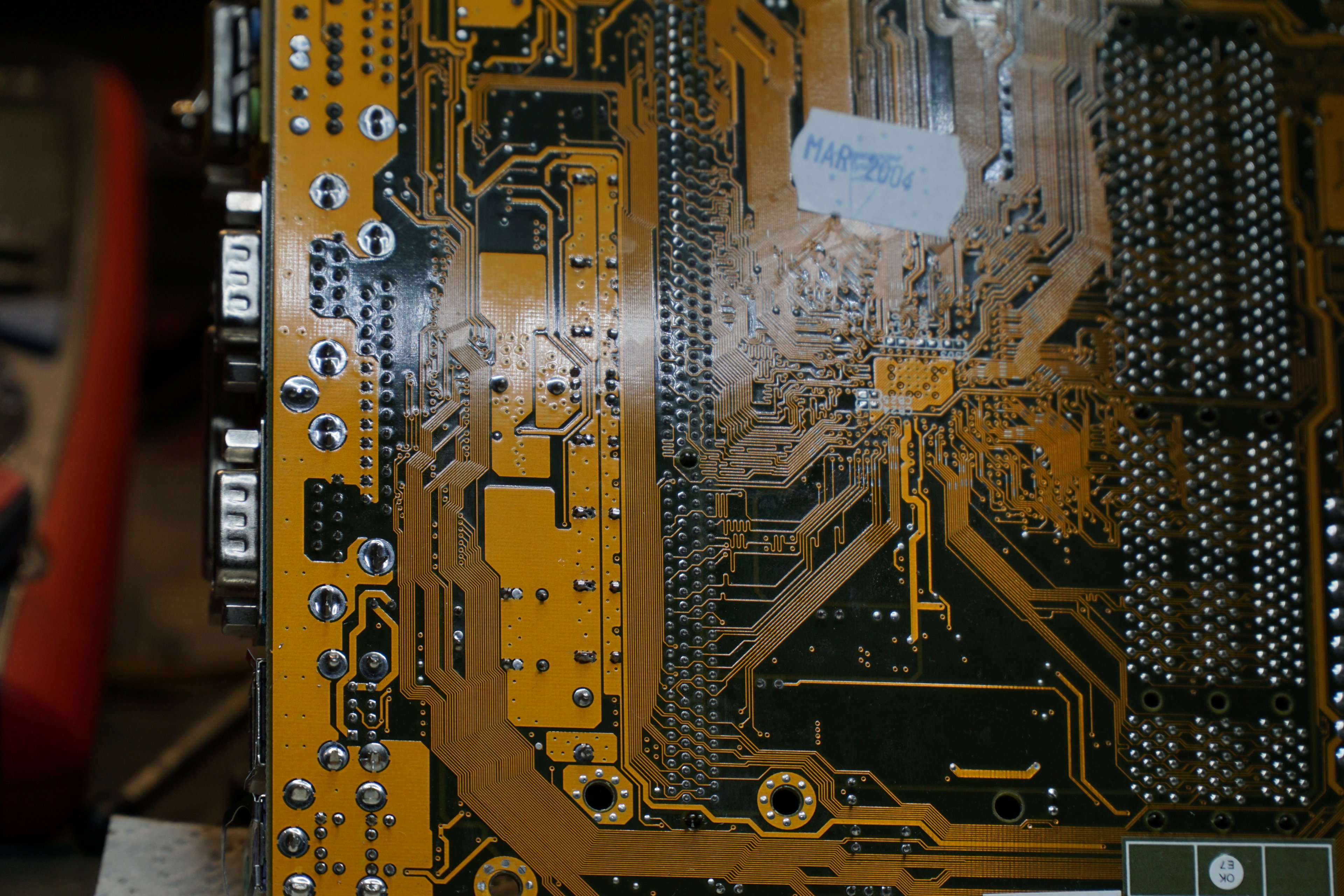

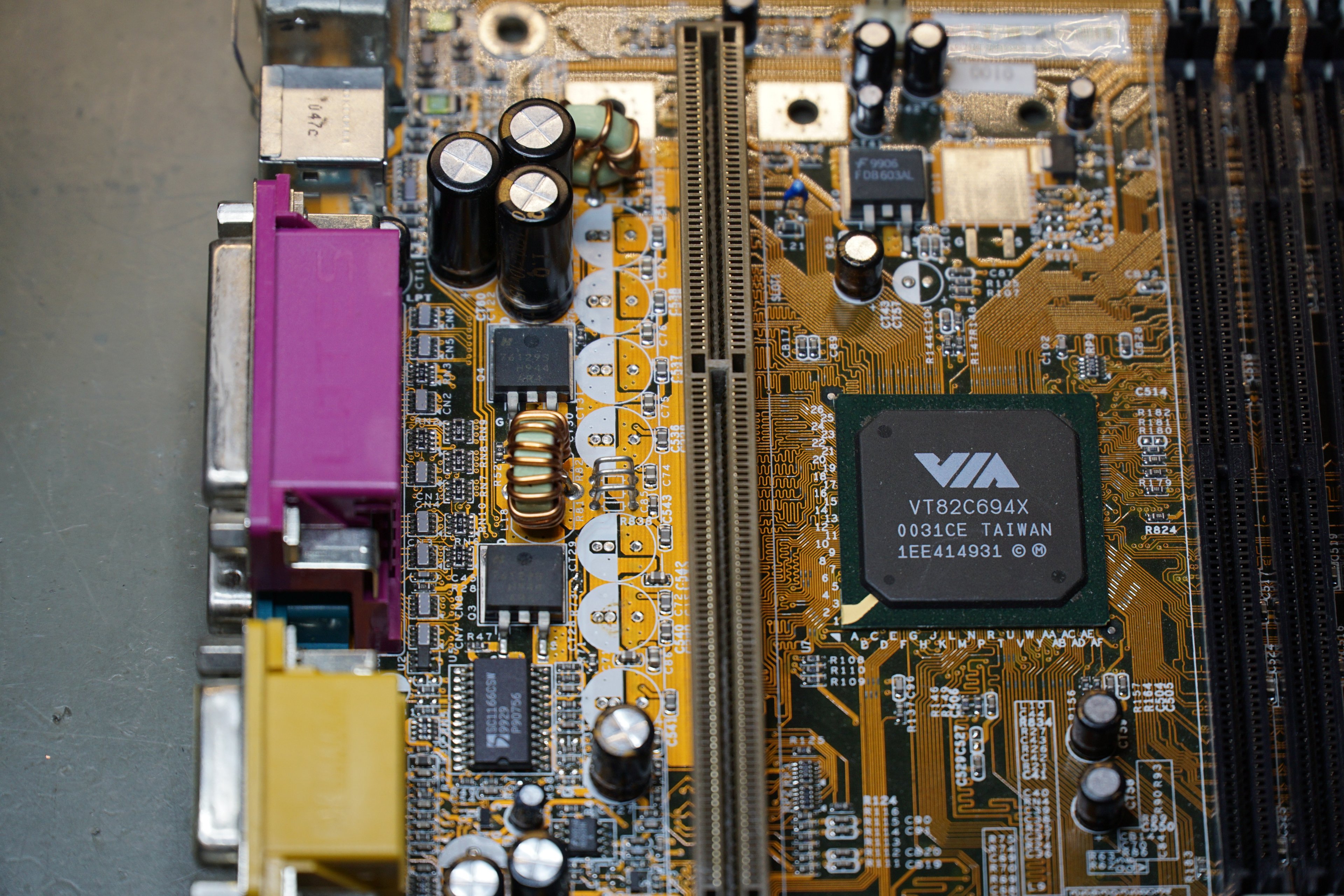

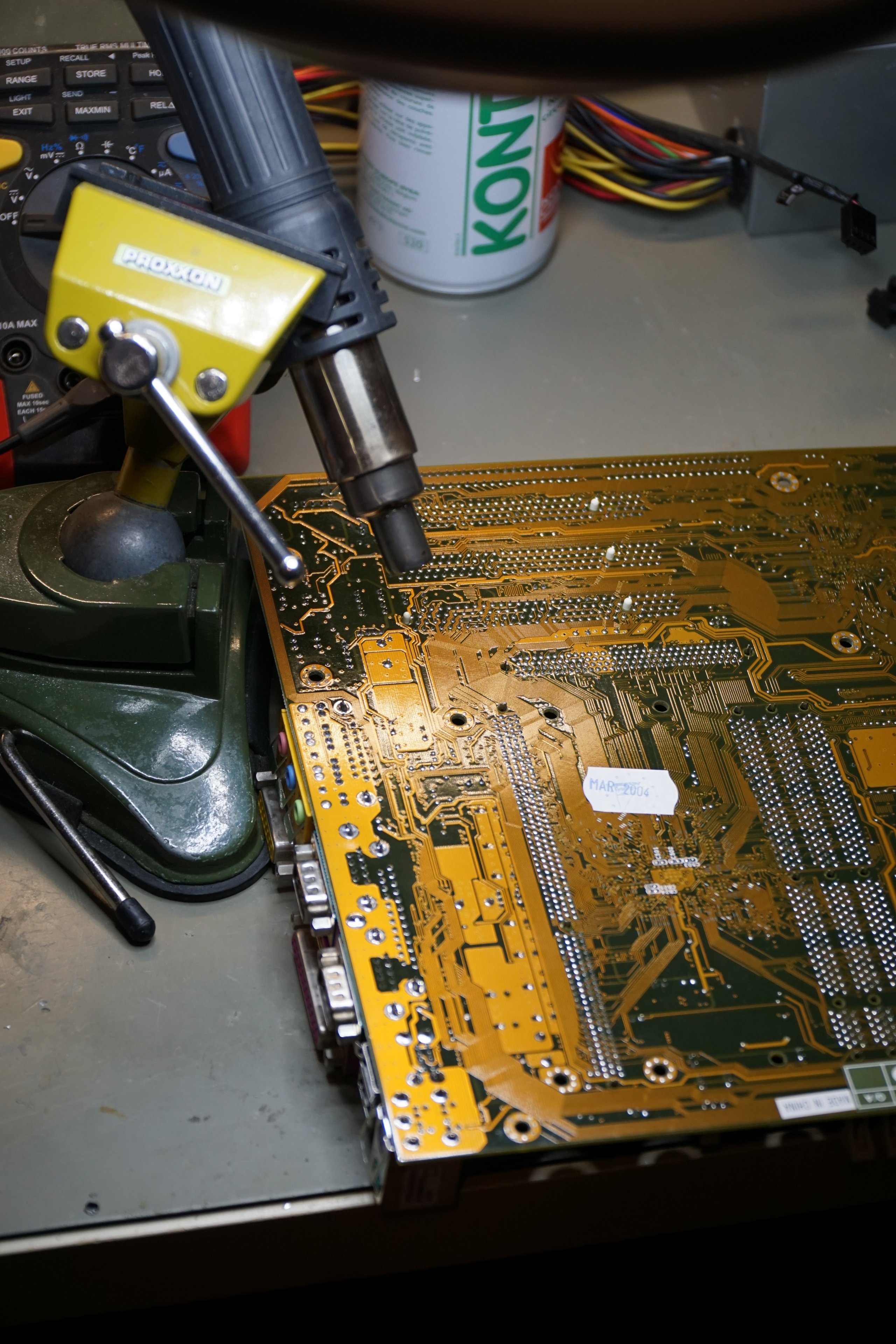

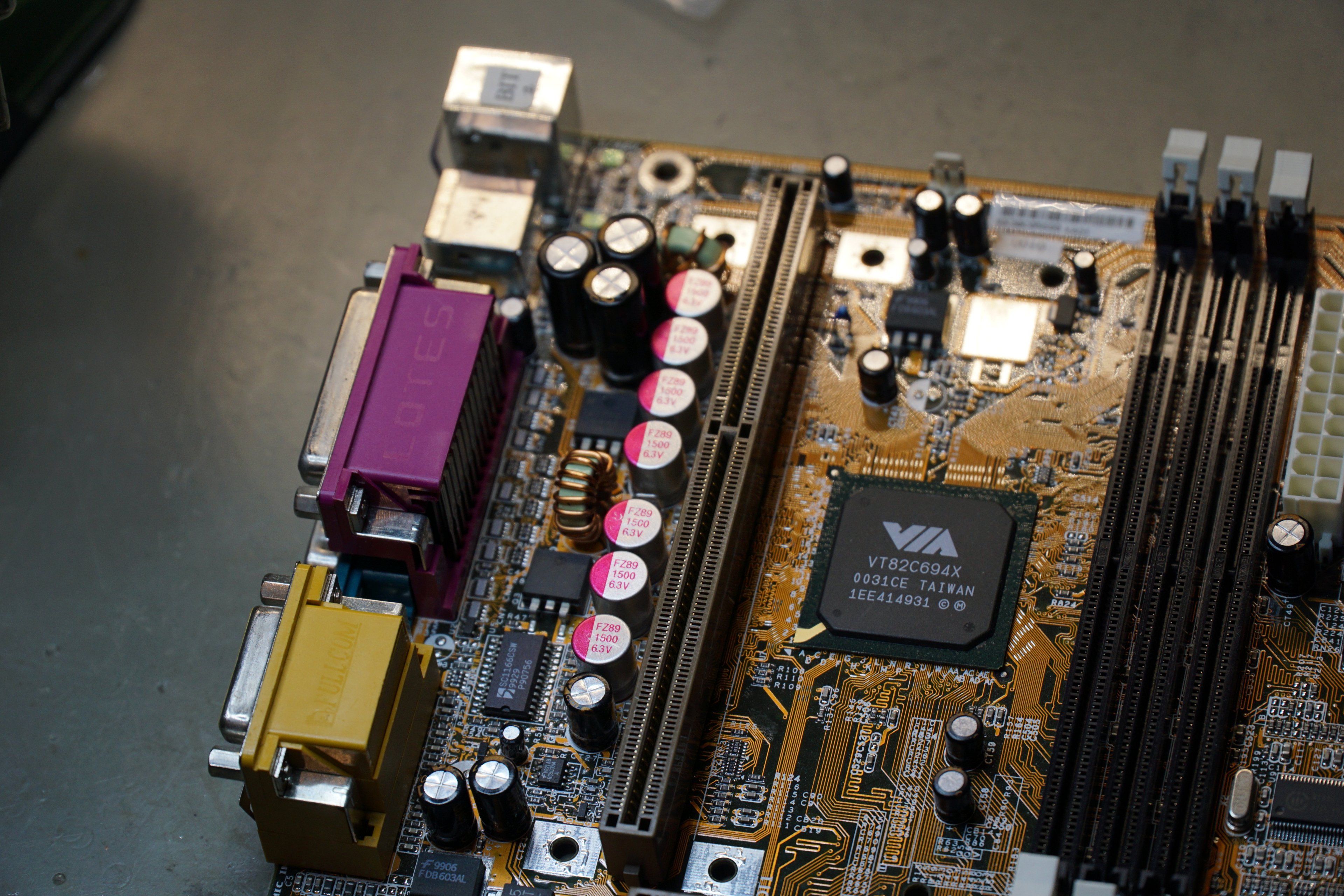

Aber etwas hab ich geschafft:
Anhang anzeigen 851439
Anhang anzeigen 851441
Anhang anzeigen 851442
Anhang anzeigen 851444
Anhang anzeigen 851445
Anhang anzeigen 851443
Anhang anzeigen 851446
Anhang anzeigen 851447
Anhang anzeigen 851448

Geile Sache. Ich muss bei dir mal einen Schnellkurs belegen. Bisher hat es mit Kondensatoren immer gut geklappt aber schon die Nummer mit dem Asrock Board hat mir gezeigt, dass es da noch Potential zur Verbesserung bei mir gibt.



[HerrAbisZ]

@soggi : Ich bin eh gescheitert - Error flashing ROM mit dem AMIFlash Tool aus win98SE

Sichern konnte ich damit das alte BIOS - Eventuell mit Floppy versuchen ?

Ich habe schon wieder etwas gelernt

https://www.biosflash.com/bios-id.htm

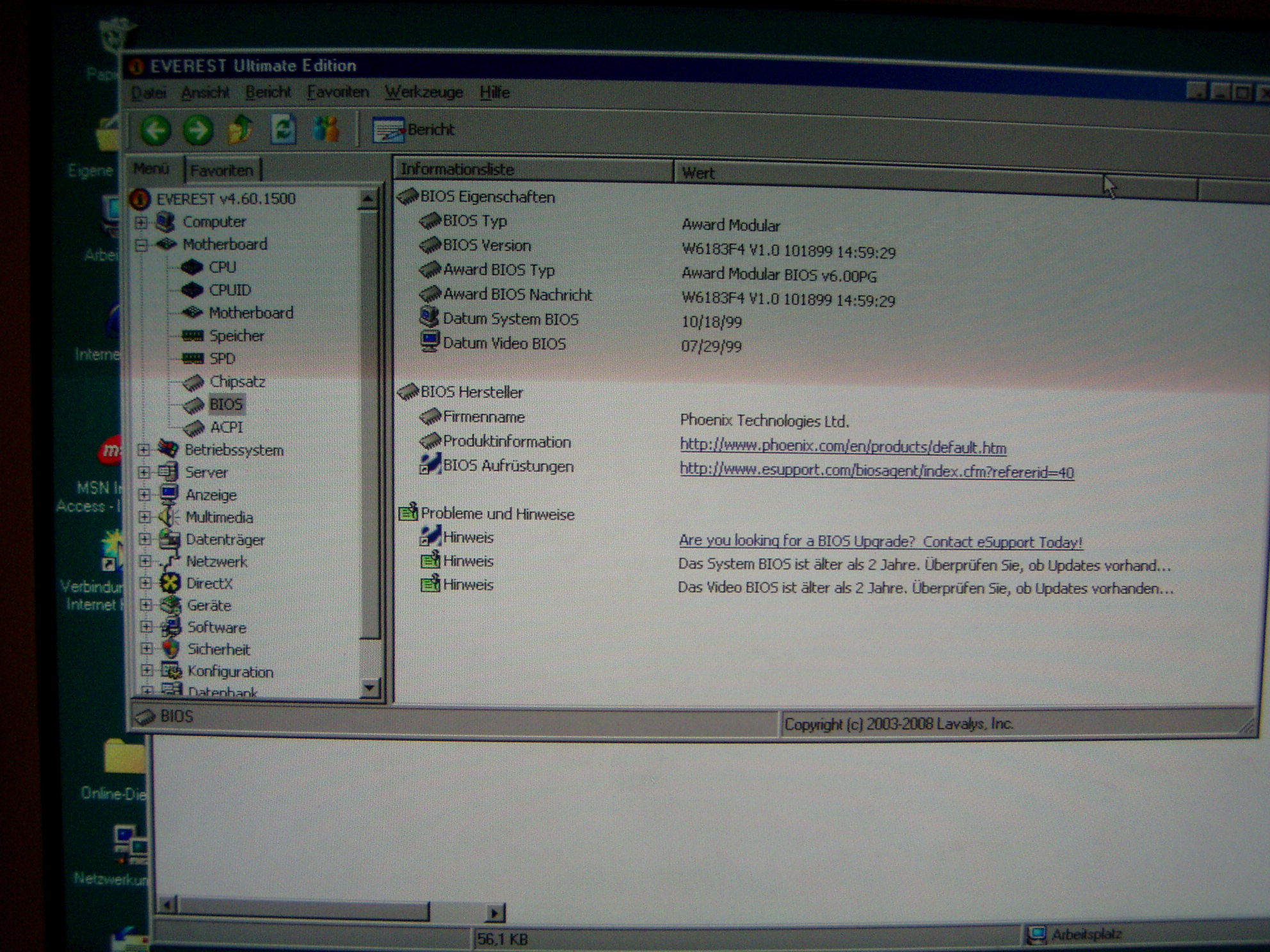

Muss erst Everest laden, damit ich sehe, was du da genau meinst



[HerrAbisZ]

Komisch - ich dachte mir früher, als ich Treiber recherchierte, das dies aus einem FUJI C994 Scaleo ist. Aber als ich das Audio vor kurzem davon installierte funktionierte es nicht. Daher dachte ich, es ist ein original MSI.

Jetzt nachdem ich das BIOS anschaute. Die von MSI fangen mit A an

Das von FUJI eben mit W



[Der Puritaner]

Also Grundsätzlich Flashe ich BIOS nur mit Flash Tool und Start Diskette, das habe ich schon so gelernt bevor ich meine Ausbildung zur Netzwerk-Fachkraft gemacht habe, und auch dort ist uns beigebracht worden es niemals über Windows zu Flashen.
Möglicherweise liegts bei dir auch an dem Ewig langen Dateipfad, das Programm Startet unter DOS und dort sollte man Dateipfade so kurz wie möglich halten.
Mittlerweile gehts ja auch mittels USB Stick und Internet auf neuen Boards, aber solange du kein Dual BIOS hast lässt sich das vorhergehende BIOS über Windows geflasht nicht speichern.



[HerrAbisZ]

Die Dateien lagen direkt auf C:

Ich habe es jetzt mal gelassen



[The Sandman]

Sorry, Furz musste raus

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[AgentPayne]

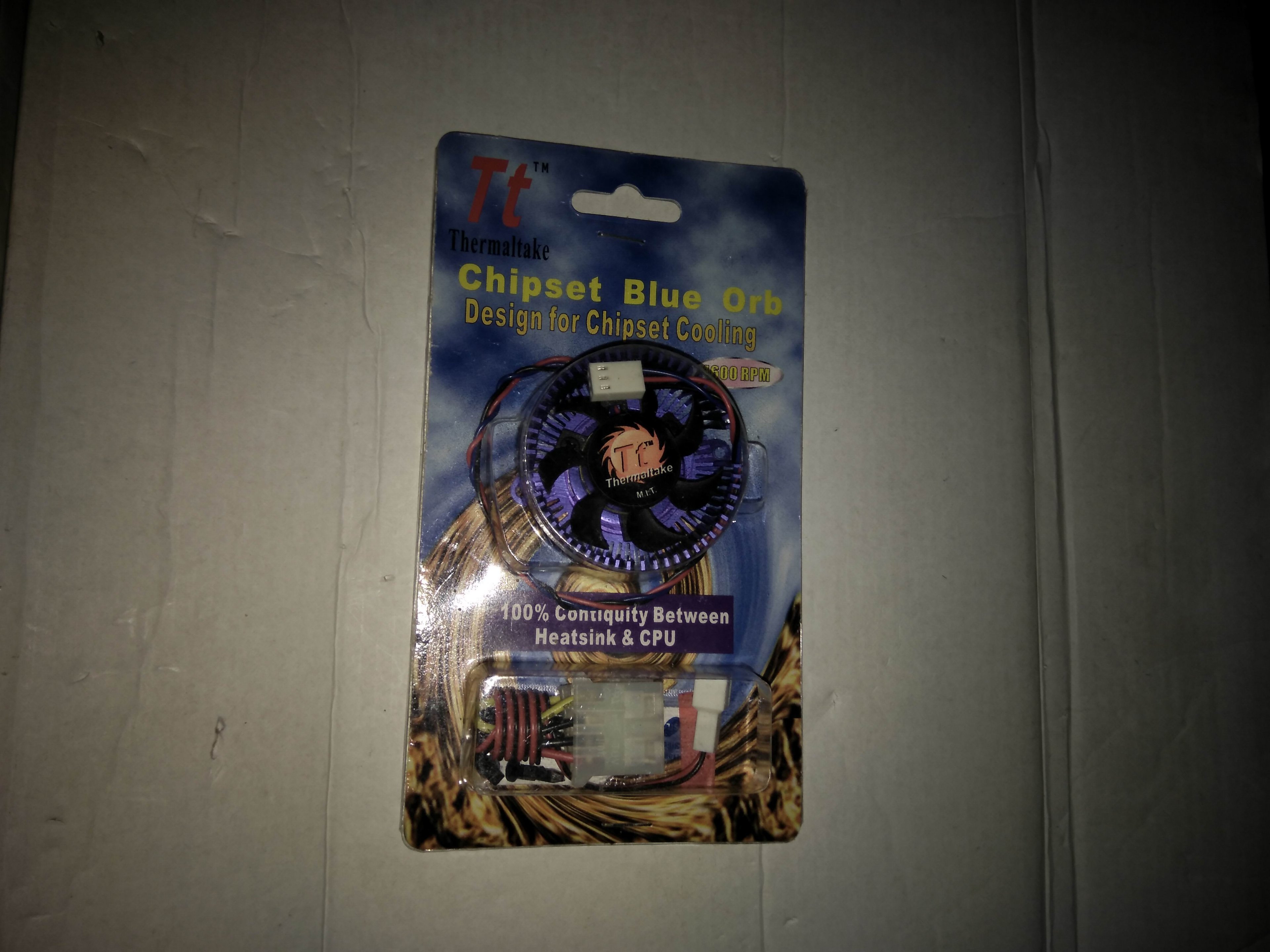

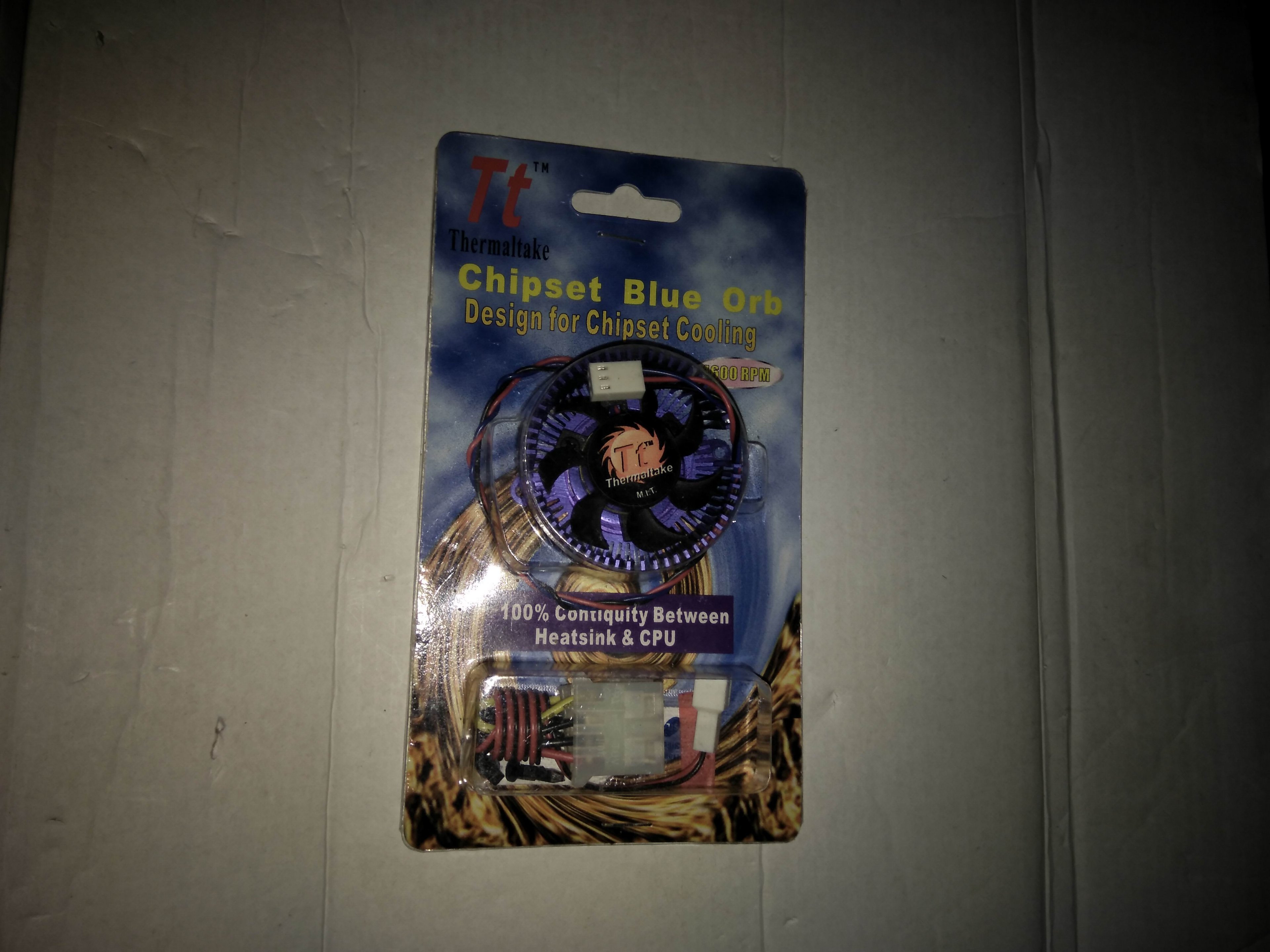

Dieser hier ist gut verpackt und beisst nicht mehr so schnell
Anhang anzeigen 849505

Den kenne ich von irgendwo her. War ein echt schönes Teil und damals der letzte Schrei



[soggi]

@HerrAbisZ:
Warum nimmst du AMIFlash? Das ist ein Award BIOS! Das mag zwar auch funktionieren können, ... Und dann auch noch unter Windows, da funktionieren nur die Winflasher wie WinSFI, die DOS-Flasher verweigern im Fenstermodus allesamt ihren Dienst. Dabei ist es doch gerade mit Win9x ziemlich einfach beim Booten über F8 nur in die Eingabeaufforderung zu gehen. Für alte Boards (bis 2002 mind.) würde ich eh UniFlash empfehlen.

Jetzt nachdem ich das BIOS anschaute. Die von MSI fangen mit A an

Das von FUJI eben mit W

Das ist falsch! Das A steht für AMI, das W für Award. Danach kommt die MS-Nummer. danach kommt sowas vie VMS (VIA, MSI), IMS (Intel, MSI), ... oder eben F4 - Fujitsu-Siemens.

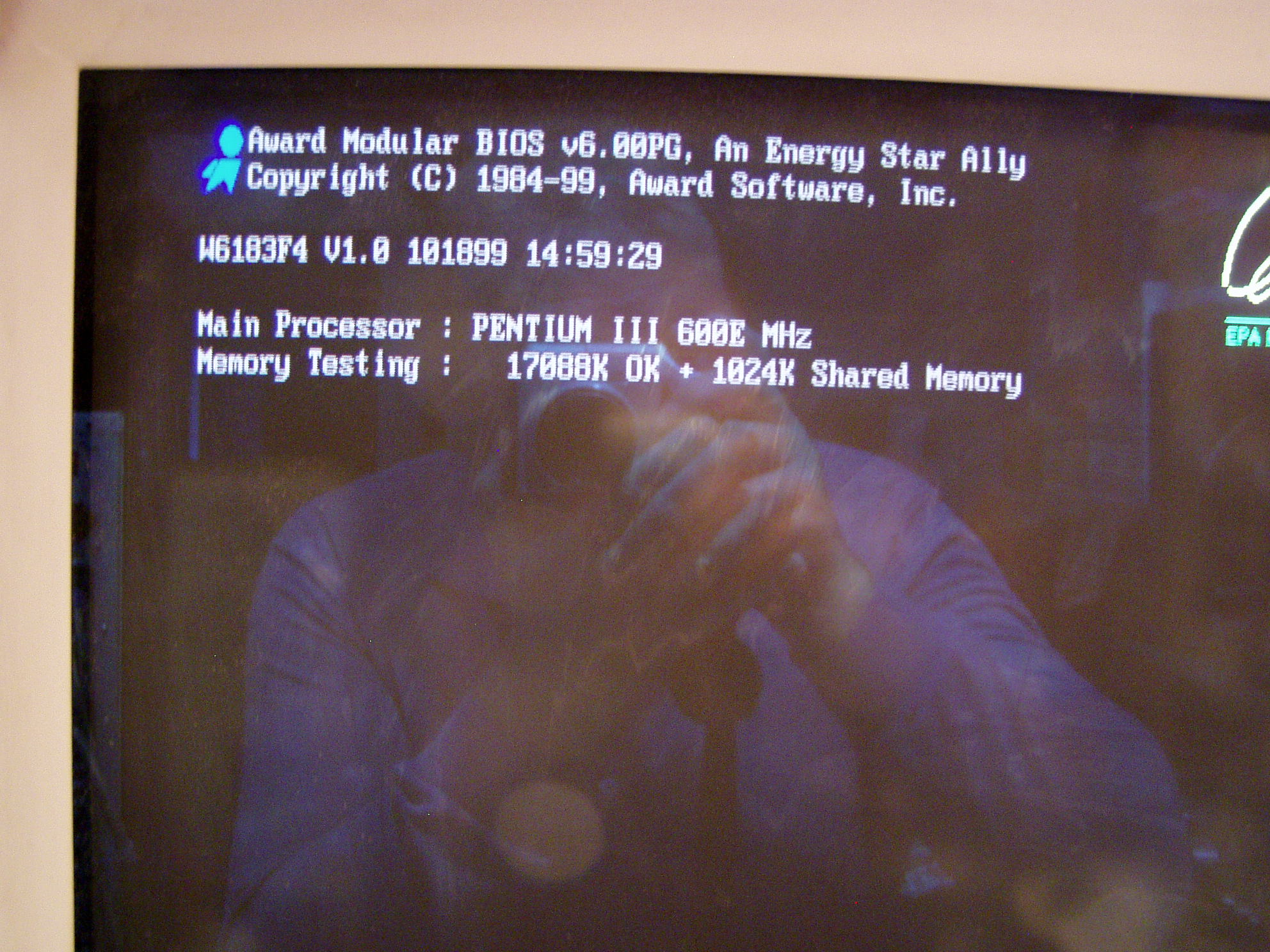

Die BIOS Mesage lautet bei dir...

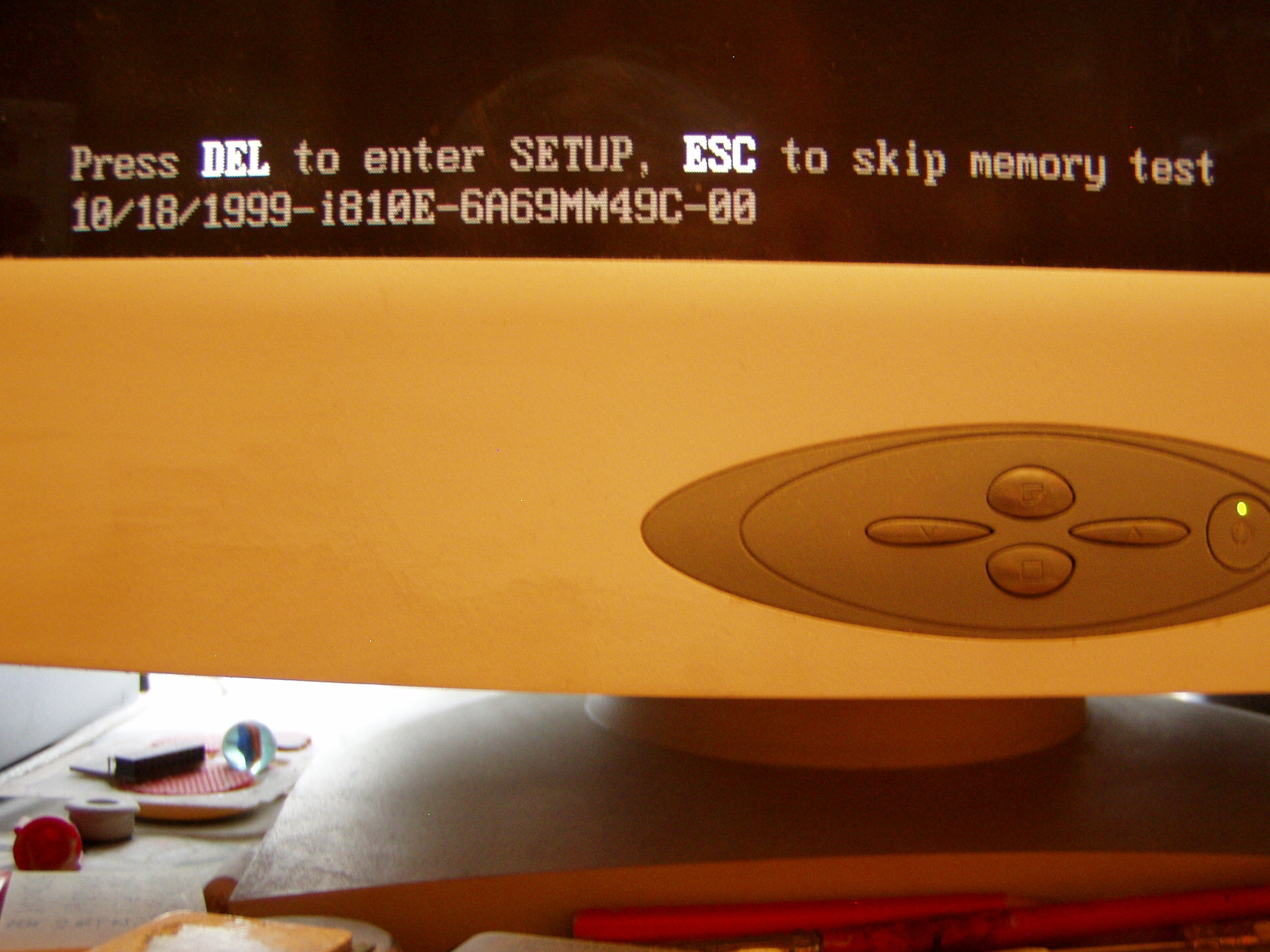

W6183F4 V1.0 101899 14:59:29

...der vollständige BIOS-ID-String
10/18/1999-i810E-6A69MM49C-00

Bei mir gibt's übrigens auch ne Liste von BIOS-ID-Strings.

So...und jetzt sag mir mal was du da überhaupt drauf flashen willst, also was für eine BIOS-Version.

Also Grundsätzlich Flashe ich BIOS nur mit Flash Tool und Start Diskette...

Mit Diskette ein BIOS zu flashen war vor 20 Jahren schon veraltet! Man legt das BIOS auf HDD ab und bootet mit einer Win9x CD in die Eingabeaufforderung. Die Diskette nimmt man nur, wenn man das Board "gebricked" hat und die Recover-Routine vor einem HotFlash o.ä. die letzte Hoffnung ist.

Viele Grüße
soggi



[HerrAbisZ]

oder eben F4 - Fujitsu-Siemens.

Das ist also doch ein FUJI Scaleo 994 Board - BIOS siehe Post #3162



[soggi]

Es ist auf jeden Fall für FS produziert worden. Die Frage ist, ob es ein Retail-Board mit der gleichen MS-Nummer gibt...und wenn ja, ob es auch wirklich das gleiche Board ist. Zu der Zeit wurden glaub noch keine speziellen/veränderten Boards mit gleicher MS-Nummer hergestellt, da wurden noch Retail-Boards mit abgespeckten OEM BIOSen ausgestattet...oder es wurden Boards nur für andere produziert, z.B. das OEM MSI MEDION 9901 (MS-6190) (Intel 440ZX).

So...und jetzt sag mir mal was du da überhaupt drauf flashen willst, also was für eine BIOS-Version.

Viele Grüße
soggi



[HerrAbisZ]

W6183iF1.130



[soggi]

Wo hast du die her? Hast du bemerkt, dass da F1 und nicht F4 steht?

Ich habe Hinweise auf folgende Version gefunden:

W6183F4 V1.1 111199 14:49:22
11/11/1999-i810E-6A69MM49C-00

Wie gesagt bei MSI OEM Boards muss man vorsichtig sein, teils sogar bei MSI Retail Boards.

Edit:
Hab grad rausgefunden, dass C994 ein Monitor ist...die Nummer kam mir schon komisch vor. Weißt du noch den Namen des Rechners?

Viele Grüße
soggi



[HerrAbisZ]

Hier steht auch

https://www.treiber.de/forum/thema/47030/Treiber-in-windows-98-SE/

Motherboard Name MSI MS-6137/6178/6182/6183(E)/6188

Man da soll man durchblicken ?



[SiTcaC]

Hallo
Hoffe man kann alles erkennen [da Fotos mit Handy gemacht wurden]

------------------------------------------
DFI P5BV3 + Sockel 7

Acer V66XA Pentium II bis 450Mhz

MEDION GEFORCE 4 TI 4200 AGP 8x 128 MB 2 x VGA AV OUT S-OUT

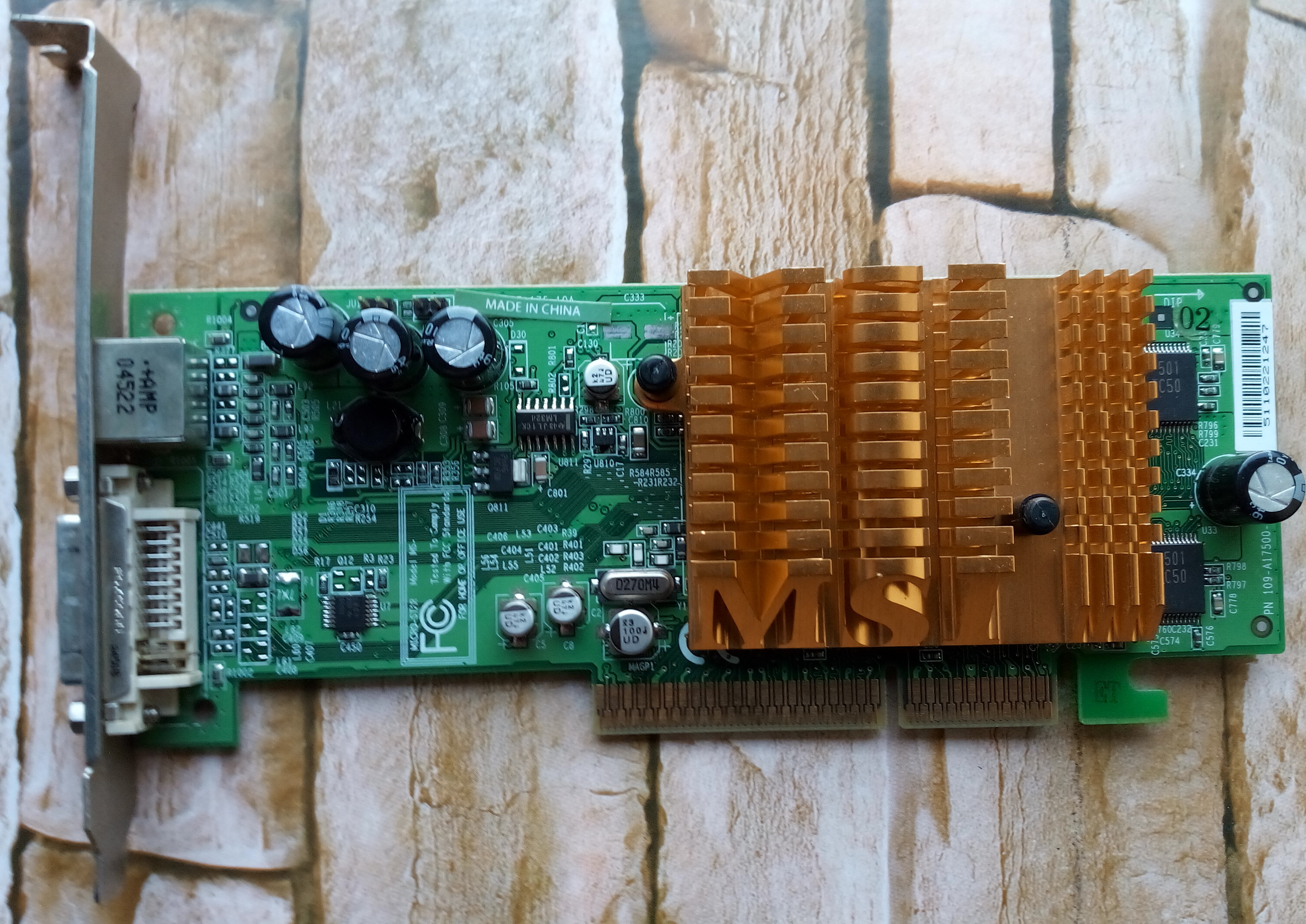

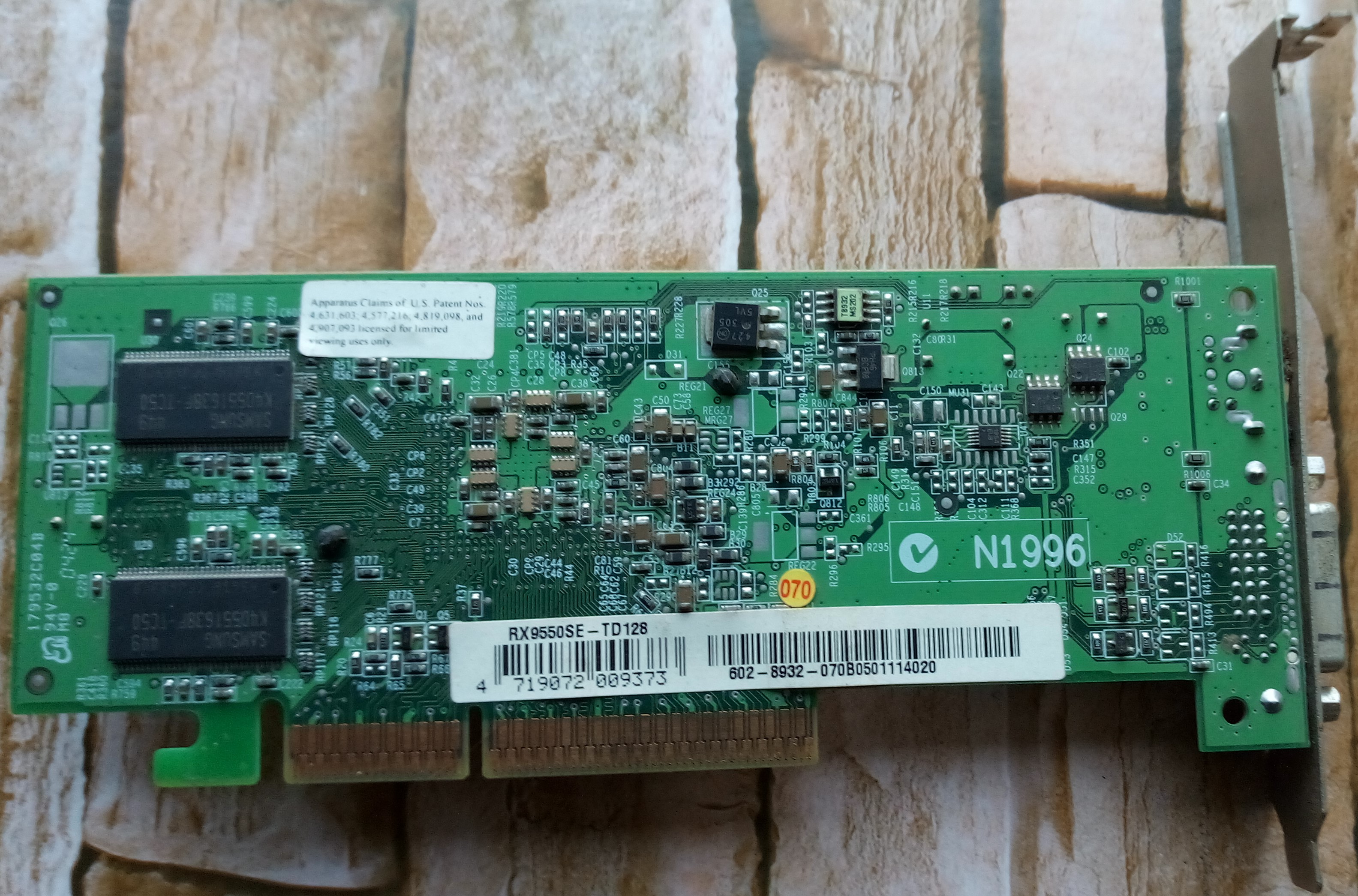

MSI Radeon RX9550SE 128MB AGP Passive

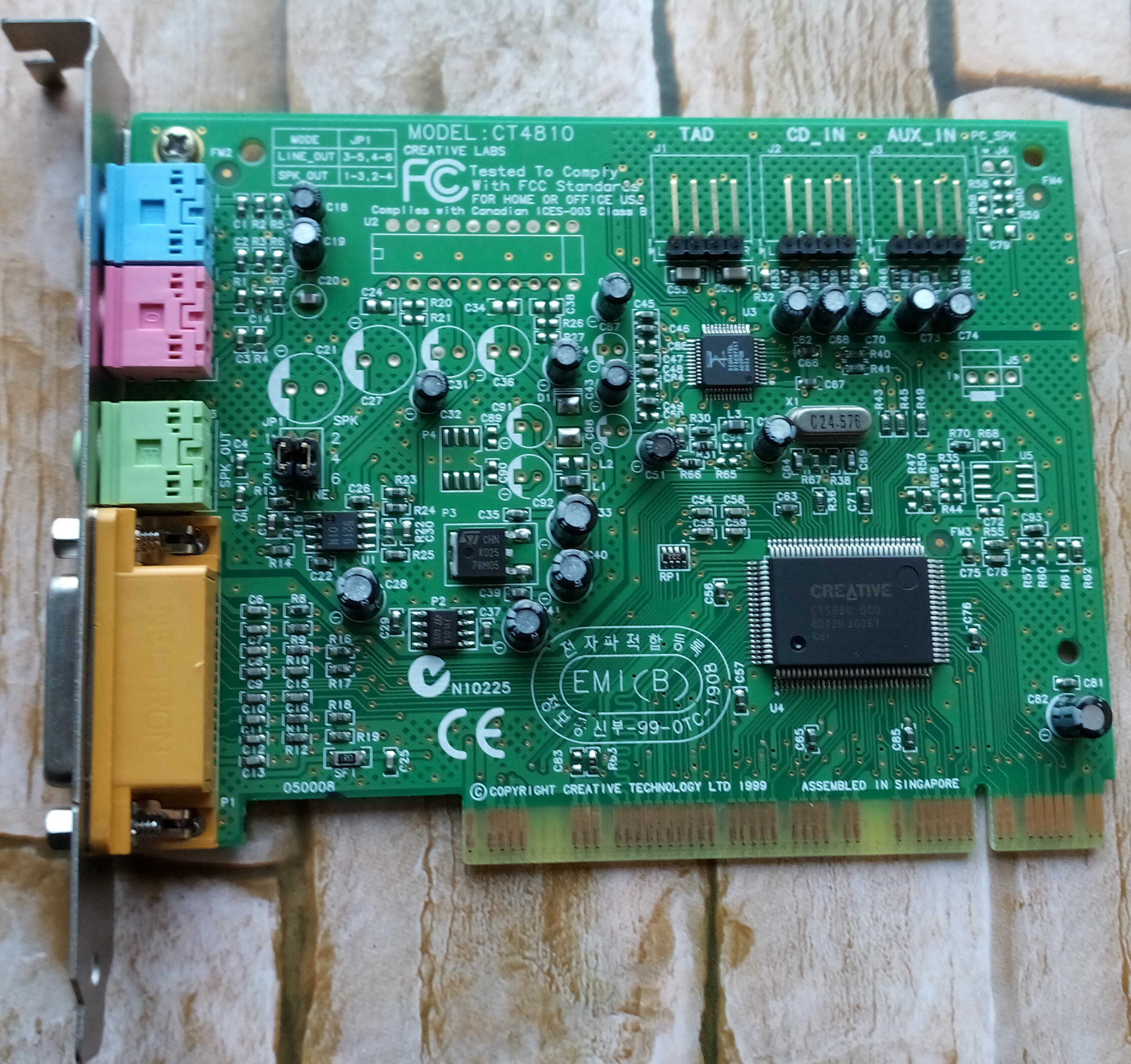

Creative Soundkarte PCI

Creative Sound BLASTER Live PCI

Und jetzt
Intel Pentium II Werbe Figur



[AtomLord]

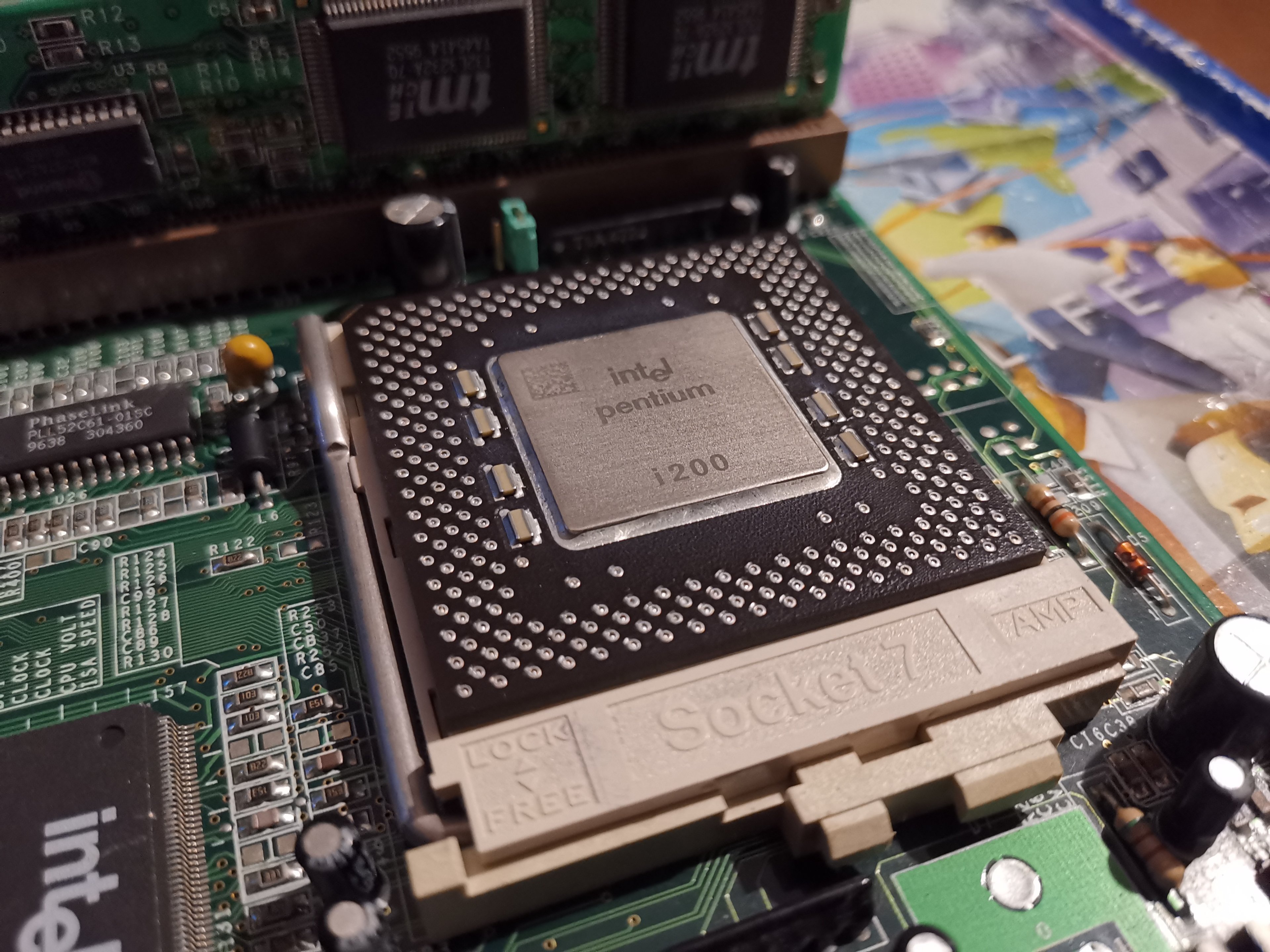

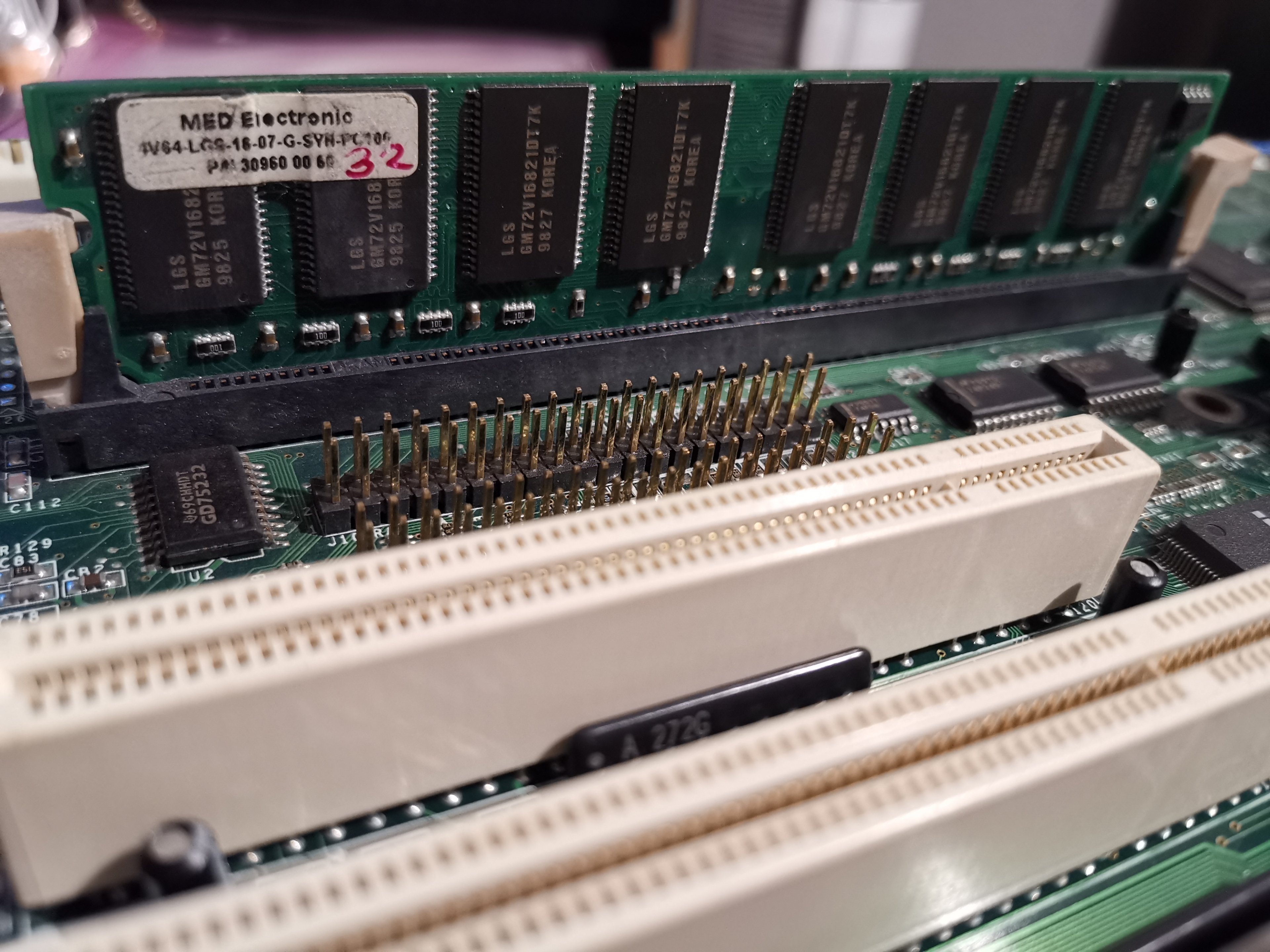

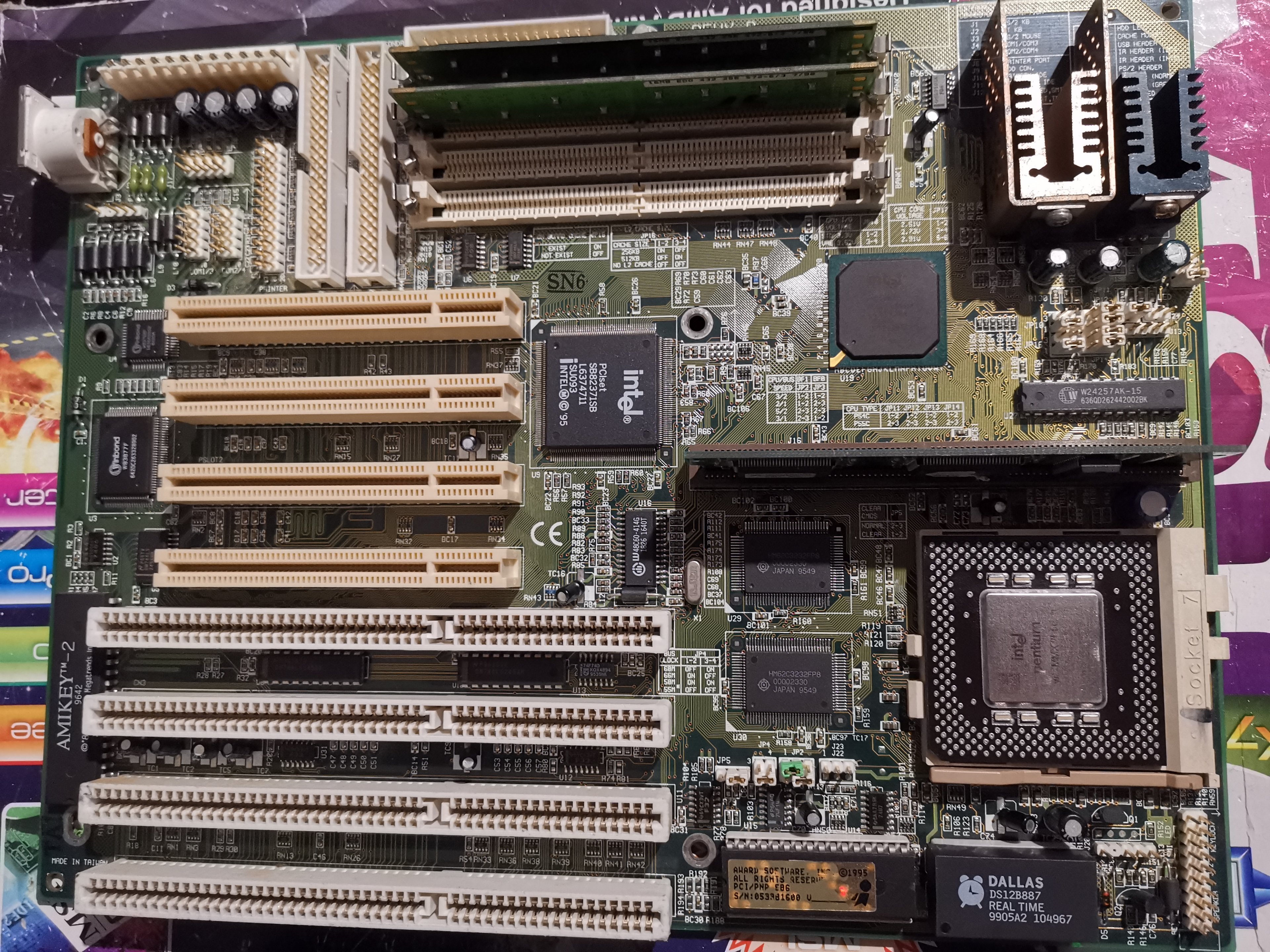

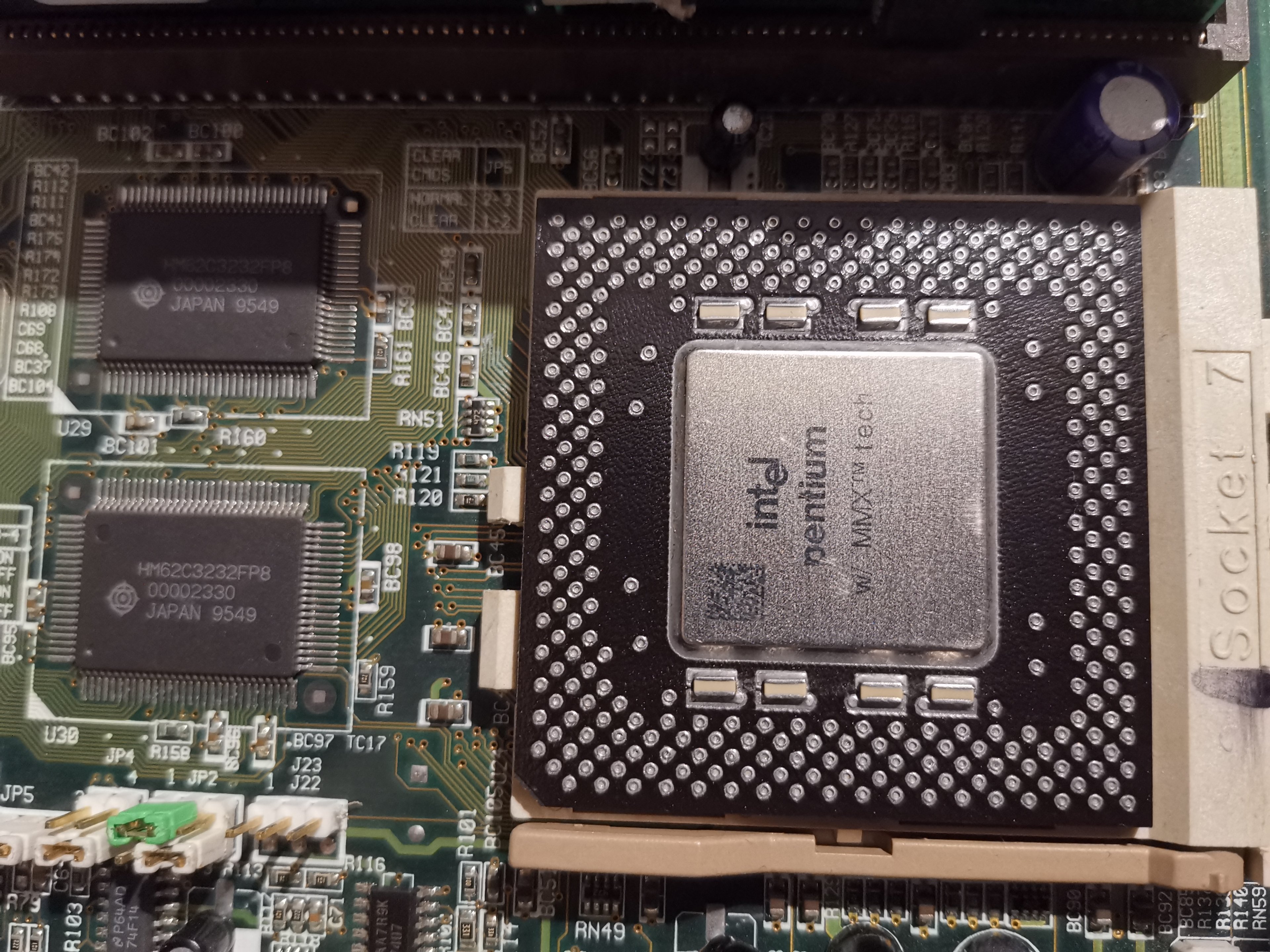

Hier mal zwei von meinen Sockel 7 Boards

Elitegroup P5HX-B

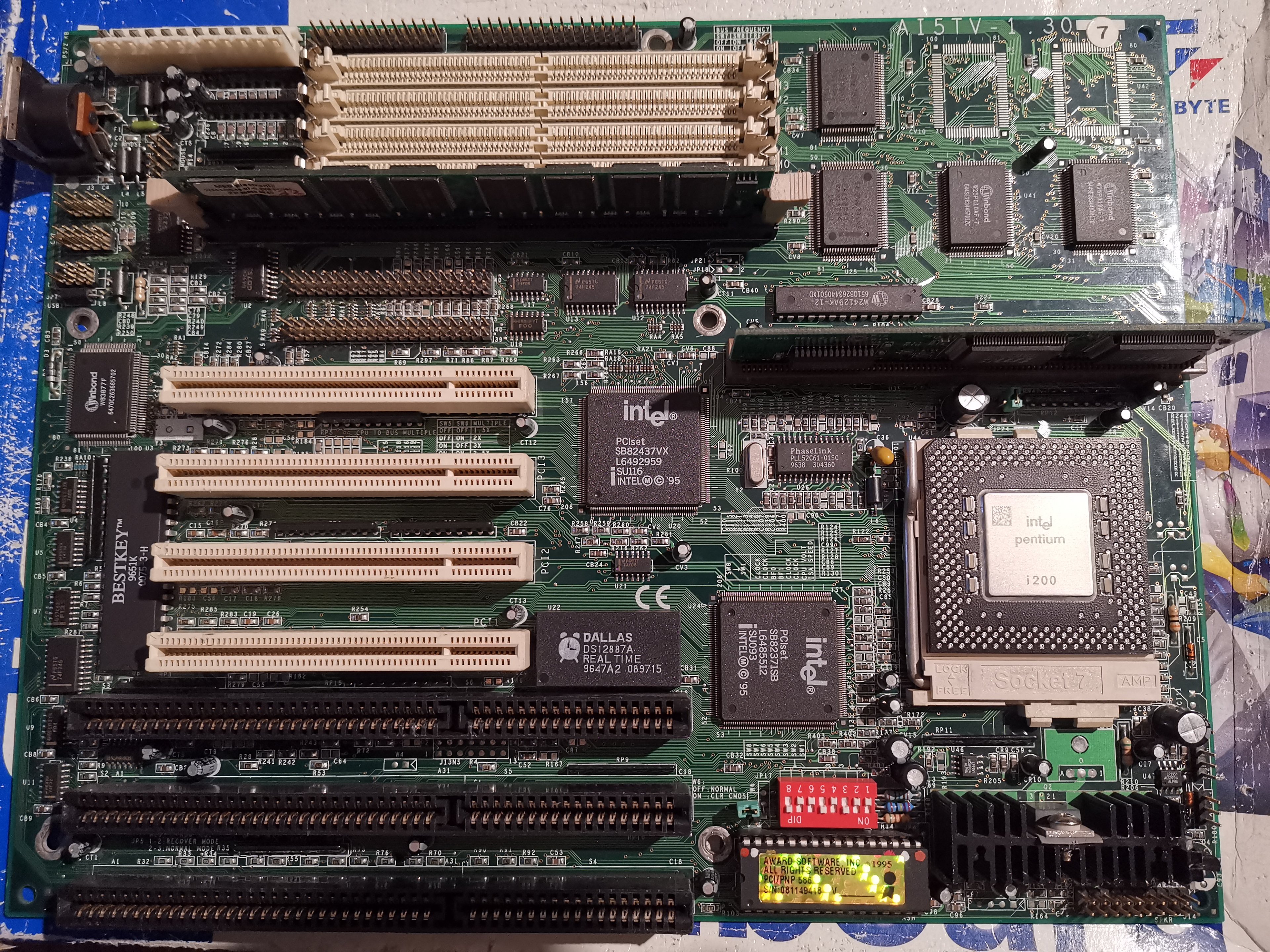

TMC AI5TV-1.30



[AgentPayne]

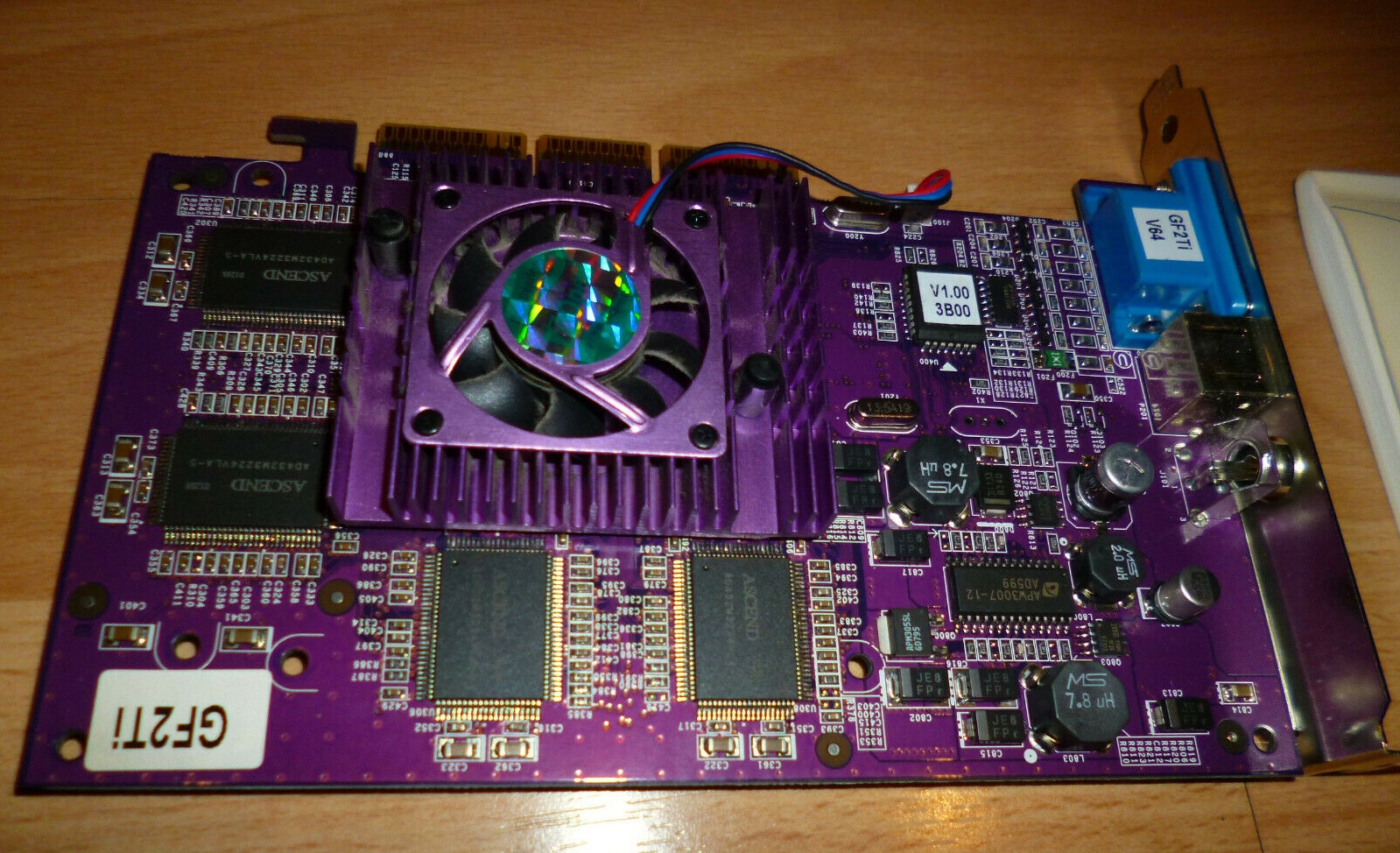

Meine neuste Errungenschaft: eine AOpen Geforce 2 Ti. Allein das PCB



[d2boxSteve]

Interessant .... ein "Gefällt mir" ist nicht angebracht :=)



[soggi]

Motherboard Name MSI MS-6137/6178/6182/6183(E)/6188

Einfach ignorieren, das hängt mit diversen Erkennungen zusammen, evtl. haben die alle das gleiche BIOS oder aber auch nur die gleiche BIOS ID (kommt leider öfters vor bei MSI).

Aber wo hast du nun das BIOS "W6183iF1.130" her?

Also es ist ja schön, dass so große Bilder eingestellt werden (bringt mir auch was, siehe später), aber warum macht ihr das nicht mit Thumbnails (wie z.B. @Agent99)? Mein Browser ist hier fast am verrecken (Thinkpad T60 mit 1 GiB RAM)...und mobil belastet das auch ganz schön den Traffic.

Nun zum Nutzen der großen Bilder... Ich würde gerne Spec Pages für einige Boards bauen, die hier gezeigt wurden. bei zweien kann ich die Beschriftung jeweils eines Chips nicht lesen, vll könnt ihr diese noch mal von etwas näher fotografieren und das Bild hier einstellen?

@AtomLord: ECS Elitegroup P5HX-B, der kleine Winbond Chip links vom 1. PCI Slot.

@SiTcaC: DFI P5BV3+, der kleine Chip zwischen dem S7 und den zwei MOSFETs, ist das ein "LINFINITY"/"LX1664CD" (habe selbst REV:B1 hier)? BTW die Intel Pentium II Werbefigur ist ja geil...habe ich noch nie gesehen.

Viele Grüße
soggi



[HerrAbisZ]

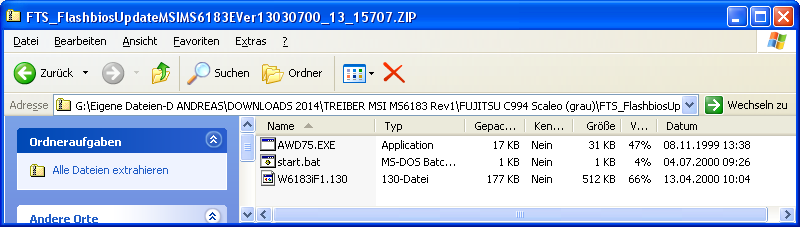

Aber wo hast du nun das BIOS "W6183iF1.130" her?

Von der FUJI Seite
